Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.

Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя.

три ( ! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

Аппарат не включается;

Охлаждающий кулер не работает;

Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1).

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких «признаков жизни».

В итоге имеем кучу «мелочёвки», которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема «Ресанта САИ-250ПН».

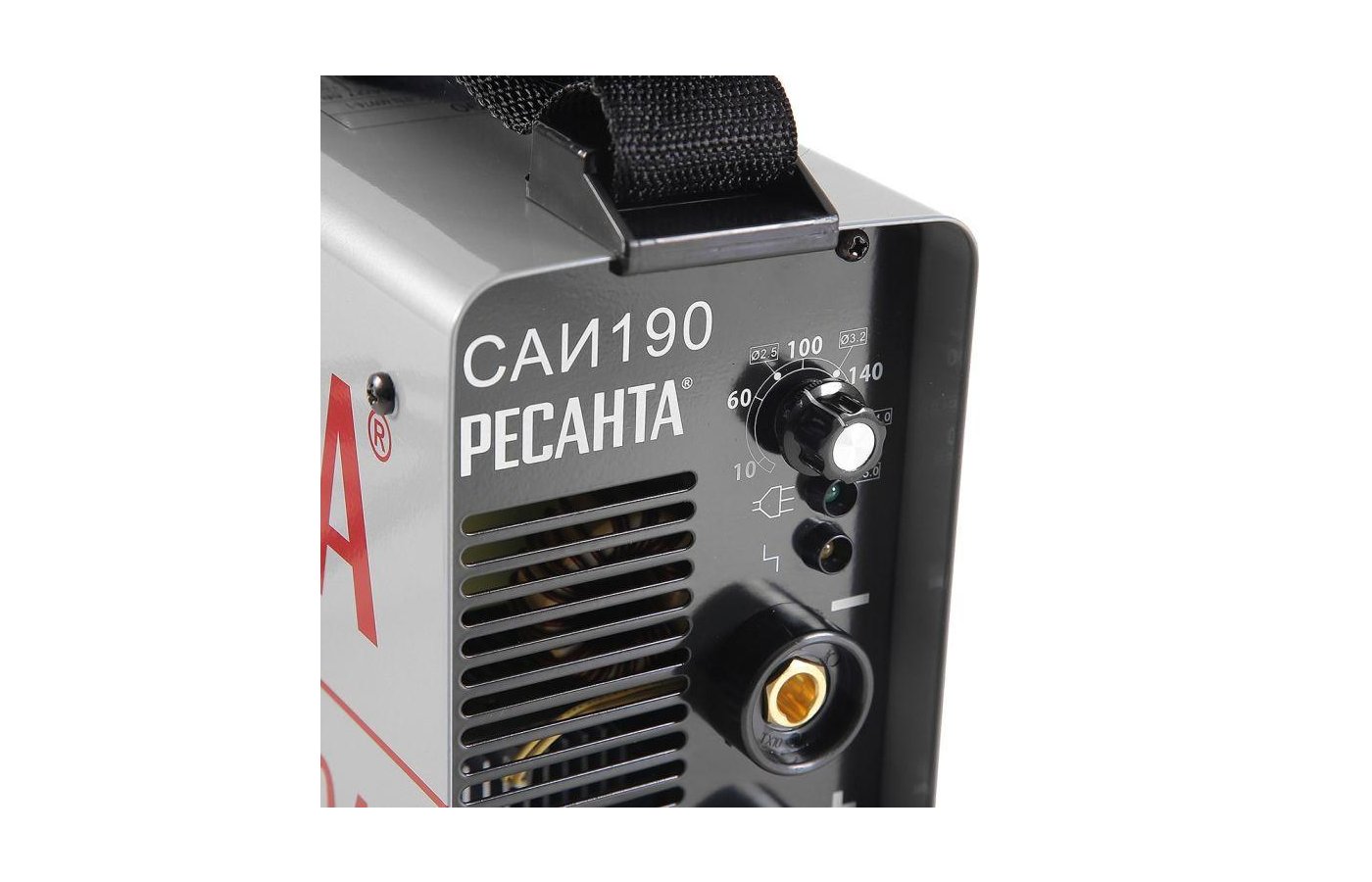

Сварочный инвертор типа ресанта САИ 190, как и все остальные, обладает значительными преимуществами по сравнению с обыкновенным сварочным аппаратом. Благодаря мобильности и маленькой массе ресанта вытеснили с рынка обыкновенные сварочные агрегаты. Бывают случаи выхода из строя инверторов, и для этого необходимо знать принцип действия, структурную схему и неисправности ресанта саи 190.

Инверторный тип сварочника

Старые трансформаторные модификации сварочного аппарата имеют очень низкую цену, высокую ремонтоспособность, но обладают существенными недостатками: габаритами, значительным весом и зависимостью от напряжения сети. Выходной ток электронного счетчика ограничен потреблением электроэнергии до 4,5 кВт.

На смену пришли сварочные аппараты инверторного типа, особенности функционирования которых существенно отличается.

Особенности функционирования

Сфера применения разнообразна, начиная от домашнего хозяйства и заканчивая предприятиями. Основная задача — обеспечение стабильного горения и поддержания сварочной дуги при выполнении сварочных работ, благодаря применению тока высокой частоты. Работа сварочного инвертора основана на принципах:

1. Преобразования переменного входного напряжения 220 В в постоянное (постоянный ток преобразовывается в высокочастотный переменный ток несинусоидального характера).
2. Последующее выпрямление высокочастотного тока (частота сохраняется).

Благодаря этим принципам происходит существенное снижение массы и габаритов инвертора, что позволяет дополнительно встроить охлаждение.

Принцип работы и основные характеристики

Для поиска неисправностей инверторных сварочных аппаратов нужно ознакомиться с его структурной схемой. Она состоит из следующих элементов:

1. Выпрямитель.
2. Инвертор.
3. Трансформатор.
4. Выпрямитель высокочастотный.
5. Схема управления и стабилизации (драйвер и плата управления).
6. Регулятор тока сварки.

Благодаря такому устройству происходит снижение массы и габаритов. Использование импульсного трансформатора позволяет получать мощные токи во вторичной обмотке. Следовательно, сварочный инвертор представляет собой обыкновенный импульсный блок питания, как в компьютере, но с достаточно большой мощностью. С увеличением частоты происходит снижение массы и габаритов трансформатора (обратно пропорциональная зависимость). Для получения высокой частоты применяются мощные ключевые транзисторы.

Происходит переключение с частотой от 30 до 100 кГц (зависит от модели САИПА). Транзисторы только работают от постоянного напряжения (U), преобразуя его в ток высокой частоты. Получается постоянный ток из выпрямителя (выпрямление сетевого напряжения 50 Гц). Кроме того, в состав выпрямителя входит конденсаторный фильтр. При пропускании тока через диодный мост отсекаются отрицательные амплитуды переменного U (диод пропускает ток только в одном направлении). Положительные амплитуды не являются постоянными и получается постоянное U с заметными пульсациями, которые необходимо сглаживать при помощи конденсатора большой емкости.

В результате преобразований на выходе фильтра появляется U постоянного тока свыше 220 В. Диодный мост и фильтр образуют БП инвертора. Транзисторы подключаются к понижающему импульсному высокочастотному трансформатору, рабочие частоты которого составляют от 30 до 100 кГц (30000.100000 Гц), превышающие частоту питающей сети в 600 или 2000 раз. В результате этого происходит заметное уменьшение массы и габаритов.

Наиболее распространенными моделями являются ресанта САИ 220 (220а, 220к), а также и 190 (190а) модель. Сварочные инверторы обладают похожими характеристиками, отличающимися током сварки:

1. Диапазоны сетевого напряжения: 145.270 В.
2. Максимальная сила тока: до 35 А.
3. Напряжение при холостом ходе: 75.85 В.
4. Напряжение формирования дуги: 22.30 В.
5. Диапазоны тока сварки: 5.270 А.
6. Продолжительность нагрузки (ток максимальный): 4.8 мин.
7. Максимальный диаметр (d) электрода: 5 мм.
8. Масса: около 5 кг.

Схема и ремонт

Если нет желания отдавать сварочник в ремонт и хочется разобраться самостоятельно (ведь схема не такая сложная), то нужно найти и изучить схему и неисправности РЕСАНТА САИ 190. Если есть опыт, то схему можно не использовать вообще, которая нужна только для удобства и быстрого поиска неисправностей. Для иллюстрации примера приведена схема сварочника инверторного типа РЕСАНТА САИ 220 (190), а также отмечены основные радиоэлементы, которые часто выходят из строя.

Схема 1 — Электрическая схема сварочного инвертора ресанта САИ 220.

Для ремонта аппарата нужно разобрать типовые неисправности и способы их устранения.

Типовые неисправности

Иногда сварочный аппарат инверторного типа дает сбой. Причины и последствия могут быть разнообразными. Если есть возможность, то следует сдать его в ремонт. Однако многие захотят сделать его самостоятельно. Благодаря такому решению вопроса можно повысить свои знания в области электротехники, ведь электрических приборов очень много и на их ремонте можно существенно экономить. Неисправности следует классифицировать на простые и сложные. К простым относятся:

1. Перегрев из-за пыли.
2. Обрыв проводов.
3. Потеря мощности (из-за влажного корпуса).
4. Пробивание массы на корпус.
5. Плохие контакты.
6. Залипание электрода.

Любой электрический прибор не любит пыль, так как она затрудняет отдачу тепла, является проводником тока (возможно КЗ). Даже при качественной уборке помещения пыль все равно будет. Регулярное обслуживание не только способно продлить срок эксплуатации приборов, но и оградит от множества проблем финансового и ремонтного характера.

Обрыв проводов бывает в тех местах, которые подвержены постоянным перегибам. Перегиб проводов очень сложно отследить, и часто это приводит к КЗ. Кроме того, на колодках, держащих электрод, разбалтываются контакты, делая сварку менее качественной или невозможной. Периодически все контакты нужно подтягивать.

Работа во влажном также влияет на работу сварочника. Может произойти потеря мощности. В этом случае необходимо избегать таких условий работы.

При пробивании массы на корпус (выбивает предохранитель и счетчик) нужно проверить места соприкосновения токоведущих частей с корпусом и заизолировать провод.

Залипание электрода происходит в том случае, если использовать длинный удлинитель с маленьким сечением или при низком напряжении электрической сети.

Кроме того, при нестабильной дуге следует проверить качество электродов и выставленный ток.

Поломки сложного типа

К поломкам сложного типа относятся неисправности какого-либо радиоэлемента и требуют дополнительных знаний. Если нет опыта в ремонте радиоаппаратуры, то существует 2 способа решения проблемы:

1. Отдать квалифицированному специалисту.
2. Приобрести опыт в этой сфере и сделать все самостоятельно.

Следует обратить внимание на правила техники безопасности при ремонте аппаратуры и быть очень аккуратным. На самом деле, в ремонте своими силами нет ничего сложного. Необходимо лишь открыть интернет и найти все детали сварочника инверторного типа. В интернете существует множество информации о проверке конкретной детали. Даже есть и проверка микросхем в домашних условиях.

В первую очередь, нужно визуально осмотреть детали. Это могут быть подгоревшие резисторы, диоды, вздувшиеся электролитические конденсаторы, подгоревший трансформатор и многое другое. Если ничего не обнаружено, то нужно проверить поступление входного U на диодный мост. Для этого его выход нужно отсоединить. При пробитых диодах нужно заменить неисправные и повторить попытку. Если не горят светодиоды, то необходимо их проверить и по возможности заменить на исправные.

Следующим шагом является проверка транзистора fqp4n90c. Ключевой транзистор 4n90c в блоках питания сварочных инверторов служит для повышения частоты постоянного тока и передачи его на импульсный трансформатор. Аналогом fqp4n90c (чем заменить) является STP3HNK90Z, но желательно найти такой же.

При неисправностях силового блока нужно проверить транзисторы (визуальная проверка может ничего не показать). Для этого необходимо их выпаять и проверить тестером (способы проверки можно найти в интернете). Драйвер, выполненный на транзисторах или микросхемах, выходит из строя так же. Проверяется при помощи выпаивания и проверки каждого элемента отдельно.

Замена неисправных деталей осуществляется их аналогами или элементами, характеристики которых превышают параметры исходных деталей.

Для ремонта необходимы мультиметр и осциллограф (измерение параметров сигнала на плате управления). При неисправной плате управления загорается желтый светодиод. Это свидетельствует о неготовности к выполнению сварки. В этом случае нужно разобрать инвертор и замерять напряжения на разъемах платы управления (далее ПУ). Во время измерений следует сравнить данные с табличными значениями (таблица 1) исправной ПУ.

Таблица 1 — Сравнение показателей U.

Если измерения отличаются от табличных значений, то нужно выпаять ПУ, найти микросхему UC3845B (UC3842) и произвести измерения ее режимов работы.

Таблица 2 — Режимы работы микросхемы UC3845B (UC3842).

На 2-ю ногу питание не подается из-за неисправного резистора R013. Необходимо его аккуратно выпаять и проверить, сопротивление должно быть около 1,21 Ом. Если он неисправен, то необходимо заменить его на такой же или взять мощностью больше (исходная мощность 0,25 Вт).

На 3-ю ногу микросхемы не поступает питание из-за неисправного R011 (47 на 0,25 Вт), его нужно также проверить. Ноги 3 и 6 связаны и, следовательно, при замене сопротивления появится U и 6 ноге. Если этого не произойдет, то необходимо проверить транзистор fqp4n90c.

Далее нужно восстановить питание 8 ноги (схеме ресанта саи 190 или 220), она связана с цепочкой из элементов. Слабые места в ней, которые необходимо выпаять и проверить: диод D011 и R010.

После всего этого нужно замерить U. При совпадении с табличными следует соединить все и испытать. При полном восстановлении инвертор включится и желтый светодиод гореть не будет. После положительного тестового запуска можно его собрать полностью.

Одним из слабых мест является БП. Признаки неисправности: происходит загорание зеленого светодиода, а затем загорается желтый светодиод, происходит срабатывание реле и запуск вентилятора и примерно через 2−3 секунды аппарат отключается. Основная причина: драйвер, а если быть точнее, то необходимо прозвонить транзисторы, которые находятся во II обмотке трансформатора гальванической развязки. А также нужно внимательно осмотреть плату БП на предмет подгораний и неисправных электролитических конденсаторов. При обнаружении неисправных деталей необходимо заменить элементами такого же типа или их аналогами.

Возможен выход из строя трансформатора, и это явление довольно редкое. Необходимо прозвонить обмотки на короткозамкнутость и утечки тока на корпус.

Таким образом, устранить неполадки в распространенных сварочных инверторах достаточно просто. Принцип работы каждой из моделей одинаков, и они отличаются только деталями и конструктивным исполнением. При ремонте очень важно соблюдать правила техники безопасности при ремонте радиоаппаратуры. Первоначальным этапом ремонта сварочного инвертора (это правило применимо к любой аппаратуре) является проведение визуального осмотра всех элементов на предмет обрыва контактов, подгорания и вздутия элементов, а также плохой контакт (перед началом ремонта все контакты нужно хорошо зачистить).

Спасибо всем за помощь, сварочник востановил, что заменил в дежурке, отметил на схеме, отдельное спасибо нашим советчикам типа «отнеси в ремонт, дороже получится и т.д.» (куда же без их) такие «советы» придают дополнительный стимул доказать себе, что руки растут из правильного места.))
И, да, в родной схеме кондер на 7-й ноге ШИМа на 100нф, схему немного подправил, так как с конденсатором на 100нф ШИМ «свистит», причем довольно противно, а это не есть хорошо.)
P.s. Ссыль на полную схему сварочника с описанием (может кому пригодится), там же есть мануалы и других моделей «Ресанты».

Смотрите также

Метки: ресанта 190пн

Комментарии 65

НЕ ремонтируй его, купи новьій, нормальньій сварочник.

Перечислите хотя бы несколько марок НОРМАЛЬНЫХ сварочников? И желательно не только Украинских.

много, но все не россборки

НЕ ремонтируй его, купи новьій, нормальньій сварочник.

Вот ты сейчас сильно помог в ремонте, советчик что надо.

я сильно помог. Потому что ремонт дороже нового аппарата

Ошибаетесь. Ремонт этой поломки своими силами обойдется максимум в 100 гривен.

а ремонт после єтого ремонта сколько ?

🙂 А на чем основана уверенность, что этот ремонт не поможет? Схема известная, Поломка стандартная. Полный список деталей к замене при такой поломке выдан. Что Вас беспокоит?

хто сказал, што не поможет? канечно поможет 🙂 только надолго ли?

На столько же, на сколько и ремонт в сервисе. 🙂

Ошибаетесь. Ремонт этой поломки своими силами обойдется максимум в 100 гривен.

Доброго времени суток, хочу поблагодарить за помощь, все запустилось но свистел шим, когда поменял конденсатор на 7-й ноге назад на старый, свист пропал, похоже в моей схеме не точность, старый кондер 462пф (измерял приборчиком www.nikom.biz/index.php?globo=A&info=A078014), а в схеме 100нф. поэтому оставил старый. Пока спали один электрод без передышки, все работает.

Ну и хорошо. Рад, что смог помочь. Кондер на 7-й ноге можно «любого» номинала. Это фильтрация помех питанию самой микросхемы. Просто керамика бывает с утечками.

Спасибо, буду знать на будущее.

Читал платы отдельно продают, если совсем всё плохо будет.

Это частая поломка в маленьких сварочниках. Сгоревший резистор по замыслу разработчика должен спасать дежурку от таких набросов ценой своей жизни, но чаще не спасает 🙂
ШИМ-ка дежурки (UC3842) однозначно умерла. Резистор полуваттник номиналом от 4,7 до 10 Ом.
Кроме того еще список из 7-ми деталей под замену сразу же:

0)силовой транзистор дежурки (2SK3878, 23N50 и т.п)
1)резистор 47 ом с 6-й ноги UC3842 на затвор
2)стабилитрон 18В с затвора силового полевика
3)резистор 10 кОм параллельно этому стабилитрону
4)резистор 1 Ком от истока на 3-ю ногу UC3842
5) конденсатор на 7-й ноге UC3842 (нечасто)
6) резистор (R013 на схеме) в цепи истока силового транзистора. Тут нужен полуваттник сопротивлением около 1 Ом.
Еще при этих поломках бывает обрывается первичная обмотка в дросселе, но это не так часто и, будем надеятся, что обошлось.

Спасибо, будем надеяться, что на этом все.

Это частая поломка в маленьких сварочниках. Сгоревший резистор по замыслу разработчика должен спасать дежурку от таких набросов ценой своей жизни, но чаще не спасает 🙂
ШИМ-ка дежурки (UC3842) однозначно умерла. Резистор полуваттник номиналом от 4,7 до 10 Ом.
Кроме того еще список из 7-ми деталей под замену сразу же:

0)силовой транзистор дежурки (2SK3878, 23N50 и т.п)
1)резистор 47 ом с 6-й ноги UC3842 на затвор
2)стабилитрон 18В с затвора силового полевика
3)резистор 10 кОм параллельно этому стабилитрону
4)резистор 1 Ком от истока на 3-ю ногу UC3842
5) конденсатор на 7-й ноге UC3842 (нечасто)
6) резистор (R013 на схеме) в цепи истока силового транзистора. Тут нужен полуваттник сопротивлением около 1 Ом.
Еще при этих поломках бывает обрывается первичная обмотка в дросселе, но это не так часто и, будем надеятся, что обошлось.

если у меня только пункт 1
это что значит ?

Не понял вопроса.
Я перечислил список деталей, которые необходимо заменить при такой поломке в этой схеме. В пункте 1 указан резистор номиналом 47 Ом.

он один только у меня вышел из строя
правда аппарат другой 🙂
могу схему вам скинуть — подскажете ?

В такой схеме он не мог один выйти из строя. Я потому и дал список деталей обязательных к замене при этой поломке.

у меня фубаг 160
его постоянно выбивает
дежурка статрует исправно

Это частая поломка в маленьких сварочниках. Сгоревший резистор по замыслу разработчика должен спасать дежурку от таких набросов ценой своей жизни, но чаще не спасает 🙂
ШИМ-ка дежурки (UC3842) однозначно умерла. Резистор полуваттник номиналом от 4,7 до 10 Ом.
Кроме того еще список из 7-ми деталей под замену сразу же:

0)силовой транзистор дежурки (2SK3878, 23N50 и т. п)
1)резистор 47 ом с 6-й ноги UC3842 на затвор
2)стабилитрон 18В с затвора силового полевика
3)резистор 10 кОм параллельно этому стабилитрону
4)резистор 1 Ком от истока на 3-ю ногу UC3842
5) конденсатор на 7-й ноге UC3842 (нечасто)
6) резистор (R013 на схеме) в цепи истока силового транзистора. Тут нужен полуваттник сопротивлением около 1 Ом.
Еще при этих поломках бывает обрывается первичная обмотка в дросселе, но это не так часто и, будем надеятся, что обошлось.

Доброго времени суток, подскажите по стабилитрону на 18В, в магазине SMD нет, буду лепить «стеклянный», какой мощности лучше взять, есть 1.3W и 0.5.W ?

Здравствуйте. берите любой. Полуваттник удобнее по размерам устанавливать.

Неисправности сварочного аппарата ресанта — Морской флот

Общеизвестно, что ремонт сварочных аппаратов в подавляющем большинстве случаев может быть организован и проведён самостоятельно. Исключением является лишь восстановление работоспособности электронного инвертора, сложность схемы которого не позволяет провести полноценный ремонт в домашних условиях.

Одна только попытка отключить защиту инвертора может поставить в тупик даже специалиста по электротехнике. Так что в этом случае лучше всего обратиться за помощью в специализированную мастерскую.

Частые неисправности

Основными проявлениями неполадок аппаратов электродуговой сварки являются:

• прибор не включается при подсоединении к электросети и запуске;
• залипание электрода с одновременным гулом в районе преобразователя;
• самопроизвольное отключение сварочного аппарата в случае его перегрева.

Ремонт всегда начинается с осмотра сварочного аппарата, проверки питающего напряжения. Провести ремонт трансформаторных сварочных аппаратов несложно, к тому же они непривередливы в обслуживании. У инверторных аппаратов определить поломку сложнее, а ремонт в домашних условиях зачастую невозможен.

Однако при правильном обращении инверторы служат долго, и не ломаются. Необходимо защищать от пыли, высокой влажности, мороза, хранить в сухом месте. Есть наиболее характерные неисправности сварочных аппаратов, устранить которые можно своими руками.

Устройство не запускается

В этом случае, прежде всего, необходимо убедиться в наличии напряжения в сети и целостности предохранителей, установленных в обмотках трансформатора. При их исправности следует прозвонить с помощью тестера токовые обмотки и каждый из выпрямительных диодов, проверив тем самым их работоспособность.

При обрыве одной из токовых обмоток потребуется её перемотка, а в случае неисправности обеих проще заменить трансформатор целиком. Повреждённый или «подозрительный» диод заменяют новым. После ремонта сварочный аппарат снова включают и проверяют на исправность.

Иногда из строя выходит фильтрующий конденсатор. В этом случае ремонт будет заключаться в его проверке и замене новой деталью.

В случае исправности всех элементов схемы необходимо разобраться с сетевым напряжением, которое может быть сильно занижено и его просто не хватает для нормального функционирования сварочного аппарата.

Залипание электрода (прерывание дуги)

Причиной залипания электрода и прерывания дуги может быть снижение напряжения из-за короткого замыкания в обмотках трансформатора, неисправности диодов или ослабления соединительных контактов. Также возможен пробой конденсаторного фильтра или замыкания отдельных деталей на корпус сварочного аппарата.

К причинам организационного характера, вследствие которых аппарат не варит как надо, можно отнести чрезмерную длину сварочных проводов (более 30 метров).

Если залипание сопровождается сильным гудением трансформатора – это также свидетельствует о перегрузке в нагрузочных цепях прибора или замыкании в сварочных проводах.

Одним из вариантов ремонта с устранением этих эффектов может стать восстановление изоляции соединительных кабелей, а также подтяжка ослабевших контактов и клеммников.

Самопроизвольное отключение

В некоторых случаях ремонт можно провести самостоятельно, если аппарат начал самопроизвольно отключаться. Большинство моделей сварочных аппаратов оснащено защитной схемой (автоматом), срабатывающей в критической ситуации, сопровождающейся отклонением от нормальной работы. Один из вариантов такой защиты предполагает блокировку работы устройства при отключении вентиляционного модуля.

После самопроизвольного отключения сварочного аппарата, прежде всего, следует проверить состояние защиты и попытаться возвратить этот элемент в рабочее состояние.

При повторном срабатывании защитного узла необходимо перейти к поиску неисправности по одной из описанных выше методик, связанных с замыканиями или неисправностью отдельных деталей.

В этой ситуации в первую очередь следует убедиться в том, что узел охлаждения агрегата работает нормально, и что перегрев внутренних пространств исключён.

Бывает и так, что узел охлаждения не справляется со своими функциями из-за того, что сварочный аппарат в течение длительного времени находился под нагрузкой, превышающей допустимую норму. Единственно верное решение в этом случае – дать ему «отдохнуть» порядка 30-40 минут, после чего попытаться вновь включить.

При отсутствии внутренней защиты предохранительный автомат может быть установлен в электрическом щитке. Для поддержания нормального функционирования сварочного агрегата его настройки должны соответствовать выбранным режимам.

Так, некоторые модели таких аппаратов (сварочный инвертор, в частности) в соответствии с инструкцией должны работать по графику, предполагающему перерыв на 3-4 минуты после 7-8-ми минут непрерывной сварки.

Неисправности инверторных устройств

Перед ремонтом инверторного сварочного аппарата своими руками желательно ознакомиться с принципом действия, а также с его электронной схемой. Их знание позволит быстрее выявить причины поломок и постараться своевременно устранить их.

Электрическая схема

В основу работы этого устройства заложен принцип двойного преобразования входного напряжения и получения на выходе постоянного сварочного тока путём выпрямления высокочастотного сигнала.

Использование промежуточного сигнала высокой частоты позволяет получить компактное импульсное устройство, располагающее возможностью эффективной регулировки величины выходного тока.

Поломки всех сварочных инверторов условно можно разделить на следующие виды:

• неисправности, связанные с ошибками в выборе режима сварки;
• отказы в работе, обусловленные выходом из строя электронного (преобразовательного) модуля или других деталей устройства.

Метод выявления неисправностей инвертора, связанных с нарушениями в работе схемы, предполагает последовательное выполнение операций, производимых по принципу «от простого повреждения – к более сложной поломке». С характером и причиной поломок, а также со способами ремонта более подробно можно ознакомиться в сводной таблице.

Там же приводятся данные по основным параметрам сварки, обеспечивающие режим безаварийной (без отключения инвертора) работы устройства.

Особенности эксплуатации

Обслуживание и ремонт сварочных аппаратов инверторного типа отличается рядом особенностей, связанных со сложностью схемы этих электронных агрегатов. Для их ремонта потребуются определённые знания, а также умение обращаться с такими измерительными приборами, как цифровой мультиметр, осциллограф и подобные им.

В процессе ремонта электронной схемы сначала производится визуальный осмотр плат с целью выявления обгоревших или «подозрительных» элементов в составе отдельных функциональных модулей.

Если в ходе осмотра никаких нарушений обнаружить не удаётся – поиск неисправности продолжается путём выявления нарушений в работе электронной схемы (проверки уровней напряжения и наличия сигнала в её контрольных точках).

Для этого потребуется осциллограф и мультиметр, приступать к работе с которыми следует лишь при наличии полной уверенности в своих силах. Если возникли какие-либо сомнения по поводу своей квалификации – единственно верным решением будет отвезти (отнести) прибор в специализированную мастерскую.

Специалисты по ремонту сложных импульсных устройств оперативно найдут и устранят возникшую неисправность, а заодно и проведут техобслуживание данного агрегата.

Порядок самостоятельного ремонта

В случае принятия решения о самостоятельном ремонте платы – рекомендуем воспользоваться следующими советами опытных специалистов.

При обнаружении в ходе визуального осмотра сгоревших проводов и деталей следует заменить их новыми, а заодно и переткнуть все разъёмы, что позволит исключить вариант пропадания контакта в них.

Если такой ремонт не привел к желаемому результату – придётся начать поблочное обследование цепей преобразования электронного сигнала.

Для этого необходимо найти источники, в которых приводятся эпюры напряжений и токов, предназначенные для более полного понимания работы этого агрегата.

Ориентируясь на эти эпюры с помощью осциллографа можно последовательно проверить все электронные цепочки и выявить узел, в котором нарушается нормальная картинка преобразования сигнала.

Одним из наиболее сложных узлов инверторного сварочного аппарата считается плата управления электронными ключами, проверить исправность которой можно с помощью того же осциллографа.

При сомнениях в работоспособности этой платы можно попробовать заменить её исправной (от другого, работающего инвертора) и попытаться вновь запустить сварочный аппарат.

В случае благоприятного исхода останется только отдать свою плату в ремонт или заменить её купленной новой. Таким же образом следует поступать и при появлении подозрений в исправности всех других модулей или блоков сварочного аппарата.

В заключении напомним, что ремонт любых сварочных агрегатов (и инверторов, в

описание сварочного аппарата, преимущества и недостатки, рекомендации по использованию

Использование инверторных аппаратов позволяет существенно упростить сварку. При этом такое оборудование не только функционально, но и имеет компактные размеры, что обеспечивает необходимую мобильность и оптимизацию работы с металлом. Рассмотрим описание сварочного инвертора Ресанта САИ 190.

Сварочный инвертор САИ 190 относится к бестрансформаторным аппаратам, имеет легкий вес и небольшие габариты. Благодаря наличию качественного блока питания инвертор обеспечивает подачу ровного сварочного тока, что необходимо для качественной сварки металлов.

Данная модель относится к классу бытовых устройств, при этом благодаря своей мощности, удобству использования и функциональности она может с легкостью использоваться в строительстве, при выполнении ремонтных и отделочных работ. Несомненным преимуществом сварочного аппарата Ресанта САИ 190 является его доступная стоимость, которая будет по карману каждому покупателю.

Устройство инвертора Ресанта САИ 190

Корпус сварочного аппарата выполнен из прочного листового металла и имеет антикоррозийное покрытие. Габариты этого инвертора — 350×140×250 миллиметров. Благодаря прямоугольной форме и плоскому основанию можно с легкостью устанавливать такую технику на любые поверхности. Наличие многочисленных боковых прорезей позволяет гарантировать качественное охлаждение работающего трансформатора, соответственно техника может длительное время эксплуатироваться при максимальной нагрузке.

На передней панели располагаются индикаторы перегрева, состояния сети, имеется регулятор мощности тока и установлены разъемы для фиксации сварочных кабелей. Используемые электронные схемы имеют принудительную вентиляцию, а внутри устройства находится два мощных кулера, которые эффективно обдувают и охлаждают инвертор. Благодаря легкому весу и компактным габаритам можно с легкостью переносить этот сварочный аппарат на наплечном ремне, проушины для крепления которого располагаются в верхней части корпуса устройства.

Важно. Не рекомендуется использовать такой сварочный аппарат в помещениях с высокой влажностью.

Преимущества и недостатки аппарата

Из преимуществ этой модели инвертора можно выделить следующие:

• Возможность плавной регулировки мощности электротока.
• Экономия расхода электродов и электроэнергии.
• Возможность работы с металлами различного типа.
• Отличные показатели производительности.
• Наличие защиты от перегрева.
• Небольшие габариты и легкий вес.
• Эта модель инвертора может использоваться при повышенных нагрузках.

Недостатки Ресанта САИ 190:

• Недостаточная длина сварочного кабеля.
• Высокая стоимость.
• Электроника плохо работает при низких температурах.

Сегодня многие недорогие сварочные инверторы бытового и полупрофессионального класса плохо работают при низких температурах. Сварочный аппарат Ресанта не является исключением. Использование оборудования при температурах ниже нуля могут создает проблемы с охлаждением техники, а используемая электроника может давать сбой, в итоге снижается качество сварки.

Особенности инвертора

Использование современных технологий позволяет даже простейшим инверторам, к которым относится модель Ресанта 190, обеспечивать высочайшее качество сварки, одновременно такие аппараты компактны и просты в использовании. Благодаря своей высокой мощности аппарат может использоваться для работы с чугуном и цветными металлами. Этот агрегат преобразует сетевое напряжение в импульсный ток, который в последующем выпрямляется, и на выходе мы получаем качественную сварочную дугу с ровными показателями мощности электротока.

Модель инвертора САИ 190 имеет функции антизалипания и горячий старт, что позволяет не только упростить использование такого аппарата, но и предупреждает порчу электродов. Это характерно при использовании оборудования не слишком опытными сварщиками. Тем самым сокращается расход дорогих электродов без потери качества соединения металла.

Используемая автоматика поддерживает ровную электрическую дугу. Вся работа регулируется автоматикой, что позволяет использовать агрегат даже обычным домовладельцам. Инверторная система позволяет использовать САИ 190 при нестабильном напряжении в сети, гарантируя при этом хорошее качество сварки.

Инверторная технология позволяет не только оптимальным образом регулировать показатели напряжения на выходе из аппарата, но и гарантирует высокие показатели сварочного тока. У данной модели имеется возможность регулировки тока сварки от 10 до 190 Ампер. Мощности в 190 Ампер будет достаточно для работы с различными тугоплавкими металлами.

По продолжительности беспрерывной работы такие установки относятся к полупрофессиональным моделям. При силе тока в 190 Ампер допускается 7-минутная непрерывная сварка, после чего устройству необходим отдых в течение 3 минут для охлаждения.

Сварочный аппарат Ресанта 190 оснащен системой предупреждения перегрева, поэтому как только температура достигает предельных показателей, срабатывает защита, и агрегат отключается, вплоть до его полного охлаждения. Такая аварийная защита может срабатывать при наличии замыкания в сети.

Рекомендации по использованию Ресанта 190 САИ

При нестабильном напряжении в электросети нужно использовать дополнительный стабилизатор. Использовать такой прибор в пыльном помещении не рекомендуется, не следует ставить сварочный аппарат на пол, что приведет к засасыванию вентиляторами пыли внутрь инвертора.

Не рекомендуется выносить устройство на открытый воздух в сырую погоду. Также избегайте использования САИ 190 в помещениях с высокой влажностью. При переносе такого прибора в тёплое помещение с холодной улицы следует выждать 3 часа, только после этого приступать к сварочным работам.

Инвертор для сварки Ресанта 190 САИ — это простое в использовании, мощное и функциональное устройство, которое позволяет сваривать различные по тугоплавкости металлы. Данная модель относится к полупрофессиональному классу, обеспечивает сварочный ток на уровне 190 Ампер, оснащена всеми необходимыми для работы функциями и с одинаковым успехом может использоваться как профессионалами, так и обычными домовладельцами.

Проблемы коротких и длинных ног

Подписывайся на канал: trvid.com/show-UCKQTOGKzcSPuQgflweqce_Q
AMONG US в реальной жизни! trvid.com/video/video-UowrsuC4hpI.html&playnext=1
Одинакова ли жизнь высоких и низких людей? И кому лучше? У каждого из них определенно есть свои плюсы и минусы. Смотри на канале ВуХуу веселое видео о проблемах людей, у которых короткие и длинные ноги!
Музыка:
Композиция «Merry Go — Silent Film Light» принадлежит исполнителю Kevin MacLeod.
Лицензия: Creative Commons Attribution (creativecommons.org/licenses/by/4.0/).
Оригинальная версия: incompetech.com/music/royalty-free/index.html?isrc=USUAN1100731
Исполнитель: incompetech.com/
Композиция «Fluffing a Duck» принадлежит исполнителю Kevin MacLeod.
Лицензия: Creative Commons Attribution (creativecommons.org/licenses/by/4.0/).
Оригинальная версия: incompetech.com/music/royalty-free/index.html?isrc=USUAN1100768.
Исполнитель: incompetech.com/
Композиция «Hitman» принадлежит исполнителю Kevin MacLeod.
Лицензия: Creative Commons Attribution (creativecommons.org/licenses/by/4.0/).
Оригинальная версия: incompetech.com/music/royalty-free/index.html?isrc=USUAN1300013.
Исполнитель: incompetech.com/
Подписывайся на ВУХУУ: Подписывайся на канал: trvid.com/show-UCKQTOGKzcSPuQgflweqce_Q
Instagram: instagram.com/woohooyt/
Facebook: facebook.com/WooHooYT/
TikTok: www.tiktok.com/@the_woohoo
LIKEE: likee.com/@413158370
WooHoo English: trvid.com/show-UC41GHsi-F40DiDT2DFAWW0w
WooHoo Español: trvid.com/show-UCwmVv-CvbNdhlnPQ4SyWzkg
WooHoo Française: trvid.com/show-UC4EitvksL3NFbAOmra3Uifw
WooHoo Deutsch: trvid.com/show-UCnb3b-x6to_3eGa3vLdkMTw
WooHoo Arabic: trvid.com/show-UCFIVmDqbK_jnb6kq7I5hluA
WooHoo Português: trvid.com/show-UCDr1rkNvzPCEfh5ZCJeqpdg
WooHoo Korean: trvid.com/show-UCdlIhXi58dS5-iSNnWZztjw
WooHoo Japanese: trvid.com/show-UCnRpUDeigShZRCoNuDQSZWg
WooHoo Hindi: trvid.com/show-UCx5g_aFCltyGS1_Gm-hKx4g
WooHoo Turkish: trvid.com/show-UCxvB8XF9y6_wkbjkq_fzC0g
WooHoo Italian: trvid.com/show-UCat4J1qEHCdzKS32xXNbbaw
WooHoo Chinese: trvid.com/show-UCjJalG3Xg5R-MCG104fIT7w
WooHoo Thai: trvid.com/show-UCUTNwjovakBF0FQi7bOB6Bg
WooHoo Polish: trvid.com/show-UC0av3qQ2ppndBLFOdBu45Fw
WooHoo Indonesia: trvid.com/show-UCmEm-e21vzohLlZ5ha6xytw
WooHoo Vietnam: trvid.com/show-UCacVq26JQfpJxnUQkuk4qdw
О канале ВУХУУ!:
Лайфхаки, поделки, юмор и много чего другого 😉 Подписывайся!
Не забудь подписаться, нажать на колокольчик рядом с подпиской, ставить лайки и делиться видео с друзьями!

Nasıl Yapılır ve Stil

Herunterladen:

Yük bağlantısı…..

, описание, характеристики. Сварочные инверторы

Инвертор относится к современным сварочным аппаратам без трансформатора, которые всегда создавали значительные габариты и вес. Устройство представляет собой источник питания с необходимыми параметрами на выходе, обеспечивающий нормальный процесс создания целостных соединений. Сварочный инвертор «Ресанта САИ-190» стал популярным в России. Отзывы не всегда могут быть объективными, так как уровень пользователей существенно различается. Если правильно пользоваться машиной, она будет хорошо готовить даже при низком сетевом напряжении.

Преимущества

Сварочный аппарат имеет следующие преимущества:

• Модель полупромышленная предназначена для краткосрочного ремонта, но может использоваться и для больших объемов сварки;
• малый вес и габариты;
• принудительное охлаждение надежно защищает от перегрева;
• хорошая производительность;
• Можно сваривать разные металлы;
• энергоэффективность и расход электродов;
• плавное регулирование.

недостатки

К недостаткам можно отнести следующее:

• короткий сварочный кабель;
• электроника не любит низких температур, а вентилятор на морозе может замерзнуть и остановиться;
• Ценового преимущества перед аналогами по характеристикам нет;
• короткий сварочный кабель (2.5 м), что создает неудобства при работе.

Бюджетная продукция китайского производства отличается нестабильностью характеристик. В том числе это касается модели «Ресанта САИ-190». Отзыв также зависит от функциональности: чем он выше, тем устройство дороже, а соотношение цена-качество устраивает далеко не всех.

Особенности моделей «Ресанта»

Современные технологии изготовления делают аппарат более безопасным и ремонтопригодным, а также позволяют производить качественную сварку.Также аппарат может работать с цветными металлами и чугуном.

Принцип работы новых устройств основан на преобразовании сетевого напряжения в импульсное. В их числе также «Ресанта САИ-190». Схема работы позволяет выпрямлять переменный ток, а затем делать его высокочастотным. После понижение напряжения до рабочего с помощью небольшого трансформатора.

Сварочный процесс облегчается за счет введения новых функций «горячий старт» и «антиполание».«В первом случае зажигание дуги сопровождается кратковременным увеличением сварочного тока и снижением его до нормального, чтобы электрод не прилипал к детали. При коротком замыкании ток резко уменьшается, а после снятия электрода система сразу же восстанавливает параметры горения дуги. В результате она легко становится стабильной, а процесс сварки упрощается и позволяет новичкам быстро адаптироваться. Нет необходимости регулировать параметры, потому что они всегда работают в процессе.Не нужно держать ровную дугу, потому что она автоматически поддерживается.

Модификация «Ресант САИ-190ПН» может работать при большом понижении напряжения в сети. По остальным параметрам модели при таком же максимальном сварочном токе разница между ними небольшая.

Технические характеристики

Аппарат «Ресанта САИ-190» имеет следующие характеристики:

1. Сварочный ток 10 … 190 А.
2. Максимальный ток первичной обмотки 25 А.
3. Диаметр электродов до 5 мм.
4. Входное напряжение 140 … 240 В.
5. Продолжительность работы — 70% при токе 190 А например 7 мин. непрерывная сварка и перерыв 3 мин.
6. Напряжение без нагрузки — 80 В, обеспечивающее легкое зажигание дуги.
7. Напряжение дуги 27 В.

Устройство оборудовано электрическими датчиками, у которых срабатывает сигнализация перегрева и срабатывает защита. Причины могут быть разными, и не помешает еще раз убедиться, что между сварочными кабелями нет недостатка.Если ток составляет около 60% от максимального, защита от перегрева не сработает. При сварке металла электродом диаметром 3 мм выбирают ток 90-110 А. При этом запас должен быть в 1,5-1,6 раза. Тогда аппарат подбирается на 160 А, а лучше — на 190 А. Энергопотребление зависит не от типа и мощности выбранной модели, а от установленного сварочного тока.

Какое устройство лучше выбрать

Выбор устройства зависит от объема дальнейших работ.Если они длинные, стоит взять мощный профессиональный аппарат. Цена его высока, так как электрическая схема обеспечивает длительный режим в течение всего рабочего дня (8 часов). Бытовой сварочный аппарат малой мощности рассчитан на работу не более получаса, после чего требуется перерыв на 30-60 минут для понижения температуры.

Выбор аппарата также зависит от сети питания. Если оно выше 210 В, для дома подойдет устройство с максимальным током 160 А.Для низкого напряжения сети используется прибор с током не менее 190 А.

Лучшими инверторами для сварки являются Fubag (Германия), Gysmi (Франция), Helvi and Selco (Италия), Power Man (Корея). В России широко используются модели китайского производства «Ресанта» и отечественный «Торус».

Устройство инверторное

Корпус выполнен в классическом стиле из листового металла. Форма сделана прямоугольной, а размеры составляют 350 х 140 х 250 мм. Плоское основание позволяет устанавливать на любые поверхности.Для вентиляции сбоку есть прорези, через которые легко подается воздух на охлаждение трансформатора.

На передней панели расположены индикаторы сети, перегрева, производится регулировка тока, а также размещены разъемы для крепления сварочных кабелей. Th

Продукция SEW-EURODRIVE: Электродвигатель переменного тока DRE ../ DRS ../ DRP ../ DRN .. Серия

Ваши преимущества

• Очень простая конфигурация и заказ
• Конфигурация всех вариантов двигателей из одной серии
• Диапазон мощностей

  • Стандарт двигатели: 0.09 до 200 кВт
  • Энергоэффективные двигатели: от 0,75 до 200 кВт

• Еще больше возможностей, еще меньше ограничений
• Компактный дизайн экономит место и стоит
• Ориентация на будущее, в том числе в отношении защиты окружающей среды (стандарты)
• Интеграция означает снижение затрат на энергоэффективное двигатели Энергоэффективные двигатели с классами эффективности: Стандартный КПД, Высокая эффективность, превосходная эффективность
• Выбор тормозов разного размера означает снижение затрат: до трех размеров тормозов для каждого типоразмера двигателя
• Встроенный энкодер полностью интегрирован в двигатель

Модульный DR.. моторная серия включает 4 типа энергоэффективных двигателей (IE1, IE2, IE3 и IE4) вместе с идеальная концепция тормозов — до 3-х различных размеров тормозов для каждого размера двигателя — а также оптимизированные по стоимости встроенные энкодеры, интегрированные в мотор. Двигатели DR .. соответствуют всем мировым стандартам и уже выполнять новые части стандарта двигателей IEC.

Они приносят целый ряд уникальных преимуществ планировщикам и пользователям. Одна отдельная серия для миллионы комбинаций приводов

Тормоз BE основан на чрезвычайно успешной BM (G) тормоз, но получил дальнейшее развитие во многих аспектах.Размер тормоза всегда было неразрывно связано с размером мотор. «Меньшее» торможение возможно только за счет уменьшения торможения. крутящий момент с помощью модифицированной тормозной пружины.

Новые возможности комбинирования серии DR .. двигатели с тормозами BE больше не подпадают под это ограничение. Двигатель серии DR .. можно комбинировать с двумя или тремя различными Размеры тормозов BE.

Двигатель серии DR .. можно комбинировать с идеальный тормоз BE, соответствующий требованиям тормозного момента или тормозная работа.

Кроме того, тормоза устанавливаются на двигатели большего размера чем у размера 90 есть дополнительная особенность. Сам тормоз установлен на фрикционной пластине, которую нужно только прикрепить к боковой щит. Не открывая двигатель, теперь устройство может просто сниматься и заменяться — даже с большим или меньшим тормозом.

Выписка из вариантов комбинации тормозов

Новые встроенные энкодеры в модульном DR.. моторная система серии уникальна. Вместо дополнительного энкодера установлен к кожуху вентилятора неприводной стороны теперь можно установить энкодер между боковым щитом и вентилятором. Это означает, что любая дополнительная длина вызвала установленными энкодерами.

Дополнительные возможности DR.. серии мотор и тормоз-мотор разнообразны и обширны. Чтобы обеспечить лучшее Обзор, они были объединены в группы.

Инверторный кондиционер: раздельный и оконный

• Мы доставляем в Metro Manila, Sta Rosa, Laguna & Cainta, Rizal

• Расположение магазинов
• Отслеживание вашего заказа
• маг.
• Моя учетная запись

• Мгновенная распродажа
• Сортировать по бренду
  • 3D
  • Американский дом
  • Асахи
  • Blueair
  • Бревиль
  • Перевозчик
  • Condura
  • Корона
  • Девант
  • Эльба
  • Электролюкс
  • Евротек
  • Эверест
  • Ezy
  • Fujidenzo
  • Haier
  • Ханабиси
  • Hisense
  • Imarflex
  • Кельвинатор
  • Колин
  • Коппель
  • Лагермания
  • LG
  • Марки
  • Митсубиси
  • Panasonic
  • Philips
  • Престиз
  • Samsung
  • Sharp
  • Sony
  • Королева скорости
  • TCL
  • Tekno
  • Водоворот
  • Белый Вестингауз
  • Xtreme
• Кухонная техника
  • Микроволновые печи
  • Кофеварка
  • Индукционная плита
  • Чайник
  • Соковыжималка
  • Рисоварки
  • Тостер
  • Блендер
  • Турбо-бройлер
  • Кофеварка
  • Скороварка
  • Тостер для духовки
  • Миксеры
  • Гриль
  • Газовая плита
  • Фритюрница
  • Пароварка
  • Котел
• Кондиционеры
  • Инверторные кондиционеры
  • Раздельный тип
  • Тип окна
  • Воздухоохладитель
• Очистители воздуха
• Телевидение
  • 4K UHD телевизор
  • 3D и Smart TV
  • Nano Cell TV
  • QLED телевизор
  • OLED-телевизор
  • Смарт ТВ
  • LED телевизор
  • Android TV
• Посудомоечные машины
• Электрические вентиляторы
  • Напольный вентилятор
  • Настольный вентилятор
  • Корпусный вентилятор
  • Напольный вентилятор
  • Башенный вентилятор
  • Настенный вентилятор
  • Потолочный вентилятор
• Смартфоны
• Домашние развлечения
  • Динамики
  • Звуковая панель
  • Magic Sing
  • Стойка для микрофона
  • Усилители
• Диапазоны
  • Встраиваемая варочная панель
  • Духовой шкаф
  • Варочная панель
  • плита
  • Радиус действия
  • Настольная печь
  • Верхняя часть диапазона
  • Индукционная плита
• Холодильники и морозильники
  • Морозильник / Чиллер
  • Французская дверь
  • Рядом
  • Однодверная
  • Две двери
  • Охладитель вина
  • Холодильник многодверный
  • InstaView Дверь в двери
  • Охладитель напитков
• Стиральная машина
  • Сушильная машина
  • Фронтальная нагрузка
  • Одинарная ванна
  • с верхней загрузкой
  • Двойная ванна
  • Стирально-сушильная машина
  • TWINWash
• Малый прибор
  • Утюг
  • Диспенсер для воды
  • Пылесосы
  • Нагреватель для душа
  • Улавливатель клещей
  • Массажер
  • Убийца насекомых
  • Ящик для ключей
  • Отпариватель для одежды
• Здоровье и красота
  • Бритва
  • Машинка для стрижки
  • Фен
  • Выпрямитель для волос
  • Триммер для бороды

• Сортировать по бренду
  • • 3D
    • Американский дом
    • Асахи
    • Blueair
    • Бревиль
    • Перевозчик
    • Condura
    • Корона
    • Девант
    • Эльба
    • Электролюкс
    • Евротек
    • Эверест
    • Ezy
    • Fujidenzo
    • Haier
    • Ханабиси
    • Hisense
    • Imarflex
    • Кельвинатор
    • Колин
    • Коппель
    • Лагермания
    • LG
    • Марки
    • Митсубиси
    • Panasonic
    • Philips
    • Престиз
    • Samsung
    • Sharp
    • Sony
    • Королева скорости
    • TCL
    • Tekno
    • Водоворот
    • Белый Вестингауз
    • Xtreme
• Бесплатная доставка
• Мгновенная распродажа
• Поддержка
• Филиалы
