сложно ли ей научиться?. Статьи компании «Сварка Профи»
Выполнить какие-либо сварочные работы часто требуется не только профессиональным сварщикам. Такая необходимость нередко возникает у владельцев автомобилей. У тех, кто живет в частном доме, постоянно возникает потребность что-то приварить – то петли на ворота, то решетки на окна.Однако разные виды сварки существенно отличаются друг от друга. Существует целый ряд материалов (алюминий, бронза, медь, титан легированные стали), которые практически невозможно соединить с помощью обычного сварочного аппарата. Решением этой проблемы становится аргонная сварка, или, как ее еще называют, аргонно-дуговая сварка.
Однако возникает вопрос – насколько выполнима аргонная сварка своими руками? Попробуем на него ответить.
Особенности аргонной сварки
Прежде всего, рассмотрим, в чем заключается специфика аргонной сварки. При таком типе сварки весь процесс происходит в среде аргона. Поскольку он является инертным газом, то вытесняет кислород из зоны, в которой находится электрическая дуга.
Сама сварка может проводиться как в ручном, так и автоматическом или полуавтоматическом режимах. В качестве электрода чаще всего используется тугоплавкий вольфрамовый элемент.
Основные преимущества аргонной сварки:
высокое качество и чистота шва благодаря отсутствию шлака;
возможность соединения деталей из разных металлов;
защита шва от воздействий окружающей среды;
сохранение первоначальной формы заготовок благодаря невысокой температуре нагрева основного металла.
Однако чтобы добиться таких результатов, необходимо обучение аргонной сварке.
Техника сваривания
Конечно же, в теории сложно пересказать технологию. Тут гораздо больше помогут курсы аргонно-дуговой сварки, но в целом рекомендации по технике сварки можно свести к следующему.
Перед началом сварки поверхности необходимо очистить от грязи и окислов, а также обезжирить.
Чаще всего при таком виде сварке совершают только одно движение, направленное вдоль шва. Не следует производить поперечные движения. Именно благодаря тому, что поперечные движения не совершаются, шов получается узким и аккуратным.
Проволоку необходимо подавать как можно более плавно, иначе металл будет разбрызгиваться во все стороны. Присадочную проволоку располагают под углом к поверхности впереди горелки. Поперечных колебаний следует избегать, чтобы шов вышел узким. Электрод и проволока должны находиться в области защиты аргоном, чтобы исключить воздействие кислорода.
Необходимое оборудование
Для аргонной сварки прежде всего потребуется источник постоянного тока. Подойдет сварочный инвертор ММА, небольшой полуавтомат или сварочный трансформатор постоянного тока. Кроме того, понадобятся горелка для аргона, редуктор газа и клапан газа, баллон с аргоном.
Нередко для аргонной сварки используют самостоятельно переделанный аппарат. В таком случае понадобятся два дополнительных устройства. Это осциллятор, который используется для бесконтактного зажигания электрической дуги, и балластный реостат, необходимый для регулировки силы тока и подбора наиболее подходящих параметров в зависимости от свариваемого материала.
Правила безопасности
На курсах аргонной сварки немало внимания уделяется обеспечению безопасности работ.
Не следует проводить сварку без защиты рук. Лучше всего использовать прочные рабочие перчатки из толстой кожи. В таких перчатках удобство работы не снижается и гарантируется надежная защита.
Ну и, конечно же, необходимо защитить лицо и глаза от брызг и интенсивного светового излучения. Для этой цели лучше всего подойдут маска или очки.
Как научиться всем тонкостям правильной сварки?
Гораздо эффективнее будет пройти обучение сварке аргоном на профессиональных курсах. И учиться, конечно же, следует у специалистов, обладающих значительным опытом.
Записаться на курсы аргонной сварки в Киеве приглашает компания «Сварка Профи». Программа курсов включает обучение технике аргонной сварки, принципам работы современного сварочного оборудования, сварке различных материалов.
выполнять ремонт кузова автомобиля;
сваривать системы отопления и кондиционирования;
сваривать детали транспортных средств;
работать с черными и цветными металлами.
Процесс обучения происходит индивидуально и предполагает постоянную практику.
Мы обладаем более чем 15-летним опытом проведения сварочных работ и готовы передать вам свои навыки и умения.
Приходите к нам – и вы гарантированно научитесь аргонной сварке!
Аргонодуговая сварка неплавящимся электродом
Сварка аргоном – технология, пользующаяся большой популярностью на данный момент. Это обусловлено ее доступностью, а также возможностью работы с высоко и низколегированными сталями и цветными металлами.
Преимущества аргонно-дуговой сварки:
- Качественный шов;
- Долговечность соединений;
- Доступность;
- Разумная стоимость работ;
- Эстетичный вид шва.
Что такое аргонодуговая сварка
Газ аргон в баллонах
Аргон – инертный газ, играет роль изолятора, препятствующего попаданию кислорода и других газов, взаимодействующих со сварочной ванной. При попадании в место сваривания металлов кислород вызывает сильное окисление, влияя на качество шва, а некоторые металлы и вовсе могут возгораться от такой реакции. Благодаря своей инертности аргон сам не вступает в реакции и не дает кислороду реагировать с металлом в сварочной ванне, именно поэтому газ подается до розжига дуги и после окончания сваривания продолжает подаваться некоторое время.
Сварка аргоном проводится двумя видами электродов: плавящимися и неплавящимися.
- Плавящиеся электроды вызывают розжиг дуги и одновременно являются припоем. Существует обширная классификация такой проволоки, разделяющейся по размеру, а также составу.
- Неплавящиеся электроды выполнены из самого тугоплавкого металла – вольфрама. При работе аппарата электрод провоцирует розжиг дуги, температура которой – 2000 градусов, а сам вольфрам начинает плавиться при 3600 и более градусов. Такой пруток нужен исключительно для розжига дуги и ее поддержания, присадочный металл подается вручную. Разделяют неплавящиеся электроды по толщине, длине и составу сплава, подходящего под тот или иной металл и способ сварки.
Разновидность сварочных технологий
- TIG — сварка вольфрамовым электродом с ручной подачей присадок;
- MIG — система механизированная аргонодуговой сварки плавящимся электродом, подающимся автоматически.
Существуют и другие разновидности, но они предназначены для работы с высокоточными изделиями и промышленных работ. Мы же поговорим, как выглядит технология сварки аргоном, применимая в домашних условиях. Оба аппарата имеют главный пляс – простоту работы, и им будет рад каждый начинающий сварщик. В данной статье более детально рассмотрим первый метод.
Оборудование аргонодуговой сварки неплавящимся электродом
Оборудование для аргонно-дуговой сварки
Ручная аргонодуговая сварка неплавящимся электродом предполагает наличие специального оборудования, состоящего из источника питания, газовой установки, при необходимости – механизма подачи проволоки и ряда других систем.
У каждой системы есть свое предназначение и свои особенности, так для проведения качественных работ вам понадобятся:
- источник напряжения сварки аргонно дуговой – разделяют трансформаторы и инверторы. Последние более удобны в использовании и универсальны, являются источником постоянного и переменного тока. Инвертор может использоваться практически в любых условиях квартиры, загородного дома или гаража. Работают инверторы от трехфазной сети и обычных 220В. Лучше всего чтобы аргонная сварка была универсальная и нечувствительная к перепадам напряжения.
- горелка – основной рабочий элемент, конструкция которого может различаться, в зависимости от выбранной техника сварки. Существуют горелки для плавящихся электродов и вольфрамовых прутков. Использование аргонной сварки с подачей проволоки подразумевает наличие специальной горелки.
- сопло – наконечник горелки, регулирующий точность подачи защитного газа и ряд других параметров. Так, как этот элемент работает в непосредственной близости от сварочной ванны, то подвергается высоким температурам. Оптимальным материалом для сопла считается – керамика.
- осциллятор – система розжига дуг без контакта со свариваемой поверхностью.
- газовый баллон с редуктором. Объем емкости для газа напрямую влияет на частоту заправки и соответственно отрыв от работы. Редуктор – регулирует расход аргона при сварке.
- дополнительные аксессуары. Сюда входят основные средства индивидуальной защиты, без которых не обойтись при работе с аргонно дуговой сваркой tig. Также, к аксессуарам стоит отнести – сварочный столик. Этот элемент во многом облегчает работу сварщика. Ведь позволяет жестко фиксировать свариваемые детали, оборудован системой отвода газов, хорошим освещением. Правильный сварочный стол защитит мастерскую от возгораний, вызванных разбрызгиванием искр.
Расходные материалы
Прутки
При сварке аргонодуговой вольфрамовым электродом используют специальные присадочные прутки, для заполнения сварного соединения металлом. Так, как технология позволяет работать с большей частью стали цветных металлов, эти присадочные прутки имеют различный состав и разделяются на присадки из:
- нержавейки, используется для нержавеющей стали и создания швов, с высокой сопротивляемостью коррозии;
- алюминия и алюминиевых сплавов, надежный шов выдерживающий высокие температуры, не теряя герметичности шва;
- меди и медных сплавов, такой шов имеет высокие показатели электропроводимости, гибкости. Прутки из меди используются для
- сваривания ряда цветных металлов;
- никеля, для сваривания чугунных изделий и создания швов стойких к окислению.
Проволока
Материал, предназначенный для использования в установках с автоматической подачей сварочного материала. Как и прутки разделяется на группы по составу, применимому к различным видам стали, имеет различную толщину.
Газ
Основной расходный материал это – газ, а точнее газовая смесь. Ввиду высокой стоимости чистый аргон применяется довольно редко, зачастую сварщики пользуются смесью аргона и углекислого газа или гелия. Газ, как и толщина проволоки, и ее состав подбирается исходя из вида металла и его толщины.
Шланги, фитинги
Если все работы производятся стационарно, то комплекта шлангов и соединений должно хватить на длительный промежуток, но учитывая специфику работ, эти элементы довольно часто изнашиваются и требуют замены. При выездных работах шланги – один из первых расходников. Они рвутся, прожигаются, очень часто нужно добавить длины и так далее.
Особенности сварки вольфрамовым электродом
Аргоновая сварка неплавящимся и плавящимся электродом еще недавно подразумевала определенное образование сварщика. Без знаний, полученных в учебных заведениях или специальных курсах самостоятельно выполнить сварочные работы было очень сложно. Но, с развитием технологий и внедрением полезных для пользователей систем, аргонодуговые сварки технологии стали доступными для масс. Учитывая распространенность данного оборудования, его вполне можно зачислить к остальной бытовой технике, которая есть почти в каждом гараже. Но если сварка в среде аргона такая простая, то как варить аргоном?
Отличается этот способ сварки от привычных для большинства инверторов с электродами, в использовании газа, принцип, как и у защитного покрытия, но это только на первый взгляд. В действительности способ сварки имеет ряд особенностей и нюансов, не сложных, но необходимых:
- Если мы работаем электродом из вольфрама, то он располагается как можно ближе к металлу, но не касается стали. Для розжига дуги используют осциллятор или специальные материалы.
- Расстояние между электродом и металлом должно быть постоянным. В противном случае дуга может начать прыгать, снижается провар или начинается прожиг металла. Также изменяется область действия защитного газа, что может привести к окислению шва.
Очень важный момент – это направление движения. В отличие от работы с электродами, колебаний совершать не нужно. Горелка ведется плавно вдоль шва.
Режимы аргонодуговой сварки
- Способ сварки подразумевает защиту шва от кислорода с помощью инертного газа – аргона. Поэтому сварщик должен следить за тем, чтобы сварная ванна не выходила из облака газа. Запрещено начинать сваривание до того, как был включен газ. После окончания работ горелка удерживается в последнем положении, а газ подается еще 5 – 15 секунд. Для лучшего эффекта аргон подается с обеих сторон соединения.
- Скорость подачи проволоки должна быть постоянной, стоит исключить подачу припоя рывками. Если проволока подается автоматически, то оптимальные параметры можно найти в специальных таблицах. При ручной подаче припоя все зависит от самого сварщика. Пруток должен подаваться под правильным углом, перед горелкой и строго по направлению движения шва.
- Расход газа – величина постоянная, прописанная в ГОСТах. Там же можно найти оптимальный баланс между аргоном и другими примесями.
- Настройки тока – один из наиболее сложных, после работ с горелкой, пунктов. Особенно это касается начинающих сварщиков. Основная идея заключается в том, что не стоит настраивать режимы аргонодуговой сварки вручную, не имея опыта. Чтобы правильно настроить аппарат, вам необходимо прибегнуть к стандартным схемам. Для этого нужно знать толщину стали и ее состав. В таблицае полностью представлены настройки силы тока, вольтаж, тип тока, полярность и другие параметры.
Внимание! Для каждого типа свариваемых металлов настройки оборудования будут различны.
Как правильно варить аргонодуговой сваркой
Успешное примененная технология аргонодуговой сварки заключается в трех вещах:
- Первая – правильные настройки всей системы. В отличие от сварки электродом, где достаточно выбрать силу тока, здесь нам понадобится изучить внимательно возможности нашей системы, свариваемую деталь и подобрать рекомендованные настройки.
- Второй пункт успеха – твердая рука сварщика. Даже если мы настроили все правильно, но при этом не выдержали расстояние от электрода до заготовки или неправильно подавали пруток, то рассчитывать на качественный шов не придется.
- Третий столп успеха – рабочее место. Здесь мы сможем удобно расположится самостоятельно, крепко зафиксировать заготовку, расположить вблизи все необходимые расходные материалы, обеспечить хорошую вентиляцию, при этом избегая сквозняков. Сквозняки или сильные порывы ветра – единственная вещь, кроме самого сварщика, которая может ухудшить качество работ.
Сварка аргоном по технологии выглядит следующим образом:
- Подбираем материал для припоя;
- Устанавливаем подходящий электрод и сопло;
- Настраиваем аппарат, согласно значениям таблицы;
- Регулировка скорости подачи газа на редукторе;
- Выставляем задержку подачи газа;
- Нажимаем на курок, при этом подается газ, но дуга не зажигается
- Зажигается дуга, подносим припой и ведем к горелке строго вдоль шва;
- Отключаем курок и держим горелку, пока не прекратится подача газа.
Полезные советы
- Если подавать газ с другой стороны шва, это увеличит его расход, но и повысит качество работы
- Осциллятор облегчает розжиг дуги, а реостат поможет вам закончить шов.
- Для снижения стоимости шва стоит использовать смесь аргона с другими газами.
- Успех работы с горелкой для сварки аргоном по технологии описанной выше, заключается в постоянной практике.
Заключение
Сварка ручная аргонодуговая становится все более доступной и дешевой. Сегодня, за стоимость дорогих инверторов для работы с электродами, можно купить стартовый набор ТИГ сварка или МИГ. Но учтите, что купленная ручная аргонодуговая сварка это только часть расходов, ведь для работ необходимо постоянно докупать недешевые прутки и газ, поэтому для нечастого использования покупка может потерять свой смысл. Ценность сварки аргоном и технологии заключается в том, что благодаря опыту сварщика и качеству, предлагаемому при сварке аргоном, можно получить соединение исключительной прочности и красивое внешне.
Аргонно дуговая сварка TIG
Здравствуйте дорогие читатели!
В этой статье понятным языком рассмотрим устройство и процесс сварки TIG.
Когда речь идёт о кузовном ремонте, сварка TIG в основном ассоциируется с ремонтом алюминиевых кузовов транспортных средств. Кроме алюминия такой сваркой можно соединять любой другой металл, в том числе разные виды металлов можно сварить в одну деталь. Рассмотрим устройство, принцип действия и некоторые подробности применения этого вида сварки.
Сварка TIG представляет собой ручной процесс, который требует от сварщика задействовать обе руки. Что отличает TIG от других видов сварки, так это то, как создаётся дуга и как подаётся присадочный материал. Одной рукой сварщик держит горелку, которая создаёт дугу, а другой подаёт присадочный металл к месту сварочного соединения. Из-за того, что приходится использовать обе руки, эта сварка считается наиболее сложной в усвоении, но также, считается наиболее универсальной, так как может применяться даже при сваривании разных металлов. Процесс получается достаточно медленный, но при правильном применении, получается шов высокого качества. Обычно сварку TIG применяют, если требуется сварить что-то необычное, отличающееся от стали и там, где нужен аккуратный, тонкий шов.
TIG (Tungsten Inert Gas Welding) переводится как Сварка Вольфрамовым электродом в среде Инертного Газа. Полное и более правильное название TIG – Gas Tungsten Arc Welding (GTAW, Дуговая Сварка Вольфрамовым электродом в среде защитного газа).
Впервые эта сварка была представлена в 1940‑х годах и применялась с Гелием в качестве защитного газа.
Почему используется Вольфрам для сварки?
Вольфрам очень твёрдый, слабо радиоактивный и хрупкий металл. Его применение ограниченно, в сравнении с другими металлами. В сварке TIG Вольфрам применяется в виде неплавящегося электрода, который используется, чтобы создавать дугу. Он накаляется до 6000 градусов по Цельсию. Высокая точка плавления и хорошая электрическая проводимость позволяет ему не сгорать.
Как работает сварка TIG?
Для этого вида сварки требуется три вещи: высокая температура, защитный газ и присадочный металл. Высокая температура достигается за счёт электричества, проходящего через Вольфрамовый электрод и создаёт дугу с металлом. Газ поступает из баллона и течёт к месту сварки, чтобы защитить шов от воздействия воздуха. Присадочный металл – это проволока, которая подаётся сварщиком в дугу и плавится. Процесс происходит в следующей последовательности: сначала сварщик открывает газ, далее электрод подносится к соединению свариваемых деталей на достаточном расстоянии, чтобы не касаться металла, потом нажимается педаль и образуется сварочная дуга. Начинает происходит плавление металла свариваемых деталей, а сварщик второй рукой начинает просовывать присадочную проволоку в зону сварочной дуги, которая плавится и заполняет сварочное соединение.
Сварка TIG похожа на электродугавую сварку электродами. Рукав с держателем электрода от сварки TIG может быть установлен на аппарат для электродуговой сварки, и такая конструкция будет работать как TIG.
Сварочная дуга в сварке TIG может образовываться также, как и в электродуговой сварке электродами, но чаще аппараты TIG имеют функцию «высокочастотный старт» (high frequency start). Это позволяет не касаться металла, чтобы создать сварочную дугу. Как только подано электропитание на электрод, дуга образуется на расстоянии до 2.5 см от металла. Это осуществляется за счёт короткого момента подачи высокого напряжения, которое помогает преодолеть расстояние до металла и создать электрическую дугу. Сразу после образования дуги напряжение падает до значения, которое выставлено на аппарате. Таким образом, Вольфрамовый электрод не получает физического воздействия и не изнашивается.
Защитный газ для сварки TIG
Защитный газ защищает место сварки от воздуха. Могут применяться Аргон/Ar и Гелий/He. Чаще всего применяется аргон. Так как эти газы являются инертными, они не изменяют характеристики сварочного шва. Реже используются три типа смеси газов. Первая – Аргон и Гидроген, вторая – Аргон и Нитроген, третья – Аргон и Гелий. Аргон, смешанный с Гелием применяется при сваривании толстых металлов для лучшего проникновения шва. Для большинства сварочных работ хорошо подходит чистый Аргон.

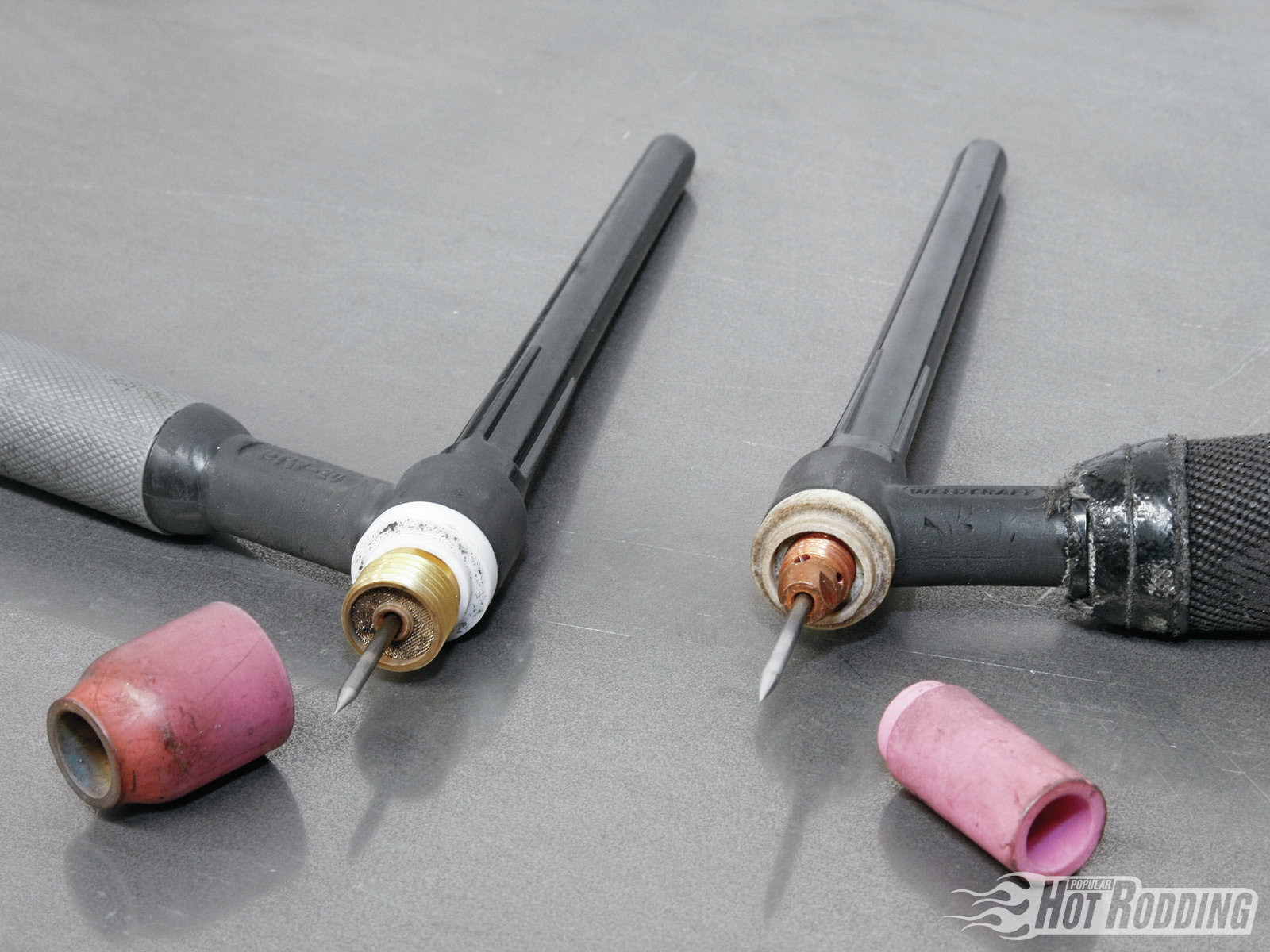

Типы Вольфрамовых электродов
Вольфрам является главным ингредиентом, из которого изготовлен электрод для сварки TIG. Иногда добавляют незначительный процент других металлов, для улучшения характеристик сварочной дуги, создаваемой электродом. Добавляются Церий, Лантан, Цирконий.
Электроды бывают разных диаметров и имеют разные формы концов. От формы конца зависят характеристики создаваемой сварочной дуги. Форму концу электрода нужно придавать вручную.
Острый «наконечник» применяется для сваривания стали. Такую форму концу можно придать на мелкозернистом точильном круге или специальном заточном приспособлении для Вольфрамовых электродов.
Электрод с закруглённым «наконечником» обычно применяют для сварки алюминия и магния. Чтобы получить такую форму, нужно создать сварочную дугу, по возможности над медью (но можно и другой металл). В качестве защитного газа должен быть Аргон. Сварочный аппарат настраивается определённым образом, так чтобы Вольфрамовый электрод начал плавиться и образовалась капля на его конце. Когда капля сформируется в виде небольшого шара, нужно остановить сварочную дугу.
Подготовка металла для сварки TIG
Подготовка металла особенно важна, когда производится сварка TIG. На нём не должно быть ржавчины, окисления, окалины, остатков краски, масла и прочих загрязнений. Должен быть только чистый металл. Он должен быть очищен физическими способами, либо химическими кислотными очистителями, в случае сваривания алюминия.
Настройка сварочного аппарата TIG
Существует две главных настройки аппарата – изменение силы тока и регулировка потока защитного газа. Настройка величины силы тока зависит от типа металла и его толщины. Поток защитного газа регулируют в зависимости от условий окружающей среды, типа металла и раструба держателя электрода.
Сварка алюминия
Для сварки алюминия применяется электрод из чистого Вольфрама или Вольфрама с добавкой Церкония. Требуется, чтобы его наконечник был подготовлен в форме небольшого шара (см. выше). Аппарат должен быть настроен на A/C (переменный ток). Требуется, чтобы сварочная дуга создавалась дистанционно (функция «high frequency start»). В качестве защитного газа применяется 100%-ый Аргон. При правильной настройке сварочного аппарата и выборе подходящего электрода можно сваривать листы алюминия любой толщины. Как видно на фото ниже шов получается с высокими декоративными и прочностными характеристиками.
Процесс сварки TIG
Новичкам лучше учиться варить сваркой TIG, начиная с 2 — 3 мм стали. При сварке необходимо контролировать дистанцию между электродом и привариваемым металлом. Для этого нужно занять устойчивое положение. Электрод располагается примерно на 20 градусах от вертикальной позиции. Расстояние между электродом и металлом должно составлять от 1 до 1.5 диаметра электрода. Если , к примеру, используется электрод диаметром 1. 6 мм, то расстояние будет примерно 2 мм. Перед началом сварки нужно медленно провести рукой над поверхностью, контролирую угол положения электрода и расстояние, чтобы понять, что ничего не мешает.
Начните с образования сварочной дуги. Длина дуги влияет на нагрев в области сварки. Чем больше дуга, тем больше нагрев. Прочувствуйте, как она действует на металл, расплавляя его. Пробуйте сначала варить без присадочного металла. После понимания всего процесса, начинайте добавлять присадочную проволоку в область сварки. Присадочный металл должен правильно подаваться, и плавится под воздействием свариваемого металла, а не сварочной дугой. Он должен подаваться рядом с дугой и попадать в область действия защитного газа.
В заключение можно сказать, что сварка TIG, не смотря на первоначальную сложность освоения, считается одним из самых универсальных видов сварки, дающая сварной шов высокого качества.
[adsp-pro‑4]
Печатать статью
Ещё интересные статьи:
Аргонно дуговая сварка видео обучение. Принцип работы сварочного оборудования.
Сварка аргонодуговым способом — это умение легко приобрести даже без особых навыков сварочных работ. Видео- уроки для начинающих помогают освоить данное умение. Как варить аргоном, помогут разобраться мастера сварки. Вашему вниманию предлагается вводное описание процесса и информативные видеоуроки.
Умение выполнять аргонную сварку значительно экономит средства. Вызывать специалиста — это «дорогое удовольствие». Особенно это обойдется в копеечку, если нужно регулярно выполнять сварочные работы. Поэтому серия видео уроков даст возможность освоить полезный навык без особых усилий. Для начала разберем, где применяют аргонную сварку.
Где же применяют аргонную сварку?
Она подходит для сварки металлов : легированной стали, алюминия, титана. Данный тип сварки эффективен в работе со сплавами. Например, алюминий очень тяжело поддается свариванию другими способами. А в процессе использования аргонного газа алюминий будет соединен долговечным и красивым швом.
Метод имеет целый ряд преимуществ на фоне других способов:
- Образуется поток плазмы, усиливающий накал и расплавление кромок.
- Работы проводятся как на крупных деталях, так и на ювелирных изделиях.
- Присадочный материал расходуется по минимуму.
- Швы получаются однородными и надежными.
Аргонная сварка основные принципы работы
Если у мастера есть опыт работы с газовой сваркой, то разобраться с аргонной технологией будет легко. Они очень схожи между собой: электрическая дуга нагревает кромки соединения деталей.
В процессе задействуется газ для подавления химических реакций. Он подается в ванну и обеспечивает высокий уровень качества шва. Без инертного газа металл вступает в реакцию с воздухом, поэтому шов получается с дефектами и низкой прочности.
Необходимое оборудование для аппарата
- Сварочный трансформатор. На его основе может быть выполнен самодельный аппарат (напряжение до 60 В).
- Кандерборд.
- Контактор.
- Расходомер.
- Таймер, отслеживающий время подачи аргона.
- Горелка с регулятором воздушного охлаждения.
- Баллоны с защитным газом — аргоном.
- Вольфрамовые стержни.
- Шланг, подсоединяющий боллоны с газом и горелку.
- Электрические провода, соединяющие сеть, аппарат, горелку и заземление.
- Проволока для присадки.
Основная часть конструкции аппарата — горелка . В ней устанавливается вольфрамовый электрод. Для этого в конструкции предусмотрен цанговый держатель. Он отлично крепит электроды разных размеров, которые подбираются по типу работ. Электрод выступает над торцом держателя на 2-5 мм.
Вокруг горелки находится сопло . Оно выполняет две защитные функции: сохраняет зону работы и предохраняет вольфрамовый электрод.
Используются плавящиеся и неплавящиеся электроды. Чаще они изготовлены из вольфрама — это самый неплавящийся материал. Расход электрода зависит от сплавляемого материала и толщины заготовки. Сам электрод влияет на расход энергии, затрачиваемого на соединение заготовок.
Чтобы материал сваривался используется присадочный материал в виде тонкой нити металла. Присадочная проволока должна максимально подходить под свариваемые детали по составу. А также учитывается диаметр проволоки. Новичкам определить размер присадочного материала помогут специальные таблицы.
Газ должен подаваться на 20 секунд раньше, чем появится дуга, а заканчивается на 10 секунд позже.
Дополнительное устройство — осциллятор — изменяет вид электрической дуги, делает ее более стабильной и соответственно облегчает процесс сварки. Он вырабатывает импульсы тока с высокой частотой.
Для начинающих данное усовершенствование позволит делать сварочные швы быстрее и качественнее. Как собрать аппарат и подключить, чтобы начать работу, подробно рассматривается в видеороликах. Для примера просмотрите видео сварки титана аргоном, данное в конце статьи.
Какие бывают сварочные аппараты?
- Ручная аргонодуговая сварка. Для нее применяют неплавящийся электрод (РАД). Название говорит само за себя. Материал для присадки и апарат находится в руках сварщика. Из горелки извлекается сварочная дуга, нажимается кнопка и начинается подача аргона. Другой рукой сварщик вносит в зону воздействия дуги присадочный материал. Усвоить данный вид работ легко. На примере видео «сварка алюминия аргоном» можно понять насколько легко проходит данный вид работ.
- Автоматическая аргонная сварка. При ней используют неплавящейся электрод (ААД).
- Аргонодуговая автоматическая сварка с использованием электрода плавящегося типа (ААДП).
Покупая личный аппарат обратите внимание на маркировку . Обозначение «TIG» свидетельствует, что аппарат работает с вальфрамовыми электродами. Именно такой аппарат подойдет для начинающих мастеров.
Начинающим сварщикам лучше начать сваривать аргоном детали или конструкции из однородного материала. Когда будет уже определенный опыт, то сварщик может экспериментировать с изготовлением деталей из цветных металлов.
Аргонодуговая сварка на специально подготовленном видео, чтобы рассказать об основных этапах работы для новичков. В нем освещены этапы процесса сварки:
- Подготовительный. Как и чем обработать заготовки, чтобы швы были гладкими и надежными. На этом этапе применяются шлифовальная машинка и химические средства.
- К соединяемым деталям прикрепляют массу. Для каждого размера детали есть свои приемы прикрепления массы. И опять на помощь приходят специальные таблицы и видео об аргонной сварке.
- Сначала подается газ, а потом создается электрическая дуга.
- Расстояние от сварочного аппарата до заготовок должно быть до 2 мм. В результате получается узкий и надежный шов.
- Присадочный материал подается в зону сварки плавными движениями. Металл не должен разбрызгиваться.
- Движение горелкой и присадочным материалом делается только вдоль шва. Поперечные движения повреждают заготовки и делают шов слабым и некачественным.
- Присадочную проволоку подают перед горелкой. Их нужно удерживать под углом. Такая подача самая удобная, чтобы получить качественный шов.
Умение соединять две детали из сложных сплавов — это полезный навык, который может пригодится в самых разных ситуациях. Овладеть этим умением несложно, просмотр ряда уроков и немного тренировки, позволят начать активно использовать его в повседневной жизни. После обучения новичок сможет выполнять изделия даже из алюминия и титана .
Ручная аргонодуговая сварка – один из самых универсальных металлов. При наличии должного опыта и навыков сварщика – оператора, данный вид сварки позволяет получать высококачественные сварные швы с отличными прочностными характеристиками и внешней эстетикой сварных соединений.
Потребность в , меди, титана, нержавеющих сталей давно стала возникать не только в производстве, но и в быту. Традиционное оборудование не всегда отлично справляется с такими задачами. Для различных ремонтных работ и изготовления конструкций из таких материалов применяется сварка аргоном, обучение которой на нашем сайте поможет в осуществлении ее собственными руками.
На самом деле сварочный процесс — не такая уж сложная процедура, и добиться хороших результатов можно даже при таком методе, как аргоновая сварка: видео уроки дают возможность в этом убедиться.
Особенности аргонодуговой сварки
Главной и отличительной особенностью является использование неплавящегося (вольфрамового) электрода и инертного защитного газа аргона, за счет применения которого обусловлено высокое качество и надежность сварных соединений.
Применение технологии аргонодуговой сварки позволяет получать прочные, ровные и аккуратные швы. Как происходит аргоновая сварка, видео уроки демонстрируют наглядно и подробно, ведь необходимо учесть в процессе множество тонкостей.
Как правильно держать горелку
Манипуляции при аргонодуговой сварке совершаются специальной аргоновой горелкой. Благодаря ее конструкционным особенностям, в горелку устанавливается вольфрамовый электрод таким образом, чтобы его кончик выступал над поверхностью ограничительного керамического сопла на несколько миллиметров. Обычно горелкой сварщик управляет правой рукой, приближая ее на максимально короткое расстояние к сварочной ванне.
Короткая дуга увеличивает глубину проплавления металла, а внешне делает шов эстетичным. Поэтому, чтобы правильным образом происходила сварка аргоном, обучение манипуляциям с горелкой для удержания правильной длины дуги стоит не на последнем месте. В отличие от штучным электродом, частые колебательные движения не допускаются, когда производится аргоновая сварка, видео уроки позволят освоить правильную технику работы с горелкой.
Подача присадочного материала
Сплавление кромок и формирование сварочного шва при аргонодуговой сварке может осуществляться как при помощи только тепла сварочной дуги, так и с использованием присадочных прутков. От того, как будет подаваться присадочный материал в зону сварки, зависит, какой по ширине получится шов, и насколько он будет ровным.
Следует избегать резкой подачи присадки, во избежание брызг, лучше вводить ее равномерно, плавными и равномерными движениями, под углом к свариваемой поверхности на всей протяженности сварочного шва. Присадка должна подаваться впереди сварочной горелки. Важно постоянно следить затем, чтобы присадочная проволока не выходила из зоны газовой защиты.
Конечно, все это достигается с практикой и опытом, но тем, кто просматривает видеоматериалы, на которых демонстрируется сварка аргоном, обучение на практике позволит избежать самых распространенных ошибок, допускаемых в начале.
Предварительная подготовка кромок
Универсальность применения ручной аргонодуговой сварки имеет и обратную сторону. Это самая капризная и привередливая сварка в плане подготовки свариваемых поверхностей, кромок, деталей, узлов и так далее. У профессионального аргонщика обязательно найдется целый арсенал оборудования, инструмента, оснастки и всевозможных приспособлений для подготовительных работ.
Это и абразивный инструмент, и огромное количество борфрез, шарошек, насадок, а также все, что обеспечивает химический способ очистки: от бутылочки с ацетоном и тряпочки — при работе в личном гараже, до огромных электрохимических гальвано — ванн, используемых в крупном производстве: станко- и судостроении, при изготовлении емкостей для химической, пищевой и криогенной промышленности.
50% успеха при аргонодуговой сварке – это чистота свариваемых элементов, как бы банально это ни звучало, поэтому начать работу рекомендуется с очистки от жиров, окислов и других загрязнений частей свариваемых поверхностей.
Еще по этой теме на нашем сайте:
-
Сварка электродом из металла является самой старой и известной технологией при осуществлении сварки дуговой. Уроки сварки электродом востребованы и среди профессионалов, и среди любителей. … -
Согласно принятой классификации, нержавеющая сталь относится к высоколегированным сталям, которые обладают высокой коррозионной устойчивостью. В её составе основным легирующим компонентом является хром, содержание которого колеблется… -
Перед началом работы стоит внимательно просмотреть «Аргонная сварка. Видео» для того, чтобы понять преимущества её использования, нюансы самого процесса, а также самые распространённые ошибки, которые… -
Аргоновая сварка популярна тем, что по сравнению с другими видами сварки отличается аккуратностью шва, его прочностью и долговечностью. Сварку аргоном можно выполнять самостоятельно или пригласить…
Нередко возникает потребность сварить материалы, которые при обычных видах сварки не соединяются, к примеру, алюминий, медь, титан и так далее. Поэтому, чтобы создать прочную неразъемную конструкцию из этих металлов, применяется сварка аргоном. Что такое аргонная сварка, как она работает? На эти и другие вопросы ответы в этой статье.
Процесс – аргонодуговая сварка происходит в среде инертного газа аргона, отсюда и название сварочного процесса. Использование аргона в сварке при соединении двух металлов – это защита от окисления, которая может произойти за счет соприкосновения с кислородом в воздухе. То есть, аргон покрывает зону сварки и не дает кислороду проникнуть в зону сопрягаемых поверхностей.
Сам режим сварки может производиться ручным способом, полуавтоматическим и автоматическим. Существует классификация режимов, которые зависят именно от вышеописанных способов и вида электрода, участвующего в процессе сварки. Два вида электродов: плавящийся и неплавящийся. Ко второму виду относится вольфрамовая проволока, с помощью которой можно гарантировать прочное и надежное соединение двух металлов, даже разнородных.
Итак, классификация режимов сварки аргонодуговой:
- Ручная сварка аргоном, где используется неплавящийся электрод – его маркировка РАД.
- Аргоновая сварка автоматическая, где применяется неплавящийся элемент – ААД.
- Аргонно дуговая сварка автоматического типа, где используется плавящийся электрод – ААДП.
Техника сварки аргоном
Знание некоторых правил облегчит проведение процесса сварки аргоном и позволит добиться высокого качества сварного шва.
- Чем длиннее сварочная дуга, тем шире шов и меньше его глубина, что снижает качество шовного соединения. Поэтому рекомендуется неплавящийся электрод держать как можно ближе к стыку свариваемых деталей.
- Чтобы создать узкий и глубокий шов, необходимо придерживаться только продольного движения электрода и горелки. Отклонения в сторону (поперечные движения) уменьшают качество сварочного соединения. Поэтому при сварке аргоном необходима аккуратность и внимание сварщика.
- Присадочная проволока и неплавящийся электрод должны находиться только в зоне сварки, прикрытыми аргоном. Это не даст возможности кислороду и азоту проникнуть внутрь зоны.
- Подача присадочной проволоки должно проводиться плавно и равномерно. Резкая подача – это разбрызгивание металла в большом количестве. Процесс подачи не самый простой, все приходит с опытом.
- Есть такой показатель – проплавленность. В аргонной сварке он определяется самим сварочным швом. Если он имеет округлую и выпуклую форму, то это говорит о низком его качестве. Проплавление поверхности было проведено недостаточно.
- Присадочная проволока подается перед горелкой с неплавящимся электродом. К тому же ее подача производится под углом. Эти требования обеспечивают ровность сварочного шва и его небольшую ширину. Просто так удобно контролировать сам сварочный процесс.
- Нельзя начинать и заканчивать сварку аргоном резко, потому что это открывает доступ кислорода и азота в зону сваривания. Поэтому рекомендуется сварку начинать после 15-20 секунд, как будет начата подача в стык соединения двух металлов инертного газа. И заканчивать (убирать присадочную проволоку) до того, как будет выключена горелка. На это обычно дается 7-10 секунд.
Внимание! Заканчивать сварочный процесс нужно снижением силы тока при помощи реостата, который входит в состав сварочного аппарата. Просто отводить горелку – это значит, открыть доступ в зону сваривания азота и кислорода.
Стыки свариваемых металлических деталей перед началом работ необходимо очистить и обезжирить.
Режимы аргонной сварки
Сварка аргоном пройдет качественно, если правильно выбрать оптимальный режим проведения процесса.
- От свойств свариваемых металлов будет зависеть выбор полярности и направления тока. Так со стальными конструкциями в аргонной сварке используется постоянный ток прямой полярности. Для сваривания алюминия или бериллия применяется постоянный ток обратной полярности.
- Сила свариваемого тока выбирается на основе трех составляющих: диаметра используемого электрода, типа металла свариваемых деталей и их толщины, полярности. Взаимосвязь всех параметров определяется табличными значениями. Некоторые мастера выбор делают с учетом собственного опыта. Вот одна из таблиц, которая определяет режим работы аргонодуговой сварки титана.
- Как уже было сказано выше, чем короче сварочная дуга, тем качественнее получается шов. Та же самая зависимость напряжения дуги и ее длины.
- Расход инертного газа зависит от показателя силы и равномерности его потока, выходящего из горелки. Специалисты рекомендуют создавать поток ламинарного типа. То есть, газ подается без пульсаций.
Правильно подобрать определенный режим – дело непростое. Поэтому еще в процессе обучения нужно изучать теорию и овладевать практическими навыками.
Преимущества и недостатки
К преимуществам аргонодуговой сварки можно отнести:
- Невысокая температура нагрева, что сохраняет размеры и форму двух свариваемых изделий.
- Газ аргон является инертным, то есть, он тяжелее и плотнее воздуха, что обеспечивает максимальную защиту зоны сваривания.
- Тепловая мощность дуги достаточно высокая, что позволяет сам процесс сварки проводить за короткий промежуток времени.
- Сам процесс прост, поэтому научиться ему несложно.
- Этот сварочный процесс позволяет соединить разные виды металлов, которые другими вилами сварки не состыковать.
Недостатки:
- При сквозняках и ветре часть аргонной защиты улетучивается, что снижает качество сварочного шва. Поэтому рекомендуется весь процесс проводить в закрытых помещениях с хорошей вентиляцией.
- Сварочное оборудование достаточно сложное, к тому же непросто провести настройку режимов сварки.
- Если в процессе соединения необходима высокоамперная дуга, то нужно продумать дополнительное охлаждение стыкуемых металлов.
Принцип работы сварочного оборудования
В состав сварочного оборудования входят:
- Сварочный аппарат любого типа для дуговой сварки, у которого напряжение холостого хода: 60-70 вольт.
- Контактор силовой, с помощью которого напряжение будет подаваться от сварочного аппарата на горелку.
- Осциллятор. Этот прибор преобразует сетевое напряжение 220 вольт и частотой колебания 50 Гц в напряжение 2000-6000 вольт с частотой 150-500 кГц. Эти параметры электрического тока позволяет легко зажечь дугу.
- Устройство обдува зоны сварки аргоном.
- Горелка керамическая.
- Баллон для аргона, он с горелкой соединяется через редуктор и шланг.
- Электрод неплавящийся и присадочная проволока.
Как работает аргонная сварка, можно посмотреть видео, но принцип таков. Сначала производится настройка сварочного режима и очистка соединяемых металлов. В правую руку берется горелка, в левую присадочная проволока, она не подключена к электроэнергии. На рукоятке горелки есть специальная кнопка, с помощью которой можно подавать защитный газ в зону сваривания. Включается подача газа за 20 секунд до начала производства сварочных работ.
Горелку нужно опустить так, чтобы между неплавящимся электродом и свариваемыми поверхностями осталось маленькое расстояние – в пределах 2 мм. Кстати, электрод вставляется в горелку таким образом, чтобы из нее торчал конец длиною не более 5 мм. Внутри горелки есть защелка, в которую вставляется электрод любого диаметра.
Включается сварочный аппарат, и напряжение подается на электрод. Между ним и стыкуемыми металлами возникает дуга. Из сопла горелки в это время подается аргон, который собой покрывает зону сваривания. Сварщик в сварочный стык подает присадочную проволоку, которая под действием электрической дуги расплавляется и покрывает собой зазор между деталями. При этом производится медленное движение вдоль шва.
Нельзя зажигать электрод при помощи соприкосновения его со свариваемыми металлами. Для розжига специально используется осциллятор, как это показано на видео.
Виды сварочного оборудования
Для аргонной сварки используются четыре вида оборудования.
- Ручная (показана на видео) – это когда сварщик собственными руками держит и горелку, и присадочную проволоку.
- Механизированный вариант – сварщик держит горелку, а проволока подается механизированным способом.
- Автоматическая сварка аргонодуговая – сварщик отсутствует, его заменяет оператор, который следит за процессом, потому что и подача горелки, и подача присадочной проволоки происходит в автоматическом режиме.
- Роботизированный сварочный процесс. Задается программа, которая полностью отвечает за проводимый процесс.
Самое важное достоинство аргонодуговой сварки – это возможность сваривать детали тех металлов, которые другими способами соединить невозможно. И в быту такие ситуации встречаются нередко, к примеру, стыковка труб из нержавейки. Обязательно посмотрите видео на этой странице сайта.
Несмотря на то, что для соединения металлических изделий можно использовать самые различные методы, достаточно широкое распространение получила ручная аргонодуговая сварка ввиду ее высокой универсальности применения. Если эту работу выполняет специалист, обладающий определенным опытом и навыками в сваривании изделий, то ему под силу создать довольно высокого качества швы, обеспечивающие соединяемым конструкциям высокую прочность и привлекательный вид.
Сегодня соединять алюминиевые, медные, титановые и нержавеющие изделия приходится не только в промышленности, но и в быту. Причем не во всех случаях решить эту задачу можно с помощью традиционных аппаратов для сварки. Довольно распространенным методом, к которому прибегает во время ремонта и создания конструкций из вышеперечисленных материалов, является сварка аргоном. Если поближе познакомиться с процессом сварки, то можно на личном опыте убедиться, что в выполнении этой работы нет ничего сложного. И создать надежное соединение, используя подобный способ сварки, может практически каждый даже при отсутствии необходимого опыта в выполнении подобных работ.
Особенности аргонодуговой сварки
Технология соединения металлических изделий посредством аргоновой сварки предусматривает работу неплавящимся электродом и применение инертного защитного газа аргона, благодаря которым и удается создавать достаточно качественные и прочные сварные соединения. Метод аргонодуговой сварки предпочтителен на фоне прочих способов тем, что с его помощью можно получать швы, отличающиеся ровной структуры, высокой прочностью и аккуратным видом.
Начинающим сварщикам не помешает посмотреть соответствующие видео уроки, которые позволяют познакомиться с особенностями выполнения подобной работы. И, надо заметить, подобные материалы часто оказываются весьма полезными, учитывая, что этот метод сварки предусматривает немало секретов.
Как правильно держать горелку
В качестве основного инструмента, при помощи которого выполняется соединение изделий посредством аргонодуговой сварки, выступает специальная аргоновая горелка . Ввиду особого конструкционного исполнения в ней фиксируется вольфрамовый электрод с тем расчетом, чтобы его конец выходил над поверхностью ограничительного керамического сопла на пару миллиметров.
Правила работы горелкой
Чаще всего варить металлические изделия с помощью подобной горелки приходится, держа ее в правой руке и располагая как можно ближе по отношению к сварочной ванне.
За счет создания короткой дуги удается обеспечить максимальную глубину проплавления металла, при этом создаваемый шов отличается эстетичным видом. По этой причине для качественного выполнения работы с использованием аргона полезно попрактиковаться с горелкой , чтобы обеспечить устойчивость и необходимую длину дуги.
Одной из особенностей аргоновой сварки является то, что здесь следует избегать частых колебательных движений, что разрешается при выполнении электродуговой сварки при помощи штучного электрода. По этой причине нелишним будет перед сваркой подобным методом ознакомиться с видео уроками, где демонстрируются все особенности правильного создания соединений.
Подача присадочного материала
Во время аргонодуговой сварки особое внимание следует уделить плавлению кромок и созданию сварочного шва. Подобную задачу можно решить несколькими методами:
- за счет тепла, обеспечиваемого сварочной дугой;
- посредством использования присадочных прутков.
Нюансы работы с присадкой
При этом немаловажная роль отводится технике подачи присадочного материала в зону сварки, поскольку это непосредственным образом влияет на то, какую ширину будет иметь шов , и насколько он будет аккуратно создан.
Естественно, у начинающих сварщиков не всегда все получается с первого раза. Поэтому потребуется немало практиковаться, чтобы с первого раза добиться желаемого результата. Немалую пользу в работе по свариванию этим методом может принести ознакомление с соответствующими видео материалами, из которых можно узнать, как правильно выполнять сварку аргоном, чтобы потом на практике использовать приобретенные знания, соблюдая рекомендации, полученные во время просмотра подобных видео инструкций.
Предварительная подготовка кромок
Несмотря на то что, метод ручной аргонодуговой сварки отличается универсальностью, у него имеется и некоторый недостаток. Дело в том, что при соединении поверхностей необходимо вначале подготовить их к сварке . Опытный сварщик, который хорошо осведомлен о нюансах выполнения подобной работы, всегда имеет при себе соответствующее оборудование, инструмент, оснастки и разного рода приспособления, чтобы наиболее качественно выполнить подготовку обрабатываемых деталей и узлов.
К подобному необходимому набору следует отнести:
- абразивный инструмент;
- разнообразные борфрезы, шарошки, насадки;
- приспособления, которые позволяют химическим способом подготовить обрабатываемую деталь. Речь идет о разных бутылочках с ацетоном, тряпочках, просторных электрохимических ваннах, которые часто применяют в крупных производствах при создании емкостей, часто используемых в химической, пищевой и криогенной промышленности.
Важная роль в обеспечении качественного результата при выполнении аргонодуговой сварки отводится и чистоте обрабатываемых поверхностей. По этой причине перед сваркой необходимо удалить с поверхностей обрабатываемых узлов частицы жира, окисления и загрязнения , которые могут помешать созданию прочного шва.
Заключение
Несмотря на то, что метод аргонодуговой сварки входит в число наиболее популярных методов соединения изделий из разных металлов, пользоваться этим способом можно лишь при условии наличия знаний об особенностях выполнения этой работы.
Необходимо не только подготовить подходящие электроды и присадочные материалы , но и узнать, как правильно выполнять соединение этим методом. Именно в этом заключается особенность сварки с применением аргона. По этой причине многие специалисты, которые обладают достаточным опытом соединения изделий посредством электродуговой сварки, часто прибегают к помощи разных видеоматериалов, из которых можно узнать много полезного. Не помешает ознакомиться с такими видео инструкциями и начинающим сварщикам, которые мало себе представляют, как правильно соединять изделия аргонодуговой сваркой.
Применение аргона во время сварки дает достаточно высокие результаты качества соединения, которые не может не обеспечить ни один другой способ. Именно поэтому, в профессиональной сфере использования, а также при работе со сложно свариваемыми металлами, стараются применять именно такой метод. Сварка алюминия аргоном обеспечивает высокий уровень соединения, так как сам газ является инертным и создает уникальную защитную среду, сквозь которую не может пробиться кислород из атмосферы, а также на сварочную ванную не воздействуют ни какие другие негативные внешние факторы.
Несмотря на то, что здесь применяется газ, сварка аргоном все же относится к дуговой, так как основной силой, которая расплавляет металл, является электрическая дуга. Газ выполняет только защитную функцию и может быть использован для и после нее. Процесс его использования является достаточно дорогим, так что для обыкновенных видов сварки его не всегда выгодно использовать, но для таких вариантов, как сварка нержавейки и алюминия он является незаменимым. Для его применения требуется не только специальная аппаратура, но и умения. В промышленности приходится часто встречаться с алюминием, так как его нередко используют для создания разнообразных вещей благодаря его легкости и относительно высокой прочности сплавов.
Сварка алюминия аргоном применяется преимущественно для ответственных сооружений и конструкций. Для этого процесса используется неплавкий , который облегчает создание сварочной ванны, с учетом свойств расширения алюминия. Выставив правильно параметры, можно избежать множества неприятностей, которые обусловлены плохими свойствами сваривания металла.
Свойства и свариваемость алюминия
Когда происходит сварка алюминия аргоном, то следует учитывать все особенности, с которыми придется столкнуться во время работы с данным металлом. Основной проблемой свариваемости является то, что на поверхности металла образуется оксидная пленка. Бороться с ней температурным воздействием бесполезно, так как ее температура плавления составляет выше 2 000 градусов Цельсия, а алюминий плавится уже при 680 градусах. Скорость ее образования является достаточно быстрой, так что нужно не только убрать ее перед свариванием, но и не допустить во время этого процесса, для чего и служит аргон. В ином случае, капли расплавленного алюминия будут окутываться в эту пленку, что помешает нормальному соединению и образованию шва.
Технология сварки алюминия аргоном предполагает работу преимущественно в нижнем положении. Ведь металл в расплавленном состоянии обладает высокой жидкотекучестью, из-за которой в других положениях он может попросту стечь вниз, вместо образования валика шва. Это же создает сложности во время сваривания, так как вместо тягучего состояния мастеру приходится сталкиваться с водянистой субстанцией, а для нормального проведения процесса требуется опыт работы. При нагревании металл практически не меняет цвет, так что даже в расплавленном состоянии трудно определить его температуру.
Аргонно-дуговая сварка алюминия
Плохая свариваемость проявляется также в том, что во время образования шва в нем могут возникать поры, трещины и раковины. Это может получиться из-за плохого защитного слоя или создания напряжения. Если сварка алюминия аргоном проходит в правильном режиме, то подобных вещей не должно случаться. Коэффициент расширения здесь заметно отличается от стали, так что усадка в алюминии происходит совершенно по-другому, что может привести к деформации в это время. При образовании шва металл может расширяться, что способствует нежелательному сгибанию сваренных заготовок.
Преимущества
- Сварка алюминия аргоном дает достаточно высокий результат качества, который почти не достижим для других способов сваривания;
- Горелка может использоваться для подогрева, что очень удобно во время работы;
- Применяется современное оборудование, которое обладает тонкими настройками, что помогает легко подстроиться под любой режим;
- Техника может применяться не только для алюминия, но и для других сложно свариваемых металлов;
- Аргон помогает бороться со всеми негативными факторами, которым подвергается сварочная ванна, образуя непроницаемую среду;
- Можно создавать длительные беспрерывные швы, так как здесь не используются электроды с обмазкой;
- Работа с тонкими заготовками становится более легкой.
Недостатки
- Высокая себестоимость проведения сварочного процесса, так что использовать его выгодно не во всех процедурах;
- Применяется сложное дорогостоящее оборудование, которое не всегда удобно использовать;
- Работа с газом повышает уровень опасности при работе;
- Для качественной сварки мастер должен иметь высокую квалификацию;
- Подготовка, а также последующая уборка рабочего места, занимает большое количество времени.
Способы сварки и оборудование
Аргонная сварка алюминия относится к одним из лучших способов соединения деталей и проводится практически по тем же самым шагам, что и при работе с другими металлами, за исключением некоторых нюансов. Сварка алюминия аргоном предполагает использование следующего ряда материалов:
- Аргоновый инвертор – это практически обыкновенный сварочный трансформатор, который обеспечивает подачу электричества нужных параметров. Современные модели могут обеспечить как постоянный, так и переменный ток, в зависимости от имеющихся режимов, не говоря уже о широкой регулировке параметров.
- Горелка с неплавящимся электродом – для такой сварки используется специальная горелка, в которую вставляется неплавящийся угольный или вольфрамовый электрод. Через него зажигается и поддерживается электрическая дуга, а также он помогает размешивать металл в сварочной ванне, чтобы образовался валик шва. С горелки подается защитный газ, который обеспечивает нормальные условия работы. Электрод вставляется в горелку для того, чтобы пламя точно распределялось вокруг расплавленного им металла.
- Газовый – он соединяется с горелкой шлангом, благодаря чему его можно удалять на безопасное от контакта с пламенем расстояние. Это должен быть специальный баллон, рассчитанный на хранение данного вида газа.
- Присадочный материал – зачастую это сварочная проволока, которая заполняет область между двумя кромками. Подбирается согласно составу сплава, с которым ведется работа.
Сварка алюминия аргоном обязательно требует выполнения подготовительных процедур. Если работа ведется с толстой заготовкой, то ее следует зашкурить перед свариванием. Если же толщина относительно небольшая, то следует зачистить при помощи металлической щетки или наждачной бумаги. Следующим этапом является обработка с целью ликвидировать налеты, обезжирить и убрать оксидную пленку. Для этого подойдет растворитель, к примеру, ацетон, или другое схожее вещество.
Также может потребоваться разделка кромок, если толщина более 4 мм. Дело в том, что свойства алюминия ухудшают глубину проварки, поэтому, она ниже, чем в той же стали. Чтобы получить более надежное соединение, то края деталей, где будет проходить сварка алюминия аргоном, нужно скосить под углом от 30 до 45 градусов, в зависимости от толщины. Последней сталей подготовки может стать обработка флюсом, если того требует ситуация.
Сварка алюминия аргоном пошаговая инструкция для начинающих
- Проделать все необходимые подготовительные процедуры, которые более подробно описаны выше.
- Далее идет обработка краев флюсом, чтобы улучшить свойства свариваемости и обеспечить дополнительную защиту от образования оксидной пленки.
- Далее можно приступать к самому свариванию. Следует зажечь электрическую дугу, а вместе с ней и горелку и постепенно подавать в сварочную ванну присадочный материал. При работе с тонким металлом лучше делать короткие проходы по место сваривания, а при сваривании толстых заготовок можно проводить длительный шов.
- После окончания процедуры нужно дать остыть заготовке и проверить качество сваривания при помощи керосина или другими методами.
Без зашкуривания и обработки растворителем шов не будет ложиться ровно, а после сварки могут возникать трещины на поверхности.»
Техника безопасности
Аргонодуговая сварка алюминия требует соблюдения правил безопасности. В первую очередь следует позаботиться о наличии средств индивидуальной защиты, таких как огнеупорная одежда, сварочная маска и прочее. Баллон с газом нужно ставить на расстояние, как минимум, 5 метров от непосредственного места сварки. Перед его использованием нужно убедиться в исправности оборудования, это же касается и шлангов. Прикасаться к металлу после, сварку следует только после полного остывания, на которое может понадобиться около 10 минут. Не стоит забывать о правилах элементарной электробезопасности.
Аргонная сварка своими руками – как сделать аргоновую сварку, схема, фото
Для выполнения сварочных работ с деталями из нержавеющей стали, цветных металлов и сплавов на их основе (алюминий, медь, бронза и др.) необходимо использование специального аппарата и защитного газа (чаще всего в этих целях применяют аргон). Из-за высокой стоимости оборудования и профессиональных услуг по выполнению таких сварочных работ у многих возникает вопрос о том, возможна ли аргонная сварка своими руками – при помощи самодельного технического устройства.
Самодельный аппарат для аргонной сварки
Действительно, сделать и эффективно использовать такое устройство можно, о чем свидетельствуют многочисленные фото и схемы подобных аппаратов в интернете.
Для того чтобы со знанием дела изготовить устройство для аргоновой сварки и получать с его помощью качественные и надежные сварные швы, необходимо сначала разобраться в том, что собой представляет данная технология соединения деталей из цветных металлов и легированных сталей. Она имеет много схожего и с электродуговой, и с газовой сваркой, но существенно отличается от них по своим ключевым принципам.
Для чего необходим газ при выполнении сварки
При нагревании и расплавлении легированные стали и цветные металлы вступают в реакцию с кислородом и другими газами, содержащимися в окружающем воздухе. В результате на поверхности таких металлов формируется тугоплавкая оксидная пленка, а алюминий, взаимодействуя с кислородом в расплавленном состоянии, может даже возгораться. Этот негативный фактор приводит к значительному ухудшению качества сварного шва, который становится пористым и неоднородным.
Схема процесса сварки в среде защитного газа
Избежать таких проблем позволяет использование инертного газа аргона, при помощи которого защищают область выполнения сварочных работ.
Применение этого газа, который обладает большей массой, чем кислород, и практически не вступает в реакции с другими химическими элементами, позволяет не только вытеснить все газообразные составляющие окружающего воздуха из зоны сварки, но и сформировать в ней поток токопроводящей плазмы, которая способствует более эффективному и быстрому расплавлению кромок соединяемых деталей.
Общая схема аргонодуговой сварки
Аргонодуговая сварка может выполняться различными типами электродов: неплавящимися, изготавливаемыми из вольфрама, и плавящимися, химический состав которых должен максимально соответствовать составу соединяемых деталей. По степени автоматизации технологического процесса аргонную сварку подразделяют на ручную (выполняется с использованием вольфрамовых стержней), автоматическую (могут применяться и неплавящиеся, и плавящиеся электроды), а также полуавтоматическую (используется достаточно редко и обладает меньшей эффективностью, по сравнению с двумя первыми методиками).
Комплектующие для самодельного аппарата аргонной сварки
Чтобы своими руками сделать аппарат для выполнения аргонной сварки, потребуются простейшая схема (или фото) данного устройства, а также трансформатор и специальная горелка.
Внутреннее устройство самодельного аппарата для аргонной сварки (нажмите для увеличения)
На выбор мощности трансформатора оказывают влияние характеристики деталей, которые планируется варить при помощи самодельного аппарата аргонной сварки. Напряжение, выдаваемое вторичной обмоткой, должно находиться в пределах 65–70 В (без нагрузки).
Для многих новичков недостаточно будет электрической схемы и рекомендаций по намотке обмоток самодельного трансформатора – для этого необходим опыт выполнения подобных работ. В такой ситуации лучше приобрести готовый трансформатор, характеристики которого соответствуют работе с токами большой величины. Например, подойдет трансформатор от любого электрического сварочного аппарата.
Поскольку в электрической схеме аппарата для аргонной сварки используется постоянное напряжение, необходимо будет изготовить выпрямитель тока. Сделать это несложно.
К изготовлению горелки следует подойти очень ответственно, так как от правильности ее работы во многом зависит качество формируемого соединения, а также удобство использования самодельного сварочного аппарата.
Важнейшим элементом горелки является зажим (или цанга), в котором фиксируется вольфрамовый пруток. Такой зажим должен быть приспособлен под диаметр электрода приблизительно 2–3 мм.
К обратной стороне зажима припаивают медную трубку диаметром 6 мм, через которую к нему подается напряжение для питания сварочной дуги, а также защитный газ в зону формируемого соединения. Очень важно, чтобы припой, с помощью которого трубку соединяют с зажимом, был высокотемпературным.
Самодельная горелка
Цангу с той стороны, с которой в ней фиксируется вольфрамовый электрод, соединяют с трубкой из керамики или кварцевого стекла. Диаметр последней должен находиться в пределах 8–10 мм. Через такую трубку (ее длина должна составлять приблизительно 5 см) в зону выполнения сварки подается защитный газ. Эта трубка, в центральной части которой располагается электрод, зафиксированный в зажиме, также защищает его от соприкосновения с поверхностью соединяемых деталей.
Порядок изготовления устройства для сварки в среде аргона
Разберемся в том, как сделать своими руками устройство для аргонной сварки, имея в наличии все необходимые комплектующие. В первую очередь изготавливают удобный держатель, для чего используют трубку соответствующего диаметра. Ее обматывают двумя слоями изолирующего материала (стеклоткани), между которыми располагают силиконовый герметик. Такому держателю придают удобную изогнутую форму. К нему крепят микровыключатель, который будет отвечать за открытие и закрытие газового клапана.
Комплектующие для самостоятельного изготовления горелки
К готовой горелке присоединяют трубку диаметром 6–8 мм, через которую к ней будет подаваться защитный газ. Обратный конец такой трубки соединяют с газовым баллоном. Кроме того, к горелке подводят два провода: один – для соединения микровыключателя с газовым клапаном, второй – для подачи сварочного тока к электроду. Сечение питающего провода, который будет работать под серьезной нагрузкой, должно быть не меньше 8 квадратных миллиметров.
Газ, подающийся в зону сварки, должен отключаться не сразу после ее окончания, а спустя некоторое время (5–7 секунд). В аппаратах серийных моделей для аргонной сварки задержку отключения защитного газа обеспечивает специальное электронное устройство, которое не только усложняет конструкцию оборудования, но и делает его дороже. В самодельных устройствах для аргонной сварки, которые отличаются простотой конструкции и бюджетной себестоимостью, такая задержка обеспечивается за счет ручного отключения микровыключателя.
Собираясь изготовить своими руками аппарат для аргонной сварки, имейте в виду, что не следует применять для защиты сварочной зоны смесь газов. Как показывает практика, только чистый аргон (не менее 99% чистоты) может обеспечить получение качественного и надежного сварного соединения.
Тонкости выполнения аргонной сварки
У технологии аргонной сварки есть свои тонкости. Рассмотрим их.
Аргон и сварочный ток подводят непосредственно к горелке. Второй питающий провод – массу – подсоединяют к свариваемым деталям при помощи пружинного зажима. Электрическая дуга, за счет которой и происходит расплавление кромок свариваемых деталей и присадочной проволоки, горит между вольфрамовым электродом и поверхностями свариваемых деталей. Присадочная проволока, благодаря которой происходит формирование сварного шва, подается непосредственно в зону действия электрической дуги.
Конец вольфрамового электрода для обеспечения стабильного горения дуги необходимо заточить под конус на длину, равную 2 или 3 диаметрам вольфрамового стержня.
Заточка вольфрамового электрода на наждаке с помощью простейшего приспособления
Сварочную дугу, чтобы не допустить оплавления конца электрода и его загрязнения, зажигают не на поверхности соединяемых деталей, а на специальной угольной пластине.
Поскольку потенциал ионизации аргона намного выше, чем у кислорода, азота и металлических паров, для зажигания электрической дуги в его среде необходим источник тока с повышенным значением напряжения холостого хода либо дополнительное устройство, которое называется осциллятор. Такой аппарат, вырабатывающий ток с высокой частотой и повышенным значением напряжения, обеспечивает не только быстрое зажигание дуги, но и ее стабильное горение в процессе выполнения аргонной сварки.
Как известно любому специалисту, формирование сварного шва при выполнении обычной электродуговой сварки осуществляется за счет трех технологических движений, совершаемых электродом: продольного (вдоль оси сварного шва), осевого (вдоль оси электрода) и поперечного (перпендикулярно оси шва). В отличие от данной технологии, аргонную сварку осуществляют только за счет продольного перемещения электрода и присадочной проволоки. Никаких других движений не делают ни при ручной, ни при автоматизированной сварке.
Необходимость строгого соблюдения данного правила объясняется следующим.
- Движение вдоль оси электрода не выполняется по той причине, что он не расплавляется в процессе горения сварочной дуги.
- Движение в поперечном направлении нельзя выполнять из-за того, что в таком случае из-под защиты аргона будет выведена область выполнения сварки, где присутствует расплавленный металл.
Поскольку электрод и присадочная проволока при аргонной сварке не перемещаются в поперечном направлении, сварной шов получается узким и аккуратным, что хорошо видно по фото таких соединений.
Качественный шов – визитка профессионального сварщика
Подбирая присадочную проволоку для выполнения соединений по данной технологии, очень важно обращать внимание на ее химический состав, который должен соответствовать составу свариваемых деталей. Как уже говорилось выше, зажигать дугу при выполнении аргонной сварки следует на угольной платине, а гасить ее необходимо на некотором расстоянии от соединяемых деталей.
Чтобы обеспечить надежную защиту сварочной зоны от окружающего воздуха, необходимо следить за тем, чтобы электрод и присадочный пруток никогда не выходили из зоны действия защитного газа. Для минимизации разбрызгивания расплавленного металла из зоны сварки присадочный пруток вводят в сварочную ванну очень медленно и плавными движениями.
Выполняя аргонную сварку, необходимо внимательно следить за тем, хорошо ли проплавились кромки соединяемых деталей. Определить это можно по форме ванны расплавленного металла: она должна быть вытянута в сторону выполнения сварки, но ни в коем случае не иметь форму овала или круга.
Если хорошо усвоить всю необходимую теоретическую информацию о технологии аргонной сварки и немного потренироваться, то даже с помощью самодельного сварочного аппарата можно получать качественные, надежные и аккуратные соединения.
Оценка статьи:
Загрузка…Поделиться с друзьями:
Аргоновая сварка своими руками
Оборудование для аргонодуговой сварки, как правило, имеет достаточно высокую стоимость, поскольку в него входят специальные шланги, горелка, вольфрамовые электроды, а также узел подачи инертного газа. Кроме того, цена инвертора с режимом MMA+TIG достаточно велика. Если нет долговременной потребности в такой технике, а необходимо сделать разовую работу, то вполне можно собрать комплект для аргоновой сварки своими руками из подручных материалов. Мы расскажем, что для этого необходимо, какие нужны детали и инструменты, и как можно сэкономить на покупке дорогостоящих комплектующих изделий.
Из каких узлов состоит оборудование для аргонодуговой сварки?
Прежде чем собирать собственный комплект для аргоновой сварки своими руками, нужно ознакомиться с принципом действия оборудования заводского изготовления. Необходимо отметить, что сварка в инертной среде зачастую предполагает применение смесей газов из-за высокой стоимости чистого аргона и повышенного расхода при сварке деталей большой толщины.
Эти обстоятельства диктуют применение двух баллонов, в одном из которых находится инертный, а в другом углекислый газ. Соответственно, в этом случае, необходимо использовать двойной комплект редукторов и манометров, которые придётся приобрести наряду с баллонами необходимой ёмкости.
Нужно знать, что подача импульсов от осциллятора, которые способствуют быстрому розжигу дуги практически без касания электрода и свариваемых деталей, должна происходить с задержкой относительно подачи защитного газа. Это необходимо для того, чтобы сварка происходила без окисления будущего шва в агрессивной воздушной среде. Для обеспечения этого процесса используется схема задержки подачи импульса при нажатии кнопки старта.
Сварка аргоном для начинающих с видео и уроками, как варить сваркой используя аргон
Сварка аргонодуговым способом — это умение легко приобрести даже без особых навыков сварочных работ. Видео- уроки для начинающих помогают освоить данное умение. Как варить аргоном, помогут разобраться мастера сварки. Вашему вниманию предлагается вводное описание процесса и информативные видеоуроки.
Умение выполнять аргонную сварку значительно экономит средства. Вызывать специалиста — это «дорогое удовольствие». Особенно это обойдется в копеечку, если нужно регулярно выполнять сварочные работы. Поэтому серия видео уроков даст возможность освоить полезный навык без особых усилий. Для начала разберем, где применяют аргонную сварку.Где же применяют аргонную сварку?
Она подходит для сварки металлов : легированной стали, алюминия, титана. Данный тип сварки эффективен в работе со сплавами. Например, алюминий очень тяжело поддается свариванию другими способами. А в процессе использования аргонного газа алюминий будет соединен долговечным и красивым швом.
Метод имеет целый ряд преимуществ на фоне других способов:
Образуется поток плазмы, усиливающий накал и расплавление кромок. Работы проводятся как на крупных деталях, так и на ювелирных изделиях. Присадочный материал расходуется по минимуму. Швы получаются однородными и надежными.Аргонная сварка основные принципы работы
Если у мастера есть опыт работы с газовой сваркой, то разобраться с аргонной технологией будет легко. Они очень схожи между собой: э лектрическая дуга нагревает кромки соединения деталей.В процессе задействуется газ для подавления химических реакций. Он подается в ванну и обеспечивает высокий уровень качества шва. Без инертного газа металл вступает в реакцию с воздухом, поэтому шов получается с дефектами и низкой прочности.
Лазерная сварка нержавейки
Лазерная сварки нержавейки является рабочим процессом, во время которого происходит нагревание определенных участков металла, а также его расплавление, за счет узконаправленного лазерного луча. Одной из отличительных особенностей данного способа является то, что шов получается небольшим по ширине, но достаточно глубоким. В отличие от обыкновенной сварки нержавейки температурное воздействие является узкоограниченным по своей площади. Скорость обработки здесь намного выше, но при всем этом образуется мощное излучение.
Процесс лазерной сварки нержавейки
Технологически данный процесс должен осуществляться согласно ГОСТ 19521-74. Он относит лазерную сварку к термическому процессу, который подразумевает использование плавления и тепловой энергии для получения итогового результата. Особенности проведения процедур зависят от того, какие характеристики имеет луч, так как тут играет роль его когерентность, монохроматичность и направленность. Это позволяет осуществлять точечную концентрацию и совершать обработки небольших участков. Данный метод применяется, в основном, для автомобильного производства, а также прочих высокоточных сфер, в которых работают с тонкими поверхностями.
Преимущества лазерной сварки нержавейки
Себестоимость лазерной сварки сопоставима с обыкновенными способами, при использовании дуговой сварки и электродов; Она имеет очень высокую точность, которая исчисляется десятыми долями миллиметра; Ею можно использовать в автоматическом режиме и с дистанционным управлением; В отличие от сварки электронными лучами, для эффективной работы не нужно создавать специальную вакуумную среду; Данная сварка имеет высокую скорость выполнения процедур, что очень полезно в производстве; Можно делать швы практически любой геометрии; Отлично подходит для работы не только с нержавейкой, а также алюминием и другими проблемными металлами. Качество скрепления позволяет создавать герметичные соединения.Аргоновая сварка своими руками из инвертора и отдельных блоков, включая шланги и баллоны для газа
При работе с цветными металлами и их сплавами в домашних условиях аргонная сварка своими руками – один из наиболее подходящих способов соединения металлических заготовок.
Стремление к самостоятельному изготовлению аппарата, предназначенного для аргоновой сварки, объясняется высокой стоимостью промышленного оборудования, содержащего в своём составе множество различных узлов. К этому следует добавить высокую цену самого инвертора, позволяющего сваривать аргоном в самых различных режимах.
Устройство и принцип действия
В тех случаях, когда предполагаются лишь разовые домашние операции – предпочтительнее собрать аппарат для аргонодуговой сварки своими руками. Реализацию этой затеи облегчит подход, при котором применяются готовые блоки, входящие в состав ряда бытовых устройств, а также подходящие подручные материалы.
Перед началом сборки аппарата своими руками желательно изучить его принцип функционирования и устройство.
При комплектации аппарата аргоновой сварки нужно исходить из того, что для работы в инертной среде в целях экономии применяется не чистый аргон, а его смесь с углекислотой.
Следствием этого является потребность в нескольких газовых баллонах. Впрочем, можно приобрести и готовую смесь в одном баллоне, что упростит аргоновую сварку.
Большое значение также имеет используемая в инверторном модуле схема формирования выходного тока. Она гарантирует получение дуги высокого качества без окисления шва.
Исходя из этих условий, полный комплект оборудования для работы в аргоновой среде должен содержать такие обязательные узлы, как:
источник сварочного тока, в качестве которого может использоваться любой импульсный инвертор подходящей мощности с возможностью смены полярности; комплект из нескольких баллонов, оснащённых редукторами и датчиками давления, обеспечивающих подачу смеси газов в зону аргоновой сварки; соединительные шланги со встроенными электрическими проводами и газовыми каналами, позволяющими доставлять к месту сваривания все необходимые компоненты и оснащённые разъёмом особой формы; газовая горелка с соплом и специальным держателем, позволяющим фиксировать неплавящийся электрод; встраиваемый в питающий модуль осциллятор со схемой задержки токового импульса.Собирая своими руками поэтапно аппарат для аргоновой сварки, надо обязательно подготовить шланги, а также побеспокоиться о надёжности электрических соединений подводящих кабелей.
Сварка алюминия аргоном своими руками (фото и видео)
Сварка алюминия аргоном — сложный технологический процесс, требующий специального оборудования, определенных знаний и опыта. Успех производства зависит от многих факторов: марки алюминия, качества оборудования, соблюдения рекомендованных режимов, мастерства сварщика.
Схема аргонной сварки.
Алюминиевые сплавы
Достоинствами алюминия являются легкость, податливость механической обработке, высокие показатели электро- и теплопроводности. Эти качества делают его популярным материалом, используемым в различных сварных изделиях. Однако технология сваркидостаточна сложна. Во многом сложность процесса определяется маркой алюминия.
Режимы сварки алюминия в среде аргона.
В зависимости от состава алюминиевые сплавы классифицируются как нетермоупрочняемые и термоупрочняемые. К первой группе относятся:
технический алюминий; сплавы алюминиево-магниевые; сплавы алюминиево-марганцевые.Эти марки алюминия относительно легко поддаются сварке и широко используются в сварных конструкциях.
Ко второй группе относятся сплавы:
алюминиево-магниево-медные; алюминиево-магниево-цинковые; алюминиево-марганцево-медные; алюминиево-магниево-кремневые и алюминиево-магниево-кремниево-медные; алюминиево-магниево-медно-железно-никелевые; алюминиево-марганцево-медно-литиево-кадмиевые; алюминиево-магниево-медно-цинковые.Эти марки являются трудносвариваемыми. Их использование в сварных конструкциях имеет смысл лишь тогда, когда предусматривается термическая обработка изделия.
Сварка нержавейки электродом в домашних условиях
Сварка нержавеющей стали является одной из самых трудных в сварочном деле. Ванна, при работе, получается текучей и создает сложности при формировании потолочных и вертикально расположенных швов. Разжиженный металл при выполнении этого вида работ стекает не только с вертикальных поверхностей, но и с горизонтальных. Именно поэтому при сварке нержавейки требуются аккуратность и четкость в движениях: только благодаря этим действиям получается качественный шов.
Способы сварки нержавейки
Выделяются три основных способа для промышленных и домашних работ:
Сварка электродами. Она характеризуется тем, что плавящийся электрод выступает в виде материала для создания шва. Чаще всего для производства работ такого типа применяют сварочный агрегат — инвертор. Аргоновая сварка с вольфрамовым электродом. В ней неплавящимся электродом плавят металл заготовленной детали, который в свою очередь служит материалом для создания шва. Еще одной разновидностью работы с использованием аргона, является сварка с помощью присадочной проволоки без покрытия. В ней защитную функцию сварочной ванны выполняет инертный газ – аргон. Полуавтоматическая сваркаплавящимся электродом, выполняемая в газовой среде (углекислота; аргон и углекислота).В данной стать постараемся ответить на вопрос, можно ли варить нержавейку обычным электродом.
Требования к выбору электродов
Для того чтобы сваривать нержавеющий металл необходимо подобрать электроды.Если рассуждать логически, электроды нужно использовать предназначенные для таких работ. Они должны обладать следующими особенностями:
Небольшим показателем температурного расширения Высоким значением упругости Высокой степенью теплопроводности и износоустойчивости Большим сопротивлением термической ползучести.Ассортимент электродов весьма широкий. Если не вдаваться в детали каждой конкретной марки, а полагаться на
жизненный опыт многих сварщиков можно сделать небольшие выводы. На сегодняшний день распространенным вариантом среди мастеров являются электроды ОК 67.60 шведской фирмы ESAB. Они подходят для многих коррозиестойких сталей, таких как 08Х18Н10, 12Х18Н10Т, 12Х18Н10 и т.д. ESAB ОК67.60 с рутилово-кислым покрытием имеют легкий повторный поджиг, уверенно держат дугу, шов получается чистым и ровным. Образующийся шлак при этом отделяется легко. Заварить аккуратный шов с их применением под силу даже новичку.Электроды отечественного производства идут в основном с базисным покрытием. Распространенными марками являются ОЗЛ-8, либо ЦЛ-11. Они дешевле, но требуют от сварщика определенного мастерства. Данные электроды часто залипают, имеют нестабильную дугу, но все же обеспечивают неплохие антикоррозионные свойства шву.
Сварка аргоном — Сварка алюминия
Основные сведения об алюминиевых сплавах
Алюминий – мировые запасы Земли составляют 8,8%. Одноморфный металл с плотноупакованной гранецентрированной кубической решеткой и ограниченной растворимостью в нем всех известных элементов, например растворимость водорода в алюминии составляет всего 0,039 см3/100г.
Технически чистый алюминий имеет низкие прочностные (49-68МПа) и высокие пластические свойства ( 28%), поэтому в качестве конструкционного материала применяется в значительно меньших объемах, чем его сплавы различного легирования.
Алюминевые сплавы разделяют на деформируемые и литейные. Деформируемые алюминевые сплавы содержат легирующие элементы в количествах до предела их растворимости в растворе альфа-алюминия. Алюминиево-магниевые сплавы характеризуются зернами альфа-алюминия, по границам которых можно веделить бета-фазы – Al3Mg2 (до 3%).
Для сварных конструкций главным образом применяются деформируемые алюминиевые сплавы (ГОСТ 4784-97), которые можно подразделить на термически неупрочняемые (низкой и средней прочности) и термически упрочняемые (средней и высокой прочности) (табл. 1 ГОСТ 4784-97 ) . К термически неупрочняемым можно отнести технический алюминий, сплавы системы Алюминий-марганец, алюминиево-магниевые сплавы системы Алюминий-Магний. К термически упрочняемым сплавам, имеющим предел прочности от 350 до 570 МПа (табл. I ГОСТ 4784-97), относятся сплавы систем Алюминий-Цинк-Магний, Алюминий-Медь-Марганец, Алюминий-Цинк-Магний-Медь, Алюминий-Магний-Литий и др.
Хоть затраты на углеродистые и низколегированные конструкционные стали ниже, но в эксплуатации алюминиевые сплавы более предпочтительны:
— малая плотность термически упрочняемых алюминиевых сплавов имеет более высокую удельную прочность к обычным металлам, что позволяет уменьшить объёмы металла;
— высокая коррозионная стойкость в агрессивных жидких и газовых средах;
— высокая теплопроводность;
— немагнитность;
— низкие температуры перехода в хрупкое состояние;
— высокая электропроводность;
— более высокая технологичность производства при прессовке, штамповке и прокатке.
Точечная сварка своими руками
Домашние слесарные работы – часть жизни хозяйственного человека. Одним из наиболее популярных домашних устройств считается точечная сварка. Она предполагает наличие заводского или самодельного сварочного устройства. Создать подобный аппарат, которым будет осуществляться точечная сварка своими руками несложно, необходимо лишь желание и некоторые подручные средства.
Особенности и принцип точечной сварки
Изучение вопроса, как своими руками сделать точечную сварку, начнем с принципа действия.
На сегодняшний день точечная сварка востребована не только в быту, но и в производстве, так как она способна разрешить даже самые трудновыполнимые задачи. В промышленности, как правило, применяют устройства, работающие в автоматическом режиме, в бытовых условиях применяют сварочный аппарат-полуавтомат для точечной сварки.
Точечная контактная сварка на производстве необходима, чтобы сварить листовые болванки из черных и цветных металлов. С помощью ее сваривают изделия из профиля разной толщины и конфигурации, пересекающиеся металлические заготовки. При некоторых условиях можно добиться скоростного рабочего режима до 600 точек в минуту.
Многие люди интересуются вопросом, как сделать точечную сварку дома? В домашней среде точечную сварку применяют для ремонта бытовой утвари и при необходимости сварить электропровода.
Процедура точечного сваривания включает в себя несколько этапов:
заготовки совмещают в требуемом положении; делают крепеж деталей непосредственно между прижимными электродами установки; осуществляют нагрев поверхностей, в процессе которого происходит деформирование деталей и они связываются между собой.Существует еще одна технология точечного соединения – лазерная сварка. Она способна выполнять задачи, связанные с работой высокой точности и предельной прочности спайки.
Как настроить аргон для сварки TIG — Welding Mastermind
Сварка TIG — это сложный процесс, который требует многих элементов, включая настройку защитного газа, такого как аргон, для облегчить сварку и защитить зону сварки. Защитные газы инертные или полуинертные газы, которые обычно используются как в MIG (металлический инертный газ), так и в TIG (вольфрамовый инертный газ) сварочные процессы. Аргон — это рентабельный и рутинный газ для ручных сварщиков TIG для использования в качестве защиты.
Итак, как настроить аргон для TIG? сварка? Сварщик должен правильно настроить аргон в качестве защитного газа в процесс сварки TIG, гарантируя, что правильный газ подается в достаточный резервуар с эффективным регулятором аргона.Это важный шаг в сварочный процесс TIG для защиты сварочного материала и поддержания эффективный поток для стабильности дуговой сварки.
Так как сварка TIG, в частности, требует мастерство, точность и безопасность, сварщики TIG, выполняющие ручную сварку TIG, должны понять, как настроить аргон в качестве защитного газа для успешной сварки. Следовательно, контрольный список настройки — полезный инструмент в дополнение к пониманию общей процесс, оборудование и подготовка, необходимые для сварки TIG. Эта статья предоставляет контрольный список и другую дополнительную информацию.
Сварка TIG
Сварка TIG — это процесс ручной сварки в основном используется для критических сварных швов или там, где требуются точные небольшие сварные швы. требуется . Он также используется для сварки тонких профилей. металлов, которые не являются обычной сталью, например нержавеющей стали и алюминия, магний или медные сплавы. Источник постоянного тока для сварки производит электрическая энергия, которая проходит через дугу через столб высокой ионизированный газ и пары металлов.
Сварка вольфрамовым электродом в среде инертного газа (TIG), также известная как газовая вольфрамовая дуговая сварка (GTAW), представляет собой процесс дуговой сварки, в котором используется вольфрамовый электрод, который не является расходуемым для сварки. Площадь сварного шва и электрод защищены от окисления и других загрязнений инертным защитный газ, например аргон или гелий. Кроме того, также используется присадочный металл. в большинстве случаев.
Вольфрам твердый, но хрупкий, слегка радиоактивный металл. По сравнению с другими металлами, его применение ограничено.Однако в При сварке TIG вольфрам превращается в неплавящийся электрод. Этот электрод используется для создания сварочной дуги.
Сварка TIG дает множество преимуществ, в том числе:
- Больше контроля для оператор над сварным швом
- Позволяет сильнее, лучше, и более точные сварные швы
- Универсальность в сварке альтернативные материалы
Однако сварка TIG имеет недостатки. а также, в том числе:
- Более сложный процесс, чем другие сварные швы
- Сварщикам может быть сложно учиться и совершенствоваться
- Медленнее, чем большинство других сварочных работ методы
Сварка TIG требует, чтобы сварщик использовал оба руки, одна для удержания горелки TIG, которая создает дугу, а другая для добавления присадочный металл к сварному шву. Благодаря этому уникальному процессу сварки TIG сварка сложно научиться, но считается универсальной и качественной сваркой метод.
Как работает сварка TIG
Для сварки TIG требуется три элемента: нагревательный, защитный и присадочный металл.
- Тепло вырабатывается электричество проходит через вольфрамовый электрод, создавая дугу на металл.
- Экранирование производится из сжатый баллон или баллон с газом, обычно аргоном, который течет к сварному шву область, чтобы защитить его от воздуха.
- Присадочный металл — проволока. окунут вручную в дугу для плавления.
Сварщик включает подачу газа, часто расположен через клапан на горелке TIG. Этот поток защитного газа аргона защищает зону сварки от воздуха. Затем сварщик держит горелку над сварной шов достаточно близко, чтобы горелка не касалась металла. Сварщик нажимает ножную педаль, и вольфрамовый электрод на горелке зажигает дугу.
Как только эта дуга зажигается, две части Свариваемый металл начинает плавиться и образует лужу. Затем сварщик опускает приваривать проволоку к дуге, чтобы заполнить стык и создать цельный металлический элемент.
Свойства металлического вольфрама допускают дугу для поддержания температуры до 11 000 градусов по Фаренгейту. Из-за высокого температура плавления и хорошая электропроводность, вольфрамовый электрод не гореть.
Оборудование, необходимое для сварки TIG
Есть несколько элементов оборудования необходим для сварки TIG, и одним из основных компонентов является защитный газ, например как аргон. В состав данного оборудования входят: сварочная горелка, неплавящийся вольфрам. электрод, источник постоянного тока для сварки и источник защитного газа.
Сварочная горелка
Горелки для сварки TIG могут быть автоматически или с ручным управлением. Они похожи по конструкции, но ручной фонарик имеет ручку. Кроме того, «угол наклона головы» может быть изменен в некоторых руководствах. горелки по желанию оператора.
Эти металлические фонари пропускают ток и эффективно нагревается, а вольфрамовый электрод прочно удерживается в центре факел.Отверстия вокруг электрода обеспечивают подачу защитного газа. Горелка изготовлена из термостойкого и изоляционного пластика, покрывающего металл. компоненты для защиты сварщика от жары и электричества.
Электрод
Электрод TIG изготавливается из вольфрама или сплав из-за его самой высокой температуры плавления среди чистых металлов. Потому что при этом электрод не расходуется при сварке, хотя некоторые выгорают или может иметь место эрозия.
Блок питания
Сварка TIG с использованием постоянного тока источник питания, так что ток и тепло остаются относительно постоянными, даже если расстояние дуги или изменение напряжения.Это особенно важно при ручной TIG. сварка, поскольку оператор должен держать горелку и поддерживать стабильность дуги. Источник постоянного тока предотвращает нагревание вариации, которые могут усложнить сварку.
Источники питаниядля сварки TIG оснащены возможность запуска подъемной дуги или запуск как подъемной дуги, так и высокочастотной дуги возможности.
Защитный газ
При сварке TIG требуются защитные газы чтобы защитить зону сварки от атмосферных газов, таких как азот, водород и кислород.Эти газы могут вызвать дефекты плавления и делают сварочный материал хрупким, если он соприкасается с электродом, дугой или сварка металла.
Защитный газ, в большинстве случаев аргон, также передает тепло от вольфрамового электрода к металлу и помогает начать и поддерживать стабильную дугу. Состав защитного газа зависит от несколько факторов, таких как свариваемый материал, конструкция соединения и предполагаемый внешний вид окончательного сварного шва. Однако аргон используется в большинство сварочных проектов TIG.
Использование аргона в качестве защитного газа
Основное назначение защитных газов, например, аргон, предназначен для защиты зоны сварки от кислорода и водяного пара в воздухе . В зависимости от сварочных материалов, атмосферные газы могут затруднить сварку и / или уменьшить сварку качественный. Выбор неподходящего защитного газа при сварке может привести к образованию пористых или слабый сварной шов. Это также может привести к чрезмерному разбрызгиванию сварочного материала, которое добавляет время и труд для очистки.
Аргон — это элемент (цифра 18 на периодическая таблица), который также считается благородным газом. Это третий по величине на Земле имеется обильный газ. Аргон бесцветен, не имеет запаха, негорючий, нетоксичен и чаще всего используется в качестве инертного защитного газа.
Для сварки TIG аргон является эффективным и достаточно эффективным экономичный выбор в качестве инертного защитного газа, что делает его наиболее часто используемым защитный газ. Защитные газы важны из-за их тепловых свойств. проводимость и теплопередача, их плотность по отношению к воздуху и способ в котором они подвергаются ионизации.
Аргон тяжелее воздуха, поэтому он «покрывает» сварного шва и, следовательно, требует меньшего расхода, чем более легкие газы чем воздух. Теплопередача важна, когда дело доходит до нагрева сварного шва вокруг дуга. Кроме того, ионизационная способность влияет на легкость дуги. запускается и необходимое напряжение.
Так как атмосферное движение, типа любого ветер или тяга, вызывает рассеивание защитного газа вокруг сварного шва, TIG сварка обычно выполняется в помещении в стабильной среде, так что атмосферные В некоторой степени можно предотвратить попадание газов в зону сварки.Защитные газы, например, аргон, обеспечивают дополнительную защиту области сварки от этих атмосферные газы.
Аргон также важен, когда дело доходит до его роль в поддержании стабильности дуги. Это приводит к увеличению проплавления шва, лучшая передача присадочной проволоки и лучший внешний вид сварного шва проект.
Как подготовить установку для сварки TIG
Хотя сварка TIG обеспечивает качество сварных швов и полезен для критических сварочных проектов, настраивая для TIG Сварка может напугать тех, кто не знаком с процессом . Эта настройка включает в себя выбор правильного размера и типа вольфрама, выбор чашки подходящего размера, настройка защитного газа и его расхода. Здесь основные приготовления для установки для сварки TIG и необходимые материалы:
- Защитный газ: Почти 90% сварочных работ TIG можно выполнять с использованием 100% аргона в качестве защитного газа. Это включает сварку углеродистой стали, нержавеющей стали и алюминий. Иногда аргон и гелий смешивают, чтобы получить более горячую дугу в заказать сварку сплавов алюминия и меди.Эти материалы обладают высокой теплоотдачей. проводимость, а добавление гелия приводит к более легкому и быстрому запуску TIG сварочный процесс.
- Тип вольфрама: для сварки TIG, вольфрам обычно легирован различными элементами для достижения определенных результатов или характеристик сварного шва. В зависимости от проект, может использоваться чистый вольфрам, торированный или церированный.
- Размер вольфрама: Требуемый размер вольфрама зависит от области применения, в первую очередь толщина сварочного материала. Более толстый материал требует большего тока и, следовательно, более крупный вольфрам.
- Расход газа: В большинстве случаев для сварки TIG требуется меньший расход газа. Больше потока может понадобиться для чашек большего размера.
- Полярность: постоянного тока (DC) следует использовать для сварки стали и нержавеющей стали. стали. При сварке алюминия и алюминия следует использовать переменный ток (AC). магний.
Необходимо помнить множество факторов и учитывать при подготовке к сварке TIG. Однако такое внимание к деталям в настройка процесса обеспечит безопасный и успешный сварочный проект.
Как настроить аргон для сварки TIG
Для установки аргона в качестве защиты газ для сварки TIG, сварщики должны решить, какой тип аргона купить, необходимый размер бензобака, тип используемого регулятора аргона и рекомендуемый давление аргона.
- Тип газообразного аргона: . Для ручной TIG-сварки следует использовать аргон чистотой 99,99%. «Чистый» аргон относится к газу, состоящему из аргона без какой-либо другой газовой смеси настоящее время.Это один из наиболее часто используемых сварочных газов. компании-поставщики поставляют и продают его в баках сжатия различных размеров.
- Размер бака: Сварщики хотят обеспечить достаточное количество защитного газа, поэтому определение размера резервуара необходимого аргона зависит от потенциальной частоты использования, настройки давления во время сварки и настройки потока до и после сварки для сварочный проект. Сварщики могут уточнить у поставщиков, что они обычно запасы и доступные размеры резервуара.Средний танк длится около 3-6 месяцев, в зависимости от использования.
- Регулятор аргона: Баллоны с аргоном, известные как баллоны с аргоном, обычно не поставляются с регулятором аргона. Однако большинству сварщиков рекомендуется покупать подходящие регулятор для обеспечения успешных сварных швов.
- Тип регулятора аргона: Большинство регуляторов аргона основаны на потоке, чтобы регулировать непрерывное поток для сварщика. Однако некоторые сварочные системы имеют встроенный контроль аргона. системы, требующие специальных регуляторов для регулирования давления аргона течет в машину.Сварщики должны проконсультироваться со своими поставщиками по поводу предложения по типам регуляторов аргона.
- Рекомендуемое давление аргона: большинство сварочных систем лучше всего работают при давлении 10 фунтов на квадратный дюйм. Этот давление обычно можно регулировать в зависимости от заготовки и выступа электрода. Чем дальше выступает электрод, тем больше аргона. давление необходимо для надлежащего экранирования.
Как только сварщик настроит аргон должным образом, поскольку защитный газ и подготовка к сварке TIG завершены, процесс сварки готов к началу.В следующем разделе представлены краткие Контрольный список, чтобы убедиться, что все, включая аргон, настроено для TIG сварка.
Контрольный списокдля настройки аргона и других функций для TIG Сварка
Общий общий контрольный список представлен здесь для настройки аргона и другого оборудования для сварки TIG . Этот контрольный список следует использовать после завершения всех приготовлений и закуплены расходные материалы для процесса сварки TIG.
- Убедитесь, что все оборудование подготовлены, готовы и функционируют должным образом.
- Соблюдайте все меры безопасности были приняты в сварочной среде и для защиты сварщик.
- Подключите сварочную горелку.
- Подсоедините шланг для газа аргона и регулятор.
- Подключить пульт дистанционного управления подключение ножной педали или пальцевого управления к машине.
- Подключите рабочий или заземляющий закрепите в станке, а другой конец закрепите на заготовке или столе.
- Выберите полярность переключением установка силы тока на переменный или постоянный ток, в зависимости от сварочного материала.
- Подготовить вольфрам измельчением до острие со шлифовальным кругом.
- Собрать горелку для сварки и устанавливаем вольфрам.
- Проверить источник питания убедитесь, что он соответствует номиналу машины, и подключайтесь в соответствии с руководством пользователя процедура.
Важность безопасности
По большей части аргон является очень безопасным газ для использования при сварке TIG. Не ядовит и не сгорит. Однако, поскольку аргон хранится в сжатом резервуаре, правильное Протокол безопасности важен для предотвращения несчастных случаев или травм.Кроме того, поскольку большая часть сварки TIG выполняется в ограниченном пространстве, а аргон плотнее воздуха, правильная вентиляция необходима для здоровья и благополучия сварщиков, использующих этот процесс.
Области применения и характеристики ручной сварки TIG
Сварка TIG имеет множество областей применения, включая сборочные и производственные линии и ремонт на месте. Введенный и активно использовавшийся в 1940-х годах, процесс TIG известны высокими стандартами качества и надежными сварными швами.С этим типом сварки сварочного дыма и остатков практически нет.
Большинство металлов можно сваривать TIG процедуры, включая нержавеющую сталь, титан, магний, алюминий и медь. Процесс стабильный, обеспечивает превосходное качество и дефекты сварки. вообще редки. Это отсутствие дефектов частично связано с использованием аргона. в качестве защитного газа для защиты сварочных материалов и поддержания эффективной дуги для сварщика.
Сварочное оборудование TIG требует более высокой инвестиций, чем другие виды сварки в большинстве случаев.Кроме того, процесс может занять больше времени, а энергия, необходимая для сварки, может быть немного выше. Сварка TIG также может потребовать немного более чистой окружающей среды, чтобы уменьшить наличие и вмешательство атмосферных газов.
Сварка в любой форме является высокоразвитой навык. Ручная сварка TIG требует еще больше навыков, точности и опыта чем другие методы и процессы. Однако результаты в целом успешные. и высокого качества. Это важно для сварщиков, которые хотят заниматься сваркой TIG. сварка, чтобы понять все аспекты процесса, включая подготовку материалы и оборудование и настройка сварочной горелки, электрода, силового подачи и защитного газа, из которых аргон является наиболее распространенным и эффективным.
Можно ли использовать смесь аргона с CO2 для сварки TIG? — Сделать из металла
Обычно сварка TIG выполняется с использованием чистого аргона в качестве защитного газа, а для сварки MIG используется газ аргон-CO2. Однако с ростом популярности многоцелевых сварочных аппаратов, которые могут выполнять как MIG, так и TIG, многие ребята хотят знать, смогут ли они упростить настройку и использовать один газ для обоих.
Можно ли использовать смесь аргона с CO2 для сварки TIG? Использование этой смеси для сварки TIG — действительно плохая идея, так как ваш вольфрамовый электрод мгновенно перегорит. Это , а не , подходящий газ для сварки TIG.
Различные потребности для разных сварных швов
Чтобы вы могли понять, почему не существует экономичного газа, подходящего для любителей MIG / TIG, давайте кратко рассмотрим, что газ делает для каждого процесса сварки.
Сварка TIG использует газ для защиты вольфрамового электрода от загрязнений окружающей среды, таких как кислород, азот и водород. Также необходима более стабильная дуга, поскольку электрод необходимо держать на строго контролируемом расстоянии от заготовки
Аргон помогает поддерживать полную инертность сварочной среды и помогает формировать очень стабильную и управляемую дугу.
Двуокись углерода (CO2) на самом деле является активным газом. Это вызывает окисление, особенно вокруг вольфрама (который является электродом в сварочном аппарате TIG).
Сварка МИГ имеет разные потребности. Если вы используете аргон со сварочным аппаратом MIG, ваши сварные швы будут широкими и плохо проплавленными. Вот почему мы добавляем углекислый газ.
CO2 способствует образованию более горячей сварочной ванны, которая течет глубже и быстрее. Сталь способна справляться с контролируемыми атмосферными реакциями вокруг сварочной ванны, поэтому мы не сталкиваемся с такими проблемами, как охрупчивание или другими проблемами, с которыми могут столкнуться другие металлы.
Таким образом, для сварки TIG требуется чистый аргон для защиты вольфрамового электрода, а для сварки MIG лучше всего работает смесь аргона с диоксидом углерода 75% / 25%, чтобы обеспечить хорошее проплавление и текучесть.
Гелий
Гелий — это газ, который меняет все. Вы можете использовать его вместе с аргоном как для сварки MIG, так и для сварки TIG.
Однако — дорогое удовольствие, и его трудно достать. Цены всегда колеблются, но гелий обычно в три раза дороже аргона и не всегда доступен.
Обычно он используется только для крупных промышленных предприятий, таких как сверхмощные роботизированные сварочные аппараты MIG. Гелий нагревает сварочную ванну, и с его помощью вы можете сваривать намного быстрее. То, что вы платите за гелий, можно получить за счет более высоких темпов производства.
Таким образом, смесь MIG с 75% аргона и 25% гелия может отлично работать для некоторых крупных промышленных предприятий, работающих в тяжелых условиях, но это просто нереально для небольших магазинов или любителей.
Для сварки TIG есть свои плюсы и минусы.
Гелий увеличивает нагрев и снижает стабильность. Многие сварщики сталкиваются с проблемами чистоты сварных швов, когда добавляют к аргону гелий, иногда в виде черной сажи.
Почему для сварки TIG следует использовать гелий?
Если вы делаете толстую алюминиевую пластину, дополнительное тепло, получаемое от гелия, может помочь вам получить намного больше сварочной мощности от меньшего аппарата. Вы также можете сваривать намного быстрее даже на более легких материалах.
Однако сварка TIG с гелиевой смесью — это совсем другое дело, и нужно много практики, чтобы не навести беспорядок. Большинству специалистов гораздо проще просто использовать чистый аргон, особенно если они сваривают алюминий толщиной 1/4 дюйма или тоньше.
Ответ для многоцелевых машин
Для любителей, которым просто нужен хороший выбор вариантов сварки под рукой, есть несколько вещей, которые помогут решить, на что потратить деньги.
Например, вы можете захотеть просто придерживаться дуговой сварки порошковой проволокой (FCAW), также иногда называемой безгазовой сваркой MIG. Провод значительно дороже, но вам не нужно использовать газовый баллон.Ожидайте, что вы заплатите где-то 2-3 раза за проволоку с флюсовым сердечником по сравнению с обычной сплошной проволокой, но часто это лучший выбор для любителей.
Тогда вы можете просто купить небольшую бутылку аргона, если вы хотите сделать TIG. Переключение шлангов для быстрой 10-минутной сварки может быть проблемой, если вы не проявите творческий подход к сантехнике.
Если вы занимаетесь сваркой в гараже менее чем раз в неделю, я определенно рассмотрю возможность использования FCAW и TIG.
Но если вы пользуетесь своим аппаратом чаще, то в течение года вам может стоить меньше, если вы просто проглотите его и купите два разных баллона для MIG и TIG.
В любом случае универсального решения не существует.
Если вы пытаетесь выяснить варианты настройки собственного дома, обязательно прочтите мое руководство по сварочному оборудованию для начинающих.
Руководство по сварке TIG (GTAW) — Weld Guru
Сварка Tig требует хорошей координации рук и глаз и практики. Он обеспечивает наилучшие результаты благодаря прочным, чистым сварным швам с привлекательным внешним видом.Сварка TIG (GTAW или вольфрамовый газ) — это процесс дуговой сварки, который осуществляется при высоких температурах (более 6000 градусов по Фаренгейту) для плавления и нагрева металлов.
Хотя это дороже, чем сварка штучной сваркой, он более чистый и универсальный (работает со сталью, алюминием, латунью и многими другими металлами).
Это также позволяет получать высококачественные сварные швы.
С другой стороны, оборудование дороже и процесс медленнее, чем при других сварочных процессах.
В отличие от сварки GMAW или MIG, используется неплавящийся (не плавится) вольфрамовый электрод.
Электрод создает электрическую дугу, которая производит необходимое тепло.
Горелка TIG охлаждается воздухом или водой, а в процессе используется присадочный металл в форме стержня.
GTAW также требует наличия защитного газа, такого как аргон или гелий, для защиты сварного шва от атмосферы.
Процесс газовой дуговой сварки вольфрамом, как правило, не является коммерчески конкурентоспособным с другими процессами сварки металлов более тяжелых толщин, если они могут быть легко свариваются дугой в защитном металлическом корпусе, дугой под флюсом или процессами газовой дуговой сварки с надлежащим качеством.
Обзор
Примерсварки TIG. Газовая дуговая сварка вольфрамовым электродом (GTAW) — это процесс, в котором соединение металлов производится путем нагрева дуги между вольфрамовым (неплавящимся) электродом и работой с аппаратом для сварки TIG.
Используется защитный газ, обычно аргон.
Обычно выполняется с использованием стержня из чистого вольфрама или вольфрамового сплава, но иногда используются несколько электродов.
Нагретая зона сварки, расплавленный металл и вольфрамовый электрод защищены от атмосферы покрытием из инертного газа, подаваемого через электрододержатель.
Можно добавлять или не добавлять присадочный металл. Сварной шов создают с помощью дуги, при которой соприкасающаяся деталь и присадочный металл расплавляются и соединяются по мере затвердевания металла шва.
Этот процесс аналогичен другим процессам дуговой сварки в том, что тепло генерируется дугой между неплавящимся электродом и заготовкой, но оборудование и тип электрода отличают его от других процессов дуговой сварки.
Рисунок 10-32: Дуговая сварка TIG вольфрамовым электродом (также называемая GTAW)Преимущества и недостатки
Преимущества
- Работает практически со всеми типами металлов с более высокой температурой плавления. Газовая вольфрамовая дуговая сварка — самый популярный метод сварки алюминиевых нержавеющих сталей и сплавов на основе никеля.Обычно он не используется для очень легкоплавких металлов, таких как припои, свинец, олово или цинковые сплавы. Это особенно полезно для соединения алюминия и магния, которые образуют тугоплавкие оксиды, а также для химически активных металлов, таких как титан и цирконий, которые растворяют кислород и азот и становятся хрупкими при воздействии воздуха во время плавления.
- Высокая точность и контроль. Этот процесс обеспечивает более точное управление сварным швом, чем любой другой процесс дуговой сварки, поскольку нагрев дуги и присадочный металл контролируются независимо.
- Хороший вид сварных швов
- Для металлов разной толщины, включая очень тонкие (диапазон силы тока от 5 до 800, то есть количество электричества, создаваемого сварочным аппаратом). Процесс газовой дуговой сварки вольфрамом очень хорошо подходит для соединения тонких основных металлов из-за отличного контроля тепловложения.
- Создает прочные суставы. Он обеспечивает высококачественные сварные швы практически для всех металлов и сплавов, используемых в промышленности.
- Чистый процесс с минимальным количеством дыма, искр, брызг и дыма
- Высокая видимость при работе из-за низкого уровня задымленности.Видимость отличная, поскольку во время сварки не образуется дыма или дыма, а также нет шлака или брызг, которые необходимо очищать между проходами или на готовом шве.
- Требуется минимальная отделка. В очень ответственных условиях эксплуатации или для очень дорогих металлов или деталей перед сваркой материалы должны быть тщательно очищены от поверхностной грязи, жира и оксидов.
- Работает в любом положении при сварке Сварка
- TIG также снижает деформацию сварного шва из-за концентрированного источника тепла.
- Как и при кислородно-ацетиленовой сварке, источник тепла и добавление присадочного металла можно регулировать отдельно.
- Поскольку электрод не расходуется, этот процесс можно использовать для сварки плавлением без добавления присадочного металла.
Недостатки
- Более яркие УФ-лучи по сравнению с другими сварочными процессами
- Более медленный процесс, чем при дуговой сварке плавящимся электродом.
- Практикуется
- В целом более дорогой процесс.Дорогие сварочные материалы (по сравнению с другими процессами), потому что скорость прохождения дуги и скорость осаждения металла шва ниже, чем при использовании некоторых других методов. Инертные газы для защиты и затраты на вольфрамовые электроды увеличивают общую стоимость сварки по сравнению с другими процессами. Аргон и гелий, используемые для защиты дуги, относительно дороги. Затраты на оборудование выше, чем для других процессов, таких как дуговая сварка в среде защитного металла, которая требует менее точного контроля.
- Непросто переносить, лучше всего подходит для сварочного цеха
- Перенос расплавленного вольфрама от электрода к сварному шву вызывает загрязнение.Образовавшееся вольфрамовое включение твердое и хрупкое.
- Воздействие воздуха на горячий присадочный пруток при неправильной сварке вызывает загрязнение металла шва.
Советы
Как уже упоминалось, поскольку сварка вольфрама осуществляется при высоких температурах, идеальными металлами являются те, которые имеют низкую температуру плавления. Сюда входят:
- Алюминий: используется для выхода переменного тока и настройки высокой частоты. Следите, чтобы вольфрам не касался свариваемой детали, чтобы избежать загрязнения.Проводит тепло. Очистите алюминий металлической щеткой (даже если он выглядит чистым), чтобы удалить оксид алюминия. Используйте высокие настройки нагрева, чтобы увеличить скорость сварки.
- Магний: свойства аналогичны алюминию
- Медные сплавы (латунь, бронза, медь-никель, медь-алюминий, кремний): используйте постоянный ток с отрицательным электродом
- Нержавеющая сталь: требуется использовать присадочный стержень с высоким содержанием хрома. Используйте газовые линзы для лучшего газового покрытия сварного шва. Поддерживайте расход газа от 15 до 20 кубических футов в час.
- Низкоуглеродистая сталь: используйте стержни с раскислителем. Вольфрамовый электрод должен быть на 2% торирован. Очистите сталь перед сваркой.
Если происходит растрескивание сварного шва TIG, предварительно нагрейте металл до 400 градусов по Фаренгейту. Это помогает при сжатии и расширении металлов при сварке.
- Работайте с заботой о безопасности
- Убедитесь, что аргон или гелий имеют низкую влажность
- Используйте чистые присадочные стержни и сохраняйте зону сварки сухой
- Выбор вольфрамовых электродов и параметры для сварных швов не являются абсолютными.
- Соблюдайте меры предосторожности при сварке, предоставляемые всеми поставщиками материалов.Поскольку вольфрам имеет некоторую радиоактивность, при шлифовании наденьте респиратор
- С большими стержнями легче обращаться
- Вольфрамовый электрод должен быть наименьшего размера, необходимого для работы
- Держите стержень и резак под разными углами
- Ветровые сквозняки снижают эффективность защиты аргона или гелия, что приводит к образованию проколов в сварном шве.
- Для более высоких ампер требуется большее отверстие
- Если вольфрам движется или покачивается во время процесса сварки, это означает, что вольфрам близок к своей емкости.Используйте шкалу копания баланса, перемещенную на сторону проникновения.
Газы GTAW
- 100% аргон (самый распространенный, самый холодный)
- 75% аргон / 25% гелий
- 75% гелий / 25% аргон (самый горячий газ, более высокий процент гелия может вызвать проблемы с зажиганием дуги)
- 100% гелий (дуга трудно зажигается, очень горячая.)
Также читайте : Размеры резервуаров для сварочного газа
Информация об оборудовании и процессе
Процесс TIG
Тиг оборудование
Алюминий для сварки TIG
MIG vs.Сварка TIG — что мне подходит?
Сварка в среде инертного газа (MIG) и сварка в среде инертного газа вольфрама (TIG) — это два уникальных процесса сварки, использующих разные методы и дающие разные результаты. Важно знать, что требуется для каждого типа сварки и какой из них лучше подходит для ваших нужд.
Мы хотим помочь вам понять, какой вид сварки лучше всего подходит для вас. В Fairlawn Tool, Inc. мы стремимся предоставить решения, отвечающие вашим потребностям.
Сравнение плюсов и минусов сварки MIG и TIG поможет вам принять обоснованное решение о том, какой тип следует выбрать.
Сравнение MIG и TIG сварки
Оба метода сварки нагревают металлы до жидкого состояния. Затем они используют присадочный материал для соединения металлов. Итак, как эти две техники по-разному влияют на этот процесс?
СваркаMIG включает подачу металлической проволоки, соединенной с электродом, который объединяет ваш проект. Эта проволока пропускает присадочный материал через горелку к расплавленному металлу. MIG использует сварку коротким замыканием. Когда образуется сварочная лужа, инертный газ выходит из пистолета и защищает лужу от других элементов в атмосфере.В результате инертный газ действует как экран, позволяющий сваривать металлы.
Сегодня процесс MIG более распространен, чем сварка TIG. Сварку MIG легче освоить, и процесс сварки выполняется намного быстрее.
При сваркеTIG используется вольфрамовый электрод, который пропускает ток через металлы, которые вы хотите соединить. После того, как электрод нагреет металлы и они станут жидкими, сварщик вручную окунет присадочный материал в лужу, и две детали начнут соединяться.
Сварка TIG требует использования обеих рук, поскольку горелка и присадочный материал разделены.Однако для успешной сварки TIG не требуется присадочный материал. Сварщики TIG также имеют ножную педаль для управления количеством электричества, которое подается на горелку. Некоторые сварочные швы в процессе дуговой сварки вызывают брызги. Сварка TIG не оставляет брызг и обеспечивает более чистую поверхность.
Во время сварки горелки MIG и TIG создают электрическую дугу между материалом и электродом. Это плавит металл, и присадочный материал может соединиться с ним.
Сварка MIG и TIG требует чистых и прозрачных поверхностей для получения наилучших результатов.Перед началом сварки удалите грязь или мусор щеткой.
В чем разница между методами сварки MIG и TIG?
MIG и TIG — это разные виды сварки, которые имеют ситуативные преимущества и недостатки. Чтобы найти лучший для вас способ, посмотрите на цели вашего проекта и на то, что вам нужно сделать для достижения этого конечного продукта. Примите во внимание ваш опыт в сварке, с какими материалами вы работаете, сколько времени у вас есть на проект и ваш бюджет.
Некоторые различия между сваркой MIG и TIG включают:
- Техника. Основное различие между этими методами — используемая техника. При сварке MIG проволочный электрод непрерывно пропускается через катушку для создания сварного шва. Сварка TIG требует, чтобы сварщик одной рукой подавал на сварной шов отдельный присадочный материал, а другой работал с горелкой.
- Сложность. Метод непрерывной подачи проволоки MIG делает его более простым в обращении, чем TIG. При сварке TIG вы должны держать сварочную горелку в одной руке, а присадочный материал — в другой, что очень затрудняет работу неопытных пользователей.
- Толщина объекта. MIG может сваривать более толстые металлы быстрее, чем сварка TIG. Если металл, который вы используете, тонкий, лучшим вариантом может стать TIG.
- MIG-сварка работает с большинством металлов. Вы можете использовать алюминий, нержавеющую сталь и низкоуглеродистую сталь. Сварка TIG также совместима с этими металлами, но лучше работает с материалами более тонкой толщины.
- Скорость. MIG — это более быстрый метод сварки, что делает его идеальным для проектов, требующих более высокой производительности.TIG — более медленный метод, но обеспечивает более высокий уровень детализации.
- Размер проекта. Размер вашего проекта может определить, какую форму сварки выбрать. Сварные швы MIG хорошо подходят для больших проектов с толстыми металлами, которые требуют более длительных непрерывных циклов. Сварные швы TIG лучше подходят для тонких металлов и небольших проектов, потому что они обеспечивают точные и чистые сварные швы.
- Контроль. MIG обычно легче контролировать, и он лучше подходит для начинающих. Сварщики TIG должны иметь опыт работы с синхронизирующими и балансировочными материалами в обеих руках.
- Затраты. TIG — более дорогой метод, чем сварка MIG.
- Внешний вид. Сварку TIG многие любят за чистую и красивую поверхность. Этот вид сварки часто используется в художественных и декоративных целях из-за привлекательного внешнего вида.
Оборудование тоже сделано иначе. Сварные швы MIG и TIG имеют уникальную конструкцию и компоненты, которые подходят для их конкретных задач:
Компоненты для сварки MIG
- Мощность. Источником обычно является постоянный ток с постоянным напряжением.
- Провод. Система подачи проволоки должна работать плавно, чтобы ваша сварка была равномерной. Системы подачи включают прижимные ролики, пушпульные и катушечные.
- Электрод. В зависимости от вашего проекта вам понадобится правильный диаметр и состав сварного шва MIG.
- Горелка. Сварочная горелка подает газ, который защищает дугу и сварочную ванну и передает сварочный ток на проволоку.Горелки могут иметь воздушное или водяное охлаждение. Горелки с воздушным охлаждением обычно дешевле и легче, чем резаки с водяным охлаждением. Проходящий через них газ охлаждает сопло. Они подходят для более легких сварочных работ. Пистолеты с водяным охлаждением предпочтительны, когда сварщик использует большой ток и выполняет тяжелые работы.
- Трубопровод. Кабелепровод должен быть коротким и прямым, чтобы кормление могло происходить без проблем.
- Присадочный металл. Он проводит электрический ток для плавления электрода, но также усиливает свариваемое изделие.
- Газовая защита. Газ, который защищает сварочную ванну и дугу, обычно состоит из аргона и диоксида углерода.
- Мощность. Источник может быть переменного или постоянного тока. У некоторых сварщиков есть переключатель для выбора предпочтительного тока. Источник питания переменного тока лучше работает с металлом, например алюминием. Источник питания постоянного тока дает сильную дугу, но заготовку следует предварительно очистить, чтобы газовая защита работала.
- Горелка. Горелки для сварки TIG могут иметь самые разные конструкции. У некоторых может быть переключатель включения / выключения и управление на ручке, или педаль может управлять этими командами.
- Ножная педаль. Управляет подачей электричества на горелку. Когда вы сильнее нажимаете на педаль, количество электричества увеличивается, и дуга становится горячее. Это ускоряет процесс сварки, но вам нужно знать, как справиться с дополнительным нагревом и скоростью.
- Электрод и газовая защита. Угол наклона наконечника электрода формирует дугу, образующую сварочную ванну. В перерывах между сварками необходимо следить за тем, чтобы он был в хорошем состоянии. Соплу горелки необходима газовая линза для потока газа, чтобы защитить дугу и сварочную ванну. Форсунки бывают разных размеров, чтобы обеспечить различное газовое покрытие. Обычно это аргон.
- Наполнитель. Присадочные стержни бывают разных размеров и из разных материалов. Стержень должен соответствовать материалу, который вы свариваете, а толщина материала определяет размер присадочного стержня.
- Опорные стойки. Они помогают охладить область сварного шва быстрее, чем если бы вы дали ему остыть самостоятельно. Вы зажимаете подкладки к задней части сварной детали. Несущий стержень может быть изготовлен из меди или алюминия для отвода тепла. Также доступны опорные стержни с водяным охлаждением, в которых холодная вода циркулирует через стержень для ускорения процесса охлаждения.
Каковы преимущества и недостатки сварки MIG и TIG?
Помня о своем проекте, учитывайте плюсы и минусы сварки MIG и TIG, чтобы принять решение.
Хотя вы можете склоняться к определенному виду техники сварки, знание преимуществ и недостатков поможет вам принять более осознанное решение о том, что поможет вам достичь своей цели и выполнить лучшую сварочную работу для вашего проекта:
Профи для сварки MIG
- Более короткое время — MIG создает сварные швы за более короткое время.
- Меньше затрат — Этот процесс не такой дорогой при сварке TIG, а необходимое оборудование более доступно.
- Более точный — При сварке MIG легче получить точное соединение.
- Очиститель — Этот метод позволяет получить чистый сварной шов с минимальным обслуживанием после сварки.
Минусы для сварки MIG
- Более низкая прочность — MIG обычно не такой прочный, как сварка TIG.
- Менее надежный — Надежность этого метода сварки может быть проблематичной из-за таких факторов, как снижение стабильности дуги и обратный прогорание проволоки.
- Более опасно — Сварка MIG может привести к образованию сильного дыма и дыма и потенциально искр.
- Ржавчина — Этот метод может вызвать образование отложений ржавчины.
- Требуемая толщина — При работе с тонкими материалами сварочные швы MIG могут потенциально прожечь металл.
- Ограничения для окружающей среды — Этот метод трудно использовать на открытом воздухе из-за присутствия газов.
- Требования к различным материалам — MIG может сваривать многие металлы, но каждый из них имеет особые требования к проволоке и газам.
Профи для сварки TIG
- Прецизионность — Сварка TIG более точна и имеет более высокое общее качество, чем сварка MIG.
- Cleaner Process — Процесс TIG чище и лучше для окружающей среды.
- Заполнитель не требуется — Сварка TIG не требует присадочного материала.
- Greater Control — Используемая педаль позволяет ножным блоком управления регулировать подвод тепла.
- Низкие затраты на техническое обслуживание — При сварке MIG в процессе сварки расходуется сварочный электрод, но это не относится к сварке TIG.Электроды не нуждаются в таком уходе, хотя их нужно чистить между использованиями.
Минусы для сварки TIG
- Дороже — Стоимость сварки TIG выше, чем сварка MIG, поскольку это более медленный процесс и низкая скорость наплавки. Скорость наплавки измеряется в фунтах в час наплавки при определенном сварочном токе.
- Требуется чистая поверхность — Сварочную поверхность необходимо тщательно очистить перед началом этого метода.
- Более сложно — Сварка TIG требует более опытного оператора, поскольку сварочные швы сложнее выполнять.
- Longer Time — Этот метод требует больше времени на подготовку и процесс сварки.
Когда мне следует использовать сварку MIG и TIG?
Использование сварки MIG или TIG может стать отличием вашего проекта, который выведет его на новый уровень. Вы можете значительно сократить время и усилия, затрачиваемые на его изготовление, а также улучшить качество и долговечность конечного продукта.
Знание типов проектов, для которых подходят сварочные швы MIG и TIG, может привести вас к решению, какой тип сварного шва следует использовать в ваших собственных усилиях.
Применения для сварки MIG:
- Если в вашем проекте используются более толстые и большие куски металла, для которых требуется много сварочных работ, MIG — это вариант для вас. Наполнитель, который непрерывно подается на катушку, соединит ваши части вместе, чтобы получить конечный продукт, который вы хотите. Этот вид сварки может потребовать шлифовки или разглаживания после процесса сварки.
- Непрерывный характер MIG снижает вероятность неисправности, потому что вам не нужно беспокоиться о повторном запуске и остановке. Сварные швы
- MIG оснащены триггерами, которые управляют работой и позволяют свободной руке прихватывать или удерживать материалы определенным образом, чтобы они могли сваривать правильно. Сварочные швы
- MIG подходят для более длительных производственных циклов, поскольку ими легче управлять, и они работают быстрее, чем сварочные швы TIG. Сварка
- MIG лучше подходит для крупных проектов, потому что с ней проще работать и она позволяет выполнять более длинные сварные швы.
Применения для сварки TIG:
- Если в вашем проекте используется более тонкий металл или металл меньшего размера, то TIG — лучший вариант. Это лучше для точных сварных швов, которые сделают ваш проект великолепным и не требуют очистки.
- TIG-сварка — это трехэтапный процесс, при котором требуется четкая координация движений рук и ног. Это тонкая техника, требующая практики и терпения. Педаль позволяет более точно контролировать температуру.
- Хотя сварщикам нравится использовать ножную педаль для сварки TIG, этот метод может не работать, когда вы пытаетесь сваривать меньшие площади под неправильными углами.Для этого рассмотрите возможность использования кончика пальца, чтобы вы могли добраться до этих углов и правильно сварить их.
- TIG может работать со многими видами металлов, такими как алюминий и медь, но не с чугуном.
- Кратковременные технические швы лучше всего подходят для сварки TIG. Более длинные пробеги могут быть сложнее и дороже.
- Если ваш проект представляет собой что-то вроде ящика для инструментов или раковины, TIG — лучший вариант. TIG также лучше всего работает с произведениями искусства, такими как декоративные конструкции и автомобильные проекты.
Безопасность при сварке
Независимо от того, какой сварной шов вы используете, вы должны быть в безопасности.Независимо от того, доверяете ли вы профессионалу, который занимается этим 30 лет, или это ваша первая сварка, меры безопасности должны быть вашим главным приоритетом. Все сварщики должны носить защитное снаряжение для предотвращения серьезных травм.
Вот обзор того, в какую защиту следует инвестировать, а также почему это важно:
- Лицевая. Сварочный шлем защитит ваши глаза и лицо от излучения, искр, яркого света и ожогов, которые могут возникнуть при сварке.Если вы видите открытую кожу на части головы или шеи, наденьте огнестойкий чехол под шлем.
- Глаза. Во время сварки не следует носить контактные линзы. Контактные линзы могут собирать частицы пыли и химикаты из воздуха и вызывать раздражение глаз.
- Уши. Носите наушники, чтобы предотвратить потерю слуха из-за шума сварки. Если вы носите беруши, убедитесь, что они огнестойкие.
- Легкие. Сварка выделяет много дыма и оксидов, вдыхание которых опасно.Респиратор сохранит ваши легкие здоровыми.
- Кожа. Обложка любые открытые участки кожи с огнестойкой одежды. Не забудьте закрыть карманы и снимите наручники с брюк, потому что они могут собирать искры. Брюки должны закрывать голенище ботинок, чтобы искры не попали в них и не повредили ногу или ступню.
- Руки и ноги. Надевайте изолированные огнестойкие перчатки и резиновые сапоги, чтобы защитить себя от поражения электрическим током или ожогов. Перчатки должны полностью закрывать предплечья.
Кроме того, убедитесь, что сварной шов наклонен таким образом, чтобы образовавшиеся искры брызнули от вас. Перед сваркой снимите все украшения и убедитесь, что одежда не из синтетических материалов. Они легко воспламеняются, а это значит, что вы подвергаете себя ненужному риску ожога.
Сделайте инструмент Fairlawn своим профессионалом в области сварки MIG и TIG
Компания Fairlawn Tool, Inc. гордится тем, что поставляет вам все материалы, необходимые для успеха.Мы — ваш источник непревзойденного опыта в области сварки и других услуг по обработке металлов для таких отраслей, как сельское хозяйство, телекоммуникации, строительство и многое другое.
Начни проект своей мечты прямо сейчас! Позвоните нам, чтобы узнать больше или назначить консультацию для вашего следующего проекта.
Свяжитесь с нами
Опасна ли сварка нержавеющей стали TIG?
Сварка TIG может быть безопасной при соблюдении надлежащих мер предосторожности. Четыре наиболее распространенных опасности сварки нержавеющей стали:
- УФ-свет от сварочной дуги может повредить глаза и кожу
- Защитные газы могут вытеснять кислород
- Токсичные пары расплавленных металлов
- Поражение электрическим током от небезопасных инструментов или условий работы
Что такое сварка TIG?
TIG — это сокращение от Tungsten Inert Gas , и это обычный тип сварки, используемый для нержавеющей стали, алюминия, титана и других цветных металлов.Также известный как GTAW (газовая дуговая сварка вольфрамом), это один из самых универсальных методов сварки.
Сварка TIG использует электричество для создания дуги между вольфрамовым электродом и свариваемым металлом. Дуга плавит присадочный пруток из металлических сплавов. Чтобы сделать сварной шов как можно более прочным, дуга, в которой вольфрамовый электрод находится ближе всего к металлу, а присадочный стержень, окружена инертным газом, обычно аргоном или смесью аргона и CO2. Этот «защитный газ», как его называют, предотвращает попадание атмосферных газов, таких как кислород, в ванну со стержнем из расплавленного металла.
Опасна ли сварка TIG?
Процесс сварки TIG металлов, например нержавеющей стали, имеет несколько факторов риска.
- Ультрафиолетовое излучение опасно для глаз и кожи.
- Расплавленный металл выделяет молекулы металла и озона, вредные для дыхания.
- Защитный газ может вытеснять кислород и вызывать головокружение, тошноту или обморок.
- При сварке TIG используется электричество, которое может быть опасным при неправильном обращении.
Каждая из опасностей сварки TIG и меры предосторожности, используемые для их уменьшения, обсуждаются ниже.
Защита глаз во время сварки TIG
Дуга, возникающая при сварке TIG, испускает УФ (ультрафиолетовое) и ИК (инфракрасное) излучение, которое поглощается роговицей и может достигать даже сетчатки глаза. Ультрафиолетовое излучение при любой электродуговой сварке значительно сильнее солнечного света.
Для защиты глаз во время сварки TIG используется сварочный шлем.У шлема есть темное окошко перед глазами, которое называется блендом. Тень защищает роговицу глаз от фотокератита или «дугового глаза», повреждения, вызванного слишком большим количеством ультрафиолета. Всего несколько секунд воздействия приведет к «дуговому глазу», хотя симптомы могут не ощущаться в течение нескольких часов.
Помимо защиты глаз, сварочный шлем защищает лицо и шею сварщика от УФ-излучения, которое может вызвать ожоги кожи.
К счастью, за исключением самых крайних случаев, глазную дугу можно лечить глазными каплями, обезболивающими и ограничением дальнейшего воздействия света (темные комнаты, солнцезащитные очки и т. Д.), пока симптомы не улучшатся. Повторное воздействие было связано с катарактой.
Защита кожи при сварке TIG
Кожа реагирует на воздействие высоких уровней УФ-излучения при сварке TIG. Со временем это вызовет эквивалент солнечного ожога из-за длительного пребывания на солнце.
Подобно солнечному ожогу, ожог кожи при сварке TIG возникает в результате чрезмерного воздействия УФ-излучения. Однако, в отличие от солнечного ожога, эффект от сварки TIG может проявиться всего за 15 минут.
Влияние отравления УФ-излучением на кожу хорошо известно.Ультрафиолетовое излучение увеличивает риск трех типов рака кожи: меланомы, базальноклеточной карциномы и плоскоклеточной карциномы.
К счастью, решение простое. Помимо защиты глаз, головы и шеи от сварочного шлема, во время сварки TIG следует использовать перчатки и рубашки с длинным рукавом.
Удар током от сварки TIG
Поскольку при сварке TIG используется электричество, можно предположить, что поражение электрическим током может стать проблемой. Некоторые сварщики, использующие TIG, получили шок.Однако из-за низкого напряжения практически невозможно получить удар током во время сварки TIG.
Самая большая опасность поражения электрическим током при сварке TIG — это вода. Следует избегать сварки под дождем, в среде с высокой влажностью или даже с капающим потом. Мокрая кожа — проводник. Поэтому лучший способ избежать поражения электрическим током во время сварки TIG — это держать хотя бы перчатки и обувь сухими.
Дым для сварки TIG
Небольшой, но токсичный побочный продукт сварки TIG — это образование озона, наночастиц (менее 100 нм) и выделение газа из расплавленного металла.Наночастицы особенно вредны для здоровья человека из-за их способности проникать внутрь дыхательной системы и попадать в кровоток.
Всестороннее исследование побочных продуктов сварки TIG, проведенное Швейцарским национальным научным фондом, показало, что студенты-сварщики подвергались воздействию высоких уровней алюминия, вольфрама, кремния, натрия, магния и церия, которые выводились из свариваемого металла. , присадочный стержень и электрод. Однако количество производимых элементов зависело от квалификации сварщика.Большинство частиц образовывались, когда электрод касался металла или присадочного стержня. С обучением это уменьшилось.
Одним химическим веществом, которое всегда присутствовало, был озон (O3). Даже относительно небольшое количество озона может вызвать боль в груди, кашель, одышку и раздражение горла. Это также может усугубить хронические респираторные заболевания, такие как астма, и поставить под угрозу способность организма бороться с респираторными инфекциями.
В исследовании отмечается, что даже в вентилируемой среде воздействие превышает средние значения, обнаруженные в загрязненном транспортным средством воздухе.Они также обнаружили, что 15 часов сварочного дыма TIG эквивалентны курению одной сигареты.
Все это побудило некоторых исследователей в области здравоохранения заявить о связи между сваркой TIG и раком.
Хотя долгосрочные последствия воздействия на здоровье многих химикатов и частиц при сварке не согласованы, самым безопасным решением будет сварка только в хорошо вентилируемом помещении и соблюдение надлежащей техники сварки.
Сварка TIG, воздействие защитного газа
TIG использует аргон, диоксид углерода и другие инертные сварочные защитные газы, которые могут быть опасными, если вытесняют кислород в ограниченном пространстве.Например, сварка может потребоваться внутри контейнера из нержавеющей стали или на длинных участках промышленных труб. Даже в небольших проектах по сварке TIG сварщик находится всего в нескольких дюймах от струи защитного газа, окружающей заготовку. Если не прилагать усилий, сварщик и обслуживающий персонал поблизости могут подвергнуться воздействию скопившегося облака аргона или двуокиси углерода.
Если безопасность не является главным для сварочного персонала, люди в этой зоне подвержены воздействию как высоких уровней защитного газа, так и недостатка кислорода.
Эффекты повышенных уровней аргона и углекислого газа аналогичны. Оба являются газами без запаха и без вкуса. Высокий уровень воздействия может привести к головокружению и тошноте, что в конечном итоге приведет к потере сознания и смерти. Смерть также может наступить в результате замешательства, вызванного сварщиком, неспособным спастись. В 1994 году помощник сварщика задохнулся после входа в участок маслопровода, заполненный аргоном для сварки.
OSHA определяет воздух, содержащий менее 19.5 процентов кислорода как недостаток кислорода. Хотя OSHA не имеет допустимого предела воздействия (PEL) для аргона, при наличии достаточного количества аргона он может снизить уровень кислорода до 19,5% или ниже. Таким образом, безопасный уровень аргона можно контролировать с помощью аварийной сигнализации кислородного истощения, подобной показанной здесь.
Кроме того, OSHA установила допустимый предел воздействия (PEL) для CO2 в размере 5000 частей на миллион (ppm) (0,5% CO2 в воздухе), усредненных за 8-часовой рабочий день (средневзвешенное по времени или TWA). Если для сварки используется газовая смесь аргон-углекислый газ, рекомендуется комбинированная сигнализация уровня CO2 и кислорода.
В случаях, когда сварка TIG проводится на заводе, рекомендуется использовать местную вытяжную вентиляционную систему, включая вытяжку и вытяжной вентилятор. В случаях, когда сварщик работает за пределами объекта или в закрытом помещении, он должен использовать персональный датчик кислородной безопасности или в самых экстремальных условиях использовать дополнительный воздух для дыхания.
Можно ли сваривать низкоуглеродистую сталь методом MIG с использованием чистого или 100% аргона (прямого аргона)?
Сварка MIG, или сварка металла в среде защитного газа, является предпочтительным методом сварки с момента ее разработки во время Второй мировой войны.Он был разработан заводскими рабочими для значительного увеличения скорости производства и обеспечения однородности сварного шва на протяжении всей сборки.
СваркаMIG намного быстрее и дешевле, чем другие виды сварки, но это также один из самых простых способов сварки. Как говорят некоторые, это очень похоже на использование клея с несколькими дополнительными действиями.
Можно ли сваривать низкоуглеродистую сталь методом MIG с прямым аргоном? Да, для сварки стали методом MIG можно использовать 100% аргон, но этот сварочный газ имеет множество плюсов и минусов.Лучше всего использовать комбинацию сварочных газов MIG, чтобы получить наилучшие результаты для вашего конкретного проекта.
Аргон — один из четырех газов, используемых при сварке MIG. При принятии решения о том, следует ли использовать аргон для сварки MIG, вы должны учитывать конкретные качества вашего проекта, такие как толщина металла, необходимое качество сварного шва и бюджет.
В этой статье обсуждаются плюсы и минусы сварки MIG с использованием аргона, а также дается ответ на вопрос, который большинство людей, которые либо только начинают заниматься сваркой, либо никогда не слышали о процессе сварки MIG: что такое сварка MIG?
Сварка MIG с 100 аргоном
Аргон широко используется в качестве инертного газа при сварке MIG, что означает, что он дополняет другой газ. Argon позволяет сварщику добиться большего проплавления, стабильности дуги и уменьшения разбрызгивания.
Аргон — инертный газ, что означает, что он не вступает в реакцию с другими материалами без значительного количества энергии.
Этот газ не вступает в реакцию с другими материалами или газами, что делает его идеальным газом для использования в процессе защиты.
Ссылки по теме: Какие газы используют сварочные аппараты MIG >> Сварка, защитный газ | Полное руководство
100 Аргон для MIG можно использовать сам по себе, но только в крайнем случае, потому что он оставляет очень хрупкий и некрасивый сварной валик, который является узким и неоднородным.
Причина этого заключается в том, что 100% -ный аргон не обладает высокой теплопроводностью, поэтому газовый поток снаружи намного холоднее, чем в середине потока. В результате в металле образуется небольшая узкая полость, которая подвержена разрушению и имеет много брызг.
Прямой аргон для MIGИспользование аргона 100 для MIG допустимо для завершения проекта, если у вас закончился газ, или в качестве крайней меры, но в долгосрочной перспективе использование чистого аргона для процесса сварки MIG не рекомендуется. так как это приводит к более хрупкому и менее привлекательному сварному шву.
Сварка МИГ с 100 аргоном >> Посмотрите видео ниже
Сварка МИГ
Сварка МИГ считается одним из простейших видов сварки, широко применяемых сегодня в сварочной промышленности. Он получил свою популярность благодаря своей простоте, рентабельности, скорости и способности легко настраиваться в соответствии со спецификой проекта, над которым вы работаете.
Что касается того, что такое сварка MIG, то как работает процесс сварки MIG:
«MIG-сварка — это процесс дуговой сварки, при котором непрерывный проволочный электрод из сплошной проволоки подается через сварочную горелку в сварочную ванну, соединяя два основных материала вместе.
Защитный газ также подается через сварочный пистолет и защищает сварочную ванну от загрязнения ».
Источник: Miller Electric Mfg. LLC
Ссылки по теме: 9 различных типов сварочных процессов и их преимущества
Отличие MIG-сварки от других видов сварки состоит в том, что она дает огромное преимущество в том, что проволока непрерывно подается через сопло, что обеспечивает непрерывную сварку без необходимости замены проволоки.
Вы можете думать об этом как о пистолете для горячего клея, в котором в любой момент времени в пистолете находится только определенное количество клея.
Если вы замените полоску клея на полоску клея длиной 20 футов, вы сможете использовать этот клеевой пистолет в течение более длительного периода времени.
В чем MIG-сварка отстает от других видов сварки, так это в том, что она с трудом дает хорошие сварные швы, когда сталь ржавая или недостаточно чистая.
Если вам нужна скорость, качество и эффективность, присущие процессу сварки MIG, вы должны убедиться, что металл, который вы планируете сваривать, чистый.
Лучше всего это сделать с помощью шлифовальной машины или металлической щетки, чтобы избавиться от всех загрязнений на металле перед сваркой.
Связанное чтение: Сколько зарабатывают сварщики MIG? Средняя заработная плата сварщика МИГ
Сварочные газы для MIG
Процесс сварки MIG основан на использовании защитных газов, чтобы гарантировать, что сварочная ванна не контактирует с газами в атмосфере.
Защитные газы также направляют дугу и проволоку в одно место, что сводит к минимуму разбрызгивание.При выборе газа или комбинации газов для вашего проекта сварки MIG необходимо учитывать:
- Стоимость газа
- Свойства готового сварного шва
- Подготовка
- Очистка после сварки
- Основной материал
- Процесс переноса сварного шва
- Производительность
У вас есть полный контроль над всеми этими аспектами процесса сварки, когда сваркой MIG.
Сварка МИГ с аргономДля сварки MIG используются четыре газа:
- Аргон
- Гелий
- Двуокись углерода
- Кислород
Каждый из этих газов обладает особыми свойствами, что дает множество преимуществ, а также недостатков при их использовании в процессе сварки MIG. Чаще всего в технологическом процессе используется комбинация двух из этих газов.
Ссылки по теме: Как использовать сварочный аппарат MIG без газа | Хороша ли безгазовая сварка MIG?
Двуокись углерода
Двуокись углерода — наиболее распространенный из этих газов, который используется при сварке MIG. Кроме того, это единственный препарат, который можно эффективно использовать и который обычно используется в чистом виде.
Двуокись углерода также является наименее дорогим из этих газов, что делает его более привлекательным для использования по сравнению с другими газами.
Чистый диоксид углерода обеспечивает глубокое сварочное проплавление, которое идеально подходит для более толстых металлов, но дает больше брызг и менее стабильную дугу, когда он не смешивается с другими газами.
Тем, кто уделяет особое внимание качеству сварки, для достижения наилучших результатов следует использовать комбинацию двуокиси углерода и аргона. Большинство считает смесью от 75 до 95 процентов аргона, остальное — чистый диоксид углерода.
Эта комбинация обеспечивает уникальное сочетание стабильности дуги, контроля образования луж и меньшего разбрызгивания, чем если бы вы просто использовали только диоксид углерода.
Вы также можете выполнить перенос распылением, что приведет к более высокой производительности и более качественному сварному шву.
Аргон
Аргон дает более узкую полость проплавления, что идеально подходит для угловых и стыковых швов. Также, если вам нужно сваривать цветные металлы, металлы, содержащие железо, такие как; алюминий, магний или титан, аргон для сварки MIG необходим, чтобы сварной шов прилипал.
Кислород
Кислород — сверхактивный газ; таким образом, он используется в меньших концентрациях, обычно ниже девяти процентов. Кислород используется для улучшения текучести сварочной ванны, проплавления и стабильности дуги в низколегированных сталях.
Кислород, однако, непосредственно вызывает окисление металлов, что снижает общую стабильность металла, а это означает, что его нельзя использовать с металлами, склонными к окислению.
Связанное чтение: Сварочный кислород — это то же самое, что и медицинский кислород?
Гелий
Гелий, как и аргон, используется для цветных металлов, но также может использоваться для нержавеющих сталей.Гелий также обеспечивает широкую и глубокую полость для проникновения, что означает, что он идеально подходит для более толстых металлов.
Гелий обычно используется в соотношении от 25 до 75 процентов гелия к 75–25 процентам аргона. Регулируя эти соотношения, вы измените такие аспекты сварного шва, как проплавление, профиль шва и скорость перемещения.
Гелий также можно использовать в смеси аргона и диоксида углерода для создания тройной смеси газов для максимальной эффективности.
Дополнительная литература : Различные типы газового сварочного пламени и их применение | Окончательное руководство
Если вас интересуют сварочные приспособления или инструменты, просто перейдите по ссылке на нашу страницу рекомендаций, где вы можете увидеть все сварочные принадлежности, которые мы любим и используем (NO CRAP)
10 лучших правил сварки TIG для ваших проектов DIY
Автор Freehold Welding Inc.. Размещено в блоге.
Даже опытные сварщики в Freehold Welding Inc. должны были с чего-то начинать! И поэтому мы всегда рады поделиться своими знаниями и опытом с теми, кто хочет реализовать свои собственные сварочные проекты.
Мы также ценим чувство успеха, которое может принести успешное завершение сварочного проекта.Ознакомьтесь с нашими рекомендациями и запретами для вашего следующего проекта сварки TIG. Эти советы помогут обеспечить чистый и безопасный сварной шов с профессиональной обработкой.
- Убедитесь, что поверхность сварного шва как можно более чистая. Сварка TIG на грязной или нечистой рабочей поверхности приведет к получению грязного и неровного шва.
- Не торопитесь, чтобы подготовить вольфрам, измельчив его до тонкости — как острый карандаш.
- Ухаживайте за своим сварщиком TIG. Прежде чем приступить к сварке, подумайте об углах, под которыми вы будете выполнять сварку, и о том, нужно ли вам использовать водяное или воздушное охлаждение.
- Не поддавайтесь соблазну использовать слишком много газа для горелки при работе с алюминиевыми кондиционерами.
- Смешайте аргон с небольшим количеством гелия, если вы собираетесь сваривать алюминий TIG, и используйте смесь 50/50 при сварке магния или толстого сплава.
- Не забудьте тщательно изучить размеры вольфрама перед началом сварки. Всегда используйте правильный вольфрам для выполняемой работы.
- Если можете, не выполняйте сварку в ветреную погоду. Защитные газы потеряют покрытие, что приведет к пористости сварного шва и появлению точечных отверстий.
- Подумайте о приобретении ножной педали для контроля температуры.
- Даже не думайте о сварке без соответствующего защитного оборудования. Вам понадобится шлем, сварочные перчатки, огнезащитная одежда, а также оборудование для удаления паров там, где это необходимо.
- Получите максимум от своего сварочного аппарата TIG, работая с широким спектром материалов.
Возникли проблемы или нужна консультация специалиста по сварке в Нью-Джерси?
Когда дело доходит до профессиональной сварки в Нью-Джерси, Freehold Welding Inc. — это компания с многолетним опытом и широким спектром предлагаемых сварочных услуг. Если вы обнаружите, что откусили больше, чем можете прожевать в ходе своего сварочного проекта, мы можем провести ремонтные работы на месте или наша мобильная сварочная бригада может приехать к вам.
Свяжитесь с Freehold Welding Inc. прямо сейчас по телефону (732) 577 1516, чтобы узнать больше о наших услугах и о том, как мы можем помочь вам с вашими требованиями к сварке. Вы также можете использовать нашу контактную форму , чтобы связаться с нами.
Сделай сам, Ресурсы, Сварка TIG
.
