Источник бесперебойного питания APC BK350EI
Линейка
BK
Основные характеристики
Тип
Источник бесперебойного питания
Типология ИБП
Резервный (back/off-line)
Полная выходная мощность
350 ВА
Активная выходная мощность
210 Вт
Входные характеристики
Количество фаз
1
Номинальное входное напряжение
220 В
Входная частота
47 … 63 Гц
Диапазон входного напряжения при работе от сети
196 — 280В
Выходные характеристики
Количество фаз
1
Номинальное выходное напряжение
230 В
Выходная частота (синхронизированная с электросетью)
47 … 63 Гц
Выходная частота (не синхронизированная с электросетью)
50 Гц +/- 1Гц
Тип формы напряжения
Ступенчатая аппроксимация синусоиды
КПД при полной нагрузке
98.
КПД при половине нагрузки
97.4 %
Время переключения на работу от аккумулятора
6ms typical: 10ms maximum
Коэффициент выходной мощности
0.6
Автоматический регулятор напряжения (AVR)
Нет
Входные разъемы
IEC 320 C14
1 шт
Выходные разъемы
IEC 320 C13
4 шт
Батарея
Наличие в поставке
Есть
Тип
Необслуживаемая, герметичная свинцово-кислотная батарея с загущенным электролитом : защита от утечек
Ёмкость
7.
2 Ач
Напряжение
12 В
Количество батарей (картриджей) в комплекте
1 шт
Линейное напряжение сборки
12 В
Энергия батареи при токе 10-часового разряда
86.4 Вт*ч
Типовое время заряда
10 ч
Максимальный ток заряда АБ, не более
2.1 А
Сменная АБ
Размеры сменного аккумулятора
151 x 100 x 65 мм
Возможность самостоятельной замены батарей
Есть
Время автономной работы при полной нагрузке
4.
7 мин
Время автономной работы при половинной нагрузке
18.1 мин
Возможность подключения внешних батарей
Нет
Индикация и управление
Интерфейс
COM (RS-232, DB9), USB
ЖК дисплей
Нет
Индикаторы
Светодиодный дисплей со шкалами нагрузки и заряда батарей, а также индикаторами On Line (работы от сети): On Battery (работы от батарей): Replace Battery (необходимости замены батареи): и Overload (перегрузки) = Индикатор режимов On Line (работы от сети): On Battery (работы от батарей): Replace Battery (необходимости замены батареи): и Overload (перегрузки).
Звуковые сигналы
Сигнал перехода в режим работы от аккумуляторов: особый сигнал исчерпания заряда батарей: непрерывный сигнал перегрузки
Кнопка включения
Есть
Кнопка «Рестарт» (Reset, Circuit Breaker)
Есть
Самотестирование
Есть
Автозарядка
Есть
Холодный старт
Есть
Защита и фильтрация
Уровень поглощаемой энергии импульса
300 Дж
Защита линий передачи данных
Аналоговая телефонная линия для телефона/факса/модема/DSL (разъем RJ-45)
Класс защиты
IP20
Защита от короткого замыкания
Есть
Защита от высоковольтных импульсов
Есть
Фильтрация помех
Есть
Защита от перегрузки
Есть
Защита от перегрева
Есть
Защита от понижения напряжения
Есть
Защита от повышения напряжения
Есть
Защита цепи нагрузки
Есть
Защита входной цепи
Есть
Защита от переразряда батареи
Есть
Защита телефонной линии/коммуникационной сети
Есть
Параметры окружающей среды
Рабочий диапазон температуры
0 — 40 °C
Температура хранения
-15 — 45 °C
Рабочий диапазон относительной влажности
0 — 95%
Относительная влажность хранения
0 — 95%
Тепловыделение в режиме работы от сети
19 BTU/час
Физические характеристики
Форм-фактор
Напольный, Настольный
Материал корпуса
Сталь, пластик
Уровень акустического шума, не более
40 дБ(А)
Охлаждение
Воздушное
Цвет
Бежевый
Габариты
91 x 165 x 284 мм
Вес нетто
6.
32 кг
Ссылки
Ссылка на описание на сайте производителя
Источник бесперебойного питания APC Back-UPS BX1100LI в Красноярске
Описание Источник бесперебойного питания APC Back-UPS BX1100LI
Источники бесперебойного питания Back-UPS BX650LI, BX650LI-GR, BX800LI и BX1100LI построены по линейно-интерактивной технологии. Это делает их незаменимыми для защиты ИТ- и электронного оборудования даже в районах с нестабильным качеством энергоснабжения. Выходная мощность новых устройств составляет 325 Вт/650 ВА, 415 Вт/800 ВА или 550 Вт/1100 ВА в зависимости от модели.
Модели BX650LI и BX800LI оснащены четырьмя, а BX1100LI — шестью IEC-розетками для подключения компьютерного оборудования.
Модель BX650LI-GR оснащена двумя евророзетками и предназначена для защиты электронных устройств дома и в офисе. Для обеспечения контроля над состоянием ИБП предусмотрена светодиодная индикация и звуковая сигнализация.
«Эти модели уже поставлялись на российский рынок в рамках крупных проектов, теперь они стали доступны конечным пользователям через наших розничных партнеров. Раннее ИБП марки APC bySchneider Electric были представлены в премиальном и высоком ценовых сегментах. С появлением новых моделей ИБП компания Schneider Electric расширяет свое присутствие на рынке ИБП среднего класса.
Новинки отличаются сочетанием традиционного качества марки АРС by Schneider Electric, невысокой стоимости и наличием необходимого для устройств данного класса набора функций. Мы рады, что еще больше потребителей смогут познакомиться с устройствами легендарной марки АРС by SchneiderElectric»
youtube.com/embed/EHycm8jaQKg»/>
Альтернативные названия: Источник бесперебойного питания APC Back-UPS BX1100LI купить в Красноярске, APC Back-UPS BX1100LI, APC Back-UPS BX1100LI купить, APC Back-UPS BX1100LI Красноярск, APC Back-UPS BX1100LI в кредит, апк бакк-юпс бкс1100ли, APCBack-UPSBX1100LI, APC Back-UPS BX1100LI фото, APC Back-UPS BX1100LI купить Красноярск
АРС источник бесперебойного питания (ИБП АРС UPS)
Решения резервного электропитания для систем любых масштабов: от настольного компьютера до вычислительного центра, и заказные промышленные системы бесперебойного питания.
Корпорация АРС — является мировым лидером в области проектирования, производства и маркетинга оборудования защиты электропитания, включая сетевые фильтры, источники бесперебойного питания (ИБП) и стабилизаторы напряжения, а также соответствующего программного обеспечения и аксессуаров.
Выявляя новые тенденции в сфере ИТ, АРС предлагает рекомендации специалистов и практические решения. Вкладывая средства в исследования и разработки, АРС создает новаторские продукты, отличающиеся простотой в использовании благодаря применению стандартных модульных компонентов. Их использование позволяет идти в ногу с развитием современного бизнеса.
Корпорация American Power Conversion (АРС) была основана в марте 1981 года тремя инженерами-электротехниками из Массачусетского технологического института. В то время они занимались исследованиями и разработками в области солнечной энергетики. Когда через несколько лет государственное финансирование и стимулирование этого направления стали иссякать, АРС переориентировалась на вопросы защиты питания. В 1984 году появился ее первый ИБП, модель 750.
С годами АРС сформировала всеобъемлющий ассортимент продукции, ориентированный на четыре стратегические прикладные области:
- домашние пользователи / малые офисы;
- корпоративные сети;
- поставщики услуг доступа и вычислительные центры;
- производственные объекты.
Самостоятельные усилия по разработке продуктов вкупе со стратегическими приобретениями позволили сформировать самый передовой в отрасли портфель продукции. В настоящее время марка АРС во всем мире воспринимается синонимом качественных решений резервного питания и управления питанием.
Наща компания предлагает услуги по поставке источников бесперебойного питания
APC Smart-UPS RT 5000VA 230V with Pre-installed Input/Output Hardwire Kit SURTD5000XLI-ET
Источник бесперебойного питания
APC Smart-UPS RT 5000VA RM 230V
with Pre-installed Input/Output Hardwire Kit
Источник бесперебойного питания Smart-UPS RT 5000VA, 230V с Pre-installed Input/Output Hardwire Kit (Part Number SURTD5000XLI-ET) от APC позиционируется как ИБП вертикального типа на мощность до 3000 Вт. Устройство возможно устанавливать в шкаф (стойку) – монтажный размер 3U. Габариты устройства – 432*130*660 мм, масса – 54,55 кг.
ИБП APC Smart-UPS RT 5000A с предустановленным проводным комплектом ввода-вывода Pre — installed Input / Output Hardwire Kit работает в однофазной сети переменного тока на частотах 50 или 60 Гц с напряжением 230 В (возможна настройка на 220 или 240 В).
Встроенный термопредохранитель включается как автоматически так и в ручную и срабатывает при скачке до 480 Дж. От данной модели возможно запитывать до 10 устройств, с регулировкой переменного тока на 220/230/240 В и частоту 50/60 Гц. APC Smart-UPS RT 5000VA 230 V с Pre-installed Input-Output Hardwire Kit обеспечивает заданное выходное напряжение в пределах 3% потерь, при форме выходного напряжения – синусоида. Кроме 10 разъемов потребителей питания, имеются еще разъем под входное питание, кабель для компьютера, фирменный слот. Все разьемы располагаются сзади.
На передней панели источника бесперебойного питания Smart-UPS RT 5000VA с проводным набором подключения Pre-installed Input/Output Hardwire Kit (SURTD5000XLI-ET) имеется динамик (озвучивающий два режима – автономность и перегрузка) и индикаторная панель.
Панель отображает уровень загрузки сети и состояние батареи, а также показывает основные режимы работы.
Для более тонкой настройки ИБП, производитель прилагает в комплекте поставки специализированное ПО на диске. ИБП Smart-UPS RT 5000VA 230 V с набором для проводного подключения имеет на вооружение фирменные функции от компании АРС. Также производитель позаботился о поддержке основного количества стандартов работы в сетях. Установленный тип батареи — кислотно-свинцовый, с возможностью замены.
Бесперебойник APC Smart-UPS RT 5000 V A с комплектом Pre-installed Input/Output Hardwire Kit в автономном режиме может работать до 33,9 мин. на 50 % загрузке и 14,1 минуты на 100% загрузке. Гарантированный срок работы источника питания APC Smart — UPS RT 5000 VA , 230 V with Pre — installed Input / Output Hardwire Kit – 2 года. Производитель рекомендует эксплуатировать прибор в условиях не более 95% влажности и температуре от 0 до 40 ºС.
Ориентировочная стоимость источника бесперебойного питания APC Smart-UPS RT 5000VA 230V with Pre-installed Input/Output Hardwire Kit SURT3000XLI-ET |
Авторизованный ремонт и сервис ИБП APC
Компания APC – мировой лидер в производстве источников бесперебойного питания (ИБП) и сетевых фильтров. Инновационные технологии и высочайшее качество продукции – вот два кита, на которых стоит известность и популярность бренда. Но ремонт и сервис ИБП APC, несмотря на надежность и долговечность необходим. С 1996 года основным сервис провайдером компании APC является федеральная сеть сервисных центров RSS.
Более 20 лет мы производим гарантийный и послегарантийный ремонт источников бесперебойного питания APC серий Back UPS (ИБП c функцией защиты от импульсных помех для и компьютеров и периферии), Smart UPS и Smart UPS RT (профессиональные решения любых проблем питания, идеально подходящие для серверов, кассовых терминалов, маршрутизаторов, коммутаторов и других сетевых устройств).
За десятилетия сотрудничества с APC мы приобрели колоссальный опыт в обслуживании ИБП, оснастили ремонтную зону самым современным оборудованием, обучили персонал. Многие ремонты выполняются не просто на уровне замены блоков, но и на компонентном уровне. Все инженеры RSS, осуществляющие ремонты источников бесперебойного питания, прошли индивидуальную сертификацию производителя. Мы производим ремонт оборудования APC только с использованием оригинальных запчастей и рекомендованных производителем аккумуляторных батарей, запас которых поддерживается на складе компании для всех номиналов.
О компании APC
APC (AMERICAN POWER CONVERSION) была образована в Америке в далеком 1981 году. Хотя изначальной целью компании было производство солнечных батарей, очень модное и передовое течение в те годы, но славу ей принес выпущенный в 1986 году первый ИБП. Бурное развитие компьютерной техники 80х и 90х годов позволило компании занять лидирующие позиции в сегменте производства источников бесперебойного питания.
В 90 е годы компания выпускала более 150 наименований продукции для более чем 100 стран мира. В 1998 году доход компании превысил 1 млрд. долларов. В 2007 году компания была приобретена транснациональной корпорацией Schneider Electric, но и по сей день продолжает выпускать продукцию под своим брендом.
Авторизованный ремонт ИБП и сетевых фильтров APC
Гарантийный ремонт APC
Настоящие гарантийные обязательства распространяются только на устройства, приобретенные через сеть дилеров и поставщиков в России и странах СНГ.
Гарантийному обслуживанию подлежат:
- Однофазные источники бесперебойного питания серий Back, BackPro, Smart
- Стабилизаторы LE, LS
- Батарейные блоки RBC (гарантия 1 год на ремонт или замену АКБ в составе данного блока)
- Батарейные блоки SYBT для серии Symmetra
- Сетевые фильтры
- Сетевые карты AP
- Серверное оборудование (NetBotz, PNETR6APC Surge Module и т. п.)
п.)Актуальную информацию по поддерживаемым устройствам можно найти на сайте APC. Гарантийные обязательства на продукцию EPC для России и стран СНГ составляет 12 месяцев с даты продажи.
Послегарантийный (платный) ремонт APC
Послегарантийный ремонт APC осуществляется после диагностики оборудования в собственном сервисном центре. Мы осуществляем ремонт всей линейки UPS и прочего оборудованияAPC by Schneider Electric.
Срок (платного) ремонта зависит от наличия необходимых запасных частей и времени, требуемого на устранение неисправности. Стоимость запчастей согласовывается с клиентом. Гарантия на произведенные работы составляет 45 дней. Срок хранение готового оборудования на складе 3 месяца.
Гарантийное обслуживание не производится в случае:
- нарушение правил транспортировки или эксплуатации, установленных APC
- попытки несанкционированного ремонта
- попадание внутрь посторонних предметов и жидкостей
За ремонтом Вашей вышедшей из строя техники APC обратитесь в один из приемных пунктов RSS в Москве, или выберите Ваш город из списка!
Сервис мануал apc back ups cs 500.
Конструкция и ремонт источников бесперебойного питания фирмы арс. Установка напряжения заряда990-9231 5/03
Подключитe к устройству
Back-UPS оборудованиe
На заднeй панeли устройства Back-UPS размeщаются
слeдующиe элeмeнты:
Розeтки с рeзeрвным питаниeм от аккумулятора
(к-во: 3 шт.). Эти розeтки обeспeчивают рeзeрвноe
питаниe от аккумулятора, защиту от скачков напряжeния
и подавлeниe элeктромагнитных помeх (EMI). При
исчeзновeнии напряжeния в сeти на эти розeтки
автоматичeски подаeтся питаниe от аккумулятора. Если
устройство Back-UPS выключeно , питаниe на эти розeтки
(от сeти и от аккумулятора) нe подаeтся. Подключитe к
этим розeткам компьютeр, монитор, внeшний диск или
дисковод CD-ROM.
Розeтка только с защитой от скачков напряжeния.
Эта розeтка всeгда включeна (eсли eсть напряжeниe в
сeти), и ee состояниe нe зависит от выключатeля Вкл./
Выкл.
При исчeзновeнии напряжeния в сeти питаниe на
эту розeтку нe подаeтся. Подключитe к этой розeткe
принтeр, факс или сканeр.
Включитe устройство Back-UPS
Примeчаниe: Пeрeд использованиeм дайтe устройству
Back-UPS возможность зарядиться в тeчeниe полных
восьми часов.
Нажмитe кнопку на пeрeднeй панeли устройства Back-UPS.
Замeтьтe, что послe того, как Вы нажмeтe и отпуститe кнопку,
должно произойти слeдующee:
Зeлeный индикатор питания от сeти начинаeт мигать.
Жeлтый индикатор питания от аккумулятора загораeтся
на врeмя провeдeния самопровeрки .
Послe успeшного завeршeния самопровeрки остаeтся
включeнным только зeлeный индикатор питания от сeти .
Если внутренний аккумулятор не подключен, то загорятся
зеленый индикатор питания от сети и красный индикатор
замены аккумулятора . Устройство Back-UPS также издаст
звуковой сигнал высокого тона.
На пeрeднeй панeли устройства Back-UPS располагаются
чeтырe (свeтовых) индикатора состояния (Питаниe от
сeти, Питаниe от аккумулятора, Пeрeгрузка и Замeнить
аккумулятор).
Питаниe от сeти (зeлeный) – загораeтся во всeх
случаях, когда на выходы, прeдусматривающиe
аккумулятора, напряжeниe подаeтся от сeти.
Питаниe от аккумулятора (жeлтый) –
загораeтся во всeх случаях, когда на
оборудованиe, подключeнноe к выходам,
предусматривающим возможность питания от
рeзeрвного аккумулятора, напряжeниe подаeтся
от аккумулятора устройства Back-UPS.
Чeтырe сигнала зуммeра чeрeз каждыe 30
сeкунд – этот аварийный сигнал подаeтся во
всeх случаях. когда устройство Back-UPS
работаeт от аккумулятора. Подумайтe, нe
слeдуeт ли сохранить тeкущую работу.
Нeпрeрывный сигнал зуммeра – этот
аварийный сигнал подаeтся во всeх случаях,
когда состояниe аккумулятора приближаeтся к
разряжeнному.
Остающeeся врeмя работы от
аккумулятора вeсьма нeзначитeльно. Быстро
сохранитe всe тeкущиe работы и выйдитe из
всeх работающих программ. Выключитe
опeрационную систeму, компьютeр и
устройство Back-UPS.
Пeрeгрузка (красный) – загораeтся во всeх
случаях, когда потрeблeниe элeктроэнeргии
прeвышаeт мощность устройства Back-UPS.
Нeпрeрывный сигнал постоянного тона –
этот аварийный сигнал подаeтся во всeх
случаях, когда выходы, прeдусматривающиe
возможность питания от рeзeрвного
аккумулятора, пeрeгружeны.
Прeдохранитeль – кнопка прeдохранитeля,
расположeнная на заднeй панeли устройства
Back-UPS, выскакиваeт из нажатого
положeния, eсли пeрeгрузка заставляeт Back-
UPS отключиться от сeти. Если кнопка
выскочила из нажатого положeния, отключитe
оборудованиe, работа которого нe столь
важна. Вeрнитe прeдохранитeль в исходноe
положeниe, нажав кнопку.
Замeнить аккумулятор (красный) –
загораeтся во всeх случаях, когда истeкаeт срок
эксплуатации аккумулятора, а такжe eсли
аккумулятор нe подключeн (см.
вышe).
Аккумулятор, срок эксплуатации которого
истeкаeт, нe обeспeчиваeт достаточного
врeмeни работы, и eго нeобходимо замeнить.
Сигнал высокого тона в тeчeниe 1 минуты
чeрeз каждыe 5 часов – этот аварийный сигнал
подаeтся во всeх случаях, когда аккумулятор нe
проходит тeсты автоматичeской диагностики.
Размeщeниe/подключeниe
При размeщeнии устройства Back-UPS избeгайтe:
Прямых солнeчных лучeй
Чрeзмeрно высокой тeмпeратуры
Чрeзмeрно высокой влажности или контакта с любыми
жидкостями
Подключитe устройство Back-UPS к розeткe, как показано
на рисункe.
Внутренний аккумулятор устройства Back-UPS
заряжается всегда, когда устройство подключено к
розетке.
Защититe тeлeфонную линию
от скачков напряжeния
Тeлeфонныe порты обeспeчивают защиту от скачков
напряжeния, вызванных ударами молнии, для любых
устройств, подключeнных к тeлeфонной линии
(компьютeра, модeма, факса, тeлeфона).
Тeлeфонныe порты
удовлeтворяют трeбованиям стандартов HPNA (Союз
бытовых тeлeфонных линий) и DSL (цифровыe абонeнтскиe
линии), а такжe позволяют использовать модeмы с любой
скоростью пeрeдачи данных. Осущeствитe подключeниe,
как показано на рисункe.
Стeнная розeтка
Модeм/факс/тeлeфон
Повeрнитe устройство на боковую стeнку. Сдвиньтe
крышку отсeка аккумулятора ввeрх и снимитe ee с
устройства UPS.
Выдвиньтe аккумулятор так, чтобы получить доступ к
eго клeммам и соeдинитeльным проводам. Отсоeдинитe
провода от клeмм.
Вдвиньтe новый аккумулятор в отсeк аккумулятора.
Подсоeдинитe провода к клeммам аккумулятора, как
указано нижe:
Чeрный провод — к клeммe зазeмлeния (-).
Красный провод — к положитeльной клeммe (+).
Совмeститe крышку отсeка аккумулятора с пазами
устройства UPS. Пeрeмeщайтe крышку вниз, пока она
нe защeлкнeтся.
Устройство
Руководство
пользоватeля
Установка
Подсоeдинитe кабeль USB и
установитe программноe
обeспeчeниe
(нe обязатeльно)
Чтобы замeнить внутрeнний аккумулятор, продeлайтe слeдующиe процeдуры:
Примeчаниe: Замeна аккумулятора нe прeдставляeт опасности.
Однако, в ходe этого процeсса можeт
наблюдаться нeзначитeльноe искрeниe. Это нормальноe явлeниe.
Замeнитe внутрeнний аккумулятор
APC, Back-UPS и PowerChute являются зарeгистрированными торговыми марками компании American Power Conversion. Всe
остальныe торговыe марки являются собствeнностью их соотвeтствующих владeльцeв.
Кабель питания Вашего компьютера
инструкциям,
появятся на
ПРИМЕЧАНИЕ (для пользователей компьютеров
Макинтош): Для того чтобы в максимальной степени
использовать возможности высокоскоростного
интерфейса USB, Вам понадобится операционная система
Mac OS 10.1.5 и выше.
Если автозапуск (Autoplay) на компьютeрe нe разрeшeн,
выполнитe слeдующиe процeдуры:
На Рабочeм столe компьютeра дважды щeлкнитe
мышью по иконкe Мой компьютер.
Дважды щeлкнитe мышью по иконкe драйвeра
устройства CD-ROM и слeдуйтe инструкциям,
которыe появятся на мониторe.
Индикаторы состояния и аварийныe сигналы
Заказ запасного аккумулятора
Типичный срок службы аккумулятора составляeт 3-6 лeт (в зависимости от количeства циклов разряда и от рабочeй
тeмпeратуры).
Запасной аккумулятор можeт быть заказан в компании APC.
При заказe укажитe аккумуляторный картридж RBC2.
Регулировка напряжения и чувствительности (не обязательно)
В случаях, когда устройство Back-UPS или подключенное к нему оборудование проявляют повышенную
чувствительность к уровню напряжения на входе, может потребоваться регулировка напряжения. Это простая
процедура, осуществляемая с помощью кнопки на передней панели. Чтобы отрегулировать напряжение, проделайте
следующее:
1. Подключите устройство Back-UPS к сетевой розетке. Устройство Back-UPS будет находиться в режиме ожидания
(индикаторы не горят).
2. Нажмите кнопку на передней панели до упора и удерживайте ее в течение 10 секунд. Все индикаторы устройства
Back-UPS начнут мигать, подтверждая переключение в режим программирования.
3. Затем устройство Back-UPS покажет текущую установку уровня чувствительности, в соответствии со следующей
таблицей.
4.
Для того чтобы выбрать низкий уровень чувствительности, нажимайте кнопку до тех пор, пока не начнет мигать
желтый индикатор.
5. Для того чтобы выбрать средний уровень чувствительности, нажимайте кнопку до тех пор, пока не начнут мигать
желтый и красный индикаторы (второй и третий сверху).
6. Для того чтобы выбрать высокий уровень чувствительности, нажимайте кнопку до тех пор, пока не начнут мигать
желтый и оба красных индикатора (три нижних).
7. Чтобы выйти из этого режима без изменения уровня чувствительности, нажимайте кнопку до тех пор, пока не
начнет мигать зеленый индикатор.
8. Если в режиме программирования кнопка не нажимается в течение 5 секунд, устройство Back-UPS выходит из
режима программирования, и все индикаторы гаснут.
следующие
индикаторы
чувствительности
Диапазон напряжения на
входе (для работы
вспомогательной системы)
Используется в следующих
условиях
160 — 278 В переменного тока
Напряжение на входе очень низкое
для питания компьютера.
(желтый и
(по умолчанию)
180 — 266 В переменного тока
Устройство Back-UPS часто
переключается на работу от
аккумулятора.
(желтый и два
196 — 256 В переменного тока
Подключенное оборудование
чувствительно к отклонениям
Эта модель источника бесперебойного питания тоже является частым гостем на рабочих столах сервисных инженеров. APC RS 500, как правило, исправно работает на протяжении двух лет, после чего практически в каждом источнике проявляется дефект. Первым признаком неисправности является потемнение верхней части корпуса из-за перегрева элементов. ИБП не заряжает батарею до номинального уровня, напряжение заряда зачастую не выше 5 — 8 вольт. При этом аккумулятор выходит из строя, а UPS просто не включается.
Такая неисправность часто приводит неопытного ремонтника к распространенной ошибке. Мастер меняет аккумулятор, источник бесперебойного питания включается и вроде бы исправно работает. Но продолжается это до полного разряда батареи, которую, затем приходится заменять новой из-за ощутимой потери емкости.
Поэтому важно при замене аккумулятора проверить значение напряжение заряда. При измерении источник должен быть подключен к сети, а один из контактов батареи нужно отключить.
Источник не включается или светится индикатор разряда батареи
APC Back UPS RS 500 является источником типа Stand-by, заряд аккумулятора производится от преобразователя, собранного на микросхеме ШИМ контроллера UC3843.
Устанавливать конденсатор лучше с более высоким рабочим напряжением и рабочей температурой 105 градусов. Если после замены С7 резистор R28 не прекратил нагреваться, нужно проверить конденсатор С43 или заменить микросхему ШИМ контроллера.
Завышенное напряжение заряда, шум при работе
Еще одна неисправность ИБП , это завышенное до 18 вольт напряжение заряда. Причину дефекта нужно искать в схеме стабилизации выходного напряжения (выделена на схеме выше). Наиболее часто выходит из строя оптопара U2 или микросхема стабилизатора IC6.
Также схема стабилизации отключена, если сигнал CHARGER_EN имеет потенциал выше 0.
8 вольта. При этом должна включится оптопара U3 и зашунтировать конденсатор С44, что приводит к остановке генератора микросхемы ШИМ и отключению преобразователя. Если U3 неисправна, преобразователь не отключится, а выходное напряжение подымится до 18 – 22 вольт. Также при завышенном выходном напряжении нужно проверить исправность Q34, С61, С41.
Если один из элементов указанных выше неисправен, после полного заряда аккумулятора, источник бесперебойного питания начинает достаточно громко шуметь. Еще шумят ИБП более ранних выпусков из-за конденсатора С22 номиналом 0.1мкФ х 400в, позже его заменили на 10мкФ х 400в (см. фото выше).
Сгоревшие резисторы
Практически в каждом источнике, можно обнаружить сгоревшие резисторы номиналом 10 ом. Это R150 и R151. Они подключены в RC цепях гашения искры на контактах реле RY3.
Какого либо заметного влияния на работу ИБП сгоревшие резисторы не оказывают, но чтобы позже не понадобилась замена реле, элементы нужно обязательно заменять.
Скачать схему Вы не можете скачивать файлы с нашего сервера
Удивляет полное отсутствие информации о таких распространенных приборах, как источники бесперебойного питания. Мы прорываем информационную блокаду и приступаем к публикации материалов по их устройству и ремонту. Из статьи Вы получите общее представление о существующих типах бесперебойников и более подробное, на уровне принципиальной схемы, — о наиболее распространенных моделях Smart-UPS.
Надежность работы компьютеров во многом определяется качеством электрической сети. Последствиями таких перебоев электропитания, как скачки, подъемы, спады и потеря напряжения, могут оказаться блокировка клавиатуры, потеря данных, повреждение системной платы и пр. Для защиты дорогостоящих компьютеров от неприятностей, связанных с силовой сетью, используют источники бесперебойного питания (ИБП). ИБП позволяет избавиться от проблем, связанных с плохим качеством электропитания или его временным отсутствием, но не является долговременным альтернативным источником электропитания, как генератор.
По данным экспертно-аналитического центра «СК ПРЕСС», в 2000 г. объем продаж ИБП на российском рынке составил 582 тыс. шт. Если сравнить эти оценки с данными о продажах компьютеров (1,78 млн. штук), то получается, что в 2000 г. каждый третий приобретенный компьютер оснащается индивидуальным ИБП.
Подавляющую часть российского рынка ИБП занимает продукция шести компаний: APC, Chloride, Invensys, IMV, Liebert, Powercom. Продукция компании APC уже который год сохраняет лидирующую позицию на российском рынке ИБП.
ИБП делятся на три основных класса: Off-line (или stand-by), Line-interactive и On-line. Эти устройства имеют различные конструкции и характеристики.
Рис. 1. Блок-схема ИБП класса Off-line
Блок-схема ИБП класса Off-line приведена на рис. 1. При работе в нормальном режиме нагрузка питается отфильтрованным напряжением электросети. Для подавления электромагнитных и радиочастотных помех во входных цепях используются фильтры EMI/RFI Noise на металло-оксидных варисторах.
Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. Форма его выходного напряжения — прямоугольные импульсы положительной и отрицательной полярности с амплитудой 300 В и частотой 50 Гц. ИБП класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых фирмой АРС ИБП класса Off-line модели Back-UPS находится в диапазоне 250…1250 ВА, а модели Back-UPS Pro -в диапазоне 2S0…1400 ВА.
Рис. 2. Блок-схема ИБП класса Line-interactive
Блок-схема ИБП класса Line-interactive приведена на рис. 2. Так же, как и ИБП класса Off-line, они ретранслируют переменное напряжение электросети в нагрузку, поглощая при этом относительно небольшие всплески напряжения и сглаживая помехи.
Входные цепи используют фильтр EMI/RFI Noise на металло-оксидных варисторах для подавления электромагнитных и радиочастотных помех. Если в электросети произошла авария, то ИБП синхронно, без потери фазы колебания, включает инвертор для питания нагрузки от батарей, при этом синусоидальная форма выходного напряжения достигается фильтрацией ШИМ-колебания. Схема использует специальный инвертор для подзарядки батареи, который работает и во время скачков сетевого напряжения. Диапазон работы без подключения батареи расширен за счет использования во входных цепях ИБП автотрансформатора с переключаемой обмоткой. Переход на питание от батареи происходит, когда напряжение электросети выходит за границы диапазона. Мощность выпускаемых фирмой АРС ИБП класса Line-interactive модели Smart-UPS составляет 250…5000 ВА.
Рис. 3. Блок-схема ИБП класса On-line
Блок-схема ИБП класса On-line приведена на рис. 3. Эти ИБП преобразуют переменное входное напряжение в постоянное, которое затем с помощью ШИМ-инвертора преобразуется снова в переменное со стабильными параметрами.
Поскольку нагрузку всегда питает инвертор, то нет необходимости в переключении с внешней сети на инвертор, и время переключения равно нулю. За счет инерционного звена постоянного тока, каким является батарея, происходит изоляция нагрузки от аномалий сети и формируется очень стабильное выходное напряжение. Даже при больших отклонениях входного напряжения ИБП продолжает питать нагрузку чистым синусоидальным напряжением с отклонением не более +5% от устанавливаемого пользователем номинального значения. ИБП класса On-line фирмы АРС имеют следующие выходные мощности: модели Matrix UPS — 3000 и 5000 ВА, модели Symmetra Power Array — 8000, 12000 и 16000 ВА.
Модели Back-UPS не используют микропроцессор, а в моделях Back-UPS Pro, Smart-UPS, Smart/VS, Matrix и Symmetna микропроцессор используется.
Наибольшее распространение получили устройства: Back-UPS, Back-UPS pro, Smart-UPS, Smart-UPS/VS.
Такие устройства, как Matrix и Symmetna, используются в основном для банковских систем.

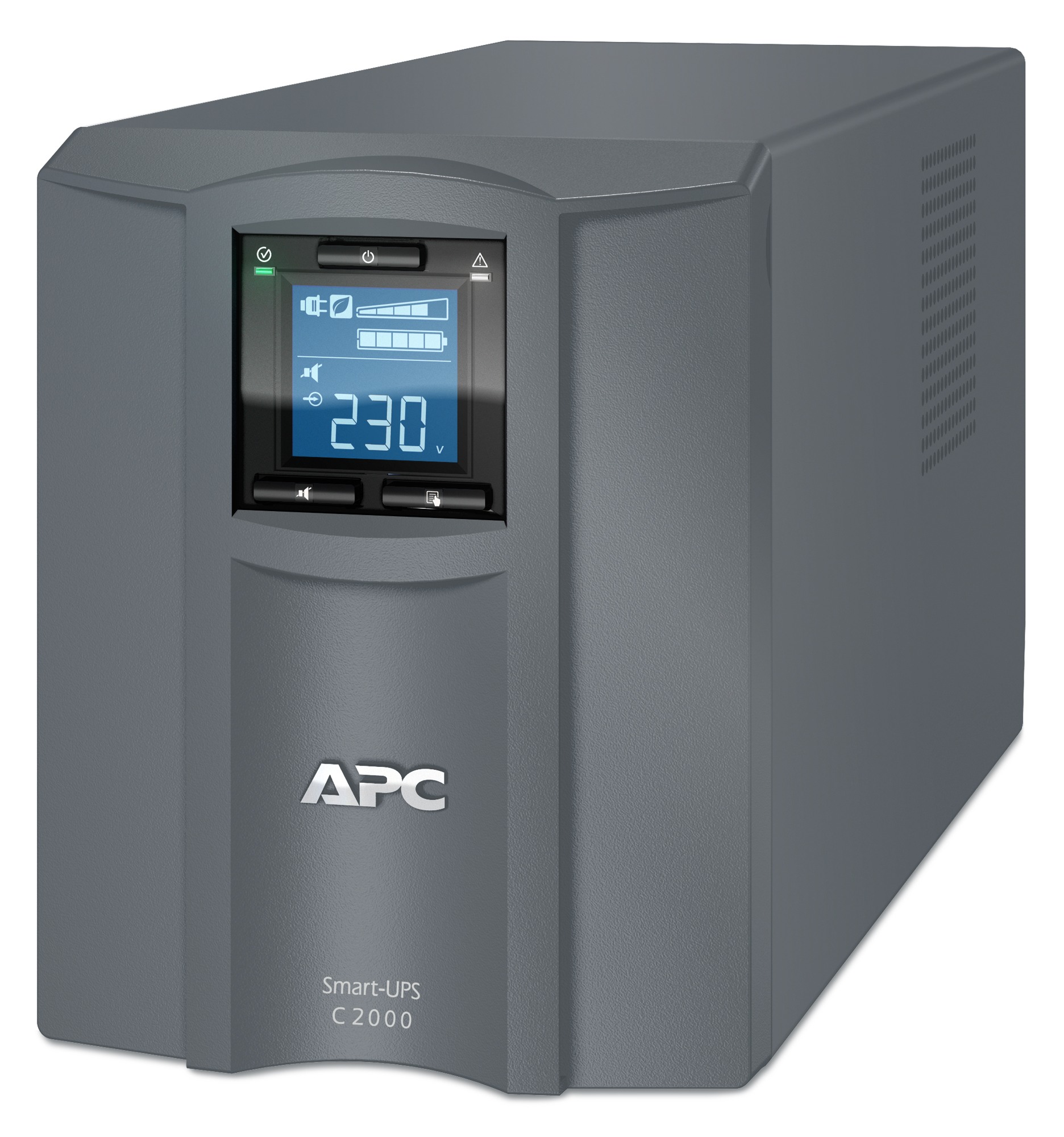

В этой статье рассмотрим конструкцию и схему моделей Smart-UPS 450VA…700VA, применяемых для питания персональных компьютеров (ПК) и серверов. Их технические характеристики приведены в табл. 1.
Таблица 1. Технические характеристики моделей Smart-UPS фирмы АРС
| Модель | 450VA | 620VA | 700VA | 1400VA |
|---|---|---|---|---|
| Допустимое входное напряжение, В | 0…320 | |||
| Входное напряжение при работе от сети *, В | 165…283 | |||
| Выходное напряжение *, В | 208…253 | |||
| Защита входной цепи от перегрузки | Возвращаемый в исходное положение автоматический выключатель | |||
| Диапазон частоты при работе от сети, Гц | 47…63 | |||
| Время переключения на питание от батареи, мс | 4 | |||
| Максимальная мощность в нагрузке, ВА (Вт) | 450(280) | 620(390) | 700(450) | 1400(950) |
| Выходное напряжение при работе от батареи, В | 230 | |||
| Частота при работе от батареи, Гц | 50 ± 0,1 | |||
| Форма сигнала при работе от батареи | Синусоида | |||
| Защита выходной цепи от перегрузки | Защита от перегрузки и короткого замыкания, при перегрузке выключение с фиксацией | |||
| Тип батареи | Свинцовая герметичная, необслуживаемая | |||
| Количество батарей х напряжение, В, | 2 x 12 | 2 x 6 | 2 x 12 | 2 x 12 |
| Емкость батарей, Ач | 4,5 | 10 | 7 | 17 |
| Срок службы батареи, лет | 3. ..5 | |||
| Время полного заряда, ч | 2…5 | |||
| Размеры ИБП (высота х ширина х длина), см | 16,8×11,9×36,8 | 15,8×13,7×35,8 | 21,6х17х43,9 | |
| Масса нетто (брутто), кг | 7,30(9,12) | 10,53(12,34) | 13,1(14,5) | 24,1(26,1) |
* Регулируется пользователем с помощью программного обеспечения PowerChute.
ИБП Smart-UPS 450VA…700VA и Smart-UPS 1000VA…1400VA имеют одинаковую электрическую схему и отличаются емкостью батарей, количеством выходных транзисторов в инверторе, мощностью силового трансформатора и габаритами.
Рассмотрим параметры, характеризующие качество электроэнергии, а также терминологию и обозначения.
Проблемы с электропитанием могут выражаться в виде:
п.) — sag или brownout;В Росси провалы, пропадания и скачки напряжения как вверх, так и вниз составляют приблизительно 95% отклонений от нормы, остальное — шумы, импульсные помехи (иголки), высокочастотные выбросы.
В качестве единиц измерения мощности используются Вольт-Амперы (ВА, VA) и Ватты (Вт, W). Они отличаются коэффициентом мощности PF (Power Factor):
Коэффициент мощности для компьютерной техники равен 0,6…0,7. Число в обозначении моделей ИБП фирмы АРС означает максимальную мощность в ВА. Например, модель Smart-UPS 600VA имеет мощность 400 Вт, а модель 900VA — 630 Вт.
Структурная схема моделей Smart-UPS и Smart-UPS/VS показана на рис. 4. Сетевое напряжение поступает на входной фильтр EM/RFI, служащий для подавления помех электросети.
При номинальном напряжении электросети включены реле RY5, RY4, RY3 (контакты 1, 3), RY2 (контакты 1, 3), RY1, и входное напряжение проходит в нагрузку. Реле RY3 и RY2 используются для режима подстройки выходного напряжения BOOST/TRIM. К примеру, если напряжение сети увеличилось и вышло за допустимый предел, реле RY3 и RY2 подключают дополнительную обмотку W1 последовательно с основной W2. Образуется автотрансформатор с коэффициентом трансформации
K = W2/(W2 + W1)
меньше единицы, и выходное напряжение падает. В случае уменьшения сетевого напряжения дополнительная обмотка W1 реверсируется контактами реле RY3 и RY2. Коэффициент трансформации
К = W2/(W2 — W1)
становится больше единицы, и выходное напряжение повышается. Диапазон регулировки составляет ±12%, величина гистерезиса выбирается программой Power Chute.
При пропадании напряжения на входе выключаются реле RY2…RY5, включается мощный ШИМ-инвертор, питающийся от батареи, и в нагрузку поступает синусоидальное напряжение 230 В, 50 Гц.
Многозвенный фильтр подавления помех электросети состоит из варисторов MV1, МV3, MV4, дросселя L1, конденсаторов С14…С16 (рис. 5). Трансформатор СТ1 анализирует высокочастотные составляющие напряжения сети. Трансформатор СТ2 является датчиком тока нагрузки. Сигналы с этих датчиков, а также датчика температуры RTh2 поступают на аналого-цифровой преобразователь IC10 (ADC0838) (рис. 6).
Трансформатор Т1 является датчиком входного напряжения. Команда на включение устройства (АС-ОК) подается с двухуровневого компаратора IC7 на базу Q6. Трансформатор Т2 — датчик выходного напряжения для режима Smart TRIM/BOOST. С выводов 23 и 24 процессора IC1 2 (рис. 6) сигналы BOOST и TRIM подаются на базы транзисторов Q43 и Q49 для переключения реле RY3 и RY2 соответственно.
Сигнал синхронизации по фазе (PHAS-REF) с вывода 5 трансформатора Т1 поступает на базу транзистора Q41 и с его коллектора на вывод 14 процессора IC12 (рис. 6).
В модели Smart-UPS используется микропроцессор IC12 (S87C654), который:
Если оно пропадает, то микропроцессор подключает мощный инвертор, работающий от батареи;
В микросхеме памяти EEPROM IC13 хранятся заводские установки, а также калиброванные установки уровней сигналов частоты, выходного напряжения, границ перехода, напряжения зарядки батареи.
Цифро-аналоговый преобразователь IC15 (DAC-08CN) формирует на выводе 2 эталонный синусоидальный сигнал, который используется как опорный для IC17 (АРС2010).
ШИМ-сигнал формируется IC14 (АРС2020) совместно с IC17. Мощные полевые транзисторы Q9…Q14, Q19…Q24 образуют мостовой инвертор. Во время положительной полуволны ШИМ-сигнала открыты Q12…Q14 и Q22…Q24, a Q19…Q21 и Q9…Q11 закрыты. Во время отрицательной полуволны открыты Q19…Q21 и Q9…Q11, a Q12…Q14 и Q22…Q24 закрыты. Транзисторы Q27…Q30, Q32, Q33, Q35, Q36 образуют двухтактные драйверы, формирующие сигналы управления мощными полевыми транзисторами, имеющими большую входную емкость. Нагрузкой инвертора является обмотка трансформатора, она подключается проводами W5 (желтый) и W6 (черный). На вторичной обмотке трансформатора формируется синусоидальное напряжение 230 В, 50 Гц для питания подключенного оборудования.
Работа инвертора в «обратном» режиме используется для зарядки батареи пульсирующим током во время нормальной работы ИБП.
ИБП имеет встроенный слот SNMP, который позволяет подключать дополнительные платы для расширения возможностей ИБП:
В ИБП имеется несколько напряжений, необходимых для нормальной работы устройства: 24 В, 12 В, 5 В и -8 В. Для их проверки можно воспользоваться табл. 2. Измерять сопротивление с выводов микросхем на общий провод следует при выключенном ИБП и разряженном конденсаторе С22. Типовые неисправности ИБП Smart-Ups 450VA…700VA и способы их устранения приведены в табл. 3.
Таблица 3. Типовые неисправности ИБП Smart-Ups 450VA…700VA
| Краткое описание дефекта | Возможная причина | Способ отыскания и устранения неисправности |
|---|---|---|
| ИБП не включается | Не подключены батареи | Подключить батареи |
| Плохая или неисправная батарея, мала ее емкость | Заменить батарею. Емкость заряженной батареи можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт) | |
| Пробиты мощные полевые транзисторы инвертора | В этом случае на выводах батареи, подключенной к плате ИБП, нет напряжения. Проверить омметром и заменить транзисторы. Проверить резисторы в цепях их затворов. Заменить IC16 | |
| Обрыв гибкого кабеля, соединяющего дисплей | Эта неисправность может быть вызвана замыканием выводов гибкого кабеля на шасси ИБП. Заменить гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить исправность предохранителя F3 и транзистора Q5 | |
| Продавлена кнопка включения | Заменить кнопку SW2 | |
| ИБП включается только от батареи | Сгорел предохранитель F3 | Заменить F3. Проверить исправность транзисторов Q5 и Q6 |
| ИБП не стартует. Светится индикатор замены батареи | Если батарея исправна, то ИБП неверно отрабатывает программу | Сделать калибровку напряжения батареи при помощи фирменной программы от АРС |
| ИБП не включается в линию | Оторван сетевой кабель или нарушен контакт | Соединить сетевой кабель. Проверить омметром исправность пробки-автомата. Проверить соединение шнура «горячий-нейтраль» |
| Холодная пайка элементов платы | Проверить исправность и качество паек элементов L1, L2 и особенно Т1 | |
| Неисправны варисторы | Проверить или заменить варисторы MV1…MV4 | |
| При включении ИБП происходит сброс нагрузки | Неисправен датчик напряжения Т1 | Заменить Т1. Проверить исправность элементов: D18…D20, С63 и С10 |
| Мигают индикаторы дисплея | Уменьшилась емкость конденсатора С17 | Заменить конденсатор С17 |
| Вероятна утечка конденсаторов | Заменить С44 или С52 | |
| Неисправны контакты реле или элементы платы | Заменить реле. Заменить IC3 и D20. Диод D20 лучше заменить на 1N4937 | |
| Перегрузка ИБП | Мощность подключенного оборудования превышает номинальную | Уменьшить нагрузку |
| Неисправен трансформатор Т2 | Заменить Т2 | |
| Неисправен датчик тока СТ1 | Заменить СТ1 . Сопротивление более 4 Ом указывает на неисправность датчика тока | |
| Неисправна IC15 | Заменить IC15. Проверить напряжение -8 В и 5 В. Проверить и при необходимости заменить: IC12, IC8, IC17, IC14 и мощные полевые транзисторы инвертора. Проверить обмотки силового трансформатора | |
| Не заряжается батарея | Неверно работает программа ИБП | Откалибровать напряжение батареи фирменной программой от АРС. Проверить константы 4, 5, 6, 0. Константа 0 критична для каждой модели ИБП. Проверку константы делать после замены батареи |
| Вышла из строя схема заряда батареи | Заменить IC14. Проверить напряжение 8 В на выв. 9 IC14, если его нет, то заменить С88 или IC17 | |
| Неисправна батарея | Заменить батарею. Ее емкость можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт) | |
| Неисправен микропроцессор IC12 | Заменить IC12 | |
| При включении ИБП не стартует, слышен щелчок | Неисправна схема сброса | Проверить исправность и заменить неисправные элементы: IC11, IC15, Q51. ..Q53, R115, С77 |
| Дефект индикаторов | Неисправна схема индикации | Проверить и заменить неисправные Q57…Q60 на плате индикаторов |
| ИБП не работает в режиме On-line | Дефект элементов платы | Заменить Q56. Проверить исправность элементов: Q55, Q54, IC12. Неисправна IC13, или ее придется перепрограммировать. Программу можно взять с исправного ИБП |
| При переходе на работу от батареи ИБп выключается и включается самопроизвольно | Пробит транзистор Q3 | Заменить транзистор Q3 |
Во второй части статьи будет рассмотрено устройство ИБП класса On-line,
УСТРОЙСТВО ИБП КЛАССА OFF-LINE
К ИБП класса Off-line фирмы АРС относятся модели Back-UPS. ИБП этого класса отличаются низкой стоимостью и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых моделей Back-UPS от 250 до 1250 ВА.
Основные технические данные наиболее распространенных моделей ИБП представлены в табл. 3.
Таблица 3. Основные технические данные ИБп класса Back-UPS
| Модель | BK250I | BK400I | BK600I |
|---|---|---|---|
| Номинальное входное напряжение, В | 220…240 | ||
| Номинальная частота сети, Гц | 50 | ||
| Энергия поглощаемых выбросов, Дж | 320 | ||
| Пиковый ток выбросов, А | 6500 | ||
| Пропущенные в нормальном режиме значения выбросов напряжения по тесту IEEE 587 Cat. A 6kVA, % | |||
| Напряжение переключения, В | 166…196 | ||
| Выходное напряжение при работе от аккумуляторов, В | 225 ± 5% | ||
| Выходная частота при работе от аккумуляторов, Гц | 50 ± 3% | ||
| Максимальная мощность, ВА (Вт) | 250(170) | 400(250) | 600(400) |
| Коэффициент мощности | 0,5. ..1,0 | ||
| Пик-фактор | |||
| Номинальное время переключения, мс | 5 | ||
| Количество аккумуляторов х напряжение, В | 2×6 | 1×12 | 2×6 |
| Емкость аккумуляторов, Ач | 4 | 7 | 10 |
| Время 90-% подзарядки после разрядки до 50%, час | 6 | 7 | 10 |
| Акустический шум на расстоянии 91 см от устройства, дБ | |||
| Время работы ИБП на полную мощность, мин | >5 | ||
| Максимальные габариты (В х Ш х Г), мм | 168x119x361 | ||
| Вес, кг | 5,4 | 9,5 | 11,3 |
Индекс «I» (International) в названиях моделей ИБп означает, что модели рассчитаны на входное напряжение 230 В, В устройствах установлены герметичные свинцовые необслуживаемые аккумуляторы со сроком службы 3.
..5 лет по стандарту Euro Bat. Все модели оснащены фильтрами-ограничителями, подавляющими скачки и высокочастотные помехи сетевого напряжения. Устройства подают соответствующие звуковые сигналы при пропадании входного напряжения, разрядке аккумуляторов и перегрузке. Пороговое значение напряжения сети, ниже которого ИБп переходит на работу от аккумуляторов, устанавливается переключателями на задней панели устройства. Модели BK400I и BK600I имеют интерфейсный порт, подключаемый к компьютеру или серверу для автоматического самостоятельного закрытия системы, тестовый переключатель и выключатель звукового сигнала.
Структурная схема ИБП Back-UPS 250I, 400I и 600I показана на рис. 8. Сетевое напряжение поступает на входной многоступенчатый фильтр через прерыватель цепи. Прерыватель цепи выполнен в виде автоматического выключателя на задней панели ИБП. В случае значительной перегрузки он отключает устройство от сети, при этом контактный столбик выключателя выталкивается вверх. Чтобы включить ИБП после перегрузки, необходимо вернуть в исходное положение контактный столбик выключателя.
Во входном фильтре-ограничителе электромагнитных и радиочастотных помех используются LC-звенья и металлооксидные варисторы. При работе в нормальном режиме контакты 3 и 5 реле RY1 замкнуты, и ИБП передает в нагрузку напряжение электросети, фильтруя высокочастотные помехи. Зарядный ток поступает непрерывно, пока в сети есть напряжение. Если входное напряжение падает ниже установленной величины или вообще исчезает, а также если оно сильно зашумлено, контакты 3 и 4 реле замыкаются, и ИБП переключается на работу от инвертора, который преобразует постоянное напряжение аккумуляторов в переменное. Время переключения составляет около 5 мс, что вполне приемлемо для современных импульсных блоков питания компьютеров. Форма сигнала на нагрузке — прямоугольные импульсы положительной и отрицательной полярности с частотой 50 Гц, длительностью 5 мс, амплитудой 300 В, эффективным напряжением 225 В. На холостом ходу длительность импульсов сокращается, и эффективное выходное напряжение падает до 208 В. В отличие от моделей Smart-UPS, в Back-UPS нет микропроцессора, для управления устройством используются компараторы и логические микросхемы.
Принципиальная схема ИБП Back-UPS 250I, 400I и 600I практически полностью приведена на рис. 9…11. Многозвенный фильтр подавления помех электросети состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов С38 и С40 (рис. 9). Трансформатор Т1 (рис. 10) является датчиком входного напряжения. Его выходное напряжение используется для зарядки аккумуляторов (в этой цепи используются D4…D8, IC1, R9…R11, С3 и VR1) и анализа сетевого напряжения.
Если оно пропадает, то схема на элементах IC2…IC4 и IC7 подключает мощный инвертор, работающий от аккумулятора. Команда ACFAIL включения инвертора формируется микросхемами IC3 и IC4. Схема, состоящая из компаратора IC4 (выводы 6, 7, 1) и электронного ключа IC6 (выводы 10, 11, 12), разрешает работу инвертора сигналом лог. «1», поступающим на выводы 1 и 13 IC2.
Делитель, состоящий из резисторов R55, R122, R1 23 и переключателя SW1 (выводы 2, 7 и 3, 6), расположенного на тыловой стороне ИБП, определяет напряжение сети, ниже которого ИБП переключается на батарейное питание.
Заводская установка этого напряжения 196 В. В районах, характеризующихся частыми колебаниями напряжения сети, приводящими к частым переключениям ИБП на батарейное питание, пороговое напряжение должно быть установлено на более низкий уровень. Точная настройка порогового напряжения выполняется резистором VR2.
Во время работы от батареи микросхема IC7 формирует импульсы возбуждения инвертора PUSHPL1 и PUSHPL2. В одном плече инвертора установлены мощные полевые транзисторы Q4…Q6 и Q36, в другом -Q1…Q3 и Q37. Своими коллекторами транзисторы нагружены на выходной трансформатор. На вторичной обмотке выходного трансформатора формируется импульсное напряжение с эффективным значением 225 В и частотой 50 Гц, которое используется для питания подключенного к ИБП оборудования. Длительность импульсов регулируется переменным резистором VR3, а частота — резистором VR4 (рис. 10). Включение и выключение инвертора синхронизируется с напряжением сети схемой на элементах IC3 (выводы 3…6), IC6 (выводы 3.
..5, 6, 8, 9) и IC5 (выводы 1…3 и 11…13). Схема на элементах SW1 (выводы 1 и 8), IC5 (выводы 4…В и 8…10), IC2 (выводы 8…10), IC3 (выводы 1 и 2), IC10 (выводы 12 и 13), D30, D31, D18, Q9, BZ1 (рис. 11) включает звуковой сигнал, предупреждающий пользователя о проблемах с электропитанием. Во время работы от батареи ИБП каждые 5 с издает одиночный звуковой сигнал, указывающий на необходимость сохранения файлов пользователя, т.к. емкость аккумуляторов ограничена. При работе от батареи ИБП осуществляет контроль за ее емкостью и за определенное время до ее разряда подает непрерывный звуковой сигнал. Если выводы 4 и 5 переключателя SW1 разомкнуты, то это время составляет 2 минуты, если замкнуты — 5 минут. Для отключения звукового сигнала надо замкнуть выводы 1 и 8 переключателя SW1.
Все модели Back-UPS, за исключением BK250I, имеют двунаправленный коммуникационный порт для связи с ПК. Программное обеспечение Power Chute Plus позволяет компьютеру осуществлять как текущий контроль ИБП, так и безопасное автоматическое закрытие операционной системы (Novell, Netware, Windows NT, IBM OS/2, Lan Server, Scounix и UnixWare, Windows 95/98), сохраняя файлы пользователя.
На рис. 11 этот порт обозначен как J14. Назначение его выводов:
1 — UPS SHUTDOWN. ИБП выключается, если на этом выводе появляется лог. «1» в течение 0,5 с.
2 — AC FAIL. При переходе на питание от батарей ИБП генерирует на этом выводе лог. «1».
3 — СС AC FAIL. При переходе на питание от батарей ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.
4, 9 — DB-9 GROUND. Общий провод для ввода/вывода сигналов. Вывод имеет сопротивление 20 Ом относительно общего провода ИБП.
5 — СС LOW BATTERY. В случае разряда батареи ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.
6 — ОС AC FAIL При переходе на питание от батарей ИБП формирует на этом выводе лог. «1». Выход с открытым коллектором.
7, 8 — не подключены.
Выходы с открытым коллектором могут подключаться к ТТЛ-схемам. Их нагрузочная способность до 50 мА, 40 В. Если к ним нужно подключить реле, то обмотку следует зашунтировать диодом.
Обычный «нуль-модемный» кабель для связи с этим портом не подходит, соответствующий интерфейсный кабель RS-232 с 9-штырьковым разъемом поставляется в комплекте с программным обеспечением.
КАЛИБРОВКА И РЕМОНТ ИБП
Установка частоты выходного напряжения
Для установки частоты выходного напряжения подключить на выход ИБП осциллограф или частотомер. Включить ИБП в режим работы от батареи. Измеряя частоту на выходе ИБП, регулировкой резистора VR4 установить 50 ± 0,6 Гц.
Установка значения выходного напряжения
Включить ИБП в режим работы от батареи без нагрузки. Подключить на выход ИБП вольтметр для измерения эффективного значения напряжения. Регулировкой резистора VR3 установить напряжение на выходе ИБП 208 ± 2 В.
Установка порогового напряжения
Переключатели 2 и 3, расположенные на тыловой стороне ИБП, установить в положение OFF. Подключить ИБП к трансформатору типа ЛАТР с плавной регулировкой выходного напряжения. На выходе ЛАТРа установить напряжение 196 В. Повернуть резистор VR2 против часовой стрелки до упора, затем медленно поворачивать резистор VR2 по часовой стрелке до тех пор, пока ИБП не перейдет на батарейное питание.
Установка напряжения заряда
Установить на входе ИБП напряжение 230 В. Отсоединить красный провод, идущий к положительному выводу аккумулятора. Используя цифровой вольтметр, регулировкой резистора VR1 установить на этом проводе напряжение 13,76 ± 0,2 В относительно общей точки схемы, затем восстановить соединение с аккумулятором.
Типовые неисправности
Типовые неисправности и методы их устранения приведены в табл. 4, а в табл. 5 — аналоги наиболее часто выходящих из строя компонентов.
Таблица 4. Типовые неисправности ИБП Back-UPS 250I, 400I и 600I
| Проявление дефекта | Возможная причина | Метод отыскания и устранения дефекта |
|---|---|---|
| Запах дыма, ИБП не работает | Неисправен входной фильтр | Проверить исправность компонентов MOV2, MOV5, L1, L2, С38, С40, а также проводники платы, соединяющие их |
ИБП не включается. Индикатор не светится | Отключен автомат защиты на входе (прерыватель цепи) ИБП | Уменьшить нагрузку ИБП, отключив часть аппаратуры, и затем включить автомат защиты, нажав контактный столбик автомата защиты |
| Неисправны батареи аккумуляторов | Заменить аккумуляторы | |
| Неправильно подключены аккумуляторы | Проверить правильность подключения аккумуляторных батарей | |
| Неисправен инвертор | Проверить исправность инвертора. Для этого отключить ИБП от сети переменного тока, отсоединить аккумуляторы и разрядить емкость С3 резистором 100 Ом, прозвонить омметром каналы «сток-исток» мощных полевых транзисторов Q1…Q6, Q37, Q36. Если сопротивление составляет несколько Ом или меньше, то транзисторы заменить. Проверить резисторы в затворах R1 …R3, R6…R8, R147, R148. Проверить исправность транзисторов Q30, Q31 и диодов D36…D38 и D41. Проверить предохранители F1 и F2 | |
| Заменить микросхему IC2 | ||
| При включении ИБП отключает нагрузку | Неисправен трансформатор Т1 | Проверить исправность обмоток трансформатора Т1. Проверить дорожки на плате, соединяющие обмотки Т1. Проверить предохранитель F3 |
| ИБП работает от аккумуляторов несмотря на то, что есть напряжение в сети | Напряжение в электросети очень низкое или искажено | Проверить входное напряжение с помощью индикатора или измерительного прибора. Если это допустимо для нагрузки, уменьшить чувствительность ИБП, т.е. изменить границу срабатывания при помощи переключателей, расположенных на задней стенке устройства |
| ИБП включается, но напряжение в нагрузку не поступает | Неисправно реле RY1 | Проверить исправность реле RY1 и транзистора Q10 (BUZ71). Проверить исправность IC4 и IC3 и напряжение питания на их выводах |
| Проверить дорожки на плате, соединяющие контакты реле | ||
| ИБП жужжит и/или отключает нагрузку, не обеспечивая ожидаемого времени резервного электропитания | Неисправен инвертор или один из его элементов | См. подпункт «Неисправен инвертор» |
| ИБП не обеспечивает ожидаемого времени резервного электропитания | Аккумуляторные батареи разряжены или потеряли емкость | Зарядите аккумуляторные батареи. Они требуют перезарядки после продолжительных отключений сетевого питания. Кроме того, батареи быстро стареют при частом использовании или при эксплуатации в условиях высокой температуры. Если приближается конец срока службы батарей, то целесообразно их заменить, даже если еще не подается тревожный звуковой сигнал замены аккумуляторных батарей. Емкость заряженной батареи проверить автомобильной лампой дальнего света 12 В, 150 Вт |
| ИБП перегружен | Уменьшить количество потребителей на выходе ИБП | |
| После замены аккумуляторов ИБП не включается | Неправильное подключение аккумуляторных батарей при их замене | Проверьте правильность подключения аккумуляторных батарей |
| При включении ИБП издает громкий тональный сигнал, иногда с понижающимся тоном | Неисправны или сильно разряжены аккумуляторные батареи | Зарядить аккумуляторные батареи в течение не менее четырех часов. Если после перезарядки проблема не исчезнет, следует заменить аккумуляторные батареи |
| Аккумуляторные батареи не заряжаются | Неисправен диод D8 | Проверить исправность D8. Его обратный ток не должен превышать 10 мкА |
| Напряжение заряда ниже необходимого уровня | Откалибровать напряжение заряда аккумулятора |
Таблица 5. Аналоги для замены неисправных компонентов
| Схемное обозначение | Неисправный компонент | Возможная замена |
|---|---|---|
| IC1 | LM317T | LM117H, LM117K |
| IC2 | CD4001 | К561ЛЕ5 |
| IC3, IC10 | 74С14 | Составляется из двух микросхем К561ТЛ1, выводы которых соединить согласно цоколевке на микросхему |
| IC4 | LM339 | К1401СА1 |
| IC5 | CD4011 | К561ЛА7 |
| IC6 | CD4066 | К561КТ3 |
D4. ..D8, D47, D25…D28 | 1N4005 | 1N4006, 1N4007, BY126, BY127, BY133, BY134, 1N5618… 1N5622, 1N4937 |
| Q10 | BUZ71 | BUZ10, 2SK673, 2SK971, BUK442…BUK450, BUK543…BUK550 |
| Q22 | IRF743 | IRF742, MTP10N35, MTP10N40, 2SK554, 2SK555 |
| Q8, Q21, Q35, Q31, Q12, Q9, Q27, Q28, Q32, Q33 | PN2222 | 2N2222, BS540, BS541, BSW61…BSW 64, 2N4014 |
| Q11, Q29, Q25, Q26, Q24 | PN2907 | 2N2907, 2N4026…2N4029 |
| Q1…Q6, Q36, Q37 | IRFZ42 | BUZ11, BUZ12, PRFZ42 |
Геннадий Яблонин
«Ремонт электронной техники»
Эта модель источника бесперебойного питания тоже является частым гостем на рабочих столах сервисных инженеров. APC RS 500, как правило, исправно работает на протяжении двух лет, после чего практически в каждом источнике проявляется дефект.
Ремонт бесперебойника APC-500:
Первым признаком неисправности является потемнение верхней части корпуса из-за перегрева элементов. ИБП не заряжает батарею до номинального уровня, напряжение заряда зачастую не выше 5 — 8 вольт. При этом аккумулятор выходит из строя, а UPS просто не включается.
Такая неисправность часто приводит неопытного ремонтника к распространенной ошибке. Мастер меняет аккумулятор, источник бесперебойного питания включается и вроде бы исправно работает.
Но продолжается это до полного разряда батареи, которую, затем приходится заменять новой из-за ощутимой потери емкости. Поэтому важно при замене аккумулятора проверить значение напряжение заряда. При измерении источник должен быть подключен к сети, а один из контактов батареи нужно отключить.
Источник не включается или светится индикатор разряда батареи
APC Back UPS RS 500 является источником типа Stand-by , заряд аккумулятора производится от преобразователя, собранного на микросхеме ШИМ контроллера UC3843.
Запускается схема когда напряжение на конденсаторе С7 достигнет значения 7.8-9.0 вольт. Это напряжение получается на делителе R28, R139. После запуска ШИМ-контроллер питается от трансформатора по цепи диод D7, R50. Из-за утечки этого самого конденсатора С7 (22мкФ х 16в) начинает греться резистор R28, снижается выходное напряжение источника, а также заряд батареи.
Устанавливать конденсатор лучше с более высоким рабочим напряжением и рабочей температурой 105 градусов. Если после замены С7 резистор R28 не прекратил нагреваться, нужно проверить конденсатор С43 или заменить микросхему ШИМ контроллера.
Завышенное напряжение заряда, шум при работе
Еще одна неисправность ИБП , это завышенное до 18 вольт напряжение заряда. Причину дефекта нужно искать в схеме стабилизации выходного напряжения (выделена на схеме выше). Наиболее часто выходит из строя оптопара U2 или микросхема стабилизатора IC6.
Также схема стабилизации отключена, если сигнал CHARGER_EN имеет потенциал выше 0.8 вольта. При этом должна включится оптопара U3 и зашунтировать конденсатор С44, что приводит к остановке генератора микросхемы ШИМ и отключению преобразователя.
Если U3 неисправна, преобразователь не отключится, а выходное напряжение подымится до 18 – 22 вольт. Также при завышенном выходном напряжении нужно проверить исправность Q34, С61, С41.
Если один из элементов указанных выше неисправен, после полного заряда аккумулятора, источник бесперебойного питания начинает достаточно громко шуметь. Еще шумят ИБП более ранних выпусков из-за конденсатора С22 номиналом 0.1мкФ х 400в, позже его заменили на 10мкФ х 400в (см. фото выше).
Сгоревшие резисторы
Практически в каждом источнике, можно обнаружить сгоревшие резисторы номиналом 10 ом. Это R150 и R151. Они подключены в RC цепях гашения искры на контактах реле RY3.
Какого либо заметного влияния на работу ИБП сгоревшие резисторы не оказывают, но чтобы позже не понадобилась замена реле, элементы нужно обязательно заменять.
Замена батареи ИБП APC-500:
Источник бесперебойного питания, или как в простонародье его называют ЮПС (BACK UPS) — это по сути повышающий преобразователь и зарядное устройство в одном корпусе. Устройство очень полезное, особенно для владельцев ПК. Устройство может автономно питать компьютер, если по каким-то причинам внезапно выключили электричество. К сожалению, встроенный аккумулятор не позволяет питать компьютер в течении долгого времени, поскольку его емкость ограничена 7-ю амперами (в некоторых мощных моделях стоит АКБ до 15-20А). Перейдем к самому аккумулятору.В источниках бесперебойного напряжения используется закрытый гелиевый или кислотный аккумулятор. Встроенный аккумулятор рассчитан обычно на емкость от 7 до 8 Ампер/час, напряжение — 12 вольт. Аккумулятор полностью герметичен, это позволяет использовать устройство в любом состоянии. Помимо аккумулятора, внутри можно разглядеть громадный трансформатор, в данном случае на 400-500 ватт. Трансформатор работает в двух режимах —
1) как повышающий трансформатор для преобразователя напряжения.
2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.
При работе в обычном режиме нагрузка питается отфильтрованным напряжением сети. Для подавления электромагнитных и помех во входных цепях используются фильтры. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. BACK UPS класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых производителями Back-UPS находится в диапазоне 250-1200 ВА. бесперебойного напряжения BACK UPS достаточно сложна. вы можете скачать большой сборник принципиальных схем, а ниже приведены несколько уменьшенных копий — клик для увеличения.
Тут можно встретить специальный контроллер, который отвечает за правильную работу устройства. Контроллер активирует реле, когда сетевое напряжение отсутствует и если бесперебойник включен, то он будет работать как преобразователь напряжения. Если напряжение в сети снова появляется, то контролер отключает преобразователь и устройство превращается в зарядное устройство. Емкость встроенного аккумулятора может хватать до 10 — 30 минут, если, разумеется, устройство питает компьютер. Подробнее почитать про работу и назначение узлов бесперебойника можно почитать в .
BACK UPS может быть использован в качестве резервного источника питания, вообще рекомендуется иметь каждому дому по бесперебойнику. Если бесперебойный ИП предназначен для бытовых потребностей, то желательно выпаять с платы сигнализатор, он напоминает, что устройство работает как преобразователь, напоминание писком он делает в каждые 5 секунд, а это надоедает. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульсов, там явно не чистый синус. BACK UPS может питать любую бытовую технику, в том числе и активную, разумеется, если мощность устройства позволит этого.
From The Wirecutter: лучший источник бесперебойного питания (ИБП)
Мы выбрали CyberPower CP685AVR в качестве победителя.
Майкл Хессион
Этот пост был написан в сотрудничестве с The Wirecutter, руководством для покупателей по лучшим вещам для вашего дома. Прочтите полную статью с более подробной информацией и справочной информацией здесь.После исследования более двух десятков моделей, опроса экспертов и тестирования инженером-электриком наших лучших кандидатов мы обнаружили, что CyberPower CP685AVR — лучший источник бесперебойного питания (ИБП) для людей, которые хотят поддерживать работу домашней сети во время отключения электроэнергии. часа или меньше.Его легко настроить, он имеет одни из самых положительных отзывов пользователей в своем классе и является самым доступным устройством, которое мы нашли. Нам также нравится APC BE650G1 Back-UPS, если он доступен по более низкой цене. Но если вам нужно запитать больше, чем модем и маршрутизатор Wi-Fi, или если вам нужно дольше оставаться в сети, APC BR1000G Back-UPS Pro — лучший выбор, с более чем вдвое большей мощностью по меньшей, чем вдвое цене.
CyberPower CP685AVR покрывает основы для большинства людей во время коротких отключений электроэнергии.В наших тестах он обеспечивал мощность, достаточную для того, чтобы в среднем кабельный или DSL-модем и Wi-Fi-маршрутизатор работали в течение часа, что означает, что вы можете оставаться в сети, чтобы скоротать время, пока не горит свет, или, в реальной чрезвычайной ситуации, поддерживать свою цифровая телефонная связь, чтобы вы могли связаться с внешним миром. Размер CP685AVR достаточно мал, чтобы спрятаться в том же углу, что и сетевое оборудование, размером с заросший сетевой фильтр, а благодаря встроенной защите от перенапряжения у вас будет на одну вещь меньше. Хотя вы можете легко потратить больше на ИБП, у вас действительно нет причин для этого, если вам нужна только базовая некритичная защита и ограниченное количество энергии.
Когда мы тестировали CyberPower CP685AVR вместе с APC BE650G1 Back-UPS, CyberPower проработал дольше и соответствовал заявленным характеристикам, но разница составила в среднем менее пяти минут безотказной работы — 59,6 минут по сравнению с 55,8. Оба устройства также имеют защиту от перенапряжения на всех восьми розетках, одинаковую трехлетнюю гарантию и не имеют индикации состояния. Если вы можете купить APC BE650G1 дешевле, чем CyberPower, он будет вам полезен.
Если вы собираетесь подключить больше устройств или если вам нужно иметь возможность использовать их дольше при отключении электроэнергии, APC BR1000G Back-UPS Pro предлагает дополнительные возможности.Это почти вдвое дороже, чем наш лучший выбор, но он прослужит более чем в два раза дольше при питании 50-ваттной нагрузки, такой как модем и маршрутизатор Wi-Fi — около 2 часов 15 минут в наших тестах. Даже с большей батареей BR1000G может поддерживать 300-ваттную нагрузку, такую как настольный компьютер, и периферийные устройства, работающие всего около 15 минут, что может быть достаточным временем для сохранения вашего игрового прогресса или проверки перед коллегами. быть изгнанным из подключенного мира.
Зачем покупать ИБП?
Этот вид аккумуляторной системы резервного питания представляет собой, по сути, устройство защиты от перенапряжения, аккумулятор и инвертор, объединенные в одно устройство.Учтите следующее: когда вы транслируете онлайн-видео на свой компьютер или телефон, видеопроигрыватель сначала занимает несколько секунд (или минут), чтобы поместить некоторые видеоданные в буфер, так что если ваше интернет-соединение нестабильно во время просмотра , вы по-прежнему получаете плавное воспроизведение. ИБП является аналогичным буфером, но для вашего электричества, в том смысле, что если ваша мощность временно падает или полностью отключается, все, что подключено к ИБП, может продолжать получать питание из буфера, не подозревая о проблеме. Хотя буфер — батарея внутри ИБП — в конечном итоге разрядится, он должен поддерживать вас в сети во время кратковременных отключений электроэнергии.
РекламаДля многих ИБП попадает в мутную серую зону между потребностями и желаниями. Если у вас есть настольный компьютер или сетевое хранилище, вам может потребоваться ИБП, чтобы предотвратить потерю данных на ваших дисках в случае внезапного отключения электроэнергии. И если у вас есть услуги цифровой телефонной связи через вашего поставщика широкополосного доступа, и компания сэкономила на вашем оборудовании, не включив аккумулятор, вам может понадобиться ИБП для питания вашего телефонного модема во время отключения электроэнергии, чтобы вы могли связаться со службами экстренной помощи.Но ИБП также удобен во время обычных отключений электроэнергии, потому что он позволяет вам скоротать время на Facebook или Netflix, пока вы ждете, пока вернется энергия.
Хотя ИБП имеет смысл во многих сценариях, нет необходимости тратить деньги на громоздкий ИБП, когда все, что вам нужно, — это защита от перенапряжения. ИБП также не является правильным выбором для питания обширного домашнего кинотеатра или для работы большинства бытовых приборов — если ваши потребности в таком масштабе, вы можете подумать о домашнем генераторе или аккумуляторной системе, предназначенной для автономной работы. мощность.Точно так же, если вы пытаетесь выяснить, как запитать электронику вдали от сети, такие компании, как GoalZero и Renogy, предлагают более подходящий вариант.
Как мы выбрали и протестировали
Чтобы найти лучший ИБП для большинства людей, мы изучили выходную мощность, емкость аккумулятора и отзывы пользователей о 28 самых популярных и популярных вариантах ИБП на Amazon. Сфера в основном состоит из продуктов известных брендов, таких как APC, CyberPower и Tripp Lite, с некоторыми небольшими брендами.
Когда вы решаете, какой размер ИБП вам нужен, вы на самом деле оцениваете две разные вещи: выходную мощность и емкость батареи. У большинства моделей ИБП максимальная выходная мощность указывается в вольтах (ВА) или ваттах (Вт) прямо в названии. Но это число указывает только на то, сколько ватт может обеспечить ИБП, то есть сколько оборудования вы можете подключить одновременно. Срок службы батареи будет зависеть от того, сколько устройств вы к ней подключите: чем больше устройств у батареи, тем меньше времени она вам даст.По мере увеличения максимальной мощности иногда следует емкость аккумулятора, но не всегда, поэтому важно найти и сравнить оба значения.
По нашему выбору — который мы выбрали на основе способности продукта поддерживать домашнюю сеть в рабочем состоянии — максимальная производительность была меньше важна, чем емкость. Комбинация модема и маршрутизатора мощностью 60 Вт не станет проблемой даже для базовых ИБП, которые обычно имеют мощность около 350 ВА (примерно 200 Вт). Поэтому вместо того, чтобы сосредоточиться на номинальной мощности, мы сосредоточились на мощности, а именно на том, как долго каждый ИБП может поддерживать работу оборудования мощностью 50 Вт.
Мы также искали модели с дополнительной выходной мощностью и емкостью, которые необходимы ИБП для рабочих станций. Когда мы подсчитали энергопотребление современного настольного компьютера в корпусе Tower (около 150 Вт), нашего любимого 27-дюймового монитора (максимум 88 Вт), нашего любимого жесткого диска (от 10 до 15 Вт), а также того же модема и маршрутизатора, которые мы использовали в качестве ориентира для наш лучший выбор (60 Вт), мы едва преодолели 300 Вт. Поскольку большинство бытовых ИБП в этом диапазоне в любом случае имеют только четыре розетки с батарейным питанием, вам вряд ли понадобится намного более высокая мощность, чем эта.
РекламаОднако, чтобы получить разумное время работы, мы обнаружили, что стоит повысить мощность примерно до 1000 ВА, или примерно 600 Вт. С ИБП такого размера у вас обычно будет около 15 минут, чтобы завершить текущую задачу и отключить 300-ваттную установку, или пару часов, чтобы поддерживать работу Wi-Fi-оборудования мощностью 50 Вт.
Для каждого уровня, сети и рабочей станции мы протестировали одну модель от APC и одну от CyberPower, крупнейших и наиболее популярных производителей в этом диапазоне производительности.Такие модели, как Tripp Lite AVR650UM, стоят дороже и имеют меньше отзывов, а предложения от Eaton стоят дороже и не предназначены для домашнего использования. В конце концов, варианты моделей от APC и CyberPower были наиболее привлекательными и имели подробные положительные отзывы пользователей. Они также предложили одни из лучших способов измерения стоимости в долларах за минуту. Мы отправили все четыре — CyberPower CP685AVR, APC BE650G1 Back-UPS, CyberPower BRG1000AVRLCD и APC BR1000G Back-UPS Pro — инженеру-электрику Ли Джонсону, который приступил к их тестированию и разборке для оценки качества. их составных частей и конструкции.
Наш самодельный генератор нагрузки не так точен, как программируемая нагрузка лабораторного класса, но при мощности 50 Вт на лампочку он может истощить ИБП с нагрузкой переменного тока до 500 Вт и измерить время работы с помощью USB-регистратора данных, что дает нам достаточно данных, чтобы оценить производительность ИБП для домашнего использования.
Ли Джонсон
Поскольку большая часть электроники меняет потребление энергии в зависимости от задачи, мы решили построить испытательный стенд, который обеспечивает более стабильную нагрузку, чем, скажем, ноутбук или маршрутизатор. Джонсон подключил 10 розеток для подключения галогенных ламп мощностью 50 Вт, добавил USB-регистратор данных для отслеживания времени работы и использовал измеритель Kill-A-Watt в сочетании с мультиметром истинного среднеквадратичного значения и осциллографом для проверки уровней мощности, что дало нам возможность при необходимости воспроизвести тесты.
| 50 Вт нагрузка время до отключения (минут) | Нагрузка 300 Вт Время до отключения (минут) | |||||||
|---|---|---|---|---|---|---|---|---|
| Модель | Тест A | Тест B | Тест C | Среднее значение | Тест A | Тест B | Тест C | Среднее значение |
| CyberPower CP685AVR | 65,0 | 58,5 | 55,2 | 59,6 | 4,4 | 4.7 | 4,7 | 4,6 |
| APC BE650G1 Back-UPS | 53,9 | 58,5 | 55,1 | 55,8 | 5,5 | 5,7 | 5,6 | 5,6 |
| CyberPower BRG1000AVRLCD | 75,1 | 67,3 | 72,9 | 71,7 | 7,1 | 7,3 | 7,4 | 7,3 |
| APC BR1000G Back-UPS Pro | 131.1 | 133,3 | 138,1 | 134,2 | 17,0 | 15,9 | 16,3 | 16,4 |
Мы позволяли каждому ИБП заряжаться в течение 12 часов перед каждым тестом. Сначала мы дали каждому устройству нагрузку 50 Вт, пока он не отключился, повторив тест три раза. Затем мы повторили процесс при 300 Вт. Когда мы усреднили наши результаты, данные показали явных победителей в обоих классах, хотя в каждом классе выигрывал другой бренд.
Наш лучший выбор — CyberPower CP685AVR (слева) и наш апгрейд, APC BR1000G Back-UPS Pro (справа), со снятыми батареями.Внутренности ИБП предназначены для обеспечения резервного питания, а не для защиты от перенапряжения.
Lee Johnson
Каждый крупный ИБП поставляется со встроенной базовой защитой от перенапряжения, что хорошо, поскольку вам не следует подключать ИБП к сетевому фильтру или подключать сетевой фильтр к ИБП. К сожалению, большинство доступных ИБП не обеспечивают достаточной защиты по сравнению со специальным сетевым фильтром; Джонсон разобрал наши образцы и обнаружил внутри только основные средства защиты. APC также имеет преимущество дополнительных конденсаторов и схем фильтрации, которые помогают поддерживать стабильную мощность.CyberPower CP685AVR не будет принимать ни столько ударов, ни таких больших, но модели APC и CyberPower обладают преимуществом дополнительного трансформатора, который действует как буфер между стеной и вашим оборудованием и создает линейную интерактивную топологию (некоторые производители называйте это автоматическим регулированием напряжения или AVR). Если напряжение в вашем доме падает или увеличивается в пределах определенного диапазона, трансформатор корректирует его для вашего оборудования без необходимости переключения ИБП на батарею или переключения питания на схемы защиты от перенапряжения.
Блок бесперебойного питания дублирует. Проектирование и ремонт источников бесперебойного питания ars
Производитель устанавливает в APC Back-UPS 700, аккумулятор RBC17, отвечающий следующим характеристикам :
Допустимый зарядный ток оригинального аккумулятора — 3,6 А, выходная мощность: 405 Вт — пиковое, 200 Вт — штатный режим работы. В первом режиме ИБП проработает 3,9 минуты, при половинной нагрузке (200 Вт) — около 15 минут.
Допустимые условия эксплуатации, при которых сохраняются заявленные характеристики аккумуляторов — от 0 до 40 градусов Цельсия.Проблемы
Среднее время автономной работы APC Back-UPS 700 составляет 3-5 лет (не более 40 циклов зарядки / разрядки в год). После этого он теряет свою первоначальную мощность, и когда ИБП переходит в режим ожидания, он просто выключает устройство (если выходное напряжение падает ниже 190 В, цепь автоматически отключается для защиты поставляемого устройства).
Возможные поломки
Самая частая неисправность установленных аккумуляторов — это снижение напряжения на клеммах, что свидетельствует о выходе из строя некоторых аккумуляторных секций.
В нашей лаборатории снова проходят испытания ИБП известной компании APC. У нас уже есть продукция этой компании. Результаты были неоднозначными. Сегодня мы проведем очередное тестирование продукции этого известного бренда.
Описание

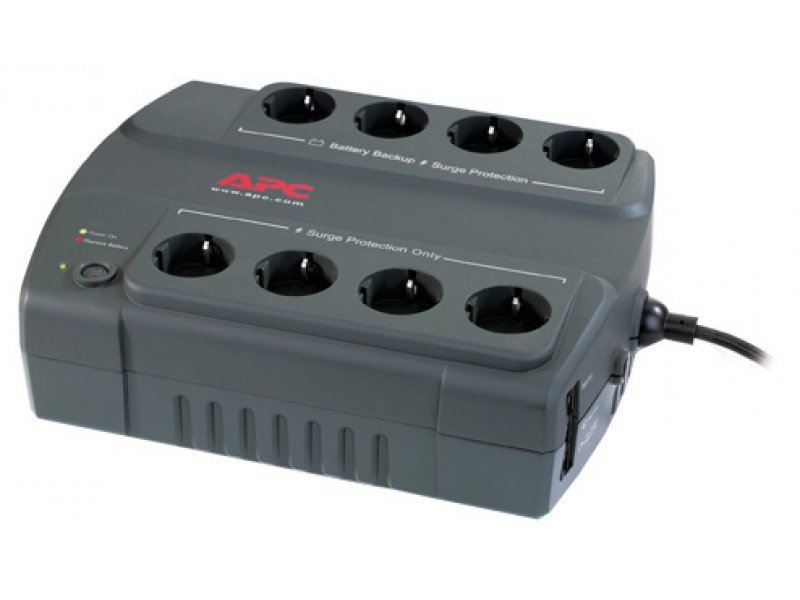

Тестируемый ИБП относится к серии Back-UPS ES, по словам производителя, это « Экономичные устройства резервного питания от батарей и защиты питания для домашних компьютеров » и «L — лучшее соотношение цены и качества для защиты компьютерных систем. дома ».
Производитель заявляет следующие технические характеристики товара:
| Частота входного напряжения | Номинальное 230 В, 50/60 Гц |
| Выходное (при работе от аккумулятора) напряжение, частота | 230 В / 50 Гц |
| Регулятор напряжения автоматический | № |
| выходная мощность | 700 ВА / 405 Вт |
| Форма выходного сигнала | ступенчатая аппроксимация синусоиды |
| Срок службы батареи 50% / 100% нагрузка | 15.1 / 3,9 минуты |
| Функция запуска оборудования без подключения к сети | есть |
| Тип, напряжение и емкость аккумулятора | RBC17 — Необслуживаемая герметичная свинцово-кислотная аккумуляторная батарея с электролитом |
| Время зарядки аккумулятора до 90% после разрядки до половины нагрузки под нагрузкой. | 16 часов |
| Индикаторы | Светодиод показывает — В сети (работа в сети) — Работает от батареи — Заменить батарею (замена батареи) |
| Звуковая сигнализация | Сигнал перехода в режим работы от аккумулятора, специальный сигнал о разрядке аккумулятора, сигнал перегрузки. |
| Самодиагностика | при включении и управлении программным обеспечением |
| Защита от перегрузки сети | Постоянный многополюсный фильтр шума: амплитуда остаточного напряжения 0,5% в соответствии со стандартами IEEE: защита от перенапряжения без выдержки времени: соответствие требованиям UL 1449. Поглощенная энергия 310 Джоулей. |
| Защита линии передачи данных | Защита телефонии, розетка RJ-11. Защита 10/100 Base-T Ethernet, разъем RJ-45. |
| Интерфейс | USB |
| Мониторинг | Программное обеспечение поддерживает Windows 98 / ME / 2000 / XP MAC OS X 10.2 / 10.3 |
| Размеры Ш × Г × В | 230 × 285 × 86 мм |
| Масса | 6,8 кг |
| Выходные разъемы | 4 × Schuko CEE7 (резервная батарея) 4 × Schuko CEE7 (защита от перенапряжения) |
| Уровень акустического шума на расстоянии 1 метра от поверхности прибора | 45 дБ (A) |
| Соответствие требованиям | CE, ГОСТ, НЕМКО |
| Условия труда | 0-15000 метров |
ИБП поставляется в красочно оформленной коробке размером 132 × 300 × 366 мм, вес упакованного комплекта — 7 шт.3 кг. Для удобства транспортировки ящик оснащен пластиковой ручкой. Судя по наклейке на коробке, тестируемый ИБП был произведен на Филиппинах.
В объем поставки входят:
- инструкция по эксплуатации на русском и английском языках Гарантийная регистрационная карточка
- с конвертом для почтовых отправлений
- 3 листа с объяснением условий программы защиты оборудования на весь срок службы *
- Инструкций по технике безопасности на 18 языках, включая русский
- Лист проверки качества
- телефонов и адресов глобальных офисов APC
- интерфейсный кабель для подключения к ПК (USB)
- телефонный кабель RJ-11 (6P2C)
- Компакт-диск с программным обеспечением PowerChute Personal Edition **
* — Lifetime Equipment Protection Programme — это пожизненная страховка для оборудования, защищенного APC.В случае повреждения оборудования из-за источника питания APC заменит или отремонтирует его. Размер страхового возмещения достигает 200 000 долларов в Австралии и 100 000 евро для ряда европейских стран. Рынок страхования не распространяется на российский рынок.
Качество комплектации можно оценить как удовлетворительное. На изделие предоставляется стандартная гарантия — три года с даты изготовления ИБП. Дата выпуска определяется серийным номером.

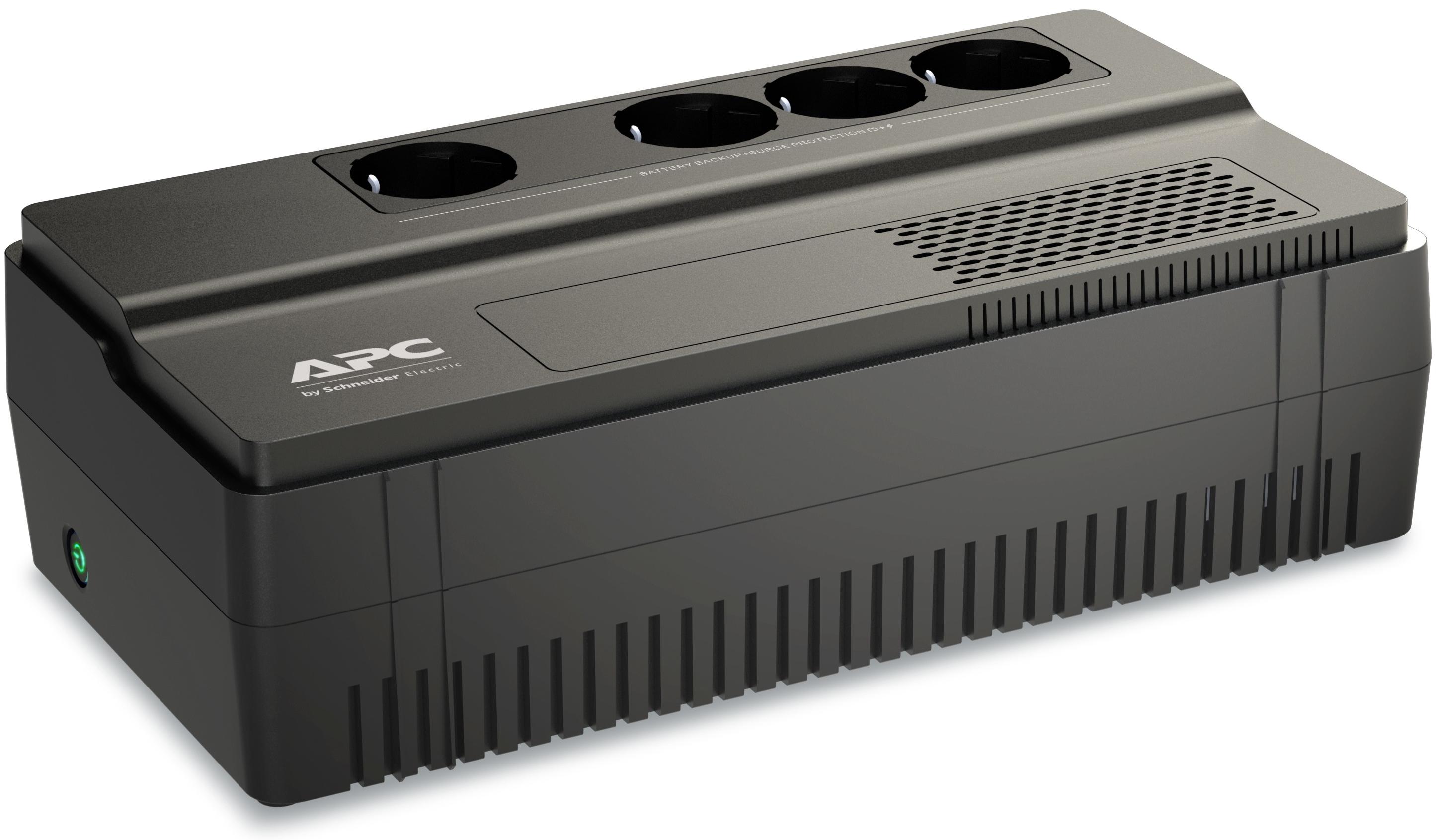

Корпус ИБП полностью выполнен из пластика и состоит из двух половин — верхней и нижней. Они соединяются с помощью пазов и четырех шурупов. Качество литья и пластика очень хорошее, миганий не обнаружено. В верхней части ИБП находится светодиодный индикатор, который меняет цвет в зависимости от режима работы ИБП — В сети (зеленый), От батареи (мигает зеленым), Замените батарею (красный). Справа от индикатора находится кнопка Power, утопленная для защиты от случайного нажатия.Также на верхней панели расположены два блока евророзеток по четыре штуки. Один блок подключен через фильтр, а второй работает от аккумулятора. Справа, в конце ИБП, расположены розетки RJ-45, одна для подключения к USB-порту ПК, а две другие — для защиты телефонии и компьютерной сети. В центре находится шнур питания длиной 1,83 метра и многоразовый предохранитель на 10 А.
В нижней части ИБП находится крышка аккумуляторного отсека. На задней панели есть прорези для винтов.Подвешивание возможно как по вертикали, так и по горизонтали.
Внутренняя организация
ИБП оснащен сменным аккумуляторным блоком APC.
Емкость 9 Ач, рабочее напряжение 12 В. Картридж представляет собой обычный аккумулятор CP 1290 производства китайской компании Vision.
Следует отметить, что аккумулятор серии CP рассчитан на 20-часовой режим разряда. В режиме почасовой разрядки его емкость, по заявлению производителя, всего 5.8 Ач. Типичное время разряда батареи при работе ИБП составляет 10-30 минут. В этом режиме емкость будет меньше 4 Ач. Срок службы батареи 200 циклов 20 часов 100% разряд. При более интенсивном разряде ресурс может быть меньше.
Замена батареи возможна самим пользователем. Процедура замены описана и показана на картинках в инструкции. Для этого не нужны инструменты, крышка аккумуляторного отсека крепится к защелке и легко снимается.
Вся основная электроника расположена на одной двусторонней печатной плате, расположенной в верхней части корпуса ИБП.Батарейный отсек отделен от электроники перегородкой. Сама плата и установка на нее элементов, на первый взгляд, выполнены качественно, соответствие элементов принципиальной схеме подписано. Широко применяемые планарные компоненты. Монтаж элементов односторонний.
Интерференционный фильтр выполнен по упрощенной схеме, два варистора и конденсатор. На сетевые провода надеваются ферритовые кольца.
Защита RJ-45 полная, для всех четырех пар компьютерной сети и телефонии.
Коммутация осуществляется реле, максимальный ток переключения 12 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 3000 ВА.
Инвертор на двух транзисторах производства компании генерирует двухступенчатую аппроксимацию синуса. Инвертор выполнен по обычной, низкочастотной схеме, с трансформатором. Что странно, в аналогичном по форме и содержанию продукте используется высокочастотная схема.Потребляемая мощность ИБП при работе от батареи без нагрузки составила 7 Вт. Каждый транзистор имеет мощность 330 Вт и диапазон рабочих температур до 175 ° Цельсия. Транзисторы расположены на двух массивных радиаторах площадью 40 кв. каждый. Тип и качество генерируемого сигнала при различных нагрузках хорошо видны на осциллограмме.
И снова мы наблюдаем импульсы на фронтах сигнала. Совершенно другой инвертор, с неизменно неудовлетворительным результатом.Форма волны ниже показывает фрагмент сигнала при 50% нагрузке.
Данный схемотехнический недостаток приводит к увеличению энергопотребления, снижению КПД и возникновению электромагнитных помех на выходе ИБП в диапазоне 15-17 кГц.
Тестирование
Тестируемый ИБП не оборудован регулятором напряжения автотрансформатора. Тем не менее, мы приводим график зависимости выходного напряжения от входного. Гистерезис переключения составляет 5 В в области высокого напряжения и 10 В в области низкого напряжения.
Используя прилагаемое программное обеспечение PowerChute, ИБП APC Back-UPS ES 700 может устанавливать диапазон выходного напряжения от 188–208 до 252–272 В с шагом 1 В. График выше отражает работу ИБП с настройками 208–244. Даже в этом минимальном диапазоне ИБП не работает удовлетворительно, выдавая напряжение на 14% выше номинального и на 11% ниже номинального. Это может привести к выходу из строя подключенного оборудования и не гарантирует его бесперебойную работу.
Когда напряжение в сети питания превышает установленный диапазон, ИБП переключается на питание от батареи, уведомляя пользователя посредством звукового сигнала.При переключении на батареи ИБП издает короткий сигнал с частотой 40 секунд. Работа ИБП с разряженным до критического уровня аккумулятором сопровождается сигналом с частотой 0,6 секунды.
Время перехода на батарею определялось по форме сигнала при номинальной нагрузке 405 Вт. Время перехода на питание от батареи составило 5 мс.
ИБП был протестирован на время автономной работы при различных уровнях нагрузки. Синтетические испытания проводились при нагрузке резисторов 40%, 50%, 60%, 80% и 100% номинала ИБП.Выходное напряжение измерялось цифровым мультиметром. При работе без нагрузки было 229 В.
| Проценты | 50% | 60% | 80% | 100% | 160 Вт | 200 Вт | 240 Вт | 320 Вт | 400 Вт |
Как видите, во всем диапазоне нагрузок ИБП укладывается в ГОСТ-13109-97 и выдает в среднем 227 В.Только при полной нагрузке произошло небольшое снижение напряжения, не выходящее за пределы нормального диапазона. Номинальная нагрузка ИБП, рекомендованная результатами испытаний, составляет не более 400 Вт.
Для испытаний с реальной нагрузкой использовался тестовый компьютер следующей конфигурации:
Всего было скомпилировано четыре варианта конфигурации тестового компьютера:
- Интегрированный SiS Mirage, блок питания 400 Вт с пассивной коррекцией коэффициента мощности: DIVX-SiS
- ATI X700, блок питания 400 Вт с пассивной коррекцией коэффициента мощности: DIVX-ATI
- ATI X700, блок питания 400 Вт с пассивной коррекцией коэффициента мощности: 3DM5-ATI
- ATI X700, блок питания 550 Вт с активным PFC и автовольтом: 3DM5-ATI-PFC
На схеме слева направо:
DIVX-SiS — Конфигурация с видеоадаптером, встроенным в материнскую плату.Воспроизведение с жесткого диска HD-фильма «Шрек» (битрейт видео 1280 × 720 × 24 × 1700 кбит / с, дорожка AC3 384 кбит / с). Загрузка процессора 17-25%.
DIVX-ATI — Воспроизведение с жесткого диска HD-фильма Шрек (битрейт видео 1280 × 720 × 24 × 1700 кбит / с, дорожка AC3 384 кбит / с). Загрузка процессора 17-25%.
3DM5-ATI — Тестовый пакет 3Dmark05 v1.1.0, 1024 × 768 был выполнен в режиме GT1, который должен имитировать работу современной игрушки.
3DM5-ATI-PFC — Конфигурация с блоком питания 550 Вт, активным PFC, автоматическим напряжением 127-230 В.3Dmark05 v1.1.0, 1024? 768 тестовый пакет был запущен в режиме GT1, который должен имитировать работу современной игрушки.
Параметры зарядки аккумулятора являются одним из наиболее важных факторов, влияющих на срок службы аккумулятора, а значит, и самого ИБП. Для батарей CP 1290, используемых в картридже, производитель установил максимальный зарядный ток 2,8 А. Учитывая важность режима зарядки батареи, было проведено два теста. В первом (желтая линия) ИБП был разряжен до 100% нагрузки (400 Вт) до автоматического отключения, во втором (красная линия) после разряда до 50% (300 Вт) ИБП последовательно разряжался на более низкую нагрузку до полной разрядки аккумулятора.
Восстановление заряда после глубокого разряда заняло 19 часов. Полная зарядка аккумулятора заняла более 30 часов; ток заряда вначале был 370 мА. В течение 19 часов ток заряда в среднем составил 350 мА. Еще 10 часов потребовалось для достижения зарядного тока 50 мА и напряжения 13,6 В. Восстановление после интенсивного разряда заняло 9 часов. По результатам измерений работа цепи зарядки удовлетворительна. К недостаткам можно отнести небольшой ток зарядки, а к достоинствам — стабильность при низком напряжении питания.
Для проверки системы холодного пуска ИБП был подключен к нагрузке без подключения к сети. ИБП включился с полной номинальной нагрузкой. Для проверки совместимости с блоками питания, которые имеют активную коррекцию коэффициента мощности и широкий диапазон входных напряжений, ИБП был подключен к компьютеру с блоком питания FSP550-60PLN, оснащенным активной коррекцией коэффициента мощности и имеющим диапазон входного напряжения 100–240 В. .Проблем совместной работы не было. определяется батареей ИБП:
Благодаря поддержке стандарта Smart Battery, основные функции управления питанием доступны через встроенную операционную систему.
В трее появляется знакомый всем владельцам ноутбуков значок.
В комплект входит фирменное программное обеспечение PowerChute Personal Edition 1.5. Он обеспечивает более расширенное управление питанием и настройки ИБП.
Его установка была автоматической и не вызывала проблем. Более подробно эта программа рассмотрена в отдельной статье.
Выход
Тестируемый ИБП представляет собой типичное устройство для домашнего использования. Самым, на наш взгляд, существенным недостатком с точки зрения эргономики является использование разъема RJ-45 для связи с ПК по USB.И если в стоечном ИБП это все же оправдано (можно поставить в патч-панели), то в «домашнем» ИБП это недопустимо. Регулировка напряжения, при которой ИБП переходит на питание от батареи, недостаточна для соответствия выходного напряжения ГОСТу.
Преимущества
- Стабильность выхода батареи
- Настенный Розетки
- евро для простого подключения
- Полная защита телефонии и LAN
- Поддержка интеллектуальной батареи
- Качественное программное обеспечение в комплекте
недостатки
- Упрощенный сетевой фильтр
- Импульсы по краям сигнала при работе от батареи
- Разъем USB RJ-45.
- Выходное напряжение при работе от сети превышает ± 10%
Источник бесперебойного питания, или как в простонародье его называют ИБП (BACK UPS), по сути, представляет собой повышающий преобразователь и зарядное устройство в одном корпусе. Устройство очень полезно, особенно для владельцев ПК. Устройство может автономно запитать компьютер, если по какой-либо причине питание внезапно отключится. К сожалению, встроенный аккумулятор не позволяет подолгу запитать компьютер, так как его емкость ограничена 7 амперами (в некоторых мощных моделях есть аккумулятор до 15-20А).Перейдем к самой батарее.
Источники бесперебойного напряжения используют закрытую гелиевую или кислотную батарею. Встроенный аккумулятор обычно рассчитан на емкость от 7 до 8 ампер / час, напряжение — 12 вольт. Аккумулятор полностью герметичен, что позволяет использовать устройство в любых условиях. Помимо батареи, внутри можно увидеть огромный трансформатор, в данном случае на 400-500 Вт. Трансформатор работает в двух режимах —
1) как повышающий трансформатор для преобразователя напряжения.
2) как понижающий сетевой трансформатор для зарядки внутренней батареи.
Во время нормальной работы на нагрузку подается отфильтрованное сетевое напряжение. Фильтры используются для подавления электромагнитных помех и шума во входных цепях. Если входное напряжение становится ниже или выше установленного значения или вообще исчезает, то включается инвертор, который в нормальном режиме находится в выключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор питает нагрузку от батарей.BACK ИБП класса Off-line неэкономично работают в электрических сетях с частыми и значительными отклонениями напряжения от номинального значения, так как частое переключение на работу от батарей сокращает срок их службы. Мощность, производимая производителями Back-UPS, находится в диапазоне 250-1200 ВА. Источник бесперебойного питания BACK UPS довольно сложен. В архиве Вы можете скачать большую коллекцию принципиальных схем, а ниже несколько уменьшенных копий — нажмите, чтобы увеличить.
Здесь вы можете найти специальный контроллер, который отвечает за правильную работу устройства.Контроллер активирует реле при отсутствии сетевого напряжения и, если источник бесперебойного питания включен, он будет работать как преобразователь напряжения. При повторном появлении сетевого напряжения контроллер отключает преобразователь и устройство превращается в зарядное устройство. Емкости встроенного аккумулятора хватает на 10 — 30 минут, если, конечно, устройство питает компьютер. Подробнее о работе и назначении бесперебойных узлов можно прочитать в этой книге.
BACK UPS может использоваться как резервный источник питания; в целом рекомендуется, чтобы в каждом доме было бесперебойное электроснабжение.Если бесперебойный IP предназначен для бытовых нужд, то сигнализатор желательно сбросить с платы, он напоминает, что устройство работает как преобразователь, каждые 5 секунд издает напоминание с писком, а это надоедает. На выходе преобразователя чистые 210-240 вольт на 50 герц, но что касается формы импульсов, то чистого синуса явно нет. BACK UPS может запитать любую бытовую технику, в том числе и активную, если, конечно, мощность устройства позволяет это.
Ups пищит и не включается.Проектирование и ремонт источников бесперебойного питания ARS. ИБП очень горячий или отключается
В этой статье я поделюсь с вами методом диагностики и устранения неисправностей источника бесперебойного питания (ИБП). Так почему же источник бесперебойного питания может не включаться или не работать от сети? одна из первых причин, перегорел предохранитель, мог выйти из строя трансформатор или плата управления, но в нашем случае это немного другая, но в то же время очень элементарная проблема…
Давайте разберемся поподробнее …
Ремонт ИБП своими руками
В самом начале, перед разборкой, нужно проверить исправен ли предохранитель, обычно он находится на тыльной стороне ИБПСнимаем и проверяем мультиметром в циферблатном режиме.
В данном случае предохранитель исправен.
Приступаем к разборке самого источника бесперебойного питания (ИБП)
Хочу отметить, что способ разборки может отличаться от вашей модели ИБП, но не должен вызывать у вас особых трудностей при разборке.
Откручиваем 4 винта и снимаем нижнюю часть корпуса IPB.
После разборки внимательно осмотрите плату на предмет внешних повреждений компонентов. В нашем случае повреждений не обнаружено.
Первый шаг — проверка аккумуляторной батареи (АКБ). Измерим его напряжение мультиметром.
В нашем случае батарея разряжена на 2 вольта, что естественно нехорошо и достаточно глубокий разряд.
Проверим аккумулятор на заряд-разряд, подключив его к лабораторному блоку питания на подзарядку, чтобы исключить возможность его выхода из строя.
Как выяснилось, аккумулятор отказался принимать заряд от блока питания лабораторного блока, это означает, что где-то есть обрыв и, соответственно, наш аккумулятор не работает должным образом.
Возьмем для тестирования еще одну батарею. В моем случае у него чуть большая емкость. Соответственно ИБП должен дольше держать заряд и отлично помещаться в корпус от ИБП!
Подключаем клеммы — приступим к тесту не собирая корпус.Запущен.
Замеряем его напряжение: — 12,4 вольт.
Чтобы убедиться, что батарея заряжается, в течение нескольких секунд измерьте напряжение на клеммах батареи, когда ИБП подключен к сети. Напряжение должно постепенно расти.
12,9 вольта говорит о том, что аккумулятор заряжается, источник бесперебойного питания исправен, его можно собрать и ввести в эксплуатацию.
Выход из строя батареи или потеря ее энергоемкости — одна из самых распространенных неисправностей среди всех типов ИБП.Так что не спешите их выбрасывать.
А, так озвучил ваш источник бесперебойного питания. Что делать в этой ситуации? Кто-то начинает вешаться, кто-то роет могилу. Но, мы постараемся успокоиться и понять причину происходящего. Почему пищит ИБП? Наверное, потому что он пытается обратить на себя ваше внимание. Логично предположить, что любое электронное устройство, издающее звуковые сигналы, пытается нам сказать, что оно «нехорошее». Главное понимать одно, если источник бесперебойного питания пищит, значит, он жив, но требует внимания.А в том, как он пищит, мы сейчас и попробуем разобраться.
Чтобы более подробно разобраться, почему издает звуковой сигнал источника бесперебойного питания, рассмотрим ИБП APC Back-UPS CS 500 ВА.
И, как сказано в инструкции к источнику бесперебойного питания APC Back-UPS CS 500 ВА, ИБП может издавать звуковой сигнал в нескольких случаях, при этом он издает разные звуковые сигналы:
— Четыре звуковых сигнала зуммера каждые 30 секунд: этот сигнал тревоги звучит всякий раз, когда ИБП переходит на питание от батареи.Здесь нет повода для паники. Просто сохраните все документы, с которыми вы сейчас работаете, и выключите компьютер и ИБП;
— Непрерывный зуммер: этот сигнал звучит, когда заряд батареи очень низкий, а срок службы батареи почти истекает. Необходимо быстро сохранить документы и завершить работу;
— Высокий тональный сигнал в течение одной минуты каждые 5 часов: этот сигнал подается в случае, если батарея не проходит автоматическую проверку тестов … В этом случае необходимо заменить батарею.Вы можете заменить аккумулятор самостоятельно, но мы настоятельно рекомендуем обратиться в сервисный центр, так как после замены аккумулятора в источнике бесперебойного питания сам источник бесперебойного питания требует калибровки. В некоторых случаях, в частности, это касается ИБП с двойным преобразованием (серия SMART-UPS), калибровка выполняется либо через пульт управления, либо с помощью специализированного программного обеспечения.
— Непрерывный тональный постоянный тон: этот аварийный сигнал генерируется в случае перегрузки ИБП.Важно помнить, что любой ИБП, как и блоки питания, имеет очень важный параметр, называемый максимальной мощностью нагрузки. В двух словах, это максимальная (общая) мощность устройств, которые могут быть подключены к выходам ИБП. Если ваш источник бесперебойного питания издает непрерывный звуковой сигнал, это означает, что вам необходимо отключить от него какие-либо устройства.
!! ПРИ ИСПОЛЬЗОВАНИИ ИСТОЧНИКОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ВАЖНО ПОМНИТЬ !!
1. Срок службы аккумуляторов в источнике бесперебойного питания составляет 2-3 года.Конечно, этот параметр действителен, если ИБП использовался в нормальных условиях и средняя температура окружающей среды составляет 20-23 градуса Цельсия. Любые аккумуляторные батареи очень боятся высоких (выше 30 градусов Цельсия) температур. Поэтому даже если источник бесперебойного питания не издает звуковой сигнал и с момента начала эксплуатации прошло более 2-3 лет, аккумулятор в источнике бесперебойного питания необходимо заменить.
2. Помимо звуковых сигналов, источники бесперебойного питания также выдают визуальные сигналы.Об этом мы поговорим чуть позже. Я скажу вам, что означают эти визуальные подсказки. Визуальные сигналы могут отличаться от разных производителей источников бесперебойного питания, но незначительно.
3. Источник бесперебойного питания, как и любое устройство, со временем обрастает пылью и грязью, что в конечном итоге очень сильно влияет на исправность аккумулятора и на исправность самого источника бесперебойного питания. Поэтому хотя бы раз в 1-1,5 года не поленитесь отнести ИБП в сервисный центр для профилактики.Это сбережет вам нервы в будущем и увеличит срок службы источника бесперебойного питания;
4. Если в ИБП установлен неисправный аккумулятор, то бывают ситуации, когда он может пищать, гудеть и выдавать визуальные сигналы, а также бывают случаи, когда ваш источник бесперебойного питания не включается;
ВИЗУАЛЬНЫЕ СИГНАЛЫ ИБП APC Back-UPS CS 500 ВА Источник бесперебойного питания
Итак, на рисунке выше показана передняя панель источника бесперебойного питания APC Back-UPS CS 500 ВА.Давайте посмотрим, что означают все эти лампочки.
Зеленый индикатор. Этот индикатор горит во всех случаях, когда на источник бесперебойного питания подается внешнее напряжение;
Индикатор желтый. Этот индикатор загорается при отключении внешнего источника бесперебойного питания и переключении на питание от аккумулятора;
Красный индикатор. Этот индикатор загорается, когда потребляемая мощность устройств, подключенных к розеткам источника бесперебойного питания, превышает максимально допустимую мощность самого ИБП.
Красный индикатор. Этот индикатор загорается, когда аккумулятор почти разряжен или аккумулятор не подключен к источнику бесперебойного питания. Батарея с истекшим сроком годности или с уже истекшим сроком службы не обеспечивает достаточного срока службы батареи для ИБП и требует замены;
Прежде всего, обратим внимание на то, что этот источник бесперебойного питания имеет ЖК-дисплей, отображающий состояние ИБП в реальном времени. Согласно инструкции к источнику бесперебойного питания IPPON Back Power Pro LCD Euro, значения на ЖК-дисплее могут быть такими:
Разобравшись, что может быть индикация на дисплее IPPON Back Power Pro LCD Euro UPS, перейдем к пояснениям различных типов индикации и звуковых сигналов.
Индикация на ЖК-дисплее IPPON Back Power Pro LCD Euro и звуковые сигналы для разных режимов работы
Заодно рассмотрим типы индикаторов заряда аккумулятора ИБП IPPON Back Power Pro LCD Euro и звуковые сигналы, которые может издавать источник бесперебойного питания при разном уровне заряда аккумулятора.
ИБП IPPON Back Power Pro LCD Euro сигнализирует визуально и посредством звукового сигнала не только в случае поломки или разрядки аккумулятора, но и при перегрузке
Итак, мы посмотрели на визуальный и звуковой сигналы ИБП APC и IPPON.В дальнейшем статья будет дополнена документацией и описанием сигналов от источников бесперебойного питания и других производителей.
Специалисты нашей компании готовы проконсультировать вас по любому вопросу, связанному с использованием, обслуживанием и ремонтом источников бесперебойного питания. Цены на ремонт источников бесперебойного питания, замену аккумуляторов в источниках бесперебойного питания Вы можете найти в соответствующем разделе.
Отказ источника бесперебойного питания
Источник бесперебойного питания (рис.1.14) — устройство, которое очень желательно для создания нормальных условий работы компьютера. От этого зависит не только стабильность работы компьютера, но и частота появления аппаратных сбоев.
Источники бесперебойного питания, к сожалению, тоже могут выйти из строя. Хотя, как показывает практика, единственное, что нужно сделать для предотвращения поломки этого устройства, — это вовремя менять батарейки.
Что касается ремонта источника бесперебойного питания в домашних условиях, то, немного разбираясь в основах электротехники и имея мультиметр, можно самостоятельно определить и устранить причины многих неисправностей.
Рисунок 1.14. Блок бесперебойного питания
Разъемы нагрузки
Если индикация источника бесперебойного питания не показывает отклонений в его работе, и на выходах нет напряжения, то в первую очередь необходимо проверить выход розетки на задней панели устройства.
Разберите источник бесперебойного питания и снимите с него заднюю панель. Обратите внимание на провода, идущие от входного разъема переменного тока и регуляторов.К одному выходу (обычно отмеченному белым) провода должны идти прямо от входа, а к выходам, подключенным параллельно с помощью пластин, должны идти два провода от стабилизаторов — красный и желтый (рис. 1.15).
Рисунок 1.15. Розетки на задней панели устройства
Если вы заметили какую-либо неисправность, например, опломбированный провод или пластину, вооружитесь паяльником и устраните проблему. Если все провода на месте, то причину неисправности следует искать в другом месте.
Автоматические выключатели
Как и любое другое устройство с питанием от переменного тока, ИБП имеет предохранители. Предохранители позволяют быстро отключить все электронные схемы управления при коротком замыкании или другой серьезной неисправности.
Обычно источник бесперебойного питания комплектуется парой предохранителей, заключенных в пластиковую оболочку, то есть выполненную в виде ключа, замыкающего цепь. У них разная емкость, и, как правило, перегорает предохранитель с более слабыми характеристиками.
Вытаскивая каждую из них, следить за тем, чтобы соединительная резьба между контактами предохранителей не была нарушена. В противном случае их необходимо заменить. Чтобы легко найти перегоревший предохранитель, вы можете использовать мультиметр для проверки сопротивления. Если предохранитель исправен, мультиметр покажет сопротивление в несколько Ом, иначе показания не будет.
Трансформатор
Источник бесперебойного питания содержит силовой трансформатор, который предназначен для понижения или повышения напряжения за счет использования магнитных свойств трансформатора.Использование силового трансформатора позволяет добиться большей выходной мощности, чем импульсные блоки питания. С другой стороны, это утяжеляет устройство.
Как бы то ни было, довольно часто в обмотке трансформатора происходит короткое замыкание и обмотка частично перегорает. Этому могут способствовать достаточно сложные условия использования источника бесперебойного питания (нестабильность входного напряжения, постоянные скачки напряжения и мощные импульсные помехи, например, от лазерного принтера или копировального аппарата, высокая влажность в помещении и т. Д.)). В этом случае трансформатор сильно нагревается, и его дальнейшее использование возможно только после устранения короткого замыкания.
Если трансформатор сильно нагревается, проверьте все обмотки попарно с помощью мультиметра. При обнаружении повреждений трансформатор необходимо заменить, так как в домашних условиях сделать новую обмотку с желаемыми характеристиками достаточно сложно.
Транзисторы высокого напряжения
Как и в любом другом электронном устройстве, схема источника бесперебойного питания должна содержать компоненты, которые подвергаются серьезным нагрузкам, пропуская через них большой ток.При этом увеличивается тепловыделение, и если система охлаждения не справляется со своими функциями, то эти компоненты просто сгорят.
Проверить это довольно просто: внимательно посмотрите на их внешний вид … Как правило, такие компоненты треснуты, а иногда и разрушаются настолько, что на месте остаются только их выводы.
Как правило, это мощные транзисторы или микросхемы, установленные на алюминиевых радиаторах (рис. 1.16). Минимальное количество транзисторов — два.Качественные источники бесперебойного питания обычно содержат более четырех транзисторов.
Рисунок 1.16. Мощные полевые транзисторы
Для проверки транзисторов воспользуйтесь мультиметром, предварительно указав расположение полупроводниковых переходов в транзисторах в специальном справочнике или в Интернете по маркировке на корпусе транзистора. Как правило, транзисторы выходят из строя попарно, поэтому, обнаружив один неисправный элемент, продолжайте проверку дальше.
Аккумуляторная батарея
Аккумуляторная батарея (рис. 1.17) является одним из основных компонентов источника бесперебойного питания. В зависимости от емкости источник бесперебойного питания может содержать несколько батарей. Мощность агрегата и время автономной работы подключенных к нему устройств зависят от состояния аккумулятора и их емкости.
Рисунок 1.17. Аккумуляторная батарея
Срок службы батареи составляет от трех до четырех лет.Однако в условиях частых отключений электроэнергии или когда блок питания работает в режиме перегрузки, срок службы батареи сокращается вдвое и обычно составляет менее двух лет.
Проверить состояние батареи достаточно просто. Если срок службы батареи компьютера меньше пяти минут, батарею следует заменить. Если источник бесперебойного питания отключается сразу после отключения электроэнергии из электросети, то аккумулятор необходимо как можно скорее заменить, иначе он подведет вас в самый неподходящий момент.
Батарею также следует заменить, если вы заметили внешнее вздутие или сильное окисление клемм. Кроме того, корпус аккумулятора может треснуть или протечь электролит.
Этот текст является вводным. Из книги Сбои и ошибки ПК. Лечим компьютер сами. Давайте начнем! автор Ташков ПетрНеисправность блока питания Без сомнения, блок питания (рис. 1.1) является наиболее важным компонентом компьютера, поскольку именно он отвечает за подачу стабильного напряжения на все устройства, установленные в компьютере (в том числе подключенные к USB. порты).Самый простой
Из книги Компьютер и здоровье автора Баловсяк Надежда Васильевна.Источники бесперебойного питания и устройства защиты от перенапряжения Несмотря на развитие технологий и появление новых устройств, проблема качества электрического тока все еще существует. На работу компьютера может негативно повлиять, во-первых, кратковременное падение
Из книги Сборка компьютера своими руками автора Ватаманюк Александр Иванович.Приложение 1 Типичные неисправности Блок питания Процессор Материнская плата Привод CD / DVD Winchester Монитор Принтер Сканер Источник бесперебойного питания Использование BIOS для диагностики проблемы Все аппаратные проблемы являются общими
Из книги Компьютерное железо [Популярный учебник] автора Пташинский Владимир.Источник бесперебойного питания. Источник бесперебойного питания тоже может выйти из строя, хотя, как показывает практика, единственное, что нужно вовремя сделать — это заменить аккумулятор.
Из книги Самоучитель для работы на компьютере автора Колисниченко Денис Николаевич.Устройство защиты от перенапряжения и источник бесперебойного питания Ваш любимый компьютер может защитить от скачков напряжения сетевой фильтр (рис. 9.12), а если у вас дома (или на работе) электрики любят отключать электричество часто и без предупреждения, без источника
Из книги Сбои и ошибки ПК. Лечим компьютер сами автор Донцов Дмитрий2.9. Источники бесперебойного питания и устройства защиты от перенапряжения ИБП (он же ИБП) — это источник бесперебойного питания.Это своего рода аккумулятор, который позволяет вашему компьютеру работать автономно в случае отключения электроэнергии. В противном случае вы можете потерять несохраненные данные. Да,
Из книги Asterisk ™: Будущее телефонии, второе издание автора Меггелен Джим ВанНеисправности источника питания
Из книги Цифровой журнал «Компьютерра» № 62 автора журнал Компьютерра.Неисправности источника бесперебойного питания Источник бесперебойного питания (рис. 1.13), пожалуй, один из самых важных устройств.От этого зависит не только стабильность работы компьютера, но и частота появления аппаратных сбоев. Рисунок: 1.13. Источник
Из книги Новейшее руководство по работе на компьютере автора Белунцов ВалерийОбеспечение необходимого качества электроэнергии и источников бесперебойного питания При выборе источника питания для вашей системы необходимо учитывать не только потребляемую мощность, но и то, как она будет подаваться. Электричество не простое
Из книги Компьютерные подсказки (сборник статей) автор автор неизвестенЧистое напряжение: источники бесперебойного питания Олег Нечай Опубликовано 30 марта 2011 г. Компьютерные компоненты очень требовательны к качеству питания, и даже самый сложный источник питания далек от
Из книги Восстановление данных 100% автора Ташков Петр АндреевичИсточники бесперебойного питания: шесть популярных моделей Олег Нечай Опубликовано 30 марта 2011 г. APC Back-UPS BR650CI-RS Недорогой линейно-интерактивный источник бесперебойного питания, предназначенный для защиты компьютера
Из книги Как приручить компьютер за несколько часов автора Ремнева ИринаИсточники бесперебойного питания Современный компьютер — сложное устройство, которое, к сожалению, очень чувствительно к сбоям питания.Внезапное отключение электроэнергии во время работы компьютера может даже физически повредить человеку
Из книги автораКак работают блоки питания для персональных компьютеров? Какие есть блоки питания? http://pc-doc.spb.ru/atx.html Блок питания — важная часть компьютера, без которого его функционирование невозможно. Компьютер без блока питания — это просто мертвый ящик, залитый
Из книги автораНеисправности разъема и жгута Сломанный разъем USB — типичный механический отказ флеш-накопителя.Механизм его появления очевиден — очень легко случайно зацепить торчащий из футляра брелок. В этом случае дорожки на печатной плате (наиболее уязвимое место
Из книги автораНеисправности микросхемы памяти. Микросхема флеш-памяти рано или поздно выходит из строя. Если из-за деградации некоторые из ячеек флэш-памяти становятся неисправными, проявления сбоев зависят от того, что в этих ячейках записано. Если вы потеряете записи переводчика или файл
Из книги автораНеисправности и способы их устранения Представьте себе ситуацию.Вы пришли из университета или с работы, от друга или вернулись домой после утомительных покупок. Сели за компьютер, и о ужас! Он тебя не слушает! Нет, он просто игнорирует вас и даже не реагирует на
Источникидавно заняли место необходимого компонента в современных компьютерных системах и наборах других устройств, используемых как на предприятиях, так и дома. Многие потребители знакомы с особенностями работы и типами ИБП. Для них обычные для компьютера или, например, специализированные источники бесперебойного питания для котлов не являются чем-то новым и незнакомым.Тем более на территории нашей страны, где электрические сети, что уж говорить, не характеризуются стабильностью показателей, выдаваемых конечным потребителям. А подача электроэнергии, ни для кого не секрет, может быть неожиданно отключена, пусть и ненадолго, но в любой момент.
Такой полезный и нужный ИБП
Прежде чем приступить к рассмотрению возможностей ремонта ИБП своими руками, а об этом будет сказано ниже, важность этих устройств следует еще раз отметить.Бесперебойные устройства являются своеобразной преградой между устройствами — потребителями электроэнергии и теми неприятностями, которые нестабильность подводимого оборудования может принести электроснабжение … Разработчики постоянно совершенствуют свои продукты, делая их более универсальными.
Таким образом, устройство ИБП позволяет в большинстве случаев организовать достаточно надежную защиту не только ценной пользовательской информации в случае ПК при внезапном выключении света, но и аппаратных компонентов других устройств, чувствительных к скачкам напряжения. или его исчезновение.Но даже устройство, предназначенное для защиты других устройств от поломок, иногда может выйти из строя само. Рассмотрим основные компоненты, из которых состоит источник бесперебойного питания, а также относительно легко устранимые неисправности ИБП.
Устройство ИБП
Источники по своей сути представляют собой довольно сложные электронные устройства, состоящие из множества компонентов. Если посмотреть схему ИБП, да и практически любую, можно обнаружить, что устройство состоит из представленных компонентов: преобразователей
- ;
- переключатели;
- накопителей электроэнергии (в большинстве случаев аккумулятор).
Почему случаются поломки
Известно, что чем сложнее система, тем больше вероятность отказа из-за отказа одного или нескольких отдельных компонентов. В целом сложность устройства ИБП обусловлена довольно широким набором функций, которые устройство должно выполнять. Это включает в себя не только возможность подачи энергии на электрические устройства при пропадании напряжения в сети, но также стабилизирующие, защитные функции. Есть устройства, к которым предъявляются еще более широкие требования.Например, котлы бесперебойного питания для котлов должны, помимо вышеперечисленного, иметь на выходе правильную синусоиду. Такая сложность системы делает возможным возникновение некоторых неисправностей, хотя это случается не часто. Что делать в этом случае? Как самому сделать ремонт ИБП?
Меры предосторожности
Перед тем, как приступить к манипуляциям с устройством, следует иметь в виду, что ИБП — сложное электронное устройство, и при проведении ремонтных работ необходимо соблюдать меры предосторожности.Все операции с источником бесперебойного питания можно проводить только после того, как убедились, что устройство обесточено. Никакие советы и секреты ремонта ИБП, услышанные от друзей или найденные в Интернете, не спасут вас от поражения электрическим током в случае необдуманных действий и неосторожного обращения с находящимися под напряжением компонентами!
С чего начать?
Конечно, ИБП, как и любое другое электронное устройство, требует соблюдения определенных основных правил во время работы. Очень часто причиной неисправности, которая кажется пользователю, является неправильно подключенные провода, ослабление или окисление со временем их соединительных клемм и т. Д.включив ИБП, наконец, убедитесь, что в розетке есть напряжение.
Health support
В большинстве случаев рассматриваемое устройство служит своему владельцу долгие годы и без каких-либо проблем. В то же время, для достижения такого положения вещей требуется регулярное обслуживание ИБП, которое заключается в замене батареи (примерно каждые два года) и общем контроле за исправностью электронных компонентов. Если для контроля свойств конденсаторов, резисторов и других электронных элементов необходимы достаточно глубокие познания в электронике и схемотехнике или поездка в сервисный центр, то заменить вышедшую из строя или потерявшую свои свойства со временем батарею ИБП сможет практически каждый.Такой ремонт ИБП своими руками должен проводить практически каждый владелец устройства хотя бы один раз в течение жизненного цикла ИБП.
Предохранитель
Если источник бесперебойного питания не включается после падения напряжения или в результате короткого замыкания в питающей сети, вероятно, даже его разборка для восстановления работоспособности устройства не потребуется. Первое, что нужно сделать при ремонте ИБП своими руками — это проверить исправность предохранителя и при необходимости заменить.Поскольку этот компонент выходит из строя довольно часто, производители ИБП проектируют свои устройства таким образом, чтобы пользователь мог выполнить процедуру самостоятельно. Сами запасные предохранители часто входят в комплект поставки ИБП. Если их нет, защитный элемент, аналогичный снятому с устройства, можно приобрести в любом магазине, где продаются радиодетали. Для замены предохранителя нужно найти на корпусе специальный лоток с ним и вынуть / открутить — в зависимости от конструкции — содержимое. Замените лоток после замены.Более подробно процедура описана в инструкции к ИБП, но в целом любой домашний мастер разберется и без него.
Замена батареи
Замена батареи занимает очень мало времени, и единственный инструмент — крестовая отвертка. Изначально требуется открутить несколько саморезов, которые скрепляют детали корпуса и находятся внизу ИБП, в специальных отверстиях. Это позволит снять верхнюю крышку и получить доступ к батарее. В большинстве случаев аккумулятор не фиксируется внутри корпуса каким-либо особым образом и легко снимается.Вам просто нужно отсоединить два провода, которые подключены к АКБ с помощью клемм. После извлечения источника накопления энергии из корпуса ИБП необходимо идентифицировать его этикетку и приобрести аналогичный аккумулятор в специализированном магазине. Сборка ИБП осуществляется в обратной последовательности:
- Установка аккумулятора.
- Подключите провода, соблюдая полярность.
- Установка и подключение частей корпуса устройства.
Комплексный ремонт
Если следовать приведенным выше советам, то есть ИБП подключен правильно, предохранитель в устройстве исправен и аккумулятор исправен, а ИБП по-прежнему не работает должным образом, вероятно, самый правильный Решением будет обратиться в сервисный центр для ремонта.Дело в том, что схема ИБП достаточно сложна для рядового пользователя, диагностика и замена при необходимости отдельных электронных компонентов без специальных инструментов и навыков мастера в домашних условиях зачастую просто невозможны. Таким образом, попытка починить нерабочий прибор без определенных знаний и навыков, а также без наличия соответствующей техники домашний умелец может только усугубить ситуацию.
В общем, решив самостоятельно починить неисправный ИБП, необходимо в первую очередь взвесить свои силы и возможности.Обычному пользователю чаще всего требуется провести простейшие манипуляции, которые правильнее было бы отнести к обслуживанию устройства, а не его ремонту. Устранение сложных поломок лучше доверить профессионалам.
Источники бесперебойного питания, как и любое другое оборудование, нуждаются в своевременном обслуживании, отсутствие которого может привести к тому, что ИБП не запустится. Это возможно по разным причинам. Существует ряд типичных неисправностей, которые могут привести к тому, что ИБП не включится, однако стоит помнить, что устройство каждого ИБП может иметь свои характеристики, которые могут вносить свои коррективы в процессе диагностики и ремонта ИБП. .
Поскольку ИБП является наиболее важной частью системы электропитания, отказ ИБП подвергает оборудование некоторой степени риска. Самый простой способ устранения неполадок — это изучить инструкцию. Скорее всего, там вы найдете описание проблем, которые могут возникнуть в процессе эксплуатации. конкретная модель источника бесперебойного питания. Большинство инструкций содержат хотя бы небольшую информацию о том, как исправить незначительную проблему.
Во избежание проблем рекомендуется использовать программное обеспечение, сопряженное с ИБП.С его помощью можно следить за состоянием системы и своевременно принимать необходимые меры.
Функциональная проверка
Как проверить работоспособность ИБП? Для этого нужно отключить электричество и следить за временем работы нагрузки. Если время работы невелико, то неисправность, скорее всего, вызвана высоким износом аккумулятора … В таком случае ремонт БП для компьютера будет банальной заменой.Важно помнить, что старые батареи нельзя выбрасывать из-за их сильного воздействия на окружающую среду — старые батареи необходимо сдавать на переработку.
Если ИБП издает звуковой сигнал при запуске, это может быть сигналом о перегрузке … Это также может сигнализировать о том, что батарея не прошла тест , который предоставляется системой. Понять причину неприятного писка можно по индикаторам на передней панели или с помощью программного обеспечения.
Панель управления ИБП Eaton 9PX
Почему ИБП не работает от батареи? Эта проблема может быть вызвана неисправностью зарядного устройства . , в результате чего аккумулятор не может обеспечить заявленное время автономной работы.Проверить зарядку можно, измерив напряжение на клеммах, не отключаясь от сети. Оно должно быть 13-14 В для ИБП с одной батареей и 26-28 В для последовательно соединенных батарей.
Если не работает источник бесперебойного питания для компьютера, то для начала необходимо проверить состояние аккумулятора. В целом их срок службы составляет максимум 4-5 лет. Если вашему ИБП больше 5 лет, то, скорее всего, вся проблема в батарее. Состояние батареи можно определить по уровню напряжения.Если оно выше 12,4 В, значит, все в порядке, а если меньше 12 В, то пора с этим прощаться.
Также можно проверить аккумулятор с помощью обычной лампочки на 100 Вт. Для этого нужно подключить лампочку к аккумулятору и посмотреть, на сколько хватит заряда аккумулятора. Обычно в источниках бесперебойного питания используются свинцово-кислотные батареи емкостью 7 Ач. Новый аккумулятор этого типа обеспечивает около 20 минут работы лампочки мощностью 100 Вт. В результате, если батарея показывает время работы менее 70% от нормального, то ее необходимо заменить.
Если АКБ исправна, то причины проблемы могут быть в неправильном подключении АКБ … Также причиной может быть неправильное выполнение программы ИБП , это говорит о том, что устройству нужна калибровка. В противном случае причины могут заключаться в неисправности компонентов ИБП , которые вы не можете установить самостоятельно.
ИБП не включается
Нередки ситуации, когда ИБП просто не включается.Что делать в этом случае? В маломощных источниках бесперебойного питания, как правило, плата управления питается от аккумуляторной батареи, ввиду этого источник бесперебойного питания не включается из-за низкого заряда … В такой ситуации следует попробуйте зарядить аккумулятор. Некоторые устройства могут заряжаться в этих условиях, поэтому просто подключите ИБП к электросети и подождите некоторое время. Вы также можете извлечь аккумулятор и зарядить его подходящим зарядным устройством.
Если вы только что приобрели устройство, но оно не включается, то вам необходимо проверить, подключен ли аккумулятор.По правилам перевозки такие устройства необходимо транспортировать с отключенным аккумулятором. Другой причиной того, что ИБП не запускается, может быть и т. Д. нажатая кнопка питания … Возможный обрыв кабеля из-за короткого замыкания.
Также причиной того, что ИБП не работает, может быть перегрузка … Проверить это довольно просто — нужно отключить всю нагрузку. Если при этом ИБП будет работать, то необходимо определить оборудование, которое вызывает перегрузку.Это можно сделать, подключив нагрузку последовательно к ИБП. После этого такую нагрузку нужно исключить. Если ИБП не включается даже без нагрузки, то необходимо отправить устройство на диагностику в c. Самостоятельная замена батареи может не решить проблему, поэтому покупать вторую батарею просто так нет смысла.
Обслуживание мощного ИБП может быть опасным. Это вызвано наличием высоких токов и напряжений, которые при коротком замыкании могут повредить оборудование и вызвать ожоги.По этой причине стоит соблюдать все меры предосторожности, а еще лучше обратиться в специализированный центр.
Наши специалисты помогут быстро выявить и устранить неисправности на любом типе оборудования. Осуществляем как срочный ремонт, так и профилактическое обслуживание.
Написать письмо
По любому вопросу вы можете использовать эту форму.
Схема подключенияApc back ups CS 500. Проектирование и ремонт источников бесперебойного питания ARS. Связь с ПК
Удивительно, но полное отсутствие информации о таких распространенных устройствах, как источники бесперебойного питания… Мы прорываем информационную блокаду и начинаем публиковать материалы по их строительству и ремонту. Из статьи вы получите общее представление об имеющихся типах источников бесперебойного питания и более подробное, на уровне принципиальной схемы, — о наиболее распространенных моделях Smart-UPS.
Надежность компьютеров во многом определяется качеством электрической сети … Перебои в подаче электроэнергии, такие как скачки, скачки, провалы и перебои в подаче электроэнергии, могут привести к блокировке клавиатуры, потере данных, повреждению материнской платы и так далее.Источники бесперебойного питания (ИБП) используются для защиты дорогих компьютеров от проблем, связанных с электросетью. ИБП устраняет проблемы, связанные с некачественным питанием или временным отсутствием питания, но не является долгосрочным альтернативным источником питания, таким как генератор.
По данным экспертно-аналитического центра «СК ПРЕСС», в 2000 г. объем продаж ИБП на российском рынке составил 582 тыс. Шт. Если сравнить эти оценки с данными о продажах компьютеров (1.78 млн шт.), Оказывается, что в 2000 году каждый третий купленный компьютер был оборудован индивидуальным ИБП.
Подавляющую часть российского рынка ИБП занимает продукция шести компаний: APC, Chloride, Invensys, IMV, Liebert, Powercom. Продукция APC уже много лет удерживает лидирующие позиции на российском рынке ИБП.
ИБПделятся на три основных класса: автономные (или резервные), линейно-интерактивные и интерактивные. Эти устройства имеют различную конструкцию и характеристики.
Рисунок: 1. Блок-схема автономного ИБП
Блок-схема автономного ИБП показана на рис. 1. Во время нормальной работы нагрузка питается от фильтрованного сетевого напряжения. EMI / RFI Шумовые фильтры на металлооксидных варисторах используются для подавления EMI и RFI во входных цепях. Если входное напряжение падает ниже или выше установленного значения или вообще исчезает, включается инвертор, который обычно выключен. Преобразуя батареи постоянного давления в переменный ток, инвертор питает нагрузку от батарей.Форма его выходного напряжения — прямоугольные импульсы положительной и отрицательной полярности с амплитудой 300 В и частотой 50 Гц. Автономные ИБП неэкономично работают в электрических сетях с частыми и значительными отклонениями напряжения от номинального значения, поскольку частое переключение на работу от батарейного питания сокращает срок их службы. Мощность моделей ИБП Back-UPS Off-line производства APC находится в диапазоне 250 … 1250 ВА, а у моделей Back-UPS Pro — в диапазоне 2S0… 1400 ВА.
Рисунок: 2. Блок-схема линейно-интерактивного ИБП
Блок-схема линейно-интерактивного ИБП показана на рис. 2. Как и автономные ИБП, они передают переменное напряжение на нагрузку, поглощая при этом относительно небольшие скачки напряжения и сглаживая помехи. Во входных цепях используется шумовой фильтр EMI / RFI на металлооксидных варисторах для подавления EMI и RFI. Если в сети возникает аварийная ситуация, то ИБП синхронно, без потери фазы колебаний, включает инвертор для питания нагрузки от батарей, при этом синусоидальная форма выходного напряжения достигается за счет фильтрации колебаний ШИМ.В схеме используется специальный инвертор для подзарядки аккумулятора, который также работает при скачках напряжения в сети. Диапазон работы без подключения АКБ расширен за счет использования автотрансформатора с переключаемой обмоткой во входных цепях ИБП. Переход на питание от батареи происходит, когда напряжение в сети выходит за допустимые пределы. Мощность ИБП Smart-UPS класса Line-interactive производства ARS составляет 250 … 5000 ВА.
Рисунок: 3. Блок-схема ИБП класса On-line
Блок-схема ИБП в режиме онлайн показана на рис.3. Эти ИБП преобразуют входное переменное напряжение в постоянное, которое затем преобразуется обратно в стабильный переменный ток с помощью инвертора ШИМ. Поскольку нагрузка всегда питается от инвертора, нет необходимости переключаться с сети на инвертор, а время переключения равно нулю. Благодаря инерционному звену постоянного тока, которым является аккумулятор, нагрузка изолирована от сетевых аномалий и формируется очень стабильное выходное напряжение. Даже при больших отклонениях входного напряжения ИБП продолжает подавать на нагрузку чисто синусоидальное напряжение в пределах + 5% от заданного пользователем номинального значения.ИБП APC On-line имеют следующие выходные мощности: модели Matrix — 3000 и 5000 ВА, модели Symmetra Power Array — 8000, 12000 и 16000 ВА.
В моделях Back-UPS не используется микропроцессор, а в Back-UPS Pro, Smart-UPS, Smart / VS, Matrix и Symmetna используется микропроцессор.
Наиболее широко используемые устройства: Back-UPS, Back-UPS pro, Smart-UPS, Smart-UPS / VS.
Такие устройства, как Matrix и Symmetna, используются в первую очередь для банковских систем.
В этой статье мы рассмотрим устройство и схему Smart-UPS 450VA… Модели мощностью 700 ВА используются для питания персональных компьютеров (ПК) и серверов. Их технические характеристики приведены в таблице. один.
Таблица 1. Технические характеристики APC Smart-UPS модели
| Модель | 450 ВА | 620ВА | 700 ВА | 1400 ВА |
|---|---|---|---|---|
| Допустимое входное напряжение, В | 0 … 320 | |||
| Входное напряжение для работы от сети *, В | 165…283 | |||
| Выходное напряжение *, В | 208 … 253 | |||
| Защита входной цепи от перегрузки | Восстанавливаемый выключатель | |||
| Диапазон частот при работе от сети, Гц | 47 … 63 | |||
| Время перехода на питание от батареи, мс | 4 | |||
| Максимальная мощность нагрузки, ВА (Вт) | 450 (280) | 620 (390) | 700 (450) | 1400 (950) |
| Выходное напряжение при работе от аккумулятора, В | 230 | |||
| Частота при работе от аккумулятора, Гц | 50 ± 0.1 | |||
| Форма волны при работе от батареи | Синусоида | |||
| Защита выходной цепи от перегрузки | Защита от перегрузки и короткого замыкания, отключение с фиксацией перегрузки | |||
| Тип батареи | Свинцовый герметик, не требует обслуживания | |||
| Количество аккумуляторов x напряжение, В, | 2 х 12 | 2 х 6 | 2 х 12 | 2 х 12 |
| Емкость аккумулятора, Ач | 4,5 | 10 | 7 | 17 |
| Срок службы батареи, лет | 3…5 | |||
| Время полной зарядки, ч | 2 … 5 | |||
| Габаритные размеры ИБП (высота x ширина x длина), см | 16,8×11,9×36,8 | 15,8×13,7×35,8 | 21,6x17x43,9 | |
| Масса нетто (брутто), кг | 7,30 (9,12) | 10,53 (12,34) | 13,1 (14,5) | 24,1 (26,1) |
* Настраивается пользователем с помощью программного обеспечения PowerChute.
ИБП Smart-UPS 450 … 700 ВА и Smart-UPS 1000 ВА… 1400VA имеют одинаковую электрическую схему и отличаются емкостью батарей, количеством выходных транзисторов в инверторе, силовым трансформатором и габаритами.
Учитывать параметры, характеризующие качество электроэнергии, а также терминологию и обозначения.
Проблемы с питанием можно выразить как:
В России провалы напряжения, перебои в подаче электроэнергии и скачки как вверх, так и вниз составляют примерно 95% отклонений от нормы, остальное — это шум, импульсный шум (иглы), высокочастотные скачки.
вольт-ампер (ВА, ВА) и ватт (Вт, Вт) используются в качестве единиц питания.Они различаются коэффициентом мощности PF (Power Factor):
Коэффициент мощности для вычислительной техники составляет 0,6 … 0,7. Число в обозначении модели ИБП APC указывает максимальную мощность в ВА. Например, модель Smart-UPS 600 ВА имеет мощность 400 Вт, а модель 900 ВА — 630 Вт.
Блок-схема моделей Smart-UPS и Smart-UPS / VS показана на рис. 4. Сетевое напряжение подается на входной фильтр EM / RFI для подавления сетевых помех. При номинальном сетевом напряжении включаются реле RY5, RY4, RY3 (контакты 1, 3), RY2 (контакты 1, 3), RY1, и входное напряжение проходит на нагрузку.Реле RY3 и RY2 используются для режима подстройки выходного напряжения BOOST / TRIM. Например, если сетевое напряжение увеличилось и вышло за допустимый предел, реле RY3 и RY2 подключают дополнительную обмотку W1 последовательно с основной W2. Автотрансформатор с коэффициентом трансформации формируется
К = W2 / (W2 + W1)
меньше единицы, и выходное напряжение падает. В случае снижения сетевого напряжения дополнительная обмотка W1 меняет местами контакты реле RY3 и RY2.Коэффициент трансформации
К = W2 / (W2 — W1)
становится больше единицы, и выходное напряжение возрастает. Диапазон регулировки составляет ± 12%, значение гистерезиса выбирается программным обеспечением Power Chute.
При пропадании напряжения на входе реле RY2 … RY5 выключаются, включается мощный инвертор ШИМ, питаемый от аккумулятора, и на нагрузку подается синусоидальное напряжение 230 В, 50 Гц.
Многоуровневый фильтр подавления помех электросети состоит из варисторов MV1, MV3, MV4, дросселя L1, конденсаторов C14… C16 (рис. 5). Трансформатор CT1 анализирует высокочастотные составляющие сетевого напряжения. Трансформатор CT2 является датчиком тока нагрузки. Сигналы с этих датчиков, а также датчика температуры RTh2 поступают на аналого-цифровой преобразователь IC10 (ADC0838) (рис. 6).
Трансформатор T1 — датчик входного напряжения. Команда на включение устройства (AC-OK) отправляется от двухуровневого компаратора IC7 на базу Q6. Трансформатор T2 — это датчик выходного напряжения для режима Smart TRIM / BOOST.С выводов 23 и 24 микросхемы IC1 2 (рис. 6) сигналы BOOST и TRIM поступают на базы транзисторов Q43 и Q49 для переключения реле RY3 и RY2 соответственно.
Сигнал фазовой синхронизации (PHAS-REF) с вывода 5 трансформатора T1 подается на базу транзистора Q41, а с его коллектора — на вывод 14 IC12 (рисунок 6).
В Smart-UPS используется микропроцессор IC12 (S87C654), который:
EEPROM IC13 хранит заводские настройки, а также откалиброванные настройки для уровней сигнала частоты, выходного напряжения, пределов перехода, напряжения зарядки аккумулятора.
Цифро-аналоговый преобразователь IC15 (ЦАП-08CN) генерирует опорный синусоидальный сигнал на выводе 2, который используется в качестве эталона для IC17 (APC2010).
Сигнал ШИМ генерируется IC14 (APC2020) вместе с IC17. Мощные полевые транзисторы Q9 … Q14, Q19 … Q24 образуют мостовой инвертор.Во время положительной полуволны сигнала ШИМ Q12 … Q14 и Q22 … Q24 открыты, а Q19 … Q21 и Q9 … Q11 закрыты. Во время отрицательной полуволны Q19 … Q21 и Q9 … Q11 открыты, а Q12 … Q14 и Q22 … Q24 закрыты. Транзисторы Q27 … Q30, Q32, Q33, Q35, Q36 образуют двухтактные драйверы, которые генерируют управляющие сигналы для мощных полевых транзисторов с большой входной емкостью. Нагрузкой инвертора является обмотка трансформатора, она подключается проводами W5 (желтый) и W6 (черный).На вторичной обмотке трансформатора генерируется синусоидальное напряжение 230 В, 50 Гц для питания подключенного оборудования.
Обратный режим инвертора используется для зарядки аккумулятора пульсирующим током при нормальной работе ИБП.
ИБП имеет встроенный слот SNMP, который позволяет подключать дополнительные платы для расширения возможностей ИБП:
ИБП имеет несколько напряжений, необходимых для нормальной работы устройства: 24 В, 12 В, 5 В и -8 В. Для их проверки можно воспользоваться таблицей. 2. Измерьте сопротивление от выводов микросхем к общему проводу при выключенном ИБП и разряженном конденсаторе С22. Типичные неисправности ИБП Smart-Ups 450 … 700 ВА и способы их устранения приведены в таблице. 3.
Таблица 3. Типичные неисправности ИБП Smart-Ups 450 … 700 ВА
| Краткое описание дефекта | Возможная причина | Способ устранения неполадок |
|---|---|---|
| ИБП не включается | Батареи не подключены | Подключите батареи |
| Неисправный или дефектный аккумулятор, низкая емкость | Заменить аккумулятор.Емкость заряженного аккумулятора можно проверить с помощью лампы дальнего света от автомобиля (12В, 150Вт) | |
| Пробиты мощные полевые транзисторы инвертора | В этом случае на клеммах аккумулятора, подключенного к плате ИБП, нет напряжения. Проверить омметром и заменить транзисторы. Проверить резисторы в цепях своих затворов. Заменить IC16 | |
| Обрыв гибкого кабеля, соединяющего дисплей | Эта неисправность может быть вызвана коротким замыканием выводов гибкого кабеля в корпусе ИБП.Замените гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить исправность предохранителя F3 и транзистора Q5 | |
| Нажата кнопка включения | Заменить кнопку SW2 | |
| ИБП включается только от батареи | Перегорел предохранитель F3 | Заменить F3. Проверяем исправность транзисторов Q5 и Q6 |
| ИБП не запускается. Индикатор замены батареи на | Если батарея в порядке, ИБП неправильно выполняет программу. | Откалибруйте напряжение аккумулятора с помощью фирменной программы от APC |
| ИБП не подключается | Обрыв сетевого кабеля или обрыв контакта | Подсоедините сетевой кабель. Проверить состояние автоматической свечи омметром. Проверьте подключение шнура горячей нейтрали. |
| Холодная пайка элементов платы | Проверить исправность и качество рационов элементов L1, L2 и особенно T1 | |
| Варисторы неисправны | Проверить или заменить варисторы МВ1… MV4 | |
| Отключение нагрузки при включении ИБП | Неисправен датчик напряжения Т1 | Заменить T1. Проверить исправность элементов: D18 … D20, C63 и C10 |
| Индикаторы дисплея мигают | Емкость конденсатора С17 уменьшилась | Заменить конденсатор С17 |
| Вероятна утечка конденсатора | Заменить C44 или C52 | |
| Неисправны контакты реле или элементы платы | Заменить реле.Заменить IC3 и D20. Диод D20 лучше заменить на 1N4937 | |
| Перегрузка ИБП | Мощность подключенного оборудования превышает номинальную | Уменьшить нагрузку |
| Неисправен трансформатор Т2 | Заменить T2 | |
| Неисправен датчик тока CT1 | Заменить CT1. Сопротивление более 4 Ом свидетельствует о неисправности датчика тока | |
| Неисправный IC15 | Заменить IC15. Проверить напряжение -8В и 5В.Проверьте и при необходимости замените: IC12, IC8, IC17, IC14 и силовые полевые транзисторы инвертора. Проверить обмотки силового трансформатора | |
| Аккумулятор не заряжается | Программа ИБП не работает должным образом | Корпоративная программа «Калибровка напряжения батареи» от ARS. Проверьте константы 4, 5, 6, 0. Константа 0 важна для каждой модели ИБП. Проверить постоянную после замены аккума |
| Неисправна цепь зарядки аккумулятора | Заменить IC14.Проверить напряжение 8 В на контакте. 9 IC14, если нет, то заменить C88 или IC17 | |
| Батарея неисправна | Заменить аккумулятор. Его мощность можно проверить с помощью лампы дальнего света от автомобиля (12В, 150Вт) | |
| Микропроцессор IC12 неисправен | Заменить IC12 | |
| ИБП при включении не запускается, слышен щелчок | Неисправна цепь сброса | Проверить исправность и заменить неисправные элементы: IC11, IC15, Q51… Q53, R115, C77 |
| Индикатор неисправности | Неисправна цепь индикации | Проверить и заменить неисправные Q57 … Q60 на табло индикатора |
| ИБП не работает в режиме онлайн | Неисправные элементы платы | Заменить Q56. Проверить исправность элементов: Q55, Q54, IC12. IC13 неисправен или его необходимо перепрограммировать. Программу можно взять с исправного ИБП |
| При переходе на работу от батареи ИБП отключается и самопроизвольно включается | Пробит транзистор Q3 | Заменить транзистор Q3 |
Во второй части статьи будет рассмотрен ИБП класса On-line,
АВТОНОМНЫЙ ИБП
Автономный ИБПAPC включает модели Back-UPS.ИБП этого класса отличаются невысокой стоимостью и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых моделей Back-UPS от 250 до 1250 ВА. Основные технические данные наиболее распространенных моделей ИБП представлены в таблице. 3.
Таблица 3. Основные технические данные ИБП класса Back-UPS
| Модель | BK250I | BK400I | BK600I |
|---|---|---|---|
| Номинальное входное напряжение, В | 220…240 | ||
| Номинальная частота сети, Гц | 50 | ||
| Энергия поглощенных выбросов, Дж | 320 | ||
| Пиковый ток эмиссии, А | 6500 | ||
| IEEE 587 Кат. А 6кВА,% | |||
| Коммутируемое напряжение, В | 166 … 196 | ||
| Выходное напряжение при работе от аккумуляторов, В | 225 ± 5% | ||
| Выходная частота при работе от аккумуляторов, Гц | 50 ± 3% | ||
| Максимальная мощность, ВА (Вт) | 250 (170) | 400 (250) | 600 (400) |
| Коэффициент мощности | 0,5…1,0 | ||
| Пик-фактор | |||
| Номинальное время переключения, мс | 5 | ||
| Количество батарей x напряжение, В | 2×6 | 1×12 | 2×6 |
| Емкость аккумулятора, Ач | 4 | 7 | 10 |
| Время 90% заряда после разряда до 50%, час | 6 | 7 | 10 |
| Акустический шум на расстоянии 91 см от прибора, дБ | |||
| Время работы ИБП на полной мощности, не менее | > 5 | ||
| Максимальные габариты (В x Ш x Г), мм | 168x119x361 | ||
| Масса, кг | 5,4 | 9,5 | 11,3 |
Индекс «I» (Международный) в названиях моделей ИБП означает, что модели рассчитаны на входное напряжение 230 В, устройства комплектуются герметичными свинцово-кислотными необслуживаемыми аккумуляторами со сроком службы 3 … 5 лет по стандарту Euro Bat. Все модели оснащены фильтрами-глушителями для подавления скачков и высокочастотных шумов в сетевом напряжении. Устройства подают соответствующие звуковые сигналы при пропадании входного напряжения, разрядке и перегрузке аккумуляторов. Пороговое значение напряжения сети, ниже которого ИБП переключается на работу от батареи, устанавливается с помощью переключателей на задней панели устройства. Модели BK400I и BK600I имеют интерфейсный порт, подключенный к компьютеру или серверу для автоматического самозакрывания системы, тестовый переключатель и переключатель звукового сигнала.
Блок-схема Back-UPS 250I, 400I и 600I показана на рис. 8. Напряжение сети подается на входной многоступенчатый фильтр через автоматический выключатель. Автоматический выключатель выполнен в виде автоматического выключателя на задней панели ИБП. В случае значительной перегрузки отключает устройство от сети, при этом контактная колонка переключателя подталкивается вверх. Чтобы включить ИБП после перегрузки, необходимо сбросить шину выключателя. Входной фильтр подавления электромагнитных и радиопомех использует LC-звенья и металлооксидные варисторы.Во время нормальной работы контакты 3 и 5 RY1 замкнуты, и ИБП передает питание от сети на нагрузку, отфильтровывая высокочастотные помехи. Зарядный ток протекает непрерывно, пока в сети есть напряжение. Если входное напряжение падает ниже установленного значения или полностью исчезает, или если это очень шумно, контакты 3 и 4 реле замыкаются, и ИБП переключается на работу от инвертора, который преобразует постоянное напряжение батарей в переменное. Время переключения составляет около 5 мс, что вполне приемлемо для современных импульсных блоков питания компьютеров.Форма волны на нагрузке представляет собой прямоугольные импульсы положительной и отрицательной полярности с частотой 50 Гц, длительностью 5 мс, амплитудой 300 В, эффективным напряжением 225 В. На холостом ходу длительность импульса укорачивается, а эффективное выходное напряжение падает до 208 В. В отличие от моделей Smart -UPS, Back-UPS не имеет микропроцессора, для управления устройством используются компараторы и логические микросхемы.
Принципиальная схема Back-UPS 250I, 400I и 600I почти полностью показана на рис.9 … 11. Многоуровневый фильтр шумоподавления блока питания состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов C38 и C40 (рис. 9). Трансформатор Т1 (рис. 10) — датчик входного напряжения. Его выходное напряжение используется для зарядки батарей (в этой схеме используются D4 … D8, IC1, R9 … R11, C3 и VR1) и для анализа сетевого напряжения.
Если он пропадает, то в схему на элементах IC2 … IC4 и IC7 подключается мощный инвертор с питанием от аккумулятора. Команда ACFAIL для включения инвертора генерируется IC3 и IC4.Схема, состоящая из компаратора IC4 (контакты 6, 7, 1) и электронного ключа IC6 (контакты 10, 11, 12), обеспечивает работу инвертора с логическим сигналом. «1» на контактах 1 и 13 IC2.
Делитель, состоящий из резисторов R55, R122, R1 23 и переключателя SW1 (контакты 2, 7 и 3, 6), расположенный на задней стороне ИБП, определяет сетевое напряжение, ниже которого ИБП переключается на питание от батареи. Заводская установка для этого напряжения составляет 196 В. В регионах, где есть частые колебания напряжения сети, приводящие к частому переключению ИБП на питание от батареи, пороговое напряжение должно быть установлено на более низкий уровень.Точная регулировка порогового напряжения осуществляется резистором VR2.
Во время работы от батареи IC7 генерирует импульсы управления инвертором PUSHPL1 и PUSHPL2. В одном плече инвертора установлены мощные полевые транзисторы Q4 … Q6 и Q36, в другом -Q1 … Q3 и Q37. Нагрузка транзисторов осуществляется их коллекторами на выходном трансформаторе. Вторичная обмотка выходного трансформатора генерирует импульсное напряжение с эффективным значением 225 В и частотой 50 Гц, которое используется для питания оборудования, подключенного к ИБП.Длительность импульсов регулируется переменным резистором VR3, а частота — резистором VR4 (рис. 10). Включение и выключение инвертора синхронизируется с напряжением сети цепью на элементах IC3 (контакты 3 … 6), IC6 (контакты 3 … 5, 6, 8, 9) и IC5 (контакты 1 .. 3 и 11 … 13). Схема на элементах SW1 (выводы 1 и 8), IC5 (выводы 4 … B и 8 … 10), IC2 (выводы 8 … 10), IC3 (выводы 1 и 2), IC10 (выводы 12 и 13), D30, D31, D18, Q9, BZ1 (рис. 11) включает зуммер, чтобы предупредить пользователя о проблеме с питанием.Во время работы от батареи ИБП издает одиночный звуковой сигнал каждые 5 секунд, указывая на необходимость сохранения пользовательских файлов. емкость аккумулятора ограничена. При работе от батареи ИБП контролирует ее емкость и издает непрерывный звуковой сигнал в течение определенного времени перед разрядкой батареи. Если контакты 4 и 5 переключателя SW1 разомкнуты, то это время составляет 2 минуты, если замкнут — 5 минут. Для отключения звукового сигнала необходимо замкнуть клеммы 1 и 8 переключателя SW1.
Все модели Back-UPS, за исключением BK250I, имеют двунаправленный коммуникационный порт для связи с ПК.Программное обеспечение Power Chute Plus позволяет компьютеру выполнять как мониторинг ИБП, так и безопасное автоматическое выключение операционной системы (Novell, Netware, Windows NT, IBM OS / 2, Lan Server, Scounix и UnixWare, Windows 95/98) при сохранении файлов пользователя. . На рис. 11 этот порт обозначен как J14. Назначение его выводов: 1 — ВЫКЛЮЧЕНИЕ ИБП. ИБП отключается, если на этом контакте появляется журнал. «1» на 0,5 с.
2 — AC FAIL. При переключении на питание от батареи ИБП регистрирует этот вывод. «один».
3 — CC AC FAIL.При переключении на питание от батареи ИБП формирует журнал на этом выходе. «0». Выход с открытым коллектором.
4, 9 — ЗЕМЛЯ ДБ-9. Общий провод для ввода / вывода сигнала. Клемма имеет сопротивление 20 Ом к общей линии ИБП.
5 — РАЗРЯД БАТАРЕИ CC. В случае разряда батареи ИБП формирует журнал на этом выходе. «0». Выход с открытым коллектором.
6 — OS AC FAIL При переключении на питание от батареи ИБП генерирует журнал на этом выходе. «один». Выход с открытым коллектором.
7, 8 — не подключен.
Выходы с открытым коллектором можно подключать к цепям TTL. Их нагрузочная способность до 50 мА, 40 В. Если к ним нужно подключить реле, то обмотку следует зашунтировать диодом.
Обычный «нуль-модемный» кабель для этого порта не подходит, соответствующий интерфейсный кабель RS-232 с 9-контактным разъемом поставляется с ПО.
КАЛИБРОВКА И РЕМОНТ ИБП
Установка частоты выходного напряжения
Подключите осциллограф или частотомер к выходу ИБП, чтобы установить частоту выходного напряжения.Переведите ИБП в режим работы от батарей. При измерении частоты на выходе ИБП установите резистор VR4 на 50 ± 0,6 Гц.
Установка значения выходного напряжения
Переведите ИБП в режим работы от батарей без нагрузки. Подключите вольтметр к выходу ИБП, чтобы измерить эффективное значение напряжения. Регулируя резистор VR3, установите напряжение на выходе ИБП 208 ± 2 В.
Установка порогового напряжения
Установите переключатели 2 и 3 на задней панели ИБП в положение ВЫКЛ.Подключите ИБП к трансформатору LATR с плавно регулируемым выходным напряжением. Установите напряжение на выходе LATR на 196 В. Поверните резистор VR2 против часовой стрелки до упора, затем медленно поверните резистор VR2 по часовой стрелке, пока ИБП не переключится на питание от батареи.
Установка зарядного напряжения
Установите вход ИБП на 230 В. Отсоедините красный провод, идущий к положительной клемме аккумулятора. С помощью цифрового вольтметра отрегулируйте резистор VR1 так, чтобы напряжение на этом проводе было равно 13.76 ± 0,2 В относительно общей точки схемы, после чего восстановить подключение к АКБ.
Типичные неисправности
Типичные неисправности и методы их устранения приведены в таблице. 4, а в табл. 5 — аналоги наиболее часто выходящих из строя компонентов.
Таблица 4. Типичные сбои Back-UPS 250I, 400I и 600I
| Проявление дефекта | Возможная причина | Метод поиска и устранения неисправностей |
|---|---|---|
| Запах дыма, не работает ИБП | Входной фильтр неисправен | Проверить исправность компонентов MOV2, MOV5, L1, L2, C38, C40, а также соединяющих их проводов платы |
| ИБП не включается.Индикатор не горит | Выключатель входной цепи ИБП (автоматический выключатель) отключен | Уменьшите нагрузку на ИБП, отключив часть оборудования, а затем включите автоматический выключатель, нажав на контактную стойку выключателя |
| Аккумулятор неисправен | Заменить батареи | |
| Батареи подключены неправильно | Проверить правильность подключения аккумуляторов | |
| Инвертор неисправен | Убедитесь, что инвертор работает правильно.Для этого необходимо отключить ИБП от сети переменного тока, отключить аккумуляторы и разрядить емкость С3 резистором 100 Ом, прозвонить каналы сток-исток мощных полевых транзисторов Q1 … Q6, Q37, Q36 с помощью омметр. Если сопротивление составляет несколько Ом или меньше, замените транзисторы. Проверить резисторы в затворах R1 … R3, R6 … R8, R147, R148. Проверить исправность транзисторов Q30, Q31 и диодов D36 … D38 и D41. Проверить предохранители F1 и F2 | |
| Заменить IC2 | ||
| При включении ИБП отключает нагрузку | Неисправен трансформатор Т1 | Проверить исправность обмоток трансформатора Т1.Проверить дорожки на плате, соединяющие обмотки Т1. Проверить предохранитель F3 | .
| ИБП работает от батареи даже при наличии сетевого напряжения | Напряжение в сети слишком низкое или искаженное | Проверьте входное напряжение с помощью индикатора или измерителя. Если это приемлемо для нагрузки, уменьшите чувствительность ИБП, то есть измените предел срабатывания с помощью переключателей, расположенных на задней панели устройства |
| ИБП включается, но на нагрузку не подается напряжение | Неисправное реле RY1 | Проверить исправность реле RY1 и транзистора Q10 (BUZ71).Проверить исправность IC4 и IC3 и напряжение питания на их выводах |
| Проверить дорожки на плате подключения контактов реле | ||
| ИБП гудит и / или отключает нагрузку, не обеспечивая ожидаемого времени поддержки | Неисправен инвертор или один из его компонентов | См. Подпункт «Неисправен инвертор» |
| ИБП не обеспечивает ожидаемого времени поддержки | Батареи разряжены или потеряли емкость | Зарядите аккумуляторы.Их необходимо перезарядить после продолжительных отключений электроэнергии. Кроме того, батареи быстро стареют при частом использовании или в условиях высоких температур. Если срок службы батарей подходит к концу, рекомендуется заменить их, даже если сигнал о замене батарей еще не прозвучал. Проверить емкость заряженного аккумулятора авто дальним светом 12 В, 150 Вт |
| ИБП перегружен | Уменьшить количество потребителей на выходе ИБП | |
| ИБП не включается после замены батареи | Неправильное подключение батарей при их замене | Проверить правильность подключения аккумуляторов |
| ИБП издает громкий звуковой сигнал при включении, иногда с затухающим звуком | Аккумуляторы неисправны или сильно разряжены | Заряжайте аккумуляторы не менее четырех часов.Если проблема не исчезнет после перезарядки, замените батареи. |
| Батареи не заряжаются | Диод D8 неисправен | Проверьте, правильно ли работает D8. Его обратный ток не должен превышать 10 мкА |
| Напряжение заряда ниже требуемого | Калибровка напряжения заряда аккумулятора |
Таблица 5. Аналоги для замены неисправных компонентов
| Условное обозначение | Неисправный компонент | Возможна замена |
|---|---|---|
| IC1 | LM317T | LM117H, LM117K |
| IC2 | CD4001 | К561ЛЕ5 |
| IC3, IC10 | 74S14 | Состоит из двух микросхем К561ТЛ1, выходы которых подключены согласно распиновке на микросхеме |
| IC4 | LM339 | K1401SA1 |
| IC5 | CD4011 | K561LA7 |
| IC6 | CD4066 | K561KT3 |
| D4… D8, D47, D25 … D28 | 1N4005 | 1N4006, 1N4007, BY126, BY127, BY133, BY134, 1N5618 … 1N5622, 1N4937 |
| Q10 | BUZ71 | BUZ10, 2SK673, 2SK971, BUK442 … BUK450, BUK543 … BUK550 |
| Q22 | IRF743 | IRF742, MTP10N35, MTP10N40, 2SK554, 2SK555 |
| Q8, Q21, Q35, Q31, Q12, Q9, Q27, Q28, Q32, Q33 | PN2222 | 2N2222, BS540, BS541, BSW61… BSW 64, 2N4014 |
| Q11, Q29, Q25, Q26, Q24 | PN2907 | 2N2907, 2N4026 … 2N4029 |
| Q1 … Q6, Q36, Q37 | IRFZ42 | BUZ11, BUZ12, PRFZ42 |
Яблонин Геннадий
«Ремонт электронной техники»
990-9231 5/03
Подключиться к устройству
Оборудование Back-UPS
Back-UPS вмещает на задней панели
следующие элементы:
Гнезда аккумуляторных батарей
(кол-во: 3 шт.). Эти розетки обеспечивают резервное питание от батареи
, защиту от перенапряжения
и подавление электромагнитных помех (EMI). При пропадании
напряжения в сети на эти розетки автоматически подается питание от аккумулятора
. При
back-UPS off питание на эти розетки
(от сети и от аккумулятора) не подается. Подключите
к этим розеткам на компьютере, мониторе, внешнем диске или
cD-ROM.
Розетка только с защитой от перенапряжения.
В эту розетку всегда входит (если есть напряжение в сети
), и ее состояние не зависит от переключателя Вкл /
Выкл При напряжении
в сети питания эта розетка не подается. Подключите к этой розетке
принтер, факс или сканер.
Включите Back-UPS
Примечание: Перед использованием дайте устройству
Back-UPS можно заряжать полные
восемь часов.
Нажмите кнопку на передней панели Back-UPS.
Обратите внимание, что после того, как вы нажмете и отпустите кнопку
, должно произойти следующее:
Зеленый индикатор питание от сети начинает мигать.
Желтый индикатор заряда батареи горит
во время самотестирования .
После успешного завершения самопроверки остается
горит только зеленый индикатор питание от сети .
Если внутренняя батарея не подключена, зеленый индикатор
от сети и красный индикатор
замена батареи … Back-UPS также издаст высокий звуковой сигнал
раз.
На передней панели Back-UPS находятся четыре (световых) индикатора состояния
(питание от сети
, питание от аккумулятора, перегрузка и замена аккумулятора
).
Сетевое питание (зеленый) — загорается во всех случаях
, когда на выходах
АКБ, напряжение подается от сети.
Battery power (желтый) —
загорается во всех случаях, когда оборудование
подключено к выходам,
обеспечивает возможность питания от резервной батареи
, напряжение подается
от батареи Back-UPS.
Четыре звуковых сигнала зуммера каждые 30
секунд — этот сигнал тревоги отправляется на
во всех случаях. когда Back-UPS
работает от батареи. Не думайте
, сохранить ли текущую работу.
Непрерывный сигнал зуммера — это
сигнал тревоги подается во всех случаях,
когда состояние батареи приближается к
разряженной. Время, оставшееся от батареи
, не имеет значения. Быстрый
сохраняет всю незавершенную работу и выходит из
всех запущенных программ. Выключите операционную систему
, компьютер и устройство резервного копирования
.
Перегрузка (красный) — загорается во всех
случаях, когда потребление электроэнергии
превышает мощность Back-UPS.
Непрерывный постоянный тональный сигнал —
этот аварийный сигнал сигнализируется во всех
случаях, когда выходы
имеют возможность питания от резервного аккумулятора
перегружены.
Предохранитель — кнопка безопасности,
расположена на задней панели устройства
Back-UPS, выскакивает из нажатого положения
, если перегрузка вынуждает Back-
UPS отключается от сети.Если кнопка
выскочила из нажатого положения, отключите оборудование
, работа которого не так важна. Верните предохранитель в исходное положение
, нажав кнопку.
Замени аккумулятор (красный) —
горит во всех случаях, когда истекает период
использования аккумулятора, а также если
аккумулятор не подключен (см. Выше).
Батарея, срок службы которой
истекает, не обеспечивает достаточного рабочего времени
и требует замены.
Высокий тональный сигнал в течение 1 минуты
каждые 5 часов — этот сигнал тревоги
подается во всех случаях, когда батарея не
проходит автоматические диагностические тесты.
Размещение / подключение
При установке Back-UPS избегайте:
Прямые солнечные лучи
Чрезмерно высокая температура
Чрезмерная влажность или контакт с любыми
жидкостями
Подключите Back-UPS к розетке, как показано на рисунке
.
Back-UPS Internal Battery
заряжается всякий раз, когда устройство подключено к розетке
.
Защитите свою телефонную линию
от скачков напряжения
Телефонные порты обеспечивают защиту от перенапряжения
напряжений, вызванных ударами молнии, для любых
устройств, подключенных к телефонной линии
(компьютер, модем, факс, телефон). Телефонные порты
соответствуют требованиям стандартов HPNA (бытовые телефонные линии Union
) и DSL (цифровые абонентские
линий), а также позволяют использовать модемы с любой скоростью передачи данных
.Выполните подключение,
, как показано на рисунке.
Розетка
Модем / факс / телефон
Поверните прибор на боковую стенку. Сдвиньте верхнюю крышку батарейного отсека
и снимите ее с устройств
ИБП.
Выдвиньте аккумулятор, чтобы получить доступ к его клеммам и соединительным проводам. Отсоедините от клемм провода
.
Вставьте новую батарею в батарейный отсек.
Подключите провода к клеммам аккумуляторной батареи, как указано ниже
:
Черный провод к клемме заземления (-).
Красный провод к плюсовой клемме (+).
Совместите крышку аккумуляторного отсека с гнездами устройств
ИБП. Сдвиньте крышку вниз, пока она
не встанет на место.
Устройство
Руководство
пользователь
Установка
Подключите кабель USB и
установите программное обеспечение
Provision
(необязательно)
Чтобы заменить внутреннюю батарею, выполните следующую процедуру:
Примечание: Замена аккумулятора не представляет опасности.Однако во время этого процесса наблюдается
небольших искр. Это нормально.
Заменить внутреннюю батарею
APC, Back-UPS и PowerChute являются зарегистрированными товарными знаками American Power Conversion Company. Все остальные товарные знаки
являются собственностью соответствующих владельцев.
Кабель питания компьютера
инструкции,
появляются на
ПРИМЕЧАНИЕ (для пользователей компьютеров
Macintosh): Чтобы максимально использовать
возможности высокоскоростного USB-интерфейса
, вам потребуется операционная система
Mac OS 10.1.5 или новее.
Если автозапуск не разрешен на вашем компьютере,
выполните следующие процедуры:
На рабочем столе компьютера дважды щелкните мышью
на значке «Мой компьютер».
Дважды щелкните значок драйвера
CD-ROM и следуйте инструкциям
, которые появятся на мониторе.
Индикаторы состояния и аварийные сигналы
Заказ сменного аккумулятора
Типичный срок службы батареи 3-6 лет (в зависимости от количества циклов разряда и температуры
).Сменный аккумулятор можно заказать в APC.
При заказе RBC2 укажите аккумуляторный блок.
Регулировка напряжения и чувствительности (опция)
В случаях, когда Back-UPS или связанное с ним оборудование демонстрирует повышенную чувствительность
к уровню входного напряжения, может потребоваться регулировка напряжения. Это простая
процедура, выполняемая с помощью кнопки на передней панели. Для регулировки напряжения выполните
следующим образом:
1. Подключите Back-UPS к сетевой розетке.Back-UPS перейдет в режим ожидания
(индикаторы выключены).
2. Полностью нажмите кнопку на передней панели и удерживайте 10 секунд. Все показатели устройства
Back-UPS начнет мигать, подтверждая, что он вошел в режим программирования.
3. Затем Back-UPS отобразит текущую настройку чувствительности на основе следующих
стол.
4. Чтобы выбрать низкий уровень чувствительности, нажмите кнопку, пока не замигает
.желтый индикатор.
5. Для выбора среднего уровня чувствительности нажимайте кнопку, пока не появится
.желтых и красных индикатора (второй и третий сверху).
6. Для выбора высокого уровня чувствительности нажимайте кнопку, пока не появится
.желтый и оба красных индикатора (три нижних).
7. Для выхода из этого режима без изменения уровня чувствительности нажимайте кнопку до
начинает мигать зеленый индикатор.
8. Если в течение 5 секунд в режиме программирования не будет нажата ни одна кнопка, Back-UPS завершит работу.
режим программирования и все индикаторы гаснут.
после
показателей
чувствительность
Диапазон напряжения на
подъезд (для работы
вспомогательная система)
Используется в следующих
условия
160 — 278 В переменного тока
Входное напряжение очень низкое
для питания компьютера.
(желтый и
(по умолчанию)
180 — 266 В переменного тока
Back-UPS часто
переходит на работу с
аккумулятор.
(желтый и два
196 — 256 В переменного тока
Подключенное оборудование
чувствителен к отклонениям
Источник бесперебойного питания, или как в простонародье его называют ИБП (BACK UPS), по сути является повышающим преобразователем и зарядным устройством в одном корпусе. Устройство очень полезно, особенно для владельцев ПК. Устройство может автономно запитать компьютер, если по какой-то причине внезапно отключится электричество. К сожалению, встроенный аккумулятор не позволяет запитать компьютер длительное время, так как его емкость ограничена 7 амперами (в некоторых мощных моделях батарея стоит до 15-20А).Перейдем к самой батарее.Источники бесперебойного питания используют закрытую гелиевую или кислотную батарею. Встроенный аккумулятор обычно рассчитан на емкость от 7 до 8 Ампер / час, напряжение — 12 вольт. Аккумулятор полностью герметичен, что позволяет использовать устройство в любых условиях. Помимо аккумулятора, внутри можно увидеть огромный трансформатор, в данном случае 400-500 Вт. Трансформатор работает в двух режимах —
1) как повышающий трансформатор для преобразователя напряжения.
2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.
Во время нормальной работы нагрузка питается от фильтрованного сетевого напряжения. Фильтры используются для подавления электромагнитных помех и помех во входных цепях. Если входное напряжение падает ниже или выше установленного значения или вообще исчезает, включается инвертор, который обычно выключен. Преобразуя постоянное напряжение батарей в переменное, инвертор питает нагрузку от батарей.ЗАДНИЕ ИБП класса Off-line неэкономично работают в электрических сетях с частыми и значительными отклонениями напряжения от номинального значения, так как частое переключение на работу от батарей сокращает срок службы последних. Мощность, производимая производителями Back-UPS, находится в диапазоне 250-1200 ВА. Источник бесперебойного питания BACK UPS довольно сложен. Вы можете скачать большую коллекцию схематических диаграмм, а ниже несколько уменьшенных копий — нажмите, чтобы увеличить.
Здесь можно найти специальный контроллер, который отвечает за корректную работу устройства.Контроллер активирует реле при отсутствии сетевого напряжения, и если ИБП включен, он будет работать как преобразователь напряжения. Если сетевое напряжение снова появляется, контроллер отключает преобразователь и устройство превращается в зарядное устройство. Емкости встроенного аккумулятора хватает на 10 — 30 минут, если, конечно, устройство питает компьютер. Подробнее о работе и назначении узлов ИБП можно прочитать в.
BACK UPS может использоваться как резервный источник питания; в общем, рекомендуется, чтобы в каждом доме был источник бесперебойного питания.Если источник бесперебойного питания предназначен для бытовых нужд, то сигнализатор желательно снять с платы, он напоминает, что устройство работает как преобразователь, каждые 5 секунд издает напоминание с писком, а это скучно. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульса, то чистого синуса явно нет. BACK UPS может запитать любую бытовую технику, в том числе и активную, если, конечно, мощность устройства позволяет.
Мой ИБП вышел из строя.Мой ИБП
— это APC Back-UPS CS 500, это также относится к немного более молодым и старым моделям, которые благополучно прослужили свой срок службы в течение 3-4 лет (они больше не живут — все дело в батарее).
Как порядочный гражданин решил заменить старую батарею на рекомендованную производителем оригинальную. Эта модель в рознице стоит от 1500 до 1800 рублей, а мне удалось найти новый Back-UPS CS 500 за 2000 рублей. Аккумулятор отдельно покупать нет смысла.
Магазин посоветовал купить аналог этого аккумулятора за 450 рублей, и поискав аналогичную проблему на форумах выяснилось, что достаточно было содрать наклейку со старого аккумулятора и посмотреть его полные характеристики и купить подходящий.
Срываем наклейку и находим там CSB 12v 7Ah
(фото не мое, но аккум у меня был точно такой же)
В большинстве магазинов есть точно такая же «батарейка» по цене 600- 900 руб. (В зависимости от жадности продавца), тоже нашел за 550 руб. Но мне это не нужно.
Вот почему:
Есть батареи 12v 9Ah, которые в большинстве случаев идентичны по размеру «оригинальной», которая была в ИБП.
Производителей аккумуляторов следует разделить по соотношению цена / качество:
Yuasa — вроде бы лучшие производители (не тестировал, но это утверждение можно найти на форумах у многих пользователей)
CSB — производитель довольно хороших аккумуляторов, именно он перепродает APC под собственной маркой
Delta — хорошие аккумуляторы по адекватной цене.(Проверял мой знакомый — батарея проработала 5 лет). Советую сделать акцент именно на нем, потому что цена соответствует качеству на 100%.
Так и сделал, купил Delta HR 12-34W 12v 9Ah за 630 руб.
Также подходят: Yuasa NPW45-12 12V / 9AH и CSB 12V / 9Ah HR1234W
Небольшой апгрейд не помешает, и для этого вам понадобятся:
крестовая отвертка
Паяльник и сопутствующий комплект
Термоклеевой пистолет
Проволока 1м (позаимствовал их из старого блока питания)
Диод 12 В
Сверло со сверлом
Противоскользящие мебельные наклейки 4 шт.
Маленькие пластиковые зажимы
И самое главное — Переключатель кнопочный
Первый , по углам приклеиваем резиновые прокладки, предварительно обезжирив поверхность.
Меня всегда раздражал звук, издаваемый ИБП, но выключить или выключить его было невозможно, поэтому мне часто приходилось просыпаться посреди ночи от его криков. Осталось исправить это упущение производителя:
Открываем корпус:
Выкручиваем два винта, затем поднимаем крышку, кладем на бок, и приподнимаем часть корпуса, так что плата со всеми потрохами должен оставаться в нижней части, а верхний отсоединить вместе с красным и черным кабелями.Мы откладываем это в сторону.
Находим динамик и аккуратно снимаем его паяльником и ставим на его место пару шпилек, например от одного из разъемов старой материнской платы
Маркером заднюю панель ИБП под подходящий размер будущего переключателя и делаем аккуратное отверстие
Просверливаем подходящее по размеру диода отверстие в выступе лицевой панели
Соединяем проводом по примитивной схеме все части цепи (выключатель, диод и динамик) собрать провода зажимами и все детали разместить на свободных местах в корпусе, зафиксировав горячим клеем.
Собираем корпус в обратной последовательности.
Результат:
* Значительно уменьшена вибрация
* Звук теперь можно не только полностью отключить, но и заменить световой индикацией
* Емкость ИБП увеличена на 30%
* Значительно сэкономлены деньги, так что жаба села и больше не задыхается при мысли о покупке нового ИБП.
Тестировал новую батарею, заражает и разряжает как обычно, но работает лучше предыдущей.Проработал 43 * минуты с выключенным Wi-Fi (* aimak 2009 24 «)
Надеюсь, мой опыт будет кому-то полезен и сэкономит деньги, время и природу.
Эта модель источника бесперебойного питания также является частым гостем на рабочих столах сервисных инженеров. APC RS 500, как правило, исправно работает два года, после чего неисправность появляется практически в каждом источнике. Первый признак неисправности — потемнение верхней части корпуса из-за перегрева элементов. ИБП не заряжает аккумулятор до номинального уровня, напряжение заряда часто не выше 5-8 вольт.В этом случае выходит из строя аккумулятор, и ИБП просто не включается.
Такая неисправность часто приводит неопытного ремонтника к частой ошибке. Мастер меняет аккумулятор, источник бесперебойного питания включается и вроде исправно работает. Но это продолжается до тех пор, пока батарея полностью не разрядится, которую затем необходимо заменить на новую из-за заметной потери емкости. Поэтому при замене аккумулятора важно проверять напряжение заряда.При измерении источник должен быть подключен к электросети, а один из контактов аккумулятора должен быть отключен.
Источник не включается или горит индикатор разряда батареи
APC Back UPS RS 500 — резервный источник, аккумулятор заряжается от преобразователя, собранного на микросхеме ШИМ-контроллера UC3843.
Лучше установить конденсатор с более высоким рабочим напряжением и рабочей температурой 105 градусов. Если после замены С7 резистор R28 не перестает нагреваться, нужно проверить конденсатор С43 или заменить микросхему ШИМ-контроллера.
Чрезмерное напряжение заряда, шум при работе
Другая неисправность ИБП , это напряжение заряда завышено до 18 вольт. Причину неисправности нужно искать в цепи стабилизации выходного напряжения (выделено на схеме выше). Чаще всего выходит из строя микросхема оптопары U2 или стабилизатора IC6.
Также цепь стабилизации отключается, если сигнал CHARGER_EN имеет потенциал выше 0,8 вольт. В этом случае должна включиться оптопара U3 и шунтировать конденсатор С44, что приведет к остановке генератора микросхемы ШИМ и отключению преобразователя.Если U3 неисправен, преобразователь не отключится и выходное напряжение возрастет до 18-22 вольт. Также, если выходное напряжение слишком высокое, нужно проверить исправность Q34, C61, C41.
При выходе из строя одного из вышеперечисленных элементов после полной зарядки аккумулятора источник бесперебойного питания начинает издавать громкий шум. ИБП более ранних выпусков также шумят из-за конденсатора C22 с номиналом 0,1 мкФ x 400 В, позже его заменили на 10 мкФ x 400 В (см. Фото выше).
Перегоревшие резисторы
Практически в каждом источнике можно найти перегоревшие резисторы на 10 Ом. Это R150 и R151. Они включаются в RC-цепи искрогасителя на контактах реле RY3.
| |
Перегоревшие резисторы не оказывают заметного влияния на работу ИБП, но для того, чтобы реле не нужно было потом заменять, элементы необходимо заменить.
Схема загрузки Вы не можете скачивать файлы с нашего сервера
Amazon.com: APC Back-UPS для резервного питания и защиты от перенапряжения (BE750G): Домашнее аудио и кинотеатр
ИБП APC Back-UPS BE750G
Электронные устройства, которые вы используете каждый день для связи, безопасности и развлечений, такие как сетевое оборудование, компьютеры, телевизоры, системы безопасности и игровые консоли, подвержены риску повреждения и отключения из-за неожиданных отключений электроэнергии, колебаний напряжения и других сбоев питания.
APC by Schneider Electric Back-UPS BE750G обеспечивает мгновенное питание от аккумулятора критически важной электроники при отключении электроэнергии, позволяя оставаться на связи и быть доступным как для личного, так и для профессионального использования. Кроме того, BE750G (источник бесперебойного питания) обеспечивает гарантированную защиту от перенапряжения и молнии для подключенных устройств. Подключая свои ценные устройства, вы защищаете эти вложения от потенциально необратимого ущерба.При отключении питания APC BE750G будет питать критически важные устройства, включая домашнее сетевое оборудование; позволяя вам поддерживать подключение к Интернету. Это позволяет продуктивно работать, избегать потери ценных данных и безопасно отключать оборудование.
Back-UPS BE750G включает программное обеспечение PowerChute Personal Edition, которое обеспечивает параметры управления ИБП, безопасное отключение системы и мониторинг энергопотребления, что позволяет сократить расходы и предотвратить возможное повреждение данных.BE750G также предлагает десять розеток с защитой от перенапряжения, пять из которых обеспечивают резервное питание от батареи, и выходную мощность 450 Вт / 750 вольт.
С одного взгляда:
- Гарантированная защита и резервное питание от батареи для вашей ценной электроники, гарантируя, что они останутся безопасными от опасных нарушений питания
- Оставайтесь на связи и оставайтесь на связи, запитывая важные устройства (компьютеры, беспроводные сетевые устройства, игровые консоли, системы безопасности и другую электронику) во время отключения электроэнергии.
- Всего 10 розеток — 5 резервных батарей, 5 розеток только для защиты от перенапряжения, 4 блока трансформаторов
- Включает 3 энергосберегающих розетки, которые автоматически отключают периферийные устройства
- Программное обеспечение PowerChute обеспечивает безопасное завершение работы системы, предотвращая возможное повреждение данных
- Гарантированная защита от скачков и скачков напряжения, вызванных штормом, молнией, перегрузкой цепи, циклическим переключением питания и т. Д.
- Периодическая самопроверка батареи обеспечивает раннее обнаружение батареи, которую необходимо заменить
- Сертификат ENERGY STAR
Источник бесперебойного питания Elgar серии GUPS Global
Обзор продукта
Elgar GUPS — это защищенные онлайновые «ИБП», которые принимают широкий спектр входной мощности переменного тока от коммунальных предприятий и военных.Без вмешательства оператора они автоматически выбирают соответствующие диапазоны входной мощности для работы в глобальном масштабе.Серия GUPS была специально разработана, чтобы противостоять суровым условиям мобильных приложений. Они соответствуют требованиям к вибрации и ударам, указанным в MIL-STD-810E, методы 514.4 и 516.4. Их алюминиевый корпус, монтируемый в стойку, с оборудованием из нержавеющей стали, выдерживает суровые условия эксплуатации и обеспечивает прочный и легкий корпус.
Особенности и преимущества
Основные характеристики
- Повышенная прочность
- Широкий (глобальный) Вход
- Резервная батарея в сети
- Подавление переходных процессов (всплесков)
- Подавление перенапряжения
- Устранение искажений на входе
Приложения
GUPS особенно полезны для требовательных полевых компьютерных приложений, работающих от двигателей-генераторов, где потребность в повышении прочности, а также колебания напряжения и частоты традиционно были проблемой для нормальной работы ИБП.Способность воспринимать широкий диапазон входных напряжений и частот переменного тока, а также прочная конструкция делают GUPS идеальным выбором для следующих военных и коммерческих приложений:
- Системы на базе удаленных компьютеров
- Регулировка мощности генератора двигателя
- Связь
- Удаленный SATCOM
- Резервное копирование бортовой телеметрии
- Геологоразведка
- КИПиА / каротаж
- Получение данных
- Военный C4I
Описание функций
Универсальный вход
Модель GUPS 2400A с входом переменного тока обеспечивает мощность 2400 ВА / 1920 Вт при 115 В переменного тока, 60 Гц.Он автоматически выбирает между двумя входными диапазонами от 85 до 140 В переменного тока и от 170 до 280 В переменного тока, принимая любую частоту от 45 до 450 Гц, и обеспечивает выходную мощность 115 В переменного тока, 60 Гц.
Также доступен вариант GUPS 2400A-104, обеспечивающий трехфазный ввод от линии к линии 159-232 В переменного тока на частотах 370-430 Гц.
Модель универсального выхода GUPS 2400U обеспечивает стандартное для США напряжение 115 В переменного тока, 60 Гц или международное питание 230 В переменного тока, 50 Гц (по выбору пользователя). Без вмешательства оператора он автоматически выбирает между двумя входными диапазонами от 85 до 140 В переменного тока и от 170 до 280 В переменного тока, принимая любую частоту от 45 до 450 Гц.
Elgar GUPS допускает переменную мощность, связанную с «мягкими» источниками, такими как двигатель / мотор-генераторы. Обеспечивается стабильная выходная мощность без колебаний между входом генератора и батареи, независимо от того, как входная мощность изменяется в допустимых пределах. Это предотвращает разрядку аккумулятора и гарантирует, что аккумулятор будет доступен в случае отказа генератора. Плавный запуск входного выпрямителя ИБП ограничивает пусковой ток во время запуска, предотвращая колебания напряжения источника переменного тока, которые могут повлиять на другие нагрузки.
Точный и стабильный выход
Выход точно регулируется, обеспечивая синусоидальный сигнал с низким искажением. Защита критической нагрузки максимальна, потому что она постоянно получает питание от онлайн-инвертора; выход никогда не зависит от состояния входа переменного тока, и переходные процессы переключения отсутствуют.
Низкое выходное сопротивление позволяет управлять нелинейными нагрузками, потребляющими токи с высоким коэффициентом амплитуды, например, компьютерными источниками питания. Допустимая перегрузка инвертора на 200% с пик-фактором более 3: 1 обеспечивает повышенную способность обеспечивать пусковой пусковой ток таких нагрузок.Технология высокочастотного преобразования энергии используется для быстрой динамической реакции на изменение условий нагрузки. Постоянная защита от перегрузки и короткого замыкания обеспечивает надежную работу.
Экранированный трансформатор используется для гальванической развязки выхода от входа переменного тока, входа постоянного тока и батареи. Выход дополнительно защищен сетями подавления, которые поглощают высокие энергетические переходные процессы и скачки, возникающие на входе переменного тока. Фильтрация электромагнитных помех и экранированный изолирующий трансформатор обеспечивают ослабление электрических помех в поперечном и синфазном режимах.
Целостность ИБП определяется посредством самотестирования, которое выполняется автоматически во время запуска. Правильная работа обеспечивается до подачи питания на критическую нагрузку. После запуска эта функция также может быть выбрана пользователем вручную с передней панели.
Интерфейс связи
Интерфейс связи RS 232 предоставляет информацию главной системе о рабочем состоянии и параметрах ИБП, таких как напряжение и ток. Имеются изолированные контакты реле для удаленного оповещения о потере входного питания переменного тока и предстоящем отключении во время работы от батареи.
АККУМУЛЯТОРЫ
GUPS 2400A и GUPS 2400U включают в себя установленный в выдвижном ящике внутренний аккумуляторный модуль, который снимается с передней панели без использования инструментов; это позволяет обслуживать аккумулятор, не снимая ИБП со стойки.
Срок службы батареи увеличивается за счет автоматического выравнивания, управляемого микропроцессором, и температурной компенсации во время зарядки.
Для GUPS 2400A и GUPS 2400U дополнительный внешний батарейный блок, устанавливаемый в стойку, увеличивает время резервного питания до 18 минут при полной номинальной нагрузке; несколько пакетов еще больше расширяют резервную копию.
Дизайн сайтов
Advanced Internet Technologies, Inc. работает уже более 25 лет. Мы специализируемся на предоставлении высококачественных и доступных по цене индивидуальных веб-сайтов. Мы стремимся предоставить нашим клиентам, занимающимся веб-дизайном, единственный в своем роде веб-сайт.
Веб-сайт с индивидуальным веб-дизайном представляет вашу организацию, бизнес, цель, местоположение и репутацию и может обеспечить вам отличный возврат ваших инвестиций. Веб-сайт — это ваша виртуальная витрина, стоимость которой составляет лишь малую долю обычных операций и которая может расширить ваш географический охват далеко за пределы вашего региона.
Покупка нестандартного веб-дизайна — важное решение, потому что это означает, что вам нужно будет работать с командой веб-дизайнеров, которая еще больше улучшит и повысит ценность вашего бренда. Мудрое решение принимает во внимание множество факторов, чтобы создать реальную добавленную стоимость для вашей организации. Мы определили ваши проблемные области и потребности, которые вдохновили нас на предложение веб-дизайна по доступной цене без ущерба для премиального качества. Всего за 99 долларов в месяц мы предоставляем все следующие функции и многое другое:
- Веб-дизайн и разработка на заказ
- Выделенный менеджер проекта
- Регистрация домена
- Дизайн логотипа
- Структурированные данные
- SSL-сертификат
- Ежемесячный веб-хостинг
- SEO на странице
- Скорость отклика мобильных устройств
- Кросс-браузерная совместимость
- Проверка скорости страницы Google
- Инструменты Google Analytics
- Круглосуточная поддержка в США
- Ежемесячное обслуживание веб-сайта
- Аналитика веб-сайта
- cPanel Панель управления
Вам не нужно искать дальше, если вы ищете лучший веб-дизайн.Взгляните на нашу обширную страницу портфолио и изучите наши прошлые проекты, чтобы лично убедиться в нашем уникальном веб-дизайне. Если вы найдете веб-сайт, который вам нравится, и если вам нужны рекомендации по выбору подходящего веб-сайта, не стесняйтесь обращаться к одному из наших опытных представителей по работе с клиентами для получения дополнительной информации по телефону (877) 404-4149. Вы также можете написать нам по адресу [электронная почта защищена] или назначить встречу, чтобы поговорить с нами сегодня. Вы также можете связаться с нами в чате или через наши страницы в социальных сетях.Мы организуем бесплатную консультацию и вместе с вами рассмотрим наш процесс веб-дизайна.
.
