Почему нельзя использовать компьютерный UPS для питания котла
29-05-2015
О необходимости использования UPS для питания котлов отопления
Работа газовых котлов, выпускаемых в течение последних 20-30 лет, существенно зависит от качества электроэнергии в сети. Современные тепловые приборы имеют сложную конструкцию. В состав приборов входят электронные блоки управления, электрические сервоприводы, циркуляционные насосы и другие устройства. Без качественного электропитания такие котлы отопления работать не могут.
В случае существенных проблем с электрическим питанием, таких, как скачки напряжения, провалы питания, временные отключения, повышение или понижение напряжения, нарушение частоты тока, возникают проблемы с работой газовых котлов отопления. Некачественное электропитание может привести к остановке или поломке дорогого отопительного оборудования.
Для решения проблемы стабильного питания котлов отопления нужно применять UPS для котлов отопления.
Причины некорректного использования компьютерного UPS для питания котла отопления
Вот список основных причин, по которым нельзя использовать обычный компьютерный бесперебойник для питания котла отопления:
- компьютерный UPS не обеспечивает синусоидальный график напряжения, необходимый для питания насосов котла отопления;
- компьютерный UPS не обеспечивает наличие правильной фазировки тока для стабильной работы устройства розжига и горелки газового котла отопления;
- компьютерный UPS не может дать необходимое длительное время резерва для эффективной работы котла при длительных отключениях электрического питания.
Теперь давайте разбираться подробнее.
Для питания котла отопления необходим «чистый синус»
Источники бесперебойного питания (UPS) можно разделить на две группы по типу выходного сигнала: «чистый синус» и «модифицированный синус».
«Модифицированный синус» также может называться «меандром».
На выходе источника бесперебойного питания типа «чистый синус» можно видеть правильный синусоидальный график напряжения. На выходе источника бесперебойного питания типа «модифицированный синус» можно видеть график напряжения в виде меандра — ступенчатой линии, приближенной к графику синуса.
Как правило, обычные компьютерные бесперебойники производятся по технологии «модифицированного синуса», это дешевле и не приносит вреда компьютеру.
Циркуляционные насосы являются важной частью современного котла отопления или отопительной системы. Главной частью насоса является электродвигатель, который требует правильного электропитания. Если на электродвигатель попадает электропитание типа «модифицированный синус», то это приводит к резким толчкам в движении ротора двигателя, двигатель начинает «биение», гудит и греется. Это приводит к быстрому износу электрического двигателя и остановке работы газового котла отопления.
Таким образом, использовать компьютерные UPS для питания газовых котлов отопления нельзя. Для питания котла нужен ИБП с «чистым синусом».
Для корректного питания котла отопления необходима правильная фазировка
Многие современные газовые котлы отопления являются фазозависимыми, для питания таких котлов отопления необходимо точно соблюдать фазировку при подключении. Фазировка необходима для корректной работы датчика пламени котла отопления, ток ионизации такого датчика течет от «фазы» к «земле». В случае нарушения правильности подключения такого котла, горение происходить не будет. Компьютерный UPS не дает сигнала с выраженной фазой. По этой причине использовать компьютерный бесперебойник для питания современного газового котла нельзя.
UPS для питания котла отопления должен иметь длительный резерв
Как правило, компьютерный UPS имеет очень небольшое время резервирования. Такие бесперебойники рассчитаны на решение задачи безаварийного завершения сеанса работы, сохранения открытых файлов и завершения работы программ.
Обычные компьютерные ИБП могут обеспечить питанием компьютер в течение 2-10 минут. Для такой задачи достаточно одной маленькой АКБ, помещенной в корпусе самого бесперебойника.
Для бесперебойного питания газового котла отопления в случае отключения сетевого питания необходим резерв, измеряемый часами или даже десятками часов. Время резерва определяется, исходя из решаемой задачи, возможности подключения дополнительной линии питания, мощности отопительного оборудования. Для обеспечения длительного питания используются внешние мощные аккумуляторные батареи в необходимом количестве. Как определить время резерва, можно прочитать в статье «Расчёт времени резерва питания нагрузки от ИБП».
Специализированные бесперебойники серии SKAT и TEPLOCOM для питания котлов отопления
|
Наименование UPS |
Технические характеристики UPS |
|
|
|
Бесперебойник для котла отопления TEPLOCOM-300 |
Мощность нагрузки до 300 ВА. |
|
|
Бесперебойник для котла отопления TEPLOCOM-1000 |
Мощность нагрузки до 1000 ВА. Высокая надёжность, точная стабилизация, чистый синус, длительный резерв, легкий монтаж, заводская гарантия — 5 лет. |
|
|
Бесперебойник для котла отопления SKAT-UPS 1000 исп.D |
Мощность нагрузки до 1000 ВА. Высокая надёжность, точная стабилизация, чистый синус, длительный резерв, легкий монтаж, заводская гарантия — 5 лет. Выдерживает многократные кратковременные значительные перегрузки. |
|
|
Бесперебойник для котла котельной SKAT-UPS 3000 RACK |
Мощность нагрузки до 3000 ВА. Высокая надёжность, точная стабилизация, чистый синус, длительный резерв, легкий монтаж, заводская гарантия — 5 лет. |
Высокая надёжность, чистый синус, длительный резерв, легкий монтаж, заводская гарантия — 5 лет.
Читайте также по теме:
Товары из статьи
Тех. поддержка
Бастион в соц. сетях
Канал Бастион на YouTube
Делаем выбор ИБП для циркуляционного насоса отопления
Циркуляционный насос предназначен для создания принудительного давления в системе отопления. В энергозависимых системах, насосное оборудование устанавливают непосредственно в котел. Поэтому при выборе ИБП для циркуляционного насоса отопления, в расчет принимаются параметры, указанные в технической документации водогрейного оборудования.
Для энергонезависимых систем насос устанавливают отдельно. Подключение источника бесперебойного питания обеспечивает работоспособность и стабильность теплоотдачи отопления.
Нужен ли циркуляционному насосу ИБП
Источник бесперебойного питания для циркуляционного насоса выполняет две важные функции:
- Стабилизация напряжения.
- Подача напряжения на блок питания, в случае отключения электроэнергии.
Необходимость в бесперебойнике существует в нескольких случаях:
- Постоянные и частые отключения электроэнергии.
- Перепады напряжения в сети.
Чаще всего бесперебойники устанавливают в частном секторе, загородных домах и коттеджных поселках. Так как в целом циркуляционный модуль устойчив к перепадам напряжения (блок питания и мотор сгорает достаточно редко), основной целью установки является обеспечение непрерывной работы при временном отключении электроэнергии.
По этой причине главным критерием при выборе ИБП для насоса отопления, является промежуток времени, в течение которого бесперебойник сможет обеспечить необходимым количеством энергии оборудование.
Виды ИБП для отопительных насосов
Установка бесперебойного снабжения электроэнергией насосов котельной может быть выполнена самостоятельно, при условии грамотного подбора необходимого оборудования.
Все предлагаемые бесперебойники можно разделить на три класса:
- Бюджетные ИБП – имеют максимально простое устройство. При достижении установленных верхних или нижних порогов напряжения, переключают источник питания циркуляционного механизма на аккумуляторы.
- С AVR – аккумулятор встроен в корпус. При колебании напряжения в сети, включается стабилизатор. Собственной мощности для поддержания автономной работы после отключения электроэнергии хватит на 10-15 минут. Для увеличения продолжительности режима автономности, потребуется дополнительно подключить аккумуляторные батареи (данная функция доступна только приборам с маркировкой LT).
- Двойного преобразования – самые дорогие версии ИБП. Обычно устанавливаются для стабилизации работы всего котельного оборудования. Монтировать бесперебойники данного типа исключительно для циркуляционной установки нецелесообразно.
Компании-производители нередко предлагают потребителю, полностью укомплектованный автономный блок бесперебойного электропитания насосов котельной, что является оптимальным решением вопроса энергообеспечения.
Как подобрать ИБП для насоса отопления
Бесперебойная работа циркуляционных насосов котлов системы отопления зависит от нескольких факторов:

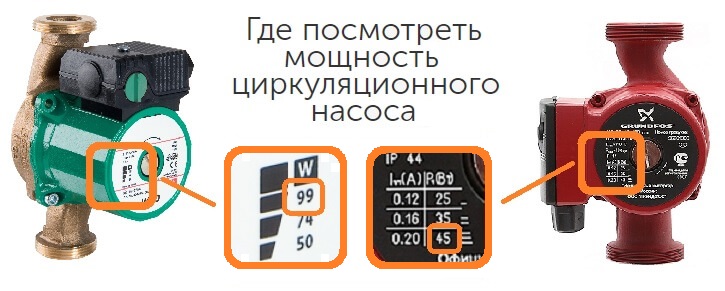

- Достаточная мощность UPS – сложнее всего рассчитать мощность, необходимую для работы насосного оборудования. Циркуляционное оборудование имеет высокий коэффициент пусковых токов. Для включения, им потребуется мощность, превышающая обычную, в три раза.
- Емкость аккумуляторной батареи – согласно рекомендациям ведущих производителей отопительной техники, приобретать следует ИБП, аккумулятора которого хватит для обеспечения бесперебойного питания циркуляционного насоса в системе отопления, по крайней мере, на 12 часов без подзарядки. Оптимальным выбором будет приобретение моделей с функцией LT – Long Time, с возможностью подключения от 3 до 10 аккумуляторных батарей.
- Чистая синусоида на выходе – обеспечить стабильное напряжение с чистой синусоидой, может только бесперебойник On-line. Стоимость инверторных ИБП для насосов отопления достаточно высокая. Поэтому, решение установить ИБП с чистой синусоидой принимают при одновременном подключении к автоматике котла и циркуляционного оборудования.
Поэтому, решение установить ИБП с чистой синусоидой принимают при одновременном подключении к автоматике котла и циркуляционного оборудования.

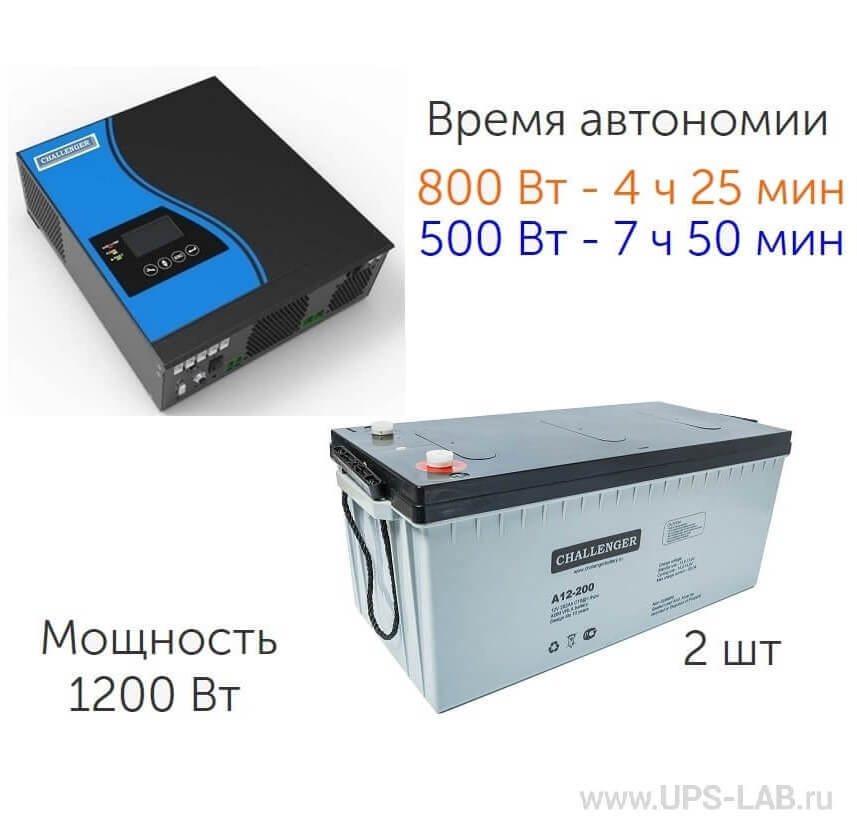

Чтобы облегчить выбор, некоторые производители предлагают уже готовые комплекты ИБП для циркуляционных насосов отопления, с оптимальным подбором комплектующих по техническим параметрам. В комплектацию входит бесперебойник, стабилизатор и аккумуляторная батарея.
Рекомендации о том, как правильно выбрать ИБП для газового и твердотопливного котла можно найти в соответствующих статьях, расположенных на этом сайте.
Как правильно подключить к ИБП насос отопления
В инструкции по эксплуатации приводятся подробные схемы подключения электроприборов к источнику бесперебойного питания. Автоматическое подключение ИБП к насосу отопления, когда отключают свет, произойдет только при правильном подсоединении АКБ и остального оборудования.
Подключение выполняется следующим образом:
- На корпусе есть разъемы, предназначенные для подключения к сети и для подачи напряжения на АКБ для бесперебойника. Подсоединяем все провода в согласии с указаниями и схемой, прилагаемой в инструкции по эксплуатации.
- Соединяем источники потребления через выходной разъем. При необходимости подключаем отдельно циркуляционное оборудование и автоматику котла.
- Обязательно устанавливаем переключатель в режим, при котором АКБ будут постоянно включенными. Это позволит зарядить аккумуляторы, а также впоследствии запитать насос отопления через ИБП при отключении электроэнергии.
Подсоединяем все провода в согласии с указаниями и схемой, прилагаемой в инструкции по эксплуатации.
Установка бесперебойника обеспечит стабильную работу системы отопления, даже при отключениях электроэнергии. При использовании ИБП для энергозависимых котлов, защитит автоматику и насосное оборудование от выхода из строя, и соответственно предотвратит дорогостоящий ремонт.
ИБП для циркуляционных насосов отопления
Каждый, кто сталкивается с выбором отопительной системы, должен взвесить все нюансы: если площадь дома больше 100 м2, то отопление с естественной циркуляцией уже не сможет хорошо его обогреть.
Причины
Всему виной давление в системе: при естественной циркуляции оно не превышает показателя 0,6 мПа, а этого мало, чтобы обеспечить отопление многоэтажного или просто большого здания. Чтобы повысить давление и улучшить циркуляцию воды, нужно либо создать замкнутую систему при помощи труб большего диаметра, либо встроить циркуляционный насос.
Поскольку переустройство с помощью труб большего диаметра – не дешевая процедура, то лучшее решение в данном случае – это циркуляционный насос.
Принцип работы и устройство
Все циркуляционные насосы имеют одну цель – запускать принудительную циркуляцию воды в замкнутой отопительной системе. Их устройство напоминает строение дренажного насоса, а корпус выполняется из сплава или металла, не поддающегося коррозии. Это может быть бронза, латунь, чугун, сталь или алюминий. Насос оснащен ротором и электродвигателем. Роторный вал выполняется из стали или керамики и имеет лопастное колесо – крыльчатку. Электродвигатель и приводит ротор в движение.
После установки в систему, циркуляционный насос за счет применения центробежной силы засасывает жидкость с одной стороны и нагнетает ее с другой. Вращением крыльчатки создается центробежная сила. Если насос работает равномерно, уровень воды в бачке будет статичным. Получается, что одного такого насоса недостаточно, чтобы поднять давление и улучшить отопление.
Именно в этом случае необходимо подключить циркуляционное оборудование. Оно поможет жидкости преодолеть то сопротивление, которое возникает на разных участках системы.
Итак, если циркуляционный насос отсутствует, это приводит к росту расхода топлива на отопление и увеличению затрат.
Возможные проблемы
Не стоит забывать, что насос – прибор энергозависимый, поэтому при отсутствии электричества его работа приостанавливается, прекращается и обогрев помещения. Вода начинает перегреваться и нередко вся система, обеспечивающая отопление, выходит из строя. Существует несколько путей решения данной проблемы.
Пути решения
Обойти проблему отключения электроэнергии можно, просто встроив в существующую систему трубы большего диаметра. Жидкость в данной системе циркулирует естественным образом – за счет силы гравитации. Однако такая система не удобна в регулировании.
Можно воспользоваться и генератором. Однако генератор требует особых условий эксплуатации: поддержание одного уровня топлива, наличия специального места. Все это, как правило, требует финансов, и кроме того — небезопасно. При работе есть вероятность скачков напряжения, которые могут привести к поломке системы электронного управления котлом.
Гораздо удобнее и проще решить вопрос при помощи ИБП – источника бесперебойного питания. «Бесперебойник» автоматически включается при отсутствии электроэнергии, благодаря чему система будет работать в любом случае. Оборудование ИБП можно установить в любом помещении без какого-либо специального обслуживания — аккумуляторные батареи заменяются раз в 2-3 года.
Функционирует такое устройство практически бесшумно. Нужно отметить и то, что установка ИБП обходится намного дешевле, чем покупка, например, генератора.
Нюансы работы «беспребойника»
Однако и здесь имеются свои тонкости. ИБП, как правило, выдает напряжение постоянного характера, в то время как насос требует именно переменный тип напряжения. Поэтому для «бесперебойника» необходимо приобрести инвертор — своего рода преобразователь тока.
Инвертор – это обязательная составляющая системы отопления, которая обеспечит работу циркуляционного насоса.
Чаще всего современный ИБП представляет собой механизм из инвертора и аккумулятора (либо их может быть несколько). Достоинства ИБП, в который входит инвертор следующие:
- создается чистый синус, благодаря которому функционирует циркуляционный насос;
- экономия электроэнергии;
- возможность увеличить количество используемых аккумуляторов;
- автоматическое включение при перебоях с электричеством и в целом простота эксплуатации.
Классификация «бесперебойников»
Существует несколько типов ИБП:
- линейный тип — самый простой, в нем отсутствует стабилизатор напряжения. Если происходит отключение от электросети, прибор автоматически подключается к питанию от аккумуляторной батареи;
- линейно-интерактивный источник бесперебойного питания. В нем присутствует простейший стабилизатор и от одного до четырех аккумуляторов, заряд которых система контролирует самостоятельно. В устройствах такого типа имеется меньшее внутреннее напряжение.
Установка
Порядок установки ИБП с инвертором зависит непосредственно от модели устройства. Разница между такими преобразователями напряжения 12/220 заключается в типе автоматики, которая и определяет процесс установки.
Так, некоторые агрегаты монтируются непосредственно на мотор насосного оборудования.
Другой тип источника бесперебойного питания устанавливается только на стену и работает только в вертикальном положении. Имеет место и источник бесперебойного питания прямоугольной формы и внушительных размеров. Данного типа автоматика устанавливается рядом с циркуляционным устройством. Подключить преобразователь напряжения 12/220 можно и своими руками, воспользовавшись инструкцией.
