Блок питания atx схема: Схемотехника ATX (AT) БП на TL494, KA7500

Содержание

Особенности типовой схемы бп пк. Ремонт компьютерного блока питания ATX


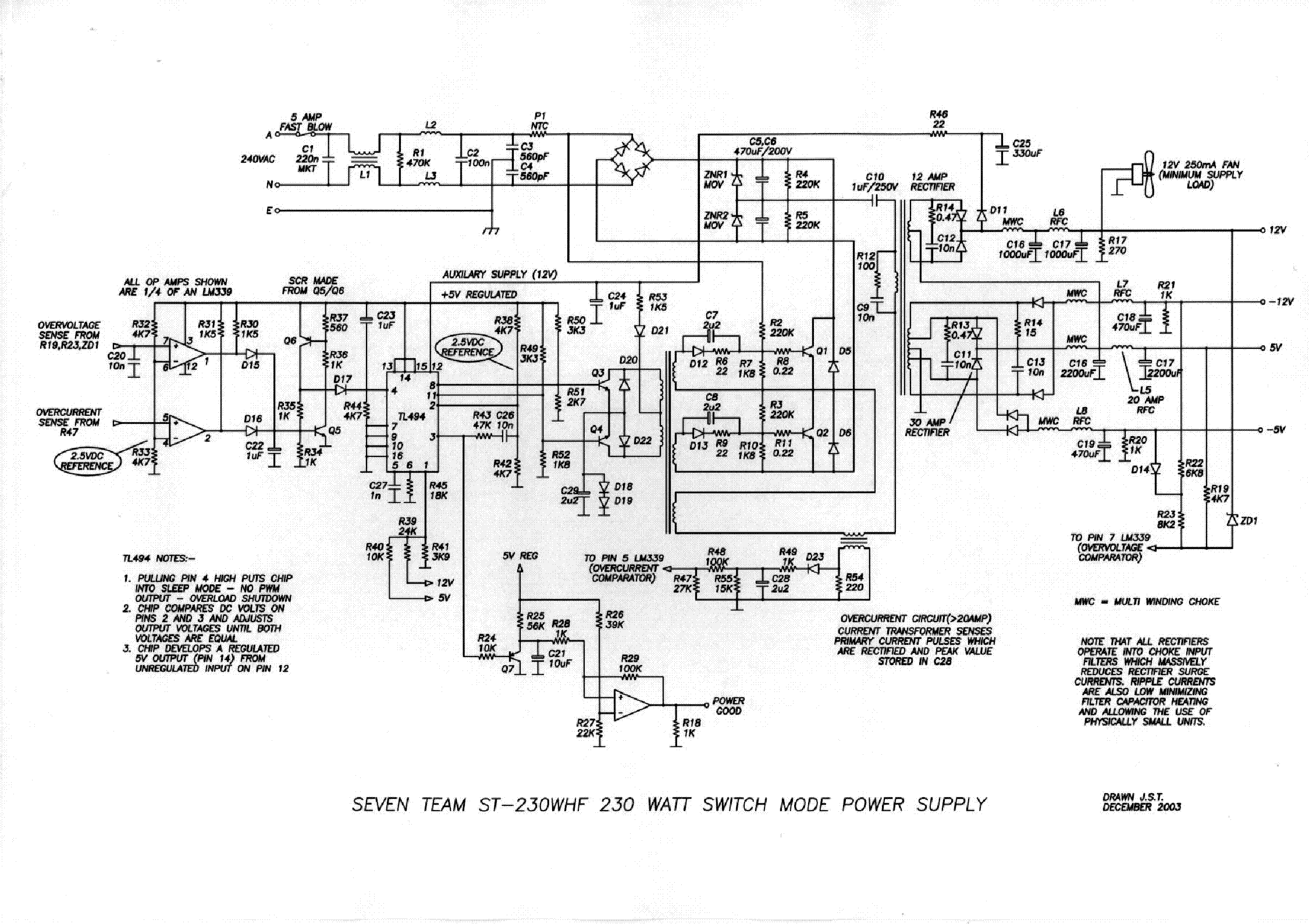

Типовая схема блока питания показана на рис.1

Рис.1 Типовая схема БП ATX


Проверка высоковольтной части блока питания ATX

Для начала проверяем: предохранитель, защитный терморезистор, катушки, диодный мост, электролиты высокого напряжения, силовые транзисторы Т2, Т4, первичную обмотку трансформатора, элементы управления в базовой цепи силовых транзисторов.
Первыми обычно сгорают силовые транзисторы. Лучше заменить на аналогичные: 2SC4242, 2SC3039, КТ8127(А1-В1), КТ8108(А1-В1) и т.п. Элементы в базовой цепи силовых транзисторов.(проверить резисторы на обрыв). Как правило, если сгорает диодный мост (диоды звонятся накоротко), то соответственно от поступившего в схему переменного тока вылетают электролиты высокого напряжения. Обычно мост — это RS205 (2А 500В) или хуже. Рекомендуемый — RS507 (5А 700В) или аналог. Ну и последним всегда горит предохранитель.


И так: все нерабочие элементы заменены. Можно приступить к безопасным испытаниям силовой части блока. Для этого понадобится трансформатор с вторичной обмоткой на 36В. Подключаем как показано на Рис.2. На выходе диодного моста должно быть напряжение 50..52В. Соответственно на каждом электролите высокого напряжения будет половина от 50..52В. Между эмиттером и коллектером каждого силового транзистора также должна быть половина от 50..52В.

Рис.2

Проверка источника дежурного питания

Источник дежурного питания служит для питания TL494CN и +5VSB. Как правило выходят из строя Т11, D22, D23, C30. Также следует проверить первичные и вторичную обмотки трансформатора.

Рис.3

Проверка схемы управления

Для этого понадобится стабилизированный блок питания 12В. Подключаем к схеме испытуемого ИБП как показано на схеме рис.1 и смотрим наличае осциллограмм на соответсвующих выводах. Показания осциллографа снимать относительно общего провода.


Рис.4

Проверка силовых транзисторов

Проверку режимов работы в принципе можно и не делать. Если первые два пункта пройдены, то на 99% можно считать БП исправным. Однако, если силовые транзисторы были заменены на другие аналоги или если вы решили заменить биполярные транзисторы на полевые (напрмер КП948А, цоколёвка совпадает), то необходимо проверить как транзистор держит переходные процессы. Для этого необходимо подключить испытуемый блок как показано на рис.2. Осциллограф отключить от общего провода! Осциллограммы на коллекторе силового транзистора измерять относительно его эмиттера (как показано на рис.5, напряжение будет меняться от 0 до 51В). При этом процесс перехода от низкого уровня к высокому должен быть мгновенным (ну или почти мгновенным) то во многом зависит от частотных харрактеристик транзистора и демпферных диодов (на рис.5 FR155. аналог 2Д253, 2Д254). Если переходной процесс происходит плавно (присутствует небольшой наклон), то скорее всего уже через несколько минут радиатор силовых транзисторов очень сильно нагреется.

(при нормальной работе — радиатор длжен быть холодный).


Рис.5

Проверка выходных параметров блока питания

После всех вышеперечисленных работ необходимо проверить выходные напряжения блока. Нестабильность напряжения при динамической нагрузке, собственные пульсации и т.п. Можно на свой страх и риск воткнуть испытуемый блок в рабочую системную плату или собрать схему рис. 6.


Рис.6

Данная схема собирается из резисторов ПЭВ-10. Резисторы монтировать на алюминиевый радиатор (для этих целей очень хорошо подходит швеллер 20х25х20). Блок питания без вентилятора не включать! Также желательно обдувать резисторы. Пульсации смотреть осциллографом непосредственно на нагрузке (от пика до пика должно быть не более 100 мВ, в худшем случае 300 мВ). Вообще не рекомендуется нагружать БП более 1/2 заявленной мощности (например: если указано, что БП 200 Ватт, то нагружать не более 100 Ватт).

В дополнение ко всему выше написаному предлагаю скачать отличную подборку принципиальных схем компьютерных блоков питания ATX.

Более 35 схем находятся в архиве. Многие производители копируют друг у друга блоки питания, поэтому есть шанс наткнуться на ту схему, которую вы ищете.

Распиновка блока питания (БП) компьютера

Блок питания выполняет функцию преобразования и питания всех комплектующих современного компьютера. В настоящее время, средняя мощность этого элемента значительно выросла по сравнению с моделями, выпускающиеся 5-10 лет назад. При подключении новых компонентов ПК или при ремонте старого БП необходимо чтобы под рукой была распиновка блока питания компьютера.

Современный БП имеет много выходов с разной величиной тока, поэтому подключать его нужно аккуратно и осторожно, чтобы не сгорели дорогостоящие детали и радиоэлементы. В данной статье будут приведены схемы и распиновки современных компьютерных блоков питания. В качестве наглядного примера, в статье имеются два ролика и один скачиваемый файл с основными распиновками БП.

Напряжения с блока питания компьютерного устройства

В некоторых случаях появляется у пользователей необходимо подключить к блоку питания компьютерного устройства другие вид оборудования. Для того чтобы избежать появления неприятных ситуаций, которые связаны с коротким замыканием или перенапряжения разных видов комплектующих или оборудования, подключенных к блоку питания и его самого необходимо владеть информацией о некоторых особенностях напряжения на всех его разъемах.

Практически в каждом блоке питания различных моделей компьютерных устройств имеется сразу несколько коннекторов. Они принадлежат  к категории молекс. К этим четырем коннекторам имеется возможность подключить жесткий диск, дисковод, еще несколько  охладительных элементов. Также имеется дополнительно  разъем для того чтобы подключить накопитель на дисках магнитного типа. Помимо этого имеется разъем с двадцатью контактами, которые применяются для подключения материнки.

Для удобства технического обслуживания БП и материнских плат широко используется цветовая маркировка, когда провода окрашены в определённый цвет в зависимости от конкретного подаваемого напряжения. Буквенная маркировка используется в технической документации к вышеуказанным изделиям. Для стандартного типа ATX распиновка блока питания компьютера с разъёмами для подключения к материнской плате будет выглядеть следующим образом:

В настоящее время производятся преимущественно блоки питания с высоким уровнем мощности. Благодаря этому каждый пользователь обладает возможностью подключать непосредственно к ним все необходимые дополнительные виды оборудования для улучшения производительности своего компьютера.

Блок питания ПК.

Современные видеокарты обладают высоким уровнем производительности, и им просто не хватает для работы мощности, которую им дает материнская плата. Для выполнения всех поставленных пользователем задача им необходимы дополнительные его источники. Для подключения мощных видеокарт требуются дополнительные разъемы, которые являются четырех или даже шестиконтактными. В некоторых ситуациях необходимо до четырех таких разъемов. Следует отметить, что для этого следует сразу приобретать блок питания для компьютера с таким большим количеством разъемов, потому что их число в последующем не будет возможности сделать больше. Имеется специальная таблица, которая показывает все напряжения на разъемах блока питания для компьютера.

Современные блоки питания

Есть стандарты сертификации для энергоэффективности и КПД стандартного блока питания, для измерения эффективности подачи питания и распределения его мощности на внутренние устройства компьютера. Именно потребление дополнительного питания обуславливает появление новых коннекторов, наличие дополнительных проводов и контактов.

Интересно по теме: Как проверить стабилитрон.

В современных блоках питания по-прежнему присутствуют основные коннекторы (разъёмы), использующиеся в более ранних моделях, подающие для устройств стандартное для них напряжение в 12, 5 и 3,3 вольта. Так для подключения к материнской плате используется разъём 24 pin (от английского pin – штырь, контакт), который претерпел некоторые изменения. В более старых моделях материнских плат, а соответственно и в блоках питания, использовался разъём в 20 pin. Поэтому, в большинстве современных БП (блок питания) разъём выполнен в виде разборной модели, представляющий собой стандартный разъём в 20 pin + дополнительный коннектор в 4 pin, для современных моделей материнских плат.

При использовании только 20 pin, дополнительный коннектор в 4 pin снимается (сдвигается вниз по пластмассовым рельсам) и остаётся отдельно в резерве. Далее в БП обязательно присутствуют разъёмы типа molex (по названию компании-разработчика фирмы Molex) в 4 pin, для «запитки» оптических дисков и других видов накопителей с интерфейсом PATA (Parallel ATA), вытесненных более современным интерфейсом SATA (Serial ATA). Для питания накопителей SATA обычно присутствуют два специальных разъёма в 15 pin (или переходников-адаптеров питания PATA HDD –> SATA HDD).

А также в современном БП должны быть коннекторы питания для центрального процессора 4 или 8 pin (могут быть разборными), коннектор для питания видеоплаты (6/8 pin, также может быть разборным и содержать 6 pin + 2 отдельных контакта). В некоторых моделях может присутствовать коннектор Floppy (4-pin), для питания флоппи-дисководов, некоторых картридеров и других устройств, которые используют данный устаревший разъём.

Как устроен блок питания.

Характеристики.

Выбирая блок питания, необходимо обращать внимание на следующие характеристики:

  • Мощность, измеряется в ваттах. Ее должно хватить для всех компонентов компьютера. Производительные ПК (например, игровые) потребляют много энергии за счет процессора и видеокарты. В такие компьютеры стоит покупать блоки от 600W (а лучше 1000). Необходимо учитывать потребление каждого элемента. При недостатке мощности, компьютер может не включаться или самопроизвольно выключаться. Среднему офисному компьютеру достаточно блока на 450-500W.
  • Разъемы для подключения. Разные блоки могут комплектоваться разными разъемами — это важно учитывать в случае, когда, например, видеокарта требует отдельного подключения и ей нужен 6-pin. Если его не будет в наличие, придется отдельно покупать переходник. Разъемы могут быть следующие:
    • 24+4(+4) pin — питание материнской платы.
    • 6+2 pin — питание видеокарты
    • Peripheral — в современных компьютерах используется редко. Раньше служил для питания IDE жестких дисков. Сейчас может использоваться для подключения переходников.
    • SATA — питание жестких дисков.
  • Размер и громкость вентилятора. Система охлаждения блока состоит из выдувного вентилятора. Чем он тише, тем лучше.
  • Способ соединения кабелей. Блок может идти с припаянными проводами, а может быть с разъемами, к которым можно подключить только нужное количество проводов. Второй вариант удобнее.
  • Форм-фактор. На данный момент, наиболее используемый — ATX/ATX12V.

Материал по теме: Как подключить конденсатор

Маркировка для проводов блока питания

Где контакты с маркировкой GND (Ground) – это земля, а контакты 8, 13 и 16 являются сигналами управления. Таким образом замкнув контакты 16 и 15 (или любой чёрный GND) можно включить блок питания без подключения материнской платы. К 13 контакту подсоединены сразу 2 провода, один из которых является отводом. Провода имеет меньшее сечение, в отличие от стандартных проводов, которое равно 22 по американской калибровке проводов. Тогда как сечение проводов на 13 контакте составляет лишь 18. Для стандартных блоков питания представленная выше таблица распиновки коннектора для материнской платы является универсальной и подходит ко всем материнских платам формата ATX.

Маркировка для проводов блока питания.

Коннекторы типа molex

Данный вид 4 pin коннекторов PATA (Molex 8981) является наиболее распространённым и универсальным. В случае отсутствия требуемого разъёма, с помощью коннектора Molex 8981 и специального переходника (например, 4 pin —> 6 pin) можно подвести питание к видеокарте, или с помощью другого переходника (например, 4 pin —> 3 pin) можно подключить дополнительный вентилятор.

Универсальность разъёма объясняется наличием самых «востребованных» напряжений на контактах, распиновка которых выглядит так:

  • Жёлтый – +12V;
  • Чёрный – GND;
  • Чёрный – GND;
  • Красный – +5V.

С помощью разъёма Molex 8981 к блоку питания может подсоединено несколько различных устройств, адаптеров, переходников и разветвителей, количество которых ограничено мощностью блока питания и системой охлаждения внутри корпуса. Разветвители предоставляют получить из одного разъёма Molex 8981 сразу два или три (тройник) разъёма. Переходники-адаптеры призваны заменить отсутствующий коннектор на БП, посредством подключения к разъёму Molex 8981.

Коннекторы типа SATA

Большинство современных накопителей информации, включая жёсткие диски и оптические накопители используют интерфейс SATA, как для подключения питания, так и передачи информации. Питание через SATA подаётся через 15 пиновый коннектор, к которому подсоединяются 5 проводов, из-за чего коннектор называют 5-ти пиновым. Но данное определение неверно.

Распиновка разъёма выглядит так:

  • Оранжевый – +3.3V;
  • Оранжевый – +3.3V;
  • Оранжевый – +3.3V;
  • Чёрный – GND;
  • Чёрный – GND;
  • Чёрный – GND;
  • Красный – +5V;
  • Красный – +5V;
  • Красный – +5V;
  • Чёрный – GND;
  • Серый – сигнал;
  • Чёрный – GND;
  • Жёлтый – +12V;
  • Жёлтый – +12V;
  • Жёлтый – +12V;

Данная распиновка корректна для предуставленных коннекторов питания SATA, так как имеется наличие серого сигнального провода и оранжевого с напряжением в + 3.3V. Наличие данных проводов требуется для корректной работы в RAID-массивах и для «горячей» замены жёстких дисков.

Разные типы коннекторов.

Современные носители информации, питающиеся от разъёма SATA, могут работать и от четырёх проводов, как у 4 pin коннекторов PATA. В устройства встроены преобразователи напряжения, помогающие использовать переходник питания PATA (Molex 8981) —> SATA для работы с накопителем, при отсутствии предустановленного коннектора SATA.

Распиновка блока питания компьютера

Коннекторы для видеокарт

В стандартных БП и более высокого уровня используются коннекторы 6 и 8 пин, а могут присутствовать сразу оба, для дополнительного питания видеокарт. Современные видеокарты предназначены для установки в разъём PCI-E материнской платы. Бюджетные и видеокарты начального уровня не нуждаются в дополнительном питании, а получают его от шины PCI-E до максимального потребления мощности в 75 ватт.

Игровые и профессиональные видеокарты, возможно и несколько карт, подключённых при помощи технологии CrossFireX или SLI, в зависимости от «начинки» требуют повышенной мощности и питания.

Если видеокарта имеет средние требования к потреблению питания, то на ней устанавливается дополнительный разъём в 6 или 8 пин. Разъём в 6 пин добавляет мощности в 75 ватт, а 8 пиновый 150 ватт. На очень мощных видеокартах могут быть задействованы сразу два разъёма, и суммарная мощность потребляемой энергии составит 300 ватт. Распиновка для этих коннекторов выглядит так:

  • 8 пин: 1-2-3 – жёлтые +12V, 4-5-6-7-8 4 – черные GND.
  • 6 пин: 1-2-3 – жёлтые 12V, 4-5-6 – черные GND.

Подобные компоненты требуют повышенную мощность блока питания, а также следует учитывать, что при работе в режимах CrossFireX или SLI будет происходить повышенная теплоотдача, а соответственно потребуются ещё и дополнительные мощности для охлаждения. В зависимости от модели блока питания, линии для подачи напряжения в +12V могут быть раздельными, о чём написано на кожухе БП или в его техническом паспорте. 8 пиновые коннекторы предназначены не только для питания видеокарт, а также и для дополнительного питания процессора.

Коннекторы видеокарт.

Стоит заметить, что сами коннекторы с виду очень похожи и на первый взгляд кажутся одинаковыми. На самом деле коннекторы имеют разную распиновку и форм-фактор, не следует пытаться вставлять коннектор питания процессора в разъём видеокарты или наоборот. Если для видеокарты требуется дополнительное питание, а оно по каким-либо причинам не подключено или не поступает, то возможен как отказ работы самой карты, так и запуска компьютера в целом.

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации. Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов. Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Разъемы материнской платы.

Компьютерный блок питания — схема проводов Molex

Представляет собой разъем 4-пин, который используется для обеспечения питанием графического адаптера, кулеров и прочих приспособлений. Два из четырех проводов служат для подачи постоянного тока с напряжением 12/5 Вольт, а схема распиновки выглядит следующим образом:

Питание для накопителей

Современные жесткие и твердотельные диски, а также оптические приводы подсоединяются к БП посредством разъема 15-pin, к которому подключено пять проводов разного цвета. В некоторых устройствах возможна иная схема соединения SATA – «4+1», где вместо пяти проводов имеется четыре + один отдельный для питания.

Интересно по теме: Как проверить стабилитрон.

Распиновка по цветам для видеокарт

Бюджетные модели видео адаптеров могут питаться от чипсета, но если у Вас мощное оборудование с дополнительным охлаждением, большим объемом памяти, то потребуется подключение проводов напрямую от БП. Сейчас активно используются как 8-pin коннекторы, так и 6-pin:

Питание процессора

Если Ваш компьютер напичкан высокопроизводительным «железом», то и потребности у него соответствующие. В некоторых случаях нужно обеспечить дополнительную подпитку для обработчика процессов и охладительной системы.

Подключение процессора ПК.

Чаще всего применяются такие разъемы:

  • 8-pin – все черные провода – это «земля» GND, а все желтые – 12 Вольт;
  • 4-pin – аналогично предыдущей схеме.

А вот для кулеров используются так называемые FAN коннекторы 3-х или 4-пиновые:

  • 4-pin: черный – «земля», зеленый – сигнал для тахометра, желтый – ток 12 Вольт, синий – ШИМ (PWM) – возможность управление скоростью вращения охладительного вентилятора;
  • 4-пин: альтернативная распиновка отличается наличием красного провода – 12 Вольт, а вместо зеленого используется желтый – тахоментр;
  • 3-pin: GND заземление – черный цвет, питание – красный провод, желтый кабель – тахометр. Управление кулером отсутствует.

Вот мы и разобрались с вопросом «распиновки проводов в компьютерном блоке питания». Если есть вопросы по более современным моделям – оставляйте сообщения под статьей, в разделе комментирования.

Как устроен современный компьютерный блок питания — распиновка проводов интересует многих пользователей, которые хотят понять принцип действия одного из важнейших аппаратных компонентов стационарного ПК. Всё большую популярность обретают модульные БП, где есть возможность отсоединять незадействованные элементы, что позволит убрать лишние кабеля. Но в данной публикации я расскажу про схему проводов обычного источника питания, установленном в преимущественном большинстве компьютеров.

Подключение процессора ПК.

Распиновка

БП, независимо от мощности, оснащены коннекторами для подключения к чипсету, дисковым устройствам HDD/SSD, видеоадаптеру, Molex (Молекс) и т.д. Предлагаю рассмотреть каждый из типов подключения по отдельности, дабы не запутаться.

Материнская плата

Здесь применяется основной соединитель 20-pin, цветовое обозначение проводов которого является общепринятым во всём мире. А если заглянуть в документацию к чипсету, то там можно найти и буквенное обозначение, упрощающее понимание ситуации.

Обратите внимание, что сокращение GND (Ground) – это «земля», заземление. А восьмой, тринадцатый и шестнадцатый контакт отвечают за отправку управляющих сигналов. Если замкнуть контакты №16 и №15, то БП запуститься даже без подключения к компьютеру.

Заключение

Рейтинг автора

Автор статьи

Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.

Написано статей

Более подробно о блоках питания ПК рассказано в материале  БЛОКИ ПИТАНИЯ ДЛЯ СИСТЕМНЫХ МОДУЛЕЙ ТИПА IBM PC-XT/AT . Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www. sdelaycomp.ru

www.it-tehnik.ru

www.vemiru.ru

www.dmosk.ru

www.asutpp.ru

www.brainfart.ru

Предыдущая

ПрактикаКак сделать распиновку витой пары RJ45

Следующая

ПрактикаКак делать распиновку HDMI

Принципиальные электрические схемы компьютерного оборудования.

&nbsp &nbsp На этой страничке размещено несколько десятков электрических принципиальных схем, и полезные ссылки на ресурсы, связанные с темой ремонта оборудования. В основном, компьютерного. Помня о том, сколько сил и времени иногда приходилось затрачивать на поиск нужной информации, справочника или схемки, я собрал здесь почти все, чем пользовался при ремонте и что имелось в электронном виде. Надеюсь, кому-нибудь, что-нибудь пригодится.

Утилиты и справочники.

cables.zip — Разводка кабелей — Справочник в формате .chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.
ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратуа, игровые приставки, интерфейсы автомобилей.

Конденсатор 1.0 — Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

startcopy.ru — по моему мнению, это один из лучших сайтов рунета, посвященный ремонту принтеров, копировальной техники, многофункциональных устройств. Можно найти методики и рекомендации по устранению практически любой проблемы с любым принтером.

Блоки питания.

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

ATXPower.rar — Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U.

codegen_250. djvu — Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

codegen_300x.gif — Схема БП Codegen 300w mod. 300X.

deltadps200.gif — Схема БП Delta Electronics Inc. модель DPS-200-59 H REV:00.

deltadps260.ARJ — Схема БП Delta Electronics Inc. модель DPS-260-2A.

DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.

FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.

green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.

HIPER_HPU-4K580.rar — Схемы блока питания HIPER HPU-4K580

hpc-360-302.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV:C0

hpc-420-302.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-420-302 DF REV:C0

iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.

IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.

JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX

JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX

JNC_SY-300ATX. rar — предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

KME_pm-230.GIF — Схемы блока питания Key Mouse Electronics Co Ltd модель PM-230W

Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.

MaxpowerPX-300W.GIF — Схема БП Maxpower PX-300W

microlab350w.pdf — Схема БП Microlab 350W

microlab_400w.pdf — Схема БП Microlab 400W

linkworld_LPJ2-18.GIF — Схема БП Powerlink LPJ2-18 300W

SevenTeam_ST-200HRK.gif — Схема БП SevenTeam ST-200HRK

SHIDO_ATX-250.gif — Схемы блока питания SHIDO модель LP-6100 250W.

SUNNY_ATX-230.png — Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230


В начало страницы &nbsp &nbsp &nbsp | &nbsp &nbsp &nbsp На главную страницу сайта

Терминалы по наилучшей цене для источника питания atx — Выгодные предложения на клеммы для источника питания atx от global terminal для продавцов источников питания atx

Отличные новости !!! Вы попали в нужное место для терминалов для блоков питания atx.

К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти верхние клеммы для источника питания ATX в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели терминалы для блоков питания atx на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в терминалах для блоков питания atx и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести terminal for atx power supply по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Ugrading Power Supply, проблема с разъемом atx. — Сообщество поддержки HP

.lia-nav-действие, .lia-community-nav-node .lia-nav-action, .lia-community-nav-node .lia-nav-back . lia-nav-icon, .lia-community-nav-node.lia-nav-action .lia-nav-icon { цвет: # 5a5a5a; } .lia-community-nav-node .lia-nav-action: hover { фон: #dfdfdf; цвет: # 007DBA; } .lia-nav-item-container .lia-nav-back> .lia-nav-action: hover .lia-nav-icon-left :: before, .lia-community-nav-node .lia-nav-back> .lia-nav-action: активный .lia-nav-icon, .lia-community-nav-node .lia-nav-back> .lia-nav-action: фокус .lia-nav-icon, .lia-community-nav-node .lia-nav-back> .lia-nav-action: hover .lia-nav-icon, .lia-community-nav-node .lia-nav-action: активен.lia-nav-icon, .lia-community-nav-node .lia-nav-action: фокус .lia-nav-icon, .lia-community-nav-node .lia-nav-action: hover .lia-nav-icon { цвет: # 0096d6; } / *** Конец CSS навигации *** / ]]> .lia-top-quilt> .lia-quilt-row.lia-quilt-row-main { маржа: 20 пикселей авто 0; максимальная ширина: 1170 пикселей; отступ: 0 15 пикселей; } .lia-top-quilt> .lia-quilt-row.lia-quilt-row-header: first-child { цвет фона: # f8f8f8; высота: авто; } . lia-quilt-row.lia-quilt-row-custom-header .user-menu-wrap { / * margin-top: 3px; * / } # lia-body.lia-quilt-row.lia-quilt-row-custom-header .user-menu-hp .UserNavigation.lia-list-standard-inline { дисплей: нет; } .lia-quilt-row.lia-quilt-row-custom-header .lia-quilt-column-sub-header { выравнивание текста: центр; высота: 50 пикселей; } # lia-body .lia-quilt-row.lia-quilt-row-custom-header .UserNavigation { дисплей: встроенный блок; вертикальное выравнивание: сверху; float: right; нижнее поле: 0; } # lia-body .lia-quilt-row.lia-quilt-row-custom-header .UserNavigation li .blue-btn { отступ: 4px 15px; размер шрифта: 14 пикселей; маржа сверху: 6 пикселей; текстовое преобразование: нет; } .user-menu-hp { отступ: 13 пикселей 0; } .user-menu-hp ul li: first-child { float: right; } .user-menu-hp ul li a { цвет: # 000; отступ: 4px 8px; } .user-menu-hp ul li a: hover, .user-menu-hp ul li a: focus { текстовое оформление: нет; контур: 0; } .user-menu-hp ul li: first-child a { цвет фона: # 0096d6; цвет: #fff; радиус границы: 2 пикселя; } . user-menu-hp ul li: nth-child (2) { дисплей: нет; } .lia-quilt-row.lia-quilt-row-custom-header .lia-quilt-column-sub-header { выравнивание текста: центр; } @media screen и (max-width: 767px) { # lia-body.lia-quilt-row.lia-quilt-row-custom-header .UserNavigation { float: right; } } ]]>

ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ ATX Приходите в лабораторию SPS. Как преобразовать компьютерный блок питания ATX в лабораторный блок питания от 1,0 В до 15 В и от 0,15 А до 15 А (20 А) от Роберто Кирио

Questo lo schema pi стабильный, доступный для различных видов транспорта в Funzione dell’ATX Scelto. Воспользуйтесь преимуществами R11 в Funzione della Massima Corrente ottenibile в uscita.

Я piedini fanno riferimento all’integrato TL494 saldato sul circuito stampato. Per comodit я piedini 15 e 16 vanno изолированные dallo schema originale, l’integrato si pu disaldare e prima di insertirlo di nuovo, si piegano verso l’alto il 15 и il 16, cos facendo si evita di interrompere le трасса дель CS.

Le resistenze R1, R4, R9 e R15 девоно essere del tipo al 2% strato Metallico, Mentre la R11 deve Essere una resistenza di Potenza a filo con una Potenza Totale di 10Вт.Il valore v scelto in funzione della massima corrente ottenibile in uscita. La stabilit termica del valore di corrente в Funzione della qualit della resistenza usata. Posizionare la R11 pi возможно sul flusso della ventola.

La resistenza R11, il конденсатор C5 e i должный потенциометрический R3 и R17 sono da sistemare fuori del circuit штампато.

La R10 serve per tarare il massimo valore fondo scala per la voltagee (per esempio 16,0V Compensando le tolleranze del потенциометро).

La R16 serve per tarare il massimo valore fondo scala per la corrente (per esempio 16,0Apensando le tolleranze del потенциометро).

Le induttanze L1 e L2 sono Le originali presenti sul CS, Verificare Chessano Tenere Fino a 30A.
