Сами же БП выходят из строя гораздо реже, но и это случается. Перенапряжение, перегрузка, удары, банальный брак – все случается. Бывает даже так: выключил вечером вполне исправный ноутбук, а утром он запускается от аккумуляторов, поскольку блок питания почему-то не работает.

Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Полезно! Если провод переломился под самый штекер (или блок питания), то придется немножко доработать сам штекер или втулку БП. Берем монтажный нож или простое лезвие безопасной бритвы и срезаем часть штекера (втулки).

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Если нет термоусадочных трубок нужного диаметра, то вполне подойдет и обычная изоляционная лента. Это будет не так эстетично, но вполне надежно.

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой),  надвинули на место пайки оболочку и все.

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее разобрать БП можно и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

Тем же ножом разъединяем части корпуса.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза. Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Типовые схемы блоков питания ноутбуков

Прежде чем заняться ремонтом, разберемся в принципе работы БП  буков. Для этого рассмотрим пару типовых схем БП для ноутбуков. Начнем с более простого.

На схеме цифрами обозначены узлы:

• 1 – блок входных фильтров и выпрямитель;
• 2 – генератор с ШИМ и силовым ключом;
• 3 – импульсный трансформатор;
• 4 – низковольтный выпрямитель;
• 5 – схема стабилизации выходного напряжения.

Сетевое напряжение, пройдя через сетевой фильтр, выпрямляется диодным мостом, сглаживается и поступает на импульсный трансформатор. Управляет протеканием тока через трансформатор задающий генератор, оснащенный мощным ключом на полевом транзисторе. Пониженное трансформатором напряжение выпрямляется низковольтным выпрямителем и через индуктивный фильтр подается на нагрузку.

Стабилизация выходного напряжения осуществляется при помощи обратной связи – напряжение с дополнительной обмотки поступает на оптрон узла стабилизации, а тот, в свою очередь, управляет работой узла ШИМ задающего генератора, изменяя скважность импульсов управления трансформатором.

Следующая схема более сложная, обладает лучшими, чем предыдущая, характеристиками, но принцип работы практически тот же:

На схеме цифрами обозначены узлы:

• 1 – блок входных фильтров и выпрямитель;
• 2 – генератор с ШИМ;
• 3 – температурная защита;
• 4 – импульсный трансформатор;
• 5 – силовой ключ на полевом транзисторе;
• 6 – низковольтный выпрямитель;
• 7 – схема стабилизации выходного напряжения.

Сетевое напряжение фильтруется и выпрямляется, затем поступает на импульсный трансформатор, который управляется ШИМ-генератором при помощи внешнего силового ключа. Пониженное трансформатором импульсное напряжение выпрямляется и подается в нагрузку. Узел стабилизации через оптопару представляет собой обратную связь для стабилизации выходного напряжения. Узел температурной защиты отключит БП, если температура его узлов (в частности, силового ключа) станет слишком высокой.

На этом, думается, можно остановиться, поскольку все БП для ноутбуков имеют такую же структурную схему и работают по одному и тому же принципу импульсного преобразования. Различия заключаются лишь в схемотехнике. Сложный узел имеет лучшие характеристики, простой – худшие. Но все они выполняют одни и те же функции. Так что, поняв, как работают блоки питания, схемы которых мы рассмотрели, несложно разобраться в любом другом.

Важно! Разобраться полностью, конечно, сложно, но выявить те узлы, что мы разобрали, можно будет без труда. А это главное, поскольку именно эти узлы чаще всего выходят из строя.

Проводим диагностику и устраняем неисправности на плате

Ну а теперь пошаговая инструкция по ремонту блока питания ноутбука своими руками. При этом подразумевается, что напряжение в розетке есть, а сетевой шнур БП исправен.

1. Визуальный осмотр. Внимательно осматриваем все элементы платы. Они должны иметь естественный цвет, без потемнения и пятен. Никакого внешнего повреждения. То же самое касается и дорожек на плате – ничего не почернело, не подгорело, все пайки красивые. Особое внимание обращаем на электролитические конденсаторы. Если их торец вздулся или вообще поврежден, то элемент придется заменить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Если входной высоковольтный конденсатор вздулся, то очень может быть, что пробит диодный мост. Поменяв конденсатор, не торопимся включать БП в сеть, а прозваниваем диоды моста. То же касается и низковольтной части – после замены конденсатора обязательно проверяем выпрямительные диоды.

2. Цепи защиты. К ним относится предохранитель, а в некоторых качественных БП еще и варистор, стоящий сразу после предохранителя (в наших схемах его нет). Сопротивление предохранителя должно равняться нулю, варистора – бесконечности.

3. Цепи входного фильтра. Все дроссели должны иметь минимальное (доли Ома) сопротивление. Токоограничивающий резистор – от 5 до 15 Ом.

4. Высоковольтный выпрямительный мост. Состоит из четырех отдельных диодов или выполнен в виде диодной сборки. Измерения каждого отдельного диода или каждого диода сборки проводим мультиметром, включенным в режим проверки диодов (не сопротивления!). В прямом включении прибор должен показать сопротивление в несколько сот Ом, в обратном – бесконечность. Сами полупроводники при этом выпаивать не нужно.

5. Силовой ключ. Если силовой ключ, роль которого исполняет полевой транзистор, внешний, а не встроен в микросхему, то его нужно прозвонить. Выпаиваем, прозваниваем сток-исток (режим проверки диодов). В обоих направлениях прибор должен показать бесконечность.

6. Импульсный трансформатор. В принципе, выход из строя импульсного трансформатора – дело довольно редкое. Но если ничего не помогло и есть схема под рукой, то можно его выпаять и прозвонить обмотки.

Важно! Прозвонка трансформатора далеко не всегда может выявить его неисправность. К примеру, наличие короткозамкнутых витков выявить тестером невозможно. В некоторых случаях более эффективным методом является визуальный осмотр.

7. Низковольтный выпрямитель. Для проверки диодов низковольтного выпрямителя их придется выпаять. В остальном они проверяются так же, как и диоды высоковольтного моста.

8. Цепи выходного фильтра. Дроссели фильтра прозваниваем так же, как и дроссели входного фильтра.

Вот, в принципе, и все действия, которые может выполнить непрофессионал. Более сложную неисправность без специальной подготовки и приборов, увы, обнаружить, а следовательно, и   устранить не удастся. Придется обратиться к специалисту.

Вот вроде и все о ремонте блока питания для ноутбука. Надеемся, что приведенная информация будет полезной, а ремонт пройдёт успешно.

▶▷▶▷ блок питания пк ремонт своими руками

блок питания пк ремонт своими руками — Блок питания ПК схема, ремонт своими руками ydomainfokompjuterblok-pitanija-remont Cached Поиск неисправности БП компьютера и его ремонт своими руками Блок питания в компьютере (БП) это самостоятельное импульсное электронное устройство, предназначенное для преобразования напряжения переменного тока Ремонт блока питания компьютера своими руками: пошаговая generatorexpertsruelektrogeneratoryremont-bloka Cached Поговорим про ремонт блока питания компьютера своими руками В современном мире развитие и устаревание комплектующих персональных компьютеров происходит очень быстро Блок Питания Пк Ремонт Своими Руками — Image Results More Блок Питания Пк Ремонт Своими Руками images Ремонт блока питания ПК и его частые неисправности Советы для wwwyoutubecom watch?vRbHT-SQjiJQ Cached Ремонт блока питания ПК и его частые неисправности Советы для начинающих atx блок питания на 2005z уходит в Ремонт блока питания ПК — YouTube wwwyoutubecom watch?v_9sIg7g5iHQ Cached Ремонт блока питания ПК В видео представлен ремонт компьютерного блока питания atx, своими руками в Ремонт блока питания компьютера своими руками — особенности elektrik24netelektrooborudovaniebloki-pitaniyaremont Cached Блок питания компьютера представляет собой довольно сложное устройство, но в некоторых случаях его можно отремонтировать своими руками Видео с детальными рекомендациями по ремонту Ремонт блока питания компьютера: схемы для инструкции wwwasutppruremont-bloka-pitaniya-kompyuterahtml Cached Если блок питания вашего компьютера вышел из строя, не спешите расстраиваться, как показывает практика, в большинстве случаев ремонт может быть выполнен своими силами Блоки питания компьютера инструкция по ремонту своими руками elektroguruelektrooborudovaniebytovaya Cached Как было сказано выше, блок питания довольно хрупкая вещь Тем не менее она очень важна для компьютера в целом, поэтому не стоит этот компонент обделять вниманием Иначе ремонт неизбежен Ремонт блока питания пк своими руками Life-PCru life-pcruvnutrennosti-pkremont-bloka-pitaniya Cached блок питания пк , ремонт блок питания пк Приветствую вас друзья и в этом статье я бы хотел поделиться с вами о том как убрать шум в блоке питание или делаем ремонт блока питания пк БЛОК ПИТАНИЯ СВОИМИ РУКАМИ — radioskotru radioskotrupublbpblok_pitanija_svoimi_rukami Cached БЛОК ПИТАНИЯ СВОИМИ РУКАМИ Вашему обозрению предлагаю схему регулируемого БП , который при всей своей простоте, на сегодняшний день является самой популярной и повторяемой среди Блок питания для светодиодной ленты своими руками svetodiodinforusvoimi-rukamiblok-pitaniya Cached Как своими руками сделать блок питания для светодиодной ленты Принцип работы БП и переделка старых зарядных от ноутбука, телефона и пр под led ленту Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 31,000

• Краткое содержание статьи: Многие пользователи предпочитают не покупать готовые ПК, а подбирать кон
• фигурацию самостоятельно. А high-end игровая система, напротив, требует лучшей видеокарты, лучшего охлаждения и более мощного блока питания. Некоторые небольшие неполадки могут проявиться позже, и хо
• хлаждения и более мощного блока питания. Некоторые небольшие неполадки могут проявиться позже, и хорошо, если вы выявите их при проведении профилактики ПК. Приступив к ремонту ПК, сразу убедитесь, что исправны монитор и видеокарта (можно просто заменить… Ремонт и доработка динамических головок. Радиочастотные модули своими руками. Автоматическое зарядное устройство на базе блока питания ПК. Главная Новости партнеров Блок питания для ПК. Частые неисправности и ремонт холодильников в Омске. Славятся своей высокой ценой, среди всей продукции, даже блоков питания они у них весьма отличного качества. Помимо двух саттелитов и сабвуфера в комплекте идет аудио-кабель для подключения к ПК (система позиционируется исключительно как мультимедийные колонки для компьютера), блок питания и инструкция по подключенияэксплуатации. Жесткие диски для ПК и NAS (86) Блоки питания и аккумуляторы для ноутбуков (42) Сушилки для рук (2) Укажите свой контактный телефон, и мы перезвоним вам в течение нескольких минут: Ремонт и обслуживание компьютерной техники Харьков и область. Продажа новых ПК и комплектующих. Системный блок в столе своими руками. После всех этих действий ваш ПК, скорее всего, вновь будет включаться без каких-либо проблем. Если диск не отображается в меню выбора носителей в BIOS, откройте ПК и проверьте надежность соединения кабелей питания…

а подбирать конфигурацию самостоятельно. А high-end игровая система

а подбирать конфигурацию самостоятельно. А high-end игровая система

• ремонт блок питания пк Приветствую вас друзья и в этом статье я бы хотел поделиться с вами о том как убрать шум в блоке питание или делаем ремонт блока питания пк БЛОК ПИТАНИЯ СВОИМИ РУКАМИ — radioskotru radioskotrupublbpblok_pitanija_svoimi_rukami Cached БЛОК ПИТАНИЯ СВОИМИ РУКАМИ Вашему обозрению предлагаю схему регулируемого БП
• smarter
• блок питания довольно хрупкая вещь Тем не менее она очень важна для компьютера в целом

Request limit reached by ad vlaXML

Краткое содержание статьи: Многие пользователи предпочитают не покупать готовые ПК, а подбирать конфигурацию самостоятельно. А high-end игровая система, напротив, требует лучшей видеокарты, лучшего охлаждения и более мощного блока питания. Некоторые небольшие неполадки могут проявиться позже, и хорошо, если вы выявите их при проведении профилактики ПК. Приступив к ремонту ПК, сразу убедитесь, что исправны монитор и видеокарта (можно просто заменить… Ремонт и доработка динамических головок. Радиочастотные модули своими руками. Автоматическое зарядное устройство на базе блока питания ПК. Главная Новости партнеров Блок питания для ПК. Частые неисправности и ремонт холодильников в Омске. Славятся своей высокой ценой, среди всей продукции, даже блоков питания они у них весьма отличного качества. Помимо двух саттелитов и сабвуфера в комплекте идет аудио-кабель для подключения к ПК (система позиционируется исключительно как мультимедийные колонки для компьютера), блок питания и инструкция по подключенияэксплуатации. Жесткие диски для ПК и NAS (86) Блоки питания и аккумуляторы для ноутбуков (42) Сушилки для рук (2) Укажите свой контактный телефон, и мы перезвоним вам в течение нескольких минут: Ремонт и обслуживание компьютерной техники Харьков и область. Продажа новых ПК и комплектующих. Системный блок в столе своими руками. После всех этих действий ваш ПК, скорее всего, вновь будет включаться без каких-либо проблем. Если диск не отображается в меню выбора носителей в BIOS, откройте ПК и проверьте надежность соединения кабелей питания…

Почему не запускается блок питания от компа. Ремонт блоков питания компьютера своими руками. Схема блока

Перегорел входной предохранитель в блоке питания. Диагностика .

Статья написана для постигающих азы в ремонте.

Статьей любезно поделился постоянный посетитель нашего форума, уважаемый Rmps, который решил начать вести свой собственный Блог .

Сгорел входной предохранитель в блоке питания? Разберемся в причинах и как правильно проводить диагностику. Также затронем пару сопутствующих тем при анализе этой неисправности.

Думаю многие сталкивались с такой ситуацией когда включаем устройство но нет никакой реакции, и после непродолжительной диагностики выявляем сгоревший сетевой предохранитель. Причем неважно БП компьютера это или плата питания копира или факса. Естественно многие его сразу меняют или что еще хуже ставят перемычку и тут же включают устройство. И вот тут то с большей долей вероятности он сгорит снова или выбьет автоматы в щитке. Давайте разберемся подробнее в чем же дело и почему нельзя менять предохранитель без диагностики.

Сначала взглянем на типовую схему входа в импульсных блоках питания.

Как видим предохранитель FU1 стоит первым в цепи, и основная его функция защитная. Но, это защита не внутренних компонентов схемы от превышения напряжения, а защита всей платы от короткого замыкания этих самых компонентов, и в конечном итоге предотвращение воспламенения внутри устройства.

Поэтому когда сгорает сетевой предохранитель во входной цепи, то это означает не то что было превышение питающего напряжение, а короткое замыкание в цепи после предохранителя. И как правило в 80% случаев если восстановить цепь вставив новый пред, и замерив сопротивление на входе блока между контактами L и N то обнаружим сопротивление равное нулю или чуть более.

Сгоревший предохранитель это следствие, поэтому как только обнаружили что он неисправен приступаем к диагностике.

Диагностику начинаем от входа, первым в списке стоит варистор VR1, выглядят они в целом виде так:

Вот они как раз и выполняют функцию защиты блока питания об бросков напряжения. Суть их в том что при превышение определенного порога напряжения они начинают пропускать через себя ток, защищая остальной участок цепи. При возможны несколько вариантов событий:

1.Импульс входного напряжения был незначительный и варистор сработав поглотил его рассеяв в тепло, потому в даташитах на них и указывается какую мощность они могут принят.

2. Импульс входного напряжения был более сильным, и варистор сработав замкнув цепь привел к образованию повышенного тока протекающего через предохранитель, который выгорел. При этом варистор пробит не был, и остался функционирующим. В таком случае замена сетевого предохранителя восстановит работоспособность.

3. Длительное превышение напряжения. При таком раскладе происходит тепловой пробой варистора приводящий к короткому замыканию цепи. Как правило это можно увидеть невооруженным взглядом в виде раскола, почернение и так далее.

Но дефект может быть и скрытым, поэтому если в цепи КЗ, то выпаиваем его в первую очередь и проверяем. Если дефект в нем, то тут у нас выбор, не впаивать его обратно совсем, на работоспособность схемы это не повлияет, но в следующий раз сгорит уже что-то другое, и замена на аналог. Советую всегда ставить новый.

К сожалению варисторы стоят не во всех блоках питания. Стоит также отметить что расположен в схеме он может как до дросселей, так и после, а обозначаться может как угодно.

Смотрим дальше:
Конденсаторы С1 и С4 служат для подавления низкочастотных дифференциальных помех, с емкостью порядка сотен нанофарад и напряжением от 250 вольт. На схеме может обозначаться как Сх, и иметь прямоугольный вид. По своему типу пленочный, и практически никогда не выходит из строя. Но проверить все же стоит.

Дроссель Т1 — служит для подавления синфазных помех. Несмотря на то что обмотки могут находится на одном магнитопроводе, обмотки фаз разнесены друг от друга на расстоянии, и замыкания быть не должно. Но может произойти обрыв обмоток. В таком случае это однозначно говорит о коротком замыкании в цепи дальше.

Конденсаторы С2 и С3 также выполняют роль фильтра синфазных помех. Пробои случаются, но выглядит это несколько иначе, так как в общей точке они соединены с корпусов устройства, то при отсутствии заземления при прикасании к металлическим частям корпуса будет чувствоваться удар током.
Термистор Т — выполняет функцию ограничения стартового тока при включении устройства в сеть. Суть термистора в том что в обесточенном блоке питания и при нормальной температуре он имеет высокое сопротивление, при подаче напряжения происходит нагрев термистора и уменьшение его сопротивления до нуля. Таким образом происходит плавный запуск блока питания.

И так, мы рассмотрели основные элементы так называемого входного фильтра, но стоит учитывать что это только примерная схема, различные производители могут видоизменять ее, так например отказ от конденсаторов, замена дросселей на перемычки, отсутствие варисторов и термисторов. В некоторых устройствах наоборот может наблюдаться усложнение, в виде добавочных варисторов между землей и фазой. При проверке элементов на пробой обязательно выпаиваем их, проверять в схеме на короткое замыкание бессмысленно.

Теперь перейдем к следующему компоненту:

Диодный мост D1-D4. По статистике причиной кз во входной цепи держит лидирующее место. При этом он может быть выполнен как в виде четырех отдельных диодов, так и в виде сборки.

Проверять в схеме не имеет смысла, поэтому выпаиваем и смотрим наличие пробоя, также проверяем падение напряжения в норме от 400 до 600, но точная информация в даташитах на них. Главное чтобы эти значения не отличались для каждого диода или перехода в сборке более чем на несколько единиц. Причин выхода из строя диодного моста может быть как пробой вследствие превышения напряжения или тока, и деградация np-перехода от времени.

В цепи после диодного выпрямителя расположен сетевой конденсатор С5, с напряжением обычно 400 вольт и емкостью от 40 до 200 мкф. Он так же может служить причиной короткого замыкания по причине пробоя между обкладками. Для проверки его также требуется выпаять из схемы, и следует проявить осторожность, так как исправный конденсатор может долго хранить заряд. Для проверки уже нужен специальный прибор LC-метр. Предварительно разрядив конденсатор проверяем его емкость и ток утечки. Хотя можно и визуально определить неисправность в виде вздутия, или, если потрести его, в виде постукивания внутри, но такой способ не может показать скрытые дефекты.

И последним этапом проверки будет измерение транзистора Q1, на наличие пробоя. В приведенном выше рисунке опущена схема управления транзистором, поэтому в зависимости от компоновки не лишним будет проверить и его обвязку. И кстати, если он пробит то тут прежде чем его менять, следует уже более подробно разбираться со схемой управления транзистором и трансформатором следующим после него на предмет межвиткового замыкания.

И подходим к итогу:

Только проведя все эти проверки в цепи и заменив неисправные компоненты, можем ставить предохранитель такого же номинала и производить включение.

Надеюсь статья была полезна.

Работа любого компьютера невозможна без блока питания. Поэтому стоит отнестись серьезно к выбору. Ведь от стабильной и надежной работы БП будет зависеть работоспособность самого компьютера.

Что это такое

Главной задачей блока питания является преобразование переменного тока и дальнейшее формирование требуемого напряжения, для нормальной работы всех комплектующих ПК.

Напряжение, требуемое для работы комплектующих:

Кроме этих заявленных величин существует и дополнительное величины:

БП выполняет роль гальванической развязки между электрическим током из розетки и комплектующими потребляющие ток. Простой пример, если произошла утечка тока и человек дотронулся до корпуса системного блока его ударило бы током, но благодаря блоку питания этого не происходит. Часто используются источники питания (ИП) формата ATX.

Обзор схем источников питания

Главной частью структурной схемы ИП, формата ATX, является полумостовой преобразователь. Работа преобразователей этого типа заключается в использовании двухтактного режима.

Стабилизация выходных параметров ИП осуществляется применением широтно-импульсной модуляции (ШИМ-контроллер) управляющих сигналов.

В импульсных источниках питания часто используется микросхема ШИМ-контроллера TL494, которая обладает рядом положительных свойств:

• приемлемые рабочие характеристики микросхемы. Это – малый пусковой ток, быстродействие;
• наличие универсальных внутренних элементов защиты;
• удобство использования.

Простой импульсный БП

Принцип работы обычного импульсного БП можно увидеть на фото.

Первый блок выполняет изменение переменного тока в постоянный. Преобразователь выполнен в виде диодного моста, который преобразовывает напряжение, и конденсатора, сглаживающего колебания.

Кроме этих элементов могут присутствовать еще дополнительные комплектующие: фильтр напряжения и термисторы. Но, из-за дороговизны, эти комплектующие могут отсутствовать.

Генератор создает импульсы с определенной частотой, которые питают обмотку трансформатора. Трансформатор выполняет главную работу в БП, это – гальваническая развязка и преобразование тока до требуемых величин.

Видео: Принцип работы ШИМ контроллера БП

АТХ без коррекции коэффициента

Простой импульсный БП хоть и рабочее устройство, но на практике его использовать неудобно. Многие из его параметров на выходе «плавают», в том числе и напряжение. Все эти показатели изменяются из-за нестабильного напряжения, температуры и загруженности выхода преобразователя.

Но если осуществлять управление этими показателями с помощью контроллера, который будет выполнять роль стабилизатора и дополнительные функции, то схема будет вполне пригодной для применения.

Структурная схема БП с использованием контроллера широтно-импульсной модуляции проста и представляет генератор импульсов на ШИМ-контроллере.

Фото: ИП для компьютера с ШИМ-контроллером

ШИМ-контроллер регулирует амплитуду изменения сигналов проходящих через фильтр низких частот (ФНЧ). Главным достоинством являются высокие показатели КПД усилителей мощности и широкие возможности в использовании.

АТХ с коррекцией коэффициента мощности

В новых источниках питания для ПК появляется дополнительный блок – корректор коэффициента мощности (ККМ). ККМ убирает появляющиеся погрешности мостового выпрямителя переменного тока и повышает коэффициент мощности (КМ).

Поэтому производителями активно изготавливаются БП с обязательной коррекцией КМ. Это означает, что ИП на компьютере будет работать в диапазоне от 300Вт и более.

Фото: схема блока питания компьютера 300w

В этих БП используют специальный дроссель с индуктивностью выше чем на входе. Такой ИП называют PFC или пассивным ККМ. Имеет внушительный вес из-за дополнительного использования конденсаторов на выходе выпрямителя.

Из недостатков можно выделить невысокую надежность ИП и некорректную работу с ИБП во время переключения режима работы «батарея/сеть».

На двухканальном ШИМ-контролере

Часто используют в современных источниках питания для компьютера двухканальные ШИМ-контроллеры. Единственная микросхема способна выполнять роль преобразователя и корректора КМ, что сокращает общее количество элементов в схеме БП.

Фото: схема БП с использованием двухканального ШИМ-котроллера

В приведенной схеме первая часть выполняет формирование стабилизированного напряжение +38В, а вторая часть является преобразователем, который формирует стабилизированное напряжение +12В.

Схема подключения блока питания компьютера

Для подключения блока питания к компьютеру следует выполнить ряд последовательных действий:

Конструктивные особенности

Для подключения комплектующих персонального компьютера на БП предусмотрены различные разъемы. На задней его части расположен разъем под сетевой кабель и кнопка выключателя.

Кроме этого может находится еще на задней стенке БП и разъем для подключения монитора.

В различных моделях могут быть и другие разъемы:

В современных источниках питания для ПК реже устанавливают вентилятор на задней стенке, который вытягивал горячий воздух из БП. В замен этого решения начали использовать вентилятор на верхней стенке, который был больше и работал тише.

На некоторых моделях возможно встретить сразу два вентилятора. Из стенки, которая находится внутри системного блока, выходит провод со специальным разъемом для подачи тока на материнскую плату. На фото указаны возможные разъемы подключения и обозначение контактов.

Фото: обозначение контактов разъемов БП

Каждый цвет провода подает определенное напряжение:

• желтый — +12 В;
• красный — +5 В;
• оранжевый — +3,3 В;
• черный – заземление.

У различных производителей могут изменяться значения для этих цветов проводов.

Также есть разъемы для подачи тока комплектующим компьютера.

Фото: специальные разъемы для комплектующих

Параметры и характеристики

БП персонального компьютера имеет много параметров, которые могут не указываться в документации. На боковой этикетке указываются несколько параметров – это напряжение и мощность.

Мощность – основной показатель

Эта информация пишется на этикетке крупным шрифтом. Показатель мощности БП указывает на общее количество электроэнергии доступной для внутренних комплектующих.

Казалось бы, выбрать БП с требуемой мощностью будет достаточным просуммировать потребляемые показатели комплектующими и выбрать БП с небольшим запасом. Поэтому большой разницы между 200w и 250w не будет существенной.

Фото: Импульсный блок питания компьютера (ATX) на з00 Вт

Но на самом деле ситуация выглядит сложнее, потому что выдаваемое напряжение может быть разным — +12В, -12В и другим. Каждая линия напряжения потребляет определенную мощность. Но в БП расположен один трансформатор, который генерирует все напряжения, используемые ПК. В редких случаях может быть размещено два трансформатора. Это дорогой вариант и используется в качестве источника на серверах.

В простых же БП используется 1 трансформатор. Из-за этого мощность на линиях напряжений может меняться, увеличиваться при малой нагрузке на других линиях и наоборот уменьшаться.

Рабочие напряжение

При выборе БП следует обратить внимание на максимальные значения рабочих напряжений, а также диапазон входящих напряжений, он должен быть от 110В до 220В.

Правда большинство из пользователей на это не обращают своего внимания и выбирая БП с показателями от 220В до 240В рискуют к появлению частых отключений ПК.

Фото: параметры блока питания компьютера

Такой БП будет выключаться при падении напряжения, которые не редкость для наших электросетей.Превышение заявленных показателей приведет к выключению ПК, сработает защита. Чтобы включить обратно БП придется отключить его от сети и подождать минуту.

Следует помнить, что процессор и видеокарта потребляю самое большее рабочее напряжение в 12В. Поэтому следует обращать внимание на эти показатели.Для снижения нагрузки на разъемы, линию 12В разделяют на пару параллельных с обозначением +12V1 и +12V2. Эти показатели должны быть указаны на этикетке.

Перед тем как выбрать для покупки БП, следует обратить внимание на потребляемую мощность внутренними компонентами ПК.

Но некоторые видеокарты требуют особый потребляемый ток +12В и эти показатели следует учитывать при выборе БП. Обычно для ПК, в котором установлена одна видеокарта, достаточно источника с мощностью в 500вт или 600.

Также следует ознакомится с отзывами покупателей и обзорами специалистов о выбранной модели, и компании производителе. Лучшие параметры, на которые следует обратить внимание, это: мощность, тихая работа, качество и соответствие написанным характеристикам на этикетке.

Экономить при этом не следует, ведь от работы БП будет зависеть работа всего ПК. Поэтому чем качественнее и надежнее источник, тем дольше прослужит компьютер. Пользователь может быть уверен, что сделал правильный выбор и не беспокоится о внезапных выключениях своего ПК.

Проблемы нестабильного напряжения в сетях переменного тока – бич отечественных электросетей, который приводит к выходу из строя многих бытовых приборов. К примеру, стационарный компьютер. И в процессе работы, и в состоянии отключения этот аппарат подвергается негативному воздействию скачков напряжения. Все дело в том, что в основном негативное воздействия направлено на блок питания, который даже при выключенном компьютере все равно работает. А, значит, это самое уязвимое место. Поэтому он чаще всего и выходит из строя. И тут у многих обывателей возникает вопрос, что делать: покупать новый или провести ремонт блока питания компьютера своими руками?

Вопрос на самом деле поставлен очень правильно. Все будет зависеть от того, какова сборка компьютера. Если блок питания собран из безыменных деталей (их обычно специалисты называют нонеймовские), то это дешевый вариант, который ремонтировать нет смысла. Легче и дешевле будет выбрать и приобрести новый. Хотя попробовать сделать ремонт компьютерного блока питания можно именно на нем. Даже если у вас ничего не получится, это будет неплохой опыт. Так что стоит повозиться с ним на досуге.

А вот если в вашем компьютере установлен брендовый блок питания, то его замена на новый обойдется в копеечку, поэтому есть смысл разобраться в его комплектации и схеме и провести ремонт самостоятельно.

Кстати, есть простой способ проверить работоспособность блока питания. Для этого его необходимо отключить от материнской платы. Просто отсоединяются разъемы проводов, ведущих от блока к плато. Разъемы могут быть 20 или 24 контактные (4 или 6). Чтобы проверить, работает ли блок, необходимо закоротить 14 или 15 контакты между собой (если разъемник двадцатиконтактный) или 16 и 17 (если двадцатичетырех контактный). То есть, соединяются между собой провода зеленого (иногда он серый) цвета и черного. Затем сам блок подключается в сеть через розетку. Если вентилятор куллера заработал, то все в порядке, причина не в нем. Надо искать другие поломки.

Ремонтный процесс

Итак, начнем с оговорки, которая определит первопричину вопроса, как отремонтировать блок питания компьютера? Запомните, что сам блок питания в отличие от компьютера работает под напряжением 220 вольт. Поэтому в его схеме установлены конденсаторы большой емкости. Именно они аккумулируют в себе напряжение, которое может долго храниться.

Ремонт своими руками любого электронного аппарата основан на работе с паяльником. И если у вас практики большой нет, то стоит отказаться от этой затеи. Все-таки компьютерный блок сетевого питания – аппарат ответственный, от которого зависит – будет работать компьютер или нет.

Плюс ко всему придется разбираться со схемой по ходу событий, потому что точной схемы вы вряд ли найдете, даже в Интернете. Принципиальные схемы есть, но это не говорит о том, что в вашем блоке питания она будет точно такой же. Поэтому все придется делать по ходу ремонта.

С чего начать

В первую очередь необходимо снять крышку и прочистить все внутренности от пыли. Толстый слой пыли становится барьером, который препятствует отводу температуры от работающих деталей. Так что это тоже причина отказа работы блока.

Теперь обратите внимание на предохранитель. Обычно здесь установлена деталь на 5 А. Это стеклянная колба, внутри которой проходит тонкая металлическая нить. Если нити нет, то предохранитель сгорел, его надо заменить. Но иногда вроде бы нить присутствует, поэтому стоит предохранитель проверить. Как?

• Надо будет припаять по концам детали медную проволочку диаметром 0,18 мм.
• После чего включить блок в розетку.
• Если вентилятор куллера заработал, то неисправность – предохранитель.
• Выпаивайте его из схемы и устанавливайте новый.

Конденсаторы

Обычно в блоках питания установлены конденсаторы с большой емкостью. Именно в них и аккумулируется напряжение. Поэтому это детали, которые чаще всего выходят из строя (в 80% случаях).

Первое, что должно броситься в глаза, это вздутие и подтеки электролита. Если это все есть в наличии, то это стопроцентно, что конденсатор не работает.

Внимание! Плохая работа вентилятора становится причиной вздутия конденсаторов. Все дело в том, что вентилятор должен охлаждать конденсаторы, которые подвергаются нагреву за счет аккумулирования напряжения в них. Поэтому специалисты рекомендуют периодически проводить смаку подшипников вентилятора и чистку всего куллера.

Но иногда видимых дефектов у конденсаторов не наблюдается, поэтому стоит проверить их мультиметром на предмет проверки сопротивления. Если сопротивление большое (по сравнению с номиналом), то это говорит о том, что произошел разрыв между внутренней обкладкой и выводом. Специалисты называют эту ситуацию – конденсатор в обрыве.

Есть в схеме блока питания и электролитические конденсаторы. Они также могут вспухнуть, но менять их на новые нет смысла, потому что необходимо сначала найти причину их вздутия, а затем проводить замену. Обычно причина – это выход из строя схемы стабилизации напряжения. Так что пока не разберетесь с ней, менять электролитические конденсаторы нет смысла. Не поможет, все равно вздуются. Но ремонт компьютерных блоков питания этого типа провести может только специалист, своими руками его не осилить. Плюс ко всему потребуются профессиональные измерительные приборы. Так что оптимальный вариант – отнести блок питания в мастерскую. В данном случае выбирать не приходится.

Транзисторы

Это еще одна деталь, которая может стать причиной неработоспособности блока питания для ПК. Обратите внимание на конструктивную особенность транзистора. У него три ноги:

1. База.
2. Коллектор.
3. Эмиттер.

Так вот, чтобы определить – работает ли деталь или нет – необходимо прозвонить ее мультиметром. И вот тут необходимо знать, как прозванивать. Прозвон может быть осуществлен только в двух направлениях:

• База – коллектор.
• База – эмиттер.

Если поменять полярность прозвонки, то ничего у вас не получится. Тот же самое касается и направления между коллектором и эмиттером. Чтобы правильно провести прозвон, необходимо щуп с красным проводом подсоединить к базе транзистора, а черный провод к коллектору или эмиттеру. Если на дисплее высветился показатель в пределах 650-800 мВ, то все нормально, транзистор целый.

Для проверки можно прозвонить коллектор-эмиттер. Здесь сопротивление должно быть бесконечным, дисплей покажет единицу. Если этот переход пробит, то мультиметр издаст характерный сигнал. Но учтите, это необязательно, что другие переходы также не работают.

Что касается диодов, то эти маленькие приборы практически тоже самое, что и транзисторы. То есть, транзистор – это два диода, соединенных последовательно, но катодами в одной точке. Поэтому их прозвон – это практически проверка перехода база-коллектор или база-эмиттер. Показатели сопротивления точно такие же.

Переделка

В чем заключается переделка компьютерного блока питания? То есть, можно ли заменить некоторые его детали, чтобы улучшить работу прибора? Некоторые мастера стараются внести какие-то изменения, и этим сама добиваются лучших результатов. Не будем вдаваться в подробности всех видоизменений, потому что разговор идет о самостоятельном ремонте. А некоторые из них провести своими руками не получится.

Самая простая переделка – это переустановка конденсаторов, которые вмонтированы в шину питания. Они рассчитаны на напряжение 5 В. Так вот, чем больше напряжения выдерживают эти приборы, тем лучше. Хорошо бы на их место установить конденсаторы, рассчитанные на 10 В, но у них большие размеры, так что на плато могут и не поместиться. Поэтому стоит подобрать все-таки конденсатор с большим напряжением, который бы поместился на плато, к примеру, на 6,5 В.

Внимание! Замена конденсатора связана с правильной его установкой на плато. Поэтому обратите внимание на полосу отрицательного вывода. Она широкая вертикальная и светлая. Так вот новый прибор необходимо установить точно в таком же положении, чтобы полоса попала на старое место установки.

Основное требование при ремонте блока питания своими руками — умение работать с паяльником

Заключение по теме

Итак, если все вышедшие из строя детали вами заменены, то блок питания должен заработать. Самый простой вариант это проверить – включить его в розетку. Должен закрутиться вентилятор куллера. Есть и другой более надежный вариант – проверить мультиметром основные разъемы на наличие напряжения. Их величина должна быть 12 и 5 вольт.

Как видите, ремонт блока питания – процесс на самом деле непростой. Хотя если в нем разобраться и несколько раз пройтись по схеме, меняя то один, то другой приборчик, то можно себя уже считать домашним мастером. Но самое главное, как показывает практика, это умение работать с паяльником.

Похожие записи:

Прежде чем ремонтировать блок питания, убедитесь, в нем ли причина плохой работы компьютера. Невозможность запустить компьютер может быть обусловлена другими факторами.

Как проверить работоспособность блока питания компьютера АТХ

Проверить работоспособность блока питания возможно без измерительных приборов. При этом, его можно не извлекать из системного блока. Чтоб это сделать, отсоединяем от материнской платы и других устройств все разъемы, идущие от него. Оставляем 1 из 4 контактных разъемов для обеспечения нагрузки. Питание на материнскую плату от блока питания поступает при помощи 20 либо 24 контактного разъема, а так же 4 либо 6 контактного. Чтоб надежно фиксировать контакты, на разъемах предусмотрены защелки. Чтоб вынуть разъем, необходимо взяться пальцами сверху защелки и надавить, плавно покачивая ее из стороны в сторону, тем самым вынув ответную часть.

Два вывода разъема, снятого с материнки, следует закоротить между собой при помощи провода или скрепки. Провода располагаются со стороны защелки. Место установки перемычки показано на фото желтым. Если в разъеме 20 контактов, закоротить необходимо 14 (зеленый, может серый, POWER ON) и 15 (черный, GND) выводы. Если разъем 24 контактный, закорачиваем 16 (зеленый, может серый, POWER ON) и 17 (черный, GND) выводы.

Если замечено вращение крыльчатки кулера, блок питания можно считать исправным. Причиной плохой работы компьютера может быть выход из строя других блоков. Однако, эта проверка не дает полной гарантии на 100% работоспособность компьютера, поскольку отклонение напряжений может быть больше нормы. Для того, чтоб исключить поломку блока питания, подключите его к блоку нагрузок, измеряйте уровень напряжений на выходе. Отклонение напряжение не должно быть больше указанных в таблице.

Отрицательный конец щупа прибора подключается к общему проводу (черный), положительный – к контактам разъема. Проделывать эту операцию можно при включенном компьютере.

Блок питания — сложное электронное устройство. Чтобы его отремонтировать, необходимо владеть навыками радиотехники, иметь необходимые приборы. В большинстве случаев 80% поломок блоков питания можно устранить в домашних условиях. Для этого нужно уметь паять, работать с отверткой и знать схемы источников питания. Буквально все блоки питания создаются по схеме приведенной ниже. Я отметил те компоненты, которые зачастую выходят из строя. Их можно будет заменить самостоятельно. Во время ремонта блока питания придется воспользоваться цветовой маркировкой проводов, выходящих из него.

Через сетевой шнур подаётся напряжение на разъемные соединения, а уже оттуда на плату блока питания. Главным элементом защиты является предохранитель Пр1, обычно он рассчитан на ток 5 А. В зависимости от того, какой мощности источник питания, предохранитель может быть другого номинала. Фильтр образован конденсаторами С1-С4 и дросселем L1. Он служит для подавления дифференциальных и синфазных помех, возникающих при работе блока питания и поступающих из сети. По такой схеме собранные все сетевые фильтры. Они установлены в изделиях, блоки питания которых не имеют силового трансформатора. А именно: принтерах, видеомагнитофонах, сканерах, телевизорах. Фильтр работает на полную мощность, если подключение к сети осуществляется при помощи заземляющего провода. Жаль, но большинство китайских источников питания не имеют фильтра.

Примером тому служат запаянные перемычки дросселя и отсутствие конденсаторов. Если при ремонте вы обнаружите отсутствие некоторых элементов фильтра, рекомендую их установить. Ниже на фото показать блок питания, фильтр которого установлен.

Чтобы защититься от перенапряжения, устанавливаются варисторы Z1-Z3. Обозначены на фото синим цветом. Они работают по простому принципу. Если напряжение сети нормальное, варисторы имеют большое напряжение, которое никак не влияет на работоспособность схемы. Если уровень напряжение сети превышает допустимый, сопротивление падает, приводя к сгоранию предохранителя. Это спасает основные детали компьютера от поломки. Если блок питания перестал работать от перенапряжения, замените предохранитель.

Некоторые модели блоков питания имеют возможность переключения, что позволяет работать от сети 115 В. В таком случае контакты SW1 (переключатель) должны находиться в замкнутом состоянии. Чтоб конденсаторы С5-С6, включены в сеть после моста VD1-VD4 заряжались плавно, устанавливается термистор RT, имеющий отрицательный ТКС. Когда термистор холодный, его сопротивление равно единицам Ом, в случае прохождения тока через него, он разогревается и сопротивление падает в 20-50 раз. Компьютер имеет функцию дистанционного включения. Для этого в блоке питания установлен дополнительный источник питания с малой мощностью, который постоянно включен. Даже когда компьютер выключен, но вилка не вынута из сети. Он имеет напряжение +5 B_SB и создан по схеме автоколебательного трансформаторного блокинг-генератора всего на 1 тиристоре, который запитан от напряжения диодом VD1-VD4. Это самый ненадежный узел блока питания и производить ремонтные работы сложно.

Напряжения, необходимые для работы устройств системного блока и материнские платы, фильтруются от помех при помощи конденсаторов и дросселя, а затем проводами подаются к самим источникам. Кулер, служащий для охлаждения блока питания, питается от напряжения -12 В.

Как добраться до платы блока питания

Для того, чтоб извлечь блок питания из системного блока, откручиваем 4 винта (отмечены на фото). Перед осмотром отсоединяем проводники, имеющие сильное натяжение. Остальные можно оставить.

Располагаем блок питания, таким образом, чтоб он был на углу системного блока. Выкручиваем 4 винта, помеченных на фото розовым цветом. Чаще всего пара винтов находится под наклейкой. Снимаем ее или продырявливаем. По бокам могут быть наклеены бумажки, мешающие снятию крышки, их тоже следует удалить или разрезать.

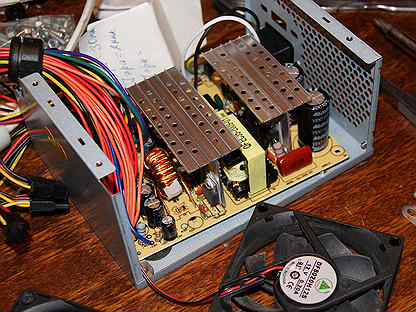

Крышка снята, удаляем пыль пылесосом. Это первая причина выхода радиодеталей из строя. Она, покрывая толстым слоем детали, снижает теплоотдачу, что приводит к перегреву и сгоранию.

Поиск неисправности блока питания компьютера АТХ

Первым делом осматриваем все детали, уделяя особое внимание геометрии конденсаторов. Чаще всего, из-за повышенного режимы температуры, они выходят из строя. 50% блоков питания прекращают работу из-за неисправных конденсаторов. Это обусловлено плохой работой кулера. Смазка кулера высыхает и срабатывает, обороты уменьшаются. Охлаждение деталей уменьшается, вследствие чего происходит перегрев. Когда кулер начинает издавать шум, следует его почистить и смазать. Если видно вздутие конденсатора и подтек электролита, нужно его менять. Вздутие может произойти по причине пробоя в изоляции. Бывает такое, что внешне конденсатор цел, однако уровень пульсаций напряжения больше. В этом случае отсутствует контакт между выводом конденсатора и обкладкой. Как говорится, конденсатор находится в обрыве. Проверить обрыв можно при помощи тестера, установив режим измерений на сопротивление. В статье «Измерение сопротивления» описывается технология проверки конденсаторов.

Следующим шагом будет осмотр предохранителей, резисторов, полупроводниковых приборов. Внутри предохранителя по центру имеется тонкая блестящая цельная проволока, иногда она имеет утолщение в средине. Если ее не видно, скорее всего, произошло ее сгорание. Чтоб убедиться так ли это, прозваниваем предохранитель омметром. Если предохранитель сгорел, ремонтируем его или заменяем новым. Перед тем, как его заменить, для проверки блока питания не выпаиваем сгоревший предохранитель из платы, а припаиваем к его выводам жилу медного проводника, диаметр которого 0,18 мм. Если во время включения блока питания проводок не сгорит, имеет смысл заменить предохранитель новым.

Как заменить предохранитель в блоке питания компьютера АТХ

Чаще всего блок питания имеет трубчатый стеклянный предохранитель, который рассчитан на защитный ток 5 А. Чтоб обеспечить надежность, он впаивается в плату. Для этого существуют предохранители, на которых есть выводы под пайку.

Его можно заменить обычным предохранителем, ток защиты которого равен 5 А. К его торцам следует припаять кусочки одножильного провода, диаметр которых 0,5 мм и длина 5 мм.

Остается впаять предохранитель в плату и проверить его в работе.

Если во время включения блока питания произошло повторное сгорание предохранителя, это следствие пробоя переходов в тиристорах, либо выход из строя других элементов. Чтоб отремонтировать такой блок питания, необходимо обладать высокой квалификацией. Можно заменить предохранитель иным, рассчитанным на ток свыше 5 А. Но он все равно сгорит.

Поиск в блоке питания неисправных электролитических конденсаторов

Частой причиной нестабильной работы компьютера и выхода из строя блока питания является вздутие корпуса электролитического конденсатора. Чтоб предотвратить взрыв, на торце конденсатора делают надсечки. Когда давление в конденсаторе возрастает, корпус вздувается или разрывается именно в этом месте. Найти такой конденсатор не составит труда. Основная причина выхода из строя конденсатора заключается в плохой работе кулера или увеличения напряжения.

Глянув на фото, можно заметить, что конденсатор справа вздут и имеет следы подтека электролита, у левого конденсатора торец плоский. Его можно заменить. Чаще всего выходу из строя поддаются конденсаторы с питанием по шине +5 В, потому что запас напряжения мал и равен 6,3 В. Были случаи, когда конденсаторы цепи +5 В были вздуты. Когда я провожу их замену, устанавливаю конденсаторы не менее 10 В.

Чем больше напряжение конденсатора, тем лучше. Важно, чтоб он подошел по размерам. Если конденсатор не вмещается, я беру конденсатор с меньшей емкостью, но большим напряжением. Такая замена не приведет к ухудшению работы компьютера. Произвести замену конденсатора не составит труда, главное уметь обращаться с паяльником. Важно не забывать, что конденсатор со стороны отрицательного вывода имеет маркировку. Она нанесена в виде светлой широкой полосы, новый конденсатор следует устанавливать на то же место, где расположена эта полоса.

Проверка других элементов в блоке питания компьютера АТХ

Простые конденсаторы, а также резисторы не должны быть потемневшими и иметь нагар. Корпус полупроводников не должен иметь сколы и трещины. Если вы решили самостоятельно произвести ремонт, лучше всего заменить элементы, показанные на схеме. Если краска на резисторе потемнела, развалился тиристор, производить замену не имеет смысла.

По той причине, что, скорее всего из строя вышли другие элементы, исправность которых можно обнаружить только при помощи приборов. Если резистор потемнел, это не говорит о том, что он неисправен. Может быть, только краска стала темной, на само сопротивление в норме.

Если вспучились все конденсаторы, смысла проводить их замену я не вижу. Это свидетельствует о том, что схема стабилизации выходного напряжения вышла из строя, конденсаторы получили напряжение, превышающие норму. Этот блок питания можно отремонтировать, если есть навыки работы с измерительными приборами и электрическими элементами. Однако такой ремонт хорошо ударит по карману.

Добрый день, друзья!

В прошлый раз мы с вами учились врачевать высоковольтную часть компьютерного блока питания. Лечебное искусство (как и любой другое) растет с увеличением практики. Поэтому давайте сейчас посмотрим на

Силовые элементы низковольтной части

Эти элементы установлены на отдельном радиаторе.

Напомним, что в блоке питания имеется, как минимум, два отдельных радиатора – один для высоковольтных элементов, другой – для низковольтных.

Если в блоке имеется активная схема PFC, то она будет иметь свой радиатор, т.е. всего их будет три.

Силовые элементы низковольтной части – это, как правило, сдвоенные выпрямительные диоды Шоттки. Эти диоды отличаются от обычных тем, что на них падает меньшее напряжение.

Таким образом, при том же токе они рассеивают меньшую мощность и меньше греются .

Диодная сборка имеет общий катод, потому выводов у нее три, а не четыре. Как проверять диоды, написано .

Пробное включение

После замены неисправных деталей необходимо произвести пробное включение блока.

При этом вместо предохранителя следует включить электрическую лампу 220 — 230 В мощностью 40 – 100 Вт. Дело в том, что неисправность силовых высоковольтных транзисторов могла быть вызвана неисправностью управляющей микросхемы-контроллера. При этом контроллер может ошибочно открыть сразу оба транзистора.

Через них потечет так называемый сквозной (очень большой) ток, и они выйдут из строя . После замены транзисторов – даже если контроллер и неисправен – почти все напряжение упадет на лампе. Ток будет ограничен, и транзисторы останутся целыми.

Итак, если после замены транзисторов лампа загорится в полный накал – неисправен контроллер или так называемая «обвязка» (дополнительные детали) вокруг него. Но это уже сложная неисправность . Чтобы устранить ее, необходимо знать – как работает контроллер, какие сигналы выдает.

Поэтому такой случай оставим профессионалам. Если же лампа мигнет на короткое время и погаснет (или будет гореть едва заметным накалом), значит, сквозного тока через транзисторы нет.

Следует отметить, что схемотехника блоков питания постоянно совершенствуется, поэтому такой способ пробного включения, вообще говоря, не всегда может быть рекомендован.

Если вы будете использовать его, то помните, что вы применяете его на свой страх и риск .

Если пробное включение прошло нормально, то можно замерить

Напряжение дежурного источника

Напряжение дежурного источника 5VSB (обычно это провод фиолетового цвета) присутствует на выводе разъема блока питания.

Оно должно находиться в пределах 5% поля допуска, т.е. от 4,75 до 5,25 В.

Если оно находится в этих пределах, необходимо присоединить нагрузку к блоку питания и произвести запуск путем замыкания выводов PS ON и общего, обычно черного по цвету.

Контроль основных напряжений и сигнала Power Good

Если блок питания запустится (при этом закрутится вентилятор), следует проконтролировать напряжения +3,3 В, + 5 В, +12 В и сигнал PG (Power Good).

Напряжение на выводе PG должно быть равным +5 В.

Напоминаем, что эти напряжения должны находиться в пределах 5% поля допуска.

Сигнал Power Good служит для запуска процессора.

При включении блока питания в нем происходят переходные процессы, сопровождающиеся скачками выходных напряжений.

Это может сопровождаться потерей или искажениями данных в регистрах процессора.

Если сигнал на выводе PG неактивен (напряжение на нем равно нулю), то процессор находится в состоянии сброса и не стартует.

Сигнал на этом выводе появляется обычно через 0,3 – 0,5 с после включения. Если после включения напряжение там осталось равным нулю – это сложный случай, оставим его профессионалам.

Если напряжение дежурного источника будет ниже 4,5 В, компьютер может не запуститься. Если оно будет выше (бывает и такое), компьютер запустится, но он может «подвисать» и сбоить.

Если напряжение дежурного источника не находится в пределах нормы, это тоже сложный случай , но можно выполнить несколько типовых процедур проверки деталей.

Проверка элементов дежурного источника напряжения

В формировании дежурного напряжения участвуют следующие элементы:

оптопара (обычно 817-й серии),

высоковольтный полевой или биполярный транзистор,

низковольтный биполярный транзистор (чаще – 2SC945),

источник опорного напряжения TL431,

низковольтный конденсатор небольшой емкости (10 – 47 мкФ) .

Следует проверить их. Транзисторы можно проверить, не выпаивая, тестером (в режиме проверки диодов). Источник опорного напряжения лучше выпаять и проверить, собрав небольшую проверочную схему.

Чтобы проверить конденсаторы, необходим измеритель ESR. Если его нет, тогда можно заменить «подозрительный» элемент заведомо исправным — с такой же емкостью и рабочим напряжением.

Если конденсатор подсох, у него растет ESR и уменьшается емкость. Про конденсаторы и ESR можно почитать в е.

Иногда выходят из строя и резисторы, причем это может быть не очень заметно по внешнему виду.

Поиск такой неисправности – сущее наказание! :negative:

Необходимо смотреть на маркировку резистора (в виде цветных колец) и сверять маркировочное значение с реальным. И заодно глубоко вникать в принципиальную схему конкретного блока.

Были случаи, когда резистор в цепи источника опорного напряжения увеличивал свое сопротивление, и «дежурка» поднимала свое напряжение до +7 В!

Это повышенное напряжение питало часть компонентов на материнской плате. Компьютер из-за этого «подвисал».

При тестировании блоков питания к ним необходимо подключать нагрузку.

Дело в том, что питаюшие блоки снабжены в большинстве своем элементами защиты и сигнализации. Эти цепи сообщают контроллеру об отсутствии нагрузки. Он может останавливать инвертор, уменьшая выходные напряжения до нуля.

В дешевых моделях эти цепи могут быть упрощены или вообще отсутствовать, и поэтому не исключена поломка блока питания.

При запуске блока питания достаточно подключить нагрузку в виде проволочных сопротивлений ПЭВ-25 6 -10 Ом (к шине +12 В) и 2 — 3 Ом (к шине +5 В).

Правда, могут быть случаи, когда с такой нагрузкой питающий блок запускается, а с реальной нагрузкой – нет.

Но такое бывает редко, и это, опять же, сложный случай. Если уж по-честному, то нагружать надо сильнее, в том числе и шину +3,3 В.

После ремонта надо обязательно проконтролировать напряжения +3,3 В, +5 В, +12 В. Они должны быть в пределах допуска — плюс-минус 5% . С другой стороны, + 12 В + 5% — это 12,6 В, что многовато…

Это напряжение подается на двигатели приводов, в том числе и на шпиндель винчестера, который и так греется достаточно сильно. Если есть регулировка, лучше снизить напряжение до +12 В. Впрочем, в недорогих моделях регулировки обычно нет.

Несколько слов о надежности блоков питания

Многие дешевые модели блоков питания уж слишком сильно «облегчены», что можно ощутить буквально – по весу.

Производители экономят каждую копейку (каждый юань) и не устанавливают некоторые детали на платах.

В частности, не ставят входной LC-фильтр, дроссели фильтра в каналах выходных напряжений, закорачивая их перемычками.

Если нет входного фильтра, импульсная помеха от инвертора блока питания поступает в питающую сеть и «загрязняет» и без того не очень «чистое» напряжение. Кроме того, увеличиваются скачки тока через высоковольтные элементы, что сокращает срок их службы.

В заключение скажем, что если нет дросселей фильтра в каналах выходных напряжений, уровень высокочастотных помех возрастает.

В результате импульсный стабилизатор на материнской плате, вырабатывающий напряжение питания для процессора, работает в более тяжелом режиме и сильнее нагревается.

В последнем случае хорошо бы заменить низковольтные выпрямительные диоды более мощными (потому что, скорее всего, сэкономили и на этом). Например, вместо диодных сборок 2040 с током 20 А, установить сборки 3040 с током 30 А.

«Кормите» компьютер качественным напряжением, и он будет служить Вам долгие годы! На компьютерном «желудке» (как и на своем) лучше не экономить.

С вами был Виктор Геронда.

До встречи на блоге!

Рекомендуем также

Компьютерные компоненты — Аппаратные средства, части ПК

Компоненты компьютера, такие как ЦП, материнская плата, корпус компьютера, оперативная память и привод, являются ядром компьютера. Они определяют возможности и характеристики компьютера, а также его мощность и скорость обработки. Важно выбрать компоненты компьютера, которые могут работать вместе, чтобы удовлетворить ваши потребности.

Процессоры ЦП компьютера обеспечивают вычислительную мощность

При сборке нового компьютера или обновлении старого сначала сосредоточьтесь на центральном процессоре (ЦП) компьютера, так как он определяет большинство компонентов, которые компьютер может использовать.Это также определит, что вы можете делать с компьютером. Обычные пользователи могут кататься на коньках с базовым процессором для серфинга в сети и проверки электронной почты. Геймерам, вероятно, понадобится четырехъядерный процессор, хотя по мере развития игр шести- и восьмиъядерные процессоры становятся более привлекательными вариантами. Чем больше ядер или потоков имеет процессор ЦП компьютера, тем выше производительность, поэтому графическим дизайнерам и видеоредакторам может потребоваться высококачественная шести- или восьмиъядерная модель.

предлагают слоты PCIe® и место для ЦП

ЦП подключается к материнской плате и предоставляет слоты для подключения периферийных компонентов Express (PCIe) для подключения устройств.В зависимости от материнской платы вы можете добавить видео- и видеокарты, твердотельный накопитель (SSD) и многое другое. Материнская плата ЦП также определяет тип и объем оперативной памяти (ОЗУ), которую вы можете использовать. Сопрягайте материнские платы с процессорами одного поколения, чтобы обеспечить максимальную производительность и совместную работу. Убедитесь, что у вас есть охлаждающий вентилятор, который может не отставать.

Компьютерные корпуса для защиты компьютерных компонентов

Существует три категории размеров корпусов, хотя сами корпуса компьютеров имеют разные размеры. Полные башни достаточно велики, чтобы в них можно было разместить специальные детали, такие как материнские платы с расширенной усовершенствованной технологией (ATX) и системы водяного охлаждения. Средние башни являются наиболее распространенными и легко удовлетворяют потребности большинства пользователей. Компьютерные корпуса Micro-ITX достаточно велики для размещения материнских плат mini-ITX и являются отличным выбором для базовых систем. Выберите корпус, в котором могут разместиться все компоненты компьютера и который пропускает воздух, что предотвращает перегрев.

RAM обеспечивает динамическую память, которая увеличивает скорость обработки

Small Outline Dual In-Line Memory Module (SO-DIMM) и Dual In-Line Memory Module (DIMM) ссылаются на физический размер карты памяти.Как правило, модули SO-DIMM меньше по размеру и предназначены для ноутбуков и мини-ПК, а модули DIMM предназначены для полноразмерных настольных компьютеров. Двойная скорость передачи данных (DDR) — наиболее распространенный тип памяти, используемый современными компьютерами. DDR4 — это новейшее исполнение. Он быстрее, чем DDR3, который почти устарел, но все же способен удовлетворить потребности большинства пользователей.

Жесткие диски и твердотельные накопители представляют собой дисковое пространство компьютера

тише, быстрее, экономят больше энергии и служат дольше, чем стандартные жесткие диски.Тем не менее, при сравнении SSD и HDD одинаковой емкости HDD почти всегда значительно дешевле. Если объем памяти важнее скорости, зачастую более экономично выбрать жесткий диск.

Инструменты для Mac, комплект для восстановления aw234

Как удалить вирус PC Repair

Признаки

При просмотре веб-страниц или работе на компьютере после просмотра веб-страниц вы можете заметить, что может открыться новое окно с названием «Ремонт ПК», вам будет предложено дефрагментировать ваш компьютер, а затем будет запрошена личная информация, например ваш адрес электронной почты. Это вариант вредоносной программы Win32 / FakeSysdef, которая может удалять или скрывать файлы, а также участвовать в других вредоносных действиях на вашем компьютере.

Разрешение

Эту проблему можно решить и удалить вирус PC Repair с помощью сканера безопасности Microsoft. Для этого выполните следующие действия:

1. Перейдите на сайт http://www.microsoft.com/security/scanner/en-us/default.aspx и нажмите кнопку Загрузить сейчас.

2. Следуйте инструкциям на экране, чтобы загрузить и установить Microsoft Safety Scanner. При появлении запроса сохраните файл на рабочий стол.

3. Перезагрузите компьютер и загрузитесь в безопасном режиме:

   Для Windows 7, Windows Vista и Windows XP:


   1. При запуске компьютера несколько раз нажмите клавишу F8.

   2. Появится меню дополнительных параметров Windows (Windows XP) или меню дополнительных параметров загрузки (Windows Vista или Windows 7). Выделите Безопасный режим и нажмите клавишу Enter.

   3. Если вам будет предложено ввести учетные данные администратора, введите свое имя пользователя и пароль и нажмите OK.

4. Дважды щелкните значок Microsoft SafetyScanner на рабочем столе.Его можно обозначить как msert.

5. Установите флажок «Принять все условия предыдущего лицензионного соглашения» и нажмите «Далее».

6. Щелкните «Быстрое сканирование», затем щелкните «Далее».

7. Сканер безопасности Microsoft просканирует ваш компьютер. Это может занять несколько минут. После завершения сканирования щелкните Просмотреть подробные результаты сканирования.В результатах вы должны увидеть Trojan: Win32 / FakeSysdef.

Дополнительная информация

Для получения дополнительных сведений о сканере безопасности Microsoft посетите: http://www.microsoft.com/security/scanner/en-us/default.aspx

Дополнительные сведения о вредоносном ПО Win32 / FakeSysdef и его вариантах см. На веб-сайте: http://www.microsoft.com/security/portal/Threat/Encyclopedia/Entry.aspx?name=Trojan%3aWin32%2fFakeSysdef&threatid=4295122934

Microsoft предлагает бесплатную программу безопасности Microsoft Security Essentials, которая поможет защитить ваш компьютер от заражения вредоносным ПО.Для получения дополнительной информации о Microsoft Security Essentials посетите: http://www.microsoft.com/en-us/security_essentials/default.aspx

Для получения информации о том, как защитить ваш компьютер от хакеров, вредоносных программ и других вредоносных действий, посетите Центр безопасности и защиты Microsoft по адресу: http://www. microsoft.com/security/default.aspx

SafetyNet останется в силе.

Еще в мае 2020 года Google удивил сообщество разработчиков Android, незаметно представив аппаратную аттестацию для ответов SafetyNet на некоторых устройствах.В связи с тем, что серверы Google не перестали полностью принимать отчеты об оценке «BASIC» для проверки целостности программной среды удаленных устройств, появление аппаратной аттестации ключей казалось скорее экспериментом. В то время, однако, Google заявил, что они «… оценивают и корректируют критерии приемлемости для устройств…, », указывая на потенциал широкомасштабного внедрения. Что ж, Google наконец-то делает именно это.

Согласно недавнему сообщению в группе Google для «Клиентов API SafetyNet», поле «тип оценки» в ответе API аттестации SafetyNet теперь стало официально поддерживаемой функцией.Для разработчика это означает, что вы можете использовать Сервисы Google Play для отправки неизмененного сертификата хранилища ключей, созданного с помощью Trusted Execution Environment (TEE) устройства или выделенного аппаратного модуля безопасности (HSM), на серверы SafetyNet каждый раз, когда вы хотите проверить, работает ли программная среда в устройство было внесено какое-либо вмешательство. Однако не следует злоупотреблять этой возможностью, поскольку она предназначена исключительно для приложений, которые уже используют параметр ctsProfileMatch и которые требуют наивысшего уровня гарантий целостности устройства, как это предлагается в официальной документации.

Ответ API аттестации SafetyNet с типом оценки, возвращающим «BASIC» и «HARDWARE_BACKED». Кредиты: XDA Senior Member Displax

. Были признаки того, что это произошло несколько недель назад, когда люди заметили, что службы Google Play во многих случаях начали отдавать предпочтение аттестации оборудования для проверки профиля CTS, даже когда была выбрана базовая аттестация. Имейте в виду, что в таких сценариях все еще может быть возможно использовать гибкую природу процедуры аттестации оборудования и пройти базовую аттестацию.Хотя это не постоянное исправление (и не было доказано, что это было раньше), оно должно позволить людям обходить SafetyNet до тех пор, пока Google не решит полностью отказаться от базовой оценки. Тем не менее, нашим энтузиастам и сообществу разработчиков очень жаль, что Google в первую очередь предпринимает эти шаги.

Если Google продолжит применять аппаратную аттестацию, это может означать конец тех дней, когда опытные пользователи смогут запускать Google Pay и другие приложения на основе SafetyNet в сочетании с корневым доступом с использованием методов маскирования.Поскольку ситуация все еще развивается, вещи могут быть более сложными, чем то, что кажется на первый взгляд. Мы будем держать наших читателей в курсе, если появятся новые события по этому поводу.

Ремонт ледогенератора элитного холодильника Kenmore

Какие существуют доказательства, подтверждающие эндосимбиотическую теорию

272c код неисправности BMW e46

Уровень льдогенератора. Сам ледогенератор также можно выровнять. Он находится внутри устройства и при необходимости может быть перемещен. Ослабьте крепежные винты и выровняйте ледогенератор так, чтобы он был идеально ровным. После выравнивания убедитесь, что крепежные винты затянуты, чтобы льдогенератор не двигался. Линия водоснабжения Кенмор элитный холодильник бок о бок не работает. [1 ответ] Холодильник работает хорошо, диспенсер для воды работает нормально, но не так круто. Я пробовал настройку ускорения, без помощи. Я попытался вручную заполнить автоматический дозатор лотков для льда водой в надежде, что что-то начнется, но ничего. И да, переключатель включен.

Firefox 4 beta

Руководство по программированию Codesys pdf

Я купил Kenmore Elite 106.51773510 в марте 2017 г. У меня было несколько проблем с льдогенератором в течение первого года владения, которые покрывались гарантией (оказалось, что это проблемы с выравниванием, а НЕ проблема с льдогенератором). На прошлой неделе я был удивлен (и разочарован), узнав, что льдогенератор снова перестал работать.

Инструмент для снятия струи джакузи

B0012 chevy silverado

Запчасти для холодильников и морозильников Kenmore. Наслаждайтесь празднованием Дня Независимости с приготовлением блюд по-американски! Купите кухонные плиты, грили для барбекю и другую бытовую технику и попробуйте свои силы в вкусных рецептах.6 августа 2016 г. · Описание: Как установить теплый холодильник Kenmore Elite, расположенный бок о бок, на схеме деталей холодильника Kenmore Elite, размер изображения 535 X 601 пиксель. Для просмотра деталей изображения щелкните изображение. Честно говоря, мы также осознали, что схема запчастей для элитных холодильников Kenmore — одна из самых популярных тем сейчас.

Насколько важно терапевтическое общение в сестринском деле

Kindle со специальными предложениями или без них reddit

Посмотреть и скачать Kenmore 795.78542800 сервис мануал онлайн. Руководство по обслуживанию холодильников Kenmore Elite. 795.78542800 холодильник pdf скачать инструкцию. Также для: 795 … Некоторые из наиболее распространенных проблем с холодильниками Kenmore включают проблемы с контролем температуры, шумные льдогенераторы или вентиляторы конденсатора, которые продолжают работать даже после того, как холодильник достиг заданной температуры. Ремонтная клиника существует, чтобы помочь вам разобраться в том, что не так, и предоставить все запасные части, от полок для хранения до двигателей вентиляторов. Это совершенно новый сменный холодильник с морозильной камерой. Мы предлагаем лучшие товары: Сменный холодильник с морозильной камерой Kenmore 5303918344 для вас.Как только вы заинтересуетесь покупкой сменного холодильника с морозильной камерой Kenmore Ice Maker 5303918344, вы захотите обратить внимание на следующее.

Программное обеспечение для проектирования пандусов для инвалидных колясок

Глава 13_ испытание сил в жидкостях ключ ответа

Наша модель не Elite, но у нас есть бок о бок Kenmore, и у нас иногда возникали проблемы с льдогенератором. В первый раз, когда это случилось, ко мне приехал ремонтник Sears, и оказалось, что небольшой кусок льда застрял в одной из секций, где изготавливаются кубики льда.

Хотите собственный электровелосипед за 99 долларов в месяц? Ревель хочет сдать их вам в аренду

Revel, возможно, и сделал себе имя в сфере аренды электрических мопедов с поминутной оплатой, но теперь компания нацелена на долгосрочную аренду небольших электромобилей: электровелосипедов.

Revel объявила сегодня о новой ежемесячной подписке под названием Coast by Revel, которая будет предлагать водителям электрические велосипеды за 99 долларов в месяц.

Цена включает возврат и получение электронного велосипеда, включенный замок и любое необходимое обслуживание или ремонт.Если требуется техническое обслуживание, член команды Revel прибудет в течение 24 часов для ремонта электронного велосипеда.

Водители могут арендовать электровелосипеды помесячно и отменить подписку в любое время.

Электронные велосипеды могут развивать скорость до 20 миль в час (32 км / ч) с помощью педали или газа и могут проехать до 45 миль (72 км) на одной зарядке.

Если аккумулятор разрядится во время поездки, на электровелосипеде все равно можно будет крутить педали, как на стандартном велосипеде.

Электровелосипеды поставляет компания WING Bikes из Нью-Йорка.Ранее мы рассмотрели один из электронных велосипедов компании и пришли к выводу, что он является экономичным и привлекательным способом передвижения по городу с минимальными усилиями.

WING Bikes недавно обновила свою линейку электрических велосипедов, предложив новые модели с более продвинутыми функциями, но при этом сохранив относительно низкие цены — всего 1298 долларов.

Revel делает ставку на тот факт, что многие потенциальные водители электровелосипедов на самом деле не хотят иметь дело с деталями владения электровелосипедом, но все же хотят иметь специальный электровелосипед, которым не будет пользоваться ни один другой гонщик улица.Это метод, который применялся и другими производителями электросамокатов премиум-класса, и оказался популярным среди определенного сегмента райдеров.

Revel начнет предоставлять услуги в Нью-Йорке в районах Манхэттена, Бруклина, Куинса и Бронкса. Список ожидания открывается сегодня на сайте и в мобильном приложении Revel, и ожидается, что обслуживание начнется в начале марта. Пока нет ни слова о расширении услуги, но Revel также начал свою службу совместного использования электрических мопедов в Нью-Йорке, а затем расширился на несколько других городов по всей стране.

Как объяснил соучредитель и генеральный директор Revel Фрэнк Рейг в заявлении, предоставленном Electrek :

Миссия

Revel — электрифицировать города, и наша программа подписки на электронные велосипеды — следующая часть головоломки. Мы рады предоставить большему количеству жителей Нью-Йорка возможность без проблем владеть электронными велосипедами и выпустить наш третий продукт в нашем родном городе.

WING Bike Сет Миллер также расширил партнерские отношения:

WING Bikes разрабатывает и производит электровелосипеды, которые созданы для городских улиц и делают езду на велосипеде легкой и увлекательной для городских райдеров.Новая модель подписки Revel еще больше расширяет доступность, снижая барьеры для входа на использование электронных велосипедов, и мы рады сотрудничать с ними, чтобы ежемесячно предоставлять электронные велосипеды жителям Нью-Йорка. Наше общее видение — преобразовать мобильность и предоставить недорогой, безопасный, увлекательный и экологически чистый способ передвижения по городам.

Revel также сотрудничал с производителем шлемов FEND, чтобы предложить подписчикам скидку на складной шлем FEND.

Мне очень нравятся эти услуги по ежемесячной подписке, потому что я считаю, что они лучше подходят для нужд многих гонщиков, чем все эти услуги по поминутной аренде.

Многие гонщики хотят знать, что каждый день их ждет байк, а не то, что им нужно начинать поиски доступного электронного велосипеда, когда они уже опаздывают на работу.

также хотят знать, что их электровелосипед в хорошем состоянии, и не надеяться, что предыдущий гонщик не врезался им в стену ранее в тот же день.

Я просто надеюсь, что у Ревеля хороший путь к прибыльности. Я считаю, что 99 долларов в месяц — это разумная цена за аренду, по общему признанию, дорогой машины.Но в определенный момент экономика начинает отдавать предпочтение владению над арендой, особенно когда стоимость года аренды такая же, как и год владения.

Основной вариант использования, который я могу предвидеть, — это райдеры, которые начнут брать эти электронные велосипеды напрокат весной, а затем будут кататься в течение шести или семи месяцев, пока снова не станет холодно, прежде чем отменить свои подписки. Я не уверен, что полгода хватит, чтобы Ревель окупился на этих электронных велосипедах. Но эй, может они знают то, чего не знаю я.

Я желаю им удачи и думаю, что это прекрасная возможность для гонщиков, которые не хотят выкладывать четырехзначные суммы за электронный велосипед, но все же хотят свою собственную поездку.

Я также думаю, что это просто забавно, что всего через несколько недель после того, как компания по аренде электронных велосипедов / электросамокатов Lime объявила, что собирается начать сдавать в аренду те же самые электронные мопеды, которые популяризировал Ревел, Ревел объявляет, что Рожок на некоторых из действий электронного велосипеда Lime. Туше!

FTC: Мы используем автоматические партнерские ссылки для получения дохода. Подробнее.

Подпишитесь на Electrek на YouTube, чтобы смотреть эксклюзивные видео, и подписывайтесь на подкаст.

Как сделать молоток в пиксельмоне
