Станки для малого бизнеса с ЧПУ — цены, характеритики
В поисках идеи для прибыльного и успешного бизнеса не обязательно, чтобы она была оригинальной и не похожей на другие, ведь многие успешные предприниматели начинали с чего-то малого, уже известного, и развивали это направление. Современный мир предлагает множество вариантов развития своего дела. Это может быть обучение и воспитание, реклама и оказание услуг, строительство и производство, и т.д. Если вы решили заняться каким-то небольшим производством, то первым пунктом в проекте, конечно, будет значиться оборудование.
Станки с ЧПУ для малых предприятий
Создание среднего или крупного предприятия нуждается в больших стартовых вложениях, которые не всегда есть у начинающего предпринимателя. А вот для малого бизнеса доступно множество недорогих доступных решений. Современный рынок оборудования предлагает большой ассортимент станков для малого бизнеса. Предприниматель может приобрести разнообразные мини станки для бизнеса, например станки с ЧПУ для малого бизнеса (фрезерный ЧПУ станок
Но прежде чем начать выбирать оборудование, необходимо определиться с направлением предприятия и суммой доступных вложений. Сравните различные модели станков, предлагаемых на данном рынке, их стоимость. Многих начинающих бизнесменов, естественно, в первую очередь интересует цена оборудования. Большой популярностью пользуются мини станки отечественного производства. В частности, советуем обратить внимание на оборудование производства компании ЧПУ «Моделист», которые отличаются высоким качеством и доступной стоимостью. Преимущество данной компании в том, что кроме доставки оборудования она также предоставляет специалистов для установки аппаратуры и пусконаладочных работ.
В каталоге на сайте ЧПУ «Моделист» можно подробно ознакомиться со всевозможными станками для работы малого бизнеса, выбрать оптимальный набор оборудования для начала производства. Подробно изучив сильные и слабые стороны станков, любой начинающий предприниматель может выбрать оборудование, которое обеспечит процветание и доходность его компании.
Примеры станков с ЧПУ
Фрезерный настольный станок «Моделист» отличается компактными размерами и жесткой конструкцией с подвижным порталом. Благодаря чему он легко устанавливается в помещении с малой площадью, но мощно и быстро справляется с работами по раскрою, сверлению, фрезеровке и гравировке дерева, фанеры, пластика и других материалов. Управляется данный станок с помощью надежного программного обеспечения MACh4 или CNC-USB.
Плюсами всех станков по дереву серии «Моделист» является то, что данные аппараты оснащены самым современным компьютерным оборудованием и имеют высокую степень автоматизации. Конструкция их рабочего стола универсальна для фрезерования и гравировки по пластику и дереву. Работа на данных аппаратах безопасна благодаря использованию большого набора приборов контроля. Также в станочном комплексе присутствуют необходимые инструменты для выполнения изделий ювелирной направленности. Детализация выполненных на данных станках готовых изделий имеет очень высокое качество, практически не доступное при ручной работе. Кроме того, такие станки отличаются быстротой выполняемых программ обработки и высокой производительностью. И важно отметить, что вся техника ЧПУ «Моделист» полностью отвечает международным стандартам качества.
Еще одна группа станков «Моделист» — фрезерно-гравировальные станки для работы по камню. Такие аппараты незаменимы в бизнесе по изготовлению памятников и надгробий. Они легко справляются с обработкой искусственного и натурального камня, а также цветных металлов, что приносит довольно большую прибыль.
Отдельная группа оборудования – это гравировально-фрезерное оборудование CNC. Данное оборудование с ЧПУ отлично подходит для обучения молодых специалистов станочному мастерству. На таких станках можно работать с металлами, пластиком, натуральным или искусственным камнем, древесиной плотных пород. Данные станки могут выполнять задачи любого уровня сложности. На таком оборудовании могут работать даже дети в учебных комбинатах, что позволят привить им интерес с профессии станочника и выбрать профессиональную ориентацию.
Как видите, направлений бизнеса с использованием гравировально-фрезерных станков очень много. Вам необходимо лишь определиться с тем, что вам ближе, а мы поможем подобрать оборудование.
Наши новинки:
Планшетные плоттеры (флюгерный, биговочный, осциллирующий, тангенциальный нож)
Станки с повортным шпинделем
Рабочий ход осей, XxYxZ (мм) | 200x200x70 | 220x310x70 | 350x350x70 | 400x600x70 | 450x450x70 | 600x800x70 |
Размер стола, XxY (мм) | 260×360 | 280×540 | 420×540 | 480×895 | 540×720 | 730×1075 |
Габаритные размеры станка, XxYxZ (мм) | 505x475x540 | 500х635х640 | 665x655x640 | 725x1010x640 | 765x805x670 | 960x1170x690 |
Рама | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль | цельнотянутый алюминиевый профиль |
Шарико-винтовые пары | 12 мм | 12 мм | 12 мм | 12 мм | 12 мм | 12 мм |
Гофрозащита | да, на всех осях | да, на всех осях | да, на всех осях | да, на всех осях | да, на всех осях | да, на всех осях |
Тип направляющих | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа | роликовые модульного типа |
Тип стола | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол | алюминиевый пазовый стол |
Размер зажимных болтов | M8 | M8 | M8 | M8 | M8 | M8 |
Расстояние от края шпинделя до поверхности стола (мм) | 90 | 90 | 90 | 90 | 90 | 90 |
Система управления | Mach4 | Mach4 | Mach4 | Mach4 | Mach4 | Mach4 |
Подача резания (мм/мин) | до 1500 | до 1500 | до 1500 | до 1500 | до 1500 | до 1500 |
Свободное перемещение (мм/мин) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Перемещения по оси X (мм) | 200 | 220 | 350 | 400 | 450 | 600 |
Перемещения по оси Y (мм) | 200 | 310 | 350 | 600 | 450 | 800 |
Перемещения по оси Z (мм) | 70 | 70 | 70 | 70 | 70 | |
Направляющие по оси X | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа |
Направляющие по оси Y | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа |
Направляющие по оси Z | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | роликовые направляющие модульного типа | |
Мощность шпинделя | 0. 4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт | 0.4/0,8 кВт |
Момент удержания ШД оси Х (Н∙м) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Момент удержания ШД оси Z (Н∙м) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Момент удержания ШД оси Y (Н∙м) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Источник питания | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц | 220В ~50 Гц 380В ~50 Гц |
Интерфейс подключения | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт | параллельный LPT-порт |
Тип кода | G — коды | G — коды | G — коды | G — коды | G — коды | G — коды |
Операционная система | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) | Windows XP/7 (32) |
Программное обеспечение | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM | Mach, ArtCAM |
Тип привода | шаговые двигатели | шаговые двигатели | шаговые двигатели | шаговые двигатели | шаговые двигатели | шаговые двигатели |
Цанговый зажим | ER-11 | ER-11 | ER-11 | ER-11 | ER-11 | ER-11 |
Число оборотов шпинделя (об/мин) | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 | 0,4=12000 0,8=6000-24 000 |
Охлаждение шпинделя | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное | 0,4- воздушное 0,8- водяное |
Рабочая температура (°C) | +10. ..+45 | +10…+45 | +10…+45 | +10…+45 | +10…+45 | +10…+45 |
Вес, НЕТТО (кг) | 17 | 19 | 22 | 28 | 25 | 39 |
Вес, БРУТТО (кг) | 19 | 21 | 24 | 30 | 27 | 41 |
Размер станка в сборе (мм) | 505x475x540 | 500х635х640 | 665x655x640 | 725x1010x640 | 765x805x670 | 960x1170x690 |
Размер упаковки (мм) | 805x775x840 | 800x935x940 | 965x955x940 | 1025x1310x940 | 1065x1105x970 | 1260x1470x990 |
Гарантия | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев | 12 месяцев |
Фрезерный станок с чпу по дереву: какой станок выбрать?
На сегодняшний день выпускается громадное количество фрезерных станков с ЧПУ для обработки «дерева». Под термином «дерево» мы понимаем обработку пиломатериалов: фанера, МДФ, распил ДСП. Также эти станки прекрасно используется для обработки пластмасс, огрстекла, рекламной продукции и т.п. Некоторые виды фрезерных станков с ЧПУ для обработки позволяют выполнять гравировально-фрезерные работы по алюминию и другим цветным металлам. Однако необходимо понимать, что данный вид фрезерного оборудования предназначен, прежде всего, для обработки дерева, и длительная или непрофессиональная обработка цветных металлов может вывести станок из строя.
Для начала рассмотрим принцип работы фрезерных станок с ЧПУ, а также остановимся на разновидностях фрезерных станков для обработки дерева.
Принцип работы фрезерных станков с ЧПУ
Практически все фрезерные станки с ЧПУ по дереву построены по портальному типу: неподвижный рабочий стол и подвижный портал. Встречаются конструкции станков с «консольным» порталом — данный тип станков имеет меньшие скорость и точность обработки.
Управление станком осуществляется системой ЧПУ. В недорогих моделях станков, роль системы ЧПУ выполняет пульт DSP — упрощенная система ЧПУ с минимальными возможностями — обычно применяется в станках китайского производства. На дорогих моделях станков используется полноценная система ЧПУ типа Siemens, OSAI, Fanuc, Heidenhain…
Для начала работы станку необходимо подготовить управляющую программу (УП) на основе трехмерной модели будущего изделия. Для этого используется любое программное обеспечение трехмерного проектирования типа SolidWorks, AutoCad, T-Flex и т.п., и программное обеспечения для подготовки УП. Для простых задач можно использовать программное обеспечение типа Mach4 или ArtCam, которые позволяют выполнить 2D и 2,5D обработку. Для полноценного 3D фрезерования необходимо программного обеспечение типа SolidCam, Siemens NX, PowerMill и т.п. Зачастую, стоимость программного обеспечения превышает стоимость фрезерного станка с ЧПУ китайского производства.
Также необходимо помнить про ПОСТПРОЦЕССОР, который необходим для перевода УП из вашего программного обеспечения в машинный код системы ЧПУ фрезерного станка.
Типы деревообрабатывающих станков с ЧПУ
Мы предлагаем разделить фрезерные станки с ЧПУ для дерева по следующим критериям:
3-х, 4-х и 5-ти осевые фрезерные станки
Самое массовое распространение получили 3-х осевые фрезерные станки с ЧПУ. Они позволяют закрыть 90% задач, связанных с фрезеровкой дерева: изготовление мебели, оснастки, различных форм и т.п. Четырех осевые станки в основном используется в промышленном производстве мебели, например, когда необходимо выполнить фрезеровку окон или дверей из заготовки, а потом фрезеровать отверстия под замки или крепления, расположенные под 90 градусов к заготовке. Такие станки позволяют выполнить все фрезерные работы за 1 «простанов» заготовки, что значительно сокращает время обработки и снижает себестоимость продукции. Пятиосевые фрерные станки в основном применяются для изготовления больших форм для авиационной и автомобильной промышленности, а также для изготовления скульптур. В домашних условиях такие станки обычно не применяются в силу высокой стоимости.

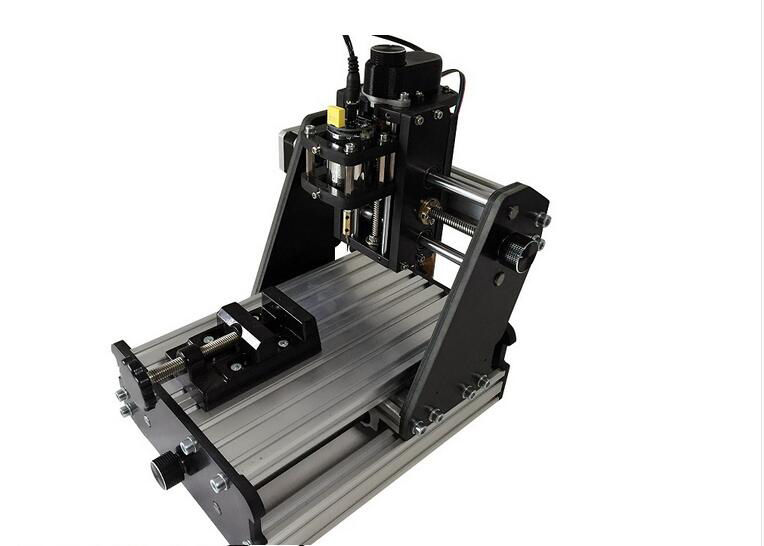

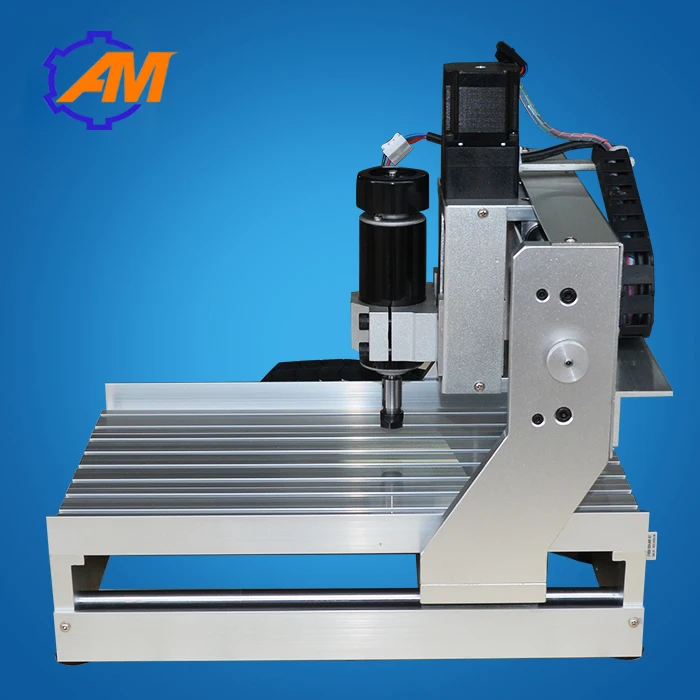

Настольный фрезерный станок с чпу/Гравировальный станок с чпу по дереву
К данной группе оборудования стоит отнести станки небольших размеров для бытового использования с зоной обработки по осям XYZ от 300х200х50 до 900х600х150 мм. Они отличаются компактными размерами, не занимают много места дома и для них не требуется наличие 380 В! Обычно данные станки достаточно распаковать, выставить по уровню, включить в розетку и можно работать. Станки комплектуются шпинделем мощностью 1,5-2,2 кВт с воздушным или водяным охлаждением. Для домашнего использования рекомендуем шпиндель мощностью 1,5 кВт с воздушным охлаждением. При необходимости станки можно укомплектовать 4-й осью. Однако, в силу небольшой зоны обработки по оси Z=60-100 мм, использовать 4-ю ось на данных станках неэффективно! Стоит обратить внимание, что максимально возможная цанга для данного шпинделя — ER16, что позволит использовать инструмент диаметром до 10 мм! Важно: использование шпинделей с ручной сменой инструмента может привести к повреждению резьбы на роторе шпинделя! Будьте внимательнее при очередной смене инструмента!
Не смотря на меленькие габаритные размеры — станина станков выполнена из серого чугуна, что значительно снижает вибрации. Стоит опасаться станков, чьи станина и портал выполнены из алюминиевого профиля.
Для домашнего использования рекомендуем фрезерный станок с чпу по дереву типа 0609. Он имеет собственную станину — можно сразу ставить на пол и не занимает много места. Вариант станка 0609 без станины для установки на стол — не дает выигрыша по стоимости и менее жесткий. Станки типа 0404 — выполнены из алюминиевого профиля и не обеспечивают необходимой жесткости станка. Фрезерные станки типа 1212 — имеют значительно больший размер зоны обработки и вряд ли поместятся в домашних условиях.
Фрезерный станок с чпу по дереву средних размеров
К данному виду оборудования мы отнесем станки с зоной обработки по XY от 1200х1200 до 2000х3000 мм. Данные фрезерные станки по дереву массово используются для производства мебели, фасадов, лестниц, для раскроя фанера и МДФ, а также в рекламном бизнесе для раскроя пластмасс. Основное отличие этих станков — в их комплектации. Для небольшого производства достаточно остановиться на базовой комплектации станка:
- шпиндель 3-4 кВт с ручной сменой инструмента
- комбинированный рабочий стол: Т-пазы и вакуумный стол
- датчик измерения длины инструмента
- ЧПУ система — DSP пульт
- приводы по осям — шаговые
- автоматическая смазка направляющих
- при необходимости — китайский вакуумный насос
Для промышленного использования мы рекомендуем следующую комплектацию:
- шпиндель 5-8 кВт с автоматической сменой инструмента. Нет необходимости каждый раз менять инструмент вручную!
- магазин инструментов 6-14 шт.
- система ЧПУ: Syntec или OSAI
- приводы по осям: сервоприводы
- вакуумный насос: Becker (Германия)
Данная комплектация будет примерно в 2-3 раза дороже базовой, но позволит значительно сократить время и повысить точность обработки. Если Вы задумались о хорошем 3D станке с чпу для дерева, рекомендуем обратить внимание на фрезерный станок с чпу 1325 с автоматической сменой инструмента.
Фрезерный станок с чпу для производства мебели, лестниц, окон, дверей
Данные станки с чпу точнее будет называть обрабатывающими центрами для обработки дерева. Основное отличие этих станков в конструкции рабочего стола. Чаше всего подобные фрезеные станки оснащаются рабочим «столом с подвижными балками» с вакуумными присосками — консольный тип рабочего стола. Это позволяет оптимально закрепить любую заготовку, а также произвести обработку с разных сторон «в висячем» положении заготовки.
Данные станки обычно оснащаются мощным шпинделем, сервоприводами, автоматической сменой инструмента и полноценной системой ЧПУ. Для выполнения различных фрезерных операций, дополнительно с главным шпинделем станок оснащается много операционной фрезерной головкой с количеством дополнительного инструмента 15-30 шт. Среди производителей подобного оборудования можно выделить следующие фирмы: Houfek (Чехия), Homag (Германия) и т.п.
Надеемся,что наш краткий обзор был полезен.
Если остались вопросы или Вам надо подобрать фрезерный станок с чпу по дереву — пишите нам: [email protected] или звоните +7(473)270-99-35.
Как выбрать настольный станок с ЧПУ для домашней мастерской?
Домашняя мастерская – не редкость для малого бизнеса. Решив приспособить жилое или нежилое помещение (например, гараж) под производство, стоит задуматься об оборудовании, которое может использоваться в зданиях данного типа. Главными критериями при выборе станка, помимо надежности, будут компактность, невысокий уровень шума и универсальность.
Тихая работа
Прежде, чем купить фрезерно-гравировальный станок для домашней мастерской, следует обратить внимание на систему охлаждения шпинделя. Она бывает двух видов, каждый из которых имеет свои плюсы и минусы. Станки с воздушной системой охлаждения характеризуются шумной работой вентилятора, поэтому для жилых помещений они категорически не подходят, а используются лишь в промышленности. Остается вариант с водяным охлаждением шпинделя. Цена на такой станок будет гораздо ниже, при этом, благодаря меньшему шуму, оборудование подходит для работы в любых помещениях.
Универсальность
Малый бизнес должен уметь быстро адаптироваться под нужды рынка. Поскольку станок – оборудование не дешевое, лучше сразу позаботиться о возможностях обработки различных поверхностей. Универсальный фрезерно-гравировальный станок – лучшее решение для долгосрочной инвестиции. На таком оборудовании можно обрабатывать самые различные материалы – дерево, камень, металл, пластик.
Настольный фрезерно-гравировальный станок может выполнять очень многие функции, например, фрезеровку, фигурную резку или гравировку. Он идеально подходит для небольших производств. На нем можно изготавливать различные детали из древесины для мебели и интерьера, даже сложной криволинейной формы. Очень часто применяется мини станок для производства сувенирной продукции – шкатулок, статуэток, ваз и других декоративных вещей. При работе по металлу настольный станок подходит для изготовления декора и сувенирной продукции, различных вывесок и прочих конструкций. Часто требуется мини станок в автомастерских или сервисе ритуальных услуг.
Небольшие габариты
Площадь жилого помещения, как правило, не позволяет выбирать габаритные изделия. Помимо самого оборудования, нужно предусмотреть место под заготовки и изделия. Чем компактнее будет аппарат, тем легче будет осуществлять работу на нем. Фрезерный станок ЧПУ для домашней мастерской должен иметь небольшие габариты. Например, станок DeKart S6060 занимает всего 1,5 м2 общего пространства. При этом рабочая поверхность оборудования может начинаться от 300 х 300 мм.
Автоматическое управление
Для удобства управления станком и оперативности работы следует выбирать оборудование, оснащенное числовым программным управлением (ЧПУ). Все операции, производимые на данном станке, контролируются при этом заданной программой. При этом увеличивается производительность, снижается процент брака. Освоить работу на таком станке может практически любой – как правило, это не вызывает сложностей. Потребуется правильно выбрать материал, инструмент и программу.
Станок DeKart S6060 управляется через персональный компьютер (с помощью программы NC-studio). Также есть возможность установить портативный пульт, с помощью которого можно подавать различные команды.
Система удаления стружки
В процессе работы станка стружка, пыль или опилки прилипают на режущие инструменты и шпиндель, загрязняют рабочее место, затрудняют обработку деталей и могут явиться причиной выхода оборудования из строя, а также преждевременного износа важных деталей. Для того, чтобы продлить срок службы оборудования и не создавать помех в работе, необходимо на стадии выбора станка поинтересоваться у производителя о наличии систем удаления стружки.
При работе по металлу наиболее оптимальный вариант – использование системы водяного охлаждения (СОЖ). Можно использовать как обычную воду, так и эмульсию. Жидкость попадает на инструмент, собирается в емкости из нержавеющей стали, потом стекает через сток и с помощью попмы подается обратно. При работе по мягким материалам наиболее приемлемо использовать гофрированный шланг и насос.
Стоит отметить, что системы удаления стружки не решают проблему очистки воздуха в помещении от мелких частиц стружки или пыли – для решения этого вопроса следует продумать организацию рабочего пространства на стадии проектирования помещения.
Небольшое энергопотребление
Напряжение, которое подается на настольный станок DeKart S6060 – 220 Вт. Данный станок со шпинделем минимальной мощности 1,5 кВ имеет пиковую мощность (с помпами, компьютером) – 2,8 кВт. Но при этом обычно его потребление составляет от 1 кВт до 1,5 кВт.
В комплект поставки со станком DeKart S6060 идет программа управления, набор фрез, ключи для монтажа, зажимы, а также две помпы – одна для охлаждения шпинделя с емкостью, вторая помпа — для подачи жидкости.
Фрезерно-гравировальный станок с ЧПУ Универсальный DeKart S6060
Выбор станка для домашней мастерской на первый взгляд – дело несложное. Но иногда разобраться во всех тонкостях оснащения человеку, не имевшему ранее дело с данным оборудованием, не так-то просто. Консультанты компании «Станком» готовы оказать Вам всестороннюю поддержку в выборе оптимального станка, отвечающего потребностям Вашего производства. Вы можете самостоятельно выбрать оборудование на нашем сайте, применив фильтры по параметрам и составив заявку или же задать нам вопросы, воспользовавшись формой обратной связи.
Лучшие станки с ЧПУ (CNC) от производителя
Доступные станки с ЧПУ
This template doesn’t support hiding the navigation bar.
Фрезерные станки с ЧПУ для всех покупателей в России
Теперь SYIL поставляет в Россию лучшие токарные и фрезерные станки с ЧПУ.
Лучшие станки с ЧПУ: откройте для себя машины с ЧПУ от SYIL
Станки с ЧПУ от SYIL подходят для личного пользования, для нужд образования и промышленности.
Ассортимент лучших станков с ЧПУ включает в себя 4 линии продуктов. Нажмите на ссылки ниже, чтобы узнать подробнее о каждой серии:
- 5 серия представляет собой лучший вариант для выбора мини-станка с ЧПУ для домашнего использования.
- 7 серия представляет собой доступный небольшой фрезерный станок с ЧПУ, разработанный для реальной механической обработки.
- Серия T представлена резьбонарезным станком с ЧПУ для интенсивной обработки.
- Серия V представлена многоцелевым станком для механической обработки с ЧПУ, который был создан специально для чрезвычайно сложных процессов. Станок обладает высочайшей режущей способностью.
Счастливые клиенты — основа компании SYIL
Если вам нужен токарный станок, резьбонарезной центр или комплект оборудования с ЧПУ, то у SYIL найдутся лучшие станки, которые помогут вам достичь поставленных целей и повысить доходность вашего бизнеса. С помощью станка SYIL вы сможете создать все что угодно — цех, конвейер, мастерскую. Что можно сделать с помощью доступного по цене станка с ЧПУ? Вдохновитесь историями наших клиентов!
Информация о SYIL в России
SYIL — широко известный поставщик высококачественных и при этом доступных по цене токарных и фрезерных станков с ЧПУ.
Продукты SYIL с гордостью произведены в Китае.
SYIL — это китайское предприятие семейного бизнеса с долгой историей, которое производит высокоточные фрезерные и токарные станки с ЧПУ. С момента своего основания 15 лет назад компания произвела свыше 12 000 станков для клиентов со всего мира — начиная от малых стартапов и заканчивая крупными корпорациями.
У нас есть собственный сильный отдел разработки и проектирования, который разрабатывает продукты исключительного качества. Мы также предоставляем техническую поддержку и поддержку пользователей — свяжитесь с нами напрямую или через нашего ближайшего партнера! Мы черпаем вдохновение в работе наших клиентов, они каждый раз удивляют нас, претворяя в жизнь концепции и создавая реальные продукты с помощью наших станков с ЧПУ.
Стоимость станков с ЧПУ
Сколько стоит станок с ЧПУ? Большинство клиентов изначально приходят к нам с этим вопросом. Они хотят приобрести недорогой станок с ЧПУ для своего проекта. Так как мы китайский бренд, то они думают, что наш продукт должен быть дешевым. Однако SYIL не позиционирует себя в качестве самого дешевого бренда. Вместо этого мы уверены, что сможем предложить вам кое-что гораздо лучше: станки с ЧПУ исключительного качества по доступным ценам. Поставьте нам задачу, запросив ценовое предложение.
Продажа и поддержка продукции SYIL в России
OOO «ТЕХСЕРВИС» представляет SYIL в России и является нашим эксклюзивным официальным дистрибьютором в этой стране. Управляющий директор компании Геннадий Камышников с радостью ответит на вашу заявку в любое время.
SYIL Россия: Оптимальное сочетание цены и качества для станков с ЧПУ
SYIL Россия предлагает отличные стандартные станки 5 и 7 серии. Стандартные станки продаются в составе доступных по цене комплектов оборудования, они просты в установке и поставляются в кратчайшие сроки. Чтобы узнать самую подходящую для вас комплектацию, мы советуем вам позвонить нам. Однако если вы уже знакомы с нашей линейкой продукции, воспользуйтесь мгновенным калькулятором расчета цены.
Положите начало своему выгодному партнерству с SYIL в России
Укажите свой адрес электронной почты, чтобы получать регулярную рассылку с новостями и советами, касающимися наших доступных станков с ЧПУ.
Присоединяйтесь к сообществу SYIL онлайн. Команда SYIL публикует записи несколько раз в неделю, у нас в подписчиках уже более 7000 любителей ЧПУ со всего мира.
Мы находимся в Москве. Назначьте встречу и приходите посмотреть на станок SYIL в действии!
Мини-фрезерный станок с ЧПУ – лучший выбор для домашней мастерской!. Cutmaster
Для плоской, профильной и фасонной обработки дерева используются фрезерные станки. Обработка изделий на таком оборудовании осуществляется с помощью фрезы. Для своей мастерской домашние мастера, которые часто изготавливают изделия из дерева, выбирают малогабаритные фрезерные станки. Такие устройства не занимают много места и легко справляются с поставленными задачами. Зная их характеристики, можно без проблем выбрать для своей домашней мастерской функциональное и особенное оборудование.
Конструкция фрезерного станка по дереву
Оборудование для обработки древесины состоит из основных рабочих частей:
- Компактной станины.
- Рабочего стола.
- Большой мощности электродвигателя, который рассчитан на вращение фрезы в 12-24 тысячи оборотов в минуту.
- Режущего инструмента.
- Суппорта, который можно регулировать, то есть опускать и поднимать.
- Вала-шпинделя, закрепленного на суппорте под рабочим столом.
- Вставного шпинделя.
- Направляющих деталей в виде линейки и планки.
Немаловажное значение для бытовых станков по дереву имеет мощность двигателя. Обычно на оборудование для домашних мастерских устанавливаются электромоторы с мощность в 1,5 кВт. Однако если устройство будет эксплуатироваться в режиме постоянной нагрузки, то выбор лучше остановить на станке, который оснащен двигателем мощностью в 1,8 или 2,0 кВт.
Так как скорость вращения фрезы напрямую зависит от ее величины, станок должен быть оснащен регулятором оборотов. Во избежание перегрева скорость вращения крупных фрез не должна быть слишком большой.
Верхний конец вала-шпинделя проходит через отверстие стола, и на нем закрепляется режущий инструмент и вставной вал.
Специальные пазы, присутствующие на станке, предназначены для того, чтобы крепить на нем упоры.
Современное оборудование по дереву оснащено механизмом, с помощью которого регулируется глубина фрезеровки. Режущее устройство по высоте может быть зафиксировано в любой точке, в это время станок на двух вертикальных направляющих скользит вверх и вниз. Для часто повторяющихся работ существует трехпозиционный ограничитель, на который фрезер опускается и фиксируется. Более тонкая регулировка по высоте осуществляется с помощью дополнительного винтового упора.
На каждом устройстве для обработки дерева устанавливается специальный упор, с помощью которого фрезерование ограничивается на необходимом расстоянии от края заготовки. Такой механизм движется по двум закрепленным в основании стенка горизонтальным штангам. Фиксируется упор двумя винтами.
Принцип работы мини фрезерных станков
Работа на мини фрезерном станке не вызывает сложности, с ЧПУ может справиться любой, кто имеет дело с компьютером. Перед началом работы на данном оборудовании оператору надо правильно закрепить заготовку, а потом загрузить и запустить программу по компьютеру. После всех манипуляций выполнение всех операций происходит в автоматическом режиме без участия оператора.
С мини станками с ЧПУ для домашнего производства пользователи без особого труда смогут спроектировать любое изделие из металла или дерева, потом изготовить его. Раньше у мастеров уходило много времени и усилий на изготовление вручную резных предметов из дерева, а сейчас с помощью фрезерных станков процесс намного облегчается.
Если человек приобрел оборудование с ЧПУ для фрезеровки, то должен разбираться в вопросах программного обеспечения, научиться работать с ЧПУ устройством. Тогда он сможет по программе создавать чертежи и моделировать объемные изделия из разных материалов.
Настольные мини ЧПУ – это оборудование, управляемое компьютером при помощи специальной программы или DSP контроллера, оснащенное числовым программным управлением. Они обладают способностью производить изделия из разных материалов:
- пластика и оргстекла;
- металла и композита;
- дерева и акрила.
Такие фрезерные станки отличаются многофункциональностью и универсальностью, так как не понадобятся операции на долбежных, сверлильных, гравировальных станках.
youtube.com/embed/duRccFYVHzk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Разновидности фрез
В качестве режущего инструмента на фрезерном станке по дереву выступают фрезы, которые могут быть двух типов:
- Концевые фрезы предназначены для фрезерования канавок, пазов и прорезей «ласточкин хвост». Они подразделяются на полукруглые, цилиндрические и остроконечные, которые заточены под определенным углом.
- Опорный инструмент способен обработать прямые, угловые или фасонные края заготовки. Разновидностей таких фрез может быть очень много. Диаметр головки инструмента начинается от 4 мм, и заканчивается 30 мм. На конце опорной фрезы может быть ограничительное кольцо или шариковый подшипник. Они ограничивают прижим режущей кромки к обрабатываемому материалу. Это позволяет использовать специальные многоразовые шаблоны, которые изготавливаются из твердого материала. Может быть использовано оргстекло, алюминий, текстолит или многослойная фанера.
Виды и конструкционные особенности
В целом, фрезерные устройства можно разделить на две категории: ручные машинки, используемые в основном для мелких работ, и стационарные агрегаты, при помощи которых выполняется большинство видов фрезеровочных работ.
Каждая из этих категорий также включает в себя разные типы фрезеров.
Ручная фрезерная машинка
Ручная фрезерная машинка.Представляет собой аппарат небольших размеров, с пластмассовым корпусом и одной или двумя рукоятками, в зависимости от модели. Мощность такого фрезера может составлять от 400 до 2600 Вт, частота вращения фрезы — до 34000 об/мин. При работе устройство опирается на регулируемую по высоте платформу, которая оборудована пружинами и винтом с рукояткой для ее фиксации. Съемные фрезы крепятся посредством зажимной цанги.
Такой аппарат является идеальным вариантом при обработке кромок заготовок, а также для изготовления пазов, при помощи которых выполняется соединение различных деталей.
Настольный бытовой агрегат
По сути, это тот же ручной фрезер, но в перевернутом виде и оснащенный небольшим столом.
Такая конструкция легко изготавливается из ручной машинки. Для этого необходимо лишь снять с ее платформы пластмассовую подошву и прикрепить аппарат к куску фанеры или ДСП, предварительно вырезав в нем отверстие под фрезу.
Часто такое устройство используют для производства мебельных накладок, путем обкатки по шаблону.
Фрезерный станок с ЧПУ
Эти агрегаты появились не так уж давно и представляют собой модели с числовым программным устройством. Станок оборудован компьютером, посредством которого при помощи заданной программы осуществляется управление фрезерным устройством, расположенным над столом.
Такая техника позволяет изготавливать резные детали различной сложности за короткий срок с практически нулевыми трудозатратами.
Копировально-фрезерный станок
Иногда перед мастером стоит задача изготовления одинаковых деталей сложной формы с разнообразными узорами. Ручным способом добиться абсолютной точности и идентичности двух предметов практически невозможно. Здесь как раз и пригодится копировальный аппарат. Копирование изделий выполняется по шаблону, который крепиться вместе с заготовкой к столу станка. Над столом располагается подвижное приспособление, на котором параллельно друг другу зафиксированы фрезер и металлический щуп (благодаря ему фреза в точности повторяет контур шаблона).
Токарно-фрезерный станок
Предназначен для изготовления резных и витых балясин различной сложности. Может быть оборудован как ручным приводом, так и системой ЧПУ, наличие которой приобретает особую ценность при массовом изготовлении деталей. Заготовка крепится горизонтально, так же, как и в обычном токарном станке, при этом разнообразные возможности программирования позволяют обрабатывать круглые, многогранные и винтовые детали. В зависимости от характера обработки в процессе работы на станке можно использовать дисковые и пальчиковые фрезы, а также токарные резцы.
Вертикально-фрезерный станок
Для работы на таком агрегате используют самые различные виды фрез: цилиндрические, торцевые, фасонные, угловые и другие. Станок состоит из станины, на которой располагаются все элементы:
- электродвигатель;
- коробка скоростей;
- шпиндель для установки фрез.
Глубина обработки детали может регулироваться за счет подвижного стола, опускающегося вверх-вниз, либо за счет регулировки самого шпинделя. Здесь все зависит от типа конструкции станка. Кроме того, во многих моделях предусмотрена регулировка наклона стола для угловой обработки деталей.
Такие станки имеются практически в каждой столярной мастерской, так как предоставляют возможность выполнения целого комплекса всевозможных операций.
Советы по выбору фрезерного станка для дома
Выбрать станок по дереву достаточно сложно, поэтому предварительно рекомендуется изучить его конструкцию, посоветоваться со специалистами, почитать отзывы владельцев. Только после этого можно выбрать оборудование, которое будет подходить для ваших условий.
В первую очередь, при выборе необходимо определиться какая именно работа будет производиться на фрезерном станке. Ведь если он нужен будет только для разовых несложных работ, то тогда хватит легкого фрезера. А для того, кто хочет, например, заниматься сборкой мебели, понадобится приобрести модель среднего или даже тяжелого образца.
Выбирая для своей мастерской фрезерный станок по дереву, стоит обратить внимание на его качество. Не рекомендуется вестись на дешевое оборудование от неизвестных производителей. Такие станки быстро ломаются, а починить их будет достаточно сложно или вообще невозможно.
Качественное бытовое оборудование выпускают компании Бош, Макита, Интерскол и другие. Конечно, фрезер от этих производителей будет стоить дороже китайской подделки, но прослужит он долго и быстро окупиться.
Стоит отметить, что можно не покупать фирменную продукцию, а сделать фрезерный станок своими руками.
Самодельный фрезерный станок по дереву
Полноценное устройство для обработки дерева своими руками можно сконструировать с минимальными затратами. Запчасти для него лучше приобрести в специализированном магазине. С помощью такого агрегата можно будет вырезать модели, фрезеровать детали, делать гравировки различных поверхностей.
Выбор и подготовка рамы
На раму в горизонтальном положении будет монтироваться оборудование, поэтому для нее можно выбрать:
- Металлическую трубу, которая будет отличным несущим элементом.
- Раму с U -образным коленом, чтобы усилить всю конструкцию.
- Прочную сваю, которая поддерживает Z -ось. Опять же можно взять водопроводные трубы, состыковав их с помощью герметика.
Направляющие и Х-образная платформа
Для удобного перемещения режущего инструмента необходимо установить направляющие. Для этого в строительном магазине можно приобрести алюминиевые направляющие с выемкой. А именно – U -образные детали, ширина которых должна быть в 19 мм. В месте их стыка следует положить шайбу.
Для получения подвижной Х-образной платформы шаговый двигатель на четверть длины присоединяется к валу электрического двигателя.
Основа самодельного фрезерного станка
Основа самостоятельно собранной конструкции должна быть надежной. Для ее изготовления необходимо:
- Зафиксировать на раме кусок прочного пластика или металла.
- Приобретенный в специализированном магазине подшипник зафиксировать на куске алюминия и вкрутить в него пятимиллиметровую стяжную гайку.
Подшипник зафиксирует Х-образную платформу, а гайка даст возможность по платформе двигать мотор. Перед установкой гайку и направляющие рекомендуется смазать машинным маслом.
Мини фрезерный станок с ЧПУ по металлу для дома

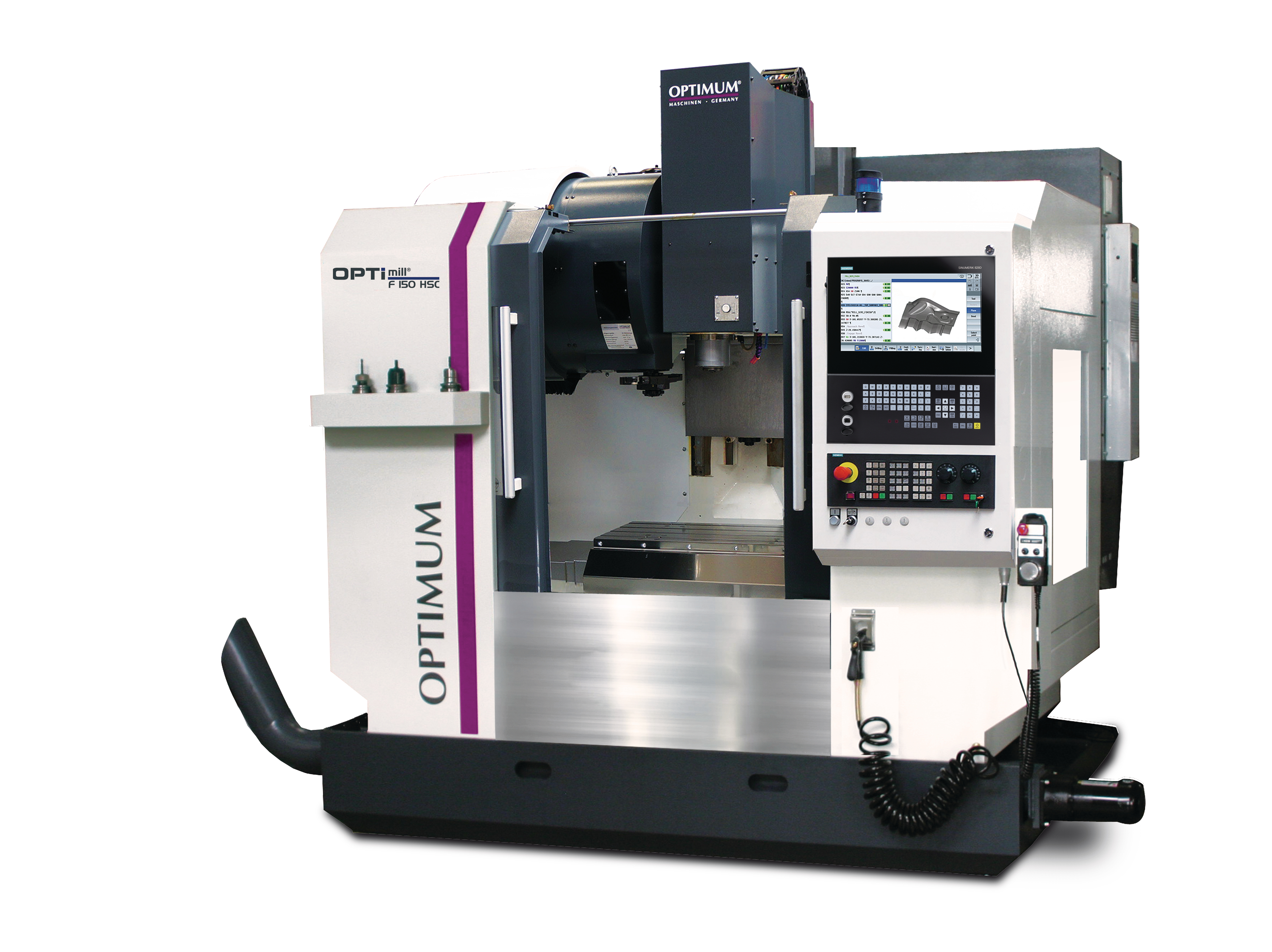

Фрезерный станок с ЧПУ по металлу дает возможность обрабатывать разные типы металлов и изготавливать из них продукцию. Сейчас мини фрезерные станки с ЧПУ по металлу для дома активно применяются мастерами. Чтобы работать на таком станке, специальных знаний иметь не нужно, пользователь должен просто разбираться в компьютерной программе.
Возможностей у мини станков с ЧПУ много. Можно запустить программу по изготовлению табличек гардеробов для учреждений и организаций, брелков, памятных сувениров, подставок для рекламной продукции. Изготавливаются печати и клише, макеты форм, из латуни, бронзы, меди, серебра, алюминия и других металлов. Такая технология позволяет получить оригинальную продукцию для декора помещений, к примеру, лепнину из гипса, статуэтки из бронзы.
Получаются с помощью таких станков качественные световые конструкции в виде вывесок, легких пэт-витрин, сити-лайтов, лайт-боксов.
Мини станки можно использовать в автомастерских для изготовления запчастей для двигателей внутреннего сгорания, а также в сервисных центрах по ремонту бытовой техники.
Изготовленные на мини станках предметы получаются качественными, точными, привлекательными. Автоматизация процесса фрезерования с ЧПУ помогает быстро и без дефектов выполнить заказы.
Станок с чпу для резьбы по дереву своими руками. Фрезерный станок по дереву с чпу своими руками
Итак, вы решили построить самодельный ЧПУ фрезерный станок или, может быть, вы просто над этим только задумываетесь и не знаете с чего начать? Есть много преимуществ в наличии машины с ЧПУ. Домашние станки могут производить фрезерование и резать практически все материалы. Будь вы любитель или мастер, это открывает большие горизонты для творчества. Тот факт, что один из станков может оказаться в вашей мастерской, еще более соблазнителен.
Есть много причин, по которым люди хотят построить собственный фрезерный станок ЧПУ своими руками. Как правило, это происходит потому, что мы просто не можем позволить себе купить его в магазине или от производителя, и в этом нет ничего удивительного, ведь цена на них немаленькая. Или же вы можете быть похожи на меня и получать массу удовольствия от собственной работы и создания чего-то уникального. Вы можете просто заниматься этим для получения опыта в машиностроении.
Личный опыт
Когда я впервые начал разрабатывать, продумывать и делать первый ЧПУ фрезер своими руками, на создание проекта ушел примерно один день. Затем, когда начал покупать части, я провел небольшое исследование. И нашел кое-какие сведения в различных источниках и форумах, что привело к появлению новых вопросов:
- Мне действительно нужны шарико-винтовые пары, или обычные шпильки и гайки будут работать вполне нормально?
- Какой линейный подшипник лучше, и могу ли я его себе позволить?
- Двигатель с какими параметрами мне нужен, и лучше использовать шаговик или сервопривод?
- Деформируется ли материал корпуса слишком сильно при большом размере станка?
- И т.п.
К счастью, на некоторые из вопросов я смог ответить благодаря своей инженерно-технической базе, оставшейся после учебы. Тем не менее, многие из проблем, с которыми я бы столкнулся, не могли быть рассчитаны. Мне просто нужен был кто-то с практическим опытом и информацией по этому вопросу.
Конечно, я получил много ответов на свои вопросы от разных людей, многие из которых противоречили друг другу. Тогда мне пришлось продолжить исследования, чтобы выяснить, какие ответы стоящие, а какие – мусор.
Каждый раз, когда у меня возникал вопрос, ответ на который я не знал, мне приходилось повторять тот же процесс. По большему счету это связано с тем, что у меня был ограниченный бюджет и хотелось взять лучшее из того, что можно купить за мои деньги. Такая же ситуация у многих людей, создающих самодельный фрезерный станок с ЧПУ.
Комплекты и наборы для сборки фрезеров с ЧПУ своими руками
Да, есть доступные комплекты станков для ручной сборки, но я еще не видел ни одного, который можно было бы подстроить под определенные нужды.
Также нет возможности вносить изменения в конструкцию и тип станка, а ведь их много, и откуда вы знаете, какой из них подойдет именно вам? Независимо от того, насколько хороша инструкция, если конструкция продумана плохо, то и конечная машина будет плохой.
Вот почему вам нужно быть осведомленным относительно того, что вы строите и понимать какую роль играет каждая деталь!
Руководство
Это руководство нацелено на то, чтобы не дать вам совершить те же ошибки, на которые я потратил свое драгоценное время и деньги.
Мы рассмотрим все компоненты вплоть до болтов, глядя на преимущества и недостатки каждого типа каждой детали. Я расскажу о каждом аспекте проектирования и покажу, как создать ЧПУ фрезерный станок своими руками. Проведу вас через механику к программному обеспечению и всему промежуточному.
Имейте в виду, что самодельные чертежи станков с ЧПУ предлагают немного способов решения некоторых проблем. Это часто приводит к «неаккуратной» конструкции или неудовлетворительному функционированию машины. Вот почему я предлагаю вам сначала прочитать это руководство.
ДАВАЙТЕ НАЧНЕМ
ШАГ 1: Ключевые конструктивные решения
В первую очередь необходимо рассмотреть следующие вопросы:
- Определение подходящей конструкции конкретно для вас (например, если будете делать станок по дереву своими руками).
- Требуемая площадь обработки.
- Доступность рабочего пространства.
- Материалы.
- Допуски.
- Методы конструирования.
- Доступные инструменты.
- Бюджет.
ШАГ 2: Основание и ось X-оси
Тут рассматриваются следующие вопросы:
- Проектирование и построение основной базы или основания оси X.
- Жестко закрепленные детали.
- Частично закрепленные детали и др.
ШАГ 3: Проектирование козловой оси Y
- Проектирование и строительство портальной оси Y.
- Разбивка различных конструкций на элементы.
- Силы и моменты на портале и др.
ШАГ 4: Схема сборки оси Z
Здесь рассматриваются следующие вопросы:
- Проектирование и сборка сборки оси Z.
- Силы и моменты на оси Z.
- Линейные рельсы / направляющие и расстояние между подшипниками.
- Выбор кабель-канала.
ШАГ 5: Линейная система движения
В этом пункте рассматриваются следующие вопросы:
- Подробное изучение систем линейного движения.
- Выбор правильной системы конкретно для вашего станка.
- Проектирование и строительство собственных направляющих при малом бюджете.
- Линейный вал и втулки или рельсы и блоки?
ШАГ 6: Компоненты механического привода
В этом пункте рассматриваются следующие аспекты:
- Детальный обзор частей привода.
- Выбор подходящих компонентов для вашего типа станка.
- Шаговые или серводвигатели.
- Винты и шарико-винтовые пары.
- Приводные гайки.
- Радиальные и упорные подшипники.
- Муфта и крепление двигателя.
- Прямой привод или редуктор.
- Стойки и шестерни.
- Калибровка винтов относительно двигателей.
ШАГ 7: Выбор двигателей
В этом шаге необходимо рассмотреть:
- Подробный обзор двигателей с ЧПУ.
- Типы двигателей с ЧПУ.
- Как работают шаговые двигатели.
- Типы шаговых двигателей.
- Как работают сервомоторы.
- Типы серводвигателей.
- Стандарты NEMA.
- Выбор правильного типа двигателя для вашего проекта.
- Измерение параметров мотора.
ШАГ 8: Конструкция режущего стола
- Проектирование и строительство собственных столов при малом бюджете.
- Перфорированный режущий слой.
- Вакуумный стол.
- Обзор конструкций режущего стола.
- Стол можно вырезать при помощи фрезерного станка с ЧПУ по дереву.
ШАГ 9: Параметры шпинделя
В этом шаге рассматриваются следующие вопросы:
- Обзор шпинделей с ЧПУ.
- Типы и функции.
- Ценообразование и затраты.
- Варианты монтажа и охлаждения.
- Системы охлаждения.
- Создание собственного шпинделя.
- Расчет нагрузки стружки и силы резания.
- Нахождение оптимальной скорости подачи.
ШАГ 10: Электроника
В этом пункте рассматриваются следующие вопросы:
- Панель управления.
- Электропроводка и предохранители.
- Кнопки и переключатели.
- Круги MPG и Jog.
- Источники питания.
ШАГ 11: Параметры контроллера Программного Управления
В этом шаге рассматриваются следующие вопросы:
- Обзор контроллера ЧПУ.
- Выбор контроллера.
- Доступные опции.
- Системы с замкнутым контуром и разомкнутым контуром.
- Контроллеры по доступной цене.
- Создание собственного контроллера с нуля.
ШАГ 12. Выбор программного обеспечения
В этом пункте рассматриваются следующие вопросы:
- Обзор программного обеспечения, связанного с ЧПУ.
- Подбор программного обеспечения.
- Программное обеспечение CAM.
- Программное обеспечение САПР.
- Програмное обеспечение NC Controller.
——————————————————————————————————————————————————–
Для изготовления объемного рисунка на деревянной поверхности применяются заводские фрезерные станки с ЧПУ по дереву. Сделать аналогичную мини-модель своими руками в домашних условиях сложно, но возможно при детальном изучении конструкции. Для этого необходимо разобраться со спецификой, правильно подобрать комплектующие и выполнить их настройку.
Принцип работы фрезерного станка
Современное деревообрабатывающее оборудование с блоком числового программного управления предназначено для формирования сложного рисунка по дереву. В конструкции должна присутствовать механическая электронная часть. В комплексе они позволят максимально автоматизировать процесс работы.
Для изготовления настольного по дереву своими руками следует ознакомиться с основными компонентами. Режущим элементом является фреза, которая устанавливается в шпиндель, расположенный на валу электродвигателя. Эта конструкция крепится на станину. Она может перемещаться по двум осям координат – x; y. Для фиксации заготовки необходимо сделать опорный столик.
Электронный блок управления соединяется с пошаговыми двигателями. Они обеспечивают смещение каретки относительно детали. По такой технологии можно сделать 3D рисунки на деревянной поверхности.
Последовательность работы мини-оборудования с ЧПУ, который можно изготовить своими руками.
- Написание программы, согласно которой будет выполнена последовательность перемещений режущей части. Для этого лучше всего использовать специальные программные комплексы, предназначенные для адаптации в самодельных моделях.
- Установка заготовки на стол.
- Вывод программы в ЧПУ.
- Включение оборудования, контроль за выполнением автоматических действий.
Для достижения максимальной автоматизации работы в 3D режиме потребуется правильно составить схему и выбрать соответствующие комплектующие. Специалисты рекомендуют изучить заводские модели, прежде чем сделать мини-фрезерный станок своими руками.
Для создания сложных рисунков и узоров на деревянной поверхности понадобится несколько видов фрез. Некоторые из них можно сделать самостоятельно, но для тонкой работы следует приобрести заводские.
Схема самодельного фрезерного станка с числовым управлением
Самым сложным этапом является выбор оптимальной схемы изготовления. Она зависит от габаритов заготовки и степени ее обработки. Для домашнего использования желательно изготовить настольный , сделанный своими руками, который будет иметь оптимальное число функций.
Оптимальным вариантом является изготовление двух кареток, которые будут двигаться по осям координат x; y. В качестве основания лучше всего использовать стальные шлифованные прутки. На них будут монтироваться каретки. Для создания трансмиссии необходимы шаговые электродвигатели и винты с подшипниками качения.
Для максимальной автоматизации процесса в конструкции мини-фрезерного станка с ЧПУ по дереву, сделанного своими руками, необходимо детально продумать электронную часть. Условно она состоит из следующих компонентов:
- блок питания. Необходим для подачи электроэнергии на шаговые электродвигатели и микросхему контроллера. Зачастую используют модель 12в 3А;
- контроллер. Он предназначен для подачи команд на электродвигатели. Для работы мини-фрезерного станка ЧПУ, изготовленного своими руками, достаточно простой схемы для контроля функционирования трех двигателей;
- драйвер. Также является элементом регулирования работы подвижной части конструкции.
Преимуществом этого комплекса является возможность импортирования исполняемых файлов самых распространенных форматов. С помощью специального приложения можно составить трехмерный чертеж детали для предварительного анализа. Шаговые двигатели будут работать с определенной частотой хода. Но для этого следует внести технические параметры в программу управления.
Выбор комплектующих для фрезерного станка с ЧПУ
Следующим этапом является выбор компонентов для сборки самодельного оборудования. Оптимальным вариантом является использование подручных средств. В качестве основы для настольных моделей 3D станка можно использовать дерево, алюминий или оргстекло.
Для правильной работы всего комплекса необходимо разработать конструкцию суппортов. Во время их движения не должно возникать колебаний, это может привести к неточному фрезерованию. Поэтому перед сборкой все компоненты проверяются на совместимость друг с другом.
- направляющие. Используются стальные шлифованные прутки диаметром 12 мм. Длина для оси x составляет 200 мм, для y — 90 мм;
- суппорт. Оптимальным вариантом является текстолит. Обычный размер площадки — 25*100*45 мм;
- шаговые двигатели. Специалисты рекомендуют использовать модели от принтера 24в, 5А. В отличие от приводов дисковода они имеют большую мощность;
- блок фиксации фрезы. Его также можно сделать из текстолита. Конфигурация напрямую зависит от имеющегося инструмента.
Блок питания лучше всего собрать заводской. При самостоятельном изготовлении возможны ошибки, которые впоследствии отразятся на работе всего оборудования.
Порядок изготовления фрезерного станка с ЧПУ
После выбора всех компонентов можно сделать настольный мини фрезерный станок с ЧПУ по дереву самостоятельно своими руками. Предварительно еще раз проверяются все элементы, выполняется контроль их размеров и качества.
Для фиксации элементов оборудования необходимо использовать специальные крепежные детали. Их конфигурация и форма зависят от выбранной схемы.
Порядок действий по сборке настольного мини оборудования с ЧПУ по дереву с функцией 3D обработки.
- Монтаж направляющих суппорта, их фиксация на боковых частях конструкции. Эти блоки еще не устанавливаются на основание.
- Притирка суппортов. Их необходимо двигать по направляющим до тех пор, пока не получится плавный ход.
- Затяжка болтов для фиксации суппортов.
- Крепление компонентов на основание оборудования.
- Монтаж ходовых винтов вместе с муфтами.
- Установка ходовых двигателей. Они крепятся к винтам муфт.
Электронная часть располагается в отдельном блоке. Это способствует уменьшению вероятности сбоя в работе во время функционирования фрезера. Также важным моментом является выбор рабочей поверхности для установки оборудования. Она должна быть ровная, так как в конструкции не предусмотрены болты регулировки уровня.
После этого можно приступать к пробным испытаниям. Сначала рекомендуется задать несложную программу фрезерования по дереву. Во время работы необходимо сверять каждый проход фрезы — глубину и ширину обработки, в особенности это касается 3D режима.
В видеоматериале показан пример как собрать большой фрезерный станок с ЧПУ, изготовленный своими руками:
Примеры чертежей и самодельных конструкций
Зная о том, что фрезерный станок с ЧПУ считается усложненным техническим и электронным оборудованием, многие мастера думают, что его просто нельзя сделать своими руками.
Однако это мнение не соответствует действительности: своими руками сделать такое устройство можно, но для этого необходимо иметь не только его полный чертеж, но и набор определенных инструментов и подходящих комплектующих.
ЧПУ станок своими руками (чертежи)
Решившись на создание самодельного специального станка с ЧПУ, помните, что на это может уйти много времени. Помимо этого, понадобится много денег.
Чтобы изготовить фрезерный станок, который оснащается системой ЧПУ, можно воспользоваться 2 способами: приобрести готовый набор из специально выбранных деталей, из которых и собирается такое оборудование, либо отыскать все комплектующие и самостоятельно собрать устройство, полностью подходящее всем вашим требованиям.
Подготовка к работе
Если вы запланировали изготовить станок с ЧПУ самостоятельно, не применяя готового набора, то первое, что вам нужно будет сделать, — это остановиться на специальной схеме , по которой будет работать такое мини-устройство.
Сборка оборудования
Основанием собранного фрезерного оборудования может стать балка прямоугольного типа, которую надо крепко фиксировать на направляющих.
Несущая конструкция оборудования должна обладать большой жесткостью . При ее монтаже лучше не применять сварных соединений, а присоединять все детали лишь с помощью винтов.
Во фрезерном оборудовании, которое вы будете собирать самостоятельно, должен быть предусмотрен механизм, который обеспечит перемещение рабочего приспособления в вертикальном направлении. Лучше всего взять для него винтовую передачу, вращение на которую будет передаваться с помощью зубчатого ремня.
Основная часть станка
Важная часть такого станка — его вертикальная ось, которую для самодельного прибора можно сделать из алюминиевой плиты. Помните, чтобы размеры такой оси были точно подобраны под габариты создаваемого устройства .
Сложная обработка различных материалов давно перестала быть уделом заводских цехов. Еще двадцать лет назад, максимум, что могли себе позволить домашние мастера – это фигурное выпиливание лобзиком.
Сегодня, ручные фрезеры и режущие лазеры можно запросто купить в магазине бытового инструмента. Для линейной обработки предусмотрены различные направляющие. А как быть с вырезанием сложных фигур?
Элементарные задачи можно выполнить с помощью шаблона. Однако такой способ имеет недостатки : во-первых, надо изготовить собственно шаблон, во-вторых, у механического лекала есть ограничения по размеру закруглений. И наконец, погрешность таких приспособлений слишком велика.
Выход давно найден: станок с ЧПУ позволяет вырезать из фанеры своими руками такие сложные фигуры, о которых «операторы лобзиков» могут лишь мечтать.
Устройство представляет собой систему координатного позиционирования режущего инструмента, управляемую компьютерной программой. То есть, обрабатывающая головка движется по заготовке, в соответствии с заданной траекторией. Точность ограничена лишь размерами режущей насадки (фреза или лазерный луч).
Возможности таких станков безграничны. Существуют модели с двухмерным и трехмерным позиционированием. Однако стоимость их настолько высока, что приобретение может быть оправдано лишь коммерческим использованием. Остается своими руками собрать ЧПУ станок.
Принцип работы координатной системы
Основа станка – мощная рама. За основу берется идеально ровная поверхность. Она же служит рабочим столом. Второй базовый элемент – это каретка, на которой закрепляется инструмент. Это может быть дремель, ручной фрезер, лазерная пушка – в общем, любое устройство, способное обрабатывать заготовку. Каретка должна двигаться строго в плоскости рамы.
Для начала рассмотрим двухмерную установку
В качестве рамы (основы) для станка ЧПУ, сделанного своими руками, можно использовать поверхность стола. Главное, после юстировки всех элементов, конструкция больше не перемещается, оставаясь жестко прикрученной к основе.
Для перемещения в одном направлении (условно назовем его X), размещаются две направляющих. Они должны быть строго параллельны друг другу. Поперек устанавливается мостовая конструкция, также состоящая из параллельных направляющих. Вторая ось – Y.
Задавая вектора перемещения по осям X и Y, можно с высокой точностью установить каретку (а вместе с ней и режущий инструмент) в любую точку на плоскости рабочего стола. Выбирая соотношение скоростей перемещения по осям, программа заставляет инструмент двигаться непрерывно по любой, самой сложной траектории.
В домашней мастерской желательно иметь простейшие настольные станки — сверлильный, шлифовальный и т.д. Но если надо выполнить точные работы, то не обойтись без фрезерного агрегата. Для этого можно изготовить несложный ЧПУ своими руками. Это можно сделать двумя путями:
Самодельный станок ЧПУ необходим для точного сверления или обрезания, а также обточки деталей.
- купить набор для изготовления подобной конструкции;
- сделать такой фрезер самому.
Первый путь связан с определенными финансовыми расходами. Фирменные станки для домашнего использования имеют сравнительно высокую цену и не всем по карману.
С ЧПУ требует определенных знаний и владение инструментом для его создания.
С чего начать конструирование самодельного фрезера?
Для начала надо выбрать подходящую схему агрегата. За основу можно взять обычный сверлильный станок, только вместо сверла использовать в качестве рабочего инструмента фрезу. Естественно, надо будет продумать механизм его передвижения в трех плоскостях. Обычно для маленьких агрегатов используют переработанные каретки от принтера, с помощью которых рабочий инструмент может передвигаться в двух плоскостях. Это выгодно и с точки зрения подключения программного обеспечения для работы в автоматическом режиме. Но такие конструкции имеют один недостаток — они позволяют обрабатывать дерево, пластик и тонкие листы металла (1-2 мм).
Поэтому для более серьезных работ ЧПУ фрезер должен иметь шаговые двигатели повышенной мощности. Их можно сделать путем доработки стандартных электродвигателей этого класса, что позволит отказаться от применения винтовой передачи с сохранением всех ее достоинств. Для передачи усилия на вал лучше всего применить зубчатые ремни.
При использовании самодельных кареток для передвижения рабочего инструмента можно использовать части от больших принтеров. Ниже будет описана одна из самодельных конструкций подобного типа.
Вернуться к оглавлению
Изготовление ЧПУ фрезера своими силами
Этот станок по своей конструкции напоминает образцы промышленных агрегатов. Основой его служит низкая балка прямоугольного сечения, прямо закрепленная на направляющих. Это позволяет получить нужную жесткость конструкции и свести к минимуму сварочные работы при создании фрезера.
В качестве основы взята металлическая квадратная труба со стороной 75-85 мм. Для крепления к направляющим надо применить подошвы прямоугольного типа 65 х 25 мм. Это позволяет отказаться от сварки на данном этапе работ и поможет при точной настройке фрезера. Это нужно и для правильного выставления углов в 90 градусов. Основная балка и подошва соединяются с помощью 4 винтов М6, которые надо затянуть до упора, чтобы получить нужную жесткость. Это исключит люфт, хотя возможен прогиб направляющих при большой нагрузке и неполадки в подшипниках скольжения (можно применить любые подходящие, даже китайские).
Вертикальный подъем рабочего инструмента осуществляется с помощью винтовой передачи, а зубчатый ремень используется для отдачи вращения на ходовой винт. Это дает возможность избежать биений, понизить центр тяжести агрегата и сэкономить место. Сама вертикальная ось изготовляется из алюминиевой плиты. Ее надо обработать на фрезерном станке по размерам, нужным для самодельного станка. Если в домашней мастерской есть муфельная печь, то ее можно отлить из алюминия.
За осью надо установить два шаговых двигателя: первый вращает ходовой винт вертикального смещения, а второй обеспечивает передвижение по горизонтали. Вращение передается при помощи ремней. Некоторые детали надо заказать у токаря, если нет собственного токарного станка.
После изготовления всех элементов и сборки надо проверить ЧПУ фрезер в работе, используя ручное управление. После этого надо заняться контроллерами шаговых двигателей и программным обеспечением. Если нет соответствующих знаний, то можно обратиться в фирму, которая имеет в штате хороших программистов.
Еще может понадобиться станина из металла или искусственного камня, которую лучше заказать по нужным размерам.
Вернуться к оглавлению
Какие шаговые двигатели может иметь самодельный ЧПУ?
Это самые важные элементы будущего фрезера.
Для того чтобы достать такие электродвигатели, надо разобрать старые матричные принтеры (например, «Эпсон»). Внутри таких аппаратов есть два шаговых двигателя и хорошие стальные стержни из закаленной стали. Для постройки фрезера надо иметь 3 электродвигателя, поэтому придется разобрать 2 принтера.
С целью упрощения производства операций на самодельном станке лучше всего применить двигатели с 5-6 проводами управления: они имеют хороший крутящий момент, и с ними легко работать. Для правильной программной настройки надо знать число их градусов на шаг, рабочее напряжение и сопротивление обмотки.
Для привода на самодельный ЧПУ обычно используется гайка и шпилька. Для закрепления вала шагового двигателя обычно применяют кусок толстостенного резинового кабеля, с его помощью электродвигатель присоединяют к шпильке. В качестве фиксаторов используют самодельные втулки с винтом. Их делают из нейлона, применяя дрель и напильник.
Характеристики, плюсы и минусы, рейтинг плотника
Мы собираемся провести углубленный обзор BobsCNC E3, где «E» означает «Evolution». BobsCNC Evolution 3 поставляется с инструментом для вырезания DW660 и микропроцессором Arduino, который использует GRBL, который подключается через порт связи с помощью USB-соединения.
Чтобы максимально использовать BobsCNC E3 Kit, вы можете использовать универсальную версию платформы отправителя G-кода, которая представляет собой программное обеспечение на основе Java, которое работает в Windows, OSx, Linux и Raspberry Pi.
BobsCNC E3 Kit — один из самых простых вариантов, когда дело доходит до изготовления собственных нестандартных вещей дома. Вместе с фрезером вы получаете все необходимое, например, вырезанный инструмент и очень жесткий деревянный каркас. Каркас изготовлен с помощью лазера, вырезанного из фанеры балтийской березы, очень прочного материала, который чаще всего используется для изготовления мебели.
Теперь давайте углубимся в подробный обзор BobsCNC E3 и узнаем, как выглядит эта машина.
Если говорить о размерах, то площадь стола для резки составляет 17.Размер 7 x 15,3 x 3,3 дюйма. На каркасе вы видите рельсовую систему SG20U, которая поставляется вместе с ременным приводом GT2 для осей X и Y, а также двойной латунной гайкой 5 / 16-18 для оси Z.
Установить машину довольно просто, и вы можете установить ее в течение часа, проверив информацию на их веб-сайте здесь.
В комплекте с маршрутизатором вы получаете двигатель на 5 ампер, который может развивать скорость до 30 000 об / мин, не имеет нагрузки и весит всего 3,2 фунта. Что касается высоты портала маршрутизатора, то ее всего 3.3 дюйма, что ограничивает максимальную толщину материала, которую вы можете сделать для резки.
BOBsCNC E3 имеет две цанги: одна цанга, а другая дюйма. Поскольку этот фрезерный станок является станком с блокировкой шпинделя, фрезы очень легко заменить. Выключатель питания маршрутизатора защищен от попадания пыли и пыли, поэтому это очень важно при распиловке древесины.
Для того, чтобы пользователь мог управлять маршрутизатором, BobsCNC включает в себя микропроцессор на базе Arduino, который подключен с помощью USB-кабеля и управляет всей системой управления.Если вы новичок, мы рекомендуем вам использовать универсальную платформу отправителя G-кода. Это программное обеспечение можно использовать во всех операционных системах, включая Windows, Mac OS X и Linux.
Если вы хотите использовать собственное программное обеспечение, тогда вы можете поискать лучшее программное обеспечение для обработки CAD, CAM и ЧПУ
Если вам больше нравится резка и резьба, то вы можете сделать это для всех заготовок размером 17 дюймов. long, который относится к позициям X, Y, чтобы продолжить работу.
Когда дело доходит до программной части, вам понадобится приложение, которое позволит вам разрабатывать или, возможно, импортировать части вашего программного обеспечения, чтобы оно генерировало файл G-кода.Это то, что установлено на вашем настольном компьютере, что позволит вам создавать и импортировать работы.
Что рекомендуется с bobscnc, так это F-Engrave, которая хорошо подходит для гравировки, а также является отличным способом для новичков начать работу. Другая версия программного обеспечения называется Fusion 360, она дорогая и стоит 300 долларов в год.
Еще одна часть программного обеспечения, которая вам понадобится для успешной работы станка с ЧПУ, — это приложение, которое может считывать G-код.Если вы не знаете, что такое G-код, это просто файл, содержащий определенные команды в форме текста, которые представляют собой не что иное, как журнал расстояния команд, которые вы даете станку с ЧПУ.
Познакомьтесь с другими маршрутизаторами BobsCNC, такими как BobsCNC E4, здесь.
Это полностью зависит от типа проекта, который вы пытаетесь реализовать. Например, если вы создаете квадрат размером 4 x 4 дюйма, то, как только маршрутизатор получает команду на изменение направления, он становится недостаточно резким, что в конечном итоге приводит к квадрату с закругленными углами для квадрата.В качестве совета мы рекомендуем вам использовать гравировальные коронки SHINA с твердосплавным покрытием для концевых фрез с титановым покрытием. Это очень острый и аккуратный акрил, не оказывающий сильного давления на фрезер портального устройства.
Источник: support.bobscnc.com
Для пользователей, которые будут работать с твердыми материалами, вам, возможно, придется дважды подумать, прежде чем вкладывать деньги в это, так как он имеет основу из деревянного каркаса
Shapeoko — это толпа финансировал проект то, что позже превратилось в хорошо работающее предприятие. Последняя версия 3 мельницы Shapeoko была слишком сильно улучшена с момента выхода первой модели. Что касается размера, он увеличился, а также получил отличные отзывы. Хотя он может быть немного дорогим, но аппарат поставляется с бесплатным маршрутизатором и отличным качеством сборки, что делает его отличной покупкой.
Источник: Reddit.com
Если вы тот, кто только начал свой путь в качестве плотника, то вам понравится BOBsCNC E3 Kit , потому что он имеет прочную раму, которая хорошо сделана, а также качество фреймворк, который в сочетании с высококачественным маршрутизатором будет очень мощным, как машина. Что касается его ближайшего конкурента BobsCNC E3 , то у вас есть Shapeoko 3 с деревянным основанием и вариантами крепления приклада. Что вас впечатлит, так это набор изготовленных на заказ алюминиевых пластин стола от дизельных запчастей Огайо. Однако, исходя из нашего опыта, мы должны сказать, что это тип станка с ЧПУ, который не очень жесткий и поэтому не подходит для тяжелых работ.
Готовы ли вы к ЧПУ?
WM: Что побудило вас приобрести станок с ЧПУ?
TH: Я начал работать с деревом, делая ручки на маленьком токарном станке.Имея за плечами несколько десятков ручек, я подумал, что было бы здорово, если бы я мог добавить к ним немного графики, что привело к покупке небольшого лазерного гравера. Оттуда это был небольшой шаг к фрезерному станку с ЧПУ, который мог как вырезать вещи, так и гравировать их. Я занимаюсь этим около двух лет.
WM: Как вы научились управлять машиной?
TH: Я в значительной степени самоучка. Доступно множество онлайн-ресурсов, в том числе множество обучающих роликов на YouTube.Я также принадлежу к клубу пользователей ЧПУ, который является отличным источником советов и новых идей. Одна из вещей, которые мне нравятся в сообществе CNC, — это то, насколько все готовы к сотрудничеству. Это так отличается от фармацевтической индустрии, где я зарабатываю на жизнь. Кажется, что там все пытаются использовать всех остальных.
WM: Довольны ли вы возможностями своей машины?
TH: Я почти сразу модернизировал свой станок, заменив стандартный фрезерный станок шпинделем с водяным охлаждением.Я заплатил около 700 долларов за это дополнение, но с тех пор видел их в Интернете примерно за 400 долларов. Мне очень нравится новый шпиндель. Он работает тише, лучше справляется с контролем пыли и без проблем справляется с увеличенным временем работы. На некоторые напильники, которые я использовал, можно вырезать до 12 часов.
WM: Какие вещи вы любите делать?
TH: Знаки, коробки, таблички … много свадебных подарков. Я останавливаюсь на улице, когда вижу что-то, что мне нравится, и просто смотрю на это, пытаясь понять, как это сделать.В девяти случаях из десяти я просто отдаю то, что делаю. Я повесил вывеску, которую изготовил в своем офисе, и многие люди увидели ее и захотели ее. Я, наверное, мог бы начать бизнес с таких вещей.
WM: Какой совет вы бы дали тем, кто начинает работать с ЧПУ?
TH: Помните, что машина будет делать только то, что вы ей прикажете. Не торопитесь и продумывайте каждый процесс. Обычно вы можете понять, где могут произойти ваши ошибки, особенно если вы внимательно посмотрите симуляции на экране.Эти видео-превью покажут вам, как именно выглядят ваши траектории. Пока вы не почувствуете уверенность в своих силах, запускайте их в замедленном темпе, чтобы по-настоящему наблюдать за тем, что произойдет.
Наша история | Тормах
Чем отличается Тормах?
Наша бизнес-модель отличается от модели вашего традиционного производства станков с ЧПУ — и это по дизайну.
Гики с инструментами
Tormach имеет значительный технический персонал.Более 60% наших сотрудников имеют научные или инженерные степени, более 40% имеют степень магистра, а двое сотрудников имеют докторские степени в области инженерии. Это может объяснить некоторую нашу озабоченность тестированием, дизайном и документацией.
Одна должность, которую вы не найдете в Тормахе: Продавец . Мы твердо убеждены в том, что ключом к продажам наших продуктов является продуманный дизайн, продуманная инженерия, внимание к деталям и преданность послепродажной поддержке клиентов, а не блестящие коммерческие предложения и ложные заявления.Мы знаем, что это ставит нас в меньшинство, но мы в Tormach предпочитаем работать без уполномоченных продавцов. Это помогает нам поддерживать низкие цены и делает ЧПУ более доступным.
Полный спектр
Tormach помогает людям войти в мир производства ЧПУ, предлагая доступные компактные станки с ЧПУ и сопутствующие товары. Но это только часть того, что необходимо для этого. С помощью нашего веб-сайта, документации, руководств, обучения, программного обеспечения, инструментов и специальных принадлежностей мы работаем над тем, чтобы упростить обучение обработке с ЧПУ и быстро достичь производительности.Есть кривая обучения, но это не кирпичная стена, и Tormach упрощает процесс!
Узнайте больше о компактных станках с ЧПУ Tormach — наши 770M и 1100M — это новейшие версии, которые помогут реализовать ваши идеи с Tormach!
Посетите наш интернет-магазин, чтобы выбрать компактный станок с ЧПУ и аксессуары, которые подходят именно вам!
Mission Driven
Tormach был основан, потому что мы чувствовали, что предприниматели, исследователи, преподаватели и любители действительно нуждаются в доступных компактных станках с ЧПУ, которые мы называем персональными станками с ЧПУ или станками PCNC. Если нам кажется, что мы знаем, чего вы хотите, это, вероятно, потому, что мы были на вашем месте. Мы — компания инженеров, машинистов и «инструментальщиков», как и наши клиенты.
В Тормахе мы также считаем, что лучший метод поддержания и развития производственной базы страны — это широкое понимание производственных процессов. Торговые барьеры и производственные субсидии бледнеют по сравнению с потенциалом тысяч предпринимателей, у которых есть идеи, амбиции и меньшее оборудование для воплощения своих идей в жизнь.Тормах приветствует новаторов среди нас и стремится предоставить доступные компактные станки с ЧПУ и другие инструменты, необходимые для поддержки их амбиций.
Сочетание качества и ценности
До выпуска наших компактных фрезерных станков с ЧПУ не существовало подходящих вариантов для доступных по цене небольших станков с ЧПУ. Компании, связанные с недорогими станками с ЧПУ, такими как Grizzly, Enco или Smithy, по сути, являются торговыми посредниками для оборудования, произведенного в Китае. Они могут выбрать цвет и несколько вариантов, но у них нет инженерного персонала, который действительно контролирует конструкцию их станков с ЧПУ и инструментов. Стоимость невысока, а качество варьируется. Напротив, станки с ЧПУ, такие как станки Hardinge, Mori Seiki и других, представляют собой высокотехнологичные продукты, разработанные и изготовленные компаниями в США, Германии или Японии. Это обеспечивает высокое качество, но стоит огромных затрат.
Создавая компактный фрезерный станок с ЧПУ Tormach, мы заложили основы нового подхода, тесно сотрудничая с азиатскими производственными партнерами, чтобы обеспечить нашим клиентам лучшее качество станков с ЧПУ по доступной цене.Наша опытная команда инженеров из США руководит каждой деталью проектирования и разработки продукта, а наша независимая группа QA из Китая проверяет все продукты перед отправкой. Такое сочетание западных технологий и азиатского производства обеспечивает качество и ценность, которым нет равных.
Топ-10 лучших фрезерных станков с ЧПУ, рекомендованных 2020
Как профессиональный производитель фрезерных станков с ЧПУ, Blue Elephant CNC предоставила индивидуальные станки для тысяч пользователей в стране и за рубежом, а также предоставила индивидуальные производственные решения для пользователей с различными потребностями.Имеет богатый опыт в производстве моделей деревообрабатывающих гравировальных станков и подборе гравировальных станков. Сегодня мы поговорим о том, какие станки являются лучшими фрезерными станками с ЧПУ, наиболее популярными среди клиентов, и почему эти лучшие станки с ЧПУ популярны среди клиентов? Следуйте за мной, чтобы учиться с редактором.Первый рекомендованный лучший станок с ЧПУ — фрезерный станок по дереву с ЧПУ 1325 начального уровня
Этот деревянный фрезерный станок 1325 с ЧПУ также известен пользователям как дешевый фрезерный станок с ЧПУ, дешевый станок с ЧПУ или доступный по цене станок с ЧПУ из-за более низких затрат на закупку и обслуживание. С точки зрения обработки, это тоже трехосевой гравировальный станок. Во время обработки на 3-х осевом станке по дереву с ЧПУ заготовка всегда остается неподвижной, а режущий инструмент перемещается по трем осям для обработки заготовки. Когда трехосевой гравировальный станок с ЧПУ выполняет гравировку, будь то плоская или круглая резьба, это можно представить как плоскую резьбу. Он в основном подходит для гравировки плоских и двусторонне-симметричных несложных узоров, таких как оливковое ядро, марка 461 и т. Д.Причина, по которой этот деревообрабатывающий станок с ЧПУ считается гравировальным станком начального уровня в деревообрабатывающей промышленности, заключается в том, что этот станок с ЧПУ прост в эксплуатации и не требует специального обучения. Оператор может выполнять работу машины самостоятельно. Кроме того, закупочная стоимость невысока, а обслуживание и ремонт относительно просты. Поэтому как в эксплуатации, так и в обслуживании он больше подходит для новых пользователей.
Параметры 1325 3-х осевой фрезерный станок с ЧПУ:
Рабочая зона X, Y, Z | 1300 * 2500 * 200 мм |
Рабочая зона | 1300 * 2500 мм |
Рабочее напряжение | 380 В / 3 фазы / 50 Гц |
Система управления | Система управления Mach4 · |
Шпиндель | CS шпиндель водяного охлаждения |
Скорость шпинделя | 0-24000 об / мин |
Инвертор | Инвертор Fuling |
Приводные двигатели | Двигатель ФЛ118 и ЯКО 2811 |
Рама | Кузов нового типа для тяжелых условий эксплуатации |
Смазка | Система ручной смазки |
Портальная конструкция | Стальной портал |
Распылитель / лоток | Автоматическое охлаждение масляным туманом |
X, Y Структура | Направляющие ABBA / PMI 20 # |
Z Конструкция | Шарико-винтовая передача TBI Шаровая винтовая передача |
Датчик инструмента | Датчик автоматического инструмента |
Ограниченный переключатель | Мягкий концевой выключатель |
Программное обеспечение | Программное обеспечение Artcam |
Четыре причины, почему этот фрезерный станок по дереву 1325 с ЧПУ начального уровня хорошо продается.
- 1. Высокая стоимость исполнения. Требования обработки могут быть выполнены без высоких затрат на закупку и обучение. Этот тип гравировального станка с ЧПУ может помочь пользователям сэкономить 30% стоимости покупки. Его также можно использовать в качестве станка для резки дерева с ЧПУ, особенно для резки МДФ, деревянных панелей.
- 2. Широкий спектр применения. Этот деревообрабатывающий станок с ЧПУ может широко использоваться в рекламной, ремесленной, литейной, электронной, строительной, полиграфической и упаковочной, деревообрабатывающей, декоративной, надгробной промышленности и т.
- 3. Обширная обработка материалов. Деревообрабатывающий станок с ЧПУ может обрабатывать большинство неметаллических материалов, таких как акрил, плита из ПВХ, плита гибискуса, двухцветная плита, древесная плита, плита плотности, мрамор, противопожарная плита, резиновая плита, стекло, хрусталь.
- 4. Увеличенный срок службы. Все основные компоненты этой машины импортируются от международных брендов с безупречным послепродажным обслуживанием и гарантированным качеством. Таким образом, срок службы всей машины значительно увеличивается.Следует отметить, что данный гравировальный станок 1325 является лишь базовой моделью.
Конечно, если у вас есть другие требования к обработке, мы можем модернизировать аксессуары на основе этого гравировального станка. Если вам нужны 3D-заготовки, обработка криволинейных поверхностей сложных заготовок, мы также предоставляем 4-осевой гравировальный станок, вращающийся осевой гравировальный станок. Если вам нужна высокая точность и массовое производство, мы можем предоставить вам станок с ЧПУ ATC и многоголовочный гравировальный станок на ваш выбор.
Второй лучший рекомендованный станок с ЧПУ-2040 Фрезерный станок с ЧПУ ATC с прижимным роликом
Все мы знаем, что фрезерный станок с ЧПУ ATC специально разработан для пользователей, которым требуется высокая точность и эффективность обработки. По сравнению с традиционным способом производства ручной смены инструмента, этот тип гравировального станка с ЧПУ имеет независимый инструментальный магазин с различными насадками. Им можно управлять с помощью компьютерной программы, чтобы автоматически менять необходимые инструменты без остановки работы во время процесса, выполнять серию резки, долбления, нарезания канавок, штамповки, фрезерования, фрезерования и других операций обработки.С точки зрения смены инструмента этот гравировальный станок также называют дисковым гравировальным станком с автоматической сменой инструмента. Этот тип станков с ЧПУ также является одним из самых популярных среди пользователей. Вы также можете выбрать место для магазина дисковых инструментов в соответствии с потребностями пользователя. С одной стороны, дисковый инструментальный магазин можно разместить рядом со шпинделем. Самым большим преимуществом этого станка является быстрая смена инструмента. Однако количество инструментов должно быть гарантировано в пределах 20 инструментов. Если количество инструментов превышает 20, вес режущей головки увеличится, что повлияет на допустимую нагрузку оси Z и рамы, особенно допустимую нагрузку на винты оси Z и ползуны направляющих. Все это повлияет на точность обработки. С другой стороны, дисковый инструментальный магазин можно разместить сбоку от стойки. Этот гравировальный станок с автоматической сменой инструмента не ограничен количеством инструментов и отличается большей стабильностью. Это также гарантирует точность обработки на станке и гарантирует, что фрезерный станок с ЧПУ ATC может использоваться в течение длительного времени, и точность обработки не пострадает.
Параметры 2040 Carousel ATC CNC Router:
Описание | Параметры |
Модель | ELECNC-2040ATC |
Рабочий размер | 2000 * 4000 * 200 мм |
Рабочее напряжение | 380 В, 3 фазы, 50 Гц |
Система управления | Тайвань SYNTEC 6MB Система управления |
Шпиндель | 9kw Италия HSD ATC шпиндель |
Инвертор | Инвертор Delta, 11 кВт |
Двигатель и драйвер | Japan YASKAWA 850W серводвигатель и привод |
Поверхность стола | Т-образный паз и вакуумный рабочий стол, 6 зон, с двумя прижимными роликами |
Система смазки | Новая система автоматической смазки |
Магазин инструментов автоматический | 12 Инструменты |
Рельс | Тайвань ABBA 25 # |
Вакуумный насос | 7. Циркуляционный вакуумный насос мощностью 5 кВт (380 В, 3 фазы, 50 Гц) |
Датчик инструмента | Автоматическая калибровка датчика инструмента |
Редуктор | Переходник SHIMPO |
Пять причин, почему этот фрезерный станок с ЧПУ 2040 Carousel ATC хорошо продается.
- 1. Высокая производительность. Оснащен устройством автоматической смены инструмента, которое может удовлетворить требования к смене инструмента во время обработки без ручного участия.Благодаря простому и удобному режиму работы для изучения, который может помочь пользователям быстро понять использование методов и значительно повысить эффективность производства.
- 2. Оснащенный шпинделем с автоматической сменой инструмента, он обладает такими преимуществами, как хорошие пусковые характеристики, высокая скорость обработки, большой крутящий момент и высокая эффективность обработки.
- 3. Принятие двигателя шпинделя HSD в Италии и подшипников шпинделя с высокоточными керамическими подшипниками обеспечивает низкий уровень шума и длительный срок службы.
- 4. Оснащенный импортным серводвигателем с высоким крутящим моментом, он обладает такими преимуществами, как низкий уровень шума, высокая скорость и высокая точность позиционирования.
- 5. Оснащенный уникальным устройством смены инструмента и специальным столом для наладки инструмента, он может осуществлять автоматическую смену инструмента без прерывания с высокой скоростью смены инструмента и может точно компенсировать ошибки длины инструмента. №
- 6. Благодаря использованию линейной направляющей и шарико-винтовой передачи Тайвань он обладает такими преимуществами, как высокая несущая способность и точность резки.
Осциллирующий фрезерный станок с ЧПУ — это новый тип гравировального станка в сборе, созданный для удовлетворения большего числа требований пользователей. И этот тип фрезерного станка с ЧПУ имеет функцию автоматического позиционирования края. Этот тип гравировального станка в основном обрабатывает мягкие материалы, такие как ПВХ, плиты KT в индустрии производства рекламы, а также раскрой ткани, раскрой скатертей, наклеек, раскрой кожи в швейной промышленности, а также гибкие материалы, такие как автомобильные интерьеры и коврики. .Готовый продукт отличается чистотой и аккуратностью, гладкими краями, точным размером стружки, безвкусным и экологически чистым. Поэтому этот тип фрезерного станка выбирают все больше и больше пользователей в стране и за рубежом.
Параметры этого станка с ЧПУ 2050
Описание | Параметр |
Рабочая область X, Y, Z | 2000 * 5000 мм |
Нож | Вибрационный нож и биговка |
Рабочее напряжение | 400 В, 3 фазы, 50 Гц |
Операционная система | Система управления Blue Elephant |
Программное обеспечение | Программное обеспечение Ruida |
Ось Y | Сервосистема с редуктором для оси Y |
Трансмиссия | Цилиндрическая зубчатая рейка 1.25M для X и Y |
Линейная направляющая | Тайвань # 20 линейная квадратная направляющая для осей X, Y |
Стол | Вакуумный стол |
Вакуумный насос | Вакуумный насос мощностью 9 кВт |
Причины, по которым этот качающийся фрезерный станок с ЧПУ для кожи хорошо продается.
- 1. Скорость резания до 2000 мм / с, что значительно повышает эффективность производства.Производительность обработки одной раскройной машины эквивалентна 10 рабочим.
- 2. Точность резки достигает 0,01 мм, и повышение точности может повысить качество продукции и конкурентоспособность.
- 3. Интеллектуальная обработка. Автоматическая резка может быть произведена путем простого ввода изображения в компьютер.
- 4. Его можно настроить в соответствии с различными потребностями обработки, можно свободно выбирать камеру CCD, проектор, двойную режущую головку, двойной портал, рабочую зону и т. Д.
- 5. Импортная высокоточная ось Z шарико-винтовой передачи плавно перемещается, что обеспечивает высокую точность станка.
- 6. Используется знаменитый шпиндель шпинделя HSD с водяным охлаждением, и существует множество отделов послепродажного обслуживания по всему миру. Это шпиндель с водяным охлаждением и низким уровнем шума.
- 7. Оснащен высокопроизводительным японским серводвигателем Yaskawa, высокой точностью работы. Серводвигатель работает плавно, нет вибрации даже на низкой скорости, и его способность выдерживать большие перегрузки.
- 8. Он имеет функцию продолжения гравировки в точке излома, а гравировка продолжается после отключения электроэнергии, тем самым сводя к минимуму количество отказов.
- 9. Использование передовой системы управления ручкой Taiwan Syntech обеспечивает простоту эксплуатации.
Этот фрезерный станок с ЧПУ представляет собой центр обработки камня. И этот тип фрезерного станка с ЧПУ по камню специально разработан для всех видов обработки камня. Он подходит для обработки различных видов камня, металла, нефрита, хрусталя, дерева, искусственных материалов, синтетических материалов и т. Д.Основные функции фрезерного станка с ЧПУ по камню включают в себя тиснение, надписи, выдолбление, резку, бесшовную строчку, обработку поверхности, фрезерование стола и так далее. И он широко используется в надписях, садовой технике, крупномасштабной скульптуре, ручной резьбе, обустройстве дома, кино и других отраслях промышленности.
Параметры этого центра обработки камня:
Модель | ELECNC-3015 |
Рабочая зона | 3000 * 1500 * 500 мм |
Шпиндель | 5.Шпиндель водяного охлаждения Changsheng ATC, 5 кВт, |
Инвертор | Тайвань Инвертор Fuling |
Магазин инструментов | Устройство смены инструмента 12 линейное с держателем инструмента 12 BT 30 |
Система управления | Система управления NC 60A |
Двигатель и привод | Серводвигатель Weihong мощностью 1 кВт и привод |
Редуктор | Редуктор Japan Shimpo |
Датчик инструмента | Автоматический датчик инструмента |
Концевой выключатель | Концевой выключатель OMRON |
Система смазки | Система автоматической смазки |
Вакуумный насос | 7. Циркуляционный вакуумный насос мощностью 5 кВт |
Каркасная конструкция | Сварная конструкция, Т-образная конструкция для тяжелых условий эксплуатации |
8 причин, почему этот центр для обработки камня хорошо продается.
- 1. Функция автоматического выравнивания: может исправить вогнутый, выпуклый и неровный уклон любой каменной поверхности. Программное обеспечение автоматически создает новую программу, основанную на плавании поверхности камня, которая соответствует характеристикам поверхности камня.
- 2. Стабильная конструкция станины: станина имеет конструкцию из высококачественной стали и имеет двухбалочную конструкцию, а портал и рабочая поверхность соответственно поддерживаются усиленными балками. Таким образом, он обладает преимуществами несущей нагрузки, отсутствия деформации и высокой стабильности.
- 3. Превосходная режущая способность: оснащенная мощной системой привода, согласованной со стабильной гравировкой шпинделя, она имеет характеристики большего крутящего момента, более плавной работы, точной и мощной режущей кромки. А по оси Y используется двухмоторный синхронный привод, он обладает высокой мощностью, высокой стабильностью и может реализовать процесс толщины гранита 70 мм.
- 4. Увеличенный срок службы: используйте раковину из нержавеющей стали, защитную пластину и другие детали, чтобы полностью защитить детали трансмиссии и электрические компоненты, чтобы машина имела долгий срок службы.
- 5. Полная функция. Одна машина универсальна и может удовлетворить требования обработки резки, обрезки, полировки и гравировки различных материалов.
- 6. Высокая степень автоматизации. Станок автоматически меняет инструмент в течение всего процесса без ручного вмешательства, что снижает затраты на рабочую силу и повышает эффективность производства на предприятии.
- 7. Станина бесшовно сварена с толстостенными стальными трубами для обеспечения более высокой точности обработки.
- 8. Рабочий стол изготовлен из стального листа, который обладает такими преимуществами, как защита от ржавчины, хорошая несущая способность и длительный срок службы.
Это небольшой маршрутизатор с ЧПУ, который также называют домашним станком с ЧПУ, домашним станком с ЧПУ и станком с ЧПУ для хобби. По сравнению с другими обычными станками с ЧПУ, этот лучший фрезерный станок с ЧПУ для хобби имеет относительно небольшой стол с ЧПУ. Благодаря небольшому фрезерному столу с ЧПУ и высокой степени интеграции этот небольшой фрезерный станок с ЧПУ очень удобен в эксплуатации и транспортировке. Небольшой размер требует относительно мало места для пользователей, поэтому он всегда был лучшим маршрутизатором с ЧПУ для небольшого магазина среди пользователей.Кроме того, этот мини-фрезерный станок с ЧПУ также оснащен встроенным магазином инструментов. Гравировальный станок может автоматически выполнять инструкции по смене инструмента в соответствии с требованиями обработки, не останавливая работу во время обработки. Значительно экономится время на ручную смену инструмента и, соответственно, повышается эффективность производства. Мини-гравировальный станок с ЧПУ в основном используется для гравировки и фрезерования ПВХ, акрила, двухцветных плат, пластмасс, обожженных материалов, массивной древесины и мягких металлических материалов, таких как обработка графитовым электродом, а также подходит для гравировки печатных плат печатных плат, модельных форм , поделки, пластиковые ящики с ограниченными техническими характеристиками, шасси из алюминиевого сплава, отверстия в панели. Кроме того, он также может выполнять некоторые процессы, такие как 3D-гравировка, сверление и фрезерование металлических материалов, таких как алюминиевый сплав и медь.
Параметры 4×4 Mini ATC CNC Router
Модель | ELECNC-1212 |
Рабочая зона | 1200 * 1200 * 500 мм |
Шпиндель | Шпиндель воздушного охлаждения HSD 4,5 кВт |
Система управления | Немецкая система управления Siemens 828D |
Двигатель и привод | Серводвигатель Siemens 1000 Вт и сервопривод 1000 Вт |
Рабочий стол | Т-образный паз и алюминиевый стол |
Структура | Толстая конструкция для тяжелых условий эксплуатации |
концевой выключатель | Япония концевой выключатель OMRON |
Рабочий стол | Рабочий стол с Т-образным пазом |
Концевой выключатель | Япония концевой выключатель Omron |
Система смазки | Автоматическая система смазки |
8 причин, почему это — 4×4 Mini ATC CNC Router хорошо продается.
- 1. Площадь пола относительно мала, что удобнее для эксплуатации и транспортировки и требует меньше места.
- 2. Низкий уровень шума. Поскольку машина небольшая, потребляемая мощность невысока, поэтому звук очень слабый. Простое и удобное управление.
- 3. Высокая точность. Также можно вырезать очень маленькие значки или маленькие символы. Поверхность реза также очень гладкая и гладкая, на ней не будет заусенцев или накипи.
- 4. Скорость резки небольшого лазерного гравировального станка также очень высока, а соответствующая производственная эффективность высока.
- 5. Небольшой лазерный гравировальный станок обеспечивает меньшую ширину реза и больше подходит для обработки некоторых небольших предметов, таких как реклама и кухонная утварь.
- 6. Стоимость относительно невысока. Он не требует больших затрат на приобретение и обслуживание, чтобы соответствовать нормальным требованиям обработки. Очень подходит для малого бизнеса или людей с ограниченными средствами.
- 7. Оснащенный шпинделем с автоматической сменой инструмента, он обладает такими преимуществами, как хорошие пусковые характеристики, высокая скорость обработки, большой крутящий момент и высокая эффективность обработки.
- 8. Полная функция. Оснащенный поворотным устройством, этот фрезерный станок с ЧПУ может не только выполнять плоскую гравировку, но и обрабатывать цилиндрические детали.
Шестое место в рейтинге лучших станков с ЧПУ-1530 Станок для лазерной резки из нержавеющей стали
Это станок для резки с волоконным лазером для обработки металлических материалов, таких как нержавеющая сталь, углеродистая сталь, легированная сталь, кремнистая сталь, алюминий, алюминиевый сплав, оцинкованный лист, цинковый лист с алюминиевым покрытием, медь, серебро, золото, титан и другие металлы. пластины и резка труб.И его можно широко использовать в обработке листового металла, авиации, аэрокосмической промышленности, электронике, электрических приборах, деталях метро, автомобилях, пищевом оборудовании, текстильном оборудовании, инженерном оборудовании, точных аксессуарах, кораблях, металлургическом оборудовании, лифтах, бытовой технике, ремесленных подарках, обработка инструмента, украшение, реклама, внешняя обработка металла, обработка посуды и другие отрасли производства и обработки. По сравнению с другими станками с ЧПУ, станок для лазерной резки с волоконным лазером может выполнять обработку различных сложных конструкций.Если любое изображение можно нарисовать на компьютере, машина может завершить обработку, не открывая форму, и сразу же произвести продукт. То есть можно быстро разработать новые продукты и сэкономить средства. Какими бы сложными ни были технологические требования, станки для резки с волоконным лазером справятся с этим.
Параметры этого станка для лазерной резки волокна из нержавеющей стали 1530:
Модель | ELECNC-1530F |
Рабочая зона | 1500 * 3000 мм |
Мощность лазера | 1000 Вт |
Толщина реза | 0-12 мм |
Система управления | Режущая система FSCUT |
Драйверная система | Серводвигатель Fuji, сделанный в Японии |
Система направляющих лайнеров | PMI сделано в Тайване |
Стеллажная система | VASTUN производства Тайвань |
Чиллер для воды | Гуанчжоу ТЭЮ |
Пневматические компоненты | SMC производства Японии |
Электрические компоненты | Schneider производства Франции |
Редуктор | ШИМПО |
Лазерная головка | Головка для лазерной резки Empower raytools |
лазер | Raycus 1000 Вт |
каркас кровати | Снятие напряжений закалкой при высокой температуре (стандартный слой) |
8 причин, почему этот станок для лазерной резки из нержавеющей стали 1530 хорошо продается
- 1. Превосходное качество луча: пятно фокусировки меньше, линия реза более тонкая, эффективность работы выше, качество обработки лучше.
- 2. Чрезвычайно высокая скорость резки: в 2 раза больше мощности станка для лазерной резки CO2.
- 3. Чрезвычайно высокая стабильность: использование лучших в мире импортных волоконных лазеров, стабильная работа, срок службы ключевых компонентов может достигать 100 000 часов.
- 4. Высокая эффективность электрооптического преобразования: эффективность фотоэлектрического преобразования станка для лазерной резки волокна составляет около 30%, что в 3 раза выше, чем у станка для лазерной резки CO2, экономия энергии и защита окружающей среды.
- 5. Низкая стоимость использования: потребляемая мощность всего станка составляет всего 20-30% от аналогичного станка для лазерной резки CO2.
- 6. Низкие затраты на обслуживание: нет рабочего газа лазера; оптоволоконная передача, отсутствие световозвращающих линз; может сэкономить много затрат на техническое обслуживание.
- 7. Удобство эксплуатации и обслуживания продукта: оптоволоконная передача, нет необходимости регулировать оптический путь.
- 8. Сверхгибкий световодный эффект: малый размер, компактная структура, от простых до гибких требований к обработке.
Это плазменный лазерный аппарат. Используя разные рабочие газы, он может резать различные металлы, которые трудно резать кислородом, особенно цветные металлы (нержавеющая сталь, углеродистая сталь, алюминий, медь, титан, никель).Основное преимущество заключается в том, что при резке металлов небольшой толщины скорость плазменной резки высока, особенно при резке обычных листов углеродистой стали, скорость может достигать 5-6 раз по сравнению с методом кислородной резки, поверхность резки гладкая, термическая деформация мала, а зоны термического влияния практически нет. Он широко используется в различных отраслях промышленности, таких как автомобили, локомотивы, сосуды высокого давления, химическое оборудование, атомная промышленность, общее машиностроение, строительная техника, стальные конструкции и так далее.
Параметры профессионального станка для плазменной резки 1530
Рабочая зона | 1500x3000x200 мм |
Генератор | 120A Плазменный генератор LGK |
Система управления | Система управления Fangling F2300 |
Линейная направляющая | Тайвань PMI Квадратные направляющие |
Программное обеспечение | Программное обеспечение Fastcam |
Рабочее напряжение | 415 В, 3 фазы, 50 Гц (можно настроить) |
Прочие | Пылезащита по оси X |
9 причин, почему этот профессиональный станок для плазменной резки 1530 хорошо продается
- 1. Рама имеет цельносварную конструкцию, прочную и разумную, простую в эксплуатации, долговечную.
- 2. Высокая скорость резки и высокая точность. Отверстие для резки небольшое, аккуратное и без окалины. На основе традиционной системы числового программного управления улучшен метод управления резанием, чтобы избежать вторичной обрезки.
- 3. Подходит для пластин из низкоуглеродистой стали, медных пластин, железных пластин, алюминиевых пластин, оцинкованных пластин, пластин из титанового золота и других металлических пластин.
- 4.Конфигурация системы ЧПУ высокая. Автоматический запуск дуги, стабильная работа и успешный запуск дуги достигают более 99%.
- 5. Поддержка стандартных файлов путей кода G, созданных Wentai, Beihang Haier, ARTCAM, Type3 и другим программным обеспечением. Система управления использует U-диск для обмена файлами обработки, что удобно и быстро.
- 6. Он имеет преимущества небольшого размера, легкого веса, низкого уровня шума, низкого энергопотребления и удобной переноски.
- 7.Щель узкая и гладкая, погрешность в размере мала, и проблема чрезмерных отходов материала эффективно решается.
- 8. Гибкая и удобная подача, нет необходимости в специальном поддерживающем погрузочном оборудовании. 9. Работа проста, трудность ручного управления снижена, а эффективность обработки соответственно повышена.
Восьмое место среди рекомендованных станков с ЧПУ-1325 Фрезерный станок с ЧПУ для 4 процессов для производства шкафов
Это четырехпроцессорный гравировальный станок с ЧПУ, и этот многопроцессорный гравировальный станок также известен как простой фрезерный станок с ЧПУ ATC.Этот тип гравировального станка может обрабатывать несколько процессов на одном гравировальном станке. Более того, эти разные процессы не могут выполняться одновременно. В соответствии с различными требованиями к обработке, выдаваемыми системой управления, гравировальный станок может реализовать функцию автоматической смены инструмента. Без ручного вмешательства и без необходимости снова искать происхождение, гравировальный станок может автоматически выполнять множество требований обработки. Гравировальный станок с ЧПУ может производить несколько станков одновременно, что значительно повышает эффективность производства.Но этот тип гравировального станка имеет ограниченное количество смен инструментов, как правило, в пределах 4 инструментов, поэтому он больше подходит для пользователей, которым необходимо заменить менее 4 инструментов. Кроме того, по сравнению с гравировальным станком с ЧПУ ATC, этот тип многопроцессорного гравировального станка также имеет преимущества низкой стоимости, высокой эффективности производства и различных методов обработки, которые приветствуются пользователями в стране и за рубежом. И широко используется в антикварной мебели, европейской мебели и других мебельных производствах.Этот тип многоголовочного гравировального станка с ЧПУ также подходит для обработки дверей шкафов, тисненых экранов, окон для рукоделия, тисненых сувениров, фресок из цельного дерева, каллиграфической резьбы по дереву, рамок для художественных фотографий, спортивного инвентаря и т. Д.
Параметры этого 1325 4-процессного фрезерного станка с ЧПУ для шкафа
Модель | ELECNC-1325 |
Рабочая зона | 1300 * 2500 * 200 |
Шпиндель | Шпиндель воздушного охлаждения HQD |
Инвертор | Тайвань BEST инвертор |
Система управления | Тайвань LNC 2200 |
Двигатель и привод | Серводвигатель Dongling 1500 Вт |
Рабочий стол | Вакуумный стол полного поглощения |
концевой выключатель | Япония концевой выключатель OMRON |
Редуктор | Редуктор Japan Shimpo |
Система смазки | Автоматическая смазка |
Вакуумный насос | Циркуляционный насос Vacnnm |
Напряжение | 380 В, 50 Гц |
Пылесборник | 3. 0kw Система пылеуловителя с двойными мешками |
- 1. Универсальный станок, экономичный и доступный. Когда объем производства относительно велик, можно обрабатывать несколько шпинделей одновременно, чтобы выполнить требования к обработке нескольких машин одновременно. Когда объем производства невелик, один шпиндель также может работать независимо, что может эффективно и разумно контролировать производственные затраты.
- 2. Высокая эффективность производства, высокая стоимость и хорошее качество обработки.Особенно при пакетной обработке продукции продукт имеет хорошую консистенцию и высокое качество, что значительно снижает затраты на приобретение производственного оборудования.
- 3. Увеличенный срок службы. Корпус многоголовочного гравировального станка имеет толстостенную стальную конструкцию. После сварки и отпуска корпус машины обладает характеристиками высокой жесткости, высокой прочности и плавного вращения, что может гарантировать, что машина не будет деформироваться и трястись при длительной работе на высоких скоростях.
- 4. Гуманный дизайн. Встроенная система числового программного управления PCI позволяет легко комбинировать станок и компьютер, а управление очень просто. Уникальное интеллектуальное правило бюджета позволяет двигателю полностью реализовать свой высокоскоростной потенциал, а криволинейная и линейная синхронная обработка более совершенна, и она обеспечивает бесперебойную работу в течение длительного времени. Кроме того, он имеет такие функции, как отключение питания, повторная гравировка точки останова и прогнозирование времени обработки, чтобы реализовать действительно гуманный дизайн.
- 5. Хорошая программная совместимость. Благодаря открытому программному интерфейсу, он может быть совместим с кодами обработки, генерируемыми различными программами проектирования CAD / CAM, такими как type3 / Art cam / Cast mate / Wentai, для обеспечения реализации различных функций проектирования.
Девятое место среди рекомендованных станков с ЧПУ — самый популярный фрезерный станок с ЧПУ с поворотной осью
Этот фрезерный станок с ЧПУ с поворотной осью также известен как 4-х осевой фрезерный станок с ЧПУ, который относится к этим станкам с ЧПУ по дереву с поворотными устройствами. В основном он обрабатывает кубические или цилиндрические детали. Во время обработки на гравировальном станке с поворотной осью нет необходимости вручную вращать и обрабатывать заготовку, что сокращает количество зажимов и завершает обработку за один раз. По сравнению с обычным гравировальным станком с ЧПУ по дереву, гравировальный станок с поворотной осью снижает ручную нагрузку и повышает эффективность производства. Кроме того, поскольку инструменты оси вращения могут быть многослойными, может быть обеспечено более высокое качество обработки.Кроме того, поворотная ось также может выполнять требования локальной обработки, не ограничиваясь размером объекта.
Параметры популярного фрезерного станка с ЧПУ с поворотной осью
Модель | ELECNC-1530 |
Рабочая зона | 1500x3000x600 мм |
Шпиндель | 4.5KW Китай HQD шпиндель воздушного охлаждения |
Скорость шпинделя | 24000 об / мин |
Система управления | SYNTEC 6MB 4-х осевая система управления |
Двигатель и привод | Серводвигатель Leadshine мощностью 850 Вт и драйверы |
Рабочий стол | Рабочий стол с Т-образным пазом |
концевой выключатель | Япония концевой выключатель OMRON |
Система смазки | Система автоматической смазки |
Поворотное устройство | Поворотное устройство диаметром 300 мм |
Трансмиссия X, Y, Z | X, зубчатая рейка с Y-образной спиралью, шариковый винт Z |
X, Y, Z направляющая | Швеция Линейная направляющая SKF ABBA / Тайвань PMI, 25 мм |
Каркасная конструкция | Новый тип, толще и больше, для тяжелых условий эксплуатации 10-12 мм |
Напряжение | 220В / 380В, 3 фазы (индивидуально) |
Пылесборник | 3. 0kw Система пылеуловителя с двойными мешками |
Совместимость программного обеспечения | ARTCAM 2018 / Powermail / UG |
5 причин, почему этот фрезерный станок с ЧПУ с поворотной осью хорошо продается
- 1. Поворотный фрезерный станок с ЧПУ может сделать так, чтобы шпиндель всегда был обращен к обрабатываемой поверхности под наиболее подходящим углом, так что сила на стороне инструмента уменьшается, стабильность обработки увеличивается, а точность обработки повышается.
- 2.Гравировальный станок с поворотной осью не нуждается в многократном вращении заготовки, он сокращает время зажима и ручное участие, а также может выполнять расчет траектории инструмента за один раз, чтобы обеспечить более высокую точность и эффективность обработки.
- 3. Этот тип станка с ЧПУ с поворотной осью может обрабатываться несколько раз в несколько слоев, что сокращает количество чистовых операций и, соответственно, улучшает качество обработки и эффективность обработки.
- 4. Гравировальный станок с вращающейся осью использует весь путь вращения оси для автоматического создания замкнутого пути обработки вращающейся гравировки.На него не влияет точность приспособления, особенно для нестандартных деталей, гравировальный станок с поворотной осью имеет более высокую точность обработки по сравнению с другими методами обработки.
- 5. Этот 4-осевой станок с ЧПУ может выполнять локальную обработку заготовки, задав диапазон углов и диапазон длины инструмента.
Десятый лучший станок с ЧПУ для раскроя с автоматической подачей
Этот раскройный станок с ЧПУ представляет собой оборудование с числовым программным управлением, специально разработанное для производства панельной мебели.В основном он используется для резки различных деревянных досок. Что касается функций обработки, станок для резки в основном включает в себя резку, пробивку, нарезание канавок и другие процессы. Как правило, за счет разработки интеллектуального программного обеспечения станок с ЧПУ для раскроя может автоматически оптимизировать дизайн набора, генерировать карту эффектов и интуитивно выполнять такие операции, как модификация, а также автоматически генерировать различные пути. Следовательно, это может сэкономить лист и улучшить его использование. Раскройный станок с ЧПУ широко используется в мебельной промышленности, например, в дверях шкафов, дверях платяных шкафов, дверях из массива дерева, дверях без покраски, дверях из композитных материалов из массива дерева и дверях гарнитуры.Если вы являетесь производителем линий по производству мебели, этот раскройный станок с ЧПУ, безусловно, является одним из ваших незаменимых устройств с ЧПУ.
5 причин, почему этот раскройный станок с ЧПУ с автоматической подачей хорошо продается
Параметры этого раскройного станка с ЧПУ с автоматической подачей
Модель | ELECNC-1325 |
Рабочая зона | 1300 * 2500 * 200 |
Шпиндель | Шпиндель воздушного охлаждения HQD |
Инвертор | Тайвань BEST инвертор |
Система управления | Тайвань LNC 2200 |
Двигатель и привод | Серводвигатель Dongling 1500 Вт |
Рабочий стол | Вакуумный стол полного поглощения |
концевой выключатель | Япония концевой выключатель OMRON |
Редуктор | Редуктор Japan Shimpo |
Система смазки | Автоматическая смазка |
Вакуумный насос | Циркуляционный насос Vacnnm |
Напряжение | 380 В, 50 Гц |
Пылесборник | 3. 0kw Система пылеуловителя с двойными мешками |
6 причин, почему этот раскройный станок с ЧПУ с автоматической подачей хорошо продается
- 1. Использование тарелок увеличилось на 40%. Станок с ЧПУ для раскроя использует фрезу для резки материала, которую можно произвольно поворачивать для резки деталей специальной формы и повышения коэффициента использования листа.
- 2. Экономия труда. Один человек может управлять несколькими станками с ЧПУ для раскроя, что значительно снижает затраты на рабочую силу и снижает производственные затраты.
- 3. Снизить трудоемкость. ЧПУ для раскроя может быть оснащено оборудованием для автоматической загрузки и разгрузки, что упрощает и упрощает работу. Которые значительно снижают трудоемкость рабочих.
- 4. Высокий запас прочности. Если вы не обращаете внимание на настольную пилу при использовании настольной пилы, можно легко поранить руки и стать причиной ненужных случайных травм. Коэффициент безопасности сошника выше, что практически не приведет к травмам.
- 5.Лучший эффект уборки. Станок с ЧПУ для раскроя оснащен двухцилиндровым пылесосом, а эффект вакуумирования в 3-5 раз выше, чем у настольной пилы.
- 6. Повышение производительности. Раскройный станок с ЧПУ использует полностью автоматическую загрузку и разгрузку, в то же время рабочая нагрузка на открытие в 1,5 раза выше, чем при обычном открытии вручную. Кроме того, во время машинной обработки можно использовать ручной труд, чтобы значительно снизить трудоемкость и повысить эффективность производства.
Вышеупомянутый лучший станок с ЧПУ для деревообработки также пользуется популярностью у клиентов в стране и за рубежом.Таким образом, лучшие станки с ЧПУ, одобренные клиентами, имеют следующие общие характеристики. Во-первых, высокая практичность. Другими словами, станок с ЧПУ по дереву действительно может удовлетворить различные потребности пользователей в обработке и достичь идеального эффекта обработки для клиентов. Во-вторых, рентабельность. Другими словами, ряд затрат на покупку, обслуживание и использование самой машины находятся в пределах приемлемости для пользователей. В-третьих, операция проста. Другими словами, после получения машины пользователь может самостоятельно завершить установку и использование машины без специальной подготовки.В-четвертых, безупречное послепродажное обслуживание. После покупки станка с ЧПУ клиенты могут воспользоваться рядом послепродажных услуг, предоставляемых производителем станка, включая советы по установке, эксплуатации, ремонту и техническому обслуживанию станка с ЧПУ. В-шестых, у машины долгий срок службы. Это означает, что комплект фрезерного станка с ЧПУ и некоторые изнашиваемые детали производятся обычными крупными производителями, что эффективно обеспечивает долгий срок службы станка. В-седьмых, материалы обработки разнообразны.Будь то углеродистая сталь, нержавеющая сталь, оцинкованный лист и другие металлические материалы или акрил, дерево, пластик, стекло, резина и другие неметаллические материалы, этот фрезерный станок по дереву с ЧПУ может обеспечить их обработку. В-восьмых, широкий спектр приложений. Его можно широко использовать в производстве кухонной посуды, мебельной промышленности, фитнесе, кустарной промышленности, упаковочной промышленности, швейной промышленности, производстве пресс-форм, декоративной промышленности и других крупных и малых отраслях промышленности. Как профессиональный производитель станков с ЧПУ, Blue Elephant пользуется успехом у сотен пользователей в стране и за рубежом.Если вас интересует лучший фрезерный станок с ЧПУ, или другой фрезерный станок с ЧПУ своими руками, или индивидуальный фрезерный станок с ЧПУ, пожалуйста, свяжитесь с нами и дайте мне знать ваши потребности.
8 лучших фрезерных станков с ЧПУ для небольших магазинов — отзывы и руководство покупателя
Для любого плотника, который занимается моделированием, резкой, резьбой и гравировкой, фрезерный станок с ЧПУ для небольших проектов является незаменимым помощником, чтобы получить все необходимое. Более того, вы окажете себе большую услугу, если получите лучший фрезерный станок с ЧПУ для небольшого магазина .
Вам не нужно тратить огромные деньги, чтобы покупать самые лучшие продукты. Я знаю, что большинство плотников ошибаются, когда дело доходит до покупки фрезерного станка с ЧПУ, что связано с множеством аналогичных продуктов, доступных на рынке.
В попытке помочь вам получить то, что стоит ваших денег, я рассмотрел лучшие фрезерные станки с ЧПУ, которые идеально подходят для вашего небольшого магазина.
Кроме того, вы найдете руководство для покупателя, которое предоставит вам столь необходимую информацию, которая поможет вам принять решение о покупке этих маршрутизаторов.
Список лучших фрезерных станков с ЧПУ для небольших магазинов 1. Набор фрезерного станка с ЧПУ BobsCNC Evolution 3Приобретение этого инструмента похоже на выигрыш джекпота. За такую цену вы получаете множество функций, что делает его одним из лучших фрезерных станков с ЧПУ для небольших магазинов. Комплект гравера для фрезерного станка с ЧПУ BobsCNC E3 поставляется с мощным станком с ЧПУ, который может справиться с некоторыми тяжелыми задачами, с которыми вы столкнетесь. Несмотря на небольшой размер, который подходит для небольшого магазина, этот инструмент отличается исключительной производительностью.
Сборка этого инструмента не является простой задачей; однако, если вы уже собирали фрезерный станок с ЧПУ раньше, вам будет очень просто. Кроме того, вам не нужно беспокоиться, если вы новичок, поскольку этот инструмент поставляется с руководством и другими учебными пособиями, которые помогут вам начать работу.
Что касается программного обеспечения, станок BobsCNC E3 CNC Router Engraver поставляется с микропроцессором на базе Arduino и маршрутизатором DW660, который можно подключить к USB-порту. Самое интересное в программном обеспечении этого инструмента заключается в том, что это программное обеспечение Java, совместимое с такими операционными системами, как Windows, платформы OSX, Raspberry Pi и Linux.
Производитель этого инструмента интегрировал его со шпинделем DeWalt, имеющим порт для сбора на 1/8 дюйма и ¼ дюйма. Этот размер позволяет машине быть совместимой с закругленными и прямыми битами размером от 1/8 до дюйма.
Обзор основных функций
- Поставляется с вырезанной лазером рамкой, которая повышает ее прочность
- Этот инструмент имеет большую режущую поверхность, что позволяет обрабатывать большие проекты
- Аппарат среднего размера и весит 26 фунтов, что делает его портативным
- Его программное обеспечение совместимо со многими операционными системами
Плюсы
- Они обеспечивают отличное обслуживание клиентов.
- Инструмент отлично подходит для новичков и энтузиастов.
- Вы найдете его совместимым с любой ОС.
- Поставляется с мощным двигателем.
Минусы
- Не поставляется с ПО
Если вы хотите говорить об универсальности, то поговорите о Genmitsu CNC 3018. Этот инструмент может резать практически все виды древесины, мягкий алюминий, пластмассы, акрил, ПВХ и печатные платы, а также самые разные материалы.Он имеет эффективную глубину гравировки 1,8 дюйма. Что даже приятно, так это то, что этот инструмент является самообучающимся, поэтому вы можете опробовать свои идеи DIY, не тратя обязательно большие суммы денег.
Сборка этого инструмента не самая простая. Тем не менее, производитель компенсирует это, прилагая инструкции, которые помогут вам. Он имеет небольшой размер, что увеличивает его портативность и пригодность для небольших магазинов.
Точность — самое важное в станке с ЧПУ.Если ваш вариант не точен, ваш дизайн и материал будут некачественными и даже не понравятся вашим глазам. Этот станок отличается высокой точностью, которая идеально подходит для ваших проектов по деревообработке.
Имеет приличную зону резки 300 x 180 x 45 мм, что позволяет гравировать материалы значительного размера.
Наконец, что касается программного обеспечения, этот маршрутизатор оснащен высокопроизводительным программным обеспечением с открытым исходным кодом GRBL, которое позволяет вам контролировать движение машины. GRBL — это стандартное программное обеспечение; поэтому вы найдете большинство ресурсов, совместимых с ним, доступных в Интернете, которые помогут, когда вы застряли.
Обзор основных функций
- Инструмент поставляется с инструкцией по сборке
- Высокая точность
- Программное обеспечение GRBL для этого инструмента совместимо с большинством ресурсов, доступных в Интернете
- Это универсальный инструмент, который может резать самые разные материалы
Плюсы
- Это универсальный фрезерный станок с ЧПУ.
- Этот инструмент доступен по цене.
- Вы можете добавить лазерный модуль.
- Он обеспечивает высокую стабильность и точность.
- Этот инструмент имеет приличную зону резания.
Минусы
- Не подходит для больших проектов
Вот еще один фрезерный станок с ЧПУ, который вам следует рассмотреть для небольших магазинов и домашних проектов DIY. VEVOR CNC 3018 Pro 500mW CNC Machine изготовлен из прочного алюминия и бакелита.Помимо производительности, этот лазерный гравер для дерева и металла имеет хороший внешний вид, высокую точность и долговечность.
Этот станок оснащен 3-мя переопределенными осями, которые могут выполнять плоскую гравировку, с эффективной рабочей областью, которая составляет 300 (X) x180 (Y) x45 (Z) мм (11,8 ″ x7,1 ″ x1,8 ″). Приводные узлы этого маршрутизатора состоят из винтовых стержней из нержавеющей стали T8.
Он поставляется с платой, управляемой GRBL, и все, что вам нужно, — это подключить ее к компьютеру через интерфейс USB.Устройство может выдавать выходной сигнал 2P / 3P и дополнительно поддерживать функции PWM, TTL, что гарантирует большую практичность.
Кроме того, машина поставляется с многофункциональным автономным контроллером, который имеет три преимущества: вам не нужно обязательно подключать его к компьютеру и / или загружать файлы. Все, что вам нужно сделать, это вручную отрегулировать оси X, Y и Z на начальную точку гравировки.
Вам понравится этот инструмент, потому что он дает вам возможность использовать его с широким спектром материалов, таких как пластик, дерево, мягкий алюминий, акрил, ПВХ и т. Д.
Обзор основных функций
- Инструмент прост в сборке
- Вы можете использовать его с различными материалами, такими как дерево, пластик и т. Д.
- Многофункциональные онлайн-контроллеры
- Эта машина является лидером благодаря своим приводным устройствам для винтовых стержней T8, трем шаговым двигателям 42 и шпиндельному двигателю 775 (12–36 В) 24 В со скоростью вращения 10000 об / мин.
- Он имеет дополнительный лазерный гравер мощностью 500 мВт с длиной волны 405 нм, который обеспечивает эффективную гравировку.
Плюсы
- Это несложно, что делает его одним из лучших вариантов для деревообработчиков-любителей
- Обеспечивает такую универсальность с точки зрения материалов, что вы можете захоронить
- Долговечность благодаря алюминиевой конструкции
- Вы можете использовать офлайн
Минусы
- Некоторым пользователям было сложно собрать
MYSWEETY — отличный фрезерный станок с ЧПУ для вашего дома или небольшого магазина, благодаря гибкости, которую вы получаете при выполнении легких проектов.Настройка этого инструмента проста и очень проста в использовании.
Одной из особенностей, которые вы найдете в этом инструменте впечатляющими, является то, что он загружен системой управления и поддержки на основе GRBL, которую вы можете интегрировать с операционными системами Windows, такими как XP, Win 7, 8 и 10. Кроме того, это инструмент может работать с таким программным обеспечением, как обработка печатных плат и создание траектории; однако вам придется покупать их отдельно.
Этот инструмент имеет область гравировки 160 x 100 x 45 мм с пластиной, изготовленной из алюминия для долговечности.
Он универсален, его можно наносить на дерево, пластик, акрил и многие другие материалы. Этот инструмент поставляется с шаговым двигателем и двигателем шпинделя с максимальной скоростью 7000 об / мин, что обеспечивает плавный и точный рез.
Обзор основных функций
- Эта машина весит 11,2 фунта.
- Он имеет размер 14,2 x 9,2 x 6,5 дюйма.
- Инструмент создан из прочного алюминия.
- Имеет блок питания 24В / 5,6А
- Этот маршрутизатор имеет напряжение переменного тока 110–240 В.
- Его максимальная скорость шпинделя составляет 7000 об / мин
Плюсы
- Инструмент компактный и легкий
- Он совместим с ОС Windows и Linux
- Маршрутизатор имеет прочную конструкцию
- Поставляется со шпиндельным двигателем
- Удобство для пользователя
Минусы
- Подходит только для легких задач
MX3 — не первый продукт Genmitsu, который я рассматриваю в своем списке лучших маршрутизаторов с ЧПУ для небольших магазинов, и вы можете отнести это к высочайшей производительности, которую вы получаете от этого бренда.
Genmitsu 3018-PROVer является преемником первой версии, 3018-PRO, и в нем значительно улучшены многие части предыдущей версии. Эта машина отличается улучшенной конструкцией, а также функциями безопасности. Кроме того, есть предварительная сборка, модернизированная материнская плата и многое другое.
Неважно, новичок вы в ЧПУ или владелец малого бизнеса, который ищет фрезерный станок с ЧПУ промышленного качества, потому что этот инструмент предоставит вам все необходимое.
Этот маршрутизатор поставляется в полном комплекте, что делает его идеальным для использования дома или в мастерской. Это дает вам возможность проявить больше творчества и превратить ваши творческие идеи в реальные объекты, созданные из различных реальных материалов.
Хорошо работает с такими материалами, как дерево, пластик и мягкие металлы.
Обзор основных функций
- Он имеет эффективную область гравировки 260 x 155 x 35 мм (10,2 x 6,1 x 1,4 дюйма), при этом рабочая зона немного уменьшается после установки концевых выключателей.
- Размер рамы этого инструмента составляет 400 x 330 x 240 мм (15,7 x 13,0 x 9,4 дюйма)
- Поставляется с рамным материалом из алюминия + PF.
- Шпиндель: двигатель 775, 24 В, 10000 об / мин;
- Он имеет номинальную мощность 60 Вт с максимальной мощностью 120 Вт.
- Инструмент поддерживает такие операционные системы, как Windows XP, Windows 7 32/64 бит, Windows 8, Windows 10 и macOS.
- В этом аппарате используется программное обеспечение Mach4.
Плюсы
- Этот станок может резать широкий спектр материалов
- Работает с высококачественным программным обеспечением с открытым исходным кодом
- Быстрая сборка инструмента
- Вы можете использовать онлайн
Минусы
- Подходит только для начинающих или небольших проектов
Этот фрезерный станок с ЧПУ от Mcwdoit даст вам все качества, которые вы можете ожидать от маршрутизатора, и, прежде всего, он доступен по относительно доступной цене. Маршрутизатор имеет средний размер, что делает его идеальным для использования на рабочем столе, особенно если у вас ограниченное пространство в мастерской.
В этом маршрутизаторе вам понравится то, что вы можете использовать его в автономном режиме, все, что вам нужно сделать, это загрузить все основные файлы для его работы на USB, а затем подключить диск к автономному подключению.
Инструмент для работы в автономном режиме имеет емкость всего 1 ГБ, и этого достаточно, чтобы использовать его для выполнения большинства своих деревообрабатывающих проектов. Однако этот размер может быть слишком мал для большинства профессиональных пользователей.
Если вы ищете профессиональный станок, то обратите внимание на этот фрезерный станок с ЧПУ , а не на этот. Тем не менее, он остается достаточно мощным, чтобы справиться с вашими проектами.
Гарантия на эту машину составляет около 12 месяцев. Это означает, что у вас есть страховка на срок до одного года, если в течение этого периода с устройством произойдет что-то не зависящее от вас.
Обзор основных функций
- Поставляется с гарантией до 12 месяцев
- Вы можете использовать этот аппарат в автономном режиме
- Этот инструмент подходит для резьбы по дереву, пластику, акрилу, печатной плате CCL , мягким металлам, таким как медь, алюминий и т. Д. Он не может гравировать твердый металл, нефрит и т. Д.
- Это обновленная версия с улучшенными функциями, производительностью и долговечностью
Плюсы
- Роутер идеален для новичков
- Вы можете легко собрать его
- Все необходимое программное обеспечение и руководства доступны в Интернете
Минусы
- Не лучший роутер для больших проектов
Если вы какое-то время работали в деревообрабатывающей промышленности, вероятно, вы знали о RATTMOTOR; если нет, то это не повредит вам сказать, что они являются уважаемым производителем некоторых из них лучших фрезерных станков с ЧПУ на рынке сегодня. 3 Axis CNC 3018 PRO — идеальный инструмент для самостоятельной работы, который можно использовать в небольшой деревообрабатывающей мастерской, дома, на заднем дворе или даже в гараже.
Это один из лучших фрезерных станков с ЧПУ для небольших магазинов, потому что он удобен для домашнего и другого небольшого использования.Несмотря на то, что это небольшая машина, она по-прежнему выполняет работу должным образом и удовлетворит все ваши потребности в маршрутизаторе в проектах DIY. Вы обнаружите, что легко создавать отличные разрезы и резьбы на различных материалах.
Когда вы покупаете этот инструмент, вам придется собирать детали самостоятельно, что не должно вас беспокоить, потому что его сборка не так сложна, как вы можете себе представить. Существует руководство в формате компакт-диска, которое вы можете посмотреть, чтобы помочь вам в процессе сборки.
Некоторые из интересных особенностей этого фрезерного станка включают тот факт, что вы можете использовать моторизованный шпиндель на этом станке для резьбы, резки, а также долбления. Вы можете прикрепить лазер к головке этого станка, чтобы создавать красивые рисунки на различных поверхностях.
Этот станок с ЧПУ имеет алюминиевую конструкцию, что позволяет легко чистить и прослужить вместе. Рабочая зона, которую дает вам эта машина, составляет 30 см x 18 см x 4,5 см. И инструмент требует питания 12 В, чтобы он работал комфортно и плавно.Вы можете запустить его в разных операционных системах, таких как Windows XP, Linux и Windows 7; следовательно, это универсальный блок.
Обзор основных функций
- Это отличный миниатюрный лазерный гравировальный станок с ЧПУ для домашних мастеров или любителей гравировки.
- К этой машине прилагается видео-инструкция по ее сборке
- Вы можете добавить его к лазерной головке для гравировки пластика, дерева, ПВХ, печатных плат, акрила и подобных материалов.
- Изготовлен из алюминиевого сплава, который отличается высокой точностью и долгим сроком службы.
Плюсы
- Можно использовать для гравировки на разных материалах
- Отлично подходит для домашних мастеров
- Имеет алюминиевый корпус для прочности
Минусы
- Это немного дороже из-за предлагаемых функций
Этот продукт высокого класса, но он идеально впишется в ваш небольшой магазин, поэтому я назвал его лучшим маршрутизатором с ЧПУ для небольших магазинов.Вся конструкция этого инструмента создана из алюминиевого сплава, что делает его очень прочным и может выдерживать непрерывное использование в течение длительного времени.
Этот фрезерный станок с ЧПУ обеспечивает значительное пространство с объемом 400 мм x 330 мм x 240 мм с эффективной рабочей зоной размером 300 мм x 180 мм. Шпиндель этого инструмента перемещается на высоту 45 мм, и для него требуется источник питания 24 В переменного тока, работающий при токе 10 А. Этот шпиндель отличается тем, что он профессионально изготовлен с системами воздушного охлаждения, которые гарантируют бесперебойную работу.
Программное обеспечение GRBL позволяет размещать компоненты по осям X, Y и Z. Вы можете расположить их вручную, что даст вам превосходный контроль над машиной и всеми ее приложениями. Шпиндель легко перемещается и может прорезать многие мягкие материалы, достигая максимальной мощности до 200 Вт.
Кроме того, с этим пакетом вы получаете до 10 сверл, которые могут служить вам в течение длительного времени. Дополнительно есть 4 зажима, которые можно использовать для фиксации заготовки; в наличии пара противосветовых очков и другое дополнительное оборудование, которое может потребоваться при настройке машины.
Вы можете запустить машину в операционной системе от Windows XP до Windows 10.
Обзор основных функций
- Поставляется с модернизированным управлением
- Инструмент поставляется с лазерным модулем мощностью 5500 мВт, который позволяет легко печатать все изображения, а также поддерживает чтение непосредственно в JPG, BMP, SVG.
- Вы можете использовать этот инструмент для широкого применения, например, для резьбы по дереву, бамбуку, бумаге, коже, печатным платам, пластику, CCL, акрилу и т. Д.
Плюсы
- Эта машина оснащена отличным поворотным устройством.
- Это дает вам большую гибкость при работе с приложениями
- Этот маршрутизатор обладает высококлассными функциями и идеально подходит для небольших магазинов
Минусы
- Шпиндель должен вращаться на 180 градусов, чтобы получить 3D.
Купить фрезерный станок с ЧПУ может любой желающий, особенно если речь идет только о деньгах. Однако не каждый может купить подходящий фрезерный станок с ЧПУ по этой причине, я предоставил полное руководство для покупателя, которое поможет вам принять решение, когда дело доходит до выбора лучшего маршрутизатора для вашего небольшого магазина.
Как выбрать лучший фрезерный станок с ЧПУСегодня на рынке существует так много марок и моделей фрезерных станков с ЧПУ. Однако доступность многих маршрутизаторов является проблемой, потому что большинству людей трудно выбрать лучший продукт для различных целей.
Некоторые из важнейших факторов, которые следует учитывать при покупке маршрутизатора, включают:
Сравнение возможностей маршрутизатора с задачами
В первую очередь, выбор маршрутизатора, который вы выбираете, зависит от типа задач, которые вы хотите выполнить.Убедитесь, что вы выбираете модель, которая будет соответствовать большинству проектов, которые вы должны выполнять с помощью машины. Таким образом, вы купите продукт, который будет вам хорошо служить.
Совместимость с программным обеспечением
Этот момент очень важен и имеет смысл для всех, кто хочет купить лучший фрезерный станок с ЧПУ для небольшого магазина. Убедитесь, что интересующая вас модель поставляется с программным обеспечением, совместимым с вашим компьютером.
Размеры стола
Почему это важно? Если вы работаете над большими проектами, то совершенно очевидно, что вам нужен маршрутизатор с большим размером таблицы. Поэтому не выбирайте маленькие маршрутизаторы, если вы работаете с большими устройствами. Выбор маршрутизаторов с большим размером таблицы всегда выгоден, потому что вы можете использовать его как для небольших, так и для крупных проектов.
Приводная система
Есть три типа приводных систем, которые поставляются с фрезерными станками с ЧПУ: ходовой винт, шарико-винтовая передача и зубчатая рейка. Из всех трех вы найдете систему шарико-винтовой передачи, способную точно обрабатывать различные материалы, хотя они и дороги.
Моторная система
Двигатель определяет крутящий момент и скорость резания фрезерного станка с ЧПУ. Если вы можете купить себе модель с более высоким номиналом двигателя, вы можете быть уверены в инструменте с более быстрым процессом резки.
Система сбора пыли / порт / камера
Вы не хотите, чтобы пыль от вашей работы поставила под угрозу весь проект. Поэтому, если вы хотите добиться безупречных и точных результатов, вы должны обратить на эту особенность пристальное внимание. Выберите модель, в которой есть порт для сбора пыли . Этого недостаточно, убедитесь, что вы также проверили емкость и мощность системы пылеулавливания.
Давление вакуума
Этот аспект фрезерного станка с ЧПУ определяет, насколько прочно материалы удерживаются на вашем станке. Фрезерный станок с мощной системой вакуумирования может удерживать более тяжелый материал во время резки.
Бюджет
Вам не нужно тратить так много на фрезерный станок с ЧПУ, который вам не нужен или используется недостаточно.Большинство людей думают, что покупка самого дорогого маршрутизатора — это всегда правильный шаг; это не так. Просто купите то, что вам нужно для вашего проекта. Если вы работаете над небольшими проектами своими руками, выберите небольшой маршрутизатор. То же самое и с крупномасштабными проектами. Тем не менее, убедитесь, что вы не испытываете финансовых затруднений.
Посмотрите это видео, чтобы узнать больше о фрезерных станках с ЧПУ:youtube.com/embed/FNYEXjRmDtI?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Часто задаваемые вопросы о фрезерном станке с ЧПУКаков срок службы фрезерного станка с ЧПУ / Как долго прослужит фрезерный станок с ЧПУ?
На надежность роутера влияет множество факторов.Во-первых, от материалов и качества машины зависит, как долго она вам прослужит. Поэтому выбирайте прочные изделия. Еще одним фактором, определяющим срок службы этой машины, является то, насколько хорошо вы ее обслуживаете и обслуживаете. Правильное обслуживание этой машины, в том числе ее использование для правильных проектов, продлит срок службы устройства.
Что такое контроллер GRBL?
Это тип программного обеспечения, которое отправляет GCode на станки с ЧПУ. Этот контроллер полезен, поскольку он позволяет пользователю передавать команды любому контроллеру.
Что такое «ось» в фрезерном станке с ЧПУ?
Термин «ось» — это количество направлений, в которых может перемещаться маршрутизатор. Например, в 3-осевом фрезерном центре фрезерный станок перемещается по линейным осям X, Y и Z при приближении к материалу.
ЗаключениеВашему небольшому магазину понадобится фрезерный станок с ЧПУ, если вы занимаетесь различными творческими проектами в области деревообработки. Эти машины обеспечивают высокую точность и точность, а также позволяют гибко использовать различные материалы из дерева, пластика, акрила и даже мягкого алюминия.
За 15 лет работы по дереву я использовал разные маршрутизаторы, поэтому остановился на BobsCNC Evolution 3 CNC Router Kit, как на моем лучшем маршрутизаторе с ЧПУ для небольшого магазина. Мой выбор обусловлен многими факторами, в том числе личными предпочтениями. Вы найдете другие маршрутизаторы, которые я рассмотрел, подходящими в зависимости от того, как вы их используете.
У вас есть вопросы, мнения, мысли или предложения относительно фрезерных станков с ЧПУ? Если это так, пожалуйста, поделитесь им со мной в разделе комментариев ниже.А пока приятных покупок!
Настольные станки с ЧПУ — Canadian Woodworking Magazine
Настольные станки с ЧПУ
Фото: Next Wave AutomationОбработка с ЧПУ (числовым программным управлением) больше не предназначена для высокопроизводительных производственных цехов и крупных производственных компаний. Маленькие, компактные настольные станки с ЧПУ теперь широко доступны по ценам, которые могут себе позволить небольшие деревообрабатывающие мастерские, профессиональные плотники и любители.Узнать о программном обеспечении, вероятно, будет сложнее, чем на самом деле использовать машину. Не все ЧПУ поставляются с программным обеспечением. Хорошим выбором для большинства пользователей является программа «все-в-одном», такая как ArtCam, Easel или VCarve, которая позволяет вам создать предмет, который вы хотите фрезеровать (или импортировать изображение предмета), а затем отправить инструкции по адресу ваш станок с ЧПУ.
Станки с ЧПУ требуют двигателя для привода фрезы. Практически все настольные ЧПУ начального уровня используют для этой цели мотор фрезерного станка. Большинство из них не поставляется с двигателем маршрутизатора — вам необходимо его предоставить.Некоторые настольные ЧПУ профессионального уровня поставляются с двигателем шпинделя — в отличие от двигателей маршрутизатора, они предназначены для непрерывного использования и имеют воздушное или водяное охлаждение, что делает их значительно тише, чем двигатели маршрутизаторов.
Прежде чем инвестировать в станок с ЧПУ, вы можете подумать о прохождении вводного курса. Обратитесь в местный колледж или профессиональное училище. Есть также онлайн-курсы (посетите Lynda.com). К другим ресурсам относятся: клубы деревообработки; CNCZone.com, крупнейший форум по ЧПУ; OpenBuilds.com, на котором также находится форум CNC; и Makezine.com, специализирующиеся на ЧПУ в малых масштабах. Также по всей Канаде появляется все больше Makerspaces (общественных мастерских, которые предоставляют ЧПУ и другое совместно используемое оборудование) — поищите в Интернете «makerspace city», чтобы узнать, есть ли он в вашем районе.
Источники программного обеспечения: AutoDesk.com (ArtCam), FreeCADWeb.org (FreeCAD), GRZSoftware.com (MeshCAM), Inventables.com (Easel), MecSoft.com (VisualImport), Onshape.com, Vectric.com (Aspire, VCarve)
Если вы не уверены, подходит ли вам ЧПУ, не готовы потратить много денег на станок с ЧПУ или просто хотите с ним повозиться, подумайте о том, чтобы собрать станок с ЧПУ из комплекта.Эти станки часто называют «настольными фрезерными станками». Все потребует от вас покупки пальмового роутера и программного обеспечения.
Соберите из набора Sienci Mill One Kit V2 (515 долларов США) — самый дешевый агрегат, о котором я знаю. Рама изготовлена из МДФ, а портал — из алюминия. Он имеет очень маленькую (9-1 / 4 «x 7-1 / 4» x 4 «) зону фрезерования. Скорость движения составляет около 3/4 дюйма в секунду.
Все остальные комплекты ЧПУ довольно похожи по конструкции, с алюминиевой или металлической рамой и порталом.Станок OpenBuild C-Beam Machine XLarge (1410 долларов США) от Maker Parts имеет приличную площадь фрезерования (13 дюймов x 29-1 / 2 дюйма x 2 дюйма). Скорость движения составляет чуть более 1 дюйма в секунду. Для этого набора вам также необходимо приобрести блок питания 12 В или 24 В, плату драйвера и контроллер. Carbide 3D — это компания, которая производит чрезвычайно популярные наборы для ЧПУ Shapeoko. Они бывают нескольких моделей в зависимости от размера зоны фрезерования, от 16 x 16 x 3 дюйма до огромных (для настольной модели) 33 x 33 x 3 дюйма. Shapeoko 3 имеет впечатляющую скорость передвижения — 3.3 дюйма в секунду. Цены начинаются от 1099 долларов США.
Источники: Carbide3D.com, CNCRouterParts.com, Inventables.com, MakerParts.ca, Sienci.com (фото Open Build)
ЧПУ как маршрутизатор А теперь кое-что совсем другое. Origin (2399 долл. США) от Shaper Tools — это ручной станок с ЧПУ, который выглядит так же, как большой фрезерный станок, и в нем используется стандартный фрезерный станок с хвостовиком 1/4 дюйма и концевые фрезы. Вы загружаете проекты через USB-накопитель через облако) на встроенный компьютер. Светодиодный экран наверху Origin затем отображает дизайн и траекторию резки, что означает, что на заготовке нет шаблона. Вы просто перемещаете исходную точку одновременно с отображением контура разреза на светодиодном экране. Уникальная система определения местоположения и автокоррекции позволяет резать в пределах 1/100 дюйма траектории резания. В отличие от любого другого станка с ЧПУ, здесь нет ограничений по размеру зоны резки.
Источник: ShaperTools.com (фото Shaper Tools)
Начального уровня Существует немало компаний, производящих полностью собранные настольные станки с ЧПУ начального уровня.Для большинства из них вам потребуется маршрутизатор для рук. Некоторые из них поставляются с программным обеспечением CAD / CAM. Размеры зоны фрезерования составляют примерно от 12 дюймов x 16 дюймов до 24 дюймов x 24 дюймов, с глубиной по оси Z примерно до 5 дюймов. Все они будут иметь алюминиевую или стальную раму и портал.
Piranha FX от Next Wave Automation (2499,95 долл. США) имеет площадь фрезерования 12 дюймов x 18 дюймов x 3 дюйма и поставляется с программным обеспечением CAD / CAM и библиотекой 3D-моделей, с которыми вы можете практиковаться. Next Wave Automation также имеет Shark, на фото вверху первой страницы этой статьи.
Axiom AutoRoute 1 Basic (2498,99 долл. США) обеспечивает площадь фрезерования 12 дюймов x 12 дюймов x 3 дюйма и скорость перемещения 3,3 дюйма в секунду.
CarveWright CX (2100 долларов США) сильно отличается от большинства других ЧПУ в этой категории. Он выглядит так же, как строгальный станок, и имеет зону пропила 14-1 / 2 дюйма в ширину и 12 футов в длину (поскольку он открыт с обоих концов) с глубиной по оси Z 5-1 / 2 дюйма. Скорость движения составляет целых 9 дюймов в секунду.
CWI Machinery, специализирующаяся на профессиональных и промышленных станках с ЧПУ, недавно представила свою новую серию Prodigy для любителей и образовательного рынка.Базовая модель имеет площадь фрезерования 12 x 12 дюймов и двигатель постоянного тока мощностью 350 Вт, а также дополнительный лазер мощностью 3 Вт и звукоизоляцию. Они также выпустят 3-осную модель с той же конфигурацией двигателя и опциями, но с площадью фрезерования 8 x 20 дюймов.
Источники: AxiomPrecision.com, CarveWright.com, NextWaveAutomation.com (Фото Piranha)
Профессиональный уровень Это прочные станки с ЧПУ, предназначенные для использования в профессиональных мастерских или небольших производственных помещениях в течение продолжительных периодов времени.Эти машины бывают настольными и напольными.
CWI Machinery предлагает три модели в своей серии Professor: 2.2, 2.3 и HDX (от 5799,95 до 10 599,95 долларов). Зоны фрезерования варьируются от 23-1 / 2 «x 23-1 / 2» x 7 «до 23-1 / 2» x 35-1 / 2 «x 7». Они оснащены прочной литой базовой рамой с регулируемыми ножками, столами из анодированного алюминия, двигателями с регулируемой скоростью 2,2 л.с. (промышленный шпиндельный двигатель с воздушным охлаждением мощностью 2 л.с. для HDX), алюминиевым порталом толщиной 3/4 дюйма и опорными рычагами, а также Шарико-винтовые пары 5/8 «. Скорость передвижения — 3.2 дюйма в секунду. Они поставляются с контроллером и блоком управления. Программное обеспечение ЧПУ продается отдельно.
Laguna IQ (9 249 долларов) имеет вместимость 24 x 36 x 6 дюймов и скорость движения 2 дюйма в секунду. Он оснащен цельной стальной рамой, прочным алюминиевым порталом, шариковинтовой парой 5/8 дюйма и асинхронным двигателем мощностью 3 л.с. со шпинделем с жидкостным охлаждением. Он включает в себя контроллер и блок управления, но без программного обеспечения. Laguna предоставляет бесплатное онлайн-обучение.
Станки серии X (4 999 долларов США) от IconicCNC — одни из самых маленьких профессиональных станков с ЧПУ с площадью фрезерования 20 x 15 x 4 дюйма.Однако он имеет высокую скорость перемещения 3,9 дюйма в секунду и точность позиционирования 0,002 дюйма. Устройство поставляется с бесщеточным двигателем мощностью 600 Вт и включает программное обеспечение ArtCAM / VCarve и iPicture, а также цанги 1/4 «и 1/2».
PM-2X2RK от Powermatic (9021,26 долл. США) установлен на прочном основании и имеет сварную стальную раму и фрезерную способность 24 x 24 x 6 дюймов. Стол и портал изготовлены из литого алюминия. Скорость передвижения составляет 3,3 дюйма в секунду. Поставляется без шпиндельного двигателя или цанг.
Источники: CWIMachinery.com, IconicCNC.com, LagunaTools.ca, PowerMatic.com (Фото CWI Machinery) (Фото Laguna) (Фото Iconic CNC)
Статьи по теме
Лучший фрезерный станок с ЧПУ 2021 года для повышения ваших навыков деревообработки
Фрезерный станок с ЧПУ — высокие технологии сочетаются с традиционным мастерством
Компьютерное числовое управление или ЧПУ — это метод автоматизации процессов трехмерной резки и фрезерования, и лучшие фрезерные станки с ЧПУ позволят вы производите фабричную работу в небольшом домашнем магазине.Используя компьютер и программное обеспечение для управления заранее заданным процессом резки, фрезерные станки с ЧПУ обеспечивают точную и последовательную работу с точным воспроизведением и высокой производительностью, если это необходимо. Фрезерный станок с ЧПУ позволит вам работать с деревом, пластиком, пеной и многими другими материалами для изготовления резных фигурок, украшений, панелей, вывески, рам, лепных украшений, мебели — ваше воображение является единственным ограничением.
Откройте для себя новый мир деревообработки
В настоящее время легко найти фрезерный станок с ЧПУ, который обеспечивает точность и скорость по цене, доступной для мастеров своими руками.Интересный в освоении и простой в использовании фрезерный станок с ЧПУ воплотит ваши проекты в жизнь за считанные минуты. Давайте посмотрим на одни из лучших фрезерных станков с ЧПУ на рынке.
Лучшие фрезерные станки с ЧПУ — Сравнение
8 лучших фрезерных станков с ЧПУ — Обзор
1. CNC Shark HD 4
Смотреть больше изображений ➜CNC Shark HD 4 Next Wave Automation — это обновление популярной Shark Pro Plus , и он имеет ряд функций, которые оценят продвинутые пользователи ЧПУ DIY.
Первым усовершенствованием является усиленный портал для тяжелых условий эксплуатации и блокирующийся алюминиевый стол, конструкция, предназначенная для уменьшения колебаний и люфта, которые были недостатками предыдущих моделей Shark. Новый подвесной контроллер с цветным сенсорным экраном так же прост в использовании, как и смартфон, и позволяет запускать программы с флэш-накопителя.
Этот блок разработан для коммерческого использования и предназначен для работы с большими маршрутизаторами, такими как Porter-Cable 890, Bosch 1617 или шпиндель с водяным охлаждением Next Wave Automation.Авто-кромка и автоопределение определяют местонахождение и измерение заготовки, а затем определяют начальную точку траектории, где бы она ни находилась на станине 25 x 25 дюймов. Shark HD4 поставляется с программным обеспечением Virtual Zero, которое отображает поверхность детали для максимальной точности. Программное обеспечение для проектирования VCarve Desktop V9.0 и пакет Vector Art 3D Sampler также включены в вашу покупку.
Мы были впечатлены жесткостью и стабильностью этой 187-фунтовой машины — она проста по конструкции и не содержит большого количества лишних деталей и приспособлений.Нет необходимости подключать компьютер к этой машине, что добавляет удобства для повторяющихся запусков.
Это лучший среди DIY-маршрутизаторов с ЧПУ, который хорошо подойдет для высококлассных домашних пользователей или пользователей легкой промышленности.
Сильные стороны:
- Усиленная сборка коммерческого класса
- Контроллер сенсорного экрана
- Совместимость с большими маршрутизаторами
- Встроенный в США
Слабые стороны:
- Heavy
- Высокая цена
2.CNC Piranha XL
См. Другие изображения ➜CNC Piranha XL предлагает расширенную рабочую поверхность и многие из тех же рабочих функций, что и CNC Shark HD, но по гораздо более низкой цене.
Он оснащен контроллером сенсорного экрана, а также функциями автоматического определения границ и автоопределения, а также поставляется с программным обеспечением Virtual Zero для картирования заготовок, а также программными пакетами VCarve Desktop V9. 0 и Vector Art 3D. Машина имеет размер XYZ 12 x 24 x 4 дюйма и может работать с Bosch, Dewalt, Porter Cable и несколькими другими подобными маршрутизаторами карманного типа.Он может работать со всем, что может разрезать маршрутизатор, но лучше всего работает с деревом, пластиком и мягкими металлами. Нет необходимости подключать компьютер к машине — просто создайте дизайн, сохраните его на флеш-накопитель, подключите его к USB-порту на подвесном устройстве и запустите программу.
Нам нравится тот факт, что этот станок с ЧПУ поставляется в полностью собранном виде. При весе 75 фунтов он стабилен, но все же довольно портативен. Когда все настроено, машина выглядит аккуратно и просто, и лишние кабели не мешают.Управление также очень простое — в основном plug-and-play — с небольшими настройками. Однако мы обнаружили, что точность повышается, если устройство выровнено и зажато или закреплено болтами.
Это простая в использовании и увлекательная машина, и мы рекомендуем новичкам сэкономить деньги, отказаться от более дешевых машин и сразу перейти к Piranha XL.
Сильные стороны:
- Высокая производительность по низкой цене
- Контроллер сенсорного экрана
- Изготовлен в США
Слабые стороны:
- Некоторая нестабильность, если не прикручена болтами
- Не совместим с Mac
3.JFT CNC 3040 Фрезерный / фрезерный станок с ЧПУ
См. Другие изображения ➜JFT 3040 — импортный китайский станок, который предлагает промышленные функции, включая цельнометаллическую конструкцию, рабочую станину 22 x 14 дюймов и размер 11,8 x 15,74 x Ход по XYZ — 3,5 дюйма. Это 110-вольтная машина с водяным охлаждением, которая может работать в течение продолжительных периодов непрерывной работы.
Модель 3040 оснащена мощным двухфазным шаговым двигателем с крутящим моментом 0,59 Нм. Шпиндель вращается со скоростью до 24000 об / мин и может гравировать со скоростью 2–137 дюймов в минуту.В отдельном корпусе находится блок управления, и он может работать с несколькими типами программного обеспечения, включая ArtCAM, CopperCAM и другие.
Фрезерный станок с ЧПУ JFT выделяется из группы своим утилитарным внешним видом и тяжелой конструкцией — портал из твердосплавного алюминия и шарико-винтовая пара диаметром 16 мм выглядят так, как будто они могут выдерживать промышленное использование, а в целом станок достаточно жесткий.
Настройка и работа с этим устройством требует некоторого обучения, но после запуска оно превосходит большинство других машин по скорости и мощности.Он также работает очень тихо.
Обычно мы уклоняемся от импорта сторонних товаров, но отчеты других пользователей показывают, что обслуживание клиентов и поддержка со стороны JFT находятся на хорошем уровне. Эта машина позволяет продвинутым пользователям преодолеть разрыв между оборудованием для любителей и профессионального уровня по доступной цене
Сильные стороны:
- Прочная конструкция
- Жесткая и стабильная
- Работа с водяным охлаждением
- Совместимость с несколько операционных систем
Слабые стороны:
- Вес 100 фунтов.
- Китайский импорт
4. CNC Piranha FX
См. Другие изображения ➜CNC Piranha FX — это базовая модель станка с ЧПУ, выпускаемая Next Wave Automation.
Это небольшой блок со столом 12 x 18 дюймов и ходом XYZ 12 x 13 x 3 дюйма. Как и его собратья более высокого класса Next Wave, Piranha FX работает под управлением роутеров Bosch, Dewalt и подобных. Он также поддерживает датчик касания 3D Digital Duplicator, который позволяет отслеживать и дублировать объекты до нуля.001 ″ деталь. Эта машина предлагает сенсорное управление и все другие функции управления, которые есть в более дорогих моделях Shark и Prianha XL.
Пользователи, желающие специализироваться на мягких материалах и тонкой работе, могут сэкономить с этой машиной — насколько мы можем видеть, единственные различия между FX и гораздо более дорогими устройствами Next Wave, которые мы рассмотрели, заключаются в размере и жесткости. Здесь есть все приятные преимущества операционной системы, но точность снижается из-за движения в портале. Если основное внимание уделяется обработке легкого материала в медленном темпе, размер фрезы и фрезы может быть минимизирован — это, вероятно, снизит люфт и колебание до приемлемого уровня.
Piranha FX — это, по сути, очень хорошая машина, и если вы думаете, что она подойдет для вашего приложения, выберите ее и сэкономьте немного денег — в противном случае вы можете перейти на более дорогую модель.
Сильные стороны:
- Хороший баланс возможностей и цены
- Контроллер сенсорного экрана
- Изготовлен в США
Слабые стороны:
- Недостаточно жесткие
-
7 5902 902 902Настольный фрезерный станок с ЧПУ Taishi См. Другие изображения ➜Этот фрезерный станок с ЧПУ имел много общего со станком JFT с точки зрения рабочих характеристик и технологий.
Он изготовлен из прочной 15-миллиметровой пластины из алюминиевого сплава, весит более 120 фунтов, имеет небольшую площадь основания 35 x 26 дюймов и высоту портала 21 дюйм. Это жесткая и устойчивая машина. Резка осуществляется шпинделем мощностью 0,8 кВт с воздушным охлаждением и скоростью вращения до 24000 об / мин.
Taishi может производить гравировку со скоростью до 137 дюймов в минуту.Электропитание 110/220 Вольт. Станок имеет внешний 3-осевой блок управления и регулятор скорости вращения шпинделя с ЧРП. Для работы с устройством требуется настольный компьютер с программным обеспечением Mach 3.
Нас впечатлила прочная конструкция стола и портала, плавная работа двигателя и низкий уровень шума. Taishi — очень прочная машина для увлеченного любителя или мелкого мастера. После выравнивания и установки станок будет резать с точностью до 0,04 мм и сбрасывается с точностью до 0,05 мм.
Этот станок с ЧПУ был лучшим из компактных устройств средней ценовой категории, которые мы рассматривали, и он станет прекрасным дополнением к любому рабочему столу.
Сильные стороны:
- Тихая работа
- Точный
- Очень прочная конструкция
- Простая сборка и настройка
Слабые стороны:
- Достаточно тяжелый 9025 для портативного компьютера с ЧПУ
6.
BobsCNC E3 CNC Router Engraver Kit См. Другие изображения ➜Станок BobsCNC — это самодельный комплект, который может стать хорошим устройством ЧПУ для начинающих или студентов.
Основным материалом этого устройства является дерево. Станок BobsCNC предлагает большую площадь резки 17,7 x 15,3 x 3,3 дюйма и оснащен фрезером DEWALT 660. Режущая головка и портал работают на рельсовой системе с опорой SG20U. Управление осуществляется микропроцессором на базе Arduino, работающим под управлением программного обеспечения управления движением Grbl. Для запуска этого маршрутизатора с ЧПУ требуется подключенный компьютер, и все они совместимы с Windows, OSX, Linux и Raspberry Pi.
Это интересный станок с ЧПУ — сборка комплекта — это уже отдельный проект и образовательный опыт, однако дополнительные усилия окупятся для некоторых пользователей, учитывая цену в зависимости от размера станка и Дело в том, что роутер включен.
Конструкция из цельной древесины имеет некоторые преимущества, но также и серьезные недостатки — невозможно устранить изгиб станины и портала, особенно из-за большого количества соединений и крепежных соединений. Мы также обнаружили, что постоянно проверяем и подтягиваем, и с износом все будет только хуже.
С другой стороны, древесина безвредна для окружающей среды, и с ней легко работать пользователям, желающим внести изменения. Это забавная машина для новичков, если вы знаете, на что вы с ней заводитесь.
Сильные стороны:
- Простота сборки
- Хороший стартовый станок с ЧПУ
- Хорошее обслуживание клиентов
- Совместимость с OSX
Слабые стороны:
- Сложность для работы с 9187
7. MYSWEETY DIY Набор фрезерного станка с ЧПУ
MY SWEETY поставляется в виде набора, который включает в себя все детали, и он изготовлен в основном из алюминия с несколькими пластиковыми компонентами.
Этот 3-осевой станок с ЧПУ может работать от напряжения 110 или 240 В и обеспечивает рабочую область 6,5 x 7,5 x 2 дюйма. Режущая пластина сделана из алюминия, а шпиндель на 7000 об / мин управляется тремя двухфазными шаговыми двигателями на 1,3 А. Сборка проста, и есть много поддержки в Интернете. В комплект поставки входит программное обеспечение Grbl Controller, и вы можете запускать множество программ для создания траекторий.
Нам понравилось то, что этот недорогой фрезерный станок с ЧПУ выглядит как уменьшенная модель промышленного станка.Собрать его весело и интересно наблюдать за работой. У него действительно есть кривая обучения, поскольку вы должны предоставить компьютер и программное обеспечение траектории инструмента и заставить все это работать вместе. В комплект поставки входят насадки для резки печатных плат, поэтому стоит покупать насадки, если вы хотите резать дерево и другие материалы. Блок питания ER 11 и светодиодный индикатор также необходимо приобретать отдельно.
Фрезерный станок с ЧПУ MYSWEETY предлагает отличное соотношение цены и качества, если вы ищете введение в фрезерование с ЧПУ, небольшой производственный станок для хобби или даже образовательный подарок для ребенка.
Сильные стороны:
- Подходит для начинающих
- Поставляется в частично собранном виде
- Работает с различными материалами
- Совместим с несколькими операционными системами
Слабые стороны:
- пластик Только для небольших работ
8.
Axiom Precision AR4 Pro + 4-осевой фрезерный станок с ЧПУМы включили Axiom Precision AR4 Pro + в наш обзор, чтобы дать пример high-end на рынке малых форматов ЧПУ — это Фрезерный станок с ЧПУ спроектирован с нуля, как большой промышленный станок, но масштабируется, чтобы поместиться в небольшом магазине.
Axiom AR4 — лучший в своем классе станок с регулируемым шпинделем мощностью 3 л.с. с жидкостным охлаждением, прецизионным шаговым двигателем с высоким крутящим моментом, прецизионными шариковинтовой парой на каждой оси, столом размером 24 x 24 дюйма из экструдированного алюминия и каркас из литого алюминия. Для этого требуется источник питания 220 В и скорость вращения шпинделя до 24000 об / мин.
AR4 — самая маленькая из трех моделей AR Pro, но она все еще весит 320 фунтов. Управление машиной осуществляется с помощью портативного контроллера, который считывает файл дизайна с флэш-накопителя, что делает ненужным подключенный компьютер.
Технически Axiom представляет собой настольную установку, но на самом деле это не что иное, как компактная промышленная машина. Когда вы заказываете AR4 у Axiom, вы можете настроить его в соответствии с вашими потребностями, и они буквально построят вам индивидуальный станок с ЧПУ из высокоточных компонентов, которые объединяются в фрезерный станок с ЧПУ, который обеспечивает исключительную точность, повторяемость и высокую производительность. скорость.
Сразу видно, что на AR4 нет срезанных углов, так как каждая гайка и болт самого высокого качества.Промышленные винтовые кабельные разъемы для передачи данных, тяжелые шарико-винтовые пары и встроенный кулер — это особенности, которые ставят эту машину намного выше любых стандартных устройств на рынке.
Если учесть качество и возможности этого фрезерного станка с ЧПУ, а также тот факт, что он поставляется с обучением и пожизненной поддержкой, цена на самом деле очень разумная
Сильные стороны:
- Высочайшее качество и возможности
- 4- поддержка оси
- Обучение и обслуживание после продажи
- Американское производство
Станьте производителем
Как видите, в мире фрезерных станков с ЧПУ существует широкий диапазон цен, но на самом деле они очень простые инструменты.
