Содержание

АНО-21

ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОДА АНО-21

Основное назначение сварочных электродов. Электроды марки АНО-21 тип Э46 по ГОСТ 9467-75 предназначены для сварки конструкций из углеродистых  сталей по ГОСТ 380-2005 (Ст0, Ст1, Ст2, Ст3 всех степеней раскисления – »КП», »ПС», »СП») и ГОСТ 1050-88 (05кп, 08кп, 08пс, 08, 10кп, 10, 10пс, 15кп, 15пс, 15, 20пс, 20кп, 20).

Сварочными электродами АНО-21 øø2, 2,5 и 3мм возможно сваривать стыковые, угловые и нахлесточные швы металлоконструкций из металла толщиной 1÷5мм, во всех пространственных положениях. Возможно использование электродов для сварки корневого шва металла большей толщины.

Электроды АНО-21 обладают высокими сварочно-технологическими свойствами: легким возбуждением и стабильным горением дуги при сварке от источника питания с напряжением холостого хода не менее 50 вольт, легкой отделимостью шлаковой корки, малыми потерями металла от разбрызгивания, хорошим формированием металла шва при сварке во всех пространственных положениях.

ГОСТ 9466-75

ISO 2560 : E432RR11

ГОСТ 9467-75

AWS А5.1 : E6013

ТУ 1272-033-48265127-2009

EN 499 : EHE382RC11



Характеристики плавления сварочных электродов при сварке



Сварочная дуга

— легкое возбуждение

— стабильное горение

Разбрызгивание

— малое

Формирование шва

— хорошее

Отделимость шлаковой корки

— хорошая

Коэффициент наплавки

— 7,0 ÷ 8,0 г/А·ч

Коэффициент разбрызгивания

— 2,0 ÷ 4,0 %

Выход металла

— 63 ÷ 68 %

Расход электродов на 1 кг

наплавленного металла

— 1,65 кг



Механические свойства металла шва сварочных электродов при сварке, не менее



Для уровня качества электродов

Металла шва или наплавленного металла

Сварного соединения, выполненного электродами менее Ø3мм

Временное сопротивление разрыву, кгс/мм2

Относит. удлинение %

Ударная вязкость, кг/см2

Временное сопротивление разрыву, кгс/мм2

Угол загиба, град.

Обыкновенного

Не менее

46

18

8

46

150



Химический состав наплавленного металла сварочных электродов при сварке, %



Массовая доля элементов, %

Углерод

Кремний

Марганец

Сера

Фосфор

0,10

0,30

0,50 – 0,80

0,040

0,045



Рекомендуемые значения тока сварочных электродов при сварке (А)



Диаметр электрода, мм

Сила тока, А

Напряжение дуги, В

Нижнее

Вертикальное /снизу-вверх/

Вертикальное /сверху-вниз/

Потолочное

1,6

50÷75

50÷70

50÷70

50÷70

20÷23

2

50÷90

70÷90

50÷70

50÷70

22÷25

2,5

50÷100

80÷100

60÷90

70÷100

22÷25

3

90÷140

100÷130

80÷110

90÷120

24÷28

4

160÷200

150÷180

120÷140

130÷180

26÷29



Содержание влаги в покрытии электродов, перед использованием – не более 0,9 %.

В случае увлажнения /длительного хранения/, необходимо провести прокаливание (сушку) электродов при температуре 120ºС в течение 40 минут.

Упакованные электроды хранить в сухом отапливаемом помещении при температуре не ниже +15оС.

Расшифровка обозначения

     Э46-АНО-21-d-УД

——————————— ГОСТ 9466, ГОСТ 9467, ТУ 1272-033-48265127-2009

       Е 430/3/-Р 11



где Э46 — тип электрода;

АНО-21 — марка электрода;

d- диаметр электрода;

У — для сварки углеродистых и низколегированных сталей;

Д — с толстым покрытием;

43 — временное сопротивление разрыву в состоянии после сварки при нормальной температуре не менее 46 кгс/мм2;

О — относительное удлинение менее 18%;

/3/ -ударная вязкость наплавленного металла αн45 /при температуре -20оС/, не менее 3,5 кгс м/см2;

Р — рутиловое покрытие;

1 — для сварки во всех пространственных положениях;

1 — для сварки на постоянном токе любой полярности или переменном токе от источника питания с напряжением холостого хода 50±5В.

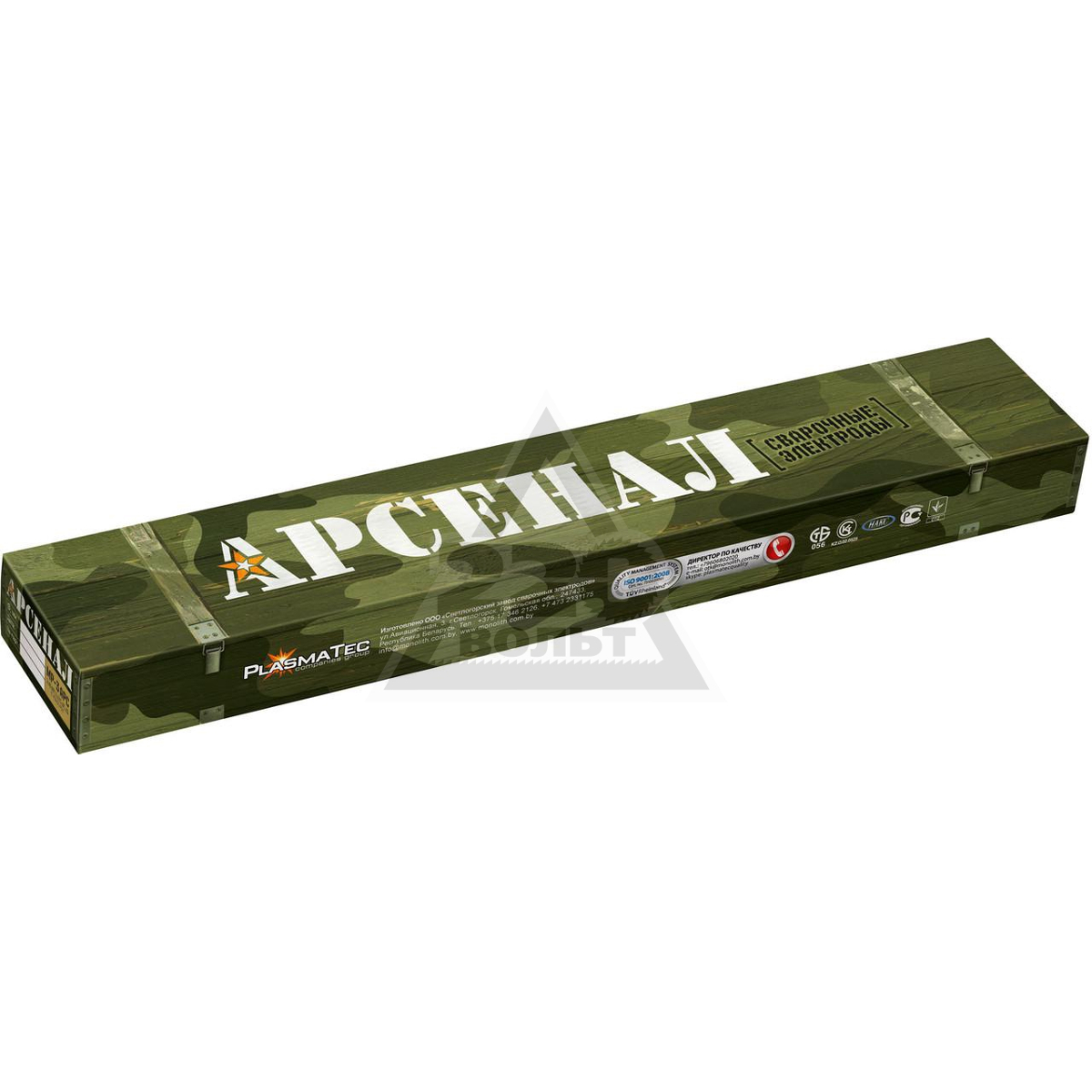

Сварочные электроды : Электроды АНО-4 АРС Арсенал

Вид покрытия – рутиловое

AWS A 5.1:E 6013

ISO 2560-А- E 38 0 R 12

ГОСТ 9466

Э 46 –АНО-4 АРС- Ø — УД

Е 432 (3) Р21

ТУ У 28.7-34142621-007:2012

Назначение

Электроды АНО-4 АРС предназначены для ручной дуговой сварки рядовых и ответственных конструкций из углеродистых марок сталей по ДСТУ 2651/ГОСТ 380-2005 (Ст 0, Ст 1, Ст 2, Ст 3) всех степеней раскисления – «КП», «ПС», «СП» и ГОСТ 1050-88 (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20).

Указания по применению

Коэффициент наплавки – 8,5-9,5 г/А.ч. Расход электродов на 1 кг наплавленного металла — 1,75 кг.

Предназначены для сварки угловых, стыковых, нахлесточных соединений металла толщиной от 3 до 20 мм. Электроды диаметром от 2,5 до 4 мм пригодны для сварки во всех пространственных положениях; диаметром 5 мм — для сварки в нижнем, горизонтальном на вертикальной плоскости и вертикальном «снизу-вверх» положениях.

Сварка неповоротных стыков трубопроводов. Допускают сварку влажного, ржавого, плохо очищенного металла. Сварку электродами АНО-4 АРС необходимо выполнять постоянным током любой полярности или переменным током от трансформатора с напряжением холостого хода не менее 50 В.

Химический состав наплавленного металла, %

Mn

C

Si

P

S

 0,40-0,75

не более

 0,1

 0,15-0,40

 0,035

 0,035



Механические свойства металла шва

Временное сопротивление, Н/мм2

Относительноеудлинение, %

Ударная вязкость,Дж/см2

≥450

≥22

≥78

Особые свойства

Электроды АНО-4АРС обеспечивают получение бездефектного шва при сварке на повышенных режимах. Электроды обеспечивают хорошее формирование металла шва, высокую стойкость металла шва против образования пористости и горячих трещин.



Сварочные данные

Сила сварочного тока, А, для электрода диаметром, мм

2,5

3,0

3,2

4,0

5,0

50-90

70-110

80-120

110-170

150-220



Упаковочные данные

Диаметр, мм

Длина, мм

Вес электрода, г

Количество электродов в пачке, шт.

Вес пачки, кг

2,50

350

17-18

55-58; 139-147

1; 2,5

3,00

350

25-26

38-40; 96-100

1; 2,5

3,20

350

30-31

32-33; 80-83

1; 2,5

4,00

450

58-59

42-43; 84-86

2,5; 5

5,00

450

91-92

27; 54

2,5; 5

Аналоги

Производитель

Марка электродов

Сычевский электродный завод

АНО-4С

ЛЭЗ

АНО-4

Vistec

АНО-4

Oerlikon

Fincord



Прокалка перед сваркой

При нормальных условиях хранения не требуют прокалки перед сваркой; в случае увлажнения сушка перед сваркой: 150±10°С 40-60 мин.

Сварочные электроды АНО-36: технические характеристики

Электроды сварочные АНО — 36 являются сравнительно новым продуктом. Они предназначаются для дуговой ручной сварки любых конструкций, как не очень ответственных, так и ответственных. Материалом конструкций, для сваривания который предназначаются электроды АНО — 36, может быть низкоуглеродистая сталь марок: Ст0: Ст1: Ст2, всех групп ( А: Б: В), степеней раскисления сп; пс; кп, сталь углеродистая конструкционная (ГОСТ 1050-74) марок 05кп, 08, 08пс, 08кп, 10, 10пс, 10кп, 15, 15кп, 15пс, 20, 20кп, 20пс.

Электроды имеют покрытие  рутил-целлюлозного типа. Сварка электродами АНО-36 может осуществляться как переменным (номинальное напряжение холостого хода переменного тока должно составлять (50±5)В), так и постоянным током с обратной полярностью. Электроды АНО — 36 могут применяться для дуговой ручной сварки в  самых различных положениях, включая вертикальную плоскость (положение «сверху-вниз»).

Если сравнивать электроды АНО — 36  с другими электродами, имеющими, рутиловый тип покрытия — такими как  МР-3; АНО-2; АНО-21; АНО-4, то электроды АНО — 36 имеют более высокие сварочные свойства. Их  выгодно отличают следующие особенности:

— более легкое зажигание сварочной дуги.

— мягкое, стабильное горение сварочной дуги.

— хорошее повторное возбуждение дуги.

— равномерное плавление покрытия.

— отличное формирование шва.

— возможность использовать более низкое напряжение холостого хода и пониженный    сварочный ток.

— легкая отделимость шлака от шва.

— небольшие потери металла вследствие разбрызгивания.

Электроды АНО — 36 рекомендуется использовать при ремонте и сварке металлических конструкций из металла, имеющего максимальную толщину 20 мм. Они не требовательны к размерам и форме свариваемых кромок. Ими можно выполнять сварку с превышением зазора, а также в том случае, когда свариваемые кромки загрязнены ржавчиной, окалиной или другими видами загрязнений.

Основные характеристики:



Диаметр, мм

Длинна электрода, мм

Сварочный ток, А

Нижнее

Вертикальное

Потолочное

2,0

250

50-90

50-70

50-70

2,5

300, 350

60-110

60-90

70-100

3,0

350

90-140

80-110

90-120

3,25

350,450

110-160

100-140

100-140

4,0

450

160-210

140-150

140-170

5,0

450

180-260

150-170

Механические свойства:



Металл шва

Сварное соединение

Предел прочности , МПа (кгс/мм2)

Относительное удлиннение %

Ударная вязкость, Дж/см2 (кгс*м/см2)

Предел прочности, Мпа (кгс/мм2)

Угол загиба, град.

450 (46)

22

78 (8)

450 (46)

150

Электроды АНО-36 (аналог ОК 46.00) / Электроды для дуговой сварки / Каталог

Электроды АНО-36 предназначены для ручной дуговой сварки на постоянном или переменном токе рядовых и ответственных конструкций из низкоуглеродистых марок сталей, поставляемых по ДСТУ 2651⁄ГОСТ 380 (Ст 0, Ст 1, Ст 2, Ст 3 всех групп А, Б, В и всех степеней раскисления – “КП”, “ПС”, “СП”) и по ГОСТ 1050 (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20).

Маркировка:

AWS A 5.1:E 6013ISO 2560-АE 42 0 RС 11ГОСТ 9466

Э 46–АНО-36-Ø-УД

Е 43 2(3) РЦ 11

  • Покрытие: рутил-целлюлозное.
  • Аналоги: [ ESAB: OK 46.00 ], [ Oerlikon: Overcord U ], [ Anyksciu Varis: AV-31].
  • Химический состав наплавленного металла (%): Mn — 0.40-0.65 / Si — 0.15-0.35 / C — 0.11 / P — 0.035 / S — 0.030.
  • Механические свойства шва: — Временное сопротивление ≥450 Н/мм²; — Относительное удлинение ≥22%; — Ударная вязкость ≥78 Дж/см².
  • Коеффициент наплавки — 8,5-9,0 г/А.ч. Расход электродов на 1 кг наплавленного металла 1,7 кг. Сварка во всех пространственных положениях (кроме вертикального сверху вниз для электродов диаметром 5,0 мм).
  • При монтажной сварке возможна работа во всех пространственных положениях без изменения сварочного тока. Сварка вертикальных швов способом «сверху-вниз» производится короткой дугой или опиранием. Не следует допускать затекания шлака впереди дуги. Для этого угол подъема электрода к вертикали должен составлять 40 – 70°. В нижнем положении электрод рекомендуется наклонять в направлении сварки на 20 – 40° от вертикали.
  • Электроды АНО-36 отличаются легким начальным и повторным зажиганием, мягким и стабильным горением дуги, обеспечивают малые потери металла от разбрызгивания, равномерное плавление покрытия, отличное формирование металла шва, легкую отделимость шлаковой корки. Позволяют выполнять сварку на предельно-низких токах. Для электродов малого диаметра сварка может производиться от источников питания, включаемых в бытовую сеть. Легкое обращение с электродами дает возможность выполнять сварку начинающим сварщикам. Электроды малочувствительны к качеству подготовки кромок, наличию ржавчины и других поверхностных загрязнений.
  • Сертификация: УкрСЕПРО;  СтБ;  ГОСТ Р.
  • При нормальных условиях хранения не требуют прокалки перед сваркой; в случае увлажнения сушка перед сваркой: 110±10°С 25-30 минут.

Электроды АНО-21 d3,0мм Каменский 1кг

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к товару Электроды АНО-21 d3,0мм Каменский 1кг на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Электроды АНО-21 d3,0мм Каменский 1кг в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Сварочная электроды АНО 21 — минимальные цены в Москве

К какому типу относится электрод с условным обозначением Э46-АНО-21-4-УД/Е432(3)-Р11

Электрод АНО-21 диаметром 4 мм с толстым (Д) рутиловым (Р) покрытием относится к типу Э46 и предназначен для сварки углеродистых и низколегированных сталей (У). Цифры после буквы Э означают, какое минимальное временное временное сопротивление разрыву в кгс/кв. мм металла шва в состоянии после сварки (без термообработки) гарантирует применение данного электрода.

Какие виды стальных металлических труб можно сваривать электродом АНО-21

С помощью электрода АНО-21 можно сваривать стальные водопроводные трубы, металлические газопроводные трубы малого давления.

Какой вид покрытия имеет электрод Е 43 2 RC 11

Электрод имеет рутиловое покрытие (R) типа 11, содержащее большое количество горючих органических веществ (в т.ч. целлюлозу) и пригоден для сварки в вертикальном положении сверху вниз. Хорошая стабилизация дуги происходит благодаря наличию калия, поэтому сварка может идти как на переменном, так и на постоянном токе обратной полярности (плюс на электроде).

Какие виды соединений можно сваривать с помощью электрода АНО-21

Электрод АНО-21 применяется для сварки:

  • угловых соединений;
  • нахлесточных соединений;
  • стыковых соединений;
  • корневого шва металла большой толщины.

Что означает Е 43 2 в условном обозначении электрода марки АНО-21

Цифры 43 2 после буквы Е – это группа индексов, которые указывают на характеристики наплавленного металла и металла шва при нормальной температуре. По данным индексам можно определить (см. табл. 3 ГОСТ 9467) минимальные значения временного сопротивления разрыву, относительного удлинения при комнатной температуре, минимальную температуру, при которой ударная вязкость металла шва и наплавленного металла составляет не менее 3,5кгс х м/кв. см (при испытании образцов типа IX по ГОСТ 6996).

Какими особыми свойствами обладают электроды марки АНО-21 с рутиловым покрытием

Электроды АНО-21 обладают малой проплавляющей способностью, с их помощью можно вести сварку даже по окисленным поверхностям.

Посоветуйте отечественные и зарубежные аналоги электродов АНО-21

Отечественные аналоги электрода АНО-21:

Зарубежные аналоги электродов АНО-21:

  • е6013 (АWS A 5. 1), E 43 32 R(C) 11 (DIN 1913), E 43 2RC 11 (ISO 2560)

Каким образом защитить покрытие электрода АНО-21 от увлажнения

Чтобы покрытие электродов не увлажнялось, необходимо хранить данные изделия в герметичной таре или в специальных сушильных шкафах. Максимальный срок годности электродов без прокалки при хранении в обычных условиях отапливаемого помещения составляет ≤ 1сутки. Электроды АНО-21, срок хранения которых превышает 1сутки, должны быть прокалены перед сваркой в течение 1 часа при температуре +120ºС.

Допустимо ли наличие шлаковых включений в металле шва при сварке металлических конструкций электродом АНО-21 диаметром 5 мм

Да, при сварке металлический конструкций электродом АНО-21 диаметром 5 мм допускаются шлаковые включения и число шлаковых включений и внутренних пор в металле шва (на месте их наибольшего скопления на 100 мм длины шва) не должно превышать следующих значений:

  • в однопроходном шве – не более 3;
  • в многопроходном шве – не более 5.

Каким способом проверяется качество покрытия электрода диаметром 4мм

Электрод АНО-21 диаметром 4 мм с обычной толщиной покрытия подвергают свободному падению плашмя на гладкую стальную плиту с высоты 0,5 м, Качественное покрытие после этого не должно разрушиться. Действующим стандартом допускаются частичные откалывания покрытия электрода общей протяженностью до 5% от длины покрытой части электрода, величина которых не должна превышать 20 мм.

Для электродов с толстым или особотолстым покрытием высота падения устанавливается соответствующей НТД.

Как подобрать диаметр электрода для сварки стыковых соединений изделий с определенной толщиной кромок

Диаметр электрода устанавливается в зависимости от толщины свариваемых кромок, вида сварного соединения и размера шва. На практике для сварки стыковым швом стальных изделий с толщиной кромок 3 — 5 мм применяют электроды диаметром 3 — 4 мм, при толщине кромок 6 — 8 мм используют электроды диаметром 4 — 5 мм, при толщине кромок 9 — 12 мм – электроды диаметром 5 — 6 мм.

Электроды АНО-21 | Сварочное оборудование

Электроды сварочные АНО-21  предназначены для сварки угловых, стыковых, нахлесточных соединений из металла толщиной 1…5 мм во всех пространственных положениях, в том числе вертикальных швов способом «сверху-вниз».

Возможно использование для сварки корневого шва металла большой толщины.

Характеристика сварочных электродов АНО 21

Покрытие сварочных электродов АНО-21  – рутил-целлюлозное.

Коэффициент наплавки – 8,0 г/А·ч.

Производительность наплавки (для диаметра 3,0 мм) – 1,4 кг/ч.

Расход электродов АНО-21 Стандарт на 1 кг наплавленного металла – 1,7 кг.

Типичные механические свойства металла шва электродов АНО-21 Стандарт от СпецЭлектрода

Временное сопротивление sв, МПа

Угол изгиба, градус
Электроды АНО-21

485

180

Типичный химический состав наплавленного металла, % сварочными электродами АНО-21

C

Mn

Si

S

P

0,09

0,60

0,21

0,025

0,030

Геометрические размеры и сила тока при сварке сварочными электродами АНО-21 от СпецЭлектрода

Диаметр, мм

электродов

Длина, мм

АНО-21

Ток, А

АНО-21

2,0

300

40 – 90

2,5

350

50 – 110

3,0

350

80 – 140

4,0

450

110-180

5,0

450

150-220

Особые свойства электродов сварочных АНО 21 Стандарт СпецЭлектрод

Обладают малой проплавляющей способностью.

Позволяют производить сварку по окисленной поверхности.

Технологические особенности сварки электродами АНО 21

Сварка способом «сверху-вниз» производится опиранием, при этом электрод должен находится в биссектрисной плоскости под углом 40-70 0 к направлению сварки.

Прокалка сварочных электродов АНО-21 Стандарт перед сваркой: 120°С; 1 ч.

Условное обозначение сварочных электродов АНО 21

Э46-АНО-21-Æ-УД

ГОСТ 9466-75, ГОСТ 9467-75

Е 432(3)-Р11

Покрытые электроды 6013 ПАТОН АНО 36 ЭЛИТ 6013 диаметр 3,2мм

Эти покрытые электроды 6013 ПАТОН АНО 36 ЭЛИТ предназначены для ручной дуговой сварки. Электроды с покрытием могут использоваться для сварки конструкций из углеродистой стали с содержанием углерода до 0,25%. В соответствии с национальным стандартом 1050- (05кп, 08кп, 08пс, 10кп, 10кп, 10, 15кп, 15пс, 20кп, 20пс, 20) на короткой или средней дуге во всех пространственных положениях, кроме вертикального сверху вниз для электродов ПАТОН АНО 36 из Диаметр 5 мм.

Электроды следует хранить в сухих помещениях при температуре не ниже + 15ºС и относительной влажности не более 80%, если влажность покрытия превышает 0,9%, электрод отжигают при 110 ± 10 ° С в течение 30 минут. перед сваркой. Они нечувствительны к качеству подготовленных кромок, наличию гальванических покрытий, ржавчине и другим поверхностным загрязнениям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Покрытые сваркой электроды 6013 PATON ANO 36 ELITE характеризуются легким начальным зажиганием и повторным зажиганием, стабильным горением дуги, низкими потерями металла при напылении, пропорциональным швом покрытия, хорошей формировкой шва металл, слабая отделяемость затвердевшего шлака.Это позволяет выполнять сварку на очень слабом токе. Производитель гарантирует соответствие электродов требованиям нормативной документации. Для этого очень важно соблюдать условия транспортировки, хранения и использования пользователем.

Электроды не содержат вредных веществ в покрытии. Электрод с металлическим покрытием — Тип покрытия — рутилово-целлюлозный.

КЛАССИФИКАЦИЯ:
ISO 2560-A: E43 3 RC11
EN ISO 499: E42 0 RС11
AWS A5.1: E 6013

ПОЛОЖЕНИЯ ДЛЯ СВАРКИ:
PA, PB, PC, PD, PE, PF

ХИМИЧЕСКИЙ СОСТАВ МЕТАЛЛА:
С ≤ 0,11 S ≤ 0,030 Si ≤0,10 — 0, 35 P ≤ 0,035 Mn 0,40-0,65

МЕХАНИЧЕСКИЕ СВОЙСТВА МЕТАЛЛА СВАРНОГО ШВА:
Временная прочность на растяжение ≥450 Н / мм²
Относительное удлинение ≥ 22%,
Ударная вязкость ≥ 78 Дж / см².

ТОК СВАРКИ:
80 — 120 A

КОЛИЧЕСТВО ЭЛЕКТРОДОВ В УПАКОВКЕ:
36 шт.

Электроды ПАТОН АНО 21 ЭЛИТ 6013 Рутил Ø2,5мм

Эти электроды ПАТОН АНО 21 предназначены для ручной дуговой сварки. Они приспособлены для сварки конструкций из углеродистой стали с содержанием углерода до 0,25%. По ГОСТ 1050-88 (05кп, 08кп, 08пс, 10кп, 10пк, 15кп, 15пс, 15, 20кп, 20пс, 20) на короткой или средней дуге во всех пространственных положениях. Электрод диаметром 5 мм не рекомендуется приваривать в вертикальном положении сверху вниз.Электроды с покрытием ПАТОН АНО 21 Элит обеспечивают легкое зажигание дуги. Они также гарантируют хорошее формирование шва и легкое отделение шлаковой корки.

Эти сварочные электроды рекомендуются для дуговой сварки стыковых, нахлесточных или ответственных металлических конструкций, водопроводных труб и газопроводов низкого давления. Производитель гарантирует соответствие электродов требованиям нормативной документации. Для этого очень важно соблюдать условия транспортировки, хранения и использования пользователем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сварка проводите постоянным током любой полярности (рекомендуемая обратная связь «-») на электроде или переменным током от цепи трансформатора напряжением не менее 50 В. Электроды следует хранить в сухих помещениях при температура не ниже + 15 ºС и относительная влажность не более 80%. Если содержание влаги в покрытии превышает 0,9%, отжигают при 120 ± 10 ° C в течение 40 минут. Электроды не содержат вредных веществ в покрытии. Электрод с металлическим покрытием — Тип покрытия — рутил.

КЛАССИФИКАЦИЯ:
ISO 2560-A: E43 3 RC11
EN ISO 499: E42 0 RС11
AWS A5.1: E 6013

ПОЛОЖЕНИЯ ДЛЯ СВАРКИ:
PA, PB, PC, PD, PE, PF

ХИМИЧЕСКИЙ СОСТАВ МЕТАЛЛА:
С ≤ 0,11 S ≤ 0,030 Si ≤0,10 — 0,35 P ≤ 0,035 Mn 0,40-0,65

МЕХАНИЧЕСКИЕ СВОЙСТВА ШВА ШВ МЕТАЛЛ:
Временная прочность на растяжение ≥450 Н / мм²
Относительное удлинение ≥ 22%,
Ударная вязкость ≥ 78 Дж / см².

ТОК СВАРКИ:
70 — 110 A

КОЛИЧЕСТВО ЭЛЕКТРОДА В УПАКОВКЕ:
57 шт.

Сварочные электроды ПАТОН 6013 АНО 21 Ø3,2мм

Эти сварочные электроды ПАТОН АНО 21 предназначены для ручной дуговой сварки. Они приспособлены для сварки конструкций из углеродистой стали с содержанием углерода до 0,25%. По ГОСТ 1050-88 (05кп, 08кп, 08пс, 10кп, 10пк, 15кп, 15пс, 15, 20кп, 20пс, 20) на короткой или средней дуге во всех пространственных положениях.Электрод диаметром 5 мм не рекомендуется приваривать в вертикальном положении сверху вниз. Сварочные электроды ПАТОН АНО 21 Элит обеспечивают легкое зажигание дуги. Они также гарантируют хорошее формирование шва и легкое отделение шлаковой корки.

Эти сварочные электроды рекомендуются для дуговой сварки стыковых, нахлесточных или ответственных металлических конструкций, водопроводных труб и газопроводов низкого давления. Производитель гарантирует соответствие электродов требованиям нормативной документации.Для этого очень важно соблюдать условия транспортировки, хранения и использования пользователем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сварка проводите постоянным током любой полярности (рекомендуемая обратная связь «-») на электроде или переменным током от цепи трансформатора напряжением не менее 50 В. Электроды следует хранить в сухих помещениях при температура не ниже + 15 ºС и относительная влажность не более 80%. Если влажность покрытия превышает 0.9%, отжиг при 120 ± 10 ° C в течение 40 минут. Электроды не содержат вредных веществ в покрытии. Электрод с металлическим покрытием — Тип покрытия — рутил.

КЛАССИФИКАЦИЯ:
EN ISO 2560-А: Е43 2 RС11
EN ISO 499: E38 2 R11
AWS A5.1: E 6013

ПОЛОЖЕНИЯ ДЛЯ СВАРКИ:
PA, PB, PC, PD , ПЭ, ПФ

ХИМИЧЕСКИЙ СОСТАВ МЕТАЛЛА:
С ≤ 0,10 S ≤ 0,040 Si ≤0,30 P ≤ 0,045 Mn 0,50-0,80

МЕХАНИЧЕСКИЕ СВОЙСТВА МЕТАЛЛА СВАРОЧНОГО ШВА:
Временная прочность на разрыв ≥450 Н / мм²
Относительное удлинение ≥ 18%,
Ударная вязкость ≥ 78 Дж / см².

ТОК СВАРКИ:
90 — 140 A

КОЛИЧЕСТВО ЭЛЕКТРОДА В УПАКОВКЕ:
35 шт.

Преимущества сварочных электродов ПАТОН ™
  • Использование новейших формул, разработанных совместно со специалистами E. O. Институт электросварки им. Патона НАН Украины;
  • Высокие механические свойства сварного шва;
  • Хорошее отделение шлака;
  • Комфортный процесс сварки — легкое первичное и вторичное зажигание, стабильная дуга;
  • Повышенная безопасность для здоровья сварщика за счет снижения выбросов вредных веществ;
  • Высокий уровень взаимодействия с металлами;
  • Высокая производительность;
  • Широкий ассортимент позволяет выбрать наиболее подходящие электроды для конкретной задачи.

Что такое электрокардиограмма (ЭКГ или ЭКГ): цель и типы

Ваш врач может предложить вам сделать электрокардиограмму, также называемую ЭКГ или ЭКГ, для проверки признаков сердечного заболевания. Это тест, который регистрирует электрическую активность вашего тикера через небольшие электроды, которые технический специалист прикрепляет к коже вашей груди, рук и ног.

ЭКГ — это быстро, безопасно и безболезненно. С помощью этого теста ваш врач сможет:

  • Проверить ваш сердечный ритм
  • Проверить, есть ли у вас плохой кровоток в сердечной мышце (это называется ишемией)
  • Диагностировать сердечный приступ
  • Проверить, что аномальные, такие как утолщение сердечной мышцы
  • Определите наличие значительных электролитных нарушений, таких как высокий уровень калия или высокий или низкий уровень кальция.

Как мне подготовиться?

Некоторые вещи, которые вы можете сделать, чтобы подготовиться:

  • Не используйте кремы и лосьоны для жирной или жирной кожи в день обследования, потому что они могут предотвратить контакт электродов с вашей кожей.
  • Избегайте длинных чулочно-носочных изделий, потому что электроды нужно класть прямо на ноги.
  • Наденьте рубашку, которую можно легко снять, чтобы поводки были у вас на груди.

Что происходит во время электрокардиограммы?

Техник прикрепит 10 электродов с липкими подушечками к коже груди, рук и ног.Если вы парень, возможно, вам придется сбрить волосы на груди, чтобы улучшить связь.

Во время теста вы будете лежать ровно, пока компьютер создает на миллиметровой бумаге изображение электрических импульсов, проходящих через ваше сердце. Это называется ЭКГ в состоянии покоя, хотя этот же тест можно использовать для проверки вашего сердца во время тренировки.

Присоединение электродов и завершение теста занимает около 10 минут, но фактическая запись занимает всего несколько секунд.

Ваш врач сохранит ваши шаблоны ЭКГ в файле, чтобы они могли сравнить их с результатами анализов, которые вы получите в будущем.

Типы тестов ЭКГ

Помимо стандартной ЭКГ, ваш врач может порекомендовать другие виды:

Монитор Холтера. Это портативная ЭКГ, которая проверяет электрическую активность вашего сердца в течение 1-2 дней, 24 часа в сутки. Ваш врач может предложить это, если подозревает, что у вас нарушение сердечного ритма, учащенное сердцебиение или недостаточный приток крови к сердечной мышце.

Продолжение

Как и стандартная ЭКГ, безболезненно. Электроды монитора прикреплены к вашей коже.Как только они будут на месте, вы можете пойти домой и заняться всеми своими обычными делами, кроме душа. Ваш врач попросит вас вести дневник того, что вы делали, и любых симптомов, которые вы заметили.

Монитор событий. Ваш врач может порекомендовать это устройство, если симптомы появляются только время от времени. Когда вы нажимаете кнопку, он записывает и сохраняет электрическую активность вашего сердца в течение нескольких минут. Возможно, вам придется носить его неделями, а иногда и месяцами.

Каждый раз, когда вы замечаете симптомы, вы должны пытаться получить показания на мониторе.Информация отправляется по телефону вашему врачу, который ее проанализирует.

Электрокардиограмма с усредненным сигналом. Он проверяет, есть ли у вас высокий риск заболевания, называемого сердечной аритмией, которое может привести к остановке сердца. Тест проводится так же, как и стандартная ЭКГ, но с использованием сложных технологий для анализа вашего риска.

Электроды, покрытые оболочкой ANO ELITE 21 Ø3,2 мм

Электроды, покрытые оболочкой ANO ELITE PATON ™ 2 1, предназначенная для ручной манжеты на дуге.Не изменяет структуру структур с добавлением карбона, не содержащего карбона, с содержанием карбона 0,25%. Selon la norme d’état 1050-88 (05kp, 08kp, 08ps, 10kp, 10pc, 15kp, 15ps, 15, 20kp, 20ps, 20) sur un arc court ou moyen dans toutes les position spatiales. Не рекомендуется использовать электрод диаметром 5 мм в вертикальном положении. Электроды enrobées ANO ELITE PATON 21 permettent un allumage facile de l’arc. Elles garantissent également une bonne education du Joint et une separation facile de la croûte de scories.

Электроды Ces покрывают ANO ELITE PATON 21, которые рекомендованы для обработки воды, восстановления или восстановления структур, критических анализов, труб и проводов газа в резервуаре. Изготовитель гарантирует соответствие электродов всем требованиям нормативной документации. Pour cela, il est essentiel que les conditions de transport, de stockage et d’utilisation par l’utilisateur soient poientes.

CARACTÉRISTIQUES TECHNIQUES

Le soudage s’effectue en courant continuous de toute polarité (retour recmandé «-«) на электроде или в фазе, изменяемой как courant par rapport à laau duateur, duateur моин 50 В.Электроды имеют запасы в зависимости от температуры воздуха до + 15 ºС и относительную влажность, не превышающую 80%. Настраиваемая влажность при восстановлении 0,9%, восстановление до 120 ± 10 ° C, кулон 40 минут.

Les électrodes ne contiennent pas de materials nocives dans le revêtement. Металлический электрод для ремонта — Type de revêtement — рутил.

КЛАССИФИКАЦИЯ:
EN ISO 2560-А: Е43 2 RС11
EN ISO 499: E38 2 R11
AWS A5.1: E 6013

СТОЛБЫ ДЕЯТЕЛЬНОСТИ:
PA, PB, PC, PD, PE, PF

LA СОСТАВ CHIMIQUE DE L’ALLIAGE:
С ≤ 0,10 S ≤ 0,040 Si ≤0,30 P ≤ 0,045 Mn 0,50–0,80

PROPRIÉTÉS MÉCANIQUES:
Предел деэластичности ≥450 Н / мм²
Относительный налипатель ≥ 18%,
Ударопрочный шток ≥ 78 Дж / см².

COURANT DE SOUDAGE:
90–140 A

NOMBRE D’ÉLECTRODES DANS LE PAQUET:
35 штук

Avantages des soudage de soudage PATON ™

  • , совместная работа, использованная совместно с EN 9018 avec les spécialistes de l’Institut de soudage électrique E. О. Патон Национальной академии наук Украины;
  • Propriétés mécaniques élevées de la soudure;
  • Bonne séparation des scories;
  • Processus de soudage confortable — amorçage primaire et secondaire facile, дуговая устойчивость;
  • Une sécurité accrue pour la santé du soudeur en réduisant l’émission dents nocives;
  • Niveau élevé d’interaction avec les métaux;
  • Высокая производительность;
  • Большая гамма, позволяющая выбрать электрические электроды, а также подходящие для этого специальные свойства.
  • Анод — жертвенный положительный электрод

    2. Как сделать простую электролизную машину: анод — жертвенный положительный электрод стр.9

    (… ПРОДОЛЖЕНИЕ с предыдущей страницы)

    2) Анод — жертвенный положительный электрод

    При электролизе электрод, подключенный к положительной клемме зарядного устройства, называется анодом. Анод также называют «жертвенным» или «отработанным» электродом, потому что можно ожидать, что он разрушится и заметно уменьшится в размере во время процесса. Следует тщательно продумать выбор проводящего объекта, который будет использоваться в качестве анода при электролизе. Ниже приведены элементы, которые я использовал в качестве анодов в этом уроке: фрагмент трубы из нержавеющей стали, чайная ложка из нержавеющей стали и пластина из мягкой стали толщиной 1/4 дюйма.

    Жертвенные или отработанные электроды — аноды

    Чтобы показать вам, какие металлы или металлические сплавы следует использовать для отработанных электродов, я составил список подходящих и неподходящих металлов и металлических сплавов, которые используются для анодов при электролизе.Просто имейте в виду, что электролиз обращает электрохимическую реакцию ржавления, и, следовательно, все, кроме железа, содержащегося в металлическом составе анода, попадет в электролит и в той или иной степени повлияет на процесс.

    Еще одна вещь, которую следует учитывать, это то, что во время электролиза имеет место процесс гальваники, при котором ржавчина оседает на аноде и создает непроводящий барьер. Толстый слой ржавчины на временном электроде практически останавливает ток через электролит.Так что любой металл, на котором остается много ржавчины, — это ответственность.

    МЕТАЛЛЫ И МЕТАЛЛИЧЕСКИЕ СПЛАВЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ АНОДОВ В ЭЛЕКТРОЛИЗЕ ИСПОЛЬЗУЕМЫЕ ИСПОЛЬЗУЕМЫЕ ДЛЯ АНОДОВ ИСПОЛЬЗУЕМЫЕ И НЕПРАВИЛЬНЫЕ И НЕПРАВИЛЬНЫЕ И НЕПРАВИЛЬНЫЕ: 1) Платина устойчива к коррозии, не растворяется в электролите, выделяя токсичные вещества или способствуя образованию легированных металлов на катоде, и не позволяет ржавчине налипать — во время электролитической очистки от ржавчины не требуется никакой очистки или внимания. Платина — лучший выбор для анодов, если вы можете ее достать.

    2) Графит — это электропроводящий минерал (одна из четырех структурных модификаций углерода), названный в 1789 году из-за его использования в карандашах. Он устойчив к коррозии, не растворяется в электролите, образуя токсичные вещества или способствуя образованию легированных металлов на катоде, и не позволяет ржавчине прилипать, поэтому во время процесса не требуется никакой очистки или внимания. Графит намного дешевле и доступнее (лом и изношенные детали можно купить на eBay), чем платина; таким образом, быть рядом с лучшим выбором!

    3) Нержавеющая сталь (содержит ≥10.5% хрома) устойчив к коррозии из-за высокого содержания хрома и не позволяет ржавчине прилипать, поэтому требует меньшей очистки. При электролизе нержавеющая сталь не портится заметно, но медленно растворяет хром в электролите, образуя два соединения хрома: трехвалентный хром и шестивалентный хром. В то время как трехвалентный хром относительно безвреден, шестивалентный хром токсичен, канцероген и ядовит.

    ГЕКСАВАЛЕНТНЫЙ ХРОМ — строго контролируемый загрязнитель окружающей среды! В большинстве условий электролиза количество образующегося шестивалентного хрома невелико, поэтому острые эффекты обычно не являются проблемой при условии принятия обычных мер предосторожности при использовании анодов из нержавеющей стали в установке для электролиза.Во избежание нанесения ущерба окружающей среде и здоровью людей, ЗАПРЕЩАЕТСЯ использовать аноды из нержавеющей стали, если электролитическое удаление ржавчины проводится в больших масштабах!

    4) Мягкая сталь (≤2,1% углерода; низколегированные: ≤0,40% меди, ≤1,65% марганца, ≤0,60% кремния) портится, ржавеет и позволяет ржавчине прилипать — регулярная очистка (один раз в 3-4 часа ) проволочной щеткой требуется для подачи тока во время электролиза. В целом, хотя низкоуглеродистая сталь не так эффективна, как нержавеющая сталь, она является хорошим выбором для анодов, поскольку она дешевая, экологически безопасная и легкодоступная (она широко используется для ремонта автомобилей).Пластины из мягкой стали 1/8 «или 1/4» являются наиболее подходящими. Из листов мягкой стали можно вырезать аноды различной формы, чтобы они подходили к любому размеру и форме объекта, подлежащего удалению ржавчины, и помещались в емкость с электролитом.

    5) Гальванизированная низкоуглеродистая сталь — это низкоуглеродистая сталь, покрытая в основном цинком (цинк фактически навсегда становится частью стали). Оцинкованная сталь также может быть покрыта никелем, медью и т. Д. Если цинк и / или другие покрывающие металлы попадают в электролит, они образуют соединения, которые, в свою очередь, вносят легированные металлы в катод — некоторое покрытие железного объекта. может произойти удаление ржавчины.Оцинкованные стальные аноды НЕ СЛЕДУЕТ использовать в электролизе.

    6) Латунь Анод осаждает медь на железный предмет, который очищается от ржавчины из-за анодного растворения; таким образом, ускоряя ржавление объекта. Латунные аноды и аноды из других медных сплавов НЕ ДОЛЖНЫ использоваться в электролизе.

    7) Алюминий быстро разрушается и позволяет ржавчине прилипать во время электролиза, поэтому требуется частая очистка и внимание. НЕЛЬЗЯ использовать алюминиевые аноды в электролизе.Например, об алюминиевой фольге не может быть и речи, так как она быстро исчезнет в течение нескольких минут после обработки!

    1) Золотое правило электролиза гласит: расходуемый анод должен быть равен (или превышать) по площади части, подлежащей удалению ржавчины. И этот кусок должен быть окружен анодами (подробнее см. Раздел «Линия видимости» на стр. 20).

    2) Пластины из мягкой стали часто покрыты масляной пленкой, и этот защитный слой следует удалить водой с мылом, чтобы избавиться от любых поверхностных загрязнений.

    3) Убедитесь, что каждая стальная пластина плотно прилегает к внутренней части контейнера, а часть каждой стальной пластины выступает над уровнем электролита, чтобы обеспечить подключение к источнику питания.

    4) Используйте стальные пластины с шероховатой поверхностью, а не с гладкой, предпочтительно расположенные немного вверх, чтобы пузырьки газообразного кислорода могли легче освободиться, не цепляясь за анод, вызывая непроизводительность.

    Вернуться к странице 4 или странице 20 моего учебного пособия «Электролиз монет»

    Электроды промывки | produits-de-soudage

    Электроды ПАТОН для сварки углеродистых и низколегированных сталей

    Эти электроды предназначены для ручной дуговой сварки ответственных конструкций из углеродистых и низколегированных сталей 0.25% по ГОСТ 2651 (Ст 0, Ст 1, Ст 2, Ст 3, Ст 10, Ст 20) всех групп А, В, С и всех степеней раскисления — «КП», «ПС», «СП» по ГОСТ 1050-88 (05кп, 08кп, 08пс, 08, 10кп, 10пс, 15кп, 15пс, 15, 20кп, 20пс, 20). Обеспечивает легкое зажигание дуги, лепрозообразование шва, легкое отделение шлаковой корки. Эти сварочные электроды рекомендуются для дуговой сварки стыковых, внахлест или ответственных металлических конструкций, водопроводных труб, газопроводов низкого давления.

    Эти электроды предназначены для ручной дуговой сварки ответственных или альтернативных конструкций из углеродистых и низколегированных сталей по ГОСТу 2651 / ГОСТ 380 (Ст 0, Ст 1, Ст 2, Ст 3, из всех группы А, В, С и все степени раскисления — «КП», «ПС», «СП» по ГОСТ 1050- (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20) Сварка возможна во всех пространственных положениях (кроме вертикальных электродов сверху вниз диаметром 5 мм.Сварочные электроды АНО-36 характеризуются легким начальным зажиганием и повторным зажиганием, стабильным горением дуги, малыми потерями металла при распылении, пропорциональным швом покрытия, хорошей формовкой металла шва, легкой отделяемостью затвердевшего шлака. Это позволяет выполнять сварку на очень слабом токе. Для электродов небольшого диаметра сварка может происходить от источников питания, включенных в бытовую цепь. Простое обращение с электродами позволяет выполнять сварку даже начинающим сварщикам.Они мало чувствительны к качеству обработки кромок, наличию гальванических покрытий, ржавчине и другим поверхностным загрязнениям.

    Электроды предназначены для сварки угловых, стыковых, стыковых соединений металла толщиной от 3 до 20 мм. Электроды диаметром 3 мм и 4 мм для сварки во всех положениях кроме вертикального «сверху-вниз» и диаметром 5 мм — для нижнего, диаметром 6 мм — горизонтально к вертикальной плоскости и вертикального режима «нижнее». -вверх».Применяется для сварки переключаемых стыков водопроводных труб.

    Электроды «УОНИ-13/55» предназначены для сварки высокопрочных конструкций из углеродистой (типы: 08, 20, 20Л, Ст 3) и низколегированной стали (марки 26ГС, 09Г2С), С235-С355, П235-П355. , E295 (согласно EN 10027-1, EN 10028-2, EN 10028-3). Они широко используются для обработки металлических швов, когда предъявляются повышенные требования к пластичности и прочности даже при работе при низких температурах.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
