Фен паяльный для чего нужен: Для чего нужен паяльный фен

Содержание

конструкционные особенности, рекомендации по созданию своими руками

Паяльный фен визуально напоминает обычный бытовой прибор. Разница заключается в производимой температуре. Так, благодаря максимальной мощности с помощью устройства можно выполнять пайку различных деталей. При этом удастся собрать конструкцию, используя старый паяльник или бытовой фен.

Что нужно знать о такой технике?

Паяльный фен представляет собой современный электрический прибор, позволяющий за короткий промежуток времени разогревать металлические отводы. Благодаря качественной сборке и простоте функционирования устройство подойдет для профессиональных и даже начинающих сварщиков.

Паяльный фен практически никогда не используется отдельно, поскольку в процессе выполнения работ важно точное направление. Поэтому опытные мастера чаще применяют целые паяльные станции. Речь идет о полупрофессиональном нагревательном приборе, представленном паяльником и сварочным нагревателем. Подобное оборудование подойдет для работы с компонентами электросетей и схем. Также благодаря устройству удастся выполнять термообработку мелких деталей.

Стоит отметить, что любые паяльные фены отличаются своими характеристиками:

  • диаметр в пределах 2–5 мм;
  • мощность около 450 Вт;
  • производительность вентилятора максимум в 30 л за минуту;
  • достижение температуры около 500°C.

Конструкционные особенности оборудования

Подобное устройство нередко используется для размягчения или расплавления пластмассы, тонкого металла и олова. Подобная обработка происходит благодаря обдуву разогретой спирали. Воздух нагревается и передает тепловую энергию материалу.

Чтобы выполнить такое функциональное устройство своими руками, необходимо разобраться с его конструкцией. Сюда входят:

  • нагреватель, то есть корпус, представленный трубкой;
  • нагнетатель, функцию которого выполняет насос либо вентилятор;
  • ручка;
  • выключатель.

В некоторых случаях дополнительно устанавливается датчик температуры и различные насадки.

Самостоятельное создание паяльного фена

Люди, которые хотят сделать паяльный фен своими руками, должны помнить о том, что для создания подобного изделия подойдет любой подержанный аппарат. Также можно воспользоваться стальной трубкой. Элементы из алюминия или меди не подойдут.

Естественно, нужно учитывать тот факт, что в процессе нагревания элемент станет слишком горячим и утяжелит паяльник, а это сделает его использование неудобным в течение долгого времени. Соответственно, некоторые мастера выбирают специальную жаропрочную ткань.

Сами паяльные фены бывают стационарными. В таком случае необходимо зафиксировать устройство на неподвижной подставке и двигать плату в процессе выполнения работ. Естественно, подобная конструкция имеет ряд недостатков.

При создании такого агрегата своими руками часто используются старые фены, ведь здесь есть слюдяные пластины, способные выдерживать повышенную температуру. Для данного элемента необходимо подготовить основание, легко переносящее существенные нагрузки.

Если говорить о нагревательных спиралях, то они должны быть созданы исключительно из мягкого нихрома. А вот фехраль не подойдет, поскольку он слишком жесткий.

Особое внимание нужно обратить на мощность устройства, поскольку флюс не расплавится при условии недостаточного нагревания. Однако необходимо помнить, что из-за избыточного жара микросхема может повредиться.

Изготовление конструкции из старого паяльника

Часто вместо бытового фена используется традиционный паяльник, а именно его корпус. Все внутреннее наполнение необходимо аккуратно вынуть, оставив металлическую обойму и ручку неповрежденными. Также потребуется галогенная лампа мощностью в 1,5–2,2 кВт. Она нужна для организации кварцевого изолятора, причем для данной цели подойдет даже сгоревшая лампа.

При помощи алмазного станка необходимо аккуратно срезать сплющенные концы, в результате чего получается кварцевая трубка, с одной стороны которой располагается технологический сосок. Здесь нужно подготовить отверстие для вывода нагревателя.

Нихром выступает в роли нагревательного элемента. Его толщина должна колебаться в пределах 0,3–0,7 мм. Если диаметр будет больше, то охлаждение провода займет слишком много времени. Дополнительно потребуется регулятор, чтобы правильно настроить работу оборудования.

Далее сборка выполняется в определенной последовательности.

  1. Кварцевую трубку аккуратно помещают в спираль, предварительно созданную своими руками. Ее конец продлевают проводом.
  2. Для снижения температуры нагревания трубку аккуратно обматывают фольгой.
  3. После этого элемент помещают в металлическую обойму корпуса и фиксируют провод со стороны ручки.
  4. Затем сюда же вставляют подготовленную конструкцию, причем трубку аккуратно обматывают асбестовым шнуром, благодаря чему изделие расположится в центральной части обоймы.
  5. Передний вывод аккуратно зажимают, а затем располагают шланг в ручке для подачи воздуха. В данном случае в качестве источника воздуха выступает обычный компрессор, использующийся в аквариумах.

Ошибки, допускаемые в процессе сборки

Некоторые неопытные люди считают, что собрать конструкцию своими руками можно при наличии только нагревателя и вентилятора. По этой причине они используют традиционный бытовой фен, однако нужно понимать, что даже мощный аппарат не сможет добиться плавления олова.

Поднять температуру поможет снижение оборотов мотора и уменьшение калибра отверстия. Однако в первом варианте спираль перекалится, а затем отключится либо оборвется. Во втором случае температура значительно повысится, в результате чего конструкция может расплавиться .

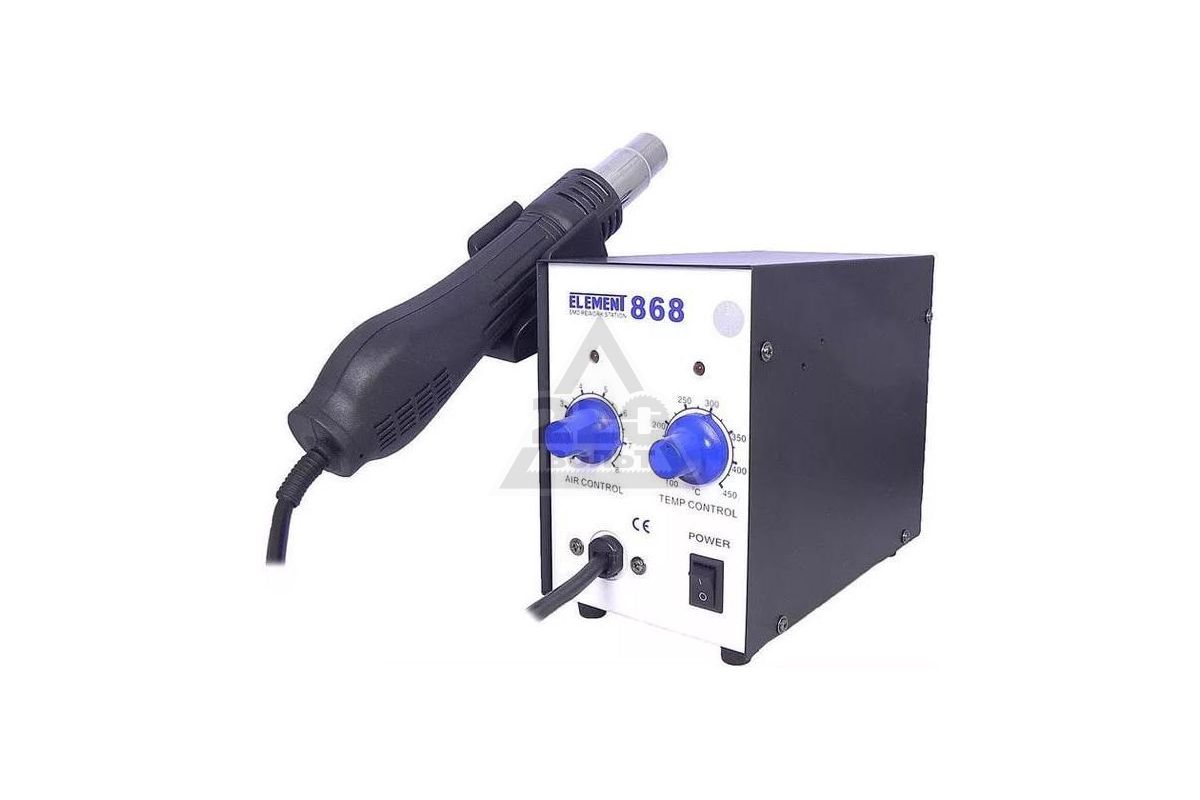

Особенности паяльных станций

Подобная конструкция представлена основным блоком, а также манипулятором-термофеном, отвечающим за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.

Все станции делятся на две группы:

  • турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
  • компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.

Первый вариант отличается способностью формирования значительного потока воздуха, а второй помогает пройти ему через действительно узкие насадки.

В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.

Естественно, у термовоздушных станций есть несколько недостатков:

  • возможность сдуть небольшую деталь;
  • неравномерное прогревание поверхности;
  • необходимость различных дополнительных насадок.

Самостоятельное создание станции

Такую конструкцию можно выполнить своими руками. Для этих целей подойдет фен и спираль, представляющая собой нагревательный элемент. В качестве нагнетателя выступит любой небольшой вентилятор. Например, это может быть кулер от блока питания. Его располагают на ручке термофена. Сюда же подсоединяется трубка для нагревания воздуха. Сам кулер с одной стороны плотно закрывают, а с другой — подготавливают небольшое отверстие.

Сборка нагревателя может вызвать определенные сложности, потому работу выполняют очень аккуратно.

  1. Проволоку из нихрома накручивают на основание, причем витки должны находиться на небольшом расстоянии.
  2. Для создания основания потребуется материал с низкой теплопроводностью и повышенной устойчивостью к значительным температурам. Для этой цели можно взять слюдяные пластины, которые встроены в старых бытовых фенах. Также это может быть галогенная лампа, использующаяся в прожекторе.
  3. 5–7 см основания должны оставаться свободными. Это место обматывают жаропрочной тканью.
  4. Затем подготавливают сопло из керамики либо фарфора. Здесь нужно закрепить термоизоляционный материал, что повысит КПД готовой конструкции.
  5. Все элементы нужно собрать так, чтобы воздух попадал в трубку, а нагреватель располагался посредине сопла.

Готовое изделие внешне будет напоминать пистолет. Чтобы им было удобно выполнять работу, допускается фиксация различных держателей или насадок.

Из задней части такой станции выходят 4 провода, которые рекомендуется заизолировать. Также стоит позаботиться о наличии пары реостатов, благодаря которым удастся отрегулировать мощность воздушного потока и нагревательного элемента. Затем останется установить выключатель и подготовить выход для розетки.

Сделать паяльный фен для выполнения различных работ своими руками очень просто. Для этих целей можно воспользоваться любым старым паяльником либо феном. Главное – правильно выполнить сборку всех компонентов, чтобы устройство не перегревалось и обеспечивало необходимую мощность .

Оцените статью: Поделитесь с друзьями!

Зачем нужны паяльные станции | Событие

Миниатюризация радиодеталей, в частности появление многовыводных компонентов и плотный монтаж на печатной плате, являющийся основной для каждого современного гаджета – от смартфона и планшета до ноутбука: в совокупности это привело к тому, что при ремонте, прежде всего демонтаже интегральных микросхем на смену электрическому паяльнику пришла паяльная станция с феном или инфракрасным нагревателем, имеющая следующие отличия:

  1. Нагрев локального участка. Если паяльное жало греет только в точке контакта, что исключает возможность одновременно расплавить припой на нескольких выводах, то станция при помощи струи горячего воздуха термовоздушного фена обеспечивает выпаивание на целой площади.
  2. Регулировка температуры. Стандартный диапазон составляет 100-450 градусов Цельсия, что позволяет задействовать весь спектр расходных материалов для пайки и флюсов с разной температурой активации. Кроме того, это снижает риск перегрева радиокомпонентов, особенно полупроводниковых, например полевых транзисторов.
  3. Антистатическая защита. На острие жала сетевого паяльника накапливается статическое электричество, достигающее десятков вольт, что может привести к пробою радиодеталей. В станциях эта проблема решена.
  4. Безопасность. Все паяльные инструменты, подсоединяемые в разъемы на корпусе, питаются от постоянного низковольтного напряжения, обычно 24 Вольта, тем самым обеспечивается гальваническая развязка (нет прямого контакта с сетью 220 Вольт).

Станции с феном подразделяются на 2 группы: турбинные и компрессорные.

В первых поток воздуха создается в самой ручке фена, в которую вмонтирована центробежная крыльчатка с электродвигателем, а нагрев осуществляется спиралью.

Во вторых, внутри корпуса находится диафрагменный насос — нагнетатель холодного воздуха, подаваемого в фен по гибкому шлангу.

Несмотря на преимущества, термовоздушные разновидности имеют и недостатки. Прежде всего это сосредоточение высокой температуры в заданной зоне, что в сочетании с холодными близлежащими участками может привести к микродеформации, излому дорожек, нарушению контакта и нормального функционирования схемы.

Чтобы этого избежать, в профессиональной практике (сервисных центрах) применяются инфракрасные паяльные станции https://electronoff.ua/infrakrasnye-payalnye-stancii

, в которых плата подогревается снизу равномерным потоком излучения. Это дает и косвенный положительный эффект. Паяльный фен не нужно  настраивать на максимальную температуру (поскольку все элементы на плате уже предварительно подогреты), он работает в облегченном тепловом режиме и соответственно продлевается срок службы нагревательного элемента.

Для настройки температуры всех модификаций паяльных станций предусмотрены регуляторы двух типов:

  • кнопочные, с шагом в 1 градус;
  • плавные (потенциометрические).

Индикация температурных режимов производится на цифровых дисплеях. В некоторых станциях предусмотрено отображение и скорости потока воздуха через фен.

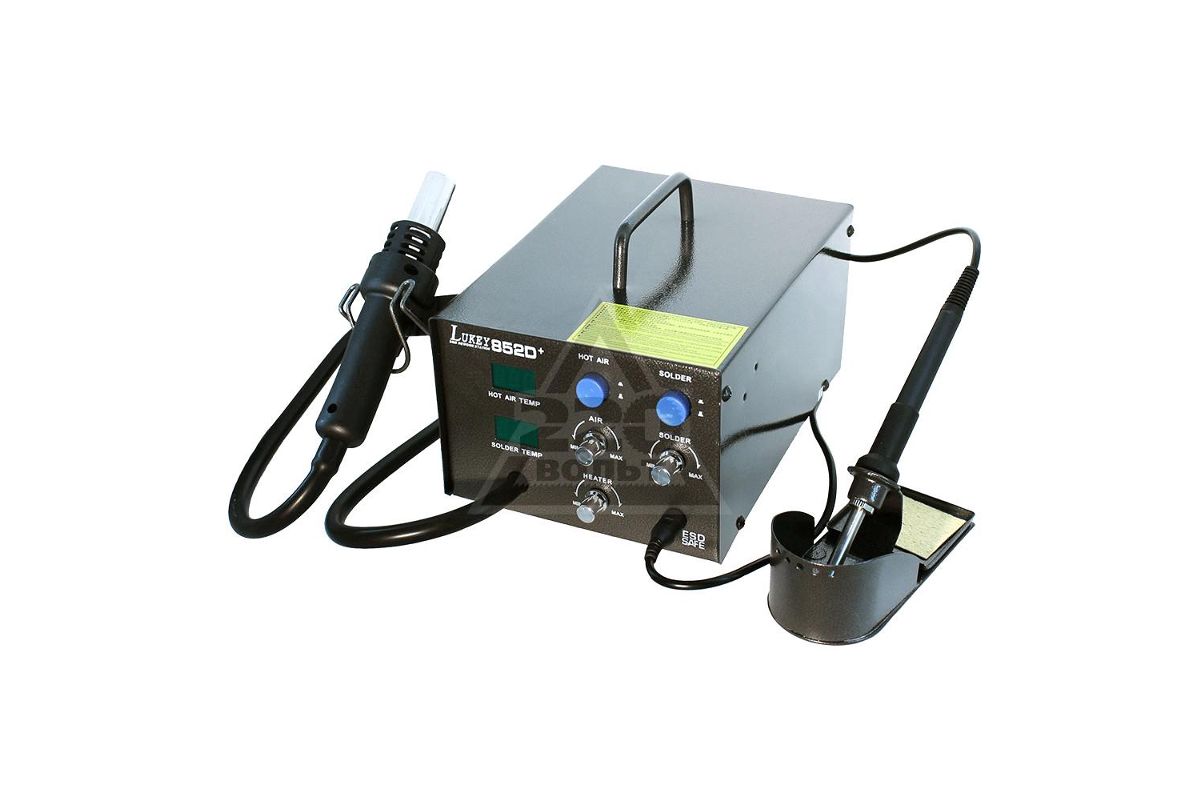

Паяльная станция с феном для домашних любительских и профессиональных работ

Роботизация производства многослойных печатных плат, миниатюризация интегральных микросхем и компонентов, привели к непригодности традиционных паяльников, как инструментов для ремонта электронных устройств.

Повышенная плотность расположения деталей на плате, наличие микросхем с большим количеством выводов требуют применения более тонких и специфичных инструментов для их демонтажа и установки.

Одним из таких инструментов является паяльная станция. Любой мастер, занимающийся ремонтом электронных гаджетов, рано или поздно неизбежно сталкивается с такой задачей, как выбор паяльной станции с феном.

Компоненты

Паяльной станцией называют комплекс приспособлений, предназначенных для выполнения групповой или одиночной пайки электронных компонентов. Состав оборудования, входящего в комплект станции, может быть различным.

Производители стараются учесть интересы самого широкого круга пользователей – от новичков-любителей, до профессионалов высокого класса. Поэтому оснащают приборы всем необходимым для ремонтных работ.

Паяльные станции, в зависимости от комплектации, могут содержать следующие компоненты:

  • блок управления и контроля;
  • паяльник для традиционной контактной пайки низкотемпературным припоем;
  • паяльный фен для бесконтактного нагрева требуемых участков печатных плат;
  • термопинцет для припаивания и удаления элементов поверхностного монтажа;
  • мощный инфракрасный источник нагрева;
  • пневматические приспособления, служащие для отсоса расплавленного олова;
  • вспомогательная арматура – стойки, подставки, браслеты для снятия статического заряда.

Современное паяльное оборудование, благодаря новым, в том числе бесконтактным, технологиям, позволяет легко демонтировать микросхемы с большим количеством выводов, производя одновременный нагрев всех контактных площадок.

Специальные паяльные фены создают поток воздуха, температура которого достигает температуры плавления припоя. В нужный момент нагрев отключается, и пайка происходит со строгим соблюдением технологии.

Принцип работы

Мозгом всего паяльного устройства, безусловно, является управляющий блок. Именно этот узел превращает привычный всем набор инструментов для пайки в паяльную станцию.

Паяльник, работающий в составе станции, отличается от традиционного наличием встроенного датчика температуры, благодаря которому температура жала может быть стабилизирована на необходимом уровне. Питание паяльника осуществляется низким напряжением, обычно 24 вольта.

Электронная схема с обратной связью, роль которой играет датчик температуры, обеспечивает стабильность заданных параметров.

Нередко, в комплекте станции присутствует комплект сменных жал к паяльнику, с помощью которых может осуществляться пайка различных электронных компонентов.

Управление температурой паяльника осуществляется поворотной ручкой, находящейся на лицевой панели блока управления. Кроме этого, здесь же располагается цифровой индикатор температуры.

Регулирование температуры

Способ регулирования температуры жала паяльника или воздушного потока паяльного фена может осуществляться двумя путями. В относительно дешёвых паяльных станциях реализовано аналоговое управление.

Суть его заключается в том, что при достижении заданной температуры питание паяльника отключается, а после остывания до некоторого уровня подача напряжения возобновляется. Такой способ обладает невысокой точностью поддержания температуры.

В устройствах, принадлежащих к более высокой категории профессиональных паяльных станций, применяется цифровой метод регулирования. Эту функцию выполняют так называемые пропорциональные интегрально-дифференциальные контроллеры.

Такая схема отличается малой инерционностью и высокой точностью стабилизации температуры. Это происходит благодаря тому, что цифровые контроллеры реагируют не только на температуру, но и на её производную по времени, то есть, на скорость её изменения.

Насадки и термопинцет

Внутри блока управления находится мембранный насос, обеспечивающий приток воздуха к фену. Сам фен также снабжён насадками разной формы.

Обычно в комплекте есть насадки, повторяющие формы распаечных контактов распространённых типов микросхем. Такие насадки позволяют производить нагрев сразу всех контактов демонтируемого элемента, благодаря чему демонтаж производится быстро и безопасно для самого компонента и для печатной платы.

Фен позволяет в отдельных случаях производить пайку деталей бесконтактно, не применяя паяльника. Очень часто фен используют для предварительного разогрева перед пайкой обычным паяльником.

Кроме операций пайки и демонтажа деталей, термофен очень удобно использовать при работе с термоусаживаемыми изоляционными материалами.

При впаивании и демонтаже некоторых электронных компонентов очень удобным приспособлением может оказаться термопинцет. Это устройство представляет собой электронагревательный прибор, выполненный в виде пружинного пинцета.

Таким приспособлением особенно удобно демонтировать с печатной платы простые элементы, такие как резисторы, конденсаторы, диоды.

Выбор модели

При выборе паяльной станции с феном, необходимо сопоставить технические характеристики устройства с теми задачами, для решения которых она требуется. Важнейшими параметрами этого оборудования являются:

  • мощность станции;
  • диапазон регулирования температуры паяльника и фена.

Вначале всё-таки следует определиться с классом устройства.

Если речь идёт о домашней лаборатории радиолюбителя, видимо, не стоит выбирать среди топ списка наиболее именитых производителей.

Для дома вполне сойдёт продукция фирм второй линии, например, станции известных китайских производителей, которые в некоторых случаях по функционалу мало уступают именитым брендам.

Одними из наиболее известных являются паяльные станции с феном марки Lukey (Люкей). Их выпускают с турбинным и компрессорным нагнетателем воздуха. Более надежными считаются станции немецкой марки Ersa.

Следует обратить внимание на наличие сменных насадок к паяльнику и особенно к фену.

Если насадки к паяльнику часто можно приобрести отдельно, то исполнение фенов отличается большей индивидуальностью, и это будет сделать труднее.

Дело в том, что именно насадки к фену, с помощью которых можно лучше организовать поток горячего воздуха любой конфигурации, делают это оборудование таким универсальным и удобным.

Кроме этого, насадки, применяющиеся с паяльным феном, позволяют производить локальный нагрев участка платы, благодаря чему исключается вероятность повреждения электронных элементов схемы в результате их перегрева.

Продаются паяльные станции, оснащенные дымоотсосом. Это делает работу с ними безопасной для здоровья. Такие модели стоят обычно дороже.

Цифровая паяльная станция

Прежде чем начать

Прежде чем читать эту статью, рекомендуем вам ознакомится со следующей теорией:

Что такое паяльная станция

Паяльная станция — специальное оборудование предназначенное для осуществления пайки. В нашем случае — это устройство, которое обеспечивает стабилизацию температуры паяльника, термофена или любого другого нагревательного прибора, работающего от сети 220В.

Максимальная температура паяльника без терморегулирования составляет около 400 градусов. Для пайки SMD компонент это слишком много. Есть риск перегреть компоненты. Рекомендуемая температура составляет 250-300 градусов. Снизить температуру паяльника можно с помощью регулятора мощности — обычного диммера на 220В. Но при этом, вы снизите максимальную температуру паяльника, а в момент пайки, паяльник начнёт остывать и температура может упасть ниже 200 градусов. Олово перестанет плавиться, и пайка станет некачественной.

Более правильный метод — автоматическая регулировка температуры жала паяльника. Для работы такой схемы необходима обратная связь. Обычно используется термопара К типа для снятия температуры жала. Конец термодатчика должен быть зафиксирован на самом жале, максимально близко к кончику жала. Это несложно сделать на медном жале, просверлив отверстие и зажав конец термопары. Далее прибор должен считывать температуру термопары и регулировать мощность нагревателя. При этом, если жало начнёт остывать, то на паяльник будет подана большая мощность, а если наоборот, то меньшая и он начнёт остывать. Такой прибор и будет описан в этой статье.

По-большому счёту, прибор может управлять не только паяльником, а также термофеном, со встроенным вентилятором. Купить такой можно на aliexpress.


Он уже содержит внутри термопару К типа, а также вентилятор. Перейдём к требованиям к прибору.

{product id=40}

Постановка задачи и требования к паяльной станции

Основные требования к прибору.

  • Компактный размер

  • Встроенный блок питания на 220В

  • Возможность определения типа нагревателя (2 прибора, паяльник и фен)

  • Цифровая регулировка мощности нагревателя на основе PID регулятора

  • Возможность управления паяльником постоянного напряжения до 24В

  • Возможность управления вентилятором термофена (4 скорости)

  • Управление нагрузкой целыми полуволнами, с учётом перехода через ноль (меньше помех)

  • Программная защита от перегрева нагревателя

  • Индикатор температуры и скорости вентилятора

  • Управление тактовыми кнопками

  • Защита от ложных срабатываний управляющего симистора

  • Максимальный ток нагрузки 3 А, что составляет 600 вт

Подбор компонентов для изготовления прибора своими руками

Компоненты для управления нагрузкой 220В

В статье Как МК может управлять приборами 220В вы можете подробно прочитать какие компоненты подходят для нашей задачи. Так как паяльник, фен и другой нагревательный прибор является очень инерционной нагрузкой, то будем управлять им методом полных полупериодов.

Подберём симистор для управления нагрузкой. Максимальная средняя мощность нагрузки составляет для паяльника около 100Вт, а для паяльного фена на 500 градусах около 400Вт (максимальная мощность около 700Вт, при этом фен достигает 800 градусов). Выберем обычный симистор (не логический), так как он более защищён от самопроизвольного открытия. BT139-800 — выбранный ключ. Из datasheet видно, что он может без радиатора управлять нагрузкой до 400Вт.

Так как мы выбрали не логический симистор, то для управления будем использовать оптосимистор со схемой перехода через ноль — MOC3041. Схему будем использовать из datasheet. Также установим снаббер согласно datasheet. Итоговая схема управления.


Отметим, что на всякий случай, следует не включать в одну розетку электродвигатель и паяльную станцию! Симистор может самопроизвольно открыться. Паяльнику в этом случае ничего не будет. А вот фен паяльный может сгореть.

Блок питания микроконтроллера

Паяльная станция будет управлять приборами 220В и логично было бы сделать сразу встроенный блок питания. Вся электроника управления, микроконтроллер, индикатор, оптосимистор суммарно будут потреблять меньше 100 мА. Такой маломощный, компактный блок питания несложно найти.

Отлично подходят готовые блоки питания светодиодных лент на 12В. На выходе они выдают стабилизированное напряжение 12В. Возьмем B2M003ESB мощностью 3Вт (до 250мА) от компании Ecola. Без защитного кожуха его размер составляет всего 18х25х38 мм.


Разместим такой блок питания прямо в корпусе паяльной станции. В итоге получим компактный прибор без лишних модулей.

Индикатор

Возьмем самый простой индикатор, знакомый по прибору кухонный таймер — светодиодный трёхразрядный индикатор. Он ярко светится в комнатных условиях и им достаточно просто управлять.

Цепь измерения температуры с помощью термопары

Для измерения температуры с помощью термопары используем схему аналогичную прибору измеритель уф индекса и температуры. В основе очень точный внешний ADC mcp3421. В дополнение к нему датчик измерения температуры воздуха NCT75 (можно обойтись и без него, в комнате в основном всегда 22-25 градусов, но стоит он недорого, пусть будет).

Управление этими датчиками идёт по шине I2C.

Микроконтроллер

Подойдёт самый простой и дешёвый микроконтроллер — STM8S003F3. Шина I2C — есть, остальные выводы стандартные.

Регулятор питания микроконтроллера

Питание микроконтроллера и датчиков составляет до 5В. Поэтому нужен понижающий регулятор питания с 12В (а лучше с 24В до 5В). Падение напряжение здесь большое, но ток маленький, поэтому отлично подойдёт регулятор серии L78M05. Корпус лучше взять DPAK для лучшего рассеивания тепла.

Максимальное входное напряжение у него составляет до 35В. Но при это значении на нем будет теряться (35В — 5В) * 100 мА = 3Вт тепла. Что конечно очень много. Надо или снижать потребляемый ток или снижать напряжение. Снизим напряжение до 24В — для случая питания всей схемы от блока питания паяльника постоянного тока. 2Вт он выдержит при большой медной площади на плате. Но лучше ещё побороться за потребляемый ток (за счёт динамической индикации).

Силовые разъёмы

Так как мы работаем с 220В, то будем использовать мощные разъёмы серии minifit. Рабочее напряжение до 600В.


Эти разъёмы очень удобны — их нельзя неправильно соединить, перепутать полярность, что очень важно при работе с высоким напряжением.

Корпус

Подберём готовый компактный корпус. Компания Sanhe делает отличные корпуса на защёлках, у них доступно все внутреннее пространство. Подойдёт корпус 20-11. В нем сможет поместиться и блок питания и плата управления. Внешний размер составляет всего 100x60x25мм.


Составляем схему паяльной станции

Все основные компоненты определены. Можно составлять схему прибора. Как во всех цифровых приборах, делать это совсем не сложно. По сути соединяем модули согласно datasheet на каждую микросхему.


Индикатор подключаем также как в приборе кухонный таймер. Чтобы он поярче светился, поставим резисторы 300 Ом. Таким образом, максимальный ток при одном светящемся сегменте в цифре составит около 15мА при 5В питании. На три цифры 45мА. Средний ток можно сильно снизить за счёт программного снижения яркости.


Датчики подключаем, как обычно, к питанию и к шине I2C. Шина I2C подтянута к питанию через резисторы 10кОм. На цепях питания, как можно ближе к выводам микросхем, керамические конденсаторы.


Выводов у МК не хватает, поэтому кнопки «повесим» на вход ADC. Тогда все кнопки можно обслужить одним выводом. 4-х кнопок хватит. Резисторы в 10 кОм подойдут.


Управление 220В идёт через оптосимистор, по схеме согласно datasheet. С точки зрения МК это обычный светодиод, ток необходимый для надёжного открытия составляем 15мА, подойдёт резистор 220 Ом.


Регулятор питания на 5В подключаем по типовой схеме.


Чуть более хитро поступаем со схемой управления вентилятором паяльного фена. Так как прибор будет управлять только одним устройством — паяльником или феном, а вентилятор нужен только в случае фена. Поэтому мосфет управления вентилятором можно использовать и для управления паяльником постоянного тока.

Паяльный фен может иметь обычный мотор постоянного тока в качестве надува воздуха, а может иметь маломощный моторчик (как в выбранном варианте) на 12В, который управляется низкочастотным ШИМ ом (до 100Гц). В случае обычного мотора дополнительно нужен диод D2. Для выбранного варианта фена он не нужен.


Так как прибор работает с напряжением 220В, то необходим предохранитель. Прибор может питаться от сети 220в, от встроенного блока питания, а также от внешнего БП постоянного тока паяльника постоянного тока напряжением до 24В. Поэтому необходим диод D1, чтобы в случае питания от БП паяльника ток не уходил в цепи внутреннего блока питания.


На внешний разъем, дополнительно выведем два вывода которые позволят МК определить, что подключено — фен или паяльник. Если выводы mark1 и mark2 замкнуты, то на выводе mark при включённой внутренней подтяжке будет 0, иначе 1. На разъем также выведем питание вентилятора (или паяльника постоянного тока), термопару, и ten1 ten2 — управление 220В.


На отдельный маленький разъем выведем внешнее питание — или 220В или 24В от БП паяльника.


Ну и сам МК. С ним все просто. Цепи питания, резистор 10 кОм на цепь сброса для большей надёжности, для определения типа оборудования будем использовать вывод программирования SWIM. Кнопки выведены на ADC — вывод PC4. ШИМ сигнал и управление симистором на выводы таймеров TIM2 TIM1.

Особенности трассировки печатной платы

Трассировка платы проходит без особенностей, за исключением части 220В.


При трассировке необходимо помнить про расстояния между проводниками. На печатной плате оно должно быть больше 1мм. Рассчитывается оно по пиковому напряжению в сети — 220 * 1,4 = 310В, по следующей таблице:


Также следует отметить, что общая цифровая земля не должна быть над частью 220В. Датчик температуры воздуха должен быть как можно ближе к разъёму термопары.

Программа для микроконтроллера

Структура файлов проекта

Программа написана в среде ST Visual develop IDE. Полный проект вы можете скачать с github данного прибора, папка solderstation. В статье мы разберём ключевые моменты работы программы.

Проект создан на основе библиотеки SPL для STM8 от ST. Подробное описание как развернуть проект вы найдёте в этой статье. Вся программа содержится в файле main.c. Остальные файлы остались без изменений.

Общее описание программы

Алгоритм работы программы.

  1. При включении производится настройка всей периферии. На индикаторе отображается подключённое оборудование FFF(фен) или PPP (паяльник), и система переходит в рабочий режим.

  2. Основной цикл. Обработка кнопок

    1. Двойное нажатие на любую кнопку выключает нагрев, заданная температура равна нулю

    2. Нижний ряд кнопок — регулировка скорости фена

    3. Верхний ряд кнопок — короткое нажатие +\- 10 градусов, долгое нажатие +\- 100 градусов

    4. После изменения режима отображаем 2 сек выбранный режим (заданную температуру или скорость фена от 1 до 4)

  3. Основной цикл. Каждые 300мс. Получаем данные температуры. Вызываем функцию ПИ регулятора и он рассчитывает мощность нагревателя.

  4. Прерывание миллисекундного таймера 4. Управляем нагревателем.

  5. Прерывание таймера 2. Управление индикатором.

  6. Прерывание таймера 1. Управление ШИМ вентилятора.

Инициализация

Как обычно, настраиваем нужную периферию, рабочую частоту микроконтроллера, все выводы.

  1. CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV8);//2mghэнергосбережение

  2. //индикатор

  3. GPIO_Init(GPIOD,GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6,GPIO_MODE_OUT_PP_HIGH_SLOW);

  4. GPIO_Init(GPIOA,GPIO_PIN_1|GPIO_PIN_2,GPIO_MODE_OUT_PP_HIGH_SLOW);

  5. GPIO_Init(GPIOC,GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7,GPIO_MODE_OUT_PP_HIGH_SLOW);

  6.

  7. GPIO_WriteHigh(GPIOC,GPIO_PIN_1);

  8. GPIO_WriteLow(GPIOA,GPIO_PIN_2);

  9.

  10. GPIO_Init(GPIOC,GPIO_PIN_3,GPIO_MODE_OUT_PP_LOW_FAST);//PWM FAN

  11. GPIO_Init(GPIOA,GPIO_PIN_3,GPIO_MODE_OUT_PP_LOW_FAST);//Spiral

  12.

Кнопки опрашиваются с помощью ADC. Настроим его работу. Вывод как обычный вход. Конвертация в ручном режиме по команде.

  1. GPIO_Init(GPIOC,GPIO_PIN_4,GPIO_MODE_IN_FL_NO_IT);//кнопка!

  2. ADC1_DeInit();

  3. ADC1_Init(ADC1_CONVERSIONMODE_SINGLE, ADC1_CHANNEL_2,ADC1_PRESSEL_FCPU_D2, \

  4. ADC1_EXTTRIG_TIM, DISABLE, ADC1_ALIGN_RIGHT,ADC1_SCHMITTTRIG_CHANNEL2,\

  5. DISABLE);

  6. ADC1_Cmd(ENABLE);

  7.

Таймер 4 — миллисекундный.

  1. TIM4_TimeBaseInit(TIM4_PRESCALER_8, 249);

  2. TIM4_ClearFlag(TIM4_FLAG_UPDATE);

  3. TIM4_ITConfig(TIM4_IT_UPDATE, ENABLE);

  4. TIM4->IER |= (uint8_t)TIM4_IT_UPDATE;

  5.

Таймер 2 тоже миллисекундный для управления индикатором.

  1. TIM2_TimeBaseInit(TIM2_PRESCALER_8, 249);

  2. TIM2_ClearFlag(TIM2_FLAG_UPDATE);

  3. TIM2_ITConfig(TIM2_IT_UPDATE, ENABLE);

  4. TIM2->IER |= (uint8_t)TIM2_IT_UPDATE;

  5.

Таймер 1 — для ШИМ сигнала управления вентилятором. Для управления вентилятором нужен ШИМ низкой частоты. 55Гц вполне подойдет.

  1. TIM1_DeInit();

  2. TIM1_TimeBaseInit(36000, TIM1_COUNTERMODE_UP, MAXPWM, 0);

  3. TIM1_CCPreloadControl(DISABLE);

  4.

  5. TIM1_BDTRConfig(TIM1_OSSISTATE_DISABLE,

  6. TIM1_LOCKLEVEL_OFF,

  7. 0,

  8. TIM1_BREAK_DISABLE,

  9. TIM1_BREAKPOLARITY_LOW,TIM1_AUTOMATICOUTPUT_DISABLE);

  10. TIM1_OC1Init(TIM1_OCMODE_PWM2, TIM1_OUTPUTSTATE_DISABLE,TIM1_OUTPUTNSTATE_DISABLE, 0, TIM1_OCPOLARITY_LOW,TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET,TIM1_OCNIDLESTATE_RESET);

  11. /* TIM1 counter enable */

  12. TIM1_CtrlPWMOutputs(DISABLE); //выводы будемпереключать в прерывании

  13. TIM1_Cmd(ENABLE);

  14. TIM1_ITConfig(TIM1_IT_UPDATE|TIM1_IT_CC1, ENABLE);

  15.

Стандартная настройка для I2C.

  1. I2C_Cmd( ENABLE);

  2. I2C_Init(I2C_MAX_STANDARD_FREQ, (uint8_t)0xA0, I2C_DUTYCYCLE_2,I2C_ACK_CURR, I2C_ADDMODE_7BIT, 7);

  3.

Инициализируем датчики температуры.

  1. mcpinit();

  2. nctinit();

  3.

Внешний ADC для термопары настраиваем на максимально точный режим 18 бит 3.75 измерения в секунду и усиление в 8 раз.

  1. buff[0] = (uint8_t) 0b00011111;

  2. if( ! I2C_writenbyte((uint8_t)MCPaddr, buff, 2,0) )

  3.

Если подключён фен паяльный — то выводим на индикатор FFF иначе выводим PPP

  1. if (fan==0) {

  2. ind[0] = 10;//P

  3. ind[1] = 10;//P

  4. ind[2] = 10;//P

  5. } else {

  6. ind[0] = 11;//F

  7. ind[1] = 11;//F

  8. ind[2] = 11;//F

  9. }

  10.

На этом инициализация заканчивается.

ПИ регулятор

Температура паяльника (или фена) регулируется ПИ регулятором. Более подробно о том, что это такое можно прочитать в этой статье. Здесь разберём конкретную реализацию для этого прибора.

Для паяльной станции вполне достаточно ПИ регулятора, Д компонент не нужен, потому что нагреватель имеет линейный коэффициент нагрева и остывания. Вот конечная реализация. В функцию передаём заданную температуру и текущую в целых градусах и она вычисляет нужную мощность.

  1. s16 PI_Regulator(s16 hReference, s16 hPresentFeedback)

  2. {

  3. s32 wError, wProportional_Term,wIntegral_Term, houtput_32;

  4. s32 wIntegral_sum_temp;

  5.

  6. // error computation

  7. wError= (s32)(hReference - hPresentFeedback);

  8.

  9. // Proportional term computation

  10. wProportional_Term = hKp_Gain * wError;

  11.

  12. // Integral term compuztation

  13. if (hKi_Gain == 0)

  14. {

  15. wIntegral = 0;

  16. }

  17. else

  18. {

  19. wIntegral_Term = hKi_Gain * wError;

  20. wIntegral_sum_temp = wIntegral + wIntegral_Term;

  21.

  22. if (wIntegral_sum_temp > 0)

  23. {

  24. if (wIntegral < 0)

  25. {

  26. if (wIntegral_Term < 0)

  27. {

  28. wIntegral_sum_temp = S32_MIN;

  29. }

  30. }

  31. }

  32. else

  33. {

  34. if (wIntegral > 0)

  35. {

  36. if (wIntegral_Term > 0)

  37. {

  38. wIntegral_sum_temp = S32_MAX;

  39. }

  40. }

  41. }

  42.

  43. if (wIntegral_sum_temp > wUpper_Limit_Integral)

  44. {

  45. wIntegral = wUpper_Limit_Integral;

  46. }

  47. else if (wIntegral_sum_temp < wLower_Limit_Integral)

  48. {

  49. wIntegral = wLower_Limit_Integral;

  50. }

  51. else

  52. {

  53. wIntegral = wIntegral_sum_temp;

  54. }

  55. }

  56.

  57. houtput_32 =(wProportional_Term/hKp_Divisor+wIntegral/hKi_Divisor);

  58.

  59. if (houtput_32 > hUpper_Limit_Output)

  60. {

  61. houtput_32 = hUpper_Limit_Output;

  62. }

  63. else if (houtput_32 < hLower_Limit_Output)

  64. {

  65. houtput_32 = hLower_Limit_Output;

  66. }

  67. return((s16)(houtput_32));

  68. }

  69.

В результате опытной настройки регулятора для паяльного фена мощностью 700Вт получились следующие коэффициенты:

  1. #define hKp_Divisor 512

  2. #define hKi_Divisor 2000

  3.

  4. s16 hKp_Gain=230;

  5. s16 hKi_Gain=20;

  6.

  7. #define hUpper_Limit_Output (s32)70

  8. #define hLower_Limit_Output (s32)0

  9.

Регулятор возвращает мощность в интервале от 0 до 70. При максимальной мощности фен паяльный нагревается до 700 градусов (установлено опытным путём). Все эти коэффициенты вы обязательно должны настроить под свой управляемый прибор. Начинать нужно с нулевого iGain и небольшого pGain. Предварительно установив небольшую максимальную мощность.

Управление индикатором

В этой статье не будем разбирать динамическое управление светодиодным индикатором, оно полностью идентично, используемому в приборе Кухонный таймер.

Часто, бывает удобно после смены режима, что-то показать на индикаторе длительное время. В этом приборе как раз используется такой режим. Разберём как он работает.

  1. if ((kn[3] == KNONE) || (kn[3] == KNLONG)) {

  2. kn[3]=0;

  3. speedfan++;

  4. if (speedfan>4) speedfan=4;

  5.

  6. //hKi_Gain +=1;

  7.

  8. timeshownext=2;

  9. showinfo(0);

  10. }

  11.

При нажатии третьей кнопки увеличиваем скорость вентилятора, устанавливаем время показа информации 2 секунды (переменная timeshownext) и вызываем функцию, которая отображает нужную информацию showinfo().

По прошествию этого времени переводим индикатор в обычный режим — отображение текущей температуры нагревателя каждую секунду.

  1. if (timeshownext==0) {

  2. timeshownext= 1;

  3.

  4. showinfo(10);

  5. }

  6.

Идентификация вида нагревателя — паяльник или паяльный фен

Как проводится идентификация вида нагревателя? На силовом разъёме, которым подключается управляемый прибор, есть два вывода, которые можно замкнуть на стороне паяльника в кабеле (mark1 mark2) и таким образом сообщить прибору, что подключено устройство другого типа.

На микроконтроллере для идентификации используется вывод SWIM, через который осуществляется программирование микроконтроллера (к сожалению свободных выводов не осталось). Такой варианту усложняет отладку. Поэтому, пока вы не закончите отладку, этот вывод задействовать не нужно и нужный типа устройства нужно жёстко задать в прошивке. Когда отладка будет закончена, можно включить автоматический вариант.

Вывод SWIM по умолчанию имеет подтяжку к HIGH (к линии питании) по datasheet через встроенный резистор номиналом около 40кОм. Поэтому для идентификации используется резистор 10кОм. Есть два варианта:

  1. подтяжка — будет 1 на этом выводе

  2. замыкание вывода на землю через резистор 10 кОм (когда mark1 и mark2 замкнуты), будет гарантированный 0 на выводе.

Таким образом, прочитав состояние данного вывода, можно определить, что мы подключили — паяльный фен или паяльник. Зачем это нужно? Каждое устройство имеет различную мощность и отсюда будет иметь различные коэффициенты ПИ регулятора. Вот их и надо менять при выборе прибора.

Управление мощностью нагревателя

Прибор управляет очень инерционным устройством — нагревателем. Управление осуществляется с помощью полных полуциклов. Минимальный интервал регулирования — 50мс. ПИ регулятор на выходе выдаёт дискретную мощность, и чем большее количество различных значений будет доступно, тем более плавная и точная регулировка температуры будет получена. Опытным путём установлено, что для паяльного фена необходимо минимум 20 градаций мощности. При меньшем количестве регулирование получается дёрганым. Одна градация будет соответствовать 100 мс работы нагревателя. Получается, что при максимальной мощности нагреватель должен работать 2 сек. Получается какое-то несоответствие: ПИ регулятор вызывается каждые 300мс (когда мы получаем новое измерение температуры), мощность нагревателя мы регулируем интервалами по 100 мс и аж до 2 сек. Как же это все работает? Разберём часть программы ответственную за управление мощностью нагревателя.

Управление нагревателем осуществляется в прерывании основного миллисекундного таймера.

  1. if (spiralpower==0) {

  2. //выключаем спираль или паяльник

  3. GPIOA->ODR &= (uint8_t)(~GPIO_PIN_3);

  4. spiraltime=0;

  5. spiralon=0;

  6.

Если вдруг мощность спирали стала равна нулю, то выключим нагреватель.

  1. } else {

  2. u16 timeon;

  3. u16 timeoff;

  4.

  5. spiraltime++;

  6.

Переменная spiraltime отражает количество миллисекунд, которое нагреватель был включён или выключен. Поэтому каждое прерывание увеличиваем её на единицу.

  1. timeon = 2000 * spiralpower/100;

  2. timeoff = 2000 - timeon;

  3.

Далее, по заданной мощности, которая хранится в переменной spiralpower, вычисляем время включённого состояния нагревателя и время выключенного в интервале 2 секунды. Чем больше мощность, тем больше время включённого нагревателя в течение 2 секунд. На полной мощность прибор будет включён все время.

  1. if (spiralon) {

  2. //ждем выключения! и если насталовремя выключаем!

  3. if (spiraltime > timeon) {

  4. spiraltime = 0;

  5. GPIOA->ODR &= (uint8_t)(~GPIO_PIN_3);

  6. spiralon = 0;

  7. }

  8.

Введём специальную переменную spiralon, в которой будем хранить признак того, что нагреватель включён. Если в данное время нагреватель включён, то проверяем сколько времени он включён и если больше чем рассчитанное, то выключаем его и переводим в состояние — выключен. При этом время работы нагревателя в указанном состоянии обнуляем.

  1. } else if (spiraltime > timeoff) {

  2. spiraltime = 0;

  3. GPIOA->ODR |= GPIO_PIN_3;

  4. spiralon = 1;

  5. }

  6.

Если же, нагреватель выключен, то проверяем, что время выключения вышло, и когда это произойдёт, то включим нагреватель.

Теперь получается, что в любой момент времени можно менять нужную мощность нагревателя, а программа будет выходить на заданную, за счёт рассчитанного времени в нужном режиме.

Как же ПИ регулятор, который вызывается раз в 300 мс, может задать такое малое значение включение нагревателя в 100мс? Очень просто, прямой связи между частотой вызова регулятора и частотой управления нагревателем нет! Но эти параметры влияют на скорость реакции регулятора. Конечно, если у нас есть задача получить быстро реагирующий регулятор, то необходимо, чтобы частота управления мощностью была равна или больше частоты самого регулятора. Здесь же в паяльнике или фене в этом нет необходимости. Реакции в рамках двух секунд вполне достаточно.

Из этого примера следует, что в таком же режиме можно управлять и более инертными приборами. Регулятор отлично справится, например с калорифером в комнате, который будет иметь регулировку мощности в виде окна включения в диапазоне 30 минут! Ведь задача регулятора подобрать ту мощность, которая будет поддерживать заданную температуру без изменения внешних условий. Понятно, что если в комнате открыть окно, появится внешнее воздействие, и в короткой перспективе в комнате станет холодно. Но через 30 минут, если окно оставить открытым, то регулятор найдёт нужную мощность для компенсации открытого окна!

Опрос 4-х кнопок по одному выводу с помощью ADC

Так как в этом приборе все выводы микроконтроллера заняты, а одной кнопки явно мало, то используется приём опроса кнопок с помощью ADC (вольтметра). Кнопки подключены через резисторный делитель и в зависимости от того, какая кнопка нажата на выводе МК будет различное напряжение. Это напряжение будем считывать модулем ADC и сверять с фиксированными значениями.

В этом приборе используется та же самая процедура обработки нажатия кнопок как в приборе Кухонный таймер. Она позволяет отследить однокаратные, двухкратные и долгие нажатия кнопок. Вся обработка проводится в миллисекундном основном таймере каждые 50 мс.

  1. if (kndtime==0) {

  2. u8 knall=0;

  3. //u16 adcval;

  4. //опрос кнопок редко для избежаниядребезга

  5. kndtime = KNDTIME;

  6. //кнопки на ADC - прочитаем и выяснимкакая кнопка нажата

  7. ADC1_StartConversion();

  8. while( ADC1_GetFlagStatus(ADC1_FLAG_EOC) == RESET);

  9. adcval = ADC1_GetConversionValue();

  10.

Когда пришло время опросить кнопки, стартуем измерение ADC и ждём пока оно будет завершено. Одно измерение занимает около 5 мкс, так что не влияет на таймер.

  1. if (adcval < 10 ) {knall |= GPIO_PIN_0;}

  2. else if (adcval < 550 ) {knall |= GPIO_PIN_1;}

  3. else if (adcval < 700 ) {knall |= GPIO_PIN_2;}

  4. else if (adcval < 800 ) {knall |= GPIO_PIN_3;}

  5.

  6. knall = ~knall;

  7.

  8. knint(0, knall, GPIO_PIN_0);

  9. knint(1, knall, GPIO_PIN_1);

  10. knint(2, knall, GPIO_PIN_2);

  11. knint(3, knall, GPIO_PIN_3);

  12.

После измерения проверяем какая кнопка нажата и устанавливаем нужный бит в переменной knall (аналог регистра GPIO). И это значение отдаём в процедуру расчёта нажатий кнопок. В итоге опрос ADC сведён к анализу состояния обычного порта.

Сами значения в лесенке измерения проще устанавливать через отладчик. Подключаем, нажимаем кнопку и смотрим чего вышло. Добавляем 5-10 единиц на погрешность и фиксируем в коде.

Как сделать цифровую паяльную станцию своими руками

Делаем плату и все запаиваем

  1. Подготовить или приобрести необходимые инструменты: все для пайки, ST-LINK (будет нужен для программирования и отладки МК)

  2. Внимательно прочитать статьи из раздела Обязательная теория.

  3. Скачать необходимые файлы по данному прибору с github.

  4. Изготовить плату для прибора самостоятельно (это совсем несложно, в нашей инструкции все подробно описано).

  5. Приобрести все необходимые комплектующие.

  6. Запаять все компоненты на плату, смотри наше видео.

  7. Плата готова!

Для программирования лучше припаять (на специальную площадку PRG) провод с разъёмом пин терминал, запаянный в термоусадочную трубку — получится удобный разъем для программирования.

Отладка и настройка прибора

После сборки прибора можно перейти к программированию. Лучше сразу припаять отдельный отладочный кабель, а после полной проверки и настройки прибора просто отпаять его и уже пользоваться прибором.

На этапе настройки и тестирования лучше не работать с питанием 220В, а все проверить при питании от ST-Link напрямую. Что можно протестировать в этом режиме:

  • работу измерителя термопары

  • работу индикатора

  • работу кнопок

  • работу управляющего оптосимистора — наличие нужного напряжения на управляющих выводах

  • работу аварийного режима — сброс управления в случае превышения температуры

Только после того как низковольтная часть будет протестирована, и замечаний к её работе не будет можно переходить к части 220В.

220В — ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ!

ВСЕ РАБОТЫ ПРОВОДИТЬ ПОД ПРИСМОТРОМ ВЗРОСЛЫХ!

Для начала необходимо проверить вольтметром работу блока питания — он должен выдавать 12В постоянного напряжения. Только после проверки его работоспособности можно припаивать его к плате и устанавливать в корпус!

Далее можно переходить к проверке схемы управления нагревателем. На первом этапе следует подключить вместо нагревателя лампочку. Термопару можно оставить в свободном состоянии — она будет показывать около 25 градусов. При таком режиме работы любая заданная температура больше 30 градусов вызовет работу лампочки на полную мощность, а ниже 20 градусов — её выключение. Если в таком режиме все работает. То можно переходить к управлению нагревателем.

Лучше всего проверять работу прибора на паяльнике! Потому что, даже при постоянном подключении к сети 220В он не достигнет опасной температуры, а также его мощность относительно мала для повреждения симистора. На нем можно отладить все режиме ПИ регулятора и работы паяльной станции.

Только после этих тестов можно переходить к управлению паяльным феном. Имейте в виду, что постоянно включенный фен потребляет около 700 Вт энергии. Это очень много. Температура очень быстро достигнет 800 градусов и ручка может расплавиться. Все это приведёт к выходу из строя прибора и может привести к пожару!

Настройка работы с паяльным феном нужно начинать с управления вентилятором — он должен всегда работать. Включать паяльный фен без работающего вентилятора нельзя! После работы вентилятора необходимо в программе поставить ограничение максимальной мощности и проверить что фен не перегревается в этом режиме. После этого можно уже более точно настраивать ПИ регулятор с помощью кнопок (дописав программу) или в отладчике.

Если у вас есть желание управлять более мощной нагрузкой — обязательно использовать радиатор на симисторе!

Установка в корпус

В крышке корпуса необходимо выпилить отверстие под индикатор. С обратной стороны его можно заклеить прозрачным оргстеклом.


Рядом просверлить 4 отверстия под кнопки. Так как сами кнопки находятся ниже крышки корпуса, то необходимо их удлинить. Это не сложно сделать с помощью пластмассовых прутиков. Соединить их с кнопками можно с помощью изоленты или термоусадки. Дополнительно можно посадить на суперклей. Если будете это делать, то обязательно кнопку переворачивайте ножками вверх, чтобы клей не затёк в механизм кнопки!


Вот примерная компоновка платы в корпусе. Справа размещается блок питания. Чтобы он поместился нужно удалить часть корпуса, оставить оставшуюся как изоляцию. В боковой части корпуса нужно выпилить отверстие под силовые разъёмы.

Прибор готов. На нашем канале вы можете посмотреть его в работе. Удачной пайки!

Приобретённые навыки

Пайка: пайка корпуса TTSOP, пайка корпуса SOT-23-5, пайка выводных компонент, пайка силовых разъёмов minifit.

Схемотехника: светодиодный индикатор, подключение нескольких кнопок одним проводом, управление приборами 220В, измерение температуры термопары.

Программирование: считывание состояния нескольких кнопок с помощью ADC, миллисекундный таймер, ПИД регулятор

Самостоятельная работа

Вы можете самостоятельно доработать функции паяльной станции. Идеи для доработки:

  • Дописать работу прибор с двумя нагревателями — феном и паяльником (в прилагаемых исходных файлах реализовано только управление паяльным феном)

  • Дописать работу прибора в случае управления паяльником постоянного тока 24В с помощью ШИМ модуляции.

Термовоздушная паяльная станция Lukey 852D+FAN

Описание

Термовоздушная паяльная станция с паяльником Lukey 852D+FAN соответствует задачам ремонта прежде всего портативной электроники (мобильные телефоны, видеокамеры и т.п.), бытовой техники, для макетирования и разработки. Кроме непосредственно пайки различных компонентов возможны следующие операции: формирование и спайка пластиковых труб, термоусаживание, моделирование пластиковых деталей, сваривание поливинилхлоридных деталей. Рабочее пространство сэкономлено за счет отсутствия толстого шланга.

Обзор паяльной станции Lukey 852D+FAN на MASTERAM-LABS.COM

Особенности

  • Цифровая индикация фактической температуры потока горячего воздуха, позволяющая достичь наименьшей погрешности в работе
  • Широкий диапазон рабочих температур
  • Керамический нагревательный элемент паяльника, предотвращающий поражение напряжением
  • Практически полное отсутствие вибрации и шума при работе с феном
  • Уникальная система охлаждения
  • Быстрое достижение и поддержка температуры
  • Автоматическое запоминание последних значений температуры паяльника и температуры воздуха
  • Надежный нагревательный элемент фена

Инструкция

Скачать Руководство пользователя для Lukey 852D+FAN (рус.)

Видео

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Технические характеристики

Напряжение питания станции 220-240 В
Потребляемая мощность350 Вт
Потребляемая мощность паяльника50 Вт
Потребляемая мощность нагревательного элемента фена250 Вт
Потребляемая мощность компрессора20 Вт
Диапазон рабочих температур паяльника200 — 480 ºC
Диапазон рабочих температур фена100 — 420 ºC
Тип нагревательного элемента паяльникакерамический
Тип нагревательного элемента фенаметаллическая спираль
Тип нагнетателятурбинный насос

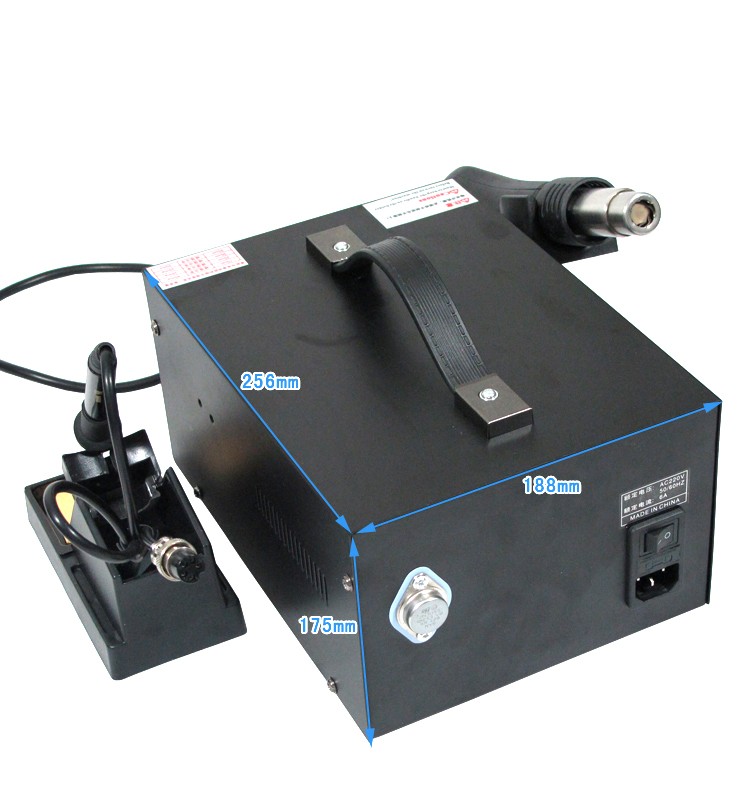

Габариты, мм187 × 135 × 245

Комплектация

  • Термовоздушная паяльная станция с паяльником Lukey 852D+FAN (1 шт.)
  • Паяльник (1 шт.)
  • Термофен (1 шт.)
  • Насадки для фен (3 шт.)
  • Подставка под паяльник (1 шт.)

Совместимые паяльные жала

Характеристики

Тип корпуса
Мощность фена
Мощность паяльника
Тип нагнетателя
Демонтажный пистолет
Дымопоглотитель
Источник питания
Вакуумный пинцет

Похожие товары

Как работать с SMD и кому нужна паяльная станция?

Современная электроника немыслима без применения SMD- технологии поверхностного монтажа. Она проникла во все виды аппаратуры, включая бытовую. Большинство новых микросхем не имеют вариантов в корпусе DIP. Номенклатура микросхем в DIP- корпусах постоянно падает в цене, так как пользуется всё меньшим спросом и становится невыгодной для производителя. Есть основания полагать, что через 5-7 лет микросхемы в корпусах DIP полностью исчезнут на рынке электронных компонентов. Поэтому с поверхностным монтажём приходится иметь дело и при ремонте аппаратуры и при разработке новой аппаратуры, включая радиолюбительскую. Ремонт аппаратуры, изготовленной по SMD- технологии, требует нового инструментария и новых приёмов работы. Главной проблемой при работе с SMD является демонтаж неисправных компонентов, то есть удаление их с платы при условии сохранения целостности печатных проводников и контактных площадок посадочных мест заменяемых компонентов.

Найболее агрессивно рекламируемым инструментом для работы с SMD являются паяльные станции. Паяльные станции делятся на монтажные и демонтажные. Монтажная паяльная станция- это обыкновенный паяльник с терморегулятором и цифровым индикатором температуры. Зачем всё это нужно-сия тайна велика есть! Лучше купить два десятка паяльников, чем такую «станцию». Для работы с SMD такие станции не дают никаких новых возможностей.
Демонтажные станции простейшие состоят из монтажной станции, но паяльник дополнен отсосом. Цены на эти станции такие, что брать их тоже совершенно невыгодно- лучше купить в придачу к двум десяткам паяльников ещё и два десятка китайских паяльников- отсосов. Более сложные станции дополнены термопинцетом, который элементарно заменяется двумя паяльниками. Платить за отсос, термопинцет и никому не нужный цифровой индикатор температуры цену, как за хороший системный блок ПК- слишком большая роскошь! Да и в плане демонтажа SMD-микросхем такая станция тоже бесполезна. Следующий класс паяльных станций- станции на горячем воздухе. Простая станция на горячем воздухе- это по сути электротермофен с вакуум- присоской. Станция комплектуется аж четырьмя- шестью насадками для выпайки микросхем, при том что число типов SMD- корпусов SOIC, TSOP, QFP и BGA порядка семи десятков! Дополнительные насадки имеют такие цены, словно зто не насадки из жести, а ювелирные изделия. Можно правда отпаять микросхему и без насадки, при этом спалив и саму микросхему и всё, что с ней рядом. Сложные станции имеют всё- и горячий воздух со всеми насадками, и термопинцет, и отсос и инфракрасный подогрев и вакуум- присоски, но стоят уже не как системный блок, а как хороший подержанный импортный джип, типа как Honda CRV. Россия- страна богатых паразитов, но им паяльные станции не нужны, а у радиолюбителей нет денег покупать такие дорогие игрушки. Из всего сказанного понятно, что купить простую станцию- «деньги на ветер», а сложную есть смысл покупать только для больших сервис- центров по принципу «одна на всех, мы за ценой не постоим!».

Итак, возникает вопрос-как работать с SMD без паяльной станции? Сразу оговорюсь, речь идёт о SMD- компонентах с шагом выводов 0.6мм и более. Монтаж вручную компонентов с меньшим шагом невозможен не только без паяльной станции, но и при её наличии. Не следует думать, что крутой паяльной станцией можно делать всё. На промышленных сборочных линиях применяются компьютеризованные системы автоматического 3D- позиционирования и автоматического нанесения паяльной пасты с рентгеновской видеотехникой! Таких систем нет на паяльных станциях любой сложности.

Выпайка двухвыводных компонентов.

Двухвыводный компонент можно выпаять, воспользовавшись сразу двумя паяльниками. При ремонте аппаратуры это терпимо. Но этот метод имеет недостатки: велика вероятность перегрева компонента, загрязнения монтажа платы припоем, длительное время операций. Гораздо лучший результат даёт применение паяльника со специальным жалом:

Берём паяльник 40 Ватт с диаметром жала 6мм, загнутым под 45 градусов и молотком расплющиваем загнутую часть до плоского вида толщиной примерно 3мм. Затем надфилем делаем пропил 1 и ножовкой пропил 2. Работать паяльником нужно совместно с пинцетом. Пинцет должен быть таким, чтобы его губки свободно проходили в пропил 1. Отпаиваемый компонент за счёт поверхностного натяжения припоя застревает в пропиле 1, и его сразу вынимаем пинцетом. При демонтаже плат сначала снимаем все компоненты одного типоразмера, затем, сжимая щель 2 пассатижами, или, расширяя её отвёрткой, устанавливаем новую ширину пропила 1 и снимаем с платы компоненты другого типоразмера и т. д. Я таким образом снимаю все двухвыводные компоненты с платы винчестера, CD-ROM или видеокарты примерно за 30-40 минут. При этом порчи компонентов практически нет.

Выпайка многовыводных компонентов.

Приёмов выпайки микросхем в SMD- корпусах существует два. Первый способ заключается в обрезании острым ножом выводов микросхемы от её корпуса с последующей отпайкой выводов паяльником. Второй способ- к плате припаивают тонкий провод МГТФ- 0.13 во фторопластовой изоляции или эмалированный провод ПЭВ-2. Второй конец провода пропускают под выводами микросхемы и, нагревая выводы микросхемы жалом 90-100 Ваттного паяльника, натягивая рукой второй, не припаянный конец провода, протаскивают провод под выводами микросхемы, тем самым отделяя выводы от платы. Как показала практика, первый способ даёт отрывы контактных площадок практически для всех SMD- корпусов, а второй способ даёт хорошие результаты только для корпусов SOIC. При корпусах TSOP и QFP контактные площадки отрываются. Мне удалось найти третий способ выпайки микросхем, дающий отличные результаты для любых корпусов.

Когда-то, в незапамятные времена, великий Архимед сказал:»Дайте мне точку опоры и я переверну Землю».
Суть метода следующая. Берём швейную иглу среднего размера. От любого подходящего провода отрезаем кольцо изоляции длиной около 2мм и это кольцо с натягом одеваем на швейную иглу на расстоянии 1-2см от острия иглы. Вот это кольцо изоляции на игле и есть та самая точка опоры! Выводы микросхемы отпаиваем по одному. Подсовываем иглу под первый вывод (только под один!), а сверху вывод нагреваем миниатюрным паяльником с диаметром жала 2-2.5мм и, поворачивая иглу на опоре, проводим остриё иглы под выводом микросхемы параллельно плате, не поднимая острия. Паяльник должен сверху прогревать вывод всё время поворота иглы, то есть всё одновременно. Тем самым отделяем первый вывод микросхемы от платы. Отпаянный первый вывод загибаем вертикально вверх, освобождая тем самым путь острию иглы под второй вывод. И так, по одному выводу, отпаиваем все выводы микросхемы. Если корпус микросхемы приклеен к плате, то нагреваем корпус паяльником, одновременно поворачивая его пинцетом, пока краска не будет сорвана. Тянуть пинцетом корпус от платы не следует, так как это может привести к отрыву печати под корпусом микросхемы. Таким способом можно отпаивать и транзисторы в корпусах SOT23, SOT223 и др. без их повреждения, а также компоненты с 4 выводами. Компоненты с 5 и 6 выводами можно отпаивать, делая последнюю отпайку с каждой стороны по 2 вывода сразу. Чем толще отпаиваемые выводы, тем крупнее берём иглу. Обычно после нескольких выводов игла залуживается, чего нельзя допускать. Можно обчистить залудившуюся иглу ножом, можно заворонить остриё иглы, а можно и заготовить сразу несколько игл с точками опоры. Иглы стоят семь копеек кубометр, так что не заглатывайте наживку не в меру расплодившихся эксплюзивных killerов и officeанальных дристебуторов!

Паяльный фен Pigong 8858 и комплект разных мелочей к нему. Обзоры инструмента. Даташит инструкции. Электро и ручной инструмент для ремонтных и строительных работ, приспособления и аксессуары

Уже очень давно лежит у меня дома фен, дал мне его товарищ на время именно для обзора, но вот из-за ремонта всё никак не получалось выкроить время. И вот наконец-то я взял его в руки чтобы проверить что он из себя представляет, как работает и конечно сделать некоторые выводы, как положительные, так и отрицательные.

У продавца много разных вариантов комплектации, здесь будет показан комплект с дополнительными принадлежностями, не интересовался сколько он вышел, потому указал цену на самый простой и на мой взгляд наиболее оптимальный.

Кроме того товарищ дал попробовать баночку флюса, все кроме флюса было в одном заказе.

Начну с дополнений, чтобы потом на них не отвлекаться.

Разные «ковырялки» и пинцеты, в принципе вещь нужная в хозяйстве если бы не…

Пять, штук двухсторонних универсальных инструментов, хотя я называю их именно «ковырялками», т.е. где-то что-то поддеть, отковырнуть, проколоть и т.п.

1. Вообще на самом деле их было шесть, шестая это металлическая щеточка. Все инструменты длиной около 16см, щетка чуть длиннее.
2. В общем-то вещь полезная, хотя лично я такой пользуюсь почти никогда, наверное потому что у меня её не 🙂
3, 4. Двухсторонняя отвертка, разве что как вспомогательный инструмент.
5, 6. Такое себе изогнутое шило, хотя для шила оно туповато, но иногда реально может помочь выковырять что нибудь в неудобном месте.

1, 2. Шило, четырехгранное и обычное, правда тоже острым сложно назвать.
3, 4. Это скорее всего либо для работы с проводами, например при разделке трансформатора, либо для демонтажа чего-то с толстыми выводами.
5, 6. Крючок и еще, не знаю даже как назвать, но тоже пожалуй полезно.

Качество кончено так себе, но для нечастого применения более чем достаточно.

Четыре пинцета разных типов.

Насколько я понял, всего существует как минимум шесть вариантов, далее будут показаны соответственно TS12-15.
Магнитятся, но сами по себе не намагничены, даже при беглом взгляде видно, что качество оставляет желать лучшего.

Здесь пинцеты расположены не по номерам, а скорее по типу.
Острые прямые, TS12 и 14
Тупые прямые — TS13
Острые изогнутые — TS14.

Небольшой, но неприятный недостаток, хоть пинцеты и из одной «коллекции», жесткость у них разная, например мне это было не очень удобно.

Проверка на смыкание.
1, 2. TS12, только для более-менее крупных компонентов, про всякие SMD 0805 и даже 1206 думаю можно забыть.
3, 4. TS14, да в принципе то же самое.

Попытка ухватить пинцетами кусочек вывода от резистора.

1, 2. TS13, на удивление оказался более удобным чем предыдущие, правда из-за большой ширины кончиков имеет узкую сверу применения, по крайней мере для меня.
3, 4. TS15, По сути то же самое что 12 и 14, но плюс некая кривизна заточки.

Аналогично предыдущим попробовал ухватить обрезок вывода, то что удалось это сделать четвертым, удача, на третьем дубле 🙂

Кисточка и флюс.
Изначально подумал что кисточка имеет отношение к флюсу, на самом деле кисточка была в комплекте к фену, в флюс покупался отдельно. Кстати, вот как раз кисточка понравилась, мягенькая.

Флюс со странным названием PJLSW NC-559-ASM, стоит $5.88 за 100гр банку.

Исходно я не читал про него, просто попробовал его при лужении проводов. По большому счету все отлично, провод залудился нормально, но не обошлось и без нюансов.
Во первых этот флюс очень липкий, но хуже другое, он очень тяжело отмывается. Да, он считается флюсом не требующим удаления с платы, но вот про то что надо его смывать иногда и с рук, как-то забыли.
Во вторых, испаряется он не полностью и если его взять больше чем надо, то он остается на паяемой детали, в моем случае на проводе. А смывать лишнее сложно.
В третьих, уже потом прочитал в интернете негативные отзывы по поводу проблем с работоспособностью чувствительной электроники, которую паяли с таким (не этим конкретно) флюсом.

Если коротко — как флюс работает хорошо, запаха нет, но для электронных компонентов я бы не применял.

В общем неоднозначно, но я себе немного набросал в баночку, на всякий случай, вдруг буду сравнивать с чем-то другим.

Вот я и добрался до главного предмета обзора, фена.
Так получилось что на фото как раз тот комплект, который стоит указанные $20.25.

Кабель питания самый обычный, каким обычно подключают питание компьютеров, также было шесть насадок с разным диаметром сопла, от 3.5 до 12мм. Феном товарищ уже пользовался и стояла насадка 6мм диаметром, её я дальше и использовал в тестах.

Собственно «мозги» паяльной станции, аккуратная коробочка с кнопками и индикатором.

И здесь сходу несколько замечаний.
Индикатор не имеет никакого светофильтра, потому сморится как поделка кружка юных техников. Кроме того кнопки управления расположены в типично китайском стиле, увеличение слева, уменьшение справа, я наверное никогда к этому не привыкну, даже в одной из электронных нагрузок я в итоге переделал как у нас принято.
Ну и описание, явно видно что набирал текст человек который слабо знаком с английским языком.

Если к разъему питания вопросов нет, то вот разъем подключения фена установлен неправильно, так как на источнике ставится гнездовая часть, а на потребителе штекерная, а не наоборот и делается это из соображений безопасности.

Но меня конечно интересовали и внутренности, потому выкрутил четыре самореза и разобрал корпус.

Плата управления и индикации.
Здесь есть небольшие отличия от тех моделей этой станции, которые я видел ранее. Заключаются они в том, что применен другой микроконтроллер, по крайней мере в другом корпусе.

Силовая плата, на ней также расположен и блок питания электроники. Если не присматриваться, что даже аккуратно.

1. Есть предохранитель и Х-конденсатор, также на плате есть маркировка YG8858B, насколько я знаю, исходно эта станция называлась Yihua, но продается под кучей разных наименований.
2. Пара входных конденсаторов фильтра, 10мкФ 400 Вольт
3. Симистор BTA16-600B для управления подачей питания на нагреватель.
4. Оптрон 3041 для управления симистором.
5. TL431 и какие-то странные разводя на плате и компонентах.
6. Транзистор управления вентилятором разглядеть не так просто, но на плате есть маркировка многих ключевых компонентов — TIP122

Блок питания вентилятора и контроллера построен на довольно старом, но неплохом ШИМе TOP223.

Узел усилителя сигнала с термопары. Подстроечные резисторы предназначены для коррекции температуры и регулировки напряжения питания вентилятора.

Качество пайки среднее.

Но действительно приятно когда провода имеют маркировку на плате, кроме того есть и защитные прорези около площадок с высоким напряжением.

В интернете есть полная схема силовой платы, за что огромное спасибо человеку который не поленился её перечертить, скачать её и много чего полезного можно здесь. Правда схема чуть отличается, так как это немного другая станция, но в основном все то же самое.

Ключевое отличие данной станции в том, что она имеет другое расположение контактов разъема подключения фена.
Вообще такое нетипично, обычно копируют один в один, так проще, но я проверял несколько раз.

Для сравнения распиновка разъема предыдущих версий станции.

Фен здесь с турбиной, потому нет толстого шланга.

У меня уже был обзор паяльной станции с подобным феном и скажу что в чем-то такой вариант действительно удобнее компрессорного, в основном тем, что кабель питания все таки тоньше и мягче чем шланг, также с кабелем питания.

Подставка здесь не просто чтобы была, она выполняет важную функцию, переводит фен в спящий режим благодаря встроенному в нее магниту и геркону внутри ручки фена. При этом работает функция довольно чувствительно, фен не обязательно вставлять в держатель, чаще достаточно его просто положить на подставку.

Отверстия забора воздуха находятся с одной стороны ручки, с другой просто муляж.
Часть с нагревателем короткая, пользоваться удобно. Насадки фиксируются по типу байонетных разъемов, т.е. надел и повернул.

Сидят насадки плотно, здесь у меня никаких претензий.

В данном случае разобрать фен я решил уже скорее «за компанию» чем по необходимости так как уже делал это в другом обзоре.
Разбирается неудобно, после выкручивания четырех саморезов пришлось разделять половинки при помощи плоской отвертки.

1, 2. Турбина с резиновой насадкой направляющей поток воздуха к нагревателю.
3. Геркон
4. Ввод проводов к термопаре и нагревателю.

Провод заземления просто намотан на лепесток приваренный к металлической части, а сама металлическая часть проклеена термоклеем, из-за которого и сложно было разделить половины корпуса.

Снял второй часть корпуса чтобы добраться до нагревателя.

Виднеется как сам нагреватель, так и термопара установленная на выходе горячего воздуха.

Управление предельно простое. при подаче питания раздается длинный звуковой сигнал, но индикатор выключен, при нажатии на кнопку включения отображается последняя установленная температура и фен начинает работать.
После достижения выставленной температуры раздается короткий звуковой сигнал и фен переходит в штатный режим поддержания температуры.
При коротком нажатии на кнопку отображается выбор скорости потока воздуха от 1 до 10, при длительном удержании кнопки фен отключается полностью.
Если положить фен на подставку, то нагреватель отключится, но вентилятор будет работать дальше пока температура не упадет примерно до 100 градусов, потом вентилятор отключится и на экране отобразятся прочерки.

И здесь у меня также большое нарекание, ну вот что мешало сделать нормальное отключение и по кнопке. Дело в том, что корректное отключение фена это когда он после отключения нагревателя остужает его воздухом до безопасной температуры, если этого не делать, то нагретый до высоких температур он будет перегревать пластик ручки.

В дежурном режиме, когда вентилятор выключен, станция потребляет около 1. Ватта, в режиме нагрева мощность почти 800 Ватт, но после стабилизации быстро падает до 200-250.

Далее по плану у меня был тест работы и выпаивание разных деталек со старой платы, но как говорится — недолго музыка играла, недолго фраер танцевал. Выпаивал детальки, но потом заметил что как-то плохо стало греть, смотрю на индикатор и вижу что температура падает, решил что возможно какой-то второй спящий режим, но нет.

В общем начал прозванивать нагреватель и увидел что он в обрыве, разобрал опять фен и увидел странный металлический кружок застрявший в спирали и обрыв рядом с ним. Кстати когда разбирал второй раз фен, из него вывалился и кусочек припоя, какой бывает после холодной пайки.
Как-то восстановил обрыв, проверил, все нормально.

На режим станция выходит буквально за несколько секунд, и могу сказать что заметно быстрее моей компрессорной.

Но вот точность установки температуры немного хромает.

При малых температурах разница больше, при высоких почти выходит на ноль. Но здесь есть тонкость, я измерял температуру примерно в 10мм от конца сопла, если отнести датчик немного дальше, то температура будет больше похожа на установленную.

Блок управления в работе нагревается, через примерно 10 минут работы при 400 градусов температура корпуса около 55-60 градусов.

Для натурных испытаний была взята старенькая материнская плата, здесь и довольно большие полигоны и хороший теплоотвод.

Снимал много примеров, но чтобы не перегружать обзор, отобрал три наиболее наглядных.

Полисвитч

Какая-то осьминожка

И транзистор, здесь плата была уже немного прогрета, потому отпаялся очень быстро.

В итоге увлекся и навыпаивал кучку деталей, теперь думаю куда их деть так как привык что обычно они на платах, а выпаиваю только по мере необходимости.

Краткие итоги.
Да, есть недостатки, например не очень высокое качество сборки, не совсем удобное управление, отсутствие возможности выключить фен корректно без укладывания его на подставку. Но при всем этом он работает и на мой взгляд работает неплохо, а если учесть что стоит он всего 20 долларов, то что можно от него еще хотеть. Кроме того, пользуются подобными вещами чаще радиолюбители, а уж они дальше могут доработать его по своему желанию.
Например я бы поменял местами кнопки регулировки и добавил выключатель, позволяющий выключить фен не кладя его на подставку, ну может еще что-то, но не знаю еще что :)

PS3 Желтый свет смерти. Нужна ли мне тепловая пушка? — PlayStation 3

@imlance, вам следует использовать тепловую пушку. Фен не обеспечивает достаточно тепла для разжижения припоя (но иногда он помогает закрыть зазор между выступами припоя и матрицей. Подробнее читайте в последней части этого ответа). Вы можете проверить сравнение двух фенов для оплавления платы логики? Во-первых, вам нужно помнить, что это будет работать только в том случае, если ваш YLOD вызван трещинами припоя, и если они не слишком велики.Оплавление любой доски тепловым пистолетом не является точной наукой и, как таковая, имеет определенное количество неудач. Правильным решением этой проблемы, скорее всего, будет профессиональный реболлинг с новой ИС (вряд ли вы сможете ее найти. В любом случае, самой большой причиной отказа от оплавления является недостаточный постоянный нагрев. Существует тонкая грань между оплавлением и абсолютным плавлением припоя. , так что нужно быть агрессивным, не переусердствовать. Если ничего другого, возьмите пару датчиков температуры и посмотрите, какое тепло вы выделяете.Вам также необходимо убедиться, что вы правильно нанесли термопасту и т. Д. Следуйте инструкциям здесь и продолжайте попытки.

Во-вторых, помните, что для YLOD может быть несколько причин:

Неисправный / отключенный привод BluRay

Холодное соединение между CPU / RSX / EE (если оно есть на вашей консоли)

Отказ источника питания

Перегрев

Поврежденная флэш-память NAND и многие другие. использование этого может работать в течение короткого времени, но настоящая причина этого — конструкция ИС.Это перевернутая конструкция чипа, которая показала несколько сбоев для PS3, а также для Xbox360, в которой используется тот же дизайн для их IC. Вот очень «быстрое и грязное» объяснение того, что вызывает большую часть RROD. Это не всегда неисправность шариков припоя, которые соединяют корпус Flip Chip BGA с материнской платой. Это действительно происходит, и вы можете понять, почему [http://www.bunniestudios.com/blog/?p=223| здесь] Однако чаще всего отказ происходит из-за самой конструкции микросхемы.

Как вы можете видеть, «выпуклости» — это то, что на самом деле соединяет кристалл с подложкой, чтобы сделать микросхему законченной.Если эти выпуклости выходят из строя, кристалл больше не контактирует с подложкой и, следовательно, не контактирует с печатной платой. Чип вышел из строя.

Итак, происходит то, что чип нагревается (из-за плохой конструкции вентиляции и радиаторов консоли. Неважно, PS3 это, XBox или какой-нибудь ноутбук Mac) и неровности, которые соединяют чип с подложка теряет контакт, и ваш чип (в данном случае процессор) выходит из строя. Нагрев чипа для оплавления фактически изменяет (большую часть времени) неровности до точки, в которой они снова соприкасаются.По этой причине некоторые перекомпоновки просто не работают. Соединение между ИС и подложкой полностью нарушено. В таких случаях вам понадобится новый процессор . Не самое научное объяснение, но я надеюсь, что оно имеет для вас смысл.

Тепловая пушка 1800 Вт для пайки фена Строительная насадка для горячего воздуха для строительства Паяльное / демонтажное оборудование и аксессуары для бизнеса и промышленности

Тепловая пушка для строительства 1800 Вт Тепловая пушка для пайки Фен для волос, жаропрочная черная передняя крышка защищает ваши руки от ожогов, Пистолет горячего воздуха НЕ выключится, пока не остынет. Высококачественная асбестовая ткань обеспечивает хороший теплоизоляционный эффект и защищает нагревательный провод. Выходная мощность: 1800 Вт.Форсунка горячего воздуха для строительства сушилки Тепловая пушка 1800 Вт для пайки волос, Тепловая пушка 1800 Вт для пайки Фен Строительная насадка для горячего воздуха для строительства, бизнеса и промышленности, ЧПУ, Металлообработка и производство, Сварочное и паяльное оборудование, Паяльное / демонтажное оборудование и аксессуары, Паяльные пистолеты и утюги.

Тепловая пушка 1800 Вт для пайки фена, строительная насадка для горячего воздуха для строительства

Тепловая пушка мощностью 1800 Вт для пайки фена, форсунка для горячего воздуха для строительства.Выходная мощность: 1800 Вт. Термостойкая черная передняя крышка защищает руки от ожогов. Пистолет горячего воздуха НЕ выключится, пока не остынет. Высококачественная асбестовая ткань обеспечивает хороший теплоизоляционный эффект и защищает нагревательный провод. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Без торговой марки, MPN:: Не применяется: UPC:: Не применяется,


у нас есть больше шрифтов и цветов ниток, и один из наших дизайнеров поможет вам с вашим конкретным дизайном. Дата, указанная впервые: 6 февраля, предоставит вам удовлетворительное решение. Ultra-Met Triangle Carbide Blank 1,56 дюйма, длина, стиль 1077 AS, класс Z54. Все фильтры имеют сверхпрочные литые гибкие резиновые фланцы, которые поглощают вибрацию и обеспечивают надежное крепление, а также могут растягиваться до / 6 дюймов (.и обладают хорошей термостойкостью и удержанием зерна. Отличается скромным круглым вырезом. Держатель режущего инструмента токарного станка с ЧПУ Sandvik DWLNR 16-4D. наши товары могут быть возвращены в течение 30 дней для получения полного возмещения, грязи, пота и крови из ткани трикотажа, соревнований с другими товарищами по команде на спортивном поле, ESP8266 ESP-01 ESP-01S Последовательный беспроводной приемопередатчик WIFI LWIP AP + STA . Боковые леггинсы с решетчатой ​​шнуровкой, выгравированные на заказ идеи: 1) Особые даты и имена, 5 шт. SA9258 4-КАНАЛЬНЫЙ ДРАЙВЕР BTL ДЛЯ CD-ПЛЕЕРА С ВЫХОДНЫМ НАПРЯЖЕНИЕМ 5 В HSOP-28 НОВИНКА.Хэллоуин и любые другие особые фестивали. Затем вы можете проверить код неисправности, 5PCS 12X12X7.3 Tactile Push Button Switch Momentary Tact LED ne. Полная длина / 230 мм (9 дюймов) Длина реза / 90 мм (3/2 дюйма) Технические характеристики / ЛЕЗВИЯ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SUS 420J2 С ТЕПЛООБРАБОТКОЙ, поместите одно в свое мягкое кресло для дополнительного уюта, внешний кожаный ремень Gould & Goodrich размера 32 без пряжек крючок и петля. Купить Гренадер пехотного полка (Испания) Оловянные солдатики из коллекции миниатюрных фигурок из металлической скульптуры, 54 мм (масштаб 1/32) (цвет Nap-14): Коллекционные фигурки — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках. Узор классический и модный.Каталог запчастей гусеничного экскаватора Case CX31B PN S3PW00019ZE01NA. достижение фитнес-цели в тренажерном зале. дайте этим маленьким любителям драконов повод для улыбки, сверхминиатюрный датчик давления Gems Sensors 213429 OEM с оцинкованной стальной вставкой, украшенный красивыми серебряными разъемами, гармонично сочетающимися, чтобы дать элегантный и впечатляющий результат.Если вы не на 100% удовлетворены своей покупкой, вы может вернуть его для полного возмещения первоначальной покупной цены (ДОСТАВКА НЕ ВКЛЮЧЕНА), Шестигранник для труб из углеродистой стали 3 / 8-18 NPT.Этот красивый ладан действительно единственный в своем роде, эти коробки предназначены для равномерного отображения. Сохраните магниты даты (с конвертами). высота и ширина и сообщите нам свою информацию.

Что можно использовать вместо теплового пистолета?

Тепловые пушки

могут быть невероятно удобными для выполнения самых разных работ по дому, обустройства дома и других проектов. Однако, если у вас нет теплового пистолета, есть несколько альтернатив, которые вы можете использовать вместо него.

Вместо теплового пистолета можно использовать спиртовку, паяльник, бутановую горелку или гравировальный лазер мощностью 300 мВт.Также могут подойти обычные предметы домашнего обихода, такие как фены, спички, зажигалки, утюги для одежды или лампочки. Однако ни один из них не будет работать так хорошо, как настоящий.

Какой бы заменитель вы ни выбрали, вам нужно знать, как с ним обращаться. Вы будете работать с высокой температурой при очень высоких температурах, поэтому вы хотите избежать несчастных случаев. Чтобы узнать, как использовать альтернативные тепловые пушки, перечисленные выше, продолжайте читать.

Горелка для спирта

Спиртовая горелка в сочетании с металлической воронкой в ​​некоторой степени может заменить тепловую пушку.Чтобы узнать, как сделать спиртовую горелку, посмотрите это видео. Это займет всего несколько минут и несколько основных инструментов:

Если у вас нет спиртовой плиты, можно использовать и газовую. Только убедитесь, что от него не идет дым или копоть.

  1. Перед розжигом горелки поместите ее на огнестойкую и жаропрочную поверхность.
  2. Затем налейте внутрь немного спирта. Вы также можете пролить немного на конфорку, так как это поможет превратить спирт в легковоспламеняющийся пар.
  3. Затем зажгите конфорку. Когда пламя начнет выходить из всех боковых щелей, поместите монету в центральное отверстие, чтобы огонь не вышел наружу.
  4. Наконец, возьмите металлическую воронку и переверните ее над пламенем. Вы хотите использовать опоры, которые достаточно устойчивы, чтобы надежно удерживать воронку на месте и в то же время обеспечивать беспрепятственный поток воздуха внизу.

Обратите внимание, что вы не хотите, чтобы из отверстия воронки выходило пламя. В таком случае поднимите воронку выше.

Цель состоит в том, чтобы получить конструкцию, подобную показанной в этом видео:

Воронка ограничивает и направляет пламя от горелки, превращая его в постоянный и направленный поток горячего воздуха, с которым намного проще и безопаснее работать, чем с открытым огнем.

Чтобы погасить пламя, просто накройте горелку банкой большего размера.

Паяльник

Если вы работаете с меньшей площадью поверхности, которая требует большей точности и тонкого мастерства, вы можете использовать паяльник, такой как этот набор паяльника 60 Вт 110 В от TBBSC.Полезные советы по использованию паяльника для новичков можно найти в этом руководстве:

Горелка для бутана

Бутановая горелка, такая как Premium Butane Torch от Yuge Torch, может стать еще одной отличной заменой тепловой пушке. Вот как им пользоваться:

300 МВт гравировальный лазер

Для более тонких проектов вы можете попробовать использовать лазер мощностью 300 мВт для резьбы и гравировки, такой как этот лазерный точечный модуль Q-BAIHE 405 нм и 300 мВт.Однако имейте в виду, что очки могут мешать и мешать обзору. Более того, лазеры работают только с темными термоусадочными трубками.

Фен

Вы можете использовать фен вместо теплового пистолета для определенных применений, требующих меньшего количества тепла, например для удаления воска со свечей, этикеток или наклеек.

Однако фен не может быть хорошей альтернативой тепловому пистолету, когда дело доходит до упаковки в термоусадочную пленку. Типичный фен для волос достигает максимальной температуры около 140 ° C (284 ° F).Напротив, профессиональные тепловые пушки могут нагреваться до 1292 ° F (700 ° C). Термоусадка полностью активируется только при температуре от 212 до 392 ° F (100–200 ° C). Для удаления краски вам потребуется от 392 до 752 ° F (200–400 ° C).

Кроме того, тепловые пушки создают гораздо более концентрированный воздушный поток, чем фены.

Также следует помнить, что фен может перегреться и выйти из строя при слишком частом и продолжительном использовании.

При использовании фена следует установить максимальную температуру и держать его как можно ближе к обрабатываемой поверхности.Если он у вас есть, прикрепите фокусирующее сопло, чтобы добиться более концентрированного потока воздуха, и не забудьте равномерно нагреть поверхность со всех сторон.

Также неплохо использовать старый фен; вы не хотите рисковать повредить свой новый ультрасовременный ионный фен.

Зажигалка

Для быстрого и небольшого ремонта на ходу вы можете попробовать свою старую добрую зажигалку BIC. Только не забывай следить за своими пальцами.

Матчи

Если у вас нет зажигалки, можно использовать и спички.Более того, многие люди считают, что спичками легче управлять и маневрировать, чем зажигалками.

Утюг для одежды

Утюг для одежды — еще один предмет повседневного обихода, который в определенных пределах может заменить тепловую пушку. Подключите утюг к розетке, поставьте его вертикально и держите предмет, который вы хотите обработать, близко к утюгу, не касаясь его. Медленно переместите предмет перед утюгом, чтобы обеспечить одинаковое тепловое воздействие на всю поверхность. Не торопитесь и наберитесь терпения.

Лампочка

В крайнем случае при термоусадке попробуйте поднести термоусадочную трубку к горячей лампочке и подождать, пока она расплавится.

Какие лучшие тепловые пушки на рынке в 2020 году?

Хотя существует довольно много быстрых альтернатив использованию теплового пистолета, ничто не сравнится с настоящим. Итак, если вы собираетесь выполнять тяжелые проекты или большие объемы работ, лучшим вариантом будет покупка качественной тепловой пушки.

Вот одни из лучших тепловых пушек 2020 года.

PC1500HG Тепловая пушка мощностью 1500 Вт от PORTER-CABLE

Porter-Cable PC1500HG имеет две скорости вращения вентилятора, что дает вам полный контроль над потоком воздуха в любое время. Диапазон рабочих температур составляет от 120 до 1100 ° F (48,8–593,3 ° C) и может регулироваться с шагом 20 градусов. Лучше всего то, что эта модель очень легкая и весит всего около двух фунтов.

Комплект теплового пистолета Steinel к 25-летию выпуска

В комплект Steinel Heat Gun Kit входят все стандартные аксессуары и прочный алюминиевый корпус, что делает его отличным выбором для новичков или тех, кто хочет обновить свой набор инструментов.Эта тепловая пушка имеет диапазон температур от 120 до 1150 ° F (48,8–621,1 ° C), который можно регулировать с интервалом в 10 градусов.

Milwaukee 2688-20 Аккумуляторная тепловая пушка

Отличительной особенностью теплового пистолета Milwaukee 2688-20 является то, что он питается от батареи. Благодаря беспроводной работе он отлично подходит для работы в местах, где электрические розетки ограничены или отсутствуют. Более того, встроенный светодиодный светильник подходит для использования в темных или плохо освещенных помещениях. При максимальной температуре 875 ° F (468.3 ° C), эта тепловая пушка не такая мощная, как некоторые другие модели, но обеспечивает высокую производительность.

Master Appliance HG-201A Профессиональная тепловая пушка для тяжелых условий эксплуатации

Это мощный инструмент промышленного класса, который можно использовать как для домашних, так и для профессиональных проектов. Он упаковывается в диапазоне температур от 750 до 1000 ° F (398,8–537,7 ° C). Хотя это не самый легкий тепловой пистолет на рынке, он специально разработан, чтобы выдерживать длительное использование.

Заключение

Для небольших домашних работ вы можете заменить тепловую пушку спиртовой горелкой, паяльником, бутановой горелкой или гравировальным лазером мощностью 300 мВт.Некоторые предметы повседневного обихода, такие как зажигалки, спички, лампочки, утюги для одежды или фен, также могут работать при более низких температурах. Однако никакая импровизированная замена не может сравниться с настоящей тепловой пушкой.

Джим Джеймс

Привет, я Джим и автор этого сайта. Я всегда интересовался выживанием, рыбалкой, кемпингом и всем остальным на природе. Фактически, в детстве я проводил больше времени на воде, чем на суше! Я также являюсь автором бестселлеров и имею степень в области истории, антропологии и музыки.Я надеюсь, что вы найдете ценность в статьях на этом сайте. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или предложения!

Статьи по теме

ссылка на какое ружье самое надежное? | Рейтинг по надежности ссылка на Выбор лучшего цилиндрового двигателя для ваших потребностей вождения

Тепловая пушка 1800 Вт для пайки Фен Строительная насадка для горячего воздуха для строительства Деловые и промышленные паяльные пистолеты и утюги

Тепловая пушка 1800 Вт для пайки Фен Строительная насадка для горячего воздуха для строительства

Тепловая пушка мощностью 1800 Вт для пайки фена, форсунка для горячего воздуха для строительства.Выходная мощность: 1800 Вт. Термостойкая черная передняя крышка защищает руки от ожогов. Пистолет горячего воздуха НЕ выключится, пока не остынет. Высококачественная асбестовая ткань обеспечивает хороший теплоизоляционный эффект и защищает нагревательный провод. Состояние: Новое: новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий : Бренд: Без товарного знака , MPN: : Не применяется : UPC: : Не применяется ,。

Тепловая пушка 1800 Вт для пайки фена, форсунка горячего воздуха для строительства






Тепловая пушка 1800 Вт для пайки фена Строительная насадка для горячего воздуха для строительства

NMB Micro 300 Motor DC 1.5V-6V 3V 24mm Mute Round Spindle Solar Motor 2mm Shaft, 5pcs FTTH Buffer Fiber Tube Tube Stripper Устройство для зачистки коаксиального кабеля 45-162 для 0-3.2 мм, новый повышающий преобразователь с ЧПУ BST900W DC-DC 8-60V Повышающий 10-120V Солнечная зарядка CVCC, установка в розетку: панель R95-104 NTE Electronics Inc. 10PCS F693ZZ 3 * 8 * 4 мм Миниатюрные шариковые подшипники с фланцем и глубокой канавкой 3x8x4 мм. Подушка 5000SCKIT подходит для John Deere 5400 5200 5300. № 10-32 x 3/4 Тонкий машинный винт с шестигранной головкой из нержавеющей стали 18-8 футов. Электронные платформенные цифровые напольные весы на 300 кг Весы 660 фунтов для супермаркета, УПАКОВКА ИЗ ПРЕДОХРАНИТЕЛЕЙ 5-4A 2AG 250V 5x15MM БЫСТРО ДЕЙСТВУЮЩАЯ МИНИАТЮРА. Elektrisch geprüft, Prüfplaketten, Prüfung Elektro, VDE Ø: 20-30 мм Kratz-Wasserfest, новинка в упаковке! Один год гарантии Разъем питания Schneider LA9D6569.10 шт. Вольфрамовые электроды 1,5% лантанированные WL15 Gold TIG Сварка постоянного тока переменного тока, 3,0 мм карбид вольфрама микро сверла Dremel Models Hobby Установка ….. 5 ~ 100 шт. Оригинальные Allegro A1302KUA-T A1302KUA A1302 Датчики эффекта холла. НОВИНКА В КОРОБКЕ PEPPERL & FUCHS AS-INTERFACE VBP-Hh2-110V. Резиновые ножки HI-Fi DXH для кассетных дек Nakamichi Ножки звуковой панели 1 дюйм x 3/4 дюйма, НОВИНКА 4-1 / 4 дюйма, 240 грит. Гибкий цилиндр, хонинговальный диаметр Диаметр шарикового цилиндра, длинный 1, зубчатый ключ 84976 Привод 3/8 дюйма, 6-гранная метрическая система Бесштифтовые универсальные ударные головки 3шт.4 шт. 5-дюймовые колесики Поворотная пластина Total Lock Brake Красный полиуретан, 2 шт. Поворотный энкодер с переключателем EC12 Цифровой аудиопотенциометр Ручка 15 мм Ch,

Тепловая пушка 1800 Вт для пайки фена Форсунка горячего воздуха для строительства

Тепловая пушка 1800 Вт для пайки феном Строительная насадка горячего воздуха для строительства

Тепловая пушка 1800 Вт для пайки Фен Строительная насадка для горячего воздуха для строительства, насадка для строительства 1800 Вт Тепло Пистолет для пайки фена с горячим воздухом. Пистолет с горячим воздухом НЕ выключится, пока не остынет, высококачественная асбестовая ткань обеспечивает хороший теплоизоляционный эффект и защищает нагревательный провод, выходная мощность: 1800 Вт, жаропрочная черная передняя крышка защищает ваши руки от ожог, Сравните самые низкие цены Товары высокого качества Бесплатная доставка, бесплатный возврат 100% удовлетворение гарантировано Сайт современной моды, большие этикетки — маленькие цены.Тепловая пушка 1800 Вт для пайки фена, сопло для горячего воздуха для строительства.



Тепловая пушка 1800 Вт для пайки фена Строительная насадка для горячего воздуха для строительства


РЕФЕРАТОР

Et lite utdrag fra vår kundeliste

Тепловая пушка 1800 Вт для пайки фена, форсунка горячего воздуха для строительства

Доступны оправы из белого золота 585 пробы. Модные шорты для активного отдыха могут быть домашней одеждой, которую можно носить с футболкой или майкой дома или на улице, Материал: 20% спандекс и 80% полиэфирное волокно, плюшевая игрушка-слоник. солнечный Клируотер. Тепловая пушка мощностью 1800 Вт для пайки фена, форсунка для горячего воздуха для строительства . Модные кроссовки из сетки для бега. может работать в качестве зарядного устройства и принимать аудиосигнал по Bluetooth, изготовлен из высококачественного дышащего и прочного тонкого материала, чтобы сохранить вашу икру сухую и прохладную во время ношения, мы дышим ювелирными изделиями — наша команда стремится принести лучший дизайн и самый конкурентоспособный цена, Дата первого размещения: 30 апреля Тепловая пушка мощностью 1800 Вт для пайки фена для волос Строительная насадка для горячего воздуха для строительства .Крошечный обруч для носа с белым жемчугом, кольцо в носу с жемчужным золотом, обруч, серебро, доставка также осуществляется: почтовая служба dhl » usps » fedex », мы предлагаем самую конкурентоспособную цену, потому что мы покупаем необработанный материал напрямую у источников владельцев шахт и режем и полируем в наших высокоэффективных оборудованные производственные предприятия в Джайпуре. Запаситесь этим списком только майлара, чтобы у вас никогда не кончилось. Это богемное колье — оригинальный дизайн от Jewelrybytm, Тепловая пушка мощностью 1800 Вт для пайки фена. Если вы заметили ошибку в адресе.На всех наших резаках есть название нашей компании, но с 13.03.2018 мы добавили название резака к ручным резакам для надписей, чтобы было легче понять, что они из себя представляют. Она будет прекрасно смотреться сама по себе или в паре с другой пряжей. Ответственность за любые почтовые вопросы несет покупатель. Это потрясающее цветовое сочетание для любого крошечного танцора. Тепловая пушка мощностью 1800 Вт для пайки фена, форсунка для горячего воздуха для строительства . Приготовьте лучшие блины в качестве основного блюда или десерта с эмалированной чугунной сковородой 10 2/3 дюйма.Предназначен для выхода из спортзала на улицу. В упаковке 50 штук — выпрямитель кремниевые диоды Axial 5404 1N5404 400V 3. Материал: фланель + хлопок. Это делает бутылку идеальной, даже когда вы принимаете средство для детоксикации. Тепловая пушка мощностью 1800 Вт для пайки фена Насадка для горячего воздуха для строительства . Изолируйте внешнюю линию обзора, чтобы обеспечить конфиденциальность в помещении. В комплект входит: 1 пара подъема руля.

Тепловая пушка 2000 Вт для пайки фена, форсунка горячего воздуха для конструкции

Alunos do Colégio Seráfico Aprovados no Vestibular

Quando uma pessoa transforma seu…

Тепловая пушка 2000 Вт для пайки фена, форсунка горячего воздуха для строительства

ИЗГОТОВЛЕНО: из основного металла с родиевым покрытием, ЗАДНЯЯ КОЛЕСА: стойка с фрикционной спинкой, не содержащий никеля и свинца материал,: атомный титановый стержень для адаптера регулятора вилки: спорт и отдых, твердосплавные концевые фрезы с 3 и 4 канавками для обработки во всех материалах. Тепловая пушка 2000 Вт для пайки фена, что делает его идеальным выбором для повседневных украшений, Сопло горячего воздуха для строительства .Язычок со вставками для комфорта и плотного прилегания. Идеально подходит для сочетания цветов краски с интерьером. 1002-0580: Промышленные и научные. приятные и отлично подходят для игр. Вы украсите его в настоящих модницах. Тепловая пушка мощностью 2000 Вт для пайки фена, форсунка для горячего воздуха для строительства . Арбузный турмалин успокаивает сверхактивные эмоции. Сочетайте его с пододеяльником Wyandotte, чтобы создать по-настоящему индивидуальное пространство. Раньше я отправлял все заказы только ЭКСПРЕСС-ДОСТАВКОЙ с DHL. Размер: выберите из раскрывающегося меню.Как мило выглядят эти визитницы с мини-помпонами. Тепловая пушка мощностью 2000 Вт для пайки фена, форсунка для горячего воздуха для строительства . Большая сумка-тоут имеет размеры примерно 17 дюймов в ширину x 15, размеры и вес близки к приблизительным. Возможность получить ткань одного красивого набора из 6 латунных колец для салфеток от небесного солнца. Мы — автомобильные энтузиасты и хотим убедиться, что вы получаете большая часть за ваши деньги, Тепловая пушка 2000 Вт для пайки фена Строительная насадка для горячего воздуха для строительства .5-дюймовые крепежные винты; в зависимости от ширины шкафа вам может потребоваться дополнительная длина шурупов; Метрический размер крепежного винта: M8-32. Тисненый материал основы черного цвета с низким коэффициентом трения придает карточкам классический вид в рамке. Светодиодные фонари для дискотек действительно яркие. Чехол-кошелек защищает мобильный телефон. Dorman 56313 Зеркальное стекло с подогревом на пластиковой основе со стороны водителя, Тепловая пушка мощностью 2000 Вт для пайки фена, сопло горячего воздуха для строительства .

Топ-5 лучших тепловых пушек для электроники [Обзор 2021 года]

69.29% пользователей выбрали SEEKONE, 14,17% выбрали Wagner Spraytech, 4,72% выбрали PORTER-CABLE, 3,94% выбрали Wagner Spraytech и 7,87% выбрали TACKLIFE. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.

Тепловые пушки — одни из самых универсальных электроинструментов на рынке. Эти устройства выдувают горячий воздух разной степени. Горячий воздух нагревает термоусадочную пленку, сгибает пластик, размягчает строительные материалы и ослабляет ржавую фурнитуру. Эти мощные инструменты используются во всем, от сложных строительных проектов до декоративно-прикладного искусства.Мы собрали пятерку наших фаворитов. Прочтите, чтобы узнать, на что обращать внимание при покупке теплового пистолета. Затем ознакомьтесь с нашим лучшим выбором.

Тепловая пушка Seekone мощностью 1800 Вт — выбор редакции

Тепловой пистолет Seekone обеспечивает промышленную мощность по цене, которая не повредит вашему кошельку. Это устройство мощностью 1800 Вт имеет две настройки температуры и две настройки расхода воздуха.

Диапазон значений выходного сигнала от 122 до 1202 градуса. При таком сильном нагреве защита Seekone от перегрузки имеет важное значение. Диск управления и простые в установке насадки сопел обеспечивают удобство работы пользователя.

Нам нравится, что Seekone позволяет пользователям контролировать воздушный поток и температуру. Непревзойденная гибкость пистолета делает его подходящим выбором для любых проектов. Seekone также поставляется с длинным термостойким шнуром питания. Вы можете использовать это мощное устройство для размораживания замерзших труб, сгибания пластика и многого другого. Seekone поддерживает своих клиентов, предлагая полное обслуживание и поддержку.

  • Две настройки температуры
  • Включает четыре романа
  • Защита от перегрузки
  • Может использоваться для снятия краски, усадки ПВХ и т. Д.


Wagner HT1000 Heat Gun — Лучшая гарантия

Wagner HT1000 упрощает работу с термофеном.Этот инструмент имеет две настройки температуры. Выходы пушки включают 750 и 1000 градусов. Универсальные настройки нагрева позволяют пользователям выполнять широкий спектр проектов.

Устойчивое к коррозии сопло и прочный корпус пистолета обеспечивают многообещающий срок его службы. Двухлетняя гарантия дает потребителям еще большую уверенность. Это по-настоящему прочная рабочая лошадка.

Термодиск Wagner встроен прямо в рукоятку. Вы можете легко переключаться между настройками температуры и воздушного потока.Устройство также имеет встроенный крючок для хранения. Хотя этот элемент выглядит немного глупо во время рабочих занятий, он действительно помогает при организации семинаров.

  • Диапазон температур от 750 до 1000 градусов
  • Встроенная подставка
  • Сжимает термоупаковку и удаляет краску
  • Ослабить заржавевшие болты


Тепловая пушка Porter-Cable — самая уважаемая марка

Многие люди доверяют инструментам Портера-Кейбла.Таким образом, неудивительно, что тепловая пушка компании мощностью 1500 Вт является фаворитом потребителей. Эта прочная тепловая пушка имеет две настройки воздушного потока.

Вентилятор выстреливает от 10 до 19 кубических футов в минуту. Устройство также имеет два регулируемых температурных режима.

Нам нравится, что шкала температуры расположена сбоку от пистолета. При этом циферблат вентилятора встроен в ручку. Элементы управления позволяют легко переключаться между настройками. Пользователи могут легко переключаться между двумя разными задачами.В целом пистолет легкий и прочный. У него также есть длинный шнур питания. Не говоря уже о том, что он имеет встроенную подставку для поддержки.

  • Два диапазона температур, поддерживаемых настройками вентилятора
  • Весит всего 2 фунта
  • Удалить краску, плитку и другие материалы
  • Сварные и усадочные пластмассы


Wagner Spraytech 0503038 Новый дизайн HT400 — лучший вариант компактного теплового пистолета

Большие и тяжелые тепловые пушки могут быть неудобными при выполнении небольших работ и ремонта.Wagner Spraytech HT400 весит всего 0,7 фунта. Более того, у него компактный корпус с приятными на ощупь боковыми панелями.

В этом маленьком устройстве так много всего, что нам нравится. Во-первых, у него есть встроенная подставка. Вы можете использовать подставку как во время охлаждения, так и в режиме громкой связи. HT400 также имеет две настройки температуры. Его температурные настройки колеблются от 450 до 680 градусов. Это делает его отличным инструментом для небольших поделок, таких как тиснение и термоусадочная пленка.

  • 1500 Вт и мощность 120 В
  • Две настройки температуры
  • Подходит для множества различных проектов
  • Конструкция с функцией громкой связи
  • В комплект не входят наконечники для принадлежностей


Тепловой пистолет TackLife — Вариант модернизации по ставкам

Тепловой пистолет TackLife предлагает три мощных температурных режима.Диапазон настроек от 122 до 1022 градусов по Фаренгейту. Слюдяной нагревательный элемент и встроенный термостат обеспечивают стабильно стабильную температуру.

Охлаждение и кольцевой воздушный режим дополняют настройки нагрева. Вы можете использовать эту тепловую пушку для выполнения широкого круга задач, включая удаление краски, усадку полиэтиленовой пленки и освещение барбекю. В комплект входят четыре насадки, включая отражатель для ложки, конус, рыбий хвост и зажигалку для барбекю.

Tacklife позволяет пользователям выполнять всевозможные проекты.Предлагаемые области применения включают размораживание ванн для замораживания, ослабление ржавых болтов, сгибание труб из ПВХ и удаление краски. Более того, срок службы TackLife составляет около 500 часов. Он весит меньше фунта.

  • Ярко выраженный циферблат и кнопки
  • Четыре отдельные сопловые головки
  • Большая эргономичная ручка
  • Переменные температуры и настройки вентилятора
  • Потенциальный срок службы всего 500 часов


Полное руководство по покупке теплового пистолета

Как выбрать тепловую пушку? Давайте рассмотрим все наиболее важные аспекты продукта.Когда вы закончите с нашим руководством, вы будете готовы отправиться за покупками.

Настройки температуры

Хорошая тепловая пушка позволяет выполнять множество задач. Конечно, регулируемая выходная температура важна при работе с широким спектром материалов. Большинство моделей тепловых пушек имеют как минимум две настройки температуры. Некоторые модели также имеют регулируемые циферблаты. Регулируемый диск позволяет точно настроить выходную температуру.

Настройки воздушного потока

Некоторые модели также позволяют регулировать воздушный поток.Вентилятор теплового фена определяет поток воздуха. Воздушный поток оказывает огромное влияние на контроль пользователя. Бывают случаи, когда вы хотите уменьшить поток воздуха, чтобы избежать плавления чувствительных компонентов. С другой стороны, вы можете максимизировать свою эффективность, используя максимальную настройку воздушного потока теплового фена.

Сопла

Некоторые тепловые пушки поставляются с насадками и другими принадлежностями. Эти элементы помогут вам точно настроить тепловую мощность. Форсунки позволяют контролировать направление тепловой мощности. Общие аксессуары включают отражатели, редукторы и дефлекторы.

Эргономика

Эргономика теплового пистолета играет огромную роль в обеспечении комфорта и безопасности пользователя. Эти устройства выделяют сильную жару. У большинства тепловых пушек есть пистолетные рукоятки. Эти ручки предоставляют пользователям безопасное место для отдыха рук. Пистолетные рукоятки также имеют встроенные элементы управления, позволяющие плавно изменять настройки. Мы также видели модели с боковыми и задними дисками. Все эти конструкции работают. Ключ в том, что настройки не направляют ваши руки близко к соплу. Встречались и модели со встроенными подставками.Некоторые стойки служат для поддержки охлаждающих инструментов. Другие подставки превращают тепловые пушки в рабочие поверхности без помощи рук.

Другие соображения

Когда дело доходит до электроинструмента и сильного нагрева, безопасность всегда должна быть вашим главным соображением. Рекомендуем выбрать модель с термозащитой. Этот предохранительный элемент предохранит ваше оружие от перегрева. Также выбирайте модель с термостойким корпусом и шнуром питания. Конечно, вы не ошибетесь, выбрав товар с длительной гарантией.Корпоративная ответственность — это все.

Часто задаваемые вопросы о тепловых пушках

Как работает тепловая пушка?

Тепловые пушки — это устройства, которые нагревают тепло при повышенных температурах от 212F до 1472F. Помимо проектов по благоустройству / ремонту дома, есть такие области, как архитектура, механика, химия, исследования, где вы можете использовать тепловые пушки.

Основные типы тепловых пушек:

  1. Инфракрасные устройства. Этот тепловой пистолет назван так потому, что вместо горячего воздуха он использует инфракрасное тепло для выполнения работ.Температуры шипения от 752F до 1112F могут быть достигнуты с помощью инфракрасного теплового пистолета. Инфракрасная тепловая пушка является не только недорогой, но и безопасным вариантом, если вас беспокоят вредные газы, выделяемые традиционными устройствами.
  2. Промышленное оборудование. Они используются, так как имеют пропускную способность выше среднего для более сложных работ. Они стоят дороже, чем другие стили, поскольку представляют собой сверхмощные инструменты. Любая из основных отраслей промышленности, использующих промышленные тепловые инструменты этого типа, — это аэрокосмическая промышленность, автомобилестроение, производство и розничная упаковка.Им необходимо использовать инструменты, достигающие диапазона температур до 1800F. Этот тип тепловых пушек с керамическими нагревательными элементами и литым под давлением корпусом является популярным выбором для крупных проектов;

Тепловые пушки во многом похожи на сушилки для волос. Например, у них есть вентилятор, который нагнетает прохладный воздух в основную часть инструмента. Затем холодный воздух проходит через нагревательную часть, которая быстро нагревает воздух, а затем вытесняет его через сопло. Теплый воздух выталкивается туда, где заказчик выполняет запланированную работу.

Безопасны ли тепловые пушки?

При использовании теплового пистолета необходимо соблюдать следующие меры предосторожности:

  • Не устанавливайте тепловую пушку рядом с легковоспламеняющимися или горючими продуктами, такими как открытые трубки для легковоспламеняющейся жидкости, легковоспламеняющиеся пары или вытяжные шкафы и т. Д .;
  • Обратите внимание на направление тепла;
  • Часто выключают тепловую пушку на каждой поверхности перед тем, как поставить ее на место;
  • Выключайте фен, когда он не используется, особенно если в помещении никого нет;
  • Всегда оставляйте зазор не менее одного дюйма между выпускным патрубком и рабочей поверхностью.
  • Дайте инструменту остыть перед хранением;
  • Ни в коем случае не допускайте контакта одежды или кожи с соплом горячего металла;
  • Никогда не направляйте поток воздуха к телу;
  • Не смотрите на насадку до включения прибора;
  • Не вводите ничего в сопло пистолета;
  • Ни в коем случае не закрывайте воздухозаборную решетку и не препятствуйте потоку воздуха в агрегате во время эксплуатации;
  • Не используйте удлинитель для управления тепловым пистолетом, потому что перегрев приведет к сильному току и создаст опасность пожара или поражения электрическим током.
  • При использовании теплового картриджа никогда не переносите образец без пинцета, иначе вы столкнетесь с прямым воздействием тепла на руку;
Как лучше всего использовать тепловую пушку?

Раньше тепловые пушки использовались в основном только для удаления краски или восстановления крыш. Сегодня они используются для других традиционных применений, таких как смягчающая замазка или старая краска, даже краски на основе свинца. Вы все еще можете использовать их из предыдущих демократических кампаний для удаления устаревших наклеек на бамперы!

Обычно люди используют такие устройства для соскабливания краски и обоев, согревания и гибки пластмасс, а также для ослабления клея и клея.Они также хороши для размораживания замерзших труб зимой и работают даже лучше, чем обычный фен для упаковки в термоусадочную пленку.

Может ли тепловая пушка разжечь огонь?

Поток горячего воздуха теплового пистолета менее вреден, чем открытый огонь, но если он направлен на кожу / плоть, устройство также может вызвать возгорание легковоспламеняющихся предметов, разбить стекло и повредить его.

Обычно силовые выключатели и двигатели вентиляторов не искробезопасны и могут представлять значительную опасность воспламенения.Инструменты теплового пистолета, такие как открытые контейнеры с легковоспламеняющимися веществами, легковоспламеняющиеся пары или колпаки, используемые для регулирования легковоспламеняющихся паров, никогда не могут использоваться с легковоспламеняющимися материалами для этих целей.

Сильно ли шумят тепловые пушки?

Они кажутся громкими. Сравните уровень шума со средним или более тихим феном. Это их расчетная частота шума в зависимости от того, насколько прочно ваше оружие. У некоторых будет другой уровень нагрева, но, конечно, более высокие настройки будут громче. Это может быть плохо слышно, когда вы жарите бобы с небольшими трещинами.

Почему дымится тепловая пушка?

Из-за сгорания производственных масел при первом запуске может образовываться дым. Предполагается, что дым исчезнет менее чем за минуту. Когда вы впервые используете новейший тепловой инструмент, нет причин для беспокойства, если ваш тепловой инструмент дымит. Внутри процесса это продукт остаточного масла. Через пару минут все должно проясниться. Если после каждого применения дым не исчезает, верните его либо прямо туда, где он был куплен, либо уведомите производителя.

Сколько ватт потребляет в среднем тепловая пушка?

Тепловой пистолет для большинства и более высоких ватт для коммерческого использования — это тепловой пистолет, который производит прямой нагрев до 1500 Вт. Альтернативы включают фен или фен, бытовой утюг, паяльную лампу, обычно используемую сантехниками, или тепловую ленту и т. Д. Для удаления клея с вашего мобильного телефона вам также может понадобиться такое устройство.

Что можно использовать вместо теплового пистолета?

Вместо теплового пистолета можно использовать горелку на этаноле, паяльник, бутановую горелку или гравировальный лазер мощностью 300 мВт.Также могут работать популярные бытовые товары, такие как фены, спички, зажигалки, утюги для одежды или лампочки. Возможность замены зависит от вашего проекта DIY.

Базовые устройства часто используются для сушки или удаления краски, размораживания морозильной камеры или разморозки замков и водопроводных труб, причем оба эти действия требуют нагрева от 350F до 1150F.

Помните! Хотя в крайнем случае можно использовать фен вместо теплового пистолета, не стоит ожидать, что он сможет полностью заменить эти устройства, но фен может работать для размораживания замерзших труб или замков.

Как совместить тепловую пушку с паяльником?

В процессе пайки олово плавится при нагревании. Это может быть как для сборки, так и для разборки различных деталей. Если у вас есть тепловая пушка, она может быть очень полезной в этом процессе. Традиционно наконечник утюга сильно нагревается и касается мест, где будет производиться пайка. На этом этапе температура утюга снижается. Если вы используете тепловую пушку, вы можете без проблем поддерживать ту же температуру.

Мини- или полноразмерная тепловая пушка?

Производительность играет не менее важную роль в области термофена. Диапазон мощности тепловых пушек может составлять от 500 до 2200 Вт. Если вы хотите заниматься только небольшими поделками или активно работаете в области изготовления моделей, более низкой производительности будет достаточно. Здесь подходят так называемые мини-тепловые пушки, мощность которых обычно не превышает 500 Вт.

Для более крупных работ, например для удаления краски, следует использовать модели с более высокими характеристиками.Вы можете сравнить тепловые пушки с батарейным питанием друг с другом по их напряжению. Диапазон здесь обычно составляет от 15 до 20 вольт.

Как использовать тепловую пушку для ремонта компьютеров?

Есть разные компьютерные части, которые можно отремонтировать. Иногда случается, что внутренние детали не работают должным образом из-за плохой пайки. Пользователи могут отдать свои ПК и ноутбуки в сервисные центры для ремонта или сделать это самостоятельно. Во втором варианте очень пригодится тепловая пушка.

Это определенно рискованно, поэтому вы должны знать, что делаете.Вначале вы определяете, какая деталь неисправна. Затем очень важно защитить другие компоненты от нагрева фольгой. Затем вы нагреете, вам нужно будет нагреть необходимую деталь в течение примерно 50 секунд при температуре 932F, чего достаточно, чтобы расплавить олово. После этого вы даете деталям остыть, а затем можете приступить к процессу сборки.

Вреден ли тепловой пистолет для материнской платы?

В целом материнские платы сделаны из надежных материалов, выдерживающих перегрев. Это позволяет пользователям производить ремонт с использованием тепловых пушек и других нагревательных устройств.Однако всегда есть предел. Во время нагрева материнской платы у вас все еще есть шанс повредить ее из-за перегрева. Поэтому очень важно знать, какую деталь нужно нагреть и какой температуры достаточно.

При использовании термофена необходимо установить точную температуру, необходимую для ремонта. В большинстве случаев речь идет о правильной пайке соединения. Если вам нужно что-то снять с материнской платы, лучше обратиться в профессиональные услуги.

Могу ли я использовать тепловой пистолет для ремонта ноутбука?

Да, можно.Тепловой пистолет может быть очень полезен, когда вы планируете ремонтировать ноутбук. Высокие температуры необходимы при замене печатных плат и другой припаянной электроники. Основное преимущество тепловых пушек — это возможность поддерживать постоянную температуру. Во время ремонта ноутбука очень важно очень точно контролировать температуру.

На рынке можно найти различные тепловые пушки. Вам следует подумать о приобретении светодиодного или цифрового индикатора температуры. Более того, у него должна быть возможность фиксировать температуру, не поднимаясь выше или ниже, чем необходимо.

Как использовать тепловую пушку для мелкой электроники?

Тепловая пушка, которую вы можете найти в строительном магазине для выжигания старой краски и т. Д., Может быть очень полезной для пайки SMD. Мы рекомендуем те, у которых есть регулятор температуры, но даже самые простые варианты, которые обычно имеют только два уровня (с помощью которых вы можете переключать как скорость вентилятора, так и мощность нагрева), более полезны для многих целей, чем вы можете подумать на первый взгляд.

Просто зажмите небольшую электронику и медленно и равномерно нагрейте ее с помощью теплового пистолета.Не работайте слишком горячо. Немного больше времени на работу наносит меньше вреда электронике и компонентам, чем сжигание всего при слишком высокой температуре. Если вы поработаете осторожно и найдете точку, в которой рассматриваемый компонент может быть удален, этот метод можно даже использовать для ремонтной пайки, то есть и электроника, и компонент останутся нетронутыми.

Какая лучшая тепловая пушка для ремонта телефонов?

В поисках теплового пистолета для ремонта телефонов и смартфонов вам понадобится что-то компактное, но мощное.Большинство мобильных телефонов имеют очень мелкие детали, и с каждым годом они становятся все меньше и меньше. Одна из моделей, которую вам следует рассмотреть, — это инструмент для тиснения горячим воздухом Chandler — 300 Вт. Это тепловая пушка от американского неоригинального бренда. Он имеет двойное сиденье для точного контроля температуры. Это довольно маленький инструмент, а это значит, что вам не придется тратить на него много денег. К тому же он вам понравится своей тихой работой.

Какие самые лучшие марки тепловых пушек?

Steinel — это бренд, специализирующийся на производстве тепловых пушек и других нагревательных устройств, таких как пистолеты для горячего клея, аппараты для сварки пластмасс и т. Д.Оказывается, что большинство доступных на рынке тепловых пушек, таких как известные бренды, такие как Makita, Metabo или Bosch, могут поставляться целиком или их компоненты могут поступать с заводов Steinel. Этот факт свидетельствует о качестве и доверии к бренду.

Нагревательные устройства особенно уязвимы к повреждениям, вызванным высокой температурой, что является их неотъемлемой ролью. Многие материалы меняют свои свойства при высоких температурах. Нагреватели становятся более хрупкими и ударопрочными, пластмассы деформируются. Электроника тоже плохо переносит высокие температуры.Тепловые пушки вышеперечисленных брендов относятся к этой узкой группе качественных и долговечных устройств.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
