Флюс гель для пайки металлов: изготовление и преимущества использования

При проведении пайки важно обеспечить равномерное распределение флюса между деталями. Твердые порошки не всегда полностью покрывают все щели. Жидкие растворы могут растекаться.

При работе с радиодеталями важна большая точность исполнения всех процедур пайки. Максимально соответствует требованиям гелевый флюс. Он обладает большой проникающей способностью при умеренной текучести; хорошо заполняет микрополости, не растекаясь за пределы места пайки.

Применение

Агрегатное состояние флюса в виде геля – это промежуточный вариант между кристаллической формой и жидкостью. Такой паяльный состав предназначен для ремонта, в первую очередь, мобильных телефонов, ноутбуков, компьютерной техники, смартфонов, других современных средств коммуникации.

Гелеобразную массу помещают в шприц, затем выдавливают порциями. Можно купить специальные дозаторы. Они есть в специализированных интернет-магазинах.

Флюс хорошо распределяется в рабочей зоне, смачивает весь припой, обеспечивая прочное соединение.

Правда, есть существенные неприятности при пайке. Гель флюс, сделанный восточными соседями, сильно дымит, выделяя вредные газы. Пайку приходится проводить в хорошо проветриваемом месте.

Если работать приходится много, то лучше купить дорогой флюс гель, не экономить на собственной безопасности.

Известные марки

Существуют готовые флюсы для пайки в виде геля. Их производят как в России, так и в зарубежных странах. Хорошую репутацию имеет флюс гель Flux-Plus.

Известна продукция Martin, ERSA. Работать с ней легко даже начинающим любителям. Стоимость, правда, немалая. Многих потребителей это сдерживает. Затраты уместны при постоянной профессиональной работе. Они быстро окупятся.

Практики рекомендуют китайский флюс для пайки RMA-223. Его качества тоже вполне удовлетворяют требованиям специалистов и любителей. Английская аббревиатура означает, что к канифольным смолам добавлены активирующие кислоты.

Знатоки говорят, что чем больше выражен желтый цвет у геля для флюса, тем лучше он себя проявляет при пайке.

На рынке средств для пайки известен препарат ТТ. Он обладает индикаторными свойствами, при активации изменяет цвет с красного на бесцветный. Состав во всем удовлетворяет паяльщиков, только смывается тяжело.

Советы по отмыванию рабочей зоны разнообразны. В списках рекомендуемых растворителей есть изопропиловый спирт, горячая вода, уайт-спирит. В конечном итоге налет смыть удастся, но времени и сил на это уходит больше, чем на пайку.

Как сделать самостоятельной

В домашних условиях можно приготовить флюс гель самостоятельно, растворяя большое количество канифоли в спирте. Если понемногу добавлять в гель другие вещества, происходит стабилизация смеси, улучшаются ее эксплуатационные свойства.

Один из популярных способов изготовления флюса в виде геля основан на смешивании вазелина, канифоли и раствора для пайки ЛТИ-120.

Канифоль желательно брать сосновую светлую, вазелин – самый обычный. Флюсовый раствор ЛТИ – давно известен и широко используется. Он состоит из 70% этилового спирта, 24 % канифоли, 4% хлорида диэтиламмония и 2% триэтаноламина.

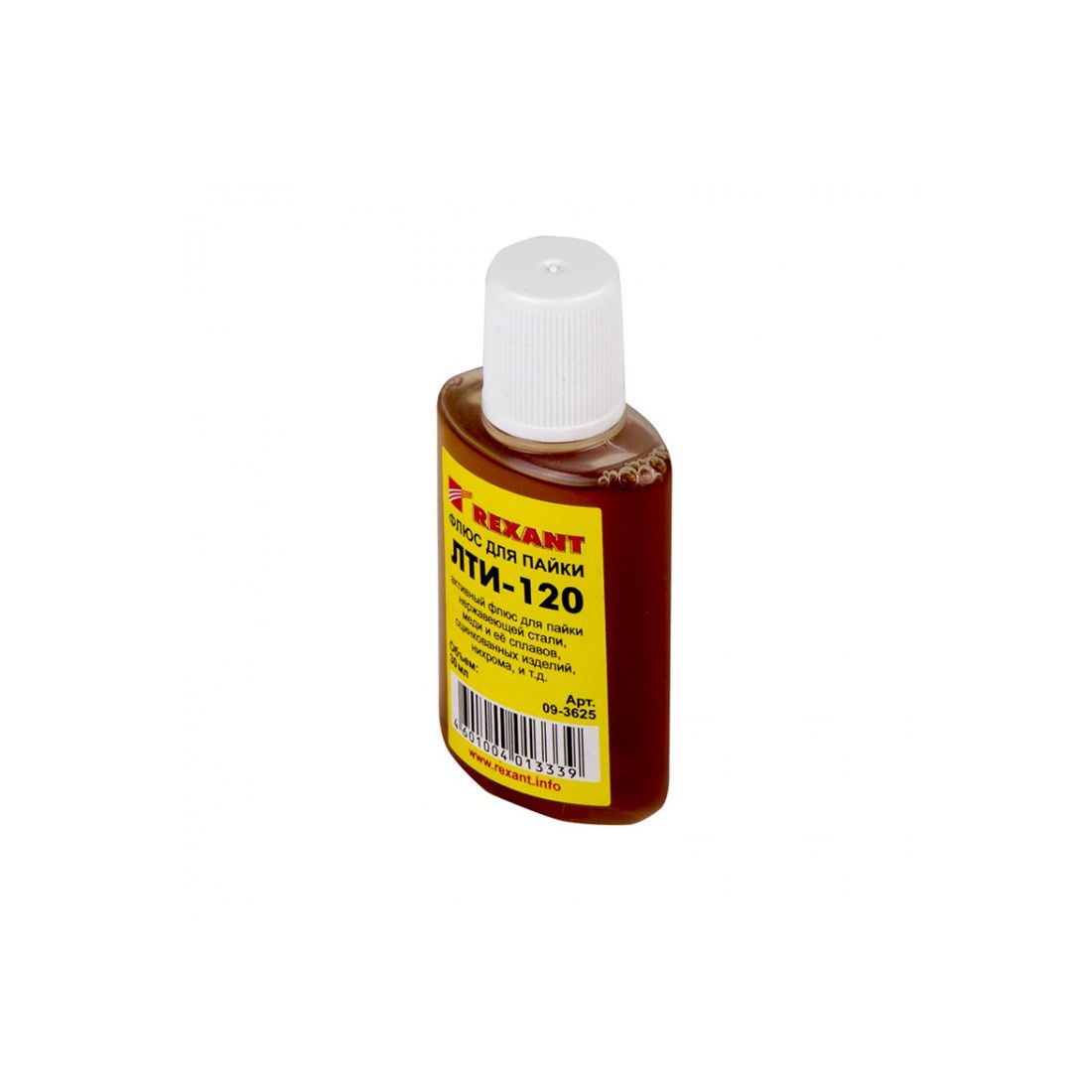

Жидкость рекомендуется для пайки медных, стальных сплавов, оцинкованных изделий посредством припоев из олова и свинца.

В домашних условиях для получения геля можно смешать 30 г вазелина, 5 г канифоли и около 3 мл жидкости ЛТИ. Последовательность действий такая:

• канифоль для флюса перед смешиванием нужно растолочь до состояния мелкого порошка;
• затем соединить порошок с вазелином и тщательно перемешать;
• к полученной массе следует по каплям добавлять раствор ЛТИ.

Чем больше будет жидкости, тем меньшей вязкостью станет обладать гель. Самодельный флюс может иметь разную консистенцию: от гелеобразной до состояния мази. Каждый мастер может сделать так, как требуется в конкретном случае.

Флюс гели, произведенные авторитетными компаниями Martin, Flux Plus, ERSA, конечно, удобны и безвредны в работе. Они уже полностью готовы к применению, обеспечивают качественную пайку.

Главное препятствие – это цена. Мастерам-умельцам не стоит большого труда сделать самостоятельно вполне подходящий альтернативный вариант.

Флюс-гель индикаторный TT KELLER 20 мл REXANT 09-3692 — цена, отзывы, характеристики, фото

Флюс-гель индикаторный TT KELLER 20 мл REXANT 09-3692 применяется для пайки электронных компонентов, радиотехнических изделий и посадки SMD-компонентов.

Флюс имеет красный цвет, благодаря индикатору активности. После пайки флюс обесцвечивается. Отмывать излишки не требуется.

Способ применения

1. Обработать участой пайки ТТ флюс-гелем.
2. Для пайки использовать припой ПОС 10-90, сплав Розе, Вуда.
3. Для SMD наносить ТТ флюс-гель слоем 0,5-0,9 мм. Разместить компоненты. Обработать термофеном при 170…250 °С.
4. Остатки флюса ТТ при необходимости удалить уайт-спиритом.

• Вес, кг 0,032
• Объем, л 0,02
• Температура пайки, °С 110-250
• Тип активный

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,03

Длина, мм: 75
Ширина, мм: 115
Высота, мм: 80

Особенности Безопасный. Подходит для пайки всех металлов и сплавов. Отсутствует собственное электросопротивление. Предотвращает коррозию. Не вызывает аллергии.

Произведено

• Китай — родина бренда
• Китай — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Indium флюс-гели (020В, 018, 025, 010, 007 и 012)

Флюс-гель выполняет три основные функции. Первая – эффективная передача тепловой энергии при пайке для быстрого и равномерного прогрева выводов. Вторая – удаление оксидной пленки и обеспечение хорошей смачиваемости на бессвинцовых покрытиях. Третья – защита спаиваемых поверхностей от повторного окисления при воздействии высоких температур пайки.

Indium TACFlux 007

Флюс-гель не требующий отмывкина RMA основе. Идеально совместим с паяльными пастами серии

Indium NC-SMQ51.

Indium TACFlux 010

Флюс-гель с ультранизкими остатками после пайки. Он полностью совместим с паяльной пастой Indium NC-SMQ75. Этот флюс-гель разработан для пайки в инертной среде. Пригоден для использования при экстремально высоких температурах пайки.

Indium TACFlux 012

Предназначен для сплавов содержащих индий. Идеально совместим с паяльными пастами серии Indium NC-SMQ80.

Indium TACFlux 018

Флюс-гель не требующий отмывки идеально совместимый с паяльными пастами серии NC-SMQ92. После пайки оставляет незначительные твердые остатки.

Indium TACFlux 020B

Не требующий отмывки флюс-гель, разработанный так, что после пайки оставалось небольшое количество остатков, не влияющих на электрические параметры конечного изделия (SIR – тест на поверхностное сопротивление).

Он полностью совместим с не требующими отмывки паяльными пастами INDIUM NC-SMQ92J, NC-SMQ90 и бессвинцовой паяльной пастой Indium 8.9.

Indium TACFlux 025

Водосмываемый флюс-гель, обеспечивающий отличную смачиваемость и пайку разных типов металлизации, в том числе свинцовых и бессвинцовых компонентов. Остатки флюс-геля после пайки можно удалить теплой дионизованной водой.

Основные характеристики

Флюс-гель	Типичная клейкость (грамм)	Типичная вязкость (сантипуаз)	Максимальная рабочая температура (оС)	Остаток после пайки, %	Соответствие стандарту J-STD-004	Содержание галогенов
Не требующие отмывки
TACFlux 020B	250	800	250	48	соответствует	не содержит
TACFlux 018	160	255	250	36	соответствует	не содержит
TACFlux 007	190	570	310	47	соответствует	содержит
TACFlux 010	232	67	450	4	соответствует	не содержит
TACFlux 012	140	220	250	45	соответствует	содержит
Водосмываемые
TACFlux 025	550	850	370	47	соответствует	не содержит

Ближайшие аналоги:

Indium WF-9945 флюс для пайки волной

Indium WF-9942 флюс для пайки волной

Indium WF-7742 флюс на водной основе, не требующий отмывки

Indium NC771 флюс для ремонта

Indium FP-500 флюс для ремонта

Indium FP-300 флюс для ремонта

Условия поставки

Флюс-гели Indium TACFlux 018, Indium TACFlux 020B и Indium TACFlux 025 зачастую поддерживается на складе.

Упаковка

Флюс-гель поставляется в шприцах по 10 см³ и 30 см³ или в картриджах и банках для нанесения методом дозирования ручного и автоматического.

Хранение и транспортировка

Срок флюс-гелей в основном один год при хранении в температурном диапазоне от 0 до 30°C, кроме

Indium TACFlux 025 – срок годности 6 месяцев, рекомендуется хранить при температуре 0-10^оС, но это не является обязательным требованием.

Флюс гель для ремонтных работ и пайки микросхем

Флюс-гель для пайки представляет собой один из видов химических составов, используемых для решения задач по удалению загрязнений, обеспечению защиты от окисления и улучшения растекаемости жидкого припоя.

Востребованные при выполнении как первичной, так и повторной пайки, подобные материалы широко применяются для решения целого ряда задач, представленных созданием и доработкой печатных узлов и компонентов, монтажом кристаллов, восстановлением BGA-выводов, пайкой преформ и не только.

Любой качественный радиомонтажный флюс-гель характеризуют множество преимуществ, включая:

• упрощение позиционирования компонентов по отношению к контактным площадкам;
• удобство проведения ремонта на локальных участках и выполнения селективной пайки;
• широкое окно процесса пайки и совместимость с различными типами поверхностей печатных плат;
• отличная смачиваемость и теплопередача.

Особенности выбора и основные виды флюс-гелей

При появлении необходимости купить флюс-гель для пайки следует со всей ответственностью подойти к подбору оптимального материала. Здесь подразумевается учет требований, которым должны соответствовать технологический процесс, используемый припой, рекомендованный термопрофиль, а также допустимая химическая активность остатков флюса.

Среди представленной продукции различают:

• безотмывочные флюс-гели – незаменимые варианты для безотмывочных процессов, способные похвастаться химической пассивностью и безопасностью своих остатков;
• решения, требующие отмывки – более активные флюсы с лучшей смачиваемостью контактов, нуждаются в проведении тщательной промывки плат.

Правильно подобранный по своим свойствам и составу флюс-гель для пайки микросхем по цене, выступающей более чем разумной платой за получение в пользование практичного технологического материала, станет залогом комфорта и продуктивности работы.

Широкий выбор флюс-гелей недорого

Разумные цены на флюс-гели, купить которые каждый желающий может в любых нужных ему вариантах исполнения, предлагает своим клиентам компания «АзиЭл». Мы продаем профессиональные технологические материалы от надежных производителей, рассчитываемые на эффективное выполнение всех возлагаемых на них задач и функций. Среди представленной продукции вы найдете составы, пригодные для нанесения как вручную, так и автоматически (в т. ч. методом трафаретной печати).

Будь то флюс-аппликатор или другие интересующие вас решения, заказывайте все необходимое быстро, удобно и выгодно у нас.

флюс типа rma своими руками

Любой радиолюбитель, использующий пайку, знает как важны припой, флюс, паяльник. Но ни один из компонентов технологии так не окутан тайной как флюс. Припой существует всего несколько основных видов, паяльники есть лишь нескольких типов. А флюса разного — великое множество, и разговоров вокруг него ещё больше. Канифоль — это основной флюс, его все знают. И по праву любят все, за его достоинства.
Это смола хвойных деревьев, переработанная живица. Высокомолекулярное вещество растительного происхождения содержащее жирные кислоты. Оно обладает идеальной вязкостью и смачиваемостью поверхностей при температуре плавления олова. Канифоль не даёт нагретому металлу окисляться, защищая от кислорода плёнкой, обезжиривает поверхность, позволяя легкоплавким металлам растекаться по поверхности, вступая в соединение в поверхностью и облуживая её. Когда канифоли много, часть её сгорает до углерода, загрязняя зону пайки. Чтобы канифоли попало в нужное место нужное количество, её разбавляют спиртом, так получается ещё один известный флюс — ФСК, флюс спирто-канифольный. Он наносится кисточкой в зону пайки, или же провода просто в него макаются перед облуживанием. Если углубиться в тему флюсов чуть глубже, оказывается есть ряд распространенных флюсов для разных работ: ЛТИ, ЗИЛ, ТАГС, ФТС, ФТИ, RMA… многие флюсы содержат кислоту, например самый распространенный кислотный флюс можно изготовить из соляной кислоты с цинком, цинк вступает в реакцию образуя хлорид цинка, тоже являющийся компонентом этого флюса. Это жидкий кислотный флюс и после него надо обязательно промыть соединение, иначе кислота все разъест. Есть флюсы твердые, издревле известен нашатырь — не водный раствор аммиака 10%, а хлористый аммоний. Серо-зеленый порошок или камень. При температуре пайки он разлагается с выделением соляной кислоты в рабочей зоне. Нашатырным камнем издревле зачищали инструмент перед лужением. Есть и флюс с ним на основе глицерина.

Нужно просто взять аптечный глицерин и добавить нашатырь. Очень популярный флюс ЛТИ-120 это трехкомпонентный флюс, состоящий из спирта, канифоли, и 5% диэтиламина солянокислого. Хорош тем, что смывается полностью. Это общеизвестные флюсы на низкокипящей основе — спирт, вода. При пайке основа испаряется. Но мы знаем, что испарение отнимает энергию, в этом и проблема — место пайки переохлаждается. Паять кастрюли ими можно, но современные радиодетали очень мелкие. Легкокипящие флюсы тут не годятся. Им на смену пришли флюсы-гели. Их основной компонент, канифоль, находится в мелкодисперсном состоянии в высококипящей жидко-вязкой среде, которая сохраняет свои свойства до 300 градусов. Это глицерин, вазелин, стеарины, парафины, жиры. Если правильно подобрать состав, флюс будет обладать многими достоинствами и не иметь недостатков в виде дыма, вони, угольков, окалины, оксидов. Будет сохранять тепло в зоне пайки. Не будет разъедать металлы и проводить ток потом, если останется между дорожками платы, создавая остаточное сопротивление. Такие флюсы продаются дорого, но также много на этом рынке и подделок. Самый подделываемый известен под именем RMA-223, якобы изготавливаемый американской фирмой Amtech. Сама эта фирма малоизвестна в США и вообще не имеет такого продукта как флюс с таким названием. Лично я сварил похожий флюс сам, своими руками, из широко распространенных компонентов. Растопил паяльный жир на основе вазелина, добавил немного канифоли на спирту, капли глицерина, ортофосфорной кислоты, масла. На открытом огне лучше не делать, испарения могут вспыхнуть. Подождал пока выкипят легкокипящие компоненты, слегка остудил, подождал расслоения и слил. Пока флюс был горячим — набрал в шприц. Потом, когда он снова застыл, я его немного разбавлял бензином. Получилась желтоватая каша. Паяет изумительно. Всё что могло загрязнять зону пайки выпало в осадок ещё во время приготовления. Всё что могло вонять, улетучилось тогда же.

Флюс-гель для пайки Канифоль-гель Актив 12 мл (шприц) Rexant 09-3686 09-3686

Описание флюс-геля для пайки Канифоль-гель Актив 12 мл (шприц) Rexant 09-3686 09-3686

Флюс-гель для пайки в шприце предназначен для пайки и лужения деталей при сборке и ремонте радио-электронной аппаратуры в промышленности и быту. Нейтральный низкотемпературный флюс. Характеризуется повышенной активностью и полной безопасностью остатков. Образует устойчивое антикоррозионное покрытие после пайки.

Особенности флюс-геля для пайки

• Активированные флюсующие свойства
• Не требует смывки
• Удобное и точное дозирование

Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!

1. Способы доставки

	Легковой транспорт (до 300 кг)	Грузовой транспорт (крупногабарит)	Постаматы и ПВЗ  PickPoint
Москва	500 руб	от 1700 руб**	200 руб
МО, область	500 руб*	от 1700 руб*	200 руб
Регионы, РФ			450 руб
Самовывоз	Выдача товара до 20:00, Раменский район, Михайловская слобода, Старорязанская улица, д. 4. (при оплате — резерв товара) Пункт выдачи по адресу: Москва, Рязанский проспект, д.79 (пн-пт с 10:00 до 19:00)

* каждый 1 км за МКАД дополнительно 20 руб (легковой транспорт) или 50 руб (грузовой транспорт)

** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата

2. Способы оплаты

      Банковской картой онлайн на сайте                        Яндекс Деньги

     Наличными курьеру                                                    QIWI кошелек

     Сбербанк-онлайн                                                           WebMoney

     Безналичный расчет

Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.

Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.

Подробная информация о возратах и обмене

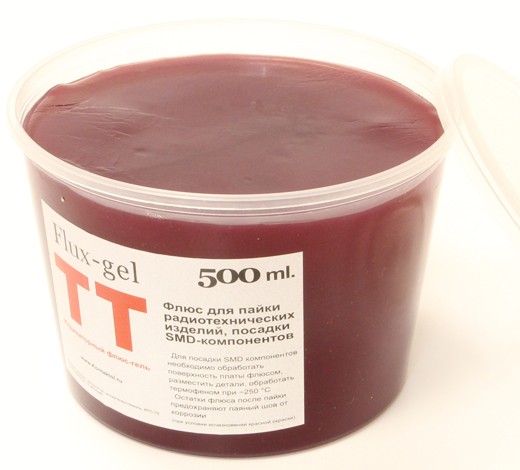

Флюс гель ТТ 500 мл

Нет товаров для сравнения Ультразвуковые волны REXANT против комаров ​Лето несет с собою много приятных сюрпризов и развлечений. Это время года предназначено только для удовольствий и расслабленного отдыха на природе. Однако не только люди чувствуют приближение тепла, но и насекомые. Поэтому бороться с этими малоприятными созданиями надо всеми доступными средствами. Ультразвуковой отпугиватель комаров REXANT от детей — инновационный прибор, который с успехом справляется с этой задачей. 07.06.2016 Лупы и лампы Для эффективной работы мастеру необходимо хорошее рабочее место. Оно должно быть освещенным и оборудовано различными инструментами. Поэтому качественные лампы и лупы для рабочего стола – это именно то, что необходимо настоящему мастеру. 11.06.2015 Архив новостей

Артикул: Описание Флюс гель ТТ 500 мл Флюс для пайки радиотехнических изделий. Для посадки SMD компонентов необходимо обработать поверхность платы флюсом, разместить детали, обработать термофеном при 250 С. Остатки флюса после пайки предохраняют паяный шов от коррозии. Состав: вазелин, эмульгатор, тетраэтиленгликоль, КРС-78 С этим товаром смотрят Отзывы о Флюс гель ТТ 500 мл

Лучший флюс для паяльного геля — выгодные предложения на флюс для паяльного геля от глобальных продавцов флюсов для припоя

Отличные новости !!! Вы попали в нужное место для флюса для припоя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний флюс для пайки в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели флюс для паяльного геля на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в флюсе для паяльного геля и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести solder gel flux по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Применение флюса для ручной пайки

С пастой флюса вы достигнете наиболее точного контроля.Пастовые флюсы бывают разных формул, оптимизированных для нанесения путем дозирования, окунания и печати. Пасту можно наносить более предсказуемо, чем жидкую. В отличие от жидкого флюса, пастообразный флюс можно дозировать в контролируемых количествах именно там, где это необходимо, и будет оставаться на месте, пока не будет подано тепло. Его также проще хранить, он не беспорядок и безопаснее, потому что он менее подвержен контакту с оператором. Для ручных операций пастообразный флюс обычно упаковывают в шприцы и наносят с помощью пневматических дозаторов, которые используют синхронизированный воздушный импульс для нанесения одного и того же количества каждый раз.При операциях с очень малым объемом или когда количество не критично, шприцы могут быть оснащены ручными поршнями, а флюс наносится вручную. Джон Вивари Руководитель разработки приложений Nordson EFD Г-н Вивари имеет более чем 15-летний опыт проектирования и сборки электроники. Его опыт в области дозирования жидкости и паяльной пасты помогает другим определять наиболее экономичный метод сборки продуктов. Порошковая проволока — это один из способов избежать нанесения флюса вручную и предотвратить чрезмерное нанесение флюса. Обычно содержание флюса может варьироваться от 1 до 3%. Использование преформы с флюсовым покрытием — это высокоточный метод пайки, который не только предотвращает нанесение излишка флюса, но также обеспечивает постоянство объема припоя во всех местах пайки. Преформа представляет собой твердый припой и может иметь любую форму — пончик / квадрат / круг … Заготовка с покрытием из флюса имеет равномерное покрытие из флюса по всей поверхности преформы и исключает необходимость ручного нанесения флюса во время пайки.% Флюса может составлять 1-3% по весу. Картик Виджай Технический менеджер — Европа Indium Corp. В настоящее время работает в Indium Corporation и отвечает за технологические программы и техническую поддержку клиентов в Европе. Более 15 лет опыта в SMT, энергетике, теплотехнике и полупроводниках. Степень магистра в области промышленного развития, Государственный университет Нью-Йорка в Бингемтоне. Лучший способ точного нанесения флюса — это подбирать гели для флюса в картридже. Используя тонкую иглу и ручную систему подачи воздуха, вы можете нанести столько или меньше флюса, сколько потребуется. Использование педали с этим типом системы позволяет оператору применять и останавливать поток потока по мере необходимости. Игла тонкого калибра обеспечивает тонкое нанесение флюса точно в точку, где заказчик выбирает его для размещения. Преимущество геля для флюса заключается в том, что он не вытекает из зоны нанесения. Благодаря консистенции материала он достаточно липкий, чтобы удерживать компоненты на месте во время доработки или флюсования. Дуг Диксон Маркетинг 360-Biz Дуглас Диксон — директор по маркетингу в 360 BC Group, маркетинговом агентстве с офисами по всей территории США. 360 BC специализируется на консультировании и внедрении успешных маркетинговых программ с использованием последних достижений в области маркетинга, продаж и технологических стратегий. Как ветеран электроники, Диксон проработал в этой отрасли более 30 лет в таких компаниях, как Henkel, Universal Instruments, Camelot Systems и Raytheon. Опыт Диксон в электронной промышленности включает в себя широкий набор навыков, включая инженерное дело, выездное обслуживание, приложения, управление продуктами и маркетинговые коммуникации. Есть две проблемы с ней. Первый — это нанесение флюса и управление распределенным объемом, а второй — движение флюса, когда он оказывается на подложке. Использование гелеобразного флюса для доработки (часто называемого липким флюсом) вместо жидкого флюса позволяет контролировать обе проблемы за один этап.Гелеобразный флюс обычно подается в шприц, и его можно легко дозировать через тонкую иглу, позволяющую контролировать объем нанесенного материала. Реология геля флюса предотвращает растекание нанесенного флюса на подложку. Нил Пул Старший химик по применению Henkel Electronics Д-р Пул — старший химик по применению в Henkel Technologies, группе разработки материалов для сборки электроники.Он отвечает за всю сборочную продукцию Henkel, включая продукты для пайки, заполнители, защитные материалы для печатных плат и теплопроводящие клеи. Вы можете купить флюс, загруженный в шприцы объемом 10 или 35 куб. См. Используйте дозатор временного давления, и вы можете выбрать размер иглы, давление воздуха и время дозирования. Эта система позволит вам контролировать все ваши параметры и точно наносить флюс перед операциями ручной пайки. Эдвард Замборский Региональный менеджер по продажам OK International Inc. Г-н Замборский является одним из технических консультантов OK в группе разработки продуктов. Эд является автором статей и статей по таким темам, как; Сборка SMT небольшого объема, удаление дыма припоя, восстановление SMT, восстановление BGA, ручная пайка без свинца, визуальный осмотр без свинца и восстановление массива без свинца. Да, одним из способов дозирования флюса является ручная система выдержки времени (с обратным вакуумом, чтобы материалы с низкой вязкостью не вытекли из сопла в состоянии покоя). Просто выберите на блоке управления материал и количество объема, в соответствии с которым вы хотите дозировать, и нажмите педаль для точного нанесения. Вы можете использовать шприцы объемом 5, 10 или 30 куб. См со стандартными пластиковыми или металлическими насадками. Ознакомьтесь с системой Smart Dispense от Martin GmbH. http://www.martin-smt.de/ Скотт Рушиа Менеджер по продажам — Мартин Продактс Мартин Скотт Рушиа — менеджер по продажам в Мартин и отвечает за продажи и обслуживание переделки и дозирования продукции Мартина.Он имеет более чем 11-летний опыт работы в индустрии SMT и проработал в полупроводниковой промышленности 10 лет. Действительно, как утверждали все эксперты, липкий флюс (или гелевый флюс) — это правильный выбор. Я даже не думал, что люди больше используют жидкие настольные флюсы, так как они перегорают слишком быстро, бегают по всей поверхности и их трудно контролировать, и они вызывают образование частиц окисления в паяных соединениях. Доказано, что липкие флюсы превосходят их тем, что они держатся на протяжении всей работы, их (фактически) легче чистить, и они не оставляют большого количества твердых частиц в паяных соединениях.Большинство операторов, с которыми я работаю, предпочли использовать липкий флюс, когда научились его использовать. Липкие флюсы доступны практически в любой требуемой рецептуре; не содержит чистых, водорастворимых, галогенидных и не содержащих галогенидов. Ричард Д. Стадем Продвинутый инженер / научный сотрудник General Dynamics Ричард Д. Стадем — продвинутый инженер / научный сотрудник General Dynamics, а также инженер-консультант в других компаниях.Он имеет 38-летний опыт работы в инженерии в компаниях Honeywell, ADC, Pemstar (теперь Benchmark), Analog Technologies и General Dynamics. В дополнение к методу нанесения и, что, возможно, более важно, «Подходит ли флюс для данного приложения?» Если чистый флюс не используется, обязательно используйте флюс, специально разработанный для доработки. Не используйте флюс, который вы используете в волновой / селективной машине, и не предполагайте, что он разработан для ретуши. Поговорите со своим поставщиком флюса за советом. Тим О’Нил Менеджер по техническому маркетингу AIM Тим О’Нил является менеджером по техническому маркетингу продуктов AIM. AIM — глобальный поставщик материалов для сборки печатных плат, включая припои, флюсы и материалы для регулирования температуры. Тим имеет степень бакалавра искусств. окончил Успенский колледж и аспирантуру по педагогике. Он имеет 20-летний опыт работы в индустрии пайки электроники. Он начал свою карьеру в 1994 году в EFD и сыграл ключевую роль в развитии их технологии дозирования паяльной пасты с мелким шагом.Тим присоединился к AIM в 1997 году и с тех пор помог многим клиентам с проблемами сборки, специализируясь на разработке бессвинцовых процессов и выборе материалов.

Общие сведения о пайке — Часть 4: Как использовать флюс при пайке электроники

Пару недель назад я проходил раз в два года процесс продления регистрации на машину моей жены. После тестирования машины и оплаты пошлины мне выдали две маленькие таблички с датой регистрации для номерных знаков.Тем не менее, вы должны быть осторожны, потому что, если их неправильно нанести, эти ярлыки могут отсоединиться во время движения по дороге. Это может привести к импровизированной встрече на дороге с полицейским, который потребует, чтобы вы заплатили дополнительные сборы. Ключ к предотвращению этого — перед нанесением этикеток убедитесь, что поверхность номерного знака чистая и сухая.

Флюс и паяльник

Тот же принцип применяется, когда электронные компоненты припаяны к печатной плате.Если металлическая поверхность платы не чистая и не подготовлена ​​для пайки, вы не получите хорошей металлургической связи между поверхностями. И если оплата штрафных санкций из-за отсутствия текущих номерных знаков на вашем автомобиле обходится дорого, просто подождите, пока вы не начнете получать счета за отказы компонентов на ваших платах из-за плохих паяных соединений. Ключом к получению хорошего паяного соединения является использование химического чистящего средства, известного как флюс, до и во время процесса пайки. Вот более подробный обзор всего этого и того, как использовать флюс при пайке электроники.

Определение и объяснение того, как использовать флюс при пайке электроники

Flux — это химическое чистящее средство, используемое до и во время процесса пайки электронных компонентов на печатные платы. Флюс используется как при ручной пайке вручную, так и в различных автоматизированных процессах, используемых контрактными производителями печатных плат. Основное назначение флюса — подготовка металлических поверхностей к пайке путем очистки и удаления любых оксидов и загрязнений. Оксиды образуются при контакте металла с воздухом и могут препятствовать образованию хороших паяных соединений.Флюс также защищает металлические поверхности от повторного окисления во время пайки и помогает процессу пайки, изменяя поверхностное натяжение расплавленного припоя.

Флюс состоит из основного материала и активатора, который является химическим веществом, которое способствует лучшему смачиванию припоя за счет удаления оксидов с металла. Он также содержит другие растворители и добавки, которые помогают в процессе пайки, а также препятствуют коррозии. Флюс может быть твердым, пастообразным или жидким в зависимости от того, как и где он будет использоваться.Для ручной пайки флюс можно нанести ручкой для флюса или обычно он находится в сердечнике припоя, который использует большинство технических специалистов. Для автоматизированных процессов пайки, используемых КМ во время изготовления печатных плат, существует несколько различных способов нанесения флюса.

Применение различных типов флюсов

В соответствии с IPC J-STD-004B для пайки электроники используются три различных категории флюсов. Эти категории: Канифоль и заменители канифоли, растворимые в воде и не требующие очистки.Внутри этих категорий находятся различные типы и химический состав флюсов в зависимости от потребностей компонентов и плат, подлежащих пайке. В зависимости от автоматизированного процесса пайки, используемого вашим контрактным производителем, флюс будет применяться следующими способами:

• Волновая пайка: Флюс, используемый для пайки волной припоя, обычно состоит из большего количества растворителей, чем флюс, используемый для других применений, и будет распылен на плату до того, как она пройдет через волну припоя.Оказавшись на месте, флюс очистит компоненты, которые должны быть припаяны, чтобы удалить любые образовавшиеся оксидные слои. Если на плате используется менее коррозионный тип флюса, то перед нанесением флюса плата должна пройти предварительную очистку.
• Припой для оплавления: Для плат, которые подвергаются процессу оплавления припоя, используется паста, состоящая из липкого флюса и небольших шариков металлического припоя. Эта паяльная паста удерживает детали на месте до тех пор, пока тепло печи не заставит частицы припоя оплавиться.Мало того, что металлические поверхности очищаются флюсом, пастообразный характер флюса изолирует воздух, предотвращая дальнейшее окисление. Флюс для паяльной пасты также содержит добавки для улучшения характеристик текучести припоя при его плавлении.
• Селективная пайка: Флюс, используемый для процессов селективной пайки, наносится либо распылением, либо с помощью более точного процесса капельно-струйной пайки.

Метод, которым флюс наносится на каждый из этих процессов пайки, тщательно контролируется, чтобы гарантировать, что флюс может выполнять свою работу без нарушения целостности процесса пайки.Например, если используется паяльная паста, в которой концентрация растворителей выше, чем у других типов паст, может возникнуть проблема, если флюс нагревается слишком быстро. Нагретые растворители могут выделять газ, образуя пустоты в паяном соединении, и разбрызгивать расплавленный припой на участки платы, которые не следует паять. По этой причине процесс оплавления припоя тщательно контролируется с помощью стадий предварительного нагрева, выдержки при температуре и оплавления.

Флюс для очистки электроники

Другим аспектом флюса является необходимость очистки печатной платы после того, как он выполнил свою работу. Некоторые флюсы вызывают коррозию, и их остатки могут продолжать свою активность и повредить печатную плату еще долгое время после ее изготовления. Каждая из трех упомянутых выше категорий флюсов имеет свои собственные потребности в очистке:

• Канифоль На основе: Этот флюс необходимо очищать специальными химическими растворителями, которые обычно содержат фторуглероды.
• Водорастворимый: Существует множество чистящих средств, которые можно использовать для водорастворимых флюсов, таких как деионизированная вода и моющие средства.
• No-Clean: Судя по названию, эти флюсы практически не требуют очистки. Обычно любая чистка имеет больше эстетической привлекательности, чем фактическое загрязнение. Однако остаточный флюс, не требующий очистки, может снизить эффективность адгезии конформных покрытий, поэтому все же рекомендуется некоторая очистка.

Для более агрессивных флюсов необходима очистка. Некоторые процессы производства печатных плат, такие как экранированные области печатной платы, которые подвергаются пайке волной, могут потенциально скрывать остатки флюса.Этот остаточный флюс со временем может вызвать серьезные проблемы для печатной платы, если ее не очистить. Однако, помимо коррозионных проблем, связанных с более активными флюсами, даже остатки неочищенных флюсов могут мешать тестированию печатных плат, оптическому инспекционному оборудованию и некоторым чувствительным электронным компонентам. В общем, по возможности лучше очищать остатки флюса.

Чего можно ожидать от контрактного производителя

Существует множество различных категорий, типов и составов флюсов для пайки, так же как существует множество различных типов припоев и процессов пайки.Чтобы быть уверенным, что ваша конструкция печатной платы будет изготавливаться правильно с наилучшим сочетанием материалов и процессов, вам необходимо работать с CM, который полностью понимает все это. Ваш менеджер по маркетингу должен иметь многолетний опыт работы с этими различными материалами, а также оборудование и ресурсы для облегчения этих процессов.

Гелевый флюс FUTURE REWORK JELLY — 30 G

Гелевый флюс FUTURE REWORK JELLY — 30 G | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Однородный паяльный агент (желеобразный), особенно предназначенный для ремонта печатных плат SMT, а также обычных печатных плат. ..

Брендовое название ELCHEMCO Код товара 745-037 Kód výrobce FUTURE REWORK JELLY 30 г Вес 0.05500 кг

Твоя цена € 23,59

Склад В наличии (68 кс)

Пражский филиал В наличии (16 шт. )

Брненский филиал Последний кусок

Остравский филиал В наличии (13 шт.)

Пльзенский филиал в наличии 5 шт.

Филиал в Градец Кралове в наличии 2 шт.

Братиславский филиал В наличии (25 шт. )

Однородный паяльник (желеобразный), специально предназначенный для ремонта печатных плат SMT, а также обычных печатных плат с отверстиями с металлическим покрытием.Без галогенов, соответствует требованиям армейского стандарта J-STD-004 ROL0, без остатков коррозии, легко наносится.

Подобные товары

В наличии

Пайка печатных плат Не содержит галогенов. Это …

1,14 € Цена нетто 1,38 €

Код 745-010

В наличии

Используется для пайки меди, латуни, стали, цинка и т. Д….

1,46 € Цена нетто 1,77 €

Код 745-007

В наличии

Активная паяльная паста Pro’sKit с антикоррозийным эффектом …

2,25 € Цена нетто 2,72 €

Код 745-041

В наличии

Канифоль — паяльный флюс в банке, пригодный для пайки…

1,92 € Цена нетто 2,32 €

Код 745-017

В наличии

Канифоль улучшенная, укомплектованная паяльным гриппом …

0,94 € Цена нетто 1,14 €

Код 745-060

В наличии

Флюс для ручной пайки РАЗАНТ (МТВ-125Р) РАЗАНТ — это…

3,22 € Цена нетто € 3,90

Код 745-062

В наличии

Флюс для обычной пайки меди и их сплавов …

2,25 € Цена нетто 2,72 €

Код 745-124

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

Проблемы с потоком

Какой флюс вы используете?

Хотя я осторожно прижимаю медную фольгу к стеклу и расплющиваю ее, кажется, что флюс все еще просачивается под фольгу.У меня проблема с тем, что мои части разваливаются на части! У меня также есть проблема смыть флюс с готовой детали без ослабления фольги. Пожалуйста, уточните, какой флюс мне следует использовать.
Спасибо! Я очень ценю эту бесплатную помощь!

Ответ

Ваша проблема не в флюсе. Флюс не поднимает фольгу. Перед нанесением фольги убедитесь, что ваше стекло чистое и на нем нет пыли от шлифовальной машины. Я протираю края стекла спиртом перед фольгированием.После того, как вы наклеите фольгу, прижмите ее ко всем трем поверхностям при помощи фольги или ролика. Пройдитесь по нему еще раз, чтобы убедиться, что он плотно прилегает к стеклу. Если фольга плохо отполирована, под нее попадет флюс (или вода, когда вы его промыте), и фольга приподнимется.

Еще одна вещь, которую нужно проверить, это убедиться, что клей на вашей фольге хороший. Если фольга старая, клей нередко теряет липкость.

Итак, фольга поднимается не из-за флюса…Это неправильное нанесение фольги или плохая клейкая основа, которая позволяет флюсу и / или воде попадать под фольгу.

Подойдет любой флюс, предназначенный для работы с медной фольгой. Мне нравится Glastar GlasFlux или Classic 100 Gel Flux.

Нажмите здесь, чтобы прочитать или опубликовать комментарии

Вернуться к вопросам пайки.

Флюс жидкий или пастообразный

Дэвид
(Техас)

Каковы преимущества гелевого или пастообразного флюса перед жидким флюсом? Я обнаружил, что пастообразный флюс предназначен для электронных приложений. Я работаю с медной фольгой и свинцом, и использую один и тот же жидкий флюс для металлической фольги и фольги с тех пор, как начал работать со стеклом несколько лет назад.

Буду признателен за ваши мысли.

Ответ

Я лично использую жидкий флюс для медной фольги и пастообразный флюс для свинца пришел. Я использую пасту Nokorode, которую можно купить в большинстве хозяйственных магазинов, а также у большинства поставщиков витражей.

Я не использую пасту для работы с медной фольгой. Стекло слишком сложно очистить, и оно разбрызгивается.Вы наносите гораздо больше на фольгу, чем на свинец, что приводит к большему разбрызгиванию! Очистка фольги сильно отличается от очистки свинца, а пастообразный флюс трудно удалить водой. Glasflux — мой флюс для медной фольги.

Мне нравится пастовый флюс для свинца, потому что он остается именно там, где я хочу, чтобы припой тек. Он не распространяется, как жидкий флюс. С ним я всегда получаю красивые пайки. Он не разбрызгивается на свинец, потому что вы не держите на нем утюг так долго, как при пайке медной фольги. Для очистки я просто вытираю ее перед шпаклевкой. Шпатлевка и чистка щеткой с отбеливанием удаляют остатки пастообразного флюса.

Нажмите здесь, чтобы прочитать или опубликовать комментарии

Вернуться к вопросам пайки.

Flux продолжает получать черные биты в

автор: Сью
(Южный Уэльс, Великобритания)

Привет, Сью

Я новичок в витражном стекле и обнаружил, что используемый мной Solder 60/40 Stick Soler (Великобритания) продолжает получать черные биты, я сменил поставщика, я сменил наконечник на паяльнике, я сменил Флюс, ПОЖАЛУЙСТА, помогите Я сейчас нахожусь на исходе, это не только придает моей пайке неровную поверхность, но также я трачу так много флюса, потому что он продолжает загрязнять его. Я разговаривал с двумя разными поставщиками об этой проблеме, и ни один из них не имеет ни малейшего представления. Паяльник (о котором никто не слышал), который я использую, — это тот, который мне рекомендовал мой первый учитель по витражу, это 200 Вт, это на нем нет контроля температуры, она сказала, что мы найдем их такими разочаровывающими, поскольку они охлаждаются в неподходящее время ??

С уважением

Еще одна Сью из Санни Уэльс, Великобритания

Ответ
Утюг на 200 Вт слишком горячий.Неудивительно, что у вас в припое есть черные биты. На вашем месте я бы купил утюг на 80 или 100 Вт. Вы можете попробовать контроллер температуры, но я не знаю, поможет ли это вам снизить температуру 200-ваттного железа до нужной.

Ваш 200-ваттный утюг должен быть большим и тяжелым. Думаю, тебе лучше купить новый утюг. Если они доступны в Великобритании, лучше всего подойдет утюг Weller 100 Вт для витражей (у него голубая ручка). С ним вам не нужен регулятор температуры, так как наконечник контролирует нагрев. Вы можете купить разные насадки на разную мощность. Он поставляется с наконечником на 80 Вт, который подойдет для большинства выполняемых вами работ.

Сохраните свой 200-ваттный утюг … если вы когда-нибудь будете делать абажуры, он идеально подойдет для лужения крышек ваз!

Нажмите здесь, чтобы оставить комментарий

Вернуться к вопросам пайки.

Rework | Станнол — wenn’s ums Löten geht

В производстве электроники постоянно возникает задача нанесения минимального количества флюса для определенных задач пайки, чтобы можно было сделать надежное паяное соединение.

Наши фломастеры — это простой метод нанесения флюсов в труднодоступных местах. Идеально подходит для доработки, ремонта и последующего монтажа SMD-компонентов на плотно установленных платах. Ручки флюса надежны, быстры, просты в использовании и экономичны.

Гели

Flux для переделки и ремонта обычно разрабатываются и обозначаются как продукты, не требующие очистки. В основном они имеют те же химические характеристики, что и флюс в паяльных пастах. Существует широкий выбор гелей для флюсов для различных целей.

Flux-Gel HX21 — это хорошо активированный гель-флюс для мягкой пайки металлов, которые нельзя паять обычными флюсами No-Clean. Область применения — производство электроники, а также пайка или ремонтные работы.

Подходящие методы пайки: пайка поршнем и стержнем, а также горячим воздухом (азотом) и оплавлением.

Колопасте No.8 подходит для ремонтной пайки в SMT, а также для пайки поршней и стержней. Также возможна пайка на больших площадях медных, латунных и предварительно луженых деталей. Чрезвычайно низкая безгалогенная активация обеспечивает очень хорошую изоляцию остатков флюса после пайки.

Flux-Gel RMA04 — это готовый к использованию загущенный канифольный (канифольный) флюс с высоким содержанием твердых веществ в виде пасты для пайки меди, латуни и луженых поверхностей. Флюсовая паста имеет очень высокую адгезионную прочность и может удерживать более крупные компоненты во время пайки оплавлением. Следовательно, он отлично подходит для ремонтной пайки SMD-компонентов.

Flux-Gel Multifix 450-01 был специально разработан для доработки и ремонта в электронной промышленности. Флюс-гель подходит как для ручного, так и для автоматического нанесения с помощью дозатора.

Задача надежного удаления остатков флюса часто возникает в производстве электроники. Чистящую ручку можно использовать там, где нежелательна чистка всей печатной платы.

Эта ручка для чистки представляет собой простой в использовании метод удаления остатков флюса из труднодоступных мест. Идеален для использования после переделки, ремонта и последующего монтажа SMD-компонентов.Эти одноразовые ручки надежны, быстры, просты в использовании и экономичны.

Демонтажный фитиль Solder-Ex был разработан для ремонта паяных соединений. Он состоит из медного фитиля и покрыт специальным безгалогенным флюсом, который ускоряет впитывание припоя. Демонтажные фитили Solder-Ex доступны в 4 вариантах ширины для различных областей применения.

Демонтажный фитиль No-Clean был разработан для надежного демонтажа и ремонта паяных соединений без необходимости последующей очистки. Демонтажный фитиль No-Clean покрыт специальным безгалогенным флюсом No-Clean, который увеличивает скорость впитывания припоя. Хранение во влажной среде не влияет отрицательно на эту характеристику.Фитиль остается гибким и не окисляется.

Как контролировать флюс при ручной пайке?

Стенограмма

Фил
Добро пожаловать на Board Talk. Это Фил Зарроу и Джим Холл из ITM Consulting. Сегодня возникла проблема с ручной пайкой.

Джим
Это происходит от P.D. Знаете ли вы какие-либо инструменты или материалы, которые позволят точно нанести безотмывочный флюс для операций ручной пайки? Мы ищем что-то более точное, чем традиционные фломастеры, и не хотим использовать бутылки с флюсом, если мы не можем контролировать количество наносимого флюса. Мы будем благодарны за любую информационную помощь.

Ну, во-первых, я хотел бы сказать вам браво и слава, П.Д. для понимания того, что вам не следует использовать бутылки с флюсом.

Даже флюсовые ручки под вопросом. Очень важно контролировать количество флюса, особенно флюса без очистки, который мы применяем для ручной пайки. Основная причина в том, что если мы не собираемся счищать флюс, мы должны убедиться, что любые остатки, оставшиеся после операции ручной пайки, безопасны.

Все флюсы без очистки работают по одному и тому же принципу. Они начинаются с активной химии, которая деактивируется циклом термического нагрева, независимо от того, идет ли речь о пайке оплавлением, волной или ручной пайке.

Ну и конечно с ручной пайкой и жидким флюсом это огромная проблема. Слишком много флюса отходит от стыка из-за неправильного нагрева. Если он не очищен от платы, теперь у вас есть неочищенные флюсовые материалы, которые все еще активны, потому что они не были достаточно нагреты для их деактивации.

Итак, традиционное решение — не использовать дополнительный флюс, бутылку или ручку, а использовать порошковую проволоку для припоя. Основной механизм заключается в том, что флюс выходит только при нагревании проволоки, поэтому весь флюс будет достаточно хорошо нагрет и, следовательно, деактивирован должным образом, чтобы оставшийся остаток был в безопасности.

Вы можете получить припой разного диаметра, а также получить различную концентрацию и количество флюса внутри проволоки. Это традиционная книжная техника, которая используется, но мы думали о некоторых других, не так ли, Фил?

Phil
Да, еще одна возможность — использовать очень маленький шприц с паяльной пастой.Прежде всего, вы собираетесь использовать тот же состав или, возможно, тот же состав, который вы используете для пайки оплавлением, методологии массовой пайки.

Во-вторых, вы знаете, что соотношение будет правильным. Обычно для этого используется, скажем, шприц на 50 грамм или больше, но 50 грамм легко использовать в местах ручной пайки, вероятно, этого следует достичь.
