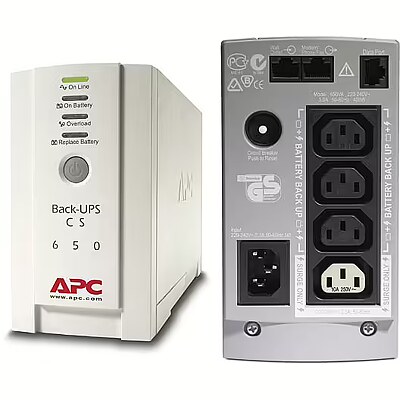

Инструкция back ups cs 650: APC BK650EI инструкция, характеристики, форум, отзывы, ремонт

• 3-5 лет использования в буферном режиме позволит аккумулятору проработать 3-4 года внутри корпуса ИБП.
• 6-9 лет и 10-12 лет использования (они дороже) позволит аккумулятору поработать пропорционально дольше.

Из наименования модели ИБП «Back-UPS CS 650 / BK650-AS»: первую часть «Back-UPS CS 650» можно увидеть на лицевой стороне ИБП. вторую часть «BK650-AS» — на шильдике на задней панели ИБП.

Инструкция и руководство на русском

12:31

ИБП APC 650 Модернизация. UPS APC 650 Upgrade

07:45

???? Суть «ремонта» UPS’ов. на примере APC BackUPS CS 500

03:09

Jagd und Hund — APC 300 Blackout — B&T — C. G. Haenel-Stand — Low Ready Media

06:05

Обзор Back-UPS 300 APC Источник бесперебойного питания

06:33

New APC556 PDW from B&T (Review)

01:04

APC Back-UPS 300 (BK300I) — запуск без сети 220

19:55

Teardown: Old APC Back-UPS units

Установка

Установка

Установка

MGE™ Galaxy™ 300
380/400/415 V

test

Правовая оговорка компании …

Страница 2

Правовая оговорка компании «American Power Conversion»

Корпорация «American Power Conversion» не гарантирует надежность, полноту и
безошибочностьпредставленной в настоящем руководстве информации. Данное
издание не является заменойподробному оперативному плану, разработанному с
учетом конкретных условий монтажа. Таким образом, корпорация «American Power
Conversion» не несет никакой ответственности за ущерб,нарушения законов, неправильно
выполненный монтаж, сбой системы и другие проблемы,которые могут возникнуть в
связи с использованием настоящего издания.

Информация, содержащаяся в настоящем издании, предоставляется в виде «как есть»
исключительно для планирования дизайна и проектирования вычислительного центра.
Информация для данного издания была добросовестно собрана корпорацией «American
PowerConversion». Однако не дается никакой гарантии, выраженной или подразумеваемой,
в отношенииполноты и точности представленной в издании информации.

КОРПОРАЦИЯ AMERICAN POWER CONVERSION, А ТАКЖЕ ЛЮБАЯ
ГОЛОВНАЯИЛИ ДОЧЕРНЯЯ КОМПАНИЯ ИЛИ ФИЛИАЛ КОРПОРАЦИИ
AMERICAN POWER CONVERSION ИЛИ СООТВЕТСТВУЮЩИЕ СЛУЖАЩИЕ,
РУКОВОДИТЕЛИ,СОТРУДНИКИ НЕ НЕСУТ НИКАКОЙ ОТВЕТСТВЕННОСТИ
ЗА ЛЮБЫЕ ПРЯМЫЕ,КОСВЕННЫЕ, ПОБОЧНЫЕ, ШТРАФНЫЕ, ОСОБЫЕ
ИЛИ СЛУЧАЙНЫЕ УБЫТКИ (ВКЛЮЧАЯ, В ТОМ ЧИСЛЕ, УБЫТКИ ИЗ-ЗА
УТРАТЫ ПРЕДПРИЯТИЯ, РАСТОРЖЕНИЯ ДОГОВОРА, ПОТЕРИ ВЫРУЧКИ,
ДАННЫХ, ИНФОРМАЦИИ ИЛИПРЕРЫВАНИЯ ДЕЯТЕЛЬНОСТИ), ВОЗНИКШИЕ
В РЕЗУЛЬТАТЕ ИЛИ В СВЯЗИ СИСПОЛЬЗОВАНИЕМ НАСТОЯЩЕГО ИЗДАНИЯ
ИЛИ НЕСПОСОБНОСТИ ЕГОИСПОЛЬЗОВАТЬ, ДАЖЕ ЕСЛИ КОРПОРАЦИЯ
AMERICAN POWER CONVERSION БЫЛА НЕПОСРЕДСТВЕННО УВЕДОМЛЕНА
О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ. КОРПОРАЦИЯ «AMERICAN POWER
CONVERSION» ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВОИЗМЕНЯТЬ ИЛИ ОБНОВЛЯТЬ
СОДЕРЖАНИЕ И ФОРМАТ НАСТОЯЩЕГО ИЗДАНИЯВ ЛЮБОЕ ВРЕМЯ БЕЗ
УВЕДОМЛЕНИЯ.

Авторские, интеллектуальные и иные имущественные права на содержание (включая,
в томчисле, программное обеспечение, звуковые и видеофайлы, текст и фотографии)
настоящегоиздания принадлежат корпорации «American Power Conversion» или ее
лицензиарам. Все права насодержание, не предоставленные явным путем в настоящем
документе, защищены. Никакиеправа не передаются, не отчуждаются и не переходят
лицам, получающим доступ к даннойинформации.

Настоящее издание целиком или любая его часть не подлежит перепродаже.

Содержание ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ …

Страница 3

Подключение силовых кабелей, Установка батареи, Прокладка коммуникационных кабелей

Контрольный перечень действий после установки

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ. ..

Страница 5

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
— СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Предупреждение: Прежде чем приступить к установке устройства ИБП и
батарейных шкафов, ознакомьтесь со ВСЕМИ инструкциями по технике
безопасности, содержащимися в справочном листке безопасности устройства
(990-3620), и следуйте им при установке системы. Несоблюдение данных
инструкций может привести к повреждению оборудования, серьезным травмам
или смерти.

Предупреждение: Максимальный срок хранения внешнего батарейного шкафа
MGE Galaxy 300 равен шести месяцам в связи с необходимостью перезарядки
встроенных батарей. Если требуется оставить внешний батарейный шкаф
незаряженным на длительный срок, рекомендуется заряжать его в течение
24 часов не менее одного раза в месяц. При этом заряжается батарея, что
предотвращает ее возможное необратимое повреждение.

Предупреждение: MGE Galaxy 300 UPS может использоваться как с встроенными,
так и внешними батареями. Устройство ИБП с встроенными батареями, НЕ
ДОЛЖНО использоваться с внешними батареями. Перед подключением
внешних батарей к ИБП удалите встроенные батареи.

Предупреждение: При выполнении требований, описанных в стандарте
IEC60364.4-41, рекомендуемая минимальная токовая защита нулевой
последовательности равна 3 А.

Внимание: Монтаж силовых и информационных кабелей должен производиться
квалифицированным электротехническим персоналом и должен соответствовать
местным и национальным нормам и правилам для соответствующего диапазона
мощностей.

990–3618E-028

MGE™ Galaxy™ 300 380/400/415 V Установка

1

Технические характеристики, Технические характеристики входа переменного тока, Ибп 3:3

Страница 6

Технические характеристики

Технические характеристики входа переменного
тока

ИБП 3:3

10 кВА

15 кВА

20 кВА

30 кВА

40 кВА

Напряжение

380 400 415 380 400

415 380 400 415 380 400 415 380

400 415

Тип
подключения

3P+N+G

Входная
частота (Гц)

45–65

THDI

<9 % при полной нагрузке

Номинальный
входной ток
(А)

1

13

12. 5 12

20

19

18

26

25

24

39.5 38

36

53

50

48

Максимальный
входной ток
(А)

2

15.5 15

14.5 22.5 21.5 20.5 29

28

27

42

40.5 38.5 56

53

51

Ограничение
входного тока
(A)

3

17.5 17

16

25

24

22.5 32

31

30

47

45

42.5 61

59

56

Корректировка
входного
коэффициента
мощности

>0,97 при нагрузке >50 %

1

Входной ток при номинальной нагрузке и полном заряде аккумуляторных батарей.

2

Входной ток при полностью перезаряженных батареях, номинального напряжения и

номинальной нагрузки.

3

Ограничение тока при помощи электронной системы ограничения тока при полностью

перезаряженных батареях и сниженном на -15 % входном напряжении.

2

MGE™ Galaxy™ 300 380/400/415 V Установка

990–3618E-028

Ибп 3:1

Страница 7

ИБП 3:1

10 кВА

15 кВА

20 кВА

30 кВА

Напряжение

380

400

415

380

400

415

380

400

415

380

400

415

Тип
подключения

3P+N+G

Входная
частота (Гц)

45–65

THDI

<9 % при полной нагрузке

Номинальный
входной ток
(А)

1

13

12. 5

12

20

19

18

26

25

24

40

38

36

Максимальный
входной ток
(А)

2

15.5

15

14.5

23

22

21

29

28

27

42

40

39

Ограничение
входного тока
(A)

3

17.5

17

16

25

24

23

32

31

30

47

45

43

Корректировка
входного
коэффициента
мощности

>0,97 при нагрузке >50 %

1

Входной ток при номинальной нагрузке и полном заряде аккумуляторных батарей.

2

Входной ток при полностью перезаряженных батареях, номинального напряжения и

номинальной нагрузки.

3

Ограничение тока при помощи электронной системы ограничения тока при полностью

перезаряженных батареях и сниженном на -15 % входном напряжении.

990–3618E-028

MGE™ Galaxy™ 300 380/400/415 V Установка

3

Технические характеристики выхода переменного тока, Ибп 3:3

Страница 8

Технические характеристики выхода переменного
тока

ИБП 3:3 – 380, 400, 415 В (стандарт: 400 В, 50 Гц, но также можно использовать 60 Гц).
Эксплуатация при 415 В/60 Гц не допускается и не требуется. Для любых других показателей
напряжения или сочетаний напряжения требуются трансформаторы с соответствующим
напряжением.

ИБП 3:1 – 220, 230, 240 В (стандарт: 230 В).

Значения эксплуатационного напряжения определяются при установке настроек. Результатом
установки значения может стать перегрузка, если выходное напряжение составит +3 % при
номинальном уровне тока.

Примечание: При эксплуатации батареи перегрузки не поддерживаются.

ИБП 3:3

10 кВА

15 кВА

20 кВА

30 кВА

40 кВА

Напряжение (В)

380 400 415 380 400 415 380 400 415 380 400 415 380 400 415

Тип подключения

3P+N+G

Предельная
перегрузка на
выходе

<=125 % на 2 мин.
<=150 % на 10 сек.

Допустимая
погрешность
напряжения

±2%

Номинальный
выходной ток (А)

15

14. 5 14

23

22

21

30

29

27

45

43

41.5 60

58

55

Выходная
частота (Гц)
(синхронизация
с сетью)

50/60

Скорость
нарастания (Гц/с)

2

Общее
гармоническое
искажение
напряжения

< 3,0 % линейные нагрузки
< 5,0 %. 100 % несбалансирован. 100 % нелинейные нагрузки

Выходной
коэффициент
мощности

От 0,5 входного тока в 0,5 отстающего.

Динамическая
реакция на
нагрузку

±5%

Регулировка
выходного
напряжения

±2%

4

MGE™ Galaxy™ 300 380/400/415 V Установка

990–3618E-028

Ибп 3:1, Ибп 3:3

Страница 9

ИБП 3:1

10 кВА

15 кВА

20 кВА

30 кВА

Напряжение (В)

220

230

240

220

230

240

220

230

240

220

230

240

Тип подключения

1P+N+G

Предельная
перегрузка на
выходе

<=125 % на 2 мин.
<=150 % на 10 сек.

Допустимая
погрешность
напряжения

±2%

Номинальный
выходной ток (А)

45

43

42

68

65

62

90

87

83

136

130

125

Выходная
частота (Гц)
(синхронизация с
сетью)

50/60

Скорость
нарастания (Гц/с)

2

Общее
гармоническое
искажение
напряжения

< 3,0 % линейные нагрузки
< 5,0 %. 100 % нелинейные нагрузки

Выходной
коэффициент
мощности

От 0,5 входного тока в 0,5 отстающего.

Динамическая
реакция на
нагрузку

±5%

Регулировка
выходного
напряжения

±2%

Технические характеристики входа байпаса
переменного тока

ИБП 3:3

10 кВА

15 кВА

20 кВА

30 кВА

40 кВА

Напряжение

380 400 415 380 400 415 380 400 415 380 400 415 380 400 415

Тип подключения

3P+N+G

Входная частота
(Гц)

50/60

Номинальный
выходной ток (А)

15

14. 5 14

23

22

21

30

29

27

45

43

41.5 60

58

55

990–3618E-028

MGE™ Galaxy™ 300 380/400/415 V Установка

5

Технические характеристики батарей, Ибп 3:1

Страница 10

ИБП 3:1

10 кВА

15 кВА

20 кВА

30 кВА

Напряжение

220

230

240

220

230

240

220

230

240

220

230

240

Тип подключения

1P+N+G

Входная частота (Гц)

50/60

Номинальный
выходной ток (А)

45

43.5

41.5 68

65

62

90

87

83

136

130

125

Технические характеристики батарей

Тип

Необслуживаемая герметичная
кислотно-свинцовая батарея с электролитом
суспензионного типа: герметичная

Номинальное напряжение (16 /15 секций) (В
постоянного тока)

± 192/±180

Плавающее напряжение (16 /15 секций) (В
постоянного тока)

± 218/±204

Напряжение в конце разряда (В постоянного
тока)

± 158/±148 (Может быть выше при неполной
нагрузке)

Максимальная мощность зарядки для версии
CLA (значения могут быть снижены при низких
показателях сети переменного тока)

10 кВА/ 8 кВт: 3052 Вт
15 кВА/ 12 кВт: 3052 Вт
20 кВА/ 16 кВт: 3052 Вт
30 кВА/ 24 кВт: 6104 Вт
40 кВА/ 32 кВт: 6104 Вт

Среднее время перезарядки

Внутреннее зарядное устройство: (для
конфигурации встроенной батареи)
10 часов — емкость до 90 % ±5 % после полного
разряда при мин. конфигурации
CLA: (для конфигурации внешней батареи)
24 часа — емкость до 90 % ±5 % после полного
разряда при мин. конфигурации.

Номинальное напряжение (В)

12 В на секцию

Конечное напряжение (В)

9,9 В на секцию (варьируется от 11,4 В до 9,9
В в зависимости от процентного показателя
нагрузки от низких к высоким значениям)

Номинальная
характеристика
кВА

10

15

20

30

40

I

ном

разряда

1

(А) (15

секций)

25

37

50

74

99

I

макс

разряда

2

(А)

(15 секций)

30

45

60

90

120

1

Номинальный ток разряда батареи зависит от номинальной нагрузки и номинального

напряжения батареи.

2

Максимальный ток разряда батареи зависит от номинальной нагрузки в конце цикла разряда.

6

MGE™ Galaxy™ 300 380/400/415 V Установка

990–3618E-028

Выделить → Я нашёл инструкцию для своего компьютерного аксессуара здесь! #manualza

APC Back-UP CS 500. Переделка data-порта под USB

Сегодня речь пойдет о доработке консольного порта ИБП APC Back-UPS CS 500

И так, в чем же суть доработки выше обозначенного упса ? А все предельно просто — на консольный порт, являющийся розеткой RJ50 (в отличии от RJ45 — обычной Ethernet-розетки), имеющиму 10 контактов, выведен полноценный USB и еще пара мутных линий, используемых при подключении по RS232 (вот тут — если не вру !).

Просьба оратить ВНИМАНИЕ на то, что отчет распиновки идет от 10 к 1 (сверху вниз), если смотреть на розерку ! Обычно считают от вилки, но тут проще показать именно на том, что будем выпаивать и выбрасывать, дабы не путаться с зеркалированием и т.д.

Разобрать упс сможет и младенец, поэтому на этом не тормозим, а едем дальше. В принципе, достаточно от платы отключить только разъемы батареи. Остальное вытаскивается так и при пайке совершенно не мешает. Перепутать подключение батареи назад надо еще умудриться. На плате есть маркировка.

RJ50…..USB

1……..+5в

4……..масса

7……..тоже масса

9……..Data-

10…….Data+

— Т.е. если совсем лениво, можно задублировать 1 и 10 контакты на 5 и 6 (благо не используются и висят в воздухе), тем самым использовать в RJ50 джек RJ45.

— Как вариант номер 2 — все тоже самое, но с перепайкой разъема под RJ45

— Найти RJ50 и собрать провод-переходник.

Как раз благодаря Дмитрию из комментариев, который дал ссылку на картинку размещенную ниже, можно наглядно оценить что требуется сделать, если Вы решили делать просто переходник USBRJ50. Думаю с ней все становится вообще ясно как 2 рубля.

Ну а поскольку «это не наш мэтод» (с), едем дальше.

А причина в том, что я на 100% уверен — если от упса отрубить дата-кабель, то через какое-то время его невозможно будет найти в квартире. Поэтому решено было использовать самый обычный шнур USB A — USB B которым подрубается свинское количество переферии к компу.

Переходная плата использовалась для того, чтобы не сверлить под USB плату упса, т.е. если обратить внимание — распайка RJ50 лесенкой, а USB — «квадратно-гнездовая». Да и места под монтаж не развернуться, так что решено было USB лепить вверх-ногами, напаивать плату (для надежности) и подпаиваться 4 проводками обычной витухи.

Дальше натюр-испытания с зажмуренными глазами и мольбами. Ну я так всегда делать… с детства 😄. Втыкаем упс в 220, в упс суем usb-шнур и . .. винда увидела что-то новое. Дальше ставятся в автома дрова и вуаля ! Устройство готово к работе.

ЗЫ.

Родной APC софт, как и ранее, оказался косым убожеством. При отрубании упса на стенде, завернул винду в сон, по возвращениею из которого, отвалилась клава до перезагрузки машины. Но как известно — 7 бед, 1 ресет !

Короче все пашет ! А кто подскажет софт, для НЕ Smart APC упсов и способный пахать по USB а не только COM-порту — милости в комменты.

APC by Schneider Electric Back-UPS 650VA Standby with Schuko

Самые выгодные предложения по APC by Schneider Electric Back-UPS 650VA Standby with Schuko

Kusto Iv, 30.08.2018

Достоинства:
Евро розетки

Недостатки:
Не держит совсем

Комментарий:
Купили в офис 6 штук. После 8 часовой зарядки протестировали — системный блок офисного компа (i3, интегр. видео, 500Вт БП) без монитора и без нагрузки оставили работать на каждом из упсов. Итог: один экземпляр показал 1 мин. 54 сек. остальные по убывающей до 44 сек. самый худший. Партия такая?! Судите сами. Не рекомендую.

Jegres Hydes, 21.08.2018

Достоинства:
Удобные розетки, оптимальная цена, разумный срок службы

Недостатки:
В инструкции написано, что батарея не подлежит замене, обратитесь в сервис АРС. Ничего подобного, откручиваем два винта снизу под передней панелью, вынимаем батарею, покупаем в магазине замену, ставим обратно, пользуемся

Комментарий:
К сожалению, ИБП АРС этой серии — это устройства эконом-класса. Надежность совсем не такая, как у изделий, выпущенных 10-15 лет назад.

Dmitry, 20.07.2017

Достоинства:
3 Евророзетки сзади
удобно меняется батарея — два винта внизу передней панели, и панель сдвигается вниз

Недостатки:
Сэкономили на 4 светодиодах индикации режимов.
Перегруз, замена, батарейки итп.
Вместо этого он замысловато пищит по разному. Видимо подразумевается что мануал должен быть всегда в кармане пользователя 🙂

Комментарий:
Брал, поскольку прежние APC бесперебойники зарекомендовали себя очень хорошо.

Гость, 22.11.2016

Достоинства:
Свежий, надежный.

Комментарий:
Надежный ибп от известной компании APC. Отличный вариант для домашнего пк с монитором. Сам ибп по последней моде: ступенчатая аппроксимация, высокий кпд, евроразетки, индикаторы и т. п. Собран качественно, все работат стабильно. Заявленной мощности соответствует. Есть холодный старт. При перебоях (реагирует на скачки) или обрыве питания работает мгновенно и безотказно. Приятно быть уверенным, что твой пк под надежной защитой.

Kudinov Petr, 16.01.2016

Комментарий:
Покупал для запитки NAS и защиты от перепадов напряжения некоторой электроники вроде роутера. С обязанностями справляется

Installer Boingo, 06. 11.2015

Достоинства:
Легко снимается батарея, емкость держит, хорошо собран

Недостатки:
Комплектный софт кривой

Комментарий:
Утащил как списанку, зарядил — работает. Кстати, если хотите им заряжать другие аккумы, то снизу на морде выкрутите два винта и сдвиньте ее вниз — батарею можно будет вытащить спокойно и подключить другую

Левченко Роман, 24.11.2014

Достоинства:
Пока работает
евро розетки

Недостатки:
Издает громкое «шипение» во время работы даже без нагрузки, невозможно самому поменять батарею не потеряв гарантии. Дохлая батарея.

Комментарий:
В принципе уже зарекался брать поделки от APC т. к. высокое качество этой фирмы миф. Мрут как мухи. Но вот попался этот агрегат со скидкой, решил рискнуть. Как оказалось зря. Мало того что батарея у него внутри, а винт закрыт пломбой и не лишившись гарантии ее не достать (установлена на 7ач, что маловато), так еще и электроника издает громкое шипение во время работы. Которое к томуже не постоянно по тону и громкости и спать в одном помещении с ним затруднительно. А шипении это не пропадает даже если его выключить, только из розетки выдергивать. После «раскачки» батарея держит систему (~90 Вт) около 9 минут, под нагрузкой (~300 Вт) около 2х (мощности по показаниям встроенного ваттметра с другого ИБП), что вызывает сомнения в качестве использованной батареи. Что косвенно подтверждается скоростью ее заряда с 0 до 100% приблизительно за 3-4 часа. Еще после первого включения жутко вонял пластиком.

Смирнов Петр, 03. 04.2014

Достоинства:
не смог оценить достоинства на 24″ моноблоке i7 отработал 17 минут и увел компьютер в сон.

Недостатки:
после разряда батареи до 10%, включил в сеть 220 и компьютер включиться не смог. В общем беда у него какая с микроконтроллером.

Комментарий:
Принес по гарантии, но менеджер магазина с*******а мне предложил два варианта или сразу деньги (возврат был в день покупки) или ждите проверки качества. При его проверке UPS работать отказался. Но он вставлял в него вилки несколько раз, возможно потряс и он снова заработал. Я выбрал деньги сразу, поэтому к сожалению он увы снова поступит в продажу. Поэтому если вы увидите серийный номер 3B1514X09805, то решать вам, покупать его или нет.

Общие — Back Ups 300 Инструкция

Источник бесперебойного питания APC Back — UPS CS 500VA (BK500-RS). Мощность — 300W /500 VA, время работы — 15,9 мин.(150W), 4,5 мин.( 300W).

SManuals.ru — ремонт электроники, сервис-мануалы, datsheets, инструкции для любой Скачать APC BackUPS BK300MI / BK500MI. Скачать Схема.

СКАЧАТЬ Принципиальная схема Apc Back-UPS 250 300 400 500 600 и Apc Smart-UPS 450 620 700 1400 Brilliant PowerCom

Apc Back — UPS 250 400 600 Скачать · Ещё Apc Back Apc Back — UPS 300 500 Скачать Smart и Back UPS фирмы APC, а так же Brilliant и PowerCom.

Rating is available when the video has been rented. This feature is not available right now. Please try again later.

Back — UPS APC 640-0232, 98,71 KБ, 02-04-2008 08:16, 1992 Схема APC Back UPS BK300MI BK500MI, 65,82 KБ, 25-03-2005 07:37, 3730 по ремонту для специалистов — справочники, инструкции, энциклопедия, советы и секреты.

Цены на APC Back — UPS CS 500VA от 2 295 грн. до 2 908 грн. в APC ИБП APC Back — UPS CS 500VA 300W (BK500-RS) Тип: резервный; Выходная.

Источник бесперебойного питания Back UPS для дома Powercom WOW- 300 / 500U / 700U / 850U / WOW-1000U защищает от короткого замыкания и.

Back — UPS ®AVR 500, Русский · English Silcon DP — 300E, Инструкция по установке и эксплуатации — русский -Silcon_install_userGuide_Russian.zip.

На этой странице вы можете скачать принципиальные схемы. Smart и Back UPS фирмы APC, а так же Brilliant и PowerCom . Cерии 250 300 400 450 500 600 620 700 1400 в разных архивах. Если у вас есть какие-либо схемы UPS присылайте буду рад разместить их на своей странице. Если у вас не распаковывается архив, попробуйте последнюю версию aрхиватора www.rarlab.com Я сам около трёх лет искал схему APC 650…

Меня интересует » Back — Ups Pro 650″. При попытке Часто у мусорных контейнеров вижу такие на 300 -1000 ватт валяющиеся. Грешен.

Видео к статье на сайте Паяльник: http://cxem.net/pitanie/5-294.php.

Комментарии (1)Просмотров (253)

Back-UPS Cs 650 Руководство по обслуживанию Back UPS ES 650VA Резервное копирование от батареи, позволяет сохранить вашу работу и безопасно отключить питание, . .. инструкции для APC Back-UPS RS 500 300, 500, 650 Inspect Inspect

Руководство пользователя APC Back-UPS Pro 280/420/650

и первый запуск Для получения гарантийного обслуживания заполните и верните регистрационную карточку гарантии. Осмотр Осмотрите ИБП после получения.Сообщите перевозчику и дилеру, если есть повреждения. Упаковка пригодна для вторичной переработки; сохраните его для повторного использования или утилизируйте должным образом. Размещение Устанавливайте ИБП в защищенном месте, свободном от чрезмерного количества пыли и имеющем достаточную циркуляцию воздуха. Не включайте ИБП в местах, где температура и влажность выходят за указанные пределы. Предупреждение. Изменения или модификации данного устройства, не одобренные в явной форме стороной, ответственной за соответствие, могут привести к аннулированию гарантии.Подключение к сети Инструкции по эксплуатации Переключите «Вкл.» — Выключите «Выкл.» При подключенном ИБП нажмите и отпустите кнопку «Вкл. / Выкл. / Тест» для подачи питания на нагрузки. Нагрузки ИБП немедленно получают питание, пока ИБП выполняет самотестирование. Нажмите и отпустите кнопку еще раз, чтобы выключить питание нагрузок. Может быть удобно использовать ИБП в качестве главного переключателя «Вкл. / Выкл.» Для защищаемого оборудования.Примечание. Розетки с защитой от перенапряжения запитываются, когда ИБП находится в сети. Светодиод on-line загорается, когда ИБП подает питание от сети на резервные батареи. Самотестирование ИБП выполняет самотестирование автоматически при включении, а затем каждые две недели (по умолчанию). Автоматическое самотестирование устраняет необходимость в периодическом ручном самотестировании. Во время самотестирования ИБП на короткое время обеспечивает питание нагрузки от батареи.Если ИБП проходит самотестирование, он возвращается в рабочий режим. Если ИБП не проходит самотестирование, он немедленно возвращается к работе в сети и загорается индикатор замены батареи. Хранение Условия хранения Храните ИБП накрытым в вертикальном положении в прохладном сухом месте с полностью заряженной батареей. Перед хранением зарядите ИБП не менее 4 часов. APC Back — UPS Pro ® 280 / 420 Руководство пользователя / 650 . Проверьте расположение индикатора неисправности проводки на объекте: в правом верхнем углу задней панели ИБП .Внимание: Если загорается индикатор неисправности проводки на объекте, обратитесь к квалифицированному электрику для ремонта проводки в здании. Подключение нагрузок Подключите нагрузки к выходным разъемам на задней панели ИБП . Чтобы использовать ИБП в качестве главного переключателя «Вкл. / Выкл.», Убедитесь, что все нагрузки включены. Внимание! Не подключайте лазерный принтер к выходам резервного аккумулятора. Ремни для шнуров. Ремни предназначены для предотвращения запутывания шнуров и их использования.Батарейные резервные розетки. Эти розетки ИБП обеспечивают питание от аккумулятора и защиту оборудования от перенапряжения, когда напряжение в сети выходит за допустимые пределы. К этим розеткам подключено оборудование, чувствительное к данным, такое как компьютер, монитор или внешний диск. Защищенные розетки от импульсных перенапряжений. Эти розетки предназначены для оборудования, которое нуждается в защите от перенапряжения, но не требует питания во время отключения электроэнергии (например, струйного принтера или сканера).Неудачный тест не влияет на нагрузки. Зарядите аккумулятор на ночь и снова выполните самотестирование. Если индикатор замены батареи по-прежнему горит, замените батарею, используя процедуру «Замена батареи». Питание от батареи Во время работы от батареи загорается светодиодный индикатор батареи, а ИБП подает звуковой сигнал, состоящий из 4 звуковых сигнала каждые 30 секунд. Тревога прекращается, когда ИБП возвращается к работе в сети. Низкий заряд батареи Когда ИБП работает от батареи, и запас энергии батареи разряжается, ИБП издает непрерывный звуковой сигнал, пока ИБП не отключится из-за разряда батареи или не вернется в рабочий режим.Перегрузка Когда нагрузка превышает мощность ИБП , загорается светодиод перегрузки, и ИБП издает непрерывный звуковой сигнал. Аварийный сигнал остается включенным, пока перегрузка не будет устранена. Отсоедините второстепенное нагрузочное оборудование от розеток резервного аккумулятора, чтобы исключить перегрузку. Если перегрузка серьезная, входной автоматический выключатель также может сработать (сбрасываемый центральный плунжер автоматического выключателя выскочит). Отсоедините второстепенное нагрузочное оборудование от ИБП , чтобы устранить перегрузку, и снова нажмите на поршень, чтобы перезапустить ИБП .Если есть питание переменного тока и автоматический выключатель не сработал во время перегрузки, нагрузки все еще находятся под напряжением. Если сработает автоматический выключатель или ИБП попытается переключиться на батарею, питание нагрузки будет отключено. Выключите ИБП , а затем снова включите его, чтобы повторно включить нагрузки. Расширенное хранилище 990-2037B Редакция 3 12/97 Блочные безопасные розетки: ( 420 / 650 ): предусмотрены сетевые розетки, которые принимают вилки «блочного типа», не закрывая другие розетки.Некоторые принтеры и внешние дисководы имеют заглушки блочного типа, похожие на показанный ниже. Подключение телефона / сети для подавления перенапряжения (дополнительно) Подключите однолинейный телефонный аппарат или сетевой кабель 10Base-T / 100Base-Tx к разъему «IN» для телефонной / сетевой защиты от перенапряжения RJ-45 / RJ-11 на задней панели ИБП . Подключите разъем «OUT» с помощью телефонного кабеля (прилагается) или сетевого кабеля (не прилагается) к факс-модему или сетевому порту. Подключение порта компьютерного интерфейса (дополнительно) PowerChute® plus программное обеспечение управления питанием входит в комплект поставки этого ИБП . Подключите прилагаемый интерфейсный кабель к 9-контактному порту компьютерного интерфейса на задней панели ИБП . Подключаемся к компу. См. Инструкции по установке в документации по программному обеспечению. Зарядка батареи ИБП заряжает батарею всякий раз, когда он подключен к электросети. Аккумулятор полностью зарядится в течение первых 4 часов нормальной работы. Не ожидайте полной продолжительности работы в течение этого начального периода зарядки. Замените батарею. Если батарея не прошла самотестирование, ИБП издает короткие звуковые сигналы в течение одной минуты и загорается индикатор замены батареи. ИБП повторяет сигнал каждые пять часов. Выполните процедуру самотестирования, чтобы подтвердить условия замены батареи. Сигнал тревоги прекращается, когда батарея проходит самотестирование. Режим выключения При отсутствии питания хост, подключенный к интерфейсному порту компьютера, может дать команду ИБП выключиться. Обычно это делается для сохранения емкости батареи после контролируемого отключения защищаемой системы. В режиме отключения ИБП прекращает подачу питания на нагрузку.Светодиодные индикаторы онлайн и перегрузки мигают поочередно или, если ИБП отключился из-за низкого заряда батареи, ИБП издает звуковой сигнал каждые 4 секунды в течение примерно 16 секунд. Когда сетевое питание будет восстановлено, ИБП вернется в рабочий режим. Холодный запуск Примечание. Холодный запуск не является нормальным рабочим состоянием. Когда ИБП выключен и отсутствует сетевое питание, можно выполнить холодный запуск ИБП для питания нагрузок от ИБП . аккумулятор.• Нажмите и удерживайте кнопку включения / выключения / тестирования, пока ИБП не подаст звуковой сигнал. • Отпустите кнопку включения / выключения / тестирования во время звукового сигнала, чтобы запустить ИБП . APC , Back — UPS Pro и PowerChute являются зарегистрированными товарными знаками компании American Power Conversion. При температуре от -15 до +30 ° C (от +5 до +86 ° F) заряжайте аккумулятор UPS каждые 6 месяцев. При температуре от +30 до +45 ° C (от +86 до +113 ° F) ) заряжайте аккумулятор ИБП каждые 3 месяца.

Apc Ups Es 650 Руководство пользователя

BE650G1 Back- UPS ES 650 Система резервного питания от батарей, 8 розеток, 650 ВА, 340 Дж

Глобальный тип продукта

Системы резервного копирования

Количество розеток / тип

4 ИБП / скачок напряжения, 4 только скачок напряжения

Джоули защиты от перенапряжения

340 Дж

Тип защиты

Кабельный модем, DSL, Ethernet, факс, модем, телефон, питание

Время резервного копирования при половинной нагрузке

13. 4 минуты @ 195 Вт

Автоматическое регулирование напряжения (АРН)

да

Защита мультимедиа

Ethernet / телефон / модем

Время зарядки аккумулятора

16 часов

Гарантия на подключенное оборудование

Политика защиты оборудования на сумму 75000 долларов США

Время резервного копирования при полной нагрузке

3. 8 минут @ 390 Вт

Разъем / Порт / Интерфейс

Коаксиальный, RJ11, RJ45, USB

Диагностика / Тревога / Индикатор состояния

Сигнализация, светодиод

Телефон / Интернет-защита

Кабель, DSL, Ethernet, факс, телефон

Аварийное отключение питания (EPO)

Нет

Название модели / номер

ИБП Back-UPS ES 650

Стандарты соответствия

Соответствует стандартам UL 1449, соответствует стандартам UL 1778, сертифицирован FCC класса B, сертифицирован FCC Part 68, сертифицирован TUV SUD

Процент вторичного содержания до потребления

0%

Постпотребительский процент вторичного содержания

0%

Общий процент переработанного содержимого

0%

Заявление об отказе от ответственности

Время работы при нагрузке 195 Вт.

Особые возможности

Включает программное обеспечение автоматического выключения PowerChute®

APC BACK-UPS BR650CI Руководство пользователя | 2 страницы

1

Подключите аккумулятор

В целях безопасности Back-UPS поставляется с отключенным одним проводом аккумулятора.Back-UPS не будет работать, пока провод не будет подключен к сенсорной батарее

.

терминал.

ПРИМЕЧАНИЕ. При подключении батареи могут возникнуть небольшие искры. Это нормально.

Переверните Back-UPS и сдвиньте

крышка аккумуляторного отсека выключена

аккумуляторный отсек.

1

2

3

СНИМИТЕ АКБ из АКБ

отсек, и подключить черный провод

к отрицательной (-) клемме аккумуляторной батареи. Гарантия

батарея установлена, как показано ниже.

УСТАНОВИТЕ крышку аккумуляторного отсека

обратно в аккумуляторный отсек.

Не размещайте Back-UPS:

— Прямой солнечный свет
— Избыточное тепло
— Избыточная влажность или контакт с жидкостями

Подключайте шнур питания Back-UPS непосредственно к розетке, а не к сетевому фильтру
или удлинителю. Сетевая розетка должна располагаться рядом с оборудованием и быть легко доступной.

Включение питания

Мощность

Переключатель

Индикатор состояния ИБП

(зеленый — ОК, красный или желтый —

См. Руководство пользователя)

Включение питания

2

Только защита от перенапряжения

Эти розетки обеспечивают постоянную защиту от скачков напряжения, даже если

Back-UPS выключен. Подключите принтер, факс,

Сканер

или другие периферийные устройства, которым не требуется питание от батареи, в

этих торговых точек.

Резервная батарея

Защита от перенапряжения

Эти розетки получают питание всякий раз, когда Back-UPS включается.
ON. Во время отключения электроэнергии или других проблем с электросетью (перебои в работе, перенапряжение
) эти розетки будут запитываться в течение ограниченного времени от Back-UPS
. Подключите компьютер, монитор и два других устройства, чувствительных к данным
(внешний диск или ленточный накопитель), в эти розетки.

3

990-2994B Авторское право 2007 г., American Power Conversion Corp.

Все остальные товарные знаки являются собственностью соответствующих владельцев.

APC, Back-UPS и PowerChute являются зарегистрированными товарными знаками American Power Conversion Corp.

.

Включение питания

Нажмите выключатель ВКЛ / ВЫКЛ, чтобы включить блок
.

Одиночный короткий звуковой сигнал и зеленый индикатор «Power On»
подтверждают, что Back-UPS включен и
готов обеспечить защиту.

Back-UPS должен заряжаться не менее 24
часов, чтобы обеспечить достаточное время работы.Устройство
заряжается всякий раз, когда оно подключено к электросети
, независимо от того, включено или выключено устройство.

Back-UPS ES указывает свое рабочее состояние с помощью комбинации визуальных и звуковых индикаторов. Используйте следующую таблицу
, чтобы определить состояние Back-UPS ES.

Визуальные признаки

(при включении — зеленый)

(заменить батарею — красный)

Звуковая индикация

(зуммер)

Состояние

ЗЕЛЕНЫЙ на

выкл.

Power On — Back-UPS подает согласованное сетевое питание на

подключенного оборудования.

ЗЕЛЕНЫЙ Горит (не горит в течение

4 гудка)

4 сигнала повторяются
каждые 30 секунд

On-Battery — Back-UPS обеспечивает питание нагрузки от батареи

подключен к розеткам АКБ.

мигающий ЗЕЛЕНЫЙ

Постоянный сигнал

(каждые 1/2 секунды)

Предупреждение о низком заряде батареи — Back-UPS подает питание от батареи на

Нагрузка

подключена к выводам АКБ, а АКБ имеет 1.5 минут из

Оставшийся заряд батареи

.

переменный

ЗЕЛЕНЫЙ И КРАСНЫЙ

Постоянный тон

Обнаружена неисправная батарея — Батарея требует зарядки или срок ее службы истекает

и подлежит замене (см. Замена батареи ).

мигающий

КРАСНЫЙ

Постоянный тон

Аккумулятор отключен — Аккумулятор отключен или неисправен

аккумулятор (см. Замена аккумулятора) .

выкл.

Короткий сигнал каждые

4 секунды

Отключение при низком заряде батареи

— Во время работы от батареи батарея

Питание

почти полностью истощено, и Back-UPS ждет

для восстановления нормального электроснабжения.

выкл.

Постоянный тон

При перегрузке батареи — подключенному оборудованию требуется больше энергии

, чем аккумулятор Back-UPS.Отключайте устройства по одному к

удалить перегрузку. Если проблема не устранена, обратитесь в службу технической поддержки APC.

ЗЕЛЕНЫЙ на

Постоянный тон

Перегрузка в сети — Мощность, потребляемая подключенным оборудованием

превышает мощность резервного аккумулятора.

мигающий

КРАСНЫЙ

Сигнал каждые 2 секунды Предупреждение зарядного устройства — Back-UPS обнаружила внутреннюю проблему, но

продолжает питать нагрузку.Обратитесь в службу технической поддержки APC.

выкл.

Постоянный тон

Charger Fault — Back-UPS имеет внутреннюю проблему, и больше не

питание нагрузки. Обратитесь в службу технической поддержки APC.

переменный

ЗЕЛЕНЫЙ / ЯНТАРНЫЙ / КРАСНЫЙ

выкл.

Режим программирования кнопок — см. Раздел 4 и таблицу ниже.

ЗЕЛЕНЫЙ мигающий

выкл.

Режим низкой чувствительности — см. Раздел 4 и таблицу ниже.

КРАСНЫЙ мигающий

выкл.

Режим средней чувствительности — см. Раздел 4 и таблицу ниже.

ЯНТАРНЫЙ мигающий

выкл.

Режим высокой чувствительности — см. Раздел 4 и таблицу ниже.

Индикаторы состояния

4

Напряжение передачи и регулировка чувствительности

(дополнительно)

В ситуациях, когда Back-UPS или подключенное оборудование
оказывается слишком чувствительным к входному напряжению
, может потребоваться отрегулировать переходное напряжение
.Это очень простая задача, требующая
использования кнопки ВКЛ / ВЫКЛ. Чтобы отрегулировать напряжение переключения
, выполните следующие действия:
1. Подключите Back-UPS к электросети

.

источник. Back-UPS перейдет в «режим ожидания
» (индикаторы не горят).

2. Полностью нажмите кнопку ВКЛ / ВЫКЛ для 10

секунды. Светодиод Online начнет светиться на
в циклическом порядке: ЗЕЛЕНЫЙ-ЖЕЛТЫЙ-КРАСНЫЙ, указывая на то, что
переходит в «Программный режим».

3. Back-UPS покажет текущий

, как показано в таблице Transfer Voltage
и Sensitivity Adjustment ниже.

4. Чтобы выбрать настройку LOW чувствительности, нажмите

Нажимайте кнопку ВКЛ / ВЫКЛ, пока светодиод не начнет мигать ЗЕЛЕНЫМ цветом.
.

5. Чтобы выбрать настройку СРЕДНЕЙ чувствительности,

нажимайте кнопку ВКЛ / ВЫКЛ, пока светодиод
не начнет мигать КРАСНЫМ.

6. Чтобы выбрать ВЫСОКАЯ чувствительность, нажмите

.

нажимайте кнопку ВКЛ / ВЫКЛ, пока светодиод не начнет мигать.
мигает ЖЕЛТЫМ.

7. Для выхода из режима программирования, когда чувствительность равна

, подождите примерно 5 секунд, и все светодиодные индикаторы
погаснут (не горят).

Подключение оборудования

Регулировка переходного напряжения и чувствительности

Показатели

мигающий

Чувствительность

Настройка

Диапазон входного напряжения

(для коммунальных служб)

Когда использовать

Зеленый

мигающий

НИЗКИЙ

155–290

Входное напряжение слишком низкое или высокое.
Не рекомендуется для компьютерных нагрузок.

Красный мигающий

СРЕДНИЙ

(заводская установка)

160–280

Back-UPS часто питается от батареи.

Янтарь

мигающий

ВЫСОКИЙ

165–270

Подключенное оборудование чувствительно к колебаниям напряжения
.

Подключение сетевого шнура переменного тока

Подключите шнур питания Back-UPS к сетевой розетке, а не к сетевому фильтру
или удлинителю. Розетка должна находиться рядом с оборудованием
и быть легко доступной.

Back-UPS

®

BR650CI / BR650CI-AS

Руководство пользователя

APC BE650G1 Back-UPS ES 650 Система резервного питания от батарей, 8 розеток, 650 ВА, 340 Дж

Подробнее о продукте Глобальный тип продукта Системы резервного копирования Особенности Включает программу автоматического выключения PowerChute Время автономной работы при половинной нагрузке 13.4 минуты @ 195 Вт Строки 1 Автоматическое регулирование напряжения (AVR) Есть Защита мультимедиа Ethernet / телефон / модем Время зарядки аккумулятора 16 ч Система VA 650 ВА Гарантия на подключенное оборудование Политика защиты оборудования на сумму 75000 долларов США Время автономной работы при полной нагрузке 3. 8 минут @ 390 Вт Домкраты RJ11 Разъем / порт / интерфейс Коаксиальный, RJ11, RJ45, USB Количество розеток 8 Диагностика / Сигнализация / Индикатор состояния Сигнализация, светодиод Время реакции мгновенно Длина шнура 6 футов Количество выходов / тип 4 ИБП / скачок напряжения, 4 только скачок напряжения Телефон / Интернет-защита Кабель, DSL, Ethernet, факс, телефон Цвет (а) Древесный уголь Ширина 12. 6 « Высота 3,6 дюйма Глубина 7 « Тревога (и) Звуковой Аварийное отключение питания (EPO) Нет Входная частота 60 Гц Название / номер модели ИБП Back-UPS ES 650 Время работы 13 минут Масса 14.3 фунта Джоулей защиты от перенапряжения 340 Дж Тип защиты Кабельный модем, DSL, Ethernet, факс, модем, телефон, питание Стандарты соответствия Соответствует стандартам UL 1449, соответствует стандартам UL 1778, сертифицирован FCC класса B, сертифицирован FCC Part 68, сертифицирован TUV SUD Содержание вторичного сырья до потребления в процентах 0% Процент вторичного содержания после потребления 0% Общее количество переработанного содержимого в процентах 0% Заявление об отказе от ответственности Время работы при нагрузке 195 Вт. Кол-во в картонной упаковке 2 Вес коробки 36.0 фунтов.

Преобразование мощности

Apc / American | BK650EI | Резервные блоки Apc CS 650 ВА 230 В для международного использования

Получите бесплатную доставку при заказе на сумму $ {{vm.thresholdAmt}} или больше. Бесплатный самовывоз в филиале доступен для каждого заказа.

Ваш аккаунт имеет право на бесплатную доставку всех заказов. Также доступен бесплатный трансфер в филиале.

Стоимость доставки

Заказы на сумму более $ {{vm.thresholdAmt}} до уплаты налогов имеют право на бесплатную стандартную доставку через UPS. Для заказов на сумму менее $ {{vm.thresholdAmt}}, Стоимость доставки зависит от типа учетной записи, а также от веса и количества посылок в заказе. Общая стоимость доставки будет указана в вашем счете. Предложение действительно только для небольших посылок и не включает литов.

Бесплатная стандартная доставка предлагается через UPS или LTL-перевозчика. Если вы хотите использовать другой способ доставки, эти расходы будут отражены в вашем счете. Большинство товаров покидают наши объекты в течение одного рабочего дня.

Варианты бесплатного получения ответвления

Вы можете бесплатно забрать любой заказ в местном отделении. Минимальная сумма заказа не требуется.Помимо обычного приема в отделении, мы также предлагаем доставку в течение часа для срочных заказов на некоторые товары и доставку в нерабочее время в одном из наших шкафчиков. Если возможно, эти параметры будут перечислены при оформлении заказа.

Узнайте больше о наших вариантах доставки и самовывоза.
