Оптическое волокно и оптоволоконный интернет. Что это и как подключить?

Оптоволокно — наиболее быстрая на сегодняшний день технология передачи информации в сети интернет. Структура оптического кабеля отличается определёнными особенностями: такой провод состоит из маленьких очень тонких проводков, ограждённых специальным покрытием, которое отделяет один проводок от другого.

По каждому проводку передаётся свет, который передаёт данные. Оптический кабель способен передавать одновременно данные, кроме интернет-соединения, также телевидения и стационарного телефона.

Потому оптоволоконная сеть позволяет пользователю совмещать все 3 услуги одного провайдера, подключая роутер, ПК, телевизор и телефон к единому кабелю.

Другое название оптоволоконного подключения — фиброоптическая связь. Такая связь даёт возможность передавать данные при помощи лазерных лучей на расстояния, измеряемые сотнями километров.

Оптический кабель состоит из мельчайших волокон, диаметр которых составляет тысячные доли сантиметра.

Эти волокна передают оптические лучи, которые переносят данные, проходя через сердечник каждого волокна, состоящий из кремния.

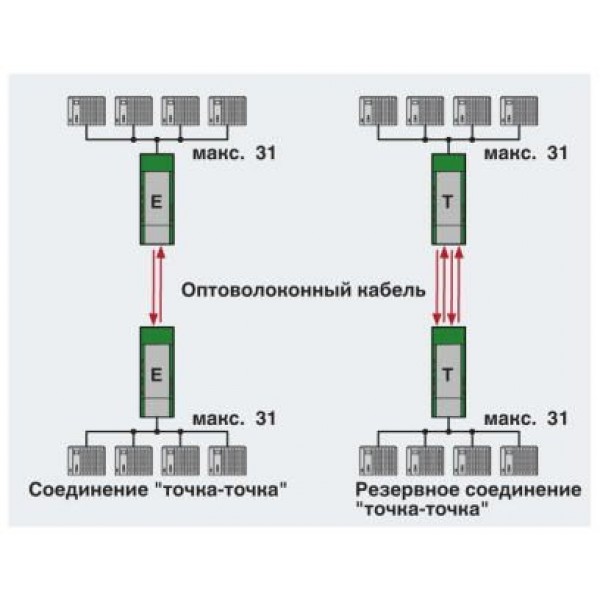

Оптические волокна дают возможность установить соединение не только между городами, но и между странами и континентами. Связь по интернету между разными материками поддерживается через оптоволоконные кабели, проложенные по океанскому дну.

Оптоволоконный интернет

Благодаря оптическому кабелю можно настраивать высокоскоростное интернет-соединение, которое играет огромную роль в сегодняшнем мире. Оптоволоконный провод является самой прогрессивной технологией передачи данных по сети.

Плюсы оптического кабеля:

Долговечность, высокая пропускная способность, способствующая быстрой передаче данных.
Безопасность передачи данных — оптоволокно даёт возможность программам моментально обнаруживать несанкционированный доступ к данным, поэтому доступ к ним для злоумышленников почти исключён.
Высокая защищённость от помех, хорошее подавление шума.
Особенности строения оптического кабеля делают скорость передачи данных через него в несколько раз выше, чем скорость передачи данных через коаксиальный кабель. Прежде всего это относится к видеофайлам и аудиофайлам.

При подключении оптоволокна можно организовать систему, реализующую некоторые дополнительные опции, например, видеонаблюдение.

Однако самым главным достоинством оптоволоконного кабеля является его способность установить соединение объектов, удалённых друг от друга на огромное расстояние. Это возможно благодаря тому, что у оптического кабеля отсутствуют ограничения по длине каналов.

Подключение интернета с помощью оптоволокна

Самый распространённый в РФ интернет, сеть которого функционирует на основе оптоволокна, предоставляется провайдером Ростелеком. Как подключить оптоволоконный интернет?

Сначала следует просто убедиться в том, что оптический кабель подведён к дому. Затем нужно заказать подключение к интернету у провайдера.

Последний должен сообщить данные, обеспечивающие подключение. Потом нужно выполнить настройку оборудования.

Она осуществляется так:

После проведения оптоволокна и подключения оборудования, обеспечивающего работу в оптических пассивных сетях, сотрудниками фирмы-провайдера, вся последующая настройка выполняется самостоятельно.
Прежде всего устанавливаются жёлтый кабель и розетка так, как изображено на рисунке ниже.
Можно иметь собственный Wi-Fi роутер, не обязательно приобретать маршрутизатор от Ростелекома. К Wi-Fi подключают оптоволоконный кабель, оптический терминал и основной шнур, посредством которого происходит подключение роутера к оптической розетке.
Нужно выбрать для установки всего оборудования как можно более вентилируемое место. Монтажнику из компании-провайдера следует указать, где именно нужно установить элементы сети.

Терминал оборудован специальным гнездом, позволяющим соединяться с компьютером и соединять роутер с интернетом.

Кроме того, терминал имеет 2 дополнительных гнезда, позволяющих подключить к оптоволоконному соединению аналоговый домашний телефон, а также ещё несколько гнёзд предусмотрены для подключения телевидения.

Высокоскоростное подключение оптоволоконным кабелем

Что такое оптоволоконный интернет

Какие преимущества получает пользователь с его подключением

Часто задаваемые вопросы

Использование оптоволоконного кабеля, также называемого фиброоптическим волокном, для подключения конечных пользователей — наиболее эффективный способ наладить высокоскоростной доступ к сети для всей бытовой или офисной техники.

Для подключения оптоволоконного кабель для интернета Wifire используется несколько вариантов технологической и архитектурной реализации, дающих возможность сформировать сеть, наиболее полно соответствующую вашим требованиям.

В зависимости от вашего расположения, распределительные узлы оптоволоконной сети могут размещаться на разном расстоянии. Исходя из этого подбирается технология подключения кабеля. Они бывают следующих типов:

FTTN (Fiber to the Node). В этом случае оптоволоконный проводник подводится до ближайшего сетевого узла, от которого осуществляется подключение конечных пользователей;
FTTC (Fiber to the Curb). Такое подключение обычно используется для обеспечения высокоскоростным доступом в сеть целых микрорайонов, коттеджных городков;

FTTB (Fiber to the Building). В этом случае фиброоптический кабель подводится непосредственно в здание, где канал распределяется между пользователями;
FTTH (Fiber to the Home). Наиболее быстрый метод подключения к интернету, обеспечивающий подвод оптоволокна непосредственно в ваше жилище.

Оптоволоконный интернет обладает рядом неоспоримых преимуществ перед сетями, построенными на витой паре. Прежде всего это — высокая пропускная способность и долговечность, обеспечение безопасного соединения на физическом уровне: защищенного от возможности неавторизированного доступа к передаваемой информации со стороны третьих лиц.

Другие преимущества подключения интернета по оптоволоконному кабелю:

стабильное и безупречное качество соединения, малая чувствительность к наводкам электромагнитных полей и другим воздействиям, потенциально снижающим проходимость сетей с кабельными проводниками;
самая высокая из доступных рядовым пользователям скорость доступа к потоковому мультимедиа высокого качества, возможность быстрой загрузки и передачи больших объемов информации;
обширные возможности для подключения дополнительных сервисов в один канал. Телефония, сети видеонаблюдения, контроля доступа и охранной сигнализации, цифровое телевидение — далеко не полный перечень сопутствующих услуг, доступных к заказу пользователями соединения по оптоволоконному кабелю.

Какую технологию подключения мне выбрать?
Все зависит от расположения вашего дома и его удаленности от ближайшего узла оптоволоконной связи. Для каждого случая мы индивидуально подбираем решение, обеспечивающее оптимальное соотношение стоимости, ресурсозатратности, скорости доступа и предоставления полного необходимого вам пакета дополнительных услуг.

Где я могу приобрести оптоволоконный роутер?
При подключении к услугам интернет-провайдера Wifire нет необходимости тратить значительные средства на оптоволоконный маршрутизатор. Если у вас нет необходимого оборудования для подключения, мы предоставим вам его в аренду на выгодных условиях.

Как происходит подключение?
Подключением занимается инженерно-технический отдел нашей компании. Сетевые специалисты берут на себя полную ответственность и все заботы по прокладке кабелей, их коммутации и настройке доступа.

Как я могу подключить оптоволоконный интернет?
Проверьте возможность подключения по вашему адресу, обратившись в службу поддержки на нашем сайте или позвонив по телефону компании.

Тарифы и услуги ООО «Нэт Бай Нэт Холдинг» могут быть изменены оператором. Полная актуальная информация о тарифах и услугах – в разделе «тарифы» или по телефону указанному на сайте.

Заявка на подключение

Как происходит подключение к интернет через оптоволокно

Буквально за пару последних десятилетий компьютерные устройства для связи, общения, работы или развлечений появились практически в каждой семье. Соединения абонентов осуществляются по телефонным линиям, радиоканалам, а в последнее время широко применяется оптоволокно.

Мне пришлось на собственном опыте оценить возможности этой технологии. На его основе публикую советы домашнему мастеру по подключению к интернет своего компьютера по оптоволоконному кабелю и созданию квартирной проводной и беспроводной сети с поясняющими картинками, схемами и видеороликом.

Содержание статьи

Первое знакомство с новой технологией

Полтора десятка лет назад на подстанцию 330 кВ, где я работал, пришло новое оборудование, осуществляющее регистрацию и обработку информации электрических сигналов от сети очень большего количества датчиков, расположенных в разных местах — регистратор «Парма».

Это обыкновенный компьютер со своим программным обеспечением, выполняющий чисто электротехнические задачи.

Его монтаж, подключение и наладка были поручены нам за исключением сборки и настройки оптоволоконных магистралей. Опыта работы с ними мы не имели.

До этого момента связь с этими датчиками происходила по обычным электрическим цепям, которые называют вторичными. Однако целая группа этих устройств находилась на большом удалении. Проект предусматривал обмен информацией с ними по оптоволоконному кабелю. Его внутрь кабельного канала мы укладывали сами, а подключением и проверкой занимался приехавший из Санкт Петербурга представитель производителя.

Именно тогда стало понятно, что без специализированного оборудования и должных навыков работать с оптоволокном нельзя. Своими руками с ним ничего сделать невозможно.

Конструкция оптоволоконного кабеля

Передача информации происходит по оптическим магистралям, состоящим из отдельных носителей, объединённых в общую конструкцию — кабель оптоволокна.

Принцип работы оптического носителя

Обмен информацией происходит за счет прохождения света лазера от встроенного светодиода. Его передача осуществляется импульсами двоичного кода в одном направлении. Поэтому для обмена сведениями создано сразу два индивидуальных канала.

О конструкции кабеля

Стекло относится к хрупким материалам. Его можно легко разбить, а оптоволокно работает за счет использования стеклянных волокон. Понятно, что они требуют надежной защиты как от механических повреждений, так и от потерь световой энергии.

С этой целью оптические носители разными способами объединяют в жесткие модули и создают из них оптоволоконный кабель. Он может быть разной конструкции. Одна из них показана на схеме.

У нас на подстанции были использованы два вида кабеля: один диаметром 6 мм, а второй толщиной указательного пальца руки.

Довольно подробно вопрос этой технологии изложен в видеоролике GalileoRU «Оптоволокно».

Прокладка оптоволокна на местности

Прошлой зимой около нас проводилась механизированная укладка такого кабеля непосредственно в грунт.

Работу выполняли три, а на сложном рельефе четыре трактора, сцепленные цугом. Они тащили плуг кабелеукладчика, заглубленный в землю на полтора метра. На тележке этого механизма расположена большая кабельная катушка, которая при ручном раскручивании оператором выдает кабель через каналы плуга в прорываемую траншею.

Сверху оптоволокна на слой земли автоматически укладывается хорошо видимая сигнальная лента. Сразу же происходит ее засыпка грунтом, а на поверхности почвы остается след углубления порядка двадцати сантиметров или чуть больше.

Через какое-то время все неровности сравняли ножом бульдозера легкого колесного трактора. Летом маршрут прокладки зарос травой. Но на местности его можно восстановить по бетонным столбикам.

Технология подключения

На подъездной доске объявлений увидел заинтересовавшее меня сообщение от Белтелеком.

Оно же было размещено на всех рядом расположенных зданиях. Таким оригинальным способом провайдер сообщал, что эра пользования медными телефонными кабелями в нашем районе заканчивается, а расположенные рядом АТС в скором времени прекратят свою работу.

Все пользователи стационарных телефонов должны сделать выбор:

согласиться с переходом на новое оборудование, предлагаемое провайдером;
или отказаться, оставшись на старом медном кабеле.

Выбор добровольный, но очень скоро АТС будет остановлена: телефонная связь по медному кабелю автоматически прекр к интерне атится. Придется заключать повторный договор и платить деньги за эту услугу. Замену же старого оборудования и монтаж нового сейчас провайдер выполняет за собственные деньги, клиентам это все предоставляется бесплатно.

Сразу замечу, что скорость работы сети на телефонном кабеле меня не удовлетворяла. Интересовал безлимитный интернет по выгодному тарифу от провайдера.

Поэтому дал согласие провайдеру чтобы интернет подключить через оптоволокно.

Проводимые работы выполнялись в три этапа:

Монтаж сети оптоволокна;
Получение нового модема и его установка;
Создание и подключение оборудования домашней сети к интернет через оптоволокно.

Монтажные работы

Буквально через несколько дней после расклейки объявлений в доме появились бригады монтажников с перфораторами различных мощностей и конструкций. Грохот от них не смолкал два дня. Панельная конструкция пятиэтажного здания обладает хорошей акустикой: звуки распространяются во все стороны.

Работа выполнялась одновременно в подъездах и квартирах.

Монтаж оборудования в подъезде

Внутри дома работали две отдельные бригады.

Первый день

Электромонтажники пробивали небольшие отверстия через межэтажные перекрытия, крепили пластиковые пеналы и укладывали в них оптоволоконный кабель диаметром 6 мм.

К концу дня он висел свернутыми кольцами над каждой дверью.

Окончание каждого было закрыто специальной заглушкой.

Последующие дни

Посередине лестничной площадки вдоль стены пробивали отверстия в бетонных плитах под пластиковые трубы диаметром 4 см.

Это наиболее громкий период работы. Если грохот первого дня можно удовлетворительно перетерпеть, находясь в квартире, то на этом этапе лучше удалиться подальше и до вечера провести время в другом месте.

Процесс заканчивается установкой оборудования оптических распределительных коробок и пластиковых труб для кабелей оптоволокна.

Для питания мощного перфоратора электромонтажники использовали катушку удлинитель и подключались к розетке домофона, вскрыв общеподъездную коробку.

Выдергивая шнур питания электромагнитов двери они прекратили работу домофона, создав несанкционированный доступ любых людей в подъезд. Свой удлинитель включали в эту розетку.

Какие облака пыли стояли в воздухе и что было раскидано по всему подъезду описывать не буду. Наведение обычного порядка заняло не один день.

Монтаж оборудования в квартире

Параллельно с работами в подъезде специалист провайдера заключал договор с клиентами, разъяснял требования безопасности по обращению с хрупким оптоволокном, помогал советами по выбору места установки оптической розетки.

Ее монтаж могут выполнить в любом месте. Я выбрал угол коридора около домофона и старой телефонной розетки РТШК-4. Высота модема на уровне колена вполне устраивала.

Длина оптоволоконного кабеля по квартире составила всего несколько десятков сантиметров. Отверстие пробили перфоратором на уровне плинтуса.

Через него со стороны подъезда просунули отрезок стальной проволоки.

На обратной стороне изолентой был примотан конец оптоволоконного кабеля.

От этого места закрепили пластиковые короба.

Установили корпус оптической розетки на стену.

Уложили оптоволокно, сделав небольшую бухту в специальных пазах.

Закрыли короба крышками.

Окончание этих работ было зафиксировано в документации мастера электромонтажников и заверено моей подписью.

Важным требованием по месту установки модема является наличие рядом с ним электрической розетки для подключения блока питания. Его относительно короткий шнур ограничен расстоянием до одного метра.

Мне пришлось дополнительно заняться монтажом и подключением электрической розетки специально для модема. Высота установки совпала с последними веяниями моды: около плинтуса. Расположение в углу ограничивает случайный доступ к ней.

Получение модема и подготовка к переключениям на оптоволокно

Через несколько дней у меня в почтовом ящике появилось извещение от провайдера с предложением прибыть в сервисный центр для документального оформления нового договора.

Организационные вопросы

Когда пришел в сервисный центр, то скопления клиентов и очереди не было. Указанная дата и время прибытия оправдали мои ожидания.

Оператор провайдера быстро выполнила свою работу, а я получил на руки оформленную документацию и коробку с модемом.

Удивило то, что, получая в прошлый раз ADSL модем и соответствующие аксессуары к нему, все оборудование было уложено в фирменный полиэтиленовый пакет с рекламой компании. Сейчас же эту коробку пришлось засунуть под мышку: провайдер сэкономил на таре.

Оператор разъяснил, что устанавливать модем и прокладывать проводную сеть от него прибудет бригада электромонтажников. Работы будут выполняться по наряду. Оформленный бланк для его проведения она вложила в коробку. Момент окончания монтажа я обязан подтвердить своими подписями и должен передать оформленный документ мастеру.

Затем последует очередной этап: прибудет специалист сервисного центра для подключения к интернет моего оборудования через оптоволокно. В его же задачу входит снятие ADSL модема телефонной сети, сплиттера и лишних кабелей.
Я, как клиент провайдера, обязан вернуть в сервисный центр снятое оборудование в день перехода на оптоволокно или в крайнем случае на следующий.

Технические мероприятия

Через несколько дней после посещения сервисного центра ко мне в квартиру прибыли два электромонтажника. Я передал им модем оптоволокна для установки на стену.

Его монтаж выполнен быстро: пробили два отверстия перфоратором и через дюбеля закрепили саморезами корпус, вставили в него модем, подключили оптоволоконный кабель.

В квартире по периметру пола расположены пластиковые плинтуса. Внутрь их скрытно проложили два провода витой пары от модема к телефону и телевизору. Меня беспокоила их длина: предполагал, что она ограничена стандартными размерами.

Но вопрос решился очень просто. У монтажников большая бухта такого кабеля. Они отрезают необходимый кусок, укладывают его, а затем оконцовывают со всех сторон.

Обжим наконечников разъемами RJ-45 кабеля приставки интерактивного телевидения и RJ-11 для телефона выполняли клещами REXANT.

После выполнения этих операций я расписался в наряде и отдал его мастеру электромонтажников.

Создание и настройки сети интернет

Схема ввода

Фактически сеть для подключения модема оптоволокна к интернет была собрана. Осталось перекоммутировать на него управление телефоном, телевизором и компьютером, подать напряжение питания, выполнить наладку всех устройств.

Эта схема очень напоминает работу через медный телефонный кабель. Отличие в том, что здесь стационарный телефон подключен после модема и теряет свою автономность при его отключении.

Если пропадает напряжение питания бытовой сети 220 вольт, то любой модем всегда отключается. Когда он работает по технологии ADSL, то телефон с линией АТС остается соединенным через сплиттер, а связь старых аппаратов без отдельного блока питания не теряется. Абонент может позвонить куда угодно, включая экстренные службы помощи для решения своих вопросов.

В схеме подключения к сети интернет через оптоволокно этой возможности нет. Остается надежда только на мобильную связь.

Наладочные работы

После завершения всех операций электромонтажниками осталось подключить оптоволоконное оборудование, выполнить настройки компьютера, сети Wi-Fi, телефона, телевизора под его характеристики. Этими вопросами занялись специалисты провайдера, прибывшие через три дня ожидания.

Один из них подал питание на модем оптоволокна, достал ноутбук и стал выполнять его настройки.

Ввел необходимые данные для подключения телефон по новой сети.

Настройка пароля сети Wi-Fi и всего оборудования выполняется специалистом провайдера. Это отличие от подключения к интернет по кабельной телефонной линии, где обычный пользователь может входить в настройки модема через патч корд и менять пароли по своему усмотрению.

Однако продвинутый пользователь имеет возможность изменять настройки оптоволоконного модема за счет входа в роутер по адресу 192.168.100.1 через заводской логин и пароль, которые провайдер не изменяет.

Второй работник за это время разобрал схему питания ADSL-модема, переключил кабели управления телевизором и телефоном на оптоволокно. Он же собрал все старое оборудование, которое подлежит сдаче.

Проверили скорость интернета на компьютере.

Меня еще раз предупредили, что необходимо ехать в сервисный центр провайдера, сдать старое оборудование: ADSL-модем, сплиттер и кабели к ним, перевести деньги со старого счета на новый.

При переходе на оптоволокно пользователю предоставляется новый кабинет на сервисе провайдера, а старый прекращает действовать: до момента пополнения денег на нем интернет перестанет работать.

Перспектива остаться без интернета на время более суток меня не устраивала. Спросил, как можно решить этот вопрос. Мне помогли оформить обещанный платеж, который необходимо подтвердить реальной оплатой в течение трех дней.

Все эти операции заняли около 10 минут. Я поблагодарил специалистов провайдера за выполненную работу и отправился в сервисный центр, где быстро удалось решить все вопросы и сменить тарифный план на более выгодный.

Когда вечером пришел домой, то обнаружил, что стационарный телефон перестал работать. Это расстроило. Искать специалистов было поздно. Оставил это занятие на следующий день.

Утром телефон уже работал на новом номере, а скорость интернета резко увеличилась.

Таким образом произошло подключение к сети интернет через оптоволокно моего компьютера.

Владелец видеоролика Diplomatrutube подробно объясняет вопрос как «Технология PON проходит путь от телефонной станции до квартиры».

Если у вас остались вопросы по теме, то задавайте их в комментариях.

Полезные товары Полезные сервисы и программы

Как подключить оптический кабель к телевизору

Всем привет! Совсем недавно приобрел для своего телевизора качественную аудио систему и тут сразу же встал вопрос – а как правильно подключить оптический кабель к телевизору. Во-первых, оптоволоконный кабель обладает рядом плюсов, по отношению к медным проводам. Из-за чего скорость передачи данных выше, поэтому и качество будет лучше. Во-вторых, оптоволокно почти полностью защищено от электромагнитного и радио воздействия. Поэтому при передаче не будут никаких помех и лишних звуков.

Поэтому если вы любите хороший и качественный звук, то «оптика» именно для вас. Конечно подключить не составит труда, но вот как правильно его проложить, и как правильно выбрать – именно об этом я и расскажу сегодня в статье, поэтому советую прочесть её от начала и до самого конца.

А еще у нас есть общая статья про оптоволокно от Блондинки.

Какое оптоволокно лучше выбрать?

Я столкнулся с некоторой трудностью при выборе. Как оказалось выбор по длине не такой большой как кажется. Система у меня стоит почти вплотную к телевизору, поэтому слишком длинный провод мне попросту не нужен. Именно поэтому заранее нужно уточнить – сколько метров кабель необходим в той или иной ситуации.

Он не должен быть чуть длиннее и с запасом, так как его не получится скрутить в рулон и заткнуть за телевизор или за аудиосистему. Оптический кабель со стеклянной сердцевиной передает данные пучком света и внутри он отражается от внешней поверхности. Проблема в том, что если вы сильно загнете кабель, то информация может перестать передаваться, так как угол света будет слишком большой.

Именно поэтому чаще всего такие провода достаточно толстые, чтобы механически не дать возможность оптическому соединению сильно перегнуться. Теперь вы поняли, что покупать с запасом – это очень плохая идея и кабель должен свободно подключаться без сильных загибов. Поэтому выбирая в магазине провод по метражу – вы должны заранее вымерить расстояние от аудиосистемы или колонок, до телевизора.

Далее покупайте любой подходящий кабель – они по характеристикам все почти одинаковые. В многих статьях почему-то пишут бред, по поводу метража, что якобы лучше брать именно 5 метров – но это просто чушь. Так как оптика имеет большую дальность действия и на метраж в пределах квартиры никак не влияет. При желании кабель можно вывести даже на улицу или в соседний дом.

Подключение и установка

Прежде чем я вам расскажу куда именно подключать кабель, нужно его правильно прокинуть. Если вы правильно выбрали провод, то он будет примерно на 10-15 см больше чем расстояние от телевизора до колонок. Как я уже и говорил, «оптика» не терпит сильных перегибов, так как угол отражения внутри будет слишком большой.

Поэтому для начала просто прокиньте кабель. Теперь, чтобы подключить телевизор к оптическому проводу, нужно в первую очередь найти данный порт на ящике. Он обычно имеет названия: Optical Audio, Optical Digital Audio Out, SPDIF или Toslink. Вход также обычно закрыт пластиковой крышечкой. Достаточно слегка подтолкнуть кабель, и крышечка откроется. Далее без фанатизма, но уверенно подключите кабель к порту.

Теперь находим аналогичный порт на аудио системе и подключаем второй конец провода. После подсоединения включаем телевизор и систему. По идее при подключении – аудиосигнал сразу должен идти на данный порт. Если этого не произошло, то проверьте в настройках активные аудиовыходы. Если звук есть, то соединение произошло успешно. Если звука нет, то подкрутите громкость на колонках, также проверьте, чтобы уровень громкости был не нулевым и на телевизоре. Как видите подключение оптического кабеля к телевизору не такая сложная задача – как кажется на первый взгляд. Если у вас возникли какие-то трудности – пишите об этом в комментариях.

Какой нужен роутер для оптоволокна

Несколько лет назад на смену телефонному кабелю пришла витая пара, а теперь наилучшее качество интернет-соединения обеспечивает оптоволокно. Для доступа к новому формату необходим оптический маршрутизатор.

Содержание

Широкое распространение интернета создало идеальные условия для создания оптоволоконных линий для обеспечения пользователей высокоскоростным доступом к глобальной сети. Для правильного использования возможностей подобной сети производители сетевого оборудования разработали роутер для оптоволокна.

Перед покупкой такого устройства пользователям необходимо разобраться в особенностях и отличительных характеристиках роутеров для оптоволокна.

Как действует передача данных через оптоволокно

Кабели из оптоволоконного материала сегодня входят в число наиболее востребованных технологий, обеспечивающих абонентов различных провайдеров высокоскоростным выходом в интернет.

Принцип передачи данных по такой линии заключается в следующем:

электрический сигнал попадает в кабель;
с помощью специального конвертера он преобразуется в световой импульс;
полученный пучок света движется по кабелю до конечной точки;
импульс проходит через оптоэлектронный конвертер.

Пройдя этот преобразователь, луч света переходит в электронный сигнал, который дальше принимает и обрабатывает станция провайдера.

Отличия обычного и оптоволоконного роутера

Каждому пользователю следует знать, какой роутер нужен для оптоволокна. Только так можно выбрать правильную модель устройства. В случае использования стандартного устройства для организации интернет-сети используется разъем входа RJ 45, к которому подключают коннектор 8P8C. Его также задействуют во время построения локальной сети. Это указывает на наличие в обычных маршрутизаторах портов только этого типа.

Современный модем для оптоволокна имеет специальный разъем, который называется SFP. Именно его называют главной отличительной чертой подобных устройств. Через этот порт сигнал попадает в сетевое оборудование, а не через обычный. Остальное оснащение обоих видов оборудования полностью совпадает.

Инструкция по подключению к оптоволоконной линии

Организовать подключение к интернету не займет много времени. Инструкция, общая для всех операторов сотовой связи, включает такие этапы:

Связаться с провайдером и оставить заявку на подключение к этому типу интернета.
Оплатить услуги или получить оптоволоконный роутер от поставщика услуг. Этот этап напрямую зависит от организации работы конкретной компании.
Дождаться мастеров, которые проведут оптоволоконную линию в квартиру абонента, а также установят специальную розетку для интернета. При наличии подходящего роутера с PON портом можно напрямую подключить его к интернету.
Дождаться других мастеров. Они выполнят монтаж оптоволоконного модема, не имеющего функции WiFi LOW. Используя кабель, его соединяют с розеткой, и настраивают доступ для определенного провайдера и абонента.

После этого пользователь сможет раздавать интернет-сигнал на любые домашние устройства. Этот принцип подключения актуален и в случае использования оптического модема с опцией Wi-Fi, популярного оборудования для организации интернет-пространства в частном секторе или загородном доме. Главной особенностью подобного монтажа называют установку распределительных щитков на ЛЭП или в люках. Оптоволоконная линия, идущая в дом, соединяется с отдельным сплиттером.

Обзор лучших маршрутизаторов для оптоволокна

Популярная сегодня технология PON предполагает передачу сигнала с помощью световых лучей по соответствующему кабелю. Нужно понимать, что персональные компьютеры, ноутбуки и любые устройства, использующие беспроводное интернет-пространство, не оснащены декодером подобного сигнала. Это объясняет необходимость применения специального оборудования провайдера. Для правильного выбора роутера с оптоволоконным входом пользователю необходимо изучить характеристики лучших представителей этой категории.

TP-Link TX-VG1530

Функциональный оптический маршрутизатор этой модели оснащен 2 входами для IP-телефонии, портом типа USB, а также 4 LAN гигабитными портами. Устройство имеет 2 внешние антенны с коэффициентом усиления 5 дБи, что обеспечивает стабильность работы беспроводного вай-фай подключения, большую зону покрытия.

Встроенное ПО поддерживает опцию удаленного управления, а также сетевые экраны NAT и SPI. Этот модем под оптоволокно имеет следующие опции:

определитель номера;
удержание звонка;
определение голосовой активности;
конференцсвязь;
автоответчик.

Возможно подключение внешнего накопителя, используемого для хранения голосовой почты.

Huawei EchoLife HG8247H

Универсальные роутеры с оптическим входом этой модели имеют 2 внешние антенны всенаправленного типа. Поддерживают функцию CATV, для которой есть специальный разъем. Эта модель выпускается под брендом Ростелеком.

Особенностью этой модели оборудования для оптоволоконного интернета называют специфический метод подключения кабельной линии:

оптический волоконный кабель заводят в канал, расположенный на нижней панели устройства;
аккуратно подключают к оптическому разъему, находящемуся тоже в нижней части маршрутизатора.

Это предотвращает повреждение кабеля, а также позволяет спрятать коннектор. Это устройство имеет такие плюсы:

наличие вентиляционных отверстий на всех панелях;
размещение всех входов и выходов на задней панели модема;
поддержка мультимедийных функций IPTV, VoIP, а также IP-телефонии.

Межсетевой экран встроенного типа обеспечивает безопасность работы. ПО этого роутера способно регулировать мощность в диапазоне 7.5-18 Вт.

D-Link DIR-825/ACF

Многофункциональный роутер под оптику этой модели имеет в составе конструкции специальный разъем 1000BASE-X SFP для подключения оптического кабеля. USB-порт позволяет подсоединить внешние накопители или мобильные модемы.

Этот маршрутизатор имеет следующие преимущества:

работа беспроводного вай-фай пространства в 2 диапазонах частоты;
несколько вариантов безопасности;
возможность организации фильтрации клиентских устройств по МАС-адресу.

Хороший вариант сетевого оборудования, который подходит для подключения нескольких клиентов на максимальной скорости, показатель которой достигает 1167 Мбит/сек.

ZTE F660

Универсальный оптический роутер, оснащенный 4 портами типа LAN RJ-45 и 2 разъемами для телефонного кабеля RJ-11. С помощью этого устройства можно построить несколько вай-фай сетей на частоте 2,4 ГГц, отличающихся SSID. Позволяет подсоединить любое количество клиентских устройств, что станет отличным вариантом для квартиры или офиса.

Программное обеспечение модема позволяет проводить тестирование подключения оптоволоконного кабеля, что обеспечивает бесперебойную связь с этим каналом.

Большая часть роутеров этой модели имеют официальную прошивку оператора сотовой связи МГТС. Для работы в сети другого провайдера пользователю следует остановить выбор на маршрутизаторе с оригинальной прошивкой производителя.

Sercomm RV6688BCM

На территории нашей страны эта модель устройства имеет официальное ПО компании МГТС, что позволяет роутеру работать только в сети этого оператора. Вместе с маршрутизаторами Zyxel, который поддерживает работу технологии GPON, и сетевым оборудованием Huawei, роутер Sercomm предоставляется провайдером не только в аренду, но и в рассрочку.

Для получения права доступа к возможностям прошивки оператора пользователю необходимо связаться с техническим отделом компании.

Оптический модуль роутера имеет такие характеристики:

прием данных осуществляется на скорости 2,488 Гбит/сек;
передача данных выполняется со скоростью 1,244 Гбит/сек;
коннектор имеет тип SC/APC;
максимальная зона приема сигнала составляет 20 км.

Отличительной чертой этой модели называют наличие отдельного разъема для телефонной линии. Это позволит сохранить активность телефона в случае отключения электричества. Наличие 2 портов типа USB позволяет одновременно подключать внешний накопитель и принтер.

Eltex NTU-2W

Бюджетный вариант роутера с поддержкой функции IPTV. Хороший вариант для квартиры или дома средних размеров. Эта модель устройства имеет 2 LAN-порта, гигабитный порт Ethernet, а также 1 порт USB. Доступная стоимость и надежность работы делают данную модель популярной среди пользователей. Гигабитный порт позволит подключаться к высокоскоростной сети провайдера, что особенно важно для обработки больших массивов информации.

Какой роутер лучше выбрать для дома

Для правильного выбора домашнего оптического маршрутизатора пользователю необходимо ответственно подойти к вопросу. Тщательное изучение основных характеристик поможет выбрать оптимальную для себя модель.

Подключение через оптоволокно.

Разъемы и соединение оптоволокна для домашней сети. Подключение и соединение оптических кабелей

Для соединения оптических кабелей в муфтах или установки пигтейлов в кроссах обычно используют сварочный аппарат — он позволяет надежно и с максимальной плотностью фиксировать волокна, а так же оставлять технологические запасы на повторное соединение и перемещения волокон в кабеле под воздействием температуры и растягивающего усилия. В большинстве случаев сварка самый удобный вид соединения. Но у нее есть и недостатки, которые можно решить с помощью установки на кабель быстрых коннекторов.

Какие проблемы возникают при использовании сварки как основного вида соединений?

1. Место сварки оптического волокна становится хрупким и его следует фиксировать специальной термоусадочной гильзой КЗДС.

2. Термоусадочная гильза требует фиксации, т.к. не защищает волокно от растягивающего усилия.

3. Волокно с обоих сторон гильзы может сломаться, т.к. с него снята защитная оболочка.

4. Нельзя произвести соединение волокон с помощью сварки в сложных условиях, например когда нет запаса волокна или на столбе без технологического запаса волокна.

Из всего следует, что при оконцовывании кабеля всегда требуется установка маленького кросса, а при развертывании сетей в частном секторе всегда требуется снимать муфту со столба и оставлять колечки кабеля магистрального и клиентских, что со временем создает паутину из проводов. И самое главное нельзя провести такие работы одному монтажнику, т.к. он просто не сможет снять муфту.

Вставляем оптическое волокно в центральную трубку и перемещаем зажимной бегунок вправо, тем самым фиксируя его в разъеме. Передвинув его обратно можно вынуть волокно из коннектора.

Под крышкой, зажимающей кабель от выскальзывания необходимо оставить запас волокна. Быстрый коннектор типа SC одевается непосредственно на кабель, поэтому нельзя оставить большой запас волокна, как при использовании сварочного аппарата. Если длина кабеля более 200 метров нужно предпринять меры для исключения перемещения волокон внутри кабеля, например оставлять запас, свернутый в колечки.

Закрываем крышку быстрого коннектора и затягиваем зажимную втулку. Хотя разъем предназначен для установки на FTTH кабель, можно устанавливать его и на центральную трубку кабеля.

ВНИМАНИЕ!!! При установки на центральную трубку она не надежно фиксируется в разъеме, нужно положить сверху обрезок этой трубки, или намотать немного изоленты, что бы увеличить ее толщину. В этом случае крепление будет надежным.

Осталось только одеть синий пластмассовый фиксатор в розетке и готово — волокно можно подключать к оборудованию. Можно подключить его непосредственно или расположить в кроссе или настенной розетке, а подключение оборудования осуществлять через промежуточный патчкорд.

Теперь для сравнения произведем установку разъема с применением оптического сварочного аппарата. Сами разъемы на кабель с помощью сварки непосредственно не устанавливаются, поэтому нужно использовать разрезанный патчкорд или специальный оптический пигтейл. Он приваривается к волокну из кабеля и устанавливается в кроссе.

Существуют оптические патчкорды с разъемами SC разной длины, у них обычно толстая изоляция 2 или 3 миллиметра, бывают и специальные пигтейлы (обрезанные патчкорды), с тонкой внешней изоляцией 0.9 миллиметров. Использовать можно любые, однако для плотного монтажа многоволоконного кабеля в кроссе целесообразнее использовать пигтейлы с тонкой изоляцией — они легко гнуться и фиксируются, не занимают много места.

Сделать из патчкорда пигтейл можно с помощью специального кабельного стриппера с различными диаметрами отверстий. Разрезаем его пополам и снимаем верхнюю защитную изоляцию.

В итоге получаем тот же оптический пигтейл, который при сравнении с оптическим волокном обладает несколько более толстой защитной оболочкой.

Скалываем оптическое волокно из кабеля по линейке 20 миллиметров скалывателем Jilong KL- 21 C . Естественно волокно предварительно нужно очистить и снять буферное покрытие стриппером.

Зажимаем волокно прижимной планкой скалывателя KL- 21 C , закрываем крышку и производим скол.

Аналогичную операцию производим и с привариваемым патчкордом — снимаем буферное покрытие, протираем и скалываем.

Включаем сварочный аппарат Jilong KL-280 G и ждем его готовности к работе, когда на экране появится соответствующее сообщение.

Открываем защитную крышку сварочного аппарата и укладываем пигтейл на правую зажимную площадку, волокно при этом должно попасть на V образную канавку перед сварочными электродами. Предварительно на волокно нужно одеть термоусадочную гильзу КЗДС.

Аналогично укладываем волокно из оптического кабеля слева. Роутер Mikrotik RB450 G используем в качестве подставки под кабель.

После закрытия крышки сварочного аппарата Jilong KL-280 он автоматически производит сведение и сварку волокон, но предварительно проверяет качество произведенного скола. Аппарату скол не понравился, поэтому он выдал сообщение что превышен угол скола. Хоть на экране аппарата и виден дефект волокна справа, однако не всегда его явно видно и было бы не плохо, если аппарат сообщал с какой стороны плохой скол.

Сообщение с экрана сварочного аппарата об ошибке — «Превышен угол скола». Он предлагает игнорировать дефект и продолжить, но лучше этого не делать и произвести повторный скол волокна.

После произведения повторных действий по сколу, очистке и укладки волокна аппарат без проблем произвел сварку и показал информацию о потерях в сварном соединении — Loss: 0.01 dB — такое значение должно быть показано при всех сварках, если оно выше 0.03 , то нужно произвести повторное соединение волокон.

Вводить волокна в аппарат Jilong KL-280 G можно даже в защитной оболочке, специальная прокладка под крышкой и соответствующий вырез это позволяют.

После сварки волокно натягивается между зажимными планками, если одну пошевелить пальцем, вторая так же будет перемещаться, поэтому открывать крышки следует аккуратно.

Получилось вот такое красивое соединение, однако глаз специалиста сразу поймет не ладное.

Забыли одеть термоусадочную гильзу КЗДС, а без нее волокно можно легко сломать. Это одна из основных ошибок при начале работы с оптикой. Придется разрезать волокно и произвести повторную сварку. Нельзя просто взять и разрезать волокно в любом месте, нужно найти место сварки и вырезать его с двух сторон, как красную ленточку при открытии новых объектов строителями.

Производим повторный скол скалывателем Jilong KL- 21 C , только линейку ставим на самое минимальное значение, что бы буферное покрытие было на максимально возможной длине оптического волокна.

Одеваем термоусадочную гильзу и вновь заводим волокна в сварочный аппарат.

Производим сварку и получаем результат — Loss:0.36 dB — это очень много, нужно резать и делать повторную сварку. Видно что волокно сварилось со смещением, что говорит о том, что нельзя укладывать в канавку сварочного аппарата волокно с не снятым буферным покрытием.

Зато гильза КЗДС на месте, однако она не закрывает все волокно со снятым буферным покрытием — со стороны кабеля конец оголенного волокна был короткий, а со стороны патчкорда забыли выровнять длину. Режем снова.

Пробуем сразу поместить волокна в сварочный аппарат не скалывая их концы — и вот наглядный результат. Сразу становиться понятно для чего нужен скалыватель и можно ли обойтись без него. Аппарат для сварки оптических волокон Jilong KL-280 G не будет работать если их торцы не обработаны.

Аппарат выдает соответствующее предупреждение.

Теперь производим скол по всем правилам с обрезкой волокна по линейке на 16 миллиметров.

И попадаем опять на сообщение о превышении угла скола, смотрим на картинке какое волокно с дефектом (в данном случае правое) и производим повторный скол.

Вставляем волокна в аппарат Jilong KL 280 G и закрываем крышку. Волокна должны свободно перемещаться, т. к. аппарат во время сведения может утягивать их внутрь. Так же не следует располагать волокна глубже сварочного электрода, аппарат выдаст сообщение об ошибке — он может только втягивать волокна в себя, а не выталкивать обратно.

Процесс сварки производится автоматически, в этом и есть основное отличие сварочного аппарата Jilong KL-280 G от обычного KL-280 .

Опять что-то пошло не так и аппарат выдал сбой сварки с интересной картинкой волокна с дыркой в центре, нужно опять резать и переделывать.

Однако само волокно с дефектом сварилось и достаточно крепко.

Производим повторную сварку.

И получаем требуемый уровень потерь — Loss: 0.01 dB .

Аккуратно достаем волокна, сдвигаем термоусадочную гильзу КЗДС на место сварки и помещаем ее в печку вверху сварочного аппарата.

Закрываем крышку, но ей мешает толстая оболочка кабеля — ничего страшного, печка может работать и с приоткрытой крышкой.

Для включения печки следует нажать кнопку HEAT на панели сварочного аппарата.

И по завершении процесса усадки вынуть гильзу и разместить ее в специальном металлическом держателе для полного остывания. Гильза может прилипнуть в печке, поэтому следует доставать ее сразу после звукового сигнала.

Вот результат, волокно сварено, одета гильза КЗДС, но все равно обращаться с ним нужно осторожно и требуется уложить в кросс или настенную коробку.

Вид со стороны коннекторов на соединения различных типов. Вверху быстрый коннектор одетый на центральную трубку оптического кабеля, внизу патчкорд, приваренный к основному кабелю.

С другой стороны все не так аккуратно. Если конец кабеля с быстрым коннектором можно гнуть как угодно, то конец кабеля в месте сварки очень легко повредить и требуется защитить его путем укладки в маленький настенный оптический бокс, при этом для подключения активного оборудования понадобиться использовать дополнительный пигтейл.

Конечно можно разделать волокно так, что бы центральная трубка оптического кабеля зашла в гильзу КЗДС, и буферное покрытие пигтейла так же оказалось внутри, тогда при усадке и трубка основного кабеля, и приваренный патчкорд окажутся надежно соединенными.

Естественно внешний вид такого соединения не очень аккуратный. Толстую желтую изоляцию не получится одеть в гильзу, т.к. она не зажимается лапкой сварочного аппарата, тут можно либо обмотать все изолентой, либо одеть несколько обычных термоусадочных трубок для электрических кабелей.

В сравнении со сваркой соединение быстрым коннектором с разъемом SC производится быстрее и проще, кроме этого в некоторых случаях не требуется применение оптического кросса и лишних переходников с патчкордами. Что может быть удобно при подключении абонентских кабелей в муфты на столбах не на сварке, а на быстрых соединителях. В муфте предварительно развариваются волокна и устанавливаются розетки, абонентские кабели на земле оконцовываются коннекторами и подключаются к муфте, при этом запас кабеля не требуется и на столбах не появляется паутина из проводов. Кроме этого быстрые соединители можно использовать при строительстве сетей на базе технологии PON.

Стоимость самого дешевого оптического кабеля меньше витой пары, поэтому набор из скалывателя, стриппера и быстрых коннекторов очень быстро окупается, особенно если часто приходится прокладывать линии связи длиной более 100 метров.

Данный информационный материал был создан, подготовлен и размещен специалистами ООО «ЛАНМАРТ» и является собственностью администрации проекта www.сайт. Любое использование и размещение данного материала на других ресурсах допускается только при наличии прямой ссылки на первоисточник.

Оптические кабели представляют собой наиболее привлекательное средство передачи больших объёмов информации. Однако не стоит забывать о том, что тянуть оптоволокно до одного компьютера – это практически никогда не используемая практика.

Подробности о подключении оптических кабелей можно найти на http://www.optcable.ru/kabel-no-provodnikovaya-produkciya/opticheskij-kabel/. В данной публикации будут представлены общие методики.

Сложности в соединении оптического провода

Стоит ли говорить о том, что оптический провод представляет собой не что иное, как жилу, выполненную из прозрачного пластика или стекла. Естественно, соединить такой провод скруткой не представляется возможным.

Для спайки оптического проводника используется специализированное оборудование. Арендовать его нет никакого смысла (только в том случае, если в принципе в округе не существует специалистов, которые могут выполнить установку оптического волокна).

Крайне важно обеспечить качественную подготовку проводников к спайке. Выполняется она следующим образом:

Предварительно концы оптоволокна обламываются под углом в 90 градусов;
концы оптоволокна спаиваются под прямым углом;
при высокой температуре в спецсреде оптическое волокно спаивается;
устанавливается защитный изоляционный слой.

Однако, оптический кабель не может быть подключен в компьютер напрямую. Да и не требуется это вовсе.

Сегодня специалисты пользуются Ethernet-конвертерами.

Во многом сложности подключения оптоволокна обусловлены именно выбором подходящего конвертера. Далее из означенного оборудования выходит уже всем привычная витая пара, которая через Ethernet включается в компьютер.

Почему оптические кабели стали так часто применяться?

Дело в том, что объёмы информации увеличиваются в геометрической прогрессии. Экспонента необходимости передачи увеличивающихся объёмов информации вынуждает профильные организации использовать надёжные каналы передачи данных.

Электрически передать такие массивы данных не представляется возможным.

Кроме того, на передачу подобным образом влияли бы электромагнитные помехи. Процент потерянной информации в случае транслирования её на большие расстояния является неприемлемым.

Среди минусов оптического волокна наблюдается невозможность его складывания под острым углом из-за риска обломить.

Смотрите также:

Узнайте о характеристиках кабеля, который вполне устойчив к открытому огню.

В видео будут продемонстрированы оптические и цифровые кабели:

www.tell-all.ru

Как подключить оптический кабель? | Хочу всё знать!

Цифровой оптический аудиокабель необходим при переносе от компьютера (СD плеера) сжатого цифрового аудиосигнала к акустической системе либо ресиверу. При необходимости подключить его можно самостоятельно.

Данный кабель не нуждается в использовании электричества при передаче цифрового сигнала, не образует помехи, почти не искажает звук на компьютере. Произведите установку всех драйверов, прикладного программного обеспечения, идущего в комплекте со звуковой либо материнской платой, в точном соответствии с инструкцией. Эти действия дадут возможность компьютеру и внешнему аудиоприемнику сигнала верно определить оптическое соединение на период подключения.

В проведении данной процедуры не нуждаются бытовые аудиоустройства, специально предназначенные для функционирования с помощью оптического кабеля. К ним относится цифровой домашний кинотеатр, оборудованный встроенной электронной схемой, способной самостоятельно определить период подключения сигнала с помощью оп-тического аудиокабеля.

Далее следует произвести подключение одного из концов аудиокабеля к порту источника на внешней звуковой карте (компьютере) с помощью разъема стандарта S/PDIF. Это прямоугольный порт, совместимый с коннектором аудиокабеля, имеющим защиту от неверного присоединения.

Другой конец кабеля подключается к порту приемника цифрового аудиосигнала. Чаще всего на бытовых аудиоустройствах они имеют обозначения TOSLINK, Optical Digital, S/PDIF. Прочие аудиокабели и соединяющие устройства следует отключить, поскольку аудиосистема может продолжать их использовать по умолчанию. Можно пользоваться переключателем входов на усилителе.

hochuvseznat.com

Как правильно подключить колонки к телевизору: 3 способа

Подключить колонки к телевизору довольно простоЕще несколько лет назад, услышать качественный и объемный звук мы могли в кинотеатрах или на концертах. В частном порядке использовались музыкальные центры и мощные магнитофоны. Они конечно были громкими, но звучание происходило из двух колонок. В настоящее время насладится отличным звуком и картинкой можно с помощью домашних кинотеатров, оборудованными различными саунд системами, которые в свою очередь нужно грамотно и с пониманием дела подключить и настроить.

Для того, чтобы подсоединить все колонки к домашнему кинотеатру, не нужно быть профи в этом деле. Просто следуйте данной инструкции. А правильно подключенная саунд система, порадует вас объемным и высококачественным звуком.

Для подключения потребуется:

Ресивер;
Колонки;
Кабеля для подключения.

Не зависимо от того, какая у вас система, первым пунктом в подключении будет звук. Стандартным набором различных систем звука, является наличие нескольких динамиков (фронтальные, тыловые, центральная) и сабвуфер. Способы крепления проводов в контактах различаются, но схема их подключения у всех одинакова.

Фронтальные колонки, так как они являются основным источников звука, размещают обычно недалеко, или у самого телевизора, и направлены они тыльной стороной к стене. Гнезда на ресивере для подключения фронтальных колонок обозначены (Front).

Подключение колонок к телевизору можно произвести с помощью инструкции

Кабель для данных колонок, на концах разделен на два разноцветных провода (обычно черный и красный), где красный это плюсовой, а черный минусовой. Подключаются они либо в зажимные, либо в резьбовые контактные соединения.

Если после подключения звук в колонках отсутствует, значит плюсовые и минусовые контакты перепутаны.

Центральная колонка (если таковая имеется), так же отвечает за основное звучание. Располагается она непосредственно у телевизора. Высота расположения зависит от вашего вкуса. В домашний кинотеатр подключается тем же способом, что и фронтальный и обозначен на корпусе ресивера (Center).

Далее таким же образом подключаются тыловые колонки. Располагают их напротив фронтальных, чем добиваются неповторимого объемного звучания. Обозначены (Surround). И затем подключается сабвуфер, который насыщает звучание низкими частотами. Обозначен (Subwoofer).

Как подключить домашний кинотеатр к телевизору: инструкция

Работа домашнего кинотеатра состоит в том, что обработанный сигнал от источника, через ресивер подается на колонки и на экран телевизора. Для передачи изображения через домашний кинотеатр, существует несколько способов подключения.

Виды подключения:

HDMI кабель;
RGB кабель;
Композитный разъем.

Для того, чтобы вывести на экран телевизора картинку высокого качества, воспользуйтесь способом с использованием HDMI кабеля, который обычно идет в комплекте кабелей для подключения домашнего кинотеатра. Правильность подключения перепутать просто не возможно, что облегчает задачу. Штекера кабеля напоминают штекера зарядки (USB), только немного большего размера. Для подключения на ресивере найдите надпись (HDMI OUT), а на телевизоре (HDMI IN).

Подключение домашнего кинотеатра к телевизору

Особенностью кабеля HDMI, является то, что он способен передавать не только картинку, но и звук.

Может быть, что на вашем телевизоре отсутствует разъем или уже занят другим кабелем. В этом случае можно воспользоваться RGB кабелем. В отличие от предыдущего, данный кабель способен передавать только изображение. Этот кабель представляет собой соединенных вместе три провода с наконечниками трех цветов (красный, зеленый, синий). Подключается в разъемы под маркировкой (Component Video Out) и (Component In), согласно цветам коннекторов.

Так же, осуществить подключение возможно при помощи композитного кабеля. Подключение производиться через композитные разъемы обозначенные (Composite Video Out) и (Composite In). В отличие от других способов подключения, данный выводит на экран картинку не очень высокого качества.

Способы: как подключить ноутбук или компьютер к домашнему кинотеатру

В настоящее время, все больше людей телевизор используют в качестве «мебели». С развитием интернет технологий и появилась возможность слушать музыку и просматривать фильмы на компьютере. А что бы насладится картинкой и звуком высокого качества, можно подключить компьютер к домашнему кинотеатру.

Способы подключения:

При помощи кабелей;
Посредством внешней звуковой карты.

Для обеспечения передачи объемного звука с ноутбука на домашний кинотеатр, нужен кабель HDMI. Он дает возможность передавать как картинку, так и звук. Для этого нужно подключить коннектор кабеля к GDMI выходу на ноутбуке, а второй непосредственно к кинотеатру (ресиверу). После этого звук и картинка должны воспроизводиться через кинотеатр.

Если этого не произошло, следует настроить устройство воспроизведения на самом компьютере. Для этого заходим в панель управления, выбираем вкладку Звук. Далее открывается вкладка воспроизведение. Выбираем устройство с поддержкой HDMI, кликаем по нему правой кнопкой мыши и выбираем пункт «использовать устройство по умолчанию». Затем кликаем на «настройка» и выбираем соответствующую систему для воспроизведения (5.1 или 7.1). Настройка завершена, и звук должен пропасть с динамиков ноутбука.

Если подключение осуществляется через видеокарту компьютера с переходником DVI – HDMI, то звук на ресивер нужно будет подать вручную. Для этого нужно используя кабель SPDIF, подсоединить материнскую плату или звуковой адаптер с видеокартой.

Подключить домашний кинотеатр к компьютеру можно с помощью кабеля

Важно знать! От правильности подключения, напрямую зависит целостность кабеля. Шнуры необходимо соединять согласно маркировке.

Если же на ноутбуке отсутствует HDMI разъем, можно воспользоваться простым решением в виде внешней звуковой карты. Для ее подключения не требуется специальных навыков и знаний, а так же для некоторых видов специальных установочных программ. В данные устройства существует возможность подключать не только ресиверы, но и микрофоны с наушниками.

Так же, для управления системой можно использовать телефон.

Оптический кабель предназначенный для телевизора или домашнего кинотеатра

Современные технологии, позволяют использовать оптические кабели не только для промышленности, довольно часто их используют для высокоскоростной и качественной передачи различного рода сигналов. Так же они нашли применение и для подключения телевизоров и домашних кинотеатров.

Оптический кабель предназначен:

Интернет соединение;
Передача звука и изображения.

При помощи оптических кабелей, к телевизору можно подключать звуковые системы 5.1, а так же интернета. Важным условие при подключении различных систем, является правильный подбор кабеля, что позволит осуществить надежное соединение и долговременную работу.

Оптический кабель необходимо выбирать грамотно

Для подключения аудиосистем распространенным является кабель TOSLINK, так ка он поддерживает много форматов. Но для передачи видео на экраны телевизоров используются кабеля с маркировкой (EIAJ / JEITA RC-5720). Кабели TOSLINK используются такими известными компаниями производителями как LG (лджи), Samsung (Самсунг) и Genius.

Но у них есть некоторые недостатки, Данные кабели могут передавать помехи, вызвать дрожание изображения или прерываться связь. Эти модели обладают высоким сопротивлением.

Важно знать! Для передачи наиболее качественного изображения и звука, рекомендуется использовать кабели длинной не превышающей 4 метра.

Но главным отличием от остальных видов, оптоволоконные кабели обладают очень высокой пропускной способностью. И правильное их применение позволит добиться высоких результатов.

Как соединить звук и телевизор (видео)

Как видите, подключение различных аудиосистем и домашних кинотеатров, а так же отдельных их частей не требует специализированных знаний и навыков. С этим вы легко справитесь самостоятельно. И не стоит забывать, что при покупке домашнего кинотеатра всегда прилагается подробная инструкция.

6watt.ru

Компьютерный блог

Цифровой оптический аудиокабель используется для переноса сжатого цифрового аудиосигнала от источника (компьютера или CD плеера) к ресиверу или акустической системе. Оптический аудиокабель хорошо применять на небольших расстояниях, где существует большой риск наводки радиочастотных помех (интерференции). Такой кабель не использует электричество для передачи цифрового сигнала от источника к приемнику, поэтому сам по себе не является источником помех, дает меньшее искажение звука на компьютере и к тому же позволяет гальванически развязать электронные приборы.

Обычно аудиокабель, использующий оптоволокно, применяет формат интерфейса передачи звука S/PDIF, что в полном названии значит Sony/Phillips Digital Interconnect Format. Существует и другой вариант исполнения этого интерфейса на основе коаксиального кабеля. Здесь стоит отметить, что оптический интерфейс очень удобен для передачи многоканального звука по одному акустическому кабелю, что невозможно с другими классическими видами подключения. Этому способствует использование многомодового оптического волокна.

Инструкция

1. Установите все драйвера и прикладное программное обеспечение, которое шло в комплекте со звуковой или материнской платой, согласно с инструкцией производителя. Это позволит компьютеру и внешнему аудиоприемнику сигнала правильно определить оптическое соединение в момент подключения. Такой шаг не придется выполнять на бытовых аудиоустройствах, специально разработанных для работы через оптический кабель. Например цифровой домашний кинотеатр имеет встроенную электронную схему, самостоятельно определяющую момент подключения сигнала по оптическому аудиокабелю.

2. Подключите один конец оптоволоконного аудиокабеля к порту источника (на компьютере или внешней звуковой карте) через разъем стандарта S/PDIF. Этот коннектор представляет собой прямоугольный порт, который совместим с коннектором аудиокабеля и имеет защиту от неправильного присоединения.

3. Подключите второй конец оптического кабеля к порту приемника цифрового аудиосигнала, например ресиверу. Обычно на бытовых аудиоустройствах такой порт обозначается как «S/PDIF», «Optical Digital» или «TOSLINK».

4. Отключите все другие аудиокабели, соединяющие устройства (коаксиальные кабели), так как аудиосистема может продолжить их использование по умолчанию. Или используйте переключатель входов на усилителе. Советуем вам прочитать интересную статью о том, как включить звук в безопасном режиме.

Оптический кабель состоит из мельчайших волокон, диаметр которых составляет тысячные доли сантиметра. Эти волокна передают оптические лучи, которые переносят данные, проходя через сердечник каждого волокна, состоящий из кремния.

Оптоволоконный интернет

Плюсы оптического кабеля:

Долговечность, высокая пропускная способность, способствующая быстрой передаче данных.
Безопасность передачи данных — оптоволокно даёт возможность программам моментально обнаруживать несанкционированный доступ к данным, поэтому доступ к ним для злоумышленников почти исключён.
Высокая защищённость от помех, хорошее подавление шума.
Особенности строения оптического кабеля делают скорость передачи данных через него в несколько раз выше, чем скорость передачи данных через коаксиальный кабель. Прежде всего это относится к видеофайлам и аудиофайлам.
При подключении оптоволокна можно организовать систему, реализующую некоторые дополнительные опции, например, видеонаблюдение.

Подключение интернета с помощью оптоволокна

Сначала следует просто убедиться в том, что оптический кабель подведён к дому. Затем нужно заказать подключение к интернету у провайдера. Последний должен сообщить данные, обеспечивающие подключение. Потом нужно выполнить настройку оборудования.

Она осуществляется так:

Широкополосный интернет — это общее название целой группы современных высокоскоростных технологий доступа во Всемирную паутину в постоянном режиме. Данные принимаются и передаются на одинаково высокой скорости — до сотен Мбит/с.

Благодаря широкополосному интернету пользователям стали доступны

услуги цифрового ТВ; IP-телефония; возможность облачного хранения данных и многое другое.

Провайдеры интернет услуг предлагают различные типы подключения широкополосного интернет доступа. Все имеющиеся разновидности можно условно разделить на две большие группы:

фиксированные — на основе проводных соединений; оптоволоконные — по оптическим линиям связи; мобильные — по беспроводным каналам связи.

Широкополосный доступ по выделенной линии

Самые первые технологии ШПД основаны на доступе в интернет по цифровой выделенной линии связи (DSL). Современные методы цифровой обработки сигнала позволяют существенно увеличить пропускную способность телефонной линии, что сделало технологии семейства xDSL одними из самых распространенных во всем мире.

Символ «х» используется для обозначения всего семейства технологий доступа по выделенной абонентской линии, которые различаются по скорости передачи данных и методу уплотнения линии. Их обозначают отдельными аббревиатурами — ADSL, HDSL, RADSL, SHDSL, VDSL.

В целом, все технологии xDSL можно разделить на две категории:

Симметричные технологии используются чаще всего в корпоративном секторе, асимметричные — для абонентского доступа.

Скоростные оптоволоконные каналы доступа в Сеть

Доступ в сеть интернет по оптической линии — наиболее распространенный и самый быстрый вариант ШПД, широко используемый в многоквартирных городских домах. Каждый подъезд дома связан через коммутатор по оптоволокну с провайдером, а к конечным абонентам протягивают витую пару для подключения в роутер или прямо в сетевую плату компьютера. В этом случае скорость доступа к глобальной сети не будет превышать 100 Мбит/с.

Самое высокоскоростное соединение достигается при подключении абонента также через оптоволоконный кабель, а не привычную медную витую пару. Доступ по оптоволокну позволяет предоставить скорость соединения до 1 Гбит/с, что позволяет подключить любые виды услуг — интернет, цифровое ТВ, IP-телефонию.

Мобильный широкополосный доступ

Широкополосный доступ в интернет через мобильные сети операторов сотовой связи 3G и 4G — востребованная услуга в связи с большой зоной покрытия и взрывным распространением мобильных гаджетов.

Технология 3G на сегодня уже является устаревшей морально, однако применяется достаточно широко, поскольку доступна на значительной части покрытия ведущих операторов. На замену 3G активно внедряется технология 4G, позволяющая развить значительно более высокую скорость. В мегаполисах и крупных городах провайдеры также развивают предоставление интернет-соединения через WiMax, поскольку большинство гаджетов поставляется с уже интегрированным модулем WiFi.

Множество пользователей интернета используют оптоволокно, но не каждый из них понимает, что оно собой представляет и как передается информацию?

Оптоволокно, оно же оптическое волокно – самый быстрый и простой способ передачи данных в интернет-сети. Такие кабели имеют свою особую структуру: состоит из множества тонких проводов, которые отделены друг от друга особым покрытием.
Каждый провод – это доля света, а свет в свою очередь передаёт данные. Этот кабель способен передать данные как интернета, так и для ТВ и стационарного телефона.

Именно поэтому пользователи оптоволоконных сетей часто совмещают эти услуги, которые предлагает им провайдер и подключат к сети телефон, роутер, пк и другую возможную технику.

Часто оптоволокно называют «Фиброоптическая связь». Она позволяет передавать данные с помощью лучшей лазера, при этом их передача возможна на далекие расстояния, на большой скорости.
Кабели и их волокна весьма маленького диаметра – доли дюйма. Оптически лучи внутри них переносят данных и проходят через специальные сердечник волокна выполненный из кремния.
С помощью такого волокна можно восстановить и настроить соединение не только с каким-либо городом, но и с другими странами.

Кабель даст возможность настроить очень качественное соединение со всемирной сетью. Скорость передачи данных пока самая лучшая.

Преимущества оптоволокна:
— Оптическое волокно – это прочный и долговечный материал, обладающий высоким пропускным уровнем. Именно это позволяет «разогнаться» скорости на такой уровень.
— Безопасность. Использование такой систему обеспечит максимальную безопасности в работе с сетью. Злоумышленники не могут получить Ваши данные, или почти не могут.
— Уровень защиты такого кабеля является грандиозным, к тому же он защищен от различных помех для его работы.
— Подключив такое волокно, появляется возможность организации целого ряда дополнительных функций . Часто такие кабели используются для установки систем видеонаблюдения и других устройств для охраны.

В России, да и многих других странах, сеть такого типа предоставляет компания Ростелеком, для России. Как подключить интернет такого типа и настроить его работу рассмотрим ниже.

Первым делом необходимо убедиться в том, что оптоволокно подведено к Вашему дому. А дальше уже нужно будет сходить в Ростелеком и попросить подключить услугу. Но теперь необходима настройка подключенного оборудования.

Инструкции по настройке:
— После того, как оптическое волокно было установлено, вся базовая часть установлена специалистами, остальную настройку необходимо вести собственноручно.

— Устанавливаем желтый кабель и розетку так, как это указано на рисунке.

Преимущества оптоволоконного интернета

По мнению специалистов, на ближайшие несколько лет наиболее эффективную передачу данных в Сети будет обеспечивать оптоволокно, и мы будем пользоваться преимущественно оптоволоконным Интернетом. Его уже широко используют в Западной Европе и США, а также в РФ в местах плотной высотной застройки. Но свойства волоконно-оптического кабеля позволяют сегодня подключить к качественному высокоскоростному Интернету и загородный дом.

Что такое оптоволоконный Интернет

Для его подключения используются оптические волноводы. Сигнал движется по ним в виде световой волны с большой скоростью (со скоростью света). Поскольку сегодня вся передающая и принимающая сигналы аппаратура – электронная, необходимы преобразователи электронных сигналов в оптические и наоборот. Такие преобразователи – оптоволоконные модемы – давно разработаны, широко и успешно используются.

Кабель из оптоволокна – уникальный продукт высоких технологий

Технология производства оптоволокна берет начало в 50-тых годах ХХ века и до сих пор остается сложной и трудоемкой. Поэтому стоимость оптоволоконного кабеля не может быть низкой. Зато с его помощью мы получили быстрый Интернет и возможность использовать его на обширных территориях. Огромная пропускная способность оптического кабеля позволяет передавать большой объем информации в единицу времени. Оптический сигнал в нем почти не искажается и не ослабевает при передаче на большие расстояния.

Кроме того, материал, из которого делается стекловолокно, – кварц – очень легкий, долговечный, мало подвержен атмосферным воздействиям и влиянию электромагнитных полей. Химическая инертность делает его пожаробезопасным. К недостаткам стекловолокна относятся:

сложность ремонта, из-за чего при локальном повреждении кабеля иногда приходится менять его полностью;
сложность согласования с электрическими цепями (нужны модемы).

К сожалению, эти сложности объективно приводят к повышению стоимости подключения оптоволоконных систем связи.

Преимущества оптоволоконного Интернета

Замечательные свойства оптического кабеля обусловили существенные преимущества оптоволоконных систем связи относительно традиционных кабельных или DSL технологий:

очень высокая скорость передачи информации, в том числе и при пиковых нагрузках на сеть вечером и в выходные;
высокая помехозащищенность;
практически отсутствует задержка сигнала – задержка в единицы мс, тогда как для 3G-интернета значения прядка 100мс, а для спутникового могут достигать 1000мс;
затруднен несанкционированный доступ к передаваемой информации – врезка, индукционное считывание и другие угрозы;
возможность подключения видеонаблюдения, охранных систем, IP-телефонии, интерактивного телевидения и т. д.;
возможность прокладки оптоволоконного кабеля на большие расстояния;
химическая устойчивость стекловолокна в агрессивных средах;
хорошая гибкость кабеля;
небольшие габариты и вес;
защищенность от открытого огня и взрыва;
долговечность.

По данным «Point Topic», общее количество тех, кто предпочел оптоволоконный Интернет, уже сегодня превышает число пользователей кабельного. Перечисленные преимущества оптоволоконных систем связи рождают уверенность, что в ближайшие годы весь Интернет в развитых странах станет оптоволоконным и доступным для жителей любого населенного пункта. В России свой вклад в это вносит компания «Асарта».

Вечером и в выходные
скорость не падает

Отсутствуют магнитные
и радиопомехи

Задержка сигнала
в 6 раз короче

Высокая скорость
передачи данных

Не зависит от отключений
электропитания

Волоконно-оптический кабель, предлагающий OPGW, ADSS, кабели для помещений, кабели со свободными трубками и специальные волоконно-оптические кабели.

Волоконно-оптический кабель

Качественная продукция и непревзойденная надежность

От воздушных линий электропередачи до подводных сред,

AFL устанавливает стандарт в оптоволоконном кабеле

Портфолио волоконно-оптических кабелей AFL не имеет себе равных. Начиная с оптического заземляющего провода (OPGW), представленного в 1984 году в качестве флагманского продукта AFL, теперь эта линейка охватывает кабельные решения, используемые в самых суровых условиях в мире, в том числе над землей, под землей и даже под водой.

AFL всегда начинается с качественной продукции. С момента первого использования волоконной оптики компания AFL является лидером в области инновационных кабельных продуктов, которые обеспечивают исключительные решения для наших клиентов. Наша надежная линейка продуктов сейчас обслуживается более чем в 100 странах мира.Наши производственные мощности для нашей кабельной продукции включают Duncan, SC; Норт Графтон, Массачусетс; Монтеррей, Мексика; Суиндон, Соединенное Королевство; и Менхенгладбах, Германия, .

Но качественные волоконно-оптические кабели — это только часть истории. В AFL вы нанимаете команду высококвалифицированных инженеров, которые тщательно анализируют приложение каждого клиента, а затем настраивают продукты в соответствии с их потребностями. Ресурсы AFL доступны для обучения на месте и надзора за установкой, чтобы обеспечить надежную работу ваших кабелей на многие годы вперед.

Забота об окружающей среде — еще одно ключевое отличие AFL. Компания имеет сертификат ISO 14001 на предприятиях по производству кабелей, а уровень переработки бумаги, дерева, металла и пластика превышает 85 процентов. AFL также имеет надежную программу возвратных стальных катушек и давнюю инициативу по сокращению углеродного следа более чем на три процента каждый год.

Воздушный оптоволоконный кабель

AlumaCore, CentraCore и HexaCore составляют широкую линейку волоконно-оптических кабелей OPGW компании AFL.Установленный OPGW проходит между опорами высоковольтной передачи, а оптические волокна внутри кабеля используются для передачи данных в целях защиты, управления и / или голосовой связи.

AFL поставила более 250 000 км по всему миру и является мировым лидером по мощности OPGW и разнообразию продукции.

AFL также производит полную линейку крепежного оборудования для установки OPGW, включая тупики, подвески, монтажные корпуса и переходники.

ADSS имеет долгую историю успешных установок в различных сложных климатических условиях.Этот антенный кабель не содержит металлических компонентов и не требует опорных элементов или заземления при установке. Это приводит к повышению безопасности и упрощению монтажа цепей линий электропередачи высокого и среднего напряжения с длиной пролета от нескольких сотен футов до нескольких тысяч футов.

Предложение AFL ADSS включает стандартные, миниатюрные пролетные решения, решения для плоского и вертикального сброса, а также крепежное оборудование, включая тупики, касательные соединители, подвески, корпуса сращивания и петли для хранения.

Волоконно-оптический кабель высокой плотности

Корпоративная кабельная разводка AFL, также называемая внутренней кабельной разводкой, чаще всего используется в решениях с жесткой буферизацией для сетевых инсталляций внутри зданий со строгими требованиями строительных норм и в высокопроизводительных приложениях, где возможность подключения абсолютно необходима. Варианты корпоративных кабелей AFL — это армированные кабели с плотной буферизацией, с жесткой буферизацией для внутренних и наружных помещений, отдельные блоки MicroCore для помещений и гибридное волокно / медь.

Оптоволоконный кабель для агрессивных сред

Волоконно-оптические кабели специального назначения AFL — идеальное решение для применения в условиях высокого давления и высоких температур, таких как подводные работы и нефтеперерабатывающие заводы. AFL производит кабели для шлангокабелей, высокотемпературные скважинные кабели и кабели для датчиков LSZH, которые доступны в небронированных, одинарных бронированных, жестких условиях и конфигурациях с большим количеством / плотностью волокон.

Вся кабельная продукция AFL изготавливается на заказ в соответствии с вашими требованиями.Благодаря проверенной надежности, исключительному продукту и отраслевому ноу-хау AFL является правильным выбором для ваших потребностей в оптическом кабеле.

Волоконно-оптические кабели | CommScope

999,744 м | 3280 фут (3)

1000 м | 3280. 84 фут (70)

1000 м | 3280.840 фут (6)

1410 м | 4625.984 фут (1)

1524 м | 5000 фут (3)

1999,793 м | 6561 фут (4)

2000 м | 6561.68 фут (107)

2000 м | 6561.680 фут (25)

2108 м | 6916.011 фут (2)

3000 м | 9842. 52 фут (19)

3000 м | 9842.520 фут (1)

3267 м | 10718.504 фут (8)

4000 м | 13123.36 фут (19)

4000 м | 13123.360 фут (2)

5445 м | 17864.174 фут (14)

7580 м | 24868.767 фут (2)

8479 м | 27818.242 фут (2)

8880 м | 29133. 859 фут (1)

9162 м | 30059.056 фут (3)

10095 м | 33120.08 фут (1)

10130 м | 33234.909 фут (3)

10248 м | 33622.048 фут (1)

10470 м | 34350.395 фут (1)

11187 м | 36702.757 фут (2)

11706 м | 38405.513 фут (3)

11821 м | 38782. 81 фут (6)

12100 м | 39698.164 фут (7)

Как работает волоконная оптика?

Криса Вудфорда. Последнее изменение: 10 января 2021 г.

Римляне, должно быть, были особенно Довольные собой в тот день, когда они изобрели свинцовые трубки около 2000 лет назад. Наконец они у них был простой способ переносить воду из одного места в другое. Представьте, что бы они сделали из современных оптоволоконных кабелей — «труб», которые может передавать телефонные звонки и электронную почту по всему миру за седьмую часть второй!

Фото: Световая труба: волоконная оптика означает направление световых лучей по тонким пластиковым или стеклянным нитям, заставляя их многократно отражаться от стен.Это смоделированное изображение. Обратите внимание, что в некоторых странах, включая Великобританию, волоконная оптика пишется «волоконная оптика». Если вы ищете информацию в Интернете, она всегда стоит поискать оба варианта написания.

Что такое волоконная оптика?

Мы привыкли к тому, что информация передается по-разному. Когда мы говорим по стационарному телефону, проводной кабель несет звуки нашего голоса в розетку в стене, где другой кабель берет на местную телефонную станцию.Мобильные телефоны работают иначе способ: они отправляют и получают информацию с помощью невидимых радиоволны — а Технология называется беспроводной, потому что в ней не используются кабели. Волоконная оптика работает третий способ. Он отправляет информацию, закодированную в луче света вниз по стеклянной или пластиковой трубе. Первоначально он был разработан для эндоскопов в 1950-х годов, чтобы помочь врачам заглянуть внутрь человеческого тела без необходимости сначала разрежьте его. В 1960-х инженеры нашли способ использовать та же технология для передачи телефонных звонков со скоростью света (обычно это 186 000 миль или 300 000 км в секунду в вакууме, но замедляется примерно до двух третей от этой скорости в оптоволоконном кабеле).

Оптическая техника

Фото: Отрезок 144-жильного оптоволоконного кабеля. Каждая прядь сделана из оптически чистого стекла и тоньше человеческого волоса. Изображение Тех. Сержант Брайан Дэвидсон, любезно предоставлено ВВС США.

Волоконно-оптический кабель состоит из невероятно тонких жил. из стекла или пластика, известного как оптические волокна; один кабель может иметь всего два прядей или целых несколько сотен. Каждая прядь меньше в десять раз толщиной с человеческий волос и может принимать около 25000 телефонных звонков, Таким образом, весь оптоволоконный кабель может легко передать несколько миллионов звонков.Текущий рекорд для «одномодового» волокна (поясняется ниже): 178 терабит (триллионов бит) в секунду — достаточно для 100 миллионов сеансов Zoom (по словам эксперта по волокнам Джеффа Хечта)!

Волоконно-оптические кабели передают информацию между двумя местами, используя полностью оптическая (световая) технология. Предположим, вы хотите отправить информация с вашего компьютера на дом друга по улице с помощью волоконной оптики. Вы можете подключить свой компьютер к лазеру, который преобразовал бы электрическую информацию из компьютера в серию световые импульсы.Затем вы запускаете лазер по оптоволоконному кабелю. Спустившись по кабелю, световые лучи выходили на другой конец. Вашему другу понадобится фотоэлемент (светочувствительный компонент), чтобы превратить импульсы света обратно в электрическую информацию его или ее компьютер мог понять. Так что весь аппарат будет как действительно изящная высокотехнологичная версия телефона, который можно Сделайте из двух банок для печеной фасоли и отрезка веревки!

Как работает волоконная оптика

На фото: волоконно-оптические кабели достаточно тонкие, чтобы их можно было изгибать, поэтому световые сигналы проходят внутрь по изогнутым путям.Фотография любезно предоставлена Исследовательским центром Гленна НАСА. (НАСА-GRC).

Иллюстрация: Полное внутреннее отражение удерживает световые лучи от внутренней части оптоволоконного кабеля.

Свет распространяется по оптоволоконному кабелю по многократно отскакивая от стен. Каждый крошечный фотон (частица света) прыгает по трубе, как бобслей, спускающийся по ледяной трассе. Теперь ваша очередь может ожидать луч света, путешествовать по прозрачной стеклянной трубе, чтобы просто просочиться через края.Но если свет падает на стекло под очень малым углом (менее 42 градусов), он снова отражается — как будто стекло на самом деле зеркало. Этот явление называется полным внутренним отражением. Это одна из вещей, которая сохраняет свет внутри трубы.

Еще одна вещь, которая удерживает свет в трубе, — это структура кабель, который состоит из двух отдельных частей. Основная часть кабель — посередине — называется ядром , и это бит свет проходит сквозь.На внешней стороне ядра обернут еще один слой стекла называется облицовкой . Работа облицовки — сохранить световые сигналы внутри активной зоны. Он может это сделать, потому что он сделан из различный вид стекла в сердцевине. (Технически облицовка имеет более низкий показатель преломления.)

Типы волоконно-оптических кабелей

Оптические волокна передают по ним световые сигналы в так называемых режимах . Звучит технически, но это просто означает разные способы путешествовать: мода — это просто путь, по которому световой луч следует вниз по волокну.Один режим чтобы пройти прямо по середине волокна. Другой — отразите волокно под небольшим углом. Другие режимы включают подпрыгивание вниз по волокну под другими углами, более или менее крутыми.

Иллюстрации: Вверху: свет по-разному распространяется в одномодовых и многомодовых волокнах. Внизу: внутри типичного одномодового оптоволоконного кабеля (не в масштабе). Тонкая сердцевина окружена оболочкой, диаметр которой примерно в десять раз больше, внешним пластиковым покрытием (примерно в два раза больше диаметра оболочки), некоторыми укрепляющими волокнами из жесткого материала, такого как кевлар®, с внешней защитной оболочкой снаружи.

Простейший тип оптического волокна называется одномодовым . Он имеет очень тонкую сердцевину размером около 5-10 микрон (миллионные доли метр) в диаметре. В одномодовом волокне все сигналы проходят прямо посередине, не отскакивая от краев (желтая линия в диаграмму). Кабельное ТВ, Интернет и телефонные сигналы обычно передаются по одномодовым волокна, собранные вместе в огромный пучок. Такие кабели могут отправлять информация более 100 км (60 миль).

Другой тип оптоволоконного кабеля называется многорежимный .Каждое оптическое волокно в многомодовый кабель о 10 раз больше одного в одномодовом кабеле. Это означает, что световые лучи могут проходить через ядро, следуя Разновидность разные пути (желтые, оранжевые, синие и голубые линии) — другими словами, в несколько разных режимов. Многорежимные кабели могут отправлять только информацию на относительно короткие расстояния и используются (среди прочего) для соединить компьютерные сети вместе.

Еще более толстые волокна используются в медицинском инструменте под названием гастроскоп (разновидность эндоскопа), врачи протыкают кому-то глотку для обнаружения болезней внутри их желудок. Гастроскоп — это толстый оптоволоконный кабель, состоящий из многих оптических волокон. На верхнем конце гастроскопа есть окуляр и напольная лампа. Лампа направляет свой свет на одну часть кабеля в живот пациента. Когда свет достигает желудка, он отражается стенки желудка в линзу внизу кабеля. Затем он возвращается в другую часть кабель в окуляр врача. Остальные типы эндоскопов работают так же способ и может использоваться для осмотра различных частей тела.Также есть промышленный вариант инструмента, называемый фиброскопом, который можно использовать исследовать такие вещи, как недоступные части оборудования в самолете двигатели.

Применение для волоконной оптики

Стрельба по трубе кажется изящной научной партийный трюк, и вы можете не подумать, что у что-то такое. Но так же, как электричество может дать энергию типы машин, лучи света могут нести многие типы информация, поэтому они могут помочь нам во многих отношениях.Мы просто не замечаем насколько обычными стали оптоволоконные кабели, потому что лазерные сигналы, которые они несут, мерцают далеко под нашими ногами, глубоко под офисные этажи и улицы города. Технологии, использующие это — компьютерные сети, радиовещание, медицинское сканирование и военная техника (назвать всего четыре) — причем совершенно незаметно.

Фото: Работа с волоконно-оптическими кабелями. Изображение Натанаэля Каллона, любезно предоставлено ВВС США.

Компьютерные сети

Волоконно-оптические кабели в настоящее время являются основным средством передачи информации на большие расстояния, поскольку у них есть три очень больших преимущества перед медными кабелями старого образца:

Меньшее затухание : (потеря сигнала) Информация проходит примерно в 10 раз дальше, прежде чем ей потребуется усиление, что делает оптоволоконные сети более простыми и дешевыми в эксплуатации и обслуживании.
Без помех : В отличие от медных кабелей, между оптическими волокнами нет «перекрестных помех» (электромагнитных помех), поэтому они передают информацию более надежно и с лучшим качеством сигнала
Более высокая пропускная способность : Как мы уже видели, оптоволоконные кабели могут передавать гораздо больше данных, чем медные кабели того же диаметра.

Вы сейчас читаете эти слова благодаря Интернет. Вы наверняка наткнулись на эту страницу с поисковой системой как Google, который управляет всемирной сетью гигантских центров обработки данных соединены оптоволоконными кабелями большой емкости (и сейчас пытается развернуть быстрые оптоволоконные соединения для всех остальных).Нажав на ссылку на поисковую систему, вы загрузили эту веб-страницу из моей сети сервер и мои слова почти всю дорогу до вас дошли волоконно-оптические кабели. Действительно, если вы используете быстрый оптоволоконный широкополосные, оптоволоконные кабели делают почти всю работу каждый раз вы выходите в интернет. При большинстве высокоскоростных широкополосных подключений только последний этап информационного пути (так называемый «последний миля «от оптоволоконного шкафа на улице до дома или квартира) подразумевает старые провода.Это оптоволоконные кабели, не медные провода, которые теперь несут «лайки» и «твиты» под наши улицы, через все большее количество сельских районов, и даже глубоко под океанами, соединяющими континенты. Если вы представите себе Интернет (и Всемирная паутина, которая использует его) как глобальная паутина, скрепляющие ее нити — оптоволоконные кабели; по некоторым оценкам, оптоволоконные кабели покрывают более 99 процентов от общего пробега Интернета, и переносят более 99 процентов всего международного трафика связи.

Чем быстрее люди получают доступ к Интернету, тем больше они могут — и будут — делать в сети. Прибытие из широкополосный Интернет сделал возможным явление облачных вычислений (где люди хранят и обрабатывают свои данные удаленно, используя онлайн вместо домашнего или рабочего ПК в собственном помещении). В примерно так же стабильное развертывание широкополосного оптоволокна (обычно В 5–10 раз быстрее, чем обычный широкополосный DSL, который использует обычные телефонные линии) сделает его более привычным для люди занимаются такими вещами, как потоковая передача фильмов в Интернете вместо просмотра телетрансляция или прокат DVD.С большей емкостью волокна и быстрее связи, мы будем отслеживать и контролировать многие другие аспекты наша жизнь в сети с использованием так называемого Интернета вещей.

Но не только общедоступные интернет-данные течет по волоконно-оптическим линиям. Когда-то компьютеры были подключены к на большие расстояния по телефонным линиям или (на короткие расстояния) по меди Кабели Ethernet, но все чаще предпочтительнее оптоволоконные кабели метод объединения компьютеров в сеть, потому что они очень доступны, безопасны, надежны и имеют гораздо большую вместимость.Вместо того, чтобы связывать офисов через общедоступный Интернет, это вполне возможно для Компания создаст собственную оптоволоконную сеть (если она может себе это позволить) или (что более вероятно) купить место в частной оптоволоконной сети. Многие частные компьютерные сети работают на так называемом темном волокне , которое звучит немного зловеще, но это просто неиспользованная емкость другого сеть (оптические волокна ждут включения).

Интернет был продуман так, чтобы вид информации для любого использования; это не ограничивается ношением компьютерные данные.Когда-то по телефонным линиям выходил Интернет, теперь же вместо этого через волоконно-оптический Интернет можно звонить по телефону (и Skype). Там, где когда-то телефонные звонки передавались по сложной мозаике медные кабели и микроволновые каналы между городами, самые дальние теперь звонки направляются по оптоволоконным линиям. С 1980-х годов было уложено огромное количество волокна; оценки сильно разнятся, но считается, что общая мировая длина составляет несколько сотен миллионов километров (достаточно, чтобы пересечь Соединенные Штаты примерно миллион раз).В середине 2000-х годов было подсчитано, что до 98 процентов этого количества было неиспользованным «темным волокном»; Сегодня, хотя используется гораздо больше волокон, все еще считается, что большинство сетей содержат от трети до половины темного волокна.

Фото: Оптоволоконные сети дороги в строительстве (в основном потому, что копать улицы стоит очень дорого). Поскольку затраты на рабочую силу и строительство намного дороже, чем сам кабель, многие сетевые операторы сознательно прокладывают намного больше кабеля, чем им нужно в настоящее время.Изображение Криса Уиллиса любезно предоставлено ВВС США.

Радиовещание

Еще в начале 20 века радио и Телевещание родилось из относительно простой идеи: это было технически довольно легко стрелять электромагнитными волнами через воздух от одного передатчика (на радиостанции) до тысяч антенн в домах людей. В наши дни, когда радио все еще работает в воздухе, мы с такой же вероятностью ТВ через оптоволоконный кабель.

компании кабельного телевидения первыми перешли от с 1950-х годов, первоначально использовались коаксиальные кабели (медные кабели с металлической оболочкой, обернутой вокруг них для предотвращения перекрестных помех), которые передавали лишь несколько аналоговых телевизионных сигналов.По мере того, как все больше и больше людей подключались к кабелю, и сети начали предлагать больший выбор каналов и программ, кабельные операторы сочли необходимо перейти с коаксиальных кабелей на оптоволокно и с аналоговое цифровое вещание. К счастью, ученые уже выясняли, как это могло быть возможно; еще в 1966 году, Чарльз Као (и его коллега Джордж Хокхэм) посчитали, доказав, как одиночный оптоволоконный кабель может несут достаточно данных для нескольких сотен телеканалов (или нескольких сотен тысяч телефонных звонков). Это был лишь вопрос времени, когда мир кабельного телевидения обратил на это внимание — и «новаторское достижение» Као было должным образом признано когда ему была присуждена Нобелевская премия по физике 2009 года.

Помимо гораздо большей емкости, оптический волокна меньше страдают от помех, поэтому обеспечивают лучший сигнал (рисунок и звук) качество; им нужно меньше усиления для усиления сигналов, поэтому они путешествуют на большие расстояния; и они вообще дороже эффективный. В будущем оптоволоконный широкополосный доступ может стать большинство из нас смотрит телевизор, возможно, через такие системы, как IPTV (телевидение по Интернет-протоколу), которые используют Стандартный способ передачи данных в Интернете («коммутация пакетов») в обслуживать телепрограммы и фильмы по запросу.Пока медный телефон линия по-прежнему является основным информационным маршрутом в дома многих людей, в будущем нашим основным соединением с миром будет высокоскоростной оптоволоконный кабель. кабель, несущий любую информацию.

Медицина

Медицинские гаджеты, которые могут помочь врачам сверяться внутри наших тел, не разрезая их, были первыми собственными применение волоконной оптики более полувека назад. Сегодня, гастроскопы (как их называют) так же важны, как и никогда, но волоконная оптика продолжает порождать важные новые формы медицинское сканирование и диагностика.

Одной из последних разработок называется лаборатория на волокно , и включает в себя вставку тонких волоконно-оптических кабелей с встроенные датчики в тело пациента. Эти виды волокон аналогичны по масштабу кабелям связи и тоньше относительно короткие световоды, используемые в гастроскопах. Как они работай? Через них проходит свет от лампы или лазера, через деталь тела, который доктор хочет изучить. Когда свет свистит волокна, тело пациента меняет свои свойства в определенных способ (очень незначительное изменение интенсивности или длины волны света, возможно).Измеряя способ изменения света (используя методы например, интерферометрия), инструмент, прикрепленный к другому концу волокно может измерить некоторые важные аспекты того, как тело пациента работает, например, их температура, артериальное давление, pH клеток, или наличие лекарств в их кровотоке. Другими словами, вместо того, чтобы просто использовать свет, чтобы заглянуть внутрь тела пациента, это Тип волоконно-оптического кабеля вместо этого использует свет для его измерения или измерения.

Военный

Фото: Волоконная оптика на поле боя.У этой усовершенствованной оптоволоконной управляемой ракеты (EFOG-M) в носу установлена инфракрасная оптоволоконная камера, чтобы стрелок, стреляющий по ней, мог видеть, куда она движется. Изображение любезно предоставлено Армия США.

Легко представить пользователей Интернета, связанных вместе гигантскими паутинами оптоволоконных кабелей; это гораздо менее очевидно что высокотехнологичные вооруженные силы мира связаны таким же образом. Волоконно-оптические кабели недорогие, тонкие, легкие, емкие, устойчивы к атакам и чрезвычайно безопасны, поэтому они предлагают идеальные способы подключения военных баз и других объектов, таких как ракетные стартовые площадки и радиолокационные станции.Поскольку они не переносят электрические сигналы, они не излучают электромагнитные излучение, которое может обнаружить противник, и они устойчивы к электромагнитные помехи (в том числе систематическое «глушение» противника атаки). Еще одно преимущество — относительно легкий вес волокна. кабели по сравнению с традиционными проводами из громоздких и дорогих медь металлическая. Танки, военные самолеты и вертолеты есть все постепенно переходят с металлических кабелей на оптоволоконные. Частично это вопрос сокращения затрат и экономии веса (оптоволоконные кабели весят почти 90 процентов меньше, чем у сопоставимых медных кабелей типа «витая пара»).Но это также повышает надежность; например, в отличие от традиционных кабелей на самолете, которые должны быть тщательно экранированы (изолированы) для защиты их от ударов молнии, оптические волокна полностью невосприимчивы к такой проблеме.

Кто изобрел волоконную оптику?

1840-е: швейцарский физик Даниэль Колладон (1802–1893) обнаружил, что может светить светом через водопроводную трубу. Вода несла свет внутреннее отражение.
1870: Ирландский физик Джон Тиндалл (1820–1893) продемонстрировал внутреннюю рефлексию в Лондонском Королевском обществе. Он посветил в кувшин с водой. Когда он налил немного воды из кувшина, свет изогнулся по пути воды. Эта идея «изгиба» свет »- это именно то, что происходит в волоконной оптике. Хотя Colladon Истинный дедушка волоконной оптики, Тиндаль часто заслуживает уважения.
1930-е годы: Heinrich Lamm и Walter Gerlach , два Немецкие студенты пытались использовать световые трубки для изготовления гастроскопа — инструмент для заглядывания в чей-то желудок.
1950-е: В Лондоне, Англия, индийский физик. Нариндер Капани (1926–2021) и британский физик Гарольд Хопкинс (1918–1994) удалось отправить простую картинку по световой трубе, сделанной из тысяч стекловолокон. После публикации множества научных статей Капани заработал репутацию «отец волоконной оптики».
1957: Трое американских ученых из Мичиганского университета, Лоуренс Кертисс , Бэзил Хиршовиц и Уилбур Петерс, успешно использовали волоконно-оптическую технологию для создания первого в мире гастроскопа.
1960-е: американский физик китайского происхождения Чарльз Као (1933–2018) и его коллега Джордж Хокхэм осознали, что нечистое стекло бесполезно для волоконной оптики дальнего действия. Као предположил, что волоконно-оптический кабель, сделанный из очень чистого стекла, сможет передавать телефонные сигналы на гораздо большие расстояния, и был награжден премией. Нобелевская премия по физике 2009 г. за это новаторское открытие.
1960-е годы: исследователи из Corning Glass Company создали первый оптоволоконный кабель, способный передавать телефонные сигналы.
~ 1970: Дональд Кек и его коллеги из Corning нашли способы посылать сигналы гораздо дальше (с меньшими потерями), что побудило разработка первых оптических волокон с низкими потерями.
1977: Первый оптоволоконный телефонный кабель был проложен между Лонг-Бич и Артезией, Калифорния.
1988: Первый трансатлантический оптоволоконный телефонный кабель TAT8 был проложен между США, Францией и Великобританией.
2020: Согласно TeleGeography, в настоящее время существует около 406 подводных волоконно-оптических кабелей. (несущие коммуникации под мировым океаном), протяженностью в общей сложности 1.2 миллиона км (0,7 миллиона миль). Это больше, чем в 2019 году, когда было 378 кабелей, хотя общее пройденное расстояние, по-видимому, осталось прежним.

Оптоволоконный кабель

| FOC | Гибкий кабель chainflex®

Волоконно-оптический кабель — chainflex®
Оптоволоконный кабель chainflex® (FOC) или волоконно-оптический кабель (LLK) подходят, например, для перемещения в промышленности. Волоконно-оптические проводники используются для передачи света.Свет проходит через смесь кварца и стекла. Волоконно-оптические проводники также часто называют волоконно-оптическими кабелями, при этом большинство людей имеет в виду волоконно-оптический световод, в котором несколько волоконно-оптических проводов или кабелей связаны вместе. В физике волоконно-оптические проводники считаются диэлектрическими волноводами. Оптоволоконные кабели chainflex® в основном используются в коммуникационных технологиях, то есть в информационных технологиях, для передачи информации по той причине, что в случае кабельных систем связи важны большой радиус действия и, что еще более важно, высокая скорость передачи.Однако волоконно-оптические проводники также используются в других областях, в том числе в следующих областях:
— в передаче энергии, где они используются в качестве световодных кабелей для «гибкой» транспортировки лазерных лучей для обработки;
— в медицинской технике
— для освещения. в оборудовании и зданиях
— для получения изображений, таких как освещение микроскопа
— в измерительной технике, например, в спектрометрах
В основном, однако, оптоволоконные проводники используются в современной коммуникационной технике.Так было не всегда; вначале ВОК были связаны со слишком большим затуханием на больших расстояниях по сравнению с коаксиальными кабелями. Поэтому оптоволоконные кабели не представляли интереса. Однако со временем это изменилось. Волоконно-оптические кабели соединяют мир и составляют основу глобальных информационных и коммуникационных технологий. Волоконно-оптический кабель имеет простую структуру; внутри — сердцевина, так называемое стекловолокно. Волокно заключено в оболочку с несколько меньшим показателем преломления.Куртка имеет как защитное покрытие, так и внешнюю оболочку.
Используйте высокотехнологичные оптоволоконные кабели chainflex® прямо сейчас и получите преимущество над своими конкурентами в техническом отношении. Волоконно-оптические кабели igus® были специально разработаны для электронных цепей (энергоцепей). Они отличаются высоким качеством благодаря особому способу изготовления и особенно долгим сроком службы. Срок службы волоконно-оптических кабелей chainflex® очень легко определить с помощью нашего калькулятора срока службы волоконно-оптических кабелей.Это дает вам необходимую безопасность планирования для вашего проекта. Волоконно-оптические кабели igus® часто устанавливаются в энергетических цепях вместе с другими кабелями chainflex®, причем последние обычно представляют собой шинные кабели для контроля датчиков, кабели передачи данных из меди или кабели управления. Волоконно-оптические кабели chainflex®, такие как градиентные стекловолоконные кабели, «полимерные оптические волокна», сокращенно POF, и «Hard Clad Silica Optical Fibers», сокращенно HCS, идеально подходят для тяжелых условий эксплуатации. Оптоволоконные кабели доступны с внешней оболочкой из полиуретана или термопласта.Чтобы обеспечить широкий спектр применения, оптоволоконные кабели chainflex® не содержат металлов и устойчивы к охлаждающей жидкости и маслу. Кроме того, оптоволоконные кабели igus® доступны в вариантах, устойчивых к УФ-излучению или огнестойких. Если у вас есть какие-либо вопросы по поводу igus® FOC, просто используйте наш инструмент чата, чтобы поговорить с нами. Конечно, вы также можете позвонить нам в любое время в рабочее время. Если вы хотите связаться с одним из наших экспертов по оптоволоконным кабелям в нерабочее время, отправьте нам электронное письмо. Оборудуйте свою энергетическую цепь оптоволоконным кабелем chainflex® сегодня и избегайте незапланированных простоев.«Простои» можно запланировать. Недаром слоган волоконно-оптических кабелей chainflex® звучит так: работает — или деньги вернутся!

На главную — Корпорация оптических кабелей

Производительность: ЭТО В НАШЕЙ ДНК

Прочность и надежность

Наши продукты созданы, чтобы быть умнее самых сложных ситуаций и более жесткими, чем самые сложные условия. Вот почему мы известны как лидеры в области высокопроизводительных кабелей и средств связи высшего уровня.

Прочный и прочный

У нас не только лучший рейтинг популярности в отрасли, но и непревзойденная надежность наших данных.Фактически, наши продукты часто используются для проверки сетей конкурентов. Наша 25-летняя гарантия на MDIS является еще одним доказательством прочности и надежности наших продуктов.

Инновационный и отзывчивый

OCC успешно стремится быть лидером в разработке высокотехнологичных продуктов и первым, кто выпустит их и направит к вам. Наши продукты экономят время на доставку и установку, а также созданы для решения проблем.

Разнообразный и всеобъемлющий

OCC стремится стать мировым производителем высокопроизводительных продуктов и решений для обеспечения связи.Наш опыт не только в нашей собственной отрасли. Это тоже в твоем.

Определение установленных волоконно-оптических кабелей

Идентификация установленного кабеля

Вы находитесь на месте, и вам необходимо подключить проложенный оптоволоконный кабель. К сожалению, настоящая спецификация давно отсутствует, и вы не знаете, на что смотрите. Условные обозначения, а также стандарты TIA / EIA могут помочь вам сузить круг вопросов, если вы не можете найти номер детали.

Мы также готовы помочь с идентификацией кабеля — свяжитесь с нами в любой момент. Ищете клетчатку? Здесь вы найдете наши оптовые кабели.

Основные этапы идентификации кабеля

Проверьте цвет куртки. В невоенных приложениях:
- OM1 / OM2 = оранжевый
- OM3 = вода
- OM4 = фиолетовый или голубой
- OS2 = желтый
Прочтите легенду печати
- Найдите OM1 (62.5/125), OM2 (50/125), OM3 (50/125), OM4 (50/125) или OS2 (9/125)
- Найдите рейтинг, например OFNP или OFNR
- Ищите любые заметки о конструкции (дуплекс, тактика и т. Д.)

Проверьте цвет куртки

Во-первых, всегда обращайте внимание на цвет вашего кабеля. Согласно стандартам TIA / EIA, для волоконно-оптических установок невоенного назначения применяется следующая цветовая кодировка:

Многомодовый OM1 = оранжевый или грифельный (обратите внимание! OM1 не совместим с разъемами для OM2 / OM3 / OM4)
многомодовый OM2 = оранжевый
Многомодовый OM3 = Aqua
Многомодовый OM4 = Aqua или Erika Violet (пурпурный)
Одномодовый OS1 / OS2 = желтый

Однако: Согласно TIA 598-C, допустимо использовать другие цвета оболочки, если кабель указан в надписи . Пожалуйста, проверьте легенду печати или свяжитесь с производителем, прежде чем пытаться получить положительный идентификатор!

Печатные легенды

Даже если вы уже посмотрели на цвет кабеля, проверьте легенду печати. Это может сразу решить вашу тайну. Однако, поскольку печатные легенды могут быть подробными, прочтите разбивку ключевых сокращений в примере кабеля SSF ™. В то время как надписи на принте различаются в зависимости от производителя, обозначения типа и номинала кабеля, как правило, довольно согласованы.

Пример:

CLEERLINE SSF 2 FIBER MMF (50/125) SSF-S250BIF-OM3 ДУПЛЕКС OFNR FT4

MMF (50/125): многомодовое волокно, 50/125

В этом случае 50/125 соответствует измерениям сердцевины (50 мкм) и оболочки (125 мкм) реального оптического волокна.Эти измерения не являются фактическим внешним диаметром кабеля; они соответствуют непосредственно самому оптическому волокну.

Это обозначение означает, что вы смотрите на OM2, OM3 или OM4, так как все они имеют это измерение сердечника и оболочки.

Другие сокращения, которые вы можете увидеть:

SM (9/125): одномодовое волокно с сердцевиной 9 мкм и оболочкой 125 мкм. Это стекло класса OS1 или OS2.
MMF (62,5 / 125): многомодовое волокно с сердцевиной 62,5 мкм и оболочкой 125 мкм.Это стекло класса OM1, которое несовместимо с многомодовым режимом 50/125.

SSF-S250BIF-OM3

В нашем случае это код, обозначающий тип оптического волокна. Обозначение OM3 означает, что этот кабель является многомодовым OM3.

На других кабелях вы можете увидеть подобные коды, включающие -OM2, -OM4 или -OS2, которые также соответствуют марке оптического стекла.

DUPLEX: конструкция кабеля

Кабели

SSF ™ часто отмечают тип конструкции кабеля в условных обозначениях.Вы также можете увидеть кабели с пометкой «Micro Distribution», «Direct Burial» или «Tactical» и т. Д.

OFNR FT4: рейтинг оболочки, указывающий, где можно безопасно проложить кабель.

Вы также можете увидеть:

OFNR FT4 : Непроводящий переходник из оптического волокна (FT4 — канадский эквивалент)
OFNP FT6 : Непроводящая пленка для оптического волокна (FT6 — канадский эквивалент)
OFCR : Оптоволоконный проводящий стояк
OFCP : Камера статического давления для оптического волокна
LSZH : Галоген с низким содержанием дыма, нулевой
OSP : Внешний завод

Электропроводность (непроводящие и проводящие): оптоволоконные кабели, будучи стеклянными, сами по себе непроводящие. Любой кабель, который считается проводящим, включает в себя металлический или другой проводящий компонент в оболочке. Это применимо к бронированным кабелям.

Кабели Riser имеют менее строгие требования к огнестойкости, поскольку они предназначены для стояков, таких как шахты лифтов и вертикальные трубопроводы между зданиями. Хотя кабель камеры статического давления можно использовать вместо стояка, ни при каких обстоятельствах не следует заменять стояк вместо камеры статического давления.

Кабели Plenum сконструированы так, чтобы быть самыми безопасными из перечисленных вариантов кабеля в случае пожара.В результате они могут работать в приточных пространствах, которые включают открытые пространства над потолком или под полом здания (а иногда и в воздуховодах), используемые для циркуляции воздуха.

В Европе кабели LSZH (Low Smoke Zero Halogen) сконструированы таким же образом, чтобы быть менее токсичными в случае пожара.

OSP: Кабель подходит для использования вне помещений, например, для непосредственного захоронения. Эти кабели часто не подходят для установки внутри помещений из-за правил пожарной безопасности.

Хотя в этой надписи не указан номер детали, на основании приведенных выше данных есть разумная вероятность найти подходящий или аналогичный кабель.

Дополнительная литература:

https://www.thefoa.org/tech/ColCodes.htm

Волоконно-оптические кабели

Объемные и оптоволоконные кабели для магистральных сетей, центров обработки данных и настольных компьютеров.

Оптоволоконный кабель в большом количестве отрезан до необходимой вам длины.

Подключите высокоскоростное сетевое оборудование Ethernet.

Сделайте 6 или 12 оптоволоконных соединений в кратчайшие сроки.

Упростите прокладку оптоволоконных кабелей высокой плотности с помощью оптоволоконных соединительных кабелей MTP® MPO.

Высококачественный оптоволоконный кабель, созданный в точном соответствии с вашими требованиями.

Оптическое волокно и оптоволоконный интернет. Что это и как подключить?

Оптоволоконный интернет

Подключение интернета с помощью оптоволокна

Высокоскоростное подключение оптоволоконным кабелем

Заявка на подключение

Как происходит подключение к интернет через оптоволокно

Первое знакомство с новой технологией

Конструкция оптоволоконного кабеля

Принцип работы оптического носителя

О конструкции кабеля

Прокладка оптоволокна на местности

Технология подключения

Монтажные работы

Монтаж оборудования в подъезде

Первый день

Последующие дни

Монтаж оборудования в квартире

Получение модема и подготовка к переключениям на оптоволокно

Организационные вопросы

Технические мероприятия

Создание и настройки сети интернет

Схема ввода

Наладочные работы

Как подключить оптический кабель к телевизору

Какое оптоволокно лучше выбрать?

Подключение и установка

Какой нужен роутер для оптоволокна

Содержание

Как действует передача данных через оптоволокно

Отличия обычного и оптоволоконного роутера

Инструкция по подключению к оптоволоконной линии

Обзор лучших маршрутизаторов для оптоволокна

TP-Link TX-VG1530

Huawei EchoLife HG8247H

D-Link DIR-825/ACF

ZTE F660

Sercomm RV6688BCM

Eltex NTU-2W

Какой роутер лучше выбрать для дома

Подключение через оптоволокно.

Сложности в соединении оптического провода

Почему оптические кабели стали так часто применяться?

Как подключить оптический кабель? | Хочу всё знать!

Как правильно подключить колонки к телевизору: 3 способа

Как подключить домашний кинотеатр к телевизору: инструкция

Способы: как подключить ноутбук или компьютер к домашнему кинотеатру

Оптический кабель предназначенный для телевизора или домашнего кинотеатра

Как соединить звук и телевизор (видео)

Компьютерный блог

Оптоволоконный интернет

Подключение интернета с помощью оптоволокна

Широкополосный доступ по выделенной линии

Скоростные оптоволоконные каналы доступа в Сеть

Мобильный широкополосный доступ

Преимущества оптоволоконного интернета

Что такое оптоволоконный Интернет

Кабель из оптоволокна – уникальный продукт высоких технологий

Преимущества оптоволоконного Интернета

Волоконно-оптический кабель, предлагающий OPGW, ADSS, кабели для помещений, кабели со свободными трубками и специальные волоконно-оптические кабели.

Волоконно-оптический кабель

Рекомендуемые оптоволоконные кабели

От воздушных линий электропередачи до подводных сред,

Воздушный оптоволоконный кабель

Волоконно-оптический кабель высокой плотности

Оптоволоконный кабель для агрессивных сред

Волоконно-оптические кабели | CommScope

Как работает волоконная оптика?

Что такое волоконная оптика?

Оптическая техника

Как работает волоконная оптика

Типы волоконно-оптических кабелей

Применение для волоконной оптики

Компьютерные сети

Радиовещание

Медицина

Военный

Кто изобрел волоконную оптику?

| FOC | Гибкий кабель chainflex®

На главную — Корпорация оптических кабелей

Производительность: ЭТО В НАШЕЙ ДНК
