Как сделать садовые качели своими руками

Садовые качели можно изготовить из доступных каждому дачнику стройматериалов. Они отлично впишутся в окружающий ландшафт дачного участка или придомовой территории.

Садовые качели для дома и дачи могут быть деревянными или металлическими, но в данном случае автор решил, что неплохо было бы совместить эти два материала. Получилось просто, но со вкусом.

Для изготовления садовых качелей потребуется следующие материалы: профильная труба 40*40 мм (3 шт. по 6 метров), профиль 25*25 мм (2 шт. по 6 метров) и доски.

Первым делом необходимо будет нарезать заготовки для изготовления металлического каркаса. С помощью болгарки или на ленточной пиле нужно отрезать:

  • 4 заготовки из профиля 40*40 мм длиной по 190 см;
  • 2 заготовки из профиля 40*40 мм длиной по 138 см;
  • 2 заготовки из профиля 40*40 мм длиной по 82 см;
  • 2 заготовки из профиля 40*40 мм длиной по 72 см;

Для изготовления каркаса самой скамейки потребуется три заготовки из профильной трубы 25*25 мм длиной по 150 см, четыре заготовки по 80 см, шесть штук по 50 см и две штуки по 20 см.

Основные этапы работ

Первым делом необходимо сварить две боковины каркаса качели. В данном случае нижняя часть боковин имеет трапециевидную форму. Углы наклона профильной трубы могут быть произвольными.

На следующем этапе боковины соединяются между собой двумя перекладинами в нижней и верхней части. К верхней перекладине автор приваривает петли, к которым крепит карабины.

После этого автор приступает к изготовлению каркаса для скамейки. Сначала надо сварить нижнюю часть (сиденье), потом — спинку.

Далее необходимо будет приварить подлокотники и петли, чтобы можно было через них продеть стальную цепь. Сами петли автор делает из круглого прутка.

Ну и затем останется только зачистить металл от ржавчины и покрасить. Автор использует краску с молотковым эффектом. По торцам профильных труб нужно установить пластиковые заглушки.

Сиденье и спинку скамейки обшиваем досками шириной 80 мм и толщиной 2,5 мм. Всего потребуется 12 досок длиной по 150 см. Их можно покрасить или покрыть лаком. А потом скамейку подвешиваем на нужной высоте на металлическую цепь.

Подробно о том, как сделать садовые качели своими руками, рекомендуем посмотреть в видеоролике на нашем сайте.

Оцените запись

[Голосов: 0 Средняя оценка: 0]

Детские качели своими руками.

Все существующие качели можно разделить условно на три группы: для улицы, дома и переносные модели.

Детские качели для дома.

Непосредственно только для помещения качелей не существует, так как при желании их всегда можно вынести на улицу. Особенность качелей для домашнего использования в том, что они чаще всего не имеют каркаса, а подвешиваются непосредственно к потолку, к коробке дверей или к металлической перекладине.

Детские качели в дверном проёме.

В качестве подвесов для домашних качелей чаще всего используют обычные веревки.

Что касается сиденья для качелей, то оно может быть мягким или твердым, в зависимости от ваших пожеланий и возможностей.  Главное, чтобы это сиденье было прочным. Для этого можно использовать любые материалы, даже часть подоконника от пластикового окна подойдет для этих целей. Но обычно для твердого сиденья используют кусок доски или фанеры, а для мягкого сиденья подойдут прочные полоски ткани или брезент.

Важно установить качели в самом широком месте квартиры, где это возможно. Чем больше расстояние от края сиденья до стены, тем меньше будет шансов, что ребенок ударится.

Переносные качели.

Переносные модели можно использовать как на улице, так и дома. Они рассчитаны для самых маленьких детей. Чтобы максимально облегчить конструкцию, каркас переносных качелей изготавливают из тонкостенных металлических трубок. Сиденье также изготавливается из таких труб и обтягивается плотной тканью. Сиденья для малышей изготавливают по типу люльки. Спереди обязательно должна быть перемычка, которая не даст выпасть ребенку во время раскачивания.

Переносные детские качели.

Детские качели для улицы.

Чтобы детские качели были безопасными, они должны соответствовать ГОСТ 52167-2012 — «Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытания качелей». Поэтому ниже по тексту статьи даны рекомендации в соответствии с данным документом.

Качели можно сделать из металла и дерева, главное, чтобы они были достаточно жесткие.
Как правило, стойки изготавливаются в виде буквы Л. Также левая и правая стойки для увеличения устойчивости могут быть наклонены друг к другу.

Схема прямых стоек качелей.Схема наклонных стоек качелей.

Верхнюю поперечную балку лучше всего сделать из профильной металлической трубы, так как она довольно жесткая на изгиб. Для одинарных качелей подойдет труба сечением от 60х60мм. Для двойных лучше применить трубу сечением 80х80мм. Обращайте внимание на толщину стенки трубы, желательно, чтобы она была не менее 3мм. Если же у вас в хозяйстве нет профильной трубы, то подойдет круглая труба. Для одинарных качелей можно применить трубу диаметром от 48мм. Для двойных лучше выбрать трубу диаметром от 57мм.

Металлические детские качели.Металлические детские качели.Металлические детские качели.Металлические детские качели.

При изготовлении деревянных качелей в качестве верхней балки лучше всего использовать клееный брус из нескольких досок. Его можно изготовить самостоятельно, склеив под прессом доски, или купить. Из-за разнонаправленного расположения волокон в склеенных досках, данный брус будет на порядок прочнее бруса из массива дерева. Для одинарных качелей понадобиться брус сечением от 90х90мм. Из этого же бруса можно сделать стойки качели.

Деревянные качелиДеревянные качелиДеревянные детские качели.Деревянные качели.Деревянные качели.

Соединить деревянные стойки и верхнюю балку можно с помощью специальных металлических кронштейнов или обычных длинных болтов.

Металлический кронштейн для крепления деревянных брусьев.Металлический кронштейн для крепления деревянных брусьев.Крепление с помощью болтов.Крепление с помощью болтов.Металлический кронштейн для крепления деревянных брусьев.

Как сделать шарнир для качелей.

В качестве шарниров лучше всего применить подшипниковые узлы с шариковыми радиальными подшипниками качения. Если же их нет возможности приобрести, то хорошо работают еще шарниры на основе полиамида-6(капролон). Этот материал довольно скользкий и длительно будет работать в качестве шарниров.

Шарнир качелей.Шарнир качелей.Шарнир качелиШарнир качелиШарнир с радиальным подшипникомШарнир с пластиковой вставкойЛитой шарнир для качелей

При изготовлении уличных качелей не используйте в качестве шарнира просто болт, продетый через звено цепи. Данная конструкция недолговечна, так как звено цепи быстро перетирается и может разорваться, вследствие чего может быть падение с качелей и, соответственно, травма.

Из чего сделать подвесы.

В качестве подвесов можно использовать крепкую веревку или лучше всего круглозвенную цепь с диаметром прутка звена не менее 5мм. Главное, чтобы подвес не был жестким.

Использовать металлические трубы в качестве жестких подвесов запрещено ГОСТ 52167-2012, так как такие качели считаются очень травмоопасными.

Если в качестве подвесов детской качели вы используете цепь, то в любом электротехническом магазине купите кусок термоусадочной трубки, наденьте ее на цепь и прогрейте. Эта трубка плотно обтянет собой звенья цепи. Это необходимо для того, чтобы исключить возможность детям засовывать свои пальчики в звенья цепи. Также можно использовать обычную изоленту и просто обмотать ею цепь.

Как сделать сиденье.

Если вы делаете качели для совсем маленького ребенка, то вам понадобится сиденье — колыбель. Такое сиденье закрыто со всех сторон. Или можно использовать обычное сиденье, только спереди нужно установить съемную цепочку.

В качестве сиденья можно использовать обычную автомобильную шину. Также её можно разрезать и сделать довольно оригинальное и необычное сиденье.

Деревянное сиденье детской качели.Сиденье качели из доски.Деревянное сиденье детской качели.Сиденье детской качели.Фанерное сиденье детской качели.Сиденье-тарзанка из доски.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из сетки.

Если сиденье будет крепиться к подвесам с помощью гаек, то для исключения их раскручивания нужно использовать гайки с пластиковым стопорным кольцом.

Гайка со стопорным кольцом.

Для крепления подвесов к сиденью лучше всего использовать карабины с гайкой, с толщиной прута от 7мм. Такие карабины выдерживают нагрузку на разрыв до 200 кг. Только нужно смотреть, чтобы они проходили в звено цепи.

Карабин с гайкой.

Как сделать мягкое сиденье для качелей.

Такие сиденья делают в основном для малышей возрастом от 1 годика. По своей форме это будет закрытое со всех сторон сиденье-колыбель.

Мягкое сиденье для малышей.

Для изготовления такого сиденья понадобится два куска прочной ткани длиной 80 см и 4 деревянные палки круглого сечения толщиной 2,5 см, длиной 30 см.

Ткань для сиденья.

В деревянных заготовках сверлят по краям отверстия и шлифуют их наждачной бумагой.

Деревянные заготовки.

Ткань заворачивают вокруг деревянных палок и образуют крест как показано на рисунке ниже. Края ткани сшивают.

Процесс изготовления мягкого детского сиденья.

Сквозь отверстия в деревянных заготовках продевают веревку. Чтобы веревка не выскочила из отверстия, её край завязывают в узел.

Продеваем веревку в отверстия деревянных заготовок.

Готовое мягкое сиденье подвешивают к ветке дерева или к другой опоре.

Как правильно бетонировать качели.

Для устойчивости качели бетонируются в землю на глубину не менее 400мм. ГОСТ запрещает бетонирование деревянных конструкций, поэтому желательно сделать под деревянные стойки металлические подпятники из трубы или уголка. Эти подпятники и будут бетонироваться.

Деревянные качели с металлическими подпятниками.Деревянные качели с металлическими подпятниками.

Размеры качели и чертежи.

Расстояния от сиденья до боковых стоек и расстояния между соседними сиденьями вычисляется в зависимости от длины подвесов, поэтому ниже будут даны значения для конкретной ситуации.

Оптимальная высота — 2000-2200мм от уровня игровой площадки.

Длина одинарных качелей — 1550-1600 мм.

Длина двойных качелей — 2650-2700мм.

Ширина на уровне земли — от 1100мм. Чем больше ширина качели, тем она более устойчивая.

Расстояние от края сиденья до боковой стойки должно быть не менее 550мм.

Расстояние между двумя сиденьями двойных качелей должно быть не менее 650мм.

Высота сиденья от уровня земли должна быть не менее 500мм.

Чтобы сиденье не раскачивалось вбок, то есть в сторону боковых стоек, должно быть выполнено условие устойчивости от раскачки. Для этого расстояние между шарнирами должно быть больше ширины сиденья примерно на 150мм.

Размеры сиденья для детей примерно должны быть 400х300мм.

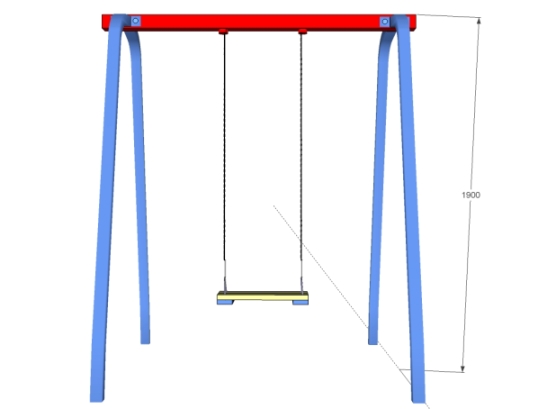

Чертеж металлической качелиЧертеж деревянной качелиУсловие устойчивости сиденья качели- расстояние между шарнирами должно быть больше ширины сиденья примерно на 150мм.

Зона безопасности качели.

Так как допускается, что в процессе катания на качели ребенок может выпрыгнуть из нее, то должно быть достаточно места для его приземления. Поэтому качели нужно устанавливать так, чтобы в каждую сторону от них было примерно по 3.5 м свободного пространства.

Чертеж зоны безопасности качели

Качели балансир.

Качели балансир – это разновидность детских развлекательных конструкций. Такие качели предназначены для одновременного катания двух детей. Их конструкция достаточно простая, но несмотря на это у них есть свои требования безопасности, которые отражены в ГОСТ 52299-2013-«Безопасность конструкции и методы испытания качалок.

»

Чтобы соответствовать нормам безопасности, такие качели должны обязательно соответствовать трем важным правилам.

Во-первых, качели балансир должны иметь демпфер. Демпфер– это устройство, которое плавно тормозит балансир в крайних точках, и смягчает удар качалки о землю. В качестве демпфера может быть кусок толстой жесткой резины, свернутой в кольцо и закрепленной под сиденьем качели. Или можно вкопать автомобильную шину в землю прямо под сиденьем качалки.

Качели балансир с демпфером из автомобильной шины..Качели балансир с демпфером из толстой резины.

Во-вторых, максимальный угол наклона качели не должен быть более 20 градусов.

И, в-третьих, высота подъема посадочного места не должна превышать 1.5 метра.

Все эти три важных размера отображены на чертеже ниже.

Чертеж качели балансир.

Так как такие качели относятся к детскому игровому оборудованию, то у них должна быть своя зона безопасности, в пределах которой не должно быть каких-либо препятствий, деревьев или другого детского оборудования.

Зона безопасности балансира.

Качели садовые своими руками: пошаговая инструкция с фото

Сложно представить себе человека, который хотя бы раз не катался в детстве на качелях. Даже став взрослыми, многие по-прежнему любят отдохнуть и покачаться в саду на даче, не говоря уже о детях. Многие устанавливают у себя на участке конструкции, купленные в магазине, а некоторые создают дачные  шедевры самостоятельно. Редакция HouseChief.ru предлагает вашему вниманию обзор, из которого вы узнаете, как создать довольно популярный аттракцион – садовые качели своими руками: фото и чертежи станут хорошей помощью в этом.

Садовые качели – отличный способ отдохнуть в саду на даче

Читайте в статье

Виды садовых качелей с фотографиями моделей

Качели разделяются по материалу изготовления, типу конструкции и назначению. Так, например, конструкции бывают для взрослых, детей и всей семьи. Рассмотрим некоторые особенности различных конструкций в зависимости от их назначения.

Качели из трубы и арматуры с жестким подвесом дивана

Качели для взрослых

Качели для взрослых отличаются простотой и повышенной прочностью конструкции. Они могут быть стационарными или переносными. Качели для дачи изготавливаются из самых разных материалов и должны выдерживать нагрузку более 120 кг. Конструкции могут иметь самую различную форму.

Садовые качели

Аттракцион для детей

К детским качелям предъявляются очень строгие требования в плане безопасности. При их создании необходимо учитывать не только габариты конструкции, но и экологичность материалов, используемых при производстве. Детский аттракцион не должен иметь острых углов и оснащается ремнями безопасности. Также большое внимание уделяется и дизайну конструкции. Качели выполняются как в своей традиционной форме, так и в виде ракет, машинок, паровозиков.

детские качели для дачи уличные

Конструкции для всей семьи

Аттракционы, предназначенные для всей семьи, представляют собой большие устойчивые конструкции с широкой скамьей, на которой могут расположиться несколько взрослых людей одновременно. Для большего комфорта качели оснащаются широким тентом, который защитит от палящего солнца и дождя. Конструкции имеют самые различные размеры, изготавливаются из разных материалов и могут быть как стационарными, так и мобильными.

Конструкция качелей для сада и используемые материалы

Качели могут иметь А- , П- и Г-образную конструкцию опор. Также они бывают подвесными на цепях, тросах и знакомыми всем с детства балансирами. В зависимости от типа качелей при изготовлении аттракциона для взрослых и детей используются металлические трубы и уголки, деревянный брус и брёвна, пластик и подручные материалы.

Фото кованых качелей

Опорная конструкция

Опоры качелей изготавливаются из дерева или металла. Деревянные конструкции выглядят эстетичнее металлических, но имеют некоторые ограничения по весу катающегося человека. Качели же из металлической трубы или уголка имеют относительно небольшую массу, отличаются длительным сроком эксплуатации и бывают, как правило, переносными. Металл даёт больше возможностей дизайнерам при создании конструкций для отдыха на даче. Для подвесных качелей в качестве опоры можно использовать толстую ветку дерева, металлическую или деревянную балку перекрытия крыши веранды.

Кованые садовые качели для всей семьиСделанные своими руками садовые деревянные качелиКонструкция из автомобильного ската

Комфортное сиденье для качелей

В качестве сиденья для качелей может использоваться обычная доска (самый простой вариант), старая автомобильная покрышка, стул или скамья со спинкой, диванчики. Конструкции, предназначенные для ребенка, должны снабжаться специальными ремнями безопасности.

Сиденье качелей для маленьких с ободком безопасностиСиденье-диванчикСиденье-гамак

Подвесные кресла

Крепление подвеса к опорной конструкции

Крепление сиденья к опоре может быть жёстким и гибким. При первом варианте используется деревянный брус, металлический уголок или труба. Для гибкого подвеса применяют тросы, цепи и канаты.

Качели с подвесом сиденья на цепях
Сиденье для качелей на цепях и тросах

Гибкий подвес позволяет соорудить качели из подручных материалов и очень быстро их установить. Самый простой вариант – доска и два отрезка каната, которые крепятся к толстой ветке дерева на участке или балке в кровельной конструкции веранды. При помощи цепей, канатов и тросов можно крепить сиденье как к стационарным, так и к мобильным опорным конструкциям. Не рекомендуется использовать гибкие подвесы для катания маленьких детей, поскольку такие конструкции не отличаются стабильностью, и возможны небезопасные перекрутки тросов, цепей или канатов. Для обустройства качелей лучше применять цепи или металлические тросы, поскольку пеньковые канаты могут растягиваться и провисать, что повлияет на надёжность конструкции.

Деревянные качели с мягким диваном и тентомКачели с жёстким диванчикомДиванчик качелей из досок от грузовых поддонов
Жёсткие подвесы из металла и дерева

Использование для подвеса сидений к опорной конструкции деревянных брусьев, металлических уголков или труб имеет свои преимущества. Такой вариант отличается большей надёжностью и позволяет выдерживать больший вес. Жёсткий подвес лучше всего подходит для детских качелей.

Подвес диванчика из трубЖёсткие подвесы – наиболее надежный вариантКрепление дивана к каркасу при помощи деревянного бруса

Как сделать качели «гнездо» своими руками

«Гнездо» представляет собой подвесную конструкцию с круглым плетёным сиденьем. Данная модель качелей ещё называется «корзиной» или «паутинкой». Качели «гнездо» могут уместить 2-3 детей или одного взрослого человека. Однако для подвеса этого аттракциона необходимо использовать прочные канаты.

Популярная модель качелей «гнездо»

Для создания такого аттракциона понадобятся следующие материалы:

  • альпинистский страховочный трос, пеньковый или синтетический шнур с Ø 5-6 мм для устройства сиденья;
  • прочная ткань и войлок для наружной отделки сиденья;
  • стальная водопроводная труба для устройства опорной конструкции;
  • гимнастический обруч Ø 900 мм для изготовления каркаса сиденья.

Playgarden Подвесные качели «Гнездо»

Схема и пошаговая инструкция по созданию своими руками уличных качелей для дачи

Создание качелей типа «гнездо» начинают с изготовления плетёного или текстильного сиденья. Если аттракцион предназначен только для детей, то понадобятся гимнастические обручи. Конструкция, рассчитанная на взрослых, изготавливается из стальной трубы с Ø 16 мм и длиной 1 500 мм, которой придают форму круга на трубогибочном устройстве. Место соединения сваривается. К каркасу крепятся тросы, и обруч оплетается в технике «ловец снов» или макраме. Шнуры для сиденья натягиваются туго, чтобы не было провисания. Обруч отделывается поролоном и текстилем или брезентом.

Самое простое плетение сиденья

Рекомендация! Сиденье «гнезда» можно дополнить подушкой с капроновым чехлом и качественным наполнителем. Это сделает конструкцию более комфортной.

Когда сиденье готово, можно приступать к созданию опорной конструкции. Для этого можно использовать профильную трубу или толстый деревянный брус. Изготавливается опора для подвеса сиденья следующим образом.

  1. Собираем две боковые А-образные конструкции.
  2. Если качели стационарные, то боковины вкапывают в землю. Расстояние между опорами должно быть равно высоте конструкции.
  3. Боковины вверху соединяются стальной трубой, к которой будет крепиться сиденье.
  4. Тросы, канаты или цепи подвеса крепятся к перекладине. Для предотвращения истирания тросов от контакта с трубой под них подкладывается прокладка из полиэстера.
  5. Сиденье крепится к тросам, канатам или цепям при помощи четырех карабинов.
Крепление «гнезда» к подвесу при помощи карабинов

После того, как конструкция готова, её требуется испытать на прочность. Для этого необходимо на сиденье уложить груз общим весом порядка 120-150 кг. Это позволит проверить натяжение тросов, оплетки обруча, а также отрегулировать оптимальное расстояние между сиденьем и поверхностью земли.

Как на даче сделать своими руками качели из металла

Металлические качели для дачи бывают стационарными, с жёсткой конструкцией, и сборно-разборными. Первый вариант предпочтительней, поскольку он обеспечивает большую устойчивость, безопасность и надежность. Однако в этом случае требуется наличие навыков работы со сваркой. Разборная конструкция менее надежна, поскольку в процессе эксплуатации может произойти расшатывание мест соединений.

Дачные качели из металла

Чертежи садовых качелей из металла, сделанных своими руками

Приведём один из вариантов решения устройства садовой качели.

Чертежи садовых качелей с размерами для изготовления своими руками

Предлагаем посмотреть видео – как своими руками сделать качели из металла.

Как сделать своими руками качели из профильной трубы

Профильная труба – оптимальный вариант для изготовления металлических качелей, особенно сборно-разборных переносных конструкций. Это связано с тем, что в таком случае можно обойтись без сварных соединений. Качели можно легко собрать при помощи болтов и гаек. Как мы уже говорили, болтовое соединение менее надёжно, чем сварное из-за расшатывания в ходе эксплуатации, но эту проблему можно решить, регулярно проверяя места креплений, и при необходимости устраняя образовавшийся люфт.

Рассмотрим вариант создания металлических качелей для дачи из профильной трубы с использованием сварки.

Фото садовых качелей из металла своими руками

Чертежи для изготовления дачных качелей своими руками

Размеры садовых качелей для изготовления своими руками

Подробная инструкция по изготовлению

Для изготовления металлических качелей из профильной трубы потребуются следующие материалы и инструменты:

  • сварочный аппарат;
  • электродрель;
  • угольник и рулетка;
  • «болгарка»;
  • щётка по металлу;
  • малярная кисть или валик;
  • профильная труба 40 × 40 × 2 000 мм – 5 шт.;
  • труба 20 × 20 × 1000 мм – 2 шт.;
  • профиль 20 × 40 × 1 000 мм – 3 шт. ;
  • доска 20 × 90 × 1 500 мм – 7 шт.

Как из дерева своими руками сделать качели

Сделать из дерева качели для дачи своими руками – оптимальный вариант, поскольку не требуется иметь дело со сваркой: далеко не у каждого есть специальный аппарат, и не любой человек умеет им пользоваться. С деревом совершенно другая ситуация. Деревянные качели может сделать практически любой человек, умеющий обращаться с ножовкой и молотком.

Фото сделанных своими руками садовых качелей из дерева

Делаем своими руками садовые качели из дерева: чертежи и пошаговое руководство

Для начала изучим схему. Как видно из чертежа, ничего здесь сложного нет.

Фото чертежей деревянных качелей, сделанных своими руками

Для изготовления своими руками качелей из бруса можно воспользоваться предложенным выше чертежом, найти в интернете другой вариант или же разработать собственную конструкцию. Для лучшего понимания можно воспользоваться нижеследующими видеороликами: в них подробно описывается процесс создания качелей из дерева.

Как собрать садовые качели из подручных материалов

Для создания качелей на даче можно воспользоваться практически любыми подручными материалами. Для сборки этого популярного аттракциона используют старые автомобильные покрышки, коряги, бревна, доски от грузовых поддонов. Для самой простой конструкции достаточно толстой ветки на высоком дереве в саду, цепей или канатов и доски для сиденья.

Качели можно сделать даже из каната и обычного скейтборда

Собираем своими руками качели из покрышек

Чтобы сделать для дачи уличные подвесные качели на цепях достаточно подвесов, автомобильной покрышки и нескольких рым-болтов. Для изготовления конструкции в покрышке сверлится 2-3 отверстия, в которые вставляются рым-болты для крепления подвесов. Вся конструкция монтируется на любую перекладину – и качели готовы. Подобный аттракцион способен выдержать как ребенка, так и взрослого человека весом до 120 кг.

Качели с сиденьем из автомобильной покрышки

Садовые качели из бревен

Оригинально смотрятся садовые качели из бревен и коряг. Это отличный вариант, поскольку материал для конструкции можно легко найти в ближайшем лесу. Можно дать волю своей фантазии и сделать просто сказочные качели, которые понравятся не только детям, но и взрослым. Но есть важный момент: если предполагается установка стационарной конструкции с заглублением в землю, то рекомендуется нижние концы опор обработать смолой или специальной пропиткой, чтобы предотвратить загнивание древесины. Для изготовления своими руками деревянных качелей для дачи чертежи можно легко найти в интернете или сделать их самостоятельно.

Садовые качели из некондиционных бревен

Фотогалерея вариантов садовых качелей

Несколько слов в завершение

Мы буквально по косточкам разобрали, что такое дачные качели, какие виды бывают и как можно сделать их своими руками. Надеемся, что наша статья будет вам полезной, когда вы решите устроить подобный аттракцион у себя на садовом участке. Ждём ваших комментариев, предложений и замечаний, которые вы можете оставить в специальной форме.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Качели своими руками: детские, садовые

Качели нужны не только для удовольствия. Взрослым они успокаивают нервы, улучшают настроение и приводят в порядок мысли; особенно, если, покачиваясь, созерцать облачка в небесах. Дети и подростки на качелях тренируют вестибулярный аппарат, вырабатывают координацию движений, и, что называется, всем телом чувствуют физику. Школьники, умеющие хорошо качаться на качелях, как правило, лучше успевают и с ходу хватают такие непростые понятия, как напр., момент инерции тела.

Сделать садовые качели своими руками дело нехитрое. Кто в детстве не качался на дощечке, подвешенной к суку дерева на веревках? Или не бултыхался в речку или пруд, раскачавшись на тарзанке? А имея в своем распоряжении некоторое количество материала, простой инструмент да не совсем кривые руки, можно в любой обстановке соорудить уголок отдохновения, по своему действию не уступающий устроенному по всем правилам саду камней, см. рис.

Самодельные качели

Дачная благодать

Уличные и дворовые качели ставят, где место есть. На даче его тоже, в общем-то, не в избытке, но для себя стоит смекнуть, как бы собрать дачные удовольствия в один эдем: и место экономится, и, если уж расслабляться, то чтобы грядки, от которых руки в мозолях, глаза не мозолили. Тут, как заведено, каждый себе хозяин. Однако есть очень хороший универсальный вариант: повесить качели для дачи в перголу, см. рис. Если она, разумеется, достаточно прочна для этого. Выкопать еще и обустроить рядом декоративный прудик – и готов райский уголок своими руками менее чем на 1 сотке.

Дачные качели в перголах

О металлических качелях

Свои собственные качели чаще всего делают из дерева: роднее оно, уютнее и работать с ним проще. Но если, скажем, всем миром оборудовать детскую площадку, тут нужна уже конструкция попрочнее и несгораемая, чтобы и сорванцов не приходилось то и дело одергивать, и хулиганью, которое, увы, никак не переведется, повредить качели было трудно. На такой случай – на рис. ниже чертеж классических, так сказать, дворовых качелей из металла: труб, уголка, полосы, проволоки-катанки, с навесом. Мы же в дальнейшем больше внимания уделим деревянным качелям, кроме тех случаев, когда металл необходим по прочности: для спортивного уголка подростку и др.

Чертежи качелей из металла

Примечание: бывают и случаи, когда металл как конструкционный материал для качелей выбирают по другим критериям. Напр., на поз. 1 рис. справа – кованые качели. Их изготовление требует высокого мастерства, а на заказ очень дорого, но – престиж налицо. А вот на поз. 2 там же – металлические качели из обрезков швеллера. Для умеющих обращаться со сварочным аппаратом и болгаркой их постройка – дело половины дня, а яркая раскраска маскирует утилитарность материала.

Лучшее – детям

Качаться на подвесных качелях начинают не сразу. Малышам, только-только научившимся переставлять как следует свои нижние две, впору покататься на качелях-маятнике. Что, кстати, также развивает моторику и укрепляет опорно-двигательный аппарат. Родители, соорудившие своим отпрысками детские качели-маятник, скоро убеждаются: ссадин на коленках и локтях, разбитых носов, реву и обиды от того и другого заметно поубавилось. Хотя, конечно, все равно не без того. Но качели помогут детям выработать разумную осторожность и здравый смысл, не допуская серьезного травматизма.



Как устроены качели-маятник, известно. Представленный на рис. вариант интересен тем, что металлического крепежа на него требуется аж 11 гвоздей:

Детские качели-маятник

Детали, отмеченные (!), выполняются из твердого мелкослойного лиственного дерева – дуба, бука, граба, ореха. Концы оси маятника можно не обтачивать до идеально круглого: достаточно обстругать более-менее ровно, чтобы встали в гнезда с небольшим натягом, и несколько раз покачать доску, приработаются. Если же волокна в оси и опорных стойках ориентированы взаимно перпендикулярно (что соблюсти элементарно, вырезав их из одной доски), то качели прослужат много лет, а трущиеся поверхности скоро станут зеркально-гладкими и прочными, как из стали на станке выточены.

Качели-маятник можно сделать переносными, чтобы, скажем, на зиму заносить на веранду. 2 способа для этого показаны там же, поз. а и б. По способу а концы стоек бетонируют в негодной шине; способ б очевиден и проще, но оба седока могут повалиться набок вместе с качелями. Кстати, из старых шин для качелей можно извлечь немало другой пользы; далее мы к ним еще вернемся.

Качели для детей постарше делают подвесными, как для взрослых (см. далее), с некоторыми особенностями:

Детские качели для школьников

  • Несущую балку качелей из бруса делают с выносом, на который ведет лестница, см. рис. справа.
  • Еще лучше, если места достаточно, поставить сбоку дополнительную опору пониже, чтобы в придачу получился и турник, см. рис. ниже. В таком случае весь спортивный уголок, кроме перекладины турника, предпочтительнее сделать из профильной трубы, тогда все сооружение получается прочнее, дешевле и проще технологически.
  • Подвес качалки детям, уже умеющим раскачиваться, лучше всего подойдет веревочный схемы 2-2 (см. далее). Тогда можно не нем можно будет, не рискуя защемить, а то и сломать палец цепью, раскачаться, аж дух захватывает. А правильно выбранные материалы и конструкция подвеса не позволят «крутнуть солнце» и спикировать вниз из его верхней точки, или превратиться в выпущенный из пращи снаряд, не умея группироваться для приземления, как акробаты.

Детский спортивный уголок из профильной трубы с качелями

Примечание: выбирая или конструируя качели, не пренебрегайте техникой безопасности! При раскачивании во весь мах скорость качалки в критических точках траектории превышает 50 км/ч! Соответственно, результат срыва или падения с качелей будет равнозначен ДТП на той же скорости.

Качели для маленьких детей

Существуют еще качели для новорожденных и грудничков. Пользы от них немало, но – это медицинское оборудование. Делать такие качели самому настоятельно не рекомендуется, а выбирать покупные и пользоваться ими нужно только по назначению педиатра.

Для малышей примерно от полугода, глазенки которых смотрят уже осмысленно (это значит, что зрение сформировалось и видят они отчетливо), полезны будут детские качели для маленьких, см. рис. справа. Стоят они немало, но сделать подобные самому очень просто из труб, ПВХ или пропиленовых, и обрезка фанеры, см. видео:

Видео: детские качели для малышей

Не забудьте только заглушить концы труб пенопластом: в таком возрасте пальчик в мелкую дырочку пролазит, и сунуть его туда хочется. Качают ребенка в таких качелях, держа подвес руками; в квартире в качестве поперечины подойдет такая же пластиковая труба, вес невелик.

Примечание: именно качели чаще всего основа детского уголка. Что для него еще нужно, и как все это скомпоновать, требует отдельного описания по частям. Для примера, можете посмотреть следующий ролик:

Видео: детская площадка с качелями в программе “Фазенда”

Взрослым и всем-всем-всем


Теперь уместно спросить: а как устроены качели для всей семьи? Чтобы и взрослым покачаться уютно было, и детям тоже понравилось? Компромисс найти вполне возможно: сиденье должно быть со спинкой двойным, но не очень массивным. Седалище – достаточно прочным, чтобы на него можно было становиться ногами уже большому ребенку. Подвес берем цепной, т.к. веревочный при такой нагрузке потянется. Его схема должна обеспечить достаточно легкое раскачивание без помощи со стороны, ограничение угла и скорости раскачки и долгое покачивание после нее.

Делать семейные качели желательно из дерева по указанным выше причинам: уютнее они, для изготовления не требуется сложный инструмент или спецоборудование. Также весьма желательно обойтись 1-2 типоразмерами пиломатериала, причем того, что подешевле – обычной обрезной доски. Для долговечности заготовки пропитывают биоцидами (антисептиками) и гидрофобизаторами (водоотталкивающими средствами).

Поскольку качели – не жилое здание и на воздухе очень быстро просохнут, тратиться на дорогие фирменные средства нет смысла. В качестве биоцида подойдет отработанное моторное масло (отработка), а гидрофобизатора – водно-полимерная эмульсия либо взамен нее клей ПВА или для плитки на водной основе, разбавленный в 3-5 раз. Пропитывают нарезанные в размер заготовки сначала отработкой, а спустя 3-7 дней – эмульсией.

Чертежи семейных качелей такого вот «классического» типа приведены на рис; длина ножек дана в расчете на их заглубление в землю на 0,5 м:

Чертежи семейных качелей из досок

Их особенность в том, что построены они целиком из досок, без использования более дорогого строевого леса, как видно из материальной ведомости, поз. 2. На поз. 3 показан способ подгонки опор перед сборкой: в качестве стапеля используется доска ригеля. Ноги, обрезанные в размер и на угол (см. ниже), прикладывают к стапелю, разводят на нужную ширину (заодно проверяется точность обрезки). Затем накладывается заготовка нижней распорки, выставляется параллельно стапелю по расстоянию ее концов от него, и размечается под обрезку по месту. Из обрезков нижней распорки делают верхние.

Примечание: на рис. справа – способ разметки заготовок ног в расчете на угол между ними в 30 градусов. Маркеры на стальном слесарном угольнике делают из нескольких витков мягкой проволоки с отогнутыми концами.



Качели собственной конструкции

У вас, возможно, возник вопрос: как сделать качели полностью самостоятельно? Схемы, чертежи – это хорошо, но если уже есть материал (допустим, от стройки осталось), которого на качели явно хватит, но в данную конструкцию не укладывается? И не хочется типового изделия, хочется чего-то своего. Наконец, на рис. в начале видно, что шикарнейшие оригинальные качели получаются вообще из сухостоя и отходов от обрезки сада. Как из всего этого сделать красивые, удобные, долговечные и безопасные качели? Что ж, приступим. Порядок следования:

  1. Размеры;
  2. Основание и способ крепления к грунту;
  3. Несущая рама;
  4. Способы и конструкции подвеса;
  5. Узлы подвески;
  6. Качалка, она же сиденье;
  7. Способы подвеса качалки.

Напоследок рассмотрим еще несколько нетривиальных конструкций и особенные, но устроенные на основе обычных, качели специального назначения.

Размеры и пропорции

Размеры качелей считаются, во-первых, исходя из ширины сиденья парковой скамейки на 1 персону – 60 см; минимальное значение – 40 см. Высоту сиденья над землей берут немного больше стандартной высоты стула 40 см, чтобы можно было, с одной стороны, раскачиваться, не задевая ногами за землю и в то же время, вытянув ноги, можно было затормозить; с другой – чтобы садиться/вставать было еще удобно. Обычно берут 50-55 см, но вообще-то подгоняют под себя, регулируя высоту подвеса, см. далее.

Примечание: для парных качелей с продольной раскачкой высоту подвеса доски (лодочки) берут 0,7 ее длины. Для посадки-высадки тогда необходим помост, а для качалки – плавно действующий тормоз (вдруг кого-то на ней замутит, или он/она испугается и запаникует), приводимый в действие оператором с земли. Поэтому парные качели с продольной раскачкой в быту почти не применяются.

Подвесные качели состоят из несущей рамы (2 опорные стойки + поперечина), подвесной системы и качалки, она же сиденье. Расстояние от краев сиденья до боковых опор берут не менее 150 мм при цепном подвесе типа 2ш-4 или 4-4 (см. далее), для любого другого цепного подвеса от 250 мм, для обычных веревочных подвесов от 350 мм, а для любого подвеса с 1 точкой крепления вверху – не менее 0,7 общей высоты подвесной системы. Эти требования исходят из того, что у любых качелей боковое раскачивание неизбежно, а задевание качалки за опору неприятно и при сильном раскачивании травмоопасно. Т.е., если у нас, к примеру, 40-см сиденье подвешено на веревках, то ширина пролета между опорами должна быть не менее 35+40+35=110 см.

Расстояние от сиденья до поперечины должно быть не меньше роста человека на качелях, чтобы, во-первых, можно было раскачиваться стоя, во-вторых, чтобы, внезапно вставая, не стукнуться головой. Его берут в пределах 190-220 см, смотря по имеющемуся материалу.

Угол между ногами боковых опор берут 30-40 градусов; чаще всего – 30. Тогда, если брать заготовки в половину стандартной длины 6 м, т.е. 3 м, то с учетом заглубления ног и толщины заготовки на сиденье как раз можно будет встать во весь рост. Кроме того, уменьшается занимаемая качелями площадь.

Примечание: толщину материала несущих частей берут исходя из 3-кратной перегрузки при раскачивании. Для качественного деревянного бруса это будет от 150 мм в высоту, а для стальных труб – от 40 мм по диаметру или стороне квадрата.

Крепление к грунту

Ноги деревянных качелей либо вкапывают в землю на 1 м и более, либо бетонируют на глубину 0,5 м. Тогда, с учетом 10 см гравийной подушки, ямы под ноги нужно рыть на 2 штыка лопаты, т.е. 60 см. В тои и другом случае концы ног перед установкой в ямы с запасом в 15-20 см по длине или пропитывают битумной мастикой (40% битума и 60% уайтспирита либо сольвента), или проливают разогретым почти до кипения битумом, и, едва остывшие, обсыпают песком; этот способ лучше предохраняет от гниения.

Для проливки битумом под ногу подкладывают кирпичи, чтобы можно было облить и торец. Льют тонкой струйкой, для чего битум удобно греть в негодной жестянке с оттянутым носиком. Облив одну сторону, ногу немедленно переворачивают и обливают другую сторону, стараясь, чтобы тоже натекло на торец. Песком обсыпают в том же порядке.

Крепление металлических качелей к грунту

С металлическими качелями дело обстоит сложнее: тонкая по сравнению с бревном или брусом труба может со временем или вывернуться из грунта, или надломиться на самым бетоном, т.к. здесь при раскачивании концентрируются нагрузки. Поэтому металлические уличные качели общего пользования нужно делать с опорными рамами в виде цельного треугольника и бетонировать в траншею, тогда заложенная в ней металлическая балка примет на себя значительную часть усилий и разгрузит ноги.

Ноги качелей без дополнительных опорных элементов, наподобие показанных выше из швеллера, бетонируют на глубину не менее 1,2 м независимо от глубины промерзания в данной местности, тогда швеллер сможет передать бетону часть нагрузок. Обычные же качели из металла лучше всего связать по низу дополнительной несущей рамой и прикрепить к земле анкерами не менее 1 м длиной, см. рис. Это, кстати, позволит, если понадобится, без проблем вернуть землю в хозяйственное пользование.

Рама

Дачные качели чаще всего делают на раме из 2-х А-образных опор, связанных поперечной балкой. Иногда, если качели снабжены жестким тентом, раму делают на 4-х столбах с навесом, см. далее. В жарких солнечных местах, где тент необходим все лето, это дает некоторую экономию материала.

В последнее время все большую популярность приобретает рама на λ-образных опорах, слева на рис.:

Несущие рамы качелей

При постройке она дает экономию древесины в целый брус, что при теперешних ценах на пиломатериалы существенно. Но это качели только для взрослых: при раскачке во весь мах несущие балки могут не выдержать – деревянные сломаться, металлические погнуться. Кстати, делать λ-раму из обычной конструкционной стали нельзя, погнется сразу. Нужна очень дорогая спецсталь.

Рамы с траверсой (в центре на рис.) известны всем: качели на суку оно и есть. Специально траверсные рамы делают для качелей акробатических с 1-й точкой подвеса качалки; на них, освоив как следует технику раскачивания, можно выписывать замысловатые пируэты. В таком случае дерево на раму берут двойной толщины, а на забетонированных концах ног должны быть прочно прикрепленные поперечины.

Разновидность траверсной рамы – металлическая передвижная. Делаются они из качественной стали, нагрузки, моменты, центр тяжести и пр. механические премудрости точно рассчитываются. Подобным способом изготовляют популярные (и очень дорогие) качели-шезлонги, справа на рис.

Деревянные рамы
Бревно

Самые эффектные и во многих случаях недорогие качели получаются из бревен. Брать окоренные и оцилиндрованные необязательно: пойдут, как уже сказано, отходы обрезки и сухостой. Рама из последнего, если стволы еще прочные и мощные, в дополнительном подкреплении не нуждается, поз. 1 на рис. Рамы качелей из делового бревна, особенно если они передвижные, т.е. не вкопаны и не забетонированы, нужно укрепить подкосами, поз. 2 и 3. Материала в последнем случае нужно столько же, но рама небо меньше закрывает. Спрашивается, а почему же рамы не заглубляют? Чтобы не портить газон или мощеную площадку, на рис. видно.

Качели из бревен

Если же качели вкапываются или бетонируются, то самая экономная и прочная рама – как у китайских качелей, поз. 4. Хотя такие качели давно известны и в России; их часто делали в березниках, связывая попарно верхушки деревьев. «Русско-китайские» качели также можно сделать незаглубленными, снабдив внизу дополнительной рамой. Чертеж такой конструкции дан на след. рис: ноги – бревна или квадратные брусья, ригель – брус 180х80, нижняя рама – из досок 150х40.

Чертеж деревянной рамы качелей для взрослых

Брус

Обычный, непрофилированный деревянный брус дает возможности сооружения качелей большие, чем бревно. Из бруса легче и дешевле сделать качели с постоянным навесом для жарких стран, поз. 1 на рис. Обычная рама на А-образных опорах из бруса (поз. 2) также получатся проще и прочнее: под весом качалки ноги сжимают ригель (поз. 3) и, чем сильнее нагружены качели, тем крепче держится рама. В раме «русско-китайских» качелей из бруса вверху нужен, как и для бревен, всего 1 крепежный узел, поз. 4, а устройство навеса над качелями из бруса на А-образных опорах также не составляет сложностей, поз. 5.

Качели из бруса

Более того, ригель из бруса можно взять того же, что и на ноги, т.е. уменьшенного сечения (100х100 мм), если по концам подкрепить его накладками из доски, а точки повеса качалки расположить вплотную к ним, поз. 6. Тогда изгибающие ригель моменты как бы перетекут в сжимающие ноги, а нагрузку на сжатие дерево держит хорошо.

Чтобы усилить этот эффект, ригель иногда ставят ниже верхушек опор, поз. 7, но выигрыш в прочности выходит иллюзорным, зато лишний крепеж бросается в глаза, да и денег стоит. Пользуясь этим принципом, лучше верхушки опор обрезать и ригель сверху дополнительно закрепить накладками, поз. 8. Тогда можно будет, если ригель 150х150, а ноги 200х200, сделать выносы ригеля до 1,5 м, а к ним привесить детские качели на веревках, пристроить лестницу с горкой и т.п. Получится семейный качельно-спортивный уголок при расходе материала лишь немного большем, чем на одни качели.

И еще вопрос: а нельзя ли брус заменить доской, скажем, 150х40? Можно, как показано на поз. 9, только выносы делать уже нельзя и высоту опор придется ограничить примерно 1,8 м. Качели будут так же прочны, но намного дешевле, чем брусовые. Ну, и работы уйдет больше – размечать, обрезать, сшивать.

Примечание: описанные выше «классические семейные» качели еще экономнее, но их ноги обязательно нужно бетонировать, иначе дощатая рама окажется непрочной. А показанные на поз. 5, 6 и 9 – передвижные, их можно просто ставить на землю или на пол.

Как поставить раму?

Ригель качелей должен быть горизонтален, иначе качалка будет неприятно вихлять на любом подвесе. Выставлять его пузырьковым уровнем сложно и хлопотно, шланговым ненамного проще, а лазерный нивелир – построитель плоскостей, понятное дело, на хозяйстве просто так не держат.

Выставить ригель качелей можно, воспользовавшись одним из древнейших нивелировочных приборов – египетским отвесом, см. рис. Он вышел из употребления еще в древности вследствие невысокой точности, но на качели его хватит. В качестве нижнего груза можно использовать ведерко с песком, а на верхний пойдет, кроме обычного строительного отвеса, любая железина – болт, гайка.

Подвесы и подвески

Подвес качалки определяет удобство, комфортность и безопасность качелей. Этот достаточно сложный узел должен:

  • Как можно меньше препятствовать раскачиванию в безопасных пределах.
  • Мягко поглощать энергию качалки, если скорость/угол раскачивания выходят за допустимые.
  • Обеспечивать качание без рывков и с как можно меньшими виляниями вбок.
  • Акробатический подвес должен обеспечивать то же самое в 2-х плоскостях.

Схемы подвеса качалки обозначаются формулами вида n-m-k, где n – количество точек подвеса вверху, m – количество промежуточных точек подвеса, а k – количество их на качалке. Несколько похоже на колесные формулы паровозов, но это чистое совпадение: у паровоза m не может быть равным 0, т.к. обозначает количество движущих осей, а у качелей – запросто.

Некоторые виды подвесов качалок показаны на рис:

Способы подвески качелей

Подвес вида 1-2 с мягкой гибкой качалкой (на рис. нет) называется летучей трапецией. Подвесы видов 1-m-k применяются в качелях на траверсах. Садовые и дачные качели подвешивают чаще всего способами 2-4 (самый простой), 2-2-4 (не дает чрезмерно раскачиваться) и 2ш-4 (тоже сильно не раскачаешься и никаких вихляний).

Особо следует упомянуть подвес 4-4. Он вообще-то не качельный: как на таком раскачиваться? Однако иногда применяется для оригинальных садовых скамеек (слева на рис.):

Скамейка-качели и беседка-качели

Некоторых умиротворяет небольшое беспорядочное покачивание. Но чаще всего способом 4-4 подвешивают беседки-качели, справа там же. Дело вкуса, кое-кому по нраву. Восточные владыки прошлого, да и теперешнего, говорят, в таких просто млеют в обществе своих наложниц.

Цепь, канат или тяги?

Трос крестовой свивки

Подвес качелей на канате проще всего и, если вы умеете вязать некоторые морские узлы (см. далее), не требует дорогого дополнительного крепежа. Но канат, как известно, тянется, а спирального повива никак не ограничивает раскачивание. Поэтому, во-первых, на канатах лучше подвешивать простейшие детские летние качели, поз. 1 на рис. ниже. Во-вторых, канат брать крестовой свивки, см. рис. справа. В нем большое внутреннее трение, из-за чего его не любят такелажники (падает КПД грузоподъемных механизмов), но для качелей как раз того и нужно, чтобы чадо неразумное не устроило себе сальто-мортале. Диаметр капронового крестового троса для качелей – от 24 мм.

Подвесы качелей

Цепной подвес, поз. 2, дорогой, но по совокупности характеристик оптимален во всех отношениях: цепь прочна, ее износ виден сразу, небольшую раскачку почти не тормозит, а чрезмерную вследствие трения в звеньях гасит. Однако из-за последнего обстоятельства самые маленькие в качелях на цепях для взрослых могут серьезно защемить пальчик; для детских качелей цепи берут мелкокалиберные.

Качалку на жестких тягах (поз. 3 и 4) подвешивают, как правило, на подшипниках. Качается она очень плавно, без малейших виляний, и раскачается на ней, как говорится, и комар. Но такие качели без дополнительных мер безопасности опасны: врезаться головой в каменный забор или бордюр на скорости под 60 км/ч – это уже не происшествие, это трагедия. Поэтому свои, на участке, качели на жестких тягах для детей должны, во-первых, снабжаться качалкой с ограждением, как в качелях для малышей, поз. 3. Во-вторых, пускать на них ребенка без присмотра взрослых все равно нельзя.

Качели с ограничителем раскачивания

В дворовых качелях общего пользования на подшипниках обязательно должен быть предусмотрен ограничитель раскачивания – мало ли кто туда залезет и как он умеет раскачиваться? О простой ограничитель из трубы (см. рис.) качалка бьется, что неприятно. В хороших фирменных моделях качелей на жестких тягах подшипниковые подвесы делают со встроенным гидротормозом, действующим по принципу вискомуфты автомобилей с приводом AWD, но стоят такие узлы подвеса дорого.

Иногда еще раскачивание ограничивают, соединяя жесткие тяги качалки с рамой отрезками цепей, поз. 5. Но, вообще говоря, это выход не из лучших: вследствие разных механических характеристик звеньев подвеса даже небольшое и вполне безопасное раскачивание на таких качелях происходит с ощутимыми рывками.



Примечание: есть еще целый класс подвесов люксовых качелей на системах уравновешенных рычагов, пружин, гидроамортизаторов. Понятно, что дорого и самому не сделать.

Узлы подвески

Критические точки подвеса качелей – узлы крепления. На них приходятся очень большие знакопеременные нагрузки, они подвержены истиранию. Небольшой заусенец на трущейся поверхности крепления даст весьма заметные рывки при раскачке. Поэтому к выбору конструкции узлов крепления нужно подходить со всей ответственностью.

Самый дешевый, но и самый плохой вариант – S-образные крюки, поз. 1 на рис. В их поперечинах концентрируются огромные нагрузки, вероятность внезапного разрушения высока, поэтому такое крепление допустимо только для качелей-лавочек, подвешенных не выше 0,5 м и конструкция которых позволяет покачиваться еле-еле.

Узлы подвески качелей

Самое надежное крепление – на хомутах с карабинами, поз. 2. Основная нагрузка приходится в них на верх балки ригеля, что абсолютно безопасно. Нужно только, чтобы карабины были со страховочными зубьями и антифрикционной вставкой: скольжение тяги подвеса в проушине карабина – это уже аварийный режим при чрезмерном раскачивании.

Надежные хомуты все-таки портят вид качелей, поэтому крепления чаще всего делают на рым-болтах, поз. 3. Непременные условия их максимальной надежности – болт должен проходить сквозь ригель, под гайку, независимо от материала ригеля, должна быть подложена стальная шайба не менее 60 мм диаметром и 4 мм толщиной, и гайка должна быть накрепко законтрена. Пружинные шайбы всех видов при раскачивании не препятствуют постепенному самопроизвольному отворачиванию одинарной гайки!

Надежность рым-болта на абсолютна – на шейку рыма (кольца) приходятся большие напряжения. Абсолютно надежны немного более дорогие U-крюки и такелажные скобы, поз. 4. Под ус крюка в ригеле сверлят глухое отверстие и вводят его туда натуго. Не имея возможности хоть чуть-чуть разогнуться, крюк выдержит невероятную нагрузку, т.к. разрушение металла начинается с микронарушений связей между его кристаллитами.

Рым-болт, U-крюк и, в несколько меньшей степени, такелажная скоба заметно ослабляют ригель, т.к. приложенное сверху сосредоточенное усилие стремится надломить его как раз там, где балка ослаблена отверстием, а штырь крепления при раскачке как бы «раздалбывает» его. Шайба ослабляет этот эффект, но не устраняет его полностью. В результате там, где можно было бы обойтись 100х100 мм цельной балкой, приходится ставить 150х50 мм, а в расчете на раскачку в полный мах и все 200х200 мм.

Бросаются в глаза, но идеальны по всем качествам сквозные крепления с накладкой и верхним подвесом, поз. 5 и 6. Сдвиговые усилия от них свободно растекаются в стороны по балке и стремятся не разорвать, а наоборот, сжать отверстие, его как бы и нет; балка теперь становится равноценной цельной. Кроме того, хотя такой подвес на вид 4-4, кинематически он равносилен цепному 2-2-4, но еще лучше и плавнее гасит чрезмерную раскачку. Если подвес с накладками веревочный, то между карабином и огоном (петлей) троса нужно поставить цельное кольцо, поз. 6.

Также кольцами соединяют ветви цепного подвеса 2-2-4. Верхнюю ветвь приваривают к кольцу или припаивают твердым припоем, а нижние скользят по нему свободно, поз. 7. Только тогда цепной подвес 2-2-4 приобретет нужную кинематику.

Веревочные подвесы хороши тем, что позволяют легко регулировать высоту качалки, но, выполненные «по-цепному», требуют довольно большого количества недешевых крепежных, стопорных и регулировочных деталей и узлов, поз. 6,8 и 9. Однако все их, за одним легко доступным для самостоятельного изготовления исключением, можно заменить морскими узлами соответствующего назначения. Надежность морских узлов проверена тысячелетиями морской практики, а их сложность существует только в расхожем представлении.

Знать 200-400 узлов, как боцману парусного флота, или хотя бы 20-40, как теперешнему яхтсмену, для постройки качелей не нужно, за все про все хватит и 7-9, см. рис:

Морские узлы для качелей

А – якорный узел, или рыбацкий штык, для крепления троса к карабину с антифрикционной прокладкой или промежуточному кольцу. В рым можно проводить до 5 шлагов (витков). На ходовой (свободный) конец троса накладывают простую марку и ею же соединяют ходовой конец с натянутым, показано в красной рамке. Крепление держится, пока трос не сгниет или рым не проржавеет. Якорный узел незатягивающийся, развязать его несложно: достаточно снять или разрезать стягивающую концы марку.

Б – коечный узел, тоже незатягивающийся. Подойдет для верхнего подвеса временных, скажем, на выходные, детских качелей.

В – штык с обносом, то же, что и Б, но уже для взрослых.

Г – стопорный узел, или восьмерка. Для нижнего крепления детских качелей через отверстия в доске.

Д, Ж – заделка конца троса репкой и простым дисковым кнопом. То же, что и Г, но для взрослых, и хвосты троса не болтаются. Хотя вообще-то качалку на веревках за низ крепить лучше вообще без узлов, как описано далее.

З – сетный узел, для связывания 2-х веревок накрест в любом месте без разрезания.

И – так вяжется незатяжная петля на цельной веревке. Можно повесить зонтик, сифон с газировкой, приспособить полочку или что-то еще.

Примечание: есть еще простые узлы для связывания 2-х веревок, одинаковых или разных, напр. ткацкий узел. Однако собирать веревочный подвес качелей из кусков настоятельно не рекомендуется.

Юферс для регулировки подвеса качелей

Осталось решить вопрос регулировки качалки на веревках. Для этого нужны 2 обрезка прочной твердой доски от 30 мм (дуб, бук, вяз, орех), из которых делают бегучие, или висячие, канатные стопоры – юферсы, см. рис. справа. Такими штуковинами регулировалось натяжение такелажа старинных парусников, и ничего – океаны переплывали, Америки-Индии открывали. Используются юферсы совместно со способом подвески качалки, описанным ниже.

Качалка и ее крепление

Качалка для взрослых – это, в общем, садовая скамейка без ножек. Выбирают ее себе по вкусу да по спине с пятой точкой. Снизу взрослую качалку подкрепляют парой поперечных брусьев, а в их концы вводят насквозь рым-болты или U-крюки, как на поз. 4 чертежа «классических семейных» качелей в начале. Крепление за любые точки верха, как на поз. 1 рис., крайне ненадежно. Центробежная сила при раскачивании должна сжимать качалку и прижимать ее к опорам, а не растягивать и отрывать от них.

Способы крепления качалок качелей

Дети очень любят качаться на летучих трапециях, поз. 2 на рис. ниже. Сделать такую можно самому из брезента, укрепив концы деревянными планками, вложенными в нашитые снизу карманы и снабдив люверсами. Но ставить люверсы для штор нельзя, слабы. Если нет в распоряжении парусных люверсов, можно нашить их заменители из стального кольца и суровой, как следует провощенной или смоленой нитки, поз. 3.

Детскую качалку из доски с двухточечным подвесом, поз. 3, делать не рекомендуется любыми способами, велика вероятность переворачивания. Если уж делать качалку на 2-х точках, то из бревнышек, как на поз. 4, а качалку из доски подвесить в 4-х точках, пропустив трос в отверстия, поз. 5.

Однако лучший веревочный подвес и для детей, и для взрослых – петлей в пазах, поз. 6. Для взрослых нижние опорные брусья качалки делают шире, с выносом по 100-200 мм. Они не мешают, наоборот, при легком покачивании на них можно класть книгу, ставить банку пива и т.п. А вдруг пойдет поперечная раскачка, они же послужат хорошими отбойниками-амортизаторами. Подвес в пазы абсолютно надежен, элементарно собирается-разбирается. Регулировка высоты промежуточных точек юферсами позволяет в довольно широких пределах менять не только высоту качалки, но и кинематику подвеса.

Качели из шин

Едва ли не самые любимые детьми качели – из покрышек. Причины тут не только психологические или эргономические, качалка из покрышки – прекрасный амортизатор в экстренных случаях, а взрослому мастеру-папе – отличный качельный материал. Негодную шину можно просто подвесить на сук, поз. 1 на рис., из ее обрезка без особых сложностей получается летучая трапеция: наличие в массе прочной резины стального корда позволяет обойтись без люверсов. Цельная покрышка пойдет на качалку-гнездо для коллективных посиделок мелкоты, поз. 3. Когда двое-трое раскачиваются каждый по-своему, траектория качалки-гнезда на подвесе 1-3 или 1-4 заставляет задумчиво чесать затылок и человека, хорошо знающего математику с физикой.

Качели из покрышек

Наконец, из разрезанных и сложенных разными способами покрышек получаются одинарные качалки-кресла не только для детей, но и для взрослых, поз. 4-6. Популярность качелей из покрышек так велика, что некоторые спортивно-игрушечные и специализирующиеся на товарах для детей фирмы выпускают, специально для качелей… квадратные шины, поз. 7! Остается только воскликнуть вслед за автором «Тартарена из Тараскона»: «Слыхал ли кто-либо когда-то о чем-то подобном?»

Курьезы, но по делу

Раз уж речь пошла о забавных качелях, коснемся еще кой-чего из них, но вполне пригодного для употребления по назначению. Напр., качели-гамаки, слева на рис., хотя гамак уже сам по себе лежачие качели. Наверное, есть в покачивании с дополнительными степенями свободы что-то, что владельцам нравится. Во всяком случае, вреда не будет.

Устройство в центре наверняка понравится детям, но поименовать его, не погрешив против русской грамматики, невозможно. Качель, же, не качели. А фото того, что справа, автор выложил с примечанием: самый простой способ утилизации старого автомобиля. Комментарий был по-английски, так что вполне возможно – во многих странах запада доставить машину на свалку или сдать на металлолом стоит многих хлопот. А тут большая инерция тяжелой качалки позволяет, раскачавшись,покачиваться очень долго, навес сам собой получается, да и мягкий диван комфорта не убавит.

Не те, но качели

Напоследок – о качелях, прямых потомках детских качелей-маятника, но вполне взрослых. И не для развлечения, они помогают справиться с артритом, остеохонрозом, радикулитом без дорогостоящего лечения. Отзывы врачей – положительные.

Речь идет о качелях Яловицына, см. рис.

Хотя это уже медицинское оборудование, но по сути те же качели. А главное, качели Яловицына – один из немногих видов медтехники, который можно сделать самому и использовать самостоятельно в домашних условиях. Разумеется, после консультации с врачом и по его назначению.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

размеры и инструкция по созданию

Главная › Новости

Опубликовано: 05.12.2017

Качели своими руками — конструкция и размеры.

Очень часто при обустройстве двора частного дома или сада устанавливаются качели. Подобные конструкции изготавливаются из древесины, автомобильных шин и других подручных материалов. Но в целях достижения действительно качественного результата используйте чертежи и фото садовых качелей своими руками из металла: размеры и эксплуатационные характеристики этих изделий позволяют пользоваться ими на протяжении длительного срока.


Особенностями конструкции качелей из металла являются прочность, надежность и долговечность

Содержание

1 Классификация качелей садовых своими руками из металла: фото и особенности 1.1 Как сделать садовые качели своими руками из металла: фото и примеры изделий 1.2 Фото садовых качелей своими руками, созданных методом ковки 1.3 Характеристики садовых качелей своими руками из металла 1.4 Минусы самодельных качелей для дачи из металла 2 Чертежи и фото садовых качелей своими руками из металла: размеры и технология 2.1 Краткая классификация садовых качелей своими руками из металла 2.2 Технология создания качелей своими руками из профильной трубы 2.3 Перечень необходимых инструментов и материалов 2.4 Чертежи и фото качелей своими руками из металла: подготовительный этап 2.5 Сборка по чертежам качелей из профильной трубы своими руками: каркасная часть 2.6 Технология сборки деревянного сиденья для качелей 2.7 Изготовление козырька для конструкции 2.8 Завершающий этап строительства

Классификация качелей садовых своими руками из металла: фото и особенности

Для строительства металлических конструкций используются различные материалы. Поэтому встречается так много дизайнерских решений. Об этом свидетельствуют многочисленные фото садовых качелей своими руками из металла, которые можно отыскать в интернете.


Лучшая садовая качель Как я ее делал

Простые садовые качели своими руками — обзор

Детские качели своими руками — инструкция как сделать своими руками (80 фото-идей)

Уже много лет детские качели не теряют свою популярность. В современном мире, при появлении различных гаджетов, дети все больше времени проводят дома. Поэтому если двор или дача обустроены современными аттракционами, качелями — это лишний повод провести время на свежем воздухе.

Детские качели выполняют ряд важных функций, направленных на развития ребенка:

  • скрашивают свободное время;
  • закаляют вестибулярный аппарат;
  • вырабатывают координацию движений тела;
  • дарят положительные эмоции за счет выброса адреналина;
  • снижают стресс в период плавных покачиваний.

Если нет возможности приобрести качели в магазине или есть переживания о безопасности малыша, то можно их смастерить самостоятельно. Это позволит сэкономить средства и придумать индивидуальную конструкцию. По фото и чертежам детских качелей, советам мастеров в интернете, можно сделать крепкую и надежную конструкцию.

Некоторые родители, желая сделать качели для своего ребенка используют подручные материалы — шины автомобилей, пластиковые трубы, веревки и прочее.

Однако, чтобы изготовить их правильно, для начала необходимо:

  •  выбрать тип конструкции;
  •  выполнить чертеж;
  •  закупить материалы;
  •  подготовить необходимые инструменты.

Краткое содержимое статьи:

Качели из металлических труб

Если появилась задумка сделать подвесные детские качели, сначала необходимо выкопать неглубокие ямки для несущих опор. Для этой работы можно использовать лопату или ручной бур. Если каркас для качелей металлический, то перед тем как поставить столб в яму, его низ нужно смазать веществами, которые препятствуют образованию коррозии металла.

На дно ямы насыпать щебень и песок и закопать опорные столбы, а поверх залить бетоном. После монтажа опорных столбов, сверху к ним необходимо приварить поперечную перекладину, к которой будет крепиться сидение. В центре ее нужно закрепить подшипники.

Сидение можно прикрепить приварив металлические трубы, подвесить на цепи или закрепить на канате. Сиденье — деревянные доски, старые стулья и прочие приспособления.

Качели из автомобильной покрышки

Конструируя качели на дачном участке необходимо проявить фантазию, особенно если участок засажен деревьями. Ведь именно толстый крепкий сук дерева можно использовать вместо конструкции из п-образной рамы. К нему на цепи или канате можно закрепить сиденье в виде автомобильной покрышки.

Чтобы ее закрепить, нужно сначала подготовить шину. Для этого наносим на нее разметку в виде прямоугольника, вырезаем этот кусок резины, выворачиваем покрышку протектором внутрь и крепим к ней цепь или веревку.

Автомобильная шина дает огромный простор творчеству, из нее можно вырезать ребенку лошадку, байк или же закрепить ее как тарзанку. Таким образом можно получить самую простую модель детских качелей для дачи, не требующую особых усилий.


Качели в помещении — как правильно закрепить

Подвесные качели имеют огромный спрос, нежели обыкновенные напольные, так как сделать их намного легче. Для того чтобы смастерить качели в помещении, понадобится следующее: крепкий канат, крючки, вкручивающиеся в стенку, сидение и подручные инструменты.

Важно понимать, что устанавливая качели в помещении, не каждая конструкция подойдет. И немаловажно, что вес, который они смогут выдержать ограничен, особенно если детские качели для дома будут закреплены в районе дверного проема.

Крючки присверливаем к верху проема, веревками закрепляем сидение и надеваем на крючки.

Качели-балансир — технология возведения

Кроме подвесных, среди уличных качелей на участке очень популярны наземные. Которые так же несложно сделать самостоятельно. Рассмотрим типичную схему для установки балансира, которые проще всего выполнить их из дерева.

Приспособления используют следующие: деревянный брус, бревно, доски, средства для обработки дерева и краска или лак. Сначала конструируют нижнюю раму длиной около одного метра. Затем к ней с помощью саморезов прикрепляют опорные стойки под углом или подкосы.

После этого по всей длине доски-балансира, длиной 2-3 м устанавливаются параллельно два бруса, а между ними закрепляются брусья поменьше — около одного метра.


Монтируется эта конструкция при помощи шурупов или клея для столярных работ. По краям балансира делаются сидения и ручки. А посередине сверлится отверстие для крепления ее к основанию.

Качели для самых маленьких

На площадке для игр детей должны присутствовать приспособления, которые соответствовали бы различному возрасту детей. Качели-маятник пользуются спросом у малышей. Смастерить пружинные качели для детской площадки самостоятельно просто. Вам необходимы будут автомобильные рессоры.

Основанием можно выбрать арматурную крестовину, к которой с помощью сварки крепится металлический анкер. Сначала так же выкапывается яма, подготавливается основание для установки металлической конструкции. Затем так же как и в предыдущих вариантах, все это заливается бетоном.

К пружине прикрепляется сидение, которое можно сделать, опираясь на фантазию мастера. Для девочки из досок можно смастерить лошадку, для мальчика — мотоцикл или машину.

Оптимальный выбор детской горки

Начиная конструировать горку, важно учитывать, что высота горки должна быть в два раза меньше ее длины. А на съезде с вертикального участка, необходимо обустроить ровную площадку торможения.

Так же важно сделать перила и ограждение. Это позволит уберечь ребенка от возможного падения и способствует подъему на саму горку.

А из чего будет выполнен вертикальный съезд — металл или пластмасса, выбирать мастеру.  Если материалом детской горки для частного дома выбрано дерево, то понадобится несколько деревянных брусьев и досок.


Комплексное обустройство детской площадки

Для его создания понадобятся те же навыки, что и при создании горки. Только лишь стоит продумать как по отношению друг к другу будут расположены основные его элементы — турник, горка, канаты и прочее. Сначала стоит смонтировать горку, затем к ней постепенно пристраиваем остальные части.

Подготавливаем опоры, устанавливаем и бетонируем их. Затем при помощи саморезов монтируем к ним остальные поперечные и продольные несущие балки. И к ним уже крепим качели, ограждения, перила и прочее.

Важно не забыть учесть, чтобы детский игровой комплекс вписался в границы отводимого участка. Поэтому желательно сначала выполнить чертежи.

Можно создать этот комплекс на определенную тематику, в зависимости от фантазии. Смастерить сказочный домик или корабль со спуском вниз в виде горки и канатов.

Фото детских качелей своими руками

Сохраните статью себе на страницу:

Пост опубликован: 15.10

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Качели из металла своими руками – чертежи, фото и инструкция, как сделать металлические качели своими руками

Содержание статьи:

  1. Как сделать качели из металла
  2. Садовые металлические качели своими руками – рекомендации
  3. Как сварить качели – видео об основах дуговой сварки
  4. Детские металлические качели своими руками
  5. Чертежи металлических качелей

С помощью нашей нехитрой инструкции вы сможете сделать качели из металла своими руками.

Как сделать качели из металла

Вам потребуются

  • Напильник или шкурка по металлу
  • Сварочный аппарат и электроды
  • Цемент, песок, щебень и вода, чтобы сделать бетон
  • Емкость, где вы будете замешивать бетон
  • Металлические трубы
  • Болгарка, чтобы резать металл
  • Бур и лопата
  • Болты, ключи, чтобы закручивать гайки к болтам
  • Прочий инструмент на всякий случай

Инструкция

На фото выше показано, какие мы будет делать металлические качели своими руками. Придерживаясь нашей инструкции, можно изготавливать и другие качели из железа. В конце статьи вы найдете чертежи в качестве примера и вдохновения. Если будет мало, можете еще поискать в интернете.

1. Нарезаете детали из труб:

  • две боковые стойки длиной 2 м
  • перекладину – рекомендуемая длина – 1.5-2 метра
  • 4 трубы для основания – по две трубы с каждой стороны (размер произвольный)

2. Избавляетесь от заусениц на трубах напильником или шкуркой по металлу.

3. Свариваете трубы для основания. Они должны образовывать прямой угол. Дальше в статье представлено видео о том, как сварить качели.

4. Привариваете к основанию стойки, а к стойкам – перекладину.

5. Выкапываете 4 ямы. Глубина самое малое 80 см. Какое расстояние должно быть между ямами, показано на рисунке ниже.



6. Вставляете в ямы металлические балки (длина их должна быть больше глубины ям).

7. Заливаете ямы бетоном. Для изготовления бетона смешиваете одну часть цемента, две части песка и одну часть щебня. В полученную смесь добавляете воды и размешиваете, пока не получите не слишком жидкую однородную массу.

8. Даете бетону неделю на застывание.

9. Привариваете к перекладине крючки.

Крючки можно сделать из анкерных крюков.



10. Привариваете каркас качелей к металлическим балкам.

11. Крепите сиденье. Несколько вариантов представлено ниже.



Вот и готовы сварные качели своими руками. Дальше вы найдете несколько рекомендаций по изготовлению железных качелей своими руками, а также видео по сварке.

Садовые металлические качели своими руками – рекомендации

  1. Для изготовления бетона лучше всего использовать цемент марки М400.
  2. Лучше делать качели из профтрубы круглого сечения. Другие профиля не желательно, потому что имеют выступающие элементы – о них можно сильно удариться.
  3. Не стоит покупать трубы диаметром меньше 1.5 дюймов, потому что качели получатся непрочными.
  4. Лучше всего использовать новые трубы, а не те, что вы найдете у себя на участке. Во-первых, старые трубы не красивы, а чтобы придать им благородный вид, придется потратить время и силы. Во-вторых, новое – есть новое, а значит, прослужит дольше.
  5. Покрасить трубы, чтобы придать им благородный вид, можно автомобильной эмалью.
  6. Отверстия труб лучше чем-нибудь закрыть, чтобы в них не попадала вода и не портила металл изнутри.
  7. Сиденье лучше подвешивать на синтетическую веревку (автомобильный трос подойдет в самый раз). Она достаточно прочная, не гниет и не портится от дождя и снега.

Как сварить качели – видео об основах дуговой сварки

Как вы понимаете, информация из этого видео пригодится и в случае, когда надо сварить детские качели.

Детские металлические качели своими руками

Автор проекта, который мы сейчас опишем, Максимильян Орлов. Проект приглянулся тем, что его можно дополнить турником и канатом, а также есть возможность менять сиденья (с одноместного на двух местное и больше), либо вообще убрать и поставить доску для настольных игр. Вот как выглядят универсальные качели в готовом виде.



Для изготовления такого маленького спортивного комплекса потребуется все то же, что и в первом случае.

Инструкция

1. Нарезаете детали:

  • трубы для боковин длиной 3.2 м – если будет только качели – 4 шт., если еще перекладина и канат – 8 шт.
  • поперечины между боковыми трубами длиной 70 см – 2 или 4 шт.
  • металлические пластины – 2 или 4 шт.

2. Свариваете боковины каркаса в виде буквы «А». При этом поперечина боковых труб должна располагаться на расстоянии 2.1 м. от угла боковин. Также к концам боковых труб привариваете металлические обрезки длиной около 60 см для установки каркаса. Ориентируйтесь на фото ниже.

3. Чуть ниже угла боковин каркаса привариваете металлическую пластину. К ней будет крепиться перекладина.



4. Устанавливаете боковины так же, как и в первой инструкции. То есть роете ямы, вставляете туда боковины (при этом проследите, чтобы они стояли ровно по вертикали), заливаете бетон и ждете полного его застывания.

5. Подготавливаете перекладину. Она должна быть достаточно прочной, чтобы выдержать вес всех, кто будет кататься на качелях. Для этого:

  • подбираете болт (в этом случае болгаркой нужно отрезать шляпку) или шпильку под диаметр трубы
  • вставляете болт или шпильку в перекладину на глубину 5 см
  • просверливаете сквозное отверстие в перекладине и закручиваете в него болт, который надо закрепить гайкой, а потом загнуть молотком

6. Устанавливаете перекладину. Для этого просверлите в пластине боковин отверстие, немного отогните боковину, вставьте перекладину и зафиксируйте ее болтом.



7. Сиденье делаете такое же, как и в первом случае, а к перекладине крепите его так, как показано на фото ниже.



Петли зафиксированы медной проволокой.

Аналогичным образом изготавливаете каркасы для турника и каната. При этом к перекладине, к которой будет цепляться канат, прикручиваете анкерный крючок.

Чертежи металлических качелей



На этом все. В следующей статье мы вам расскажем,как сделать детские качели и секс качели своими руками.

Portable Swing Set: 69 шагов (с изображениями)

Введение: Portable Swing Set

На днях я гулял, и меня поразило молниеносное вдохновение, что всем нужно в жизни, но никому нет. думать о?

Это очевидно, не правда ли?

Переносные качели!

Готовы изменить свою жизнь?

Хорошо, вот что вам понадобится!

Материал:
8x 1inx3ft черная труба

8x 1inch муфты (я бы взял еще одну на всякий случай)

1x 1inx3ft угловой утюг (я бы также взял немного больше, потому что он когда-либо так удобно!)

4x 1 дюймовые черные колпачки для труб

1x 2-дюймовые черные колпачки

Достаточно 1 / 8-1 / 4-дюймовой пластины, чтобы сделать два 4-дюймовых квадрата

Кожаный лист 7-9 унций

Болты 7 / 16in класса 8

Гайка 7/16 дюйма (вы можете пойти в восьмой класс, если хотите, но это не обязательно)

Втулки 1/2 дюйма

веревка 1/2 дюйма

Брезент из парусины

Черный нейлоновый ремешок 1 1/2 дюйма (20 футов? I ‘ d, если возможно, постарайтесь добавить больше)

Краситель для кожи

Мыло для седла

Tan Kote

Малярная лента 1 дюйм

Резьба

Молния длиной 4 фута

Резинка Tragonath

Лом 2×4 и другие шурупы по дереву

Инструменты:

Сверлильный пресс со ступенчатым сверлом

Угловой шлифовальный станок с отрезным кругом

Сварщик

Магниты

Sharpies

Разметчик

Кернер

Комбинированный квадрат

Металлическая линейка

Сверло

Нож Xacto

Ножницы

Швейные иглы

Штифты

Установщик втулок

Молоток

Тиски

Вот и все!

Добавить TipAsk QuestionDownload

Шаг 1: Маркировка длины 2-дюймовой трубы

Найдите серединную точку для 2-дюймовой трубы и добавьте небольшую отметку.

Чтобы линия проходила по окружности трубы, вы можете обернуть ее листом бумаги. Как только края бумаги выровняются, сделайте отметку вдоль края бумаги, это даст очень точную отметку!

Добавить TipAsk QuestionDownload

Шаг 2: Подготовка к резке

Хорошо, мы собираемся сделать несколько резов с помощью угловой шлифовальной машины, после работы в нескольких цехах по металлу и друзей, которые испытали некоторые неудачи.Наденьте защитное снаряжение!

ЗАЩИЩАЙТЕ УШИ, ГЛАЗА, ЛЕГКИЕ И РУКИ.

Это было то, что я воспринял легко, и теперь, после того, как я проделал много работы по металлу в свой день, мои легкие стали особенно чувствительны к частицам в воздухе, я почти уверен, что у меня есть маленькие крошечные частицы стали мои легкие, почти наверняка у меня там тоже есть шрамы.

Что касается защиты глаз, то при минимальном ношении очков я лично ношу очки и считаю, что намного легче видеть через полную лицевую маску, и я бы сказал, что это прикосновение безопаснее в использовании.

Вставьте беруши, наушники или наушники, это громко.

PRO СОВЕТ:
Положение удержания угловой шлифовальной машины! Берите из-под угловой шлифовальной машины, а не над. Логично, что если вы режете вниз и вращение круга также тянет болгарку вниз, если / когда угловая шлифовальная машина пинает, что часто бывает, это положение позволит вам «поймать» болгарку, а не пусть он выскочит из руки и потенциально попадет в ногу / ступню.

TL; DR: БЕЗОПАСНОСТЬ

Добавить TipAsk QuestionDownload

Шаг 3: Взятие разреза

Закрепите кончик в тисках и сделайте разрез по отмеченной линии.

СОВЕТ ПРОФЕССИОНАЛА : Оставьте небольшой язычок (не полностью завершив разрез) и скрутите трубу. Таким образом, вы не будете удивлены, если на землю упадет большая труба, а вместо этого сможете аккуратно отложить ее в сторону!

PRO TIP 2: Обязательно поддерживайте концы материала во время резки! Во время резки область, которую вы режете, неизбежно станет слабее, и из-за веса свисающего материала, тянущего вниз, ваш режущий инструмент может начать заедать к нижней части разреза.Это особенно плохо при использовании диска, который очень быстро вращается и к тому же очень хрупкий. Могут произойти взрывы дисков, которые могут серьезно повредить вам, так что имейте это в виду!

Добавить TipAsk QuestionDownload

Шаг 4: Резка углового железа

Хорошо, ребята, один из моих любимых инструментов на все времена.

КОМБО-ПЛОЩАДЬ!
Поклонись его славе!
Почему спросите вы?

Допустим, вы хотите сделать 30 штук одинаковой длины … но как?

Просто сдвиньте линейку до нужной длины, затяните ее, сделайте отметку, отрежьте на отметке, поместите квадрат на конец вашего теперь немного более короткого ложа, снова отметьте, отрежьте и повторите.Легкая сладкая лимонная выжимка!

PRO-TIP:

Установите угловой утюг, как гора, срезайте его от вершины вниз и наслаждайтесь великолепием, которое представляет собой чудесный квадратный разрез, сделанный с помощью угловой шлифовальной машины!

Добавить TipAsk QuestionDownload

Шаг 5: Очистка и снятие фаски

Очистите эти неровные острые края, чтобы их было легче касаться, не вызывая появления красной воды из рук.

Кроме того, добавьте немного фаски на только что вырезанные внутренние стены, это поможет с сварными швами!

Добавить TipAsk QuestionDownload

Шаг 6: Изготовление квадратов

Хорошо, ребята, вы знали, что они делают «быстрозажимные c-зажимы»? Они классные! Иди за набором!

Помните, я сказал, что комбинированный квадрат потрясающий? Вы также можете использовать это здесь! Установите глубину (4 дюйма для этого проекта), поместите кончик фломастера на край линейки и одновременно проведите им обоими вниз по тарелке.Да Да! Теперь у вас есть линия, параллельная краю на расстоянии 4 дюймов.

Теперь, когда у вас есть эти прекрасные линии, прижмите пластину и нарежьте линию угловой шлифовальной машиной, это будет немного легче увидеть. Не торопитесь с этими разрезами, лучше сделать несколько легких контролируемых проходов, чем мчаться вперед и проделывать гигантские выбоины на тарелке.

Добавить TipAsk QuestionDownload

Шаг 7: Бонусный совет, который я не знал, куда вкладывать.

Если вы работаете по металлу, возьмите эту штуку или годзё, вообще что-нибудь с пемзой.Хорошая подливка, она творит чудеса, заставляя вас не выглядеть так, будто вы вышли из взрыва.

Добавить TipAsk QuestionDownload

Шаг 8: Найдите центр ваших квадратов!

Хорошо, я поспешил, я плохо соображал, закруглял края, потому что не хотел, чтобы меня порезали, не думая, что мне нужно найти центр позже. Поэтому я сделал обоснованные предположения относительно того, где будут находиться углы, и получил две прямые линии, которые сходятся в центре. Достаточно хорошо для меня!

Сделайте удар по центру и сделайте углубление в центре X

Добавить TipAsk QuestionDownload

Шаг 9: Самодельный компас

Ну, мой компас рассердился на меня, моего соседа по комнате и всех, кто пытался «исправить» it «Это компас нонконформиста, который совершает собственное путешествие по жизни, пытаясь найти, кто он на самом деле.Должен уважать это.

Мне все еще нужно сделать точный круг, поэтому я просверлил отверстие в дереве с небольшим диаметром сверла (на самом деле не имеет значения, какой размер) в качестве нашей центральной точки, и мы будем использовать само сверло, чтобы оно соответствовало в этом отверстии, затем измерил радиус внешнего диаметра (OD) нашей 2-дюймовой трубы и добавил немного больше.

Я отметил это расстояние и просверлил отверстие 1/2 дюйма, которое, как ни странно, действительно хорошо подходит для фломастера, вам может потребоваться немного приоткрыть отверстие, чтобы оно подошло еще лучше.

Добавить TipAsk QuestionDownload

Шаг 10: Использование нашего компаса

Отметив, где должен быть приблизительно внешний диаметр нашей трубы, отметьте еще одно отверстие 1/2 дюйма на краю деревянной стороны сверла (в стороне от маркера) Мы будем использовать этот второй круг, чтобы разместить отверстия для болтов на нарисованном нами кресте.

Добавить TipAsk QuestionDownload

Шаг 11: Step Drills

Хорошая подливка, ребята, вы играли с ними? Одно из лучших сверл для металлообработки, вы можете без проблем пробивать большие отверстия.На каждое из 4 отверстий ушло ровно 28 секунд с минимальным «О, Боже, ЧТО ТАКИЕ СТРАШНЫЕ ШУМЫ И ПОЧЕМУ ВСЕ ТРЕБУЕТСЯ?»

Добавить TipAsk QuestionDownload

Шаг 12: Перенос отверстий

Просверлив 4 отверстия, выберите желаемую грань. в качестве вершины сделайте там черточку и добавьте аналогичную отметку на другом квадрате. Теперь возьмите перфоратор 1/2 дюйма или сверло, если вы варвар, используйте предварительно просверленные отверстия в качестве направляющих для переноса центров каждого из этих отверстий, таким образом, независимо от того, насколько точно мы разрезаем эти квадраты, отверстия будут выстраивайтесь без суеты.

Забросьте несколько болтов после просверливания следующего набора отверстий, чтобы убедиться, что все выглядит как скукум.

Добавить TipAsk QuestionDownload

Шаг 13: Фаски!

Мы профессионалы, снимаем фаски на отверстиях! Они делают вещи красивее, они легче сочетаются друг с другом, все вокруг довольно здорово!

Добавить TipAsk QuestionDownload

Шаг 14: Обратите внимание, с какой стороны находится сварочная сторона

Помните, как мы перенесли эти отверстия и почему это не высокоточная обработка? Что ж, если вы похожи на меня, может быть только одна ориентация, в которой все эти отверстия совпадают, так что отметьте это! Отметьте, где должен идти сварной шов и / или где этого не должно быть, при условии, что вы можете взглянуть на него и сказать: «Это неправильно».

Было бы ужасно, если бы вы проделали всю эту работу и вам пришлось бы отрезать какую-то трубу, чтобы переварить новую пластину!

Добавить TipAsk QuestionDownload

Шаг 15: МАТЕМАТИЧЕСКИЙ!

Хорошо, я открыл свою любимую программу 3D-моделирования в то время * и сделал этот треугольник, используя две линии на 6 футов (я знаю, что там дюймы, но математика почти такая же) и знал, что мне нужны ноги быть под углом 36 градусов, потому что это звучит как хороший угол, и это позволит оставить след хорошего размера.Затем я добавил круг с центром в вершине треугольника, а также в центр нашей большой трубы. Затем я добавил две линии, касательные к окружности и перпендикулярные линиям шириной 6 дюймов / фут, эти линии будут представлять собой угловой стержень, который мы используем для крепления опор к большой трубе. Затем я получил угол, который образуют эти две линии по отношению друг к другу, и теперь мы знаем, что нам нужен зажим с углом 36 градусов!

* Это была Solidworks, но я недавно обнаружил, насколько безумно крутой Fusion, и перешел на него * woo Autodesk; D *

Добавить TipAsk QuestionDownload

Шаг 16: Chop Saw!

36 градусов, 36 градусов, 36 градусов, вспомните 36 градусов, давайте просто повернем нашу пилу до отметки 36!

ДЕРЖИТЕ ЛОШАДЕЙ!

Рад, что поймал тебя! Число на ножовке соответствует 90 градусам! Это означает, что если нам нужен угол в 36 градусов, мы вычитаем его из 90, получая 54 градуса, фиксируем его и делаем несколько разрезов!

Добавить TipAsk QuestionDownload

Шаг 17: Вы можете подумать, что я шучу

Возьмите еще один кусок дерева, положите его поверх отрезанных деревянных кусков, которые мы только что сделали, чтобы не мешать углу.

Теперь возьмите молоток и вбейте несколько шурупов только один раз, средний удар, который установит винты с довольно небольшим усилием, так что вам не нужно держать их, когда вы используете дрель, чтобы закончить их.

Добавить TipAsk QuestionDownload

Шаг 18: Красиво!

Величественный, захватывающий, зрелищный, подарок человечеству!

Все слова, которые не описывают эту мешанину из дерева, но эй, она должна работать!

(Добавлен небольшой тонкий кусок дерева на верхнюю часть одной из двух частей, идущих перпендикулярно, по причинам, которые будут объяснены в ближайшее время)

Добавить TipAsk QuestionDownload

Шаг 19: Настройка сварного шва!

Положите 2-дюймовую трубу и один из отрезанных ранее уголков на зажимное приспособление таким образом, чтобы труба была ровной, чтобы обеспечить правильную посадку уголка.

Добавить TipAsk QuestionDownload

Шаг 20: Сварка

Установите на трубу зажим заземления и добавьте две прихватки.

Затем поймите, что на вашей трубе много краски, сотрите ее и добавьте еще сварного шва.

После добавления пучка сварного шва к трубе осознайте, что тепло распространяется, и вы должны были очистить весь конец трубы, чтобы краска не дымилась и не горела.

Осознайте, что вы, возможно, потеряли несколько клеток мозга, и продолжайте жить дальше.

Добавить TipAsk QuestionDownload

Шаг 21: Skooch

Я хотел, чтобы две угловые железные части встретились посередине, но математика, помимо прочего, иногда может ускользать от меня. Чтобы избежать ненужных вычислений, шлифовки и дополнительных закупок материалов, мы собираемся просто немного сдвинуть трубу вперед, сохраняя при этом плоскую поверхность свежеприваренного углового железа, касающуюся зажимного приспособления, таким образом сохраняя наш угол.

Вставьте другой кусок углового железа на место, как мы делали раньше, очистите как можно больше краски, прихватите и приварите!

Добавить TipAsk QuestionDownload

Шаг 22: Немного логики

Хорошо, это странно объяснять, но если на первой 2-дюймовой части трубы мы сварили кусок углового железа, наклонились вперед и приварили второй угловой элемент к стержню. слева, тогда мы должны сделать обратное на следующей половине.Приварите первый угол, скуч, второй уголок приварите вправо.

Это может не иметь смысла прямо сейчас или, может быть, никогда не будет иметь смысла, но поверьте мне, это будет лучше.

Добавить TipAsk QuestionDownload

Шаг 23: Очистите краску

К счастью, клетки мозга, которые я прожигал, были не теми, которые запомнили, что краска горит, когда вы пытаетесь сварить ее. Имея это в виду, давайте позаботимся о том, чтобы очистить трубу как никогда, чтобы мы увидели голую блестящую голую сталь.

Добавить TipAsk QuestionDownload

Шаг 24: Сварка и очистка

Расположите угол на конце трубы, добавьте несколько прихваток в углах, чтобы убедиться, что он остается на месте и что вас устраивает его положение. Очистите область, которую вы собираетесь сваривать, затем уложите валик сварного шва!

Добавить TipAsk QuestionDownload

Шаг 25: Движение вперед (буквально)

Переместите трубу вверх, как и раньше, но, как мы обсуждали ранее, приварите следующий кусок углового железа к стороне, противоположной той, которая была приварена к первой трубе!

Добавить TipAsk QuestionDownload

Шаг 26: Подготовка 1-дюймовых переходников для труб

Подойдите к своей ленточной шлифовальной машине и отшлифуйте любые загрязнения с поверхности каждого из 4 переходников, а также добавьте фаску!

Добавить TipAsk QuestionDownload

Шаг 27: Прихватка, оценка, прихватка, оценка, сварка

Для этого добавьте прихватку в один угол и следите за тем, чтобы отметить подъемы или подъемы, если они есть, либо разрежьте сварной шов с помощью угловой шлифовальной машиной или стучите по ней молотком, пока она не начнет себя вести.Добавьте еще одну закрепку на противоположной стороне и повторите. Установите не менее 4 прихваток и приварите шов от прихвата к прихвату.

ПРИМЕЧАНИЕ: После завершения набора качелей было немного сложно запустить потоки на некоторых из них. У меня и моего соседа по комнате была идея протестировать в следующий раз, когда мы попробуем что-то подобное. Приваривайте каждый фитинг, пока в него что-то ввинчивают, так как деталь колеблется из-за изменений температуры, труба с резьбой должна поддерживать работоспособность фитинга!

Добавить TipAsk QuestionDownload

Шаг 28: Подготовка к дополнительной сварке

Удивительно, но мы снова здесь, снова на ленточной шлифовальной машине, добавляем фаску.Почему мы это делаем? Это позволяет сварному шву проникать глубже в поперечное сечение металла, обеспечивая более прочное соединение между частями. Зачем зачищаем конец трубы? Что ж, мне не нравятся пары краски, а также тот факт, что он удаляет больше загрязнений из зоны сварки. Подумайте об этом так: если у вас есть записка (лист бумаги с липкой подложкой) и вы положите ее на собаку с большим количеством шерсти, она не будет хорошо прилипать и, скорее всего, отвалится, так как там много шерсти. мех (загрязняет), который мешает предмету, к которому вы прилипли (кусок металла)

Лысые собаки — лучшее средство передвижения для постеров

Добавить TipAsk QuestionDownload

Шаг 29: Маркировка вверх «

Это просто помогло мне сделать это с первого взгляда, я знал, правильно ли размещены предметы или нет.Я разложил обе трубы на земле, убедившись, что они обе были одинаково ровными и коллинеарными, затем я провел линию наверху обеих, которая при соединении компонентов вместе для окончательного шва поможет в сварке. проверяя, что все было максимально правдиво.

Добавить TipAsk QuestionDownload

Шаг 30: Magenets

Слышали ли вы о таких вещах, которые называются магнитами? Они великолепны, используйте связку и центрируйте сталь как можно больше по кругу, который мы нарисовали ранее в этом уроке.Добавьте несколько прихваток и убедитесь, что все выровнено как можно лучше. Также дайте сварным швам остыть, прежде чем снимать магниты, это может привести к сдвигу при охлаждении металла, поэтому удерживание деталей во время охлаждения поможет сохранить все там, где вы хотите.

Добавить TipAsk QuestionDownload

Шаг 31: Соединительный шов

Это большая, вероятно, самая сложная часть всего руководства, нет пути назад (без большой работы) не торопитесь, дышите, смотрите на это и убедитесь, что все выровнено как можно лучше, убедитесь, что все выровнено, скрепите пластины болтами, чтобы убедиться, что у вас нет проблем с выравниванием.Затем посмотрите наружу, на звезды, убедитесь, что космос с вами одно, а вы одно с ним. Затем … добавьте прихватки, очистите их, приварите бусину, вытрите пот со лба и слезы с глаз, самое сложное позади, остальное легко.

Добавить TipAsk QuestionDownload

Шаг 32: Не обязательно, но обязательно

Прикрутите все вместе! Если у вас есть гамак, качели можно использовать как А-образную раму! Мне удалось усадить двух человек в гамак вместе, и он казался удивительно крепким, но в нем можно было изменить ноги, чтобы они никогда не взлетали на вас!

Добавить TipAsk QuestionDownload

Шаг 33: Достаньте 1 дюймовые заглушки для труб и подготовьте их для сварки

О, вы думали, с ленточной шлифовальной машиной мы закончили? Пш, я люблю эту штуку!

Добавить TipAsk QuestionDownload

Шаг 34: Макет углового утюга!

возьмите немного углового железа, отрежьте до длины 1 фут.
Отметьте линию на полпути вниз (6 дюймов)

Добавьте TipAsk QuestionDownload

Шаг 35: Макинские шипы!

Отметьте линию под углом 40 градусов от центральной точки так, чтобы у вас остался большой шип.
Вырежьте шипы, подойдите к ленточной шлифовальной машине и смягчите края, чтобы не порезаться, может быть, добавьте фаску, чтобы она лучше прилипала к земле, на ваше усмотрение!

Добавить TipAsk QuestionDownload

Шаг 36: Последний этап сварки для этого руководства!

Удалите колпачок на стол и положите штырь сверху, это не обязательно должно быть сверхточным для сварного шва, но чем больше центр, тем лучше. Добавьте несколько прихваток, добавьте бусинку, после того, как все будет сделано и сказано, этот шип должен быть довольно мускулистым!

Добавить TipAsk QuestionDownload

Шаг 37: Пирог! (Плюс планирование)

Ешьте торт, вы много работали, вы его заслужили! О, это не чит-день? Мы еще будем есть! Я не хочу быть единственным, кто ест здесь блестящий торт, покрытый динозавром и единорогом!

Это хорошо, правда?

Прекрасно, теперь, когда у нас есть торт в животе, можно с уверенностью сказать, что это мой первый настоящий проект по шитью. Я понял концепцию шитья, поэтому мы будем вместе учиться и моделировать этот футляр-качель из пенала, изображенного здесь!

Добавить TipAsk QuestionDownload

Шаг 38: Разрезание основной части нашей сумки

Возьмите немного холста, бросьте его на землю, используя прямую метку на прямоугольнике длиной около 52 дюймов на 30 дюймов и используйте ту чашу, которую я нашел лежа в качестве шаблона, наметьте круг с окружностью около 34 дюймов.

Добавить TipAsk QuestionDownload

Шаг 39: Глажка!

Возьмите утюг и распрямите холст, придав этому старому куску ткани свежий и новый вид! Сложите длинный край и прогладьте, затем снова сложите и снова прогладьте. Это сделает кромку намного более прочной и будет выглядеть намного лучше!

Добавить TipAsk QuestionDownload

Шаг 40: Добавление молнии

Выньте длину молнии, которая лежала у вас с начала этого романа, и на одной из более длинных сторон холста возьмите несколько булавок, перейдите к изящно проткните им полотно и молнию.

Отщипните и концы молнии!

Добавить TipAsk QuestionDownload

Шаг 41: Больше контактов!

Совместите вторую половину холста с только что сшитой стороной, добавьте булавки и сделайте немыслимое: расстегните молнию на трубке, которую вы только что сформировали! Я никогда раньше не работал с застежкой-молнией, это меня сильно нервировало!

Пришейте только что застегнутую молнию!

Добавить TipAsk QuestionDownload

Шаг 42: возиться пальцами и надеяться, что у вас получится заработать застежку-молнию

Как указано в заголовке этого шага, пришло время возиться с городом! Постарайтесь изо всех сил закрепить молнию на направляющей, и не беспокойтесь, если конец выровнен идеально, поэтому мы добавили небольшую дополнительную молнию на концах!

Добавить TipAsk QuestionDownload

Шаг 43: Маркировка с помощью малярной ленты!

Приступим к выкладыванию ручек! Найдите центр сумки и закрепите кусок малярной ленты шириной 1 дюйм от молнии до молнии.

Положите 2×4 вниз по краю отцентрированной ленты и добавьте еще один кусок ленты вдоль нее.

Найдите центр ленты, отметьте его, добавьте по одной отметке на 1/2 дюйма выше и ниже линии.

Положите еще один кусок ленты на все три ранее уложенных отрезка ленты.

Добавить TipAsk QuestionDownload

Шаг 44: Тест грубого определения размера

Разложите кусок нейлоновой ленты толщиной 1 дюйм вдоль синих линий, которые вы проложили лентой, с умением и точностью, чтобы увидеть, что выглядит правильным с точки зрения длины ручки.Для меня 48 дюймов было примерно правильной суммой.

Отрежьте до нужной длины и обожгите края не только потому, что с огнем весело играть, но и для того, чтобы концы не истирались со временем.

Добавить TipAsk QuestionDownload

Шаг 45: Приколоть и сшить!

При закреплении лямки на месте не забудьте оставить булавку на расстоянии около дюйма от края молнии, чтобы она служила ограничителем шитья.

Добавить TipAsk QuestionDownload

Шаг 46: Контрольная линия для второй половины ручки

После сшивания первой половины ручки проведите краем ленты по самой верхней прошитой части ручки, затем оторвите ленту из нейлона, который нужно сшить, чтобы избежать некоторых действительно раздражающих послесловий.Используйте линию, которую делает лента, как ориентир для того, где закончить стежок.

Добавить TipAsk QuestionDownload

Шаг 47: Повторите на противоположной стороне!

Теперь с противоположной стороны повторите то, что вы только что сделали, только убедитесь, что нейлон немного перекрывает центральную часть сумки.

Добавить TipAsk QuestionDownload

Шаг 48: Изготовление петель для строп!

Опять же, отрежьте около 49 дюймов лямки, это даст вам достаточно материала, чтобы сделать две петли на концах сумки (всего 4), которые мы будем использовать, чтобы добавить стропу! Используя малярную ленту по краям холста, приколите нейлон, затем включите швейную машину и нарисуйте несколько линий!

Добавить TipAsk QuestionDownload

Шаг 49: Завершение расстегивания молнии

Чтобы ваша молния не расстегивалась, мы собираемся застегнуть ее вручную.Сдвиньте нить вдвое и пропустите ее через иглу, убедившись, что у вас есть немного лишнего (вы всегда можете удалить материал, его намного сложнее добавить)

Сделайте пару петель на конце молнии и завяжите на конце квадратный узел.

Добавить TipAsk QuestionDownload

Шаг 50: Хорошее оле, трюк наизнанку

Теперь застегните молнию на тюбике сумки и переверните ее наизнанку!

Добавить TipAsk QuestionDownload

Шаг 51: Закрытие концов!

Возьмите кусок холста, который вы разрезали ранее, и начните сшивать их до концов.Эта часть немного странная и раздражает, чтобы разобраться, но у вас должно быть много места для ошибки, поэтому просто действуйте медленно и уверенно и поиграйте!

Добавить TipAsk QuestionDownload

Шаг 52: Flipparoo, часть вторая

После того, как концы сшиты, переверните сумку наизнанку!

Лично я использовал дополнительные нейлоновые ремни, которые у меня были, чтобы сделать стропу. Проденьте веревку через петлицы на конце и завяжите узел, отрегулируйте длину по своему вкусу! Я обнаружил, что лучше всего стремиться к тому, чтобы сумка располагалась чуть выше бедер, примерно на дюйм или около того, но поэкспериментируйте с этим!

ПРИМЕЧАНИЕ : Я должен сказать, что мне еще нужно добавить амортизирующий компонент к стропе, но он очень нужен.В настоящее время я использую кусок картона, обернутый вокруг и заклеенный лентой, для моих нужд он отлично работает, и в будущем я могу сделать что-нибудь более приятное.

Добавить TipAsk QuestionDownload

Шаг 53: Изготовление сидений

Используя прямую кромку, вырежьте прямоугольник кожи размером около 24×8 дюймов

Добавьте TipAsk QuestionDownload

Шаг 54: Установка некоторых конических концов

Так как я не очень люблю вид полностью прямоугольного сиденья позволяет сузить концы.

Для этого сделайте отметку в центре обеих сторон 8 дюймов и отметьте 1 дюйм с обеих сторон от отметки центра

Затем отметьте 4 дюйма от сторон 24 дюйма.

Теперь просто соедините точки и с помощью прямой кромки нарежьте линию от отметки к отметке, получив несколько супер-приятных углов!

Добавить TipAsk QuestionDownload

Шаг 55: Филе на несколько дней!

Я тоже не такой большой поклонник острых углов, так что давайте их разделим!
Просто обведите и обрежьте дугу / круг подходящего размера (мой был краем моего комбинированного квадрата)

По-прежнему выглядит немного неровно, но намного лучше, и с некоторыми доработками этого не будет. очень заметно.

Этот вид ручной работы сейчас довольно моден, не так ли?

Добавить TipAsk QuestionDownload

Шаг 56: Время для люверсов

Используя эту центральную метку на стороне 8 дюймов, поместите метку на дюйм внутрь от края.

Возьмите пробойник для прокладок на полдюйма, отцентрируйте его на отметке и проделайте отверстие в коже.

СОВЕТ ПРОФЕССИОНАЛА: При использовании дырокола убедитесь, что вы используете кусок обрезков древесины в качестве основы, это не позволит вам сделать красивую круглую прорезь на столе, над которым вы работаете, если, конечно, вам не нравится этот взгляд!

Добавить TipAsk QuestionDownload

Шаг 57: Инструмент для снятия фаски

О боже, мне нравится инструмент для снятия фаски! Это сломает ваши края, что сделает их менее склонными к усталости со временем, сделает их более прочными и более удобными в зависимости от того, что вы делаете!

Добавить TipAsk QuestionDownload

Шаг 58: КРАСИТЬ!

Начнем с простого нанесения краски для кожи на спиртовой основе цвета бренди, которая наносится равномерно, что приводит к равномерному рисунку на всем сиденье.Даже если это не идеально ровное нанесение, равномерное направление ваших мазков не дает сиденью выглядеть грязным.


НЕ ИСПОЛЬЗУЙТЕ ЦИРКУЛЯРНЫЕ ИЛИ НЕПРАВИЛЬНЫЕ ШТУРЫ ДЛЯ НАНЕСЕНИЯ КРАСКИ

Добавить TipAsk QuestionDownload

Шаг 59: Tan Kote

Нанесите слой Tan Kote, протрите его чистой тряпкой и смажьте пижон! Убедитесь, что вы также зашлифовали края!

Добавить TipAsk QuestionDownload

Шаг 60: Gum Tragacanto

Используя кисть, добавьте немного трагаканто-резинки по краям и нанесите еще немного!

Добавить TipAsk QuestionDownload

Шаг 61: Мыло Saddle

Наконец, добавьте немного мыла Saddle и усиливайте его, как ни в каком завтраке!

Все это должно привести к созданию упругого и красивого сиденья, которое будет хорошо противостоять погодным условиям!

Добавить TipAsk QuestionDownload

Шаг 62: Установка втулок!

Возьмите наковальню и поместите на нее нижнюю половину втулки.
Поместите эту подставку под сиденье (пушистой стороной вниз), вы должны увидеть стержень втулки, протыкающий кожу.

Поместите верхнюю половину сверху, а ударную стойку сверху всей сборки.

Теперь возьмите молоток, сфокусируйте свою ци, посмотрите на верхнюю часть ударного столба, пробормотайте несколько слов себе под нос и сильно ударьте по столбу, но не слишком сильно и не слишком легко. Достаточно, чтобы все застыло, а не вращалось, но не так сильно, чтобы оставить след.

Добавить TipAsk QuestionDownload

Шаг 63: Изготовление ремней!

Так что это почти идентично сиденью качелей, только крохотное.

Вырежьте два прямоугольника размером 9 дюймов x 1,5 дюйма

Создайте отметку для пробивки отверстий для втулки с шагом 1 дюйм на стороне 9 дюймов и 0,75 дюйма на стороне 1,5 дюйма

Проделайте отверстие 1/2 дюйма, как мы делали раньше .

Обрежьте углы под одинаковым углом, снимите фаски, покрасьте, желтовато-коричневый котэ, резинку, мыло для седел

Добавьте TipAsk QuestionDownload

Шаг 64: Добавьте некоторые втулки!

Изображение отсутствует, но нужно добавить втулки!

Добавить TipAsk QuestionDownload

Шаг 65: Приобретите себе веревку

Возьмите немного этой веревки, она красиво выглядит, отлично подходит для любой погоды и очень прочная!

Выньте топор и отрежьте два куска примерно по 7 футов каждый.

Обожгите концы, чтобы предотвратить истирание.

Добавить TipAsk QuestionDownload

Шаг 66: Узел Carabener

Обвяжите двойную полузацепку вокруг карабина, рассчитанного на лазание.

Узел этого типа затягивается вокруг карабина, когда на сиденье воздействует вес, что делает его довольно надежным узлом в использовании.

Добавить TipAsk QuestionDownload

Шаг 67: Простой узел сверху

Под сиденьем завяжите узел сверху, чтобы оно служило упором для сиденья!

Добавить TipAsk QuestionDownload

Шаг 68: Окончательная настройка

Настройка занимает всего несколько минут, к сожалению, земля была невероятно твердой, поэтому я не смог использовать изготовленные нами шипы, потому что они больше не являются обязательными. вещей!

Добавить TipAsk QuestionDownload

Шаг 69: Наслаждайтесь!

Это был один из моих самых любимых проектов, над которыми я работал какое-то время, и, несмотря на то, что это огромное количество инструкций, это довольно простой проект для завершения, и я действительно рекомендую попробовать!

Пожалуйста, задавайте вопросы и оставляйте комментарии!

Добавить TipAsk QuestionDownload

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Сделай сам!

Я очень рад опубликовать этот пост Мелиссы Соуден, экстраординарной профессионала по трудотерапии. Она великолепный ОТ и очень умелая женщина! Она создала свои собственные качели для ног из ПВХ, чтобы помочь сенсорным и невнимательным детям уделять внимание в классе.Вот пошаговые инструкции, чтобы вы могли сделать то же самое!

КАК СДЕЛАТЬ НОГУ ДЛЯ НОГИ: Качели для ног из ПВХ

Гостевой пост Мелиссы Соден, OTR / L

В рамках этого проекта будет изготовлен 1 подъемник для ног из ПВХ, который будет помещен под простой стол с уже имеющимися отверстиями для крепления (см. Фото), с зазором 22 дюйма от нижней части стола до пола. Если за столом вашего ученика больше или меньше свободного пространства, возможно, вам придется отрегулировать размеры.

Необходимые материалы:

Цемент универсальный

Пила ПВХ

Отводы ПВХ

Труба ПВХ

Сверло

Кабельные стяжки

  • Труба из ПВХ

    ¾ ”- их можно найти отрезками по 10 дюймов в строительном магазине или на Amazon

2 шт. Вертикальных — 17.5 ”
1 горизонтальный элемент — 14,5”

  • 2 — колена 90 градусов (¾ ”ПВХ)

  • цемент пвх универсальный

  • Резак для пвх или пила

  • дрель

  • Пластиковые кабельные стяжки 2–8 дюймов

Инструкции по изготовлению качелей для ног из ПВХ:
  1. Отрежьте трубу из ПВХ до указанной выше длины.
  2. Просверлите отверстие в каждой вертикальной части, убедившись, что каждая из них находится на расстоянии 1/2 дюйма от верха трубы.
  3. Затем приклейте отводы к обоим концам горизонтальной детали универсальным цементом. Обязательно поверните детали как минимум на ¼ для надлежащего склеивания — и пусть они указывают в одном направлении (я поставил свою на свой внутренний дворик, чтобы убедиться, что они выровнены).
  4. Приклейте вертикальные детали к локтям. Убедитесь, что трубы повернуты как минимум на ¼ оборота. Затем правильно сориентируйте просверленные отверстия в верхней части и слева направо, чтобы стяжки проходили из стороны в сторону.
  5. Как только он высохнет (см. Инструкции по нанесению клея на банке), вы готовы к установке качелей для ног.
  6. Просто проденьте кабельные стяжки через отверстия под столом и через каждую вертикальную деталь и закрепите свободный конец — не затягивайте стяжки слишком сильно.

Happy Swinging!

О авторе: Melissa SOUden, OTR / L

Мелисса Райли Соден более 17 лет работает детским терапевтом по трудотерапии, специализируясь на школьной терапии.Она любит болеть за «Чикаго Блэкхокс» и придумывать простые решения для своих учеников. Она живет в Палатине, штат Иллинойс, со своим мужем Джейсоном, сыном Томасом, дочерью Кэти и их двумя собаками.

Похожие сообщения:

Вы сделали эти качели для ног из ПВХ? Сообщите нам, как все прошло!

”/>

Доступные поворотные кронштейны с А-образной рамой для проектов DIY

Кронштейны для поворотных А-образных рам

Качели с А-образной рамой — один из самых популярных и традиционных элементов игрового оборудования на рынке.Независимо от того, устанавливаете ли вы качели для двора, парка или детской площадки, вам нужны соответствующие компоненты, чтобы в результате получилось долговечное оборудование. Наши кронштейны для качелей предназначены для поддержки прочного оборудования, которое выдержит погодные условия, износ и годы игры.

Этот фитинг концевой рамы сошек Jensen подходит для стандартной оцинкованной стальной трубы диаметром 2 3/8 дюйма. Эти кронштейны качелей доступны в синем и зеленом цвете. Этот кронштейн с А-образной рамой для комплектов качелей может использоваться в качестве запасной части или в индивидуальной сборке.

Сборка качелей может быть сложной задачей, но в AAA State of Play мы стараемся упростить процесс сборки ваших собственных качелей, предлагая населению лучшие коммерческие фитинги для качелей. Конструкция концевой рамы сошек Jensen включает две опоры на концах фитинга. Сварные отверстия под винты позволяют затягивать направляющие к арматуре. Это оборудование делает установку безопасной для энтузиастов своими руками.

AAA State of Play действительно предлагает профессиональные услуги по установке, которые могут установить для вас поворотные кронштейны с А-образной рамой, но мы также хотим помочь толпе DIY.Наш список практических ресурсов и руководства по планированию игровых площадок помогут вам создать пространство, которое вы себе представляете.

И AAA State of Play — это гораздо больше, чем просто поворотные фитинги. Ознакомьтесь с нашими множеством других вариантов игровых структур и аксессуаров, от горок и спиннеров до пружинных всадников и конструкций для лазания, подходящих для детей всех возрастов. Наши продукты легко настраиваются, и вы можете связаться с нашими сотрудниками службы поддержки клиентов, чтобы помочь с заказом именно того продукта, который вам нужен. Мы также можем посоветовать вам, как установить кронштейн А-образной рамы для безопасности поворотного механизма.

Все продукты, продаваемые AAA State of Play, изготовлены из прочных материалов коммерческого качества, и мы с гордостью предлагаем доступные цены на все, что мы несем с собой. Свяжитесь с нами сегодня, чтобы получить бесплатное ценовое предложение, чтобы лично убедиться, как мы можем помочь вам начать качаться безопасно и стильно.

Качели для платформы DIY — Непослушная мамочка

Этот пост может содержать партнерские ссылки.

Когда мой муж искал качели, у него было несколько требований…

Он хотел качели, на которых оба ребенка (четырехлетний и двухлетний) могли поместиться одновременно, чтобы не было ссор из-за них.

Он также хотел, чтобы качели были легкими, чтобы, если они ударили кого-нибудь из детей, не повредили бы им.

Наконец, он хотел, чтобы он был относительно недорогим.

Он нашел эти качели для нескольких детей на Amazon, но цена была немного завышенной.

Swing-n-Slide Monster Web Swing был другим вариантом, но в конечном итоге он хотел прямоугольную платформу, а не круглую. (К тому же мне нравится, что на нашей платформе нет дыр, как в ремнях, используемых для этой платформы.)

Итак, как он часто бывает, когда он не мог найти именно то, что хотел, он решил построить это сам. Теперь вы можете сделать и DIY Platform Swing… за на намного дешевле, чем на Amazon!

Вот как выглядит готовая платформа DIY Platform Swing в действии:

— (2) 10 футов длины 1-дюймовой трубы из белого ПВХ Schedule 80

-1-дюймовый ПВХ уголки 90 градусов

–ПВХ цемент и грунтовка для ПВХ (также известна кака. пурпурный грунт)

–100 футов полой плетеной поли веревки (длина зависит от высоты вашего дерева)

–75–100 ярдов 1-дюймовой нейлоновой ленты

— заклепочный инструмент и заклепки 1/2 дюйма

1. Используйте ножовку, чтобы разрезать трубу из ПВХ на четыре части: две по 45 дюймов и две по 32 дюйма. (Это только те размеры, которые мы использовали. На самом деле вы можете настроить его на любой размер.)

2. Нанесите грунтовку ПВХ на сопрягаемые поверхности трубопровода из ПВХ и уголки из ПВХ.

3. Нанесите клей на сопрягаемые поверхности и прикрепите уголки к трубопроводу. Обязательно работайте быстро, потому что клей высохнет за 60 секунд. Позаботьтесь о том, чтобы соединить трубы и углы вместе, чтобы рама лежала ровно.

4. Просверлите отверстие 1/8 дюйма в раме на расстоянии 1/2 дюйма от угла на короткой стороне.

5. Прикрепите нейлоновую тесьму к раме следующим образом: Согните тесьму на дюйм поверх себя. Протолкните заклепку через перекрывающуюся часть ремня, которую вы только что сложили.Используйте заклепку, чтобы прикрепить ее к отверстию, которое вы просверлили в раме.

6. Следуйте схеме, чтобы сплести лямку, сначала горизонтально, начиная с выталкивающей заклепки №1 и заканчивая вытяжной заклепкой №2.

7. Затем переплетите его вертикально, начиная от вытяжной заклепки № 3 и заканчивая вытяжной заклепкой № 4.

8. Чтобы прикрепить качели к ветке дерева, мы использовали два узла в виде головы жаворонка, по одному по обе стороны от качелей.При необходимости вставьте ручку (необязательно).

Мои дети одержимы этими качелями. Это все, что они хотят делать, когда мы выходим на задний двор. Это был трудоемкий проект (больше всего заняло плетение лямок), но затраченные усилия того стоили.

Хорошо даже вздремнуть!

Разве это не удобно?

Эй, ты! Ошиваться. Мои паучьи чувства подсказывают, что вам может быть интересна одна из следующих публикаций…

Задний двор с заботой о детях

Теперь, когда погода наконец улучшилась, мы с трудом можем держать наших детей в доме.Они полностью одержимы игрой на свежем воздухе и оставались бы там днем ​​и ночью, если бы мы им позволили (что мы на самом деле стараемся делать как можно чаще, поскольку зима была такой долгой и холодной). Так как они хотят проводить так много времени у нас на заднем дворе, мы думали о том, чтобы создать для них качели и игровую структуру, но, будучи хитрыми родителями, мы чувствуем, что намерены делать это сами, а не просто покупка набора для сборки из коробки в магазине. Вот почему мы уже несколько недель ищем потрясающие наборы для качелей своими руками!

На всякий случай, если вам нравится идея сделать своим детям комплект качелей и игровую конструкцию своими руками на весну и лето так же, как и нам, а то и больше, вот 15 лучших идей, дизайнов и руководств, которые мы до сих пор сталкивались в поисках вдохновения и руководства.

1. Набор для горок и качелей со стенкой для скалолазания

Если вы собираетесь сделать для своих детей целый набор качелей и вложить для этого время, деньги и усилия, вы бы предпочли создать что-то, в котором есть несколько дополнительных функций, чтобы действительно порадовать их? Тогда, возможно, вы получите настоящее удовольствие от того, как в Professional Projects NY были не только качели, но и стена для скалолазания, которая ведет к горке с другой стороны.

2. Деревянные качели простые для начинающих

Возможно, вы на самом деле совсем новичок в мире строительства конструкций и обработки дерева, но вы абсолютно уверены в своих силах, чтобы сделать что-то достаточно прочное, чтобы на нем могли качаться ваши дети? В таком случае, SE’d определенно предлагает взглянуть на то, как HGTV описывает процесс создания этих простых деревянных качелей для начинающих.

3. Качели для самолета своими руками

Возможно, вы действительно достаточно удобны, чтобы создавать всевозможные формы и предметы, поэтому вместо того, чтобы строить целый набор качелей с собственной рамой и функциями, вы предпочли бы сосредоточиться на форме и теме и сделать необычное забавное дерево-качели, которое вы знаете, что ваши дети будут совершенно безумны? В таком случае, мы бы абсолютно предложили взглянуть на то, как Мастерская Уитни превратила своих маленьких будущих пилотов в великолепные деревянные качели в форме самолета.

4. Тренажерный зал в джунглях своими руками с качелями

Достаточно ли вам повезло иметь очень большой задний двор или зеленую зону рядом с вашим загородным домом, поэтому вы чувствуете сильное желание превратить своих малышей в целую игровую структуру, а не всего лишь несколькими качелями на раме? В таком случае, мы думаем, что вы просто могли бы стать идеальным человеком, чтобы попробовать повеситься в чем-то вроде этого полноценного тренажерного зала в джунглях, сделанного своими руками, и качелей, описанных пошагово в разделе «Как я это сделал».

5. Клубный домик своими руками и качели

Вы действительно изначально чувствовали себя разрывающимися между постройкой для детей качелей и постройкой им своего рода игрового домика на заднем дворе, имея всевозможные проблемы с выбором между ними? Ну кто сказал, что у вас есть , чтобы вообще выбирать между ними? Вместо этого посмотрите, как The Tool Belt создал этот очаровательный клуб, в котором есть собственный набор качелей, площадка на крыше, а также горки и , ведущие сверху вниз.

6. Палубный домик на дереве с качелями

Может быть, вместо того, чтобы разрываться между игровым домиком и качелями, вы изначально играли с идеей построить для своих малышей целый домик на дереве? В таком случае, мы думаем, вы собираетесь найти все, что хотите, в одном месте благодаря этому уникальному руководству от Аны Уайт! Они покажут вам, как сделать домик на дереве в виде палубы, в котором также есть качели, стена для скалолазания и даже поручни для обезьян.

7. Дворовая площадка с песочницей

На тот случай, если вы действительно очень опытны в деревообработке и ищете более совершенную идею и задачу, чем некоторые из проектов, которые вы видели до сих пор в нашем списке, вот потрясающий урок от Кенарри, который в основном показывает вам, в отличном состоянии. подробно, как это все сделать! Нам нравится, как они позволяют другим создать полноценную игровую площадку на заднем дворе со всеми интересными особенностями того, что вы можете увидеть в парке.

8. Качели платформы с тканевым покрытием

Вы на самом деле все еще планируете остановиться на чем-то меньшем и более экономном, потому что ваш двор очень маленький, но вы все еще намерены создать для своего ребенка что-то уникальное, что он может поразить? Тогда, возможно, вы предпочтете взглянуть на то, как Риз Диксон сделала эти фантастические качели на платформе, покрытые очень забавной тканью с ярким рисунком!

9. Качели для дерева своими руками

Действительно ли мы привлекли ваше внимание, когда начали говорить об идее сделать качели из дерева, но ваши дети немного старше и выше, и вы не уверены, что качели для самолета — идеальная концепция для них? Тогда будьте проще! Нам нравится, как в A Beautiful Mess, шаг за шагом, описывается простой процесс создания качелей из дерева в более классическом стиле. Это очень безопасно, но при этом доставляет много легкого удовольствия.

10. Качели базовые отдельно стоящие с качелями для гамака

На всякий случай, если вам понравилась идея сделать какую-то альтернативу, более крупные качели для вашего набора, но вы также хотели бы убедиться, что у детей есть пара обычных качелей, на которых можно поиграть, вот идея от Instructables, которая подарит вашим детям забавные варианты! Нам нравится, как они включили потрясающие веревочные качели для гамака с узлами, чтобы сочетаться с остальной частью их более классического набора.

11. Комплект качелей для гамака для взрослых

Вы не поверите, но дети — не единственные люди, которым весной и летом нравятся качели! Мы на самом деле полностью влюблены в то, как Pretty Handy Girl создала эти качели для взрослых на деревянном столе, которые идеально подходят для общения, чтения или отдыха на солнце.Нам нравится, что они даже поставили между ними небольшой столик, чтобы поставить напиток, пока вы слегка покачиваетесь на ветру!

12. Комплект для сдвижных качелей с фиксаторами

Если вы собираетесь построить для своих детей качели с нуля, действительно ли вы хотите убедиться, что это именно та часть, которая заставляет их двигаться и оставаться максимально активными , пока им весело? В этом случае, мы думаем, вы получите настоящий кайф от того, как Instructables создали этот простой набор качелей, который на одном конце также имеет набор обезьяньих стержней, которые ведут прямо в верхнюю часть горки.Это также идеальный вариант для дворов, расположенных на склоне.

13. Современные качели на раме своими руками

Что делать, если вы все еще думаете, что самая простая конструкция качелей — лучшая идея для ваших детей, потому что им действительно нужны простые качели, на которых можно поиграть со своими друзьями, но вы также из тех энтузиастов DIY, которые любят придать творческий и художественный характер всему, что вы делаете? Тогда мы уверены, что вы можете быть идеальным человеком, чтобы попробовать эту яркую современную раму качелей от HGTV!

14.Качели для перголы своими руками

Вы живете в таком месте, где все время попадает участок горячего, прямого солнца, и вы думали о том, есть ли способ построить для ваших детей качели, которые также будут давать им какая тень, пока они играют во дворе? В таком случае мы бы определенно предложили взглянуть, как Only From Scratch на самом деле сделали себе беседку для заднего двора вместо классической рамы и вместо этого прочно прикрепили к ней свои качели! Теперь дети могут качаться под более темным навесом.

15. Качели для троса и ковша

Возможно, вы просматривали наши различные варианты и пытались найти что-то более нетрадиционное и не требующее особого обслуживания, потому что вы работаете с ограниченным бюджетом, а переделанные проекты DIY — ваш любимый вид для дома? В этом случае у нас есть сильное чувство, что эти очаровательные качели из веревки и ведра, описанные шаг за шагом на Трех каналах, будут на вправо вверх по вашей аллее (пока ваши дети будут еще достаточно маленькими, чтобы поместиться в большом ведре, конечно)!

Делали ли вы раньше другие виды классных качелей своими руками, которые вам действительно нравились и которые нравились вашим детям, но которых вы не видите здесь в нашем списке? Расскажите нам все о том, что вы создали и как, в разделе комментариев или свяжите нас с фотографиями вашего готового изделия в разделе комментариев!

Как сделать простые качели на открытом воздухе

Снимите обувь, расслабьтесь и наслаждайтесь простыми летними днями на уютных качелях на открытом воздухе, которые вы можете сделать сами.Получите пошаговые инструкции ниже, чтобы узнать, как установить его на существующую беседку или на крыльцо.

Разрежьте доску шириной 10 дюймов на две части по 36 дюймов с помощью торцовочной пилы (Изображение 1). Если у вас нет торцовочной пилы, вы также можете использовать специальную пилу. Используя 1-дюймовую лопастную коронку, просверлите отверстия в каждом углу обоих деревянных брусков, получив в общей сложности восемь отверстий (Изображение 2). Профессиональный совет: Поместите кусок дерева под доски во время сверления, чтобы избежать раскалывания древесины при прохождении сверла через доску.Затем разрежьте доску 2×2 на две части по 18 дюймов и обрежьте все концы под углом 45 градусов (Изображение 3).

Отшлифуйте все куски дерева (Изображение 1). Разместите 36-дюймовые доски рядом. Используйте деревянные бруски 2×2, чтобы соединить доски вместе. Кусочки 2×2 должны быть помещены внутрь на пару дюймов после просверленных отверстий (Изображение 2). Закрепите детали 2×2 четырьмя внешними винтами (Изображение 3). Теперь это нижняя часть сиденья ваших качелей.

Затем разрежьте 50-футовую веревку пополам и завяжите на конце узел (Изображение 1).Пропустите первый кусок веревки, начиная с нижней стороны, равномерно через все четыре отверстия на одной стороне сиденья (Изображение 2). Завязать узел. Оставьте немного лишнего на концах, чтобы приспособиться, когда он повесится. Затем проделайте то же самое с другой стороной со вторым куском веревки. Посмотрите видео в верхней части этой статьи для наглядной инструкции.

Следуя инструкциям производителя, прикрепите рым-болты к конструкции, на которой вы будете подвешивать качели — в данном случае к беседке (Изображение 1).Перейдите сюда, чтобы узнать, как установить качели для крыльца. Затем проденьте все четыре нити веревки с одной стороны в карабин с поворотным замком. Пока он открыт, проденьте его через один из болтов с проушиной (Изображение 2). Затем закрутите карабин до закрытия. Проделайте то же самое с другой стороной качелей (Изображение 3). Профессиональный совет: Поместите качели на короткую лестницу, чтобы удерживать вес, пока вы работаете над подвешиванием веревки. Как только качели встанут на место, отрегулируйте веревку так, чтобы качели находились на высоте 18 дюймов от земли, что соответствует высоте стула.Отрежьте оставшуюся веревку на 6 дюймов от узла (Изображение 4). Растрепите концы руками, чтобы придать им легкий естественный вид (Изображение 5).

Набор планов

Easy Swing | Как собрать качели для двора

Наборы

Swing — отличные проекты для начинающих домашних мастеров и мастеров среднего уровня. Лучше всего начать с комплектов оборудования, которые поставляют фурнитуру и крепеж, но не пиломатериалов, или комплектов, которые поставляют готовые пиломатериалы, фурнитуру и крепеж.

Есть несколько вещей, которые вы должны знать, чтобы построить безопасный набор.

Проверьте винты и болты

Если вы выберете комплект крепежа (без пиломатериалов), узнайте у производителя, какие винты и болты поставляются вместе с фитингами. Некоторые производители поставляют свои комплекты с устойчивыми к ржавчине винтами и болтами, которые предназначены для установки в кедр, а не в пиломатериалы, обработанные давлением, которые являются гораздо более коррозионными.

Если вы строите качели из древесины, обработанной под давлением, вам потребуются крепежные детали с антикоррозийным покрытием, специально рассчитанным на устойчивость к коррозии древесины под давлением: крепежные элементы из нержавеющей стали или оцинкованные горячим способом.Если вы выберете кедр, то винты и болты, которые идут в комплекте, подойдут.

Используйте гайки, болты и шайбы для фиксации качелей

Я был шокирован, увидев, что вы можете купить комплекты крепежа для качелей, которые предназначены для установки с помощью стопорных винтов. Плохая идея. Никогда не закрепляйте качающуюся фурнитуру с помощью стягивающего винта, который может внезапно выскочить и отправить ребенка в полет. Качели аппаратное обеспечение должно быть обеспечено с помощью болта, шайб, и контргайкой некоторого вида.

Ознакомьтесь с этими десятью простыми правилами для более безопасной конструкции качелей и прочтите об опасностях коррозии, вызванных обработанными под давлением пиломатериалами.

Получите правильный комплект

Есть несколько вещей, которые нам нравятся в продуктах Swing-N-Slide. Во-первых, они поставляют все необходимое, включая предварительно вырезанные деревянные детали. Затем пиломатериалы подвергаются предварительной отделке, что сокращает затраты на обслуживание. Затем фитинги становятся прочными, предварительно обработанными, чтобы противостоять коррозии, а поворотное оборудование прикручивается болтами, чтобы предотвратить любое опасное выдергивание.

Вы можете попробовать что-нибудь простое и недорогое, например, этот набор, или что-то более сложное, например, то, что вы найдете в городском парке.Если вы действительно готовы принять вызов, всегда есть этот сложный набор.

Конечно, вы могли бы попробовать что-нибудь более сделанное своими руками. Например, этот комплект оборудования трудно превзойти по рентабельности, хотя он не включает в себя направляющие или винты для настила.


Деревянные качели Swing-N-Slide Orbiter

Игровой набор Swing-N-Slide Tremont Tower

Набор Swing-N-Slide Jamboree Fort Play

999 долларов.99

48635,33 руб. (25%)

Комплект оборудования для кастомных качелей Alpine

179,99 долл. США

$ 139,99 (22% скидка)


Строительство с нуля

Если вы достаточно удобны и все, что вам нужно, это простой набор качелей, то имеет смысл купить кронштейны и фитинги для качелей и спроектировать свой собственный набор качелей в виде А-образной рамы. Это экономичный вариант для молодых семей.

Этот сверхпрочный кронштейн от Eastern Jungle Gym делает процесс намного проще и безопаснее, а эти высококачественные поворотные фитинги со сквозными болтами только дадут вам больше спокойствия.

Добавить комментарий

Ваш адрес email не будет опубликован.
