Как получить 220 вольт из 12: Преобразователь с 12 на 220 своими руками

Как получить 220 вольт в автомобиле

Количество электрических и электронных приборов, потребность в которых возникает у человека ежедневно, постоянно растет. Достаточно вспомнить несколько наиболее распространенных: бритва, смартфон, ноутбук, фотокамера.

Некоторые из них имеют встроенные аккумуляторы небольшой мощности и могут быть заряжены от тока небольшого напряжения. Для них производитель, как правило, предусматривает зарядное устройство, работающее от разъема автомобильного прикуривателя. Однако есть и такие, которые могут работать только от бытовой сети, так как потребляют при зарядке аккумулятора достаточно большой ток. К таким приборам относится, к примеру, большая часть ноутбуков.

Кроме того, многие бытовые приборы, которые могут понадобиться в дальнем путешествии, могут работать только от бытовой сети с переменным стабилизированным напряжением 220 вольт и частотой 50 герц.

Инвертор, подключенный к бортовой сети, по сути, дает возможность иметь в машине обычную бытовую розетку

Жесткие требования к электросети обусловлены, как правило, наличием электрических компонентов, таких как насосы или компрессоры, которые просто не могут работать с электричеством плохого качества и быстро выходят из строя. Поэтому для подключения к бортовой сети автомобиля для них требуется прибор, который не только преобразует 12 вольт в 220, но и выдает на выходе ток, соответствующий ряду параметров.

Что такое инвертор и для чего он используется?

В бортовой сети автомобиля течет постоянный ток, имеющий напряжение 12 вольт. Инвертор, подключенный к бортовой сети, по сути, дает возможность иметь в машине обычную бытовую розетку, в которую можно включать бытовые приборы и инструменты: компьютеры, зарядные устройства для телефонов, микроволновки, холодильники и т.п.

Подбирать инверторы следует в зависимости от того, какие приборы будут с ними использоваться

Ограничений по использованию техники практически нет, но нужно всегда представлять, сколько потребляет тот или иной прибор, чтобы использовать с ним инвертор, рассчитанный на такое потребление, так как в маломощный инвертор, к примеру, включать холодильник нельзя – у него просто сгорят предохранители.

Классификация инверторов по мощности подключаемых потребителей и типу подключения к бортовой сети

От правильного подбора инвертора зависит не только его долгая и бесперебойная работа, но и сохранность автомобильной сети. Подбирать инверторы следует в зависимости от того, какие приборы будут с ними использоваться. Информация о средней и пиковой потребляемой мощности (пиковым потреблением называется максимальная мощность, которую способен потреблять прибор, как правило, снабженный электромотором или другим компонентом, требующим запуска) содержится в руководстве пользователя, в разделе «Основные технические характеристики». В соответствии с этими параметрами и следует подбирать инвертор.

Если в руководстве пользователя к прибору сказано, что пиковая мощность – 500 ватт при средней мощности 300 ватт, значит, нужно покупать инвертор на 1 кВт, с запасом. С одной стороны, прибор будет гарантированно запускаться и работать, с другой, используя инвертор, вы будете действовать в рамках техники безопасности.

Существует два основных направления классификации инверторов – по совокупной мощности подключаемых потребителей (200 В, 1 кВт и так далее), и по типу подключения – к разъему прикуривателя или напрямую к клеммам аккумулятора при помощи специальных силовых проводов, снабженных зажимами. Эти два параметра связаны напрямую – инверторы с мощностью на выходе до 200 ватт подключаются к прикуривателю, более мощные – к клеммам аккумулятора. Это деление связано с тем, что провода, ведущие к розетке прикуривателя, не рассчитаны на большое потребление, и если включить в розетку инвертор большой мощности, начнут греться, а если вовремя не сработает предохранитель, могут и оплавиться.

Как правильно установить и использовать инвертор

К использованию маломощных инверторов, которые подключаются к розетке прикуривателя особых требований не предъявляется. Температурный диапазон, в котором они могут работать — от -15 до +50 градусов в условиях нормальной влажности. Не стоит оставлять работающий прибор под прямыми лучами солнца. Не рекомендуется также прятать его в ящики и под сиденья, так как при работе инвертор греется, и тепло, во избежание отключения прибора, должно беспрепятственно отводиться от корпуса циркулирующим в салоне воздухом.

В принципе, все те же требования относятся и к более мощным инверторам, которые подключаются к клеммам аккумулятора. Есть и специфические важные требования: нельзя включать зажигание автомобиля и заводить мотор, если инвертор подключен к недемонтированному аккумулятору, к которому подключены клеммы проводки автомобиля.

В принципе, инвертор оснащен защитой от большинства нештатных ситуаций. К примеру, при падении тока на входе до напряжения менее 11 вольт на корпусе инвертора загорается сигнализатор, а если падение напряжения становится критичным, может подаваться и звуковой сигнал. Предусмотрена и защита от перегрева, а также от короткого замыкания.

Какие приборы можно подключать к инвертору и какие существуют ограничения

Большинство бытовых приборов, особенно, электронных, нетребовательны к «качеству» электротока в сети и не имеют режимов пиковой нагрузки. Однако аудиоаппаратура, например, хорошо работает от бытовой электросети и может работать плохо, если подключить ее к инвертору.

Дело здесь в одном из параметров тока на выходе из инвертора, который называется синусоидой. Не вдаваясь в технические подробности, можно сказать, что в бытовой электросети эта синусоида эталонная. Однако большинство имеющихся на рынке инверторов конструктивно не могут выдавать ток с идеальной синусоидой. Если же этот параметр все-таки сопоставим с бытовой сетью, прибор будет очень дорогим. Ток большинства инверторов имеет модифицированную синусоиду, а это значит, что в звучании колонок аудиосистемы, например, могут появится посторонние шумы, так называемые наводки.

Не любят модифицированную синусоиду насосы некоторых типов и еще ряд электрокомпонентов. Однако на работу подавляющего большинства приборов форма синусоиды влияния не оказывает. Как правило, в руководстве по эксплуатации инвертора все ограничения описаны.

Таким образом, чтобы подобрать подходящий инвертор, нужно сделать несложные вычисления. Необходимо подсчитать суммарное потребление всех приборов, которые вы в него собираетесь включать. При этом, если у электроприборов есть параметр пиковой нагрузки, нужно покупать инвертор с учетом именно этого параметра.

Кроме того, необходимо включать в расчет определенный запас, так как задокументированная пиковая нагрузка, к примеру, холодильника в момент запуска компрессора, может отличаться от заявленной. В случае правильного расчета потребления прибор гарантированно «потянет» все, что вы в него включите.

Остается сказать только о времени работы от аккумулятора без подзарядки. Лучше всего сделать это на примере. Автомобильный инвертор, рассчитанный на 2 кВт, способен питать дачную котельную с примерным расчетным потреблением 800 ватт в течение приблизительно 2 часов от аккумулятора емкостью 60 ампер-часов, при условии, что аккумулятор в нормальном рабочем состоянии. По истечении этого времени необходимо иметь под рукой сменный дополнительный аккумулятор.

Механический преобразователь 12 — 220 В

Всем привет! Речь пойдет о том, как сделать полностью механический преобразователь с 12 В постоянного до 220 В переменного напряжения. Мощность преобразователя 50 Вт, форма выходного сигнала — чистый синус. Фактически вся установка состоит из электродвигателя и мини генератора.

Понадобится

• Электродвигатель 775 серии — Али Экспресс.

• Трехфазный бесщеточный мини генератор — Али Экспресс.

• Два шкива и ремень — Али Экспресс.

• Аккумуляторная батарея 12 В.

• Розетка.


Изготовление преобразователя своими руками

Берем двигатель 775 серии. Он имеет питание 12 В и потребляет до 7,5 А

Берем шкив.

Одеваем шкив на двигатель и затягиваем специализированным ключом, идущим в комплекте.

Одеваем шкив на мини электрогенератор.


В качестве основания преобразователя будет использоваться деревянная дощечка.

Располагаем на ней двигатель и генератор параллельно друг другу.

Одеваем ремень и замечаем расстояние, которое нужно соблюсти между генератором и мотором, чтобы ремень был натянут.

Металлическими скобами фиксируем двигатель. Предварительно в доске были сделаны отверстия под саморезы.

Фиксируем генератор и одеваем ремень на шкивы.

Прикручиваем розетку. Из генератора выходит три провода. К колодке подключаем любые два, один будет не задействован.


Устанавливаем аккумуляторную батарею.

Подключаем к двигателю через выключатель.

Сам выключатель приклеим к батарее горячим клеем.

Вид готового преобразователя напряжения.

Испытания

Включаем устройство. Слышен шум работы мотора.
Хоть бесщеточный генератор выдает общую мощность 50 Вт, этого хватает чтобы зажечь лампу 40 Вт одной фазой.

Со светодиодной лампой справляется на раз-два.

Заряжать телефон возможно без труда.

Большим плюсом данной конструкции является то, что преобразователь выдает трехфазное напряжение частотой примерно 50 Гц с абсолютно чистым синусом. Возномно это вам где-нибудь может пригодится.

Смотрите видео

Работу преобразователя смотрите в видеоролике.

Светодиодные понижающие трансформаторы 220 — 12/24/36 вольт

Типы комплектующих:

Показаны первые 12 товаров из 17 штук.

---

Светодиодный понижающий трансформатор 12/24/36 вольт предназначен для подключения к бытовой электросети (220 вольт) светодиодных ламп и ленты, рассчитанных на пониженное напряжение (12V, 24V, 36V) постоянного или переменного тока.

Каждый из представленных светодиодных трансформаторов 220 — 12 обеспечивает стабильное выходное напряжение 12V, что гарантирует долгий срок службы подключённого светодиодного оборудования. Также имеется несколько моделей электромагнитных трансформаторов на 24 и 36 вольт.

Как определить нужную мощность понижающего трансформатора?

Выбрать трансформатор очень просто: сложите мощности всех низковольтных источников света, которые Вы собираетесь подключить к трансформатору, и к полученному числу добавьте 20%. В результате вы получите минимальную номинальную мощность необходимого светодиодного трансформатора.

Диапазон мощностей имеющихся у нас в продаже понижающих трансформаторов позволяет подобрать трансформатор для любого случая.

Понижающие трансформаторы 12 вольт. Разные виды и ракурсы.

Мы не рекомендуем производить установку трансформатора в местах с повышенной влажностью и/или температурой, например, в сауне или бассейне.

Зачем трансформатор, если проще установить лампы на 220 вольт?

Возможно, что и проще, но мы всегда рекомендуем по возможности устанавливать светодиодные лампы на 12 вольт в паре с 12-и вольтовым трансформатором постоянного тока.

Первичные затраты у Вас не увеличатся, так как лампы на 12 вольт стоят дешевле своих 220-и вольтовых аналогов, и эта разница покрывает цену трансформатора.

Но при этом Вы получаете существенный плюс — надёжность. Светодиодные лампы работают долго, но срок службы 12-и вольтовых светодиодных ламп, как правило, ещё больше, т. к. они дополнительно защищены (от электронных шумов и бросков напряжения в электросети) внешним мощным понижающим трансформатором.

Как купить?

В нашем интернет-магазине Вы можете выбрать и купить светодиодный понижающий трансформатор 220 — 12/24/36 вольт любой мощности от 12 до 500 ватт — просто положите нужную модель в корзину и оформите заказ.

Мы осуществляем доставку по России и СНГ.

ПРОСТОЙ И МОЩНЫЙ ПРЕОБРАЗОВАТЕЛЬ 12-220

---

   Такой вариант преобразователя напряжения можно использовать для самостоятельного повторения. Основное достоинство — надежная работа, простота ну и разумеется мощность. Многие, кто увидят схему, наверняка не поверят, что такой простой инвертор может отдавать такую мощность, но на самом деле это так. К стати о мощности, в ходе испытаний удалось получить скромные 200 ватт от источника 12 Вольт, но разумеется это не предел, инвертор может работать и от напряжения 24 вольт, при этом без каких-либо замен в схеме, в этом случае чистая мощность на выходе будет в районе 300 ватт, но и это не предел — мощность можно поднять до 500 ватт! И это вполне реальные показатели.



Схема преобразователя 12-220

   Схема довольно часто встречается в сети, на некоторых ресурсах замечал ошибки, поэтому в лишний раз предоставлю полностью РАБОЧИЙ вариант преобразователя. Инвертор работает точно так, как и любой другой двухтактный преобразователь. Дополнительных генераторов частоты он не содержит, силовым звеном в схеме являются мощные N-канальные полевые ключи работающие по принципу мультивибратора.

   Работая на определенной частоте в первичной обмотке импульсного трансформатора образуется переменное напряжение высокой частоты, а дальше все согласно методу индукции.

   Ключи в ходе работы перегреваются, поскольку КПД схемы не на высоком уровне (не более 65%), следовательно, ключи обязательно установить на теплоотводы, при этом не забывать про слюдяные прокладки.

   Трансформатор можно не мотать, а взять готовый, от компьютерного блока питания, при этом подойдут ЛЮБЫЕ трансформаторы от любого блока питания, не зависимо от марки и даты изготовления блока.



Видео работы преобразователя

   Стабилитроны в схеме желательно на 1 ватт с напряжением стабилизации 12-15 Вольт, нужны они для стабилизации напряжения на затворах ключей, иначе есть опасность перенапряжения, а как мы знаем, полевые транзисторы управляются напряжением и повышение допустимого напряжения на затворе может привести к выходу из строя транзистора. Диоды — любые быстрые и ультрабыстрые диоды с током 1 Ампер и более, можно из доступных диодов использовать UF4007, HER107, HER207, HER307, MUR460, BYV26 и т.п. Расчеты под трансформатор не предоставлю, поскольку наилучший вариант использовать готовый трансформатор от компьютерного блока питания.

Поделитесь полезными схемами

---

---

---

СЕТЕВОЙ БЛОК ПИТАНИЯ НА 5 ВОЛЬТ     Само устройство состоит из нескольких деталей и наладки не требует, работает сразу после включения. На выходе строго 5 вольт, хотя блок питания и не содержит понижающего сетевого трансформатора.

---

---

Казино Вулкан Stars в 2020 году Со стремительным развитием сети интернет растет и количество предложений от создателей сайтов азартного направления. Игровая индустрия ‒ это отдельная, яркая и эффектная по-своему ниша, где спрос формируется влиянием активности игроков.

Блок питания. Блок питания Как сделать из 12 вольт 3.7 вольта

DC-DC преобразователь 12>3 Вольт, был создан для запитки маломощных плееров с питанием от двух пальчиковых батареек. Поскольку плееры были предназначены для работы в автомобиле, а бортовая сеть автомобиля доставляет 12 Вольт, то каким-то образом нужно было понизить напряжения до номинала 3-4 Вольт.

При заведенном двигателе автомобиля, напряжение бортовой сети повышается до 14 Вольт, это тоже нужно принять во внимание.

Недолго думая, решил изготовить самый простой понижающий преобразователь, если представленное устройство вообще можно назвать преобразователем. Конструкция DC-DC преобразователя довольно проста и основана на явлении спада напряжения, которое проходит через кристалл полупроводникового диода. Как известно, проходя через полупроводниковый диод, номинал постоянного напряжения спадает в районе 0,7 Вольт. Поэтому, чтобы получить нужный спад напряжения, были использованы 12 дешевых полупроводниковых диода серии IN4007. Это обычные выпрямительные диоды с током 1 Ампер и с обратным напряжением порядка 1000 Вольт, желательно использовать именно эти диоды, поскольку они являются самым доступным и дешевым вариантом.

Ни в коем случае не стоит использовать диоды с барьером Шоттки , на них спад напряжения слишком мал, следовательно, для наших целей они не подходят.

После диодов желательно поставить конденсатор (электролит 100-470мкФ) для сглаживания пульсаций и помех.

Выходное напряжение нашего «DC-DC преобразователя» составляет 3,3-3,7 Вольт, выходной ток (максимальный) до 1 Ампер. В ходе работы диоды должны чуток перегреваться, но это вполне нормально.

Весь монтаж можно выполнить на обычной макетной плате или же навесным образом, но не стоит забывать, что вибрации могут разрушить места припоев, поэтому в случае использования навесного варианта, диоды желательно приклеить друг к другу с помощью термоклея.

Аналогичным способом можно понизить напряжение бортовой сети автомобиля до 5 Вольт, для зарядки портативной цифровой электроники — планшетных компьютеров, навигаторов, GPS приемников и мобильных телефонов.

Напряжение 12 Вольт используется для питания большого количества электроприборов: приемники и магнитолы, усилители, ноутбуки, шуруповерты, светодиодные ленты и прочее. Часто они работают от аккумуляторов или от блоков питания, но когда те или другие выходят из строя перед пользователем возникает вопрос: «Как получить 12 Вольт переменного тока»? Об этом мы расскажем далее, предоставив обзор наиболее рациональных способов.

Получаем 12 Вольт из 220

Наиболее часто стоит задача получить 12 вольт из бытовой электросети 220В. Это можно сделать несколькими способами:

1. Понизить напряжение без трансформатора.
2. Использовать сетевой трансформатор 50 Гц.
3. Использовать импульсный блок питания, возможно в паре с импульсным или линейным преобразователем.

Понижение напряжения без трансформатора

Преобразовать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя способами:

1. Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
2. Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
3. Использовать автотрансформатор или дроссель с подобной логикой намотки.

Гасящий конденсатор

Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:

• Блок питания не универсальный, поэтому его рассчитывают и используют только для работы с одним заведомо известным прибором.
• Все внешние элементы блока питания, например регуляторы, если вы будете использовать дополнительные компоненты для схемы, должны быть изолированы, а на металлических ручках потенциометров надеты пластиковые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме не установлен стабилитрон или стабилизатор для низкого постоянного напряжения.

Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно.

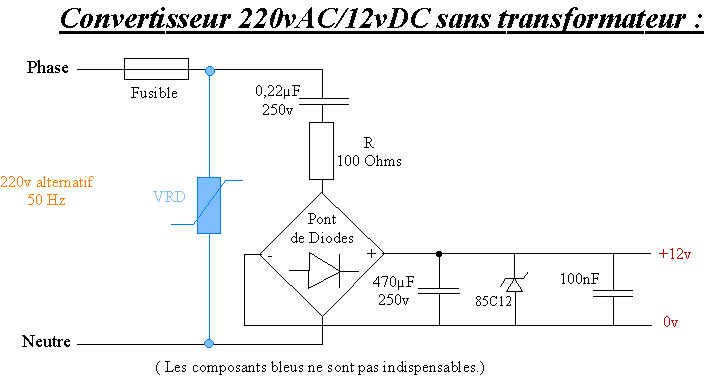

Схема изображена на рисунке ниже:

R1 – нужен для разрядки гасящего конденсатора, C1 – основной элемент, гасящий конденсатор, R2 – ограничивает токи при включении схемы, VD1 – диодный мост, VD2 – стабилитрон на нужное напряжение, для 12 вольт подойдут: Д814Д, КС207В, 1N4742A. Можно использовать и линейный преобразователь.

Или усиленный вариант первой схемы:

Номинал гасящего конденсатора рассчитывают по формуле:

С(мкФ) = 3200*I(нагрузки)/√(Uвход²-Uвыход²)

С(мкФ) = 3200*I(нагрузки)/√Uвход

Но можно и воспользоваться калькуляторами, они есть в онлайн или в виде программы для ПК, например как вариант от Гончарука Вадима, можете поискать в интернете.

Конденсаторы должны быть такими – пленочными:

Или такие:

Остальные перечисленные способы рассматривать не имеет смысла, т.к. понижение напряжения с 220 до 12 Вольт с помощью резистора не эффективно ввиду большого тепловыделения (размеры и мощность резистора будут соответствующие), а мотать дроссель с отводом от определенного витка чтобы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.

Блок питания на сетевом трансформаторе

Классическая и надежная схема, идеально подходит для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.

В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L7812 или любой другой для нужного напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:

Uвых=Uвх*Ктр

Ктр – коэффициент трансформации.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше, чем выходное напряжение БП – 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом.

Трансформатор должен выдавать 12-15В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.

Также хочется добавить схему регулируемого БП на LM317. С его помощью вы можете получить любое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора.

12 Вольт из 24 Вольт или другого повышенного постоянного напряжения

Чтобы понизить напряжение постоянного тока из 24 Вольт в 12 Вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если нужно запитать 12 В нагрузку от бортовой сети автобуса или грузовика напряжением в 24 В. Кроме того вы получите стабилизированное напряжение в сети автомобиля, которое часто изменяется. Даже в авто и мотоциклах с бортовой сетью в 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах.

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К ней можно подключить нагрузку током до 1-1,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится – на 0,5В.

Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.

Или импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.

Схемы подключения аналогичны L7812 и КРЕНкам. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM2596. На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.

Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.

Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!

Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:

Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.

Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.

Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!

Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.

Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник…
Шаг 1: Какие детали необходимы для сборки блока питания…
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок….
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ — 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие…

Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Схема блока питания 12в 30А .
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения…
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0.1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.

Ремонт и доработка китайского блока питания для питания адаптера.

Из 12 В делаем 220 вольт в авто, или как заряжать ноутбук в автомобиле (и не только)

Лето – пора отпусков, путешествий и вылазок в лес или на море. Кто из нас не мечтает в погожий летний денек выбраться из душного офиса, запрыгнуть в автомобиль и отправиться навстречу приключениям?

Facebook

Twitter

Вконтакте

Google+

В поездках нередко возникает необходимость зарядить различные гаджеты, без которых многие уже не представляют свою жизнь. В таких случаях весьма пригодится розетка (автомобильный инвертор) в машине, установить которую совсем несложно.

Трудно найти второй настолько же полезный аксессуар для автомобиля, как преобразователь напряжения (инвертор). Вкратце, он добавляет розетку 220 В к любому автомобилю, позволяя подключать что угодно — от ноутбука до телевизора с плоским экраном.

Представьте себе телевизор (до 30 дюймов), который транслирует в прямом эфире матч прямо в салоне вашей машины. Либо подключите к розетке микроволновку и подогрейте себе что-нибудь вкусное.

ПО ТЕМЕ: 7 аксессуаров для iPhone и iPad, которые нужно иметь в каждом автомобиле.



Содержание статьи

Что такое автомобильный инвертор?

Современные автомобили оснащены огромным количеством приборов, работающих от аккумулятора. Все они рассчитаны на напряжение 12 В, но что делать в ситуациях, когда требуется 220 В? На помощь придет автомобильный инвертор – преобразователь напряжения с 12 В до 220 В. Это настоящая палочка-выручалочка для автомобилистов, которая позволит использовать в автомобиле бытовые приборы, такие как домашняя аудиосистема, телевизор или холодильник. Качественный преобразователь оснащен защитными механизмами, предохраняющими устройство от возгорания в случае его перегрева. На рынке также представлены модели, в которых предусмотрено активное охлаждение воздушного типа.

Внешне инверторы представляют собой боксы небольшого размера, подключаемые к прикуривателю или к электрической системе автомобиля. Они оснащены несколькими розетками для бытовых приборов, а некоторые устройства даже включают порты USB для подсоединения мобильных гаджетов.

ПО ТЕМЕ: Автомобильная зарядка для iPhone и гаджетов на Android: как выбрать + 10 лучших вариантов.



Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?

Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.

Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.

Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.

Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.

Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.

В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь.

ПО ТЕМЕ: Как правильно выбрать внешний аккумулятор (повербанк).



Чем дорогие инверторы отличаются от дешевых?

В отличие от большинства устройств и гаджетов стоимость преобразователя зависит не от популярности торговой марки, а от его мощности и других функций. Эксперты разделяют инверторы на три категории:

До 300 Вт – наименее мощные модели, которые, чаще всего, подключаются через прикуриватель. Некоторые устройства из этой категории можно подключать напрямую к электросети авто, но для этого придется потратить немало усилий. В основном автомобилисты покупают такие девайсы для зарядки мобильных устройств и некоторых моделей ноутбуков, хотя чаще всего проще просто подключить зарядку к прикуривателю.

300 Вт — 1500 Вт – стандартные инверторы, которые подсоединяются к электросети машины. Их можно использовать для подключения телевизора, микроволновой печи, ноутбуков и прочих приборов.

Свыше 1500 Вт – особо мощные преобразователи, подключаемые только к аккумулятору машины. Они могут применяться для работ на дикой местности (например, если речь идет о строительстве).

При выборе инвертора убедитесь, что он превосходит ваши гаджеты по мощности примерно на 20-30%. Подключение слишком мощного устройства может быть чревато выходом из строя инвертора и повреждением проводки в автомобиле (по крайней мере, в теории).

Если вы намерены использовать приборы, которым требуется не меньше 220В, выбирайте инверторы мощностью более 1500 Вт, так как модели на 300 Вт вряд ли обеспечат напряжение свыше 200В.

Купить инвертор Foval 1500 Вт с бесплатной доставкой

Купить инвертор Foval 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор Foval 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор UKC 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор повышенной мощности UKC 4000 Вт с бесплатной доставкой

ПО ТЕМЕ: Авто видео регистратор: как выбрать и купить лучший в 2019 году.



Три режима работы автомобильных инверторов

Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.

Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.

Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.

Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.

ПО ТЕМЕ: Беспроводная зарядка для iPhone XS, iPhone XR, iPhone X и iPhone 8 / 8 Plus: 20 лучших вариантов.



Как правильно выбрать автомобильный инвертор

При выборе преобразователя следует учитывать, какие устройства будут к нему подключаться, а также ряд прочих аспектов:

1. Мощность генератора автомобиля. Покупая инвертор, стоит помнить, что его мощность не должна превышать 50% мощности генератора, чтобы преобразователь не разряжал аккумулятор (по крайней мере в случае, если к нему подключены бытовые приборы). Примерно половина его мощности будет затрачена на обеспечение нужд систем машины, а остальное пойдет на подключенные устройства. Если не соблюдать это правило, вы рискуете остаться с разряженным аккумулятором.

2. Устройства. Преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, в том числе с учетом данных о том, сколько мощности требуется гаджетам при запуске, в нормальном режиме и на пике. Как уже указывалось выше, только самые мощные преобразователи могут обеспечивать напряжение в 220 В.

3. Модель использования инвертора. Как правило, прикуриватель в машине выдает не более 100 Вт, поэтому стоит учитывать этот аспект, если вы присматриваетесь к инвертору, который подключается через гнездо прикуривателя. На выбор устройства также может повлиять место, где должна располагаться розетка (внутри салона или нет), а также желаемая мощность.

4. Торговая марка. Качественные инверторы от известных брендов обладают защитой от короткого замыкания и возгорания, чего не скажешь о китайских устройствах сомнительного происхождения. При покупке инверторов лучше обращаться в крупные сетевые магазины, чтобы не попасть на откровенно некачественную модель.

5. Тип розетки. При покупке инвертора нужно уточнить тип розетки, поскольку не все из них являются универсальными и подходят под все типы вилок.

6. Дополнительные функции. Инверторы с высоким ценником предлагают широкий ассортимент дополнительных возможностей, например, информационные экраны, изменение напряжения или поддержку USB. Если функционал для вас бесполезен, лучше не тратить лишние деньги и обратить внимание на что-нибудь попроще.

ПО ТЕМЕ: Чехол-зарядка для iPhone: подборка лучших вариантов в соотношении цена / качество.



Как правильно использовать инвертор

Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:

1. При запуске двигателя автомобиля инвертор должен быть выключен.

2. После включения инвертора следует подождать 10-15 секунд.

3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.

Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.

Смотрите также:

Facebook

Twitter

Вконтакте

Google+

Преобразователь с 12 на 220 своими рукам

Автор Aluarius На чтение 5 мин. Просмотров 954 Опубликовано 25.11.2015

Нет смысла, наверное, говорить о том, что использование преобразователя напряжения с 12 на 220 вольт, это требование, которое обусловлено некоторыми низковольтными сетями, применяемыми в современном быту. И это не только освещение. Конечно, самый простой вариант – это купить такой прибор. Но многие начинающие электрики задаются вопросом, можно, а если можно, то, как сделать преобразователь с 12 на 200 вольт своими руками? Давайте разберемся в этом вопросе, и опишем схему прибора, основанную на современной элементной базе. Правда, схема будет простейшей с минимальным количеством узлов и деталей.

Начнем с того, что давно существуют схемы, которые основаны на использовании обычных автомобильных аккумуляторов. Это, во-первых, удобно, когда дело доходит до полевых условий необходимости получить заряд напряжением 12В. Во-вторых, само устройство преобразователя достаточно просто. В его основу входит генератор, который управляет транзисторами большой мощности. Те, в свою очередь, как говорится, «раскачивают» трансформатор, установленный на выходе схемы.

Но у этого прибора была одна проблема. Чтобы управлять мощными транзисторами, необходимо было собрать так называемый каскад, куда входят транзисторы средней мощности и малой. То есть, сам прибор увеличивался в размерах, и не только из-за каскада. Чтобы охладить всю эту конструкцию, приходилось устанавливать и достаточно внушительный радиатор.

Как дело обстоит сейчас

Современная элементная база дает возможность сегодня упростить вышеописанную конструкцию до минимума.

Микросхема КР1211ЕУ1

• Для этого придется сначала заменить громоздкий генератор специальной микросхемой марки КР1211ЕУ1. Обратите внимание, что эта микросхема отечественного производства, зарубежных аналогов вы не найдете.
• Вместо силовых ключей лучше всего использовать транзисторы IRL2505, они мощного исполнения и применяются в электрических схемах автомобиля. Кстати, их сопротивление равно 0,008 Ом, что не соизмеримо с механическими контактами.

Схема подключения

Вот схема сборки преобразователя напряжения 12 220 своими руками:

В принципе, схема достаточно проста, поэтому собрать ее будет несложно. Но хотелось бы обратить внимание на некоторые нюансы.

Схема КР1211ЕУ1 имеет два выхода: прямой (на рисунке он обозначен позицией «4») и инверсный (позиция «6»). Сигнал на этих двух выходах достаточный, чтобы управлять силовыми ключами. При этом сами ключи открываются только под действием импульса высокого уровня. При работе преобразователя между микросхемой и силовыми ключами формируется низкий уровень или, как называют его специалисты, «пауза». Она краткосрочна, но этого бывает достаточно, чтобы удерживать оба транзистора в закрытом положении. Для чего это необходимо? Цель одна – исключить появления так называемого сквозного тока, который появляется в том случае, если оба ключа будут открыты одновременно.

Теперь несколько позиций по самой схеме.

• Цепочка R1-C1 – задает частоту самого генератора. Цепочка R2-C2 – это пусковой элемент.
• Трансформатор «Т1» и два транзистора IRL2505 (на схеме они обозначены как VT1 и VT2) создают выходной двухтактный каскад. Так как сопротивление транзисторов ничтожно мало, то рассеивание мощности при открытых ключах практически не происходит, даже в том случае, если сила тока в сети будет большой. Поэтому в преобразователь данного типа, у которого мощность не превышает параметр 200 ватт, можно радиаторы и не устанавливать.
• При этом транзисторы могут через себя пропускать ток, постоянного действия, величиной до 104 А, а импульсный до 360 А. в свою очередь, это позволяет использовать в преобразователе трансформатор мощностью в 1000 ватт. То есть, при напряжении в сети 220 вольт можно снять нагрузку величиной 400 Вт.

По сути, получается так, что в преобразователь 12-220 данного типа можно устанавливать любой трансформатор, у которого две катушки на 12 вольт. Но при этом придется учитывать соотношение мощности самого прибора с мощностью потребляющей сети, это соотношение должно быть 2,5. То есть, преобразователь должен иметь мощность в 2,5 раза выше, чем у потребителей в сумме.

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ.

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Как преобразовать 12 В постоянного тока в 220 В переменного тока

В статье объясняется очень простой метод получения 220 В переменного тока от источника 12 В постоянного тока. В этой идее используется топология повышения на основе индуктора / генератора с помощью IC 555.

Мы хорошо знакомы с инверторами, которые преобразуют потенциал постоянного тока в более высокие потенциалы переменного тока на уровнях сети.
Однако эти устройства включают сложные и дорогие конфигурации для получения требуемых выходов.

Гораздо более простой подход к достижению вышеуказанных результатов заключается в использовании схемы повышающего преобразователя MOSFET.

Если формы сигналов не критичны для ваших приложений, этот метод может быть намного проще и дешевле в реализации.

Работа схемы

Обращаясь к схеме ниже, мы видим, что вся идея основана на универсальной вечнозеленой IC 555.

Здесь он настроен в своем стандартном нестабильном режиме мультивибратора для генерации необходимых импульсов с частотой, определяемой резисторы 4к7, 1к и конденсатор 680пФ.

Рабочий цикл можно соответствующим образом отрегулировать, экспериментируя с резистором 1 кОм.

Выходной сигнал поступает на вывод № 3 ИС, который подается на затвор N-канального МОП-транзистора.

При включении питания положительные импульсы, исходящие от контакта № 3, включают МОП-транзистор на полную проводимость.

В течение вышеуказанных периодов высокий потенциал 12 В через катушку подтягивается к земле через МОП-транзистор.

Как мы все знаем, индукторы всегда пытаются противостоять мгновенным изменениям полярности тока через них, поэтому во время отрицательных импульсов, когда МОП-транзистор остается выключенным, вынуждает катушку сбросить сохраненный в ней потенциал в виде импульса ЭДС высокого напряжения в выход.

Это напряжение может быть равным 220В и дает необходимый потенциал на показанном выходе схемы.

Вышеупомянутая простая операция непрерывно повторяется на заданной частоте, обеспечивая на выходе постоянное напряжение 220 В переменного тока.

BC547 и его базовая сеть предназначены для ограничения выходного напряжения до необходимой степени.

Например, если требуемый выходной сигнал составляет 220 В, предустановку 47 К можно отрегулировать так, чтобы отметка 220 В никогда не превышала, независимо от скорости обратной ЭДС катушки или колебаний входного напряжения.

МОП-транзистор может быть любого типа на 30 В, 50 А, например, можно использовать NTD4302.

Провод катушки должен быть достаточно толстым, чтобы выдерживать до 30 и более ампер.

Принципиальная схема

Схема расположения выводов IC 555

Информация о расположении выводов Mosfet IRF 540

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Ватт Дешевле на 110 или 220 Вольт?

Ватт Дешевле на 110 или 220 Вольт?

Сколько я сэкономлю на счете за электроэнергию, если включу свет в 220 вольт?
Быстрый ответ: Наверное, ничего.

Это распространенное заблуждение о том, как работает электричество и как компании взимают с вас плату.Часто упоминаемый аргумент в пользу экономии денег в том, что сила тока вдвое меньше, когда на ходу горит 220 вольт. 110 вольт. Это правда, но коммунальная компания не взимает плату за силу тока, они берут с вас плату за мощность. Они выставляют вам счет в киловатт-часах. Киловатт-час составляет 1000 Вт использования в течение одного часа или примерно соответствует 1000 Вт при работе на один час. Для этого есть хорошая формула: мощность / напряжение = сила тока. Если мы подставляем цифры для натриевой лампы для выращивания на 1000 Вт, вы можете видеть, что, хотя напряжение и сила тока могут изменяться, мощность всегда остается неизменной.

1000 Sodium Grow Light
На 110 В: 1100 Вт / 110 В = 10 А — На 220 В: 1100 Вт / 220 В = 5 А
Обратите внимание, что натриевый балласт мощностью 1000 Вт потребляет 1100 Вт.

Прямо сейчас, когда я получаю вопрос «а почему они заставляют вещи работать на 220 вольт? »Обычно большие машины и приборы, потребляющие много энергии работать от 220 вольт (или больше) в основном из-за размера провода, который вам понадобится запустить их на 110 вольт было бы очень большим. Калибр и длина провода будут определите максимальную силу тока, с которой он справится, прежде чем он расплавится! По цепи 220 вольт, нагрузка разделена между двумя проводами на 110 вольт. Это позволяет использовать провод меньшего размера. Это подводит нас к «вероятно» части ответа. Есть еще один фактор, это падение напряжения или потеря напряжения при прохождении тока по проводу. Нижний сопротивление на проводе, тем меньше падение напряжения. Если вы используете один или два фонаря в обычном доме с автоматом на небольшом расстоянии, эффективность потери из-за падения напряжения могут быть недостаточно значительными, чтобы оправдать замену проводки. комната для выращивания на 220 вольт.

Дополнительная информация:

Рассчитайте стоимость электроэнергии для эксплуатации растут свет.

Как построить четырехколесный светильник для выращивания растений Контроллер менее чем за 80 долларов

Этот предмет слишком тяжелый, слишком большой, опасный или слишком хрупкий для отправки с помощью UPS или USPS, и его необходимо отправить на поддоне. Такой товар выгоднее заказывать крупным заказом.

Закрыть

Преобразователи мощности 220 В — 110 220 В

• Продажа

  • Этот сверхмощный инвертор 220 В / 50 Гц подключается непосредственно к 12-вольтовой батарее постоянного тока для питания европейских микроволн 220 В / 50 Гц, электроинструментов и электроники в вашем автомобиле!
  • Power Bright ERP2300-12 Инвертор с модифицированной синусоидальной волной, 2300 Вт, выход переменного тока 220 В, 50 Гц, штекер прикуривателя 12 В; Встроенный охлаждающий вентилятор, индикатор перегрузки, выход переменного тока 220 В, 50 Гц, обеспечивает 19.2 ампера, индикатор перегрузки, выключатель питания, 11,5 x 7,5 x 2,75 (ERP230012 ERP-230012 ERP2300 ERP-2300 PBI2300E-12 PBI2300E12
  Подробнее
• • Продолженная мощность 3500 Вт
  • Пиковая мощность нагрузки
  • Вход Диапазон напряжения постоянного тока 10-15,5 В
  • Потребляемый ток без нагрузки
  • Диапазон выходной частоты 50 +/- 3 Гц
  • Диапазон выходного напряжения 220 +/- 10% при 50 Гц
  • Макс. эффективность мощности> 90%
  • Макс.наружная температура
  • Сигнализация низкого напряжения, уровень 11 +/- 0.5V
  • Уровень отключения высокого напряжения 15,5 +/- 1 В
  • Защита от короткого замыкания Да
  • Уровень отключения низкого напряжения 10 +/- 0,5 В
  • Размеры (ДxШxВ) в 19,92 x 8,9 x 6,1
  • Защита от перегрузки Да
  Узнать больше

  ERP3500-12-220Volts

  В корзину

• • Power Bright 220V 50Hz 900 Watt Inverter. 900 Вт непрерывная мощность 1800 Вт пиковая мощность 220 Вольт 50 Гц Выход переменного тока Анодированный алюминиевый корпус обеспечивает максимальное рассеивание тепла 3 фута 8 проводов для манометра AGW в комплекте Встроенный охлаждающий вентилятор Индикатор перегрузки Отключение при перегрузке Отключение при коротком замыкании Тепловое отключение Выключатель питания
  • 900 непрерывная мощность
  • 1800 Вт пиковая мощность
  • Обеспечивает 4.1 А
  • Корпус из анодированного алюминия обеспечивает надежность
  • Встроенный вентилятор охлаждения
  • Внешний, заменяемый 30
  Узнать больше
• • Непрерывная мощность 400 Вт
  • Пиковая мощность 800 Вт
  • Обеспечивает 1,8 А
  • Корпус из анодированного алюминия обеспечивает долговечность
  • Встроенный вентилятор охлаждения
  • Внешний сменный предохранитель лопатчатого типа на 30 А
  • Штепсельная вилка 12 В
  • Розетка переменного тока 220 В, 50 Гц (ЕВРОПЕЙСКАЯ РОЗЕТКА)
  • Индикатор перегрузки
  • Выключатель питания
  • Штекер прикуривателя
  • Выключатель питания
  • Форма выходной волны измененная синусоида
  • Потребление холостого хода
  • Эффективность До 90%
  • Диапазон входного напряжения 10-15 В постоянного тока
  • Более
  Узнать больше

• Продажа

  • Продолженная мощность 3500 Вт
  • Пиковая мощность нагрузки
  • Диапазон входного постоянного напряжения 10-15. 5 В
  • Потребляемый ток без нагрузки
  • Диапазон выходной частоты 50 +/- 3 Гц
  • Диапазон выходного напряжения 220 +/- 10% при 50 Гц
  • Макс.эффективность мощности> 90%
  • Макс.наружная температура
  • Уровень аварийного сигнала низкого напряжения 11 +/- 0,5 В
  • Уровень отключения по высокому напряжению 15,5 +/- 1 В
  • Защита от короткого замыкания Да
  • Уровень отключения по низкому напряжению 10 +/- 0,5 В
  • Размеры (ДxШxВ) в 19,92 x 8,9 x 6,1
  • Перегрузка Protect Yes
  Узнать больше

  PR5000-12-220volts

  В корзину

• Sale

  13.Максимальная нагрузка 8 В, ампер 23 А, Переключаемый, регулируемый. Узнать больше

Как установить розетку на 220 В

Установить розетку на 220 В совсем не сложно. Следуя инструкциям в моем видео, все будет в порядке.

Большое заблуждение состоит в том, что вы можете установить только одно устройство / розетку 220 В на одну цепь / выключатель. Хотя для каждых 220 устройств на розетку будет лучше, если на них будет отдельный выключатель.

Итак, вот сделка по установке более одного на каждую цепь.Между прочим, это все математика, да и еще много денег. Если у вас 2 розетки 220 и каждая на 20 ампер. Вам нужно будет использовать провод №8 для всей цепи, включая прерыватель на 40 А. Теперь вам будет стоить только один провод. Так что да, вы можете, но действительно ли вы хотите?

На приведенной ниже диаграмме вы заметите, что для розетки на 220 вольт вам понадобится двухполюсный выключатель. Это означает, что выключатель будет получать питание от панели по двум очень разным фазам. Каждый из них на 110 вольт.В сумме у вас есть 220 вольт. Однако, как видите, вам все равно понадобится земля. Некоторым нужен нейтральный. Чаще всего это такие вещи, как плита. Но на данный момент это в значительной степени охватывает простые 15 или 20 ампер 220 вольт.

В проводке, необходимой для этого типа изоляции, вы должны использовать провод 12/2 для установки на 20 ампер.

Если вы ищете инструкции по установке 4-проводной розетки 220, посмотрите это видео.

Красный провод на самом деле просто красный для изображения.Если вы используете провод 12/2, вы просто используете белый и черный провода для питания розетки и голую медь для заземления, которую я показываю коричневым цветом. Не думайте, что можно просто использовать два отдельных выключателя. Это просто не работает.

В этой схеме не используется нейтральный провод. Нейтральный провод — это обратный путь к трансформатору, другими словами, симметричный. Еще одна причина, по которой вы не можете добавить более одной 220 розеток на выключатель. И это считается двухпроводной схемой.

Вы можете прочитать, как подключить сушилку для белья с помощью 4-х проводного кабеля.В этой настройке используется нейтральный провод. Электропроводка сушилки

Не забудьте посмотреть, как подключить 4-проводную розетку на 220 В.

Посмотрите мое новое видео о том, как установить розетку 220 В ВИДЕО

ОСТАВАЙТЕСЬ В ОБНОВЛЕНИИ

Подпишитесь на мой список рассылки и получайте обновления, когда я публикую новое видео или статью.

Спасибо за подписку.

Ой, черт возьми … Что-то пошло не так.

Домашний инвертор питания от 12 до 220 В

Приложения
Офисное оборудование (такое как: компьютер, факс, принтер, сканер и т. Д.))
Электрический прибор (например, видеоигры, DVD, стерео, видеокамеры, электрические вентиляторы, осветительные приборы и т. Д.)
Заряжаемый аккумулятор (сотовые телефоны, электробритвы, цифровые фотоаппараты, видеокамеры и другие аккумуляторы)

Способ применения домашнего инвертора
Домашний инвертор напрямую принимает питание 12 В постоянного тока от источника постоянного тока (например, аккумуляторных батарей и т. Д.), Со специальным зажимом, подключенным к инвертору в переменный ток 220 В, для питания электрических продуктов.Вы можете измерить номинальную мощность электрических продуктов, чтобы выбрать подходящий инвертор. Но обратите внимание на использование электроприборов с номинальной мощностью, меньшей или равной номинальной мощности инвертора.

Домашний инвертор питания Характеристики

1. Достаточная мощность: когда номинальная мощность нагрузки равна или меньше мощности инвертора, инвертор не будет обеспечивать защиту от перегрузки и может продолжать работу.
2. Хорошие показатели безопасности: инвертор от 12 В до 220 В обеспечивает защиту от короткого замыкания, перегрузки, перенапряжения, пониженного напряжения и перегрева. (Глоссарий: защита от короткого замыкания — когда выход переменного тока исправен, отрицательное напряжение случайно закорочено, инвертор автоматически прекращает работу, доступ к защищенному состоянию, так что выходное напряжение равно 0, батарея не влияет на прибор, инверторы и хранилище Защита от перегрузки — когда нагрузка превышает номинальную мощность инвертора мощности, он автоматически прекращает работу, появляется доступ к защищенному состоянию. Защита от перенапряжения или пониженного напряжения — когда напряжение батареи выше или ниже номинального напряжения, инвертор автоматически прекращает работу, доступ к защищенному статусу.Защита от перегрева — когда температура инвертора превышает 65 ℃, он автоматически прекращает работу, доступ к защищенному состоянию)
3. Хорошие физические свойства: в продукте используется полностью алюминиевая оболочка, твердая поверхность и хорошие тепловые характеристики. Он также может быть устойчивым к выдавливанию или разрушению некоторых внешних сил.
4. Разумная конструкция: домашний инвертор питания от 12 до 220 в использует международную популярную схему синусоидального инвертора.Он имеет такие преимущества, как высокая эффективность преобразования, автоматическая защита, разумный дизайн, простота в эксплуатации, безопасность и надежность. Домашний инвертор широко применяется для преобразования солнечной и ветровой энергии, работы на открытом воздухе и эксплуатации бытовой техники.

Параметры домашней инверторной техники

• Номинальная выходная мощность: 1000 Вт
• Максимальная выходная мощность: 1050 Вт
• Ударная мощность: 2000 Вт
• Входное напряжение: 12 В постоянного тока
• Выходное напряжение: 220 В переменного тока ± 10%
• Выходная частота: 50 Гц ± 2 Гц
• КПД (полная нагрузка):> 85%
• Ток холостого хода: <0.5А
• Инструкции по работе: светодиод показывает статус работы
• Форма выходного сигнала: модифицированная синусоида
• Автоматическая защита: перегрузка, короткое замыкание, перегрев, обратная полярность (предохранитель), пониженное / повышенное напряжение
• Рабочая температура: -10 ℃ ~ 50 ℃
• Температура хранения: -30 ℃ ~ 70 ℃
• Охлаждение: вентилятор охлаждения с автоматическим управлением
• Размер продукта: 215 * 150 * 70 мм
• Размеры коробки: 400 * 345 * 225мм, 4шт / кор.

Объяснение электрического напряжения — что это такое и как оно работает?

Для начинающих электриков понимание разницы между напряжениями является общей проблемой, а иногда может быть очень запутанной задачей, которая может привести к бесконечным спорам.

Какой лучше? 24 вольт или 12 вольт? Какой из них безопаснее между 120 и 240 вольт? Что вообще означают все эти числа?

В этой статье мы обсудим различия между всеми стандартными напряжениями, используемыми в приложениях постоянного и переменного тока, а также преимущества и недостатки каждого из них.

Прежде чем мы начнем, давайте сначала разберемся с основами электрического напряжения.

Чтобы лучше понять основы электрического напряжения, давайте представим, что наш провод — это водопровод, а электрический ток — это ток воды.

Каково тогда электрическое напряжение в этом водопроводе? Это давление воды внутри трубы. Фактически, напряжение также часто называют электрическим давлением или электрическим напряжением. Ознакомьтесь с историей термина «напряжение» от Think For Yourself.

Если мы вспомним наших младших классов по физике, давление влияет на скорость потока воды, входящего в трубу. Чем сильнее давление, тем медленнее скорость воды и тем меньше воды поступает в любой момент времени.

Понимая этот основной принцип, чем выше напряжение, тем меньше тока будет поступать в провод в любой момент времени для достижения определенной мощности.

Таким образом, мы пришли к знаменитому уравнению:

P = V, умноженное на I

Где P — мощность, измеренная в ваттах, киловаттах или мегаваттах, I — электрический ток, измеренный в амперах, а В — напряжение.

Итак, продолжая нашу аналогию с водой, что меняется при изменении напряжения?

В воде, чем выше давление, тем больше она вредна для человеческого организма. Так ли обстоит дело с напряжением? По-видимому, да, чем выше напряжение, тем опаснее становится удар током.

В приложениях с постоянным напряжением обычно используются 12 и 24 вольт. 48 Вольт встречается немного реже, но все еще широко применяется в современных приложениях с напряжением постоянного тока.

С другой стороны, в приложениях переменного тока (электроэнергия, поставляемая энергокомпанией) 120 вольт является стандартом в США и Северной Америке, а 240 вольт — стандартом почти для остального мира.

Итак, электричество в США безопаснее, чем в остальном мире? И 12 вольт безопаснее 24 вольт? Ответ немного сложнее, так что давайте копнем глубже.

Мы обсудили, как в целом более низкое напряжение безопаснее во время поражения электрическим током (более безопасное не означает полностью безопасное, рекомендуется на усмотрение читателя). Какие еще эффекты более высокое или более низкое напряжение принесет нашей электрической системе в целом?

Вот некоторые из них:

• Размер провода : Как уже говорилось, чем ниже напряжение, тем больше токов потребуется для включения электроприбора или лампочки. Поскольку электрический ток выделяет тепло, это будет означать, что вам понадобится более толстый провод, способный выдержать это тепло.Короче говоря, стоимость вашей разводки будет значительно выше.
• КПД : проводники (металл внутри проводов, проводящий электричество) обычно более эффективны при работе при более высоком напряжении. Более высокое напряжение = экономия денег в долгосрочной перспективе.

Таким образом, в целом более высокое напряжение более экономично, а более низкое напряжение безопаснее. Однако эти различия могут проявляться по-разному в приложениях постоянного и переменного тока, поэтому давайте разделим обсуждение на каждый из них.Начнем сначала с DC.

Хотя в приложениях постоянного тока доступны более высокие значения напряжения, например 48 В, принципы должны применяться аналогичным образом. Таким образом, мы будем использовать 12 В и 24 В в качестве основного предмета обсуждения.

Различия между ними следующие:

• Безопасность : Хотя теоретически 12-вольтное напряжение будет безопаснее, разница будет незначительной, поскольку оба имеют относительно низкое напряжение. Безопасность не будет проблемой для этих систем постоянного тока.
• Падение напряжения / КПД : Как уже упоминалось, более низкое напряжение вызовет больше потерь, поэтому в целом вы обнаружите больше падений напряжения в 12-вольтовой системе.
• Калибр проводов : Как уже говорилось, для 12-вольтовой системы потребуются более толстые кабели, что обойдется дороже.
• Приборы / осветительные приборы : Обычно приборы постоянного тока с более высоким напряжением стоят дороже. Для сравнения, вы можете взглянуть на наш каталог светодиодного освещения 12В и 24В здесь.Однако, как вы можете видеть, в настоящее время освещение и приборы, доступные как на 12 В, так и на 24 В, являются обычным явлением, поэтому это не будет большой проблемой.

В заключение, 24-вольтовая система обычно требует больших первоначальных инвестиций, но в конечном итоге позволит сэкономить больше денег.

Посмотрите это видео от DIY one for all для более подробного обсуждения этих двух систем.

Переходя к приложениям переменного тока, что заставило США использовать другое напряжение, чем остальной мир?

Можно ли сделать тот же вывод, что 240 вольт в долгосрочной перспективе будет дешевле, а 120 вольт безопаснее? Ну да и нет.Давайте углубимся в этот вопрос.

120-вольтовое напряжение в Северной Америке — это на самом деле 240-вольтное напряжение, разделенное на две части. Как это случилось? В нашей предыдущей статье об истории лампочек мы обсуждали, что Томас Альфа Эдисон отвечал за распределение электроэнергии в США, и он, безусловно, отвечает за выбор 120-вольт.

Некоторые утверждают, что первые лампочки Эдисона могут работать только с напряжением 120 В, но большинство американцев скажут, что выбор 120 В сделан из соображений безопасности.Прочтите эту статью из World’s Standards для дальнейшего урока истории.

Итак, основные принципы, которые мы нашли в нашем предыдущем обсуждении, остаются неизменными:

• 120-вольтное электричество обычно безопаснее при поражении электрическим током.
• Для системы на 120 В требуется более толстый калибр провода, поэтому у нас есть калибр провода American Wire Gauge (AWG).
• КПД обычно лучше в системе на 240 вольт. Но, поскольку, как уже упоминалось, 120-вольтная система на самом деле представляет собой 240-вольтовую систему, разделенную на две части, эффект и падение напряжения не будут такими значительными, как 24-вольтовые против 12-вольтных.
• По вопросам освещения и бытовой техники он более-менее сравнял

Однако 120 и 240 Вольт — это не вопрос выбора, а скорее вопрос того, где вы живете. Однако проблемы могут возникнуть, когда вы путешествуете в страну с другим номинальным напряжением, чем ваше. Что тогда делать со своими устройствами и техникой?

При поездке в другую страну или при использовании приложения постоянного тока с напряжением переменного тока следует учитывать несколько моментов:

• Всегда проверяйте номинальное напряжение вашего устройства / прибора / лампочки.Большинство современных приборов рассчитаны на работу при напряжении 100-240 В. Однако для некоторых по-прежнему требуется точное номинальное напряжение.
• Пониженное напряжение, когда устройство работает ниже номинального напряжения, может привести к тому, что устройство не будет работать вообще или работать ниже оптимального уровня. Например, когда вы заряжаете мобильный телефон напряжением ниже стандартного, он будет заряжаться очень медленно.
• Перенапряжение, с другой стороны, более опасно и может навсегда повредить ваши приборы.
• Для устройства, требующего точного уровня напряжения, например, светодиодной ленты на 12 В, вам потребуется адаптер. Обычно адаптер входит в комплект поставки прибора. Однако это также может стать проблемой, если у вас есть адаптер с 120 В на 12 В и вы путешествуете в страну с напряжением 240 В. Тогда вам понадобится новый адаптер.

Теперь, когда мы понимаем разницу напряжений и связанные с ними эффекты, мы можем быть более осторожными, путешествуя в другую страну или решая, какое напряжение использовать в нашей автономной системе постоянного тока.

В настоящее время многие приборы и осветительные приборы изготавливаются для работы при различных напряжениях, что, безусловно, облегчило нам жизнь. Однако не забудьте проверить номинальное напряжение каждого устройства, особенно когда путешествуете в другие страны.

Комментарии будут одобрены перед появлением.

220 В 50 Гц переменного тока

Эти преобразователи напряжения могут использоваться в странах с напряжением 110 и 220 вольт.Они преобразовывают из 220-240 вольт в 110-120 вольт И из 110-120 вольт в 220-240 вольт. Посмотреть все модели Какой конвертер мне нужен для телевизора или монитора? Чтобы подключить телевизор к преобразователю, вы должны выбрать преобразователь более мощный, чем тот, который указан на задней панели вашего телевизора, потому что он создает всплеск при включении.Мы рекомендуем VC750W для любого телевизора или монитора. Похожие записи Художественная ковка это: Кованые изделия как воплощение искусства 27.11.202127.11.2020 Как самому сделать солнечную батарею: Как сделать солнечную батарею своими руками 26.11.202127.11.2020 Генератор бензиновый самый маленький: 10 самых маленьких генераторов — рейтинг 2020 25.11.202127.11.2020 Автор alexxlab Просмотр всех записей alexxlab → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
