Простой способ красиво согнуть профильную трубу под 90 градусов
Здравствуйте, уважаемые читатели и самоделкины!Возможно многим из Вас в своей практике приходится иметь дело с профильными трубами, а также различными видами их соединений.
В данной статье, автор YouTube канала «Be Creative», расскажет Вам про один из способов красиво согнуть профильную трубу под углом 90 градусов.
Это соединение весьма надежно, и имеет эстетичный внешний вид. На нем также отсутствуют острые внешние углы, которые нежелательны для различных мебельных конструкций и спортивных снарядов.
Материалы.
— Профильная стальная труба 40Х40 мм.
Инструменты, использованные автором.
— Сварочный аппарат
— Болгарка
— Отрезной и зачистной диски
— Рулетка, угольник, маркер.
Процесс изготовления.
Первым делом мастер отмеряет точку сгиба профильной трубы размерами 40Х40 мм. После этого он размечает поперечные линии со всех сторон заготовки.
Теперь один из важных моментов. Автор отмечает половину ширины трубы, и откладывает ее от первой линии. Также наносит разметку поперечных линий вокруг трубы.
Для радиусной разметки подойдет либо циркуль, или любой круглый предмет подходящего диаметра.
Эта радиусная линия наносится с двух противоположных сторон, и отмечаются места, подлежащие удалению.
С одной стороны делаются прорези между первыми двумя линиями.
Далее удаляются две боковые стороны.
Полученная заготовка слегка разгибается в обратную сторону, а затем и в обратную. Так получается прямой угол со внешним скруглением.
Заготовка прихватывается с двух сторон.
Затем все швы тщательно провариваются.
После удаления шлака, поверхности сварных швов обрабатываются лепестковым зачистным диском.
Вот такое красивое и надежное соединение получилось у автора. Такой способ разметки подойдет для профильных труб и других размеров.
Благодарю автора за простой, но весьма полезный и красивый способ углового изгиба профильной трубы!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.
Источник (Source)
Тройник для дымохода: 45 или 90?
Тройник для дымохода — очень полезная вещь. В продаже мы видим два вида тройников: с углом 45 градусов и 90 градусов. Какой же из них выбрать? Рассказывает директор ООО «СПП «Рубин» Алексей ТЕЛЕГИН.
Директор ООО «СПП «Рубин» Алексей ТЕЛЕГИН рассказывает, как выбрать тройник для дымохода.Зачем подключать дымоход через тройник
Зачем нужен тройник для дымохода? У подключения дымохода через тройник есть ряд преимуществ перед прямым (насадным) подключением.
Какой тройник для дымохода нам нужен?
Чтобы понять, какой тройник для дымохода нам нужен: с углом 45 градусов или с углом 90 градусов, нужно взвесить все плюсы и минусы первого и второго. Давайте сделаем это!
Тройник 45: преимущества
- В образующемся наклонном участке трубы накапливается меньше сажи и мусора. Правда, этот «плюс» не отменяет необходимость периодической прочистки дымохода. А также необходимость обеспечения доступа к прочистке на всём протяжении дымового канала.
- Поворот патрубка и горизонтальный участок находятся на безопасном расстоянии от потолка. А значит, выше безопасность и проще и дешевле монтаж.
Защиты от возгорания нужно меньше и затрат на неё, соответственно, меньше.
Защиты от возгорания нужно меньше и затрат на неё, соответственно, меньше.Вот и все неоспоримые преимущества. А ещё есть такие, с которым можно поспорить.
Тройник 45: спорные преимущества
Так, распространено мнение, что тройник для дымохода с углом 45 градусов создаёт меньше завихрений, чем тройник с углом 90 градусов. И не создаёт сопротивления потоку дымовых газов. Но мой опыт показывает, что на газоплотном горизонтальном участке дымохода, сделанного без заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), никакими приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются. Это означает, что ими можно и нужно пренебречь, особенно в вопросе выбора тройника.
И выходит, что особых преимуществ у тройника 45 не обнаруживается.
Подключение камина через тройник для дымохода 45 градусов.Тройник 45: недостатки
- При подключении камина (печи) к дымоходу под углом в 45 градусов самым термически нагруженным будет участок в верхней части врезки тройника и на задней его стенке, расположенной напротив узла подключения. Возникает перегрев этого участка, быстрый и преждевременный износ всей детали. А ввиду сложности замены тройника, его перегрев и износ крайне нежелательны.
- При подключении под углом в 45 градусов мы лишаемся участка, компенсирующего температурное линейное удлинение теплового агрегата и дымоотводящего патрубка
- При прохождении стены под углом в 45 градусов для обеспечения пожарной безопасности нам потребуется проделать отверстие гораздо большей высоты, чем при угле 90 градусов, что приведёт к ослаблению несущей способности ограждающей конструкций и ухудшению её тепловой изоляции. На восстановление стены после образовавшегося проёма нам придётся потратить больше сил, времени и материалов. При этом внешний вид пересечения трубы и стены всё равно будет хуже.
- Количество конденсата, стекающего в дымовой патрубок и теплогенерирующий аппарат, возрастает. В современных изделиях предусмотрены существенно снижающие это явление бороздки, завесы и наклонные участки в тройниках. Но факт остается фактом: через тройник 45 градусов вероятность попадания конденсата в камин значительно больше, чем через тройник 90 градусов.
- Патрубок стремится «соскользуть» с тройника. Что требует фиксации патрубка. И делает монтаж менее надёжным и более сложным. Из-за этого патрубок часто ставят «враспор» к тройнику. На металлических дымоходах применяются хомуты. Но нет удерживающего устройства, фиксирующего сталь к наклонной керамике. Процесс «соскальзывания» присущ и металлическим, и керамическим трубам. Но чаще это происходит именно в керамических тройниках 45 градусов.
- Процесс подключения дымохода под углом в 45 градусов является более сложным. Это связано с тем, что необходимо одновременно совмещать патрубок как по вертикали, так и по диагонали, пытаясь зафиксировать его в неизвестной точке.
- Замена и снятие для очистки патрубка подключения с углом 45 градусов — более проблематичны. Конечно же, можно приподнимать и наклонять тройник для дымохода, но делать это, работая на высоте, в плохо доступных местах, — проблематично. А при собранном дымоходе — практически невозможно.
- Сложность расчётов и проектирования.
Это может привести к разгерметизации и разрушению тройника на участке врезки. Не забываем, что это самый перегреваемый участок. При этом ответственный и трудно заменяемый.
Куда установить консоли, если они попадают на проём?
Ниже тройника трубы нужны или так сойдёт?
До какого предела труба должна отходить от стены и на каком уровне завершиться?
Как одновременно приподнять дымоход, зафиксировать консоли и площадку с тройником, отклонить и выровнять?
Не упрётся ли тройник или отвод в строительные конструкции?
Как приподнять трубу: вместе с топкой или по-отдельности?
Вопросы, конечно, далеко не смешные, не праздные и не пустяковые.
Монтаж сложен, дорог, неудобен и плохо поддаётся визуальному контролю. Да-а… С углом в 45 градусов как-то всё печально… Он и дорог, и неказист, и со сложностями исполнения.
А что же угол 90 градусов?
Тройник для дымохода с углом 90 градусов.Тройник 90: преимущества
- Большую часть тепловой нагрузки примут на себя поворот в 90 градусов и горизонтальный участок. Это позволит защитить тройник для дымохода от перегрева. Колено, расположенное на дымоотводящем патрубке, является легко заменяемой и не очень дорогой деталью.
- При подключении в дымоход под углом 90 градусов образуется участок, компенсирующий линейное удлинение теплогенерирующего агрегата и вертикального патрубка, предотвращающий «перелом врезки тройника».
- Проём нужен меньшего размера. А значит — стена разбирается меньше, тепловая изоляция страдает в меньшей степени.
- Оформление прохода более аккуратное. А количество материалов и времени на заделку проёма существенно меньше, чем при подключении под углом 45 градусов.
- В тройнике с углом 90 градусов конденсат идёт в конденсатосборник, а не в патрубок и не в теплогенерирующий аппарат.
- Подключение и отключение патрубка 90 градусов существенно проще и надёжней, чем патрубка 45 градусов.
- Расчёт проще и дешевле, чем в случае с тройником 45 градусов.
Делаем выводы
Как уже становится понятным, больше преимуществ у подключения под углом 90 градусов. Резюмируем: в большинстве случаев подключение 90 градусов является наиболее предпочтительным.
P.S.:Хочу заметить, что не являюсь адептом и фанатичным последователем «Учения о тройниках 90 градусов» и не призываю подвергнуть анафеме все тройники с углом в 45 градусов. С радостью готов прислушаться ко всем обоснованным возражениям. Возможно, с вашей помощью мы вместе быстрее найдем истину. Пишите в комментариях!
Посмотрите видео по теме выбора тройника для дымохода:
youtube.com/embed/UjBMztYMwUk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Лучше подключение к дымоходу через тройник 45 или 90 градусов?
Данная статья в видеоформате:
Еще больше полезной и важной информации смотрите на нашем YouTube канале:
45 или 90 тройник? Какой угол подключения к дымоходу лучше? 135 или 90 градусов?
Преимущества подключения дымохода через тройник, по отношению к прямому — насадному варианту в том что система становится более надежной. Накапливающийся мусор не мешает работе камина или печи, т. к. просыпается ниже участка подключения в образующийся карман. Из этого кармана мы можем его легко удалять и осматривать дымоход.
Так же система у нас становится независимой, мы можем отключать, менять и чистить печь без глобальных разрушений и перестроений здания.
В общем тройник — замечательная вещь!
В продаже встречаются 45° и 90° и какой предпочесть именно Вам, расскажем прямо здесь и сейчас.
Подход к выбору должен быть индивидуальным, но сегодня настало время определить, какой угол подключения к дымоходу наиболее предпочтителен. Расскажу какие есть плюсы и минусы угла 45° и 90°?
А принимать окончательное решение — ваше дело!
Часто в документах на различные Твердотопливные котлы, камины, и печи а так же на некоторые дымоходы, можно встретить рекомендации производителей по подключению к дымоходу ТГА под углом именно в 45°.
Т. е. если мы переводим печь на газ нам можно 90 градусов, а если на дрова, то 45?
И за что такая нелюбовь Твердому топливу?
Отличаются условия лишь тем, что температура может быть несколько больше и сажи с золой чуть больше улетает с дымовыми газами…
Ну и при чем тогда угол подключения, спросите Вы?
Давайте разбираться!
Приведем аргументацию «За» и «Против» подвергнем анализу и выясним, угол 45° или угол 90° наиболее предпочтителен?
Начнем с преимуществ подключения в дымоход под углом в 45°
1.
Чётко обнаруживаемое преимущество: При подключении к дымоходу под углом в 45° — меньше накапливается сажи и мусора в образующемся наклонном участке.
Да, это так! И это непременный, но возможно единственный его «плюс»!
Но такой «плюсик» ни как не отменяет и не умаляет необходимость периодической очистки дымохода, и необходимость обеспечения доступа на всем протяжении дымового канала…
Второе преимущество подключения под углом в 45°— поворот патрубка и горизонтальный участок не приближаются к потолку на опасное расстояние. А значит менее опасный получится монтаж и нужна будет меньшая защита от возгорания и меньше на неё затрат.
Третье. Часто можно услышать мнение, поворот 45°, создает меньше завихрений и не создает препятствий повышающих сопротивления потоку дымовых газов, по сравнению с углом в 90°.
Далее начинают приводить некие вычисления и какие-то цифры, с рассказами про необходимость наращивания высоты на метры, помноженные на количество поворотов.
..
В своих экспериментах мы наглядно доказали:
На газоплотном горизонтальном участке дымохода, сделанного без заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), ни какими точными приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются. Это означает, лишь то, что ими можно и нужно пренебречь особенно в вопросе выбора тройника.
Приводимые в различных таблицах коэффициенты относятся только к потокам со сверхзвуковыми и дозвуковыми скоростями.
И ещё, если принимать за истину, что угол 45°, не препятствует свободному выходу дыма из ТГА, то он так же не может создавать преград обратному потоку охлаждающихся газов и резкому порыву ветра провоцирующих обратную тягу…
И выходит так, несомненных преимуществ у тройников 45°, практически не обнаруживается.
Переходим к минусам подключения в дымоход под углом 45°:
- При подключении в дымоход под углом в 45°, самым термически нагруженным будет участок на верхней части врезки тройника и на задней его стенке, расположенной напротив узла подключения. Возникает перегрев этого участка, быстрый и преждевременный износ всей детали.
Возникает перегрев этого участка, быстрый и преждевременный износ всей детали.В виду большой ответственности и сложности замены тройника, перегрев его крайне не желателен!
- Подключая под углом в 45°, не образуется участка компенсирующего температурное линейное удлинение, совместно ТГА и дымоотводящего патрубка. При этом возникает подъемная сила патрубка оказывающая давление на врезку тройника вверх, в то время как весь вес дымохода давит на тройник вниз.
Из-за разновекторного направления и смещенного центра массы, возникает ломающая нагрузка с искривлением конструкции и опасностью образования трещин. Это может привести к разгерметизации и разрушению тройника на участке врезки.
Не забываем, это самый перегреваемый участок, ответственный и трудно заменяемый.
- При прохождении стены под углом в 45°, для обеспечения пожарной безопасности, нам потребуется проделать отверстие гораздо большей высоты, что приведёт, как к ослаблению несущей способности ограждающей конструкций, так и к ухудшению её тепловой изоляции.
В равной степени это можно отнести к проемам в шахтах, при расположении в них дымовых труб, а так же к готовым, заводским, дымоходным системам;
- Но еще, следует учесть, при восстановлении стены, возрастают затраты на заделку образовавшегося проема. Количество материалов и трудозатрат увеличивается, а внешний вид пересечения трубы и стены заметно ухудшается;
- Количество конденсата, стекающего в дымовой патрубок и ТГА. при подключении через тройник 45°, возрастает.
В современных изделиях выполняются меры существенно снижающие это явление, такие как бороздки, завесы и наклонные участки в тройниках, но факт остается фактом — через тройник 450, вероятность попадания конденсата в ТГА значительно больше!
- Патрубок стремится соскользнуть с тройника, что делает монтаж менее надежным и более сложным, т. к. требует фиксация патрубка. Потому, патрубок часто ставят «враспор» к тройнику.
На металлических дымоходах применяются хомуты, но нет удерживающего устройства фиксирующего сталь к наклонной керамике.
Процесс соскальзывания присущ и металлическим и керамическим трубам, но больше негатива проявляется именно в керамических тройниках 45 градусов.
- Сам процесс подключения дымохода под углом в 45° является более сложным, в сравнении с подключением под углом 900. Это связано с тем, что необходимо одновременно совмещать патрубок как по вертикали, так и по диагонали, пытаясь зафиксировать в неизвестной точке пространства.
- Возможность замены и снятия для очистки патрубка подключения с углом 45 градусов — более проблематична.
Конечно же можно приподнимать и наклонять тройник, но делать это работая на высоте, в не совсем доступных местах, проблематично и вовсе не желательно… А при собранном дымоходе — практически невозможно.
- Сложности расчетов и проектирования.
Можно подумать, что все проблемы предусматриваются проектными данными и заказчика они не должны заботить.
Но приведу неумолимую статистику. В настоящее время, более 90% дымоходов монтируются без проекта, а 90% из них самостоятельно заказчиком, и (или) с привлечением низко квалифицированного персонала.
Вот тогда и приходится решать на месте такие «веселые» вопросы как:
- Куда установить консоли, если они попадают на проем?
- Ниже тройника нужны трубы, или и так сойдет?
- До какого предела труба должна отходить от стены и на каком уровне завершится?
- Как одновременно приподнимать дымоход, зафиксировать консоли, площадку с тройником, отклонить и выравнивать?
- Не упрется ли тройник или отвод в строительные конструкции?
- Как приподнять трубу вместе с топкой или по отдельности?
Вопросы конечно далеко не смешные, не праздные и не пустяковые.
Монтаж сложен, дорог, неудобен и плохо поддается визуальному контролю. Взамен ему приходит тактильное поглаживание, ощупывание «вслепую», с пульпированием и надавливанием.
..
Да-а… С углом в 45° как-то все печально… Он и дорог и неказист и со сложностями исполнения.
А что же угол 90°?
Его преимущества — это перечисленные выше негативные моменты подключения в 45°.
Вот они:
- Большую часть тепловой нагрузки примет на себя поворот в 90 градусов и горизонтальный участок. Это позволит защитить тройник от перегрева. Колено же расположенное на дымоотводящем патрубке является легко заменяемой и не очень дорогой деталью.
- При подключении в дымоход под углом 90°, образуется участок компенсирующий линейное удлинение ТГА и вертикального патрубка, предотвращающий «перелом врезки тройника».
- Проем нужен меньшего размера, стена разбирается меньше, тепловая изоляция страдает в меньшей степени;
- Оформление прохода более аккуратное и не заметное, а количество материалов и времени на заделку проема существенно меньше;
- Факт остается фактом, в тройнике 90 градусов конденсат направляет в конденсатосборник а не в патрубок и ТГА;
- Подключение и отключение патрубка существенно проще и надежней;
- Расчет не усложняется и нет не нужного удорожания.
Как уже становится понятным из выше изложенного, больше преимуществ у подключения под углом 90°!
Из чего следует вывод:
В большинстве случаев, подключение 90°является наиболее предпочтительным и необходимым к применению.
Хочу заметить, не являюсь «адептом и фанатичным последователем «Учения о тройниках 90°» и не призываю подвергнуть анафеме все тройники с углом в 45°.
Всему своё время и место!
Нужно подходить к каждому случаю индивидуально!
И в обязательном порядке, следует ознакомится с документацией производителя и четко следовать её рекомендациям.
С радостью готов прислушаться ко всем обоснованным возражениям и мотивированным доказательствам. Возможно с Вашей помощью мы вместе быстрее найдем Истину!
Очень надеюсь, что помог разобраться в вопросе и Вы еще на шаг приблизились к пониманию вещей и к своему Идеальному дымоходу.
С уважением, Алексей Телегин.
Врезка труба в трубу. | МеханикИнфо
Врезка трубы в трубу осуществляется под углом в 90°. На листе руберойда выполнить вид с торца тройника. Начертить полуокружность диаметром, равным диаметру штуцера, и разделить её на 6 равных частей (рис. 1, а). Через точки деления провести прямые, параллельные оси штуцера, до пересечения с окружностью трубы в точках 01, 11, 21, З1, 41, 51, 61. Затем провести прямую А’А’, (рис. 1, б), отложить на ней длину окружности штуцера и разделить ее на 12 равных частей. Из точек деления опустить перпендикуляры.
Читайте также: Секторные сварные отводы. Изготовление отводов из рыбок.
Развертка врезки трубы в трубу.
Рис. 1. Изготовление и врезка штуцера в трубу:
а – подготовительная разметка;
б – разметка для шаблона;
в и г – разметка для штуцеров.
На перпендикуляре 0’0′1 отложить отрезок 001, на перпендикуляре 1’1′1 отложить отрезок 111 и т. д. Точки 0′1, 1′1, 2′1 и т. д. соединить плавной кривой, которая будет соответствовать очертанию нижнего конца развернутого штуцера. По размеченным линиям вырезать шаблон.
Изготовление шаблонов (рыбок) под врезку трубы в трубу под 90°.
Для изготовления штуцера (табл. 1) необходимо на трубу-заготовку наложить шаблон и по нему сделать разметку, а затем по разметке отрезать заготовку. Для разметки отверстия на трубе тройника необходимо установить на нее изготовленный штуцер и очертить его нижний конец. Размеченный контур выреза в трубе уменьшить на толщину стенки штуцера [1].
В качестве шаблона для разметки можно взять и обыкновенный лист бумаги.
Размеры разверток штуцеров для тройников.
Таблица 1. Размеры (в мм) разверток штуцеров для тройников (рис. 1 в и г).
| Условные проходы тройника в мм | dH1 | s | H | c | Y1=У9 | Y2=У8 | Y3=У7 | Y4=У6 | Y5=А1 |
| 100×50×100 | 57 | 3,5 4,5 | 150 | 179 | 96,0 | 96,9 96,8 | 99,0 98,7 | 101,2 100,8 | 102,1 101,6 |
| 150×80×150 | 89 | 3,5 4,5 6,0 | 200 | 280 | 120,5 | 122,1 122,0 121,9 | 126,0 125,7 125,3 | 130,1 129,6 128,9 | 131,9 131,3 130,4 |
| 200×100×200 | 108 | 4 5 7 | 250 | 339 | 140,5 | 142,2 142,1 142,0 | 146,4 146,1 145,7 | 150,7 150,3 149,5 | 152,6 152,1 151,1 |
| 250×100×250 | 108 | 4 5 7 | 275 | 339 | 138,5 | 140,3 140,3 140,2 | 143,6 143,5 143,1 | 147,0 146,7 146,1 | 148,5 148,1 147,3 |
Мифы об угле трассировки печатной платы: угол 45 градусов против угла 90 градусов | Блог о проектировании печатных плат
Altium Designer | & nbsp 4 мая 2018 г.
Нет ничего плохого в здоровом споре, касается ли он самого худшего покрытия для пиццы или лучшей паяльной маски.В мире редакторов печатных плат споры, которые беспокоят дизайнеров и исследователей, вращаются вокруг углов прокладки печатных плат. Следует ли прокладывать медные дорожки на печатной плате под углом 45 градусов или лучше прокладывать печатную плату под углом 90 градусов?
Однако с сегодняшним оборудованием оказывается, что обычно не имеет значения, какой угол вы используете. Используя современное программное обеспечение для проектирования печатных плат, инструменты трассировки могут приспособиться к выбору любого угла, за которым вы стоите, или того, что необходимо для нужд вашего устройства.
Влияние треков под прямым углом на эмиссию электромагнитных помех
Инженеры часто обеспокоены наличием прямоугольных дорожек на печатной плате из-за возможности электромагнитных помех (EMI), излучаемых на острых углах.
Популярная теория гласит, что высокочастотные сигналы излучают радиочастотное излучение на каждом повороте медной дорожки на 90 °. Этого простого предположения достаточно для большинства разработчиков оборудования, чтобы исключить любые правильные углы разводки печатной платы из конструкции дорожек или программного обеспечения автоматического маршрутизатора.
Однако теория о том, что электроны в высокоскоростном сигнале не могут совершать повороты под прямым углом, была опровергнута опытным инженером-электриком доктором Ховардом Джонсоном. На самом деле электроны миллиарды раз отскакивают в разных направлениях даже при небольшой длине; у них минимальные проблемы с перемещением под прямым углом.
Есть исключение — когда вы проектируете сверхвысокоскоростную пластину заземления печатной платы в диапазоне 10 ГГц или более или когда вы участвуете в разработке микроволн, в которых используются дорожки с большой шириной 100 мил. В таких экстремальных условиях вам действительно нужно беспокоиться об углах 90 °.
В противном случае они не должны вызывать серьезного беспокойства.
В сверхскоростном дизайне беспокойтесь только о прямых углах.
Чтобы разрешить этот спор раз и навсегда, был проведен тест по измерению и сравнению излучаемого излучения между прямым углом и углом 45 ° для высокочастотного сигнала, для сигналов с импульсом нарастания до 17ps.Результаты подтверждают аргумент д-ра Говарда Джонсона о том, что нет разницы в уровнях излучения электромагнитных помех между прямым углом и углом 45 ° в пределах испытаний.
Почему так широко используются углы 45 °?
Вердикт вынесен, и можно безопасно использовать прямоугольные дорожки в своем дизайне, если вы не работаете над разработками сверхвысокочастотных микроволновых устройств. Миф о фрезеровании под углом 45 ° окончательно развенчан. Но если изначально это было заблуждением, почему программное обеспечение для проектирования печатных плат продолжает включать в свою стратегию трассировки углы 45 °? Кроме того, почему люди вообще начали фрезерование с углом 45 °?
У каждого мифа есть истоки.
В случае фрезерования под углом 45 ° миф восходит к тем временам, когда производство печатных плат не было таким передовым, как сегодня. В то время прямоугольные или любые острые углы представляли реальную угрозу технологичности производства. Острые углы могут вызвать образование кислотных ловушек, где некоторые кислоты, используемые при травлении, задерживаются и продолжают разъедать медь на острых углах. В то время инженеры также были обеспокоены тем, что прямоугольные углы не так прочны, как 45 °, и их легко отклеить.
К счастью, эти опасения остались в прошлом, поскольку новая технология производства печатных плат гарантирует, что заземляющая поверхность вашей печатной платы будет правильно вытравлена, под прямым углом или нет. Инженеры-ветераны с тех времен, когда избегали прямых углов, часто по-прежнему неодобрительно относятся к использованию углов 45 ° в современных конструкциях. Однако для многих это скорее привычка, чем правило.
Острые углы вызывают проблемы с производительностью.
Почему я предпочитаю углы под углом 45 °?
Несмотря на то, что в моем дизайне нет ничего плохого в том, чтобы иметь прямые углы, я тщательно проверяю, чтобы каждый угол составлял 45 °, прежде чем отправить макет печатной платы на изготовление.Это не потому, что я разработчик радиочастотного излучения. Моя одержимость углом 45 ° довольно проста. На мой взгляд, они выглядят стильно и намного красивее, чем углы 90 °.
Проще говоря, это вопрос личных предпочтений. В конце концов, Altium Designer® уже настроен для красивой трассировки треков под углом 45 °, и я не видел острой необходимости изменять эти настройки по умолчанию. Убедитесь, что вы используете программное обеспечение для проектирования печатных плат, которое позволяет реализовать любые ваши дизайнерские предпочтения.
Вас беспокоят прямые углы в конструкции печатной платы? Поговорите с экспертом по Altium Designer, чтобы узнать его мнение.
Лучшая цена на женский локоть 90 градусов — Отличные предложения на женский локоть 90 градусов от глобальных продавцов женских локтей 90 градусов
Отличные новости !!! Вы находитесь в нужном месте для женского локтя 90 градусов.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны.
Но вам, возможно, придется действовать быстро, так как этот женский локоть с верхним углом 90 градусов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас 90-градусный женский локоть на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в женском локте под углом 90 градусов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести elbow 90 градусов по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

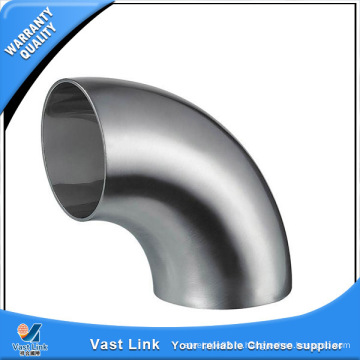

Колено с большим радиусом 90 градусов ANSI B 16.9, колено стальной трубы 90 градусов, колено с резьбой 90 градусов, бесшовное колено 90 градусов, колено стальной трубы 90 градусов, сварное колено 90 градусов Индия
Угловые фитинги очень важны. Когда мы говорим о колене трубы, это означает отрезок трубы с резким изгибом. Отводы для труб — это аксессуары для фитингов, которые широко используются в различных отраслях промышленности при производстве труб. Колено трубы часто используется в приложениях, работающих под давлением, и доступно в различных формах и размерах для использования в различных приложениях.Колено трубы — это фитинг, устанавливаемый между двумя отрезками трубы или трубки, позволяющий изменять направление, обычно на 90 ° или 45 °.
Prosaic Steel & Alloys производит фитинги для труб, которые изгибаются таким образом, чтобы вызывать изменения в некоторой степени (90, 45, 180 градусов) в направлении потока содержимого в трубе. Отводы производятся в соответствии с различными спецификациями с точки зрения размера и диаметра. Prosaic Steel & Alloys производит и поставляет высококачественные отводы, которые можно использовать для различных целей.Наши локти протестированы и проверены на прочность, точность и точность.
Prosaic Steel & Alloys производит кованые, бесшовные и сварные отводы (трубопроводные фитинги) типов: отводы 90 °, отводы 90 °, отводы 45 °, отводы под сварку с муфтой 180 °, резьбовые по ANSI B 16.9 от классов 2000 до 9000 и Графики от 10 до 160.
Prosaic Steel & Alloys производит отводы (трубопроводная арматура) в соответствии со стандартом BS от классов 2000 до 9000 фунтов, график 10 до 160.
Prosaic Steel & Alloys разрабатывает и производит отводы (фитинги) специального типа изготавливается по чертежу по запросу.
Материал: A234-WPB A234-WP12 A234-WP11 A234-WP5 A403-WP304 A403-WP304L A403-WP316. A403-WP316L A420-WPL6. Керамическая футеровка
Размер:
Внешний диаметр (D): D Толщина стенки (T) : T
Колено L / R (90 градусов, 45 градусов и 180 градусов),
S / R Колено (90 градусов и 180 градусов)
Давление : SCH5 — SCh260
Производственный стандарт : ANSI, JIS, DIN, EN, API 5L и т. Д.
Угол изгиба : Степень 15, 30, 45, 60, 90, 135, 180, а также может производиться в соответствии с углами, указанными клиентами.
Концевая фаска : В соответствии с фаской при сварке Конструкция трубопроводной арматуры
Обработка поверхности : Дробеструйная обработка, стойкое к ржавчине мазут
| ДЮЙМОВ | МЕТРИЧЕСКИЙ | ||||||
| N.B. | О. Д. на Bevel | А | Б | N.B. | О. Д. На Bevel | А | Б |
| ½ | .840 | 1 ½ | 5/8 | 15 | 21,34 | 38,10 | 15,88 |
| ¾ | 1.050 | 1 1/8 | 7/16 | 20 | 26,67 | 28,58 | 14,29 |
| 1 | 1,315 | 1 ½ | 7/8 | 25 | 33,40 | 38,10 | 22,23 |
| 1 ¼ | 1.660 | 1 7/8 | 1 | 32 | 42,16 | 47,63 | 25,40 |
| 1 ½ | 1.900 | 2 ¼ | 1 1/8 | 40 | 48,26 | 57,15 | 28,58 |
| 2 | 2,375 | 3 | 1 3/8 | 50 | 60,33 | 76,20 | 34,93 |
| 2 ½ | 2.875 | 3 ¾ | 1 ¾ | 65 | 73,03 | 95,25 | 44,45 |
| 3 | 3,500 | 4 ½ | 2 | 80 | 88,90 | 114,30 | 50,80 |
| 3 ½ | 4.000 | 5 ¼ | 2 ¼ | 90 | 101,60 | 133,35 | 57,15 |
| 4 | 4.500 | 6 | 2 ½ | 100 | 114,30 | 152,40 | 63,50 |
| 5 | 5,563 | 7 ½ | 3 1/8 | 125 | 141,30 | 190,50 | 79,37 |
| 6 | 6,625 | 9 | 3 ¾ | 150 | 168,28 | 228.60 | 95,25 |
| 8 | 8.625 | 12 | 5 | 200 | 219,08 | 304,80 | 127,00 |
| 10 | 10,750 | 15 | 6 ¼ | 250 | 273,05 | 381,00 | 158,70 |
| 12 | 12,750 | 18 | 7 ½ | 300 | 323,85 | 457,20 | 190,50 |
| 14 | 14.000 | 21 | 8 ¾ | 350 | 355,60 | 533,40 | 222,25 |
| 16 | 16,000 | 24 | 10 | 400 | 406,40 | 609.60 | 254,00 |
| 18 | 18,000 | 27 | 11 ¼ | 450 | 457,20 | 685,80 | 285,75 |
| 20 | 20.000 | 30 | 12 ½ | 500 | 508,00 | 762,00 | 317,50 |
| 22 | 22,000 | 33 | 13 ½ | 550 | 558,80 | 838,20 | 342,90 |
| 24 | 24,000 | 36 | 15 | 600 | 609.60 | 914,40 | 381,00 |
| 26 | 26.000 | 39 | 16 | 650 | 660,40 | 990,60 | 406,40 |
| 28 | 28,000 | 42 | 17 ¼ | 700 | 711.20 | 1066,80 | 4 |
Как мне стать инженером по трубопроводам? (с иллюстрациями)
Инженер по трубопроводам — это человек, который помогает создавать системы трубопроводов, используемых для отвода сточных вод и воды. Этот тип профессионалов должен быть креативным и получать удовольствие от работы как руками, так и компьютерами.Инженеры по трубопроводам должны закончить как минимум два года колледжа, чтобы работать в отрасли, но четыре-шесть дополнительных лет обучения позволяют ему или ей продвигаться в этой области. Этим инженерам необходимо овладеть навыками рисования и получить реальный опыт, чтобы добиться успеха. Сильное внимание к деталям и способность работать с другими людьми в команде имеют решающее значение для человека, который стремится стать инженером по трубопроводам.
По технологическим трубопроводам материал транспортируется на производственном предприятии.Человек, желающий стать инженером по трубопроводам, должен получить степень младшего специалиста в такой области, как технология промышленного дизайна с акцентом на трубопроводы или в области проектирования технологических трубопроводов. Для участия в этой двухгодичной программе необходимо предоставить копию аттестата о среднем образовании или эквивалентную справку в школу, в которой вы хотели бы учиться. Вы также должны заполнить заявление о приеме и предоставить копию транскрипта, а также результаты недавно сданных стандартизированных тестов.
Сегодня для инженеров по трубопроводам важно быть опытными пользователями компьютерных программ проектирования.Программа обучения промышленному дизайну познакомит вас с широким спектром курсов черчения.Вы должны быть готовы к занятиям по черчению трубопроводов, техническому черчению и компьютерному черчению, на которых вы научитесь создавать технические чертежи труб как вручную, так и с помощью компьютерной программы. Некоторые учебные программы позволяют вам проходить эти типы чертежных классов как часть онлайн-программы, если вы хотите стать инженером по трубопроводам. Для этого вам понадобится компьютер, на котором будет установлено программное обеспечение для автоматизированного черчения и будет иметь доступ к высокоскоростному Интернету для онлайн-программ.
Инженер по трубопроводам может наблюдать за реализацией своих проектов в полевых условиях.Получение практического опыта часто является необходимой частью программы, которая также готовит вас к проектированию трубопроводных систем.Стажировки могут проходить на строительных площадках, химических предприятиях и даже в нефтяных компаниях для человека, который хочет стать инженером по трубопроводам. Вам следует использовать возможность стажировки, чтобы помочь проектировщикам трубопроводов анализировать проекты и разрабатывать недавно составленные планы трубопроводных систем, которые необходимо установить.
Программа обучения промышленному дизайну познакомит человека с широким спектром курсов черчения.Степень бакалавра или магистра в области проектирования трубопроводов откроет для вас больше возможностей трудоустройства, сделав вас более привлекательным для работодателей в этой области. Программы бакалавриата в области инженерии длятся около четырех лет и охватывают математические подходы к проектированию наряду с инженерным менеджментом.
