Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

  1. Что такое стабилизатор напряжения, и зачем он нужен
  2. Какой стабилизатор напряжения выбрать для частного дома
  3. Стабилизатор напряжения для частного дома: как выбрать
  4. Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме. Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

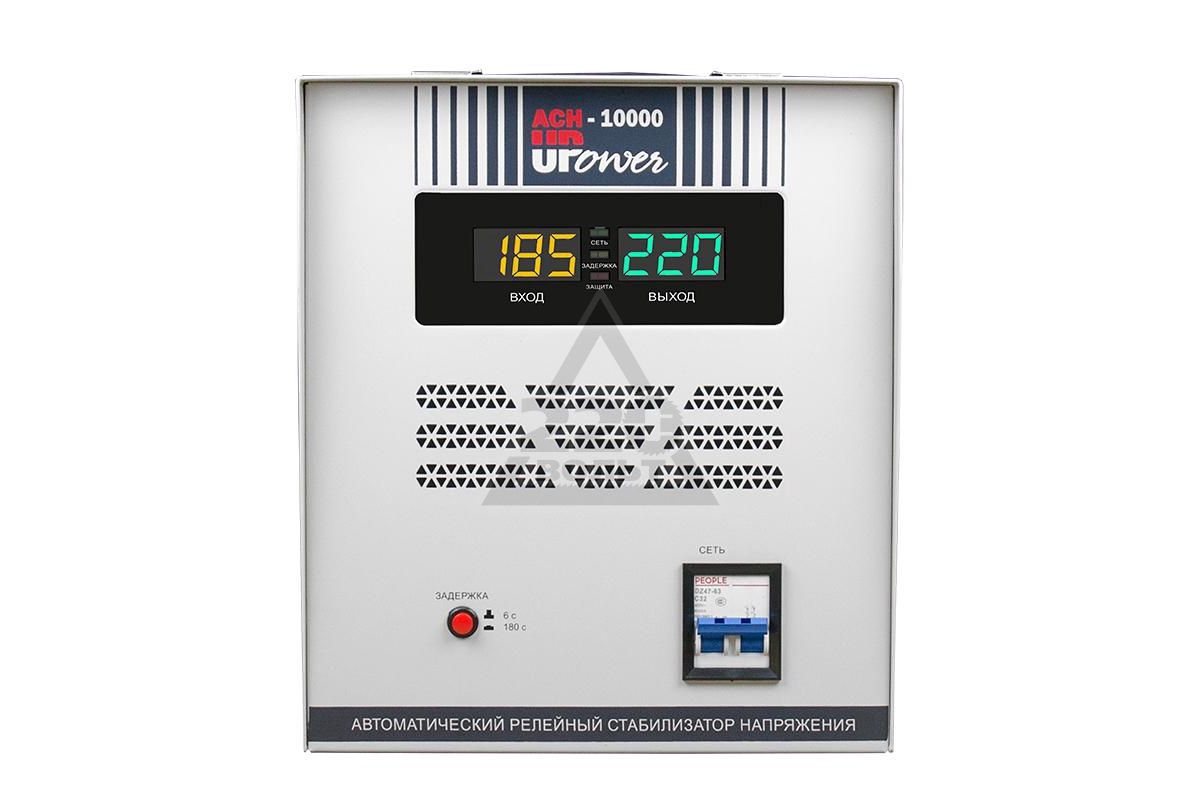

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

  • Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности. Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
  • Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
  • Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
  • Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
  • Точность стабилизации
    . Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В. Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
  • Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

как и какой выбрать стабилизатор для частного дома?

Итак, Вы решили купить стабилизатор напряжения для дачи или дома, но пока не знаете, какой выбрать? Эта статья Вам поможет.

На самом деле, всё очень просто. Вам необходимо определиться с:

  • количеством фаз,
  • пределом входного напряжения,
  • типом стабилизатора,
  • его мощностью
  • и с дополнительными особенностями (наличие дисплея, необходимых защит и способом монтажа).

Вначале, посмотрите короткий видео-обзор стабилизаторов Ресанта. Быть может, все вопросы сразу отпадут.

Количество фаз

Тут всё просто. Если у Вас к дому или даче подведено однофазное напряжение (220В), то выбираете однофазный стабилизатор, а если подведено 3-х фазное напряжение (380В), и потребители используют именно 3-х фазное, то покупаете трехфазный стабилизатор.

Конечно, в основном всем нужны модели на 220 Вольт.

Пределы входного напряжения

Необходимо знать какое возможно отклонение напряжения в Вашей электросети. Это можно определить опытным путем – неоднократными замерами напряжения, особенно в часы пиковых и минимальных нагрузок. Но возможные скачки напряжения таким способом, конечно, сложно учесть.

Для сетей, в которых по большей части пониженное напряжение используют так называемые стабилизаторы пониженного напряжения (к примеру, серия СПН у стабилизаторов Ресанта).

Тип стабилизатора напряжения

Не будем вдаваться в технические тонкости и описание принципов работы каждого. Укажем только, что самые популярные, это релейные (электронные) и электромеханические.

Релейные

Преимущества: быстродействие, широкий диапазон рабочего напряжения, высокая перегрузочная способность, высокий КПД, правильная синусоида на выходе, практически не шумят, имеют высокую надежность и практически не требуют обслуживания, и отличаются низкой ценой.

Недостатки: ступенчатость регулировки напряжения (точность стабилизации в среднем 8%).

Релейные стабилизаторы следует выбирать, если у Вас дома частые скачки напряжения. Они подходят для защиты любых бытовых аппаратов, а особенно важна защита от частых скачков напряжения для электроники (телевизор, компьютер и т.п.)

Электромеханические

Достоинства: высокая точность регулировки (±2%), широкий диапазон рабочего напряжения, высокая перегрузочная способность.

Недостатки: низкое быстродействие, необходимость частого обслуживания (из-за наличия щетки и движущихся частей), а также ограничение по рабочей температуре (выше -5 °C) и влажности. Так же электромеханические стабилизаторы не подходят для установки рядом с газовым оборудованием.

Электромеханические стабилизаторы следует выбирать, если у Вас дома обычно либо постоянно низкое, либо постоянно высокое напряжение в сети.

Мощность стабилизатора

Рассчитываем суммарную мощность, потребляемую всеми электроприборами в доме, которые могут работать одновременно.

Мощность отдельных аппаратов можно узнать из их инструкции или шильдика на корпусе. Либо, примерную мощность в ВА можно посмотреть в таблице ниже:

При расчете мощности приборов с реактивной нагрузкой (техника с электродвигателями — насосы, холодильники, пылесосы, минимойки и т.п.) следует учесть, что при включении они потребляют в 3-4 раза больше мощности (к примеру, при включении мойки Karcher K 5 Compact мощность может подскакивать до 6 кВт). В итоге, либо нужно следить за тем, чтобы такие потребители не запускались одновременно, либо следует заложить максимально возможную мощность при подборе стабилизатора.

Подсчитав общую максимальную мощность, прибавьте к ней еще 20% в качестве резерва для обеспечения нормальной работы стабилизатора.

На последнем этапе необходимо учесть, что у всех стабилизаторов происходит падение выходной мощности при серьёзных отклонениях входного напряжения. Таблица примерных коэффициентов падения мощности в зависимости от входного напряжения:

Напряжение на входе130150170190200220230250270
Коэффициент1. 771.551.35
1.20
1.151.051.101.351.55

Учтите это, если напряжение в Вашей сети сильно отклоняется от нормы.

Часто бывает разумнее и дешевле установить не один общий стабилизатор напряжения на весь дом или дачу, а по одному стабилизатору на каждый участок сети. К примеру, один на освещение (если использовать светодиодные лампы, то обычно хватает стабилизатора всего на 500 Вт), один на подключение садовой техники на улице, и ещё один для бытовой техники дома.

Дополнительные особенности

Тип установки

Стабилизаторы бывают напольные и настенные. Для частного дома часто удобнее настенный вариант.

Контроль

Стабилизаторы часто оборудуются цифровыми многофункциональными дисплеями, либо механическими вольтметрами. Иногда полезно взглянуть, правильно ли работает Ваш стабилизатор.

Защитные системы

Следует учесть наличие защиты от перегрева и короткого замыкания, контрольные реле выключения при резком скачке входного напряжения, таймер задержки включения после отключения и т. п.

Байпас

Байпас — это очень удобная функция, позволяющая без фактического отсоединения стабилизатора обойти его, подав на выход напряжение напрямую со входа. Это полезно тогда, когда в стабилизации нет необходимости, либо стабилизатор не исправен.

Если у Вас ещё остались вопросы — смело звоните нам по телефону, указанному в верхней части сайта!

Как выбрать стабилизатор напряжения для квартиры — Стабилизатор напряжения 220В для дома

Как выбрать стабилизатор напряжения для квартиры.

Наши интернет-магазин качественного сетевого электрооборудования предлагает выбрать и купить специальные однофазные устройства для дальнейшего круглосуточного применения в жилых помещениях. Целью этих стабилизирующих устройств российского производителя «ЭТК Энергия» является обеспечение полной защиты всей бытовой аппаратуры от внезапных сбоев в потребительской сети 220В. Новые и проверенные временем электротехнические приборы нашего каталога предусмотрены для непрерывной работы в удобном автоматическом режиме, что не требует от вас постоянного контроля за выполняемыми задачами отечественных моделей Энергия и Voltron. Чтобы всегда быть в курсе всех возможных изменений в вашей однофазной электросети 220 Вольт, рекомендуемые к продаже марки снабжены цифровым дисплеем. Благодаря использованию лучших на сегодня технологий производства наше оборудование успешно работает в энергосберегающем режиме и располагает высокой скоростью реакции на появление неожиданных аварийных ситуаций. Заказать и выбрать стабилизатор напряжения для квартиры можно у нас на официальном сайте. Доставка в городе Москва, Санкт-Петербурге и области.



Как выбрать стабилизатор напряжения для квартиры — этапы выбора.

Как выбрать стабилизатор напряжения для квартиры — этим вопросом задаются многие наши покупатели в Москве и Санкт-Петербурге (СПБ), поэтому для удобства мы решили раскрыть несколько важных последовательных этапов, которым следует придерживаться при подборе электростабилизатора для городской квартиры.

  • На всякий случай, нужно перестраховаться и уточнить, какая сеть (однофазная или трёхфазная) подведена к вашему дому, если вы этого не знаете. По сути, тут серьезных проблем не должно возникнуть, так как к большинству городских многоквартирных домов (в 98% случаев), опираясь на статистику и наш опыт работы, используется 1-фазная сеть, а это значит, что нужно подбирать именно однофазный стабилизатор напряжения для квартиры.
  • Второе, на что необходимо обратить внимание это скачки и просадки напряжения. Среди наших российских сертифицированных электроприборов есть марки, которые успешно выравнивают напряжение от 65В, 100В, 120В и 140В. Соответственно чем шире диапазон работы, тем дороже модель. Если, к примеру, вы пользуетесь обычной бытовой техникой, и у вас иногда возникают несильные перепады, тогда простого стабилизирующего аппарата релейного типа регулировки, к примеру, Энергия АСН или Voltron РСН будет вполне достаточно, и нет никакого смысла переплачивать.
  • При выборе стабилизатора для квартиры также необходимо рассчитать общую потребляемую мощность бытовой электротехники, которая возможно будет работать одновременно и к этой мощности прибавить небольшой запас на 20%, а лучше 30%. Запас требуется делать, основываясь на том, что в любом доме или квартире имеются различные потребители с высокими пусковыми токами. Также возможно вы приобретёте в дальнейшем новую технику, которой часто и активно будете пользоваться. Рассмотрим пример: вы выяснили, что одновременно может быть включён телевизор (200Вт), компьютер (500Вт), домашняя акустическая система (300Вт), холодильник (1500Вт), стиральная машинка (2000Вт), кондиционер (3000Вт). Путём сложения вычисляем, что общая предельная мощность всех функционирующих приборов равна 7500. Следовательно, учитывая запас, лучшим выбором будет покупка стабилизатора напряжения на 10 кВт (10000 ВА). Данная мощность является самой популярной.



Как выбрать стабилизатор напряжения для квартиры — лучшие стабилизаторы.

Многие покупатели желают приобрести подобное автоматическое оборудование для защиты и поддержания оптимального режима работоспособности электротехники в бытовых условиях применения с дополнительными возможностями и удобствами. Вы часто спрашиваете, какой стабилизатор напряжения лучше? — отвечаем: к лучшим сетевым электроприборам для квартиры относятся модели премиум класса — малошумные гибридные стабилизаторы напряжения и бесшумные тиристорные стабилизаторы напряжения. Почему? Они располагают широким диапазоном, плавной регулировкой, высокой точностью и скоростью реагирования, имеют настенный и напольный способ установки, стойкие к кратковременным перегрузкам, поддерживают чистую синусоидальную форму сигнала, во время их эксплуатации отсутствует неприятное мерцание лампочек. Купить и выбрать стабилизатор напряжения 220В для квартиры вы можете у нас по доступной цене. Доставка в Москве, СПБ, а также Ленинградской и Московской области. При заказе сетевого электрооборудования на нашем сайте или по контактному телефону вы получаете официальную гарантию на модели Энергия АСН, Гибрид, Вольтрон РСН — 1 год, а на новые полностью электронные (тирсторные) аппараты Classic и Ultra расширенную гарантию сроком на 3 года. Если у вас возникнут дополнительные вопросы по выбору квартирного стабилизатора, тогда звоните нам, мы с радостью вам поможем.

Как выбрать стабилизатор напряжения для квартиры — Москва, СПБ.

Как правильно подобрать стабилизатор напряжения

Автор: Voltmarket

Время прочтения: 5 мин

В какой части Украины Вы бы ни жили, везде имеет место одна и та же проблема — нестабильная работа централизованной сети. Это приводит к постоянным колебаниям напряжения. К сожалению, многие не в курсе опасности, которую представляет нестабильное электропитание и принимают этот факт как должное. На самом деле, немалая часть поломок электроприборов, например компрессора холодильника, связана именно с некачественной электроэнергией, на работу с которой техника попросту не рассчитана. Вся сертифицированная в Украине бытовая техника гарантированно работает под напряжением 220В с отклонением до 10%.  Производитель не может отвечать за исправность электроприбора, на который подается, например, 190 или 250 вольт. Следовательно, Вы должны позаботиться о защите бытовой техники от некачественной электроэнергии. Именно на этом и специализируется магазин стабильного электропитания «Вольтмаркет».

Самым популярным средством борьбы с некачественной электроэнергией являются стабилизаторы напряжения. Стабилизатор напряжения — это устройство, которое принимает на входе опасную нестабильную электроэнергию, а на выходе выдает качественный безопасный сигнал, пригодный для работы бытовой техники и электроники. Рынок Украины полон самых разнообразных отечественных и импортных моделей. От выбора может закружиться голова, однако, мы выделим основные критерии, определившись с которыми масштабы поиска сузятся с сотен стабилизаторов напряжения до единиц.

Как выбрать стабилизатор напряжения — основные критерии выбора

1. Количество фаз

Первое, на что стоит обратить внимание при выборе стабилизатора напряжения — это тип нагрузки. Вся домашняя бытовая техника — телевизор, компьютер, холодильник — работают от однофазной сети 220В. Соответственно, если Вы выбираете стабилизатор напряжения для дома, то сужайте поиск до однофазных моделей. Специально для промышленного оборудования в каталоге интернет-магазина «Вольтмаркет» Вы сможете найти трехфазные стабилизаторы.

2. Мощность

Мощность стабилизатора напряжения — это крайне важный критерий. Если выбрать слишком слабую модель, то устройство будет регулярно «уходить в защиту» при превышении максимально допустимого тока. А купив излишне мощный стабилизатор напряжения, Вы банально переплатите за ненужные характеристики. Обычно, для квартир и небольших частных домов выбирают модели из среднего сегмента, такие как ЭЛЕКС АМПЕР 12-1/40 v2.0 или Укртехнология OPTIMUM 9000. Интернет-магазин «Вольтмаркет» осуществляет все стадии обслуживания своих клиентов: от консультации по выбору оборудования до подключения и настройки. Поэтому, если Вы не знаете, на какую мощность рассчитывать при выборе стабилизатора, обратитесь к нашим специалистам.

3. Тип стабилизации

Все особенности работы стабилизатора напряжения зависят от применяемого типа стабилизации. Самые популярные из них — это релейный, электронный и сервоприводный. Каждый обладает достоинствами и недостатками, взвесив которые Вы сможете легко и правильно выбрать стабилизатор.

  • Электронные стабилизаторы напряжения являются самыми распространенными в нашей стране. Их принцип работы основан на ступенчатом тороидальном трансформаторе с множеством обмоток (ступеней), которые коммутируются полупроводниковыми тиристорами. В зависимости от выбранной ступени меняется коэффициент трансформации и, соответственно, выходное напряжения. К достоинствам данного типа стабилизаторов напряжения можно отнести отсутствие подвижных деталей, что делает их крайне надежными, практически бесшумную работу и высокую скорость реакции. Электронный стабилизатор реагирует на сетевые колебания в течение 20 миллисекунд, выдавая на выходе чистый сигнал. К минусам можно отнести ступенчатый принцип регулировки. Выходное напряжение меняется не плавно,а скачкообразно с разницей в одну ступень, которая, в зависимости от точности конкретной модели, в среднем составляет 5-10В. Этот недостаток никак не воспринимается холодильником и прочей бытовой техникой, отчего электронные стабилизаторы напряжения — крайне популярный выбор для дома и квартиры.
  • Релейные стабилизаторы работают по тому же принципу, что и электронные, поэтому по большей части имеют те же достоинства и недостатки. Разница лишь в том, что коммутацию ступеней трансформатора производят не тиристоры, а электромагнитные реле, которые имеют меньше (но,тем не менее, тоже крайне большой) ресурс работы и издают характерный щелчок при каждом переключении. Их достоинством является самая низкая цена среди всех остальных типов, однако они постепенно уступают место электронным моделям.
  • Сервоприводные, они же электромеханические стабилизаторы напряжения являются достойным конкурентом электронным моделям. Подробная информация поможет выбрать нужный. Особенностью сервопривода является то, что вместо ступени он коммутирует при помощи скользящего контакта каждый виток трансформатора. Как результат — максимально плавная регулировка напряжения и высокая точность выходного сигнала. Выбранные стабилизаторы отлично подходят для сетей, которым характерно стабильно завышенное или заниженное напряжение без резких перепадов, так как сервопривод не может мгновенно подстроиться под резкое изменение входного сигнала, как это делают электронные и релейные аналоги. Это происходит ввиду того, что при сильных колебаниях сетевого напряжения сервоприводу может потребоваться целая секунда, и даже больше, чтобы установить токопроводящий контакт в требуемое положение. Другим недостатком данных стабилизаторов является звук, издаваемый сервоприводом в момент вращения, поэтому их желательно подключать в отдельном помещении, например в котельной.

  • Также существуют электронные бесступенчатые стабилизаторы, которые благодаря различным дополнительным схемам способны осуществлять стабилизацию электронного типа с высокой скоростью срабатывания, но без характерных для ступеней “шагов” регулирования. Основным недостатком данного типа стабилизаторов является высокая цена, отчего их затмили более дешевые аналоги, упомянутые выше.

4. Характеристики

С мощностью мы уже довольно легко определились, однако количество характеристик у отдельно взятого стабилизатора напряжения очень велико. Не стоит этого пугаться, ведь при выборе особо важными являются буквально несколько из них.

  • Точность стабилизации

Как выбрать нужный аппарат опираясь на данный параметр? Ответ — легко! Именно он определяет, насколько выходное напряжение может отклоняться от требуемых 220В (или 380В в случае с трехфазными моделями). Стабильно высокой точностью обладают сервоприводные модели, у которых данный показатель обычно составляет 1-3%. Это просто отличный выбор для самых чувствительных электроприборов, однако домашняя бытовая техника, такая как холодильник или газовый котел, допускают отклонения до 10%, что и объясняет огромную популярность электронных стабилизаторов. Модели электронного типа в зависимости от количества ступеней стабилизации чаще всего обладают точностью 2,5-7%, чего вполне достаточно. Некоторые флагманские электронные стабилизаторы напряжения, например ЭЛЕКС ГЕРЦ 36-1/40 v3.0 благодаря наличию 36 ступеней достигают точности 1%, догнав, и уверенно обогнав сервоприводные аналоги.

  • Рабочий диапазон стабилизации

Стабилизаторы напряжения не могут обеспечивать выход 220В при абсолютно любом номинале на входе. У каждой модели есть свой допустимый рабочий диапазон, на который следует обращать внимание. В наличии нашего интернет-магазина также есть особые стабилизаторы со сдвинутым в ту или иную сторону рабочим диапазоном, рассчитанные на сети, для которых характерны либо сильнейшие просадки, либо регулярные скачки напряжения. При выходе за рабочий диапазон, стабилизатор чаще всего отключает нагрузку и сообщает об аварии, поэтому данная характеристика является крайне важной при выборе конкретной модели.

  • Прочие особенности и функции стабилизаторов

Каждый стабилизатор напряжения индивидуален. Поэтому, определившись с критично важными характеристиками, Вы вышли на финишную прямую и дальнейший выбор зависит от Ваших индивидуальных предпочтений в дизайне корпуса, типе монтажа, органах управления, функционале меню и так далее.

О том как выбрать стабилизатор напряжения для газового котла читайте рекомендации в нашей статье.

При покупке стабилизатора напряжения в интернет-магазине «Вольтмаркет», Вам не стоит волноваться за подключение и настройку устройства, с этим Вам с радостью помогут наши квалифицированные специалисты. Если Вы хотите разобраться как выбрать стабилизатор напряжения, лучше всего посетите одну из наших торговых точек в Киеве или Днепре, чтобы лично ознакомиться с функционалом интересующих моделей и получить ответы на все интересующие Вас вопросы.

Стабилизатор напряжения 220В для дома: какой выбрать правильно

Автор aquatic На чтение 6 мин. Просмотров 3.4k. Обновлено

Чтобы приобрести без ошибок стабилизатор напряжения 220В для дома, какой выбрать из предложенных на рынке надо выяснить заранее. Личные знания помогут точнее формулировать свои требования, беседовать с продавцом на равных. Пригодится также изучение актуальных предложений рынка в соответствующем сегменте.

Современный стабилизатор

Стабилизатор напряжения 220В для дома: какой выбрать набор оборудования

Современный жилой дом оснащен разнообразной техникой с питанием от электрической сети. Это оборудование будет выполнять свои функции полноценно, если параметры напряжения стабильны. Для решения такой задачи во входной цепи устанавливают специальные устройства. Они автоматически фиксируют выход показателей из нормального диапазона и делают необходимые коррекции самостоятельно.

При изменении входного напряжения на выходе обеспечивается автоматическое подержание нормального уровня

Не сложно описать качественный стабилизатор напряжения 220В для дома, какой выбрать будет решить не сложно с помощью следующих критериев:

  • Хороший аппарат должен работать без лишнего контроля и вмешательства со стороны пользователя.
  • Минимальный шум, или полное его отсутствие упростят выбор места для установки.
  • Выходную мощность выбирают, соответствующую подключенным потребителям.
  • Разумная стоимость – это приятно. Но для полноценного экономического расчета следует учитывать потери электроэнергии в самом устройстве, длительность его срока службы, выполнение обязательного технического обслуживания.

Для чего нужна стабилизация напряжения

Чтобы исключить сомнения в необходимости таких инвестиций надо открыть любой  технический паспорт на бытовую технику. В соответствующей строке указано номинальное напряжение питания с допустимыми отклонениями (например: ±10%). Если напряжение выходит за пределы указанного диапазона, производитель вправе снять свои гарантийные обязательства.

Испорченную по собственной вине микроволновую печь придется ремонтировать за счет владельца

По действующим в настоящее время правилам сложно предъявить претензии, а точнее – получить компенсацию ущерба. Отечественные обслуживающие организации иногда проводят работы вовсе без предварительного предупреждения. Снижение напряжения происходят при подключении большого количества кондиционеров летом. Соответствующие скачки наблюдаются вечером, когда готовят пищу, зимой в процессе эксплуатации мощных нагревательных приборов. Определенное негативное влияние оказывает несовершенство оборудования питающей подстанции, ее недостаточная мощность.

Перечисленные выше факторы убеждают в том, что обычный владелец частного дома исключить их не способен. Но он может установить стабилизатор. Такое решение поможет:

  • сохранить гарантийные обязательства;
  • обеспечить нормальную яркость осветительных приборов;
  • поддерживать полноценную работоспособность насосов и других подключенных к сети устройств.

Достаточная освещенность рабочего места необходима для хорошего зрения

Виды специализированного оборудования

Чтобы приобрести стабилизатор напряжения 220В для домашнего использования, надо выяснить, какой выбрать механизм изменения напряжения. Чаще всего используются следующие схемы:

  • релейная;
  • тиристорная;
  • с электромеханическим приводом (латерная).

Все они подсоединяют разные выходные обмотки трансформатора при изменении напряжения на входе.

Принципиальная схема стабилизатора

С помощью этой схемы можно рассмотреть подробнее принципы действия этого устройства:

  • Если напряжение в норме, то ничего не происходит. Ток поступает через транзитное реле непосредственно на выход. Потери в цепи настолько малы, что ими можно пренебречь.
  • При повышении определенной пороговой величины изменяется разница напряжений на шунте. Плата управления с помощью тиристорного ключа подключает соответствующую обмотку.
  • Напряжение на выходе снижается до нормы. На экране отображаются данные о результатах измерений в двух цепях.
  • Если напряжение на входе изменится в любую сторону, то будут выполняться необходимые коррекции.

Тиристоры работают быстро, но создают искажения. В некоторых ситуациях не исключено существенное изменение форы выходного сигнала. Это способно вызвать сбои в работе потребителей. Также образуются электромагнитные помехи. Следует отметить значительную стоимость качественных тиристоров большой мощности.

Как ни странно, но исключить перечисленные недостатки можно с помощью реле. Они не создают искажения, переключаются с достаточно высокой скоростью. Некоторые современные изделия такого типа работают практически бесшумно без повреждений в течение многих лет при постоянном использовании стабилизатора.

Следующий вариант – перемещение контактора с применением электромеханического привода. Такое инженерное решение позволяет обеспечить плавную регулировку и высокую точность. Однако здесь используют сложные механизмы, которые необходимо периодически обслуживать. Некоторые из них не стабильно работают при снижении температуры воздуха ниже 0°C. Стоит отметить наличие шумов и ограниченную скорость изменения электрических параметров.

Стабилизатор, оснащенный сервоприводом

Феррорезонансные преобразователи создают с применением нескольких индукционных катушек. Они отличатся быстротой реакции, долговечностью. Но следующие отрицательные параметры существенно ограничивают сферу их применения:

  • высокая стоимость;
  • шумность;
  • крупные размеры;
  • существенные искажения формы выходного сигнала;
  • прекращение работоспособности даже при незначительном изменении нагрузки (около 15%).

Именно поэтому чаще применяют три перечисленные выше схемы с учетом необходимой мощности и напряжения в сети (220V, или 380V).

Схема работы феррорезонансного преобразователя

Разные схемы подключения стабилизатора напряжения в частном доме

В коттеджах нередко предпочитают использование трехфазных сетей 380. Как правило, они рассчитаны на большие нагрузки. Некоторые станки, нагреватели рассчитаны именно на такое питание. Но для оснащения дома вполне достаточно приобрести двухфазные стабилизаторы.

По этой схеме можно подключить через них трехфазные потребляющие устройства
Здесь показано, как подсоединяют нагрузку через стабилизатор к сети 220 V

Статья по теме:

Какой выбрать стабилизатор напряжения для дачи. Изучаем наш рейтинг популярных моделей и выбираем лучший для вашего дачного участка. Приятного чтения!

Как самостоятельно сделать регулирующее устройство

Для изготовления повышающего стабилизатора напряжения своими руками 220В можно использовать проверенное фабричное изделие.

Принципиальная схема стабилизатора

Понадобится приобрести комплектующие детали по розничным ценам, создать печатные платы, корпус.

Профессиональные навыки понадобятся для пайки микросхем
Настраивают электронные схемы с помощью осциллографа

Работающую качественную схему стабилизатора напряжения 220В своими руками создать будет дороже, чем приобрести готовое изделие с заводской гарантией.

Стабилизаторы напряжения 220В для дома: цены и технические характеристики

Если решите купить стабилизатор напряжения 220В для дома на 10кВт, то надо понимать, что его возможностей хватит на меньшую суммарную мощность всех потребителей. Дело в том, что при включении индукционных нагрузок она резко возрастает. Для подключения электропривода 0,5 кВт понадобится мощность примерно в 2 раза больше. Итоговый результат рекомендуется увеличить еще на 25-30%, чтобы стабилизатор не работал на предельных нагрузках. Данные по нескольким фабричным моделям техники приведены в таблице.


Компактный стабилизатор
Релейный стабилизатор

Выводы

Какой лучше стабилизатор напряжения, релейный или электромеханический, однозначно сказать нельзя. Чтобы сделать правильный вывод, надо сравнить параметры двух моделей с учетом изложенных выше сведений. Для уменьшения требований можно только часть оборудования подключить через систему стабилизации.

Стабилизатор высокой мощности

Как выбрать стабилизатор напряжения для дома? (видео)

Стабилизатор напряжения для дома — как выбрать. Инструкция, отзывы, вопросы

Сегодня выбрать стабилизатор напряжения для дома не так просто, как кажется на первый взгляд. Это обусловлено большим количеством производителей и, соответственно, широким разнообразием моделей. А так же, нужно не запутаться в принципах работы данных устройств, и определить, какой подходит именно Вам (некоторые продавцы, не разбираясь, стараются продать именно свой товар). При помощи данной инструкции мы постараемся помочь Вам сделать правильный выбор.

Есть два пути выбора и покупки стабилизатора напряжения:

  1. Если Вы только знаете, что стабилизатор вроде нужен, не хотите заниматься, и вникать в сам процесс подбора, ничего в этом не понимаете, тогда лучше всего прибегнуть к помощи грамотного электрика или нашего специалиста.
  2. Если Вы решили всё сделать сами, тогда читайте инструкцию. Оставшиеся после прочтения вопросы, всегда можно задать написав нам, по телефону, или в офисе.

6 параметров для подбора

1. Количество фаз.

Бывает одна или три фазы (220 и 380 В соответственно). Стабилизаторы так же бывают однофазные и трёхфазные. Определить это легко. Но бывает и так, что в дом приходит три фазы, а стабилизируют только одну или две. Например, где находятся самое дорогостоящее оборудование. Или одна фаза вообще не используется. Бывают и другие примеры.

Признаки однофазной и трёхфазной сети:

  • количество проводов, которые подводятся от столба к дому: два (три) или четыре (пять)
  • счетчик электроэнергии: однофазный или трехфазный (написано на самом счётчике)
  • вводной автоматический выключатель: однофазный и трехфазный

2. Мощность стабилизатора

Нужно определить суммарную мощность всего оборудования, которое Вы планируете подключать (для приблизительного расчёта можно использовать наш калькулятор). Её нужно умножить на коэффициент 0,7 (учитывает то, что все приборы одновременно не работают). Если же подключать планируется всего несколько приборов, и они включаются и работают одновременно, тогда нужно умножить на коэффициент 1,3 (предусматривает запас мощности стабилизатора).

При этом всегда следует учитывать пусковые токи в устройствах, где есть электродвигатель (насос, кондиционер, пылесос, мойка, косилка, и другие). Мощность в таких устройствах при включении, минимум в три раза, выше номинальной. Хотя, в некоторых современных насосах пусковые токи практически отсутствуют – лучше всегда посмотреть инструкцию на конкретный прибор.

Следите за тем, чтобы Вы считали мощность в одних и тех же единицах измерения (не забывайте переводить Вт в ВА, или наоборот). Средний коэффициент перевода для бытовых приборов — 0.8 (ВА нужно умножить на 0.8, чтобы получить Вт, и наоборот).

Если у Вас три фазы, то нужно определить мощность отдельно для каждой фазы (Бывает так, что общая мощность приборов в доме 15 кВА, на одной фазе 10 кВА, на второй 5 кВА, а на третьей вообще ничего не подключено. В таком случае Вам надо просто два однофазных стабилизатора).

3. Величина напряжения в сети

Делаете замер напряжения утром, вечером и в обед, в будние и выходные дни. Для этого Вам потребуется вольтметр, или человек, у которого этот вольтметр есть (продается он в любом строительном супермаркете, стоит совсем не дорого, и пользоваться им очень просто). После замеров записываете результат для каждой фазы. И затем в характеристиках стабилизаторов смотрите на номинальное входное напряжение. Ваши показатели должны входить в этот диапазон.

4. Точность стабилизации

Точности стабилизации в 5% достаточно для большинства оборудования, так как в ГОСТе обозначено, что величина номинального напряжения в сети должна отклоняться не более, чем на 5 процентов от 220 или 380 В соответственно. Однако, при таком показателе может «моргать свет». Поэтому, если есть возможность, рекомендуем купить стабилизатор с более высокой точностью. Так же эта рекомендация распространяется и для требовательного оборудования к качеству напряжения (станки, программные комплексы, чувствительные производственные линии, аудио и видео оборудование), где не просто обойтись без такого прибора.

5. Принцип работы стабилизаторов Какой купить?

На рынке присутствует три основных «типа» стабилизаторов. Ниже их кратко опишем.

Электромеханические

Сравнить его можно с обычным реостатом (в школе, на уроке физики все его видели). Только в качестве руки для передвижения ползунка используется электродвигатель. Производится измерение напряжения в сети. В зависимости от его величины, электродвигатель перемещает ползунок в ту, или иную сторону, тем самым изменяя напряжение на выходе стабилизатора.

Недостатки:

  1. низкая реакция на изменение напряжения в сети
  2. присутствуют движущиеся механические части: двигатель, шестеренки, медная обмотка, угольные щетки. Поэтому происходит быстрый механический износ при частой динамике
  3. требуется регулярное обслуживание (раз в пол года), которое заключается в смазке и очистке щеток и медной обмотки от угольных остатков. По мере износа, требуется замена
  4. при низких температурах требуется специальная смазка
  5. при механических движениях издается шум
  6. гарантийный срок, как правило, 1 год

Достоинства:

  1. плавное изменение выходного напряжения (хорошо видно на графике)
  2. выдерживают высокие пусковые токи
  3. хорошо справляются со своей задачей при постоянно низком или высоком напряжении, когда щетки стоят на одном месте

Электронные ступенчатые (тиристорные или симмисторные)
Принцип работы этих стабилизаторов построен на основе переключения вторичных обмоток автотрансформатора силовыми ключами. Напряжение из сети поступает на первичную обмотку. При этом, микропроцессор производит замеры напряжения, и принимает решение о переключении той либо иной вторичной обмотки автотрансформатора, в зависимости от параметров.

Недостатки

  1. при точности стабилизатора 4-5% заметно моргание ламп освещения (смотрите график)

Достоинства

  1. высокое быстродействие
  2. гарантийный срок 3-5 лет

Электронные ступенчатые (релейные)
Принцип работы такой же, как и в тиристорных стабилизаторах.

Отличия

  • при переключении реле слышны щелчки
  • ниже скорость реакции на изменение напряжения в сети
  • срок службы реле ниже, чем у тиристора (как правило на такие стабилизаторы 1 год гарантии)

Инверторные стабилизаторы
Принцип их работы построен на генерации новой синусоиды напряжения, качество которой не зависит от сети. Многие пишут, что это самый лучший стабилизатор на сегодняшний день. Однако, это далеко не всегда так. Действительно качественным он будет очень дорогим. Часто заново сформированная синусоида бывает далеко не идеальной формы, что негативно сказывается на сроке службы подключаемых приборов. И еще одним недостатком является довольно низкий КПД (хотя часто говорят обратное).

Мы рекомендуем выбирать электронные ступенчатые (тиристорные) стабилизаторы напряжения для дома. Электромеханические требуют регулярного обслуживания, что, как правило, никто не делает. Будьте внимательны – часто электромеханические стабилизаторы называют тоже электронными.

6. Производители стабилизаторов

Сегодня при выборе стабилизатора напряжения для дома можно услышать массу названий, производителей, брендов, моделей. Ваша задача не запутаться в них. Мы рекомендуем остановиться на устройствах Российского производства, так как они более приспособлены к нашим условиям. Основные из них можно перечислить по пальцам. Все отличаются параметрами, назначением, но все равно, цена похожих по параметрам устройств приблизительно одного порядка.

  1. НПП Интепс со стабилизаторами Лидер
  2. ГК Штиль с приборами одноименного названия
  3. ООО Энергия со стабилизаторами Прогресс
  4. ГК Полигон производит Сатурн и Каскад

Куда хуже обстоят дела с устройствами китайского происхождения. Их цена гораздо ниже, но Вы всегда смотрите на параметры (хотя некоторые производители осознанно пишут мощность 10 кВт, а на самом деле там только 5, и проверить это очень трудно). Так что будьте осторожны. Выбирать стабилизатор по цене — это в корне не правильно.

Ну и третья категория, это «производители», которые купили стабилизаторы в Китае, приклеили свое название, и говорят, что это их разработки.

Если Вы определили и записали все вышеперечисленные параметры, тогда Вы уже можете самостоятельно сделать выбор стабилизатора напряжения (в нашем каталоге есть фильтр отбора, если ввести туда все Ваши данные, можно получить требуемый результат). Желаем Вам успехов в этом деле. Если что то Вам не понятно, остались сомнения или вопросы, не сомневайтесь, звоните или пишите. Мы поможем!

Какой стабилизатор напряжения выбрать. Лучшие стабилизаторы напряжения для дома

Стабилизаторы бывают однофазными и трехфазными, а также цифровыми и электромеханическими (латерными).

В зависимости от типа питающей сети стабилизаторы подразделяются по значению выходного напряжения на однофазные (220 В) и трёхфазные (380 В). Выбор зависит от того, как напряжение подведено в дом. Если подведено однофазное напряжение, подойдет только однофазный стабилизатор. Если к вашему дому подведено трехфазное напряжение, есть 2 варианта: купить один трехфазный стабилизатор или три однофазных.

Цифровые или электронные стабилизаторы, в свою очередь, делятся по способу коммутации на релейные и тиристорные.

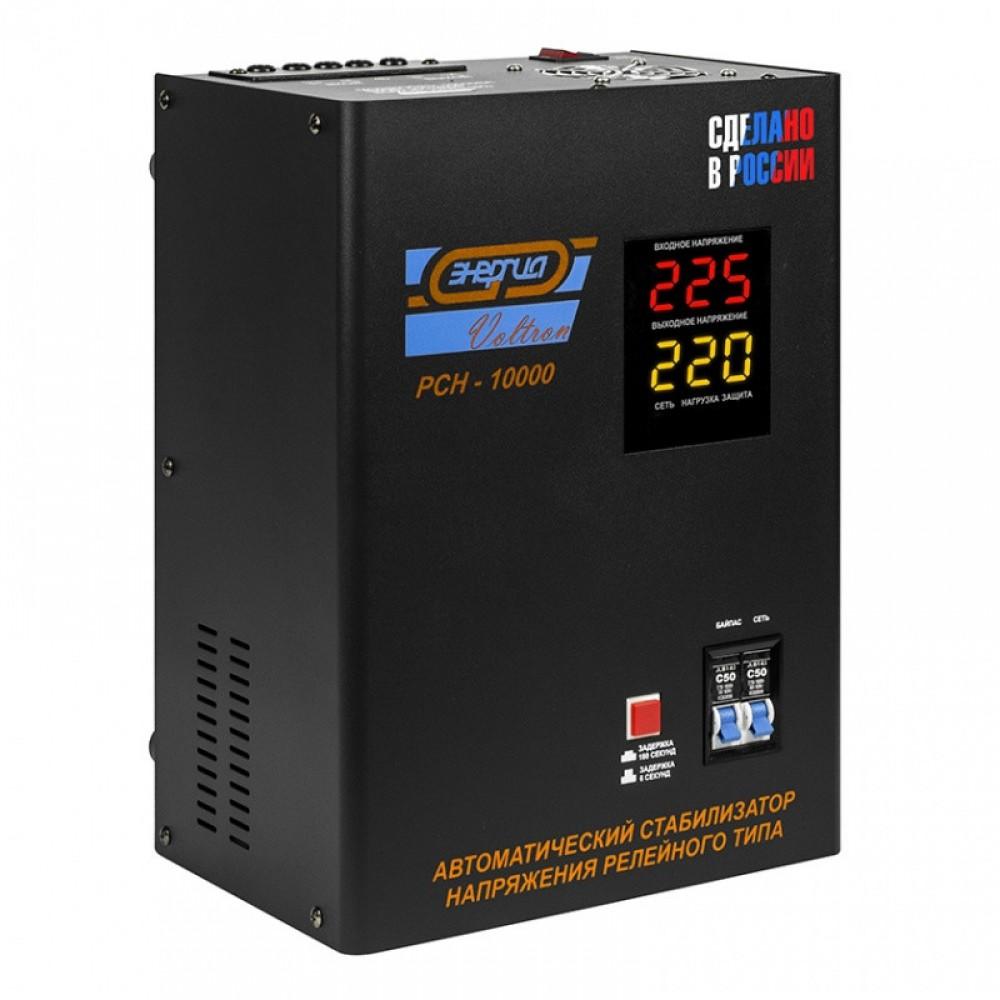

Релейные стабилизаторы – самые популярные, т. к. имеют ряд преимуществ:

— надежны

— выдерживают перегрузки

— долговечны

— быстро реагируют на перепады

— принимают входное напряжение в любом диапазоне

— не вносят радиопомех, поэтому подходят для использования с самыми разными электроприборами

— компактны – могут быть установлены в квартирах

Тиристорные модели используют для работы с оборудованием, требующим высокой точности выходного напряжения, например, медицинским. Но они менее надежны и не так удобны в эксплуатации. Еще один минус – цена самого стабилизатора и ремонта в случае поломки. Для работы телевизора, холодильника и другой бытовой техники чрезмерная точность не нужна – все эти приборы нормально работают при напряжении 220 В ± 10%.

Электромеханические стабилизаторы латерного типа отличаются высокой точностью (2-3 %) и плавной регулировкой напряжения, но гораздо медленнее срабатывают при изменениях в электросети. Такие модели не приспособлены к перегрузкам и не отличаются надёжностью, требуют регулярного техобслуживания, имеют сравнительно большие размеры. Доступная цена – вот главное преимущество электромеханических стабилизаторов.

Мощность

Чтобы сделать правильный выбор, нужно еще учитывать мощность стабилизатора. Для бесперебойной работы стандартного набора «чайник-холодильник-телевизор-плита» мощности 10-15 кВт более, чем достаточно. Для точного расчета следует сложить мощность всей домашней техники, которую вы собираетесь подключать к стабилизатору. Учитывайте пусковые токи некоторых приборов, например, кондиционера, холодильника, микроволновки. Мощность этих приборов при запуске превышает номинальную в несколько раз. Если не учесть данного факта, при включении техники с высоким пусковым током остальные приборы могут отключиться – сработает защита стабилизатора от перегрузки.

Как выбрать подходящий регулятор (-ы) напряжения для вашей конструкции

В этой статье показано, как выбрать лучший тип стабилизатора напряжения для вашего конкретного электронного продукта.

Опубликовано Джон Тил

Вероятно, более 90% продукции требуют стабилизатора напряжения, что делает их одними из наиболее часто используемых электрических компонентов.

Если у вас нет возможности работать напрямую от напряжения батареи или внешнего адаптера постоянного / переменного тока, необходим регулятор напряжения.Скорее всего, потребуется несколько регуляторов напряжения.

Эта статья — ваше руководство по выбору регулятора (ов) напряжения для вашей конструкции. Мы рассмотрим все: от определения типа регулятора напряжения до выбора регулятора, отвечающего вашим конкретным требованиям.

Выбор необходимого регулятора

Первым шагом при выборе правильного регулятора напряжения является определение входного напряжения, выходного напряжения и максимального тока нагрузки.

Хотя существует множество других спецификаций, эти три помогут вам начать работу и помогут сузить круг необходимого вам регулятора.

Регуляторы напряжения

можно разделить на две большие классификации:

  • Понижающий : Выходное напряжение ниже входного
  • Повышающий : Выходное напряжение больше входного

Знание входного и выходного напряжения поможет вам легко решить, к какой группе относится ваш регулятор.

Регуляторы напряжения, для которых требуется выходное напряжение меньше входного, являются наиболее распространенным типом регуляторов напряжения. Например, вы вводите 5 В и выдает 3,3 В, или вы вводите 12 В и выдает 5 В.

Вам необходимо рассмотреть два типа регуляторов:

  • Линейные регуляторы : простые, дешевые и бесшумные, но могут иметь низкую энергоэффективность. Линейные регуляторы способны только понижать напряжение.
  • Импульсные регуляторы : Высокая энергоэффективность, но более сложная и дорогая, с большим шумом на выходе.Импульсные регуляторы могут использоваться как для понижения, так и для повышения напряжения.

Если вам требуется выходное напряжение, меньшее, чем входное, начните с линейного регулятора, а не импульсного регулятора.

Рисунок 1. Линейный регулятор использует транзистор и контур управления с обратной связью для регулирования выходного напряжения. Линейный регулятор может производить только выходное напряжение ниже входного.

Линейные регуляторы намного дешевле и проще в использовании, чем импульсные регуляторы, поэтому они, как правило, должны быть вашим первым выбором.

Единственный случай, когда вы не хотите использовать линейный стабилизатор, — это если рассеиваемая мощность слишком велика или вам нужно повысить напряжение.

Определение рассеиваемой мощности

Хотя линейные регуляторы дешевы и просты в использовании, основным недостатком является то, что они могут терять много энергии. Это может вызвать чрезмерный разряд батареи, перегрев или повреждение продукта.

Если у вас есть аккумулятор, энергия которого расходуется на тепло, аккумулятор разряжается быстрее.Если это не аккумулятор, но он по-прежнему выделяет значительное количество тепла, это может вызвать другие проблемы с вашей конструкцией.

Фактически, при определенных условиях линейный регулятор может выделять столько тепла, что фактически разрушает себя. Очевидно, вы этого не хотите.

При использовании линейного регулятора начните с определения, сколько мощности будет рассеиваться регулятором.

Для линейных регуляторов используйте уравнение:

Мощность = (Входное напряжение — Выходное напряжение) x Ток (Уравнение 1)

Можно предположить, что выходной ток (также называемый током нагрузки) примерно такой же, как входной ток для линейных регуляторов.

По правде говоря, входной ток равен выходному току плюс ток покоя, который потребляет линейный регулятор для выполнения функции регулирования.

Однако для большинства регуляторов ток покоя чрезвычайно мал по сравнению с током нагрузки, поэтому достаточно предположить, что выходной ток равен входному току.

Как видно из уравнения 1, если у вас большой перепад напряжения (Vin — Vout) на регуляторе и / или большой ток нагрузки, то ваш регулятор будет рассеивать большое количество энергии.

Например, если на входе 12 В и на выходе 3,3 В, разность напряжений будет рассчитана как 12 В — 3,3 В = 8,7 В.

Если ток нагрузки составляет 1 ампер, это означает, что регулятор должен рассеивать 8,7 Вт мощности. На это тратится огромное количество энергии, и это больше, чем может выдержать любой линейный регулятор.

Если, с другой стороны, у вас высокий перепад напряжения, но вы используете ток нагрузки всего в несколько миллиампер, тогда мощность будет небольшой.

Например, в приведенном выше случае, если вы сейчас используете ток нагрузки только 100 мА, рассеиваемая мощность упадет до 0,87 Вт, что гораздо более приемлемо для большинства линейных регуляторов.

При выборе линейного регулятора недостаточно просто убедиться, что входное напряжение, выходное напряжение и ток нагрузки соответствуют характеристикам регулятора.

Например, у вас есть линейный стабилизатор, рассчитанный на 15 В и ток 1 А. Вы думаете: «Хорошо, в таком случае я могу подать на вход 12 В, взять 3.3 В на выходе и запустить его при 1 А, верно? »

Неправильно! Вы должны убедиться, что линейный регулятор может выдерживать даже такое количество мощности. Для этого нужно определить, насколько нагревается регулятор, исходя из мощности, которую он должен рассеять.

Для этого сначала рассчитайте, сколько мощности будет рассеиваться линейным регулятором, используя уравнение 1 выше.

Во-вторых, посмотрите в таблице данных регулятора в разделе «тепловые характеристики» параметр под названием «Theta-JA», выраженный в единицах ° C / Вт (° C на ватт).

Theta-JA указывает количество градусов, на которое чип будет нагреваться выше температуры окружающего воздуха, на каждый ватт мощности, который он должен рассеять.

Просто умножьте расчетную рассеиваемую мощность на Theta-JA, и вы узнаете, насколько сильно этот линейный регулятор будет нагреваться при такой мощности:

Мощность x Theta-JA = Температура выше окружающей (Уравнение 2)

Допустим, ваш регулятор соответствует спецификации Theta-JA 50 ° C на ватт.Это означает, что если ваш продукт рассеивает:

  • 1 ватт, он нагреется до 50 ° C.
  • 2 Вт нагреется до 100 ° С.
  • ½ ватта нагревается до 25 ° C.

Важно отметить, что рассчитанная выше температура представляет собой разницу температур выше температуры окружающего воздуха.

Предположим, вы подсчитали, что при ваших условиях питания регулятор будет рассеивать 2 Вт мощности. Вы умножаете это на Theta-JA, и вы определяете, что он нагреется до 100 ° C.

Здесь важно не забыть добавить температуру окружающего воздуха. Комнатная температура обычно составляет 25 ° C. Следовательно, вы должны добавить 25 ° C к 100 ° C. Теперь у вас температура 125 ° C.

125 ° C — это максимальная температура, на которую рассчитано большинство электронных компонентов, поэтому вы никогда не захотите намеренно превышать 125 ° C.

Обычно вы не повредите свой продукт, пока не достигнете температуры примерно от 170 ° C до 200 ° C. К счастью, у большинства регуляторов также есть тепловое отключение, которое срабатывает при температуре около 150 ° C, поэтому они отключатся, прежде чем причинят какой-либо ущерб.

Однако некоторые регуляторы не имеют теплового отключения, поэтому вы можете повредить их, если они рассеивают слишком много энергии.

В любом случае, вы не хотите, чтобы ваш продукт постоянно перегревался и ему приходилось отключаться, чтобы остыть.

Также следует учитывать, что температура воздуха не всегда может быть 25 ° C.

Допустим, ваш регулятор все еще нагревается до 100 ° C под нагрузкой, но теперь температура окружающей среды составляет 50 ° C (например, в закрытой машине в жаркий летний день).

Теперь у вас 50 ° C плюс 100 ° C, а при загрузке — до 150 ° C. Вы превысили указанную максимальную температуру и находитесь на грани срабатывания теплового отключения.

Очевидно, что этого следует избегать. Работа регулятора таким образом, чтобы он регулярно превышал заданную температуру 125 ° C, может не вызвать немедленного повреждения, но может сократить срок службы компонента.

Регуляторы с малым падением напряжения (LDO)

В некоторых случаях линейные регуляторы могут быть чрезвычайно эффективными, потребляя очень мало энергии. Это происходит, когда они работают с очень низким входным напряжением к выходному напряжению.

Например, если Vin — Vout составляет всего 300 мВ, то даже при токе нагрузки 3 А рассеиваемая мощность составляет всего 0,9 Вт, что является достаточно низкой мощностью, чтобы выдерживать нагрузку большинством регуляторов.

Минимальный дифференциал Vin-Vout, с которым может работать линейный регулятор, называется падением напряжения. Если разница между Vin и Vout падает ниже напряжения отключения, то регулятор находится в режиме отключения.

Регулятор в режиме отпускания просто выглядит как небольшой резистор от входа до выхода. Это означает, что выход, по сути, просто соответствует входному питанию, и на самом деле никакое регулирование не выполняется.

В большинстве случаев вы не хотите использовать линейный регулятор в режиме отключения. Это никоим образом не повредит чему-либо, но вы потеряете многие преимущества регулятора.

Например, если у вас много шума на входе, он обычно будет отфильтрован линейным регулятором. Однако эта фильтрация не будет происходить в режиме отключения, поэтому весь шум входного источника питания проходит прямо через выходное напряжение.

Причина, по которой стабилизаторы с малым падением напряжения так полезны, заключается в том, что они позволяют управлять регулятором с очень малой рассеиваемой мощностью. Это связано с тем, что линейный регулятор наиболее эффективен, когда разница между Vin и Vout небольшая.

Многие старые линейные регуляторы имели очень высокое падение напряжения. Например, популярные стабилизаторы серии 7800 имеют паспортное напряжение падения 2 В.Это означает, что входное напряжение должно быть как минимум на 2 В выше выходного напряжения.

Рис. 2. Старые трехконтактные линейные регуляторы требуют большего перепада напряжения Vin-Vout и, следовательно, расходуют больше энергии, чем более новые регуляторы LDO.

Хотя 2 В — это не слишком много, если вы пропускаете через этот регулятор ток в 1 ампер и у вас есть разница в 2 В, то это 2 ватта мощности, которые теряются.

Регуляторы LDO нового поколения могут иметь очень низкое падение напряжения менее 200 мВ при полной нагрузке.

LDO, работающий только с перепадом напряжения 200 мВ, может пропускать в 10 раз больше тока при той же рассеиваемой мощности, что и линейный регулятор, работающий с перепадом напряжения 2 В. Таким образом, 1 ампер тока с дифференциалом Vin-Vout 200 мВ соответствует только 0,2 Вт рассеиваемой мощности.

Краткое описание линейных регуляторов

Линейные регуляторы полезны, если:

  • Разница между входным и выходным напряжением мала
  • У вас низкий ток нагрузки
  • Требуется исключительно чистое выходное напряжение
  • Дизайн должен быть максимально простым и дешевым

Как мы обсудим дальше, импульсные стабилизаторы создают на выходе много шума и могут создавать нечеткое выходное напряжение.

Это может быть приемлемо для некоторых приложений, но во многих случаях требуется очень чистое напряжение питания. Например, при генерации напряжения питания для аналого-цифрового преобразователя или какой-либо звуковой схемы.

Таким образом, линейные регуляторы не только проще в использовании, но и обеспечивают гораздо более чистое выходное напряжение по сравнению с импульсными регуляторами, без пульсаций, всплесков или шума любого типа.

Таким образом, если рассеиваемая мощность не слишком велика или вам не требуется повышающий регулятор, линейный регулятор будет вашим лучшим вариантом.

Регуляторы переключения

Импульсные регуляторы намного сложнее для понимания, чем линейные регуляторы. Линейный стабилизатор основан на силовом транзисторе, который регулирует величину тока, разрешенного для подачи на выход.

ПРИМЕЧАНИЕ: Обязательно загрузите бесплатное руководство в формате PDF 15 шагов для разработки нового электронного оборудования .

Если система управления линейного регулятора определяет, что выходное напряжение ниже, чем должно быть, то от входа к выходу может проходить больший ток. И наоборот, если обнаруживается, что выходное напряжение выше, чем должно быть, регулятор будет пропускать меньший ток от входа к выходу, действуя таким образом, чтобы снизить выходное напряжение.

С другой стороны, импульсные регуляторы используют катушки индуктивности и конденсаторы для временного хранения энергии перед ее передачей на выход.

В этом уроке я проектирую печатную плату с использованием простого линейного регулятора, а в этом более глубоком курсе я проектирую индивидуальную плату с использованием более сложного импульсного регулятора.

Существует два основных типа импульсных регуляторов: повышающий и понижающий.

Понижающий импульсный стабилизатор также называется понижающим стабилизатором и, как линейный регулятор, выдает выходное напряжение ниже входного.

Рис. 3. Понижающий импульсный стабилизатор использует катушку индуктивности в качестве временного накопителя энергии для эффективного создания выходного напряжения ниже входного.

Если вы начали планировать использование линейного регулятора (понижающего), но определили, что рассеиваемая мощность слишком велика, тогда вам следует использовать понижающий импульсный стабилизатор.

В то время как повышающий импульсный стабилизатор создает выходное напряжение, превышающее входное, и называется повышающим регулятором.

Импульсные регуляторы

обладают высокой эффективностью даже при очень больших перепадах входа и выхода.

КПД равен выходной мощности, деленной на входную. Это соотношение того, какая часть мощности от входа поступает на выход.

КПД = Pout / Pin = (Vout x Iout) / (Vin x Iin) (Уравнение 3)

Уравнение КПД такое же, как и для линейного регулятора.Однако, поскольку выходной ток равен входному току для линейного регулятора, уравнение 3 упрощается до простого:

КПД (линейный регулятор) = Vout / Vin (уравнение 4)

Например, предположим, что у вас на входе 24 В, а на выходе необходимо 3 В при токе нагрузки 1 А. Если бы это был линейный регулятор, он работал бы с чрезвычайно низким КПД, и почти вся мощность рассеивалась бы в виде тепла.

КПД линейного регулятора будет только 3 В / 24 В = 12.5%. Это означает, что только 12,5% мощности от входа поступает на выход. Остальные 87,5% передаваемой мощности теряются в виде тепла!

С другой стороны, импульсные регуляторы обычно имеют КПД 90% или больше, независимо от разницы между входным и выходным напряжениями. Для импульсного регулятора около 90% мощности передается на выход и только 10% теряется.

Только когда Vin и Vout близки друг к другу, линейный регулятор может сравниться по эффективности с импульсным регулятором.

Например, если входное напряжение составляет 3,6 В (напряжение литий-полимерной батареи), а на выходе выдается 3,3 В, то линейный стабилизатор будет иметь КПД 3,3 В / 3,6 В = 91,7%.

Повышающие регуляторы напряжения

В большинстве случаев выходное напряжение будет ниже входного. В этом случае следует использовать линейный регулятор или понижающий импульсный стабилизатор, как обсуждалось.

Однако есть и другие случаи, когда вам может потребоваться выходное напряжение выше входного.Например, если у вас аккумулятор на 3,6 В и требуется питание 5 В.

Рис. 4. В повышающем импульсном стабилизаторе катушка индуктивности используется в качестве временного накопительного элемента для эффективного создания выходного напряжения, превышающего входное.

Многие новички в электронике удивляются, узнав, что можно генерировать более высокое напряжение из более низкого напряжения. Для выполнения этой функции необходим импульсный регулятор, называемый повышающим регулятором.

В отличие от линейных регуляторов, выходной ток импульсного регулятора не равен входному току. Вместо этого вы должны смотреть на входную мощность, выходную мощность и эффективность.

Рассчитаем входной ток для повышающего регулятора. Предположим, что входное напряжение — 3 В, выходное напряжение — 5 В, выходной ток — 1 А, а энергоэффективность — 90% (как указано в таблице данных).

Чтобы выяснить это, нам нужно использовать небольшую базовую алгебру для уравнения 3, чтобы найти входную мощность:

Pin = Pout / КПД (Уравнение 5)

Мы знаем, что эффективность составляет 90% (или 0.90), и мы знаем, что выходная мощность составляет 5 В x 1 А = 5 Вт. Мы можем рассчитать, что входная мощность составляет 5 Вт / 0,9 = 5,56 Вт.

Поскольку входная мощность составляет 5,56 Вт, а выходная мощность составляет 5 Вт, это означает, что регулятор рассеивает только 0,56 Вт.

Далее, поскольку мы знаем, что мощность равна напряжению, умноженному на ток, это означает, что входной ток равен:

Входной ток = 5,56 Вт / Vin = 5,56 Вт / 3 В = 1,85 A (Уравнение 6)

Для повышающего регулятора входной ток всегда будет выше, чем выходной ток.С другой стороны, входной ток понижающего стабилизатора всегда будет меньше выходного тока.

Buck-Boost Регуляторы

Допустим, вы получаете питание от двух последовательно соединенных батареек AA. При полной зарядке две батареи AA могут выдавать около 3,2 В, но когда они почти разряжены, они выдают только 2,4 В.

В этом случае напряжение вашего источника питания может находиться в диапазоне от 2,4 В до 3,2 В.

Теперь предположим, что вам нужно выходное напряжение ровно 3 В независимо от состояния батарей.Когда батареи полностью заряжены (выходное напряжение 3,2 В), вам необходимо понизить напряжение батареи с 3,2 В до 3 В.

Однако, когда батареи близки к разряду (выходное напряжение 2,4 В), вам необходимо увеличить напряжение батареи с 2,4 В до 3 В.

В этом сценарии вы должны использовать так называемый повышающий-понижающий импульсный стабилизатор, который представляет собой просто комбинацию повышающего и понижающего регуляторов.

Для решения этой проблемы потенциально можно использовать отдельный понижающий регулятор, за которым следует повышающий регулятор (или наоборот).Но, как правило, лучше использовать одинарный понижающе-повышающий регулятор.

Импульсный регулятор + линейные регуляторы

Помните о трех преимуществах линейных регуляторов: дешевизне, простоте и чистоте выходного напряжения.

Может быть много случаев, когда вы хотите использовать линейный стабилизатор, потому что вам нужно чистое выходное напряжение, но вы не можете, потому что они тратят слишком много энергии.

В этой ситуации вы можете использовать импульсный регулятор, за которым следует линейный регулятор.

Допустим, у вас есть входное напряжение от литий-полимерной батареи, равное 3.6 В, но вам понадобится чистый источник питания 5 В.

Для этого вы должны использовать повышающий регулятор, чтобы поднять напряжение до значения чуть выше целевого выходного напряжения. Например, вы можете использовать повышающий регулятор для повышения напряжения с 3,6 В до 5,5 В.

Затем вы следуете этому с помощью линейного регулятора, который берет 5,5 В и понижает его до 5 В, а также убирает шум и пульсации для получения чистого сигнала.

Это очень распространенный метод получения КПД импульсного регулятора и бесшумного выходного напряжения линейного регулятора.

Если вы выбрали эту опцию и специально пытаетесь отфильтровать коммутируемый шум, обязательно обратите внимание на коэффициент подавления подачи питания (PSRR) линейного регулятора.

PSSR данного линейного регулятора изменяется по частоте. Таким образом, PSSR обычно представляется в виде графика, который показывает, как линейный регулятор подавляет любые пульсации на входном питании на различных частотах.

Рисунок 5 — Коэффициент подавления помех от источника питания (PSRR) в зависимости от частоты для TPS799 от Texas Instruments.

Чтобы использовать этот график, посмотрите на частоту коммутации вашего импульсного регулятора (или любых других источников шума в вашей цепи). Затем посмотрите на PSSR линейного регулятора на этой конкретной частоте.

Затем вы можете рассчитать, какая часть шума импульсного регулятора будет удалена линейным регулятором.

Сводка

Чтобы выбрать регулятор напряжения для вашей системы, начните с предположения, что линейный регулятор может использоваться, если входное напряжение выше, чем выходное.

Только если при этом расходуется слишком много энергии, используйте понижающий импульсный стабилизатор.

Если вам нужно выходное напряжение выше, чем входное, используйте импульсный импульсный стабилизатор.

Если у вас есть ситуация, когда входное напряжение может быть выше или ниже выходного напряжения, вам нужен импульсный стабилизатор с повышенным и понижающим током.

Наконец, если вам нужен чистый выходной сигнал, но требуется энергоэффективность импульсного стабилизатора, используйте импульсный стабилизатор, а затем линейный регулятор для очистки напряжения питания.

Наконец, не забудьте загрузить бесплатный PDF-файл : The Ultimate Guide to Develop Your New Electronic Hardware Product . Вы также будете получать мой еженедельный информационный бюллетень, в котором я делюсь премиальным контентом, недоступным в моем блоге.

Другой контент, который может вам понравиться:

Стабилизаторы напряжения

— что они делают и какой вы покупаете?

Регулятор напряжения или стабилизатор используется для управления и поддержания постоянной величины напряжения в любом электрическом устройстве.Если напряжение не поддерживается на постоянном уровне, колебания напряжения повлияют на работу электрического устройства и повредят его. Если вы хотите обеспечить безопасность своих электроприборов, вам следует подумать о покупке стабилизатора напряжения.

Существует несколько типов регуляторов напряжения, и в зависимости от того, как они контролируют постоянное напряжение в любом электрическом устройстве, выбрать из них. Следовательно, выбрать модель, подходящую для вас, будет непростой задачей.Основные типы регуляторов напряжения — это активные и пассивные регуляторы. Если вашему электрическому устройству требуется большее напряжение, то лучше всего подойдет активный регулятор.

Активные регуляторы повышают напряжение, в то время как пассивные регуляторы снимают напряжение в случае, если в электрической цепи есть лишнее. Благодаря передовым технологиям сегодня у вас лучшая стабильность среди моделей в стабилизаторах напряжения . Регулятор напряжения будет регулировать поток напряжения в цепи.Вы можете выбрать постоянный или автоматический регулятор. Эти два также являются очень важными типами стабилизаторов напряжения.

Характеристики этих двух типов несколько различаются. В автоматическом регуляторе вы услышите сигнал тревоги в случае повышения напряжения в цепи. Он также обеспечит вам сверхнизкое напряжение, чтобы вы могли управлять домашними приборами, не беспокоясь о напряжении. По этой причине автоматический регулятор напряжения популярен в быту.

Чтобы узнать принцип работы регулятора напряжения, вам необходимо понять его различные части и принципы их работы. Вам нужно будет изучить его подробно и узнать о входах и выходах. Когда вы узнаете, как работает стабилизатор, вы сможете понять регуляторы напряжения и их важность.

Можно ли использовать трехфазный регулятор напряжения в качестве однофазного регулятора?

Трехфазный регулятор напряжения — это крупномасштабный вспомогательный источник питания, разработанный и произведенный для промышленного питания напряжением 380 В.Обычный трехфазный регулятор напряжения составляет от 10 кВА до тысяч кВА. Среди них трехфазный регулятор напряжения и линия доступа — все это трехфазное электричество, а не нейтральная линия трехфазного провода под напряжением.

Регуляторы можно разделить на промышленные регуляторы и бытовые регуляторы в зависимости от их применения. По напряжению их можно разделить на трехфазные регуляторы и однофазные регуляторы. С развитием науки и технологий энергетические компании продолжают увеличивать свои фонды, использовать стабилизаторы напряжения для улучшения и модернизации электрооборудования, и электрическая среда постепенно становится стабильной и безопасной.

Трехфазные регуляторы напряжения, как правило, подключаются к крупномасштабному промышленному производственному оборудованию, и традиционные методы подключения этого типа электрического оборудования следующие: три провода под напряжением, один нулевой провод и заземляющий провод, всего пять линейных входов, а для некоторого специального оборудования может быть три провода под напряжением и один провод заземления для входа, или даже только три провода под напряжением.

Для бытовых приборов это обычно однофазный вход, а общая линия делится на провод под напряжением и нулевой провод.А для приборов с чуть большей мощностью есть провод под напряжением, нейтральный провод и заземляющий провод. Бытовое напряжение 220В, поэтому выбор регулятора напряжения стоит, если это бытовой регулятор, выбираем однофазный. Разница между однофазным регулятором напряжения и трехфазным регулятором напряжения заключается в том, что выход напряжения и вход однофазного регулятора напряжения соединены с линией под напряжением и нейтралью.

Резюме: Трехфазный регулятор напряжения — это регулятор напряжения 380В для промышленного использования, а напряжение регулятора напряжения бытового напряжения составляет 220В.Так что трехфазный регулятор нельзя использовать в домашних условиях.

Что такое стабилизатор напряжения — зачем он нам, как он работает, типы и применение

Применение стабилизаторов напряжения стало необходимостью в каждом доме. Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили то, как мы видим стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций.Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию запуска / остановки для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, т. е.

Основное назначение стабилизатора напряжения — защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.).) от возможного повреждения из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

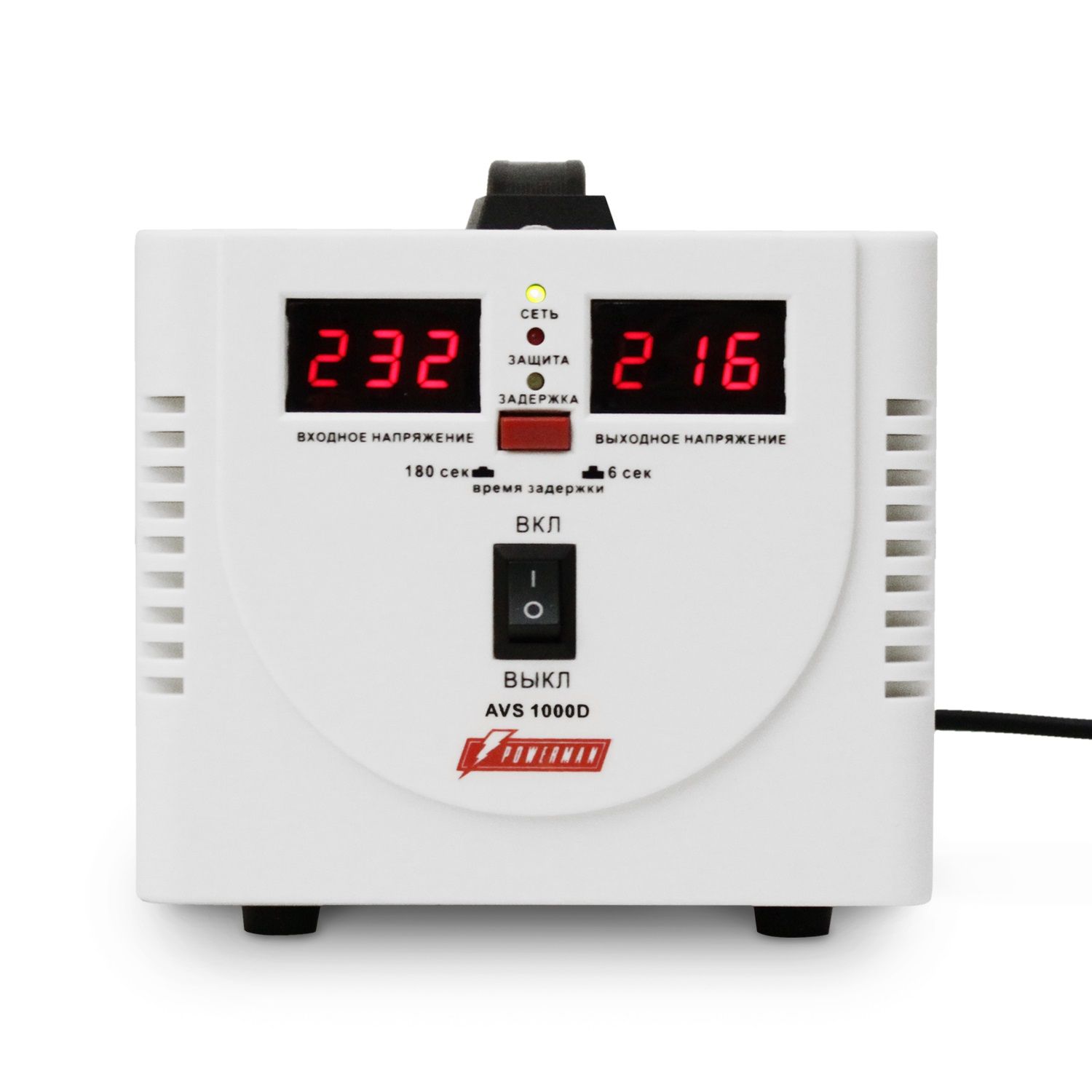

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения

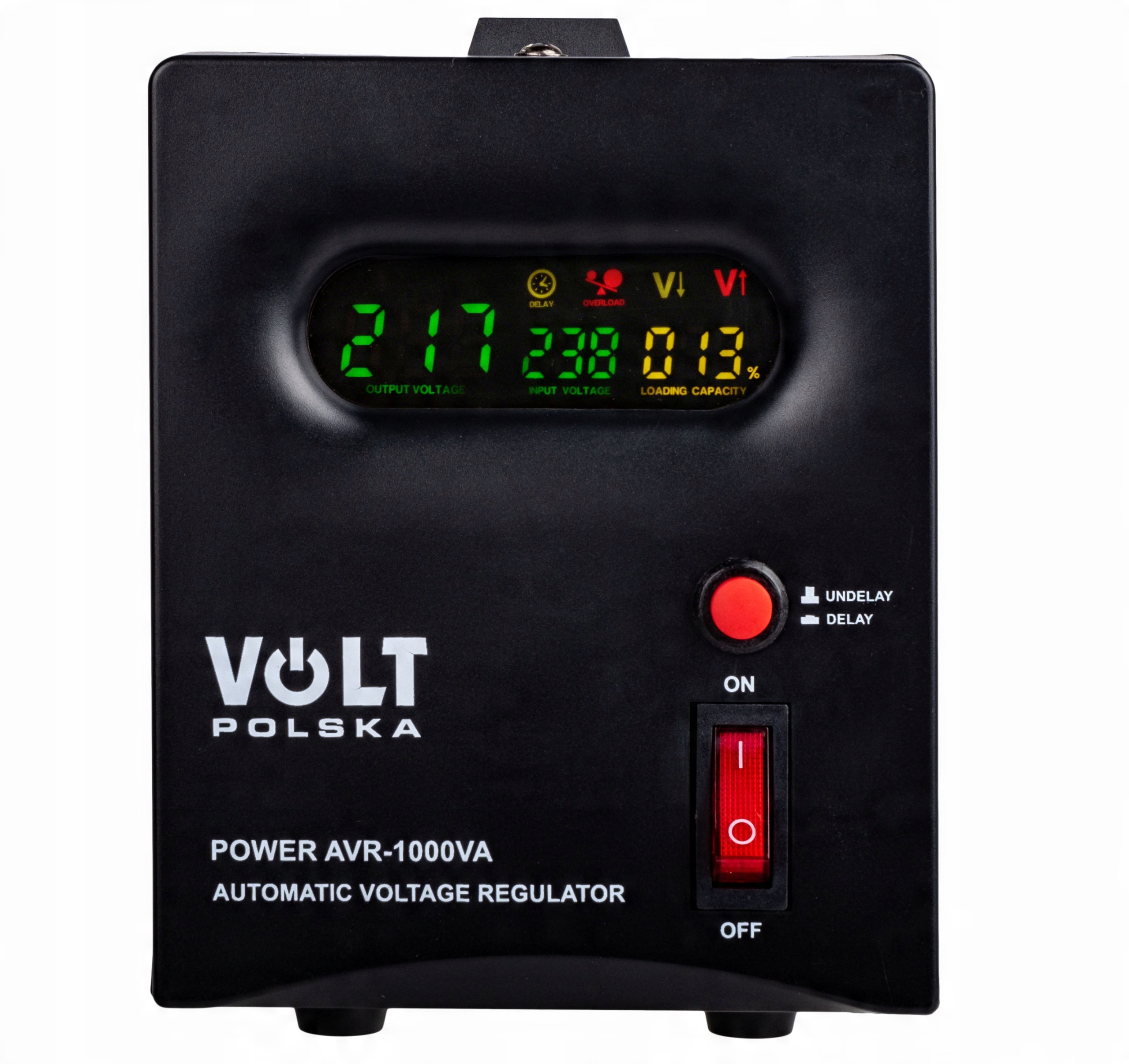

также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, у которых есть собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН в плане безопасности своего оборудования.

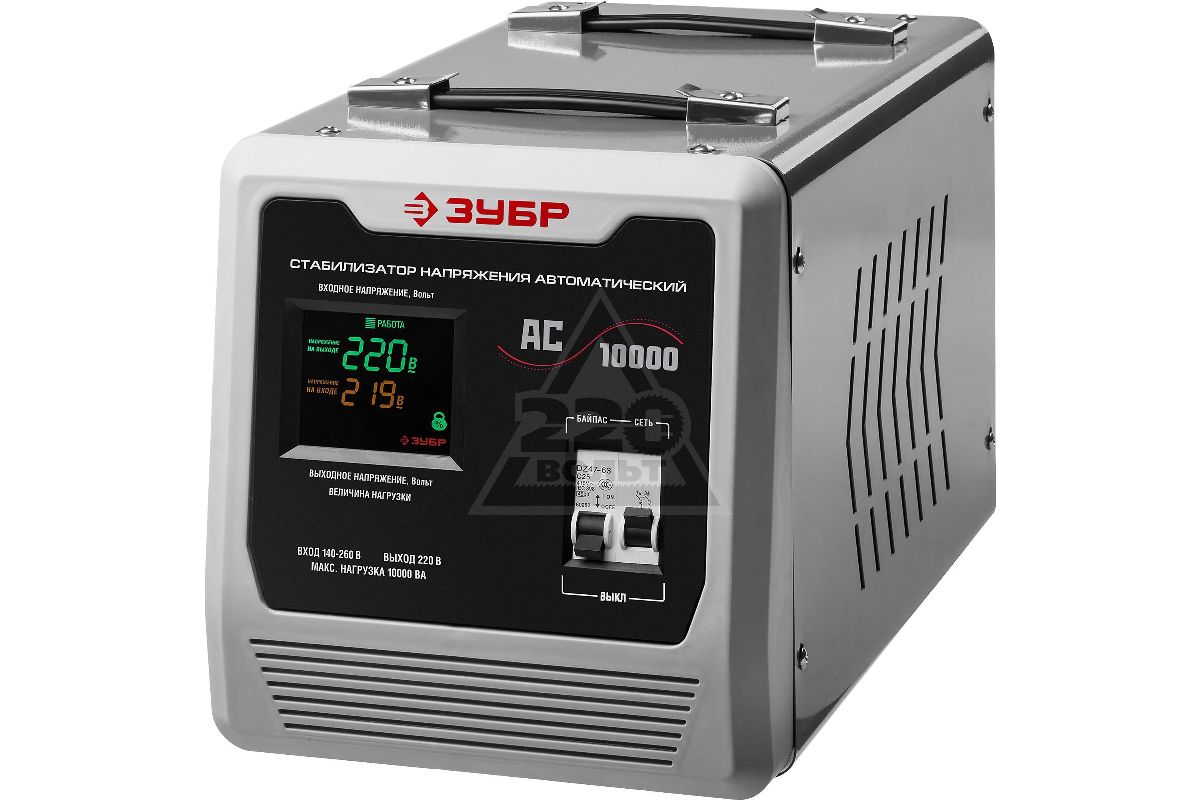

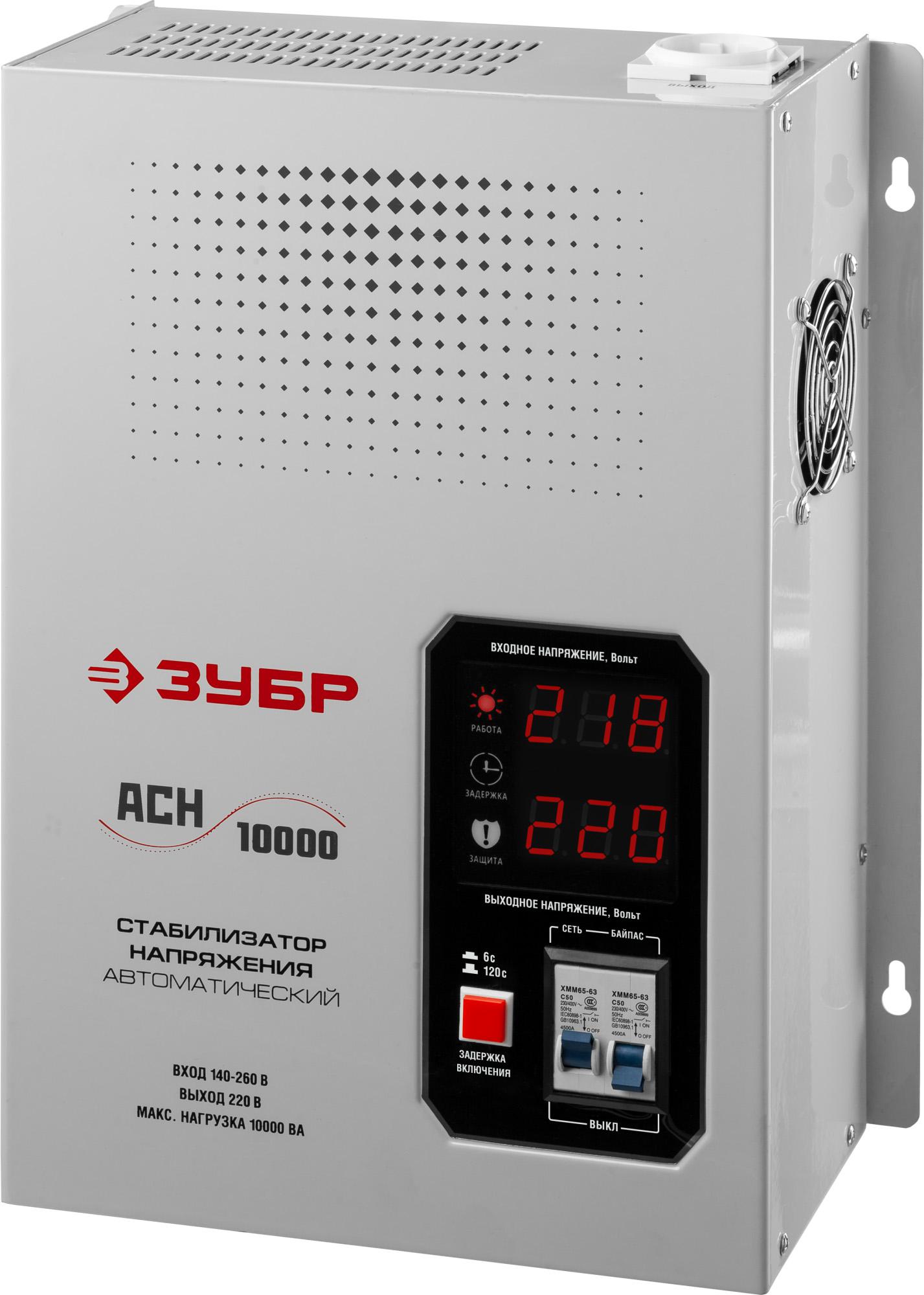

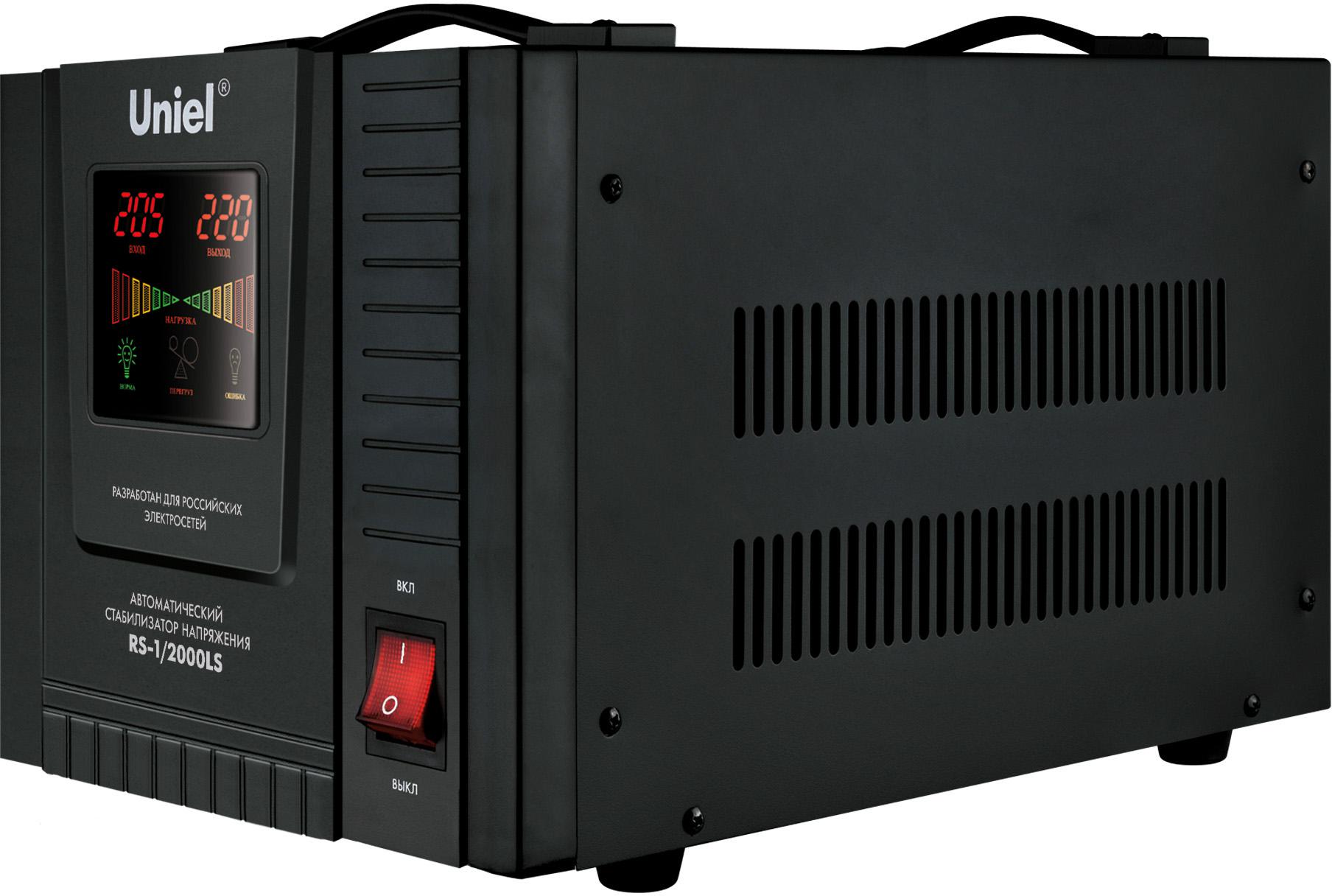

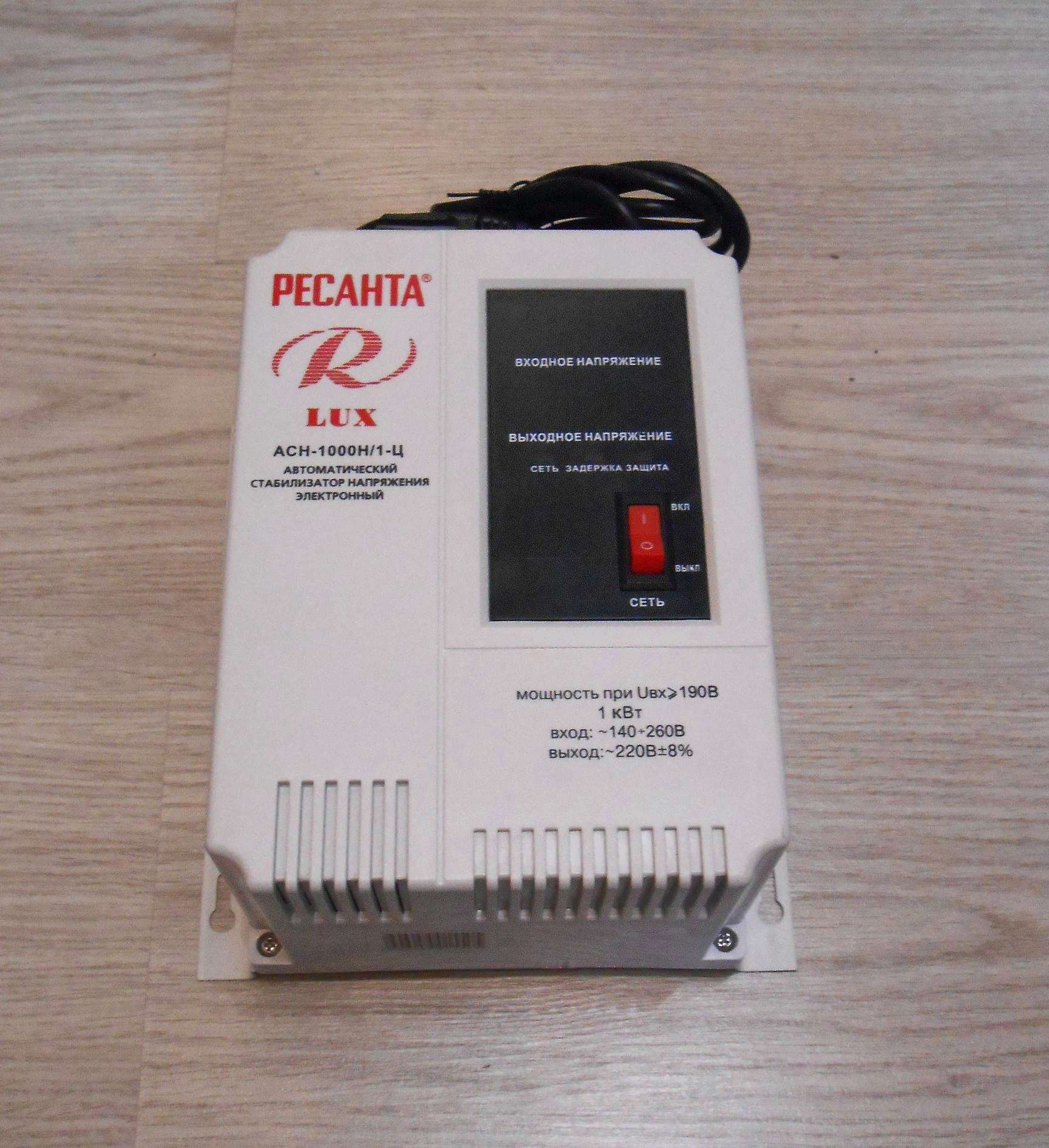

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке. Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220–230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа приложения. Регулировка желаемого стабилизированного выхода выполняется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой.Трехфазные стабилизаторы напряжения доступны в двух разных моделях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они также доступны в различных номиналах и диапазонах кВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальные стабилизаторы напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения, и т.п.

Стабилизаторы напряжения — это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение. В зависимости от заданного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющимся входным напряжениям. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис.2 — Проблемы, связанные с колебаниями напряжения

Помните, что нет ничего важнее для электрического / электронного устройства, чем фильтрованная, защищенная и стабильная подача питания.Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения — очень эффективное решение для всех, кто желает получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Влияние постоянного / повторяющегося перенапряжения на бытовую технику

  • Это может привести к необратимому повреждению подключенного устройства.
  • Это может привести к повреждению изоляции обмотки.
  • Это может привести к ненужному прерыванию нагрузки
  • Это может привести к перегреву кабеля или устройства.
  • Это может снизить срок службы устройства

Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику

  • Это может привести к неисправности оборудования.
  • Это может привести к низкой эффективности устройства.
  • В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
  • Это может снизить производительность устройства.
  • Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.

Как работает стабилизатор напряжения? — Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения — это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 — Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения. Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключен к переключающим реле в различных требуемых конфигурациях. Некоторые стабилизаторы напряжения используют трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 — Принципиальная схема понижающей функции стабилизатора напряжения

На приведенном выше рисунке показано подключение трансформатора в «понижающем» режиме. В функции понижающего преобразователя полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис.5 — Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается на конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения напряжения в стабилизаторе напряжения

Рис. 6 — Принципиальная схема функции усиления в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в режиме «Boost». В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.

Рис.7 — Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация Buck и Boost работает автоматически?

Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки при повышенном и пониженном напряжении.

Рис. 8 — Принципиальная схема автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения понижающей и повышающей конфигураций при различных условиях колебания напряжения, то есть повышенном и пониженном напряжении. Например — предположим, что на входе переменного тока 230 В переменного тока, а на выходе также требуется постоянное напряжение 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижающая и повышающая стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Их:

  • Релейные стабилизаторы напряжения
  • Стабилизаторы напряжения на сервоприводах
  • Стабилизаторы статического напряжения

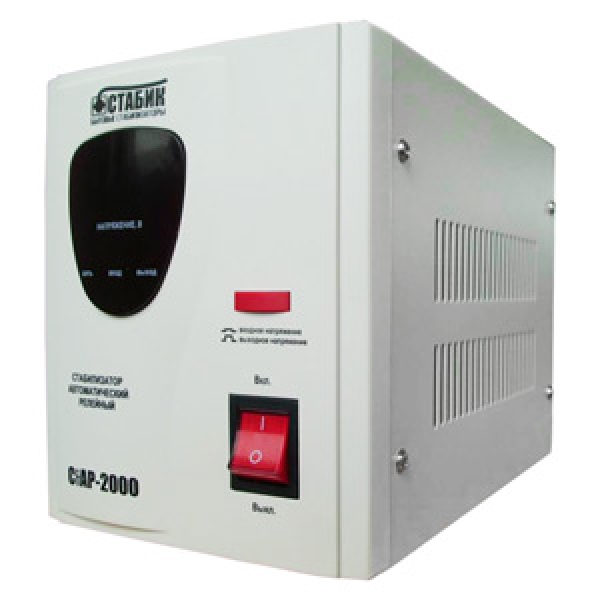

Релейный стабилизатор напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Фиг.9 — Стабилизатор напряжения релейного типа изнутри

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх заданного значения, он переключает соответствующее реле для подключения необходимого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Применение / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных помещениях.

  • Стоят дешевле.
  • Они компактны по размеру.
Ограничения релейных стабилизаторов напряжения
  • Их реакция на колебания напряжения немного медленная по сравнению с другими типами стабилизаторов напряжения
  • Они менее прочные
  • Они менее надежны
  • Они не способны выдерживать скачки высокого напряжения, так как их предел устойчивости к колебаниям меньше.
  • При стабилизации напряжения, изменение тракта питания может обеспечить незначительное прерывание подачи питания.

Стабилизаторы напряжения на сервоприводах

В стабилизаторах напряжения на базе сервопривода регулировка напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с замкнутым контуром.

Как работает стабилизатор напряжения на основе сервопривода?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать достижение желаемого выхода.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение — Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы довести выход до точного значения.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются для очень чувствительных приборов / оборудования, которым требуется точный входной источник питания (± 01%) для выполнения намеченных функций.

Рис.10 — Внутренний вид серво стабилизатора напряжения

На рисунке выше показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. У него есть серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронная плата и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (ответвлений) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который управляется серводвигателем.Один конец вторичной обмотки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец — к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения с сервоприводом

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он запускает двигатель, который далее перемещает рычаг на автотрансформаторе.

По мере движения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется до требуемого выходного напряжения. Серводвигатель будет продолжать вращаться, пока разность между значением опорного напряжения и выходным стабилизатором становится равным нуль. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Стабилизаторы напряжения на сервоприводах различных типов

Существуют различные типы стабилизаторов напряжения на основе сервоприводов: —

Однофазные стабилизаторы напряжения на сервоприводе

В однофазных стабилизаторах напряжения на базе сервопривода стабилизация напряжения достигается с помощью серводвигателя, подключенного к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа с сервоприводом

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформатору 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные стабилизаторы напряжения несимметричного типа на сервоприводах

В трехфазных несимметричных серво стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).

Рис.12 — Внутренний вид трехфазных несимметричных стабилизаторов напряжения с сервоприводом

Использование / преимущества стабилизатора напряжения с сервоприводом
  • Они быстро реагируют на колебания напряжения.
  • Они обладают высокой точностью стабилизации напряжения.
  • Они очень надежные
  • Они могут выдерживать скачки высокого напряжения.
Ограничения серво стабилизатора напряжения
  • Им требуется периодическое обслуживание.
  • Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис.13 — Стабилизаторы статического напряжения

Выпрямитель статического напряжения

не имеет движущихся частей, как в случае стабилизаторов напряжения на базе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис.14 — Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?
Микроконтроллер / микропроцессор

управляет преобразователем мощности IGBT, чтобы генерировать требуемый уровень напряжения, используя метод «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором до желаемого выходного напряжения. Это сгенерированное напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или понижения уровня входного источника питания.

Рис.15 — Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная обмотка трансформатора Buck & Boost подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов относительно входного источника питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной обмотке напряжение теперь будет вычитаться из входного источника питания. Таким образом, стабилизированное пониженное напряжение будет подаваться на нагрузку.

Использование / преимущества статических стабилизаторов напряжения
  • Они очень компактны по размеру.
  • Они очень быстро реагируют на колебания напряжения.
  • Обладают очень высокой точностью стабилизации напряжения.
  • Поскольку подвижная часть отсутствует, обслуживание практически не требуется.
  • Они очень надежны.
  • Их эффективность очень высока.
Ограничения стабилизатора статического напряжения

Дороже по сравнению со своими аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное отличие стабилизатора напряжения от регулятора напряжения:

Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. А

Регулятор напряжения — это устройство, которое подает на выход постоянное напряжение без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит все ваши требования и сэкономит ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: —

  • Требуемая мощность прибора (или группы приборов)
  • Тип прибора
  • Уровень колебаний напряжения в вашем районе
  • Тип стабилизатора напряжения
  • Рабочий диапазон стабилизатора напряжения, который вам нужен
  • Отключение при повышении / понижении напряжения
  • Тип стабилизации / цепи управления
  • Тип крепления стабилизатора напряжения

Пошаговое руководство по выбору / покупке стабилизатора напряжения для дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: —

  • Проверьте номинальную мощность устройства, для которой необходим стабилизатор напряжения. Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (KW). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

  • Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
  • Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
  • Проверьте требования к монтажу и размер, который вам нужен.
  • Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной. Продолжайте учиться.
Прочтите о том, как выбрать батарею — метод и краткосрочные / долгосрочные требования к питанию.

Ратна имеет степень бакалавра компьютерных наук и опыт работы в сфере IT-технологий Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

Руководство покупателя по приобретению лучшего АРН (автоматического регулятора напряжения) [обновление 2021 года]

Вы недавно приобрели прибор и хотите защитить его от повреждений, вызванных колебаниями напряжения?

Лучше всего это сделать с помощью автоматического регулятора напряжения (АРН).

Проблема в том, что у вас так много вариантов на выбор, как узнать, какой AVR подойдет вам лучше всего?

Вы пришли в нужное место. Как ведущий производитель AVR и поставщик AVR на Филиппинах, здесь, в Panther, мы хотим убедиться, что потребители принимают информированные решения при покупке AVR, чтобы они получали лучшее соотношение цены и качества

Вопрос 1: Требуется ли вашему прибору АРН?

Если внутри вашего устройства есть электронные компоненты, которые особенно чувствительны к скачкам напряжения, мы рекомендуем вам подключить устройство к АРН.Примеры устройств, для которых требуется AVR, включают: компьютерные системы, холодильники, кондиционер, телевизор с плоским экраном, аудио / видео оборудование.

ПРАВИЛО: Чем дороже устройство, тем больше вам потребуется AVR. Имейте в виду, что прибор обычно стоит дорого ИЗ-ЗА чувствительных электронных компонентов в пределах

С другой стороны, простые приборы, не имеющие чувствительных электронных устройств, не нуждаются в АРН. К ним относятся: электрические вентиляторы, обогреватель, беспроводной телефон, портативные радиоприемники

.

Вопрос 2: Вам нужен АРН релейного или серводвигательного типа?

В чем разница между этими двумя?

Первое, на что обращают внимание потребители, — это разница в цене, поскольку серводвигатели более дорогие по сравнению с типами реле.

В таком случае обязательно лучше дорого?

Да и нет.

АРН с сервоприводом

обеспечивает более точное регулирование напряжения и более быстрое время отклика (разница ~ миллисекунды) по сравнению с АРН релейного типа.

Чтобы узнать больше о технических различиях, вы можете прочитать нашу подробную разбивку различий между типом сервомотора и АРН релейного типа здесь

Однако, учитывая, насколько дороги АРН с сервоприводом, мы обычно рекомендуем их ТОЛЬКО для чувствительного оборудования, такого как медицинские приборы, стоматологическое и лабораторное оборудование.

Это связано с тем, что АРН релейного типа (хотя и менее точный и с более медленным временем отклика) должен быть достаточным для обычных бытовых и коммерческих приборов, поскольку их электронные компоненты менее чувствительны, поэтому немного более длительный отклик регулирования напряжения все еще находится в их приемлемом диапазоне

Конечно, если у вас есть деньги и вы готовы вложить их, чтобы обеспечить максимальную защиту ваших устройств, серводвигатель AVR — ваш выбор. Но будьте уверены, AVR релейного типа в равной степени справится с задачей в случае с обычными бытовыми приборами, такими как телевизионные, CCTV и POS-системы

.

В Panther мы хотим быть уверены в том, что можем удовлетворить все ваши потребности — поэтому мы продаем АРН как релейного (серии PVE и PVR), так и серводвигательного типа (серия PVS)

Вопрос 3: Каковы ваши требования к мощности АРН?

Требуемая емкость AVR зависит от устройства, которое вы подключаете к AVR.

Итак, первый шаг всегда следующий: проверьте мощность (потребляемую мощность) вашего устройства.

Вы можете увидеть это либо на паспортной табличке прибора, либо в его инструкции по эксплуатации. Обратите внимание: вам нужна ПИКОВАЯ / МАКСИМАЛЬНАЯ емкость, а не средняя емкость.

В чем разница?

Разница в том (особенно для оборудования моторного типа): во время запуска оборудованию требуется намного больше мощности (примерно в 3 раза больше) по сравнению со средней потребляемой мощностью, чтобы запустить двигатель. Таким образом, если вы не можете найти мощность PEAK / MAX, мы предлагаем вам добавить буфер к указанной мощности устройства.

Примеры электроприборов моторного типа, для которых требуется буфер энергопотребления пускового двигателя: холодильник, кондиционер, кухонный блендер, пылесос

Для пошагового расчета, пожалуйста, ознакомьтесь с этой статьей о том, как рассчитать требуемую мощность вашего устройства.

Однако, чтобы быть в безопасности, мы настоятельно рекомендуем вам спросить продавца / производителя, какова их рекомендуемая мощность AVR, так как они будут знать лучше

Что еще нужно учитывать:

  • Имейте в виду, что требования к мощности АРН должны быть равны максимальной мощности вашего устройства или превышать ее.
  • Насколько это возможно, мы рекомендуем соотношение 1: 1 для вашего устройства и АРН. Однако, если вы решите подключить несколько устройств к AVR, общая максимальная емкость каждого устройства (плюс буфер) все равно должна быть равна или меньше емкости AVR
  • .

Сегодня максимальная мощность Panther составляет от 500 до 5000 Вт. У нас также есть АРН для трехфазного оборудования — если вы заинтересованы, свяжитесь с нами напрямую

Вопрос 4: Какое выходное напряжение требуется вашему прибору?

Имейте в виду, что бытовым приборам, производимым и продаваемым на Филиппинах, обычно требуется 220 В переменного тока в соответствии с электроснабжением, предоставляемым местными энергокомпаниями (например,г., Мералько). Однако, если ваша техника была куплена в США или Японии, для этого потребуется 100 В переменного тока или 110 В переменного тока

.

Большинство АРН на Филиппинах регулируют и подают только выходное напряжение 220 В переменного тока, поэтому, если вашему устройству требуется другое напряжение, вам необходимо приобрести трансформатор И АРН.

Зная это, серии Panther PVR и PVS * могут обеспечивать следующее выходное напряжение: 100 В переменного тока, 110 В переменного тока, 220 В переменного тока. Таким образом, вам больше не нужно покупать трансформатор — AVR служит одновременно понижающим трансформатором и регулятором напряжения, тем самым экономя ваши деньги!

Если у вас есть особые требования к выходному напряжению, свяжитесь с нами напрямую, чтобы мы могли изготовить на заказ АРН, соответствующий вашим потребностям.

* Технические характеристики могут различаться для PVS 3000 и выше

Вопрос 5: Какие еще функции вам нужны?

В Panther мы хотим только самого лучшего для наших клиентов.Вот почему AVR Panther имеют следующие особенности:

  • Переключатель: Дает возможность включать / выключать AVR без необходимости отсоединения от розетки.
  • Предохранитель / автоматический выключатель: Защищает ваш АРН и приборы от перегрузки и коротких замыканий
  • Задержка включения: Защищает ваш прибор от внезапных скачков напряжения после отключения электроэнергии (отключение / отключение электроэнергии). Он также оснащен функцией байпаса для отмены задержки включения в случае необходимости.
  • Линейный / шумовой фильтр: Защищает вашу бытовую технику от помех линии
  • Различные типы розеток: Выбор между параллельными выходами (Тип A) и двусторонними выходами
  • ПОЖИЗНЕННАЯ ГАРАНТИЯ

Заинтересованы в покупке AVR Panther?

Независимо от ваших потребностей в AVR, мы уверены, что сможем их удовлетворить.

Обладая почти 50-летним опытом производства и сбыта электроэнергии, Panther является надежным поставщиком AVR на Филиппинах. Ниже представлен полный список моделей серии AVR, которые доступны для вашего ознакомления.

Чтобы вам было еще проще найти AVR, который вы ищете, мы разделили наши модели AVR для вас еще больше:

ПРИМЕЧАНИЕ: Все продукты Panther AVR имеют выключатель, предохранители / автоматические выключатели, линейный / шумовой фильтр и пожизненную гарантию на обслуживание

.

Остались вопросы?

Прочтение этой статьи должно помочь вам разобраться в пяти вопросах, которые следует задать при покупке AVR:

  • Вам нужен AVR для вашего устройства (например,г. Телевизор, холодильник, компьютер, кондиционер)?
  • Какой тип АРН лучше для вашего устройства — серводвигатель АРН или реле АРН?
  • Какую мощность АРН вам необходимо купить, учитывая тип устройства и расчетную потребляемую мощность устройства?
  • Какое напряжение требуется вашему прибору — 100 В, 110 В или 220 В?
  • Какие еще функции AVR были бы вам полезны?

Если у вас остались вопросы, оставьте комментарий ниже или напишите нам по адресу pantherproduct @ gmail.com

Руководство по покупке лучшего преобразователя напряжения

— Bombay Electronics

Страны Северной Америки, части Центральной и Южной Америки, Карибского бассейна и части Тихого океана работают от сети 110 В / 60 Гц, в то время как остальной мир работает от 220 В / 50 Гц. Как правило, 110V включает диапазон напряжений 100-125V, а 220V включает 220-250V. Многие страны работают как от 110 В, так и от 220 В.

Как упоминалось выше, в разных странах различается не только напряжение, но и частота (количество циклов в секунду).Страны используют 60 Гц (США) или 50 Гц (Великобритания). На большинство электрических продуктов изменение цикла не влияет, поскольку они внутренне преобразуют переменное напряжение в постоянное, и многие устройства поддерживают оба цикла. Разница в частоте может привести к тому, что моторизованное устройство на 60 Гц будет работать медленнее на частоте 50 Гц. Вам нужно будет дважды проверить частоту аналоговых устройств, таких как часы, поскольку это может привести к тому, что они будут показывать неправильное время. Другие продукты, такие как кофеварки эспрессо и проигрыватели, могут неправильно работать с преобразователем напряжения, если они работают только на одной частоте.В случае сомнений проконсультируйтесь с производителем продукта. Кроме того, трансформаторы не рекомендуется использовать с приборами, вырабатывающими тепло, такими как нагреватели, пароварки и нагреватели для кофе.

Третье отличие — переходники для вилок. Не во всех странах есть стандартная для США электрическая розетка с плоским штырем. Фактически, в большинстве стран адаптер для вилки отличается от адаптера для вилки в США. Во многих странах есть несколько типов торговых точек. В этом случае имейте при себе все типы переходников вилки для страны путешествия.Обратитесь к руководству по адаптерам вилок World, чтобы найти подходящие адаптеры.

Преобразователи напряжения и трансформаторы не преобразуют циклы. Их можно использовать только для преобразования напряжения. Понижающий преобразователь / трансформатор напряжения преобразует напряжение с 220 В в 110 В, что позволяет вам использовать продукты из США (110 В) за рубежом в странах с напряжением 220 В. С другой стороны, повышающий преобразователь / трансформатор напряжения преобразует напряжение от 110 В до 220 В, что позволяет использовать изделия на 220 В в США (110 В). Большинство трансформаторов напряжения являются как повышающими, так и понижающими, вы можете переключать их на понижающие или повышающие.

Выбор правильного преобразователя или трансформатора

  1. Определите, действительно ли вашему прибору требуется трансформатор / преобразователь для использования за границей. Поищите номинальное напряжение на вашем приборе, если номинальное напряжение примерно равно 100 ~ 240 В, что означает, что ваш продукт имеет двойное напряжение, в этом случае вы можете использовать свой продукт с 220 В без трансформатора / преобразователя. Большинство зарядных устройств для ноутбуков и видеокамер имеют двойное напряжение. Однако вам может потребоваться переходник для подключения к розеткам за границей.Теперь, если номинальное напряжение составляет 110 В или 120 В, это означает, что ваш продукт рассчитан только на один вольт, и для использования в странах с напряжением 220 В за рубежом потребуется понижающий преобразователь / трансформатор.
  2. Теперь, когда вы знаете, что вам нужен преобразователь / трансформатор напряжения, вам нужно определить, какой из них или какого типа. Посмотрите номинальную мощность в ваттах на приборе или рассчитайте мощность, умножив напряжение на амперы. Например, 110 В x 1,5 А = 165 Вт. Выберите преобразователь / трансформатор в соответствии с номинальной мощностью вашего устройства.Мы рекомендуем использовать преобразователь / трансформатор, номинальная мощность которого как минимум на 25% выше номинальной мощности вашей продукции. Использование преобразователя / трансформатора на максимальную мощность в конечном итоге приведет к сгоранию преобразователя / трансформатора после продолжительного использования. Некоторые предметы, например лазерные принтеры и электроинструменты, взрываются при включении. Для таких ситуаций вам необходимо купить трансформатор, который как минимум в два раза превышает номинальные характеристики продукции.
  3. После выбора правильного преобразователя / трансформатора убедитесь, что у вас есть подходящая вилка для подключения преобразователя / трансформатора, чтобы подключить его к розетке за границей. Все наши двойные повышающие / понижающие трансформаторы напряжения включают в себя адаптер для вилки для США и адаптер для европейской вилки. Проконсультируйтесь с таблицей адаптеров для вилок, чтобы определить, какой адаптер вам нужен.
  4. По-прежнему нужна помощь в выборе правильного преобразователя / трансформатора, звоните нам по телефону 847-983-4761.

Преобразователь напряжения и трансформатор напряжения:

Преобразователи напряжения

— это преобразователи меньшего размера, доступные как в повышающем, так и понижающем исполнении. Эти преобразователи могут использоваться для электрических приборов с нагревательными устройствами или двигателями, такими как фен, бигуди, утюги, бритвы, радио, электрические калькуляторы и т. Д… Конвертеры используются на более короткий период времени. Трансформаторы напряжения больше и тяжелее. Они также могут быть Step Up, Step Down или Step Up / Down. Хотя трансформаторы предназначены для длительного или непрерывного использования, всегда лучше отключать трансформатор, когда он не используется, для увеличения срока службы. Всегда проверяйте мощность ваших приборов перед использованием преобразователя / трансформатора напряжения.

Что такое convertingbox ™?

Litefuze convertingbox ™ — это революционный преобразователь напряжения, разработанный с учетом потребностей потребителей.Он на 50% легче стандартных преобразователей напряжения, оснащен интеллектуальными розетками, автоматическими выключателями и более эффективен. Технология convertinbox позволяет практически устранить шум, вызванный вибрацией внутри преобразователей. Все это подкреплено пожизненной гарантией, предлагаемой LiteFuze. Для получения дополнительной информации посмотрите видео ниже.

Часто задаваемые вопросы
Могу ли я подключить несколько продуктов к одному трансформатору?
Да, вы можете подключать несколько продуктов к трансформатору, используя удлинитель, тогда и только тогда, когда общая номинальная мощность всех продуктов меньше, чем мощность трансформатора. Не подключайте несколько продуктов к небольшому дорожному конвертеру.

В чем разница между переходником вилки и преобразователем / трансформатором напряжения?
Штепсельный адаптер не преобразует напряжение или электричество. Если ваш прибор имеет двойное напряжение, вы можете подключить его к розетке, просто используя подходящий переходник. Преобразователи / трансформеры преобразуют напряжение. Они позволяют вам использовать свои приборы с одним напряжением за границей или наоборот.

Могу ли я использовать американское изделие на 220 В, например сушильную машину с трансформатором, или подключить трансформатор к американской розетке 220 В?
Нет, американское электричество 220 В состоит из двухфазных 110 В, а европейское электричество однофазное 220 В.Трансформатор / преобразователи не рассчитаны на 2-х фазный американский 220В.

Что такое регуляторы напряжения?
Стабилизаторы напряжения также преобразуют напряжение, аналогично преобразователю / трансформатору напряжения, и регулируют напряжение, стабилизируя его. Они полезны в странах, где ток нестабилен. Ссылка на регуляторы напряжения.

Примечание. Используйте преобразователи напряжения и трансформаторы на свой страх и риск и храните их в недоступном для детей месте.

Есть еще вопросы? Нужны дополнительные разъяснения? Или оставьте отзыв.

Трансформаторы напряжения для всего дома — преобразование электроэнергии для всего дома или офиса

Трансформаторы напряжения

могут делать гораздо больше, чем просто позволять использовать устройства с низким энергопотреблением, такие как зарядные устройства для телефонов и iPod, по всему миру. Специальные модели трансформаторов могут также преобразовать весь дом, бизнес или производственное предприятие с 110–120 вольт в 220–240 вольт и наоборот — очень полезная вещь для любого, кто переезжает в регион с другим стандартом напряжения. Не нужно избавляться от любимой и самой надежной техники!

Конечно, обычный 300-ваттный преобразователь не сможет удовлетворить потребности всего дома в энергопотреблении. Для этого вам понадобится специальный трансформатор, известный как трансформатор напряжения для всего дома. Как следует из названия, трансформатор напряжения для всего дома преобразует мощность для всего дома, начиная с автоматического выключателя.

Как это работает

Модели

для дома обычно используются в вытеснительной коробке — металлической коробке, которую можно выбить, с отверстиями, позволяющими вводить и выводить провода или шнуры, — и они обычно подключаются вручную непосредственно к выключателю. . После того, как преобразователь мощности будет запущен и заработает, все розетки в вашем доме или здании будут подавать электричество с тем напряжением, которое вам нужно.

Зачем инвестировать в преобразователь для всего дома

Преобразователи мощности для дома удобны для одних и жизненно необходимы для других. Для всех, кто переезжает за границу или через границу, будь то переезд временный или постоянный, эти международные преобразователи мощности позволяют использовать те устройства, которые вы знаете, любите и которым доверяете, в вашем новом доме за границей.

Для любого, кто создает медицинское учреждение или убежище в регионе, подверженном влиянию погодных условий или текущих событий, эти трансформаторы являются незаменимой частью их миссии.Медицинское оборудование, конечно, очень дорогое, и его часто трудно достать. В экстренных и временных ситуациях, когда агентства по оказанию помощи или правительства определенной страны (и стандарты напряжения) предоставляют в дар медицинское оборудование, очень важно иметь возможность настроить оборудование в течение нескольких часов.

Тщательно выбирайте устройство

Если вы планируете в будущем приобрести трансформатор напряжения для всего дома, следует учесть несколько важных моментов. В первую очередь, если вы хотите приобрести качественную модель, вам необходимо найти преобразователь мощности, произведенный не в Китае.Есть причина, по которой китайские преобразователи дешевле, чем другие, и все это связано с использованием некачественных компонентов, которые, в свою очередь, создают угрозу ненадежности и безопасности.

Практически во всех недорогих китайских преобразователях питания используется алюминиевая проводка вместо меди, и они почти всегда загораются при перегрузке. Более того, многие китайские бренды рекламируют на своих веб-сайтах, что вам понадобится модель, способная выдерживать нагрузку от 10 000 до 15 000 ватт, в то время как большинство линий электропередач не выдерживают даже близкой к силе тока от 10 000 до 15 000 Вт.Проще говоря, вы вряд ли будете использовать даже половину этого количества.

Что вам нужно

Важным достоинством трансформатора напряжения для дома является его способность выдерживать очень высокие требования к потребляемой мощности. Например, мощность моделей ACUPWR составляет от 3000 до 6000 ватт, что необходимо, если учесть, что дома используют множество бытовых приборов в любой момент. Пылесос обычно потребляет около 500 Вт во время работы. Свет, в зависимости от мощности его лампы, вместе может потреблять сотни ватт одновременно.Холодильник? Это еще 1200 Вт. Одновременно могут потребляться тысячи ватт, что свидетельствует о необходимости трансформаторов, способных выдерживать большие нагрузки.

Выберите ACUPWR

Теперь мы можем трубить в нашу трубу! Преобразователи мощности ACUPWR для дома не имеют себе равных по качеству, надежности, долговечности и безопасности. Они производятся в США с использованием лучших доступных компонентов и перед отправкой с завода проходят стендовые испытания при полной нагрузке.Мы настолько уверены в превосходстве наших продуктов, что предоставляем пожизненную гарантию и покрытие ущерба до 10 000 долларов США.

Найдите международный силовой преобразователь ACUPWR уже сегодня!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
