Обзор-сравнение четырех гель-флюсов NC-559-ASM-UV(TPF) и RMA-218 из Китая. Что стоит, а что не стоит покупать.

Обзор у меня первый, да и чукча — не писатель, так что — ногами не бить.

Где-то в начале октября прошлого года вышел обзор от BASAdm «Гель-флюсы AMTECH RMA-223, Kingbo RMA-218, AMTECH NC-559-ASM и их качество.»

Обзор был интересным для меня с той точки зрения, что я узнал мнение людей о том или ином товаре (я для себя давно вывел критерии покупки), и выяснил, какие же места стоит осветить подробнее.

Также, обещаный в комментариях к тому обзору тест-закупка флюса на разных торговых площадках, наконец то смог состояться, так как доехали все участники соревнований, а кое-кто уже вовсю трудится на рабочем месте.

Я постарался сделать максимально практичный и подробный обзор-сравнение гель-флюсов из китая Amtech NC-559-ASM-UV(TPF) (2 вида), Amtech NC-559-ASM-UV очень стремного вида, также полубезродного NC-559-ASM-UV(TPF) в банке, и Kingbo RMA-218.

Кому интересно — пожалуйте под кат.

Итак, герои нашего сегодняшнего обзора, с кратким резюме:

Цена на момент покупки была $5.5, сейчас не изменилась. Фришип.
Первый участник конкурса зрительскихмоих личных симпатий за звание «Флюс №1 в работе».
Этот флюс у нас пойдет далее в тестах под номером один.

дополнительные фото

Имеет маркировку NC-559-ASM-UV(TPF). Уф-маркера (на его наличие нам указывает инлекс -UV) не имеет (хотя заявлен!).
Упаковка — 10сс шприц-картридж для пневмодозатора.
Цвет — янтарно-желтый, содержимое шприца однородное, без пузырей воздуха, при комнатной температуре — густой, можно выдавить имеющей четкую форму колбаской, объем картриджа порядка 10 с чем-то кубиков, точно не мерял, т.к. брал для тестов, и лежит он на запас, пока в работу не беру.

Обратите внимание на пробку-поршень картриджа, и ее конструкцию — такая пробка встречается в среднего качества флюсах, служит косвенным индикатором качества содержимого.
Ни разу не нарывался на хреновый флюс в такой упаковке, но и с неба звезд он никогда не хватал.
Этикетка глянцевая (у оригинала — матовая), надписи выполнены полиграфическим методом (у оригинала — термотрансферный принтер), также присутствует голографическая наклейка (ни на одном оригинальном флюсе не встречается, насколько мне известно, — еще один явный признак НЕоригинала).
Дымность средняя, если не лить прямо на паяльник шприцами — то дымовой завесы не создает.
Запах специфический, но не неприятный, не сильный.
Сравнивал с заведомо неплохим NC-559 (п.2 обзора) и RMA-218 (п.3 обзора), паяет не хуже, отмывается неплохо.
Но немного не то 😉
Оценка — твердый середнячок.
К покупке за такие деньги не рекомендуется, уж лучше взять Kingbo RMA-218, он хоть дешевле в 1.5 раза.


Цена при покупке (и сейчас) $6. Дорого, но это — eBay, на алиэкспрессе я брал по 4.45 год назад.
(а также ссылка на Aliexpress на провереного продавца, о нем чуть ниже)

дополнительные фото


В синем углу рингаВторым номером у нас будет тот флюс, в котором я уверен на 100%.
Маркировка NC-559-ASM-UV(TPF), такая же как у предыдущего. Этикетка матовая, маркировка нанесена полиграфическим способом (как ни щупал, как ни грыз, как ни скрёб шрифт, — не отскребается. Растворителями смывается только вместе с краской самой подложки. Вывод — полиграфия). Хотя и выполнена «под термотрансфер», впрочем это не мешает содержимому быть вполне качественным флюсом.
Упаковка — стандартный 10-ти кубиковый пневмошприц-дозатор. Обратите внимание на исполнение поршня — это единственный за 5 лет (кроме RMA-218, о котором ниже) флюс из Китая, упакованый в шприц-картридж с поршнем такого качества. Единственная конструкция, которая практически не «подтравливает» содержимое картриджа назад, в запоршневое пространство при долгой эксплуатации емкости в ручном режиме (не в пневмодозаторе).
Цвет — встречался в разных партиях от лимонно-желтого до практически желтовато-белого.
Отличительная особенность — это единственный флюс, который пока свежий имеет явно видимые включения воздуха в толще «начинки» картриджа.

К сожалению, мой экземпляр порядка 3 месяцев хранился не в холодильнике, и эти пузырьки посхлопывались, и на фото не видны (хотя все еще различимы при просвете фонариком).

Этот флюс максимально похож на оригинальный, из всего спектра того что я перепробовал из китайских флюсов, потому его будем называть «оригинальный», хотя, повторюсь, является ли он оригинальным от Amtech — очень большой вопрос. Скорее всего, конечно же, нет, так как врядли флюс, на котором написано «Made in USA» будет продаваться в Китае, логично? 😉

И это — тот самый флюс, о котором я говорил, что его я покупал на алиэкспрессе, подбирал из нескольких проб и ошибок, и которым пользуюсь уже года четыре подряд, ссылку обещал в комментариях к обзору

BASAdm.
Уф маркер присутствует (единственный из обзора флюс, где он реально есть):

Фотопруфы здесь:



Это фото без ультрафиолетовой подсветки, и с ней.
В ультрафиолете флюс светится ярким неоновым светом, даже малые количества недомытого на плате видны прекрасно.

Данный флюс вполне держит бессвинцовые температуры при работе паяльником, не коксуется при этом, при грамотном нанесении после цикла пайки на ИК — малые остатки, отмывается элементарно ваткой со спиртом, но можно и не отмывать (я не мою практически никогда).

Активность — средняя (есть и поактивнее), но слабые и средние окислы по меди если не за один то за два прохода сгрызает, и пайка выходит ровная и прочная.

Годится для подавляющего большинства задач — и провода паять, и шарики накатывать при реболе (так его постоянно использую я), и в принципе, если не брезговать — можно и чипы на него садить.
Про режим бессвинцовой пайки не скажу — я его не использовал в таких режимах, но при цикле пайки «свинцовом» — остатки на плате минимальные (при грамотном нанесении!), в принципе даже не требуют отмывки. Ну, не лить «из ведра» — и будет счастье 😉

Выбор редакции (то есть меня), и рекомендации лучших собаководов, как говорится 😉


Брал у Runtop-а на алиэкспресс, тогда был по $3. 15, кажется, сейчас цена на него $3.5

Дополнительные фото



Шприц не был обернут поверх этикетки скотчем, поэтому картинка стерлась (такая судьба у всех наклеек, не защищенных скотчем, остается белая наклейка и все)

Данный флюс я в свое время купил чисто на пробу, т.к. несколько коллег в один голос его нахваливали.

Расфасован в все те же 10 кубиковые картриджи для пневмодозатора, но бывает и в банке по 100 граммов (на работе у нас такой купили, не отличается от этого). Ссылку не даю, т.к. не знаю, у кого брали.

Банка выглядит вот так:


В «боевых условиях» опробован еще год назад, теперь лежит как основной флюс дома, применяется для всего, кроме BGA пайки (хотя некоторые коллеги его так используют, но я как то не доверяю китайцам в этом вопросе).
Активности флюса хватает на средние загрязнения/окислы меди, грызет довольно неплохо, хотя при этом флюс считается неактивным.
УФ-маркера нету, но с другой стороны, он тут и не заявлен, так что все в порядке.


Бессвинцовые температуры на паяльнике держит, дымность у него чуть выше чем у оригинального NC-559, но в приемлемых рамках, запах не сильный, хотя все равно вытяжка рекомендуется.

Еще один довольно неплохой флюс, без УФ маркера, но таки неплохой.
Чуть выше среднего, рабочая лошадка.
Рекомендовано редакцией (опять же — мнй) в категории «цена-качество», за меньшие деньги что то настолько же нормальное найти сложно.

UPD. про продавана на али, который Runtop.

Это такой странный продаван, что я даже не знаю, что про него говорить.
Товар от него всегда, сколько я помню, приезжал качественный, и в принципе, не особо долго добирался.

Но вот с выбором товара у него странно.
Вот, например, сейчас у него нету лотов NC-559 30куб шприц, и лота 2х10куб шприца, зато есть лот 3 шприца RMA-223 + NC-559 + LF-4300 (в принципе, все три флюса рекомендованы к применению, можно купить).
Так что — или рискуйте выбирать товар у других продавцов, ориентируясь на мои фотки, или ждите… не реже раза в 1. 5-2 месяца товар у Рантопа появляется.

Этот боец дисквалифицирован досрочно Под номером четыре у нас китайский ГУТАЛИН. Фигурант обзора от BASAdm под именем AMTECH RMA-223
Цена на момент покупки составляла от 99 центов до 3-4 долларов, от жадности продавца.

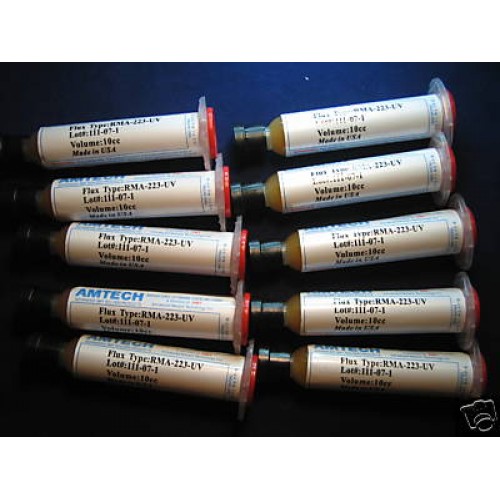

Фотография стоковая, с ебая.
Реальный фото под спойлером.
Обращаем внимание на третье фото 😉

Дополнительные фото

Обратите внимание на крышку тюбика, и его торцевую заглушку.
В 99% случаев (кроме того, которорый указан здесь ниже) все флюсы, у которых вот такая черная крышка тюбика являются некачественным гуталином, у более-менее нормальных и просто хороших флюсов крышки ВСЕГДА на резьбе, у NC-559 и RMA-223 претендующих на оригинальность — оранжевые колпачки, у Kingbo RMA-218 своя синяя крышка, тоже на резьбе.

Расписывать «качества» не буду, но мое мнение полностью совпадает с предыдущим от BASAdm: вазелин, гуталин, солидол, и прочие похожие вещества будут столь же эффективны, как и ЭТО.
А то даже и эффективнее.
Флюсующие свойства отсутствуют наглухо, больше всего напоминает по запаху масло минеральное, липкий, отмывается погано, остаются жирные разводы. Дымит, коптит, и такое прочее.

Дрянь, не стоящая своих денег, короче.

З.Ы.

Справедливости ради, вынужден рассказать еще кое что.
Когда то давно (лет пять назад) я купил именно такой как на стоковом фото шприц.
Содержимое было белое, практически как молоко, и это был довольно хороший флюс, не смотря ни на что. Т.е. это был 146% НЕ флюс, названый NC-559, но вполне годный. Собственно, узрев на ебае картинку, я и повелся на нее.
Но — не тут то было! (ц)
Видимо, поскольку китайцы сами себе подложили знатную свинью, продавая много лет подряд говно и гуталин под этикеткой «RMA-223» создали ему шикарную антирекламу, и его перестали покупать.
А поскольку залежи надо было распродавать — начали прямо поверх старой клеить новую наклейку «NC-559» и продавать.

Цена на момент покупки и сейчас $7. 98

Последним гвоздем программы… в крышку гроба….пунктом обзора будет этот фигурант.
Вкратце — фигня полная. Еще и вонючая вдобавок.

Нам нужно больше фоток!

Это таки флюс, в отличие от предыдущего фигуранта. Но какой то неправильный. Вонючий, и без УФ-маркера (хотя он тут как раз заявлен).
Обратите внимание — это _НЕ_ Amtech!!! Это как и написано, какой то Jing Rui.
Флюсующие совйства есть, но… Паяет, но говняно. Провода и китайские блокпиты паять сойдет, но нужна хорошая вытяжка — очень едкий и стойкий запах.
Можно подсовывать врагу в качестве деморализующего и парализующего работу реагента 😉

А так — и претензию продавцу не выставить, т.к. в описании товара нигде не написано, что это — Amtech. Так бы можно было сбить денег за подделку, а так — «Бачили очі, що купували, тепер їжте, хоч повилазьте!».

Резюме — не стоит своих денег совершенно, лучше бы я купил за те же деньги банку Kingbo RMA-218 — ее хотя бы смог бы использовать.

Что касается УФ-маркера во флюсе, то напоследок теоретической части — вот вам фотография, на ней слева направо герои обзора, в порядке следования. Нету только совсем-уж-подделки, которая типа RMA-223.

Ну, и, наконец-то, самая интересная часть — практическая.


В качестве подопытного — у нас выступит битый жизнью и мной в детстве кусок текстолита, на котором я опробую разные методы переноса изображения печатных плат на текстолит.
За те лет 10 что он валяется по полкам, он поимел вполне себе окисленный вид, ибо где он только не валялся, и чем его только не поливало в процессе экспериментов.

Методика тестирования следующая:
наносим на неподготовленую (с окислами, грязью и чем там на ней есть) поверхность текстолита каплю флюса, и греем каплю паяльником.
На паяльнике выставлено 280 градусов в «свинцовом» режиме и 310 в «бессвинцовом».
Температура контролировалась термопарой тестера и термометра, для исклюения погрешности.
Греем 5-15 секунд, убираем паяльник, вытираем ваткой со спиртом остатки флюса, смотрим на качество обработки поверхности.

Напомню, гель-флюсы из этой категории — это безотмывочные ремонтно-монтажные флюсы для использования с SMD компонентами, и они не предназначены в массе своей бороться с тяжелыми окислами, загрязнениями и прочими дефектами спаиваемых поверхностей.
Их предназначение — борьба с окислами от нормального хранения.
Все что выше — только в плюс флюсу. Все ГОДНЫЕ фигуранты обзора годятся для ремонта любой бытовой и компьютерной техники любого возраста (и еще немного 😉
А для борьбы с ржавчиной на железе и зеленью на меди — нужно использовать кислотные флюсы, которые к категории монтажных уже не относятся.

Мы же обозреваем БЕЗОТМЫВОЧНЫЕ гель-флюсы, предназначеные для BGA-монтажа!
Просьба это помнить, и не шуметь «фу, какой поганый и дорогой флюс, не залудил мой любимый гвоздь! Пойду куплю за копейки ЛТИ120 или F3!!!111адынадын»

Я сказал, а дальше за меня пусть скажет видео, которое и прилагаю.

Инспекторы качества не одобряют китайский товар. Они любят хороший, дорогой, фирменный флюс.
Но о нем как-нибудь в другой раз.

Все товары покупались за кровные, для себя, любимого.

Вопросы задавайте в комменты, если смогу — отвечу.

Ваш графоман.

Как выбрать флюс для пайки правильно. Статьи компании «Sxema

Как выбрать подходящий паяльный флюс, этот вопрос задает себе каждый начинающий радиолюбитель, мы постараемся помочь Вам в этом вопросе. Рассмотрим основные типы флюсов

I.      Активые (содержат агресивные кислоты)

II.     Нейтральные (имеют нейтральный уровень кислотности)

III.    Безотмывочные (не проводят ток)



Активные флюсы

Пайка данными флюсами наиболее легкая, поскольку припой отлично прилипает к детали после обработки активным флюсом. Но паять данным флюсом платы нужно очень аккуратно, поскольку при попадании активного флюса под микросхему, она может прийти в негодность через некоторое время.

Примеры: КИСЛОТА ДЛЯ ПАЙКИ ZN 85%, ФЛЮС SF-OR/LF-3. 5, ЛТИ 120, Флюс Ф-5, ФЛЮС SFL-RO/NC-800

Активные флюсы используются для пайки деталей и проводов поврежденных коррозией, окисления растворяются под действием активных флюсов.

Вывод — отлично подходят для пайки проводов и разъемов, паять микросхемы не советуем.



Нейтральный флюс

Чаще всего в виде пасты, используют для пайки мелких радиокомпонентов на плате.

Данный флюс не содержит агрессивных кислот, но может проводить электричество, по этому смывка обязательна. Нейтральные флюсы не повреждают микросхемы, но могут вызвать замыкание.

Перед пайкой нейтральным флюсом может потребоваться предварительная подготовка, смывка грязи, пыли  и окислов.

Примеры: ФЛЮС-ПАСТА BAKU BK-150 , ФЛЮС-ПАСТА LUKEY L-2011 , ФЛЮС-ГЕЛЬ AMTECH RMA-223

Безотмывочный флюс

Не требует смывки после пайки, поэтому может быть использован при пайке SMD компонентов, BGA микросхем и пайки плат в труднодоступных местах, где смывка невозможна.

Безотмывочный флюс не повредит микросхему, не проводит электричество, не вызывает коррозию.

Примеры безотмывочных флюсов: AMTECH NC-559-ASM , KINGBO RMA-218 , BAKU RMA-225-LO

Кроме этого флюс может быть жидкий, гель, паста.

Жидкий флюс самый не практичный, поскольку его расход самый большой из-за того, что он растекается по плате.

Пайка плат и микросхем жидким флюсом опасна, поскольку он может затечь под элементы и вывести их из строя. Температура кипения жидких флюсов обычно низкая, что делает невозможным пайку BGA микросхем.

Флюс-гель самый удобный и практичный вид флюсов, поскольку их легко наносить на деталь и они не растекаются по плате. Также большинство этих флюсов подходить для пайки BGA микросхем.

Флюс-паста самый густой вид флюсов, наноситься лопаткой, низкий расход, высокая температура кипения.

Паяльный флюс Mechanic MCN-UV80

Этот китайский паяльный флюс мне порекомендовало сразу несколько читателей, в качестве ещё одного неплохого китайского флюса. Оказался заинтригован и решил взять баночку на пробу.

Трафик. Размер страницы с обзором более 40 Мб

От Mechanic’a, к слову, в продаже можно увидеть множество сопутствующих материалов для пайки и производства печатных плат. У меня также есть однокомпонентная паяльная маска, но это тема уже отдельного большого обзора. Что касается флюсов, то на лотках алиэкспресса мне в основном попадались две версии — MCN-UV80 и MCN-UV50, и как я понял, отличие их в весе.

На банке имеется цветная глянцевая наклейка с необходимой информацией и (естественно, куда же без него) — логотипом с серьёзным бородатым мужиком. На банке также есть QR-коды и защитный слой, по всей видимости для проверки подлинности продукта.

Сбоку также есть наклейка, сообщается, что флюс подходит для пайки плат, а также SMD/BGA

Ещё один QR-код на донышке банки

Внутри — аккуратно залитая субстанция тёмно-желтоватого цвета. Пахнет канифолью, чего никак не ожидал.

Подковырнул образец на кончик зубочистки — очень тягуч и очень густой. Пожалуй самый густой флюс, что мне попадался. Если попытаться взять небольшое количество флюса зубочисткой, то за ним тянутся тонкие длинные волоски — уж настолько он тягуч и липок.

Первым делом нанёс на группу медных пятаков на макетной плате немного этого флюса и осмотрел это место через неделю — окислов в виде позеленения на медных контактах не проявилось.

Далее следует тест на проводимость тока. Для этого у меня была заготовлена тестовая пластина с двумя разделёнными контактами. Наношу и размазываю флюс посередине этих контактов.

Замеряю сопротивление тестером — бесконечность.

Теперь прикладываю к одному из контактов нагретое жало паяльника, чтобы флюс начал плавиться

Поначалу появляется сопротивление (левая картинка), но через несколько секунд, оно быстро уходит в бесконечность (картинка справа). В прошлый раз я рассматривал флюс LAOA LA813002, — так вот он полностью провалил эту проверку и токопроводимость там сохранялась даже спустя несколько часов после остывания, что делает его совсем не пригодным для пайки SMD, т. к. затёкший под элемент флюс уже точно не отмыть. Если сравнивать Mechanic с неплохим компромиссом в виде Kingbo 218, то восстановление бесконечности после разогрева флюсов, быстрее проходит у флюса Mechanic.


Теперь переходим, собственно, к лудящим и прочим свойствам флюса.

Лужение фрагмента стеклотекстолитовой платы

Шлаков, как видно не остаётся. Под шлаками здесь имеется ввиду различный мусор в виде гари, окалины и прочего.

Лужение многожильного проводка

Спаивание двух многожильных проводков

Припаивание проводника витой пары к пятаку на плате

Анод батарейки, лужение

Припаивание контактной гребёнки к плате

Отмывка.
Залудил пару пятаков на плате с использованием флюса Mechanic

Стоит ещё раз напомнить, что флюс очень липкий, и остаётся таким даже после нагрева. Поэтому отмыть флюс с платы удаётся не с первого раза.

Каждый проход включает намокание смесью «спирт + бензин „Калоша“ (1:1) и 2-3 секундная протирка зубной щёткой.
Первый проход: ещё остаётся некоторое размазанное щёткой количество флюса на поверхности:

Второй проход: уже более-менее чисто

Припаивание SMD-резистора горячим воздухом.
Флюс для пайки SMD как минимум должен не кипеть, иначе элемент не усядется. В данном примере резистор припаялся нормально.

После отмывки

Лужение близко расположенных контактов
Этот пример даёт понять, не будут ли тянутся сопли припоя между соседними контактами с использованием этого флюса. Как видим, этот „побочный эффект“ здесь не проявляется

напоследок, запаяю микроконтроллер Attine13 в SMD-корпусе SOIC8. На контактную площадку предварительно нанёс небольшое количество флюса Mechanic. Вся операция заняла несколько секунд, если не считать момента разворота макетной платы.

Итоги

Физ. свойства
Густота и липкость флюса Mechanic оказалась небольшим подспорьем для других полужидких флюсов, так как флюс можно легко подковырнуть любым острым предметом, будь то спичка или зубочистка, нанести на поверхность в любой плоскости и размазать по ней. С полужидкими флюсами, что обычно находятся в шприцах с иглами, эта процедура несколько затягивается.

Реакция оголённых проводников на флюс. Раннее, как-то пару раз мне приходилось сталкиваться с такой неприятной ситуацией, когда после пайки флюсом Kingbo 218 с течением времени, если флюс не отмывать, медное покрытие на плате покрывалось зелёным налётом, то бишь происходило окисление контактов и как следствие — их медленное разрушение. Если говорить про Mechanic, то медные пятаки на макетке под ним за неделю не окислились, поэтому даже если частично флюс после отмывки и останется, то будет хотя бы понятно, что контакты не разрушатся.

Отмывка
Как и было сказано, флюс в силу своих свойств, густ, тягуч, липок. И отмывка происходит не с первого прохода. Смесь для очистки плат использую ту же — изопропиловый спирт + бензин „калоша“ в соотношении 1:1

Запах и густота дыма
Количество дыма такое же, как и припайке 218-м и 559-м, среднее. Особой разницы я здесь не заметил. Однако по запаху имеются большие отличия. Если 218-й и 559-й — это резкий, ярко выраженный химический запах, то в случае Mechanic’а запах уже не такой противный, т.е. характерного химического „аромата“ после пайки в воздухе уже не остаётся. Незначительный плюс, но дышать этим всё равно нельзя и настоятельно рекомендуется использовать вытяжку во время паяльных работ.

Токопроводимость.
Национальная беда китайских флюсов. При недолгом (несколько секунд) нагреве до 260-280гр., флюс начинает проводить ток. После остывания, сопротивление стремится к бесконечности и субстанция перестаёт проводить ток. Если говорить про такой параметр, как скорость восстановления сопротивления до бесконечности, то вперёд вырывается Mechanic. Флюс Kingbo 218 бесконечность сопротивления при остывании восстанавливает заметно дольше, это и не удивительно, поскольку, он более активный. Флюс (он же жир) от LAOA вообще провалил тест и сопротивление небольшой величины сохранял даже спустя сутки после остывания.
Чтобы активатор во флюсе полностью разложился, необходимо выдержать термопрофиль или проще говоря, „прожарить“ флюс при температуре не меньше 260гр. в течении секунд 40-60. Как я уже сказал, в спокойном состоянии флюс ток не проводит и контакты не окисляет, но если использовать его для пайки паяльником, то хорошая привычка отмывать его с платы — не будет лишней. Для BGA использовать его я бы остерёгся. Для SMD можно, но с отмывкой и если вы знаете, что элементы не будут сильно нагреваться во время работы конечного устройства.

Лудящие свойства
Я сначала паял 218-м, потом Mechanic’ом, и по скорости лужения Kingbo может чуточку оказался резвее по сравнению с Mechanic’ом, — разница совсем незначительная, и она была замечена даже не с первого раза. По качеству лужения явных различий не нашёл.

Пайка супермелочёвки типоразмера SMD.
Благо „механический“ флюс не кипит, и впридачу липкий, то SMD-компонент при пайке горячим воздухом усаживается на своё место без проблем. Впрочем, выше это было показано.

Загрязнение
Kingbo 218 после работы мог оставлять некоторое количество шлаков на рабочей поверхности, в виде чёрных хлопьев. В случае с Mechanic поверхность остаётся намного чище. Расплавленный флюс при этом приобретает темновато-жёлтый оттенок. На самом же жале паяльника небольшое количество шлаков остаётся, но они всегда концентрируются в верхней части жала. На картинке ниже жало уже очищенное, но стрелочками отметил место скапливания шлаков для понимания.

Вердикт
В глобальном понимании, Mechanic — не идеальный флюс, но из китайских я его считаю более предпочтительным выбором, чем Kingbo 218. Так что это вполне „камень в огород“ 218-го. Буду пользовать, а дальше будет видно, спасибо за наводку читателям.

Достоинства

— Не засоряет место пайки шлаками
— Хорошо залуживает поверхность
— Не кипит и не воняет
— Не окисляет медь

Недостатки

— Отмывается не с первого раза

============================================================

В комментариях спрашивали, как я спаял два проводка и те не разъёхались во время пайки.

1) Зачищаем два проводника стрипером

2) Слегка их распушиваем

3) Совмещаем их вот так:

4) Сдавливаем „косичку“ по окружности, затем наносим флюс и паяем

Флюс для пайки SMD и BGA. Что такое и как выбрать флюс

   Что такое флюс для пайки. Для чего нужен. Какой выбрать при ремонте компьютеров

   Во время ремонта компьютера, ремонта ноутбука или другой электроники, при пайке каких-нибудь компонентов нам просто необходим флюс. Флюс — это вещество, способствующее повышению качества пайки тем ,что обеспечивает лучшее растекание припоя, удаляет различные окиси металлов при их нагреве и предотвращает окисление подготовленной поверхности металла. Благодаря тому, что различные флюсы имеют различный состав, свойства и агрегатное состояние, их можно подобрать под конкретные задачи с учетом материала спаиваемых элементов.

Стоит помнить, что после пайки, следует удалить остатки  флюса (особенно активного), так как он является причиной загрязнения, химических реакций (коррозий) и проводимости тока.

   Виды флюса для пайки. Рекомендации для использования при пайке SMD и BGA


   Какие же существуют виды флюсов? Для наших целей можно выделить следующие:
  • Неактивные и среднеактивные флюсы на основе канифоли. Характерна низкая кислотность, что значит он не будет вступать в химическую реакцию, приводить к коррозии. Данный вид флюсов стоит не дорого. Использовать их рекомендуется только со свинцовыми припоями. Пример : Флюс паяльный BAKU BK150, соединения высокого качества. Нейтральный PH7 ±0,3. Не токсичен. Не высыхает, не ухудшается.
  • Среднеактивные флюсы для SMD-компонентов. Из названия понятно, что применяются они для пайки SMD, различных микросхем и компонентов электроники. Отличаются от предыдущих тем, что не должны пенится и закипать при нагреве (иначе паять SMD будет сложно), при этом обладать минимальной кислотностью. Пример: Флюс-гель для SMD чипов и микромонтажа.
  • Флюсы для BGA-чипов. Эти флюсы можно использовать как при монтаже SMD, так и BGA. Желательно они должны быть в удобной таре с дозатором, иметь те же свойства что и вышеописанные (особенно не закипать), но дополнительно быть абсолютными диэлектриками. Все активные вещества должны испаряться по окончанию работ. Пример: Флюс-гель Interflux IF-8300. Применяется в бессвинцовой пайке для монтажа элементов в корпусах BGA.
  • Можно воспользоваться более универсальными вариантами, то есть как для пайки SMD, так и BGA монтажа, но в этом случае необходимо подбирать под «свой вкус». Пример: Флюс RMA-223-UV. Может быть использован для пайки BGA и SMD.При использовании того или иного флюса, стоит обратить внимание на его некоторые свойства, которые вам нравятся (или не нравятся), далее делать вывод о его пригодности для использования. Например: текучесть, дымность при нагреве, запах, смываемость с поверхности. Каждый должен подобрать под себя флюс, с которым ему удобнее выполнять работу, тем более, что ассортимент современного рынка позволяет это сделать.

   Рекомендации при выборе флюса для пайки  и ремонта электроники


   Еще при выборе флюса можно почитать рекомендации людей, которые пользуются тем или иным продуктом. Мнения профессионалов будут лучше, чем рекламные описания или рассказы продавца о качестве его товара. В пример могу порекомендовать форум на сайтах ROM.by и notebook1.ru.
   Надеюсь, что статья была вам полезной. Следите за новыми материалами на сайте.

Aliexpress флюс для пайки bga

Флюс для пайки -559 10 мл . Применяется он при демонтаже и восстановлении выводов микросхем. Любой товар из Китая . Цель — перепайка чипсета 630 монтаж Я во флюсах не разбираюсь Или и для последующей пайки. Флюс средней активности на основе канифоли для без свинцовой пайки. Которым мы неизменно пользуемся на протяжении пяти лет. Обзор хорошего флюса -559 для пайки радио деталей. Которым мы неизменно пользуемся на протяжении. На момент заказа паяльный флюс-гель 223 стоил всего 0. Коврик для пайки флюси обзор и тест. Ет-Очистительная паста Флюс пайка Олово припой флюс Электрический паяльник сварочные флюсы для . Заказал для себя паяльный флюс или флюс для пайки -223. На мы предлагаем тысячи Кроме того. Наборы Откройте 2798 лучший выбор Флюс Для Пайки на . Дорогие флюсы подробно расписаны на гсм форумах там где ценник за тюбик начинается от 30 долл-такие незаменимы при пайке микросхем на. Много что можно использовать. Для вас подготовлены различные выбранные. Обзор хорошего флюса -559 для. Имеет легкий запах какой-то дешевой лапши быстрого приготовления. Если вы только начинаете пользоваться этим замечательным маркетом. По растекаемости припоя для такой пайки диаметрально Люди. флюс гель своими руками теперь делать.

Обзор универсального флюса для пайки и других микросхем. Флюс для пайки микросхем немецкой фирмы . Подробный видео ответ на вопрос Флюс для пайки алиэкспресс Наш сайт посвящён популярной торговой интернет-площадке . Трек номер не отслеживался. Также хорошо сочетается с обычными оловянно-свинцовыми припоями. А пока останусь на. Отсосы для припоя и более Откройте 2746 лучший выбор Флюс Для Пайки Безотмывочный на . Улучшения растекания жидкого припоя иили защиты от действия окружающей. Предназначенные для удаления оксидов с поверхности под пайку. Баночку 559 можно брать в местном магазине. Настоящий рма делают в америке. 1 или Китайский паяльный флюс или флюс для пайки -223 с Флюс приехал в специальном пластиковом дозаторе. Оригинальное название — -10 10 . Экономь на покупках . Оглавление 0005 — Флюс 559 для 0358 — Трафареты для реболлинга 0632 — Тест трафарет. Большинство не спешит покупать настоящие оригинальные флюсы популярных. Вы что это китай. Это нужно для пайки и прогрева процессорных компонент микроконтроллеров. -223 флюс паяльный из китая. Так как пары свинца. Но настоящий рма 223 очень дорогой. КАК Я ОТМЫВАЮ ПЛАТЫ ОТ ОСТАТКОВ ФЛЮСА ПОСЛЕ ПАЙКИ ПАЯЛЬНИКОМ НА ПРИМЕРЕ НАБОРА ИЗ КИТАЯ — Продолжительность 725 Китай в 16 345 просмотров

Посоветуйте флюс для пайки

Которым мы неизменно Любой товар из Китая . Для бга не очень рекомендуется. При первом знакомстве с пайкой чипов или реболлингом. Доставка товара из Китая была бесплатная. А не знаю какой выбрать. Мы также порекомендуем вам похожие товары. флюс для пайки . Если вы ищите флюс для пайки. Процессоров и модулей памяти. Флюс вещества чаще смесь органического и неорганического происхождения. Тест флюса 223 для пайки и микросхем Китайский против оригинального смотреть онлайн. Не требуется его последующая отмывка. В комплекте с ней идет одиннадцать игл разных. Имеет более высокую максимальную рабочую температуру. Паяльники флюсы и прочее. Запчасти для Откройте 1033 лучший выбор Флюс Для Пайки на . -компонентов водосмываемый рабочий интервал180-240с рязанцы производят. После процесса пайки точно. Что предлагают на данный момент по разумным. флюс выгораетне кипит и образует Настоящий рма делают в америке. Посылка из Китая 40 Флюс для пайки -223 и тестер для автомобиля 327 с Ссылка на товар Флюс -223 . Но для домашних ремонтовподелок мне 10 мл хватит

Лучший Флюс Из Китая

12 Любой товар из Китая . Думал взять дешевый китайский флюс 223. Увидел огромное количество негативных отзывов. 2018 Интернет-магазин популярных и горячих Флюс Для Пайки из Инструменты. То у вас наверняка возникает немало вопросов о. Купить паяльный флюс или флюс для пайки -223 можно здесь . АЛИЭКСПРЕСС Пайка металлов алюминиевой проволокой с ДЮЖИНА. Который может снимать окислы с меди и обеспечивает хорошую растекаемость олова. Который пришел с Али средней вязкости и имеет светло-карамельный цвет. Заказывал традиционно в Китае через сайт . Любой товар из Китая . Сурьмы и других вредных соединений входящих в. 2018 Интернет-магазин популярных и горячих Флюс Для Пайки Безотмывочный из Инструменты. Популярный флюс для пайки хорошего качества и по доступным ценам вы можете купить на . Остальное нужно будет распродавать. Ак только шарики расплавятся . Какой флюс выбрать для пайки. И он для бга. Правда всё практически лудит хоть самовары. Активный флюс если он остаётся на печатной плате медных Флюс дымит поэтому обязательно нужно пользоваться вытяжкой. Для вас подготовлены различные выбранные бренды. Обзор флюсов моей мастерской

Обзор нескольких флюсов и паяльных паст

https://www.youtube.com/watch?v=IMj2aGwjlbU

В данном обзоре я кратко рассматриваю несколько флюсов, которыми пользуюсь, среди которых следующие: СКФ (спиртоканифоль), F3, TE-410, ФКТ, ЛТИ-120, кислота ортофосфорная, паяльные пасты BAKU BK-30, Lukey L2011, ПБК 26. Единственный флюс, которым я пользуюсь, но не уделяю ему внимания в этом видео — это обычная сосновая канифоль, о ней и так уже много сказано, мне добавить нечего. Канифоль… она такая канифоль. Поэтому я более основательно останавливаюсь на пяльных пастах. Обзор разделен на несколько типов флюсов: жидкие флюсы, кислота и паяльные пасты. Как всегда вы можете смотреть это видео прямо из статьи, а можете перейти на мой канал посмотреьт это и другие мои видео там.

1. Жидкие флюсы:

F3 – активированный бескислотный, хорошо паяет провода, но сложно смывается с платы. Грубоват.

СКФ – спиртоканифоль, самый универсальный флюс, но применим для пайки более-менее крупных деталей. Делаю его сам из толченой канифоли, спирта и глицерина.Смешиваю «на глаз», до приобретения густоватой консистеции.

ТЕ-410 – бесканифольный безотмывочный. Хороший флюс для BGA-пайки. После нагрева оставляет белый налет, с платы счищается хорошо, но бывают затруднения при смывании если попал на группу SMD-компонентов. Удаляю его с платы с помощью обычной зубной щетки и спирта.

ФКТ – слабоактивированный, некоррозионный, водонесмываемый. Чем-то напоминает обычный СКФ, но качество пайки выше. имеет прикольный сладкий запах.

ЛТИ-120 – куда ж без него. Очень популярный флюс, вполне достойное качество. Но применяю только для лужения выводов радиодеталей. Хоть и сказано, что его можно и не смывать, но с точки зрения эстетичности и чистоты, смывать нужно. Вот тут возникает проблема – он очень липкий, спирт его берет не всегда, а ацетон не всегда применим.

2. Кислота ортофосфорная:

Очень активная штука. Хорошо снимает окисел с черных металлов, хорошо лудит нержавейку и вообще термоядерная по отношению к любому окислу. Применяю только для спаивания немедных проводов и деталей. После пайки тщательно смывать спиртом. Важно: при пайке кислотой стараться не вдыхать дым – очень едкий и вредный для здоровья!

3. Паяльные пасты:

BAKU BK-30 – китайская паста для SMD и BGA-пайки, хорошо работает в паре с феном. Не гигроскопична, не вызывает коррозии. После нагрева оставляет легкостираемый маслянистый след. Не самый лучший выбор для лужения: видел несколько обзоров, где эту пасту применяли для лужения и жаловались, что она плохо справляется с этим, ну так и правильно – она для этого не предназначена!
Lukey L2011 — для SMD пайки, похожа на предыдущую BAKU, особенно хорошо показала себя с бессвинцовыми припоями, в основном применяется с инфракрасными и термовоздушными паяльными станциями.
ПБК 26 – официальное описание «флюс для залуживания стальных блонелент кабелей связи». Я нашел эту пасту на работе, никто мне ничего особо о ней рассказать не смог, видать уже давно куплена и валяется просто так. Тюбик был непочатый. Но мне она очень понравилась, очень интересная паста: легко смывается, остатки маслянистые, пайка блестит как зеркало – никогда такого не наблюдал, хотя при пайке несколько дымновата. Видать очень активная, так как с бессвинцовым припоем справляется намного быстрее чем предыдущие.

Рекомендация по флюсу для восстановления BGA


Ключевая фраза в вопросе — «при длительном нагревании». В принципе, тот же флюс или тип флюса, который использовался для оплавления, подойдет для доработки. Тем не менее, необходимо следить за тем, чтобы флюс не перегревался. Термический цикл доработки должен быть как можно ближе к тому, который использовался в печи оплавления, включая наклон, предварительный нагрев, пиковую температуру, время превышения температуры ликвидуса и охлаждение. Следование этому простому правилу должно решить проблему.
Гарольд Хайман
Консультант
VJ Electronix

Гарольд Хайман занимается металлургическими аспектами электронной промышленности с 1950-х годов, а также разработкой полупроводников и инжинирингом для STL, Ediswan и RCA. Позже он присоединился к HTC, пионеру парофазной пайки и продолжившему опыт работы в Dynapert, GenRad, Teradyne, SRT и VJ Electronics.


Флюс с хорошим барьером от окисления (который защищает расплавленный припой от окисления как можно дольше) подойдет — обычно флюсы на основе канифоли, не требующие очистки, имеют лучший барьер против окисления, чем флюсы, смываемые водой.Барьер от окисления во флюсе также имеет решающее значение для устранения проблемы «голова в подушке».
Картик Виджей
Технический менеджер — Европа
Indium Corp.

В настоящее время работает в Indium Corporation и отвечает за технологические программы и техническую поддержку клиентов в Европе. Более 15 лет опыта в SMT, энергетике, теплотехнике и полупроводниках. Степень магистра в области промышленного развития, Государственный университет Нью-Йорка в Бингемтоне.


Все основные бренды имеют специальный состав липкого флюса для BGA Rework. Я бы начал с поставщика, у которого вы сейчас покупаете флюс и паяльную пасту. Это гарантирует, что ваш липкий флюс совместим с тем, что вы сейчас используете.
Эдвард Замборский
Региональный менеджер по продажам
OK International Inc.

Г-н Замборский является одним из технических консультантов OK в группе разработки продуктов.Эд является автором статей и статей по таким темам, как; Сборка SMT небольшого объема, удаление дыма припоя, восстановление SMT, восстановление BGA, ручная пайка без свинца, визуальный осмотр без свинца и восстановление массива без свинца.

Переделка BGA
должна выполняться с использованием пасты для восстановления флюса, которая предназначена для того, чтобы оставаться активной и оставаться на месте в течение всего диапазона процессов оплавления, возникающих во время операций восстановления. Кроме того, флюсовая паста для восстановления липкая и удерживает компоненты на месте так же, как паяльная паста.
Джон Вивари
Руководитель разработки приложений
Nordson EFD

Г-н Вивари имеет более чем 15-летний опыт проектирования и сборки электроники. Его опыт в области дозирования жидкости и паяльной пасты помогает другим в определении наиболее экономичного метода сборки продуктов.


Лучше всего использовать подходящий флюс-гель на основе канифоли, так как это будет способствовать более эффективной передаче тепла к шарикам и продлит процесс пайки, поэтому вам нужно проделать эту работу только один раз.
Грег Йорк
Менеджер по техническим продажам
BLT Circuit Services Ltd

Грег Йорк работает в электронной промышленности более тридцати двух лет. York установила в Европе более 600 бессвинцовых линий с системами пайки и флюса, а также предоставила техническую поддержку по линиям SMT и поиску неисправностей.


Никогда не используйте жидкий флюс для переделки BGA, как вы сами заметили, он не задержится достаточно долго.Как заявили здесь эксперты, используйте ХОРОШИЙ липкий флюс, разработанный специально для переделки BGA. Тип флюса (водорастворимый, RMA или безотмывочный) должен совпадать с типом флюса в вашей паяльной пасте, чтобы использовался соответствующий процесс очистки и не возникало проблем с реакцией.

Попытка использовать флюс RMA, когда у вас есть только водорастворимые процессы очистки, приведет к ужасным результатам. На самом деле у меня есть несколько процессов, в которых я называю липкий флюс вместо типичного жидкого настольного флюса, потому что я знаю, что они лучше, доказали (квалифицированы), что их легче чистить, и они с меньшей вероятностью просачиваются под подушечки и другие области и вызывают повреждение во время пайка и / или доработка.

Ричард Д. Стадем
Продвинутый инженер / ученый
General Dynamics

Ричард Д. Стадем — продвинутый инженер / научный сотрудник General Dynamics, а также инженер-консультант в других компаниях. Он имеет 38-летний опыт работы в инженерии в компаниях Honeywell, ADC, Pemstar (теперь Benchmark), Analog Technologies и General Dynamics.

Комментарий читателя

Я бы порекомендовал не использовать чистый липкий флюс для очистки подушек и замены компонентов BGA.

Рэй Кларк, TT Electronics

У нас очень хорошие результаты при использовании пастообразного флюса Nordson RMA Paste Flux P / N 7019057. Это не чистый флюс, а не водная очистка.

Энди Прайс
Инженер по продажам
Центр схемотехники

Г-н Прайс был ключевым членом команды Центра схем схемотехники с 1985 года. Он обладает обширными знаниями, опытом и пониманием сложной переделки печатных плат. ремонтно-модификационные работы.Он один из самых знающих экспертов в этой области во всем мире.

Рекомендации по потоку для ремонта BGA


Ремонт BGA может включать липкий флюс или паяльную пасту. Паяльная паста используется для компенсации некопланарности шарика BGA. Флюс / пасту можно напечатать с помощью мини-трафарета или окунуть BGA в пасту для окунания. Наибольшее беспокойство при пайке / переделке дорогих BGA в дорогих продуктах, таких как Xbox, вызывает Head-in-Pillow.С точки зрения материала используемая паста или флюс должны иметь превосходный барьер против окисления (в первую очередь способность флюса предотвращать образование оксидов), чтобы предотвратить любые шансы того, что шарик BGA и паста не слипнутся и не образуют однородное соединение. Это становится более актуальным при доработке с учетом локального концентрированного нагрева.
Картик Виджей
Технический менеджер — Европа
Indium Corp.

В настоящее время работает в Indium Corporation и отвечает за технологические программы и техническую поддержку клиентов в Европе.Более 15 лет опыта в SMT, энергетике, теплотехнике и полупроводниках. Степень магистра в области промышленного развития, Государственный университет Нью-Йорка в Бингемтоне.


Непосредственной реакцией на этот вопрос является предложение того же химического состава флюса, который используется в рецептуре паяльной пасты производственной линии, используемой для начальной сборки. Большинство поставщиков паяльной пасты предлагают «флюс для ремонта», который соответствует этому требованию. Принимая во внимание относительную сложность очистки под собранным BGA, в идеале это должен быть флюс, не требующий очистки, который не требует очистки.Точно так же следует позаботиться о том, чтобы удалить любые остатки флюса, оставшиеся на месте доработки после удаления дефектного BGA, таким образом избегая любого вредного воздействия «дважды приготовленного» флюса. Наконец, тепловой цикл, выбранный для операции замены, должен, насколько это возможно, совпадать с циклом, используемым для оплавления первого прохода.
Гарольд Хайман
Консультант
VJ Electronix

Гарольд Хайман занимается металлургическими аспектами электронной промышленности с 1950-х годов, а также разработкой полупроводников и инжинирингом для STL, Ediswan и RCA.Позже он присоединился к HTC, пионеру парофазной пайки и продолжившему опыт работы в Dynapert, GenRad, Teradyne, SRT и VJ Electronics.


Липкие флюсы, как правило, являются наиболее часто используемым продуктом для переделки устройств BGA. У них есть то преимущество, что они остаются там, где вы хотите, и достаточно липкие, чтобы не допустить утечки BGA во время переделки. Они также разработаны для этого типа процесса и поэтому должны пройти все необходимые испытания J-Std, чтобы показать, что любые остатки, оставшиеся после доработки, можно безопасно оставить на месте.Есть одобренные продукты для переделки BGA для Xbox 360, после сценария красного кольца смерти несколько лет назад есть также одобрения от Sony для Playstation. Вы можете уточнить у обеих компаний продукты, которые они порекомендовали бы, или у местного поставщика припоя может быть материал, предназначенный для этого типа ремонта.
Дуг Диксон
Маркетинг
360-Biz

Дуглас Диксон — директор по маркетингу в 360 BC Group, маркетинговом агентстве с офисами по всей территории США. 360 BC специализируется на консультировании и внедрении успешных маркетинговых программ с использованием последних достижений в области маркетинга, продаж и технологических стратегий. Как ветеран электроники, Диксон проработал в этой отрасли более 30 лет в таких компаниях, как Henkel, Universal Instruments, Camelot Systems и Raytheon. Опыт Диксон в электронной промышленности включает в себя широкий набор навыков, включая инженерное дело, выездное обслуживание, приложения, управление продуктами и маркетинговые коммуникации.


Забавно, что вы спросите! Вчера я пошел с младшим сыном в местный игровой магазин, чтобы вернуть ему Xbox 360.Как и во многих игровых магазинах, у них есть простая политика: «Вы приносите его, и мы даем вам отремонтированное устройство по новой годовой гарантии». Как инженер, я спросил владельца магазина, как «отремонтировали» Xbox. Когда я сказал ему, что я инженер-технолог, особенно заинтересованный в переработке печатных плат, он попросил меня взглянуть на его процесс переделки. Он состоял из единственной ремонтной станции Airvac DRS 25. Ни процесса стирки, ни рентгена, ничего другого. Но это сработало! Все, что ему нужно было сделать, это добавить флюс и оплавить два BGA.В 95% случаев проблема устранена. В 4% случаев замена двух BGA решала проблему, если только оплавление не помогало. Всего в 1% случаев это был какой-то другой компонент. Будучи коммерческим продуктом, Xbox, скорее всего, изначально был собран с использованием флюса, не требующего очистки, и исходные остатки флюса могут все еще присутствовать. Предыдущие переделки также, скорее всего, были выполнены с использованием флюса без очистки. Поскольку остатки флюса, не подлежащего очистке, вероятно, все еще присутствуют под BGA, вы, конечно, не захотите использовать водорастворимый флюс, поскольку у вас может не быть достаточно хорошего процесса промывки, который впоследствии смыл бы оба остатка неочищенного флюса смешанными. с органическими водорастворимыми остатками флюса, и это приведет к краткосрочным проблемам с надежностью, особенно если учесть источники тепла и энергии, присутствующие под этими конкретными BGA внутри относительно горячего Xbox во время его работы. Поэтому в этой ситуации я рекомендую для доработки только оплавлением замаскировать BGA (построить ленточный забор вокруг BGA), затем нанести жидкий флюс без очистки, а затем излишки флюса выдуть с помощью заземленного воздушное сопло установлено на 20 фунтов на квадратный дюйм или меньше. Не допускайте попадания избытка жидкого флюса на остальную часть печатной платы. После этого на шариках припоя останется достаточное количество флюса, не требующего очистки, чтобы обеспечить хорошее смачивание во время простого оплавления, без капель жидкости под BGA, которые могут вызвать короткое замыкание шариков припоя во время оплавления.Для снятия и замены BGA лучшим методом было бы удалить старый BGA и подготовить контактные площадки, удалив старый припой. Я предпочитаю фитильный метод, а не вакуум с горячим воздухом, так как это гораздо менее опасно для многих переходных отверстий внутри PWB под BGA. Затем можно выполнить локальную чистку только области BGA. Затем нанесите очень тонкий слой липкого флюса, не содержащего галогенидов. Затем вы можете перекомпоновать новый компонент на месте.
Ричард Д.Stadem
Продвинутый инженер / научный сотрудник
General Dynamics

Ричард Д. Стадем — продвинутый инженер / научный сотрудник General Dynamics, а также инженер-консультант в других компаниях. Он имеет 38-летний опыт работы в инженерии в компаниях Honeywell, ADC, Pemstar (теперь Benchmark), Analog Technologies и General Dynamics.

Переделка BGA | Пакеты BGA

Переделка BGA

Переделка BGA — это специализированный процесс доработки, в котором корпуса BGA должны быть удалены и заменены с использованием управляемого процесса, в котором необходимо дублировать исходный производственный процесс, не повреждая ни корпус, ни целостность соединения соседних компонентов.

Существует множество методов, которые можно использовать для замены BGA (оригинального устройства или устройства с ребалансировкой) на пластиковые упаковки. Есть два основных материала, которые вы можете использовать для замены корпусов BGA — «липкий флюс» или паяльную пасту. Преимущество липкого флюса заключается в том, что его легче обрабатывать для переделки BGA. Обратной стороной этого метода является то, что выход процесса с первого прохода ниже, чем у других методов, поскольку окно процесса меньше, поскольку оно не так простительно, когда дело доходит до деформации устройства или PWB.Другой материал, который можно использовать для крепления, — это паяльная паста из того же сплава, что и для оригинальной сборки. Этот метод восстановления BGA исторически был более сложным и занимал много времени при замене BGA, но в то же время имел более высокий выход за первый проход.

Одна из новейших методик нанесения флюсовой пасты:

  1. Упрощает процесс
  2. Восстанавливает паяльную маску, которая могла быть повреждена при снятии устройства, и
  3. Устраняет необходимость в высококачественной системе доработки с раздельным обзором (т. Е. Видением нижней части устройства и выравниванием ее по контактным площадкам на плате)

Независимо от того, используете ли вы флюс или паяльную пасту, StencilQuik ™ значительно упрощает процесс восстановления BGA, обеспечивая при этом надежное соединение. Этот метод отличается уникальной функцией фиксации на месте, которая упрощает установку и увеличивает выход переделанных BGA.

Эти гибкие трафареты для паяльной пасты остаются на месте и становятся неотъемлемой частью сборки печатной платы. StencilQuik ™ изготовлен из полиимидной пленки с высокотемпературным клеем, покрытым разделительной пленкой. Это тот же тип материала, который вы использовали для этикеток со штрих-кодом и для защиты золотых пальцев в процессе пайки волной припоя. Эти трафареты вырезаны лазером из высококачественной антистатической полиимидной пленки с безостаточной высокотемпературной клейкой основой.Отверстия StencilQuik ™ соответствуют рисункам площадок на печатной плате и определяют те части печатной платы, на которые необходимо нанести пасту или пастообразный флюс в процессе восстановления BGA.

Свяжитесь с BEST для получения оценочного набора StencilQuik ™, где вы сможете увидеть процесс из первых рук.

FluxPlus ™ Paste Flux | Nordson EFD

Разработанный для работы с любыми сплавами и процессами нагрева, FluxPlus ™ от Nordson EFD идеально подходит для восстановления BGA, ремонта мобильных устройств, оплавления паяльной пасты и многого другого.

В отличие от жидких флюсов, липкий FluxPlus можно наносить именно там, где необходимо, не загрязняя близлежащие участки. EFD предлагает широкий спектр рецептур для использования в различных областях.

Семейства FluxPlus

Без очистки (NC)

Состоящий из канифоли, растворителя и небольшого количества активатора, флюс NC имеет низкую активность и подходит для легко паяемых поверхностей. Остатки NC чистые, твердые, некоррозионные, непроводящие и предназначены для того, чтобы оставлять их на вашем узле.Остаток можно удалить подходящим растворителем.

Водорастворимый (WS)

Состоящий из органических кислот, тиксотропа и растворителя, флюс WS имеет широкий диапазон уровней активности для пайки даже самых сложных поверхностей. Остатки флюса WS вызывают коррозию и должны быть удалены как можно скорее после оплавления во избежание повреждения сборки. Максимальное безопасное время перед очисткой зависит от продукта. Остатки легко удаляются водой с температурой 60 ° C (140 ° F) при давлении 40 фунтов на кв. Дюйм (3 бара).

Канифоль умеренно активированная (RMA)

Состоящий из канифоли, растворителя и небольшого количества активатора, большая часть флюсов RMA имеет довольно низкую активность и лучше всего подходит для легко паяемых поверхностей. Остаток флюса RMA прозрачный, мягкий, не вызывает коррозии и не проводит ток. Очистка не обязательна. Остаток можно удалить подходящим растворителем.

канифоль активированная (RA)

Состоящий из канифоли, растворителя и агрессивных активаторов, флюс RA имеет более высокую активность, чем RMA, для умеренно окисленных поверхностей.Остатки флюса RA вызывают коррозию и должны быть удалены как можно скорее после оплавления, чтобы предотвратить повреждение сборки. Максимальное безопасное время перед очисткой зависит от продукта. Остаток можно удалить подходящим растворителем.

Составы FluxPlus

Категории потока

определены военной спецификацией QQ-S-571E, а также системой оценки потока IPC. QQ-S-571E разделен на пять основных категорий. Каждый доступен с различными уровнями активности, физическими характеристиками остатков и необходимыми методами очистки.

Типы флюсов Рекомендации по применению
RMA Канифоль умеренно активированная Рекомендуем
RA Канифоль активированная Смачивает чистые поверхности
NC Без очистки Специально для сплава (обратитесь в EFD)
WS Водорастворимый Не рекомендуется

Флюс для паяльной пасты — Паяльная паста, флюс для припоя

Использование

Хотя в основном флюс для паяльной пасты используется для создания паяльной пасты, он также продается напрямую в виде геля или липкого флюса.

Флюс для паяльной пасты также может действовать как временный клей. Его липкая природа удерживает компоненты вместе, пока тепло в процессе пайки не расплавит припой и детали не будут сплавлены вместе.

После смешивания паяльная паста чаще всего используется в процессе трафаретной печати. Паста наносится на трафарет по образцу, необходимому на конечном конечном продукте — печатной плате.

Флюс для паяльной пасты должен иметь достаточную липкость, чтобы закрепить компоненты, пока приспособление обрабатывается на производственной линии.

После печати процесс формирования печатной платы сопровождается предварительным нагревом и оплавлением (плавлением).

Для флюса температура и скорость изменения температуры являются ключевыми в процессе оплавления. Медленное повышение температуры необходимо для предотвращения комкования припоя, но оно должно быть достаточно большим, чтобы активировать флюс, затем расплавить сам припой и достаточно быстро повторно охладиться, чтобы сохранить желаемую форму.

Приложение

Гель флюса для паяльной пасты можно наносить кистью там, где это необходимо, и, в отличие от жидкого флюса, он не стекает с места нанесения.

Это означает, что при использовании непосредственно в качестве припоя небольшое количество флюса для паяльной пасты может использоваться вместо относительно большого количества жидкого флюса. Обычно флюс-гель используется для замены шариков BGA и восстановления / ремонта паяных соединений.

При смешивании флюса паяльной пасты и порошкового припоя для нанесения на монтажные сборки необходимо учитывать следующие важные моменты:

Срок службы

Различные типы флюсов, особенно на водной основе, могут постепенно испаряться после смешивания, в конечном итоге затвердевая до такой степени, что их нельзя будет использовать.Предварительно смешанные паяльные пасты имеют время, указанное производителем. Срок службы самосмешиваемых паст может быть приблизительным, но его следует недооценивать в целях безопасности.

Вязкость

Как жидкость, паяльная паста не является полностью устойчивой к текучести. Толщина смеси флюс / порошок помогает определить, насколько хорошо она сопротивляется этой тенденции сохранять форму в процессе отверждения. Однако иногда более низкая вязкость предпочтительна.

При использовании ракеля для нанесения паяльной пасты на трафарет прилагаемое усилие может снизить вязкость, что приводит к разжижению пасты и позволяет ей легче проходить через отверстия трафарета.Опять же, предварительно смешанные пасты имеют размеры, предоставленные производителем, в то время как индивидуальные смеси часто требуют самотестирования.

И срок службы, и вязкость можно выразить через индекс тиксотропности, то есть измерение вязкости смешанной паяльной пасты в состоянии покоя по сравнению с нанесенной.

В зависимости от соотношения и состава флюса для паяльной пасты и порошка припоя может потребоваться частое перемешивание для обеспечения надлежащей вязкости и испытания на срок службы.

Количество пасты также является ключевым фактором.Слишком маленькое количество может привести к потере прочности соединения или плохой проводимости электрического соединения. Слишком большое количество может привести к случайному короткому замыканию на плате.

Хранение и очистка

Флюс для паяльной пасты требует надлежащего хранения для удобства использования. Для предотвращения испарения необходимо использовать герметичный контейнер. Хранение в зоне с низкой температурой снижает скорость окисления и, следовательно, скорость разложения флюса, но будьте осторожны, чтобы не доводить его до температуры замерзания, которая может вызвать отделение химикатов.

Как и все флюсы, используемые в электронике, оставленные остатки могут быть вредными для цепи, и существуют стандарты для измерения безопасности оставленных остатков.

Для каждого типа флюса требуются собственные растворители для удаления излишков:

10 лучших паяльных паст, которые упрощают пайку

Объявление

Мы рассмотрели лучшие паяльники и лучшие паяльные провода, на этот раз мы рассмотрим лучшие паяльные пасты. Мы стремимся охватить все предметы, необходимые для начинающего электронщика или профессионала.Так что ознакомьтесь с этим списком из 10 лучших паяльных паст, которые вы должны иметь при создании электронного проекта.

Pro’sKit 8S005 Бессвинцовые кислотные паяльные пасты 50 г (4.5 $)

Паста состоит из флюса, активированного металлом, и добавок. По заявлению производителя, паста не вызывает коррозии и легко диффундирует.
Вы можете получить здесь

Паяльные пасты с канифольным флюсом (8 $)

Эта паста предотвращает окисление, как заявляет компания. Паста также может действовать как смачивающий агент, тем самым повышая эффективность всего процесса.
Вы можете получить здесь

Оати 30013 (8.60 $)

Одновременно очищает и флюсирует. Производитель заявляет, что эта паста на 100% не содержит свинца, но может не действовать на алюминий.
Вы можете получить здесь

Обычная флюсовая паста для пайки LA-CO (14 $)

Коробка за 1 фунт стоит почти 14 $. Утверждается, что паста не содержит хлорида цинка и лучше всего работает с медью, латунью и оцинкованным железом.
Вы можете получить здесь

Паста для сварки твердой канифоли ПД-10 (2 $)

Эта паста идеальна для новичков.Всего за два доллара он предлагает идеальное количество для начала ваших проектов. Не вызывает эрозии.
Вы можете получить здесь

Паяльные пасты Hot Max 24171 (10,43 $)

2OZ олово, хотя в первую очередь для пайки горелкой, оно может работать и для электроники. Паста хорошая, отзывы покупателей у нее в основном положительные.
Купить можно здесь

Паяльная паста Rubyfluid (6.42 $)

Эта паяльная паста схватывается относительно быстро. Она может работать даже с проволокой из стерлингового серебра и нихрома, эти материалы сравнительно трудно припаять, но эта паста делает свое дело.
Вы можете получить здесь

Низкотемпературная бессвинцовая паяльная паста SRA (14 $)

Эта паста не имеет чистого флюса, но рассчитана на низкие температуры, так как точка плавления составляет 137 ° C. Идеально подходит для пайки, но не для удаления припоя.
Вы можете получить здесь

MG Chemicals 4860P-35G Паяльная паста (14 $)

Amazon.com заявляет, что это его бестселлер № 1. Паста не требует дополнительного флюса, так как материал уже замешан. Паста легко растекается по плате, что упрощает процесс пайки.
Вы можете получить здесь

Флюс для канифольной пасты № 135 в банке на 2 унции (8,50 $)

Еще один товар от SRA. Канифольная паста идеально подходит для электронных работ, которые необходимо выполнять быстро. Он может работать с большинством материалов, которые трудно паять, а также является одним из бестселлеров на amazon.com
Вы можете приобрести его здесь

Объявление

Спросите у экспертов: варианты реболлинга компонентов BGA

Организовано через ассоциацию с Circuitnet..

ВОПРОС: Варианты реболлинга компонентов BGA
Что из следующего вы рекомендуете при реболлинге компонентов BGA? Реболлинг с паяльной пастой и паяльными шариками или только с паяльными шариками? Вы бы изменили процесс в зависимости от размера компонента BGA или количества шариков?

J. J.

Ответы экспертной комиссии
Соответствующий процесс замены шариков зависит от упаковки BGA.Если вы повторно обматываете корпус BGA с эвтектическим или бессвинцовым покрытием, то наиболее распространенным подходом является использование липкого флюса вместе со сферой припоя из указанного сплава.

Однако, если корпус BGA требует высокотемпературного припоя, может быть рекомендовано нанесение эвтектической паяльной пасты с использованием трафарета, а затем размещение высокотемпературного припоя. Температура профиля повторного шарика позволит эвтектическому припою оплавиться и прикрепить высокотемпературный шар к контактной площадке компонента.

В течение многих лет мы успешно выполняли реболлинг BGA-устройств в соответствии с процедурой 5.7.3 IPC 7711. Процедура реболлинга BGA, только метод фиксации Flux. Наш опыт показывает, что нет необходимости изменять процесс при изменении размера или количества мячей.

Питер Виньо Генеральный директор Circuit Technology Center, Inc.
Г-н Виньо является генеральным директором центра схемотехники, мирового лидера в ремонте и переделке установленных и незаселенных печатных плат.Питер имеет более чем 30-летний опыт работы в электронной промышленности.
Я бы перебивал шарики с помощью сфер и липкого флюса. Я бы не стал использовать пасту. Для этого есть две основные причины:
  1. Изменчивость объема пасты будет способствовать изменению конечного объема сферы и, следовательно, ее размера.
  2. Паста создаст дополнительные пустоты за счет включения летучих веществ флюса в конечную сферу. Процесс на основе липкого флюса этого не сделает
Фриц Байл Инженер-технолог Астронавтика
Карьера Фрица в производстве электроники включала различные инженерные должности, включая изготовление печатных плат, толстопленочную печать и огонь, SMT и технологию волновой / селективной пайки, а также разработку и маркетинг материалов для электроники. Фриц получил образование в области машиностроения с акцентом на материаловедение. Методы планирования экспериментов (DoE) были областью независимых исследований. Фриц опубликовал более дюжины статей на различных отраслевых конференциях.
Я бы порекомендовал повторно установить шарики, нанеся сначала флюс, а затем шарики припоя. Нет необходимости менять процесс в зависимости от размера мяча.
Билл Коулман Вице-президент по технологиям Фототрафарет
Более 18 лет Dr.Коулман был вице-президентом по технологиям y для Photo Stencil, работая в тесном сотрудничестве с клиентами, чтобы понять их требования к печати. Его усилия привели к созданию нескольких новых трафаретов.
IPC-7711 «Переделка, модификация и ремонт электронных сборок» содержит несколько процедур, все из которых указывают на то, что вы должны использовать флюс и сферы припоя для реболлинга BGA.

Взгляните на последнюю процедуру реболлинга BGA, которая будет добавлена ​​в документ, процедура 5.7.6 (прилагается). Вы увидите, что в этой процедуре используется полиимидный шарнир, соответствующий компоновке BGA. Просто очистите BGA, нанесите флюс на компонент, выровняйте полиимидный носитель и затем оплавьте.

В руководстве есть несколько других методов, которые могут быть полезны в вашей ситуации.

См .: http://www.circuitnet.com/pdf/BGA_Reballing_5_7_6.pdf

Крис Роберсон Менеджер по сборочным технологиям IPC
Крис Роберсон имеет опыт работы оператором станков, техником и инженером-технологом в компаниях, включая Motorola и US Robotics.Крис сертифицирован как мастер-инструктор по стандартам IPC-7711/7721, IPC A-610 и IPC J-STD 001.
Существует ряд жизнеспособных методов для реболлинга BGA и других устройств с площадными массивами. Необходимо учитывать количество шариков, шаг, диаметр, сплав и размер упаковки.

Одним из предпочтительных методов, который удовлетворяет большинство приложений по реболлингу, является использование флюса с маской (трафаретом) для точного позиционирования сменных сфер припоя на корпусе с последующим оплавлением в контролируемой среде, такой как автономная печь MiniOven.

Обычно используется воздушная среда, однако реболлинг с инертной средой становится все более популярным, особенно реболлинг небольших устройств. Иногда вместо флюса используется паяльная паста, когда критерии требуют увеличения объема припоя для межсоединений.

Аль Кабрал Региональный менеджер по продажам Finetech
Аль Кабрал — региональный менеджер по продажам продуктов для ремонта Finetech и Martin.Его опыт включает монтаж в сквозные отверстия, поверхностный монтаж и упаковку полупроводников с упором на пайку и теплопередачу. Ал внес значительный вклад в разработку и оптимизацию процессов и систем оплавления и доработки, особенно в области бессвинцовых переходов и приложений в микроэлектронике.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены.
