Простой ремонт сварочника EDON LV-200
Дисклеймер: Внимание, не пытайтесь ремонтировать силовую электронику без соответствующих знаний и опыта. В противном случае, это может привести к печальным последствиям. Данный обзор носит информационный характер, это не руководство к действию. В интернете есть множество статей и видеоруководств по ремонтам, но к сожалению, по большей части толку от них мало — информация разрозненная и даже противоречивая.Пусть будет ещё одна инструкция, возможно именно она кому-то поможет 🙂
Родственник принёс на ремонт дохлый китайский сварочник EDON LV-200, который проработал всего ничего, а гарантия давно закончилась (хотя обычно она и не помогает, но не суть).
Надпись на этикетке не имеет ничего общего с реальностью 🙂
Сварочник пришёл в хорошем внешнем состоянии и не ремонтировался ранее, такие ремонты обычно никаких проблем не доставляют.
После вскрытия, провожу первичную диагностику, которая позволяет оценить степень повреждений и целесообразность последующего ремонта.
Последовательность действий:
— Прежде всего, обязательно разряжаю накопительные конденсаторы лампой накаливания. В некоторых случаях, заряд на них держится очень долго, поэтому не забываем технику безопасности, энергии заряда достаточно, чтобы хорошо навредить. После разряда, проверяю остаточное напряжение, которое не должно превышать нескольких вольт. Т.к. печатная плата покрыта слоем лака, щупы должны быть острыми.
— Проверяю исправность сетевого выключателя и состояние клемм подключения. В мощных аппаратах они часто подгорают и требуют замены. Тут аппарат слабенький и токи смешные, контактам ничего не грозит.
— Проверяю сетевой диодный мост на пробой.
Выходит из строя редко, обычно при залипании реле цепи заряда.— Проверяю сопротивление зарядного резистора (или позистора). Его обрыв косвенно говорит о проблемах в силовой цепи.
— Проверяю транзистор БП на пробой, трансформатор БП на обрыв, а заодно и обвязку БП на внешние повреждения.
— Проверяю выходные силовые диоды на пробой (прямо на выходных силовых клеммах). Если в обе стороны звонятся — есть проблема.
— Проверяю состояние выходных силовых клемм на затяжку и повреждения.
По результатам, примерно прикидываю целесообразность ремонта и согласую ремонт с хозяином аппарата. Если ремонт одобрен, чищу аппарат от пыли, грязи, опилок. Лучше всего, продуть его компрессором на открытом воздухе, стараясь не дуть на вентиляторы (их можно повредить).
Нахожу принципиальную электрическую схему данного аппарата.
Иногда реальную схему найти невозможно, поэтому подбираю наиболее подходящую. Наличие схемы позволяет быстрее провести сложный ремонт. Для простых ремонтов, схема не является обязательной. Схему можно искать не только по модели аппарата, но и по маркировке печатной платы, в данном случае ED-TECH-N08-A1. Точную схему найти не удалось, но на 90% подходит схема от Ресанты САИ-140 из которой в целях экономии выкинули кучу всего «ненужного» 🙂
Подготавливаю необходимое оборудование:
— Мультиметр
— Токовые клещи на постоянный ток
— Осциллограф
— Нагрузочное сопротивление (балласт) 0,15Ом 150А (использую самодельное нихромовое).
— ЛАТР 0-250В на 1-2А
— Лампа накаливания 220В 95Вт (150Вт) с патроном
— Разделительный трансформатор 220/220 1А для гальванической развязки (использую самодельный)
— Для пайки потребуется мощный паяльник на 100-150Вт с массивным медным жалом, простой паяльник на 40Вт или паяльная станция, припой, флюс.
— Защитные очки. Позволяют защитить глаза от осколков разлетающихся транзисторов, электролита взорвавшихся конденсаторов, капель припоя и меди при КЗ.
— Расходные материалы (спирт, ветошь, термопаста, термопрокладки, клей, изолента)
— Инструмент для разборки (шуруповёрт, отвёртки, плоскогубцы, бокорезы, пинцет и т.д)
Разделительный трансформатор позволяет относительно безопасно работать под сетевым напряжением. Многие ремонтники его не используют — они интуитивно понимают до чего можно дотрагиваться, а до чего нежелательно. Я тоже иногда трансформатор не использую, но начинающим ремонтникам он необходим для сохранения жизни и здоровья.
Сам ремонт данного аппарата
В результате диагностики по вышеописанной методике, под замену оказались только силовые IGBT транзисторы в количестве 2шт
Даже если вылетел только один транзистор, меняется весь комплект (2-4-8шт).
Зарядовый резистор остался жив, т.
к. он самовосстанавливаемый (позистор)Откручиваю радиаторы силовых транзисторов от платы и мощным паяльником выпаиваю их прямо с радиаторами
Внимание! не пытайтесь выпаивать транзисторы маломощным паяльником или феном — вырвите металлизацию и испортите печатную плату. Прогревать необходимо сразу 3 вывода, транзисторы должны выпасть без усилий под весом радиаторов.
Термопасты положили маловато, в гомеопатическом объёме 🙂
Родные транзисторы IKW30N60h4
www.infineon.com/dgdl/Infineon-IKW30N60h4-DataSheet-v02_02-EN.pdf?fileId=db3a3043266237920126bc80c5f041c9
30А 94W (100ºC) 600V 1,95V (30A) 1630pF 207ns (Off)
Теперь фото оригинальных транзисторов IKW30N60h4 от Infineon
Не правда-ли, «слегка» отличаются?
Когда оригинальность транзисторов под вопросом, я их ломаю, чтобы заглянуть им в душу и познать сущность
Сущность ничего хорошего не показала, кристалл 4х4мм маловат для заявленных 30А, однако, видали и хуже.
Обратный диод как ни странно присутствует.Во время проверки выходных диодов CTXS-6603, меня смутило очень малое падение напряжения на них — всего 0,19В. Обычное значение для этой цепи 0,3-0,4В.
Первая мысль — диодам пришёл писец, что в общем-то не редкость.
Вторая мысль — китайцы по ошибке поставили сюда перемаркированные диоды Шоттки, которые как раз имеют похожее падение напряжения и в сварочниках нормально не работают из-за недостаточной стойкости к высокому обратному напряжению. Для проверки я их аккуратно выпаял и проверил по отдельности. Все 3 диода звонились одинаково (значит не дохлые), проверил их высоким обратным напряжением — 250В все запросто выдержали. Нагрузил током 10А и проверил падение напряжения — всё совпало с даташитом. Успокоился и запаял диоды обратно, теперь я имею +0,3% к опыту 🙂
После выпаивания транзисторов, отверстия в плате под них очистил зубочисткой.
Далее, проверил все элементы драйверов, т.к. они тоже часто выходят из строя вместе с транзисторами.
Проверять можно либо по схеме, либо методом сравнения каналов.
Дополнительно, необходимо проверить исправность размагничивающих (рекуперационных) диодов RHRP1560 — они также частенько выходят из строя при пробое транзисторов, причём как обрываются так и закорачиваются.
Теперь необходимо убедиться, что всё остальное в сварочнике работает нормально, для этого выпаиваю технологическую перемычку, которая позволяет разделить цепи питания силовой части и собственного источника питания
Если нет такой перемычки
Придётся для проверки подавать внешние 24V на выход БП
И подключаю в нужное место простейший внешний источник постоянного тока на 310В (обведён пунктирной линией)
После подключения, плавно добавляю напряжение с ЛАТР до номинальных 220В. При этом должно сработать реле, вентилятор должен начать вращаться и не менять обороты на слух при изменении входного питающего напряжения от 130В до 250В.
Лампа накаливания при этом не должна светиться.
Ставлю регулятор тока в среднее положение и осциллографом проверяю форму импульсов затвор-эмиттер (сами транзисторы естественно выпаяны).
Все параметры импульсов в норме для сварочника такого типа, затянутый фронт — норма пока транзисторы не запаяны т.к. драйверы работают без затворных ёмкостей.
Если всё в норме, значит самое время устанавливать новые транзисторы на место.
На замену не обязательно устанавливать родные транзисторы, можно подобрать подходящие по параметрам аналоги.
Я поставил проверенные FGA40N65SMD от On Semiconductor
www.onsemi.com/products/discretes-drivers/igbts/fga40n65smd
www.onsemi.com/pub/Collateral/FGA40N65SMD-D.pdf
40А 174W (100ºC) 650V 1,9V (40A) 1880pF 92ns (Off)
Обзор на них уже делал ранее, там-же было немного о подборе транзисторов и о ремонте
mysku.
ru/blog/aliexpress/74617.html
Устанавливаю транзисторы на радиаторы, не забыв про термопасту (использую КПТ-8)
Выводы транзисторов откусываю только после закрепления радиаторов саморезами!
Готово 🙂
Важно не забыть поставить защитную пластину на радиаторы, без неё сварочник будет работать до первого падения, после чего попадёт обратно на ремонт (проходили, знаем).
После установки транзисторов, опять подключаю его по вышеуказанной схеме и опять проверяю форму импульсов затвор-эмиттер
Форма импульса выровнялась и близка к идеальной. Если импульс не имеет крутых фронтов в обоих каналах, необходимо искать причину, обычно это неисправный элемент в драйвере, либо неисправный импульсный трансформатор ТГР.
Теперь можно восстановить перемычку, отключить внешний источник питания, закрепить печатную плату, поставить изоляционную пластину, правильно установить крышку корпуса (решёткой к морде).
Но не спешите делать большую ошибку, пытаясь сразу что нибудь приварить! С большой долей вероятности сварочник опять жахнет.
Когда-то очень давно, я сам на это попал, когда не заметил неисправность цепи токоограничения, досада была велика 🙁
Собираю такую схему
Постепенно повышаю входное напряжение. При некотором значении щёлкает реле и запускается вентилятор. Повышаю напряжение, поглядывая на лампу накаливания, которая должна тускло светить. Довожу напряжение до номинала и проверяю постоянное напряжение на выходе сварочника. Оно должно быть в пределах 40-70В в зависимости от входного напряжения и от коэффициента трансформации силового трансформатора (в данном случае это 17:5).
Даю немного поработать аппарату, наблюдая за лампой накаливания.
Далее, подключаю аппарат напрямую по следующей схеме
Ток в первичной и вторичной цепях проверяю токовыми клещами
Регулятор тока устанавливаю в минимальное положение.
Включаю аппарат, проверяю ток в первичной цепи (должен быть менее 1А), подцепляю токовые клещи на выход и аккуратно подключаю балласт.
Ток не должен превышать значения 40А. Превышение тока означает, что не работает цепь ограничения тока и требуется дальнейший ремонт. Обычно виноват оказывается токовый трансформатор, его выпрямитель или усилитель тока.
Если ток в норме (менее 40А), отключаю аппарат, ставлю регулятор тока в среднее положение, включаю снова и подключаю нагрузку (на вспышку не глядеть). Ток должен возрасти. Кручу ручку регулировки тока — ток должен плавно регулироваться до максимального значения. При минимальной уставке тока, обычно срабатывает защита от залипания электрода.
В моём случае максимальный ток составил чуть менее 130А, что является нормой для этого аппарата. Ожидать от него написанные бумажные 200А не стоит.
Если при вращении регулятора ток резко дёргается — пора чистить регулятор тока.
При необходимости, максимальное значение тока можно подстроить резистором на плате, но в пределах разумного. Не рекомендую повышать значение этого тока, аппарат уже разогнан производителем до предела и выжать их него ещё больше не выйдет — он просто сгорит.
Я оставил заводскую настройку максимального тока.
Рабочего тока хватает для сварки максимум 3мм электродом. Для длительной работы на максимальном токе, а также для резки металла аппарат непригоден.
К чему все эти казалось-бы ненужные действия? Дело в том, что сварочники горят по какой-либо причине и эту причину необходимо найти и устранить. Обычно, причиной выхода из строя является сам пользователь, грубо нарушающий требования руководства по эксплуатации (при этом необходимо провести с владельцем ликбез). Но в данном случае настоящая причина — некачественная элементная база аппарата (поддельные силовые элементы). Именно поэтому замена элементов на качественные и является достаточным действием для предотвращения дальнейших быстрых выходов его из строя.
Вот теперь можно смело проверять аппарат на дугу 🙂 Для проверки, я обычно ставлю новый электрод 4мм, выкручиваю ток на максимум и варю им непрерывно до его окончания. Если аппарат при этом не отключится и не сгорит, значит ремонт был успешным, можно отдавать хозяину 🙂
Данный сварочник сильно упрощён по схемотехнике и на 200А ну никак не тянет.
— Всего 2 силовых транзистора на 30А, подключенные по схеме однотактного косого полумоста, да и те поддельные
— Отсутствуют снабберные цепочки в силовой части. Они позволяют снизить импульсную нагрузку на транзисторы в момент их запирания, когда фронт импульса получается затянут, а также позволяют равномерно распределить эту нагрузку между транзисторами.
— Малая ёмкость накопительных конденсаторов 2х470мкФ
— Отсутствие силового выходного дросселя, что приводит к затруднению сварки на малых токах из-за разрыва питающего тока.
— Отсутствие сетевого фильтра по питанию. При работе сварочника, помехи от него могут глушить радио и телевизионный сигнал на большом расстоянии.
Из достоинств аппарата можно отметить:
— Лёгкий, компактный
— Удобная ручка для переноски
— Качество сборки на должном уровне
— Относительно недорогой (примерно 4300р)
Хоть ремонт и был для меня очень простым и быстрым, написание обзора заняло времени и сил в разы больше — очень сложно простым языком объяснить суть происходящего.
Если такая тема многих заинтересует, буду периодически обозревать подобные ремонты.
До встречи.
Сварочный аппарат Edon MINI-200S — цена, отзывы, фото, технические характеристики, инструкция
Почти за вековую историю существования японская компания Makita прекрасно зарекомендовала себя на мировом рынке. Электроинструменты, генераторы и садовая техника этого производителя пользуются популярностью у профессионалов и любителей, которые отдают предпочтение надежности, высокой эффективности и максимальному комфорту в работе.
Многие по привычке, выработанной вследствие наплыва китайских товаров сомнительного качества в 90-е годы прошлого века, до сих пор осторожно интересуются у продавцов о стране-изготовителе той или иной модели электроинструмента Макита и, услышав слово «Китай», отправляются восвояси с надеждой найти то же самое но с лейблом «made in…» где-нибудь в другом месте. И абсолютно зря. Дело в том, что на сегодняшний день предприятия концерна Makita рассредоточены по всему миру – в Японии, Германии, Румынии, Австрии, Великобритании, Америке, Бразилии и Китае.
И производство распределено таким образом, что определенные модели выпускаются только на конкретных предприятиях. Так в Китае сегодня налажено производство аккумуляторных дрелей-шуруповертов, угловых шлифовальных машин, других шлифователей, отдельных моделей сабельных пил, перфораторов и пр.
Например, бесполезно искать в продаже перфоратор Makita HR2450, произведенный в Германии или Великобритании. Этот инструмент сходит только с конвейеров одного из двух китайских заводов, о чем свидетельствуют литеры «Y» или «K» в конце серийного номера на шильдике самого инструмента (упаковка и некоторые комплектующие могут быть от другого производителя).
Тот факт, что эта информация открыта, лишний раз подтверждает прозрачность экономической политики концерна Макита и ответственность за качество. Все новые технологии разрабатываются на родине бренда – в Японии, и совершенствуются на заводе в Оказаки, и только после этого под неусыпным контролем квалифицированных специалистов внедряются в производство на других предприятиях, в том числе и на китайских.
Что касается стандартов качества, то они едины для всей продукции Makita, независимо от географии производителя. Все заводы имеют сертификаты, подтверждающие соответствие наличествующей системы управления качеством нормам ISO 9000:2000, направленным на удовлетворение интересов потребителей.
Таким образом, качество китайской Макиты, если только это не дешевая подделка, находится на одном уровне с японской, английской или, к примеру, немецкой. А чтобы исключить подделку, достаточно воспользоваться услугами официального дилера Makita. Например, услугами компании МакитаПро.
EDON LV-200S. Честные отзывы. Лучшие цены. Видеообзоры.
На этой странице вы найдёте описание, продавцов и цены, чтобы купить дешевле, видеообзоры и честные отзывы о сварочном инверторе EDON LV-200S. И можете оставить своё мнение о модели в комментариях.
Быстрый Переход к Нужному Месту:
Технические характеристики
| Напряжение, В | 220 |
| Max мощность, кВт | 5,3 |
| Min ток, А | 20 |
| Max ток, А | 200 |
| Диаметр электр/провол, мм | 1. 6-4.0/- |
| ПВ на максимальном токе, % | 60 |
| Степень защиты | IP21S |
| Наличие сетевой вилки | да |
| Класс товара | Бытовой |
| Кейс | нет |
| TIG сварка | нет |
| Вес, кг | 4 |
| Габариты, мм | 315х150х285 |
| Напряжение холостого хода, В | 80 |
Особенности модели
Сварочный инвертор EDON LV-200S 00-00000081 — это оборудование профессионального уровня, часто используемое мобильными строительными бригадами, а также работниками автосервисов. Данная модель предназначена для качественного соединения различных металлических деталей и конструкций методом ручной дуговой сварки, посредством штучного электрода диаметром от 1.6 до 4 мм. Устройство подключается к однофазной электрической сети посредством двухполюсной (2P+T) штепсельной вилки, устанавливаемой отдельно.
Простота управления
Для удобства пользователя все элементы контроля над работой устройства расположены в одном месте — на передней панели.
Работа без перегрева
В конструкции аппарата предусмотрены множественные отверстия, посредством которых осуществляется циркуляция охлаждающего воздуха, что обеспечивает его продолжительную работу.
Удобство при транспортировке
В верхней части корпуса сварочного инвертора EDON LV-200S 00-00000081 предусмотрена широкая рукоятка, которая обеспечивает надежный хват при подъеме и перемещении модели от одной рабочей точки к другой.
- Защита от перегрева — питание не подается до тех пор, пока не будет достигнута оптимальная температура;
- Используется для сварки как в нижнем положении, так и в вертикальном;
- КПД — 85%;
- Коэффициент мощности — 0.93;
- Предназначен для использования со сварочными кабелями длиной не более 10 м;
- Не требует сложного обслуживания;
- Компактная корпус;
- Удобен в хранении и транспортировке;
- Безопасное и простое использование;
- Высокое качество сборки;
- Долгий срок службы.
Стандартная комплектация
Производитель оставляет за собой право без уведомления представителей менять характеристики, внешний вид, комплектацию товара и место его производства.
Будьте внимательны при покупке!
- Инвертор;
- Упаковка.
Видео
Отзывы и обзоры
Смотрите видео (выше) и обзоры (ниже), они часто лучше текстовых отзывов. Прочитать больше отзывов или оставить свой вы можете в комментариях к этой странице. Спасибо за ваш отзыв или оценку!
Михаил
Хороший инвертор. Отличное соотношение цена-качество. Держит дугу, электрод не липнет. Активно использую аппарат месяцев 10 и остался доволен.
youtube.com/embed/F_Kq7MW87LM» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Цены и продавцы
Сварочные аппараты Edon | 1001Сварка
Главная Brands EdonПоказ всех 18 элементов
Скидка -21%
4 200 руб. 3 318 руб.
Скидка -20%
4 550 руб. 3 618 руб.
Скидка -19%
4 990 руб. 4 022 руб.
Скидка -11%
4 730 руб. 4 212 руб.
Скидка -24%
5 690 руб. 4 327 руб.
Скидка -11%
5 510 руб. 4 914 руб.
Скидка -25%
6 740 руб. 5 029 руб.
Скидка -11%
6 300 руб. 5 616 руб.
Скидка -11%
6 560 руб. 5 850 руб.
Скидка -11%
6 560 руб. 5 850 руб.
Скидка -11%
7 000 руб. 6 240 руб.
Скидка -11%
7 180 руб. 6 396 руб.
Скидка -11%
7 700 руб. 6 864 руб.
Скидка -11%
14 700 руб. 13 104 руб.
Скидка -11%
15 580 руб. 13 884 руб.
Сварочный инвертор Edon LV 200
Недорогой и комфортный в работе сварочный инвертор Edon LV 200 могут использовать для работы с металлами, как профессиональные сварщики, так и начинающие мастера по металлу, автолюбители, домашние мастера, которые предпочитают самостоятельно чинить технику, заборы из металла. В его устройство были внедрены новые и более совершенные технологии, которые сделали его мощнее, функциональнее и при этом — компактнее и легче по весу.
Данная модель инвертора применяется для работ с изделиями из чугуна, углеродистой стали и нержавеющей стали. Освоить работу с агрегатом не сложно даже новичку, а качество швов сварки у него достаточно высокое, и их не нужно дополнительно зачищать.
Если вы хотите купить недорогой сварочный аппарат с хорошей мощностью, функциональностью и рабочей выносливостью, то именно эта модель станет для вас лучшим приобретением. Она надежная и дает возможность проводить как бытовые, так и более сложные виды сварки — в ремонтной мастерской или на строительной площадке. Подключать ее можно к маломощной бытовой сети, не переживая о том, что перепады тока могут повлиять на качество работы сварочника. Продлевают срок службы агрегата и несколько систем защит — от перегревания, перегрузок по току и короткого замыкания. Также, работу с ним делают более комфортной такие дополнительные функции, как контроль стабильности сварочной дуги, легкий поджиг дуги сварки и функция антизалипания электродов, которая не дает им залипнуть к поверхности металла, с которым проводят сварку. К его достоинствам можно отнести — безопасную эксплуатацию, контроль над выходной мощностью и силой тока.
Комплектуется инвертор — кабелями массы и кабелем с электродержателем, самим агрегатом, щиток, щеткой-молотком и инструкцией по эксплуатации и защите. Рабочая сеть инвертора — 220 В, с частотой тока — 50 Гц. Класс изоляции — IP 21. Энергию он потребляет экономно и ее расход не превышает — 3,2 кВт за час работы. КПД сварочника — 85%. Рабочий цикл — 60%. Размеры модели — 28х12х20 см. Диаметр применяемых штучных электродов — 1,6-4 мм. Класс изоляции — IP 21. Весит он всего — 4 кг. Гарантия на него от компании — производителя высокая — два года. Ток сварки регулируется плавно, в диапазоне — от 20 до 200 А.
Обзор сварочного аппарата
Комплектация:, Кабель с электрододержателем, Кабель «массы», Щиток сварочный, Щетка-молоток, Инструкция, Кейс
220V Инверторный сварочный аппарат LV-200 / LV-250 / LV-300 IGBT
Подробная информация о продукте
Другие варианты исполнения для опций
A
B
C
Держатель кабеля
Кабель 1 * 1,8 м с зажимом заземления
1 * Маска
1 * Щетка
Параметр
| Элемент | LV-200 | LV -250 | LV-300 |
| Номинальное входное напряжение | 220 В | 220 В | 220 В |
| Номинальная входная мощность | 4. 8 кВА | 5,8 кВА | 6,8 кВА |
| Номинальный входной ток | 21,8 A | 26A | 31A |
| Выходной ток | 20A-120A | 20A-140A | 20A-160A |
| Напряжение холостого хода | 60 В | 60 В | 60 В |
| Номинальный рабочий цикл | 15% | 30% | 30% |
| КПД | 85% | 85% | 85% |
| Коэффициент мощности | 0.73 | 0,73 | 0,73 |
| Класс защиты | IP21S | IP21S | IP21S |
| Класс изоляции | F | F | F |
| Вес нетто | 4KG | 4,4 кг | 4.6 кг |
| Размер | 220 * 105 * 135 мм | 310 * 120 * 210 мм | 310 * 120 * 210 мм |
Информация о компании
000
2
Вопросы и ответыКакой у вас вид бизнеса?
A1.
Мы являемся профессиональным производителем сварочного оборудования более 15 лет .
Q2.Как насчет размера вашего завода и количества сотрудников в вашей компании?
A2. Наша фабрика в настоящее время занимает площадь 50000 квадратных метров с общим количеством сотрудников 500 .
Q3. Где находится ваш завод и как я могу вас посетить?
A3.Наш завод находится по адресу Wenling, Zhejiang .
Q4. Какие сертификаты у вас есть?
A4.У нас есть полный спектр сертификатов GS, CE, CCC, ISO9001, EMC, SAA.ETL.ROHS .
Q5.Каковы ваши производственные мощности и как насчет времени доставки?
A5.Месячный объем нашей компании составляет 50000 ПК в общей сложности 10 производственных линий.
И обычно это занимает 30 дней для заказов.
Q6.Какова ваша гарантийная политика?
A6.На все наши продукты гарантия 1 год .
Q7.Каков ваш срок оплаты?
А7. TT или D / P по предъявлении или Sinosure .Для заказа образца мы также принимаем PayPal, westunion.etc.
Q8.Вы принимаете OEM? Что такое MOQ?
A8.Да, OEM сервис открыт, и минимальный заказ — 50 штук в картонной коробке.
I Если количество достаточно велико, мы можем предоставить вам большую скидку.
Сварочный аппарат Edon Inverter Igbt Technology Lv-200s Lv-250s Lv-300s Mma-300s Сварщик Mma
ММА-200 однофазный переносной аппарат для дуговой сварки инверторный сварочный аппарат цена
Характеристики:
1. Инверторная технология IGBT: Применяет передовую инверторную технологию, позволяет сварщику иметь меньшие размеры и меньший вес около 5 кг. Между тем гарантируем его высокую производительность.
2.
Портативный и удобный: подходит для небольших строительных работ, производства мягкой мебели, большой высоты, полевых работ, ремонта и домашнего хобби.
3. Arc Force: Быстрый запуск, стабильность во время сварки
4. Охлаждение с вентилятором: Сведение к минимуму поступления твердых частиц, улучшение режима работы
цикл, производительность сварки и продление срока службы.
5. Защита от перегрузки: Идеальная самозащитная функция в случае перенапряжения,
низкого напряжения, перегрузки по току, перегрева; безопасный и надежный.
6. Подходит для всех видов основного сварочного прутка , включая электроды кислотности и щелочности.
Параметр:
ТОВАР | ММА-130 | ММА-160 | ММА-180 | ММА-200 |
Напряжение / частота | 220 В переменного тока ± 10% 50 Гц / 60 Гц | 220 В переменного тока ± 10% 50 Гц / 60 Гц | 220 В переменного тока ± 10% 50 Гц / 60 Гц | 220 В переменного тока ± 10% 50 Гц / 60 Гц |
Номинальная входная мощность (кВА) | 4. | 5,6 | 6,8 | 7,3 |
Диапазон выходного тока (A) | 20-130 | 20–160 | 20–180 | 20-200 |
Продолжительность включения (%) | 35 | 60 | 60 | 60 |
Выходное напряжение (В) | 25.6 | 26,4 | 27,2 | 28 |
Напряжение холостого хода (В) | 56 | 60 | 60 | 60 |
КПД (%) | 85 | 85 | 85 | 85 |
Коэффициент мощности (COS) | 0. | 0,93 | 0,93 | 0,93 |
Используемые электроды (мм) | 1,6–3,2 | 1,6-4,0 | 1,6-4,0 | 1,6-5,0 |
Вес нетто (кг) | 5,6 | 6,7 | 7,6 | 8 |
Класс защиты | IP21 | IP21 | IP21 | IP21 |
Класс изоляции | Ф | Ф | Ф | Ф |
Размер (мм) | 290 * 133 * 204 | 375 * 155 * 295 | 372 * 155 * 295 | 372 * 155 * 295 |
1
93Comanda Produs resigilat — Aparat de sudura
Produs resigilat aparat de sudura edon lv200
Produsul prezinta urme de uzura
Produsul prezinta urme de uzura
Produsul включает 3 функциональных клиента 92000
0
0
0
Отдельно от наконечника MMA sunt cele ce sudeaza pe arc electric.
В aceste methodu, electrodul este incalzit si topit prin inchiderea unui circuit electric, astfel incat sa lipeasca cele doua parti de metal impreuna. De retinut ca subcategoria aparatelor de sudura cu invertor sunt inovative, cu un consum mai mic de energie si cu un randament mai crescut.
Aparatele de tip invertor, MMA-uri, sudeaza cu urmatoarele materiale: otel, fonta, otel inoxidabil. Nu sunt рекомендует MMA-urile pentru aluminiu, deaorece — это средство, способствующее поведению, чтобы оно было возможно, если оно используется для оперирования Cu temperaturi foarte inalte.Pentru aluminiu va recandam sa consultati sectiunea aparatelor de tip TIG.
Pentru MMA-uri Recomandam sa se foloseasca electrozi rutilici, deoarece acestia se descurca bine la curentcontinu si alternativ, iar arcul electric obtinut являются более стабильными.
Рекомендуемый материал для изготовления деталей, ремонт, использование материалов и т.д.Componentele electronicice sunt racite prin Intermediul electroventilatoarelor cu debit mare de aer.
Daca se depaseste limita maxima de temperatura interna, aparatul se opreste din functionare pana cand temperatura interna coboara la valorile normale de functionare
— Aprinderea arc moale;
— Protecție la electrozi lipirea;
— Функция стабилизации arcului în timpul sudării;
— 20-200A curent infinit reglabile;
— Automate de protectie de scurtcircuit, supra-curent putere sau de putere;
— Controlul puterea de ieșire și sudarea amperaj.
— Funcționează cu toate tipurile de electrozi (electrozi
SSSI-1345, SSSI-1355, etc.).
Specificatii tehnice:
| Specificatii Tehnice | |
|---|---|
| Ajustarea curentului de iesire (A) | 20-200 |
| Capacitate minima de putere49 | 3,7 KVA |
| Ciclu de lucru | 60% |
| Clasa de izolatie | F |
| Clasa de protectie | IP21S |
| Curent ) | 200 |
| Eficienta | 85% |
| Factor de putere | 0. 93 |

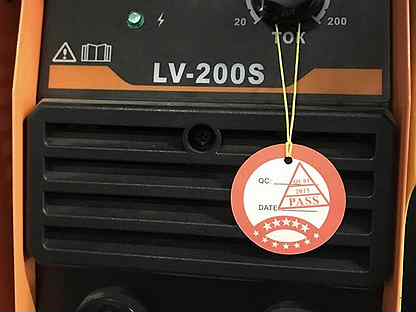

| Модель | LV — 200S |
| Protectia de intrare, Intrerupator de circuit | 40 A |
| Protectia de intrare, Siguranta | 40 A |
| Putere absolutebita (kVA) | 7.1 |
| Tensiune de alimentare | 220 V |
| Tensiune la iesire (V) | 28 |
دستگاه وش اینورتر دون مدل lv-200s
دستگاه جوش اینورتر نوعی از دستگاه های جوش بسیار پیشرفته هستند و نسبت به دستگاه جوش ترانسفورماتور بسیار کم حجم تر و سبک تر است.ورودی دستگاه ای اینورتر از دوشاخته 220 ولت AC می باشد که ریانی متناوب DC تبدیل واهد شد. ان مقدار ریان و مپر روجی توسط یک ولوم و ا دکمه در دستگاه های اینورتر قابل تنظیم است.
ویزگی های دستگاه وش اینورتر
- سبک و م حجم
- نداشتن لودگی صوتی
- سان واری
- مصرف برق ایین
- اشش جوش کمتر
- لگیری مناسب جوش به جهت جریان ثابت
- ااد حوزچه وش و وس الکتریکی مناسب
- امکان نترل جریان در هنگام جوشکاری نسبت به نیاز کاربر
معیار های خرید
ار به دنیال خرید یک اینورتر مناسب هستید ابتدا باید توجه داشته باشید اینورتری تهیه نید کهناتیری تهیه نید کهناتیبببب
شدت جریان یک اینورتر یکی از معیار های مهم انتخاب دستگاه اینورتر می باشد هرچقد میزان ضخامت قطعات شما بیشتر باشد باید یک اینورتر با شدت جریان بیشتری تهیه کنید, به طور معمول 200 آمپر برای کارهای خانگی مناسب است.
چرخه عملکرد یک معیار برای کارکرد مدام و استراحت دستگاه می باشد بطور مثال اگر یک اینورتر چرخه عملکرد 100% داشته باشد بدان معنی است که دستگاه به طور مداوم آماده جوشکاری است و نیازی به استراحت ندارد و اگر دستگاهی دارای چرخه عملکرد 50% باشد یعنی بطور مثال اگر ده دقیقه با دستگاه وشکاری انجام می دهید باید نج دقیقه دستگاه استراحت کند.
از دیگر معیار های خرید یک اینوتر باید به لوازم جانبی همراه با اینوتر و ایمنی دستگاه توجه داشت, برای یک جوش با کیفیت نیاز به انتقال کامل شدت جریان اینورتر است بنابراین بهتر است که کابل برق و انبر الکترود گیر مخصوص دستگاه همراه آن باشد.
در هنگام کار با دستگاه نکات ایمنی را رعایت کنید جوشکاری قوس الکتریک یک مدارالکتریکی با شدت جریان بالا است و در صورتی که نکات ایمنی را رعایت نکنید و در مسیر این شدن جریان قرار بگیرید احتمال شوک شدید الکتریکی و حتی مرگ وجود دارد بنابراین حتما باید با دستگش ای مخصوص با دستگاه کار کنید ، علاوه بر آن اشعه حاصل از وب شدن الکترود برای حاساست استا
.
