Магниты сварочные своими руками: Магнитный контакт сварщика

Содержание

Магнитный контакт сварщика


Мне нравятся вещи которые упрощают и облегчают жизнь. Вот это приспособление поможет сварщику и избавит его от лишних действий. Речь пойдет о том как изготовить магнитный контакт массы для сварщика из обычного ненужного динамика. Расскажу поподробнее…
Обычно, чтобы прикрепить к свариваемым металлам общий провод — массу, используют зажим. Такое подключение не всегда дает плотный и надежный контакт, да и бывают случаи когда это не совсем удобно. С помощью магнитного контакта можно в одно движение получить прочное и надёжное соединение большого сечения, имея ввиду хорошую площадь прикосновения.

Понадобится


  • Динамическая головка, естественно нерабочая.
  • Шпилька.
  • Гайка-чебурашка.
  • Шайбы.

Изготовление магнитного контакта сварочного кабеля



Разбираем динамик, а точнее отсоединяем магнит. Для этого необходимо сбить заклепки. Для этого можно зажать динамическую головку в токарном станке и расточить. Либо просто рассверлить обычной дрелью. В общем, это не сложно.

И магнит отходит без проблем.

Сердечник в моем случае отошел практически сам.

Если у вас так же не выйдет, то нагрейте его газовой горелкой и подковырните отверткой.

Берем кусок шпильки длиной 8-10 см и примеряем его к сердечнику. Он будет крепиться вот так.

Сверлим с обратной стороны. Отверстие не сквозное, а примерно на 80% от общей длины.

Зажимаем в тиски и нарезаем резьбу под шпильку.

На шпильку одеваем две гайки и затягиваем их между собой.

А теперь этот импровизированный болт вкручиваем в сердечник до максимума, выворачивать его уже не придется.

Гайки теперь скручиваем.
Чтобы не класть провод прям на основание, одеваем сначала небольшую втулку, а затем и шайбу. Далее сварочный провод.

Сверху фиксируем шайбой и гайкой типа барашек.

Обратите внимание на большую площадь прилагаемого контакта.

Теперь собираем магнит воедино.


Для должного удержания можно посадить все на клей или эпоксидную смолу.

Магнитный контакт готов. Пробуем сваривать. Кладём на лист.


Сила прижима очень хорошая.


Сварка идет без лишней волокиты. Из под места прижима искры не летят, все отлично фиксируется.

Смотрите подробное видео по изготовлению


Как сделать магнитный угольник сварщика своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов создания самодельного магнитного уголка сварщика своими руками, а так же разберем пошаговые фотографии и видео сборки уголка из металлолома.  Каждый сварщик и мастеровой человек прекрасно знают, что при работе сварочным аппаратом для сварки деталей под определенным углом возникают небольшие проблемы, а именно точно выставить угол и зафиксировать свариваемые детали.

Есть прекрасное приспособление и называется оно «магнитный уголок сварщика» с его помощью можно выставить угол в 45 и 90°, под воздействием магнитной силы заготовки будут прижаты друг к другу, за счет чего варить будет удобно и угол будет точный.

Устройство и принцип действия довольно простое, а именно уголок состоит из двух стальных пластин с углами 45 и 90°, между плитами толщиной 2-3 мм находится круглый магнит от динамика за счет которого и создается магнитная сила фиксирующая заготовки в необходимом положении. Стягивается конструкция в 4х местах, а именно по углам и по центру, на один болт 3 гайки, две внутри уголка и одна с внешней стороны.

Примечание. Острые углы желательно спилить по 1 см, потому как стыкуемые детали нередко неровно спилены с заусенцами и уголок может неплотно встать на свое место. Так же для защиты от коррозии метал следует окрасить краской по металлу.

Материалы

  1. металлическая пластина 2-3 мм
  2. болт 4 шт
  3. гайка 12 шт
  4. магнит од динамика

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)
  3. дрель
  4. металлическая линейка, маркер
  5. гаечный ключ и плоскогубцы

Пошаговая инструкция по изготовлению сварочного магнитного уголка своими руками.

 Для начала следует взять металлическую пластину 2-3 мм и измерить углы приложив уголок.  Затем положите магнит изъятый из динамика таким образом чтоб у вас получился треугольник с углами 45 и 90° приложить металлическую линейку и провести линию маркером.  При помощи УШМ(болгарки) отпиливаем заготовки.  Шлифуем.  Накладываем заготовку на пластину и стягивается струбциной, чтобы выпилить точно такой же треугольник.  Совмещаем две заготовки и равняем стороны при помощи напильника.  Прикладываем магнит сразу на две вместе сложенные заготовки, чтобы разметить места под будущие отверстия, таким образом все будет точно и без смещений.  Заготовки фиксируются струбцинами и сверлятся отверстия.  Далее на уголок кладется магнит и сверху накрывается второй пластиной, получается что наш магнитик находится ровно по центру конструкции.  Стяжка производится при помощи болтового соединения, а именно болт и три гайки, две из них внутри магнитного уголка сварщика, и одна снаружи для контрольной фиксации.

 Когда конструкция полностью собрана и зафиксирована, необходимо просверлить отверстие ровно по центру уголка, чтобы сделать дополнительную стяжку.  Стягиваем аккуратно.  Торчащие части болтов срезаем УШМ(болгаркой)  Ставим уголок на отрезок проф трубы  Прикладываем еще один небольшой отрезок трубы.  Свариваем. Вот такое замечательное приспособление получилось, благодаря ему сварочные работы станут намного проще и удобнее.



Магнитные держатели для сварки: назначение, особенности, подбор

Без классических магнитных уголков, фиксаторов или держателей вам в любом случае не обойтись при сварке мало-мальски сложных конструкций. Эти небольшие приспособления помогут надежно закрепить детали в необходимом положении. Они не позволят заготовкам упасть или отодвинуться друг от друга, идеально подходят для эксплуатации в комплексе с трубами, профилями и пластинами, а также элементами иной конфигурации.

Благодаря чему процесс соединения пройдет максимально быстро и беспроблемно. Какие фиксаторы магнитные для сварки бывают? Как выбрать держатели, и на что обратить снимание? Ответы на эти вопросы вы найдете в нашей статье.

Классификация или основные виды магнитных держателей

Сегодня можно увидеть разделение магнитных угольников на разновидности в соответствии с разными особенностями и параметрами. Мы рассмотрим самые популярные из них:

  • Наличие функции включения/выключения. Включаемые модели в некоторых ситуациях бывают намного практичнее, чем их аналоги без переключателей. Так, например, магнитное поле без проблем можно отключить на этапе подготовительных работ, и запустить уже перед самой сваркой. Помимо этого, данная функция позволяет без особых усилий отсоединить магнит от детали по окончанию работ, не испортив внешний вид заготовки. Еще один приятный «бонус» отключаемых магнитных держателей для сварки кроется в том, что их вполне можно использовать для того, чтобы собрать рассыпавшуюся мелочь, например, болты, гайки и стружку.

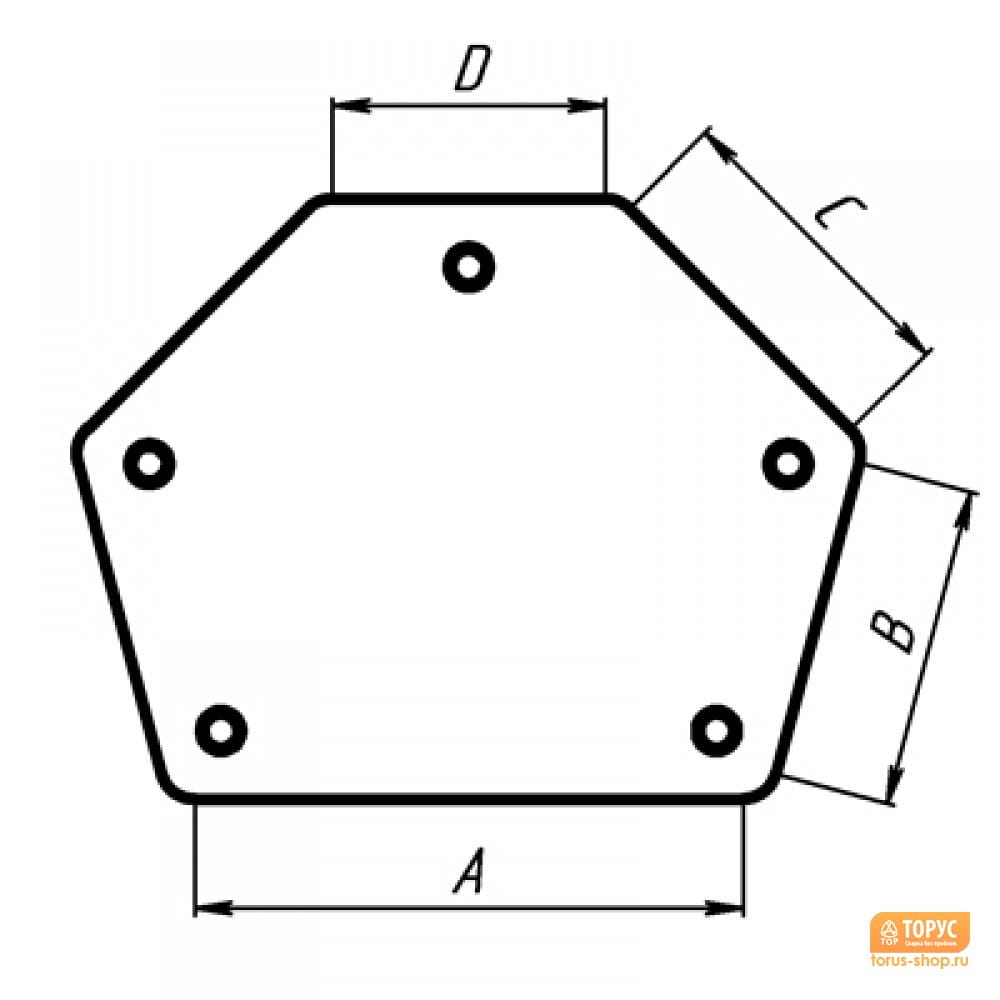

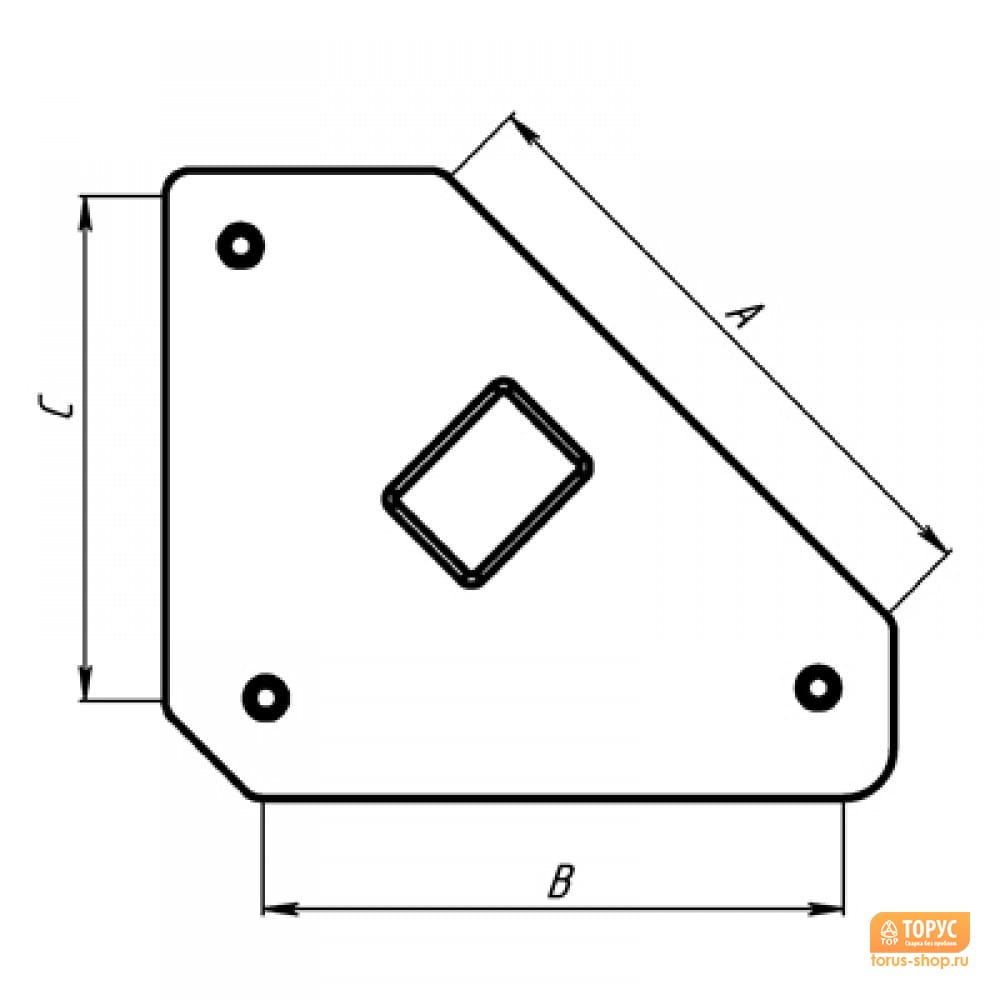

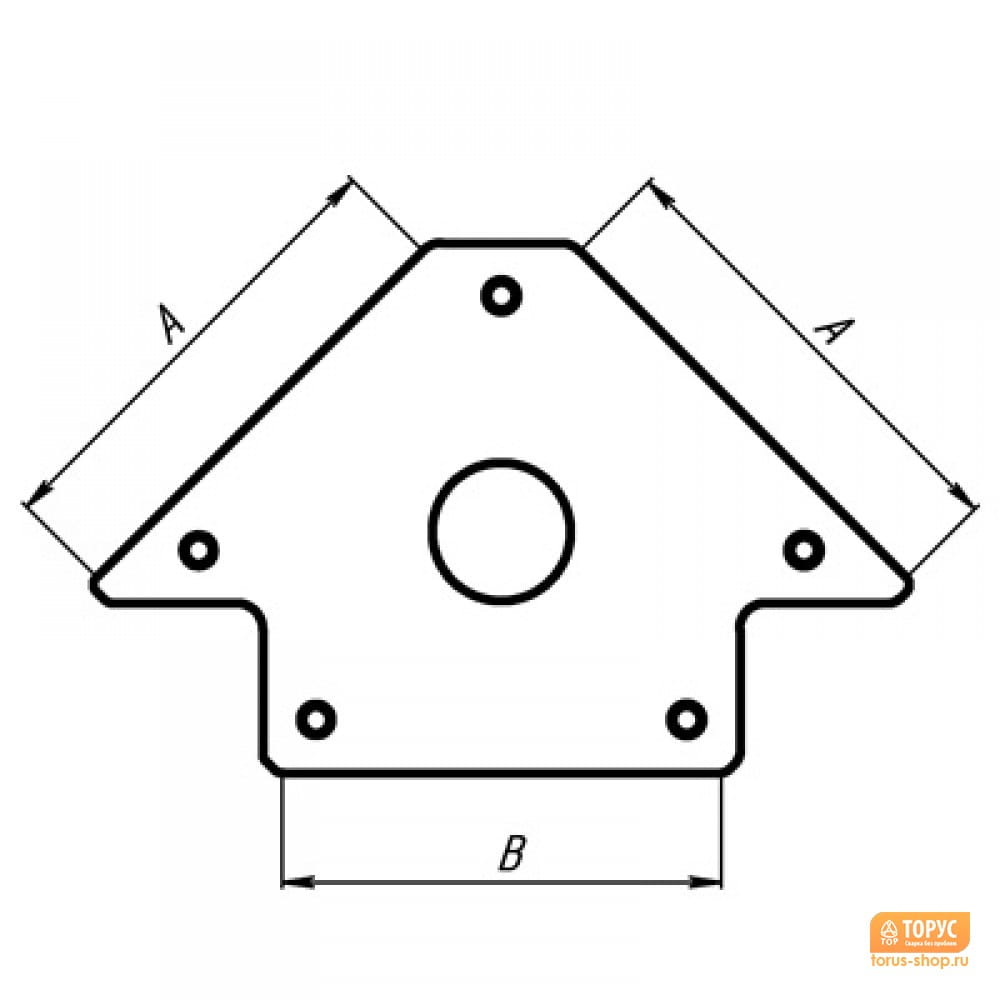

  • Форма и возможность фиксации под разными углами. Абсолютно все держатели имеют угольную форму. Чаще всего все они способны обеспечить возможность закрепления деталей под тремя стандартными углами — 45°, 90°, 135°. Но нередко встречаются и модели, дающие пользователю большую свободу и обеспечивающие возможность удерживать за готовки под куда большим количеством разных углов: 30°, 60°, 75° и др.
  • Мощность и размеры изделия. Тут вам придется примерно оценить, с какими деталями вы планируете работать. Важен не только их размер, но и вес. Так, если заготовки будут относительно небольшими, то можно купить набор магнитных держателей для сварки, рассчитанных на нагрузку в 5 кг. Для более крупногабаритных элементов идеальным вариантом станет угольник, легко выдерживающий 22 или даже 34 кг. Если со сваркой вы работаете часто, а выполнять приходится очень разнообразные задачи, то лучше всего иметь в запасе сразу несколько магнитных уголков для сварки.


Влияние сварочных магнитов на дугу

Опытным специалистам известно, что сильное магнитное поле вполне может оказать не самое положительное действие на дугу в процессе сварки.

Появляется эффект так называемого «магнитного дутья». Это значит, что дуга при ММА сварке, например, отклоняется от оси электрода. Это, естественно, мешает пользователю сделать качественный и надежный шов.

Многие пользователи опасаются, что сварочные магнитные угольники могут оказать примерно такое же действие и помешать работе. Но это не совсем так. Мы поставляем магниты производства компании «ПТК». Все они выполнены с использованием ферритных сплавов особой жаростойкости. Этот материал имеет и еще одну особенности. Мощности таких магнитов вполне достаточно для фиксации даже достаточно внушительных элементов, но ее никогда не хватит для того, чтобы повлиять на дугу. Так что, использовать их можно без малейшего опасения.

Маркировка магнитных держателей «ПТК»

После того, как вы определились с основными характеристиками, можно смело переходить в каталог аксессуаров и приступать к подбору. Мы предлагаем своим покупателям надежные принадлежности достаточно известной в профессиональных кругах компании «ПТК». Каждая из моделей их фиксаторов имеет простую и удобную маркировку:

  • В начале всегда расположены буквы — МФ или МФО. Первое сочетание значит «магнитный фиксатор», второе — «магнитный фиксатор отключаемый».
  • Далее идет цифра. Чаще всего это «3» или «6». Она показывает, сколько углов фиксации имеет держатель.
  • Затем вас ждет двухзначное число. Оно проинформирует о том, какую нагрузку может выдержать угольник. Но важно учитывать, что удерживаемый вес указан в фунтах. Нагрузку в килограммах придется нужно рассчитать. Учитывая, что 1 фунт = 2,205 кг, получаем, что, например, 75 фунтов — это 34 кг, а 50 фунтов — 22 кг.

Подойдя к подбору аксессуаров со всей ответственностью, а также доверившись профессионалам, вы сможете быть уверены в успешности любой задачи. В каталоге нашего интернет-магазина вас ждет не только большой выбор магнитных держателей, но и множество иных аксессуаров. А еще мы предлагаем вам уникальную возможность купить все необходимое для работы в одном месте и по адекватным ценам: сварочное оборудование, расходные материалы, любые комплектующие для сварки. Заходите, выбирайте и работайте с удовольствием!

как использовать и стоит ли покупать?

Время чтения: 2 минуты

Магнитная клемма, зажим-магнит, магнитный контакт сварочного кабеля… У этого приспособления много названий. Но суть всегда одна: магнит позволяет быстро и надежно прикрепить его к массе и приступить к сварке.

Но что это такое? Какие есть плюсы и минусы у магнитной клеммы заземления? Как ею пользоваться и стоит ли вообще покупать? На эти, и некоторые другие вопросы вы найдете ответ в нашей статье.

Содержание статьи

Что это такое?

Магнитный контакт сварочного кабеля — это приспособление, которое монтируется на свариваемую поверхность (массу) с помощью активного магнитного поля. Приспособление необходимо для образования замкнутой электрической цепи. Без этого ручная дуговая сварка невозможна.

Магнитный зажим на массу очень популярен как среди начинающих, так и среди профессиональных сварщиков. Так же часто применяется магнитная масса для сварки своими руками в домашних условиях. Она быстро и надежно крепится на любую поверхность, даже изогнутую.

Достоинства и недостатки

Выше мы уже упомянули несколько достоинств магнитной клеммы. Но на них список не заканчивается. Магнитная клемма имеет простую конструкцию, поэтому она крайне долговечна и служит долгие годы. Проще говоря, это обычный магнит с отключаемым или постоянным магнитным полем. Нет ни пружин, ни других механических элементов, которые могут выйти из строя.

Магнитная клемма хорошо переносит перепады температур и напряжения. Она редко перегорает и позволяет работать с большинством типов металлов. Также, такой зажим на массу незаменим при сварке в труднодоступном месте. Даже если деталь будет изогнута, магнит все равно обеспечит надежное крепление за счет своей большой площади контакта.

Но, не обошлось и без недостатков. Так магнитная клемма не способна обеспечить надежное крепление на деталях небольшого размера. Например, на арматуре. Для сохранения активного магнитного поля приспособление нужно постоянно чистить. На его работу очень плохо влияет металлическая стружка.

Также для применения магнита необходима предварительная зачистка металла. Если прикрепить магнит на неочищенный металл, приспособление перестанет работать.

Не забывайте, что есть металлы, которые не магнитятся. Это большинство цветных металлов. С ними не получится использовать магнитную клемму.

Как пользоваться?

В применении магнитной клеммы нет ничего сложного. В большинстве моделей есть специальная ручка, провернув которую вы включите магнитное поле. По умолчанию магнит не будет крепиться к металлу.

Читайте также: Как выбрать и использовать сварочный зажим

Приспособление нужно приложить к детали, держа одной рукой. Второй рукой прокрутите ручку, активировав магнитное поле. Все готово! Магнит надежно держится на металле. Для снятия приспособления просто проверните ручку в обратную сторону. Не нужно прилагать усилий и отрывать магнит от металла.

Стоит ли покупать?

Ответ на этот вопрос зависит от специфики ваших сварочных работ. Вы должны сами оценить, какие металлы варите чаще всего и в каких условиях. Если вы новичок и не варите цветные металлы, то магнитная клемма упростит ваш труд. То же касается и профессиональных мастеров. Но у них, скорее всего, есть целый набор из различных клемм для сварки любых металлов.

Стоит магнитная клемма недешево (по сравнению с другими типами зажимов), но она стоит того. Если вы хотите сэкономить, можете сделать такую клемму сами. Ниже видео, в котором показано, как сделать магнитную массу для сварки своими силами.

[Всего: 2   Средний:  4/5]

Как сделать магнитную массу для сварочного аппарата из старого динамика

Одним из удобных приспособлений, посредством которого сварка крепится на рабочей поверхности, является магнитная масса. Ее можно изготовить самостоятельно из обычного динамика.

Что нужно для изготовления

Процесс изготовления начинается с подготовки. Для работы необходимо подготовить такие материалы:

  1. Магнит. С его помощью масса будет надежно крепиться на свариваемой детали. Нет необходимости покупать магнит. Можно использовать магнит из старого автомобильного динамика.
  2. Шайбы (2 шт.). Их диаметр должен соответствовать размеру магнита. Некоторые мастера практикуют изготовление шайб из листа металла.
  3. Гайка, болт. Посредством них кабель аппарата ля сварки надежно крепится.

Кроме материалов для работы также понадобятся такие инструменты: дрель, напильник (наждачка) и сварочный аппарат.

Как сделать магнитную массу из старого динамика

Работа проводится в несколько этапов, соблюдение очередности которых обязательно. Например:

  1. В одной из шайб высверлить отверстие. Его диаметр должен совпадать с диаметром шляпки у болта.
  2. Уменьшить размер верхней части болта. Он должен быть таким же, как толщина нижней части шайбы.
  3. Соединить в цельную конструкцию шайбу и болт. Для этого можно использовать метод сварки.
  4. При помощи напильника или наждачной бумаги зачистить места сварки. Полученная конструкция имеет вид гриба, ножка которого имеет резьбу.
  5. Надеть магнит на болт.
  6. Вторую шайбу поставить в верхней части магнита.
  7. Один конец кабеля закрепить на штоке с резьбой.
  8. Готовая конструкция затягивается при помощи шайки. Это обеспечит ее прочность и удобство выполнения сварочных работ.

Популярность такой простой конструкции у мастеров обусловлена положительными характеристиками, присущими ей. Среди наиболее значимых можно назвать такие:

  • легко крепится на рабочей поверхности;
  • имеет простую конструкцию, не содержит в своем составе пружины, что способствует длительному сроку ее эксплуатации;
  • способно выдерживать перепады электрической энергии и высокие температуры;
  • обладает большой площадью контакта со сварочной деталью, что гарантирует надежность магнитной массы. Благодаря этому мастер не отвлекается на регулировку зажима, сосредоточившись на рабочем процессе сварки;
  • может быть использована для крепления в труднодоступных местах.

Среди недостатков конструкции можно выделить то, что ее сложно закрепить на деталях небольшого размера либо сечения, арматуре или прутьях. При работе с деталями, выполненных из цветметов, магнитная масса не может быть использована (она не магнитится к рабочей поверхности).

Хотелось бы обратить внимание на то, что перед использованием магнитной массы, рабочую поверхность следует предварительно подготовить: очистить ее от пыли и посторонних частиц. Крепление этого вида нуждается в периодической очистке от стружки.

При помощи простых материалов и инструментов можно выполнить магнитную массу для сварки, которая способна облегчить рабочий процесс, а также сэкономить средства на приобретении готового крепления в магазине. Простота процесса изготовления позволяет изготовить конструкцию не только опытным мастерам, но и новичкам.
