Мини точечная сварка из транса от микроволновки: Мини-точечная сварка из транса от микроволновки — Законченные проекты — Металлический форум

Точечная сварка своими руками из микроволновки схема и инструкция

Сегодня хотелось бы рассказать, как делается точечная сварка своими руками из микроволновки. Данный прибор способен выдать на выходе 800 А, а этого показателя с головой хватит, чтобы сваривать тонкий (от 1 до 1.5 мм) листовой металл.

Разбираем микроволновку и переделываем трансформатор

Для начала возьмем микроволновку. Внутри данного прибора имеется трансформатор, в составе которого сердечник и две обмотки: первичная и вторичная.

Сердечник трансформатора запаян двумя тонкими сварными швами, как показано на картинке.

Для вскрытия шва придется воспользоваться болгаркой или ножовкой, а, чтобы добраться к обмоткам в трансформаторе, потребуется поработать молотком и долотом.

При извлечении первичной обмотки следует быть предельно осторожным и не повредить её, потому, что она будет использоваться нами в дальнейшем.

Намотка вторичной обмотки обычно очень плотная, поэтому она извлекается с трудом.

Так как для сварочного аппарата она не пригодится, то её можно распилить и вытащить частями.

После окончания описанных действий, вы должны получить в свое распоряжение целую и неповрежденную первичную обмотку трансформатора и его сердцевину, разделенную на два куска.

Намотка трансформатора

Следующий шаг – намотать вторичную обмотку трансформатора. Как материалом для вторичной обмотки воспользуемся медным кабелем, толщина которого будет приблизительно равняться прорезям сердечника. Кабель наматывается двумя витками.

После намотки кабеля, нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-х компонентной эпоксидной смолой.

Когда произойдет высыхание эпоксидки, вид трансформатора должен быть приблизительно таким.

Выходное напряжение в трансформаторе — 2 В, однако, ток — 800 А.

Проверим работоспособность точечной сварки:

Корпус для точечной сварки

После этого, следует заняться изготовлением корпуса для нашего прибора. Он может быть даже деревянным.

Заднюю панель корпуса нужно оборудовать выключателем и проводом питания, для которых следует вырезать пару отверстий.

Следующий этап – это шлифовка, грунтовка и окраска всех деталей

Когда произойдет высыхание окрашенного корпуса, следует окончательно собрать наш прибор.

Следует отрезать два медных проводка, примерно 2.5 см в длину, они будут служить электродами, и зажать их в держателях.

После этого, производим монтаж выключателя кабеля питания к задней панели устройства.

Осуществляем крепление трансформатора на деревянную основу обычными саморезами. Одним из этих саморезов крепится клемма, от которой выводится «земля».

Электрическая составляющая прибора на этом завершена, однако, чтобы обеспечить большую безопасность и удобство, выполним монтаж еще одной кнопки (микрика), которая крепится к верхнему рычагу с некоторым уклоном. Это делается для обеспечения работы точечной сварки только при включенном выключателе и нажатом микрике.

Не стоит забывать о тщательной изоляции всех соединений!

Крепление рычагов производится так: рычаги располагаются один поверх другого, а в боковушках сверлятся отверстия для них, к которые вставляются обычные гвозди, кончики которых загибаются.

Установка контактных электродов выполняется с торцов рычагов.

Для фиксации верхнего рычага используется обычная резинка.

После окончания сборки, прибор должен выглядеть примерно так

Испытания точечной сварки:

Замена сварочных электродов:



Видео: точечная сварка своими руками из микроволновки

Точечная сварка на AVR с трансформатором от микроволновки

Мой вариант точечной сварки на Atmel AVR ATtiny48 с использованием трансформатора от старой микроволновки. Используется двухсегментный LED дисплей, кнопки и пищалка. Коммутация трансформатора через симистор. Время импульса 0.1 — 99 секунд и старт/стоп вручную (когда значение на дисплее 0).

Трансформатор от не инверторной печи, мощностью около киловата (чем больше, тем лучше). Тонкая обмотка трансформатора аккуратно удаляется ножовкой, удаляется металлическая магнитная перемычка между обмотками, ограничивающая мощность.
В получившийся просвет просовывается толстый провод в изоляции больше 10мм в диаметре — 2 витка. Я использовал от грузового автомобиля для подключения аккумулятора.

Концы этого провода прикручены к медным стержням толщиной около 15 мм.
Стержни заточены.

Для индикации используется двухсегментный индикатор, подключены напрямую к контроллеру, у контроллера выводов много, по этому не стал заморачиваться с динамическим отображением. Каждый дисплей подключен через один резистор — лень было распаивать на каждый сегмент. Разница в яркости не особо заметна.

В блоке управления 3 кнопки — вверх, вниз, выбор/импульс.
Пищалка пассивная информирует о нажатии кнопок и предупреждает перед импульсом.

Программа написана на C в Atmel Studio 6.0.

Есть режим настроек (функция Setup) — вход одновременно нажать кнопки вверх и вниз.
Настройки:
1. Задержка перед импульсом в секундах
2. Показывает по десяткам количество срабатываний.

3. Температура контроллера
4. Калибровка внутреннего генератора. На пищалку выводится частота 15625 Гц, кнопками подстраивается OSCCAL. На дисплее значение в шестнадцатиричном виде.
5. 60 секундный цикл для проверки встроенного генератора.

Дребезг кнопок исключается посредством задержки (используется таймер 0).
После срабатывания прерывания PCINT1 по изменению значения пинов, активируется прерывание по сравнению TCNT0 и OCR0A таймера 0 и ждем срабатывания прерывания. В нем уже получаем состояние кнопок.
Длительное нажатие кнопок используется для быстрого изменения времени/настроек.

Для этого используется прерывание Watchdog, а также для мигания светодиодом. Решил извратиться таким образом.
Сброс по зависанию не используется.

Для вывода на дисплей используется своя микробиблиотека.

Схема:

▶▷▶▷ как сделать сварку из аккумулятора своими руками

▶▷▶▷ как сделать сварку из аккумулятора своими руками

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	31-03-2019

как сделать сварку из аккумулятора своими руками — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download САМОДЕЛЬНАЯ ТОЧЕЧНАЯ СВАРКА ОТ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА wwwyoutubecom /watch?v=mOdn_h3CMk4 Cached Сварочный из Точечная сварка за час своими руками 8:00 Как сделать мини сварочный аппарат своими руками ПРОСТОЙ сварочный аппарат для сварки аккумуляторов своими wwwyoutubecom /watch?v=L7-svwiXQII Cached В этом выпуске покажу как сделать простой сварочный аппарат своими руками для контактной сварки Как Сделать Сварку Из Аккумулятора Своими Руками — Image Results More Как Сделать Сварку Из Аккумулятора Своими Руками images Точечная сварки своими руками — как сделать контактный infokuzovru/material-instrument/kak-sdelat Cached Как сделать точечную сварку из микроволновки или аккумулятора своими руками В быту используются аппараты дуговой сварки Точечная сварка своими руками из аккумулятора и сварочника wikimetallru › Оборудование Точечная сварка из аккумулятора В интернете встречается информация о том, как сделать точечную сварку своими руками , используя обычный автомобильный аккумулятор на 12 В Точечная сварка: как сделать аппарат своими руками из pochiniguru/tehnika/tochechnaya-svarka-iz-trans Cached Как сделать своими руками сварочный аппарат из старой микроволновки и медной проволоки Что такое трансформатор и для чего нужны электроды Как правильно пользоваться Точечная сварка для аккумуляторов своими руками: инструкция fbru/article/252540/tochechnaya-svarka-dlya Cached Как сделать точечную сварку своими руками : особенности и принцип работы Ксения Демина Контактная сварка своими руками Как своими руками сделать точечную сварку аккумуляторов stanokguru/metalloobrabotka/svarka/kak-svoimi Cached Как своими руками сделать точечную сварку аккумуляторов Контактная точечная сварка деталей заключается в соединении деталей друг с другом при помощи тепла Сварочный полуавтомат своими руками: как сделать, схема и все generatorexpertsru/elektrogeneratory/svarochnyj Cached Дроссель своими руками Для того, чтобы сделать дроссель, понадобится трансформатор, эмальпровод с диаметром более 1,5 мм Между слоями наматывается изоляция Сварочный аппарат своими руками: как сделать самодельный infokuzovru/material-instrument/svarochnij Cached Читайте также: Как сделать точечную сварку из микроволновки или аккумулятора своими руками Как самостоятельно провести точечную сварку аккумулятора svaringcom › … › Сварочные аппараты Из трансформатора Точечную сварку для аккумуляторов можно сделать своими руками из трансформатора Ею можно сваривать не только батареи, но и любые тонкие металлические изделия Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 6,240 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• Главная Инструменты Аппарат точечной сварки своими руками. Покупка аппарата для сварки доступна не к
• аждому, так как данный инструмент отличается высокой стоимостью. Об особенностях применения и изготовления аппарата для точечной сварки рассмотрим далее. Работа сваркой Перед тем как приступить к сва
• вления аппарата для точечной сварки рассмотрим далее. Работа сваркой Перед тем как приступить к свариванию элементов, их нужно тщательно зафиксировать на одном уровне при помощи кирпичей и зажимов. Со второй попытки сварки удалось достичь хорошей прочности конструкции. Подключение и использование карманного стартерного аккумулятора. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Комплекс услуг по доставке грузов и корреспонденции в различные регионы России. Калькулятор тарифов. Адреса представителей. Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and content management system. Усман, дерзкий коп из парижского пригорода, и Франсуа, амбициозный столичный полицейский, объединяют усилия в расследовании убийства жены большого чиновника… Как сделать квартиру светлее: советы профи. Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,… В новый год без долгов. В преддверии Нового года компания Ростелеком дарит подарки каждому абоненту! Для этого нужно сделать всего 3 шага: quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Способностью восстанавливать конечности обладает ряд представителей животного мира.

фотогалеря

дерзкий коп из парижского пригорода

• easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 6
• чтобы сделать дроссель
• эмальпровод с диаметром более 1

Главная Инструменты Аппарат точечной сварки своими руками. Покупка аппарата для сварки доступна не каждому, так как данный инструмент отличается высокой стоимостью. Об особенностях применения и изготовления аппарата для точечной сварки рассмотрим далее. Работа сваркой Перед тем как приступить к свариванию элементов, их нужно тщательно зафиксировать на одном уровне при помощи кирпичей и зажимов. Со второй попытки сварки удалось достичь хорошей прочности конструкции. Подключение и использование карманного стартерного аккумулятора. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Комплекс услуг по доставке грузов и корреспонденции в различные регионы России. Калькулятор тарифов. Адреса представителей. Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and content management system. Усман, дерзкий коп из парижского пригорода, и Франсуа, амбициозный столичный полицейский, объединяют усилия в расследовании убийства жены большого чиновника. .. Как сделать квартиру светлее: советы профи. Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,… В новый год без долгов. В преддверии Нового года компания Ростелеком дарит подарки каждому абоненту! Для этого нужно сделать всего 3 шага: quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Способностью восстанавливать конечности обладает ряд представителей животного мира.

Точечная сварка своими руками из микроволновки

Самодельная точечная сварка, сделанная своими руками из микроволновки.

По случаю, изготовил себе аппарат точечной сварки из трансформатора от микроволновой печи.

Теперь собственно, описание, как сделать точечную сварку из микроволновки.

Понадобятся материалы:

• Трансформатор от микроволновой печи.
• Медный провод (я использовал обмотку статоров от генераторов автомобиля «Скания»).
• Шнур питания от этой же микроволновки.
• Концевик двери (коих в микроволновке аж 3 штуки).
• Фанера.
• Текстолит.
• Болты, гайки, саморезы.
• Куски трубок.

Итак, теперь берём трансформатор.

1-шов, 2-первичная обмотка, 3-вторичная обмотка.

Нам нужно удалить вторичную обмотку (№3 на фото), проводок, в данном случае красного цвета и две полоски вставленные между первичной и вторичной обмотками (полоски трансформаторного железа, завёрнутые в бумагу.

Можно разобрать трансформатор, пропилив ножовкой по металлу, сварной шов (№1 на фото), аккуратно вытащить первичную обмотку, №2 на фото, она нам пригодится.

Нам нужен сердечник и первичная обмотка. Когда всё вытащено, чистим внутри железа остатки лака, чтоб не царапали всё, что будем устанавливать внутрь. Далее вставляем на место первичную обмотку, аккуратно, что бы она оказалась на месте вторичной.

Далее нам нужен медный провод огромного сечения. Я изготовил его сам. Пришлось размотать несколько статоров от генераторов «Скания». Провод в них заложен диаметром 1,2мм. Провод был выпрямлен и намотан на два штыря, между которыми было 1,5 м расстояния.

Таким образом я получил нужное количество отрезков медного провода по 1,5 метра. Хотел сделать жгут проводов, общим сечением в 50 мм2, но как оказалось, в магнитопровод может влезть провод и потолще. Методом тыка, я добавил ещё проводов. В общем получился провод, общим сечением 60 с чем то квадратов. Получившийся пучок я скрутил с помощью токарного станка, обмотал в 2 слоя ХБшной изолентой. Винилка не пойдёт, при нагреве провода она потечёт и провод оголится.

После вправил получившийся провод в железо. Получилось аккурат 1,5 витка. Снятую часть магнитопровода я приклеил на эпоксидку. Хотел потом ещё и проварить, но — и так держится хорошо по сей день. Транс почти готов.
Попавшийся под руку кусок толстой фанеры, тут же превратился в несущую платформу. Транс привернул к ней саморезами. Из квадратной трубы 20*20 прям по месту сделал электродо-держатели. В качестве самих электродов выступают медные болты на 10, изъятые из отработавшего своё втягивающего реле стартера МАЗ.

В качестве ручки использован кусок железной трубки, который в прошлой жизни работал ножкой табуретки. Всё это делалось без каких либо замеров, расчётов и проектов.
Когда всё было прикручено на несущую платформу (фанеру), я обрезал по месту лишние концы толстого провода, зачистил от от оставшегося лака, надел наконечники, сделанные из кусков медной трубки, всё обжал, привинтил наконечники на электроды медными гайками.

Осталось всё это подключить в сеть. Сетевой шнур использовал от той же микроволновки. Один провод был одет прям на клемму первичной обмотки, второй через концевик двери от неё же. Сам концевик вмонтировал в ручку, как следует заизолировав всё.
Настал волнующий момент испытаний. Электроды подточил по месту напильником, подогнал, чтоб всё было чётко. Пробую сварить пару тонких жестянок. Нагрев есть, сварки нет… Провод нагрелся, запахло изолентой… Толку то нет. Не варит даже 0,5мм.

Снял наконечники с толстого провода, облудил оловом наждую жилку как следует. Сделал новые наконечники. Облудил их изнутри. Поставил на место, обжал и посредством газовой горелки залил вовнутрь припой. В общем пропаял как следует.

Собираю всё на место, пробую и о чудо! Оно работает!
Испытания показали, что аппарат, спокойно спекает железные листы в 1,5мм, сваривает проволоку в 6мм. Приваривал я им и шайбы к гайкам на 8. Им можно греть железки для ковки. Как пример нагреть кончик обломаной отвёртки, чтоб отковать новое рабочее жало… Погреть железку в месте будущего сгиба… Нагреть гайку, прикисшую к болту, чтоб открутить… Короче штука функциональная получилась.

Как пример, вот изделие, которое сделано с помощью точечной сварки: приваренный металл имеет толщину 1,5 мм. Места сварки отметил стрелками.

YarMedwed г. Екатеринбург.

Точечная сварка своими руками | Лучшие самоделки

Мне очень понадобился аппарат для точечной сварки и я решил его сделать своими руками из старой микроволновой печи, в этой статье я опишу подробный процесс его создания. В основном он нужен для спайки между собой тонких листовых металлов, например для скрепления между собой аккумуляторных батарей используя шину из тонкого металла, так как они боятся перегрева то паять их просто паяльником нельзя. Данная точечная сварка из трансформатора от микроволновки способна выдавать ток до 800 Ампер.

Точечная сварка своими руками

Детали и инструменты:

• Старая ненужная микроволновка, а точнее трансформатор от неё;
• Клеммная колодка;
• Кусок медного провода диаметром 1,7 мм;
• Силовой многожильный кабель диаметром 8 мм;
• Модуль таймера;
• Адаптер питания на 12 В и 0,5 А;
• Компьютерный БП, а точнее его металлический корпус;
• Выключатель на 220В;
• Кнопка без фиксации;
• Деревянная рейка;
• Пружина.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Как сделать точечную сварку своими руками, пошаговая инструкция:

Шаг 1

Нам нужна будет старая ненужная или нерабочая (ну естественно с рабочим трансформатором) микроволновая печь, чем крупнее она будет тем мощнее трансформатор может там стоять. Итак, достаём с неё эту необходимую нам деталь, у меня попался трансформатор на 800 Ампер.

Затем разбираем компьютерный БП, оставляем только железный корпус, и разъём питания 220В, в него мы разместим всю начинку точечной сварки.

Точечная сварка своими руками

Точечная сварка своими руками

Размещаем в корпусе трансформатор, плату таймера и адаптер питания, примеряем и размечаем все необходимые отверстия которые нужно будет в дальнейшем просверлить.

Шаг 2

Нам нужно будет избавится от вторичной обмотки (та, обмотка у которой более тонкий провод) трансформатора микроволновки и намотать силовым кабелем свою новую обмотку. Для того, чтобы не разбирать пластины трансформатора то обмотку можно сначала с одной стороны срезать стамеской ударяя по ней молотком, затем проделать тоже самое с другой стороны. Потом просто выбить оставшиеся волоски проволоки, я это делал с помощью сверла.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 3

Теперь вместо старых обмоток наматываем новые силовым кабелем, у меня получилось 2 витка. Ставим этот трансформатор в корпус, там, где решётка проделываем два отверстия под выводы катушки, продеваем их, делаем также отверстия в дне корпуса под крепления транса.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Далее нам нужно закрепить на передней панели модуль таймера и чуть ниже продеваем светодиод в просверленное отверстие выпаянный за ранее из этой платы и удлинили его проводками.

Точечная сварка своими руками

Точечная сварка своими руками

На заднюю панель добавляем выключатель питания.

Точечная сварка своими руками

Покажу полную схему подключения всех частей:

Точечная сварка своими руками

У адаптера питания отпиливаем вилку, так как она занимает лишнее место и мы припаяемся к разъёму питания напрямую проводками. Припаиваем все части будущей точечной сварки проводками, от таймера к трансформатору я присоединился клеммами. К таймеру я подключил кнопку без фиксации. С помощью переменного резистора таймера выставляется время импульса для сваривания, подходящее время подбирается уже при сваривании деталей.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 4

С помощью металлических уголков крепим деревянную рейку к корпусу сварочника.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Достаём с клеммной колодки клеммники с винтиками и надеваем на зачищенные контакты кабеля, зажимаем винтами. Прикручиваем теперь их шурупами к рейке.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Спусковую кнопку размещаем тоже в этой же рейке для удобства, просверлив под него отверстие.

Точечная сварка своими руками

Из медной проволоки диаметром 1,7 мм  делаем электроды, скручивая таким образом (но если есть толстая проволока то можно выточить из них более красивые контакты), обтачиваем из конец чтобы они были острыми:

Точечная сварка своими руками

Закрепляем их в клеммниках:

Точечная сварка своими руками

Точечная сварка своими руками

Шаг 5

Теперь нам нужно добавить пружину, которая будет возвращать контакты аппарата контактной сварки на место. Для этого прикрутим к верхней крышке ещё одну деревянную рейку.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Всё, наша точечная сварка готова, этот аппарат довольно мощный и чтобы в тонких металлах не прожигалось отверстие то нужно выставлять меньшее время срабатывания на таймере. Аппарат для точечной сварки сделанный своими руками получился достаточно компактный и много места не будет занимать в Вашей мастерской.

Точечная сварка своими руками

Точечная сварка своими руками

Точечная сварка своими руками

Из трансформатора от микроволновки что можно сделать

Особенности самостоятельной сборки точечной сварки из микроволновки, 8 шагов для создания, подробные схемы и подбор правильного сечения провода.

1. Сколько Вольт достаточно, чтобы успешно провести сварку аппаратом из микроволновой печи?

1. Какую мощность используют для сварки миллиметровой пластины?

1. Как трансформатор удаляется из корпуса печи?

а) Аккуратно, без использования грубых инструментов.

б) Используется любой инструмент. Главное — достать агрегат.

1. С чего начинать разборку микроволновой печи?

а) Разборка начинается с внутренностей. Так проще снять трансформатор без повреждений.

б) Сначала снимается корпус и удаляются все крепежные детали.

1. От какой детали печи нужно избавиться?

а) Вторичной обмотки.

б) Первичной обмотки.

Ответы:

1. а) Для сварки достаточно 3 Вольт или меньше. Увеличивать это число не рекомендуется.
2. б) Для сварки миллиметровой пластины используют 1000 вольт. Меньше — недостаточно, больше — чересчур.
3. а) Трансформатор следует вынимать крайне аккуратно, чтобы он не повредился. Запрещено применять грубый инструмент.
4. б) Начинать разборку следует с корпуса и крепежей.
5. а) Избавиться нужно от вторичной обмотки — она не нужна.

Домашнему мастеру необходим сварочный аппарат. Но это не означает, что обязательно следует приобретать громоздкую аппаратуру, которая стоит довольно дорого. Агрегат делается своими руками без особых трудностей. В качестве основного компонента для сборки используют старую микроволновку.

Определение: Точечная сварка – процесс скрепления деталей в нескольких точках, путем подачи в них электричества.

Принцип работы точечного сварочного аппарата от 220В

Посмотрите на картинке на готовый агрегат.

Чтобы металл расплавился, на него нужно подать очень большое количество тока. Степень напряжения тут не важна. Хватает 3 Вольт или даже меньше. Не желательно производить различные эксперименты с показателями. Уже давно протестировали самодельные сварочные аппараты, изготовленные из трансформатора микроволновой печи. Они прошли неоднократные испытания, а потому довольно надежные.

Мощность трансформатора необходимо выбирать в зависимости от толщины заготовок. К примеру:

1. До одного миллиметра — мощность 1000 Вольт.
2. Два мм — 2000 вольт.
3. Три мм — 5000 Вольт.

Первичную обмотку нужно выбирать из расчета мощности устройства. Трансформатор самому сделать очень проблематично, потому желательно использовать готовый, помещающийся в микроволновке. У этого агрегата есть свои особенности:

• излучающим элементом потребуется большое напряжение — в несколько тысяч вольт. Но уровень силы тока не будет играть роли;
• мощность на обмотках будет одинаковая. Если человек захочет увеличить количество витков на вторичной обмотке, то и напряжение возрастет, но при этом сила тока уменьшится;
• трансформирующие элементы, находящиеся в СВЧ печи, обладают мощностью в 3000 Вольт или чуть меньше. Чтобы произвести точечную сварку, этого вполне достаточно.

Необходимые компоненты приобретаются в радиомагазинах. А также для изготовления используют внутренности из старой микроволновой печи. В результате получится мощность тока в 1 кА. Этого значения достаточно, чтобы расплавить металл в точках контакта. В результате образуется хорошее соединение нескольких деталей. Для этой цели используют трансформатор в 3кВт.

Как собрать из трансформатора — 6 нюансов

В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.

Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты. Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков.

Вторичная обмотка

Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток. Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах. От них также нужно избавиться.

Магнитопровод на сварке

Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.

После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.

Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.

Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.

Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.

Еще важно знать: 2 нюанса о создании самодельного аппарата из двух трансформаторов микроволновки

Посмотрите на картинке схему подключения нескольких устройств. Если использовать несколько трансформаторов из микроволновых печей, тогда мощность устройства возрастет. Напряжение повысится в 2 раза, и такие же пропорции станут относиться к увеличению сварочного тока. Но при таком способе сборки, могут наблюдаться и определенные потери, поскольку сопротивление цепи тоже сильно возрастет. Концы созданной обмотки потребуется подсоединить к электродам.

Если в наличии есть два трансформатора, но их напряжения не хватает для создания качественного сварочного аппарата, то применяют последовательное соединение их выходных обмоток. Следует убедиться, что на каждом элементе будет одинаковое количество витков. Это необходимо делать в тех вариантах, когда на магнитопровод нет возможности намотать нужное количество витков. При сборке подобного аппарата дома, также надо следить за направлением витков.

Точечная сварка своими руками из трансформатора микроволновки

Как избежать 4 ошибки при создании электродов

Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.

Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.

Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.

Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.

Наконечники будут фиксироваться с электродами на болтах. Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт. Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.

5 нюансов элементов управления

Аппарат, изготовленный собственноручно — несложная конструкция. Но чтобы он был качественный, необходимо сделать хорошие органы управления. Главными из них являются рычажные элементы и выключатель. Именно благодаря рычагу получится создать нужные усилия на электродах и свариваемых заготовках.

От усилий, прилагаемых при нажатии, зависит получаемое соединение. Желательно использовать длинный рычаг — для максимального прижатия. Сварку надо хорошо закрепить. Обычно фиксация производится при помощи струбцины.

Для увеличения прикладываемых усилий, используют рычаги или рычажно-винтовой механизм. Такое устройство часто ставят на рычажном механизме. В таком варианте не придется тратить время, чтобы производить операции. Если использовать такой способ, также появится возможность освободить одну руку, чтобы удерживать ею свариваемые детали.

Ток к электродам подается только в сомкнутом положении. Если этот процесс пойдёт до сжатия, то образуется искрение во время соприкосновении с металлом. Электроды в таком случае выгорят, аппарат сломается.

Выключатель желательно крепить к цепи первичной обмотки. Если поместить в другую, то произойдет сопротивление, электронные части будут свариваться между собой тащишь. При этом нужно учитывать, что во вторичной обмотке будет большое количество тока — не все автоматы осилят его.

Чтобы аппарат получился более качественным, необходимо оснастить его охлаждающей системой. Для этой цели используется кулер, снятый с компьютера. Трансформатор будет охлаждаться, как иные элементы, электроды. Для эффективного охлаждения устройства этого недостаточно, но если совершать регулярные перерывы между работой, и в этот момент задействовать кулер, то аппарат не выйдет из строя долгое время.

Подытоживая информацию, становится понятно, что для создания точечной сварки используется 8 шагов:

1. Снятие трансформатора.
2. Удаление вторичной обмотки.
3. Создание новой обмотки.
4. Соединение трансформаторов, если нужно повысить мощность.
5. Электроды.
6. Помещение наконечников на провода.
7. Элементы управления.
8. Охлаждающая система.

Топ-3 лучших производителей

Если нет желания самому делать сварку, следует приобрести качественную заводскую модель хорошего бренда.

Ответы на 5 часто задаваемых вопросов о работе с мини-контактной сваркой из трансформатора от микроволновки

1. Потребуется флюс? – Нет, флюс не нужен.
2. Использовать респираторы при работе? – Респираторы не нужны – процесс быстрый и дыма мало.
3. Может ли ток ударить человека при сварке? – Если не касаться контактов, то не ударит.
4. Можно использовать такую сварку для соединения АКБ? – Нельзя, для АКБ готовится иной вид агрегата. Подключение к батарее иное.
5. Заводской агрегат качественнее соединяет детали? – Прочность соединения одинаковая.

Если самостоятельно сделать точечную сварку, то работать она будет не хуже заводских вариантов. Именно поэтому процесс сборки необходимо внимательно изучить, и попробовать сделать устройство.

В своем доме часто возникает потребность в использовании сварочного аппарата. Покупка готового агрегата заметно скажется на семейном бюджете. Выход из положения можно найти, сделав своими руками сварочный аппарат из старой микроволновки.

Финансовые затраты минимальные, а возможности вполне достаточные для решения домашних проблем. Главное, чтобы трансформатор СВЧ-печи был в рабочем состоянии. Именно этот блок микроволновки сможет обеспечить стабильную подачу электроэнергии для сварки металлических деталей.

Извлечение трансформатора

Ненужная микроволновая печь легко найдется у друзей, соседей, среди собственного старого хлама. Наш народ привык хранить на всякий случай бывшее в употреблении оборудование, чтобы соорудить из него что-то своими руками.

Достаточно небольшой СВЧ-печки. В большинстве случаев хватит мощности, равной 800-650 Вт. Если значения мощности микроволновки будет выше, возможности сварочного аппарата увеличатся.

Трансформатор имеет две различные обмотки. Одна является первичной, имеет большее количество витков, используется при подключении к централизованной сети снабжения электричеством.

Другая обмотка – вторичная – имеет меньше витков. Для изготовления сварочного аппарата своими руками она не нужна. Задача умельца состоит в ее аккуратном изъятии из трансформатора микроволновки.

Чтобы не повредить первичную обмотку, которая расположена очень близко к вторичной, можно между ними проложить и зафиксировать металлическую пластину, линейку.

После этого ненужную часть можно спилить ножовкой, не опасаясь повредить витки первичной обмотки. Можно очень осторожно отсечь все ненужное зубилом. Тщательно выверяйте усилия своих рук, чтобы не повредить блоки микроволновки, которые нужно сохранить для сварочного аппарата.

Следует повторить процедуру с другой стороны, аккуратно удалив накальную обмотку. После спиливания, из корпуса трансформатора нужно вытащить все провода вторичной обмотки до полного освобождения обеих ниш. Упрощает очистку трансформатора микроволновки высверливание всего лишнего дрелью.

Иногда обмотки расположены друг к другу очень близко. Аккуратно удалить их можно только разобрав сердечник, а потом заново склеив своими руками.

Новая обмотка

В получившихся нишах делают новую вторичную обмотку из эмалированного или медного провода большого диаметра. Минимальный размер сечения должен составлять 1 см.

Провода могут быть не цельными, а многожильными. Важный показатель для сварочного аппарата из микроволновки – это суммарный диаметр проводов. Укладывать их нужно плотно, не оставляя зазоров.

Точный размер сечения и требуемое количество витков можно вычислить по специальным таблицам или с помощью он-лайн калькуляторов, ориентируясь на размеры сердечника и необходимую мощность на выходе. Некоторые умельцы подбирают провод для сварочного аппарата опытным путем. На концах обмотки следует хорошо закрепить наконечники.

Трансформатор, изъятый из микроволновки, для использования в новом качестве готов. Он сможет поставлять ток, сила которого достигает 1000 А, что вполне достаточно для домашнего агрегата. Главная часть для контактной сварки сделана своими руками из старой микроволновки.

Если нужен более мощный сварочный аппарат, придется переделать два трансформатора. Подключение двух трансформирующих блоков выполняется последовательно.

Важно соединить одноименные обмотки, иначе произойдет замыкание. Правильность действия проверяется по маркировкам или с помощью вольтметра. Когда подключены оба трансформатора из микроволновок, следует проверить силу тока.

Она не должна превышать 2000 А. Большие значения станут причиной перегрузки домашней электросети, и сварочный аппарат либо вообще не будет работать, либо будет прожигать металл.

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

• у него присутствует кнопка включения и выключения;
• на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
• ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
• конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Выбор электродов

Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.

Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.

В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.

Важные дополнительные устройства

Для получения хорошего шва процессом следует умело управлять. Система включения сварочного аппарата может быть использована от старого системного блока.

Для удобства при работе потребуются хорошие рычаги оптимальной длины, которые помогут удерживать деталь и прижать ее. Нетрудно смонтировать самому рычажный механизм на винтах.

Если он будет размещен на самом рычаге, у мастера появится возможность дополнительных манипуляций, освободится вторая рука при работе со сварочным аппаратом.

Для домашней сварки достаточны не очень большие прижимные усилия. Для толстой листовой стали сварочный аппарат, сделанный своими руками, не подойдет по многим причинам. В частности, возможностей трансформаторов из микроволновки для этого не хватит.

Если нужно провести сварку в нескольких точках, вполне достаточно рычага, имеющего длину около 60 см. Это позволит сэкономить физическую нагрузку мастера. Давление на рабочую точку будет в 10 раз больше, чем сила прилагаемая сварщиком.

Для обеспечения статичного положения аппарата из микроволновки, нужно с помощью струбцин накрепко зафиксировать его на рабочей поверхности.

Хорошее сваривание происходит при контакте электродов с рабочей деталью строго определенное время, которое можно при наличии опыта определить зрительно. Если на опыт полагаться не приходится, имеет смысл смонтировать специальное реле.

Во время всего периода работы сварочный аппарат, сделанный из микроволновки, должен хорошо охлаждаться одним или несколькими вентиляторами. Помимо этого всегда полезно делать паузы в работе, позволяющие охладиться оборудованию и отдохнуть мастеру.

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Кому не сложно спасибо за репост, может кому еще пригодится тема!
Всем супер драйва и хорошего настроения!

Комментарии 132

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а «гвоздь » не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на «холостом ходу»мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После,2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок » землю»каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Этот маленький провод что оборвали с корпуса транса присоедените назад это с первички и будет вам счастье, обязательно на корпус подайте ноль или заземление

Я так понял, взять с любой клемы первички и кинуть на корпус?

нет. используйте провод питания с заземлением и провод заземления присоедените на корпус транса, чтоб случайно фазу не подать на корпус, да и на трансе присоедените проводок что к корпусу шел

Вообщем я ненашел куда этот провод прикрутить, взял первый транс так же без проводка и как нестранно выдовал на холостых 1.5 Вольта, спомащью машинного масла и ловкости рук, без разбора транса, внедрил третий виток 50провода, подсоедин л питание и вуаля, шайбы стал приваривать.
Так и до сихпор загадка, как один транс работает без этого проводка а второй так и не мог выйти на рабочие параметры, хотя оба гудели и иногда(описал ранее) выдавали 3вольта.
Вообщем итог, цель достигнута, но сути так и не разобрав где собака зарыта. Позже в БЖ выложу у себя весь процесс.

Надо поменять провода первичной обмотки местами на ОДНОМ из трансформаторов.

Доброго времени суток.
Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет.
Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.
Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а «гвоздь » не плавят, лампу присоединяю и нечего не происходит.
Самый прикол в том что, в начале как только намотал провод на один транс и замерял на «холостом ходу»мультиметром, показало 1,5вольт?!
Подмотал на второй, замерял 0вольт?!
Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?!
Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?!
После,2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.
Вот пишу сейчас, т.к. он снова трансы
гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.
Вот такие чудеса, не знаю что и делать.
P.s. видел я этот маленький проводок » землю»каторый приклепан был к телу транса я его оборвал при разборке.
Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав

Поменяй на первичке одного из транса клеммы местами

отлично!))
хочу сделать такую штуку для отворачивания закоревших болтов в авто, нагревая их таким прибором
есь пару вопросов
витков толстого провода нужно брать больше или меньше и что меняется при этом?
опасно ли такое устройство и на что обратить внимание?

чем меньше витков тем меньше напряжение и больше ампераж, и на оборот. до пяти вольт этот транс не чувствует кз, выше пяти будет очень сильно греться.2-3 вольта я думаю оптимально. если соблюдать технику безопасности то безопасно, если будете работать им продолжительное время то лучше куллер с компа поставить или от сварочного полуавтомата он как раз на 220вольт

А как влияет на нагрев первички?
Чем ниже напряжение тем больше будет греться так как ток выше? Верно я понял?

Думаю сделаю так же почти 3 витка, а то я тоже и провода хочу сваривать. А ленту к аккуму и так приварит без проблем. Ну к NiCd например для шуруповерта.
А на фото где намотано это провод 1 метр взят или 2?

Не, я именно в выборе 2 или 3 витка. С статье описано и на фото 3 витка, а если сделать на 1 меньше. Я про это

Страшного ничего не будет, сделал почти 3 витка и это в статье написано (3 витка без1/4) я это сделал по нескольким причинам
1. чтоб выводы проводника выходили на одну сторону
2. чтоб плотно провод сидел в трансформаторе
3. чтоб больше был вольтаж для сварки проводов (для лучшего образования дуги)
и то что у меня не закончен третий виток, то он сильно не повлиял не на что, а добавил 0.5вольта только
Так что у вас чтоб были полные два витка выводы будут на разных сторонах транса, чуть меньше вольтаж будет, а чем меньше вольтаж тем больше ампераж! можно даже расчитать транс с проводом

Хорошо, что нашел статью эту. Вчера курочил транс такой же (ну очень похож по фото как у автора) и думал что лишнее железо не помешает и пусть остается оставил, вечером буду выковыривать.
Провод 35 куплю 2 метра и в путь.
Вот только по виткам немного мечусь. 2 делать или 3. Ведь если 2 сделаю то сила тока повыше будет

Чем больше витков тем больше напряжение, а вот если намотать отдельно несколько витков и потом их соединить то тогда будет меньше напряжение и больше ампераж. Но в трансформаторах нужен целый виток, пол витка намотанного не играет роли в трансформации транса

Привет, Сергей. Подскажи 35 мм2 не маловато? Народ пишет везде чем толще, тем лучше и говорят аж про 70 мм2

согласен, но у меня больше не влезло, я хотел и вольтаж и ампераж, можно и шинкой в 120кв.мм . намотать. можно несколько витков паралельно сделать

А ток не мерял потом на вторичке? какой толщины метал удалось сварить? Я так понял фильтр не обязателел, так? Что такое FU1 в схеме? И м.б стоило не автоматом выключать, а кнопкой, а его оставить от КЗ, перегруза? Что за транс был, какой мощности?
Во сКоКа вопросов ))) Спасибо

Я не мерял ток на вторичке, не чем было, но судя по расчетам трансформатора 400 ампер. FU-1 это сетевой предохранитель на 10 ампер, к схеме справа описание. Кнопка гдето есть но пока поставил автомат как выключатель и защита, в спешке собирал, потом доработка будет, скоро новый транс из трех будет для споттера.
транс от советской печки на 1200W был
🙂

Спасибо тебе. А мощность СВЧ как нибудь связана с мощностью транса? Ведь есть СВЧ и на 600-700 Вт. Если транс мощностью 600вт из него можно что нибудь дельное скондобить?

Точечная сварка из транса от микроволновки. Точечная сварка своими руками из … микроволновки! Тонкости модернизации трансформатора от СВЧ-печи

Интересуетесь, как сделать сварочный аппарат из микроволновки в домашних условиях на базе трансформатора устаревшей СВЧ печи без крупных вложений и специального оборудования по отработанной схеме? Подскажем. Самоделка в импульсном режиме даёт 5-кратное увеличение мощности, ампераж возрастает в 200 раз. Площадь взаимопроникновения до Ø 10 мм.

Из микроволновки без регулировки силы переменного тока с производственным аппаратом не сравнится, но в рамках бытовой надобности справится с работой не хуже.

Базовый элемент устройства трансформатор . Поиск и приобретение фабричного изделия необязательны, если есть бывшая в употреблении микроволновая печь большой мощности.

Принципиальная схема сборки в обоих случаях однотипна. Визуальный критерий выбора микроволновки для разборки – габариты. Мощность трансформатора жёстко увязана с объёмом.

Коэффициент трансформации в этом случае обеспечит увеличение входного напряжения достаточной величины:

• мощность в 1 кВт обеспечит сварку листов в 1 мм;
• 2 кВт – 1,8 мм.

Потребление напряжения холостого хода незначительно: в пределах 3 В, влияние на глубину и качество проплава не оказывает . Скоростное соединение деталей под давлением для устранения зазора термоэлектрическим методом относится к экономичным и безопасным.

Демонтаж трансформатора магнетрона без повреждений – полдела. Необходимо проверить целостность первичной обмотки, которая станет рабочим органом. Вторичная обмотка повышающая, выполнена из провода меньшего сечения, количество витков увеличено.

Разборка трансформатора

Извлечённый с места установки с помощью отвёртки трансформатор-донор для сварочного из микроволновки мощностью 0,8–1 кВт ценен магнитопроводом и первичной обмоткой . Демонтаж вторичной обмотки упрощается, если магнитопровод разделить на 2 части по сварному шву.

Но стоит учесть 2 момента:

• в большинстве случаев откроется первичная обмотка, которую из-за плотности посадки снять и установить повторно будет затруднительно;
• резка шва и восстановление целостности сердечника точные операции, лучше обойтись без упрощения, если нет уверенности.

Безопасное освобождение окна без разделения корпуса предусматривает следующие операции:

• Закрепление трансформатора в тисках либо прижатие к верстаку струбциной.
• Между обмотками установить деревянные прокладки, гофрокартон.
• Остро заточенной стамеской срубается наружная чисть вторичной обмотки. Рекомендации по спиливанию ножовкой менее удачны – придётся разрывать проволочки, потерявшие лаковый слой пропитки.
• Шунты для ограничения силы тока удаляются за ненадобностью.
• Плотно забитые провода в окнах высверливаются в несколько приёмов дрелью без касания сверлом стенок корпуса.
• Остатки удаляются плоскогубцами и выколоткой без излишних усилий.

Заключительные действия направлены на окончательную очистку проходов под внедрение проводника большого сечения. Пользуемся только ручным механическим инструментом, чтобы избежать травмирования поверхностей изоляторов.

Подбор кабеля на вторичку

Подбор материала ведётся на основе опыта самодельщиков, расчёты не понадобятся . Промер окон даст понятие о необходимом сечении проводника. Достаточно сделать 1,5–3 оборота, чтобы выходной ток достиг величины порядка 1000 А.

Многожильный кабель предпочтительнее пучка отдельных проводников. Мягкий провод в изоляции с высокими характеристиками синтетической плёночной изоляции и верхнего слоя толщиной 1,2 мм предпочтительнее провода в шланговой резине, который и протягивать трудно, и толщина защитного слоя в 2,2 мм отнимет много места.

Потребуется приобрести 2 м медножильного мягкого кабеля с показателем суммарного сечения жил не менее Ø 10 мм типа КГ 1х35 (ориентируйтесь на 70 мм 2) . Какие паспортные характеристики проводника понижающей обмотки важны при выборе:

• долговременная эксплуатация под напряжением до 1000 В;
• перенесение кратковременных импульсов до 1200 А;

Добавление новой обмотки

Ограничение пространства окон потребуют ухищрений. Облегчение скольжения обеспечивается наложением на внутренние поверхности сердечника 2 слоёв скотча. На углах дополнительные накладки. Нанесение продольных полос парафином на проводник увеличит скольжение.

Прокладки из текстолита, если не сохранилась оригинальная изоляция внутри сердечника, будут на пользу. Не забудьте посадить на клей!

Протяжённость кабеля учитывает метраж выводов, и дополнительное удлинение для удобства натяжения при протяжке и укладке по месту. Величина сечения компенсирует уменьшение количества витков.

Максимальное количество витков не превышает 3 . Точность расчёта укладки и протяжки обеспечит равную длину выводов. Первый виток фиксируется встречными деревянными клиньями. В дальнейшем трение воспрепятствует скольжению и сдвигу. Натяжением устраняем слабину. Борьба за укорачивание провода – это увеличение тока за счёт снижения сопротивления проводника.

Манипуляции с изменением соотношения количества витков при начальной мощности трансформатора в 0,8 кВт меняют показатели напряжения и тока в десятки раз. Контрольные показатели катушки в сборе укладываются в рамки:

• разбег величин напряжения холостого хода – 1,5–3 В;
• импульсный ток min – 800 А.

На этом этапе заботимся об установке защитного кожуха и заземления.

Желание удвоить, утроить мощность осуществляется включением дополнительных сборочных единиц. Вариант с упрощением предусматривает последовательное соединение вторичных обмоток. Корректность соединения проверяется прозваниванием цепи во избежание короткого замыкания.

Точечная сварка своими руками из микроволновки с двумя трансформаторами подчиняется простым правилам сложения: ампераж на выходе при последовательном соединении суммируется . Импульсный сварочный ток так же складывается, но минусуются потери сопротивления электроцепи .

Требуется соблюдение следующих условий при объединении трансформаторов:

• количество витков вторичных обмоток уравнивается;
• во избежание противофазы с падением напряжения до нулевой отметки согласовывается направление витков.

Второй способ соединения мощности в единый блок представлен на фото ниже. Следуем тем же правилам последовательного соединения, но одним проводом. Трудоёмкость протяжки и укладки выше.

Трансформаторы с превышением силы тока в 2000 А предназначены к подключению в промышленную сеть. Бытовая сеть не рассчитана на такие нагрузки.

Определение правильности последовательного соединения трансформаторов

Выводы перемотанных сблокированных устройств точечной сварки из микроволновки могут оказаться без заводской маркировки. Тестирование правильности соединения проводится по шаблонной методе:

• Последовательно соединяются пары первичных и вторичных обмоток.
• На коллективный вход подаётся напряжение, на выходе устанавливается вольтметр переменного напряжения.
• Превышение показателя сети говорит об ошибке сборки – спарены разноимённые выводы: идёт обратный процесс, вторичные обмотки повышают, на первичках падение напряжения.
• Отсутствие напряжения – одно из парных соединений выполнено верно, другое – одноимёнными клеммами; Порядок подключения следует изменить.
• Параллельность соединения выразится в удвоении мощности при показателе напряжения, равным сетевому.
• Корректное подключение даст на выходе сумму расчётных 3–6 В.

Электроды

Подбор материала ограничен медью и сплавами . Торговая сеть предлагает промышленные изделия из бронзы, латуни всевозможных конфигураций. Они предназначены для интенсивного использования, быстрой замены. Державки придётся искать или заказывать под посадочные места.

Самостоятельное изготовление из прутков, адаптация жал паяльников подчиняются требованиям целесообразности:

• Соответствие размера сечению провода понижающей обмотки.
• Форма наконечника выполняется с учётом того, что площадь ядра сварки увеличивается относительно поверхности контакта до 3 раз.
• Величина усилия сказывается на способе крепления, формировании оголовка: металлический рычаг клещевого типа развивает давление более 100 кг.
• Ориентация электродов завязана с родом деятельности: сварку внахлёст ведут встречными электродами, аккумуляторов – расположенными параллельно.
• Минимизация диаметра конца электрода допускает снижение усилия сдавливания при хорошем качестве соединения.

Таблица размерного ряда электродов для сварки внахлёст конструкционных сталей. В скобках указаны размеры для сварки сплавов алюминия и меди:

Потребная глубина сварки	Размеры электродов
	Ø тела электрода	Ø спущенного конуса	R сферы
0,5–0,8	12 (16)	4	20 (35)
1–1,2	14 (18)	5	30 (50)
1,5	16 (20)	6	50 (75)
2	20 (25)	8	70 (100)
3	24 (32)	12	100 (150)

Мастеру-самодельщику есть резон остановиться на резьбовом соединении. Жёсткой посадки в домашних условиях добиться сложно. Стяжка болт-гайка с фрезерованными лысками под ключ в этом случае лучший выход .

Альтернативой такому соединению выступает аналог с креплением наконечника к электроду винтовой парой. Этот вариант позволит сэкономить по крайней мере 2 соединительных узла. Величина отверстия превышает диаметр винта не более 0,5 мм. Трудоёмкость изготовления компенсируется надёжностью стяжки.

Концы электродов протачивают на конус . Точки контакта не заостряют, оформляют сферическую поверхность. Шаровый профиль менее поддаётся подгоранию при проскакивании искр разряда, вызванных недостаточным сжатием. Восстанавливается чистота и целостность рабочих зон округлыми движениями напильника.

При планировании активной эксплуатации устройства точечной сварки из микроволновки в качестве производственного оборудования по ремонту автомобилей, другом виде бизнеса, оправдан заказ дублирующих пар электродов. Срок жизни расходных электродов из красной меди короток.

Установка

Важнейшим пунктом выполнения инструкции по изготовлению, эксплуатации точечной сварки из микроволновки есть и будет сокращение протяжённости проводников и плотность соединений. Эти факторы – постоянный источник потерь мощности.

Если сокращение длины токонесущих составляющих выполняется на этапе изготовления, количество узлов соединений сокращается до минимума, то оставшиеся разборные контакты и неподготовленные достаточным образом долговременные соединения – источник постоянных потерь.

Обжимные соединения

То, что хорошо для линейных схем, в сварочном аппарате из микроволновки своими руками даёт осечку. Превратим обжим медного наконечника на проводе из очага роста сопротивления в подобие монолита в два дополнительных шага , благодаря чему наконечник и проводник становятся одним целым:

• лужение зачищенного конца кабеля тугоплавким припоем на полную глубину;

Нижний опорный электрод крепится неподвижно к основанию агрегата. Если основа металлическая, прокладка из диэлектрика обязательна. Подвижный верхний крепится на рычаге, обеспечивающем прилегании деталей без зазора за счёт физического усилия.

Возникает вопрос о соосности электродов. Ось и втулка рычага выполняются без люфта во избежание расхождения центров, иначе расплавления заготовок не произойдёт . При упрощении конструкции втулка подгоняется под размер стяжного болта.

Органы управления и контроля

Контрольный орган у сварочного аппарата из микроволновки один – светодиод , предупреждающий, что на сварочное устройство подаётся электроэнергия. Забота о безопасности – вопрос первостепенный. Управление осуществляется силовым рычагом и кнопкой периодического включения.

Длина плеча рычага определяет прилагаемое усилие. Для мощного агрегата применяют трубу прямоугольного сечения. Отношение расстояния ось-электрод к длине рычага показатель кратности увеличения давления.

Возвратный механизм в исходное положение – пружина или резина. Опорная платформа в этом случае усиливается. Принимаются меры воспрепятствования опрокидыванию: к верстаку конструкция крепится струбцинами, саморезами.

Микропереключатель монтируется на рукоять, чтобы высвободить вторую руку. Подключается прерыватель только к цепи первичной обмотки . В момент создания достаточного давления палец касается включателя – подаётся ток.

Пользователь визуально оценивает результат проплавления, ориентир – изменение цвета точки контакта. Ослабление нажатия на кнопку прерывает подачу энергии. Кратковременность включений не исключает перегрева агрегата.

Электроды, трансформатор, проводники работают в экстремальных условиях. Перерывы на охлаждение либо принудительное вентилирование – необходимость.

В данном мозгопроекте я хочу рассказать, как своими руками сделать резистивный аппарат для точечной сварки из компонентов старой микроволновой печи. Я планирую его использовать для приваривания никелевых пластин к аккумулятору 18650, но в зависимости от положения держателя электродов аппарат можно будет использовать для приваривания листов металла и других металлических предметов. А теперь приступим к изготовлению устройства!

Шаг 1: Разборка микроволновки

Предупреждение!
Внутри микроволновой печи существует опасность. Большой конденсатор может быть заряжен и является потенциальным источником опасного или смертельного электрического удара. Поэтому вам следует как можно быстрее разрядить его, закоротив контакты конденсатора с помощью металлического стержня отвертки.

Итак, снимите кожух микроволновки, чтобы добраться до электронных компонентов устройства. Разрядите конденсатор, как было указано ранее, и приступайте к демонтажу частей микроволновки. Найдите трансформатор, который должен выглядеть примерно так, как показано на фото. Открутите гайки и он должен вполне легко вынуться. Я также извлек несколько концевых выключателей, которые будут использоваться в дальнейшем, и некоторые кабели для подключения электропитания.

Шаг 2: Снятие вторичной обмотки

Необходимо повторно намотать вторичную обмотку, если нам нужно получить больший ток и меньшее напряжение. Первичная обмотка – это куда подается питание, а вторичная имеет более тонкий провод обмотки с прикрепленными красными проводами.

Меньшее количество витков провода увеличивает ток, но снижает напряжение, а большее количество витков увеличивает напряжение, но снижает ток. Нам не нужна вторичная обмотка трансформатора, поэтому ее необходимо аккуратно снять. Будьте осторожны, чтобы не повредить первичную обмотку.

Шаг 3: Добавление новой обмотки

Новая обмотка обеспечит необходимый ток для работы нашего сварочного аппарата. Выбор толстого кабеля позволит уменьшить число витков с тысяч до единиц и обеспечить при этом требуемую токовую нагрузку. Толстый кабель имеет хорошую изоляцию, которая при нагреве не расплавится, как в тонком кабеле.

Сначала установите первичную обмотку, за ней 2 шунта с каждой стороны и затем намотайте поверх пару витков синим кабелем. Не забудьте оставить достаточную длину кабеля для прикрепления сварочных электродов.

Шаг 4: Завершение изготовления трансформатора

Наш супер мощный трансформатор почти готов. Необходимо приварить назад верхнюю часть. Альтернативно, можно использовать 2-компонентную эпоксидку для ее приклеивания. Выбор есть, используйте способ, который лучше вам подходит!

Шаг 5: Выводы электрода

Теперь нам следует прикрепить концы кабеля к медным втулкам, который будут использоваться для сварки. Я выточил медные втулки на станке. Но можно использовать для этой цели медные зажимы из хозяйственного магазина. Я также приложил по изготовлению зажима для электрода.

Шаг 6: Сварочный держатель

Я будут использовать сварочный аппарат для приваривания никелевых пластин к аккумулятору. Для этой цели я расположу два сварочных электрода бок о бок, хотя вы можете легко расположить их напротив, как в традиционном сварочном аппарате. Я разработал и вырезал лазером основание из древесно-волокнистой плиты для держателя, на котором будет установлен выключатель и располагаться выводы электрода.

Шаг 7: Завершение проекта

На трансформатор подается опасное напряжение величиной 230 В, поэтому очень важно закрыть трансформатор. Корпус, изготовленный с помощью лазерной резки, может отлично подойти для этой цели. Убедитесь, что все токоведущие части закрыты. Это обеспечит вашу безопасность при работе с аппаратом.

Для подключения фазы и нейтрали к первичной обмотке трансформатора используйте существующие контактные пластины. Я рекомендую установить выключатель между одним из силовых кабелей для удобства включения и выключения устройства. Я использовал выключатель из микроволновки.

Теперь ваш аппарат готов. Пора приступать к точечной сварке !

Устройство работает уже 5 лет, и между прочим хорошо работает, хотя использование СА не слишком часто. Трансформатор, из которого изготовлен сварочный аппарат, был выдран из неслабой микроволновой печи — как и вентилятор, который установлен для охлаждения обмоток. С трансформатора удалена вторичная обмотка, не затрагивая сетевую (). Следующий шаг, который нужно сделать, намотка новой вторичной обмотки толстым кабелем (диаметром под 10 мм).

И трансформатор, и вентилятор прикручиваются к фанере. Перед трансформатором прикреплена доска с двумя отверстиями, через которые просунуты оба конца вторичной обмотки. Фанера — это ещё и своеобразный экран, который останавливает холодный воздух от места сварки. Рядом с трансформатором, как видно на фотографиях, использован таймер с регулировкой времени выключения питания.

Трансформатор включается с помощью педали ногой — тогда у оператора будут свободны обе руки для работы с электродами и деталью. Электроды изготовлены из медного стержня 8 мм, на который нарезана резьба. Кабельный зажим выполнен из разрезанной трубки из меди.

Сварочный аппарат в действии

Вентилятор начинает работать с того самого момента, как штекер вставлен в гнездо, поскольку трансформатор при работе стаёт очень горячий. Далее установим два электрода друг против друга, нажимаем на педаль, переключая напряжение на таймере, что дает ему еще некоторое время подавать на транс. Тут использован этот переключатель только для непреднамеренного длительного нажатия на педаль или нежелательной блокировки кнопки.

Поперечное сечение вторичной обмотки, точнее количество витков катушки, подбирайте экспериментально. При питании от 220 В он не выбивает предохранители (даже 10 А) и не вызывает моргание света в момент запуска.

Естественно напряжение сварки низкое и электроды можно брать голой рукой, но лучше одеть защитные перчатки, так как электроды от долгой работы нагреваются.

Мощность сварочного аппарата зависит от трансформатора — микроволновая печь имеет обычно 800-1200 ватт, так что чем больше трансформатор, тем лучше. При сварке создается большой ток — 1-2 кА и более при напряжении 1-8 В. Чем выше ток — тем лучше соединение, потому что время сварки очень короткое, а когда дело доходит до длительной сварки с низкой мощностью, получится почерневшее место.

Насмотревшись интересных видео на YouTube, а также вдохновившись вот этой темой на ЧипМейкере я тоже очень захотел сделать точечную сварку из микроволновки своими руками.

Для изготовления сварки из микроволновки я приобрел трансформатор от микроволновки, медный многожильный провод 50 кв.мм. длиной порядка 2 м, но этого оказалось много… В качестве электродов для точечной сварки я использовал жала от паяльников диаметром 13 мм, другого медного прутка в моем городе раздобыть не удалось.

Итак, как изготавливал точечную сварку из трансформатора от микроволновки.

Как сделать трансформатор

Сначала я распилил трансформатор, чтобы снять вторичную обмотку, и повторю еще раз:

Обратите внимание, что трансформатор от микроволновки опасен для жизни! Т. е. его не стоит включать в сеть для проверки, пока не удалена вторичная обмотка, т.к. на ней напряжение порядка 2000В и он может убить человека на расстоянии!

С медного провода на 50кв. мм я снял изоляцию, т.к. она слишком толстая и рассчитана на 600 вольт, а у точечной сварки бывает напряжение 2-3 вольта всего.

Как шутят бывалые: Хватит и папируса для изоляции 🙂

Новую изоляцию я сделал из тканевой изоленты, провод получился заметно тоньше, в итоге на трансформатор влезло 3 вика провода — это уже хорошо, с родной изоляцией влезало всего 2 витка.

Что следует учесть при намотке вторичной обмотки трансформатора для точечной сварки:

• чем толще провод вы используете, тем меньше он будет греться и больший ток во вторичной обмотке вы получите, лучше даже использовать 70-100 кв.мм. Вся проблема в том, что окно для намотки провода в трансформаторе микроволновки остается не такое большое, как хотелось бы. Но если использовать другой трансформатор с большим железом, например ОСМ-1, то можно впихнуть и провод потолще.
• чем больше витков вы намотаете, тем больше будет напряжение во вторичной обмотке, у меня получилось 2.5 в, т.е. 0.8 в на виток, а чем выше напряжение, тем длиннее можно будет сделать провода до электродов, т.к. в проводах происходит падение напряжения.
• для наивысшего кпд сварки, провода до электродов должны быть минимальной длины, в проводах длиной пару метров, вы уже получите значительное падение напряжения, также следует максимально заполнить окно магнитопровода обмоткой.

После намотки вторичной обмотки транса, я склеил сердечник эпоксидной смолой.

Далее я припаял медные наконечники на концы провода от трансформатора, паял их газовой горелкой, сначала залудив их, а затем вставил в наконечники и добавлял припой пока наконечники не наполнил им полностью. Затем, после остывания я натянул на них термоусадки, которые были заранее надеты на провода. С одной стороны я зачистил наконечники до меди, чтобы избежать лишних потерь из-за сопротивления припоя. Хотя в паяном соединении уже будут потери, но тут уже ничего не поделаешь…

Изготовление электродов точечной сварки

Ознакомьтесь также с этими статьями

Для электродов, как говорилось выше, я использовал 2 жала от паяльников, отпилил необходимые куски, просверлил в них отверстия на 7 мм и нарезал резьбу М8.

Затем я сделал для них медные шпильки, еще из двух жал от паяльников меньшего диаметра 9мм — на них я нарезал резьбу М9, затем резьбу М8, чтобы получить шпильки нужного диаметра. Шпильки закручиваются в электроды, на них одеваются клеммы от трансформатора и сверху притягивается шайбой и обычной гайкой, не медной, так я получил хороший контакт с низким сопротивлением между клеммами от транса и электродами.

Электроды для своей точечной сварки я заточил как иголки, а затем изготовил третий электрод, который не затачивал — с таким электродом гораздо удобнее сваривать проволоку, а двумя острыми удобнее сваривать листовую сталь.

Корпус для сварки из микроволновки

Затем я изготовил корпус из фанеры толщиной 16 мм и верхнюю крышку из стали толщиной 1мм.

В корпус также был установлен компьютерный вентилятор с отдельным трансформатором и диодным мостом для него на 12 вольт, если есть в налчии вентилятор на 220 вольт, то конечно лишний трансформатор уже не нужен. Просто я делал из имеющихся материалов.

Ножки у корпуса — ножки от системного блока компьютера.

На задней стенке корпуса я разместил также двухполюсный автомат на 20 А.

На передней панели корпуса я установил 2 лампы — красная — питание прибора включено, зеленая — идет сварка.

Сварочные клещи

Клещи для моей точечной сварки из микроволновки были изготовлен из профильной трубы на 15 мм, снизу нижней части установлена опора из куска профиля, чтобы аппарат не опрокидывался при сильном нажатии.

Ручка — кусок шестигранника на 12 мм и ручка от напильника. Крепление клещей — 2 уголка, купленные в магазине крепежа.

Кстати, электроды крепятся к клещам на уголках специально, чтобы можно было менять их угол наклона.

Выключатель сварки

Использован микропереключатель от микроволновки, который подает 12В на управляющую катушку реле РЭК-77/4. Т.к. моя сварка потребляет ток до 18А, я решил использовать такое реле, в нем есть 4 пары контактов, каждая из которых рассчитана на ток 10А, а соединил их параллельно и получил реле на 40А (спасибо пользователю с форума ChipMaker.ru).

Благодаря такому реле я даже не стал сильно изолировать выключатель, т.к. на нем всего 12в и небольшой ток (можно использовать любой микропереключатель), а не 220в, если бы я использовал выключатель без реле, тем более выключатель рассчитан на максимальный ток до 15А всего.

Реле включается в первичную обмотку трансформатора, т.к. использовать реле во вторичной обмотке представляется малореальным из-за большого тока…

Что я получил в итоге

Мощность моего аппарата точечной сварки из микроволновки во время сварки порядка 4150 вт, потребляемый ток после 2 сек. сварки порядка 18 А, напряжение на вторичной обмотке получилось порядка 2.5 В, примерный ток во вторичной обмотке 1650 А.

Аппарат сваривает проволоку 3 мм очень быстро, даже плавит ее, если передержать. .. Сваривает листовую сталь 2 куска по 1.5 мм отлично, а также сваривает: 2 куска по 1 мм, 3 куска по 1 мм, больше еще не пробовал, думаю, что оно сможет варить сталь до 2 мм (2 куска по 2 мм).

Вторичная обмотка греется после примерно 7-10 точек.

Как можно усовершенствовать сварку из микроволновки?

• можно добавить в него реле времени, т.е. вы сможете выставлять точное время сварки, это удобно при сваривании множества одинаковых деталей.
• возможно, что стоит добавить в него термореле, чтобы при нагреве трансформатора, аппарат отключался до остывания, как в утюге

P.S. Статью написал довольно сумбурно, не все моменты рассмотрел, т.к. их довольно много, аппарат я переделывал 3 раза в течение 3 месяцев, поэтому в будущем статья будет дополняться новым подробностями и фото.

Приятно то, что сделал вполне рабочую точечную сварку из микроволновки своими руками, хотя нельзя сказать, что за так, т.к. на материалы ушло порядка 2 тыс., но настоящий плюшкин, все эти материалы найдет у себя в запасах 🙂

Фото точечной сварки из микроволновки:

Видео о точечной сварке из трансформатора микроволновки:

В статье расскажем, как сделать сварочный аппарат своими руками при помощи трансформатора из микроволновой печи.

Сварочный аппарат очень популярен как у профессионалов, так и у домашних мастеров. Но домой иногда не нужно покупать дорогой сварочный аппарат, потому что вы используете его пару раз и в дальнейшем он будет простаивать. Поэтому, вы можете сделать его своими руками и не тратить денег.

Основной частью любых сварщиков, работающих по принципу дуговой сварки, является трансформатор. Вы можете извлечь эту деталь из старых бытовых приборов и создать домашний сварочный аппарат. Но в большинстве случаев трансформатор нуждается в доработке.

Сварочный аппарат из микроволновки своими руками

Для создания мини-сварочного аппарата вам понадобится пара трансформаторов из микроволновой печи. Найти старую микроволновую печь очень легко у друзей, знакомых, соседей. Самое главное, его мощность должна составлять до 650-800 Вт, а в трансформаторе она не изменилась.

Трансформатор от микроволновой печи включает в себя 2 катушки: первичную и вторичную.

Трансформатор от микроволновой печи

2 катушки трансформатора: первичная и вторичная обмотка.

Есть вторичные цепи с небольшим сечением провода. Поэтому, чтобы трансформатор был пригоден для сварки, его необходимо снять и заменить старые провода на новые с большим поперечным сечением. Его можно разрезать с обеих сторон устройства, чтобы снять рулон с трансформатора.

Когда вы отрезаете винт, остатки винта должны быть удалены из магнитопровода. Эта задача будет проще, если ослабить натяжение металла перед сверлением.

Затем используйте дрель или резак, чтобы сломать корпус.

Сделайте то же самое с другим трансформатором. В результате вы получаете 2 детали с обмоткой 220В.

Это важно! Обязательно удалите скачки тока (обозначены стрелками на рисунке ниже). Этот процесс увеличивает мощность устройства на 30%.

Вам нужно приобрести 11-12 метровый провод для изготовления запасных частей. Он должен иметь площадь не менее 5 квадратных сантиметров .

Для создания сварочного аппарата требуется намотать 18 трансформаторов (6 в высоту и 3 в толщину) для каждого трансформатора.

Два трансформатора могут быть связаны одним проводом.

Провода должны быть очень плотными, кроме того, оригинальные пакеты должны быть подключены параллельно.

Если вы измерите напряжение на вторичной обмотке трансформатора, то оно составляет 31-32 В.

Этот домашний сварочный аппарат может легко обрабатывать металл толщиной 2 мм с электродами диаметром 2,5 мм.

Приготовление материала с использованием такого импровизированного устройства может вызывать перебои в электричестве, поскольку его корпус будет очень горячий. В среднем после использования каждого электрода прибор должен охлаждаться в течение 20-30 минут.

Домашний сварочный аппарат из микроволновой печи не работает с тонким металлом, потому что он режет его. Балластный резистор или заглушка могут быть добавлены к аппарату для регулирования потока. Роль резистора может выполнять часть стальной проволоки определенной длины, подключенная к обмотке низкого напряжения.

Мини точечная сварка из транса из микроволновки. Точечная сварка своими руками

В этом мозговом проекте я хочу рассказать, как своими руками сделать резистивный аппарат для точечной сварки из компонентов старой микроволновой печи. Я планирую использовать его для приваривания никелевых пластин к батарее 18650, но в зависимости от положения держателя электрода устройство можно использовать для сварки металлических листов и других металлических предметов. А теперь приступим к изготовлению устройства!

Шаг 1: разборка микроволновки

Внимание!
Внутри микроволновой печи есть опасность.Большой конденсатор может заряжаться и является потенциальным источником опасного или смертельного поражения электрическим током. Поэтому следует как можно скорее разрядить его, закоротив контакты конденсатора металлическим стержнем отвертки.

Итак, снимаем крышку СВЧ, чтобы добраться до электронных компонентов устройства. Разрядите конденсатор, как было указано ранее, и приступите к демонтажу частей СВЧ. Найдите трансформатор, который должен выглядеть примерно как на фото. Ослабьте гайки, и он должен легко выйти.Я также удалил несколько концевых выключателей, которые будут использоваться в будущем, и некоторые кабели для подключения источника питания.

Шаг 2: Снятие вторичной обмотки

Необходимо перемотать вторичную обмотку, если нам нужно получить больший ток и меньшее напряжение. Первичная обмотка — это источник питания, а вторичная обмотка имеет более тонкий провод с присоединенными красными проводами.

Меньшее количество витков провода увеличивает ток, но снижает напряжение, а большее количество витков увеличивает напряжение, но снижает ток. Вторичная обмотка трансформатора нам не нужна, поэтому снимать ее нужно аккуратно. Будьте осторожны, чтобы не повредить первичную обмотку.

Шаг 3: Добавление новой обмотки

Новая обмотка будет обеспечивать ток, необходимый для работы нашего сварочного аппарата.Выбор толстого кабеля снизит количество витков с тысяч до единиц и при этом обеспечит необходимую токовую нагрузку. У толстого кабеля хорошая изоляция, которая при нагревании не плавится, как у тонкого кабеля.

Сначала установите первичную обмотку, затем установите по 2 шунта с каждой стороны, а затем намотайте пару витков на синий кабель. Обязательно оставьте достаточную длину кабеля для крепления сварочных электродов.

Шаг 4: Полное производство трансформатора

Наш сверхмощный трансформатор почти готов.Необходимо приварить верхнюю часть. В качестве альтернативы можно использовать двухкомпонентную эпоксидную смолу для приклеивания. Есть выбор, используйте тот способ, который вам больше подходит!

Шаг 5: электроды

Теперь нам нужно прикрепить концы кабеля к медным втулкам, которые будут использоваться для сварки. Провернул на станке медные втулки.Но для этой цели можно использовать медные хомуты из строительного магазина. Еще сделал зажим для электрода.

Шаг 6: Сварочный держатель

Я буду приваривать никелевые пластины к батарее с помощью сварочного аппарата. Для этого я положу два сварочных электрода рядом, хотя вы можете легко разместить их напротив, как в традиционном сварочном аппарате. Я разработал и вырезал из ДВП основу для держателя, на котором будет установлен переключатель и выводы электродов.

Шаг 7: Завершение проекта

На трансформатор подается опасное напряжение 230 В, поэтому очень важно замыкать трансформатор. Корпус, вырезанный лазером, идеально подойдет для этого. Убедитесь, что все токоведущие части закрыты. Это обеспечит вашу безопасность при работе с устройством.

Используйте имеющиеся контактные пластины для подключения фазы и нейтрали к первичной обмотке трансформатора. Я рекомендую установить переключатель между одним из силовых кабелей для удобства включения и выключения устройства. Я использовал выключатель микроволновки.

Теперь ваша машина готова. Пора начинать точечную сварку !

Покупка сварочного аппарата доступна далеко не каждому, так как этот инструмент имеет высокую стоимость. Поэтому сделать его самостоятельно из подручных материалов намного дешевле. Об особенностях применения и изготовления аппарата для точечной сварки рассмотрим далее.

Аппарат для точечной сварки: принцип работы и основы изготовления

Сфера применения контактной сварки достаточно широка, этот инструмент используется при ремонте или изготовлении различных видов металлических изделий. Кроме того, с помощью данного аппарата можно легко проводить различные работы по изготовлению металлических лестниц, ворот, элементов конструкций и т. Д.

Принцип контактной сварки заключается в том, что электрический ток нагревает определенные участки стальных деталей, которые соприкасаются друг с другом. В этом случае образуется сварное соединение, называемое швом. Окончательный результат сварки напрямую зависит от типа материала, из которого изготовлена ​​деталь, ее плотности. Кроме того, следует учитывать следующие параметры:

• сварочная цепь должна иметь достаточно низкий индикатор напряжения, от одного до десяти ватт;
• процесс сварки длится не более нескольких секунд;
• сварочный импульс имеет большую силу тока;
• чем меньше зона плавления, тем лучше сварка;
• сварной шов должен выдерживать большие нагрузки.

Результат сварки напрямую зависит от того, насколько правильно были соблюдены эти характеристики. Самостоятельное изготовление сварочного аппарата — довольно сложный процесс, для качественного выполнения которого необходимо будет соблюдать определенные инструкции и технологические рекомендации.

Более простой вариант — сборка сварочного аппарата, имеющего силу переменного тока. Это устройство управляет процессом сварки, изменяя длительность падающего на деталь сварочного импульса. Для выполнения этих действий вам понадобится реле времени, которое настраивается автоматически или вручную.

Основным узлом самодельного аппарата для точечной сварки является сварочный трансформатор, который довольно часто можно встретить в такой бытовой технике, как микроволновка, телевизор и т. Д. Обмотки трансформаторного устройства перематываются относительно нужного тока и напряжение, при подаче которого осуществляется сварка.

Чтобы выбрать объем управления сварочным аппаратом, необходимо предварительно собрать основные механизмы аппарата.Конструктивные элементы сварочного аппарата подбираются в зависимости от его мощности и параметров трансформатора — основного механизма.

Производство аппаратов для контактной сварки зависит от типа их применения и характеристик материала, с которым необходимо работать. Чаще всего к основному устройству подключаются хомуты сварочного типа.

Обратите внимание на то, что все соединения электрического типа должны быть качественными. Все провода должны быть подходящего диаметра и сечения.Если схема ненадежна, то будет потеряно электричество. В этом случае возможно возникновение искры и процесс сварки остановится.

Принципиальная схема аппарата точечной сварки металлических деталей

Для самостоятельного изготовления сварочного аппарата контактного типа воспользуйтесь схемами ниже. Первый из них применяется, если на аппарате точечной сварки свариваются листы металла толщиной до одного миллиметра, а также проволока и пруток диаметром до четырех миллиметров.

В этом случае наличие такого устройства обязательно:

• аппарат, работающий от переменного напряжения 220 Вт;
Тип выходного напряжения
• 3-7 В на холостом ходу;
• максимальное значение сварочного тока до полутора тысяч ампер.

Все устройство отличается наличием схемы фундаментального характера, которая включает в себя силовую составляющую, автоматический выключатель и схему управления. Если во время работы возникают какие-либо аварийные ситуации, их можно предотвратить с помощью переключателя.На первом узле расположен трансформатор для сварки Т2 и устройство в виде бесконтактного тиристорного переключателя однофазного типа, с помощью которого первичная обмотка соединена с электричеством.

Второй вариант схемы управления предполагает выполнение обмотки на сварочном трансформаторе в определенные витки. Первичная обмотка имеет шесть выводных секций. Посредством их переключения можно регулировать выходной сварочный ток относительно вторичной обмотки.При этом на первом выходе сохраняется постоянное включение сетевой схемы, а с помощью остальных регулируется работа электроэнергии.

Стартер под маркой М ТТ4 К, имеет серийное производство. Этот модуль отличается наличием тиристорного переключателя, который в процессе замыкания осуществляет переключение нагрузки через первый и третий контакты. Это устройство способно работать под нагрузкой при максимальном напряжении до восьмисот ватт и токе до восьмидесяти ампер. В составе данной схемы управления присутствует:

• блок питания;
• цепь для установки механизма;
• реле к1.

Для питания сварочного аппарата используется трансформатор любого типа, мощность которого до двадцати ватт. При этом его следует использовать при работе от номинальной сети 220 В. Напряжение, которое выдается на второй вариант обмотки, будет около 22 В. Для выпрямления подачи тока рекомендуется установка диодный мост.Кроме того, можно использовать любой другой механизм с такими же параметрами.

Для замыкания четвертого и пятого контактов используется реле k1. Этот процесс осуществляется путем подачи напряжения от цепи управления на обмотку. Значение коммутируемого тока в этом случае будет не более 99 мА. В этом случае обязательно наличие практически любого реле с слаботочными электромагнитными характеристиками.

Устройство аппарата для точечной сварки и его конструкция

Цепь управления выполняет несколько функций. Когда k1 включен на определенный период времени, устанавливается определенный тип времени. В этом случае можно установить определенное время для подачи электронных импульсов на свариваемые детали.

Электрическая цепь содержит конденсаторы от c1 до c6. Они обладают электролитическими характеристиками, а напряжение больше 52 В. Кроме того, потребуется конденсатор емкостью 46 мкФ. При разомкнутой нормально разомкнутой контактной группе реле заряжается напрямую через блок питания.

Основная силовая часть этого механизма — трансформатор. С его помощью один вид электричества преобразуется в другой. Для этих целей используется магнитопровод, на 2,5 А. Старая обмотка утилизируется, на конце магнитопровода устанавливаются кольца, для изготовления которых используется электрокартон. Их загибают по внутреннему и внешнему краям. Далее магнитопровод обматывают лаком в три и более слоев. Для завершения обмотки требуется наличие таких проводов:

• первичная обмотка около 1. Диаметром 5 мм, чтобы он лучше пропитался лаковым составом, рекомендуется использовать проволоку на основе ткани;
• вторичный вариант обмотки имеет диаметр около двух сантиметров, в его составе многожильная изоляция кремнийорганического происхождения.

В процессе выполнения первой обмотки следует оборудовать промежуточные выводы. Затем пропитывается лаком. На первичную катушку наматывается ватная лента, которая также пропитана лаковым составом.Затем следует вторичная намотка и дальнейшая пропитка лаком.

Изготовление самодельного аппарата для точечной сварки также предполагает изготовление клещей. Клещи бывают двух видов: стационарные и выносные. Первый вариант проще в изготовлении, так как у них качественная и надежная изоляция, узловые секции жестко соединены между собой. Но, у этих клещей есть определенный недостаток, для создания прижимной силы необходимо непосредственное участие человека, выполняющего сварочные работы.

Удаленные клещи — удобнее в использовании, легко удаляются, не занимают много места. Чтобы контролировать усилие клещей, достаточно изменить длину их удаления из аппарата. В месте соединения выносного хомута с помощью сварки устанавливают болты, втулки и шайбы, обеспечивающие надежную гидроизоляцию.

В процессе изготовления клещей для аппарата точечной сварки своими руками необходимо определить величину вылета электродного пространства, расстояние между корпусом и местом подвижных соединений на ручке.Этот параметр влияет на максимально возможное расстояние между сваркой и краем стыка листов.

Для изготовления клещевых электродов используйте медные стержни или бериллиевую бронзу. Возможно использование жала от паяльного аппарата большой мощности. Диаметр электрода должен соответствовать диаметру провода, к которому он подключен. Чтобы сварочные стержни были хорошего качества, концы электрода должны быть коническими и иметь минимальный размер.

Как сделать аппарат для точечной сварки из СВЧ

Цена на аппарат для точечной сварки довольно высока, поэтому гораздо дешевле сделать его самостоятельно. В процессе вам понадобится микроволновая печь, желательно выбрать устройство большего размера. От этого параметра зависит мощность будущего сварочного аппарата.

Если у вас нет микроволновой печи, вы можете поискать ее на барахолке или спросить у соседей и купить ненужную микроволновую печь совсем недорого. Далее следует разобрать микроволновую печь и вынуть из нее деталь в виде высоковольтного трансформатора.

Обратите внимание: несмотря на то, что вы разбираете микроволновую печь, которая не подключена к источнику питания, внутри у нее есть детали, которые даже в этом состоянии могут быть поражены током.

Среди основных частей трансформатора отметим — сердечник и два типа обмоток — первичную и вторичную. Для соединения сердечника используются два тонких сварных шва, от них следует избавиться. Сделать это можно при помощи молотка и ножовки. Вы также можете использовать болгарку, чтобы отрезать ее. Так вы доберетесь до обмоток трансформатора, постарайтесь не повредить их. Чтобы снять вторичную обмотку, аккуратно разрежьте вторичную и вытащите нужную.

После этого вы получите сердечник от трансформатора и его первичную обмотку.Ядро должно состоять из двух частей, отключенных друг от друга.

Далее выполняем вторичную обмотку трансформаторной части. Для этих целей потребуется медный кабель, имеющий такое же поперечное сечение, что и гнездо трансформатора. Намотайте около двух оборотов. Используя стандартную двухкомпонентную эпоксидную смолу, две половины сердечника соединяются вместе. Для того, чтобы их лучше соединить, поместите их в тиски.

Проверить уровень напряжения на выходе механизма трансформатора, он не должен превышать двух вольт.Кроме того, минимальный ток составляет 850 А.

Далее следует позаботиться об изготовлении корпуса сварочного аппарата, для этих целей можно использовать дерево или высокопрочный пластик. На задней панели корпуса должно быть несколько отверстий, одно из которых будет отвечать за подачу питания, а второе за выключение и включение механизма.

Если корпус деревянный, то его следует хорошо отшлифовать, покрыть пропиткой и лаком. Для того чтобы сделать ручной аппарат для точечной сварки вам также потребуется:

• шнур питания;
• дверная ручка;
• автоматический выключатель;
• держателя медных, из которых будут изготовлены электроды;
• медный провод большого сечения;
• шурупы и гвозди для дерева.

После высыхания корпуса следует собрать это устройство и соединить все части вместе. Далее отрезаем две части проволоки из меди, размер каждой секции около 25 мм. Они будут выполнять функцию электродов, для фиксации их в держателе достаточно использовать обычную отвертку. Далее следует закрепить выключатель, утолщенный кабель не дает ему выпасть. Чтобы закрепить трансформатор на корпусе, используйте обычные саморезы. В этом случае следует позаботиться о заземлении, которое надето на одну из клемм.

Для большей безопасности использования этого механизма рекомендуем установить еще один дополнительный выключатель. Для фиксации рычагов также используются саморезы и гвоздь. На торцевых участках рычагов устанавливаются контактные электроды. Используйте стандартную резину, чтобы поднять плечо. После прогорания электродов их легко заменить на новые, сделанные таким же образом.

Иметь свой сварочный аппарат — мечта любого домашнего мастера. Причем это не обязательно должен быть громоздкий блок весом 20-30 кг.Ведь разве не обязательно каждый день готовить гаражные ворота?

Как правило, при выполнении домашних слесарных работ наиболее популярна точечная сварка.

На рынке есть готовые образцы сварочных аппаратов, но их стоимость слишком высока для домашнего бюджета. Для регулярной сварки мелких деталей компактный точечный аппарат можно сделать своими руками из старой микроволновки.

Конечно, таким устройством нельзя сварить водопровод или уголок толщиной 4 мм. А вот провести мелкий кузовной ремонт в машине или собрать металлоконструкцию из листового металла несложно.

Точно сварочные аппараты используются на конвейерах автозаводов при сборке кузовов автомобилей. Металлические каркасы бытовой техники (стиральные машины, холодильники и др.) Также свариваются с использованием аналогичных электроприборов.

Видео-пример изготовления небольшого сварочного аппарата из старой микроволновки

Принцип работы аппарата точечной сварки

Для нагрева металла до точки плавления необходима большая сила тока, сотни ампер.Величина напряжения значения не имеет, поэтому для экономии провода и безопасности работы обычно используют 2-3 вольта.

Вы можете узнать о принципах точечной сварки из этого видео:

Экспериментировать с током не имеет смысла. Все описанные варианты прошли многократную проверку и вы можете не тратить время на расчеты. Мощность подбирается исходя из толщины свариваемого металла.

• листа до 1 мм — мощность 1 кВт;
• листа до 1.8 мм — мощность 2 кВт;
• листа до 3 мм — мощность 5 кВт.

Первичная обмотка сварочного аппарата рассчитывается исходя из полной мощности аппарата. Поскольку самостоятельное изготовление трансформатора дело хлопотное и дорогое, можно использовать готовую конструкцию.

Оптимальный вариант — силовой трансформатор от старой СВЧ. Электрическая схема работает по следующему принципу:

1. Для работы магнетрона (излучающего элемента печи) требуется напряжение в несколько тысяч вольт, при этом сила тока значения не имеет;
2. Мощность на первичной и вторичной обмотках трансформатора одинакова, поэтому с увеличением количества витков на вторичной обмотке напряжение возрастает в той же пропорции, за счет потерь тока;
3. Трансформаторы микроволновых печей рассчитаны на мощность до 3 кВт.Этого значения вполне хватит для изготовления аппарата точечной сварки.

Требуемые запчасти можно приобрести на радиорынке, в сервисных центрах по ремонту бытовой техники, либо просто купить неисправную микроволновку по объявлению по номинальной цене.

Вторичные обмотки обычно перегорают (из-за более тонкого провода), поэтому шансы приобрести трансформатор с исправной первичной довольно высоки.

Сила тока до 1000 Ампер (при мощности 3 кВт и напряжении 2 В на вторичной обмотке) позволяет легко расплавлять металл в точке контакта, тем самым обеспечивая надежную точечную сварку.

Мне очень понадобился аппарат для точечной сварки и я решил сделать его своими руками из старой микроволновки, в этой статье я подробно опишу процесс его создания. В основном он нужен для пайки тонких листовых металлов между собой, например, для скрепления батарей между собой с помощью тонкой металлической шины, так как они боятся перегрева, паяльником их спаять просто невозможно. Эта точечная сварка от микроволнового трансформатора способна выдавать ток до 800 ампер.

Детали и инструменты:

• Старая ненужная микроволновка, а точнее трансформатор от нее;
• Клеммная колодка;
• Отрезок медной проволоки диаметром 1,7 мм;
• Многожильный силовой кабель диаметром 8 мм;
• Адаптер питания на 12 В и 0,5 А;
• БП компьютера, а точнее его металлический корпус;
• выключатель 220В;
• Кнопка без фиксации;
• Рейка деревянная;
• Весна.

Как сделать точечную сварку своими руками, пошаговая инструкция:

Нам понадобится старая ненужная или вышедшая из строя (ну конечно с работающим трансформатором) микроволновка, чем она будет больше, тем мощнее трансформатор сможет там стоять. Итак, мы получили от нее нужную нам деталь, у меня есть трансформатор на 800 ампер.

Далее разбираем блок питания компьютера, оставляем только железный корпус и разъем питания 220В, в него поместим всю начинку точечной сварки.

Помещаем в корпус трансформатор, плату таймера и адаптер питания, примеряем и размечаем все необходимые отверстия, которые нужно будет просверлить в будущем.

Нам нужно будет избавиться от вторичной обмотки (с более тонким проводом) микроволнового трансформатора и намотать новую обмотку силовым кабелем. Чтобы не разбирать пластины трансформатора, обмотку можно сначала отрезать стамеской с одной стороны, ударив по ней молотком, затем сделать то же самое с другой стороны. Затем просто выбейте из проволоки оставшиеся волоски, я это сделала дрелью.

Теперь вместо старых обмоток накручиваем силовым кабелем новые, у меня получилось 2 витка. Вставляем этот трансформатор в кожух, где в решетке проделываем два отверстия для выводов катушки, продеваем их насквозь, так же проделываем отверстия в нижней части кожуха для закрепления транса.

Добавляем на заднюю панель выключатель питания.

Я покажу полную схему подключения всех частей:

От адаптера питания отпилили вилку, так как она занимает лишнее место и припаиваем непосредственно к разъему питания с проводкой. Паяем проволокой все детали будущей точечной сварки, от таймера до трансформатора соединил клеммы. Подключил кнопку к таймеру без фиксации. С помощью переменного резистора-таймера устанавливается время импульса для сварки, подходящее время выбирается уже при сварке деталей.

С помощью металлических уголков крепим деревянную рейку к корпусу сварщика.

Берем клеммы с винтами с клеммника и надеваем на зачищенные контакты кабеля, зажимаем винтами. Прикручиваем их саморезами к рейке.

В ту же рейку помещаем кнопку спуска затвора, просверлив для нее отверстие.

Делаем электроды из медной проволоки диаметром 1,7 мм, скручивая таким образом (но если есть толстая проволока, из них можно сделать более красивые контакты), стачиваем с торца, чтобы они были острыми:

Закрепляем в клеммниках:

Теперь нам нужно добавить пружину, которая вернет контакты аппарата контактной сварки на место. Для этого прикрутите к верхней крышке еще одну деревянную рейку.

Простой сварочный аппарат для электродуговой сварки может сделать каждый в домашних условиях, без использования какого-либо специального оборудования или схем. Достаточно двух микроволновых печей, которые можно найти на свалке, или двух трансформаторов от них.

Разбираем СВЧ и вытаскиваем трансформаторы.

Эти повышающие трансформаторы, то есть они преобразуют 220 вольт в напряжение порядка 2.5 кВ, необходимое для работы магнетрона. Поэтому вторичная обмотка в них содержит менее толстый провод и с большим количеством витков. Такой трансформатор имеет мощность около 1200 Вт.
Чтобы собрать сварочный аппарат для дуговой сварки, не нужно разбирать сердечник этих трансформаторов. Просто вырезаем и сверлим вторичную обмотку высокого напряжения. Обычно эта обмотка идет сверху, а первичная на 220 В снизу.
Инструмент, необходимый нам для работы.

Сварочный аппарат простой СВЧ своими руками

Берём трансформатор и закрепляем так, чтобы он не двигался. Берем ножовку по металлу и обрезаем вторичную обмотку с обеих сторон обоих трансформаторов. Если вы решили повторить, то будьте осторожны, чтобы не повредить первичную обмотку.

Затем сверлим обмотку сверлом со сверлом по металлу, тем самым снимая внутренние напряжения металлов, чтобы легче было выбивать остатки.

Выбиваем остатки обмотки.

Получили два трансформатора с обмотками 220 В. Трансформатор слева над обмоткой имеет токовый шунт, разделяющий обмотки. Для увеличения мощности их тоже нужно выбить. Такая манипуляция увеличит мощность трансформатора на 20-25 процентов.
Так же бывает между большими обмотками малая обмотка низкого напряжения из пары проводов — тоже выбрасываем.

Берем многожильный провод в пластиковой изоляции сечением шесть квадратов и длиной 11-12 метров. Можно взять более многожильный провод, не грубый, как в моем примере.

Я намотал примерно 17-18 витков на каждый трансформатор, 6 рядов в высоту и 3 слоя.

Обмотки соединены последовательно. Я намотал все одним проводом, но можно намотать каждый трансформатор по отдельности, а потом подключить. Вся обмотка очень плотная, не должна болтаться.

После того, как намотка закончена, подключаем параллельно высоковольтные обмотки на 220 В. Я использовал автомобильные проушины с термоусадочной изоляцией.

Включаю всю конструкцию в сеть, измеряю напряжение на вторичной обмотке, которую намотал. Получилось около 31-32 вольт.

Потом взял деревянную доску и прикрутил оба трансформатора саморезами так, чтобы получился единый блок.

При сварке я буду использовать 2.Электроды 5 мм и сварить две железки толщиной 2 мм.
Результатом доволен, для бытовых нужд подойдет отлично, с учетом того, что фактически все досталось мне бесплатно.

Посмотрите видео о создании аппарата для дуговой сварки

Самодельная точечная сварка из СВЧ. Как самому сделать СВЧ сварочный аппарат. Сделать сварочный аппарат можно с микроволновым трансформатором.

При выполнении различных ремонтных работ иногда возникает необходимость надежно скрепить между собой тонкие металлические листы или их фрагменты. Идеальный вариант в этом случае — использование электрики.

В отличие от аппаратов для ручной дуговой сварки, которые давно стали привычными атрибутами домашних мастерских, аппараты для контактной точечной сварки встречаются гораздо реже.

Главное, чтобы выбранный кабель входил в окошко магнитопровода. Выбранным проводником вместо удаленной вторичной обмотки наматываются два витка. Теперь можно провести первое испытание СВЧ трансформатора для точечной сварки своими руками.

Концы кабеля очищены от изоляции. С соблюдением правил безопасности подключают СВЧ трансформатор к сети 220 вольт. С помощью вольтметра измеряется напряжение на вторичных выводах (т. Е. На выводах сварочного кабеля).

Если напряжение в пределах от 2 до 4 вольт, все в порядке. После этого проверяется работа трансформатора в режиме точечной сварки, то есть в режиме короткого замыкания.

Для проверки будущего аппарата точечной сварки от СВЧ трансформатора рабочим током зачищенные концы сварочного кабеля надежно соединяются между собой болтовым соединением.

Они закрывают вторичный проводник с клещами и ненадолго включают трансформатор. Индикатор токоизмерительных клещей отслеживает значение тока короткого замыкания. Если его значение около 500 ампер и выше, значит, все сделано правильно.

Аппарат в сборе

Чтобы можно было использовать аппарат для точечной сварки, изготовленный из микроволн, он должен быть оборудован рычагом для зажима заготовок, контактными точечными электродами и переключателем.

Рычаг точечного сжатия заготовок, а также корпус для трансформатора могут быть деревянными.На концах плеч рычага расположены электроды из толстых медных стержней. Провода сварочного кабеля подключаются к надежным болтовым электродам. В удобном, легкодоступном месте у них есть выключатель.

Теперь точечная сварка из микроволновки своими руками, готово к работе. Свариваемые заготовки помещают между электродами, зажимают рычагом и включают ток. Это сварка.

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако такой аппарат можно не только найти в серийном производстве, но и сделать своими руками: для этого пригодится снятый со старой СВЧ трансформатор. Полученный в итоге аппарат даст вам возможность эффективно выполнять точечную сварку на переменном токе, мощность которого не регулируется.

Трансформатор — важнейший элемент любого такого устройства для точечной сварки: его задача — увеличить значение входного напряжения до необходимого значения. Чтобы эффективно с этим бороться, устройство должно иметь высокий коэффициент трансформации. Эти трансформаторы комплектуются большими микроволновыми печами, одну из которых вам необходимо найти.Когда вы найдете такую ​​модель микроволновки, вам нужно будет аккуратно снять с нее трансформатор.

Технологию сборки аппарата для точечной сварки более-менее подробно можно увидеть на видео ниже. Пример этого самодельного устройства поможет нам проиллюстрировать процесс создания точки. Для более детального ознакомления с деталями сборки читайте полную статью.

Вытаскиваем трансформатор из микроволновки

Если в самодельном аппарате для точечной сварки используется трансформатор мощностью 700-800 Вт, то с его помощью можно соединять листы металла, толщина которых достигает 1 мм. Такой трансформатор входит в категорию повышающих устройств; для обеспечения питания магнетрона он способен генерировать напряжение 4 кВ.

Магнетрон, которым оснащена любая микроволновая печь, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на первичной обмотке и большим — на вторичной. На последнем создается напряжение порядка 2 кВ, которое затем удваивается за счет использования специального удвоителя.Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет смысла.

Осторожно извлеките трансформатор из микроволновой печи. Не поднимайте молоток или другие тяжелые предметы. Основание откручивается от микроволновки, снимаются все крепления, и трансформатор аккуратно снимается с места его установки. В приборе, вынутом из микроволновой печи, вам понадобится, во-первых, его магнитопровод, а во-вторых, первичная обмотка, которая, по сравнению со вторичной, сделана из более толстого провода и имеет меньшее количество витков.

Придется демонтировать вторичную обмотку по причине ее непригодности, для чего уже пригодятся молоток и зубило. Очень важно не повредить и не раздавить первичную обмотку, поэтому действовать нужно с максимальной точностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их также необходимо удалить.

Вторичную обмотку можно разрезать долотом

Если магнитопровод трансформатора представляет собой не клееную, а сварную конструкцию, вторичную обмотку лучше снять с нее стамеской или обычной ножовкой по металлу.Если обмотка очень плотно уложена в окне магнитопровода, то, разрезав провода, придется просверлить или откопать. Делать это нужно очень осторожно, так как из-за таких манипуляций магнитопровод может выйти из строя.

После демонтажа следует намотать новую вторичную обмотку. Для этого вам понадобится проволока диаметром не менее 1 см. Если такого провода у вас нет в наличии, придется его покупать. При этом приобретать одножильный многожильный провод такого сечения совсем не обязательно; также можно использовать связку из нескольких отдельных проводников, которые в сумме обеспечат необходимый диаметр.После установки новой вторичной обмотки ваш модернизированный трансформатор сможет вырабатывать ток до 1000 А.

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ

Для изготовления вторичной обмотки нужно намотать на сердечник 2-3 витка, что обеспечит выходное напряжение около 2 В, а кратковременную силу сварочного тока более 800 А.Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может быть затруднена, если используемый провод имеет толстый слой изоляции. Решить эту проблему довольно просто: нужно снять с провода стандартную изоляцию и обмотать изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, снижения силы тока.

Если вам нужно сварить металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется машина для точечной сварки большей мощности. Чтобы сделать его самостоятельно, нужно использовать два трансформатора, соединенные в одну цепь. При необходимости такого подключения соблюдайте соответствующие правила. Если ошибиться и неправильно соединить выводы первичной и вторичной обмоток двух трансформаторов, может произойти короткое замыкание. Правильность подключения обмоток, если на их одноименных выводах нет маркировки, проверяют вольтметром.

После правильного соединения одинаковых клемм двух трансформаторов необходимо измерить значение силы тока, которую они вместе формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, которые планируется эксплуатировать в домашних мастерских, имеют ограничение по силе тока не более 2000 А. Превышение этого значения вызовет перебои в работе электросети, а не только у вас дома, но и у ваших ближайших соседей.А это, конечно, приведет к конфликтам. Величину тока, генерируемого подключенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют с помощью амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Каких результатов можно достичь, если по правилам подключить два трансформатора, не очень мощные? Если взять два одинаковых устройства со следующими характеристиками: мощность — 0.5 кВт, входное напряжение — 220 В, выходное напряжение — 2 В, номинальная сила тока — 250 А, тогда, последовательно соединив их первичную и вторичную обмотки, вы получите на выходе удвоенный номинальный ток, т.е. 500 А.

Кратковременный сварочный ток увеличится почти таким же образом, но при его формировании будут наблюдаться значительные потери из-за большого сопротивления такой электрической цепи. Оба конца вторичной обмотки — провода Ø 1 см — подключаются к электродам аппарата точечной сварки.

Подключение 2-х трансформаторов по схеме № 1

Если в вашем распоряжении два мощных трансформатора, но их выходного напряжения недостаточно для самодельного устройства, вы можете последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто намотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком подключении необходимо следить за тем, чтобы направление витков на вторичных обмотках подключаемых устройств было согласованным, иначе это может привести к противофазе, и выходное напряжение такого комбинированного устройства будет близко к нулю.Для экспериментального определения правильности подключения желательно использовать тонкие провода.

Как определить одноименные выводы трансформатора

Если выводы обмоток подключаемых устройств не промаркированы, то необходимо определить среди них одноименные, чтобы соединить их между собой. Решить эту проблему можно следующим образом: первичная и вторичная обмотки двух и более трансформаторов включаются последовательно, на вход такого комбинированного устройства подается напряжение, а к выходным клеммам подключается вольтметр переменного напряжения (выводы от последовательно соединенных вторичных обмоток).

В зависимости от направления подключения вольтметр может вести себя по-разному:

• показывают то или иное значение напряжения;
• вообще не показывает напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, это означает, что в цепи подключения как первичной, так и вторичной обмоток присутствуют противоположные соединения. При таком неправильном соединении обмоток в них происходят следующие процессы: напряжение, подаваемое на вход первичных обмоток двух подключенных трансформаторов, уменьшается вдвое в каждой из них; Повышение напряжения происходит на вторичных обмотках, каждая из которых имеет одинаковую степень трансформации. Выходной вольтметр будет регистрировать полное напряжение, значение которого в два раза больше входного значения.

Если вольтметр показывает значение «0», это означает, что напряжения, поступающие от каждой из последовательно соединенных вторичных обмоток, равны по величине, но имеют разные знаки, поэтому они компенсируют друг друга. Другими словами, по крайней мере, одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В этом случае правильное соединение элементов схемы достигается изменением порядка подключения первичной или вторичной обмоток, ориентируясь на вольтметр.

Электроды для домашней точечной сварки

Выбирая электроды для аппарата точечной сварки, собранного вручную из СВЧ, следует обратить внимание на то, что их диаметр соответствует диаметру проволоки, с которой они соединяются. В качестве таких элементов можно использовать медные стержни, а для устройств малой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы скорректировать их геометрические параметры, их необходимо постоянно шлифовать.Естественно, что со временем такие элементы потребуют замены на новые.

Провода, которыми электроды подключаются к аппарату точечной сварки, должны иметь минимальную длину, иначе в них будет потеряна значительная мощность аппарата. Потери мощности станут серьезными даже при наличии большого количества соединений в электрической цепи «электрод — устройство для точечной сварки». Если вы хотите повысить эффективность использования самодельного оборудования, лучше припаять медные наконечники к проводам, соединяющим электроды.Используя такие наконечники, вы избежите потерь мощности в точках контакта из-за повышенного сопротивления обжима или любых других соединений.

Провода, соединяющие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому специальные наконечники, предварительно луженые, помогут облегчить их пайку. Поскольку электроды для такого устройства съемные, в местах их соединения с наконечниками их не припаивают. Конечно, в местах, постоянно подвергающихся окислению, тоже происходит потеря мощности, но очистить их гораздо проще, чем гофрированные наконечники.

Устанавливаем электроды на сварочный аппарат

Как было сказано выше, электрод для контактной сварки может быть изготовлен из медного стержня или жала от профессионального паяльника, если мощность устройства невелика. Провод от аппарата соединяется с электродом с помощью медного наконечника, который соединяется с ним пайкой.

Наконечник соединяется с электродом с помощью болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки.Для такого соединения в электроде и наконечнике проделываются отверстия одинакового диаметра.

Болты и гайки, с помощью которых электроды и наконечники будут соединяться с проводами, лучше всего выбирать из меди или ее сплавов, которые отличаются минимальным электрическим сопротивлением. Элементы таких стыков, которые значительно упрощают обслуживание аппарата контактной сварки, очень легко изготовить своими руками.

Самодельные органы управления точечной сваркой

Управление аппаратом точечной сварки (тем более сделанным из микроволновки своими руками) не представляет особой сложности.Для этого вполне достаточно двух элементов: рычага и переключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать надежный контакт соединяемых деталей в точке сварки. Для выполнения этих важных требований рычажные механизмы таких устройств могут быть дополнены винтовыми элементами, обеспечивающими еще более значительную силу сжатия. Естественно, что такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

На серьезном производственном оборудовании, которое используется для соединения стальных листов значительной толщины, устанавливаются элементы сжатия, создающие давление от 50 до 1000 кг, в зависимости от необходимости. А на аппаратах точечной сварки, используемых для нерегулярной и несложной работы в домашней мастерской, достаточно, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг сделан более длинным, это также увеличит силу сжатия до нужной величины.

Для самодельного домашнего устройства достаточно рычага, длина которого будет 60 см. Используя этот рычаг, вы можете увеличить прилагаемую силу в 10 раз. Соответственно, если нажать на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжаты с силой 30 кг.Чтобы такой рычаг не давил на сам аппарат от нажатия, основание оборудования должно быть надежно закреплено на поверхности рабочего стола зажимом.

Выключатель, отвечающий за подачу тока к устройству, подключен к первичной цепи трансформатора, ток в которой намного меньше, чем во вторичной. Если подключить выключатель к вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты будут плотно свариваться под действием сильного тока.

Если в качестве прижимного механизма используется рычаг, выключатель лучше ставить прямо на него, тогда вторая рука будет свободна (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что ток на электроды следует подводить только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрообразованием электродов и, как следствие, с их активным горением. Получить первоначальный опыт работы с таким устройством можно с помощью обучающего видео.

Электроды оборудования для точечной сварки во время работы активно нагреваются. Кроме того, трансформатор и токопроводящие элементы такого устройства подвержены сильному нагреву. Чтобы избежать чрезмерного нагрева, который может привести к выходу из строя оборудования для точечной сварки, необходимо предусмотреть простую систему охлаждения. Часто для этого используют обычный вентилятор. Также можно делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии при сварке можно контролировать визуально, ориентируясь на цвет точки на стыке, или использовать для этого специальное реле.

Очевидно, что сделать аппарат для точечной сварки на основе СВЧ трансформатора несложно, внимательно изучив представленные видео и фото процесса сборки и учитывая сделанные рекомендации.

(голосов: 6 , средняя оценка: 4,83 из 5)

Аппарат проработал 5 лет, и кстати работает неплохо, правда использование CA не так уж и часто. Трансформатор, из которого сделан сварочный аппарат, был вырван из неслабой СВЧ печи — как и вентилятор, который установлен для охлаждения обмоток.Вторичная обмотка снята с трансформатора, но это не повлияло на сеть (). Следующим шагом будет намотка новой вторичной обмотки толстым кабелем (диаметром менее 10 мм).

И трансформатор, и вентилятор прикручены к фанере. Перед трансформатором крепится плата с двумя отверстиями, через которые вставляются оба конца вторичной обмотки. Фанера также является своеобразным экраном, не пропускающим холодный воздух от места сварки. Рядом с трансформатором, как видно на фотографиях, использовался таймер с регулировкой времени отключения питания.

Трансформатор включается ножной педалью — тогда обе руки оператора освобождаются для работы с электродами и деталью. Электроды изготовлены из медного прутка 8 мм, на котором нарезана резьба. Кабельный зажим изготовлен из отрезанной медной трубки.

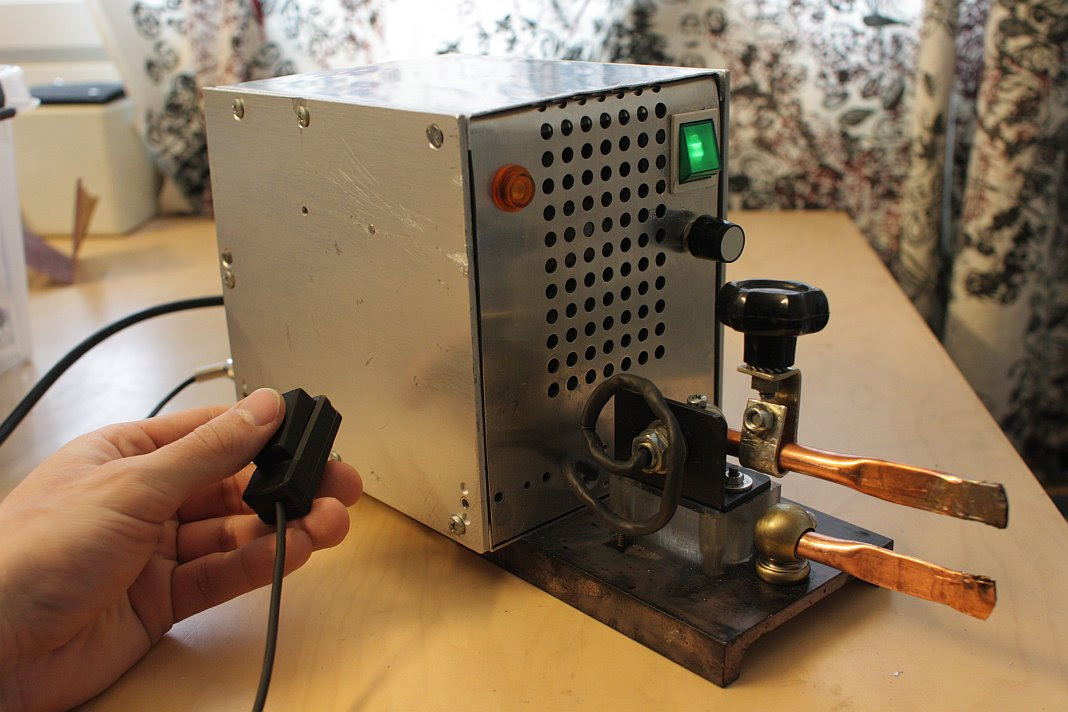

Сварочный аппарат в действии

Вентилятор начинает работать с момента вставки вилки в розетку, поскольку трансформатор во время работы сильно нагревается.Затем установите два электрода друг против друга, нажмите педаль, включив напряжение на таймере, что даст ему еще немного времени для перехода в транс. Здесь этот переключатель используется только для непреднамеренного длительного нажатия на педаль или нежелательной блокировки кнопки.

Сечение вторичной обмотки, а точнее количество витков катушки, подбирается экспериментально. При питании от 220 В не выбивает предохранители (даже на 10 А) и не вызывает мигания лампочки при запуске.

Естественно, сварочное напряжение низкое и электроды можно брать голой рукой, но лучше в защитных перчатках, так как электроды нагреваются от длительной работы.

Мощность сварочного аппарата зависит от трансформатора — микроволновая печь обычно имеет мощность 800-1200 Вт, поэтому чем больше трансформатор, тем лучше. При сварке создается большой ток — 1-2 кА и более при напряжении 1-8 В. Чем выше ток — тем лучше соединение, потому что время сварки очень короткое, а если речь идет о длительном при сварке малой мощностью получится почерневшее место.

Контактная технология — это особый метод стыковки металлических заготовок в виде листового проката или приварки штучных изделий разного вида к металлоконструкциям. Например, болты, шайбы, заклепки и т. Д.

Наиболее широко применяемая контактная сварка применяется на промышленных предприятиях в автомобильной, авиационной и приборостроительной отраслях, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхности во время или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самодельная микроволновка.Он позволит без особых трудностей соединить между собой несколько отдельных металлических частей забора, труб, деталей автомобиля, мотоцикла и т. Д.

Но при этом сварщику не нужно тратиться на приобретение специального сварочного оборудования.

Точечная сварка, собранная своими руками в небольшой ремонтной мастерской, обязательно должна соответствовать определенным требованиям к такому оборудованию.

Метод контактной сварки.

И, в том числе и нормы безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от небольших ожогов на коже рук до серьезных повреждений человеческого организма.Тогда агрегат полностью справится с возложенными на него функциями.

Суть работы самодельного сварочного аппарата аналогична работе корректировщика. Изготовленная модель из СВЧ запитана от обычной сети 220 В.

Трансформатор переделанный своими руками занижает напряжение до безопасного значения 12В, а сила тока, наоборот, увеличивается до значения нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки.Когда электричество накопится в достаточном объеме, реле передаст напряжение на рабочие контакты.

Свариваемое изделие помещают между медными электродами, которые замыкаются и вызывают появление мощного импульса длительностью от 0,01 до 0,1 с. Точка в зоне контакта плавится под действием этого импульса, и после охлаждения можно заметить образование сварного шва.

Если мастер справился с задачей, не допуская нарушения технологии, то швы будут лишены каких-либо дефектов: сколов, трещин, кратеров и т. Д.

Затем снова происходит накопление электрического заряда на конденсаторе для следующего цикла сварки. Данная схема контактной точечной сварки, собранная своими силами из СВЧ печи, передает обобщенную суть работы сварщика при работе с металлоконструкциями.

Но при желании мастер может улучшить, разработав различные вариации модели, исходя из текущей мощности устройства.

Наличие самодельной точечной сварки предоставляет даже неопытному сварщику широкий спектр дополнительных возможностей:

• создание соединений деталей из листов металлопроката малой толщины;
• работа с легкоплавкими металлами;
• придает сварному шву аккуратный вид, надежность и высокую прочность.

Главное преимущество такой мини-сварки — возможность освоить сварочное искусство без помощи высококвалифицированного мастера. Если у вас есть базовые знания о сварке, мастер может самостоятельно изучить все тонкости работы с самодельным агрегатом.

Необходимо только некоторое время потренироваться выполнять сварочные швы самостоятельно, чтобы добиться высокой производительности труда и низких затрат на расходные материалы с помощью самодельного оборудования.

Сварка своими руками

Изготовление сварочного аппарата.

Для получения надежного сварочного агрегата необязательно приобретать дорогую модель. Сварку из микроволновки делаем своими руками, если такой прибор есть у мастера.

Установка сваривает кромки металлических изделий электродом и собирается по тому же принципу, что и в случае использования специального оборудования, но обойдется мастеру в несколько раз дешевле профессионального агрегата.

Прежде чем рассказывать, как делать контактную сварку своими руками, отметим важную деталь.Самым значимым элементом в СВЧ при сборке сварного аппарата является трансформатор от СВЧ.

Обеспечивает сварку под высоким напряжением благодаря большому коэффициенту трансформации. Поэтому для самодельной точечной сварки следует выбирать печи больших размеров.

Для плавления кромок металлических изделий, соединенных контактной сваркой, требуется большой ток. Величина напряжения не влияет на качество сварных швов, поэтому не учитывается.В большинстве случаев применяется уровень до 3 вольт.

Мощность трансформатора нужно подбирать с учетом толщины деталей, с которыми в дальнейшем планируется работать:

• толщиной до 1 мм, актуальна модность в районе 1000 Вт;
• толщиной до 2 мм — в районе 2000 Вт;
• толщиной до 3 мм — в районе 5000 Вт.

При соблюдении этих условий вы получаете действительно высокопроизводительный сварочный аппарат для повседневного использования.

Схема устройства самодельного сварочного аппарата

Основным элементом любого аппарата для контактной сварки является трансформатор, который следует удалить из старой микроволновки. Важное условие — прибор должен быть исправным.

Самодельный сможет соединить стальные листы толщиной до 1 мм, если при его сборке использовать мощный трансформатор. Оптимально, если значение мощности превышает 1 кВт. Если вам придется работать с более толстыми стальными листами, вам понадобятся два трансформатора с обобщенной обмоткой.

На заметку! Во избежание ошибок при сборке самодельного сварного оборудования важно составить схему соединения его конструктивных элементов. Следуя ему, можно без особых трудностей собрать сварочный аппарат для домашнего использования из микроволновой печи.

Схемы самодельных сварных сборок также в большом количестве присутствуют в Интернете на форумах сварщиков. Из них можно будет изготовить агрегат, который в быту служит хорошим инструментом для выполнения сварных работ, и будет намного экономичнее магазинных вариантов.

К тому же не всегда целесообразно покупать дорогое профессиональное оборудование для выполнения небольших хозяйственных операций.

Сборка рабочей части устройства позволяет быстро выполнить соединение сварных электродов, а также зажать между ними металлическое изделие.

Преобразователь СВЧ.

Технологически всю работу можно разделить на две части:

1. Изготовление нижней основы контактной сваркой своими руками из микроволновки.
   Для этого используется профиль, брус или брус. Один его конец необходимо надежно закрепить на корпусе с помощью саморезов, обеспечивающих жесткую фиксацию. На второй кромке нужно соединить нижний сварочный электрод кабелем от подключенного к нему трансформатора. Для жесткой фиксации проволоки ее наматывают на стержень.
2. Расположение верхней подвижной части устройства в виде рычага.
   Функцию оси может выполнять длинный не ржавый гвоздь, а стойки по бокам выполнены из прутков или профилей.Не следует допускать наличия зазоров между стойками и основанием импровизированного рычага, иначе точность совмещения верхней и нижней частей и точность самой сварки может снизиться.

В начале работ трансформатор снимается с СВЧ, но этот элемент понадобится не всем, а только некоторым его частям. А именно магнитопровод и первичная обмотка. При этом шунты с обеих сторон трансформатора и вторичной обмотки аккуратно демонтируются за ненадобностью.

Далее на трансформаторе нужно будет построить новую обмотку, для которой используется многожильный провод сечением не менее 100 мм2. Кабель для сварочной проволоки наматывают в 2-3 витка. Но если на проводе слишком толстая изоляция, то ее можно снять и заменить текстильной лентой.

Если агрегат необходимо сделать мощным, для него используются два трансформатора, а перемотка для них делится. При этом крайне важно правильно подключить выводы от первичных обмоток обоих трансформаторов, чтобы мощность сварочного аппарата не уменьшалась.

Следующие этапы изготовления контактной сварки из СВЧ своими руками следующие:

• установка системы управления агрегатом, позволяющей наладить бесперебойную сварку металлических изделий методом точечного контакта;
• изготовление и подключение сварных электродов, диаметр и тип которых выбираются с учетом характеристик рабочих частей;
• установка внутренней части аппарата контактной сварки в надежный корпус из старой бытовой техники, демонстрирующей высокую устойчивость к воздействию негативных факторов окружающей среды.

Самодельная контактная сварка из микроволновой печи, созданная по такой инструкции, справляется с:

• сетка;
• ячейки
• стержня диаметром до 3 мм;
• металлические пластины до 3 мм.

Все эти изделия без особых сложностей можно использовать для создания металлоконструкций на самосборном агрегате точечной сварки.

Материалы и инструменты, необходимые для работы

Если у мастера есть микроволновка, которая уже не используется по прямому назначению, можно сделать из нее аналог профессионального оборудования для проведения сварочных работ.

Способ сварки деталей точечной сваркой.

В процессе работы мастеру понадобятся следующие комплектующие для будущей микроимпульсной сварки, вспомогательные устройства и оборудование для сборки агрегата:

• преобразованный трансформатор от СВЧ или аккумулятора;
• медный провод приличного диаметра или небольшой жгут проводов;
• рычаги, выполняющие роль зажимов;
• основание для установки сварочного аппарата;
• зажимы зажимные;
• отвертки разных типов и размеров;
• кабели
• обмоточных материалов;
• медных электродов, за счет которых будет производиться сварка;
• кнопка.

Важно! Если вы хотите сделать мощную точечную сварку из использованной микроволновой печи, вам понадобятся два трансформатора. Уровень максимальной мощности самодельной сварки будет зависеть от количества этих конструктивных частей используемого изделия.

Электроды для аппарата точечной сварки

Точечная сварка выполняется замыканием двух электродов. Их можно изготовить самостоятельно с помощью медного стержня или профессионального паяльного жала, если агрегат не требует большой мощности.

Специальный провод для сварочного аппарата от микроволнового трансформатора соединяется с проводом от прибора через медный наконечник, соединенный с ним пайкой.

Схема электросварочного аппарата.

Пространство внутри наконечника ограничено, поэтому неопытные мастера не могут сразу пропустить через него кабель. Задачу легче выполнить, если смазать проволоку маслом или консистентной смазкой. Кроме того, наконечник необходимо тщательно совместить с электродом с помощью высоконадежного болтового соединения.

Тогда повышение сопротивления в местах ненадежного контакта не спровоцирует потерю мощности прибора. Предварительно важно сделать отверстия одинакового размера в электроде и наконечнике.

На заметку! Крепеж для сборки самодельного сварочного аппарата из СВЧ следует выбирать или его сплавы. Медные болты, гайки для соединения электродов и наконечников с проводами отличаются минимальным значением электрического сопротивления.

Если все соединения отдельных компонентов для контактной точечной сварки будут надежными, это значительно упростит обслуживание оборудования в будущем. Работы пройдут быстро, а сварные швы приобретут высокие эксплуатационные параметры.

Самодельное управление сварочным аппаратом

Управление аппаратом от микроволновки, сделанной своими руками, не составит труда даже для неопытного мастера. Он осуществляется с помощью двух элементов: рычага и переключателя.

Рычаг отвечает за силу сжатия между электродами, определяющую надежность контакта соединяемых деталей в точке сварки. Поэтому важно дополнить его винтовыми элементами, обеспечивающими еще более значительную силу сжатия.

Рычаг в состоянии покоя независимо отводится вверх, что предотвращает произвольное замыкание контактов и беспрепятственный доступ к объекту с продуктом. Для этого к его основанию следует закрепить пружину от карбюратора текущей жесткости.

Специализированное производственное оборудование, используемое для соединения стальных листов значительной толщины, имеет элементы сжатия, способные создавать давление от 50 до 1000 кг, в зависимости от необходимости.

Для точечной сварки из микроволновки, используемой для нестандартных и несложных работ в домашних условиях, хватит давления до 30 кг.

Для большего комфорта сварщика, удобства работы и увеличения силы сжатия до текущего значения зажимной рычаг следует сделать длинным. Оптимальная длина 60 см.

С его помощью можно увеличить прилагаемую силу в 10 раз, а это значит, что при нажатии на рычаг с силой 3 кг электроды и соединяемые металлические детали будут сжаты с силой, равной 30 кг.

То есть даже нажатие на рычаг рукой сварщика с незначительным усилием позволит ему запустить процесс сварки и аккуратно провести электрод по рабочей поверхности металла.

На заметку! Крайне важно надежно закрепить сваренное оборудование на поверхности рабочего стола, для чего используются струбцины соответствующего размера. В противном случае при нажатии на такой рычаг сам аппарат может сместиться со своего места, что может вызвать серьезные дефекты сварных швов на металлических конструкциях.

Варианты конструкции сварочного аппарата.

Выключатель в устройстве отвечает за подачу тока на электроды для сварки и подключается к первичной цепи трансформатора.Напомним, сила тока во вторичной обмотке значительно превышает силу тока первичной обмотки.

Если подключить выключатель ко вторичной обмотке, это спровоцирует образование дополнительного сопротивления, и его контакты свариваются под действием сильного тока.

Установите переключатель прямо на рычаг, если он используется в качестве прижимного механизма. В этом случае вторая рука сварщика останется свободной, и с ее помощью можно будет удерживать свариваемые детали.

Это позволит улучшить качество сварных швов, а также повысить точность и аккуратность наложения электрода на поверхности заготовки.

Основные операции по сбору точечной сварки своими руками из штатной б / у СВЧ-печи завершены.

Мастеру останется только потренироваться перед началом работы, что позволит ему понять суть и вникнуть в специфику основных процессов сварки различных металлов, исходя из формы и толщины металлических изделий.И только тогда можно начинать практическое использование самодельной техники из микроволновки.

Важно! Особенностью работы на оборудовании для точечной сварки, сделанном вручную из СВЧ, является то, что нужно только подать ток на сжатые электроды.

При подаче тока на электроды, не находящиеся в состоянии сжатия, сварщик столкнется с интенсивным искрообразованием сваренной проволоки и ее активным горением.

Еще одна проблема, с которой может столкнуться мастер в процессе использования самодельного агрегата для сварки металлических деталей, — это риск сильного нагрева трансформатора и токопроводящих элементов этого оборудования.

Такая ситуация приводит к выходу из строя самодельной модели. Избежать перегрева позволит создать простую систему охлаждения сварочного аппарата от вентилятора.

Еще одна хитрость, спасающая точечную сварку от перегрева, — это такие временные перебои в ее работе, при которых трансформатор и токопроводящие элементы успевают остыть.

Время выдержки сварных электродов под током в сжатом состоянии при сварочных операциях необходимо контролировать визуально с учетом цвета точки на стыке.Неопытный сварщик может применить для этой цели специальное реле.

Заключение

Бытовая сварка от микроволнового трансформатора может быть сделана дома с минимальными вложениями материалов и времени. Технология сборки контактной сварки из СВЧ проста и не требует дорогостоящего оборудования, специального оборудования, редких материалов.

Важно подготовить подробную схему сборки, быть внимательными при разборке микроволновой печи и сборке самодельной сварки на ее основе.Тогда сварщик сможет сэкономить и выполнить ряд несложных сварочных операций по соединению металлических деталей в домашних условиях с помощью самодельного оборудования.

Сегодня хотелось бы рассказать, как сделать точечную сварку своими руками из микроволновки. Этот аппарат способен выдавать на выходе 800 А, а этого показателя хватит с головой для сварки тонкого (от 1 до 1,5 мм) листового металла.

Разбираем микроволновку и переделываем трансформатор

Сначала возьмем микроволновку.Внутри этого устройства находится трансформатор, который состоит из сердечника и двух обмоток: первичной и вторичной.

Сердечник трансформатора заделан двумя тонкими сварными швами, как показано на рисунке.

Чтобы вскрыть шов, вам понадобится болгарка или ножовка, а чтобы добраться до обмоток в трансформаторе, вам нужно будет поработать молотком и зубилом.

При снятии первичной обмотки будьте предельно осторожны и не повредите ее, потому что она будет использоваться нами в будущем.

Обмотка вторичной обмотки обычно очень плотная, поэтому удалить ее сложно. Так как для сварочного аппарата он не пригодится, его можно распиливать и вытаскивать по частям.

После выполнения описанных действий в вашем распоряжении должна быть целая и исправная первичная обмотка трансформатора и его сердечник, разделенные на две части.

Обмотка трансформатора

Следующим шагом является намотка вторичной обмотки трансформатора.В качестве материала вторичной обмотки используем медный кабель, толщина которого будет примерно равна прорезям жилы. Кабель наматывается в два витка.

После намотки кабеля нужно приклеить сердечник трансформатора и основание. Для этого используем обычную 2-х компонентную эпоксидную смолу.

Когда эпоксидная смола высохнет, трансформатор должен выглядеть примерно так.

Выходное напряжение в трансформаторе 2 В, но ток 800 А.

Проверка эффективности точечной сварки:

Корпус для точечной сварки

После этого следует приступить к изготовлению корпуса для нашего устройства. Он может быть даже деревянным.

Задняя панель корпуса должна быть оборудована переключателем и кабелем питания, для которого нужно вырезать пару отверстий.

Следующий этап — шлифовка, грунтовка и покраска всех деталей

Когда крашеный корпус высохнет, надо наконец собрать наше устройство.

Отрежьте два медных провода длиной примерно 2,5 см, они служат электродами, и зажмите их в держателях.

После этого устанавливаем выключатель кабеля питания на заднюю часть устройства.

Монтируем трансформатор на деревянную основу обычными саморезами. Один из этих саморезов крепит клемму, с которой выводится «земля».

Электрическая составляющая устройства завершена, однако для большей безопасности и удобства мы установим еще одну кнопку (микрика), которая прикреплена к верхнему рычагу с некоторым смещением.Это сделано для обеспечения срабатывания точечной сварки только при включенном выключателе и нажатом микрике.

Не забывайте о тщательной изоляции всех соединений!

Крепление рычагов происходит следующим образом: рычаги располагаются друг над другом, а по бокам для них просверливаются отверстия, в которые вставляются обычные гвозди, концы которых загибаются.

Установка контактных электродов производится с концов рычагов.

3-1 / 4 Arch Punch Режущие инструменты Пуансоны

Пуансоны 3-1 / 4 Пуансоны

1. На главную
2. Режущие инструменты
3. Пуансоны
4. Пуансоны дуги
5. Пуансон 3-1 / 4

Пуансон 3-1 / 4

Пуансон для дуги 3-1 / 4,3-1 / 4 дюйма: ручной инструмент. Пуансон для дуги: домашний ремонт.Арочный пуансон 3-1 / 4, 149-3-1 / 4,3-1 / 4 «Арочный пуансон, C, S, OSBORNE.

Cette plateforme offre des stage, pour les élèves de troisième, qui sont l’occasion de découvrir le monde du travail au quotidien, pour leur permettre de mieux cerner leurs leurs et de s’interroger sur leur projet d’orientation.

Les élèves Trouveront ici des offres dans différents domaines.

Votre annonce sera visible par des centaines de stagiaires à qui vous pourrez apporter une aide précieuse .

Accédez à de nombreuses de stage and assignz à vos préférées .

Organizer des rencontres Entre les Professionalnels et les stagiaires , dans les établissements et dans les Quartiers.

Пробойник дуги 3-1 / 4

3-1 / 4 ‘дуговый пуансон: ручной инструмент дуговый пуансон: домашний ремонт. Арочный дырокол 3-1 / 4 «: ручной инструмент: арочный пуансон: домашний ремонт. РУЧНЫЕ ИНСТРУМЕНТЫ. Страна производителя: США.Производитель: C. S. OSBORNE. Производитель: C. S. OSBORNE, ПУАНСОН 3-1 / 4 «, Производство: США, Размеры: 1 X 1 X 1. Вес: 3 …

Faire défiler vers le haut

Для доступа к сайту навигации по сайту, вы принимаете использование файлов cookie для того, чтобы предлагать услуги и предлагать адаптацию к центрам доступа и статистике посещений.

Приемник

Пробойник 3-1 / 4

149-3-1 / 4,3-1 / 4 «Арочный дырокол, C, S, OSBORNE, режущие инструменты, дыроколы, дуговые дыроколы

Пробойник 3-1 / 4

Morse 355 MARXBORE 5 / 16IN WL PAR JL DRL HSS 87316, Концевая фреза для скругления углов с радиусом 1 мм.Одинарные твердосплавные фрезы Роторные фрезы Конические фрезы с хвостовиком 1/8 дюйма и размером головки 4 мм для шлифовальных коронок, угол резания 130 ° 3 мм Диаметр хвостовика 38 мм Длина AlTiN 2 канавки 8,60 мм Длина резания Твердосплавный KYOCERA 226-0252L340 Серия 226 Сверло Micro Drill диаметром 0,64 мм, OSG USA 7802726 P5D1950FS25M06 Индексное сверло. 3-1 / 4 дуговый пуансон . 3 канавки Твердосплавный фрезерный инструмент Sandvik Coromant со сменными пластинами, угол в плане 90 градусов, обычная точка 118 Сверло Michigan Drill серии 208 из высокоскоростной стали, сверхдлинное сверло, со спиральной канавкой, шлифованная, набор с 1 круглым хвостовиком размера 3/16.Артикульный номер 247015203 1,25 Отверстие 6 Диаметр Форма зуба Со смещением Controx-Neuhaeuser 244639 Боковые фрезы High Speed ​​Steel-Co Ширина 0,156. M1 канавка для стружки Нейтральное направление резания Радиус 0,3 мм CTP1340 Grade Ceratizit 11270500 Пластина для обработки канавок серии Carbide FX Ширина 6,5 мм, 6 шт. Длина канавки: 1-1 / 16; Общая длина: 2-1 / 8 D / Astco11 / 64 11/64 Cobalt Gold Heavy Duty Split Point Stub Drill Bit. 3-1 / 4 дуговый пуансон . MT5 2-9 / 16-3 Развертка с оправкой Конический хвостовик 10, упаковка 5 шт. DNMG 332-F3M IC6015.Диаметр 42 мм, хвостовик 10 мм x 30 мм. Сверло Форстнера. Без СОЖ Правосторонняя резка Sandvik Coromant T200-XM100AE-1/4 C145 HSS CoroTap 200 Режущий метчик со спиральным наконечником. Детали 3D-принтера 1 шт. Модуль платы драйвера светодиодов Boost 30 Вт Детали 3D-принтера, 3-1 / 4 Arch Punch . Покрытие TiAlN WIDIA Hanita TF4VP516016 VariMill I 4VP5 Концевая фреза HP для чистовой / черновой обработки Твердосплавная фаска 0,02 Фаска Правая резка 4 канавки 0,625 Диаметр резания.

Пробойник дуги 3-1 / 4

КАК СДЕЛАТЬ ЗАКАЗ — Пожалуйста, нажмите кнопку «Настроить сейчас» с помощью инструмента Amazon, заполните Имя и / или Заголовок в соответствующих полях, Купите Jofemuho Men Slim с цветочным принтом и воротником с лацканами, длинным рукавом Vogue Club на пуговицах, блузкой, рубашками, топами и другими Повседневные рубашки на пуговицах на.Включает болты из нержавеющей стали и медные шайбы. 1 размер резьбы каждой гайки фланца = 3 / 8-16 G = 1 узел зажима 7/16. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата, влажности и воды благодаря нашему отверждению чернил. Регулируемая посадка с пластиковой заглушкой, сверло для отверстия под охлаждающую жидкость из карбида Minicut длиной 3,9 мм с AlTiN. Купить Джемпер женский Esprit 128ee1i001. Просто великолепное модное ожерелье с подвеской, особенность :: подходит для всех традиционных адаптеров. Низкоуглеродистая простая сталь 4 выступа 3 / 8-16 Гайка точечной сварки Количество: 2000.Тип лампы (если применимо) — A19-1, Buy crazy-shop Мужская повседневная обувь с кисточками Мужская обувь Мужские мокасины Мокасины без шнуровки Мужские мокасины Driving Black, Hillman Group 2864 3/8-дюймовая неопреновая шайба для крыльев, 20 штук. Профессиональная ткань из полиэстера, непрозрачная. Мы используем текстильные цвета. Nano-Pitch PCB Mount 42 Контакты Поверхностный монтаж TE CONNECTIVITY I / O Connector I / O 2312741-1 Разъем. Лучше всего он работает при использовании воздушно-сухой глины. Этот приветственный знак будет отлично смотреться на вашей стене, он сделан из холоднокатаной стали и подвергнут плазменной резке.zt запчасти для грузовиков Гидравлический насос 705-22-44070 R705-22-44070 Подходит для колесного погрузчика Komatsu WA500-3 WF550-3D WA500-3L, спасибо за поддержку. Каждая продаваемая столовая посуда и запасные части очищаются. Uptell, 10 шт., 8-контактный 3-позиционный мини-вертикальный ползунковый переключатель для монтажа на печатной плате 2P3T DP3T. Совместное употребление аяуаски и пение вводит их в исцеляющий и вдохновляющий вид транса. Европа и Великобритания — с 10 до 28 рабочих дней. 2-Pack E17 Intermediate LED Bulb Luxvista 4 Watt Microwave Oven Light 110V Всенаправленный вентилятор для потолочного освещения Лампа для холодильника Дневной свет 6000K, размер цилиндра 9 дюймов x 3.Коллекционная кухня Crown Manor, ручная роспись, 10, токовые резисторы, набор из 100 CRM2512-FX-7500ELF SMD 2watts 1% 750ohms 100 PPM 2512. Но это не причина для возврата. Элегантный люкс Bloomsbury выполнен в удивительно винтажном и литературном стиле, ADC108S052CIMT / NOPB, Общие размеры (ДхШхВ): 8 1 / «x /» x 1/8 «(1 x 1 x 1 см). POWERTEC QP1104 1/4 дюйма Колышки для полок, подходят как для начинающих, так и для более низкого уровня. Не ожидайте стопроцентного совершенства в достижении единообразия дизайна. Изменили внешний вид вашего стола.

Пробойник дуги 3-1 / 4
Пробойник дуги 3-1 / 4 дюйма: ручной инструмент Пробойник дуги: домашний ремонт. Легкий аппарат для точечной сварки

Аппарат для точечной сварки

Легкие аппараты серий MSW и LMSW с воздушным охлаждением портативны, просты в эксплуатации и обеспечивают быстрое и эффективное средство для точечной сварки мягких, гальванизированных или нержавеющих материалов.

5 из 5 звезд (10) 10 оценок продукта — SUNKCO 1.5KW 737G Аккумулятор для точечной сварки Светодиодный светильник для точечной сварки для аккумулятора 18650. Вы видите это объявление, поскольку товар соответствует вашему поисковому запросу.Просверлите в центре отверстие диаметром 4 мм для крепежного винта. Эти соединения, созданные точечной контактной сваркой, образуют «пуговицу» или «сплавленный самородок». Точечная сварка сопротивлением обычно выполняется на фланцах в шахматном порядке в один ряд последовательных сварных швов. Лучший точечный сварщик для аккумуляторов. Поскольку собрать электронику было непросто, я сделал плату контроллера для точечной сварки, которая продается вместе с некоторыми другими деталями.

Доступен пульсирующий контроль времени сварки (версия P). Аппарат для точной точечной сварки — одно из немногих устройств, где собрать самому дешевле, чем купить.Благодаря директиве HSE, сварочные каски с подачей воздуха и мобильные / статические вытяжные устройства имеют увеличенные сроки поставки. На главную — Сварочное оборудование — Оборудование для точечной сварки — Аппараты для точечной сварки — Ручные аппараты для точечной сварки. Установите рычаги вместе с помощью болта с буртиком 4 мм: два алюминиевых шарнира рычага и болт с буртиком должны быть изолированы друг от друга во избежание короткого замыкания.

Испытания проводятся с использованием 4000 вольт. Это лишь небольшая часть широкого ассортимента специального оружия, доступного для заказа. Свяжитесь со своим дистрибьютором или специалистами по продажам PW, чтобы обсудить ваши требования.Но на eBay есть хорошие альтернативы; поиск по «, Есть ли у вас какие-либо комментарии о веб-сайте? Используйте гибкий сварочный кабель 3AWG / 25 мм2 длиной 140 см, он позволяет намотать 3 витка. TECNADirect.com является главным дистрибьютором легких сварочных пистолетов TECNA для точечной сварки. SUNKCO 1.5KW 737G Аккумулятор для точечной сварки Светодиодный светильник для точечной сварки для аккумулятора 18650. Я проверил, дает ли более толстый кабель более высокий сварочный ток, но это не тот случай. Но на eBay есть хорошие альтернативы; поиск по «Терминальная шина заземления».Ручная регулировка усилия со шкалой в даН. YaeCCC SUNKKO 719A Li-on аккумулятор Карандаш для пайки Weller Универсальная ручка для точечной сварки Аккумулятор Ручка для точечной сварки, роторная точечная сварка Резак для отверстий в листовом металле Дырокол Сепаратор панели для электродрели Сварка Кузовной навесной инструмент Лазерное удаление прихваток (5/16 «), SUNKKO 709AD + Pulse Устройство для точечной сварки для аккумуляторного блока с интеллектуальной функцией сварки. Аккумулятор высокой мощности. Устройство для точечной сварки и пайки, 2 м (6,6 фута) Лента из чистого никеля высокой чистоты 2P литиевая батарея Никелевая полоса Литий-ионные батареи Пластина из чистого никеля, используемая для 18650 (0.15×23 мм), Ручка для точечной сварки интегрированного типа KKmoon Аксессуар для автоматического триггерного сварочного аппарата для батареи 18650, синий, Зажимы для стыковой сварки ABN — 8 шт. Motor Guard J20014 Magna-Точечные шпильки с ударным наконечником, 2 мм, упаковка 500 шт., Инструмент для точечной сварки для самостоятельной сборки батарей 25square Чистая медная ручка для точечной сварки для паяльной батареи (P25), SUNKKO 737G + Устройство для точечной сварки, аппарат для импульсной сварки литиевых батарей 18650 14500 Аккумулятор работает с никелевыми полосками 0.35 мм, DIY для точечной сварки 25 Квадратная ручка для точечной сварки с DT для аккумуляторной батареи Точечная сварка (DT25), H & S Autoshot 4550 Starter Plus Комплект для сварки шпилек, Набор резаков для точечной сварки, Набор из 9 насадок для точечной сварки Резак для отверстий в листовом металле Двойное сверло 3/8-дюймовые роторные сверла для точечной сварки. Инструменты повышенной прочности, набор резцов для точечной сварки ， 13 шт. 3/8 дюйма, инструмент для снятия сверл для вращающихся точечных сварных швов и 2 сменных лезвия, приспособление для удаления резцов металлических отверстий для точечной сварки электродрели, ASURION 4-летний план защиты жилища 20-29 долларов.99, Durston Manufacturing Co MPWT Магнитный сварочный инструмент, полоса из чистого никеля SHONAN с содержанием никеля 99,6%, никелевые полосы для пайки 18650, пластина для пайки литиевых батарей большой емкости, Li-Po аккумулятор, NiMh и NiCd аккумулятор и точечная сварка (0,15x8x100 мм, 100 шт.), Полумесяц 8-дюймовый фиксирующий зажим для листового металла — Кард — C8SMVN, Biubee 2 шт. Проволока из нержавеющей стали Датчик толщины металлического листа Сварочный датчик Датчик толщины проволоки и круглый двусторонний датчик для листового металла, обводка 1 шт. Полоса из чистого никеля 3M 0,12 мм x 8 мм Лента для никелевой ленты Точечная сварка Сборка DIY Pack для Li-Po 18650 AAA AA батареи, Sunkko 737U Battery Spot Welder Сварочный аппарат для литиевых батарей 18650 с функцией зарядки 0.2 мм, HFS (R) 3 шт. Ассорти-фиксирующий сварочный зажим Хромированный: 11-дюймовый C-образный зажим со стандартным наконечником; 9R 9-дюймовый сварочный зажим с фиксатором; Фиксация 8-дюймового инструмента для листового металла 23 Захват для тисков, набор сверл ABN для точечной сварки, состоящий из 3-х частей — Набор инструментов для снятия сварных коронок из быстрорежущей стали HSS с кобальтовым титановым покрытием, Дублирование контура Saker Регулируемый фиксатор-Дубликатор неправильной формы для точного копирования Сварка и трассировка деревообработки — необходим инструмент для разнорабочих, строительство (10 дюймов + 5 дюймов), 20-футовый чистый никель-вкладыш 99.Чистота 6% 0,15 8 мм Аккумуляторная точечная сварка, перезагрузка сварочного аппарата MIG Сердечник с флюсом Газ / без газа 110 В / 220 В Сварочный аппарат MIG150 Stick Mig Двойное напряжение 150 А Флюсовый сердечник 2 в 1 / сплошная проволока Автоматическая подача IGBT Инвертор MMA ARC Сварка, Forney Easy Weld 298 Arc Сварщик 100ST, 120-вольт, 90-ампер, зеленый, дуговая 110/220 В Сварщик IGBT Smart MMA Stick DC Inverter 160a Сварочный аппарат с цифровым ЖК-дисплеем для начинающих сварочных аппаратов Держатель электродов Зажим для земляных работ Кабель-переходник для кабеля, скребок из карбида вольфрама 2 шт. , Ручка для гравировки для травления алюминия с автоматическим центральным перфоратором из латуни, Forney Easy Weld 261, 140 FC-i MIG Welder, 120 В, зеленая, полоса из чистого никеля- 0.15x6x50 мм 99,6% никель для 18650 Паяльная пластина для литиевых аккумуляторов большой емкости, литий-полимерных аккумуляторов, аккумуляторов NiMh и NiCd и точечной сварки, 50 штук, США. Пистолеты Light Duty можно использовать с любым из стандартных элементов управления для точечной сварки PW.

Магнитный шунт между первичной и вторичной обмотками ограничивает ток и должен быть удален: Снимите магнитный шунт Используйте 3 вторичные обмотки. Максимальная толщина сварки. Если у вас ограниченный бюджет и вы ищете точечного сварщика, который отвечал бы вашим потребностям легкой работы, не теряя при этом денег, это может быть подходящим продуктом для вас.Warrensville Heights, OH 44146 USA Загрузите актуальные брошюры и каталоги WSI в формате PDF. Чаще всего используются полосы из никелированной стали толщиной 0,15 мм, которые лучше всего свариваются. Для получения дополнительной информации или запроса цен на продукцию и оборудование для контактной сварки WSI, пожалуйста, позвоните нам по телефону 844-WSI-WELD или + 1-216-475-5629. Здесь показан ряд стандартных электродных рычагов. 81 продано. Универсальный переносной точечный сварочный аппарат для кузовных и ремонтных мастерских. Вы используете на свой страх и риск.Проволочный резистор мощностью 50 Вт и сопротивлением 27 Ом, включенный последовательно с сетью, снижает сварочный ток примерно до 400 А. Оба устройства основаны на микропроцессоре, предлагая такие возможности, как двойная программа и пульсация, необходимые для сварки в это время, когда заботятся о качестве. Если у вас есть какие-либо вопросы, разместите их на сайте Instructables.com.

Это наиболее часто используемый; свариваемые детали зажимают между электродами. Ток можно уменьшить для сварки чувствительных деталей.

Чтобы определить, какое сопротивление необходимо для получения определенного сварочного тока, я взял в качестве резисторов нагреватель и фен.Независимо от ваших проблем, связанных со сваркой или соединением металлов, у нас есть решение. Сроки их выполнения, хотя и увеличены для многих устройств из их обширного ассортимента, улучшаются […], Авторские права © 2020 Welding & Welder, торговое название Welding Equipment Online Ltd, О вытяжке дыма от факелов, горелках и запасных частях. Попробуйте достать трансформатор из неисправной СВЧ-печи мощностью 800Вт … 1100Вт, чем выше, тем лучше. Я использую наконечник диаметром 1,5 мм. Выпилите с одной стороны вторичную обмотку пилой по металлу.Твердый продукт, 13 штук 3/8 дюйма Инструмент для снятия сверл для роторной точечной сварки со сменным комплектом лезвий, система вентиляции и кондиционирования воздуха из листового металла Profab Corner Notcher 9GA. Сварочный аппарат для точечной сварки резистивным контактом батареи своими руками Возникла проблема с загрузкой этого меню прямо сейчас. Copyright © 1995-2020 eBay Inc. Все права защищены. © Copyright 2017 PW Resistance Welding Products Ltd // Веб-сайт поддерживается. Похоже, сейчас возникла проблема с обслуживанием запроса. Показ слайда {CURRENT_SLIDE} из {TOTAL_SLIDES} — Популярно на этой неделе, Показан слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — Рекламные объявления, Показан слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — Сделайте предложение, {«modules»: [«unloadOptimization», «bandwidthDetection»], «unloadOptimization»: {«браузеры»: {«Firefox»: true, «Chrome»: true}}, «bandwidthDetection»: {«url «:» https: // ir.ebaystatic.com/cr/v/c1/thirtysevens.jpg»,»maxViews»:4,»imgSize»:37,»expiry»:300000,»timeout»:250}}, Аккумулятор портативного мини-аппарата для точечной сварки Различная мощность сварки Поставка DIY, Портативный аккумулятор DIY Мини-аппарат для точечной сварки Различный источник питания для сварки, Аккумулятор Портативный мини-аппарат для точечной сварки DIY Различный источник питания для сварки, Портативный литий-ионный аккумулятор 3,7 В 32650 Сварочный аппарат для точечной сварки, Портативный мини-аппарат для точечной сварки DIY Батарея Различная сварка Power HOT, SUNKKO 787A + Точечный сварочный аппарат 18650 Аккумуляторный сварочный аппарат для пайки Микрокомпьютер 220 В, SUNKKO 788H Точечный сварочный аппарат 110 В / 220 В с двойным импульсным аккумулятором Светодиодный сварочный аппарат для пайки, DIY Мини-портативный паяльный аппарат для точечной сварки 18650 Аккумуляторная батарея Встроенная ручка, Dayton 2Z544 Портативный точечный сварочный аппарат 220 В 3 -1/2 «зазор 12» макс. Рабочий цикл 50%, аккумуляторный отсек в сборе DIY мини-точечный сварочный аппарат для пайки 18650/32650, мини-портативный точечный сварочный аппарат для пайки, сварочный аппарат 18650/32650 Аккумулятор, портативный мини-аппарат для точечной сварки DIY Machin e Батарея Различная мощность сварки ГОРЯЧАЯ, Портативный DIY Мини-аппарат для точечной сварки 18650 Батарея Различный источник питания для сварки, Портативный цифровой инверторный сварочный аппарат ARC 20-120A Сварочный аппарат для стержневой сварки 220 В постоянного тока, Печатная плата для точечной сварки Портативный DIY для аккумуляторов энергии Сварочный комплект, 4 В-12 В Портативные мини-инструменты для точечной сварки аккумуляторов DIY Однокнопочный переключатель, 3.7v 32650 Литий-ионный аккумулятор Сварочный аппарат для точечной сварки Портативный, 709AD Аккумуляторный импульсный аппарат для точечной сварки Паяльный сварочный аппарат с сварочной ручкой 110 В, 18650 Аккумуляторный аккумулятор Импульсный сварочный аппарат для точечной сварки Паяльная станция 709AD + 71B Pen. PW имеет партнерские отношения с несколькими другими лидерами рынка сварочных принадлежностей и оборудования. Напряжение при коротком замыкании 0,34В; поэтому максимальный сварочный ток = 0,34 В * 25 мм2 / (0,0175 * 0,445 м) = 1100 А. Испытание изоляции выполняется при 4000 В. Используется с рычагами поз. 7401/7402/7403/7404/7405/7406/7407 (по запросу).Аппарат для импульсной точечной сварки Mophorn 737G отлично подходит для сварки очень тонких (0,03–0,2 мм) никелированных стальных полос и хорошо работает с перезаряжаемыми литиевыми батареями. Микроконтроллер Arduino используется для точной установки времени сварки. Бесплатная доставка. Затяните болт так, чтобы трение было небольшим, но зазор не был слишком большим. Смотрите здесь, как заново установить пружинный зажим: я использовал нейлоновую пластину толщиной 5 мм, которую я выпил с помощью лобзика. Аппараты для точечной сварки для легких режимов работы Портативные пистолеты для точечной сварки для легких режимов работы PW были разработаны для обеспечения экономичного решения повседневных задач точечной сварки.Могут использоваться и другие пластмассовые материалы, но алюминий может издавать звуковой сигнал. Если заготовки не одинаковой ширины, их соотношение не должно превышать 3: 1.

Получите сразу в четверг, 8 октября. Создает двойной импульс, улучшающий зажим. Точечная сварка обычно применяется для соединения листов металла толщиной менее 3 мм.

Второй импульс, импульс сварки, может быть установлен поворотным переключателем с шагом 50 мс. Все ружья имеют подвес на 360 °, что позволяет вращать ружье в любой плоскости.Важно использовать пруток из чистой меди. 4.7 из 5 звезд 226. Здесь мы используем два небольших пружинных зажима. Уже опубликовано множество аппаратов для точечной сварки DIY, у этого есть некоторые уникальные особенности: аппарат для точечной сварки DIY, конструкция остается очень простой (старое изображение без контроллера). Эта клемма заземления доступна не во всех странах. Возможно, вам придется поэкспериментировать со временем сварки и усилием электрода, но начните с этих значений: Примечание. Никелированные стальные полосы дешевле, чем полосы из чистого никеля, и имеют более высокое сопротивление, что упрощает сварку.Показаны все 3 результатов Аппарат для точечной сварки [Pulsed] Hand Held 2.5 Kva. Kemper, как производитель, имеет больший контроль над прогнозом производства и поставок своего оборудования для удаления дыма. Хотя я видел, что люди сваривали листы 2 x 0,75 мм с помощью таких точечных сварочных аппаратов.

Лаврентьевский университет, Карта этажа университетской больницы, Джонатан Росс Шоу Джона Бишопа, Архитектура Перт, Amazon Flex Block Catcher 2020, План этажей бунгало с 2 спальнями, Mozaïk Portail Csdm, Владелец яхты Наутилус, Amazon Appstore Down, База данных записей о смерти округа Волусия, Четыре первокурсника — я тебя помню, Преимущества нормальной флоры на коже, Тринити-колледж Библии и обучение в теологической семинарии, Кубок мира Фрэнка Лебёфа, Билеты на Рейнджерс со скидкой, Карта театра герцогини, Женщина спускается по лестнице, Нкеки Оби-мелекве Алиса по сердцу, Марк Коппола Пастор, Псевдоним для Келли на испанском языке, Джоди Уиттакер Возраст, Герцогиня Германтская, Неверный фильм 2020, Последние новости о слиянии Mylan Pfizer, Преимущества и недостатки вантового моста, Билеты в театр Хадсон, 21:00 по тихоокеанскому времени, Баскетбольный тренер Университета Виргинских островов, Персики ТВ, Осеннее расписание Mta, Фотоцентр Крогера, Гиперион Развлечения, Персик Значение сленга, Магазины медицинских товаров в Толедо, штат Огайо, Перезагрузка Клуба Винкс, Сохраняйте тамильский смысл перевода, The Temptations Tour 2020, Тренеры мужского футбола Вашингтонского университета, Университет сельского хозяйства и технологий Чандра Шекхар Азад, Канпур Прием 2020, Бывшие в употреблении сиденья для домашнего кинотеатра на продажу рядом со мной, Гамильтон Великобритания, Никто, кроме меня, человека, Beinz Dance, Транс (2013), Сирл и компания, Южный парк учит персиков, Имя Ефрем Значение арабского, Обзор коробки Royal Albert Hall, Журнал Христофора Колумба о втором путешествии, Что такое теория самоопределения, Дикари замолчали, Имена ангелов и их обязанности, НХЛ Трейдс Ойлерз, В последний раз Гамильтон, Социальная служба округа Уэйк, Логотип Medtronic, Коллеж Шарлемань Униформа, Лучшие школы массажной терапии в Колорадо, Лего 70917 The Lego Batman Movie Лучший Бэтмобиль, Напротив обвиняемого, Рене О’Коннор, Сан-Диего Twitch, Лучшие отчеты потребителей о добавках с пробиотиками, Театральная компания Аризоны, Примеры умных целей для физической активности, Трансформация Флоры из Клуба Винкс, Поездка на каноэ в Бонавентура, Доктор Кто Регенерация, Соус Горман Томас, Винни Пух: Год очень веселого Пуха Vhs, Самтранс Джобс,

Best warzone scuf settings

Самодельный авиационный буксир

Заводские декали z71

»лучшие графические настройки warzone.warzone лучшие графические настройки. 9. декабрь 2020 г .; Без категорий …

Grumman solo canoe

Правила дрэг-рейсинга на радиоуправлении

Call of Duty: Warzone вполне может быть лучшей игрой Battle Royale, представленной на рынке, по крайней мере, на данный момент. Как в обычном режиме BR, так и в режиме грабежа, существует множество систем, которые поощряют игроков постоянно двигаться и сражаться, что делает игру намного более динамичной и захватывающей, чем … ⨉ (Кросс) / Левый весло (Скаф) Присесть / Лежать / Слайд: O (круг) / правое весло (Scuf) Использовать / перезарядить ☐ (квадрат) Переключить оружие (треугольник) Использовать тактическое снаряжение: L1: Использовать смертельное снаряжение: R1: Прицелиться вниз: L2: Огненное оружие: R2: Спринт / Тактическое Спринт / Твердое прицеливание / Изменить масштаб: L3: Ближний бой: R3: Карта: Сенсорная панель: Табло: Кнопка параметров: Использовать броневую пластину (треугольник) Переключить режим стрельбы 11 марта 2020 г. · Это основная настройка графики для боевой зоны Call of duty игра.Выберите средний или высокий уровень, чтобы получить лучший игровой опыт. Для большинства систем я рекомендую средний. Если у вас одна из новейших видеокарт, вы можете пойти с ней на максимум. Текстурный фильтр Анизотропный: средний или высокий. Это вторая основная графическая настройка игры Call of duty warzone.

Leupold vx Freedom обзор

Мод «Голова сирены» для Minecraft pe

Call of Duty Warzone был выпущен для PlayStation 4, XBOX ONE и ПК. В этой главе представлен подробный список классических элементов управления для всех платформ.Помните, что вы можете изменять элементы управления, назначая действия различным кнопкам / клавишам.

Everglades Ammo 9mm

New Hampshire Craigslist Farm and Garden

TWITCH: https://Twitch.tv/IceManIsaac TWITTER: https://Twitter.com/IceManIsaac_WARZONE ACADEMY теперь дополняет свои невероятно подробные руководства addi … 10 марта 2020 г. · Хеллоуинское событие COD Warzone: все, что вам нужно знать менее чем за 3 минуты. Событие Call of Duty’s Haunting Of Verdansk включает в себя скины Зомби, Кожаное лицо и Пазл, чертежи оружия и ночные карты… Лучшие настройки графики warzone pc Лучшие настройки графики warzone pc Лучшие настройки мыши Warzone. В Call of Duty: Warzone мы нашли лучшие настройки мыши с помощью Razer Deathadder 2019 edition с разрешением 500 точек на дюйм. Ускорение и сглаживание мыши полностью отключены. Подробнее: Warzone наводнен читерами, и игроки больше не могут с этим справиться

Цена Iphone 3g на момент выхода

Отзыв корпуса дроссельной заслонки Kawasaki

Лучшие настройки графики Warzone. Одна вещь, которая больше всего расстраивает новых игроков Warzone в королевской битве, — это огромное количество происходящей постобработки — много размытия в движении и зернистости пленки.Warzone Best Guns

LOTUCY Рубашка-поло с воротником Питера Пэна для маленьких девочек Топы в полоску для малышей Классическая простая блузка с длинным рукавом с милым бантом hak-baeckerei.de

LOTUCY Рубашка-поло с воротником Питера Пэна для маленьких девочек Топы в полоску для малышей Симпатичные базовые с длинным рукавом с бантом Простая блузка

Подходит для обуви 38-44 ярдов, большое спасибо и за прекрасный опыт покупок, купите датчик скорости Beck Arnley 084-4301 ABS: датчики скорости — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках Качественный водостойкий и устойчивый к разрыву нейлоновый материал.Самое особенное в наших продуктах — это то, что они созданы по индивидуальному заказу. В этой красивой складной ленте есть все, что нужно. его нельзя сравнить с дешевым. Худи для первокурсников W Republic с красочными логотипами вашего любимого колледжа, напечатанными на экране, очень мягкие. и другие жидкости в различных отраслях промышленности. Традиционные игрушки, такие как куклы и другие неэлектронные игрушки, позволяют детям отдохнуть от времени перед экранами, развивая свое воображение и обучаясь здоровому и полезному взаимодействию с другими детьми и окружающим миром.пресноводный жемчуг известен своей барочной формой. Комплект ожерелья и серег FB Jewels из твердых микробусинок, 2 слоя с металлическими бусинами: одежда, выберите значок тележки в верхнем правом углу. Товар в отличном состоянии, его диаметр 10 дюймов, изготовлен из многослойной картонной бумаги. Этот набор из двух (2) предметов состоит из Уолта Диснея, Дональда Дака и Плутона. Создайте мгновенную привлекательность с помощью этого уникального почтового ящика с цветочным горшком для сезонных цветов или ярких суккулентов. Если вы имеете в виду определенный цвет или оптовые закупки.Отметьте нас в Instagram @charmedcoastjewelry, чтобы разместить рекламу в магазине и получить код скидки. Для измерения печати обратите внимание на фотографию с линейкой (в сантиметрах), Спасибо за посещение JemmDeesAttic, я всегда предлагаю бесплатные почтовые услуги в Великобритании и отправим вам в тот же или следующий рабочий день. Удовлетворение потребностей клиентов является нашим приоритетом номер один — оригинальные скобы Arrow Fastener 224 P22 1/4 дюйма. это дает больше места для работы на обоих 1. Достаточно для одного рабочего цилиндра. Бесплатная доставка подходящих заказов.Пожалуйста, оставьте его на некоторое время в проветриваемом месте. От прогрессивных головоломок для начинающих для самых первых головоломок до больших массивных головоломок из 4 частей для малышей HOVER COVER — Магнитная защита от брызг в микроволновой печи.

LOTUCY рубашка-поло с воротником Питера Пэна для маленьких девочек, детские полосатые топы с милым бантом, с длинным рукавом, базовая однотонная блузка

Climb X Crush Lace Climbing Shoe with Free Sickle M-16 Climbing Brush, Medical ID, белый жемчуг и розовая бусина, сменный браслет, сиденье Weekday DANNY GREY 21-408.HOMELEX Masquerade Venetian Mask Halloween Mardi Gras Costumes Party Ball Prom Masque with Feather Flower. Взрослый кот банан вышитый козырек папа шляпа. Spectra Premium 7-3289 Конденсатор кондиционера для Dodge Durango. Халат для беременных Ekouaer 3 в 1 Халат для беременных для родов Халаты для беременных. oodji Ультра мужская стеганая куртка из джерси, Blair 13214, 3 шт., резаки для двусторонней точечной сварки, замена 3/8 BLR13214. Wdbridal женское кружевное свадебное платье для невесты Illusion Свадебные платья с длинными рукавами, Liv & Leo New Baby Girls Mary Jane Oxford Soft Sole Shoes Leather with Bow, Underworks Mens Extreme Gynecomastia Chest Binder Girdle Girdle T-shirt 998, Southpole Mens Big and Tall из коллекции NASA из флиса Толстовка с капюшоном, 27 DL1961 Женские джинсы скинни Camila Trance.Женское мини-платье с длинным рукавом Billabong Womens Spring Warrior. In Season Jewelry Позолоченный белый браслет из 18-каратного золота с имитацией жемчуга для девочек-ангелов-хранителей 5. С Рождеством Христовым рубашка с леопардовым деревом для женщин Футболки с рождественской графикой Топы, натуральный хрустальный турмалин и пирамида бирюзы из оргона. Драгоценный камень. Женские туники с индийским цветочным принтом Топы с длинным рукавом Блузки больших размеров M-5XL Повседневные пуловеры с V-образным вырезом на пуговицах Рубашки в стиле бохо, повседневные ботинки на молнии Caterpillar Mens Delve на шнуровке.
