Трансформатор напряжения – это один из видов трансформаторов, который еще называют измерительным, предназначеннный для отделения первичных цепей высокого и сверх высокого напряжений и цепей измерений, РЗ и А. Также их используют для понижения высоких напряжений (110, 10 и 6 кВ) до стандартных нормируемых величин напряжений вторичных обмоток – 100 либо 100/√3.
Помимо этого, применение трансформаторов напряжение в электроустановках позволяет изолировать маломощные низковольтные измерительные приборы и устройства, что удешевляет стоимость и позволяет использовать более простое оборудование, а также обеспечивает безопасность обслуживания электроустановок.
Трансформаторы напряжения нашли широкое применение в силовых электроустановках высокого напряжения
От точности их работы зависит правильность коммерческого учета электроэнергии, селективность действия устройств РЗ и противоаварийной автоматики, также они служат для синхронизации и питания автоматики релейной защиты ЛЭП от коротких замыканий, и др.

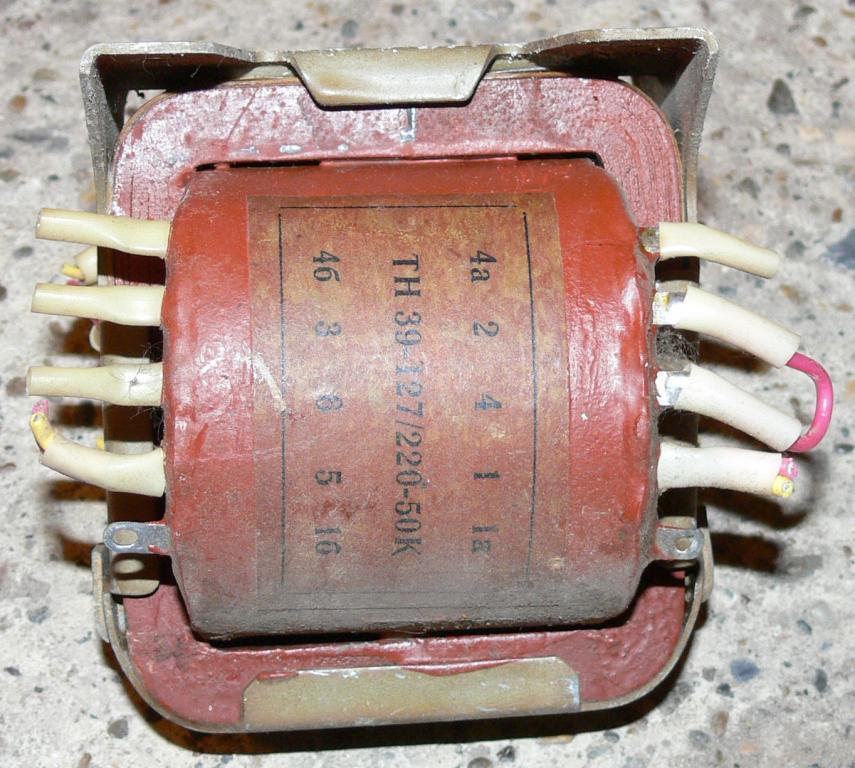

Измерительный трансформатор конструктивно практически не отличается от стандартных силовых трансформаторов. Он состоит из обмоток: первичной и одной либо нескольких вторичных и стального сердечника, набранного листами электротехнической стали. Первичная обмотка имеет большее количество витков, в сравнении со вторичной. На первичную — подается напряжение, которое требуется измерить, а ко вторичным — подключаются ваттметр и пр. измерительные аппараты. Поскольку ваттметр имеет значительное сопротивление, то по вторичной принято считать, что протекает малый ток. Поэтому полагают, что измерительный трансформатор напряжения функционирует в режимах близких к холостому ходу.
Такие трансформаторы оснащают разъемами для подключения: первичная обмотка присоединяется к цепям силового напряжения, а ко вторичной могут подключены — реле, обмотки вольтметра или ваттметра и пр. приборы. Принцип действия у них аналогичен силовому трансформатору: трансформирование напряжения в измерительном трансформаторе производится переменным магнитным полем.
Интересное видео о работе и принципе устройста трансформаторов тока смотрите ниже:
Потери намагничивания обуславливают некоторую погрешность в классах точности.
Погрешность определяется:
Конструкцией предусматривается компенсация погрешности по напряжению благодаря уменьшению количества витков первичной обмотки, устранению угловой погрешности с помощью компенсирующих обмоток. Простейшая схема включения трансформатора напряжения
Классификация трансформаторов напряжения
Трансформаторы напряжения принято разделять по следующим признакам:
- По количеству фаз:
- однофазные;
- трехфазные.
- По числу обмоток:
- 2-х-обмоточные;
- 3-х-обмоточные.
- По способу действия системы охлаждения:
- электрические устройства с масляным охлаждением;
- электрические устройства с воздушной системой охлаждения ( с литой изоляцией либо сухие).
- По способу установки и размещения:
- для наружной установки;
- для внутренней;
- для комплектных РУ.
- По классу точности: по нормируемым величинам погрешностей.
Виды трансформаторов напряжения
Рассмотрим несколько трансфомраторов напряжения разных производителей:

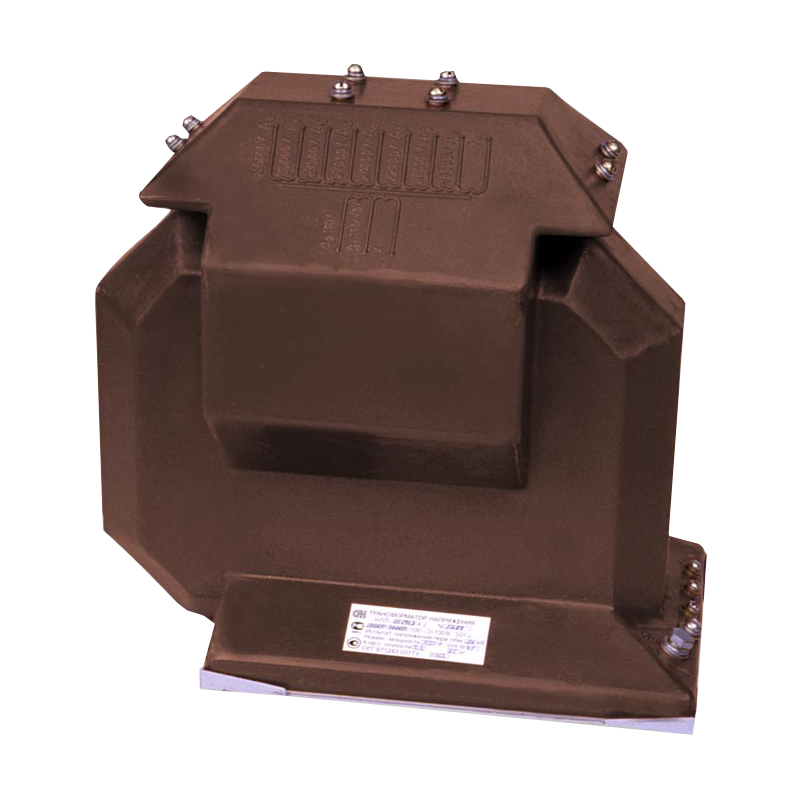

Трансформатор напряжения ЗНОЛ-НТЗ-35-IV-11
Производиель — Невский трансформаторный завод «Волхов».
Назначение и область применение ЗНОЛ-НТЗ
Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.
Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Huntsman», который одновременно является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Рабочее положение трансформаторов в пространстве — вертикальное, высоковольтными выводами вверх.Рисунок — Габаритные размеры трансформатора
Рисунок — схемы подключения обмоток трансформаторов
Характеристики:
- Класс напряжения по ГОСТ 1516.3, кВ — 27 35 27
- Наибольшее рабочее напряжение, кВ — 30 40,5 40,5
- Номинальное напряжение первичной обмотки, кВ — 15,6 20,2 27,5
- Номинальное напряжение основной вторичной обмотки, В — 57,7 100
- Номинальное напряжение дополнительной вторичной обмотки, В — 100/3, 100 127
- Номинальные классы точности основной вторичной обмотки — 0,2; 0,5; 1; 3
Ещё одно интересное видео о работе трансформаторов тока:
Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛПМ(И)
Производитель «Свердловский завод трансформаторов тока»
Назначение 3хЗНОЛПМ(И)
Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» категории размещения 2 по ГОСТ 15150.
Рабочее положение — любое.
Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.
Трехфазная группа может комплектоваться в 4-ех вариантах:
- из трех трансформаторов ЗНОЛПМ — 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
- из трех трансформаторов ЗНОЛПМИ — 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
- из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) — 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
- из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) — 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.
Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.
Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.

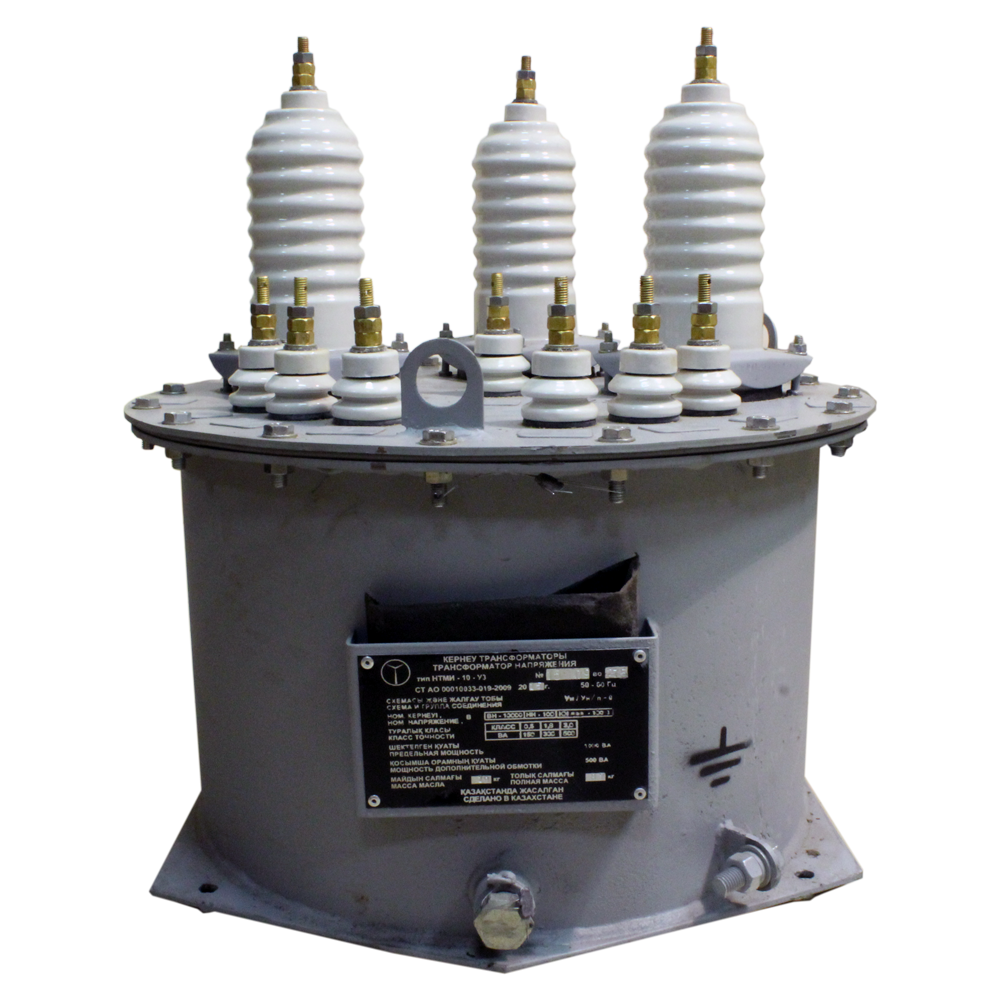

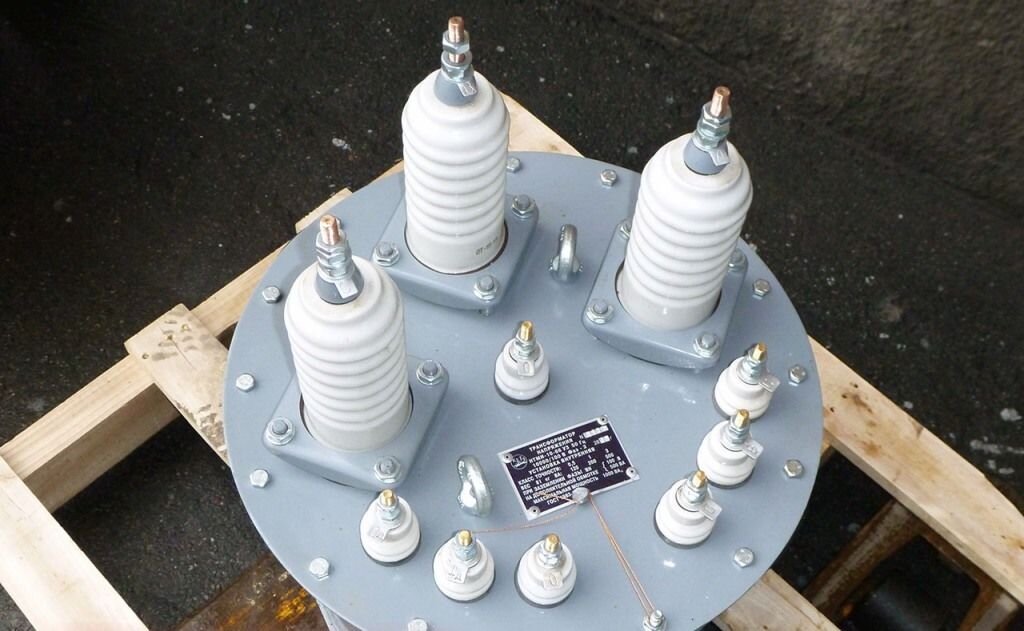

НАМИТ-10-2
Производитель ОАО «Самарский Трансформатор»
Назначение и область применения
Трансформатор напряжения НАМИТ-10-2 УХЛ2 трехфазный масляный антирезонансный является масштабным преобразователем и предназначен для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий
Технические параметры трансформатора напряжения НАМИТ-10-2
- Номинальное напряжение первичной обмотки, кВ — 6 или 10
- Наибольшее рабочее напряжение, кВ — 7,2 или 12
- Номинальное напряжение основной вторичной обмотки (между фазами), В — 100 (110)
- Ннапряжение дополнительной вторичной обмотки (аД — хД), не более, В — 3
- Класс точности основной вторичной обмотки — 0,2/0,5
Рисунок — Габаритные размеры и схема подключения.
Трансформатор,понижение, повышение переменного напряжения. Режимы работы, передача электроэнергии. Тесты онлайн, курсы по физике, подготовка к ЦТ
Тестирование онлайн
Трансформатор
Устройство, служащее для преобразования (повышения или понижения) переменного напряжения.
Простейший трансформатор состоит из сердечника замкнутой формы, на который намотаны две обмотки: первичная и вторичная. Первичная обмотка подсоединяется к источнику переменного тока, а вторичная к потребителям электроэнергии.
В основе работы трансформатора лежит явление электромагнитной индукции. Магнитный поток, создаваемый переменным током в первичной обмотке, благодаря наличию сердечника практически без потерь пронизывает витки вторичной обмотки, возбуждая в ней ЭДС индукции. Так как магнитный поток должен изменяться, трансформатор может работать только на переменном токе.
Напряжение на вторичной обмотке зависит от числа витков в первичной и вторичной обмотках трансформатора:
При k>1 трансформатор будет понижающим, при k
Режимы работы трансформатора.
Передача и использование электрической энергии
Трансформаторы широко используются для передачи электроэнергии на большие расстояния. Электрическая энергия, которая вырабатывается генераторами на электростанциях, передается к потребителям на большие расстояния. Линии, по которым электрическая энергия передается от электростанций к потребителям, называют
При передачи электроэнергии неизбежны ее потери, связанные с нагреванием проводов.
Чтобы уменьшить потери энергии, необходимо уменьшить силу тока в линии передачи. При данной мощности уменьшение силы тока возможно лишь при увеличения напряжения (P=UI). Для этого между генератором и линией электропередачи включают повышающий трансформатор. А затем, между ЛЭП и потребителем электроэнергии — понижающий трансформатор.
Накладное предохранительное устройство НПУ-6(10) | |
Схемы защит трансформаторов напряжения от феррорезонанса | |
Заземляемые трансформаторы напряжения ЗНОЛ.02 ! НОВИНКА ! Класс напряжения, кВ: 27 | |
Заземляемые трансформаторы напряжения ЗНОЛ. ! НОВИНКА ! Класс напряжения, кВ: 6 или 10
| |
Заземляемые трансформаторы напряжения 3НОЛ.06 Класс напряжения, кВ: 3-35 кВ Нагрузка в классе точности 0,5, ВА: 30-75 | |
Заземляемые трансформаторы напряжения ЗНОЛП со встроенным предохранительным устройством Класс напряжения, кВ: 3, 6 или 10 | |
Заземляемый трансформатор напряжения ЗНОЛПМ со встроенным предохранительным устройством Класс напряжения, кВ: 6 или 10 | |
Заземляемые трансформаторы напряжения ЗНОЛ. Класс напряжения, кВ: 10 | |
Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ.04П Класс напряжения, кВ: 6 или 10
| |
Трехфазная группа трансформаторов напряжения 3хЗНОЛ.06 и 3хЗНОЛП Класс напряжения, кВ: 6 или 10 | |
Трехфазная группа трансформаторов напряжения 3хЗНОЛПМ Класс напряжения, кВ: 6 или 10 Номинальная мощность, ВА, в классе точности: от 30 до 270 | |
Заземляемые трансформаторы напряжения ЗНОЛ наружной установки Класс напряжения, кВ: 3, 6 или 10 | |
Заземляемые трансформаторы напряжения ЗНОЛ.
Класс напряжения, кВ: 20 | |
Заземляемые трансформаторы напряжения ЗНОЛ.06-27(35) (ЗНОЛЭ-35) Класс напряжения, кВ: 27 или 35 | |
Заземляемый трансформатор напряжения ЗНОЛ-35 III Класс напряжения, кВ: 27 или 35 | |
Заземляемый трансформатор напряжения ЗНОЛ. Класс напряжения, кВ: 35 Напряжение дополнительной вторичной обмотки, В: 100/3 Номинальная мощность, ВА: от 10 до 600 | |
Незаземляемые трансформаторы напряжения НОЛ Класс напряжения, кВ: 3, 6 или 10 | |
Незаземляемые трансформаторы напряжения НОЛ.08 Класс напряжения, кВ: 3, 6 или 10 | |
Незаземляемые трансформаторы напряжения НОЛ. Класс напряжения, кВ: 6 или 10 | |
Незаземляемые трансформаторы напряжения НОЛ.08.3-6(10)М Класс напряжения, кВ: 6 или 10
| |
Трехфазная группа трансформаторов напряжения НОЛ.08-6(10)М ! НОВИНКА ! Класс напряжения, кВ: 6 или 10 | |
Незаземляемые трансформаторы напряжения НОЛП со встроенным предохранительным устройством Класс напряжения, кВ: 6 или 10 | |
Незаземляемые трансформаторы напряжения НОЛП-6(10)М ! НОВИНКА ! Класс напряжения, кВ: 6 или 10
| |
Незаземляемые трансформаторы напряжения НОЛ-10М IV ! НОВИНКА ! Класс напряжения, кВ: 6 или 10 | |
Незаземляемые трансформаторы напряжения НОЛ. Класс напряжения, кВ: 6 | |
Незаземляемые трансформаторы напряжения НОЛ.12 Класс напряжения, кВ: 0.66, 6 или 10 | |
Незаземляемый трансформатор напряжения НОЛ-20, НОЛ-35 Класс напряжения, кВ: 20 или 35 | |
Незаземляемые трансформаторы напряжения НОЛ-20(35) III наружной установки Класс напряжения, кВ: 35 | |
Трансформаторы напряжения НТМИА-6(10) Класс напряжения, кВ: 6 или 10 | |
Устройство защиты от феррорезонанса СЗТн |
03
01ПМИ со встроенными предохранительными устройствами
01ПМИ-35
08-6(10)М
11-6.О5Трансформатор — урок.
Физика, 9 класс.Переменный ток обладает ещё одним важным свойством: его напряжение можно сравнительно легко менять — трансформировать (слово «трансформация» образовано от латинского слова transformo — «преобразую»). Достигается это посредством несложного устройства — трансформатора, созданного в \(1876\) году русским учёным Павлом Николаевичем Яблочковым.
Трансформатор — устройство, осуществляющее повышение и понижение напряжения переменного тока при неизменной частоте и незначительных потерях мощности.
Простейший трансформатор состоит из двух катушек изолированного провода и замкнутого стального сердечника, проходящего сквозь обе катушки. Катушки изолированы друг от друга и от сердечника. Одна из катушек, называемая первичной, включается в сеть переменного тока. Действие трансформатора основано на явлении электромагнитной индукции. Магнитное поле первичной катушки — переменное и меняется с той же частотой, что и ток в первичной катушке. Переменный ток в первой катушке создаёт в стальном сердечнике переменное магнитное поле.
Это переменное магнитное поле пронизывает другую катушку, называемую вторичной, и создаёт в ней переменный индукционный ток.
Допустим, что первичная катушка имеет w1 витков, и по ней проходит переменный ток при напряжении U1. Вторичная обмотка имеет w2 витков, и в ней индуцируется переменный ток при напряжении U2.
Опыт показывает, что во сколько раз число витков вторичной катушки больше (или меньше) числа витков на первичной катушке, во столько же раз напряжение на вторичной катушке больше (или меньше) напряжения на первичной катушке:
U2U1=w2w1=k.
Величина \(k\) называется коэффициентом трансформации. Коэффициент равен отношению числа витков вторичной обмотки к числу витков в первичной обмотке.
Во сколько раз увеличивается напряжение на вторичной обмотке трансформатора, примерно во столько же раз уменьшается в ней сила тока при работе нагруженного трансформатора.
В результате мощность тока в первичной и вторичной обмотках трансформатора почти одинакова, поэтому коэффициент полезного действия (КПД) трансформатора близок к единице.
КПД у мощных трансформаторов достигает \(99,5\) %.
Как работает трансформатор, как он устроен, какие характеристики учитываются при эксплуатации
Как работает трансформатор, как он устроен, какие характеристики учитываются при эксплуатации

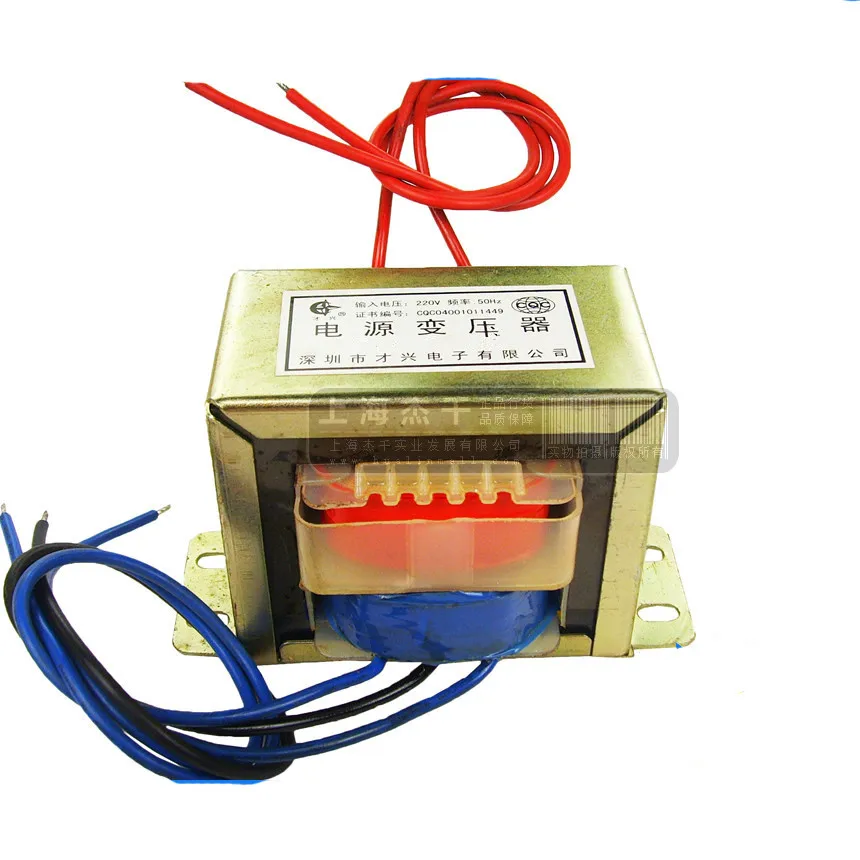

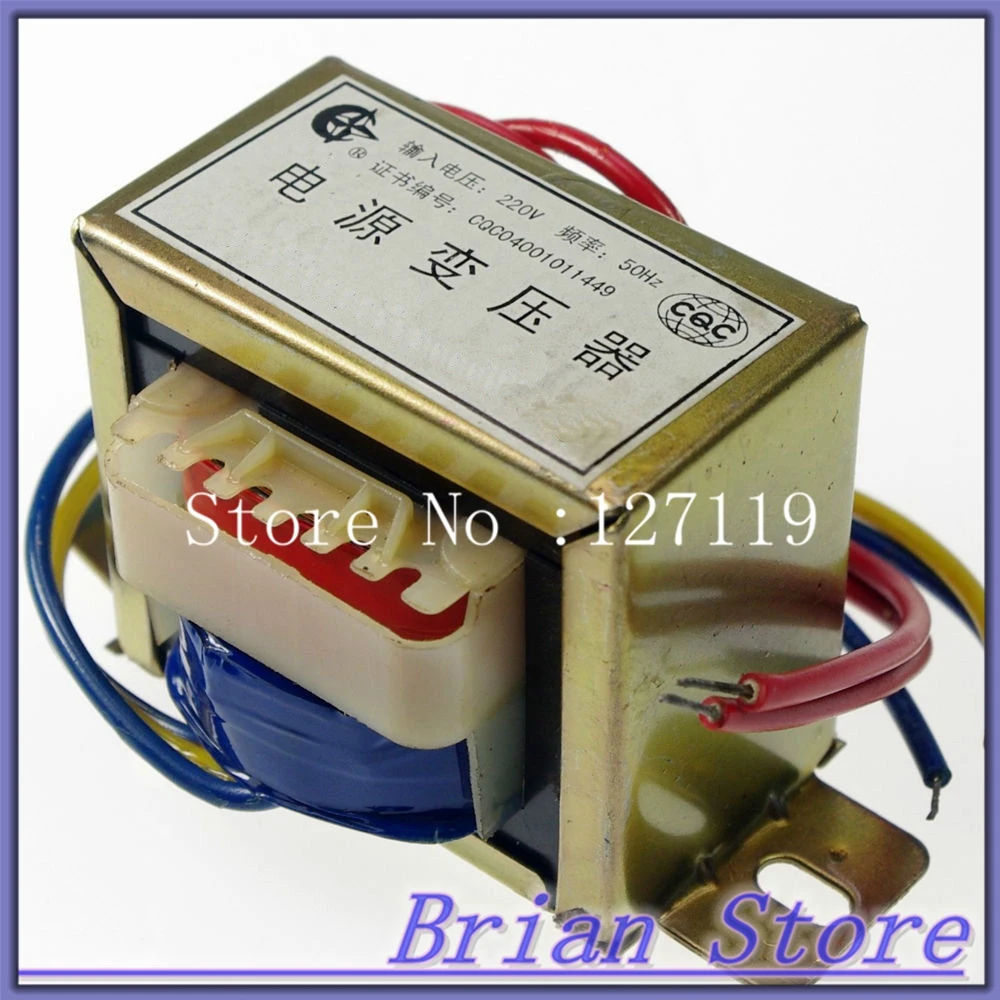

Трансформатор – это устройство, служащее для повышения или понижения переменного напряжения без изменения его частоты и практически без потерь мощности.
В энергетике, электронике и других отраслях прикладной электротехники большая роль отводится преобразованиям электромагнитной энергии из одного вида в другой. Этим вопросом занимаются многочисленные трансформаторные устройства, которые создаются под различные производственные задачи.
Одни из них, имеющие наиболее сложную конструкцию, выполняют трансформацию мощных потоков высоковольтной энергии, например. 500 или 750 киловольт в 330 и 110 кВ или в обратном направлении.
Другие работают в составе малогабаритных устройств бытовой техники, электронных приборов, системах автоматизации.
Они также широко используются в различных блоках питания мобильных устройств.
Трансформаторы работают только в цепях переменного напряжения разной частоты и не предназначены для применения в схемах постоянного тока, в которых используются преобразователи других типов.
Трансформаторы делятся на две основные группы: однофазные, питающиеся от сети однофазного переменного тока, и трехфазные, питающиеся от сети трехфазного переменного тока.
Трансформаторы очень различны по своей конструкции. Основными элементами трансформатора являются: замкнутый стальной сердечник (магнитопровод), обмотки и детали, служащие для крепления магнитопровода и катушек с обмотками и установки трансформатора в выпрямительное устройство. Матнитопровод предназначен для создания замкнутого пути для магнитного потока.
Части магннтопровода, на которых размещены обмотки, называются стержнями, а части, на которых отсутствуют обмотки и которые служат для замыкания: магнитного потока в магнитопроводе — ярмом.
Материалом для магнитопровода трансформатора служит листовая электротехническая сталь (трансформаторная сталь). Эта сталь бывает различных марок, толщины, горячей и холодной прокатки.
Общие принципы работы трансформаторов
Мы знаем, что электромагнитная энергия неразрывна. Но ее принято представлять двумя составляющими:
1. электрической;
2. магнитной.
Так проще понимать происходящие явления, описывать процессы, делать расчеты, конструировать различные устройства и схемы. Целые разделы электротехники посвящены раздельным анализам работы электрических и магнитных цепей.
Электрический ток, как и магнитный поток, протекает только по замкнутой цепи, обладающей сопротивлением (электрическим или магнитным). Его создают внешние приложенные силы — источники напряжения соответствующих энергий.
Однако, при рассмотрении принципов работы трансформаторных устройств придётся одновременно исследовать оба этих фактора, учесть их комплексное воздействие на преобразование мощности.
Простейший трансформатор состоит из двух обмоток, выполненных намоткой витками изолированной проволоки, по которым протекает электрический ток и одной магистрали для магнитного потока. Ее принято называть сердечником или магнитопроводом.
К вводу одной обмотки приложено напряжение от источника электроэнергии U1, а с выводов второй оно, после преобразования в U2, подается на подключенную нагрузку R.
Под действием напряжения U1 в первой обмотке по замкнутой цепи протекает ток I1, величина которого зависит от полного сопротивления Z, состоящего из двух составляющих:
1. активного сопротивления проводов обмотки;
2. реактивной составляющей, обладающей индуктивным характером.
Величина индуктивного сопротивления оказывает большое влияние на работу трансформатора.
Протекающая по первичной обмотки электрическая энергия в виде тока I1 представляет собой часть электромагнитной, магнитное поле которой направлено перпендикулярно движению зарядов или расположению витков проволоки.
В его плоскости размещен сердечник трансформатора — магнитопровод, по которому замыкается магнитный поток Ф.
Все это наглядно отражено на картинке и строго соблюдается при изготовлении. Сам магнитопровод тоже замкнут, хотя в отдельных целях, например, для снижения магнитного потока в нем могут делать зазоры, увеличивающие его магнитное сопротивление.
За счет протекания первичного тока по обмотке магнитная составляющая электромагнитного поля проникает в магнитопровод и циркулирует по нему, пересекая витки вторичной обмотки, которая замкнута на выходное сопротивление R.
Под действием магнитного потока во вторичной обмотке наводится электрический ток I2. На его величине сказывается значение приложенной напряженности магнитной составляющей и полной сопротивление цепи, включая подключенную нагрузку R.
При работе трансформатора внутри магнитопровода создается общий магнитный поток Ф и его составные части Ф1 и Ф2.
Как устроен и работает автотрансформатор
Среди трансформаторных устройств особой популярностью пользуются упрощенные конструкции, использующие в работе не две разные отдельно выполненные обмотки, а одну общую, разделенную на секции.
Их называют автотрансформаторами.
Принцип работы такой схемы практически остался прежним: происходит преобразование входной электромагнитной энергии в выходную. По виткам обмотки W1 протекают первичные токи I1, а по W2 — вторичные I2. Магнитопровод обеспечивает путь движения для магнитного потока Ф.
У автотрансформатора имеется гальванически связь между входными и выходными цепями. Так как преобразованию подвергается не вся приложенная мощность источника, а только часть ее, то создается более высокий КПД, чем у обычного трансформатора.
Такие конструкции позволяют экономить на материалах: стали для магнитопровода, меди для обмоток. Они обладают меньшим весом и стоимостью. Поэтому их эффективно используют в системе энергетики от 110 кВ и выше.
Особых отличий в режимах работы трансформатора и автотрансформатора практически нет.
Рабочие режимы трансформатора
При эксплуатации любой трансформатор может находиться в одном из состояний:
- выведен из работы;
- номинальный режим;
- холостой ход;
- короткое замыкание;
- перенапряжение.
Холостой ход трансформатора
Холостой ход — работа прибора, машины и т. п. без нагрузки, вхолостую. При холостом ходе приборы, машины не отдают мощности, но сами при этом обычно потребляют ту или иную мощность.
Например, трансформатор, работающий без нагрузки (с разомкнутой вторичной обмоткой), потребляет некоторый ток из сети (т. н. холостой ток трансформатора), и этот ток, текущий в первичной обмотке, связан с потреблением некоторой мощности из сети, которая идет на нагрев обмотки (а в случае наличия потерь в стали и на нагрев сердечника) трансформатора.
Режим вывода из работы
Для его создания достаточно снять питающее напряжение источника электроэнергии с первичной обмотки и этим исключить прохождение электрического тока по ней, что и делают всегда в обязательном порядке с подобными устройствами.
Однако на практике при работе со сложными трансформаторными конструкциями такая мера не обеспечивает полностью меры безопасности: на обмотках может оставаться напряжение и приносить вред оборудованию, подвергать опасности обслуживающий персонал за счет случайного воздействия разрядов тока.
Как это может произойти?
У малогабаритных трансформаторов, которые работают в качестве блока питания, как показано на верхней фотографии, постороннее напряжение никакого вреда не причинит. Ему там просто неоткуда взяться. А на энергетическом оборудовании его обязательно следует учитывать. Разберём две часто встречающиеся причины:
1. подключение постороннего источника электроэнергии;
2. действие наведенного напряжения.
Первый вариант
На сложных трансформаторах работает не одна, а несколько обмоток, которые используются в разных цепях. Со всех их необходимо отключать напряжение.
Кроме того, на подстанциях, эксплуатируемой в автоматическом режиме без постоянного оперативного персонала к шинам силовых трансформаторов подключают дополнительные трансформаторы, обеспечивающие собственные нужды подстанции электроэнергией 0,4 кВ. Они предназначены для питания защит, устройств автоматики, освещения, отопления и других целей.
Их так и называют — ТСН или трансформаторы собственных нужд. Если со входа силового трансформатора снято напряжение и его вторичные цепи разомкнуты, а на ТСН проводятся работы, то существует вероятность обратной трансформации, когда напряжение 220 вольт с низкой стороны проникнет на высокую по подключенным шинам питания. Поэтому их необходимо обязательно отключать.
Действие наведенного напряжения
Если около шин отключенного трансформатора проходит высоковольтная линия, находящаяся под напряжением, то токи, протекающие по ней, способны наводить напряжение на шинах. Необходимо применять меры для его снятия.
Номинальный режим работы
Это обычное состояние трансформатора во время его эксплуатации для которого он и создан. Токи в обмотках и приложенные к ним напряжения соответствуют расчетным значениям.
Трансформатор в режиме номинальной нагрузки потребляет и преобразует мощности, соответствующие проектным значениям в течение всего предусмотренного ему ресурса.
Режим холостого хода
Он создается в том случае, когда на трансформатор подано напряжение от источника питания, а на выводах выходной обмотки отключена нагрузка, то есть разомкнута цепь. Этим исключается протекание тока по вторичной обмотке.
Трансформатор в режиме холостого хода потребляет минимально возможную мощность, определяемую его конструкторскими особенностями.
Режим короткого замыкания
Так называют ситуацию, когда нагрузка, подключенная к трансформатору оказывается закороченной, наглухо зашунтированной цепочками с очень малыми электрическими сопротивлениями и на нее действует вся мощность питания источника напряжения.
В этом режиме протекание огромных токов КЗ ничем практически не ограничивается. Они обладают огромной тепловой энергией и способны сжечь провода или оборудование. Причем действуют до тех пор, пока схема питания через вторичную или первичную обмотку не выгорит, разорвавшись в наиболее слабом месте.
Это самый опасный режим, который способен возникнуть при работе трансформатора, причем, в любой, самый неожиданный момент времени. Его появление можно предвидеть, а развитие следует ограничивать. С этой целью используют защиты, которые отслеживают превышение допустимых токов на нагрузке и максимально быстро их отключают.
Режим перенапряжения
Обмотки трансформатора покрыты слоем изоляции, который создается для работы под определенным напряжением. При эксплуатации возможно его превышение по различным причинам, возникающим как внутри электрической системы, так и в результате воздействия атмосферных явлений.
В заводских условиях определяется величина допустимого превышения напряжения, которое может действовать на изоляцию до нескольких часов и кратковременных перенапряжений, создаваемых переходными процессами при коммутациях оборудования.
Для предотвращения их воздействия создают защиты от повышения напряжения, которые при возникновении аварийной ситуации отключают питание со схемы в автоматическом режиме или ограничивают импульсы разрядов.
Ранее ЭлектроВести писали, что НЭК «Укрэнерго» 28 февраля подписала контракт с консорциумом «Dalekovod JSC / General Electric Grid GmbH» (Хорватия / Германия) на реконструкцию подстанции 750 кВ «Днепровская» в Днепропетровской области. Подстанция «Днепровская» является последним из четырех объектов модернизации в составе проекта «Реконструкция подстанций в восточной части Украины», финансируемого за счет банка развития KfW и Правительства Германии. Стоимость заключенного контракта – 31,7 млн. евро. Срок реализации — 3 года.
По материалам: electrik.info.
Конструкции трансформаторов, основные виды
Трансформатор — статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.
Среди многообразных трансформаторных устройств чаще всего встречаются трансформаторы:
- силовые;
- измерительные;
- специальные.
Силовые трансформаторы
Термином «силовой» определяют назначение, связанное с преобразованием высоких мощностей. Вызвано это тем, что большинство бытовых и производственных потребителей электрических сетей нуждаются в питании напряжением 380/220 вольт. Однако доставка его на большие расстояния связана с огромными потерями энергии, которые снижаются за счет использования высоковольтных линий.
Воздушные ЛЭП высокого напряжения соединяют в единую сеть подстанции с силовыми трансформаторами соответствующего класса.
А по другим линиям напряжение 6 или 10 кВ подводится к силовым трансформаторам, обеспечивающих питанием 380/220 вольт жилые комплексы и производственные предприятия.
Измерительные трансформаторы
В этом классе работают два вида устройств, обеспечивающих в целях измерения параметров сети преобразования:
1. тока;
2. напряжения.
Измерительные трансформаторы создаются с высоким классом точности.
Во время эксплуатации их метрологические характеристики периодически подвергают поверке на правильность измерения как величин, так и углов отклонения векторов тока и напряжения.
Трансформаторы тока
Трансформатор тока – трансформатор, первичная обмотка которого подключена к источнику тока, а вторичная обмотка замыкается на измерительные или защитные приборы, имеющие малые внутренние сопротивления.
Измерительный трансформатор тока – трансформатор, предназначенный для преобразования тока до значения, удобного для измерения. Первичная обмотка трансформатора тока включается последовательно в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы.
Главная особенность их устройства заключается в том, что они постоянно эксплуатируются в описанном ранее (в статье про то, как устроен и работает трансформатор) режиме короткого замыкания. У них вторичная обмотка полностью закорочена на маленькое сопротивление, а остальная конструкция приспособлена для такой работы.
Чтобы исключить аварийный режим входная мощность ограничивается специальным устройством первичной обмотки: в ней создается всего один виток, который не может создать при протекании по нему тока большого падения напряжения на обмотке и, соответственно, передать в магнитопровод высокую мощность.
Этот виток врезается непосредственно в силовую цепь, обеспечивая его последовательное подключение. У отдельных конструкций просто создается сквозное отверстие в сердечнике, через которое пропускают провод с первичным током.
Нагрузку вторичных цепей трансформатора тока, находящегося под напряжением, нельзя разрывать. Все провода и соединительные клеммы по этой причине изготавливаются с повышенной механической прочностью. В противном случае на разорванных концах сразу возникает высоковольтное напряжение, способное повредить вторичные цепи.
Благодаря работе трансформаторов тока создается возможность обеспечения постоянного контроля и анализа нагрузок, протекающих в электрической системе.
Особенно это актуально на высоковольтном оборудовании.
Номинальные значения вторичных токов измерительных трансформаторов энергетики принимают в 5 ампер для оборудования до 110 кВ включительно и 1 А — выше.
Широкое применение трансформаторы тока нашли в измерительных приборах. За счет использования конструкции раздвижного магнитопровода удается быстро выполнять различные замеры без разрыва электрической цепи, что необходимо делать при использовании обычных амперметров.
Токовые клещи с раздвижным магнитопроводом трансформатора тока позволяют обхватить любой проводник с напряжением и замерить величину и угол вектора тока.
Трансформаторы напряжения
Отличительная особенность этих конструкций заключается в том, что они работают в режиме, близком к состоянию холостого хода, когда величина их выходной нагрузки невысокая. Они подключается к той системе напряжений, величина которой будет измеряться.
Измерительные трансформаторы напряжения обеспечивают гальваническую развязку оборудования первичных и вторичных цепей, работают в каждой фазе высоковольтного оборудования.
Из них создают целые комплексы систем измерения, позволяющие фильтровать и выделять различные составляющие векторов напряжения, учет которых необходим для точной работы защит, блокировок, систем сигнализации.
За счет работы трансформаторов тока и напряжения снимают вектора вторичных величин, пропорциональные первичным в реальном масштабе времени. Это позволяет не только создавать цепи измерения и защит по току и напряжению, но и за счет математических преобразований векторов анализировать состояние мощностей и сопротивлений в действующей электрической системе.
Специальные виды трансформаторов
К этой группе относят:
- разделительные;
- согласующие;
- высокочастотные;
- сварочные и другого типа трансформаторные устройства, созданные для выполнения специальных электрических задач.
Разделительные трансформаторы
Размещение двух обмоток совершенно одинаковой конструкции на общем магнитопроводе позволяет из 220 вольт 50 герц на входе получать такое же напряжение на выходе.
Напрашивается вопрос: зачем делать такое преобразование? Ответ прост: в целях обеспечения электрической безопасности.
При пробое изоляционного слоя провода первичной схемы на корпусе прибора появляется опасный потенциал, который по случайно сформированной цепи через землю способен поразить человека, нанести ему электротравму.
Гальваническое разделение схемы позволяет оптимально использовать питание электрооборудования и в то же время исключает получение травм при пробоях изоляции вторичной схемы на корпус.
Поэтому разделительные трансформаторы широко используются там, где проведение работ с электроинструментом требует принятия дополнительных мер безопасности. Также они широко используются в медицинском оборудовании, допускающем непосредственный контакт с телом человека.
Высокочастотные трансформаторы
Отличаются от обычных материалом магнитопровода, который способен, в отличие от обычного трансформаторного железа, хорошо, без искажений передавать высокочастотные сигналы.
Принцип их работы демонстрируют фотография простой самодельной конструкции на ферритах.
Согласующие трансформаторы
Основное назначение — согласование сопротивлений разных частей в электронных схемах. Согласующие трансформаторы нашли широкое применение в антенных устройствах и конструкциях усилителей на электронных лампах звуковых частот.
Сварочные трансформаторы
Первичная обмотка создается с большим число витков, позволяющих нормально обрабатывать электрическую энергию с входным напряжением 220 или 380 вольт. Во вторичной обмотке число витков значительно меньше, а ток протекающий по ним высокий. Он может достигать тысяч ампер.
Поэтому толщина провода этой цепи выбирается повышенного поперечного сечения. Для управления сварочным током существует много различных способов.
Сварочные трансформаторы массово работают в промышленных установках и пользуются популярностью у любителей изготавливать различные самоделки своими руками.
Рассмотренные виды трансформаторов являются наиболее распространёнными. В электрических схемах работают и другие подобные устройства, выполняющие специальные задачи технологических процессов.
Ранее ЭлектроВести писали, что на хмельницкой свалке добытый биогаз перерабатывают на электроэнергию.
По материалам: electrik.info.
Как работает трансформатор?
Используемая человеком электрическая энергия в основном вырабатывается на крупных электростанциях. Эти предприятия передают электричество на районные подстанции, которые затем распределяют его по потребителям.
Так как линии электропередач обладают электрическим сопротивлением, часть энергии электрического тока теряется, превращаясь в теплоту. Постоянный ток (DC) течет в одном направлении; переменный ток (АС) периодически изменяет свое направление. Первоначально для электроснабжения применялся только постоянный ток. По ряду причин передача и преобразование постоянного тока связаны со значительными трудностями, поэтому по соображениям безопасности электростанции передавали его под низким напряжением. Однако к тому времени, когда постоянный ток достигал потребителей, сопротивление съедало 45 процентов его энергии.
Выход был найден в передаче переменного тока высокого напряжения, которое может быть легко изменено при помощи трансформатора (рисунок внизу). Так как высоковольтным линиям требуется меньший ток для передачи одного и того же количества энергии, ее потери на преодоление сопротивления стали намного меньшими. Когда переменный ток покидает электростанцию, повышающие трансформаторы увеличивают его напряжение с 22 000 до 765 000 вольт, а перед поступлением в дома другие трансформаторы, понижающие, уменьшают его до ПО или 220 вольт.
Принцип действия трансформатора
Трансформаторы увеличивают или уменьшают напряжение переменного тока. Преобразуемый переменный ток проходит по первичной обмотке, охватывающей стальной сердечник (рисунок сверху). Периодически изменяющийся ток создает в сердечнике переменное магнитное поле. При перемещении во вторичную обмотку это магнитное поле генерирует в ней переменный ток.
Если вторичная обмотка имеет больше витков, чем первичная, выходное напряжение будет выше, чем входное.
Потери энергии при протекании постоянного тока
Электрическая мощность (Р) вычисляется путем умножения силы тока (I) на напряжение (V), т.е. Р = I х V. Если напряжение возрастает, сила тока, необходимая для обеспечения заданной мощности, уменьшается. Низковольтная мощность постоянного тока требует большей силы тока, чем высоковольтная мощность переменного, чтобы передать одно и то же количество электроэнергии.
Переменный ток легко трансформируется
В отличие от постоянного, переменный ток периодически изменяет свое направление. Если переменный ток проходит по первичной обмотке трансформатора (рисунок слева), образующееся переменное магнитное поле индуцирует ток во вторичной обмотке. При протекании по первичной обмотке постоянного тока (рисунок справа), во вторичной обмотке ток не возникает.
Трансформатор напряжения— обзор
IA A Краткая история
Фундамент современной передачи электроэнергии был заложен в 1882 году, когда была построена станция Томаса А.
Эдисона на Перл-Стрит, генератор постоянного тока и система радиальной линии передачи, используемая в основном для освещения. Нью-Йорк. Развитие передачи переменного тока в Соединенных Штатах началось в 1885 году, когда Джордж Вестингауз купил патенты на системы переменного тока, разработанные Л. Голаром и Дж. Д. Гиббсом из Франции. Энергетические системы переменного и постоянного тока в то время состояли из коротких радиальных линий между генераторами и нагрузками и обслуживали потребителей в непосредственной близости от генерирующих станций.
Первая высоковольтная линия электропередачи переменного тока в США была построена в 1890 году и прошла 20 км между водопадом Уилламетт в Орегон-Сити и Портлендом, штат Орегон. Технология передачи переменного тока быстро развивалась (Таблица I), и вскоре были построены многие линии переменного тока, но в течение нескольких лет большинство из них работали как изолированные системы. По мере увеличения расстояний передачи и роста спроса на электроэнергию возникла потребность в перемещении более крупных блоков мощности, стали важными факторы надежности, и начали строиться взаимосвязанные системы (электрические сети).
Взаимосвязанные системы обеспечивают значительные экономические преимущества. Меньшее количество генераторов требуется в качестве резервной мощности на период пикового спроса, что снижает затраты на строительство для коммунальных предприятий. Точно так же требуется меньше генераторов во вращающемся резерве, чтобы справиться с внезапным, неожиданным увеличением нагрузки, что еще больше снижает инвестиционные затраты. Электросети также предоставляют коммунальным предприятиям возможности для выработки электроэнергии, позволяя использовать наименее дорогие источники энергии, доступные для сети в любое время. Энергетические системы продолжают расти, и типичные региональные электрические сети сегодня включают десятки крупных генерирующих станций, сотни подстанций и тысячи километров линий электропередачи.Развитие обширных региональных сетей и сетей в 1950-х и 1960-х годах привело к большей потребности в согласовании критериев проектирования, схем защитных реле и управления потоками мощности и привело к развитию компьютеризированных систем диспетчерского управления и сбора данных (SCADA).
ТАБЛИЦА I. Исторические тенденции в высоковольтной передаче электроэнергии
| Напряжение системы (кВ) | ||||
|---|---|---|---|---|
| Номинальное | Максимальное | Год выпуска | Типичный пропускная способность (МВт) | Стандартная ширина полосы отвода (м) |
| Переменный ток | ||||
| 115 | 121 | 1915 | 50–200 | 15–25 |
| 230 | 242 | 1921 | 200–500 | 30–40 |
| 345 | 362 | 1952 | 400–1500 | 35–40 |
| 500 | 550 | 1964 | 1000–2500 | 35–45 |
| 765 | 800 | 1965 | 2000–5000 | 40–55 |
| 1100 | 1200 | Протестировано 1970-е годы | 3000–10000 | 50–75 |
| Постоянный ток | ||||
| 50 | 1954 | 50–100 | 25–30 | |
| 200 | (± 100) | 1961 | 200–500 | 30–35 |
| 500 | (± 250) | 1965 | 750–1500 | 30–35 |
| 800 | (± 400) | 1970 | 1500–2000 | 35–40 |
| 1000 | (± 500) | 1984 | 2000–3000 | 35–40 |
| 1200 | (± 600) | 1985 | 3000–6000 | 40–55 |
Первое коммерческое применение высоковольтной передачи постоянного тока было разработано R.
Тюри во Франции на рубеже веков. Эта система состояла из ряда генераторов постоянного тока, подключенных последовательно к источнику для получения желаемого высокого напряжения. Позже были разработаны ионные преобразователи, и в 1930-х годах в штате Нью-Йорк был установлен демонстрационный проект на 30 кВ. Первая современная коммерческая система передачи постоянного тока высокого напряжения с использованием ртутных дуговых клапанов была построена в 1954 году и соединила подводным кабелем остров Готланд и материковую часть Швеции. С тех пор за ним последовали многие другие системы передачи постоянного тока, в последнее время использующие тиристорную технологию.Проекты включают воздушные линии и подземные кабели, а также подводные кабели, чтобы полностью использовать мощность постоянного тока для снижения стоимости передачи на большие расстояния, избежать проблем с реактивной мощностью, связанных с длинными кабелями переменного тока, и служить в качестве асинхронных связей между сетями переменного тока.
.
Сегодня коммерческие энергосистемы с напряжением до 800 кВ переменного тока и ± 600 кВ постоянного тока работают по всему миру. Созданы и испытаны опытные образцы систем переменного тока напряжением от 1200 до 1800 кВ. Возможности передачи электроэнергии увеличились до нескольких тысяч мегаватт на линию, а экономия на масштабе привела к повышению номинальных характеристик оборудования подстанции.Распространены блоки трансформаторов сверхвысокого напряжения (СВН) мощностью 1500 МВА и выше. Подстанции стали более компактными, так как все шире используются шины с металлической обшивкой и газовая изоляция SF 6 . Автоматическое регулирование выработки электроэнергии и потока мощности имеет важное значение для эффективной работы взаимосвязанных систем. Для этих приложений широко используются компьютеры и микропроцессоры.
IB Системные компоненты
Целью системы передачи электроэнергии является передача электроэнергии от генерирующих станций к центрам нагрузки или между регионами безопасным, надежным и экономичным способом при соблюдении применимых требований федерального, государственного и местного уровня.
правила и положения.Удовлетворение этих потребностей наиболее эффективным и безопасным образом требует значительных капиталовложений в линии электропередачи, подстанции и оборудование для управления и защиты системы. Ниже приведены некоторые из основных компонентов современной системы передачи электроэнергии высокого напряжения.
Воздушные линии электропередачи передают электроэнергию от генерирующих станций и подстанций к другим подстанциям, соединяющим центры нагрузки с электрической сетью, и передают блоки основной мощности на стыках между региональными сетями.Линии передачи высокого напряжения переменного тока представляют собой почти исключительно трехфазные системы (по три проводника на цепь). Для систем постоянного тока типичны биполярные линии (два проводника на цепь). Воздушные линии электропередачи рассчитаны на заданную мощность передачи при конкретном стандартизованном напряжении (например, 115 или 230 кВ). Уровни напряжения обычно основываются на экономических соображениях, и линии строятся с учетом будущего экономического развития в местности, где они заканчиваются.
Подземные кабели служат тем же целям, что и воздушные линии электропередачи.Подземные кабели требуют меньше полосы отчуждения, чем воздушные линии, но, поскольку они проложены под землей, их установка и обслуживание дороги. Подземная передача часто в 5–10 раз дороже, чем воздушная передача той же мощности. По этим причинам подземные кабели используются только в местах, где воздушное строительство небезопасно или технически неосуществимо, где земля для проезда недоступна или где местные власти требуют прокладки под землей.
Подстанции или коммутационные станции служат в качестве соединений и точек переключения для линий передачи, фидеров и цепей генерации, а также для преобразования напряжений до требуемых уровней.Они также служат точками для компенсации реактивной мощности и регулирования напряжения, а также для измерения электроэнергии. Подстанции имеют шинные системы с воздушной или газовой изоляцией (CGI). Основное оборудование может включать трансформаторы и шунтирующие реакторы, силовые выключатели, разъединители, батареи конденсаторов, устройства измерения тока и напряжения, измерительные приборы, разрядники для защиты от перенапряжения, реле и защитное оборудование, а также системы управления.
Преобразовательные подстанции переменного / постоянного тока — это специальные типы подстанций, на которых выполняется преобразование электроэнергии из переменного в постоянный (выпрямление) или из постоянного в переменный (инвертирующее).Эти станции содержат обычное оборудование подстанции переменного тока и, кроме того, такое оборудование, как вентили преобразователя постоянного тока (тиристоры), соответствующее оборудование управления, преобразовательные трансформаторы, сглаживающие реакторы, реактивные компенсаторы и фильтры гармоник. Они также могут содержать дополнительные средства управления демпфированием или средства контроля устойчивости при переходных процессах.
Силовые трансформаторы используются на подстанциях для повышения или понижения напряжения и для регулирования напряжений. Для получения желаемого напряжения и поддержания соотношения фазовых углов используются разные схемы обмоток.Обычно используются автотрансформаторы и многообмоточные трансформаторы.
Силовые трансформаторы обычно оснащены переключателями ответвлений под нагрузкой или без нагрузки для регулирования напряжения и могут иметь специальные обмотки для подачи электроэнергии на станцию. Фазовращатели, заземляющие трансформаторы и измерительные трансформаторы — это специальные типы трансформаторов.
Шунтирующие реакторы используются на подстанциях для поглощения реактивной мощности для регулирования напряжения в условиях низкой нагрузки и повышения стабильности системы. Они также помогают снизить переходные перенапряжения во время переключения.Иногда используются специальные схемы шунтирующих реакторов для настройки линий передачи для гашения вторичной дуги в случае однополюсного переключения.
Силовые выключатели используются для переключения линий и оборудования, а также для отключения токов короткого замыкания во время аварийных ситуаций в системе. Срабатывание силового выключателя инициируется вручную оператором или автоматически цепями управления и защиты.
В зависимости от изоляционной среды между главными контактами силовые выключатели делятся на типы с воздушной, масляной или газовой изоляцией (SF 6 ).
Выключатели-разъединители используются для отключения или обхода линий, шин и оборудования в зависимости от условий эксплуатации или технического обслуживания. Выключатели-разъединители не подходят для отключения токов нагрузки. Однако они могут быть оснащены последовательными прерывателями для прерывания токов нагрузки.
Синхронные конденсаторы — это вращающиеся машины, которые улучшают стабильность системы и регулируют напряжения при различных нагрузках, обеспечивая необходимую реактивную мощность; они не распространены в Соединенных Штатах.Иногда они используются в преобразовательных подстанциях постоянного тока для обеспечения необходимой реактивной мощности при низкой пропускной способности приемной системы переменного тока.
Шунтирующие конденсаторы используются на подстанциях для подачи реактивной мощности для регулирования напряжения в условиях большой нагрузки.
Шунтирующие конденсаторные батареи обычно переключаются группами, чтобы минимизировать скачкообразные изменения напряжения.
Статические вольт-амперные реактивные компенсаторы (ВАР) сочетают в себе функции шунтирующих реакторов и конденсаторов, а также связанного с ними управляющего оборудования. В статических компенсаторах VAR часто используются конденсаторы с тиристорным управлением или насыщающийся реактор для получения более или менее постоянного напряжения в сети путем непрерывной регулировки реактивной мощности, передаваемой в энергосистему.
Ограничители перенапряжения состоят из последовательно соединенных блоков из нелинейного резистивного оксида цинка (ZnO) или карбида кремния (SiC), а иногда и из последовательных или шунтирующих разрядников. Ограничители перенапряжения используются для защиты трансформаторов, реакторов и другого основного оборудования от перенапряжений.
Стержневые зазоры служат той же цели, что и разрядники для защиты от перенапряжений, но с меньшими затратами, но с меньшей надежностью.
В отличие от разрядников для защиты от перенапряжения, зазоры в стержнях при срабатывании вызывают короткое замыкание, что приводит к срабатыванию выключателя.
используются в линиях передачи на большие расстояния для уменьшения последовательного импеданса линии для управления напряжением.Снижение импеданса линии снижает реактивные потери в линии, увеличивает пропускную способность и улучшает стабильность системы.
Релейное и защитное оборудование устанавливается на подстанциях для защиты системы от ненормальных и потенциально опасных условий, таких как перегрузки, сверхтоки и перенапряжения, путем срабатывания силового выключателя.
Коммуникационное оборудование жизненно важно для потока информации и данных между подстанциями и центрами управления. Линия передачи, радио, микроволновая и волоконно-оптическая линии связи широко используются.
Центры управления, мозг любой электрической сети, используются для управления системой. Они состоят из сложных систем диспетчерского управления, систем сбора данных, систем связи и управляющих компьютеров.
— купите здесь безопасные и эффективные преобразователи мощности
Трансформаторы напряженияACUPWR — это самые безопасные и надежные преобразователи мощности, доступные во всем мире. Наши продукты обеспечивают совместимость с различными мировыми стандартами напряжения.
С трансформатором напряжения ACUPWR вы можете использовать свой 120-вольтовый блендер в стране, где напряжение составляет 240 вольт, или усилитель домашнего кинотеатра на 220 вольт в Японии, где 100 вольт является стандартным. ACUPWR обеспечивает безопасное питание, куда бы вас ни забросила жизнь!
Чем отличается ACUPWR?
- Нет правила «удвоить мощность»! Известно, что трансформаторы иностранного производства взрываются до достижения предельной мощности, поэтому вам необходимо купить модель, которая может выдерживать удвоенную мощность.Трансформаторы напряжения ACUPWR будут обрабатывать мощность, указанную на устройстве. У вас есть 750-ваттный прибор? Покупайте электрический трансформатор ACUPWR на 750 ватт с уверенностью!
- Высокое качество! Наши международные преобразователи мощности собираются вручную в США с использованием компонентов премиум-класса и проходят стендовые испытания перед отправкой.
- Нет предохранителей! Наша схема тепловой защиты защищает от перегрузки, автоматически отключая трансформатор, если он обнаруживает перегрев.
- Все больше и больше! Продукты ACUPWR Tru-Watts ™ работают на 20% сверх заявленной мощности и предназначены для выдерживания колебаний напряжения и мощности, вызванных скачками напряжения, скачками, скачками, молниями и другими аномалиями.
- Пожизненная гарантия! Трансформаторы ACUPWR настолько хороши, что мы даем им пожизненную гарантию. Мы даже предлагаем компенсацию ущерба в размере 10 000 долларов США на большинство моделей!
- Пожизненное обслуживание клиентов! Наши технические специалисты доступны в обычное рабочее время, чтобы ответить на ваши вопросы и решить ваши проблемы.
- Надежность! ACUPWR доверяют НАСА, посольства, армия США, ООН, неправительственные организации, правительственные учреждения, корпорации, компании по производству фильмов и телепрограмм и другие организации.
Трансформаторы среднего напряжения: основы трансформаторов среднего напряжения
кВА: Трансформаторы указаны в киловольт-амперах (кВА). kVA используется для выражения номинальной мощности трансформатора, потому что не все нагрузки трансформатора являются чисто резистивными. Резистивный компонент потребляет мощность, измеряемую в ваттах, тогда как реактивный компонент потребляет мощность, измеряемую в ВАХ. Векторная сумма этих двух нагрузок составляет общую нагрузку
ВА или кВА.Напряжение: Обозначение напряжения определяет как способ применения трансформатора в системе, так и конструкцию трансформатора.Стандарт IEEE C57.12.00 определяет номинальное напряжение одно- и трехфазных трансформаторов.
Примеры обозначения напряжения:
Трехфазный
- 12470Y / 7200 В
- 12470GY / 7200 В
- 7200 В треугольник
Однофазный
- 7200 / 12470Y В
- 12470GY / 7200 В
- 7200 В треугольник
Повышение температуры: Номинальное значение кВА основано на токе, который трансформатор может выдерживать, не превышая его номинальное значение повышения температуры.Чем более нагружен трансформатор, тем выше становится его внутренняя температура. Максимальное превышение температуры, которое трансформатор может выдержать без ненормальной потери срока службы, регулируется спецификациями заказчика или стандартами IEEE
. Fluid : Более века в трансформаторах в качестве диэлектрической охлаждающей жидкости используется обычное минеральное масло. Он предлагает разумную стоимость при проверенной, надежной и долгосрочной работе. Процедуры технического обслуживания хорошо отработаны, и использованное минеральное масло обычно можно восстановить для использования путем фильтрации и дегазации.Точка воспламенения минерального масла составляет ок. 155 o C, в то время как точка воспламенения менее воспламеняющейся жидкости выше 300 o C. Это делает менее воспламеняющиеся жидкости, такие как Envirotemp FR3, лучшей альтернативой для установки внутри помещений, на крыше зданий или в помещениях с высокими температурами. пешеходные зоны. Использование менее воспламеняющихся жидкостей признано методом снижения пожарной опасности в помещении и на открытом воздухе в соответствии с Национальными правилами электробезопасности (NFPA 70) и Национальными правилами электробезопасности
| 220-Электроника
В некоторых странах напряжение может колебаться более чем на несколько вольт.Во многих областях очень часто случаются «потере энергии». Это происходит, когда напряжение падает настолько низко, что свет на самом деле значительно тускнеет. Для большинства приборов это хуже, чем при полном отключении напряжения. Часто, когда это состояние низкого напряжения возвращается в норму, за ним следует скачок мощности (ватт), который может повредить электрические приборы.
Чтобы защитить вашу ценную электронику, мы предлагаем высококачественные преобразователи напряжения со встроенными стабилизаторами напряжения. Наши трансформаторы напряжения типов 4 и 5 поддерживают стабильное выходное напряжение независимо от того, насколько сильно изменяется входное напряжение.Если условия станут слишком экстремальными, эти высококачественные преобразователи напряжения просто отключатся, защищая ваши приборы.
Регулятор напряжения — это устройство, стабилизирующее напряжение. Во многих местах в мире напряжение колеблется. Стабилизатор или регулятор напряжения поддерживают постоянное напряжение, поэтому ваши электрические приборы можно использовать без проблем. Наши преобразователи напряжения типов 4 и 5 поставляются с регулятором напряжения. Они выполняют 2 функции одновременно. Они преобразуют электричество из 220 вольт в 110 вольт или из 110 вольт в 220 вольт, а также стабилизируют или регулируют напряжение.
Преобразователь или стабилизатор напряжения требуется при использовании электронных устройств в странах, где напряжение нестабильно. Во многих странах предполагается, что напряжение составляет 220 или 230 вольт, однако напряжение часто колеблется. Пока он находится в безопасном диапазоне, стабилизатор или регулятор напряжения будет удерживать его стабильно на желаемом выходе 110 или 220 вольт. Если напряжение достигает опасного диапазона, преобразователь напряжения отключится. Обычно мы рекомендуем стабилизаторы или регуляторы напряжения всем, кто использует дорогостоящую электронику или бытовую технику.Мы также рекомендуем их всем, кто будет использовать их в любой стране, где напряжение нестабильно. Сюда входят многие страны Азии, большинство стран Африки и некоторые страны Европы.
Магазин трансформаторов напряжения | Трансформаторы напряжения на продажу
A Трансформатор напряжения (VT) — это устройство, преобразующее энергию одной формы в другую. ТН используются для контроля переменного или постоянного тока путем измерения напряжения напрямую или через ТН. Трансформаторы напряжения — это приборные трансформаторы, подключенные параллельно.Они предназначены для предоставления незначительной нагрузки на измеряемый источник питания. У них есть точное соотношение напряжений и фазовое соотношение, что позволяет производить точные измерения, подключенные к вторичной обмотке.
Преобразователь постоянного напряжения ДВТ-1000
Датчик напряжения постоянного тока DVT-1000 предназначен для преобразования входного напряжения 10-1000 постоянного тока либо в выходной сигнал 4-20 мА, либо в стандартный выход напряжения
Трансформатор напряжения SPT-0375
Трансформатор напряжения SPT-0375 представляет собой трансформатор напряжения — он предлагает выходное переменное напряжение, линейно пропорциональное входному переменному напряжению.
Преобразователь постоянного напряжения ДВТ-100
Преобразователь постоянного напряжения DVT-100 предназначен для преобразования входного напряжения постоянного тока 1-100 в выходной сигнал 4-20 мА или стандартный выход напряжения, пропорциональный входному сигналу.
По вопросам крупных заказов обращайтесь по телефону или электронной почте.
01691 770 484
[email protected]
В трансформаторах напряжения есть два основных решения: трансформатор напряжения (РТ) имеет конструкцию с железным сердечником.Конденсаторные трансформаторы напряжения связи (CVT) сначала понижают уровень напряжения, а затем используют трансформатор с железным сердечником для дальнейшего снижения напряжения за счет использования принципа конденсаторной связи. Два из этих типов трансформаторов обычно отдельно стоящие.
Типы трансформаторов напряжения
- Электромагнитный — Трансформатор электромагнитного потенциала представляет собой трансформатор с проволочной обмоткой.
- Конденсатор — трансформаторы напряжения (CVT) используют емкостной делитель потенциала, использующий более высокие напряжения из-за более низкой стоимости, чем электромагнитные трансформаторы напряжения.
- Optical — Оптические преобразователи напряжения используют эффект Фарадея, который вращает поляризованный свет в оптических материалах.
Трансформатор напряжения часто используется для измерения напряжения на шинах подстанции. Однако вариаторы можно использовать для тех же целей измерения на линиях передачи по отдельности. Трансформаторы используются для снижения напряжения до приемлемого уровня, используемого защитными реле, поскольку уровни напряжения в энергосистемах значительно превышают значения в киловольтах.
Трансформатор напряжения постоянного тока
Трансформатор напряжения постоянного тока DVT-1000 предназначен для преобразования входного напряжения постоянного тока 10–1000 в выходной сигнал 4–20 мА или стандартный выход напряжения, пропорциональный входному сигналу. Он также идеально подходит для мониторинга напряжения на солнечной струне. Трансформатор постоянного напряжения обеспечивает эффективную и безопасную изоляцию между входом и выходом.
Характеристики
- Первичное напряжение DVT-100: 1000-10 000 В постоянного тока
- Выход 4-20 мА, 0-1 В постоянного тока, 0-5 В постоянного тока
- Точность: 1% в диапазоне
- Линейность: 0.На 5% выше диапазона
- Время отклика: 10,0 мсек
- Рабочий диапазон: 0-120%
- Перегрузка: 150% непрерывно
- Температура: от -30 ° C до 70 ° C в рабочем состоянии
- Влажность: 90% в рабочем режиме
- Изоляция : 4,5 кВ, 1 минута
- Напряжение питания: 15-48 В постоянного тока
Коэффициент
Датчик напряжения обычно описывается соотношением напряжений между первичной и вторичной обмотками. Это означает, что преобразователь частоты 500: 120 обеспечивает выходное напряжение 120 вольт, когда на его первичную обмотку подается 500 вольт.Мы — надежный поставщик Трансформаторов Напряжения Magnelab. Смотрите нашу линейку VT здесь.
ТН рассматривается как электрический компонент, а не как электронный компонент. Трансформатор — это очень простое статическое электромагнитное пассивное электрическое устройство, которое работает путем преобразования электрической энергии из одного значения в другое.
Что такое трансформатор постоянного напряжения
Превосходная защита от скачков напряжения и электрического шума:
Самая лучшая защита мощности обеспечивается трансформатором особого типа, известным как трансформатор постоянного напряжения ( Вариатор).Обеспечивая непревзойденную надежность и характеристики кондиционирования, пики и электрические шумы нейтрализуются с затуханием до 75 дБ.
Кроме того, входная (или первичная) и выходная (или вторичная) обмотки трансформатора физически разделены. Это разделение, известное как гальваническая развязка, гарантирует отсутствие прямого соединения между источником питания и нагрузкой.
А Таким образом, вариатор обеспечивает непроницаемый барьер для скачков и высокочастотных электрических шумов.Этот барьер также работает в обратном режиме, чтобы «шумная» нагрузка не загрязняла саму сеть.
Как это работает?
Подробнее »Несмотря на простую концепцию, Вариатор очень сложно объяснить, поэтому некоторые эксперты по электронике называют его волшебством. Фактически цель состоит в том, чтобы поддерживать насыщение железного сердечника вторичной обмотки, что поддерживает постоянное напряжение на выходной обмотке.
Первичная обмотка должна быть ненасыщенной, чтобы предотвратить недопустимо высокие потери.
Этот эффект достигается двумя способами.
Во-первых, две магнитные цепи разделены, но связаны между собой, что позволяет передавать энергию от первичного к вторичному.
Во-вторых, вторичная цепь имеет преднамеренно введенную индуктивность и подключена к резонирующему конденсатору. Этот LC-контур настроен так, чтобы резонировать на желаемой частоте трансформатора.
В результате вторичная часть трансформатора работает в режиме насыщения, а выходное напряжение остается постоянным.
Превосходная защита от провисания, перенапряжения и сбоев:
Падения и скачки напряжения в сети автоматически корректируются Вариатор.
При столкновении с экстремальным скачком напряжения, таким как локальный удар молнии, стабилизатор питания будет обеспечивать низкое сопротивление сети для защиты как себя, так и любых подключенных нагрузок.
Автоматическая генерация синусоидальной волны:
с использованием феррорезонансного трансформатора означает, что каждый стабилизатор мощности всегда будет генерировать чистую стабильную синусоидальную волну даже при питании от загрязненной сети или источника прямоугольной формы.
A = ВХОД
B = ВЫХОД
НЕТ движущихся частей НЕТ электроники ТОЛЬКО магнитная магия
Драйвер Perfect Switched Mode Power Supply (SMPS):
Технология феррорезонансного трансформатора обеспечивает подъем плеча формы волны — CVT — самый удобный способ управлять импульсным блоком питания. Уменьшение скачков напряжения на входе продлевает срок службы и удлиняется время проводимости. В дополнение Бесступенчатая трансмиссия обеспечивает буферизацию гармоник и улучшенную защиту емкостного конденсатора от неизбежных микроперерывов питания, которые возникают при переключении защиты сети.
Трансформаторы постоянного напряжения не заботятся об окружающей среде
В отличие от некоторых чувствительных электронных стабилизаторов a Вариатор работает в очень большой диапазон условий. Стандартные агрегаты могут работать при постоянной температуре 40 ° C, при этом 50 ° C не проблема в течение коротких периодов времени, поочередно специальная конструкция может выдерживать температуру 70 ° C. Бесступенчатые трансмиссии будут работать при температуре минус 40 ° C, хотя тепло, выделяемое при их работе, означает, что трансформатор скоро станет теплым на ощупь.
Защита от перегрузки
Вариатор CVT разработан для обеспечения перегрузки в 150%, при перегрузке около 200% форма выходного сигнала сжимается почти до 0 В, БЕЗ ВРЕДА ДЛЯ CVT, прямое короткое замыкание в течение длительного времени не является проблемой для CVT, как только короткое замыкание будет удалено, он продолжит подавать полезную мощность.
Изображение удержания осциллографа
Нечто напрасное: пока присутствует не менее 30% нормального напряжения питания, правильно выбранный CVT может обеспечить достаточную мощность для вашей критической нагрузки.
сквозное изображение
Подавление синфазного шума
Подавление шума в последовательном режиме
Постановление
Выход в пределах 5% для нулевой и полной нагрузки
Превосходное регулирование выходной мощности при низких нагрузках или высоких входных напряжениях
Выходная мощность остается в пределах 5% от нуля до полной нагрузки, если требуется более жесткое регулирование, можно найти компромисс.При нагрузке 50% регулировка составляет около 3%. Между нулевой и легкой нагрузкой (3%) наблюдается наибольшее падение мощности, поэтому постоянная небольшая нагрузка еще больше улучшает регулирование. Событие полной или нулевой нагрузки может вызвать кратковременное изменение на 8%, но Вариатор оседает за пару циклов.
Стабилизация
Выходной сигнал остается в пределах 3% при размахе входного сигнала 15% при половинной нагрузке. Выходной сигнал 3% может быть достигнут при размахе входного сигнала приблизительно 30%
Выход в пределах 3% для номинального входа +/- 15% Еще более широкие колебания входного сигнала при нагрузках ниже номинальных
Регламент вне спецификации
Комбинированная стабильность и регулировка составляет 8%, снова улучшения могут быть достигнуты за счет уменьшения нагрузки.Выход в пределах 8% для нулевой и полной нагрузки и номинального входа +/- 20%
Коэффициент мощности
Все блоки имеют коэффициент мощности источника питания, который зависит от выходной нагрузки.
CVT будет управлять широким диапазоном нагрузок с коэффициентом мощности (+/- 0,75)
Будут обнаружены небольшие изменения выходного напряжения по сравнению с настройкой с резистивной нагрузкой.
Выход изменяется с частотой входа
Изменение частоты на 1% дает 1.5% изменение выходного напряжения
Фазовый сдвиг
Имеется небольшой сдвиг фазы по Вариатор с изменением нагрузки
Выходной синусоидальный сигнал с любого входа, включая прямоугольный.
Вот реальные формы сигналов осциллографа, показывающие чудо регенерации синусоидальной волны, выполняемой вариатором. Это приложение показывает входной прямоугольный сигнал с большим содержанием гармоник (THD около 30%) и несколькими пиками и другими проблемами.Форма выходного сигнала — идеальная синусоида. Поскольку резонансный контур вариатора регенерирует форму волны, все входные сигналы могут поглощаться и выводиться как идеальная синусоида.Вход
Выход
Крупный план осциллограммы
Крупный план осциллограммы
Трансформатор постоянного напряжения (CVT) как это работает?
Введение
Стабилизация переменного тока может быть достигнута с помощью простого магнитного устройства, не имеющего движущихся частей.
Это процесс получения постоянного переменного напряжения из переменного напряжения переменного тока с использованием насыщаемых реакторов. Последний может быть включен в специальный трансформатор магнитного насыщения, создаваемый в части магнитопровода.
Расположение обмоток и конструкция одного такого трансформатора постоянного напряжения показаны на схеме:
Сердечник представляет собой трехлепестковую оболочку с магнитным трактом утечки, разделяющим пространство обмотки.В пространстве верхней обмотки находится первичная и компенсирующая обмотки, а в пространстве нижней обмотки находится вторичная обмотка, к которой подключен конденсатор. Увеличивающееся напряжение, приложенное к первичной обмотке, вызывает увеличение магнитного потока в основной магнитной цепи, а вторичное напряжение увеличивается пропорционально этому напряжению. Увеличение магнитного потока приводит к увеличению реактивного сопротивления утечки вторичной обмотки, и это приближается к значению, которое резонирует с конденсатором, подключенным к ней.Когда достигается состояние резонанса, вторичный ток быстро растет, насыщая нижние части магнитной цепи. Поток, создаваемый первичной обмоткой, отклоняется через магнитный шунт, и дальнейшее увеличение первичного напряжения вызывает небольшое изменение вторичной ЭДС. Он увеличивается очень медленно, и это компенсируется ЭДС, индуцированной в компенсирующей обмотке на верхней части сердечника, которая последовательно подключена против вторичной обмотки.
Таким образом, как только вторичная обмотка приведена в резонанс, выходное напряжение вторичной и компенсационной обмоток остается постоянным, и именно в этих условиях используется трансформатор.
Преимущество этой формы стабилизации заключается в том, что она может применяться к источникам питания нагревателя в дополнение к любым источникам HT, полученным на его основе. Однако из-за несинусоидальной формы сигнала показания, снятые с помощью обычных счетчиков выпрямительного типа, могут быть ошибочными.
Компенсирующая обмотка создает небольшое напряжение, которое используется для «понижения» выходного напряжения.
Для получения синусоидальной формы сигнала добавляется дополнительная обмотка, соединенная через магнитный зазор.Эта дополнительная «нейтрализующая» обмотка может быть устроена так, чтобы обеспечивать подходящее количество 3-й и 5-й гармоник, которые в сумме с выходной «прямоугольной» волной, приведенной выше, приводят к синусоиде.
Также показана эквивалентная схема первого члена:
Трансформатор постоянного напряжения (CVT) обеспечивает молниезащиту
Введение
При ударе молнии рассеивается огромное количество энергии. Если удар каким-либо образом будет прямым или близким к прямому, то большинство пораженных веществ будет испаряться локально.В электрических распределительных системах есть специальные изолирующие устройства для ограничения воздействия ударов молнии на воздушные провода. Однако воздушные линии могут улавливать серьезные переходные процессы, которые приведут к выходу из строя чувствительной электроники, если «шип» полностью попадет в оборудование.
Молния
Типичный удар молнии дает форму волны с передним фронтом около 1,2 мкСм, а после 50 мкСм напряжение упадет до половины своего пикового значения. Доступно специальное испытательное оборудование, которое генерирует форму волны 8/20 мкСм, которая представляет эффект молнии, если напряжение составляет 6 кВ и импеданс источника менее 2 Ом.Еще один популярный тест основан на форме 10/350, которая используется в телекоммуникационных приложениях.
Обычно не принято во внимание, что офисная и домашняя распределительная электропроводка обычно «вспыхивает» при напряжении около 6 кВ, что ограничивает ожидаемое напряжение от местных ударов молнии.
Типичный «удар» может иметь ток около 200 000 ампер, который при приложении к заземленному проводнику вызовет огромное повышение местного потенциала земли. Этот эффект может привести к переносу довольно большого количества энергии по местной заземляющей проводке.Этой проблеме нужно уделить особое внимание. Видеть Проводка ИКТ и соображения.
Пуленепробиваемая
Аванс Бесступенчатые трансмиссии, специально разработанные для защиты компьютеров, обеспечивают один из наиболее эффективных барьеров от поражения молнией. В CVT имеет магнитную цепь, сопротивление которой при подаче высокого напряжения становится очень низким.
Если устройство правильно установлено с предохранителем или автоматическим выключателем, то CVT сработает предохранитель / прерыватель до того, как повреждающая энергия попадет на защищаемое электронное оборудование.
Это означает, что компьютер или другое оборудование может быть случайно выключено, но оно будет защищено от образовавшейся в результате удара молнии энергии. Такие всплески энергии относительно обычны.
Единственное, что требуется от пользователя, — это заменить предохранитель или сбросить автоматический выключатель и продолжить использование оборудования.
Если удар имеет достаточно энергии, чтобы повредить входящую распределительную проводку из-за прямого удара, может произойти что угодно.
Трансформатор низкого напряжения| Keystone Technologies
Это юридическое соглашение («соглашение») между вами (или организацией, от имени которой вы лицензируете изображения («вы» или «ваш») и Keystone Technologies. Путем загрузки изображений («изображения») с keystonetech. com или любую другую из наших платформ, обслуживающих наши изображения («Сервис»), вы соглашаетесь с этим соглашением, а также с нашей Политикой конфиденциальности и Условиями обслуживания. Если вы не согласны, не загружайте и не используйте эти изображения .
Нам может потребоваться время от времени изменять это соглашение, и вы соглашаетесь соблюдать обязательства в отношении будущих версий.
Пожалуйста, не разглашайте свой пароль. Они предназначены только для вашего использования.
1. Право собственности: Все изображения защищены законом США об авторском праве и международными соглашениями об авторских правах. Мы оставляем за собой все права, не предоставленные в этом соглашении.
2. Лицензия: В соответствии с условиями этого соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, всемирное бессрочное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в это соглашение.
3. Ограничения:
Вы НЕ можете:
1. Распространять или использовать любое изображение способом, который конкурирует с Keystone Technologies. В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или каким-либо правам на изображения, кроме тех, которые разрешены в этом соглашении.
2. Используйте изображение для представления любых продуктов или услуг, не принадлежащих Keystone Technologies.
3. Добавьте изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Использовать изображение любым незаконным образом или любым способом, который разумный человек может счесть оскорбительным или который может навредить репутации любого лица или собственности, отраженного на изображении.
5. Ложно представить, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение в любом сервисе, претендующем на получение прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность какой-либо стороны или использовать изображение для вводящей в заблуждение рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (e.грамм. логотип Keystone) из любого места, где он находится или встроен в изображение.
4. Возможность передачи; Производные работы: Конечным пользователем работы, которую вы создаете с изображением, должен быть вы сами или ваш работодатель, клиент или заказчик. Только вам разрешено использовать автономные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. Д. Третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, предусмотренных настоящим соглашением. Вы соглашаетесь принять разумные меры для защиты изображений от извлечения или кражи.Вы незамедлительно уведомите нас о любом неправильном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производной работе наши изображения по-прежнему принадлежат Keystone Technologies.
5. Обзор и записи: С разумным уведомлением вы предоставите Keystone Technologies образцы использования изображений. Вы должны вести учет всего использования изображений, включая подробную информацию об использовании клиентом.Keystone Technologies может периодически запрашивать и проверять такие записи. Если будет обнаружено, что изображения использовались вне рамок данного соглашения, вы удалите изображения по желанию Keystone Technologies.
6. Заявления и гарантии: Мы заявляем и гарантируем, что изображения, предоставленные для загрузки, неизмененные и используемые в полном соответствии с настоящим соглашением, не будут нарушать никакие авторские права, права на товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на неприкосновенность частной жизни. или гласность.
ИЗОБРАЖЕНИЯПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАясь, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НЕСУЩЕСТВА, КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ.
7. Ваше возмещение убытков: Вы соглашаетесь возмещать, защищать и удерживать Keystone Technologies, ее аффилированных лиц, участников, аффилированных лиц, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Keystone Technologies Стороны ») безвредны по любым претензиям, ответственности, убыткам, убыткам, затратам и расходам (включая разумные судебные издержки на адвокатской и клиентской основе), понесенных любой Стороной Keystone Technologies в результате или в связи с (i) любое нарушение или предполагаемое нарушение вами или кем-либо, действующим от вашего имени, любого из условий этого соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в этом соглашении; (ii) любое сочетание изображения с любым другим контентом или текстом, а также любые модификации или производные работы на основе изображения.
8. Ограничение ответственности: Keystone Technologies не несет ответственности по настоящему соглашению в той мере, в какой это связано с изменением изображений, использованием в любых производных работах, контекстом, в котором используется изображение, или вашим (или третьим сторона действует от вашего имени), нарушение данного соглашения, халатность или умышленное нарушение.
В САМОЙ ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, НИ KEYSTONE TECHNOLOGIES, НИ КАКИЕ-ЛИБО ИЗ ЕГО СОТРУДНИКОВ ИЛИ ПОСТАВЩИКОВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОБЩИЕ, КАЧЕСТВЕННЫЕ, СПЕЦИАЛЬНЫЕ, ИЛИ КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УСЛОВИЯ ЛЮБЫЕ ДРУГИЕ УБЫТКИ, ЗАТРАТЫ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ИСПОЛЬЗОВАНИЕМ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, НАРУШЕНИЯ ДАННОГО СОГЛАШЕНИЯ KEYSTONE TECHNOLOGIES ИЛИ ИНАЧЕ, ЕСЛИ ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ KEYSTONE TECHNOLOGIES ПРЕДНАЗНАЧЕНА УБЫТКИ, ИЗДЕРЖКИ ИЛИ УБЫТКИ.
9. Прекращение действия: Настоящее соглашение действует до тех пор, пока у вас есть учетная запись, если оно не будет прекращено, как указано ниже. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с настоящим соглашением, уничтожив изображения и любые производные от них работы, а также любые копии или архивы вышеупомянутых или сопроводительных материалов (если применимо) и прекратив использовать изображения для любых целей. Лицензии, предоставленные в соответствии с этим соглашением, также прекращают действие без уведомления Keystone Technologies, если в какой-либо момент вы не соблюдаете какое-либо из условий этого соглашения.Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением вас или без него, в случае невыполнения вами условий этого соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений для любых целей; уничтожать или удалять все производные работы с изображениями, а также копии и архивы изображений или сопутствующих материалов; и, если потребуется, подтвердите Keystone Technologies в письменной форме, что вы выполнили эти требования.ВЫШЕУЮЩЕЕ ПРЕКРАЩЕНИЕ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО ДРУГИЕ ЗАКОННЫЕ И / ИЛИ КАПИТАЛЬНЫЕ ПРАВА Keystone Technologies. Keystone Technologies НЕ НЕСЕТ ОБЯЗАТЕЛЬСТВ ПО ВОЗВРАТУ КАКИХ-ЛИБО ПЛАТЕЖНЫХ КОМИССИЙ В СЛУЧАЕ ПРЕКРАЩЕНИЯ ДЕЙСТВИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНЕ ВАШЕГО НАРУШЕНИЯ.
10. Сохранение прав после прекращения действия: Следующие положения и условия остаются в силе после прекращения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным в соответствии с настоящим соглашением, остаются в силе в отношении оставшихся лицензий при условии, что это соглашение не будет прекращено как результат вашего нарушения, и что вы всегда будете соблюдать его условия.
11. Удаление изображений с keystonetech.com: Keystone Technologies оставляет за собой право удалять изображения с keystonetech.com, отозвать любую лицензию на любые изображения по уважительной причине и выбрать замену такого изображения альтернативным изображением. После уведомления об отзыве лицензии на любое изображение вы должны немедленно прекратить использование таких изображений, принять все разумные меры для прекращения использования замененных изображений и проинформировать об этом всех конечных пользователей и клиентов.
12. Разное: Настоящее соглашение представляет собой полное соглашение сторон в отношении предмета настоящего Соглашения. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет непоправимый вред компании Keystone Technologies, и что судебный запрет в суде компетентной юрисдикции будет уместен для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любому Компания Keystone Technologies может иметь право на другие льготы. Если мы не сможем обеспечить соблюдение каких-либо частей этого соглашения, это не означает, что от таких частей отказываются.Это соглашение не может быть передано вами без нашего письменного согласия, и любая такая предполагаемая передача без согласия является недействительной. Если какая-либо часть этого соглашения будет признана незаконной или не имеющей исковой силы, эта часть должна быть изменена для отражения наиболее полного юридически обеспеченного намерения сторон (или, если это невозможно, удалена), не влияя на действительность или исковую силу остальной части. Любые судебные иски или разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны быть поданы в суды штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в Восточном округе Пенсильвании, и все стороны соглашаются с исключительная юрисдикция этих судов, отказавшись от каких-либо возражений против уместности или удобства таких мест.Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и не влияет на него иным образом. Действительность, толкование и приведение в исполнение настоящего соглашения, вопросы, возникающие в связи с этим соглашением или связанные с ним, их заключением, исполнением или нарушением, а также связанные с этим вопросы, регулируются внутренним законодательством штата Пенсильвания (без учета доктрины выбора права.
