Как спаять кабель HDMI: подробная инструкция

Разобранный коннектор HDMI кабеля

Нередко случается так, что кабели HDMI входят из строя. Автор статьи одно время работал продавцом-консультантом в магазине бытовой техники,  поэтому не понаслышке знает, насколько они ненадежны в местах, где находятся разъемы, то есть концы кабелей.

Эти провода очень плохо переносят изгибы и регулярные переустановки. В идеале, их нужно поставить, и не трогать совсем, но на практике мы часто подключает к ТВ ноутбуки и прочую технику, и HDMI, хочешь-не хочешь, начинает страдать.

Если у вас случилось так, что сигнал кабель передавать перестал, но в запасе имеется другой, с которого можно снять рабочие коннекторы, то вам осталось узнать, как спаять кабель HDMI, и продолжить пользоваться всеми преимуществами цифрового телевидения. Ну, или сбегать в магазин за новым – кому что!

Зачем паять кабель

У многих читателей может возникнуть резонный вопрос – зачем вообще связываться с пайкой, когда за вполне скромные деньги можно пойти и купить новый, на что мы ответим следующее:

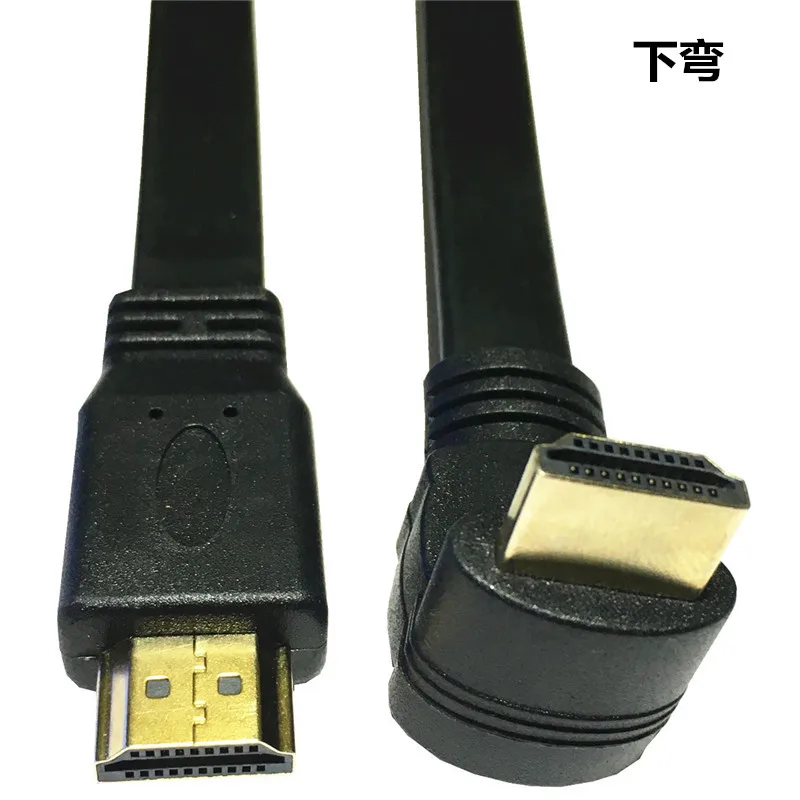

Новый HDMI кабель

• Во-первых, не всегда имеется под боком магазин, в котором можно приобрести такую продукцию, и не всегда такие магазины открыты – особенно актуально для сел и небольших поселков.
• Во-вторых, не каждый жаждет купить дешевый кабель, особенно если до этого стоял хороший – согласны, что пример спорный, но все-таки.
• В-третьих, представьте ситуацию, что у вас уже имеется два кабеля, и у обоих по одному сломанному и по одному рабочему коннектору. Почему бы не взять, и не сделать один рабочий кабель, не тратя при этом денег? Это и интересно и экономично!
• В-четвертых, длины имеющегося HDMI кабеля может вам банально не хватать, и вы захотите его удлинить. Ну, или коннектор просто не проходит в отверстие в стене и вам не хочется это самое отверстие расширять.

В общем, причин может быть сколько угодно, так как ситуации, порой, складываются самые непредвиденные.

Как понять, что причина неисправности в кабеле

На фото показана типичная проблема HDMI – сломанный разъем искривлен, что часто случается под действием собственного веса кабеля или при монтаже ТВ на кронштейн, где ему просто не хватает места

Каким образом может проявляться проблема с неисправным кабелем:

Не путайте с этим – это что-то с вашей спутниковой антенной

• Телевизор выдает на экране надпись: «Нет видеосигнала»;

Шумы на изображении

• Изображение нечеткое, покрытое шумами, с возможным смещением цвета в сторону синего, красного или зеленого;

Изображение заменили линии и полоски

• Вместо привычной картинки телевизор выдает вам вот такие артефакты в виде полос квадратиков и прочих узоров;

Когда телевизор молчит

• Изображение на месте, но отсутствует звук.
• Также возможны и другие симптомы, но суть одна – в первую очередь всегда проверяются на работоспособность кабели, а уж потом техника.

Выбран не тот вход

Не подумайте, что мы издеваемся, но действительно, очень часто, неопытные пользователи не могут понять, что изменен активный вход на телевизоре. Так что если вы видите вот такой снег на экране, то берите пульт, ищите кнопку смены входов (не знаете ее «в лицо», загляните в инструкцию), которая может называться «Input», «TV\IN», «Source» и прочее. Далее выбирайте из предложенного списка нужное.

Если вы хоть раз держали подобный кабель в руках, то должны знать, что его «тело» сделано достаточно прочным и гибким, поэтому, если на нем отсутствуют видимые повреждения, проблема может быть связана только с разъемами. Как точно убедиться в неисправности?

Вот краткая, но действенная инструкция:

• Первым делом попробуйте немного пошевелить разъем, воткнутый в телевизор.
• Если ничего не происходит, то вытащите HDMI и воткните его обратно – иногда такие меры помогают восстановить изображение и звук, так как нередко случается так, что отсутствует нормальный контакт.
• Следующий шаг – сменить кабель и вход, например, подключить тюльпаны, которыми до сих пор оснащается большинство видеотехники. Если изображение восстановилось, то можно делать выводы.
• Сделайте визуальный осмотр разъемов – они могут быть искривлены или вообще оторваны. Тут сразу снимаются все вопросы.

Бывает и так

Совет! Разъем HDMI «мама», который установлен на ТВ и ресиверах ломается очень редко, чаще всего проблема происходит именно с кабелями, хотя провести визуальный осмотр и этих элементов не помешает.

Ремонтные работы

Давайте, наконец-таки, перейдем к самой интересной части нашей статьи, узнаем, что такое распайка HDMI кабеля, и как выполняется ремонт.

Инструменты

Для выполнения работы на не потребуется много инструментов, и найдутся необходимые у многих, кто хоть как-то знаком с электроникой.

Измерительное оборудование

• Мультиметр – с его помощью мы будем проверять работоспособность каждого контакта и его расположение;

Удобный и достаточно мощный паяльник

• Паяльник – назначение, думаем, и так всем ясно, главное – наличие острого жала, ведь все контакты расположены очень близко друг к другу;

Берите  вариант с толстыми лезвиями

• Канцелярский нож – понадобится при снятии изоляционной оболочки со старого разъема;

Для удобной работы

• Кусачки – понадобятся, чтобы обкусить старое соединение;

Качественная изоляция

• Термоклей – нужен не только для изоляции, но и фиксации тонких проводков;

Зажим для пайки

• Не помешает наличие зажима для пайки. Цена на данное приспособление невысока, но приобретать его при отсутствии нецелесообразно – проще купить новый кабель. Паять же без него будет достаточно сложно, хотя можете сообразить что-то схожее по функционалу из подручных предметов.

Естественно понадобятся расходники для пайки – припой и флюс.

Начинаем пайку

Итак, сам HDMI кабель состоит из 19 проводков, которые бывают попарно экранированные и отдельные. Подробно распайка кабеля HDMI показана на фото ниже.

Распиновка HDMI кабеля

Наша задача подпаять каждый проводок к соответствующему контакту.

Выполняем следующие действия:

Снимаем кожух

• Приступаем к разборке разъема кабеля. Для этого берем канцелярский нож и с ребра, по шву, прорезаем внешнюю полимерную оболочку исправного разъема, которая и создает жесткость этого элемента.

Совет! Поломанный разъем можно не мучить, а просто откусываем его кусачками и зачищаем все провода.

Откусываем провод

• Как видите, под оболочкой скрывается термоклей, который полностью покрывает концы проводков и контактную площадку. Чтобы внести ясность и не запутать читателя, мы уточним, что собираем из двух нерабочих кабелей один целый.
• Далее нам потребуется отсоединить рабочий штекер от кабеля при помощи кусачек. Делайте это аккуратно, держась за провод, а не коннектор.

Очищенный разъем

• Далее при помощи того же ножа снимается слой термоклея. Как видно их фото выше, HDMI распайка кабеля определяется не так и сложно – по цветам изоляции. Однако такой метод подходит далеко не всегда, точнее только тогда, когда ремонтируются одинаковые кабели. При необходимости вы можете отыскать в интернете стандартную схему, которая поможет вам в работе.

Процесс пайки

• Для того чтобы определить куда паять провод берем мультиметр и выставляем его в режим прозвонки. Ставим один щуп на рабочий контакт разъема и ищем среди зачищенных проводов его выход.
• После этого берем провод и припаиваем его к контакту в соответствии с тем, как стоял щуп на рабочем разъеме.

Проверка целостности контакта разъема

• После припаивания всех проводов таким методом нужно прозвонить все контакты «нового» разъема, чтобы  удостовериться, что контакты никак не зацепили друг друга, и сигнал будет проходить правильно.
• Работа это достаточно нудная и длительная, поэтому будет интересна, пожалуй, только любителям радиоэлектроники.

Новый слой термоклея

• После того как вы убедились, что все функционирует нормально, разъем необходимо тщательно заизолировать и придать ему некоторую жесткость, чтобы напаянные проводки не оторвались в процессе эксплуатации.
• Использовать для этого мы будем тот же термоклей, что и был установлен на разъеме изначально. Наносится он при помощи паяльника на все контактные соединения. Делать это нужно очень осторожно, чтобы случайно не отпаять проводки. Поверьте, под слоем термоклея спаять все снова будет затруднительно.

Полностью покрытое термоклеем соединение

• Наносим термоклей достаточно толстым слоем, и покрываем им все провода, вплоть до основной изоляции кабеля, стараясь выдержать правильную форму.

Готовый результат

• После этого даем ему затвердеть и дополнительно обматываем все слоем изоленты – черный цвет будет смотреться лучше.

На этом все. Кабелем можно начинать пользоваться. Как видите ничего сложного, в принципе, нет! Аналогичным способом можно будет соединить два конца кабелей, которые нужно спаять в один, чтобы удлинить.

Работа с изделием, которое потребовалось разрезать, чтобы просунуть в узкое отверстие будет еще легче, так как не будет необходимости прозвонки каждого провода – просто спаиваем все проводки по цвету изоляции, и тщательно затем изолируем.

Вот так можно сделать своими руками из двух нерабочих проводов один целый HDMI — распиновка кабеля при этом имеет решающее значение. Прикрепленное к статье видео поможет лучше разобраться в теме.

Всё про HDMI — характеристики, плюсы и минусы разъема, виды и версии hdmi кабелей, совместимость с другими выходами

Содержание статьи:

1. Что такое HDMI интерфейс?
2. История HDMI выхода
3. Отличие HDMI от других выходов
4. Как устроен HDMI кабель?
5. Виды HDMI кабелей
6. Версии HDMI кабелей
7. Совместимость HDMI с другими выходами и переходники к ним
8. От чего зависит качество передачи сигнала по HDMI?
9. Преимущества и недостатки HDMI интерфейса
10. Актуальность HDMI интерфейса
11. На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?
12. Подводим итоги

Что такое HDMI интерфейс?

HDMI выход можно встретить в современных моделях телевизоров, мониторов, игровых приставках, компьютерах, ноутбуках и других мультимедийных устройствах. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К. Его появление значительно расширило возможности современных пользователей. Благодаря ему можно наслаждаться хорошим и четким качеством изображения и звука одновременно.

Известное слово HDMI (High Definition Multimedia Interface) расшифровывается как мультимедийный интерфейс высокой четкости. С его помощью происходит передача цифровых данных в видео формате с высоким разрешением. Также интерфейс передает и аудиосигналы, которые надежно защищены от копирования. Владельцы мультимедийной информации хотели быть уверены, что их данные будут защищены от неразрешенного копирования. В связи с этим, HDMI интерфейс получил необходимую защиту цифрового контента. HDMI имеет множество спецификаций. Каждая из них имела новые возможности и улучшения, поэтому с каждой новой версией пользователи получали более совершенный продукт. Практически вся современная техника работает с разъемами HDMI. Не всегда кабель может идти вместе с устройством. Тогда пользователю необходимо отдельно купить это полезное устройство.

Обычно стандартной длиной кабеля считаются 3-5 метров. Но можно приобрести и более длинные варианты, а также удлинить готовое изделие. Различные производители предлагают покупателям множество вариантов изделия. Так, в некоторых моделях установлены ферритовые кольца, которые помогают избежать помех.

История HDMI выхода

2002 год принято считать годом появления HDMI выхода. Благодаря многим известным компаниям, среди которых Филипс, Сони, Хитачи, Тошиба, начал существовать новый интерфейс HDMI. Он отличался от других тем, что был полностью цифровым, а также имел возможность передавать несжатые потоки видео и аудио. В HDMI интерфейсе стала происходить передача звука вместе с видеосигналом DVI-соединения. А также стало возможно использовать только один кабель, который еще и отправляет цифровые видеосигналы с большим разрешением. Простым пользователям это в разы облегчило жизнь, ведь теперь звук и изображение в хорошем качестве смогли передаваться с одного прибора на другой с помощью всего одного провода.

Отличие HDMI от других выходов

Данный интерфейс отличается большей пропускной способностью, чем его предшественники. Кабель может передавать видео в высоком разрешении (1080р). Это один из довольно популярных форматов, который часто бывает задействован.

Интерфейс HDMI также позволит насладиться и хорошим звуком, который передается до восьми каналов 24-битного звука с частотой 192 кГц. Изделие может одновременно пересылать аудио и видео. А DVI не имел подобных возможностей. Кроме этого, современный интерфейс имеет намного меньшие размеры. Его предшественники могли передавать только аналоговые данные, а HDMI легко справляется и с цифровыми.

Как устроен HDMI кабель?

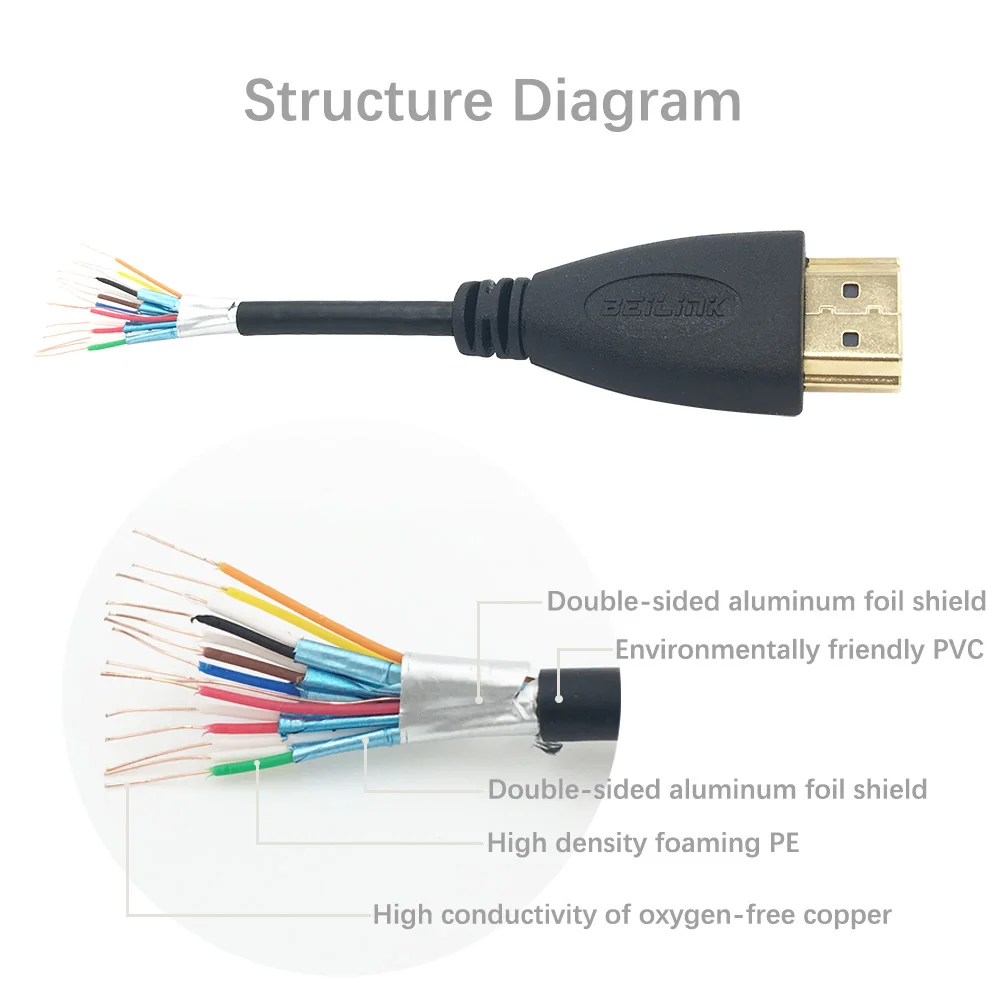

HDMI кабель состоит из нескольких частей. У него есть внешняя оболочка, экранирующая оплетка, экран из фольги (алюминиевая), оболочка из полипропилена, экранированная витая пара, неэкранированная витая пара, проводники, необходимые для питания, а также управляющих сигналов.

Виды HDMI кабелей

Кабели HDMI делятся на 5 типов, для каждого есть своя буква:

• Так, тип А (Full Size) — самый популярный и востребованный. Его можно встретить в видеокарте, ноутбуке, телевизоре, приставке и других приборах.
• Для больших разрешений (типа 3830х2400 пикселей) предназначается тип В, но его пока практически нигде не применяют.
• Тип С (Mini Size) считается уменьшенной версией А. Он обычно находится в небольших приборах, таких как смартфон, планшет и другие.
• Касательно типа D (Micro Size), то он является самым маленьким видом HDMI. Предназначен для гаджетов маленького размера.
• Тип с буквой Е может понадобиться в случае подключения устройства к автомобильным девайсам.

Самыми распространенными считаются Full Size- (A), Mini Size-(С), а также Micro Size-(D).

Кроме этого, HDMI кабели делятся на виды. Они бывают:

• Стандартный кабель HDMI — позволяет передавать сигнал, имеющий разрешение 720р.
• Стандартный кабель HDMI с Ethernet — схож с предыдущим вариантом, но еще имеет дополнительную витую пару, которая нужна для соединения с сетью.
• Высокоскоростной вид кабеля HDMI — предназначен для передачи разрешения в формате 4К. Также он известен прекрасной пропускной способностью.
• Высокоскоростной кабель HDMI с Ethernet — гарантирует высокую пропускную способность. Он укомплектован дополнительной витой парой, что дает ему возможность подключать приборы к сети.
• Автомобильный вид кабеля HDMI — пригодится для использования в сложных ситуациях. Он может работать при высокой температуре и других сложных факторах.

Версии HDMI кабелей:

• HDMI 1.0 – самая первая версия могла поддерживать видео (1080р) и восьмиканальный звук. Выход — 2002 год
• HDMI 1.1 – появилась поддержка защиты звука, что позволило проигрывать DVD аудио.
• HDMI 1.2 – данная версия смогла успешно работать с компьютерами и различной техникой, а также поддерживать многие форматы. В ней появился популярный разъем А.
• HDMI 1.2a – добавлены команды и другие параметры, необходимые для протокола дистанционного управления.
• HDMI 1.3 – добавлены новые форматы сжатия без потерь звука, поддержка цветов, увеличена скорость, новый разъем типа мини – С.
• HDMI 1.3b – возможность управлять бытовой техникой.
• HDMI 1.4 – реализованы новейшие технологии и возможности, среди которых 3D-изображение, разрешение 4Кх2К, соединение Fast Ethernet и другие.
• HDMI 1.4a – обязательные 3D-форматы для фильмов Блю-рей, телевидения, игр. Применение 3D-форматов на многих устройствах.
• HDMI 1.4b – увеличение пропускной способности, добавление поддержки 3Д-видео.
• HDMI 2.0 – передача сигналов передается с минимумом перепадов уровней, улучшение возможностей, в том числе и 3D, поддержка разрешения 4К, одновременная передача аудио и видео различными способами,
• HDMI 2.1 – увеличение пропускной способность, а также увеличен список поддерживаемых разрешений, от 4К50 до 10К100, данная версия- 2017 год.

Совместимость HDMI с другими выходами и переходники к ним

HDMI может использоваться с устройствами, которые поддерживают более ранние стандарты. Это также относится к DVI и VGA. При необходимости устройство с HDMI может передавать видео с прибора, который имеет DVI и в обратном порядке.

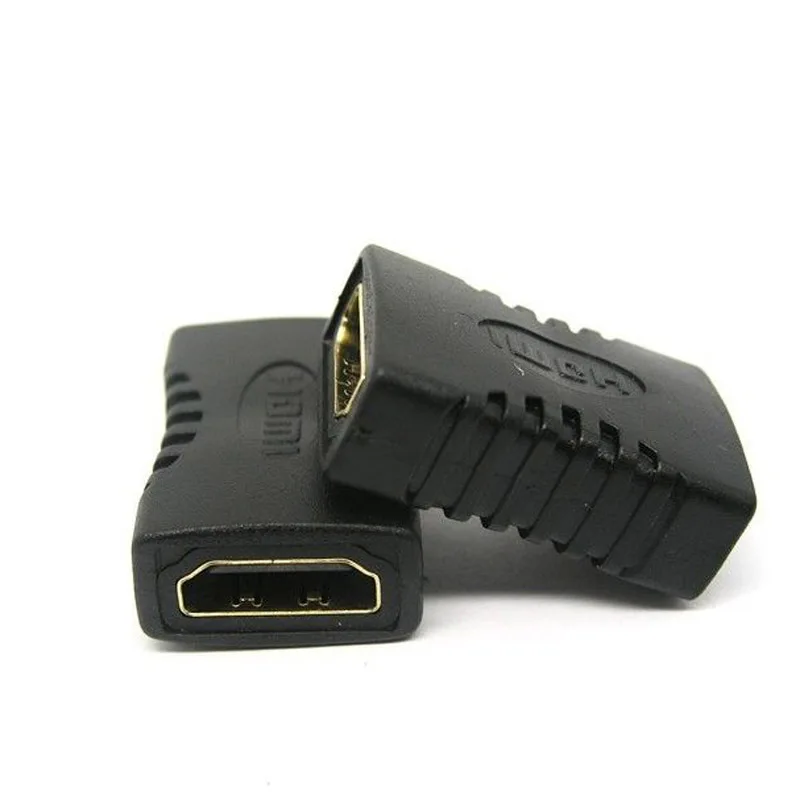

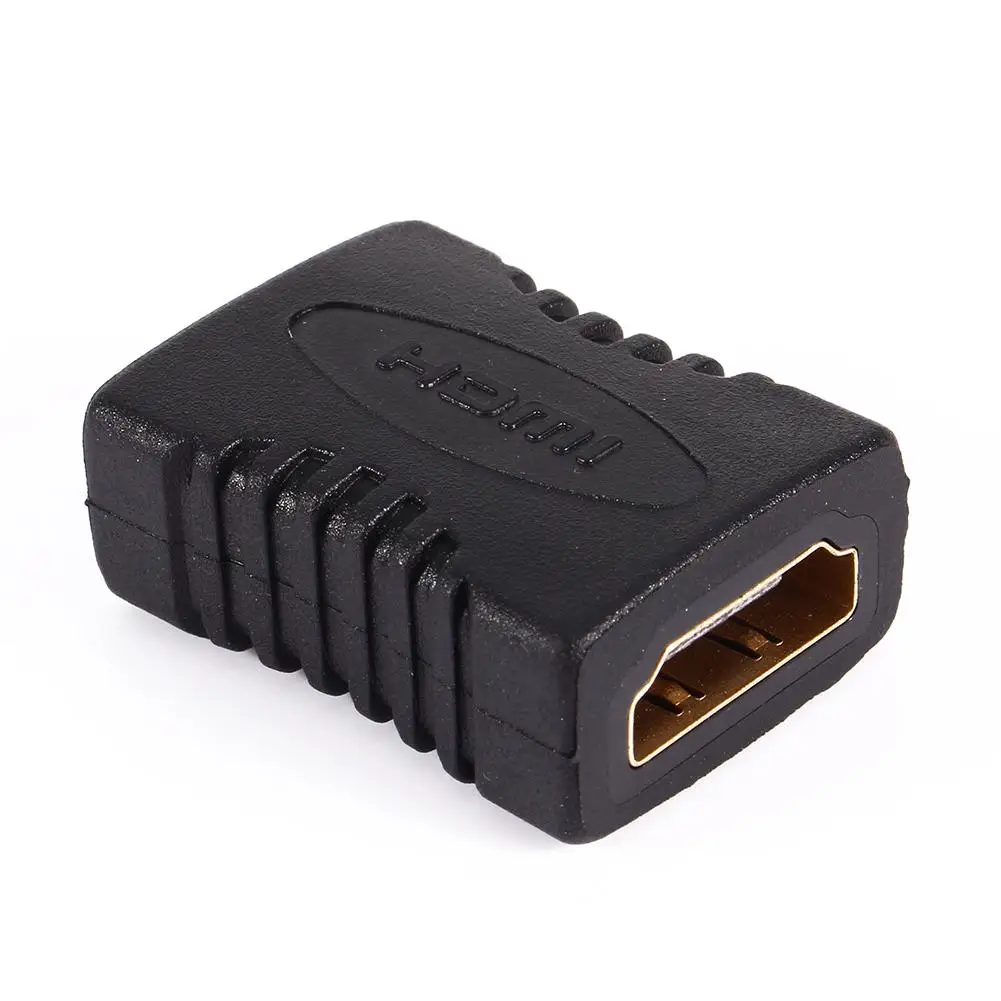

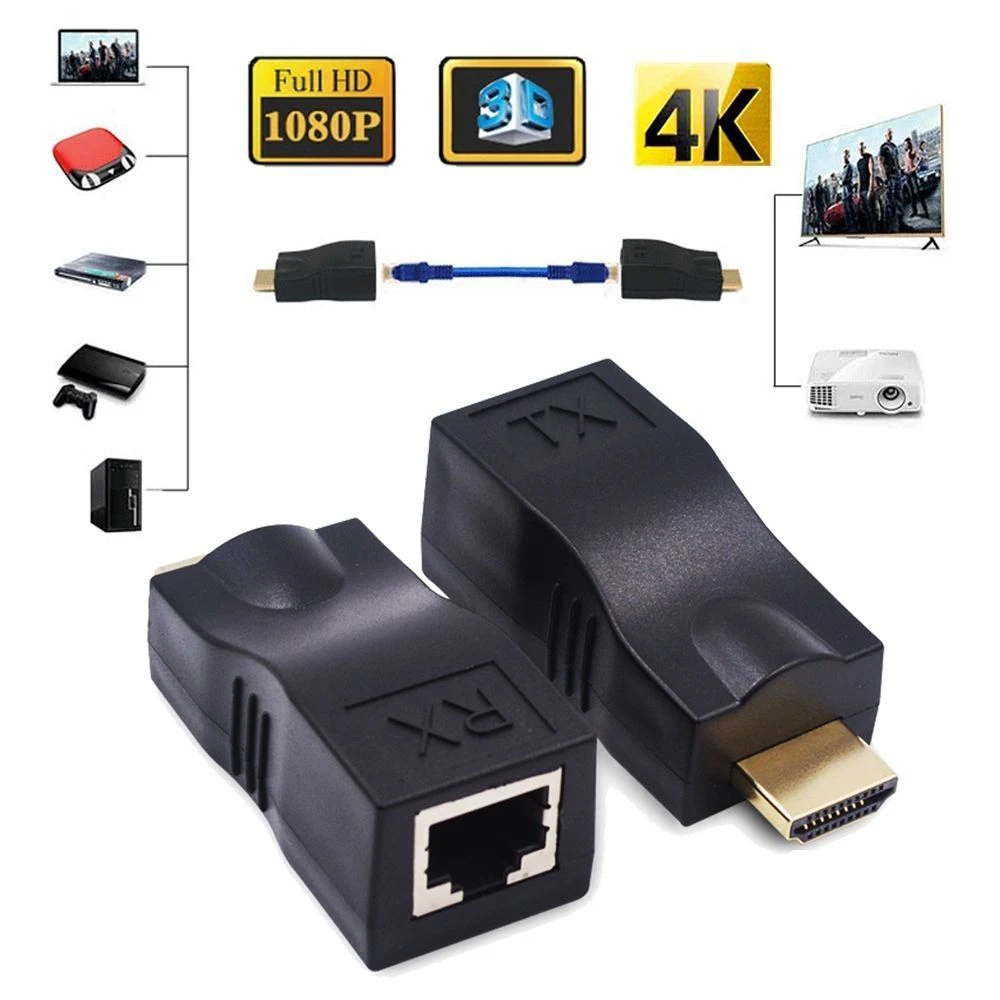

Для удобства существуют специальные переходники, которые позволяют наладить связь между интерфейсами: HDMI – VGA, VGA-HDMI, DVI-HDMI, HDMI-DVI и другие. Кроме этого, в продаже встречаются переходники USB – HDMI. Благодаря им доступно связать телефон и телевизор.

От чего зависит качество передачи сигнала по HDMI?

Многие пользователи перед покупкой задумываются о характеристиках интерфейса, чтобы купить максимально подходящее устройство. Они думают, зависит ли качество передачи сигнала по HDMI от длины кабеля. Им стоит знать, что на качество сигнала влияет как длина кабеля, так и качество самого изделия. При большой длине кабеля в нем должно быть больше сечения с применением медных проводников. Также стоит помнить, что более длинный кабель обязан иметь больший диаметр. Так, при длине кабеля 10 метров его толщина равняется 8 мм, а при 15 и 20 метрах – 9 и 10 мм соответственно. Сигнал сможет передаваться без потерь при соблюдении данных моментов и улучшенной изоляции.

Преимущества и недостатки HDMI интерфейса

Плюсы:

• Возможность передавать аудио и видео сигналы по одному кабелю
• Удобство и простота использования
• Доступно подключать самые разные устройства между собой
• Высокая пропускная способность

Минусы:

Минусов у данного интерфейса практически нет. Важно помнить о необходимости учитывать длину и толщину кабеля. Иначе можно столкнуться с помехами. Поэтому для получения лучшего результата стоит принять этот момент во внимание, чтобы радовать себя качественным изображением.

Актуальность HDMI интерфейса

Кабель HDMI, несомненно, можно считать востребованным устройством, заменить которое не так просто. Даже появление новых приборов не влияет на его популярность и актуальность. Интерфейс HDMI встречается во многих современных моделях техники, а многие пользователи отдают предпочтение именно данному разъему. Его неоспоримым достоинством стала возможность передавать видео и аудио, гарантируя отличное качество. Это универсальный интерфейс, который одинаково хорошо может подойти как для телевизора, игровой приставки, так и компьютера или ноутбука.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты?

При совершении покупки стоит обратить внимание на следующие моменты. Пользователю нужно помнить про экранирование, благодаря которому кабель имеют необходимую защиту. Продавцы часто рекомендуют брать вариант с принципом витой пары, так как в этом случае будут снижены наводки. Избежать проблем с внешними помехами успешно помогает экранирование с оплеткой или фольгой. Есть мнения, что кабель, который снабжен контактом с позолотой, сможет передать контент намного эффектнее. Но на самом деле принято считать, что данная характеристика больше защищает кабель от появления ржавчины.

При решении купить HDMI кабель важно помнить следующее: чем толще будет кабель, тем лучше. Особенно это касается момента с длиной устройства. Обычно в доме не используется максимальная длина, но каждому пользователю стоит заранее рассчитать по размерам во избежание потом нехватки кабеля. Необходимо заранее определится с разъемом кабеля в технике, к которой приобретается изделие. Иначе пользователь не сможет соединить между собой два устройства. Для телевизоров с 3Д и 4К стоит подбирать современные версии изделия, так как они максимально дадут насладиться новыми технологиями.

Подводим итоги

Кабели HDMI представлены на разные возможности кошелька. Сейчас можно найти множество вариантов как с маленькой, так и высокой стоимостью. Есть категория пользователей, которая предпочитает обычные кабели по доступной цене. Многие производители продают более усовершенствованные модели, но они могут выполнять свою работу так же, как и обычные. Поэтому рекомендуется выбирать «золотую середину», в которой будут совмещены цена и качество.

Ведь стоить помнить, что кабель покупается на долгие годы, поэтому приобретать самый дешевый вариант точно не стоит. Хорошая продукция сможет радовать еще много лет. Обычно такие кабели поступают в продажу с хорошей обмоткой и достаточно большим диаметром. Поэтому могут стоить немного выше остальных. Подобная покупка избавит от необходимости отказывать себе в хорошем качестве изображения, а также чаще приобретать новые изделия.

Читайте также

Выбор HDMI кабеля 1.4

С выходом спецификации HDMI 1.4 появилось сразу пять типов кабеля HDMI. Цель данной статьи — помочь разобраться в этом изобилии. Сразу оговорюсь, что материал предназначен для читателя, который уже имеет представление о том, что такое HDMI.

Поэтому остановлюсь на самых выжных особенностях его конструкции и использования, а также сравнении с кабелем HDMI 1.3.

По большому счету, принципиальная разница в конструкциях «старого» кабеля 1. 3 и «нового» 1.4 отсутствует, а те различия, что имеются, в основном касаются кабеля с Ethernet, причем большинство различий относится не к кабелю как таковому, а к новым возможностям самого формата, и реализовано в устройствах: источниках и приемниках сигнала. Более того, часть из этих возможностей существует пока только на бумаге.

Новая классификация теоретически должна облегчить пользователю выбор нужного кабеля, разделив кабельную продукцию по скорости передачи данных и фунциональным возможностям.

В ближайшее время все производители перейдут на стандартную систему обозначений всех пяти типов выпускаемых изделий. На каждом изделии будет нанесена маркировка в соответствии с его типом. Стандартизированная маркировка может быть нескольких видов: цветная, черно-белая, прямоугольная, круглая. Самое главное — наличие такой такой маркировки уже определяетпринадлежность кабеля к категории HDMI 1.4. При этом само обозачение «HDMI 1.4» может отсутствовать!

1. Стандартный кабель HDMI

Стандартный кабель HDMI разработан для работы с большинством обычных домашних компонентов (DVD плееров, приемников спутникового ТВ, плазменных и жидкокристаллических панелей и т. д. ) и предназначен для передачи сигналов изображения с разрешением до 1080i или 720p. По сути, это старый знакомый, HDMI 1.3 «категории 1», для него характерна пониженная (в сравнении с кабелем «категории 2») общая пропускная способность (на 3 канала- RGB) до 2,25 Гб/сек и тактовая частота до 74,25 МГц.

ВНИМАНИЕ! В ряде случаев, на длинах более 2 — 3 метров, о корректной передаче сигналов 1080р и выше при использовании такого кабеля можно забыть. Ситуация будет зависеть от качества конкретного экземпляра кабеля, но ведь при использовании этого типа никто и не обещал высокой скорости передачи данных. Визуально деградация сигнала изображения может наблюдаться даже на меньших длинах. Кабель этого типа предназначен в первую очередь для подключения обычных источников и приемников сигнала.

Этот самый бюжетный тип кабеля, для тех, кому не требуется высокого качества изображения и звука.

2. Стандартный кабель HDMI с Ethernet

Этот тип кабеля обладает теми же возможностями, что и стандартный кабель HDMI, рассмотренный выше (1080i или 720p), но дополнительно снабжен специализированным каналом передачи данных Ethernet HDMI и предназначен для объединения разных компонентов в сети со скоростью до 100 Мбит/с и связи этих компонентов с интернетом. Функциональные возможности кабеля Ethernet HDMI доступны, если оба связанных устройства поддерживают Ethernet HDMI. Следует заметить, что такой кабель поддерживает канал возврата аудио (ARC).

Типичная схема Ethernet соединений в аудио-видеосистеме показана на следующих рисунках:

Возможности канала передачи данных Ethernet

Типовое соединение компонентов без Ethernet HDMI

Типовое соединение компонентов  с Ethernet HDMI

3. Автомобильный кабель HDMI

Новый тип кабеля HDMI, разработанный специально для транспортных средств, способен работать в жестких условиях, таких как вибрация, высокая влажность и температурные перепады . Предназначен для соединения различных мультимедийных устройств в автомобилях. Одна из возможных схем использования приведена на рисунке ниже ( рис. 4).

Новый разъем HDMI Е -типа с замком обеспечивает лучшую фиксацию коннектора в гнезде и предотвращает разъединение в процессе эксплуатации. На рис. 5 представлен вид разъема HDMI Е -типа, источник:  http://www.hdmi.org/ .

4. Высокоскоростной кабель HDMI

Высокоскоростной кабель HDMI разработан для соединения высококачественных домашних компонентов (Blu-ray плееров, HDD плееров, приемников спутникового ТВ, плазменных и жидкокристаллических панелей) и предназначен для передачи сигналов изображения с разрешением 1080р и выше (до 4 К — 4096×2160, 24Hz). Общая пропускная способность (на 3 канала- RGB) достигает 10,2 Гб/сек, а допустимые тактовые частоты — до 340МГц. Пригоден для подключения ЛЮБЫХ источников и приемников сигнала. Имеет обратную совместимость со всеми типами HDMI, при условии использования разъемов А-типа. Основные отличия от стандартного кабеля HDMIзаключаются в сечении и материале четырех витых пар, качестве и конструкции диэлектрика витых пар, экранирования пар и общей конструкции. Естественно, все это отражается на конечной цене изделия.

С моей точки зрения, это наиболее подходящий в большинстве ситуаций кабель, при условии, что Ваши компоненты не поддерживают HDMI 1. 4 Ethernet или Вы в дальнейшем не собираетесь подключать домашнюю сеть и интернет к Вашей аудио-видео системе. Это значительно более качественный кабель по сравнению со STANDART и STANDART with ETHERNET. Разница в изображении хорошего HIGH SPEED кабеля, по сравнению с кабелем STANDART, как правило, заметна даже на недорогих компонентах.

5. Высокоскоростной кабель HDMI с Ethernet

Этот тип кабеля обладает теми же возможностями, что и высокоскоростной кабель HDMI предыдущего типа, но имеет дополнительный специализированный канал передачи данных Ethernet HDMI для объединения разных компонентов в сети со скоростью до 100 Мбит/с и связи этих компонентов с Интернет. Функциональные возможности кабеля Ethernet HDMI доступны, если оба связанных устройства поддерживают Ethernet HDMI. Таких устройств в России пока нет. Первые компоненты должны появиться только в конце 2010 г. Это универсальный кабель со всеми мыслимыми возможностями, которые может сегодня предоставить спецификация HDMI 1. 4 . Имеет смысл приобретать с «прицелом» на будущее.

Несколько простых советов по выбору и использованию кабеля.

В первую очередь определимся с выбором одного из четырех типов HDMI кабеля. Принципиальный выбор происходит между HIGH SPEED (дороже и лучше) или STANDART (дешевле и несколько хуже). Дальнейшее проще – следует определиться,нужно ли подключение к Интернету или локальной компьютерной сети ваших компонентов. В таком случае компоненты ОБЯЗАНЫподдерживать HDMI 1.4 с Ethernet, иначе обмен данными по HDMI будет невозможен . И вновь есть два варианта, различных покачественным возможностям, — HIGH SPEED with ETHERNET (лучше) или STANDART with ETHERNET (дешевле). На упаковке кабеля может быть предоставлена информация о гарантированной дальности передачи сигнала 1080р, и тут все просто: чем дальше — тем лучше. Проводники кабеля должны быть максимального сечения, но эту информацию на упаковке обычно не указывают. Оценить качество кабеля можно и по некоторым косвенным признакам. В общем случае – чем более толстый и более жесткий кабель, тем лучше передача звука и изображения. Этому, на первый взгляд неоднозначному критерию, имеется довольно серьезное физическоеобоснование (про это во второй части статьи). Особо хочу остановиться на выборе кабеля для закладки в стену или потолок: техника очень быстро эволюционирует и имеетсмысл закладывать кабель только с максимальной пропускной способностью — HIGH SPEED или HIGH SPEED with ETHERNET.

Очень важно! Никогда не коммутируйте компоненты по HDMI при включенном оборудовании, это может вывести его из строя! Не допускайте резких перегибов кабеля, т.к. это приводит к изменению волнового сопротивления и может в ряде случаев нарушить передачу сигнала.

В этой части пойдет рассказ о характеристиках и различии конструкций HDMI кабеля.

Стандарт HDMI 1.4 четко разделяет кабели на две группы в зависимости от их характеристик. Такое деление было и ранее (в спецификации HDMI 1.3 — «Category 1» и «Category2»), но далеко не все производители это указывали. Теперь это будет называться «STANDART» и «HIGH SPEED». В чем же разница по характеристикам между «STANDART HDMI 1.4» и «HIGH SPEED HDMI 1.4»? Обратимся к спецификации HDMI 1.4. Изучив таблицу 1 (таб. 1) мы видим, что стандартный кабель HDMI 1.4 значительно уступает высокоскоростному кабелюHDMI 1.4 по частотным характеристикам и, соответственно, скорости передачи информации.

Сравнение High Speed HDMI 1.4 и Standard HDMI 1.4 кабеля.

На диаграмме ниже (рис. 5) эта разница выражена графически . Обращаю внимание на то, что в подавляющем большинстве случаев

указывают общую пропускную способность, а она будет в ТРИ раза выше, чем у каждого из каналов . Маркетинг!…

В таблицах приведен сравнительный анализ максимальных физических возможностей формата и кабеля HDMI 1.3 и HDMI 1.4 — выделено синим пунктиром. Как видим, они не отличаются. Все, что выделено коричневым пунктиром относится к возможностям ФОРМАТОВ. Отюда вывод: разницы между высококачественным кабелем (без Ethernet) HDMI 1. 3 и высокоскоростным (без Ethernet) HDMI 1.4 нет никакой.

Более подробно на конструктивныех отличиях и их влиянии остановимся позже.

HDMI 1.4 кабель с Ethernet и без него: в чем разница?

Табл. 3

Если мы посмотрим, чем отличаются по конструкции стандартный (или высокоскорстной) кабель HDMI 1.4 без Ethernet и стандартный (или высокоскорстной) кабель с Ethernet, то обнаружим наличие у последнего 5-ой экранированной витой пары, распаянной на 14, 17 и 19 контакты разьема (таб.3). По этой же паре передается сигнал ARC (канал возврата аудио).

На этой фотографии очень хорошо видно, различие в конструкции кабеля HDMI 1.4 с Ethernet и HDMI 1.4 без Ethernet

Пятая витая пара с экраном, HDMI 1.4 с Ethernet. Эти три провода заменены витой экранированной парой, HDMI 1.4 без Ethernet.

Стандартный HDMI кабель и высокоскоростной HDMI кабель.

Табл. 4

Весьма интересен вопрос о различии конструкции стандартного HDMI 1. 4 кабеля и высокоскоростного кабеля HDMI 1.4, с учетом того, что распайка разъемов и количество физических проводников у них одинаково (таблица 4). Пока же посмотрим, что предлагают некоторые из производителей, и какие варианты конструкций HDMI кабеля используются.

Варианты внешнего вида HDMI кабеля. Пока еще не маркированного и без красочной упаковки.

В предложении производителя один из вариантов спецификации для изготовления HDMI кабеля выглядит так: Version: HDMI 1.3b/1.4 (optional)

• AWG: 30/28/26/24 (optional)
• Plated: Gold /Nickel (optional)
• Length: 1m to 20m (3FT to 60FT)
• Braid: Black/White/Blue/Gray… (optional)
• Conductor: BC-Bare Copper, TC-Tin Copper, SC-Sliver Copper

Как видим, производитель предлагает различные варианты кабеля, разъемов и т. д., в общем, «любой каприз за Ваши деньги». Вот тут и появляется очень важный фактор – стоимость, с которым, связаны характеристики и, в конечном счёте, результирующее качество кабеля. К сожалению, в ряде случаев фирмы – маркировщики кабельных изделий (заказывающие свой товар у производителей) закладывают в конечную стоимость наценку «от вольного». Как результат, и изделия высокого уровня, и весьма посредственные, могут быть близкими по цене, а в ряде случаев цена вообще может не соответствовать качеству. Во многом из-за подобных «парадоксов» распространено заблуждение, что все кабели одинаковые и не надо переплачивать неизвестно за что. Стоимость производства HDMI кабеля может очень сильно отличаться из-за особенностей технологии у различных производителей, в частности, за счёт ручной пайки и ее качества (не забываем о 38 контактах). Экономить, учитывая массовость производства, стараются буквально на всем, прежде всего на меди, заменяя ее более дешевым алюминием и понижая сечение медных токопроводящих жил. Некоторые экономят и на индивидуальных заземляющих проводниках витых пар, что заметно снижает помехозащищенность такого изделия. Сигнал 1080р по такому кабелю, в зависимости от источника, приемника и внешних условий может не «пройти» и на пять метров, при заявленных пятнадцати. В ряде случаев работоспособность на больших длинах, к сожалению, можно проверить только опытным путем.

Основное отличие стандартного HDMI 1.4 кабеля, в сравнении с высокоскоростным, заключается в сечениях витых пар, в точности изготовления конструкции кабеля, качестве меди, в служебных проводниках, диэлектриках, экранах и т.д. С увеличением сечения проводников до определенного предела передача сигнала улучшается. Но на этом пути существуют ограничения, связанные с физическим габаритами кабеля, его гибкостью и сложностью пайки. Сечение проводников, используемых в HDMI кабеле, обычно не превышает 24 AWG (0.205 мм²), очень редко 23.5 AWG (0.22 мм²), единичные случаи 22 AWG (0.32 мм²) . Из известных мне производителей, представленных в России, проводники наибольшего сечения у кабеля TCHERNOVAUDIO HDMI Pro IC — 23 AWG (0.258 мм²).

Очень большое значение для скорости передачи данных имеет точность изготовления витых пар. Однородность и толщина диэлектрика, соблюдение диаметров проводников – очень важные условия для обеспечения нормированного значения волнового сопротивления и минимизации отражений сигнала на концах линий. Равномерность шага скрутки витых пар очень сильно влияет на помехозащищенность кабеля. От качества экранирования витых пар зависит уровень перекрестных помех каналов передачиразличных по характеру и структуре сигналов, что, в конечном итоге определяет качество передачи видеосигналов. Внешний двойной экран позволяет дополнительно защитить витые пары и служебные проводники от внешних наводок.

Экранирование кабелей само по себе представляет сложную теоретическую и практическую задачу. В общих чертах, для частотных диапазонов передаваемых сигналов, с которыми работает стандарт HDMI, справедливы следующие моменты:

• Чем толще проволока и материал фольги, тем лучше, поскольку это обеспечивает увеличение проводимости.
• Продольная установка фольги лучше, чем спиральная, но она достаточно жесткая и трудно изгибается.
• Внешний экран в виде оплетки и фольги, или двойной оплетки, значительно лучше, чем одиночный экран, даже в том случае, если два экранирующих слоя не изолированы один от другого.
• Лучшая конфигурация для кабелей с экраном в виде оплетки и фольги, когда оплетка находится против проводящей стороны спиральной фольги.
• Отдельные витые пары в общем экранированном кабеле должны быть помещены в индивидуальные экраны для предотвращения емкостной перекрестной помехи между сигнальными проводниками, а сами экраны должны быть изолированы друг от друга.

Желательно, чтобы удельное сопротивление материала проводников было минимальным.

Из вышесказанного следует, что качественный HDMI кабель практически невозможно сделать тонким и гибким. На фото ниже можно увидеть сравнительную толщину трех HDMI:

Два высокоскоростных и один стандартный. Определить, какой из них стандартный, думаю, не составит особого труда …

Пайка также вносит свою лепту в работу кабеля. Экспериментировать с качеством пайки и ее влиянием на передачу HDMI сигнала не довелось, но с бракованным кабелем от разных производителей пришлось столкнуться и удивиться тому, что кабель в принципе работоспособен. На фотографиях ниже (рис. 9) можно увидеть различные варианты пайки бракованного кабеля от разных производителей. По отзывам народа, имеющего отношение к торговле, некоторая часть HDMI кабеля через 1-2 года выходила из строя. Одна из наиболее вероятных причин – плохая пайка.

Таким образом, качественный HIGH SPEED HDMI кабель представляет собой достаточно сложную конструкцию, требующую высокой технологической культуры при его изготовлении. Поэтому к выбору кабеля, особенно для стационарной, а тем более скрытой, проводки не следует подходить по принципу «чем дешевле, тем лучше». Смотрите на сечение проводников витых пар, многие производители его указывают и лучше, если это будет не менее 0.205 мм². Желательно, чтобы все экраны были медными. Как пример удачной, хорошо продуманной и правильно реализованной конструкции кабеля можно привеcти TCHERNOVAUDIO HDMI Pro IC (рис. 10). На фотографиях (рис. 10 и рис. 11) можно увидеть две разные конструкции высокоскоростного кабеля HDMI. Цена этих изделий очень близкая, но сложность конструкции и качество используемых материалов – разные. На рис. 12 показана типичная начинка кабеля HDMI Standard.

Образец конструкция высокоскоростного кабеля HDMI без Ethernet

Рис. 13. Примеры построения сети, коммутация при помощи кабеля HDMI с Ethernet.

Все соединения между A/V компонентами домашней сети в недалеком будущем можно будет производить с помощью кабеля HDMI с Ethernet (рис. 13).

Возможности канала возврата аудио (ARC)

Рис. 14

Канал возврата аудио поддерживает стандарты Dolby Digital, DTS и PCM и является аналогом стандартного S / PDIF соединения. При его применении Вам не требуется дополнительный кабель для передачи звука с телевизора на ресивер домашнего кинотеатра. О работе и особенностях ARC Вы можете узнать по ссылке:  http://www.hi-fi.ru/forum/forum87/topic67176/

Заключительная часть «HDMI 1.4»

СПЕЦИАЛЬНО ДЛЯ ТЕХ, КТО СЧИТАЕТ, ЧТО КАБЕЛЬ НЕ МОЖЕТ ВЛИЯТЬ НА КАЧЕСТВО СИГНАЛА. ЛЕГЕНДА О ЦИФРЕ.

Горячие споры на эту тему постоянно возникают на разных форумах. Многие считают, что сигнал по HDMI кабелю может или передаваться или не передаваться, т.к. состоит из 0 и 1. На самом деле это не совсем так. Остановимся на некоторых проблемах передачи сигнала в HDMI (DVI) форматах.

В первую очередь, не следует забывать, что ЛЮБЫЕ электрические сигналы, в том числе и «цифровые, в реальном мире являются аналоговыми, то есть изменяющимися непрерывно и за определенное, хотя иногда и весьма малое время. Основное отличие того, что

условно называют «цифровыми» сигналами, от условных «аналоговых» заключается в гораздо более широком спектре частот,

занимаемых первыми. Иными словами, по HDMI кабелю (как и по любому другому) сигнал передаётся в аналоговом виде, то есть в виде электрических токов от очень низких (в т.ч. постоянного тока) до очень высоких (многих десятков ГГц) частот.

Не вдаваясь в подробности, с электрической точки зрения, при передаче цифровых сигналов приходится сталкиваться с теми же проблемами, что и при передаче аналоговых сигналов: ослабление по амплитуде, завал фронтов (уменьшение уровня высокочастотных компонентов), зашумление.

При затухании полезного сигнала, искажении и обогащении его помехами, часть информации теряется. А поскольку средства контроля правильности передачи данных (напр., контрольная сумма), в отличие от передачи данных в компьютере, не используются, то при достижении определенного уровня ошибок, можно получить искажения и помехи, хорошо заметные на передаваемом изображении («размытие» контура изображения, «шевеление» пикселей, точки, полосы). Именно в этом и проявляется влияние кабеля.

Приведу некоторые материалы на эту тему. Они частично относятся к исследованию проблемы подключения по DVI, но все нижеизложенное можно смело относить и к HDMI, и к любому другому формату передачи широкополосных сигналов. Существует множество электромагнитных процессов, влияющих на свойства передаваемого сигнала в кабеле. Впервые с влиянием кабельной линии на передаваемые электрические сигналы столкнулись при прокладке первого телеграфного кабеля по дну пролива Ла-Манш. Пятидесятикилометровый участок кабеля сначала оказался неспособен передать даже медленные сигналы ручного телеграфа – настолько велики были затухание и дисперсия сигнала в нем. На сегодняшний день проблемы полуторавековой давности, разумеется, решены, но, тем не менее, аналогичные физические процессы проявляют себя на другом уровне. Если мы передаем «цифровой» сигнал, то всегда должны определить условия его «дискретности». При передаче сигнала считается, что если его напряжение на входе приемника в данный момент времени выше одного определенного уровня, приемник считает что это уровень «логической 1», если ниже другого определенного — то «логического 0». На выходе источника сигнал представляет собой последовательность прямоугольных импульсов, а при распространении по кабелю такой сигнал искажается. Происходит его затухание, т.е. уменьшение амплитуды (за счет потерь в проводниках, потерь на излучение и поляризационные процессы в диэлектриках), завал фронтов (из-за конечной полосы пропускания, связанной с частотнозависимыми потерями), искажение формы импульсов в результате дисперсии, взаимного влияния сигналов разных витых пар и внешних наводок. Кроме того, в кабеле возможны резонансные явления и отражения сигнала от неоднородностей, что тоже приводит к искажению формы импульсов… Если мы подключим осциллограф к разъему источника, то увидим более-менее чёткие прямоугольные импульсы. Далее, по ходу распространения в кабеле, они будут постепенно размываться, форма их будет искажаться. При слишком длинном или некачественном кабеле на входе приемника сигнал будет очень сильно отличаться от того, который можно наблюдать на входе кабеля. Искажения могут быть настолько велики, что приемник окажется не в состоянии воспринять такой сигнал по критерию его «дискретности».

Помехи также могут оказать большое влияние на стабильность передачи цифрового сигнала. Кардинальным решением проблемы защиты от помех является так называемая «дифференциальная» (или «балансная») передача. Для каждой линии используется два провода, по одному из которых передается прямой сигнал, а по второму – его инвертированная копия. Таким образом, в любой момент времени сумма таких сигналов в идеале равна нулю, а разность – удвоенной величине сигнала на входе каждой линии. На приемном конце линии ставится специальное устройство – дифференциальный приемник, который как раз и вычитает один сигнал из другого. Представьте теперь, что два проводника, передающие такие сигналы расположены очень близко друг к другу. Внешнее поле, наводящее помехи, создаст в этих проводниках практически одинаковые сигналы помех – т. н. синфазную помеху. Приемник вычтет их один из другого, в результате на его выходе сигнал помехи будет близок к нулю, а полезный сигнал будет удвоен. Работу дифференциальной линии и приемника хорошо поясняет следующий рисунок (рис. 16):

Рис. 16

На верхней части рисунка показны сигналы действующие в линии. Зеленым цветом отображен – полезный сигнал в прямом проводнике. Синим – в противофазном проводнике, а красным – сигнал помехи, одинаковый для обоих проводников. На нижней части рисунка показан сигнал на входе разностного приемника – видно, что полезный сигнал будет удвоен, а сигнал синфазной помехи будет практически нулевым.

Для того, чтобы проводники располагались рядом, а внешние помехи создавали в них как можно более близкие сигналы применяют скрутку проводников в пары, которые обычно и применяют для передачи широкополосных сигналов. Если такую пару заключить во внешний экран, то наводок на линию будут уменьшены еще в большей степени. В результате получится кабель с достаточно высокой помехозащищенностью. Именно так выполнены DVI и HDMI кабели, предназначенные для передачи очень широкой полосы частот сигналов. На рисунке ниже (рис. 17) можно видеть упрощенную схему линии передачи для единичной экранированной витой пары.

Рис. 17

Чем выше максимальная частота полезных сигналов в кабеле и чем выше частоты возможных внешних помех, тем меньшим должен быть шаг скрутки пары и меньше расстояние между проводниками для обеспечения заданного уровня воздействия внешних помех на линию. Но, с другой стороны, эти же параметры определяют волновое сопротивление линии, дисперсию и потери в ней. Поэтому существуют определенные оптимальные значения толщины изоляции проводников и шага скрутки, которые при хорошей помехозащищенности обеспечивают и требуемые электрические параметры линии. Однако в мире нет ничего идеального и даже самые лучшие кабели всё-таки не идеально защищены от помех (по целому ряду причин, в т.ч. точности изготовления) и имеют вполне определенное затухание. Поэтому помехи, к сожалению, проникают даже в экранированные кабели, а собственные электрические параметры кабелей также влияют на сигнал. К чему это может привести? Посмотрим на следующий рисунок (рис. 18):

Рис. 18

Верхняя осциллограмма показывает сигнал на выходе передатчика данных. Вторая — сигнал на выходе приемника при прямом соединении его входа с выходом передатчика. Видно, что восстановленный сигнал имеет точную привязку к временной шкале. Третья осциллограмма соответствует тому, что можно наблюдать на выходе длинного кабеля в условиях больших внешних помех и наличия рассогласования волнового сопротивления кабеля и нагрузки. Что при этом будет на выходе приемника сигнала, показывает последняя осциллограмма. Восстановленный сигнал, кроме того, что получил временную задержку, еще и изменяет свои длительность и расположение фронтов и спадов во времени, то есть случайно, в зависимости от мгновенных помех, меняет мгновенное значений фазы. А это – джиттер, гроза всех цифровых систем передачи данных. Его появление приводит к тому, что нарушается строгая временная сетка, определяющая в цифровых устройствах все процессы обработки и преобразования сигналов. Результат этого – видимые и слышимые искажения изображения и звука. Конечно, в реальных условиях помехи и искажения передачи будут не столь высоки, как на приведенном выше примере, но они имеются в ЛЮБОМ случае, только их уровень и свойства напрямую зависят от свойств и качества кабеля, связывающего источник и приемник цифровых сигналов. Любые аппаратные и программные средства подавления джиттера имеют ограничения в применении, а качество их работы напрямую связано с его исходным уровнем – чем больше величина джиттера, тем ниже эффективность его подавления. В простых случаях большой уровень джиттера приводит просто к некоторому снижению качества изображения и звука, в «клинических» — может вызывать серьезные нарушения в работе цифровых систем.

В дифференциальных линиях передачи джиттер может возникать не только под действием внешних факторов. Любая асимметрия в кабеле, в т.ч. и разность задержек сигнала внутри пары, приводит к появлению синфазной составляющей сигнала. При этом амплитуда дифференциальной составляющей уменьшается. Неприятность заключается еще и в том, что дифференциальные и синфазные сигналы имеют различную скорость распространения и различные коэффициенты потерь, поэтому в зависимости от формы и спектра передаваемых сигналов результирующая ошибка приводит к возникновению дополнительной составляющей фазового дрожания (джиттера), кореллированного с сигналами. Заметим, что сами по себе синфазные составляющие не вносят джиттер в сигнал. Проблемы начинаются при преобразовании. Неидеальное разностное преобразование составляющих существенно портит сигнал, а неидентичность витых пар в кабеле еще больше усугубляет ситуацию. В системах передачи изображения по интерфейсам DVI и HDMI, восстановление тактирующих частот в устройстве отображения (монитор, панель) производится с помощью систем ФАПЧ, нарушение в работе которых могут быть вызваны не только большим уровнем помех, наводимых на соединительные кабели, но и разницей в задержках передачи тактовых частот и информационных сигналов. То есть такие системы чувствительны и к помехозащищенности кабеля, и к величине его задержки и дисперсии. По опыту Silicon Image, нормально работают кабели DVI с длиной 2 метра, однако качество может заметно ухудшаться при увеличении длины до 5 м (и уж тем более до 10 м). («Цифровое подключение ЖК-мониторов: тесты качества DVI у ATi и nVidia» Д. Чеканов, Ларс Вейнанд).

Многие проблемы передачи цифровых сигналов были исследованы и описаны довольно давно и всем желающим изучить этот вопрос более подробно, рекомендую статью: «Цифровое подключение ЖК-мониторов: тесты качества DVI у ATi и nVidia» (http://www.thg.ru/graphic/20041203/tft_connection-01.html)

Увеличение уровня джиттера, вызванное рассмотренными выше явлениями, приводит к появлению визуально заметных дефектов изображения. Джиттер, вызванный несовпадением начальной фазы частоты дискретизации в соседних строках, приводит к тому, что на перепадах видеосигнала возникает дополнительный шум. Наибольшие ошибки наблюдаются для сигналов большей частоты и амплитуды.

Как все это визуально проявляется на экране?

При передаче сигналов изображения больший уровень шума наблюдается на перепадах сигнала (многократно превышающий шум, присутствующий на ровном фоне). Это особенно выражено при воспроизведении контрастных переходов кадра (края объектов, решетки, и т.д.), а также изображений, содержащих большое количество мелких деталей (задние планы, листья, рябь бликов от солнца

и т.п.). Возникает субъективное ощущение уменьшения глубины изображения и уменьшения контрастности. Черный цвет становится менее черным. Если Вы внимательно посмотрите на темные места кадра, то сможете заметить шумы в виде мелких точек. Эта и есть причина снижения контрастности изображения.

Изображение может выглядеть менее стабильным, это проявляется в «шевелении пикселей», особенно заметно на листьях или сложных задних планах с большим количеством элементов, особенно при движении камеры (возникают своеобразные «ореолы»). Кроме того еще страдает и цветопередача, что особенно хорошо заметно на проекционных системах и плазменных панелях с большой диагональю. Искажения цвета наблюдаются, прежде всего, на сложных сюжетах. Цвета зрительно выглядят более блеклыми

и менее чистыми. В ряде случаев заметно снижение яркости и резкости изображения. Резкость снижается в результате размытости границ контуров объектов, правда некоторые воспринимают, такую картинку как более «пленочную» и «аналоговую».

На последних стадиях деградации сигнала появляются т.н. «мухи» и полосы. После чего происходит потеря синхронизации и изображение исчезает.

Рис. 19

Но до этого «счастливого» момента идет постепенная деградация сигнала , связанная с вышеописанными процессами (рис. 19).

Таким образом, канал передачи данных, в нашем случае – это HDMI кабель, оказывает существенное влияние на качество передачи сигналов изображения даже на небольших длинах, и не учитывать его влияние нельзя.

В заключении хочу сказать, что последние три года имел самое непосредственное отношение к тестированию HDMI кабеля и пришел к следующим выводам:

1. Разница в качестве кабеля визуально заметна даже на телевизорах с диагональю 26 дюймов.
2. Сложно заранее сказать на какой длине произойдет полная или частичная деградация сигнала.

Это сильно зависит от самого кабеля и комбинации источник/приемник сигнала. Один и тот же кабель может отлично работать на одной комбинации источник/приёмник, выдать проблемы в виде худшей картинки на другой и совсем не работать на третьей. При тестировании 20 м прототипа HDMI от TchernovAudio, кроме лабораторных исследований, было проверено несколько десятков вариантов источник/приёмник для проверки работоспособности, в результате был выбран конструктив, обеспечивший 100% работоспособность (сегодня испытано уже примерно 150 вариантов комбинаций оборудования, для сигнала 1080p). Предвидя возможные вопросы о приборном контроле (который проводился за пределами России) и дополнительной необходимости «полевых» испытаний, сразу отвечу, что конечного пользователя не порадует, если лабораторный тест будет пройден, а на его системе, тем не менее, возникнет проблема.

Источник: Сергей Даушкевич. Выбор кабеля HDMI PDF (1,69 МБ).

схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

• U — экран отсутствует;
• F — применяется фольга;
• S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

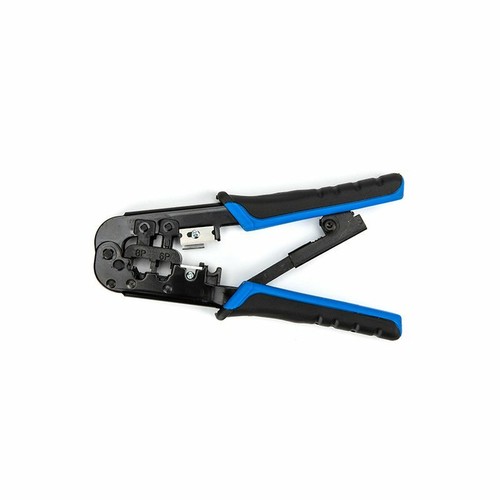

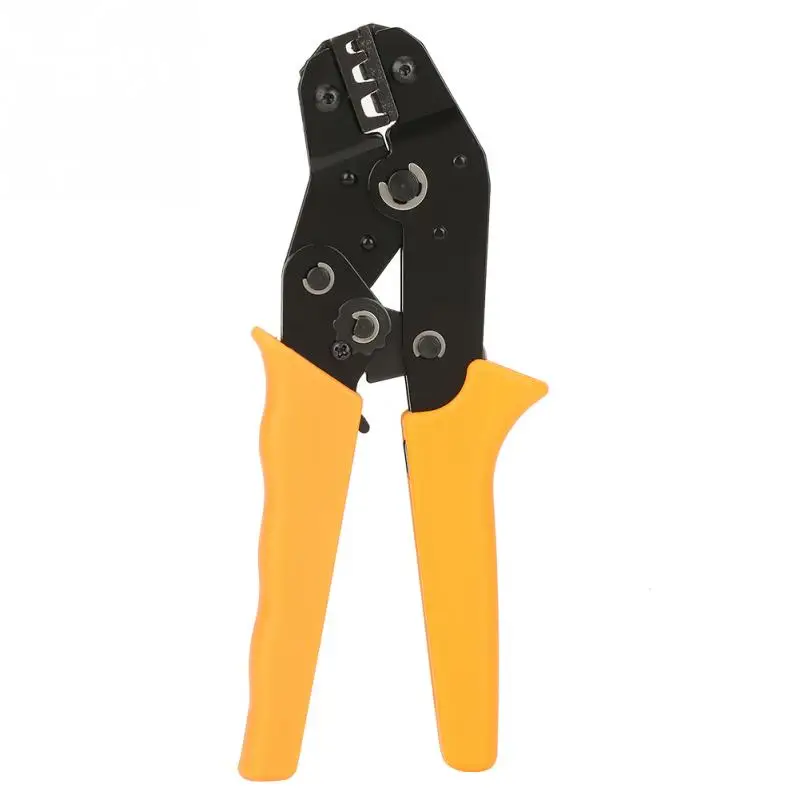

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначае

Распиновка HDMI разъема | HelpAdmins.ru

Распайка hdmi разъема

19-контактный разъем интерфейса HDMI был специфицирован в самом начале первого десятилетия нового века и предназначен для передачи высококачественных мультимедиональных сигналов. По сравнению со своими функциональными аналогами HDMI не только поддерживает передачу многоканальных сигналов звукового сопровождения, но и обладает несколько меньшими габаритами, что делает его очень привлекательным не только для стационарной техники, но и для использования в ноутбуках и иных переносных устройствах.

Основные характерные черты разъема

Разъем HDMI реализует классическую несимметричную двухкомпонентную схему и содержит панельную часть, выполненную в виде розетки, к которой подключается кабельная вилка. Несмотря на внешнее сходство с USB они не совместимы между собой за счет наличия на вилке HDMI большого ключевого выступа в форме характерной выштамповки. Кроме механической блокировки этот элемент определяет полярность соединителя.

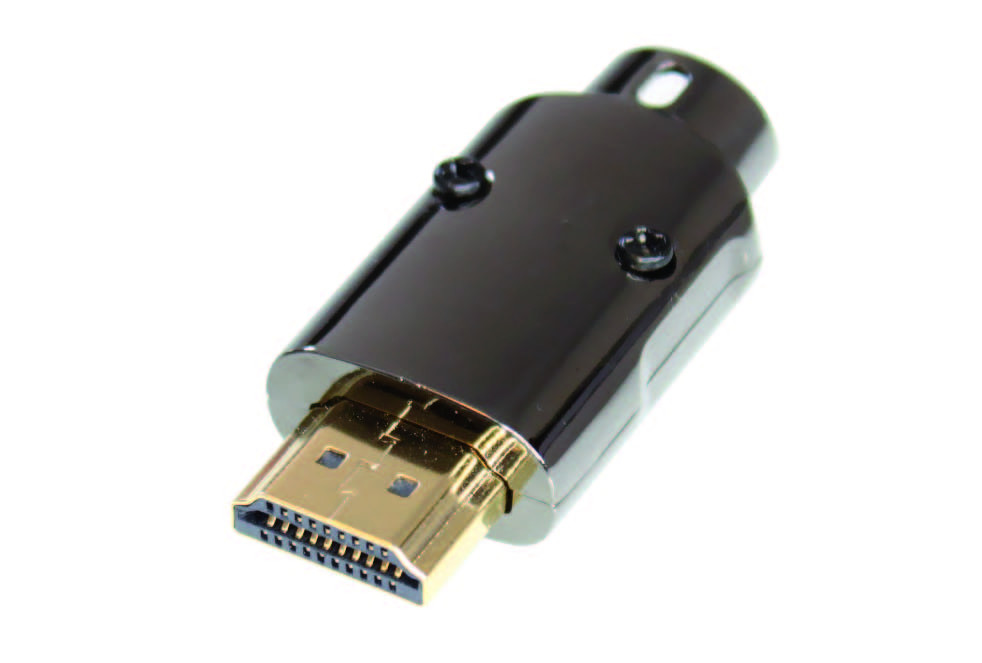

Внешний вид HDMI разъема

С учетом фокусной области применения разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.

Нумерация контактов в HDMI разъеме

Распиновка hdmi разъема представлена в таблице. Цвета групп у разных производителей могут отличаться.

Изготовление кабеля своими руками

Изготовление кабеля HDMI в домашних условиях не составляет больших проблем. Основные особенности:

• максимальная длина кабеля составляет 10 м;
• hdmi распайка затруднена его небольшими размерами, может потребоваться дополнительная защита кембриком;
• нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

Сборку самодельного кабеля упрощают розетки hdmi с нумерованными контактами под обжимку.

Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку

Распиновка HDMI |

На смену разъему DVI пришел разъем HDMI (абревиатура от High Definition Multimedia Interface). Его основным отличием от предыдущего разъема является поддержка многоканальной передачи цифровых аудиосигналов, а также значительно меньшие габариты. К характерным достоинствам этого кабеля можно отнести пропускную способность от 4,9 до 10,2 Гбит/с. Без потери качества сигнала длина HDMI шнура может достигать десяти метров. Если же встроить в шнур усилители-повторители, то есть возможность увеличить длину шнура до 35 метров. Начиная с 2002 года и по сегодняшний день, разъем претерпевает всяческие доработки по улучшению и добавлению всяческих поддержек.

Распиновка (распайка) HDMI — Type A

Пока это самый распространенный разъем, который применяется в бытовой электронике, имеющий размеры 13,9 мм х 4,45 мм. Разъем имеет 19 контактов. Его пропускная способность позволяет поддерживать все SDTV, HDTV, EDTV. Максимальное разрешение для этого разъема 1920х1080.



№ Вывода	Название сигнала	Назначение сигнала
1	TMDS Data2+	Видеосигнал TMDS Data2+ (пара 2)
2	TMDS Data2 Shield	Экран видеосигнала TMDS Data2
3	TMDS Data2-	Видеосигнал TMDS Data2- (пара 2)
4	TMDS Data1+	Видеосигнал TMDS Data1+ (пара 1)
5	TMDS Data1Shield	Экран видеосигнала TMDS Data1
6	TMDS Data1-	Видеосигнал TMDS Data1- (пара 1)
7	TMDS Data0+	Видеосигнал TMDS Data0+ (пара 0)
8	TMDS Data0 Shield	Экран видеосигнала TMDS Data0
9	TMDS Data0-	Видеосигнал TMDS Data0- (пара 0)
10	TMDS Clock+	Тактовая частота видеосигнала TMDS+
11	TMDS Clock Shield	Экран тактовой частоты видеосигнала TMDS
12	TMDS Clock-	Тактовая частота видеосигнала TMDS-
13	CEC	Сигнал CEC
14	Reserved	N.С. Device — Зарезервирован в кабеле, но не подключен к устройству
15	SCL	Сигнал SCL
16	SDA	Сигнал SDA
17	DDC/CEC Ground	Заземление DDC/CEC
18	+5V Power	Питание +5В
19	Hot Plug Detect	Детектор «горячего подключения»



Распиновка (распайка) HDMI — Type B

Этот разъем состоит уже из 29 контактов и имеет размеры 21,2 мм х 4,45 мм. Разъем может быть использован для видео с очень высоким разрешением (свыше 1920х1080) за счет того, что он имеет двойную полосу пропускания. HDMI — Type B электрически совместим с Dual-Link DVI-D. Широкого применения в бытовой электронике разъем еще пока не получил.



№ Вывода	Название сигнала	Назначение сигнала
1	TMDS Data2+	Видеосигнал TMDS Data2+ (пара 2)
2	TMDS Data2 Shield	Экран видеосигнала TMDS Data2
3	TMDS Data2-	Видеосигнал TMDS Data2- (пара 2)
4	TMDS Data1+	Видеосигнал TMDS Data1+ (пара 1)
5	TMDS Data1Shield	Экран видеосигнала TMDS Data1
6	TMDS Data1-	Видеосигнал TMDS Data1- (пара 1)
7	TMDS Data0+	Видеосигнал TMDS Data0+ (пара 0)
8	TMDS Data0 Shield	Экран видеосигнала TMDS Data0
9	TMDS Data0-	Видеосигнал TMDS Data0- (пара 0)
10	TMDS Clock+	Тактовая частота видеосигнала TMDS+
11	TMDS Clock Shield	Экран тактовой частоты видеосигнала TMDS
12	TMDS Clock-	Тактовая частота видеосигнала TMDS-
13	TMDS Data5+	Видеосигнал TMDS Data5+ (пара 5)
14	TMDS Data5 Shield	Экран видеосигнала TMDS Data5
15	TMDS Data5-	Видеосигнал TMDS Data2- (пара 5)
16	TMDS Data4+	Видеосигнал TMDS Data4+ (пара 4)
17	TMDS Data1Shield	Экран видеосигнала TMDS Data4
18	TMDS Data4-	Видеосигнал TMDS Data4- (пара 4)
19	TMDS Data3+	Видеосигнал TMDS Data3+ (пара 3)
20	TMDS Data0 Shield	Экран видеосигнала TMDS Data3
21	TMDS Data3-	Видеосигнал TMDS Data3- (пара 3)
22	CEC	Сигнал CEC
23	Reserved	N.С. Device — Зарезервирован в кабеле, но не подключен к устройству
24	Reserved	N.С. Device — Зарезервирован в кабеле, но не подключен к устройству
25	SCL	Сигнал SCL
26	SDA	Сигнал SDA
27	DDC/CEC Ground	Заземление DDC/CEC
28	+5V Power	Питание +5В
29	Hot Plug Detect	Детектор «горячего подключения»

Еще существуют разновидности mini-HDMI (Type C) и micro-HDMI (Type D).

https://01010101.ru/kommutaciya/raspajka-hdmi.htmlРаспиновка HDMI2014-07-28T15:38:28+00:00adminКоммутациякоммутацияНа смену разъему DVI пришел разъем HDMI (абревиатура от High Definition Multimedia Interface). Его основным отличием от предыдущего разъема является поддержка многоканальной передачи цифровых аудиосигналов, а также значительно меньшие габариты. К характерным достоинствам этого кабеля можно отнести пропускную способность от 4,9 до 10,2 Гбит/с. Без потери качества сигнала длина…admin Administrator

в магазине crimp hdmi — суперскидки на crimp hdmi в приложении AliExpress на

Отличные новости !!! Вы находитесь в нужном месте для обжима hdmi. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший обжимной hdmi вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели обжимной hdmi на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в обжиме HDMI и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести crimp hdmi по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

HDMI 1.4: 10 вещей, которые вам нужно знать

Интерфейс HDMI нового поколения был одобрен консорциумом лицензирования HDMI.HDMI 1.4 — это не просто небольшое обновление.

Если внимательно следить за цифровым домом, в технологии есть несколько значительных улучшений, в том числе интегрированная возможность передачи данных и поддержка 3D. Вот что вам нужно знать:

1. HDMI 1.4 имеет встроенный канал Ethernet

В новой версии HDMI добавлен двунаправленный IP-канал данных, позволяющий устройствам отправлять и получать данные на полной скорости Ethernet (т.е. до 100 Мбит / с). Это в основном устраняет необходимость в отдельном кабеле Ethernet и позволяет устройствам с доступом в Интернет (с HDMI 1.4 разъема), чтобы использовать их подключение к Интернету с другими устройствами HDMI. Например, усилитель с интерфейсом HDMI 1.4 может выступать в качестве интернет-концентратора системы домашнего кинотеатра, разделяя свой широкополосный доступ с подключенным телевизором или приставкой.

2. Имеется поддержка двойного потока 1080p 3D

HDMI 1.4 определяет несколько 3D-форматов для устройств с поддержкой HDMI, включая методы «альтернативный кадр», «альтернативный вариант строки» и «альтернативный вариант поля», «бок о бок» методы (полное и половинное) и методы «2D плюс глубина».Новая спецификация также поддерживает работу с двухпотоковым 3D-разрешением до 1080p. 3D-телевидение, уже оказавшее влияние на большой экран, возможно, станет «следующей большой вещью» в сфере домашних развлечений. Sky недавно объявила о своем намерении запустить 3D-канал, а эксперименты с 3D-играми уже проводились на ПК и PS3.

3. HDMI 1.4 поддерживает «чрезвычайно высокое разрешение HD»

В частности, HDMI 1.4 обеспечивает поддержку разрешений 4K x 2K, что в четыре раза превышает пиксельное совершенство текущего устройства 1080p.Это позволяет HDMI 1.4 обрабатывать цифровое видео с тем же разрешением, что и современные системы цифрового кино. Форматы, поддерживаемые HDMI 1.4, включают: 3840 x 2160 пикселей при 24 Гц, 25 Гц и 30 Гц; и 4096 x 2160 пикселей при 24 Гц.

HIGHER DEF: HDMI 1.4 обеспечивает поддержку телевизоров с разрешением 4K. Это 4096 x 2160 пикселей при 24 Гц.

4. Появился новый Audio Return Channel …

Согласно HDMI.org, «в тех случаях, когда телевизор имеет внутренний источник контента, такой как встроенный тюнер. или DVD-плеер, Audio Return Channel позволяет телевизору отправлять аудиоданные на A / V-ресивер через кабель HDMI, устраняя необходимость в дополнительном кабеле.»

5.… И расширенная поддержка цветовых пространств

В частности, HDMI 1.4 включает поддержку sYCC601, Adobe RGB и Adobe YCC601 для более точного воспроизведения цветов при просмотре цифровых фотографий на цифровом телевизоре.

Ресиверы HDMI / DVI | Analog Devices

162 HDMI, Pixel Bus HDMI 903 bit Pixel BusI

1

ADV7613

HDMI / DVI Rx, LVDS

HDMI

1 HDMI

148,5M

—

1×8-канальный I2S, SPDIF

Нет

LVDS (OpenLDI)

2 LVDS Tx

№

$ 11.03 (ADV7613BBCZ)

2

ADV7482

HDMI / DVI Rx, MIPI, видеодекодер

Аналоговый SD, HDMI, пиксельная шина

1 HDMI, 8 аналоговых, 8-битная пиксельная шина

162M

—

1×8-канальный I2S, SPDIF, TDM

Нет

MIPI-CSI, Pixel Bus

2 CSI (4-полосный: 1-полосный), 8-битный Pixel Bus

Нет

7,37 долл. США (ADV7482BBCZ)

3

ADV7481

HDMI / DVI Rx, MIPI, видеодекодер

Аналоговый SD, HDMI, MHL, Pixel Bus

1 HDMI, 1 MHL, 8 аналоговых, 8-битная пиксельная шина

162M

—

1×8-канальный I2S, SPDIF, TDM

Нет

MIPI-CSI, Pixel Bus

2 CSI (4-полосный: 1-полосный), 8-битный Pixel Bus

Нет

$ 7.82 (ADV7481BBCZ)

4

ADV7480

HDMI / DVI Rx, MIPI

HDMI, пиксельная шина

1 HDMI, 8-битная пиксельная шина

162M

—

1×8-канальный I2S, SPDIF , TDM

№

MIPI-CSI, Pixel Bus

2 CSI (4-полосная: 1-полосная), 8-битная Pixel Bus

№

$ 7,01 (ADV7480BBCZ)

5

ADV7627

HDMI / DVI Rx, HDMI / DVI Tx, HDMI / DVI TxRx

HDMI, Pixel Bus

16-битная Pixel Bus, 5 HDMI

297M

Нет

1×8-канальный I2S, SPDIF

Нет

HDMI

1 HDMI

Нет

12 долларов США.50 (ADV7627KBCZ-8)

6

ADV7626

HDMI / DVI Rx, HDMI / DVI Tx, HDMI / DVI TxRx

HDMI

2 HDMI

297M

Нет

2×8-ch I2S, SPDIF

Нет

HDMI

2 HDMI

Нет

$ 11,14 (ADV7626KBCZ-8)

7

ADV7625

HDMI / DVI Rx, HDMI / DVI Tx

-битная пиксельная шина, 5 HDMI

297M

Нет

2×8-канальных I2S, SPDIF

Нет

HDMI

2 HDMI

Нет

$ 12.50 (ADV7625KBCZ-8)

8

ADV7682

APIX, HDMI / DVI Rx

HDMI, пиксельная шина

2 HDMI, 8-битная пиксельная шина

140M

Нет

1×8-канальный I2S , SPDIF, TDM

Нет

APIX

1 APIX

Да

—

9

ADV7680

APIX, HDMI / DVI Rx

HDMI, Pixel Bus

1 HDMI, 8 бит Pixel Bus

140M

—

1×8-канальный I2S, SPDIF, TDM

Нет

APIX

1 APIX

Да

—

10

ADV7610

HDMI / DVI Rx

1 HDMI

165M

—

1×8-канальный I2S, SPDIF

Да

Pixel Bus

24-битная Pixel Bus

Нет

$ 5.83 (ADV7610BBCZ)

11

ADV7630

HDMI / DVI Rx, HDMI / DVI Tx, HDMI / DVI TxRx

HDMI

4 HDMI

225M

Да

Нет

Нет

2 HDMI

Нет

8,19 долл. США (ADV7630KSVZ)

12

ADV7850

HDMI / DVI Rx, HDMI / DVI Tx, видеодекодер

Аналоговый HD, аналоговый SD, графика, HDMI

13 аналоговый , 4 HDMI

297M

Да

1×8-канальный I2S, SPDIF

Нет

HDMI

1 HDMI

Нет

$ 18.00 (ADV7850KBCZ-5)

13

ADV7619

HDMI / DVI Rx

HDMI

2 HDMI

297M

Да

1×8-канальный I2S, SPDIF

Да

4 Pixel Bus 48-битная пиксельная шина

Нет

$ 5,61 (ADV7619KSVZ)

14

ADV7612

HDMI / DVI Rx

HDMI

2 HDMI

225M

Да

1×8-канальный I263S, SP

Да

Pixel Bus

36-битная Pixel Bus

Нет

$ 6.55 (ADV7612BSWZ)

15

ADV7611

HDMI / DVI Rx

HDMI

1 HDMI

165M

—

1×2-канальный I2S, SPDIF

Да

Pixel Bus

Нет

$ 5,39 (ADV7611BSWZ)

16

ADV7844

HDMI / DVI Rx, видеодекодер

Аналоговый HD, Аналоговый SD, Графика, HDMI

12 Аналоговый, 4 HDMI

225M

Да

1×8-канальный I2S, SPDIF

Нет

Pixel Bus

36-битная Pixel Bus

Нет

$ 17.61 (ADV7844KBCZ-5)

17

ADV7842

Аналоговые интерфейсы HDMI / DVI, HDMI / DVI Rx, видеодекодер

Аналоговый HD, аналоговый SD, графика, HDMI

12 аналоговый, 2 HDMI

225M

Да

1×8-канальный I2S, SPDIF

Да

Пиксельная шина

36-битная пиксельная шина

Нет

$ 15,40 (ADV7842KBCZ-5)

18

ADV7623

HDMI , HDMI / DVI Tx, HDMI / DVI TxRx

HDMI

4 HDMI

225M

Да

1×8-канальный I2S, SPDIF

Да

HDMI

1 HDMI

Нет

$ 15.00 (ADV7623BSTZ)

19

ADV7622

HDMI / DVI Rx, HDMI / DVI Tx, HDMI / DVI TxRx

HDMI

4 HDMI

225M

Нет

1×8-ch I2S, SPDIF 900

Нет

HDMI

1 HDMI

Нет

$ 15,00 (ADV7622BSTZ)

20

ADV7614

HDMI / DVI Rx

HDMI

4 HDMI

225M

Нет

1×8 I2S, SPDIF

Нет

Pixel Bus

36-bit Pixel Bus

Нет

Похожие записи Художественная ковка это: Кованые изделия как воплощение искусства 27.11.202127.11.2020 Как самому сделать солнечную батарею: Как сделать солнечную батарею своими руками 26.11.202127.11.2020 Генератор бензиновый самый маленький: 10 самых маленьких генераторов — рейтинг 2020 25.11.202127.11.2020 Автор alexxlab Просмотр всех записей alexxlab → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
