Осцилляторы и импульсные возбудители дуги | Строительный справочник | материалы — конструкции

Осциллятор — это устройство, преобразующее ток промышленной частоты низкого напряжения в ток высокой частоты (150—500 тыс. Гц) и высокого напряжения (2000—6000 В), наложение которого на сварочную цепь облегчает возбуждение и стабилизирует дугу при сварке.

Основное применение осцилляторы нашли при аргно-дуговой сварке переменным током неплавящимся электродом металлов малой толщины и при сварке электродами с низкими ионизирующими свойствами покрытия. Принципиальная электрическая схема осциллятора ОСПЗ-2М показана на рис. 1.

Осциллятор состоит из колебательного контура (конденсатора С5, в качестве индукционной катушки используется подвижная обмотка трансформатора ВЧТ и разрядника Р) и двух индуктивных дроссельных катушек Др1 и Др2, повышающего трансформатора ПТ, высокочастотного трансформатора ВЧТ.

Колебательный контур генерирует ток высокой частоты и связан со сварочной цепью индуктивно через высокочастотный трансформатор, выводы вторичных обмоток которого присоединяются: один к заземленному зажиму выводной панели, другой — через конденсатор С6 и предохранитель Пр2 ко второму зажиму. Для защиты сварщика от поражения электрическим током в цепь включен конденсатор С6, сопротивление которого препятствует прохождению тока высокого напряжения и низкой частоты в сварочную цепь. На случай пробоя конденсатора С6 в цепь включен плавкий предохранитель Пр2. Осциллятор ОСПЗ-2М рассчитан на подключение непосредственно в двухфазную или однофазную сеть напряжением 220 В.


Рис. 1. Принципиальная электрическая схема осициллятора ОСПЗ-2М
: СТ — сварочный трансформатор, Пр1, Пр2 — предохранители, Др1, Др2 — дроссели, С1 — С6 — конденсаторы, ПТ — повышающий трансформатор, ВЧТ — высокочастотный трансформатор, Р — разрядник
Рис. 2. Схема включения осциллятора М-3 и ОС-1 в сварочную цепь: Тр1 — трансформатор сварочный, Др — дроссель, Тр2 — повышающий трансформатор осциллятора, Р — разрядник, С1 — конденсатор контура, С2 — защитный конденсатор контура, L1 — катушка самоиндукции, L2 — катушка связи

При нормальной работе осциллятор равномерно потрескивает, и за счет высокого напряжения происходит пробой зазора искрового разрядника. Величина искрового зазора должна быть 1,5—2 мм, которая регулируется сжатием электродов регулировочным винтом. Напряжение на элементах схемы осциллятора достигает нескольких тысяч вольт, поэтому регулирование необходимо выполнять при отключенном осцилляторе.

Осциллятор необходимо зарегистрировать в местных органах инспекции электросвязи; при эксплуатации следить за его правильным присоединением к силовой и сварочной цепи, а также за исправным состоянием контактов; работать при надетом кожухе; кожух снимать только при осмотре или ремонте и при отсоединенной сети; следить за исправным состоянием рабочих поверхностей разрядника, а при появлении нагара — зачистить их наждачной бумагой.

Осцилляторы, у которых первичное напряжение 65 В, подключать к вторичным зажимам сварочных трансформаторов типа ТС, СТН, ТСД, СТАН не рекомендуется, так как в этом случае напряжение в цепи при сварке понижается. Для питания осциллятора нужно применять силовой трансформатор, имеющий вторичное напряжение 65—70 В.

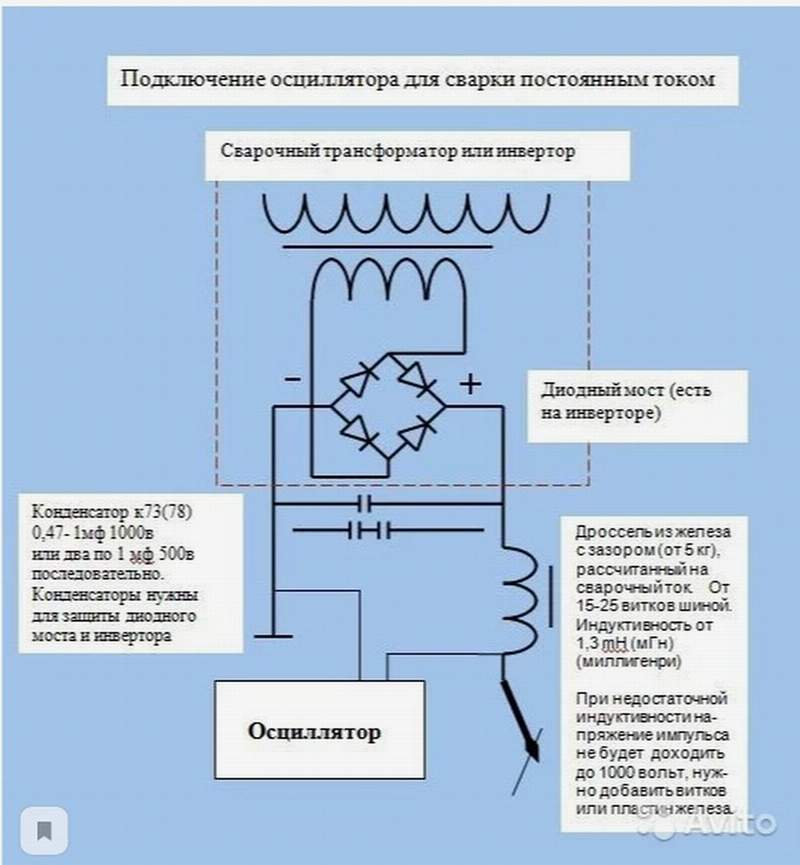

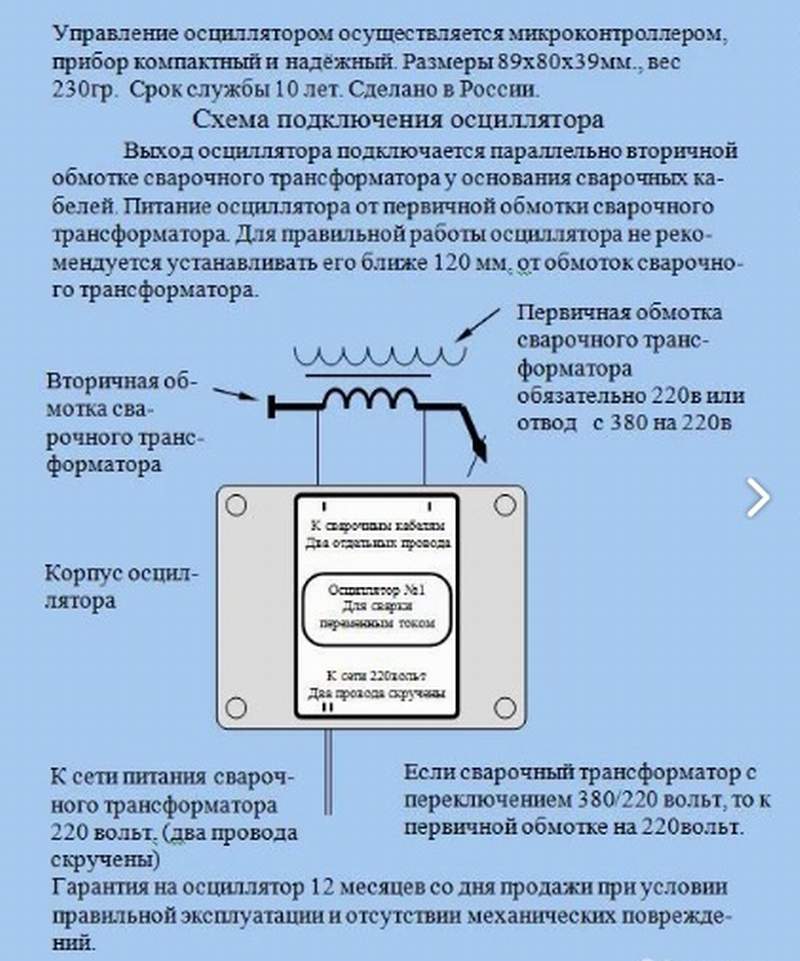

Схема подключения осцилляторов М-3 и ОС-1 к сварочному трансформатору типа СТЭ показана на рис.2. Технические характеристики осцилляторов приведен в таблице.

Технические характеристики осцилляторов

ТипПервичное
напряжение, В
Вторичное напряжение
холостого хода, В
Потребляемая
мощность, Вт
Габаритные
размеры, мм
Масса, кг
М-3
ОС-1
ОСЦН
ТУ-2
ТУ-7
ТУ-177 ОСПЗ-2М
40 — 65
65
200
65; 220
65; 220
65; 220
220
2500
2500
2300
3700
1500
2500
6000
150
130
400
225
1000
400
44
350 x 240 x 290
315 x 215 x 260
390 x 270 x 310
390 x 270 x 350
390 x 270 x 350
390 x 270 x 350
250 х 170 х 110
15
15
35
20
25
20
6,5

Импульсные возбудители дуги

Это такие устройства, которые служат для подачи синхронизированных импульсов повышенного напряжения на сварочную дугу переменного тока в момент изменения полярности. Благодаря этому значительно облегчается повторное зажигание дуги, что позволяет снизить напряжение холостого хода трансформатора до 40—50 В.

Импульсные возбудители применяют только для дуговой сварки в среде защитных газов неплавящимся электродом. Возбудители с высокой стороны подключаются параллельно к сети питания трансформатора (380 В), а на выходе — параллельно дуге.

Мощные возбудители последовательного включения применяют для сварки под флюсом.

Импульсные возбудители дуги более устойчивы в работе, чем осцилляторы, они не создают радиопомех, но из-за недостаточного напряжения (200—300 В) не обеспечивают зажигания дуги без соприкосновения электрода с изделием. Возможны также случаи комбинированного применения осциллятора для начального зажигания дуги и импульсного возбудителя для поддержания ее последующего стабильного горения.

Стабилизатор сварочной дуги

Для повышения производительности ручной дуговой сварки и экономичного использования электроэнергии создан стабилизатор сварочной дуги СД-2.

Стабилизатор поддерживает устойчивое горение сварочной дуги при сварке переменным током плавящимся электродом путем подачи на дугу в начале каждого периода импульса напряжения.

Стабилизатор расширяет технологические возможности сварочного трансформатора и позволяет выполнять сварку на переменном токе электродами УОНИ, ручную дуговую сварку неплавящимся электродом изделий из легированных сталей и алюминиевых сплавов.

Схема внешних электрических соединений стабилизатора показана на рис. 3, а, осциллограмма стабилизирующего импульса — на рис. 3, б.

Сварка c применением стабилизатора позволяет экономичнее использовать электроэнергию, расширить технологические возможности применения сварочного трансформатора, уменьшить эксплуатационные расходы, ликвидировать магнитное дутье.

Сварочное устройство «Разряд-250». Это устройство разработано   на   базе   сварочного   трансформатора   ТСМ-250   и стабилизатора сварочной дуги, выдающего импульсы частотой 100 Гц.

Функциональная схема сварочного устройства и осциллограмма напряжения холостого хода на выходе устройства показаны на рис. 4, а, б.



Рис. 3. Схема внешних электрических соединений стабилизатора и осциллограмма стабилизирующего импульса: а — схема: 1 — стабилизатор, 2 — трансформатор варочный, 3 — электрод, 4 — изделие; б — осцилограмма: 1 — стабилизирующий импульс, 2 — напряжение на вторичной обмотке трансформатора

Рис. 4. Сварочное устройство «Разряд-250»: а — схема устройства; б — осциллограмма напряжения холостого хода на выходе устройства

Устройство «Разряд-250» предназначено для ручной дуговой сварки переменным током плавящимися электродами любого типа, в том числе предназначенными для сварки на постоянном токе. Устройство может использоваться при сварке неплавящимися электродами, например, при сварке алюминия.

Устойчивое горение дуги обеспечивается подачей на дугу в начале каждой половины периода переменного напряжения сварочного трансформатора импульса напряжения прямой полярности, т. е. совпадающего с полярностью указанного напряжения.

Осцилляторы и импульсные возбудители дуги

Осциллятор — это устройство, преобразующее ток промышленной частоты низкого напряжения в ток высокой частоты (150—500 тыс. Гц) и высокого напряжения (2000—6000 В), наложение которого на сварочную цепь облегчает возбуждение и стабилизирует дугу при сварке.

Основное применение осцилляторы нашли при аргно-дуговой сварке переменным током неплавящимся электродом металлов малой толщины и при сварке электродами с низкими ионизирующими свойствами покрытия. Принципиальная электрическая схема осциллятора ОСПЗ-2М показана на рис. 1.

Осциллятор состоит из колебательного контура (конденсатора С5, в качестве индукционной катушки используется подвижная обмотка трансформатора ВЧТ и разрядника Р) и двух индуктивных дроссельных катушек Др1 и Др2, повышающего трансформатора ПТ, высокочастотного трансформатора ВЧТ.

Колебательный контур генерирует ток высокой частоты и связан со сварочной цепью индуктивно через высокочастотный трансформатор, выводы вторичных обмоток которого присоединяются: один к заземленному зажиму выводной панели, другой — через конденсатор С6 и предохранитель Пр2 ко второму зажиму.

Для защиты сварщика от поражения электрическим током в цепь включен конденсатор С6, сопротивление которого препятствует прохождению тока высокого напряжения и низкой частоты в сварочную цепь. На случай пробоя конденсатора С6 в цепь включен плавкий предохранитель Пр2. Осциллятор ОСПЗ-2М рассчитан на подключение непосредственно в двухфазную или однофазную сеть напряжением 220 В.


Рис. 1. Принципиальная электрическая схема осициллятора ОСПЗ-2М: СТ — сварочный трансформатор, Пр1, Пр2 — предохранители, Др1, Др2 — дроссели, С1 — С6 — конденсаторы, ПТ — повышающий трансформатор, ВЧТ — высокочастотный трансформатор, Р — разрядник Рис. 2. Схема включения осциллятора М-3 и ОС-1 в сварочную цепь: Тр1 — трансформатор сварочный, Др — дроссель, Тр2 — повышающий трансформатор осциллятора, Р — разрядник, С1 — конденсатор контура, С2 — защитный конденсатор контура, L1 — катушка самоиндукции, L2 — катушка связи

При нормальной работе осциллятор равномерно потрескивает, и за счет высокого напряжения происходит пробой зазора искрового разрядника. Величина искрового зазора должна быть 1,5—2 мм, которая регулируется сжатием электродов регулировочным винтом. Напряжение на элементах схемы осциллятора достигает нескольких тысяч вольт, поэтому регулирование необходимо выполнять при отключенном осцилляторе.

Осциллятор необходимо зарегистрировать в местных органах инспекции электросвязи; при эксплуатации следить за его правильным присоединением к силовой и сварочной цепи, а также за исправным состоянием контактов; работать при надетом кожухе; кожух снимать только при осмотре или ремонте и при отсоединенной сети; следить за исправным состоянием рабочих поверхностей разрядника, а при появлении нагара — зачистить их наждачной бумагой. Осцилляторы, у которых первичное напряжение 65 В, подключать к вторичным зажимам сварочных трансформаторов типа ТС, СТН, ТСД, СТАН не рекомендуется, так как в этом случае напряжение в цепи при сварке понижается. Для питания осциллятора нужно применять силовой трансформатор, имеющий вторичное напряжение 65—70 В.

Схема подключения осцилляторов М-3 и ОС-1 к сварочному трансформатору типа СТЭ показана на рис.2. Технические характеристики осцилляторов приведен в таблице.

Технические характеристики осцилляторов

ТипПервичное
напряжение, В
Вторичное напряжение
холостого хода, В
Потребляемая
мощность, Вт
Габаритные
размеры, мм
Масса, кг
М-3
ОС-1
ОСЦН
ТУ-2
ТУ-7
ТУ-177 ОСПЗ-2М
40 — 65
65
200
65; 220
65; 220
65; 220
220
2500
2500
2300
3700
1500
2500
6000
150
130
400
225
1000
400
44
350 x 240 x 290
315 x 215 x 260
390 x 270 x 310
390 x 270 x 350
390 x 270 x 350
390 x 270 x 350
250 х 170 х 110
15
15
35
20
25
20
6,5

Импульсные возбудители дуги

Это такие устройства, которые служат для подачи синхронизированных импульсов повышенного напряжения на сварочную дугу переменного тока в момент изменения полярности. Благодаря этому значительно облегчается повторное зажигание дуги, что позволяет снизить напряжение холостого хода трансформатора до 40—50 В.

Импульсные возбудители применяют только для дуговой сварки в среде защитных газов неплавящимся электродом. Возбудители с высокой стороны подключаются параллельно к сети питания трансформатора (380 В), а на выходе — параллельно дуге.

Мощные возбудители последовательного включения применяют для сварки под флюсом.

Импульсные возбудители дуги более устойчивы в работе, чем осцилляторы, они не создают радиопомех, но из-за недостаточного напряжения (200—300 В) не обеспечивают зажигания дуги без соприкосновения электрода с изделием. Возможны также случаи комбинированного применения осциллятора для начального зажигания дуги и импульсного возбудителя для поддержания ее последующего стабильного горения.

Стабилизатор сварочной дуги

Для повышения производительности ручной дуговой сварки и экономичного использования электроэнергии создан стабилизатор сварочной дуги СД-2. Стабилизатор поддерживает устойчивое горение сварочной дуги при сварке переменным током плавящимся электродом путем подачи на дугу в начале каждого периода импульса напряжения.

Стабилизатор расширяет технологические возможности сварочного трансформатора и позволяет выполнять сварку на переменном токе электродами УОНИ, ручную дуговую сварку неплавящимся электродом изделий из легированных сталей и алюминиевых сплавов.

Схема внешних электрических соединений стабилизатора показана на рис. 3, а, осциллограмма стабилизирующего импульса — на рис. 3, б.

Сварка c применением стабилизатора позволяет экономичнее использовать электроэнергию, расширить технологические возможности применения сварочного трансформатора, уменьшить эксплуатационные расходы, ликвидировать магнитное дутье.

Сварочное устройство «Разряд-250». Это устройство разработано   на   базе   сварочного   трансформатора   ТСМ-250   и стабилизатора сварочной дуги, выдающего импульсы частотой 100 Гц.

Функциональная схема сварочного устройства и осциллограмма напряжения холостого хода на выходе устройства показаны на рис. 4, а, б.



Рис. 3. Схема внешних электрических соединений стабилизатора и осциллограмма стабилизирующего импульса: а — схема: 1 — стабилизатор, 2 — трансформатор варочный, 3 — электрод, 4 — изделие; б — осцилограмма: 1 — стабилизирующий импульс, 2 — напряжение на вторичной обмотке трансформатора

Рис. 4. Сварочное устройство «Разряд-250»: а — схема устройства; б — осциллограмма напряжения холостого хода на выходе устройства

Устройство «Разряд-250» предназначено для ручной дуговой сварки переменным током плавящимися электродами любого типа, в том числе предназначенными для сварки на постоянном токе. Устройство может использоваться при сварке неплавящимися электродами, например, при сварке алюминия.

Устойчивое горение дуги обеспечивается подачей на дугу в начале каждой половины периода переменного напряжения сварочного трансформатора импульса напряжения прямой полярности, т. е. совпадающего с полярностью указанного напряжения.

принцип работы, применение, характеристики, как правильно выбрать

Когда у мастеров возникает потребность в том, чтобы сварить стыки которые не идеальны имеют коррозии наплывы или например большие стальные сооружения, при этом используют электроды, что имеют оболочку и аппарат с постоянным током.

Ещё в обиходе существуют вольфрамовые электроды, например для сварки стали, которая не подвержена процессу ржавления.

Но наибольшее количество вопросов возникает с тем, как сделать так, чтобы ваша дуга была стабильной, на это уже никак не влияет вид электрода.

Для решения этой извечной проблемы для сварщиков придуман осциллятор, вы просто должны подключить его ко всем остальным элементам цепочки, можно приступать к комфортной бесперебойной роботе.

Наша статья расскажет вам, как работает этот прибор подключенный в цепь сварочного аппарата, все его характеристики, краткие рекомендации по использованию.

Содержание статьиПоказать

Вводная часть

Как создать ток достаточной силы, когда мы свариваем такие виды металлов, как алюминий и другие- для этого предназначен осциллятор. Именно высокое напряжение тока позволяет электроду хорошо соединяться с видами металлов.

Но все начинается с типичного сварочного аппарата, и держателя электродов, тогда в эту цепочку можно прибавить осциллятор. Он должен быть расположен между держателем для электродов и самим аппаратом для сварки.

Самые популярные модели это ОССД300, ОСССД400 так же ОП400, ОП240.

Общей принцип роботы таких приспособлений в том, что прибор создает импульс электричества, который в свою очередь разжигает сварочную дугу. После того как дуга сформирована импульс прекращается.

В такие условиях совершенно не нужно что бы металл и сам электрод соприкасались. Такой импульс подобен к не большой молнии, что появилась между металлов и электродом. Что ещё очень приятно то, так это то что осциллятор можно соорудить самостоятельно.

Организация

Самый стандартный вид осциллятора, что представлен на полках магазинов, это такое себе приспособление из конденсаторов, что сохраняют энергию и выпрямителя.

Также в комплект входит блок питании, самостоятельного узла, который ответственный за образование импульса электричества с разрядником, и колебательным контуром, так же в это входит панель управления, и датчики, что показывают повышение падение в трансформаторе.

Главное про работу осциллятора

Задача такого аппарата не только в том что он образует импульс тока, но также он меняет напряжение, что входит, напряжение становится выше а за ним повышаться и вольты.

На это идут считаные микросекунды и получаете результат. Поговорим более углубленно о том как же, все таки он работает. Начинается все с того, что нужно пустить в роботу всю систему для этого есть кнопка сварочной горелки.

Тогда в силу входит выпрямитель, он делает ток равномерным, тогда весь ток меняет направление на общее для все. Далее конденсаторы собирают этот ток.

Далее ток освобождается в отправляется в колебательный контур. На этом этапе вольты поднимаются. Но возможно и такое развитие событий, когда открывается клапан газа, если вы выполняете сварку с помощью аргона.

Снова же появляется импульс, который так погож на маленькую молнию. Он объединяет электрод и металл далее происходит процес сварки. НО не забудьте перед тем прикрепить кабель массы к поверхности.

Настройка закончена. Ваш аппарат полностью подключен в цепь, готов к сварочной работе. А постоянную дугу вам гарантирует осциллятор моделей (ОССД300, ОП240 или же ОП400).

Особые характеристики

Среди осцилляторов для сварки также существует небольшой специализированный ассортимент, так что можно найти его для разнородных задач. Но конечно есть в них много общего, родовые особенности так сказать.

Начнем каждый осциллятор может перерабатывать ток до 5000 Ват и увеличивать частоту до 500 кГц.

Но все они различаются определёнными особенностями, есть специальные осцилляторы для роботы с алюминием или иными металлами, которым необходима непрерывная работа.

Именно эта его характеристика гарантирует стабильность. НА данный момент это самый популярный тип, его доля в магазинах наибольшая, он максимально универсален, практичен.

Но такой вид осциллятора может быть не безопасен для вас, если вы новичок и не правильно его подключите в общую систему, если подключить его без определенной последовательности, то возникнет скачет напряжения.

Помните, что ваша жизнь самое дорогое что вы имеет, так что лучше потратите лишние 2 минуты на правильное подключение.

Такой аппарат позволяет безпроблемно делать стабильную дугу даже при небольшом значении тока.

Чаще всего осцилляторы приспосабливают на сварочное оснащение или к трансформатору, если предстоит робота с покрытыми электродами.

Ещё существуют приборы для бесконтактного производства дуги, его применение распространено при работе с аргоновыми аппаратами. Их конструкция немного другая, у их присутствует газовый клапан.

Самый часто применяемый материал при таком виде сварки — это вольфрамовые электроды, их нельзя использовать не без контактно, потому что от легких ударов о метал они начинают тупиться.

Это значительно снижает качество шва, он может получиться не красивым, кривым, а дуга будет постоянно тухнуть.

Конечно всегда можно взять подточить электрод и он снова будет острым, но делать это рутинно не хочет никто, так что лучший выбор при таком виде сварки-это осциллятор.

Использование

Всем нам знакомо как ты безрезультатно стукаешь электродом по той злосчастной калитке, а результат мягко говоря не идеален, это типичное поведение новичков, которые пытаются разжечь дугу в такой насильнический метод, а это часто занимает много времени, сил.

Достаточно себя мучить, осциллятор специально придуман для того, чтобы сварочная дуга всегда была стабильной, хорошо сваривала цветные металлы.

У вас с легкостью получаться аккуратны прочные стыки, даже на поверхностях алюминиевых или же фрагментах из нержавейки.

Также осциллятор позволит вам комфортно заняться плазменной резкой. Он идеально подходит при сваривании сложных зон и истонченным металлом.

Просто не включайте очень сильный ток и подключите осциллятор, результат должен выйти не плохой. Дуга будет стабильна даже при маленькой мощности, а это очень полезно когда нужно сварить длинный участок, особенно на видном месте

Итог

Осциллятор моделей (ОССД300 или же ОП240) упростит процесс сварки в разы, сделает его дешевле, быстрее. Ваша сварочная дуга не будет прерываться, и гаснуть за секунды, когда вы ещё даже ничего толком не успели сделать.

Ведь это самая большая и неприятная проблема при роботе со сваркой, дуга постоянно тухнет и работа которую ты планировал сделать за пол часа растягивается на часы.

Также значительно принижается качество сварочного  шва, возникают наплывы или просто не проваренные участки, которые не продержаться долгое время. Настоящие мастера даже научились делать такой прибор самостоятельно, но это точно не для новичков.

Попробуйте в эксплуатации осциллятор и поделитесь с нами своим опытом и особенностями работы. Пишите комментарии, делитесь статей. Всем успехов!

Осциллятор — Erenbur. ru

Осцилляторы

Осцилляторы (англ. Oscillator) – индикаторы, применяемые в техническом анализе, для определения перекупленности или перепроданности финансового инструмента.

Осцилляторы получили широкое распространение благодаря простоте их использования и гибкости настроек. Индикаторы Стохастик, RSI, Momentum и MACD включены практически во все торговые терминалы и тестеры стратегий.

Для построения осцилляторов используются различные математические методы сглаживания нескольких скользящих средних. Осцилляторы колеблются в диапазоне, который чаще всего измеряется в процентах (от 0 до 100%). Когда значение индикатора превышает 70-80 процентов, финансовый инструмент оказывается в зоне перекупленности и его нужно продавать. Состояние перепроданности возникает, когда осциллятор падает ниже 20-30 процентов, что означает возможность покупки.

Лучше всего осцилляторы работают в периоды отсутствия трендов (когда рынок движется в боковике). На трендовом рынке осцилляторы используются исключительно профессионалами с большим опытом торговли, так как во время тренда осцилляторы дают много ложных сигналов.

Достоинства и недостатки осцилляторов

Достоинства

  1. Осцилляторы относятся к опережающим индикаторам. Осциллятор подает сигнал на открытие или закрытие позиции до разворота цены финансового актива.
  2. Простота использования. Осцилляторы дают четкие сигналы, которые может освоить даже начинающий трейдер без опыта торговли.
  3. Осцилляторы имеют стандартные параметры, рекомендованные для большинства торговых стратегий. Новичкам рекомендуется использовать стандартные параметры осцилляторов.
  4. Гибкость настроек. Осцилляторы дают возможность изменения настроек в зависимости от применяемых торговых стратегий. Профессиональные трейдеры, с ростом практического опыта торговли, изменяют параметры осцилляторов, строя сложные, высокоэффективные торговые стратегии.

Недостатки

  1. Ложные сигналы в момент начала нового тренда.
  2. Большое количество ложных сигналов на трендовом рынке.
  3. Стратегию, построенную для одного финансового инструмента чаще всего нельзя применить для торговли на других активах. Со сменой инструмента торговли, каждый раз стратегию придется тестировать заново и изменять в зависимости от результатов тестирования.

Сигналы, подаваемые осцилляторами

Пересечение линий перекупленности и перепроданности

Уровни перекупленности и перепроданности

Уровни перекупленности и перепроданности у осцилляторов обычно равняются 20 и 80% (Стохастик) или 30 и 70% (RSI). Опытные трейдеры часто меняют уровни перекупленности и перепроданности — например, у RSI, при классических 30 и 70%, могут использовать 20 и 80%.

Осциллятор пересекает линию два раза, входя в зону перекупленности (перепроданности) и выходя из нее. Первое пересечение сигнализирует трейдеру, что нужно приготовиться к возможной сделке и проанализировать финансовый инструмент на основе других данных технического анализа. Пересекая линию вторично, индикатор выходит из зоны перекупленности (перепроданности), давая сигнал на сделку (если этому сигналу не противоречат остальные параметры вашей стратегии).

Не торопитесь совершить сделку, пока не закончится формирование свечи, на которой осциллятор дал сигнал к совершению сделки. Цена акции в любой момент может развернуться в противоположную сторону и осциллятор вернется в зону перекупленности (перепроданности). При совершении сделки всегда дожидайтесь начала формирования следующей свечи на выбранном вами таймфрейме.

Пересечение осциллятором нулевого уровня

Нулевым уровнем является середина диапазона, в котором колеблется осциллятор. Так как осциллятор чаще всего колеблется в диапазоне от 0 до 100%, то нулевым уровнем будет линия 50%.

Среди трейдеров часто бытует ошибочное мнение, что пересечение осциллятором нулевого уровня дает сигнал к совершению сделки. Это не совсем правильно. Нулевой уровень говорит о том, что цена финансового инструмента достигла своего равновесия и вероятность того, куда она двинется дальше примерно 50/50. Консервативные инвесторы, не принимающие на себя слишком больших рисков, используют пересечение осциллятором нулевого уровня для закрытия позиций.

Дивергенция осциллятора и цены актива

Дивергенция

Дивергенция относится к одному из самых сильных сигналов осцилляторов, применяемых на трендовом рынке.

Суть идеи заключается в том, что чем дольше растет или падает цена актива, тем больше вероятность наступления коррекции к предыдущему движению. Сигналы осциллятора помогают отслеживать начало коррекции и вовремя закрывать позицию.

Если цена финансового инструмента растет, то при покорении нового максимума, осциллятор тоже должен показывать новый максимум (конвергенция). Если цена выросла, а осциллятор наоборот упал, то такая ситуация называется дивергенцией – расхождение цены актива и значения индикатора. Индикатор показывает, что рост выдыхается и возможно начало сильной коррекции.

На медвежьем рынке падение цены точно так же должно подтверждаться последовательными минимумами осциллятора.

Пересечение линий осциллятора

Многие осцилляторы состоят из двух скользящих (быстрой и медленной). Пересечение линий осциллятора дает трейдеру сигналы на покупку и продажу актива.

Сигнал на покупку. Быстрая скользящая должна пересечь медленную снизу вверх. Важно, чтобы этот сигнал произошел как можно ниже нулевой линии. Самые сильные сигналы подает осциллятор, когда скользящие средние пересекаются в зоне перепроданности. Сигналы на покупку выше нулевой линии считаются ложными и не принимаются во внимание. Закрытие позиции происходит после пересечения быстрой скользящей медленную сверху вниз выше нулевой линии.

Сигнал на открытие короткой позиции. Быстрая скользящая должна пересечь медленную сверху вниз как можно ближе к зоне перекупленности или внутри нее.

Лучшие осцилляторы для торговли на бирже

Среди широкого разнообразия применяемых в трейдинге индикаторов, можно выделить несколько осцилляторов, которые завоевали авторитет среди трейдеров во всем мире. Ниже приводится список наиболее популярных индикаторов, применяемых в техническом анализе.

Осциллятор RSI

Relative Strength Index

Дж. Уэллс Уайлдер разработал индекс относительной силы, сравнивая последние положительные цены закрытия финансового инструмента с отрицательными, и впервые поделился им в 1978 году с техническим сообществом в своей книге «Новые концепции в технических торговых системах».

Relative Strength Index (Индекс относительной силы) является индикатором, который измеряет величину недавних изменений цен, чтобы определить уровни перекупленности или перепроданности цены финансового инструмента.

RSI обычно отображается в виде осциллятора (линейного графика, который перемещается между двумя крайними точками) в отдельном окне, расположенном ниже графика цены финансового инструмента и может иметь значения от 0 до 100.

Когда RSI поднимается выше 70, базовый актив считается перекупленным. И наоборот, актив считается перепроданным, если RSI опускается ниже 30. Трейдеры используют RSI для определения областей сопротивления и поддержки, дивергенций и конвергенций, а также для подтверждения сигналов других индикаторов.

Осциллятор Стохастик

Stochastic Oscillator

Джордж Лейн разработал осциллятор Stochastic, который сравнивает цену закрытия ценной бумаги с диапазоном ее цен за определенный период времени. Лейн считал, что цены имеют тенденцию закрываться вблизи своих максимумов на восходящих рынках и вблизи своих минимумов на нисходящих. Как и у RSI, значения Стохастика отображаются в диапазоне от 0 до 100. Актив считается перекупленным, когда значения осциллятора находятся выше 80 и перепроданным, когда значения осциллятора ниже 20.

График стохастического осциллятора состоит из двух линий: %K и %D. Одна отражает фактическое значение осциллятора (%K), а другая — его трехдневную простую скользящую среднюю (%D). Пересечение линий индикатора сигнализирует о том, что может произойти разворот.

Если %K пересекает снизу вверх %D, то пересечение этих линий дает сигнал на покупку при условии, что значения находятся ниже 20. Когда %K поднимается выше 80, акция считается перекупленной и это сигнал на продажу.

Пересечение %K сверху вниз %D дает сигнал на открытие короткой позиции при условии, что линии находятся выше 80. Когда линия %K опускается ниже 20, акция считается перепроданной, и это сигнал на закрытие короткой позиции.

Расхождения между осциллятором Стохастик и движением цены в тренде (дивергенция) дает сигналы о возможном развороте цены финансового инструмента. Когда медвежий тренд достигает нового минимума, но осциллятор не показывает новый минимум, это может быть индикатором того, что медведи исчерпали свои силы и назревает бычий разворот.

Осциллятор Momentum

Индикатор Momentum — это измерение скорости или быстроты изменения цен. В книге «Технический анализ финансовых рынков» Джон Дж. Мерфи объясняет:

Рыночный импульс измеряется путем постоянного учета разницы цен в течение фиксированного интервала времени. Чтобы построить 10-дневную импульсную линию, просто вычтите цену закрытия 10 дней назад из последней цены закрытия. Это положительное или отрицательное значение затем строится вокруг нулевой линии.

Oscillyator Momentum

Формула осциллятора Momentum:

Momentum = (P(n) / P(n-1)) x 100%

где:

P(n) — последняя цена;

P(n-1) — цена закрытия n периодов назад.

Momentum измеряет скорость роста или падения цены финансового инструмента. С точки зрения тренда, осциллятор Momentum является индикатором силы или слабости цены актива. Значения осциллятора выше 100% говорят о восходящем тренде, значения индикатора ниже 100% говорят о нисходящем тренде.

Трейдеры используют осциллятор Momentum в качестве одной из торговых стратегий. Эта стратегия основана на краткосрочных движениях цен финансовых инструментов, а не на фундаментальной стоимости. Как только индикатор Momentum показывает ускорение цены актива, трейдер занимает позицию, предполагая, что импульс будет продолжаться по направлению тренда.

Осциллятор MACD

MACD

Moving Average Convergence Divergence (MACD) — осциллятор, следующий за трендом и показывающий взаимосвязь между двумя скользящими средними цены финансового инструмента. MACD рассчитывается путем вычитания 26-периодной экспоненциальной скользящей средней (EMA) из 12-периодной EMA. Экспоненциальная скользящая средняя (EMA) — это тип скользящей средней (Moving Average), которая придает больший вес последним данным.

MACD имеет положительное значение, когда 12-периодная EMA находится выше 26-периодной EMA и отрицательное значение, когда 12-периодная EMA находится ниже 26-периодной EMA.

Результатом этого расчета является линия MACD. Затем поверх линии MACD строится 9-периодная ЕМА MACD, которая пересекая линию MACD, подает сигналы на покупку и продажу.

Когда MACD формирует максимумы или минимумы, которые расходятся с соответствующими максимумами и минимумами цены актива, это называется дивергенцией. Бычья дивергенция появляется, когда MACD формирует два восходящих минимума, которые соответствуют двум падающим минимумам цены актива. Это бычий сигнал, хотя тренд все еще является медвежьим.

Когда MACD формирует два нисходящих максимума, которые соответствуют двум восходящим максимумам цены актива, формируется медвежья дивергенция. Этот сигнал является медвежьим, хотя цена еще идет вверх.

MACD часто отображается в виде гистограммы, которая является разницей между MACD и его сигнальной линией (ЕМА MACD). Если MACD находится выше сигнальной линии, то гистограмма будет выше базовой линии MACD. Если MACD находится ниже сигнальной линии, то гистограмма будет ниже базовой линии MACD. Трейдеры используют гистограмму MACD, чтобы определить силу бычьего или медвежьего тренда.

Осциллятор Williams %R (Осциллятор Вильямса)

Williams %Range

Williams %Range, также известный как диапазон процентов Вильямса, представляет собой осциллятор, который движется между 0 и -100 и измеряет уровни перекупленности и перепроданности.

Индикатор был разработан Ларри Вильямсом и сравнивает цену закрытия акций с максимумом-минимумом диапазона в течение определенного периода (обычно 14). Значение выше -20 является состоянием перекупленности, значение ниже -80 является состоянием перепроданности.

Значение перекупленности или перепроданности не означает, что цена развернется вспять. Перекупленность означает, что цена находится вблизи максимумов своего недавнего диапазона, а перепроданность означает, что цена находится в нижней части своего недавнего диапазона.

Осциллятор может использоваться для генерации торговых сигналов, когда цена и индикатор выходят из зоны перекупленности или перепроданности.​

Практическое применение осцилляторов

Использование осцилляторов в сочетании с другими индикаторами и методами технического анализа является очень мощным инструментом для определения точек входа и выхода из сделки.

В теханализе осцилляторы лучше подходят для боковых рынков и работают более эффективно, когда они используются в сочетании с индикаторами, которые определяют, находится рынок в тренде или в боковом диапазоне.

Скользящая средняя (Moving average) может использоваться для определения состояния рынка. Как только индикатор даст сигнал, что рынок перешел в боковик, стратегия торговли меняется, и для принятия торговых решений начинают использовать сигналы осцилляторов.

Не все осцилляторы будут давать одинаковые сигналы на выбранных инструментах, но постоянно экспериментируя с различными индикаторами и финансовыми активами, можно построить надежную стратегию, которая будет давать стабильную прибыль.

Лекция 24: Осцилляторы. Осциллятор Клаппа. VFO Запуск

Положительная обратная связь и осцилляторы

Physics 3330 Эксперимент № 6 Осень 1999 г. Положительная обратная связь и осцилляторы Цель В этом эксперименте мы изучим, как спонтанные колебания могут быть вызваны положительной обратной связью.Вы построите активный

Дополнительная информация

ГЛАВА 2 УСИЛИТЕЛЬ МОЩНОСТИ

CHATER 2 OWER AMLFER 2.0 Введение Основными характеристиками усилителя являются линейность, КПД, выходная мощность и усиление сигнала. В целом, между этими характеристиками есть компромисс. Для

Дополнительная информация

Частотная характеристика фильтров

Школа инженерии Департамент электротехники и вычислительной техники 332: 224 Принципы электротехники II Лабораторный эксперимент 2 Частотная характеристика фильтров 1 Введение Цели для

Дополнительная информация

Характеристики и усилители BJT

Характеристики и усилители БЮТ Мэтью Беклер beck0778 @ umn.edu EE2002 Lab Section 003 2 апреля 2006 г. Резюме Как основной компонент в конструкции усилителя, свойства биполярного переходного транзистора

Дополнительная информация

MAS.836 КАК СДВИГАТЬ OP-AMP

MAS.836 КАК СДВИГАТЬ ЦЕПИ ОУ-УСИЛИТЕЛЯ OP-AMP: Смещение в электронной схеме описывает рабочие характеристики установившегося режима без подачи сигнала. В схеме операционного усилителя рабочая характеристика

Дополнительная информация

Лекция 27: Смесители.Gilbert Cell

Whites, EE 322 Лекция 27 Страница 1 из 9 Лекция 27: Смесители. Смесители клеток Гилберта изменяют частотный спектр входного сигнала. Это важный компонент электрической связи (беспроводной или иной)

Дополнительная информация

Глава 20. Квазирезонансные преобразователи.

Глава 0 Квазирезонансные преобразователи Введение 0.1 Квазирезонансный переключатель с переключением при нулевом токе 0.1.1 Формы сигналов полуволновой квазирезонансной ячейки ZCS 0.1. Среднее значение оконечной формы волны

Дополнительная информация

УСИЛИТЕЛЬ НА JFET С ОБЩИМ ИСТОЧНИКОМ

ЭКСПЕРИМЕНТ 04 Цели: Теория: 1. Оценить усилитель с общим источником, используя эквивалентную модель слабого сигнала. 2. Узнать, что влияет на усиление напряжения. Самосмещенный n-канальный полевой транзистор JFET с AC

Дополнительная информация

Использование метода импеданса

Использование метода импеданса Метод импеданса позволяет нам полностью отказаться от подхода дифференциального уравнения для определения отклика цепей.По факту импедансный метод даже

Дополнительная информация

Резонансные схемы RLC

Конденсаторы и индуктивности Эндрю МакХатчон 20 апреля 2003 г. Конденсаторы и индуктивности Когда дело доходит до реактивных сопротивлений сложных компонентов, существует множество противоречий. Формат, используемый в этом документе

Дополнительная информация

Домашнее задание 03

Вопрос 1 (по 2 балла, если не указано иное) Домашнее задание 03 1.Источник питания постоянного тока 9 В вырабатывает 10 Вт в резисторе. Какой размах амплитуды должен быть источник переменного тока, чтобы генерировать тот же

Дополнительная информация

Базовые схемы операционных усилителей

Базовые схемы операционных усилителей Мануэль Толедо INEL 5205 Instrumentation 3 августа 2008 г. Введение Операционный усилитель (для краткости ОУ или ОУ), возможно, является наиболее важным строительным блоком при разработке

Дополнительная информация

ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ

ОПЕРАЦИОННЫЙ УСИЛИТЕЛЬ MODULE3 Содержание 1.ВВЕДЕНИЕ … 3 2. Блок-схема операционного усилителя … 3 3. Характеристики операционного усилителя … 3 4. Операционный усилитель … 4 4.1 Контакты операционного усилителя

Дополнительная информация

Схемы усилителя BJT

Схемы усилителя JT Поскольку мы разработали различные модели для сигналов D (простая модель большого сигнала) и сигналов A (модель малого сигнала), анализ схем JT включает следующие шаги: Анализ смещения D:

Дополнительная информация

Прецизионные диодные выпрямители

Кеннет А.Kuhn 21 марта 2013 г. Прецизионные полуволновые выпрямители Операционный усилитель можно использовать для линеаризации нелинейной функции, например передаточной функции полупроводникового диода. Классический

Дополнительная информация

Схемы усилителя BJT

Схемы усилителя JT Поскольку мы разработали различные модели для сигналов D (простая модель большого сигнала) и сигналов A (модель малого сигнала), анализ схем JT включает следующие шаги: Анализ смещения D:

Дополнительная информация

Биполярные транзисторные усилители

Physics 3330 Эксперимент № 7 Осень 2005 г. Биполярные транзисторные усилители Назначение Целью этого эксперимента является создание биполярного транзисторного усилителя с усилением по напряжению минус 25.Усилитель должен

Дополнительная информация

Замечания по применению Компоненты SAW

Примечание по применению Компоненты на ПАВ Принципы работы генераторов и передатчиков, стабилизированных на ПАВ. Приложение: Примечание № 1 В этом документе описывается физический принцип генератора, стабилизированного на ПАВ. Осциллятор

Дополнительная информация

ПРИНЦИПЫ КЕРАМИЧЕСКОГО РЕЗОНАТОРА

ПРИНЦИПЫ КЕРАМИЧЕСКОГО РЕЗОНАТОРА Принципы работы для керамических резонаторов Константы эквивалентной схемы: Рис.1.2 показан символ керамического резонатора. Измеренные характеристики импеданса и фазы

Дополнительная информация

5B5B Базовая схема RC-генератора

5B5B Базовая схема RC-генератора RC-генератор, также называемый генератором с фазовым сдвигом, вырабатывает выходной синусоидальный сигнал с использованием регенеративной обратной связи от комбинации резистор-конденсатор.

Дополнительная информация

целей // Письменная лаборатория Purdue

Эта страница предоставлена ​​вам OWL в Университете Пердью.При печати этой страницы вы должны включить юридическое уведомление полностью.

Авторские права © 1995-2018, Лаборатория письма и СОВ при Университете Пердью и Пердью. Все права защищены. Этот материал нельзя публиковать, воспроизводить, транслировать, переписывать или распространять без разрешения. Использование этого сайта означает принятие наших условий добросовестного использования.


Цели

Резюме:

Эта презентация предназначена для ознакомления ваших учеников с различными факторами, которые способствуют правильному и хорошо организованному письму.Эта презентация подходит для начала курса композиции или задания письменного проекта в любом классе.

И авторы, и аудитория имеют широкий спектр целей для общения. Невозможно переоценить важность цели в риторических ситуациях. Различные цели риторической ситуации определяют, как автор передает текст и как аудитория воспринимает текст. Риторические ситуации редко преследуют только одну цель. Авторы и аудитория склонны привносить свои собственные цели (а часто и несколько целей каждая) в риторическую ситуацию, и эти цели могут конфликтовать или дополнять друг друга в зависимости от усилий как авторов, так и аудитории.

Авторские цели

В учебнике Writing Today Джонсон-Шихан и Пейн обсуждают цель более конкретно с точки зрения автора текста. Они предполагают, что большинство текстов, написанных в колледже или на рабочем месте, часто преследуют одну из двух более широких целей: быть информативным или убедительным. Для каждой из этих двух общих целей они определяют множество более конкретных целей. Следующая таблица не является исчерпывающей; авторы могут легко иметь цели, не указанные в этой таблице.

Таблица: Цели автора

Информационная

Убедительный

сообщить

убедить

для описания

убедить

для определения

влиять на

на обзор

спорить

для уведомления

рекомендовать

поручить

изменить

советовать

адвокату

объявить

призывать

для объяснения

для защиты

для демонстрации

для обоснования

для иллюстрации

для поддержки

(Джонсон-Шихан и Пейн, 17)


Аудитория

Цели авторов имеют тенденцию быть почти исключительно активными хотя бы потому, что авторы сознательно создают тексты для определенной аудитории.Но цели аудитории могут варьироваться от более пассивных до более активных.

Таблица: Цели аудитории


Больше пассивных целей

Более активные цели

для получения уведомления

для проверки

, чтобы успокоиться

для количественной оценки

почувствовать единство

для оценки

для развлечения

для принятия обоснованных решений

получить инструкцию

интерпретировать

наслаждаться

для оценки

услышать совет

судить

для вдохновения

сопротивляться изменению

на обзор

критиковать

понять

высмеивать

, чтобы узнать

опровергнуть

Роль целей

Цели общения авторов и аудитории определяют основное обоснование других решений, которые принимают как авторы, так и аудитория (например, о чем писать или о чем говорить, или кого слушать, или какой носитель использовать, или в какой обстановке читать, среди прочих).Целью общения автора может быть наставление, убеждение, информирование, развлечение, обучение, испуг, возбуждение, печаль, просветление, наказание, утешение или многое другое. Как и у авторов, у аудитории есть разные цели для чтения, прослушивания или иного понимания фрагментов общения. Аудитория может стремиться к тому, чтобы ее проинструктировали, убедили, проинформировали, развлекали, обучили, испугали, взволновали, опечалили, просвещали, наказали, утешили или многие, многие другие. Цели авторов и аудитории ограничиваются только тем, что авторы и аудитория хотят достичь в моменты общения.Целей общения столько, сколько слов для описания этих целей.

Отношение

Отношение связано с целью и является часто упускаемым из виду элементом риторических ситуаций. Но отношение во многом влияет на то, как разворачивается риторическая ситуация. Подумайте, общается ли автор легкомысленно, а не серьезно, или драматическим, а не комедиям, или спокойно, а не возбужденно. В зависимости от целей авторов, конкретных качеств аудитории, характера контекста и других факторов любое из этих взглядов может либо помочь, либо помешать авторам в их усилиях по общению в зависимости от других факторов в любой данной риторической ситуации.Подобно авторам, аудитория по-разному оценивает различные аспекты коммуникации. Отношение аудитории при чтении, слушании, наблюдении и т. Д. Влияет на то, как они воспринимают и обрабатывают полученное сообщение.

Определение, цель, процедура и многое другое

Что такое аускультация?

Аускультация — это медицинский термин, обозначающий использование стетоскопа для прослушивания звуков внутри вашего тела. Этот простой тест не вызывает никаких рисков или побочных эффектов.

Ненормальные звуки могут указывать на проблемы в следующих областях:

Возможные проблемы могут включать:

Ваш врач также может использовать аппарат, называемый допплеровским ультразвуком, для аускультации.Эта машина использует звуковые волны, которые отражаются от ваших внутренних органов для создания изображений. Это также используется для прослушивания пульса вашего ребенка, когда вы беременны.

Ваш врач помещает стетоскоп на вашу обнаженную кожу и слушает каждую область вашего тела. В каждой области ваш врач будет прислушиваться к определенным вещам.

Сердце

Чтобы услышать свое сердце, ваш врач прислушивается к четырем основным областям, в которых звуки сердечного клапана являются самыми громкими. Это области груди выше и немного ниже левой груди.Некоторые звуки сердца также лучше всего слышны, когда вы повернуты влево. В вашем сердце ваш врач прислушивается:

  • как звучит ваше сердце
  • как часто звучит каждый звук
  • насколько громкий звук

брюшная полость

Ваш врач отдельно слушает одну или несколько областей вашего живота, чтобы прислушивайтесь к звукам кишечника. Они могут слышать свист, бульканье или вообще ничего не слышать. Каждый звук информирует вашего врача о том, что происходит в вашем кишечнике.

Легкие

При прослушивании ваших легких врач сравнивает одну сторону с другой и сравнивает переднюю часть грудной клетки с задней частью груди. Воздушный поток звучит по-другому, когда дыхательные пути заблокированы, сужены или заполнены жидкостью. Они также будут прислушиваться к необычным звукам, например, к хрипу. Узнайте больше о звуках дыхания.

Аускультация может многое рассказать вашему врачу о том, что происходит внутри вашего тела.

Сердце

Традиционные тоны сердца ритмичные.Вариации могут сигнализировать вашему врачу о том, что некоторые области могут не получать достаточно крови или что у вас негерметичный клапан. Ваш врач может назначить дополнительное обследование, если услышит что-то необычное.

Брюшная полость

Ваш врач должен уметь слышать звуки во всех областях вашего живота. Переваренный материал может застрять или ваш кишечник может искривиться, если в какой-либо области живота нет звуков. Обе возможности могут быть очень серьезными.

Легкие

Звуки в легких могут различаться так же сильно, как и тоны сердца.Хрипы могут быть как высокими, так и низкими, и могут указывать на то, что слизь препятствует правильному расширению легких. Один тип звука, который может услышать ваш врач, называется шумом. Трение похоже на трение двух кусочков наждачной бумаги друг о друга и может указывать на раздраженные поверхности вокруг легких.

Другие методы, которые врач может использовать для определения того, что происходит внутри вашего тела, — это пальпация и перкуссия.

Пальпация

Ваш врач может провести пальпацию, просто поместив пальцы на одну из ваших артерий, чтобы измерить систолическое давление.Врачи обычно ищут точку максимального воздействия (PMI) вокруг вашего сердца.

Если ваш врач чувствует что-то ненормальное, он может определить возможные проблемы, связанные с вашим сердцем. Аномалии могут включать в себя большой PMI или острые ощущения. Трепет — это вибрация вашего сердца, которая ощущается на коже.

Перкуссия

При перкуссии врач постукивает пальцами по различным частям живота. Ваш врач использует перкуссию, чтобы прислушиваться к звукам, исходящим от органов или частей тела под вашей кожей.

Вы услышите глухие звуки, когда ваш врач постучит по частям тела, наполненным воздухом, и гораздо более глухие звуки, когда ваш врач постучит по жидкостям тела или органу, например печени.

Перкуссия позволяет вашему врачу определить многие сердечные проблемы на основе относительной приглушенности звуков. Состояния, которые можно определить с помощью перкуссии, включают:

Аускультация дает врачу базовое представление о том, что происходит в вашем теле. Ваше сердце, легкие и другие органы в брюшной полости можно проверить с помощью аускультации и других подобных методов.

Например, если ваш врач не обнаружит тупой участок размером с кулак слева от грудины, вы можете пройти тест на эмфизему. Кроме того, если ваш врач слышит так называемый «щелчок открытия» при прослушивании вашего сердца, вы можете пройти обследование на митральный стеноз. В зависимости от звуков, которые слышит ваш врач, вам могут потребоваться дополнительные тесты для постановки диагноза.

Аускультация и связанные с ней методы — это хороший способ для вашего врача узнать, нужна ли вам серьезная медицинская помощь. Аускультация может быть отличной профилактикой определенных состояний.Попросите своего врача выполнять эти процедуры при каждом медицинском осмотре.

Q:

Могу ли я провести аускультацию на себе дома? Если да, то как лучше всего сделать это эффективно и точно?

Аноним

A:

Как правило, аускультация должна выполняться только обученным медицинским работником, например врачом, медсестрой, неотложной медицинской помощью или медиком. Причина этого в том, что нюансы проведения точной аускультации стетоскопом достаточно сложны.При прослушивании сердца, легких или желудка неподготовленное ухо не сможет отличить здоровые нормальные звуки от звуков, которые могут указывать на проблему.

Доктор Стивен Ким Ответы отражают мнение наших медицинских экспертов. Весь контент носит исключительно информационный характер и не может рассматриваться как медицинский совет.

Следующая статья появилась в The Metropolitan Corporate Counsel (май 2002 г.) 9. Воспроизведено с разрешения авторов.

Контракты на продажу товаров, как правило, включают положения о «регулирующем законодательстве» или «выборе закона». Эти положения предназначены для определения законов, которые будут применяться к любому спору относительно толкования договора. В сделках по продаже товаров на внутреннем рынке стороны часто выбирают закон конкретного штата США, причем такой выбор предполагает применение Единого коммерческого кодекса («U.C.C.»), принятого в этом штате. Однако в случае договоров, касающихся международной купли-продажи товаров, стороны договора часто не осведомлены о том, что их выбор права содержит положения, которые выбирают законы U.На самом деле S. state может выбрать Конвенцию Организации Объединенных Наций 1980 года о договорах международной купли-продажи товаров («КМКПТ» или «Конвенция»).

Почему это важно? Хотя Конвенция и U.C.C. во многом схожи, между ними есть несколько ключевых существенных отличий. Некоторые различия включают (i) отсутствие «закона о мошенничестве» в соответствии с КМКПТ, (ii) разные механизмы, касающиеся оферты и акцепта, и (iii) отсутствие «правила совершенного тендера» согласно КМКПТ.Для неосторожного практикующего эти различия могут иметь разрушительные последствия.

Эта статья не сосредотачивается на количестве различий между Конвенцией и UCC, а скорее обсуждает, как КМКПТ может быть случайно выбрана сторонами международного договора купли-продажи товаров, и дает некоторые рекомендации относительно того, как стороны могут эффективно исключить (или применить) КМКПТ к своей сделке. [1]

КМКПТ была подписана и открыта для подписания в 1980 году в Вене, Австрия.[2] Это международный договор, спонсируемый Организацией Объединенных Наций, содержащий основные правила, регулирующие договоры международной купли-продажи товаров, включая положения о заключении договоров, обязательствах договаривающихся сторон и правах и средствах правовой защиты в случае нарушения договора. В настоящее время 61 государство приняло КМКПТ в качестве своего международного закона о купле-продаже [3]. С американской точки зрения, КМКПТ можно рассматривать как «UCC международных продаж [4]» с множеством существенных отличий.

Как правило, КМКПТ применяется к продаже товаров [5] между сторонами, соответствующие коммерческие предприятия которых находятся в странах, принявших Конвенцию [6]. Например, КМКПТ будет применяться к договору купли-продажи керамической плитки между итальянским продавцом и покупателем из США, поскольку (i) договор предназначен для продажи товаров и (ii) стороны сделки имеют свои соответствующие коммерческие предприятия в странах, принявших Конвенцию. Однако применимость КМКПТ ограничена рядом факторов.Один из сценариев, при котором КМКПТ неприменим, — это когда не совсем очевидно, что стороны договора находятся из разных государств [7]. Например, такая ситуация может возникнуть, когда стороны, как представляется, имеют свои коммерческие предприятия в одном и том же государстве, но одна из сторон действует как агент нераскрытого иностранного принципа [8]. В этой ситуации, хотя стороны проживают в разных государствах, КМКПТ не будет применяться [9].

Кроме того, формулировка КМКПТ наложила дополнительные ограничения на ее применимость, исключив из сферы ее действия определенные типы товаров и определенные виды продаж.Согласно статье 2 КМКПТ, продажа акций, акций, инвестиционных ценных бумаг, оборотных инструментов, денег, кораблей, судов, судов на воздушной подушке, самолетов и электроэнергии — все это предметы, которые прямо исключаются из Конвенции [10]. КМКПТ также запрещает ее применение к ситуациям, когда товары покупаются для личного, семейного или домашнего использования [11], когда товары продаются на аукционе [12] и когда товары продаются в принудительном порядке или иным образом в соответствии с законом [11]. 13]

Дальнейшее исключение применимости Конвенции возникает в ситуациях, когда стороны участвуют в значительной части поставок материалов или рабочей силы.В статье 3 КМКПТ говорится, что контракты на поставку товаров считаются продажами, если только сторона, заказывающая товары, не обязуется поставить значительную часть материалов, необходимых для такого производства или производства [14]. Теория, лежащая в основе этого исключения, заключается в том, что такой контракт больше похож на контракт на поставку услуг или рабочей силы, чем на контракт на продажу товаров. [15] Кроме того, статья 3 дополнительно ограничивает применение Конвенции в ситуациях, когда преобладающая часть обязательств стороны, поставляющей товары, состоит из предоставления рабочей силы или других услуг.[16] Это ограничение предназначено для исключения ситуаций, когда, например, покупка небольшой машины потребует значительных монтажных работ и расширенного контроля. В этом сценарии КМКПТ будет исключать операции, ориентированные на обслуживание, а не на продажу.

Самая главная тема Конвенции — ее необязательный характер. Стороны, которые не желают доводить свои коммерческие отношения до сведения ее положений, уполномочены одной из ее статей «отказаться» от Конвенции в целом или отступить от или изменить действие любого из ее принципов.Источник этой автономии содержится в статье 6 Конвенции, которая гласит, что «стороны могут исключить применение [этой] Конвенции или, с учетом статьи 12, отступить от любого из ее положений или изменить их действие. «[17]

Самый простой способ исключить применение КМКПТ или «отказаться» — это включить положение о выборе права в международный договор купли-продажи. Однако положения о выборе права должны прямо предусматривать, что Конвенция неприменима к сделкам международной купли-продажи товаров, чтобы гарантировать, что она не будет применяться.Практикующим специалистам следует знать, что статьи, определяющие законы страны или конкретного штата США, в большинстве случаев не будут фактически исключать применение Конвенции.

Большинство арбитражных судов и национальных судов во всем мире постановили, что оговорка о выборе права в международном договоре купли-продажи товаров, которая выбирает законы Договаривающегося государства, означает, что Конвенция (а не внутреннее коммерческое право такого Договора Государство) применяется к договору.Эта позиция занята, по большей части, потому, что Договаривающиеся Государства включили Конвенцию в законы своей страны, а закон такого Договаривающегося Государства, который регулирует международные коммерческие контракты на продажу товаров, — это КМКПТ.

До недавнего времени суды США не рассматривали применимость КМКПТ в таких ситуациях. Однако в 2001 году Окружной суд США по Северному округу Калифорнии в деле Assante Technologies, Inc. против PMC-Sierra, Inc., пояснил, что оговорка о выборе права, которая просто определяет закон штата США или общий закон Договаривающегося государства, недостаточна для исключения применения Конвенции [18].

В деле Assante истец [покупатель] Assante Technologies, Inc., корпорация из штата Делавэр с основным местом деятельности в округе Санта-Клара, Калифорния, приобрела интегральные схемы для конкретных приложений в ряде сделок у ответчика [продавца] PMC-Sierra, Inc., корпорация из штата Делавэр, главный офис которой находится в Британской Колумбии, Канада. [19] Ассанте подал иск против PMC-Sierra после того, как ряд заказанных электронных компонентов не соответствовал определенным техническим спецификациям. [20] Хотя не было ни одного контракта, содержащего соглашение, касающееся продаж, Ассанте утверждал, что принятие каждого из его заказов на поставку было прямо обусловлено принятием PMC-Sierra «Положений и условий» Ассанте, которые были включены в каждый заказ на поставку.[21] Положения и условия Ассанте, поскольку они связаны с законодательством, регулирующим

Адрес покупателя, указанный в каждом из заказов на покупку: Сан-Хосе, Калифорния. [23] С другой стороны, PMC-Sierra утверждала, что условия отгрузки регулировались документом, озаглавленным «Условия продажи [Продавца]» [24]. Положения и условия Продавца, поскольку они связаны с законодательством, регулирующим транзакции, при условии, что :

Ассанте далее утверждал, что, несмотря на то, что стороны представляют две страны, которые приняли КМКПТ, выбор положений закона в «Положениях и условиях», изложенных обеими сторонами, отражает намерение сторон «отказаться» от применение Конвенции.[27] PMC-Sierra, с другой стороны, утверждала, что простого выбора закона юрисдикции недостаточно для отказа от Конвенции при отсутствии явного исключения из КМКПТ. [28] Суд, вынося свое решение, постановил, что статьи о выборе права, содержащиеся в «Положениях и условиях» обеих сторон, недостаточны для исключения применения Конвенции [29]. Суд в своем заключении заявил:

«Хотя выбор конкретного закона, например« Коммерческий кодекс Калифорнии »или« Единый торговый кодекс », может означать подразумеваемое исключение КМКПТ, рассматриваемые здесь статьи о выборе закона не демонстрируют четкого намерения чтобы отказаться от КМКПТ.Например, [продавец] выбор применимого права принимает закон Британской Колумбии, и неоспоримо, что КМКПТ является правом Британской Колумбии [цитата опущена]. Более того, даже при выборе применимого права [покупатель], как правило, принимаются «законы» штата Калифорния, а Калифорния связана Положением о верховенстве по договорам Соединенных Штатов [30]. Таким образом, согласно общему законодательству Калифорнии, КМКПТ применяется к контрактам, в которых договаривающиеся стороны находятся из разных стран, принявших КМКПТ.В отсутствие четких формулировок, указывающих на то, что обе договаривающиеся стороны намеревались отказаться от КМКПТ, выбор положений закона [не] исключает применимость КМКПТ «[31].

Таким образом, холдинг в Ассанте ясно дает понять, что стороны из США, желающие исключить применение Конвенции к своим сделкам, должны предоставить четкие формулировки, подтверждающие такое намерение.

Хотя явное большинство судов и трибуналов во всем мире придерживаются того же подхода, что и суд в Ассанте, практикующим следует помнить о нескольких решениях, которые привели к противоположным выводам.В небольшом количестве разногласий, где в противном случае была бы применима Конвенция, суды и трибуналы постановили, что положение о выборе права, которое определяет национальное законодательство страны, равносильно неявному и эффективному исключению Конвенции. С другой стороны, в ситуациях, когда стороны желают применения Конвенции [33], полезно предоставить четкие формулировки, подтверждающие такое намерение.

Как стороны могут эффективно исключить или обеспечить применение КМКПТ к своей сделке?

Как указано выше, хорошо составленная статья о выборе права может эффективно исключить или обеспечить применение Конвенции к договору международной купли-продажи товаров.Хотя общепринятой практикой не является прямое исключение или применение Конвенции, мы рекомендуем, чтобы в положениях о выборе закона в будущих международных коммерческих договорах купли-продажи товаров содержались конкретные формулировки, прямо исключающие или принимающие применение Конвенции. Это гарантирует, что закон, предназначенный для применения сторонами, будет прочно установлен и не будет повторно угадан судом или арбитражным судом.

Обратите внимание, что при явном выборе применения Конвенции к договору международной купли-продажи товаров необходимо учесть два важных момента.Во-первых, целесообразно включить языковую версию Конвенции, которая будет применяться. Официальные версии КМКПТ доступны на английском, арабском, испанском, китайском, русском и французском языках. Некоторые другие неофициальные переводы также доступны на разных языках. Возможные несоответствия между версиями Конвенции на разных языках могут привести к различным результатам в применении. Поэтому важно указать языковую версию Конвенции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
