Паяльник 12 вольт от прикуривателя: как переделать старое устройство для работы от прикуривателя

Паяльник 12 вольт, который можно подключать к гнезду прикуривателя автомобиля

Для пайки радиоэлектронных схем часто приходится соблюдать особую осторожность при нагреве выводов полупроводниковых элементов. Они бывают очень требовательны к температуре.

К тому же, иногда при отладке какой-либо схемы приходится производить пайку при подключенном питании. В этом случае использовать обычный паяльник, питающийся от сети 220 Вольт, опасно. Для таких случаев лучше применить электропаяльник, который работает от напряжения 12 вольт.

Основные свойства

Паяльник, рассчитанный на 12 Вольт, может работать как от переменного тока, так и от постоянного.

Работающий на постоянном токе паяльник может быть подключен даже к бортовой сети автомобиля, при условии, что мощность его не будет превышать расчетную мощность автомобильной электропроводки.

В продаже есть немало конструкций паяльников, использующих низкое напряжение. Отличить их можно по обязательной надписи на корпусе, на упаковке.

Это напряжение должно быть указано и в технических характеристиках инструмента. При наличии ненужного паяльника на 220 вольт, можно изготовить 12 вольтовый самостоятельно.

Переделка старого паяльника

Для того чтобы переделать стандартный паяльник, нужно разобрав его, удалить нагревательный элемент. Вместо него, на слюдяной подложке нужно намотать нихромовую нить толщиной 0,02-0,20 мм. Нить можно извлечь из какого-либо отслужившего свой срок электроприбора, например, фена.

Длина нити подбирается экспериментально в зависимости от толщины и требуемой степени нагрева паяльника. При намотке нити необходимо следить за тем, чтобы витки не соприкасались друг с другом.

Последовательность работ такая:

• после подбора длины проволоки витки фиксируют при помощи какого-либо термостойкого клея;
• нить с двух концов подключается проводами к источнику питания. Им может быть преобразователь на 12 вольт, аккумулятор для электроинструмента или автомобильный аккумулятор;
• корпус нового паяльника на 12 вольт необходимо собрать и он ничем не будет отличаться от прежнего.

Чтобы случайно не включить инструмент в сеть 220 вольт, на ручке рекомендуется сделать броскую, хорошо видимую надпись – «12в».

Из резистора

Можно изготовить миниатюрный самодельный паяльник на 12 вольт, используя постоянные металлопленочные резисторы, например, МЛТ-2 мощностью 2 Вт.

Они работают даже с перегрузкой до 6-10 раз, поэтому несложно добиться от них мощности до 12-20 Вт. Но значительная ее часть будет растрачиваться на теплообмен с воздухом из-за сравнительно большой площади поверхности резистора. Для изготовления понадобится резистор с номиналом 24-27 Ом.

Один из его достаточно толстых выводов послужит жалом паяльника, второй – контактом для провода питания.

Корпус резистора около контакта-жала нужно зачистить от краски и плотно обмотать вторым питающим проводом. Рабочая схема паяльника готова.

Остается только поместить ее в корпус, которым будет удобно пользоваться. Для этого резистор оборачивают термостойким теплоизолирующим материалом, например, стеклотканью, и помещают в пластиковую трубку подходящего диаметра.

Использование в автомобиле

В современных автомобилях осталось мало таких узлов и деталей, которые можно самостоятельно, вне гаража или мастерской подвергнуть ремонту. Скорее всего, это могут быть поврежденные на сгибах жгуты проводов.

Такие неисправности устранить несложно прямо в дороге. Достаточно снять лишнюю изоляцию и скрутить провода, защитив потом скрутку изоляционной лентой.

Но проводка автомобиля работает в очень тяжелых условиях. Она подвержена воздействиям вибраций, частому изменению температуры и влажности, особенно в зимнее время.

В таких условиях контакт в скрутке может быть утрачен, а при использовании обычной однопроводной электрической схемы потеря контакта может непредсказуемо отразиться на поведении автомобиля.

Для предупреждения этого нежелательного явления скрутку рекомендуется пропаять. Для этого и понадобится автомобильный паяльник, работающий от прикуривателя.

Практически все прикуриватели автомобилей запитаны линией проводов, рассчитанной на ток до 15 А. Этого вполне достаточно, чтобы подключить паяльник мощностью до 100 Ватт. А больше вряд ли потребуется. Переделывают и сам прикуриватель в пальник. Получается миниатюрный инфракрасный фен.

В автомобилях более раннего производства пайка может понадобиться для ремонта монтажных блоков реле и предохранителей, для припаивания клемм к проводам, переломанным в процессе использования.

Инфракрасный паяльник из автомобильного прикуривателя своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кто занимается пайкой.
В ней Роман, автор YouTube канала «все идеи», покажет, как он изготовил инфракрасный паяльник из автомобильного прикуривателя.

Инструменты, использованные автором.
— Лабораторный блок питания
— Ручная тепловизионная камера
— Ножницы
— Стамеска
— Шуруповерт, сверла
— Отвертка.

Материалы.
— Автомобильный прикуриватель
— Медный лист толщиной 0,5 мм
— Пара болтиков, шайб и гаек М3
— Провод.

Процесс изготовления.
Первым делом, Роман разбирает прикуриватель.

Именно эти детали, которые находятся у автора в руках, и будут нужны для самоделки. Это керамический изолятор и нагреватель.


Вот на такие детали «разложился» прикуриватель.

Затем, на медном листе чертит контур нагревателя, и вырезает детали.


Первая заготовка это минусовая контактная шайба. У автора не нашлось подходящего сверла и центральное отверстие он пробил скругленной стамеской.

А с плюсовым оказалось проще — отверстия он просверлил при помощи шуруповерта.


Вот из этих деталей и будет собираться паяльник.

Наживляет болтик, устанавливает минусовую контактную площадку, надевает керамический изолятор.

Далее, надевает положительную контактную площадку на центральный винт, накручивает гайку и зажимает изделие круглогубцами (явно других не было).

Практически все готово, накручивает ручку.


Остается подключить провода питания, зажимает их винтами. Внимание, полярность Роман перепутал.

Здесь он уже исправился с полярностью. Подключает крокодилами к блоку питания и выставляет ограничение по току 3,85 Ампера. Напряжением будет регулировать мощность.

А сейчас пришло время проверить, какую же температуру способен выдать данный нагреватель. Напряжение 12 Вольт, ток 3,8 Ампер.
Для этого Рома проверит возможности тепловизионной видеокамеры. Максимальные показания достигают 301 градуса Цельсия.

При этом спираль даже не очень сильно нагрета.

Надо теперь проверять на практике. С элементами SMD (поверхностного монтажа) проблем никаких.


Небольшой транзистор и конденсатор отпаиваются за несколько секунд.

Присутствует небольшое пожелтение остатков флюса на плате.

И напоследок «пищалка» с широкими ножками. Тоже выпаялась достаточно быстро

Спасибо Роману за интересную идею для самоделки! Выпаивать детали получается отлично, а вот как он паяет автор так и не показал.
Ссылки на тепловизионную камеру и блок питания — у автора под видео.

Всем хороших идей и настроения!

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мощный паяльник из прикуривателя для автомобиля своими руками

Мощный паяльник из прикуривателя

Содержание статьи

Если вам приходится часто паять, то вам не обойтись без эффективной горелки, фена или паяльника. Ну а что делать, если в один прекрасный момент, паяльника нет под рукой, а очень надо.

В таком случае можно сделать его самому, используя для этих целей обычный автомобильный прикуриватель. Раскалённая до красна спираль прикуривателя, очень хорошо плавит олово, но, к слову, такую самоделку, можно использовать и не только для пайки радиодеталей.

Подготавливаем нужные материалы для изготовления паяльника

Чтобы сделать мощный паяльник из автомобильного прикуривателя, нам понадобятся:

• Автомобильный прикуриватель на 12 Вольт;
• Небольшой кусок пластиковой трубы, которая будет выступать в качестве корпуса для самодельной горелки;
• Маленькая кнопка, которой можно было бы включать горелку. Такие кнопки устанавливаются в различных устройствах, в мини приёмниках и т. д.;
• Кусок тонкого провода;
• Синяя изолента, поскольку черную, использовать не рекомендуется.

Итак, после подготовки всех компонентов, можно приступать к изготовлению самодельного фена. Из инструментов понадобится немного, а именно: ножовка, чтобы резать пластик, паяльник с оловом, клей-пистолет. Рассмотрим на сайте строительного журнала samastroyka.ru процесс изготовления данной самоделки своими руками.

Как сделать мощный паяльник из прикуривателя

Итак, в первую очередь нужно будет разобрать прикуриватель и снять с него все лишнее. Должна остаться только спираль и керамическая основа, в которую устанавливается нагревательный элемент.

Разборка прикуривателя дело несложное, и всего лишь потребуется выкрутить гайку, которой затянут болт, после чего избавиться от всего ненужного, как на картинках.

Затем необходимо будет подготовить небольшой кусок трубы, длиной 15 см, в которую можно было бы вставить прикуриватель. Просто отличным вариантом для этого, являются 32 пластиковая труба, в которую прикуриватель умещается чётко по размерам.

Для того чтобы установить кнопку, в трубе нужно сделать небольшое отверстие, ближе к краю, таким образом, чтобы можно было бы удобно включать самодельный паяльник, указательным пальцем во время работы.

Для заделки обратной стороны пластиковой трубы, там, где будет установлено гнездо под штекер, необходимо вырезать круг из пластиковой заглушки. Теперь остаётся собрать всю конструкцию воедино, и для этих целей понадобится паяльник, а также олово с канифолью.

Сначала нужно припаять четыре провода к кнопке, не забыв прозвонить её при помощи мультиметра, чтобы найти нужные нам контакты. При этом два провода от кнопки отводятся и подключаются к автомобильному прикуривателю, а два других, к гнезду для подключения штекера. Вся конструкция проверяется на работоспособность, и только после этого заклеивается при помощи супер клея или клеевого пистолета. Для подключения используем аккумулятор или подходящую батарею на 12 Вольт.

Вот таким образом, можно сделать мощный паяльник для пайки плат и не только. Лично у меня в гараже валялось без дела, аж пять старых прикуривателей, набралось их за десять лет, и, лежало без дела. Все остальные материалы, также нашлись очень быстро, никакого дефицита в них, абсолютно нет.

Оценить статью и поделиться ссылкой:

как сделать ИК-паяльник 12 вольт своими руками по схеме?

В жизни бывают ситуации, когда нужно выпаять SMD-компонент или микросхему с платы для замены. Обычным паяльником довольно тяжело или попросту невозможно это сделать без того, чтобы не повредить, возможно, еще рабочий элемент дорожки. Для этой операции применяют специальные дорогостоящие устройства, такие как паяльные ванны, фены, разнообразные станции. Не всегда есть смысл или возможность приобретения данных дорогостоящих девайсов. В этой статье будет рассмотрено, как выйти из такого положения без особых вложений денежных средств.

Сейчас мы попробуем собрать инфракрасный паяльник, который поможет нам выпаять элемент с платы. В некоторых случаях он будет способен заменить даже промышленный фен. Составляем схему или же скачиваем ее с интернета – она простая и состоит всего из нескольких элементов. Итак, приступаем к работе.

Инструменты и материалы

Для сборки инфракрасного паяльника своими руками нам понадобится ряд деталей.

• Автомобильный прикуриватель. Он чаще всего есть в наличии у большинства автомобилистов либо можно приобрести его в автомагазине. Он должен быть на 12 вольт.

• Провода для соединения. Если дома их взять неоткуда, то в хозяйственном магазине всегда большой выбор. При покупке лучше брать двухжильные провода. Варианты с диаметром 2,5 мм будут довольно толстыми для нашей самоделки, так как через них потечёт большой ток для нагрева спирали. Тонкие провода могут греться или плавиться – лучше их не брать.

• Изолента ПВХ любого цвета, который радует глаз. При этом чёрная тканевая изолента не подойдёт – ее надо очень много, да и сохнет она слишком долго.

• Кусок пластиковой трубы, который и будет корпусом горелки. В данном случае отличным вариантом станет часть 32 трубы. Также можно использовать корпус от старого нерабочего паяльника, если таковой имеется у вас дома. Это добавит удобства при дальнейшей работе с прибором.

• Аккумулятор или блок питания на 12 вольт, чтобы запитать устройство.

• Кнопка для включения нашего паяльника. Ее можно вынуть из какого-либо устройства дома или купить в магазине. Разновидностей кнопок и зажимов для них огромное множество. Они бывают лепестковые самофиксирующие (типа WAGO), с концами под пайку, с разъёмами «мама» / «папа». Выбор зависит от способа крепления проводов кнопки при установке. Если дома нет паяльника, то стоит выбрать кнопку с винтовыми зажимами под отвёртку. Также нужно, чтобы она была рассчитана на силу тока 16 ампер или больше. В противном случае кнопка быстро выйдет из строя. Либо можно вовсе обойтись без кнопки. Но стоит учесть, что в данном случае мы уже не сможем управлять ИК-паяльником произвольно в дальнейшем при работе.

Еще нам понадобятся следующие инструменты для работы:

• ножовка, чтобы разрезать пластиковую трубу;
• суперклей;
• плоскогубцы для откручивания гайки на прикуривателе;
• паяльник с оловом и канифолью, чтобы соединять провода на кнопке.

Когда приготовили все компоненты, можно начинать делать сам инфракрасный паяльник.

Изготовление

Для начала нужно разобрать прикуриватель. От него мы оставим только спираль и керамическую основу, куда устанавливается нагреватель.

Прикуриватель разбирается очень просто. Сначала откручивается керамическая ручка, под ней будет гайка. Её мы тоже откручиваем, в итоге перед нами останется набор запчастей.

Пора начинать собирать наш прибор.

• Двухжильный провод делим на разные жилы для удобства и зачищаем провода примерно на 3 см. Затем все лишнее откусим, чтобы не мешало дальнейшей сборке.
• На сам нагревательный элемент крепим провод, поджимая его керамическим изолятором. Главное при этом – следить, чтобы провод не касался при этом центрального проводника.
• Вверху керамического изолятора будет торчать часть от винтового проводника. К нему крепим второй провод и поджимаем шайбой с гайкой.
• Обматываем керамический изолятор изолентой до тех пор, пока он не начнёт плотно садиться в пластиковую трубку.
• Трубку ПВХ отмеряем и отпиливаем. Размеры тут произвольные, главное, чтобы можно было удобно держать ее в руке.
• После этого пропускаем провода внутри трубки. Затем намазываем изоленту на керамическом изоляторе суперклеем и сразу вставляем в трубку. Плотно прижимаем. На этом этапе сама ручка с нагревателем у нас готова.
• Теперь нужно установить кнопку на корпус или зафиксировать ее на проводе – как вам больше нравится. Кнопка устанавливается в разрыв на проводе, паяльником припаиваются концы проводов и изолируются изолентой. В случае если у вас зажимные крепления, то провода нужно хорошо затянуть отвёрткой. Но если всё же кнопки нет, то надо просто накинуть провода на аккумулятор или прикрепить их к блоку питания.

После того как мы собрали устройство по предложенной схеме, стоит проверить. Для этого подключаем провода к аккумулятору или блоку питания 12 В, причём + или – значения в данном случае не имеют. Нажимаем кнопку и можем начинать процесс пайки.

Рекомендации

Таким образом, вы можете увидеть, что собрать ИК-паяльник из автомобильного прикуривателя совсем несложно, при этом затраты на запасные части тут минимальны – все выполняется из подручных средств. Сделать такое устройство способен даже новичок среди любителей радиотехники. Возможно, заводское оборудование этот прибор полностью и не заменит, но для выпаивания радиодеталей он вполне подойдет.

При пайке не забывайте, что прикуриватель выдает очень высокую температуру при расплавлении контактов. При этом прибор быстро нагревается.

При достижении нужной температуры нагрева нужно направить его на место спайки, чтобы материалы начали плавиться. Не стоит направлять ИК-паяльник на кожу рук или какие-то легковоспламеняющиеся материалы. Помните, что разогретые детали могут стать причиной сильного ожога, – делайте всё очень аккуратно и внимательно.

В случае поломки прикуривателя его всегда можно заменить на новый, при этом переделывать полностью всю конструкцию уже не будет необходимости.

Как сделать паяльник из прикуривателя, смотрите далее.

Самодельный паяльник на 12 Вольт: из резистора, от прикуривателя

Если для прекрасной половины человечества слово паяльник это пустой ничего не значащий предмет, то для мужчин это прибор, который спасает их в любой жизненной ситуации, особенно при проведении несложных ремонтных работ с радиоэлектроникой. Можно ли в домашних условиях сделать паяльник на 12 Вольт своими руками. Если немного дружите с физикой и у вас имеется звание «мастер на все руки», тогда сборка простейшего примитивного низковольтного паяльника будет вам под силу.  Давайте рассмотрим один из немногих вариантов, которые  доступны любому из вас.

Самодельный паяльник на 12 Вольт

Материалы и инструменты, необходимые для самостоятельной сборки низковольтного паяльника

Чтобы сделать паяльник своими руками в домашних условиях, вам потребуется подготовить определённый набор инструментов и материалов, в частности:

• Проволока из медного материала, диаметр поволоки 1,5 мм, длина – не более 40 мм.
• Фольга, желательно медная, размером 10*30 мм, можно чуть больше.
• Проволока нихромовая толщиной 0,2 мм, длина не более 350мм.
• Кусок жести или любая круглая металлическая труба (необходимо для изготовления конструкции кожуха), потребуется для нагревательного элемента.
• Силикатный клей или хорошее жидкое стекло.
• Для изготовления изолирующего слоя нужен тальк, который разбавлен силикатным клеем.
• Рукоятка, желательно из изолирующего материала пластика.
• Стандартный электрический шнур с вилкой.

Паяльник на 12 Вольт от прикуривателя

Кроме этого, создавая паяльник на 12 Вольт от прикуривателя своими руками, потребуются дополнительные предметы и вещи, без которых сборка прибора будет неполной:

• Постоянный источник тепла электрическая или газовая печь.
• Инструменты слесаря – пассатижи, кусачки, пинцет, надфиля, напильники.
• Нестандартное приспособление, чем то напоминающее маленький шпатель, желательно из дерева или прочной пластмассы.
• Ветошь, в процессе работы придётся много и часто удалять грязь.

В принципе, это основной набор материалов и инструментов, необходимые для того, чтобы сделать паяльник на 12 Вольт своими руками из резистора.

Порядок действия по сборке паяльника

Вы подготовили инструменты и материалы! Теперь остаётся придерживаться примерного порядка действий, и тогда вы можете собрать самодельный паяльник на 12 Вольт без особого труда.

• Берём медную проволоку и изготавливаем жало. Учтите, что один конец проволоки необходимо заточить под углом в 45 градусов.  Хотя это требование необязательно, но все равно лучше заточить под любой угол один конец рабочей медной проволоки. Конец проволоки залуживаем.
• Замешиваем рабочую изоляционную массу на основе талька и силикатного клея. Главное, добиться тестообразной формы вещества.  Помните, все это время вам придётся бороться с липкостью рук, посыпая при этом порошком и вытирая руки ветошью.
• Готовое жало необходимо плотно окутать медной фольгой, при этом необходимо оставить около 10 мм конструкции полностью свободным.
• Сверху конструкции медной фольги посыпаем изолирующим материалом на основе талька. В данном случае вам придётся использовать источник тепла для подсушивания. Температура разогрева при этом должна быть от 100 до 150 градусов.
• Берём нихромовую нить, наматываем конструкцию спирали. Все витки должны прилагаться как можно плотно, при этом один конец витка должен иметь свободный размер 30 мм (т.н. прямой виток), а второй виток- 60 мм (условный размер заворотного витка).
• Покрываем обмотку электроизолирующей рабочей смесью. Точно также необходимо просушить на источником тепла – газовая или электрическая печь.
• Готовый длинный конец укладываем в трубку, но таким образом соблюдая расстояние на максимальном размере между ним и прямым, при этом примерное расстояние составит диаметру конструкции. После этого потребуется дополнительная обмазка и дополнительный рабочий процесс запекания.
• Теперь вмонтированное в трубку жало готово как полноценный нагревательный элемент.
• У вас остаются торчащие по обоим концам остатки нихромовой проволоки. Точно также обрабатываем аналогичным изолирующим составом примерно до половины размера. Сушим проволоку над печью. Контролируем так, чтобы остатки мест обработки полностью были покрыты изолирующим составом. В ряде случаев этот процесс придётся проделать несколько раз, но в целях безопасности лучше всего сделайте полную изоляцию остатков нихромовой нити.
• Производим сбор корпуса паяльника. Протягиваем рабочий шнур через отверстие в рукоятке. Производим соединение с концов необработанного нихрома с оголёнными частями шнура. После этого изолируем места соединения тальком с синтетическим клеем по проверенной технологии свыше.
• На подготовленный нагревательный элемент надеваем кожух. Один рабочий конец кожуха, должен технологически входить в конструкцию ручки рукоятки, второй компонент кожуха рекомендуется закрепить металлическими приспособлениями, в виде колпачка с отверстиями, который должен полностью исключить соприкасаемость контакта, с медной начинкой встроенного компонента нашего нагревательного прибора.  При необходимости можно ограничиться только хомутом.

Прибор готов, необходимо его правильно протестировать!

Очень важно!  В сеть паяльник можно включать только через трансформатор в 12 Вольт или через блок питания, рассчитанный на 12 Вольт, при этом сила тока – не более 1 А.

Что необходимо дополнительно знать о паяльнике в 12 Вольт

Паяльник к работе полностью готов,  его можно использовать для работы по соединению участков плат с микросхемами. Обязательно нужно будет позаботиться о том, чтобы минимизировать воздействие статического напряжения.

Как правило, это альтернативный вариант прибора для тех, кто считает свой бюджет и хочет использовать прибор для проведения несложных работ по пайке микросхем или прочих бытовых приборов и агрегатов.  В качестве дополнительного варианта можно использовать резисторы. Специалисты говорят, что несмотря на обилие китайских резисторов все же лучше использовать советские или российские аналоги, в частности – ПЭВ-10 или ПЭВ-7,5. В данном случае вам придётся оставить жало, которое в рабочем положении фиксируется в трубке медного вида. При этом рабочий элемент жал должен быть плотно вжат внутрь корпуса резистора. Кроме этого понадобится также зафиксировать контакты резисторов, которые в определённых ситуациях не смогут выдерживать сложные механические нагрузки.

Схема сборки паяльника из резистора

Существуют дополнительные варианты сборки паяльников, которые имеют возможность работать на низком напряжение.  В обязательном порядке используйте изолирующие компоненты и детали, которые используете во время сборки паяльника собственными руками.

Перед началом работы, рекомендуем провести тестирование прибор, соблюдая при этом электрическую и пожарную безопасность.  После того, как проведёте тестирование, попробуйте работу прибора в действии на несложных микросхемах. Обязательно обращайте внимание на металлические части, которые должны быть должным образом заизолированы.

Помните!

Самодельные микро-паяльники не предназначены для промышленного производства. Используйте приборы только для бытовых и домашних работ!

ИК фен из… прикуривателя от автомобиля

Вроде тема не новая, но вероятно не все с ней знакомы — как и просили, написал небольшой обзор устройства, облегчающего отпаивание всякого рода SMD и МЕЛКОсхем 🙂

Пик актуальности этой темы прошел несколько лет назад, во времена недоступности паяльных станций и фенов (как по наличию, так и по цене). На тот момент довольно активно использовались всякого рода самоделки…

Для «разовых» работ, применение самодельного ИК фена вполне оправдано и сейчас — не всем подойдет вариант покупки станции, для того что бы пару раз в год выпаять несколько малоразмерных компонентов. Тем более, что для «изготовления» самой простой конструкции требуется всего пара минут и подходящий источник питания.

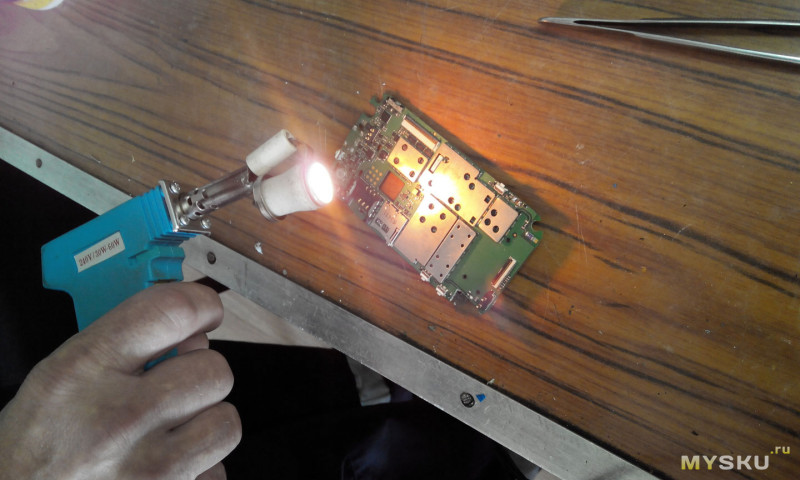

Впервые узнал о подобном варианте выпаивания от подчиненного, ранее он работал в РЭМ. Почти все свободное время занимается всякого рода ремонтами, поэтому «знает толк» в извращениях такого рода :)))) Сам он не особо «напрягается» по-поводу внешнего вида устройства 🙂 — это именно тот вариант, который он реально использует в работе… 😉

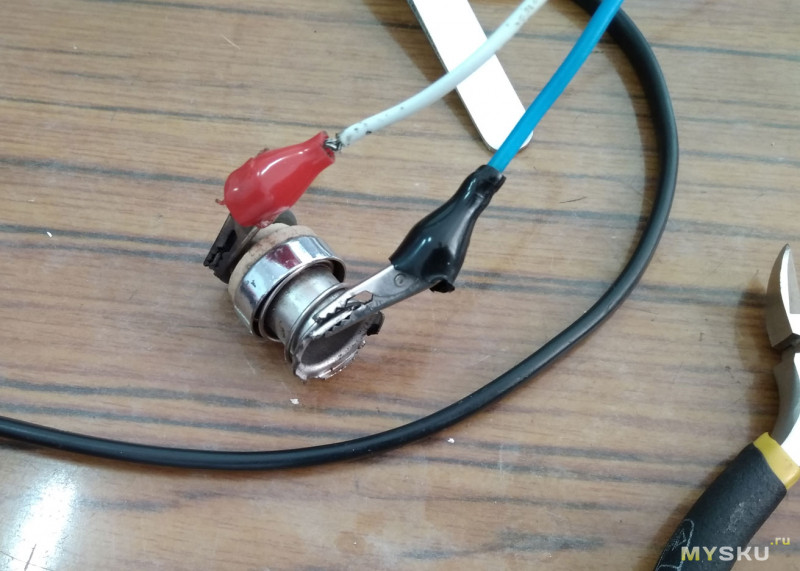

Он даже не снимал изоляцию с «крокодилов», поэтому она у него некисло подгорает 🙂

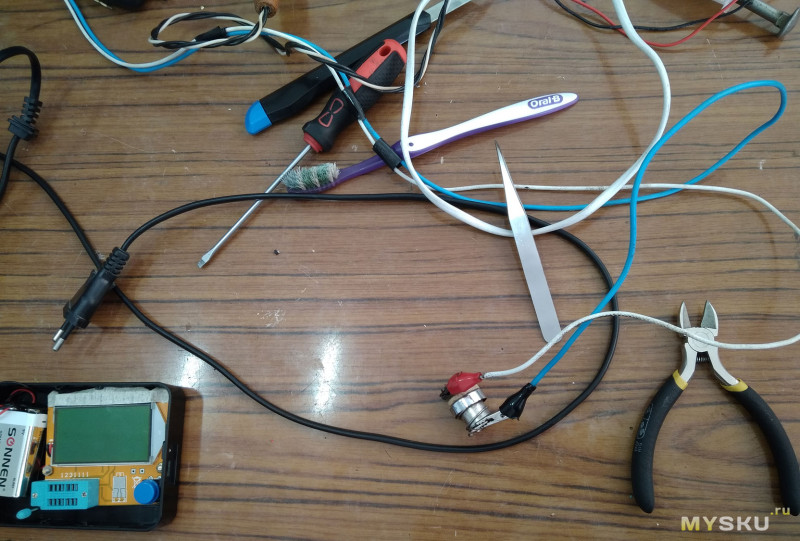

В принципе можно вообще ничего не переделывать в прикуривателе, а просто подключиться к нагревателю крокодилами со снятыми изолирующими кожухами. Пластиковые детали прикуривателя тоже лучше удалить.

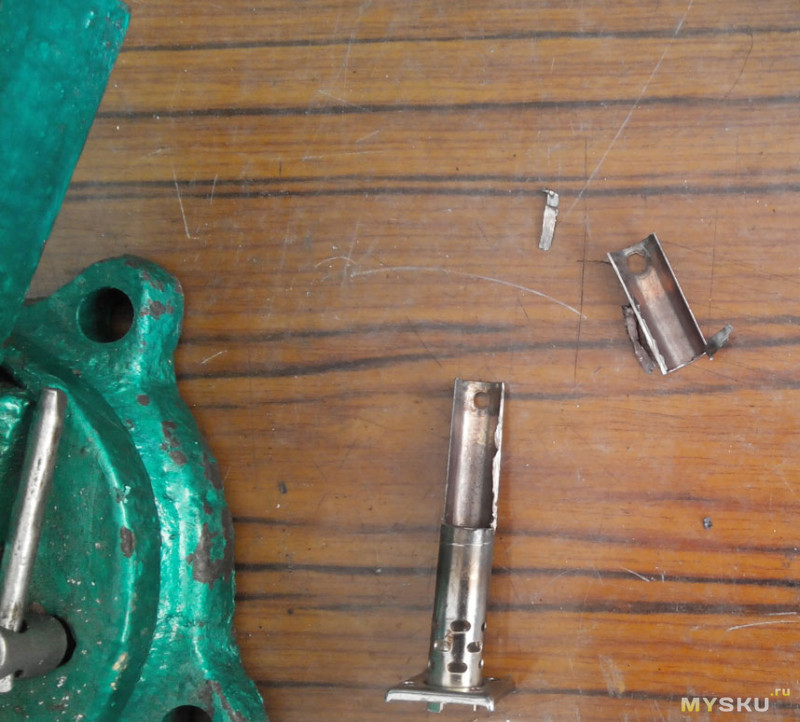

В простейшем варианте корпус прикуривателя просто берется кусачками и придерживается на небольшом расстоянии от отпаиваемых элементов.

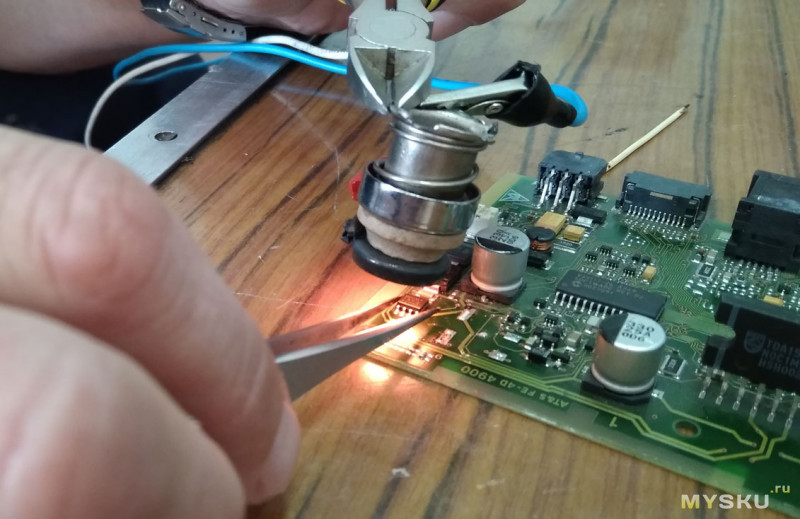

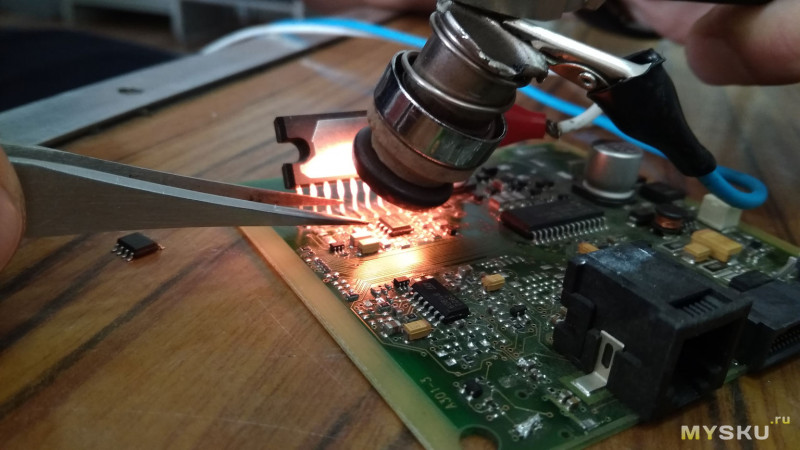

Для примера отпаиваем пару деталей.

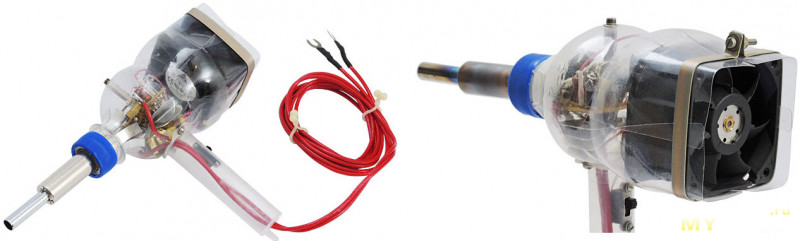

Работа этой приспособой не идёт ни в какое сравнение с паяльным феном-нет шума и реактивной струи, только ИК-излучение (в чистом виде) и естественная конвекция. Тихо и спокойно + весь флюс остаётся на месте… Красота!

Уже работая у меня, с помощью этой «адской машинки» товарищ восстановил несколько «айфонов» (менял отдельные компоненты), выпаивал микросхемы из ТВ приставок для считывания и записи прошивок, что-то ваял на плате старой плазмы…

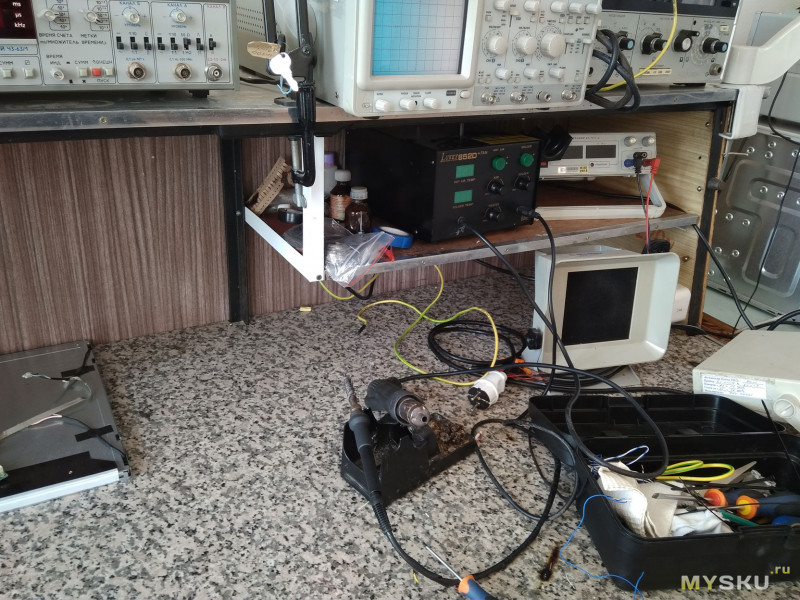

Ладно бы не было под рукой паяльной станции с феном, но она имеется (может и не особо крутая, но все же).

Изготовление ИК-фена из прикуривателя от автомобиля

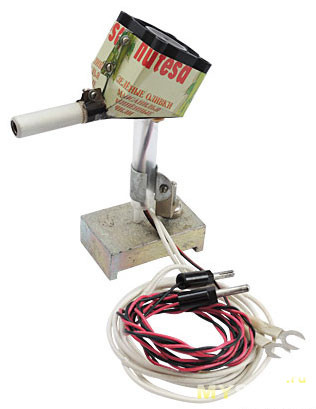

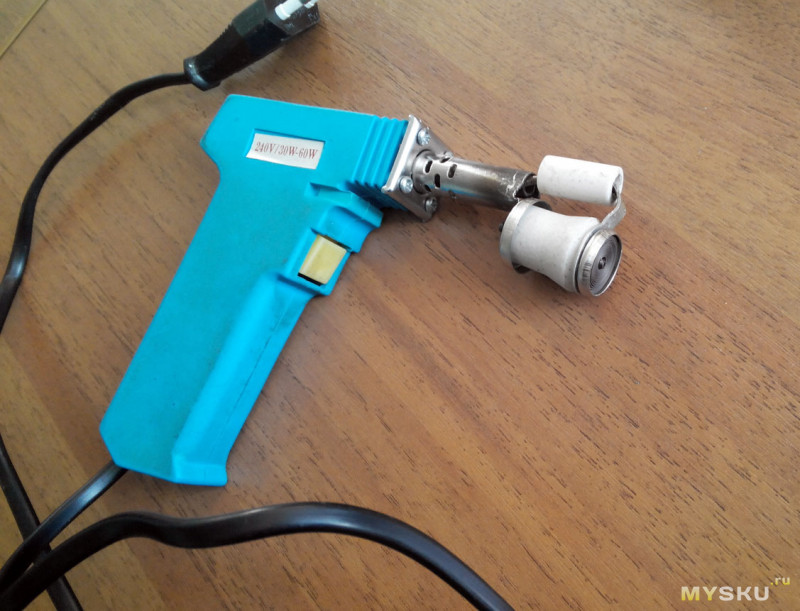

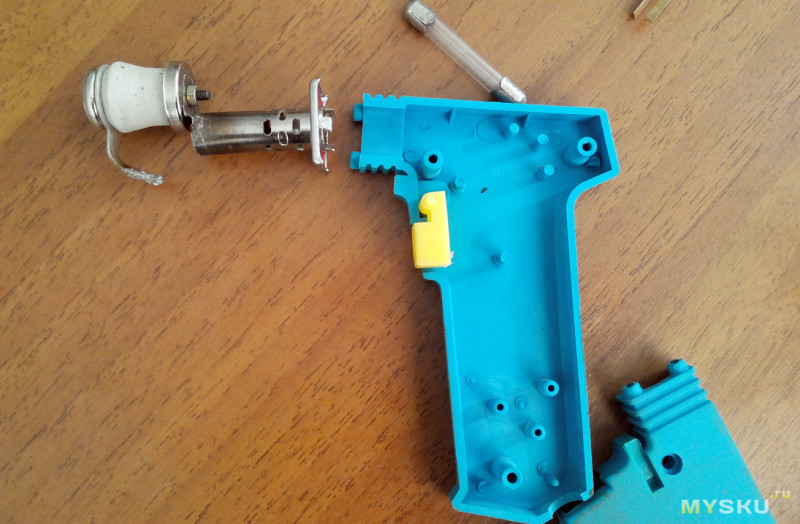

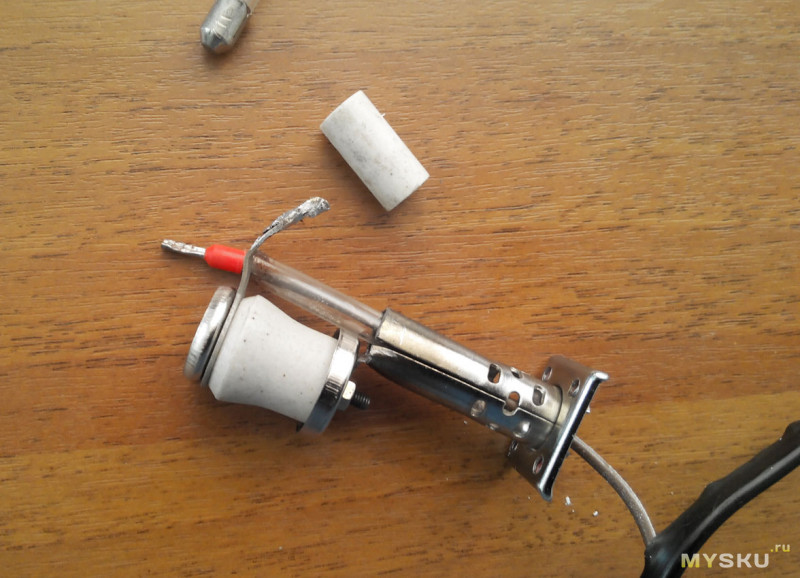

Для эксперимента, попробовал облагородить внешний вид ИК-фена, используя «отходы производства»(всякий хлам, которого хватает на работе — то что жалко сразу отправить в мусорку). На все потребовалась пара часов времени.

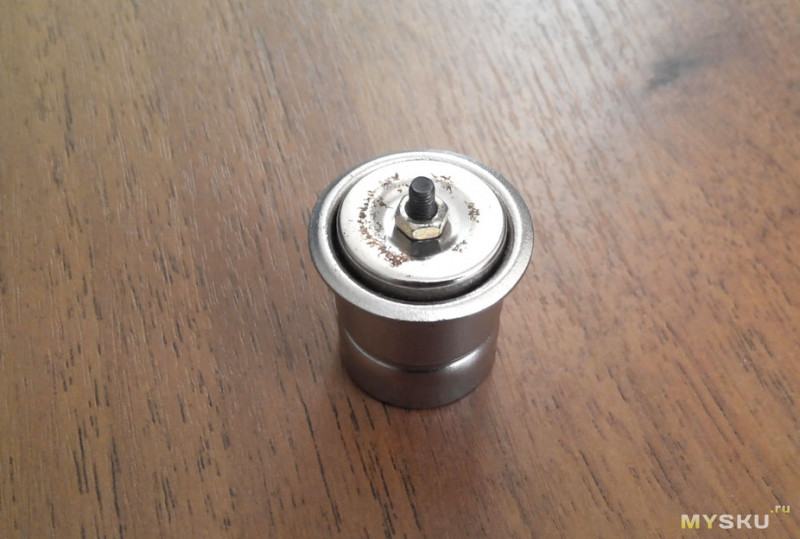

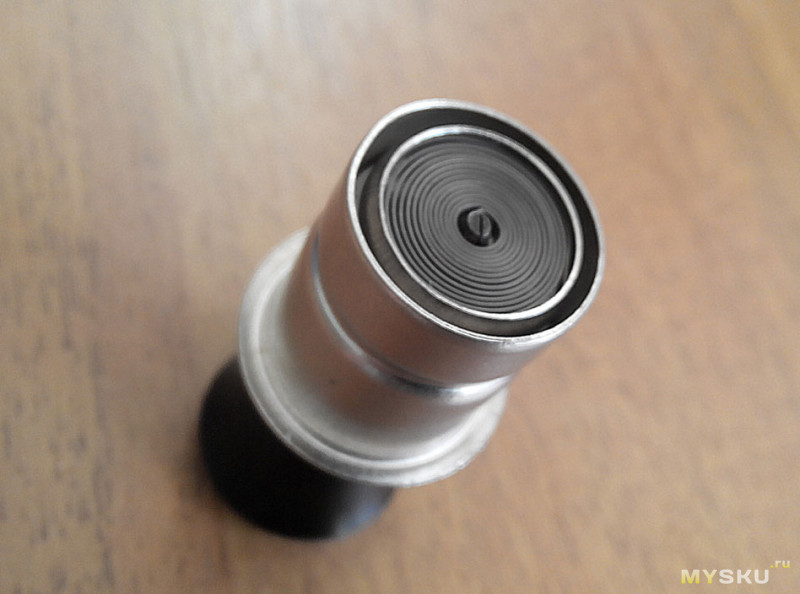

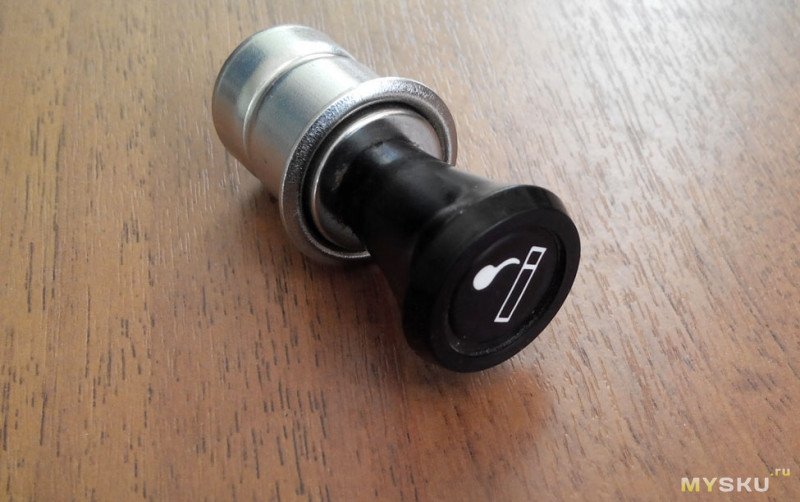

Новый прикуриватель

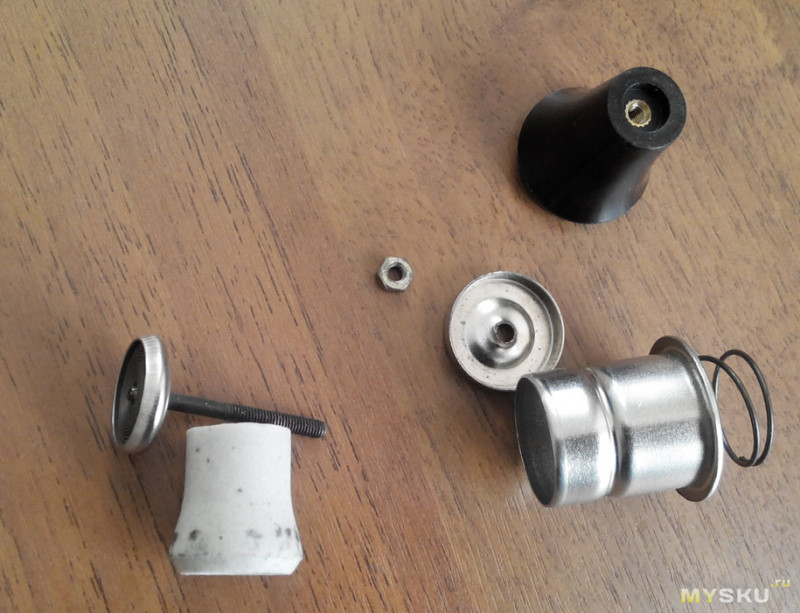

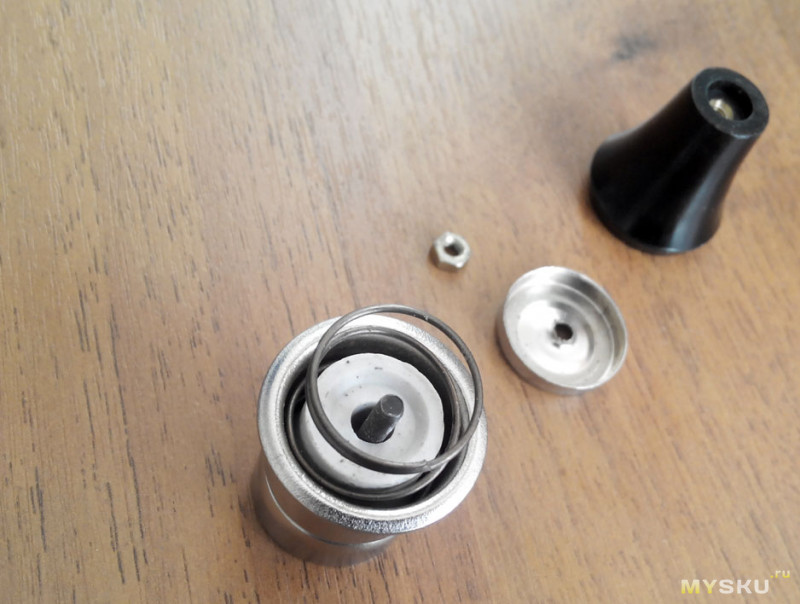

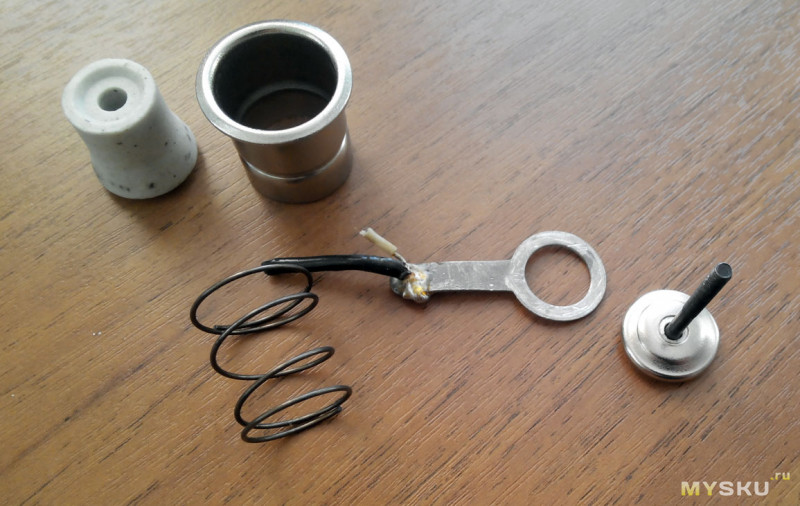

Разбираем его на части. На самом деле бывают разные конструкции — не все раскручиваются так легко.

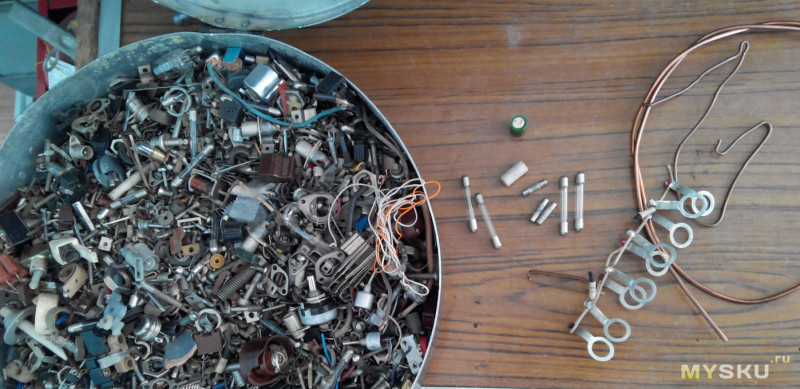

Залазим в «шайбу» — так у нас называется емкость с крепежом и остатками всякого «полезного» 🙂

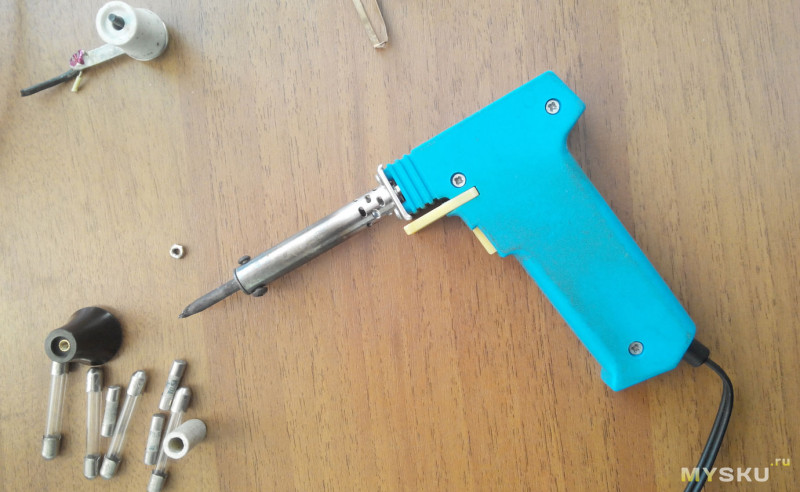

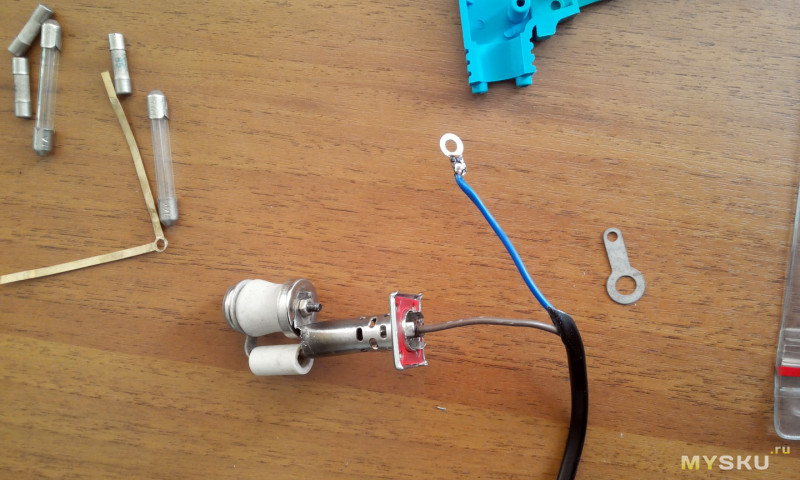

Смотрим, что нам может пригодиться в процессе.

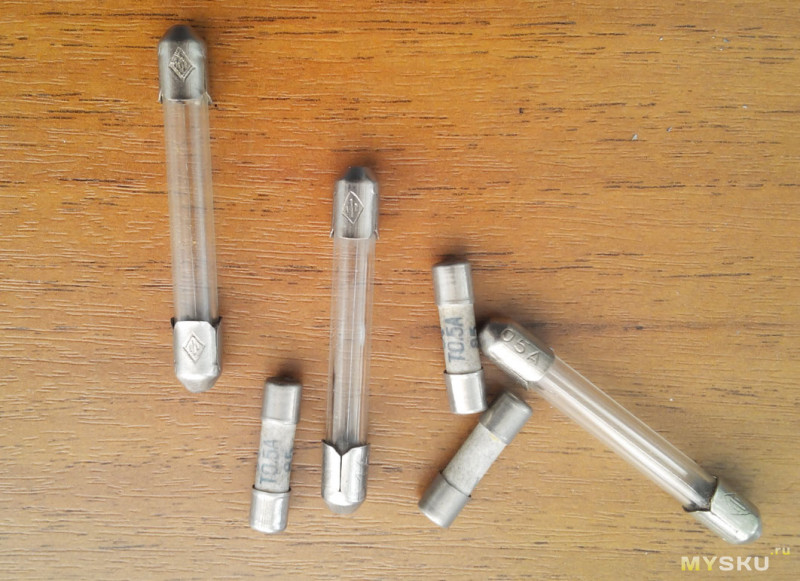

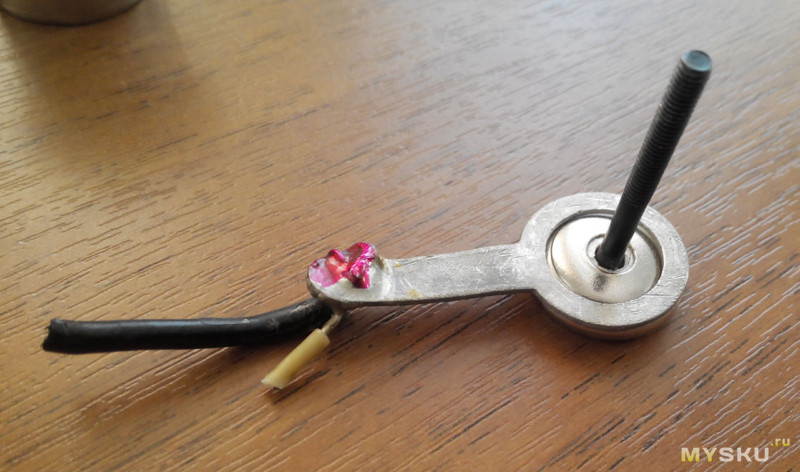

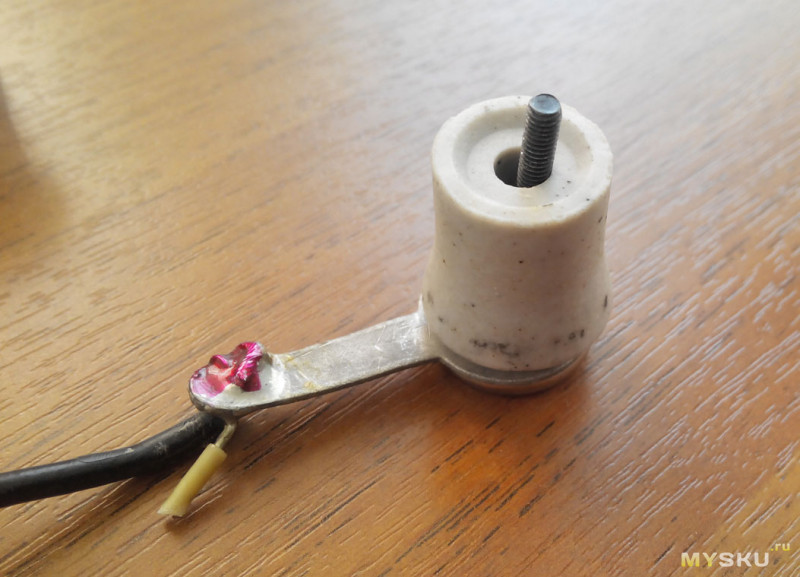

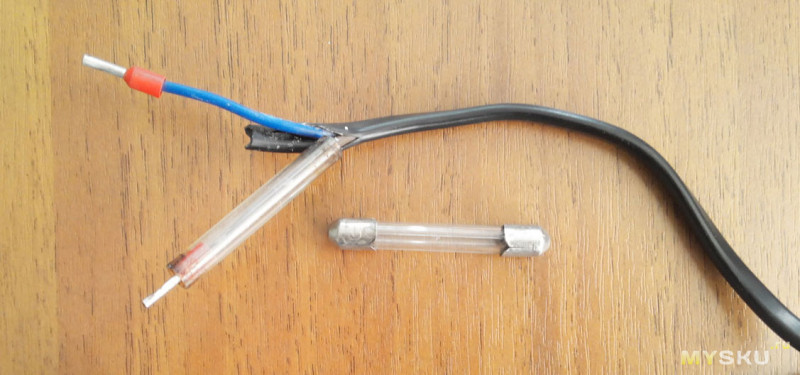

Неплохо подошел крепеж от выпрямительных диодов, в качестве минусового контакта (полярность не имеет значения, имеется ввиду минус прикуривателя в авто)



На плюсовой контакт сначала планировал использовать медный проводник, хорошо подходящий по размерам под гайку

В качестве изоляторов, стойких к температуре, можно использовать корпуса от предохранителей (не важно стекло или керамика)

Некоторое время размышлял над корпусом, были варианты от пары неисправных паяльников. Решил использовать пистолетного форм-фактора.

Разбираем его, снимаем жало и его крепление. В качестве крепления прикуривателя решено было использовать корпус нагревательного элемента. Слегка подпиливаю его до необходимой мне формы.

Получается конструкция такого вида

Вставляю провод через изолятор (корпус предохранителя). Тут на глаза попадается еще один кусок керамики (сверху на фото) — используем и его 🙂


Собираем все в «кучу» — получается такое вот устройство…

Для нормальной (комфортной) работы с самодельным ИК-феном необходим относительно мощный источник питания. Вполне подойдет БП от компа ватт на 300 или БП для питания галогенок — он более компактен, и его несложно оформить в виде отдельного источника питания для подобного ИК-фена.

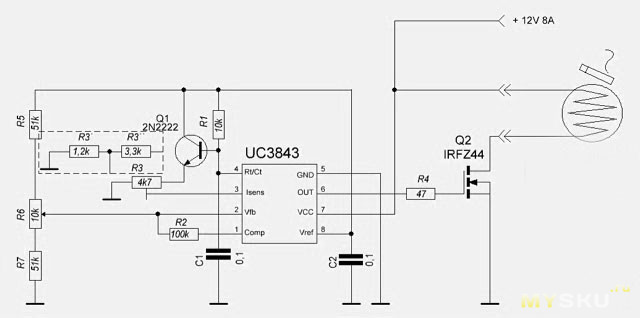

Встречал несколько вариантов самодельных схем с регулировкой, для питания подобного устройства. Одной из самых удачных (по отзывам), вероятно, является вот эта

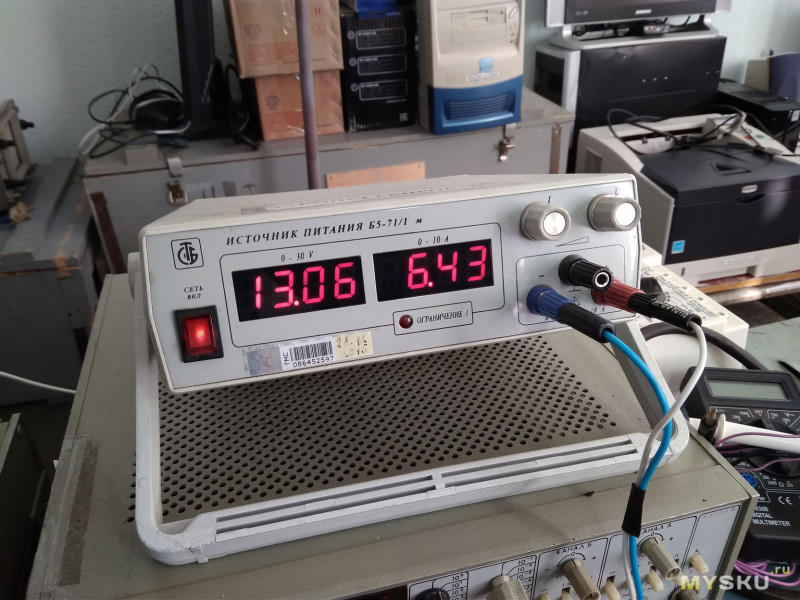

В моем случае, на работе, имеется несколько разнообразных БП — поэтому что-то придумывать нет необходимости.
Оптимальным для паяния получается напряжение 12-13в, потребляемый ток зависит от типа прикуривателя (они бываю разные).
Рекомендуется, если есть возможность, использовать прикуриватель от японских авто 80-90 годов (на разборке можно взять нахаляву)- наши относительно недолговечные.

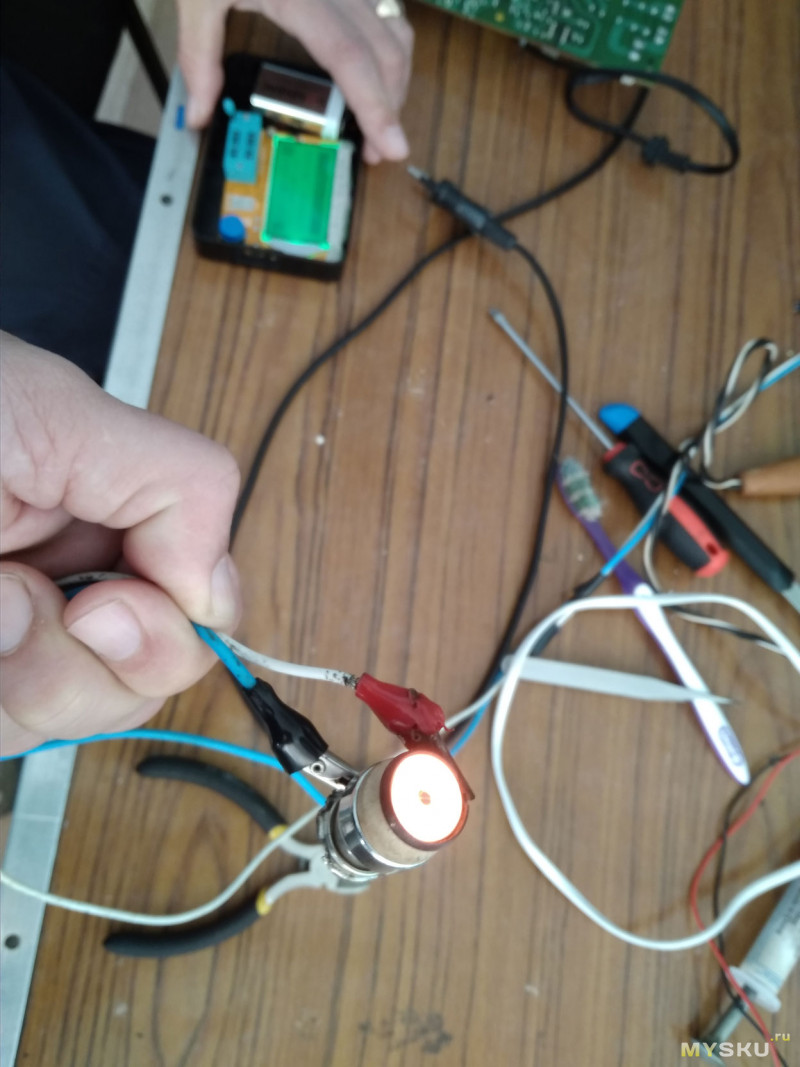

При этом цвет спирали оранжево-желтый.
Матрица смартфона чувствительна к ИК-излучению, поэтому на фото все выглядит более ярким, чем в действительности.

ИК излучение имеет весьма равномерное распределение по всей площади нагрева — тест на листе бумаги это неплохо показывает.

Выполнять демонтаж подобным устройством — одно удовольствие. Если вокруг куча обвеса, можно вырезать трафарет из фольги, после этого грей необходимый участок сколько необходимо — с феном это сделать значительно сложнее, нужны отражающие экраны вокруг чипа.

Время выхода на рабочий режим до 30 сек, время монтажа/демонтажа 200-ногой BGA 15-30 сек.
Утюг ~ 100C в качестве нижнего подогрева значительно облегчает и смягчает процесс. Основная работа производится примерно на расстоянии 15 мм от прикуривателя.
Не нужно жалеть канифоли. Это заметно облегчает и ускоряет процесс.
Канифоль закипает при 250 градусах, необходимо не допускать её чрезмерного кипения и испарения (дыма).
У деликатных микросхем при монтаже/демонтаже можно во время работы накрывать корпус.
Не стоит оставлять ИК фен надолго в рабочем режиме без необходимости — он работает на грани своих возможностей.

В сети попадались варианты стационарного расположения нагревателя, что бы высвободить вторую руку

Многим читателям (наверняка) устройство покажется дикой кустарщиной и колхозом, но я больше склонен оценивать работоспособность и результаты его работы, поэтому считаю устройство вполне заслуживающим право на существование.

Всем удачи и хорошего настроения!

Паяльник DC 12V 60W Портативный автомобильный внедорожник Электрический паяльник с прикуривателем Пайка | |

паяльник DC 12 В 60 Вт портативный автомобильный внедорожник электрический паяльник с прикуривателем пайка

Особенности:

• Питание от розетки прикуривателя 12 В постоянного тока, потребляемая мощность 60 Вт.
• Встроенный керамический нагревательный элемент для быстрого нагрева и длительного срока службы.
• Шнур питания с выдвижной пружиной упрощает работу.
• Силиконовая термоизолированная ручка позволяет использовать паяльник долгое время.
• Оснащен вилкой автомобильного прикуривателя.
• Идеально подходит для ремонта наружной пайки, ремонта электропроводки.

Спецификация:

Напряжение: DC12V

Мощность: 60 Вт

Нагревательный элемент: керамический нагревательный сердечник

Список пакетов:

1 х электрический паяльник

1 х шнур питания

1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные. и праздники. Время доставки может меняться, особенно во время отпуска. сезон.
6. Если вы не получили посылку в течение указанного срока, пожалуйста свяжитесь с нами. Мы отследим доставку и свяжемся с вами как как можно скорее с ответом.Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы выберем для вас доставку товар с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. Спасибо

Возврат и возврат

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем. в половине.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке и Вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретная причина за возврат, и ваш po #.
3. Мы вернем ВАШУ ПОЛНУЮ ВЫИГРЫШНУЮ СТАВКУ. СУММА, при получении товара в исходном состоянии и упаковка со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБА ПОКУПАТЕЛЯ и продавец отменяет транзакцию с aliexpress. ИЛИ вы можете выбрать иметь замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

О обратной связи

Мы поддерживать высокие стандарты качества и стремиться к 100% клиенту удовлетворение! Обратная связь очень важна, мы просим вас связаться с нами немедленно, прежде чем вы оставите нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

.

Паяльник Alinory DC 12V 60W Портативный автомобильный внедорожник Электрический паяльник с прикуривателем Паяльник TS100 | |

DC 12V 60W портативный автомобильный внедорожник электрический паяльник с прикуривателем

Характеристики:

• Питание от розетки прикуривателя 12 В постоянного тока, потребляемая мощность 60 Вт.
• Встроенный керамический нагревательный элемент для быстрого нагрева и длительного срока службы.
• Шнур питания с выдвижной пружиной упрощает работу.
• Силиконовая термоизолированная ручка позволяет использовать паяльник долгое время.
• Оснащен вилкой автомобильного прикуривателя.
• Идеально подходит для ремонта наружной пайки, ремонта электропроводки.

Спецификация:

Напряжение: DC12V

Мощность: 60 Вт

Нагревательный элемент: керамический нагревательный сердечник

Список пакетов:

1 х электрический паяльник

1 х шнур питания

1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные. и праздники. Время доставки может меняться, особенно во время отпуска. сезон.
6. Если вы не получили посылку в течение указанного срока, пожалуйста свяжитесь с нами. Мы отследим доставку и свяжемся с вами как как можно скорее с ответом.Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы выберем для вас доставку товар с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. Спасибо

Возврат и возврат

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем. в половине.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке и Вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретная причина за возврат, и ваш po #.
3. Мы вернем ВАШУ ПОЛНУЮ ВЫИГРЫШНУЮ СТАВКУ. СУММА, при получении товара в исходном состоянии и упаковка со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБА ПОКУПАТЕЛЯ и продавец отменяет транзакцию с aliexpress. ИЛИ вы можете выбрать иметь замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

О обратной связи

Мы поддерживать высокие стандарты качества и стремиться к 100% клиенту удовлетворение! Обратная связь очень важна, мы просим вас связаться с нами немедленно, прежде чем вы оставите нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

.

DC 12V 60W Портативный паяльник Автомобильный внедорожник Электрический паяльник с прикуривателем Паяльный инструмент | |

DC 12V 60W портативный автомобильный внедорожник электрический паяльник с прикуривателем

Характеристики:

• Питание от розетки прикуривателя 12 В постоянного тока, потребляемая мощность 60 Вт.
• Встроенный керамический нагревательный элемент для быстрого нагрева и длительного срока службы.
• Шнур питания с выдвижной пружиной упрощает работу.
• Силиконовая термоизолированная ручка позволяет использовать паяльник долгое время.
• Оснащен вилкой автомобильного прикуривателя.
• Идеально подходит для ремонта наружной пайки, ремонта электропроводки.

Спецификация:

Напряжение: DC12V

Мощность: 60 Вт

Нагревательный элемент: керамический нагревательный сердечник

Список пакетов:

1 х электрический паяльник

1 х шнур питания

1) Мы принимаем Alipay, West Union, TT.Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные. и праздники. Время доставки может меняться, особенно во время отпуска. сезон.
6. Если вы не получили посылку в течение указанного срока, пожалуйста свяжитесь с нами. Мы отследим доставку и свяжемся с вами как как можно скорее с ответом.Наша цель — удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы выберем для вас доставку товар с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. Спасибо

Возврат и возврат

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем. в половине.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке и Вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретная причина за возврат, и ваш po #.
3. Мы вернем ВАШУ ПОЛНУЮ ВЫИГРЫШНУЮ СТАВКУ. СУММА, при получении товара в исходном состоянии и упаковка со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБА ПОКУПАТЕЛЯ и продавец отменяет транзакцию с aliexpress. ИЛИ вы можете выбрать иметь замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

О обратной связи

Мы поддерживать высокие стандарты качества и стремиться к 100% клиенту удовлетворение! Обратная связь очень важна, мы просим вас связаться с нами немедленно, прежде чем вы оставите нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

.

DC 12V 60W Портативный автомобильный внедорожник Электрический паяльник с прикуривателем | |

Характеристики:

• Питание от розетки прикуривателя 12 В постоянного тока, потребляемая мощность 60 Вт.
• Встроенный керамический нагревательный элемент для быстрого нагрева и длительного срока службы.
• Шнур питания с выдвижной пружиной упрощает работу.
• Силиконовая термоизолированная ручка позволяет использовать паяльник долгое время.
• Оснащен вилкой автомобильного прикуривателя.
• Идеально подходит для ремонта наружной пайки, ремонта электропроводки.

Спецификация:

Напряжение: DC12V

Мощность: 60 Вт

Нагревательный элемент: керамический нагревательный сердечник

Список пакетов:

1 х электрический паяльник

1 х шнур питания

ОБ ОБРАТНОЙ СВЯЗИ:

Если вы удовлетворены нашей продукцией, пожалуйста, дайте нам 5 звезд
Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы не удовлетворены своими товарами, обратитесь в нашу службу поддержки клиентов.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

ОПЛАТА:

1. Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2. Оплата должна быть произведена в течение 3 дней с момента заказа.
3. Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О ДОСТАВКЕ:

1.ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6.Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.
8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее.спасибо

ВОЗВРАТ И ВОЗВРАТ:

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми компонентами и аксессуарами, ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

.
