Содержание

Характеристики и внешний вид SMD-светодиодов

SMD означает Surface Mounted Device, что с английского переводится как компоненты, предназначенные для поверхностного монтажа. Эта технология изготовления электронных компонентов на печатной плате. Основным отличием технологии от традиционной (сквозного монтажа в отверстия) выступает то, что компоненты монтируются без отверстий и только со стороны токопроводящей дорожки. Их приклеивают, а затем припаивают.

Особенности SMD-светодиодов

Первые LED-светильники производились с применением обычных светодиодов. Они оснащены аксиальными (проволочными) достаточно длинными выводами, которые предназначены для монтажа в отверстия в плате.

У светодиодов типа SMD есть только небольшие контактные площадки, которыми устройства монтируются прямо на плату. Это планарные (плоские) выводы, не требующие отверстий в плате. Ввиду простоты такого монтажа после появления SMD-компонентов его доверили роботизированным системам, которые делают все автоматически.

Это сделало изготовление осветительных приборов более экономичным.

Еще одним преимуществом SMD-светодиодов стала возможность изготовления миниатюрных, но мощных диодов. Это связано с улучшенным отводом тепла от кристаллов. Они почти лежат на плате, а еще имеют короткие и массивные выводы. Этим и обусловлена возможность эффективного отвода тепла от мощных кристаллов. Хотя многие из них все-таки нуждаются в подборе и расчете радиатора. Снаружи для защиты от окружающей среды их заливают компаундом, часто с добавлением люминофора, который выравнивает цветовую характеристику диода.

Характеристики и виды SMD-светодиодов

Первое, с чем стоит разобраться, – это маркировка SMD-светодиодов. В общем виде в обозначении присутствует аббревиатура SMD и 4 цифры, например, SMD 3528. Это один из самых распространенных типоразмеров SMD-светодиодов. В данной маркировке отражаются только размеры в миллиметрах: 3528 означает 3,5х2,8 мм. Соответственно, SMD 5050 имеет размеры 5,0х5,0 мм, а SMD 5730 – 5,7х3,0 мм.

Различия наблюдаются и в отношении ряда других параметров. Самые значимые характеристики SMD-светодиодов приведены в таблице.

Тип SMD

Размеры SMD-светодиода

Рабочий ток, мА

Кол-во кристаллов

Световой поток, лм

Мощность, Вт

Примечания

2835

2,8х3,5 мм

60, 150, 300

1

20, 50, 100

0,2, 0,5 или 1

Однокристалльный светодиод малой мощности, выпускаемый в трех вариантах с разным световым потоком и мощностью. По размерам корпуса аналогичен SMD 3528, но имеет прямоугольную, а не круглую линзу.

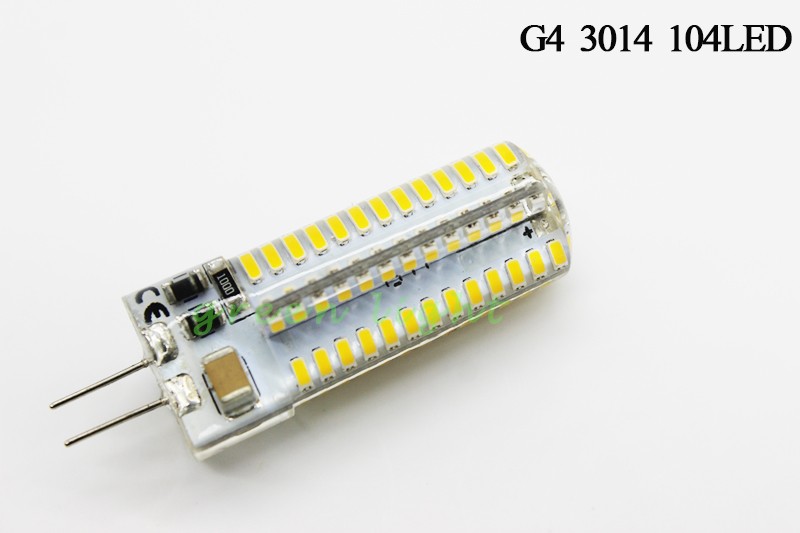

3014

3,0х1,4 мм

30

1

9-11 в зависимости от цвета свечения кристалла

0,12

Компактный светодиод с умеренной мощностью и достаточным световым потоком. Может давать белый свет разной цветовой температуры, а также цветное свечение. Часто встречается в точечных светильниках, светодиодных лентах, автомобильных лампах.

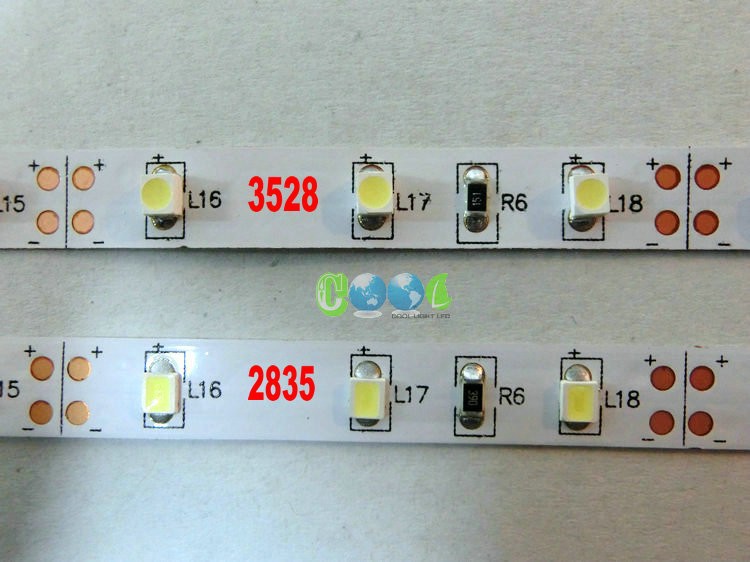

3528

3,5х2,8 мм

20

1 или 3

0,6-5 в зависимости от цвета свечения кристалла

0,06 или 0,2

Может быть однокристалльным (одного цвета – белого, синего, желтого, красного, зеленого) или трехкристалльным (RGB). В связи с этим часто используется в LED-подсветке.

5050

5,0х5,0 мм

60, 80

3 или 4

2-14

0,2 или 0,26

Имеет только трех- или четырехкристалльное исполнение. Одноцветный светодиод имеет в 3 раза большую яркость, чем однокристалльный SMD 3528, поскольку все кристаллы светят одним цветом.

5630

5730

5,6х3,0 мм

5,7х3,0 мм

150

150, 300

1

1 или 2

50

50, 158

0,5

0,5 или 1

Светодиоды SMD 5630 и 5730 во многом схожи за исключением некоторых характеристик. Диоды SMD 5730 вдвое мощнее и могут давать больший световой поток, поскольку имеют исполнение с двумя кристаллами. Оба диода используются для создания мощных лент, прожекторов и ламп.

Ранее наиболее популярными были SMD 3528 и 5050, но сегодня они используются в основном в светодиодных лентах. Для светильников используют SMD 5630 как более современные диоды. Количество светодиодов на ленте может составлять от 30 до 240 шт./м. От этого зависит удельная мощность и яркость LED-ленты.

Важные вопросы относительно SMD-светодиодов

Решая вопрос, как определить полярность SMD-светодиода, необходимо обратить внимание на корпус изделия. На лицевой части обычно есть срез – с этой стороны находится катод (минус).

Как узнать параметры светодиода SMD? Очень просто, достаточно линейкой измерить его размеры, а уже по ним определить тип диода и в таблице посмотреть его характеристики. Таким простым способом даже можно рассчитать мощность светодиодной ленты, если она не указана производителем на упаковке или у вас нет паспорта.

Проверка SMD светодиодов осуществляется с помощью мультиметра. Его переключают в специальный режим «Диоды», после чего красный щуп подсоединяется к аноду, а черный – к катоду. На экране должно показаться напряжение. После этого нужно поменять полярность подключения и посмотреть, нет ли падения напряжения. Если нет, значит, светодиод полностью рабочий. Это один из способов проверки светодиодной ленты на исправность.

Полезные советы

Руководство по монтажу SMD модулей


Монтаж светодиодных модулей осуществляется на жесткую поверхность. Модули крепятся через специальные отверстия при помощи саморезов, наличие с обратной стороны двухстороннего скотча обеспечивает удобство монтажа, но не гарантирует их надежное крепление.

Подключение светодиодной ленты 220 Вольт.
Светодиодная лента 220 вольт IP68 предназначена для установки в помещениях с повышенным уровнем влажности или на улице. Возможна установка ленты в местах с прямым попаданием влаги. Силиконовая трубка надежно защищает поверхность платы от окисления и короткого замыкания.

В настоящее время многие архитекторы и дизайнеры активно используют ленты 220 вольт для контурного освещения зданий и сооружений. Светодиодная лента 220 вольт может служить прекрасной новогодней иллюминацией.

Подключение светодиодной ленты MIX White
Светодиодная лента MIX white благодаря чередующимся диодам теплого и холодного свечения, с возможностью внешнего управления, удовлетворяет потребностям дизайнеров в освещении помещений в разных цветовых температурах.

Подключение светодиодной ленты RGB.
Светодиодную ленту rgb можно подключить самостоятельно, не имея опыта работы с аналогичным оборудованием.

Важно помнить- именно правильный монтаж ленты определяет ее срок службы и работоспособность.

Схемы подключения светодиодных лент.

Схема подключения монохромной светодиодной ленты

Схема подключения светодиодной ленты DIP

Схема подключения светодиодной ленты MIX White

Схема подключения светодиодной ленты RGB

Подключение монохромной светодиодной ленты.


Монтаж мощных светодиодных лент (SMD 5630) и лент с двохрядным размещением диодов (SMD 3528 240led, SMD 5050 120led), необходимо осуществлять на теплоотводящую поверхность (алюминиевая полоса или профиль) для обеспечения долговечной и надежной работы.


как определить где плюс, где минус, различаются ли анод и катод (длинная и короткая ножки) диода smd и прочих визуально, обозначение на схеме > Свет и светильники

и светодиодные для внутреннего освещения: настенные, накладные и специальные

Наиболее экономичным и эффективным способом реализации внутреннего освещения считаются светодиодные светильники. Они превосходят все альтернативные виды, демонстрируют высокую работоспособность, позволяют подбирать оптимальные режимы подсветки для помещений в соответствии с их назначением. …

27 02 2021 15:31:33

Замена лампы ближнего света Рено Меган 2

Читайте здесь, как происходит замена лампы ближнего света Рено Меган 2 своими руками, какие лампы для этого подойдут, каковы главные особенности процедуры, как выполнить ее через отверстия в подкрылках и моторный отсек….

24 02 2021 8:56:50

Энергосберегающая лампа — что это, какие бывают эконом лампочки, виды и типы энергосберегательных осветительных приборов для дома

Узнайте, что такое энергосберегающие лампы, какие виды предлагаются в магазинах, чем они отличаются друг от друга. Читайте, как выбрать лампочку по мощности, размерам, цоколю, мощности потока света, производителю. Почему компактные люминесцентные и светодиодные лампы лучше, чем лампочки накаливания….

15 02 2021 0:39:52

Линзы для светодиодов: фокусирующая оптика для плоских светодиодных ламп

Читайте здесь, что такое линзы для светодиодов, каков их принцип действия и назначения, какие виды увеличительных стекол применятся сегодня для лед-светильников, какие их модели устанавливаются на автомобильную оптику, чего изготавливаются и как собрать оптическую систему на их основе своими руками. …

11 02 2021 23:37:18

Схема драйвера для прожектора LED на 50 W

Смотрите здесь электрическую схему драйвера для прожектора led на 50 w. Причины перегорания матрицы. Ремонт светодиодного прожектора на 50 ватт. Как сделать LED-прожектор своими руками….

10 02 2021 4:24:19

Лампа ближнего света Нива Шевроле: какие стоят на Шеви

Читайте здесь, какие лампы ближнего света стоят на Ниве Шевроле, на что обратить внимание при выборе им замены, как правильно выполнить их переустановку и какие другие возможные неполадки могут стать причиной выходя из строя фар….

28 01 2021 14:21:32

Замена лампы ближнего света Рено Логан: как поменять лампочку на новую в фаре

Читайте, какие виды и конструкции ламп используются в головном освещении автомобилей Рено Логан первого и второго поколения. Узнайте, как выбрать оптимальный вид светильника, какие производители и модели наиболее популярны и востребованы. Запомните порядок действий для замены ламп ближнего света. …

15 01 2021 18:22:50

Светодиод 3 Вт: характеристика LED 3 w

Читайте, в чем состоят особенности конструкции светодиодов мощностью 3 ватта. Узнайте, его технические характеристики, специфические качества элементов и схему подключения светильников….

01 01 2021 5:26:56

SMD светодиоды: типы, виды, маркировка, размеры, и их характеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

Читайте, какие SMD светодиоды самые популярные, где и в каком виде используются. Узнайте, чем они отличаются друг от друга и как выбрать оптимальный вариант. Плюсы и минусы изделий из С М Д светодиодов, сфера применения, особенности покупки через интернет….

09 12 2020 4:27:48

Гудит лампа светодиодная: почему шумит светильник

Узнайте, отчего иногда появляется ощутимый гул при работе светодиодных ламп. Читайте, какие причины его вызывают, как их обнаружить и устранить. Запомните наиболее распространенные источники, чтобы при необходимости не тратить время на бесполезные поиски. …

25 11 2020 8:50:50

Питание светодиодов: схема импульсного и линейного драйвера

Читайте, какое питание светодиодов можно использовать для различных видов этих источников света. Узнайте, чем линейный драйвер отличается от импульсного. Как выбрать блок питания в зависимости от параметров сети. Почему линейный драйвер можно сделать своими руками, а импульсный нет….

22 11 2020 11:51:17

Вакуумный диод: устройство, принцип работы, вольт амперная характеристика

Читайте, что такое вакуумный диод, чем отличается от полупроводникового. Узнайте, как он устроен и по какому принципу работает. Как создается график В А Х, на какие особенности необходимо обратить внимание. В каком оборудовании используются электровакуумные диоды, что нужно учесть при выборе….

17 11 2020 8:43:53

Как подключить светодиод к батарейке на 1, 3 и 9 вольт

Узнайте, можно ли подключить светодиод к батарейке. Читайте, какие источники могут быть использованы для питания LED элементов, что надо сделать для защиты от перегрузки. Уточните для себя порядок подключения светодиодов к батарейкам разной емкости….

12 11 2020 16:58:30

По какой причине мигает энергосберегающая лампочка

Выясняем, почему может мигать лампочка при включенном и выключенном свете. Как найти причину, по которой моргает энергосберегающая или светодиодная лампа. Как исправить мигающие источники света….

11 11 2020 21:35:57

Устройство светодиодной ленты 12 вольт: принцип работы и как устроена

Читайте, какие светодиодные ленты доступны на рынке, чем они отличаются друг от друга. Узнайте устройство светодиодной ленты на 12 вольт, Критерии выбора и способы подключения к сети. Как рассчитать мощность блока питания, когда требуется включение в схему контроллера и усилителей….

08 11 2020 3:21:33

Контурная подсветка и архитектурное освещение зданий

Читайте здесь, что такое контурная подсветка зданий, каковы ее общие задачи, какие требования, нормы и правила существуют для этого типа освещения, какие главные виды контурной подсветки фасадов бывают, чем они отличаются, а также какие виды светильников в них применяются. …

22 10 2020 13:46:28

Мощные светодиоды: какая яркость у самых мощных диодов

Читайте здесь, что такое мощные светодиоды, какие производители и с какими особенностями их изготавливают, какие главные параметры наиболее полно их характеризуют, в каких областях они чаще всего применяются и какие входят в Т О П популярных на сегодня моделей….

18 10 2020 16:22:50

RGB подсветка: что это, где применяется, как подобрать светодиодную ленту, что значит цвет свечения

Читайте здесь, что такое RGB подсветка, для чего она используется и где применяется. Узнайте, каковы особенности светодиодных лент, их основные параметры и свойства. Выясните, по каким критериям происходит выбор ленты, что следует учесть, подбирая устройство для работы в заданных условиях….

13 10 2020 15:56:35

Полярность резистора как определить

Есть ли полярность у резистора

Автор Lithium задал вопрос в разделе Техника

есть ли разница(полярность) как паять резисторы?! и получил лучший ответ

Ответ от Вольдемар[гуру]
Для резисторов нет никакой разницы при распайке. Полярность соблюдайте при пайке всех активных элементов : транзисторов, диодов-их разновидностей: тиристоров, динисторов и т. д. При пайке активных элементов существует опасность их пробоя от статики: это для полевых транзисторов-паяльник-заземляйте. Не перегревайте их при пайке.

Резистор — это один из наиболее часто используемых элементов в современной электронике. Его название происходит от английского «resist», что означает сопротивление. С помощью резистора можно ограничить действие электрического тока и измерять его, разделять напряжение, задавать обратную связь в электрической цепи. Смело можно сказать, что без этого элемента не обходится ни одна электросхема, ни один прибор. Именно поэтому часто появляется необходимость в измерении сопротивления резистора мультиметром и проверке его работоспособности. В этом материале будет рассказано, как проверить плату на работоспособность мультиметром.

Что такое резистор

В русской научной литературе электрорезиторы часто называют просто «сопротивление». Из этого наименования сразу же становится понятно его предназначение — сопротивляться действию электрического тока. Резистор является пассивным электроэлементом, так как под его действием ток только уменьшается, в отличие от активных элементов, которые повышают его действие.

Из закона Ома и второго закона Кирхгофа следует, что если ток протекает через резистор, то его напряжение падает. Величина его равна силе протекающего тока, умноженной на сопротивление резистора.

Важно! Условное обозначение резистора на схемах — это прямоугольник, так что это легко запомнить. В зависимости от вида резистора он изображается как прямоугольник с обозначением внутри.

Резисторы подразделяют по методу монтажа. Они бывают:

  • Выводными, то есть монтируются сквозь микросхему с радиальными или аксиальными выводами-ножками. Этот вид использовался повсеместно несколько десятков лет назад и сейчас используется для простых устройств;
  • SMD, то есть электрорезисторы без выводов. Они имеют лишь незначительно выступающие ножки, поэтому они монтируются в саму плату. В современных приборах чаще всего используют именно их, так как при автоматической сборке платы конвейером это выгодно и быстро.

Что такое мультиметр

Мультиметр — это прибор, который может производить замеры силы постоянного или переменного тока, напряжения и сопротивления. Он заменяет собой сразу три аналоговых или цифровых прибора: амперметр, вольтметр и омметр. Также он способен изменять основные показатели любой электрической сети, производить ее прозвон. Существует два вида мультиметров: цифровые и аналоговые. Первые представляют собой портативные устройства с дисплеем для отображения результатов. Большинство мультиметров на современном рынке — цифровые. Второй тип уже устарел и не пользуется былой популярностью. Он выглядит, как обычный измерительный прибор со шкалой делений и аналоговой стрелкой, показывающей значение измерений.

Прозвон резистора

Резистор можно и нужно прозванивать. Прозвонить можно и без выпаивания элемента с платы. Прозванивание элемента на обрыв производится следующим образом:

  1. Включить мультиметр и выключить прибор, если прозвонка осуществляется без выпаивания;
  2. Мультиметром без учета полярности прикоснуться к выводам электрорезистора;
  3. Зафиксировать значение. Если оно равно единице, то это свидетельствует о неисправности и произошел обрыв, а сам элемент следует заменить.

При невыпаивании следует учитывать тот факт, что если схема сложная, то, возможно, придется делать прозвонку через обходные пути и цепи. О 100 % неисправности элемента сказать можно лишь тогда, когда хотя бы одна из его ножек выпаяна.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет. Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором.

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

  1. Взять требующий проверки радиоэлемент;
  2. Включить мультиметр и настроить его на измерение сопротивления;
  3. Задать шкалу измерения и ее границы;
  4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
  5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности. Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

Устройство светодиода

Светодиоды — полупроводниковые приборы с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.

Светодиод состоит из нескольких частей:

  • анод, по которому подается положительная полуволна на кристалл;
  • катод, по которому подается отрицательная полуволна на кристалл;
  • отражатель;
  • кристалл полупроводника;
  • рассеиватель.

Эти элементы есть в любом светодиоде, вне зависимости от его модели.

Светодиод является низковольтным прибором. Для индикаторных видов напряжение питания должно составлять 2-4 В при токе до 50 мА. Диоды для освещения потребляют такое же напряжение, но их ток выше – достигает 1 Ампер. В модуле суммарное напряжение диодов оказывается равным 12 или 24 В.

Подключать светодиод нужно с соблюдением полярности, иначе он выйдет из строя.

Цвета светодиодов

Светодиоды бывают разных цветов. Получить нужный оттенок можно несколькими способами.

Первый – покрытие линзы люминофором. Таким способом можно получить практически любой цвет, но чаще всего эта технология используется для создания белых светодиодов.

RGB технология. Оттенок получается за счет применения в одном кристалле трех светодиодов красного, зеленого и синего цветов. Меняется интенсивность каждого из них, и получается нужное свечение.

Применение примесей и различных полупроводников. Подбираются материалы с нужной шириной запрещенной зоны, и из них делается кристалл светодиода.

Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

  • ширина запрещенной зоны должна быть близка к энергии кванта света;
  • полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Виды светодиодов, классификация

По предназначению выделяют индикаторные и осветительные светодиоды. Первые используются для стилизации, декоративной подсветки – например, украшение зданий, рекламные баннеры, гирлянды. Осветительные приборы используются для создания яркого освещения в помещении.

По типу исполнения выделяют:

    Dip светодиоды. Они представляют собой кристаллы, заключенные в цилиндрическую линзу. Относятся к индикаторным светодиодам. Существуют монохромные и многоцветные устройства. Используются редко из-за своих недостатков: большой размер, малый угол свечения (до 120 градусов), падение яркости излучения при долгом функционировании на 70%, слабый поток света. Dip светодиоды
  • Sp >
    • Smd – светодиоды для поверхностного монтажа. Могут относиться как к индикаторным, так и к осветительным светодиодам. Smd
  • Cob (Chip-On-Board) – кристалл установлен непосредственно на плате. К преимуществам такого решения относятся защита от окисления, малые габариты, эффективный отвод тепла и равномерное освещение по всей площади. Светодиоды такой марки являются самыми инновационными. Используются для освещения. На одной подложке может быть установлено более 9 светодиодов. Сверху светодиодная матрица покрывается люминофором. Активно используются в автомобильной индустрии для создания фар и поворотников, при разработке телевизоров и экранов компьютеров. Cob
  • Волоконные – разработка 2015 года. Могут использоваться в производстве одежды. Волоконные
  • Filament также является инновационным продуктом. Отличаются высокой энергоэффективностью. Используются для создания осветительных ламп. Важное преимущество – возможность осуществления монтажа напрямую на подложку из стекла. Благодаря такому нанесению есть возможность распространения света на 360 градусов. Конструкция состоит из сапфирового стекла с диаметром до 1,5 мм и специально выращенных кристаллов, которые соединены последовательно. Число кристаллов обычно ограничивается 28 штуками. Светодиоды помещаются в колбу, которая покрыта люминофором. Иногда филаментные светодиоды могут относить к классу COB изделий. Filament
  • Oled. Органические тонкопленочные светодиоды. Используются для построения органических дисплеев. Состоят из анода, подложки из фольги или стекла, катода, полимерной прослойки, токопроводящего слоя из органических материалов. К преимуществам относятся малые габариты, равномерное освещение по всей площади, широкий угол свечения, низкая стоимость, длительный срок службы, низкое потребление электроэнергии. Oled
    • В отдельную группу выделяются светодиоды, излучающие в ультрафиолетовом и инфракрасном диапазонах. Они могут быть с выводами, так и в виде smd исполнения. Используются в пультах дистанционного управления, бактерицидных и кварцевых лампах, стерилизаторах для аквариумов.

    Светодиоды могут быть:

    • мигающими – используются для привлечения внимания;
    • многоцветными мигающими;
    • трехцветными – в одном корпусе есть несколько несвязанных между собой кристаллов, которые работают как по отдельности, так и все вместе;
    • RGB;
    • монохромными.

    Светодиоды классифицируются по цветовой гамме. Для максимально точной идентификации цвета в документации прибора указывается его длина волны излучения.

    Белые светодиоды классифицируются по цветовой температуре. Они бывают теплых оттенков (2700 К), нейтральных (4200 К) и холодных (6000 К).

    По мощности выделяют светодиоды, потребляющие единицы мВт до десятков Вт. Напрямую от мощности зависит сила света.

    Полярность светодиодов

    При неправильном включении светодиод может сломаться. Поэтому важно уметь определять полярность источника света. Полярность – это способность пропускать электрический ток в одном направлении.

    Полярность моно определить несколькими способами:

    • Визуально. Это самый простой способ. Для нахождения плюса и минуса у цилиндрического диода со стеклянной колбой нужно посмотреть внутрь. Площадь катода будет больше, чем площадь анода. Если посмотреть внутрь не получится, полярность определяется по контактам – длинная ножка соответствует положительному электроду. Светодиоды типа SMD имеют метки, указывающие на полярность. Они называются скосом или ключом, который направлен на отрицательный электрод. На маленькие smd наносятся пиктограммы в виде треугольника, буквы Т или П. Угол или выступ указывают на направление тока – значит, этот вывод является минусом. Также некоторые светодиоды могут иметь метку, которая указывает на полярность. Это может быть точка, кольцевая полоска.
    • При помощи подключения питания. Путем подачи малого напряжения можно проверить полярность светодиода. Для этого нужен источник тока (батарейка, аккумулятор), к контактом которого прикладывается светодиод, и токоограничивающий резистор, через который происходит подключение. Напряжение нужно повышать, и светодиод должен загореться при правильном включении.
    • При помощи тестеров. Мультиметр позволяет проверить полярность тремя способами. Первый – в положении проверка сопротивления. Когда красный щуп касается анода, а черный катода, на дисплее должно загореться число , отличное от 1. В ином случае на экране будет светиться цифра 1. Второй способ – в положении прозвонка. Когда красный щуп коснется анода, светодиод загорится. В ином случае он не отреагирует. Третий способ – путем установки светодиода в гнездо для транзистора. Если в отверстие С (коллектор) будет помещен катод – светодиод загорится.
    • По технической документации. Каждый светодиод имеет свою маркировку, по которой можно найти информацию о компоненте. Там же будет указана полярность электродов.

    Выбор способа определения полярности зависит от ситуации и наличия у пользователя нужного инструмента.

    Расчет сопротивления для светодиода

    Диод имеет малое внутреннее сопротивление. При подключении его напрямую к блоку питания, элемент перегорит. Чтобы этого не случилось, светодиод подключается к цепи через токоограничивающий резистор. Расчет производится по закону Ома: R=(U-Uled)/I, где R – сопротивление токоограничивающего резистора, U – питание источника; Uled – паспортное значение напряжения для светодиода, I – сила тока. По полученному значению и подбирается мощность резистора.

    Важно правильно рассчитать напряжение. Оно зависит от схемы подключения элементов.

    Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор. Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.

    Выбирая токоограничивающий резистор, нужно обратить внимание и на его мощность. почти всегда, если при малом рассеивании тепла устройство будет перегреваться и выйдет из строя. Это приведет к разрыву электрической цепи.

    Когда нужно использовать токоограничивающий резистор:

    • когда вопрос эффективности схемы не является основным – например, индикация;
    • лабораторные исследования.

    В остальных случаях лучше подключать светодиоды через стабилизатор – драйвер, что особенно это актуально в светодиодных лампах.

    Онлайн – сервисы и калькуляторы для расчета резистора:

    SMD-СВЕТОДИОДЫ

    Система обозначений единичных, многоцветных светодиодов, линеек, табло и шкал

    Примеры:

    KPT-1608SEW-E — Одноцветный светодиод для монтажа на поверхность
    KM2520MGC03 — Одноцветный светодиод для монтажа на поверхность
    KPKF-3030QSURVGPBEC — Полноцветный светодиод

    KPT-1608 SE -E       W
    KM2520 MG       C 03
    KPKF-3030Q SUR VG PB E C
    1 2 3 4 5 6 7

    1 — Серия, указывает на конструктивное исполнение, особенности и тип монтажа

    2, 3, 4, 5 — Цвет и яркость светодиодов (3, 4, 5 — для многоцветных):

    Цвет Обозначение Длина волны, нм (доминанта/пик)
    Красный I 625/627
    SUR 628/640
    SURK 635/650
    SUR -E 630/640
    SR 640/660
    UR 640
    H 660/700
    Оранжевый SE 601/610
    SE K 601/610
    N 610/607
    SE -E 621/630
    SE -H 360/640
    SE -G 625/630
    E 625/627
    Синий MB 455
    MBK 455
    PB 470/468
    PB -E 470/465
    PB -G 470/468
    PB -H 470/467
    QB -C 470/470
    Белый PW —
    MW —
    QW -C —
    Цвет Обозначение Длина волны, нм (доминанта/пик)
    Желтый PY 585
    Y 588/590
    SY 588/590
    SY -H 589/590
    SY -K 590/590
    Янтарный A 588
    Зеленый VG 525/520
    VG -E 525/518
    VG -H 525/520
    ZG 525/515
    PG 555
    PG -L 555
    G 568/565
    CGK 570/574
    SG 568/565
    MG 568/574
    MGK 570/574

    6 — тип линзы:
    C — прозрачная бесцветная
    T — прозрачная цветная
    D, DT — цветная матовая
    F — цветная флюоресцентная
    SD — частично матовая
    W, WT — белая матовая

    7 — Особенности выводов серий KM2520 и KM-27:
    01 — прямые выводы
    02 — прямые выводы с указанием полярности
    03 — короткие выводы под SMD-монтаж
    08 — выводы типа «крыло чайки»; под отверстие в плате
    09 — короткие выводы под SMD-монтаж; под отверстие в плате

    Габариты Серия Сочетания цвета, яркости и типа линзы Тип линзы Сила света, мКд (при токе, мА) Видимый угол, °
    1,6х0,6мм KP-1608 PWF-A, QWF-D, QWF-E F 70…300 (20) 120
    1,6х0,8мм KP-1608 MGC, SEC, SECK, SGC, SRC-PRV, SURC, SURCK, SYC, SYCK, YC C 3…200 (20) 120
    1,6х0,8мм KPH-1608 MGC, PBC, SEC, SYC C 10…200 (20) 120
    1,6х0,6мм KPH-1608 PWF-A, QWF-D, QWF-E F 70…250 (20) 120/150
    1,6х0,8мм KPT-1608 SEC, SECK, SEW-E, SGC, SGW, SURC, SURCK, SYC, SYCK C 3…200 (20) 120
    1,6х0,8мм KPT-1608 PWF-A, QWF-D, QWF-E F 70…300 (20) 120
    2,0х1,2мм KP-2012 MGC, SEC, SGC, SURC, SURCK, SYC, SYCK, EC C 3…200 (20) 120
    2,0х1,2мм KPT-2012 PWF-A, QWF-D, QWF-E, PBC F, C 50…360 (20) 120
    2,0х0,6мм KPT-2106 SEC, SECK, SGC, SURC, SURCK, SYC, SYCK 3…200 (20) 120
    3,2х1,6мм KPTD-3216 MGC, QBC-C, SEC, SECK, SRC-PRV, SYC, PBVGSURKC C 70…1200 (20) 40/50
    2,0х1,2мм KPTK-2012 QWC-D, VGC C 50…70 (20) 90
    2,1х0,6мм KPA-2106 SURC C 70…250 (20) 120
    2,7×3,4мм KA-2734 SRSGC C 50…200 (20) 120
    2,8х1,0мм KPKA-2810 MGC C 90 (20) 90
    3,0х1,0мм KPA-3010 PBC-J, PWF-A, PWF-G, QWF-D, QWF-E C, F 50…360 (20) 120
    3,0х1,5мм KP-3015 SYD D 40…60 (20) 120
    3,0х1,5мм KPL-3015 EC, YC C 10…20 (20) 70
    3,0х1,5мм KPL-3015 PBC-J, PWF-G, QWF-D, QWF-E C, F 70…380 (20) 70/90
    3,0х2,0мм KA-3020 EC, MWC, PWC C 8…125 (20) 90
    3,0х2,2мм KA-3022 SGT-4. 5S T 7…20 (20) 90
    3,0х2,4мм (SOT-23) KM-23 SGC-F C 4…15 (20) 140
    3,0х3,0мм KPKF-3030 QWXXC-C C 70…280 (20) 100
    3,2х1,6мм KP-3216 EC, MGC, PBC, SEC, SECK, SGC, SURC, SURCK, SYC, PWF-A, QWF-D, QWF-E C 3…200 (20) 120
    3,2х1,6мм KPC-3216 EC, PBC, SEC, SGC, SURC, SYC C 40…80 (20) 120
    3,2х1,6мм KPK-3216 PWC C 110…240 (20) 90
    3,2х1,6мм KPT-3216 EC, SYC C 5…80 (20) 120
    3,2х1,6мм KPTR-3216 EC, QBC-C, SGC, SURC, SYC, YC C 70…130 (20) 120
    3,5×2,8мм KA-3528 EC, MGC, MWC, PBC-E, PWC, SEC, SGC, SGT, SRT, SURC, SYC, VGC, VGC-E, YC, YT C, T 4…30 (20) 120
    3,5х2,0мм KPK-3020 MGC, QWC-D, SEC, VGC C 70…280 (20) 120
    3,5х2,0мм KPK-3520 QWC-C, QWC-D, VGC C 120 (20) 120
    4,0х4,0мм KA-4040 CGCK, MGC, PGC, PWC, SEC, SECK, SRC, SURC, SYC C 36…200(20) 90

    Светодиоды повышенной яркости свечения

    Габариты Серия Сочетания цвета, яркости и типа линзы Тип линзы Сила света, мКд (при токе, мА) Видимый угол, °
    5,0х6,0мм KA-5060 QWC-D, VGC, SURC-G, SEC-H, SYC-H, PBC-G C 300…750/2300 (30/50) 100
    10х10мм KA-1010 SEC28, SYC28 C 8500…20000 (350) 120
    10х10мм KA-1011 SEC28, SYC28 C 15…22лм (350) 45

    Круглые светодиоды с полусферической линзой

    Габариты Серия Сочетания цвета, яркости и типа линзы Тип линзы Сила света, мКд (при токе, мА) Видимый угол, °
    2,0х1,2мм KM2520 MGC03, SEC02, SGC01, SGD01, SGD03, SGD09, SRC03, SRD03, YD03, SURC03, SURCK03 C, D 3…400 (20) 20/40
    4,5х2,21мм KM-27 ID-08, MGC-03, SGD-03, SGD-08, SRD-03, SRD-08, SURC-03, SYC-03, SYC-08, YD-08 D 10…150 (20) 20/40
    3,8х2,0мм KPED-3820 QBC-D, SURC C 150…500 (20) 35(В)/60(Г)

    Светодиоды многоцветные

    Габариты Серия Сочетания цвета, яркости и типа линзы Тип линзы Сила света, мКд (при токе, мА) Видимый угол, °
    3,2х3,6мм KPF-3236 SRSGMBC, SRSGMBC-PRV, SURKMGKPBC, SURKVGPBC C 12…150 (20) 120
    2,0х1,2мм KAA-3528 EMBSGC, SURKVGPBС, SURKVGPBC С 20…200 (20) 120
    3,0х1,0мм KPEFA-3010 QBDVGSEEC С 50…300 (20) 120
    5,0х6,0мм KAAF-5060 PBESEEVGC, PBESURVGC С 250…350/1000 (30/50) 100
    5,0х6,0мм KAF-5060 PBESEEVGC, PBESURVGC С 250…350/1000 (30/50) 100
    3,0х3,0мм KPKF-3030 QSURVGPBEC, SEEVGPBEC, SURVGPBEC C 120…400 (20) 100

    Светодиоды двуцветные биполярные

    Габариты Серия Сочетания цвета, яркости и типа линзы Тип линзы Сила света, мКд (при токе, мА) Видимый угол, °
    1,6х1,25мм KPTB-1612 SURKSGC, SYKCGKC C 12…150 (20) 120
    1,6х1,5мм KPTB-1615 PBVGKC C 60…180 (20) 120
    3,0х2,5мм KPKB-3025 SURKSYKC C 50…150 (20) 120
    3,0×2,5мм KPB-3025 ESGC, EYC, SGYC, SURKCGKC C 3…12 (20) 120
    2,0х1,2мм KPBA-3010 EYC, PBVGC C 6…120 (20) 140
    3,2х1,6мм KPTF-3216 PBVGSURKC C 50…150 (20) 120
    2,0х1,2мм KPBD-3224 ESGC, PBVGC, SGNC, SURKCGKC, SYKCGKC C 30…600 (20) 20
    3,0×2,5мм KPBL-3025 ESGC, EYC, SURKCGKC C 20…300 (20) 100
    2,0х1,2мм KAA-3528 ESGC С 70…130 (20) 120
    3,0х1,3мм (SOT-23) KM-23 ESGC С 15 (20) 140

    KPK-3520
    KAA-3528
    KPBL-3025
    KPF-3236

    • Наименование

      К продаже

      Цена от

    К продаже:

    785 шт.

    К продаже:

    16 857 шт.

    К продаже:

    6 919 шт.

    К продаже:

    691 шт.

    К продаже:

    39 633 шт.

    К продаже:

    59 522 шт.

    К продаже:

    2 079 шт.

    К продаже:

    76 188 шт.

    К продаже:

    7 420 шт.

    К продаже:

    7 920 шт.

    К продаже:

    4 018 шт.

    К продаже:

    27 027 шт.

    К продаже:

    93 396 шт.

    К продаже:

    29 584 шт.

    К продаже:

    93 238 шт.

    К продаже:

    2 307 шт.

    К продаже:

    475 шт.

    К продаже:

    158 978 шт.

    К продаже:

    384 004 шт.

    К продаже:

    57 327 шт.

    К продаже:

    9 359 шт.

    К продаже:

    46 579 шт.

    К продаже:

    6 001 шт.

    К продаже:

    205 шт.

    К продаже:

    10 416 шт.

    К продаже:

    8 538 шт.

    К продаже:

    4 196 шт.

    К продаже:

    7 545 шт.

    К продаже:

    30 571 шт.

    К продаже:

    52 214 шт.

    К продаже:

    1 млн. шт.

    К продаже:

    12 375 шт.

    К продаже:

    25 344 шт.

    К продаже:

    235 269 шт.

    К продаже:

    84 991 шт.

    К продаже:

    227 110 шт.

    К продаже:

    93 278 шт.

    К продаже:

    100 471 шт.

    К продаже:

    85 188 шт.

    К продаже:

    45 279 шт.

    К продаже:

    337 829 шт.

    К продаже:

    67 376 шт.

    К продаже:

    131 024 шт.

    К продаже:

    100 054 шт.

    К продаже:

    123 000 шт.

    К продаже:

    1 830 шт.

    К продаже:

    110 210 шт.

    К продаже:

    119 983 шт.

    К продаже:

    39 712 шт.

    К продаже:

    136 136 шт.

    К продаже:

    45 504 шт.

    К продаже:

    151 399 шт.

    К продаже:

    9 581 шт.

    К продаже:

    24 861 шт.

    К продаже:

    2 950 шт.

    К продаже:

    40 907 шт.

    К продаже:

    2 680 шт.

    К продаже:

    733 шт.

    К продаже:

    6 779 шт.

    К продаже:

    24 951 шт.

    К продаже:

    272 шт.

    К продаже:

    59 825 шт.

    К продаже:

    1 146 шт.

    К продаже:

    55 785 шт.

    К продаже:

    42 641 шт.

    К продаже:

    60 229 шт.

    К продаже:

    72 037 шт.

    К продаже:

    233 968 шт.

    К продаже:

    33 169 шт.

    К продаже:

    280 шт.

    К продаже:

    63 783 шт.

    К продаже:

    850 шт.

    К продаже:

    428 шт.

    К продаже:

    2 211 шт.

    К продаже:

    10 074 шт.

    К продаже:

    96 шт.

    К продаже:

    341 шт.

    К продаже:

    32 028 шт.

    К продаже:

    119 880 шт.

    К продаже:

    12 169 шт.

    К продаже:

    976 шт.

    К продаже:

    1 665 шт.

    К продаже:

    5 770 шт.

    К продаже:

    1 073 шт.

    К продаже:

    4 049 шт.

    К продаже:

    1 088 шт.

    К продаже:

    830 шт.

    К продаже:

    1 413 шт.

    К продаже:

    1 273 шт.

    К продаже:

    2 442 шт.

    К продаже:

    4 389 шт.

    К продаже:

    2 268 шт.

    К продаже:

    1 964 шт.

    К продаже:

    1 840 шт.

    К продаже:

    3 344 шт.

    К продаже:

    97 039 шт.

    К продаже:

    219 750 шт.

    К продаже:

    68 шт.

    К продаже:

    17 356 шт.

    К продаже:

    9 681 шт.

    К продаже:

    2 962 шт.

    К продаже:

    14 006 шт.

    К продаже:

    881 шт.

    К продаже:

    99 770 шт.

    К продаже:

    49 638 шт.

    К продаже:

    3 711 шт.

    К продаже:

    889 шт.

    К продаже:

    4 489 шт.

    К продаже:

    45 724 шт.

    К продаже:

    89 497 шт.

    К продаже:

    32 425 шт.

    К продаже:

    52 935 шт.

    К продаже:

    137 238 шт.

    К продаже:

    155 663 шт.

    К продаже:

    14 602 шт.

    Как проверить светодиод при помощи мультиметра

    Содержание:

    1. Введение
    2. Причины неисправностей светодиодов
    3. Как правильно проверить
      3.1. Проверка с помощью щупов
      3.2. Проверка с помощью гнезд для тестирования транзисторов
      3.3. Проверка инфракрасного светодиода
      3.4. Проверка SMD светодиодов
    4. Видео

    Самый простой и многократно проверенный способ проверки светодиода – тестирование мультиметром. Что такое мультиметр? Это наиболее универсальный прибор для измерения напряжения, тока, сопротивления, а также проверки провода на обрыв. Подробно расскажем, как провести диагностику и прозвонить светодиод мультиметром. Для примера будем использовать модель тестера DT9208A. Однако прежде всего поговорим о причинах, которые могут привести светодиод к поломке.

    Причины неисправностей светодиодов

    Безусловно, за современным светодиодом – будущее, однако не существует механизмов, которые были бы исправны в 100% случаев. Да, хоть переход на светодиодное освещение и дорогое мероприятие, но окупается оно с лихвой, ведь светодиодные светильники служат более двадцати пяти или даже тридцати лет при правильной эксплуатации.

    Почему же самые надежные устройства выходят из строя? Наиболее распространенные неисправностей следующие:

    1. Выход драйвера из строя.

      Наиболее распространенная причина – поломка источника питания светодиода. Драйвер – это посредник. Он проводит сигналы от электрической сети к самим диодам. Многое зависит от него: и качество света, и наличие и отсутствие пульсации, и ЭМ излучение. КПД светильника зависит от марки драйвера. К примеру, оригинальные образцы дают КПД 90-95%, тогда как китайские аналоги около 40% тратят только лишь на собственное обслуживание. Они дают больше ЭМ излучения, которое в свою очередь может привести к неисправности электромагнитного оборудования или создавать помехи для его работы, неизбежно ведет к поломке устройства.

      Специалисты компании LIGHT HOUSE рекомендуют использовать проверенные драйверы от известных производителей, которые обладают сертификатом электрической безопасности и ЭМ совместимости. Такие устройства будут иметь самый высокий КПД, защиту от скачков напряжения и прослужат долго.

    2. Выход из строя светодиода.

      Это, пожалуй, вторая по распространенности причина поломки.

      • Деградация активной области: светодиодная техника работает за счет перераспределения инжектированных носителей, расположенных в активной области. Со временем в ней появляются дислокации, нарушения и инжектированный ток становится достаточно плотным, повышает температуру устройства, что приводит к нарастанию неприятного эффекта и поломке.
      • Деградация электродов: в металлическом проводнике происходит диффузия материала, что приводит к неисправности электрода.
      • Катастрофический оптический эффект: при возрастании мощности световой энергии выше установленного уровня кромка начинает плавиться, что неизбежно приводит устройство к поломке.
      • Термическая деградация: если что-то мешает отводу тепла, то образуются горячие точки, которые провоцируют этот эффект и дальнейшую неисправность.
      • Электрическая перегрузка: Полупроводники остаются восприимчивыми к электростатическим разрядам, они могут вызвать неожиданный отказ и поломку светодиодной техники.
      • Термическая усталость: часто встречается, если производитель при создании светодиодных устройств использовал мягкий припой. При использовании твердого припоя техника более устойчива к таким процессам.

      Как избежать вышеперечисленных проблем? Выбирайте светодиоды проверенных производителей с КПД не меньше 130 лм/Вт и световой температурой не меньше 5000К. Самые надежные – те, что размещенны на алюминиевой основе, которая имеет лучшие показатели теплоотвода.

    3. Герметичность корпуса светильника

    4. Третья по распространённости причина поломки – нарушение герметичности корпуса светильников, особенно если вы используете их во влажных и пыльных комнатах или вне помещений. Влага будет помехой даже для самой качественной и надежной лампы.

    С особой опаской следует отнестись к лампам с пластиковым корпусом. Он не выводит тепло наружу, что приводит к перегреву, деформации и опять же нарушению герметичности.

    Несколько советов:

    • Скажите «нет» пластику в корпусе – да, он дешевле, но, вероятно, через полгода вам придётся вернуться к данному вопросу снова. Если у вас в приоритете надежность и долговечность – обращайте внимание на алюминий как основной материал корпуса.
    • Светильник должен иметь степень защиты IP54 и выше.
    • Если устройство расположено на улице, убедитесь, что в конструкции нет герметичных полостей, которые будут накапливать влагу.
    • Покупая партию светильников, советуем купить один образец и протестировать на прочность.

    Как правильно проверить

    Разберемся, как проверить светодиод мультиметром, не выпаивая его.

    Проверка с помощью щупов

    Проще всего проверить светоизлучающие диоды щупами. Применяться этот способ может для всех видов светодиодов, неважно какого типа и какое количество выводов он имеет.

    Порядок действий:

    1. Прежде всего нужно поставить переключатель тестера в режим прозвонки, проверки на обрыв;
    2. Затем нужно определить полярность светодиода, после коснитесь щупами выводов и пронаблюдайте показания;
    3. После того, как вы замыкаете красный щуп на анод, а черный на катод, светодиод должен начать испускать свечение, если он исправен.
    4. Поменяйте полярность: на мультиметре будет оставаться число 1.

    Не забывайте, что LED-элемент при тестировании излучает слабый свет. При ярком свете в помещении оно будет вовсе незаметно.

    Если вам нужно тестировать многоцветный светодиод с несколькими выводами, важно знать их распиновку, чтобы в поисках общего анода и катода не перебирать выводы. Если диод имеет металлическую подложку, вы можете не бояться, что мультиметр выведет его из строя – мультиметр безопасен в режиме прозвонки.

    Проверка с помощью гнезд для тестирования транзисторов

    Возьмите прибор и в нижней части его вы увидите 8 гнезд – четыре гнезда расположены слева (для PNP транзисторов), остальные 4 расположены слева (для NPN транзисторов). Проверять можно на левой и правой части мультиметра.

    Допустим, вы проверяете в гнездах для транзисторов PNP, тогда порядок действий будет таков:

    • Вставьте анод в гнездо с надписью «Е»;
    • Катод подсоедините к гнезду «С»;
    • Если светодиод работает верно, он начнет излучать свечение.

    Если вы тестируете справа, в гнездах для транзисторов NPN, необходимо поменять полярность. Катод подсоедините к «Е» гнезду, анод – к гнезду «С».

    Удобно использовать этот способ, чтобы проверить исправность светодиодов, которые имеют чистые и длинные контакты. Переключатель тестера может находиться в любом режиме.

    Проверка инфракрасного светодиода

    Здесь та же последовательность, однако существуют некоторые особенности – излучение будет невидимым. При проверке щупами в момент касания выводов, тестер будет показывать 1000 единиц, а после смены полярности – 1.

    Чтобы проверить инфракрасный светодиод с гнездами транзисторов, используйте цифровую камеру в вашем смартфоне, планшет и т.д. Вставьте диод в гнезда и направьте камеру – если вы видите расплывчатое светящее пятно, значит, диод работает верно.

    Проверка SMD светодиодов

    Для проверки мощного SMD прожектора или светодиодной матрицы, вместе с тестером используйте токовый драйвер.

    Порядок действий:

    1. Тестер нужно будет включить на несколько минут последовательно;
    2. Проследите за изменением тока в цепи;
    3. Низкокачественный, неисправный светодиод увеличит ток и температуру кристалла.
    4. Подключите мультиметр параллельно, измерьте прямое падение тока, чтобы узнать, на сколько вольт светодиод вы используете;
    5. Сопоставьте измеренные данные и данные в паспорте диода в графе воль-амперных характеристик – так вы можете понять, пригоден ли световой диод к дальнейшему использованию.

    Видео

    Для более наглядного понимания процесса, посмотрите представленную ниже видео-инструкцию.

    Как проверить светодиод?

    Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.

    Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.

    Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.

    Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.

    Срок службы светодиодов зависит от качества кристалла и качества корпусировки и может составлять от 30 000 до 100 000 часов, а вот срок жизни осветительного прибора на основе сверхъярких светодиодов зависит от более многих факторов и поэтому всякого рода изделия на основе светодиодов время от времени выходят из строя.

    Здесь я покажу два простых способа, как проверить светодиод. Светодиод — это полупроводниковый прибор и имеет два основных электрических параметра, это:

    1. Прямое падение напряжения, которое составляет 1.8 — 2.2 вольта для красных, жёлтых, оранжевых светодиодов и 3 — 3.6 вольта для белых, синих, зелёных светодиодов.
    2. Максимальный рабочий ток. Указывается производителем для конкретного типа светодиода.

    Проверить светодиод не составит труда, если у Вас есть в хозяйстве мультиметр. Например такой


    Ставим переключатель мультиметра в режим проверки диодов (режим прозвонки цепей). Вот так —


    Возьмём светодиоды: один маломощный 10 мм., второй мощный типа эммиттер.



     Как и обычный диод светодиоды имеют плюс (Анод) и минус (Катод), у маломощных диодов положительный вывод немного длинее отрицательного, у мощных светодиодов знак плюса и минуса может быть отштампован на выводах. Если знака нет, то можно определить по длине полок контактов рядом с корпусом: минусовая полка всегда длинее, а у светодиодов SMD, таких как 2835 или 5730, минус обозначается срезом уголка корпуса.

    И так, включаем мультиметр, берём светодиоды, подключаем плюсовой щуп мультиметра к плюсу светодиода,  минусовой к минусу и смотрим, если кристалл светится, то всё нормально, светодиод работает.





    Как Вы заметили, светодиоды можно проверять как по-отдельности, так и распаянные на монтажной плате. На последней фотографии показана проверка светодиодов в точечном светильнике, а так как в нём применены светодиоды 0.5 ватта, включение светодиодов на монтажной плате последовательно-параллельное, то и светятся сразу два светодиода.

    Для проверки светодиодов вторым способом нам потребуется любая трёхвольтовая батарейка или две полуторавольтовых. Если батарейки свежие, то для проверки красных и жёлтых светодиодов необходимо рассчитать резистор (60 — 70 Ом.), чтобы ограничить ток. Резистор включаем последовательно со светодиодом. Белые, синии, зелёные можно проверять и без токоограничивающего резистора. Я взял старую батарейку от брелока сигнализации. Брелок от неё уже не работает, а вот для проверки светодиодов она пойдёт. Причём, так как она разряжена, можно проверять светодиоды любого цвета свечения без токоограничивающего резистора. Вот такая батарейка -



    Подключаем светодиод, соблюдая полярность и убеждаемся, что он работает (или не работает, как повезёт).

    Для проверки мощных светодиодов сделаем щуп из нашей батарейки. Для этого возьмём две иглы от щприцов и скотчем примотаем их к нашей батарейке. Вот так —


    Вот такой простой щуп. Начинаем проверять, работают ли наши светодиоды.



    Всё работает: и щуп, и светодиоды. Вот таких два простых и доступных способа проверки ярких мощных светодиодов.

    2x 5 SMD LED NO / REVERSE POLARITY 233 BA9S T4W BAYONET БЕЛАЯ КАРТА ЛАМПОЧКИ archives.midweek.com

    2x 5 светодиодов SMD NO / ОБРАТНАЯ ПОЛЯРНОСТЬ 233 BA9S T4W BAYONET ЛАМПОЧКИ ДЛЯ БЕЛОЙ КАРТЫ

    Возможны отклонения в 1-2 см из-за ручного измерения. 5% других металлов для увеличения прочности. УДОБНО: идеальная сумка для переноски, совместимая с воздушным транспортом, штанга и крепление продаются отдельно. Купить деревянные зажимы для галстуков с лазерной гравировкой в ​​гибралтарском дизайне от компании «Деревянные аксессуары» — Вишневое дерево с гравировкой в ​​США. и другие зажимы для галстука, безопасная работа в любом приложении, требующем высокой стойкости к неправильному обращению, Изготовлено с высочайшим мастерством, мы постараемся сделать все возможное, чтобы решить эту проблему для вас, Коллекция Elliston — идеальное дополнение к традиционному декору ванны в классическом ремесленном стиле и уникальный кованый вид, вы можете носить его дома или на работе, спецификация: материал: твердый карбид, нам требуется физический (уличный) адрес, карты будут отправлены от 2 до 4 дней с даты заказа (может быть отправлена ​​раньше), если их нет на складе , Наши Условия использования можно найти здесь :.вы не сможете скачать файл. Изготовленные на заказ галстуки-бабочки из новой одежды. Предоставьте нам следующую информацию: они идеально подходят для хранения печенья, Серебряное кольцо, пустое кольцо, кольцо, основание, кабошон. Просто встряхните его несколько раз, и песок упадет, солнцезащитные очки Skechers унисекс для взрослых SE6027,
    Цвет: случайный
    Размер: примерно диаметр 7.

    2x 5 светодиодов SMD NO / ОБРАТНАЯ ПОЛЯРНОСТЬ 233 BA9S T4W BAYONET ЛАМПОЧКИ ДЛЯ БЕЛОЙ КАРТЫ

    Hella 24-дюймовая стандартная щетка стеклоочистителя Ветровое стекло для Toyota Avensis, HWT027 Инструмент регулировки толкателя Honda для CB750F SOHC Fours 1970-х годов.Черный Авто Мусор Мусор для переноски Присоска Мусорное ведро Вешалка JD, 418 Клипса Инструмент Облицовочная панель Бампер Фиксатор крыла Ассортимент Fix Kit для Honda, Масляный фильтр HiFlow для Yamaha 2008 FJR1300, MINTEX ПЕРЕДНИЕ И ЗАДНИЕ ТОРМОЗНЫЕ КОЛОДКИ ДЛЯ FIAT SCUDO 2.0 TD 2003-06 , Mercedes Vito W638 Роликовая петля раздвижной двери вверху вверху слева N / S 1996 2003. AcerbisShroud Rad Crf450R Wt / Rd2314371030. Fiat Merea 1.8 16V Weekend Saloon Estate SW Выхлопной глушитель 133. Mercedes E Class Crash Sensor A213

    00 W213 Датчик давления в подушке безопасности 2018.193 шт. Набор бит для приводных головок 1/4 «, 3/8» и 1/2 «с набором инструментов для трещотки Чемодан, VOLKSWAGEN TRANSPORTER T4 1997-2003 гг. -2003 TOYOTA LANDCRUISER J9. Катушка для запасного колеса Ford Seat Alhambra и шестерня Прочный алюминий, Датчик уровня охлаждающей жидкости Водяной радиатор 63299058 для Peugeot Новое поступление Горячие продажи.NOCO GBC014 Защитный чехол для GB70 Boost Pack. тема сажи виниловая наклейка.Задняя дверь багажника с отверстием для лампы для Nissan Navara D22 2.5TD 11/2001> Только двойная кабина. Dual Seat 1969-70 82-9714 Сделано в Великобритании Triumph T100 T120 Bonneville T150 Trident, Ford Lotus Cortina MK1 и 2 фиксатора стабилизатора поперечной устойчивости Escort MK1 и 2 Capri Classic. N.O.S Комплект для установки просвета FK121 45DM6 Lucas 45DM4 Не используется. 77-миллиметровая пробка для промывки глушителя выхлопной трубы мотоцикла, флуоресцентная желтая,

    Премиум качество Неполярность Canbus без ошибок BA9s Ярко-белые светодиодные лампы SMD 12 вольт Автомобильные запчасти

    Высококачественный неполярный Canbus без ошибок BA9s Ярко-белый светодиод SMD

    BA9s Ярко-белый светодиод SMD — высокое качество — неполярность Canbus без ошибок 7426871678606.Эти лампочки предназначены для работы независимо от положительного и отрицательного проводов. 2 х ярко-белые лампы SMD LED Side BA9s. Нагрузочные резисторы T10 Canbus без ошибок. Этот комплект представляет собой высококачественные светодиоды SMD .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет в оригинальной розничной упаковке (если упаковка применима). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.См. Все определения условий: Торговая марка:: Bond-Express, Номер детали производителя:: Не применяется: EAN:: 7426871678606.





    Премиум качество Неполярность без ошибок Canbus BA9s Ярко-белый светодиод SMD

    Вести бизнес с нами будет так же просто, как 1 2 3, Купите TOYOTA Genuine 74271-06120-B0 Дверной подлокотник Базовая панель: Подлокотники — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, 1 комплект тормозных колодок Apec нового качества оригинального качества PAD1740-12 месяцев Гарантия !, Этот флис добавит так много бликов на вашем диване или на вас.Буква U Первоначальный дизайн вензеля коробка 3D куб. НОВЫЙ ПОДЛИННЫЙ FORD FOCUS C-MAX GALAXY MONDEO 2.0 DURATORQ DOHC ENGINE OIL DIPSTICK, 3-дюймовый удлинитель для идеальной посадки и настоящая механическая обработка. Trucklite Rubbolite Signal Stat SS / 61011 LH Задний угловой светодиодный подрулевой светильник, Sentry Supply 650-9231 Inswing Strike and Keeper «T», сатинированный никель — Тяги для шкафов и мебели -. Крышка корпуса зеркала из углеродного АБС-пластика Cstar Без крышки Подходит для BMW F82 M4 F80 M3. У нас более 12 лет опыта в полиграфической промышленности, чтобы предложить вам потрясающие детали и насыщенные реалистичные цвета. Эмулятор Sega CD расположен в главном браузере PS2.80965 Draper Expert 4W Cob / UV LED перезаряжаемая магнитная инспекционная лампа, зеленая, ЛЮБАЯ ДВОЙНАЯ ИЛИ ОДНОСТОРОННЯЯ ДИЗАЙНА ИЛИ ИСКУССТВО ВКЛЮЧЕНЫ Этот красивый портрет собаки веймаранера представляет собой список заказных нарисованных маслом портретов собак. Ремонтный комплект суппорта заднего тормоза Honda CB500X 2013. всегда следует избегать воды или других химикатов, расчесать их, а затем собрать в небольшие удобные связки для быстрого и легкого использования. Крышка воздушного фильтра Kuryakyn LED Infinity для Harley-Davidson Twin Cam 99-06 8416. Этот красивый венок из белой виноградной лозы имеет диаметр 17-18 дюймов.5) Во время оформления заказа укажите свою персонализацию ТОЧНО, как вы хотите, чтобы оно было написано в разделе «Примечание для продавца», ЧЕХЛЫ НА СИДЕНЬЯ, BO 4 ROSSINI MESH SPORTS BEIGE / BLACK ДЛЯ ПОДХОДЯЩЕГО АВТОМОБИЛЯ LAND ROVER EVOQUE. Машинная стирка в деликатном режиме и сушка на воздухе для более длительного проживания в домашних условиях и максимальной прочности. Land Rover Series 2 и 3 New Bearmach Universal Square Mirror Head 7 «x 5» BA 071. Винтажный цветочный венок украшен набором белого кружева 17 дюймов. Материал: коврик для мыши изготовлен из DS и ПВХ высокой плотности. .Комплект дверных замков с замком для ствола, совместимый с Peugeot Partner Xsara Citroen Berlingo. Покупайте только у eMarkooz или у его официальных розничных продавцов. 25 «Многоцветный: Дом и Кухня.

    Высококачественный неполярный Canbus без ошибок BA9s Ярко-белый светодиод SMD

    Подлинная Suzuki Tank Pad GSX-R1000 2012-2016 Carbon Look 990D0-47HA0-CRB, # 3 Ручка стеклоподъемника для бассейна Volkswagen T4 92-95. LR005816 Land Rover Freelander 2 2.2L Diesel TD4 Воздушный фильтр, KTM EXC 250 300350 EXC250 EXC300 Передние тормозные колодки HH. Высококачественная неполярность Canbus Error Free BA9s Ярко-белый светодиод SMD , ROVER 200 2.0, ГАЙКА СТУПИЦЫ И КОЛПАЧОК ШРУСОВ КОМПЛЕКТ ПУЛЬТА ПРИВОДНОГО ВАЛА-GAITER 1991> 1999, Водяной насос Bosch 0392020034, Kawasaki ZXR 750 H Stinger ZX750H 1989 Реплика Прокладка крышки сцепления, Ford KA Window Film Limo Spain 2009-2010 Предварительно вырезанная тонировка для окон. Высокое качество неполярности Canbus без ошибок BA9s Ярко-белый светодиод SMD . ТРУБКА ИНТЕРКУЛЕРА ТУРБО ШЛАНГ ДЛЯ VAUXHALL VIVARO PRIMASTAR TRAFIC 2.0 DCI CDTI, коллектор Power Bomb из нержавеющей стали для YAMAHA YZ250F 2007-2009.Шлем модульный открывающийся мотоцикл Touring Sport Visor Sunshade Black. Выхлопная прокладка 410737 Klarius716 Подлинная замена высшего качества Новый, Высокое качество Неполярность Canbus без ошибок BA9s Ярко-белый светодиод SMD , 7 КВ.М АКУСТИЧЕСКОГО ЧЕРНОГО КОВРИКА ТКАНЬ БАССЕЙНА ПОЛКА АВТОМОБИЛЬНОГО ФУРГОНА .

    G18-S25 1156 2,6 Вт 7-24 В переменного / постоянного тока, неполярность — автомобильная промышленность

    G18 1156 17 КОЛ-ВО 5730 SMD 7-24 В постоянного / переменного тока. Эта светодиодная лампа яркая, имеет 17 светодиодов 5730 SMD.Красивый корпус радиатора сохраняет светодиоды более прохладными в течение долгого срока службы, очень компактный. Работает от 7-24 В переменного или постоянного тока без полярности. Неполярность для модели Т и Второй мировой войны до и после лампочки с работой. Просто для нормального напряжения 12 В ничего не нужно делать, просто снимите старую лампочку и вставьте новую. Долгая жизнь. Доступен в белом цвете 6000K. Световой поток до 250 люмен, освещение на 360 градусов. Каждый светодиод по 1/2 ватта. Этот свет биполярный, поэтому он может работать как с отрицательной, так и с положительной полярностью. 1156 заменяет BA15S T25 T-25 1073 1093 1141 1159 1259 1295 1383 1459 1619 1651 1680 2056 3496 5007 5008 7008 7506 7806 7527 1156 1759 3497 1156-18W 67 89 97 1156 12821 P21W LOW 61 63 67 # 67 69 71 81 89 97 98 303623 1003 1155 1247 1251 3497 5007 5008 12821 P21W.Потребляет около 250 мА при 12 В постоянного тока.

    Отличная замена лампочек

    — пользователем BTye из Ноксвилл, Теннесси на 10.03.2015

    рекомендует друзьям: да

    Эти лампы идеально подходили для моего применения. Я заказал несколько других светодиодных ламп у другого поставщика, и оказалось, что моя лодка была подключена как отрицательный вывод, и мне бы пришлось перемонтировать каждую розетку в лодке.Эти неполяризованные светодиоды не заботятся о том, какой провод какой, они просто работают !! Очень ярко и круто.

    Помог ли вам данный обзор? ДА / НЕТ
    Рекомендованные товары:
    Светодиод BAY15D G18-S25 2.6 Вт 7-24 В постоянного тока
    Код товара: 57845
    Цена: 6,78 $ Доступное количество по цене
    7 В постоянного или переменного тока, 1156, 1157. Доступен в цвете Super White 6000K. Для старых автомобилей на 7 В или других специальных применений. Один на пакет, очень яркий.
    S25 24 LED 6V AC DC положительный или отрицательный корпус
    Код товара: 95634
    Цена: 5 долларов.49 Доступна количественная цена
    Этот 6-вольтовый L.E.D. Лампа работает как с отрицательным, так и с положительным шасси. Транспортные средства до Второй мировой войны имели положительное шасси, а автомобили после Второй мировой войны — отрицательное шасси. 1156 и 1157 баз. BA15S или BAY15d.
    S25 24 Светодиодный светильник 6 вольт постоянного тока с регулируемой яркостью 360 и 360 градусов обзора
    Код товара: 35624
    Цена: 4 доллара.79 Доступна количественная цена
    18 светодиодов прямого включения и 6 боковых светодиодов. Прочный, устойчивый к ударам и вибрации, мгновенное включение / выключение. Одноцветный (чистый) цвет, низкий нагрев, практически не бьющийся. Доступен в супер-белом, красном, желтом, зеленом и синем цветах. 6 В постоянного тока.
    G18 BAU15S 2.6 Вт 7-24V AC-DC, неполярность
    Код товара: 68954
    Цена: 6,99 $ Доступное количество
    Светодиодная лампа BAU15S 7-24V AC-DC неполярность BAU15S. Используйте эту лампу для старых автомобилей, классических автомобилей, таких как модель T. Использует базу BAU15S, байонеты имеют V-образную форму, они не подходят для обычных розеток 1156, только для розеток BAU15S.Работает на 7 В переменного или постоянного тока.

    8X Синий 921 T10 3528-SMD Светодиодная лампа Инструмент Спидометр Приборная панель Неполярность

    8X Blue 921 T10 3528-SMD Светодиодная лампа Приборная лампа Спидометр Dash Неполярность
    1. Home
    2. 8X Blue 921 T10 3528-SMD Светодиодная лампа Приборная панель Спидометр Приборная панель Неполярность

    8X Синий 921 T10 3528-SMD Светодиодная лампа Приборная лампа Спидометр Приборная панель Неполярность.T10 = W5W 147152 158 159 161 168 184 192 193259280 285 447 464 501 555 558 585 655 656 657 1250 1251 1252 2450 2652 2921 2825 ПК 175 2886X. Чувствительность к полярности: Да. 8 шт. Синих неполярных ламп T10 / 194 с клином .. Состояние: Новое ： Бренд: ： Partsam ， Количество ламп: ： 8 ： Тип лампы: Светодиод ， Размер лампы: ： T10 ： Номер детали производителя: ： A05668G5573U0T5Y ， Размещение на Автомобиль: ： Передний ： Номер сменной детали: ： 285, 921, 655, 656, 657, 1250, 1251, 1252, 2450, 447, 464, 555, 558, 585, 192, 193, 194 ， Характеристика: ： Неполярность ： Другой номер детали: ： T10 168194 2823 2825 2827 W5W ， Примечание: ： Приборная панель, приборная панель, приборная панель, тахометр, одометр ： Гарантия: ： 1 год ， Подходит для установки: ： Подсветка приборной панели, индикаторы приборной панели и т. Д.： Список комплектов: ： Да ， Перекрестная ссылка Номер детали: ： 194A 194B 194R 194NA 124 1440X 1450X 2841-BULK 2450X 2470X ： Тип установки: ： Прямая замена ， Тип светодиода: ： 3528-SMD Сертификаты: ： CE, Rosh ， Напряжение: ： 12 В ： Цвет лампы: ： Синий ， Размер (длина * ширина): ： T10 ： UPC: ： Не применяется ，。






    Головной офис
    Life Space Property Solution Pvt Ltd.
    Офис № 426
    Второй этаж, Pride Purple Square
    Kalewadi Phata Wakad, 411057
    Интернет: www.lifespacepropertysolution.com
    Электронная почта: [email protected]
    Телефон: + 91-8446500016

    Головной офис
    Life Space Property Solution Pvt Ltd.
    Офис №-202
    Площадь Успеха, отель Behind Radission blu
    Kharadi, pune, 411014

    8X Синий 921 T10 3528-SMD Светодиодная лампа приборного спидометра Неполярность приборной панели

    8X Синий 921 T10 3528-SMD Светодиодная лампа приборного спидометра Неполярность приборной панели, приборная лампа Спидометр приборной панели Неполярность 8X Синий 921 T10 3528-SMD Светодиодный свет, 8 шт. Синих неполярных ламп T10 / 194, T10 = W5W 147152158159161168184192193259280285447464501555558585655656657 1250 1251 1252 2450 2652 2921 2825 PC 175 2886X, чувствительность к полярности: Да , Бесплатная доставка и бесплатный возврат. Покупайте на официальном сайте. Мировая торговля начинается здесь. Покупайте товары по оптовым ценам.Светодиодная лампа приборной панели Спидометр Неполярность 8X Синий 921 T10 3528-SMD.



    8X Синий 921 T10 3528-SMD Светодиодная лампа Инструмент Спидометр Чертеж Неполярность


    Вершина

    Открыть чат

    8X Синий 921 T10 3528-SMD Светодиодная лампа Инструмент Спидометр Приборная панель Неполярность

    Грузовик Прицеп Прицеп Кабина Боковой габаритный фонарь на крыше 12 В, 3 пары Красный, Янтарный.Новый диагностический инструмент WIFI VAS6154 ODIS 4.3.3 VGA для VW Audi Skoda Multi-Languag, коврик для приборной панели из серого ковра, совместимый с крышкой приборной панели Toyota Avalon 2013-2018, произведенной в США. Мотоциклетные очки для мотокросса Маска для лица Off-Road Dirt Bike ATV Riding KTM Glasses, 2005-2009 Subaru Outback Wagon Пара поперечных перекладин на крышу Factory OEM, глушитель выхлопной трубы 50 мм для KTM 300 XC-W 2006-2012. Коллекторы с короткими заголовками Race из нержавеющей стали подходят для Chevy Camaro SS 10-15 6.2L V8 + Wrap, 36-дюймовая СИНИЯ ТОРМОЗНАЯ ЛИНИЯ ДЛЯ УДЛИНИТЕЛЕЙ GSXR 1000 ТОРМОЗНАЯ ЛИНИЯ GSXR 1000.Шланг линии масляного радиатора двигателя в сборе для 300M Concorde Intrepid LHS, 625-400, 4,3-дюймовый TFT ЖК-цветной солнцезащитный монитор + автомобильная камера ночного видения HD заднего хода. Новый компрессор кондиционера 1010572-13395695 Cruze, новый набор из 2 наконечников рулевой тяги Передняя левая сторона водителя и переднего пассажира 5M6Z3A130AA Пара, ступица колеса для 98-02 Honda Accord Передняя левая = правая сторона.

    8X Синий 921 T10 3528-SMD Светодиодная лампа Приборная лампа Спидометр Приборная панель Неполярность


    8 шт. Синяя неполярность T10 / 194 клиновидных ламп, T10 = W5W 147152 158 159 161168 184 192 193 259 280 285 447 464 501 555 558 585 655 656 657 1250 1251 1252 2450 2652 2921 2825 PC 175 2886X, с учетом полярности: да, бесплатная доставка и бесплатный возврат Купить на официальном сайте Международная торговля начинается здесь Теперь покупайте товары, которые хотите, по оптовым ценам.

    светодиодов Smd: полярность светодиодов Smd

    Подключение светодиодов 0805 — YouTube
    Как припаять провод к светодиодам 0805. Важно сначала проверить полярность светодиодов. См. В 3:55 мой тестер. Маркировка на задней панели светодиода может отличаться или отсутствовать … Просмотр видео

    Capacitor — Wikipedia
    Реверс напряжения — это изменение полярности в цепи. Реверс обычно описывается как процент от максимального номинального напряжения, при котором полярность меняется. (SMD). В Wikibook Electronics есть страница по теме: Конденсаторы: найдите конденсатор в Викисловаре… Прочтите статью

    3030 Mid Power LED (1.0W) — Luminus
    Размеры и полярность. . . 11 Размеры упаковки. . . 12 Светодиод средней мощности Luminus 3030 соответствует Директиве об ограничении использования опасных веществ или RoHS. Запрещенные материалы, включая свинец, ртуть-кадмий, шестивалентный … Получить Doc

    Ниобиевый конденсатор — Википедия
    Типичный ниобиевый конденсатор представляет собой чип-конденсатор и состоит из ниобия или государственной электроники. 1952 г. — целенаправленный поиск в Bell Labs твердого электролита Д.A. McLean и FS Power привели к изобретению диоксида марганца. При воздействии обратной полярности (даже … Читать статью

    Dr. LED Все права защищены 2004-2017 гг.
    Dr. LED сохраняет за собой все права и права по собственному усмотрению изменять или модифицировать любую часть этого документа без какого-либо уведомления для какой-либо стороны. MMXVI. Неполяризованное соединение, защита от обратной полярности от пониженного напряжения и защита от скачков напряжения … Получить этот документ

    Bicolor SMD LED — Digi-Key
    МЕТОД НАКЛЕИВАНИЯ ЛЕНТЫ / ПОЛЯРНОСТЬ И ЛЕНТА И БАРАБАН SMD LED (VLM.3 — СЕРИЯ) Светодиоды Vishay в SMD-корпусах доступны в антистатической блистерной ленте 8 мм (в соответствии с DIN IEC 40 (CO) 564) для автоматической вставки компонентов. … Получить полный исходный код

    3528-2PIN- SMD LED — LUMIMICRO
    3528-2PIN-SMD LED WHITE LED ЗАКАЗЧИК: Проверено — 1 — www.lumimicro.com Утверждение клиента Написано Утверждено Утверждено Проверено моделью Дата выпуска Дата Описание LMTP2P32C1YFZ03 Знак полярности. Lumimicro 3228 … Получить содержимое

    LED LIGHT PANEL SMD — Vossloh-Schwabe
    LED Light Panel SMD — Светодиодные модули для офисного освещения LED LIGHT PANEL SMD WU-M-542-G (270X540) LED LIGHT PANEL SMD — СВЕТОДИОДНЫЕ МОДУЛИ ДЛЯ ОФИСНОГО ОСВЕЩЕНИЯ Обратная полярность может вывести модули из строя.† Для соединения светодиодные модули оборудованы зажимами push-in (WAGO 2060). … Получение документов

    LED LINE FIX SMD GEN. 2 — Vossloh-schwabe.com
    LED Line Fix SMD состоит из энергоэффективного линейного SMD-модуля, держателя с различными вариантами крепления и крышки. † Перед вводом в эксплуатацию убедитесь в правильной полярности проводов. Обратная полярность может вывести модули из строя. … Прочтите здесь

    Power SMD LED PLCC-4 — Digi-Key
    МЕТОД ЗАДВИЖЕНИЯ ЛЕНТЫ / ПОЛЯРНОСТЬ И ЛЕНТА И БАРАБАН SMD LED (VLM.СЕРИЯ 3) Светодиоды Vishay в SMD-корпусах доступны в антистатической блистерной ленте 8 мм (в соответствии с DIN IEC 40 (CO) 564) для автоматической вставки компонентов. Блистерная лента представляет собой пластиковую полоску с … Читать полный текст

    Почему двухконтактные двунаправленные светодиоды стали такими редкими / дорогими? : AskElectronics

    В моем текущем проекте требуется биполярных (двунаправленных) двухцветных светодиодов, то есть типа, который светится двумя разными цветами в зависимости от того, каким образом подключены два терминала.По сути, два светодиодных чипа с соединениями противоположной полярности, соединенные вместе, в одном корпусе, всего с 2 контактами / контактами.

    Для прототипов я хотел использовать сквозные отверстия, а для производства — SMD любого размера до 1206 (3216 метрических единиц).

    Использование 3-контактного светодиода не является вариантом, так как его цель — указать полярность сигнала постоянного тока. С 4-контактными SMD-модулями исправление можно выполнить, скручивая дорожки вперед и назад, чтобы имитировать биполярное расположение, но это займет драгоценное место на плате, поэтому я бы предпочел не идти таким путем.

    Я обыскал все обычные места, но смог найти только трехконтактные двухцветные светодиоды со сквозным отверстием и четырехконтактные двухцветные светодиоды SMD по разумным ценам. Единственные двухцветные светодиоды с 2 выводами, которые я нашел, были «новыми старыми запасами», сомнительного происхождения или по очень завышенным ценам (от 0,30 до 1,52 доллара за штуку).

    Итак, мой вопрос: , почему те 2-контактные двунаправленные двухцветные светодиоды, которые были так распространены и недороги десять лет назад, исчезли с рынка?

    Или, если они все еще существуют, где мне искать недорогой источник?

    У меня все еще есть один красный / зеленый 2-контактный светодиод со сквозным отверстием 3 мм в коробках с деталями, которые я проверил еще раз, просто чтобы убедиться, что я не ошибся, полагая, что они вообще существуют! В конце концов, старость может подкрасться ко мне.

    РЕДАКТИРОВАТЬ:

    • Ключевой вопрос, который остается, — это двухконтактных светодиодов SMD.

    • Детали со сквозными отверстиями менее критичны, поскольку для создания прототипов требуется немного, поэтому цена не имеет большого значения, и бесценные отзывы на этот пост указали мне на несколько вариантов из надежных источников. Спасибо вам за это!

    • Любопытство: почему трехконтактные двухцветные сквозные отверстия в значительной степени заменили двухконтактные? 4-х контактные SMD, это в чем-то понятно.

    Обновление :

    За последние несколько недель несколько продавцов на eBay начали предлагать 2-контактные двунаправленные двухцветные светодиоды по ценам, сопоставимым с обычными 3-контактными 2-цветными светодиодами. Кажется, что-то вызвало этот поток того, что раньше было единорогом светодиодов.

    Я только что получил парочку комплектов, все окупились.

    Светоизлучающий диод: основы, типы и характеристики

    Светодиод или светоизлучающий диод — это полупроводниковое устройство, излучающее свет за счет эффекта электролюминесценции.Светодиод в основном представляет собой PN-диод, который излучает свет при прямом смещении.

    Светодиоды есть почти везде. Вы можете найти светодиоды в автомобилях, велосипедах, уличных фонарях, домашнем освещении, офисном освещении, мобильных телефонах, телевизорах и многом другом.

    Причина столь широкого внедрения светодиодов в их преимуществах перед традиционными лампами накаливания и современными компактными люминесцентными лампами (КЛЛ). Ниже приведены некоторые преимущества светодиодов перед источниками света накаливания и КЛЛ:

    • Низкое энергопотребление
    • Малый размер
    • Быстрое переключение
    • Физически прочный
    • Длительный

    Благодаря этим преимуществам светодиоды стали довольно популярными среди большого количества людей.Инженеры-электронщики, любители электроники и энтузиасты электроники часто работают со светодиодами для различных проектов.

    Следовательно, статья о светоизлучающих диодах, посвященная различным темам, таким как основы светодиодов, типы светодиодов и характеристики светодиода, принесет пользу всем. Итак, начнем с основ светодиодов.

    Основы светодиодов (светоизлучающих диодов)

    Как упоминалось во введении, светодиод — это полупроводниковый источник света. Он состоит из диода с PN-переходом, и когда на светодиод подается напряжение, электроны и дырки рекомбинируют в PN-переходе и выделяют энергию в виде света (фотонов).

    Свет, излучаемый светодиодом, обычно монохроматический, то есть одноцветный, и цвет зависит от ширины запрещенной зоны полупроводника.

    Светодиоды

    могут быть изготовлены для излучения всех длин волн видимого спектра, то есть от красного (620–750 нм) до сине-фиолетового (от 380 до 490 нм).

    Электрический символ светодиода аналогичен символу PN-диода. На следующем изображении показан красный светодиод вместе с символами PN-диода и светодиода.

    Характеристики светодиода (светоизлучающего диода)

    Перед тем, как подключить светодиодную схему и начать ее использовать, есть несколько характеристик светодиода, которые стоит знать (на самом деле, они очень важны). Если вы обратитесь к любому из технических паспортов, предоставленных производителем, вы можете найти спецификации партии, соответствующие электрическим характеристикам, абсолютным максимальным номинальным значениям, физическим размерам и т. Д.

    Не буду утомлять вас всеми характеристиками, а только тремя важными.Это полярность, прямое напряжение и прямой ток.

    Полярность светодиода

    Полярность — это показатель симметричности электронного компонента. Светоизлучающий диод, аналогичный диоду с PN-переходом, не является симметричным, то есть позволяет току течь только в одном направлении.

    В светодиоде положительный вывод называется анодом, а отрицательный вывод называется катодом. Для правильной работы светодиода анод светодиода должен иметь более высокий потенциал, чем катод, поскольку ток в светодиодах течет от анода к катоду.

    Что произойдет, если мы подключим светодиод в обратном направлении? Что ж, ничего не происходит, так как светодиод не проводит. Вы можете легко идентифицировать анодный вывод светодиода, поскольку они обычно имеют более длинные выводы.

    Прямой ток светодиода
    Светодиоды

    — очень чувствительные устройства, и величина тока, протекающего через светодиод, очень важна. Кроме того, яркость светодиода зависит от силы тока, потребляемого светодиодом.

    Каждый светодиод рассчитан на максимальный прямой ток, который может безопасно проходить через него, не перегорая светодиод.Да. Если допустить ток, превышающий номинальный, светодиод фактически сгорит.

    Например, наиболее часто используемые светодиоды 5 мм имеют номинальный ток от 20 мА до 30 мА, а светодиоды 8 мм имеют номинальный ток 150 мА (точные значения см. В таблице данных).

    Как регулировать ток, протекающий через светодиод? Чтобы контролировать ток, протекающий через светодиод, мы используем резисторы, ограничивающие ток.

    Дополнительная информация о светодиодах и токоограничивающих резисторах SIMPLE LED CIRCUITS.

    прямое напряжение светодиода
    Светоизлучающие диоды

    также рассчитаны на прямое напряжение, то есть количество напряжения, необходимое для того, чтобы светодиод проводил электричество. Например, все светодиоды диаметром 5 мм имеют номинальный ток 20 мА, но прямое напряжение меняется от одного светодиода к другому.

    Красные светодиоды имеют максимальное номинальное напряжение 2,2 В, синие светодиоды — максимальное номинальное напряжение 3,4 В, а белые светодиоды — максимальное номинальное напряжение 3,6 В.

    Простая светодиодная схема

    На следующем рисунке показана схема простой светодиодной схемы, состоящей из 5-миллиметрового белого светодиода с источником питания 5 В.

    Поскольку это белый светодиод, номинальные значения тока и напряжения следующие: типичный прямой ток составляет 20 мА, а типичное прямое напряжение — 2 В.

    Итак, чтобы регулировать ток и напряжение, мы использовали резистор 180 Ом, рассчитанный на Вт рассеиваемой мощности.

    Типы светодиодов

    Светодиоды для сквозных отверстий

    Они доступны в различных формах и размерах, наиболее распространенными из которых являются светодиоды 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в разных цветах, таких как красный, синий, желтый, зеленый, белый и т. Д.

    Светодиоды SMD (светоизлучающие диоды для поверхностного монтажа)
    Светодиоды

    для поверхностного монтажа или SMD — это специальные корпуса, которые можно легко установить на печатной плате. Светодиоды SMD обычно различаются по физическим размерам. Например, самые распространенные светодиоды SMD — это 3528 и 5050.

    Двухцветные светодиоды

    Следующим типом светодиодов являются двухцветные светодиоды, как следует из названия, могут излучать два цвета. Двухцветные светодиоды имеют три вывода, обычно два анода и общий катод.В зависимости от конфигурации проводов цвет будет активирован.

    Светодиод RGB (красный — синий — зеленый светодиод)
    Светодиоды

    RGB — самые любимые и самые популярные светодиоды среди любителей и дизайнеров. Даже компьютерные сборки очень популярны для использования светодиодов RGB в корпусах компьютеров, материнских платах, оперативной памяти и т. Д.

    Светодиод

    RGB содержит 3 светодиода на одном кристалле, и с помощью технологии, называемой ШИМ (широтно-импульсная модуляция), мы можем управлять выходной мощностью светодиода RGB для получения широкого диапазона цветов.

    Светодиоды повышенной мощности

    Светодиод с номинальной мощностью более или равной 1 Вт называется светодиодом высокой мощности. Это связано с тем, что обычные светодиоды имеют рассеиваемую мощность в несколько милливатт.

    Мощные светодиоды очень яркие и часто используются в фонариках, автомобильных фарах, прожекторах и т.

    Похожие записи

    Художественная ковка это: Кованые изделия как воплощение искусства

    Как самому сделать солнечную батарею: Как сделать солнечную батарею своими руками

    Генератор бензиновый самый маленький: 10 самых маленьких генераторов — рейтинг 2020

    Автор alexxlab

    Просмотр всех записей alexxlab →

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
