Самодельный понижающий трансформатор для работы в сырых помещениях

Трансформатор — это аппарат без подвижных частей, который преобразует электрическую энергию из одной цепи в другую с изменением напряжения тока и без изменения частоты. Существует два типа трансформаторов, классифицируемых по их функции: повышающий трансформатор и понижающий трансформатор, про принцип работы которого мы и расскажем.

Понижающий трансформатор преобразует высокое напряжение (ВН) и низкий ток с одной стороны в низкое напряжение (НН) и высокое значение тока на другой стороне. Этот тип трансформатора имеет широкое применение в электронных устройствах и электрических системах.

Когда доходит до операций с напряжением, применение трансформатор можно разделить на 2 вида: НН (напряжение тока ниже 1кВ) и ВН (напряжение тока выше 1 кВ).

Первый способ НН относится к трансформаторам в электронных устройствах. Электронные схемы требуют поставки низкого значения напряжения (например, 5В или ещё ниже).

Понижающий трансформатор используется для того чтобы обеспечить соответствие поставляемого низкого напряжения требованиям электроники. Оно преобразовывает бытовое напряжение тока (220/120 В) из первичного в напряжение более низкое на вторичной стороне, которая используется для снабжения электронных приборов.

Если электронные устройства рассчитаны на более высокую номинальную мощность, то используются трансформаторы с высокой рабочей частотой (кГц). Трансформаторы с более высоким номинальным значением мощности и номинальной частотой 50/60 Гц были бы слишком большими и тяжелыми. Также, ежедневно-используемые зарядки используют понижающий трансформатор в своей конструкции.

Понижающие трансформаторы имеют очень большое значение в энергосистеме. Они понижают уровень напряжения и адаптируют его для систем-потребителей энергии. Трансформация выполняется в несколько шагов, описанных ниже:

1. Система передачи энергии на большие расстояния должна иметь максимально высокий уровень напряжения. С высоким напряжением и низким током, потеря мощности передачи будет значительно уменьшена. Электрическая сеть сконструирована таким образом, что должна соединяться с системой передачи с различными уровнями напряжения тока.
2. Понижающие трансформаторы используются в соединении систем передачи с различным уровнем напряжения. Они уменьшают уровень напряжения тока от максимального к более низкому значению (например,  765/220 кВ, 410/220 кВ, 220/ 110 кВ). Эти трансформаторы огромны и имеют очень высокую  мощность (даже 1000 МВА). В том случае, когда коэффициент оборотов трансформатора не высок, обычно устанавливаются автоматические трансформаторы.
3. Следующим шагом преобразования уровня напряжения является адаптация напряжения передачи к уровню распределения. Характерные отношения напряжений в этом случае 220/20 кВ, 110/20 кВ (также можно найти вторичные напряжения ЛВ 35 кВ и 10 кВ). Номинальная мощность этих трансформаторов составляет до 60 мВА (обычно 20 мВА). Переключатель  изменения нагрузки почти всегда установлен в таких трансформаторах.
4. Заключительный шаг преобразования напряжения — адаптация напряжения к уровню домашнего напряжения. Эти трансформаторы называемые малыми распределительными трансформаторами имеют номинальную силу до 5 мВА (чаще всего 1 мВА) и с номинальными значениями напряжения тока 35, 20, 10 кВ на стороне ВН и 400/200 В на стороне НН. Такие трансформаторы имеют высокий коэффициент оборота.

В нашем каталоге понижающих трансформаторов есть разные модели и виды.

Самый популярный и распространенный вид. Как правило, используется в быту. Подключается от однофазной сети. Фазный и нулевой провод подключены на первичную обмотку.

По большей части применяется в промышленности, но есть случаи применения и в быту. Призван понижать более высокое напряжение около 380 В до необходимого в трехфазной сети.

Трансформатор, имеющий две или более обмотки. Устанавливается несколько вторичных обмоток для получения нескольких различных показателей  напряжения тока от одного источника.

По сравнению с другими трансформаторами имеет легкий вес и малые габариты. Используется в радиоэлектронике для получения высокой плотности тока, из-за хорошего охлаждения обмотки. Стоит недорого, так как длина обмотки значительно короче других из-за сердечника в форме тора. Может выдерживать более высокие температуры, чем остальные виды прибора.

На нем установлена одна катушка, из-за чего очень агрегат прост и дешев в производстве. Броневым он называется из-за того что обмотки покрывают стержень как броня. Однако из-за плотности той же обмотки его трудно осматривать и ремонтировать.

Этот вид трансформаторов используется для обработки высоких и средних значений напряжения. Также имеет хорошее охлаждение. Устроен это вид прибора довольно просто, что позволяет легко осматривать и ремонтировать его.

• Понижает напряжение, что делает передачу энергии проще и дешевле.
• Более 99% эффективности.
• Обеспечивает различные требования к напряжению.
• Бюджетный.
• Высокая надежность.
• Высокая длительность работы.

• Требует внимательного обслуживания, ошибки в котором могут привести к поломке аппарата.
• Устранение неисправностей занимает много времени.

Мощность в любом трансформаторе неизменяема, т. е. мощность, поступающая на вторичную обмотку трансформатора такая же как мощность на первичной  обмотке трансформатора.

Это применимо и к понижающему трансформатору.

Но, поскольку вторичное напряжение в понижающем трансформаторе меньше, чем первичное, сила тока на вторичном будет увеличена, чтобы сбалансировать общую мощность в трансформаторе.

Принцип работы

В большинстве домов ток проходит под напряжением в 220 В. Однако для правильной работы многие приборы подключаются к трансформатору. Но что делать, если вы купили прибор, который работает при более низком напряжении. Если вы подключите прибор к розетке без трансформатора, то, скорее всего, как только вы его включите, он сломается.

Как работает трансформатор? Первый комплект катушки, который называется первичной катушкой или первичной обмоткой, подключен к источнику переменного напряжения, называемому первичным напряжением.

Другая катушка, которая называется вторичной катушкой или вторичная обмотка, соединена с нагрузкой и нагрузка показывает измеренное напряжение (повышенное или пониженное).

Из источника ток проходит через витки первичной обмотки, вызывая появление магнитного потока, он проходит по виткам второй обмотки. Во вторичной обмотке возникает ЭДС (электродвижущая сила) в результате чего образуется напряжение, отличающееся от первичного напряжения. Разница между начальным и конечным напряжением определяется разницей числа витков на первичной и вторичной обмотке.

Если на вторичной витков меньше, чем на первичной  – напряжение понизится, если витков больше – повысится. Напряжение тока меняется без изменения его частоты.

Все уличные трансформаторы, которые мы видим возле наших домов, — это понижающие трансформаторы. Они принимают переменное напряжение 11 кВ на первичной обмотке и преобразуют его в напряжение 220 В для распределения в наших домах. До широкого использования импульсных источников питания почти все низковольтные настенные адаптеры использовали понижающие трансформаторы. Пользоваться трансформатором в бытовых целях очень легко. Подключите трансформатор к розетке, а устройство к трансформатору. Однако чтобы пользоваться трансформатором, нужно выбрать правильный трансформатор. При выборе подходящего прибора нужно учитывать следующие пять критериев.

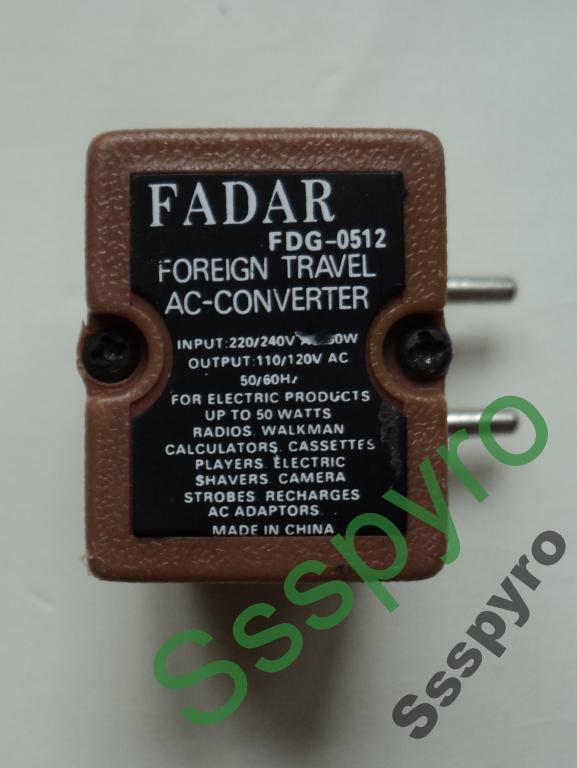

Какова средняя мощность, потребляемая приборами, подключаемыми к трансформатору?

Выберите свой аппарат в зависимости от того, сколько ватт потребляет ваше устройство. Например: Playstation 3 потребляет 380 Вт, поэтому вам необходим понижающий трансформатор на 500 Вт. Убедитесь в том, что ваше устройство не превышает мощность выбранного типа трансформатора.

Есть ли в вашем устройстве мотор? Если мотор присутствует, то добавьте 20% к необходимой мощности. В каких условиях вы будете работать? В условиях низких температур, например, вам понадобится тороидальный трансформатор.

Знаете ли вы амперы вашего устройства?

Так вы можете рассчитать необходимые ватты = Ампер х 110 В (например, 5 А х 110 = 550 Вт)

Вы хотите использовать один трансформатор для нескольких устройств? Проверьте общую мощность всех устройств, она должна быть меньше, чем значение ВА трансформатора.

Понижающие напряжение трансформаторы применяются повсеместно.

В зависимости от типа, прибор может применяться как в бытовых условиях, так и в промышленных, однако чаще всего они используются в источниках питания различных приборов и в электросетях.

Выбор конкретного устройства необходимо осуществлять очень тщательно, предварительно посоветовавшись с профессионалом и учитывать все, даже малозначительные, факторы для каждой конкретной ситуации.

Переносное освещение: как все сделать безопасно и надежно

Как сделать переносное временное освещение правильно

Освещение — это один из наиболее важных параметров для безопасного выполнения работ в ночное время суток, а также в зонах, не имеющих — или имеющих, но недостаточный уровень стационарного освещения.

Такими местами могут быть внутренние полости габаритных машин и механизмов, подземные сооружения, дымовые трубы и многие другие рабочие зоны. Но такое освещение должно быть организовано таким образом, дабы не привести к травмам и другим несчастным случаям с рабочими. Как это правильно сделать, мы и поговорим в нашей статье.

Правила организации переносного освещения

Освещение переносное может быть организовано за счет использования светильников на напряжение 12, 36, 42, 127 и 220В. Светильники на напряжение до 42В, используются для особо опасных помещений в отношении поражения человека электрическим током, а светильники до 220В используются в остальных помещениях и вне их.

Исходя из этого, давайте разберем организацию освещения в зависимости от помещений в которых они будут применяться.

Правила создания переносного освещения в обычных помещениях

Переносные светильники могут использоваться для общего освещения рабочей зоны, путей подхода к рабочему месту и пространства вокруг него, а так же для местного освещения:

• Общее освещение обычно выполняется в местах, не имеющих стационарного освещения, и вне помещений.
• Местное освещение применяется в местах выполнения разовых работ.

Защитное стекло на переносной светильник	Прежде всего, поговорим о требованиях к самому светильнику. Он обязательно должен быть закрытого типа, то есть иметь защитное стекло, которое закрывает лампу от случайного прикосновения, а также попадания воды на лампу.
Защитная сетка на светильник	Если светильник установлен на высоте, доступной для прикосновения человеком, то он дополнительно должен иметь защитную сетку. Она ограждает защитное стекло светильника от ударов.
	Кроме того, инструкция предполагает обязательное наличие у таких светильников рефлекторов, то есть отражателей, и крючок для удобного подвешивания светильника. Вместо крючка может использоваться другой механизм, обеспечивающий надежное крепление светильника в требуемом положении.
	Теперь определимся с вопросом, касающимся провода такого светильника. Согласно «Правил безопасности при работе с инструментом и приспособлениями», это обязательно должен быть гибкий провод, отвечающий нормам ГОСТ 7399-80. Говоря более простым языком, можно применять марки ШОГ, ШВП, ШВД, ШРО, ШВВП, ШПС, ПВС, ПРС, ПВСП и другие гибкие провода подобных марок.
Подключение провода к светильнику	Для подключения светильника на 220В, провод должен быть трехжильным. Одна жила является фазной, вторая нулевой и третья жила — для подключения защитного заземления. Заземление получается непосредственно к плафону светильника.

Обратите внимание! Провод обязательно должен быть медным. Его же сечение должно быть в пределах 0,75 – 1,5 мм2.

• Провод, в месте подключения к электрической сети, обязательно должен иметь вилку. Причем, вилка должна соответствовать розетке класса напряжения светильника. В месте подключения к светильнику, провод должен иметь соединение методом сварки, пайки или винтового соединения.

Защита провода от механических повреждений

• Важным элементом является и защита провода от механических повреждений. Для этого используют гофрированные шланги. Внутри помещений, предпочтение стоит отдать изделиям из металла, вне помещений лучше использовать изделия из пластика. Необходимость применения такой защиты обуславливается нормами ПУЭ. Они же оговаривают, в каких случаях, и какую гофру применять.
• Теперь, что касается непосредственно монтажа. Светильник должен устанавливаться над рабочим местом, на высоте, недоступной для случайного прикосновения – 2,5 метра от уровня площадки.

Крепим провод светильника либо к стене, либо к элементам конструкции

• Провод должен подвешиваться к элементам конструкций, опорам или даже неподвижным элементам лесов на высоте в 2 метра. Но это не должны быть проходы. В таких местах его следует подвешивать как на видео, на высоте не ниже чем в 2,5 метра.

Обратите внимание! Провод не должен соприкасаться с горячими, промасленными или влажными поверхностями. Он не должен прокладываться совместно с тросами, шлангами и другим технологическим оборудованием.

Правила создания переносного освещения в особо опасных местах

Теперь давайте поговорим, какие предъявляются требования к переносному освещению в особо опасных местах. И для этого, прежде всего, давайте разберемся, что это за такие места.

К особо опасным местам нормативные документы относят помещения, в которых имеется сразу несколько опасных факторов. Это могут быть влажность, токопроводящие полы, химически активные вещества, повышенная температура, токопроводящая пыль и тому подобное. Для таких помещений следует применять светильники с напряжением до 42В.

Но в некоторых случаях, правила еще более жестки и требуют применения светильников на напряжение до 12В. В первую очередь, это относится к работам, проводимым внутри металлических деталей машин, в емкостях или котлах, которые хорошо заземлены. Кроме того, такие светильники следует использовать, если на рабочем месте человек находится в неудобной позе, или если рабочая зона очень тесная.

На фото светильники во взрывозащищенном исполнении

• Что касается самого светильника, то для таких зон не предъявляется повышенных требований к его исполнению. Исключение составляют только помещения, для которых требуется взрывозащищенное исполнение, но оно распространяется на любые типы светильников, устанавливаемых здесь.
• Провод для таких светильников так же не имеет отличных от первого варианта требований. А вот монтаж такого освещения имеет свои нюансы, о которых мы и поговорим отдельно.
• Одной из главных особенностей является класс самого напряжения. К сожалению, в нашей, да и любой другой стране, нет сетей общего пользования с таким малым напряжением. В связи с этим, ее нам придется организовывать своими руками.

• Для питания переносных светильников, в качестве понижающих устройств разрешается использовать трансформаторы и другие преобразователи напряжения. Запрещено использование только автотрансформаторов, дроссельных преобразователей и реостатов. Это связано с тем, что высока вероятность появления высокого напряжения на низкой стороне.
• Идеальным вариантом было бы установить один такой преобразователь на стационарном месте, и от него запитать все светильники. Но это больше похоже на создание стационарной сети, и применяется только в случаях, когда работы будут выполняться постоянно. Да и цена такой сети достаточно высока.

Подключение нескольких светильников 12В от одного трансформатора

• Поэтому, обычно используют один небольшой преобразователь для питания одного светильника. Мощность этого преобразователя должна соответствовать мощности светильника, подключаемого от него. Например, для сварочных работ внутри металлической емкости, необходим светильник на 12В, обеспечивающий не менее 30лк на рабочей поверхности.

Понижающий трансформатор для подключения временных электроприемников

• Каждый такой преобразователь должен подключаться к первичной сети при помощи вилки. Длина шнура от вилки до самого устройства, не должна превышать 2 метра. Вы скажете, что 2 метра это очень мало — и будете правы. Но это ограничение связано с еще одним требованием.
• Дело в том, что такие преобразователи обязательно должны размещаться вне особо опасных помещений. То есть, если вы производите работы все в той же емкости, то трансформатор обязательно должен находиться вне ее. А разводка должна выполняться уже проводами, подключёнными к стороне низкого напряжения.

Обратите внимание! При использовании понижающего трансформатора, его вторичная обмотка в обязательном порядке должна быть заземлена. Кроме того, розетки на низкое напряжение всегда должны конструкционно отличаться от розеток более высокого напряжения. Это исключит ошибки при подключении осветительных приборов.

Эксплуатация и хранение переносных светильников

Обычно на производстве переносные светильники нужны достаточно часто. В связи с этим, они, как правило, имеются на складе или другом месте, и выдаются при необходимости.

В связи с этим, несколько слов уделим их правильному хранению и поддержанию в работоспособном состоянии.

Хранение переносных светильников

Итак:

• Принимая такой светильник после проведения работ, следует внимательно его осмотреть на видимые дефекты. Это повреждение плафона, кабеля или штепсельной вилки. При наличии замечаний, таковые немедленно устраняются.
• Хранить светильники следует на полках или в подвешенном состоянии. Главное, чтобы помещение было сухим, и не было воздействия отопительных приборов на провод.

• Каждые 6 месяцев, светильники на освещение должны подвергаться испытаниям. Их цель — определить сопротивление изоляции проводов. Для этого используют мегомметр на 500В. Изоляция должна быть не ниже 0,5МОм.
• Перед выдачей светильника в эксплуатацию, проверяется его работоспособность, а также надежное крепление всех элементов.

Вывод

Освещение для временных рабочих мест, не является такой уж сложной задачей. Главное — один раз смонтировать необходимое количество светильников, отвечающих всем требованиям нормативных документов. В дальнейшем, они потребуют лишь незначительного ремонта и замены ламп.

Силовой трансформатор на 12 вольт. Самодельный понижающий трансформатор для работы в сырых помещениях

В сырых помещениях, гаражных боксах в «яме», и других помещениях по технике безопасности требуется устанавливать светильники с лампами на 12 Вольт. Для питания таких ламп применяют понижающий трансформатор.

Помимо обычных трансформаторов в последнее время в продаже появились . Однако при использовании для питания светильников напряжение 12 Вольт при большой длине провода лампы начинают гореть тускло, в полнакала. Попробуем решить эту проблему.

Вспомним физику. Мощность лампы накаливания 60 Ватт, напряжение от трансформатора 12 вольт отсюда вычислим ток: 60/12=5 Ампер. Если ток в 5 Ампер будет течь через 220 Вольт, то мощность получиться 1,1 кВт.

При большом токе происходит падение напряжения, падение напряжения зависит от длинны провода и его сечения.

Падение напряжения в 5-6 Вольт при напряжении 220 вольт не так заметно, а при 12 Вольтах это считай половина напряжения.

Решений этой проблемы я вижу три. Во-первых, применять лампочки меньшей мощности. Во-вторых, увеличить сечение провода и уменьшить его длину. В-третьих, повысить питающее напряжение.

Первое решение очевидно, если все равно лампочка 60 Вт светит в полнакала, может, стоит применить лампу на 40 Вт, и она будет светить ярче. Ну а если вы найдете или сделаете сами светодиодный светильник, то это будет еще лучше.

При питании ламп от понижающего трансформатора провод надо брать медный сечением не меньше 2,5 мм2, а лучше 4 мм2 или даже 6 мм2. Алюминиевый провод применять не стоит, так как у алюминия удельное сопротивление выше, чем у меди и падение напряжения будет намного больше.

Ну и самый радикальный способ это увеличить напряжение от трансформатора. Этот способ поможет в любом случае. Обратите внимание, увеличивать напряжение следует для каждого провода идущего от трансформатора надо индивидуально, потому что если вы на длинном проводе подберете напряжение, например 18 Вольт и лампочка будет гореть нормально, то на коротком проводе она перегорит.

Для обычного трансформатора берем провод такой же, каким намотана его вторичная обмотка и наматываем поверх обмотки трансформатора. Количество витков подбираем, как сказано выше в зависимости от провода, идущего от трансформатора до лампочки.

Делаем это так, отмеряем кусок провода метра два, один его конец подсоединяем к одному выводу трансформатора, другим наматываем несколько витков и подключаем к проводу, идущему к лампочке, свободный вывод трансформатора так же к другому проводу лампочки.

Включаем трансформатор в сеть и смотрим, как горит лампочка.

Если лампочка горит тусклее, чем раньше, то конец провода, которым мы доматывали подключенный к вторичной обмотке трансформатора, подключаем к другому ее выводу, также переключаем провод, идущий к лампочке.

Снова включаем трансформатор в сеть смотрим, как горит лампочка, если яркости не хватает, доматываем еще несколько витков, и так до тех пор, пока лампочка не будет гореть нормально. После этого собираем трансформатор капитально и пользуемся.

Для преобразования тока используются различные вид специальных устройств. Тороидальный трансформатор ТПП для сварочного аппарата и других приборов, можно намотать своими руками в домашних условиях, он является идеальным преобразователем энергии.

Первый двухполярный трансформатор был изготовлен еще Фарадеем, и согласно данным, это было именно тороидальное устройство.

Тороидальный автотрансформатор (марка Штиль, ТМ2, ТТС4)– это прибор, предназначенный для преобразования переменного тока одного напряжения в другое. Они используется в различных линейных установках.

Этот электромагнитный прибор может быть однофазным и трехфазным. Конструктивно состоит из:

1. Металлического диска, изготовленного из рулонной магнитной стали для трансформаторов;
2. Резиновой прокладки;
3. Выводов первичной обмотки;
4. Вторичной обмотки;
5. Изоляции между обмотками;
6. Экранирующей обмотки;
7. Дополнительным слоем между первичной обмоткой и экранирующей;
8. Первичной обмотки;
9. Изоляционного покрытия сердечника;
10. Тороидального сердечника;
11. Предохранителя;
12. Крепежных элементов;
13. Покрывной изоляции.

Для соединения обмоток используется магнитопровод.

Этот тип преобразователей может классифицироваться по назначению, охлаждению, типу магнитопровода, обмоткам. По назначению бывает импульсный, силовой, частотный преобразователь (ТСТ, ТНТ, ТТС, ТТ-3). По охлаждению – воздушный и масляный (ОСТ, ОСМ, ТМ). По количеству обмоток – двухобмоточный и более.

Фото — принцип работы трансформатора

Устройство этого типа используется в различных аудио- и видеоустановках, стабилизаторах, системах освещения. Главным отличием этой конструкции от других устройств является количество обмоток и форма сердечника.

Физиками считается, что кольцевая форма – это идеальное исполнения якоря. В таком случае, намотка тороидального преобразователя выполняется равномерно, как и распределение тепла.

Благодаря такому расположению катушек, преобразователь быстро охлаждается и даже при интенсивной работе не нуждается в использовании кулеров.

Фото — тороидальный кольцевой преобразователь

Достоинства тороидального трансформатора
:

1. Небольшие габариты;
2. Выходной сигнал на торе очень сильный;
3. Обмотки имеют небольшую длину, и как результат уменьшенное сопротивление и повышенный КПД. Но также из-за этого при работе слышен определенный звуковой фон;
4. Отличные характеристики энергосбережения;
5. Простота в самостоятельной установке.

Преобразователь используется как сетевой стабилизатор, зарядное устройство, в качестве блока питания галогенных ламп, лампового усилителя УНЧ.

Фото — готовый ТПН25

Видео: назначение тороидальных трансформаторов

Принцип работы

Самый просто тороидальный трансформатор состоит из двух обмоток на кольце и сердечнике из стали. Первичная обмотка подключается к источнику электрического тока, а вторичная – к потребителю электроэнергии.

За счет магнитопровода осуществляется соединение отдельных обмоток между собой и усиления их индуктивной связи. При включении питания в первичной обмотке создается переменный магнитный поток.

Сцепляясь с отдельными обмотками, этот поток создает в них электромагнитную силу, которая зависит от количества витков намотки. Если изменять число обмоток, то можно сделать трансформатор для преобразования любого напряжения.

Фото — Принцип действия

Также преобразователи такого типа бывают понижающими и повышающими. Тороидальный понижающий трансформатор имеет высокое напряжение на выводах вторичной обмотки и низкое на первичной. Повышающий наоборот. Помимо этого, обмотки могут быть высшего напряжения или низшего, в зависимости от характеристик сети.

Как сделать

Изготовление тороидального трансформатора под силу даже молодым электрикам. Намотка и расчет не представляют собой ничего сложного. Предлагаем рассмотреть, как правильно мотать тороидальный магнитопровод для полуавтомата:

Учитывая, что 1 виток переносит 0,84 Вольт, схема намотки тороидального трансформатора выполняется по такому принципу:

Так можно с легкостью самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Описанную схему можно подключить как к дуговой сварке, так и к полуавтоматической.

Параметры рассчитываются исходя из сечения провода, количества витков, размера кольца. Характеристики этого устройства позволяют производить ступенчатую регулировку.

Среди достоинств принципа сборки: простота и доступность. Среди недостатков: большой вес.

Обзор цен

Купить тороидальный трансформатор HBL-200 можно в любом городе Российской Федерации и стран СНГ. Он используется для различной аудиоаппаратуры. Рассмотрим, сколько стоит преобразователь.

Инструкция

Сделайте основание для трансформатора. Для этого возьмите небольшую доску толщиной около 5 см, крепите при помощи металлических скобок, которые огибают нижнюю часть сердечника. Выведите на каркас концы обмоток и закрепите их к контактам.

• Видео по теме
• Источники:

• трансформатор понижающий 220 12
• Автомобильный инвертор 12

Для сети с напряжением 120 вольт поперечная площадь сечения сердечника трансформатора должна быть 6 кв. см — это сечение обеспечит меньший нагрев.

Величина для среднего трансформаторного железа равна 60, делим это число на величину сечения сердечника и получаем число витков на один вольт, то есть 10.

Это число умножается на напряжение в сети (120) и получаем 1200 витков для первичной обмотки.

Обратите внимание

Будьте осторожны при испытаниях трансформатора Тесла. Хоть его максимальная выходная мощность мала, а кратковременный разряд не вызывает серьезных повреждений, неаккуратное обращение с устройством может нанести вред здоровью.

Прямой контакт с разрядом может вызвать ожог кожи.

Долгое воздействие высокочастотных токов на тело вследствие пребывания в непосредственной близости от источника разрядов, способно нарушить биохимические процессы в коже и стать причиной возникновения различного рода заболеваний.

Источники:

• как сделать генератор теслы в 2017

Понижающий трансформатор
предназначен для питания нагрузок меньшим напряжением, чем то, которое имеется в сети. Чтобы он не вышел из строя, необходимо найти и правильно подключить к сети именно ту обмотку, которая для этого предназначена.

Для нахождения правильного способа синфазного соединения обмоток соедините их последовательно, подключите к вольтметру переменного тока, работающему на пределе 500 В, затем, не касаясь выводов первичных обмоток, на одну из вторичных подайте переменное напряжение в несколько вольт. Прочитайте показания вольтметра, после чего отключите напряжение, поменяйте местами выводы одной их первичных обмоток и повторите опыт, затем снова отключите напряжение. Вариант, обеспечивающий максимальные показания вольтметра — и есть правильный.

Теперь, зная расположение первичной обмотки (или двух таких обмоток) подключите ее (либо две обмотки последовательно и синфазно) к сети через предохранитель, номинальный ток которого выберите в зависимости от мощности трансформатор
а (0,05 А на каждые 10 Вт). Затем осторожно, не касаясь каких-либо выводов (вторичные обмотки тоже могут оказаться высоковольтными!), измерьте вольтметром переменные напряжения, вырабатываемые трансформатор
ом.

Чтобы получить из переменного напряжения постоянное, подключите к вторичной обмотке выпрямитель с фильтром. Соблюдайте полярность при подключении выхода моста к электролитическому конденсатору. Учтите, что напряжение на выходе фильтра возрастет в 1,41 раз по сравнению с действующим значением напряжения на вторичной обмотке.

Все перепайки осуществляйте при обесточенном трансформатор
е, а если выпрямители высоковольтные, перед прикосновением к деталям не только обесточивайте трансформатор
, но и разряжайте конденсаторы фильтров. Не превышайте максимальные токи отдельных обмоток и суммарную мощность, потребляемую от трансформатор
а в целом.

Трансформатор для светодиодной ленты 12 вольт: расчет, выбор

Новые линейные источники света, светодиодные ленты, используют в качестве светоизлучающих приборов сверхъяркие светодиоды (LED). Рабочее напряжение светодиодов составляет несколько вольт. Поэтому для питания применяют трансформатор для светодиодной ленты 12 вольт.

Часто у неискушенного человека возникают вопросы, какой трансформатор нужен для питания LED? Как рассчитать мощность трансформатора? Можно ли изготовить трансформатор своими руками? Как подобрать трансформатор из имеющихся в наличии? Можно ли обойтись без трансформатора? В этом материале читатель найдет ответы на эти и другие вопросы.

Назначение

Выпускаемые промышленностью светодиодные ленты питаются постоянным напряжением 12 или 24 вольт. Чаще применяют ленты, рассчитанные на 12 В. Поэтому питать светодиодные ленты непосредственно от осветительной сети 220 В нельзя.

Для их питания необходим понижающий трансформатор. Точнее – блок питания на 12 В. Так как светодиоды работают на постоянном токе, блок питания помимо понижающего трансформатора должен содержать выпрямитель и сглаживающий фильтр.

Выпрямитель, подключаемый к вторичной обмотке трансформатора, служит для преобразования переменного тока в постоянный. В качестве выпрямителя могут использоваться диоды, собранные по мостовой или полумостовой схеме. Рабочий ток диодов должен превышать суммарный рабочий ток светодиодных лент, подключаемых к блоку питания.

На выходе выпрямителя получается пульсирующее напряжение. Частота пульсаций равна удвоенной частоте питающей сети. Для устранения пульсаций применяются сглаживающие фильтры. На практике для сглаживания пульсаций применяются электролитические конденсаторы с рабочим напряжением, превышающим выходное напряжение трансформатора. Величина емкости конденсаторов зависит от мощности блока питания.

Пульсации напряжения питания напрямую влияют на коэффициент пульсаций светового потока.

Чем ниже коэффициент пульсаций света, тем комфортнее чувствует себя человек, находясь в помещении с искусственным освещением.

Если емкость конденсаторов сглаживающего фильтра выбрана правильно, то коэффициент пульсаций светового потока не будет превышать нескольких процентов, что считается хорошим показателем.

Имея небольшие навыки в электротехнике из трансформатора, диодов и конденсаторов можно самостоятельно, своими руками изготовить блок питания для LED.

Виды

Для питания светодиодных лент применяют два типа блоков питания содержащих:

• обычный понижающий трансформатор;
• импульсный преобразователь напряжения (электронный трансформатор).

В качестве понижающего трансформатора, в зависимости от типа LED ленты, подойдет любой трансформатор 12В или 24В соответствующей мощности с выпрямителем и сглаживающими конденсаторами. Это может быть трансформатор, намотанный на Ш-образном или тороидальном сердечнике.

Хорошо подходят, имеющиеся в широкой продаже, тороидальные трансформаторы, предназначенные для питания низковольтных ламп для точечных светильников. Они имеют компактные размеры и мощность достаточную для подключения светодиодной ленты.

Блоки питания для светодиодных лент, выпускаемые промышленностью, обычно выполняются в виде импульсных преобразователей напряжения (инверторов).

В них сетевое напряжение последовательно выпрямляется, преобразуется в высокочастотное напряжение (до 40 кГц), трансформируется импульсным трансформатором, выпрямляется и сглаживается.

На таком же принципе основана работа блоков питания компьютеров, телевизоров и многих других электронных устройств.

Благодаря сравнительно большой частоте преобразования, импульсные блоки питания значительно выигрывают по массогабаритным показателям у трансформаторных БП. По той же причине они не гудят, у них низкий коэффициент пульсаций. Большим достоинством импульсных блоков питания является то, что они выдают стабильное напряжение в широком диапазоне входного сетевого напряжении.

Расчет

Независимо от того, какой тип трансформатора предполагается применить для питания светодиодной ленты, сначала нужно определить мощность подключаемой нагрузки.

Для этого необходимо знать, какую мощность потребляет один погонный метр ленты и сколько метров будет потрачено для организации освещения.

Такую информацию можно получить из технической документации на данный тип LED или узнать ее у продавца.

К сожалению, часто заявленные технические характеристики не соответствуют реальным. В случае если возникли сомнения, лучше произвести несложные измерения, чтобы узнать реальные цифры.

Для этого светодиодную ленту необходимо подключить к подходящему источнику напряжения и измерить потребляемый ток.

Таким источником может послужить лабораторный блок питания, зарядное устройство для автомобильных аккумуляторов или сам аккумулятор на 12 или на 24 вольт.

Измерения тока проводят, включив в разрыв цепи амперметр постоянного тока или используя токоизмерительные клещи постоянного тока. Вычислить мощность, потребляемую подключенной лентой можно по формуле:

P=U*I

Где P – потребляемая мощность; U – напряжение; I – потребляемый ток.

Разделив полученное значение на длину подключенной ленты, получим мощность одного погонного метра светодиодной ленты. Зная «метраж» ленты, которую предполагается установить, легко вычислить потребляемую мощность. Мощность блока питания лучше выбрать с запасом в несколько десятков процентов. Это позволит избежать излишнего нагрева, повысит надежность системы освещения.

Выбор

Как выбрать мощность трансформатора мы уже обсудили. Однако в некоторых случаях целесообразнее применить несколько трансформаторов небольшой мощности вместо одного мощного аппарата. Это может быть сделано, например, по соображениям расположения отдельных участков светодиодной ленты. Или, исходя из габаритов, когда встает вопрос, куда спрятать трансформатор большой мощности.

Мы уже останавливались на достоинствах «электронных» трансформаторов. Однако применяемые в них электронные компоненты более требовательны к эффективному охлаждению. Часто для охлаждения электроники таких БП, внутрь корпуса устанавливают вентиляторы.

К выбору блоков питания следует подходить с некоторой осторожностью, так как со временем вентиляторы иногда начинают довольно громко шуметь и для устранения шума приходится предпринимать меры. Лучше остановить свой выбор на преобразователях, в которых корпус служит радиатором для отвода тепла. Такие корпуса имеют развитую ребристую поверхность.

Выбирая трансформатор необходимо учесть место его установки. Если освещение предполагается устанавливать на улице или в сырых помещениях, необходимо выбирать аппарат с соответствующим классом защиты.

Дополнительно про выбор трансформатора можете посмотреть интересное видео. Автор дает полезные замечания, которые обязательно пригодятся при выборе трансформатора.

Подключение светодиодной ленты к трансформатору

Подключение светодиодной ленты к блоку питания не представляет особой сложности. При подключении главное не перепутать полярность и подключить плюс к плюсу, а минус к минусу.

На светодиодной ленте и на блоках питания полюса обычно промаркированы. Часто для подключения LED ленты к заводским БП используются специальные разъемы.

Они имеют специальные выступы – «ключи» и, поэтому, ошибиться с подключением невозможно.

Для подключения блоков питания к сети необходимо использовать кабель в двойной изоляции. Сечение жил кабеля должно быть не меньше 1.5 мм2. Для подключения низкого напряжения, в зависимости от мощности нагрузки, подойдет провод или кабель с сечением жил от 0.

75 мм2 или больше. Такое небольшое сечение объясняется тем, что светодиоды потребляют в 8 – 10 раз меньше электроэнергии, чем лампы накаливания.

Подключение кабелей к трансформаторам должно осуществляться с помощью штатных разъемов или с помощью винтовых или пружинных зажимов.

Подключение «трехцветных» (RGB) светодиодных лент имеет некоторые особенности. RGB ленты обычно работают со специальными контролерами.

Поэтому при подключении трехцветных светодиодных лент к блоку питания подключается не сама лента, а контроллер, который в свою очередь питает светодиоды. Также существует ограничение на длину ленты подключаемой к контроллеру.

Поэтому для наращивания цепочки светодиодных лент используются специальные усилители. Эти усилители также должны получать энергию от блока питания.

Еще следует сказать несколько слов об электромагнитной совместимости. Импульсные блоки питания для светодиодных лент могут быть причиной помех. Поэтому стоит подумать о применении сетевых фильтров. Для эффективного подавления помех они должны располагаться в непосредственной близости от БП.

Как самому сделать трансформатор

Простейший трансформатор для светодиодной ленты можно изготовить самостоятельно. Сначала необходимо рассчитать мощность и потребляемый светодиодной лентой ток. Исходя из потребляемой мощности, выбрать понижающий трансформатор на 12 В. Также понадобятся четыре выпрямительных диода или диодный мост в интегральном исполнении.

Максимально допустимый ток диодов должен превышать ток, потребляемый светодиодной лентой. Для сглаживания пульсаций выпрямленного напряжения потребуются электролитические конденсаторы. Рабочее напряжение конденсаторов 12-тивольтового БП должно быть не ниже 25В. Суммарную емкость можно подсчитать исходя из 3000 микрофарад на один ампер нагрузки.

Все детали нужно спаять по приведенной ниже схеме.

Получившуюся конструкцию нужно поместить в подходящий для нее корпус.

Учитывая все вышеизложенное, можно сказать, что применение качественного трансформатора является необходимым условием длительной и надежной работы светодиодной ленты. При этом он должен иметь запас по мощности, обеспечивать низкий коэффициент пульсаций, не бояться бросков сетевого напряжения и иметь класс защиты соответствующий условиям эксплуатации.

Как сделать безопасное освещение в подвале?

Вы здесь:
В данной статье мы хотим рассказать читателям сайта Сам Электрик, как провести освещение в подвале жилого дома либо гаража, чтобы оно было безопасным, качественным и экономным.

Сразу же хотелось бы отметить, что предоставленный ниже материал подойдет и для того, чтобы сделать свет в погребе на даче, т.к. по сути, подвал и погреб практически не отличаются между собой.

Далее мы рассмотрим несколько важных моментов, которые позволят правильно выполнить монтаж освещения своими руками!

В чем отличие погреба от подвала?

Чтобы Вы сразу поняли разницу между двумя помещениям, рассмотрим, в чем их основное отличие. Подвал, как правило, находится ниже уровня земли частного дома. В данном сооружении принято хранить садовый инвентарь и инструмент.

Если подвал находится в гараже, здесь может быть оборудована небольшая мастерская либо даже комната отдыха (некоторые умудряются сделать из подвального помещения коттеджа даже бильярдную). Что касается погреба, его главное предназначение – хранение закупорки, овощей и фруктов.

Как и подвал, погреб должен находиться ниже уровня земли, но не обязательно данное сооружение должно быть прям под жилым домом. Иногда погреб сооружают на территории дачного участка недалеко от самого жилья.

Что касается освещения, то в обоих случаях правилами ПУЭ предъявляется одно главное требование – проводка должна быть надежно защищена от сырости и механических повреждений. Далее мы подробно рассмотрим, как сделать свет в подвале либо погребе своими руками.

Выбираем безопасные комплектующие

Перед тем, как проводить освещение в подвальном сооружении, необходимо правильно подойти к выбору светильников, проводов и выключателей. Дело в том, что все комплектующие должны быть не только защищенными от влаги, но и от механических повреждений, коррозии и даже негативного влияния агрессивных материалов (к примеру, удобрения либо отравы от насекомых).

Учитывая данный момент, чтобы самостоятельно провести освещение в подвале, Вам необходимо использовать следующие комплектующие::

1. Кабель в двойной изоляции, желательно негорючий. В этом случае лучшим проводником будет кабель ВВГнг, сечением 1,5 мм2 (в том случае, если Вы собрались только свет провести в погреб).
2. Светильник с влагозащищенным плафоном, как показано на фото ниже (степень защиты IP не менее 44).
3. Понижающий трансформатор 220/36, а лучше 220/12 Вольт. Освещение должно быть безопасным, особенно если подвал сырой. Если же помещение полностью сухое можно подключить свет от 220 Вольт.

Помимо этого линию освещения нужно защитить автоматическим выключателем на 10А и УЗО на 10 мА (если влажность в подвале повышенная). Защитную автоматику рекомендуется вынести на распределительный щиток в доме.

Выполняем электромонтаж

Ну и, наконец-то, мы подошли к самому главному вопросу статьи – как сделать освещение в подвале жилого дома своими руками. Для начала выделим несколько важных моментов, после чего рассмотрим пошаговую инструкцию по монтажу.

Итак, чтобы самому провести свет в погреб либо подвальное помещение частного дома, Вы должны учитывать:

1. Если потолок низкий, светильник лучше разместить на стене, чтобы он не мешал, и угроза повреждения плафона свелась к минимуму.
2. Обязательно защитите кабель специальным пластиковым коробом либо металлической трубой с толщиной стенок не менее 2 мм. О том, как провести электропроводку в трубах, мы говорили в соответствующей статье.
3. Если погреб представлен отдельным сооружением, рекомендуем сделать уличное освещение входа, чтобы в ночное время можно было безопасно спуститься за продуктами либо инструментом.
4. Если подвал жилого дома либо гаража сырой, выключатель лучше вывести наверх, установив его при входе в сооружение.
5. Линию освещения рекомендуется выводить открытым способом, на высоте от пола около 2-х метров, чтобы минимизировать вероятность механических повреждений. Более подробно о том, как должна осуществляться прокладка кабеля в подвале, мы рассказали в отдельной статье.
6. Мощность понижающего трансформатора должна не меньше, чем на 30% превышать мощность всех светильников, которые будут к нему подключаться.

Если Вы будете соблюдать все эти требования и рекомендации, готовая система освещения в подвале будет безопасной и долговечной. Провести свет на самом деле несложно, даже неопытному электрику.

Все что нужно сделать – протянуть от вводного щитка в доме либо коттедже отдельную линию, защищенную автоматом и, если это потребуется, УЗО. Подключение светильников не составит труда, собственно, как и установка выключателя света.

Готовая система освещения должна выглядеть примерно так, как на видео ниже.

Пример освещения в погребе жилого дома

Вот и все, что хотелось рассказать Вам о том, как сделать освещение в подвале жилого дома либо гаража. Как Вы видите, ничего сложного в электромонтажных работах нет, главное учитывать все предоставленные требования и рекомендации!

Блок питания своими руками.

Собираем регулируемый блок питания

Те новички, которые только начинают изучение электроники спешат соорудить нечто сверхъестественное, вроде микрожучков для прослушки, лазерный резак из DVD-привода и так далее… и тому подобное… А что насчёт того, чтобы собрать блок питания с регулируемым выходным напряжением? Такой блок питания – это крайне необходимая вещь в мастерской каждого любителя электроники.

С чего же начать сборку блока питания?

Во-первых, необходимо определиться с требуемыми характеристиками, которым будет удовлетворять будущий блок питания. Основные параметры блока питания – это максимальный ток (I_max), который он может отдать нагрузке (питаемому устройству) и выходное напряжение (U_out), которое будет на выходе блока питания. Также стоит определиться с тем, какой блок питания нам нужен: регулируемый или нерегулируемый.

Регулируемый блок питания – это блок питания, выходное напряжение которого можно менять, например, в пределах от 3 до 12 вольт. Если нам надо 5 вольт — повернули ручку регулятора – получили 5 вольт на выходе, надо 3 вольта – опять повернул – получил на выходе 3 вольта.

Нерегулируемый блок питания – это блок питания с фиксированным выходным напряжением – его менять нельзя. Так, например, многим известный и широко распространённый блок питания «Электроника» Д2-27 является нерегулируемым и имеет на выходе 12 вольт напряжения. Также нерегулируемыми блоками питания являются всевозможные зарядники для сотовых телефонов, адаптеры модемов и роутеров. Все они, как правило, рассчитаны на какое-то одно выходное напряжение: 5, 9, 10 или 12 вольт.

Понятно, что для начинающего радиолюбителя наибольший интерес представляет именно регулируемый блок питания. Им можно запитать огромное количество как самодельных, так и промышленных устройств, рассчитанных на разное напряжение питания.

Далее нужно определиться со схемой блока питания. Схема должна быть простая, легка для повторения начинающими радиолюбителями. Тут лучше остановиться на схеме с обычным силовым трансформатором. Почему? Потому что найти подходящий трансформатор достаточно легко как на радиорынках, так и в старой бытовой электронике. Делать импульсный блок питания сложнее. Для импульсного блока питания необходимо изготавливать достаточно много моточных деталей, таких как высокочастотный трансформатор, дроссели фильтров и пр. Также импульсные блоки питания содержат больше радиоэлектронных компонентов, чем обычные блоки питания с силовым трансформатором.

Итак, предлагаемая к повторению схема регулируемого блока питания приведена на картинке (нажмите для увеличения).

Параметры блока питания:

• Выходное напряжение (U_out) – от 3,3…9 В;

• Максимальный ток нагрузки (I_max) – 0,5 A;

• Максимальная амплитуда пульсаций выходного напряжения – 30 мВ. ;

• Защита от перегрузки по току;

• Защита от появления на выходе повышенного напряжения;

• Высокий КПД.

Возможна доработка блока питания с целью увеличения выходного напряжения.

Принципиальная схема блока питания состоит из трёх частей: трансформатора, выпрямителя и стабилизатора.

Трансформатор. Трансформатор Т1 понижает переменное сетевое напряжение (220-250 вольт), которое поступает на первичную обмотку трансформатора (I), до напряжения 12-20 вольт, которое снимается со вторичной обмотки трансформатора (II). Также, по «совместительству», трансформатор служит гальванической развязкой между электросетью и питаемым устройством. Это очень важная функция. Если вдруг трансформатор выйдет из строя по какой-либо причине (скачок напряжения и пр.), то напряжение сети не сможет попасть на вторичную обмотку и, следовательно, на питаемое устройство. Как известно, первичная и вторичная обмотки трансформатора надёжно изолированы друг от друга. Это обстоятельство снижает риск поражения электрическим током.

Выпрямитель. Со вторичной обмотки силового трансформатора Т1 пониженное переменное напряжение 12-20 вольт поступает на выпрямитель. Это уже классика. Выпрямитель состоит из диодного моста VD1, который выпрямляет переменное напряжение с вторичной обмотки трансформатора (II). Для сглаживания пульсаций напряжения после выпрямительного моста стоит электролитический конденсатор C3 ёмкостью 2200 микрофарад.

Регулируемый импульсный стабилизатор.

Схема импульсного стабилизатора собрана на достаточно известной и доступной микросхеме DC/DC преобразователя – MC34063.

Чтобы было понятно. Микросхема MC34063 является специализированным ШИМ-контроллером, разработанным для импульсных DC/DC преобразователей. Эта микросхема является ядром регулируемого импульсного стабилизатора, который используется в данном блоке питания.

Микросхема MC34063 снабжена узлом защиты от перегрузки и короткого замыкания в цепи нагрузки. Выходной транзистор, встроенный в микросхему, способен отдать в нагрузку до 1,5 ампер тока. На базе специализированной микросхемы MC34063 можно собрать как повышающие (Step-Up), так и понижающие (Step-Down) DC/DC преобразователи. Так же возможно построение регулируемых импульсных стабилизаторов.

Особенности импульсных стабилизаторов.

К слову сказать, импульсные стабилизаторы обладают более высоким КПД по сравнению со стабилизаторами на микросхемах серии КР142ЕН (КРЕНки), LM78xx, LM317 и др. И хотя блоки питания на базе этих микросхем очень просты для сборки, но они менее экономичны и требуют установки охлаждающего радиатора.

Микросхема MC34063 не нуждается в охлаждающем радиаторе. Стоит заметить, что данную микросхему можно довольно часто встретить в устройствах, которые работают автономно или же используют резервное питание. Использование импульсного стабилизатора увеличивает КПД устройства, а, следовательно, уменьшает энергопотребление от аккумулятора или батареи питания. За счёт этого увеличивается автономное время работы устройства от резервного источника питания.

Думаю, теперь понятно, чем хорош импульсный стабилизатор.

Детали и электронные компоненты.

Теперь немного о деталях, которые потребуются для сборки блока питания.

Трансформатор. В качестве трансформатора подойдёт любой сетевой понижающий трансформатор мощностью 8-10 ватт. Его первичная обмотка (I) должна быть рассчитана на переменное напряжение 220-250 вольт, а вторичная (II) на 12-20 вольт.

Где найти такой трансформатор?

Найти подходящий трансформатор можно в старой, неисправной и морально устаревшей аппаратуре: кассетных магнитофонах, стационарных CD-проигрывателях, игровых приставках и пр. Например, подойдут трансформаторы от старых лампово-полупроводниковых телевизоров советского производства ТВК-110ЛМ, ТВК-110Л2 и ТВК-70. Можно приобрести трансформатор серии ТП114, например ТП114-163М. При подборе силового трансформатора не лишним будет иметь представление о том, как узнать мощность трансформатора.

Силовые трансформаторы ТС-10-3М1 и ТП114-163М

Также подойдёт трансформатор ТС-10-3М1 с выходным напряжением около 15 вольт. В магазинах радиодеталей и на радиорынках можно найти подходящий трансформатор, главное, чтобы он соответствовал указанным параметрам.

Микросхема MC34063. Микросхема MC34063 выпускается в корпусах DIP-8 (PDIP-8) для обычного монтажа в отверстия и в корпусе SO-8 (SOIC-8) для поверхностного монтажа. Естественно, в корпусе SOIC-8 микросхема обладает меньшими размерами, а расстояние между выводами составляет около 1,27 мм. Поэтому изготовить печатную плату для микросхемы в корпусе SOIC-8 сложнее, особенно тем, кто только недавно начал осваивать технологию изготовления печатных плат. Следовательно, лучше взять микросхему MC34063 в DIP-корпусе, которая больше по размерам, а расстояние между выводами у такого корпуса – 2,5 мм. Сделать печатную плату под корпус DIP-8 будет легче.

Диодный мост. Диодный мост для блока питания можно изготовить из 4 отдельных диодов 1N4001-1N4007. Также вместо диодов 1N4001-1N4007 можно применить диоды 1N5819. При этом экономичность блока питания повыситься, поскольку диоды серии 1N58xx – это диоды Шоттки и у них меньшее падение напряжения на p-n переходе, чем у обычных диодов серии 1N400x.

Также в блок питания можно установить диодную сборку выпрямительного моста. Сборка занимает на печатной плате меньше места. Для установки в схему подойдут сборки на ток 1 ампер и выше. Для надёжности можно воткнуть в плату сборку и на 2 ампера – хуже не будет.

Где найти сборку диодного моста? В бэушных платах от любой электроники, которая питается от сети 220 вольт. Даже в компактных люминесцентных лампах – КЛЛ – есть диодный мост. Можно выковырять оттуда. Правда что попадётся, 4 отдельных диода или сборка диодного моста можно только гадать – тут как повезёт.

Если быть более конкретным, то подойдут диодные мосты (сборки): DB101-107, RB151-157, D3SBA10, 2W10M, DB207, RS207 и другие аналогичные и более мощные. Можно с лёгкостью применить диодный мост из неисправного компьютерного блока питания. Они мощные и здоровые, рассчитаны на довольно большой ток – хватить за глаза. Не забудьте проверить его на исправность!

Конденсаторы C1, C2, C4, C5 служат для подавления импульсных помех, которые поступают из электросети. Кроме этого они блокируют импульсные помехи, которые могут поступить в электросеть от самого импульсного стабилизатора.

Элементы защиты. В схеме применено два предохранителя. Предохранитель FU2 представляет собой обычный плавкий предохранитель на ток срабатывания 0,16 А (160 мА). Он включен последовательно с первичной обмоткой (I) трансформатора T1. FU1 – самовосстанавливающийся предохранитель. Когда ток через него становиться больше 0,5 ампер, то его сопротивление резко увеличивается, а ток в цепи выпрямителя и стабилизатора резко падает.

Самовосстанавливающийся предохранитель FRX050-90F

Так реализована защита в случае неисправности преобразователя. Стабилитрон VD3 также служит защитным и работает в паре с самовосстанавливающимся предохранителем FU1. Основная его цель – защитить нагрузку (питаемое устройство) от повреждения высоким напряжением. Напряжение стабилизации стабилитрона составляет 11 вольт. В случае неисправности преобразователя и появления на выходе напряжения более 11 вольт, ток через стабилитрон резко возрастает. Возросший ток в цепи приводит к срабатыванию предохранителя FU1, который ограничивает ток. Поэтому защитный стабилитрон VD3 необходимо установить в схему обязательно. В случае если не удастся найти подходящий самовосстанавливающийся предохранитель, то его можно заменить обычным плавким на ток срабатывания 0,5 ампер.

Список деталей, которые потребуются для сборки блока питания.

Дроссели. Дроссели L1 и L2 можно изготовить самостоятельно. Для этого потребуется два кольцевых магнитопровода из феррита 2000HM типоразмера К17,5 х 8,2 х 5 мм. Типоразмер расшифровывается так: 17,5 мм. – внешний диаметр кольца; 8,2 мм. — внутренний диаметр; а 5 мм. – высота кольцевого магнитопровода. Для намотки дросселя понадобиться провод ПЭВ-2 сечением 0,56 мм. На каждое кольцо необходимо намотать 40 витков такого провода. Витки провода следует распределять по ферритовому кольцу равномерно. Перед намоткой, ферритовые кольца нужно обмотать лакотканью. Если лакоткани нет под рукой, то обмотать кольцо можно скотчем в три слоя. Стоит помнить, что ферритовые кольца могут быть уже покрашены – покрыты слоем краски. В таком случае обматывать кольца лакотканью не надо.

Кроме самодельных дросселей можно применить и готовые. В этом случае процесс сборки блока питания ускориться. Например, в качестве дросселей L1, L2 можно применить вот такие индуктивности для поверхностного монтажа (SMD — дроссель).

SMD-дроссель

Как видим, на верхней части их корпуса указано значение индуктивности – 331, что расшифровывается как 330 микрогенри (330 мкГн). Также в качестве L1, L2 подойдут готовые дроссели с радиальными выводами для обычного монтажа в отверстия. Выглядят они вот так.

Дроссель с радиальными выводами

Величина индуктивности на них маркируется либо цветовым кодом, либо числовым. Для блока питания подойдут индуктивности с маркировкой 331 (т.е. 330 мкГн). С учётом допуска ±20%, который разрешён для элементов бытовой электроаппаратуры, также подойдут дроссели с индуктивностью 264 — 396 мкГн. Любой дроссель или катушка индуктивности рассчитана на определённый постоянный ток. Как правило, его максимальное значение (I_{DC max}) указывается в даташите на сам дроссель. Но на самом корпусе это значение не указывается. В таком случае можно ориентировочно определить значение максимально допустимого тока через дроссель по сечению провода, которым он намотан. Как уже говорилось, для самостоятельного изготовления дросселей L1, L2 необходим провод сечением 0,56 мм.

Дроссель L3 самодельный. Для его изготовления необходим магнитопровод из феррита 400HH или 600HH диаметром 10 мм. Найти такой можно в старинных радиоприёмниках. Там он используется в качестве магнитной антенны. От магнитопровода нужно отломать кусок длиной 11 мм. Сделать это достаточно легко, феррит легко ломается. Можно просто плотно зажать необходимый отрезок пассатижами и отломить излишки магнитопровода. Также можно зажать магнитопровод в тисках, а потом резко ударить по магнитопроводу. Если с первого раза аккуратно разломить магнитопровод не получиться, то можно повторить операцию.

Затем получившийся кусок магнитопровода нужно обмотать слоем бумажного скотча или лакоткани. Далее наматываем на магнитопровод 6 витков сложенного вдвое провода ПЭВ-2 сечением 0,56 мм. Для того чтобы провод не размотался, обматываем его сверху скотчем. Те выводы проводов, с которых начиналась намотка дросселя, в последующем впаиваем в схему в том месте, где показаны точки на изображении L3. Эти точки указывают на начало намотки катушек проводом.

Дополнения.

В зависимости от нужд можно внести в конструкцию те или иные изменения.

Например, вместо стабилитрона VD3 типа 1N5348 (напряжение стабилизации – 11 вольт) в схему можно установить защитный диод – супрессор 1,5KE10CA.

Супрессор – это мощный защитный диод, по своим функциям схож со стабилитроном, однако, основная его роль в электронных схемах – защитная. Назначение супрессора – это подавление высоковольтных импульсных помех. Супрессор обладает высоким быстродействием и способен гасить мощные импульсы.

В отличие от стабилитрона 1N5348, супрессор 1.5KE10CA обладает высокой скоростью срабатывания, что, несомненно, скажется на быстродействии защиты.

В технической литературе и в среде общения радиолюбителей супрессор могут называть по-разному: защитный диод, ограничительный стабилитрон, TVS-диод, ограничитель напряжения, ограничительный диод. Супрессоры можно частенько встретить в импульсных блоках питания – там они служат защитой от перенапряжения питаемой схемы при неисправностях импульсного блока питания.

О назначении и параметрах защитных диодов можно узнать из статьи про супрессор.

Супрессор 1,5KE10CA имеет букву С в названии и является двунаправленным – полярность установки его в схему не имеет значения.

Если есть необходимость в блоке питания с фиксированным выходным напряжением, то переменный резистор R2 не устанавливают, а заменяют его проволочной перемычкой. Нужное выходное напряжение подбирают с помощью постоянного резистора R3. Его сопротивление рассчитывают по формуле:

U_вых = 1,25 * (1+R4/R3)

После преобразований получается формула, более удобная для расчётов:

R3 = (1,25 * R4)/(U_вых – 1,25)

Если использовать данную формулу, то для U_вых = 12 вольт потребуется резистор R3 с сопротивлением около 0,42 кОм (420 Ом). При расчётах, значение R4 берётся в килоомах (3,6 кОм). Результат для резистора R3 также получаем в килоомах.

Для более точной установки выходного напряжения U_вых вместо R2 можно установить подстроечный резистор и выставить по вольтметру требуемое напряжение более точно.

При этом следует учесть, что стабилитрон или супрессор стоит устанавливать с напряжением стабилизации на 1…2 вольта больше, чем расчётное напряжение на выходе (U_вых) блока питания. Так, для блока питания с максимальным выходным напряжением равным, например, 5 вольт следует установить супрессор 1,5KE6V8CA или аналогичный ему.

Изготовление печатной платы.

Печатную плату для блока питания можно сделать разными способами. О двух методах изготовления печатных плат в домашних условиях уже рассказывалось на страницах сайта.

В общем, выбрать есть из чего.

Налаживание и проверка блока питания.

Чтобы проверить работоспособность блока питания его для начала нужно, конечно же, включить. Если искр, дыма и хлопков нет (такое вполне реально), то скорее БП работает. Первое время держитесь от него на некотором расстоянии. Если ошиблись при монтаже электролитических конденсаторов или поставили их на меньшее рабочее напряжение, то они могут «хлопнуть» — взорваться. Это сопровождается разбрызгиванием электролита во все стороны через защитный клапан на корпусе. Поэтому не торопитесь. Подробнее об электролитических конденсаторах можно почитать здесь. Не ленитесь это прочитать – пригодиться не раз.

Внимание! Во время работы силовой трансформатор находиться под высоким напряжением! Пальцы к нему не совать! Не забывайте о правилах техники безопасности. Если надо что-то изменить в схеме, то сначала полностью отключаем блок питания от электросети, а потом делаем. По-другому никак – будьте внимательны!

P.S.

Под занавес всего этого повествования хочу показать готовый блок питания, который был сделан своими руками.

Да, у него ещё нет корпуса, вольтметра и прочих «плюшек», которые облегчают работу с таким прибором. Но, несмотря на это, он работает и уже успел спалить офигенный трёхцветный мигающий светодиод из-за своего бестолкового хозяина, который любит безбашенно крутить регулятор напряжения . Желаю и вам, начинающие радиолюбители, собрать что-нибудь похожее!

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Как сделать простой блок питания на 12 вольт из трансформатора, выпрямителя, конденсатора.

Тема: как можно спаять источник питания на 12 вольт своими руками (схема).

Если вам нужен источник постоянного питания с напряжением 12 вольт, а его нет под рукой, то его можно и купить. Если брать дешёвый блок питания, то его качество будет оставлять желать лучшего. Обычно такие недорогие БП хороши только с виду. Когда их открываешь, то оказывается, что его характеристики (указанные на корпусе) по току завышены. В реальности он не способен обеспечить в полной мере ту мощность, что заявлена производителем (как правило). Можно купить и более дорогостоящий блок питания на 12 вольт, но собрать своими руками по частям выйдет гораздо дешевле, а по качеству ничуть не хуже.

Итак, как сделать хороший и простой блок питания на 12 вольт своими руками, что для этого нам понадобится? Нужен понижающий силовой трансформатор, выпрямительный диодный мост и фильтрующий конденсатор электролит. Трансформатор будет понижать сетевое напряжение (220 В) до нужного, а именно до 10 вольт. Почему до 10, а не 12. Потому, что есть такой эффект — переменное напряжение после диодного моста (имеющего конденсатор достаточной емкости) станет процентов примерно на 18 больше, чем без конденсатора. Это стоит учитывать при сборке любого блока питания.

Трансформатор нужен той мощности, которая вам нужна. То есть, изначально вы должны знать, какой именно максимальный ток должен выдавать данный блок питания. Зная ток и выходное напряжение можно найти электрическую мощность. Нужно просто ток (к примеру 3 ампера) перемножить на напряжение выхода (в нашем случае это 12 вольт). Стоит ещё добавить небольшой запас по мощности процентов 25. В итоге получим, что нужен трансформатор мощностью около 50 Вт.

С размерами (мощностью) трансформатора определились. Исходя из этого вторичная обмотка транса должна иметь нужное сечение, чтобы обеспечить нужную силу тока. Для 3 ампер (максимальное значение) на выходе нашего самодельного блока питания сечение вторичной обмотки трансформатора должно быть около 1,3 мм. Если на магнитопроводе достаточно места, то можно намотать провод большего диаметра (это только увеличит максимальную силу тока источника питания).

Итак, наш трансформатор на выходе вторичной обмотки будет выдавать переменное напряжение величиной 10 вольт. Это напряжение имеет форму синусоиды, которая меняет свои полюса с частотой 50 герц. Нам же нужен постоянный ток, который не имел этого периодического изменения полюсов. Для этого используется выпрямительный диодный мост. Его задача сводится к тому, что он все полупериоды делает однополюсными, хотя и скачкообразными (плавно возрастающими и убывающими). Диодный мост можно купить готовым, хотя его можно спаять и самому из 4х одинаковых диодов, которые должны быть также рассчитаны на нужный выходной ток. Для нашего самодельного блока питания с 3 амперами нужно взять диоды, рассчитанные на ток в 6 А (берём с учётом запаса).

Поскольку после диодов напряжение имеет скачкообразный вид, его нужно отфильтровать. Это делается обычным электролитическим конденсатором, соответствующей емкости. Значит достаем еще и конденсатор, рассчитанный на напряжение 25 вольт, с емкостью 2200 мкф (чем больше, тем лучше фильтрация, но при этом и размеры конденсатора будут увеличиваться). Вот и всё, теперь эти элементы нужно просто спаять между собой (трансформатор, выпрямительный диодный мост и конденсатор электролит).

P.S. Учтите, что ёмкость конденсатора электролита имеет полярность (плюс и минус), которую нужно соблюдать при подключении его к схеме нашего самодельного блока питания. В противном случае может произойти так, что конденсатор просто у вас взорвется, либо просто выйти из строя. Ну, а в целом, данная схема БП является наиболее простой. Она не имеет стабилизации, рассчитана на питания электроприборов, не нуждающихся в большой точности и стабильности напряжения.

Инвертор 220 в 24 вольта постоянного тока

Преобразователь 220 на 24 вольта постоянного тока в Новосибирске

данные Яндекс Маркета от 23.12.2019 00:00

Преобразователь напряжения Бастион ПН-12-24-1,0

Преобразователь напряжения с входного 10-15 В на выходное стабилизированное 24В, 1АНазначение изделия Предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах 10…14 В, в выходное стабилизированное напряжение 24 В постоянного тока.

Преобразователь напряжения 24/12V 15A KS

Преобразователь напряжения 24/12V 15А – преобразователь напряжения служит для преобразования напряжения 20-30В в напряжение 14В и предназначен для автомобилей с номинальным напряжением бортовой сети 24В. Высокий максимальный ток нагрузки (10А) позволяет подключать различные, как маломощные (ТВ-приемник, радар-детектор, радиостанцию и др.), так и мощные потребители тока (магнитолу, холодильник, подогрев сидений и др.). Также возможно подключение ручного электроинструмента.

Преобразователь напряжения 24-12В Сонар ПН-15T ток до 15А

Преобразует входное напряжение 24 В в выходное, 12 В. Максимальный ток – 15 А.

Преобразователь напряжения Wester Msw1300

Автомобильный инверторный преобразователь напряжения WESTER MSW1300 предназначен для питания приборов с напряжением 220 В от 24-вольтной бортовой сети автомобиля или любого другого устройства с аналогичным напряжением. Встроена защита от перегрева, перегрузки, понижения напряжения и короткого замыкания. Предусмотрен USB-порт и две розетки на 220 В. Отличается компактными габаритами и небольшим весом.

Преобразователь напряжения 24/220V 500W (R500/24) Robiton

Преобразователь постоянного тока в постоянный Wengao WG-12S2450(12>24В, 50А)

Импульсный стабилизатор напряжения – из 12В в 24В! Для любой автоэлектроники с напряжением 24 В! Вх. напряжение 10-16В. Вых. напряжение 24В. Ток 50А. Выходная мощность 1200Вт. Диапазон рабочих температур -40°C +80°C Габариты 300*127*63мм. Вес 3кг.

Преобразователь напряжения Орион ПН-50

Количество гнезд: 1, Входное напряжение: 12, Выходное напряжение: 24, Максимальный ток: 10, Защита от короткого замыкания: есть

Автомобильный инвертор Wester Msw250

WESTER MSW250 – инверторный преобразователь напряжения. Через него бытовые приборы (220 В) подключают к бортовой сети автомобиля или к любому 12-тивольтовому источнику напряжения.

ПН 24-12 3А Optim Преобразователь напряжения

Бескорпусный понижающий преобразователь напряжения Optim ПН 24-12 3А позволяет подключать 12В устройства к источникам питания с напряжением 24В. Важным преимуществом преобразователя являются его малые габариты – всего 80х27х12 мм, что позволяет удобно использовать его в любом месте, или даже встраивать в корпуса различных устройств. Малый уровень пульсаций не будет создавать лишних помех при работе с радиооборудованием.

Высоковольтный инвертор “РАЗМАХ-6000”

Инвертор по принципу работы представляет собой стабилизатор переменного напряжения любой формы и частоты. Для такого применения перед инвертором РАЗМАХ-6000 требуется установить дополнительно диодный мост. Выход – чистый синус +-5%, мощность 6кВт. Выходное напряжение можно программно установить в диапазоне 10-240В.Данный инвертор отличается предельно широким спектром применений вследствие нетребовательности к параметрам входной энергии. Прибор имеет широчайший диапазон питающих напряжений от 60В до 380В.

Преобразователь напряжения 24-12В Сонар ПН-30T ток до 30А

Преобразует входное напряжение 24 В в выходное, 12 В. Максимальный ток – 30 А.

RITMIX RPI-6024 – Автомобильный инвертор

Ritmix RPI-6024 – автомобильный инвертор напряжения, работающий от бортовой сети 24 вольта, предназначенный для питания (зарядки) электронных устройств, работающих от сети 220 вольт или от USB.

Преобразователь напряжения ПН1-35 конвертер 24/12V

Трансформатор 220 на 24 вольта постоянного тока

Трансформатор 220 на 24 вольта где применяется? На самом деле устройства данного типа необходимы для различных электроприборов, которые способны работать от сети в 24 В. Для этого постоянный ток от розетки 220 В нужно преобразовать. С этой целью подбираются трансформаторы.

К оборудованию на 24 В относятся компрессоры, распределители и также электродвигатели. Также многие приводы работают от сети с напряжением 220 В. В данном случае важно отметить, что трансформаторы выпускаются различной мощности. На сегодняшний день на рынке представлены модели даже на 20 Вт. Однако есть очень мощные модификации, которые активно используются на производстве.

Устройство простого трансформатора

Основным элементом трансформатора является реле. Непосредственно катушки устанавливаются с различными обмотками. Магнитопроводы имеются с сердечниками. По параметру проводимости тока они довольно сильно различаются. Также важно упомянуть, что в некоторых модификациях предусмотрены специальные расширители. В данном случае многое зависит от параметра рабочей частоты.

Изоляторы в трансформаторах предназначены для защиты сердечника от перегрузок. Для выпрямления постоянного тока в устройствах устанавливаются трансиверы. Выпускаются они ортогонального и подстроечного типа.

Понижающие модификации

Понижающий трансформатор с 220 на 24 вольта часто встречается с мощностью от 100 Вт. Используются устройства данного типа, как правило, для электроприводов. Магнитопроводы с реле у многих моделей имеются с ленточными сердечниками. Также важно отметить, что обмотки в устройствах на 3 кВт устанавливаются концентрические. Однако на рынке представлены модификации с трехслойными аналогами. Всего выводов у понижающих устройств имеется два.

Некоторые модификации выпускаются с клеммами. Весит понижающий трансформатор 220 на 24 вольта не более 5 кг. По параметру проводимости тока модели довольно сильно различаются. В данном случае необходимо учитывать тип трансивера. Отечественные трансформаторы в основном продаются с ортогональными аналогами. Однако зарубежные компании отдают предпочтение подстроченным трансиверам. Показатель перегрузки тока у моделей в среднем составляет 5,5 А. Некоторые устройства выпускаются с переключателями для регулировки фазы.

Тороидальные модели

Трансформатор тороидальный 220 на 24 вольта отличается тем, что в нем предусмотрен компаратор. За счет указанного элемента осуществляется изменение тактовой частоты от сети. Также важно упомянуть о том, что многие устройства оснащены стабилитронами. Магнитопроводы в аппаратах устанавливаются обычные.

Непосредственно обмотки для трансформаторов используются концентрического типа. Применяются данные устройства чаще всего для двигателей небольшой мощности. Также они подходят для многих типов компрессоров. Регуляторы в устройствах, как правило, отсутствуют. Изоляторы применяются композитного типа. В среднем параметр проводимости тока у моделей не превышает 50 мкСм. В свою очередь перегрузку аппараты с мощность 80 Вт способны выдерживать в 3 А.

Масляные модели

Масляный трансформатор 220 на 12–24 вольта оснащается специальным теплообменником. Непосредственно для охлаждающей жидкости используются каналы. Сердечники во многих модификациях предусмотрены ленточного типа. Обмотки чаще всего применяются трехслойные. Отдельного внимания заслуживают реле. Устанавливаются они с различной проводимостью. В среднем для масляных конфигураций указанный параметр колеблется в районе 60 мкСм.

Катушки в устройствах устанавливаются с магнитопроводами. Непосредственно выводов для подключения оборудования имеется два. Некоторые конфигурации производятся с клеммами. Для электроприводов масляные устройства подходят идеально. Трансиверы во всех моделях устанавливаются лишь ортогонального типа.

Как сделать устройство своими руками?

Сделать трансформатор 220 на 24 вольта своими руками довольно сложно. В первую очередь для понижающей модификации потребуется большая катушка с хорошей проводимостью тока. Для того чтобы обеспечивать стабильную рабочую частоту, обмотка должна быть предусмотрена концентрического типа. Непосредственно для подключения оборудования применяются выводы, которые представляют собой просто проводники.

В данном случае расширители устанавливаются обычные. Использовать их можно от любого поломанного трансформатора. Если рассматривать модификации с переключателями, то для них придется делать отдельно стойку. Для того чтобы сбои не происходили часто, применяются изоляторы. В наше время наиболее надежными принято считать композитные аналоги.

Модель на 80 Вт

Трансформатор 220 на 24 вольта постоянного тока на 80 Вт больше всего подходит для обычных компрессоров. На производстве модели данного типа встречаются довольно редко. Расход электроэнергии у них незначительный, однако мощности для нормального электропривода однозначно не хватит. Магнитопроводы в устройствах применяются, как правило, с низковольтной обмоткой.

Сердечники при этом встречаются штампованного типа. Если рассматривать конфигурации с высокой проводимостью тока, то у них предусмотрены специальные компараторы. Однако чаще всего устанавливаются обычные отводы. Также существуют модели со стабилизаторами. В данном случае параметр перегрузки тока в среднем составляет 3,5 А. Переключатели у моделей на 80 Вт никогда не используются.

Устройство на 100 Вт

Трансформатор 220 на 24 вольта (100Вт) может применяться для электроприводов. Многие модификации оснащаются надежными системами защиты. Чаще всего производителями указывается маркировка ИП20. Все это говорит о том, что система заземления у модели применяется с композитными изоляторами. Если говорить про магнитопроводы, то они используются с вторичной обмоткой.

Довольно часто сердечники встречаются листового типа. Однако штампованных аналогов на рынке имеется много. По качеству листовым сердечникам они не сильно уступают. Проводимость тока у конфигураций на 100 Вт в среднем равняется 70 мкСм. Если говорить про перегрузки, то многое в данной ситуации зависит от производителя. Устройства с трансиверами встречаются редко. Однако трансформаторы на 100 Вт со стабилизаторами пользуются большим спросом.

Трансформатор на 120 Вт

Трансформатор 220 на 24 вольта на 120 Вт подходит для электродвигателей разной мощности. Сердечники во многих конфигурациях устанавливаются листового типа. Магнитопроводы, в свою очередь, имеются с высоковольтной обмоткой. Выводы в устройствах стандартно имеются в количестве двух. Некоторые модели производятся с клеммами для подключения к оборудованию. Системы охлаждения на сегодняшний день существуют различные. Однако чаще всего речь идет об обычном понижении температуры за счет циркуляции воздуха.

Катушки в трансформаторах часто устанавливаются на опорные кольца. В некоторых случаях у моделей есть расширители. Переключатели также используются в трансформаторах. Трансиверы применяются как ортогонального, так и подстроечного типа. В данном случае многое зависит от показателя рабочей частоты сети. Если она не превышает 40 Гц, то можно смело использовать ортогональные трансиверы. В противном случае для нормальной эксплуатации устройства подходят лишь подстроечные компоненты. Стабилизаторы применяются довольно редко.

Однодиапазонные устройства

Однодиапазонный трансформатор 220 на 24 вольта способен эксплуатироваться в сети с частотой ниже 45 Гц. В данном случае во всех моделях устанавливаются компараторы. За счет них показатель проводимости тока можно легко стабилизировать. Трансиверы встречаются в основном ортогональные. Непосредственно изоляторы уславливаются у моделей композитные. Магнитопроводы для преобразования тока применяются на высоковольтной обмотке. Катушки в данном случае обязательно имеются с опорными кольцами. Теплообменники у однодиапазонных трансформаторов отсутствуют.

Многодиапазонные модификации

Многодиапазонный трансформатор 220 на 24 вольта способен довольно просто использоваться от сети с частностью свыше 45 Гц. Скачки в системе происходят у моделей редко. За счет этого электрооборудование работает более качественно, и расход электроэнергии не сильно большой. Компараторы в таких модификациях имеются двухполюсного типа.

Проводимость тока у моделей превышает 80 мкСм. В свою очередь параметр перегрузки составляет обычно 5,5 А. Изоляторы в данном случае устанавливаются на отводах. Для избегания различных электромагнитных сбоев применяются переключатели. Теплообменники в конструкциях используются различной емкости. Для укрепления их применяются опоры и рейки. Система охлаждения у многих моделей предусмотрена жидкостного типа. Магнитопроводы используются с высоковольтной обмоткой.

Трансформаторы с диэлектриками

Модели с диэлектриками используются для компрессоров. На производстве устройства данного типа являются довольно востребованными. Они способны работать от однофазной цепи.

Также важно учитывать, что частотность моделей в среднем равняется 35 Гц. Таким образом, большие перегрузки тока происходят редко. Изоляторы в представленных моделях не применяются. Непосредственно диэлектрики устанавливаются возле магнитопровода.

Преобразователи напряжения

Инверторы – большой ассортимент: от недорогих автомобильных до промышленных.

Основное назначение инверторов – получение переменного электричества 220В от аккумуляторов (преобразование постоянного тока от аккумуляторов в бытовые 220В 50 Гц)

Все наши инверторы предназначены для использования в России, под Российские стандарты. Если в инверторе есть розетка, то это розетка Российского стандарта – по международной классификации, российский стандарт розеток и вилок относится к типу F (германский стандарт).

Инверторы широко применяются в быту. Значительное количество инверторов, используются как переносные источники электроэнергии от автомобильных аккумуляторов. Такой тип инверторов называется “автомобильные инверторы”. Данные инверторы чаще всего с модифированной синусоидой в исполнении 12-220В, реже 24-220В. Также данные инверторы используются в недорогих комплектациях автономных электросистем.

Другая значительная часть инверторов используется как источники бесперебойного электропитания для газовых и твёрдотопливных котлов. Мы создали специальный раздел инверторов – “ИБП для газовых котлов”, чтобы Вам удобно было выбирать модель, под ваши требования.

Также есть специальная линейка инверторов – Hefei Win Power, для автономных электросистем, они отличаются особо низким энергопотреблением для собственных нужд, большим зазором по входному напряжению (что актуально для солнечных и ветровых электростанций), чистым синусом на выходе, и автоматическим включением после того как АКБ зарядились от альтернативных источников электроэнергии. Смотреть раздел инверторов Hefei.

Трансформатор для светодиодной ленты 12 вольт: расчет, выбор

Новые линейные источники света, светодиодные ленты, используют в качестве светоизлучающих приборов сверхъяркие светодиоды (LED). Рабочее напряжение светодиодов составляет несколько вольт. Поэтому для питания применяют трансформатор для светодиодной ленты 12 вольт.

Часто у неискушенного человека возникают вопросы, какой трансформатор нужен для питания LED? Как рассчитать мощность трансформатора? Можно ли изготовить трансформатор своими руками? Как подобрать трансформатор из имеющихся в наличии? Можно ли обойтись без трансформатора? В этом материале читатель найдет ответы на эти и другие вопросы.

Назначение

Выпускаемые промышленностью светодиодные ленты питаются постоянным напряжением 12 или 24 вольт. Чаще применяют ленты, рассчитанные на 12 В. Поэтому питать светодиодные ленты непосредственно от осветительной сети 220 В нельзя. Для их питания необходим понижающий трансформатор. Точнее – блок питания на 12 В. Так как светодиоды работают на постоянном токе, блок питания помимо понижающего трансформатора должен содержать выпрямитель и сглаживающий фильтр.

Выпрямитель, подключаемый к вторичной обмотке трансформатора, служит для преобразования переменного тока в постоянный. В качестве выпрямителя могут использоваться диоды, собранные по мостовой или полумостовой схеме. Рабочий ток диодов должен превышать суммарный рабочий ток светодиодных лент, подключаемых к блоку питания.

На выходе выпрямителя получается пульсирующее напряжение. Частота пульсаций равна удвоенной частоте питающей сети. Для устранения пульсаций применяются сглаживающие фильтры. На практике для сглаживания пульсаций применяются электролитические конденсаторы с рабочим напряжением, превышающим выходное напряжение трансформатора. Величина емкости конденсаторов зависит от мощности блока питания.

Пульсации напряжения питания напрямую влияют на коэффициент пульсаций светового потока. Чем ниже коэффициент пульсаций света, тем комфортнее чувствует себя человек, находясь в помещении с искусственным освещением. Если емкость конденсаторов сглаживающего фильтра выбрана правильно, то коэффициент пульсаций светового потока не будет превышать нескольких процентов, что считается хорошим показателем.

Имея небольшие навыки в электротехнике из трансформатора, диодов и конденсаторов можно самостоятельно, своими руками изготовить блок питания для LED.

Виды

Для питания светодиодных лент применяют два типа блоков питания содержащих:

• обычный понижающий трансформатор;
• импульсный преобразователь напряжения (электронный трансформатор).

В качестве понижающего трансформатора, в зависимости от типа LED ленты, подойдет любой трансформатор 12В или 24В соответствующей мощности с выпрямителем и сглаживающими конденсаторами. Это может быть трансформатор, намотанный на Ш-образном или тороидальном сердечнике.

Хорошо подходят, имеющиеся в широкой продаже, тороидальные трансформаторы, предназначенные для питания низковольтных ламп для точечных светильников. Они имеют компактные размеры и мощность достаточную для подключения светодиодной ленты.

Блоки питания для светодиодных лент, выпускаемые промышленностью, обычно выполняются в виде импульсных преобразователей напряжения (инверторов). В них сетевое напряжение последовательно выпрямляется, преобразуется в высокочастотное напряжение (до 40 кГц), трансформируется импульсным трансформатором, выпрямляется и сглаживается. На таком же принципе основана работа блоков питания компьютеров, телевизоров и многих других электронных устройств.

Благодаря сравнительно большой частоте преобразования, импульсные блоки питания значительно выигрывают по массогабаритным показателям у трансформаторных БП. По той же причине они не гудят, у них низкий коэффициент пульсаций. Большим достоинством импульсных блоков питания является то, что они выдают стабильное напряжение в широком диапазоне входного сетевого напряжении.

Расчет

Независимо от того, какой тип трансформатора предполагается применить для питания светодиодной ленты, сначала нужно определить мощность подключаемой нагрузки. Для этого необходимо знать, какую мощность потребляет один погонный метр ленты и сколько метров будет потрачено для организации освещения. Такую информацию можно получить из технической документации на данный тип LED или узнать ее у продавца.

К сожалению, часто заявленные технические характеристики не соответствуют реальным. В случае если возникли сомнения, лучше произвести несложные измерения, чтобы узнать реальные цифры. Для этого светодиодную ленту необходимо подключить к подходящему источнику напряжения и измерить потребляемый ток. Таким источником может послужить лабораторный блок питания, зарядное устройство для автомобильных аккумуляторов или сам аккумулятор на 12 или на 24 вольт.

Измерения тока проводят, включив в разрыв цепи амперметр постоянного тока или используя токоизмерительные клещи постоянного тока. Вычислить мощность, потребляемую подключенной лентой можно по формуле:

P=U*I

Где P – потребляемая мощность; U – напряжение; I – потребляемый ток.

Разделив полученное значение на длину подключенной ленты, получим мощность одного погонного метра светодиодной ленты. Зная «метраж» ленты, которую предполагается установить, легко вычислить потребляемую мощность. Мощность блока питания лучше выбрать с запасом в несколько десятков процентов. Это позволит избежать излишнего нагрева, повысит надежность системы освещения.

Выбор

Как выбрать мощность трансформатора мы уже обсудили. Однако в некоторых случаях целесообразнее применить несколько трансформаторов небольшой мощности вместо одного мощного аппарата. Это может быть сделано, например, по соображениям расположения отдельных участков светодиодной ленты. Или, исходя из габаритов, когда встает вопрос, куда спрятать трансформатор большой мощности.

Мы уже останавливались на достоинствах «электронных» трансформаторов. Однако применяемые в них электронные компоненты более требовательны к эффективному охлаждению. Часто для охлаждения электроники таких БП, внутрь корпуса устанавливают вентиляторы.

К выбору блоков питания следует подходить с некоторой осторожностью, так как со временем вентиляторы иногда начинают довольно громко шуметь и для устранения шума приходится предпринимать меры. Лучше остановить свой выбор на преобразователях, в которых корпус служит радиатором для отвода тепла. Такие корпуса имеют развитую ребристую поверхность.

Выбирая трансформатор необходимо учесть место его установки. Если освещение предполагается устанавливать на улице или в сырых помещениях, необходимо выбирать аппарат с соответствующим классом защиты.

Дополнительно про выбор трансформатора можете посмотреть интересное видео. Автор дает полезные замечания, которые обязательно пригодятся при выборе трансформатора.

Подключение светодиодной ленты к трансформатору

Подключение светодиодной ленты к блоку питания не представляет особой сложности. При подключении главное не перепутать полярность и подключить плюс к плюсу, а минус к минусу. На светодиодной ленте и на блоках питания полюса обычно промаркированы. Часто для подключения LED ленты к заводским БП используются специальные разъемы. Они имеют специальные выступы – «ключи» и, поэтому, ошибиться с подключением невозможно.

Для подключения блоков питания к сети необходимо использовать кабель в двойной изоляции. Сечение жил кабеля должно быть не меньше 1.5 мм². Для подключения низкого напряжения, в зависимости от мощности нагрузки, подойдет провод или кабель с сечением жил от 0.75 мм² или больше. Такое небольшое сечение объясняется тем, что светодиоды потребляют в 8 – 10 раз меньше электроэнергии, чем лампы накаливания. Подключение кабелей к трансформаторам должно осуществляться с помощью штатных разъемов или с помощью винтовых или пружинных зажимов.

Подключение «трехцветных» (RGB) светодиодных лент имеет некоторые особенности. RGB ленты обычно работают со специальными контролерами. Поэтому при подключении трехцветных светодиодных лент к блоку питания подключается не сама лента, а контроллер, который в свою очередь питает светодиоды. Также существует ограничение на длину ленты подключаемой к контроллеру. Поэтому для наращивания цепочки светодиодных лент используются специальные усилители. Эти усилители также должны получать энергию от блока питания.

Еще следует сказать несколько слов об электромагнитной совместимости. Импульсные блоки питания для светодиодных лент могут быть причиной помех. Поэтому стоит подумать о применении сетевых фильтров. Для эффективного подавления помех они должны располагаться в непосредственной близости от БП.

Как самому сделать трансформатор

Простейший трансформатор для светодиодной ленты можно изготовить самостоятельно. Сначала необходимо рассчитать мощность и потребляемый светодиодной лентой ток. Исходя из потребляемой мощности, выбрать понижающий трансформатор на 12 В. Также понадобятся четыре выпрямительных диода или диодный мост в интегральном исполнении. Максимально допустимый ток диодов должен превышать ток, потребляемый светодиодной лентой. Для сглаживания пульсаций выпрямленного напряжения потребуются электролитические конденсаторы. Рабочее напряжение конденсаторов 12-тивольтового БП должно быть не ниже 25В. Суммарную емкость можно подсчитать исходя из 3000 микрофарад на один ампер нагрузки. Все детали нужно спаять по приведенной ниже схеме.

Получившуюся конструкцию нужно поместить в подходящий для нее корпус.

Учитывая все вышеизложенное, можно сказать, что применение качественного трансформатора является необходимым условием длительной и надежной работы светодиодной ленты. При этом он должен иметь запас по мощности, обеспечивать низкий коэффициент пульсаций, не бояться бросков сетевого напряжения и иметь класс защиты соответствующий условиям эксплуатации.

Понижающие автотрансформаторы «Штиль» 220/100 В

Сортировать: По умолчаниюПо Имени (A — Я)По Имени (Я — A)По Цене (возрастанию)По Цене (убыванию)По Мощности (возрастанию)По Мощности (убыванию)

Характеристики

Мощность: 100 ВA

Входное напряжение, В 220

Диапазон выходного напряжения, В 100

КПД, % 95

Характеристики

Мощность: 250 ВA

Входное напряжение, В 220

Диапазон выходного напряжения, В 100

КПД, % 96

Характеристики

Мощность: 400 ВA

Входное напряжение, В 220

Диапазон выходного напряжения, В 100

КПД, % 97

Характеристики

Мощность: 630 ВA

Входное напряжение, В 220

Диапазон выходного напряжения, В 100

КПД, % 96

Характеристики

Мощность: 1 кВA

Входное напряжение, В 220

Диапазон выходного напряжения, В 100

КПД, % 97,5

Характеристики

Мощность: 1,6 кВA

Входное напряжение, В 220

Диапазон выходного напряжения, В 100

КПД, % 97,5

Характеристики

Мощность: 2,5 кВA

Входное напряжение, В 220

Диапазон выходного напряжения, В 100

КПД, % 98

Очень часто люди покупают себе более качественное оборудование, но не адаптированное к нашей сети = 220 Вольт, а предназначенное для использования в Японии! Чтобы его использовать в нашей российской сети необходим понижающий трансформатор с выходным напряжением = 100 Вольт.

Для подключения японских приборов компания Штиль серийно выпускает линейку автотрансформаторов, с настройкой выходного напряжение на 100 Вольт. На данный момент имеются 5 стандартных моделей мощностью от 100 ВА до 2500 ВА. Металлические корпуса изделий имеют порошковую окраску, выпускаются в двух цветах: светло- серый и черный.
Понижающие автотрансформаторы Штиль имеют на входе обычную вилку евростандарта, а на выходе встроенные в корпус 1 или 2 розетки, в зависимости от модели автотрансформатора японского стандарта. Частоту тока в своих автотрансформаторах мы не меняем, она остается равной 50Гц. и транслируется напрямую из внешней сети. Использование 50 Гц, а не 60 Гц сказывается на работе только у того оборудования, в составе которого используются двигатели, у этих приборов будет небольшое замедление оборотов – до 3%. Вся остальная японская техника работает без отклонений при частоте тока, как на 60Гц, так и на 50Гц.

При подключении таких приборов, как миксеры, пылесосы, кофемашины, электродрели, холодильники, то есть те приборы, у которых имеются большие пусковые токи при включении, нужно выбирать автотрансформатор по максимальному току потребления, минимум с 3-х кратным, а лучше даже с 5-ти кратным запасом от его номинальной мощности. Перегрузки автотрансформатора приведут к выходу из строя автотрансформатора, это не будет являться гарантийным случаем!

Важно понимать, что автотрансформатор имеет одну обмотку с отводом посередине. У линейки 100 Вольтовых автотрансформаторов коэффициент трансформации напряжения К= 0,455. ( 0,455 * 220 Вольт = 100 Вольт.)
При входном напряжении 220 Вольт, на выходе будет = 100 Вольт, замерять напряжение обязательно нужно только под нагрузкой, это очень важно !
Если же в сети будет пониженное напряжение = 200 Вольт, то на выходе у автотрансформатора будет = 91 Вольт. (0,455 * 200 В = 91 В)
А при повышенном сетевом напряжении = 240 Вольт на выходе АТ будет напряжение = 109 Вольт. (0,455 * 240 В=109 В)
Особенно чувствительная японская аудио и видеотехника должна получать входное напряжение = 100 Вольт и желательно без отклонений.

Для примера:
Нужно запитать японскую «вертушку», максимальная мощность электропотребления = 300 Ватт.
Подойдет модель автотрансформатора, созданного для японской техники с выходным напряжением 100 Вольт – АТ 220/100-0,4-50.
Для решения этой задачи лучше всего использовать систему, состоящую из инверторного стабилизатора с небольшим запасом по мощности относительно нагрузки, в данном случае подойдет модель – IS550, он всегда выдает ровные 220 Вольт, а к нему нужно подключать уже понижающий АТ 220/100-0,4-50 и после уже в АТ подключать японскую «вертушку».
Включать в сеть приборы тоже нужно строго последовательно, сначала стабилизатор, потом АТ, а только потом уже включать «вертушку».
В итоге Ваш японский прибор получает свои чистые = 100 Вольт! Надежная система питания обеспечит долгий срок службы всем японским приборам!

Трансформатор 220 на 12 вольт где применяется. Разновидности и модификации. Выбор готового решения

Низковольтные источники света на сегодняшний день приобрели достаточно широкую популярность. Встраиваемые осветительные приборы с галогенными лампами часто встречаются в офисных помещениях, строениях частного сектора, в квартирах многоэтажек, в подсветке витрин магазинов и многих других местах, где требуется освещение.

Главным достоинством такого осветительного прибора является длительный эксплуатационный ресурс и безопасность при использовании светильника, которая обусловлена низким уровнем напряжения. Но для подключения галогенных ламп на 12 вольт обязательно наличие правильно выбранного трансформатора.

Поскольку один первичный провод соединен с концами обмотки, стеклоочиститель может пройти мимо этой точки и, таким образом, обеспечить напряжение выше входного сигнала, обычно выход 110 В может достигать около 130 В на вторичной стороне. Поскольку автотрансформатор имеет только одну обмотку, существует только один размер провода, поэтому максимальный входной ток также является максимальным выходным током. Если 110-вольтовый автотрансформатор рассчитан на 10 ампер, то максимальный выходной ток составляет 10 ампер независимо от напряжения.

Автотрансформатор является хорошей альтернативой понижающему трансформатору, когда диапазон требуемых напряжений находится на верхнем конце или весь диапазон напряжений, но становится более дорогим, если диапазон находится на нижнем конце, потому что у вас много неиспользуемых обмоток, Переходный трансформатор более экономичен.

Низковольтный галогенный светильник может работать от сети переменного тока только через специальный адаптер питания — понижающий трансформатор. На сегодняшний день самыми популярными считаются электромагнитный и электронный трансформаторы для галогенных источников света.

Электромагнитное адаптирующее устройство отличается большими габаритами и весом из-за чего ограничивается его сфера применения. Такие приборы малоэффективны и сильно чувствительны к изменениям напряжения в сети переменного тока. В свою очередь, электронные устройства для галогенных ламп на 12 вольт более безопасны и имеют много дополнительных функций: они снабжаются устройством защиты от перегрева, колебаний напряжения и имеют функцию мягкого пуска ламп, сильно повышающую их срок службы.

Фазы и подключение нескольких обмоток

Для резки горячей проволочной пены в большинстве применений автотрансформатор намного дороже, чем понижающие трансформаторы. Если требуемое напряжение составляет более 24 вольт, может быть рассмотрен автотрансформатор. Как часто изменения напряжения называются частотами и используются для вызова циклов в секунду, но теперь они называются Герцем. о двух волновых формах, таких как у вас в двух витках, связь между двумя синусоидальными волнами является фазой. Если синусоидальные волны выстраиваются в линию, они находятся в фазе, если положительный пик одной волны выстраивается в линию с отрицательным пиком другая волна, две волны на 180 ° не соответствуют фазе.

Чтобы качественно контролировать работу галогенного осветительного прибора обязательно используют трансформатор, понижающий выходное напряжение до 12 вольт. Благодаря этому достигается защита ламп от перенапряжения и скачков электроэнергии.

Такие преобразователи нормализируют входящее электричество и выдают на выходе нужный уровень напряжения от 6 до 24 вольт в зависимости от используемой галогенной лампы. На сегодняшний день существует два основных типа понижающих трансформаторов в зависимости от конструктивного исполнения прибора:

Фаза между одним концом катушки и другой фазой также на 180 ° не соответствует фазе. Когда один конец находится на положительном пике, другой конец будет находиться на противоположном пике Так как между двумя точками тока должно быть различие в напряжении, то два конца обмотки должны быть в любое время в противоположном направлении. Разность фаз между двумя обмотками зависит от направления обмоток и от того, как они подключены, поэтому в электрических схемах точка на одном конце обмотки указывает начало этой обмотки.

Однако при соединении двух катушек очень важно правильно их подключить. Для последовательного соединения вы должны соединить конец одной обмотки с началом другой обмотки. Если вы подключите начало одной обмотки к концу другой обмотки в последовательном соединении, поля будут отменены, и вы получите нулевой вывод. Это не повредит трансформатор, но вы не получите выходного напряжения.

• тороидальные обмоточные преобразователи;
• электронные или импульсные понижающие трансформаторы.

Стандартные обмоточные трансформаторы считаются самыми доступными и простыми в плане эксплуатации , а также обладают хорошими мощностными показателями. К такому прибору легко подключить галогенный источник света.

При параллельном подключении двух обмоток необходимо подключить старт одной обмотки к началу другой обмотки и к двум концам обмоток. В параллельном соединении подключение проводов в обратном направлении приведет к выгоранию трансформатора, если он не будет надлежащим образом защищен предохранителем или автоматическим выключателем. Будьте очень осторожны при соединении двух катушек вместе.

Подключение ламп к трансформатору

Это в основном просто обзор для непрофессионала. Хотя физически трансформатор — довольно простое устройство с несколькими частями, то, как он работает, довольно сложно. У него также есть много других статей по электронике, включая источники питания. Генератор переменного тока представляет собой электромеханическое устройство, которое преобразует механическую энергию в электрическую. Генератор переменного тока назван так потому, что он генерирует переменный электрический ток. Эта энергия может быть преобразована из одного напряжения в другое с помощью трансформатора.

Принцип работы такого преобразователя основан на электромагнитной взаимосвязи катушек прибора. Но из-за использования последних такой трансформатор имеет серьёзные недостатки — большой вес, достигающий нескольких килограмм и габариты , которые занимают много места. Именно по этой причине такие устройства понижающее напряжение не получили широкого применения в быту.

Стрите ½ дюйма изоляции от концов каждого провода. Прикрепите один конец первого провода к одной из клемм первичной обмотки трансформатора и припаяйте провод к клемме. Присоедините один конец второго провода к клемме первичной обмотки трансформатора и припаяйте провод к клемме.

Прикрепите один конец третьего провода к одной из клемм вторичной обмотки трансформатора и припаяйте провод к клемме. Присоедините один конец четвертого провода к клемме вторичной обмотки трансформатора и припаяйте провод к клемме. Слейте кольцевую клемму через свободный конец третьего провода и припаяйте клемму к проводу. Слейте оставшуюся кольцевую клемму над свободным концом четвертого провода и припаяйте клемму к проводу.

Плюс ко всему электромагнитное преобразующее устройство сильно греется в процессе работы что, может негативно отразиться на галогенных лампах. Помимо этого, перегрев тороидальных обмоточных трансформаторов может приводить к скачкам напряжения в доме, тем самым пагубно сказываясь на других бытовых устройствах.

В свою очередь, низковольтные импульсные преобразователи, которые также называют электронными трансформаторами, получили максимально широкий спектр применения как в быту, так и на производстве. Такая популярность в первую очередь обусловлена незначительной массой и габаритами прибора. Помимо этого, такой прибор качественно понижает напряжение , при этом не нагреваясь в процессе работы. К единственным недостаткам такого трансформатора для галогенных ламп на 12 вольт можно зачислить достаточно высокую стоимость прибора.

Прикрепите свободный конец первого провода к одному из выходных клемм генератора переменного тока и припаяйте провод к клемме. Прикрепите свободный конец второго провода к оставшемуся выходу генератора переменного тока и припаяйте провод к клемме. 12-вольтовый генератор переменного тока Электрический трансформатор Электрический провод Электрические клещи Электронный припой Паяльник Кольцевые клеммы. В этом проекте мы покажем, как включить трансформатор в схему.

Трансформатор является очень важной частью для многих типов схем. Трансформаторы позволяют использовать множество функций в цепи. И они широко используются в использовании. Поэтому знание способов их использования очень важно для построения схемы. Поэтому мы перейдем к использованию трансформаторов.

В последнее время на рынке электроники появились импульсные понижающие трансформаторы, которые ещё на стадии производства оснащаются встроенной защитой от короткого замыкания и перенапряжения, что значительно продлевает срок службы как преобразователя, так и источников света.

Такие электронные преобразователи зачастую используют для монтажа галогенных источников света в мебельной промышленности или подвесных потолках. По принципу работы такой трансформатор отличится от обмоточного аналога тем, что преобразование энергии достигается за счёт полупроводниковых устройств и электронных запчастей.

Но сначала знайте, что в основном есть 2 типа трансформаторов. Существуют повышающие трансформаторы и понижающие трансформаторы. В зависимости от использования трансформаторов оба они чрезвычайно важны для разных цепей. Для создания преобразователей мощности используются повышающие трансформаторы. Поэтому для этого необходимы повышающие трансформаторы.

Еще одно очень важное применение повышающих трансформаторов — это преобразование мощности в источник питания страны. Это очень распространенное применение повышающих трансформаторов. У понижающих трансформаторов также есть свои применения. Они, вероятно, использовали еще больше.

Особенности выбора трансформатора

В процессе выбора трансформатора для галогенных светильников на 12 вольт обязательно учесть определённые факторы. В первую очередь определяют тип устройства: электронный или электромагнитный адаптер . В последнее время предпочтение отдают электронным преобразователям для галогенных источников света, которые благодаря своей незначительной массе и габаритам могут использоваться в любой сфере электротехники.

Как это достигается через понижающий трансформатор. И этот тип схемы очень распространен. Вот почему понижающие трансформаторы еще более распространены и используются, чем повышающие трансформаторы. И, конечно же, понижающие трансформаторы также используются, когда вам нужно преобразовать энергию из страны, которая использует меньшую мощность для страны, которая использует большую мощность.

Таким образом, зная все это использование трансформаторов, будь то повышение или понижение, показывает, насколько важны трансформаторы. Они жизненно важны для многих, многих схем, практически всех схем, имеющих вилку. Таким образом, в этой схеме очень просто, мы демонстрируем, как подключить силовой трансформатор, чтобы мы могли работать в цепи.

Главным параметром понижающего трансформатора вне зависимости от типа устройства является мощность прибора . Из-за того, что в большинстве случаев используется параллельная схема подключения галогенных ламп, то мощностные показатели трансформатора должны приравниваться к суммарной мощности всех осветительных приборов. Например, если подключается две лампы по 40 Вт, то мощность преобразователя составляет 80 Вт плюс запас 10-15%.

В этой схеме мы будем использовать понижающий трансформатор. Поэтому трансформаторы жизненно важны. Схема, которая демонстрирует, как включить трансформатор в схему, показана ниже. Ниже представлен макет схемы выше. Это низкочастотное устройство с огромной эффективностью преобразования. Преобразование постоянного тока в переменный ток достигается с помощью мощного тороидального трансформатора. Энергосберегающий режим с приоритетом потребления батареи.

Контроллер защищает перезаряжаемую батарею и используется для всех типов батарей. Если электрическая мощность 220 В больше не доступна, инвертор автоматически переключается на аккумулятор. Приоритет батареи — работа панели солнечных батарей Если приоритет установлен на батареях, инвертор сначала потребляет батарею, хранящуюся в батареях, до тех пор, пока минимальное напряжение батареи не достигнет 5 В, а затем автоматически переключится на сеть или генератор. Аккумулятор автоматически заряжает до 13, 3 В выпрямитель, а затем переключается обратно в режим работы от батареи.

Естественно, приобретение трансформатора с чрезмерным мощностным запасом нецелесообразно по той простой причине, что в значительной степени возрастает стоимость прибора. Помимо этого, такое несоответствие приводит к поломке преобразователя, а часто и галогенных ламп. Каждый адаптер имеет минимальные показатели нагрузки , необходимые для стабильной работы прибора.

Выходные параметры напряжения трансформатора должны соответствовать номинальным показателям галогенных ламп. Стандартные источники света выпускаются с номинальными параметрами напряжения 6, 12 и 24 В. Но самую большую популярность получили 12 вольтовые источники света . Если галогенное освещение монтируется в помещениях с высокой влажностью, то нужно приобретать преобразователь, имеющий гальваническую развязку.

Для подключения к адаптеру большого числа осветительных приборов на 12 вольт не всегда целесообразно использовать один дорогой прибор с большими мощностными показателями. Зачастую лучше приобрести несколько бюджетных устройств с меньшей мощностью и использовать их для подключения отдельных групп галогенных источников света.

Такой вариант более практичен, так как в случае выхода из строя одного из нескольких адаптеров гореть не будет только одна группа светильников, в то время как все остальные лампы будут и дальше освещать квартиру. При этом замена одного маломощного прибора для ламп будет значительно дешевле , чем покупка дорогостоящего мощного понижающего трансформатора, так как его цена пропорциональна его мощностным показателям.

Особенности установки трансформатора

Для подключения нескольких галогенных источников света на 12 вольт к одному понижающему трансформатору используют несколько популярных вариантов:

• в разрыв одноклавишного выключателя;
• с помощью объединения галогенных ламп в отдельные группы.

В стандартной схеме подключения оранжевый и синий провода подсоединяются на первичные зажимы L и N входа преобразователя. В свою очередь, галогенные лампы подсоединяются на вторичные клеммы выхода понижающего трансформатора. При этом прокладка проводов должна выполняться медными кабелями соответствующего сечения, что обеспечит минимальные потери энергии.

Чтобы достичь равномерности свечения галогенных источников света их подключение производится идентичными проводниками по параллельной схеме. При этом сечение проводов должно составлять минимум 1,5 мм квадратных . Если необходимо подключение большого количества групп, параллельно соединённых галогенных ламп, а клемм на выходе понижающего преобразователя недостаточно, то в магазинах электрических запчастей продаются дополнительные клеммы, главное, чтобы хватило мощности прибора.

Также немаловажное значение играет длина проводки в идеале она должна составлять не более 3 м . Такие параметры считаются оптимальными для снижения энергопотерь и предотвращения нагрева проводников. Очень длинная проводка сильно греется, отдавая часть тепла галогенным светильникам, которые по этой причине могут часто выходить из строя или иметь разную степень свечения. В ситуации, когда уменьшение длины электрических проводов по какой-либо причине невозможно, увеличивают сечение последних.

Правила подключения преобразователя напряжения

Процедура подключения галогенных ламп к понижающему трансформатору подразумевает соблюдение определённых правил электромонтажа освещения.

1. При параллельной схеме подключения галогенных ламп должна соблюдаться одинаковая длина и сечение электрических проводников, идущих непосредственно к разным источникам света. Иначе 12 вольтовые лампы будут иметь разную степень свечения, и освещение в помещении будет неравномерным.
2. По причине того, что галогенная лампа сильно греется, минимальное расстояние источника света до понижающего трансформатора должно быть больше 20 см.
3. Если используется электронный преобразователь напряжения, то максимальная длина проводки от прибора к лампам не должна превышать 5 м. При этом, чем больше длина проводки, тем больше должно быть её сечение. В противном случае провода попросту начнут греться, а этот крайне нежелательно.
4. Недопустимо производит монтаж трансформатора на легковоспламеняющихся поверхностях без использования дополнительной защиты из негорючих материалов.

Только придерживаясь вышеперечисленных несложных правил подключение галогенных ламп на 12 вольт к понижающему трансформатору будет выполнено с соблюдением всех требований безопасности.

Низковольтные галогенные светильники или лампа 220 вольт

Естественно, многие небезосновательно утверждают, что проще для освещения в квартире использовать стандартные лампы накаливания 220 вольт . Отчасти это, верно, но, несмотря на первичные затраты на установку преобразователя для подключения низковольтных светильников такое освещение обладает целым рядом преимуществ.

В первую очередь, эксплуатационный ресурс и надёжность галогенного светильника с лихвой перекроют затраты на установку трансформатора. Плюс, ко всему благодаря тому, что современные адаптеры оснащаются дополнительными системами защиты от перепада напряжения и короткого замыкания 12 вольтовые источники света будут работать намного дольше, чем стандартные лампы накаливания 220 вольт.
