Припой пср 40 характеристики: Серебряный припой ПСр 40

высокотемпературная пайка припоями в Санкт-Петербурге

Пайка припоями ПСр 40; 25

При выполнении огромного спектра работ в различных сферах производства – при производстве и ремонте оборудования и отдельных элементов неотъемлемой частью технологического процесса является пайка припоями ПСр. Технология заключается в неразрывном соединении нескольких элементов/деталей при помощи промежуточного металла, который плавится при более низкой температуре, чем материал основных элементов. Визуально пайка напоминает сварное соединение, однако эти типы соединения металлов отличаются кардинально. Конечный результат напрямую зависит от того, какие были выбраны припои и флюсы.

Припоем называют непосредственно тот металл/сплав, который предназначен для соединения элементов или узлов. Его выбор зависит от типа пайки, химических свойств металлов, из которых выполнены соединяемые детали, их размеров, температурных ограничений, параметров эксплуатации готового изделия и т.д. А флюс – это смесь, которая применяется для удаления окислов с поверхности под пайку, уменьшения поверхностного натяжения, улучшения растекания жидкого припоя или защиты от воздействия окружающей среды.

Чаще всего флюсами служат канифоль, нашатырь, паста, борная кислота, бура и др., а выбор зависит от того, мягкими или твердыми припоями осуществляется пайка.

Пайка припоями ПСр: от чего зависит выбор

Различают легкоплавкие и тугоплавкие припои. Каждый предназначен для решения определенных задач в зависимости от температуры плавления и имеет свой предел прочности. Для любого вида припоев, состав которых входит серебро, существует маркировка ПСР, что позволяет в зависимости от металла изделия выбирать припой ПСр с необходимыми характеристиками. Все они вязки и ковки и нередко являются такими же прочными как и сами спаиваемые металлы. Марка припоя указывает на его химический состав (количество серебра, меди, цинка в сплаве), на наличие других примесей и температуру плавления. Таким образом, например, припои ПСр одной марки применяются для стали и цветных металлов, температура плавления которых доходит до 800 градусов, другие для пайки ленточных пил, третьи – для максимально тонких работ, где важна чистота спая и т.

д.

Услуги пайки на производственном предприятии «Прибой»

Производственное предприятие «Прибой» выполняет широкий спектр задач по производству электромонтажного оборудования, а также изготовлению деталей для радио- и электромонтажных работ. Имеющийся опыт позволяет нам выполнять высокотемпературную пайку деталей из медных сплавов различной конфигурации.

ПСр 40 и ПСр 25 применяются в следующих случаях

• Чтобы обеспечить высокую плотность и прочность паяных швов применяют припой 40, например, для пайки меди и ее сплавов, различных конструкционных и нерж. сталей. Является тугоплавким припоем и нередко используется при больших температурах. Кроме высокой прочности, к тому же является высокопластичным.
• Когда необходимо выполнить менее ответственное соединение, в этом случае пайка ПСр 40 может быть заменена припоем ПСр 25. Такой вид припоя широко применяется, например, для лужения и пайки ювелир. изделий, медных и медно-никелевых сплавов и др.

Все услуги на производственном предприятии «Прибой» выполняются строго в соответствии с техническими требованиями и учетом характеристик материалов, из которых изготовлены соединяемые детали. Они выдерживают большую нагрузку, а пайка обеспечивает герметичные соединения, которые могут пройти испытания в условиях высоких давлений. Вся продукция проходит проверку в Отделе технологического контроля.

Для размещения заказа, пожалуйста, оставьте онлайн-заявку на нашем сайте или свяжитесь с нами по телефону +7 (812) 328-44-20.

ГОСТ 19738-74

ГОСТ 19738-74

Группа В51

ПРИПОИ СЕРЕБРЯНЫЕ

Марки

Silver solders. Types

ОКП 17 5232

Дата введения 1975-01-01

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 26.04.74 N 1015

Ограничение срока действия снято Постановлением Госстандарта от 31.01.85 N 241

ВЗАМЕН ГОСТ 8190-56 в части разд. 1. Марки

ИЗДАНИЕ с Изменением N 1, утвержденным в январе 1985 г. (ИУС 5-85)

1. Настоящий стандарт распространяется на серебряные припои общего назначения и устанавливает марки припоев.

Коды ОКП марок серебряных припоев приведены в приложении 3.

(Измененная редакция, Изм. N 1).

2. Марки и химический состав серебряных припоев должны соответствовать указанным в таблице.

3. Примерное назначение серебряных припоев указано в приложении 1.

4. Данные по температурам плавления, плотности и удельному электрическому сопротивлению серебряных припоев приведены в приложении 2.

Марка припоя	Химический состав, %
	Сереб- ро	Медь	Цинк	Олово	Мар- ганец	Сурь- ма	Фос- фор	Кадмий	Ни- кель	Свинец	Примеси, не более
											Свин- ца	Желе- за	Вис- мута	Сумма опре- деля- емых приме- сей
ПСр72	72,0±0,5	Осталь- ное	—	—	—	—	—	—	—	—	0,005	0,10	0,005	0,10
ПСр 71	71,0±0,5	Осталь- ное	—	—	—	—	1,0± 0,2	—	—	—	0,005	0,15	0,005	0,15
ПСр70	70,0±0,5	26,0±0,5	Осталь- ное	—	—	—	—	—	—	—	0,050	0,10	0,005	0,15
ПсрМО 68-27-5	68,0±0,5	Осталь- ное	—	5,0±0,5	—	—	—	—	—	—	0,005	0,15	0,005	0,15
ПСр 65	65,0±0,5	20,0±0,5	Осталь- ное	—	—	—	—	—	—	—	0,100	0,10	0,005	0,15
ПСр 62	62,0±0,5	28,0±1,0	—	Осталь- ное	—	—	—	—	—	—	0,005	0,15	0,005	0,15
ПСр 50	50,0±0,5	Осталь- ное	—	—	—	—	—	—	—	—	0,005	0,15	0,005	0,15
ПСр 50Кд	50,0±0,5	16,0±1,0	16,0±1,0	—	—	—	—	Осталь- ное	—	—	0,100	0,10	0,005	0,15
ПСрКдМ 50-34-16	50,0±0,5	Осталь- ное	—	—	—	—	—	31,0± 1,0	—	—	0,005	0,15	0,005	0,15
ПСр 45	45,0±0,5	30,0±0,5	Осталь- ное	—	—	—	—	—	—	—	0,050	0,10	0,005	0,15
ПСрМЦКд 45-15- 16-24	45,0±0,5	Осталь- ное	16,0±1,0	—	—	—	—	24,0± 1,0	—	—	0,150	0,15	0,005	0,15
ПСр 40	40,0±1,0	16,7±0,7	17,0±0,8	—	—	—	—	Осталь- ное	0,3± 0,2	—	0,050	0,10	0,005	0,15
ПСр 37,5	37,5±0,5	Осталь- ное	5,5±0,5	—	8,2±0,3	—	—	—	—	—	0,050	0,10	0,005	0,15
ПСр 25	25,0±0,3	40,0±1,0	Осталь- ное	—	—	—	—	—	—	—	0,050	0,10	0,005	0,15
ПСр 25Ф	25,0±0,5	Осталь- ное	—	—	—	—	5,0± 0,5	—	—	—	0,010	0,15	0,010	0,15
ПСр 15	15,0±0,5	Осталь- ное	—	—	—	—	4,8± 0,3	—	—	—	0,100	0,05	0,010	0,15
ПСр 12М	12,0±0,3	52,0±1,0	Осталь- ное	—	—	—	—	—	—	—	0,050	0,10	0,005	0,15
ПСр 10	10,0±0,3	53,0±1,0	Осталь- ное	—	—		—	—	—	—	0,050	0,10	0,005	0,15
ПсрО 10-90*	10,0±0,5	—	—	Осталь- ное	—	—	—	—	—	—	0,200	0,15	0,010	0,30
ПсрОСу 8 (ВПр-6)*	8,0±0,5	—	—	Осталь- ное	—	7,5±0,5	—	—	—	—	0,200	0,20	0,015	0,40
ПсрМО 5 (ВПр-9)*	5,0±0,5	2,0±0,5	—	То же	—	1,0±0,2	—	—	—	—	0,200	0,20	0,015	0,40
ПсрОС 3,5-95*	3,5±0,4	—	—	“	—	—	—	—	—	1,0± 0,3	—	0,15	0,010	0,15
ПСр 3	3,0±0,3	—	—	—	—	—	—	—	—	Осталь- ное	—	0,15	0,010	0,15
ПсрО 3-97	3,0±0,3	—	—	Осталь- ное	—	—	—	—	—	—	0,200	0,15	0,010	0,30
ПсрОС 3-58	3,0±0,4	—	—	57,8±1,0	—	0,5±0,3	—	—	—	Осталь- ное	—	0,15	0,010	0,15
ПСр 3Кд	3,0±0,5	—	1,0±0,5	—	—	—	—	Оста- льное	—	—	0,200	0,10	0,010	0,30
ПСр 2,5	2,5±0,3	—	—	5,5±0,5	—	—	—	—	—	Осталь- ное	—	0,15	0,010	0,15
ПСр 2,5 С	2,5±0,2	—	—	—	—	—	—	—	—	То же	—	0,15	0,010	0,15
ПСр 2	2,0±0,3	—		30,0±1,0	—	—	—	5,0± 0,5	—	“	—	0,15	0,010	0,15
ПСрОС 2-58	2,0±0,3	—	—	58,8±1,0	—	0,5±0,3	—	—	—	“	—	0,15	0,010	0,15
ПСр 1,5	1,5±0,3	—	—	15,0±1,0	—	—	—	—	—	“	—	0,15	0,010	0,15
ПСр 1	1,0±0,2	—	—	35,0+1,0	—	0,9±0,4	—	2,5± 0,5	—	“	—	0,15	0,010	0,15

Примечания:

1. В обозначениях марок припоев буквы означают: П — припой, Ср — серебро, Кд — кадмий, Ц — цинк; Су — сурьма, М — медь, Ф — фосфор, О — олово, С — свинец. Цифра после буквы означает содержание серебра в процентах.

2. Содержание цинка в сплавах ПСр 72 и ПСр 50 должно быть не более 0,007%.
_______________
* Вероятно, ошибка оригинала. Следует читать: ПСрО 10-90, ПСрОСу 8 (ВПр-6), ПСрМО 5 (ВПр-9), ПСрОС 3,5-95. — Примечание изготовителя базы данных.

(Измененная редакция, Изм. N 1).

ПРИЛОЖЕНИЕ 1 (рекомендуемое). Примерное назначение серебряных припоев

ПРИЛОЖЕНИЕ 1
Рекомендуемое

Марка припоя	Примерное назначение
ПСр 72; ПСр 71; ПСр 62; ПСр50Кд; ПСр 50; ПСр 45; ПСр 40; ПСр 37,5; ПСр 25; ПСр 15; ПСр 10; ПСр 2,5	Лужение и пайка меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и бронз
ПСр 72	Пайка железоникелевого сплава с посеребренными деталями из стали
ПСр 72; ПСр 62; ПСр 40; ПСр 25; ПСр 12М	Пайка стали с медью, никелем, медными и медно-никелевыми сплавами
ПСр 72; ПСр 62	Пайка меди с никелированным вольфрамом
ПСр МО 68-27-5; ПСр 70; ПСр 50	Пайка титана и титановых сплавов с нержавеющей сталью
ПСр 37,5	Пайка меди и медных сплавов с жаропрочными сплавами и нержавеющими сталями
ПСр 40	Пайка меди и латуни с коваром, никелем, с нержавеющими сталями и жаропрочными сплавами, пайка свинцово — оловянистых бронз
ПСрО 10-90; ПСрОСу 8; ПСрМО 5; ПСрОС 3,5-95; ПСрО 3-97; ПСрОС 3-58; ПСрОС 2-58; ПСр 2; ПСр 1,5	Пайка и лужение меди, никеля, медных и медно-никелевых сплавов с посеребренной керамикой, пайка посеребренных деталей
ПСр 3; ПСр2; ПСр 1,5	Пайка меди и никеля со стеклоэмалью и керамикой
ПСр 72; ПСр 70; ПСр 65; ПСр 45; ПСр 25; ПСр 15; ПСр 2	Пайка и лужение ювелирных изделий
ПСр 71; ПСр 25Ф; ПСр 15	Самофлюсующиеся припои для пайки меди с бронзой, меди с медью, бронзы с бронзой
ПСр 3Кд	Пайка меди, медных сплавов и сталей по свеженанесенному медному гальваническому покрытию не менее 10 мкм
ПСрМО 68-27-5; ПСрКдМ 50-34-16; ПСр МЦКд 45-15-16-24; ПСр 3; ПСр 2,5	Пайка и лужение цветных металлов и сталей
ПСр1	Пайка и лужение серебряных деталей

ПРИЛОЖЕНИЕ 2 (справочное).

Данные по температуре плавления, плотности и удельному электрическому сопротивлению серебряных припоев

ПРИЛОЖЕНИЕ 2
Справочное

Марка припоя	Плотность, кг/м	Температура плавления, К (°С)		Удельное электрическое сопротивление, 10 Ом·м
		Верхняя критическая точка	Нижняя критическая точка
ПСр72	10000	1052 (779)	1052 (779)	2,1
ПСр 71	9800	1068 (795)	918 (654)	4,3
ПСр 70	9800	1043 (770)	988 (715)	4,1
ПСрМО 68-27-5	9900	1038 (765)	928 (655)	14,0
ПСр 65	9450	995 (722)	968 (695)	8,6
ПСр 62	9600	996 (723)	923 (650)	25,5
ПСр 50	9300	1133 (860)	1052 (779)	2,5
ПСр 50Кд	9250	913 (640)	898 (625)	7,8
ПСрМЦКд 45-15-16-24	9400	888 (615)	888 (615)	6,5
ПСрКдМ 50-34-16	9600	958 (685)	903 (630)	5,8
ПСр 45	9100	1003 (730)	938 (665)	10,0
ПСр 40	9250	883 (610)	863 (590)	7,0
ПСр 37,5	8900	1083(810)	998 (725)	37,2
ПСр 25	8700	1048 (775)	1013 (740)	7,7
ПСр 25Ф	8300	998 (725)	918 (645)	18,6
ПСр 15	8500	1083 (810)	913 (640)	20,7
ПСр 12М	8300	1103 (830)	1066 (793)	7,4
ПСр 10	8400	1123 (850)	1095 (822)	7,1
ПСР0 10-90	7600	553 (280)	494 (221)	12,9
ПСр0Су 8 (ВПР-6)	7400	523 (250)	508 (235)	19,7
ПСрМ0 5 (ВПР-9)	7400	513 (240)	488 (215)	15,3
ПСр0С 3,5-95	7400	497 (224)	493 (220)	12,3
ПСр 3	11400	588 (315)	577 (304)	20,4
ПСр 3-97	7400	498 (225)	494 (221)	12,5
ПСр0С 3-58	8600	463 (190)	453 (180)	14,5
ПСр 3Кд	8700	615 (342)	587 (314)	8,0
ПСр 2,5	11000	573 (300)	568 (295)	21,4
ПСр 2,5С	11300	579 (306)	577 (304)	20,7
ПСр 2	9500	511 (238)	508 (235)	16,7
ПСр0С 2-58	8500	456 (183)	456 (183)	14,1
ПСр 1,5	10400	553 (280)	546 (273)	19,1
ПСр 1	9400	508 (235)	498 (225)	26,0

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. N 1).

ПРИЛОЖЕНИЕ 3 (справочное)

ПРИЛОЖЕНИЕ 3
Справочное

Марка припоя	Код ОКП	Марка припоя	Код ОКП
ПСр 72	17 5232 0006	ПСр 12М	17 5232 0004
ПСр 71	17 5232 0007	ПСр 10	17 5232 0005
ПСр 70	17 5232 0001	ПСр0 10-90	17 5232 0020
ПСрМ0 68-27-5	17 5232 0008	ПСр0Су8 (ВПР-6)	17 5232 0021
ПСр 65	17 5232 0002	ПСрМ0 5 (ВПР-9)	17 5232 0022
ПСр 62	17 5232 0010	ПСр0С 3,5-95	17 5232 0023
ПСр 60	17 5232 0011	ПСр 3
ПСр 50Кд	17 5232 0012	ПСр0 3-97	17 5232 0024
ПСрКдМ 50-34-16	17 5232 0013	ПСр0С 3-58	17 5232 0025
ПСр 45	17 5232 0014	ПСр 3Кд	17 5232 0009
ПСрМЦКл 45-15-16-24	17 5232 0015	ПСр 2,5	17 5232 0026
ПСр 40	17 5232 0016	ПСр 2,5С	17 5232 0027
ПСр 37,5	17 5232 0017	ПСр 2	17 5232 0028
ПСр 25	17 5232 0003	ПСр0С 2-58	17 5232 0029
ПСр 25Ф	17 5232 0018	ПСр 1,5	17 5232 0030
ПСр 15	17 5232 0019	ПСр 1	17 5232 0031

ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. N 1).

Текст документа сверен по:
официальное издание
Цветные металлы.
Золото, серебро, платина: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2001

40, 45,15, характеристики и свойства – Оборудование для пайки на Svarka.guru

Технические характеристики

Серебряные припои используют при высокотемпературной пайке выше 400⁰C. Материалы марки ПСр создают прочное неразъемное соединение деталей из различных сталей, меди и ее сплавов, серебра, других тугоплавких металлов.

Удельное сопротивление припоя 90 – 120 Ом. Плотность 8500 – 10000 кг/м3. Теплоемкость 18 – 26 Дж/кг*град.

https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin

Спаянные с помощью серебряных припоев детали хорошо переносят динамические нагрузки, вибрацию и высокую температуру. Они могут работать в агрессивной среде.

Температура	r, кг/м3	R, НОм · м
20	7400	197

Обозначения

Название	Значение
Обозначение ГОСТ кириллица	ПСрОСу 8
Обозначение ГОСТ латиница	PCpOCu 8
Транслит	PSrOSu 8
По химическим элементам	ПAgSnSb 8

Название	Значение
Обозначение ГОСТ кириллица	ВПр-6
Обозначение ГОСТ латиница	BPp-6
Транслит	VPr-6
По химическим элементам	ВPr-6

Название	Описание
r	Плотность
R	Уд. электросопротивление

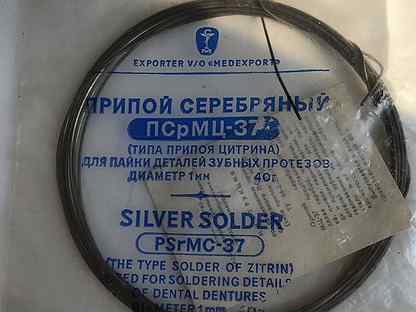

Форма выпуска

Серебряный припой, применяемый для домашней и промышленной пайки, выпускается:

• проволока;
• листы различной толщины;
• полые трубки, наполненные канифолью.

Проволока различной толщины составляет большую часть продукции. ПСР легко подобрать для любого вида пайки, выбрав из большого количества нужный диаметр в пределах 0,13 – 6 мм.

Применение пластин для присадки пайки возможно только в условиях крупного предприятия. Домашнее оборудование просто не в состоянии их расплавить.

Разновидности

Припой ПСр содержит от 1% до 72 % серебра. В зависимости от его состава и качеств, им соединяют различные металлы и паяют инструмент, такой как алмазный резец бура и сегмент дисковой пилы.

Пайка себряных деталей и лужение производится материалом с наименьшим содержанием серебра – ПСр 1. Соединение элементов осуществляется при средних температурах. Цветным металла требуется немного больше серебра, чтобы они хорошо спаялись. Для них применяют припой с содержанием серебра от 2,5 до 40%.

Лужение меди и пайка ее сплавов, а также никеля, ковара, низейбера осуществляется проволокой с высоким содержанием серебра 50 – 72%, а также ПСр 10 и ПСр 15.

Наибольшим спросом у любителей пользуется ПСр 40 с его широкими возможностями. Припой применяется при пайке высоколегированных сталей, включая нержавейку, жаропрочных сплавов, коррозионностойких материалов, свинцово-оловянных бронз.

При работе с ювелирными изделиями применяют ПСр 45. Температура плавления 700⁰ позволяет спаянным изделиям работать в условиях высоких температур. Содержание меди 30% позволяет соединять тугоплавкие сплавы и жаростойкие стали. После лужения медь, никель, бронзы приобретают яркий блеск и долго не окисляются.

Химический состав

Состав припоя серии ПСР и отклонение по содержанию химических элементов, регламентируется по ГОСТ 19738-74. Содержание серебра указано в маркировке после буквенного обозначения. Например, в припое ПСР 40 благородного металла 40%.

Кроме этого в состав сплава входят: медь, свинец и олово. Содержание железа и висмута ограничивается ГОСТом в пределах 0,01%.

Стандарт	Fe	Sn	Sb	Pb	Bi	Ag
ГОСТ 19738-74	≤0.2	Остаток	7-8	≤0.2	≤0.015	7.5-8.5

https://www.youtube.com/watch?v=ytaboutru

Sn — основа.По ГОСТ 19738-74 сумма определяемых примесей должна быть ≤ 0,40 %.

Физические свойства

Припои с высоким содержанием серебра обладают высокой жидкотекучестью. Они проникают в мелкие поры соединяемых деталей. Легкоплавкие материалы ПСр 62, ПСр 40 рекомендуют для пайки деталей, которые не переносят высокие температуры.

Серебряные припои универсальны и подходят для пайки практически всех сталей и сплавов, включая неметаллические материалы типа керамики. Основное условие прочного соединения, температура плавления проволоки должна быть ниже, чем у соединяемых деталей.

Низкое удельное сопротивление расходного материала позволяет паять микро и электросхемы.

Температура плавления

Серебряные припои используют в высокотемпературной пайке. Температура плавления прутков сильно отличается. Она зависит от количества серебра и наличия других легирующих компонентов. Легче всего переходит в жидкое состояние при 508 – 511⁰C припой марок ПСр 1, ПСр 2-58. Он содержит 30 – 58% олова или свинца и до 2% серебра.

Резко выделяются своей тугоплавкостью, среди аналогичных по содержанию серебра, материалов, ПСр 10 и ПСр 12. Они содержат висмут в 2 раза больше остальных марок припоя и медь до 52%. Температура плавления их соответственно 1123⁰ и 1103⁰C.

Припой серебряный ПСр 45 содержит из дополнительных веществ 30% меди. Плавится при температуре 938⁰C, переходит полностью в жидкое состояние при 1003⁰C.

У стоящего рядом с ним в списке припое серебряном ПСр 40 содержание меди и цинка по 17%. Плавление до полного перехода в жидкое состояние осуществляется при температуре 863⁰ – 883⁰C.

Марки проволоки ПСр 71 и ПСр 72 содержат меди менее 3%. Большое количество серебра делает их тугоплавкими, с температурой перехода в жидкое состояние 1068⁰ и 1052⁰C.

Сортамент

Для пайки выпускается серебряный припой проволока диаметром от 0,15 мм. Максимальная толщина расходного материала 6 мм. Шаг в размерах до 0,4 мм составляет 0,05 мм, от 0,6 мм до 2 мм разница в сечении стоящих рядом прутков 0,2 мм. Наибольшие размеры 4 – 6 мм идут целым числом.

Ограничение по минимальному сечению имеет проволока серебряная с содержанием свинца и сурьмы более 50%. Цифра берется суммарная, если оба вещества имеются в составе. Припой выпускается от размера 0,5 мм.

Серебряный припой выпускается в не отожженном виде. Отжиг может производиться для проволоки диаметром от 2 мм и более по договоренности с заказчиком. На технические характеристики пайки термообработка не влияет. Пруток становится мягче, пластичнее, лучше укладывается плотными рядами при намотке на катушку.

Припой ПСр до 0,5 мм наматывается на катушки. Свыше этого сечения сматывается в мотки. Максимальный вес упаковки проволоки 6 мм – кг. Намотка должна состоять из одного цельного куска без спайки и соединений другими способами.

Для бытового использования продаются катушки с массой проволоки:

• 200 гр до Ф 0,35 мм;
• 300 гр до Ф 0,60 мм;
• 500 гр весит прокат диаметром 0,8 мм;
• до диаметра 1,6 мм вес припоя в мотке 1600 гр.

Любители используют в основном припой малого диаметра. 200 – 300 гр расходного материала достаточно, чтобы несколько лет паять и лудить дома платы и ювелирные изделия. Большие мотки подходят для производственных работ.

Полосы для пайки выпускаются толщиной от 0,1 мм до 5 мм. Ширина материала 5 – 200 мм. Длин может быть нормированной и свободной. В пачки собирают полосы одного размера.

Расшифровка маркировки

https://www.youtube.com/watch?v=ytadvertiseru

Проволока ПСр 40 5,0 ГОСТ 19746-74.

Расшифровывается данная маркировка следующим образом:

1. Проволока серебряная, припой для пайки. Не отожженная.
2. Содержит серебра 40%.
3. Диаметр проката 5 мм.
4. Изготовлена по ГОСТ 19746-74 – проволока серебряная для припоя, высшего качества.

Нормативными документами регулируются: технология производства, размеры сечения, методы контроля и допустимые дефекты. Каждый документ имеет свои требования для разных категорий серебряного припоя.

Химический состав одинаковый для всех категорий и типоразмеров серебряного проката. Он регламентируется ГОСТ и соответствующим международным стандартом.

Производители

Несколько производителей в разных странах выпускают серебряную проволоку для пайки. Продажа осуществляется оптом и в розницу. Любое свойство изделия регламентировано нормативными документами. Специалисты не замечали существенных отличий между продукцией разных фирм.

Эксплуатационная характеристика соединений деталей, созданных пайкой, в большинстве случаев зависят от правильного выбора марки припоя, флюса и температуры паяльника.

На территории страны в основном используют проволоку от производителей:

• Felder – немецкая компания расположена в Германии, имеет несколько филиалов в других странах;
• Sparta – ООО известное в России производством горячекатаной проволоки, включая материалы для пайки;
• Укринтерсталь – объединяет несколько крупных сталепрокатных предприятий, расположенных в Днепропетровске, Никополе и Мариуполе;
• Донмет – Донецкая область, производит проволоку из цветных и высоколегированных сталей.

Производство проката, содержащего серебро и медь – энергоемкое производство, требующее сложного оборудования.

https://www.youtube.com/watch?v=ytdevru

Припой серии ПСр пользуется широким спросом. Он универсальный при пайке материалов с высокой температурой плавления, которые сложно сваривать и паять другими способами.

Скупку серебряного припоя Санкт-Петербург

Скупка ПСР представляет собой одну из ключевых специализаций нашей компании, которая на протяжении многих лет успешно занимается лицензированным приемом радиодеталей, содержащих драгоценные металлы. ПСР – это характерная маркировка для любых припоев, состав которых включает в себя серебро. Стоит отметить, что мы купим ПСР любых разновидностей, а также ПСРОС и ПСРМЦ. Мы предлагаем высокие цены, которые приятно вас удивят. Наши цены полностью отвечают текущему состоянию рынка, при этом они значительно выше среднерыночной стоимости. Обратившись к профессионаламза услугой куплю ПСР, вы можете выгодно избавиться от припоев различных видов, оперативно увеличив собственные финансы.



Разнообразие припоев



На сегодняшний день существует большое количество различных радиодеталей с содержанием серебра. Серебряный припой Санкт-Петербург, СПб также включает в себя множество видов, которые также влияют на стоимость скупки. Оценка изделий осуществляется согласно стандартам ГОСТ 19746-74.

• ПСР 37,5 ПСР 72 – это разновидность припоя, в котором содержание серебра может варьироваться в пределах 71,5-72 процентов. Медь входит в оставшуюся часть, которая составляет от 28 до 28,5 процентов. 779°С является температурой плавления, которая подходит для такого сплава. Форма и сечение данной проволоки зачастую производится под заказ. Ее сечение может составлять 1-8 мм. Изделие используется для пайки важных комплектующих и в ювелирной промышленности. Также ее используют в лужении и пайке различных сплавов из вольфрама, латуни, стали. Еще одной областью применения являются аналогичные операции для бронзовых, никелевых и медных сплавов.
• ПСР 70 – это вид проволоки, отличительной особенностью которой является объем серебра, который варьируется в пределах 69,5-70%. Остальная часть припадает на цинк и медь. 750°С является необходимой температурой для плавления. Проволока обладает сечением от 0,1 до 0,6 сантиметра, а ее область применения составляет пайка, как вольфрама, стали или титана, так и их сплавов.
• ПСР 40 ПСР 65 – востребованная разновидность прутиков и проволоки, которые изготавливаются и в настоящее время. Они используются для пайки ювелирных украшений, а также для лужения. Серебро содержится в 65% изделия, а оставшаяся часть припадает на цинк с медью. Температурная точка плавления является 700°С.
• ПСР 62 – этот вид, который применим для пайки различных металлов и их сплавов, отличающихся высокой прочностью. Проволока от 1 до 4 миллиметра содержит от 61,5% до 62% серебра. Оставшиеся 38,5-39 процентов — это медь с оловом. Температурные показатели плавления находятся в пределах 650°С -720°С.
• ПСР 50 – припой, используемый для пайки вольфрама, никелевых и медных сплавов, а также титана с нержавеющей сталью. Количество серебра составляет от 49,5 до 50%. Оставшаяся часть припадает на медь. Температура плавления составляется от 770°С до 850°С.
• ПСР 45 – это наиболее широко используемая разновидность припоя, которая применяется для лужений и пайки медных, никелевых, бронзовых сплавов. Его используют для аналогичных процедур со сплавами из ковера, а также латуни. Характерное сечение изделия составляет от 1 до 5 миллиметров. 700 градусов по Цельсию — это подходящий температурный показатель плавления. Космическая промышленность вместе с авиационной и военной сферами являются теми областями, в которых наиболее часто используется припой.
• ПСР 40 – разновидность изделий с сечением, толщина которого может варьироваться в пределах 1-4 миллиметров. Содержание серебра составляет 40%, а 60% припадают на кадмий, никель, цинк вместе с медью. Температурным показателем плавления считается 600°С. Данный припой используется для пайки никеля, меди и их сплавов.
• ПСР 3 и 5 вместе с моделями 10, 15, 25 и 37,5 – это изделия с низким содержанием такого драгметалла, как серебро. Его доля составляет от 3 процентов до 37,5 процентов от весовых характеристик проволоки.

ПСр40

ПСр40 Челябинск

Марка :	ПСр40
Классификация :	Серебряные припои
Дополнение:	Среднеплавкий припой для высокотемпературной (твердой) пайки
Применение:	Лужение и пайка меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и бронз. пайка стали с медью, никелем, медными и медно-никелевыми сплавами. пайка меди и латуни с коваром, никелем, с нержавеющими сталями и жаропрочными сплавами, пайка свинцово-оловянистых бронз
Зарубежные аналоги:	Нет данных

Химический состав в % материала ПСр40 ГОСТ 19738- 2015

Fe	Ni	Cu	Pb	Zn	Ag	Bi	Cd	Примесей
до 0. 1	0.1- 0.5	16- 17.4	до 0.05	16.2- 17.8	39- 41	до 0.005	23.49- 28.55	всего 0.15

Примечание: Cd-основа. процентное содержание Cd дано приблизительно

Примечание: Также хим. состав указан в ГОСТ Р 52955-2008

Литейно-технологические свойства материала ПСр40 .

Температура плавления :

590-610 °C

Физические свойства материала ПСр40 .

T	E 10— 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20				9250		70

Обозначения:

Механические свойства :
sв	-Предел кратковременной прочности , [МПа]
sT	-Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5	-Относительное удлинение при разрыве , [ % ]
y	-Относительное сужение , [ % ]
KCU	-Ударная вязкость , [ кДж / м2]
HB	-Твердость по Бринеллю , [МПа]

Физические свойства :
T	-Температура, при которой получены данные свойства , [Град]
E	-Модуль упругости первого рода , [МПа]
a	-Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град]
l	-Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	-Плотность материала , [кг/м3]
C	-Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)]
R	-Удельное электросопротивление, [Ом·м]

ПСр40-Серебряные припои
ПСр40-химический состав, механические, физические и технологические свойства, плотность, твердость, применение

Доступный металлопрокат

ПСр40

Материал ПСр40 Челябинск

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал ПСр40 большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал ПСр40 закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Материал ПСр40 купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

ГОСТ 19738-74 Припои серебряные. Марки

Текст ГОСТ 19738-74 Припои серебряные. Марки

Цена 3 коп.

государственный стандарт

СОЮЗА ССР

ПРИПОИ СЕРЕБРЯНЫЕ

МАРКИ

ГОСТ 19738—74

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 621.791.35 : 669.22 : 006.354 ГОСУДАРСТВЕННЫЙ СТАНДАРТ	Группа В51 СОЮЗА ССР
ПРИПОИ СЕРЕБРЯНЫЕ	ГОСТ
Марки	19738-74*
Silver solders.
Types	Взамен
ОКП 17 5232	ГОСТ 8190—56 в части разд. 1. Марки

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 апреля 1974 г. № 1015 срок введения установлен

с 01.01,75

Несоблюдение стандарта преследуется ло закону

1. Настоящий стандарт распространяется на серебряные припои общего назначения и устанавливает марки припоев.

Коды ОКП марок серебряных припоев приведены в справочном приложении 3.

(Измененная редакция, Изм. № 1).

2. Марки и химический состав серебряных припоев должны соответствовать указанным в таблице.

3. Примерное назначение серебряных припоев указано в рекомендуемом приложении 1.

4. Данные по температурам плавления, плотности и удельному электрическому сопротивлению серебряных припоев приведены в справочном приложении 2.

Издание официальное Перепечатка воспрещена

★

* Переиздание (октябрь 1986 г.) с Изменением № 1, утвержденным в январе 1985 г, (МУС 5—85).

© Издательство стандартов, 1986

				Химический
Марка припоя	Серебро	Медь	Цинк	Олово
ПСр 72	72,0±0,5	Остальное
ПСр 71	71,0+0,5	Остальное	_	_-
ПСр 70	70,0+0,5	26,0+0,5	Остальное
ПСрМО 68-27-5	68,0±0,5	Остальное	—	5,0+0,5
ПСр 65	65,0+0,5	20,0+0,5	Остальное	—
ПСр 62	62,0+0,5	28,0+1,0	—	Остальное
ПСр 50	50,0+0,5	Остальное	—	—
ПСр 50Кд	50,0+0,5	16,0+1,0	16,0+1,0	,—
ПСрКдМ 50-34-16	50,0+0,5	Остальное	—	—
ПСр 45	45,0+0,5	30,0+0,5	Остальное	—
ПСрМЦКд 45—15— 16-24	45,0+0,5	Остальное	16. 0+1,0	—
ПСр 40	40,0+1,0	16,7+0,7	17.0+0,8	—
ПСр 37,5	37,5+0,5	Остальное	5,5+0,5	—
ПСр 25	25,0+0,3	40,0+1,0	Остальное	—
ПСр 25Ф	25,0+0 5	Остальное	—	—
ПСр 15	15,0+0,5	Остальное	—	—
ПСр 12М	12,0+0,3	52.0+1,0	Остальное	.—~
ПСр 10	10,0+0,3	53,0+1,0	Остальное	—
ПСрО 10-90	10,0+0,5	—	—	Остальное
ПСрОСу 8 (ВПр-6)	8,0+0,5	—	—	Остальное
ПСрМО 5 (ВПр-9)	5,0+0,5	2,0+0,5	—	То же
ПСрОС 3,5-95	3,5+0,4	—	-—	>
ПСр 3	3,0+0,3	—	—	—
ПСрО 3-97	3,0+0,3	—	—	Остальное
ПСрОС 3-58	3,0+0,4	—	—	57,8+1,0
ПСр ЗКд	3,0+0,5	—	1,0+0,5	—
ПСр 2,5	2,5+0,3	—		5,5+0,5
ПСр 2,5 С	2,5+0,2	—	—	—-
ПСр 2	2,0+0,3	—	—	30,0+1,0
ПСрОС 2-58	2,0+0,3	—	—	58,8+1,0
ПСр 1,5	1,5+0,3	—	—	15,0+1,0
ПСр 1	1,0+0,2	—	—	35,0+1,0

Примечания:

1, В обозначениях марок припоев буквы означают: П —припой, Ср—-се М — медь,, Ф — фосфор, О — олово, С — свинец. Цифра после буквы означает

2. Содержание цинка в сплавах ПСр 72 и ПСр 50 должно быть не более

(Измененная редакция, Изм. № 1),

состав, %

	Марга нец	Сурьма	Фосфор	Кадмий	Никель	Свинец	Свин ца	Прим Ж* леза	еси, не Вис мута	более Сумма определяемых примесей
							0,005	0,10	0,005	0,10
	—	—	1,0±0,2	—	-—		0,005	0,15	0,005	0,15
	—	—	—	—	—		0,050	0,10	0,005	0,15
	—-	—	—	—	—	—	0,005	0,15	0,005	0,15
	—	—	—	—	. —	—	0,100	0,10	0,005	0,15
	—	—	—	—	—	—	0,005	0,15	0,005	0Л5
	—	—	—	—	—		0,005	0,15	0,005	0,15
	—	-.	—	Остальное	—	—	0,100	0,10	0,005	0.15
	—	—	—	34,0+1,0	—	—	0,005	0,15	0,005	0,15
	—			—	—	—	0,050	0,10	0,005	0,15
	—-	—	—	24. 0±1,0	■—	—	0,150	0,15	0,005	0Л5
	■			Остальное	0,3+0,2		0,050	0,10	0,005	0,15
	8,2±0,3	——	—	—	_	—	0,050	0,10	0,005	0Л5
	.—	-—	—	—	—	.—	0,050	0,10	0,005	0Л5
	—-	—	5,0±0,5	—		■—-	0,010	0,15	0,010	0,15
	—■		4,8±0,3	—	—	—-	0,100	0,05	0,010	0Л5
	—	_	——	—	•_	—	0,050	0,10	0,005	0,15
	—	—	—	—	_ ,	—	0,050	0,10	0,005	0Л5
	—	—-	—	—	—	—	0,200	0,15	0,010	0,30
	—	7,5±0,5	—	—		. —	0,200	0,20	0,015	0,40
	—	1,0±0,2	—-	—	—	—	0,200	0,20	0,015	0,40
	—	—-	—	—	—	1,0Г±0,3	—	0,15	0,010	0,15
	—	—	—	—	.—	Остальное	—	0,15	0,010	0Л5
	—	—	-—•	—	.—	—	0,200	0,15	0,010	0,30
	—	0,5+0,3	—	—	—	Остальное	—	0,15	0,010	0,15
	—	—	■—	Остальное	—	—	0,200	0,10	0,010	0,30
	—	—	—		—	Остальное	. —.	0,15	0,010	0,15
	—	—	—	—	.—	То же	—	0,15	0,010	0,15
	—	—-	_—	5,0+0,5	—		—	0,15	0,010	0,15
	—	0,5+0,3		_		»	—	0,15	0,010	0,15
	—-	—	—	—	—	»	—	0,15	0,010	0,15
	—	0,9+0,4	—	2,5+0,5			—	0,15	0,010	0,15

ребро, Кд — кадмий, Ц — цинк, Су — сурьма, содержание серебра в процентах.

0,007%.

ПРИЛОЖЕНИЕ 1 Рекомендуемое

Примерное назначение серебряных припоев

Марки припоя

Примерное назначение

ПСр 72; ПСр 71; ПСр 62; ПСрбОКд; ПСр 50; ПСр 45; ПСр 40; ПСр 37,5; ПСр 25; ПСр 15; ПСр 10; ПСр 2,5

ПСр 72

ПСр 72; ПСр 62; ПСр 40; ПСр 25; ПСр 12М

ПСр 72; ПСр 62

ПСр МО 63—27—5; ПСр 70; ПСр 50

ПСр 37,5

ПСр 40

ПСрО 10—90; ПСрОСу 8; ПСрМО 5; ПСрОС 3,5—95; ПСрО 3—97; ПСрОС 3—58; ПСрОС 2—58; ПСр 2; ПСр 1,5

ПСр 3; ПСр2; ПСр 1,5

ПСр 72; ПСр 70; ПСр 65; ПСр 45; ПСр 25; ПСр 15; ПСр 2 ПСр 71; ПСр 25Ф; ПСр15

ПСр ЗКд

ПСрМО 68—27—5; ПСрКдМ 50—34— 16; ПСр МЦКд 45—15—16—24; ПСр 3; ПСр 2,5 ПСр 1

Лужение и пайка меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и бронз

Пайка железоникелевого сплава с посеребренными деталями из стали

Пайка стали с медью, никелем, медными и медно-никелевыми сплавами

Пайка меди с никелированным вольфрамом

Пайка титана и титановых сплавов с нержавеющей сталью

Пайка меди и медных сплавов с жаропрочными сплавами и нержавеющими сталями

Пайка меди и латуни с коваром, никелем, с нержавеющими сталями и жаропрочными сплавами, пайка свин-цово-оловянистых бронз

Пайка и лужение меди, никеля, медных и медно-никелевых сплавов с посеребренной керамикой, пайка посеребренных деталей

Пайка меди и никеля со стекло-эмалью и керамикой

Пайка и лужение ювелирных изделий

Самофлюсующиеся припои для пайки меди с бронзой, меди с медью, бронзы с бронзой

Пайка меди, медных сплавов и сталей по свеженанесенному медному гальваническому покрытию не менее 10 мкм

Пайка и лужение цветных металлов и сталей

Пайка и лужение серебряных деталей

ПРИЛОЖЕНИЕ 2 Справочное

Данные по температуре плавления, плотностной удельному электрическому сопротивлению серебряных’припоев

Марки припоев	Плотность, кг/м3	Температура плавления, К <°С)	Удельное электрическое сопротивление, 10“8 Ом м
Верхняя критическая точка	Нижняя критическая точка
ПСр 72	юооо	1052 (779)	1052 (779)	2,1
ПСр 71	9800	1068 (795)	918 (654)	4,3
ПСр 70	9800	1043 (770)	988 (715)	4,1
ПСрМО 68—27—5	9900	1038 (765)	928 (655)	14,0
ПСр 65	9450	995 (722)	968 (695)	8,6
ПСр 62	9600	996 (723)	923 (650)	25,5
ПСр 50	9300	1133 (860)	1052 (779)	2,5
ПСр 50Кд	9250	913 (640)	898 (625)	7,8
ПСрМЦКд 45—15—16—
—24	9400	888 (615)	888 (615)	6,5
ПСрКдМ 50—34—16	9600	958 (685)	903 (630)	5,8
ПСр 45	9100	1003 (730)	938 (665)	10,0
ПСр 40	9250	883 (610)	863 (590)	7,0
ПСр 37,5	8900	1083 (810)	998 (725)	37,2
ПСр 25	8700	1048 (775)	1013 (740)	7,7
ПСр 25Ф	8300	998 (725)	918 (645)	18,6
ПСр 15	8500	1083 (810)	913 (640)	20,7
ПСр 12М	8300	1103 (830)	1066 (793)	7,4
ПСр 10	8400	1123 (850)	1095 (822)	7,1
ПСрО 10—90	7600	553 (280)	494 (221)	12,9
ПСрОСу 8 (ВПР-6)	7400	523 (250)	508 (235)	19,7
ПСрМО 5(ВПР-9)	7400	513 (240)	488 (215)	15,3
ПСрОС 3,5—95	7400	497 (224)	493 (220)	12,3
ПСр 3	11400	588 (315)	577 (304)	20,4
ПСр 3—97	7400	498 (225)	494 (221)	12,5
ПСрОС 3—58	8600	463 (190)	453 (180)	14,5
ПСр ЗКд	8700	615 (342)	5S7 (314)	8,0
ПСр 2,5	11000	573 (300)	568 (295)	21,4
ПСр 2,5С	11300	579 (306)	577 (304)	20,7
ПСр 2	9500	511 (238)	508 (235)	16,7
ПСрОС 2—58	8500	456 (183)	456 (183)	14,1
ПСр 1,5	10400	553 (280)	546 (273)	19,1
ПСр 1	9400	508 (235)	498 (225)	26,0

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3 Справочное

Марка припоя	Код ОКП	Марка припоя	Код ОКП
ПСр 72	17 5232 0006	ПСр 12М	17 5232 0004
ПСр 71	17 5232 0007	ПСр 10	17 5232 0005
ПСр 70	17 5232 0001	ПСрО 10—90	17 5232 0020
ПСрМО 68—27—
—5	17 5232 0008	ПСрОСув (ВПР-6)	17 5232 0021
ПСр 65	17 5232 0002	ПСрМО 5 (ВПР-9)	17 5232 0022
ПСр 62	17 5232 0010	ПСрОС 3,5—95	17 5232 0023
ПСр 60	17 5232 ООП	ПСр 3
ПСр 50Кд	17 5232 0012	ПСрО 3—97	17 5232 0024
ПСрКдМ 501—		ПСрОС 3—58	17 5232 0025
—34—16	17 5232 0013	ПСр ЗКд	17 5232 0009
ПСр 45	17 5232 0014	ПСр 2,5	17 5232 0026
ПСрМЦКд 45—		ПСр 2,5С	17 5232 0027
— 15—16—24	17 5232 0015	ПСр 2	17 5232 0028
ПСр 40	17 5232 0016	ПСрОС 2—58	17 5232 0029
ПСр 37,5	17 5232 0017	ПСр 1,5	17 5232 0030
ПСр 25	17 5232 0003	ПСр 1	17 5232 0031
ПСр 25Ф	17 5232 0018
ПСр 15	17 5232 0019

(Введено дополнительно, Изм. № 1).

Редактор И. В. Виноградская Технический редактор Э. В. Митяй Корректор Л. В. Сницарчук

Сдано в на б. 24.01.36 Подп. в печ. 29.10.86 0,5 уел. п. л. 0,5 уел. кр.-отт, 0,43 уч.-изд. л.

Тираж 8000 Цена 3 коп.

. Ордена «Знак Почета» Издательство стандартов, 123840, Москва, ГСП,

Новопресненский пер., д. 3.

Вильнюсская типография Издательства стандартов, ул. Миндауго, 12/14. Зак. 1481.

Radiodetals: ПСр припой серебряный

Маркировка любого припоя содержащего серебро — ПСР.
Существует не мало видов припоя ПСР и мест где он применим, попробуем разобраться с этим.
ПСР 72, ГОСТ 19746-74 является проволочным припоем с содержанием серебра от 71.5 до 72%. Оставшиеся 28-28.5% составляет медь. Температура плавления подобного сплава — 779 градусов Цельсия.
Областью применения является: пайка и лужение сплавов из никеля, латуни, бронзы и меди, стали, вольфрам, широко применяется в ювелирной промышленности и для пайки ответственных деталей. Как правило сечение проволоки от 1 мм до 0,8 см, но форма и сечения изготавливаются на заказ.

ПСР 70, ГОСТ 19746-74 форма выпуска прятки и проволока, с содержанием серебра от 69,5 до 70%, 30-30,5% медь и цинк. Предельная температура плавления в среднем — 750 градусов.
Область применения подобного припоя: пайка стали, титана, вольфрама и сплавов с ними. Сечение проволоки составляет от 1 мм до 0,6 см.

ПСР 65, ГОСТ 19746-74 выпускается и по сей день в виде проволоки и в прутиках. Содержание 65% серебра и 35% Cu + Zn.
Температура плавления 700 градусов.
Применяется для лужения и пайки ювелирных изделий.

ПСР 62, ГОСТ 19746-74 с содержанием серебра 61.5-62% и 38.5-39% олово + медь. Температура плавления равна 650-720 градусов Цельсия.
Применяется в промышленности для пайки высокопрочных металлов и сплавов из них. Проволока от 0,1 до 0,4 см.

ПСР 50, ГОСТ 19746-74, серебро в составе припоя составляет 49.5-50%, другая половина меди. Температура плавления 770-850 градусов.
Применяется для пайки титана с нержавеющей сталью, никелевых сплавов, а так же вольфрама и медных сплавов.

Самым распространенным припоем среди серебряных является ПСР 45, ГОСТ 19746-74 в виде проволоки с сечением от 1 до 5 мм. Температурой плавления является точка в 700 градусов. Применяется для пайки и лужения сплавов из меди и никеля, ковера, латуни и бронзы.
Широко применяется в промышленности, для пайки радиодеталей на печатные платы в ответственных приборах, военной промышленности, авиационной и космической технике.

ПСР 40, ГОСТ 19746-74 является проволочным припоем с толщиной сечения в 1-4 мм, серебро в составе 40%, оставшаяся доля: медь, цинк, никель, кадмий.
Температура плавления равна 600 градусам Цельсия. Пайка подобным припоем производится с медью, никелем и в сплавах с ними.

Оставшиеся припои ПСР 37,5; ПСР 25; ПСР 15; ПСР 12; ПСР 10; ПСР 5 и 3, являются низкосодержащими припоями с массовой долей серебра в них от 37,5 до 3% от веса проволоки.

Мы закупаем все виды припоем ПСР, ПСРМЦ, ПСРОС с серебром в содержании. Закупочные цены на серебряный припой удивят вас!

Припой PSR 40 / Evek

Обозначение

Имя	Стоимость
Обозначение ГОСТ Кириллица	ПСр 40
Обозначение ГОСТ латинское	PCp 40
Транслитерация	ПСр 40
По химическим элементам	ПAg 40

Описание

Припой ПСР 40 применяется : для лужения и пайки меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуни и бронзы; пайка стали медью, никелем, медными и медно-цинковыми сплавами; пайка меди и латуни коварными, никелевыми, нержавеющими сталями и жаропрочными сплавами; пайка свинцово-оловянной бронзой; высокотемпературная (сплошная) капиллярная пайка фитингов из меди и медных сплавов предназначена для присоединения к медным трубам (по ГОСТ Р 52318), применяемым в системах питьевого водоснабжения, горячего и холодного водоснабжения, водяного (парового) отопления, охлаждения, канализации, водоочистные сооружения и газоснабжение.

Стандарты

Имя	Код	Стандарты
Цветные металлы, в том числе редкие, и их сплавы	В51	ГОСТ 19738-74, ГОСТ Р 52955-2008
Листы и полосы	В53	ГОСТ 19739-74
Твердые сплавы, металлокерамические изделия и металлический порошок	В56	ТУ 117-1-366-96
Лента	В54	ТУ 117-1-801-93

Химический состав

Стандартный	Ni	Fe	Cu	Zn	Пб	Bi	Ag	Кд
ГОСТ 19738-74	0.1-0,5	≤0,1	16-17,4	16,2-17,8	≤0,05	≤0,005	39-41	Остальное
ГОСТ Р 52955-2008	0,1-0,5	≤0,15	16-17,4	16,2-17,8	≤0,15	≤0,005	39-41	Остальное

Ag является основой.
Согласно ГОСТ 19738-74 сумма определяемых примесей должна быть ≤ 0.15%.
Согласно ГОСТ Р 52955-2008 количество прочих элементов ≤ 0,20%.

Физические характеристики

Температура	r, кг / м 3	Р, г · м
20	9250	70

Описание физических символов

Имя	Описание
r	Плотность
R	UD.удельное сопротивление

% PDF-1.6 % 6970 0 объект > endobj xref 6970 82 0000000016 00000 н. 0000003719 00000 н. 0000003914 00000 н. 0000003951 00000 н. 0000005184 00000 п. 0000005319 00000 п. 0000005722 00000 н. 0000006319 00000 н. 0000006951 00000 п. 0000007208 00000 н. 0000007368 00000 н. 0000007483 00000 н. 0000007596 00000 н. 0000007625 00000 н. 0000008320 00000 н. 0000008899 00000 н. 0000009242 00000 н. 0000010011 00000 п. 0000010636 00000 п. 0000011622 00000 п. 0000012121 00000 п. 0000012755 00000 п. 0000013006 00000 п. 0000013639 00000 п. 0000014196 00000 п. 0000015218 00000 п. 0000016243 00000 п. 0000017212 00000 п. 0000017283 00000 п. 0000017406 00000 п. 0000058672 00000 п. 0000058938 00000 п. 0000059506 00000 п. 0000063288 00000 п. 0000095680 00000 п. 0000096110 00000 п. 0000096530 00000 п. 0000142199 00000 н. 0000143792 00000 н. 0000144132 00000 н. 0000144252 00000 н. 0000144443 00000 н. 0000144633 00000 н. 0000144824 00000 н. 0000146713 00000 н. 0000147160 00000 н. 0000147557 00000 н. 0000153688 00000 н. 0000153729 00000 н. 0000157021 00000 н. 0000157062 00000 н. 0000193039 00000 н. 0000193080 00000 н. 0000193205 00000 н. 0000193595 00000 н. 0000193968 00000 н. 0000204592 00000 н. 0000204633 00000 н. 0000210210 00000 п. 0000210251 00000 п. 0000210330 00000 н. 0000246470 00000 н. 0000246511 00000 н. 0000345274 00000 н. 0000406856 00000 н. 0000422850 00000 н. 0000425483 00000 н. 0000428116 00000 п. 0000430790 00000 н. 0000436524 00000 н. 0000440009 00000 н. 0000443494 00000 н. 0000444133 00000 н. 0000459614 00000 н. 0000461571 00000 н. 0000653281 00000 н. 0000662722 00000 н. 0000672163 00000 н. 0000679752 00000 н. 0000770177 00000 н. 0000003415 00000 н. 0000001980 00000 н. трейлер ] / Назад 2112616 / XRefStm 3415 >> startxref 0 %% EOF 7051 0 объект > поток h ޔ Vmlu ڻ N 뵽 n @ AsL% {qPq!> ~ h & DB ĄCj ݕ b k {y ~ s /

% PDF-1.7 % 212 0 объект > endobj xref 212 149 0000000016 00000 н. 0000004196 00000 п. 0000004552 00000 н. 0000004687 00000 н. 0000004843 00000 н. 0000005384 00000 п. 0000005523 00000 н. 0000005658 00000 н. 0000005797 00000 н. 0000005950 00000 н. 0000006104 00000 п. 0000006258 00000 н. 0000006410 00000 н. 0000006564 00000 н. 0000006718 00000 н. 0000006872 00000 н. 0000007025 00000 н. 0000007178 00000 н. 0000007332 00000 н. 0000007471 00000 н. 0000007610 00000 п. 0000007749 00000 н. 0000008383 00000 п. 0000008827 00000 н. 0000009510 00000 п. 0000009597 00000 п. 0000009634 00000 н. 0000009671 00000 п. 0000010060 00000 п. 0000010544 00000 п. 0000010637 00000 п. 0000011261 00000 п. 0000011834 00000 п. 0000012475 00000 п. 0000012986 00000 п. 0000014845 00000 п. 0000016453 00000 п. 0000017635 00000 п. 0000017865 00000 п. 0000019434 00000 п. 0000020097 00000 н. 0000020789 00000 п. 0000021329 00000 п. 0000022507 00000 п. 0000022994 00000 п. 0000023620 00000 п. 0000024189 00000 п. 0000024289 00000 п. 0000024513 00000 п. 0000026035 00000 п. 0000027721 00000 п. 0000029219 00000 п. 0000029716 00000 п. 0000030107 00000 п. 0000030591 00000 п. 0000031124 00000 п. 0000031631 00000 н. 0000031684 00000 п. 0000032095 00000 п. 0000033746 00000 п. 0000034176 00000 п. 0000035845 00000 п. 0000035890 00000 н. 0000036408 00000 п. 0000475186 00000 п. 0000475432 00000 н. 0000478338 00000 н. 0000478379 00000 н. 0000478414 00000 н. 0000483224 00000 н. 0000483515 00000 н. 0000489299 00000 н. 0000493686 00000 н. 0000499300 00000 н. 0000501950 00000 н. 0000508423 00000 н. 0000515955 00000 н. 0000517135 00000 н. 0000517245 00000 н. 0000517282 00000 н. 0000520528 00000 н. 0000524323 00000 н. 0000531366 00000 н. 0000536815 00000 н. 0000537984 00000 н. 0000538047 00000 н. 0000538103 00000 п. 0000538166 00000 н. 0000538229 00000 п. 0000538292 00000 п. 0000538355 00000 п. 0000538418 00000 н. 0000538481 00000 н. 0000538544 00000 н. 0000538607 00000 п. 0000538670 00000 п. 0000538733 00000 н. 0000538793 00000 п. 0000538848 00000 н. 0000538911 00000 п. 0000538983 00000 п. 0000539059 00000 н. 0000539180 00000 н. 0000539233 00000 н. 0000539302 00000 н. 0000539409 00000 н. 0000539462 00000 н. 0000539566 00000 н. 0000539619 00000 н. 0000539756 00000 н. 0000539809 00000 н. 2 & + VtvтUdeZtAt͘nbFR5], VXJmΤ9 {y

taiyo% 20psr% 204000% 20soldermask datasheet & application notes

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

ce0560 Резюме: 4389A-EYXFDC BC4-ext smt a 472j 104j 2A F1J2F 0x0C18 0x0C33 D992 ricoh marking Текст: Текст файла недоступен	Оригинал	PDF	27 июня MCR03 ce0560 4389A-EYXFDC BC4-ext smt a 472j 104j 2A F1J2F 0x0C18 0x0C33 D992 Маркировка Рико
2001 — УМК105Ч200JW Аннотация: GRM40X7R105K010A MQK002-967 MQE925-1750-T7 emk105 GRM36Y5V104Z016 MAX2361EVKIT MAX2361 INTF2300 MAX2363WEVKIT Текст: Текст файла отсутствует	Оригинал	PDF	MAX2361 / MAX2363W MAX2363W MAX2363 MAX2363WEVKit) MAX2361EVKIT MAX2363WEVKIT MAX2361 УМК105Ч200JW GRM40X7R105K010A MQK002-967 MQE925-1750-T7 emk105 GRM36Y5V104Z016 MAX2361EVKIT INTF2300 MAX2363WEVKIT
конденсатор SMD 476 35в Аннотация: LM NR 3015 ЧИП DE NETBOOK ферритовый источник питания для беспроводной сети Библиотека компонентов Конденсатор серии NR 476 SMD CBMF1608 CB2012 uwb антенна Текст: Текст файла отсутствует	Оригинал	PDF	300 МГц 10 ГГц конденсатор SMD 476 35v LM NR 3015 ЧИП ДЕ НЕТБУК ферритовый беспроводной источник питания Библиотека компонентов Серия NR конденсатор 476 SMD CBMF1608 CB2012 uwb антенна
Хиросе RDED-9S-LNA Резюме: F1J2F smt a 472j UBB-4R-D14T EMK107 BJ105KA-T MCR03-472J ce0560 UBB-4R-D14T-1 lmk107 bj105ka-t технический паспорт SML-010 Текст: Текст файла отсутствует	Оригинал	PDF	22 февраля MCR03 Хиросе RDED-9S-LNA F1J2F smt a 472j УББ-4Р-Д14Т EMK107 BJ105KA-T MCR03-472J ce0560 УББ-4Р-Д14Т-1 lmk107 bj105ka-t технический паспорт SML-010
ah086m555 Аннотация: спиральная антенна wifi AF116 ANTENA f антенный балун 2.Пробная двухчастотная монопольная антенна 4 ГГц Tic 216 м RFID круглые антенны taiyo yuden меандр Текст: Текст файла отсутствует	Оригинал	PDF	45 ГГц pattern083F 25 ГГц ah086m555 спиральная антенна wifi AF116 АНТЕНА f антенна балун 2,4 ггц двухчастотная монопольная антенна пробный тик 216м rfid круглые антенны Тайё Юдэн меандровая линия
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF
Нет в наличии Резюме: нет текста аннотации Текст: нет текста файла	OCR сканирование	PDF	MB551 MB551
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	OCR сканирование	PDF	MB551 MB551 900-МГц 002Щ0 374T7SL.MB551PF FPT-8P-M01)
MURATA серии VCO Аннотация: Транзистор LQN2A AFR 16 транзистор AFR 22 murata vco модуль taiyo yuden vco fujitsu 900 мгц Fujitsu усилитель мощности транзистор мощности ГГц транзистор bw 51 8P Текст: текст файла отсутствует	OCR сканирование	PDF	MB551 MB551 900-МГц Серия MURATA VCO LQN2A транзистор AFR 16 транзистор afr 22 модуль murata vco Тайё Юдэн vco fujitsu 900 мГц усилитель мощности fujitsu ГГц транзистор bw 51 транзистор 8п
2008 — каталог пассивных электронных компонентов Резюме: LS655-RH Текст: Текст файла отсутствует	Оригинал	PDF
2012 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	F6QA1G882M2AS
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF
2008 — HP4262 Аннотация: FL05R Текст: Нет текста в файле	Оригинал	PDF
eysf3c Аннотация: Модуль Bluetooth с приемником AES 128 FM СХЕМА bt113 Бесплатная принципиальная схема модема Bluetooth eeprom 2402 taiyo микрофильтр B013816 КАТАЛОГ РЕГУЛЯТОРА НАПРЯЖЕНИЯ LM b0140 Текст: Текст файла отсутствует	Оригинал	PDF
применения дроссельной катушки Резюме: 2R2 дроссель taiyo дроссель 1R0 дроссель CKP3216 дроссель 2r2 TAIYO YUDEN Текст: Текст файла отсутствует	Оригинал	PDF	CKP3216 CKP3216 применения дроссельной катушки 2R2 дроссель индуктор тайё 1R0 дроссель индуктор 2р2 ТАЙО ЮДЭН
2011 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF
2004 — Мурата LQh4C100K24 Аннотация: LQh4C100K24 EMK316BJ475 LT1617 Повышающее напряжение 5 В, 12 В LQh4C100 LQh4C4R7M24 LT1613 Перекрестные ссылки LT1613 LT1615 Текст: Текст файла недоступен	Оригинал	PDF	ОТ-23 LT1615 LT1617 LT1613 LT1611, LT1613 LT1611 Мурата LQh4C100K24 LQh4C100K24 EMK316BJ475 5 В повышающий 12 В LQh4C100 LQh4C4R7M24 LT1613 Перекрестные ссылки
ce0560 Резюме: lmk107 bj105ka-t smt a 472j BC4-ext 4389A-EYXFDC F1J2F ricoh код даты года Конденсатор Nikkai 472j 0x0C25 Текст: текст файла отсутствует	Оригинал	PDF	22 февраля MCR03 ce0560 lmk107 bj105ka-t smt a 472j BC4-ext 4389A-EYXFDC F1J2F код даты года рико Nikkai конденсатор 472j 0x0C25
2008 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	10 минут
1999 — B222K Аннотация: GRM40COG101J050 GRM40X7R104K025 GRM40COG101J050 murata MAX2233 UMK107Ch200DZ TMK212 MAX2233EVKIT MAX2232EVKIT LQG11A39NJ00 Текст: Текст файла отсутствует	Оригинал	PDF	MAX2232 / MAX2233 MAX2232 / MAX2233 902 МГц 928 МГц MAX2232EVKIT MAX2233EVKIT TAJC106K016 GRM39X7R104K016 EMK107BJ104KA 100 пФ B222K GRM40COG101J050 GRM40X7R104K025 GRM40COG101J050 мурата MAX2233 УМК107Ч200ДЗ TMK212 MAX2233EVKIT MAX2232EVKIT LQG11A39NJ00
2005 — мурата lqh42cn470k Резюме: 1210 посадочных мест LMK107BJ105MA UMK316BJ474ML LT3464 GMK316BJ105ML GMK212BJ334MG GMK212BJ224MG Микрофильтр taiyo LQh42CN220K Текст: Текст файла отсутствует	Оригинал	PDF	UMK316BJ474ML GMK212BJ224MG LQh42CN470K DN358 LT3464 55 мм2.LT3464 dn358f мурата lqh42cn470k 1210 след LMK107BJ105MA UMK316BJ474ML GMK316BJ105ML GMK212BJ334MG GMK212BJ224MG тайё микро фильтр LQh42CN220K
2008 — C170 Аннотация: z101 at Z201 Z101 FK2125T406AL FK2125T256AL FK2125T186AL C850 C500 p446 Текст: Текст файла недоступен	Оригинал	PDF	106 кПа C170 z101 в Z201 Z101 FK2125T406AL FK2125T256AL FK2125T186AL C850 C500 p446
2008 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	40 кГц
2008 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	40 кГц
2008 — VR1005AAA Резюме: P449 Текст: Нет текста в файле	Оригинал	PDF	1005TYPE 0603TYPE 06030201корпус 40 кГц VR1005AAA P449

Посмотреть PSR-4000PF9L_184991.Техническое описание в формате PDF онлайн — IC-ON-LINE

www..com 1/4 ТЕХНИЧЕСКИЙ ПАСПОРТ 2007.01 Z TAIWAN TAIYO INK CO., LTD № 7, Ta Tung 2nd Rd., Kuan-Yin Industry Park Taoyuan , Тайвань, Китайская республика ТЕЛ: 886-3-483-3231 ФАКС: 886-3-483-3599 PSR-4000 PF9L / CA-40 PF9 (PSR-4000GW / CA-40GW) 1. ОСОБЕННОСТИ: PSR-4000 PF9L / CA- 40 PF9 — это жидкие чернила для закупоривания отверстий для фотоизображения (щелочного проявочного типа), используемые для трафаретной печати. Который имеет такие характеристики, как отсутствие появления трещин, менее тонкое сопротивление образованию пузырей, липкое окно, более широкое, тонкое, стойкое к растворителям, 2.СПЕЦИФИКАЦИЯ: Главный агент Отвердитель Цвет * Соотношение смешивания Вязкость * Окно без липкости * Энергия воздействия * Жизнеспособность * Срок хранения ** * ** PSR-4000 PF9L CA-40 PF9 Green Основной агент: 70 / Отвердитель: 30 150 dPas 80 / 70 мин (по весу)) (Конический / пластинчатый вискозиметр, 5 мин-1/25 (максимум) (на паяльной маске) ​​(хранить в темном месте при температуре менее 25 (хранить в темном месте при температуре менее 25)) 300 ~ 500 мДж / см2 24 часа 6 месяцев : После смешивания: После изготовления www..com 2/4 ПАСПОРТ 3.УСЛОВИЯ ПРОЦЕССА PWB ПРОЦЕССА Предварительная обработка Печать Время выдержки FR — 4, 1,6 мм Обработка кислотой 100 меш 10 мин чистка щеткой PSR-4000 PF9L / CA-40 PF9 ДИАПАЗОН 90 ~ 125 меш 10 ~ 20 мин 80 80 80 / 10 ~ 20 мин / 20 ~ 30 мин / 20 ~ 40 мин Без липкости Одновременная экспозиция с обеих сторон 1-я печать: 80/15 мин 2-я печать: 80/25 мин (конвекционная печь с горячим воздухом) Односторонняя экспозиция 80/30 мин (печь с конвекцией горячего воздуха) 400 мДж / см2 (на паяльной маске) ​​10 мин. Водный щелочной раствор: 1 вес.% Na2CO3 Температура проявителя: 30 Давление распыления: 0.196 МПа Время проявления: 60 с Температура 25 Давление распыления 0,098 МПа Время выдержки 45 с 80/30 мин 110/30 мин, 150 (конвекционная печь с горячим воздухом) Время выдержки 300 ~ 500 мДж / см2 10 ~ 20 мин Проявление 0,196 ~ 2,45 МПа 60 ~ 90 с 30 или ниже 0,098 ~ 0,147 МПа 45 ~ 60 с Промывка водой Пост-отверждение 60 мин 4. ВНИМАНИЕ НА КАЖДЫЙ ПРОЦЕСС: Что касается рабочей среды. С тушью желательно разбираться под желтыми лампами в чистом помещении. Пожалуйста, избегайте использования под белыми люминесцентными лампами или солнечным светом (прямо или косвенно).Подходящая толщина составляет 10 ~ 20 мкм (на меди после отверждения). Тонкое покрытие может снизить термостойкость припоя. С другой стороны, толстое покрытие может вызвать подрез или низкую липкость. Пожалуйста, установите условия предварительного отверждения и интервал отсутствия липкости после подтверждающего теста, потому что они зависят от типа сушильной машины и количества сушильного картона. www..com 3/4 СПЕЦИФИКАЦИЯ PSR-4000 PF9L / CA-40 PF9 Пожалуйста, установите энергию экспонирования после подтверждающего теста на подрез, блеск поверхности, экспонирование с обратной стороны и т. материалу платы, толщине краски и т. д.Что касается процесса проявки, пожалуйста, контролируйте плотность проявителя, температуру, давление распыления, время проявителя и т. Д. Неадекватность контроля приводит к ухудшению проявочной способности и увеличению подрезов. Пожалуйста, установите условия пост-отверждения с учетом времени отверждения маркировочной краски. Недостаточное или чрезмерное отверждение может привести к ухудшению свойств. 5. ХАРАКТЕРИСТИКИ (1) ОКНО ДОПУСТИМОСТИ ОТ ПРИКЛИНГА: Время высыхания (80 / мин) Способность к проявлению 50 60 70 80 (2) ЧУВСТВИТЕЛЬНОСТЬ ФОТО: Изделие Толщина Энергия 200 мДж / см2 Чувствительность Кодак No.2 (таблетка ступенчатой ​​плотности) 22 2 м 300 мДж / см2 400 мДж / см2 200 мДж / см2 Разрешение (между QFP) 40 2 м 300 мДж / см2 400 мДж / см2 Энергия воздействия измеряется на паяльной маске с помощью ORC HMW -680,7кВт, металлогалогенная лампа. 60 сек. 60 сек. Время проявления Чувствительность 5 ступеней 6 ступеней 7 ступеней 50 50 50 ммм www..com 4/4 ПАСПОРТ (3) СВОЙСТВА: Позиция Адгезия Твердость карандаша Термостойкость припоя Устойчивость к растворителям Устойчивость к кислотам Устойчивость к щелочам Метод испытания GIF-007AA Стандартный крест тест на зачистку ленты GIF-009AA Стандарт На медной фольге, без воздействия Cu PSR-4000 PF9L / CA-40 PF9 Результат теста 100/100 6H (мин) Пройдено Пройдено Пройдено Исходно: 4.2 1013 После: 5,6 1011 Испытание плавучести припоя: канифольный флюс, 260/30 с (10 с 3 раза) погружение PMA, комнатная температура / 30 мин. Удаление скотча 10 об.% H3SO4, комнатная температура / 30 мин. Удаление скотча 10 % NaOH, комнатная температура / 30 мин. Удаление скотча. Гребень IPC, тип B, рисунок 25, относительная влажность 65%, 500 В / 1 мин. Кондиционирование: DC 100 В 25 ~ 65 (цикл), относительная влажность 90%, 7 дней Сопротивление изоляции Примечание : Вышеупомянутые данные испытаний приведены только для справки, а не для гарантии результата. 6. Внимание A.Работайте в зоне с местной вытяжной или общей вентиляцией помещения, чтобы избежать накопления высокой концентрации паров растворителя. Б. Во время работы используйте перчатки и фартук. Если чернила прилипли к коже, промойте водой с мылом. C. Вымойте руки и лицо водой с мылом. Прополоскать рот перед едой или курением.

TAIYO PSR-4000 WT03 (название UL: PSR-4000JB / CA-40 JB)

TAIYO PSR-4000 AUS703

TAIYO PSR-4000 AUS703 ЖИДКАЯ ФОТОИЗОБРАЖАЕМАЯ МАСКА ДЛЯ ПРИГОТОВЛЕНИЯ Разработана для применения в упаковке с перевернутыми чипами Без галогенов (300 частей на миллион) Отличная термостойкость и устойчивость к трещинам Низкое водопоглощение Соответствует RoHS Отлично

Подробнее

Техническая информация

Техническая информация Штаб-квартира в Великобритании и корпорации Norton Hill, Midsomer Norton, Bath, BA3 4RT, England Телефон: (44) 1761 414471 Факс: (44) 1761 416609. www.coates.com imagecuresmart XV501T-4 LDI ЭКРАН

Подробнее

Хорошие доски = результаты

Раздел 2: Изготовление печатных плат и паяемость Хорошие платы = результаты Изготовление плат — один из аспектов индустрии производства электроники, о котором инженеры по сборке SMT часто мало знают.

Подробнее

ИНСТРУКЦИИ ПО ЭКРАННОЙ ПЕЧАТИ

ИНСТРУКЦИИ ПО ПЕЧАТИ ЭКРАНА для фотоизображающих паяльных масок и идентификаторов. Двухкомпонентные паяльные маски типа 5600 и идентификаторы Mega Electronics Ltd., Mega House, Grip Industrial Estate, Линтон, Кембридж, АНГЛИЯ

Подробнее

ИЗГОТОВЛЕНИЕ ГИБКИХ СХЕМ

ИЗГОТОВЛЕНИЕ ГИБКИХ СХЕМ IPC-DVD-37 Ниже приводится копия комментария для DVD-37. Содержание этого сценария было разработано группой экспертов отрасли и основано на лучшем доступном коде

. Подробнее

Учебное пособие по проектированию печатных схем

Учебное пособие по проектированию печатных схем, разработанное технологическим центром Gold Phoenix Technology, sales @ goldphoenixpcb.biz Gold Phoenix продает печатные платы в Северной Америке с 2003 года, за эти годы мы получили много

Подробнее

Технический паспорт Февраль 2014 г.

Лист технических данных Scotch-Weld, февраль 2014 г. Описание продукта — это высокоэффективные двухкомпонентные акриловые клеи, обеспечивающие отличные характеристики сдвига, отслаивания и ударов. Эти закаленные изделия

Подробнее

Термосклеивающая пленка 3M AF42

Технические данные Август 2015 г. Термосклеивающая пленка 3M AF42 Описание продукта Термосклеивающая пленка 3M AF42 — это эпоксидный термореактивный пленочный клей, разработанный для структурного склеивания металла, стекла и других материалов.

Подробнее

Технические данные Май 2015 г.

TM Технические данные Май, 2015 Описание продукта — это высокоэффективные двухкомпонентные эпоксидные клеи, обеспечивающие превосходную адгезию к сдвигу и отслаиванию и очень высокую долговечность.Характеристики Высокая прочность на сдвиг

Подробнее

3 Материал встроенного конденсатора

3 Рекомендации по проектированию и обработке материалов встроенных конденсаторов для производителей печатных плат Дата вступления в силу: март 2004 г. Содержание Обзор Совместимость процесса обработки материалов Стандарт и последовательный

Подробнее

3M Scotchcast Electrical Resin 251, состоящий из двух частей, отверждение в печи, класс F, жесткая, заполненная, жидкая эпоксидная смола

3M Scotchcast Electrical Resin 251 Двухкомпонентная, отверждаемая в печи, класс F, жесткая, заполненная, эпоксидная жидкая смола, лист данных Апрель 2013 г. Описание 3M Scotchcast Electrical Resin 251 — это жесткая смола средней вязкости, класс

Подробнее

Эпоксидный клей 3M Scotch-Weld

3 Технические данные Scotch-Weld TM Апрель, 2016 Описание продукта DP100 и DP100NS — это двухкомпонентные клеи, обеспечивающие быстрое отверждение и обрабатываемость.Доступны в контейнерах большего размера, например s 100 B / A или 100 NS

Подробнее

Электронная плата в сборе

Сборка электронных плат ERNI Systems Technology Systems Solutions — универсальный магазин — www.erni.com Содержание ERNI Systems Technology Soldering Technologies Пайка SMT пайка THR пайка THT пайка —

Подробнее

Ленты из пенополиуретана с двойным покрытием

3 Ленты из вспененного уретана с двойным покрытием 4004 4008 4016 4026 4032 4052 4056 4085 Технические характеристики Апрель 2009 г. Описание продукта Ленты из вспененного полиуретана с двойным покрытием 3M представляют собой эластичные вспененные материалы с высоким сдвигом

Подробнее

Технические данные Март 2015 г.

3 Технические данные Scotch-Weld TM Март, 2015 Описание продукта 3M TM Scotch-Weld TM DP270 (или 3M Scotch-Weld 270 B / A) представляет собой двухкомпонентную систему эпоксидной смолы с низкой вязкостью, предназначенную в первую очередь для заливки, герметизации,

Подробнее

РУКОВОДСТВО ПО МЕТОДАМ ИСПЫТАНИЙ IPC-TM-650

АССОЦИАЦИЯ ПОДКЛЮЧЕНИЕ ЭЛЕКТРОНИКИ ПРОИЗВОДСТВ 2215 Sanders Road Northbrook, IL 60062-6135 МЕТОДЫ ИСПЫТАНИЙ Номер РУКОВОДСТВА (Заменяет C для теста паяльной маски) Исходная группа задач Задача по обеспечению производительности паяльной маски

Подробнее

ALPHA OL-107F-A НУЛЕВОЙ ГАЛОГЕН, НИЗКИЕ ПОЛОСЫ, ПРЕВОСХОДНЫЕ ХАРАКТЕРИСТИКИ, ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ ИСПЫТАНИЯ ПИН, БЕЗОЧИСТКА, БЕСПРОВОДНАЯ ПАСТА

T E C H N I C A L B U L E T I N ALPHA OL-107F-A НУЛЕВОЙ ГАЛОГЕН, НИЗКИЕ ПОЛОСЫ, ПРЕВОСХОДНЫЕ ХАРАКТЕРИСТИКИ, ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ ИСПЫТАНИЯ ПИН, БЕЗОЧИСТКА, БЕЗ СВИНЦА ПАСТА ОПИСАНИЕ ALPHA OL-107F-A не содержит галогенов, не содержит галогенов и не содержит галогенов. Подробнее

Термоклеи Ther-O-Bond 1500

Продукция / Интерфейсные материалы / Клеи Клеи Bond 1500 Эпоксидная литьевая система для заливки и инкапсуляции Bond 1600 Двухкомпонентная эпоксидная смола для склеивания Bond 2000 Акриловая адгезионная связка быстрого отверждения Высокая прочность

Подробнее

ALPHA CVP-390 — НЕЧИСТКА, БЕССИНЦОВСКАЯ ПАСТА НУЛЕВОГО ГАЛОГЕНА, НИЗКИЕ ПОЛОЖЕНИЯ, ПРЕВОСХОДНЫЕ ХАРАКТЕРИСТИКИ, ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ ИСПЫТАНИЯ ПИН, SAC305 И ПОДДЕРЖКА НИЗКОГО AG.

T E C H N I C A L B U L E T I N ALPHA CVP-390 — НЕЧИСТКА, БЕССИНЦОВСКАЯ ПАСТА НУЛЕВОГО ГАЛОГЕНА, НИЗКИЕ ПОЛОЖЕНИЯ, ПРЕВОСХОДНЫЕ ХАРАКТЕРИСТИКИ, ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ ИСПЫТАНИЯ ПИН, SAC305 И НИЗКАЯ ВОЗМОЖНОСТЬ. ОПИСАНИЕ ALPHA CVP-390

Подробнее

Ионный жидкий антистат 3M FC-4400

Технические данные 14 сентября 3M Ionic Liquid Antistat FC-40 Введение 3M Ionic Liquid Antistat FC-40 — антистатическая добавка высокой чистоты, совместимая с различными полимерными системами с высокими эксплуатационными характеристиками,

Подробнее

Спецификация продукта

Технические характеристики продукта Номер модели. : DC-240-L01-00-TR Описание: H = 3,00 мм Горизонтальные SMD разъемы питания постоянного тока Диаметр вала штифта: 0,65 мм Метод упаковки: лента и катушка (600 шт. / R) 1. Общие сведения 1a. Область применения Домкраты должны

Подробнее

Адгезионная система с черной эпоксидной пастой

Современные материалы Araldite 2031 Структурные клеи Araldite 2031 Клеящая система с черной эпоксидной пастой Основные свойства Тиксотропный, не оседает Упрочненный клей, эластичное соединение Подходит для металла и композитов

Подробнее

СОПЛО ДЛЯ РАСПЫЛЕНИЯ ВОДЫ ВЫСОКОЙ СКОРОСТИ

ВЫСОКОСКОРОСТНЫЕ МОДЕЛИ СОПЛО ДЛЯ РАСПЫЛЕНИЯ ВОДЫ HV-AS и HV-BS HD ПРОТИВОПОЖАРНАЯ ЗАЩИТА ТЕХНИЧЕСКИЕ ДАННЫЕ МОДЕЛИ HV-AS и HV-BS МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ 12 бар (175 фунтов на кв. Дюйм) 3.РАБОЧЕЕ ДАВЛЕНИЕ от 5 до 10,5 бар (50-150

Подробнее

Мультигибкие схемы Aust.

Состав: Основные материалы Ламинатный препрег Размер панели (использование) Многослойный слой N.C. Дизайн схемы сверления Контроль импеданса Тип паяльной маски Легенда Печатная плата Окончательная обработка позолотой Профилирование Окончательное тестирование

Подробнее

МИНИАТЮРНОЕ РЕЛЕ ДЛЯ ПОВЕРХНОСТИ

МИНИАТЮРНОЕ РЕЛЕ ДЛЯ ПОВЕРХНОСТНОГО УСТАНОВКИ СЕРИИ FTR-K1, 1 ПОЛЮС — 25 А (для автомобильной промышленности) ОСОБЕННОСТИ Реле для поверхностного монтажа для автомобильных приложений Миниатюрный размер (67% объема FTR-P3

Подробнее

PSR-4000BN DI Colors (название UL: PSR-4000BN / CA-40 BN)

Смола XIAMETER RSN-0997

Смола XIAMETER RSN-0997 Силиконовая смола в растворителе ХАРАКТЕРИСТИКИ Простота использования Отличные электрические свойства Хорошее удержание прочности сцепления Устойчивость к влаге Разработан в соответствии с MIL-I- 24092B ПРИМЕНЕНИЕ Пропитка

Подробнее

СПЕЦИФИКАЦИЯ ПРОДУКТА

MINI-FIT SR. СЕРИЯ 1.0 ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящая спецификация охватывает серию соединителей с осевой линией 10,00 мм / (0,394 дюйма) из олова и позолоты, однорядные и двухрядные версии проводов к проводам и проводов к печатной плате

Подробнее

Стеклянная отделка 3M DICHROIC

Стеклянные покрытия 3M DICHROIC DF-PA DF-PA Chill Chill & & DF-PA DF-PA Blaze Blaze Тип документа Установка № продукта (опция) Версия D, апрель 2018 г. Описание продукта 3M DICHROIC Glass Finish DF-PA (

Подробнее

Буклет семьи Норрскен

Раздел 1: Введение Конструкции с низким потреблением энергии производят эффективные и действенные светодиодные осветительные приборы для коммерческих, розничных и промышленных целей.Каждый продукт может содержать конкретную информацию о его работе

Подробнее

Примечание по применению OT2M-SN100C-T3 / T4

OT2M-SN100C-T3 / T4 Описание продукта OT2M-SN100C — это бессвинцовая паяльная паста нового поколения. Сплав SN100C представляет собой сплав на основе олова и меди, который является эвтектическим при температуре 227 ° C. SN100C обозначает состав сплава

. Подробнее

463XGW Гелевая пленка PST Закрытие купола

463XGW Gel Wrap PST Технический отчет об испытаниях закрытия купола на основе Bell System Pub.55004, выпуск 1, октябрь 1981 г. TA-TSY-000361, выпуск 1, февраль 1986 г. И другие, май 1996 г., выпуск 1, 80-6109-3007-7 1 Содержание

Подробнее

ЗАДНИЕ ПЛАСТИНЫ HAWK ALPOLIC 350

ЗАДНИЕ ПЛАСТИНЫ LIGHT HAWK ALPOLIC 350 Обзор продукта НОВЕЙШИЕ ТЕХНОЛОГИЧЕСКИЕ ПРОГНОЗЫ В СИГНАЛЬНЫХ ЗАДНИХ ПЛАСТИНАХ — серия Korman Signs LIGHTHAWK. Они сделаны из ALPOLIC 350, проверенной легкости

. Подробнее

Платы Flex и Rigid-Flex

Платы Flex и Rigid-Flex Технические возможности для гибких и жестких / гибких плат Количество слоев Максимальное количество слоев Flex 11 Максимальное количество слоев Rigid / Flex 24 Последовательное ламинирование 2-6 циклов Радиус изгиба 6-10

Подробнее

ТЕХНИЧЕСКИЙ ПАСПОРТ

716 South Columbus Avenue Mt. Vernon, NY 10550 Голос: (914) 699-3030 Факс: (914) 699-8527 ТЕХНИЧЕСКИЕ ДАННЫЕ СЕРИИ 599-B3755 — это новое напыляемое медное проводящее покрытие с серебряным напылением для использования на пластике

Подробнее

Эпоксидные отвердители и модификаторы

Эпоксидные отвердители и модификаторы Технический паспорт разбавителя Epodil LV5 Описание Разбавитель V5 представляет собой химически инертную жидкую углеводородную смолу с низкой вязкостью. Он растворим и совместим с широким

Подробнее

10П20-13 Грунтовка с высоким содержанием твердых частиц

Технический паспорт Группа продуктов Эпоксидная грунтовка Характеристики Информация о продукте Эта двухкомпонентная эпоксидная грунтовка с низким содержанием летучих органических соединений демонстрирует отличную коррозионную стойкость, гибкость и химическую стойкость.

Подробнее

ПОКРЫТИЯ НАПРАВЛЯЮЩИЙ ПО РАСПЫЛЕНИЮ Уретан 520

В этом руководстве описывается обработка и безвоздушное распыление однокомпонентного полиуретанового эластомерного покрытия AWS URETHANE 520, отверждаемого под действием влаги. Безвоздушное распыление является эффективным методом нанесения, особенно

Подробнее

ПАСПОРТ БЕЗОПАСНОСТИ МАТЕРИАЛА Акриловые клейкие ленты для переноса 3M 400: 450, 450XL, 463, 463P, 465, 465XL, 920XL, 9457, 9464, 9498, 9665, / 28/10

Паспорт безопасности материала Copyright, 2010, компания 3M.Все права защищены. Копирование и / или загрузка этой информации с целью надлежащего использования продуктов 3M разрешается при условии, что: (1)

Подробнее

Грунтовка Aerodur 2111 без хрома

Технический паспорт Группа продуктов Характеристики грунтовки с высоким содержанием сухого остатка, не содержащей хромата, не содержит хрома, ингибирует коррозию, уретан Совместимость с продуктом, грунтовка, стойкая к Skydrol для

Подробнее

ПАСПОРТ БЕЗОПАСНОСТИ МАТЕРИАЛА

ПАСПОРТ БЕЗОПАСНОСТИ МАТЕРИАЛА Верхнее покрытие EC-100 UL 14. 08.08 ДАТА ИДЕНТИФИКАЦИИ ПРОДУКТА И КОМПАНИИ НАИМЕНОВАНИЕ ПРОДУКТА: Верхнее покрытие EC-100 UL ПРОИЗВОДИТЕЛЬ: АДРЕС: Pro-Tech Products, Inc.3003 Н. 73

Подробнее

: 634C Жидкий силикон, 1 фунт. Банка

РАЗДЕЛ 1: Идентификация вещества / смеси и компании / предприятия 1.1. Идентификатор продукта Форма продукта Название продукта Код продукта: Смесь: 634C Жидкий силикон 1 фунт Банка: 634C 1.2. Соответствующий

Подробнее

Измерение преимуществ использования азота для оплавления U.S. Robotics, Мортон Гроув, Иллинойс

Измерение преимуществ для Reflow U.S. Robotics, Morton Grove, IL Chad Boeding, Mark Nowotarski Praxair, 777 Old Saw Mill River Road, Tarrytown, NY 10591-6799 Джули Брэдбери, Денис Джин U.S. Robotics,

Подробнее

ПАСПОРТ БЕЗОПАСНОСТИ МАТЕРИАЛА

Паспорт безопасности материала Авторские права, 2011 г.
