Приспособление для токарного станка по металлу: Приспособления для токарных станков по металлу и дереву

Приспособления для токарного станка по металлу — фиксации, шлифовки, фрезеровки

Функциональные возможности токарного станка во многом определяются применением специальных приспособлений. С их помощью можно выполнять дополнительные операции (фрезерование, шлифовка, нарезка резьб и т. д.), упростить выполнение работ или обеспечить фиксацию деталей со сложной конфигурацией.

Приспособления для фиксации заготовок

Для крепления заготовок используются универсальные приспособления – центры, втулки и оправки. Центры применяются для деталей длиной более трех метров с базовыми поверхностями в форме центровых отверстий. В зависимости от конструкции они подразделяются на вращающиеся и неподвижные, устанавливаются в пиноли передней и задней бабки. Угол конуса переднего центра зависит от типа работ. Для обычных операций он равен 60°, для тяжелых работ – 90°. Материалом является инструментальная сталь  с твердостью HRC 55-58.

Существуют различные варианты конструкции центров для выполнения специальных операций:

• Рифленые центры для обработки пустотелых заготовок.
• Центры с выточкой. Применяются для подрезки торца.
• Подпружиненные или «плавающие центры – для точной установки деталей по торцу.

На рисунке выше представлены конструкции центров: а — обыкновенный; б — рифленый; в — с выточкой, г — вращающийся для заготовок с центровыми углублениями; д — вращающийся для заготовок с коническими концами.

В том случае, если деталь не может быть зафиксирована в патроне, например по причине неправильной геометрической формы, используется специальное приспособление для закрепления заготовок на станках – планшайба.  Это плоский диск с радиальными или концентрическими пазами, который крепится к шпинделю станка через фланец. Пазы могут иметь Т-образную или фигурную форму в поперечном сечении. Заготовка центрируется и фиксируется на планшайбы с помощью сменных прихватов и наладок.

Для точения некоторых заготовок с внутренними сквозными отверстиями применяется фиксация с помощью оправки. Данные приспособления подразделяются на центровые и шпиндельные. В свою очередь центровые подразделяются на цельные и разжимные.

На рисунке выше показаны оправки в разрезе: а — центровые; б — шпиндельная; 1 — стержень; 2 — заготовка; 3 — разрезной элемент; 4 — гайка.

Дополнительные опоры

При обработке заготовок большой длины  и малого диаметра, для обеспечения надежной фиксации применятся дополнительные опоры – люнеты. Они необходимы для повышения жесткости обрабатываемых заготовок. В зависимости от конструкции люнеты могут быть:

• подвижными;
• неподвижными;
• модернизированными с самоустанавливающейся муфтой;
• самоцентрирующимися, с встроенными в кулачки подшипниками.

Неподвижные приспособления применяются для обработки заготовок валов, длина которых превышает 10 диаметров изделия. Перед установкой люнета необходимо закрепит заготовку в центрах и проточить шейку под кулачки. Сам люнет состоит из чугунного корпуса с откидной крышкой для облегчения фиксации заготовки.

Корпус крепится к станине планкой и болтом. Кулачки перемещаются с помощью регулирующих винтов, для их фиксации в нужном положении используются специальные винты. В некоторых конструкциях вместо кулачков используются ролики для снижения силы трения.

Подвижные люнеты устанавливаются непосредственно на каретку суппорта. Данное приспособления также используется для точения длинных валов, в частности для чистовой обработки, нарезки резьбы и других операций. Регулируемая кулачковая система позволяет настроить люнет под размер вала.

Приспособления для фрезерования и шлифовки

В современной металлообработке широко применяются приспособления для фрезерования поверхности обрабатываемой детали. С его помощью можно производить выборку пазов и канавок, контурную обработку и фрезерование плоскостей. На приспособление можно устанавливать торцевые и концевые фрезы для соответствующих операций.

Специальные шлифовальные приспособления применяются при штучном и мелкосерийном производстве, когда экономически нецелесообразно приобретать специальный станок для данной операции. Приспособление для шлифовки имеет собственный электродвигатель который подключается к цепи токарного станка. Головка приспособления имеет собственную станину, которая крепится вместо резцедержателя. Вращение осуществляется с помощью ременной передачи.

Применение различных приспособлений позволяет использовать весь потенциал токарного станка, является экономически оправданным с точки зрения уменьшения эксплуатационных расходов.

Оснастка и приспособления для станков, каталог техоснастки

Технологическая оснастка для металлорежущего станочного оборудования – это различные механизмы, инструменты и приспособления необходимые для обеспечения работы оборудования,

расширения его технологических возможностей, повышения производительности работ, обеспечения качества и улучшения условий труда. Технологическая оснастка подразделяется на:

1. станочные приспособления;
2. инструмент для металлообработки;
3. вспомогательная оснастка.

 Сегодня оснастка для станков включает в себя более 15 миллионов изделий, как универсальных, так и для специализированных, выпускаемых для проведения одной операции. Для производства одной детали необходимо, в среднем, порядка десяти технологических операций с использованием различных станков и приспособлений.

Из наиболее популярных видов оснастки можно отметить широко используемые универсальные приспособления для станков токарной группы – это 2-х, 3-х, 4-х и 6-кулачковые патроны необходимые для фиксации заготовки. Для станков сверлильно-фрезерной группы эту роль играют тиски. Широко используются и втулки для крепления сверл, фрез и другого инструмента.

Грамотно подобранные станочные приспособления позволит Вам улучшить работу всего станочного парка, на 100% использовать все имеющиеся возможности. Широкое применение оснастки позволяет существенно сократить затраты. Так, например, оснастка для нарезания резьб на токарном станке обойдется намного дешевле, чем приобретение резьбонарезного станка.

Для того, что бы грамотно выбрать приспособления для станков необходимо учесть несколько факторов:

1. тип производства;
2. технические характеристики и конструкцию станка;
3. специфику размещения обрабатываемых деталей и проводимых операций металлообработки;
4. потребность в проведении тех или иных технологических операций.

По всем вопросам, касающимся выбора и приобретения технологической оснастки, Вы можете обратиться к нашим менеджерам.

Интернет-магазин «Мекка Инструмента» — это качественная техоснастка для:

1. токарных;
2. фрезерных;
3. сверлильных станков, а также для шлифовальных станков и другого металлообрабатывающего оборудования.

У нас – тысячи позиций оснастки, обширный каталог инструмента и доступная стоимость на любой товар. Для Вас – гибкие условия сотрудничества, огромный выбор и оперативная доставка в регионы России.

Оснастка для токарных станков по металлу

Поиск качественной и долговечной оснастки для токарных станков по металлу может потребовать множество времени и сил. Для того чтобы не тратить эти ресурсы понапрасну вы можете купить технологическую оснастку для металлообрабатывающего оборудования на сайте компании Metal Master.

Наш менеджер, учитывая особенности применяемой техники, поможет сделать правильный выбор, что позволит без простоев и максимально быстро справиться с поставленными задачами.

Резцы. От этого режущего инструмента напрямую зависит качество полученных изделий. В представленных наборах резцов в зависимости от комплектации включены следующие виды данного инструмента: отрезные, проходные, подрезные, канавочные, расточные, резьбовые. Режущая часть отличается повышенной износоустойчивостью.

Подвижные люнеты. Устройство необходимое для повышения точности выполняемой обработки. Надёжная фиксация обрабатываемой заготовки позволяет свести появление погрешностей к минимальному значению.

Крепление подвижного люнета выполняется болтами на суппорте токарного станка. Устройство позволит избежать такого дефекта, как прогиб заготовки.

Неподвижные люнеты. Технологическая оснастка, которая применяется при обработке длинных заготовок на токарном оборудовании. Это позволяет исключить негативное воздействие производственных вибраций, отрицательно влияющих на точность выполнения поставленных задач. Крепление выполняется с помощью прижимной планки, болта и гайки. Фиксация заготовки производится кулачками, которыми оснащён люнет.

Станочные тиски. Надёжная фиксация обрабатываемых деталей под углом к вертикальной плоскости. Предназначены для шлифовальных, сверлильных, слесарных и фрезерных работ.

Вращающиеся центры. Данная оснастка применяется для установки металлических заготовок (в форме тел вращения) на задней бабке токарного оборудования. Рассматриваемое приспособление позволяет значительно замедлить процесс повышенного износа конуса центра.

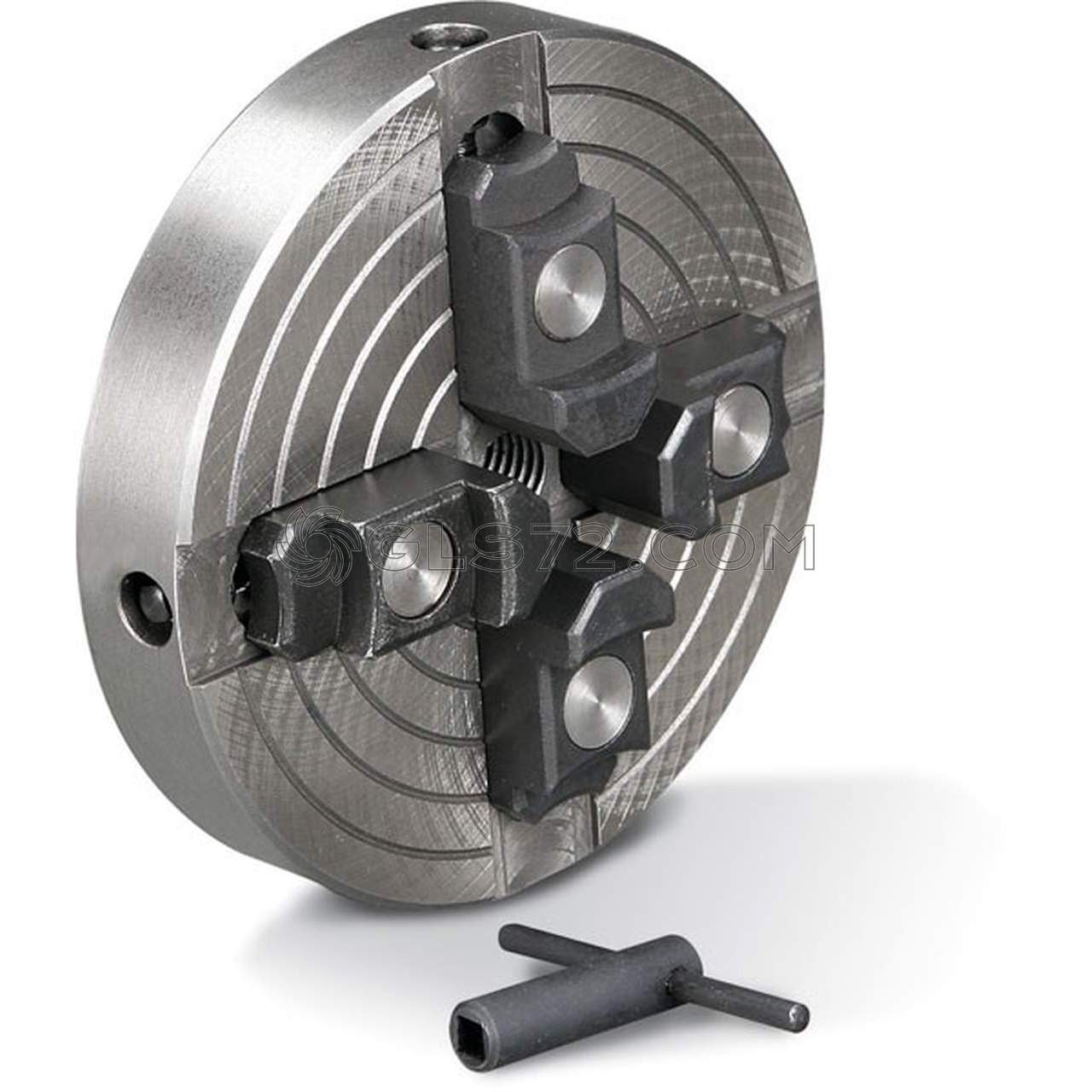

4-х кулачковые патроны. Эта оснастка нужна для фиксации обрабатываемой детали, которая обладает несимметричной формой. Данное устройство повышает точность центрирования поскольку создаётся необходимое зажимное усилие.

Токарные планшайбы. Нужны для обработки несимметричных деталей (рычаги, корпуса, шатуны). На передней стороне приспособления находится базовая поверхность для выполнения крепления заготовки или технологической оснастки. Благодаря наличию канавок можно осуществлять предварительную выверку заготовок.

Светильники для токарного оборудования. Высокая позиционная стабильность и наличие гибкого рукава. Гарантирована простая и удобная работа даже в условиях плохой освещённости.

Компания Metal Master предлагает широкий ассортимент технологической оснастки для токарного оборудования!

Мы занимаемся поставками качественного металлообрабатывающего оборудования, а также оснастки к нему уже более 20 лет. За это время наши специалисты получили значительное количество положительных отзывов от довольных клиентов. Это указывает на то, что с требуемыми задачами наши специалисты справляются на отлично. Можем подобрать технику, как для небольших ремонтных мастерских, так и для крупных промышленных предприятий.

Перед поступлением в продажу всё оборудование тестируется в различных режимах работы. Вероятность покупки бракованной техники или режущего инструмента ненадлежащего качества равна нулю.

Мы сотрудничаем с известными фирмами-производителями. Гарантия низкой стоимости. Регулярно проходят акции, которые позволяют купить определённый станок по очень выгодной цене.

Быстрая доставка в любой город РФ. В точном соответствии с установленным графиком. Отгрузка в ТК выполняется в тот же день, когда средства будут переведены на счёт нашей компании.

приспособления +для токарных станков

Приспособления для токарных станков позволяют облегчить некоторые работы и расширить функциональные возможности серийных станков. Приспособления могут быть заводскими, которые выпускают некоторые фирмы, а могут быть и самодельные. В этой статье я опишу несколько интересных приспособлений, которые будут очень полезны любому мастеру, имеющему в своей мастерской токарный станок, и большинство приспособлений можно изготовить своими руками.

Самодельные приспособления для токарных станков.

Фрезерная приставка к токарному станку.

Начнём пожалуй с самого нужного и полезного приспособления, которое поможет превратить обычный токарный станок в фрезерный и существенно расширить возможности любого мастера. Эта самодельная фрезерная приставка рассчитана на токарный станок ТВ-4 и ему подобные школьники.

Но такую приспособу несложно сделать для любого токарного станка, подогнав размеры под размеры конкретного суппорта.

Эта простая, но надёжная конструкция фрезерной приставки была разработана ещё в советские годы и опубликована в журнале «Моделист конструктор». И с помощью этой приставки можно выполнять на токарном станке фрезерование плоскостей, обработку различных деталей по контуру, производить выборку различных канавок и пазов.

Да и вообще можно осуществлять обработку концевыми и торцовыми фрезами любых поверхностей деталей, за счёт того, что каретка и суппорт станка перемещается по трём координатам, каретка перемещается в вертикальной плоскости, а кронштейн приставки перемещается в горизонтальной плоскости.

Как видно из чертежей, основная деталь приспособления — это кронштейн , который закрепляется на суппорте токарного станка, вместо снятой каретки (салазок) малой продольной подачи. А сама каретка малой продольной подачи снимается с суппорта станка и закрепляется двумя болтами на передней стенке кронштейна приставки вертикально и позволяет вертикально перемещать обрабатываемую деталь.

Резцедержатель можно использовать для закрепления в нём уже не резца, а какой то плоской детали, подлежащей фрезерованию. А можно снять резцедержатель и использовать вместо него какие то самодельные тисочки, если обрабатываемая деталь более объёмная.

Так же вместо резцедержателя можно закрепить на штатной шпильке не тиски, а патрон от маленького токарного станка, если фрезеруемая деталь цилиндрическая, а не плоская. Или вместо патрона использовать планшайбу из комплекта токарного станка. И именно вариант с планшайбой 3 (с прихватами 4) и показан на чертеже ниже.

Планшайба насаживается на штатную шпильку для резцедержателя и зажимается гайкой. Ну а обрабатываемая деталь уже зажимается в планшайбе с помощью прихватов 4, как обычно. А вообще вариантов закрепления обрабатываемой детали может быть несколько, в зависимости от её конфигурации и размеров.

Кронштейн приставки вырезается болгаркой из обычной листовой стали толщиной 8 мм и затем его передняя стенка 1, боковые стенки 2 и основание 3 свариваются между собой электросваркой. При сварке разумеется везде учитываем, чтобы были выдержаны прямые углы.

Когда кронштейн будет сварен, в нём с помощью свёрл и шарошек делаем центральное отверстие и отверстия для крепления кронштейна к суппорту станка, с помощью штатных шпилек и гаек М8. Для центровки кронштейна на суппорте станка служит направляющая шайба 4, которая приваривается к нижней пластине и хорошо видна на верхнем чертеже.

Благодаря полукруглым пазам в передней стенке 1 кронштейна, которые сделаны на 30º в каждую сторону, можно будет прокручивать в вертикальной плоскости закреплённую каретку и деталь на эти же 30º в разные стороны, что расширяет возможности обработки фрезой детали под разными углами.

А благодаря штатным пазам в суппорте, всю приставку можно будет разворачивать и в горизонтальной плоскости, используя штатную шкалу в градусах на суппорте. В общем прокрутить и зажать обрабатываемую деталь можно будет в обоих плоскостях, и перемещать при обработке тоже как в вертикальной, так и в горизонтальной плоскости.

Фреза для обработки детали закрепляется в штатном патроне токарного станка, а если фреза имеет конусный хвостовик, соответствующий конусу Морзе в шпинделе вашего станка, то можно снять патрон и закрепить фрезу непосредственно в шпинделе станка.

А чтобы сделать точным слежение за перемещением фрезы, не помешает изготовить планшет держатель чертежей 7, по которому будет скользить следящая указка 8, закрепляемая на суппорте станка и которая показана на рисунке.

Изготовив такое не сложное приспособление, вы существенно расширите функциональные возможности вашего токарного станка.

Фрезерная приставка для обработки кругляка (цилиндрических заготовок).

Ну а если Вам нужно к примеру из кругляка сделать квадрат, или шестигранник, ну или на каком то валу нарезать шпоночный паз, то для этих операций можно изготовить более простую фрезерную приставку, на основе токарного патрона и кое каких железяк. Как я её изготавливал из гаражного хлама и как она работает желающие могут посмотреть в видеоролике чуть ниже, или у меня на канале ютуба suvorov-custom. Всем приятного просмотра.

Приспособление для плавного перемещения задней бабки.

Это не сложное устройство даёт возможность перемещать заднюю бабку плавно и с минимальными затратами. И понадобится такое устройство например для сверления очень глубоких отверстий, ведь перемещение пиноли на небольших станках всего 50 — 60 мм. А если токарный станок достаточно большой, то тяжёлую заднюю бабку можно будет перемещать не затрачивая усилий.

Для начала в плите задней бабки сбоку сверлим пару отверстий и нарезаем в них метчиком резьбу М 10 или М12. Далее в помощью этих отверстий к плите задней бабки крепим болтами самодельный угловой кронштейн 1 (см. рисунок) в котором вращаются валики 4 и 5. На валик 4 насажено ведущее зубчатое колесо 3 и приводная рукоятка 2.

А на валике 5 насажены ведомые зубчатые колёса 6 и колесо 7 меньшего диаметра, которое обкатывается по штатной зубчатой рейке станины станка и тем самым приводит в движение заднюю бабку станка. При желании ещё можно изготовить из жести или листового пластика небольшой кожух, который будет закрывать от пыли шестерни, которые желательно смазать.

Приспособление для закрепления свёрл на суппорте станка.

Это приспособление для токарного станка будет так же полезно, если требуется сверлить достаточно глубокие отверстия длинными свёрлами. К тому же оно позволит довольно быстро периодически вынимать сверло из отверстия, для удаления стружки и смазки сверла.

Ведь скорость перемещения пиноли задней бабки очень маленькая, а скорость продольного перемещения (механической подачи) суппорта значительно выше. И это приспособление позволит повысить производительность работ по сверлению деталей, особенно если их много и если глубина отверстий значительная.

Основа приспособления — это держатель сверла 1 (см. рисунок), который закрепляется в резцедержателе станка. В держателе имеется коническое отверстие для закрепления конического хвостовика сверлильного патрона или сверла с коническим хвостовиком.

Разумеется ось конического отверстия держателя для сверла (или патрона) должна совпадать с осью шпинделя передней бабки токарного станка. Это же следует учитывать при закреплении держателя сверла в резцедержателе станка. Так как при малейшей несоосности возможно понижение качества сверления, разбивание стенок отверстия и даже поломка сверла.

Подача при сверлении отверстий в деталях осуществляется продольным перемещением салазок суппорта. И преимущество этого приспособления, как было сказано выше — это более высокая скорость перемещения режущего инструмента, особенно когда приходится сверлить глубокие отверстия и приходится часто вынимать сверло для удаления стружки.

При изготовлении такого держателя сверла, не обязательно делать его тело цилиндрическим как на рисунке, можно изготовить тело и в форме бруска и гораздо проще изготовить его на фрезерном станке. Но можно изготовить и цилиндрическое тело на токарном станке, а потом приварить к нему сбоку пластину, толщиной 10 — 15 мм, за которую и будет зажиматься приспособление в резцедержателе токарного станка.

Плашкодержатель усовершенствованной конструкции.

При нарезании резьбы плашками, которые устанавливаются в обычных плашкодержателях, нарезанная резьба часто получается плохого качества из-за перекоса режущего инструмента. Чтобы этого избежать, приходится вначале нарезки резьбы всегда подпирать обычный плашкодердатель пинолью задней бабки.

Однако гораздо быстрее и удобнее работать при нарезании резьбы с помощью усовершенствованного плашкодержателя, который можно изготовить самостоятельно на том же токарном станке. На рисунке слева показана одна из конструкций такого плашкодержателя.

Оправка 1 своим конусным хвостовиком вставляется в конусное отверстие пиноли задней бабки. На оправке свободно (но с минимальным зазором) насажен стакан 2 и сменная втулка 4, в которой закрепляется винтом плашка. Задняя бабка с инструментом подводится к вращающейся заготовке. Далее перемещение инструмента осуществляется перемещением пиноли.

При соприкосновении с деталью стакан 2 удерживается от вращения за ручку 3, на которую кстати можно надеть трубку и упереть её в станину станка. Стакан 2 свободно перемещается по оправке 1 во время нарезки резьбы. По окончании нарезания резьбы, вращение шпинделя станка переключается реверсом и инструмент отходит от детали.

У кого станок не имеет маленьких оборотов, то лучше всего нарезать резьбу вращая шпиндель станка вручную, за патрон или с помощью специальной рукоятки, которая вставляется с обратной стороны шпинделя.

Приспособление для одовременного сверления и нарезания резьбы.

Приспособление для токарного станка, которое позволяет одновременно сверлить отверстие и нарезать наружную резьбу за одну установку инструмента показано на рисунке чуть ниже.

Оправка 4 этого приспособления тоже вставляется в пиноль задней бабки токарного станка. В передней части оправки сделано гнездо для закрепления сверла. А наружная подвижная оправка 2 надевается на оправку 4 и перемещается по ней в осевом направлении. От проворота её удерживает шпонка 3.

В передней части наружной оправки имеется отверстие для сменной втулки с плашкой и имеется винт 1 фиксирующий их. После того, как внутренняя оправка вставлена в пиноль задней бабки, на оправку надевают кольцо 5 с ручкой 6, наружную оправку 2 и вставляют сверло и плашку.

В конце сверления, не выводя сверла из отверстия, производим переключение чисел оборотов шпинделя на число, которое соответствует нарезанию резьбы. Наружная оправка подаётся рукой справа налево. При этом резьба получается правильной и концентричной по отношению к просверленному отверстию. По окончанию нарезания резьбы и при изменении направления вращения шпинделя станка, наружная оправка перемещается наоборот слева направо.

Ещё одно простейшее, но полезное самодельное приспособление-переходник описано вот в этой статье и оно поможет закрепить более толстый резец, который не лезет в штатный резцедержатель токарного станка.

Ну и в заключении о самодельных приспособлениях для токарных станков я публикую чуть ниже ещё одно видео с моего канала suvorov-custom, в котором я показываю ещё одно простейшее, но очень полезное приспособление, с помощью которого можно очень быстро отцентровать заготовку и далее окончательно зажать её ровно в патроне токарного станка.

Заводские приспособления для токарных станков.

Заводских приспособлений достаточно много, но я опишу наиболее распространённые и полезные.

Универсальная конусная линейка.

Она служит для обработки конических поверхностей на токарном станке. Линейка устанавливается параллельно образующей конической поверхности, а верхняя часть суппорта токарного станка разворачивается на 90 градусов.

Отсчёт угла поворота конусной линейки производится по делениям (миллиметровым или угловым), нанесённым на шкале. Угол поворота линейки должен быть равен углу уклона конуса.



А если шкала линейки имеет не градусные деления, а миллиметровые, то величина поворота линейки определяется по одной из формул, опубликованных ниже:





Где h — это число миллиметровых делений шкалы конусной линейки,

а Н — это расстояние от оси вращения линейки до её торца, на котором ненесена шкала. Буква D — это наибольший диаметр конуса, буква d — это наименьший диаметр конуса, буква L — длина конуса, буква α — это угол уклона конуса, а буква R — конусность.

Неподвижные и подвижные люнеты.

Предназначены для обработки нежёстких (тонких) валов. Неподвижный люнет, показанный на рисунке, состоит из чугунного корпуса 1 , с которым посредством болта 4 скрепляется откидная крышка 6, что облегчает установку детали. Основание корпуса люнета имеет форму, соответствующую направляющим станины, на которых он закрепляется посредством планки 2 и болта 3.





В корпусе при помощи регулировочных болтов 9 перемещаются два кулачка 8, а в крышке — один кулачок 7. Для закрепления кулачков в требуемом положении служат винты 5. Такое устройство позволяет устанавливать в люнет валы различных диаметров.







Но гораздо эффективней модернизированный люнет (cм. рисунок ниже), в котором нижние жёсткие кулачки заменены шарикоподшипниками 8. Их настраивают по диаметру обрабатываемой поверхности с помощью контрольного вала, располагаемого в центре , или же по самой детали.

После этого опускают крышку 2 люнета и, регулируя гайкой 4 положение стержня 5, устанавливают крышку так, чтобы зазор между основанием люнета и крышкой был равен 3-5 мм. Это положение стержня 5 фиксируется контргайкой 3.

Затем при помощи эксцентрика 1 крышку прижимают к основанию люнета, при этом под действием пружины 6 верхние шарикоподшипники 7 с силой прижимают обрабатываемую деталь. Биение детали воспринимается не шарикоподшипниками, а пружиной 6, которая служит амортизатором.





Подвижные люнеты. В отличии от неподвижных люнетов ,которые закрепляются на управляющих станках, имеются ещё и подвижные люнеты (см. рисунок ниже), которые закрепляются на каретке суппорта.

Так как подвижный люнет закрепляется на каретке суппорта , он вместе с ней перемещается вдоль обтачиваемой детали, следуя за резцом. Таким образом, он поддерживает деталь непосредственно в месте приложения усилия и предохраняет её от прогибов.

Подвижный люнет применяют при чистовом обтачивании длинных деталей. Он имеет два или три кулачка. Их выдвигают и закрепляют так же, как и кулачки неподвижного люнета.

Чтобы трение было не слишком большим , кулачки следует хорошо смазывать. Для уменьшения трения наконечники кулачков делают чугунными, бронзовыми или латунными. А ещё лучше вместо кулачков использовать ролики из подшипников.

А в заключении желающие могут посмотреть в видеоролике чуть ниже, как я спас от металлолома станок особо высокой точности  16Б05А.

А ещё чуть ниже я опубликовал видео о самодельном делительном приспособлении для моего токарного станка ТВ 4, которое я изготовил всего за пару часов.

Ну и ещё ниже показано и рассказано о восстановлении моего станка ТВ — 4.

Вот вроде бы и всё. Конечно же здесь были опубликованы далеко не все приспособления для токарных станков, но если в вашей мастерской появятся хотя бы опубликованные в этой статье приспособления, то возможности вашей мастерской существенно расширятся, творческих успехов всем.

Приспособления для токарных станков расширяющие возможности

Гидравлическая схема этого суппорта обеспечивает постоянство расстояния между вершиной резца и копировальным пальцем, скользящим вдоль копира, благодаря чему вершина резца повторяет профиль копира.

Электрокопировальное устройство, как еще один вид приспособления для токарных станков, состоит из электрической копировальной головки, жестко закрепленной на поперечных салазках суппорта; ее палец скользит вдоль неподвижного копира, когда всему суппорту сообщается продольная подача. В фартуке суппорта для включения, выключения и реверсирования поперечной подачи имеются специальные электромагнитные муфты. При движении каретки суппорта вдоль направляющих станины копир отклоняет щуп. Это приводит к замыканию контактов в копировальной головке и подаче сигнала на включение той электромагнитной муфты, которая сообщает поперечным салазкам подачу, восстанавливающую нейтральное положение щупа, т. е. и здесь система обеспечивает постоянство расстояния между щупом и вершиной резца.

Основным достоинством не механических систем копирования является то, что щупу, скользящему по шаблону, не приходится воспринимать силу резания. Он только подает команду исполнительному органу (гидроцилиндру или муфтам), который сообщает рабочую подачу инструменту. Благодаря малому давлению щупа на копир и малым размерам щупа оказывается возможной обработка крутых и тонких переходов профиля на повышенных режимах, притом — по копирам, изготовленным из дешевых материалов.

Для выполнения на токарно-винторезном станке фрезерных работ может быть использовано приспособление для токарных станков, изображенное на рис. 4. Державка 1 закрепляется в резцедержателе станка. Поворотная часть приспособления 2 с направляющими может поворачиваться относительно державки и закрепляться на ней винтами 6. По направляющим поворотной части 2 с помощью ходового винта 3 перемещается каретка 5, в которой закрепляется обрабатываемая заготовка 4. Фреза закрепляется в коническом отверстий шпинделя, а установка на глубину резания и рабочая подача могут осуществляться как поперечными салазками суппорта, так и ходовым винтом приспособления.

Устройство и принцип работы токарного станка по металлу

Содержание статьи:

Первый в истории человечества механический токарный станок был изобретен в XVIII веке отечественным умельцем А.К.Нартовым. Уникальность его состояла в наличии суппорта — революционного устройства, освобождающего руки рабочего. Сегодня на токарных станках обрабатывается до 70% всех металлических деталей. Это один из самых востребованных видов промышленного оборудования. Постепенно обычные станки вытесняются оборудованием с числовым программным управлением, более эффективным и точным.

Устройство токарного станка

токарный станок по металлу

Чтобы лучше понять принцип работы оборудования изучим строение его главных механизмов:

• передняя шпиндельная бабка;
• станина;
• гитара сменных колес;
• фартук;
• коробка подач;
• суппорт;
• задняя бабка;
• коробка с электрооборудованием.

Устройство передней бабки

Передняя бабка в разрезе

Передняя бабка металлообрабатывающего станка представляет собой металлическую деталь, обычно из чугуна, в которой располагается переключатель скоростей и главная рабочая часть — шпиндель. На бабке крепится болванка будущей детали. Коробка скоростей принуждает деталь вращаться. Основной компонент передней бабки — это вал в виде металлической трубки — шпиндель. Вал оканчивается резьбой особого размера для крепления патрона (используются поводковые, а также кулачковые типы) либо планшайбы, которая удерживает деталь. Здесь же находится прорезь в виде конуса для установки переднего центра. В шпинделе есть сквозное отверстие, сюда вставляют прут при необходимости его обработки. Для вращения шпинделя в передней бабке установлены подшипники, движение передается заготовке. В обычных станках используются подшипники скольжения, а в скоростных — роликовые или шариковые (качения). Именно от правильного движения шпинделя зависит точность обработки детали на станке.

Подшипники не должны иметь люфта, работать легко и равномерно, удерживать шпиндель крепко и устойчиво. Два подшипника обеспечивают надежное крепление и вращение: задний и передний.

Таблица переключателя вращения шпинделя

На внешней стороне стойки находится переключатель скоростей и информационная таблица. В таблице разъясняется, в какое положение устанавливать переключатель, чтобы получить требуемую скорость (число оборотов за минуту) вращения шпинделя.

Переключение скоростей производится после полной или частичной остановки инструмента, иначе зубчатые колеса передачи быстро выйдут из строя.

Схема гитары

Гитара станка

Гитара сменных колес это устройство, контролирующее характер шагового движения при нарезке резьбы. Каждый тип нарезки соответствует определенному набору зубчатых сменных колес. Такой механизм можно обнаружить на токарно-винторезном оборудовании старого образца. Он управляет движением резцедержателя.

Устройство коробки подач

Коробка подач

Коробка подач — одна из основных частей механизма передачи, которая от шпинделя подает движение на суппорт. На этом участке скорость кручения движущихся элементов меняется, благодаря чему суппорт передвигается с необходимой скоростью в поперечном или продольном направлении.

Фартук — преобразовывает вращение вала хода в движение суппорта в обоих направлениях.

Чертеж станины

Станина

Станина (подставка) — основание машины, обычно выполняется из тяжелого металла (чугуна). Крепится на пару толстых столбов. Верхние части подставки — пара гладких рельс и пара направляющих в виде призмы, по ним перемещаются задняя бабка и суппорт.

Устройство суппорта

Суппорт

Суппорт — это устройство токарного станка по металлу , передвигающее резцедержатель вместе с вставленным инструментом в любом направлении по отношению к оси токарного механизма: продольном, наклонном или поперечном. Наличие суппорта освобождает токаря от необходимости удерживать инструмент в руках. Движение в нужную сторону инструменту можно придать вручную или механически. Части суппорта:

• устройство поперечных салазок;
• каретка, двигающаяся по рельсам подставки;
• фартук с устройством преобразования кручения валов хода и винта в перемещение суппорта;
• устройство резцовых салазок;
• устройство резцедержателя.

Чертеж задней бабки

Задняя бабка

Задняя бабка нужна чтобы закрепить свободный конец крупной детали из металла во время работы. На нее крепятся и дополнительные инструменты, например, сверла.

Задняя бабка может быть с обычной или крутящейся встроенной серединой. Встроенную крутящуюся середину используют в механизмах для ускоренного резания.

Короб с электрическими частями содержит кнопки, рукоятки и тумблеры для пуска и остановки металлообрабатывающего станка, электромотора, управления устройствами подач и оборотов, надзора над устройством фартука.

Кроме перечисленных частей в механизме токарного станка могут применяться хомуты, цанги, планшайбы, оправки, люнеты. Не в каждом станке присутствуют описанные выше части. Так, в станках для нарезки резьбы на детали нет коробки подач, вместо нее работает гитара и зубчатые колеса. У других устройств узел подач состоит из пары механизмов.

Технические характеристики и принцип работы

Независимо от устройства, станок характеризуется несколькими показателями:

• максимальная толщина (диаметр) болванки из металла для обработки;
• максимальное расстояние между серединами бабок;
• наибольшая толщина заготовки, которая устанавливается над суппортом.

А — передняя бабка, Б — суппорт, В — задняя бабка, Г — станина, Д — основание, Е — фартук, Ж — привод деления и затылования, З — гитара

В крепления на задней бабке устанавливается инструмент, которым будет производиться обработка детали. Бабка перемещается по рельсам станины на расстояние, определяемое длиной обрабатываемой заготовки. Суппорт располагается между передней и задней бабками, во время работы каретка двигается по рельсам и перемещает резак вдоль заготовки. Устройство резцедержателя зависит от металла детали и степени нагрузки на инструмент. Если работа не слишком сложна, достаточно будет одиночного держателя. На токарных станках современных моделей обычно устанавливают головки резцов. Это достаточно устойчивое устройство, способное удержать до четырех инструментов одновременно.

В качестве двигателя используется электрический мотор с ременной передачей. Ремень идет от двигателя к шкиву токарного станка, основное внимание следует уделять его натяжке, обеспечивающей хороший ход. Ремень изготавливается из брезентовой ленты, прорезиненной ткани или другого прочного материала.

Видео о том, как правильно выбрать токарный станок по металлу:

Лучший токарный станок по металлу — Отличные предложения по токарному токарному инструменту по металлу от global lathe токарный инструмент для продавцов металла

Отличные новости !!! Вы обратились по адресу: токарный станок по металлу. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший токарный инструмент для токарного станка по металлу вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный станок по металлу на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарном инструменте по металлу и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести токарный инструмент для металла по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отзывы о токарном станке

токарный инструмент по металлу — интернет-магазины и отзывы о токарный станок по металлу на AliExpress

Отличные новости !!! Вы обратились по адресу: токарный станок по металлу.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший токарный инструмент для токарного станка по металлу вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный станок по металлу на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарном инструменте по металлу и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести токарный инструмент для металла по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена токарный инструмент для токарного станка — отличные предложения на токарный инструмент для токарного станка от мировых продавцов токарного инструмента для токарного станка

Отличные новости !!! Вы находитесь в нужном месте для токарного станка по металлу.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот токарный инструмент для токарной обработки металла станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный станок по металлу на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарном инструменте для токарной обработки металла и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести токарный инструмент по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

% PDF-1.6 % 1 0 obj >>> endobj 2 0 obj > поток uuid: 579f57ca-7412-4ba7-a188-5ad69f3730ddadobe: docid: indd: 989be2ae-5cf1-11df-b4b8-a210d4aa7935xmp.id: C01BC5C7AA51E811AA309EB61445B141E811AA309EB61445B141BC811AA309EB61445B141BC811AAmpAmpA5125B8118Ax6118Ax61445B149BC4DF8x8x05x08x08x08x08x08сделал: 8582A57F533DE8118698DB9967CCBD64adobe: docid: indd: 989be2ae-5cf1-11df-b4b8-a210d4aa7935 по умолчанию

преобразовано из приложения / x-indesign в приложение / pdfAdobe InDesign CS6 (Windows): 28-05-07 2018-05-07T11: 28: 53 + 02: 002018-05-07T11: 31: 10 + 02: 002018-05-07T11: 31: 10 + 02: 00Adobe InDesign CS6 (Windows) application / pdfAdobe PDF Library 10. 0.1False конечный поток endobj 3 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 obj > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 42 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 420,945 595,276] / Тип / Страница >> endobj 43 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / TrimBox [0.0 0.0 420.945 595.276] / Type / Page >> endobj 44 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 420.945 595.276] / Type / Page >> endobj 45 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 420,945 595,276] / Тип / Страница >> endobj 46 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / Shading> / XObject >>> / TrimBox [0.0 0.0 420.945 595.276] / Type / Page >> endobj 47 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / TrimBox [0. 0 0.0 420.945 595.276] / Type / Page >> endobj 48 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 420,945 595,276] / Тип / Страница >> endobj 49 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / TrimBox [0.0 0.0 420.945 595.276] / Type / Page >> endobj 50 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0.0 420.945 595.276] / Type / Page >> endobj 51 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0,0 420,945 595,276] / Тип / Страница >> endobj 872 0 объект > поток / CS0 cs 0 0 1 0 scn / GS0 гс 314.062 0 71.008 70.866 об. ж / PlacedGraphic / MC0 BDC ЭМС 324,79 40,45 49,574 17,887 об. ж / CS0 CS 0 0 1 0 SCN 0,216 Вт 4 млн q 1 0 0 1 374,3644 58,3372 см 0 0 мес. -49.574 0 л -49,574 -17,888 л 0 -17,888 л 0 0 л час S Q 0 1 1 0 сбн 324,357 40,027 50,418 18,673 пере 324,357 58,701 м 324. 789 58.309 49.554 -17.85 об. ж q 324,357 39,925 50,418 18,776 об. W n q 1 0 0 1 332,8914 56,2133 см 0 0 мес. 0.209 -0,381 0,209 -0,857 0,229 -1,314 в -1,391 -1,314 л -1,391 -0,933 -1,486 -0,591 -1,752 -0,305 с -2,23 0,301 -3,029 0,209 -3,715 0,152 с -4,057 0,076 -4,44 -0,114 -4,612 -0,438 с -4,764 -0,667 -4,764 -1,01 -4,687 -1,257 с -4,32 -2,146 -3,068 -1,965 -1,976 -2,1 в -1,45 -2,165 -0,416 -2,335 0,095 -3,162 в 0,4 -3,867 0,4 -4,953 -0,057 -5,6 в -1,357 -7,172 -3,991 -6,779 -4,876 -6,4 с -5,762 -6,021 -6,248 -5,257 -6,343 -4,439 с -6,362 -4,248 -6,362 -4,038 -6,362 -3,829 с -4,746 -3,829 л -4,746 -4,229 -4.686 -4,629 -4,458 -4,915 в -4,076 -5,372 -3,391 -5,6 -2,705 -5,562 с -2,172 -5,524 -1,619 -5,372 -1,372 -4,838 в -1,257 -4,515 -1,279 -4,138 -1,434 -3,836 с -1,589 -3,534 -2,134 -3,372 -2,553 -3,334 в -3,848 -3,105 -5,524 -3,41 -6,172 -1,981 с -6,477 -1,246 -6,424 -0,267 -6,057 0,228 с -5.051 1.591 -2.23 1.492 -1.086 0.991 c -0,479 0,724 -0,191 0,438 0 0 в ж Q q 1 0 0 1 357,0758 57,324 см 0 0 мес. 2,065 -6,102 л 4.132 0 л 5.713 0 л 3,163 -7,702 л 0,934 -7,702 л -1,6 0 л час ж Q 364,891 49,622 -1,562 7.702 рэ ж q 1 0 0 1 367,8261 57,324 см 0 0 мес. 0,006 -2,939 л 3,01 -0,006 л 5,124 -0,006 л 1,448 -3,701 л 5,417 -7,702 л 3,257 -7,701 л 0,005 -4,488 л 0-7,702 л -1,619 -7,702 л -1,619 0 л час ж Q q 1 0 0 1 343,5284 57,3183 см 0 0 мес. 0,895 -1,81 1,733 -3,619 2,648 -5,429 в 2,647 0,007 л 4.172 0 л 4.172 -7.696 л 2.229 -7.696 л -0,838 -1,734 л -0,844 -7,696 л -2,381 -7,696 л -2,381 0 л час ж Q q 1 0 0 1 350,7281 55,9465 см 0 0 мес. 0-5,048 л 1,336 -5,054 1,336 -5,055 в 1,933 -5,055 2,492 -4,965 2,896 -4,439 в 3.486 -3,486 3,391 -1,962 3,029 -0,933 в 2,733 -0,128 2,055 -0 1,323 0,004 в 1,336 0,006 0 0 лет 1,336 1,375 м 2,474 1,375 3,515 1,121 4,248 0,038 в 5,105 -1,391 5,086 -3,638 4,267 -5,086 в 3,588 -6,141 2,527 -6,323 1,336 -6,321 в 1,336 -6,323 -1,562 -6,324 г. -1,562 1,372 л час ж Q q 1 0 0 1338.0023 52.7464 см 0 0 мес. -1,078 3,124 л -2,154 0 л час 2,731 -3,125 м 1.079 -3.124 л 0,469 -1,352 л -2,616 -1,352 л -3,227 -3,126 л -4,869 -3,125 л -2,234 4,578 л 0,103 4,578 л час ж Q 373,237 41,565 -47,337 7,162 об. ж 0 0 1 0 сбн К 1 0 0 1 339.0468 46.1366 см 0 0 мес. -0,129 0,652 -0,652 0,98 -1,291 0,98 в -2,387 0,98 -2,852 0,077 -2,852 -0,885 в -2,852 -1,936 -2,387 -2,813 -1,284 -2,813 в -0,478 -2,813 -0,013 -2,246 0,045 -1,484 с 0,658 — 1,484 л 0,542 -2,633 -0,174 -3,33 -1,336 -3,33 в -2,768 -3,33 -3,465 -2,271 -3,465 -0,93 с -3,465 0,406 -2,704 1,497 -1,284 1,497 в -0,323 1,497 0,471 0,98 0,613 0 в час ж Q q 1 0 0 1 341,8162 43,3231 см 0 0 мес. 0,575 0 1,039 0,451 1,039 1,258 в 1.039 2.071 0.575 2.523 0 2.523 в -0,574 2,523 -1,039 2,071 -1.039 1,258 c -1,039 0,451 -0,574 0 0 0 в 0 3,007 м 1,058 3,007 1,62 2,239 1,62 1,258 в 1,62 0,283 1,058 -0,484 0 -0,484 в -1,058 -0,484 -1,619 0,283 -1,619 1,258 в -1,619 2,239 -1,058 3,007 0 3,007 в ж Q q 1 0 0 1 344.0633 46.2522 см 0 0 мес. 0,516 0 л 0,516 -0,704 л 0,529 -0,704 л 0,794 -0,167 1,162 0,097 1,755 0,078 в 1,755 -0,503 л 0,871 -0,503 0,549 -1,006 0,549 -1,852 в 0,549 -3,336 л 0 -3,336 л час ж Q q 1 0 0 1 347.6698 43.3231 см 0 0 мес. 0,574 0 1,039 0,451 1,039 1,258 в 1,039 2,071 0,574 2,523 0 2. 523 с -0,574 2,523 -1,039 2,071 -1,039 1,258 в -1,039 0,451 -0,574 0 0 0 в 0 3,007 м 1,058 3,007 1,62 2,239 1,62 1,258 в 1,62 0,283 1,058 -0,484 0 -0,484 в -1,058 -0,484 -1,62 0,283 -1,62 1,258 в -1,62 2,239 -1,058 3,007 0 3,007 в ж Q q 1 0 0 1 349.936 46.2522 см 0 0 мес. 0,516 0 л 0,516 -0,49 л 0,529 -0,49 л 0,774 -0,116 1,149 0,078 1,607 0,078 в 2,013 0,078 2,387 -0,083 2,523 -0,49 в 2,749 -0,135 3,142 0,078 3,568 0,078 в 4,233 0,078 4,678 -0,2 4,678 -0,89 в 4.678 -3.336 л 4,13 -3,336 л 4,13 -1,148 л 4.13 -0,736 4,02 -0,406 3,484 -0,406 с 2,955 -0,406 2,613 -0,742 2,613 -1,258 в 2,613 -3,336 л 2,065 -3,336 л 2,065 -1,148 л 2,065 -0,716 1,929 -0,406 1,439 -0,406 с 0,787 -0,406 0,549 -1,006 0,549 -1,258 в 0,549 -3,336 л 0 -3,336 л час ж Q q 1 0 0 1 357.5061 44.6391 см 0 0 мес. -0,213 -0,155 -0,626 -0,161 -0,994 -0,226 с -1,355 -0,29 -1,665 -0,419 -1,665 -0,826 в -1,665 -1,187 -1,355 -1,316 -1,02 -1,316 в -0,297 -1,316 0 -0,865 0 -0,561 в час 0,89 — 1,71 м 0,793 -1,768 0,671 -1,8 0,496 -1,8 в 0,213 -1,8 0. 032 -1,645 0,032 -1,284 в -0,271 -1,639 -0,678 -1,8 -1,142 -1,8 в -1,749 -1,8 -2,246 -1,529 -2,246 -0,865 в -2,246 -0,11 -1,685 0,052 -1,117 0,162 в -0,51 0,278 0,006 0,239 0,006 0,652 в 0,006 1,129 -0,387 1,207 -0,736 1,207 в -1,201 1,207 -1,542 1,065 -1,568 0,574 в -2,117 0,574 л -2,084 1,4 -1,446 1,691 -0,704 1,691 в -0,104 1,691 0,548 1,555 0,548 0,774 в 0,548 -0,942 л 0,548 -1,2 0,548 -1,316 0,722 -1,316 в 0,768 -1,316 0,819 -1,31 0,89 -1,284 в час ж Q q 1 0 0 1 358.9065 46.2522 см 0 0 мес. 0,516 0 л 0.516-0,529 л 0,529 -0,529 л 0,762 -0,116 1,136 0,078 1,613 0,078 в 2,49 0,078 2,762 -0,425 2,762 -1,142 в 2,762 -3,336 л 2.214 -3.336 л 2.214 -1.077 л 2,214 -0,671 1,956 -0,406 1,536 -0,406 с 0,871 -0,406 0,548 -0,852 0,548 -1,451 в 0,548 -3,336 л 0 -3,336 л час ж Q q 1 0 0 1 363.2563 46.2522 см 0 0 мес. 0,665 0 л 0,665 -0,484 л 0-0,484 л 0 -2,555 л 0 -2,807 0,071 -2,852 0,413 -2,852 в 0,665 -2,852 л 0,665 -3,336 л 0,246 -3,336 л -0,322 -3,336 -0,548 -3,219 -0,548 -2,607 в -0,548 -0,484 л -1,116 -0,484 л -1. 116 0 л -0,548 0 л -0,548 1,001 л 0 1.001 л час ж Q Q q 0 0 420.945 595.276 об. W n q 0 г 0 G 1 нед 10 млн / GS1 GS / Fm0 Do Q Q BT 0 0 0 1 сбн / GS2 GS / T1_0 1 Тс 6 0 0 6 29,7638 36,8504 тм (C-2929: 081 Обновление ENG / 01 \ 251 AB Sandvik Coromant 2017.12) Tj 8 0 0 8 29,7638 105,7617 тм (Глава \ 037ce 🙂 Tj 0 -1,554 TD (AB Sandvik Coromant) Tj () Tj 0 -1,2 TD [(SE-811 81 Sandvik) 20.1 (en,) 50 (Sw) 20.1 (eden)] TJ Т * [(www) 60 (.sandvik.coromant.com)] TJ Т * (Электронная почта: [email protected]) Tj 0 0 0 0,8 сбн / GS0 гс / TT0 1 Тс 12 0 0 12 142.5494 233,5435 тм [(F) 18 (or mor) 29 (e in) 5.1 (f) 28 (orma) 10 (tion c) 8 (on) 5 (tac) 10.1 (t) 15 (y) 11 (наш местный))] TJ 0-1 TD [(S) -3 (andvik C) 8,1 (или) 29 (oman) 5 (t r) 29 (epr) 29 (esen) 5 (ta) 10 (tiv) 11,1 (e or) 15 (визит)] TJ Т * [(ш) -40 (ш) -40 (ш) 50 (.) 15 (сандвик) -18,9 (.) 43 (в) 8 (или) 29 (оман) 5,1 (т) -5 (.) 43 ( в) 8 (ом)] TJ ET конечный поток endobj 873 0 объект > endobj 876 0 объект > / ExtGState >>> / Subtype / Form >> stream / CS0 cs 0 0 0 0,4 scn / GS0 гс q 1 0 0 1 497,824 175,0394 см 0 0 мес. 12,743 0 12.743 12,743 в 12,743 72,357 л 12,743 85,1 0 85,1 в -370,655 85,1 л -383,399 85,1 -383,399 72,357 в -383,399 12,743 л -383,399 0 -370,655 0 в час ж Q конечный поток endobj 877 0 объект > endobj 56 0 объект > endobj 54 0 объект [/ ICCBased 878 0 R] endobj 878 0 объект > поток HuTK tKKJI, t (݋4 K% ҹh5J # Ғ (H wqyy ~ 3̙g

5 лучших мини-токарных станков по металлу 2019 (ОБНОВЛЕНО)

Если вы занимаетесь изготовлением моделей, мастером-мастером-мастером или любителем оружия, мини-токарный станок по металлу наверняка будет отличным дело помощи вам.

Токарные станки можно использовать для создания деталей с резьбой, а также мелких деталей, изготовленных с высокой точностью.

Как партнер Amazon я зарабатываю на соответствующих покупках. Это помогает оплачивать веб-хостинг. Спасибо! Прочтите мое раскрытие для получения дополнительной информации.

Есть много небольших токарных станков по металлу, которые вы можете приобрести для различных задач в зависимости от того, для чего вы хотите их использовать.

Но для легкой работы, такой как токарная обработка ручки и небольшие проекты, не потребуется профессиональный токарный станок, и ее лучше всего выполнять на мини-токарном станке.

Вы можете выбирать между различными типами мини-токарных станков, такими как небольшие токарные станки по металлу, токарные станки для любительского использования, токарные станки по металлу и многие другие.

Чтобы облегчить вам задачу, мы собрали лучшие мини-токарные станки по металлу и перечислили их ниже в этой статье.

1. Grizzly G8688 — лучший малый токарный станок по металлу

Станки Grizzly хорошо известны своим качеством и эффективностью, и один из них — Grizzly G8688 (7 на 12 дюймов).

Идеально подходит для легких задач, для работы с которыми не требуется тяжелый инструмент.

Он не уступает Grizzly G9972z, но намного компактнее.

Можно сказать, что размер Grizzly G8688 и его функциональность прямо пропорциональны.

Он выполняет вашу работу с помощью двигателя мощностью лошадиных сил, который обеспечивает большое количество энергии.

7-дюймовая поворотная платформа над станиной не характерна для других токарных станков по металлу.

Он имеет поперечный ход суппорта 2,75, ход задней бабки и отверстие шпинделя размером 20 миллиметров.

Он может делать шаг резьбы до 10 метров и оснащен стрелочным измерителем резьбы со стандартной шкалой.

Его возможности нарезания резьбы разнообразны, включая диапазон резьбы 12-52 TPI (резьбы на дюйм), 18 стандартных и 10 метрических шагов резьбы.

Кроме того, он оснащен стандартной и метрической градуировкой маховика и индикатором нарезки резьбы, который полезен для уведомления пользователя о текущих операциях и процедурах и помогает предотвратить любые ошибки.

Grizzly G8688 имеет переменные скорости: от 0 до 1100 об / мин (оборотов в минуту) для низкого диапазона и до 2500 об / мин для высокого диапазона.

Регулируемые скорости обеспечивают максимальное удобство для достижения наилучшей работы.

Вы также можете работать как вперед, так и назад с любой возможной скоростью, и он включает в себя реверсивный ходовой винт 16-TPI, который облегчает выполнение различных задач. Кроме того, он работает быстрее и эффективнее.

Grizzly G8688 поставляется с поддоном для стружки, защитным кожухом, 3-дюймовым 3-кулачковым патроном с внешними кулачками, 6-дюймовой лицевой панелью, люнетом, 4-позиционной стойкой револьвера, инструментами для обслуживания и расстоянием между ними. его центры составляют 12 дюймов, а конус задней бабки — MT # 2, а поперечный ход суппорта составляет 2¾ дюйма.

Все эти особенности делают его идеальным токарным станком для хобби и небольших задач.

Grizzly G8688 — это высококачественный мини-токарный станок. Он может быть немного шумным при работе, но его работа потрясающая.

По своей стоимости он выполняет различные работы. Хотя он не справляется с задачами с высокой точностью, он отлично подходит для любителей или небольших задач.

2. Erie Tools 7 x 14 — лучший настольный мини-токарный станок по металлу

Erie Tools — довольно точный инструмент, который удовлетворит вас своей работой.

В нем есть почти все части, функции и компоненты, которые необходимы для задач, для которых вы его используете.

Он имеет индикаторы резьбы, которые помогут вам определить резьбу винта поворота — которая варьируется от 12 до 52 TPI (оборотов на дюйм) — независимо от того, где они находятся, в метрических или британских единицах.

Его скорость составляет от 100 до 2500 оборотов в минуту. У него есть трехкулачковый патрон, который придает ему прочность, стабильность и надежность, а также помогает удерживать объект, над которым вы работаете, на месте.

Это обеспечивает безопасность пользователя во время работы, чтобы он не травмировался и не боролся с тряской и вибрацией.

Поставляется с конусом шпинделя MT3, конусом задней бабки с мертвой точкой MT2 и отверстием шпинделя 0,79 дюйма.
Мощный резцедержатель позволяет пользователю добавлять до 4 режущих инструментов одновременно.

Вы также можете сделать простые замены во время работы над своим проектом, чтобы сделать вещи более удобными.

Его двигатель имеет разнонаправленный диапазон скорости, что означает, что вы можете легко перемещать его в любом направлении.Это будет особенно полезно, если вы левша или владеете обеими руками.

Erie Tools поставляется с набором фрез с твердосплавными напайками, состоящим из пяти частей, который не оставляет никаких требований, которые вы хотите удовлетворить.

Его размеры 36 x 17,3 x 14,6 дюйма, а вес около 104,25 фунта, что не является самым легким и маленьким, но его высокое качество и точность компенсируют это.

Столешница имеет ширину около 7 дюймов и длину 14 дюймов.

Изготовлен из металла, что делает его прочным и долговечным, а также позволяет работать с более тяжелыми материалами.

Годовая гарантия дает вам уверенность в качестве этого оборудования.

Erie Tools — это довольно интегрированный мини-токарный станок. Его главные достоинства — гибкость и плавная и точная работа

Токарный станок (металл)

Центрирующий токарный станок с УЦИ и защитой патрона. Размер качели 460 мм х 1000 мм между центрами.

Токарный станок по металлу или Токарный станок по металлу — это большой класс токарных станков, предназначенных для точной обработки относительно твердых материалов.Первоначально они были разработаны для обработки металлов; однако с появлением пластмасс и других материалов, а также с присущей им универсальностью, они используются в широком диапазоне приложений и в широком диапазоне материалов. На жаргоне машинной обработки, где уже понятен более широкий контекст, они обычно просто называются токарными станками или именуются более конкретными названиями подтипов ( токарный станок для инструментальной части , токарно-револьверный станок и т. Эти жесткие станки удаляют материал с вращающейся детали за счет (обычно линейных) движений различных режущих инструментов, таких как насадки и сверла.

Строительство

Конструкция токарных станков может сильно различаться в зависимости от предполагаемого применения; однако основные функции являются общими для большинства типов. Эти машины состоят из (как минимум) передней бабки, станины, каретки и задней бабки. Лучшие машины имеют прочную конструкцию с широкими опорными поверхностями ( направляющих или направляющих ) для устойчивости и изготовлены с большой точностью. Это помогает гарантировать, что компоненты, производимые на станках, будут соответствовать требуемым допускам и повторяемости.

Передняя бабка

Передняя бабка с легендой, номерами и текстом в описании относятся к тем, что на изображении.

Передняя бабка (h2) вмещает главный шпиндель (h5) , механизм переключения скорости (h3, h4) и переключающие шестерни (h20) . Передняя бабка должна быть как можно более прочной из-за действующих сил резания, которые могут деформировать корпус легкой конструкции и вызывать гармонические колебания, которые будут передаваться на заготовку, снижая качество готовой заготовки.

Главный шпиндель обычно полый, чтобы длинные стержни проходили через рабочую зону. Это сокращает подготовку и отходы материала. Шпиндель вращается в прецизионных подшипниках и оснащен некоторыми средствами крепления зажимных приспособлений, таких как патроны или планшайбы. Этот конец шпинделя обычно также имеет включенный конус, часто конус Морзе, что позволяет вставлять конусы и центры. На старых машинах шпиндель приводился в движение шкивом с плоским ремнем, а скорость вращения уменьшалась за счет манипуляции с зубчатым колесом.В более поздних машинах используется коробка передач, приводимая в действие специальным электродвигателем. Полностью редукторная головка позволяет оператору выбирать скорость полностью через коробку передач.

Кровать

Станина представляет собой прочное основание, которое соединяется с передней бабкой и позволяет выровнять каретку и заднюю бабку параллельно оси шпинделя. Этому способствуют закаленные и отшлифованные направляющие , которые удерживают каретку и заднюю бабку на заданной колее. Каретка перемещается с помощью системы зубчатой ​​рейки, ходового винта точного шага или ходового винта.

Типы кроватей включают в себя перевернутые «V» кровати, плоские кровати и комбинированные «V» и плоские кровати. «V» и комбинированные кровати используются для точных и легких работ, а плоские кровати используются для тяжелых работ. ^{[ требуется ссылка ]}

Когда установлен токарный станок, первым делом нужно перейти на уровень , уровень , то есть убедиться, что станина не перекручена и не изогнута. Нет необходимости делать станок строго горизонтальным, но он должен быть полностью раскручен для достижения точной геометрии резания.Уровень точности — полезный инструмент для выявления и устранения любых перекосов. Также рекомендуется использовать такой уровень вдоль станины для обнаружения изгиба в случае токарного станка с более чем четырьмя точками крепления. В обоих случаях уровень используется как компаратор, а не как абсолютный эталон.

Подающий и ходовой винты

Подающий винт (H8) — это длинный приводной вал, который позволяет ряду шестерен приводить в движение механизмы каретки. Эти шестерни расположены в фартуке каретки.Как подающий винт, так и ходовой винт (H7) приводятся в движение либо шестернями переключения (на квадранте), либо промежуточной коробкой передач, известной как быстрая коробка передач , (H6), или коробка передач Norton. Эти промежуточные шестерни позволяют устанавливать правильное передаточное число и направление для нарезания резьбы или червячных передач. Между шпинделем и зубчатой ​​передачей предусмотрены зубчатые колеса (приводимые в действие с помощью H5 ) вместе с пластиной квадранта , которая позволяет вводить зубчатую передачу с правильным передаточным числом и направлением.Это обеспечивает постоянное соотношение между количеством оборотов шпинделя и количеством оборотов ходового винта. Это соотношение позволяет нарезать резьбу на заготовке без помощи матрицы.

Некоторые токарные станки имеют только один ходовой винт, который выполняет все функции перемещения каретки.
