Как рассчитать время автономной работы ИБП от батарей в зависимости от нагрузки: формулы и методика расчета

Время работы ИБП при отсутствии сетевого электроснабжения — один из основных параметров бесперебойника. Вопреки бытующему мнению, этот показатель никоим образом не зависит от мощности устройства. Основную роль играют емкость используемых АКБ, а также параметры подключаемой нагрузки.


На основании этих данных уже можно рассчитать приблизительное время автономной работы ИБП. Для автоматики газового котельного оборудования, серверного или телекоммуникационного оборудования, систем жизнеобеспечения, потребуются более точные данные. В этом случае следует учитывать ряд дополнительных факторов, влияющих на продолжительность работы.

Рассчитываем время работы ИБП от батареи для простых случаев

Такая методика вполне подойдет для определения гарантированной продолжительности работы компьютера, систем аварийного освещения. Небольшая погрешность, которая обязательно появится при подобных расчетах, не станет критической, поэтому ей вполне можно пренебречь. Чтобы вычислить время работы ИБП от аккумулятора для таких условий, понадобятся следующие данные:

  • Емкость в А*ч (С) и напряжение АКБ в вольтах (V).
  • Суммарное значение мощности подключаемой нагрузки в ваттах (Р).
  • Коэффициент полезного действия источника бесперебойного питания (ŋ).


Этого вполне достаточно, чтобы получить ориентировочное максимальное время работы ИБП. Обращаем внимание, использовать значение КПД обязательно. Формула расчета имеет вид:

T = C x V x ŋ / P

При расчете получаем значение Т в часах.

Уточненный расчет времени работы ИБП

Более точный расчет автономной работы ИБП выполняют с введением ряда поправочных коэффициентов, учитывающих фактическое состояние (емкость) аккумуляторной батареи и условия эксплуатации.


Перед тем как рассчитать время работы ИБП при отключении центрального энергоснабжения, потребуется оценить следующие параметры:

  • Какой тип АКБ используется, сколько лет (месяцев) батарея эксплуатируется. Любой аккумулятор не способен отдавать все 100% накопленной энергии. Для большинства свинцово-кислотных необслуживаемых герметизированных модификаций (VRLA, AGM) этот показатель обычно не превышает 80%. Более эффективны Gel батареи, они способны отдавать 90-95% энергии. Но режим постоянной работы с глубоким разрядом приводит к существенному снижению емкости АКБ, что должно учитываться с введением в расчет коэффициента глубины разряда К
    г
    . Обычно при расчете принимают значение 0,8-0,9.
  • Большое значение, особенно для старых батарей, имеет температура в помещении. Оптимальными считаются условия при +250С. При 00С принимается поправочный коэффициент Кт 0,88. Но особо негативно сказывается эксплуатация в условиях повышенных температур. При превышении оптимального температурного режима на каждые 100С рекомендуется снижать расчетную емкость батарей на 20%.
  • Рассчитывая время работы ИБП в зависимости от нагрузки, следует учитывать, что номинальная мощность (указанная на подключаемом приборе) отличается от фактически потребляемой. Например, компьютер оснащен блоком питания на 200 Вт. Но фактическая мощность, необходимая для работы процессора, видеокарты и других элементов, будет существенно меньшей. То же самое справедливо для циркуляционных насосов или компрессора холодильника, ведь эти устройства не работают постоянно. Учитывайте это, определяя значение суммарной подключаемой мощности.
  • Играет роль и величина силы тока, при котором происходит разряд. Так, если для отдачи всей емкости аккумулятору потребуется 10 часов, то коэффициент К
    вр
    можно принимать равным 1. Получить точные данные можно, изучив разрядную кривую определенного типа АКБ.

Исходя из этих данных, подбор ИБП по мощности и времени работы должен осуществляться на основании следующей формулы:

Т = С х V x ŋ x Кг x Кт x Квр / P

Полученное значение будет более точным, что даст возможность выбрать оптимальный вариант устройства бесперебойного питания.

Расчет по формуле Пекерта

Выполнить расчет времени работы ИБП, можно использовать специальную формулу, зная основные параметры аккумуляторов.

Полученные после расчетов данные показывают, как долго проработает батарея при определенной нагрузке.


Расчеты проводятся по формуле: t=Cак/In. Чтобы узнать время работы, потребуются данные:

  • Cак – емкость конкретной аккумуляторной батареи в мА*ч;
  • I – сила тока в конкретной электрической сети;
  • n– экспонента.

Экспонента — постоянная переменная, она указана в характеристиках конкретной аккумуляторной батареи.

После проведенных расчетов устанавливается время работы в часах. Стоит учитывать, что при повышенной нагрузке скорость разряда батареи увеличивается.

Использование таблиц из спецификаций АКБ для расчета

Точный расчет ИБП можно получить с помощью таблиц спецификаций АКБ. Работа с таблицами осуществляется в несколько шагов:

  1. Расчет формулы полной мощности аккумулятора по формуле;
  2. Расчет нагрузки на один конкретный аккумулятор в ИБП.
  3. Изучение разрядных таблиц и подбор оборудования с подходящими параметрами в зависимости от полученных данных.


Как повысить автономность, используя различные режимы работы ИБП

Автономная схема работы ИБП — один из основных режимов эксплуатации при отключении центрального электроснабжения. Но при определенных условиях емкости батарей недостаточно для обеспечения всех потребителей, а возможность подключения дополнительных АКБ отсутствует. Тогда приходится прибегать к следующим способам:

  • Работа ИБП от генераторов. Учитывайте то, что большинство бесперебойников чувствительны к скачкам напряжения, погрешности по частоте. А такие проблемы характерны для многих генераторов. Поэтому необходимо тщательно подходить к совместимости определенных марок оборудования.
  • Параллельная работа ИБП так же допускается только при синхронизации параметров выходного напряжения. Достичь этого очень сложно. Поэтому рекомендуется не включать несколько устройств в параллельную работу, а распределить нагрузку и использовать для каждой группы отдельный ИБП.

Рассчитать ориентировочный период работоспособности устройства поможет онлайн калькулятор времени работы ИБП. Но более правильным будет воспользоваться помощью специалиста. Звоните или закажите обратный звонок прямо сейчас. Поможем бесплатно.

Как правильно подобрать мощность вашего ИБП. Разбираем на примере Eaton

Надёжная защита компьютеров, работоспособность и долгий срок службы источников бесперебойного питания (ИБП) зависят от правильно подобранной мощности ИБП по отношению к нагрузке. В этом посте мы рассмотрим простые правила подбора ИБП по мощности — они помогут и сэкономить бюджет, и остаться уверенным, что эти устройства обеспечат защиту в случае внезапного сбоя или отключения электроснабжения.

Расчёт нагрузки при выборе мощности ИБП


При подборе ИБП оперируют тремя величинами:
  1. мощность нагрузки,
  2. номинальная мощность ИБП,
  3. требуемое время автономной работы ИБП от батареи.

Это основные параметры, но есть ещё нюансы, и об этом мы тоже расскажем ниже.

С определением мощности нагрузки всё относительно просто — суммируется мощность всех устройств, которые планируется подсоединить к одному ИБП (обычно это группа устройств, расположенных рядом друг с другом). Затем полученные цифры суммируются по всем ИБП, обслуживающих такие группы устройств. Мощность, потребляемую мониторами, принтером, колонками, роутером, внешним дисководом и т.д., можно найти на этикетках устройств. Для ПК или сервера берётся мощность указанная на блоке питания.

Знатоки скажут, что это весьма приблизительный подсчёт нагрузки, поскольку в разных режимах потребляемая мощность каждого устройства может существенно отличаться от той, что указана на этикетках или в спецификациях на блоки питания.

Это будет абсолютной правдой, но они же согласятся, что таким образом определяется мощность «по верхнему пределу потребления». Если реальная мощность нагрузки в результате окажется ниже рассчитанной, то ничего плохого не случится.

Дальше идёт первый нюанс — он связан с номинальной мощностью ИБП: обычно она указывается в вольт-амперах (В·А) и выносится в виде цифр в название модели ИБП. Например, модель ИБП Eaton 5P 850 имеет номинальную мощность 850 В·А. При этом мощность нагрузки подсчитывается в ваттах (Вт), так как именно в ваттах маркируются блоки питания компьютеров, мониторов и других ИТ-устройств. Удобные онлайн-калькуляторы пересчёта «В·А в Вт» есть в интернете. Если же вы хотите пересчитать самостоятельно, можно воспользоваться следующей

формулой:

Активная мощность (ватты) = Полная мощность (вольт-амперы) × Коэффициент мощности (Cos φ)

Второй нюанс состоит в том, что неизвестной величиной в этой формуле будет коэффициент мощности (Cos φ). И, кстати, в онлайн-калькуляторе тоже потребуется указать значение этого параметра. Для измерения «косинуса фи» для конкретного устройства существуют специальные приборы, называемые фазометрами. Но в малом бизнесе столь точные расчеты Cos φ обычно никто не проводит. Как правило, пользуются оценочными значениями Cos φ, характерными для данного типа устройств.

Так, для типового ПК эта величина составляет 0,7, и именно с этим коэффициентом указана мощность ИБП в ваттах в каталогах Eaton.

А какой Cos φ у современных серверов, систем хранения данных и сетевого оборудования (коммутаторов, маршрутизаторов и прочего)? В них используются блоки питания с коррекцией коэффициента мощности, поэтому его значение приближается к единице (1,0). Принято считать, что такое оборудование является нагрузкой с небольшой ёмкостной составляющей, и коэффициент мощности принимают равным 0,95.

Отдельным вопросом является использование таких блоков питания с ИБП – при их использовании требуется выбрать ИБП бОльшей мощности, особенно, если ИБП выдает не чистую синусоиду напряжения на выходе, а меандр. Также могут возникнуть дополнительные требования к ИБП, связанные с принципом работы таких источников. Тема требует отдельной статьи, и таких статей уже написано множество.

Следующий параметр, значение которого следует знать перед выбором мощности ИБП — это желаемое время работы ИБП в режиме «от батарей». В каталоге для каждой модели ИБП приводится оценочное время автономной работы при нагрузке 50% и 70% от номинальной мощности.


Узнать мощность нагрузки можно с помощью самого ИБП. Источник: Eaton

Обычно для корректного завершения работы операционной системы на компьютерах достаточно 5 минут, особенно если автоматизировать этот процесс посредством программного обеспечения мониторинга и управления ИБП — стороннего или от производителя ИБП (например, Eaton Intelligent Power Manager). Однако если требуется значительно большее время на поддержание работы компьютеров, то следует выбирать более мощные модели ИБП или даже докупать и устанавливать дополнительные внешние батареи. Такие внешние батареи доступны для моделей ИБП, работающих в корпоративном секторе.

Давайте выполним пример расчёта мощности ИБП для защиты электропитания двух современных серверов, позиционируемых как «серверы для малого бизнеса» с блоками питания по 200 Вт (то есть общая мощность двух серверов — 400 Вт). Низкая мощность блоков питания объясняется тем, что в таких серверах нет никаких движущихся частей, кроме вентиляторов охлаждения. Дисковая память реализована на SSD и нет CD-дисковода. Да, и ещё предполагается, что мощных видеокарт тоже нет.

При коэффициенте мощности 0,95 и ориентации на 70-процентную нагрузку от номинальной мощности получим, что требуется ИБП не менее, чем на 600 В·А: (400 ÷ 0,95) ÷ 0,7. Таким требованиям удовлетворит, скажем, ИБП Eaton 5P 650 в корпусе «башня» или «для стойки, 1U». Согласно каталогу, время автономной работы такого источника будет порядка 6 минут. Однако если вы не уверены, что точно знаете коэффициент мощности БП вашего сервера, то лучше ориентироваться на стандартное значение 0,7, а не на близкое к идеальному 0,95. Тогда наш расчёт (400 ÷ 0,7) ÷ 0,7 даст требуемую мощность ИБП 816 В·А. Следовательно, следует выбрать следующую по мощности модель ИБП Eaton 5P 850. Всегда лучше выбирать ИБП с запасом, т.к. время автономной работы в каталогах указано приблизительно и может варьироваться в зависимости от реальной нагрузки, возраста батареи и уровня её заряда, температуры окружающей среды.

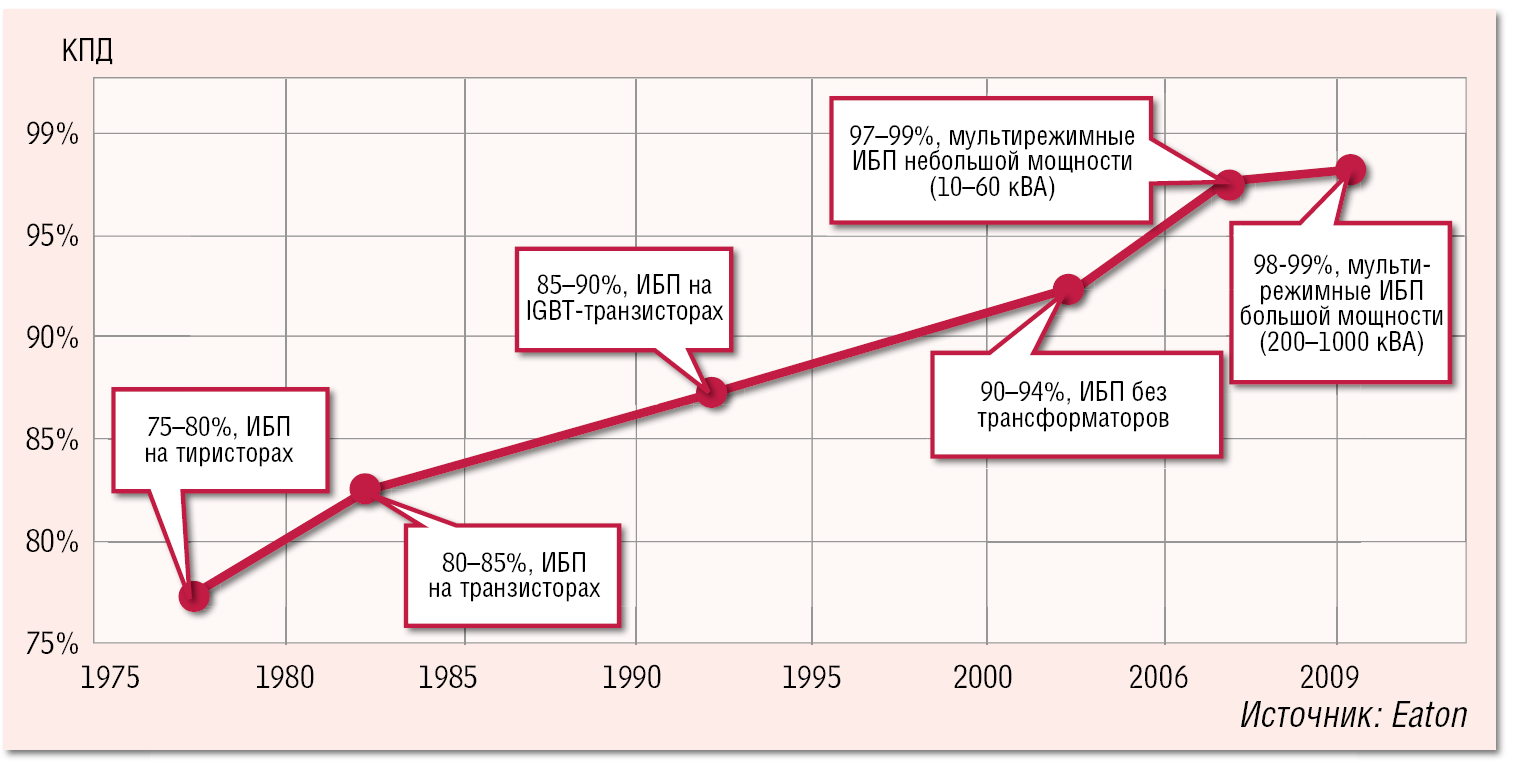

Заметим тут же, что ИБП, как и любой компонент системы электропитания (к примеру, трансформатор), должен быть рассчитан на полную мощность нагрузки. Поэтому в нормальном режиме линейно-интерактивный ИБП работает через автотрансформатор и приведенная выше методика справедлива. Но при работе от батареи преобразуется только активная составляющая, поэтому необходимо учитывать номинальную активную мощность ИБП. Для ИБП Eaton 5-й серии это значение обычно подсчитывается как S·0,6 (0,7). Для класса онлайн-ИБП в любом режиме (кроме байпаса) необходимо учитывать и активную мощность, и полную, и разрешенный диапазон коэффициента мощности нагрузки.

Мониторинг и управление шатдауном нагрузок


После того, как расчёты сделаны, ИБП куплен и нагрузка подключена, в процессе эксплуатации желательно контролировать реальный уровень нагрузки. Это можно делать, используя служебный дисплей ИБП или с помощью ПО удалённого мониторинга. На основании этих наблюдений, сделанных при разных режимах работы нагрузок, можно окончательно определить, правильно ли подобрана мощность ИБП для защищаемых устройств.


Скриншот ПО управления ИБП. Источник: Eaton

Для удалённого мониторинга нагрузок Eaton предлагает компаниям фирменное ПО управления системой бесперебойного электроснабжения Intelligent Power Manager (IPM).

Базовая версия на десять ИБП доступна бесплатно, для контроля большего числа источников потребуется платная лицензия. IPM обеспечивает удалённый контроль корпоративной инфраструктуры гарантированного энергоснабжения с любого компьютера с использованием веб-интерфейса. Кроме физических серверов, IPM поддерживает управление питанием виртуальных машин — можно автоматически завершать работу гипервизоров VMware, HyperV, RedHat KVM и Xen.

Онлайн-калькуляторы для определения мощности ПК — теория и практика | Блоки питания компьютера | Блог

Узнать мощность своего компьютера можно по-разному: вооружиться мультиметром и тестировать вручную или зайти на онлайн-калькулятор и посчитать все за 5 минут. Последние выдают результаты автоматически — вбиваешь свои данные и готово. А мы в этом материале проверяем онлайн-калькуляторы на честность. Какие из них выдают более точные данные, какими проще и удобнее пользоваться? И стоит ли вообще доверять готовым алгоритмам или лучше все перепроверить самому?

Тестируем реальную мощность ПК

Перед проверкой калькуляторов сначала нужно определить реальную мощность ПК. Тестируем пару персональных компьютеров двумя способами:

  • Амперметром ACM91 измеряется ток по выходным линиям блока питания. Далее рассчитывается, затем суммируется мощность.
  • По входу блока питания (220 В) измеряется мощность. В этом случае делается поправка на КПД блока питания и используется как справочное значение.

ПК нагружались тестом стабильности от AIDA, видеокарта — дополнительно стресс-тестом от FurMark. Все компоненты ПК работали в штатном режиме, без разгонов. Для видеокарты была установлена максимальная производительность из предложенных производителем Profiles.

Конфигурации ПК1 и ПК2

Комплектующие

ПК 1

ПК 2

Материнская платаAsus Prime B360-Plus (ATX)Asus H81M-K (Micro-ATX)
Центральный процессорI5-8400 (TDP 65 Вт)I5-4460 (TDP 84 Вт)
ВидеокартаGTX-1650 Super (100 Вт)Нет
Устройства хранения информации

SSD A-Data SX6000 Pro, 256 ГБ, М.2 2280

SSD Samsung 860 EVO, 250 ГБ, SATA
Оперативная память (RAM)DDR4 2 модуля по 8 ГБDDR3 2 модуля по 4 ГБ
Дополнительные вентиляторы2 корпусныхНет
Блок питанияZALMAN ZM400-LE 400 ВтDeepCool DE-530 400 Вт
Прочие устройстваНетНет

Измеренная потребляемая мощность ПК

Условия измерений

ПК1

ПК2

U12CPU —линия питания процессора;

66 Вт

(I5-8400, TDP 65 Вт)

60 Вт

(I5-4460, TDP 84 Вт)

U12GPU — линия питания видеокарты;

53 Вт

U12MB — линия питания материнской платы;

60 Вт

12 Вт
U5 — линия 5 В;

7,5 Вт

1,8 Вт
U3. 3 — линия 3.3 В;

2,5 Вт

2,5 Вт
U5STB — линия дежурного источника питания.

1,5 Вт

1,5 Вт
Суммарная на выходе БП по линиям питания

191 Вт

78 Вт
По входу БП (220 В)

225 Вт (КПД БП ~86%)

98 Вт (КПД БП ~80%)

Тесты онлайн-калькуляторов мощности

Калькулятор от Bequiet

https://www.bequiet.com/ru/psucalculator

Онлайн калькулятор от известного производителя солидных блоков питания Bequiet.

Разработчики калькулятора не стали мудрить и предусмотрели в калькуляторе расчет только по четырем основным компонентам: процессор, видеокарта, система и охлаждение.

Мощность потребления процессора определяется по его TDP.

Мощность видеокарты в соответствии с характеристиками от производителя. Список моделей внушительный, но нужной GTX 1650 Super в списке нет. Выбрал GTX 1660, которая потребляет на 20 Вт больше.

В разделе «Система» можно указать количество модулей памяти, устройств SATA и даже устройств PATA. Каждый модуль памяти добавляет 4 Вт к рассчитываемой мощности, каждое устройство SATA или PATA — по 15 Вт. В качестве устройства SATA я укажу свой SSD М.2, так как в калькуляторе отсутствует отдельное поле для указания таких устройств.

В разделе «Охлаждение» можно указать дополнительные вентиляторы в системе и (или) систему водяного охлаждения. Каждый вентилятор добавляет 5 Вт.

В калькуляторе предусмотрены еще две установки — «Использование USB 3.1 Gen 2 для передачи энергии» и «Планируете ли вы разгонять компьютер или использовать разогнанные компоненты».

Спецификация USB 3.1 Gen 2 в теории подразумевает возможность передачи до 100 Вт мощности. И действительно, если установить здесь галочку, то рассчитанная потребляемая мощность компьютера увеличится на 100 Вт.

Если установить галочку в разделе «Планируете ли вы разгонять компьютер», то калькулятор добавит 15 % к данным.

Результаты

Конфигурация ПК

Рассчитанная мощность калькулятором Bequiet

Измеренная потребляемая мощность ПК

ПК1

198 Вт *

191 Вт

ПК2

107 Вт

78 Вт

*за вычетом 20 Вт на реально установленную GTX 1650 Super

Калькулятор от Сoolermaster

https://www.coolermaster.com/power-supply-calculator

Потребляемая мощность процессора определяется калькулятором по его TDP.

Материнская плата указывается через форм-фактор. По этому параметру добавляется определенная мощность (ATX — 70 Вт, Micro-ATX — 60 Вт).

Видеокарт в списке мало. Я не обнаружил ни GTX1650 Super, ни GTX1660. Выбрал близкую по мощности GTX1650 (85 Вт).

Память выбирается по типу и объему. Например, одна плашка DDR4 объемом 8 ГБ добавляет 3 Вт.

Есть возможность добавить SSD по его объему. Выбор SSD на 250 ГБ добавляет 40 Вт, что явно многовато.

HDD указывается по скорости вращения шпинделя и форм-фактору. При этом HDD с 7200RPM и 3.5″ добавляет 15 Вт, что в среднем не далеко от реальности.

Результаты

Конфигурация ПК

Рассчитанная мощность калькулятором Сoolermaster

Измеренная потребляемая мощность ПК

ПК1

281 Вт*

191 Вт

ПК2

188 Вт

78 Вт

*с добавлением 15 Вт на реально установленную GTX 1650 Super

Калькулятор от Outervision

https://outervision. com/power-supply-calculator

В калькуляторе есть возможность выбора платформы, разработчики этот раздел почему-то назвали Motherboard. По умолчанию выбран Desktop, который сразу в расчет добавляет 110 Вт мощности. Эта мощность и будет являться резервом для всех неучтенных потребителей или режимов работы.

Мощность процессора, как и везде, определяется по его TDP.

Одна из особенностей калькулятора — учет параметров разгона процессора (частота и напряжение питания ядер) и видеокарты.

Память выбирается по типу и объему. Кстати, для памяти частоту разгона указать не получится, что выглядит немного не логично.

Предусмотрен выбор всевозможных устройств хранения, даже дисков с интерфейсом IDE. Есть и SSD M.2, который добавил аж 1 Вт мощности. Обширный список устройств с интерфейсом PCI и PCIe и большой выбор прочих устройств, от USB до светодиодной ленты.

В итоге получаем расчетную максимальную потребляемую мощность системы, рекомендуемую минимальную мощность блока питания (Recommended PSU Wattage) и рекомендуемую мощность источника бесперебойного питания — ИБП (Recommended UPS rating).

Результаты

Конфигурация ПК

Рассчитанная мощность калькулятором Outervision

Измеренная потребляемая мощность ПК

ПК1

308 (358) Вт*

191 Вт

ПК2

222 (272) Вт

78 Вт

*за вычетом 20 Вт на реально установленную GTX 1650 Super

в скобках указана рекомендуемая минимальная мощность БП

Считать или не считать — выводы и результаты

Подведем итог. Сведем все результаты в одну таблицу.

Конфигурация ПК

Измеренная  мощность ПК

Калькулятор Bequiet

Калькулятор Сoolermaster

Калькулятор Outervision

ПК1

191 Вт198 Вт281 Вт308 (358) Вт

ПК2

78 Вт107 Вт188 Вт222 (272) Вт

Наиболее близкую к реальности мощность показывает калькулятор от Bequiet. Его разработчики рекомендуют использовать БП в режиме нагрузки от 50 до 80 %. Я бы остановился на рекомендации в 50 % — будет некий запас на комплектующие и те режимы работы, которые не учитывает калькулятор, плюс получим выигрыш в тишине. Тогда для рассматриваемой конфигурации ПК1 будет оптимальным использование БП мощностью 400 Вт. Может показаться, что этого маловато, но надо понимать, что калькулятор предполагает использование блоков питания от Bequiet.

Калькулятор Bequiet прост в использовании, но не учитывает множество устройств, которые могут быть установлены, а их потребление в сумме может быть очень даже весомым.

В калькуляторе от CoolerMaster добавлена возможность указывать типоразмер материнской платы. Это добавляет определенный резерв мощности, который может пригодиться для не учтенных комплектующих. Во всем остальном он схож с Bequiet и к нему можно применять те же рекомендации по выбору БП.

Калькулятор от CoolerMaster резервирует фиксированную мощность для неучтенных комплектующих и режимов работы.

Если в ПК присутствует много дополнительных устройств, то лучше все-таки использовать калькулятор от Outervision.

А вот калькулятор Outervision выдает сразу рекомендуемую мощность БП. Для рассматриваемой конфигурации ПК1 калькулятор рекомендует БП мощностью 358 Вт. Округляем в большую сторону до ближайшей сотни — получаем 400 Вт.

При расчете можно учесть время использования компьютера за сутки. При этом калькулятор добавляет 5 % к рекомендуемой минимальной мощности блока питания, если ПК будет использоваться в режиме 24/7 против одного часа. Таким образом определяется некий запас надежности БП при круглосуточной работе ПК.

Калькулятор показывает предполагаемый ток по основным линиям БП, предлагает рассчитать экономию электроэнергии и финансовую выгоду при использовании БП с более продвинутыми сертификатами эффективности. Правда, применительно это только к БП от EVGA.

Калькулятор Outervision рассчитывает мощность источника бесперебойного питания (ИБП). Не забудьте указать диагональ используемого монитора.

Все калькуляторы грешат отсутствием некоторых моделей комплектующих. Наверное обычный пользователь не станет искать схожие по характеристикам модели, анализировать и сравнивать. Если возникнет такая проблема, то скорее всего он просто откажется от калькулятора и пойдет по форумам с вопросом какой БП выбрать.

Для таких юзеров есть и другие способы определения мощности БП. Например, можно ориентироваться на рекомендации производителей видеокарт. В частности, для GTX-1650 Super рекомендуется мощность БП 450 Вт, что в общем, соответствует значениям, которые получены при помощи калькуляторов с учетом рекомендаций.

Если же в ПК не используется отдельная видеокарта, то можно смело использовать современный блок питания с минимальной мощностью 300–400 Вт. Этого будет более чем достаточно для стандартной конфигурации настольного ПК.

Итог

Принимая во внимание поправки к программам, всеми перечисленными калькуляторами можно уверенно пользоваться. Результаты получаются вполне достоверными, а рекомендации по блокам питания — жизнеспособными. Для продвинутых пользователей больше подходит Outervision благодаря куче дополнительных опций и расширенным советам. Для владельцев ПК с минимальной конфигурацией можно использовать калькуляторы от Bequiet или Сoolermaster, хотя бы просто чтобы не запутаться. В любом случае онлайн-калькуляторы являются отличным инструментом для оценки потребляемой мощности вашего ПК и помогут в выборе блока питания или ИБП.

Как выбрать блок питания для компьютера можно почитать по ссылке.

как рассчитывается, советы по выбору

Центральное хранилище информации и ее обработки в любой организации, требует особого подхода к планированию энергетической безопасности. Сюда относится не только приведение токов питания сторонних линий к стандарту (для защиты аппаратной части самого оборудования), но и обеспечение возможности временного функционирования серверов при полном отсутствии электроэнергии. К сожалению, реалии жизни таковы, что последнее событие периодически происходит в результате аварий или профилактических работ, проводимых энергетиками.

Здесь, на первый план выходит установка источников бесперебойного питания для поддержки, как отдельно взятого сервера, так и всего вычислительного комплекса предприятия. Важен ответственный подход выбора требуемого оборудования.

Постановка задачи

Различные классы ИБП одного производителя:

Прежде чем выбирать конкретный класс ибп для сервера и их мощность, необходимо остановиться на общем понимании того, что именно должно быть защищено. Здесь есть как минимум три варианта действий, любой из которых требует своего подхода. Можно обеспечить бесперебойником каждый отдельный сервер, всю типовую стойку оборудования или помещение ЦОД, где они расположены в общем. Вариант со снабжением ИБП каждой единицы имеет тот плюс, что если вышел из строя конкретный источник бесперебойного питания, то будет отключена от сети только одна машина в стойке, функции которой зачастую резервируются. С другой стороны, подобный подход повышает потребление энергии, стоимость комплекса и, как ни парадоксально, уменьшает надежность за счет дополнительных устройств в общей массе. Среди подобных серверных ИБП, наибольшее распространение получили однофазные модели.

Классический вид серверного ИБП:

Предпочтительнее выглядит вариант, где для каждой отдельной стойки используется свой, единственный ИБП. Конечно, в случае его выхода из строя, вся масса серверов на участке сети будет отключена, но можно запланировать и дополнительное резервирование с отдельным питанием. Подобные бесперебойники могут быть как однофазными, так и трех. Главное их отличие — повышенная мощность 5–10 кВт.

Для крупного парка вычислительных систем, насчитывающих не одну сотню серверов, предпочтительнее выглядят мощные трехфазные ИБП, полностью снабжающие энергией весь объем оборудования. Их несравненным плюсом служит возможность расширения аккумуляторной базы, вплоть до таких пределов, что устройство поддержки способно сутками давать ток для работы всех серверов сети без внешнего питания.

Классы бесперебойников

Все ИБП делятся на три класса:

  1. Начальный уровень, английское название «off-line». Ничем особо не примечательны. Единственное адекватное действие бесперебойников такого вида на любые нарушения энергоснабжения — переход на питание от аккумулятора. Причем происходит переключение достаточно медленно, в среднем около 5 мс. Отличаются низкими мощностями, для питания серверов приспособлены слабо.
  2. Средний уровень, «Line-interactive». От начального содержат в своей конструкции стабилизатор напряжения и достаточно мощные аккумуляторы. Часто используются для систем питания одного сервера. Могут быть трехфазными, но это редкость.
  3. Максимальный уровень защиты или «on-line». Они же блоки бесперебойного питания с двойным преобразованием («double conversion»). Принцип действия немного отличается от предыдущих классов. Вначале ток внутри устройства конвертируется в 12 В постоянного, затем инвертором обратно в 220 В переменного вида. Все проблемы сети питания в момент трансформации сглаживаются, убираются скачки синусоиды, падения и подъем вольтажа. Хороший ИБП для питания стойки или всего ЦОД — это выбор профессионалов. Бывают как рассчитанные на работу от трех фаз, так и одной.

Фазы

Разница в питании по фазам заключается только в максимальной выходной мощности. Есть правда один нюанс. Однофазный блок может допускать подключение к себе потребителей до 10 кВт. В трехфазном же, на каждую исходящую линию нельзя нагрузить суммарно более чем 1/3 максимальной мощности устройства защиты. Примером может послужить ИБП IPPON Innova RT 33 40K Tower. Его суммарные исходящие возможности равны 40 кВт, тем не менее, так как он трехфазный, на каждую подключаемую линию нельзя нагружать более 13.3 кВт.

Расчет мощности и время работы

Основной характеристикой, обязательно учитываемой, когда подбираются конкретные источники бесперебойного питания для ЦОД и серверов, служит их мощность. Она должна быть с запасом выше, чем потребление всех клиентских устройств. Причины тут непосредственно две. Первая — время снабжения накопленным током и правильность циклов зарядки внутренних аккумуляторов.



Один из ИБП серверного класса:

В том случае, если мощность потребителей превышает возможности бесперебойника, время поддержки при отключении внешней электроэнергии будет ниже расчетной. Также встроенный АКБ никогда не зарядится, потому что ему просто не хватит объемов тока. Названая характеристика UPS обычно указывается или на его корпусе, или в документации. Имеет вид числа, оканчивающегося буквенным индексом VA (вольт×ампер). Ближайший Российский аналог — ватты. Здесь есть нюанс, касающийся трехфазных блоков питания — для них указанное значение нужно использовать с оглядкой на каждую из 3-х линий. То есть, на одну можно нагрузить максимум треть от общей характеристики ИБП.

Теперь что касается потребителей. Итоговая мощность суммируется от них всех, подключенных к конкретному бесперебойнику. К ней же берется запас в 20 %, которые тратятся на зарядку аккумулятора и внутренние процессы преобразований. Этот коэффициент свыше иногда еще называют КПД ИБП. Можно поступить иначе: мощность в VA умножить на 0.8, и уже полученный результат считать максимумом к возможному подключению.

Заполненная серверная стойка:

Теперь что касается самих клиентских устройств. Много раз описаны в интернете формулы расчета, исходящие из того, что один сервер потребляет от 0.5 до целого киловатта. Но это невозможно. Средняя мощность единичной машины берется из расчета максимум 150–300 Вт: она сама, плюс 30 Вт каждый жесткий диск в ее составе. Повторимся еще раз — все потребление подключенных к бесперебойнику устройств складывается. Сюда входят не только сервера, но и коммуникаторы, системы охлаждения стойки, различные сервисные механизмы. Данные о том, какое количество ватт потребляет каждое из них, можно найти в соответствующих справочниках или документации.

Тут нужно небольшое примечание. В списке характеристик ИПБ содержится запись о времени его работы при отключении внешнего энергоснабжения. Цифры указаны из расчета максимального потребления тока. Если же клиентское оборудование берет меньше, то и бесперебойник будет способен поддерживать его работу дольше.

Дополнительные возможности

Мощный ИБП с множеством дополнительных функций:

С общей структурой подбора бесперебойника понятно, методы подсчета мощности указаны. Осталось разобраться с дополнительными возможностями, предоставляемыми различными моделями, и порядком, облегчающими труд системного администратора.

А именно это:

  1. Система активного выключения. Ее суть достаточно проста — бесперебойник кабелем соединяется с сервером. Последний через интерфейс получает информацию о состоянии питания и может управлять некоторыми функциями ИБП. Здесь важными считаются данные именно о текущем заряде аккумулятора и состоянии подключения к сети. Если, к примеру, АКБ уже садится, а внешняя сеть недоступна, сервер корректно завершает свою работу с отправкой соответствующего сообщения администратору.
  2. Горячая замена аккумуляторов. Позволяет не прекращать работу клиентского оборудования при каких-либо проблемах с накопителями энергии. Ответственный персонал единовременно заменяет вышедшие из строя элементы, не прерывая функционирование серверов.
    Замена аккумулятора:
  3. Поддержка параллельной работы. Позволяет объединить несколько блоков бесперебойного питания в единую систему, суммируя их характеристики.
  4. «Холодный старт». Позволяет запустить подключенное оборудование без доступности внешнего питания, только за счет сохраненной электроэнергии в аккумуляторах.
  5. Автотест аккумулятора. Производит проверку состояния элемента питания, с контролем его основных характеристик. Вовремя напомнит о требуемой замене. Желательно сделать перед первым использованием.

Выбор возможности зависит от конкретных серверов. Зачастую используется несколько вариантов сразу.

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

Хорошая реклама



Методика расчета мощности ИБП, критерии выбора

20. 04.2016

Тематика: Полезная информация

При выборе источников бесперебойного питания важно правильно подобрать мощность устройств в зависимости от режима эксплуатации и обслуживаемого оборудования. Предлагаемая методика расчета позволит грамотно подойти к выбору ИБП.

Алгоритм расчета мощности /выбора Источника Бесперебойного Питания ИБП /UPS

  1. Составьте перечень защищаемого оборудования.
  2. Подсчитайте суммарное номинальное потребление оборудования
  3. Определите, есть ли у Вас нагрузка с пусковыми токами (электродвигатели, кондиционеры, насосы). Кондиционер имеет пусковой ток 3-5 номинального потребления, обычный асинхронный двигатель 6-8 номинального потребления. Посчитайте потребление нагрузки с учетом пусковых токов.
  4. Определите, какое необходимо время автономной работы нагрузки.
  5. Подумайте, будет ли расти нагрузка в ближайшее время, учтите это в расчетах (например, расширение штата предприятия или установка дополнительного технологического оборудования)
  6. Решите, нужна ли Вам отказоустойчивая система бесперебойного питания N+1. Мощность одиночного ИБП (системы без резервного модуля) выбирается исходя из 2 величин — что больше:
  • (Номинальная нагрузка + Рост)*1,2 — учет того, что ИБП должен быть загружен на 80%
  • ИБП с учетом перегрузочной способности (часто до 150% на 30 сек) должен покрывать пусковые токи нагрузки

Пример — как выбрать ИБП/UPS для защиты компьютерной сети из 180 компьютеров:

  • 80 шт. имеют 17-19 дюймовые ж/к мониторы = 80 х 250 ВА = 20 кВА
  • 100 шт. имеют 15’ ЭЛТ монитор = 100 х 300 ВА = 30 кВА
  • 5 серверов = 5 х 800 ВА = 4 кВА
  • Телефонная станция на 200 номеров = 2 кВА
  • 10 лазерных принтеров = 10 х 600 ВА = 6 кВА (можно включить и в бытовую сеть)
  • Кондиционер серверной: номинальный ток 10А (10А х 220 В = 2.2 кВА), пусковой ток около 50А (10-12 кВА)
  • Пожарная и охранные сигнализации = 2 кВА

Итого суммарное потребление нагрузки 66 кВА. С учетом рекомендованного запаса 20% и возможности роста нагрузки в будущем, нужен ИБП 80 кВА. Пусковой ток кондиционера в данном примере можно не учитывать, т.к. пусковое потребление составляет 74-76 кВА, что меньше мощности подобранного ИБП.

В модельном ряду Powerware — это ИБП Powerware 9390 80 кВА

Краткие данные по мощности оборудования:

  • Рабочая Станция с 15-17 дюймовым ж/к (LCD) монитором 200-250 ВА/140-180 Вт
  • Рабочая Станция с 19 дюймовым ж/к (LCD) монитором 300 ВА/210-250 Вт
  • Рабочая Станция с 15-19 дюймовым CRT монитором 300-400 ВА/210-300 Вт,
  • Средний сервер потребляет 500-1000 ВА/400-900 Вт
  • Телефонная станция на 50-200 номеров потребляет 500 ВА – 2 кВА
  • Лазерный принтер потребляет до 500-700 ВА
  • Средний коммутатор/switch потребляет 100-200 ВА

Как перевести ток (А) или активную мощность (Вт) в полную мощность (ВА).

  • Если однофазная нагрузка потребляет ток 10А, то ее полная мощность P= 10А * 220В = 2200 ВА
  • Если трехфазная нагрузка потребляет ток 10А, то ее полная мощность P=10А*3*220В=6600 ВА
  • Для компьютерной нагрузки Вт переводятся в ВА с коэфф 0,7-0.8: 100 ВА = 70-80 Вт в зависимости от типа нагрузки

На что надо обратить внимание при подборе ИБП:

  • От ИБП надо отводить тепло (кондиционер или приточно-вытяжная вентиляция). ИБП Powerware имеют высокий КПД 93-95%, но часть энергии все равно выделяют в тепло. Тепло надо отводить.
  • Надо подумать о месте установки ИБП: при больших батареях ИБП имеют большое давление на пол, поэтому стоит проверить перекрытия; а также заранее подумать о маршруте заноса ИБП на объект.

Если у вас возникли вопросы по расчетам обратитесь к нашим специалистам за консультацией.

Методика расчета мощности/выбора ИБП (*.pdf, 101 KB)

Как рассчитать мощность ИБП для коттеджа?

Чтобы определить мощность ИБП для резервного питания на основе инвертора и аккумуляторных батарей от собственника объекта недвижимости не требуется проведение сложных математических расчетов. Нужно только суммировать мощность потребителей электроэнергии, применить коэффициент, учитывающий пиковую нагрузку приборов с активной мощностью (с электрическими двигателями – насосы, котлы отопления, холодильник, пылесос и пр.), и, оставив некоторый запас на случай одновременного включения всего оборудования, рассчитать мощность. На практике же дело обстоит немного иначе, поскольку приходится учитывать дополнительные факторы.

Коэффициент мощности: что важно о нем знать?

В мощности электрооборудования могут преобладать как емкостные, так и индуктивные компоненты. Индуктивный компонент мощности электрооборудования присутствует в приборах с электрическим двигателем, а это все холодильное оборудование, устройства кондиционирования и вентиляции воздуха, иные конструкции, в которых при пуске возникает пиковая нагрузка, а при работе – переменные значения потребляемой мощности в зависимости от режима этой работы. Иными словами, если оборудование потребляет постоянную мощность электрического тока (компьютеры, телевизоры и пр.), то коэффициент в расчетах стандартно принимается равным единице. А если чаще используется оборудование с электрическими двигателями, которое при пуске потребляет мощность, превышающую номинальную, то коэффициенты применяются иные – взять значение можно по конкретному типу оборудования

Емкость АКБ

Если говорить об аккумуляторных батареях, применяемых в ИБП для дома или коттеджа, то тут важно учитывать следующие факторы:

  • Стандартно емкость АКБ системы рассчитывается по следующей формуле: суммарная  емкость аккумуляторов в Втч (ваттчасах) / средняя арифметическая мощность потребителей, устанавливаемых в резерв.
  • При меньшем времени работы, чем расчетные значения, требуются коэффициенты. Чем меньше время работы мощных потребителей, тем больше ток разряда. Нужно учитывать КПД инвертора системы бесперебойного питания.
  • Нужно учитывать именно расчётную среднюю арифметическую мощность. Например, если погружной насос имеет мощность 2400 Вт и он работает примерно 1 час в сутки, то для него средняя арифметическая мощность резервирования составит 100 Вт.

Сколько времени будет работать ИБП?

Время работы системы резервирования для дома определяется следующими факторами:

  • Мощность нагрузки. Здесь нет линейного расчета, поскольку работа 20 минут пылесоса и 3 часов системы освещения при прочих равных условиях даст разные значения – учитываются коэффициенты для каждого типа приборов.
  • КПД инвертора. Базовый показатель – указывает, насколько эффективно преобразуется накопленный постоянный ток в переменный для питания бытовых потребителей. Также влияет наличие выпрямителя тока, который отвечает за стабилизацию выходного напряжения.
  • Суммарная емкость аккумуляторных батарей. Во-первых, определяемся с типом АКБ – для коттеджа оптимальным будет применение аккумуляторов типа AGM по сроку службы и возможностям по току заряда-разряда. Во-вторых, основное значение имеет способ подключение АКБ в системе: параллельное или последовательное.

Что учесть при расчете и выборе?

Оборудование для систем резервирования электропитания выпускают разные производители, и у каждого различные решения, направленные на конкретные задачи. Прежде всего, стоит понимать, что время автономной работы ИБП напрямую зависит от количества и объема установленных аккумуляторных батарей, но не только от них. Учитывается КПД, мощность инверторной системы, номинальная и пиковая мощность потребителей электрической энергии в коттедже, основное назначение оборудования, его подключение к источникам автономного энергоснабжения (например, солнечным панелям, ветрогенераторам), к используемым аккумуляторам. Поэтому самостоятельный расчет оптимального ИБП только на основе мощности и последующий выбор оборудования – сложная задача, если не консультироваться с профессионалами. Лучше всего при выборе оборудования положиться на специалистов, которые рассчитают и подберут оптимальный вариант системы резервирования.

Что касается мощности в целом, то нужно учитывать её вместе с номинальной емкостью аккумуляторов и заявленным временем работы – это простейший способ подобрать самостоятельно подходящий источник бесперебойного электропитания для вашего коттеджа, если вы хотите сами выбрать резервное электроснабжение для коттеджа.

Калькулятор энергопотребления ИБП

Этот калькулятор требует использования Javascript и поддерживающих браузеров. Этот калькулятор предназначен для приблизительного определения размера и нагрузочной способности источника бесперебойного питания ( UPS ) для компонентов компьютерной системы. Хотя это приближение нагрузки является достаточно точным, возможны определенные отклонения из-за продолжительности времени, в течение которого аккумулятор будет поддерживать систему в рабочем состоянии, эффективности подачи энергии, марки и модели устройства, пиков, скачков и других внешних факторов.Попытки соотнести вычисленные результаты с конкретной маркой или моделью устройства не предпринимаются.

Ввод данных состоит из двух разделов. Первый — это напряжение сети переменного тока (v), подающее питание на систему и ИБП. Это напряжение распространяется на все компоненты. По умолчанию напряжение равно 117 В. Другие распространенные варианты: 207 В, 220 В, 230 В, 240 В и 480 В. Введите правильное значение. Второй раздел предназначен для примерной загрузки компонентов компьютера. Нагрузку можно ввести в виде мощности ( Вт, ) или силы тока ( А, ), но не обоих одновременно.Одна из этих цифр обычно находится на информационной бирке продукта, гарантийной бирке, бирке с серийным номером или в руководстве пользователя. Используйте только одно значение и оставьте другое равным 0. Первый компонент — это сам корпус компьютера; следующий монитор. Укажите только устройства, которые необходимо подключить к внешнему источнику питания. (Часто у них есть нормальный шнур питания, но иногда это маленькие трансформаторы . Не указывайте устройства, которые получают питание от , параллельного , последовательного или USB портов компьютера.) Если у вас есть внешний модем , модем DSL , кабельный модем, модем обратного вызова или какое-либо другое модемное устройство, введите нагрузку. Введите другие значения внешней нагрузки, такие как концентраторы , маршрутизаторы , коммутаторы , динамики, USB-устройства, диски и камеры по мере необходимости. Последнее — это обобщение любого безымянного элемента с внешним питанием. Обратите внимание: принтеры обычно не считаются необходимыми и не подключаются к ИБП, особенно лазерные принтеры. Чтобы максимально увеличить время до выключения ИБП, подключайте только самое необходимое и следите за тем, чтобы аккумулятор был полностью заряжен.

Лучшая цена на источники бесперебойного питания — Выгодные предложения на источники бесперебойного питания от глобальных продавцов ИБП

Отличные новости !!! Вы попали в нужное место для источников бесперебойного питания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот источник питания для пополнения счета вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что купили на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что нужно подобрать ИБП, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ups power suppli по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Бесплатная загрузка

ИБП для расчета мощности для Windows

2 ThinkDesktop LLC 53 Бесплатное ПО

UPS Widget — настольный инструмент для отслеживания всех ваших отправлений UPS.

8 UPS 1,656 Демо

WorldShip предоставляет вам доступ к полному портфелю услуг UPS по доставке.

университет Мичигана 47 Бесплатное ПО

CaTS — это простой многоплатформенный интерфейс для выполнения расчетов мощности.

7 Инженерное программное обеспечение WeBBusterZ 283 Бесплатное ПО

Это бесплатная программа, которая позволяет рассчитать мощность перекачивания жидкости.

Джеймс Кампанас 4 Бесплатное ПО

Помогает вам увидеть требования и ограничения использования альтернативных источников энергии.

Компания Knight Hawk Supply, Inc. 15 Бесплатное ПО

Knight Hawk Supply Fluid Calculator — это приятная и простая в использовании программа.

2 Программное обеспечение для инженерных электроинструментов 1 201 Условно-бесплатное ПО

Простой в использовании, но мощный и полный инструмент для инженеров-механиков.

2 MC Group Inc. 421 Условно-бесплатное ПО

Знать правильную защиту от перегрузки и провода, соответствующие размеру и типу трансформатора.

Минитмен 1 Бесплатное ПО

Sentry II — это приложение для мониторинга мощности ИБП на предмет потери операционных систем.

5 Eaton Corporation 144 Бесплатное ПО

Инструмент защиты электропитания для контроля, управления и т.д. ИБП.

Cyber ​​Power Systems, Inc. 25 Бесплатное ПО

PowerPanel Plus — это программное обеспечение для управления и мониторинга вашего ИБП.

4 GEEK SQUAD 11 Бесплатное ПО

Помогает отслеживать потребление энергии на ИБП.

2 Belkin International, Inc. 36 Бесплатное ПО

Belkin Power Management Software — это программное обеспечение для ИБП серии Superior.

6 Gamebrew Inc. 58

Боевое приключение с крутыми комбо, мощными супер-атаками и бонусами!

1 Игры Феномен 54 Условно-бесплатное ПО

Великолепная 3D-графика с впечатляющими визуальными эффектами.Оригинальные бонусы и оружие.

Пуля конфеты 10 Условно-бесплатное ПО

50 уровней, 4 режима игры, множество врагов, еще больше пуль, бонусы, огромные взрывы, потрясающий гр ….

WildTangent 5 Бесплатное ПО

Подбирайте бонусы, чтобы дать вам дополнительное время на часах.

3 URSE Игры 27 Условно-бесплатное ПО

Разбейте все камни и блоки, подберите падающие бонусы.

Расчет мощности ИБП Скачать бесплатно для Windows

2 ThinkDesktop LLC 53 Бесплатное ПО

UPS Widget — настольный инструмент для отслеживания всех ваших отправлений UPS.

8 UPS 1,656 Демо

WorldShip предоставляет вам доступ к полному портфелю услуг UPS по доставке.

университет Мичигана 47 Бесплатное ПО

CaTS — это простой многоплатформенный интерфейс для выполнения расчетов мощности.

7 Инженерное программное обеспечение WeBBusterZ 283 Бесплатное ПО

Это бесплатная программа, которая позволяет рассчитать мощность перекачивания жидкости.

Джеймс Кампанас 4 Бесплатное ПО

Помогает вам увидеть требования и ограничения использования альтернативных источников энергии.

Компания Knight Hawk Supply, Inc. 15 Бесплатное ПО

Knight Hawk Supply Fluid Calculator — это приятная и простая в использовании программа.

2 Программное обеспечение для инженерных электроинструментов 1 201 Условно-бесплатное ПО

Простой в использовании, но мощный и полный инструмент для инженеров-механиков.

2 MC Group Inc. 421 Условно-бесплатное ПО

Знать правильную защиту от перегрузки и провода, соответствующие размеру и типу трансформатора.

Минитмен 1 Бесплатное ПО

Sentry II — это приложение для мониторинга мощности ИБП на предмет потери операционных систем.

5 Eaton Corporation 144 Бесплатное ПО

Инструмент защиты электропитания для контроля, управления и т.д. ИБП.

Cyber ​​Power Systems, Inc. 25 Бесплатное ПО

PowerPanel Plus — это программное обеспечение для управления и мониторинга вашего ИБП.

4 GEEK SQUAD 11 Бесплатное ПО

Помогает отслеживать потребление энергии на ИБП.

2 Belkin International, Inc. 36 Бесплатное ПО

Belkin Power Management Software — это программное обеспечение для ИБП серии Superior.

6 Gamebrew Inc. 58

Боевое приключение с крутыми комбо, мощными супер-атаками и бонусами!

1 Игры Феномен 54 Условно-бесплатное ПО

Великолепная 3D-графика с впечатляющими визуальными эффектами.Оригинальные бонусы и оружие.

Пуля конфеты 10 Условно-бесплатное ПО

50 уровней, 4 режима игры, множество врагов, еще больше пуль, бонусы, огромные взрывы, потрясающий гр ….

WildTangent 5 Бесплатное ПО

Подбирайте бонусы, чтобы дать вам дополнительное время на часах.

3 URSE Игры 27 Условно-бесплатное ПО

Разбейте все камни и блоки, подберите падающие бонусы.

Расчет времени и стоимости | UPS

Приложение «Рассчитать время и стоимость» поможет вам найти даты и время доставки для всех доступных услуг UPS по отправке и перевозке в более чем 200 странах и территориях. Вы также можете использовать приложение в качестве калькулятора доставки, чтобы определить стоимость доставки для ряда услуг UPS во многих странах, обслуживаемых UPS.

Как рассчитать время и стоимость

Приложение «Расчет времени и стоимости» находится на вкладке Отгрузка ИБП.com.

  1. На любой странице ups.com выберите вкладку Shipping .
  2. Выберите Расчет времени и стоимости .
  3. Следуйте инструкциям, отметив обязательные поля (обязательные поля отмечены символом).

О сроках доставки

UPS позволяет рассчитать время доставки для любого отправления, отправляемого в любую точку, обслуживаемую UPS. Когда вы рассчитаете время доставки, мы покажем вам множество вариантов, которые вы можете выбрать, чтобы доставить груз до места назначения.Вы сможете увидеть время доставки для каждого варианта доставки, а также самое позднее время получения. Имея возможность быстро обновлять введенные данные и мгновенно просматривать результаты на том же экране, вы можете использовать эту информацию, чтобы сделать лучший выбор в отношении отправки вашего груза.

О стоимости доставки

Приложение «Рассчитать время и стоимость», калькулятор доставки UPS, помогает сравнивать гарантированные сроки доставки и опубликованные тарифы при отправке отправлений UPS в пункты назначения по всему миру.С помощью приложения «Расчет времени и затрат» вы можете:

  • Получите тарифы на доставку UPS в местной валюте страны отправления
  • Получить расценки и изменить сведения об отправке для нескольких посылок
  • Рассчитайте стоимость дополнительных услуг, если применимо
  • Просмотрите сводную информацию о рейтинге в удобной для чтения таблице
  • Просматривайте сведения о тарифах, включая зоны, только тогда, когда они вам нужны
  • Отсортируйте результаты по времени или стоимости
  • Получите дату и время международной доставки для доставки «от двери до двери» (включая таможенное оформление)

Информация о стоимости доставки доступна не для всех стран.Если приложение «Расчет времени и стоимости» не подходит для выбранных вами стран или территорий, обратитесь в местный офис UPS для получения информации о стоимости доставки.

Дополнение к стоимости отгрузки:

  • Цены на доставку UPS являются приблизительными и основаны на предоставленной вами информации. Могут применяться другие сборы за доставку, и ваша окончательная стоимость доставки может отличаться в зависимости от номера вашего счета UPS и того, как вы передаете посылку UPS. Подробную информацию см. В соответствующем Руководстве по тарифам и услугам UPS.
  • Тарифы на доставку не включают пошлины, налоги и другие нестандартные таможенные брокерские сборы. Могут применяться другие сборы за доставку, дополнительные сборы или дополнительные сборы за услуги, и ваша окончательная стоимость доставки может отличаться в зависимости от характеристик вашего отправителя, характеристик посылок, фактически переданных UPS, и запрошенных услуг.

Расчет времени и стоимости

Смотрите и учитесь: как оценить стоимость доставки

Размер батареи ИБП

Существуют различные методы, позволяющие правильно выбрать батареи для ИБП.Описанная ниже процедура является одной из наиболее распространенных. Также можно использовать метод IEEE 485 (см. Ссылку внизу страницы).

Типы батарей

Обычно в системах ИБП используются следующие типы батарей:

  • Свинцово-кислотная / сурьмяная батарея
  • Свинцово-кислотная / сурьмяная батарея
  • Свинцово-кислотная / кальциевая батарея
  • Свинцово-кислотная / кальциевая, необслуживаемая жидкость Аккумулятор с электролитом
  • Свинцово-кислотный / кальций, необслуживаемый гелеобразный электролит, герметичный аккумулятор
  • Свинцово-кислотный (специальный сплав), суспендированный электролит, необслуживаемый, герметичный аккумулятор
  • Никель-кадмиевый аккумулятор с жидким электролитом с карманом

Размер аккумулятора

Пример размера батареи ИБП

Выберите номер модели батареи и количество (используя типичную таблицу ватт на ячейку) для ИБП 300 кВА, КПД 94%, коэффициента мощности 0.8, время резервного копирования составляет 15 минут.

Напряжение аккумуляторной шины ИБП составляет 480 В. Типичная таблица для аккумуляторов 12 В (шесть ячеек по 2 В каждая).

Количество батарей в банке = 480/12 = 40 батарей

Количество ячеек в банке = 40 x 6 = 240 ячеек

Глядя на емкость, мы видим, что требуемых ватт на элемент слишком много для одного банка. Однако доступны различные варианты, например, если мы решили использовать три банка параллельно:

Вт / элемент (три банка параллельно) = 1063/3 = 354
— выберите аккумулятор S12V370 (F)

Общее количество требуемые батареи
= 40 (на банк) x 3 (банки) = 120

Производители предоставляют информацию о размерах своих батарей.Обычно эта информация предполагает, что комнатная температура составляет 25 o ° C. Батареи, которые будут постоянно работать при различных температурах, должны быть рассчитаны специально для этой температуры.

Аккумуляторы обычно рассчитываются по [Ваттам] на элемент или по [Амперам] на элемент.

Ватт на элемент, метод

Обычно информация, предоставляемая для свинцово-кислотных аккумуляторов, рассчитанных на короткое время разряда (5–120 минут), представлена ​​в виде киловатт на элемент, указанным в таблице для различных времен поддержки.Требуемые [Вт] на элемент рассчитываются по формуле:

Где:
ВА = ВА нагрузки
пФ = коэффициент мощности
η = КПД ИБП
N = количество элементов
A l = любая дополнительная нагрузка, подключенная к батареям (в ВА)


Типовые технические характеристики (амперы на элемент при 25 ° C)

Ампер на элемент

Среднее напряжение батареи

Напряжение батареи меняется в процессе использования — сначала высокое, а затем снижающееся к концу напряжения разряда.Учет этого разброса усложняет расчет.

Чаще берут среднее значение напряжения и на его основе проводят расчеты.

Если вы не уверены в том, какое среднее значение использовать, то можно использовать напряжение конца разряда (так как это безопасно).

Свинцово-кислотные аккумуляторы с длительным сроком разряда и большинство никель-кадмиевых аккумуляторов рассчитываются по диаграммам, выраженным в доступных амперах за указанные периоды времени. Требуемое значение [Ампер] на элемент составляет:

Где:
ВА = ВА нагрузки
пФ = коэффициент мощности
η = КПД инвертора ИБП (пост. ac)
V dc = Среднее напряжение разряда
A l = любая дополнительная нагрузка, подключенная к батареям (в A)


Типичные технические характеристики (амперы на элемент при 25 ° C)

Размер зарядного устройства

Как правило, при кратковременной разрядке аккумулятор можно зарядить до 85% емкости за 8–10 раз больше времени разрядки.

Добавить комментарий

Ваш адрес email не будет опубликован.
