Ремонт vga кабеля своими руками: Ремонт VGA кабеля монитора своими руками

- от alexxlab - Комментировать

Содержание

Ремонт VGA кабеля монитора своими руками

На днях мне достался ЭЛТ-монитор Samsung 17” (неплохой вариант для дачи), но единственный недостаток у него был – отрезанный «под корень» кабель VGA. Как в такой ситуации или в случае с перебитым проводом вернуть работоспособность монитора?

В случае если кабель перебит или переломлен провод внутри него, ищем это место, вращая и изгибая VGA кабель и наблюдая за изображением на мониторе. Когда проблемное место в data кабеле монитора найдено, обрезаем от этого места кабель на 3-5 см ближе к корпусу монитора и зачищаем кабель и каждый проводок в отдельности.

Для наращивания можно использовать тот же VGA кабель, обрезанный сантиметров на 10 от первого реза, но лучше использовать новый, заранее работоспособный, тем более что стоят они сейчас у частников не так дорого (порядка $2-3).

Обрезать новый VGA кабель лучше между ферритовым фильтром и коннектором, т.е. после обрезки у Вас на проводе должно остаться 2 ферритовых фильтра. Для VGA кабеля проделываем туже процедуру по зачистке.

Далее соединяем провода из VGA кабеля с проводами из монитора по цветам. Места соединений пропаиваем и изолируем. Для изоляции лучше использовать термоусадочную трубку, но т.к. термоусадочной трубки небольшого диаметра у меня не было, пришлось комбинировать.

Провода, с индивидуальным экраном лучше попытаться соединить так, чтоб экран удалось сохранить и попытаться его тоже соединить. Сверху изоляции можно экранировать их маленьким кусочком пищевой фольги, соединенной с экраном этого провода. Далее экран из фольги тоже изолируем.

После пропайки и изоляции всех проводов, туго сматываем их изолентой. И завершающее действие – при помощи пластикового замка (см. первое изображение поста) крепко фиксируем VGA кабель на корпусе монитора, чтобы при случайном рывке или частом перегибе провода не повредить наше соединение.

Чистка VGA разъема на видеокарте / Хабр

Приветствую!
Случилась у меня вчера неприятная ситуация на стареньком компе со старой доброй видяхой GeForce MX440 — во время работы экран внезапно начал помигивать желтым цветом. Позже было выяснено, что виной всему был плохой контакт разъема. Попытки прочистить его иголкой не увенчались успехом. Было решено разбирать.

Трафик!

Приступаем

Итак, что мы имеем:
0. Видеокарта с барахлящим разъемом
1. Паяльник (отлично подходит 40Вт)
2. Тонкая отвертка, пинцет
3. Спирт, вата, иголка
4. Более или менее прямые руки.

Первое, что мы делаем — это скручиваем болты, которыми крепится металлическая планка к разъемам и снимаем эту самую планку. Далее снимаем металлическую коронку с разъема.

Чтобы снять крышку с разъема нужно выпаять из платы металлические крепежи, в которые вкручиваются болты. Нагреваем припой и смещаем крепеж в сторону GPU. Теперь мы можем немного отогнуть крепеж чтобы его было удобно подцепить. Берем пинцет и аккуратно вынимаем крепеж, одновременно нагревая припой с другой стороны паяльником. Таким же образом извлекаем второй крепеж. Вероятнее всего в отверстиях останется припой. Его необходимо удалить (любым известным Вам способом; я переворачивал плату, и грел снизу паяльником — отверстия там довольно большие, припой вытекал и оставался на жале), чтобы впоследствии можно было вставить крепежи на место.

Теперь ищем защелку внизу, нажимаем ее, и смещаем крышку на себя — она без особых усилий сниматься. После таких вот нехитрых телодвижений мы можем увидеть внутренности разъема.

Теперь думаем о возможных причинах возникновения помех. По сути они могли возникнуть либо как последствие окисления контактов, либо из-за неплотного прилегания ножек к лепесткам.
Берем иголку, и аккуратно чистим каждый лепесток изнутри. После берем спирт, наливаем в какую-нибудь маленькую емкость (у меня ею послужила крышечка от старого пузырька со спиртом) и окунаем в него все лепестки. Можно, в принципе, и без крышечки хорошенько смочить их в спирте при помощи ваты, например, но мне было так удобнее с крышечкой оставить ее на некоторое время «пооткисать». Ждем минут пятнадцать, снимаем резервуар со спиртом и продуваем разъем чтобы убрать капли внутри лепестков.


Этих действий вполне хватило бы, но мы могли при чистке иголкой разогнуть лепестки, да и просто для большей уверенности поджимаем каждый лепесток удобным для нас инструментом (я брал «уточки», но подойдет и пинцет).

Теперь разъем можно собирать. Первым делом крышка — ее одеваем аккурано, чтобы не согнуть контакты. После берем крепежи, вставляем их на свои места, выравниваем, зажимаем болтами и запаиваем.
Вот что у меня получилось после запайки.

Одеваем коронку, прикладываем сверху планку и закрепляем болтами.
Вот и все, разъем прочищен, плата вставлена — мы радуемся чистой и красивой картинке без помех на экране!

ЗЫ.: Скорее всего гарантия на Вашу видеокарту прекратит свое действие после вышеперечисленных действий, но если сделать все аккуратно, то никто ничего и не заметит, но и не надо забывать, что обманывать не хорошо.

Распиновка VGA — правильная распайка мониторного шнура


Распиновка VGA — корректная распайка мониторного разъема

Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике. Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.

Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.

Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.

Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля. Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:

Распиновка VGA согласно цветовой маркировке

Распиновка коннектора Mini VGA

Перепайка VGA разъема

Сделай сам

Не работает переходник HDMI-VGA: 2 решения проблемы

Часто пользователи, обладающие старыми мониторами, сталкиваются с отсутствием на новых видеокартах цифровых интерфейсов подключения. В таком случае есть только одно решение – использование специальных переходников и конвертеров. Корректность их работы напрямую зависит от моделей видеокарты, монитора и качества самого устройства. Если вы столкнулись с тем, что купленное оборудование не работает, не стоит расстраиваться, ведь попытаться исправить данную проблему можно несколькими простыми методами.

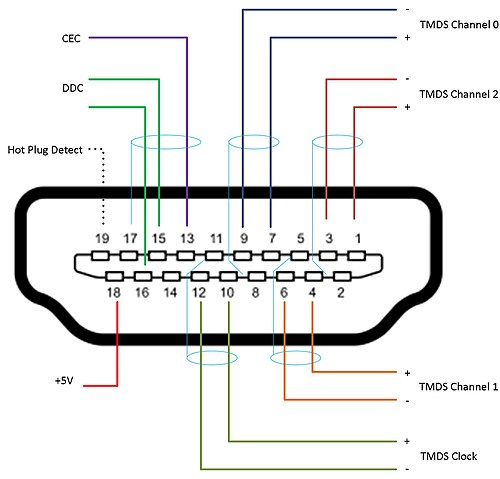

Принцип работы переходников HDMI-VGA

Разъемы HDMI и VGA отличаются не только по форме, но и по принципу своей работы. VGA является более старым интерфейсом подключения, который способен передавать на монитор только изображение. HDMI – более современное решение, активно разрабатываемое и в наше время. Такой видеоинтерфейс является цифровым и способен воспроизводить картинку в лучшем качестве, а также передает аудио. Переходник или конвертер позволяет не только подключиться к необходимому разъему, но и обеспечит корректную передачу изображения и звука. Подробнее о выполнении такого подключения читайте в нашей статье по ссылке ниже.

Подробнее: Подключаем новую видеокарту к старому монитору

Решение проблемы: не работает переходник HDMI-VGA

Как уже было сказано выше, не всегда подключенный переходник выводит картинку на экран и работает полностью корректно. В некоторых случаях монитор, видеокарта или же модель используемого оборудования просто несовместимы между собой или требуют выполнения дополнительных настроек. Решается проблема с неработающим переходником несколькими простыми способами. Давайте их рассмотрим.

Способ 1: Изменение разрешения экрана в Windows

Для осуществления данного метода вам потребуется соединить системный блок с монитором с цифровым интерфейсом, телевизором или ноутбуком. Все дело в том, что многие старые мониторы не поддерживают работу в более высоком разрешении, поэтому нужно вручную изменить его в операционной системе. Подробнее о подключении компьютера к телевизору, монитору или ноутбуку читайте в наших статьях по ссылкам ниже.

Подробнее:
Подключаем компьютер к телевизору через HDMI
Подключение системного блока к ноутбуку
Используем ноутбук в качестве монитора для компьютера

Изменить разрешение экрана в Windows можно с помощью встроенных настроек.

Вам достаточно лишь следовать следующей инструкции:

  1. Откройте «Пуск» и перейдите в «Панель управления».

  2. Нажмите на «Экран», чтобы перейти в меню настройки.

  3. В меню слева выберите пункт «Настройка разрешения экрана».

  4. В соответствующем всплывающем окне передвиньте ползунок на необходимое значение и нажмите «Применить».

Узнать максимальное поддерживаемое разрешение монитора можно в инструкции или на сайте производителя. Подробнее об изменении разрешения экрана в ОС Windows читайте в наших статьях по ссылкам ниже.

Подробнее:
Программы для изменения разрешения экрана

Изменение разрешения экрана в Windows 7 или в Windows 10

Способ 2: Замена переходника на активный конвертер

Обычно при подключении компьютера с новой видеокартой к старому монитору или телевизору питания, передаваемого через кабель, недостаточно. Из-за этого простые переходники не будут выводить изображение. Кроме этого они не позволяют передавать звук в связи с отсутствием соответствующего кабеля соединения.

Мы рекомендуем приобрести в магазине активный конвертер и снова выполнить подключение уже через него. Особенность такого оборудования в том, что его система получает дополнительное питание через USB-разъем, обеспечивая при этом быструю и корректную работу. Если также требуется осуществить передачу звука, выбирайте конвертер с дополнительным подключением через Mini-Jack.

Приведенные выше способы являются самыми эффективными и чаще всего позволяют быстро решить возникшую неполадку. Однако если ни один метод вам не помог, попробуйте подключить переходник к другому устройству, проверьте кабели и системную плату на целостность или обратитесь в магазин для замены оборудования.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

Простое подключение RGB, к монитору VGA

Давно тут уже народ старался подключить различные компы с RGB выходом к монитору с VGA входом, но более или менее четкая схема этого устройства так и не была разработана.

Я думаю не каждому хочется отваливать за заводской RGB to VGA конвертер кучу денег, поэтому предлагаю следующий простой способ подключения.

В принципе именно с RGB сигналом все просто, здесь все соединяется напрямую. Загвоздка состоит в том, что для VGA требуются две синхронизации (вертикальная и горизонтальная), а со Спектрума и других подобных компов выходит одна синхронизация (смешанная). Вот с ней и разберемся.

Для разделения смешанной синхронизации на кадровую (вертикальную) и строчную (горизонтальную) нам понадобится субмодуль синхронизации УСР из советского телевизора 3УСЦТ (можно раздобыть у любого телемастера). Теперь подключем его. 1-я нога УСР сидит на массе, 2-я и 3-я ноги не используются, 4-я нога на модуле отсутствует вообще и также не используется, на 5-ю ногу подается напряжение +12 V, на 7-ю подается напряжение +60 V, на 9-ю ногу подается сигнал со смешанными синхроимпульсами со Спектрума (или подобного компа), с 6-й ноги снимаем сигнал со строчными синхроимпульсами, с 8-й ноги — с кадровыми. Питание для УСР можно взять либо отдельно (если не охото монитор разбирать), либо прям с монитора (если он конечно не ЖК) — они легко находятся при помощи обычного тестера. +12 V можно найти на выходе блока питания монитора, +60 V идет на строчный трансформатор — можно взять оттуда. Увеличивая либо уменьшая значение +60 V (идущее на УСР) также можно регулировать ширину изображения на мониторе.

Теперь имеем. RGB сигналы (на разъеме VGA — контакты 1, 2 и 3) соединены у нас напрямую, с 6-й ноги УСР строчные синхроимпульсы идут на 13-й контакт VGA, а с 8-й ноги — кадровые на 14-й контакт VGA. На 5, 6, 7, 8, 10 контакты VGA-разъема подаем массу (корпус). Минусы со всех питаний также идут на массу. Вот в принципе и все, должно работать. У меня все заработало с первго раза, единственное, что пришлось сделать — это уменьшить напряжение со строчника, у меня там около 90 вольт было, из-за чего изображение было очень широкое и не помещалось на экран.

Всем удачи!

p.s. На всякий случай привожу еще и схему УСР.

Распиновка VGA кабеля | HelpAdmins.ru

15-контактный разъем VGA был разработан еще в 1987 году как элемент интерфейса аналоговых мониторов к графической плате системному блока компьютеру. Популярность разъема обеспечивается тем, что режим VGA поддерживается всеми графическими картами. В настоящее время VGA рассматривается как устаревший и в новых устройствах графического отображения активно заменяется на цифровые интерфейсы.

Особенности разъема

Конструктивно разъем VGA выполнен по несимметричной двухкомпонентной схеме. Контакты вилки снабжены защитной юбкой, она же обеспечивает заданное положение вилки относительно розетки при подключении к розетке. Контакты – штыревые, располагаются в три ряда со взаимным смещением соседних рядов на половину шага. На части разъемов номера первого и последнего контактов ряда указаны прямо на торцевой части корпуса.

Форма вилки удобна для подключения, надежность ее соединения с розеткой в собранном состоянии обеспечивается двумя невыпадающими винтами.

Сигналы цветности передаются по коаксиальным трубкам, для передачи сигналов синхронизации используются обычные провода.

Нумерация контактов в vga разъеме

Распиновка VGA кабеля стандартизована, соответствие номеров контактов и их назначение приводится в таблице.

Номер контактаНазначениеОбозначение
1Сигнал красного цветаRED
2Сигнал зеленого цветаGREEN
3Сигнал синего цветаBLUE
4Не задействован–
5ЗемляGND
6Земля канала красного сигналаRED RTN
7Земля канала зеленого сигналаGREEN RTN
8Земля канала синего сигналаBLUE RTN
9+ 5 BVDC
10ЗемляGND
11Младший (нулевой) бит идентификатора монитораID0
12Единичный бит идентификатора монитораID1
13Импульсы строчной синхронизацииHSync
14Импульсы кадровой синхронизацияVSync
15Старший бит идентификатора монитораID2

Самостоятельное изготовление кабеля VGA

При наличии исходных материалов изготовление кабеля VGA и замена поврежденного разъема не составляет проблем.

Некоторые производители отказываются от соблюдения стандарта в части раскладки проводов. Поэтому перед началом изготовления кабеля VGA необходимо проконтролировать этот момент по технической документации.

Распиновка VGA разъема осуществляется по схеме, изображенной на рисунке, нумерация контактов в ряду для приборной части соединителя производится справа налево и сверху вниз. Контакты довольно удобны для пайки, после ее выполнения место подключения следует заизолировать кембриком или трубкой-термоусадкой.
