Резка металла газом: Как пользоваться резаком по металлу

Газовая сварка и резка металлов: технология, оборудование, ГОСТ

Газовая сварка широко применяется при соединении изделий из чугунных сплавов, ремонте материалов, состоящих из тонкой углеродистой стали, заварке дефектов литья в цветных или черных металлах. Процесс происходит путем розжига материала высокотемпературным пламенем, которое образуется при сжигании кислорода в чистом виде и горючей смеси. Присадочная проволока используется для выставления зазора кромок расплавленным металлом.

Газовая сварка

Особенности выполнения газовой сварки

В процессе выполнения работ возможно регулировать состав смеси, в чем помогает редуктор. Мощность и температура пламени регулируется в зависимости от типов работ. Существует несколько видов газовой сварки:

• Окислительное.
• Восстановительное, которое используется для большинства соединений, материалов.
• С повышенным уровнем горючей смеси.

В расплавленной ванне при процессах сварки происходят два основных процесса, восстановление и окисление. Структура прилегающего металла в основном крупнозернистая, для более прочного соединения.

Для улучшенных показателей прочности выполняется нагрев до максимальных температур, своего рода ковка металла.

Несколько основных особенностей при работе газовым оборудованием:

• Газовая сварка стальных материалов низкоуглеродистого типа производится различными типами газа, присадочный элемент состоит из стальной проволоки, с малым количеством содержания углерода.
• Легированные стали подвергаются сварке материалами, которые взаимодействуют с составом. Например, жаропрочные детали из нержавеющей стали свариваются с применением никелевой проволоки, некоторые марки материала потребуют использования молибдена.
• Медные изделия свариваются на повышенных температурах, большая текучесть металла потребует минимального зазора соединений. Присадочный материал состоит из медной проволоки и флюса, который используется для раскисления шва.
• Латуневые соединения производятся путем применения присадки из идентичного материала. В силу летучести цинка, для избегания образования пор, при сварке подается большее количество кислорода.
• Бронзовые сплавы свариваются восстановительным типом пламени, не выжигая основные компоненты металла. Для присадки используется идентичный материал с применением кремния, способствующего раскислению шва и металла.

Газовая сварка труб

Стоит заметить, что при работе с алюминием или магнием процессы окисления текут быстрее. Участок обработки и шов имеют различные параметры и характеристики, расположенный в непосредственной близости участок прилегания отличается пониженной прочностью, склонен к преждевременным деформациям.

Принцип действия газосварки

Кислород и горючий газ подаются в устройство через патрубки, происходит воспламенение через сопло, вентилями производится регулировка мощности пламени. Пламя состоит из нескольких основных частей, факела, процесса восстановления и ядра. Наиболее высокие температурные параметры наблюдаются в ядре, процесс происходит частью пламени между ядром и восстановлением.

Воздействие высоких температур на поверхности материалов влекут за собой защиту области сварки от излишнего воздуха, в котором имеются примеси тяжелых газов. Высокие показатели при резке металлов позволяют выполнять работы с высокой точностью, производить необходимые изделия. Существуют различные типы газовой сварки.

Оборудование для сварки

Газ для сварки играет большую роль в плотности, качестве соединения, популярным газом при использовании обозначен ацетилен.

Технология газовой сварки

Технология газовой сварки происходит с использованием присадки из легко сплавного материала, основной задачей которого является наполнение кромки материалов. Ацетиленовая горелка используется для оплавления кромок путем нагрева, после чего происходит соединение. Второй способ подразумевает наплавку или напыление, при зависимости от типа металла и оборудования. Отличие способов в расходе газовой смеси, подвергаемым к обработке материалам, затрачиваемом времени на операцию.

Опыление двух соединений металла затребует больших температурных показателей, на это потребуется повышенное количество горючей смеси. Для нагрева присадочных прутков не требуется высоких температур, структура инструмента состоит из легкоплавких материалов. Существует специальный вид электродов для соединения материалов инверторным типом оборудования.

Техника газовой сварки с применением различных присадок значительно прочнее, приятнее на внешний вид, процесс происходит быстрее, а расходы горючей смеси меньше в разы.

Сварочная проволока

Применяется данная технология сварочных работ в различных сферах, соединение трубопроводов технологического направления, запасных частей машин, наплавление прутка, ковка различных фрагментов.

Для процесса сварки газом потребуются основные элементы:

• В качестве газа при большинстве случаев используется пропан. Подойдет различного типа газ с инертной текучестью.
• Катализатором к воспламенению выступает баллон с кислородным газом.
• Шланги для отвода газовой смеси, сопло, редуктора на баллоне и рукояти.

Калибровочное сопло распыляет газовую смесь под давлением, для поджига применяется кремниевая пьеза-зажигалка, после чего регулируется насыщенность смеси, сила пламени.

Плюсы и минусы газовой сварки

В каждом виде производимых работ подразумевает наличие определенных достоинств и недостатков. Соединение сварочным способом возможно с применением различного оборудования, инструментов и зависит от свойств материала. Преимущества и недостатки газовой сварки определяются несколькими моментами.

Основные плюсы:

• Одним из важнейших достоинств газовой сварки является оснащение оборудованием, отсутствие в потребности к энергоносителям. Сварочные работы возможно выполнять с наличием двух баллонов и резака. Отличное решение для удаленных мест от электроэнергии.
• Соединение тонколистовых металлов производится очень аккуратно, качественно за счет возможной регулировки расстояния пламени, температурных режимов.
• Транспортировка не требует больших затрат, для перемещения и хранения нет необходимости приобретать специальные приспособления.
• Надежный шов, качественные работы позволяют не беспокоиться о долговечности сварочных соединений.

Сварочный шов

Недостатки газовой сварки:

• Сварка изделий с высокой точностью подразумевает от оператора высокой квалификации, изделия производятся медленно.
• Большой окружной диапазон, высокая температура.
• Требуются повышенный расход компонентов, сварочного газа и проволок.

Материалы для выполнения сварки с использованием газа

Технологический процесс с применением газовых материалов зависит от ряда причин и факторов. Основным и не изменяемым газом является кислород при технологически чистом виде. Предназначение состоит в активации процессов горения металлических деталей для соединения в последующем времени. Газ транспортируется, содержится под высоким давлением для продолжительной работы вне заправочной станции. Хранение, контакты с техническими маслами недопустимо, а также не рекомендуется использовать кислород под прямыми солнечными лучами.

Получение чистого кислорода происходит из обычного воздуха, для очистки используются специальные устройства. Кислород делится на категории, бывает высший, первый и второй сорта. Работа с материалами невозможна без сопутствующего кислороду газа. При большинстве случаев применяется ацетилен бесцветного типа. Ацетилен производится путем соединения воды с карбидом кальция, при определённых температурных воздействия взрывоопасен.

Ацетилен для сварки

Использование ацетилена обуславливается высокими температурными показателями при сварке соединений, более дешевые аналоги не дают возможности производить качественную работу из-за недостаточной температуры горения.

Проволока и флюс для выполнения сварки

Проволока используется для сварки газа, необходима для восполнения ячеек высвобождаемых соединений. Применение флюса и проволоки дает возможность создавать правильно сформированный шов, с необходимыми характеристиками. Чистота, отсутствие признаков коррозии на материале проволоки дает возможность выполнять качественное изделие, в отдельных случаях возможно использовать кусок того же самого материала, который подвергается сварке. Флюс обеспечивает защиту от окислов, других окружающих установленный метал воздействий.

Сварочный флюс

Пренебрегать использованием флюса для выполнения сварки возможно только при изготовлении материалов из углеродистой стали. Борная кислота, используемая в качестве флюса, наносится на детали из меди, магния или алюминия.

Оборудование для газовой сварки

Кроме используемых газов и баллонов, необходимо наличие других технологических элементов:

1. Для газовой сварки применяют оборудование, как затвор водяного типа, обеспечивающий защиту от обратной тяги огня. Расположение происходит между емкостью с ацетиленом, газовым соплом.
2. Редукторы используются для контроля уровня газа на выходе из баллона. Существуют различные модели, обратного или прямого действия. Модификации для работы со сжиженным газом подразумевают наличие рубцов внутри конструкции, что позволяет исключить вымерзание.
3. Шланги специального типа используются для подачи газа к горелке. Маркировка происходит разным цветом в зависимости от максимального давления.
4. Горелка необходима для смеси горючей смеси, последующего воспламенения газов. Различные модификации делятся на инжекторные и обычные типы. Также разделение происходит по мощности, необходимой при работе.
5. Газовая сварка производится на обустроенном столе. Оборудуется столешницей для удобной, продуктивной работы. Аппарат для газовой сварки и резки должен соответствовать параметрам безопасности. Вытяжная вентиляция помогает сварщику, позволяет производить процессы с максимальной скоростью.

Газовая горелка

Оборудование для газовой сварки включает в себя огромный спектр приборов и механизмов. В совокупности оборудование позволяет проводить работы при удаленном от энергетических источников месте. Каждый вид оборудования обустроен под тип используемого газа при грамотном соблюдении техники безопасности.

Как выполняется газовая сварка в полуавтоматическом режиме

Полуавтоматическая газовая сварка подразумевает гибридный метод соединения металлов. Применяется с использованием защитного газа и электрической дуги, процесс происходит следующим образом:

• Пуск механизмов, подготовку инструментов к работе.
• В специальное отверстие продевается проволока, в непосредственной близости к горелке.
• Редуктором контролируется, выставляется уровень горючей смеси.
• Скорость подачи проволоки контролируется специальным механизмом на барабане.
• Устанавливается напряжение, другие параметры на полуавтомате.
• Перед началом процесса необходимо выставить под правильным углом горелку.

Для качественного соединения, равномерного получения шва, при использовании такого вида сварки, разработаны параметры в соответствии с ГОСТом.

Давление редуктора должно быть при определенных величинах, тип и параметры шлангов. Баллоны для содержания газа должны быть опрессованы и проверены, горелки и проволока отличаются по параметрам, должны соответствовать установленным порядкам. Проверку необходимо производить перед тем, как сваривать металлы.

Меры предосторожности и правила использования газовой горелки

Процесс сварки может навредить как работнику, так и окружающим при не соблюдении элементарных правил техники безопасности. Запрещается производить газосварочные работы в замкнутом помещении, или оно должно быть оборудовано хорошей вентиляцией. Защитные очки препятствуют влиянию лучей на сетчатку глаз, а также брызг металла.

Сварочный пост должен содержаться в чистом состоянии, баллоны хорошо закреплены на своих местах, проверены опрессовкой. Газовые баллоны перевозятся на специализированных носилках либо тележке. При транспортировке оператор обязан установить на верхнюю часть емкости защитное устройство. Выполнение работ производится пламенем, отходящим в другую сторону от баллонов. При ограниченном пространстве устанавливается защитный металлический щит, контролируется температура.

Газовая резка металла — виды, технология, оборудование

В связи с тем, что операция не отличается сложностью и отсутствуют жесткие требования к местам осуществления работ газовая резка приобрела широкую популярность при проведении многих работ. Далее разберем технологию газовой резки металла, ее особенности, применяемые устройства и принципы его работы.

Резка металла газом отличается простотой, так как не нуждается в использовании дополнительных источников энергии и сложного оборудования. Подобный способ обработки популярен среди многих специалистов во всех отраслях промышленности. Почти все оборудование для резания отличается мобильностью и простотой транспортировки.

Разновидности газовой резки

Газопламенная резка металла может классифицироваться по нескольким признакам, исходя из типа применяемого газа и ряда иных нюансов. Каждый метод лучшим образом решает определенные задачи. К примеру, при возможном подключении к электрической сети, возможно применение кислородно-электрической дуговой резки, при обработке низкоуглеродистой стали целесообразно применять газовоздушную смесь на основе пропана. К числу самых распространенных относятся:

• Пропановая – самый популярный способ работы. Существует ряд определенных ограничений. Техника применима для титанового сплава, низкоуглеродистых и низколегированных сталей. При наличии углерода, легирующего компонента более 1% следует использовать иные методы. Резка и сварка данным способом может предполагать применение иных газовых смесей с метаном, ацетиленом и иных.
• Воздушно-дуговая. Достаточно эффективный способ раскраивания деталей из металла. На изделие воздействует электрическая дуга, а остаточные элементы удаляются воздушными струями.
  Кислородная электрическая резка предусматривает подачу газовой смеси вдоль электрода. К минусам метода можно отнести довольно неглубокий рез, но его ширина может быть практически неограниченной.
• Кислородно-флюсовая. Отличается тем, что к рабочей зоне подается дополнительные компоненты – флюсы. Зачастую это порошкообразный материал. Благодаря им формируется лучшая податливость металла в процессе резки. Технология хороша при резании сплавов, у которых образовывается твердоплавкий окисел: чугун, легированная сталь, алюминий, медь и ее сплавы.
• Копьевая. Кислородно-копьевая резка применяется при разделении значительных объемов стали. Главной особенностью является существенное увеличение скорости выполнения работы. Подобная технология газовой резки металла формирует энергоемкую струю, снижающей расход копьев из стали. Повышенная скорость работы достигается также за счет полного и быстрого сгорания металла.

Применяемое оборудование

Резка металла газовым резаком сопровождается применением ряда дополнительных и основных компонентов.

В целом оборудование состоит из:

• Редуктор – необходим для понижения давления до требуемых значений. Имеет 2 манометра для контроля данных на входе и выходе.
• Газовый и кислородный баллон.
• Соединительные шланги. Длина шланга не должна быть больше 30 метров.

Редуктор необходим для осуществления регулировки давления и поддержания его в автоматическом режиме в заданных значениях. Может состоять из 1 или 2 камер. В случае наличия двух камер, то у устройства повышается надежность.

Стальные баллоны имеют объем от 0,4 до 55 дм3. Имеют запорный вентиль, который может быть различной конфигурации, исходя из типа применяемого газа.

Технология газовой резки

Газовая резка металла кислородом предполагает нагрев детали примерно до 1100 °С. После этого к рабочей зоне подается кислородная струя, соприкасающаяся с прогретой поверхностью и в последствии загорающаяся. Горящий поток с легкостью режет металлическую деталь. При этом требуется постоянный и стабильный поток газовой смеси.

Металл должен иметь меньшую температуру горения, чем температура плавления. Иначе расплавленную, не сгоревшую массу будет затруднительно убрать с поверхности.

Исходя из этого, газокислородная резка металла проводится благодаря сгоранию газовой смеси. Основным элементом оборудования выступает газовый резак, обеспечивающий регулирование и формирование газовоздушной смеси. Данный инструмент производит воспламенение и перемещение струи в рабочей зоне.

Газоплазменная резка металлов – это одна из операций термической обработки. Основным преимуществом является то, что позволяет раскраивать материал любых толщин, сохраняя высокий КПД. Другим достоинством будет полная автономность и независимость от стороннего источника питания.

Технология может применяться для резания различных материалов. Исключением будет латунь, нержавеющая сталь, медь и алюминий.

Сколько расходуется газа

Объем расходуемого газа будет зависеть от способов осуществления работы.

К примеру, во время воздушно дуговой резки будет вырабатываться больше газа, чем в случае с кислородно-флюсовой. В основной мере расход станет зависеть от:

• Опытности сварщика. Без должного опыта традиционно расходуется большее количество газа.
• Целостности и технических параметров применяемого оборудования.
• Типа и толщины обрабатываемых деталей.
• Ширины и глубины резки.

Условия для выполнения работы

Для успешного проведения работы необходимо достижение более высокой температуры плавления, чем температура воспламенения. Отлично соответствуют этому требованию низкоуглеродистые сплавы, которые расплавляются на 1500°С, а воспламениться способны на 1300 °С. Сталь со средним и высоким содержанием углерода будут резаться газом хуже, т.к. высокий процент содержания углерода способствует понижению температуры плавления и увеличению градуса воспламенения.

Следующим требованием является наличие не очень высокой теплопроводности. В противном случае активно отделяется нагретый шлак и операция становится неустойчивой, что может способствовать прекращению резки. Оптимальная теплопроводность наблюдается у стали и железа. Газовая резка металла пропаном других металлов в основном невозможна.

Также необходимо соблюдение следующих условий для резания:

• Кислородная (газовая) струя сжигает определенный объем металла. При этом необходимо постоянное выделение такого количества теплоты, которого будет достаточно для непрерывного проведения операции. Только 30% тепловой энергии образует пламя резака, оставшиеся 70% образовываются в процессе сгорания металлов.
• Высокий уровень жидкотекучести образовывающегося шлака. Это требуется для простой выдувки шлака из рабочей зоны.

Достоинства и недостатки технологии

Резание металла при помощи газа имеет ряд преимуществ:

1. Отличное решение при необходимости резки изделий большой толщины или криволинейных резов по шаблонам. Возможность выполнения глухих отверстий глубиной до 5 см.
2. Масса газового резака не велика, он удобен и мобилен. Отсутствует громоздкость, большой вес и повышенный шум, присущий электро и бензоинструменту.
3. Технология позволяет увеличить скорость работы до 2 раз в сравнении с бензиновым инструментом.
4. Газовая заправка баллона обходится дешевле и его хватает на большие объемы работы, чем в случае заправки бензином.
5. Газовый резак позволяет создавать узкую и чистую кромку на срезе.

К числу минусов можно отнести возможность взрыва газовоздушных смесей, нагреву значительных площадей изделий, ограниченный круг доступных к обработке металлов, которые рассматривались выше.

Деформация металла

Из-за термического воздействия на заготовку процесс деформации будет вполне естественным и его избежать сложно. При нагреве возможно изменение формы. В итоге можно получить вывернутую и вогнутую вырезанную деталь.

Деформационным процессам способствуют:

• Проведение неравномерного прогрева;
• Быстрое перемещение горелки;
• Высокая скорость охлаждения по окончанию работы.

В процессе работы нужно по максимальной возможности исключать влияние этих факторов. Иначе потребуется исправление поведенной заготовки. Существует ряд методов, позволяющих устранить или исключить дефекты:

• Отпуск или обжиг;
• Исправление листовых изделий на вальцах;
• Надежное закрепление до начала работы;
• Соблюдение верной последовательности действий в соответствии с толщиной и типом металла.

Без должного опыта выполнения данной операции начинать рекомендуется с малых деталей, а не сразу с массивных изделий.

Возможность обратного удара во время резки

Раскраивая металл газовым оборудованием необходимо учитывать то, что возможен эффект обратного удара. Он предполагает начало горение газового потока в обратном направлении, что предполагает значительное повышение скорости этого процесса. Сбой может спровоцировать поломку оборудования и даже его взрыв. Устраняется опасность путем установки дополнительного клапана.

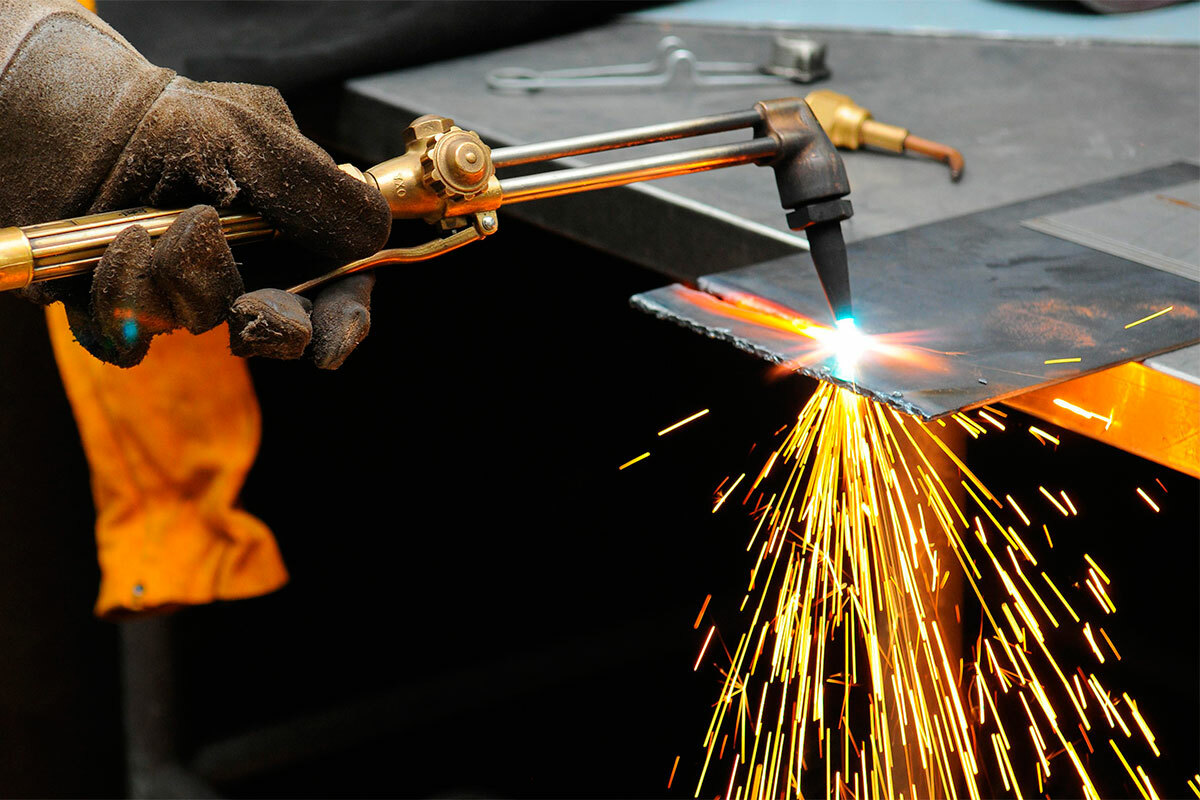

Газовая резка металла

Газовая резка металла остается очень популярной, так как является универсальной в применении, не требующей строгой нормы помещения, электрических подключений, газовые резаки свободно транспортируются, достаточно мобильны. Газовая резка металла осуществляется непосредственно кислородом, а в качестве подогревателя выступает ацетилен или пропан. Так как кислород режет нагретую поверхность металла, то она должна быть нагрета до 1000 — 1200⁰С и после этого подается кислород, который при соприкосновении об поверхность воспламеняется. Для плавного реза металла необходимо, чтобы подача кислорода была непрерывной.

Газовая резка металла также может выполняться при совместном соединении пропана и ацетилена, но этот метод используют для резания металла повышенной прочности. Кислородная резка зачастую осуществляется резаком Р1 — 01П, который хорошо подходит для работы с каленой сталью и чугуном. Кислород подается под очень высоким давлением в 12 атмосфер.

Газовая резка металла эффективно режет металлы, температура плавления которых не ниже 600⁰ С, иначе будет происходить просто удаление верхнего слоя металла, а не резка. Расход газа зависит от температуры нагретого металла и в среднем за час работы расходуется 10м³. кислорода, а также 0,7м³. ацетилена. Применяя резак Р2 — 01 получается расход значительно выше.

Для газовой резки металла применяют технический кислород  98,8 — 99,7% чистоты. Чем ниже процент кислорода, тем больше его расход на метр длины резания и увеличивается время работы. Теплопроводность металла должна быть низкой, так как это сильно влияет на процесс резки металла. Состав стали также влияет на процесс резания, низкое содержание углерода улучшает этот процесс. Особое значение на температуру загорания влияет состояние поверхности металла, размер материала, а также скорость потока кислорода.



Газоэлектрическая резка

 Газоэлектрическая резка  — это процесс резки металла, источником подогрева служит электроэнергия, а дальнейший расплав происходит струей газа. Поверхность нагревается до необходимой температуры, при которой легко воспламеняется выходящий из сопла газ о поверхность металла.

 Газоэлектрическая резка должна производиться дистанционным путем, так как для этого есть ряд причин:

• применяются сжатые газы, водород, они могут образовывать взрывчатую смесь;
• используется ток высокого напряжения, что также является небезопасным,
• применяются компрессоры и электрические машины, совершающие вращающие движения;
• воздействие дуги, оказывающее тепловое и сильное световое излучение; выделяющиеся вредные пары и газы, а также опасные брызги расплавленного металла.

Для безопасности рабочего места пользуются специальными диэлектрическими ковриками безопасности для изоляции от земли и применяют диэлектрические перчатки. При газоэлектрической резке необходимо учитывать, что при резании углов на большой скорости идет потеря технологическому процессу, что нерационально, так как контур вырезаемой детали искажается. Максимальная скорость оптимальна при сквозной прямолинейной резке. Скорость понижается, когда вырезается замкнутый контур, это придает процессу резки минимальное отставание и более высокое качество.

В последнее время широко распространены некоторые способы газоэлектрической резки металла — это воздушно — дуговой метод, плазменно-дуговой и плазменный. Эти способы достаточно перспективные и позволяют резать многие металлы и их сплавы достаточно качественно.

Безразборный ремонт и восстановление вашего авто

---

Официальные представители в

При таком способе резания используют низкотемпературную плазму, которую обычно получают в электрической дуге, поэтому ее называют дуговой плазмой. Электрический дуговой разряд служит источником тепловой энергии, и он отличается высокой плотностью тока и относительно низким напряжением. Температура дуги, образующаяся из газа, составляет 4000 — 5000⁰С. Такой газ обычно называют низкотемпературной плазмой, так как этот газ содержит огромное количество положительно и отрицательно заряженных частиц и их соотношение такое, что общий заряд равен нулю.

Газоэлектрическая резка металла находит широкое применение благодаря эффективности работы, так как такая резка значительно экономит время реза, сокращает рабочую силу и повышает качество обрабатываемого металла.



Технология и оборудование для газовой резки металла

Что такое газовая резка и для каких целей она используется?

Газовая резка металла – это процесс, который предполагает нагревание необходимых деталей пламенем газа определенной температуры. После этого металл воспламеняется и образует окислы, которые впоследствии выдуваются струей кислорода. Газовая сварка обладает целым рядом несомненных достоинств: она достаточно легко производится, не требует наличия сложного оборудования, а также не нуждается в каких-либо источниках энергии.

технология газорезки металлов

При этом данный тип обработки металла предполагает, что температура плавления заготовок по определению превышает показатель, при котором они воспламеняются в кислороде. В противном случае металл не подвергнется сгоранию. В то же время температура плавления окислов должна быть меньше соответствующих показателей металла. Дело в том, что в иначе оксиды покроют все поверхность материала и сделают процесс резки просто невозможным. Важно также, чтобы теплопроводность металла была достаточно невысокой – так его легче было воспламенить.

Что касается использования газовой сварки своими руками, область применения такого вида обработки металла достаточно широка: это всевозможные сельскохозяйственные, строительные, ремонтные работы. С ее помощью заготавливаются металлические детали самой различной формы, свариваются трубы большого и среднего диаметра, а также изделия из алюминия, латуни, высокопрочного чугуна, свинца, бронзы. При этом газовая резка труб может осуществлять как в ручном, так и в автоматизированном режиме, при этом в последнем случае максимальный диаметр изделия может составлять не более 1200 миллиметров.

Оборудование для резки газом

Самое простое оборудование для газовой резки металла, с помощью которого производится ручная обрезка и утилизация отходов, а также другие виды не требующих особой точности работ, включает в себя газовую горелку, регулятор давления, шланги, газовые баллоны и смеситель. Горелка в свою очередь состоит из находящейся под углом 90 или 60 градусов головки, которая имеет несколько сопел, одно из которых представляет собой центральное отверстие для выхода кислорода во время резки. Внешние сопла используются для подачи смеси кислорода и ацетилена, которые предварительно нагревают металлический лист.

Технология газовой резки металлов предполагает использование топлива, в роли которого чаще всего применяется ацетилен, и окислителя, однако их смесь требуется только на первом этапе процесса – при нагреве и загорании листа, далее необходим лишь сохраняющий тепло и производящий выдувание кислород. Стоит отметить, что для создания сложных фигурных деталей различного диаметра существуют специальные машинные установки. Например, разработана портативная газовая резка с ЧПУ, которая оснащена специальной программой, осуществляющей точный чертеж будущей детали.

Для газовой резки необходимо иметь два баллона, в одном из которых находится кислород, а во втором – топливо.

Для их подачи используются шланги для газовой сварки и резки, которые часто называют рукавами. Они состоят из двух слоев резины, между которыми располагается специальный каркас в виде хлопчатобумажной нити. Как правило, шланги для газовой сварки имеют диаметр от 6 до 12 миллиметров и способны работать при температуре до минус 35 градусов.

Необходимая аппаратура

Аппаратура для газовой сварки и резки должна включать в себя такие необходимые элементы, как редукторы для сжатых газов и вентили для баллонов. Редукторы понижают давление газа и поддерживают его на постоянном уровне. Про своей конструкции они бывают однокамерными и двухкамерными, во втором случае прибор менее подвержен замерзанию и работает более последовательно и надежно. Что касается вентилей для баллонов, они, как правило, изготавливаются из латуни или стали. При этом в целях безопасности устройство вентилей на двух баллонах имеет некоторые отличия.

При помощи холодной сварки металла можно соединять между собой самые различные детали.

Перед ремонтом автомобиля посредством сварки, необходимо досконально изучить информацию. Подробнее читайте в этой статье.

Варить металлы можно различными способами. О самых популярных читайте по https://elsvarkin.ru/texnologiya/drugie-vidy-svarki/ ссылке.

Техника безопасности при резке металла

Рабочее место, где осуществляется процесс обработки металла кислородом, который еще называют пост газовой резки, должно быть должным образом подготовлено. Так, помещение обязано хорошо вентилироваться и проветриваться. Также необходимо установить вытяжные зонты, удаляющие продукты горения, а сам процесс обработки металла должен проходить на расстоянии не меньше 5 метров от того места, где находятся газовые баллоны для сварки и резки, содержащие кислород и топливо. Чтобы избежать взрыва баллонов, необходимо переносить их только на носилках или тележках, а также не допускать попадания в них масла и горючих газов. С этой целью запрещается работать с баллонами, в которых давление кислорода ниже того уровня, установленного его редуктором.

Работать с газовой сваркой нужно в специальных очках, маске и огнеупорной одежде. В процессе сварки пламя горелки должно быть повернуто в противоположную от источника газа сторону, а рукава необходимо расположить сбоку от работника – их нельзя перегибать, держать в руках или зажимать между ногами. Кроме того, перед подачей газа следует проверить состояние шланга. Во время перерыва необходимо погасить пламя горелки, а также плотно закрутить вентили на баллонах.

Газовая сварка: обратный удар

Иногда в процессе сварки может произойти вспышка или небольшой взрыв пламени, который называют обратным ударом.

Во избежание таких весьма опасных ситуаций, необходимо соблюдать следующие правила безопасности:

1. Не допускать утечки газа из шланга или регулятора. В результате этого на определенном участке происходит понижение давления и газ, имеющий более высокий показатель, начинает двигаться в обратном направлении.
2. Нельзя зажигать два открытых вентиля горелки, если закрыт один из баллонов.
3. Не стоит перекрывать наконечник горелки.
4. Обратный удар может произойти, если при установке регулятора на новый кислородный баллон происходит резкое открывание вентиля.

Газовая резка металлов: особенности технологии, оборудование, портативные резаки

Резка газом – один из наиболее популярных видов резки углеродистых и низколегированных сталей, поскольку оборудование является мобильным и не нуждается в источнике электропитания. Этот способ термической резки основан на свойстве металла сгорать в струе технически чистого кислорода.

Сущность процесса

Требуются два вида газа: кислород, с его помощью происходит разделение металла, и газ для нагрева (ацетилен, пропан, природный, коксовый, пиролизный и другие).

Этапы резки

• С помощью горючего газа, смешивающегося с кислородом, температуру обрабатываемой поверхности доводят до +1000…+1200°C.
• Подается кислородная струя.
• При контакте с нагретой поверхностью кислород воспламеняется и разрушает металл по линии реза. Подогрев поверхности не прекращается до завершения процесса.
• На финальном этапе из полости реза выдувается расплавленный шлак.

Внимание! Окисление железа происходит только в зоне, где он взаимодействует с кислородом.

По характеру процесса различают следующие его виды:

• Разделительный. Осуществляется сквозной рез, с помощью которого заготовка разделяется на требуемое количество частей.
• Поверхностный. Используется для снятия поверхностного слоя металла с целью изготовления канавок, шлицов и других углублений.
• Резка копьем. Позволяет получать сквозные или глубокие глухие отверстия.

В каких случаях способ газовой резки наиболее эффективен:

• При резке углеродистых и низколегированных сталей. Не применяется для легированных сталей и цветных металлов из-за образования на их поверхности при нагреве тугоплавких оксидов.
• При работе с толстыми листами. При резке тонкого металла (до 5 мм) происходит оплавление краев заготовки.

Оборудование для газовой резки

Комплект оборудования для газовой резки включает:

• газовые баллоны;
• регулятор давления;
• горелку;
• смеситель;
• шланги.

Главный компонент горелки – головка с несколькими соплами. Через внешние сопла происходит подача смеси кислорода и горючего газа, при горении которых разогревается поверхность. Основным является центральное сопло, через которое подается струя кислорода для резки.

Процесс работы резака:

• Из кислородного баллона газ направляется в редуктор и через рукав попадает в корпус.
• Через вентиль часть кислорода отправляется в инжектор. Оттуда кислород выходит с большой скоростью, смешиваясь с горючим газом.
• Смесь горючего газа и кислорода интенсивно горит с образованием пламени, подогревающего поверхность металла.
• Кислород, направленный по второму каналу, попадает в трубку и образует режущую струю.

Оборудование для газорезки в промышленных объемах

В условиях средних и крупных производств используют оборудование, которое может не просто резать, а вырезать отверстия, диски, производить одновременно прямолинейную резку с изготовлением фаски, вырезать детали по шаблону, работать с фасонным прокатом – швеллером и двутавром.

Некоторые модели промышленных резаков:

• Машина серии GG2-150 является шарнирно-копировальным агрегатом, работающим по копиру. Востребована в судостроении для раскроя стального листового проката.
• Специализированные модели (например, машина Minimantis, производство Японии). Используются для автоматизированной резки двутавра. Агрегат перемещается без участия оператора с помощью электродвигателя. Рез может осуществляться не только перпендикулярно продольной оси двутавра, но и под углом 45°.
• Модели для вырезки кругов, фланцев и отверстий из листового проката толщиной до 100 мм.

Портативные резаки

Для использования в домашних и полевых условиях востребованы портативные резаки двух типов: инжекторные и безинжекторные.

Инжекторные

Главное достоинство – высокая температура пламени. Это оборудование требует двух баллонов: с кислородом и горючим газом. Для этой цели используют баллоны объемом 2-5 л. Такая конструкция является достаточно громоздкой, но вполне может перемещаться одним человеком.





Внимание! Для правильного выбора портативного резака следует обратить внимание на материал, из которого изготовлено сопло. Согласно ГОСТу, оно должно производиться из меди или хромистой бронзы. В целях экономии эту деталь могут изготавливать из менее долговечной латуни.

Безинжекторные

Газовый цанговый аппарат (рис) – наиболее дешевое оборудование. Состоит из газового баллона объемом 0,5 л, к которому посредством цангового соединения крепится горелка с соплом.

Преимущества портативного цангового аппарата:

• компактность и портативность, масса составляет всего 0,7 кг;
• универсальность – такой минирезак можно использовать не только по прямому назначению, но и для отогрева замков и в роли паяльной лампы;
• простота применения – для начала работы достаточно нажать кнопку с пьезоэлементом.

Недостатков у таких моделей тоже немало:

• пламя легко сбивается, поскольку пропан подается интенсивно, а кислород – слабо;
• высокие эксплуатационные расходы;
• относительно невысокая температура пламени.

Для мелких работ производители разработали модели ультрапортативных резаков под цанговый разъем со шлангом высокого давления и аппараты со встроенным резервуаром для топлива.

газорезательный станок — это … Что такое газорезательный станок?

станок — станочный, прил. механический станок, такой как токарный станок, используемый для общей резки и формовки металла и других материалов. [1860 65] * * * Стационарная машина с механическим приводом, используемая для резки, формовки или формовки таких материалов, как металл и дерево. Машина…… Универсалиум

Смазочно-охлаждающая жидкость — Тонкостенное фрезерование алюминия с использованием смазочно-охлаждающей жидкости на водной основе на фрезе.Смазочно-охлаждающая жидкость — это охлаждающая и смазочная жидкость, разработанная специально для процессов металлообработки и механической обработки. Существуют различные виды смазочно-охлаждающих жидкостей,…… Wikipedia

Газовый баллон — Для получения информации о механических устройствах, используемых для передачи силы от жидкости или газа под давлением, см. Пневматический баллон. Для крупных сооружений, используемых для хранения городского газа, см. Газгольдер. Промышленные баллоны со сжатым газом, используемые для газокислородной сварки и резки… Wikipedia

Человек-машина — Superherobox | caption = Две личности — Человек-машина Аарон Стэк (на переднем плане) и Человек-машина (на заднем плане).Искусство Брэндона Петерсона. цвет комикса = фон: # ff8080 имя персонажа = настоящее имя человека-машины = X 51 издатель = дебют комиксов Marvel = 2001:…… Википедия

машина — I UK [məˈʃiːn] / США [məˈʃɪn] существительное [счетное] Словоформ машина: единственное число машина множественное число машины *** Другие способы сказать машина: устройство маленькая машина, которая была разработана, чтобы делать что-то конкретное: прибор для измерения температуры…… Английский словарь

смазочно-охлаждающая жидкость — существительное: жидкость, используемая специально для охлаждения, смазки, предотвращения ржавчины или смывания стружки при машинной резке металла или для других специальных эффектов при других операциях обработки металла * * * жидкость или газ для охлаждения или смазка…… Полезный английский словарь

Газовая сварка и резка — Кислородно-ацетиленовая сварка перенаправляется сюда. Для песни см Cubanate. Сторона металла, прорезанная пропановым кислородом резаком… Wikipedia

Лазерная резка — процесс на листе стали. CAD (вверху) и деталь из нержавеющей стали, вырезанная лазером (внизу). Лазерная резка — это технология, в которой для резки материалов используется лазер… Wikipedia

Станкостроительная компания Черчилля — Машиностроительная компания Черчилля Производитель станков с ограниченной ответственностью Промышленность Машиностроение Судьба захвачена, ликвидирована… Wikipedia

Ручной пулемет М249 — Пулемет, 5.56 мм, M249 M249 Para Type Squad автоматическое оружие / Ручной пулемет Место… Википедия

Изготовление конструкционной стали плазменной и лазерной резкой — Изготовление габаритных (неплоских) конструкционных стальных элементов исторически выполнялось последовательными операциями, включающими пиление, сверление и высокотемпературную газовую резку для удаления материала. Каждая из этих операций выполняется на…… Wikipedia

Лучшая машина для газовой резки с резаком — Отличные предложения на газорезку от мировых продавцов газорезательных машин

Отличные новости !!! Вы попали в нужное место для газорезательного станка.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта газорезательная машина с верхним резаком в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газорезку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газорезательном станке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите резак для газовой резки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие цены на газорезательные станки с чпу — Выгодные предложения на газорезательные станки с чпу от мировых продавцов газорезательных станков с чпу

Отличные новости !!! Вы находитесь в нужном месте для газорезательных станков с ЧПУ.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие газорезательные машины с ЧПУ вскоре станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газорезательные станки с ЧПУ на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в газорезке с чпу и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести машины для газовой резки с чпу по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
