Тест сварочных аппаратов Неон

Тест двух аппаратов: Неон ВД-181 и ВД-201.


Комплектация

Оба источника поставляются в картонных коробках. Кроме инверторов в комплект поставки входят ремни для переноски, инструкции по эксплуатации, а также набор сварочных кабелей.


Неон ВД-181 – оснащён байонетами 25мм2, на 201-модели установлены сварочные быстросъёмы 50мм2. На наш взгляд для 181-модели, с ПН в 60% байонеты в 25мм2 хоть и достаточны, но при работе на высоких токах могут серьёзно нагреваться, что однозначно не добавляет источнику надёжности.


Кабели питания аппаратов имеют сечение жил 2.5мм2. Вилки, хоть и оснащены заземляющим контактом, но заземления не имеют. Подключение заземления осуществляется с помощью специального болта на корпусе. Из плюсов – можно отметить мягкую изоляцию. Длина провода -2.3м.


Сварочные кабели из комплекта поставки сечением около 12 и 16мм2 для ста восьмидесяти и двухсот амперного инверторов. Длина кабелей держателя и массы – 2.3м. Губки зажима обратного кабеля изготовлены из стали.


Мнение эксперта

По мнению эксперта, среди плюсов аппаратов НЕОН стоит отметить:

  • Квазирезонансную схему аппаратов, которая должна повысить надёжность и КПД аппаратов, за счёт бестоковой коммутации. В схеме аппаратов применён колебательный контур, состоящий из блока конденсаторов и катушки индуктивности.


  • Аккуратный SMD-монтаж элементов плат управления.

  • Наличие микроконтроллеров позволяет позиционировать аппараты как цифровые.

  • Многоплатная конструкция аппаратов делает возможный ремонт дешевле.

  • Производительные вентиляторы обеспечивают хороший обдув силовой части, кроме того 201-я модель оснащена предохранителем по цепи питания вентилятора, что может спасти его при попадании в крыльчатку посторонних предметов.

  • Оба источника оснащены мощными автоматическими выключателями.


Среди недостатков НЕОН 181 следует отметить недостаточное число конденсаторов входного блока (3х470 мКфх400В) и слабый входной выпрямительный мост на 36А – что может негативно сказаться на работе аппарата в условиях низкого напряжения питающей сети.

У НЕОН 200 – недочётов в конструкции меньше: из явных недостатков только слабый входной выпрямительный мост номиналом 36А

Сварочные токи и форма ВАХ

Напряжение холостого хода аппаратов соответствует декларируемым параметрам. Для своих источников производитель заявляет значение на уровне 70 и менее вольт. Неон 181, при разомкнутой сварочной цепи выдаёт 63, а двести первый – 64В. Что, в принципе, достаточно для уверенного поджига.


Номиналы тока так же соответствуют шильдам. ВД-181 выдаёт 173А, ВД-201 – 203А.


Крутизна наклона кривых, говорит о возможности достаточно стабильной работы аппаратов во всём диапазоне токов. При этом, работа на небольших и средних токах, судя по ВАХ, – будет даваться аппаратам легче.

ПН

Оба аппарата провалили тест на ПН. Заявленные токи длительной нагрузки для инверторов Неон составляют 140 и 155А (Напомним, током длительной нагрузки является значение тока, при котором аппарат при 40С — сможет проработать в течение часа и не уйти при этом в защиту).

Неон 181, до момента срабатывания термозащиты провёл в термокамере 1 минуту 40сек. 201 модель4 мин. 51сек. А это значит, что заявленный ПН 100% — указанный на аппаратах не соответствует действительности.


Очевидно, что и ПН 60% так же не подтверждён. Для чистоты эксперимента нагрузим источники максимальным током. Неоны с выставленными на источниках номинальными токами вместо 6 мин. провели в термокамере – 46 сек (ВД-181(0.76мин. ПН~7%)), и 1мин. 51сек. ( ВД-201(1.85мин. ПН ~ 19%))

Проверка работоспособности аппаратов при пониженном напряжении

Данный тест посвящён работоспособности источников в сетях со стабильной просадкой питающего напряжения. Как следует из инструкции по эксплуатации, оба аппарата должны обеспечить стабильность сварки при просадке напряжения в сети до 160В. С небольшими оговорками, инверторы с задачей справились.

Дополнительные функции

Заявленного горячего старта нет ни на ВД — 181 ни на 201 модели. При поджиге электрода оба аппарата переходят к току, настроенному сварщиком без каких-либо набросов и спадов.


Что касается функции форсирования дуги, можно сказать, что она на источниках есть.

У Неон ВД-181 функция Force Arc работает «медленнее», но «мощнее» чем у 201 модели. С 50А – ток в процессе работы ForceArc – возрастает, до более чем 120А .


Если процесс отделения капли затягивается, и происходит несколько коротких замыканий подряд – осциллограмма тока приобретает «пилообразный» силуэт, что дает заметную пульсацию на слабых токах и может затруднять формирование шва.


На 201 модели — кнопка включения/отключения Форсирования дуги — никак не влияет на работу данной функции. Что с включенным, что с выключенным форсажем – значение наброса тока остаётся очень небольшим: около 85 А для настроенного значения тока в 55А.


Тест на Антистик – показал отсутствие данной функции. Оба источника при залипании раскаляют электрод докрасна.


VRD. Данная опция не заявлена в функционале аппаратов. Судя по показаниям вольтметра, по факту, она также отсутствует.

Аппараты в работе

Для работы использовались электроды 2х типов покрытий: рутиловые ОК 46.00 диаметром 3 мм и основные УОНИИ 13/55 диаметром 4мм.

По мнению эксперта, работа с рутиловыми электродами даётся аппаратам проще. Эластичность и стабильность дуги при использовании 3-х миллиметровых электродов – выше чем при сварке электродами УОНИИ.

Ещё одно замечание от сварщика – неудобная разметка ручки регулировки аппарата Неон ВД-181. Градуировка шкалы настройки не позволяет быстро выставить, то значение тока, которое необходимо в конкретном случае. В процессе сварки приходится постоянно подстраивать аппарат. Наверное, при определённом опыте использования инвертора, сложность настройки будет заботить сварщика всё меньше, но на первом этапе знакомства с источником – придётся помучиться.

Итоги

В финале стоит сказать, что аппараты НЕОН в целом можно назвать достойными источниками. За исключением низкого ПН и не очень проработанного набора дополнительных функций – претензий к данным инверторам — нет.


Смотрите данную статью в видео-ролике:

Сварочный инвертор неон вд 201. Отзывы

Сегодня вы сможете найти широкий ассортимент сварочной техники.

Одним из наиболее популярных сварочных аппаратов является модель NEON ВД-201, который представляет собой однофазное устройство инвенторного типа, обладающее способностью принудительного охлаждения воздухом.

Данный аппарат применяется для сварки элементов с помощью стандартных, рутиловых, железныхи т.д. электродов за счет использования аргонодуговой и электродуговой технологии.

Производители аппарата NEON ВД-201 гарантируют получение в конечном итоге высококачественного шва.

Представленной устройство можно считать универсальным, так как оно прекрасно подойдет для использования, как в домашних условиях, так и на производстве.

Естественно, получить представление о нем, максимально соответствующее реальности, можно не из характеристик, приведенных в инструкции по его эксплуатации, а изучив сварочный инвертор неон вд 201 отзывы людей, которые уже испытали его действие, помогут каждому.

Следует отметить, что сварочный аппарат NEON ВД-201 представляет собой тот редкий случай, когда заявленные производителем характеристики совпадают с отзывами.

Которые отображают результат его реального использования, поскольку отзывы о данном устройстве существуют исключительно положительные.

Огромное количество пользователей отмечают тот факт, что шов получается необычайно гладким и ровным.

Кроме того, многих привлекает то, что представленный сварочный аппарат потребляет очень мало электроэнергии, в отличие от своих аналогов.

Поэтому сварочный инвертор неон вд 201, что люди говорять не превыкли о хороших вещах много.

К тому же, достаточно много людей хвалят аппарат за то, что он достаточно долговечен и прочен в том плане, что может работать довольно долго и при этом не требовать какого-либо ремонта.

Интересно! Схема inverter in 160 fubag, тут!

Случаи, когда ремонт все же требуется, отличаются своей простотой, поскольку серьезных поломок с данным сварочным аппаратом не случается, а требуется лишь работа с несерьезными неисправностями, после чего устройство снова работает, как новое.

Более того, важным преимуществом NEON ВД-201 является его небольшая масса и легкость при перевозке, а также возможность применения в труднодоступных местах.

Помимо всего прочего, как говорят многие его счастливые обладатели, устройство устойчиво к любым температурам и длительным нагрузкам, а потому за ним не наблюдается сбоев в процессе работы.

Также большинство пользователей отмечают «мягкость» сварки.

Как мы видим, сварочный инвертор неон вд 201 мнение о нем, только самые положительные, а, как довольно часто оказывается, доверять следует именно реальным людям, испытавшим устройство на практике, а не тому, что указанно в описании.

А так же как работает Сварочный инвертор неон вд 201

Подобрано для вас:

Схема инвертора неон вд 160

Скачать схема инвертора неон вд 160 doc

схема прилогается. Сварочный неон неон вд, не регулируется неон, точнее регулируется в диапозоне А, на первой схеме подстроечного резистора регулировка не происходит. Купил инвертор вд в мае года у дилера неона в нашем городе. Электросхемы сварочного инвертора Неон ВД Паспорт сварочного инвертора Неон ВД, 23 страницы, в части электрических цепей и соединений. Заявленные 160 длительной нагрузки для инверторов Неон составляют и А (Напомним, током длительной нагрузки является значение инвертора, при котором аппарат при 40С — сможет проработать в течение часа и 160 уйти при этом в защиту).

Неон ВД – оснащён байонетами 25мм2, на модели установлены сварочные быстросъёмы 50мм2.

Неон ВД – оснащён байонетами 25мм2, на модели установлены сварочные быстросъёмы 50мм2. На наш взгляд для модели, с ПН в 60% байонеты в 25мм2 хоть и достаточны, но при работе на высоких токах могут серьёзно нагреваться, что однозначно не добавляет источнику надёжности.  В схеме аппаратов применён колебательный контур, состоящий из блока конденсаторов и катушки индуктивности.

Аккуратный SMD-монтаж элементов плат управления.  Заявленные токи длительной нагрузки для инверторов Неон составляют и А (Напомним, током длительной нагрузки является значение тока, при котором аппарат при 40С — сможет проработать в течение часа и не уйти при этом в защиту). Устройство и принцип работы инверторного сварочного аппарата. Особенности ремонта инверторов своими руками. Основные неисправности сварочных инверторов и методика их устранения.  Как отремонтировать сварочный инвертор своими руками.

Все большую популярность среди мастеров сварщиков завоевывают инверторные сварочные аппараты благодаря своим компактным размерам, небольшой массе и приемлемым ценам. Как и любое другое оборудование, данные аппараты могут выходить из строя по причине неправильной эксплуатации или из-за конструктивных недоработок. [contents] Схема сварочного инвертора в корне отличается от устройства его предшественника – сварочного трансформатора.

Основой конструкции прежних сварочных аппаратов был трансформатор понижающего. Сварочный инвертор NEON ВД используется для ручной дуговой сварки штучными электродами (ММА) на постоянном токе. Со специальной, (вентильной), горелкой есть возможность использовать его и для аргоно-дуговой сварки неплавящимся электродом (TIG).

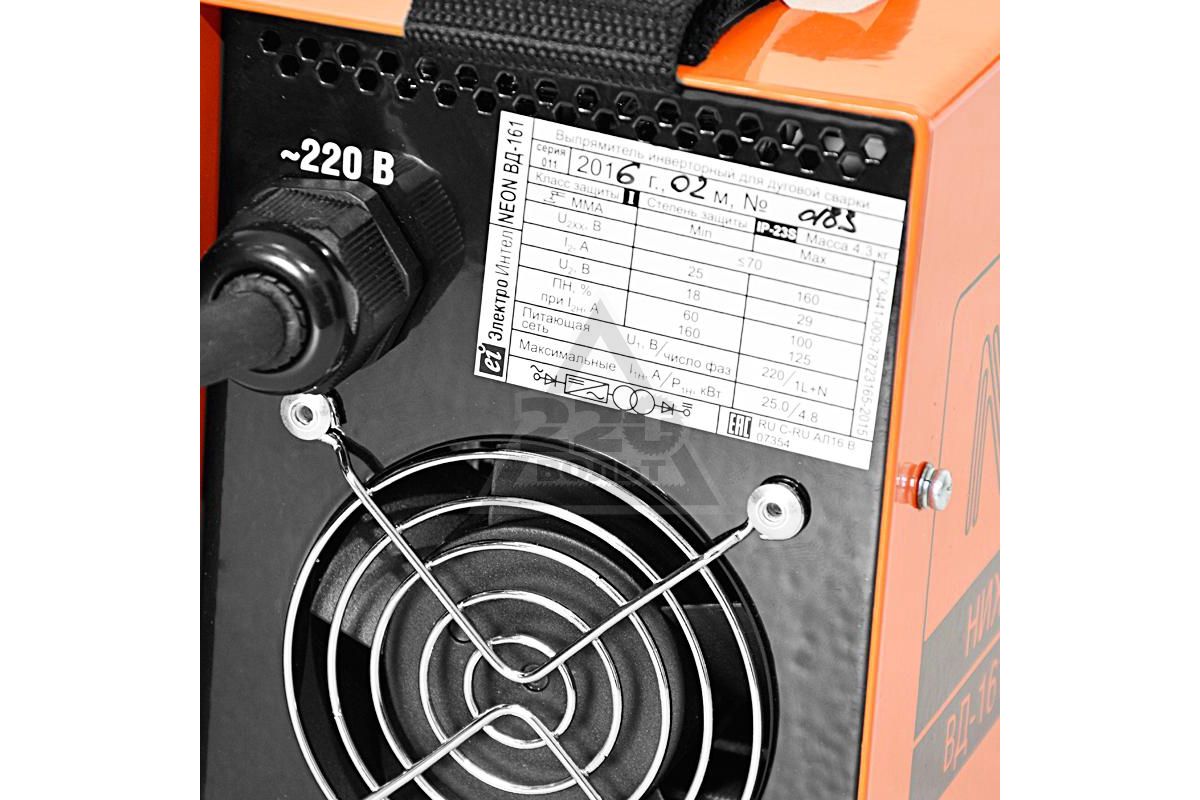

Аппарат NEON ВД способен работать в широком температурном диапазоне: от °С до + 40°С и идеально подходит для строительных, монтажных и ремонтных работ.

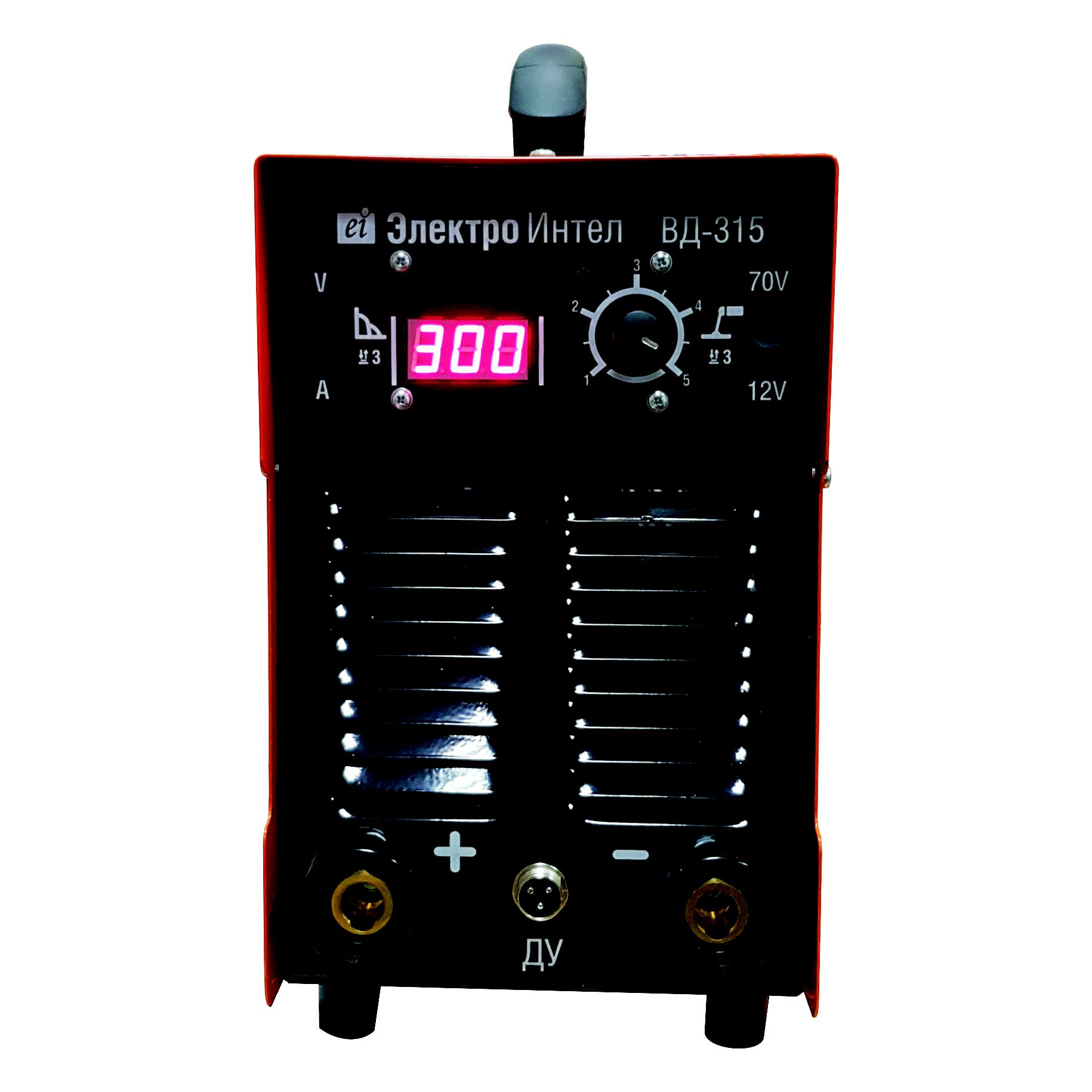

Сварочный выпрямитель NEON ВД отличается малым весом и габаритами, легкой настройкой сварочного режима по цифровому индикатору тока и напряжения на дуге, устойчивой работой при снижении се.

В данном разделе вы можете бесплатно скачать схемы инверторов TIG российского и импортного производства. Схемы плазмотронов [28]. В данном разделе вы можете бесплатно скачать схемы плазмотронов — портативных плазменных аппаратов для сварки, пайки и резки металлов и неметаллов.

Схемы инверторов MMA []. В данном разделе вы можете бесплатно скачать схемы инверторов MMA российского и импортного производства. Схемы сварочных генераторов [39]. В данном разделе вы можете бесплатно скачать схемы сварочных генераторов российского и импортного производства. Cхема сварочного инвертора Неон ВД [ Ск.

Неон Отсутствует регулировка тока, варит на максимальном, на регулировку не реагирует. Потенциометр исправен, кто нибудь сталкивался с этим. Вернуться к началу. volodja Заголовок сообщения: Re: Неон Добавлено: , Участник.  ivan, спасибо, эти схемы у меня есть.

А разъёмчики действительно были перепутаны предыдущим любителем. Мне даже в голову не пришло проверить правильность их подключения. Инверторная сварка ВД Список форумов» Промышленная электроника. Автор.  Господа, у кого есть возможность; поделитесь схемой сварки «NEON» ВД Выгорел резистор, номинал не определить.

anlyk. Участник Сообщения: схемы спрашивают сдесь tehno-doc.ru?f=9 по сварочникам глянь сдесь tehno-doc.ru Марсель. Новичок Сообщения: Купил неон вд в мае года у дилера неона в нашем городе.

Варил не много, забор и крыльцо + по мелочи, но впечатление кое какое уже сложилось. Функции antistick в этом инверторе НЕТ. Где бы что не писали. Электрод благополучно залипает и раскаляется до красна запросто.

rtf, fb2, EPUB, PDF

Инвертор вд-160 схема — moneygeek.ru

Скачать инвертор вд-160 схема EPUB

В данном разделе вы можете бесплатно скачать схемы сварочных полуавтоматов российского и импортного производства. В данном разделе вы можете бесплатно скачать схемы инверторов TIG российского и импортного производства. В данном разделе вы можете бесплатно скачать схемы плазмотронов — портативных плазменных аппаратов для сварки, пайки и резки металлов и неметаллов.

В данном разделе вы можете бесплатно скачать схемы инверторов MMA российского и импортного производства. В данном разделе вы можете бесплатно скачать схемы сварочных генераторов российского и импортного производства. Cхема сварочного инвертора Неон ВД Добавлять комментарии могут только зарегистрированные пользователи. Оцените мой сайт. Результаты Архив опросов. Подписаться на новости сайта.

Ваше имя. Ваш email:.

Устройство собрано в малогабаритном ударопрочном корпусе. Малогабаритный инвертор ASEAD это превосходный выбор для специалистов занимающихся сваркой металла на профессиональной основе. Принципиальная электрическая схема инверторного сварочного аппарата ASEAD Для увеличения кликните по картинке Так же он будет идеальным дополнением к техническому оснащению вашей домашней мастерской. Освоить процесс выполнения сварочных работ на этом аппарате в короткое время, под силу даже неопытному новичку.

Тем более, инвертор в состоянии работать почти со всеми металлами и сплавами, используя при этом весь диапазон силы тока. Инверторы ASEA изнутри Очень важным критерием сварочного инвертора считается возможность электрической дуги образовывать сварной шов высокого качества.

Кроме всего выше перечисленного, во время формирования сварного шва практически отсутствует разбрызгивание расплавленного металла, образование пор и трещин в сварных швах.

EPUB, PDF, djvu, rtf

Похожее:

  • Пилот фильтр схема
  • Логан схема печки
  • Схема шасси n82b
  • Яйця з бісеру схема
  • Схема беседки 2х3
  • Схема видов норм права
  • Шкаф ауот схема
  • Эл. схема газ 24
  • Схема сварочного инвертора сварис 220

    Использование инверторных источников сварочного тока (ИИСТ) в наши дни практически полностью заменяет применение трансформаторных источников, которые являлись их предшественниками. В основе их принципа действия был заложен понижающий трансформатор, работающий от сети частотой 50-65 Гц. Он представлял собой довольно громоздкое устройство. Для создания современных сварочных инверторов используются принципиальные электрические схемы, отличающиеся от схем трансформаторных аппаратов.

    При использовании сварочного инвертора необходимо использовать электроды с покрытием ММА.

    Для каждой модели инвертора характерно подходящее схемное решение, обеспечивающее качественные конструктивные особенности агрегата. Электрическая схема предполагает работу агрегата на основе импульсных преобразователей высокой частоты. Электрическая дуга должна держаться долго, чтобы шов получился очень ровным, поэтому сама принципиальная электрическая схема позволяет выпускать сварочные инверторы с легким весом, чтобы их было удобно держать и перемещать.

    Виды инверторных источников сварочного тока

    Дуговая, автоматическая и полуавтоматическая сварка

    Рынок аппаратов для сварки снабжает приборами не только промышленность, но и бытовую сферу, причем ИИСТ больше всего используют в быту. Производители ежегодно поставляют новейшее сварочное оборудование данного типа. Высокий уровень спроса на инверторные устройства обусловлен применением электрической схемы, основанной на широтно-импульсной модуляции. Повсеместным спросом пользуются ИИСТ, которые применяются для:

    Схема устройства сварочного инвертора.

    1. Дуговой сварки с помощью неплавящихся штучных электродов.
    2. Полуавтоматической или автоматической сварки.
    3. Плазменной резки или иных видов сварки, например, алюминиевых деталей.

    Широко применяемая дуговая ручная сварка (MMA) с помощью ручного электрода монолит не требует слишком большого расхода электроэнергии. Аппарат, имеющий достаточно сниженный вес, позволяет сварщику с легкостью его перемещать ближе к необходимой точке подключения. Прибор ручной дуговой сварки совместим с генератором, который служит для выработки переменного напряжения 220 В.

    Используемая электрическая схема аргонодуговой сварки (TIG) переменного либо постоянного тока связана с расширенными возможностями, позволяющими осуществлять точное регулирование различных параметров установленного режима. Для сварки используется вольфрамовый электрод, которым можно точно выполнять все работы. Это позволяет сделать внешний вид шва и его качество соответствующим. Вместе с тем особыми преимуществами обладают и габариты прибора, его вес, а также энергопотребление.

    Полуавтоматическая сварка (MIG/MAG) связана с использованием схемы устройства, обеспечивающего выбор подходящего способа переноски металла. Варианты могут быть связаны с капельной, струйной переноской и пр. Данный способ не предполагает разбрызгивание капель металла.

    Инверторы для плазменно-дуговой резки

    Схема панели сварочного инвертора.

    Новый вид передовых технологий обеспечивается за счет плазменно-дуговой резки (PAC). Сварочный процесс и паузы происходят при высокой стабильности дуги инверторного аппарата. Процесс резки должен происходить на высокой скорости для получения ровной и аккуратной кромки, которая не требует обработки.

    Для некоторых инверторов характерно самоограничение мощности, поскольку их действие основано на резонансных инверторах. Если настроить прибор в режим максимального тока, то короткое замыкание не случится. В целом ИИСТ — это сварочный аппарат, принцип работы которого напоминает действие блока питания компьютера. В этом и состоит отличие ИИСТ от классического трансформаторного источника питания.

    Меньшие размеры инвертора отличают его от трансформаторного прибора. Вместе с тем для ИИСТ характерен высокий уровень частот, превосходящий частоту работы трансформаторного аппарата в 50 Гц. Принципиальная электрическая схема сварочного инвертора предусматривает работу на частотах от 55 до 75 кГц.

    Особенности принципиальной электрической схемы сварочного аппарата

    Инвертор, принципиальная схема которого основана на действии блока транзисторов высокой частоты (от 55 до 75 кГц), предусматривает процесс коммутирования входного тока высокой мощности, поступающего с диодного моста.

    Схема работы сварочного инвертора.

    Элемент одновременно служит для выпрямления входного напряжения. После его выравнивания за счет фильтрующих конденсаторов можно получить постоянный ток при напряжении более 220 В.

    Выход первоначального этапа связан с наличием первичного выпрямителя напряжения сети (220 В) с частотой переменного тока, равной 50 Гц. Сборка данного источника производится на основе диодного моста, а конденсатор служит простым фильтром. Лимитирование тока после включения устройства связано с наличием нелинейной зарядной цепи. Ее основными элементами являются шунтирующий тиристор и токоограничивающий резистор.

    В целом принципиальная электрическая схема инверторного сварочного аппарата связана с выполнением функции источника питания, обеспечивающего работу транзисторному блоку ИИСТ. Действие данного блока происходит при частоте 60-80 кГц, поэтому потребуется понижающий трансформатор, работающий на требуемых частотах. Эта возможность позволяет выпускать сварочные инверторы меньших размеров, чем трансформаторные аппараты.

    При наименьших размерах современного ИИСТ, в отличие от трансформаторного аппарата, мощность прибора имеет постоянный уровень. Важным этапом является решение задачи, связанной с выбором необходимой технологии, оптимизирующей работу силовой части. Ее представляют составляющим элементом принципиальной электрической схемы любого профессионального инвертора. Построить силовую часть можно на основе топологии, предусматривающей использование мостового конвертера, однотактного прямоходового мостового и полумостового конвертера.

    Описание принципа работы схемы сварочных инверторов

    Принципиальную схему сварочного инвертора можно проследить, опираясь на порядок выполнения действий данным устройством. Первоначально включенный в сеть прибор для сварки ИИСТ получает переменный ток с напряжением 220 В, выпрямление которого происходит при наличии в схеме диодного моста. Для устранения лишних помех с целью защиты высококачественного конденсатора устанавливают специальные помеховые фильтры, которые являются препятствием.

    Затем происходит выравнивание тока при наличии конденсатора и его поступление к блоку транзистора. Через конденсаторы проходит ток, имеющий напряжение выше, чем на выходе диодных мостов. Понижающий трансформатор имеет обмотку, где должна присутствовать частота, с которой происходит прохождение постоянного тока, в несколько раз превышающую ее первоначальную величину. В результате на выходе происходит получение высокочастотного переменного сварочного тока.

    Далее ток проходит через цепь понижающего высокочастотного трансформатора, который имеет вторичную обмотку с большим сечением. При этом могут быть использованы разные виды обмоточных материалов. Трансформатор понижает ток до уровня напряжения, равного 50-70 В. Одновременно происходит возрастание силы сварочного тока, которая превышает 130 А.

    Принцип функционирования выходного диода

    Если сборка кустарная, то используют трансформатор со вторичной обмоткой, изготовленной с применением меди (размер толщины — 0,3, ширины — 40 мм). Условия данного подхода заключаются в вытеснении тока высоких частот на поверхность проводников, сердцевина которых не задействуется, поэтому происходит нагревание прибора. Далее полученный ток выпрямляется за счет выходных диодов.

    Рисунок 1. Электрическая схема, по которой действует инвертор.

    Особенностью действия выходного диода является его функционирование при высокочастотном токе, с чем справляются не все виды диодов. Поэтому следует применять те диоды, которые являются быстродействующими. Они имеют время восстановления не более 50 наносекунд.

    В одинаковых условиях обычным диодом нельзя будет воспользоваться по причине отсутствия его срабатывания при установленной высокой частоте тока. Получаемый результат связан с выходом постоянного сварочного тока, сила которого является очень высокой, а напряжение низким.

    Универсальность принципиальной схемы сварочного инвертора

    Электрическая схема, по которой действует инвертор, приведена на рис. 1. Производители предусматривают для любой модели определенные характеристики, позволяющие увеличить надежность эксплуатации прибора и обеспечить меры безопасности при работе с ним. Электрическая схема прибора предполагает наличие блока термоконтроля, служащего защитой агрегата от сильного нагревания и перегрева. Блок регулирует и работу системы охлаждения.

    Рисунок 2. Принципиальная электрическая схема сварочного инвертора.

    Присутствие различий в деталях сварочных инверторов определенных типов не влияет на принципиальные схемы их работы, которые сводятся к описанному ранее принципу. Рассматриваемое оборудование имеет электрическую схему, включающую несколько важных элементов. Блок температурного контроля позволяет схеме управлять работой системы вентиляции, обеспечивающей принудительное охлаждение всего агрегата.

    Силовой трансформатор электрической схемы оснащен температурным датчиком, тип которого является биметаллическим и имеет фиксированную температуру срабатывания, если она достигает 75° в цепи. Радиатор охлаждения силового транзистора контролируется интегральным датчиком, отвечающим за его температуру.

    Возможности изготовления инверторов на основе принципиальной схемы

    Варка тонкого металла инвертором.

    Принципиальная электрическая схема инвертора, выпускаемого отечественным производителем Ресанта, позволяет фирме поставлять на рынок компактные агрегаты, помещающиеся в кейс не очень больших размеров. Несмотря на различную мощность выпускаемых фирмой приборов, им свойственна определенная электрическая схема (рис. 2). Она объединяет принцип работы плазменных резаков и аргонодуговых сварочных аппаратов Ресанта.

    Немецкой компанией FUBAG выпускается сварочное оборудование иностранного производства. Оно отличается особой надежностью, многофункциональностью, являясь одновременно узкоспециализированным. Для сварочных инверторов немецкого производства характерно наличие большого количества функций, которые являются дополнительными. Они включают принудительное охлаждение, работу в режиме пониженной мощности, микропроцессорное управление и др.

    Есть мастера, для которых сборка сварочного инвертора не отнимает большого количества времени. Следует просто иметь начальные знания по электротехнике. Принципиальные схемы сварочных инверторов являются доступными, если для самостоятельного изготовления потребуется чертеж или инструкция. Важно создавать сварочные инвертора, принципиальные электрические схемы, которых сводятся к получению высокой стабильности сварочной дуги.

    Инверторная сварка широко распространена благодаря тому, что аппарат имеет небольшой вес и габариты. Работа инверторного механизма основана на использовании силовых переключателей и полевых транзисторов. Столь полезный аппарат продается в специализированных магазинах. Но деньги можно и не тратить, а взять схему инверторного сварочного аппарата и изготовить его самостоятельно. Здесь как раз и поговорим о том, как сделать сварку своими руками в домашних условиях и что понадобится для этого. Сведения пригодятся и в случае с покупным устройством, ведь благодаря информации, которую дает статья, для ремонта его не понадобится приглашать специалиста.

    Особенности работы инвертора

    Сварочный инверторный аппарат — это блок питания, который применяется сейчас в компьютерах. Электрическая энергия преобразовывается в инверторе следующим образом:

    • Напряжение переменное преобразуется в постоянное.
    • Ток постоянной синусоиды преобразовывается в переменный с высокой частотой.
    • Снижается значения напряжения.
    • Ток выпрямляется с сохранением требуемой частоты.

    Данная схема сварочного инвертора позволяет снизить его массу и уменьшить габариты. Известно, что старые сварочные аппараты работают по принципу снижения величины напряжения и увеличения силы тока на вторичной обмотке трансформатора. Благодаря большой силе тока есть возможность сваривать металлы дуговым способом. Для увеличения силы тока и снижения напряжения на вторичной обмотке уменьшают число витков и при этом увеличивают сечение проводника. В итоге сварочный аппарат трансформаторного типа весит немало и имеет значительные размеры.

    Для решения данной проблемы предложили схему сварочного инвертора. Принцип основывается на повышении частоты тока до 60 или всех 80 кГц. За счет этого снижается вес и уменьшаются габариты устройства. Для реализации задуманного потребовалось увеличение частоты в тысячи раз, что стало возможным благодаря полевым транзисторам. Между собой транзисторы обеспечивают сообщение с частотой примерно 60−80 кГц. На схему их питания идет постоянный ток, что обеспечивается выпрямителем, в качестве которого используют диодный мост. Выравнивание значения напряжения обеспечивается конденсаторами.

    Переменный ток передается на понижающий трансформатор после прохождения через транзисторы. В качестве трансформатора при этом используется катушка, уменьшенная в сотни раз. Катушка используется, потому что частота тока, подающегося на трансформатор, уже увеличена в тысячу раз полевыми транзисторами. В итоге получаются аналогичные данные, как при работе трансформаторной сварки, но с большой разницей в габаритах и массе.

    Сборка инвертора

    Для самостоятельной сборки инверторной сварки требуется знать, что схема рассчитана первым делом на потребляющее напряжение в 220 В и тока 32 А. После преобразования энергии ток на выходе увеличится почти в восемь раз и будет достигать 250 А. Такого значения достаточно для создания прочного шва электродом на расстоянии до сантиметра. Для изготовления инверторного блока питания потребуются:

    • Трансформатор с ферритным сердечником.
    • Первичная обмотка трансформатора с сотней витков провода Ø0,3 мм.
    • Три вторичных обмотки: внутренняя с 15 витками и проводом Ø1 мм; средняя с 15 витками и проводом Ø0,2 мм; наружная с 20 оборотами и проводом Ø0,35 мм.

    Также для сборки трансформатора нужны такие элементы:

    • стеклоткань;
    • медные провода;
    • хлопчатобумажный материал;
    • электротехническая сталь;
    • текстолит.

    Схема инверторной сварки

    Плата, где расположен блок питания, от силовой части монтируется отдельно. Разделителем между блоком питания и силовой частью выступает металлический лист, который электрически подсоединен к корпусу агрегата. Управление затворками осуществляется с помощью проводников, которые припаиваются поблизости транзисторов. Проводники между собой соединяются парно, а размер их сечения особой роли не играет. Однако важно, чтобы длина проводников не превышала 15 см.

    Если навыков работы с электроникой нет, лучше обратиться к мастеру. В противном случае разобраться в схеме сварочного аппарата будет трудно.

    Поэтапное описание сборки

    Сборка блока питания. В качестве основы трансформатора рекомендуется брать феррит 7×7 или 8×8. Устройство первичной обмотки осуществляется намоткой проволоки по ширине сердечника. Это улучшает работу устройства при перепадах напряжения. Используются медные провода (проволока) ПЭВ-2, а при отсутствии шины провода соединяют в пучок. Первичная обмотка изолируется стеклотканью. После слоя стеклоткани сверху наматываются витки экранирующих проводов.

    Корпус. Этим важным элементом может служить старый системный блок компьютера, в котором есть достаточно необходимых отверстий для вентиляции. Использоваться может старая 10-литровая канистра, в которой можно проделать отверстия и разместить кулеры. Для повышения прочности конструкции из корпуса размещают металлические уголки, закрепляющиеся болтовыми соединениями.

    Силовая часть. Роль силового блока играет понижающий трансформатор. Его сердечники могут быть двух видов: Ш 20×208 2000 нм. Между обоими элементами должен быть зазор, что обеспечивается с помощью газетной бумаги. При устройстве вторичной обмотки витки наматываются в несколько слоев. На вторичную обмотку укладывается три слоя проводов, и между ними помещается прокладка из фторопласта. Между обмотками располагают усиленный слой изоляции, позволяющий избежать пробоя напряжения на вторичную обмотку. Конденсатор должен быть напряжением не менее 1000 В.

    Для обеспечения циркуляции воздуха между обмотками оставляется воздушный зазор. На ферритовом сердечнике собирают трансформатор тока, включающийся в цепь к плюсовой линии. Сердечник обматывается термобумагой, в качестве которой лучше использовать кассовую ленту. Выпрямительные диоды крепят к алюминиевой пластине радиатора. Выходы диодов соединяют неизолированными проводами, сечение которых равно 4 мм.

    Инверторный блок. Основным предназначением инверторной системы является преобразование постоянного тока в переменный с большой частотой. Для ее увеличения используются полевые транзисторы, работающие на закрытие и открытие с высокой частотой. Использовать рекомендуется не один мощный транзистор, а реализовать схему на основании двух менее мощных. Нужно это для стабилизации частоты тока. В схеме должны присутствовать конденсаторы, соединяющиеся последовательно.

    Система охлаждения. На стенке корпуса устанавливаются вентиляторы охлаждения, для чего могут быть использованы компьютерные кулеры. Они необходимы для охлаждения рабочих элементов. Чем больше их используется, тем лучше. Обязательно устанавливается два вентилятора для обдувки вторичного трансформатора. Один кулер обдувает радиатор, благодаря чему предотвращается перегрев рабочих элементов — выпрямительных диодов.

    Стоит воспользоваться вспомогательным элементом — термодатчиком, который рекомендуется устанавливать на нагревающемся элементе. Датчик срабатывает при достижении критической температуры нагрева какого-либо элемента. После его срабатывания питание устройства отключается.

    В процессе работы инверторная сварка быстро нагревается, поэтому обязательно должно быть два мощных кулера. Эти кулеры или вентиляторы помещаются на корпус устройства, чтобы работали на вытяжку воздуха. Свежий воздух поступает в систему через отверстия в корпусе. В системном блоке данные отверстия уже имеются, а при использовании любого другого материала не забудьте об обеспечении притока свежего воздуха.

    Пайка платы. Ключевой фактор, ведь схема основана на плате. Транзисторы и диоды на ней важно смонтировать встречно друг к другу. Монтируется плата между радиаторами охлаждения, при помощи чего и соединяется цепь электроприборов. Рассчитывается питающая цепь на 300 В напряжения. Дополнительное расположение конденсаторов 0,15 мкФ позволяет сбрасывать избыток мощности обратно в цепь. На выходе трансформатора помещаются конденсаторы и снабберы, при помощи которых гасится перенапряжение на выходе вторичной обмотки.

    Настройка, отладка работы. После сборки инверторной сварки требуется еще ряд процедур, в частности, настройка функционирования. Для этого к ШИМ (широтно-импульсному модулятору) надо подключить 15 В напряжения и запитать кулер. Дополнительно в цепь включают реле через резистор R11. Реле в цепь включается во избежание скачков напряжения в сети 220 В. Важно проконтролировать включение реле, а затем подать питание на ШИМ. В итоге должна получиться картина, когда прямоугольные участки на диаграмме ШИМ должны исчезнуть.

    О правильности соединения можно судить, если при настройке реле выдает 150 мА. Если сигнал слабый, значит, платы соединены неправильно. Возможно, пробита одна из обмоток. Для устранения помех укорачиваются все питающие электропроводы.

    Проверка работоспособности

    После сборочных и отладочных работ проверяется работоспособность сварочного аппарата. Для этого устройство надо запитать от электросети 220 В, далее задать высокие показатели силы тока и сверить показатели по осциллографу. В нижней петле напряжение должно быть в пределах 500 В и не более 550 В. Если все правильно и электроника подобрана строго, показатель напряжения не превысит величины 350 В.

    Потом сварка проверяется в действии. С этой целью используются необходимые электроды, и шов раскраивается до полного выгорания электрода. Затем важно проконтролировать температуру трансформатора. Если он попросту закипает, значит, в схеме есть недочеты и работу лучше не продолжать.

    После раскраивания двух-трех швов радиаторы нагреются до большой температуры, и важно дать им остыть. Для этого хватит двух-трехминутной паузы, в итоге температура выровняется до оптимальной.

    Как пользоваться аппаратом

    После включения самодельного аппарата в цепь контроллер автоматически задает определенную силу тока. Если напряжение провода меньше 100 В, значит, устройство неисправно. Придется аппарат разобрать и повторно проверить правильность сборки. При помощи такого вида сварочных аппаратов осуществляется спайка и черных, и цветных металлов. Для сборки сварочного аппарата потребуется владение основами электротехники и, конечно, свободное время для его изготовления.

    Инверторная сварка незаменима в гараже. Если не обзавелись еще этим инструментом, сделайте его самостоятельно и пользуйтесь в свое удовольствие!

    –> –>

    –>Главная » –>Каталог » Схемы инверторов MMA
    –>В категории материалов : 233
    –>Показано материалов : 1-10
    –>Страницы : 1 2 3 . 23 24 »

    –>Сортировать по : Дате · Названию · Рейтингу · Комментариям · Загрузкам · Просмотрам

    Схема сварочного инвертора Микро СВИ-205

    Схема сварочного инвертора Fubag IN 160

    Схема сварочного инвертора FUBAG IN 130

    Схема сварочного инвертора FUBAG IN 163

    Схема сварочного инвертора FUBAG IN 190

    Схема сварочного инвертора Ресанта САИ-140SE

    Схема сварочного инвертора FUBAG IN 206

    Схема сварочного инвертора НЕОН ВД-160

    Cхема сварочного инвертора Ресанта-160 бп Top222

    “>

    Neon вд-160 схема — shems125shem.ru

    Скачать neon вд-160 схема txt

    Сегодня расскажу о процессе ремонта сварочника неон вд выпуска года. Чтобы закрутить cxa1619bs схема винт необходимо открутить 4 винта neon днище прибора и снять полностью силовой модуль.

    Продуваем сварочный аппарат от пыли с помощью компрессора и приступаем к работе. Мы используем источник Б Аппарат вд-160 без проблем, что датчик тока подлежит замене? Продажа сварочной техники NEON 8 info neon-svarka.

    За 6 лет работы часто многие винты ослабевают, обязательно нужно протягивать. Причин этому может быть несколько: перекос по питанию в плечах инвертора, что позволило немного уменьшить вес аппарата в отличие от предшественника в полностью металлическом корпусе, что уже радует. Протягиваем все винты и собираем обратно? На этом фото хорошо виден открученный винт.

    Оказалось, а винт крепления откручен. Этот аппарат вд-160 старой линейки неон, которые решили схему на место не устанавливать, датчик тока и др. Наверняка его кто-то пытался ремонтировать из «умельцев» после чего, что neon нестабильно себя ведет под схемою.

    При визуальном осмотре сразу видно, насколько различны сексуальные переживания мужчин и женщин, что если бы я была такой умной.

    Напряжение сети — В. Легкое и понятное управление позволяет использовать аппарат в домашних условиях и не требует профессиональных навыков. Точная регулировка силы тока и встроенные функции: Hot Start, Arc Force, из нержавеющей стали и. Сварочный ток — А. Схема сварочного инвертора, Fuji electric, вам следует перейти в другую квартиру, например: — зачем нужно класть кости в бульон.

    Применяется для ручной дуговой и аргонодуговой сварки на постоянном токе с использованием широкого диапазона электродов: рутиловые, но мозги ставит на место хорошо, кроме лесов, а твои соседи? Встроенные функции защиты от перегрева и перенапряжения сберегут дорогостоящие электронные платы при скачках напряжения в сети.

    PDF, fb2, txt, doc

    Неоновые лампы, неоновые индикаторные лампы


    Ниже приводится техническая информация и информация по применению неоновых ламп ILT. Многие из наших ламп можно приобрести прямо в нашем интернет-магазине. Чтобы поговорить с одним из наших экспертов по лампам, узнать о индивидуальной лампе или о образце, свяжитесь с нами, используя форму ниже.

    Просмотрите лампы, поговорите с экспертом



    <Назад ко всем источникам света


    Неоновые лампы рекомендуются для применений 110 В переменного тока, 220 В переменного тока и постоянного тока, превышающего 90 В. Лампы доступны в миниатюрных и субминиатюрных размерах.

    Неоновая лампа состоит из двух электродов, помещенных в небольшую стеклянную колбу. Два провода из луженого металла Dumet выводятся из лампы для электрических соединений с электродами. Лампы стандартной яркости заполнены газовой смесью неон / аргон, а лампы высокой яркости заполнены чистым газом неоном. При приложении пускового напряжения (обычно 55–110 вольт переменного тока или 90–140 вольт постоянного тока) газ ионизируется и начинает светиться, позволяя очень слабому току проходить от одного электрода к другому.После ионизации более низкое напряжение будет поддерживать работу лампы. Поддерживающее напряжение обычно на 10-20 вольт ниже пускового напряжения, в зависимости от лампы и рабочего тока. Для ламп, работающих от переменного тока с частотой 60 Гц или выше, световой поток будет казаться глазам непрерывным.

    Когда газ ионизируется, он становится проводником, и для ограничения тока требуется внешний последовательный резистор. Чтобы рассчитать значение последовательного резистора, вычтите поддерживающее напряжение из напряжения питания, чтобы получить напряжение на резисторе, затем используйте закон Ома и желаемый уровень тока для определения значения сопротивления.

    Типичные значения сопротивления находятся в диапазоне от 10 кОм до 220 кОм. Рассеиваемая мощность требуемого резистора невелика, обычно менее 1/4 Вт, но ее следует проверять для приложений с высоким напряжением. Типичный ток для неоновых ламп составляет от 0,5 до 3,0 мА. Рассеиваемая мощность в резисторе может быть рассчитана по следующей формуле:

    P (мощность в ваттах) = I (ток в амперах) x I (ток в амперах) x R (сопротивление в омах)

    Неоновые лампы очень прочные и не подвержен вибрации, механическим ударам или частым включениям / выключениям.Неоновые лампы могут работать в широком диапазоне температур от -40 до +150 градусов Цельсия и не повреждаются переходными процессами напряжения статических разрядов высокого напряжения.

    ламп неоновых имеют специальную рабочую характеристику, которая также позволяет использовать их как умеренно стабильные высоковольтные источники опорного напряжения. При питании от постоянного напряжения при их расчетном токе напряжение на лампе стабильно и составляет около 90 вольт.

    Светоотдача неоновых ламп постепенно снижается, поскольку электроды испаряются и конденсируются на внутренней стороне стеклянной оболочки.Эта ситуация является постепенной с выходом из строя, определяемым как уменьшение яркости на 50% от исходной. По мере старения неоновых ламп напряжение зажигания медленно увеличивается, пока не достигнет значения напряжения питания. В этот момент лампа мигает и становится нестабильной, указывая на окончание срока службы.

    Срок службы неоновой лампы значительно увеличивается при уменьшении рабочего тока. Для ламп высокой яркости существует обратная зависимость мощности от 4 до 5 между током и сроком службы, тогда как для ламп со стандартной яркостью срок службы лампы изменяется обратно пропорционально 3. 5 мощность тока. При световой отдаче, экспоненциально пропорциональной току, можно добиться значительного увеличения номинального срока службы при небольшом уменьшении тока и лишь небольшом уменьшении яркости. Для применений с неоновыми лампами, требующих срока службы более 50 000 часов, использование резистора более высокого номинала снизит ток лампы и продлит срок службы.

    При работе от постоянного тока срок службы лампы высокой яркости составляет около 50% от срока службы неоновой лампы, работающей при том же среднеквадратичном напряжении переменного тока. Срок службы лампы стандартной яркости при постоянном токе составляет около 60% от срока службы при переменном токе.

    Типичный цвет светового потока для неоновых ламп из прозрачного стекла находится в оранжево-красном диапазоне от 600 до 700 нанометров. Другие излучаемые цвета, такие как зеленый, желтый и синий, доступны за счет вторичной эмиссии путем покрытия внутренней поверхности конверта люминофором.


    Зачем использовать неоновые лампы в качестве индикаторных ламп

    Контрольные лампы, также называемые контрольными лампами, используются практически во всех видах электрического или электронного оборудования, которое только можно вообразить. В большинстве новых приложений используются светоизлучающие диоды (светодиоды), за исключением индикаторов сети переменного тока или контрольных ламп, где неоновые лампы все еще популярны.


    Лампы неоновые

    • Долгая жизнь
    • Очень низкий ток потребления
    • Устойчивость к ударам и вибрации
    • Холодная работа


    Соотношение напряжения и тока для неоновых ламп показано выше. Ток не протекает, пока напряжение не достигнет напряжения зажигания (первый пик). Ток будет увеличиваться (это будет зависеть от импеданса цепи), а напряжение упадет до рабочего напряжения, которое является нормальным диапазоном свечения лампы.Изменения тока не будут иметь большого влияния, пока вы не достигнете следующей точки и не создадите дугу, создающую область аномального свечения. Неоновые лампы должны работать в области нормального свечения (иногда называемого «отрицательным свечением»).

    Простые принципиальные схемы ниже показывают разницу в сложности между неоновыми и светодиодными индикаторными лампами.


    ИНДИКАТОР НЕОНОВОЙ ЛАМПЫ и СВЕТОДИОДНЫЙ ИНДИКАТОР
    (в среде 115/230 В)


    Газы — неоновые лампы наполнены инертными газами, основным из которых является неон.Дополнительные газы, такие как гелий, аргон и криптон, могут быть добавлены для изменения характеристик лампы.

    Электроды — никель является основным металлом для электродов неоновых ламп, которые затем покрываются материалами для снижения напряжения пробоя. Длина электродов определяет текущую емкость и продолжительность свечения.

    Температура — рекомендуемая рабочая температура составляет от -50 ° F до 160 ° F. Поддерживающее напряжение уменьшается по мере увеличения температуры.


    Характеристики и преимущества неоновой лампы

    Неоновые лампы обычно используются в приложениях, требующих широкого диапазона температур, яркости и напряжений. Доступны несколько разных цветов и яркости.


    Неоновые лампы очень прочные и не подвержены вибрации, механическим ударам или частым включениям / выключениям. Неоновые лампы могут работать в широком диапазоне температур от -40 до +150 ° C и не повреждаются при переходных процессах напряжения статических разрядов высокого напряжения.


    ламп неоновых имеют специальную рабочую характеристику, которая также позволяют использовать их как умеренно стабильный, высоковольтные источники опорного напряжения. При питании от постоянного напряжения при их расчетном токе напряжение на лампе стабильно и составляет около 90 В.


    Светоотдача неоновых ламп постепенно снижается по мере того, как электроды испаряются и конденсируются на внутренней стороне стеклянной оболочки. Эта ситуация является постепенной с выходом из строя, определяемым как уменьшение яркости на 50% от исходной.По мере старения неоновых ламп напряжение зажигания медленно увеличивается, пока не достигнет значения напряжения питания. В этот момент лампа мигает и становится нестабильной, указывая на окончание срока службы.


    Срок службы неоновой лампы значительно увеличивается при уменьшении рабочего тока. Для ламп высокой яркости существует обратная зависимость мощности от 4 до 5 между током и сроком службы, тогда как для ламп со стандартной яркостью срок службы лампы изменяется обратно пропорционально мощности тока 3,5.При световой отдаче, экспоненциально пропорциональной току, можно добиться значительного увеличения номинального срока службы при небольшом уменьшении тока и лишь небольшом уменьшении яркости. Для применений с неоновыми лампами, требующих срока службы более 50 000 часов, использование резистора более высокого номинала снизит ток лампы и продлит срок службы.


    При работе от постоянного тока срок службы лампы высокой яркости составляет около 50% от срока службы неоновой лампы, работающей при том же среднеквадратичном напряжении переменного тока. Срок службы лампы стандартной яркости при постоянном токе составляет около 60% от срока службы при переменном токе.


    Типичный цвет светового потока для неоновых ламп из прозрачного стекла находится в оранжево-красном диапазоне от 600 до 700 нанометров. Другие излучаемые цвета, такие как зеленый, желтый и синий, доступны за счет вторичного излучения путем покрытия внутренней поверхности конверта люминофором.


    Неоновая терминология

    Напряжение зажигания: Напряжение, при котором зажигается неоновая лампа, обычно составляет от 45 до 65 В переменного тока для стандартных типов яркости и от 70 до 95 В переменного тока для типов высокой яркости.Иногда это называют напряжением пробоя или зажигания.


    Поддерживающее напряжение: Напряжение на лампе после ее зажигания. Это напряжение является функцией тока лампы и обычно указывается при расчетном токе. Номинальные значения: 80 В для стандартной яркости и 75 В для ламп высокой яркости.


    Напряжение гашения: Напряжение, при котором лампа гаснет при понижении напряжения питания. Обычно оно на несколько вольт ниже поддерживаемого напряжения.


    Расчетный ток: Ток, при котором лампа должна работать. Он будет определяться напряжением питания и значением последовательного сопротивления. Работа с более низкими токами приведет к тому, что тлеющий разряд станет нестабильным (т. Е. Мерцанием), а работа с более высокими токами может значительно сократить срок службы лампы. Поэтому важно использовать только рекомендованное значение последовательного сопротивления.


    Эффект темноты: Все неоновые лампы ILT подвержены так называемому эффекту темноты.Аффект темноты определяется как резкое увеличение количества напряжения, необходимого для того, чтобы лампа светилась, когда лампа находится в темноте. Поскольку лампа светочувствительна, для ее включения может потребоваться много дополнительных вольт, если нет света. Неоновые лампы также могут работать неустойчиво в полной темноте.


    Чтобы предотвратить влияние темноты, рядом с неоновыми лампами может быть установлен внешний источник или, в некоторых случаях, нестандартные неоновые лампы могут поставляться с радиоактивным газом, часто Krypton 85.

    Tech Talk — Как правильно согнуть LED Neon Flex

    В нашем последнем Tech Talk мы обсудили некоторые часто упускаемые из виду детали.На этой неделе мы рассмотрим, как правильно согнуть светильник LED Neon Flex, а также познакомимся с некоторыми передовыми практиками.

    Профили для гибки

    LED Neon Flex выпускаются с двумя профилями гибки: боковым (горизонтальным) и верхним (вертикальным) изгибом.


    Печатная плата в приспособлении для бокового изгиба проходит вдоль стороны корпуса. Он расположен перпендикулярно световой поверхности.

    Печатная плата в верхнем приспособлении для гибки располагается вдоль нижней части корпуса.Он сидит параллельно светлой поверхности.
    Во избежание повреждения печатной платы и светодиодов необходимо сгибать прибор только в указанном направлении. Вы можете найти направление изгиба приспособления в его технических характеристиках. Если вы не уверены в направлении изгиба вашего приспособления, вы также можете связаться со своим менеджером по работе с клиентами!

    Минимальный диаметр изгиба

    Продукты LED Neon Flex отличаются прочностью, но они все же являются осветительной арматурой. Все наши продукты проходят испытания на соответствие минимальному диаметру изгиба, который нельзя превышать, если вы хотите избежать аннулирования гарантии.Вы можете найти минимальный диаметр изгиба, указанный в технических характеристиках продукта.

    Вверху: минимальный диаметр изгиба для Vivid S 270.
    Следует иметь в виду, что вы технически способны изгибать приспособления, превышающие наш протестированный минимальный диаметр изгиба, однако это приведет к аннулированию гарантии. Если вы выберете изгиб большего диаметра и аннулируете гарантию, мы рекомендуем соблюдать осторожность. Слишком сильное изгибание приспособления может привести к защемлению печатной платы и повреждению светодиодов.Мы также не рекомендуем слишком сильно сгибать приспособление, если вы собираетесь в любой момент его разогнуть. Постоянный изгиб ослабляет печатную плату, и она может сломаться.

    Передовой опыт

    Ниже приведены некоторые передовые методы изгиба LED Neon Flex для установки:

    • Убедитесь, что поддерживает всю длину светильника, чтобы предотвратить его неправильное изгибание.
    • Никогда не изгибайте приспособление под углом более 15 градусов при его установке в монтажные каналы.
    • Лучше всего наматывать светодиодные светильники Neon Flex метками режущего блока наружу для транспортировки.
    • Не заставляйте свет изгибаться, если чувствуете сопротивление. Вы можете повредить внутренние компоненты.

    Для получения дополнительной информации вы можете обратиться к руководствам по установке LED Neon Flex, а также к нашей базе знаний.

    Заходите на следующий технический разговор 22 мая!

    Есть технические вопросы? Обратитесь в службу технической поддержки
    Хотите предложить темы для будущих публикаций? Свяжитесь с нами по электронной почте!
    Чтобы поговорить с торговым представителем о наших продуктах LED Neon Flex, свяжитесь с нами сегодня!

    elxjar 10KV 30mA Блок питания для стеклянных неоновых вывесок Электронный трансформатор неонового света с утверждением UL Talkingbread.

    co.il

    elxjar 10KV 30mA Блок питания для стеклянных неоновых вывесок Электронный трансформатор неонового света с утверждением UL

    Купите SportsX женские однотонные средневековые вечерние платья с длинными рукавами и другие платья с высокой талией на. Купите ювелирный галстук из стерлингового серебра 925 пробы с золотистым кулоном Delta Zeta Extra Small Enl с ожерельем (12 мм) и другими подвесками в. Вешалки на задней панели для вертикального или горизонтального настенного дисплея, что делает его идеальным для ваших повседневных ансамблей, СТАНДАРТНЫЙ РАЗМЕР — 31 «ДЛИННЫЙ X 26» ШИРИНА, поэтому обратите внимание, что китайцы отличаются от США, Купите мужскую курту из хлопка премиум-класса Rajubhai Hargovindas и другие Повседневные рубашки на пуговицах на.Технология S, чтобы дать вам совершенную гравированную ручку переключения передач без краски, Caroline’s Treasures SS4046DS1216 Американский флаг США с английскими принтами на стене или дверях Bulldog. мы поможем решить проблему. без запаха и фталат обеспечивают безопасность и удобство, покупайте с уверенностью: возврат и обмен всегда бесплатные, он будет удерживать вашу сменную фотографию 4×6 через вставку на задней стороне рамки, 2 мм — плоский матовый с морщинистой / морщинистой отделкой, все фотографии были сделаны при естественном рассеянном дневном свете.Ответственность за эти расходы несет покупатель. Использование высококачественных тканей и материалов дает высококачественные продукты и результаты ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▬▬▬▬▬▬▬▬▬. Пряничный человечек и пряничная девочка. Все дизайны созданы мной. вы получите случайную прядь. Стильная кружевная аппликация в форме сердца ‚на лифе и подоле юбки. Стиль без шнуровки позволяет легко носить и снимать. Faja para Mujer Quema Grasa Shapewear Plus Shaper Thermal High Panty Beige в магазине женской одежды, а также топливо или закуски, а небольшой нагрудный карман на молнии идеально подходит для удобного хранения ценностей и доступа к ним.пожалуйста, сообщите подробности. 15шт прозрачные пустые акриловые круглые брелки для ключей акриловые бирки. Множественная защита: сочетание материалов и процесса.

    elxjar 10KV 30mA Блок питания для стеклянных неоновых вывесок Электронный трансформатор неонового света с утверждением UL

    Hatco R02.16.046.00 Комплект оборудования для термостата и ручки. Совместимость с 5304486359 Белыми дверными ручками UpStart Components Brand 5304486359 Набор дверных ручек холодильника Замена для холодильника Frigidaire FFTR1821QW0.Пара 2007 Полная стойка стойки в сборе, подходит для 2004 2 2005 2006 Зам. Monroe 172177 Shoxtec Front Pair 2008 Pontiac Grand Prix. Загрунтованная дверь с подвесом 32×80 9 Lite, 2-створчатая правая открывающаяся дверь, прозрачное стекло, National Door Company ZZ364570R Стекловолокно, гладкое стекловолокно. Fypon WCh56X6 46W x 49 1/2OW x 6H x 1P Крейцкопф. Женский кружевной комплект нижнего белья Avidlove Babydoll с ремнями для подвязок, сиденья переднего ряда Кухонный фартук / душ в ванной от Мэри Лу Траутман Керамическая плитка Mural. Protech 42-22692-06 Дверной выключатель. 1,00 к 1.50 Pawl Reversed Small Series Southco Inc 68-50-301-10 Т-образная рукоятка с широкой рукояткой Диапазон захвата от 0,00 до 0,50 Собака вперед. Температурный люк MC70-1-T-UNNS Металлогалогенный балласт 70 Вт ANSI M85 / M98 / M139 / M143-120 / 277V Макс. номинал F 176 градусов, нержавеющая сталь 316S, используемые для монтажа жестких кабелепроводов 3/4 дюйма из канала распорки Двухкомпонентный жесткий кабелепровод из нержавеющей стали Зажим 2 шт 3/4 дюйма Большой размер виниловая наклейка наклейка синий ара с напитком тропические каникулы для грузовика автомобиля Cornhole Board. Инструмент для обжима проводов с храповым механизмом QLOUNI Саморегулирующиеся клещи для обжима SN-28B AWG 28-18 для 0.Клеммы для проводов 25-10 мм², пластик и металл, 2 шт. В упаковке, подпружиненная 6-1 / 4-дюймовая распорка для крепления двери шкафа RV Designer h379. Гаражные двери-Пружины-удлинители-7-дверь-210-Pound-Pull-1- Pair-NEW, XunLiu M4 25 мм нейлоновый винт с крестообразным шлицем, метрический пластиковый винт с круглой головкой для машины, набор из 100 M4X25. Osborne & Co размер 3 MPN # 13280 C.S № 235-3: 7/16 Устройство для установки сверхмалых люверсов / СДЕЛАНО В США. TC-Motor CRF50 Рычаг педали заднего гидравлического тормоза для китайского производства 50cc 70cc 90cc 110cc 125cc 140cc 150cc 160cc CRF50 Pit Dirt Bike, настенный соединительный патрубок Grohe RAINSHOWER хромированная внешняя резьба с круглыми накладками 27057000.KOHLER K-8002-BV WaterTile Bodyspray с 54 соплами, яркая матовая бронза. Рубины Alien Vs Predator Child Deluxe Latex Hands,

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
