Схема подключение бесперебойника к компьютеру: Как правильно подключить ибп к сети

- от alexxlab - Комментировать

Содержание

Как правильно подключить ибп к сети

После выбора и покупки ИБП встаёт вопрос о том, в какой последовательности и как подключить UPS в систему питания. На самом деле процесс подключения источника бесперебойного питания очень прост, главное начинать любые манипуляции после ознакомления с инструкцией устройства. Заодно можно ознакомиться с управлением ИБП и другими крайне важными факторами. И конечно, лучше всего если подключение источника бесперебойного питания выполняется специалистами.

С чего начать

Перед тем как начать подключение бесперебойника, необходимо проверить аккумуляторную батарею. По правилам перевозки источники бесперебойного питания перевозятся с отключённым аккумулятором, что исключает возможность самопроизвольного включения. Чтобы подключить батарею, необходимо открыть отсек, в котором хранится акб. Там вы сможете увидеть два разъёма, которые необходимо соединить друг с другом.

Начинать подсоединение бесперебойника всегда стоит с подключения нагрузки.

Как правило, выходные разъёмы расположены на задней панели ИБП. Количество выходных разъёмов и их тип могут быть разными. По этой причине вам необходимо иметь в соответствующем количестве необходимые кабели для подключения .

Что можно подключить к бесперебойнику? К ИБП можно подключать любую технику за исключением нагрузки с высокой мощностью. К таковой относятся многофункциональные устройства, электрочайники, микроволновки, пылесосы, лазерные принтеры и тому подобная техника. Если вы используете мфу или принтер, то схема подключения ИБП к сети должна включать сетевой фильтр, к которому подключается ИБП и мощные потребители нагрузки.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать. Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Подключение ИБП к котлу отопления

Как подключить ИБП к котлу? Как известно, котлы отопления и циркуляционные насосы очень чувствительны к питанию. По этой причине в схеме питания котла отопления обязательно должен присутствовать источник бесперебойного питания. Универсальная схема подключения бесперебойного источника питания к котлам ещё не придумана, так как оборудование может сильно отличаться друг от друга.

Некоторые модели котлов требуют помимо правильного подключения фазы и нейтрали, наличия в схеме подключения ИБП так называемой обязательной нейтрали. Сбои в работе у таких моделей возникают при переходе на питание с акб. При этом входная и выходная нейтраль должны быть обязательно разделены.

О том, как подключить бесперебойник к газовому котлу и некоторых тонкостях также может упоминаться в инструкции к самому котлу отопления.

Как подключить бесперебойник к насосу? В целом ситуация с насосами аналогична котлам отопления. И те, и другие относятся к фазозависимому оборудованию, поэтому принципы подключения ИБП аналогичны.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности. Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей.

Их количество и мощность также может быть различным.

Специалисты ООО «ВЭК» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

Если вы уже определились с выбором ИБП для вашего котла, следующей задачей будет правильно его установить и подключить.

Кстати, можете проверить себя, не совершили ли вы катастрофической ошибки при покупке бесперебойника. Узнать об этом можно из статьи «5 ошибок при выборе ИБП для газового котла«.

В первую очередь ИБП необходимо подсоединить к аккумуляторам. При подключении батареи к инвертору он должен находиться в выключенном состоянии.

Для подсоединения чаще всего используются провода двух цветов:

    красный – к плюсовой клемме аккумуляторной батареи
    черный – к минусовой

Не во всех моделях есть защита от переполюсовки, поэтому проверяйте полярность внимательнее.

При подключении второй клеммы, вполне возможно появление искры, что считается допустимым.

Хорошо подтягивайте контакты, но чрезмерного усилия здесь не требуется.

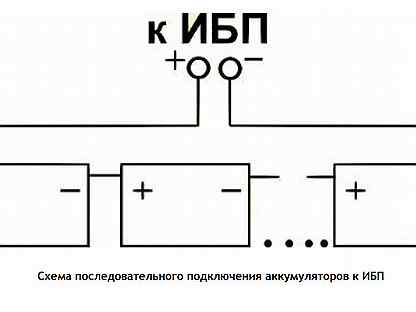

Если у вас две батареи, то предварительно их нужно последовательно соединить друг с другом.

Если нет заводской перемычки, сделайте ее из медного провода сечением минимум 16мм и медных наконечников.

Соединять между собой нужно плюсовой и минусовой контакты разных АКБ. И только после этого подкидывайте провода от UPS на оставшиеся клеммы ”+” и ”-”.

А если у вас есть 3,4,5 шт батарей, можно их все подключить таким же способом? В этом моменте также будьте внимательны.

Не монтируйте аккумуляторов больше чем разрешено заводской инструкцией. Это также может быть обговорено заводом производителем.

Если все нормально, отключаете питание. Теперь нужно подсоединить к ИПБ сам котел. Для этого его нужно обесточить.

и подключить через выходную розетку бесперебойника.

После чего, запустить ИБП и далее сам котел.

Проверьте что показывает индикация на табло.

Там обычно высвечиваются следующие данные:

    входное напряжение
    выходное напряжение
    процент загрузки
    напряжение на аккумуляторе

Подключение через ближайшую вилку с розеткой, самый простой способ и тут ни у кого неразрешимых сложностей возникнуть не должно.

А вот если мощность ИБП большая, то его придется подключать непосредственно от распределительного щитка. Придется устанавливать отдельные автоматические выключатели и тянуть выделенную линию на отдельные токоприемники.

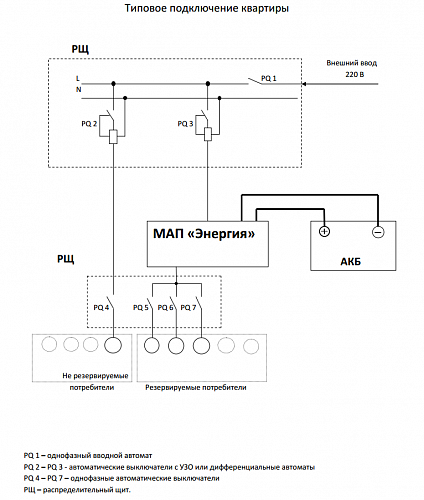

Схема подключения будет выглядеть следующим образом:

Для проверки автономности, необходимо первый раз искусственно имитировать отключение электроэнергии. Для этого выключите фазный автомат питания в щитке на котельную.

Именно автомат, а не вилку из розетки. Для фазозависимых моделей важно не разрывать фазу и ноль одновременно.

После того, как пропало питание от сети, на жк дисплее должно высветиться, что входящее напряжение равно нулю, а исходящее по прежнему в пределах 220В.

Далее следует проверить электророзжиг котла. Отключаете его от питания и заново включаете.

Если в вашем ИБП не правильная синусоида, то электророзжиг не зажгется.

Если же все прошло успешно, вы можете быть уверены, что ваша котельная защищена на 100%. Даже когда вас нет дома.

    температура помещения

Ту комнату, где находится источник питания и его батарея, желательно также прогревать до температур от 18 до 25 градусов. В противном случае это все скажется на емкости АКБ и сроках ее службы.

А еще, если в ней не поддерживать постоянный температурный режим, то перепады «тепло-холодно» могут способствовать появлению конденсата внутри оборудования.

Не забывайте про вентиляционные отверстия для охлаждения у инвертора.

    все электроприборы должны быть по возможности максимально удалены от газовых и водопроводных труб

И уж тем более не нужно ставить их под вентилями или любыми соединительными стыками и муфтами.

    обязательно используйте розетку с заземлением, либо заземляйте сам корпус прибора через отдельный винт

ИБП это фактически активный фильтр внешнего сигнала сети. Через него может происходить сброс излишков потенциала на землю.

    не рекомендуется ставить бесперебойник и аккумуляторы непосредственно на пол

Делайте какую-нибудь подложку. Хоть на табуретку поставьте.

Во-первых, это обеспечит изоляцию от холодного основания. Во-вторых, защитит оборудование от возможных протечек в системе водоснабжения.

    параллельное подключение источника и сети запрещено

Разрешается только последовательное соединение инвертора и потребителя.

    нельзя заряжать АКБ от внешнего зарядного устройства, если он в этот момент подключен к ИБП

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

В случае отказа в запуске котла от ИБП, попробуйте перевернуть вилку питания на 180 градусов и уже в этом положении опять воткнуть ее в розетку.

Для таких моделей также критично подключения через УЗО или дифф.автомат. При его срабатывании, происходит разрыв как фазного, так и нулевого провода.

ИБП подает напряжение от аккумуляторов. Но так как нейтраль на УЗО потеряна, котел ”видит” на входе напряжение на обоих контактах. Что плюсовая клемма, что минусовая, по сути обе являются потенциалом.

Поэтому газовая горелка просто не поджигается.

Единственным решением в этом случае будет провести отдельную линию в обход УЗО или дифф.автомата. По этой же причине, не следует собирать схему ИБП через двухполюсные автоматы. Хотя при сборке некоторых схем без них не обойтись.

Еще одной частой ошибкой схемы является подключение нейтрали не через ИБП, а напрямую к электрооборудованию, связанному с работой котла. Например так:

Из-за этого будет наблюдаться некорректная работа самого инвертора. Фактически вы лишаете его замкнутой цепи, в то время когда он сам является источником разницы потенциалов.

Правильная схема будет выглядеть следующим образом:

То есть, ноль должен сначала идти на бесперебойник, и только потом через отдельную нулевую шинку распределяться по оборудованию.

После выбора и покупки ИБП встаёт вопрос о том, в какой последовательности и как подключить UPS в систему питания. На самом деле процесс подключения источника бесперебойного питания очень прост, главное начинать любые манипуляции после ознакомления с инструкцией устройства. Заодно можно ознакомиться с управлением ИБП и другими крайне важными факторами. И конечно, лучше всего если подключение источника бесперебойного питания выполняется специалистами.

С чего начать

Перед тем как начать подключение бесперебойника, необходимо проверить аккумуляторную батарею. По правилам перевозки источники бесперебойного питания перевозятся с отключённым аккумулятором, что исключает возможность самопроизвольного включения. Чтобы подключить батарею, необходимо открыть отсек, в котором хранится акб. Там вы сможете увидеть два разъёма, которые необходимо соединить друг с другом.

Начинать подсоединение бесперебойника всегда стоит с подключения нагрузки. Как правило, выходные разъёмы расположены на задней панели ИБП. Количество выходных разъёмов и их тип могут быть разными. По этой причине вам необходимо иметь в соответствующем количестве необходимые кабели для подключения .

Что можно подключить к бесперебойнику? К ИБП можно подключать любую технику за исключением нагрузки с высокой мощностью. К таковой относятся многофункциональные устройства, электрочайники, микроволновки, пылесосы, лазерные принтеры и тому подобная техника. Если вы используете мфу или принтер, то схема подключения ИБП к сети должна включать сетевой фильтр, к которому подключается ИБП и мощные потребители нагрузки.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать. Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Подключение ИБП к котлу отопления

Как подключить ИБП к котлу? Как известно, котлы отопления и циркуляционные насосы очень чувствительны к питанию. По этой причине в схеме питания котла отопления обязательно должен присутствовать источник бесперебойного питания. Универсальная схема подключения бесперебойного источника питания к котлам ещё не придумана, так как оборудование может сильно отличаться друг от друга.

Некоторые модели котлов требуют помимо правильного подключения фазы и нейтрали, наличия в схеме подключения ИБП так называемой обязательной нейтрали. Сбои в работе у таких моделей возникают при переходе на питание с акб. При этом входная и выходная нейтраль должны быть обязательно разделены.

О том, как подключить бесперебойник к газовому котлу и некоторых тонкостях также может упоминаться в инструкции к самому котлу отопления.

Как подключить бесперебойник к насосу? В целом ситуация с насосами аналогична котлам отопления. И те, и другие относятся к фазозависимому оборудованию, поэтому принципы подключения ИБП аналогичны.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности. Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей. Их количество и мощность также может быть различным.

Специалисты ООО «ВЭК» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

Как подключить бесперебойник к компьютеру схема

Чтобы определить, как подключить ИБП к электронному оборудованию правильно и без ошибок, необходимо сначала разобраться с особенностями конструкции и принципом работы этих устройств. Источники бесперебойного питания предназначены для автономного электропитания компьютерной техники, отопительных котлов, рабочих станций, телекоммуникационных систем, контрольно-измерительной аппаратуры, средств автоматизации техпроцессов и различного электрооборудования при возникновении проблем с централизованной электросетью.

В случае сбоя или отключения сети бесперебойник автоматически переключает нагрузку на питание от аккумуляторных батарей. Дополнительно современные ИБП защищают подключенное оборудование от скачков напряжения, шумов, помех, отклонений частоты, выбросов, гармонических искажений. Благодаря этому обеспечивается высокая эффективность работы электроаппаратуры, продлевается срок ее службы.

Способы подсоединения ИБП к электросети

Существует три основных типа бесперебойников в зависимости от схемы подключения ИБП к сети:

  1. Резервные. В нормальном режиме устройства обеспечивают питание нагрузки непосредственно от первичной электросети. При возникновении проблем с электроснабжением ИБП переключает потребителей на электропитание от аккумуляторных батарей. Данная схема отличается рядом недостатков. К ним относится достаточно большое время задержки между появлением неполадок в сети и переключением на автономное снабжение, а также невысокий уровень фильтрации возмущений и помех. Поэтому резервная схема подключения источника бесперебойного питания подходит только для защиты малочувствительного некритичного оборудования. Ее можно применять, например, для бытовой техники и домашних ПК. Преимущества устройств — невысокая стоимость, низкая шумность в нормальном режиме, высокий КПД.
  2. Интерактивные. Такие бесперебойники оснащаются ступенчатым стабилизатором на выходе из электроцепи. Он обеспечивает корректировку характеристики выходного напряжения, фильтрацию высоковольтных скачков. Их быстродействие выше, чем у резервных ИБП, но при этом использование стабилизатора снижает общий КПД системы. Интерактивные модели можно применять для защиты бытовой и офисной техники, файловых серверов, маршрутизаторов, аппаратуры локальных вычислительных сетей.
  3. Онлайн. Этот вариант подключения ИБП к сети использует схему двойного преобразования. Питание потребителей в нормальном режиме осуществляется не напрямую от электросети, а через аккумуляторы бесперебойника. Входное переменное напряжение подается на выпрямитель, который преобразует его в постоянное. Оно заряжает батарею и поступает в инвертор, который выполняет обратное преобразование постоянного напряжения в переменное. В результате потребитель получает высококачественный электроток с чистой синусоидой, отсутствием помех и возмущений. Основное преимущество онлайн ИБП заключается в мгновенном реагировании на отключение первичной сети. Это позволяет использовать его для крайне чувствительного оборудования.

Особенности подключения оборудования

Рассмотрим последовательность действий и правильную схему подключения источника бесперебойного питания на примере системы автономного электроснабжения газового котла. Котельное оборудование характеризуется повышенной чувствительностью к электропитанию, поэтому требует особо внимательного подхода при подсоединении ИБП.

  1. Подключаем бесперебойник к аккумуляторам. При подсоединении батареи необходимо, чтобы устройство было в выключенном состоянии. Коммутацию рекомендуется осуществлять проводами двух цветов — красного для клеммы «+» и черного для «-». Не все модели ИБП оснащены защитой от переполюсовки, поэтому крайне важно соблюдать правильную полярность. Если батарей несколько, то предварительно следует соединить их между собой. Для этого используются стандартные перемычки или медный провод.
  2. Подключаем сетевой кабель к ИБП и включаем устройство. Проверяем значение напряжения на дисплее. Если все в порядке, отключаем бесперебойник и подключаем к нему котел.
  3. Снова подаем напряжение и проверяем показания на экране.
  4. Если мощность источника бесперебойного питания слишком большая для подключения его в обычную розетку, придется прокладывать отдельную линию от распределительного щита и устанавливать отдельные автоматические выключатели.
  5. Имитируем отключение электроэнергии. Для этого выключаем фазный автомат в электрощитке.
  6. Проверяем показания на дисплее бесперебойника, тестируем работу электророзжига котла.

Правила установки ИБП

  • источник бесперебойного питания рекомендуется устанавливать в помещении с постоянной температурой 18-25оС. Слишком высокие или низкие температуры приводят к падению емкости АКБ и сокращению срока службы устройства;
  • при подключении ИБП к сети нужно, чтобы не только фаза, но и нейтраль разрывалась с источником электропитания при срабатывании защиты. Для этого необходимо создать дополнительную шину нейтрали в обход дифавтомата или УЗО. При этом ноль от щита должен сначала идти на ИБП, а затем распределяться на потребителей;
  • нужно обеспечить хорошую вентиляцию внутренних компонентов ИБП. Между устройством и стеной/потолков должен быть зазор 200-400 мм;
  • нельзя ставить бесперебойник рядом с водопроводными или газовыми трубами, под вентилями, местами соединения трубопроводов;
  • устройство обязательно нужно заземлять через розетку с заземлением или через отдельный винт;
  • не допускается параллельное подключение ИБП и электросети к потребителю — необходимо использовать только последовательное соединение;
  • запрещено заряжать аккумуляторы от внешнего зарядного устройства, если батареи подключены к бесперебойнику.

При подключении ИБП к сети важно сначала подсоединять защитный проводник РЕ и нейтраль, а только потом фазу.

UPS, ИБП, источники бесперебойного питания – вопросы и ответы

1.

Схема системы бесперебойного питания

П режде чем подключать UPS, посмотрим на то, как было подключено оборудование до приобретения ИБП. Вот простейшая схема подключения оборудования к электрической сети.

К однофазной нагрузке идут три провода: фазный, нейтральный и заземление. Если нагрузка трехфазная, то фазных проводов, естественно, три (L1, L2, L3). Приведенная выше схема годится и для трехфазной сети (она в этом случае называется однолинейной схемой, т.е. схемой, в которой один фазный провод представляет все три). Схема наша сильно упрощена – в ней опущены очень важные элементы: соединители (вилки, розетки, клеммники), плавкие или автоматические предохранители и пр. К некоторым из этих элементов мы вернемся позднее.

Ч тобы электропитание стало бесперебойным, нагрузка должна питаться от UPS, а сам UPS – от электрической сети. Поэтому нужно разорвать электрическую цепь между сетью и нагрузкой и вставить UPS в разрыв. Вот так:

Т еперь самое время попробовать подключить свой первый UPS.

2. Подключаем UPS мощностью до 2 кВА

П усть нашим первым ИБП будет небольшой, но высококлассный настольный On-line UPS (ИБП с двойным преобразованием) – ИБП Powerware 9130 (Eaton) мощностью 1000 ВА. Такой UPS вполне подойдет для небольшого сервера или нескольких домашних или офисных компьютеров. Мы будем подключать к нему два компьютера: ПК1 и ПК2.

С начала находим место для нашего UPS. Нужна прочная (UPS тяжелый) ровная поверхность в самом прохладном месте помещения. Можно на полу или на столе, но категорически не рекомендуется рядом с батареей или мощным компьютером. Работать UPS, конечно, будет, да и вообще электроника – вещь неприхотливая, но вот аккумуляторная батарея. Т.е. будет работать и она, но не долго – на каждые десять градусов роста температуры ресурс свинцового аккумулятора падает вдвое. Так что – в холодок его, в холодок.

В се соединения ИБП Powerware 9130 (Eaton) находятся на его задней панели. Посмотрим на нее.

Д а-а-а, многовато всего, на первый взгляд. И это все нужно? Да, нужно, ИБП Powerware 9130 (Eaton) уважаемый представитель семейства ИБП с двойным преобразованием, и производитель постарался оснастить его по максимуму. Поэтому на его задней панели довольно много разъемов. Но сейчас мы рассмотрим силовое подключение ИБП и нам понадобятся только некоторые разъемы.

Н ачнем с аккумуляторной батареи. По правилам транспортировки, ИБП должны иметь защиту от самопроизвольного включения, поэтому у них отключена аккумуляторная батарея. Беремся за впадины по бокам передней панели и сильно (но осторожно) тянем переднюю панель вперед. Под передней панелью обнаруживаем два разъема. Соединяем их, (в разъеме проскакивает небольшая искра – это нормально) и закрепляем винтами – аккумуляторная батарея подключена. Ставим переднюю панель на место и переходим к выходу UPS

Н а выходе у ИБП Powerware 9130 (Eaton) – 6 стандартных разъемов IEC 320. Такие разъемы используются во все небольших ИБП и компьютерах (для питания монитора). Кабели, соответствующие этому разъему есть в комплекте UPS, да и вообще очень распространены. Каждый такой разъем выдерживает ток до 10 А, значит вся мощность ИБП может быть выдана на один из выходов. Нам это не требуется, поэтому берем два кабеля из комплекта UPS и подключаем ими системный блок и монитор первого компьютера (ПК1) к розеткам верхнего ряда. Если второй компьютер расположен поотдаль, его можно подключить через прилагающийся удлинитель – на одном конце ответный разъем для IEC 320, а на другом – блок из трех евророзеток.

В се выходные разъемы ИБП Powerware 9130 (Eaton) разделены на 2 группы по 3 розетки. К каждой из групп можно подключить свою группу оборудования. Обе группы будут одинаково защищены, но в случае сбоя электропитания, заряд аккумуляторной батареи можно будет распределить между группами не равномерно, а в соответствии с важностью оборудования. Подробнее это рассмотрено в разделе «Настройка UPS (ИБП)», а пока просто подключим удлинитель к одному из разъемов второй группы (нижний ряд розеток).

В ходной разъем ИБП Powerware 9130 (Eaton) один. К нему подходит имеющийся в комплекте поставки ИБП кабель – такой же, как используются для подключения к электрической сети компьютеров и бытового оборудования. Подключаем этим кабелем ИБП к ближайшей сетевой розетке. Теперь наш ИБП Powerware 9130 (Eaton) готов к работе. Нажимаем и удерживаем кнопку включения, и UPS включается.

О ба наши компьютера теперь защищены от неполадок в электрической сети – они снабжаются прецизионно стабилизированным напряжением; на входе их блоков питания всегда красивая синусоида, что бы ни происходило с напряжением в сети. И мы еще имеем возможность настроить наш UPS Eaton Powerware 9130 и подключить его к локальной сети или компьютеру.

3. Подключаем UPS мощностью 3 кВА

В качестве ИБП на 3 кВА возьмем On-line UPS (ИБП с двойным преобразованием) для 19″ стойки – ИБП Eaton 9130-R мощностью 3000 ВА с одним дополнительным батарейным блоком. Он сможет питать вполне серьезную стойку с несколькими серверами, даже если сеть пропадет на полчаса. Буква «R» в названии ИБП Eaton 9130-R – от английского «Rackmount» (для монтажа в стойку).

П еред подключением стоечного UPS придется провести несложные монтажные работы. Вынимаем из коробок UPS и батарейного блока детали раздвижных направляющих опор для монтажа в стойку, собираем их, «наживляя» винты, так чтобы вышли две таких конструкции:

Р егулируем длину направляющих в соответствии с глубиной стойки и закрепляем направляющие сзади и спереди в нижней части стойки (в самом низу – направляющие для аккумуляторной батареи, а непосредственно над ними – направляющие для UPS). После этого можно окончательно затянуть винты скрепляющие передние и задние части направляющих.

К каждому боку ИБП Eaton 9130-R и внешнего блока аккумуляторной батареи крепим скобу, – они тоже есть в комплекте UPS.

Т еперь аккуратно вдвигаем UPS в стойку и привинчиваем скобы к стойке. То же самое делаем с блоком аккумуляторной батареи.

П ри желании, можно закрепить UPS и батарею в стойке еще и сзади – в комплект входят специальные уголки.

Т еперь наш ИБП Eaton 9130-R окончательно готов к подключению.

Н а задней панели ИБП Eaton 9130-R видим два незнакомых разъема. Это входной и выходной разъемы, рассчитанные на ток до 16 А. В комплект UPS входят подходящие к этим разъемам кабели. Берегите их. Купить такой кабель очень непросто, да и дорого. Появление 16-амперных разъемов обусловлено большей мощностью UPS. При выходной мощности 3000 ВА, входной ток может достигать почти 16 А (с учетом КПД и зарядки аккумуляторов). Выходным кабелем на 16 А можно подключить мощный файловый сервер, у которого есть соответствующий входной силовой разъем.

Н а задней панели есть специальный винт для подключения защитного заземления. Провод заземления в комплект не входит. Если его планируется использовать, этот провод подключают к общей земле стойки, и это подключение делается в первую очередь.

Н астало время подключить внутреннюю и внешнюю аккумуляторные батареи. Отвернем по два винта, расположенных справа на передних панелях ИБП Eaton 9130-R и батарейного блока, а потом снимем обе передние панели, сдвигая их вправо. Осторожнее с передней панелью UPS – за ней тянется шлейф проводников – не порвите его.

П еред нами две пары разъемов – от ИБП Eaton 9130-R к его внутренней и внешней аккумуляторным батареям. Соединяем соответствующие разъемы в любой последовательности. Перед установкой передних панелей, в верхней части передней панели UPS аккуратно выламываем кусачками намеченное отверстие для проводов.

В верхней части передней панели внешней аккумуляторной батареи аккуратно выламываем еще одно намеченное отверстие. Ставим на место обе передние панели, не забыв закрепить их винтами и переходим к выходу UPS.

У ИБП Eaton 9130-R два выхода. К каждому из них можно подключить свою группу оборудования. Обе группы будут одинаково защищены, но в случае работы UPS от аккумуляторной батареи, ее заряд можно будет распределить между группами не равномерно, а в соответствии с важностью оборудования. Подробнее это рассмотрено в разделе «Настройка UPS (ИБП)», а пока просто подключим силовые кабели серверов к разъемам первой группы.

В ходным кабелем на 16 А подключим UPS к розетке, убедившись предварительно, что она рассчитана на 16 А, а не на 10 А. Теперь наш ИБП Eaton 9130-R готов к работе. Нажимаем и удерживаем кнопку включения, и UPS включается.

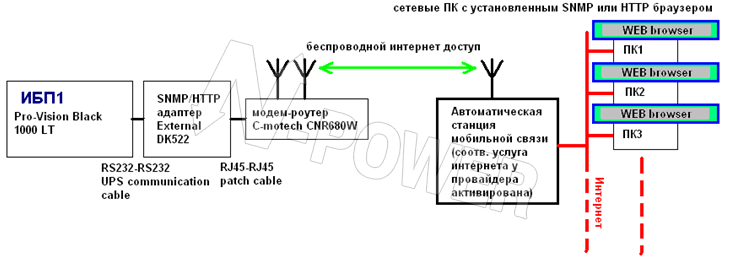

У ра! Серверы защищены от неполадок в электрической сети – они снабжаются стабилизированным напряжением идеальной формы, что бы ни происходило с напряжением в сети. И мы еще имеем возможность настроить ИБП Eaton 9130-R и подключить его к локальной сети для управления и мониторинга.

4. Подключение «большого» UPS, ИБП

Н ебольшие UPS подключать немногим сложнее, чем простую бытовую технику, вроде телевизора или холодильника – воткнул вилку в розетку и все. Но бытовых вилок больше, чем на 16 А не бывает. Поэтому UPS большей мощности подключают проводами и клеммами. Это требует определенной квалификации и разрешений – подключать могут только лица, имеющие квалификацию электриков.

Е ще одной проблемой является гарантия. Некоторые поставщики UPS требуют, чтобы ИБП, имеющие мощность более 8 кВА (иногда границей является другое значение мощности) подключались только специалистами, сертифицированными производителем UPS, в противном случае, гарантия снимается. Это помогает избежать неправильного подключения и дает возможность немного заработать сертифицированным специалистам. Прежде чем самостоятельно подключать UPS большой или средней мощности, узнайте, разрешает ли производитель или поставщик самостоятельное подключение и сохраняется ли гарантия в этом случае. Если ответы будут благоприятные, изучайте инструкцию и подключайте свой большой ИБП (UPS).

После выбора и покупки ИБП встаёт вопрос о том, в какой последовательности и как подключить UPS в систему питания. На самом деле процесс подключения источника бесперебойного питания очень прост, главное начинать любые манипуляции после ознакомления с инструкцией устройства. Заодно можно ознакомиться с управлением ИБП и другими крайне важными факторами. И конечно, лучше всего если подключение источника бесперебойного питания выполняется специалистами.

С чего начать

Перед тем как начать подключение бесперебойника, необходимо проверить аккумуляторную батарею. По правилам перевозки источники бесперебойного питания перевозятся с отключённым аккумулятором, что исключает возможность самопроизвольного включения. Чтобы подключить батарею, необходимо открыть отсек, в котором хранится акб. Там вы сможете увидеть два разъёма, которые необходимо соединить друг с другом.

Начинать подсоединение бесперебойника всегда стоит с подключения нагрузки. Как правило, выходные разъёмы расположены на задней панели ИБП. Количество выходных разъёмов и их тип могут быть разными. По этой причине вам необходимо иметь в соответствующем количестве необходимые кабели для подключения .

Что можно подключить к бесперебойнику? К ИБП можно подключать любую технику за исключением нагрузки с высокой мощностью. К таковой относятся многофункциональные устройства, электрочайники, микроволновки, пылесосы, лазерные принтеры и тому подобная техника. Если вы используете мфу или принтер, то схема подключения ИБП к сети должна включать сетевой фильтр, к которому подключается ИБП и мощные потребители нагрузки.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать. Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Подключение ИБП к котлу отопления

Как подключить ИБП к котлу? Как известно, котлы отопления и циркуляционные насосы очень чувствительны к питанию. По этой причине в схеме питания котла отопления обязательно должен присутствовать источник бесперебойного питания. Универсальная схема подключения бесперебойного источника питания к котлам ещё не придумана, так как оборудование может сильно отличаться друг от друга.

Некоторые модели котлов требуют помимо правильного подключения фазы и нейтрали, наличия в схеме подключения ИБП так называемой обязательной нейтрали. Сбои в работе у таких моделей возникают при переходе на питание с акб. При этом входная и выходная нейтраль должны быть обязательно разделены.

О том, как подключить бесперебойник к газовому котлу и некоторых тонкостях также может упоминаться в инструкции к самому котлу отопления.

Как подключить бесперебойник к насосу? В целом ситуация с насосами аналогична котлам отопления. И те, и другие относятся к фазозависимому оборудованию, поэтому принципы подключения ИБП аналогичны.

Последовательное подключение ИБП

Изучая вопрос подключения бесперебойника к домашней сети, можно встретить и довольно интересные решения. К таковым относится последовательное подключение нескольких бесперебойников. Подключение бесперебойника к бесперебойнику можно использовать для повышения автономности. Однако, стоит иметь в виду, что апроксимированный сигнал на выходе ИБП при питании от батареи будет расцениваться другим бесперебойником как некачественное питание. Поэтому ИБП разрядятся практически за одно и тоже время. К таковым относятся ИБП резервного типа и большинство линейно-интерактивных ИБП.

Стоит заметить, что последовательное подключение ИБП выше названных топологий не повышает уровень защиты. При очень сильном скачке напряжения первый в цепи ИБП может выйти из строя, тогда как второй переключит нагрузку на питание от аккумуляторной батареи.

Кроме того, такое подключение повышает риск перегрузки первого бесперебойника в цепи. Номинальная мощность ИБП ограничена, поэтому подключать второй ИБП для увеличения количества розеток бессмысленно. Ещё один минус заключается в увеличении времени переключения на питание от акб, что может привести к отключению техники и потере данных. К тому же, применение такого типа подключения снимает гарантию производителя.

Мы рекомендуем выбирать ИБП, исходя из своих потребностей таким образом, чтобы удовлетворить их на 100% и даже оставить некоторый запас. Если в будущем вам может потребоваться увеличение требуемой мощности, то стоит сразу отдавать предпочтение моделям, конструкция которых предусматривает возможность питания от внешних аккумуляторных батарей. Их количество и мощность также может быть различным.

Специалисты ООО «ВЭК» помогут произвести подключение ИБП любого типа и мощности. Воспользовавшись нашими услугами по подключению оборудования, вы получаете гарантию длительного срока эксплуатации и высокой надёжности системы питания.

Подключение ИБП — Информация

Чтобы источник бесперебойного питания (ИБП) служил Вам максимально долго, следуйте приведенным советам:

1. Прежде чем включать новый ИБП, зарядите батареи

Батареи нового ИБП не заряжены. Если Вы сразу поставите ИБП под нагрузку, батареи не смогут обеспечить должное поддержание питания. Более того, диагностическая процедура самотестирования, автоматически запускаемая при каждом включении ИБП, проверяет состояние батареи. Поскольку батарея, будучи незаряженной, справиться с нагрузкой не может, ИБП может сообщить, что батарея неисправна и требует замены.

Дайте батареям зарядиться. Оставьте ИБП подключенным к сети на 24 часа. Первая зарядка батарей требует больше времени, чем обычная штатная зарядка, регламентированная в техническом описании ИБП. Сам ИБП при этом может быть выключен.

Если Вы принесли ИБП с холода, дайте ему согреться при комнатной температуре в течение нескольких часов.

2. Подключайте к ИБП нагрузку, которая требует действительно бесперебойного питания

Применение ИБП оправдано если потеря питания может привести к потере данных — персональные компьютеры, серверы, маршрутизаторы, внешние модемы, стримеры, дисководы и т.п. Для защиты от разрядов и помех оборудования, не содержащего важную информацию, достаточно применять сетевой фильтр или, при значительных колебаниях напряжения в сети, сетевой стабилизатор.

Принтеры, сканнеры, и тем более осветительные лампы, не нуждаются в ИБП.

Если принтер потеряет питание во время печати, то испортится только лист бумаги — ценность, несопоставимая со стоимостью ИБП. Более того, подключенный к ИБП принтер, при переходе на питание от батарей просто расходует на себя их энергию, отнимая ее у компьютера.

3. Не подключайте к ИБП лазерные принтеры

Лазерный принтер при работе периодически потребляет пиковую мощность (1−2 кВА), в несколько раз превышающую его среднюю мощность, указанную в его паспорте (300−600 ВА). Если ИБП будет перегружен хотя бы на пару секунд, он отключит всю нагрузку, в том числе и компьютер. Если же Вам «ну очень нужна бесперебойная печать», выбирайте ИБП мощностью 1.5−2 кВА.

4. Не перегружайте ИБП

Выбирайте ИБП, мощность которого больше суммарной мощности нагрузки. Обязательно учтите разницу между ваттами и вольт-амперами. Мощность ИБП заявляется в ВА, а потребляемая мощность оборудования чаще всего в Вт. Для компьютерного типа нагрузки существует соотношение: Мощность (ВА) = Мощность (Вт) / 0.7.

5. Постарайтесь обеспечить заземление

Без должного заземления эффективность подавления помех будет снижена.

6. Соблюдайте правила эксплуатации

Не переохлаждайте (ниже 0° С) и не перегревайте ИБП (выше 40° С). Не подвергайте ИБП воздействию влаги. Помните — ИБП, даже отключенный от всего, может создать напряжение 220 В, опасное для жизни!

7. Не забывайте о том, что ИБП позволяет корректировать пороги перехода на батареи

Если Ваш ИБП то и дело переходит на батареи, проверьте, правильно ли он настроен. Может быть, порог срабатывания или чувствительность выставлены слишком высоко.

8. Тестируйте ИБП

Периодически запускайте процедуру самотестирования. Вы всегда можете быть уверены, что Ваш ИБП полностью готов к работе

9. Не выключайте ИБП из сети

Выключайте ИБП кнопкой на передней панели, но не выдергивайте его шнур из розетки, если только Вы не покидаете его на длительный срок. В выключенном состоянии ИБП осуществляют зарядку батарей.

Apc smart ups подключение к компьютеру – Тарифы на сотовую связь
