Схема подключения генератора бензинового к сети дома схема: Как подключить генератор к сети загородного дома: схема, видео, фото

Схема подключения дизель генератора : Фабрика Тока

При кажущейся простоте схемы переключения и здесь можно наломать дров. Дело в том, что многие электрики и даже производители пренебрегают тремя важными нюансами:

1.    Не всегда устанавливают комплексную электромеханическую блокировку.

Блокировка – это та самая важная вещь, которая исключает одновременное подключение к двум источникам и возникновение встречных токов. Какая бы ошибка ни произошла в контроллере, как бы ни залипли реле, блокировка не позволит замкнуться двум контакторам одновременно. Для этого используется и механический рычаг, и отключение электрического сигнала. Двойная надежность!

2.    Хронически не дублируют контакторы с помощью ручного реверсивного переключателя — байпаса.

К сожалению, этот недочет встречается в 9 случаях из 10. Какими бы надежными и дорогими ни были контакторы, они тоже иногда выходят из строя. Пиковые скачки напряжения в нашей стране не редкость и, как следствие, выход контакторов из строя – тоже.

При выходе контактора из строя полностью пропадает питание, и пользователь вынужден ожидать прибытия электрика в то время, как соседи продолжают жить со светом.

Если же в вашем щите АВР установлен байпас, при поломке контактора вы спокойно переключаетесь вручную на сеть и неспешно вызываете электрика на любой удобный день. Благодаря байпасу, который фактически выручает раз в пятилетку, а то и вообще не используется, вы защищаете себя от подбных случаев и бережете нервы – свои, своих близких и нервы электрика.

3.    Используют самые дешевые и ненадежные контакторы (рубильники, соленоиды), а также лукавят при подборе их мощности.

Контактор – это один из самых важных элементов электроснабжения. Сетевой, к примеру, работает 99,9% времени и регулярно принимает удары со стороны сети. Поэтому его необходимо подбирать со всей ответственностью. И выбирать не только по марке и цене, а также смотреть его технические характеристики. Мы всегда используем промышленные контакторы с запасом мощности, которые способны работать в самых жестких условиях (обязательно по категории не ниже АС-3) и ресурс которых исчисляется миллионами циклов.

Принципы и схема работы АВР бензинового генератора

Согласно ПУЭ бытовые потребители относятся к III категории, поэтому подача электроэнергии для этой группы осуществляется по одной линии. Резервирование в этом случае можно обеспечить, используя в качестве резервной линии электроснабжения бензиновый генератор. Автоматическое подключение резерва производит система АВР. Она автоматически подключает к сети дома электропитание от генератора, а после появления электропитания на главной линии, производит переключение нагрузки на главный фидер и останавливает агрегат.

Основные требования к АВР

Система резервирования предназначена для поддержания стабильного электроснабжения потребителей, поэтому схема АВР генератора должна соответствовать следующим параметрам:

• При отключении главного фидера время на включение генератора не должно превышать 0,8 сек.
• При отключении основной сети АВР обеспечивает 100% срабатывание.
• Система резервирования должна игнорировать просадки напряжения.
• Недопустимо многократное включение, АВР срабатывает только однократно.

Схемы автоматического резервирования

На практике применяется три вида схем, зависящих от типа устройства: схема АВР создающая приоритет основного ввода, с равноценными линиями и схема без переключения на главный ввод. Принцип действия этих схем следующий:

• Приоритет первого ввода. Исчезновение сети на главном вводе включает систему резервирования, переключающую нагрузку на запасной ввод. Как только напряжение появится, система переключается на основную линию.
• Схема резервирования с равноценными входами. После аварийного переключения на вторую линию и появления электропитания на первой, возврат не происходит. Он произойдет только после пропадания сети на втором фидере.
• Без автоматического возврата. Переключение на резерв происходит автоматически, а возврат схемы в исходное положение ручной.

Примечание: схема резервирования с равноценными входами при использовании бензогенератора не применяется, т.

к. принцип работы АВР генератора с этой схемой несовместим. АВР включается только при исчезновении сети по обеим линиям.

Как работает система аварийного резервирования

На простой однолинейной схеме подключения АВР (Рис.1) рассмотрим принцип работы автоматического ввода резерва, который основан на контроле наличия напряжения. Контролировать его можно различными методами – реле напряжения, цифровыми датчиками, но сам принцип работы от этого не изменяется.

На Рис.1 напряжение на основном вводе контролируется контактором КМ, катушка которого запитана от главного фидера. В исходном положении автоматы QS1 и QS2 включены, на катушку контактора поступает напряжение, контактор включается, его нормально разомкнутые контакты замкнутся, одновременно замкнутые блок-контакты разомкнутся. Напряжение питания с главного фидера L11 через автомат QS1, замкнутый контакт КМ и автомат QF поступит к нагрузке потребителя. Контактом КМ2 будет включена зеленая лампа HLG. Если сеть на основном фидере L11 исчезнет, то контактор отключится, контакт КМ1 подключит резервную линию L21 , а контакт КМ3 подключит красную лампу HLR.

Свободными, нормально замкнутыми блок-контактами КМ4 будет подан сигнал на запуск бензогенератора, через короткий промежуток времени электропитание с него поступит на L21. При возобновлении снабжения по основной линии, система переключит потребителя на главный фидер L11, а переход в замкнутое состояние контактов КМ4 сформирует команду на остановку генератора.

Что нужно для организации резервного питания дома

Чтобы обеспечить резервное электропитание частного дома необходимо иметь генератор, однофазный или, при необходимости, трехфазный. Достаточно мощный агрегат обеспечит электрическим питанием весь дом, но для использования его в системе резервирования, он должен иметь электростартер и специальный блок, включающий стартер для запуска двигателя и отключающий двигатель после возобновления подачи сети на главный фидер. Такой блок выпускается промышленностью и подходит к любым типам двигателей. Он реагирует на три команды – «Стоп», «Вкл», «Запуск». На блок-схеме подключения (Рис.

2) системы резервирования рассмотрим, как работает АВР частного загородного дома.

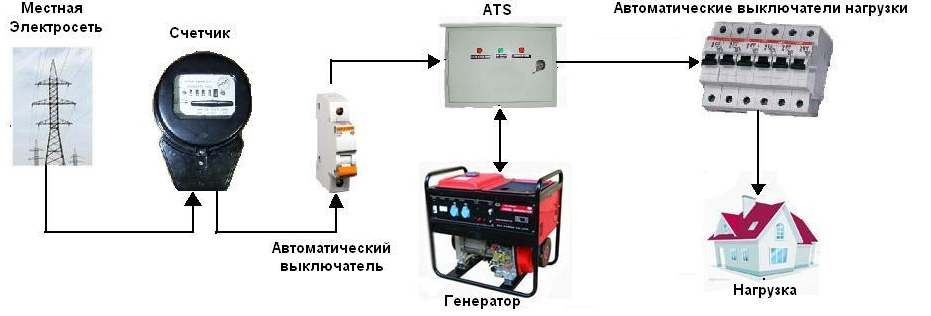

В щит АВР с основного входа поступает сеть 220/380 вольт, а также к нему подсоединен кабель от генератора 220/380 в. В штатном режиме электропитание через контакторы поступает на автоматы, а затем каждому отдельному потребителю. Если же на входе исчезнет напряжение, то со щита автоматического резервирования на генератор по кабелю управления поступит сигнал на запуск двигателя. Двигатель раскрутит генератор и электроэнергия, через систему коммутации запитает нагрузку. После возобновления подачи стандартной сети на основную линию, система переключится на нее.

подключаем дизель-генератор к домашней электросети Три подхода к автономии / Статьи и обзоры / Элек.ру

Загородная малоэтажная застройка относится к потребителям третьей категории надёжности: питание в частном доме может быть отключено на 24 часа для обслуживания или ремонта и более суток при авариях на линии. Риск нанесения ущерба комфортному проживанию в коттедже или отдыху на даче при перебоях в поставке электроэнергии вынуждает многих собственников приобрести генератор.

Подключить покупку — дизельную или бензиновую мини-электростанцию — к домашней электросети можно своими руками.

Способ для новичков: временный

• Надёжность: низкая
• Стоимость: минимальная
• Удобство использования: низкое
• Пожароопасность: высокая

Дизель-генератор или другой автономный источник только привезли, и тут же отключилось сетевое питание? В экстренной ситуации можно воспользоваться силовым удлинителем. Заводите и прогреваете установку, присоединяете к ней вилку удлинителя, в розетки включаете только жизненно необходимые электроприборы.

Способ подходит для небольших однофазных генераторов. Если удлинитель не оснащён встроенной защитой от перегрузок по току, необходимо проконтролировать, чтобы суммарная мощность приёмников электроэнергии не превысила пропускную способность кабеля. Один квадратный миллиметр медного проводника приблизительно соответствует нагрузке 2 кВт при напряжении 220 В. Например, к удлинителю, выполненному из ПВС сечением 1,5 кв. мм, допустимо присоединять приборы до 3,5 кВт. Изделие должно быть полностью размотано, иначе может перегреться, что приведёт к оплавлению изоляции и возгоранию.

Формально при таком подключении внутридомовая электросеть не соединяется проводами с автономным источником питания, а значит, подача электроэнергии с двух сторон исключена.

Недопустимо включать автономный источник питания в обычную сетевую розетку, даже предварительно отключив вводной автоматический выключатель, так как остаётся вероятность одновременного включения генераторной установки и централизованного питания. Такая ошибка коммутации может стать причиной выхода из строя оборудования и даже пожара.

Способ для мастеров: экономичный

• Надёжность: высокая
• Стоимость: низкая
• Удобство использования: среднее
• Пожароопасность: низкая

Если вы различаете фазный и нулевой провод (имеете навыки электрика), то можете воспользоваться простой схемой подключения дизель-генератора к электрической сети частного дома — при помощи рубильника с тремя положениями.

Принципиальная схема подключения генератора при помощи трёхпозиционного переключателя

«Когда стоит задача свести к нулю вероятность одновременной подачи напряжения от автономного источника электроэнергии и от сети, то вам не обойтись без трёхпозиционного выключателя-разъединителя, такого как переключатель ВРТ-63, — поясняет Антонина Чеснокова, менеджер по продукту Группы компаний IEK, одного из крупнейших производителей и поставщиков электротехники и светотехники. — В зависимости от исполнения такой переключатель рассчитан на номинальной ток в 16, 25, 32 или 4о ампер, что позволяет подключить автономные источники питания мощностью до 8,8 киловатта в однофазном исполнении и около 20 киловатт в трёхфазном».

Модульные трёхпозиционные переключатели выпускаются одно- и двухполюсного исполнения для работы с однофазными генераторами (дизельными, бензиновыми, газовыми и других типов), а также трёх- и четырёхполюсного — для трёхфазных моделей электростанций.

При отключении электроэнергии сначала требуется запустить и прогреть на холостом ходу дизель-генератор и только затем с помощью трёхпозиционного переключателя перевести сеть потребителя на этот автономный источник. Когда централизованное электроснабжение восстановится, очерёдность действий будет обратной: необходимо перевести ВРТ-63 в нейтральное положение или через нейтральное положение на сетевое питание, после чего остановить автономную электростанцию.

Эксперт подчёркивает, что данный аппарат предназначен только для коммутации, а защиту от перегрузок, токов утечки и короткого замыкания должны осуществлять устройства дифференциальной защиты и автоматические выключатели, присоединённые к ВРТ-63 в цепи последовательно.

Способ для специалистов: автоматизированный

• Надёжность: высокая
• Стоимость: высокая
• Удобство использования: высокое
• Пожароопасность: низкая

Те, кто предпочитает максимальный уровень комфорта или является профессионалом в электромонтаже, могут реализовать третий вариант присоединения генератора к домашней электросети. Он предусматривает монтаж щита автоматического ввода резерва (АВР). Как только отключится централизованное электроснабжение, контроллер или реле, входящее в состав АВР, без вмешательства человека запустит автономный источник и через некоторое время, необходимое для прогрева источника питания, переведёт нагрузку на него.

Принципиальная схема подключения генератора с использованием блока АВР

Если личной квалификации недостаточно, то стоит ограничиться этапом подключения блока АВР, а к сборке этого щита привлечь профильную организацию. Это позволит обезопасить дом от неверных схемных решений. Например, отсутствие механической блокировки одновременного включения у пары контакторов может привести к параллельной работе генератора и сети, последствия которой будут плачевными и для техники, и для здания.

Возможность присоединения через АВР есть у мини-электростанций, которые оснащены электростартёром, который, получив сигнал от АВР, запустит генератор. Если же приобретённая модель автономного источника рассчитана только на ручной режим запуска, то АВР, конечно, переключит цепь потребителя на автономный источник или обратно при возобновлении централизованного электроснабжения.

Но включать и выключать генератор придётся вручную. В данной ситуации целесообразнее ограничиться подключением генератора через трёхпозиционный выключатель-разъединитель.

В любом случае и при обращении к сторонним исполнителям, и при самостоятельном подключении следует строго соблюдать рекомендации производителя по установке и эксплуатации генератора, в том числе требования к наличию защитного заземления. Только технически верное присоединение с использованием надёжных коммутационных и защитных устройств гарантирует длительную и безаварийную службу всей внутридомовой электросети.

Как подключить однофазный генератор к трехфазной сети дома?

Как подключить однофазный генератор к трехфазной сети.

перкидной рубильник

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). В предыдущих статьях мы уже рассматривали, как подключить генератор к дому и основные ошибки, которые могут привести к большим неприятностям, самая малая из которых это выход генератора из строя.

В данной статье хотелось бы рассмотреть вопрос о подключении однофазного генератора к дому, в котором вся разводка электропроводки рассчитана и выполнена под трех фазную сеть. Как ни странно, многие электрики даже с приличным стажем работы впадают в ступор и начинают изобретать велосипед ))).

Самым оптимальным решением при подключении генератора к дому,



это когда еще на стадии строительства и проведения электромонтажных работ для резервного электроснабжения предусматривается отдельная группа самых ответственных потребителей. Как правило, на эту группу подключают часть освещения, отопительное оборудование, часть розеток, охранно-пожарную сигнализацию. Данный способ хорош тем, что можно обойтись генератором относительно малой мощности.

Но довольно часто, в 90 % случаев, о приобретении с последующим  подключением генератора к электрической сети дома вспоминают только когда начинаются перебои с электричеством.

Для того чтобы было понятно всем и каждому, что-куда-как, постараемся все объяснить простым и понятным языком, без применения  специальных терминов и различных заумностей.

Итак, как подключить однофазный генератор к трехфазной сети дома? Способов подключения существует несколько. Самый первый, который мы рассмотрели немного выше, это подключение генератора к выделенной для этих целей группе потребителей.

перекидной рубильник для генератор-сеть

Подключение нагрузки в ручном режиме.

Другой способ, это использование перекидного рубильника, переключателя на три положения 1-0-2. то есть, в положении  «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» —нагрузка отключена, в положение «2» — нагрузка (дом) подключена  к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Подключение нагрузки посредством контакторов .

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору.  Этот метод приемлем в случае использования АВР — Автоматическое включение резервного питания.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При  подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами, то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения  блока автоматического запуска генератором – АВР, без использования контакторов вам не обойтись.

Внимание!!!

При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать!!!

Нельзя подключать генератор методом розетка-розетка…

Нельзя подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

Что следует делать?

Заказать монтаж генератора в Одессе и области. Контакты инсталлятора генератора, то есть меня, в разделе «Обратная связь». Звоните!!!

Доверяйте профессионалам, и будет вам счастье )))

Подключение генератора к сети дома

Мы не можем представить себе жизнь без электричества, от которого зависит работа бытовой техники, электронного оборудования и электроинструментов. Но что делать, если в вашем районе происходит частое отключение энергии по разным причинам? В этом случае лучше всего приобрести генератор энергии, который поможет «выжить», пока неисправность не будет устранена. Однако для того, чтобы купить устройство и произвести подключение генератора к дому (бытовой электросети), необходимо:

• Правильно выбрать источник питания.
• Составить схему подключения генератора к сети.
• Рассчитать запас мощности генератора (суммировать мощность тех электрических приборов, которые будут использоваться в хозяйстве при отключении магистральной линии, и полученную сумму увеличить на 25%).

Принцип действия агрегата

Принцип работы генераторов основан на преобразовании кинетической энергии (движения) в электричество. Устройство состоит из двигателя внутреннего сгорания, синхронного генератора, контрольно-измерительных приборов и топливного бака. Движение поршней двигателя по индукции преобразуется в электрический ток, который передается в сеть или непосредственно на подключенное устройство. Некоторые чиллеры имеют встроенную батарею, которая позволяет собирать электроэнергию и использовать ее позднее. У бензиновых генераторов двигатель внутреннего сгорания приводит в движение вращающийся вал, поворачивая клапан. В случае применения возобновляемых источников (ветра и воды) турбина приводится в движение благодаря воздействию природных сил.

К выбору резервного источника питания нужно подходить очень ответственно, учитывая следующие параметры:

1. Топливо, которое используется в работе агрегата.

Бензиновые генераторы дешевле, чем их дизельные аналоги, и встречаются чаще. При этом предел их работы, в зависимости от модели, составляет от пяти до восьми часов, после чего нужно выдержать паузу, которая составляет не меньше двух часов. Дизельным генераторам пауза не нужна, да и электричество, вырабатываемое дизелем, стоит дешевле бензинового. Однако, подключенные к дому бензиновые агрегаты могут легко стартовать даже при низкой температуре воздуха, чего не скажешь о дизельных. Вывод напрашивается сам собой: если говорить о редком включении генератора, выбор очевиден – бензин. При частом использовании агрегата, которому по плечу длительная работа с высокими нагрузками, лучше отдать предпочтение дизелю.

2. Количество фаз.

Если в доме установлен однофазный (220 B) источник питания, то вопросов не возникает. Однофазный генератор можно использовать и в тех случаях, когда стоит трехфазный источник питания, но общая площадь дома не превышает 300 квадратов. Если площадь дома более 300 метров квадратных, то необходимо устанавливать только трехфазный генератор.

3. Напряжение

Один из самых важных параметров. Когда мощность электрогенератора слишком мала, вырабатываемое электричество будет использоваться в очень ограниченных пределах. Когда мощность слишком велика, средства, потраченные на устройство, будут «теряться» в самом генераторе. Таким образом, если мощность, подаваемая в дом, составляет 7 кВт, то не нужно приобретать генератор точно с такой же мощностью, ведь ситуаций, при которых все домашние электроприборы одновременно работают от сети, практически нет. При допустимой мощности 7 кВт необходимо приобрести генератор, мощность которого варьирует от З,5- 4 кВт – такого запаса вполне хватает для обеспечения неотложных нужд.

Если блок питания трехфазный, а допустимая мощность сети составляет 15 кВт, можно подключить однофазное генерирующее энергию устройство от 5 до 7 кВт, для больших площадей – трехфазный агрегат на З–З,5 кВт. Не забывайте: чем больше фаз и выше мощность, тем больше стоимость генерирующего энергию устройства, а надежные и мощные бренды дорогие.

Способы подключения

1. Аварийное соединение.

Способ, называемый в народе «через розетку». Характеризуется ненадежностью и высокой степенью пожароопасности. Советуем использовать его только тогда, когда проблему потребности в электричестве невозможно решить никаким другим способом. Чтобы провести присоединение генератора к частному дому, понадобится переноска, на двух концах которой имеются штекеры.

Благодаря тому, что все электророзетки являются компонентами электрической домашней цепи, при подключении к одной из них источника энергии, напряжение появится везде. Подобная схема подключения чаще всего применяется при использовании однофазных генераторов. Если удлинительный кабель не имеет встроенной защиты, важно убедиться, что общая мощность приемников не превышает емкость кабеля. Расчеты произвести не сложно: 1 квадратный миллиметр провода выдерживает нагрузку до 2 кВт при 220В. К примеру, к удлинителю из изолированного соединительного (PVA) провода, сечение которого составляет 3,5 мм, можно подключить устройства до 1,5 кВт. Удлинитель во время работы должен быть полностью развернут, в противном случае он будет перегреваться, что повлечет за собой плавление либо возгорание.

Важно помнить, что нельзя производить включение генератора в электророзетку, не выключив прежде вводный автомат – одновременный запуск электропитания, поступающего от магистральной линии, и установки генератора повлечет ее выход из строя, а также может стать причиной возгорания.

2. Автомат распределительный.

Более правильная и надежная методика подключения генератора к сети. Особенно удобно производить подключение к сети в той ситуации, когда поблизости с автоматом установлена электророзетка. Если возле щитка нет розетки, нужно откинуть провода от ввода распредавтомата, после чего произвести подключение генераторов напрямую. Так как при работе электрогенератора силовые контакты откинуты от магистральной линии, на них можно «кинуть» сигнальную лампу – ее включение будет сигналом к отключению устройства, генерирующего энергию.

3. Рубильник.

Надежный и не слишком мудреный метод подключения генератора к сетям. Подходит тем, кто имеет хоть минимальные навыки электрика, и понимает различие между нулем и фазой. Подключение практически ничем не отличается от схемы присоединения генераторов к распредавтомату, но при его проведении используется трехпозиционный стационарный рубильник – агрегат, на который можно кинуть две разные ветки, при этом нагрузка будет только на одной. Из-за того, что на генераторе имеется собственный ноль, важно выбрать соответствующий ему переключатель.

При подключении электрогенератора к сети дома иногда нет возможности приобрести трехпозиционный переключатель. В данной ситуации можно на время использовать двухпозиционное устройство. Для его изготовления берется парта двухполюсных автоматов, которые устанавливаются рядом (один в перевернутом положении по отношению к другому), и скрепляются клавишами. Чтобы подключенный генератор к сети не использовался «впустую», на магистральные провода крепится сигнальная лампа, которая оповещает о появлении электрического тока в основных сетях.

4. Автопереключение.

Чтобы при включении генератора не производить лишних манипуляций с переключателем, можно создать систему автоматического переключения источника энергии. Не стоит путать автопереключение с автозапуском, который, помимо переключения между источниками энергии, попутно запускает в работу генератор. Автопереключение только переключает домашнюю сеть с магистральной линии (при отсутствии подачи энергии) на генератор. Для создания автопереключения необходимо иметь под рукой контакторы основного ввода KM1 и KM2, где используются нормально замкнутые и силовые контакты, и реле времени, которое устанавливается для нормального прогрева подключенного к дому генератора.

При отключении центрального источника питания контроллер, без вмешательства человека, переключит сеть дома на независимый источник энергии. Когда в сети дома вновь появится электричество от магистральной линии, контроллер переключится на нее, а хозяину дома останется только выключить двигатель.

Автозапуск

В этом случае, чтобы подключить генератор к сети дома, используется блок ABP, который частично либо полностью освобождает хозяина дома от участия в работе электрогенератора. Различают два вида устройств ABP:

1. Аналог автоматического переключения, который дополнительно оснащен электронным блоком, самостоятельно запускающим и останавливающим двигатель. Блок получает информацию о наличии либо отсутствии электрической энергии в центральной сети посредством слаботочного кабеля. В зависимости от полученной информации он или запускает, или останавливает работу двигателя подключенного генератора. Основной недостаток данного блока – отсутствие дополнительной защиты генераторного электродвигателя при включениях/выключениях.
2. Система, которая управляется микропроцессорной электроникой. Основным ее достоинством является наличие разнообразных датчиков, контролирующих работу подключенного генератора.

Блок ABP устанавливается вместо распределительного щитка, и его монтаж лучше всего доверить профессионалам.

Заземление

В процессе работы генератора энергии на его корпусе время от времени возникает статическое электричество, поэтому любое стационарно установленное устройство должно быть отдельно заземлено. Самым доступным способом создания заземления является использование металлического полутора-двухметрового штыря с приваренным на одном конце болтом. Штырь забивается в землю таким образом, чтобы остался виден только болт. К нему прикручивается один конец мягкого медного провода, другой конец которого присоединяется к корпусу генератора.

Подключение генератора к трехфазной сети дома схема

Чтобы получить возможность переключать электроэнергию на необходимые приборы, устанавливают специальные устройства — перекидные рубильники. Важной частью их конструкции являются блокираторы. На рынке представлены разные варианты подобных устройств, их различают в первую очередь по рабочим характеристикам.

Нужно учитывать, что приборы подключаются с применением различных схем в зависимости от типов электросетей. Их рабочие параметры можно отрегулировать с помощью блоков управления. Также подобные рубильники используются на промышленных производствах, где обслуживают резервные генераторы.

Чтобы понимать особенно схемы подключения, необходимо ознакомиться с типами устройств, которые представлены в нашей стране.

Электропроводка в доме

Перед тем, как подключить генератор к дому, провел анализ состояния сети дома. После счетчика у меня стояло два автомата по 25А. Я решил сразу и их поменять, поскольку проводка в доме старая.

По выбору защитного автомата у меня много статей, вот основная. Вот, применительно к квартире.

Счетчик и защитные автоматы. Третий, ИЕК не подключен.
Кабель ПВС, который уходит вверх – уходит на летнюю кухню. Генератор решено ставить около летней кухни, под навесом, поэтому питание с генератора будет приходить по этому кабелю.

Выбор электрогенератора

Домашняя электростанция – это двигатель внутреннего сгорания (ДВС), вращающий генератор, вырабатывающий электроэнергию. Обычно применяют четырехтактные модели с частотой до 3 тыс. оборотов в минуту. Бытовые модели снабжаются топливными баками емкостью 10-15 л.

Основным вопросом при выборе является цель применения. Генератор может быть основным источником электроэнергии, но чаще всего его используют как резерв, когда возникает аварийная ситуация на линии.

Главными параметрами являются мощность, моторесурс и экономичность. Также важно, чтобы устройство было надежным и удобным в эксплуатации.

Подключение бензогенератора требует слаженной работы трех элементом:

• кабель от резерва;
• централизованная цепь подачи электроэнергии;
• домашняя сеть потребления.

Как подключить генератор

Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.

В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

Кабель с вилками для подключения генератора в розетку

Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:

Розетка для генератора

Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.

Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.

Кабель для подключения

Вилка имеет такой вид:

Вилка выхода с генератора

Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.

Использование перекидного рубильника

По сути, это тоже подключение к распределительному автомату, только без необходимости отсоединения вводной проводки. Перед автоматом монтируется переключатель на три позиции, позволяющий избежать откручивания проводки. Задача этого рубильника заключается в том, чтобы переключать питание сети с одной ветки на другую (от внешней сети или генератора). Подбирать рубильник для выполнения такой функции нужно с 4 вводными клеммами (2 «фазы» и 2 «ноля»), так как генератор имеет собственный «ноль», и трёхклеммный переключатель в этом случае не подойдёт.

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

1. Непосредственный пуск двигателя генератора.
2. Прогрев устройства.
3. И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Переделка ввода

Напряжение с улицы после счетчика поступает в дом через двухполюсный автомат №1, а потом – через автоматы №2 и №3.

А напряжение с генератора – через автомат №2.

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Последовательность включения генератора

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

Если пропал свет с улицы

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

Если свет дали

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Хотите полностью обезопасить себя от перебоев подачи электричества в частном доме или на дачном участке? Набравшись опыта в этом деле, я доступно объясню все технические моменты и предложу три варианта подключения генератора.

Фото генератора

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

Залив масла

Схема генератора

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Если статья понравилась, вы можете проголосовать за неё здесь.

Основные задачи

При подключении следует определить следующее:

• место расположения в плане экономичности и безопасности;
• как часто происходит обрыв питания и нужна ли автоматика;
• мощность потребления с учетом потерь и выбор запаса.

Важно создать подходящую схему подключения к домашней сети. Автоматизация процесса обходится дорого и требует квалифицированного обслуживания. Наиболее щадящем режимом для индивидуального дома является ручное подключение. Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого. Каким бы ни был вариант подключения, везде требуется надзор за работой системы. Непрерывное электроснабжение обходится дорого и для частного дома в этом нет необходимости. В крайнем случае можно установить бесперебойный источник питания на компьютер или другие важные потребители.

Как лучше подключить генератор к электросети? 3 ПРАВИЛЬНЫХ способа | Своими руками

Проживая за городом, тяжело обходиться без автономной электростанции: внезапное отключение электричества может произойти в любой момент. Приобрести генератор несложно. Другое дело — подключить его к домашней электросети.

Существует несколько способов подключения независимого источника питания. Рассмотрим каждый из них.

ЭКСТРЕННОЕ ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА

Данный метод характеризуется низкой надёжностью и высокой степенью пожароопасности, однако бывают случаи, при которых решить проблему по-другому действительно невозможно.

Подобная ситуация возникает нередко: смонтировать отдельную схему подключения генератора ещё не успели, но потребность в автономной электроэнергии появилась уже сейчас. Что же делать?

Остаётся только одно: подсоединить электростанцию напрямую к розетке с помощью специального шнура-удлинителя. Все розетки являются составляющими электроцепи, поэтому если через одну из них пустить ток, то напряжение появится и в других.

Итак, заводите и прогреваете установку, присоединяете её к электросети и включаете в розетки только жизненно необходимые электроприборы.

Способ подходит для небольших однофазных генераторов. Если удлинитель не оснащён встроенной защитой от перегрузок по току, необходимо проконтролировать, чтобы суммарная мощность приёмников электроэнергии не превысила пропускную способность кабеля. Один квадратный миллиметр медного проводника приблизительно соответствует нагрузке 2 кВт при напряжении 220 В. Например, к удлинителю, изготовленному из соединительного провода в изоляции (ПВС) сечением1,5 мм\ допустимо присоединять приборы до 3,5 кВт. Изделие должно быть полностью размотано, иначе может перегреться, что приведёт к его оплавлению или возгоранию.

ВАЖНО!

Нельзя включать автономный источник питания в сетевую розетку, не отключив предварительно вводный автомат: всегда есть вероятность включения генераторной установки и подачи централизованного питания одновременно. Такая ошибка коммутации может стать причиной выхода из строя генератора и даже возникновения пожара.

---

Читайте также: Какой генератор лучше выбрать для дома и дачи

---

ЭКОНОМИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подобная схема отличается высокой надёжностью, поскольку при её использовании риск пожара не возникает. Но назвать её самой удобной, пожалуй, нельзя.

Если вы различаете фазный и нулевой провод (имеете навыки электрика), то можете подключить генератор к сети с помощью рубильника, способного работать в одном из трёх положений (рис. 1).

В качестве такого выключателя-разъединителя можно использовать, например, переключатель IEK ВРТ-63. В зависимости от варианта исполнения он рассчитан на номинальной ток в 16, 25, 32 или 60 А. Это позволяет подключить автономные источники питания мощностью до 8,8 кВт в однофазном исполнении и около 20 кВт в трёхфазном.

Модульные трёхпозиционные переключатели могут быть одно- и двухполюсными для работы с однофазными генераторами разных типов, а также трёх- и четырёхполюсными для трёхфазных моделей электростанций.

При отключении электроэнергии сначала вам придётся запустить и прогреть на холостом ходу генератор и только потом, используя трёхпозиционный рубильник, перевести сеть потребителя на автономный источник. Когда централизованное электроснабжение восстановится, очерёдность действий будет обратной: необходимо перевести переключатель в нейтральное положе ние или через нейтральное положение на сетевое питание, после чего остановить автономную электростанцию.

Следует понимать, что аппараты типа ВРТ-63 предназначены только для коммутации. Предохранять электросеть от перегрузок и короткого замыкания должны устройства дифференциальной защиты и автоматические выключатели.

ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА К ЧАСТНОМУ ДОМУ – ВИДЕО

---

Читайте также: Выбираем генератор и подключаем его своими руками – ликбез

---

АВТОМАТИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подключение именно этого типа настоятельно рекомендуют специалисты, поскольку оно не только очень надёжно, но и обеспечивает необходимый комфорт.

Для тех, кто знает электротехнику на профессиональном уровне, такой способ подойдёт лучше всех остальных. Он подразумевает монтаж и использование щита автоматического ввода резерва (АВР). Как только отключается централизованное электроснабжение, контроллер или реле блока АВР без вмешательства человека запустит автономный источник и через некоторое время переведёт нагрузку на него (рис. 2).

Если же вы понимаете, что ваша квалификация недостаточно высока, то стоит ограничиться этапом подключения блока АВР, а к сборке этого щита привлечь профильную организацию. Это позволит обезопасить дом от неверных схемных решений. Например, отсутствие механической блокировки одновременного включения у пары контакторов может привести к параллельной работе генератора и сети, последствия чего будут плачевными как для техники, так и для здания.

Возможность присоединения через АВР есть у мини-электростанций, оснащённых электростартёром, который, получив сигнал от АВР, запустит генератор. Если же приобретённая модель автономного источника рассчитана только на ручной режим запуска, то АВР. конечно, переключит цепь потребителя на автономный источник и обратно при возобновлении централизованного электроснабжения. Но включать и выключать генератор придётся вручную. В данной ситуации целесообразнее ограничиться подключением генератора через трёхпозиционный выключатель-разъединитель.

ВАЖНО!

При обращении к сторонним исполнителям и при самостоятельном подключении следует строго соблюдать рекомендации производителя по установке и эксплуатации генератора, в том числе требования к наличию защитного заземления. Только технически верное присоединение с использованием надёжных коммутационных и защитных устройств гарантирует длительную и безаварийную службу всей внутридомовой электросети.

---

СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА

При подготовке к установке источника резервного питания надо определиться с выбором генератора по трём параметрам. Рассмотрим их по порядку.

БЕНЗИНОВЫЙ ИЛИ ДИЗЕЛЬНЫЙ?

Бензиновые генераторы дешевле своих дизельных собратьев и более распространены. Дизельные генераторы более дорогие в обслуживании, и в случае поломки их ремонт станет в копеечку. Если речь идёт о нечастом включении генератора, то выбор исключительно за бензиновым. Экономический эффект от применения дизельных источников топлива тоже весьма неоднозначен, так как дизельное топливо стоит дороже, чем бензин АИ-92.

ОДНО – ИЛИ ТРЁХФАЗНЫЙ?

Если жилище имеет однофазное питание (220 В), то вопрос не возникает. Если же дом имеет трёхфазное питание и по площади не превышает 200-300 м², то в этом случае тоже можно применить однофазный источник питания. Если же площадь дома превышает 300 м², то в таком варианте надо устанавливать только трёхфазный генератор.

МОЩНОСТЬ ГЕНЕРАТОРА

Очень важный параметр. При заниженной мощности генератора использовать выработанную электроэнергию можно весьма ограниченно, а сам агрегат будет работать на предельных нагрузках. При завышенной же мощности потраченные на прибор деньги «застынут» в самом генераторе. Исходить надо из того, что этот источник питания – резервный. Так, если подведённая мощность к жилищу составляет 7 кВт, то вовсе не обязательно приобретать генератор такой же мощности. Практически не бывает ситуаций, когда в доме одновременно включены все потребители.

При разрешённой мощности в 7 кВт надо приобретать генератор мощностью 3,5…4,0 кВт; при 5кВт -2,5…3,0 кВт. Этого будет достаточно для ваших нужд в аварийной ситуации.

Если питание трёхфазное и разрешённая мощность составляет 15 кВт (по 5 кВт на фазу), то можно приобрести однофазный генератор на 5,0…7,0 кВт, а при больших площадях строения – трёхфазный на 3,0…3,5 кВт. Помним, что чем больше фаз и чем выше мощность, тем выше стоимость  генератора. Надёжные бренды большой мощности стоят далеко недёшево.

СХЕМА ПОДКЛЮЧЕНИЯ

Первоочередная задача – выбрать место для генератора. Это может быть гараж, хозпостройка либо иное подсобное помещение. В месте установки источника резервного питания необходимо предусмотреть вентиляционный канал для выхода отработанных газов.

От места подключения генератора до вводного щита дома необходимо проложить кабель. Для однофазного генератора это будет кабель ВВГ 3×4 мм², а для трёхфазного – ВВГ 5×4 мм2. В первом случае это фаза, ноль, земля, во втором-три фазы, ноль, земля. Кабель ВВГ можно заменить кабелем марки NYM или ПВС.

Заземляющий провод подсоединяем к станине генератора и подключаем к общей защитной шине во вводном щите. В щите после счётчка устанавливаем трёхпозиционный выключатс -разъединитель (переключатель). В случае применения однофазного генератора это может быть ВРТ-63 2Р 32А фирмы IEK; в трёхфазном варианте – ВРТ ЗР(4Р) 32 А.

Кабель для однофазного подключения. Жёлто-зелёным цветом обозначен заземляющий провод.

Центральные контакты переключателя подсоединяют к линии жилища, а две другие группы – к вводной линии электроснабжения и линии генератора. Заметим, что провод заземления всегда подключён к шине в щитке и коммутации не подлежит. Если рычажок выключателя-разъединителя находится в среднем положении, то электрическое соединение отсутствует. При нахождении рычажка в крайнем верхнем или крайнем нижнем положении линия электроснабжения дома подключается либо к централизованной системе электроснабжения, либо к резервному источнику питания (рис. 1).

Возможен вариант установки щитка рядом с генератором.

Фазировка линий – обозначение буквами L и N контактов – позволяет правильно подключать сеть, что необходимо для корректной работы устройств защитного отключения (УЗО), установленных в водном и этажных щитах дома. Если нет физической возможности установить переключатель режимов электроснабжения в щите по причине плотного модульного монтажа, то генератор подключают по иной схеме (рис. 2).

Собственно, схема та же – изменяется исполнение подключения. От места подключения генератора до вводного щита прокладывают не один, а пару кабелей того же сечения и с тем же количеством жил. Переключатель режимов устанавливают в дополнительном щитке, который находится рядом с резервным источником питания.

Этот вариант более дорогой, чем основной, первый, но в данном случае он единственно возможный. При присоединении однофазного генератора к трёхфазной сети фазные контакты переключателя со стороны генератора соединяем вместе (рис. 3).

ПОДКЛЮЧАЕМ ГЕНЕРАТОР

Погас свет, техника обесточена. Темно и тихо! Берём фонарик и идём к вводному щиту (или к щитку генератора). Запускаем генератор и переводим переключатель на линию генератора. Переключение с резервного питания на основное происходит аналогично, за исключением того, что при восстановлении основного электроснабжения можно сразу перейти на основное электроснабжение, и только потом отключить генератор.

Переключать лучше всего при небольшом количестве подключённых электроприёмников (линий потребления), а ещё лучше при их полном отключении.

Это исключит появление дуговых разрядов на контактах.

ЕСЛИ В ДОМЕ ЕСТЬ ГАЗОВЫЙ КОТЁЛ

При смене режимов электроснабжения важны нюансы. Если в доме есть газовый котёл, то перед включением генератора или перед переходом к основному питанию его надо выключить и включить только после подключения электричества. Это необходимо, чтобы уберечь чувствительную электронику управления котла от скачков напряжения.

ИНДИКАТОРЫ

В щите после вводного автомата для удобства желательно установить ин дикаторную лампу типа ЛСИ-47 ИЭК (для однофазного питания) или ИФС-47 ИЭК (для трёхфазного). Она покажет наличие напряжения на основной линии. Иначе придётся смотреть на чужие окна: не дали ли свет? А днём и окна не помогут.

Нелишне установить такой же индикатор со стороны генератора, показывающий, что дом питается от резервного источника и что электроэнергия, вырабатываемая генератором, доходит до щита распределения электроэнергии. Может случиться, что генератор работает, а электроэнергия не поступает – или контакта нет, или динамо вышло из строя.

На кухне и у вводного щита в определённом месте держите фонарик (лучше налобный, которым часто пользуются туристы в походах) — в нештатной ситуации не придётся впопыхах искать телефон или спички со свечками.

Да и генератор может не запуститься с полоборота, тогда тоже хорошо иметь рядом лампу с автономным питанием либо налобный светильник: с фонариком в руке возиться с запуском генератора неудобно.

Следите, чтобы топливный бак был заправлен, а рядом с генератором держите две-три 20-литровые канистры с топливом. Всегда!

Не забывайте про обслуживание генератора: через каждые 100 часов наработки необходимо менять масло.

© Автор: В. Борзов

 СХЕМЫ ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА

схема подключения генераторасхема подключения генератора

---

Читайте также: Домик для генератора своими руками – строим генераторную

---

СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА ДЛЯ ДОМА НА 2 ПУСКАТЕЛЯХ. ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Генератор водорода своими руками в домашних условиях КАК СДЕЛАТЬ ГЕНЕРАТОР ВОДОРОДА СВОИМИ…

Выбираем генератор и подключаем его своими руками – ликбез Выбор и самостоятельное подключение генератора….

Приспособление для запуска трехфазных устройств от обычной сети Обычная электросеть для трехфазного двигателя…

Съемник для подшипника генератора своими руками Съемники для подшипников своими руками Многие…

Замена элементов питания в шуруповерте на новые своими руками (+ схема) ШУРУПОВЕРТ ЕЩЕ ПОСЛУЖИТ — РЕМОНТ…

Светильник с подставкой в гараж своими руками Удобная подсветка своими руками за…

Ночник из светодиодов своими руками Как сделать ночной светильник своими…

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Затраты на ремонт генератора 2021 года: переносной, перемотка статора, настройка

Ремонт генератора

по типу

Ремонт генератора обычно стоит от $ 85 до $ 600 , в зависимости от размера оборудования.

Ремонт переносного генератора

Ремонт переносного генератора обычно стоит около 50 долларов . Менее мощные, чем другие генераторы, портативные устройства подходят для питания нескольких бытовых приборов в вашем доме в течение нескольких часов.Они требуют много топлива, и вы должны поддерживать их в полном объеме, чтобы они продолжали работать. Ремонт этих устройств обходится дешевле, чем ремонт постоянных резервных генераторов, поскольку они менее сложны и требуют меньше времени на диагностику и ремонт. Вы можете самостоятельно устранить многие распространенные проблемы:

• Перегрузка : Эти стили могут обеспечить только определенное количество энергии. Многие домовладельцы перегружают их и компрометируют систему. Если генератор не работает, попробуйте отключить один или два прибора.
• Проблемы с топливом и маслом : Вы должны контролировать эти агрегаты и часто заливать в них масло и топливо. В системе, которая не запускается или отключается во время работы, может быть низкий уровень заряда. Также может быть, что топливо испортилось из-за неиспользования.
• Перегрев / недостаток воздуха : Для продолжения работы необходима соответствующая вентиляция. Забитый фильтр может привести к остановке системы в середине работы или отказу от запуска.
• Ослабленные или неисправные свечи зажигания : Если у вас возникли проблемы с запуском, вам может потребоваться подтянуть или заменить свечи зажигания.

Резервный: Генераторы с большим и малым двигателем

Обычно ремонт резервного генератора стоит около 600 долларов США . Эти устройства являются стационарными и обычно подключаются к трубопроводу природного газа или пропана. Некоторые из них достаточно мощны, чтобы питать только несколько приборов, в то время как другие могут питать весь ваш дом при необходимости. Вы можете столкнуться со многими из тех же проблем, с которыми вы столкнетесь с портативным устройством, но есть также некоторые проблемы, уникальные для этого типа:

• Переполненный резервуар : это одна из наиболее распространенных ошибок домовладельцев, согласно данным службы профессионалы.
• Отказ батареи : Сульфат накапливается на пластинах батареи, сводя к минимуму протекающий ток. Вам придется заменить батарею со слишком большим количеством этого накопления. Специалист рекомендуют делать это раз в три года. Соединения также могут ослабнуть или скопить налет, что приведет к выходу аккумулятора из строя.
• Засорение карбюратора : Отсутствие запуска и плохие рабочие характеристики являются признаками засорения карбюратора. Это дорогостоящее решение, поскольку для его выполнения требуется, чтобы двигатель разбирал профессионал.
• Свечи зажигания : Как и в случае портативных устройств, неисправные свечи зажигания являются общей проблемой для резервного оборудования.
• Утечки : В данном оборудовании возможны утечки охлаждающей жидкости, топлива и масла. Топливо будет протекать, когда оно не используется на полную мощность. Охлаждающая жидкость будет вытекать из шлангов нагревателя блока, если материал шланга не выдерживает температуры.
• Проблемы с выключателем / переключателем : Человеческая ошибка является частой причиной работы генератора. Если контрольный переключатель оставить в выключенном положении или выключатель останется разомкнутым, оборудование не будет работать.Выключатель также может сработать во время шторма или отключения электроэнергии.
• Неисправность манометра : Указатель уровня топлива может заклинивать при неиспользовании и давать неточные показания.
• Воздушные карманы : Воздух может попасть в бак при неиспользовании. Форсунки часто не срабатывают, если в системе есть пузыри.
• Проблемы с охлаждающей жидкостью : Эти генераторы часто имеют проблемы с уровнями и температурами охлаждающей жидкости. Низкие уровни могут указывать на утечку, а низкие температуры — на неисправные нагреватели блока.

Тип топлива: газ, природный газ, дизельное топливо и пропан

Каждый вид топлива имеет собственный график ремонта и технического обслуживания:

• Пропан : Ремонт и обслуживание этих генераторов будут дороже, но спрос на эти услуги будет быть нечастым. У этих устройств не так много проблем, потому что в их работе задействовано не так много компонентов. Более длительный срок хранения пропана также означает, что топливо не нужно будет обрабатывать или удалять при неиспользовании.
• Природный газ : потребуется более сложная и дорогостоящая установка.Но после подключения обслуживание должно быть единственной заботой домовладельца. Ремонт нечастый.
• Газ и дизельное топливо : Требуется дополнительное обслуживание и ремонт. Эти виды топлива имеют короткий срок хранения и могут забиваться или разлагаться при неиспользовании. Разливы и переполнение — распространенные проблемы.

Размер

Генераторы бывают разных размеров, обозначенных в киловаттах. Маленькие модели обычно выдают 7-10 кВт; средние модели — 12-20 кВт; и более крупные выдают 22-45 кВт. Более крупные модели намного сложнее, и стоимость исправлений определенно будет выше.Чем меньше размер и мощность генератора, тем меньше будет стоимость ремонта.

Объем

Проблема, с которой вы столкнулись с генератором, в конечном итоге определит стоимость его ремонта. Если проблема связана с вашим электросчетчиком или панелью питания, вам необходимо нанять лицензированного электрика, и стоимость будет увеличиваться. Если проблема связана с топливным баком, возможно, вам придется обратиться в местную коммунальную компанию, чтобы проверить подключение к вашей топливной магистрали.

Проконсультируйтесь со специалистом для диагностики вашего генератора Проблема

Цены на обслуживание и настройку генератора

Даже если ваш генератор не выходит из строя, он требует периодического обслуживания.Если вы живете в холодном климате, ежегодная настройка должна быть частью вашей стратегии подготовки к зимней буре.

Ваш блок будет работать только периодически, что позволяет экономить энергию, но также делает регулярное техническое обслуживание более важным. Частью вашего рассмотрения всегда должно быть потребление энергии вашего генератора и безопасность.

Когда вы нанимаете подрядчика по обслуживанию генераторов, ожидайте обслуживания следующих систем:

• смазка
• охлаждение
• топливо
• воздух и горение
• аккумулятор / пусковой механизм
• переключатель передачи
• генератор
• двигатель filter

Стоимость обслуживания генератора по типу

Размер и тип генератора в вашем доме могут изменить объем и стоимость обслуживания. Таблица ниже основана на среднем времени работы; если ваш генератор работает дольше среднего, ему может потребоваться более частое обслуживание.

Как часто нужно обслуживать генератор

Тип	Частота	Стоимость
					Годовой	80–150 долларов
Дизель, газ, природный газ и пропан	Годовой	100–300 долларов

Крупные коммерческие генераторы обычно работают чаще, чем агрегаты, предназначенные для небольших домов.В результате они будут нуждаться в более частых и более тщательных проверках и обслуживании. Промышленные изделия следует обслуживать ежемесячно , с тщательной проверкой всех компонентов. Независимо от размера единицы, наем профессионала имеет решающее значение, чтобы убедиться, что все проверено во время проверки.

Гарантии на генератор

Большинство моделей поставляются с гарантиями, которые включают обслуживание в случае неисправности. Эти гарантии не распространяются на необходимое регулярное обслуживание и настройку.Хотя гарантии различаются в зависимости от продукта, вот чего можно ожидать от основных производителей генераторов:

Generac

Срок гарантии на генератор

Марка	Срок действия по умолчанию (в годах)
2
Craftsman	2
Kholer	5
Coleman	5
Гарантия Briggs & Stratton 5	техническое обслуживание, необходимое для надежной работы вашего генератора.Годовые контракты на обслуживание обычно стоят от 150 до 300 долларов в год и обычно предлагаются через производителя генератора. Однако некоторые специалисты по установке могут также предложить свою собственную, менее стандартизованную версию контракта на годовое обслуживание. Для получения более подробной информации обратитесь к специалистам по установке и ремонту, поскольку эти соглашения различаются по обслуживанию и цене. Наймите специалиста по генерации для ремонта вашего устройства Сколько стоит обслуживание генератора Generac? Генераторы Generac, как и другие бренды, требуют ежегодного обслуживания.Generac предлагает годовой контракт на обслуживание на 200 долларов США , который предусматривает ежегодные проверки, но некоторые профессионалы предлагают менее дорогие варианты по цене от 80 до 150 долларов США за осмотр . Если ваш генератор все еще находится на гарантии, работайте только с производителем или утвержденными подрядчиками, чтобы предотвратить аннулирование гарантии. Из-за сложности перемотки электродвигателя генератора доверьте это опытному специалисту. Большинство профессионалов будут брать от 300 до 700 долларов. Электродвигатели периодически нуждаются в перемотке для обеспечения надежной и эффективной работы. Процесс включает в себя удаление старой катушки, намотку новой катушки на двигатель и лакирование катушки, чтобы сделать ее долговечной. Ремонт или замена деталей домашнего генератора В большинстве случаев ваш генератор перестает работать из-за определенной детали. Диагностика и ремонт этой детали более выгодны и рентабельны, чем стоимость полной установки генератора. Статор и ротор Новый комплект статора и ротора обычно стоит от 250 до 1500 долларов .Они являются стационарными и вращающимися частями любой системы, вырабатывающей электричество. Когда они перестают работать без сбоев, им требуется ремонт или замена. Карбюратор Карбюратор смешивает воздух и топливо для создания правильной степени сгорания. Небольшие проблемы, такие как неплотная прокладка, можно легко отремонтировать за менее чем за 50 долларов . Полная замена карбюратора будет стоить от 60 до 300 долларов. Двигатель Двигатель — важнейший компонент агрегата. Ремонт мелких деталей двигателя вашего генератора может стоить всего за 50 долларов, но более сложные работы могут стоить дороже, чем долларов. Регулятор напряжения Генератор напряжения особенно важен при подключении к генератору крупных электроприборов. Новая деталь стоит от 40 до 80 долларов плюс необходимые расходы на наем электрика. Автоматический переключатель Ремонт существующего безобрывного переключателя обычно стоит от 50 до 150 долларов , в зависимости от конкретной проблемы.Если проблема серьезная, рассмотрите возможность полной замены, которая будет стоить от 200 до 400 долларов плюс от трех до четырех часов электромонтажных работ. Узнайте больше о расходах на установку нового безобрывного переключателя генератора. Кто ремонтирует генераторы? — Сделай сам против профессиональных ремонтных мастерских Для ремонта домашнего генератора почти всегда требуется профессионал. Это современное электрическое оборудование потребует опыта, чтобы диагностировать проблему и отремонтировать или заменить нужные детали. Наборы для ремонта генераторов своими руками существуют, но их должен использовать только средний домовладелец для решения мелких проблем и текущего обслуживания. Нанять электрика по ремонту генераторов Распределенное производство электроэнергии и его воздействие на окружающую среду | Энергия и окружающая среда Посмотреть интерактивную версию этой схемы >> О распределенной генерации Распределенная генерация относится к различным технологиям, которые генерируют электричество там, где она будет использоваться или рядом с ними, например, солнечные панели и комбинированное производство тепла и электроэнергии.Распределенная генерация может обслуживать одну структуру, такую ​​как дом или бизнес, или она может быть частью микросети (меньшая сеть, которая также связана с более крупной системой доставки электроэнергии), например, на крупном промышленном объекте, военной базе. , или большой кампус колледжа. При подключении к низковольтным линиям распределения электроэнергии распределенная генерация может помочь обеспечить доставку чистой и надежной энергии дополнительным потребителям и снизить потери электроэнергии по линиям передачи и распределения. В жилом секторе распространенные системы распределенной генерации включают: Солнечные фотоэлектрические панели Малые ветряки Топливные элементы, работающие на природном газе Аварийные резервные генераторы, обычно работающие на бензине или дизельном топливе В коммерческом и промышленном секторах распределенная генерация может включать такие ресурсы, как: Комбинированные теплоэнергетические системы Солнечные фотоэлектрические панели Ветер Гидроэнергетика Сжигание или совместное сжигание биомассы Сжигание твердых бытовых отходов Топливные элементы, работающие на природном газе или биомассе Поршневые двигатели внутреннего сгорания, включая резервные генераторы, которые могут работать на масле Распределенная генерация в США Использование блоков распределенной генерации в США увеличилось по разным причинам, в том числе: Возобновляемые источники энергии, такие как солнечные батареи, стали рентабельными для многих домовладельцев и предприятий. Несколько штатов и местные органы власти продвигают политику, поощряющую более широкое внедрение возобновляемых технологий из-за их преимуществ, включая энергетическую безопасность, отказоустойчивость и сокращение выбросов. Системы распределенной генерации, в частности, комбинированные генераторы тепла и электроэнергии и аварийные генераторы, используются для обеспечения электроэнергией во время перебоев в подаче электроэнергии, в том числе тех, которые возникают после сильных штормов и в дни высокой потребности в энергии. Сетевые операторы могут полагаться на некоторые предприятия при эксплуатации своих локальных аварийных генераторов для обеспечения надежного электроснабжения всех потребителей в часы пиковых нагрузок. Системы распределенной генерации подчиняются иному сочетанию местных, государственных и федеральных политик, нормативных требований и рынков по сравнению с централизованной генерацией. Поскольку политика и стимулы сильно различаются от одного места к другому, финансовая привлекательность проекта распределенной генерации также варьируется. По мере того как электроэнергетические компании интегрируют информационные и коммуникационные технологии для модернизации систем поставки электроэнергии, могут появиться возможности для надежного и экономичного увеличения использования распределенной генерации. Воздействие распределенной генерации на окружающую среду Распределенная генерация может принести пользу окружающей среде, если ее использование снижает количество электроэнергии, которая должна вырабатываться на централизованных электростанциях, что, в свою очередь, может снизить воздействие на окружающую среду централизованной генерации. В частности: Существующие рентабельные технологии распределенной генерации могут использоваться для выработки электроэнергии в домах и на предприятиях с использованием возобновляемых источников энергии, таких как солнце и ветер. Распределенная генерация может использовать энергию, которая в противном случае могла бы быть потрачена впустую — например, через систему комбинированного производства тепла и электроэнергии. Используя местные источники энергии, распределенная генерация снижает или устраняет «потери в линии» (потери энергии), которые происходят во время передачи и распределения в системе поставки электроэнергии. Однако распределенная генерация также может привести к негативному воздействию на окружающую среду: Системы распределенной генерации требуют «следа» (они занимают место), и поскольку они расположены ближе к конечному пользователю, некоторые системы распределенной генерации могут быть неприятны для глаз или вызывать проблемы с землепользованием. Технологии распределенной генерации, которые включают сжигание, особенно сжигание ископаемого топлива, могут вызывать многие из тех же видов воздействия, что и более крупные электростанции, работающие на ископаемом топливе, например, загрязнение воздуха. Эти воздействия могут быть меньше по масштабу, чем воздействия от большой электростанции, но также могут быть ближе к населенным пунктам. Некоторые технологии распределенной генерации, такие как сжигание отходов, сжигание биомассы и комбинированное производство тепла и электроэнергии, могут требовать воды для производства пара или охлаждения. Системы распределенной генерации, использующие сжигание, могут быть менее эффективными, чем централизованные электростанции, из-за эффективности масштаба. Распределенные энергетические технологии могут вызвать некоторые негативные экологические проблемы в конце своего срока полезного использования при замене или удалении. Генератор мощностью 9000 Вт с CO Shield ™ Описание Champion Power Equipment 100637 Переносной генератор с электрическим запуском мощностью 9000 Вт с технологией CO Shield ™ обеспечивает спокойствие и много энергии, когда это необходимо. Благодаря технологии CO Shield вы можете быть уверены, что вы и ваша семья защищены от опасностей, связанных с угарным газом. Наш датчик CO Shield автоматически проверяет себя и работает минимум десять лет. При эксплуатации в неподходящих местах датчик, внесенный в список UL, автоматически подаст сигнал и отключит генератор до того, как накопится опасный уровень окиси углерода. Это указывает на то, что агрегат следует переместить на открытом воздухе с хорошей циркуляцией. Это устройство соответствует требованиям ANSI / PGMA G300-2018 для обеспечения высочайшего уровня безопасности и производительности.Как член-учредитель PGMA (Ассоциация производителей портативных генераторов), Champion помог разработать этот стандарт безопасности портативных генераторов, включая важное обновление, касающееся безопасности угарного газа. Двигатель Champion объемом 459 куб. См вырабатывает 11 250 пусковых ватт и 9000 рабочих ватт и проработает 10 часов при 50% нагрузке, когда топливный бак объемом 7,7 галлона заполнен. Это устройство может справиться со всем этим в случае отключения электроэнергии, а встроенный сетевой фильтр Volt Guard ™ предотвращает перегрузки. При уровне шума 74 дБА на расстоянии 23 футов это устройство имеет запас масла 1,2 литра. Наслаждайтесь включением / выключением питания нажатием кнопки с электрическим запуском, а интеллектуальное зарядное устройство поддерживает заряд и готовность прилагаемого аккумулятора, а технология холодного запуска обеспечивает быстрый запуск в холодную погоду. Intelligauge контролирует напряжение, частоту и часы работы, а складная ручка и никогда не спущенные шины делают транспортировку легкой. Закрытые розетки включают одну блокирующую розетку 120/240 В 30 А (L14-30R), одну 120/240 В 50 А (14-50R) и четыре бытовые розетки 120 В 20 А с защитой GFCI (5-20R). Покупайте этот генератор, соответствующий требованиям EPA и CARB, с уверенностью — Champion Support и наша общенациональная сеть сервисных центров поддержат вашу покупку 3-летней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.3 Что включено Умное зарядное устройство Комплект колес Аккумулятор Масляная воронка Значит, вам нужен генератор, потому что вода отключается во время отключения электроэнергии. .. — Oakville Pump Service Итак, для этого примера мощностью 1 л.с., который мы кратко посетили ранее, генератор Honda мощностью 4500 Вт будет хорошо работать с оставшейся мощностью для работы других частей вашего дома. Если вам не нравится дергать шнур стартера или поднимать / таскать генератор, обратите внимание на этот генератор Honda мощностью 4500 Вт с электрическим запуском. Имейте в виду, что многие системы водоснабжения могут иметь более одного насоса, которые используются для подачи воды. Колодезные насосы часто используются для перекачки воды в резервуар для хранения, а затем используется подкачивающий насос для откачки воды из резервуара для хранения и создания в ней давления для орошения и бытовых нужд.Некоторые люди предпочитают использовать мощность генератора только для подкачивающего насоса, который подает воду из резервуара для хранения, но в некоторых случаях с большими потребностями в воде необходимо подобрать размер генератора для одновременной работы как скважинного, так и подкачивающего насоса. Если вы планируете поливать в обычном режиме во время длительного отключения электроэнергии, вам понадобится генератор, который может одновременно работать с погружным скважинным насосом и подкачивающим насосом. Вам также понадобится достаточно большой запас топлива, чтобы хватило на весь цикл полива. Помимо требований к скважинному насосу, существуют требования к освещению и приборам, которые вы хотите использовать во время перебоев в подаче электроэнергии.Хотя эти электрические нагрузки могут показаться незначительными, они могут складываться, особенно если вы используете электрическое отопление или электрическую плиту. Обязательно укажите эти требования при расчете размера генератора, который вам подходит, или проконсультируйтесь с квалифицированным электриком. Как упоминалось ранее, важно учитывать тип мощности, необходимой для вашего скважинного насосного оборудования. Большинство бытовых насосов работает на однофазном 230 вольт, однако некоторые небольшие насосы в США могут использовать однофазное 120 вольт. Для более крупных насосных установок может потребоваться трехфазное питание на 208, 230 или 480 вольт. В целом, небольшие генераторы в США мощностью менее ~ 2000 Вт обычно вырабатывают только однофазное питание 120 В, в то время как большинство генераторов среднего размера обеспечивают однофазное питание 120/230 В. Генераторы Honda, которые я связал выше, предлагают однофазные выходы на 120 и 240 вольт, так что вы можете одновременно управлять своим скважинным оборудованием и бытовым оборудованием! Наши друзья из Franklin Water создали это видео об использовании генераторов для скважинных насосов. Посмотрите его, когда у вас будет время, чтобы убедиться, что вы правильно подключаете и эксплуатируете скважинный насос с генератором! Какой генератор используют профессионалы OPS для работы с погружными скважинными насосами наших клиентов? Нет ничего лучше, чем попытаться запустить насос клиента с генератором, который не запускается или не имеет достаточной мощности для работы. Поскольку мы полагаемся на эти устройства, многие из наших грузовиков оснащены переносными генераторами Honda мощностью 6500 Вт. Эти агрегаты обеспечивают однофазное питание как на 120, так и на 240 вольт, а также достаточной мощности для запуска и работы однофазного погружного скважинного насоса мощностью 3 л.с. Если вам нужен надежный, простой запуск, генератор с минимальным обслуживанием для работы вашего дома и скважинный насос, этот агрегат — отличный вариант. Не всем домам понадобится такой большой генератор! Продолжайте читать, чтобы получить более подробную информацию о стратегиях электрического подключения и мерах предосторожности, которые следует учитывать при эксплуатации генератора. Убедитесь, что у вас есть подходящее место для генератора. Генераторы могут быть громкими, выделять токсичные газы и создавать опасность пожара. Генераторы следует размещать таким образом, чтобы: а) уровень шума был сведен к минимуму как для вас, так и для ваших соседей; б) он никогда не располагался внутри комнаты, соединенной с вашим домом; в) он располагался с надлежащей вентиляцией как для охлаждения, так и для обеспечения опасных выхлопных газов ) он не находится рядом с горючими поверхностями. Если вы планируете установить генератор снаружи; деревянные, щеточные, пластиковые и любые топливные баки следует убрать на безопасное расстояние от места установки генератора.Голая, чистая грязь или цемент — отличные варианты. Генератор должен иметь правильно установленный искрогаситель на выхлопе, и следует позаботиться о том, чтобы генератор не перевернулся или не вибрировал в том или ином направлении (или не был украден). Огнетушитель следует держать под рукой, а топливо хранить на безопасном расстоянии от генератора. Переносные генераторы не следует оставлять работающими без присмотра. Помните, что если принадлежащий вам генератор начнет пожар, вы можете понести ответственность за причиненный ущерб! Спланируйте стратегию электрического подключения генератора Этот аспект вызывает серьезную озабоченность, поскольку он является вопросом безопасности не только для вас, но и для других, упомянутых в видео выше.Неправильно подключенные генераторы могут вызвать обратную связь с электросетью, привести к поражению электросетей электрическим током и вызвать другие проблемы, за которые вы можете нести ответственность. Правильно подключенные генераторы бывают двух видов: 1) Установка безобрывного переключателя в соответствии с местными / национальными электротехническими нормами. Передаточный переключатель позволяет подключать электрическую нагрузку либо к генератору, либо к источнику электроснабжения, и, если он установлен правильно, никогда не позволит подключить генератор к электросети.Некоторые люди пытаются установить свой генератор, используя отдельный автоматический выключатель на своей электрической панели. При такой настройке они выключают автоматический выключатель электросети, а затем включают автоматический выключатель генератора. Это считается небезопасной практикой, поскольку из-за человеческой ошибки возможно одновременное включение генератора и сетевого выключателя. Некоторые области позволяют установить блокировку выключателя в панели выключателя, но это должно быть подтверждено местными строительными нормами и правилами и должно быть тщательно выбрано, чтобы соответствовать вашей конкретной электрической панели. Работники коммунальных служб часто проверяют объекты, на которых работают генераторы, чтобы убедиться, что генератор надежно подключен, прежде чем начинать ремонтные работы или снова включать электросеть. Если они видят потенциальную опасность, они «потянут» ваш электрический счетчик, и ваша система должна быть проверена, часто окружным строительным инспектором, прежде чем коммунальное предприятие переустановит счетчик и восстановит электроснабжение. Планирование аварийного электропитания для людей, использующих электричество и вспомогательные технологии, работающие от батарей, и медицинские устройства Дата завершения Не применяется Товар Основы планирования Создайте план для альтернативных источников энергии. Прочтите инструкции к оборудованию и поговорите с поставщиками оборудования о вариантах резервного питания. Получите консультацию в своей энергетической компании относительно типа резервного источника питания, который вы планируете использовать. Регулярно проверяйте резервное или альтернативное силовое оборудование, чтобы убедиться, что оно будет работать в аварийной ситуации. Научите своих соседей и опекунов использовать ваши системы резервного копирования и управлять своим оборудованием. Ведите список альтернативных поставщиков электроэнергии. Спросите ближайшую полицию, пожарные части и больницу, можете ли вы использовать их в качестве резервного источника питания для вашего оборудования, если ваши резервные системы выйдут из строя. Отметьте все оборудование своим именем, адресом и номером телефона. Прикрепите к оборудованию простые и понятные карточки с инструкциями и заклейте их прозрачной упаковочной или почтовой лентой. Храните копии инструкций для каждой единицы оборудования вместе с серийными номерами и номерами моделей в водонепроницаемом контейнере или в наборах для чрезвычайных ситуаций. Пользователи устройств жизнеобеспечения Свяжитесь со своими энергетическими и водохозяйственными компаниями о ваших потребностях в устройствах жизнеобеспечения (домашний диализ, аспирация, дыхательные аппараты и т. Д.) До бедствия. Многие коммунальные предприятия ведут список «приоритетных услуг по повторному подключению» и карту местоположения потребителей, зависящих от электроэнергии, для использования в чрезвычайной ситуации.Узнайте в отделе обслуживания клиентов вашей коммунальной компании, доступна ли эта услуга. Обратите внимание, что даже если вы находитесь в списке «услуги приоритетного переподключения», ваше питание может быть отключено в течение многих дней после аварии. Жизненно важно, чтобы у вас были варианты резервного питания для вашего оборудования. * Сообщите в пожарную службу, что вы зависите от устройств жизнеобеспечения. Все пользователи аппаратов ИВЛ должны держать под рукой реанимационный мешок. При сжатии мешок пропускает воздух через маску. Если вы получаете диализ или другое лечение, узнайте у своего поставщика медицинских услуг планы на случай чрезвычайной ситуации и куда вам следует обратиться, если ваша обычная клиника недоступна после чрезвычайной ситуации. Пользователи кислорода Посоветуйтесь со своим врачом, чтобы узнать, можно ли в экстренной ситуации использовать пониженную скорость потока для продления срока службы системы. Пометьте свое оборудование сокращенными номерами расхода, чтобы вы могли легко их найти. Помните о правилах кислородной безопасности: Избегайте мест, где есть утечки газа или открытое пламя. Вывеска «Используется кислород». Всегда используйте фонарики или фонари с батарейным питанием, а не газовые фонари или свечи, когда используется кислород (чтобы снизить риск возгорания). Держите запорный выключатель кислородного оборудования рядом с собой, чтобы вы могли быстро добраться до него в случае опасности. Пользователи генератора Убедитесь, что использование генератора является подходящим и реалистичным. Переносной газовый генератор мощностью от 2000 до 2500 ватт может питать холодильник и несколько ламп.(Холодильник должен работать всего 15 минут в час, чтобы оставаться прохладным, если вы держите дверцу закрытой. Таким образом, вы можете отключить его от сети для работы с другими устройствами.) Используйте генераторы на открытых площадках, чтобы обеспечить хорошую циркуляцию воздуха. Надежно храните топливо. Проблема, когда вы живете в квартире, — это знать, как безопасно хранить достаточно бензина. Время от времени проверяйте свой генератор, чтобы убедиться, что он будет работать, когда это необходимо. Некоторые генераторы могут подключаться к существующим домашним системам электропроводки; всегда обращайтесь в свою коммунальную компанию по поводу критических ограничений и вопросов безопасности. Аккумуляторы Если вы пользуетесь слуховыми аппаратами, держите под рукой запас батарей для слуховых аппаратов. Составьте план, как перезаряжать батареи при отключении электричества. Обратитесь к продавцу / поставщику, чтобы найти альтернативные способы зарядки батарей. Примеры включают: Подключение соединительных кабелей к аккумуляторной батарее автомобиля. Использование преобразователя, который подключается к прикуривателю автомобиля или к розетке для аксессуаров. Если вы замените аккумуляторную батарею кресла-коляски автомобильным аккумулятором, заряда хватит не так долго, как заряда аккумуляторной батареи глубокого разряда кресла-коляски. Если вы используете моторизованную инвалидную коляску или скутер, постарайтесь сохранить легкую ручную инвалидную коляску для экстренного использования. Накопленные дополнительные батареи требуют периодической зарядки, даже если они не используются. Если ваша стратегия выживания зависит от хранения батарей, внимательно следите за графиком подзарядки. Знайте время работы любых батарей, которые поддерживают ваши системы. Если у вас есть выбор, выберите оборудование, в котором используются батареи, которые легко купить в ближайших магазинах. При восстановлении питания Убедитесь, что настройки на вашем медицинском устройстве не изменились (медицинские устройства часто сбрасываются в режим по умолчанию при отключении питания). Другие планы резервного копирования Выходное напряжение генератора: Выходное напряжение генератора: Различные типы генераторов с точки зрения выходной мощности Вы должны оценить правильный размер генератора, прежде чем решиться на покупку генератора для дома, офиса или фабрики. Расчет прост и, таким образом, сэкономит вам много времени, энергии и денег. Расчет Как правило, компании оценивают мощность генератора в ваттах (Вт) или киловаттах (кВт). Принятая формула: Ватты = Вольт X Ампер. Следовательно, когда вы покупаете генератор мощностью 5 кВт, выдающий 120 вольт, он может дать вам выходную мощность 41,67 ампер. Точно так же у вас есть двойные генераторы напряжения, которые могут обеспечивать выходное напряжение 120 вольт, а также 240 вольт. Как вы выбираете тип генератора для покупки? Подготовьте список всех электроприборов, которые вы хотите использовать в своем доме, офисе или на заводе.Сложите потребляемую мощность в ваттах, чтобы определить необходимую мощность генератора. Обратите внимание, что определенные устройства, такие как кондиционеры или электродвигатели, требуют для запуска достаточно высокой мощности, но в дальнейшем могут работать с меньшей мощностью. Всегда выбирайте генератор большей мощности. Если все электрические приборы в сумме дают, скажем, 5000 Вт в вашем доме или 200000 Вт на вашем заводе, вам следует выбрать генератор мощностью не менее 7,5 кВт для вашего дома и генератор мощностью 300 кВт для вашего завода. Давайте теперь посмотрим на некоторые генераторы различных размеров и обсудим их работу и другие особенности и аспекты. Генераторы от 1 до 10 кВт Дома и небольшие офисы могут работать от генераторов мощностью от 1 до 10 кВт. Генератор мощностью 5 кВт может питать до четырех ламп, вентилятор, электродвигатель и холодильник. Небольшие дома могут работать с таким простым генератором. Однако идеальный генератор для дома должен иметь мощность не менее 10 кВт. Генератор мощностью 10 кВт эквивалентен системе аварийного резервного питания, способной обеспечить базовый комфорт и безопасность.Эти портативные генераторы обычно работают на дизельном топливе, природном газе или пропане. В некоторых городах есть условия для подключения генераторов к вашей домашней газовой магистрали, что устраняет необходимость заправки топливных баков. Генераторы от 10 до 50 кВт В настоящее время люди используют в своих домах несколько электроприборов, таких как кондиционеры, гейзеры, очистители воды, водяные насосы и так далее. Этим приборам для работы требуется больше энергии. Такие устройства, как стиральные машины, могут потреблять 750 Вт, но для запуска им нужно около 2500 Вт.Лучше выбирать генератор с мощностью, превышающей ваши стандартные требования. Поэтому многие домохозяйства предпочитают использовать генераторы мощностью 50 кВт в качестве надежного резервного источника питания. Эти генераторы работают на таких видах топлива, как дизельное топливо, природный газ и пропан. Да, они издают шум, но вы можете настроить глушители, чтобы заглушить звук. Генераторы от 50 до 100 кВт Для бытовых устройств не нужно ничего более 50 кВт. Офисы и рестораны могут выбрать генераторы мощностью от 50 до 100 кВт.Эти генераторы могут питать блоки переменного тока, особенно центральные системы кондиционирования воздуха. В офисах есть большое количество компьютеров, светильников и вентиляторов для питания в дополнение к блокам переменного тока. Таким образом, генераторы мощностью 100 кВт были бы идеальными для резервного питания офиса. Генератор на 100 кВт — это большая установка, которая может создавать достаточно шума, чтобы отвлекать людей. Современные генераторные установки оснащены мощными глушителями и глушителями, которые снижают отвлекающий шум. Такие большие генераторы обычно работают на дизельных двигателях. Генераторы от 100 до 200 кВт Промышленным предприятиям и крупным офисам необходимы генераторы мощностью более 100 кВт.Эти генераторы представляют собой большие машины, способные работать от восьми до десяти часов при полном баке. Промышленные машины потребляют много энергии. Таким образом, малым и средним предприятиям необходимы генераторы мощностью от 100 до 200 кВт. Эти генераторы также могут приводить в действие морское оборудование, такое как рыбацкие лодки и траулеры. Эти машины могут работать как на дизельном, так и на газовом топливе в зависимости от наличия подходящего топлива. Генераторы, работающие на газе, более экологичны по сравнению с генераторами, работающими на дизельном топливе. Генераторы от 200 до 300 кВт Крупные предприятия и высотные здания требуют генераторов большой мощности, потому что для этих устройств требуются большие машины, лифты, большое количество блоков переменного тока и так далее. Генераторы мощностью 300 кВт работают на дизельном или газовом топливе. Некоторые из них также относят к двухтопливным генераторам. Современные генераторы поставляются с высококачественными глушителями, которые делают эти генераторы максимально бесшумными. Генераторы мощностью более 300 кВт Если вам нужны генераторы «рабочие лошадки» для питания крупных промышленных предприятий и официальных учреждений, вы должны полагаться на генераторы мощностью более 300 кВт.Эти генераторные установки подходят для тяжелых машин и крупногабаритного оборудования. Обычно эти генераторы работают на дизельном топливе и производят много шума. Но доступные сегодня высококачественные глушители делают эти машины одним из самых сложных генераторов на сегодняшний день. Свяжитесь с ближайшими к вам ведущими дилерами генераторов и получите бесплатные расценки (Единый пункт назначения для MSME, ET RISE предоставляет новости, обзоры и анализ по GST, экспорту, финансированию, политике и управлению малым бизнесом.) Загрузите приложение The Economic Times News, чтобы получать ежедневные обновления рынка и новости бизнеса в реальном времени. Системы заземления нейтрали генераторных установок (генераторных установок) Заземление генераторной установки Генераторные установки имеют специфические особенности, которые необходимо учитывать для защиты от поражения электрическим током. Мобильные устройства нельзя заземлить, а их соединение с помощью гибкого кабеля может быть легко повреждено. Системы заземления нейтрали генераторных установок (генераторные установки) (фото предоставлено: cat. com) В целом, генераторные установки имеют гораздо более низкие уровни короткого замыкания, чем трансформаторы ( около 3 × In вместо 20 × In ).В результате, условия отключения, необходимые для защиты от косвенного прикосновения, не могут быть обеспечены устройствами, рассчитанными на работу от нормального источника питания. Состав: Переносные генераторные установки Передвижные генераторные установки для временной установки Передвижная генераторная установка для стационарной установки для разовой подпитки Передвижная генераторная установка для стационарной установки для плановой подпитки на стадии проектирования Стационарные комплекты для стационарной установки Условия защиты от короткого замыкания и непрямого контакта 1.Переносные генераторные установки Для временных установок, ограниченных мощностью несколько кВА , они снабжают непосредственно небольшое количество приемников (рыночный прилавок, киоск, источник питания для переносных инструментов и т. Д.). Открытые токопроводящие части комплекта и установки должны быть соединены вместе с помощью защитного провода. Каждая исходящая цепь должна быть защищена устройством защитного отключения i∆n ≤ 30 мА . Если в комплекте есть одна или несколько розеток без защитного УЗО, должно быть по одному УЗО на цепь на расстоянии менее 1 м.поскольку заземление невозможно, а нейтральный полюс недоступен, установка будет работать как система IT. Рисунок 1 — Система заземления нейтрали переносной генераторной установки Если генераторная установка питает устройств класса II , открытые проводящие части не соединяются, но обеспечение одного или нескольких УЗО остается обязательным для дополнительной защиты от прямого контакта, в частности, на гибкий соединительный кабель. Кстати, устройства класса II — это устройства , в которых открытые токопроводящие части этих устройств не должны быть соединены с защитным проводом . Вернуться к содержанию ↑ 2. Мобильные генераторные установки для временных установок При мощности более 10 кВА они служат для питания более крупных установок (строительных площадок, каруселей, цирков и т. Д.). Открытые проводящие части комплекта должны быть соединены с открытыми проводящими частями используемых устройств с помощью защитного проводника. Защита от поражения электрическим током обеспечивается устройством защитного отключения i∆n ≤ 30 мА , защищающим все отходящие линии, обычно встроенным в установку по конструкции. Если есть требования к дифференциальной селективности между питающими цепями, вторичные устройства дифференциального тока i∆n ≤ 30 мА могут быть установлены на каждой исходящей линии, если они находятся на расстоянии менее 1 м. Если есть возможность установки надежного заземления, установка может работать в системном режиме TN-S. Ток короткого замыкания замыкается нейтралью или путем соединения открытых проводящих частей, если нейтраль не распределена. Это возможно только для трехфазных нагрузок и позволяет использовать трехполюсные устройства. В данном случае это система TN-S с нераспределенной нейтралью, которую не следует путать с системой TN-C. Если на устройстве не установлено заземление, установка будет работать как ИТ-система. Устройства размыкания и защиты должны иметь ступенчатое размыкание нейтрали с защитой всех полюсов. Кроме того, нельзя уменьшать сечение нейтрали. ВНИМАНИЕ! Установка и настройка генераторных установок регулируются специальными правилами , касающимися характеристик территорий , уровней сброса и загрязнения выхлопных газов, а также допустимого шума.Рекомендуется обращаться к этим правилам при содействии производителей и компетентных органов. Вернуться к содержанию ↑ 3. Мобильная генераторная установка для стационарной установки для разового пополнения Временное разовое пополнение стационарной установки вместо электросети либо обычное электропитание должно осуществляться только после отключения. Ручное отключение главного выключателя обычно обеспечивает это разделение, пока он удерживается в нужном положении (запирание, запирание) или обозначен предупреждающим знаком. Во всех системах (TT, IT, TN) открытые токопроводящие части генераторной установки должны быть соединены с сетью заземления существующей установки . Если для нейтрали установки можно установить местное заземление, заземление должно быть соединено с эквипотенциальным звеном установки. Если, как это часто бывает, эта операция невозможна или не выполняется, установка будет работать как ИТ-система, если нейтраль генератора недоступна. Если нейтраль генератора доступна, она должна быть связана со схемой защиты стационарной установки через защитный провод (с таким же поперечным сечением), встроенный в кабель, или через отдельный кабель, рассчитанный на условия неисправности, с минимальное поперечное сечение меди 16 мм 2 . После этого установка будет работать как система TN-S или TT. Рисунок 2 — Мобильная генераторная установка для стационарной установки для одноразовой подпитки Важное предупреждение: — В системах TN или IT защита от косвенного прикосновения может не обеспечиваться.в установках, которые должны быть повторно запитаны мобильной генераторной установкой, рядом с точкой подключения должен быть размещен знак с надписью: Минимальная мощность устанавливаемой установки: x кВА. Во всех системах (кроме TN-C) рекомендуется установка устройства защиты от остаточного тока. Тороидальный датчик дифференциального тока должен быть размещен после заземления нейтральной точки (см. Рисунок 2) или на заземляющем проводе нейтральной точки генератора. Если генератор является источником питания для служб безопасности, используемая система заземления будет ИТ-системой. Рисунок 4 — Мобильная генераторная установка для стационарной установки Вернуться к содержанию ↑ 4. Мобильная генераторная установка для стационарной установки для пополнения запаса, запланированного на стадии проектирования При повторной поставке стационарной установки вместо питание от сети или обычное питание планируется на стадии проектирования, должен быть установлен многополюсный инвертор питания . Независимо от системы заземления нейтрали стационарной установки, необходимо соединить открытые токопроводящие части (TT, IT), нейтральную точку установки и открытые токопроводящие части установки (TN) с открытыми токопроводящими частями. существующей установки. Если условия защиты не выполняются устройствами защиты от сверхтоков (системы IT и TN) или не могут быть определены (см. Рисунок 5), необходимо использовать высокочувствительное устройство защитного отключения (30 мА). и нейтраль заземлена перед входом. УЗО (см. схемы ниже). Рисунок 5 — Правила установки мобильной генераторной установки для стационарных установок В системах TT во всех случаях необходимо использовать УЗО. Часть перед устройством защитного отключения должна иметь двойную или усиленную изоляцию. Тороидный датчик должен быть размещен на всех токоведущих проводниках (фаза + нейтраль) или на проводе, соединяющем нейтральную точку генератора переменного тока с землей установки (TT или TN-S). Это решение не применимо в системах TN-C . Когда генераторная установка питает автономную установку без розеток или непрерывность работы которой имеет первостепенное значение (машина, кран, карусель), разрешается не устанавливать устройство защитного отключения до тех пор, пока не будут соблюдены условия защиты от косвенного прикосновения. соответствуют в соответствии с выбранной системой заземления нейтрали. Вернуться к содержанию ↑ 5. Фиксированные комплекты для стационарных установок Если комплект является запасным, он должен использовать ту же систему заземления нейтрали, что и нормальный источник питания. Должны быть проверены условия защиты от косвенного прикосновения и отключения при минимальном коротком замыкании, и они должны выполняться каждый раз, когда установка питается от обычного источника питания и от генераторной установки. Защитные устройства предпочтительно создавать с его системами или в условиях системы TN. Рисунок 6 — Стационарный генератор Caterpillar Вернуться к содержанию ↑ 5.1 Условия защиты от короткого замыкания и непрямого прикосновения Настройка или номинальные характеристики устройств защиты от перегрузки по току, которые обеспечивают защиту от непрямого прикосновения при использовании системы заземления нейтрали для генераторную установку необходимо выбирать с осторожностью. Похожие записи Художественная ковка это: Кованые изделия как воплощение искусства 27.11.202127.11.2020 Как самому сделать солнечную батарею: Как сделать солнечную батарею своими руками 26.11.202127.11.2020 Генератор бензиновый самый маленький: 10 самых маленьких генераторов — рейтинг 2020 25.11.202127.11.2020 Автор alexxlab Просмотр всех записей alexxlab → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
