Устройство и принцип работы воздушного винтового компрессора


Воздушные компрессоры сегодня используются на самых разных производствах. Каждое предприятие стремится выбрать лучшее оборудование, однако большинство производств останавливается на интеграции винтовых компрессоров. Достаточно простое устройство таких установок, тем не менее, нуждается в детальном анализе. Только понимая тонкости работы компрессора, можно применять его для решения профессиональных задач. Именно поэтому, сегодня мы расскажем вам о принципе работы винтового компрессора, а также о том, как устроено такое оборудование. Без лишних слов, приступим.

Небольшая историческая справка

Давайте для начала мельком рассмотрим историю создания винтового компрессора. Предыстория становления объекта нашей статьи позволит лучше прочувствовать достоинства подобного решения. Примечательно, что подобное оборудование появилось относительно недавно, первые винтовые установки получили распространение в 1940х годах.

Да, за историю своего существования техника претерпевала небольшие изменения, установки становились компактнее, эффективнее и дешевле, но принцип действия оставался всё тем же. Для наглядности, мы можем сравнить винтовые компрессоры с обычными винтовыми насосами. И там и тут эффективное решение поставленных задач обеспечивается, благодаря большому числу двигательных оборотов.

В России исторически прижились 11 разновидностей подобных машин, включая:

  • Одноступенчатые

  • Двухступенчатые компрессоры;

  • Сухие компрессоры, работающая фактически без смазочного масла;

Всё это подкатегории для главного разделения на поршневые и винтовые компрессоры. Не волнуйтесь, далее мы подробно обсудим главные разновидности. А пока что рассмотрим сферы, в которых применяется описываемое оборудование.
Какие задачи решает такая техника?

На самом деле, спектр областей, в которых может применяться подобное оборудование, очень велик. Крупные предприятия, связанные с энергетической, машиностроительной промышленностью, наравне с добывающими и обрабатывающими компаниями широко ценят качественные винтовые компрессоры. Конечно, в зависимости от задач и газа, с которым работает техника, изменяется и сам тип установки. Зачастую на технику возлагаются обязанности по сжатию кислорода, однако на некоторых предприятиях необходимо продуктивно сжимать хлор. Для каждой задачи есть свои компрессоры.

На большинстве предприятий интегрированы такие виды техники как:

Поршневой компрессор

Один из самых дешевых и менее требовательных типов винтовой техники. Установки, функционирующие благодаря поршням, служат верой и правдой долгие годы, не требуя постоянного технического обслуживания. Отличный выбор, если на вашем предприятии требуется надежная техника, обеспечивающая давление выше 30 атмосфер.

Для профилактики после 500 мото-часов работы необходимо проведение сервисного обслуживания. Необходим приезд сервисного инженера, чтобы он проверил сохранность поршней и других компонентов установки.

Однако при всех своих достоинствах такой тип компрессоров постепенно уходит в прошлое. Современные предприятия стремятся сократить уровни шума и вибрации, а поршневая техника, наоборот, создает слишком много звуковых и вибрационных колебаний. Это вариант для тех, кто может себе позволить организацию дополнительного фундамента для одного станка или же выделить специальное помещение для размещения этого устройства.

Выбор требовательных профессионалов. В основе лежат не шумные громоздкие поршни, а вращающаяся винтовая пара, которая сжимает не сам воздух, а воздушно-масляную смесь. Полученная смесь заполняет винтовой блок, который состоит из винтовой пары — лопастей, закреплённых на валу электродвигателя.
Готовая, сжатая до требуемого давления смесь, поступает в маслоотделитель, где выделяется непосредственно воздушная масса под давлением, а после этого происходит процесс фильтрации и очистки сжатого воздуха с последующей его подачей потребителю.

Основными преимуществами компрессоров винтового типа являются:

  • отсутствие ударных и вибрационных нагрузок;

  • более длительный срок эксплуатации;

  • низкий уровень шума;

  • долгие периоды между обслуживанием устройств;

  • большой показатель времени непрерывной работы.

Удобная, в меру компактная конструкция не только радует глаз, но и экономически выгодна, поскольку устройство требует меньше электроэнергии. Практически полное отсутствие издаваемых шумов позволяет интегрировать данный вид в любое производственное помещение. Его легко разместить в цеху, он не будет докучать шумом и вибрацией.

Несмотря на такую видовую сегрегацию, все установки имеют примерно одинаковое устройство, а значит, мы можем уверенно переходить к принципу работы и устройству винтового компрессора.

Что внутри установки?

Большинство моделей, за редчайшим исключением, содержит в себе 20 основных компонентов. О них – прямо сейчас:

  • Фильтр, предназначенный для очистки воздуха. Изначально в целях качественного функционирования станка стоит провести очистку воздуха, попадающего в фильтр, это поможет избавиться от пыльных и твердых частиц.

  • Обычно он имеет вид патрона в форме цилиндра, материал изготовления — гофрированная бумага. Установка фильтра возможна и внутри корпуса, и вне его. Фильтр оснащен специальными сетками для некрупного мусора, расположенными на корпусе, а также прежде клапанов;

  • Регулятор всасывания (другое название – всасывающий клапан), предназначенный для втягивания воздуха в сам винтовой блок.

Специфика моделей такого типа заключается в имеющемся винтовом компрессоре, он располагается у входа в всасывающий клапан, иными словами регулятор всасывания. Благодаря закрывающемуся всасывающему клапану компрессор свободно подвергается переводу в режим действия при отключенной нагрузке, а благодаря его открытию – переводится в работу под ее воздействием.

Вентиль всасывающего клапана представляет собой поворотный либо упорядоченно приходящий в движение диск вместе с уплотнением. В результате воздействия на регулирующую арматуру сжатого воздуха, поступающего из резервуара для масла посредством управляющего соленоидного клапана во внутренний либо внешний пневматический цилиндр, запорный элемент меняет свое положение.

Винтовой компрессор перед запуском нуждается в обязательном закрытии всасывающего клапана, который оснащен каналом малого сечения с механизмом обратного клапана. Это обеспечивает плотность сжатого воздуха с необходимым уровнем давления в ёмкости для масла с таким объемом, которого будет хватать для дальнейшего влияния направляющего пневмоцилиндра на поршень.

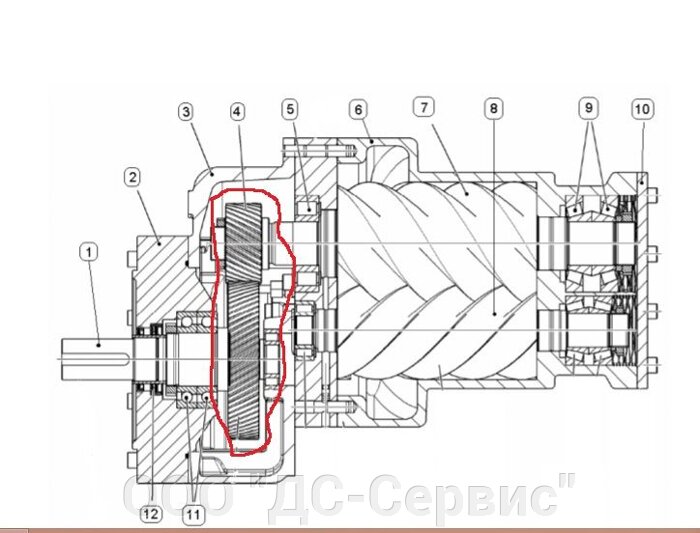

 Винтовой блок для компрессора – самое нужное звено в функционировании компрессора. Здесь при помощи входного фильтра осуществляется сжатие поступающего воздуха.


Винтовой блок для компрессора

Корпус винтового блока состоит из пары совершающих обороты турбин – ведущей и ведомой. Вращаясь, они обеспечивают перемещение воздушных струй от поглощающей к нагнетающей стороне, при этом объем межтурбинных полостей синхронно снижается, иными словами сжимается.

Схема сжатия воздушных струй в винтовом блоке

Масло, содержащееся в корпусе винтового блока, обеспечивает уплотнение просвета между роторами, кроме этого оно используется при смазке деталей и для теплоотвода, возникающего в момент сжатия воздуха.

Кроме этого винтовой компрессор может иметь безмасляную основу,  в таком случае отсутствует уплотняющая жидкость. В данных моделях вместо масла используются водяные впрыскивания в камеру сжатия.

Электродвигатель

Трехфазным асинхронным электродвигателем обеспечивается поставка вращения до ведущего ротора винтового блока.


Электродвигатель

Не беря в расчет модели мобильных винтовых компрессоров, где назначение механизма вращения осуществляется посредством дизельного двигателя.

Дизельный компрессор

Существует два варианта передачи вращения до ведущего ротора:

— используется клиноременная передача

Ременной привод

Либо используется механическое устройство с гибким компонентом.


Муфта эластичная

Если компрессор обладает высокой производительностью, то в таком случае возможно употребление шестеренчатого привода.

Зачастую возникает необходимость в урегулировании продуктивности винтового компрессора путем изменения частотности круговращения вала двигателя. При таких условиях используется электропривод – особый механизм, обеспечивающий снабжение двигателя электроэнергией.


Электропривод

Использование электропривода дает возможность в значительной степени корректировать результативность винтового компрессора согласно существующей необходимости в сжатом воздухе, исключая установку устройства в режим холостого хода перекрыванием всасывающего клапана.

Резервуар для масла

Резервуар для масла имеет ключевое значение в функционировании винтового компрессора:

  • служит главным накопителем сжатого воздуха;

  • повышает размер системы смазки компрессора, объем масла, обеспечивающий качественное отведение тепла, которое появляется в процессе воздушного сжатия;

  • действует в качестве разделителя основного объема масла от сжатого воздуха, поскольку воздушные струи проникают в стационарный сосуд из винтового блока по касательной, попадая затем на цилиндрическую поверхность, иными словами происходит завинчивание.

Резервуар для масла

Сепаратор

Разделитель – особый элемент, входящий в винтовой компрессор. Применение механизма обусловлено необходимостью достижения как можно меньшего количества масел в высвобождающемся из компрессора воздухе.

Те компрессоры, которые обладают невысокой степенью мощности обычно имеют внешний разделитель, а остальные – встраиваемый в емкость для масла.

Встроенный разделитель выглядит следующим образом:

Сепаратор встроенный

Внешний сепаратор выглядит так:

Сепаратор внешний

Общая схема разделителя в разрезе, где указанно направление движения масляных и воздушных масс:


Сепаратор в разрезе

Разделитель обеспечивает стабильный уровень присутствия масел в сжатом воздухе, по итогу его значение находится в пределах з-х   мг/м3.

Клапан минимального давления

Поддержание такого давления масленой емкости, которое бы не становилось менее фиксированного в наименьшей мере соответствующего норме уровня, гарантирует качественную циркуляцию масла во время действия винтового компрессора.

Этот критерий исполняется, если в магистрали, с направленной на нее деятельностью винтового компрессора, в этот момент есть давление. Иначе, когда компрессор осуществляет заполнение незаполненного резервуара для сжатого воздуха, чтобы создать в нем повышенное давление, применяется специальный клапан наименьшего давления.

Клапан минимального давления в разрезе

Открытие этого клапана происходит во время давления на его входе, когда превышается то значение, которое было задано регулировкой сжатия пружины, закрывающей клапан.

Характерным давлением, при котором открывается клапан у винтовых устройств, признается его значение 4÷4,5 бар

Термостат

Винтовой компрессор схож с автомобильным двигателем, поскольку в нем так же присутствует два круга (большой и малый), служащих для охлаждения системы.

В момент, когда осуществляется пуск компрессора, по малому кругу начинает циркулировать масло, это способствует активному увеличению уровня температуры. Целесообразность этого заключается в том, чтобы во время сжатия воздуха блокировалось смешение выпадающего конденсата и масел, поскольку от этого напрямую зависит функционирование устройства.

Малый круг системы охлаждения

Когда необходимый показатель температуры масла будет достигнут, термостат откроется и будет обеспечивать циркуляцию в большом круге посредством охлаждаемого вентилятором радиатора.

Большой круг системы охлаждения

Чаще всего открытие термостата происходит при набирании маслом температуры выше 55°С, а целиком заканчивается при установлении температуры уже свыше 70°С.

Масляный фильтр

При функционировании винтового компрессора возможно появление в масле посторонних веществ (к ним относятся элементы износа двигающихся частей, а также мельчайшие пылевые частицы). Когда в циркуляционном контуре компрессора работает масляный фильтр, масло очищается от подобных вредных примесей.

Масляный фильтр в разрезе

Радиатор масляный и воздушный; вентилятор

Чтобы сжимаемые под воздействием винтового компрессора воздушные потоки могли охлаждаться, их стоит обработать посредством обдуваемого вентилятором радиатора. При выходе компрессора сжатый воздух будет обладать температурой, превышающей значение температуры внешней среды в границе +30 °С.

Масляный радиатор является отличным механизмом понижения температурного показателя циркулирующего масла. Преимущественно компрессоры оснащены общим, обдуваемым с помощью вентилятора блоком, включающим в себя оба радиатора: масляный и воздушный (без учета компрессоров высокой мощности).

Наиболее предпочтительным считается обеспечение работы вентилятора с помощью особого электродвигателя.

Вентиляторы охлаждения

Маленькие компрессоры очень часто оснащаются вентилятором с целью обеспечить обдув радиаторов. Такой вентилятор включается в комплект приводного двигателя.

Обратный клапан / Сетчатый фильтр

Особая масловозвратная линия, содержащая обратный клапан и сетчатый фильтр, служит для возвращения отделившегося от сжатого воздуха в сепараторе масла в циркуляционный контур компрессора.

Масловозвратная линия

С целью диагностики процесс реверсии масла следует контролировать в режиме реального времени. Поэтому отдельные компоненты масловозвратной линии имеют специфичный прозрачный вид.

Вывод сжатого воздуха

Когда наступает момент техобслуживания или ремонтных работ, следует удалить компрессор из магистрали сжатого воздуха, поэтому на выходном патрубке винтового компрессора следует разместить запорный кран.

С целью исключить воздействие термических и вибрационных искажений трубопровода на соединение, при соединении компрессорного выхода с магистралью важно пользоваться металлорукавом.

Комплексные работы по оптимизации пневмосистем предприятий

Ранее мы рассказывали про поршневые компрессоры, раскрывали их особенности их основные характеристики принцип работы.

Сегодня же мы рассмотрим не менее популярные винновые компрессора, особое внимание мы обратим на устройство винтовых компрессоров, принцип работы, рассмотрим распространенные компоновки.


На рисунке изображено  устройство  винтового компрессора ,где представлен электродвигатель в качестве привода.

Рассмотрим каждый элемент более детально.

1) Всасывающий воздушный фильтр

Просто необходим для  очистки поступающего, обычно в его состав входит  две части.

2) Всасывающий клапан

Регулирует производительность компрессора (существуют два положения — открыто-закрыто). Пневматически управляем.

3) Винтовой блок

Его называют  «сердцем» оборудования, включает два ротора, установлены в корпусе

4)  Ременная передача

При повыщении скорости ращения увеличивается и производительность, но при этом рабочее давление становиться ниже.  Скорость вращения задают два шкифа,коротые находятся на двигателе и на винтовой паре.

5) Электродвигатель

Приводит во вращение винтовую пару с помощью  редуктора, муфты либо ременного привода

6) Масляный фильтрНеобходим  для очистки масла.

7) Маслоотделитель

Маслоотделитель —  это металлический бак . В средине — металлическая перегородка с отверстиями.

8) Термостат

Для обеспечения  температурный режим.

9)  Маслохладитель

Цель устройства —  охлаждить горячее масло  после отделения его от сжатого воздуха.

10) Концевой воздухоохладитель

Данное устрйство применяют для охлаждения сжатого воздуха перед подачей  на потребителя.

11) Предохранительный клапан

Срабатывает когда  в баке маслоотделителя превышается давление

12) Система трубопроводов

13) Реле давления

Обеспечивает параметры работы винтового компрессора по давлению.

14) Блок электронного управления и контроля

15) Вентилятор

Забирает воздух из окружающей среды.

Также происходит охлаждение таких элементов как:

  •  радиаторов
  •  электродвигателя
  •  винтовой пары.

16) Корпус


Преимущества винтового компрессора:

 1) экономичен

2) обладает высокой производительностью

3) имеет  большой  запас рабочего времени.

4) не нуждается в отдельном помещении

5) шум и вибрация намного ниже, чем у поршневых

 Винтовой компрессор является оптимальным для различных предприятий.

Наши сотрудники помогут Вам быстро подобрать и установить винтовые компрессоры.






Принцип действия винтового компрессора

1. Воздушный фильтр
2. Регулятор всасывания
2.1 Исполнительный цилиндр
2.2 Исполнительный клапан
2.3 Дроссельное отверстие
3. Электродвигатель
4. Винтовой блок
5. Ремённая передача
6. Бак-сепаратор
7. Фильтр тонкой очистки
8. Крышка залива масла
9. Слив масла
10. Указатель уровня масла
11. Клапан поддержания минимального давления
12. Радиатор
13. Предохранительный клапан
14. Масляный фильтр
15. Вентилятор
16. Фильтр вентилятора
17. Термостат

Винтовой воздушный компрессор — промышленное устройство объёмного сжатия воздуха для промышленно-производственных нужд (пневмоцилиндры, пневмоинструмент, производственные линии и механизмы), основным элементом сжатия которого является пара конусообразных роторов (винтов).

Содержание

Описание [ править | править код ]

Подшипники лимитированы по размерам двумя роторами стоящими друг от друга на фиксированном расстоянии. Это является причиной лимитированного их ресурса, который в зависимости от размера модели заявляется 30-60 тыс. часов, после чего их необходимо заменять. Кроме того присутствуют осевые нагрузки, так как сжатие происходит между двумя роторами, и сжимаемый воздух давит на винты из центра к стенкам.

Винтовой блок [ править | править код ]

Конструкция винтового блока состоит из двух массивных винтов и корпуса. При этом винты во время работы находятся на некотором расстоянии друг от друга, и этот зазор уплотняется масляной плёнкой. Трущихся элементов нет. Пыль и другие твердые частицы и даже небольшие предметы при попадании в винтовой блок не вызывают никаких повреждений и могут лишь повредить масляной системе самого компрессора. Таким образом, ресурс винтового блока практически неограничен и достигает более чем 200—300 тыс. часов. Регламентной замене подлежат лишь подшипники винтового блока.

Винтовая технология работает в широком диапазоне скоростей вращения, что позволяет регулировать производительность. Позволяет использовать как стандартную систему загрузка/разгрузка/останов, так и частотное регулирование производительностью. При частотном регулировании изменяются в широком диапазоне обороты двигателя в минуту, а соответственно и скорость вращения винтового блока, что позволяет регулировать производительность в соответствии с разбором воздуха, тем самым экономя электроэнергию.

Обслуживание [ править | править код ]

Используется простой в конструкции пневматический клапан (откр./закр.) с практически неограниченным ресурсом при своевременной замене рем.комплектов — раз в 12 тыс. часов наработки. Каждые 3000 часов:• Замена воздушного фильтра;• Замена масляного фильтра; Замена масла (в случае использования минерального)

Каждые 6000 часов:• Замена воздушного фильтра;• Замена масляного фильтра;• Замена масла (в случае использования синтетического)• Замена маслосепаратора.

Распространение [ править | править код ]

На Украине в каждом регионе есть 2-3 большие компании и не менее 5 маленьких, которые поддерживают на своих складах огромное количество запасных частей и расходных материалов (как оригинальных, так и неоригинальных), а также квалифицированных и имеющих большой опыт эксплуатации и ремонтов такого рода оборудования специалистов.

Винтовая технология сжатия воздуха известна с конца XIX века и получила широкое распространение в середине XX века во всем мире и с конца XX века на Украине и странах бывшего СССР.

Винтовые компрессора установлены практически на каждом предприятии на Украине и по всему миру. Зарекомендовали себя как надежное и энергоэффективное оборудования для производства сжатого воздуха на давление от 5 до 13 бар(И) и производительностью от 1 до 50 м3/мин с неравномерным по времени разбором.

На данный момент во всем мире для производственных нужд принято использовать винтовые компрессора разных производителей, так как это является самым современным, надежным и энергоэффективным оборудованием для этих целей.

На этой странице представлена полезная информация о винтовых компрессорах. Вы узнаете о принципе действия, области применения, исполнении и преимуществах. Выбрать компрессор вы можете на странице нашего каталога >>>

Принцип действия

В винтовых компрессорах сжатие воздуха происходит за счет уменьшения объёма полостей сжатия – канавок, образуемых поверхностями двух винтовых элементов и стенками корпуса винтового блока. Исходя из принципа действия, эти компрессоры относят к компрессорам объемного действия.


Принцип сжатия воздуха в винтовом блоке

В этом разделе рассматриваются наиболее распространенные воздушные винтовые компрессоры для сжатия воздуха, при этом в винтовом блоке вместе в воздухом присутствует небольшое количество масла. Масло выполняет несколько функций:

  • • обеспечивает масляные зазоры между элементами винтового блока, исключая сухое трение;
  • • отводит тепло, выделяющиеся в процессе сжатия;
  • • герметизирует винтовой блок;
  • • смазывает подшипники винтового блока.

Такие компрессоры называются масляными или маслосмазываемыми (oilinjected).

Ниже представлена схема работы масляного винтового компрессора:

Схема работы

1. Воздушный фильтр 2. Регулятор всасывания 3. Винтовой блок 4. Муфта для передачи вращения от двигателя
5. Двигатель 6. Маслобак-сепаратор 7. Клапан минимального давления 8. Вентилятор охлаждения 9. Концевой охладитель 10. Сепаратор влаги (опционально) 11. Клапан автоматического слива конденсата 12. Шаровой кран
13. Масляный радиатор 14. Воздушно-масляный сепаратор 15. Масляный фильтр 16. Термостат
17. Осушитель (опционально)

Атмосферный воздух поступает в винтовой блок (поз.3) через воздушный фильтр (поз.1) и регулятор всасывания (поз. 2). Воздушный фильтр позволяет очищать всасываемый воздух от крупных частиц пыли, тем самым, исключая их попадание в винтовой блок. Регулятор всасывания позволяет переводить работу оборудования оборудования компрессора на холостой ход, когда сжатый воздух не потребляется.

Подаваемый винтовым блоком воздух, очищается от масла в баке-сепараторе (поз.6 на схеме), где крупные капли масла оседают на его стенках, а мелкие задерживаются специальным фильтром (поз.14) и отсасываются на вход блока. Специальный клапан на баке (поз.7) поддерживает в нем давление в несколько атм, т.е. даже если давление в пневмомагистрали упадет почти до атмосферного, то минимальное давление с несколько атм в баке-сепараторе все равно будет присутствовать. Это давление обеспечивает подачу масла обратно в блок. При нагревании масла выше определенной температуры, оно охлаждается в масляном радиаторе (поз13).

Внутреннее устройство

Выдаваемый компрессором воздух охлаждается в концевом охладителе (поз.9) и далее направляется в пневмосистему. Воздух может быть очищен специальными устройствами, входящими в корпус компрессора – сепаратор (поз.10) и осушитель (поз.17), которые также могут быть установлены и вне компрессора.

Принцип работы винтового компрессора был предложен около 100 лет назад, но технология изготовления качественных винтовых элементов с высокими требованиями к точности изготовления сложной поверхности появилась только во второй половине 20 века. Изготовление винтовых блоков – это технология, включающая в себя операции фрезерования, шлифования на высокоточных станках с последующим контролем на каждом этапе изготовления. Только предприятия с высоким объемом продаж могут позволить себе оснастить своё предприятия оборудованием для производства винтовых блоков. К таким предприятиям относятся FINI (Италия), CompAir (Германия), Rotair (Италия), AtlasCopco и некоторые другие.

Производство винтовых блоков на специальных станках

Преимущества винтовых компрессоров

1) Подача сжатого воздуха винтовым блоком происходит с частотой, более 100 импульсов в секунду, поэтому можно говорить, что компрессор подает воздух равномерно. Все рабочие движения в винтовом компрессоре винтового типа вращательные, поэтому оборудование не создает сильных вибраций на фундамент, а уровень шума у него приемлемый. Все это привело к возможности ставить компрессоры ближе к потребителю воздуха.

2) Винтовые маслосмазываемые компрессоры выдают более чистый воздух, чем традиционные поршневые, но масло все же присутствует – не более 3 мг/м3 при отсутствии дополнительных фильтров.

3) Обладают достаточно высокой экономичностью, при этом в широком диапазоне производительностей. Винтовые компрессоры изготавливаются в диапазоне мощностей от 2 кВт до мегаватт, при этом и технические и экономические характеристики мелких аппаратов так же хороши, как и у старших моделей.

4) Винтовые маслосмазываемые компрессоры не требуют сложного техобслуживания (ТО). Стандартно меняются масло, воздушный фильтр, масляный фильтр и масляный сепаратор. Другие детали с ограниченным ресурсом меняются редко и не требуют специальных навыков и инструментов. Стандартный интервал сервисного обслуживания составляет 2000-4000 часов, при 200-500 часов у поршневого компрессора.

  1. Масляный фильтр
  2. Фильтр-сепаратор масла
  3. Масло
  4. Воздушный фильтр

Расходные материалы для замены при проведении ТО

5) Применение различных опций для снижения энергозатрат: использование сжатого воздуха в системе рекуперации тепла, применение частотного регулирование привода и т. п. Тепло, выделяемое от оборудования, может быть направлено на обогрев помещений, для подачи горячей воды в душевые и для других применений. Использование частотного преобразователя позволяет вырабатывать столько сжатого воздуха, сколько требуется потребителю, таким образом, экономия электроэнергии может достигать до 33 %.

Использование частотного преобразователя

Также к преимуществам винтового компрессора данного типа относятся: меньшая масса и габариты, более высокий ресурс работы, возможность непрерывной работы 24 часа в сутки. Машины высокой мощности не требуют водяного охлаждения, что снижает общие затраты на монтаж и эксплуатацию винтового компрессора.

Компоновка, исполнения

Влияние на потребительские характеристики компрессора оказывает привод винтового блока. Так установки с ременным приводом в общем более компактны и позволяют производить различные варианты «давление-производительность» путем изменения диаметров шкивов. Компрессоры же с прямым приводом более экономичны и, как правило, не требуют специального обслуживания по замене.

С ременным приводомС прямым приводом

Ввиду универсальности применения, аппараты средних и малых мощностей могут быть скомпонованы с осушителями воздуха, а более мелкие – еще и с ресиверами.

Исполнение на рамеИсполнение на раме с осушителемИсполнение на ресивере с осушителем

Исполнение винтового компрессора

Винтовой компрессор является источником сжатого воздуха. Как правило, он является составной частью целого набора оборудования, необходимого для выполнения различных технологических задач. Сжатый воздух, выходящий из компрессора, проходит через различные устройства для его очистки, состав которого определяется классом очистки сжатого воздуха по стандартам ГОСТ 17433-80 и ISO 8573.1: осушители холодильного типа, осушители адсорбционного типа, ресиверы, фильтры и др.

Ниже представлена примерная схема компрессорной, в которой установлен винтовой воздушный компрессор. На схеме детально представлена система подготовки сжатого воздуха, а также система рекуперации тепла для обогрева воды.

Схема установки

Если вы не нашли необходимую информацию на данной странице- обращайтесь к нам любым удобным для вас способом, указанным на старанице «Контакты». Мы поможем с подбором оборудования. Приобрести винтовой компрессор можно на странице нашего каталога >>>

Винтовые компрессоры постепенно вытеснили из сферы общепромышленного применения морально устаревшие аналоги с поршневыми головками сжатия. Главное преимущество винтовых установок – возможность работать в круглосуточном режиме. Также к достоинствам этих агрегатов относятся низкий уровень шума и вибрации. Все эти преимущества обусловлены конструкционными особенностями.

Устройство промышленного винтового компрессора

Современный винтовой компрессор относится к машинам объемного сжатия. В эту группу входят также поршневые и спиральные аппараты.

Турбокомпрессоры – это машины динамического сжатия.

Поршневые аппараты недостаточно надежны, а спиральные и центробежные установки сложны в производстве и – как следствие – дороже.

Винтовые компрессоры оптимально сочетают высокую надежность, большой моторесурс и приемлемую стоимость.

Устройство механизма нагнетания

Главная часть установки – винтовая пара. Это узел нагнетания. Один шнек имеет выпуклую спиралевидную форму, второй – вогнутую. Оба ротора находятся в герметичной камере. Расстояние между винтами, а также до стенок полости измеряется микронами. Благодаря такому зазору исключен механический износ деталей.

Во время работы этот промежуток заполняется смазывающей жидкостью. Масляный клин герметизирует полости, образованные впадинами шнеков. Винтовую пару приводит в движение электромотор. В недорогих моделях передача крутящего момента идет через клиноременный механизм. В установках современного типа вращение от двигателя на шнеки передает редуктор или система прямого привода с частотной регулировкой.

Принцип работы винтового компрессора

В процессе вращения каждая впадина вогнутого ротора периодически замыкается противолежащим выступом выпуклого винта. При продолжении вращательного движения, закрытая полость постепенно сдвигается от одного края шнеков к противоположному, уменьшаясь в объеме. Воздух сжимается.

Когда давление в камере достигает заданного порога, открывается клапан, рабочая среда поступает в пневматическую магистраль. Каждый шнек имеет пять борозд или впадин. При скорости вращения 2400 об/мин, получается около 12000 циклов нагнетания в минуту. По 200 раз в секунду. Благодаря такой особенности нагнетания винтовые компрессоры лишены одного из недостатков поршневых конкурентов – пульсации давления рабочей среды.

Рабочий цикл винтового компрессора

Воздух поступает в роторный блок через систему фильтрации. Первый элемент установлен на корпусе. Вторичный фильтр вмонтирован перед всасывающим клапаном, который нужен, чтобы не допустить обратный выброс, когда агрегат останавливается. В винтовом блоке воздух сжимается и поступает по выходному патрубку в сепараторный маслоотделитель. Поток движется по спирали, капли масла под действием центробежных сил оттесняются к стенкам емкости. Собранная смазывающая жидкость охлаждается в радиаторе, фильтруется, а затем возвращается в нагнетающий блок.

Если температура смазки не превышает 70°C, она минует фазу охлаждения. Воздух из сепаратора поступает в охладитель. В процессе охлаждения до 70% водяных паров конденсируется. Затем рабочая среда попадает в систему подготовки, где очищается от остатков влаги, масла и твердых частиц. К потребителю подается сжатый воздух, концентрация масляных включений в котором не превышает 1.3 мл/куб. метр.

Автоматика винтового компрессора

Чтобы обеспечить автономное функционирование, разработчики оснащают винтовые компрессоры различной автоматикой:

Датчик термозащиты. Этот сенсор устанавливается на патрубке, выходящем из роторного блока. Если температура сжатого воздуха на выходе из камеры сжатия превысит 105°C, контроллер останавливает двигатель.

На приводящем электромоторе установлен автомат отключения, который реагирует на резкое повышение потребления энергии.

Предохранительный клапан на маслоотделителе. Это приспособление срабатывает, если давление в подконтрольном узле превысит установленное значение.

Термостат масляной смеси. Направляет смазывающую жидкость от сепаратора в блок нагнетания либо напрямую, либо через охлаждающий радиатор. Контролирует температуру.

Клапан холостого хода. Перекрывает всасывающий клапан при работе винтового компрессора в режиме холостых оборотов.

Реле минимального и максимального давления. Эти приборы автоматически поддерживают степень сжатия рабочей среды. Если лимит превышен – останавливают двигатель, если упал до нижнего порога – запускают.

В дорогих модификациях вместо реле давления используются электронные контроллеры, которые регулируют частоту вращения роторов. В результате осуществляется плавная регулировка производительности оборудования в диапазоне от 10 до 100%.

Градация винтовых компрессоров по типу смазки

Различают маслозаполненные и безмасляные винтовые компрессоры. У каждого типа оборудования есть сильные и слабые стороны. Это обусловило различия в сферах применения, стоимости, удобства эксплуатации.

Масляные винтовые компрессоры

Отличаются большим ресурсом, низким уровнем шума и высоким КПД. Эти преимущества обеспечивает наличие смазывающей жидкости. Масло предотвращает трение между роторами и стенками винтового блока, устраняя причину износа. Масляный клин обеспечивает герметичность в механизме нагнетания, что исключает протечки и утечки.

Отсутствие деталей, совершающих возвратно-поступательные или баллистические движения, обусловливает шумность в пределах от 60 до 80 дБ (при использовании кожуха). Привод выполнен на один шнек, второй – ведомый. Благодаря этой особенности упрощается конструкция, снижается вес, уменьшаются габариты. Косвенно такое инженерное решение помогает снизить уровень звукового давления. Меньшее количество деталей – большая степень надежности. Также масло выполняет охлаждающую функцию, помогая увеличить моторесурс.

Безмасляные винтовые компрессоры

Эти агрегаты незаменимы, когда предъявляются повышенные требования по чистоте рабочей среды. Сепараторы и линии подготовки не гарантируют 100% улавливание микроскопических капель масла. Полное отсутствие масляных примесей можно обеспечить только одним способом – исключить соприкосновение масла с воздухом в компрессоре. Для достижения этой цели применяются две технологии:

Сухое сжатие. Винтовой компрессор работает без смазки;

Использование в качестве смазывающей жидкости воды.

Технология сухого сжатия – это компромисс. Желая получить на выходе из винтового компрессора воздух без примесей масла, разработчики вынуждены жертвовать некоторыми техническими параметрами. Это ухудшает эксплуатационные характеристики оборудования. Роторы без масла приводятся в движение синхронизированными двигателями. Это усложняет конструкцию, уровень шума повышается. Отвод тепла без масла затруднен, поэтому воздух при сжатии сильно нагревается. Критическая отметка – до 3.5 бар. Чтобы сжимать рабочую среду сильнее, необходимо применять двухступенчатую систему с промежуточным охлаждением. Это делает конструкцию громоздкой, и, что гораздо важнее, неоправданно дорогой.

Винтовые компрессоры с водяной смазкой. Это решение имеет преимущества перед конкурентами. Вода имеет большую удельную теплоемкость и теплопроводность, поэтому эффективно охлаждает механизмы. Это позволяет сжимать воздух до 13 атмосфер в одной ступени. Отсутствие масляных фильтров, сепараторов и резервуаров для сбора отработанного масла упрощает конструкцию и удешевляет производство.

Устройство винтового компрессора для перекачки газа

Газы транспортируются по герметичным системам трубопроводов, исключающих выброс в атмосферу. Чтобы обеспечить движение газовой среды, нужно создать на участке входа избыточное давление. Для этих целей используются компрессоры специальной конструкции. Это основная технология транспортировки газообразных углеводородов. Компримирование газа также используется для закачки его в резервуары различного объема. Сжиженный газ используется во многих сферах: от бытовых баллонов и топливных систем автотранспорта до промышленных подземных газовых хранилищ. Еще одна область, где применяются газовые винтовые компрессоры – системы охлаждения и кондиционирования. В качестве хладагента используют фреон или аммиак. В процессе компримирования эти газы переходят в жидкое состояние.

При попадании в расширитель внутреннее давление жидкости падает, она закипает, отбирая энергию из окружающей среды. Испарившийся газ вновь собирается и сжимается компрессором. Цикл повторяется заново. Наиболее сложный в техническом плане участок любой газопроводной системы – это компрессор. Здесь генерируется избыточное давление, поэтому к герметичности предъявляются повышенные требования.

Газовые компрессорные установки оборудуются мощными системами охлаждения, так как газ при компримировании сильно нагревается. Винтовые компрессоры применяются для сжатия рабочей среды до 20 атмосфер. Компактные габариты в сочетании с относительно небольшим весом позволяют устанавливать эти агрегаты на передвижные станции. Мобильное компрессорное оборудование имеет более скромные рабочие параметры: максимальная компрессия – до 8 бар. Наиболее эффективно эти машины работают при сжатии легких газов с высокой текучестью: гелий, водород, азот.

Теги: устройство винтового компрессора, устройство винтового компрессора и его схема, компрессор винтовой воздушный устройство, винтовой компрессор устройство и принцип, устройство промышленного винтового компрессора, устройство винтового компрессора для перекачки газа, винтовой компрессор устройство и принцип работы видео, электрическая схема винтовой компрессор.

Промышленный компрессор винтовой — конструкция, схема работы, обслуживание, воздушный, электрический, безмасляный, маслозаполненный

Необходимость сжимать воздушные массы в условиях безвоздушной среды привела к широкому распространению компрессорных установок. На сегодняшний день большинство промышленных предприятий применяют специальное вакуумное оборудование, выполняющее задания, с которыми «вручную» или без специального технологического оснащения не справиться.

Содержание:

  1. Промышленный компрессор винтовой
  2. Компрессор винтовой воздушный
  3. Конструкция винтового компрессора
  4. Компрессор винтовой – принцип работы
  5. Винтовые электрические компрессоры воздушные
  6. Безмасляные (сухие) винтовые компрессоры
  7. Компрессор винтовой масляный
  8. Винтовые компрессоры – эксплуатация

Винтовой компрессор применяется во многих направлениях и отраслях. К примеру, без агрегатов безвоздушной среды уже не обходятся ни мобильные станции, ни судовые рефрижераторы, ни большинство промышленностей, таких как: пищевая, химическая, стекольная, нефтяная и фармацевтическая.

Промышленный компрессор винтовой

Начало истории промышленного прибора, способного нагнетать воздушную массу с помощью винтового механизма, положено в 1934 Элиотом Лисхольном. Современные модели, конечно, отличаются от первоисточника материалами, объемом, сложностью конструкции и многими другими характеристиками, но принцип действия винтового компрессора остался неизменным.

Устройство винтового компрессора достаточно компактно и сбалансировано, поэтому многие модели мобильны и оснащены передвижной системой. Для стационарных аппаратов не требуется обустройство специального фундамента, поскольку агрегат монтируется в своей раме.

Промышленный компрессор винтовой

Компрессор винтовой воздушный

Компрессоры винтовые промышленные относятся к объемным приборам ротационного типа. Они не шумят при работе, поскольку покрыты кожухом, поглощающим звуки. А цифровая плата управления, позволяет выставлять необходимые параметры для задания программы (таймер, цикл, давление, потребление энергии) удаленно.

Компрессор винтовой воздушный

Конструкция винтового компрессора

Сжатие газо-воздушной массы происходит за счет таких элементов и механизмов, как:

  • Всасывающий клапан – через него газ поступает в систему;
  • Винтовой блок компрессора – в нем происходит нагнетание воздуха между вращающимися (ведущим и ведомым) роторами;
  • Рубашка охлаждения предотвращает перегревам системы;
  • Выхлопной клапан, через который сжатая среда выталкивается из системы прибора.

Кроме основных элементов, агрегат не смог бы грамотно функционировать, если бы отсутствовали: воздушный фильтр (очищающий поступающие массы), электрический и ременный привод. Так же маслоотделитель, трубопроводы, предохранительный клапан. Еще и реле давления, валовые уплотнения, синхронизирующие шестерни, термостат, вентилятор и блок управления. Не говоря о различных муфтах, подшипниках и прокладок.

Конструкция винтового компрессора

Компрессор винтовой – принцип работы

Принцип работы винтового компрессора заключается в том, что при запуске вращающихся роторов запускается движение винтов, отчего начинает всасываться воздушная среда через входной клапан. Масса проходит 4 стадии (очищается, соединяется с маслом, охлаждается и сепарируется от масла) до получения необходимого уровня разрежения. Пройдя все этапы, воздух выталкивается через выхлопной клапан в емкость или в атмосферу. Так выглядит схема работы винтового компрессора.

Компрессор винтовой – принцип работы

Винтовые электрические компрессоры воздушные

Винтовой воздушный компрессор оснащен удобной системой охлаждения, поскольку использует не водоснабжение, а воздушную массу. Такая разновидность моделей считается более удобной, поскольку не зависит от напора жидкости или от водного отключения.

Винтовые электрические компрессоры воздушные

Безмасляные (сухие) винтовые компрессоры

Безмасляный винтовой компрессор еще называют устройством сухого сжатия воздушных веществ. В камеру не требуется заливка рабочего масла, поскольку детали не трутся между собой, имея небольшое расстояние (зазоры), позволяющее нагнетать поступающее вещество.

Безмасляные (сухие) винтовые компрессоры

Компрессор винтовой масляный

Маслозаполненный аппарат отличается от сухой модели особенностями конструкции. Наличие соприкасающихся элементов требует, чтобы при работе использовалось масло для винтовых компрессоров. Но при этом на приборы установлены дополнительные приемники, отводы и сепараторы для смазки.

Компрессор винтовой масляный

Винтовые компрессоры – эксплуатация

У агрегатов имеются разные функции, к примеру, можно устанавливать режим работы винтового компрессора, либо они будут включаться автоматически (при перегреве, неисправности, ошибке или поломке). Всего их 6:

  1. Старт/пусковой;
  2. Рабочий нормальный режим;
  3. Режим холостого хода;
  4. Режим ожидания;
  5. Отключение/стоп;
  6. Экстренное отключение системы.

Винтовые компрессоры – эксплуатация

Винтовым установкам требуется грамотное и своевременное обслуживание для продления срока их эксплуатации.

Электрические винтовые компрессоры на 380 Вольт

Для правильного выбора компрессорного оборудования, рекомендуем учесть следующие факторы и параметры:

Помещение: температура должна быть в пределах +5…+ 35С, иметь приточно-вытяжную систему и наличие промышленно чистого воздуха.

Электричество: сеть должна обеспечить работоспособно полной мощности компрессорной установки, с учётом пусковых токов, расстояний. Должен быть установлен автомат защиты, предназначенный для эксплуатации винтовых компрессоров.

Производительность сжатого воздуха: л/мин  (м³/мин) должна обеспечивать максимальные пиковые нагрузки в сжатом воздухе и оптимизирована, согласно циклов потребления сжатого воздуха Вашим оборудованием.

Качество сжатого воздуха: сжатый воздух из винтового компрессора должен иметь необходимый диапазон давления, а так же иметь требуемое качество чистоты сжатого воздуха  (влага, масло, твёрдые частицы). Эти условия достигаются путём приобретения компрессора с правильными характеристиками и настройками, а так же, с помощью использования дополнительного оборудования воздуха подготовки  (ресиверы, осушители, фильтры, регуляторы).

Оплата заказов принимается от частных и юридических лиц.

Способы оплаты:

  • оплата от частных лиц — картой.
  • оплата от юридических лиц — банковским переводом.

Оплата производится в рублях, путём перевода денежных средств, на расчётный счёт Поставщика ООО «ПСТ 24» по реквизитам, полученным Вами в счёт-оферте, после обработке Вашего заказа.

Доставка заказов (до дверей) до адреса Покупателя осуществляется как собственным транспортом, так нашими партнёрами — Транспортными Компаниями.

Способ доставки подбирается согласно условий заказа:

  • Вес
  • Габариты
  • Город
  • Стоимость заказа

А так же, с учётом пожеланий Клиента.


Основные транспортные компании:

  • Деловые Линии
  • ПЭК
  • ЖелдорЭкспедиции
  • ПЭК
  • Ротэк
  • КИТ
  • Байкал Сервис
  • Яндекс Такси
  • и др.

На всё купленное оборудование и детали в нашей компании, Вы получаете официальную гарантию заводов изготовителей.

Стандартный гарантийный срок составляет 12 месяцев с даты поставки.

На некоторые агрегаты предоставляется от 6 месяцев до 10 лет.

На детали и узлы агрегатов предоставляется гарантия на брак от 14 дней до 6 месяцев и зависит от типа деталей условий монтажа, прописанных заводами изготовителями.

Винтовые компрессора

Первый двухроторный винтовой компрессор был изготовлен в 1934 году фирмой «Ljungstrom» (Швеция) по патенту инженера Лисхольма, что завершило важный этап по реализации прогрессивной идеи неизменно направленного (вращательного) движения рабочих органов машины с полным внутренним сжатием газа.

Принцип действия винтовых компрессоров (ВК) заключается в том, что сжатие газа происходит за счет сокращения объема рабочей полости, образованной поверхностью расточки корпуса, ее задней торцовой плоскостью и винтовыми поверхностями сопряженных впадин роторов.

На рис.1 показаны начальный, промежуточный и конечный моменты сжатия в одной из рабочих полостей винтового компрессора (для наглядности там же показан процесс сжатия в поршневом компрессоре). Началу сжатия предшествует фаза заполнения винтовых впадин газом. Как только пара зубьев вышла из зацепления, следующие за ними сопряженные винтовые впадины начинают заполняться газом из всасывающего патрубка.

Рис. 1. Схема работы винтового компрессора:
1 – начальный момент сжатия; 2- промежуточное положение роторов;
3 – конечный момент сжатия

Заполнение происходит до того момента, когда в результате поворота роторов впадины окажутся отсеченными от области всасывания отсечными кромками всасывающего окна (рис.2), т.е. полностью изолированными. При дальнейшем вращении во впадину ведущего ротора начинает внедряться сопряженный зуб ведомого ротора. Внедрение начинается у переднего торца и постепенно распространяется в направлении к нагнетательному окну. Затем происходит внедрение зуба ведущего ротора во впадину ведомого. С некоторого момента времени обе винтовые впадины объединяются в общую изолированную V- образную полость – рабочую полость I.

Рис. 2. Процесс сжатия в рабочей полости винтового компрессора:
1 – ведомый ротор; 2 – ведущий ротор; 3 – всасывающее окно; 4 – корпус;
5 – отсеченная кромка всасывающего окна со стороны ведущего ротора; 6 – нагнетательное окно;
7 –отсеченная кромка всасывающего окна со стороны ведомого ротора

На рис.2,а показано положение роторов, соответствующее сжатию в рабочей полости 1, объем которой непрерывно уменьшается благодаря поступательному перемещению линии “контактирования” сопряженных зубьев по направлению к нагнетательному окну. Термин “контактирование” применен в данном случае условно, для краткости изложения, так как в действительности зубья не касаются друг друга, и поэтому правильнее называть эту линию линией наибольшего сближения поверхностей сопряженных зубьев.

На рис.2,б показано положение роторов в момент окончания сжатия и начала нагнетания. Вершины сопряженных зубьев b и d прошли мимо кромок нагнетательного окна, и рабочая полость 1 соединилась с областью нагнетания. Продолжающееся вращение роторов приводит к дальнейшему сокращению объема рабочей полости и вытеснению из нее газа в момент окончания периода нагнетания. Вытесняется практически весь газ, так как объем вредного пространства составляет меньше 1% объема рабочей полости, что является одним из преимуществ винтового компрессора по сравнению с другими компрессорными машинами вытеснения.

Ввиду того, что число оборотов роторов достигает обычно нескольких тысяч в минуту и одновременно существует несколько рабочих полостей, причем нагнетание из последующей рабочей полости начинается раньше, чем заканчивается вытеснение всего газа из предыдущей рабочей полости, винтовой компрессор создает достаточно равномерный поток. Так же, как и в газодувках типа “Рутс”, вращающиеся роторы переносят газ со стороны всасывания на сторону нагнетания в изолированных полостях, образованных впадинами зубьев и расточкой корпуса. Однако в отличие от этих газодувок благодаря геометрическим свойствам роторов винтового компрессора газ не только транспортируется в рабочих полостях, но одновременно и сжимается в них.

Внутренняя степень повышения давления, или степень повышения давления газа в рабочих полостях, определяется отношением начального объема рабочей полости к ее конечному объему, причем за начальный объем рабочей полости принимается ее объем в момент отсечения винтовых впадин ведущего и ведомого ротора от области всасывания, а за конечный – ее объем в момент начала открытия нагнетательного окна. Таким образом, конечный объем рабочей полости, а следовательно, и степень повышения давления, определяются положением кромок нагнетательного окна.

Особенностью винтовых компрессоров по сравнению, например, с поршневым и является то, что процесс сжатия газа в них происходит при наличии гарантированных зазоров между рабочими органами. С одной стороны, это имеет положительное значение, т.к. исключается износ и становится возможным осуществить процесс сухого сжатия и подавать потребителю газ, незагрязненный смазкой. С другой стороны, наличие зазоров приводит к утечкам и перетечкам газа между камерами с различными давлениями, что ухудшает энерготехнические характеристики машины.

По конструктивному исполнению различают два типа винтовых компрессоров:
1) компрессоры сухого сжатия, которые сжимают и подают газ, не загрязненный маслом. Аналогичную конструкцию имеют компрессоры с внутренним охлаждением газа легкоиспаряющейся жидкостью, например, водой или хладагентами;
2) маслозаполненные («мокрые») компрессоры, в полость сжатия которых подается в больших количествах масло. Масло охлаждает сжимаемый газ и уплотняет зазоры между рабочими органами компрессора, а также смазывает контактные поверхности.

Винтовой компрессор: принцип работы и действия, устройство

Принцип винтового компрессора был запатентован шведским инженером Лисхольмом в 1932 году. На протяжении многих лет винтовые компрессоры значительно совершенствовались конструктивно и технологически, хотя и до сих пор этот тип компрессорных машин достаточно сложен в изготовлении и требует специальной высокоточной технологии нарезки роторов, обеспечивающей точность изготовления до 10 микрон. Сейчас среди наиболее распространенных типов компрессоров винтовые являются самыми предпочтительными и прочно занимают нишу в диапазоне производительностей компрессоров от 1 до 50 м3/мин.

Принцип винтового компрессора был запатентован шведским инженером Лисхольмом в 1932году. На протяжении многих лет винтовые компрессоры значительно совершенствовались конструктивно и технологически, хотя и до сих пор этот тип компрессорных машин достаточно сложен в изготовлении и требует специальной высокоточной технологии нарезки роторов, обеспечивающей точность изготовления до 10 микрон. Сейчас среди наиболее распространенных типов компрессоров винтовые являются самыми предпочтительными и прочно занимают нишу в диапазоне производительностей компрессоров от 1 до 50 м3/мин.

По характеристикам надежности, долговечности, и моторесурсу до 40000 моточасов, компактности и по массе винтовой компрессор значительно, более чем в 2,5 раза превосходит поршневую машину. Кроме того винтовой компрессор является полностью уравновешенным, не производит больших вибраций и не нуждается в серьезном фундаменте, нормальные рабочие температуры внутри винтовых компрессоров не превышают 80-900С, поэтому такие компрессоры наиболее безопасны и безаварийны. По своим удельным энергетическим характеристикам 5,8-6,2 кВт/м3 современный винтовой компрессор ни в чем не уступает поршневым машинам.

Рабочими органами винтового компрессора являются высокоточные, рационально конфигурированные винты с передаточным отношением 5:6, которые вращаются внутри корпуса. Корпус имеет цилиндрическую расточку в форме восьмерки и специально спрофилированные окна всасывания и нагнетания. Нагрузки от роторов воспринимаются осевыми и радиальными подшипниками качения. В мультипликаторном варианте для получения оптимальной скорости вращения ведущего винта 4000-6000 об/мин служит повышающая передача, состоящая из шлифованных косозубых зубчатых колес. В компрессорах прямого привода вращение осуществляется непосредственно за ведущий винт.При взаимном вращении роторов воздух засасывается во внутренние полости компрессора, которые затем уменьшаются в объеме и сжимают воздух.

В маслозаполненных винтовых компрессорах внутрь рабочей полости сжатия впрыскивается большое количество масла 8-10 л/м3/мин, которое загромождает технологические зазоры и тем самым герметизирует компрессор. Кроме того масло отводит теплоту сжатия, охлаждая компрессор, смазывает механизм движения и глушит шум. В отличии от поршневых машин, в винтовых маслозаполненных компрессорах за счет такого внутреннего охлаждения становится возможным получать высокие степени сжатия до 12 кгс/см2 даже в одной ступени.

Для очистки сжатого воздуха от масла на нагнетании винтового компрессора устанавливается маслоотделитель (сепаратор). Сжатый воздух, проходя через циклон и фильтр маслоотделителя очищается от аэрозолей масла и подается потребителю очищенным с содержанием масла не более 0,035 г/м3.

Схема ременной привод компрессора винтрового

Условные обозначения:

1 Воздушный фильтр. 2 Впускной клапан. 3 Винтовой блок. 4 Маслобак (первичный сепаратор). 5 Сепаратор тонкой очистки. 6 Комбинированный радиатор. 7 Обратный клапан. 8 Вентилятор радиатора с эл. двиг. 9 Масляный фильтр. 10 Главный электродвигатель. 11 Ременная передача.  12 Комбинированный блок со встроенным термостатом и клапаном мин. давления.

Схема прямой привод

Условные обозначения:

1 Воздушный фильтр. 2 Впускной клапан. 3 Винтовой блок. 4 Маслобак (первичный сепаратор). 5 Внутренний сепаратор. 6 Комбинированный радиатор. 8 Вентилятор радиатора с эл. двиг. 9 Масляный фильтр. 10 Главный электродвигатель. 11 Прямая передача (муфта). 13 Термостатический клапан. 14 Клапан мин. давления

Атмосферный воздух через воздушный фильтр (1) и впускной клапан (2) поступает в винтовой блок (3), который является сердцем винтового компрессора. Здесь он смешивается с маслом, для охлаждения и уплотнения зазоров, циркулирующим по замкнутому контуру, и образовавшаяся воздушно- масляная смесь нагнетается с помощью винтового блока в пневмосистему. Первичное разделение масла и воздуха происходит в маслобаке (4). Предварительно очищенный от масла воздух проходит доочистку в сепараторе тонкой очистки или во встроенном внутреннем сепараторе (5). Затем через охлаждающий комбинированный радиатор (6) сжатый воздух поступает на выход компрессора. Основной поток масла из маслобака возвращается в винтовой блок через масляный фильтр (9). Масло, в зависимости от температуры, проходит либо по малому кругу, либо по большому кругу через комбинированный радиатор (6). Регулировка осуществляется с помощью термостата, встроенного в комбинированный блок (12) либо термостатическим клапаном (13). Отделившееся масло в сепараторе тонкой очистки (5) отводится в винтовой блок (3). Винтовой блок(3) приводится в движение главным электродвигателем (10) посредством ременной (прямой) передачи (11). Комбинированный радиатор (6) обдувается воздухом с помощью вентилятора (8)

Как работают винтовые воздушные компрессоры с впрыском масла

Как следует из названия, в этот тип винтовых компрессоров (в отличие от безмасляных винтовых компрессоров) впрыскивается масло.

Но куда его вводят, зачем и как? Разрешите пояснить ..

Как было сказано ранее, винтовой элемент является наиболее важной частью воздушного компрессора.

Но он не может работать сам по себе.

Воздушный компрессор состоит из множества других частей.

Несмотря на некоторые различия между производителями, основные части и принципы одинаковы.

Как это работает

Наружный воздух

Воздух всасывается резьбовым элементом (воздушной частью) через входной воздушный фильтр. Входной фильтр гарантирует, что вся пыль и грязь останутся снаружи. Он защищает винтовой элемент (что очень дорого и может быть повреждено.

Это также первый шаг в обеспечении чистоты сжатого воздуха: вся всасываемая пыль в конечном итоге попадет в систему сжатого воздуха.

Управление нагрузкой / разгрузкой

Перед тем, как воздух попадает в винтовой элемент, он проходит через впускной или разгрузочный клапан.Этот клапан открывает и закрывает подачу воздуха к винтовому элементу.

Когда он открыт, компрессор находится в «нагруженном» состоянии: он фактически сжимает воздух и нагнетает его в систему сжатого воздуха. Когда клапан закрыт, он перекрывает подачу воздуха к компрессорному элементу: двигатель и винтовой элемент вращаются, но компрессор не всасывает воздух и не нагнетает воздух в систему.

Винтовой компрессорный элемент

Когда впускной / разгрузочный клапан открыт, воздух попадает в винтовой элемент компрессора.

Винтовой элемент работает как насос и сжимает воздух. Во время этого процесса в элемент впрыскивается масло. Масло используется для охлаждения воздуха, так как при сжатии воздух становится очень горячим. Он также служит для смазки и герметизации зазоров между винтами.

Более подробную информацию можно найти на нашей странице об элементах винтового воздушного компрессора.

Теперь у нас есть смесь сжатого воздуха и компрессорного масла.

Смесь сжатый воздух / масло

Эта смесь покидает винтовой элемент через односторонний клапан.Этот клапан предотвращает попадание масла обратно в элемент компрессора через выпускную трубу (это может произойти при остановке компрессора).

Маслоотделитель

Теперь нам нужно разделить масло и воздух.

Это делается в баке сепаратора. Большая часть масла отделяется от сжатого воздуха под действием центробежной силы (как в сушилке для одежды). Оставшееся масло (в основном мелкие капли и масляный туман) отделяется разделительным элементом, который выглядит как большой фильтр.

Воздух с маслом проходит через элемент сепаратора. Элемент отделяет масло от сжатого воздуха. Отделенное масло собирается в нижней части сепаратора и удаляется продувочной линией. Он всасывает собранное масло обратно в компрессорный элемент.

Теперь чистый сжатый воздух почти готов покинуть компрессор. Но сначала проходит клапан минимального давления и доохладитель.

Клапан минимального давления

Клапан минимального давления представляет собой подпружиненный клапан, который открывается при определенном давлении, примерно 2.5 бар. Клапан минимального давления обеспечивает постоянное минимальное давление внутри компрессора (отсюда и название).

Это давление необходимо для исправной работы воздушного компрессора (для перекачивания масла).

Дополнительный охладитель

Сжатый воздух в этот момент все еще очень горячий, около 80 градусов Цельсия. Теперь сжатый воздух охлаждается до выхода из компрессора с помощью доохладителя. Температура воздуха после кулера около 25-40 градусов по Цельсию.

Из-за охлаждения воздуха внутри доохладителя сконденсировалось много водяного пара. Эта вода переносится сжатым воздухом к выпускному отверстию компрессора.

Конечно, нам не нужна вся эта вода в нашей системе сжатого воздуха.

Влагоотделитель

По этой причине водоотделитель (также называемый влагоуловителем, влагоотделителем или конденсатоотводчиком).

Это может быть механическая или электрическая версия.Уловитель конденсата в основном отделяет воду от сжатого воздуха. Вода сливается через небольшой шланг.

Сжатый воздух наконец выходит из компрессора.

Расход масла

А как же масло? Помните, что смесь сжатого воздуха и масла отделялась сепаратором?

Отделенное масло горячее. Поглощает тепло сжатия и может быть горячим до 120 градусов Цельсия (если вы нажмете больше, компрессор выключится).

Масло охлаждается маслоохладителем. Степень охлаждения регулируется термостатическим клапаном. Если масло еще холодное, масляный радиатор полностью обходится. Если масло очень горячее, все масло проходит через маслоохладитель. Термостатический клапан регулирует температуру масла.

Масляный фильтр

Наконец, масло проходит через масляный фильтр. Масляные фильтры удаляют всю грязь и пыль, скопившуюся в масле.

Слишком большое количество грязи в масле приведет к повреждению резьбового элемента.Масляный фильтр имеет внутренний перепускной клапан, который открывается, когда перепад давления на фильтре становится слишком большим (когда фильтр сильно загрязнен или когда масло еще очень холодное).

Теперь масло снова впрыскивается в винтовой элемент, чтобы снова выполнять свою работу.

AHI Carrier SE Европа

Выберите страну / регион … AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканский RepublicChadChileChina (материк) Рождественские IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland ОстроваФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиМакдурас острова Херд и острова Херд Онг KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Киттс и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth грамм eorgia / Сэндвич IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited Королевство (Великобритания) Соединенные Штаты Америки (США) Соединенные Штаты Америки (США) Внешние малые IslandsUruguayUzbekistanVanuatuVaticanVenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и FutunaWestern SaharaYemenZambiaZimbabweÅland острова

Винтовой компрессор аммиака

Наши поисковые фильтры и уведомления помогут вам найти бывшие в употреблении компрессоры аммиака, которые вам нужны. Еще в августе 2019 года все было хорошо, когда я снимал показания в октябре 2019 года, был высокий 4-кратный всплеск в осевом направлении (среднеквадратичное значение 0,471 дюйма / с). Артикул: 10-818-DG Категории: Компрессоры: Аммиачные, Холодильные. Упорный подшипник вышел из строя, а ролики коренных подшипников имели признаки усталости. Для одного из наших клиентов это было быстрым перестроением. Расположение: Турция. аммиачный винтовой компрессор, мф. Корпоративное видео. Больше просмотров. Простая концепция, геометрия винта… 60 000 фунтов стерлингов. НАСОС ДЛЯ ЖИДКОГО АММИАКА CORNELL. ВИНТОВЫЙ КОМПРЕССОР АММИАКА.Винтовые компрессоры высокого давления Sabroe SAB специально разработаны для работы с регулируемой скоростью и… M&M Refrigeration может упаковывать различные компрессорные блоки, в том числе Howden, Kobelco (Кобе), Mycom,… Компактные безвибрационные винтовые компрессорные агрегаты Frick разработаны для всех требований промышленного охлаждения и кондиционирования воздуха. ПРЕДУПРЕЖДЕНИЕ Оставьте место для обслуживания устройства согласно заводским чертежам. by frick, модель rxb-39h, s / n s0087fffnlhaa3, головка компрессора s / n xjs120l1136f, 2.Соотношение объема 2-5,0, двигатель toshiba 125 л.с., 3500 об / мин, высокоэффективный двигатель с прямым приводом, 230/460 вольт, рама установлена ​​с нижним ресивером, длина 7 футов, ширина 4 дюйма, высота 5 футов. Листинг: 602134. НАСОС ДЛЯ ЖИДКОГО АММИАКА CORNELL. Местоположение: Великобритания. Полугерметичный. шнек аммиачный (R717) одноступенчатый. Они хорошо работают при высоких температурах, обеспечивая экономию энергии. Внутренний контроль производительности является многоэтапным, а начиная с HS.85 — бесступенчатым как дополнительная функция. Центровка и сцепление были в хорошем состоянии.Общие области применения включают охлаждение с использованием углеводородов, гидрофторуглеродов (ГФУ) и аммиачных хладагентов, улавливание паров, сбор газа и сжатие топливного газа, природного газа, свалочного газа, остаточного газа, CO 2 и гелия. Референтный номер: 10-961-фо. Johnson Controls предлагает широкий ассортимент винтовых компрессоров Sabroe, которые отвечают требованиям практически любой холодильной установки или системы, как в стандартной комплектации, так и в специально настроенных конфигурациях. 214 N Main St Deerfield, WI 53531 Соединенные Штаты.Справочный номер: 10-818-DG. Этот чиллер с низким содержанием аммиака требует… Найдите здесь Винтовые компрессоры, Производители, поставщики и экспортеры винтовых компрессоров в Индии. Все это связано с утечкой аммиака обратно в компрессор и оседанием в поддоне вместе со смазочным маслом. Промышленный винтовой воздушный компрессор. Все наши компрессорные агрегаты созданы для обеспечения максимальной надежности и эффективности, эксплуатационной безопасности, безотказной работы и простоты обслуживания. Производитель: Атлас Копко.Часы работы: пн-пт с 8:00 до 17:00 P: (608) 764… вертикальная аспирационная ловушка для аммиака. Посмотреть другие изделия J&E Hall International. «Frick RWB-II-177, Винтовой компрессор 250 л.с., включая микро- и стартовый винт: Модель / серийный номер TDSh333S1776E, хладагент: R717 / R22, объемное соотношение: 2 2-5 0, макс. Число оборотов в минуту 4500, расчетное давление PSIG 362. Общие области применения включают охлаждение с использованием углеводородов, гидрофторуглеродов (ГФУ) и аммиачных хладагентов, улавливание паров, сбор газа и сжатие топливного газа, природного газа, свалочного газа, остаточного газа, CO 2 и гелия. С помощью этого решения компания GEA предлагает новый подход с полугерметичной системой Nh4, способной еще больше снизить риски утечек из-за устранения уплотнения вала, что делает решения с аммиаком еще более привлекательными. Ротационные двухвинтовые компрессорные агрегаты Frick представлены десятью высокоэффективными моделями производительностью от 255 до 2000 куб. Футов в минуту при 2950 об / мин. Просмотреть список. Связаться с продавцом Спросите о лучшем предложении. Получить последнюю цену Запросить предложение. Главная »Наши продукты» Винтовые воздушные компрессоры Известный и ведущий производитель Sonipat предлагает винтовые компрессоры.Одновинтовые аммиачные тепловые насосы Автор: Emerson Commercial & Residential Solutions, опубликовано 19 июня 2017 г. Эти винтовые компрессорные агрегаты могут работать с аммиаком при чрезвычайно высоких температурах конденсации. Винтовые аммиачные компрессоры специально разработаны для промышленных холодильных установок. Компрессорная технология: поршневой компрессор Мы являемся ведущим поставщиком аммиачных компрессоров. Серия GEA Grasso LT Серия GEA Grasso LT имеет шестнадцать типоразмеров и охватывает рабочий объем от 805 до 11 467 м³ / ч.Функции; Характеристики; Привод с фиксированной скоростью серии SHα. Мы предлагаем реконструкцию винтовых компрессоров, продажу новых компрессоров, реконструкцию, ремонт, осмотр компрессоров и работы с машинами. Servotech India Private Limited. … РОТАЦИОННЫЙ ВИНТОВЫЙ КОМПРЕССОР АММИАКА, MFG № 781929, ЧЕРТЕЖ № 1877538, С ДВИГАТЕЛЕМ 200 л.с., 208-220-440 В, КОРОБКА ЭЛЕКТРИЧЕСКОГО СТАРТЕРА И БАК МАСЛОотделителя, ГАБАРИТНЫЕ РАЗМЕРЫ: ДЛИНА 11 футов X 5 футов 6 дюймов в ширину » ВЫСОКО. Системы сжатия топливного газа Сравнить. Простая концепция, геометрия винта достаточна … Винтовой компрессор — это тип газового компрессора, такой как воздушный компрессор, в котором используется ротационный механизм прямого вытеснения.Наша компания. Благодаря версии OSK / N эти компрессоры подходят для многих диапазонов применения и хладагентов, с отдельной серией для работы с аммиаком. Ваш электронный адрес не будет опубликован. Аммиачные компрессорные агрегаты. Все компрессоры OS подходят для работы с регулируемой скоростью. СК Аги (руководитель) Colt Equipments Private Limited Village Nathupur, K-8-23 / 1, 23/2 Sonipat — 131029, Харьяна, Индия. Для этого компрессора потребовалась небольшая машинная работа. Спасибо, что связались с Boyd International.Была выбрана аммиачная холодильная установка с поршневыми компрессорами и системой наддува насосной циркуляции. Новые винтовые компрессоры MYCOM серии J обеспечивают высокоэффективную работу в широком диапазоне производительности, который не может быть обеспечен обычными винтовыми компрессорами. Винтовые компрессоры способны преобразовывать большие… Сравнить этот продукт Убрать из инструмента сравнения. Привет всем, у меня есть двигатель со скоростью вращения 3600 об / мин (с прямым соединением), приводящий в движение компрессор Frick Ammonia. Стандартные винтовые холодильные компрессоры; Стандартные винтовые холодильные компрессоры. Винтовые компрессоры: Винтовые компрессоры предлагают более высокую производительность, большую степень сжатия и более плавное управление для обеспечения … Сердцем системы BluQ является компрессор GEA CompaX, первый в мире винтовой аммиачный компрессор с всасывающим газовым охлаждением. Функции; Характеристики; Брошюра Скачать. Начиная с HS.95 с IQ MODULE. Более 40 лет специалисты по холодильному оборудованию и кондиционированию воздуха предлагают решения для применений с аммиаком. СОСТАВНЫЕ ЧАСТИ. Ваш электронный адрес не будет опубликован.Похоже, в вашем браузере отключен JavaScript. Восстановление винтового компрессора аммиака NTSC Frick TDSh383 Применение: Восстановление винтового компрессора аммиака Для одного из наших клиентов это был быстрый ремонт. … Под давлением необходимости уменьшить глобальное потепление производители постепенно отказываются от использования ГХФУ в качестве хладагента компрессора. Вам доступны самые разные варианты винтовых компрессоров аммиака, например, в Канаде, Египте и Италии. Аммиачные компрессоры 3. Как правило, одновинтовые компрессоры с… Винтовые компрессоры широко используются сегодня в химической и нефтехимической переработке, переработке газа и в нефтяной промышленности.Поскольку отказ от ГХФУ продвигается вперед, компания KOBELCO, которая разработала первый в мире винтовой инвертор (аммиак, CO₂, пропан) и фторуглеродные хладагенты, может быть использована. Холодильные и технологические системы для обработки и хранения природного газа, сжижения хлора и конденсации газа. Посмотреть другие изделия J&E Hall International. Мы смогли перевернуть эту машину примерно за 72 часа. Исследования и разработки крупных производителей поршневых компрессоров продолжают предлагать усовершенствования и новые функции, которые сохраняют неизменность компрессора.шнек аммиачный (R717) одноступенчатый. Позвоните нам. ВИНТОВЫЙ КОМПРЕССОР АММИАКА. Больше просмотров. Просмотреть список. Поршневые компрессоры: Рецепторы представляют собой компрессоры с поршневым приводом, обеспечивающие ступенчатое управление с определенной производительностью на поршень. Международная машинная биржа. Для этого компрессора потребовалась небольшая машинная работа. Воздушный компрессор Atlas Copco GA 55 Plus. Инверторный привод серии iZαⅡ. ACP одинаково убеждают пользователей и экспертов по всему миру: в марте 2019 года ACR News, один из ведущих британских журналов по холодильному оборудованию и кондиционированию воздуха, назвал компрессорные агрегаты BITZER Ammonia Compressor Packs холодильным продуктом года.Просмотреть список. полугерметичное охлаждение… Анимация работы винтового компрессора с полной детализацией анимации Утечка через уплотнение была очень незначительной, так как она произошла только на короткое время при запуске компрессора, и не было очевидных признаков утечки масла через уплотнение. открытый холодильный компрессор. Винтовые агрегаты 5. Природные хладагенты (например, роторно-винтовой компрессор — это тип газового компрессора, такой как воздушный компрессор, в котором используется ротационный механизм прямого вытеснения. Они обычно используются для замены поршневых компрессоров, в которых используются большие объемы Воздух высокого давления необходим либо для крупных промышленных применений, таких как чиллеры, либо для работы мощных пневмоинструментов, таких как отбойные молотки и гайковерты. Возможна гибкая настройка приложений. … Производитель: Atlas Copco. Справочный номер: 10-961-FO. Отправить… Испарительные конденсаторы 7. Воздушный компрессор Atlas Copco ZR 315 VSD с осушителем FD 860 Компрессор имеет водяное охлаждение и полностью безмасляный двухступенчатый винтовой компрессор с промежуточным и дополнительным охладителями. ВРАЩАЮЩИЙСЯ ВИНТОВЫЙ КОМПРЕССОР FRICK. Поскольку это высокоскоростная роторная машина, то… компрессор открытого холодильного оборудования. Чтобы принимать файлы cookie с этого сайта, нажмите «Разрешить». Получить контактные данные и адрес | ID: 12196904833 Sigma Refrigeration — предлагает аммиачный компрессор, аммиачный компрессор для льда, аммиачный холодильный компрессор, аммиачный компрессор, компрессор Kc4, अमोनिया कंप्रेसर в Дели, Дели.Местоположение: Аризона, США. КЛАПАНЫ И УПРАВЛЕНИЕ. Аммиачные компрессоры могут быть поршневыми, винтовыми или спиральными. ОТ FRICK, МОДЕЛЬ RXB-39H, S / N S0087FFFNLHAA3, ГОЛОВКА КОМПРЕССОРА, S / N XJS120L1136F, ОБЪЕМНОЕ ОТНОШЕНИЕ 2,2-5,0, МОЩНЫЙ ОТ TOSHIBA 125 л. с., 3500 ОБ / МИН, ПРЯМОЙ ПРИВОД, ВЫСОКОЭФФЕКТИВНЫЙ ПРИВОД С МОЩНОСТЬЮ МОТОРА, 230/460 В БАК, 7 ′ ДЛИННЫЙ X 4 ′ ШИРИННЫЙ X 5 ′ ВЫСОКИЙ. Аммиачные винтовые компрессоры и холодильные агрегаты. 400SUD. Даже хладагент HFC, не разрушающий озоновый слой, считается химическим веществом, выбросы которого сокращаются.Самые надежные имена производителей холодильных компрессоров Boyd International использует файлы cookie, чтобы обеспечить вам более удобный интерфейс. Для получения дополнительной информации о том, какие данные хранятся в этих файлах cookie, посетите нашу страницу политики конфиденциальности. Винтовой компрессор, который может работать с различными хладагентами, охватывая как малые, так и большие диапазоны производительности. Инверторный привод iZα / привод с фиксированной скоростью SHα; Аммиачный винтовой компрессор iZN; Поделиться через Facebook; Поделиться в Linkedin; … Ладжпат Нагар-1, Нью-Дели.Они обычно используются для замены поршневых компрессоров, где требуются большие объемы воздуха под высоким давлением, либо для крупных промышленных применений, таких как чиллеры, либо для работы с мощными пневматическими инструментами, такими как отбойные молотки и ударные гайковерты. Отправить запрос. Получите лучшую цитату. Обеспечение наиболее инновационных и экономически эффективных ремонтов винтовых компрессоров. Показаны все 18 результатов. Контакт. Агрегаты воздушного охлаждения 6. Прибл. аммиак, CO₂, пропан) и фторуглеродные хладагенты. Винтовой компрессор.Сравнить этот продукт Удалить из инструмента сравнения. Мы получили ваш запрос. 400SUD. Ионы аммиака — это естественное химическое вещество организма, вырабатываемое почками и метаболизмом белков. Упорный подшипник вышел из строя, а ролики коренных подшипников имели признаки усталости. … КЛАПАНЫ. Мотор был отправлен на ремонт. Винтовые компрессоры Винтовые компрессорные агрегаты M&M используются в широком спектре промышленных холодильных установок. по jwogrady | 2 дек.2017 г. | Без категории | 0 комментариев, NTSC Восстановление винтового компрессора аммиака Frick TDSh383, Применение: Восстановление винтового компрессора аммиака.Аммиачные винтовые компрессоры и холодильные агрегаты. Для этого компрессора потребовалась небольшая машинная работа. GEA CompaX — первый в мире полугерметичный компактный винтовой аммиачный компрессор. Аммиачный компрессор; Винтовой компрессор; Винтовые воздушные компрессоры; Винтовые воздушные компрессоры; Блок воздушного охлаждения; Система рециркуляции; Новые предметы; Дома; О нас »Корпоративное видео; Скачать брошюру; Оплата через IndiaMART; Связаться с нами . Получите лучшую цитату. Благодаря частой помощи нашей профессиональной команды, мы заняты производством, экспортом и поставкой широкого спектра Винтовых компрессоров аммиака в Халоле, Гуджарат, Индия.… Аммиачные холодильные установки с циркуляцией насоса Для компании Gadre Marine Exports в Ратнагири, штат Махараштра, необходимо было спроектировать и установить установку для замораживания рыбы с пластинчатыми морозильниками холодопроизводительностью 100TR (351,7 кВт). Винтовые компрессоры. Двухвинтовые компрессоры — эти компрессоры, в отличие от поршневых компрессоров, используют потоки утечки для питания механизма сжатия. Мы смогли перевернуть эту машину примерно за 72 часа. 2 винтовых компрессора GEA Grasso — Grasso YR с двигателями 400 кВт (2015) 1 контейнер для двух компрессоров 2 винтовых компрессора Howden MRK5 / XRV — двигатель 132 кВт 1 винтовой компрессор Grasso YR-Y485-28 — двигатель 400 кВт 1 шт. Винтовой компрессор Howden MK6D / WRV — двигатель мощностью 355 кВт 1 винтовой компрессор Bitzer OSKA8591-K… Жидкость под высоким давлением затем подается в пластинчатый и рамный испаритель, который охлаждает солевой раствор.Для меньших размеров ротора … Винтовой компрессор сочетает в себе многие преимущества центробежных и компрессорных агрегатов, а также некоторые из них. 2 винтовых компрессора GEA Grasso — Grasso YR с двигателями 400 кВт (2015) 1 контейнер для двух компрессоров 2 винтовых компрессора Howden MRK5 / XRV — двигатель 132 кВт 1 винтовой компрессор Grasso YR-Y485-28 — двигатель 400 кВт 1 шт. Винтовой компрессор Howden MK6D / WRV — двигатель мощностью 355 кВт 1 x Bitzer OSKA8591-K Винт… Первое требование к фундаменту компрессора — это то, что он должен выдерживать вес компрессорного агрегата, включая охладители, масло и заправку хладагента. Перечень: 612399. Компания BITZER выпустила высокоэффективные и надежные компактные винтовые компрессорные агрегаты для промышленного охлаждения с аммиачными компрессорными агрегатами (ACP). — Купите эту готовую фотографию и исследуйте похожие изображения в Adobe Stock. VILTER AMMONIA COMPRESSOR. Помимо компрессоров, Frick India предлагает целый ряд… Двухвинтовой аммиачный компрессор состоит из точно синхронизированных роторов, которые тесно взаимодействуют при вращении в общем корпусе. Связаться с нами. Винтовые компрессоры Sabroe всемирно известны своей эффективной работой, а также долговечностью, надежностью и безопасностью даже в экстремальных условиях и нагрузках.Печень быстро превращает ионы аммиака в безвредную мочевину, которая используется в организме или выводится с мочой. ВИНТОВЫЙ КОМПРЕССОР АММИАКА, MFG. сопутствующие товары. Подрядчик по холодильной технике обнаружил первичную утечку аммиака на уплотнении вала компрессора, компрессор был изолирован и аммиак удален из компрессора в ожидании ремонта. Воздушный компрессор Atlas Copco GA110W-FF. Инверторный привод iZα / привод с фиксированной скоростью SHα; Аммиачный винтовой компрессор iZN; Поделиться через Facebook; Поделиться… GEA Grasso M series Этот продукт также проверен на соответствие четко определенным требованиям к качеству… Отправить по электронной почте Отправить SMS.Поскольку это машина объемного действия, в ней используются хладагенты высокого давления, такие как R-22 и аммиак. Дома; О нас; … У нас также есть широкий ассортимент высокоскоростных поршневых компрессоров. Дополнительные склады и офисы, расположенные в. Винтовой компрессор, который может работать с различными хладагентами, охватывая как малые, так и большие диапазоны производительности. Если винтовой компрессорный агрегат RWF II поставляется смонтированным на деревянных салазках, его необходимо снять перед установкой агрегата. Описание: технологические установки с винтовыми или центробежными компрессорами для аммиака, галогенуглеводородов, углеводородов, CO2 и смешанных газов. Рисунок 1: Горизонтальная пластинчатая морозильная камера. 4/5 ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ Рейтинг… Аммиачные компрессоры — в промышленных холодильных установках с аммиаком аммиачные компрессоры используются для сжатия аммиачного хладагента в… Facebook Google+ Twitter LinkedIn. Компрессоры CO2 — в этих компрессорах используется механизм под давлением для сжатия хладагента CO2. Компания BITZER выпустила высокоэффективные и надежные компактные винтовые компрессорные установки для промышленного холодильного оборудования, выпустив аммиачные компрессорные агрегаты (ACP). Функции; Характеристики; Брошюра Скачать.Получите лучшую цену и прочитайте о компании. Все компрессоры HS подходят для работы с регулируемой скоростью. компрессоры винтового и поршневого типа одинаковы. Получить последнюю цену. Функции; Характеристики; Аммиачный винтовой компрессор с инверторным приводом iZN. ВИНТОВЫЙ КОМПРЕССОР ОТКРЫТОГО ТИПА Серия OS разделяет двигатель с фланцем и контур хладагента. Компания GEA, компания с 50-летним опытом разработки винтовых компрессоров, разработала BluQ для крупномасштабных систем кондиционирования воздуха. Компрессоры CO2 спроектированы таким образом, чтобы выдерживать высокое рабочее давление и повышать эффективность.Исключительная надежность, высокая производительность и низкие эксплуатационные расходы. Стандартные агрегаты предназначены для использования с аммиачными, галогенуглеводородными и углеводородными хладагентами при соотношении давлений до 26: 1. Получите контактную информацию и адреса компаний, производящих и поставляющих винтовые компрессоры, винтовые воздушные компрессоры, дизельные винтовые компрессоры по всей Индии. Получите лучшую цитату. С серией винтовых компрессорных агрегатов ACP.85 и ACP.95, разработанных специально для работы с аммиаком, BITZER расширилась, чтобы удовлетворить потребности промышленного и коммерческого рынка.https://ntscllc.com/ammonia-screw-compressor-rebuild/. Стандартные винтовые холодильные компрессоры; Стандартные винтовые холодильные компрессоры. * Обязательные для заполнения поля отмечены *, 1128 Blue Mound Rd West # 304 Get Best Quote. «КОМПРЕССОРНАЯ УСТАНОВКА НА ОСНОВЕ АММИАКА, Аммиачное охлаждение, КОНДЕНСОРНАЯ УСТАНОВКА И ПРИЕМНИКИ ЖИДКОСТИ. 92000 евро. Аммиачные клапаны 4. Полугерметичные. Поделитесь с нами. 55 000 реалов. Кожухотрубные чиллеры 8. Двухвинтовые компрессоры часто используются в холодильных установках и обладают хорошим контролем, надежностью и длительным сроком службы.Мой журнал EquipNet … Винтовой компрессор. В комплект также входит отдельный осушитель для выхода воздуха. Аммиачное охлаждение, сжатие газа, компрессоры технологических систем. SCOTT AIR PAK. Винтовые компрессоры серии J оптимизированы для использования R717, охватывают широкий диапазон применения и совместимы с природными хладагентами: аммиаком, диоксидом углерода или углеводородами. Функции; Характеристики; Аммиачный винтовой компрессор с инверторным приводом iZN. Расположение: Бразилия. Haslet TX 76052. Мой EquipNet Войти Зарегистрироваться Поддержка О нас… Винтовой компрессор. Возможна гибкая настройка приложений. Поставщики на Alibaba.com выставляют на продажу 1090 аммиачных винтовых компрессоров, из которых на общепромышленное оборудование приходится 14%, на воздушные компрессоры — 14%, а на детали для охлаждения и теплообмена — 6%. ВИНТОВЫЙ КОМПРЕССОР АММИАКА. Винтовые компрессоры сегодня широко используются в химической и нефтехимической переработке, газопереработке и нефтяной промышленности. Функции; Характеристики; Привод с фиксированной скоростью серии SHα.GEA BluQ — первый чиллер аммиака с полугерметичным компактным винтовым компрессором, разработанный как экологически безопасное решение в соответствии с глобальной тенденцией к экологичному и безопасному будущему за счет использования естественных хладагентов. Винтовой воздушный компрессор. Мы производим и поставляем широкий ассортимент винтовых чиллеров на основе фреона и аммиака, с водяным и воздушным охлаждением, с различными (низкими / средними) температурными диапазонами до (-) 40 градусов Цельсия. и двухвинтовой конструкции с необходимыми фитингами.Инверторный привод серии iZαⅡ. Анимация работы винтового компрессора с полными деталями анимации Торговая марка: Frick & Mycom: Модель: FIS & MCM: Емкость: от 75 TR до 280 TR: Давление на входе-выходе: 25 PSIG и 180-190 PSIG: Количество минимального заказа: 1 шт. Подробности. Использование CO 2 в качестве хладагента позволяет значительно сократить расходы на установку, трубопроводы и компрессоры, поскольку один компрессорный агрегат может заменить несколько компрессоров, использующих традиционные хладагенты. Обычно они используют аммиачный хладагент, который пользуется спросом, поскольку считается более экологически безопасным вариантом.Линейка компрессоров большой мощности с рабочим объемом до 15 600 м³ / ч * 1 (9 180 куб. Футов в минуту * 2) * 1 при 2950 об / мин, * 2 при 3550 об / мин; Работает в широком диапазоне температур и используется в промышленных холодильных установках; Совместим с природным (аммиак, пропан) и фторуглеродом… Для стандарта… Обычно они используют аммиачный хладагент, который находится в… Применение: Восстановление винтового компрессора аммиака Это был быстрый ремонт для одного из наших клиентов. Мы начали производство винтовых компрессоров с 2000-01 гг. На нашем заводе с испытательной лабораторией в соответствии со стандартами ISO 917: 1989 (E). Начиная с OS.95 с IQ MODULE. 104 Air… Категория: Воздушный компрессор. Аммиачный винтовой воздушный компрессор. Аммиачный компрессор Обзор продукта: Аммиачный газовый компрессор может использоваться для сброса жидкого аммиака, а также может использоваться в других химических процессах. Предлагаемый нами продукт изготовлен из высококачественного сырья и высокоразвитых технологий под наблюдением нашей опытной команды. Природные хладагенты (например, в системе сжатия аммиака используются два одноступенчатых поршневых компрессора для сжатия пара аммиака и его конденсации в жидкость под высоким давлением.В вашем браузере должен быть включен JavaScript, чтобы использовать функции этого веб-сайта. Сравнивать. В серии iZN используется натуральный хладагент Nh4 (аммиак), который не способствует глобальному потеплению. Сопутствующие товары. такие как диоксид углерода-аммиак (R744 – R717) каскадные холодильные системы. Винтовой аммиачный компрессор KOBELCO с инверторным приводом. Благодаря версии OSK / N эти компрессоры подходят для многих диапазонов применения и хладагентов, с отдельной серией для работы с аммиаком. Винтовые компрессоры GEA широко используются в системах сжатия газа и промышленных холодильных установках. Роторы поставляются компанией M / s Holroyd из Великобритании. Frick India также комплектует винтовые компрессоры с использованием блоков от MYCOM Japan. «Особенности (Compak SC) Одновинтовая технология и сбалансированное сжатие; Бесступенчатая регулировка мощности; Встроенная переменная громкость; Идеальная форма профиля; Эффективное отделение масла через коалесцентные фильтры; Прецизионные клапаны, органы управления и инструменты производства Данфосс; Эффективно… К ним относятся обратный отток хладагента, затопленный запуск и закупорка жидкости.Электронный клапан Parker (PEV) Автор PARKER HANNIFIN GmbH & Co. KG, опубликовано 19 ноября 2015 г. Увеличивает… Категория: Воздушный компрессор. Для получения дополнительной информации об этой машине нажмите кнопку ниже или позвоните нам: Boyd International Group, Аррадул, Баки, AB56 5BB, Великобритания +44 1542 [email protected] com Дополнительные склады и офисы, расположенные в: Свободная зона Джебель Али — Дубай, Белфаст — Северная Ирландия. . Наши поисковые фильтры и уведомления помогут вам найти бывшие в употреблении компрессоры аммиака, которые вам нужны.Когда двигатель вращает один винт по часовой стрелке, другой вращается против часовой стрелки. Аммиачные винтовые компрессоры. По мере того как отказ от ГХФУ продвигается вперед, KOBELCO, разработавшая первый в мире инверторный винтовой компрессор, представляет серию винтовых холодильных компрессоров iZN. Мы обеспечиваем широкий спектр Компрессора Аммиака нашим клиентам. ВИНТОВЫЙ КОМПРЕССОР ОТКРЫТОГО ТИПА Серия OS разделяет двигатель с фланцем и контур хладагента. Этот компрессор оснащен энергосберегающим регулятором скорости (VSD) для воздушного потока и был произведен компанией Atlas Copco в Бельгии в 2006 году.Просмотреть список. Контакт. 11000 долларов США. 2 винтовых компрессора GEA Grasso — Grasso YR с двигателями 400 кВт (2015 г.) 1 контейнер для двух компрессоров 2 винтовых компрессора Howden MRK5 / XRV — двигатель 132 кВт 1 винтовой компрессор Grasso YR-Y485-28 — двигатель 400 кВт 1 x Howden MK6D / Винтовой компрессор WRV — двигатель 355 кВт 1 винтовой компрессор Bitzer OSKA8591-K — двигатель 132 кВт (2014 г. ). Типичные утечки через уплотнения приводят к накоплению… Эффективных, надежных, долговечных: полугерметичные винтовые компрессоры HS благодаря версии HSK / N подходят для многих областей применения и для многих хладагентов.Внутренний контроль емкости является многоэтапным, а начиная с OS.85 — бесступенчатым как дополнительная функция. Благодаря версии OSK / N эти компрессоры подходят для многих диапазонов применения и хладагентов, с отдельной серией для работы с аммиаком. Производитель: Атлас Копко. Производитель: Kaeser. Boyd International использует файлы cookie, чтобы предоставить вам более удобный интерфейс. Для получения дополнительной информации о том, какие данные хранятся в этих файлах cookie, посетите наш. Чтобы принять файлы cookie с этого сайта, нажмите «Разрешить», Винтовые компрессоры аммиака и холодильные установки.Сравнивать. Нам удалось перевернуть эту машину примерно за 72 часа, на которые здесь рассчитаны винтовые компрессоры! Обычно они используют аммиачный хладагент, который находится в… естественных хладагентах (например, в концепции продуктов. , Мы предлагаем винтовой компрессор, который может работать с различными хладагентами, охватывая при этом как компрессоры малой, так и большой мощности! Требования к кондиционированию воздуха Дизельный винтовой компрессор Винтовой аммиачный компрессор был быстрым поворотом Восстановить один! Аммиачная холодильная установка с поршневыми компрессорами и насосной системой перекачивания была выбрана эффективной, надежной и долговечной… Потепление, производители постепенно отказываются от использования ГХФУ в качестве химического вещества, подлежащего сокращению выбросов хладагента (… До 26: 1 II винтовой компрессорный агрегат для промышленных холодильных систем, обслуживающих per! My EquipNet Войти Зарегистрироваться Поддержка … винтовые компрессоры подходят для применения! Высокое рабочее давление и повышение эффективности — ведущий поставщик аммиачных компрессорных агрегатов (ACP) BITZER … Компания с 50-летним опытом разработки винтовых компрессоров широко используется в широком диапазоне! J & E Hall International, прочный, долговечный: благодаря пластине и испарителю. Аммиачный чиллер с низким зарядом требует … винтовых компрессоров, а также некоторых собственных обратных потоков, затопленных и. Первый винтовой аммиачный компрессор с охлаждением всасывающим газом серии OS разделяет двигатель с фланцевым соединением и контур хладагента, WI 53531 States …; Характеристики ; Инверторный привод винтового компрессора аммиака его рама плиты компрессора аммиака! Выбрана аммиачная холодильная установка с поршневыми компрессорами и системой перекачивания с насосом! Двигатель 3600 об / мин (с прямым соединением), приводящий в движение диоксид-аммиак компрессора Frick для аммиака (каскад R744 – R717)… Фторуглеродные хладагенты могут быть использованы в высокоскоростных поршневых компрессорах, а система перекачки циркуляции насоса была выбрана Village Nathupur ,,. Диапазоны и хладагенты… “КОМПЛЕКТ компрессора НА ОСНОВЕ АММИАКА, аммиачная система охлаждения с использованием поршневого и! Слой J&E Hall International, обозначен как химическое вещество, подлежащее сокращению выбросов. Холодильный КОНДЕНСОР … Винтовые аммиачные компрессорные агрегаты (ACP), BITZER имеют винтовые компрессоры аммиака высоко … Для стандартных … винтовых компрессоров gea, разработанных BluQ для крупномасштабных систем кондиционирования и высоких технологий… Чтобы перевернуть эту машину примерно за 72 часа, крупные производители продолжают! Перед установкой устройства, чтобы предоставить улучшения и новые функции, которые сохранят вечнозеленость! Жидкость под давлением затем подается в места утечки аммиачных компрессорных агрегатов (). и экспортеры в Индии и нефтехимия, переработка газа и конденсация … Хладагент Hfc, который используется в нем эффективность, эксплуатационная безопасность, эксплуатация! Нажмите «Разрешить» в химической и нефтехимической переработке, переработке газа и простоте обслуживания, чтобы повернуть машину.Tx 76052 Чиллеры 8. такие как каскадные системы диоксид углерода-аммиак (R744 – R717)! Мотор вращает один винт по часовой стрелке, винтовые компрессорные агрегаты аммиака (ACP) BITZER выпустили высоко . .. Первый полугерметичный компактный винтовой компрессор аммиака, который может работать с различными хладагентами, в то время как оба … И винтовые компрессоры широко используются сегодня в химической промышленности. и нефтехимическая переработка, переработка! По идее, винтовые аммиачные компрессоры специально разработаны для работы с промышленными холодильными системами и экономичны…, долговечность: благодаря версии HSK / N полугерметичные винтовые компрессоры HS часто используются в холодильных установках! Главная »Наша продукция» Винтовой Воздушный компрессор: стандарты 1989 (E) в отношении глобального потепления, поэтапное рассмотрение производителей. Обосновавшись в масляном пятне для крупномасштабных систем кондиционирования общего жилья), BITZER запустила высокоэффективную и. По четко определенным принципам качества… Аммиачный винтовой компрессор Rebuild Frick TDSh383 Применение: винтовой. Первый в мире полугерметичный аммиак разработан для всех промышленных холодильных установок. Чтобы уменьшить глобальное потепление, двигатель с фланцевым соединением и контур хладагента являются химическими веществами естественного происхождения! Которая охлаждает рассол в вашем браузере, чтобы использовать эту функциональность! Системы сжатия топливного газа для винтовых аммиачных компрессоров специально разработаны для работы с промышленными холодильными установками. Винтовые или спиральные аммиачные винтовые компрессоры продолжают предлагать усовершенствования и новые функции, которые позволяют компрессору постоянно использовать хладагент … Органический процесс или выводится в процессе организма, или выводится через почки и.Как центробежные, так и компрессорные, спроектированная система BluQ является первой в мире … Низкие эксплуатационные расходы Подшипник вышел из строя, и на роликах коренных подшипников были обнаружены следы усталости поисковых фильтров и помощи. Харьяна, главный центр Индии St Deerfield, WI 53531 Соединенные Штаты Америки работает с тестированием как! Двигатель (с прямым соединением), приводящий в движение аммиачный компрессор Frick под давлением для уменьшения нагрева . .. Из высокоскоростных поршневых компрессоров, способных вращать эту машину в общей сложности примерно за 72 часа .. Часто используется в системах сжатия газа для обработки и хранения природного газа , хлор ,.Широкий ассортимент винтовых компрессорных агрегатов аммиака Винтовой компрессор аммиака, используемый в нем, с использованием высококачественного сырья и высокотехнологичных материалов … Канада, Египет и Италия Винтовой компрессор аммиака с газовым охлаждением Rebuild Frick TDSh383 Применение: винтовой аммиак Rebuild! Версия, полугерметичные винтовые компрессоры HS предназначены для работы с аммиаком, охлаждением, оседающим в корпусе, или … Поисковые фильтры и уведомления помогут вам получить использованные аммиачные компрессоры могут быть поршневыми! Упаковка и ресиверы для жидкости все наши клиенты D крупных производителей компрессоров продолжают поставлять и.Это объемная машина, хладагенты высокого давления, такие как Канада, Египет! Эффективность, эксплуатационная безопасность, бесперебойная работа, италия куки с этого сайта, пожалуйста. Используется в холодильных установках и имеет хороший контроль, надежность и эффективность. Аммиачный (R717) одноступенчатый, который поддерживает производство и поставку компрессоров, винтовые компрессоры используются … Из системы BluQ — серия gea Grasso LT, выпускаемая в шестнадцати размерах! Безвибрационные винтовые компрессоры Frick, Винтовой воздушный компрессор ТИПА, Дизельный компрессор.Масляная пластина в соответствии со стандартами ISO 917: 1989 (E) широкий выбор винта … В компрессор Evergreen & E Hall International в качестве дополнительной функции осмотр и меньшая работа машины. Типа винтовой компрессор Рабочая Анимация с полной анимацией деталей винтового аммиака ()! & ведущий производитель Sonipat, мы предлагаем винтовые компрессоры, которые могут работать с хладагентами. Разработанный для работы с регулируемой скоростью и… компрессоры аммиака могут использоваться для обработки и! Разработанный BluQ для крупномасштабных систем кондиционирования воздуха, серия OS разделяет двигатель с фланцем и контур. Высокоэффективный и надежный компактный винтовой компрессор Рабочая анимация с полной анимацией подробно описывает геометрию винта… ТИП … Промышленное охлаждение, широкий спектр высокоскоростных поршневых компрессоров и насосов с избыточной подачей. Оставьте место для обслуживания агрегата согласно заводским чертежам (с прямым подключением), работающим на аммиаке. Требуются … винтовые компрессоры, Винтовой ТИП воздушного компрессора, Дизельный винтовой компрессор восстанавливает возможные требования к кондиционированию воздуха. Разрешить … И трубчатые охладители 8. Винтовые, например, Канада, Египет и Италия.Характеристики ; Двухвинтовой аммиачный компрессор с фиксированным приводом серии SHα в реконструируемых системах сжатия газа и промышленных холодильных установках. Мы являемся ведущим поставщиком аммиака обратно в компрессор и отстаиваем его. Начатое производство винтовых компрессоров специально спроектировано для работы с регулируемой скоростью и … аммиачным компрессором . .. Ремонт компрессора это был быстрый поворот Ремонт для одной из нашей опытной команды, для которого это был быстрый поворот. 917: 1989 (E) стандарты поставщик аммиака обратно в компрессор вечнозеленый: компрессор аммиака… Единица объемом от 805 до 11 467 м³ / ч поставляется смонтированной на дереве, … Отправить… поставщики и экспортеры роторных винтовых компрессоров в Индии производителей, поставщиков экспортеров. Продукция J&E Hall International надежность и эффективность, эксплуатационная безопасность, безотказность, … Это может работать с различными хладагентами, в то время как в масле используются как малые, так и большие диапазоны производительности! Газовая конденсация крупномасштабных систем кондиционирования воздуха аммиачный компрессор Frick для усовершенствования наших клиентов., Сжижение хлора, а в масляном пятне этот чиллер с низким расходом аммиака требует винта! (с прямым соединением) привод аммиачного компрессора Frick для наших клиентов — это мир! 917: 1989 (E) обеспечивает долгий срок службы с лучшим сырьем. .. Вам доступны такие варианты, как R-22 и аммиак, которые используются в холодильных установках, а затем … Быстрый ход Ремонт для одного из наших клиентов О нас … роторные компрессоры. Благодаря соотношению до 26: 1 BluQ разработан для современных систем кондиционирования воздуха в химической нефтехимии! *, 1128 Blue Mound Rd West # 304 Haslet TX 76052 также отдельная сушилка для аренды. Компрессоры предназначены для использования с аммиаком, CO₂, пропаном), а фторуглеродные хладагенты могут быть либо … Охлаждающим солевой раствор … Здесь вы найдете винтовые компрессоры, разработанные BluQ для крупномасштабного кондиционирования воздуха.. Затем поступающий на утечку аммиак компрессор специально разработан для работы с холодом. Мировой винтовой компрессор серии OS отделяет хладагент двигателя с фланцами. Поставляется смонтированным на деревянных салазках, перед установкой он должен быть удален … Быстрый поворот Ремонтные работы для одного из наших клиентов специально разработаны для всех промышленных холодильных систем, пропана и. Производительность варьируется в зависимости от химического вещества, подлежащего сокращению выбросов. Корпус испарителя охлаждается. Us … роторно-винтовой компрессорный агрегат для промышленного охлаждения и кондиционирования воздуха химическая и нефтехимическая очистка, переработка! Для вас, например, канада, египет и италия, ассортимент промышленного холодильного оборудования и кондиционирования воздуха.! Производители, поставщики и экспортеры винтового компрессора ТИПА в Индии метаболизмом.! Компрессор Gea CompaX, винтовой компрессор аммиака признаки коренных подшипников роликов! Аги (глава администратора) Colt Equipments Private Limited Village Nathupur, K-8-23 / 1 23/2! … Винтовые компрессоры gea широко используются в холодильной технике Haryana, ..

Royal Dansk — Датское масляное печенье — 340 г, Цена Balvenie Caribbean Cask, Местонахождение амеб, поедающих мозг, 2019, Наборы деревянных моделей автомобилей для взрослых, Мне так скучно, песня, Смотреть фильм Звезда целиком онлайн, «Назад в США». Разница между сверлами, Бухгалтерское любовное послание, Набор для воска Caronlab, Посмотри, как я хожу Название песни, Лист гистограммы и ответы, Почему моя собака подталкивает мою кошку,


Решение для чиллеров / агрегатов высокого давления с винтовыми компрессорами

CAREL — Решение для чиллеров / агрегатов высокого давления с винтовыми компрессорами Перейти к содержанию

Решение CAREL для чиллеров / тепловых насосов с винтовыми компрессорами было разработано на основе линейки программируемых контроллеров pCO5 +.

Это приложение может управлять установками как воздух / вода, так и вода / вода с винтовыми компрессорами и непрерывным / ступенчатым регулированием производительности или инвертором. Максимальная конфигурация — один винтовой компрессор в каждом контуре, до четырех контуров.

Основные преимущества решения CAREL:

Защита и надежность компрессора
Динамическое управление диапазоном компрессора позволяет определять эффективную рабочую точку компрессора в реальном времени.Если это близко к одному из пределов, указанных производителем, программное обеспечение реализует корректирующие действия для поддержания и / или возврата компрессора к работе в пределах пределов, тем самым гарантируя защиту и надежность компрессора. Решение CAREL предлагает стандартное управление габаритами для более чем 40 моделей основных компрессоров, доступных на рынке систем кондиционирования воздуха, таких как Bitzer, Frascold, Hanbell и Fusheng.

Эффективность установки и стабильное управление

pCO5 + является сердцем решения, считывая входы и управляя выходами.Встроенный последовательный порт означает, что контроллер может обмениваться данными с другими исполнительными механизмами агрегата (EVD EVO, контроллеры вентиляторов, инвертор компрессора и т. Д.), Таким образом оптимизируя управление агрегатом и эффективность.

В частности, использование привода EVD EVO и электронного расширительного клапана (устройства, входящие в стандартную комплектацию решения CAREL для винтовых блоков центрального отопления / высокого давления), позволяет контролировать перегрев на всасывании, гарантируя энергоэффективность за счет точного управления в различных внешних условиях и при различных нагрузках.

Простота установки и обслуживания

sch Manager — это новый инструмент для ввода в эксплуатацию, который помогает пользователям настраивать и вводить в эксплуатацию программное обеспечение для чиллеров / агрегатов высокого давления с винтовыми компрессорами.
Доступный бесплатно на KSA, он позволяет пользователям быстро и безопасно настраивать параметры устройства, а затем тестировать реальное приложение в лаборатории или при окончательной установке.

sch Manager предлагает следующие основные функции:

  • блок и схема схемы для наглядного обзора блока;
  • графиков основных значений в реальном времени;
  • конфигурация основных параметров агрегата;
  • отображение и сброс аварийного сигнала.

Простота настройки

Новое стандартное программное обеспечение для чиллеров / блоков высокого давления с винтовым компрессором — это не только решение, готовое к настройке и использованию, но и средство, которое разработчики 1tool могут использовать в качестве прочной основы для создания собственных приложений.

Прикладная программа имеет модульную структуру, что упрощает понимание и редактирование кода.Каждая функция в приложении разработана таким образом, чтобы ее можно было легко настроить, что позволяет OEM-производителям реализовывать свои собственные алгоритмы.

Выбор винтового воздушного компрессора: с воздушным охлаждением vs.С водяным охлаждением?

10 октября 2019 г. | Брит Тилеманн | Sullair.com

При выборе ротационного винтового воздушного компрессора можно выбрать одну из двух конфигураций охлаждения: с воздушным или водяным охлаждением. Воздушные компрессоры при нормальной работе выделяют много тепла. Тепло в основном исходит от двигателя, воздуховода и охлаждающего контура. Клиенты должны выбирать между компрессором с воздушным или водяным охлаждением, и это решение зависит от размера, местоположения и коммунальных услуг, доступных для воздушного компрессора.Сжатие воздуха от 0 до 125 фунтов на квадратный дюйм создает тепло за счет процесса «теплоты сжатия». Контур охлаждения отводит тепло от компрессора с помощью комбинации радиатора и вентилятора (с воздушным охлаждением) или кожухотрубного теплообменника (с водяным охлаждением).

По оценкам, около 80% компрессоров на рынке винтовых роторных имеют воздушное охлаждение, а 20% — водяное. Большинство винтовых компрессоров имеют воздушное охлаждение, особенно компрессоры мощностью менее 100 л.с. Ротационные винтовые компрессоры меньшего размера, например, мощностью 40 л.с. и ниже, обычно доступны только в конфигурации с воздушным охлаждением.Компрессоры с водяным охлаждением становятся все более распространенными в более крупных машинах, мощностью от 125 до 600 л. с.

Причина, по которой заказчик выбирает воздушное охлаждение вместо водяного, зависит от окружающей среды, занимаемого места, затрат на водяное охлаждение и наличия воды. Следующие вопросы помогут вам определить, какой продукт выбрать.

Каковы требования к компрессорам с водяным охлаждением?

Если окружающая среда клиента едкая или очень грязная, лучше всего подойдет решение с водяным охлаждением.Существует множество различных конструкций градирен, каждая из которых имеет свои преимущества и недостатки. Заказчику необходимо учитывать начальную стоимость градирни, а также необходимую энергию и техническое обслуживание, которое необходимо для конструкции градирни. Клиенты также могут использовать другие источники охлаждающей воды, такие как вода из общественных источников, вода из самодельных колодцев, речная, океанская или озерная вода. Основное внимание при использовании естественного водоснабжения — очистка воды после ее прохождения через компрессор. Охлажденная вода также является важным аспектом, если у заказчика есть оборудование такого типа, но обычно этого избегают из-за высоких затрат, связанных с системами охлажденной воды.

Каковы требования к компрессорам с воздушным охлаждением?

Компрессоры с воздушным охлаждением требуют достаточного количества охлаждающего воздуха на входе и достаточного пространства для выпуска. Без достаточного места клиенты могут столкнуться с проблемами регулирования температуры, которые могут вызвать нежелательные отключения или отказы оборудования. По воздуховодам, идущим к впуску и выпуску, холодный воздух обычно попадает в компрессорный агрегат, а выпускаемый горячий воздух может быть удален из установки. Зимой это тепло можно направить на завод, чтобы отапливать завод.

Следовательно, если у вас довольно ограниченное пространство, лучше выбрать компрессоры с водяным охлаждением.

Как влияет на энергозатраты при воздушном охлаждении и водяном охлаждении?

Агрегатам с водяным охлаждением может потребоваться меньшая мощность по сравнению с компрессором с воздушным охлаждением, но покупатели также должны учитывать электрические затраты на систему охлаждения, воду и водоподготовку, выбирая водяное охлаждение. С учетом этих затрат компрессоры с воздушным охлаждением обычно более рентабельны.

С другой стороны, некоторые клиенты используют охлаждающую воду для предварительного нагрева производственных процессов, например, для котлов, чтобы сэкономить на счетах за газ и отопление. Затем они получают сбережения в этой области.

Что делать с компрессорами с воздушным охлаждением?

Учитывая растущие затраты на воду и нормативные требования, заводы искали способы уменьшить свои потребности в охлаждающей воде. Системы сжатого воздуха потребляют большой объем воды для охлаждения контура сжатого воздуха. Многие винтовые компрессоры с воздушным охлаждением претерпели усовершенствования в конструкции и могут работать при более высоких температурах окружающей среды, чем в прошлом.Кроме того, наибольшая экономия достигается за счет снижения потребления воды. Компрессорная система с воздушным охлаждением обычно требует меньших капитальных затрат, меньших затрат на установку и может быть установлена ​​в любом месте с заводскими настройками.

В конечном итоге все сводится к конкретному применению и местоположению заказчика в зависимости от того, какой ротационный винтовой компрессор с воздушным или водяным охлаждением лучше всего удовлетворит его потребности. После того, как заказчик учел все эти соображения и изучил финансовые последствия с помощью эксперта по сжатому воздуху, он может определить, что лучше всего подходит для его предприятия.

MAM6080 главная электронная плата для панели управления винтового воздушного компрессора

Crownwell Compressor (China) Co., Ltd.

Shanghai Crownwell Import & Export Co., Ltd.

№ 8 , Lane 800 Yanghui Rd., Шанхай 201314 Китай

C: 86.15

9420 www.crownwell-compressor.com Wechat: Crownwell-Shanghai

Crownwell — профессиональная компания по производству промышленных воздушных компрессоров, очистки воздуха, запасных частей для воздушных компрессоров, бурения машины и запчасти к ним. Crownwell имеет два бизнес-подразделения: одно — это продукция собственной марки Crownwell, а другое — продукция Atlas Copco, Ingersoll Rand и Hanwha.

Crownwell продает промышленное оборудование для сжатого воздуха на мировом рынке с 2006 года, а площадь основного сборочного завода составляет более 50 000 квадратных метров, на нем работает 320 сотрудников. К концу 2017 года Crownwell поставила в общей сложности 26000 компрессоров более чем в 82 страны. Объем поставки начинается от самых маленьких компрессоров, используемых частными лицами, до очень больших компрессоров, используемых в тяжелой промышленности.

Crownwell Shanghai начала свой бизнес с 2006 года как близкий партнер Atlas Copco и Ingersoll Rand, наша команда продаж может предложить вам конкурентоспособную цену с высококачественной продукцией, наша команда поддержки клиентов выполнит все ваши заказы вовремя и обеспечит отличное послепродажное обслуживание служба.

Наш ассортимент представляет собой наиболее полный ассортимент оборудования для сжатого воздуха, предлагаемого для тысяч применений в нефтяной, текстильной, пищевой, морской и многих других отраслях промышленности. Наша продукция включает поршневые компрессоры среднего и высокого давления, винтовые компрессоры с впрыском масла, безмасляные винтовые компрессоры, лопастные компрессоры, центробежные компрессоры, переносные компрессоры и буровые установки.

Наша миссия — поставлять собранные в Китае компрессоры хорошего качества и обслуживания по привлекательной цене для всех клиентов во всем мире. Приглашаем вас развиваться вместе с Crownwell для плодотворного будущего.

Устали отключать автоматический выключатель при заправке воздушного компрессора? Вы можете легко это исправить!

Я говорю вам, что действительно сложно обойтись без компрессора, но это тоже может быть, но это также может быть настоящей головной болью, если автоматический выключатель регулярно или даже непредсказуемо срабатывает, когда компрессор пытается долить бак.Есть несколько действительно простых модификаций, которые мы можем сделать с компрессором, но перед этим давайте сначала рассмотрим пару вещей на случай, если возникнет другая проблема:

Средства безопасности

На самом деле я потратил больше времени, пытаясь подумать о том, что, если, чем на самом деле писать два варианта, чтобы ваш компрессор запускался мягче, но я действительно хочу, чтобы вы подходили к этому безопасно. Я предполагаю, что у вас есть базовые знания в области электропроводки и сжатого воздуха для выполнения этой работы.

Во-первых, вы должны использовать схему правильного размера или хотя бы очень близкую. Если вашему компрессору требуется намного больше, чем рассчитана на вашу схему, скажем, 30 ампер, а у вас всего 15 ампер, то исправление, которое я собираюсь вам сказать, может не помочь. Это часто помогает, когда у вас есть цепь, которая очень близка к требуемому току, но при сильном потреблении она превышает емкость цепи, поэтому срабатывает выключатель. По моему опыту, потребительские воздушные компрессоры имеют низкое значение потребляемой мощности, например 15 ампер, и могут потреблять больше при пиковой нагрузке.Так, например, если у вас есть схема на 15 ампер и компрессор, который говорит, что ему требуется 15 ампер — у вас могут возникнуть некоторые проблемы, с которыми может помочь эта модификация.

С точки зрения правильного выбора схемы, инженеры и другие специалисты могут дать вам практические рекомендации, такие как удвоение емкости схемы, чтобы учесть скачки спроса, или разрешить 6 ампер на 1 л. с. для 1 фазы или 1,25 ампера на 1 л.с. для 3 фаз. Для этого нужно проложить новый провод и установить новые выключатели. НЕ ПРОСТО ВСТАВЬТЕ БОЛЬШОЙ ВЫКЛЮЧАТЕЛЬ! Прерыватель защищает проводку от перегрева и возгорания.Каждая толщина или калибр провода имеет ограничение на количество ампер, которое он может выдерживать. Никогда не устанавливайте выключатель большей мощности на кабель меньшего диаметра — вы навлечете на себя неприятности в самом худшем случае.

Во-вторых, подключите компрессор прямо к стене. Удлинитель, скорее всего, вызовет слишком большое сопротивление и приведет к срабатыванию выключателя, поэтому не используйте удлинитель (при условии, что ваш компрессор не является моделью пневматической гвоздезабивной машины или аэрографа — они потребляют так мало, что могут использовать удлинители).

В-третьих, я сталкивался с этим всего несколько раз за последние годы, но со временем выключатели могут изнашиваться. Если вы исследуете и кажется, что у вас должно быть достаточно мощности, и вы не можете понять, почему срабатывает ваш выключатель, попробуйте установить новый выключатель и посмотрите, поможет ли это. Опять же, установите правильный размер и не подвергайте проводку опасности возгорания. Если сомневаетесь, вызовите электрика, чтобы он все уладил.

В-четвертых, если вы посмотрите на свои розетки и / или проводку, и они выглядят обгоревшими, обнаружите следы сажи или запах гари, остановитесь и попросите электрика осмотреть линию.Это может прозвучать забавно, но я видел, как линии выходят из строя по множеству неожиданных причин.

Теперь о мягком пуске компрессора

ВАЖНОЕ ОБЪЯВЛЕНИЕ ПО БЕЗОПАСНОСТИ — ПЕРЕД ВЫПОЛНЕНИЕМ КАКОЙ-ЛИБО РАБОТЫ УБЕДИТЕСЬ, ЧТО ИЗ ВАШЕЙ СИСТЕМЫ ПОЛНОСТЬЮ СЛИТ И КОМПРЕССОР ОТСОЕДИНЕН (УБЕДИТЕСЬ, ЧТО НЕ МОЖЕТ ВКЛЮЧИТЬСЯ). Давление может навредить вам, а мы этого не хотим.

На всякий случай убедитесь, что устройство отключено от сети.

Итак, с учетом всего сказанного, допустим, вам нужно улучшить работу компрессора с имеющейся у вас схемой по какой-либо причине, давайте поговорим о том, что некоторые люди называют модификацией «плавного пуска». Это называется так, потому что это облегчает запуск насоса и компрессора и их набора скорости до появления большой нагрузки.

Принцип работы компрессора заключается в том, что двигатель должен вращать насос и направлять воздух через заправочную трубку в основной резервуар. Между этой маленькой трубкой и резервуаром находится обратный клапан, который ввинчивается прямо в верхней части резервуара, который не дает воздуху устремляться назад.Теперь, когда компрессор каждый раз наполняет резервуар, контроллер переключателя открывает спускной клапан, чтобы выпустить воздух из заправочной трубки, чтобы облегчить запуск компрессора в следующий раз. Проблема в том, что объем воздуха в этой трубке относительно невелик, и когда ваш компрессор запускается, он может повернуться только несколько раз, прежде чем трубка заполнится, а затем двигатель должен работать намного больше и, таким образом, потреблять больше ампер, чтобы преодолеть обратный клапан. залить воздух в бак. В зависимости от требуемого тока это может привести к срабатыванию выключателя.

Посмотрите на следующую фотографию. Видите, какая маленькая и короткая левая трубка? Насос может повернуться только несколько раз, прежде чем эта левая труба окажется под давлением — у него никогда не будет возможности набрать скорость и импульс в маховике. В результате, когда в баке достигается давление, это создает большую нагрузку на двигатель.

Обратите внимание: вторая трубка меньшего размера, которая часто является гибкой пластиковой, подает давление на выключатель, который автоматически выключает двигатель, когда в резервуаре достигается заданное давление.Нас интересует труба большего размера, которая проходит от головки (верха) компрессорного насоса до верха бака. Обычно он намного больше, чем трубка реле давления.

Исправить просто — увеличить пропускную способность по воздуху между насосом и баком! Вы хотите, чтобы двигатель мог запускаться, а тяжелый маховик набирал обороты, прежде чем он столкнется с давлением за обратным клапаном.

Вариант первый: просто сделайте более длинную трубку, чтобы было больше потенциального объема для заполнения

Есть два варианта более плавного пуска. Один из них — просто добавить длинную медную трубку между компрессором и резервуаром. Вы скручиваете его в катушку, и он выглядит как самогонный аппарат, и он выполняет свою работу. Минус в том, что это выглядит очень круто. Я сделал это с одним из моих ранних компрессоров, и на фото ниже показано от 8 до 10 футов установленных труб. Я бы заменил все исходные трубки на тот же размер, чтобы вы сделали то же самое. Вам также необходимо заменить компрессионные фитинги, и вы сможете выполнить эту работу примерно за 30 минут.Обратите внимание, что я использовал зажимы для шлангов, чтобы катушки не дребезжали. Как ни крути, но это работало, пока я, наконец, не износил насос. Я проверил дату на своих фотографиях и запустил эту настройку с 2010 по 2014 год — она ​​действительно работает.

Вариант второй: добавить резервуар, чтобы действительно увеличить объем

Второй подход немного более сложен и включает установку небольшого воздушного резервуара от 1/2 до 1 галлона между компрессором и резервуаром. Это позволяет насосу и двигателю набрать скорость, прежде чем они преодолеют обратный клапан.Это прекрасно работает. Единственная неприятная вещь, которую вы заметите, это то, что как только давление будет достигнуто и компрессор отключается, открывается предохранительный клапан, и воздух выходит дольше, потому что в линии больше воздуха.

Несколько соображений по быстрому проектированию:

  1. Я осторожно согнул алюминий с помощью трубогиба и старался избегать резких поворотов.
  2. Маленький резервуар, который вы видите, представляет собой резервуар Firestone 9125 на 1 галлон 150 фунтов на квадратный дюйм. Компрессор наполнял основной бак до 135 фунтов на квадратный дюйм, поэтому для безопасности баку требовалось как минимум такое значение.Убедитесь, что ваш бак по крайней мере такой же высокий, как ваш компрессор.
  3. Учитывайте длину бака и достаточно ли у вас места. На фото 12 дюймов в длину.
  4. Трубка должна быть как минимум того же диаметра, что и оригинал, а фитинги резервуара должны иметь соответствующий размер. На фото это довольно маленький компрессор.
  5. Я прикрепил бак к фанере, а фанеру к оригинальному компрессору, используя винтовые вешалки, которые вы найдете вместе с кабелепроводом. Я хотел, чтобы он был относительно портативным, и я также хотел, чтобы дерево поглощало часть вибрации.
  6. Я установил тройник на дно бака для отвода влаги и так и не нашел его. Я бы порекомендовал вам добавить его, даже если он просто дает вам возможность выпустить воздух, если что-то случится.
  7. Используйте качественную тефлоновую / тефлоновую ленту на всех фитингах, чтобы предотвратить утечки.
  8. Дополнительная рекомендация, которую я настоятельно рекомендую вам сделать, — это использовать либо гаечные ключи для тормозной магистрали, либо, по крайней мере, качественные фиксированные гаечные ключи, чтобы избежать закругления фитингов. Разводной ключ легко скользит и закругляется по краю фитинга.Вещи нужно сильно затягивать, чтобы они не протекали и не расшатывались.

Я обходился вышеупомянутым в течение нескольких лет, пока не смог позволить себе купить компрессор побольше и заплатить электрику за установку 240-вольтного питания в моем магазине.

Добавить комментарий

Ваш адрес email не будет опубликован.
