APC Smart UPS — особенности калибровки после замены батарей на новые
© 2010-2020 — ZIPSTORE.RU Запчасти и компоненты для торгового оборудования
Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник — пятница с 9:00 до 18:00; суббота и воскресенье — выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел, Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург, СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана, Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь, Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск, Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток, Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта.
Замена аккумуляторов в APC Smart-UPS 1500VA
В APC Smart-UPS 1500VA установлен модуль аккумуляторных батарей RBC 7, который в свою очередь состоит их двух аккумуляторjd емкостью 17а/ч и напряжением 12вольт.
Основные признаки необходимой замены аккумуляторных батарей:
1. Сильный нагрев корпуса, частое включение вентилятора охлаждения
2.Существенно снизилось время автономной работы
3. После полного заряда АКБ, через 3-5 дней APC Smart-UPS 1500VA автономно не включается, указывает на низкий заряд аккумуляторов.
5. Периодически или постоянно высвечивается сигнализатор указывающий на необходимость замены блока аккумуляторов, сопровождается как правило звуковыми сигналами
6. Если у Вас ИБП пролежал без дела больше года, вероятность необходимой замены 99%, лучше не включать его в сеть, а сразу приступить к замене.
И так теперь собственно о замене:
Сам блок RBC 7, выглядит как спаренные два аккумулятора емкостью 17а/ч, соединенные последовательно через предохранитель, с защитными пластиковыми крышками на клеммах и клеммной колодки, которая подключается в самом ИПБ. По сути ничего особенного, если не учеcть тот факт, что сам такой блок стоит не малых денег, скажем даже очень больших.
Нам необходимо добраться до самих аккумуляторных батарей, для этого по бокам между лицевой панелью и самим металлическим корпусом есть маленькие окошки, под которыми скрываются защелки, нам необходимо с помощью плоской отвертки, отщелкнуть переднюю крышку, опрокинув ее вниз.
Разъединяем разъем соединяющий блок RBC 7 c APC Smart-UPS 1500VA, после c аккумуляторов снимаем две плаcтиковые крышки, которые находятся с веху, под ними прячутся клеммы аккумуляторов.
Отвинчиваем сначала предохранитель, тем самым размыкаем цепь, после откручиваем провода с разъемом.
Берем два новых аккумулятора, с помощью небольшой полоски двухстороннего скотча, скрепляем две батареи между собой и выполняем соединение в обратном порядке, этот же скотч прикрепляем защитные крышки и все монтируем.
После сборки не забываем произвести калибровку, программа для калибровке идет вместе с ИБП на установочном диске.
Основныне признаки простейшие неисправных АКБ при визуальном осмотре:
1.
2. Замеряем напряжение ЗАРЯЖЕННЫХ АКБ, оно должно составлять не менее 12,75вольта, если напряжение ниже 10вольт-100% замена.
3. Наличие на клеммах отложений- разгермитизация клеммного вывода.
остальные проверки только при наличии специального оборудования.
Теперь о тех значениях которые указаны на корпусе АКБ:
STAND-BY USE. это напряжение на клеммах аккумулятора в тот момент, когда он установлен в блоке APC и осуществляется постоянный позаряд, оно как правило составляет 13.6-13.8V.
CYCLE USE. данное значение указывает на зарядные характеристики, т.е. напряжение при котором производится заряд АКБ, на батареях данного типа оно составляет 14.4-15.0V.
CYCLE USE / INITIAL CURRENT. Максимальное первоначальное значение силы тока заряда, заряд в устройстве контролируется самим ИБП, при использования зарядного устройства, соответственно зарядным устройством. Для аккумуляторов 12в 17а/ч оно составляет в районе 5,4а/ч
ВНИМАНИЕ: заряд аккумулятров выполненных по технологии AGM производится только автоматическими зарядными устройствами!!!
Варианты для заменя аккумуляторов блока RBC 7
Ссылки:
Leoch DJW 12-18
http://akbekb.ru/akkumuljatory-leoch-v-ekaterinburge/akkumuljator-djw12-18
WBR GP 12170
http://akbekb.ru/akkumulyator-wbr/gp12170
WBR GPL 12170
http://akbekb.ru/akkumulyator-wbr/akkumulyator-wbr-gpl-12170
CSB GP 12170
http://akbekb.ru/akkumuljatory-csb-v-ekaterinburge/akkumuljator-gp12170
CSB GP 12200
http://akbekb.ru/akkumuljatory-csb-v-ekaterinburge/akkumuljator-gp12200
Нештатный аккумулятор в APC Smart-UPS SUA 1000I / Хабр
Домашний сервер, контроллер умного дома, ONT от МГТС и прочая чувствительная аппаратура у меня уже давно подключены через UPS от APC. Всё бы хорошо, но родные (довольно недешевые) аккумуляторы в нём служат года два-три, а потом необратимо деградируют. Кроме того, даже новых аккумуляторов хватает в лучшем случае минут на 15. Когда подошла пора очередной замены аккумуляторов, я решил найти более долговременное решение.
Не могу сказать, что замена аккумулятора — это какой-то rocket science, но вопросов с неочевидными ответами было несколько:
- Какие аккумуляторы взять и на какое напряжение?
- Будут ли аккумуляторы нормально заряжаться?
- Проработает ли UPS не 15 минут, а несколько часов?
- Как объяснить UPSу, что у него теперь аккумуляторы другой ёмкости?
За ответами прошу под кат
Выбор аккумулятора
Ну эта часть была самой простой. В данной модели APC Smart UPS используются обычные свинцовые аккумуляторы общим напряжением 24 В и емкостью 12 А*ч. Значение напряжения мне правда нигде в документации не встретилось, так что пришлось его просто измерить. Если бы я был чуть внимательнее, я бы обнаружил это значение в APC PowerChute.
Конструктивно родной аккумулятор состоит из двух 12-ти вольтовых аккумуляторов, соединённых последовательно через предохранитель 60 А.
Свинцовые аккумуляторы рекомендуется заряжать током в одну десятую от численного значения ёмкости, то есть в данном случае 1.2 А. Превышать это значение нельзя, использовать более низкое можно, но аккумулятор будет заряжаться дольше. Таким образом мы можем поставить сюда любые свинцовые аккумуляторы, ёмкостью не меньшей, чем оригинальные.
Аккумуляторы нужны необслуживаемые (я правда уже лет 20 не слышал про обслуживаемые и не видел в продаже аккумуляторной серной кислоты). Лучше использовать гелевые, считается, что у них меньше выделений химически агрессивных веществ.
Я приобрёл два автомобильных аккумулятора максимальной ёмкости, которые смог найти (100 А*ч). Теоретически это давало мне в 8.3 раза большую ёмкость и время работы, кстати цена на эти два аккумулятора получилась примерно такой же, как на оригинальный аккумулятор APC.
Охлаждение
Инвертор бесперебойника рассчитан на работу в течение 15-20 минут от оригинального аккумулятора. При этом видно, что температура внутри бесперебойника непрерывно повышается, и достигает градусов 50 при окружающей температуре 20-22 градуса. Скорее всего за несколько часов он просто перегреется. Ну что же, после извлечения оригинального аккумулятора в корпусе бесперебойника появилось свободное место, мы установим туда систему охлаждения.
Я использовал стандартный кулер от CPU и вывел к нему шланги от водяной системы охлаждения, которая охлаждает домашний сервер. Как показали последующие испытания, этого вполне достаточно.
Сборка конструкции
Раз в исходной схеме стоит предохранитель на 60 А, значит берём медные провода 6 кв мм. Предохранитель взял от родного аккумулятора. Токи большие, так что надо обращать внимание на качество обжимки клемм и качество всех соединений. Недостаточно качественное соединение сопротивлением всего в 0. 05 Ом даст нам падение напряжения в 3 В и выделение 180 Вт тепла.
Аккумуляторы перед подлючением я полностью зарядил автомобильным зарядным устройством.
Калибровка
Бесперебойник от APC умеет делать калибровку. Это нужно для того, чтобы подстроиться под параметры того конкретного аккумулятора, который в нём стоит, и оценить время работы от него. При калибровке UPS какое-то время работает от аккумулятора и оценивает скорость, с которой падает напряжение аккумулятора, после чего вычисляет некие константы, и заносит их в свою энергонезависимую память. Калибровку UPS сам делает периодически, кроме того рекомендуется эту процедуру выполнять после замены аккумулятора.
Для калибровки я подключил к UPS нагрузку — лампочку в 115 Вт. Калибровка в такой конфигурации занимает много часов, аккумулятор должен разрядиться до определённого напряжения. Оказалось, что калибровочные значения имеют достаточно широкий диапазон и для того, чтобы работать с аккумулятором емкостью 100 А*ч. После калибровки и подключения нагрузки UPS стал показывать вполне оптимистичные значения работы от аккумулятора.
После полного разряда аккумулятор заряжался около суток, что было ожидаемым значением. Перегрева или чего-либо подобного не наблюдалось.
Испытания
Испытания не планировались. Но так случилось, что у меня на лестнице пришлось заменять электрический щит. Работы заняли около 4 часов, всё это время домашний сервер работал от UPS, и температура внутри UPS не поднималась выше 42 градусов. По моим оценкам, электричества хватило бы ещё где-то на час.
Со времени апгрейда UPS прошло почти два года. Всё это время он исправно выполняет свои функции по защите оборудования от скачков напряжения. Существенной деградации аккумуляторов пока не обнаружено.
Макгруп McGrp. Ru |
- Контакты
- Форум
- Разделы
- Новости
- Статьи
- Истории брендов
- Вопросы и ответы
- Опросы
- Реклама на сайте
- Система рейтингов
- Рейтинг пользователей
- Стать экспертом
- Сотрудничество
- Заказать мануал
- Добавить инструкцию
- Поиск
- Вход
- С помощью логина и пароля
Или войдите через соцсети
- Регистрация
- Главная
- Страница не найдена
- Реклама на сайте
- Контакты
- © 2015 McGrp. Ru
Макгруп McGrp.Ru |
- Контакты
- Форум
- Разделы
- Новости
- Статьи
- Истории брендов
- Вопросы и ответы
- Опросы
- Реклама на сайте
- Система рейтингов
- Рейтинг пользователей
- Стать экспертом
- Сотрудничество
- Заказать мануал
- Добавить инструкцию
- Поиск
- Вход
- С помощью логина и пароля
Или войдите через соцсети
- Регистрация
- Главная
- Страница не найдена
- Реклама на сайте
- Контакты
- © 2015 McGrp. Ru
Макгруп McGrp.Ru |
- Контакты
- Форум
- Разделы
- Новости
- Статьи
- Истории брендов
- Вопросы и ответы
- Опросы
- Реклама на сайте
- Система рейтингов
- Рейтинг пользователей
- Стать экспертом
- Сотрудничество
- Заказать мануал
- Добавить инструкцию
- Поиск
- Вход
- С помощью логина и пароля
Или войдите через соцсети
- Регистрация
- Главная
- Страница не найдена
- Реклама на сайте
- Контакты
- © 2015 McGrp. Ru
(ИБП) APC, Eaton, MGE, Powerware, Powercom, Sven, Powerman, Ippon, Power Walker, Liebert. .
()
!!! !!! ()
, +7(495)664-3150.
ИБП APC Back:
(ИБП) APC Back UPS 300-350 ВА 1570
(ИБП) ИБП APC Back 375-550 ВА 2080
(ИБП) ИБП APC Back 575-700 ВА 2940
(ИБП) APC Back UPS 800 ВА 4420
(ИБП) APC Back UPS 1000-1250 ВА 4510
(ИБП) APC Back UPS 1500 ВА 4900
APC Smart UPS SC:
(ИБП) APC Smart UPS SC 420 ВА (SC420I) 2300
(ИБП) APC Smart UPS SC 620 ВА (SC620I) 3230
(ИБП) APC Smart UPS SC 1000 ВА 230 В, 2U, монтируемый в стойку / вертикальный корпус (SC1000I) 4270
(ИБП) APC Smart UPS SC 1500 ВА 230 В, стоечное / вертикальное исполнение 2U (SC1500I) 6550
(ИБП) APC Smart UPS SC 250 ВА 230 В, 1U для монтажа в стойку / в корпусе Tower (SC250RMI1U) 6700
(ИБП) APC Smart UPS SC 450 ВА 230 В 1U для монтажа в стойку / в корпусе Tower (SC450RMI1U) 6750
APC Smart UPS в корпусе Tower:
(ИБП) APC Smart UPS 420 ВА (SU420INET) 2130
(ИБП) APC Smart UPS 450 ВА (SU450INET, SU450I) 3900
(ИБП) APC Smart UPS 620 ВА (SU620INET) 3600
(ИБП) APC Smart UPS 700 ВА (SU700INET, SU700I) 4880
(ИБП) APC Smart UPS 750 ВА (SUA750I) 4880
(ИБП) APC Smart UPS Ѡ 1000 ВА (SMC1000I) 7400
(ИБП) APC Smart UPS 1000 ВА (SUA1000I, SMT1000I) 9750 (7200)
(ИБП) APC Smart UPS 1400 ВА (SU1400I) 10800
(ИБП) APC Smart UPS C 1500 ВА (SMC1500I) 9750 (7200)
(ИБП) APC Smart UPS 1500 ВА (SUA1500I, SMT1500I, SMC1500I) 10800 (9500)
(ИБП) APC Smart UPS 2200 ВА (SU2200I, SUA2200I, SMT2200I) 16300
(ИБП) APC Smart UPS 3000 ВА (SU3000I, SUA3000I, SMT3000I) 16300
(ИБП) APC Smart UPS 5000 ВА (SUA5000I) 23140
ИБП APC Smart для монтажа в стойку:
(ИБП) APC Smart-UPS 700 ВА RM 3U (SU700RMI, SU700RMINET) 5880
(ИБП) APC Smart-UPS 700 ВА RM 2U (SU700R2IBX120) 10550
(ИБП) APC Smart-UPS 750 ВА RM 1U (SUA750RMI1U) 10100
(ИБП) APC Smart-UPS 750 ВА RM 2U (SUA750RMI2U) 10550
(ИБП) APC Smart-UPS 1000 ВА RM 1U (SUA1000RMI1U) 10600
(ИБП) APC Smart-UPS 1000 ВА RM 2U (SUA1000RMI2U, SU1000RMI2U, SMT1000RM2U) 15880 (10500)
(ИБП) APC Smart-UPS 1000 ВА RM 3U (SU1000RMI, SU1000RMINET) 9800
(ИБП) APC Smart-UPS 1400 ВА RM 2U (SU1400RMI2U) 19520
(ИБП) APC Smart-UPS 1400 ВА RM 3U (SU1400RMI, SU1400RMINET) 10800
(ИБП) APC Smart-UPS 1500 ВА RM 2U (SUA1500RMI2U, SMT1500RMI2U) 19520 (13800)
(ИБП) APC Smart-UPS 2200 ВА RM 2U (SUA2200RMI2U, SMT2200RMI2U) 27300 (20100)
(ИБП) APC Smart-UPS 2200 ВА RM 3U (SU2200RMI3U, SU2200R3IBX120) 18300
(ИБП) APC Smart-UPS 2200 ВА RM 5U (SU2200RMI, SU2200RMINET) 18300
(ИБП) APC Smart-UPS 3000 ВА RM 2U (SUA3000RMI2U, SMT3000RMI2U) 27300 (20100)
(ИБП) APC Smart-UPS 3000 ВА RM 3U (SU3000RMI3U) 19300
(ИБП) APC Smart-UPS 3000 ВА RM 5U (SU3000RMINET, SU3000RMI) 18300
APC Smart-UPS 5000 ВА RM 5U (SU5000RMI, SU5000RMI5U, SUA5000RMI5U) 30250
APC Smart UPS XL:
(ИБП) APC Smart-UPS XL 700 ВА (SU700XLINET) 10800 (9500)
(ИБП) APC Smart-UPS XL 750 ВА (SUA750XLI) 10800 (9500)
APC Smart-UPS XL 1000 ВА (SU1000XLINET, SU1000XLI, SUA1000XLI) 10800 (9500)
(ИБП) APC Smart-UPS XL 1400 ВА (SU1400XLINET) 10800 (9500)
(ИБП) APC Smart-UPS XL 1400 ВА RM (SU1400RMXLINET) 12000
(ИБП) APC Smart-UPS XL 1500 ВА (SUA1500XLI) 10800 (9500)
(ИБП) APC Smart UPSXL 2200 ВА (SU2200XLINET, SUA2200XLI) 18250
(ИБП) APC Smart UPS XL 3000 ВА (SU3000XLINET, SUA3000XLI) 18250
(ИБП) APC Smart UPS XL 5000 ВА RM (SU5000RMXLI5U) 38250
APC Smart UPS RT:
(ИБП) APC Smart-UPS RT 1000 ВА (SURT1000XLI) 10500
(ИБП) APC Smart-UPS RT 2000 ВА (SURT2000XLI) 11200
(ИБП) APC Smart-UPS RT 2200 ВА (SRT2200 (RM) XLI) 15400
APC Smart-UPS RT 3000 ВА (SURT3000XLI, SURTD3000XLI, SRT3000XLI) 30400 (25600)
APC Smart-UPS RT 3000 ВА (SRT3000XLI, SRT3000RMXLI, SRT3000RMXLI-NC, SRT3000RMXLW-IEC, SRT3000XLW-IEC) 32650
APC Smart-UPS RT 5000 ВА (SURT5000XLI, SURTD5000XLI) 30400 (25600)
(ИБП) APC Smart-UPS RT 6000 ВА (SURT6000XLI) 30400 (25600)
(ИБП) APC Smart-UPS RT 7500 ВА (SURT7500XLI) 67000 (51000)
(ИБП) APC Smart-UPS RT 8000 ВА (SURT8000XLI) 67000 (51000)
(ИБП) APC Smart-UPS RT 10000 ВА (SURT10000XLI) 67000 (51000)
(ИБП) APC Smart-UPS RT 15 кВА (SURT15KRMXLI) 120000
(ИБП) APC Smart-UPS RT 20 кВА (SURT20KRMXLI) 120000
Ippon НАЗАД VERSO:
ИБП Ippon BACKVERSO 400 ВА, 600 ВА 1800
Ippon ЗАДНИЙ ОФИС:
ИБП Ippon BACKOFFICE 400 ВА, 600 ВА 1800
Ippon BACK POWER PRO:
ИБП Ippon BACK POWER PRO 400 ВА, 500 ВА, 600 ВА 1800
頠 ИБП Ippon BACK POWER PRO 700 ВА, 800 ВА 2300
Ippon BACKCOMFO PRO:
ИБП Ippon BACK POWER PRO 400 ВА, 500 ВА, 600 ВА 1800
Ippon SMART POWER PRO:
(ИБП) IpponSMART POWER PRO 1000 ВА 3400
(ИБП) IpponSMART POWER PRO 1400 ВА 3680
(ИБП) IpponSMART POWER PRO 2000 ВА 4820
Ippon SMART ПОБЕДИТЕЛЬ:
() IpponSMARTWINNER 750 ВА 4400
() IpponSMARTWINNER 1000 ВА 4550
() IpponSMARTWINNER 1500 ВА 6900
() IpponSMARTWINNER 2000 ВА 8580
() IpponSMARTWINNER 3000 ВА 14900
Powercom
Powercom KING
() ϠPowercom KIN- 325 ВА, 425 ВА, 525 ВА, 625 ВА 1850
() ϠPowercom КИН- 800ВА 3680
() ϠPowercom KIN- 1000 ВА, 1200 ВА 5700
() ϠPowercom КИН- 1500 ВА, 2200 ВА 7500
, (ИБП) APC, Eaton, MGE, Powerware, Powercom, Powerman, Ippon, Liebert, Power Walker, GE, Inelt, N-Power.
(ИБП) APC, Eaton, ϠMGE, Powerware, ϠPowecom, Powerman, ϠIppon, SVEN. . БТР.
*

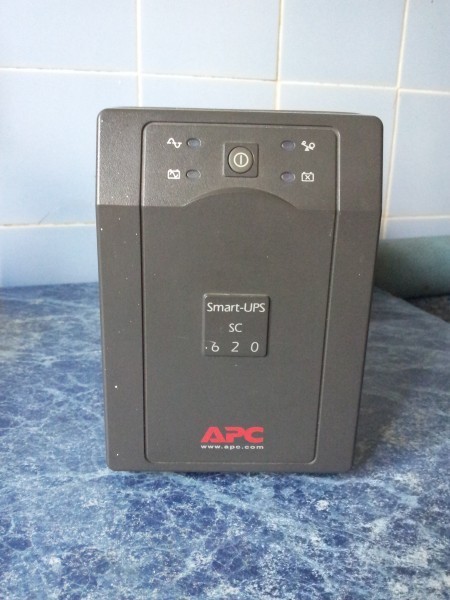

Замена батареи ИБП APC для моделей APC Smart-UPS SC620, SU620NET (RBC4) — Walmart.com
