Водогазопроводные стальные трубы | Все о ремонте и строительстве
На этой страничке речь пойдет о трубах, которые устанавливали в наших домах и квартирах на протяжении многих лет. Водогазопроводными стальными трубами делали раньше буквально все трубопроводные разводки: газовую, холодного и горячего водоснабжения и отопления. По строительным нормам на внутридомовые магистрали и особенно на системы питьевого водоснабжения должны были устанавливаться оцинкованные трубы. На практике, в стране тотального дефицита, производящей труб больше всех в мире, оцинкованных труб не хватало и их довольно часто заменяли черными, со всеми вытекающими из-под крана последствиями в виде коричневой воды и частыми засорами кранбукс, ошметками отслоившегося ржавого металла.
Однако эти трубы стояли, стоят и еще долго будут стоять в наших квартирах и мы не можем обойти их своим вниманием. Тем более, что при ремонте трубопровода, сделанного из стальных труб, зачастую удобнее опять воспользоваться теми же материалами, чем переделывать его на современный лад.
При ремонте старых трубных разводок или при устройстве новых трубопроводов нужно использовать оцинкованные снаружи и внутри водогазопроводные трубы, они дороже черных, но обладают большей долговечностью и экологически более чистые. К тому же качество стальных труб за последние годы заметно повысилось.
Так что, если вы хотите сделать трубопровод, не боящийся ни морозов, ни пожаров, и который нельзя погнуть или сломать, просто облокотившись на него, то такими свойствами обладает только старая добрая стальная труба. Пластмассовые трубы, соединения на пайке медных трубопроводов при пожаре могут расплавиться, при замораживании их нужно отогревать горячим воздухом и ни в коем случае не стучать по ним молотком. Стальные трубы эти издевательства над собой переносят довольно легко, а случайные прикосновения вообще не замечают.
Соединения стальных труб производят на резьбе, на фланцах и на сварке. Сварочные работы требуют обучения и мастерства сварщика. Фланцевые соединения используются только для труб больших диаметров и тоже требуют сварочных работ. Для этих соединений надо привлекать специалистов. Поэтому для домашнего мастера остаются доступными только резьбовые соединения, на которых мы и заострим наше внимание.
Прежде всего, необходимо разобраться с самой резьбой. Существует несколько типов резьб, нас, в конечном итоге, интересуют метрическая и трубная резьба (рис.
46). В метрической резьбе за единицу измерения принят миллиметр, в дюймовой, соответственно — дюйм. Метрическая резьба обозначается буквой М и размером диаметра стержня (или трубы), на которую она нанесена. Например, маркировка М25 говорит о том, что это «резьба метрическая диаметром 25 мм». Дюймовая резьба обозначается размером диаметра в дюймах, например, на фитинге с надписью 1″, подразумевается, что здесь нанесена резьба диаметром в один дюйм. Дюймовая резьба, в свою очередь, разделяется на крепежную и трубную.
Главное различие этих двух резьб в том, что угол профиля метрической резьбы равен 60°, а дюймовой — 55°. Следовательно, если взять два одинаковых по длине отрезка трубы и нанести на них метрическую и трубную дюймовую резьбу, то количество витков у метрической резьбы будет меньше, чем у дюймовой. А это означает, что площадь поверхности соприкосновения для одинаковых по высоте резьб с соединяемой деталью у дюймовой резьбы будет больше, следовательно, она обеспечивает более плотное соединение.
В сантехнических работах применяются оба типа резьб, например, на обжимных фитингах металлопластиковых труб предположим, в тройнике с внутренней резьбой одновременно может быть и трубная, и метрическая резьба: обжимные концы выполнены на метрической (не всегда), а соединение тройника с металлической трубой — на трубной резьбе. Для соединения стальных труб используется только трубная резьба, так как резьбы всех фитингов сделаны под нее.

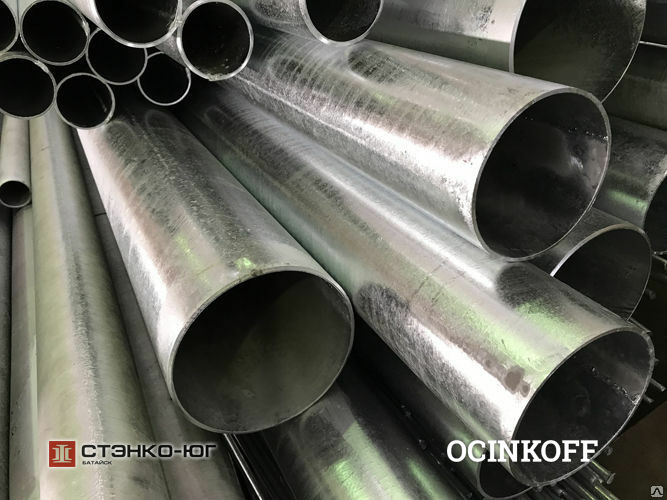

Трубы оцинкованные водопроводные: достоинства и особенности монтажа
Основная проблема стальных водопроводных труб — подверженность коррозии. Чтобы увеличить срок службы изделий и избавиться от появления ржавчины, стальные трубы покрывают изнутри и снаружи слоем цинка. Однако известно, что цинк — металл токсичный, накапливаясь в организме он способен вызывать тяжелые формы отравления. Этот факт заставляет задуматься о том, насколько безопасно использовать оцинкованные трубы в водопроводных магистралях.
Способы оцинковки
Оцинковка предохраняет трубу от влаги и контакта с атмосферным кислородом, двух факторов, которые всегда являются причиной появления ржавчины. Цинк — металл, обладающий антикоррозийными свойствами, поэтому при нанесении на трубное изделие он закрывает доступ воздуха и воды к стальным поверхностям и блокирует процессы ржавления.
Сколько прослужит такая труба зависит от качества покрытия и его толщины.
Есть несколько вариантов оцинковки:
| Гальванотехника | Нанесение покрытие происходит в результате электролиза, в результате чего молекулы цинка под воздействием электротока притягиваются к поверхности трубы и оседают на ней. Покрытие при этом получается пористым, не обладающим высокой адгезивностью. Толщина слоя оцинковки достигает 10-25 мкм. |
| Оцинковка горячим способом | Суть процесса — погружение тщательно отшлифованной трубы в расплавленный цинк. Защитный слой при этом более плотный, его толщина от 40 до 200 мкм. Покрытие бывает недостаточно ровным из-за образующихся в процессе оцинковки наплывов. |
| Термодиффузия | Оцинковка проводится при высокой температуре парами цинка в специальной закрытой емкости. Такое покрытие наиболее надежное, прочное и ровное. |
Обратите внимание! После оцинковки масса трубы увеличивается примерно на 3 %.
Чем хороши оцинкованные водопроводные трубы
Труба после оцинковки не только обладает антикоррозийной защитой, благодаря обработке внутренней поверхности увеличивается ее пропускная способность, поскольку гладкие стенки не зарастают отложениями.
Стальная оцинкованная труба обладает небольшим тепловым расширением, свободно выдерживает температуру от 20 до 140°С и давление рабочей среды 1,6 МПа.
Это прочное изделие способно выдерживать гидроудары, его трудно повредить путем механического воздействия.
Средний срок службы оцинкованных трубных изделий составляет 20-30 лет.
Обратите внимание! По сравнению с трубами из обычной стали длительность работы оцинкованных изделий значительно увеличивается. Если обычная стальная труба служит не более 5 -10 лет, то труба из оцинкованной стали может работать до 20-30 лет.
Опасно ли использование оцинкованных труб для воды
Трубы из углеродистой стали с оцинковкой применяют для внутридомовой подачи воды, не смотря на токсичность цинка. Хотя ни в одной стране мира цинк не включен в список веществ, которые являются канцерогенами. Так что проблема просто надумана.
По существующим нормативам контакт цинка с водой для питья не представляет собой опасности.
Обратите внимание! Для того чтобы цинк растворился в воде, температура рабочей среды в трубах должна быть не меньше 100°С. Но даже в этом случае он не может вызвать отравления. Предельно допустимая концентрация цинка в воде 5 мг на литр, а в норме его потребление человеком в сутки должно быть 10 — 20 мг.
Строительные нормы позволяют устанавливать трубы из оцинкованной стали для ХВС и ГВС, а также для отопления, поскольку они не наносят вреда здоровью.
Особенности монтажа оцинкованных труб
Монтаж труб с оцинковкой требует осторожности и особого подхода, поскольку при соединении труб очень просто повредить защитный слой. Сложностями при монтаже объясняется сравнительно низкая популярность изделий из оцинковки несмотря на ее очевидные достоинства.
В трубопроводных системах из оцинкованных изделий применяют резьбовое соединение или сварку.

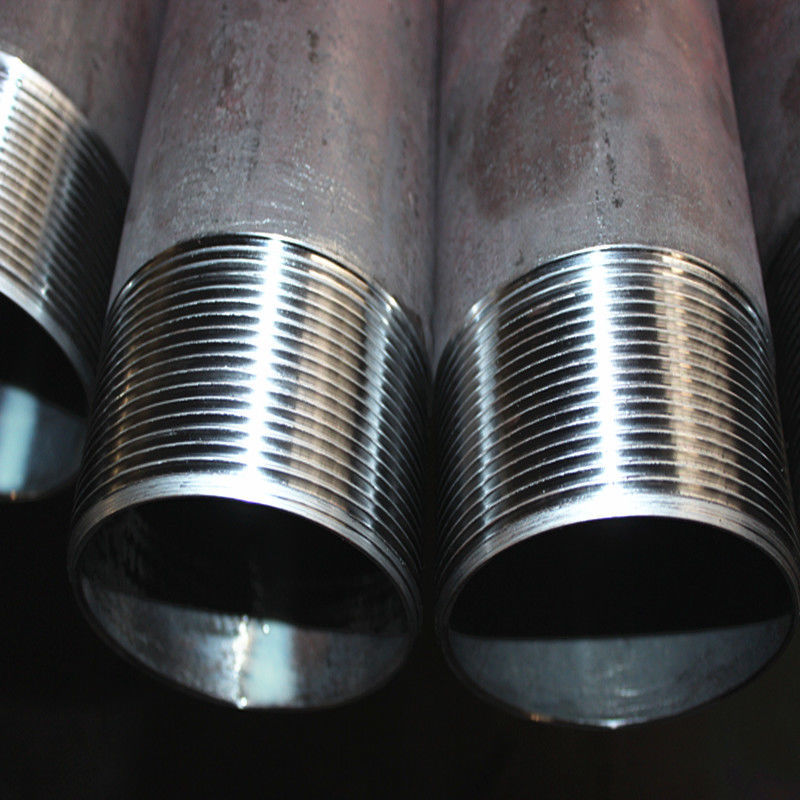

Резьбовое соединение
Сложность возникает тогда, когда приходится наносить резьбу вручную. Для этого понадобятся специальные инструменты:
- Тиски для трубы, чтобы исключить вращение изделия при нанесении резьбы и, соответственно, повреждения защитного покрытия.
- Плашка с направляющей рамкой, оснащенная держателем и воротком для нарезки.
- Напильник по металлу для зачищения фаски.
Процесс требует необходимых навыков, и знаний, поэтому проще купить трубу с уже готовой резьбой.
Когда резьба наносится в производственных условиях после термодиффузии, она надежно защищена и подходит для монтажа с применением фитингов.

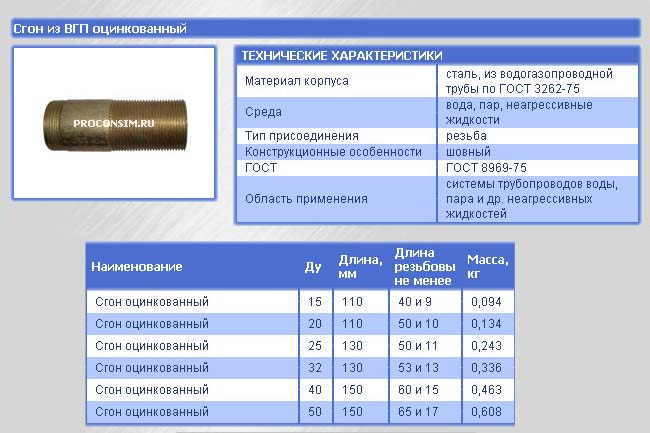

Фитинги для оцинкованных труб
Горячая же оцинковка повреждает резьбу, на ней часто образуются наплывы, и потому ее необходимо заново подготовить. Тем не менее, резьбовое соединение оцинкованных труб довольно прочное и надежное.
Сварка
Долгое время считалось, что сварка не подходит для монтажа оцинкованных труб, поскольку в области шва полностью испаряется защитное покрытие, что неизбежно приводит к появлению ржавчины в месте шва. Поэтому использовать более дорогие оцинкованные изделия, если они прослужат столько же, сколько дешевые аналоги из обычной стали, попросту не имеет смысла. Причина в том, что температура кипения цинка — 900°С, а для того, чтобы расплавить стальную трубу требуется нагреть ее до 1500°С.
В настоящее время известно несколько способов сварки, которые исключают повреждение покрытия. Они основаны на том, чтобы не допустить испарение цинка. С этой целью применяют специальный флюс — защитный раствор, который предохраняет металл от выгорания. Для образования сварочного шва при этом используют присадок, который плавится и образует прочное соединение.
В качестве защиты можно вместо флюса использовать углекислоту.
Обратите внимание! Чтобы избежать пористости соединения, в зоне шва цинковое покрытие зачищают.
Для тонкостенных труб, диаметр которых не превышает 5 мм используют газоэлектросварку и накладное медное кольцо, которое после выполнения шва снимают, что сохраняет целостность покрытия в месте соединения.
Водогазопроводные трубы (ВГП) — таблица размеров, диаметра в соответствии ГОСТ
К группе водогазопроводных относятся стальные сварные трубы, используемые для организации газо-, водопроводов, отопительных систем, изготовления металлоконструкций. Способ сварки зависит от технологий, применяемых на заводе-изготовителе. Печная сварка – более дорогой процесс, но он позволяет получать изделия с точной геометрией, полностью удаленным гратом, хорошей гибкостью. Наиболее часто используют сварку токами высокой частоты.
Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75
Эта группа трубных изделий классифицируется по Dу – условному проходу.
Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.
Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75
| Условный проход, Dу | Наружный диаметр, мм | Легкие | Обычные | Усиленные | |||
| Толщина стенки, мм | Масса, кг | Толщина стенки, мм | Масса, кг | Толщина стенки, мм | Масса, кг | ||
| 6 | 10,2 | 1,8 | 0,37 | 2,0 | 0,4 | 2,5 | 0,47 |
| 8 | 13,5 | 2,0 | 0,57 | 2,2 | 0,61 | 2,8 | 0,74 |
| 10 | 17,0 | 2,0 | 0,74 | 2,2 | 0,8 | 2,8 | 0,98 |
| 15 | 21,3 | 2,5 | 1,16 | 2,8 | 1,28 | 3,2 | 1,43 |
| 20 | 26,8 | 2,5 | 1,5 | 2,8 | 1,66 | 3,2 | 1,86 |
| 25 | 33,5 | 2,8 | 2,12 | 3,2 | 2,39 | 4,0 | 2,91 |
| 32 | 42,3 | 2,8 | 2,73 | 3,2 | 3,09 | 4,0 | 3,78 |
| 40 | 48,0 | 3,0 | 3,33 | 3,5 | 3,84 | 4,0 | 4,34 |
| 50 | 60,0 | 3,0 | 4,22 | 3,5 | 4,88 | 4,5 | 6,16 |
| 65 | 75,5 | 3,2 | 5,71 | 4,0 | 7,05 | 4,5 | 7,88 |
| 80 | 88,5 | 3,5 | 7,34 | 4,0 | 8,34 | 4,5 | 9,32 |
| 100 | 114,0 | 4,0 | 10,85 | 4,5 | 12,15 | 5,0 | 13,44 |
Трубы поступают в продажу отрезками 4-12 м.
Типы и размеры стальных водогазопроводных труб в соответствии с ГОСТом 3262-75
Сортамент представлен в широком диапазоне, позволяющим выбрать оптимальный вариант для конкретной задачи.
- Легкие (тонкостенные) трубы допустимы к применению в системах транспортировки газа низкого давления. Это связано с отсутствием агрессивных сред, провоцирующих коррозионное разрушение внутренних стенок.
- Трубы со средней толщиной стенок – прекрасный вариант для холодного водоснабжения. Предпочтительно приобретать оцинкованные изделия, обеспечивающие более длительный срок службы и лучшее качество воды.
- Усиленные – предназначены для условий, предусматривающих сильное воздействие агрессивных сред. Это трубы для передачи горячей воды и жидкости в отопительной системе.
Продукция выпускается «черной» (без защитного цинкового слоя) и оцинкованной, с резьбой (накатанной или нарезанной) или без нее.
Для оцинкованных труб оптимальным является соединение с помощью резьбовых фитингов, поскольку сварка сопровождается выгоранием цинкового слоя, что вредит здоровью человека и ослабляет трубы. «Черные» трубы чаще всего сваривают, что позволяет получать долговечный, герметичный стык. Но при самостоятельном проведении монтажных работ или прокладке трубопровода в углах, близко к стене предпочитают использовать резьбовые соединения.
По требованию потребителя предприятие-изготовитель водогазопроводных труб может предоставить следующие услуги:
- на трубах диаметром не менее 5 мм, предназначенных для сварки, снять фаски под углом 35-40° к торцу;
- на обычных и усиленных трубах с Dу не менее 10 с двух сторон нарезать резьбу;
- укомплектовать муфтами (по одной на трубу).
Смесительная оцинкованная и железная труба для газопроводов
60000 тем вопросов и ответов — образование, алоха и развлечения
тема 38331
Обсуждение началось в
2005 г.
, но продолжаются до 2019 г.
В. Мне сказали много лет назад, что если смешать гальванизированные и железные трубы в трубопроводе природного газа, гальваническая реакция в конечном итоге вызовет утечки. Но друг-водопроводчик утверждает, что смесь в порядке.
Джим Фейг мл.Домашний инспектор — Мансфайлд, Нью-Джерси
2005
А.Проверьте свои местные постановления. Оцинковка обычно запрещена для газопроводов.
Джеффри Холмс, CEF
Спартанбург, Южная Каролина
2005
A. Причина, по которой вы не хотите использовать оцинкованную трубу в газе, потому что она оцинкована, а не тянется, как ковкое железо. Со временем куски оцинкованной стали отслаиваются и забивают все ваши газовые регуляторы и блоки горелок, насколько мне известно, между металлами нет никакой реакции, и их совместное использование разрешено законом под кодом IAPMO
P.S. если вы хотите сократить расходы, используйте оцинкованную фурнитуру, чтобы уменьшить коррозию внутренней поверхности
НиколасСантехник — Эверетт, Вашингтон, США
2007 г.
В. Последние семь лет у нас есть нагреватель для бассейнов, работающий на природном газе. Он прекратил работу в этом году из-за серьезных проблем с перегревом, в результате которых расплавились некоторые печатные платы и электрические компоненты. Так что теперь мы заменяем его другим устройством. Фитинги, соединяющие гибкую газовую трубу со старым нагревателем бассейна, представляли собой комбинацию
обычной железной трубы и оцинкованной трубы.Наша бригада по установке нагревателя бассейна сказала, что это вызовет проблемы с нашим новым нагревателем. Наш сантехник сказал, что нет проблем с использованием оцинкованного фитинга, отдельно или в сочетании с металлическим фитингом. Кто прав?
любитель / владелец бассейна — Шампейн, Иллинойс, США
22 мая 2016
A. Прежде всего необходимо понять разницу между черной железной трубой и оцинкованной трубой. Оцинкованная труба — это просто железная или стальная труба, покрытая цинком для защиты от коррозии.
И да, между черным чугуном и гальваническим покрытием будет разнородный металл или гальваническая реакция. При установке в атмосфере реакция обычно не будет такой значительной, как если бы соединение было установлено в почве или воде. Я бы старался не смешивать их, чтобы быть в большей безопасности.
— Магнолия, Техас, США
7 октября 2017
В. Могу ли я провести линию природного газа в новую прачечную наверху, проложив линию снаружи от подвала до второго этажа? Какой металл предпочтительнее?
barbara rosenblatt— metuchen, New Jersey usa
Оцинкованная труба NG
24 октября 2017 г.В.Приемлемо ли в графстве Монмут NG прокладка оцинкованной трубы для газопровода к резервному генератору?
Кенни Стакп— Мидлтаун, Нью-Джерси
17 июля 2019 г.
В. Привет, ребята, я Аамир, я новичок в сантехнике, и мне нужно было знать, можно ли использовать фитинги из ковкого чугуна со стальными трубами для подачи природного газа в соответствии с кодексом IFGC.
— Нагпур, Махараштра, Индия
Сантехника из оцинкованной стали | Проблемы, срок службы и многое другое
Покроет ли моя страховка дома ущерб, нанесенный водой в результате прорыва водопровода?
Как правило, полисы страхования жилья включают покрытие на случай внезапной или случайной утечки воды в вашем доме, включая разрыв водопроводов или переполнение приборов.Вот почему страховые компании спрашивают, какая сантехника у вас дома. Они должны иметь возможность точно оценить риск, чтобы назначать правильные ставки и предоставлять вам правильное покрытие. Иногда, в зависимости от ситуации с водопроводом, компания может быть не в состоянии застраховать вас вообще, и вам придется присмотреться к магазинам и, вероятно, заплатить более высокую ставку, если вы вообще сможете найти покрытие.
Не позволяйте этому соблазнить вас солгать своему страховому брокеру.Это может быть истолковано как «введение в заблуждение» и может привести к аннулированию вашей политики при обнаружении.
Ваш лучший выход — всегда говорить правду. Если вы обнаружите, что единственным решением является замена сантехники, затраты будут намного меньше, чем обнаружение после убытка того, что у вас нет страхового покрытия.
Если у вас есть полис страхования жилья, помните, что всегда есть исключения и ограничения. Чрезвычайно важно прочитать формулировку вашей политики с акцентом на любые исключения воды.Если у вас возникнут какие-либо вопросы, вы можете связаться со своим страховым агентом или брокером. В большинстве случаев требуется, чтобы вы либо отключили основное водоснабжение, либо организовали ежедневный осмотр дома, если вы собираетесь отсутствовать более чем на несколько дней зимой. Если вы этого не сделаете, ущерб, вызванный замерзанием или разрывом водопровода, может быть не покрыт. Требования различаются от одной компании к другой, поэтому, прежде чем уехать в отпуск, было бы разумно позвонить своему брокеру, чтобы убедиться, что вы соблюдаете их, и что покрытие будет на месте.
Другие советы по предотвращению повреждения дома водой
Знайте домашнюю сантехнику
Точно знайте, какая у вас сантехника, особенно если ваш дом старше. Ожидаемая продолжительность жизни варьируется, и, как упоминалось выше, ваша страховая компания захочет получить точную картину риска, на который они берутся. Если срок годности вашей сантехники истек, вы можете столкнуться с риском утечки или, что еще хуже, разрыва труб.
Проверить ванную
Проверьте затирку в ванной.Вода может просочиться через небольшие трещины, что приведет к сырости за стеной. Это может привести к гниению или плесени, что никогда не бывает хорошо.
Установить систему обнаружения утечек
Подумайте об установке устройства защиты от протечек в водопроводной системе. Некоторые из них могут перекрыть подачу воды, когда почувствует несоответствующий поток.
Вода в подвале?
Найдите воду в подвале после сильного дождя.
Если вы где-то видите воду, это может быть связано с небольшими трещинами на фундаменте. Возможно, вам потребуется сделать ремонт или пора установить отстойник. Возможно, ваши оконные колодцы не дренируют должным образом, и вода попала через окна подвала. Это может быть довольно простое исправление, поэтому добавьте его в свой контрольный список обслуживания.
Проверить шланги подачи воды
Проверьте все шланги подачи воды на ваших устройствах, таких как стиральные или посудомоечные машины.Обычно они поставляются с резиновыми шлангами, которые с возрастом становятся хрупкими и трескаются. Их можно заменить шлангами с оплеткой из нержавеющей стали, даже если вы еще не заметили трещин или других признаков износа. Имейте в виду, что все шланги имеют ожидаемый срок службы, поэтому уточняйте у производителя.
Хранить ценные вещи в надежном месте
Храните ценные вещи высоко на полках, а не в коробках на полу.
Советы по предотвращению попадания воды в дом
- Уберите весь снег, который мог скопиться у стены вашего дома.Когда он тает, он может проникнуть в ваш фундамент.
- Убедитесь, что земля вокруг вашего дома имеет уклон, а не в сторону вашего дома. Вы хотите, чтобы вода убегала, а не бежала к вашему дому (и в подвал).
- Осмотрите и очистите желоба вокруг вашей крыши. Они могут забиться, посылая воду между стенами. Также убедитесь, что водосточная труба отводит воду от фундамента.
- Поищите на крыше отсутствующую или изношенную черепицу.Также посмотрите, не пропала ли какая-нибудь мигалка или не расшаталась ли она. Отремонтируйте их до наступления сезона дождей.
Если у вас есть другие вопросы или вы хотите знать, как водопровод из оцинкованной стали повлияет на ваше страхование жилья, вы всегда можете связаться с Square One по телефону 1.855.331.6933 для получения дополнительной информации.
Источники информации:
горячеоцинкованная стальная труба, оцинкованная труба
Горячее цинкование (HDG) — это процесс погружения готовой стали в котел или чан с расплавленным цинком.
Цинкование — один из наиболее широко используемых методов защиты металла от коррозии. Он включает нанесение тонкого слоя цинка на более толстый основной металл, помогающий защитить его от окружающей среды. В следующий раз, когда вы будете в машине, обратите внимание на проезжающие мимо уличные знаки и фонарные столбы. На большом количестве они будут немого серебристого цвета. Это «серебро» на самом деле покрытие из цинка.
Проще говоря, цинкование металла придает ему антикоррозионные свойства.Без защитного цинкового покрытия металл оставался бы подверженным воздействию элементов и потенциально окислялся и корродировал бы намного быстрее. Оцинкованная сталь — экономичная альтернатива использованию таких материалов, как аустенитная нержавеющая сталь или алюминий, для предотвращения коррозии.
Взаимодействие с другими людьмиСтандарт и обозначение стальных горячеоцинкованных труб
Как это работает?
Гальванизация может защитить металл несколькими способами. Во-первых, он создает защитное покрытие, которое защищает металл от окружающей среды.Слой цинка предотвращает коррозию стали, находящейся под ним, водой, влагой и другими элементами в воздухе. Если цинковое покрытие будет поцарапано достаточно глубоко, металл станет открытым и подвержен коррозии.
Цинкование также может защитить металл посредством процесса, называемого «гальванической коррозией». Гальваническая коррозия возникает, когда два металла с разным электрохимическим составом контактируют друг с другом при наличии электролита, например, соленой воды. В зависимости от атомной структуры двух металлов один металл является анодом, а другой — катодом.Анод корродирует быстрее, чем сам по себе, а катод корродирует медленнее, чем сам по себе. Причина, по которой цинк используется для цинкования, заключается в том, что он имеет сродство к тому, чтобы быть анодом при контакте со многими различными типами металлов. Поскольку цинковое покрытие, контактирующее с основным металлом, обычно является анодом, оно замедляет коррозию основного металла или катода.
Различные методы цинкования
Существует несколько различных процессов цинкования металла:
ГОРЯЧЕЕ ЦИНКОВАНИЕ
Как следует из названия, этот метод включает погружение основного металла в расплав цинка.Во-первых, основной металл необходимо очистить механически, химически или обоими способами, чтобы обеспечить качественное соединение между основным металлом и цинковым покрытием. После очистки основной металл затем подвергают флюсу, чтобы избавить его от любых остаточных оксидов, которые могут остаться после процесса очистки. Затем основной металл погружают в жидкую ванну с нагретым цинком, и образуется металлургическая связь.
Преимущества этого метода в том, что он экономичен; его можно выполнять быстро и сложной формы.Однако окончательное покрытие может отличаться от других процессов цинкования.
ПРЕДВАРИТЕЛЬНОЕ ЦИНКОВАНИЕ
Этот метод очень похож на горячее цинкование, но выполняется на сталелитейном заводе, как правило, на материалах, которые уже имеют определенную форму. Предварительное цинкование включает прокатку металлического листа через процесс очистки, аналогичный процессу горячего цинкования. Затем металл проходит через лужу горячего жидкого цинка, а затем отскакивает.
Преимущество этого метода заключается в том, что большие мотки стального листа могут быть быстро оцинкованы с более однородным покрытием по сравнению с горячим цинкованием.Недостатком является то, что как только начинается производство предварительно оцинкованного металла, появляются открытые участки без покрытия. Это означает, что когда длинный рулон листа разрезается на меньшие размеры, края разрезаемого металла остаются открытыми.
ЭЛЕКТРОЦИНКАНИРОВАНИЕ
В отличие от предыдущих процессов, для гальванического цинкования не используется ванна расплава цинка. Вместо этого в этом процессе используется электрический ток в растворе электролита для переноса ионов цинка на основной металл. Это включает в себя электрическое восстановление положительно заряженных ионов цинка до металлического цинка, который затем осаждается на положительно заряженном материале.Также могут быть добавлены измельчители зерна, которые помогают обеспечить гладкое цинкование стали. Подобно процессу предварительного цинкования, гальваническое цинкование обычно применяется непрерывно к рулону листового металла.
Некоторыми преимуществами этого процесса являются однородное покрытие и точная толщина покрытия. Однако покрытие обычно тоньше, чем покрытие из цинка, полученное методом горячего цинкования, что может привести к снижению защиты от коррозии.
Оценка стоимости черных стальных и оцинкованных труб при использовании генератора азота
1 Оценка стоимости черных стальных и оцинкованных труб при использовании генератора азота Энди Л.Кемпфер, менеджер по развитию бизнеса, Potter Electric Signal Company, LLC 1609 Park 370 Place St. Louis, MO (800)
2 Оценка стоимости черных стальных и оцинкованных труб при использовании генератора азота Резюме Внутренняя коррозия сухих систем и систем предварительного срабатывания была широко задокументирована как причина отказов спринклерных систем. Эти сбои обходятся владельцам в миллионы долларов в год на ремонт спринклерных систем и могут привести к убыткам в результате материального ущерба или простоя производства.Как правило, в большинстве сухих спринклерных систем и спринклерных систем с предварительным воздействием сжатый воздух используется в качестве контролирующего газа, но становится все более распространенным рассматривать сжатый азот как метод уменьшения коррозии и смягчения проблем, вызванных внутренней коррозией. Общая эффективность азота как в черном чугуне, так и в оцинкованных трубах хорошо документирована как метод контроля коррозии. В этом исследовании будет проанализирована экономия затрат при использовании трубы из черного чугуна с генератором азота по сравнению с оцинкованной трубой и традиционным воздушным компрессором.Введение Преимущества использования газообразного азота по сравнению со сжатым воздухом в системах с сухим и предварительным воздействием в качестве средства контроля коррозии, а также от образования ледяных пробок в морозильных камерах, были хорошо опубликованы. Азот — это инертная двухатомная молекула, ключевым признаком которой является его неспособность реагировать с металлами. Однако первоначальная стоимость азотной системы может рассматриваться как ограничивающий фактор в способности владельца установить комплексный план смягчения последствий коррозии в новой спринклерной системе. В этом исследовании будет проведена оценка реальной разницы в стоимости системы из черной стали с генератором азота и системы из оцинкованной стали с воздушным компрессором.Мы также рассмотрим некоторые исключения, сделанные FM в отношении использования черной стали вместо гальванизированной в спринклерных системах закрытого типа, а также снижение коэффициента C NFPA, сделанное в NFPA. Некоторые из этих изменений кодов и исключений могут позволить некоторым конструкциям перейти от использование оцинкованной трубы для черной стали для снижения стоимости. Часть этой экономии может быть использована для улучшения подачи сжатого газа в азот, создав менее дорогостоящую и более надежную спринклерную систему, которая будет иметь увеличенный срок службы и меньшую коррозию.Дизайн системы и требования В этом исследовании будет оцениваться типичная установка сухой системы в жилом доме с обслуживанием, расположенном на Среднем Западе. Конкретный проект состоит из двух чердачных систем сушки, которые имеют одинаковую конструкцию и вместимость. Некоторые общие примечания, которые следует учитывать:
3 1. Проектирование и установка в соответствии с требованиями NFPA и городской пожарной охраны.2. Все трубы 2 и меньше должны быть Sch. 40 с резьбой или пазом для использования с фитингами с резьбой или пазом. 3. Все трубы 2 ½ и больше должны быть Sch. 10 с пазами на концах для использования с фитингами с пазами. 4. Все ангары соответствуют требованиям NFPA 13. 5. Все материалы должны быть новыми и внесены в списки UL, если применимо. 6. Емкость сухой системы составляет примерно 425 галлонов каждая, всего 850 галлонов. 7. Контрольное давление предполагается на уровне 40 фунтов на квадратный дюйм. При рассмотрении стоимости рассмотренный материал был идентичным, за исключением тех предметов, которые могли быть изменены с черной стали на оцинкованную.Все рифленые фитинги, короткие тройники, заглушки, короткие 90, короткие 45 и т. Д. Были оценены через стандартных национальных дистрибьюторов США и взяты средние. Ангары, распорки и винты оставались неизменными в обоих ценовых сегментах, а в качестве основы для проектирования использовалось азотное оборудование Potter. Выбор генератора азота При выборе генератора азота необходимо учитывать несколько факторов. Во-первых, это максимальная общая производительность всех спринклерных систем, обслуживаемых генератором азота. Во-вторых, определите объем самой большой спринклерной системы, которая будет обслуживаться этим генератором азота.Наконец, контролирующее давление азота, которое генератор должен будет поддерживать в каждой спринклерной системе. С помощью этой информации можно определить потребности генератора азота и выбрать блок с достаточной мощностью, чтобы удовлетворить потребности предприятия. Одним из методов, используемых для контроля затрат на внесение азота в системы сушки и предварительного воздействия, является подход с использованием азота растений. Это означает использование одного генератора азота для обслуживания всех спринклерных систем на объекте. Важно учитывать любой дополнительный объем, который вы можете добавить с помощью линий подачи азота.Иногда план завода не позволяет подойти к проекту с использованием азотного подхода. В этом случае может потребоваться несколько генераторов азота. В этом исследовании будет использоваться один генератор азота для обеих спринклерных систем. Давление внутри массива трубопроводов — еще один важный аспект выбора генератора азота. Давление и объем прямо пропорциональны друг другу, а это означает, что с увеличением давления увеличивается и объем, в данном случае объем газа.Другой метод снижения затрат — использование самого низкого давления в спринклерной системе. Для систем с предварительным срабатыванием клапана требуется только контрольное давление около 8-15 фунтов на квадратный дюйм. Дифференциал
Клапаны4 основаны на таблице настроек давления воздуха, в которой используется максимальное давление воды, которое может возникнуть в клапане, и обеспечивается минимальное и максимальное давление воздуха, при котором заслонка будет закрыта.Чем ближе клапан может быть установлен на минимальное давление воздуха, тем меньший объем должен производить генератор азота. Последний и самый важный момент, который следует учитывать при применении, — это скорость утечки спринклерной системы (систем). Чем ниже уровень утечки спринклерной системы, тем больше ожидаемый срок службы генератора азота и тем меньше размер устройства. Допустимая скорость утечки NFPA 13 для новых спринклерных систем составляет 1,5 фунта на квадратный дюйм за 24 часа. NFPA 25 допускает потерю 3 фунтов на квадратный дюйм в течение 2 часов.Большая существующая скорость утечки увеличит потребность в азоте и увеличит размер генератора азота, что приведет к увеличению затрат. Устранение утечек в спринклерной системе может снизить стоимость всего проекта. Пример блока генератора азота В этом сценарии генератор азота Potter будет основой для проектирования и будет подавать азот в две системы осушения чердака. Обращение к самому большому одиночному стояку объемом 425 галлонов и общей емкостью системы 850 галлонов при 40 фунтах на квадратный дюйм позволяет выбрать модель Potter NGP-500D.Генераторы азота развертываются с использованием их байпасного механизма для накачки спринклера до давления в пределах отведенного NFPA 30 минут с использованием сжатого воздуха. Затем используйте систему продувки, чтобы обеспечить откачку сжатого воздуха и замену с использованием азота 98% или выше. Когда чистота спринклерной системы достигает 98%, генератор поддерживает давление за счет постоянной подачи 98% азота в качестве подпиточного газа. Поскольку имеется две спринклерных системы для двух продувочных клапанов Potter (модель NGP-SPV), потребуется.Это увеличивает ориентировочную общую стоимость оборудования генератора азота Potter и двух продувочных клапанов до 12 000 долларов США для использования источника сжатого азота. Это не требует дополнительных материалов для трубопроводов или трудозатрат на электромонтаж и установку. Заключение и обсуждение Системы, рассмотренные в этом сценарии, представляют собой небольшое сравнение. Более крупные проекты, такие как многоуровневые гаражи, морозильные склады или крупномасштабные центры обработки данных, обычно содержат гораздо более крупные спринклерные системы.Эффект масштаба повлияет на экономию затрат. Ожидается, что еще большая экономия будет достигнута за счет использования черной стальной трубы и генератора азота вместо оцинкованной трубы и сжатого воздуха в более крупных приложениях. В этом исследовании разбивка затрат выглядит следующим образом:
5 Сухая спринклерная система на 425 галлонов, построенная из гальванизированных компонентов, как определено в системных требованиях — 38 долларов США, для этого сценария требуются два из них на наш проект, в результате чего наша общая сумма составляет 76 долларов США. Это учитывает только стоимость материалов.Изготовление, сыпучие материалы, муфты, сухой клапан, обратный клапан, сейсмостойкие подвески и т. Д. В эти числа не включены никакие трудозатраты, только материалы. См. Таблицу 1. Таблица 1. Расчетная стоимость спринклерных оцинкованных систем с воздушным компрессором. Стоимость оцинкованного материала 76 долларов США, компрессорное оборудование 1 доллар США, общая стоимость 77 долларов США, спринклерная система на 425 галлонов, построенная из черных стальных компонентов, как определено в системных требованиях, — 30 долларов США. Для этого сценария требуются два из них на наш проект, в результате чего наша общая сумма составляет 61 доллар США. , Это учитывает только материальные затраты.Изготовление, сыпучие материалы, муфты, сухой клапан, обратный клапан, сейсмостойкие подвески и т. Д. В эти числа не включены никакие трудозатраты, только материалы. См. Таблицу 2. Таблица 2. Расчетная стоимость спринклерных систем из черной стали с азотным генератором. Стоимость материала из черной стали — 61 доллар, азотного оборудования — 12 долларов, общая стоимость — 73 доллара. В данном случае оцинкованная спринклерная система стоит на 15 440 долларов больше, чем эквивалентная система из черной стали. Даже с добавлением оборудования генератора азота, система из черной стали на 4 590 долларов меньше, чем система с гальваническим покрытием с воздушным компрессором.Однако то, что не очевидно при сравнении затрат, — это увеличение продолжительности жизни за счет использования азота в качестве контролирующего газа. В белой книге Джоша Тайена под названием «Подавление коррозии с использованием азота» он успешно провел эксперименты, доказавшие эффективность азота за счет снижения скорости коррозии как черной стали, так и гальванизированной стали, независимо от того, присутствует ли вода в ловушке. Тихен заявляет: «Потенциал уменьшения коррозии составляет от 48% до 91% по сравнению со сжатым воздухом». Кроме того, по словам Тихена, потери металла при любых условиях были ниже при использовании черной стали по сравнению с оцинкованной сталью.Чистый результат исследования Тихена показывает, что средняя продолжительность жизни увеличилась в 5,3 раза. Для сравнения срока службы двух различных систем см. Таблицу 3. Таблица 3. Сравнение ожидаемого срока службы конструкций пожарных спринклерных систем. Расчетный срок службы оцинкованной системы в условиях сжатого воздуха Расчетный срок службы черной стали в атмосфере азота 10 лет 53 года
6 Два разных подхода к контролю над коррозией показывают значительное преимущество за счет использования азота в качестве контролирующего газа.Предполагая, что средний срок службы новой сухой системы составляет 10 лет, сопоставимая новая сухая система в атмосфере азота проработает еще 43 года, прежде чем потребуется ремонт или замена. Стремясь обеспечить более надежную систему, способную противостоять высоким скоростям коррозии, многие конструкторы и инженеры использовали листы данных FM Global Property Prevention по установке автоматических спринклеров 2-0, в частности раздел Защита трубопроводов спринклерной системы. FM четко указывает в исключении: черные стальные трубы могут использоваться в спринклерных системах с сухими трубами, оборудованных спринклерами закрытого типа, если трубопровод заполнен инертным газом.Кроме того, NFPA снизило C-фактор оцинкованной трубы до 100 в пересмотре NFPA. Это исключает любые преимущества, которые проектировщик мог бы увидеть в гидравлических характеристиках за счет ранее более высокого C-фактора. Напрашивается вывод: черная сталь в сочетании с инертным газом, такой как азот, обеспечивает любую другую комбинацию как по стоимости, так и по надежности. Анализируя Таблицу 1 и Таблицу 2, можно увидеть явную экономию затрат при переходе от использования оцинкованных труб и сжатого воздуха к черной стали и газу азота с помощью генератора азота.При этом вы не только снижаете общие затраты, но и устанавливаете спринклерную систему пожаротушения, ожидаемый срок службы которой в среднем в 5,3 раза выше. Ясно, что азот может быть рентабельной мерой. Источники Tihen (2013). Ингибирование коррозии систем сухого пожаротушения и систем предварительного пожаротушения с использованием газообразного азота. Сент-Луис, МО Potter Electric Signal Co., LLC Национальное агентство противопожарной защиты NFPA 13: Стандарт на установку спринклерных систем. Международные нормы и стандарты. Куинси, штат Массачусетс, стр. FM Global FM Global Property Prevention Data Sheets 2-0.Заводское общество взаимного страхования. Джонстон, Род-Айленд, стр.
Труба оцинкованная | Статья о оцинкованной трубе от The Free Dictionary
Большая часть заменяемых труб будет увеличена с 2-дюймовой оцинкованной трубы до 4-дюймовой и 6-дюймовой трубы из высокопрочного чугуна. Snappy является фирменным производителем и поставщиком оцинкованных труб, воздуховодов и фитингов для рынка ОВК в жилых домах. основные регионы Среднего Запада и Северо-Востока.Оцинкованная труба склонна к накоплению минералов, которые в конечном итоге перекрывают поток воды. Через каждую отметку просверлите отверстие достаточно большого диаметра для размещения оцинкованной трубы, которую вы собираетесь использовать для оси. Поскольку внешний диаметр составляет 3 / 4-дюймовая оцинкованная труба немного больше 1 дюйма, он немного увеличивает отверстие с помощью барабанной шлифовальной машины. По словам Эванса, типы конструкционного металла, предлагаемые на сайте, включают стержни, квадратные трубы, уголки, стальной лист, плоский прутки, слитки, круглые трубы, а также оцинкованные трубы, ПВХ, нержавеющая сталь, латунь, медь, армированный пластик и другие трубопроводы, а также сопутствующие промышленные материалы, такие как болты, гайки, смазочные материалы, пенетранты, покрытия, герметики, цепи, резаки для труб , стальные мойки и другие аксессуары.Это может быть сделано из куска оцинкованной трубы с некоторым дополнительным грузом, прикрепленным к внешней стороне трубы. Производство было расширено за счет включения оцинкованной трубы в 1983 году. * Оцинкованная труба обычно используется для систем водоснабжения; черная труба для промышленного и природного газа. Филиал в Канзас-Сити продает и сдает в аренду всю линию водоотливных насосов Thompson, которая включает насосы для влажного и сухого грунта, гидравлические погружные насосы, точечные насосы и системы, насосы высокого давления, оцинкованные трубы, трубы из полиэтилена высокой плотности , арматура и сотни других насосов.Полудюймовая оцинкованная труба выходила из верхней части варочного котла на кухню. Погружной рециркуляционный насос, расположенный внутри пьедестала (см. Рисунок), проталкивает воду через оцинкованную трубу, которая проходит через отверстие в дне кувшина; затем вода стекает по краю кувшина в бассейн площадью 3 1/2 фута, выложенный бетоном.Газовый клапан или водяной клапан?
Задвижка предназначена для отключения или «остановки», но не для измерения, тогда как шаровой клапан предназначен для измерения расхода, но не для остановки.Оба имеют подвижный клапанный элемент. Оба обычно, но не всегда, имеют поднимающийся стержень (некоторые стержни ворот не поднимаются). Шаровая задвижка имеет большое трение из-за извилистого пути внутри, тогда как задвижка обычно прямолинейная. Однако обе конструкции обычно уменьшают эффективную площадь проходного сечения и, следовательно, не «полностью переносятся».Теперь код разрешает использование клапанов WOG в других приложениях и других местах, но мы говорим об отключении устройства. Здесь NFGC и IFGC соглашаются призывать к использованию газовых кранов, перечисленных в Z21.15 конкретно. У них должна быть причина. Из разговора с Тедом Лемоффом из NFPA (это тот парень, который написал NFGC и входит в его комиссию по обзору), да, у них были проблемы с другими типами отключений в бытовых приборах, отсюда и потребность в газовых кранах специального назначения.
Ральф, я называю клапан в OP глобусом, основываясь на одной предоставленной фотографии. На нем вы заметите выпуклую форму на его основании, похожую на шаровой клапан. Для лучшего обзора рассмотрите тень. Задвижки не имеют выпуклого основания, потому что они осевые.
Я делаю это просто: при работе с газовыми приборами, если я не вижу газового крана из латуни с шаровым краном на четверть оборота, или если я вижу гайку и шайбу, ключ заземления или смещаемый элемент и без маркировки , или если они протекают, или механизм слишком жесткий для ручного управления или такой небрежный, он протечет, я заменяю их. Перекрытия дешевы. В большинстве случаев я удаляю недопустимую втулку и добавляю ловушку для осадка, которая была упущена, не говоря уже о замене заземляющего соединения, где установщик поместил смазку по всему седлу, что привело к утечке, и повторно обработал много ленты PTFE. стыки с одобренным допингом.Тефлон разрешен, но плохой выбор, поскольку его резьба может засорить клапаны. Затем я поддерживаю трубу, потому что последние несколько футов редко поддерживаются или закрепляются должным образом. Наконец, при необходимости я электрически скрепляю его.
Согласен с вашими комментариями по поводу газопроводов из оцинкованной стали. Я проверил с местными поставщиками, и весь мой газ здесь, и NG, и LPG, как утверждается, содержат менее 0,3 гран сероводорода на SCF, поэтому это разрешено.
