Как соединить оптоволоконный кабель в домашних условиях

Привет, всем! Сегодня ко мне на почту пришло очень интересное письмо. В нем был только один вопрос: «Как соединить оптоволоконный кабель в домашних условиях своими руками?». Я немного даже опешил от такого вопроса. Дело в том, что подобные вопросы приходят достаточно часто, поэтому я решил написать короткий разбор этого вопроса. Но сначала нужно немного углубиться в теорию передачи данных по оптическому кабелю.

Как передается информация

Оптоволокно состоит из центральной жилы и двух оболочек, но нас интересует именно первая оболочка. Первую обычно делают из стекла. Передача данных происходит путем световых пучков. Но встает проблема того, что свет, как и любая другая волна начнет затухать.

Поэтому первая верхняя оболочка должна полностью отражать свет. Использовать зеркала или металлическое напыление дорого, поэтому в свое время был придуман другой способ. Для этого используется отражающий слой с другой плотностью и структурой. Поэтому свет, отражается от данной поверхности и летит дальше.

По сравнению с витой парой – оптоволокно имеет огромное количество преимуществ:

• Передача данных на дальние расстояния;
• Увеличения скорости передачи данных до нескольких Гбит в секунду;
• Защита от внешних факторов: перепада температур, влаги и т.д.
• Свет не подвержен электромагнитному воздействию, в отличие от передачи данных по витой паре.

Подобные кабеля используют для подключения целых домов, а также для прокладывания сетей в крупных городах на большое расстояние. Так как при этом не нужно постоянно устанавливать повторители на расстояние затухания сигнала.

Соединение оптоволокна

И тут сразу же встает вопрос – как соединить оптоволокно. Конечно, соединить его можно и для этого используют несколько способов. Первый с помощью специальных небольших «Пигтейлов» (Pigtail). Для этого берут два конца провода и засовывают внутрь. Внутри уже есть небольшой кусок подобного стекла. Далее идёт сварка с помощью специального оборудования.

Второй способ — это обычная сварка. Для этого случая нужен профессионал, который специализируется на сварке «оптики». Несмотря на очень высокоточную сварочную машину, задача специалиста: точно направить два проводка так, чтобы центральная жила и внешняя отражающая оплетка сварились точно вместе. Нужно понизить шанс потерь сигнала на этом участке.

Если сварка будет не точной или что-то пойдет не так, то на этом участке будет потери сигнала, помехи, скорость будет ниже, а дальность передачи данных будет меньше. При попадании в стекло примесей можно свести на нет хоть какую-то передачу информации, а свет будет почти 100 % тухнуть именно в этом месте.

Теперь надеюсь вы понимаете, что самостоятельно объединить два оптоволоконных кабелей в домашних условиях – невозможно. Потому что даже с высокоточным аппаратом иногда сварка даёт сбои и приходится переделывать.

В качестве дополнительного материала советую прочитать мою статью по «оптике» тут. Там простым языком написано про технологию передачи информации с помощью оптической линии. Также советую прочитать про витую пару, чтобы примерно понимать в чем они различаются.

Соединение оптоволокна, способы соединения оптического кабеля

При прокладке оптических коммуникаций просто невозможно обойтись без соединений, так как при монтаже основной линии не всегда хватает длины кабеля, а при обустройстве районной или внутридомовой сети возникает необходимость разветвления одного большого кабеля на несколько маленьких.

На сегодняшний день широкое распространение получили три способа соединения оптоволокна:

• механический способ;
• соединение при помощи сплайса;
• сварка оптического кабеля.

Механический способ соединения оптоволокга — понятие двусмысленное и вовсе не означает, что вся процедура производится без участия высокоточной техники. В этом случае никак не обойтись без сварочных работ. А выполняется этот способ следующим путем:

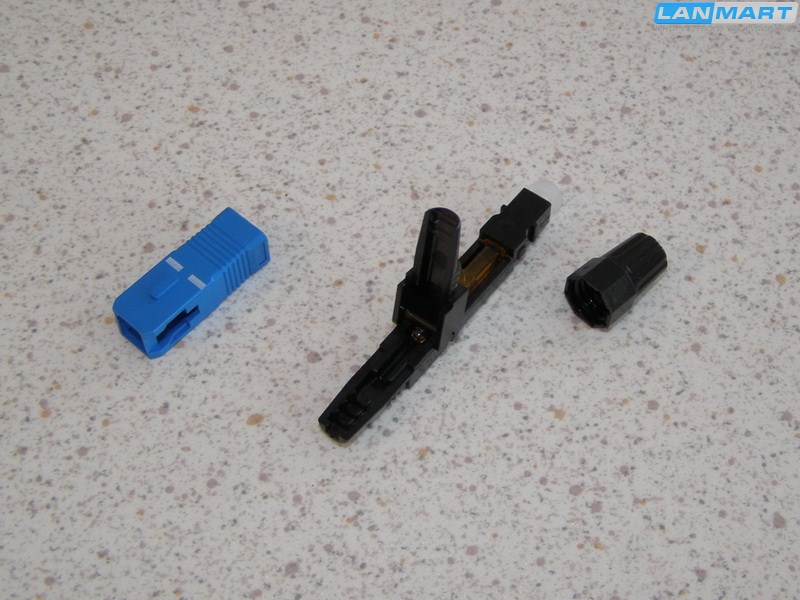

• механический соединитель оптоволокна (Pigtail), который является небольшим куском оптического волокна с установленным в заводских условиях коннектором, приваривается к кабелю при помощи автоматического сварочного аппарата;
• далее, следует подключение приваренного отростка к оборудованию, оснащенному необходимым для этого разъемом.

Такой способ соединения требует постоянного обслуживания, так как разъемы периодически загрязняются и нуждаются в очистке. Также стоит отметить и то, что уровень потерь сигнала очень велик, что совершенно неприемлемо при прокладке наружных магистралей.

Соединение при помощи сплайса. Поистине ручной способ сращивания подготовленных концов волоконно-оптического кабеля, который требует высокой квалификации выполняющего работы мастера, минимум необходимого инструмента производится без сварки. Весь монтажный процесс проходит намного легче и быстрее. А выполняется он следующим образом:

• согласно стандартам обрабатывается два конца оптоволокна;
• после этого, через специальные направляющие, они сводятся по направлению друг с другом в самом сплайсе и фиксируются;
• далее, следует процесс восстановления защитной оболочки и брони кабеля.

Для минимизации потерь сигнала полость сплайса заполняется специальным гелем (зачастую он уже находится в соединителе). По сравнению с механическим способом, соединение оптоволокна при помощи сплайса показывает меньшее затухание в оптическом кабеле. Однако, нередко, этот коэффициент может быть равным 0.1 дБ. При этом стоит также обратить особое внимание на то, что уровень потерь в этом виде соединения со временем может возрасти, что потребует дополнительной корректировки положения срощенных концов по отношению друг к другу. Вызвано это смещением кабеля во время эксплуатации или же высыханием геля.

Третий и самый надежный способ соединения оптоволоконного кабеля — сварочные работы. Такой вариант сращивания концов является самым долговечным. Даже при условии более длительного процесса выполнения работ, в отличие от механического соединителя оптоволокна или сплайса, он показывает великолепные результаты, связанные с минимизацией потерь уровня сигнала до 0.04 дБ, что положительно сказывается на качестве сигнала. Сам процесс подразумевает последовательного выполнения целого ряда операций, связанных с подготовкой, непосредственным сращиванием концов оптоволокна и достоин отдельной статьи.

Как соединить оптоволоконный кабель в домашних условиях: теория и практика

В настоящее время оптоволоконные линии стали самой важной частью связи и коммуникаций. Они используются для бытовых пользователей, для инфраструктуры, в том числе и критической. Представить медленный интернет в большинстве городов уже сложно, это ушло в прошлое. Во многом это произошло благодаря появлению и активному использованию провайдерами именно оптического кабеля. Однако он требует к себе определенные условия.

Иногда приходится с ним работать в быту и значит встает необходимость его паять, иногда и с другими проводами, а не только с оптикой. Далее будет рассказано, как соединить оптоволоконный кабель в домашних условиях. В статье подробно изложены факты об оптоволоконном кабеле и сфере его применения, добавлена пара полезных видеороликов по теме, а также вниманию читателю предложен интересный материал для скачивания.

Оптоволоконный кабель.

Классификация оптического кабеля

Оптические кабели можно классифицировать:

По структуре:

• стандартные кабели, имеющие оболочку с модульными трубочками;
• современные многослойные кабели, которые наделены двухуровневой защитой и прочими достоинствами.

По области применения:

• для наружного использования;
• для внутренней прокладки (этот вариант используется нечасто исключительно в дата-центрах).

По условиям эксплуатации:

• подвесные;
• грунтовые;
• для кабельных канализационных систем;
• подводные;
• для ЛЭП.

Таблица – Цветовая маркировка оптоволоконных кабелей.

Наиболее востребованными являются подвесные, грунтовые кабели, тонкие, спаренные патч-корды. Немного реже используются кабели с гофрированной броней и тросиками. Остальные виды оптоволоконных кабелей встречаются редко.

Классификация оптического кабеля.

Применяемые инструменты

Как и для пайки оптоволокна, чтобы разделать кабель, необходимо иметь специальный комплект инструментов.

Стандартный набор инструментов монтажника-спайщика включает в себя:

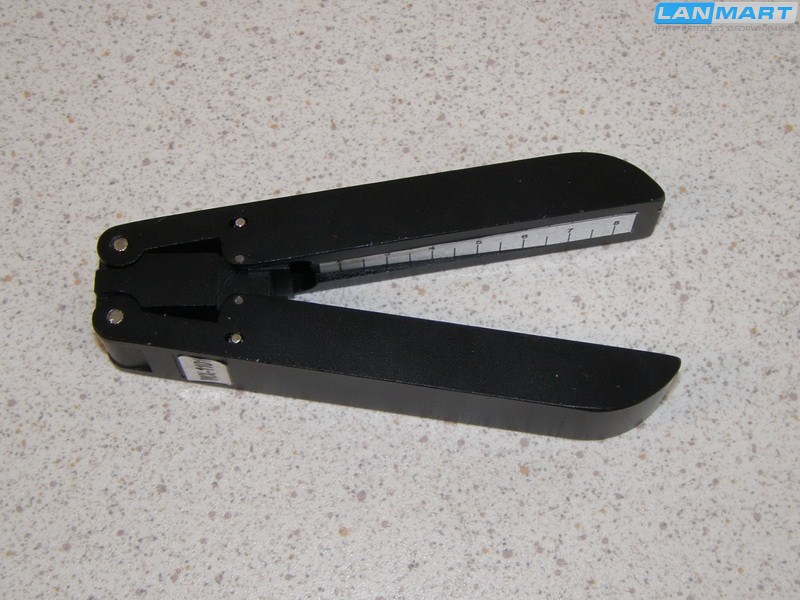

• комплект стрипперов;
• комплект отверток;
• плоскогубцы;
• тросокусы;
• набор ножей;
• прочие дополнительные инструменты для различных рабочих ситуаций.

Сегодня существует множество наборов инструментов от разных производителей, с разной комплектацией. Они могут быть полностью укомплектованы необходимым инструментом или содержать только основные. Многие производители не уделяют особого внимания прочности кейсов для хранения инструмента, а только его внешнему виду. Их изготавливают из ДВП, покрывают текстурированной фольгой.

Чем отличаются параллельное и последовательное соединение конденсаторов.

Читать далее

Металлоискатель пират своими руками подробная инструкция.

Читать далее

Что такое подстроечный резистор: описание устройства и область его применения.

Читать далее

Соответственно, такие кейсы в тяжелых условиях эксплуатации долго не выдерживают, требуют периодического ремонта. И также плохого качества могут быть и некоторые инструменты из набора, а некоторые, вообще, могут не понадобиться в работе. Дорогостоящие фирменные расходники высокого качества могут быть заменены на более дешевые изделия.

Дополнительный материал по теме: что такое оптопара и как проверить ее мультиметром.

Что такое оптоволокно

Кабель типа «витая пара» представляет собой скрученные между собой проводящие жилы в изолирующем материале и внешней оболочке. Встречаются как экранированные, так и неэкранированные модификации данного кабеля. В зависимости от условий эксплуатации подбирают подходящий тип «витой пары». Экранированные модели кабеля в свою очередь хорошо защищены от различных помех и механических воздействий. Кабель «витая» пара отлично справляется со своим функционалом и позволяет передавать данные на хороших скоростях.

Будущее же Интернета и телефонии, безусловно, за волоконно-оптическими технологиями. Оптический кабель – современное высокотехнологичное изделие, основой которого является световод, проводящий информацию. Оптические волокна представляют собой тончайшие нити, а само устройство кабеля – сложную модель со специальными элементами, надёжно защищающими световод от каких-либо повреждений. Цена на оптический кабель несколько выше по сравнению с остальными типами изделий, однако, она оправдана высоким качеством и отличными проводящими характеристиками.

Соединение оптического кабеля.

Посредством оптического кабеля можно передавать сигнал на огромные расстояния на больших скоростях. По этой части оптика значительно превосходит и коаксиальный кабель, и «витую пару». С оптическим кабелем перед операторами открываются колоссальные возможности для постоянного улучшения качества своих услуг. В идеальном варианте для услуг связи необходимо применение оптических технологий повсеместно с постепенным вытеснением прочих моделей. Однако с экономической точки зрения не всегда такое решение оправдано. Оптимальным вариантом на сегодня является сочетание «оптоволокно – витая пара» в построении сетей связи.

Практически все операторы, предоставляющие услуги по доступу в интернет применяют в своей работе кабель типа «витая пара» наряду с оптическим волокном. Трассы между зданиями, протяженные магистрали и участки строятся при использовании оптического кабеля, а вот подводка к квартире абонента выполняется посредством «витой пары».

Таким образом, обеспечивается максимальная скорость передачи сигнала на кабельной магистрали, а кабель «витая пара» при этом отлично выполняет свои функции на приличных скоростях при прокладке линии к абоненту в квартиру. Данное сочетание двух типов кабеля на линиях связи позволяет обеспечить оптимальное сочетание скоростей с вполне невысокой стоимостью.

Интересно почитать: Как рассчитать мощность электрического тока.

В местах перехода с оптоволоконного кабеля на «витую пару» производят соединение проводящих элементов. Для этого выполняют следующие манипуляции. Подбирают подходящий кабельный ящик, в котором оптическое волокно сваривают с патч-кордом. Затем модуль оптического кабеля вставляют в спайс-кассету и закрепляют стяжками.

Кассету закрывают. Концы патч-кордов вставляют в медиаконвертер: один на вход, другой – на выход. Далее медиаконвертер вставляется в специальный свитч, в который уже подключается витая пара. Далее уже кабель «витая пара» проводится по зданию по необходимой траектории. Так происходит соединение оптоволокна с «витой парой».

Как выглядит оптический кабель.

Механический способ соединения

Этот способ не получил широкого применения, так как со временем гель, содержащийся в механических соединителях высыхает и параметры стыка оптических волокон значительно ухудшаются. Механические соединители (или как их еще называют механические сплайсы) обеспечивают значительно худшие характеристики, чем сварка, но монтаж их намного проще и для него требуется достаточно простые приспособление для фиксации оптоволокна и сплайса во время монтажа (монтажный столик).

Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.

Задать вопрос

В связи с тем, что механические сплайсы могут иметь самую различную конструкцию (в зависимости от производителя), монтажный столик нужно приобретать у их производителя со всем необходимым инструментом.

Нужно отметить, что некоторые производители не считают необходимым применение каких-либо приспособлений при монтаже их сплайсов, так как фиксация волокна в механическом соединителе происходит без использования какого-либо специализированного инструмента. После сращивания волокон, для их дополнительной защиты и фиксации механические соединители помещаются в специальные лотки, муфты или коробки, в которых предусмотрено посадочное место для установки механических соединителей или термоусадочных трубок.

Где используется оптокабель.

Справедливости ради стоит заметить, что данный тип соединения оптических волокон широко используется как временное соединение, на пример при выполнении ремонтно-восстановительных работ на ВОЛС.

Поскольку некоторые механические соединители (в зависимости от производителя) могут применяться многократно, то с их помощью выполняется подключение ремонтных кабельных вставок для быстрой организации обходов поврежденных участков.

Подготовка оптоволокна к соединению

На первый взгляд кажется, что перед соединением оптоволокна необходимо всегда проводить очистку волокна и каждого коннектора. Это является самым распространенным заблуждением. Качественные коннекторы имеют идеально чистую поверхность, и лишняя чистка, наоборот, повышает вероятность того, что они будут загрязнены. Поэтому важно помнить, что чистоту оптоволокна необходимо всегда проверять, но не всегда нужно проводить очистку. Кроме того, оптические контакты имеют закругленную форму, которая помогает вытолкнуть крупные частицы. Они вряд ли останутся в центре соединения, а по краям будут задерживать лишь незначительную часть света.

Как сварить оптический кабель.

В центральных участках оптоволокна загрязнение недопустимо. Есть несколько зон, у которых разные требования к степени чистоты. В зоне А не должно быть никаких царапин и выемок — эта зона требует особо тщательной проверки. В зонах В и С допустимы небольшие царапины и каверны, но грязи быть не должно. В зоне D незначительное загрязнение не приведет к неисправности соединения, но проверять ее все равно необходимо, так как это зона напряжения в месте соединения.

Таким образом, несмотря на проверку оптоволокна интерферометром на производстве, все равно перед соединением оптоволокна необходимо проводить визуальный осмотр непосредственно на месте установки и при необходимости чистить оптоволокно. Для этого применяются специальные инструменты и наборы.

Контроль чистоты поверхности в оптическом кабеле

Одним из наиболее удобных и надежных инструментов для осмотра торца волокна или коннекторов – это специальные микроскопы, которые позволяют осмотреть срез оптоволокна и выявить проблему. Современные видеомикроскопы, такие как Greenlee GVIS300C-PM-02-V, имеют функцию автоматического анализа и могут выполнять несколько задач, например, измерять мощность и затухание сигнала, выявлять повреждения оптоволокна, анализировать качество оптических соединений. Собранные сведения можно немедленно отправить в базу данных через Wi-Fi.

Для быстрой оценки чистоты оптоволокна есть более простые узкофункциональные ручные микроскопы, например Fluke Networks FiberViewer с увеличением 200 или 400 крат. Приборы для проверки оптоволокна являются частью качественных наборов для монтажа и обслуживания оптоволоконных сетей. Необходимый набор выбирается в зависимости от сложности решаемых задач, но преимущество наборов в любом случае — это наличие приспособлений для чистки и исправления дефектов. Набор позволяет выявить и сразу решить проблему.

Контроль чистоты поверхности в оптическом кабеле.

Очистка оптических компонентов

Все поставщики качественных оптических компонентов и систем предоставляют соответствующие инструкции по чистке своих изделий. Эти рекомендации являются оптимальными, поскольку учитывают свойства материалов и конструктивные особенности.  В большинстве наборов для монтажа волоконно-оптических кабелей, соединителей и коннекторов есть приспособления и материалы для чистки.

Существует два основных компонента для качественной очистки: специальные салфетки и прочие материалы для протирания, а также специальные растворы для удаления загрязнений. Раствор смывает пятна и микрочастицы, при этом он не оставляет пятен после высыхания и играет роль смазки, предотвращая появление царапин при чистке салфетками. Следует иметь в виду, что в случае сильного загрязнения очистку следует повторить.

Очистка оптических компонентов.

Разделка волоконно-оптического кабеля

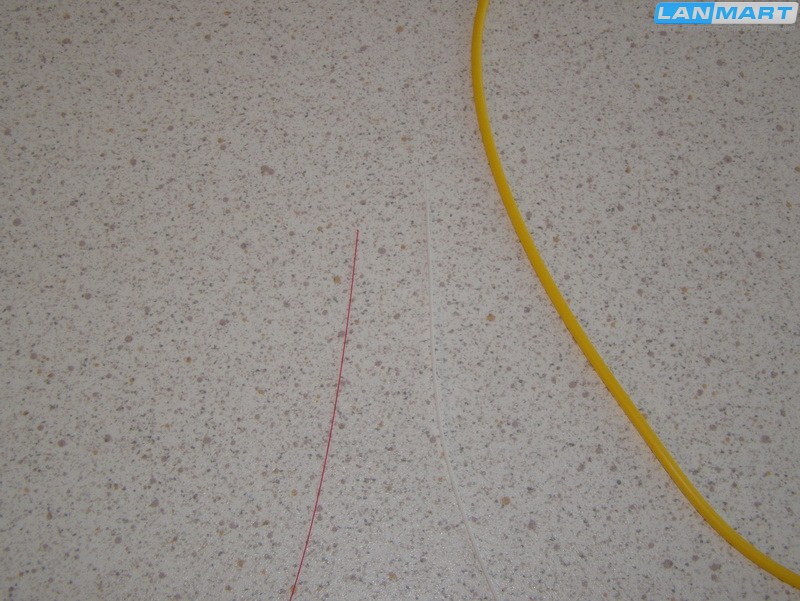

Волоконно-оптический кабель представляет собой несколько оптических волокон, которые вместе с армирующими нитями заключены в защитную полимерную оболочку. Для защиты от агрессивных внешних воздействий кабель помещают в броневую защиту из гофрированной алюминиевой или стальной защитной ленты либо из стальной проволоки.

Можно ли сэкономить на кабелерезе для оптоволокна?

Из-за того, что оптическое волокно в достаточной степени чувствительно к осевым и радиальным деформациям, для его разрезания непригодны недорогие кабелерезы, которые используются для работы с медными кабелями. Рекомендуется использовать инструмент, лезвия которого рассчитаны на резку стали.

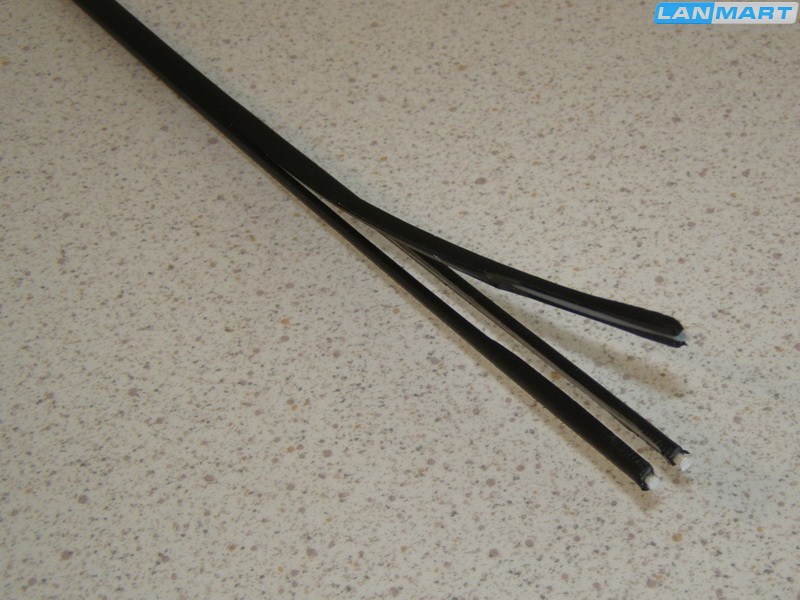

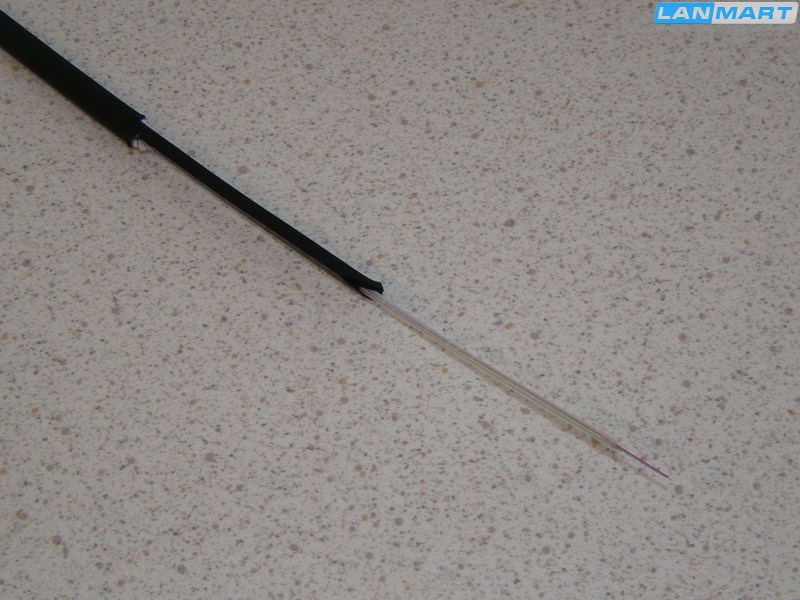

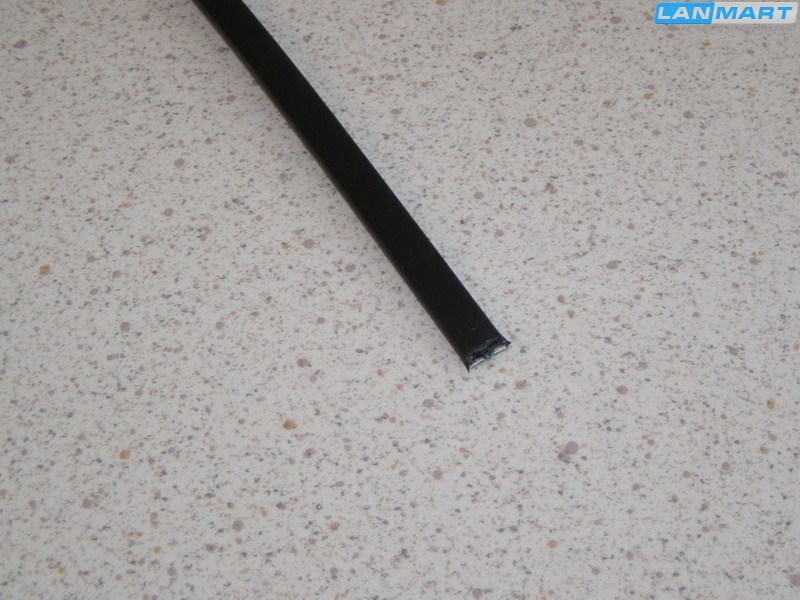

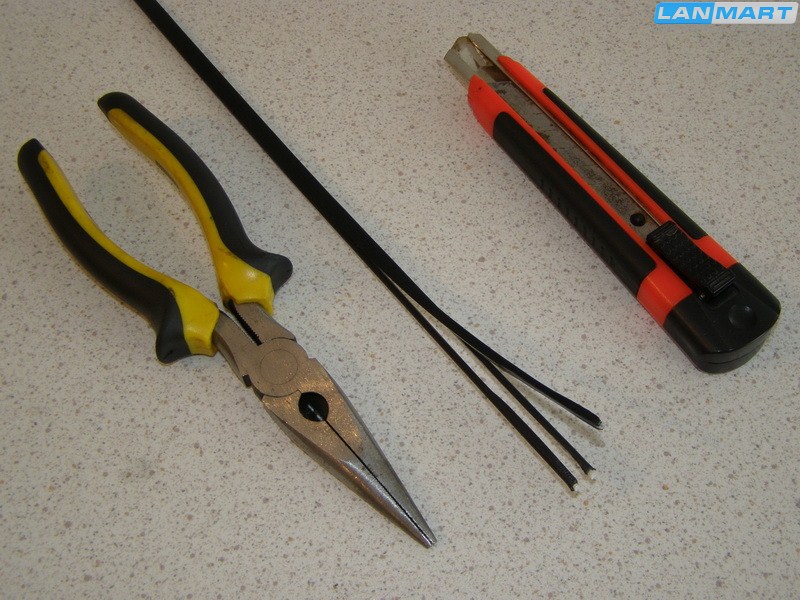

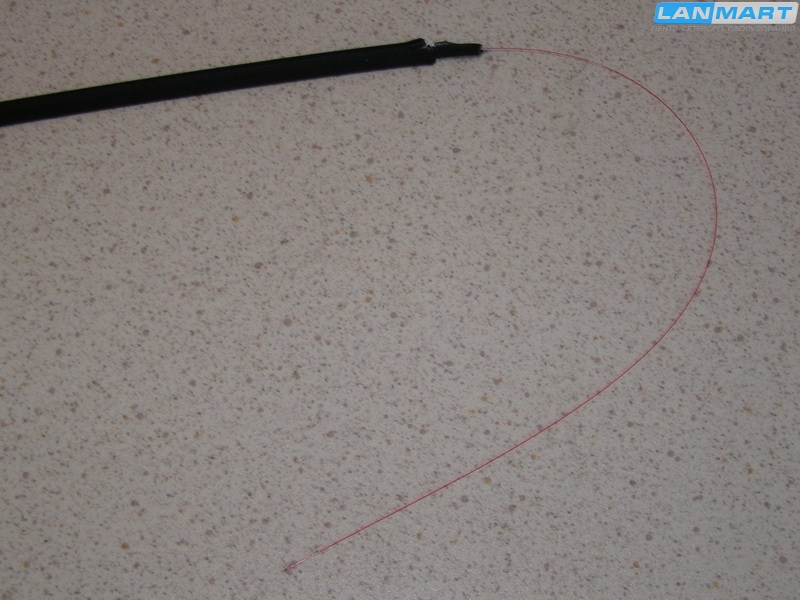

Начальный этап разделки волоконно-оптических кабелей – удаление верхнего слоя защитных и броневых покровов, выполняется теми же инструментами, что и разделка обычных кабелей. Полимерная изоляция и фольга вскрываются резаками, а стальная проволока выкусывается бокорезами. Рекомендуется применять кабельные ножи: они позволяют снимать полимерное покрытия с кабеля диаметром от 4 до 35 мм, и при этом кабельный нож имеет специальную насадку, ограничивающую глубину разреза оболочки, что исключает повреждение оптоволоконных жил.

Из чего состоит оптический кабель.

Но в дальнейшей работе без специальных инструментов все равно не обойтись:

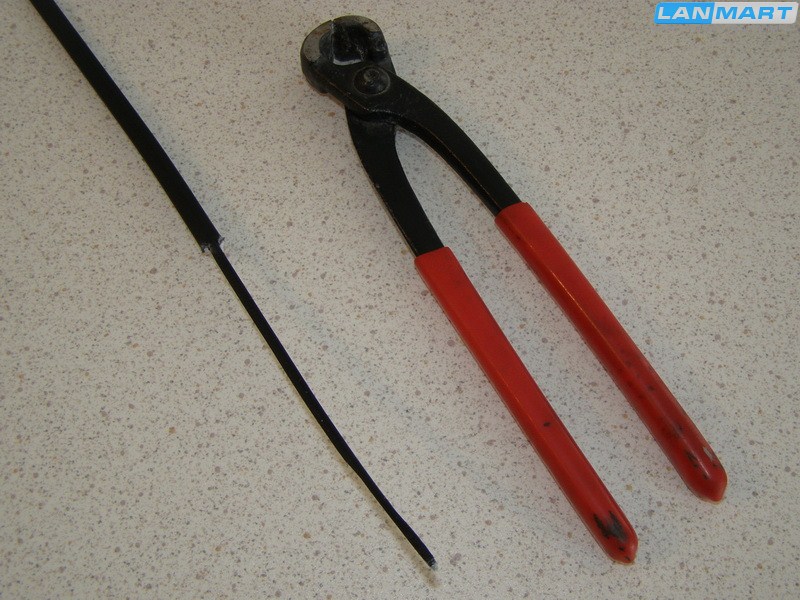

• ножницы или кусачки с керамическими лезвиями – используются для удаления армирующих нитей из кевлара. Обычные ножницы эти тонкие, гибкие и прочные волокна не режут, а выдавливают или гнут;

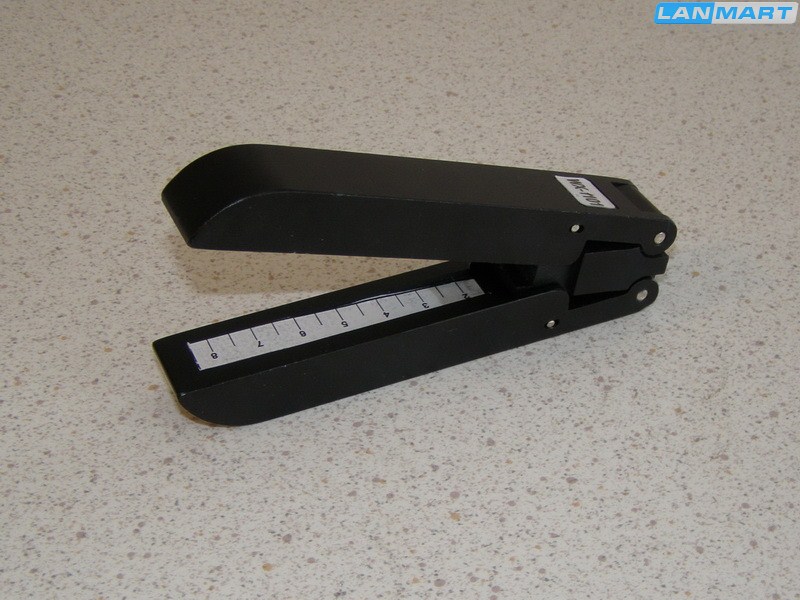

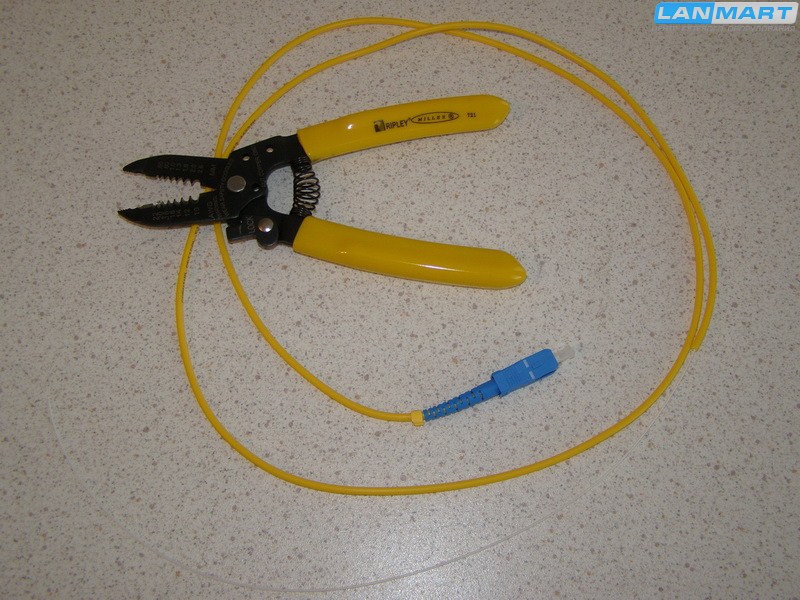

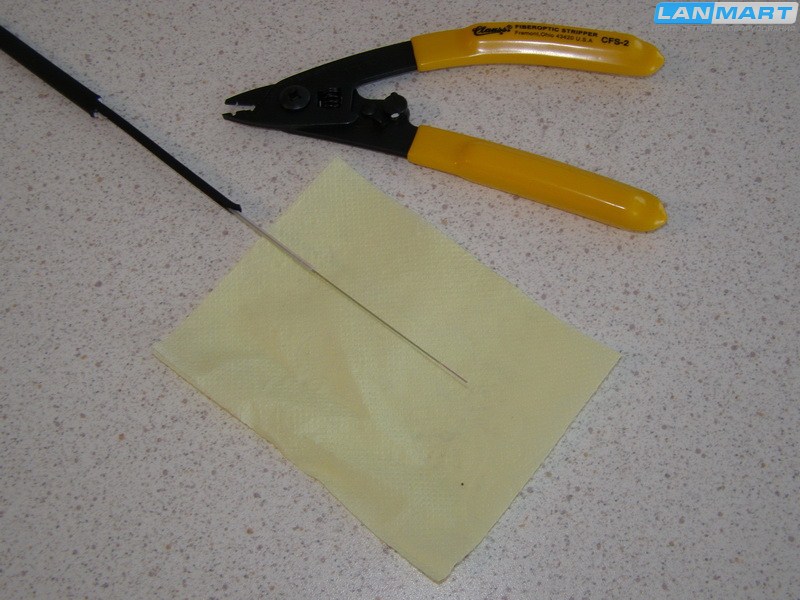

• стрипперы – предназначены для снятия буферного слоя. Их применение снижает риск повреждения оптического волокна: в первую очередь из-за того, что его рабочие поверхности имеют фиксированную настройку;

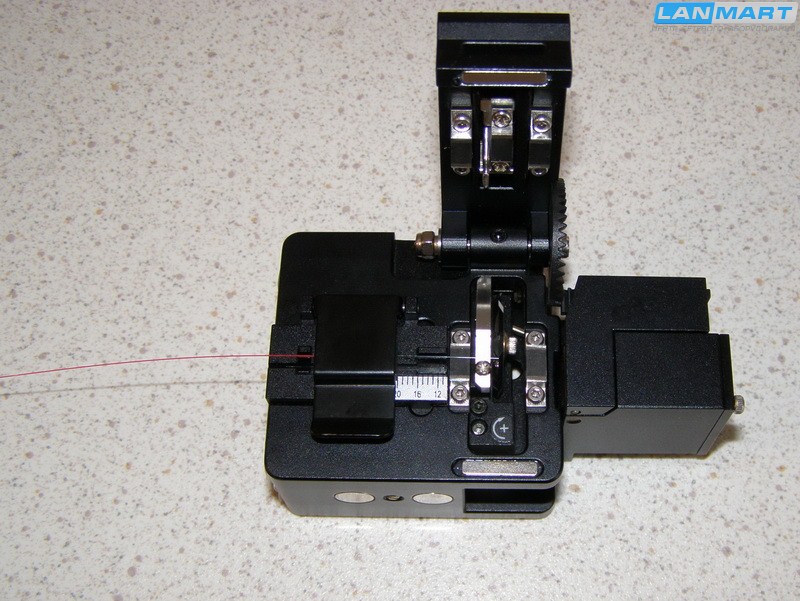

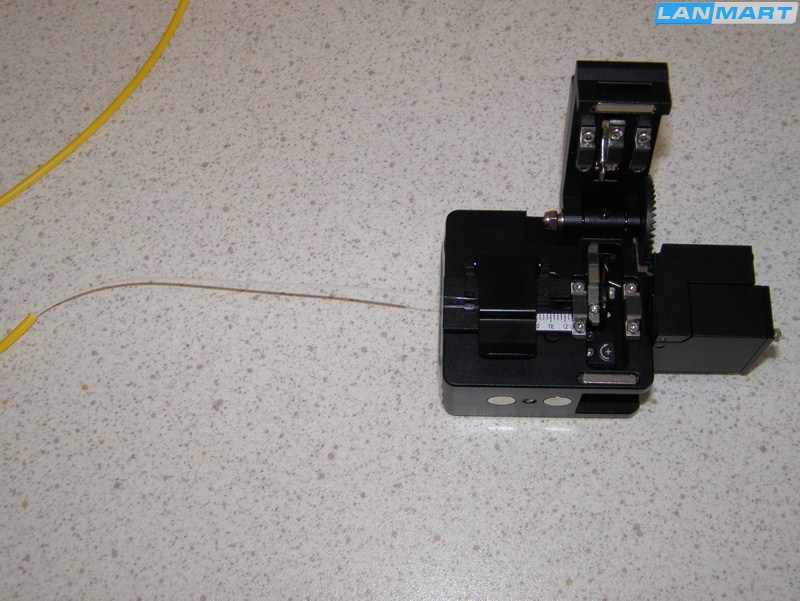

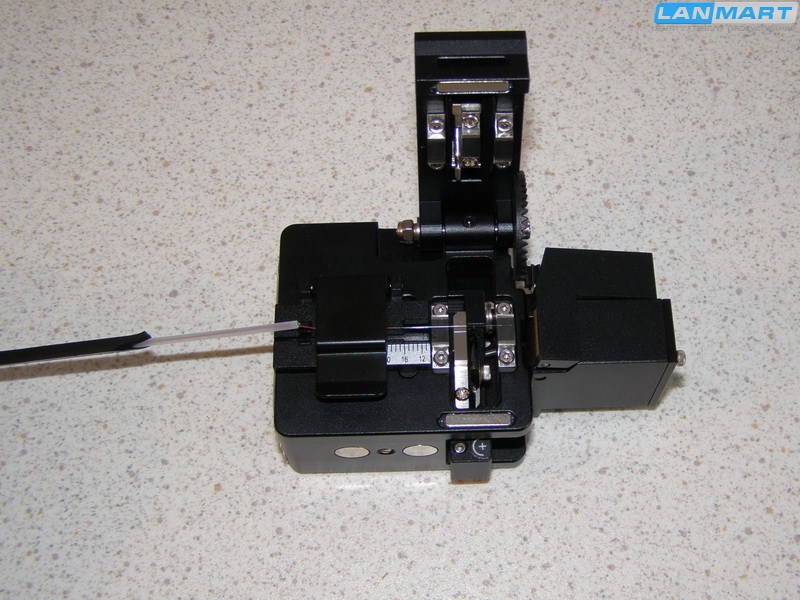

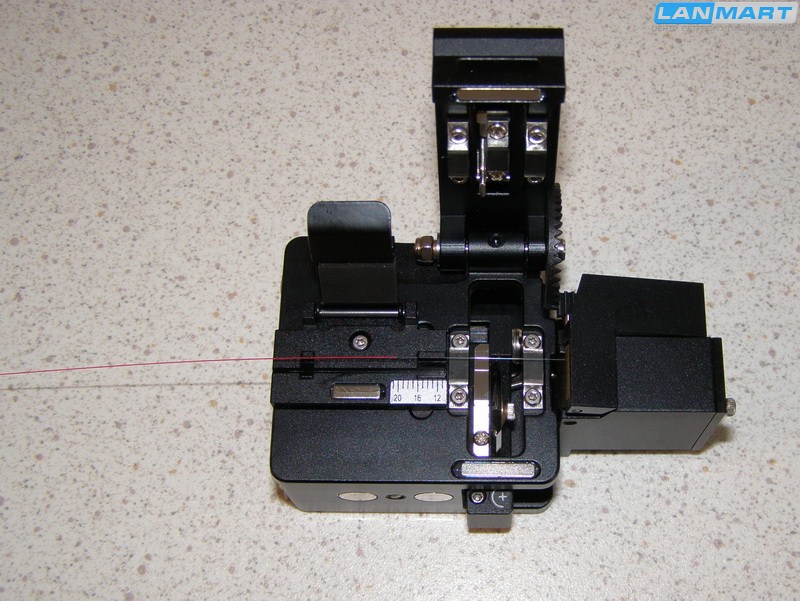

• скалыватель оптических волокон – применяется для отсекания лишнего отрезка волокна под углом 90 град. Скалыватели бывают ручные и автоматические. При подготовке оптоволокна для последующей сварки или соединения волокон при помощи сплайса рекомендуется использовать автоматические скалыватели, которые позволяют получить чистый и ровный скол без дефектов под углом 90±0,5 град. Например, скол с углом более 2 град. может привести к увеличению потерь в соединении до 1 дБ, что при оптическом общем бюджете системы в 15-25 дБ – зачастую непозволительная роскошь;
• микроскопы  позволяют  диагностировать разъемы оптических волокон на качество полировки жилы, наличие трещин, царапин;
• кримперы предназначены для обжимки наконечников, разъемов и контактов.

Cваривание оптических волокон

Cпособ, основанный на применении специализированных сварочных аппаратов для сваривания оптического волокна, получил наибольшее распространение. Этот этап (соединения оптических волокон) входит в общий процесс прокладки и монтажа волоконно-оптических линий связи и является самым ответственным и требует от персонала достаточно высокого уровня квалификации. Сварка оптических волокон осуществляется с помощью специальных сварочных аппаратов, которые проводят весь комплекс работ от сплавления волокна до защиты места соединения оптических волокон специальными термоусаживающимися гильзами.

Cваривание оптических волокон.

Технологически, весь процесс сварки оптических волокон, можно разделить на три основных этапа:

• подготовка и зачистка кабеля, получение «качественного» торца волокна;
• непосредственно само сваривание волокон специальным сварочным аппаратом;
• оценка результата.

часто задаваемые вопросы — часть 2

Можно ли и как соединить оптоволоконный (оптический) кабель?

Соединение оптического кабеля осуществляется с помощью специального оборудования для сварки оптического волокна.

• Сварочный аппарат. Показан процесс соединения оптических волокон

Процесс сварки оптоволокна

Ниже показана последовательность как соединяется оптоволоконный кабель между собой

Последовательность сварки оптического волокна

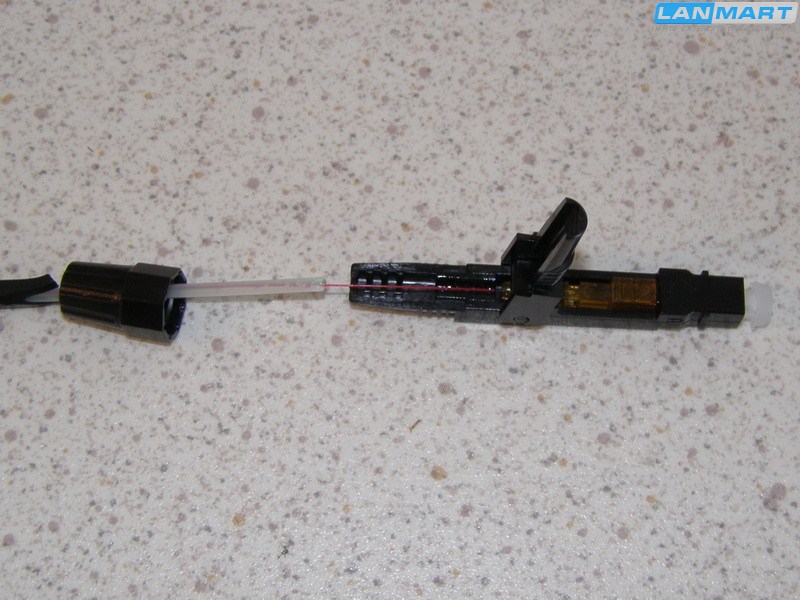

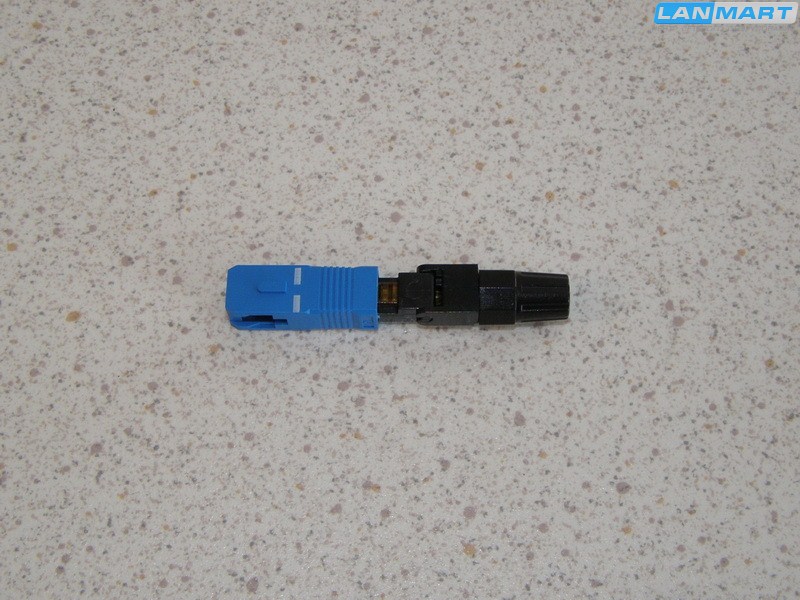

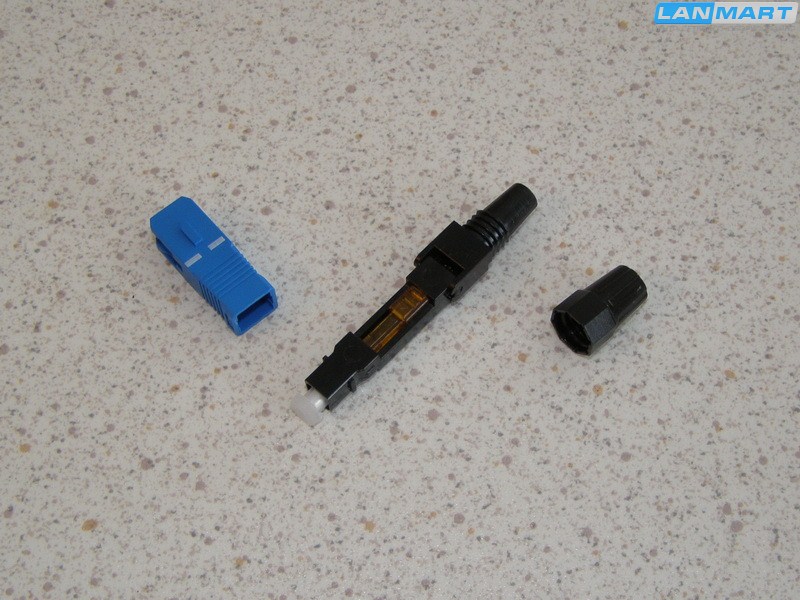

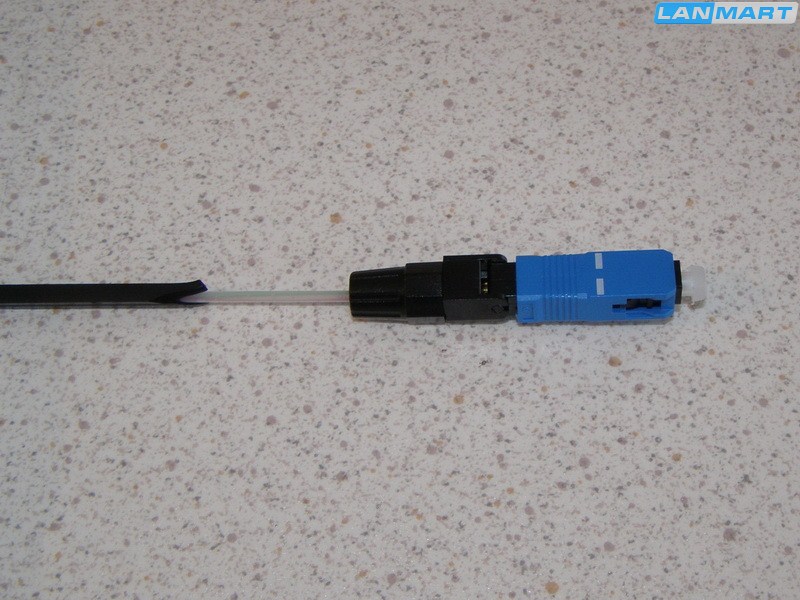

Как подсоединить оптоволоконный кабель? Соединитель оптоволоконного кабеля (оптических волокон).

Оптоволоконный кабель подключается с помощью коннекторов к SFP модулям.

Чаще всего используются следующие типы разъемов:

• SC, APC, одномодовый, 1.5 м;
• SC, UPC, одномодовый, 1.5 м;
• LC, UPC, одномодовый, 1.5 м.

Оптические пигтейлыSFP модули

Схема соединения оптоволоконного кабеля и витой пары

Схема подключение оптоволоконного кабеля к витой паре

Как удлинить, нарастить, укоротить оптический (оптоволоконный) кабель?

Ниже будет показан пример, как удлинить оптоволоконный (оптический) кабель в квартире

• Место установки розетки
• Планируемое место установки встроенного слаботочного щита, куда будет подводиться оптоволокно
• Процесс сварки (наращивания) оптического волокна
• Запас кабеля уложенный в гофру, для последующего крепления в штрабе и на потолке.

Перенос оптической розетки в квартире

Пример перетяжки оптического кабеля от распределительного щитка Белтелеком до нового места установки оптической розетки в квартире

Перетяжка оптического кабеля в квартире

Удлинитель оптического (оптоволоконного кабеля).

Кроме сварки оптического кабеля, для удлинения можно использовать оптический адаптер и подключить к нему патч-корд требуемой длины. При таком способе соединения, относительно сварки оптоволокна, будет очень большое затухание сигнала в месте соединения.

• Оптический адаптер

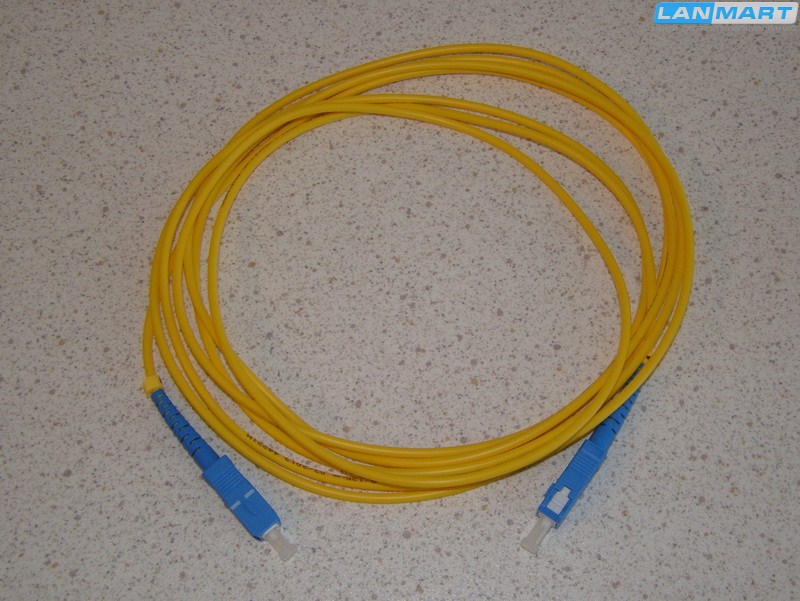

• Оптический патч-корд

Материалы для удлинения оптического кабеля

Как подключить оптоволоконный (оптический) кабель? Подключение к оптоволоконному кабелю.

Аналогичный вопрос, что и соединение оптического кабеля — см.выше.

Как вставить оптический кабель?

Аналогичный вопрос, что и соединение, подключение оптического кабеля — см.выше.

Как соединить оптоволоконный кабель своими руками в домашних условиях?

• соединение оптоволоконного кабеля своими руками
• материалы для соединения оптоволокна своими руками

Соединение оптоволоконного кабеля своими руками в домашних условиях

Если у Вас есть какие-либо вопросы или необходим выезд на объект для расчета, Вы можете позвонить мне по телефонам.

+375 (29) 128-06-34 (А1)

+375 (33) 634-01-23 (МТС)

Евгений Федотов

Планировки помещений, подготовленное техническое задание, Вы можете отправить на e-mail [email protected].

Перейти на главную страницу slabo-tochka.by

Способы соединения оптических волокон

Для объединения сетей, расположенных в разных зданиях, в единое информационное пространство, не обойтись без построения магистральных кабельных линий. В зависимости от требуемой скорости передачи данных или сигналов, расстояний между портами активного оборудования для магистрали могут применяться различные технологии и среды передачи данных: коаксиальные кабели, кабели витая пара, оптические кабели и беспроводные технологии.

     С функциональной точки зрения, когда расстояния между сетями свыше 150 метров, и когда требуется передать данные свыше 10 мбит/сек, самым лучшим вариантом на сегодняшний день является применение оптических кабелей и построение волоконно-оптических линий связи (ВОЛС). Средой передачи данных в ВОЛС является оптическое волокно (оптоволокно).

Рис. 1 Структура оптоволокна

Конструкция оптического волокна изображена схематично на рисунке 1, а и б – сердцевина и оболочка оптоволокна; в, г и д – буферная, упрочняющая и защитная оболочки. При построении магистрали в СКС стандартами допускается использовать два типа оптических волокон: одномодовое и многомодовое оптоволокно.

     Преимущества использования оптических кабелей очевидны, это и широкая полоса пропускания, на сегодняшний день ограниченная исключительно возможностями оконечного оборудования, низкий уровень затухания, позволяющий использовать линию связи на расстоянии нескольких десятков километров без усиления оптического сигнала, хорошую защищенность информации, которую нельзя считать из линии не нарушив ее целостность, и многое другое. Но у ВОЛС есть и недостатки, одним из которых являются некоторые сложности при соединении отдельных участков кабеля. И одна из самых ответственных работ после прокладки кабеля, требующая наличия на фирме высококвалифицированных специалистов, соединение оптических волокон.

     На сегодняшний день существует множество технологий соединения оптических волокон. Я в данной статье рассмотрю две из них – это дуговая сварка, осуществляемая при помощи сварочного аппарата и механическое соединение внутри специальной муфты – сплайса (не путайте с кабельной муфтой, служащей для соединения, двух или нескольких оптических кабелей).

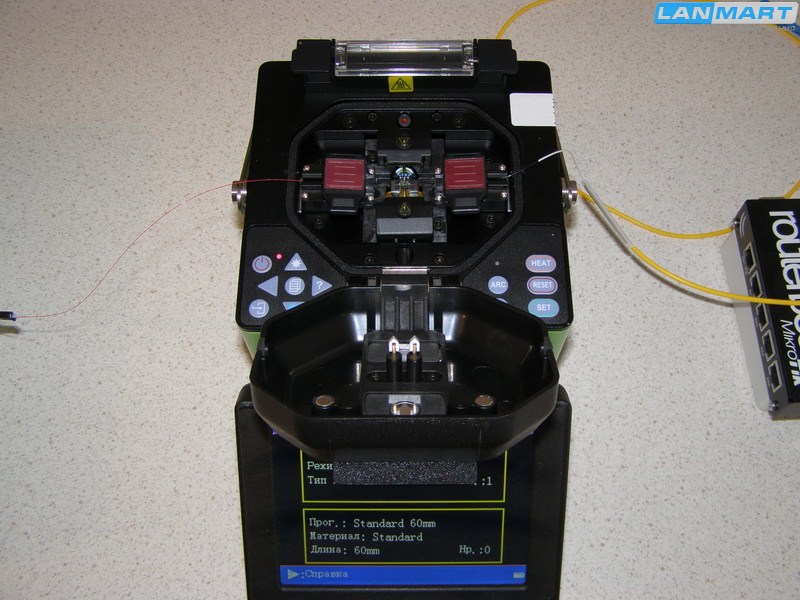

Сварка оптических волокон

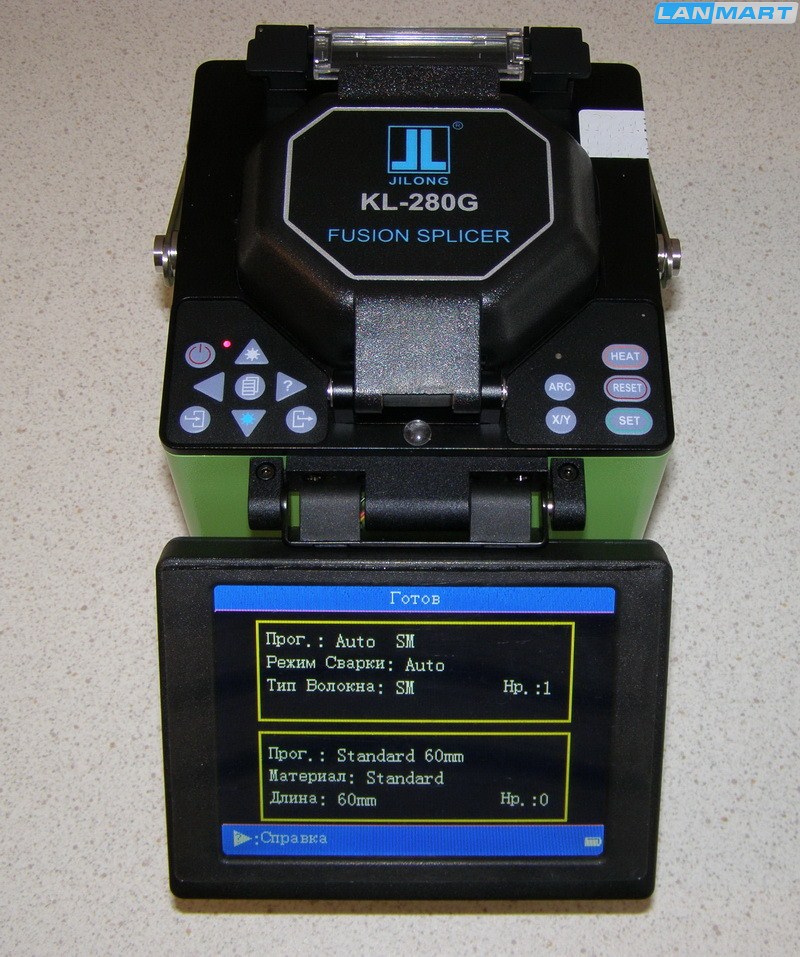

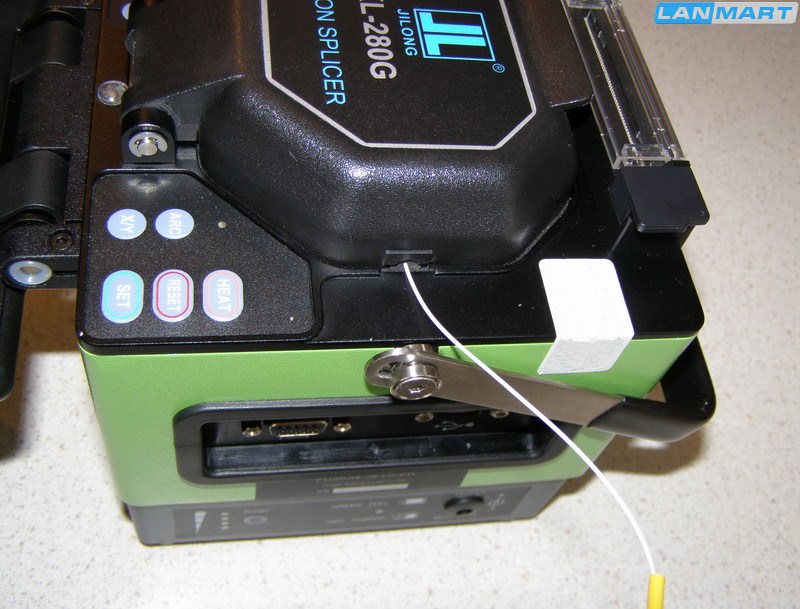

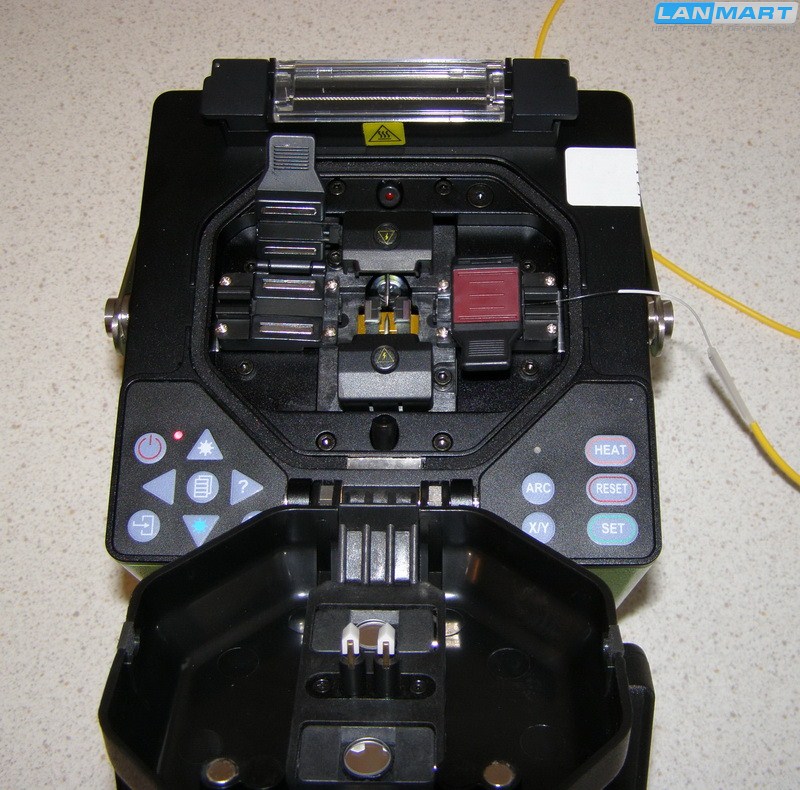

     Для сварки оптических волокон применяется специальный сварочный аппарат. Это комплексное устройство, содержащее в себе микроскоп, служащий для юстировки волокон, зажимы с v-образными желобками для надежной фиксации волокон и микроприводами, служащими для автоматизации процесса, дуговую сварку, термоусадочную камеру для прогрева защитных гильз, микропроцессор, служащий для управления аппаратом и систему контроля качества.

Технология процесса сварки оптических волокон состоит из следующих шагов:

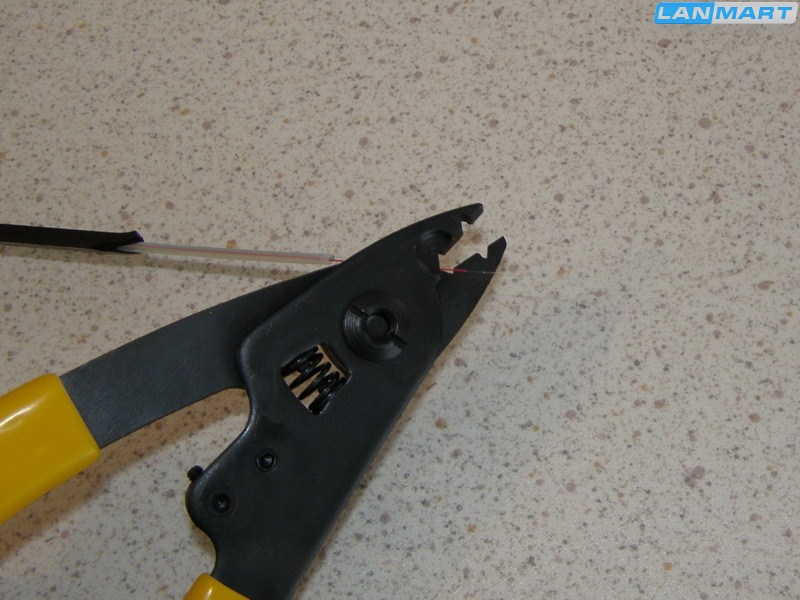

• Снятие оболочек, изображенных на рис. 1 в-г с помощью стриппера буферного слоя – инструмента, предназначенного для работы с волокнами различных диаметров.
• Подготовка волокна к сварке. Сначала на один из концов одевается термоусадочная гильза, необходимая для защиты места сварки. Затем зачищенные концы оптоволокон обезжириваются с помощью безворсовой салфетки, смоченной в спирте. После обезжиривания торец волокна скалывается особым приспособлением – скалывателем. Угол скола должен составлять 90°±1.5°, в противном случае на месте сварки образуется неоднородность, приводящая к большому затуханию и обратным отражениям. После скола оптические волокна укладываются в сварочный аппарат.

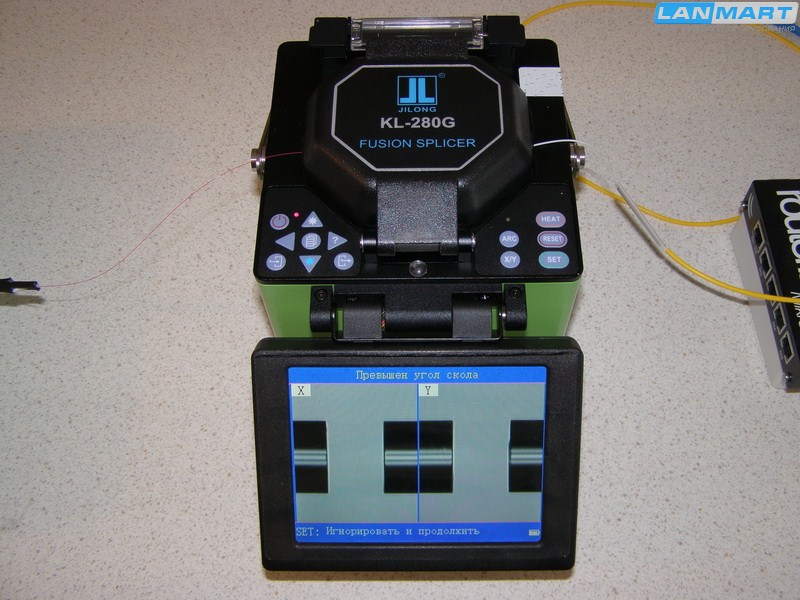

• Сварка. Сначала волокна в аппарате выравниваются. Если аппарат автоматический, то он сам оценивает угол скола, юстирует волокна друг относительно друга и, после подтверждения со стороны оператора, проводит процесс сварки. Если аппарат неавтоматический, то все эти операции производятся специалистом вручную. В процессе сварки волокна нагреваются и плавятся электрической дугой, затем совмещаются, и место сварки дополнительно прогревается для устранения внутренних напряжений.

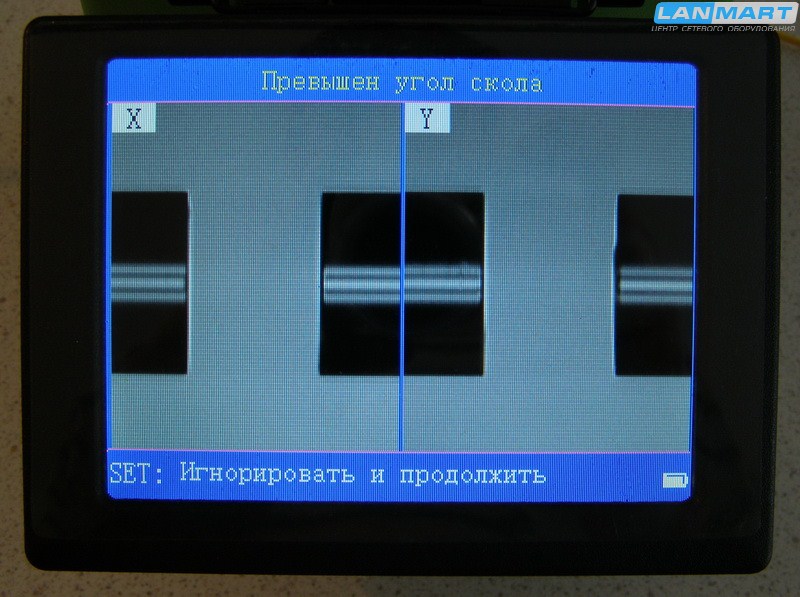

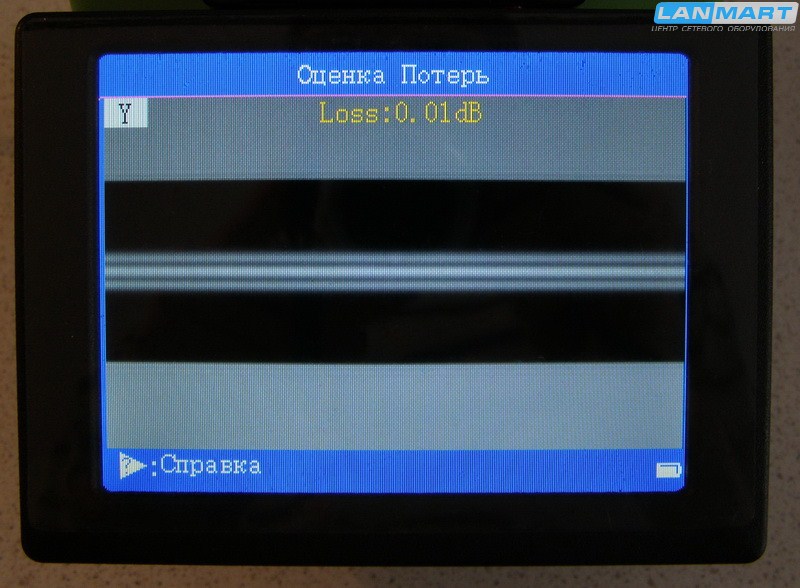

• Контроль качества сварки. Автоматический сварочный аппарат анализирует изображения, полученные от микроскопа и выдает приблизительную оценку уровня потерь. Более точно результат можно оценить с помощью оптического рефлектометра – прибора, позволяющего выявить неоднородности и степень затухания на протяжении всей линии.
• Защита места сварки. Защитная гильза, одетая на один из концов кабеля, сдвигается на место сварки и помещается в термоусадочную печь примерно на минуту. После остывания гильза помещается в защитную сплайс-пластину муфты или оптического кросса, где укладывается технологический запас волокна.

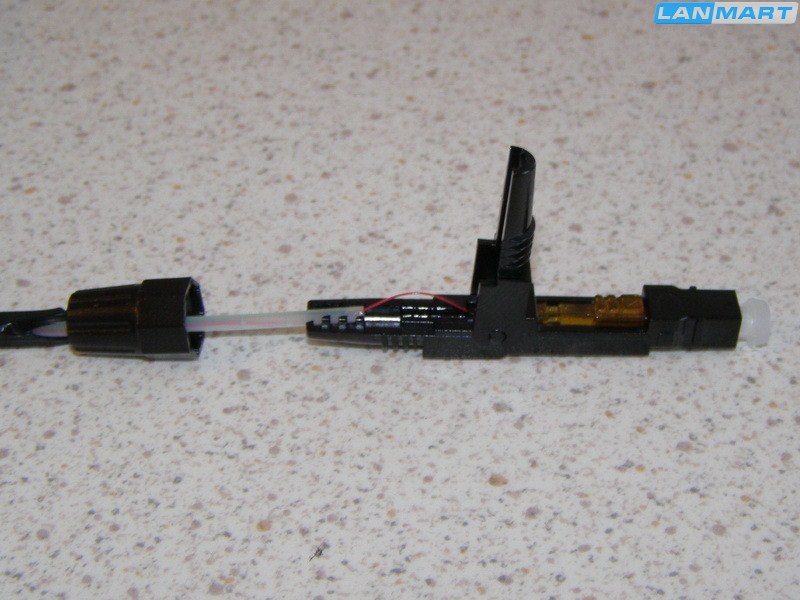

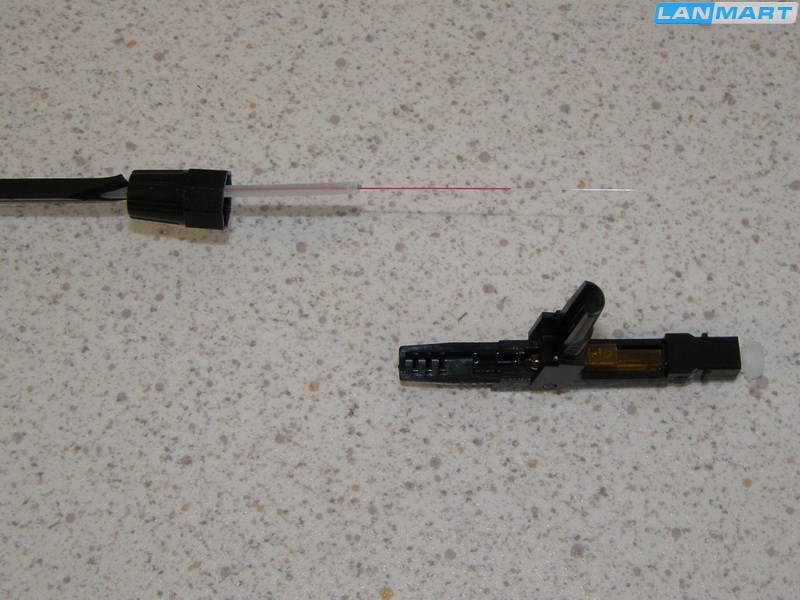

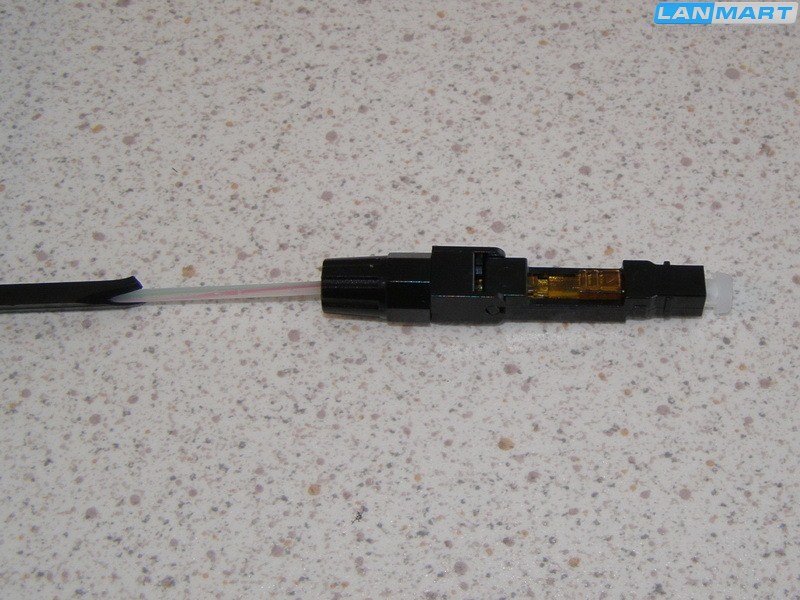

Механическое соединение оптических волокон – механический сплайс

     Для механического соединения оптических волокон используется специальное устройство – сплайс (splice), схематичная конструкция которого изображена на рисунке 2.

Рис. 2 Конструкция сплайса для механического соединения оптических волокон

     Сплайс состоит из корпуса (а), в который, через специальные каналы и направляющие в вводятся сколотые концы волокон (г). Направляющие служат для прецизионной стыковки торцов в камере, заполненной иммерсионным гелем (д), необходимым для сведения к минимуму переходного затухания и герметичности соединения. Показатель преломления геля близок к показателю сердцевины волокна, что позволяет свести к минимуму обратное отражение. Сверху корпус закрывается крышкой (б).

Технология процесса соединения оптоволокон при помощи механического сплайса состоит из следующих шагов:

     1. и 2. Аналогично пунктам 1 и 2 при использовании сварки волокон. Концы волокон зачищаются, обезжириваются и у них скалываются торцы. Допуски по углам скола так же очень жесткие. Отличие механического сплайса от сварного сплайса – не требуется использование термоусадочной гильзы, так как механический сплайс выполняет функцию механической защиты оптических волокон.

     3. Механическое соединение. Подготовленные концы волокон вводят с разных сторон через боковые каналы сплайса в камеру, заполненную иммерсионным гелем. Волокна вводятся до взаимного контакта. После введения крышка сплайса закрывается и надежно скрепляет место соединения.

     4. Укладка. Собранный сплайс устанавливается на сплайс-пластину муфты или кросса, вместе с ним укладывается технологический запас волокна.

     Качество механического соединения можно проверить с помощью оптического тестера или рефлектометра.

Сравнение использования сварки или механического соединения оптических волокон

     Каждый из двух приведенных способов имеет свои достоинства и недостатки.

     К достоинствам сварного соединения можно отнести низкое переходное затухание, высокую надежность и быстрая скорость соединения волокон. Недостатком является высокая стоимость оборудования (сварочного аппарата), наличие квалифицированного оператора, необходимость в большей площади для выполнения работ и электропитание (либо подзарядка) сварочного аппарата.

     Достоинствами механического соединения являются простота и малые затраты времени на монтаж, меньшая длина технологического запаса волокна, недостатки – более высокий уровень переходного затухания.

Применение описанных в статье способов применения

     Сварное соединение имеет смысл использовать при построении длинных участков магистралей. В случаях, требующих высокого качества линии, например, при построении высокоскоростных ВОЛС для ЦОД, где требуются низкие параметры затухания и обратных отражений.

     Сращивание при помощи механического сплайса применимо чаще всего для временных соединений, например, при срочном устранении повреждений кабеля, для монтажа малобюджетных линий и при работе в труднодоступных местах.

Оптические разъемы (коннекторы): типы, отличия, применение

Неотъемлемым компонентом любой волоконно-оптической сети являются коннекторные соединения, которые состоят из двух основных компонентов: двух оптических разъемов и розетки (адаптера) для их соединения.

Оптическая розетка (адаптер) – это приспособление со сквозным продольным отверстием и крепежными элементами для коннекторов определенного типа с обеих сторон. Назначением оптической розетки является точное сведение ферул двух коннекторов и фиксация их в таком положении для обеспечения передачи данных.



Рисунок 1 – Схема коннекторного соединения



Оптический коннектор (разъем) – это кабельное окончание. Коннектор устанавливается по обе стороны любого оптического кабеля, будь то магистральный или распределительный кабель, или даже соединительный патч корд. Существует большое множество различных типов оптических разъемов, отличающихся по конструктивному исполнению, способу фиксации, диаметру ферулы типу полировки и т.д.

Рисунок 2 – конструкция оптического коннектора



Основными конструктивными элементами оптического разъёма являются корпус, ферула и фиксатор. Наиболее популярны коннекторы с диаметром ферулы 2,5 мм и 1,25 мм

Типы оптических разъемов



Рисунок 3 – разновидности оптических коннекторов и адаптеров



По конструктивному исполнению наиболее популярными типами являются коннекторы FC, SC, LC и ST типа. Рассмотрим их отличия.

• Оптический коннектор SC

SC коннекторы – одни из наиболее применяемых разъемов. Они имеют пластиковый корпус прямоугольного сечения и ферулу диаметром 2,5 мм. К преимуществам оптического SC разъема можно отнести простоту коммутации. Для фиксации в розетке достаточно просто вставить его до щелчка. Аналогично производится и его извлечение. Вместе с тем, он плохо адаптирован к механическим и вибрационным нагрузкам.

• Оптический коннектор LC

LC разъем по форме и принципу коммутации напоминает рассмотренный выше SC коннектор. Однако он имеет существенно меньшие габариты корпуса, да и ферула у него диаметром всего 1,25 мм. Компактный размер оптического LC разъема позволяет существенно повысить плотность портов на кроссе. Вместе с тем, из-за недостаточного пространства усложняется коммутация. При большой плотности портов коммутацию удобно выполнять только при помощи специализированного инструмента

Рис. 4. Инструмент Jonard FCT-100 для установки/извлечения коннекторов SC и LC в труднодоступных местах

• Оптический коннектор FC

FC разъем по праву считается самым надежным из перечисленных выше оптических коннекторов. Он имеет металлический корпус и фиксируется в розетке при помощи резьбового соединения. Последнее придает такому соединению механической прочности и вибрационной устойчивости. Но в удобстве коммутации он явно проигрывает. Оптические разъемы FC по умолчанию устанавливаются на все измерительные приборы для ВОЛС.

• Оптический коннектор ST

ST разъем на данный момент считается уже устаревшим, однако до сих пор применяется в многомодовых системах передач. Его фиксация напоминает фиксацию байонет разъема (вставить и немного провернуть по часовой стрелке). В отличие от остальных типов коннекторов, ферула коннектора ST имеет только UPC полировку.



Типы полировки оптических разъемов



Рисунок 5 – типы полировки ферулы коннектора



Чаще всего используются коннекторы с UPC полировкой. Коннекторы с APC полировкой более дорогие, однако позволяют уменьшить возвратные потери (основным составляющим возвратных потерь линии являются отражения в разъемных соединителях) оптической линии, что очень чувствительно для линий, по которым передается видео контент (КТВ, PON). Мощность сигнала в таких сетях намного больше, чем в стандартных сетях передачи данных, поэтому и отраженный сигнал имеет большую мощность. В этих сетях применяются исключительно разъемы с APC полировкой. Более детально механизмы возникновения потерь и отражения в разъемных соединителях описаны в следующем разделе.

Чаще всего, используются разъемы, предназначенные для внутриобъектового применения. Однако существуют коннекторы и для уличного применения – усиленные коннекторы. Они имеют повышенную устойчивость к физическим нагрузкам, влажности и перепаду температур. Такие коннекторы адаптированы для установки на кабели различного диаметра и сечения и чаще всего устанавливаются в уличных распределительных ящиках.

Потери и отражение в оптических коннекторах

При распространении по оптической линии сигнал претерпевает затухание и отражение от неоднородностей коэффициента преломления.

Затухание сигнала в ВОЛС обуславливается потерями в самом оптоволокне, потерями в сварных (неразъемных) и коннекторных (разъемных) соединителях, потерями в других компонентах ВОЛС (ответвители, сплиттеры и т.д).

Чем меньше затухание сигнала в линии, тем менее мощное и менее дорогое приемо-передающее оборудование может работать на ней. Или тем больше расстояние, на которое можно передать информацию без ошибок по этой линии.

Основными же причинами возникновения потерь и отражения в разъемных оптических соединителях являются:

• Наличие физического зазора между ферулами соединяемых коннекторов в точке их контакта (рис.1)

Как бы плотно мы бы не зажимали коннектор в розетке, всё равно между световодами волокон (размещёнными в центре ферулы коннектора) останется небольшой зазор, заполненный воздухом. В связи с тем, что показатель преломления воздуха отличается от показателя преломления оптического световода (сердцевины оптического волокна), часть излучения отражается при переходе из коннектора первого кабеля в воздушное пространство. Еще часть излучения отражается при переходе света из воздуха в коннектор второго соединяемого кабеля. Таким образом, при переходе через разъемный соединитель мощность сигнала уменьшается.

Вместе с тем, само отражение тоже является отрицательным фактором. Отраженный обратно к передатчику сигнал слепит его (как водителя слепит свет встречного транспортного средства в темное время суток) и приводит к возникновению битовых ошибок и нагреванию SFP модулей. А как следствие – снижение скорости передачи и ухудшение качества видео (наверное, все видели разноцветные квадратики на экране телевизора) и выход из строя SFP модуля.

Для уменьшения влияния отраженных сигналов на передатчик, в системах передачи используются коннекторы с APC полировкой.



Рисунок 6 – Влияние типа полировки оптического коннектора на мощность отраженного к передатчику сигнала



Такие коннекторы имеют срезанный под углом 8-9 градусов торец, что позволяет изменить траекторию отраженного сигнала. Отраженный под таким углом сигнал выходит за пределы световода и не возвращается к передатчику.

Разъемы с APC полировкой обычно окрашены в зеленый цвет. Для их соединения используются тоже зеленые адаптеры. И соединять между собой синие (UPC полировка) и зеленые APC полировка) коннекторы, как вы понимаете, нельзя.

Если в разъемный соединитель (в зазор между ферулами коннекторов) попадает грязь или жир – это еще больше усугубляет ситуацию, описанную в предыдущем пункте. А при диаметре световода в 9 микрометров (для одномодового оптического волокна) для серьезного ухудшения качества передачи сигнала достаточно даже одного прикосновения пальцем к торцу коннектора.



Рис. 7. Фотография торца загрязненного и поврежденного коннектора (a – грязь; b – жир; c – царапина)



Именно поэтому требуется регулярная чистка и инспектирование разъемных соединителей. Более подробно о чистке оптических разъемов можно посмотреть в этом видео:

• Трещина в волокне, расположенном внутри коннектора или выходящем из него кабеля, также приведет к дополнительным потерям сигнала и его отражению.



Рисунок 8 – типы трещин в торце волокна



Данную поломку можно легко идентифицировать при помощи оптических микроскопов. А чрезмерный изгиб (макроизгиб) такого кабеля хоть и не увеличит отражения, потому что на изгибе отражения не возникают, зато внесет очень большие потери. Такие потери будут тем больше, чем больше длина волны, на которой они измеряются. Например, потери на длине волны 1550 нм будут значительно превосходить потери на длине волны 1310 нм. Для идентификации и локализации такого повреждения в оптической линии понадобится оптический рефлектометр с двумя рабочими длинами волн, 1310 нм и 1550 нм. Идентифицировать макроизгиб в оптическом патчкорде, сплайс кассете муфты или распределительного ящика можно при помощи визуализатора повреждений.

• В случае некачественного адаптера (заводской брак или поломка), адаптер не позволяет точно свести ферулы коннекторов (рисунок 8).

Это создает еще большие препятствия для распространения сигнала и приводит к его отражению и затуханию.



Рисунок 9 – смещение ферул в оптическом адаптере



В сквозном отверстии адаптера чаще всего находится керамическая трубка, которая при неаккуратной коммутации может сломаться. Признаками ее поломки также будут флуктуации (постоянно меняющееся значение) мощности сигнала и его затухания.

• В некоторых дешевых оптических волокнах сердцевина волокна может быть несколько смещена от его центра.

К сожалению, на рынке встречаются пигтейлы и патч корды, при производстве которых использовано как раз такое волокно. В этом случае, даже при точном сведении ферул коннекторов не удастся добиться низких потерь и отражения в оптическом волокне. Детально эта тема раскрыта в статье.



Оптические патч-корды

Одним из компонентов оптического кросса является также оптический патчкорд.

Рисунок 10 – схема подключения оптического кабеля к приемо-передающей аппаратуре



Оптический патч корд – это волоконно-оптический кабель небольшой длины (обычно от 1 до 50 м) на обоих концах которого установлены коннекторы. Чаще всего для производства оптических патчкордов используется внутриобъектовый оптический кабель с диаметром оболочки 2-3 мм.

Оптические патч корды отличаются по нескольким параметрам:

• По конструктивному исполнению
  • Симплексный оптический патчкорд – это единичный оптический соединительный шнур, включающий один оптический кабель, с обеих сторон которого установлено по одному коннектору
  • Дуплексный оптический патч-корд – это конструктивно объединённые два симплексных патчкорда

Рисунок 11 – Симплексный (а) и дуплексный (б) оптические патчкорды



• По типу установленных коннекторов с обеих его сторон
  • Прямой оптический патчкорд – это соединительный оптический шнур, на разных концах которого установлены коннекторы одинакового типа и полировки
  • Гибридный оптический патч корд – это соединительный оптический шнур, с разных сторон которого установлены коннекторы различного типа и/или полировки
• По типу использованного в нем оптического волокна
  • Многомодовое оптическое волокно
  • Одномодовое оптическое волокно
• По диаметру оболочки кабеля

Маркировка оптических патч-кордов

Маркировка патчкордов отличается у разных производителей. Однако в любом случае она включает в себя основные данные:



Рисунок 12 — Маркировка патчкорда



• Тип корпуса и тип полировки коннектора, установленного с одной стороны патч корда (например, SC/UPC, SC/APC, FC/UPC, LC/UPC)
• Тип корпуса и тип полировки коннектора, установленного с другой стороны патч корда
• Тип оптического волокна:
  • 50/125 мкм – многомодовое волокно, диаметр сердцевины — 50 мкм, диаметр оболочки – 125 мкм
  • 62,5/125 мкм — многомодовое волокно, диаметр сердцевины – 62,5 мкм, диаметр оболочки – 125 мкм
  • 9/125 мкм – одномодовое волокно, диаметр сердцевины – 9 мкм, диаметр оболочки – 125 мкм
• Диаметр патчкорда (чаще всего 2 или 3 мм)
• Конструктивное исполнение (симплексный – одинарный или дуплексный – сдвоенный)
• Вносимые потери и отражения, измеренные с обеих сторон патч-корда.

Как сделать оптический патчкорд?

Обычно операторы, интеграторы и провайдеры покупают патч-корды уже в готовом виде. Вместе с тем, существует простой способ изготавливать их и самостоятельно при помощи технологии Splice On.

Этот способ позволит оперативно изготовить патчкорд нужной длины и с нужными типами коннекторов с обоих сторон. Особенно это актуально при необходимости изготовления гибридных патч-кордов (которые имеют коннекторы разного типа и полировки с обоих концов). Такие патч-корды, да еще и нужной длины, не всегда есть на складе поставщиков. Кроме того, вы будете уверены в высоком качестве такого изделия.

Выводы



Известно, что наиболее частыми причинами неработоспособности оптических линий связи являются повреждения на кроссе. Поэтому ниже приведено несколько простых правил как этого избежать:

1. Использовать качественные и проверенные компоненты (патч-корды, пигтейлы, розетки и др.)
2. Бережно относиться к этим компонентам при работе с ними. Не стоит, например, закручивать коннектор FC типа «до потери пульса» или коммутировать коннекторы с UPC и APC полировкой)
3. Регулярно чистить оптические адаптеры и коннекторы. Согласно правилу «IBYC» чистку необходимо проводить перед каждой коммутацией. Даже если вы подключаете новый патчкорд, только полученный от поставщика и извлеченный из упаковки.
4. Периодически проводить инспектирование оптических разъемов при помощи оптических микроскопов (см. также статью «Зачем нужен микроскоп для проверки качества оптических разъёмов и как его выбрать?»)



Установка быстрого коннектора на оптический кабель в сравнении с соединением с применением сварочного аппарата.

Для соединения оптических кабелей в муфтах или установки пигтейлов в кроссах обычно используют сварочный аппарат — он позволяет надежно и с максимальной плотностью фиксировать волокна, а так же оставлять технологические запасы на повторное соединение и перемещения волокон в кабеле под воздействием температуры и растягивающего усилия. В большинстве случаев сварка самый удобный вид соединения. Но у нее есть и недостатки, которые можно решить с помощью установки на кабель быстрых коннекторов.

Какие проблемы возникают при использовании сварки как основного вида соединений?

1. Место сварки оптического волокна становится хрупким и его следует фиксировать специальной термоусадочной гильзой КЗДС.

2. Термоусадочная гильза требует фиксации, т.к. не защищает волокно от растягивающего усилия.

3. Волокно с обоих сторон гильзы может сломаться, т.к. с него снята защитная оболочка.

4. Нельзя произвести соединение волокон с помощью сварки в сложных условиях, например когда нет запаса волокна или на столбе без технологического запаса волокна.

Из всего следует, что при оконцовывании кабеля всегда требуется установка маленького кросса, а при развертывании сетей в частном секторе всегда требуется снимать муфту со столба и оставлять колечки кабеля магистрального и клиентских, что со временем создает паутину из проводов. И самое главное нельзя провести такие работы одному монтажнику, т.к. он просто не сможет снять муфту.

Однако есть быстрые соединители типа SC, которые предназначены для непосредственной установки на плоский FTTH кабель, который применяется для прокладки внутри помещений. Но эти разъемы можно устанавливать и на любой другой, и даже на отдельные волокна в кроссе. Кроме этого можно осуществлять ремонтные работы или соединение кабелей между собой. Ниже показана не большая инструкция по установке быстрых соединителей на кабель и аналогичные работы с применением оптического сварочного аппарата.

Быстрый соединитель оптического кабеля напоминает обычный коннектор SC с удлиненной задней частью.

Быстрый соединитель состоит из 3-х частей — синего колпачка, который втыкается в розетки, основной частью с фиксатором волокна, и зажимным колпачком, который накручивается и фиксирует кабель специальными зубчиками внутри откидной крышки.

Задняя часть быстрого оптического коннектора SC открывается и внутри видна пластмассовая трубочка для укладки волокна, а так же зубья фиксатора кабеля, которые сдавливают его и не дают выскакивать из разъема.

Кроме FTTH кабеля есть и другой плоский оптический кабель, предназначенный для прокладки на улице, выдерживает усилие на разрыв 4КН. Внутри в центральной трубке расположены волокна, с двух сторон стеклопластиковые нити и черная защитная оболочка.

Для снятия изоляции с плоских FTTH кабелей есть специальный инструмент, похожий на степлер.

В стриппер для плоских FTTH кабелей входит только свой тип кабеля, и представленный выше сзади в калибровочное отверстие просто не влезает, поэтому для разделки следует использовать подручные инструменты.

Обычно это нож и пассатижи. Что бы достать центральную трубку с волокнами без повреждений следует сделать 2 разреза с боков трубки и развести силовые элементы в сторону. Нож следует отрегулировать так, что бы он не повредил трубку. Другой способ, который не требует сноровки — разрезать кабель вдоль силовых элементов, держа его за конец пассатижами.

Получается примерно вот так — вверх поднята часть кабеля с трубкой, в которой находятся волокна, а внизу силовые элементы.

Далее кусачками обрезаем силовые элементы, в нашем случае они стеклопластиковые и их можно обрезать даже ножом, но бывает кабель с силовыми элементами в виде проволоки, с ними справится только соответствующий инструмент.

И аккуратно ножом срезаем изоляцию вокруг центральной трубки.

Специальным кабельным стриппером с двумя отверстиями (одно для снятия трубок с оптическим волокном, второе для снятия изоляции с оптического волокна), освобождаем волокна. Протираем их чистой салфеткой на сухо, либо с применением спирта или специального средства для удаления гидрофобного наполнителя.

Осторожно снимаем изоляцию с оптического волокна. Нужно сначала сдернуть немного с конца волокна что бы проверить усилие сжатия рукояток, и если все нормально, удалить буферное покрытие на всю длину.

Стриппер имеет специальный регулировочный винт, которым можно изменять минимальное расстояние для работы с разными типами волокна. Однако при должной сноровке можно регулировать расстояние руками, регулируя нажатие на ручки инструмента.

После очистки волокна укладываем его в скалыватель Jilong KL-21C, регулируя длину обрезки по линейке сбоку зажимной планки. Для установки в быстрый коннектор необходимо оставить 20 миллиметров волокна со снятым буферным покрытием.

Одеваем зажимной колпачок на кабель перед установкой волокна в быстрый коннектор SC.

Вставляем оптическое волокно в центральную трубку и перемещаем зажимной бегунок вправо, тем самым фиксируя его в разъеме. Передвинув его обратно можно вынуть волокно из коннектора.

Под крышкой, зажимающей кабель от выскальзывания необходимо оставить запас волокна. Быстрый коннектор типа SC одевается непосредственно на кабель, поэтому нельзя оставить большой запас волокна, как при использовании сварочного аппарата. Если длина кабеля более 200 метров нужно предпринять меры для исключения перемещения волокон внутри кабеля, например оставлять запас, свернутый в колечки.

Закрываем крышку быстрого коннектора и затягиваем зажимную втулку. Хотя разъем предназначен для установки на FTTH кабель, можно устанавливать его и на центральную трубку кабеля.

ВНИМАНИЕ!!! При установки на центральную трубку она не надежно фиксируется в разъеме, нужно положить сверху обрезок этой трубки, или намотать немного изоленты, что бы увеличить ее толщину. В этом случае крепление будет надежным.

Осталось только одеть синий пластмассовый фиксатор в розетке и готово — волокно можно подключать к оборудованию. Можно подключить его непосредственно или расположить в кроссе или настенной розетке, а подключение оборудования осуществлять через промежуточный патчкорд.

Теперь для сравнения произведем установку разъема с применением оптического сварочного аппарата. Сами разъемы на кабель с помощью сварки непосредственно не устанавливаются, поэтому нужно использовать разрезанный патчкорд или специальный оптический пигтейл. Он приваривается к волокну из кабеля и устанавливается в кроссе.

Существуют оптические патчкорды с разъемами SC разной длины, у них обычно толстая изоляция 2 или 3 миллиметра, бывают и специальные пигтейлы (обрезанные патчкорды), с тонкой внешней изоляцией 0.9 миллиметров. Использовать можно любые, однако для плотного монтажа многоволоконного кабеля в кроссе целесообразнее использовать пигтейлы с тонкой изоляцией — они легко гнуться и фиксируются, не занимают много места.

Сделать из патчкорда пигтейл можно с помощью специального кабельного стриппера с различными диаметрами отверстий. Разрезаем его пополам и снимаем верхнюю защитную изоляцию.

В итоге получаем тот же оптический пигтейл, который при сравнении с оптическим волокном обладает несколько более толстой защитной оболочкой.

Скалываем оптическое волокно из кабеля по линейке 20 миллиметров скалывателем Jilong KL-21C. Естественно волокно предварительно нужно очистить и снять буферное покрытие стриппером.

Зажимаем волокно прижимной планкой скалывателя KL-21C, закрываем крышку и производим скол.

Аналогичную операцию производим и с привариваемым патчкордом — снимаем буферное покрытие, протираем и скалываем.

Включаем сварочный аппарат Jilong KL-280G и ждем его готовности к работе, когда на экране появится соответствующее сообщение.

Открываем защитную крышку сварочного аппарата и укладываем пигтейл на правую зажимную площадку, волокно при этом должно попасть на V образную канавку перед сварочными электродами. Предварительно на волокно нужно одеть термоусадочную гильзу КЗДС.

Аналогично укладываем волокно из оптического кабеля слева. Роутер Mikrotik RB450G используем в качестве подставки под кабель.

После закрытия крышки сварочного аппарата Jilong KL-280 он автоматически производит сведение и сварку волокон, но предварительно проверяет качество произведенного скола. Аппарату скол не понравился, поэтому он выдал сообщение что превышен угол скола. Хоть на экране аппарата и виден дефект волокна справа, однако не всегда его явно видно и было бы не плохо, если аппарат сообщал с какой стороны плохой скол.

Сообщение с экрана сварочного аппарата об ошибке — «Превышен угол скола». Он предлагает игнорировать дефект и продолжить, но лучше этого не делать и произвести повторный скол волокна.

После произведения повторных действий по сколу, очистке и укладки волокна аппарат без проблем произвел сварку и показал информацию о потерях в сварном соединении — Loss: 0.01dB — такое значение должно быть показано при всех сварках, если оно выше 0.03, то нужно произвести повторное соединение волокон.

Вводить волокна в аппарат Jilong

Полное руководство по оптоволоконному Интернету

Оптоволоконный Интернет — это будущее широкополосного доступа.

Оптоволоконный Интернет — это будущее широкополосного доступа. Он использует волоконно-оптическую технологию для достижения максимальной скорости, доступной сегодня, до 10000 Мбит / с (1 Гбит / с). Широкополосная связь имеет важное значение в современном мире, в котором мы живем. Оптоволоконный Интернет, основанный на волоконно-оптических технологиях, вытесняет своих конкурентов из воды. В этом руководстве мы расскажем все, что вам нужно знать о волоконном Интернете, в том числе о том, как он работает, и о проблемах, связанных с ним.

Короткие порезы

Fiber 101 Video
Как работает волоконная оптика
Fiber Competitors
Важность широкополосной связи
Building Fiber
Fiber Термины Глоссарий

Вы находитесь в зоне световой волны? Используйте наш локатор световых волн, чтобы узнать!

OTELCO’s Fiber 101 Video

Как работает волоконная оптика

Когда мы говорим о «волокне» в этом руководстве, мы имеем в виду оптоволоконный Интернет, который является разновидностью оптоволоконной связи . Посылая луч света по оптоволоконным стеклянным кабелям, мы можем передавать информацию с помощью действительно увлекательного процесса.

Оптические волокна

Волоконно-оптические кабели состоят из множества более мелких оптических волокон . Эти волокна очень тонкие, а точнее, их толщина составляет менее одной десятой толщины человеческого волоса. Хотя они и тонкие, в них много чего происходит. Каждое оптическое волокно состоит из двух частей:

• Сердечник: Обычно сделан из стекла, сердцевина — это самая внутренняя часть волокна, через которую проходит свет.
• Облицовка: Обычно оболочка изготавливается из более толстого слоя пластика или стекла, оболочка оборачивается вокруг сердцевины.

Эти две части работают вместе, создавая явление, называемое полное внутреннее отражение . Полное внутреннее отражение — это то, как свет может двигаться вниз по волокнам, не выходя наружу. Это когда свет падает на стекло под очень малым углом, менее 42 градусов, и снова отражается, как будто отражаясь от зеркала.Оболочка удерживает свет в сердцевине, потому что стекло / пластик, из которого она сделана, имеют другую оптическую плотность или более низкий показатель преломления . Оба эти термина относятся к тому, как стекло изгибается (преломление , ) и, следовательно, замедляет свет.

Свет передается по оптоволокну в виде светодиодных или лазерных импульсов, которые распространяются очень быстро. Эти импульсы несут двоичные данные, которые представляют собой систему кодирования, составляющую все, что мы видим в Интернете, даже слова, которые вы читаете прямо сейчас. Двоичный код состоит из бит , которые состоят только из единиц и нулей. Эти биты отправляют сообщения организованными шаблонами из восьми частей, называемых байтами . Биты двоичного кода легко преобразовать в световые импульсы. Один импульс означает единицу, а отсутствие импульса означает ноль. Эти импульсы могут пройти шестьдесят миль, прежде чем испытают какое-либо ухудшение. Для передачи данных на тысячи миль эти импульсы проходят через оптические усилители , которые усиливают свой сигнал, так что данные не теряются.

Последняя миля

Как только импульсы достигают места назначения, оптический сетевой терминал (ONT) преобразует световые импульсы в электрический Ethernet. Вот так свет становится тем, что вы можете использовать для подключения ваших устройств к Интернету. Это преобразование происходит в конце Last Mile , который на самом деле вовсе не миля, а термин для последнего участка волокна, который соединяет потребителя с магистралью Интернета .

Магистраль Интернета — это то, что позволяет людям во всем мире подключаться через Интернет, и большая его часть состоит из оптоволоконных кабелей.Волоконно-оптический Интернет может показаться совершенно новой технологией, но на самом деле он существует с первых дней Интернета. В 1988 году оптоволоконные кабели были проложены под океаном, чтобы соединить США и Европу. Это были первые подводные лодки, которые были проложены, и сегодня они расширились и пересекли все дно океана.

Магистраль — это ядро ​​Интернета. В тот момент, когда вы подключаетесь к веб-сайту, независимо от устройства или места назначения, предпринимаются несколько шагов, чтобы доставить вас туда, и каждый из них подключается к магистрали.

Типы стыковок на последней миле

Существует несколько типов волоконно-оптических соединений последней мили, которые может установить интернет-провайдер (ISP), каждый из которых отличается чистотой вашего оптоволоконного Интернет-соединения. Каждый из них обозначается как « Fiber to the X » или «FTTX», где x представляет, где фактически заканчивается оптоволоконное соединение.

• FTTP / FTTH / FTTB / FTTD: Волоконно до помещения, дома, офиса или рабочего стола — самые прямые оптоволоконные линии.С их помощью вы получаете чистое оптоволокно прямо в дом без использования медных кабелей. Это также самые дорогие оптоволоконные соединения для интернет-провайдеров.
• FTTB: Оптоволоконная линия , идущая к зданию, распределяется по всему зданию по медным линиям. Это популярный выбор для многоквартирных домов, гостиниц, школ или зданий, которые предоставляют доступ в Интернет для различных предприятий.
• FTTC / FTTN / FTTS : Волоконно до шкафа / тротуара, района или улицы являются наиболее распространенными оптоволоконными соединениями.Волокно доставляется в уличный шкаф на расстоянии около 1000 футов от самого дальнего помещения, а затем распространяется по медным кабелям. Это наиболее доступное оптоволоконное подключение к Интернету для интернет-провайдеров, потому что им не нужно вкладывать средства в дорогостоящую инфраструктуру в отдельных помещениях, и его можно перераспределить, если / когда сюда переедет новое жилье или бизнес.

Fiber Конкуренты

Fibers Крупнейшими конкурентами Интернета являются DSL, кабельный и беспроводной Интернет.Интернет DSL предоставляется по медным телефонным линиям, которые были нормой уже более ста лет. Кабельный Интернет также использует медь, но в отличие от DSL он использует коаксиальные кабели, которые изначально использовались для услуг кабельного телевидения. Фиксированный беспроводной Интернет, как и услуги сотовой связи, предоставляется с помощью радиоволн, передаваемых с вышек, а затем передаваемых по частотам.

Как и все, у волоконной оптики есть свои плюсы и минусы по сравнению с ее конкурентами.

DSL Профи

Низкие фискальные и экологические издержки : DSL наносит наименьший ущерб как с экологической, так и с экономической точки зрения.Медные кабели обычно можно найти даже в самых сельских районах, потому что они изначально были проложены для телефонных соединений. Кабели можно повторно использовать, поэтому нет необходимости в новом строительстве. Волоконно-оптическая инфраструктура или беспроводные вышки могут быть дорогими и требуют дополнительных затрат на естественные среды обитания, не говоря уже о дополнительных выбросах CO2. С другой стороны, оптоволоконная инфраструктура не требует электричества, что очень экологично. Из всех конкурентов кабель производит меньше всего данных и дает больше всего электроэнергии.

Доступность: Опять же, медные кабели уже проложены в большинстве областей для использования телефона, поэтому, пока они находятся в хорошем состоянии, повторно использовать их для создания Интернет-услуг довольно просто. В настоящее время волоконно-оптический Интернет недоступен во многих сельских районах, но обеспечение более быстрого и надежного Интернета в сельских районах Америки становится все более приоритетной задачей как для муниципалитетов, так и для провайдеров.

Медные кабели

DSL Минусы

Помехи: Медные провода могут вызвать серьезные повреждения, если они не установлены и не обслуживаются должным образом.Они могут испускать электромагнитные токи, которые мешают работе проводов и серьезно повреждают сеть. Волоконно-оптические кабели не излучают электромагнитные волны и не повреждают их. Они сделаны из пластика и / или стекла, поэтому на них не действуют вредные волны. Медные кабели также проводят электричество, поэтому при неправильной установке и техническом обслуживании они создают опасность возгорания. Этот факт также означает, что они более восприимчивы к ударам молнии и могут быть очень опасны, если упадут во время шторма.

Затухание: Затухание , означает ослабление или потерю сигнала.Сигналы с заданным расстоянием, передаваемые по медным проводам, ухудшаются намного быстрее, чем оптические. После 320 футов кабеля оптоволокно теряет только три процента сигнала, тогда как DSL / кабель теряет 94% на том же расстоянии.

Симметричные скорости: Каждый использует Интернет одним из двух способов: загрузкой и / или выгрузкой. Когда вы что-то смотрите на Netflix, вы скачиваете. Когда вы загружаете видео на YouTube, вы загружаете. Загрузка и выгрузка обычно имеют разную скорость.

Большинству случайных пользователей нужно беспокоиться только о скорости загрузки, но удаленным сотрудникам, тем, кто зависит от телемедицины, и большинству предприятий также требуется более высокая скорость загрузки. Одним из многих преимуществ оптоволоконного Интернета является то, что он обеспечивает симметричную скорость , что означает совпадение скоростей загрузки и выгрузки. DSL и другие типы Интернета предлагают только асимметричных скоростей , где скорость загрузки выше скорости загрузки, чем скорость загрузки.

Кабельные плюсы

Цена: Кабельный Интернет — один из самых доступных вариантов Интернета.К сожалению, вы получаете то, за что платите, поскольку их скорости не такие высокие, как у беспроводных или оптоволоконных сетей, и часто включают ограничения на передачу данных.

Минусы кабеля

Совместное использование не заботит: Кабель может достигать скорости загрузки 100 Мбит / с (все еще только десятая часть оптоволокна, но больше, чем DSL), но кабельный Интернет используется совместно с центрального узла, где ISP встречается с локальной коаксиальной сетью. Это означает, что от 100 до 2000 домов должны использовать один узел. Такое совместное использование часто приводит к снижению скорости в часы пиковой нагрузки.Чтобы справиться с этим, компании ограничивают доступ пользователей к Интернету, что означает, что они замедляют вашу пропускную способность после того, как вы использовали определенную сумму. Идея состоит в том, чтобы предоставить каждому, использующему узел, равный объем услуг, но это часто может расстраивать потребителей. Кабельные компании также известны тем, что ограничивают объем данных, необходимых вашей семье, а затем взимают дополнительную плату за дополнительные данные.

Беспроводная башня

Профи с фиксированной беспроводной связью

Это беспроводная связь: Как свидетельствует ее название, фиксированная беспроводная связь действительно является беспроводной.Когда башня поднимается, радиоволны передают сигнал несущей на разных частотах. Эта беспроводная связь означает, что требуется меньше материалов, что снижает общие затраты на покупку, строительство и обслуживание. Это также означает отсутствие упавших кабелей, приводящих к потере обслуживания.

Доступ: Есть много таких сельских районов, что провайдеры не могут оправдать расходы на прокладку оптоволокна или создание для них DSL. Если вы живете в горах, у вас очень мало соседей или вы так далеко от проторенных дорог, ваша почта доставляется почтовым голубем, беспроводная связь может быть вашим единственным вариантом.Обычно даже в самой сельской местности есть какая-то вышка достаточно близко, чтобы принимать сигнал.

Минусы фиксированной беспроводной связи

Прямая видимость: В случае фиксированной беспроводной связи самым большим ограничением является то, что антенна потребителя должна находиться в пределах прямой видимости беспроводной вышки провайдера. Если невозможно установить прямую видимость, например, если вы живете в холмистой местности, беспроводная связь вам не подойдет.

Перегрузка : Фиксированная беспроводная связь может соответствовать скоростям оптоволоконного Интернета, но обстоятельства не позволяют радиоволнам когда-либо догонять фотонов >.Вы уже знаете, что беспроводная связь ухудшается с расстоянием, снижая с ней скорость, но существует более серьезная проблема. Как и при кабельном соединении, пользователи фиксированной беспроводной связи совместно используют пропускную способность в своей локальной сети, поэтому, когда к сети одновременно обращаются многие люди, скорость замедляется. Для сравнения: допустим, вы платите за сеть со скоростью 100 Мбит / с, но используете эту сеть для всех десяти домов в вашем районе. Если все подключены одновременно, в лучшем случае вы получите 10 Мбит / с. Если вы платите за оптоволоконную сеть со скоростью 100 Мбит / с, эта скорость предназначена только для вашего дома.

В начало

Вы знаете, какая скорость вам нужна? Загрузите бесплатный калькулятор пропускной способности OTELCO, чтобы узнать уже сегодня!

Важность широкополосного доступа

В 2016 году 3 424 971 237 человек во всем мире имели доступ к Интернету. Только в США интернетом пользовались 88,5% граждан. С каждым годом это число растет, и Интернет становится все более и более важным для нашей повседневной жизни как на индивидуальном, так и на общественном уровне.

Индивидуальные льготы

Широкополосный доступ позволяет транслировать фильмы и шоу на ваш Smart TV.

Развлечения и возможности подключения: Мы все привыкли, что мир всегда у нас под рукой. Мы можем просматривать рецепты, проверять последнюю информацию об акциях, вести видеочат, транслировать фильмы, загружать музыку или играть в интерактивные онлайн-игры. Используя оптоволоконный Интернет, интернет-провайдеры могут обеспечить достаточную полосу пропускания, чтобы выполнять все эти задачи одновременно, не жертвуя качеством обслуживания.

Умные дома и безопасность: Технология умного дома — один из самых быстрорастущих рынков Интернета вещей ( IOT ).Подключите все аспекты вашего дома, чтобы он работал без проблем с вашего смарт-устройства. Вы также можете контролировать и защищать свой дом удаленно с помощью Smart Home Security.

Удаленная работа: Быстрый доступ к Интернету позволяет профессионалам работать удаленно . Удаленная работа позволяет людям жить где угодно, не жертвуя карьерными возможностями. Кроме того, симметричная скорость оптоволокна делает загрузку контента на работу так же простой, как и в офисе.

Дистанционное обучение: Возможности обучения и повышения квалификации для каждой возрастной группы быстро становятся нормой в колледжах, программах обучения взрослых и даже по мере появления виртуальных начальных школ. И снова симметричные скорости являются ключевой частью этого процесса. Они позволяют студентам быстро загружать свои задания из дома.

K-12 Образование: Помимо очевидного доступа к информации для учебы, дети и их родители всегда могут быть вовлечены в образовательный процесс через образовательные веб-порталы.Эти порталы предоставляют интерфейс для связи с учителями и администраторами, доступ в режиме реального времени к заданиям и оценкам, а также многочисленным образовательным ресурсам.

Доступ к здравоохранению : Телемедицина добилась успехов, которые позволяют осуществлять цифровую передачу информации, которая когда-то требовала традиционных телефонных технологий. Сегодня высокоскоростные оптоволоконные соединения позволяют медицинским работникам оценивать, диагностировать и лечить пациентов в удаленных местах с помощью телекоммуникационных технологий.Оптоволоконный Интернет обеспечивает беспрепятственное видеосвязь, поэтому пациенты, находящиеся в удаленных местах, могут быстро и эффективно получить доступ к медицинским экспертам без необходимости путешествовать.

Самостоятельный образ жизни для пожилых людей или инвалидов: Старение на месте и независимый образ жизни быстро становятся для нас все более важными по мере старения населения. Самые доступные продукты домашней автоматизации основаны на облаке и зависят от Интернета. Широкий спектр продуктов, от устройств с голосовой активацией до тревожной сигнализации, может существенно повлиять на качество жизни пожилых людей, инвалидов и людей, которые о них заботятся.

Широкополосный доступ — важный инструмент для больших и малых правительств.

Социальные выгоды

Электронное правительство и гражданское участие: Что заставляет правительство работать должным образом, так это прозрачность и участие общественности. Доступ к надежному высокоскоростному Интернету позволяет транслировать в реальном времени судебные заседания муниципальных, государственных и федеральных органов власти — либо в режиме реального времени, либо, что более важно, по запросу. Правительственные веб-сайты и социальные сети обеспечивают непрерывный поток информации для общественности, а также форумы для участия общественности.Граждане могут платить налоги онлайн, регистрировать автомобили, приобретать лицензии на охоту, рыбалку и домашние животные, а также одним нажатием кнопки общаться по электронной почте с избранными должностными лицами и персоналом. Многие государственные учреждения использовали систему обмена сообщениями, которая позволяет гражданам использовать любое интеллектуальное устройство для оповещения должностных лиц обо всем, от опасных выбоин до чрезвычайных ситуаций, свидетелями которых они могут быть.

Общественная безопасность: В главе 16 Национального плана развития широкополосной связи рассматривается важность широкополосной связи для общественной безопасности.План предполагает, что:

«Широкополосная связь может помочь персоналу службы общественной безопасности предотвращать чрезвычайные ситуации и быстро реагировать на них. Широкополосный доступ также может предоставить населению новые способы вызова помощи и получения экстренной информации ».

В плане перечислены 4 основных преимущества широкополосного доступа в Интернет:

• Разрешить службам быстрого реагирования в любой точке страны отправлять и получать критически важные голоса, видео и данные для спасения жизней, уменьшения травматизма и предотвращения актов преступности и террора
• Обеспечить, чтобы все американцы могли быстро получить доступ к службам экстренной помощи, а также отправлять и получать важную информацию, независимо от того, как она передается
• Произвести революцию в способах оповещения американцев о чрезвычайных ситуациях и бедствиях, чтобы они получали информацию, жизненно важную для их безопасности
• Снижение угроз электронной коммерции и другим интернет-приложениям за счет обеспечения безопасности национальных широкополосных сетей

Энергия и окружающая среда: Транспорт и выработка электроэнергии — два самых серьезных фактора, влияющих на глобальное потепление.Как технология Smart Grid для производства, распределения и измерения электроэнергии, так и улучшенное управление транспортировкой могут повысить эффективность, которая значительно снизит выбросы и, в конечном итоге, углеродный след. Подключение к Интернету по высокоскоростному оптоволокну является неотъемлемой частью в обоих случаях.

Библиотеки: В особенности во время экономических спадов библиотеки становятся убежищем для публики, обеспечивая компьютеры и доступ в Интернет, книги и фильмы для недорогих развлечений и помощь в поиске работы в Интернете.Независимо от экономического климата, библиотеки автоматизированы до такой степени, что пользователи могут загружать цифровые носители из дома, резервировать и продлевать книги в Интернете, а также получать доступ к множеству веб-инструментов для обогащения и обучения.

Экономический рост и качественные рабочие места: Данные показывают, что высокоскоростной или широкополосный доступ в Интернет улучшит экономический климат. Неудивительно, что согласно некоторым исследованиям, наибольший положительный экономический эффект может быть получен в сельских общинах с недостаточным уровнем обеспеченности услугами.Это утверждение вполне логично, если учесть плотность населения, демографические показатели доходов и образования, а также текущую экономику в сельской Америке. Проще говоря, у сельской Америки больше всего возможностей для экономического роста.

Муниципальный широкополосный доступ

Важность широкополосной связи больше нельзя отрицать, тем не менее, почти пятьдесят процентов людей, живущих в сельских районах Америки, не имеют адекватных Интернет-услуг. Для сравнения: 95% территории страны считается «сельской Америкой».

По всей стране муниципалитеты работают над созданием надежной широкополосной связи в своих районах, чтобы их сообщества могли быть конкурентоспособными в современной экономике. Независимо от того, обращаются ли они за помощью к FCC или обращаются к местным интернет-провайдерам за помощью, муниципалитеты по-прежнему берут на себя чрезвычайно дорогостоящий и сложный проект. При вложении тысяч, если не миллионов долларов, муниципалитетам необходимо учитывать долговечность Интернет-среды, которую они выбирают.

Всем ясно, что оптоволоконный Интернет — это будущее широкополосной связи, но создание оптоволоконной инфраструктуры — непростой процесс.Не случайно только 25% территории страны имеют доступное волокно. Не потому, что интернет-провайдеры и муниципалитеты не заинтересованы, а потому, что эти проекты сопряжены с огромными препятствиями.

В начало

Обслуживание оптоволоконного коммутатора.

Строительство широкополосного доступа

Независимо от того, являетесь ли вы интернет-провайдером или муниципалитетом, когда дело доходит до построения волоконно-оптической инфраструктуры, возникают проблемы и опасения. Вот пять, которые стоит учесть:

1.Как построить

Существует два способа создания оптоволоконной инфраструктуры, каждый из которых имеет свои проблемы, которые необходимо учитывать:

• Воздушное здание: Волоконно к полюсу сложно. Этот процесс занимает от шести до восьми месяцев, и при таком большом количестве переменных невозможно узнать реальные долгосрочные затраты. Интернет-провайдеру с существующей медной инфраструктурой на опорах будет проще всего установить новое антенное волокно , но они по-прежнему смотрят на дорогостоящую стоимость персонала, установки и обслуживания.Стоимость аренды существующих опор на самом деле неизмерима, потому что теоретически вы будете платить за аренду долгие годы. Не говоря уже о том, что вы все еще смотрите на стоимость персонала, установки и обслуживания.

Строительство новых опор — это вопрос не только стоимости, которая очень высока, но и географии и местной политики. У вас могут быть все средства в мире, чтобы построить оптоволоконные столбы, но вы не можете построить столб посреди озера или на краю обрыва. Как только вы найдете это идеальное место, местные правила определят, сможете ли вы построить его там.Даже муниципалитеты, работающие над установкой общественных сетей, должны учитывать существующую коммунальную инфраструктуру при установке новых столбов. Преимущество установки столбов или владения ими в том, что в будущем их можно сдавать в аренду.

Закопанные в землю кабели могут быть опасны, если не промаркированы должным образом.

Независимо от того, какой метод выбран, будут возникать повторяющиеся проблемы и проблемы. Самым важным аспектом прокладки оптоволоконного кабеля является то, что провайдер / муниципалитет планирует, где они копают, так как очень много разных вещей оказывается под землей.Отказ от проверки может быть опасным для жизни, если кто-то случайно откопает что-нибудь с высоким напряжением.

Dig Safe — это некоммерческая информационная служба, которая работает с коммунальными службами для обеспечения безопасности места раскопок. Прежде чем кто-либо начнет копать, он должен зайти на сайт Dig Safe, чтобы понять правильную процедуру. После того, как вы отметили, где хотите копать, вы можете позвонить по бесплатному номеру Dig Safe (811), чтобы убедиться, что желаемый участок копания безопасен.

Стоимость оборудования — другое соображение.Необходимо использовать специальную технику, чтобы протянуть существующий трубопровод, а также проложить траншею или просверлить волокно в землю. Проходка подводных траншей может быть особенно дорогостоящим, но необходимым проектом. Последнее, что нужно учитывать, это то, сколько шума на самом деле вызовет копание. Муниципалитет, планирующий создать новую инфраструктуру для целого города, скорее всего, будет проходить прямо через центр города. Это означает подтягивание существующей инфраструктуры, такой как дороги и тротуары, а затем неизбежный их ремонт.Это не только дорого, но и приводит к закрытию дорог, что в конечном итоге раздражает всех в сообществе.

Эта проблема привела к практике раскопок. Когда муниципалитет работает над коммунальными проектами, такими как водопровод, они также используют эту возможность для размещения широкополосной сети. Таким образом они экономят деньги и не причиняют неудобства своему сообществу многократно.

2. Персонал

Независимо от того, как вы его режете, закапываете или перевязываете, проекты волоконно-оптических линий требуют много рабочей силы.Это не работа, которую может выполнять каждый. Некоторые части процесса можно заказать по контракту, например, рытье траншей, но в большинстве случаев задействованы штатные сотрудники.

Для управления тяжелой техникой необходимо будет нанять лицензированных профессионалов. Для планирования инфраструктуры нужны опытные инженеры, которые составят карту, где и как будут строиться сети. Подключение и обслуживание сети означает наем инженеров и электриков на полную ставку для работы в центральном офисе, на опоре или в чьем-то доме.Не говоря уже о том, что если у персонала еще нет опыта работы с волокном, компания и / или муниципалитет должны тратить время и деньги на их обучение.

Инженеры должны заботиться о столбах даже в опасных ситуациях.

Когда компании не хватает нужных людей для работы, ей приходится выделять бюджет на найм нового человека, а не на контракт на эту должность. Иногда это может быть больше проблем, чем того стоит, в результате чего этот проект откладывается для другого.Одна из причин, по которой муниципалитетам зачастую легче работать в партнерстве с поставщиками услуг Интернета для создания оптоволоконной инфраструктуры, заключается в том, что требуется опытный и дорогостоящий персонал.

3. Возврат инвестиций

Это вызов для любого предприятия, связанного с крупными дорогостоящими проектами. Строительное волокно требует очень больших первоначальных затрат. Теоретически, если вы являетесь интернет-провайдером, со временем эти расходы будут окупаться за счет ежемесячной платы клиента. К сожалению, для окупаемости инвестиций компании требуются годы.Давайте посмотрим на пример здания интернет-провайдера в сельской местности.

Допустим, интернет-провайдер строит примерно 20 000 долларов за милю плюс дополнительные 600 долларов за каждый дом, в котором он строит. В этом примере мы скажем, что на милю приходится 13 домов, поэтому, если вы посчитаете (20 000 / (13 * 0,5) + 600), эта компания рассчитывает примерно 3677 долларов на дом. К сожалению, не каждый дом будет подписываться на оптоволокно. Мы можем оценить процент использования в 50% для этого примера, когда каждый клиент платит 65 долларов в месяц.

Общая ежемесячная стоимость

руб.

Процедуры проверки и очистки волоконно-оптических соединений

Введение

В этом документе описываются процессы проверки и очистки оптоволоконных соединений. Перед стыковкой важно проверить и очистить каждый волоконно-оптический соединитель.

Процедуры в этом документе описывают основные методы проверки и процессы очистки волоконно-оптических кабелей, переборок и адаптеров, используемых в оптоволоконных соединениях.

Примечание : Этот документ предназначен для использования обслуживающим персоналом, специалистами по обслуживанию на месте и установщиками оборудования.

Осмотр и очистка имеют решающее значение

Чистые волоконно-оптические компоненты являются требованием для качественного соединения оптоволоконного оборудования. Одной из самых простых и важных процедур обслуживания оптоволоконных систем является очистка оптоволоконного оборудования.

Любое загрязнение волоконно-оптического соединения может вызвать отказ компонента или всей системы. Даже микроскопические частицы пыли могут вызвать множество проблем для оптических соединений.Частица, которая частично или полностью блокирует ядро, генерирует сильные обратные отражения, которые могут вызвать нестабильность в лазерной системе. Частицы пыли, застрявшие между двумя поверхностями волокон, могут поцарапать стеклянные поверхности. Даже если частица находится только на оболочке или краю торца, это может вызвать воздушный зазор или смещение между сердцевинами волокна, что значительно ухудшит оптический сигнал.

• Частица пыли размером 1 мкм на одномодовом сердечнике может блокировать до 1% света (0.Потеря 05 дБ).

• Пятнышко размером 9 микрометров все еще слишком мало, чтобы увидеть его без микроскопа, но оно может полностью заблокировать сердцевину волокна. Эти загрязнения удалить сложнее, чем частицы пыли.

Для сравнения: диаметр обычного человеческого волоса составляет от 50 до 75 микрометров, что в восемь раз больше. Таким образом, даже если пыль может быть не видна, она все еще присутствует в воздухе и может осаждаться на разъеме. Помимо пыли, необходимо удалить с торца и другие загрязнения.К таким материалам относятся:

• Масла, часто получаемые из рук человека

• Остатки пленки, конденсированные из паров воздуха

• Порошковые покрытия, оставшиеся после испарения воды или других растворителей

Эти загрязнения сложнее удалить, чем частицы пыли, и они также могут вызвать повреждение оборудования, если их не удалить.

Осторожно : С мощными лазерами, которые в настоящее время используются в системах связи, любые загрязнения могут попасть в торец волокна, если они заблокируют сердечник при включенном лазере.Этот ожог может повредить оптическую поверхность настолько, что ее невозможно будет очистить.

При чистке волоконно-оптических компонентов всегда аккуратно выполняйте шаги процедуры. Цель состоит в том, чтобы исключить пыль или загрязнения и обеспечить чистую среду для оптоволоконного соединения. Помните, что осмотр, очистка и повторный осмотр являются важными шагами, которые необходимо выполнить до того, как вы сделаете какое-либо оптоволоконное соединение.

Общие напоминания и предупреждения

Прочтите эти напоминания и предупреждения, прежде чем проверять и чистить оптоволоконные соединения.

Напоминания

• Всегда выключайте все лазерные источники перед проверкой оптоволоконных разъемов, оптических компонентов или переборок.

• Всегда проверяйте, что кабель отключен с обоих концов или что карта или съемный приемник извлечены из корпуса.

• Всегда надевайте соответствующие защитные очки, когда это необходимо в вашем районе. Убедитесь, что защитные очки для лазера соответствуют федеральным нормам и правилам штата и соответствуют лазерам, используемым в вашей среде.

• Всегда проверяйте разъемы или адаптеры перед чисткой.

• Всегда проверяйте и очищайте разъемы перед подключением.

• Всегда используйте корпус разъема для подключения или отключения волокна.

• Всегда держите защитный колпачок на отключенных оптоволоконных разъемах.

• Всегда храните неиспользованные защитные колпачки в закрывающихся контейнерах, чтобы предотвратить возможность переноса пыли на волокно.Разместите контейнеры рядом с разъемами для облегчения доступа.

• Всегда выбрасывайте использованные салфетки и тампоны должным образом.

Предупреждения

• Никогда не используйте спирт или влажную чистку, если не убедитесь, что он не оставляет следов на торце. Это может привести к повреждению оборудования.

• Никогда не смотрите в волокно при включенных лазерах системы.

• Никогда не чистите переборки или приемные устройства без возможности их осмотреть.

• Никогда не прикасайтесь к продуктам, если они не заземлены должным образом.

• Запрещается использовать ручные лупы без фильтров или фокусирующую оптику для проверки оптоволоконных разъемов.

• Никогда не подключайте волокно к фиброскопу при включенных лазерах системы.

• Никогда не прикасайтесь к торцам оптоволоконных разъемов.

• Никогда не скручивайте и не тяните с силой оптоволоконный кабель.

• Никогда не используйте повторно салфетки, тампоны или катушку с чистящей кассетой.

• Никогда не прикасайтесь к чистому участку салфетки, тампона или ткани для очистки.

• Никогда не прикасайтесь к какой-либо части салфетки или тампона, на который был нанесен спирт.

• Никогда не прикасайтесь к наконечнику бутылки со спиртом.

• Никогда не используйте спирт вблизи открытого огня или искр; алкоголь легко воспламеняется.

Передовой опыт

• Повторно закрывающиеся контейнеры следует использовать для хранения всех чистящих инструментов, а крышки — в отдельном контейнере.Внутренняя часть этих контейнеров должна быть очень чистой, а крышка должна быть плотно закрыта, чтобы избежать загрязнения содержимого во время соединения волокна.

• Никогда не позволяйте чистящему спирту медленно испаряться с наконечника, так как он может оставить остаточный материал на оболочке и сердцевине волокна. Его чрезвычайно трудно очистить без дополнительной влажной очистки и, как правило, сложнее удалить, чем исходный загрязнитель. Жидкий спирт также может оставаться в небольших щелях или полостях, где он может снова появиться.

Общие процедуры проверки и очистки

В этом разделе описан процесс очистки разъема. Дополнительные разделы содержат более подробную информацию о конкретных методах осмотра и очистки.

Процесс общей очистки

Выполните следующие шаги:

1. Осмотрите оптоволоконный соединитель, компонент или перегородку с помощью фиброскопа.

2. Если разъем загрязнен, очистите его методом сухой чистки.

3. Осмотрите разъем.

4. Если разъем все еще загрязнен, повторите технику сухой чистки.

5. Осмотрите разъем.

6. Если разъем все еще загрязнен, очистите его методом влажной очистки, а затем немедленно выполните сухую чистку, чтобы гарантировать отсутствие остатков на торце.

   Примечание : Влажная очистка переборок и емкостей не рекомендуется. Может произойти повреждение оборудования.

7. Еще раз осмотрите разъем.

8. Если загрязнения по-прежнему не удается удалить, повторяйте процедуру очистки, пока торец не станет чистым.

На рис. 1 показан процесс очистки соединителя.

Рисунок 1

Примечание : Никогда не используйте спирт или влажную чистку, если она не оставляет следов на торце. Это может вызвать повреждение оборудования.

Техника проверки разъема

Этот метод проверки выполняется с использованием фиброскопов для просмотра торца.

Фиброскоп — это специализированный микроскоп, используемый для проверки компонентов оптического волокна. Фиброскоп должен обеспечивать как минимум 200-кратное общее увеличение. Для правильного осмотра торца большинства типов разъемов необходимы специальные адаптеры, например: 1,25 мм, 2,5 мм или разъемы APC.

Инструменты

На рис. 2 показаны различные типы фиброскопов.

Рисунок 2

Зонд на переборке — это портативный фиброскоп, используемый для проверки разъемов в переборке, объединительной плате или порте розетки.Он должен обеспечивать как минимум 200-кратное общее увеличение на видеомониторе. Также доступны портативные портативные мониторы. Для правильного осмотра торца большинства типов разъемов необходимы специальные адаптеры.

На рис. 3 показан портативный фиброскоп с зондом и наконечником адаптера для соединителя 1,25 мм.

Рисунок 3

На рис. 4 показаны два типа портативных фиброскопов.

Рисунок 4

Внимание : Прочтите напоминания и предупреждения перед тем, как начать этот процесс.

Выполните следующие действия, чтобы проверить разъем:

1. Перед началом проверки убедитесь, что лазеры выключены.

   Предупреждение : Невидимое лазерное излучение может исходить от отсоединенных волокон или разъемов. Не смотрите на лучи и не смотрите прямо через оптические инструменты.

2. Снимите защитный колпачок и храните его в чистом закрывающемся контейнере.

3. Проверьте тип коннектора, который вы проверяете, и наденьте на оборудование соответствующий инспекционный адаптер или датчик.

4. Вставьте оптоволоконный соединитель в адаптер фиброскопа и отрегулируйте кольцо фокусировки так, чтобы видеть четкое изображение торца. На рисунке 5 показан чистый торец одномодового разъема.

   Рисунок 5

5. Или вставьте наконечник ручного зонда в разъем перегородки и отрегулируйте фокус.

   На рис. 6 показан переносной датчик, вставленный в соединение перегородки.

   Рисунок 6

6. Убедитесь, что на видеомониторе отсутствуют загрязнения на торце разъема.

   Совет : См. Примеры в Приложении B — Образцы изображений условий загрязнения для иллюстраций различных типов загрязнения.

7. Очистите торец и при необходимости повторно осмотрите. См. Соответствующий раздел:

8. Немедленно вставьте чистый разъем в ответный чистый разъем, чтобы снизить риск повторного загрязнения.

Методы очистки косичек и патч-кордов

В этом разделе описаны методы очистки косичек и патчкордов.

Примечание : Ни один из известных методов очистки не дает 100% эффективности; поэтому осмотр обязательно должен быть включен в процесс очистки. Неправильная очистка может привести к повреждению оборудования.

Техника химической чистки: чистящие средства картриджного и карманного типа

В этом разделе описаны методы химической чистки с использованием чистящих средств с картриджем и карманного типа.

Инструменты

Рисунок 7

Внимание : Прочтите напоминания и предупреждения перед тем, как начать этот процесс.

1. Перед началом проверки убедитесь, что лазеры выключены.

   Предупреждение : Невидимое лазерное излучение может исходить от отсоединенных волокон или разъемов. Не смотрите на лучи и не смотрите прямо через оптические инструменты.

2. Снимите защитную заглушку и храните ее в небольшом закрывающемся контейнере.

3. Осмотрите разъем с помощью фиброскопа. См. Раздел «Техника проверки разъема».

4. Если разъем загрязнен, очистите его с помощью картриджа или карманного очистителя.

   • Для очистителей картриджей нажмите и удерживайте большой палец. Шторка отодвигается и открывает новую зону очистки, затем переходите к шагу 5.

   • Для карманных очистителей снимите защитную пленку с одной очищаемой поверхности и перейдите к шагу 5.

   • Для очистителей с ручной подачей протягивайте чистящий материал снизу устройства, пока в окне очистки не появится новая полоска, а затем переходите к шагу 5.

5. Слегка прижмите кончик волокна к зоне очистки.

   • Для одинарных оптоволоконных соединителей, не принадлежащих APC, поверните оптоволокно один раз на четверть оборота, 90 градусов.

   • Для торцевых поверхностей разъемов APC держите зону очистки под тем же углом, что и торец.

6. Слегка потяните кончик волокна вниз по открытой очищаемой области в направлении стрелки или сверху вниз.

   Осторожно : Не трите волокно по ткани и не протирайте одну и ту же поверхность более одного раза.Это может потенциально загрязнить или повредить разъем.

   • Для чистящих средств карманного типа перейдите к шагу 8.

   • Для одножильных разъемов типа A CLETOP повторите процесс очистки во втором чистом слоте (шаг 5 и шаг 6).

7. Отпустите рычаг, чтобы закрыть окно очистки, если вы используете очистители картриджного типа.

8. Еще раз осмотрите разъем с помощью фиброскопа. См. Раздел «Техника проверки разъема».

9. При необходимости повторите процессы проверки и очистки.

   Осторожно : Выбросьте использованный чистящий материал, карты или картриджи для материала после использования.

Техника сухой чистки: безворсовые салфетки

В этом разделе описаны методы химической чистки с использованием безворсовых салфеток.

Инструменты

Рисунок 8

Внимание : Прочтите напоминания и предупреждения перед тем, как начать этот процесс.

1. Перед началом проверки убедитесь, что лазеры выключены.

   Предупреждение : Невидимое лазерное излучение может исходить от отсоединенных волокон или разъемов. Не смотрите на лучи и не смотрите прямо через оптические инструменты.

2. Снимите защитную заглушку и храните ее в небольшом закрывающемся контейнере.

3. Сложите салфетку в квадрат толщиной от 4 до 8 слоев, см. Рис. 8.

4. Осмотрите разъем с помощью фиброскопа.См. Раздел «Техника проверки разъема».

   Если разъем загрязнен, очистите его безворсовой салфеткой.

   Осторожно : Будьте осторожны, чтобы не загрязнить очищаемую область салфетки руками или на поверхности во время складывания.

5. Слегка протрите кончик наконечника в центральной части салфетки движением восьмерки.

   Внимание : Не трите волокно о салфетку. Если вы это сделаете, это может вызвать царапины и еще большее загрязнение.

6. Повторите действие по протирке, показанное на рисунке 8, на другом чистом участке салфетки.

7. Утилизируйте салфетку надлежащим образом.

8. Еще раз осмотрите разъем с помощью фиброскопа.

9. При необходимости повторите этот процесс.

Химическая чистка: безворсовые тампоны

В этом разделе описываются методы химической чистки с использованием безворсовых тампонов.

Инструменты

Рисунок 9

Внимание : Прочтите напоминания и предупреждения перед тем, как начать этот процесс.

1. Перед началом проверки убедитесь, что лазеры выключены.

   Предупреждение : Невидимое лазерное излучение может исходить от отсоединенных волокон или разъемов. Не смотрите на лучи и не смотрите прямо через оптические инструменты.

2. Снимите защитную заглушку и храните ее в небольшом закрывающемся контейнере.

3. Осмотрите разъем с помощью фиброскопа. См. Раздел «Техника проверки разъема».

4. Если разъем загрязнен, очистите его тампоном без ворса.

   Рисунок 10

5. Слегка нажмите и поверните тампон, чтобы очистить поверхность наконечника.

6. Утилизируйте тампон надлежащим образом. Никогда не используйте тампон повторно.

7. Еще раз осмотрите разъем с помощью фиброскопа.

8. При необходимости повторите этот процесс.

Техника влажной уборки: безворсовые салфетки

Если процедура сухой очистки не удаляет грязь с торца волокна, попробуйте метод влажной очистки.

Осторожно : неправильная очистка может привести к повреждению оборудования. Основная проблема при использовании изопропилового спирта заключается в том, что его можно полностью удалить с разъема или адаптера. Остаточный жидкий спирт действует как механизм транспортировки рыхлой грязи на торце. Если спирт медленно испаряется с наконечника, он может оставить остаточный материал на оболочке и сердцевине волокна. Его чрезвычайно трудно очистить без дополнительной влажной очистки и, как правило, сложнее удалить, чем исходный загрязнитель.Жидкий спирт также может оставаться в небольших щелях или полостях, где он может снова появиться во время соединения волокон.

Инструменты

• 99% изопропиловый спирт

• Салфетки безворсовые

Рисунок 11

Внимание : На многожильных разъемах с внутренней резьбой убедитесь, что спирт не попадает в отверстия для направляющих штифтов. Спирт может выйти во время спаривания и испортить контакт.

Осторожно : Не используйте влажную чистку на разъемах E-2000 или F-3000, потому что на разъеме может улавливаться спирт и повторно загрязнить разъем.

Внимание : Прочтите напоминания и предупреждения перед тем, как начать этот процесс.

1. Перед началом проверки убедитесь, что лазеры выключены.

   Предупреждение : Невидимое лазерное излучение может исходить от отсоединенных волокон или разъемов. Не смотрите на лучи и не смотрите прямо через оптические инструменты.

2. Снимите защитную заглушку и храните ее в небольшом закрывающемся контейнере.

3. Осмотрите разъем с помощью фиброскопа.См. Раздел «Техника проверки разъема».

4. Сложите салфетку в квадрат толщиной от 4 до 8 слоев. См. Рисунок 11.

5. Смочите одну часть салфетки одной каплей 99% спирта. Убедитесь, что часть салфетки остается сухой.

6. Слегка протрите кончик наконечника салфеткой, смоченной спиртом, движением в виде восьмерки. Немедленно повторите действие, указанное на рисунке 8, на сухой части салфетки, чтобы удалить остатки спирта.(См. Предупреждение).

   Внимание : Не трите волокно о салфетку, это может привести к появлению царапин.

7. Утилизируйте салфетку надлежащим образом. Никогда не используйте салфетки повторно.

8. Еще раз осмотрите разъем с помощью фиброскопа.

9. При необходимости повторите процесс.

Методы очистки переборок и резервуаров

Розетки относятся к устройствам в упаковке с оптическими портами.Во многих приемных устройствах используются системы на основе линз, которые менее чувствительны к загрязнению, чем волокна, но могут быть повреждены при неправильной очистке. Если вы осматриваете устройство розетки и не можете сфокусироваться на торцевой облицовке, то у вас есть устройство с линзами, и вам не следует пытаться его очистить. См. Рис. 14 и рис. 15 с образцами изображений торцевого сердечника и оболочки.

Cisco обнаружила, что использование тампонов для очистки не всегда очень эффективно даже для опытных операторов.Возможно, лучше оставить оптический порт в покое, если только сигнал, вызывающий загрязнение, не блокирует сердечник. Загрязнения могут попасть на торец в процессе введения тампона.

Осторожно : Влажная очистка переборок и емкостей не рекомендуется. Может произойти повреждение оборудования.

Всегда убедитесь, что вы подключаете чистый ответный разъем, чтобы избежать перекрестного загрязнения со стороны розетки. Загрязненную землю удалить намного труднее, чем рыхлый мусор.

Помните, сначала проверьте и очистите только в случае необходимости!

Химическая чистка: безворсовые тампоны

В этом разделе описываются методы химической чистки с использованием безворсовых тампонов.

Инструменты

Рисунок 12

Осторожно : Никогда не очищайте переборки или емкости без возможности их последующего осмотра. Чистка может привести к ухудшению состояния торца.

Внимание : Прочтите напоминания и предупреждения перед тем, как начать этот процесс.

1. Перед началом проверки убедитесь, что лазеры выключены.

   Предупреждение : Невидимое лазерное излучение может исходить от отсоединенных волокон или разъемов. Не смотрите на лучи и не смотрите прямо через оптические инструменты.

2. Снимите защитную заглушку и храните ее в небольшом закрывающемся контейнере.

3. Осмотрите оптоволоконный разъем в адаптере или перегородке с помощью зонда фиброскопа.См. Раздел «Техника проверки разъема».

4. Если адаптер загрязнен, выберите подходящий безворсовый тампон в соответствии с размером наконечника соединителя.

5. Еще раз проверьте разъем в адаптере с помощью зонда фиброскопа.

6. Вставьте чистый безворсовый тампон в адаптер. См. Рисунок 13.

   Рисунок 13

7. Поверните тампон на несколько полных оборотов в одном направлении.

8. Утилизируйте тампон надлежащим образом. Никогда не используйте тампон повторно.

9. При необходимости повторите процесс очистки.

Влажная чистка: безворсовый тампон

Осторожно : неправильная очистка может привести к повреждению оборудования. Основная проблема при использовании изопропилового спирта заключается в том, что его можно полностью удалить с разъема или адаптера. Остаточный жидкий спирт действует как механизм транспортировки рыхлой грязи на торце.Если спирт медленно испаряется с наконечника, он может оставить остаточный материал на оболочке и сердцевине волокна. Его чрезвычайно трудно очистить без дополнительной влажной очистки и, как правило, сложнее удалить, чем исходный загрязнитель. Жидкий спирт также может оставаться в небольших щелях или полостях, где он может снова появиться во время соединения волокон.

Внимание : На многожильных разъемах с внутренней резьбой следите, чтобы спирт не попал в отверстия для направляющих штифтов, иначе он может выскочить во время стыковки и загрязнить ваше соединение.

Инструменты

• 99% изопропиловый спирт

• Безворсовые тампоны

Осторожно : Никогда не очищайте переборки или емкости без возможности их последующего осмотра. Чистка может привести к ухудшению состояния торца, так как остатки спирта — один из самых трудных для удаления загрязнений.

1. Перед началом проверки убедитесь, что лазеры выключены.

   Предупреждение : Невидимое лазерное излучение может исходить от отсоединенных волокон или разъемов.Не смотрите на лучи и не смотрите прямо через оптические инструменты.

2. Снимите защитную заглушку и храните ее в небольшом закрывающемся контейнере.

3. Осмотрите разъем с помощью фиброскопа. См. Раздел «Техника проверки разъема».

4. Если в ходе процедуры сухой чистки грязь с торца волокна не была удалена, нанесите одну каплю 99% спирта, чтобы слегка смочить новый безворсовый тампон. Не перенасыщайте тампон.

   Совет : Имейте под рукой сухой безворсовый тампон для просушки сразу после очистки. Убедитесь, что сушильный тампон остается чистым. См. Предупреждение.

5. Слегка нажмите и поверните смоченный тампон, чтобы очистить поверхность наконечника.

6. Сразу после очистки слегка нажмите и переверните второй тампон (сухой), чтобы высушить спирт, оставшийся с поверхности наконечника.

7. Утилизируйте влажный и сухой тампон надлежащим образом. Никогда не используйте тампон повторно.

8. Еще раз осмотрите разъем.

Специальные методы очистки

Из-за того, что многие методы очистки являются частной собственностью, а также из-за широкого распространения этого документа, указаны только номер детали, номер документа и применение. Для получения подробной информации свяжитесь с поставщиком.

Техника очистки переборки 3M OGI (сухая и мокрая)

См. Инструменты для получения контактной информации.

Инструменты

Комплект для очистки переборки 3M OGI (см. Номер детали 3M FCCS-1020)

За дополнительной информацией обращайтесь в 3M Worldwide.

Приложение A — Тип разъема — Таблица перекрестных ссылок для проверки и очистки

Приложение B — Образцы изображений условий загрязнения

Эти изображения описывают различные условия загрязнения.

Иллюстрация	Описание
Рисунок 14: Чистый соединитель	На рисунке 14 показан чистый одномодовый керамический торец при 200-кратном увеличении. Примечание : Иногда жила не светится.
Рисунок 15: Чистый многоволоконный разъем с допустимым затенением	На рис. 15 показан чистый многомодовый разъем MT. Обратите внимание, что по краю облицовки имеется небольшое затенение. Примечание : при 200-кратном увеличении видно более одного волокна, а иногда сердцевина не освещается.
Рис.16: Соединитель для пыли	На рис. 16 показан соединитель с частицами пыли, разбросанными по поверхности торца, который необходимо очистить.
Рисунок 17: Соединитель с жидкими загрязнениями	На рис. 17 показан разъем с жидкими загрязнениями, который необходимо очистить.
Рисунок 18: Соединитель с жидкими загрязнениями	На рис. 18 показан разъем с жидкими загрязнениями, который необходимо очистить.
Рисунок 19: Соединитель с загрязнением остатками спирта	На рис. 19 показан разъем с остатками спирта, который необходимо очистить.
Рисунок 20: Соединитель с жидкими загрязнениями	На рис. 20 показан соединитель с небольшими каплями жидкого загрязнения, который необходимо очистить.
Рисунок 21: Соединитель с сухим остатком	На рис. 21 показан соединитель с сухим остатком, который необходимо очистить.
Рисунок 22: Соединитель с масляным остатком	На рис. 22 показан соединитель с остатками масла, которые необходимо очистить.
Рис.23: Разъем с царапинами	На рисунке 23 показан разъем с царапинами. Эти царапины не причиняют вреда торцу и не счищаются. Но глубокие царапины, которые пересекают оптоволоконный сердечник, могут вызвать потерю сигнала.
Рис.24: Соединитель с сколами на оболочке и чрезмерным количеством эпоксидной смолы	На рис. 24 показан разъем с повреждением оболочки.Очистка не может удалить поврежденную облицовку. Допускается небольшое количество эпоксидной смолы вокруг облицовки, но это показывает излишки эпоксидной смолы вокруг облицовки, которая не счищается. Этот разъем необходимо заменить.
Рисунок 25: Поврежденный разъем	На рис. 25 показано обжимное кольцо 1,25 мм со снятой фаской. Разъем необходимо заменить.

Приложение C — Определения и описание разъемов

Соединительная деталь или тип	Описание
APC (физический контакт под углом)	Это стиль оптоволоконной полировки с углом наклона торца 8 градусов.Этот тип разъема обычно обозначается зеленым корпусом разъема или зеленым чехлом для снятия натяжения.
Разъем объединительной платы	Это оптоволоконный разъем, который соединяет заднюю часть PCA с внутренней задней стенкой корпуса.
Адаптер переборки	Это пластиковый или металлический корпус, который позволяет соединять два оптоволоконных разъема. Обычно они расположены на передней панели или задней панели PCA.
Разъем	Это пластиковый или металлический корпус, расположенный на конце оптоволоконного кабеля для подключения кабелей к передатчику, приемнику или другому кабелю.
Облицовка	Это внутренняя часть торца оптического волокна, которая изготовлена ​​из стекла с низким показателем преломления. Эта область начинается у внешнего края сердечника и заканчивается диаметром 125 микрон.
Ядро	Это центральная часть торца оптоволокна, которая несет и направляет большую часть света. Диаметр может составлять 9, 50 или 62,5 микрон, в зависимости от типа волокна. Примечание : Часто сердцевина может не освещаться и неотличима от оболочки.
E2000	Это оптоволоконный соединитель с однокомпонентным наконечником диаметром 2,5 мм. В этом специализированном соединителе используется металлический наконечник и имеется подпружиненный защитный кожух. Он предлагается исключительно Diamond, Inc. См. Рисунок 29.
Торцевая поверхность	Это сопрягаемая поверхность оптоволоконного разъема. Он состоит из стеклянной сердцевины и оболочки, окруженной наконечником из керамики, пластика или металла.Очень важно постоянно держать всю эту область защищенной от повреждений.
F3000	Это волоконно-оптический соединитель с однокомпонентным наконечником диаметром 1,25 мм. В этом специализированном соединителе используется металлический наконечник и имеется подпружиненный защитный кожух. Он предлагается исключительно компанией Diamond, Inc. и подходит не для всех портов LC.
FC	Оптоволоконный соединитель с однокомпонентным наконечником диаметром 2,5 мм.Он имеет цилиндр с резьбой и ключом, который используется для соединения разъема. См. Рисунок 28.
Феррула	Наружная часть торца оптоволоконного кабеля с полостью для удержания и выравнивания стеклянной оболочки и сердцевины. Обычно он изготавливается из изоляционного материала, такого как керамика или пластик. Они доступны в вариантах с одним и несколькими волокнами.
LC	Это оптоволоконный соединитель с наконечником из одного волокна.Он имеет характерную пластиковую защелку на корпусе разъема 1,25 мм, которая обеспечивает надежное сцепление при соединении. См. Рисунок 26.
MPO (также известный как MTP)	Это тип оптоволоконного соединителя с пластиковым наконечником из нескольких волокон. См. Рисунок 31.
MU	Это волоконно-оптический соединитель с однокомпонентным наконечником диаметром 1,25 мм. См. Рисунок 30.
Многомодовое оптоволокно	Это оптическое волокно, которое передает или излучает несколько видов света.Эти волокна обычно имеют большую сердцевину, обычно 50 или 62,5 мкм.
OGI	Это тип оптоволоконного соединителя с пластиковым наконечником из нескольких волокон. Он предлагается исключительно компанией 3M, Inc. См. Рисунок 32.
ПК (физический контакт)	Это метод полировки по оптоволокну с выпуклым куполообразным торцом.
Устройство с косичками	Это оптический компонент в упаковке с отрезком волокна, прикрепленным к штекерному соединителю.
Розетка	Это комплектный оптический компонент с гнездовыми портами, которые обычно устанавливаются заподлицо с передней панелью. В них могут использоваться оптоволоконные или оптические линзы внутри, в зависимости от конструкции и / или производителя. SFP, XFP, GBIC, XenPAK и SFF — все это примеры приемопередающих устройств с розетками. См. Рисунок 33.
Соединитель ленты	Это еще один термин для обозначения многоволоконного соединителя.
SC	Это тип волоконно-оптического соединителя с одним волокном 2.Манжета диаметром 5 мм. См. Рисунок 27.
Одномодовое волокно	Это оптическое волокно, поддерживающее один пространственный режим распространения света. Эти волокна обычно имеют сердцевину 9 микрон.
СТ	Это оптоволоконный соединитель с однокомпонентным наконечником диаметром 2,5 мм.
UPC (ультраполированный физический контакт)	Это метод полировки по оптоволокну с выпуклым куполообразным торцом. Он тщательно отполирован для достижения повышенной производительности.

Приложение D. Примеры разъемов и принадлежностей

Примечание : Разъемы с угловым физическим контактом (APC) обычно имеют зеленый разъем или крышку. Разъемы синего и других цветов имеют плоский или выпуклый торец.

Рисунок 26: Разъем типа LC и принадлежности (наконечник 1,25 мм)

Рисунок 27: Разъем типа SC и аксессуары (наконечник 2,5 мм)

Рисунок 28: Разъем типа FC и аксессуары (2.Наконечник 5 мм)

Рисунок 29: Разъем типа E2000 и аксессуары (наконечник 2,5 мм)

Рисунок 30: Разъем типа MU и аксессуары (наконечник 1,25 мм)

Рисунок 31: Разъем типа MTP / MPO (многоволоконный наконечник)

Рисунок 32: Разъем типа OGI (многоволоконный)

Рисунок 33: Розеточные устройства

.

Минутку …

Включите файлы cookie и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] +! ! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + ( ! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] +! ! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ( (! + [] + (!! []) — [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + []) + (! + [] + (!! []) — [] ) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] +! ! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [ ] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! []) +

.

Оптоволоконная технология и выход для оптоволоконного кабеля (OTO) — Сеть и доступность — Sunrise help

Навигация по быстрым ссылкам

Волоконная оптика: скорость света для вашего дома

• Выход для оптоволоконного кабеля (OTO) и OTO ID

  • Выход для оптоволоконного кабеля (также известный как выход OTO) соединяет ваш дом с нашей сверхбыстрой оптоволоконной сетью.
  • Если ваша квартира уже подключена к оптоволоконной кабельной сети, в большинстве случаев у вас также должна быть розетка для оптоволоконного кабеля.

  Совет: Выход оптоволоконного кабеля обычно находится в гостиной или у парадного входа.

  OTO ID — номер вывода оптоволоконного кабеля

  Нам нужен ваш OTO ID, чтобы иметь возможность активировать оптоволоконный Интернет в вашем доме.

  • Идентификационный номер печатается прямо на торговой точке
  • Обычно он начинается с буквы A или B, но иногда также с буквы O или букв WP, за которыми следуют десять цифр в следующем формате: A.XXX.XXX.XXX.X.
  • Если у вас возникнут проблемы здесь, ваша управляющая компания или предыдущий арендатор может предоставить вам необходимую информацию.

  Пример вывода оптоволоконного кабеля, включая OTO ID:

  Внимание: В некоторых домах с подключениями еще нет выхода для оптоволоконного кабеля; его нужно будет установить.В такой ситуации звоните по телефону 0800 707 707.

  Расположение вывода оптоволоконного кабеля

  Если сначала вы не можете найти выход для оптоволоконного кабеля, выполните следующие действия:

  Старые здания
  Выход для оптоволоконного кабеля обычно устанавливается на высоте около 20 см в гостиной или коридоре.
  Обычно он находится рядом с розеткой, кабелем или медной розеткой.

  Пример:

  Новые здания с мультимедийными боксами
  В более новых зданиях выход для оптоволоконного кабеля обычно находится в мультимедийном боксе, расположенном в подъезде.

  Пример:

  Примеры различных типов оптоволоконных кабелей розетки

  Сообщите номер на Sunrise

  • Введите номер в поле «OTO ID оптоволоконного соединения» при оформлении заказа.
  • Если вы отправили заказ без идентификатора OTO ID, позвоните по телефону 0800 707 707, чтобы сообщить нам номер.

  Технические характеристики вывода оптоволоконного кабеля

  • Выход для оптоволоконного кабеля — это выход для оптических телекоммуникаций (Optical Termination Outlet; OTO).
  • Он имеет уникальный идентификационный номер, известный как OTO ID.
  • В него вставлен оптоволоконный кабель (коммутационный кабель).
  • Он образует оптический интерфейс между вашим устройством и розеткой оптоволоконной сети.
  • Выход для оптоволоконного кабеля может иметь до четырех портов — цифры от 1 до 4 напечатаны мелким шрифтом в нижней части выхода для оптоволоконного кабеля.
  • В процессе активации мы сообщим вам, какие порты используются для ваших продуктов.

• Партнеры по волоконной оптике в вашем городе

  Волоконно-оптическая кабельная сеть Sunrise постоянно расширяется. Благодаря сотрудничеству с местными поставщиками энергии и Swiss Fiber Net она уже охватывает большую часть Швейцарии.

  Найдите здесь список наших партнеров по волоконно-оптическому кабелю и дополнительную информацию о волоконной оптике.

• Переход на волоконную оптику

  Продолжительность

  • Переход на оптоволокно может занять от 2 до 8 недель, в зависимости от ситуации.
  • Однако существующее соединение будет отключено только через 14 дней после перехода на оптоволокно. Это гарантирует, что ваши услуги останутся бесперебойными.

  Модем

  • Если вы новый клиент Sunrise, мы отправим вам все по почте.
  • Если вы являетесь текущим покупателем Sunrise, мы проверим, какие устройства Sunrise уже есть у вас дома. Если вам понадобятся новые устройства, мы отправим их вам.

  Техник / электрик

  • Техник или электрик установит выход для оптоволоконного кабеля.
  • Если вы заказали установку дома, технический специалист Cablex также поможет установить ваш новый модем и ТВ-бокс.

Навигация по быстрым ссылкам

Почему мы не смогли ответить на ваш вопрос?

Спасибо (# 260)

Ваш отзыв был успешно отправлен.

Произошла ошибка (# 382)

Повторите попытку позже.

.
