Солнечные коллекторы своими руками: Солнечный коллектор своими руками – нагрев воды солнцем

Солнечный коллектор своими руками – нагрев воды солнцем

Солнечный коллектор позволяет использовать дармовую энергию солнца для отопления или подогрева воды на бытовые нужды, причем и в межсезонье и зимой. Дает значительную экономию, так как хорошие модели вырабатывают приличное количество тепла.

Но хороший заводской солнечный коллектор стоит столько, что всегда возникает вопрос, — окупится ли он вообще или дешевле нагреть воду газом?

Насколько выгодны солнечные коллектора

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

• У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Как обычно устроен солнечный коллектор

• Плоский коллектор с трубкой. Представляет собой лист металла темной расцветки (поглощающий лучевую энергию) с прикрепленной к нему медной трубкой, по которой движется теплоноситель. Помещен в короб с теплоизоляцией толщиной от 50 мм. Со стороны солнца закрыт стеклопакетом.

Такой заводской коллектор дает в летний день до 600Вт с метра квадратного своей площади – весьма мощный нагрев. В межсезонье в полдень – до 300 Вт.

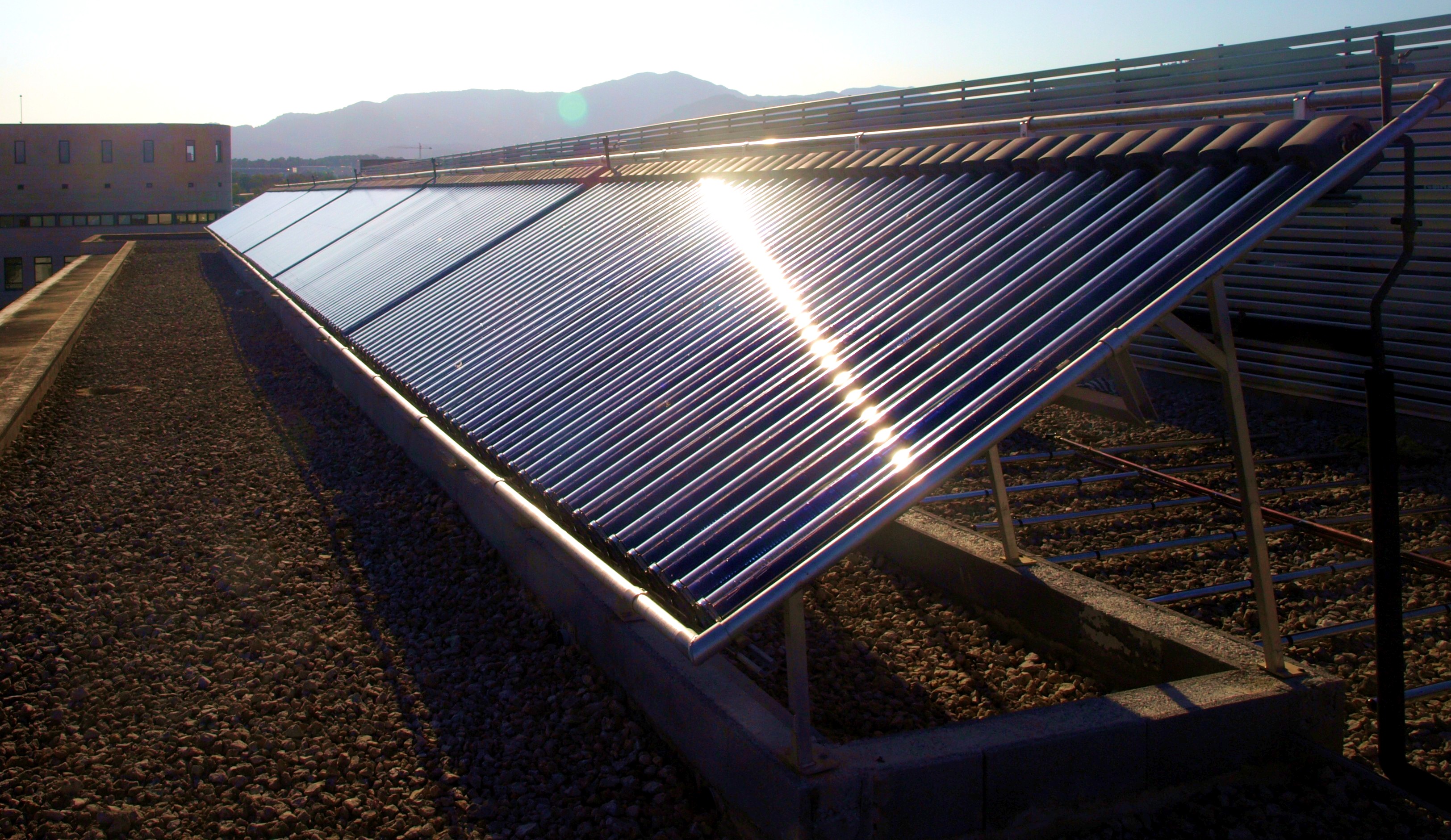

• Трубчатые конструкции солнечных коллекторов здесь подробно рассматриваться не будут, так как их нельзя повторить в домашних условиях. Они представляют собой различные трубки из стекла, в том числе с обратным отражением солнечной энергии, с легко испаряющимися жидкостями, вакуумные… Это наиболее дорогие конструкции, которые можно заказать в организациях, после чего преступить к практическому изучению вопроса, на тему как их эксплуатировать, чтобы окупить в видимой перспективе….

Но КПД их больше, а самое главное зимой они вырабатывают тепло начиная с мощности солнечного излучения 20 Вт/м кв., в то время как заводские плоские – 100Вт/м кв., если меньше – они просто не греют воду, а самодельные….

Как используется тепло от солнечного коллектора

Солнечный коллектор вырабатывает больше энергии тогда, когда она меньше всего нужна – в самый жаркий полдень. Летом энергии на порядок больше, чем зимой. В межсезонье ее также маловато… Тепловая энергия от солнечного коллектора в первую очередь идет на подогрев воды для бытовых нужд, на нагрев летнего бассейна или душа, а также на отопление здания.

• Чтобы ее использовать для ГВС, теплоноситель от коллектора должен поступать в спираль бойлера-теплообменника. Такие косвенные бойлеры с несколькими спиралями нагрева можно приобрести заранее.
• Чтобы использовать тепловую энергию от коллектора для отопления, ее нужно накапливать в буферной емкости.
• Летний нагрев бытовой воды может быть прямым – вода из бассейна и душа может прокачиваться через солнечный коллектор напрямую.

Как изготавливается солнечный коллектор своими руками

• Типичная самодельная конструкция солнечного коллектора – просто спираль черной трубы ПНД, прикрепленной хомутами к какому-либо металлу. Или даже без металла. Общая площадь 2 – 6 м кв. позволяющая развить 1 кВт и более мощности в солнечный полдень. Такие коллектора с утеплением 50 мм экструдированным пенополистиролом, закрываются со стороны солнца светостабилизированной полиэтиленовой пленкой, используются для нагрева воды Устанавливаются под солнце на открытой площадке.

• Более основательная конструкция – черный металлический лист с пришитым к нему скобами медным змеевиком из мягкой меди диаметром 10 мм. Площадь коллектора обычно до 10 м кв. Не нужно ее слишком увеличивать, так как при этом КПД будет падать. Утепляются с тыла, закрываются обязательно стеклом или стеклопакетом.

Типичных конструкций не существует, и расчет ожидаемой отдачи всегда не верен. Но по результатам собственных экспериментов можно создать своими руками коллектор на солнечной энергии, который окажется даже на удивление работоспособным.

Ведь энергии солнца на самом деле весьма немало…

Как подключить солнечный коллектор к баку (душу) самотечно

Слабым местом для летних солнечных коллекторов остается необходимость использования насоса. Это резко удорожает конструкцию или делает ее вовсе не приемлемой.

Но можно сделать нагревающийся бак, соединенный с солнечным коллектором так, чтобы жидкость двигалась самотечно. Принцип самотека сохраняется – нагреватель расположен ниже, чем накопитель (радиатор).

По данной схеме, при применении труб от ¾ дюйма вода должна двигаться самотечно. Из данного бака нагретую воду можно слить и в бассейн.

Как подключить коллектор к ГВС

Лучшая денежная выгода получается от изготовления и эксплуатации коллектора из алюминиевых или медных трубок на металле под стеклом, с подключением его к системе ГВС.

Поскольку коллектор и спираль в бойлере представляют собой малогабаритную нагреваемую систему, она должна снабжаться расширительным баком, предохранительным клапаном.

Циркуляция осуществляется с помощь маломощного насоса. Хороший коллектор обеспечит дом горячей водой и в межсезонье….

Как сделать солнечный коллектор своими руками — типы конструкций и этапы работ

Насколько целесообразно использовать альтернативные источники тепловой энергии для организации отопления? В настоящее время получили широкое распространение два типа теплоснабжения – геотермальная и гелиосистема. Последняя наиболее популярна. Как сделать солнечное отопление дома своими руками: коллекторы, батареи и схемы монтажа?

Блок: 1/6 | Кол-во символов: 335
Источник: https://StrojDvor.ru/otoplenie/otoplenie-v-dome/vybiraem-optimalnyj-variant-solnechnogo-otopleniya-doma-svoimi-rukami-obzor-kollektorov-batarej-i-instrukcii-po-izgotovleniyu/

Как устроен воздушный коллектор

Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.

Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:

• корпус с теплоизоляцией;

• нижний экран, абсорбер;

• радиатор с аккумулирующими ребрами;

• верхняя часть из обычного стекла или поликарбоната.


В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Блок: 2/7 | Кол-во символов: 893
Источник: https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html

Использование солнечной энергии для теплоснабжения

Пример солнечного отопления

Одним из определяющих принципов построения любой отопительной системы является целесообразность. Т.е. все капиталовложения должны окупиться за определенный промежуток времени. В этом плане отопление дома солнечной энергией является наиболее эффективным и финансово выгодной инвестицией.

Солнечная энергия по сути является бесплатным источником для получения тепла. Его можно использовать несколькими способами – обустроить систему отопления или сделать автономную систему горячего водоснабжения. Если внимательно изучить отзывы об отоплении от солнечных батарей – можно выявить интересную зависимость. Чем профессиональнее сделано отопление (заводские коллекторы, дополнительное обогревание, электронное управление) – тем выше эффективность работы теплоснабжения.

Какими способами может происходить трансформация солнечной энергии в тепловую?

• Солнечная батарея отопления – как один из способов получения электрической энергии. Излучение воздействует на матрицу из резисторных фотоэлементов, в результате чего в цепи возникает напряжение. В дальнейшем этот ток можно использовать для подключения к электроприборам отопления;
• Современное отопление частного дома солнечными коллекторами. В этом случае происходит прямая передача тепловой энергии от солнечного излучения теплоносителю. Последний располагается в системе трубопроводов, расположенных в специальном герметичном корпусе.

Наиболее эффективным является отопление с помощью солнечной энергии последним способом. Таким образом можно избежать дополнительного преобразования энергии. Солнце будет напрямую воздействовать на теплоноситель, повышая его температуру. Однако отопление солнечной энергией своими руками с помощью электрических батарей более универсальное, так как электроэнергия может использоваться для работы других электроприборов в доме. Выбор определяется бюджетом и требуемой мощностью системы.

Во время установки солнечной батареи необходимо соблюдать определённый угол наклона. В зависимости от времени года он должен составлять 30° (лето) и 70° (зима).

Блок: 2/6 | Кол-во символов: 2109
Источник: https://StrojDvor.ru/otoplenie/otoplenie-v-dome/vybiraem-optimalnyj-variant-solnechnogo-otopleniya-doma-svoimi-rukami-obzor-kollektorov-batarej-i-instrukcii-po-izgotovleniyu/

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.

Блок: 3/7 | Кол-во символов: 945
Источник: https://solar-energ.ru/kak-sdelat-solnechnyj-kollektor-svoimi-rukami-tipy-konstruktsij-i-etapy-rabot.html

Актуальность организации гелиосистемы

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

• Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т. д;
• Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
• Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Блок: 3/6 | Кол-во символов: 2176
Источник: https://StrojDvor. ru/otoplenie/otoplenie-v-dome/vybiraem-optimalnyj-variant-solnechnogo-otopleniya-doma-svoimi-rukami-obzor-kollektorov-batarej-i-instrukcii-po-izgotovleniyu/

Типы поглотителей тепла

Современная промышленность освоила производство нескольких типов нагревательных теплообменников для солнечных отопительных систем:

• воздушный;
• плоский;
• вакуумный.

Все они работают по одному принципу, но имеют некоторые конструктивные особенности и разницу в КПД. Для правильного выбора того или иного типа гелиоустановки необходимо знание их особенностей и грамотный расчет. Рассмотрим каждый тип солнечного коллектора более подробно.

Плоский нагревательный теплообменник

Такой тип солнечного коллектора для отопления состоит из плоского, теплоизолированного с трех сторон короба, заполненного адсорбирующим тепло веществом. Внутри этого вещества находится теплообменник из тонкостенных металлических труб, по которому циркулирует вода или пропилен-гликоль.

Конструкция плоского поглотителя солнечной энергии и расчет необходимых его параметров достаточно просты, поэтому именно этот вид «нагревателя», используют для изготовления отопительной гелиосистемы своими руками.

Вакуумный теплообменник

Вакуумный поглотитель тепла состоит из стеклянных труб, внутри которых находятся трубки меньшего диаметра с адсорбентом, аккумулирующим солнечное тепло. Внутри трубок с адсорбентом проложены металлические трубочки, по которым движется теплоноситель.

Между стеклянной трубкой большого диаметра и трубкой с аккумулирующим тепло веществом создан вакуум, который препятствует утечке тепла из адсорбента в атмосферу.

КПД такой установки самый высокий среди всех типов солнечных коллекторов. Исходя из мощности устройства производят расчет его необходимой площади для нагрева теплоносителя.

Воздушный коллектор для обогрева дома

В таком устройстве в качестве теплоносителя используется воздух, циркуляция которого осуществляется как естественным способом, так и при помощи вентилятора. Как правило, воздушный коллектор используют исключительно для обогрева в период межсезонья небольших дачных построек, так как такая конструкция имеет достаточно низкий КПД. Кроме того, для нагрева воды и создания горячего водоснабжения дома эта установка не подходит, поэтому используется нашими соотечественниками крайне редко.

Несмотря на низкую эффективность воздушный поглотитель имеет два достоинства: простую конструкцию и отсутствие теплоносителя (воды), а вместе с ней и коррозии, течей, проблем с замерзанием и пр.

Блок: 4/5 | Кол-во символов: 2327
Источник: https://x-teplo.ru/otoplenie/oborudovanie/solnechnyj-kollektor-svoimi-rukami.html

Солнечный коллектор — водяной или воздушный

Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:

• Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.

• Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.


Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Блок: 4/7 | Кол-во символов: 1112
Источник: https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html

Солнечные батареи для отопления

Конструкция солнечных батарей

Нередко происходит путаница – солнечные коллекторы также называют батареями. Но на практике для организации отопления дома солнечной энергией чаще всего используют именно первый вид оборудования.

Принцип работы отопления частного дома солнечными батареями заключается в преобразовании тепловой энергии в электрическую. Для этого в конструкции панелей предусмотрены следующие компоненты:

• Фотоэлементы. При попадании на них солнечного света происходит формирование так называемого фототока;
• Защитный прозрачный корпус. Предотвращает повреждение фотоэлементов;
• Преобразователи электрического тока – инверторы, трансформаторы , аккумуляторы и т.д.

Т.е. фактически солнечная батарея отопления является большим зарядным устройством. В первую очередь она предназначена для получения дешевой электрической энергии. Применение ее в качестве одного из элементов отопления нецелесообразно. Для теплоснабжения дома площадью 60 м² с нормальным показателем утепления потребуется 6 кВт тепловой энергии в час. У стандартной солнечной батарея отопления размером 284*254 мм удельная мощность равна 5 Вт/ч. Т.е. для обеспечения теплоснабжения потребуется площадь покрытия батарей 82 м².

Как видно из расчетов это более чем нецелесообразно. Именно поэтому предпочитают делать солнечный коллектор для отопления своими руками или приобретать заводские установки.

Вместо отопления частного дома солнечными батареями их можно использовать в качестве источника дешевой электроэнергии для работы маломощных бытовых приборов.

Блок: 4/6 | Кол-во символов: 1562
Источник: https://StrojDvor.ru/otoplenie/otoplenie-v-dome/vybiraem-optimalnyj-variant-solnechnogo-otopleniya-doma-svoimi-rukami-obzor-kollektorov-batarej-i-instrukcii-po-izgotovleniyu/

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:

• каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;

• для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².


Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

• Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.

• Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.

• Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.

• Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.

• Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.


Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

Блок: 5/7 | Кол-во символов: 2884
Источник: https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html

Итоги

Создать самодельный солнечный коллектор не так-то уж и сложно. Несмотря на это он позволяет обеспечить отопление дома даже в зимний период при условии внесения некоторых технических модификаций в основное устройство.

Блок: 5/5 | Кол-во символов: 221
Источник: https://bouw.ru/article/samodelyniy-solnechniy-kollektor-dlya-otopleniya-doma

Установка и подключение воздушного коллектора

Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.

Блок: 6/7 | Кол-во символов: 1224
Источник: https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html

Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

• специальный готовый химикат;
• оксиды разных металлов;
• тонкий теплоизоляционный материал;
• чёрный хром;
• селективную краску для коллектора;
• чёрную краску или пленку.

Блок: 6/7 | Кол-во символов: 603
Источник: https://solar-energ.ru/kak-sdelat-solnechnyj-kollektor-svoimi-rukami-tipy-konstruktsij-i-etapy-rabot.html

Пошаговая инструкция изготовления воздушного коллектора

Изготовление воздушного солнечного коллектора из алюминиевых банок:

Изготовление солнечного воздухогрейного коллектора из квадратной трубы:

Блок: 7/7 | Кол-во символов: 247
Источник: https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html

Кол-во блоков: 18 | Общее кол-во символов: 28504
Количество использованных доноров: 6
Информация по каждому донору:

1. https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html: использовано 5 блоков из 7, кол-во символов 6360 (22%)
2. https://x-teplo. ru/otoplenie/oborudovanie/solnechnyj-kollektor-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 3385 (12%)
3. https://solar-energ.ru/kak-sdelat-solnechnyj-kollektor-svoimi-rukami-tipy-konstruktsij-i-etapy-rabot.html: использовано 3 блоков из 7, кол-во символов 2471 (9%)
4. https://StrojDvor.ru/otoplenie/otoplenie-v-dome/vybiraem-optimalnyj-variant-solnechnogo-otopleniya-doma-svoimi-rukami-obzor-kollektorov-batarej-i-instrukcii-po-izgotovleniyu/: использовано 5 блоков из 6, кол-во символов 8867 (31%)
5. https://bouw.ru/article/samodelyniy-solnechniy-kollektor-dlya-otopleniya-doma: использовано 2 блоков из 5, кол-во символов 3446 (12%)
6. https://SvoimiRukami.lesstroy.net/otoplenie/solnechnoe-otoplenie-chastnogo-doma-svoimi-rukami/: использовано 1 блоков из 3, кол-во символов 3975 (14%)

Самодельный солнечный коллектор из радиатора

Этот солнечный коллектор был сконструирован автором самостоятельно на основе старого радиатора отопления. Солнечный коллектор позволяет в летнее время использовать горячую воду, которая нагревается за счет естественного тепла от солнечных лучей. Такая конструкция будет особенно полезной в дачном доме, куда обычно не идет подача горячей воды.

Для создания солнечного коллектора были задействованы следующие материалы:

1) Старые плоские радиаторы отопления в количестве двух штук.
2) листы металла или жести
3) метало-пластиковые трубы
4) краны
5) фитинги
6) стекла оконные
7) две бочки емкостью в 160 литров

Рассмотрим основные этапы создания солнечного коллектора на базе старого радиатора отопления.

Для начала необходимо познакомиться с основным принципом работы данной модели водонагревателя. В бак закачивается холодная вода из колодца, для этого автор установил насосную станцию. Вода подается в бак через кран, что позволяет регулировать уровень воды в баке.

После нагрева горячая вода напрямую без краника спускается в ванну, так как вода в баке находится не под давлением. Таким образом горячая вода сама стекает в ванну при открытии крана.

На крыше дома автор установил два радиатора так, чтобы верх радиатора был на уровень ниже чем бак-накопитель. Так же в целях естественной циркуляции воды трубы ее подвода от бака-накопителя установлены под углом, в сторону радиаторов.

Благодаря тому, что трубка, по которой поступает нагретая вода в бак была подключена чуть выше середины бака, самая нагретая и горячая вода скапливается всегда вверху бака-накопителя.

Таким образом в летнее время, когда средняя температура воздуха в тени равна 25+ градусам, вода в баке за день может нагреться до 50-60 градусов.

Так же автор сделал простую манипуляцию с бочкой, для того чтобы она сохраняла тепло на протяжении ночи и утром вода еще была теплой. Для этого бочка была обернута минеральной ватой и фольгой, после чего бак-накопитель стал своего рода большим термосом.

Теперь о конструкции самой системы нагрева воды.
Два плоских радиатора были помещены на крышу дома автора.

Для удобства крепления были сделаны два металлических короба их жести и листов металла, в которые радиаторы и были помещены. Сверху радиаторы в коробах были закрыты стеклом для защиты от ветра и грязи. Автор использовал сразу два радиатора для того, чтобы уменьшить время нагрева воды, соответственно чем больше радиаторов, тем быстрее будет нагреваться вода от солнечного тепла.

На чердаке дома автор разместил пластиковую бочку вместимостью в 160 литров, которая была соединена с радиаторами и системой водопровода дома при помощи метало-пластиковых труб и фитингов.

Верх радиаторов установленных на крыше находится ниже уровня бака-накопителя, поэтому нагретая на солнце вода естественным путем поступает в бак. Как и полагается трубки подвода воды от бака сделаны с уклоном вниз в сторону радиаторов.

Тут видно фотографии изготовления металлических коробов для радиаторов :

Вот так был размещен радиатор в самом коробе:

Далее автор приступил к установке и закреплению коробов с радиаторами на крыше здания:

А вот фотография бака расположенного на чердаке дома:

Так как автор использовал достаточно старые радиаторы отопления, которые долгое время валялись без дела, то при первом запуске системы довольно долго шла ржавая вода, но после того как радиаторы промылись качество воды пришло в норму.

Так же автор коллектора данной конструкции напоминает, что в зимнее время воду из системы нагрева необходимо слить. Поэтому стоит предусмотреть специальные дренажные краны внизу радиатора. Лучшая возможность слить воду с бака-накопителя, это перекрыть насосную станцию, а затем открыть кран подачи холодной воды. Таким образом вся находящаяся вода в баке стечет сама. В случае, если вы не сольете воду из солнечного коллектора на зиму, то в морозы конструкция деформируется и придет в негодность. Хотя сам коллектор и сделан из достаточно дешевых материалов, но при должном обслуживании сможет проработать достаточно долгое время.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема солнечного коллектора: общие принципы и особенности

Развитие альтернативной энергетики дает шанс каждому не только значительно снизить свои расходы, но и стать независимым от сбоев или плановых отключений в системах отопления и подачи горячей воды. Наиболее популярный альтернативный источник – энергия Солнца, которая не только бесплатна, но и доступна в любой точке земного шара в неиссякаемом количестве.

Основные устройства, которые преобразовывают солнечную энергию в тепловую и обеспечивают пользователей необходимыми благами (теплом и горячей водой) – солнечные коллекторы. Схема подключения солнечного коллектора зависит от множества факторов: расположения здания,  мощности самого устройства, угла наклона трубок, уровня инсоляции, решаемой задачи и множества других значений, которые обязательно следует учитывать для эффективной работ целой системы.

Схема подключения солнечного коллектора в теплое время года.

Простейшая схема подключения коллектора включает в себя следующие компоненты:

—                   непосредственно коллектор;

—                   контур теплообмена;

—                   тепловой аккумулятор (бак, в котором находится нагретая вода).

Плоский солнечный коллектор имеет наиболее простую конструкцию и отлично подходит для использования в жарком климате с большим количеством солнечных дней и соответствующим уровнем инсоляции. Он состоит из слоя абсорбера, покрытого стеклом, который преобразовывает и передает уже тепловую энергию теплоносителю (последний циркулирует в трубках – тепловом контуре).

В регионах с холодным климатом более эффективно использование вакуумного коллектора, особенностью конструкции которого является использование для нагрева вакуумных трубок. Стеклянные трубки, благодаря своей цилиндрической форме, способны улавливать солнечные лучи более длительный промежуток времени (лучше использовать солнечный день), а используемое в их конструкции селективное покрытие улавливает даже рассеянное солнечное излучение. Благодаря этому они имеют большую эффективность в работе при установке в большинстве регионов нашей огромной страны.

В летнее время года, когда значения солнечной инсоляции достигают своего пика, работа солнечного коллектора дает ощутимый результат вне зависимости от того, какой солнечный коллектор используется – плоский или вакуумный.

В это время года в качестве теплоносителя можно смело использовать воду (это также относится к регионам с «мягкой» зимой), которая нагревается полученной от абсорбера энергией и подымается по трубам вверх, поступая в бак-аккумулятор. Бак подключен к кранам вывода воды, поэтому при открытии вентиля горячая вода из бака выходит и замещается холодной. Вода более низкой температуры скапливается в нижней части бака и выходит в контур системы через соответствующую трубу. Она вновь нагревается от полученной энергии и поступает в бак. В самом накопителе труба забора, через которую происходит подача горячей воды для пользования, должна быть расположена у верхней части бака (из-за меньшей плотности теплая вода подымается вверх).

Такой водный бак-аккумулятор можно располагать как на улице, так и в помещении. Наиболее распространенный и простой вариант в первом случае – водяной душ. Окрашенный в черную краску бак самостоятельно притягивает тепло и еще больше нагревает воду. Чтобы избежать теплопотерь в ночное время, бак необходимо теплоизолировать.

Такая простейшая схема подключения солнечного коллектора обеспечивает лишь естественную (и не всегда достаточную) циркуляцию теплоносителя. Увеличить продуктивность работы системы можно с помощью циркуляционного насоса.

Повышаем эффективность работы солнечного коллектора в холодную пору.

Использование простой системы для отопления и горячего водоснабжения в зимнее время возможно, если в качестве теплоносителя применяется антифриз, а бак-накопитель дополнен вспомогательным обогревательным элементом (например, ТЭНом). При использовании антифриза изменяется конструкция бака – в него монтируется змеевик (чаще всего медный), благодаря которому происходит циркуляции теплоносителя в баке. Хорошая проводимость металла позволяет отдавать тепло антифриза воде в баке.

В конструкцию рекомендуется включить циркуляционный насос и расширительный бак. Иногда для разделения воды, которая используется для отопления (техническая) и личного использования (питьевая) в бак монтируют внутренний резервуар. Он располагается в верхней части бака (где собирается горячая вода) и подключен к системе водоснабжения (с помощью вентиля забирается горячая вода, а резервуар заполняется холодной жидкостью). При этом система отопления подключена к основному баку.

В зависимости от внешней температуры, площади коллектора, географической точки, времени года, типа коллектора, и множества других факторов колеблется и эффективность работы системы (т.е. стабильность вырабатываемого уровня энергии).

Кроме более привычных пользователям устройств, существует и воздушный солнечный коллектор, схема работы которого предполагает, что теплоносителем в системе является воздух, который нагревается от абсорбера и подается в отапливаемое помещение с помощью вентилятора.

Собираем солнечный коллектор своими руками.

Солнечный коллектор, его устройство, схемы и конструкции уникальны в каждом конкретном случае. Подобрать комплектующие, собрать и подключить механизм в систему так, чтобы она работала максимально продуктивно и безопасно, могут профессионалы. Впрочем, собрать элементарный солнечный коллектор или батарею легко и своими руками.

В качестве коллектора можно использовать радиатор из трубок длиной около 16-18 см и толщиной стенок около 1,5 мм. Решетка из таких стеклянных труб соединяется с трубами вывода и подвода (на ¾ и 1 дюйм соответственно). Такой радиатор устанавливается в короб из досок или металлических брусьев для более крепкой конструкции. В качестве дна – фанера или оргалит, сверху которых необходимо уложить теплоизоляцию. В короб устанавливают радиатор, закрепляют его хомутами и закрывают конструкцию крышкой из толстого стекла. Чтобы конструкция притягивала больше солнечной энергии, трубки радиатора, дно и внутренние поверхности короба окрашивают черной матовой краской, а стены снаружи – «серебрянкой». Любые соединения между элементами конструкции необходимо герметизировать (чаще всего используют пеньку, сверху которой наносят краску).

Как в случае с фабричными коллекторами, схема солнечного коллектора своими руками предполагает наличие бака для воды. В домашних условиях накопителя объемом до 300 л оказывается достаточно для того, чтобы нагретой до нужного уровня воды хватало домохозяйству. Бак необходимо теплоизолировать (например, поместив в короб и заполнив оставшееся пространство пенопластом, опилками и другими подручными материалами).

Чтобы поддерживать давление в системе, устанавливают аванкамеру – емкость объемом 30-40 л монтируют на 0,8-1 м выше уровня воды в баке. Аванкамера нужна для контроля подачи воды (жидкость прекращает поступать, когда начинает выливаться из трубы вывода аванкамеры и, наоборот, когда уровень воды в аванкамере падает, начинается процесс подачи воды из радиатора).

Все элементы системы соединяются в тепловой контур трубами на ½ и 1 дюйм. Первые используются для монтажа элементов от крана до аванкамеры и вывода нагретой воды из бака-накопителя, а «дюймовые» – для компонентов под низким давлением. Во избежание теплопотерь в трубах, их также необходимо окрасить «серебрянкой».

Но лучше «не заниматься ерундой» и приобрести готовый, заводской солнечный коллектор, гарантированно обеспечивающий Вас теплом и горячей водой.

Схема подключения и работы солнечного коллектора достаточно простая и безопасная. В зависимости от множества факторов, меняется и наличие компонентов. Чтобы коллектор работал эффективно, обеспечивая нужное количество тепла и горячей воды даже в холодное время года, необходимо не только правильно рассчитать и подобрать все компоненты, но и грамотно произвести их монтаж!





Солнечный воздушный коллектор своими руками

Автор Admin На чтение 17 мин. Просмотров 61 Опубликовано 23.10.2019

Использовать неисчерпаемую и бесплатную солнечную энергию человечество начало давно. Для ее сбора существуют специальные устройства – солнечные коллекторы. С каждым годом их конструкция становится все более совершенной, но высокие цены на них пока не позволяют использовать их широко и повсюду. Поэтому люди, обладающие пытливым умом и умелыми руками, пытаются сделать солнечные коллекторы самостоятельно. И своими знаниями они готовы поделиться. В данной статье предлагается узнать, как сделать солнечный воздушный коллектор своими руками.

Солнечный воздушный коллектор своими руками

Что такое солнечный коллектор

Задача солнечного коллектора – собрать тепловую энергию солнечного излучения и передать ее какому-либо веществу, которое далее передаст ее «адресату». Это вещество называется теплоносителем и в качестве которых могут выступать либо жидкости (чаще всего это вода), либо газы (почти всегда это воздух).

Вода является более эффективным теплоносителем, так как ее теплоемкость гораздо выше, чем воздуха, но ее применение связано с определенными трудностями: сброс излишнего тепла летом или защита от замерзания зимой. Воздух не сможет передать такое количество энергии, зато конструкция воздушных коллекторов гораздо проще, они гораздо надежнее и безопасней. Да и сделать солнечный воздушный коллектор своими руками гораздо проще, чем водяной. Кстати, именно воздух является первым теплоносителем, который стал применять человек. Какие преимущества есть у воздуха, как у теплоносителя:

• Воздух не подвержен замерзанию и закипанию.
• Воздух не обладает токсичностью.
• Воздух не надо наделять какими-то особыми качествами (в водных системах добавляют антифризы), он всегда доступен.

Воздушные солнечные коллекторы широко применяются в системах воздушного отопления как жилых зданий, так и подвалов, гаражей, хранилищ. В каких именно странах воздушные гелиоустановки применяются наиболее широко, очень красноречиво свидетельствует диаграмма.

Использование воздушных солнечных коллекторов в различных странах мира

Видно, что наиболее экономически развитые страны нисколько не пренебрегают возможностями Солнца по нагреву воздуха. А мы, увы, пока входим в число многих 4,3% прочих.

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

• Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
• Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
• Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Солнечный воздушный коллектор своими руками

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

• Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
• Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

Как влияет ориентация солнечного коллектора на инсоляцию

• Окружающие предметы, здания строения и растения не должны мешать естественному освещению поверхности коллектора.

В выбранном месте, отвечающим всем условиям, следует посмотреть какой площади солнечный коллектор можно разместить. Очевидно, что чем больше будет площадь коллектора – тем он будет производительней.

Выбор конструкции абсорбера коллектора

Абсорбер (поглотитель) – важнейшая часть любого солнечного коллектора и от его конструкции во многом будет зависеть производительность. У заводских моделей применяются детали из специальных сплавов, имеющих особое высокоселективное покрытие, но это в основном и определяет высокую цену. Наша же задача – найти такой материал, который доступен и, тем не менее, будет хорошо справляться со своей функцией – улавливать солнечное тепло и передавать его воздуху.

И таким доступным материалом является обычная алюминиевая банка из-под Кока-Колы, пива или других напитков. Как собрать нужное количество пустой тары мы описывать не будем, а лучше сосредоточимся на тех замечательных свойствах, которые позволяют использовать алюминиевые банки в качестве абсорбера:

Алюминиевая банка для напитков — идеальный материал для абсорбера коллектора

• Во-первых, банки изготовлены из алюминия (очень редко встречаются стальные), а он имеет очень высокую теплопроводность.
• Во-вторых, все банки из-под любых напитков имеют одинаковые размеры: нижний диаметр 66 мм, верхний диаметр 59 мм, высота у банки 0,5 л – 168 мм.
• В-третьих, банки сделаны таким образом, чтобы в упаковке они размещались друг над другом, то есть они замечательно стыкуются.
• И, наконец, тонкий алюминий, из которого сделаны банки, легко обрабатывается доступным инструментом.

По мере накопления нужного количества алюминиевых банок их надо тщательно отмывать с моющим средством и просушивать. Иначе в дальнейшем они будут источать неприятный запах, с которым будет справиться сложнее.

Изготовление корпуса коллектора и его теплоизоляция

В зависимости от доступной площади размещения коллектора рассчитываются его габаритные размеры. В данной статье предлагается сделать солнечный воздушный коллектор размером 8 на 8 алюминиевых банок 0,5 л, что по габаритным размерам составит примерно 1400*670 мм. Одного листа фанеры толщиной 21 мм стандартного размера 1525*1525 мм хватит на изготовление всего солнечного коллектора, а толщина фанеры обеспечит необходимую прочность и жесткость конструкции.

Для изготовления корпуса необходимо:

Тщательно разметить лист фанеры. Для коллектора понадобится:

• Задняя стенка размером 1400*670 мм.
• Две боковые стенки 1400*116 мм.
• Две торцевые стенки 630*116 мм.
• Две направляющие для банок 630*116 мм.

При разметке стоит учесть то, что для дальнейшей обработки краев деталей надо давать припуск по 3—5 мм с каждой стороны. Чтобы нарезка происходила без сбоев лучше линии прочерчивать ярким маркером.

Резать фанеру лучше всего дисковой пилой, причем чем меньше будут зубья у диска – тем лучше. Для более ровного реза можно воспользоваться направляющей, в качестве которой можно использовать лист ДСП с заводской кромкой. Направляющую можно притянуть к листу фанеры струбцинами.

Для ровного реза кромки фанеры лучше всего подходит дисковая пила совместно с направляющей

Если рез будет идти поперек волокон, то лучше предварительно острым ножом по металлической линейке прорезать верхний слой, так меньше будет сколов. После раскроя листа на детали если кромки неровные – их можно обработать фрезерной машиной по шаблону до идеально ровных и перпендикулярных.

Пришло время собирать каркас. Для этого надо:

• К задней стенке коллектора прикрепить две боковые стенки. Крепить можно мебельными шурупами 6,3*50 мм – их еще называют конфирматами. Только перед этим обязательно надо предварительно пройтись сверлом диаметром 4 мм. Для крепления можно использовать и обычные шурупы, и различные уголки. Коллектор должен иметь герметичный корпус, поэтому целесообразно промазывать скрепляемые поверхности силиконовым герметиком.

Мебельные шурупы-конфирматы вполне подходят для соединения деталей из фанеры толщиной 21 мм

• К задней стенке, а затем и к боковым крепятся торцевые стенки. После этого проверяется правильность сборки и размеры.

Задние и боковые стенки коллектора необходимо обязательно утеплить и для этого как нельзя лучше подходит экструдированный пенополистирол (ЭППС) толщиной 2 см. Перед тем как приклеивать утеплитель к стенкам, необходимо обработать фанеру антисептическим средством или просто покрасить, так как в этих местах может конденсироваться влага.

Плиты из экструдированного пенополистирола отлично подходят для теплоизоляции солнечного коллектора

Листы ЭППС можно приклеить к поверхности фанеры монтажной пеной, акриловыми «жидкими гвоздями», клеем «Мастер», клеем «Момент», — в любом случае он будет надежно держаться. Главное, чтобы в описании клея пенопласт был указан в качестве одной из склеиваемых поверхностей. Во время клейки утеплителя надо добиться того, чтобы все стыки были полностью закрыты. При необходимости в дальнейшем они могут «задуваться» монтажной пеной.

После того как вся внутренняя поверхность коллектора будет утеплена, ее можно обклеить отражающей теплоизоляцией, которая представляет собой основу из стеклоткани или вспененного полиэтилена и алюминиевую фольгу. Очень часто эти материалы имеют клеящую основу, что очень удобно, а если нет, то можно приклеить на любой подходящий для этого состав. Стыки обязательно надо проклеить алюминиевым скотчем.

Стыки теплоотражающего слоя должны скрепляться алюминиевым скотчем

Изготовление направляющих для абсорбера

Чтобы колонны из алюминиевых банок точно держали свою геометрию, необходимо изготовить для них направляющие. Для этого ранее были вырезаны два куска фанеры 630*116 мм, которые надо разметить и высверлить следующим образом:

• От верхней части отступить 53 мм и прочертить линию параллельную длинной стороне.
• Полученную линию разделить на 9 равных отрезков, то есть по 70 мм, поставить метки. Они будут центрами отверстий.
• Сверлом для дерева коронка-чашка диаметром 57 мм надо высверлить отверстия в фанере. Но перед этим лучше померить в нижней части банки диаметр опорного кольца устойчивости, так как размеры могут варьироваться. При необходимости выбрать другое сверло. Банка должна входить в отверстие достаточно плотно. При работе на сверло сильно не нажимают и периодически дают ему отдохнуть.

Сверло коронка-чашка просто незаменимо для отверстий большого диаметра в фанере

• Аналогично делается разметка на верхней направляющей. Диаметр головной части банки немного больше (57,4), чем заднего опорного кольца, поэтому перед высверливанием лучше померить его штангенциркулем и подобрать соответствующую коронку-чашку, а после примерить верх банки.

Изготовление абсорберов

Для подготовки банок к монтажу следует выполнить ряд операций:

• Все банки надо проверить постоянным магнитом. Очень редко, но встречаются банки из стали, которые надо отсортировать.
• В верхней части банки ножницами по металлу делаются надрезы от отверстия к краям, а затем эти «язычки» заправляются внутрь. Работать следует в перчатках, чтобы избежать порезов от острых краев алюминия. Направить острые язычки внутрь банки и выровнять края отверстия поможет кусок полимерной трубы, зажатой в тисках. Подобным образом обрабатываем все 64 банки.

• Настало время заняться нижней частью. Для этого коническим сверлом по металлу в донышке просверливаются три отверстия диаметром примерно 20 мм расположенные под 120° друг к другу. Для того чтобы не помять банку, ее надо поместить в упругую оправку (например, кусок трубной изоляции) и не сжимать сильно руками. Так обрабатываются все банки.

Коническое сверло вырезает очень ровные отверстия в донышке банки

• Для склеивания банок лучше всего воспользоваться высокотемпературным клеем-герметиком High Heat Mortar на основе силикатного цемента. Его применяют для герметизации печей, каминов, дымоходов. Возможно, его огнестойкость для коллектора будет избыточной, но «запас карман не тянет».

Такой герметик для печей и каминов отлично подходит и для изготовления абсорбера

• Для того чтобы банки во время склеивания выдерживали линию, надо изготовить шаблон из двух ровных досок, скрепленных между собой под углом в 90°. Для прилегания банок к поверхности шаблон ставят наклонно и опирают о стену.

Шаблон очень помогает в сборке

• Перед склеиванием банки обезжиривают любым доступным растворителем (ацетон, № 646, 647). Эту работу лучше делать на улице.
• Перед началом следующего этапа на руки надо надеть резиновые перчатки, а рядом иметь емкость с водой. Склеиваемые поверхности увлажняются, из пистолета выдавливается ровной «колбаской» клей-герметик на нижнюю часть банки, а затем она стыкуется с верхней частью банки, находящейся ниже.

Клей-герметик наносится на верхнюю часть банки

• Увлажненным пальцем в перчатке разравнивается выдавившийся клей так, чтобы весь стык и поверхность рядом с ним была укрыта клеем. Затем все эти операции повторяются для всех банок одного столбика (8 штук). После этого все банки ставятся в шаблон, выравниваются и прижимаются сверху грузом.
• После того как клей затвердеет, столбик снимают и аккуратно укладывают на горизонтальную поверхность. Подобным образом собирают другие столбики из банок.

Заготовки для абсорбера окончательно высыхают на горизонтальной поверхности

• Пока полностью высыхают заготовки можно окрасить заднюю стенку солнечного коллектора и направляющие для банок в черный матовый цвет. В хороших автомагазинах всегда можно найти такую краску, предназначенную для глушителей или тормозных барабанов.

Такую краску можно всегда найти в хорошем автомагазине

• Боковые стенки коллектора окрашивать не надо, поэтому их надо закрыть газетами, прикрепленными малярным скотчем. После обезжиривания поверхностей краску наносят в два слоя.

Сборка воздушного солнечного коллектора

• Пора начать сборку батареи абсорбера. Для этого каждый столбик укладывается в соответствующую направляющую вначале снизу, а затем сверху. Перед стыковкой банки промазываются герметиком, а потом увлажненным пальцем герметик разравнивается. На этом этапе надо быть особенно внимательным. Собирать лучше на горизонтальной поверхности. После сборки и проверки всех соединений можно аккуратно стянуть две направляющие резиновым жгутом и оставить высыхать.
• Когда вся конструкция поглотителя высохнет ее можно аккуратно поднять и поместить поверх короба так, чтобы расстояния сверху и снизу были одинаковыми. После этого делается разметка положения направляющих, ведь для их монтажа в короб придется вырезать канавку в утеплителе так, чтобы они плотно сели и уперлись в фанерный лист задней стенки. После монтажа направляющие планки крепятся с торцов через боковины мебельными шурупами-конфирматами. После этого все стыки заделываются герметиком.

Поглотитель (абсорбер) смонтирован на свое штатное место

• Для входа и выхода воздуха сразу надо предусмотреть отверстия, которые лучше всего сделать в задней стенке. Лучше всего для этого воспользоваться готовыми решениями в системе пластиковых вентиляционных каналов, а именно пластины настенные с фланцем, которые можно легко вмонтировать в заднюю стенку в местах входа и выхода не занятых адсорбером. Для этого в фанерном листе и утеплителе прорезается прямоугольное отверстие по размерам пластины, а затем она крепится к стенке на шурупы через слой герметика.

Настенные пластины с фланцем из системы вентиляционных каналов ПВХ отлично подходят для воздушного солнечного коллектора

• Если возникнет необходимость перейти на круглый воздуховод, вмонтировать канальный вентилятор, сделать поворот и т. д., то в ассортименте производителей есть любые трубы и фасонные части, которые следует подгонять уже по месту.
• Верхнюю и нижнюю лицевую часть солнечного коллектора в местах входа и выхода воздуховодов необходимо облицевать. Для этого очень хорошо подходит вагонка, но ее сначала надо обрезать точно по размеру, а потом подрезать утеплитель на боковых и торцевых стенках коллектора ровно на толщину вагонки. После этого она приклеивается на герметик, им же обрабатываются все стыки.

Места входа и выхода удобно облицевать кусками пластиковой вагонки

• Для покраски коллектор ставится на упоры в положение близкое к вертикальному. Перед окраской поверхности обезжириваются и высушиваются. Краска наносится в несколько слоев до тех пор, пока она не укроет всю видимую поверхность. Каждый слой наносится так, чтобы не образовывались потеки. Поверхность должна получиться насыщенно-черной и матовой.

Покраска коллектора

• После высыхания краски самое время смонтировать переднее стекло. Для этих целей лучше всего подойдёт акриловое оргстекло или поликарбонатное стекло. Вначале лист стекла прикладывается к поверхности, намечаются его размеры, а после уже он вырезается. Края сразу надо обработать наждачной бумагой и подогнать точно по размеру. Перед монтажом его надо тщательно очистить, особенно нижнюю поверхность и поместить в отсек с адсорбером несколько пакетиков с силикагелем. Он предотвратит появление конденсата на внутренней поверхности стекла.
• Перед тем как крепить стекло, надо все примыкающие к нему части: периметр короба и направляющие обработать герметиком. Причем необязательно герметик наносить на всю поверхность, достаточно только на торцы фанерных листов. Крепить лучше всего шурупами с пресс-шайбой, предварительно высверлив перед этим отверстия. Желательно еще и прикрыть кромку стекла специальным угловым мебельным профилем.

Для облицовки краев отлично подходит угловой мебельный профиль

• Для крепления воздушного солнечного коллектора, к нему можно прикрутить кронштейны на заднюю стенку. На этом сборка самого коллектора закончена.

Подключение солнечного воздушного коллектора

Воздушный солнечный коллектор может как интегрироваться в существующую систему вентиляции, так и работать совершенно отдельно. Даже при отсутствии принудительной вентиляции неумолимые физические законы все равно будут «продвигать» нагретый воздух через коллектор, но процесс этот будет идти довольно вяло, поэтому желателен вентилятор с производительностью не менее 150 кубических метров в час.

Применение вентилятора обнажает два важных вопроса:

1. Где вентилятор ставить: на входе или выходе коллектора? Если коллектор поднимет температуру на выходе до 60—70 °C (а такое вполне возможно), то вентилятор, стоящий там долго не протянет. С другой стороны – вентилятор, стоящий на улице подвергается атмосферным воздействиям и им сложнее управлять. В большинстве случаев его все-таки ставят внутри помещения, а в жаркие дни, когда воздух и так нагрет – вентилятор просто не включают либо подключают его через тепловое реле.

Чаще всего вентилятор монтируют внутри помещения

1. Применение вентилятора заставляет сомневаться некоторых скептиков в целесообразности воздушного отопления. Не проще ли электроэнергию, потраченную на вращение двигателя вентилятора, направить на подогрев помещения? Но практика показывает, что вышеописанная конструкция коллектора все равно эффективна и выгодна. Разница температур наружно воздуха и на выходе из коллектора может достигать 35 °C.

При эксплуатации воздушного коллектора возникает еще один резонный вопрос: в ночное время, когда инсоляции коллектора нет, даже при неработающем вентиляторе холодный воздух будет проникать в помещение. Решение этого вопроса довольно простое. Среди комплектующих для вентиляционных систем можно найти специальные обратные клапаны, которые открываются только под напором воздушного потока. При неработающем вентиляторе клапан будет закрыт. Важно только правильно его установить, чтобы он не перекрывал воздуховод. Существуют и модели вентиляторов со встроенным клапаном, на которые следует обратить внимание.

Обратный клапан исключит несанкционированный доступ в помещение холодного воздуха ночью

Для быстрого прогрева теплым воздухом можно продумать систему рециркуляции, когда воздух из помещения проходит через коллектор и возвращается в то же помещение. В этом случае оправдано ставить вентилятор, который будет нагнетать воздух в коллектор, а не создавать в нем разрежение. Недостатком рециркуляции является отсутствие притока свежего воздуха.

Эксплуатация и уход за солнечным воздушным коллектором

Чтобы коллектор служил долго и безотказно необходимо соблюдать два простых правила:

• Периодически надо очищать и промывать лицевое стекло солнечного коллектора.
• В жаркие летние дни, когда нет надобности в подогреве воздуха, лучше накрыть коллектор плотной светлой тканью во избежание перегрева поверхности абсорбера.
• Чтобы вентилятор не работал вхолостую, периодически стоит проверять плотность соединений воздуховодов и их целостность.

Заключение

Подводя итоги статьи, стоит обратить внимание на несколько пунктов:

• Предложенная в этой статье модель солнечного воздушного коллектора доказала на практике свою эффективность и успешно эксплуатируется во всем мире.
• По желанию можно изготовить более мощный солнечный коллектор или соединить их несколько последовательно.
• Воздушные солнечные коллекторы можно использовать периодически. Например, для подогрева воздуха в теплицах ранней весной или для сушки сельскохозяйственной продукции осенью.

Видео: Как сделать воздушный солнечный коллектор (англ)

Видео: Слайд-шоу об изготовлении солнечного коллектора из алюминиевых банок

Солнечный коллектор своими руками для отопления дома: вакуумный, водяной: фото и видео

Технологии автономного энергообеспечения сегодня шагнули вперед настолько, что изготовление некоторых устройств в домашних условиях стало вполне возможным. К примеру, смастерить солнечный коллектор своими руками без специальных знаний способен любой умелец, пользуясь небольшими инструкциями и понимая правила функционирования. Рассмотрим подробнее разновидности таких водонагревателей, схему их работы и сборки.

Оглавление:

1. Описание разных видов
2. Какой выбрать? Основные элементы коллектора
3. Принцип работы
4. Сборка своими силами
5. Цена самодельной солнечной конструкции
6. Полезные рекомендации

Виды коллекторов

Солнечные коллекторы разделяют по теплоносителю на жидкостные и воздушные, по наличию термоаккумулирующей емкости – на накопительные и плоские. Практически любой можно сконструировать самостоятельно.

1. Накопительные.

Самый простой тип коллекторов, использующий принцип работы солнечного электроснабжения, другие названия – термосифонный, интегрированный, емкостный. Это бак (один или несколько), помещенный в изолированный короб со стеклянными стенками, на северной части которого может дополнительно располагаться рефлектор, усиливающий нагрев. Воздушная прослойка между емкостью и стеклом не дает остывать жидкости, что и приводит к ее разогреву.

2. Плоские.

Панельные сооружения представляют собой большую плоскую изолированную коробку с расположенным внутри металлическим теплообменником, позади которого обычно находится черная, светопоглощающая поверхность. К этому же типу относят устройство самодельного коллектора из пластиковых бутылок, за той разницей, что их не обязательно монтировать в общий корпус, поскольку каждая из них уже имеет стенки. Но принцип действия один и тот же – подогрев термообменника.

3. Жидкостные.

Самый распространенный вид солнечных агрегатов использует в качестве теплоносителя воду, которая редко превышает 80 °C. Эти коллекторы применяются в разомкнутых и замкнутых теплообменных системах, могут быть остеклены. Также в сети встречается самодельный коллектор из поликарбоната.

4. Воздушные.

Самые редкие модели, в которых термоносителем выступает кислород. Применяются металлические пластины со светопоглощающей поверхностью. Теплый воздух предпочтительнее перемещать вентилятором, что не всегда удобно, но значительно повышает эффективность в сравнении с конвективным методом.

Какой предпочтительнее? Основные составляющие

Перед тем, как сделать самому солнечный нагреватель для воды, нужно выяснить необходимое количество жидкости и условия эксплуатации.

Их традиционно используют для сушки сельхозпродукции или отопления небольших хозяйственных помещений.

• Накопительные.

Этот прибор будет уместен при организации подачи теплой воды в летний период для хозяйственных нужд.

• Плоские жидкостные коллекторы.

Данный вид находит свое применение повсеместно от систем горячего водоснабжения (ГВС) до отопления помещений, поскольку имеет наибольшую производительность и наилучшую цену изготовления. Самой передовой является схема вакуумного солнечного водонагревателя, однако такие аппараты стоят дороже.

Конструкция прибора

Состоит из следующих основных элементов:

• Теплообменник.

Лучшим материалом для него будет медь, ее термопроводность составляет 389 Вт/(М*°С), однако при ограниченном бюджете вполне сгодятся обычные стальные водопроводные трубы, правда, их показатели в 7 раз хуже, что, конечно же, скажется на эффективности.

Как правило, состоит из труб большего диаметра, чем теплообменник. В сравнении с ним имеет малую площадь, поэтому используемый материал не критичен.

Не имеет значения, из чего он сделан, главное – выполнение двух условий: отличная изоляция непрозрачных стенок и наличие тепловбирающей или рефлекторной поверхности позади радиатора.

Изготовление коллектора для отопления своими руками не обходится без организации аккумуляторной емкости, в которой происходит термоотдача полученной энергии жидкости в систему обогрева или ГВС. Если забор не осуществляется из бака напрямую, тогда внутри него должен быть теплообменник, соединенный с солнечным коллектором, через который прокачивается энергоноситель. Также его обычно оборудуют ТЭНом для предотвращения замерзания в холодное время суток зимой (ночью, в пасмурную погоду).

Перед тем как самостоятельно собрать и изготовить солнечную батарею на даче или дома, надо ознакомиться с ее принципом действия.

Схема работы нагревателя

Лучи, попадая на светопоглощающую или рефлекторную поверхность солнечного коллектора, передают энергию через термообменник жидкости, после чего она под влиянием конвективных сил начинает передвигаться по системе ГВС. В аккумулирующей емкости при проходе через змеевик происходит обратный процесс – энергоноситель отдает приобретенный нагрев жидкости в баке, благодаря качественному утеплению которого удается долго сохранять тепло до момента его использования.

Пошаговая технология монтажа своими руками

Перед сборкой устройства желательно произвести расчёт размера коллектора в зависимости от характера эксплуатации полученной горячей воды. При необходимости отапливать помещение или в случае большого расхода жидкости, вероятно, придется собрать не один, а несколько таких аппаратов.

После всех необходимых расчётов можно начинать изготовление солнечного коллектора шаг за шагом. Самой эффективной и удобной конструкцией считается модель, которую изобрел болгарский умелец Станислав Станилов.

1. Сперва из шалевки или других подручных материалов собирается корпус.

2. На его дно и стенки укрепляется термоизоляция, в качестве которой предпочтителен экструдированный пенополистирол или пенополиуретан, поскольку они обладают лучшими утепляющими свойствами при малой толщине.

3. Дно укрывается листом оцинкованного железа, окрашенным в черную краску с верхней стороны.

4. На его поверхности производится сборка радиатора теплообменника. Чем больше его площадь – тем эффективнее работа, однако между ребрами должно соблюдаться расстояние не менее 5 см.

5. Трубы окрашиваются в черный цвет.

6. Корпус накрывается стеклом, которое плотно садят на герметик, дабы исключить любую возможность утечки тепла.

7. Если солнечный водонагреватель (коллектор) своими силами собран из дерева, то все плоскости, подверженные воздействию солнца (кроме стекла) лучше покрыть светлой краской, чтобы исключить возгорание.

Следующий этап – сборка аккумулирующей емкости:

• Вначале изготавливается короб для бочки по размерам. Надо помнить, что, заполняя ее водой, конструкция приобретет значительный вес, поэтому надо делать ее надежной.
• Устанавливается емкость, после чего в пространство между ней и корпусом засыпается гранулированный утеплитель.
• В середину аккумулятора монтируется поплавковый клапан.
• Все элементы устанавливаются на свои места и соединяются.

Примерные расценки

Стоимость самодельного солнечного отопления для дома зависит от размера системы и материалов. Для примера возьмем бюджетную модель со стальными трубами теплообменника и габаритами 700 х 1400 мм.

Элемент коллектора	Цена, рубли
Стекло, м2	850 — 1 500
Рама для остекления	550 — 1 000
ОСБ на дно короба	300 — 500
Доска 120х25 мм, м3	5 000-  5 500
Деревянный брусок 50 х 30 мм, м. пог	25
Оцинкованное железо, шт	210 — 500
Труба для радиатора 23 мм	1 800
Стальная полоса 20х2,5 мм длиной 3 м	31 200
Накладка уголок, шт	230 — 400
Муфта соединительная	3 700
Приёмная труба радиатора 100 мм	600
Крепежные хомуты	20
Теплоизоляция, упаковка	1 300
Бочка на 200-300 литров, шт	12 000

Советы и рекомендации

Разобравшись с видами и методом сборки солнечного коллектора, можно резюмировать следующее:

1. Это универсальные аппараты, которые могут использоваться как в отопительных системах, так и для ГВС. Кстати, технология изготовления солнечного водонагревающего коллектора для бассейна тоже не будет иметь серьезных отличий.

2. Конструкция солнечного прибора понятна на интуитивном уровне, при наличии определенных навыков выйдет сэкономить до 50 % от стоимости устройства в магазине.

3. Инструкция по сборке солнечного воздушного коллектора предусматривает принудительную вентиляцию теплоприемника, поэтому такая система является энергозависимой в отличие от приведенной выше.

4. Применяя дорогой материал теплообменника (медь, латунь), можно переплатить, но выиграть на термопроизводительности.

расчет воздушной конструкции, вакуумный вариант для использования зимой своими руками, отзывы

На сегодняшний день появилась возможность сократить расходы на отопление. Все это реально благодаря солнечным коллекторам, которые представляют собой уникальные системы, позволяющие бесплатно получать экологический источник чистой энергии. Их можно активно использовать как для отопления небольших дачных домиков, так и коттеджей.

Особенности и устройство

Солнечный коллектор – это современная конструкция, которая способна накапливать солнечную энергию и превращать ее в источник тепла. Устройство изготавливают из металлических пластин, покрашенных в черный цвет и заключенных в корпус из стекла. Такое оборудование можно устанавливать для отопления дома, а также для обеспечения систем горячей водой.

Благодаря установке коллектора можно экономить от 30 до 60% энергоносителей, а это означает, что расходы на электричество и газ значительно снижаются и эксплуатация дома удешевляется. Подключенное в систему теплоснабжения устройство играет роль теплового носителя, который круглосуточно поддерживает температуру согласно санитарным и технологическим нормам.

Конструкция солнечного коллектора представлена в виде системы трубок, последовательно соединенных между собой и имеющих входную и выходную магистраль. По трубкам может проходить как воздушный поток, так и техническая вода. Во время циркуляции вещества наблюдается его переход из одного агрегатного состояния в другое, в результате чего происходит выделение тепла. То есть, принцип действия батареи заключается в накоплении энергии фотоэлементами, ее концентрации и передачи.

Помимо трубок, конструкция также имеет специальный бак, где хранится вода в нагретом состоянии. Чтобы жидкость не охлаждалась, бак дополнительно обшивают качественной теплоизоляцией. Кроме это, в емкость монтируют и дублирующий электронагреватель, который автоматически включается в зимний период или при пасмурной погоде. Корпус коллектора, как правило, изготавливают из стекла, так как использование полимерных материалов не рекомендуется. Они обладают высоким показателем теплового расширения, неустойчивы к лучам ультрафиолета, что может привести к разгерметизации корпуса.

В качестве теплоносителя обычно выбирают воду, но если планируется круглогодичная эксплуатация системы, то нужно до наступления холодов техническую жидкость заменять антифризом. Часто теплоносителем в коллекторах выступает и воздух, каналы для его перемещения делают из профлистов.

Для отопления небольших строений применяют обычные конструкции, для автономных и централизованных систем в схему добавляют не только нагревательное оборудование, но и циркуляционные насосы.

К главным преимуществам солнечных агрегатов можно отнести:

• возможность бесперебойного обогрева зданий круглый год;
• долгий срок эксплуатации, достигающий 30 лет;
• экономия энергоресурсов;
• возможность одновременного обогрева помещений, теплиц, пристроек и бассейнов;
• отсутствие отходов;
• быстрый монтаж;
• оптимизация под индивидуальные проекты.

Что же касается недостатков, то их немного:

• высокая стоимость установки;
• низкая эффективность работы устройства, обусловленная климатическими условиями и особенностями ландшафта;
• принудительная циркуляция воды.

Виды

Существует множество видов солнечных коллекторов, все они отличаются между собой особенностью конструкций, но одинаково выполняют роль теплоносителя и используются для обогрева домов. На сегодняшний день различают следующие типы устройств:

Плоский

Считается самым распространенным вариантом для установки в современных системах гелиоэнергетики. Он состоит из абсорбера, термоизолирующего покрытия, прозрачного слоя и теплоносительной трубки. Популярность данного вида обусловлена простотой монтажа и доступной ценой, но в отличие от других коллекторов для него характерно небольшое КПД. Внешне устройство имеет вид стальной или алюминиевой панели площадью от 2 до 2,5 м2.

Снаружи панель покрывают листами из гелиостекла, это позволяет максимально поглощать энергию солнца и поставлять ее с минимальными потерями. Под стеклом располагается специальный поглотитель в виде плоской трубки, его изготавливают из сплавов алюминия или меди. Трубка оснащена радиальным оребрением, поэтому во время рабочего процесса наблюдается высокий КПД.

Плоский коллектор годится только для обогрева частного дома, так как с его помощью зимой можно отопить небольшую площадь.

Вакуумный

Это дорогостоящее устройство, которое имеет отличные эксплуатационные характеристики. Батарея представляет собой ряд, состоящий из парных стеклянных трубок. Из пространства между ними откачивают воздух и выполняют спайку, образованный таким образом вакуум служит хорошим теплоизолятором и снижает потери энергии. Верхние трубки вставляются в распределитель, где циркулирует сам теплоноситель. В зависимости от распределения тепла такие коллекторы бывают прямоточные и с плоской трубкой.

Воздушный

Данное устройство предназначено для топки зданий за счет нагрева воздушных масс. Потоки воздуха поступают в систему через поглотитель и естественным путем или принудительно поставляются в теплообменник. Недостатком коллектора считается то, что в отличие от жидких видов, в нем тепло проводится не так хорошо. Но подобная система характеризуется несложной конструкцией и легко управляется. Если соблюдать все правила эксплуатации, то коллектор исправно прослужит более 20 лет.

Водяной

Внешне имеет сходство с вакуумным устройством, но в его конструкции в трубках под определенным углом располагается жидкость. Трубки присоединяются к баку, из которого горячая вода передается в систему и возвращается. Главным достоинством агрегата является, то что для его монтажа не нужно применять дополнительные элементы. Некоторые модели таких коллекторов могут также работать и без бака. Во время эксплуатации водяного коллектора при температурном режиме ниже -10 С необходимо заливать незамерзающую жидкость.

Как выбрать?

Перед тем как заняться установкой солнечного коллектора, необходимо правильно подобрать соответствующий вид устройства, так как от этого будет зависеть эффективность его работы и коэффициент теплообмена.

Поэтому, отправляясь за покупкой, стоит учесть следующие нюансы:

• Лучше всего отдавать предпочтение плоским моделям, так как они считаются самыми прочными и имеют положительные отзывы потребителей. Их агрегат способен нагревать воду свыше 40 С, но если батарея выходит из строя, то придется заменять всю систему адсорбции. Вакуумные виды устройств характеризуются быстрым повреждениям трубок и очень чувствительны к внешним воздействиям. Но стоит заметить, что ремонт изделия выполняется просто, так как заменяется только конкретная колба. Зато в зимнее время года такие батареи хорошо поддерживают температуру, в этом их плюс.

• Что же касается воздушных коллекторов, то они редко выходят из строя и не требуют ремонта. Кроме этого, они надежно выдерживают низкую температуру и долговечны в использовании. Единственное, что подобные устройства не подойдут для отопления больших зданий, так как слабо прогревают помещения.
• Немаловажным показателем для выбора является и размер трубок, от которого зависит эффективность преобразования солнечной энергии. Трубка мелкого диаметра снижает процесс выработки энергии. Поэтому желательно приобретать коллекторы, имеющие в конструкции несколько больших колб шириной до 6 см и длиной до 2 м.

• Особое внимание следует уделять мощности батарей. Системы с низким сохранением тепла нельзя использовать при низкой температуре. В частности, это касается моделей с водяной тепло подачей.
• Монтаж установки должен выполняться после предварительного проектирования. Для этого нужно знать размеры батарей, которые бы подходили для крепления к крыше.
• Можно покупать коллекторы как с вертикальным, так и горизонтальным расположением. При этом вертикальные конструкции издавать от проблем с очисткой от снега, но их КПД будет низким. Чтобы этого избежать, нужно до установки предусмотреть место для исхода осадков.

Расчет

Солнечная энергия является идеальным источником для отопления зданий. Чтобы ее максимально преобразить в тепло, необходимо точно рассчитать затраты ресурсов и мощность установок, учитывая тип агрегата и его месторасположение. В первую очередь нужно знать какое количество энергии попадает на поверхность панели. Как известно, на 1 м2 поверхности попадает около 1367 Вт солнечной энергии, но проходя сквозь слои атмосферы, мощность теряется до 500 Вт. В связи с этим для средних расчетов берется условное значение 800 Вт.

Солнечный коллектор является рабочей станцией, основание которой защищено антибликовым покрытием и стеклом. Благодаря тому, что основание покрыто черной краской, наблюдается 100% поглощение энергии. Так как в состав батарей входит теплоизоляция, то можно определить коэффициент потери тепла. Для каждого материала он разный, но изоляцию коллекторов часто выполняют на основе минваты, поэтому для простых расчетов берется показатель 0,045. Предполагая то, что температурная разница между внешним и внутренним слоем теплоизоляции не превышает 50 С, потери энергии составят: 0,045: 0,1 × 50 = 22,5 Вт.

Аналогичны будут потери и для труб, поэтому суммарный показатель получится 45 Вт. Поэтому чтобы нагреть 1 л воды на 1 С, потребуется мощность энергии в 1,16 Вт. Определив эти величины, можно легко узнать объем жидкости, который можно нагреть батареей с рабочей площадью 1 м2 за один час: 800: 1,16 = 689,65. Чтобы улучшить теплопередачу, агрегаты лучше всего размещать с ориентацией на юг.

Важным расчетом считается, и рабочая площадь батареи. Для этого количество нужной энергии нужно разделить на 800 Вт и получится искомое значение. Но стоит обратить внимание, что данный показатель соответствует площади агрегата, рассчитанного на обслуживание одного человека. Поэтому если в доме проживает семья, состоящая из двух, трех и более человек, то значение следует увеличить.

Изготовление

Солнечный агрегат можно не только самостоятельно установить, но и изготовить своими руками. Самодельный коллектор может быть как вакуумный, так и воздушный или плоский.

Что выполнить монтаж устройства понадобятся следующих элементы:

• датчики температурного режима;
• переходники ведущие к системе подключения холодного и горячего водоснабжения;
• водосток для выхода горячей воды;
• регулятор солнечной энергии;
• емкость или бак;
• циркуляционный насос;
• датчики контроля подогрева воды.

Подключение и сборку всех составляющих конструкции следует выполнять согласно проекту, придерживаясь инструкции:

• На первом этапе определяются с размерами будущего коллектора. Для этого точно рассчитывают площадь его размещения и интенсивность солнечной энергии. Важно обратить внимание на расположение здания, где планируется установка системы, в зависимости от полученных показателей выбирается материал для нагревательного контура.

• Следующим шагом будет сборка устройства, во время которой изготавливается короб, радиатор, накопитель и теплообменник. Коробку можно сделать из обрезной доски толщиной не менее 5 мм, ее днище укрывают оцинкованный листом и дополнительно укладывают пенопласт, который послужит хорошей теплоизоляцией. Для теплообменника используют трубки длиной 1,6 м, их должно быть 15 шт., их собирают в цельную конструкцию, соблюдая шаг 4,5 см. Чтобы улучшить поглощение лучей, дно коробки красят в темный цвет, затем устанавливают в качестве перегородок стекло и стыки герметизируют.

В качестве основного накопителя можно применять как сосуд объемом от 140 до 380 л, так и другие сваренные конструкции или бочки. Емкость должна быть хорошо изолирована от потерь тепла, поэтому аванкамеру оборудуют дополнительно шарнирным краном. Вначале монтируется аванкамера и тепло накопитель, затем полученную конструкцию размещают под углом 35–40.

Между накопителем и теплообменником делается расстояние в 70 см, иначе потери тепловой энергии будут значительны.

• Завершающим этапом считается ввод оборудования в эксплуатацию. Полученную конструкцию присоединяют к водопроводу. Для этого требуется запорная арматура. Устройство заполняют водой и присоединяют аванкамеру. Затем важно проверить уровень жидкости и отсутствие утечек воды. После контроля, самодельный коллектор готов к эксплуатации.

Советы

Установка солнечных систем позволяет экономить электроэнергию, обеспечивая дом «бесплатным» теплом и горячей водой. Но выбирая данный вид устройств, нужно помнить, что эффективность системы будет значительно снижаться вечером и утром, так как основной объем энергии вырабатывается при ярком солнце. Чтобы солнечные коллекторы надежно прослужили много лет и бесперебойно обеспечивали здание теплом, при их выборе и монтаже необходимо учесть следующие рекомендации специалистов:

• Покупая батарею, следует уточнить можно ли ее эксплуатировать зимой и какая мощность системы.

• Если коллектор собирается самостоятельно, то нижнюю часть его теплообменника нужно обеспечивать денежными вентилями и теплоизоляцией, которая позволить сохранить качество разогретой жидкости. При этом трубы можно также обмотать плотной тканью или полиэтиленом.
• В конструкции должен обязательно присутствовать вентиль, предотвращающий циркуляцию от теплоносителя. Если наблюдается резкое снижение температуры, то вентиль нужно закрыть.
• Перед тем как соорудить солнечные установки, следует сделать детальный расчет площади батарей, а также максимальную выработку энергии.

О том, как сделать солнечный коллектор своими руками из алюминиевых банок, смотрите в следующем видео.

Создайте свой собственный солнечный тепловой коллектор с плоской панелью: 8 шагов (с изображениями)

1. Используйте точный нож, чтобы разрезать гофрированный пластиковый лист до размеров 22 x 90 дюймов. При продольной резке не забудьте прорезать один канал по всей длине.

2. Разрежьте трубу из АБС-пластика на два отрезка длиной 20,25 дюйма каждый. Убедитесь, что при установке заглушки на любой конец общая длина составляет 22 дюйма. Я выбрал эту ширину, чтобы она поместилась между стропилами крыши моего чердака.

3. Просверлите отверстие 3/4 дюйма сбоку двух крышек из АБС-пластика.Это будет проще, если предварительно просверлить сверло меньшего размера и постепенно увеличивать его размер.

4. Увеличивайте отверстия грубым круглым напильником до тех пор, пока не сможете продеть ниппель. Метчика нужной резьбы у меня не было, поэтому я планировал просто приклеить соски на место.

5. Просверлите полукруглую выемку диаметром 3/4 в конце каждой трубки из АБС-пластика. Проще всего зажать их в тисках встык. В качестве альтернативы вы можете просверлить это отверстие в трубке из АБС-пластика перед тем, как разрезать ее, а затем просто прорезать центр отверстия, чтобы сделать надрезы.Эти выемки подходят вокруг конца ниппеля, когда крышки из АБС на месте.

6. Используя настольную пилу с упором, осторожно проделайте паз по всей длине каждой трубки из АБС-пластика. Полученное поперечное сечение должно иметь вид буквы «С». Трубка из АБС-пластика имеет тенденцию сжиматься во время резки, так что, когда вы закончите, ширина паза будет меньше ширины вашего пильного диска. Пропустите каждую трубу через пилу второй раз, чтобы срезать рез и получить одинаковую ширину.

7. Повторите процесс прорезания пазов с крышками из АБС-пластика, помня, в каком направлении вы хотите, чтобы ниппели указывали, когда панель полностью собрана.

8. Выполните сухую сборку, собрав трубки, крышки и ниппели из АБС-пластика. Возможно, вам придется немного вырезать выемку, чтобы прорезь в трубке совпала с прорезью в крышке.

9. Повторите установку всухую на конце гофрированного пластикового листа. Разделите АБС по мере необходимости, чтобы везде было удобно.

10. После того, как все будет хорошо подогнано, повторите сборку, нанося силиконовый клей на все сопрягаемые поверхности перед сборкой и нанося полоску силикона на все швы после сборки.

11. Повторите то же самое для другого конца гофрированного пластика.

12. Дайте высохнуть не менее 24 часов.

13. После высыхания разрежьте садовый шланг пополам и прижмите обрезанные концы к ниппелям.

14. Наполните панель водой (просто подсоедините садовый шланг к крану в вашем доме) и проверьте на утечки.

15. Если есть утечки, слейте воду из панели, тщательно высушите область вокруг утечки и заклейте большим количеством силиконового клея, оставив для высыхания еще 24 часа.

16. Если вы хотите позже рассчитать КПД вашего коллектора, вам необходимо знать его объем. Это хорошее время, чтобы слить его в ведро и измерить объем (включая шланги). В моем было 7,2 литра.

17. После устранения утечек покрасьте поверхность коллектора в черный цвет и поставьте где-нибудь для просушки.

Строительство солнечного коллектора своими руками 101

Что мне нужно, чтобы проложить траншею для моего коллектора и что нужно быть в канале?

Копаете ли вы просто вниз на 8 дюймов и использовать гликоль для защиты от замерзания, или вы планируете копайте ниже линии заморозков, вы должны тщательно обдумать, что закапывать.Как только он будет похоронен, вы не захотите снова его выкопать!

Один подросток и один взрослый вырыл и засыпал эту траншею глубиной 8 дюймов и 100 футов вручную за один уик-энд.

Вот список того, что входит в 4-дюймовую канализационную трубу из ПВХ. трубопровода:

— 2 ряда 1/2 «Pex-Al-Pex (обернутые изоляцией)
— 6 ниток провода динамика 22 калибра (5 для соединения проводных термометров) и 1 для датчика дифференциального регулятора)
— 1 виток электропровода (я ставил наружную розетку на одну панельных столбов, которые были пригодится на этапе строительства)
— 1 коаксиальный кабель LMR 400 (ничего общего с солнечной батареей, но я Радиолюбитель, и это была отличная возможность получить еще одну серию коаксиального кабеля. обратно в лес).

Если бы мне пришлось делать это снова, я бы поставил 3/4 дюйма pex для лучшего потока.

Как установить термометры для контроля температуры при различных баллы в моей системе?

Независимо от типа солнечной коллекторы, которые мы строим, нам всем нужны датчики температуры, чтобы контролировать, насколько хорошо они работают. Наличие нескольких датчиков на пути движения вашей жидкости / по воздушному маршруту, вы можете точно определить эффективность работы вашего сборщика (ов), как сколько тепла вы теряете на выходе из коллектора и насколько хорошо ваше тепло передаточная катушка работает.Изолируя производительность коллектора без других влияний мы можем гораздо лучше сравнить, насколько хорошо работают разные коллекторские конструкции, а также точно определяют эффекты любых изменений, которые мы вносим в наши системы. Вдобавок ко всему это очень круто и весело показать своим друзьям всю бесплатную охоту, которую вы улавливаете!

Вот дисплей у меня вдоль моего стола, чтобы я мог контролировать несколько точек температуры в моей системе кратко:

Я рассматривает возможность создания рамы для размещения дисплеев.

Было необычно пасмурно. почти всю неделю, поэтому показатели ниже нормы. Чтение белые термометры слева направо:

1. Температура резервуара (200 галлон) уже выросла с 66 до 81,5 по состоянию на 10:46.

2. (термометр в форме яйца) жидкость вход в первый коллектор 8 ‘X 8’ составляет 81,3 (минимальные потери при проезде через 100 футов)

3. Жидкость, выходящая из первого коллектора / входящая в коллектор pex 92,3

4.Жидкость, выходящая из коллектора pex, составляет 121,1

5. Внутренний pex температура коллектора> 160.

Итак, мой общий рост температуры с два коллектора вместе взятых составляет около 40 градусов.

Установка датчиков температуры это просто. Поскольку большинство отслеживаемых нами точек находятся на большом расстоянии, нам нужно удлинить провод от градусника до датчика. Пока может возникнуть соблазн приобрести беспроводные термометры, я рекомендую использовать проводные маршрут. Вы не захотите выходить в разгар зимы, чтобы переодеться батареи.Кроме того, вы захотите контролировать несколько точек и беспроводной термометры могут мешать друг другу.

Любой недорогой проводной термометр заработает. Есть много на выбор до 10 долларов. Они доступны в Target, Walmart, Home Depot и т. д. Вы также можете заказать их онлайн здесь: http://www.partshelf.com/wired-indoor-outdoor-thermometer.html

Вот шаги для установки ваши датчики температуры:

1. Проведите провод, такой как провод динамика 22 калибра, от места вашего дисплея до места, где вы планируете прикрепить датчик.Если вам нужно много проводов, с небольшим количеством очков вы можете найти 1000 фут-роллов онлайн за 40-60 долларов.

I в мой 100-футовый заглубленный 4-дюймовый канализационный канал из ПВХ включал шесть прядей провода.

2. Покупка ваши наружные проводные термометры.

3. Обрежьте провод. от градусника до датчика:

5. Полоса концы:

6. Повторите обработать проводом динамика и скрутить концы вместе:

7.Если ты действительно предпочел бы не паять, вы всегда можете просто накрутить гайки и перейти к шаг 10. В противном случае держите пайку утюгом по проводу, чтобы он стал достаточно горячим, чтобы принять припой. Если ты никогда не припаял провод раньше, не волнуйтесь, это просто.

8. Коснитесь своего припаяйте к проводу, а не к кончику утюга. Эти провода маленькие, нагреваются быстро и очень легко паяются. На провод потечет припой:

9.Обернуть изолента:

10. Принять решение место, которое вы хотите контролировать, снимите изоляцию и заклейте датчик против вашей трубы изолентой:

11. Крышка с изоляцию и обмотайте изоляцию изолентой, чтобы скрепить ее:

12. Повторите шаги 5 — 9, чтобы подключить конец провода датчика к другому концу провода динамика.

Какой простой и недорогой способ убедиться, что моя система никогда не нагнетает давление?

Если установить система обратного слива, при которой вода стекает обратно в термальный резервуар для хранения не является воздухонепроницаемым (в большинстве случаев нет), ваша система никогда не будет создавайте давление, и вам не о чем беспокоиться.На с другой стороны, если у вас есть система, в которой используется теплообменник, и не место для жидкости расширяться при нагревании, будут некоторые повышение давления.

Вы легко можете приспособиться к этому двумя способами. Самый обычный подход — использовать расширительный бачок. Я начал с одного такого:

Единственная беда с расширительным баком то, что я не мог видеть или контролировать свой расход и что происходило с моей системой. В качестве альтернативы я придумал это подход; который стоит столько же, сколько старая банка для чая со льдом, гарантирует, что ваша система никогда не будет повышать давление и в качестве дополнительного преимущества удаляет воздух, который может найти свой путь в вашу систему:

Здесь pex трубка, питающая насос (за сосудом), откачивает воду из емкости.Жидкость возвращается после того, как он прошел через змеевик в резервуаре для хранения тепла, опорожняется обратно в банку. Важно, чтобы оба конца Pex оставались внизу. уровень воды или часть вашей жидкости может вытечь обратно и вытечь из банки когда насос отключается. Моя банка находится примерно в самой низкой точке в системе, но работает нормально.

Мониторинг ваша скорость потока легкая. Пока ваш насос работает, просто потяните за возвратный pex трубку из банки и время, необходимое для наполнения небольшого стакана.

Я использовал этот подход с августа 2009 года, и он работает нормально. Я слежу от объема в банке, который колеблется в зависимости от температуры, но редко требует долива.

Солнечные коллекторы своими руками

Разве вы не любите отапливать дом с помощью бесплатной энергии солнца? Существуют простые и недорогие солнечные проекты, которые можно сделать своими руками, которые могут снизить ваши счета за отопление.

Солнечная энергия может улавливаться самодельными солнечными коллекторами горячего воздуха и термосифонными панелями, обеспечивая бесплатное тепло.Установки направляют нагретый солнцем воздух через окно или проем в стене в соседнюю комнату.

Если вы серьезно настроены сократить счета за отопление дома этой зимой, вам поможет один из этих недорогих самостоятельных проектов:

Захват солнечного тепла
Постройте этот простой солнечный обогреватель, который висит за окном и посылает бесплатное солнечное тепло в комнату.

План строительства для захвата солнечного тепла
Из этого подробного крупномасштабного плана можно построить теплоотвод.

План строительства солнечного коллектора горячего воздуха
Этот коллектор горячего воздуха навесного типа поможет отапливать ваш дом зимой и предоставит место для хранения летом.

Солнечный коллектор горячей линии
Он похож на обычный плоский солнечный коллектор, но уникальность этой панели заключается в том, что она содержит специально изогнутый отражатель, который концентрирует падающий солнечный свет на клиновидной абсорбционной трубке.

Панели солнечного обогрева штормового окна
В этой статье подробно рассказывается, как использовать переработанные штормовые окна для создания солнечного коллектора горячего воздуха, который доставляет тепло в дом через вентиляционное отверстие, установленное в южной стене или окне.

Солнечная панель горячего воздуха
Постройте эту настенную воздушную панель с термосифонированием (TAP), чтобы обогревать комнату в вашем доме силой солнца.

Ультра-простой солнечный настенный обогреватель горячего воздуха
Этот блок сделан путем покрытия каркаса 9 на 14 футов из досок 1 на 6 дюймов прозрачным пластиком, установки панели на южной стене и установки верхних и нижних вентиляционных отверстий в доме.

Солнечный нагреватель горячего воздуха
Алюминиевые банки, разрезанные пополам, используются для изготовления поглощающей пластины для этого солнечного коллектора горячего воздуха с двойным остеклением.Температура в коллекторе достигает более 200 градусов, а первоначальный блок снизил затраты на отопление церкви в Новой Англии более чем на 60 процентов.

Супер легкий, супер недорогой гофрированный коллектор горячего воздуха на солнечных батареях
Вы можете построить этот настенный коллектор горячего воздуха размером 8 на 12 футов из гофрированного стекловолокна, чтобы обогревать дом.

Автоматический контроль коллектора
Гофрированный сборник горячих волос (вверху) будет более эффективным с этим автоматическим термостатом.

Недорогой солнечный коллектор горячего воздуха
Этот настенный солнечный коллектор позволяет обогреть здание размером 30 на 40 футов.

Построение солнечного воздухонагревателя, сделанного своими руками, может сэкономить 1000 долларов за зиму

Солнечный коллектор для нагрева воздуха — это быстрый и простой способ начать пользоваться альтернативной энергией. Хотя это довольно простой массив, он может помочь вам сэкономить много денег на счетах за электроэнергию. Простая термодинамика, а не движущиеся части, дешево и эффективно.

Установлен солнечный коллектор воздушного тепла

Как это работает?

Схема термосифона — поток горячего / холодного воздуха

Действуют два принципа:

Темные поверхности поглощают свет. Любой объект черного цвета поглощает все длины волн света и не отражает ни одного, поэтому кажется черным. Как вы знаете, свет — это энергия, и, поглощаясь чем-то, он может превращаться в тепло. Основная часть коробки будет покрыта материалом черного цвета для улавливания тепла от солнца.

Это тепло передается воздуху в коробке. По мере того, как воздух нагревается, он хочет подняться из коробки. По мере того, как теплый воздух поднимается, он втягивает более холодный воздух в коробку. Это явление известно как термосифонный эффект . Это метод пассивного теплообмена, основанный на естественной конвекции, при которой жидкость (в данном случае воздух) циркулирует без использования механического насоса.

Шаг за шагом!

В наиболее эффективной и действенной конструкции в качестве коллектора тепла используется оконный экран из черного металла.Это прекрасно работает, потому что он имеет большую площадь поверхности и уже рассчитан на максимальный поток воздуха. Если вы можете получить черный металлический оконный экран, это лучший вариант. Если вы не можете этого сделать, легко покрасить экран в черный цвет.

Сколько вы сэкономите?

Если один обогреватель может поддерживать тепло в гостиной в течение всего светового дня, это от 6 до 10 часов, когда обогреватель не включен. В нашей средней гостиной обычно требуется электрический обогреватель мощностью 3200 Вт. Если он проработает 10 часов, это 32 киловатт-часа (кВтч).Допустим, электричество стоит 19 центов за кВтч. Это более 6 долларов в день или 42 доллара в неделю. С октября по март это примерно 1022 доллара.

Что бы вы сделали этой зимой, потратив лишние 1.000 долларов?

(Посещали 4819 раз, сегодня 1 посещали)

Простая конструкция солнечного коллектора

Конструкция солнечного коллектора — Монтаж солнечного коллектора

Общее количество солнечной радиации, падающей на каждый квадратный метр в Великобритании, составляет около 1000 кВт / ч в год — из при этом должно быть возможно собрать от 25% до 33%.Для типичной системы водяного отопления подходящей считается общая площадь около 4 квадратных метров.

Количество воды, которое может быть непосредственно нагрето до «пригодной» температуры, довольно мало, поэтому обычно лучше использовать панель для предварительного нагрева холодной воды в отдельном баке перед подачей в основной бак для горячей воды. Объем солнечного резервуара должен составлять около 50 литров на 1 квадратный метр панели, однако это не очень важно. Бак и все соединительные трубопроводы должны быть хорошо изолированы, чтобы избежать потери собранного тепла.Лучшее положение для панели (Великобритания) — незатененное положение под углом к ​​западу от юга под углом примерно 35 градусов к горизонтали. Другая ориентация между ЮВ и ЮЗ и различные наклоны от 10 до 50 градусов вызывают лишь небольшое снижение общей собранной энергии.

Конструкция плоского солнечного коллектора

В показанной здесь простой однопанельной конструкции в качестве солнечного коллектора используется стандартный радиатор центрального отопления из штампованной стали. Они относительно дешевы и доступны как новые, так и бывшие в употреблении (при использовании подержанной панели радиатора удалите любую декоративную краску с лицевой поверхности и при необходимости повторно загрунтуйте).Тепловой КПД коллектора с радиатором центрального отопления должен быть сопоставим со многими коммерчески доступными конструкциями. Однако относительно большое содержание воды замедлит реакцию, особенно при низких уровнях солнечной радиации. Панель должна быть цельной, без ребер и с резьбовыми соединительными отверстиями на всех четырех углах, чтобы можно было легко получить необходимый «диагональный» поток воды. Могут использоваться другие типы только с двумя соединениями, при условии, что соединения находятся в диагонально противоположных углах.Панель необходимо покрасить матовой черной масляной краской, чтобы получить поверхность с высокой впитывающей способностью. Все трубопроводы внутри корпуса должны быть изолированы, чтобы предотвратить утечку накопленного тепла обратно в корпус.

Размер коллектора, используемого в этой конструкции, не определяется, кроме как «h» и «w», это позволяет вам построить корпус, подходящий Ваш конкретный размер радиаторной панели. Старайтесь, чтобы размер панели не превышал 1 кв. М, панели большего размера тяжелые, и с ними будет сложно работать, особенно на крыше.Если вы сможете собрать корпус в его окончательном положении, работа будет проще.

Ящик для панели представляет собой простой деревянный ящик, сделанный из обработанной под давлением древесины (в качестве альтернативы можно использовать консервант для древесины хорошего качества). Показано одинарное остекление передней крышки с использованием оконного стекла толщиной 3 мм — для ящиков более 1 метра в любом направлении используйте отдельные части стекла, вам нужно будет добавить дополнительные опорные планки для остекления на передней части панели, чтобы зафиксировать их. Всегда измеряйте готовую коробку, прежде чем покупать стекло и покупать его обрезанным по размеру — оставьте 2-миллиметровый зазор вокруг стекла, чтобы оно могло расшириться.В Крышка переднего остекления должна выступать за нижний край корпуса примерно на 12 мм, чтобы дождь стекал, не натекая на корпус. Зажимы для остекления, прикрепленные к внутренней части нижнего края коробки, используются для удержания крышки на месте.

Изоляция, установленная за коллектором, должна быть высокотемпературной, так как температура может достигать 140 градусов Цельсия, если вода не циркулирует через панель. Другие, более дешевые альтернативные материалы (например, полистирол) не подходят, поскольку они могут давать усадку или даже плавиться.Следует избегать движения воздуха между задней частью панели и изоляцией, поэтому убедитесь, что все зазоры заполнены.

Практически невозможно сделать коллектор полностью водонепроницаемым в течение длительного периода, даже если дождь не попадет, может произойти некоторая внутренняя конденсация. Чтобы это не стало проблемой, проделайте три или четыре 5-миллиметровых «дышащих» отверстия в нижней части корпуса прямо перед изоляцией.

Срез солнечного коллектора

Перечень материалов для солнечного коллектора

Примечание: большинство размеров показаны h + x и w + y — где h и w — высота и ширина конкретной панели, которую вы используете.Измерьте их перед тем, как начать, и просто добавьте x или y по мере необходимости.

• Древесина — древесина хвойных пород, строганная по всему периметру, желательно обработанная танилами или, в качестве альтернативы, обработанная консервантом для древесины хорошего качества. Указанные размеры пиломатериалов являются стандартными номинальными размерами — при планировании они будут меньше.

идентификация детали	размер (номинал)	длина	количество
А	125×25	w + 150 мм	1
B	125×25	h + 125 мм	2
С	100×25	w + 100	1
D	25×12	w + 100	1
E	25×12	ч + 75	2
Ф.	50×25	ч + 100	2 (или 3, где w больше 1 метра)
G	45×12	Вт + 150	1 (под углом (оба конца))
H	45×12	H + 150	2 (скошенный уголок (один конец))
Дж	50X50	покрой по фигуре	4 (или 6, где w больше 1 метра)

• Фанера Внешний вид 9 мм, h + 150 x w + 150
• Absorber Press steel, однопанельный радиатор без ребер — с концевой заделкой на всех четырех углах для обеспечения диагонального потока (или в 2 диагонально противоположных углах)
• Стекло w + 95 xh + 135 мм, 3 мм, (измерьте емкость коллектора, чтобы проверить размер перед покупкой — установите отдельные кусочки стекла, чтобы все размеры были меньше 1 м, это потребует дополнительных опорных стержней на передней части панель по мере необходимости)
• Держатели для стекла — 2 на край максимум 1 м
• Угловые пластины (250 мм x 100 мм, низкоуглеродистая сталь — изгиб на 90 градусов) 4 шт.
• Изоляция из высокотемпературного минерального волокна толщиной 50 мм
• Соединительные трубопроводы и соединители — медные, размер и количество в соответствии с
• Металлическая фольга (например, кухонная пленка) по мере необходимости
• Клей — столярный клей ПВА по необходимости
• Замазка или клейкая лента по необходимости
• Винты и т. Д.по мере необходимости

Корпус основного солнечного коллектора

Монтаж солнечного коллектора

1. Распилите пиломатериалы, обработайте все пропиленные концы качественным консервантом для древесины.
2. Покрасьте панель коллектора, используя как можно более тонкий слой высокотемпературной черной масляной краски. (черная краска для выхлопных газов — хорошее предложение).
3. Склейте и скрутите стороны (A, B и C).
4. Приклейте и прикрутите подкладочный слой к каркасу.
5. Прикрутите угловые пластины на место.
6. Приклейте и прикрутите (с задней стороны) поперечные распорки (F) на место.
7. Просверлите несколько дренажных отверстий диаметром 5 мм в нижней части, прямо перед изоляцией.
8. Положите панель на место внутри корпуса, отметьте на раме точки входа в трубы. Снимите амортизатор и просверлите отверстия для ввода труб.
9. Приклейте и прикрутите полоски D и E к внутренним сторонам корпуса так, чтобы они обеспечивали плоскую поверхность для стекло на той же линии, что и верх нижней стороны (С).
10. Обрежьте изоляцию между поперечными распорками и корпусом и установите ее.
11. Покройте изоляцию металлической фольгой.
12. Если корпус не собирается, сейчас хорошее время, чтобы установить и закрепить корпус.
13. Положите панель в корпус и закрепите с помощью прижимных блоков на поперечных распорках.
14. Установите трубопровод между панелью и остальной частью системы, заполните зазоры вокруг труб, где они входят в корпус с помощью подходящего гибкого герметика.
15. Вероятно, лучше не снимать переднюю крышку до тех пор, пока система не будет заполнена водой и система проверена на герметичность.
16. Установите фиксаторы стекла на нижнюю часть корпуса.
17. С помощью шпатлевки или клейкой ленты установите переднюю крышку и закрепите, прикрутив полоски G и H к бокам. дела.

---

Конструкция солнечного коллектора — Солнечный коллектор в сборе

Сравнение конструкции и производительности солнечных воздухонагревателей — Stonehaven Life

В моем последнем посте «Солнечное тепло: бесплатно для принятия» я рассмотрел некоторую справочную информацию о том, как использовать солнечную энергию для обогрева дома .Создание солнечного воздухонагревателя — это простой и полезный проект как для начинающих, так и для опытных мастеров-мастеров , и существует множество различных конструкций и планов — просто спросите мистера Google.

Самым популярным и гибким проектом солнечных нагревателей, сделанных своими руками, является автономный блок , который можно прикрепить к стене или крыше для дополнительного обогрева. Сегодня я собираюсь рассмотреть 4 самых популярных варианта этих устройств. И благодаря Gary & Scott , паре преданных энтузиастов солнечной энергии, я могу поделиться кратким описанием сопоставимой производительности, которую вы можете ожидать от этих устройств.

Основы дизайна

Все эти устройства имеют общие характеристики, и может быть построен с использованием основных электрических и ручных инструментов . Многие из самодостаточных солнечных воздухонагревателей, которые я встречал, основаны на раме 4 x 8 футов, хотя другие размеры могут быть столь же эффективными в зависимости от вашего конкретного дизайна и места.

Во всех случаях это ключевые характеристики :

• Рама — Рама обычно изготавливается из пиломатериалов 1 x 6 или 2 x 6. Внутренняя глубина обычно составляет от 3 до 4 дюймов в зависимости от конструкции.
• Изолированная спинка — Здесь может теряться большая часть тепла. Рекомендуется от 1 до 2 дюймов полиизоцианурата. Боковая изоляция не так важна.
• Matte Black Interior — Все внутренние поверхности должны быть окрашены термостойкой матовой черной краской для поглощения как можно большего количества солнечного тепла.
• Солнечный поглотитель — это сердце устройства. Поглотитель собирает тепло, которое передается воздуху, проходящему через нагретые поверхности.
• Воздухозаборник / выпуск — Более холодный воздух входит в блок (обычно внизу) и, забрав тепло от абсорбера, выходит из верхней части блока. Это происходит либо в результате естественного процесса (термосифонирование), либо при помощи вентилятора с термостатическим управлением.
• Остекление — Передняя часть устройства закрыта прозрачным материалом, позволяющим солнечным лучам освещать поглотитель солнечной энергии и повышать внутреннюю температуру. Типичными материалами остекления являются поликарбонат (лексановый или двухслойный), акрил или закаленное стекло.

Солнечный поглотитель

При прочих равных, материал солнечного поглотителя и воздушный поток внутри «коробки» — это то, чем отличаются конструкции, представленные ниже. Это может иметь большое влияние на эффективность и эффективность устройства в целом. Чтобы найти правильное сочетание для тепловыделения и пропускной способности воздуха , может потребоваться немного поэкспериментировать. Солнечный нагреватель, который может перемещать много воздуха 120F, более эффективен, чем воздух 160F, движущийся слишком медленно. Высокая внутренняя температура приводит к большим потерям тепла через остекление .Скорость вентилятора и размер воздуховода влияют на воздушный поток.

В описанных ниже конструкциях не показан вентилятор, который обычно расположен на выпускном конце, чтобы втягивать воздух через устройство. Рекомендуется в предусмотреть какую-либо заслонку для автоматического закрытия выпускного отверстия , когда внутренняя температура блока опускается ниже комнатной температуры , чтобы избежать обратного сифона теплого воздуха в блок . Слой легкого пластика хорошо закрывает отверстие, если на выходе есть металлическая ткань.Хотя эти устройства показаны наклоненными к солнцу, они также могут быть установлены вертикально в северных широтах.

Обратный проход Тип

Коллектор обратного хода существует уже давно, и существует несколько вариантов конструкции. Основная идея состоит в том, что воздух нагревается по мере продвижения вверх за нагретым поглотителем солнечной энергии . Можно добавить чередующиеся перегородки, чтобы замедлить или прервать воздушный поток, чтобы увеличить теплопередачу.

Некоторые системы обратного прохода, устанавливаемые на окно, позволяют прохладному внутреннему воздуху проходить через изолированную камеру сзади.Воздух нагревается по мере подъема, двигаясь за поглотителем солнечной энергии. Поглотитель также может быть расположен так, чтобы воздух мог проходить с обеих сторон. для большего контакта с поверхностью. Нагретый воздух выходит из верхней части устройства.

Тип двойного экрана

Сетчатый коллектор — еще один распространенный тип, который часто используется, и это , самый простой и дешевый для сборки . Черный сетчатый экран обеспечивает много контактных поверхностей для передачи тепла движущемуся воздуху, добавляя при этом очень небольшого сопротивления к воздушному потоку .В большинстве случаев экран наклонен внутри коробки, поэтому экран находится ближе к остеклению в верхней части устройства. Слой черной оконной сетки может быть прикреплен к каждой стороне деревянной рамы и установлен внутри коробки.

В тестах, проведенных Гэри и Скоттом, оказалось, что не обнаружило заметной разницы в характеристиках между материалом оконного экрана из металла и стекловолокна. Как и в случае со всеми солнечными нагревателями, старайтесь держать как можно больше воздуха подальше от остекления, чтобы уменьшить потери тепла .

Алюминиевый потолок Тип

Алюминиевый поглотитель потолка, по сути, является разновидностью поглотителя экрана и работает по тому же принципу. Поглотитель солнечных лучей изготовлен из панелей из имеющегося в продаже перфорированного потолочного материала . Панель поглотителя конструируется путем установки планок по периметру внутри коробки, при этом нижняя планка находится напротив задней части устройства, а верхняя — близко к остеклению. Боковые планки проходят по диагонали, чтобы обеспечить непрерывную монтажную поверхность для перфорированного потолка.Поднимающийся воздух собирает тепло по мере того, как он очищает нагретую поверхность, проходя через перфорационные отверстия и выходя через верхнее вентиляционное отверстие. Стоимость материалов выше на у этого типа по сравнению с поглотителем экрана.

Тип трубки (алюминиевые баллончики или водосточная труба)

Солнечный обогреватель типа «pop can» стал популярным в последние годы, и его близкий родственник, использующий алюминиевые водосточные трубы, вошел в эту область. Оба этих коллекционера работают по одним и тем же принципам, поэтому я рассмотрю их вместе.Поглотитель солнечной энергии в этих блоках представляет собой серию металлических трубок , через которые проходит воздух, собирая тепло по пути.

Уникальной особенностью коллекторов трубчатого типа является то, что в них используются герметичные камеры повышенного давления сверху и снизу для направления воздуха через трубки . Воздух поступает в нижнюю камеру статического давления, обычно около центра агрегата. Некоторые конструкторы добавляют дефлекторы, чтобы помочь более равномерно распределить воздушный поток по всем трубам . Поскольку камера герметизирована и изолирована от остекления, воздух может перемещаться только по трубам, забирая тепло с поверхности при движении.Нагретый воздух выходит из трубок в верхнюю камеру , откуда вентилятор вытягивает его в комнату.

Основное различие , которое я вижу между использованием банок и водосточных труб, — это стоимость материалов по сравнению с вашим трудом . Банки для бутылок дешевы и их легко собрать, но требуется много работы, чтобы очистить, вырезать верхнюю и нижнюю часть, склеить силиконом и затем покрасить пару сотен из них . Водосточные трубы можно было бы очень быстро и легко вырезать, покрасить и установить в устройстве, но они будут стоить дороже. Я не видел никаких данных сравнения между двумя типами , чтобы увидеть, является ли один более эффективным, чем другой.

Какой тип коллектора более эффективен?

Сравнение эффективности конструкций солнечных нагревателей своими руками — это довольно отрывочная область в лучшем случае. Каждый строитель использует свои собственные методы измерения температуры, расхода воздуха и КПД, поэтому краткий ответ — ДЕЙСТВИТЕЛЬНО никто не знает .

С другой стороны, зимой 2010-2011 годов энтузиастов солнечной энергии Гэри Рейса и Скотт Дэвис потратили время и усилия, чтобы провести параллельные сравнительные тесты на некоторых из описанных выше конструкций.Несмотря на то, что Гэри и Скотт живут в разных частях США, они использовали одни и те же материалы и конструкции для своих тестов и получили аналогичные результаты . Вы можете проверить их всеобъемлющий сравнительный тест, который включает методологию, графики, тепловизионные изображения и другие подробности на BuildItSolar.com.

Итак, что они нашли?

В двух словах:

Тип экрана:

Наилучшая производительность в целом, а также самый дешевый и простой в сборке .И Гэри, и Скотт были удивлены и использовали эту конструкцию для справки при тестировании других.

Алюминиевый потолок Тип:

Производительность, по сути, связана с эталонным типом экрана — но немного сложнее и дороже в сборке.

Обратный проход Тип:

Высокое падение давления (плохо). Производительность От -10 до -20% от эталонного типа экрана. Улучшение возможно через редизайн. (См. Тепловое изображение выше)

Тип трубки — (испытанный алюминиевый водосточный желоб)

При тестировании производительность составляла от -40 до -50% от эталонного типа экрана.Это самый дорогой в сборке, и Гэри почувствовал, что есть возможности для улучшения, в частности, для выравнивания потока воздуха по всем трубкам. Будущие тесты, вероятно, покажут улучшенную производительность.

Мои планы солнечных батарей

В течение последнего года или около того я думал, что нагреватель для пластиковых банок был моим лучшим вариантом с точки зрения затрат и эффективности. Изучив результаты тестов Гэри и Скотта, я пересматриваю свой план. Мотивированный превосходными характеристиками, более низкой стоимостью и более простой конструкцией коллектора экранного типа, я начал работу над «портативным» блоком поглотителя экрана для решения конкретной ситуации в моем доме.

Когда я закончу и проведу несколько тестов, я поделюсь результатами.

Похожие сообщения на этом сайте :

Портативный пассивный солнечный воздухонагреватель
Солнечное тепло: бесплатно для приема
Земные корабли: устойчивое и самодостаточное проживание
Домашнее солнечное оборудование: новые варианты финансирования, делающие его доступным
Дизайн суперизолированного дома
7 DIY Pop Can Solar Heaters
Добавьте гибкости пластиковому окну Комплекты

Изображения: BuildItSolar.com; brianshomebrewsolar;

Теги: изменение климата, сохранение Сделай сам сохранение энергии, пассивный обогреватель поп-банки, солнечный солнечные панели

Домашний солнечный обогреватель своими руками

Дорогой Джим! У нас есть дочери-подростки, которые принимают длительный душ. Наши расходы на нагрев воды заоблачные. У нас ограниченный бюджет, но мы хотим использовать солнечное отопление воды. Есть ли система своими руками у нас…

Вы не поверите, но этот простой и эффективный солнечный коллектор для отопления своими руками в виде «оконной коробки» может быть изготовлен опытным домашним мастером менее чем за час (или менее чем за два часа при более…

19 февраля, 2017 · Видео, посвященные солнечным воздухонагревателям своими руками, стали большим хитом на YouTube, с парой основных идей — переработанные солнечные коллекторы из поп-банки, солнечные коллекторы с водосточной трубой, экранные солнечные коллекторы или солнечные коллекторы из листового металла.Если у вас нет возможности сделать его самостоятельно, их можно купить, потратив немного времени на поиски в Интернете. … Домашний спектакль: Сколько тепла…

23 июня 2017 г. · Подробное руководство по созданию собственного солнечного обогревателя для бассейна. Владение бассейном может быть довольно дорогостоящим, учитывая все химические вещества, оборудование, обслуживание и отопление. Фактически, одно лишь отопление может привести к довольно быстрому увеличению бюджета вашего бассейна. Самодельный нагреватель для бассейна, работающий от солнца, может сделать…

инструкций. Самодельная солнечная энергия для дома. Для этого проекта солнечного освещения своими руками требуются каменные кувшины, а ниже вы найдете гораздо больше поделок, требующих каменщиков.Посетите Instructables, чтобы увидеть руководство. Этот проект светящихся шаров невероятен; он может сделать ваше открытое пространство волшебным в ночи. Пост DIY … Солнечный водонагреватель для дома своими руками Нарежьте свой дом

Высококачественная солнечная фотоэлектрическая батарея с минимальным количеством… добавления теплового насоса к существующему электрическому или газовому водонагревателю, как показано здесь https://www.youtube.com/watch?v=u4hQVr5qYZo. Предлагаемый DIY…

Проявив немного изобретательности киви, два северянина с холодным сквозняком в доме превратили старые банки в почти бесплатное решение для обогрева.Терри Джонсон и его жена Мел Макминн унаследовали дом…

Солнечная энергия для дома «сделай сам» Солнечная энергия для дома «сделай сам». Далее в нем более подробно рассматривается процесс проектирования и установки различных типов солнечных батарей своими руками, от небольших настольных проектов, таких как зарядные устройства для устройств, до автономных и связанных с сетью солнечных батарей… Однако , домашние солнечные комплекты могут быть хорошим решением, если вы не пытаетесь запитать весь свой дом.

Постройте этот солнечный коллектор для отопления своими руками, Heat Grabber — это солнечный коллектор «оконной коробки», который вы можете изготовить менее чем за час.Некоторые климатологи предсказывают, что наступающая зима…

Diy Solar Power At Home Instructables Diy Home Solar Для этого проекта солнечного освещения своими руками требуются каменные кувшины, а ниже вы найдете гораздо больше самоделок, требующих каменных банок. Посетите Instructables, чтобы увидеть руководство. Этот проект светящихся шаров невероятен; он может сделать ваше открытое пространство волшебным в ночи. Сообщение «Сделай сам» — это… Солнечный водонагреватель для дома
Самостоятельная солнечная установка. Компания Hymer в сотрудничестве с BASF создала современный мобильный крошечный дом из шасси Mercedes-Benz Sprinter под названием… Когда вы устанавливаете солнечные панели, ваш дом производит свои собственные чистое электричество с нулевым уровнем выбросов.Если вы любите дома, вы можете построить свою собственную солнечную энергетическую систему. В некоторых случаях вы даже можете построить свою собственную… Pros
Diy Home Solar Panel Kit На этот вопрос отвечает блог Off-Grid. Обновление: как сделать недорогие самодельные солнечные панели с поврежденными солнечными батареями с Ebay За 600 долларов вы могли бы получать достаточно солнечной энергии каждую неделю … Чтобы сэкономить деньги, неудивительно, что многие домовладельцы рассматривают комплекты солнечных панелей своими руками, когда они решают перейти на солнечную энергию… преимущества

Солнечная система отопления с замкнутым контуром.
