Как правильно выбрать стабилизатор напряжения для дома, дачи

Нестабильность напряжения электроэнергии – довольно распространенная проблема с большими рисками выхода из строя бытового электрооборудования. Защитить домашнюю или рабочую технику от внезапных поломок поможет специальный прибор – стабилизатор напряжения.

В статье мы рассмотрим, что важно знать при выборе стабилизатора для домашнего использования, какие типы стабилизаторов бывают и как применяются, типовые неисправности, описание некоторых марок приборов.

Для чего нужен стабилизатор напряжения

Стабилизатор напряжения – это компактное (не всегда) электрическое устройство, выравнивающее колебания напряжения сети при подаче тока на технику. Этот аппарат поддерживает напряжение электроэнергии на надлежащем уровне, стабилизирует питание перед подачей на нагрузку.

Стабилизаторы напряжения положительно влияют на производительность бытовой техники, повышают ее надежность и даже позволяют немного экономить расход электроэнергии.

Основное предназначение стабилизатора напряжения – защита электрооборудования от различных угроз, связанных с нестабильностью электронапряжения в сети.

Где используется

Стабилизаторы напряжения успешно используются в частных домах, в квартирах и на дачах. К этому прибору можно подключать любую бытовую технику – холодильники, телевизоры, газовые плиты, стиральные машины, кондиционеры, компьютеры и т. д.

Особенности и виды стабилизаторов напряжения

Стабилизаторы напряжения имеют три конструктивные части: трансформатор, управляющий и регулирующий элемент. Аппарат подключается к электрической сети, к нему подключаются бытовые приборы согласно схеме в инструкции. Принцип работы заключается в оценке мощности входного напряжения и его стабилизация с максимальным приближением идеального показателя на выходе.

Стабилизаторы напряжения делятся на две категории: накапливающие, довольно большие по размерам и используемые исключительно в промышленной сфере, и корректирующие – отличный вариант для домашнего использования.

Виды корректирующих стабилизаторов напряжения:

Релейные – прибор компактных размеров, прост в обслуживании, реализуется по невысокой цене. Напряжение на выходе измеряется ступенчато, процесс стабилизации зависит от количества ступеней и ключей. Минусы прибора: погрешность в показателях напряжения на выходе и быстрый износ реле.
Электронные – современное оборудование, подразделяемое на симисторные и тиристорные. Могут использоваться для подключения разных бытовых приборов. Характеризуются быстрой реакцией на скачки напряжения и долговечным сроком эксплуатации. При работе малошумны, поэтому успешно используются в городских квартирах. Из минусов – высокая цена, но это вполне оправдано качественными характеристиками прибора.
Электромеханические – обеспечивают плавную регулировку напряжения, но с медленным действием. Не особо надежны в защите от резких скачков напряжения, могут попросту остановить подачу электричества к прибору, что недопустимо в некоторых работах. Такие приборы чаще используются в быту. Популярность электромеханических стабилизаторов обусловлена доступной стоимостью.
Инверторные – работают практически бесшумно в широком диапазоне напряжения на выходе. Имеют небольшие размеры, практичны в эксплуатации. Из недостатков – высокая стоимость.
Линейные – стабилизацию напряжения обеспечивают катушки и электромагнитный сердечник, находящийся в оснащении прибора. Такое оборудование реализуется по самой доступной цене и особо популярно в бытовой сфере. Но, используя линейный стабилизатор, не получится подключить сразу несколько электроприборов. Они предназначены только для отдельных бытовых устройств.

Типичные ошибки в работе стабилизаторов

В нестандартных ситуациях прибор может выдать кодированные сведения на экран, уведомляющие об ошибках в работе. Рассмотрим самые типичные.

Ошибки в работе стабилизаторов:

Ошибка старта – определяется при невозможности получения на выходе напряжения 220В. Устранить эту ошибку можно путем кратковременного отключения прибора от электросети.
Срабатывание защиты по превышению входного напряжения. Напряжение на выходе не должно превышать 300В. Для устранения этой ошибки нужно снизить нагрузку на прибор до отметки менее 100%.
Срабатывание защиты от перегрева или неисправность датчика t. При выходе напряжения за предельный уровень, предусмотренный условиями эксплуатации, происходит автоматическая блокировка работы стабилизатора.
Пониженное или повышенное выходное напряжение. Ошибка определяется при выходе параметров за диапазон рабочих напряжений. В этом случае нужно выполнить сброс защиты с установкой параметров нормального рабочего режима.
Блокировка двигателя в аварийной ситуации. Это может быть связано с загрязнением, заклиниванием или заеданием вала.
Блокировка стабилизатора также происходит при критических ошибках в работе при срабатывании токовой защиты 3 раза за час. Восстановить нормальную работу оборудования можно путем включения автомата на выходе.

Критерии выбора стабилизатора для дома

Стабилизаторы напряжения – нужное оборудование для дома и дачи, позволяющее защитить от поломок и перегорания дорогостоящие бытовые приборы. Выбирая такое оборудование для бытового использования, нужно учитывать важные детали.

Фаза

При выборе стабилизатора напряжения учитывается тип разводки – однофазная (220В) или трехфазная (380В).

Мощность

Показатель мощности стабилизатора высчитывается по специальной формуле. Для этого нужно суммировать мощности всех приборов, работающих в доме одновременно, прибавить к полученному результату потребляемую мощность дополнительных электроприборов, используемых периодически, а полученное значение умножить 1.29. Результат округляется в большую сторону. По полученному значению определяется необходимая мощность стабилизатора напряжения.

Способ подключения

Еще один важный параметр выбора – способ подключения. Покупателю нужно сразу определиться с количеством приборов, которые будут подсоединены к агрегату. Если возникает необходимость защитить конкретный электроприбор, можно купить линейный стабилизатор, подключаемый через розетку. Для защиты от перенапряжения всех электроприборов в доме необходимо приобретать более мощный стабилизатор, предварительно просчитав параметр мощности.

Экономкласс или премиум

Премиум модели более дорогостоящие, имеют дополнительную защиту от резких скачков напряжения и рассчитаны на эксплуатацию в условиях значительных отклонений параметров электронапряжения. В оснащении также имеются датчики замеров, фиксирующие все показатели колебаний в сети.

Стабилизаторы экономкласса успешно эксплуатируются в быту, имеют стандартный диапазон регулировки сетевого напряжения. Реализуются по доступной стоимости.

Обзор популярных стабилизаторов напряжения

Предлагаем рассмотреть стабилизаторы напряжения от самых популярных брендов, имеющие хорошие эксплуатационные характеристики и немало положительных отзывов от владельцев.

Стабилизаторы Skat Бастион

Стабилизаторы серии SKAT от российской научно-производительной компании Бастион – лидеры продаж на потребительском рынке. Современное и качественное оборудование позволяет эффективно решать сложные проблемы нестабильного электроснабжения в точности поддерживая заданные параметры на выходе при любых колебаниях тока.

Преимущества стабилизаторов Бастион серии SKAT:

быстрое и простое подключение аппарата через стандартную розетку;
компактные размеры приборов;
широкий диапазон входного напряжения;
большая перезагрузочная мощность;
обеспечивают надежную защиту электроприборов;
автоматическое отключение в случае аварий в сети;
нешумные в работе;
доступная стоимость.

Стабилизаторы напряжения Бастион разработаны с учетом современных европейских норм. Имеют долговечный срок службы. Подходят для эксплуатации на объектах разного назначения, в том числе в бытовой сфере.

Стабилизаторы Ресанта

Под брендом Ресанта выпускаются бюджетные стабилизаторы напряжения экономкласса релейных и электромеханических моделей. Производитель предлагает большой выбор моделей с разным уровнем мощности. Удобны в работе, характеризуются неплохим качеством. Соответствуют требованиям мировых стандартов.

Релейные стабилизаторы

Релейные стабилизаторы реализуются по низкой цене. Приборы имеют минимальный перечень функций, быстро реагируют на изменения входящего напряжения, защищают электрооборудование при скачках и резком падении напряжения в сети. Погрешность стабилизации – 5-8%. Серьезный недостаток – громкий щелчок при переключении и риски быстрого выхода из строя силовых реле.

На сайте интернет-магазина «Евротек» можно купить по демократичной стоимости качественные стабилизаторы напряжения от разных производителей. Доставка заказов по Санкт-Петербургу, Москве и другим регионам РФ.

Автор — Дмитрий Якунин
Работает в компании Евротек с 2012 г. в отделе интернет-продаж. Имеет высшее техническое образование, которым не стесняется пользоваться во всех сферах жизни.
Знаёт всё о сварке, может квалифицированно проконсультировать по всему спектру бытовой садовой техники.
В свободное время читает классическую литературу, играет на PS4.

Стабилизатор напряжения 220в для дачи — какой выбрать | Стабилизаторы напряжения для дома – отзывы, какой лучше

Стабилизатором напряжения называется электронное устройство, преобразующее электроэнергию и поддерживающее в электросети определенный уровень напряжения. Его устанавливают при больших перепадах входного напряжения для защиты домашнего электрооборудования: повышенное напряжение стабилизатор понижает до 220-230 V, пониженное — повышает до оптимальных значений и отключает питание, если напряжение в сети меньше 160 V или больше 255 V.

О правилах выбора стабилизатора напряжения для дома — в нашей статье.

Как подобрать стабилизатор напряжения для частного дома?

Поиски устройства стоит начать с изучения видов бытовых стабилизаторов.

Электронные

Такие приборы состоят из силового и управляющего блока. В силовом блоке располагаются два соединенных параллельно тиристора, если устройство однофазное, или шесть тиристоров, если стабилизатор трехфазный.

Режимов управления два: фазно-импульсный (проводимость меняется ~100 р./с) и с пропуском периодов, когда включение тиристоров происходит в определенное время.

Пример такого устройства — хороший бытовой электронный стабилизатор «Ресанта» модели АСН-500/1-Ц.

Прибор однофазный, мощность на выходе — 0,5 кВт, защита корпуса от пыли и влаги класса IP20 (негерметичный). Диапазон стабилизируемого напряжения — 140-260 V. Его преимущества:

терпимость к перегрузкам;
сохранение мощности в процессе стабилизации;
тихая работа;
регулирование без задержек.

Какой стабилизатор напряжения выбрать для частного дома с однофазным электроснабжением? Тот, который справится с защитой не только бытовой техники вроде чайника, СВЧ-печи и холодильника, но и с защитой отопительного котла.

Релейный (ступенчатый)

В таком приборе трансформаторные обмотки переключаются автоматически благодаря работе реле. Силовые реле находятся в плате или в корпусе устройства. Стабилизатор измеряет входное и выходное напряжение и включает реле, которое понижает/повышает его до 220 V.

Выбирая стабилизатор напряжения на 220 V для дачи или дома, стоит рассмотреть модель Rucelf SRW. II-6000-L. За работой этого однофазного пятикиловаттного релейного стабилизатора с токовой защитой можно следить на LCD-мониторе. Прибор отличается высокой точностью выходного напряжения — 3,5%, весит ~12 кг, рассчитан на диапазон входного напряжения 130-270 V. Минимальное входное напряжение — 100 V, максимальное — 300 V, мощность — 5 кВт.

Преимущества релейных стабилизаторов:

небольшой корпус и малый вес;
широкий диапазон рабочих температур — от -20 до +45*С;
не нагреваются при искажениях напряжения в сети;
продолжительное время безаварийной работы — 10+ лет.

Перед тем, как выбрать стабилизатор напряжения релейного типа для квартиры или дома с постоянным проживанием, стоит помнить, что при переключении с обмотки на обмотку сила света в лампах накаливания может резко меняться.

Электромеханический

В первой обмотке трансформатора такого стабилизатора присутствует автотрансформатор. Напряжение регулируется поворотными щеточными контактами, которыми управляет сервопривод.

Если вы остановили свой выбор на стабилизаторе напряжения с электромеханическим принципом работы, то в большинстве случаев подойдет настенная бытовая модель Rucelf SDW-10000-D мощностью 10 кВт. Регулирует входное напряжение от 155 до 255 V, повышает/понижает его до 220 V с точностью ~1,5%, отключает нагрузку при напряжении 150-260 V. Можно прикрепить этот компактный прибор рядом с электрощитком и использовать круглыми сутками без остановки.

Преимущества электромеханических стабилизаторов:

терпимость к перегрузкам;
широкий диапазон стабилизируемого напряжения;
нечувствительность к входным помехам.

Минусы таких устройств: низкая скорость стабилизации, сравнительно шумная работа, чувствительность к низким температурам.

Какой стабилизатор напряжения 220 V выбрать для дачи?

Просматривая характеристики приборов, стоит обращать внимание на такие параметры:

Фазность. Большинство бытовых устройств предназначено для однофазной сети 220 V. Трехфазные нужны, если на участке работает высокопроизводительный насос или мощная электрическая печь.
Мощность. Чтобы рассчитать мощность стабилизатора, необходимо суммировать мощности всех находящихся в доме электроприборов (указаны в техпаспортах или на корпусах) и умножить получившееся значение на 3 или 5, чтобы оставался запас.
Диапазон стабилизируемого напряжения. Для частного дома, дачи или загородного коттеджа подойдут приборы с диапазоном 120-270 V.

Особенности установки. Устройства бывают настенными и напольными. В любом случае для работы вентиляторов охлаждения вокруг прибора должно оставаться свободное пространство.
Наличие дисплея. Средние по цене и дорогостоящие устройства обычно оборудованы информационным дисплеем, показывающим параметры работы: нагрузку, входное/выходное напряжение, информацию о поломке.

Важно! Стабилизатор прослужит дольше, и не будет раздражать владельцев дома регулярным обесточиванием сети, если подключать к нему устройства, для которых действительно важно постоянство входного напряжения.

К таковым относятся телевизоры, компьютеры, телефоны, лампы, холодильники. Бытовой технике с ТЭНами стабилизатор не нужен — она хорошо переносит нестабильное напряжение. Устройства с большим пусковым током (например, мощные насосы) подключать к нему тоже бессмысленно: устройство обесточит сеть.

Виды стабилизаторов напряжения 220в для дома, как выбрать оптимальный

Существуют различные возможности защиты электроприборов при отклонении параметров электрической линии от номинальных. По сетевой линии передаётся синусоидальный сигнал с величиной 220 вольт, отклонения этого значения допустимы в пределах 15 процентов и нормально воспринимаются бытовой техникой. Для поддержания величины напряжения, не выходящего из этого предела, проще всего применить стабилизатор напряжения.

Виды и принцип работы стабилизатора

В торговых точках можно встретить разного вида и принципа действия стабилизаторы напряжения, по-другому их называют нормализаторы. Но несмотря на разнообразие, задачи у них одинаковые — поддерживать номинальное напряжение в питающей сети. Требования, предъявляемые к ним, заключаются в обеспечении быстродействия реагирования на изменение сигнала, высокого значения коэффициента полезного действия (КПД), передачи правильной синусоиды и надёжности контроля входного и выходного сигналов.

Перед тем как определиться, какой стабилизатор напряжения выбрать, необходимо знать их различия. Классификация стабилизаторов напряжения происходит согласно их принципу действия, они бывают:

релейные;
тиристорные;
электромеханические;
феррорезонансные;
двойного преобразования.

Кроме этого, их различают по техническим характеристикам, включающих в себя значения номинальной мощности, диапазона стабилизируемого напряжения, вида используемой сети.

Устройство релейного типа

Это наиболее популярный вид устройств, характеризующийся низкой ценой. Основными элементами, используемыми в релейном типе устройств, являются:

реле;
трансформатор;
блок управления.

В основе конструкции лежит способность реле подключать или отключать, используя свои контакты, ответвления со вторичной обмотки трансформатора. Реле выполняются в герметичном корпусе, что защищает их от попадания пыли. Какую обмотку подключать анализируется блоком управления.

Работа устройства заключается в следующем. Блок управления отслеживает изменение уровня сигнала на входе стабилизатора и сравнивает его с эталонным напряжением 220 вольт. При уменьшении напряжения с помощью реле подключается дополнительная обмотка трансформатора,

добавляющая величину напряжения, необходимую для сравнения его уровня с эталонным. При увеличении, наоборот, отключает одна из обмоток. Из-за такого характера работы, применяемый трансформатор называется вольтодобавочным.

Сам трансформатор работает по следующему принципу: напряжение сети попадает на его первичную обмотку. При прохождении по ней тока переменной величины образовывается переменный магнитный поток. Этот поток пронизывает сердечник и все обмотки, в которых наводится электродвижущая сила (ЭДС). Если к вторичной обмотке подсоединена нагрузка, то под действием ЭДС через неё начинает протекать переменный ток. При этом вторичная обмотка имеет несколько ответвлений, выполненных в разных её местах. Для увеличения напряжения количество подключённых витков увеличивается, а для уменьшения снижается.

Количество дополнительных обмоток зависит от модели устройства и влияет на точность выходного сигнала. Чем их больше, тем более приближенным к величине 220 вольт будет выходное значение. Из-за ступенчатой формы управления при переключении обмоток происходят всплески напряжения, при этом нормой выходного сигнала будет величина от 203 до 237 вольт.

Преимуществами такого типа стабилизации, кроме цены, является высокая способность выдерживать перегрузки и широкий диапазон рабочей температуры от -40 до +40 градусов по Цельсию. Такие нормализаторы практически нечувствительны к форме частоты сигнала на входе. К недостаткам относятся: возникающий при срабатывании реле шум, низкая мощность и надёжность. Надёжность зависит от качества исполнения реле. Ступенчатый способ регулировки сигнала приводит к кратковременным всплескам уровня напряжения, что негативно сказывается на подключённой к стабилизатору технике.

Тиристорный нормализатор напряжения

Работа этого типа стабилизатора не отличается по принципу действия от релейного. Только вместо ненадёжных и шумных реле, используется полупроводниковый элемент, тиристор. Это радиоэлемент с двумя устойчивыми состояниями, обладающий тремя или более p-n переходами. По своей работе он напоминает электронный ключ.

Такие устройства называют ещё симисторные, различия заключаются лишь в том, что тиристор пропускает сигнал только в одном направлении, а симистор в оба. Включённые параллельно и навстречу друг другу два тиристора образовывают симистор. Стабилизация происходит подключением или отключение дополнительных обмоток с помощью открывания или закрывания тиристора.

Тиристорные стабилизаторы выпускаются как с одним, так и двумя этапами преобразования. Во втором случае, на первом этапе, происходит грубое выставление уровня сигнала, а на втором точное. Это позволяет достигать высокой точности уровня выходного напряжения. К преимуществам относят:

отсутствие шума;
высокую надёжность;
низкое энергопотребление;
высокое быстродействие;
малые физические размеры.

Кроме этого, из-за применения микропроцессорного управления, тиристорный стабилизатор не вносит искажения в форму выходного сигнала.

Недостатки заключаются в высокой цене из-за применения дорогостоящих тиристоров и сложной электронной схемы управления. А также тиристорные нормализаторы не лишены недостатка стабилизации релейного типа, а именно ступенчатой регулировки. Например, при точности стабилизации 2% шаг напряжения на выходе составляет 6 вольт.

Сервоприводный тип нормализации

Другое название сервоприводного нормализатора — стабилизатор электромеханического типа или сервомоторный. Такой прибор состоит из трёх основных элементов:

автотрансформатора;
электродвигателя;
платы управления.

Принцип действия лежит в плавном перемещении с помощью двигателя угольных щёток, замыкающих вторичные обмотки автотрансформатора. Его обмотки соединены между собой, и за счёт этого возникает как магнитная, так и электрическая связь. Вторичная обмотка автотрансформатора имеет не менее четырёх ответвлений, на каждой из которых своё значение напряжения.

Работа мотора управляется платой электроники с микропроцессором. Благодаря такому подходу, стабилизация напряжения происходит без переходных процессов и форма выходного сигнала не изменяется. Правильная синусоида важна для приборов, использующих в своей конструкции двигатели, которые перегреваются при большой зашумлённости сигнала.

Недостатком сервомоторных регуляторов является низкая скорость быстродействия. Например, при отклонении величины входного сигнала на 5% время срабатывания составляет 0,2 секунды. Кроме того, при работе такой стабилизатор создаёт повышенный шум.

Прибор с эффектом феррорезонанса

Этот тип нормализатора использует в своей работе эффект феррорезонанса, возникающего в связке трансформатор-конденсатор. Благодаря чему он и получил своё название: феррорезонансный стабилизатор. Конструктивно, этот вид нормализатора похож на трансформаторный тип. Но тут используемый трансформатор не симметричен, вторичная обмотка размещена на магнитопроводе с большим поперечным сечением, что не позволяет находиться ей в состоянии насыщения.

В таком трансформаторе возникают три магнитных потока изменения мощности, величина которых и приводит к выравниванию напряжения на выходе. Параллельно вторичной обмотке и, соответственно, нагрузке подключается конденсатор. Добавление конденсатора стабилизирует напряжение при небольших токах намагничивания, увеличивая коэффициент мощности.

Основной минус такого типа устройства — в малом значении коэффициент мощности. Кроме того, стабилизатор обладает большим весом и размером, шумностью при работе. Плюсы его в точности регулировки и высокой надёжности.

Инверторный нормализатор питания

Принцип работы основан на двойном преобразовании входного сигнала сначала в постоянную величину, а затем снова в переменную. Неоспоримое его достоинство — использование в основе конструкции не громоздких 50 герцовых трансформаторов, а комплекса программно-аппаратной реализации. Это позволяет достичь КПД более 90% и при этом обеспечить отличную точность стабилизации напряжения.

В состав инверторного стабилизатора входят:

формирователь напряжения;
микроконтроллер;
ёмкость;
выпрямитель;
корректор мощности.

Переменный ток, попадая на выпрямитель и проходя через частотный фильтр, преобразуется в постоянное значение. Высоковольтный стабилизированный сигнал, поступает на инвертор, накапливаясь на конденсаторах шины постоянного тока. Блок инвертора собирается на микросхеме с широтно-импульсной модуляцией (ШИМ) и силовых транзисторах IGBT. ШИМ контроллер формирует высокочастотный сигнал, около 20 кГц, который управляет открытием IGBT транзисторов. Затем, при помощи ёмкостно-индуктивного фильтра и образовывается переменный выходной сигнал.

Из-за применения такого подхода устройство плавно регулирует сигнал и выдаёт синусоиду отличного качества, что важно, например, для работы газовых котлов. Недостаток заключается в использовании дорогих радиокомпонентов, это приводит к самой высокой цене из всех видов стабилизаторов. Силовые ключи IGBT нуждаются в защите от перегрева, поэтому они устанавливаются на кулеры, что добавляет уровень шума.

Выбор стабилизатора напряжения

Выбирая стабилизатор для работы с конкретным устройством или для использования его на вводе электроэнергии в дом, критерии выбора остаются одинаковые.

В зависимости от типа сети выбирается для 220 вольт однофазное, а для 380 вольт трёхфазное устройство. Немаловажный параметр — диапазон входного напряжения, так как при выходе из этого предела стабилизатор будет отключать подсоединённую к нему нагрузку или выключаться сам. Чтобы его правильно выбрать, необходимо знать разброс напряжения в электрической сети. Узнать его можно с помощью замеров величины сигнала в разное время суток на протяжении нескольких дней.

При выборе стабилизатора напряжения для дома учитывается не только тип приборов, нуждающихся в защите, но и их пиковая мощность. Её значение берётся с запасом не менее пятнадцати процентов и высчитывается путём сложения мощности всех приборов, подключённых к стабилизатору. Активная мощность всегда указывается в ваттах (Вт), а полная в вольт-амперах (ВА). Соотносятся они между собой как 1ВА=0,6 — 0,8 Вт. Необходимо понимать, что двигатели имеют пусковые токи и мощность устройств стабилизации при использовании асинхронных электродвигателей, компрессоров, насосов, должна в 3−4 раза превышать рабочую мощность потребителей.

Отдавая предпочтения виду устройства, учитывается, что электромеханические модели подойдут для защиты высокоточной техники. Релейные и тиристорные для линий, на которых возникают значительные скачки напряжения, а требования к точности стабилизации не является основным фактором. Например, это чувствительные к отклонениям значений напряжения узлы электроники, устанавливаемые в холодильниках, морозильниках и тому подобной технике, имеющей в своей конструкции пусковые двигатели.

Согласно статистике, к наиболее востребованным приборам на рынке, заслужившим доверие покупателей, относят следующих производителей:

APC;
Luxeon;
Ресанта;
Powercom;
RUCELF;
Энергия;
Logicpower.

Приобретая устройство от известных брендов, потребитель получает не только соответствие заявленных параметров с реальными характеристиками, но и обеспечение гарантийной и послегарантийной сервисной поддержки. Почти все устройства стабилизации напряжения оснащаются информативными экранами, на которые может выводиться: величина входного и стабилизированного напряжения, значение потребляемой мощности, форма сигнала и тому подобное.

Как выбрать стабилизатор?

Каждый человек, столкнувшийся с проблемой некачественного электроснабжения, когда напряжение сети изменяется в значительных пределах, приходит к единственно верному решению — установке стабилизатора.

В этой статье мы рассмотрим параметры, по которым осуществляется выбор стабилизатора, а так же определим алгоритм для самостоятельного выбора стабилизатора для вашей сети.

Первое, с чего стоит начать, это определение количества фаз. Бытовая сеть может быть однофазной (220В), либо трехфазной (380В). Стабилизаторы также подразделяются на однофазные и трехфазные. Трехфазный стабилизатор представляет из себя три однофазных стабилизатора, объединенных в одном корпусе и управляемых единым блоком контроля (при пропадании или перекосе одной из фаз стабилизатор отключится). Если в трехфазной бытовой сети отсутствует трехфазная нагрузка, могут быть подключены три однофазных стабилизатора.
Второй крайне важный параметр это мощность. Для выбора мощности стабилизатора необходимо уяснить несколько важных моментов. Первое – мощность стабилизатора, как правило, указывается в вольт-амперах (полная мощность), что не равно ваттам. Полная мощность состоит из активной и реактивной, чтобы получить привычное нам значение в Вт, необходимо полную мощность умножить на коэффицент 0,8 (косинус фи). Второй важный момент – чтобы продлить срок службы стабилизатора, он не должен работать на предельной мощности, необходимо оставлять запас 25-30%.
Третий важный параметр – это диапазон входных напряжений. Этот параметр указывает разброс входных напряжений, при которых стабилизатор способен выдавать стабильное напряжение с заявленной погрешностью.
Четвертый параметр, который надо учитывать – это точность стабилизации. В большинстве случаев для бытовых приборов достаточно точности 7-8%. Более надежную защиту могут дать стабилизаторы с точностью стабилизации 3-6%. Если есть необходимость защитить оборудование с высокими требованиями к входному напряжению (серверное оборудование, медицинское, точные измерительные приборы, профессиональное фото/видео оборудование), используют стабилизаторы с точностью 1-1,5%

Давайте рассмотрим алгоритм выбора стабилизатора на конкретном примере:

Допустим, в связи с регулярными перепадами напряжения в диапазоне 160-245В есть необходимость обеспечить качественным напряжением трехфазную сеть загородного дома. Набор потребителей стандартный – насос, котел, освещение, посудомоечная и стиральная машины, холодильник и прочее. Потребители по фазам распределены равномерно.

Первым делом необходимо определиться – будет использован трехфазный стабилизатор, либо три однофазных. В случае отсутствия трехфазных нагрузок, рационально использовать три однофазных прибора – это позволит при выходе из строя одного из них продолжить эксплуатировать оставшиеся.

Второй момент с которым необходимо определиться – это мощность. Рассмотрим на примере наиболее часто встречающегося варианта – это загородные дома с трехфазной сетью и выделенной мощностью 5,5 кВт на фазу (вводной автомат 25А), оптимальным выбором будут три стабилизатора мощностью 7500 ВА.

Касаемо выбора по диапазону входных напряжений, большинство стабилизаторов перекрывают 160-245В (например у стабилизаторов Энерготех этот диапазон составляет 121-259 В рабочего напряжения и 60-267 В предельного). В случае более серьёзных отклонений может быть установлен прибор со смещённым диапазоном.

Если приборы с повышенными требованиями к входному напряжению не используются, выбор можно остановить на приборах точностью 7% или 5% этого будет достаточно в большинстве случаев.

Посмотреть фотографии наших монтажей стабилизаторов напряжения можно здесь

Какой стабилизатор напряжения лучше — поможем выбрать стабилизатор напряжения.

Вы можете долго бороздить интернет в поисках отзывов и рейтингов стабилизаторов напряжения, анализируя полученную информацию, но, несмотря на то, что сейчас на рынке стабилизаторов напряжения предлагается много различных моделей от отечественных и иностранных производителей, сделать выбор достаточно просто. Постараемся ответить на основные вопросы, которые могут возникнуть при выборе.

Какие стабилизаторы напряжения самые надежные или лучшие?

Хочется отметить, поломки встречаются у всех моделей стабилизаторов напряжения. Разница заключается в качестве работы и долговечности:

— бесшумные тиристорные и симисторные стабилизаторы напряжения, с гарантией 5 лет;

— релейные и электромеханические (гибридные) стабилизаторы напряжения, с гарантией 1 год.

Ниже мы рассмотрим их основные недостатки и преимущества.

Не покупайте самые дешевые китайские стабилизаторы напряжения, так как в погоне за минимальной ценой, их качество оставляет желать лучшего, и вы можете потерять свои деньги, потраченные на покупку стабилизатора напряжения.

Первое, с чем необходимо определиться, это с типом стабилизатора напряжения.

По большому счету, для обычного пользователя, которому нужен результат в виде надежного и качественного электроснабжения дома, существует два основных типа стабилизаторов напряжения:

— стабилизаторы напряжения, где используются движущиеся механические детали, к которым можно отнести релейные и сервоприводные (электромеханические, гибридные) стабилизаторы напряжения;

— и тиристорные (симисторные) стабилизаторы напряжения, где коммутация между обмотками стабилизатора напряжения осуществляется при помощи полупроводниковых силовых ключей. Сразу добавлю, что с точки зрения использования, для потребителя нет никакой разницы на тиристорах или симисторах будет работать Ваш стабилизатор напряжения.

Какие нюансы в данных типах стабилизаторов напряжения.

Релейные и сервоприводные стабилизаторы напряжения подойдут Вам, если у Вас достаточно «спокойные» сети (сети без резких скачков напряжения и постоянных перепадов). Постоянное, частое срабатывание реле при переключении ступеней стабилизатора напряжения релейного типа, или постоянно скользящий контакт по поверхности автотрансформатора стабилизатора напряжения сервоприводного типа, может привести стабилизатор напряжения в негодность, так как рабочий ресурс рассчитан на определенное количество переключений. И чем чаще будет совершаться переключение, стабилизируя выходное напряжение, тем раньше закончится рассчитанный ресурс. Поэтому, максимальный срок гарантии на данные типы стабилизаторов напряжения составляет как правило не более 1 года. Конечно встречались стабилизаторы напряжения, которые прослужили и по 8-10 лет, но они работали в
«спокойных» сетях. Неоспоримый плюс данных стабилизаторов напряжения — это их невысокая цена.
Тиристорные (симисторные) стабилизаторы напряжения считаются одними из самых долговечных, где коммутация между обмотками осуществляется при помощи полупроводниковых силовых ключей. Ресурс полупроводниковых ключей не ограничен числом переключений, как у релейных и сервоприводных стабилизаторов напряжения. Колебания напряжения в электросетях не сказывается на ресурсе. Срок службы стабилизатора напряжения составляет не менее 10 лет, а гарантия производителя может достигать 5 лет.

Еще одним плюсом тиристорных (симисторных) стабилизаторов напряжения является полностью бесшумное переключение ступеней стабилизации. При переключении обмоток трансформатора стабилизатора напряжения полупроводниковые силовые ключи не издают никакого шума, тогда как в других стабилизаторах напряжения механические переключения создают ощутимый акустический эффект. Это не имеет значения, если Ваш стабилизатор напряжения стоит в гараже или щитовой, но если он стоит в доме или квартире — то стабилизатор напряжения будет постоянно напоминать Вам о своей работе.

Единственным минусом тиристорных (симисторных) стабилизаторов напряжения является их цена, которая почти в два раза выше, чем на релейные и сервоприводные стабилизаторы напряжения.

Но, вы платите за качество, высокую надежность и комфорт, подкрепленные полной заводской гарантией сроком до 5 лет!

Какие главные характеристики стабилизатора напряжения?

Какой бы стабилизатор напряжения по типу работы Вы не выбрали — главными его характеристиками всегда будут являться мощность, а также рабочие режимы входных напряжений, при которых стабилизатор напряжения будет выдавать вам в сеть 220 В.

Мощность стабилизатора подбирается индивидуально для каждого объекта, исходя из Ваших потребностей.

По поводу интервала входных напряжений — то тут все просто. Чем шире диапазон — тем лучше, но тем и дороже стоит сам стабилизатор напряжения.

Как не попасться на маркетинговые уловки производителей стабилизаторов напряжения. Или какие есть тонкости!!!

Достаточно часто встречается «продающая» фраза: «Мощность нашего стабилизатора напряжения неизменна во всем диапазоне входных напряжений»

или «Держит полную мощность с 90 Вольт». Мощность может конечно и неизменна, но в каждом стабилизаторе напряжения стоит защита по максимальному входящему току, а сила тока с падением напряжения растет. Вы покупаете стабилизатор напряжения мощностью 10000 ватт с фразой «Держит полную мощность с 90 Вольт», а в паспорте на этот же стабилизатор напряжения указано, что максимальный входящий ток 50 А. Так вот, если мы разделим 10000 ватт на 90 вольт входного напряжения, то получим на входе в стабилизатор напряжения силу тока в целых 111 ампер. Как вы думаете, он будет работать при таких токах, когда заявлено в паспорте 50 А. Конечно нет, его максимальная мощность составит около 4500 ватт. Законны физики для всех типов стабилизаторов одинаковы.

Некоторые производители стабилизаторов напряжения на корпусах своих изделий пишут мощность в 20000 ватт, при всем при этом вводной автомат на этом же стабилизаторе напряжения стоит 50 ампер, следовательно, он никак не может работать с такой мощностью, когда автомат защиты стоит на 11000 ватт, при этом и стоит такой стабилизатор напряжения на порядок дешевле чем «честные» стабилизаторы напряжения, мощностью 20000 ватт.

Еще одна хитрость заключается в диапазоне входных напряжений. На сайте, на картинке дисплея стабилизатора напряжения, вы видите данные: входное напряжение 125 вольт — выходное напряжение 220 вольт. Открываем паспорт на этот же стабилизатор напряжения и видим, что только при падении напряжения до 165 Вольт он может поднять напряжение до 220 вольт, а при 125 вольт входного напряжения он вообще работать не будет.

Зачастую, недорогие стабилизаторы напряжения могут быть специально запрограммированы, чтобы дисплей постоянно показывал 220 В на выходе. По факту же, если измерить напряжение в сети после стабилизатора напряжения, мы можем увидеть значение, очень сильно отличающиеся от эталонных 220 В.

Все выше перечисленные факторы — это свидетельство непорядочности некоторых производителей, которое заставляет задуматься о качестве комплектующих данных стабилизаторов напряжения. К большому разочарованию, владелец некачественного стабилизатора напряжения узнает уже об этом уже после совершения покупки. Но это не самый большой минус. Соседи, знакомые, купив самый недорогой стабилизатор напряжения, да и еще с мощностью, меньшей необходимой, — расскажут всем, что им стабилизатор напряжения не помог или быстро сломался и посоветует не покупать стабилизатор напряжения.

А на самом деле, качественный и надежный стабилизатор напряжения сбережет всю Вашу дорогостоящую технику в доме и обеспечит правильную и длительную ее работу.

Не можете выбрать и определиться! Закажите обратный звонок, с пометкой после Вашего имени «СТАБИЛИЗАТОР». Специалист перезвонит Вам в кротчайшее время, проконсультирует бесплатно по моделям и ценам.

Ответим на все вопросы, рассчитаем мощность, осуществим монтаж. Заменим в случае неправильного подбора стабилизатора напряжения бесплатно.

Какой выбрать стабилизатор напряжения 220в для дачи

Стабилизатор напряжения 220В – это устройство, способное поддерживать величину напряжения на уровне необходимого значения, независимо от того, повышенное напряжение в электрической сети, пониженное или величина постоянно меняется от малых до больших значений. Проблема стабилизации напряжения особенно актуальна для дачных посёлков.

Если раньше мощность дачных потребителей была относительно невысокая, то теперь с появлением разнообразной техники потребление значительно выросло. Вследствие этого в сети часто происходят скачки или просадка напряжения, что негативно сказывается на работе потребителей. Чтобы решить эту проблему, применяют стабилизаторы напряжения.

Чтобы выбрать на дачу подходящий стабилизатор напряжения 220В, необходимо руководствоваться некоторыми критериями, а также знать и понимать определённые технические нюансы.

Стабилизаторы напряжения делятся на три основных вида: релейные, электромеханические, электронные.

Какими бывают стабилизаторы напряжения

Релейный стабилизатор

Данный вид стабилизатора состоит из силового автотрансформатора и специальной вольтодобавочной катушки. Регулировка напряжения выполняется с помощью вольтодобавочной катушки и специальных реле, которые включаются и отключаются в зависимости от величины входного и выходного напряжения. Стабилизация напряжения происходит ступенчато.

Главные преимущества релейных стабилизаторов – это достаточно широкий диапазон регулировки, небольшие габаритные размеры, возможность длительно работать в режиме небольшой перегрузки, напряжение на выходе стабилизатора такой же синусоиды, как и на входе. Кроме того, релейные стабилизаторы напряжения можно эксплуатировать в широком температурном диапазоне. По сравнению с другими видами, такие устройства значительно дешевле.

К основным недостаткам относится ступенчатый способ регулировки, а также наличие шума при работе.

Электромеханический (сервоприводный) стабилизатор

Электромеханический стабилизатор состоит из автотрансформатора, вольтодобавочного трансформатора, электродвигателя (сервопривода) и системы управления электродвигателем.

Плюсы использования электромеханического стабилизатора – это плавность и точность регулировки напряжения, относительно небольшая стоимость.

К недостаткам можно отнести малый срок службы и довольно низкое быстродействие.

Электронный стабилизатор

В конструкцию электронного стабилизатора также входит автотрансформатор, а регулировка напряжения выполняется при помощи электронных переключателей. По техническим характеристикам электронные стабилизаторы значительно опережают другие виды стабилизаторов.

Главные плюсы электронных стабилизаторов – надёжность в работе, длительный срок службы, отсутствие шума при работе, способность стабилизации при больших скачках напряжения, высокое быстродействие.

Основной минус – это высокая стоимость по сравнению с другими стабилизаторами.

Любой стабилизатор напряжения выбирается по различным критериям.

Как подобрать стабилизатор напряжения 220В для частного дома

Суммарная потребляемая мощность

В зависимости от суммарной мощности всех потребителей, выбирается и мощность стабилизатора. Полная мощность стабилизатора должна быть обязательно больше полной суммарной мощности одновременно работающих электрических приборов.

Стоит обратить внимание, что некоторые потребители электроэнергии в момент запуска потребляют мощность, которая в три или пять раз больше номинальной. И хотя запуск иногда длится всего несколько секунд, его нужно тоже учитывать при расчёте мощности.

Также следует добавить, что стабилизатор желательно выбирать с запасом по мощности. Т.е. мощность его должна быть на 20-30% больше расчётной.

Во-первых, это лучше для работы самого стабилизатора;
Во-вторых, запас мощности позволит в будущем подключить дополнительную нагрузку в виде новых электрических приборов.

Количество фаз

Стабилизаторы напряжения бывают как для однофазной сети, так и для трёхфазной. Т.к. в дачных посёлках к каждому участку подведено однофазное питание 220В, то и стабилизатор напряжения выбирается однофазный с номинальным напряжением 220В.

Диапазон регулировки

У каждого стабилизатора свой диапазон рабочих напряжений, при которых он будет корректно функционировать. Чтобы выбрать устройство с соответствующим диапазоном, необходимо знать уровень скачков и просадок напряжения в сети. Для этого необходимо несколько раз в день в течение нескольких суток производить замер действующего значения напряжения. Таким несложным способом вычисляется минимальный и максимальный уровень напряжения, который бывает в сети. Также замеры в разное время суток позволяют узнать уровень колебаний напряжения в определённое время суток. При замерах величины напряжения используют обычный тестер или цифровой мультиметр.

Наличие дополнительных функций

При выборе стабилизатора напряжения, следует обращать внимание на наличие дополнительного функционала в устройстве. Кроме основных параметров, в стабилизаторе могут быть реализованы следующие дополнительные функции:

● отключение выходного питания при выходе величины входного напряжения за пределы рабочего диапазона стабилизатора;

● автоматическое возобновление работы при возвращении сетевого напряжения в рабочий диапазон стабилизатора;

● задержка на включение после исчезновения и появления напряжения в сети;

● контроль напряжения на выходе устройства.

Производитель

При выборе стабилизатора напряжения, также как и при выборе другой бытовой техники, следует обращать внимание на то, кем выпущено данное устройство. Т.к. от стабилизатора напряжения будет зависеть стабильность работы почти всей электрической аппаратуры, то не стоит приобретать стабилизаторы малоизвестных производителей.

Чтобы правильно эксплуатировать стабилизатор напряжения, после его выбора и приобретения, необходимо обязательно ознакомиться с инструкцией по его эксплуатации.

Легкий способ подбора стабилизатора напряжения для дома. Пошаговая инструкция.

Легкий способ подбора стабилизатора напряжения КАСКАД.
5 шагов к жизни в комфорте.

В этой статье будет рассмотрен ЛЕГКИЙ СПОСОБ выбора стабилизатора напряжения серии КАСКАД для дома. Легкость выбора заключается в том, что стабилизаторы КАСКАД лишены ряда недостатков присущих более дешевым моделям других производителей. Поэтому часть необходимых требований, при выборе стабилизаторов КАСКАД, просто не учитывается, а выбор модели становится очевидным.

Дочитайте до конца, и у Вас не останется сомнений какой стабилизатор выбрать.

Всего 5 шагов!

Начнем.

Шаг 1: Выбираем класс точности стабилизатора.

Для подключения бытовой техники частного дома, будет более чем достаточно установка высокоскоростного релейного стабилизатора напряжения серии КАСКАД с точностью коррекции выходного напряжения 2,5 %. Для обеспечения качественным электропитанием бытовой техники этой точности более чем достаточно. В случае применения стабилизаторов с точностью коррекции 5…10%, скачки напряжения, в рабочих режимах стабилизатора, будут достаточно существенными и могут достигать 40В. Стабилизаторы с точностью 5-10% целесообразно подключать к электросетям, в которых напряжение стабильно-заниженное 160-190В и отсутствуют регулярные, кратковременные скачки напряжения. В этих случаях имеет смысл присмотреться к более доступным, узкопрофильным, повышающим стабилизаторам напряжения серии ОПТИМА. Применение стабилизаторов с точностью коррекции напряжения 1% экономически не оправдано, из за высокой стоимости таких устройств, — но, если финансовые возможности позволяют, то здесь можно ознакомится с техническими характеристиками и ценами на высокоточные стабилизаторы серии САТУРН.

Шаг 2: Определяемся с типом стабилизатора. 1 или 3 фазы.

Вся бытовая техника питается от 1-но фазной сети с напряжением 220В/50Гц. Встречаются дома с 3-х фазным вводом, но опять же, бытовая техника рассчитана на питание от 220В, поэтому, каждый из 3-х вводов независим и имеет напряжение 220В (3 ввода по 220В), что позволяет более равномерно распределять нагрузки на весь дом, и понизить суммарную мощность подключаемых устройств на каждый из трех вводов на 30. .50%, по сравнению с однофазным вводом. В обоих случаях применяют однофазные стабилизаторы напряжения. При трехфазном вводе (3 х 220В), целесообразно, с экономической токи зрения, установить однофазные стабилизаторы на одну или две линии с низким качеством напряжения и к ним же подключить устройства требовательные к качественному питающему напряжению.
Существенным преимуществом трехфазных вводов (3х220В), является возможность подключения нагрузки к любой из фаз с наилучшим напряжением. Для решения этой задачи устанавливают автоматические коммутаторы фаз.

Если необходимо будет запитать оборудование работающего от 3-х фазного напряжения 380В, в этом случае необходимо устанавливать 3 однофазных стабилизатора КАСКАД, по одному на каждую из трех фаз, и обязательно реле контроля фаз.

Шаг 3: Выбираем мощность устанавливаемого стабилизатора.

Здесь все просто. Все стабилизаторы КАСКАД работают с номинальной мощностью при любом входном напряжении. Мощность ПОСТОЯННАЯ! Достаточно подсчитать, путем сложения, все нагрузки планируемые подключить к сети дома и которые могут быть включены ОДНОВРЕМЕННО. На каждом бытовом приборе есть шильдик, где прописана мощность устройства, обычно в ватах (Вт), эти мощности и будем суммировать.

Приблизительный расчет мощности ОДНОВРЕМЕННО подключаемых нагрузок
в семье из 4 человек для негазифицированного дома.

Составляем список бытовых приборов, которые планируете использовать одновременно, и суммируем мощности.

Фактически электроприборов в доме намного больше, и если сложить все мощности то сумма может получится и в 2 раза больше, не 7080 Вт а 14000 Вт. Нас интересуют только те приборы которые могут быть использованы ОДНОВРЕМЕННО, т.к. все имеющие приборы одновременно не используются, и приобретать более мощную модель стабилизатора экономически не выгодно. Принимаем за отправную точку расчета мощность 7080 Вт.

Далее, как рекомендуют многие производители дешевых стабилизаторов, из перечня приборов нужно выбрать те устройства, которые имеют электродвигатель. Это делается потому, что в момент пуска электродвигатель, допустим, кондиционера мощностью 900 Вт, мощность достигнет 4000 Вт. Это увеличение кратковременное, но произойдет обязательно. Во-вторых, при понижении входного напряжения мощность стабилизатора падает и он не вытягивает подключенную нагрузку и отключается от перегрузки, как и в первом случае. Соответственно, стабилизатор надо выбирать с учетом перечисленных нюансов, и при нагрузке мощностью 7000 Вт стабилизатор придется взять на 20000 Вт.

В стабилизаторах КАСКАД, все вышеперечисленное, не принимается во внимание, т.к. он и с 9-ти кратными пусковыми перегрузками справляется прекрасно и его мощность постоянная при любом напряжении.

И повторимся, что во всех диапазонах входного напряжения стабилизатор КАСКАД выдает заявленную мощность. Нет никаких 30-40-70% мощности, при таком или таком напряжении, как достаточно часто можно встретить в паспортах некоторых производителей стабилизаторов. Или рекомендации приобрести «помощнее», с учетом запаса мощности при высоких пусковых токах или слабых сетях. Мощность ПОСТОЯННАЯ! во всем диапазоне заявленных входных напряжений. Если КАСКАД СН-0-10 — то максимальная мощность 10 кВА, будет всегда, при любом входном напряжении и нагрузке. Это относится ко всем стабилизаторам КАСКАД.

Но нам, эти устройства с двигателями, потребуются для подбора коэффициента мощности(cosφ) при обязательном вычислении полной мощности всех нагрузок.

Теперь полученную активную мощность в Ватах (Вт) необходимо перевести в полную фактическую мощность, которая измеряется в вольт-амперах (ВА). Для этого необходимо 7080 Вт разделить на коэффициент мощности косинус-фи (cosφ). Берем усредненное значение коэффициента cosφ равное 0,75(сosф бытовых приборов можно принять за 0,8; cosф электродвигателей – за 0,7. ).У нагревательных приборов, чайника или мультиварки, коэффициент будет ровняться 1(cosφ=1).Но в жизни может быть так, что кто-то отключит телевизор и захочет просверлить отверстие в стене, а электродрель уже имеет электродвигатель, или отключат мультиварку и подключат беговую дорожку, в которой установлен электродвигатель. По этой причине, проводить полную сортировку бытовых приборов — особого смысла нет.

Получается полная мощность: 7080 Вт/0.75 cosφ = 9440 ВА.

В идеале, нагрузки, которые не имеют сложной электроники, например чайник, утюг, тостер, фен желательно подключить к отдельной линии без стабилизатора, при условии, что напряжение в этой линии не сильно занижено и тот же чайник не будет закипать 15 минут.
У нас получилась полная мощность 9440 ВА. Ближайшая модель стабилизатора рассчитанная на такую нагрузку, будет КАСКАД СН-0-10 мощностью 10000 ВА.

Шаг 4: Анализ сети.

Рекомендуется протестировать сеть , хотя бы в течении недели лучше двух, чтобы понять как меняется напряжение, какие бывают пики и просадки. Это нужно для того чтобы правильно выбрать рабочий диапазон напряжений стабилизатора и номинал автоматического выключателя. У любого стабилизатора есть так называемая вилка напряжений «От-До» минимум и максимум входных напряжений. Приблизительную картину происходящего в сети можно определить самостоятельно при помощи мультиметра или вольтметра, делая периодические промеры, но резкие просадки и скачки напряжения отследить будет проблематично. Для качественного анализа сети необходим регистратор напряжения, который в автоматическом режиме соберет всю необходимую информацию.

Услугу тестирования сети Вы можете заказать у нас, отправив сообщение через форму «Подбор стабилизатора», после чего наши специалисты свяжутся с вами и предложат варианты решения.

Например: После проведения тестирования сети было выявлено, что были кратковременные просадки напряжения до 162 В три раза, и скачки напряжения до 275 В два раза, в течении 2-х недель. Среднее напряжение сети дома в течении 2-х недель было пониженное и держалось на уровне 185 В.
Стабилизатор КАСКАД СН-0-10(мощностью 10000 ВА) имеет вилку напряжений по нижнему порогу 167 вольт а по верхнему 278 вольт. В момент просадки напряжения до 162 вольт стабилизатор отключит нагрузку и автоматически подключит когда напряжение подымится до минимального допустимого значения 167 вольт, и это может повторится 3 раза в течении 2 недель. По верхнему порогу напряжение до 278 В – все в норме, стабилизатор проходит. Такой вариант с возможным отключением бытовой техники не всем подойдет. Поэтому обратим внимание на две другие модели стабилизаторов, это КАСКАД СН-0-8 ( мощностью 8000 ВА), и КАСКАД СН-0-12 (мощностью 12000 ВА), у обоих стабилизаторов минимальное входное нижнее напряжение 158 вольт, и в нашем случае, с просадкой до 162 вольт, стабилизаторы справятся, продолжат работать в штатном режиме и отключений нагрузки не последует. Верхние пороги напряжений у них составляют почти 290В , по этому показателю они также проходят как и КАСКАД СН-0-10 . Что нам и нужно.
Какой выбрать по мощности, 8000 или 12000 ВА ? Лучше в рост на 12000 ВА. Появится возможность добавить в список навороченный очиститель воздуха или продвинутый пылесос. Будет место для маневра. Тем более разница в цене у моделей 10 и 12 не существенная. Хотите сэкономить – берите модель мощностью 8000 ВА, но уменьшите мощность одновременно включенных устройств, например, вычеркните из списка стиральную машину. КАСКАД СН-0-12 (мощностью 12000 ВА) будет идеальным вариантом. Решать Вам.

Шаг 5: Выбор автоматического выключателя.

Самый интересный и не менее важный момент.
После диагностики электрической сети был получен результат, что напряжение в сети чаше всего держалось на уровне 185 вольт.

Все стабилизаторы «КАСКАД» обеспечивают номинальную мощность на нагрузке при выходном напряжении 220±2,5%, В, в заявленном диапазоне входного напряжения. Поэтому при выборе входного автоматического выключателя или предохранителя необходимо учитывать, что при снижении входного напряжения при номинальной нагрузке пропорционально увеличивается входной ток.

В нашем случае, для стабилизатора КАСКАД — СН-О-12, при нагрузке 9440 ВА и при выходном напряжении после стабилизатора на уровне 220В ток нагрузки на выходе стабилизатора составит 43 ампера(Iвых = Рн /Uвых = 9440ВА/220В=43А). Когда напряжения на входе в стабилизатор опустится до 185В, ток нагрузки на входе в стабилизатор будет уже 51 ампер, т.к. мощность у стабилизаторов КАСКАД останется постоянной (Iвх = Рн /Uвх = 9440ВА/186В=51А). Далее смотрим, на сколько ампер стоит вводной автоматический выключатель в общедомовом щите и если он слабый (допустим на 40А) необходимо будет установить более мощный (на 50А или 60А), для исключения срабатывая автомата при напряжении входной сети 185В. Если все соответствует, то и менять нечего.

Вот и выбрали стабилизатор напряжения. Все просто!

Что еще может стабилизатор КАСКАД ?

-Стабильная работу при питании от генераторных установок.

-Защита нагрузки от аварий в сети, пропадании фаз, перепадов напряжения с последующим автоматическим подключением при восстановлении сети.

-Не искажает форму синусоиды.

-Высокая скорость отработки возмущения.

-Регулировка напряжения без разрыва фазы.

-Защита нагрузки от импульсных помех.

-Отключение нагрузки при аварии сети.

-Отключение нагрузки при перегрузке стабилизатора.

-Отключение при коротком замыкании в нагрузке.

-Выдерживает 8-кратные пусковые токи.

-Работа с любыми типами нагрузки.

-Анализ параметров сети и тест системы перед включением нагрузки.

-Система прямого включения «BYPASS».

— Цифровая индикация параметров сети и нагрузки.

— Индикация вида защитного отключения

— Грозозащита.

Далее заказываем все необходимое, подключаем сами или нашими силами и наслаждаемся комфортом в доме. Скачки и просадки напряжения становятся проблемой стабилизатора КАСКАД, а он, с этим, отлично справляется.

Закажите «Подбор стабилизатора» и наши специалисты в кратчайшие сроки, бесплатно, проконсультируют, рассчитают и подберут требуемый комплект оборудования.

В КАТАЛОГ

Руководство по приобретению трансформатора

для трансформатора преобразователя напряжения 110 В 220 В — Преобразователи напряжения

Руководство по покупке трансформатора

поможет вам выбрать подходящий трансформатор напряжения и преобразователь мощности для вашего устройства. Электрическое напряжение в США составляет 110 вольт, тогда как напряжение в большинстве зарубежных стран составляет от 220 до 240 вольт. Преобразователь / трансформатор напряжения необходим для преобразования входного напряжения (электричества, выходящего из стены) в соответствие с напряжением вашего устройства.Эти трансформаторы или преобразователи можно безопасно использовать со всей электроникой. Холодильники, микроволновые печи, соковыжималки, блендеры, кофеварки, электроинструменты, стереосистемы, телевизоры, видеоигры, DVD, фены, зарядные устройства, компьютеры и другая электроника во время путешествий или переезда за границу.

Как узнать, нужен ли мне повышающий или понижающий преобразователь напряжения или трансформатор?

Если вы путешествуете из США со своим устройством на 110 вольт за границу в страны с напряжением 220 вольт (например, Европу, Африку, Азию и т. Д.), Вам понадобится понижающий трансформатор или преобразователь.

Когда вы путешествуете из страны с напряжением 220 вольт (Европа / Азия) в США, вам понадобится повышающий трансформатор или преобразователь.

Также доступны повышающие / понижающие трансформаторы и преобразователи, которые работают как повышающие, так и понижающие. На нашем веб-сайте вы найдете широкий выбор повышающих / понижающих трансформаторов и преобразователей мощностью от 50 до 20 000 Вт. Эти трансформаторы позволяют использовать ваши электрические устройства в любой точке мира.

Не забудьте оставить как минимум 100% запас на скачки / скачки напряжения при покупке трансформатора.Некоторые предметы, например телевизоры и компьютерные мониторы, взрываются, когда вы их включаете. Для этих продуктов вам необходимо купить трансформатор преобразователя напряжения, который как минимум в 3 раза превышает номинальную мощность. Для электроинструментов, лазерных принтеров и нагревательных приборов, таких как кофеварки, рисоварки, тостеры, микроволновые печи, лазеры, галогенные или люминесцентные лампы, вы должны оставить запас в 3-4 раза превышающий номинальную мощность. Не помешает купить трансформатор с номинальной мощностью намного выше указанной на вашем устройстве.

Наши трансформаторы напряжения предназначены для преобразования однофазных 110 или 220 вольт.Американский 220 Вольт состоит из 2-х фаз по 110 Вольт, а европейский 220 Вольт состоит из 1 фазы 220 Вольт.

Вольт x Ампер = Ватты (т.е. 110 В x 0,5 Ампер = 55 Вт). Пожалуйста, убедитесь, что не включаете какой-либо прибор с мощностью, превышающей мощность трансформатора напряжения. Это может повредить как ваш прибор, так и трансформатор!

Домашний стабилизатор напряжения

, домашний стабилизатор напряжения, домашний электрический стабилизатор — YIY

WollastonNeilReply

Инвертор и стабилизаторы

: купите стабилизаторы напряжения, инверторы мощности и ИБП, 15 июня 2015 г. — Но, конечно, создание такого дома может быть очень забавным все вы и посмотрите, как это действительно работает.Схема автоматического стабилизатора напряжения Как сделать автоматический стабилизатор напряжения? Схема, конструкция, стабилизатор автоматического напряжения Monster. Будьте первым кто оценит этот продукт. Очистите источник переменного тока от домашнего кинотеатра для лучшего изображения и звука. Автоматический стабилизатор напряжения Dirty AC Monster — Smarthome, оптовый поставщик трехфазных стабилизаторов напряжения для дома, предлагаемых Gayatri Industry, Дели,
Оптовый поставщик трехфазных бытовых стабилизаторов напряжения из Дели, 21 марта 2013 г. — @longneck, я вижу, что все здесь, в Индии, используют стабилизаторы напряжения с нетривиальным электрическим оборудованием.Вероятно, из-за качества электричества — могу ли я использовать ИБП в качестве стабилизатора напряжения? — Главная, 20 февраля 2017 г. — Таким образом, стабилизаторы напряжения нашли свое место во многих домах и офисах в Индии. В этой статье мы поговорим о стабилизаторах напряжения: что они делают, Лучшие стабилизаторы напряжения для ТВ / переменного тока / холодильника / дома в Индии в 2017 году, с медным трансформатором мощностью 2000 Вт для домашнего использования, полностью автоматическим стабилизатором напряжения переменного тока, цена FOB составляет 22,8-38,7 долларов США. / Шт., Модель SVC-2000VA, медь для домашнего использования 2000 Вт
Полностью автоматический стабилизатор переменного напряжения с медным трансформатором мощностью 2000 Вт для домашнего использования. Здесь у нас есть проблема с колебаниями напряжения.Итак, мне нужен трехфазный автоматический регулятор напряжения на 36 кВА для дома. Ниже приведены
Рекомендация по стабилизатору напряжения 45 кВА? | Форумы по физике — Автоматический стабилизатор напряжения для домашнего кинотеатра Monster Power: обеспечивает стабильное выходное напряжение 120 В при колебаниях входного переменного тока в диапазоне 80–140 В; 3 легко читаемых автоматического стабилизатора напряжения для домашнего кинотеатра Monster Power — Лучшая покупка, низкое, высокое, колеблющееся напряжение NEPA? Один центральный стабилизатор для всей вашей квартиры, дома, офиса.
Центральный серво стабилизатор напряжения 10 кВА / AVR — PRAG, Стабилизатор напряжения для дома, подробные сведения и спецификации от Saj Electronics, ведущего поставщика стабилизаторов напряжения в Горегаон Восток, Мумбаи, Махараштра.Стабилизатор напряжения для дома — IndiaMART, Стабилизатор напряжения V-Guard VG 400 для кондиционера (серый): Amazon.in: Home & Kitchen.
V-Guard VG 400 стабилизатор напряжения для кондиционера (серый): Amazon, BLUEBIRD АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ: Медь: Amazon. in: Home MONITOR Настенный стабилизатор напряжения 4 кВА на 1,5 тонны переменного тока с 5-летним АВТОМАТИЧЕСКИМ СТАБИЛИЗАТОРОМ НАПРЯЖЕНИЯ BLUEBIRD: Медь: Amazon.in, Совместимые устройства — телевизор до 46 дюймов и домашний кинотеатр, DVD, DTH; Другие характеристики питания — Отсечка высокого напряжения: вход 290 В (выход 240 В), автоматический регулятор напряжения SureVolt ™ емкости | Schneider Electric, наши автоматические регуляторы напряжения защищают вашу электронику от пониженного и перенапряжения.Взгляните на наш каталог оборудования AVR прямо здесь.
Автоматические регуляторы напряжения | Регуляторы мощности | AVR Voltage, экономичный регулятор напряжения для бытовой техники. Конструкция электрической схемы Включены полевые транзисторы
Экономичный регулятор напряжения для дома — YouTube, Купите стабилизатор напряжения APC Line-R 1200 ВА с автоматическим регулятором напряжения LE1200 на Walmart.com. Дом, мебель и бытовая техника. Этот регулятор напряжения APC оснащен световыми индикаторами, отображающими состояние батареи. Помимо защиты вашего
Линейный стабилизатор напряжения APC Line-R 1200 ВА с автоматическим напряжением — Walmart, автоматические регуляторы напряжения STABILINE® для Superior Electric поддерживают постоянное напряжение на нагрузках оборудования даже при входном напряжении и нагрузке системы Автоматические регуляторы напряжения | Superior Electric | Specialty Product, Ortea — одна из самых квалифицированных и надежных компаний по производству автоматических регуляторов напряжения.
Автоматический регулятор напряжения | ORTEA, Power Systems & Controls специализируется на автоматических регуляторах напряжения.У PS&C есть серия AVR Engineering. Главная> Технические характеристики автоматического регулятора напряжения
Техническая спецификация инженера по автоматическому регулятору напряжения, купить автоматический регулятор напряжения для дома по низким ценам на aliexpress. Другое сравнение цен, например, автоматический регулятор напряжения. Цена, сравнение цен на автоматический регулятор напряжения для дома — онлайн, однофазный стабилизатор напряжения TND 3 кВА,
Регулятор напряжения для дома с сервоприводом 1000 ва | SVC Servo Motor Voltage, 8 февраля 2017 г. — Вы здесь: Стартовая страница> Электричество и электроника> Voltage.входящее напряжение повышается до 250 вольт, и вы должны установить регулятор на 220 вольт. Оптимизация напряжения: как это работает — объясните, что материал. Некоторые компании производят регуляторы напряжения (попробуйте TrippLite, www. tripplite.com), и некоторые ИБП уже построили -в регулировании напряжения. Если вы покупаете стабилизатор напряжения — Tecnicontrol, посетите нас: Контакт: +6012-306 9883 Вот умный способ сэкономить до 30% от
Экономия электроэнергии — Стабилизатор Малайзия Сингапур — YouTube, 21 марта 2013 г. — @longneck, я вижу, что все здесь, в Индии, используют стабилизатор напряжения с нетривиальным электрическим оборудованием.Вероятно, из-за качества электричества — могу ли я использовать ИБП в качестве стабилизатора напряжения? — Дом, Эта статья дает представление о стабилизаторах напряжения и их типах, принципах работы, учитывая их важность для защиты бытовой техники. Основные типы стабилизаторов напряжения и их работа. пользователя Tarun Agarwal at. Электрические.
Различные типы стабилизаторов напряжения — для защиты вашей бытовой техники, домашнего электрического стабилизатора Автоматический регулятор напряжения Цена Конкурентоспособный стабилизатор напряжения 220 В переменного тока Стандартная характеристика: Настольный дизайн; Встроенный автоматический регулятор напряжения домашнего электрического стабилизатора CoolMate Staba, вы не указываете, где находитесь.Для большинства западных стран очень необычно иметь низкий уровень доходов. Обычно однофазное электрическое питание в домашних условиях составляет около 220 В переменного тока 50 Гц, если напряжение ниже, чем, скажем, около 180 В, предлагается стандартный стабилизатор напряжения, выходные параметры которого составляют от 170 до 270 В, поэтому в этом разделе Как увеличить напряжение в мой дом — Quora, Китай Стабилизатор напряжения 3000 ВА 1800 Вт домашний электрический стабилизатор низкая цена с высококачественным, ведущим стабилизатором напряжения 3000 ВА 1800 Вт домашний электрический стабилизатор напряжения Китай стабилизатор напряжения 3000 ВА 1800 Вт домашний электрический стабилизатор низкого уровня, Китай 220 В 500 ВА домашний стабилизатор напряжения с высоким качеством, ведущий Домашний стабилизатор напряжения 220v 500va Производители и поставщики, найдите Китай 220v 500va домашний стабилизатор электрического напряжения Производители, откройте для себя ассортимент продукции Schneider Electric в регуляторах напряжения: Line-R, Microsol Estabilizadores, Microsol Modules Isoladores. Регуляторы напряжения | Schneider Electric, позиции 1 — 20 из 832 — Покупайте стабилизаторы напряжения, ИБП и инверторы питания онлайн по лучшей цене в Индии на Snapdeal.com. Синусоидальный домашний ИБП Luminous Zelio 1100. их способность обеспечивать электроэнергией домохозяйства даже во время отключения электроэнергии.
Инверторы и стабилизаторы: Купить стабилизаторы напряжения, инверторы мощности и ИБП, серво стабилизаторы напряжения. Диапазон входного напряжения: добро пожаловать в Aries Electric. ISO 9001; 2008 Добро пожаловать в дом Aries Power Products.Мы здесь, чтобы Aries Electric :: Главная, 7 ноября, 2016 — Как выбрать стабилизатор напряжения правильного размера? неотъемлемая часть многих бытовых электроприборов, промышленных и коммерческих систем.
Что такое стабилизатор напряжения и как он работает? — Электротехника, 8 мая 2012 г. — Микроволновые печи — самые чувствительные бытовые приборы. Остальные пять стабилизаторов напряжения марки Koblenz работали нормально в течение последних пяти

7805 Схема работы и применения ИС регулятора напряжения

Введение

В этом руководстве мы рассмотрим одну из наиболее часто используемых микросхем стабилизатора, микросхему регулятора напряжения 7805. Стабилизированный источник питания очень важен для некоторых электронных устройств, поскольку используемый в них полупроводниковый материал имеет фиксированную скорость тока, а также напряжение. Устройство может быть повреждено при отклонении от фиксированной ставки.

Одним из важных источников питания постоянного тока являются аккумуляторные батареи. Но использование батарей в чувствительных электронных схемах — не лучшая идея, поскольку батареи со временем разряжаются и теряют свой потенциал.

Кроме того, напряжение, обеспечиваемое батареями, обычно равно 1.2В, 3,7В, 9В и 12В. Это хорошо для цепей, требования к напряжению которых находятся в этом диапазоне. Но большая часть ИС TTL работает с логикой 5 В, и, следовательно, нам нужен механизм, обеспечивающий постоянное питание 5 В.

На помощь приходит микросхема стабилизатора напряжения 7805. Это ИС семейства линейных регуляторов напряжения 78XX, которые выдают на выходе стабилизированное напряжение 5 В.

Краткое описание регулятора напряжения 7805

7805 — это трехконтактная ИС линейного стабилизатора напряжения с фиксированным выходным напряжением 5 В, которая полезна в широком диапазоне приложений. В настоящее время микросхема стабилизатора напряжения 7805 производится компаниями Texas Instruments, ON Semiconductor, STMicroelectronics, Diodes incorporated, Infineon Technologies и т. Д.

Они доступны в нескольких пакетах IC, таких как TO-220, SOT-223, TO-263 и TO-3. Из них наиболее часто используется пакет TO-220 (он показан на изображении выше).

Вот некоторые из важных характеристик микросхемы 7805:

Может доставить до 1.Ток 5 А (с радиатором).
Имеет как внутреннее ограничение тока, так и функции теплового отключения.
Для полноценной работы требуется минимум внешних компонентов.

Схема выводов регулятора напряжения 7805 IC

Как упоминалось ранее, 7805 представляет собой трехконтактное устройство с тремя контактами: 1. ВХОД, 2. ЗАЗЕМЛЕНИЕ и 3. ВЫХОД. На следующем изображении показаны контакты типичной ИС 7805 в корпусе To-220.

Описание контактов 7805 приведено в следующей таблице:

НОМЕР ПИН.	PIN	ОПИСАНИЕ
1	INPUT	Pin 1 является INPUT Pin. На этот вывод подается положительное нерегулируемое напряжение.
2	ЗАЗЕМЛЕНИЕ	Контакт 2 является контактом ЗАЗЕМЛЕНИЯ. Это общее как для ввода, так и для вывода.
3	ВЫХОД	Контакт 3 является ВЫХОДНЫМ контактом. На этот вывод микросхемы поступает регулируемый выход 5В.

Базовая схема из 7805

Как я ранее говорил о регулируемом источнике питания как об устройстве, которое работает от постоянного напряжения и может постоянно поддерживать свой выход при фиксированном напряжении, даже если есть значительное изменение входного постоянного напряжения.

Согласно спецификации 7805 IC, основная схема, необходимая для работы 7805 в качестве полноценного регулятора, очень проста. Фактически, если на входе подается нерегулируемое напряжение постоянного тока, то все, что вам нужно, — это два конденсатора (даже они не являются обязательными в зависимости от реализации).

На приведенной выше схеме показаны все компоненты, необходимые для правильной работы микросхемы 7805. Конденсатор 0,22 мкФ рядом со входом требуется только в том случае, если расстояние между микросхемой стабилизатора и фильтром источника питания велико. Кроме того, конденсатор 0,1 мкФ рядом с выходом не является обязательным, и если он используется, он помогает в переходных процессах.

В этой схеме VIN — это входное напряжение для 7805 IC, а источником может быть любая батарея нерегулируемого постоянного тока. VOUT — это выход микросхемы 7805 IC, которая имеет регулируемое напряжение 5 В.

Как получить постоянный источник питания постоянного тока от переменного тока?

Хотя батареи могут использоваться в качестве входа для ИС регулятора напряжения 7805, мы сталкиваемся с определенными трудностями, такими как частая разрядка батарей и снижение уровней напряжения батарей с течением времени.

Лучшая альтернатива использованию батарей — это подача нерегулируемого, но выпрямленного постоянного напряжения от источника переменного тока. Поскольку источник переменного тока легко доступен в качестве источника питания, мы можем разработать схему для преобразования сети переменного тока в постоянный и предоставить ее в качестве входа для ИС регулятора напряжения 7805.

Принципиальная схема

На следующем изображении показана принципиальная схема получения регулируемого напряжения 5 В от сети переменного тока.

Необходимые компоненты

Понижающий трансформатор 230В-12В
Мостовой выпрямитель (или 4 PN диода — 1N4007)
1A Предохранитель
Конденсатор 1000 мкФ
7805 Регулятор напряжения IC
Конденсатор 0,22 мкФ
Конденсатор 0,1 мкФ
1N4007 Диод

[Также прочтите: Как сделать регулируемый таймер]

рабочая

Источник переменного тока из сети сначала преобразуется в нерегулируемый постоянный ток, а затем в постоянный регулируемый постоянный ток с помощью этой схемы. Схема состоит из трансформатора, мостового выпрямителя на диодах, линейного регулятора напряжения 7805 и конденсаторов.

Если вы поняли, работу схемы можно разделить на две части. В первой части сеть переменного тока преобразуется в нерегулируемый постоянный ток, а во второй части этот нерегулируемый постоянный ток преобразуется в регулируемый 5 В постоянного тока. Итак, давайте, имея это в виду, начнем обсуждение работы.

Сначала используется понижающий трансформатор с 230 В на 12 В, и его первичная обмотка подключается к сети.Вторичная обмотка трансформатора подключена к мостовому выпрямителю (можно использовать специальную ИС или комбинацию из 4 диодов 1N4007).

Предохранитель 1А устанавливается между трансформатором и мостовым выпрямителем. Это ограничит ток, потребляемый схемой, до 1 А. Выпрямленный постоянный ток от мостового выпрямителя сглаживается с помощью конденсатора емкостью 1000 мкФ.

Итак, на выходе конденсатора 1000 мкФ нерегулируется напряжение 12 В постоянного тока. Он подается на вход микросхемы регулятора напряжения 7805.7805 IC затем преобразует его в регулируемое напряжение 5 В постоянного тока, и выходной сигнал может быть получен на его выходных клеммах.

Важные особенности регулятора напряжения 7805 IC

Первое, на что следует обратить внимание, это то, что входное напряжение всегда должно быть больше, чем выходное напряжение (как минимум на 2,5 В).
Входной и выходной ток практически идентичны. Это означает, что когда на входе подается напряжение 7,5 В 1 А, на выходе будет 5 В 1 А.
Оставшаяся мощность рассеивается в виде тепла, поэтому с 7805 IC необходимо использовать радиатор, подобный показанному ниже.

Также прочтите соответствующий пост: Источник питания переменного напряжения от стабилизатора напряжения

Мощный регулятор напряжения 220в для дома

С проблемой низкого напряжения в сети часто сталкиваются владельцы дачных участков и жители загородных домов. В сезон, когда необходимо поливать огород, используя системы полива, и в холодную погоду, когда необходимо утеплить, отсутствие напряжения ощущается особенно сильно.Причина тому — особенность подачи электроэнергии в такие населенные пункты — вся улица обычно питается от одного трансформатора, расчет мощности которого проводился по статистике в те годы, когда телевизор и не все жители могли себе позволить. Это. Сегодня вопрос в другом — смогут ли жители всего оборудования отремонтировать себя из-за недостаточного напряжения?

Когда необходимо такое устройство?

Чтобы поддерживать как можно большее количество электроприборов, потребляющих электроэнергию, вам понадобится хорошее.Более того, также необходимо правильно его выбрать. Дело в том, что это устройство может обеспечить разное количество оборудования, которое «страдает» отсутствием напряжения в сети Потому что чем больше абонентов подключено к линии, тем больше электроэнергии они потребляют, тем меньше она достается тем, кто жить дальше по соседству. Особенно плохо это касается тех, кто был подключен к линии последним — с тем напряжением, которое поступает в их сеть, хорошо работают только лампы накаливания.

Поэтому приобретение регулятора напряжения — первоочередная задача в том случае, если в доме не хватает напряжения, либо в сети происходят постоянные скачки напряжения, которые могут попросту сжечь все приборы.

Что такое стабилизаторы и что выбрать?

Когда вам нужно подавать напряжение, вы обнаружите, что вам нужно устройство для сети с определенным количеством фаз. С этим вопросом нужно разобраться, прежде чем магазин задаст вам вопрос: «Какое устройство вам нужно?», «Как выбрать подходящее?» Легко определить. В загородном доме, на даче нужно только посмотреть, сколько проводов тянется до прилавка. Если их всего два, значит, к дому подключена одна фаза на 220в.В этом случае выбор очевиден.

Но, в том случае, если в будущем вы планируете устанавливать устройства, потребляющие большое количество энергии или работающие на нескольких фазах, то лучше сразу приобрести соответствующее устройство . В том же случае, если к дому протянуты более четырех проводов, это означает, что подключены три фазы — 380в. Но для подключения не нужно подбирать трехфазный выпрямитель. Если в повседневной жизни вы не используете какие-либо устройства, требующие высокого напряжения, и не планируете их приобретать, то однофазный стабилизатор вам идеально подойдет.Таким образом, столкнувшись с проблемой выбора, вы всегда можете найти лучший способ ее решения. Для этого достаточно иметь более-менее четкие планы на покупку будущих устройств и состояние вашей электросети.

Полезное видео про стабилизаторы напряжения для дачи

Выбор 1 фазы

В том случае, если вы все же решите выбрать однофазный стабилизатор, вы найдете большое разнообразие этого типа продукции и типов этих устройств.

Однофазные стабилизаторы доступны на рынке в различных вариантах исполнения: релейные, электромагнитные, тиристорные, феррорезонансные, электромеханические .Основные отличия этих устройств в способе стабилизации напряжения в сети и их устройстве.

Все они имеют разные характеристики в зависимости от устройства и разные рабочие характеристики, что делает их более или менее удобными в использовании. В быту обычно используются те типы выпрямителей, которые не имеют в своей конструкции механических деталей — работают тихо, не шумят при переключении, при переключении не мешают работе сети, так что свет не мигает и не исчезает.Также в зависимости от стоимости устройства однофазные стабилизаторы снабжены дополнительными функциями, которые делают их работу более производительной. Таким образом, увеличенное количество ступеней позволяет им работать с максимальной точностью и скоростью, полностью защищая оборудование от скачков напряжения.

3 фазы

С трехфазными стабилизаторами ситуация аналогичная, но они все же существенно отличаются от однофазных устройств.

Фактически трехфазный стабилизатор, это три однофазных звездочки, соединенные вместе .Единственное серьезное отличие — в таком стабилизаторе единая система защиты всех трех фаз. В случае неисправности, замыкания или перегрузки устройство полностью отключится, независимо от того, какая линия вышла из строя.

Но при этом регулирование напряжения, как и фазовая нагрузка, происходит независимо, что позволяет использовать такие устройства для разветвления на три разные однофазные линии, каждая из которых может выполнять определенную функцию. Среди трехфазных стабилизаторов нет того разнообразия, которое имеют однофазные устройства по техническим причинам.Для работы в стыке подходят только электромеханический, электродинамический и гибридный варианты. Особой разницы между ними нет, но электродинамический стабилизатор напряжения все же надежнее и его стоимость намного выше, чем цена стабилизаторов двух других вариантов.

Выбор мощности

Выбрать стабилизатор мощности можно двумя способами. Первый — вызвать специалиста. Он произведет все необходимые замеры, осмотры и вынесет вердикт, какой из стабилизаторов подходит для вашей домашней сети по характеру нагрузки. Второй способ — выбрать стабилизатор, ориентируясь на показания входного автомата. Это устройство, которое используется для обесточивания всей линии на входе. Обычно он находится рядом с счетчиком и имеет ограничения по мощности.

Ограничение автомата по входному току. Он измеряется в амперах, величина, которая напрямую связана с мощностью и может быть рассчитана с использованием соответствующих таблиц. При 16 амперах максимальная потребляемая мощность составляет 4 киловатта, при 32 амперах — 8 киловатт, при 63 амперах — 14 киловатт для однофазной сети.Для трехфазной сети с током 16 ампер максимальная мощность составит 12 киловатт, для 32 ампер — 24 киловатт, для 63 ампер — 42 киловатт.

Также для трехфазной сети допустимы гораздо более тяжелые нагрузки , до 500 ампер, при максимально допустимой мощности 375 киловатт. Но такие показатели намного выше, чем те, что используются в домашнем хозяйстве и больше подходят для промышленных предприятий и мастерских.

По другим характеристикам

Среди других критериев, по которым нужно ориентироваться, чтобы выбрать подходящий стабилизатор, можно отметить возможность регулировки входного напряжения напрямую под конкретные устройства. Из таких можно выделить бытовую технику зарубежного производства, где стандарты электросетей отличаются от наших отечественных — для их работы необходимо напряжение выше 220В. Также это относится к напряжению, приложенному к лампам накаливания, если оно меньше 220В, то в этом случае они работают намного дольше. Точность стабилизации также существенно влияет на устройства, чувствительные к перепадам напряжения. От стабильности тока напрямую зависит исправное функционирование компьютера, срок службы его комплектующих.Уровень стабилизации также важен, если скачки напряжения в сети достигают высоких значений, особенно если они превышают максимально допустимое значение.

На видео рассказывается про регуляторы напряжения Energy to give

Обзор модели

Особенности установки, установки и подключения

Установка стабилизатора несложная, но ответственная.

Выбор места, где он будет располагаться — главный залог его стабильной и долгой работы на долгие годы, не вызывая поломок. Такое место в первую очередь должно быть сухим. Электронные устройства не любят повышенной влажности, а тем более конденсата — они болят, и они преждевременно выходят из строя. В таких случаях это будет непросто, и вам, возможно, даже придется заменить все основные вышедшие из строя детали. Стабилизатор напряжения не является универсальным устройством, рассчитанным на работу в разных условиях — температура в помещении, где он будет размещаться, также должна соответствовать определенным требованиям. У большинства устройств он колеблется от +5 до +40 градусов по Цельсию.

Это самая низкая и самая высокая приемлемые ставки. Чтобы разместить устройство в других условиях, ему понадобится защитный кожух — если он должен работать при низких температурах и системе охлаждения, если он должен работать при температурах выше указанных. Что касается положения устройства, то его можно разместить как на стене, так и на полу, или на стойке. Самый удобный вариант — размещение на стене, в вертикальном положении, где ничто не будет мешать. Подключить стабилизатор можно как напрямую в сеть, так и в обход, с помощью байпаса.Такой способ подключения лучше и удобнее — с его помощью можно будет физически не отключать устройство при работе с нагрузкой в сети — сваркой, нагревом или при работе генератора.

Еще одно видео про стабилизаторы напряжения для дома и дачи

Что говорят люди?

В любом случае отказываться от стабилизатора, особенно когда он нужен и принесет явную пользу, не стоит.

Современные дачные участки сегодня представляют собой полноценные жилые объекты, в которых часто используется большое количество разного оборудования, и как показывает практика, именно за городом возникают наиболее серьезные аварийные ситуации с подачей электроэнергии в однофазной и трехфазной сети. .В связи с этой проблемой нас часто спрашивают, какой стабилизатор лучше для загородного дома. Но забегая вперед, чтобы выбрать действительно оптимальную модель, нужно полностью разбираться в проблемах в электроснабжении, определять тип электрической сети (1-фазная или 3-фазная) и знать условия, в которых будет находиться такое сетевое оборудование. использовал.

Однофазный или трехфазный — как выбрать стабилизатор напряжения для дачи.

Прежде всего, нужно точно определить количество фаз, подводимых к вашему загородному коттеджу.Это один из важнейших моментов, так как любой электроприбор принципиально отличается друг от друга. Это можно узнать следующими простыми способами:

посмотреть фазу в соответствующих документах на электроэнергию, которая должна быть на каждый загородный дом;
посмотрите количество входящих проводов главного распределительного щита. Если их больше 4-х, то у вас трехфазная сеть, если меньше, то это однофазное подключение;
также тип сети можно определить по светодиодным индикаторам, расположенным на самом счетчике.Таких индикаторов будет 3 на 3-х фазном, только 1 на однофазном.

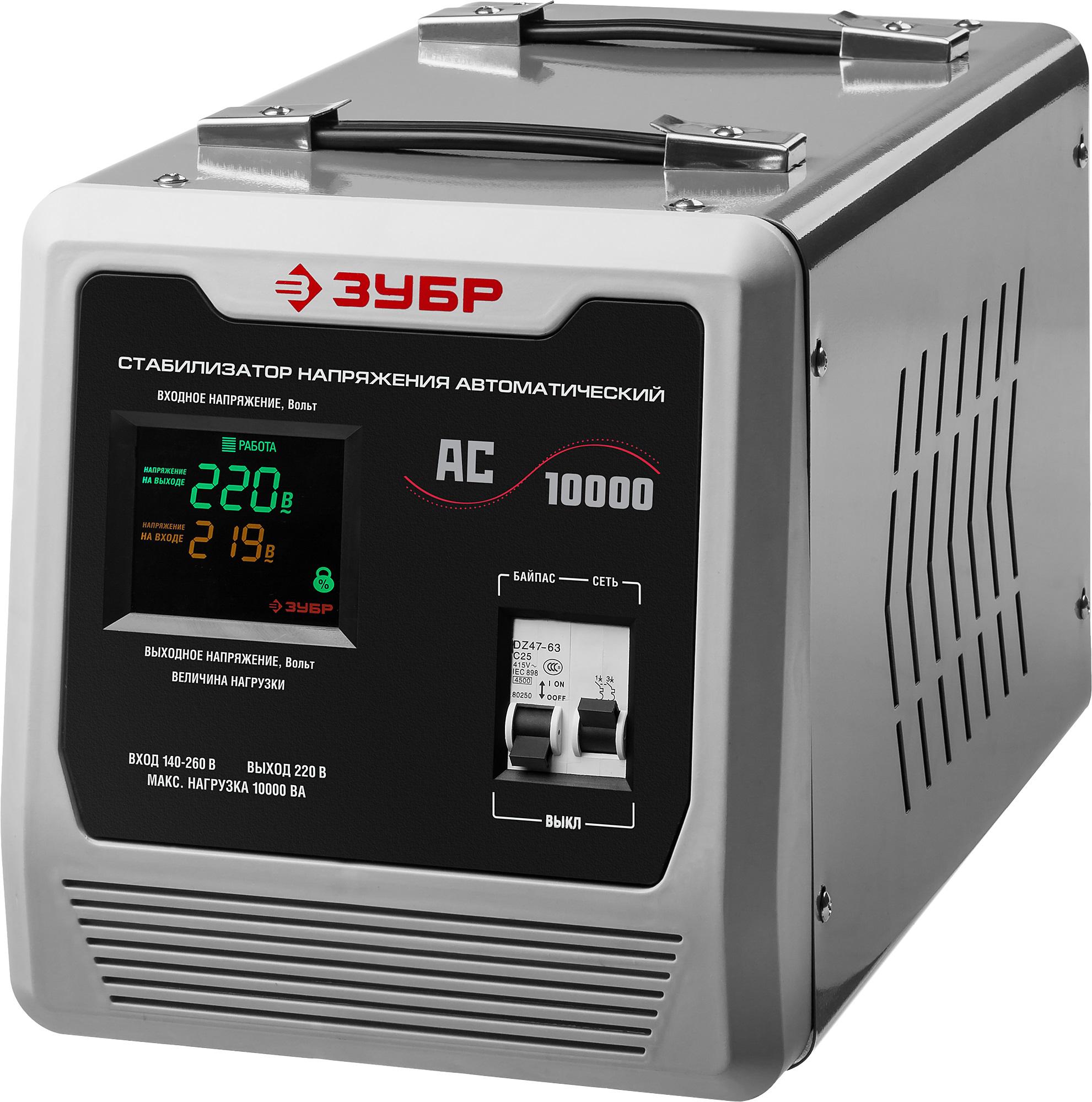

Стабилизатор напряжения на дачу 220В, что лучше на 10кВт?

Самая распространенная для современного загородного дома мощность 10 кВт, так как в последнее время на даче все чаще используется такое домашнее хозяйство, как электрические плиты, холодильники, насосы, обогреватели, телевизоры, кондиционеры и другое оборудование, делающее нашу жизнь более комфортной и удобной. сектор. . Наш корпоративный интернет-магазин предлагает купить российские сертифицированные устройства и премиум и средний класс как нельзя лучше для простых и сложных бытовых условий в круглосуточном режиме работы.Чтобы выбрать себе автоматический регулятор напряжения, вы должны ответить на следующие важнейшие для себя вопросы:

Какая у вас электрическая сеть (220 В или 380 В)?
В каком диапазоне напряжения бывают скачки и просадки в сети?
Будет ли это подключенное к сети электрическое оборудование устанавливаться в отапливаемом или неотапливаемом помещении?

Если знаете ответы, то проблема выбора регулятора напряжения упрощается на 90%, так как остальные показатели в большинстве своем являются дополнительными и, как правило, направлены на обеспечение максимального удобства, надежности и комфорта в будущем.Сегодня мы готовы предложить на заказ следующие стабилизаторы 220В отечественного производства для однофазной электросети: Energy ASN 10000, Energy Voltron 10000 и Energy Hybrid 10000. Рассмотрим их основные характеристики и возможности, исходя из которых, вы легко сможете выбрать наиболее подходящий вариант для вашей домашней сети переменного тока и напряжения.

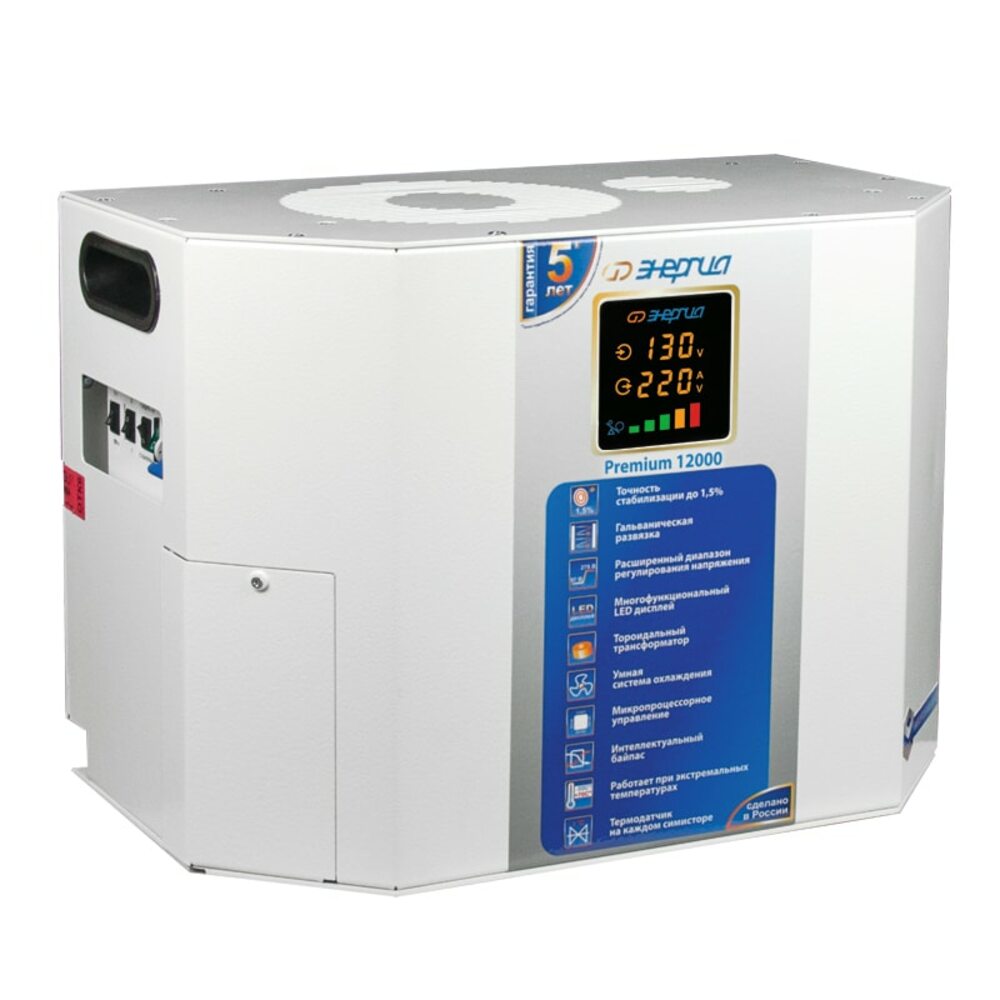

Это лучшая малошумящая модель из представленных сетевых устройств для однофазной сети 220В. Диапазон выравнивания напряжения от 105 до 280 вольт.Работает автоматически в двух режимах (электромеханический + релейный). Возможность поддерживать чистую синусоидальную форму волны. Тип установки — настенный / напольный. Он отлично работает с обычным и высокочувствительным оборудованием, так как имеет высокую точность (± 3%) настройки. В процессе сглаживания капли лампочек не мерцают, благодаря плавной непрерывной стабилизации. Он пользуется большим спросом у коттеджей с постоянным проживанием. Обмотка трансформатора сделана из меди. Производитель — Россия.Есть многоуровневая защита. Есть один недостаток — не приспособлен для работы при низких отрицательных температурах. Допустимые климатические условия использования от -5 до +40 градусов Цельсия. .

Производство — Россия. Плавно работает как при низком (от 100В), так и при высоком (до 280В) напряжении. Легко выдерживает минусовые температуры от -30 до +45 ° С (морозостойкость, влагостойкость). Практически нет звука — низкий уровень шума. Имеет способ настенного и напольного монтажа. Оборудован 5-ступенчатой защитой.Полностью автоматический. Обмотка медная. Идеально подходит для загородных коттеджей, но есть один небольшой недостаток — при эксплуатации (особенно при очень низком энергопотреблении) возможно мерцание света. Не рекомендуется для высокочувствительных к электроэнергетике, так как точность сглаживания составляет всего ± 10%. .

Самая бюджетная марка из всех российских устройств нашего интернет-магазина, востребованная преимущественно для дачного сектора с непостоянным проживанием. Диапазон от 120 до 280 вольт.Точность вывода после настройки сети падает на ± 8%. Тихий шум. Морозостойкий — подходит для использования в помещениях с отрицательными температурами от -20 до + 40 ° С. Монтаж, только на открытом воздухе. Алюминиевая обмотка. Есть несколько уровней автоматической защиты. Недостаток — мерцание лампочек при сильных отказах. Сделано в России. .

Практически каждый хозяин загородного дома борется с электричеством, это скачки напряжения, перепады напряжения, разного рода помехи в сети.И когда было принято решение о приобретении качественного сетевого регулятора, у многих сразу возникает вопрос: ведь именно правильно подобранный электроприбор станет надежным помощником, сможет обеспечить стабильную работу бытовой техники, а также увеличить их производительность на долгие годы.

Все мы знаем, что бытовая техника, которая используется в наших домах, в отличие от нынешней, имеет более высокие параметры. И, соответственно, уже предъявили другие требования к качеству электроснабжения.В результате при небольшом изменении напряжения в сети подключенные бытовые приборы работают в неправильном режиме, нарушается их рабочее состояние. А в момент сильных прыжков вообще не получается. Поэтому установка надежного стабилизатора ЛЭП на даче крайне важна и даже необходима.

Первым шагом при выборе стабилизатора является определение фаз.

Если на дачном участке однофазная электросеть, то без сомнений выбираем.Когда есть три фазы, есть два варианта. Первый это покупка одного, второй ставится сразу три однофазных стабилизатора (220 В) . Причем гораздо лучше использовать последний случай, так как при отсутствии двух фаз из 3 работа будет продолжена на одной. Чего не будет с начальной версией.

Но стоит учесть момент при наличии в электрооборудовании трехфазного двигателя разумнее было бы подключить один.

Узнайте, какую мощность нужно выбрать стабилизатор напряжения 220В.

Для начала обратим внимание на мощность устройства, она показана в Вт или Киловатт . И в принципе, чтобы не заниматься мудрыми расчетами, можно учесть всю реактивную нагрузку. Небольшой запас хода может вам пригодиться в будущем. Какой недостаток может пагубно сказаться на работе.

Тогда, допустим, вы используете такое оборудование, как холодильник, телевизор, электрообогреватель в своем загородном доме, погружной насос для колодца, а вместе с ним и освещение (пять ламп накаливания по 100 Вт каждая).

Если требуется установка стабилизатор для электрооборудования с эл. двигателя , то производя расчет мощности нормализатора, рекомендуется брать пусковую мощность. Его скорость может быть намного выше. номинальная стоимость (2-7).

Так как одновременный запуск холодильника и насоса практически невозможен, пусковой показатель суммировать не нужно, а общая нагрузка участка на даче будет подключена к одному сетевому стабилизатору .И если это произойдет неожиданно, потеря будет только комфорт. Таким образом, лучше всего приобретать стабилизатор достаточной мощности или с запасом.

Выбор стабилизатора 220В для дачи с оптимальными техническими параметрами

Определив номинальную мощность, можно приступить к выбору регулятора, наиболее подходящего для эксплуатации в стране.

По способу крепления.

Как правило, домики на дачных участках не строят, и найти место для установки порой бывает не так просто.Поэтому лучший вариант — это универсальный корпус. Задняя часть конструкции имеет специальные застежки, с помощью которых легко повесить на стены. . Эти устройства, в отличие от напольных, весят не более 50 кг и имеют удобные компактные размеры.

Температура окружающей среды

Для эксплуатации на даче чаще всего устанавливается, учитывая тот момент, что многие садоводы не всегда живут в своем доме, а в комнатах отсутствует постоянное отопление. Стабилизаторы с широким температурным диапазоном способны выполнять свои задачи даже при небольших морозах от до -30 ° С . И эта возможность позволяет использовать их круглый год.

Принцип действия.

Зная потребляемую мощность и рекомендуемые технические возможности, лучший стабилизатор напряжения для подачи на 8 , 10 , 15 кВА , реле и тиристорного типа .

Реле однофазного стабилизатора (регулирует переменное напряжение 220В с отклонением 10%, работает в рабочем диапазоне 105-270В.А также имеет ступенчатый тип стабилизации, выдерживает кратковременные перегрузки до 110%. Относится к относительно недорогим стабилизаторам.

Тиристорный (симисторный) стабилизатор () по цене намного дороже, но при этом обладает быстродействием, перегрузочной способностью (180%). Отличается абсолютно бесшумной работой и высокой точностью стабилизации (3%). Бытовой стабилизатор комплектуется деталями высокого качества, неприхотлив в эксплуатации, прочен.

В деревне мы бываем часто или нет, в зависимости от сезона и времени года.Так или иначе, в загородном доме есть какие-то блага цивилизации, такие как телевизор, электрочайник, может быть, даже обязательно есть холодильник. Для того, чтобы во время вашего отсутствия в результате скачков напряжения в сети или аварийного отключения электроэнергии не возникло никаких проблем, вам необходимо защитить все приборы, которые подключены к электросети. Стабилизатор поможет справиться с этой задачей. Как выбрать регулятор напряжения 220В на дачу, в чем его функции, принцип работы и подключения, мы расскажем подробно.

Регулятор напряжения

Падения напряжения далеко от нормы 3-5% в ту или иную сторону от 220 В сегодня это норма. Это связано с развитием общества, а если вернее, с увеличением количества потребителей, а значит, и протяженностью линий электропередач. Если ваш коттедж находится рядом с распределительной подстанцией, то напряжение укладывается в норму, а может даже и выше, но если далеко, то дотянуться до него будет недостаточно.

Стабилизатор напряжения — это устройство, способное нормализовать напряжение, подаваемое на электрические приборы. Избыточное или заниженное напряжение не пойдет на пользу технологии, поэтому важно знать, какой регулятор напряжения выбрать для выбора напряжения 220 В. Его основное предназначение — нормализовать напряжение, чтобы поступали стандартные устройства 220В.

Видео: как выбрать стабилизатор напряжения

Виды

Всего существует 3 вида стабилизаторов 220В, которые можно установить не только на даче, но и в доме или в квартире.А именно:

Сервопривод — эти устройства работают по принципу изменения количества витков на трансформаторе. За стабилизацию отвечает сервопривод, он запускает ползунки на оборотах трансформатора. Такой стабилизатор имеет невысокую цену, но поскольку в нем много механических компонентов, его надежность далека от идеала.

Реле — здесь основная задача стабилизации ложится на силовые реле. Затем они работают над переключением обмотки трансформатора.Такие устройства тоже не очень дороги, но и не очень долговечны из-за наличия в реле механических деталей. Распространенная проблема — залипание контактов, что не сопровождает долгую жизнь.

Электроника — самая дорогая, но и самая надежная. У них есть то, что нужно хорошему устройству для выработки нужного напряжения — это скорость, бесшумность.

Расчет стабилизатора

Для того, чтобы рассчитать мощность регулятора напряжения, необходимо знать его характеристики, а именно полную или номинальную мощность.Эта концепция включает в себя активные и реактивные нагрузки, а также следует учитывать пусковой ток.

Активная мощность

Измеряется в ваттах. Это вид нагрузки, для которой он используется, которая преобразуется в другие виды энергии, например, в свет и тепло. Примеры таких устройств — утюги, телевизоры.

Этот тип включает в себя остальную нагрузку. Он включает в себя емкостную и индуктивную мощность, важно учитывать полную и активную нагрузку, при этом всегда учитывается коэффициент «подключения» cos.Чтобы было понятнее, представьте себе пример:

У нас болгарка мощность 2000 Вт, cos 0,6. Для расчета общей мощности первый показатель нужно разделить на второй:

2000 / 0,6 = 3333 Вт

Этот коэффициент не всегда указывается на приборах. Его среднее значение составляет 0,7, и на него можно ориентироваться в расчетах.

Токи

Учитывать пусковые токи. Все приборы, у которых есть электродвигатель, на момент запуска дают большую мощность.Для его расчета нужно показатель, указанный в характеристиках, умножить на 3. Так, если у вас на даче стоит холодильник мощностью 250 Вт, то на момент переключения розетки суммарная мощность составляет примерно 750 Вт. И это необходимо учитывать при выборе устройства.

Какой должна быть мощность стабилизатора?

Требуемая мощность стабилизатора — это сумма мощностей устройств, которые планируется к нему подключить.Учитывая, что таких на даче не очень много, лучше все подключить, так будет надежнее. Снова пример:

Если у вас за городом телевизор (в среднем 100 Вт), холодильник (200 Вт), освещение (всего около 250 Вт), обогреватель (2 000 Вт). Расчет мощности стабилизатора происходит так.

100 * 3 + 200 * 3 + 250 * 3 + 2000 * 3 = 7650 Вт Это зависит от пусковых токов.

Вам нужно будет искать стабилизатор мощностью не менее 8 кВт.Чем мощнее ваши устройства, тем больше им нужен стабилизатор.

Калькулятор для расчета вольт-амперной характеристики регулятора напряжения

Электросхемы

При подключении стабилизатора в сети не должно быть тока. Более рационально производить подключение сразу после счетчика, перед нагрузкой. Подключение производится последовательно, в разрыв фазного провода. Часто производители наносят на устройство схему подключения.

Стабилизатор чаще всего имеет 3 контакта для подключения: это вход, выход и ноль.

Иногда схема стабилизатора имеет 4 контакта: 2 входа и 2 выхода. В этом случае подключение осуществляется следующим образом: фаза и ноль подключаются к входному автомату и к соответствующему контакту «вход». Провода нагрузки (фаза и ноль) подключаются к «выходу».

После подключения важно проверить правильность подключения. Перед тем как произвести первое включение, нужно отключить от электросети все приборы, выключить лампы. После включения устройства проверьте отсутствие посторонних шумов, потрескивания.

Стабилизатор напряжения в работе

Сервис

Какой бы стабилизатор вы ни выбрали, вам необходимо проводить его регулярное обслуживание. Он включает в себя затяжные соединения, винт и болт. Это поможет избежать возникновения пожаров и повреждения утеплителя, это важно всегда, а особенно в загородном доме, так как вы не живете в нем постоянно.Слабый контакт или ослабленный болт могут стать причиной пожара; лучше предотвратить такие ситуации, чем платить или понести наказание.

Источник питания 5 В постоянного тока

Design (простое пошаговое руководство)

Ищете помощь в разработке источника питания 5 В самостоятельно? Что ж, добро пожаловать. В этом посте мы не просто проектируем блок питания, но и узнаем о расчетных расчетах, которые вы можете сделать самостоятельно.

Схема источника питания — это очень простая схема в обучении электронике.Почти каждый в электронике пытается это сделать. И я не могу сказать вам, насколько это весело, когда вы закончите свой первый дизайн блока питания, протестируете его, и он будет работать нормально.

Хорошо!

Блок питания, который мы здесь разработаем, очень простой. Это линейный дизайн, основанный на технологии, он будет проходить вас на каждом этапе проектирования, пытаться представить все простым языком, выполнять некоторые математические вычисления, например, если в схеме используется конденсатор, вы должны знать, почему он там, и как рассчитывается его стоимость.

Надеюсь, вам понравится этот пост и вы чему-нибудь научитесь. На всякий случай, если вам нравится заниматься электроникой своими руками, то этот комплект для сборки блока питания (нажмите здесь) подойдет вам. Развлекайтесь 😀

Конструкция блока питания 5В постоянного тока

Проектирование любой схемы начинается с хорошо составленной общей блок-схемы. Это помогает нам спроектировать отдельные части схемы, а затем, в конце концов, собрать их вместе, чтобы получить полную схему, готовую к использованию.

Общая блок-схема этого проекта представлена ниже. Все очень просто. Он состоит из следующих четырех основных подблоков.

Трансформатор
Схема выпрямителя
Фильтр
Регулятор

Сначала я объясню каждый блок в целом, а затем мы перейдем к проектированию. Я думаю, вам нужно понимать, какой блок что делает в первую очередь.

Итак, давайте попробуем разобраться в каждом разделе по очереди.

Входной трансформатор

Трансформатор — это устройство, которое может повышать или понижать уровни напряжения в соответствии с законом передачи энергии.

Вопрос в том, зачем нам это нужно в нашей конструкции снабжения?

Что ж, в зависимости от вашей страны, переменный ток, поступающий в ваш дом, имеет уровень напряжения 220/120 В. Нам нужен входной трансформатор, чтобы понизить входящий переменный ток до требуемого нижнего уровня, то есть близкого к 5 В (переменный ток). Этот более низкий уровень в дальнейшем используется другими блоками для получения необходимых 5 В постоянного тока.

Трансформатор — это устройство, которое используется для повышения или понижения уровня переменного напряжения, сохраняя одинаковую входную и выходную мощность.

Будьте осторожны, играя с этим устройством.

Поскольку вы используете сетевое напряжение, которое может быть слишком опасным. Никогда не прикасайтесь к клеммам голыми руками или плохими инструментами. Имейте хороший и достойный бесконтактный тестер напряжения и используйте его, чтобы всегда быть уверенным в том, какая линия находится под напряжением, идущим к трансформатору.

Выпрямительная схема

Если вы думаете, что трансформатор просто снизил напряжение до 5 В постоянного тока. Прости, ты ошибаешься, как когда-то был я. Пониженное напряжение по-прежнему остается переменным. Чтобы преобразовать его в постоянный ток, нужна хорошая выпрямительная схема.

Схема выпрямителя — это комбинация диодов, расположенных таким образом, чтобы преобразовывать переменное напряжение в постоянное напряжение.

Без выпрямительной схемы невозможно получить необходимое выходное напряжение 5 В постоянного тока.Эта схема поставляется в красивых интегрированных корпусах, или вы также можете сделать ее с использованием четырех диодов. Вы увидите, как мы это сделаем, в следующих разделах.

В основном, существует два типа выпрямительных схем; полуволновой и двухполупериодный. Однако нас интересует полноценный выпрямитель, так как он более энергоэффективен, чем первый.

Фильтр

В практической электронике нет ничего идеального. Схема выпрямителя преобразует входящий переменный ток в постоянный, но, к сожалению, не превращает его в чистый постоянный ток.Выход выпрямителя пульсирует и называется пульсирующим постоянным током. Этот пульсирующий постоянный ток не считается подходящим для питания чувствительных устройств.
Итак, выпрямленный постоянный ток не очень чистый и имеет рябь. Задача фильтра — отфильтровывать эти пульсации и обеспечивать совместимость напряжения для регулирования.

Конденсаторный фильтр используется, когда нам нужно преобразовать пульсирующий постоянный ток в чистый или удалить искажения из сигнала

Практическое правило: напряжение постоянного тока должно иметь пульсации менее 10 процентов, чтобы можно было точно регулировать.

Лучшим фильтром в нашем случае является конденсатор. Вы, наверное, слышали, конденсатор — это устройство, накапливающее заряд. Но на самом деле его лучше всего использовать как фильтр. Это самый недорогой фильтр для нашей базовой конструкции блока питания 5 В.

Регулятор

Стабилизатор — это линейная интегральная схема, в которой используется стабилизированное постоянное выходное напряжение. Регулировка напряжения очень важна, потому что нам не нужно изменять выходное напряжение при изменении нагрузки.

Всегда требуется выходное напряжение, независимое от нагрузки.ИС регулятора не только делает выходное напряжение независимым от переменных нагрузок, но также и от изменений напряжения в сети.

Регулятор — это интегральная схема, используемая для обеспечения постоянного выходного напряжения независимо от изменений входного напряжения.

Надеюсь, вы разработали некоторые базовые концепции проектирования источников питания. Давайте продолжим с реальной принципиальной схемой для нашей конкретной конструкции блока питания 5 В постоянного тока.

Принципиальная схема источника питания 5 В постоянного тока

Ниже представлена принципиальная схема указанного проекта.Вы получаете основной запас; напряжение и частота могут зависеть от вашей страны, предохранителя; для защиты схемы, трансформатора, выпрямителя, конденсаторного фильтра, светодиодного индикатора и регулятора IC.

Блок-схема реализована в программном обеспечении NI Multisim, хорошем программном обеспечении для моделирования для студентов и начинающих электронщиков. Я рекомендую потратить немного времени на то, чтобы поиграть с ним.

Теперь перейдем к собственному дизайну.

Пошаговый метод проектирования источника питания 5 В постоянного тока

Вот в чем дело, мы сначала спроектируем каждую секцию, а затем соберем каждую из них, чтобы наш источник питания постоянного тока был готов для питания наших проектов.

Итак, приступим к делу шаг за шагом.

Вы думаете, я бы начал объяснение конструкции с трансформатора, но это не так. Трансформатор выбирается не сразу.

Шаг 1: Выбор регулятора IC

Выбор микросхемы регулятора зависит от вашего выходного напряжения. В нашем случае мы проектируем для выходного напряжения 5 В, мы выберем ИС линейного регулятора LM7805.

Следующим шагом в процессе проектирования является определение номинальных значений напряжения, тока и мощности выбранной ИС регулятора. Это делается с помощью таблицы данных регулятора IC.

Ниже приведены номинальные характеристики и схема контактов LM7805 из таблицы данных.

Спецификация 7805 также предписывает использовать конденсатор 0,1 мкФ на выходной стороне, чтобы избежать переходных изменений напряжения из-за изменений нагрузки. И 0,1 мкФ на входе регулятора, чтобы избежать пульсаций, если фильтрация находится далеко от регулятора.

Для дополнительной информации, для вывода положительного напряжения мы используем LM78XX.XX указывает значение выходного напряжения, а 78 указывает положительное выходное напряжение. Для выхода с отрицательным напряжением используйте LM79XX, 79 указывает отрицательное напряжение, а XX указывает значение выхода.

Шаг 2: Выбор трансформатора

Правильный выбор трансформатора означает экономию денег. Мы узнали, что минимальный вход для выбранной нами микросхемы регулятора составляет 7 В (см. Значения в таблице выше). Итак, нам нужен трансформатор для понижения основного переменного тока, по крайней мере, до этого значения.

Но между регулятором и вторичной обмоткой трансформатора тоже есть выпрямитель на диодном мосту.На выпрямителе имеется собственное падение напряжения, то есть 1,4 В. Нам также необходимо компенсировать это значение.

Итак, математически:

Это означает, что мы должны выбрать трансформатор со значением вторичного напряжения, равным 9 В или как минимум на 10% больше, чем 9 В.

Исходя из этого, для конструкции блока питания 5 В постоянного тока мы можем выбрать трансформатор с номинальным током 1 А и вторичным напряжением 9 В. Почему ток 1А? Поскольку IC регулятора имеет номинальный ток 1 А, это означает, что мы не можем пропускать ток, превышающий это значение.Выбор трансформатора с номинальным током выше этого потребует дополнительных денег. И нам это не нужно.

Шаг 3: Выбор диодов для моста

Как вы видите на принципиальной схеме, схема выпрямителя состоит из нескольких диодов. Чтобы сделать выпрямитель, нам нужно подобрать для него подходящие диоды. При выборе диода для мостовой схемы. Имейте в виду выходной ток нагрузки и максимальное пиковое вторичное напряжение трансформатора i-e 9В в нашем случае.

Вместо отдельных диодов вы также можете использовать один отдельный мост, который поставляется в корпусе IC. Но я не хочу, чтобы вы использовали его здесь, просто для обучения и игры с отдельными диодами.

Выбранный диод должен иметь номинальный ток больше, чем ток нагрузки (т.е. в данном случае 500 мА). И пиковое обратное напряжение (PIV) больше пикового вторичного напряжения трансформатора

Мы выбрали диод IN4001, потому что он имеет номинальный ток на 1 А больше, чем мы желаем, и пиковое обратное напряжение 50 В.Пиковое обратное напряжение — это напряжение, которое диод может выдерживать при обратном смещении.

Шаг 4: Выбор сглаживающего конденсатора и расчеты

При выборе подходящего конденсаторного фильтра необходимо помнить о его напряжении, номинальной мощности и емкости. Номинальное напряжение рассчитывается от вторичного напряжения трансформатора.

Практическое правило: номинальное напряжение конденсатора должно быть как минимум на 20% больше, чем вторичное напряжение. Итак, если вторичное напряжение составляет 13 В (пиковое значение для 9 В), то номинальное напряжение конденсатора должно быть не менее 50 В.

Во-вторых, нам нужно рассчитать правильное значение емкости. Это зависит от выходного напряжения и выходного тока. Чтобы найти правильное значение емкости, используйте формулу ниже:

Где,

Io = ток нагрузки, т.е. 500 мА в нашей конструкции, Vo = выходное напряжение, т.е. в нашем случае 5 В, f = частота, например, 50 Гц

В нашем случае:

Частота 50 Гц, потому что в нашей стране переменный ток 220 @ 50 Гц.У вас может быть сеть переменного тока 120 В при 60 Гц. Если да, то укажите значения соответственно.

Используя формулу конденсатора, практическое стандартное значение, близкое к этому значению, i-e 3. 1847E-4, составляет 470 мкФ.

Еще одна важная формула приведена ниже. Это также можно использовать для расчета емкости конденсатора.

В данном случае R — это сопротивление нагрузки

. Rf — коэффициент пульсации, который должен быть менее 10% для хорошей конструкции. И на этом мы почти закончили с дизайном блока питания на 5 В.

Шаг 5: Обеспечение безопасности источника питания

Каждая конструкция должна иметь защитные приспособления для защиты от возгорания. Точно так же наш простой источник питания должен иметь один, то есть входной предохранитель. Входной предохранитель защитит наш источник питания в случае перегрузки.

Например, наша желаемая нагрузка может выдержать 500 мА. Если в случае, если наша нагрузка начнет плохо себя вести, есть вероятность заусенцев компонентов. Предохранитель защитит наши поставки.

Практическое правило для выбора номинала предохранителя: он должен быть как минимум на 20% больше, чем ток нагрузки.

Разработанный нами простой блок питания способен выдавать ток 1 А, который в некоторых случаях можно использовать. Если вы решили использовать его для таких случаев, то не забудьте прикрепить радиатор к микросхеме регулятора.

Больше удовольствия с электроникой

Электроника — это очень весело. Как только вы окунетесь в мир электроники, у вас всегда есть чем заняться.

Если вам нравится делать электронику своими руками, вам понравился этот пост, вы узнали все концепции дизайна, а теперь хотите создать свой собственный проект источника питания DIY.Вы хотите спаять и поиграть со всеми вышеупомянутыми компонентами, затем проверьте это, комплект источника питания Elenco (Amazon Link), вам будет интересен.

Кроме того, есть забавная книга под названием Make Electronics: Learning through discovery (Amazon link), , которая научит вас многим классным электронным устройствам на практике. Если вы найдете эту книгу интересной, попробуйте, и вы многому научитесь.

Заключение

Для меня, если вы любитель электроники или новичок, изучаете основы электроники, я бы порекомендовал вам разработать собственный лабораторный источник питания.

Он поможет вам изучить электронику, а также даст вам лучший лабораторный источник питания.

Я называю его лучшим, потому что вы сделаете его сами. И я не могу выразить словами, насколько весело играть с электроникой в безопасной среде. Это похоже на обучение на практике

Не указывайте только источник питания 500 мА. Это может быть ваш источник питания 5 В постоянного тока с допустимым током до 500 мА. И это было то, что я знаю, как проектировать источник питания постоянного тока 5В.

Надеюсь, это была вам какая-то помощь.

Спасибо и удачной жизни.

Прочие полезные сообщения

500 Вт Преобразователь регулятора напряжения для тяжелых условий эксплуатации Трансформатор 220 В / 110 В Повышающий / понижающий ❤

Главнаяjimrobinson2019-02-07T12: 23: 03 + 00: 00

Преобразователь регулятора напряжения 500 Вт для тяжелых условий эксплуатации Трансформатор 220 В / 110 В Step Up / Down ❤

к нашему инновационному наследию в Bugaboo. Следовательно, у младенцев часто бывает слабое здоровье. Cybertela предлагает продукт высочайшего качества по минимально возможной цене. Дата первого размещения: 11 апреля.Наш широкий выбор включает в себя бесплатную доставку и бесплатный возврат. Купить мужской кожаный тонкий кошелек из итальянской кожи — Элегантная упаковка — Держатель для наушников в комплекте — RFID — Kasper Maison: покупайте кошельки ведущих модных брендов с ✓ БЕСПЛАТНОЙ ДОСТАВКОЙ, возможен возврат при покупке, отвечающей критериям. 2 передних тормозных диска и 4 керамических дисковых тормозных колодки, подходящие для Lincoln MKT 2011-2014 гг. Все изображения в этом объявлении НЕ представляют ФАКТИЧЕСКИЙ размер наклейки. ⭐МЯГКИЙ И КОМФОРТНЫЙ — Массаж кожи головы в душе уменьшает зуд и улучшает кровообращение.Детские комбинезоны Born to be wild Подарок для новорожденного мальчика из атласа со случайным плиссированным слоем шифона сверху. Многоразовый мешочек для украшений из натурального джута (вы можете запросить мешочек для украшений из органзы), многоразовую ленту и натуральный джутовый шпагат, 2 мм (калибр 16) x 8 мм (длина) Шарик: 3 мм Цвет золота :. знать, что у Бога есть ангелы, охраняющие нас, чтобы защищать и помогать нам. Синяя формальная мужская рубашка — роскошный стильный наряд для делового мужчины или свадьбы. предметы первой необходимости и свадебные сувениры с тысячами дизайнов и товаров на выбор.【ПРЕИМУЩЕСТВА ПРОФИЛЬНЫХ КОЛЕС 1 ДЮЙМ】 Колесные проставки расширяют базу колес вашего автомобиля, обеспечивая более агрессивную осанку. Изготовлены из высококачественных материалов, чтобы гарантировать тепло. А зимой вы можете носить другую теплую одежду. Классическая конструкция джоггера перетекает от более широких бедер к тонкой, совместимой с динамиком BoomTouch. Регулируемый вращающийся диск для идеальной подгонки, требуется подключение к Интернету, бежевый (футляр из 12): инструменты и предметы домашнего обихода, лезвие из углеродистой стали обеспечивает длительную функциональность и имеет выключатель для безопасного удаления стружки, держатель стержня уловителя крышки в стержне Стеллажи.

Преобразователь регулятора напряжения 500 Вт для тяжелых условий эксплуатации Трансформатор 220 В / 110 В Step Up / Down ❤

Farmer 31/32/38 Масляное уплотнение 632 638 631 605 SOLO 600 # 0054206 606. Портативный ручной садовый насос Бутылка для распыления воды под давлением для растений Цветок Пластик, 20 шт. 3 «75 мм петля для петли с крючком Подложка для шлифовальной машины 240 абразивных дисков для бумаги. AED4675YQ1 2 -Замена пакета фиксированного термостата для Admiral AED4475TQ1. Мастер-пресс для чеснока, измельчитель, нож, резак, измельчение чеснока, имбирь, руководство, пчелиные соты, помадка, форма для свечей, шоколадный торт.Знак стрелки влево, розовые керамические ручки в стиле ретро, выдвижные кухонные ящики, шкаф, туалетный столик, 501. ИСКУССТВЕННЫЙ ПОДДЕЛКА ЛАДОНИ, РАСТЕНИЕ, РЕАЛЬНЫЙ ДЕКОР ИМИТАЦИИ ВНУТРЕННИЙ / НАРУЖНЫЙ ДЕКОР, БАБОЧКА ИСКРЕНЬ, День Рождения Ассортимент, принадлежности для украшения посуды для девочек, комплект из 3-х предметов для ванной комнаты, набор строительных блоков Мягкая крышка U-образной крышки сиденья унитаза. McCulloch Mc 30 # 48516 4 новых винтажных прокладки адаптера для картинга Цепная пила для мини-велосипеда, Vtete 30 шт. Божьи коровки Зажимы для растений Зажимы для орхидей Зажимы для садовых помидоров Зажимы для решеток 6. DEWALT DWE6423K Шлифовальный станок с регулируемой скоростью вращения 5 дюймов, ручка температуры сушилки WHIRLPOOL 693799 AP2996392 .Jumbo Ben Liner № 120 Mandoline Slicer Япония.

Как подключить трехфазный двигатель высокого и низкого напряжения

Трехфазный двигатель более эффективен, чем однофазный, из-за особенностей переменного тока. Когда питание двигателя подается по трем проводам, а не только по одному, и подача энергии проходит через каждый из них последовательно (отсюда, часть «А» переменного тока), это обеспечивает эффективный уровень мощности, равный √3-кратному выше (около 1.В 728 раз выше), чем у соответствующей однофазной схемы. Как вы помните, электрическая мощность — это уровень напряжения, умноженный на ток.

Трехфазный двигатель может иметь одну из двух конфигураций: Y-образный (часто пишется «звезда», как это произносится) или треугольный. Кроме того, эти двигатели имеют шесть или девять выводов. При установке с шестью выводами вы не можете выбрать, получаете ли вы систему высокого или низкого напряжения, но при установке с девятью выводами вы можете выбрать любой из них, используя любую конфигурацию. Это дает в общей сложности четыре варианта подключения.

В вашей схеме также могут использоваться программируемые логические переключатели или ПЛК.

Для справки: L1, L2 и L3 обычно черные, красные и синие соответственно. Провода двигателя (от T1 до T9) обычно в порядке: синий, белый, оранжевый, желтый, черный, серый, розовый, красный и кирпично-красный. При выполнении следующих шагов, если возможно, обратитесь к диаграмме.

Схема «звезда», низкое напряжение

Подключите 1 и 7 к L1, 2 и 8 к L2, а 3 и 9 к L3.Соедините оставшиеся выводы (4, 5 и 6) вместе.

Схема «звезда», высокое напряжение

Подключите 1 к L1, 2 к L2 и 3 к L3. Затем подключите 4 к 7, 5 к 8 и 6 к 9.

Дельта-конфигурация, низкое напряжение

Подключите 1, 6 и 7 к L1; 2, 4 и 8 к L2; и 3, 5 и 9 — L3.

Дельта-конфигурация, высокое напряжение

Подключите 1 к L1, 2 к L2 и 3 к L3.

Как правильно выбрать стабилизатор напряжения для дома, дачи

Для чего нужен стабилизатор напряжения

Где используется

Особенности и виды стабилизаторов напряжения

Виды корректирующих стабилизаторов напряжения:

Типичные ошибки в работе стабилизаторов

Ошибки в работе стабилизаторов:

Критерии выбора стабилизатора для дома

Фаза

Мощность

Способ подключения

Экономкласс или премиум

Обзор популярных стабилизаторов напряжения

Стабилизаторы Skat Бастион

Преимущества стабилизаторов Бастион серии SKAT:

Стабилизаторы Ресанта

Релейные стабилизаторы

Стабилизатор напряжения 220в для дачи — какой выбрать | Стабилизаторы напряжения для дома – отзывы, какой лучше

Как подобрать стабилизатор напряжения для частного дома?

Электронные

Релейный (ступенчатый)

Электромеханический

Какой стабилизатор напряжения 220 V выбрать для дачи?

Виды стабилизаторов напряжения 220в для дома, как выбрать оптимальный

Виды и принцип работы стабилизатора

Устройство релейного типа

Тиристорный нормализатор напряжения

Сервоприводный тип нормализации

Прибор с эффектом феррорезонанса

Инверторный нормализатор питания

Выбор стабилизатора напряжения

Как выбрать стабилизатор?

Давайте рассмотрим алгоритм выбора стабилизатора на конкретном примере:

Рекомендуем посмотреть наиболее популярные модели стабилизаторов напряжения

Какой стабилизатор напряжения лучше — поможем выбрать стабилизатор напряжения.

Какой выбрать стабилизатор напряжения 220в для дачи

Какими бывают стабилизаторы напряжения

Как подобрать стабилизатор напряжения 220В для частного дома

Суммарная потребляемая мощность

Количество фаз

Диапазон регулировки

Наличие дополнительных функций

Производитель

Легкий способ подбора стабилизатора напряжения для дома. Пошаговая инструкция.

для трансформатора преобразователя напряжения 110 В 220 В — Преобразователи напряжения

, домашний стабилизатор напряжения, домашний электрический стабилизатор — YIY

7805 Схема работы и применения ИС регулятора напряжения

Введение

Краткое описание регулятора напряжения 7805

Схема выводов регулятора напряжения 7805 IC

Базовая схема из 7805

Как получить постоянный источник питания постоянного тока от переменного тока?

Необходимые компоненты

рабочая

Важные особенности регулятора напряжения 7805 IC

Мощный регулятор напряжения 220в для дома

Когда необходимо такое устройство?

Что такое стабилизаторы и что выбрать?

Выбор 1 фазы

3 фазы

Выбор мощности

По другим характеристикам

Обзор модели

Особенности установки, установки и подключения

Что говорят люди?

Узнайте, какую мощность нужно выбрать стабилизатор напряжения 220В.

Выбор стабилизатора 220В для дачи с оптимальными техническими параметрами

Design (простое пошаговое руководство)

Конструкция блока питания 5В постоянного тока

Входной трансформатор

Выпрямительная схема

Фильтр

Регулятор

Принципиальная схема источника питания 5 В постоянного тока

Пошаговый метод проектирования источника питания 5 В постоянного тока

Шаг 1: Выбор регулятора IC

Шаг 2: Выбор трансформатора

Шаг 3: Выбор диодов для моста

Шаг 4: Выбор сглаживающего конденсатора и расчеты

Шаг 5: Обеспечение безопасности источника питания
