Рабочий стол радиолюбителя
У меня накопилось определенное количество идей по организации рабочего места радиолюбителя. Конечно, многое зависит от личных возможностей: площадь, оборудование. Но в целом не обязательно иметь глубокий карман с деньгами, чтобы всласть заниматься любимым хобби.
Для начала давай посмотрим как рабочее место организуют другие. На онлайн просторах я нашел несколько фотографий разных рабочих мест:

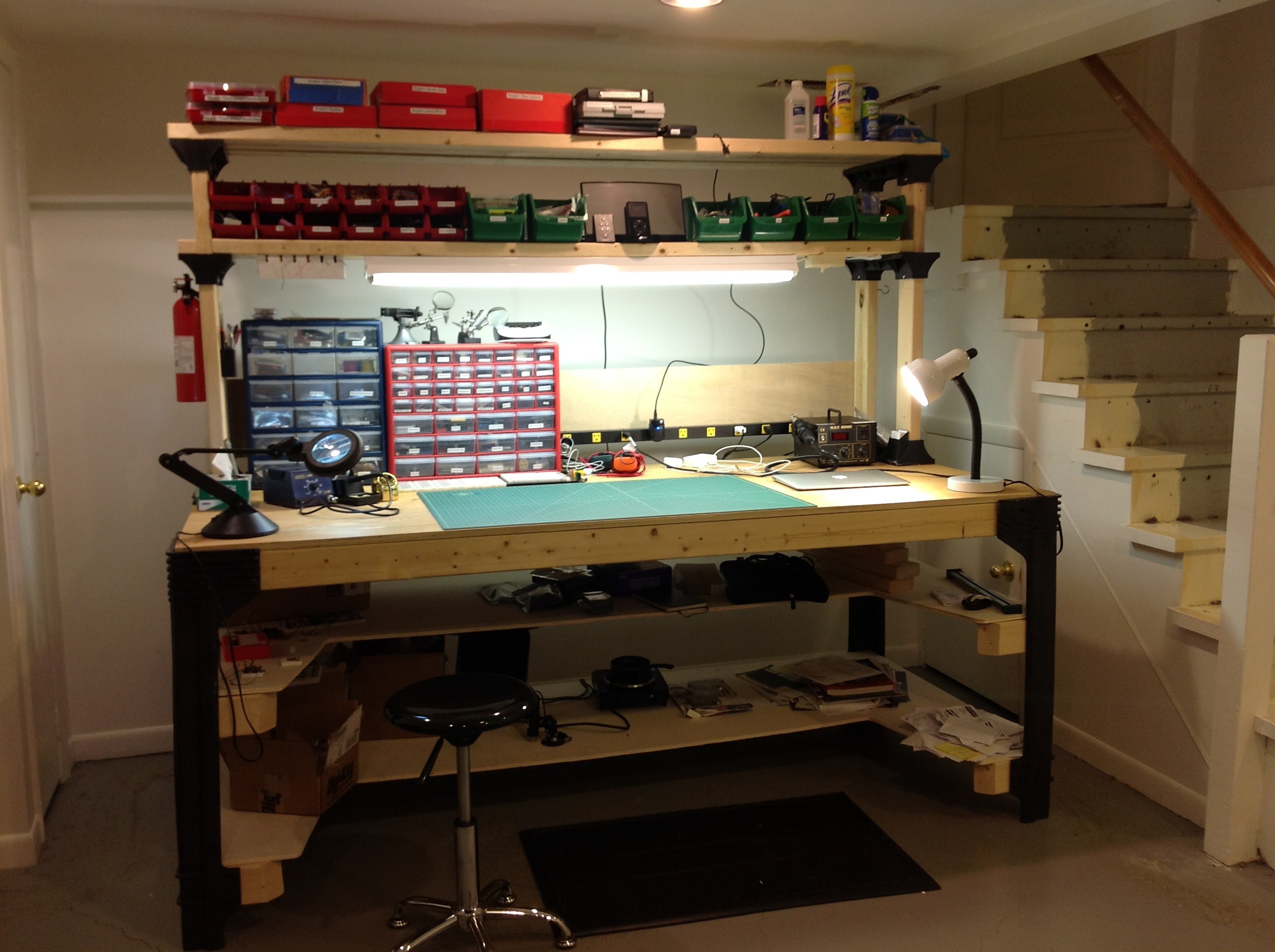

Хорошее место! В основном хороший стол. Измерительных приборов не видно. Ни тебе генератора, ни мультиметра, ни осциллографа. Но в целом организация рабочего места отличная. И, что главное, большое пространство!
О-о-о, это точно наш брат. Китайские мультиметры, старый Тектроникс. Кстати, отечественный аналог этого прибор С1-114. Тут тебе и приборы и как следует попорченный стол со следами пайки. Видно, чт оместо активно используется для работы. Но, на мой взгляд, грязновато.
Итак, каким должно быть рабочее место радиолюбителя? Во-первых, нужен удобный стол и достаточное пространство.
Стол
Но вернемся к столу. Стол должен быть достаточно удобным. Мне нравятся деревянные столы. Такой рабочий стол легко сделать из деревянного бруса 40х40 и фанеры или ОСБ плиты. У меня на балконе именно такой — из дерева.
Столешницу желательно накрыть либо антистатической резиной, либо любым другим покрытием, которое легко вытирать. Если нет такой, то можно придумать что-нибудь другое.
Желательно, чтобы столешница была таких размеров, чтобы можно было поставить приборы. Ещё пока не все радиолюители могут себе позволить современные цифровые приборы, которые занимают мало места. Так что желательно предусмотреть местечкое для них. Будет удобней работать.
Свет
Стол должен хорошенько освещаться. Современная электроника требует современных компонентов, которые становятся всё меньше в размере.
Так что береги глаза и делай освещение как можно лучше. Это важно.
Хорошо, когда лампа установена таким образом, чтобы свет не бил в глаза. Еще лучше, если можно регулировать куда эта лампа будет светить — удобно!
Что касается цвета освещения, то мне, например, больше нравится спектр ближе к дневному. Это лампы с температурой цвета в 4000К и больше. Можно комбинировать с обычным теплым освещением — будет даже лучше.
Раньше я использовал обычные лампочки накаливания, потом энергосберегающие, а сейчас светодиодные. Лично я против ртутных энергосберегаек. Они опасны и вредны для всех: и окружающей среды, и здоровья человека. К тому же грамотная утилизация таких ламп у нас до сих пор не налажена и большинство из них оказываются в обычном мусоропроводе или мусорном баке недалеко от дома.
Розетки
Чем больше, тем лучше. Также они должны находиться в доступном месте — никогда не знаешь сколько приборов понадобиться воткнуть. У меня места немног, поэтому я вместо розеток поставил просто сетевой фильтр с пятью розетками.
Удобно, но розеток не хватает.
Хранение деталей и инструмента
Для хранения радиодеталей будет идеально иметь специальные кассы. Но если их нет, то подойдут любые пластиковые ёмкости, которые можно и компактно распологать рядом в несколько рядов, как кубики лего.
Кто-то пользуется кассами из спичечных коробков — это дешево, но мне не нравится. Изнашиваются и не сильно удобно. Хотя и выручает, когда нет других опций — это несомненное преимущество таких
Сайт ПАЯЛЬНИК. Все для радиолюбителя
геннадий Александрович шишканов написал комментарий:
Я нашёл советский резистор ПЭ-25 далее римскими цифрами 4 — 60. Ниже 2500 буква омега 10 %. Вопрос — КАКОЙ ПРЕДЕЛ …
Алексей написал комментарий:
Отличная компания, доставили товар в срок, даже раньше чем было заявлено.
Быстро обработали заказ.
seawar написал комментарий:
Паленый симистор — маломощный, перемаркированный.
Андрей написал комментарий:
На снимке в прикреплённом файле приведена модель более простого УНЧ с двухтранзисторным драйвером на комплементарной паре в Circuit Simulator’е:
Андрей написал комментарий:
Снимок модели более простого УНЧ с симметричным драйвером на комплементарной паре в Circuit Simulator’е приведён в прикреплённом файле:
Илья написал комментарий:
.. Скажите, достаточно ли для схемы стабилизатора 78M05 или нужен именно 7805? То есть полампера хватит или всё же Ампер?
Андрей написал комментарий:
Прошедший этап. Полагаю, что необходимо давать подобные публикации, чтобы у начинающих вызывать интерес, не только схватиться за паяльник, а творчески подойти …
vanulik написал комментарий:
Раньше градусники были в похожих трубчатых упаковках, только они небольшие были, можно использовать трубки (основание) из под фольги или плёнки какой-нибудь
Рома написал комментарий:
А 12в только плюс нужно подключать или минус тоже к общему?
Часть 1 — Обзор решений / Хабр
Как я решил сделать портативную лабораторию.
Часть 1: зачем и что из подобного нашёл в интернете…
Есть у меня небольшое хобби: по понедельникам мотаться в один магазинчик и помогать разбираться в разной электронной чепухе, чинить полетевшие гаджеты и т.д. и т.п.
Что за магазин и что за гаджеты — увы, коммерческая тайна…
Но как факт — периодически нужны:
паяльник,
термопистолет,
фен (как следствие из прошлого пункта — с SMD у меня проблемы пока что, но для снятия уляпанного по уши китайцами термоклея — самое оно!),
тестер,
комп,
программатор,
с некоторых пор — осциллограф,
периодически — «радио-тестер-перехватчик» для диапазонов 315 и 433 МГц,
источники питания,
Факт, что таскать каждый раз инструменты — лень, т.к. нужно всё это отнюдь не каждый приезд, поэтому или мне заранее звонят и говорят, что понадобится что-то конкретное, или беру работу на дом.
Держать второй комплект инструментов в магазине — можно, но столик, который считается «моим» — периодически заваливают по уши какой-нить фигнёй или сдвигают, т.к. нужно место и т.д. и т.п., в итоге просто так не разложишься и надо всё после работы собрать и убрать на полку…
Вывод я сделал парадоксальный:
«А что если сделать ящик для инструментов, который поставил на стол, открыл и вуаля — портативная лаборатория!?»
Поиск по ресурсам дал несколько решений, которые «1 в 1» мне не подходят, но некоторые мысли для размышления дают…
Portable Arduino Workshop
Ставлю первым пунктом, т.к. именно он меня в своё время и натолкнул на эту мысль.
Деревянный (фанерный) сундук, который открывается по принципу трельяжа.
Внутри — комп на базе Малины, паяльник, отвертки и т.д. и т.п.
Плюсы:
Много всего
Комп
Хорошо раскладывается
Минусы:
Габаритный
Тяжелый
Откровенно говоря организованы инструменты паршивенько…
Инструкция по сборке тем, кто захочет повторить
Electronic-Lab in a Box
Больше для ремонтника — паяльник, тестер, БП…
Плюсы:
Откидной держатель паяльника — 5 баллов!
Крышка-столешница — респект и уважуха
Подсветка — молодца!
Минусы:
Это именно небольшой инструментальник: почти ничего нет, но для автора там всё самое важное…
Страничка проекта
P.
S. Микро-хинт: в боковушке у него несколько катушек за крышкой отдельной, от которых в правой части через отверстия выведены монтажные проводки, олово и т.п. С первого взгляда не врубился…
Вариация на тему
В комментах к предыдущему проекту был приложен вариант одного из фанатов с его вариантом видения такого ящика, который он и реализовал…
Ящик приобрёл ещё несколько отсеков, планшет «для чтения даташитов», паяльная станция обросла феном, а сзади — добавились пара ящиков для мелочёвки…
Плюсы:
Больше возможностей, это ближе к тому, что хочу от такого агрегата я.
Минусы:
Потерялась лампа подсветки…
Габариты уже «не торт»
Организовано всё не особо успешно…
Portable Workstation by Benne
Немножко разнокалиберно, т.к. пол-ящика занимают кусачки и прочие молотки, но любопытная система столешницы.
Electronics Soldering Mobile Workshop
ИМХО, гениальная идея, взять за основу инструментальный ящик!
Плюсы:
Сама идея — пять баллов!
Крыша-с-лампой — любопытная идея, особенно тот факт, что лампа при сборке уходит в щель между ящиками…
Минусы:
Нет «рабочего стола»
Мало инструмента
Не закрыты отверстия для проводов…
Страничка проекта с подробностями
Portable Electronics Workstation
«Хлебница»… Другого названия придумать для этого ящика сложно.
Плюсы:
БП «лабораторный» на основе компового. Как я понял — тупо выведены на клеммник 5 и 12 вольт, но сам факт…
«Самодельная шлифовально-резательная машинка» — полезняшка, однако!
Минусы:
«Мэйд ин колхоз»
Сомнительное удобство транспортировки…
Проект
Toolbox with magnetic panel
Это, по большей части, даже и не ящик с инструментом, а полноценный шкаф или стол в разложенном виде…
Проект
Продолжение:
Часть 2: Хотелки
Рабочий стол радиолюбителя | Практическая электроника
Рабочий стол радиолюбителя – это лицо электронщика, покажи мне свой рабочий стол, и я скажу кто ты. Так каким он должен быть? Что на нем должно быть в первую очередь? Мой рабочий стол выглядит вот так:
Итак, подробнее. Слева мы видим компьютерную мышь, которая каким-то чудом оказалась в кадре. Я думаю, вы понимаете, что настоящий уважающий себя электронщик ну никак не может обходиться без компьютера с выходом в интернет.
1) Дымоуловитель – это прибор, которые улавливает дым при пайке и пропускает его через угольную губку, тем самым предохраняя наши глаза и легкие от вредного канифольного и другого дыма. При пайке выделяется очень много вредных веществ, поэтому это вещь очень важная. По возможности пытайтесь работать и с открытой форточкой.
2) Мультиметр. С помощью мультика (я так ласково называю мультиметр) мы производим различные измерения электрических величин.
3) Блок питания. Он имеет два дисплея. На одном из них он показывает напряжение, на другой – ток. Одним словом очень полезная вещь. Как мы видим, на фотографии на дисплее справа напряжение 4.0 В, а ток равен 0, потому что я не подключил никакой нагрузки.
4) USB микроскоп. Я думаю, вы с ним уже знакомы с прошлой статьи. Он нам требуется для разглядывания мелких деталей, печатных дорожек на плате, а также для просмотра качества пайки и просто для баловства 🙂 .
Справа блока питания находятся жидкая спиртканифоль золотистого цвета, а в белой емкости flux-off. Они случайным образом попали в кадр. Про них можно прочитать в статье Химия для электронщика
5) Паяльная станция AOYUE INT 768. И вот самая главная вещь на столе каждого электронщика – это паяльник! В моем случае – это паяльная станция. Она представляет собой фен и паяльник два в одном. Фен нам нужен для того, чтобы выпаивать и паять SMD элементы. Что это такое мы с Вами обсудим в другой статье.
6) Осциллограф. Он нам нужен для того, чтобы узнать форму сигнала напряжения, частоту сигнала, а также период. Ну короче говоря, осциллограф нужен для особо продвинутых электронщиков, но этот прибор не обязателен, и для чайников он практически не нужен.
Также, я думаю, Вы узнали лампу, потому как паять в темноте – это полная жопа.
Маленькие тисы, очень удобная вещь, когда нужно что-то подержать или прижать. Устройство “третья рука“ знакомая Вам с прошлых статей, ну и паяльник, который входит в состав паяльной станции. Более подробно все приборы мы будем рассматривать по мере написания статей. Ну вот и все! Желаю чтобы у каждого радиолюбителя был стол во много раз богаче, чем у меня.
Рабочее место радиолюбителя
Такое рабочее место мастер сделал для обучения навыкам пайки студентов. Сборка такой доски не затратна, а материалы легкодоступны.
Инструменты и материалы:
-МДФ толщиной 5,6 мм;
-Металлическая вешалка для одежды;
-Губка для мытья посуды;
-Старый компьютерный вентилятор;
-Кабельные стяжки;
-Болты/гайки;
-Жестяная коробка;
-Провод;
-Зажимы типа «Крокодил»;
-Батарейный отсек;
-Термоусадочная трубка;
-Выключатель;
-Паяльные принадлежности;
-Плоскогубцы;
-Металлический стержень;
-Отвертка;
-Ключ;
-Напильник;
-ЧПУ-резак или лобзик;
Шаг первый: основание
Основание мастер вырезает из МДФ, но если возможность, то, по словам мастера, лучше использовать Masonite.
Это разновидность древесно-стружечной плиты изготовленной особым способом. Такой материал огнестойкий и гладкий.Вырезать детали основания можно на станке или ручным инструментом.
Файлы для резки, основания и дополнительных деталей, в формате PDF можно скачать ниже, а в формате DXF на сайте-источнике.
Припой Выхлоп Back-1.pdf
Припой Выхлопная База-1.pdf
Припой Выхлоп Фронт-1.pdf
Шаг второй: установка вентилятора
Мастер собирает вытяжку. Вентилятор от компьютера размещается между двух пластин из МДФ. Работает вентилятор от батареек. Для их установки мастер крепит батарейный отсек. Для включения/выключения, в цепь, устанавливает выключатель. В качестве крепежа мастер использует кабельные стяжки.
Шаг третий: сборка
Теперь нужно установить аксессуары.
Мастер припаивает зажимы к проволоке, и прикручивает ее к основанию.
Из металлической вешалки делает держатель для паяльника.
Сделал держатель для катушки припоя.
Приклеил жестяную коробку. В коробку положил губку.
Все готово, теперь можно приступить к пайке.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Рабочее место инженера электронщика какие бывают столы и приборы описание и фотографии
От состояния рабочего места в очень большой степени зависит успех всего творческого процесса. Работа «на коленке» почти всегда приводит к появлению брака. Хотя в домашних условиях обычно трудно обзавестись отдельным специальным столом, такой стол должен быть обязательно. Предлагаем интересную информацию об устройстве рабочего места инженера электронщика, какие они бывают и подборку фотографий на эту тему. Рабочее место РЭА (рабочий стол радиомонтажника)Рабочее место монтажника или радиомонтажника — это многофункциональная модульная конструкция с продуманным размещением инструмента и приборов, освещения, электропитания, антистатической защитой и прочими полезными функциями.
Стол монтажника регулируется по высоте и может доукомплектовываться дополнительными деталями и аксессуарами. По сути это конструктор с несущей рамой, поэтому разместить все можно в зависимости от текущих потребностей. В комплект стола монтажника обязательно входят дымоуловители и удобные осветительные системы для безопасной и комфортной работы, а металлические части стола радиомонтажника покрываются исключительно прочной, рассеивающей заряд, порошковой краской.Рабочее место сборщика
Сегодня это, как правило, многофункциональный стол с опорами из тумб-драйверов с выдвижными ящиками. Здесь важен удобный сборочный стенд, правильно смонтированное освещение, продуманная система хранения инструментов, удобная и безопасная электромонтажная панель и даже подставка для ног. Слесарю-сборщику непременно потребуются стеллажи, этажерки, планшеты, производственная тара и т. п. А слесарю-ремонтнику — тиски, верстаки, разнообразный измерительный и рабочий инструмент. Вертикальная перфорированная панель стола имеет удобные держатели для необходимого инструмента, размещать которые можно на разной высоте.
Рабочее место инженера-электронщика
Современный рабочий стол инженера-электронщика должен быть многофункциональным и модульным, и служить для удобной сборки и производства, тестов и исследований, измерений и прочих сервисных операций, а также для обучения. Рабочее место моделируется в зависимости от конкретных задач, но, как правило, содержит подвесную тумбу с выдвижными ящиками, съемную подставку для ног, раму для крепления верхнего светильника и прочего инструментария, полки, блок электрических розеток, износостойкую и антистатическую столешницу, дымоуловитель и т. д. Место электронщика, также как и стол радиомонтажника и другие полностью оборудованы для безопасного и удобного рабочего процесса.
Рабочее место ремонтника
Рабочее место слесаря-ремонтника должно быть удобным и функциональным, оборудованным в зависимости от производственного процесса. Здесь зачастую производится сборка, дефектовка или разборка механических узлов, поэтому важно правильно расположить полки и стеллажи для хранения деталей и улов, крепления для размещения необходимого инструментария и приспособлений на раме, а также тумбы с выдвижными ящиками для хранения документации, чертежей, инструментов и прочих необходимых в работе вещей.
Очень удобна также лампа с рефлектором и шарнирным штативом, на столешнице же могут быть установлены тиски и прочее оборудование для ремонта.
Рабочее место технолога
Рабочее место технолога представляет собой удобную модульную конструкцию, включающую в себя стол с регулируемой высотой столешницы и возможностью доукомплектации дополнительными деталями и аксессуарами. В комплект входит как минимум одна тумба с выдвижными ящиками для чертежей и документации, специальный светильник, который крепится на вертикальной раме. На столе технолога размещается персональный компьютер и монитор, а к несущей раме могут крепиться полки, необходимое оборудование и приспособления. Предусмотрена также съемная подставка для ног и дополнительный боковой светильник на столе.
Рабочее место регулировщика
Рабочий стол регулировщика должен быть эргономичным и отвечать требованиям по охране труда, в частности, иметь подведенную шину заземления. Стол имеет прочные алюминиевые стойки, к которым крепится все необходимое для работы: держатели для инструментов и приспособлений, полки для измерительных приборов, деталей, ящичков, специальный светильник, вытяжка и проч.
При этом полки и инструментарий могут крепиться на любой удобной высоте. В качестве опор стола регулировщика могут использоваться тумбы-драйверы с дверцами или различным кол-вом ящиков. На столе располагаются осциллограф, тестер, паяльная станция, электромонтажная панель, может монтироваться дополнительный боковой светильник. Металлические части стола покрываются рассеивающей заряд порошковой краской.
Фотогалерея рабочих мест инженера электронщика (чего только не бывает!)
На фото сверху серьезная лаборатория, все аккуратно и чисто, приятно посмотреть!
Здесь дяденька на работе, какие-то серьезные измерения, не до пустяков.
Здесь тоже, замеры не простые… Молодец, парень, все четенько!
Упс! Не ждали?! Да, прекрасный пол ничуть не отстает… Великолепно!
А здесь все стерильно и посторонним вход воспрещен!
Просто и со вкусом… Три прибора и больной, в общем ничего лишнего!
Жизнь за стеклом.
.. Интересно? Нам тоже!
На фото выше изображен мужчина. Как сюда попал и что он здесь делает неизвестно…
Радиолюбитель со стажем. Все четко и красиво. Респект!
А здесь место радиолюбителя дома. Осциллографы преобладают — 8 штук! И зачем столько?
На этом фото мужчина, похоже, потерялся и в пространстве и во времени. Не мудрено!
Веселый радиолюбитель знает, что паяет! Неплохо смотрится на фоне полок с приборами.
Да, молодая леди что-то починяет. Художественный беспорядок на ее столе умиляет…
Все очень современно и красиво.
Хорошая мастерская… Главное, все на своих местах!
Молодые люди увлечены творческим процессом по сборке ноутбуков. Не все же китайцам паять!
Аааа… опять он! Ну что, отдадим этому дяденьке в ремонт наш приемник?
Красота — страшная сила! Особенно в радиолаборатории…
У наших друзей из солнечного Китая дела обстоят не хуже!
Рабочее место радиолюбителя маленькое, но зато очень аккуратное, приятно смотреть!
Ювелирная работа! И все на весу! Потому, что приборы на столе мешают.
Но, мы не ищем легких путей…
Да, бывает, не работает! Осциллограф на тележке справа — прекрасно сохранившийся ламповый динозавр, весом в 40 кг!
Круть… Свободное пространство напрочь отсутствует, как и сам мастер…
Максимальный набор радиолюбителя на фотографии выше и расположение всех приборов напомнило нам космическую станцию МИР, откуда мы только что вернулись…
Рабочее место инженера электронщика или уголок радиолюбителя – это, то самое святое место, где человек увлеченно работает, творит и получает от этого удовольствие. Иначе, зачем все это? Так что, отнеситесь к этому с пониманием и долей юмора. А если вы увлекаетесь электроникой и техникой, наши ссылки внизу помогут вам найти много интересного и полезного! Материалы для статьи «Рабочее место инженера электронщика какие бывают столы и приборы описание и фотографии» взяты из открытых источников:Предлагаем подборку лучших товаров по данной теме, найденных в сети. Приобретайте по нашим ссылкам и получайте максимальную скидку на всю сумму заказа! Перейдите в магазин и получите свою выгоду сейчас:
AmateurRadio.
digital — ДОМ
Мастер цифровых контактов
digital — ДОМ AnyTone AT-D868UVAnyTone AT-D878UVAnyTone AT-D578UVAilunce HD1Alinco DJ-MD5Baofeng DM1701BTECH DMR-6X2Connect Системы CS800Connect Системы CS800DRadioddity GD-77Retevis RT3S / RT84Retevis RT52Retevis RT82Retevis RT90Tera TR-7400TYT MD-380/390 & UV380 / UV390TYT MD-2017TYT MD-9600Generic ( RAW) DMRX c-BridgeN0GSG Менеджер контактов DMR
| |||||||||
Вы можете сделать пожертвование Мастеру цифровых контактов, войдя на свою страницу управления учетной записью. Если вы еще НЕ зарегистрировались, вы можете зарегистрироваться ЗДЕСЬ.НОВЫЙ ФОРМАТ | Добавлена поддержка Anytone D578UV | |
НОВЫЙ ФОРМАТ | Добавлена поддержка Alinco DJ-MD5 и Baofang DM1701 и Retevis RT52 | |
НОВЫЙ ФОРМАТ | Добавлена поддержка Retevis RT3S и RT82 | |
НОВЫЙ ФОРМАТ | Добавлена поддержка BTECH DMR-6X2 | |
НОВЫЙ ФОРМАТ | Добавлена поддержка N0GSG DMR Contact Manager. | |
ИСПРАВЛЕНИЕ ОШИБОК | Решено несколько проблем с форматированием csv для нескольких моделей радио. | |
| Горжусь тем, что работаем со следующими производителями цифрового радио, чтобы предложить вам наилучшую возможную интеграцию. | ||
| | |
* Данные, используемые этим сайтом, предоставлены QRZ. com и его партнерами по всему миру. Мы не претендуем на право собственности и не несем ответственности за его использование.
MSHV | Сайт любительского радио LZ2HV
Протокол автоответа с несколькими ответами
Как:
Переключите приложение в режим FT8 и перейдите к параметрам меню, затем отметьте «Multi Answering Auto Seq Protocol FT8».
В правом нижнем углу вы увидите вкладки В очереди, Сейчас и Настройки.
Настройки вкладки:
Во вкладке «Настройки» есть счетчик «Лимит очереди:». Его диапазон от 1 до 100, это все пользователи в очереди.
Следующее поле счетчика — «Слоты TX:». Его диапазон от 1 до 5, это количество излучаемых вами сигналов (TX). Рекомендуется использовать только один слот TX, если вы не являетесь экспедицией DX.
Следующее поле счетчика — «Максимальное время:».Его диапазон составляет от 1 до 10 минут, это сколько раз приложение отвечает одному пользователю, если от пользователя нет ответа.
Следующее поле со списком — это типы CQ: CQ, CQ DX …….. Free CQ. Чтобы использовать опцию Free CQ, сначала напишите сообщение, затем нажмите кнопку (ИСПОЛЬЗОВАТЬ). Правильное сообщение должно содержать действительный позывной.
Следующий флажок — «Без обманов». Приложение проверяет звонки на предмет возможных повторяющихся QSO.
Следующие две кнопки предназначены для очистки списка пользователей «В очереди» и «Сейчас».
Вкладка Сейчас:
ВкладкаТеперь содержит пользователей, с которыми вы сейчас работаете.
Вкладка в очереди:
Вкладка«В очереди» содержит пользователей, ожидающих от вас ответа. Вы можете отсортировать их по звонку или расстоянию, щелкнув столбец заголовка.
Рабочий:
Чтобы начать работу, вам нужно настроить все на вкладке «Настройки», а затем найти место для вашего CQ, щелкнув один раз на водопад и нажав кнопку TX = RX (маленькие красные маркеры в верхней шкале частот).
Затем вам нужно разблокировать TX и RX (снимите флажок LTR), и одним щелчком мыши немного увеличьте частоту вашего RX.
ВАЖНАЯ ИНФОРМАЦИЯ: зеленая горизонтальная линия на верхней шкале частот — это ваша полоса приема. Если вам нужно изменить его, используйте счетчик «DF Tol».
Затем переключите Auto с выключенного на on, и приложение начнет работать.
Если вам нужно быстро переключаться между протоколом «Multi Answering Auto Seq Protocol» и обычным рабочим протоколом, нажмите сочетание клавиш Ctrl + `(переключение на клавиатуру США, для Ctrl +` кнопка находится под кнопкой Escape).
После завершения QSO приложение автоматически сохранит QSO в журнал. В виджете Журнал, в комментарии к столбцу, вы увидите аббревиатуру MA QSO. В этом протоколе это метод обозначения типа соединения QSO.
Рекомендуется использовать только один слот TX, если вы не являетесь экспедицией DX.
RX3RC DX И СТРАНИЦА НАГРАД
О «RDA» Правила получения награды «RDA» Конкурс RDA День мобильных устройств RDA Отражатель электронной почты RDA TAG QSL Buro Ссылки RDA Самый разыскиваемый RDA Список RDA Награды картинки заявка Титульная страница Выпущенные награды Онлайн-карты RDA Топлист «RDA» Ваш диплом отправлен:
10.
11.2020
EA8AM
HB9BAT
HB9DKZ
I0BYR
IK0YVV
IK2ILH
IK2XDF
IK4DRY
IV3ARJ
IZ4DZD
JN3SAC
OE4GTU
ОК1РО
PG5V
SM6CTQ
05.11.2020
9A1AA
DC5ES
DL1BBO
DL5ZL
DL8TG
DM3VPJ
EA3HKA
EI8JX
F4GVO
F4HMP
F6AUS
G0OSK
G3XPO
GW0DSJ
HB9MXY
IK0MHR
OK1CYC
SM4CTT
SM5DGE
SM5FUG
30.10.2020
S52KM
28.10.2020
DL5CT
ДЛ9МС
19.10.2020
DF1SD
ДГ0КС
DH7TS
DK2NG
DK9QD
DL1DQR
DL3MR
DL6CNG
ДЛ6МКА
DL7UXG
DM4TJ
ES1TU
JA3UCO
JA9LX
Oh2XT
SA5CDO
SM1NJC
СМ3ЭВР
SM5ELV
16.10.2020
EA5ET
F6FNG
GW4BKG
SM4IED
31.
08.2020
DK5JI
EA3NA
SP2JYX
24.08.2020
SM4IED
22.08.2020
DL7VAO
IW3HV
23.06.2020
DL5CT
29.05.2020
EK6DK
HA5VZ
UT5ZC
20.04.2020
DL8IH
N3RC
28.01.2020
DM4EZ
HA1AD
IV3YNB
IZ5JMZ
27.01.2020
UK8IAR
VK5CE
18.12.2019
ДЛ7АЙМ
I5JFG
IZ5JMZ
Ю7БК
13.12.2019
JA1BPA
SM7ZDI
11.11.2019
DM3SWD
23.10.2019
IK5PWQ
14.10.2019
SP2JYX
SP9RXP
03.10.2019
HA8QC
Таблица любительских (Ham) радиочастот
Таблица любительских (Ham) радиочастот
Таблица любительских (Ham) радиочастот
Эта информация предназначена для людей, которые НЕ являются радиолюбителями или радиолюбителями, которые хотят что-то знать о частотах, которые разрешено использовать радиолюбителям.
Радиолюбители должны знать это, чтобы получить любительскую лицензию или билет, как называется лицензия, на управление передатчиком. Вы также можете получить другую информацию, просмотрев наш калькулятор длины волны, нашу таблицу частот Citizens Band Radio (CB), нашу таблицу частот Family Radio (FRS), нашу общую информацию о частотах устройств, нашу таблицу радиочастот VHF для морских судов, нашу таблицу частот 49 Mhz. Таблица частот беспроводных телефонов, наша информация о частотах беспроводных телефонов 900 МГц, наша таблица частот аналоговых сотовых телефонов, наша таблица частот сотовых, PCS, GSM и японских цифровых сотовых сетей, а также наши таблицы распределения частот для США и других стран.
Распределение диапазонов любительского радио в США
160 МЕТРОВ
GeneralAdvanced
Extra
CW, RTTY, Data, SSB (Phone), Image
1.800-2000 Mhz
Любительская станция, работающая на 1.900-2.000 Mhz, не должна вызывать вредные помехи службе радиолокации и не обеспечены
никакой защиты от операций радиолокации.
Внимательно изучите Руководство оператора по частоте
1.800–1.830 CW, данные и другие узкополосные режимы. 1.810 QRP CW частота вызова.
1,830–1,840 CW, данные и другие узкополосные режимы, только межконтинентальные QSO.
1,840–1,850 CW; SSB, SSTV и другие широкополосные режимы, только межконтинентальные QSO
1.850-2.000 CW; телефон, SSTV и другие широкополосные режимы 1.910 QRP SSB частота вызова.
http://www.csgnetwork.com/hamfreqtable.html (1 из 9) [14.06.2004 15:54:06]
http://www.csgnetwork.com/freqwavelengthcalc.htmlhttp:// www.csgnetwork.com/freqwavelengthcalc.htmlЛюбительская (любительская) таблица радиочастот
80 МЕТРОВ
NoviceTech с 5wpm
Только CW 3,675 — 3,725
МГц
GeneralCW, RTTY, Data
SSB (телефон), CW, изображение
3,525 — 3,750 МГц
3,850 — 4,000 МГц
AdvancedCW, RTTY, Data
SSB (телефон), CW, изображение
3,525 — 3,750 МГц
3,775 — 4,000 МГц
ExtraCW, RTTY, Data
SSB (Телефон), CW, фото
3.
500–3,750 МГц
3,750–4000 МГц
5,167,5 МГц (только SSB): только для аварийного использования на Аляске. Руководство оператора по частоте
3,560 Частота вызова QRP CW. 3.590 RTTY DX.
3.580-3.620 Data 3. 620-3.635 Автоматически управляемые станции обработки данных.
3,710 QRP Частота вызова новичка / техника CW. 3,790–3,800 Окно DX.
3.845 SSTV. 3.885 AM частота вызова.
3.985 Частота вызова QRP SSB.
40 МЕТРОВ
NoviceTech с 5wpm
Только CW 7.100 — 7.150
Mhz
General * CW, RTTY, Data
SSB (Phone), CW, Image
7.025 — 7.150 Mhz
7.225 — 7,300 МГц
http://www.csgnetwork.com/hamfreqtable.html (2 из 9) [14.06.2004 15:54:06]
Любительская (Ham) Таблица радиочастот
Расширенный * CW, RTTY, Data
SSB (телефон), CW, Image
7.025 — 7.150 Mhz
7.150 — 7,300 МГц
Extra * CW, RTTY, Data
SSB (телефон), CW, изображение
7.
000 — 7.150 МГц
7.150 — 7.300 МГц
* Телефонная связь разрешена на 7.025 — 7.100 МГц в Пуэрто-Рико , Виргинские острова США и районы Карибского моря к югу от 20 северной широты; а также на Гавайях и в районах около 3-го Региона МСЭ, включая
Аляска. Тщательное руководство оператора по частоте
7.040 RTTY DX; Частота вызовов QRP CW. 7.080-7.100 Данные.
7.100-7.105 Станции данных с автоматическим управлением. 7.110 QRP Новичок / Техник Частота вызовов CW.
7,171 SSTV. 7.285 Частота вызова QRP SSB.
7,290 Частота вызова AM.
30 МЕТРОВ
General CW, RTTY, Data 10.100 — 10.150
Mhz
Advanced CW, RTTY, Data 10.100 — 10.150
Mhz
Extra CW, RTTY, Data 10.100 — 10.150
Mhz
Максимальная мощность на 30 м составляет 200 Вт PEP.Любители должны избегать помех фиксированной службе за пределами США.
Учитывайте Руководство оператора по частоте 10.106 Частота вызова QRP CW.
10.
130-10.140 Data.10.140-10.150 Станции данных с автоматическим управлением.
http://www.csgnetwork.com/hamfreqtable.html (3 из 9) [14.06.2004 15:54:06 PM]
Таблица радиочастот для любителей (радиолюбителей)
20 МЕТРОВ
Общие CW, RTTY, Данные
SSB (телефон), CW, Изображение
14.025 — 14,150 МГц
14,225 — 14,350 МГц
AdvancedCW, RTTY, Data
SSB (телефон), CW, изображение
14,025 — 14,150 МГц
14,175 — 14,350 МГц
ExtraCW, RTTY, Data
Телефон), CW, изображение
14,000 — 14,150 МГц
14,150 — 14,350 МГц
Учитывайте Руководство оператора по частоте 14.060 Частота вызова QRP CW.
14.070-14.095 Data.14.095-14.0995 Автоматически управляемые данные
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
dta
1 Мб
6 Мб
67
dta
1 Мб
, 00:06:04 UTC (день 326)
