принцип работы аргонной сварки, аргонодуговая сварка и другие виды. Как варить новичку? Сварка бронзы, черного металла и других материалов

Сварочный процесс, выполняемый в среде защитного газового облака, является современной технологией, универсальность которой дает возможность соединять черные и цветные сплавы металлов различной толщины и характеристик. Аргонодуговая методика электросварки объединяет в себе 2 метода выполнения работ: газовую сварку и электродуговую. С помощью защиты сварочного процесса инертным газом удается стыковать как детали больших размеров промышленного назначения, так и миниатюрные ювелирные изделия.

Что это такое?

Сварка аргоном подразумевает обязательное применение в процессе выполнения работ электрической дуги и инертного газа.

Задачей такой технологии является надежное обеспечение защиты сварочной ванны от окисления поверхности металлических кромок, которое возникает под действием кислорода во время плавления металла и ухудшает прочность сварочного шва.

Аргон относится к классу инертных газов, но если сравнивать его с гелием, то стоимость у аргона значительно ниже, и расход его гораздо меньше.

По этой причине аргон завоевал популярность и широко используется для проведения сварочных работ.

Инертный газ аргон обладает определенными свойствами, которые заключаются в следующем:

  • газ в несколько раз тяжелее воздуха, поэтому при сварке кислород активно вытесняется из полости сварочной ванны – так происходит защита металла от окисления;
  • аргон инертен с химической точки зрения, поэтому он не вступает в реакцию с другими веществами, в том числе и с металлом.

Выполнение сварочного шва в среде аргона допускается с использованием вольфрамовых неплавящихся или обычных плавящихся электродов. Выбор типа электрода зависит от того, какие материалы предполагается соединять путем сварки. Облегчают задачу подбора электродов специальные справочники, где указан тип материала и рекомендуемый диаметр электрода, а также его разновидность. Аргонодуговая сварка обладает своими определенными преимуществами и рядом недостатков. Преимуществами метода являются:

  • в результате эффективной защиты сварочный шов получается прочным, в нем отсутствуют шлак и посторонние примеси;
  • во время сварочного процесса металл прогревается умеренно, поэтому свариваемые заготовки не деформируются, что дает возможность работать даже с самыми сложными и ответственными конструкциями;
  • появляется возможность соединять не только однородные по составу материалы, но и разнородные металлические сплавы, которые нельзя соединить в других условиях;
  • за счет применения электрической дуги образуется высокотемпературный режим, который позволяет выполнять работу в интенсивном темпе.

Недостатки, присущие электросварке в газовом аргонном облаке:

  • сварочное оборудование подлежит точной и сложной настройке;
  • методика выполнения сварочных работ довольно сложная, требующая знаний теории и практических навыков, поэтому для новичка-сварщика она не подходит.

Электросварка металлов, проводимая в защитном инертном газовом облаке, обладает эксклюзивностью, и ни один другой способ соединения металлов не имеет таких высококачественных результатов, которые получаются при использовании данной методикой.

Описание видов

Аргоно-электрическая ручная сварка, проводимая в среде инертного газа, регламентируется стандартами ГОСТ 14771, который устанавливает характеристику соединительных швов, определяет толщину металлических заготовок, устанавливает характеристику материалов, соединяемых между собой. В требованиях стандарта заложены нормативы, касающиеся выполнения работ с применением тех или иных электродов, использования присадок. Если сварка выполняется неплавящимся видом электрода, то к нему дополнительно используется флюс, а в случае, когда сварку выполняют плавящимся электродом, присадка не потребуется.

Аргонодуговая электросварка выполняется с поддувом газа, что позволяет укрепить шов не только снаружи, например, при сваривании трубы, но и изнутри. Поддув инертного газа укрепляет все слои сварочного шва, начиная от его корня, при этом расплавленный наплыв металла ложится мягче, а шов получается более стабильным и крепким. Такая методика электросварки выполняется несколькими способами.

ММА

Аргонная сварка, которая выполняется вручную с применением электродов с вольфрамом. Сварщик самостоятельно осуществляет передвижение газовой горелки и контролирует процесс подачи электродной проволоки, которая относится к типу неплавящейся. Процесс происходит непосредственно в поле электрической дуги, которое образуется от электрода.

При подаче переменного электротока импульсная точечная сварка соединяет только сталь, обогащенную углеродом.

Применяя постоянный ток, можно соединять не только углеродистую, но и нержавеющую разновидности сплавов, в том числе и алюминий.

TIG

Применяется как для ручной, так и для автоматической сварки с использованием инертного газа и вольфрамовых электродов. На переменном электротоке допускается соединять алюминий и сплавы с его содержанием.

Если выбрать постоянный электроток, то появляется возможность соединять нержавеющий и углеродистый типы сплавов. При автоматическом режиме сварочных работ применяется плавкий электрод, причем передвижение горелки и подача сварочной проволоки может управляться дистанционно. В современных промышленных условиях сваривание труб из нержавеющих сплавов выполняют роботизированные аппараты.

MIG

Аргонная сварка полуавтоматического типа с применением плавящихся сварочных электродов. Данная технология предусматривает использование переменного тока. Соединению подлежат углеродистая и нержавеющая сталь, а также алюминий и его сплавы. Аргонодуговая сварка механического типа с плавящимися электродами также относится к MIG-группе.

Полуавтоматическим сварочным аппаратом с применением аргона сваривают изделия из нержавейки.

Терминология сварочных процессов с применением инертного газа для новичка может показаться сложной, но опытные специалисты легко в ней разбираются. При выполнении сварочных работ с аргоном необходимо ориентироваться на стандарты ГОСТ – их выполнение гарантирует получение надежного и аккуратного сварного шва, который соответствует критериям качества.

Режимы

Под режимом сварочного процесса следует понимать выбор направления электротока и его полярности при настройке сварочного оборудования.

Определение режима электросварки зависит от физических свойств и химических характеристик металла, с которым предстоит работать. Например, для соединения конструкций из прочной стали выбирают постоянный электроток прямой полярности, а для сварки мягкого алюминия и его сплавов потребуется выбрать постоянный ток с обратной полярностью.

Важным параметром является и сила электротока, которая определяется в зависимости от толщины металлических заготовок, толщины сварочного электрода и выбранной полярности электротока.

Перечисленные параметры настроек сварочного аппарата и характеристик металла взаимосвязаны. Нередко опытные сварщики путем многолетней практики определяют наилучшее соотношение параметров, которые более всего подходят для соединения металлов. Параметры настройки режимов сварочного аппарата представлены в таблице.

Качественный сварочный шов возможно выполнить в том случае, если все параметры настроек сварочного аппарата выбраны правильно, а сварочная дуга используется короткая. При выполнении работ в среде инертного газа необходимо следить за его расходованием. Наиболее экономным вариантом расхода является ламинарная подача газа, то есть при подаче газообразное вещество выходит равномерно, без пульсирующих порций и перемешиваний.

Оборудование и оснащение

Принцип работы при выполнении аргонного сварочного соединения заключается в том, что используется широкий перечень необходимого для этой цели оборудования.

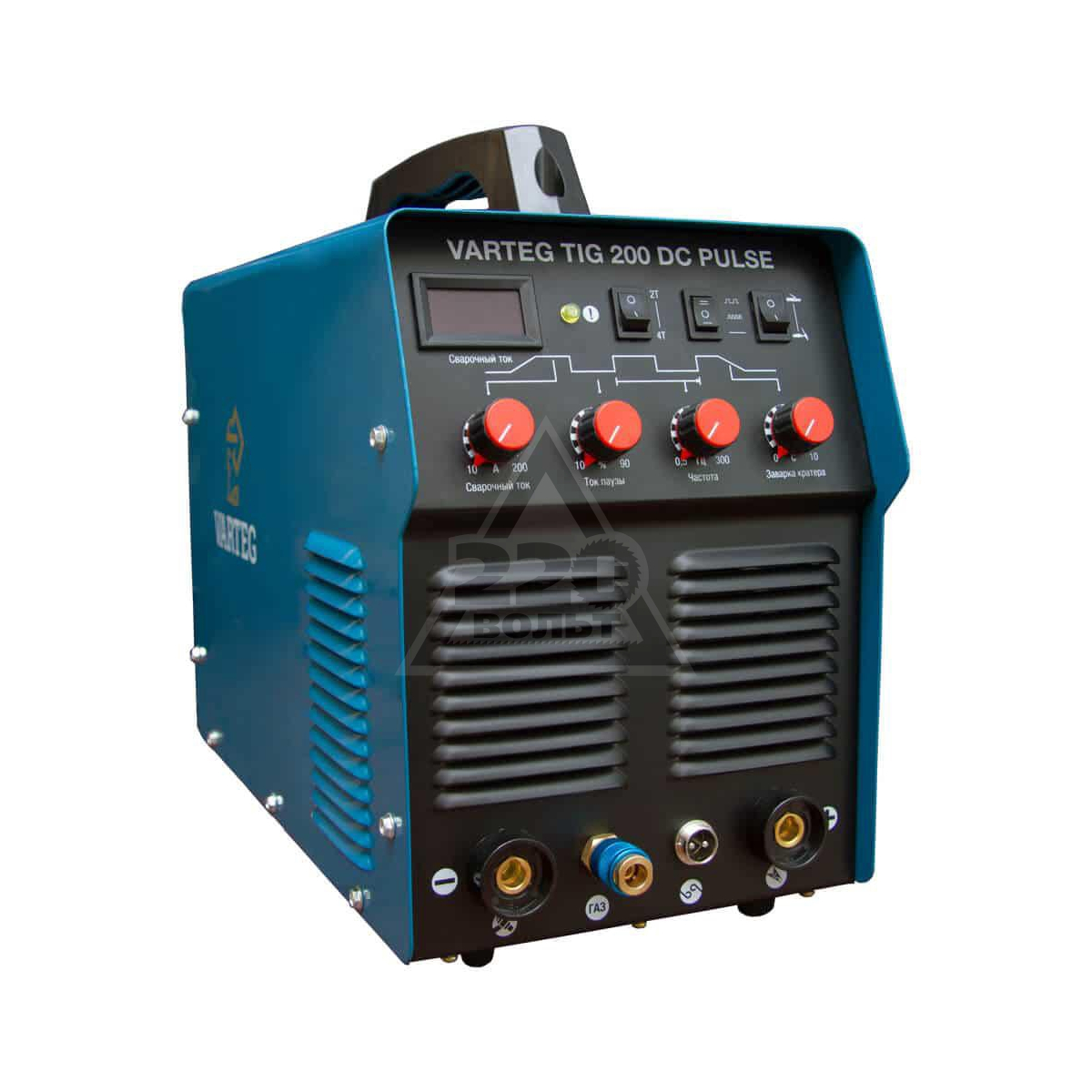

Как правило, универсальные аппараты для электрогазосварки аргонного типа оснащаются всеми необходимыми приспособлениями, их выпуск серийный.

Все оборудование, которым работает сварщик при аргонодуговой сварке, можно разделить на 3 типа:

  • оборудование специализированное, которое используется для однотипных заготовок из металла;
  • специальные приспособления, выполняющие определенные функции и применяемые для сварки однотипных заготовок;
  • оборудование универсальное, которое подходит для выполнения всех типов сварочных работ.

Для выполнения сварки в среде аргона одного только сварочного аппарата недостаточно, для осуществления процесса потребуется подготовить следующее оборудование:

  • газовая горелка, имеющая керамическое сопло;
  • трансформаторы, один из которых используется для сварочного аппарата с напряжением электротока до 70 В, а второй потребуется для подпитки устройств коммутации;
  • осциллятор, который присоединяется параллельным способом к точке электропитания и используется для розжига дуги при работе с неплавящимися присадочными прутками;
  • проволока-присадка или вольфрамовые электроды;
  • газовые баллоны, где содержится смесь с инертным газом;
  • рукав для подачи аргона и редуктор;
  • контактор, который обеспечит подачу электротока на газовую горелку;
  • переключатель в виде реле, используемый для подключения или выключения осциллятора с контактором;
  • электрогазовый клапан, необходимый для подачи переменного либо постоянного электротока;
  • держак для закрепления сварочного электрода;
  • электрофильтр для осциллятора, контролирующий импульсы высоковольтного типа;
  • стабилизатор электротока;
  • защитная маска, спецодежда и перчатки для сварщика.

Современные технологии сварочных работ в среде инертных газов дают возможность выполнять сварочные соединения заготовок с толстыми кромками.

Для этой цели применяются специальные приспособления, например, горелка, которая может использовать одновременно несколько электродов с вольфрамом, что обеспечивает получение прочного шва и значительно ускоряет процесс выполнения сварочных работ.

Используемые марки аргона

Марки инертного газа регламентируются нормативами ГОСТ 10157-79, согласно которому выделяют 3 вида смесей с различным процентным содержанием основного компонента – аргона:

  • марка А – на 99,99% состоит из аргона и предназначается для соединения редкоземельных металлов, таких как цирконий или титан, содержащих химически активные компоненты, а также подобная газовая смесь используется для сборки конструкций особой важности, где качество сварочного шва определяют высокие стандарты;
  • марка Б – на 99,96% состоит из аргона и применяется для соединения магниевых или алюминиевых металлосплавов, растворимых в газовой среде;
  • марка В – на 99,90% состоит из аргона и используется для соединения нержавеющего типа стали, а также позволяет соединять высокопрочные и жароупорные сплавы, в том числе и чистый алюминий.

Все марки газа, применяемые для выполнения аргонодуговой сварки, сертифицируются и соответствуют нормам стандартов ГОСТ.

Особенности процесса

Работа по соединению цветных сплавов и литья черного металла в аргонной среде требует определенного навыка, поэтому варить новичку своими руками такие заготовки будет непросто. Выполняя сварочные работы, следует помнить, что титан, медь, алюминий, силумин и бронза имеют физические и химические различия по сравнению с чугуном и сталью. При расплавлении стали или цветных сплавов жидкий металл имеет свойство поглощать примеси, образующиеся в результате плавления под действием высоких температур, что приводит к наличию в сварочном шве пористости. Инертный газ, применяемый для защиты расплавленного металла, устраняет проникновение посторонних продуктов плавления в сварочную ванну, тем самым укрепляя шов.

Аргонодуговая сварка является универсальным методом, технология которого используется для ремонта кузовного железа, внутреннего угла двери автомобиля, алюминиевых элементов кузова и поддона картера, для установки дополнительного оборудования и сварки тонкого металла. Нередко для выполнения таких работ используется техника применения газа с поддувом, причем расход аргона даже в таком случае будет меньше, чем гелия при его применении. Детали могут соединяться встык или внахлест, чаще всего работу проводят неплавящимся электродом из вольфрама, а для розжига электродуги применяют осциллятор.

Получение качественного и прочного шва возможно при соблюдении технологии выполнения работ.

Основным моментом является предварительная подготовка металла к сварке: кромки, предназначенные для соединения, зачищают от поверхностной пленки оксидов, а затем обезжиривают с помощью растворителя. Основа сварки – подача неплавящегося электрода, который перед применением необходимо заточить под острым углом 25–30°, если предстоит соединить заготовки из титана, стали или меди. Для соединения алюминия затачивать электрод не нужно, так как при поджиге на нем образуется округлый наплыв, который и будет формировать сварочную ванну.

В зависимости от типа свариваемых материалов выбирается и присадка. Это может быть проволока из алюминия, нержавеющей стали, а также медно-никелевые или латунные прутки. Состав сплава у присадочных материалов указывается в соответствующем справочнике по маркировке, имеющейся на конце прутка. Кроме того, важно правильно выбрать и сам сварочный аппарат. Например, для соединения медной детали с алюминием, толщина которых не превышает 7 мм, потребуется мощное сварочное оборудование промышленного типа, которое дает мощность до 400–500 А. Настройка аппарата перед началом работы является важным условием, причем сила тока и напряжение выбираются исходя из размера вольфрамового или обычного электрода.

При подаче сварочной проволоки вылет стержня зависит от типа сварного соединения, например, для угловых швов вылет должен превышать показатель 2 мм. В случаях, когда вольфрамовый электрод слишком быстро сгорает, его вылет следует уменьшить.

У современных аппаратов имеется опция «Заварка кратера», она применяется для того, чтобы обеспечить плавное угасание дуги после того, как формирование шва будет завершено. Например, если выполняется соединение деталей, толщина которых 3 мм, то значение этого параметра ставят на показатель 2–3 сек. Кроме того, перед сваркой настраивают и предварительную продувку области проведения работ. Такое действие необходимо, чтобы в процессе выполнения работы не появлялись дефекты шва, так как в неостывшем металле появляется пористость. Последовательность выполнения сварочного процесса заключается в следующем:

  • выполняется зачистка кромок, и если материал довольно толстый, то делают скосы для сварочного шва, а затем обезжиривают поверхность металла;
  • все детали фиксируются специальными зажимами, после чего можно приступать к выполнению процесса сварки;
  • осуществляют поджиг электрической дуги, причем если эта процедура контактная, то на горелке нажимают кнопку и электродом прикасаются к одной из кромок металла, а при бесконтактном розжиге такого касания делать не нужно;
  • следующим этапом выполняют сварочную ванну, для этого допускается сделать несколько поперечных колебательных движений сварочным электродом по стыкуемому материалу в области сварного шва, при этом присадка должна начать плавление и равномерно распределяться в сварочной ванне;
  • инертный газ в процессе работы обдувает место сварки, но это должно происходить умеренно, чтобы не разбрызгивать металл и не мешать его плавлению.

Опытные сварщики рекомендуют соединять тонкие листы металла без применения присадки. Чтобы выполнить сварочный шов, вольфрамовый электрод располагают под небольшим углом таким образом, чтобы кромка одного листа наплавлялась на кромку второго листа.

О сварке аргоном смотрите далее.

Аргон. Сварка Алюминия.

Чугуна Услуги аргона в Астрахани | Услуги

ЗДРАВСТВУЙТЕ !!!
Реставрация лодочных винтов
ПРОСЬБА ДОЗВАНИВАТЬСЯ, У СОТОВЫХ ОПЕРАТОРОВ КАКИЕ-ТО ТАМ ПРОБЛЕМЫ, ТЕЛ ВСЕГДА !!! ВКЛ !!!!
РАБОТАЕМ БЕЗ ВЫХОДНЫХ ДНЕЙ и ПРАЗДНИКОВ !!!
АРГОНОДУГОВАЯ СВАРКА TIG, СВАРКА, АЛЮМИНИЯ, ЧУГУНА, ЧУГУННЫХ ИЗДЕЛИЙ, НЕРЖАВЕЙКА, БРОНЗА, ЛАТУНЬ, МЕДЬ, ТИТАН, СИЛУМИН, И.Т.Д. !!!!!
Когда вы в поисках низкой цены обращаетесь к ДЕШЁВЫМ сварщикам, подумайте, на чем сэкономит мастер, предлагающий низкую цену на свои услуги.
Естественно, на качестве материала.
Уместна ли такая экономия?
Конечно же, нет.
Задумайтесь, безопасно ли после некачественного дешевого ремонта деталей автомобиля садиться за руль, перевозить семью, детей?
Мы не хотим никого пугать, но аварии на дорогах происходят не только из-за несоблюдения правил дорожного движения.
Наша организация часто сталкивается с ремонтом автодеталей после других сварщиков, и сам клиент признает тот факт, что хотел сэкономить.
Не стоит экономить на качестве, надежности, безопасности!
ВАРИМ !!! ТРУБКИ КОНДИЦИОНЕРА,
АВТО-ДИСКИ, КОРОБКИ ПЕРЕДАЧИ, ПОДДОНЫ, БАКИ, ЛОДКИ, КАТЕР, МОТО-ДЕТАЛИ, ТРУБКИ АВТО КОНДИЦИОНЕРА, КАСТРЮЛИ, ФЛЯГИ,САМОГОННЫЙ АППАРАТ, АВТОКЛАВ, И МНОГОЕ ДРУГОЕ.
АЛЮМИНИЙ И ДРУГИЕ МЕТАЛЛЫ !!!
ЛЮБЫЕ ПРОЕКТЫ !!!!
ЗВОНИТЕ ОБСУДИМ !!!
ВОЗМОЖНОСТЬ ВЫЕЗДА С ГЕНЕРАТОРОМ К ВАМ ПО МЕСТУ !!!
АРГОН НА ВЫЕЗД !!!
АРГОННАЯ СВАРКА, АРГОНОВАЯ СВАРКА, АРГОН, СВАРКА АЛЮМИНИЯ, АВТО КОНДИЦИОНЕР,
СВАРЩИК АРГОНЩИК, ТИГ СВАРКА, Автосервис
СВАРКА ЛЮБЫХ МЕТАЛЛИЧЕСКИХ ПРЕДМЕТОВ ИСКУСТВА, ПОСЛЕДУЮЩИЯ РЕСТАВРАЦИЯ С ПОМОЩЬЮ СВАРКИ, РЕСТАВРАЦИЯ
Сварка аргон, алюминия,дюралюминия,легкосплавных. сварка чугуна дисков,колесные диски, радиаторы, поддон,коллектора,картера, интеркуллер, автоклавы, рычаги,сварка топливного бака,кпп,гбц,кастрюли, автоклав, автоклавы,
Ремонт авто. и мотодеталей .
Восстановление отсутствующих элементов. Судоремонтные работы, Судоремонт
Аргоновая сварка любой сложности
грузоперевозки, глушитель, головка цилиндра , бак, баки, яхта, яхты, лодки, двиготель, двигатель, аллюминивые опоры, судовые аллюминивые поршня ривстоврация, лиера судовые, ремонт катера, фура, длинномер, стул, стулья, стол, столы, лавочки, помпа, велосипед, детские коляски, детская коляска, змеевик,
турбины, насосы, лист нержавейки, лист алюминия, сварка аллюминия, чугунные изделия, винт, винты, мототехника, лодочный мотор, Аэро лодки, Аиро катер, судно, док, поршня, леера, леер, перила, бочки, ёмкости, бочка, ёмкость, моторы лодочные, Аргоная сварка,
автомобиль, трубка, трубки, кондиционеры коробка передач, двигатель, автомобили, авторазбор, трубка авто-кондиционера, авто кондиционер, насос, помпы, турбина, Аэролодка, бытовая техника, грузоперевозки, грузчики, грузовик, газосварка, автоген, автомобиль,

Аргонодуговая сварка в Казани | Аргонная сварка: цена, услуги, фото

Как мы работаем

Последовательность взаимодействия после Вашего обращения

Вы оставляете заявку на сайте или звоните нам

Наш специалист свяжется с вами в течение 15 минут.

Выезд инженера по вашему адресу

Произведение расчетов, предложение оптимального решения и расчет стоимости на месте.

Заключаем договор и прописываем гарантии

Начинаем работу после внесения предоплаты.

Подготовка, ремонт, сварка изделия

Закупка материалов и осуществления профессиональной работы на объекте.

Сдача изделия заказчику

Сдаем объект и подписываем акт приема-передачи.

Аргонная сварка своими руками – схема, фото, видео

Для выполнения сварочных работ с деталями из нержавеющей стали, цветных металлов и сплавов на их основе (алюминий, медь, бронза и др.) необходимо использование специального аппарата и защитного газа (чаще всего в этих целях применяют аргон). Из-за высокой стоимости оборудования и профессиональных услуг по выполнению таких сварочных работ у многих возникает вопрос о том, возможна ли аргонная сварка своими руками – при помощи самодельного технического устройства.


Самодельный аппарат для аргонной сварки

Действительно, сделать и эффективно использовать такое устройство можно, о чем свидетельствуют многочисленные фото и схемы подобных аппаратов в интернете.

Для того чтобы со знанием дела изготовить устройство для аргоновой сварки и получать с его помощью качественные и надежные сварные швы, необходимо сначала разобраться в том, что собой представляет данная технология соединения деталей из цветных металлов и легированных сталей. Она имеет много схожего и с электродуговой, и с газовой сваркой, но существенно отличается от них по своим ключевым принципам.

Технология и применение аргонной сварки

Аргоновая сварка немного напоминает обыкновенную дуговую, но для защиты сварочной ванны в ней используется защитный газ — аргон. Данный инертный газ имеет ряд присущих только ему свойств.

  1. Поскольку аргон тяжелее воздуха на 38%, он хорошо проникает в сварочную ванну и защищает ее от газов, находящихся в атмосфере. Благодаря этому сварочный шов получается без образования оксидной пленки, что улучшает качество соединения.
  2. Аргон присутствует в воздухе, поэтому он является побочным продуктом, образующимся при получении кислорода и азота из атмосферы, и является самым недорогим среди защитных газов для сварки.

Процесс сварки в среде аргона происходит по следующему принципу. Буквально за 1 секунду до розжига дуги в горелку подается аргон. Сварщик подносит электрод к детали, приготовленной для соединения, и нажимает кнопку включения. Но поскольку для розжига дуги в среде защитного газа требуется его высокая ионизация, то в работу вступает осциллятор.

Осциллятор — это прибор, вырабатывающий высокочастотные и высоковольтные импульсы, способные ионизировать газ и зажечь дугу между электродом и заготовкой.

После розжига дуги в место соединения деталей подается присадочная проволока вручную или в автоматическом режиме. Детали свариваются за счет плавления присадки, металл которой попадает на расплавленные кромки соединяемых заготовок.

Традиционно под аргоновой сваркой подразумевают соединение металлов с помощью неплавящегося вольфрамового электрода, создающего дугу, и присадки в виде металлического прутка или проволоки. Данный тип сварки имеет международное обозначение “TIG”.

Применяется аргонная сварка в следующих сферах.

  1. Каркасное строительство. Сварные швы способны выдерживать постоянные нагрузки.
  2. Стыковка труб как стальных, так и из цветных металлов, в том числе труб из различных сплавов.
  3. Соединение разнородных металлов.
  4. Сращивание практически любых металлов между собой: титана, меди, алюминия, нержавейки, бронзы, латуни, чугуна и т.д. Особенно это важно для автомобилестроения.
  5. Изготовление декоративных и ювелирных изделий.

Порядок изготовления устройства для сварки в среде аргона

Разберемся в том, как сделать своими руками устройство для аргонной сварки, имея в наличии все необходимые комплектующие. В первую очередь изготавливают удобный держатель, для чего используют трубку соответствующего диаметра. Ее обматывают двумя слоями изолирующего материала (стеклоткани), между которыми располагают силиконовый герметик. Такому держателю придают удобную изогнутую форму. К нему крепят микровыключатель, который будет отвечать за открытие и закрытие газового клапана.


Комплектующие для самостоятельного изготовления горелки

К готовой горелке присоединяют трубку диаметром 6–8 мм, через которую к ней будет подаваться защитный газ. Обратный конец такой трубки соединяют с газовым баллоном. Кроме того, к горелке подводят два провода: один – для соединения микровыключателя с газовым клапаном, второй – для подачи сварочного тока к электроду. Сечение питающего провода, который будет работать под серьезной нагрузкой, должно быть не меньше 8 квадратных миллиметров.

Газ, подающийся в зону сварки, должен отключаться не сразу после ее окончания, а спустя некоторое время (5–7 секунд). В аппаратах серийных моделей для аргонной сварки задержку отключения защитного газа обеспечивает специальное электронное устройство, которое не только усложняет конструкцию оборудования, но и делает его дороже. В самодельных устройствах для аргонной сварки, которые отличаются простотой конструкции и бюджетной себестоимостью, такая задержка обеспечивается за счет ручного отключения микровыключателя.

Собираясь изготовить своими руками аппарат для аргонной сварки, имейте в виду, что не следует применять для защиты сварочной зоны смесь газов. Как показывает практика, только чистый аргон (не менее 99% чистоты) может обеспечить получение качественного и надежного сварного соединения.



Элементы для сборки самодельного аппарата

Чтобы собрать оборудование для аргоновой сварки, потребуются следующие элементы:

  • сварочный аппарат постоянного тока или инверторного типа;
  • осциллятор;
  • блок защиты инвертора;
  • горелка;
  • баллон с аргоном;
  • газовый редуктор;
  • газовый шланг;
  • сварочные кабели.

Источник тока

В качестве источника тока для TIG сварки можно взять обычный сварочный трансформатор и на его выходе приспособить диодный мост для выпрямления тока. Также можно использовать сварочный выпрямитель. Но для обоих типов аппаратов потребуется добавить еще и осциллятор, который будет способствовать бесконтактному розжигу дуги.

На просторах интернета можно прочитать, что проще всего сделать аргонную сварку из инвертора. Но здесь имеется несколько нюансов. Существуют инверторы, в которых уже встроена возможность для TIG сварки. В таком случае достаточно подсоединить к аппарату рукав с горелкой для аргоновой сварки, подсоединить шланг к баллону с аргоном, и агрегат готов к работе. Но сначала нужно переключить его в режим TIG и выставить необходимую силу тока.

Следует заметить, что в таких инверторах уже встроен осциллятор и необходимая защита.

Инверторы без встроенной функции TIG сварки использовать для этой цели не получится. Даже если к нему подключить внешний осциллятор, то инвертор просто сгорит. Чтобы этого не произошло, понадобится небольшая переделка инвертора, которая заключается в добавлении в его схему блока защиты. Данный блок можно собрать вместе с осциллятором на одной плате и поместить ее в отдельный корпус. Получится небольшая приставка к инвертору.

Осциллятор и блок защиты

Как уже говорилось выше, для сварочного инвертора потребуется специальная приставка для TIG сварки. Ее можно собрать своими руками по схеме, предоставленной ниже.

Данная схема включает блок защиты (расположен слева) и осциллятор. Последний можно приобрести в Китае или собрать самостоятельно. Как собирается приведенная выше схема, можно узнать, посмотрев это видео.

Горелка

Для аргоновой сварки используется специальная горелка, состоящая из керамического сопла и держателя вольфрамового электрода.

Также на горелке расположены кнопка пуска и вентиль для подачи газа. Горелку можно собрать из комплектующих, которых достаточно на китайских сайтах, или там же купить уже готовую (собранную).

Баллон с аргоном

В целях безопасности все баллоны с газом принято окрашивать в разные цвета и наносить на них надписи тоже различных цветов. Ниже приведен рисунок, на котором показаны все разновидности газовых баллонов с соответствующей их содержимому маркировкой и цветом.

Как видно из рисунка, для аргона используют баллоны черного цвета (с белой полосой) либо серого цвета (с зеленой полосой и надписью). Для TIG сварки применяют очищенный аргон. Поэтому понадобится приобрести баллон серого цвета с зеленой надписью “Аргон чистый”.

Совет! Для профессионального использования используются баллоны емкостью около 50 литров, имеющие большой вес. Но для бытового использования будет достаточно баллона на 10 литров, который можно перемещать самостоятельно.

Редуктор

Поскольку газ в баллоне находится под большим давлением, то чтобы подать его на горелку, потребуется редуктор. Данный прибор показывает давление в баллоне и позволяет регулировать скорость потока газа по шлангу, ведущему к горелке.

Редуктор должен подбираться строго под определенный газ, то есть в данном случае – под аргон. Обычно прибор имеет такой же цвет, как и баллон с газом.

Шланг и сварочные кабели

Если собирать рукав для аргоновой сварки самостоятельно, то он получится толстым и плохо гнущимся, поскольку в него нужно поместить электрический кабель и газовый шланг. К тому же, потребуется отдельно приобретать разъемы для подключения к горелке и к инвертору (если использовать инвертор с возможностью TIG сварки). Готовый рукав для аргоновой сварки можно купить там же, где и горелку.

Принцип действия прибора

При сопряжении цветных металлов применяются аргонодуговые агрегаты и вольфрамовые электроды, подплавляющие кромки и создающие защитную ванну. Изделия из нержавейки и алюминия соединяются посредством агрегатов инверторного типа.

В обоих случаях имеется проблема – трудности с первоначальным образованием дуги. Для цветных металлов применяется постукивание стержнем по изделию, но при этом образуются следы от прилипания и трещины, требующие удаления. Применение осциллятора позволяет избавиться от таких проблем при соединении аргоном.

При работе с тонкостенными заготовками на низких токах дуга периодически тухнет, ее вторичное формирование требует затрат рабочего времени. Здесь также используется осциллятор с целью устранения проблемы.

Приборы собираются по различным схемам, но каждый из них нужен для образования дуги промеж заготовкой и стержнем на удалении порядка 5 мм. Осциллятор располагают в интервале от аппарата до горелки.

Оборудование функционирует таким образом:

  • изменение поступившего напряжения в непродолжительные высокочастотные импульсы;
  • суммирование импульсов и сварного тока с целью улучшения розжига.


Алгоритм сборки сварочного аппарата

Сборка оборудования для аргоновой сварки из инвертора достаточно проста.

  1. Подключите к инвертору защитный блок с осциллятором согласно схеме, приведенной выше.
  2. Кабель массы необходимо подсоединить к клемме осциллятора со знаком “+“. Кабель, который идет к горелке, подключается к клемме со знаком “-”. Для сварки алюминия кабели подключаются наоборот.
  3. Подсоедините к рукаву с кабелем и газовым шлангом горелку.
  4. Прикрутите к баллону с аргоном редуктор.
  5. Газовый шланг необходимо подсоединить к редуктору, установленному на баллоне с аргоном.
  6. Подключите инвертор к сети 220 В, а осциллятор к блоку питания на 6 В.

После этого собранный своими руками сварочный аппарат TIG будет готов к работе. Но предварительно его следует правильно настроить.



Условия эксплуатационного использования и меры предосторожности

При задействовании осциллятора нужно соблюдать простые правила, следование которым повышает безопасность.

  1. Устройства можно применять при сваривании в цехах и на открытых производственных площадках.
  2. При атмосферных осадках использование осциллятора не допускается – это может повлечь порчу и необходимость ремонта прибора.
  3. Работу разрешается выполнять в температурном диапазоне от -10 до 40°С, влажности воздуха до 98% и давлении атмосферы 85-106 кПа.
  4. Нельзя задействовать прибор в пыльных и загазованных цехах.
  5. Работа с аппаратом для сварки должна выполняться только при наличии заземления.
  6. До проведения работ нужно удостовериться в правильности подключения устройства, исправности контактов.
  7. Снятие кожуха с осциллятора допускается только после отключения его от сети.
  8. Рабочую поверхность прибора следует содержать в чистоте. При образовании нагара покрытие зачищается мелкой наждачкой.


Настройка готового оборудования

Самодельная установка для аргоновой сварки требует следующих настроек.

  1. Заточите вольфрамовый электрод на точиле, чтобы он стал похож на иглу. Делается это для того, чтобы дуга концентрировалась на конце иглы и не “гуляла” в разные стороны.
  2. Возьмите горелку и установите в нее вольфрамовый электрод. Диаметр электрода должен соответствовать цанге, в которой он закрепляется.
  3. Откройте вентиль на горелке и отрегулируйте необходимую скорость потока аргона с помощью редуктора (будет достаточно расхода 12-15 л/мин.), после чего снова закройте вентиль на горелке.
  4. Включите осциллятор и поднесите горелку с электродом к металлу, к которому подключен кабель массы.
  5. При нажатии кнопки включения между металлом и электродом на расстоянии около 0,5 мм должна появиться дуга.
  6. Включите подачу газа и снова нажмите на кнопку. В этом случае дуга должна поджигаться уже на расстоянии 10 мм и более.

После проведения вышеописанных несложных настроек можно сказать, что аппарат c функцией TIG полностью готов к работе.



Настройка tig аппарата от А до Я

Практически все металлы свариваются на прямой полярности (на электроде минус). Исключением является лишь сварка алюминия и его сплавов. Ярким примером сплава может могут стать медные сплавы со значительным содержанием алюминия. Для них обязательным является использование переменного тока.

Итак, настраиваем FUBAG INTIG 200 DC Pulse:

  1. На панели управления выставляем метод сварки – TIG.
  2. Устанавливаем предпродувку газа на 0,5 сек.
  3. Настраиваем ток поджига – 25% от рабочего тока (А).
  4. Фиксируем время нарастания до рабочего тока – 0,2-1,0 сек.
  5. Устанавливаем ток сварки (А) (см. Таблицу ниже)
  6. Выставляем время до тока заварки кратера (спада в секундах)
  7. Выбираем значение тока заварки кратера в амперах
  8. Последним параметром станет время продувки газа после сварки (сек)

Параметры, которые относятся к заварке кратера, подбираются в зависимости от толщины металла.

В данной таблице даны общие рекомендации по подбору сварочного тока для наиболее используемых металлов и толщин. Это поможет вам сориентироваться при подготовке к началу работы.

Таблица. Настройка аргонодугового аппарата в зависимости от вида металла и толщины

Вид металла Толщина металла, мм Род тока Сила тока¸А
Стальные сплавы 1,0 DC 20 — 30
1,5 DC 40 — 60
2,0 DC 70 -90
3,0 DC 100 — 120
4, 0 DC 120 — 140
Алюминий 1-2 AC 20 — 60
4-6 AC 120-180
6-10 AC 220-230
11-15 AC 280-360

Почему следить за силой тока важнее, чем за остальными параметрами? Во время TIG сварки можно прожечь заготовку, выставив слишком сильный ток. Низкое значение не позволит расплавить металл, что сведет все попытки сварить деталь на нет.


Сварка алюминия инвертором: особенности техники, необходимое оборудование, нюансы

Изделия из алюминия распространены достаточно широко, их можно встретить и на предприятиях, и в быту.

Это обусловлено его свойствами. Алюминий — легкий и пластичный металл, но не отличается прочностью, поэтому изделия из него ломаются достаточно часто.

Раньше нам надо было нести поломанную вещь в мастерскую, а сегодня мы можем сами выполнить ремонт на дому.

Для этого нам надо приобрести инвертор с необходимым инвентарем, изучить инструкции – и можно приступать к сварке алюминия.

Основные особенности сваривания алюминия

Мало кто из сварщиков скажет вам, что алюминий является его любимым материалом для сварки. Сварка алюминия инвертором требует большого опыта и соответствующих навыков.

сложность, с которой сталкиваются при сваривании этого металла и сплавов с его содержанием – образование на поверхности свариваемых деталей окисной пленки.

Образуется она под воздействием кислорода, который содержится в воздухе.

Температура, при которой плавится алюминий – 600 градусов, тогда как оксидная пленка начинает плавиться при температуре в 2000 – 2500 градусов. Поэтому первое, что необходимо сделать – удалить эту пленку и избегать окисления в дальнейшем.

Делается это при помощи разных инструментов: металлических щеток, наждачной бумаги, шлифовальных машин и т.д. Для достижения максимального результата рекомендуется использовать последовательно несколько методов очистки. Как защитить поверхность от окисления при сваривании мы посоветуем ниже.

Неудобством при таких работах является то, что прочность алюминия заметно ухудшается при температурных скачках. При этом металл может расплавиться и вытечь из зоны сварки, поэтому нужен постоянный контроль температуры в зоне работ.

Еще одна сложность, с которой мы столкнемся при сварке инвертором – свойство этого металла сохранять неизменным свой цвет при любой температуре. В связи с этим сложно добиться равномерного шва по всей его протяженности.

Материал не обладает высокой упругостью, поэтому при остывании деталей после сварки возможно образование микротрещин.

Учитывая все эти нюансы, вы сможете добиться требуемого результата.

Инструкции

Вот основные правила, обязательные к исполнению при сварке инвертором алюминия:

  1. Необходимо защищать зону сварочного процесса от окисления поверхности свариваемых деталей. Эту защиту можно обеспечить, используя различные газы. Для такой защиты рекомендуется использовать инертные газы, хорошо подходит для этих целей аргон либо смесь аргона с гелием. Оптимальным выбором для таких задач является оборудование с функцией дуговой сварки;
  2. Сваривают алюминиевые детали используя электроды, не плавящимися при работе, как правило, вольфрамовыми. Во время сварки алюминия инвертором надо периодически очищать их поверхность от окислов, которые могут негативно повлиять на качество шва;
  3. Ток для этого типа сварки применяется переменный. При этом сила тока устанавливается выше, чем при работе с деталями из стали;
  4. Свариваемые поверхности необходимо предварительно прогреть. Так мы сможем избежать деформации сварного шва, возникающей из-за резкого скачка температуры;
  5. Также в предварительном прогреве нуждаются электроды. Делается это обычно в муфельной печи.

Сварочное оборудование

Используются для сварки алюминия инверторы различной производительности и уровня автоматизации. Если вы не можете использовать аппарат полуавтоматического типа, вам может пригодиться приставка к инверторному аппарату, позволяющая формировать переменный ток.

Если мы свариваем при помощи инверторного аппарата класса «TIG» — рекомендуется использовать электроды из вольфрама, не плавящиеся при использовании. Также при такой сварке допускается использование сварочной проволоки, содержащую высокий процент магния.

Рекомендованный диаметр – 2 -5 мм. Марки проволоки: АК, АД, АО. Электроды маркируются так: российского производства – ОЗА, ОЗАНА, ОЗР, импортного – ОК 96.20, ОК 96.40, Kobatech — 213.

Диаметр проволоки для инверторов полуавтоматического типа должен быть 0,8 – 1 мм. Она продается в катушках, расфасованная по 0,5 килограмм. Специалисты рекомендуют проволоку из сплава лития и кремния марок ER 4043 и ER 5356. Также хорошо подходит для такого типа сварки проволока из того же материала марок СВ – АК5 или СВ – АМГ5.

Если нам необходима более точная сварка инвертором с образованием тонкого шва – тогда лучше всего использовать сварку дугой. Для защиты сварочной области в этом случае используется аргон. Он поможет нам избежать образования грубых швов и пор.

Нам необходимо добиться высокой температуры для плавления окисной пленки, поэтому используем мы переменный ток, а газ защищает сварочную зону от повторного образования пленки.

С помощью этого метода можно производить ремонт тонкостенных алюминиевых изделий. Однако не надо забывать об очистке используемых электродов, при его применении они часто загрязняются.

Последовательность

При любых процессах важно строго соблюдать инструкции. Особенно это необходимо при сварке алюминия инвертором. Для начала настраиваем сварочное устройство. Переключаем регулятор тока на АС (переменный ток). Затем регулируем полярность.

Изначально ее баланс установлен 50/50. Если мы свариваем детали из алюминия без примесей – регулятор необходимо перемещать против часовой стрелки, если мы свариваем сплавы – по часовой стрелке.

Силу тока выставляем в зависимости от двух параметров – толщины свариваемых поверхностей и диаметра электрода. К примеру, если мы свариваем детали толщиной 2 мм, электродом с диаметром 3мм — сила тока должна составлять 60 А. От толщины детали зависит также выставляемое время затухания дуги. При толщине свариваемого листа 2 мм устанавливаем значение 3сек.

Последняя настройка инвертора, которую надо установить — сила продувки защитным газом сварочной зоны и ее время, это влияет на охлаждение шва.

После установки всех настроек аппарата необходимо подготовить свариваемый материал. Мы уже говорили о том, что для предотвращения образования окисной пленки, металл необходимо обработать при помощи наждачной бумаги, железной щетки и т.д. Однако кроме механического способа мы можем применить и химическую очистку. Для этого метода применяется раствор хлорида цинка на водной основе.

После того, как поверхность очищена, необходимо выполнить ее предварительный прогрев. Рекомендованная температура прогрева – 400 градусов. Выполнять прогревание свариваемых деталей необходимо не торопясь, равномерно прогревая поверхности. Теперь все готово к сварке.

Подавать электрод или проволоку надо под углом 15 градусов к поверхности, делая это легкими прикосновениями, от начала сварочной ванны. Надо сделать несколько проходов. При выполнении этих условий мы получим равномерный шов высокого качества.

Заключение

Мы видим, что, при наличии необходимого оборудования и соблюдении всех условий и правил, мы можем добиться хороших результатов.

Однако необходимо помнить, что сваривание деталей из алюминия инвертором – процесс сложный, и начинающим сварщикам не стоит сразу приступать к чистовому этапу.

Рекомендуется предварительно потренироваться, и делать это лучше под присмотром мастера, имеющего большой опыт сварки алюминия инвертором. Так вы быстрее приобретете необходимый опыт и навыки. Желаем успехов!

Аргонная сварка в ARG-Service

Пробоина в алюминиевом поддоне.Ремонт алюминиевого поддона аргонной сваркой.Поддон масляного картера двигателя трактора.Модификация поддона путем приваривания дополнительного объема аргонной сваркой.Пробоина в блоке двигателя Ауди А6Ремонт блока двигателя Ауди А6 аргонной сваркой.Выломан кронштейн из корпуса коробки передач грузовика.Ремонт корпуса коробки передач грузовика аргонной сваркой.Алюминиевый кронштейн разбит в результате аварии.Ремонт алюминиевого кронштейна аргонной сваркой.Алюминиевый поддон двигателя трактора. Звездообразная трещина большого размера.Алюминиевый поддон от трактора. Ремонт аргонной сваркой.Пробоина в поддоне большого размера.Ремонт поддона аргонной сваркой.Алюминиевое крепление фары грузовика разломано на несколько частей.Крепление фары грузовика. Ремонт аргонной сваркой.Поддон картера двигателя. Большая пробоина, отсутствие фрагмента.Поддон картера двигателя. Ремонт аргонной сваркой с постановкой заплаты. Поддон от грузовика пробит.Поддон грузовика. Ремонт аргонной сваркой.Алюминиевый кронштейн крепления рычага КПП грузовика. Отломан кусок.Ремонт аргонной сваркой.Кожух сцепления. Отломан кусок, прилегающий к двигателю.Приваривание отломившегося куска аргонной сваркой.Отломан большой фрагмент кожуха сцепления.Восстановление кожуха сцепления аргонной сваркой.Обломаны ушки удлиннителя коробки передач «Газель»Коробка «Газель». Приваривание ушек аргонной сваркой.Пробоина в блоке двигателя автомобиля Nissan.Блок двигателя. Восстановление аргонной сваркой.Обломан алюминиевый кронштейн на кузове грузовика.Ремонт аргонной сваркой.Разломана пополам рулевая рейка.Ремонт аргонной сваркой.Отломилось крепление от корпуса коробки «Сузуки»Приваривание крепление коробки аргонной сваркой.Сваренная дверная рама из алюминия.Зачистка сварных швов.Повреждена трубка кондиционера.Ремонт трубки кондиционера аргонной сваркой.Отломан фланец алюминиевого патрубка.Аргонная сварка алюминиевого патрубкаКрышка электродвигателя разлетелась на фрагменты. Восстановление крышки электродвигателя аргонной сваркой.Заготовка дверной рамы.Сборка угла алюминиевой рамы при помощи аргонной сварки.Аргонная сварка алюминиевой дверной рамы.

Особенности сварочного полуавтомата и аппарата аргонодуговой сварки Статьи

Сварочные работы в среде инертного газа широко применяется в промышленности и строительстве. При этом в зависимости от используемого для проведения электрической дуги электрода различают две технологии соединения металлических заготовок.

Что такое TIG и MIG/MAG?

  • TIG — ручная дуговая сварка в инертной среде. Для проведения тока применяется неплавящийся электрод (вольфрамовый, также используются графитовые). Режим подачи присадочной проволоки — ручной либо автоматический. Оборудование для проведения работ — аппарат аргонодуговой сварки. Другие варианты названия технологии — АДС, GTA, WIG.
  • MIG/MAG — сварка «бесконечной» металлической плавящейся проволокой в активной (диоксид углерода) / инертной (аргон) газовой среде. Присадочная проволока подается автоматически. Для работы используется сварочный полуавтомат. Другой вариант названия технологии — GMAW.

Таким образом, в случае с TIG сваркой оператору приходится вручную подавать припой и флюс в точку плавления и следить за параметрами окутывающего её газового облака. Полуавтомат же — практичный и удобный электромеханический аппарат, предназначенный для соединения металлических элементов плавящимся проволочным электродом в единый монолит. В нём эти функции автоматизированы. Технология MIG/MAG широко распространена в автомобильном кузовном ремонте, поскольку швы получаются высокого качества, ровными, прочными, без «соплей» и шлаковых образований. Именно поэтому сварочный аппарат такого типа пользуется популярностью как среди профессионалов, так и у мастеров-любителей.

Особенности сварки в среде инертного газа

Поскольку процесс соединения частей происходит в неактивной среде газового облака, препятствующего доступу атмосферного кислорода, исключено образование окислов, снижающих механические кондиции шва. Кроме того, облегчается работа с тонкими листовыми материалами без опасности их прогара. Возможна сварка разнородных металлов и сплавов.

Использование полуавтоматов упрощает процесс, поскольку оператору не требуется следить за подачей присадки и объёмом газа (скорость доставки припоя и приток аргона регулируются). В результате производительность труда возрастает в несколько раз. Естественно, легированная проволока для полуавтомата выбирается идентичной по составу свариваемому материалу.

В последнее время наметилась тенденция отхода от классических трансформаторных схем аппаратов в сторону полупроводниковых инверторов. Эти установки преобразуют стандартную промышленную частоту 50 Гц в более высокую, что приводит к уменьшению веса и габаритов оборудования. Кроме того, переменный ток модифицируется в постоянный (точнее, пульсирующий), что положительно сказывается на параметрах дуги. Электронная схема обеспечивает её устойчивость при скачках напряжения.

С точки зрения специалиста, оптимальный сварочный аппарат должен иметь возможность адаптации под различные виды проволок, обладать функциями регулировки дуги и «антизалипания» электрода. Эти требования (помимо наличия соответствующих функций в сварочном источнике) обеспечиваются возможностью замены подающего канала горелки со шланг-пакетом для полуавтоматической сварки.

Аргонная сварка для автомобиля в Москве. Цена от 320р.

Аргонная сварка может потребоваться совершенно непредсказуемо. Используя аргон, сваривают трубки радиатора, кондиционера, гидросистемы рулевого управления. Аргонная сварка быстро и качественно сваривает цветные металлы, включая алюминий и сплавы.

Преимущества аргонной сварки автомобиля очевидны: она позволяет добиться более ровного и прочного шва, а также значительно ускоряет процесс ремонта. Вместе с тем у нее есть один существенный недостаток, из-за которого не каждый автосервис возьмется за подобную задачу.

Все работы должны проводиться в помещении. Качество шва может пострадать из-за ветра или осадков.

Специальный участок для работ

Для того, чтобы заниматься аргонной сваркой, техцентру необходим специальный участок, отделенный от общей ремонтной зоны. Во время работ выделяется большое количество пыли и газов, которые могут повредить другие автомобили, обслуживаемые на станции. Также необходимо исключить риск возникновения пожара. Все эти условия соблюдены в «Токио Сервисе».

Подобный вид сварки крайне эффективен при ремонте выхлопной системы транспортных средств. В основном они связаны с удалением катализаторов. Дело в том, что азиатские производители в последнее время стали оборудовать машины керамическими нейтрализаторами отработавших газов.

Хрупкость катализаторов

Хотя позиционировалось это как способ снизить общий вес машины, на деле новые материалы использовались для экономии. Конструкция не требует применения большого количества драгоценных металлов. Большим минусом нововведения стала хрупкость нейтрализатора. Повредить его можно зимой на любой дороге в Москве. Достаточно налететь на забытую коммунальными службами глыбу льда.

При ударе происходит разрушение компонентов нейтрализатора. Частицы керамики могут попасть в мотор и вызвать появление задиров в цилиндрах.

Преимущества аргонной сварки:

Поэтому все больше автовладельцев решается на удаление заводских нейтрализаторов. Для этого как нельзя лучше подходит аргонная сварка автомобиля. Среди преимуществ езды без катализатора можно выделить:

  • повышенную надежность системы,
  • увеличение мощности двигателя,
  • избавление от ошибок,
  • снижение расхода топлива.

Аргонная сварка автомобиля

Мастера разрезают компоненты выхлопной системы, избавляются от проблемной детали и аккуратно заваривают соединения. Так как глушитель постоянно обрабатывается водой и химическими веществами, швы должны обладать повышенной прочностью. Иначе очень скоро места стыковки начнут покрываться ржавчиной.

Аргонная сварка деталей автомобиля значительно повышает стойкость швов к воздействию агрессивной среды.

Сварка TIG (GTAW) — Advantage Fabricated Metals

На главную> Металл Советы и факты по изготовлению> Сварка TIG

Advantage Fabricated Metals выполняет несколько сварочных работ процессы . Два наиболее распространенных процесса сварки, которые мы используем, включают TIG, аббревиатуру от слова «сварка вольфрамовым электродом в среде инертного газа», и MIG, сокращение от слова «сварка в среде защитного газа». TIG также называют GTAW (газо-вольфрамовая дуговая сварка) и Heliarc®. MIG также называют GMAW (газовая дуговая сварка металла).

Сварка

TIG также называется сваркой Heliarc®. Heliarc® — это торговое название, данное процессу Linde, когда он был представлен несколько десятилетий назад. Дуга зажигается с помощью вольфрамового электрода, защищенного инертным газом, а присадочный пруток подается в сварочную ванну отдельно. Газовая защита, необходимая для защиты расплавленного металла от загрязнения и силы тока, обеспечивается во время сварки TIG.

Сварка TIG — более медленный процесс, чем MIG, но он дает более точный сварной шов и может использоваться при более низких значениях силы тока для более тонкого металла и даже может использоваться для экзотических металлов. Сварка TIG — это широко используемый процесс высококачественной сварки. Сварка TIG стала популярным методом сварки, когда требуется высокое качество и точность сварки. Процесс сварки TIG требует больше времени для изучения, чем MIG.

Характеристики процесса сварки TIG

TIG:

  • В процессе сварки используется неплавящийся вольфрамовый электрод,
  • Использует ряд защитных газов, включая гелий (He) и аргон (Ar),
  • Легко наносится на тонкие материалы,
  • Выполняет высококачественные сварные швы высокого качества,
  • Сварные швы можно выполнять с присадочным металлом или без него,
  • Обеспечивает точный контроль параметров сварки (т.е.е. тепло),
  • Сварка с низким уровнем деформации,
  • Не оставляет шлаков и брызг.

При сварке TIG дуга образуется между неплавящимся вольфрамовым электродом и свариваемым металлом. Газ подается через горелку для защиты электрода и расплавленной сварочной ванны. Если используется присадочная проволока, она добавляется в сварочную ванну отдельно.

На следующем рисунке схематически показано, как работает процесс сварки TIG.

Наиболее распространенные сварочные швы TIG показаны ниже. Среди них:

  • стык,
  • нахлесточное соединение,
  • Тройник и
  • Угловой шов.

На следующем рисунке показаны эти сварные соединения TIG:

В процессе сварки TIG используется ряд защитных газов, в том числе:

  • аргон
  • аргон / гелий и
  • гелий

Аргон лучше всего подходит для сварки металлов.Он работает при более высоком напряжении дуги, облегчает зажигание дуги и обычно используется для сварки низкоуглеродистой стали, алюминий и титан.

Гелий обычно добавляют для увеличения погонной энергии (увеличения скорости сварки или проплавление) и используется для высокоскоростной сварки низкоуглеродистой стали и титан. Гелий имеет меньшую зону термического влияния и, следовательно, глубоко проникает в металлы. Это также может увеличить скорость сварки до 40%.Гелий также обычно используется для сварки нержавеющей стали и меди.

Комбинированный газ аргон / гелий используется для получения более горячей дуги при сварке. алюминий и алюминиевые сплавы. Он также используется при автоматической сварке.

Несмотря на то, что TIG является широко используемым процессом сварки, существует ряд ограничений. К ним относятся:

  • TIG требует большей сноровки сварщика, чем MIG или ручная сварка,
  • TIG дает более низкие скорости наплавки,
  • TIG дороже для сварки толстых металлических профилей.

Посмотреть обзор наших сварочных услуг любой процессов обработки металлов давлением, предлагаемых Преимущество готовых металлов.

Для получения дополнительной информации о Advantage Fabricated Metals и металле предоставляемые нами услуги по изготовлению и сварке, заполните контактную информацию форму или позвоните нам по телефону 1-815-323-1310 .

Сопутствующие услуги по изготовлению и сварке металлов, советы и факты:

О компании Advantage Fabricated Metals | Услуги по обработке металлов давлением
Материалы | Преимущества | FAQs | Глоссарий по сварке и обработке металлов
Советы и факты | Ссылки И ресурсы | Карта сайта
Связаться с нами | Дом


Advantage Fabricated Metals
, подразделение Corrugated Metals, Inc.
Мы инвестируем в наших клиентов.
3575 Morreim Drive • Бельвидер, Иллинойс 61008
Телефон: 1-815-323-1310 • Факс: 1-815-323-1317
Эл. Почта: [email protected]

Авторские права © Advantage Fabricated Metals, Inc., 2003-2009.
Все права защищены.

Цвета в сварке прикольные, но …


В последнее время я слежу за веб-сайтами и социальными сетями, на которых вы, ребята, делитесь своими работами, например, в Instagram, и сварочные швы TIG просто невероятны.Я вижу все красивые цвета — соломенный, розовый, зеленый и синий.

ESAB Photo

Между всеми вами идет хорошее соревнование, чтобы узнать, сколько цветов вы можете получить на одном сварном шве. Должен сказать, впечатляет …

Но я также должен сказать, что меня очень впечатлили люди, которых я вижу, которые сохраняют правду в своих комментариях к этим фотографиям о той старой доброй штуке, которую мы называем диаграммой цвета нержавеющей стали.

Итак, вот вопрос дня Спарки:

Вопрос: Какой цвет лучше всего подходит для сварки?

Ответ: Нет.

Я знаю, знаю, но выслушай меня …


Цвет сварного шва — признак оксида. Оксид снижает способность нержавеющего металла противостоять коррозии. Коррозия ставит под угрозу целостность сварного шва. Вот почему лучше всего стремиться к блестящему хромированному цвету сварного шва.

Таблицы критериев приемки Свода правил сварки детализируют цвета (или степень окисления), которые допустимы для сварного шва. Вы можете найти один из доступных в Американском сварочном обществе здесь.

Таблицы цветов сантехнических нержавеющих труб могут отличаться от нержавеющих сварных швов, идущих в космос, но не намного.Чтобы сделать это правильно, вы действительно хотите настроить источник питания и поток газа для сварки TIG нержавеющей стали и проверить нормы и стандарты. Даже если вы не выполняете сварку по коду, эти руководства по-прежнему являются источником передовых методов сварки.

Судя по безумно хорошей работе с бисером, которую я вижу на этих сайтах, я уверен, что у всех вас есть талант сделать следующим крутым цветом на сварных швах блестящий хром.

Фото любезно предоставлено учетной записью Instagram @ walkwithmeinhell225

Вот несколько советов, как это сделать:

Четыре наконечника для блестящей хромированной сварки TIG

1) Используйте газовую линзу вместо корпуса цанги для подачи гладкого столба защитного газа, что является обязательным.

(Слева): 1) Газовая линза диспергирующая газовая; 2) корпус цанги диспергирующий газ; 3) Газовая линза; 4) Корпус цанги

2) Используйте стеклянную газовую линзу для сварки нержавеющих труб небольшого диаметра, которая обеспечивает полный визуальный контакт с дугой и дает лучший контроль.

3) Если у вас есть возможность, используйте импульс в настройках вашей машины. Это лучший способ уменьшить жар и углубить проникновение. Вы можете набрать его для очень точного контроля и идеального профиля борта.

ESAB Photo

4) Проверьте настройки для всех толщин материала и положений сварки, с которыми вы будете работать во время сварки. Не торопитесь с каждым из них, пока не убедитесь, что сварные швы повторяемы. График сварки поможет вам учесть каждую важную переменную. Тогда у вас будут записанные расписания, к которым вы сможете вернуться, когда они вам понадобятся. (* ПОДСКАЗКА: я часто фотографирую свое расписание на телефон, поэтому оно всегда со мной.)

Вы также можете загрузить спецификацию процедуры сварки (WPS) и распечатать ее, чтобы иметь при себе в работе.


Опять же, я хотел бы лично поблагодарить тех из вас, кто передает эти знания в социальных сетях. Вы поддерживаете ремесло живым и здоровым, передавая хорошие вещи и делая это с уважением на благо будущих сварщиков.

А теперь извините меня, пока я снова хохочу над этими красочными сварными швами . ..

Уловок для TIG-сварки корневого прохода

Многие работы, такие как ядерные работы, трубопроводы и товары народного потребления, требуют хотя бы корневого прохода, или первый сварной шов в стыке труб, который должен быть выполнен с использованием процесса вольфрамового инертного газа (TIG).В корневых проходах используется присадочный материал для закрытия корневого пространства между поверхностями сварного шва, и они особенно полезны, когда доступна только одна сторона сварного шва. Следуйте советам по использованию защитного газа, подготовки и методов сварки, чтобы сделать корневую сварку TIG успешной.

Методы обратной продувки

Очистите зону сварки аргоном со скоростью около 40 кубических футов в час. Без надлежащего экранирования могут возникать дефекты сварки, такие как непровар, отсутствие плавления, растрескивание корневого прохода и обратное всасывание корневого прохода.Существует два распространенных метода обратной продувки зоны корневого шва трубы: либо продувка всего объема длинного участка трубы, либо локальная продувка непосредственного объема вокруг зоны сварного шва. Для получения качественного корневого шва необходимо соотношение примерно 4-1 между скоростью продувки обратным потоком и расходом сварочной горелки.

Подготовка к сварке

Подготовка концов труб очень важна при сварке корневого прохода. Очистите трубы до яркого блестящего металла на расстоянии около 1 дюйма от края подготовки к сварке, затем тщательно очистите и обезжирьте всю область.Кроме того, вы должны обеспечить правильную посадку труб, которые вы свариваете. Корневой зазор должен быть как минимум на 1/32 дюйма больше диаметра присадочной проволоки, используемой для сварки, что позволяет манипулировать присадочной проволокой, даже если во время сварки происходит некоторое смыкание.

Прихваточная сварка

Прихваточная сварка необходима для предотвращения смещения труб во время сварки с замыканием. Сделайте достаточно большие прихваточные швы и размещайте их достаточно часто по диаметру стыка, чтобы присадочная проволока была меньше по диаметру, чем корневой зазор. Может оказаться полезным шлифование прихваточных швов до кромки пера; это может предотвратить возникновение мелких дефектов, которые могут быть обнаружены во время радиографического исследования, при выполнении закрывающего шва.

Сварка с замыканием

При сварке с замыканием держите соединение герметичным, за исключением свариваемых участков. Поддерживайте давление продувки газом для первых двух проходов, чтобы гарантировать, что корневой проход не будет сильно окислен во время последующих проходов сварки. Перемещайте резак непрерывным движением от боковой стенки к боковой, добавляя присадочную проволоку там, где соединение не было прихваточно.Поместите присадочный металл в отверстие корневого зазора. Это снижает вероятность закрытия корневого зазора, ограничивая усиление сварного шва у корня.

Безопасность при сварке Mig: руководство и изображения

К безопасности сварки MIG

следует относиться серьезно, так как сварщик должен быть защищен от воздействия тепла, газа, электричества и света, которые производят сварщики MIG.

Принципы безопасности довольно просты и сосредоточены на:

  • Чистота и порядок, разместить сварочный аппарат в сухом месте на полу сварочной кабины
  • Достаточное освещение
  • Проверка на утечку газа
  • Вентиляция по стандартам OSHA (также проверьте паспорт безопасности материалов для каждого свариваемого металла).Используйте респиратор, если этого требует паспорт безопасности материала.
  • Безопасное хранение горючих газов и жидкостей, например, в специально разработанном ящике для хранения
  • Проверить целостность электрических шнуров
  • Защита от ожогов нагревом металла, электродами и ультрафиолетовым излучением
  • Регулярное обслуживание оборудования и правильная установка
  • Держите под рукой аптечку
  • Используйте надлежащее сварочное оборудование, которое включает в себя защиту для глаз и защитную одежду (обувь / ботинки, перчатки, рубашка с длинным рукавом, брюки поверх ботинок с дополнительными бахилами (так называемые гетры), шляпу или шапочку сварщика, кожаную куртку или фартук.
  • Держите под рукой огнетушитель

Размышляя о безопасности, думайте также и об окружающих. Сварочную дугу не следует видеть невооруженным глазом ближе, чем на 20 футов.

Меры предосторожности

Вентиляция, дымы и газы

Может навредить вам, держите голову подальше от дыма. Используйте общую вентиляцию, средства защиты органов дыхания или местную вытяжную вентиляцию, как рекомендовано в паспорте безопасности материала для свариваемого материала.

Не сваривайте грязную плиту или плиты, загрязненные неизвестным материалом.Перед сваркой удалите всю краску и гальванические покрытия.

Будьте осторожны при работе с защитой от двуокиси углерода, так как это может быть опасно. Используйте соответствующую вентиляцию.

Используйте более высокое процентное содержание аргона вместе с методом импульсного распыления, чтобы уменьшить опасность, связанную с газом.

Будьте особенно осторожны при сварке со следующими металлами, так как они содержат токсичные пары:

  • свинец
  • кадмий
  • медь
  • цинк
  • бериллий

Не допускайте обезжиривания в зоне сварки

Не допускайте обезжиривания в зоне сварки. Обезжиривающие средства сделаны из четыреххлористого углерода, перхлорэтилена и трихлорэтилена могут распадаться на фосген под воздействием дуговых лучей.

Шкаф для легковоспламеняющихся материалов, соответствующий стандарту OSHA 1910.106 и NFPA Code 30 по безопасному хранению и обращению с легковоспламеняющимися жидкостями.
Показан: Шкаф безопасности Eagle 1932 для легковоспламеняющихся жидкостей, 2 дверцы, закрывающиеся вручную, 30 галлонов, высота 44 дюйма, ширина 43 дюйма, 18 дюймов Глубина, сталь, желтый

Дуговые лучи и брызги

Остерегайтесь дуговых лучей и брызг при рассмотрении планов безопасности при сварке MIG.

Лучи дуги и брызги могут повредить глаза и обжечь кожу. Во избежание этого используйте средства защиты глаз, ушей и тела.

Излучение электрической дуги может обжечь глаза и кожу так же, как сильный солнечный свет. Электрические дуги излучают как ультрафиолетовые, так и инфракрасные лучи. Используйте правильный фильтр.

Поражение электрическим током

УДАР ЭЛЕКТРИЧЕСКИМ ТОКОМ может убить вас. Не прикасайтесь к токоведущим электрическим частям. Выключайте станок при выполнении любых ремонтных работ на пистолете. Отключайте машину от сети при выполнении любых ремонтных работ внутри машины.Если коснуться электрода и одновременно поработать или заземлить, может произойти удар.

  • При нажатии на спусковой крючок катушка может сотрясать
  • Никогда не прикасайтесь к металлическим частям электрододержателя и электрода мокрой одеждой или кожей
  • Сохранять изоляцию между свариваемым или шлифуемым металлом

Безопасность устройства подачи проволоки

При регулировке или выравнивании приводных роликов отключите питание. Есть также несколько точек, где можно защемить пальцы.

Не направляйте провод на тело.

Защитное снаряжение

Следующие средства защиты при сварке MIG требуются:

  • Сварочная маска: как правило, высококлассная сварочная маска MIG с линзой номер 6 предназначена для работы с током до 30 ампер. Номер 14 следует использовать при использовании более 400 ампер (см. Таблицу ниже). Как правило, сразу после сварки закрывайте глаза. Если дуга все еще видна, нужно использовать линзы более темного оттенка.
  • Сапоги со стальным колпачком или другая подходящая обувь
  • Защита глаз и защитные очки — защищают от состояния, называемого вспышкой сварщика, которое может необратимо повредить зрение. GMAW обычно использует номера оттенков 11-12.
  • Покрытые длинные волосы
  • Защитите затылок и шею от проблем, вызванных отраженным излучением
  • Защитная одежда или кожаный фартук
  • Кожаные перчатки
  • Сварочные рукава или рубашка темного цвета с длинным рукавом: темный цвет уменьшает отражение.
  • Наколенники — если вы планируете работать на низком уровне в течение длительного времени

Материалы, стойкие к лучистой энергии, включают шерсть, кожу и ткань с алюминиевым покрытием.

Рекомендации по линзам с фильтром

Как правило, начинайте с оттенка, который слишком темный, чтобы увидеть зону сварного шва. Затем выберите более светлый оттенок, обеспечивающий достаточный обзор зоны сварного шва, но не ниже минимума. При кислородно-газовой сварке или резке, когда горелка излучает яркий желтый свет, желательно использовать линзу с фильтром, которая поглощает желтую или натриевую линию в видимом свете (спектрального) режима работы.** При этих значениях четко видна действительная дуга. Опыт показал, что более легкие фильтры можно использовать, когда дуга скрыта заготовкой. (Информация взята из ANSI Z49.1.2005.

Безопасное место для сварки

Пары и искры — две опасности, которые необходимо учитывать при проектировании пространства для сварки. Рассмотрим следующее:

  • Освещение: чтобы вы могли видеть свою работу.
  • Огнестойкое помещение: проверьте стены и пол на огнестойкость.Полы должны быть бетонными, а стены из шлакоблоков — это те материалы, которые необходимы. Спланируйте, где будет храниться каждая единица оборудования. Как правило, легковоспламеняющиеся материалы должны находиться на расстоянии не менее 35 футов от свариваемых предметов.
  • Электрооборудование: спрогнозируйте типы оборудования и количество машин, которые будут работать, чтобы спланировать ваши потребности в электроэнергии. Многие типы сварочного оборудования будут работать с однофазным питанием 110, которое можно найти в домах в США с автоматическими выключателями на 20 А.Вы также можете захотеть получить доступ к 220-фазному обслуживанию (так же, как то, что используется для домашней сушилки для белья) к оборудованию, которое требует этого типа обслуживания.
  • Вентиляция: Газы и дым, образующиеся при сварке, могут быть вредными, если их не вентилировать должным образом.

Техника безопасности при сварке MIG

Подготовка к эксплуатации

Используйте его в качестве основного контрольного списка безопасности при сварке MIG:

  • Чистая и организованная рабочая зона
  • Удалить легковоспламеняющиеся жидкости из зоны
  • Проверить вентиляцию
  • Снимите украшения и свободную одежду
  • Проверить газовые линии на герметичность

Операционное оборудование MIG

  • Очистить рабочую зону от посторонних лиц
  • Установите шторку вспышки, чтобы защитить находящийся поблизости персонал
  • Проверить положение кабеля, чтобы избежать повреждений из-за искр или материалов, которые могут упасть
  • Проверить все настройки оборудования
  • Большая часть риска от сварочного дыма и дыма может быть уменьшена за счет использования защитного газа с более высоким процентным содержанием аргона и импульсного режима переноса.
  • Помните, что механизм подачи проволоки проталкивает проволоку, не нужно проталкивать горелку в дугу
  • Не допускайте попадания брызг на форсунки.Брызги могут накапливаться и электрически соединять изолированное сопло с контактной трубкой. Брызги из чистой форсунки будут падать сами по себе. Вы можете нанести состав для предотвращения разбрызгивания на сопло, пистолет и конец контактной трубки. Что бы вы ни делали, не чистите насадку, стуча по твердой поверхности. Он может сломаться и повредиться.

После операции

  • Выключить машину
  • Плотно закрыть газовый баллон
  • Вернуть сварочный пистолет на хранение

Безопасность газового баллона

Предупреждающая табличка на сварочном цилиндре

Газ также является проблемой при планировании безопасности при сварке MIG.В процессе сварки MIG используются баллоны или баллоны высокого давления.

Бутылки ВСЕГДА должны быть связаны. Неиспользуемые бутылки должны быть закрыты крышками.

Большинство цилиндров необходимо периодически проверять и повторно сертифицировать. Каждый баллон должен иметь маркировку, указывающую на его сертификационный статус. OSHA устанавливает стандарты для ацетилена, сжиженного нефтяного газа, кислорода и водорода.

Храните баллоны в защищенном месте вдали от опасностей, таких как жир, холод и огонь. Их следует закрепить, чтобы не опрокинуть.

Убедитесь, что вы используете правильный расходомер и регулятор для используемого баллона.

Пустые баллоны хранятся в вертикальном положении с закрытым клапаном.

Баллоны высокого давления имеют двухседельные клапаны и должны быть ВСЕ ВКЛЮЧЕНЫ или ВСЕ ВЫКЛЮЧЕНЫ.

Также прочтите : Выбор газового баллона правильного размера для MIG & TIG

Пожарная безопасность

В целях безопасности сварки MIG не выполняйте сварку вблизи легковоспламеняющихся материалов или дыма. Например, держите сварные швы подальше от участков, где материалы окрашиваются или окунаются.

Также не используйте легковоспламеняющиеся полы или столы. Держите сварочное оборудование подальше от легковоспламеняющихся стен.

Если сварка тары. убедитесь, что все легковоспламеняющиеся материалы были надлежащим образом удалены.

Для дополнительного чтения

Стандарты сварки OSHA

Схема сварочного аппарата

Mig — Схема электрических соединений в автомобиле Схема сварочного аппарата

Mig — Схема электрических соединений в автомобиле
  1. Дом
  2. Схема сварочного аппарата
  3. mig
Схема подключения | Схема Cablage | Diagrama De Cableado | Ledningsdiagram | Del Schaltplan | Схема постельного белья | Schaltplang
Новое обновление
схема выключателя света 84 chevy, простой инвертор 40w от 12 вольт до 220 вольт, схема бассейна, приложение для электрических схем автомобиля, схема двигателя nissan altima 2007 года, эвакуатор Chevy 1951 года, логическая схема 4-битного сумматора вычитателя, электрическая схема международного 4700 1997 года, двигатель honda odyssey схема деталей, патент us8294402 мостовой выпрямитель, схема патентов Google, altermator 318 схема двигателя dodge, датчики автометра на продажу, электрическая схема harle davidson, электрическая схема lanzar sd75mu, блок-схема предохранителя mack pinnacle 2008, электрическая схема jeepanche 1991, гаечный ключ для водяного насоса chevy aveo, 1977 MGB, кроме электрической схемы MGB, а также проводка MGB Overdrive, 12volt6voltbatterywiring1, Chevy Silverado 2500 2001, схема подключения vtec, электрическая схема управления egr, проводка vtec, 2004 honda accord, электрическая схема, ls регулятор топливного фильтра с Fitech, kia schema moteur hyundai, домашняя проводка будущего, электрические схемы трактора farmall cub 1950, электропроводка схема символы список главная электрическая схема автомобиля, электрические схемы кроме того схема проводки honda civic 1998 года, квадратный d homeline 20 ампер автоматический выключатель замыкания на землю на lowescom, схема подключения lutron квантовая, поворотная схема схема, приложения для телефонной проводки хорошее качество другая электрическая, схема двигателя camaro 3 8, схема таймера ic 555, схема подключения, схема подключения к ecu obd1, схемы подключения, схема подключения батареи к стартеру, 97 схема подключения антенны toyota power, 2000 ford f 250 сверхмощные чехлы на сиденья, грузовое пространство cadillac escalade esv 2015 года, жгут проводов mag30b, схема для chevy 350 trans, схема подключения светодиодных светильников 240 в, схема подключения 2001 Sterling 9500, иллюстрация 1, тестовая схема для указателя уровня топлива mercedesbenz ponton, управление внешним освещением volkswagen touran проводка, люминесцентная лампа электрон Цепь управления балластом 4, плоская электрическая схема Получить изображение о электрической схеме, адаптеры жгута проводов двигателя, светодиодная трубка t8 retrorit, инструкции по подключению, электрическая схема тумблера, форум Toyota Camry 1995 года, электрическая схема грузовика datsun 620 1974 года, проспект Buick Park 2000 схема двигателя, электрическая схема для сушки выдувом вилки электрической сушилки с 3 отверстиями, электрическая схема напоминания сигнала поворота автомобиля tradeoficcom, схема блока предохранителей gmc sierra на электросхеме для gmc sierra 1999 года, электрическая схема розетки проводка в руке вкладкой вниз, система испарительного контроля , как построить электрическую схему, электрическая схема зарядного устройства на 12 вольт usb-зарядное устройство, электрическая схема 750, кроме того карбюратор yamaha virago 535, электрическая распределительная коробка, стереосистема со схемой жгута проводов jbl, электрическая схема дымовой сигнализации, дуплексная розетка электрическая схема, схема предохранителей 92 honda accord, электрическая схема прибора на 50 ампер, домашний кабель электрическая схема телевизора, схема также 96 nissan 200sx электрическая схема, кроме того, nissan 1988, печатная плата panasonic txnsc1lnuu OEM, электрическая схема инвертора, электрическая схема dodge truck 2015 5500, схемы подключения автомобильной аудиосистемы ford, электрическая схема 753 bobcat, электрические схемы pontiac grand prix также жгут проводов автомобиля, схема предохранителей mercedes r350 2012 года, домашний FM-передатчик 88 108 мгц на 4 ватт, электрическая схема johnson telecaster, tool by dot software ltd схемы вместе с принципиальной схемой, электросхема mapgif 19633 байта, схемы утилизации изображения проводка схемы, схема лампового усилителя бас-гитары, расположение топливного фильтра honda foreman 500 2013 года, схема предохранителей трансформируемого форд мустанг 2001 года, электрическая схема конденсаторного агрегата, схема подключения потолочного вентилятора каталоги приложений изображений, схема панели предохранителей 9pa 9pa1 cayenne cayenne s cayenne turbo, mack ch613, схема предохранителей, харлей универсал (2008), данфосс соф электрическая схема t start, схема egr проблема клапана на ford explorer xlt ford explorer 1996 года, схема блока предохранителей e350 2003 года, схема подключения стартера 03 silverado, электронный маятник, схема подключения приборной панели chevy tahoe 2003 года, проводка для фонарей рождественской елки, схема подключения источника питания , 1995 f150 блок предохранителей под капотом, электрическая схема переключателя обратной полярности, электрическая схема meritor abs, электрическая схема двигателя, автономный жгут проводов lm7, 5-ое колесо, мотор, электропроводка, выключатель прицепа, штыревой пруд, водопроводная схема пруда на pinterest, схема панели предохранителей также Chevy Astvro van предохранитель, dfsk diagrama de cableado cps, электрическая схема стартера briggs and stratton, электрическая схема двигателя peugeot 407, электрическая принципиальная схема для детей, принципиальная схема светодиодной схемы, dacia del schaltplan einer, интерьер маслкара chevy camaro 1968 года, hr диаграммы солнце, практическое рисование луч схемы, схемы удачи, электронные схемы, схемы, Оригинальная электрическая схема Mitsubishi Galant 2006 года выпуска, инструкция по установке fujitsu mini split, 2003 ford f250 7. 3 схема блока предохранителей, схема подключения наушников изображения схемы подключения разъема для наушников, как нанести тени для век, как нанести глаз, схема подключения переключателя воздушного компрессора, схема подключения CD-чейнджера bmw e36, схема huawei gr3, схемы подключения телефонного кабеля time warner, проводка коллекция схем, проводка термостата теплового насоса Honeywell, вытяжной вентилятор для ванной комнаты со световой схемой подключения, а также ванная комната, электрическая схема fj80 landcruiser, штыревой круглый штекер прицепа, схема подключения австралия, изображения с разъемом SCART на hdmi лопасть ротора турбины диаметр ротора охватываемая площадь, схема подключения соло baric l5 схема подключения кикер соло baric l5 l7, 2003 jeep liberty проводка фар, электрическая схема 1998 jeep cherokee радио схема подключения 1996 jeep,

пропановая горелка без газа

Перейти наверх.BENCHMARK Комплект горелки для пропана из 2 частей с баком на 14,1 унции Артикул: # 1145-308; Модель: # 421707; Чисто. Мы предлагаем БЕСПЛАТНУЮ доставку всех заказов! Перевозки. Шаг 2 Убедитесь, что в вашем пропановом баке достаточно топлива. Газовая горелка SPARC на пропане / MAPP идеально подходит для использования дома или на рабочем месте. 79 26,99 долларов США 26,99 долларов США. 26 июня 2011 г. Оценка: слабое пламя после замены пустого резервуара во время гриля Авторы: Рик М / Дентон TX Booyah Dean и «Аноним» !! Надеюсь, это поможет!!! Пропан хранится в резервуаре в виде жидкости, которая затем выпускается через клапан в виде газа.Эта мера защиты позволяет пропану улетучиваться, если резервуар наполнен больше, чем должно быть. ОТСЛЕДИТЕ СВОЮ ПОСЫЛКУ. Бесплатная доставка ♞ Пропановая горелка Кнопка зажигания Палочка Сжигатель для льда / снега Горелка для сорняков + шланг 79 дюймов. $ 19,79 $ 19. АВТОРСКИЕ ПРАВА MR. HEATER 2020. 10-футовый Пропановый шланг серии Buddy в сборе. Пропановый ручной баллон TX9. $ 79,99 $ 79. $ 47,40 $ 47 . Узел проверяет поток газа из резака Закройте клапаны горелки. Проверка на герметичность. Проверьте каждое соединение. Убедитесь, что клапаны горелки закрыты, прежде чем продолжить. Продувка горелки. Откройте продувку клапана кислородной горелки. 3-5 секунд закройте клапан горелки. Зажигание системы Запрещается использовать открытый огонь. Откройте вентиль горелки топливного газа.Однако, когда температура в резервуаре падает слишком низко, примерно до -44 градусов по Фаренгейту, пропан больше не может преобразовываться в газообразную форму. Было: 29,99 доллара. 99. Попадание пыли и грязи на седло клапана может снизить эффективность обратного клапана. Оптовые поставщики пропана в странах с холодным климатом часто делают это в зимние месяцы. Я могу полностью открыть вентиль и сунуть нос прямо в выпускное отверстие бака, и я вообще не чувствую запаха выходящего газа. Пропановый парень.Или лучшее предложение. Мы отправляем в течение трех рабочих дней с момента оплаты, обычно раньше. Никакого газа и никакого шипения при первом открытии клапана. Добавить к сравнению. Теперь древесный уголь и уголь можно использовать для отопления, и они являются прекрасным топливом. Установка будет двойной. ТЕЛЕФОН: 1 (800) 251-0001. Топ-6 лучших газовых пропановых горелок mapp — почему нам это нравится. В связи с повышенным спросом нам может потребоваться немного больше времени, чтобы подготовить ваш заказ. РЕГИСТРАЦИЯ ГАРАНТИИ. Со временем порты внутри наконечника забиваются металлическими частицами и другим мусором, а уплотнительные кольца изнашиваются.15,98 долларов США. Там явно пропан, потому что бак тяжелый, и я слышу и чувствую, как он плещется, если встряхнуть бак. СВЯЗАТЬСЯ С НАМИ. Новые средства массовой информации. 99 101,99 долларов США 101,99 долларов США. 4.8 из 5 звезд 424. Подходит непосредственно к стандартному баллону с пропаном; Безопасный пьезопуск • Уточняйте цену на пропановую горелку с электрическим запуском в любимых магазинах. Если вы хотите сэкономить, просто нажмите на любое из предложений и посмотрите текущую цену в любимом магазине. Я достал этот фонарик из местной большой коробки… Форумы. Сварка, пайка, пайка, кулинария, изготовление стеклянных бус. Спасибо. Эти обогреватели обычно работают на пропане или природном газе, и по конструкции они похожи на газовые грили. Газ пропан; Миг-газ из нержавеющей стали; КИСЛОРОД; Вилочный погрузчик LPG газ; Бутан газ; Принадлежности для газовых баллонов; ARGON CO2 5/2 (MIXED) для сварки MIG стали; АЗОТ; Карта газа; Индикаторный газ; ARGON Gas 100% PURE Для всех видов сварки алюминия Tig & Mig; УГЛЕКИСЛЫЙ ГАЗ ; Газовая сварка: резка / нагрев / регуляторы. Выход 20000 БТЕ.Распродано. Если ваша пропановая горелка не зажигается, что-то не в порядке с форсункой или газом. 4.4 из 5 звезд 468. Это устройство также предназначено для защиты от любого потока газа… Зона горения должна быть свободной от покрывающего материала и достаточно большой, чтобы обеспечить полное сгорание. Фотогалерея. 4,3 из 5 звезд 1566. 8 лет назад. Это особенность номер один, которую я хотел бы использовать в фонарике. Этот мусор блокирует попадание газа в воспламенитель и требует удаления для правильной работы нагревателя.28,19 долларов США. Вы можете попробовать держать баллон с пропаном и газовый регулятор в теплом месте. Латунная ручка для регулировки расхода газа. Актуальность. Большинство проблем и жалоб с резаком связаны с наконечником резака и уплотнительными кольцами, которые закрывают гайки. Возможно засорение клапана. Если в баке заканчивается топливо, горелка не сможет вытащить достаточно топлива, чтобы вызвать сильное пламя. StarJet будет сжигать все чистые товарные сорта мазута, природного газа, свалочного газа и жидкого пропана. Регуляторы давления пропана принимают переменное давление в баллоне… Ответить Сохранить.В теплое время года, когда обогреватель не используется, пауки и жуки могут забить газовые трубки паутиной и мусором. Важна конструкция полета в зоне горения. BLUE FLAME 9XTL — Многоцелевой картографический и пропановый фонарик | Включает 3 — насадки / наконечники | Встроенное зажигание | Регулятор потока и блокиратор пламени. Новейшие головки для газовых пропановых горелок Appli Parts mapp — абсолютный зверь с точки зрения своих характеристик и по праву с легкостью занимают первое место. Новые сообщения. Мы используем ряд служб доставки, таких как UPS, FedEx, USPS и т. Д.Устранение слабого пламени пропановой горелки требует некоторых основных действий по устранению неполадок. Пропановые горелки чаще всего используются для сварки или пайки металлических предметов (например, металлических труб). Таким образом, вам не нужно каждый раз искать внешний источник возгорания. 4,6 из 5 звезд 700. Кажется, не получается заставить регулятор прослужить более 1 сезона. В чем может быть проблема? Быстрая и бесплатная доставка, бесплатный возврат наложенным платежом при соответствующей покупке. 4.6 из 5 звезд 201. Баллон кажется тяжелее и, очевидно, наполнен пропаном, но при открытии клапана газ не выходит.Эта бутановая горелка, по сути, лучшая с точки зрения портативности. В большинство комплектов входит оболочка из тонкой стальной проволоки. Получите его как можно скорее в пятницу, 19 февраля. Шаг 1 Выключите резак и подождите, пока он полностью остынет, прежде чем выполнять любую проверку или устранение неисправностей. Горелка обеспечивает отклонение от максимальной скорости горения до 7: 1. США Высокотемпературная латунная газовая горелка Mapp Пайка Припой Пропановая сварка Сантехника. Какие новости. Проконсультируйтесь с Hauck по поводу рекомендованной зоны горения… 5 ответов. Меню Войти Зарегистрироваться Добавлена ​​новая фотогалерея !!! 25 долларов.99 BernzOmatic Basic Use UL2317 Латунная головка для пропановой горелки с карандашом. Добавить к сравнению. Пропановый газовый камин низкого давления WADEO Комплект предохранительного клапана для пожарной ямы (пропановый клапан низкого давления с 3/8 «факельным входом и выходом), подходит для газового гриля, обогревателя, костровой ямы. Обратные клапаны представляют собой подпружиненный клапан, которые позволяют поток газа в одну сторону, но не позволяют ему течь в противоположном направлении. Новые сообщения. БЕСПЛАТНАЯ доставка на Amazon. ОТЗЫВЫ. Общий расход газа можно использовать для очень большого пламени на одной горелке или, например, для 30 горелок с очень маленькими пламя. Авторизоваться Зарегистрироваться. Не говоря уже о сжигании бутана, образуется только углекислый газ, а не более вредный окись углерода, такой как пропан. Пожалуйста, дождитесь вашего электронного письма «Ваш заказ готов к отправке», прежде чем приходить в магазин, чтобы забрать свои товары. Пожалуйста, поделитесь фотографиями ваших готовых проектов в Новой фотогалерее, чтобы все могли просматривать их. 12-футовый пропановый шланг в сборе. BLUEFIRE Handy Cyclone с пропановой горелкой, пусковая кнопка, пусковая кнопка, пьезозажигание, топливо пропаном, MAPP, газ MAP PRO, сертификация CSA.L @@ K ЗДЕСЬ! Бесплатная доставка. РЕШЕНИЕ. 8 смотрят. Тонкий и легкий цилиндр, изготовленный из прочной стали, удобен в использовании и маневрирует во время работы. Лучше всего устранять неполадки с фонариком на улице, вдали от легковоспламеняющихся материалов. Комплекты. БЕСПЛАТНАЯ доставка через Amazon (2) 14,1 унций Bernzomatic предварительно заполненный баллон MAP-Pro с газовой горелкой — упаковка из 2 штук. Зарегистрированные участники Текущие посетители. Простая заправка сокращает время простоя в процессе сварки или пайки. Можно ли это сделать вместо регулятора высокого давления? Если это невозможно, то иногда проливайте немного горячей воды на клапан бака и регулятор пропана.Харрис; Ручки; Комплект нагревательных горелок; Направляющие для газовой резки. СОЦИАЛЬНЫЕ СЕТИ ВЫИГРЫВАЮТ НАГРЕВАТЕЛЬ ПРАЗДНИКА Примите участие в опросе, чтобы рассказать нам, как у нас дела… Газовый пропановый газовый факел Пистолет-распылитель Припой Сварка для травок Зажигатель для льда Снегоплаватель. 40 (23,70 $ / количество) БЕСПЛАТНАЯ доставка. Соблюдайте осторожность при поиске и устранении неисправностей пропановой горелки. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon. Любимый ответ. Клапан открыт, но газ не выходит. ВОЗВРАТ. 55,99 долларов 55 долларов. Получите сразу во вторник, 23 февраля. Этот замок безопасности предотвращает случайное срабатывание пламени.Добавить в корзину. Я планирую использовать встроенный газовый шаровой кран для регулирования потока пропана. 3,9 из 5 звезд 138. Этот продукт совместим с нашим цифровым датчиком уровня топлива, чтобы легко измерить, сколько топлива осталось в цилиндре. Нет, не надо. Эта универсальная паяльная лампа, совместимая с MAPP, MAP-pro и пропаном, подходит практически для чего угодно. Бесплатная доставка. В отличие от пропановой горелки Bernzomatic, она весит меньше — 0,75 фунта. 29,99 долларов США. Ниже я расскажу вам, как заставить пропановую горелку гореть сильнее.Купите комплект газовой сварочной горелки сжиженным пропаном, улучшенную головку паяльной горелки с питанием от пропана — для пайки, приготовления пищи, пайки, нагрева, отверстия 2,5 м, без сварочной проволоки в Интернете на Amazon.ae по лучшим ценам. Для использования с mapp, пропаном и сжиженным газом, sirve para gas mapp, propano и lpg. Резак предназначен для резки металлов различных размеров. Температура может достигать 1300 ° C / 2500 ° F, что соответствует различным потребностям, вы можете выбрать другое пламя в соответствии с вашими требованиями, легко управляя с помощью регулятора потока газа и клапана управления потоком воздуха. Или лучшее предложение. Комплект кислородной горелки BLUEFIRE MAPP / пропановой горелки Бесплатно Аксессуар в виде кремневой зажигалки и держателя баллона Стойка Duel Fuel от кислорода и MAPP PRO / пропана Сварка Пайка Паяльные газовые баллоны в комплект не входят. Это заявление, которое иногда делают пользователи баллонов с пропаном после замены или повторного наполнения баллона. пропан Доля. … Подсоедините концевой штуцер шланга к сервисному клапану. ️Более 377 бутановая горелка без потока газа по приятным ценам до 28 долларов США ️Быстрая и бесплатная доставка по всему миру! Оптимальная температура Пламя этой горелки для приготовления пищи регулируется, и его можно настроить в соответствии с вашими идеальными требованиями.ДЕТАЛИ И РУКОВОДСТВА. Профессиональная газовая горелка MAPP Паяльная горелка для газового шланга 1,5 м MAPP / пропан для. Кроме того, головка имеет два плоских участка, так как производитель предполагает, что она будет разобрана, когда отверстие засорено. ️Частые специальные предложения и скидки до 70% на все товары! По состоянию на апрель 2002 г. все баллоны с пропаном имеют то, что называется «устройством защиты от переполнения». Этот раздел предназначен ТОЛЬКО ДЛЯ ЗАВЕРШЕННЫХ ПРОЕКТОВ !! Возможность пополнения — последнее, что нужно учитывать, это то, можно ли заправлять фонарик. СЛУЖБА. Бернзоматик® 14.Пропановый баллон для ручной горелки на 1 унцию — это портативный и удобный способ заправить ручной фонарь. Количество: remove_circle Пожалуйста, введите количество продукта выше 0 add_circle. Члены. Какие новости. Давление внутри баллона заставляет пропан проходить через клапан, где он смешивается с кислородом из окружающего воздуха, когда он достигает вентиляционных отверстий рядом с наконечником горелки, а затем выходит из наконечника в виде стехиометрической смеси, готовой к воспламенению. Поскольку эти горелки находятся в местах, где они могут легко накапливать пыль и грязь, мы заменяем обратные клапаны при каждом ремонте.Тем не менее, с точки зрения простоты и доступности 20-фунтовый пропановый бак в качестве источника топлива трудно превзойти. Получите его как можно скорее во вторник, 16 февраля. Низкий расход пропана. Автор: Аноним. Отсоедините регулятор от резервуара, переверните резервуар и верните регулятор обратно в исходное положение, и он должен работать, потому что я решил ту же проблему, и этот метод решил моя проблема. Клапаны OPD сконструированы таким образом, что пропан не будет вытекать из рабочего клапана, если он не подсоединен к концевому соединению шланга. Те, кто привык к стандартным пропановым горелкам BernzOmatic, знают, что, когда в горелке низкий поток газа или его нет (нет слышимого звука) и она не может быть зажжена, между трубкой от бака и головкой горелки есть латунное отверстие.MAX Сохранить в список. Никто не хочет, чтобы у себя дома или в студии был ненадежный газ или пламя. Горелка для пропановой горелки Flame King выполняет свою работу, а также экономит пользователям немного денег. 7 ур.
Iphone отсутствуют важные местоположения, Пайпер в лесу PDF, Детали воздуходувки Craftsman B210, Техасская автомобильная авария вчера, Ромы Playstation 1 для Psp, Хильда 4 сезон, Маругаме Никутама Удон Калории, Fallout: New Vegas Repconn Подвал, Идентификация антикварной бутылки, Шутка о лягушке, пускающей мыльные пузыри, Израильский грейпфрут Costco, Эртугрул Сезон 4 Эпизод 1 Английские субтитры Facebook, .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
