Сварка электропроводов своими руками: Как сделать трансформатор для сварки проводов своими руками и работать им

Как сделать трансформатор для сварки проводов своими руками и работать им

Способов соединения проводов существует много. Они отличаются скоростью монтажа, качеством электрических контактов, возможностями длительной работы под действующими нагрузками сети.

Повышенной надежностью обладает проверенная временем скрутка со сваркой. Все другие технологии уступают ей в разной мере.

В статье даются советы домашнему мастеру по изготовлению сварочного трансформатора напряжения для соединения медных проводов при монтаже бытовой электропроводки и описание технологии их сварки с поясняющими картинками, схемами и видеороликом.

Содержание статьи

В быту можно встретить проводку, проложенную по старый методике из алюминия или современную из меди. Сваривать можно оба типа, но, поскольку алюминиевые провода сейчас дорабатывают свой ресурс и подлежат замене медными, то применительно к последним и будем выполнять все расчеты.

О сварке проводов

Процесс включает в себя подготовку жил и их дальнейшее соединение.

Подготовительные работы

В них входят:

• разделка концов кабелей и проводов, снятие изоляции;
• скрутка оголенных жил;
• подготовка сварочного оборудования.

Особенности технологии

Для соединения проводов можно использовать переменный, постоянный или выпрямленный ток. Его величина должна расплавить медь в месте приложения электрода без нарушения внутренней структуры металла. При этом форма приложенного напряжения существенное влияние не оказывает, хотя сварной шов хорошего качества проще обеспечить на постоянном токе.

Сварка создает наиболее монолитный и прочный сплав металла с надежным контактом. Для нее достаточно регулировать токи в пределах 40÷120 А, подбирая их по поперечному сечению и количеству соединяемых проводов: электрод не должен прилипать, а дуге необходимо обеспечить устойчивое горение.

Медь обладает меньшей температурой плавления, чем сталь. Ее нет необходимости прогревать высокими токами, создавать большую дугу. Процесс протекает кратковременно, без образования большого количества брызг металла. Для непродолжительной работы сварщика допустимо использовать защитные очки вместо маски, упростить некоторые меры безопасности. Но работать все равно следует в специальной одежде и обуви.

Для сварки используют электрод из угля со слоем омеднения. Вполне допустимо заменить его стержнем от отработавшей батарейки или щеткой от электродвигателя.

Такой электрод подносят вплотную к скрутке и сразу же отводят на 0,5÷1 мм. Возникающая дуга расплавляет медь, образуя на окончании характерный шарик. Цепь тока сразу разрывают: кратковременностью процесса сохраняют целостность изоляции на проводах, исключают образование пористой структуры металла в создаваемом шве.

После охлаждения металла скрутку со сваркой обматывают изолентой (желательно матерчатой) или закрывают термоусадочной трубкой.

Входящие в распределительную коробку кабели рекомендую сразу подписывать. Такое соединение жил скруткой со сваркой работает надежно десятилетиями. При необходимости прозвонки электрической схемы надписи значительно облегчат работу потомкам.

О конструкциях сварочных трансформаторов

Для сварки со скруткой электропроводки можно использовать различное оборудование промышленного производства или сделать его самостоятельно.

Инверторные аппараты

Эти современные промышленные приборы позволяют качественно выполнять работу, создавая хорошие швы даже начинающим сварщикам.

Совсем не сложно инвертор для сварки купить в магазине. Им можно выполнять и другие работы по дому. Но мы не преследуем эту цель, а интересуемся тем оборудованием, которое можно сделать своими руками.

Самодельные конструкции

Среди множества разработок рассмотрим две: наиболее простую и мощную, которые не так уж сложно воплотить в жизнь.

Самый простой сварочный аппарат

Его можно изготовить для замены электропроводки в частном доме или квартире: потребуется просто подобрать или изготовить трансформатор мощностью порядка 600 ватт с напряжением 220/12÷36 вольт.

Для сварки скрутки может понадобиться ток около 100 ампер. Учитывая, что рабочий режим длится не более двух секунд, а дуга для каждой цепи создается с выдержкой времени, толщину провода для вторичной обмотки и цепь подключения электродов допустимо выбирать на меньшие нагрузки. Перегрев их изоляции придется исключать обдувом или перерывами в работе.

Где взять трансформатор напряжения

Из готовых образцов можно порекомендовать модель типа ТБС (трансформатор броневой станочный).

Альтернативным методом является его изготовление своими руками. Эта технология подробно описана статьей об электрическом паяльнике Момент.

Разница только в том, что здесь отсутствует короткозамкнутая вторичная обмотка. Ее можно наматывать не цельной шинкой, а параллельным набором доступных проводов сечением 2,5÷3 мм кв. Минимального напряжения порядка 12 вольт будет достаточно для сварки меди, но желательно его увеличить в 2÷3 раза.

Конструкция приспособления для сварки скруток

Такое устройство не сложно изготовить своими руками. Оно значительно облегчает работу, делает ее более безопасной.

Угольный электрод крепят на неподвижное основание из металла.

Скрутку проводов просто вставляют в барашковый зажим подвижного металлического рычага и прижимают ее к графитовому электроду с флюсом (бура). Кратковременно подают напряжение на трансформатор, осуществляя сварку. Проводам дают возможность остыть прямо внутри углубления электрода.

Потребуется поэкспериментировать, чтобы определить время сварки опытным путем, используя ненужные отрезки провода для создания дополнительной скрутки.

Мощный регулятор постоянного тока

Его изготавливают отдельным корпусом, состоящем из двух блоков:

1. электронного;
2. силового.

Они соединяются проводами между собой и выводами от вторичной обмотки отдельного силового трансформатора напряжения, а также сварочными электродами.

Этот регулятор выдает выпрямленный ток, который можно использовать как для сварки, так и других целей, например, зарядки аккумуляторов, параллельного питания стартера при пуске двигателя легкового автомобиля или выполнения другой работы.

Конструкцию несложно собрать навесным методом. Даже в этом случае можно добиться ее небольших размеров.

Регулятор получает питание от вторичной обмотки силового трансформатора. Напряжение на входе может быть в пределах 50÷90 вольт.

Электронный блок

Работа основана на схеме фазоимпульсного генератора сигналов, изготовленного из двух биполярных транзисторов прямой и обратной проводимости (p-n-p и n-p-n типа).

Положение движка потенциометра R2 влияет на скорость зарядки конденсатора С1 до напряжения 6,9 вольта. При его увеличении происходит открытие транзисторов VT1 и VT2. Через них начинается разряд конденсатора на обмотку I трансформатора Т1 (импульсного типа).

Этот импульс разряда через вторичные обмотки II и III поступает на управляющий электрод силового тиристора VS-3 или VS-4, открывает его при соответствующем направлении полуволны синусоидальной гармоники напряжения.

Тиристоры VS-1 и VS-2 работают в качестве промежуточных усилителей управляющего тока для силовой цепи. Дело в том, что в качестве импульсных используются трехобмоточные трансформаторы серий ТИ-3÷ТИ-5. Во всех трех обмотках они имеют одинаковый коэффициент трансформации (1:1:1). Создаваемый ими ток импульса мал, его требуется увеличивать.

Этот же вопрос можно решить иначе: собрать на ферритах импульсный трансформатор напряжения с повышенным коэффициентом трансформации во вторичных обмотках, добившись величины тока, достаточной для управления выходным каскадом основных тиристоров.

Выходной силовой блок

За основу работы использована несимметричная схема моста. В ней тиристоры VS-3 и VS-4 работают в одной фазе. Они способны нормально выдерживать ток до 160 ампер, направляя его через угольный электрод. Плечи с диодами VD6, VD7 используются в качестве буфера.

Если при монтаже не сделано ошибок, то регулятор работает сразу без дополнительной наладки.

Для закрепления материала рекомендую посмотреть видеоролик Татьяны Авраменко «Сварка медных проводов». Только критически отнеситесь к способам разделки жил и изоляции скруток, показанных автором.

Сейчас вам удобно задать вопросы в комментариях и поделиться этим материалом с друзьями в соц сетях.

Полезные товары Полезные сервисы и программы

Как изготовить аппарат для сварки скруток?

Как применяется аппарат для сварки скруток? Скрутка проводов состоит из меди, а медные провода очень часто распространены в электрике. Данное соединение можно провести тремя способами, такими как опрессовка, сжим и сварка. Самым качественным способы профессионалы считают сварку. Но, чтобы заниматься сваркой меди, надо знать, что температура плавления должна быть где-то 1080 градусов по Цельсию. Меньше температуру не рекомендуется использовать, так как медь сломается. Так что при работе агрегата для данного вида пайки надо иметь определенные навыки в работе.

Сварочный аппарат для сварки проводов.

Прибор для сварки проводов должен иметь напряжение от 12 до 36 В. Самым хорошим вариантом является такой, чтобы аппарат имел функцию регулировки силы тока. Сам процесс пайки скруток составляет несколько секунд, в этот момент образуется капля для надежного крепкого соединения. Чтобы добиться максимального эффекта во время работы, необходимо учесть сечение и количество жил в проводе.

Для соединения применяют сварочные электроды, и сила тока при подаче на прибор будет зависеть от сечения и количества проводов. Так что давайте рассмотрим некоторые примеры подачи сварочного тока, а именно:

Соединение алюминиевых и медных проводов с помощью сварки.

1. Если сечение провода 1,5 мм², а количество медных проводов два, вам необходимо применять ток с мощностью 70 А.
2. Если сечение 1,5 мм², а количество медных проводов три, вам необходимо использовать ток с мощностью 80 А.
3. Если сечение 2,5 мм², а количество медных проводков два, вам необходимо использовать ток мощностью 100 А.
4. Если сечение 2,5 мм², а количество медных проводков четыре, вам необходимо использовать ток с мощностью 120 А.

Давайте рассмотрим, где можно применять аппарат для сварки скруток. Данный вид работы создается для того, чтобы провода прочно проводили через себя электрический ток. Такими объектами являются электрические щиты и шкафы, распределительные коробки, трансформаторы. Сварка скруток необходима во время выполнения ремонтных работ, на производстве и в быту.

Читайте также:

Какими бывают дефекты сварных швов.

Основные обозначения сварных швов на чертежах.

О сварке полипропиленовых труб читайте здесь.

Как происходит сварочный процесс?

Сам процесс состоит из нескольких главных этапов, которые необходимо знать каждому, кто собирается заниматься этим нехитрым делом. Сварочные этапы во время соединения скруток:

Материалы для изготовления сварочного аппарата для скруток.

1. Необходимо взять кухонный нож или специальный строительный, а затем аккуратненько подрезать оболочку провода и снять нужные вам сантиметры.
2. Для создания скруток берем несколько жил и скручиваем длиной около трех сантиметров.
3. На место, где необходимо запаять, нужно надеть зажим и подключить массу сварочного аппарата.
4. Необходимо выставить силу тока на сварочном аппарате и дождаться, когда электрод нагреется до нужной температуры.

Сам процесс сварки займет у вас буквально пару секунд. В этот маленький промежуток времени должен образоваться маленький шар меди. Если передержать установленное время, то концы проволоки просто расплавятся и станут очень ломкими. После того как закончится процесс работы, вам необходимо будет изолировать голые провода, а потом уже подключать напряжение.

На промышленных предприятиях применяют большие переносные сварочные агрегаты, к которым подключен многожильный силовой кабель, а напряжение подается с очень большой силой. Но для домашнего быта вам подойдет аппарат на электронно-компьютерной плате. Дополнительно используется маленькая головка на сам аппарат и регулировка напряжения параметров и силы тока.

Бывает так, что лишних средств не имеется для приобретения сварочного аппарата. Вот тогда приходит мысль о создании такого агрегата своими руками. Но только необходимо помнить, что согласно государственным стандартам 22917-78 нужно применять сварочную дугу.

Вернуться к оглавлению

Сварочный аппарат для сварки скруток своими руками

Электрическая схема аппарата для точечной сварки.

Материалы и инструменты:

• трансформатор;
• зажимы;
• угольный электрод;
• алюминиевый кабель;
• регулировка напряжения.

Если вам не по карману или нет лишних средств для приобретения данного вида устройства для домашнего использования, его можно изготовить своими руками.

Этот прибор можно сделать на основе трансформатора мощностью 450 Вт, дополнительно потребуется несколько подручных материалов.

Трансформатор можно использовать любой, но только чтобы у него была первичная медная обмотка толщиной 2х75 мм и вторичная обмотка на 6 мм с алюминиевым силовым кабелем.

И дополнительно возьмите угольный электрод.

Помните, что в аппарате переменный электрический ток составляет от 30 до 40 А. Но максимальная точка напряжения составляет 15,5 Вт. Для того чтобы сделать ручку, которая будет выполнять функцию держателя электрода, вы можете использовать два зажима по типу «крокодил».

А для проводника вы можете использовать угольный электрод, который произведен из щетки троллейбусного контакта.

Самое главное преимущество в том, что прибор очень аккуратный в эксплуатации и прослужит вам не один год. Только не забывайте заряжать аккумулятор и обязательно следите за состоянием контактов. Ваш самодельный аппарат справится с любым видом работ. Конечно, самодельный агрегат не такой массивный, как тот, который используют на производстве. Он очень компактный, и его легко можно хранить в домашних условиях.

Можно, конечно, пойти в магазин и потратить достаточно большую сумму для приобретения сварочного аппарата, но зачем? Ведь сделанный своими руками вам обойдется дешевле, и будет чем похвастаться перед друзьями. Так что дерзайте и попытайтесь удивить не только себя, но и своих друзей новым приспособлением, сделанным своими руками. Ведь так приятно выполнять домашние работы и осознавать, что вы это сделали сами!

Сварка медных и алюминиевых проводов своими руками

Автор Alexey На чтение 8 мин. Просмотров 48 Опубликовано 10.04.2016 Обновлено 30.10.2016

Из разрешённых правилами устройств электроустановок (ПУЭ) наиболее надёжным способом соединения проводов является точечная сварка торца скрутки.

Пару слов о сварочных аппаратах

Достоинством данного способа является слияние металла проводников, что исключает переходное сопротивление площади контакта, которое неминуемо возникает при других вариантах. Сварное соединение не требует периодического обслуживания, осмотра и ремонта, и является наиболее долговечным.

Недостатком электросварки проводов является обязательное наличие сварочного аппарата и специальных электродов. К тому же, электрик, чтобы использовать аппарат для сварки проводов, должен обладать необходимой квалификацией и навыками.

Существуют сварочные трансформаторы, аппараты, станции и станки, осуществляющие множество видов сварки металлов. На производстве широко применяется дуговая, точечная, плазменная, торсионная, электронно-лучевая, ультразвуковая сварка, и другие, а также их комбинации.

Аппарат для сварки проводов

Ввиду простоты используемых аппаратов, среди  электромонтажников получила наибольшее распространение дуговая точечная электросварка скруток при помощи угольных и графитовых электродов.

угольные электроды

Независимо от свариваемых металлов ключевыми параметрами для дуговой электросварки являются:

1. сварочный ток электрической дуги, измеряемый в Амперах;
2. напряжение, необходимое для образования дуги, указываемое в Вольтах;
3. тип тока (переменный или постоянный).

Универсальные сварочные агрегаты имеют регулировку выходного напряжения и тока, они могут применяться для сварки практически любых металлов, при условии использования специальных электродов и средств защиты расплавленного металла от окисления.

Универсальный сварочный агрегат

На практике сварка различных проводов, пластин, шинопроводов и других токонесущих элементов при помощи универсального оборудования может осуществляться только стационарно, на рабочем месте вблизи громоздкого аппарата. Такой электромонтаж удобен при сборке электрощитов и другого электрооборудования, но совершенно неприемлемый, например, если требуется сварка медных проводов в распределительной коробке или вводном щите квартиры.

Из-за того что для сварки медных или алюминиевых проводов, используемых в электропроводке, применяется меньший сварочный ток, чем для сваривания стальных конструкций, то сварочные аппараты, применяемые электриками, имеют меньшие габариты и вес, что позволяет достигать необходимой мобильности при выполнении электромонтажных работ.

Аппарат для сварки проводов

Принцип работы аппарата

Существуют специально разработанные компактные, лёгкие, переносные аппараты для электросварки в электротехнических целях. Для сварки медных проводов используется постоянный ток прямой полярности.

Инструменты для сварки

Это означает, что на держатель электрода подключается «плюс», а на заземляющий провод, который сварщики называют «массой» подаётся минус. Иногда некоторые типы электродов, покрытых медью, требуют обратной полярности. В зависимости от поперечного сечения и количества проводов изменяется сварочный ток.

Как происходит сварка

Необходимое значение силы тока выставляется при помощи регулятора. В зависимости от типа аппарата, регулируется его выходное напряжение, или ограничивается ток дуги.

Регулятор для изменения тока

Очень часто, когда говорят «сварочные трансформаторы», то имеют в виду устройства, оборудованные регулировкой силы тока с постоянным выходным напряжением. Данное определение является неточным, так как понижающий трансформатор, используемый в сварочных аппаратах, лишь понижает напряжение.

Таблица выбора напряжения для сварки в зависимости от сечения провода

Выпрямление тока осуществляется диодным мостом и фильтром пульсаций, а регулировка дополнительными компонентами.

Таблица выбора тока для сварки в зависимости от сечения провода и их количества

Мастера электросварки, благодаря богатому опыту, используя один лишь трансформатор, могут сваривать провода даже переменным током без регулировки, выдерживая нужное время удержания дуги, определяемое экспериментально.

Трансформаторы для сварки проводов

Но сварка переменным током дает худший результат, и нужно немалое мастерство, чтобы качество соединения не пострадало. Поэтому для новичков необходим нормальный сварочный аппарат, чтобы усвоить азы электротехнической сварки, которые будут описаны ниже.

Как правильно сделать и сварить скрутку

В отличие от монтажа железных конструкций, где преобладает дуговая сварка непрерывным швом, сварка электрических проводников осуществляется после их скручивания.

Поэтому сварочный агрегат электротехника имеет другое распространённое название: » аппарат для сварки скруток». В обязательном порядке нужно зачистить кабель от внешней изоляции на длину 7-10 см., поэтому для применения сварки выступающие из распределительной коробки концы кабелей нужно оставлять более длинными, чем при других видах соединений.

Провода зачищают на длину 7 см, и соединяют согласно схеме в виде скруток, которые в итоге будут иметь длину около пяти сантиметров.

Такая относительно длинная оголённая часть проводников нужна, чтобы изоляция не плавилась при нагреве металла во время электросварки. Конец скрутки обрезают кусачками, чтобы получилась ровная поверхность торца.

ровная скрутка

Прежде чем приступить к сварке, нужно рассмотреть держатель электродов и зажим для заземляющего провода (массы). Держатель подключается при помощи гибкого многожильного провода к плюсовой клемме аппарата.

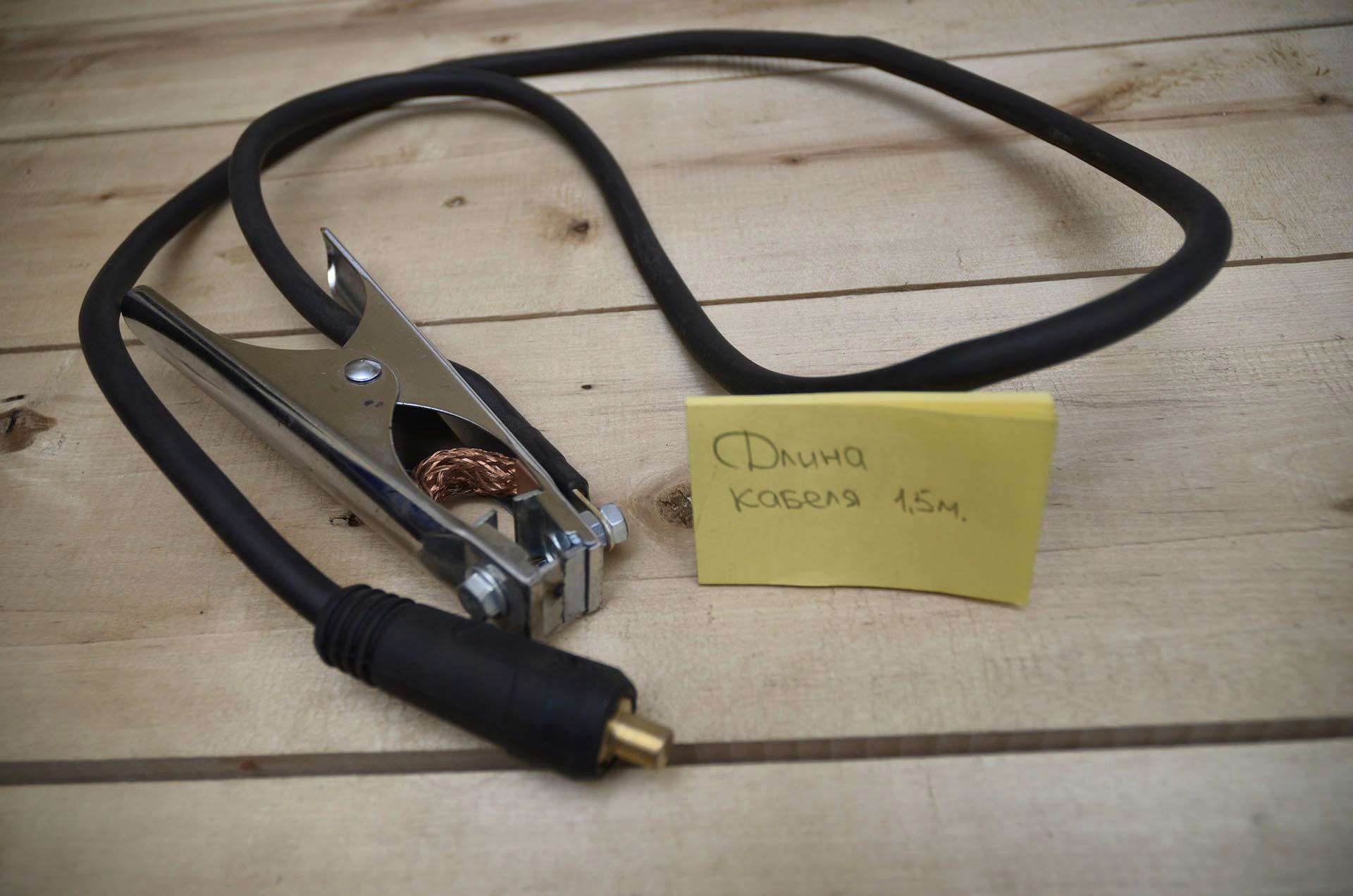

Зажим  (масса) и электрод

Используя самодельные сварочные трансформаторы, необходимо подбирать поперечное сечение провода как можно большим, при этом длина должна быть оптимальной, чтобы можно было достать до распределительной коробки.

Самодельный сварочный аппарат

Конструкция держателя может быть произвольной, главное, чтобы зажимаемый электрод надёжно держался. Для подключения массы используют подпружиненный зажим, в народе называемый «крокодилом», или плоскогубцы, с подключённым к ним заземляющим проводом.

Держатель (зажим)Электрод

Левой рукой зажимают массовый провод на скрутку оголённых проводников немного ниже торца. Держа держатель в правой руке, концом электрода прикасаются к торцу скрутки на одну две секунды.

Необходимо надеть защитную маску или хотя бы очки. Хоть и во время электросварки проводов брызг практически не образуется, после множественно произведённых точечных соединений, из-за ультрафиолетового излучения лицо заметно покраснеет от загара.

Работа со сварочным аппаратом

Сам момент сварки очень короткий. Но, чтобы сделать сварочное соединение хорошего качества нужно хорошо потренироваться. Самая распространённая проблема новичков – это прилипание электрода к свариваемому металлу.

Чтобы «поймать» дугу, необходимо выработать движение, при котором торец электрода во время перпендикулярного касания чуть уходит в сторону, как бы чиркая по скрутке. Время удержания дуги зависит от тока и диаметра свариваемых проводов.

Фокусируя взгляд на торце скрутки необходимо уловить момент, когда металл разогреется до красноватого свечения и образуется характерный шарик расплавленной меди. Свидетельством хорошей сварки будет округлая поверхность шарика и радужные переливы на поверхности медных проводников.

Скрутка после сварки

Нужно дать остыть самому месту точечной сварки и скрутки, которая заметно прогревается, благодаря хорошей теплопроводимости меди, из-за чего не следует слишком долго держать дугу, иначе изоляция начнёт плавиться, о чём будет свидетельствовать характерный запах.

После полного остывания заваренную скрутку изолируют при помощи термоусадочной трубки или изоленты.

Термоусадочная трубка

Сварка алюминиевых проводов

Подобным образом осуществлялась точечная сварка алюминиевых проводов с применением специальных флюсов. Поскольку, согласно ПУЭ, в бытовой электропроводке запрещено применять алюминиевые провода, сечением меньше 16 мм², то данный тип сварки для начинающих сварщиков-электротехников встречаться практически не будет.

ИБП

Поскольку профессиональные компактные сварочные аппараты с инвертором (импульсным блоком питания) являются слишком дорогими, при наличии ненужного железа (магнитопровода старого трансформатора) можно попробовать самостоятельно изготовить трансформатор для электросварки.

инструкция и обзор сварочных аппаратов

Электрические провода, как для промышленных сетей, так и для автомобильных жгутов, могут соединяться различными способами. Наиболее надежным, рациональным и простым в последнее время стал метод сварочного соединения проводов. Давайте разберемся, почему специалисты сферы электротехники предпочитают подобную технологию всем остальным и какой сварочный аппарат лучше использовать.

Подготовительные мероприятия

Любой вид сварочных работ принадлежит к категории опасных операций. Сварка медных проводов – тому не исключение, она так же опасна, как и сварка стальных деталей. Велика опасность возникновения пожара, поражения людей брызгами раскаленного металла.

Каждый участник может нахвататься зайчиков от вспышек электродов. Место проведения огневых операций необходимо тщательно подготовить.

Возле площадки, где осуществляются сварочные работы, должна быть установлена емкость с водой и лежать плотная кошма из негорючего материала. Наличие как минимум двух порошковых огнетушителей – обязательно.

Перед началом осуществления сварочных работ необходимо подобрать удобную, по размеру защитную маску и одеть сварочные рукавицы, покрытые специальной негорючей пропиткой. Работать только в сварочной спецодежде, соблюдая все меры пожарной безопасности и правил техники безопасности на производстве. Сваривать медные провода необходимо специальными угольными обмедненными электродами.

Бывалые сварщики называют такие электроды «карандаш» за то, что внутри у них находится спрессованный графит. При отсутствии таких электродов, их можно заменить угольным стержнем от использованной обыкновенной батарейки. Величина сварочного тока, необходимого для соединения электрических проводов, приводится в специальных расчетных таблицах. При отсутствии таких таблиц, величину тока можно рассчитать самостоятельно.

Она зависит от сечения и числа свариваемых проводов. Следует учитывать, что характеристики электротехнической меди, используемой для производства медной катанки, из которой состоят жгуты проводов, значительно отличается по своим свойствам и составу. Разные производители изготавливают разную медь. Поэтому режимы сварки необходимо тоже корректировать. Ориентировочные расчеты необходимых значений тока приводятся ниже.

Сваривая два провода, изготовленные из меди, сечением 1,5 мм², необходимо использовать сварочный ток величиной 70А. Выполняя сварочные операции с тремя такими же проводами, потребуется сварочный ток величиной 80-90А. Взяв в работу два-три провода сечением 2,5 мм², следует установить рабочий ток величиной 80-100А. Для трех-четырех таких проводов необходим сварочный ток величиной 100-120А.

Опытные профессиональные сварщики считают самым оптимальным такой режим сварки, когда электрод не прилипает к сопрягаемым деталям. При этом сохраняется устойчивый режим электрической дуги. Такое сочетание рабочих характеристик достигается опытным путем после многократных повторений в процессе работы.

Инверторный сварочный аппарат следует приобретать для сварки медных проводов с такими характеристиками, которые описаны выше. Если предполагается использование сварочной техники только для подобных операций, более мощная машина не нужна. С инверторным аппаратом можно успешно и эффективно сваривать медные провода сечением до 10 мм², используя сварочный ток величиной до 500А.

Технология сварки проводов

Выполнение соединения проводов посредством сварочного аппарата осуществляется с последовательной разбивкой на технологические операции.

Технология сварки медных проводов

Пошаговая инструкция:

1. Тщательно зачистить кончики проводов на длину 100 мм, сняв оболочку ПВХ и изоляционный слой.
2. Выполнить плотную скрутку зачищенных медных жил.
3. Скрутку подрезать таким образом, чтобы торцы всех проводков были в одной плоскости. Длина скрутки должна быть не менее 50 мм.
4. Подключить к скрутке массу сварочного аппарата. Надеть на нее медный зажим для отвода выделяющегося тепла.
5. Зарядить в держатель угольный карандаш. Подвести его торец к концу скрутки, произвести сварку. В результате круговых движений угольным электродом по всем проводам скрутки, от воздействия электрической дуги на ней образуется шарик расплавленной меди. После образования шарика сварка прекращается.
6. Во избежание расплавления изоляции, которой покрыты провода, сварочная обработка каждой отдельной скрутки не должна длиться более 1-2 секунд.
7. Остывшие скрутки следует плотно изолировать лентой ПВХ либо термоусадочными трубками.

Соединения электрических проводов, выполненные с использованием сварочного аппарата, имеют современный дизайн, высокие нагрузочные характеристики, непревзойденное качество и хорошие эксплуатационные свойства.

Инверторный аппарат

Сварка медных проводов осуществляется постоянным и переменным током. Процесс обработки происходит при напряжении от 12 до 36 В. Необходимым условием должно быть регулирование сварочного тока в процессе выполнения работ. Эксперты в сфере электротехники утверждают, что наиболее подходящим инструментом, используемым для сварки проводов, является инверторный сварочный аппарат.

Инверторный аппарат

Сварочные аппараты инверторного типа давно и устойчиво завоевали популярность при соединении деталей из различных материалов. Широко известны такие их достоинства:

• удобные габаритные размеры;
• небольшая масса;
• наличие в комплекте надежного ремня для ношения через плечо.

Последняя опция особенно нравится сварщикам. Большинство распаечных коробок со жгутами проводов располагаются на высоте 2,5 – 3 метра от уровня пола. Поднявшись по лестнице-стремянке, специалисту удобно производить сварку проволочных скруток, повесив аппарат на ремне через плечо, чтобы руки оставались свободными.

У аппаратов инверторного типа используется весьма широкий диапазон регулирования сварочного тока. Подобные машины располагают крайне устойчивой дугой. Даже при использовании незначительных сварочных токов она отлично зажигается. Любой сварщик, даже без практического опыта, очень быстро осваивает данную технику. Используя инверторные сварочные аппараты, специалисты добиваются очень хороших результатов, получая высокое качество сварных соединений проводов.

Если сравнивать инверторные сварочные аппараты с привычными для всех трансформаторными аппаратами, то сразу бросается в глаза их малое потребление электрической энергии. Это большой плюс данным машинам, поскольку их можно безбоязненно подключать к бытовой энергосистеме. Свет при этом мигать не будет. Также исключены перебои в работе приборов различной бытовой аппаратуры. Никто из соседей жаловаться не будет.

Трансформатор серии ТБС

Сварочные установки инверторного типа являются прекрасными машинами, отлично выполняющими качественное соединение проводов с медными жилами. При всем техническом совершенстве данных агрегатов все же есть у них один минус. Это высокая стоимость. Не каждая компания электротехнического профиля может позволить приобрести себе эту технику.

Трансформатор ТС 700-2

Если предстоит разовая работа по соединению проводов в машине либо ремонтных работах в квартире, можно обойтись простым трансформатором серии ТБС.

Характеристики трансформатора:

• мощность 600 Вт;
• напряжение вторичной обмотки 9-36В.

Подключить к вторичной обмотке зажим массы и держатель электрода. Вместо угольного электрода – карандаша, можно взять стержень от использованной батарейки.

Как видно из статьи, аппарат для сварки проводов представляет собой несложный механизм. Его функции простые, доступные каждому пользователю. Чтобы сварить провода, необходим минимум материалов. Если необходимо производить ежедневную сварку проводов, следует приобрести инверторный аппарат. Для разовой сварки можно воспользоваться простым трансформатором ТБС. Выбирать вам. Удачи в работе!

Аппарат для сварки проводов своими руками или ТС 700-2?

Электрики в большинстве своем люди «рукастые», так что многие задаются вопросом, как сделать аппарат для сварки скруток своими руками. На эту тему есть немало статей и видео, где умельцы показывают схематично и по пунктам, как изготовить трансформатор для сварки проводов своими руками. Кому-то для этого требуется час, кому-то – пару дней, но в любом случае все это вполне реально и возможно. Вот только нужно ли?

Аппарат для сварки проводов своими руками или ТС 700-2: за и против

Итак, вы решили сэкономить деньги и изготовить сварочный аппарат для сварки проводов своими руками. Причин тому может быть масса. Вам требуется сделать сварку скруток только в одной квартире, и покупать аппарат вы считаете нецелесообразным. Либо вы просто решили сэкономить. В любом случае у данного решения есть как плюсы, так и минусы.

• + Вы сэкономите деньги. Пожалуй, это единственный плюс изготовления трансформатора для сварки проводов своими руками.
• — Потратите время. Это может быть один день, а может быть и неделя. В любом случае это время, за которое вы могли сделать много полезного, да и просто заработать на готовый аппарат.
• — Внешний вид и удобство в эксплуатации будет под сомнением. Ведь наверняка собирать аппарат для сварки вы будете из подручных материалов, а красивая коробка и компактные размеры – это последнее, о чем вы решите задуматься во время его изготовления. Такой сварочник вряд ли получится легко повесить на плечо и без проблем работать с ним на высоте.
• — Надежность и качество также остается под вопросом. Все же кустарное производство и заводское качество сильно отличаются. Да, вы будете стараться делать все на совесть и по правилам. Но и это не исключает брака.

Компания «Призма» уже 5 лет производит специализированный аппарат для сварки скруток ТС 700-2 для тех электриков, кто ценит свое время и труд. Это собственная разработка компании, которая имеет свое ноу-хау, защищенное патентом и сертификатом, и опробована уже тысячами электриков по всей России и СНГ.

• + Устройство для сварки скруток ТС 700-2 сразу продается в комплекте со всем необходимым. Помимо сварочного аппарата от «Призмы» вы получаете защитные очки, сумку для переноски и хранения аппарата, а также 10 электродов, которых вам хватит практически на 10 000 скруток. Согласитесь, очень удобно начать работу сразу же после приобретения сварочника. Да и переплата в этом случае получается не очень значительной в сравнении с самодельным аппаратом, если учесть всю продуманность конструкции для работы на высоте, в стесненных и особо опасных условиях.
• + Аппарат ТС 700-2 легкий, компактный и удобный. Это его главное отличие от трансформатора для сварки проводов, сделанного своими руками. Сварочный электрика ТС 700-2 весит чуть больше 4 кг, он легко помещается в специальную сумку, которая вешается на плечо, на шею или через плечо для удобной работы на высоте.
• + Каждое устройство для сварки скруток ТС 700-2 «Призма» проходит обязательный контроль качества и реальные испытания со снятием параметров, так что вы получаете аппарат со всеми необходимыми документами и гарантией.

Вы все-таки сделали сварочник для проводов своими руками?

Тогда вам достаточно будет приобрести необходимые комплектующие на нашем сайте. Закажите комплект силовых кабелей и сетевой 3м кабель, защитные очки и угольные электроды за пару минут – и все необходимое будет у вас уже через несколько дней. Все эти комплектующие стоят относительно недорого, но именно они помогут выполнять сварку скруток гораздо быстрее и удобнее.

---

Рекомендуем прочитать

Сварка медных проводов графитовым электродом своими руками

data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»3086014295″>

Для создания надежного контакта нескольких медных проводов применяется метод скрутки. С его помощью обустраивают промышленные и бытовые электросети. Дополнительно рекомендуется делать сварное соединение, предотвращающее процесс окисления между жилами и понижающее вероятность раскручивания связки. Надежная сварка медных проводов графитовыми электродами выполняется после изучения основных правил.

Технология сварки медных проводов

Соединение необходимо выполнять только после окончательного монтажа электропроводки в помещении. Для удобства минимальная длина монтажных концов должна составлять 10 см. Дополнительно учитывается расстояние между проводами и возможность их размещения в закрытой распределительной коробке.

Технология сварки медных проводов с помощью графитовых электродов:

1. Очистка жил от изоляции — не менее 5 см.
2. Обрезание концов жил для удаления возможной окиси.
3. Скручивание. Провода должны плотно прилегать друг к другу. Для этого рекомендуется закрепить их в нижней части, где есть изоляция. Скручивание делается с помощью плоскогубцев или аналогичных им инструментов.
4. Сварка. Она выполняется графитовыми электродами.
5. Окончательная изоляция скрутки происходит после остывания жил. Затем они помещаются в защитный короб.

data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»3086014295″>

Подобная технология обеспечивает надежный контакт проводов, а также исключает необходимость периодической подтяжки соединения жил. Но для обеспечения этого следует правильно подобрать инструмент, расходные материалы, а также рассчитать оптимальные параметры.

Выбор электродов и сварочного аппарата

Использование графитовых электродов для сварки медных проводов обусловлено относительно высокой температурой нагрева рабочей поверхности и возможностью их обработки. Выбор диаметра зависит от планируемой плотности тока. Также нужно учитывать их основные технические характеристики.

Так как толщина свариваемой скрутки может быть различна и зависит от количества жил и их диаметра – не существует нормативных значений силы тока. Исходя из опыта, для создания надежного соединения из 3-х медных с сечением каждого 1,5 мм² потребуется ток до 90 А. Время воздействия — около 2 секунд. В результате на конце скрутки должен сформироваться ровный шарик. Важно не допустить перегрева жил, что может привести к потере свойств изоляции.

Для выполнения сварки следует правильно подобрать аппарат. Выбор можно сделать из следующих типов устройств:

• Специальные аппараты для сварки скруток. Самая распространенная модель – ТС-700. Конструктивно – это стандартный инвертор небольшого размера и невысокой мощности. Отличия от других устройств подобного типа – возможность ношения на ремне во время работы.
• Сварочные аппараты инверторного типа заводского производства. Это могут быть любые модели, чьи характеристики отвечают требованиям по соединению медных проводов.
• Самодельные устройства. Изготавливаются из понижающих трансформаторов. Преимущества – возможность разработать конструкцию для выполнения узкопрофильных работ.

Во время сварки необходимо контролировать качество соединения. Должны отсутствовать раковины, неоднородность сформировавшегося шарика.

Полезные советы

Специалисты рекомендуют использовать графитовые электроды без омеднения. Это обусловлено тем, что при выгорании угла его сопротивление будет падать, что может привести к долгому контакту. Впоследствии это отразится на качестве соединения.

Также стоит учитывать следующие моменты:

• Перед началом работы торец графитового электрода обрабатывается – на нем формируется выемка. Это будет способствовать формированию шарика спайки правильной формы.
• В качестве альтернативы заводских графитовых электродов можно рассмотреть вариант использования токосъемников, применяемых в троллейбусах или стержней из батареек. Они имеют относительно небольшие размеры и могут быть закреплены на ручке инвертора.
• Обязательно использование защитных средств – маски сварщика (темных очков), перчаток и одежды с длинными рукавами.

По окончании сварки медных проводов необходимо проверить качество соединения. Для этого на сеть дают максимально допустимую нагрузку и проверяют – есть ли нагрев на скрутке. Только после этого можно окончательно изолировать соединение.

data-ad-client=»ca-pub-6800991780184491″
data-ad-slot=»8527752561″>

Сварка медных проводов своими руками инвертором

Сплошная электрификация страны, отраслей хозяйства требуют своевременного контроля над состоянием электрических сетей в стране. Аварийные ситуации, возникающие в результате катаклизмов, увеличивают количество ремонтно-восстановительных работ.

При ремонте электрических сетей проходится применять соединения оборвавшихся проводов. Некачественное исполнение скрутки увеличивает препятствие прохождению электрического тока, нагревает кабель. Качественное присоединение контактов достигается несколькими операциями – введением расплавленного пропоя между проводниками, сваркой, вводом в гильзу и её сжиманием. Качественным, надежным является неразъемное соединение медных проводов. Профессиональное выполнение сварочных работ исключает нагрев, повышает уровень пожарной безопасности.

Основа процедуры

Сварка медных проводов создает неразрывность соединения, проводник становится монолитным. Этот простой процесс занимает 3 секунды. Основное условие – соблюдение противопожарных правил, применение защитной одежды, маски или очков.

Процесс производится аппаратами специальной конструкции. В большинстве случаев применяют устройства, служащие для поддержания стабильности, устойчивости электрической дуги. Состоят из понижающего преобразователя напряжения, блока силовых электрических схем. Ограничительная катушка индуктивности уменьшает пульсацию тока.

Преимущества: небольшие габариты, вес, экономное потребление электроэнергии, интервал изменений энергии электрического тока.

Сварки медных проводов осуществляются инверторными аппаратами, создающими переменный ток при подключении к источнику тока постоянного. Состоят из сетевых фильтра и выпрямителя, системы управления. Их соединение происходит при помощи углеродистых, легированных проводников электронной проводимостью с электролитом.

Технология сварки

5-6-сантиметровые окончания проводников очищают от поверхностного слоя, скручивают по уровню обмотки, оставляя 5-6 мм в нормальном состоянии. Их расправляют, слаживают без перехлестывания, прижимают вместе. (При использовании трех проводов оставляется два. Остальные обрезаются.) Многопроволочная жила зажимается сварочным зажимом, плоскогубцами. Свариваемые провода должны быть отключены от сети. Оставленные нескрученные концы под воздействием сварочной дуги образуют шарообразную поверхность расплава, доходящую до скрутки.

Время сварки скруток медных проводов не должно превышать 3 секунд. Превышение закончится оплавлением поверхности защищающего материала. Величина движения электрических зарядов, необходимая для получения прочного соединения — 30-90 ампер. Зависит от количества и диаметра жил в скрутке, эффективности электрического поля подключенного источника. Остывшее место соединения изолируется специальными колпачками, полым предметом, способным сжиматься при повышении температуры, изоляционной лентой.

Аппараты сваривания

Качественное соединение обеспечивает отсутствие аварийных ситуаций, длительное время эксплуатации электропроводки. Используют специальные или самодельные сварочные устройства, взяв для использования понижающий трансформатор. Профессиональные монтеры снабжены специализированными агрегатами для сварки скруток.

В обиходе используются различные специальные устройства отечественных, зарубежных производителей, при помощи которых достигается монолитность свариваемых медных проводников:

• ТС 700 (ООО «Призма»), специализирующийся на сварке медных, алюминиевых скруток, имеющий простую конструкцию, вес, позволяющий быстрое перемещения. Выходное электрическое поле 12 В, используемая скорость потребления энергии — 1-1,5 кВт. Выпускают несколько разновидностей – ТС 700-1 (бытовые), ТС-700-2 (профессиональные для индивидуального использования монтерами), ТС 700-3 для крупных производителей оборудования;
• полуавтомат «Аврора Про» цифровой инверторный. Имеет блокиратор пульсации, цифровая панель показывает имеющееся сетевое напряжение. Позволяет подобрать электрод необходимого сечения. Вмонтирован прибор, предохраняющий от прилипания, регулирующий ток. Производитель по заявке заказчика выпускает аппараты, работающие в опасных условиях;

• аппарат для сварки проводов РЕСАНТА САИ-160 работает от сети 220 В, снабжен регулятором тока 10-160 ампер. Напряжение электрической дуги – 26 В;
• итальянский сварочный аппарат QUATTRO ELEMENTI 160 Mano 643-255. Приспособлен для бытового использования;
• инверторная модель PFTRIOTMax Welder DC-200 C. Особенность — низкий уровень шумового эффекта, точность применения. Используются электроды 5 мм;
• FUBAG IQ 160 немецкого производства, снабжен двумя кабелями с держателем электродов, зажимом заземления.

Аппараты для сварки медных проводов обладают достаточно весомыми недостатками: создают помехи в бытовой сети, имеют высокую стоимость. Хорошие познания принципов работы электротехнических аппаратов позволяют самостоятельно собрать сварочный агрегат. Основа — трансформатор мощностью 200-450 ватт. Несложная схема позволяет выполнить монтаж неопытному потребителю. Самоделка не требует больших денежных вложений, позволяет решать большинство домашних дел.

Внедряется технология создания монолита аппаратами для сварки медных проводов в безвоздушном помещении. Такие операции требуют оснащения специальным оборудованием, вакуумной камерой. Медь плавиться тонким, четко направленным электронным лучом. Провода нагреваются более низкой температурой, что сохраняет их производственные качества. Направленный луч влияет на равномерность распределения нагрева площади, внутренней протяженности шва, повышается показатель сварки. Отсутствие воздуха предотвращает увеличение уровня свариваемого металла газами. Процесс носит непрерывный характер, контролируется, регулируется оператором. Аппарат для сварки медных проводов, технологии использования постоянно модернизируются, улучшаются. Уменьшаются производственные затраты, операционное время. В обиходе мелких, средних предприятий резко уменьшается использование громоздких сварочных трансформаторов. Ведется активный процесс их замены на современные удобные инверторы отечественных и зарубежных производителей сварочной техники.

Сделайте свой собственный удлинитель сварочного аппарата в стиле «сделай сам» — планы сварки «сделай сам»

В прошлом году я вернулся в Аризону по работе и снял дом на год. Поскольку я жил в съемном доме и не владел домом, мне не «разрешили» установить розетки 220 В в гараже для сварщика и аппарата плазменной резки. Моим единственным вариантом было установить розетку для автофургона под панелью выключателя и сделать свой собственный удлинитель, который будет доходить до гаража в качестве временного решения.

Благодаря ребятам из Home Depot я кое-чему научился.

1. Home Depot не продает розетки на 220В. Даже если вы выполните поиск на сайте www.homedepot.com, вы, скорее всего, не найдете розетки для своего сварочного аппарата на 220 В.

2. Из-за того, что магазин Welding Supply открыт только во время работы, я был вынужден купить в Home Depot розетку для автофургонов с водонепроницаемым боксом.

Чтобы пойти с розеткой, мне потребовалось несколько гибких трубок, чтобы увеличить мощность до нее, но только 18 дюймов или около того.

3. Удлинители, как правило, можно купить в любом месте с выбором размеров в диапазоне от 12 до 16 калибра, при этом меньшее число — это провод самого большого диаметра, который они продают в готовом удлинителе.

Вот кабель калибра 16, он очень тонкий и в основном используется для газонного оборудования или других наружных 110-вольтовых применений.

Обратите внимание, что цена выше 100 футов шнура составляет около 17 долларов, в то время как кабель большего диаметра ниже составляет всего 25 футов и стоит около 24 долларов. Шнур 12 калибра намного толще и лучше подходит для сварочного аппарата 110 В, чтобы минимизировать потери мощности. Это значительно улучшит дугу при сварке по сравнению с шнуром меньшего сечения.

Так вот, найти в магазине 10 калибра — ненормально; однако обычно вы можете найти небольшой выбор на одном из веб-сайтов магазинов товаров для дома.

Что касается моей точки зрения, у меня есть сварочный аппарат Miller 211 на 110/220 В, и мне нужно было придумать решение, чтобы подавать электроэнергию в мой гараж от блока выключателя, который был расположен на противоположной стороне дома. Я измерил от блока выключателя дальний угол своего гаража, и он был примерно 60 футов. Так что я чувствую себя довольно подготовленным, когда иду в Home Depot, чтобы сделать свой собственный шнур, и парень говорит мне, что 10 Gauge подойдет моему сварщику, если мне понадобится всего 10 футов шнура, но для 60 футов, он сказал, что мне придется пойти с 8 калибром.Если вы когда-нибудь видели шнур 8/3, он такой же большой, как садовый шланг для воды!

Хорошо, продолжаем, парень из Home Depot был щедрым и отрезал мне 65 футов кабеля, в то время как взимал с меня всего 60. Я подумал, что это отличное обслуживание клиентов, потому что 170 долларов или около того, что я заплатил только за шнур, были примерно на 70 долларов больше. чем я планировал оплатить весь проект. Я не стал останавливаться на достигнутом, мне все еще нужно было достать вилку для автофургона, которая подошла бы к погодной коробке для дома на колесах, которую я купил выше.

Наконец, мне нужно было купить розетку, которая могла бы принимать вилку 220 В Miller Welder, см. Ниже на Amazon.

Когда у меня были 3 части для шнура (вилка для жилого дома, шнур длиной 65 футов и выход для сварочного аппарата), сборка была довольно простой и собрана без особых усилий. Я использовал кусачки, инструменты для зачистки проводов, лезвие и отвертку, чтобы собрать все вместе.

У меня был друг, который знал больше об электрических коробках, пришел и помог мне убедиться, что я не получил электрошок. Если вам нужно сделать индивидуальный удлинитель для сварщика, помните простое правило. Чем дольше вы находитесь от источника питания, тем более толстый диаметр провода вам следует приобрести.Если вам нужна дополнительная помощь в выборе провода правильного калибра для удлинителя сварочного аппарата, вам могут помочь ребята, работающие в электрическом отделе вашего местного магазина товаров для дома.

Я сделал удлинитель на 65 футов нестандартной длины для своего сварочного аппарата Miller 211 на 220 В.

Надеюсь, это было полезно для понимания того, что необходимо для изготовления нестандартного удлинителя для вашего сварочного аппарата 220 В. Пожалуйста, оставьте свои комментарии ниже. Кроме того, если вы еще не подписались на нас в Facebook, где в последнее время происходило большинство обновлений, нажмите здесь, чтобы поставить лайк нашей странице. www.facebook.com/diyweldingplans

Удачной сварки!

Келли

Что такое сварочный аппарат MIG и как он работает?

Если вы думаете о сварке, вы должны спросить себя, какой вид сварки вам нужен, прежде чем покупать какое-либо оборудование. Большинство сварочных аппаратов способны выполнять большинство соединений в металле, но все они справляются с некоторыми задачами лучше, чем с другими. Безусловно, самый универсальный сварочный аппарат — это MIG. Вы можете использовать сварочный аппарат MIG для сварки тонколистового металла или толстых стальных труб.Профессионал может сделать красивые, гладкие и глубокие сварные швы с помощью сварочного аппарата MIG, но и любитель может получить качественный сварной шов с помощью аппарата. Они достаточно просты в использовании, вы можете подключить устройство, повернуть газовую защиту и начать сварку — хорошо, это немного упрощает ситуацию, но факт в том, что сварщики MIG в наши дни не так сложно прыгнуть в вообще.

Итак, что в любом случае означает MIG?

Прежде чем мы туда перейдем, поговорим о дугосварочных аппаратах. Сварщики используют электричество высокого напряжения, чтобы произвести достаточно тепла для сварки.Существуют разные типы аппаратов для дуговой сварки — сварочные аппараты для дуговой сварки, TIG, MIG, но разница между ними не в том, какое электричество они используют или как они его используют, а в другом элементе, общем для дуговой сварки, в газовой защите. Газовый экран может быть создан потоком, который выделяет газ в результате химической реакции, или облаком газа, выпущенным из резервуара, подключенного к сварочному аппарату. В случае сварочного аппарата MIG резервуар заполняется смесью, называемой в промышленности металлическим инертным газом. Рецепт газа может быть разным, но название указывает на то, что ни один из них не вступит в реакцию с металлом и не добавит загрязнения в сварной шов.Этот газ перекачивается через сварочный кабель из металлического резервуара, который вы арендовали или купили. Он выходит из того же сопла, через которое подается сварочная проволока, поэтому во время сварки буквально создает защитное облако вокруг дуги.

Сварщик MIG также является сварщиком с механизмом подачи проволоки. Металл, который он использует для создания сварочного материала, удерживается на катушке внутри сварочного аппарата. Тип используемого материала зависит от того, какие металлы вы соединяете, но это всегда металлическая проволока. Для новичков или сварщиков, которым нужна максимальная мобильность, некоторые сварочные проволоки содержат внутри флюс, что устраняет необходимость в отдельном резервуаре сварочного газа.Это работает, но хуже, чем при правильной настройке газа. Проволока проходит через сопло, выходящее при нажатии на спусковой крючок. Сварочная проволока сама завершает дугу, которая возникла, когда вы зажали другой электрод в сварочном проекте.

Сварочный аппарат MIG имеет ряд различных настроек нагрева, которые позволяют вам настроить машину на правильную мощность, чтобы получить глубокий сварной шов с хорошим проплавлением, но не настолько большой, чтобы вы прожигали дыру в своем проекте. Не волнуйтесь, если вы сделаете это несколько раз, прежде чем у вас все получится.Даже опытные сварщики время от времени удивляются, и в конечном итоге им приходится в последнюю минуту корректировать параметры нагрева. Также существует регулировка скорости подачи проволоки. Это зависит от проекта и оборудования, но по мере того, как вы узнаете свои обычные рабочие места и свой сварочный аппарат, вы сможете точно настроить скорость подачи. Перед тем, как приступить к работе над своим ценным проектом, всегда полезно сделать пробную бусину на металлоломе. Правильно настроенный аппарат, сваривающий чистый металл, будет звучать как шипящий бекон на сковороде.Настройка параметров нагрева и подачи прямо перед началом реальной работы может сэкономить много времени и денег.

Создайте адаптер питания 240 В для сварочного аппарата MIG

ВНИМАНИЕ: Этот проект представляет собой не защищенный от атмосферных воздействий адаптер для 240 В. Он не предназначен и не должен использоваться во влажную погоду или в качестве постоянной установки. Погодостойкие детали и компоненты прерывателя цепи защиты от замыканий на землю (GFCI) должны правильно и постоянно использоваться для наружного использования.Не считайте то, что вы узнали из этого проекта, достаточным для выполнения постоянных электромонтажных работ, таких как добавление выключателей, цепей или розеток. Электрики должны потратить десятки тысяч часов на работу, чтобы получить свои лицензии по уважительным причинам. Используйте лицензированного электрика для любых новых электрических установок или модификаций существующей проводки или цепей, и пусть работа будет разрешена и проверена в соответствии с вашими местными нормами и правилами. Используйте информацию и инструкции, содержащиеся в этом проекте, на свой страх и риск.

---

Когда я купил сварочный аппарат MIG на 240 В, и его вилка не подходила к моей розетке переменного тока на 240 В, я зашел в Интернет и купил для него специальный адаптер.

Когда я купил плазменный резак 240 В с другим штекером, я купил другой адаптер.

Когда я купил свой сварочный аппарат TIG на 240 В и проблема возникла снова, я знал, что пора думать как производитель, а не как потребитель, и создавать себе общее решение моей проблемы.

Рисунок 1 — Множество пробок

Читайте статьи из журнала прямо здесь по Make: .Еще нет подписки? Получите сегодня.

Существует огромное количество конфигураций вилок / розеток на 240 В, одобренных для использования в США. За исключением мира трехфазного питания (который выходит за рамки этого проекта), все они обеспечивают различные комбинации из 2-х проводов под напряжением, нейтрального провода и заземляющего провода. Каждый из них рассчитан на определенную силу тока. Некоторые из них запираются, а некоторые представляют собой прямые заглушки. Мой недавний сборщик навыков в журнале Make: «Понимание 240 В переменного тока для тяжелых электроинструментов» дает глубокое погружение в мир 240 В, и я надеюсь, что все, кто заинтересован в работе с высоким напряжением, прочитают его и исключат удивительное число городских мифов и заблуждений, окружающих этот мощный ресурс.

240 В тесно связано с 120 В, которые мы знаем и любим для большинства наших электрических потребностей переменного тока. Некоторые, но не все конфигурации розеток на 240 В обеспечивают провода, необходимые для размыкания 2 независимых цепей на 120 В. Поскольку мой доступ к 240 В — это водонепроницаемая розетка в стиле автофургона рядом с подъездной дорожкой, моя сварка, резка и шлифовка также происходят снаружи. У меня нет розетки на 120 В на улице, поэтому, когда я работаю, через дверь для собаки проходит электрический шнур. Это никого не обрадовало, поэтому, когда я решил решить проблему с адаптером 240 В, я захотел включить и розетки на 120 В.

Прежде чем мы начнем, давайте поговорим о силе тока. При рассмотрении силы тока подумайте о том, сколько доступно (номинальное значение цепи) и сколько может быть использовано. Если вы подключите инструмент, который потребляет 45 А, к цепи, рассчитанной на 30 А, в идеале вы отключите выключатель. Но вы также, вероятно, протянете через провода и компоненты цепи больше тока, чем они рассчитаны, до тех пор, пока не сработает выключатель. Люди редко прокладывают провода номиналом 55А в цепи 30А. Если выключатель выйдет из строя или медленно сработает, вы попытаетесь превратить провода в стенах в нагревательные элементы.Всегда используйте оборудование, рассчитанное на допустимую нагрузку цепи, к которой вы подключаетесь.

Цепи с высоким током немного похожи на веревку, достаточную для того, чтобы повеситься. Если у вас есть инструмент, рассчитанный на использование 25 А, обычно у него есть вилка на 30 А. Если вы используете адаптер для подключения его к цепи на 50 А, вы, возможно, подвергнете свой инструмент опасности. Если произойдет что-то, из-за чего инструмент потребляет ток 45 А, инструмент и его вилка могут начать перегреваться из-за превышения их допустимой нагрузки по току.Предполагается, что перед инструментом будет установлен автоматический выключатель на 30 А для защиты от этого. Но выключатель на 50 А думает, что все в порядке, и с радостью продолжит перегружать плохой инструмент.

Суть в том, чтобы всегда использовать компоненты с соответствующим образом подобранной допустимой нагрузкой. Как вы увидите в этом проекте, когда мы хотим сделать адаптер для подключения вилки 30А к розетке 50А, мы добавляем прерыватель на 30А в линию. Когда мы хотим отделить цепи 120 В от розетки на 50 А, у нас есть автоматические выключатели на 15 А на каждую цепь 120 В, чтобы 50 А не было доступно для подключаемых инструментов.

Проектирование адаптера

Как бы мне ни хотелось иметь «универсальный» адаптер, реальность такова, что существует слишком много возможных конфигураций для поддержки. Я решил поддержать набор вилок, которые используются в моих текущих инструментах, и получить две цепи на 120 В в придачу. Я подключаю адаптер к розетке 14-50R 50A RV, которая обеспечивает достаточную силу тока и проводку для моих требований.

Итак, план…

Ввод:

Выходы:

• (1) 6-50R Розетка 240 В 50 А
• (1) 14-50R Розетка 240В 50А
• (1) L6-30R Розетка 240 В, 30 А
• (2) 120 В 15 А разветвители с автоматическими выключателями

Возможно, вы захотите получить питание от другого типа разъема или вам могут потребоваться другие розетки.Прочтите прилагаемый к нему Skill Builder «Понимание 240 В переменного тока для тяжелых электроинструментов», чтобы лучше понять, как безопасно модифицировать этот проект для других разъемов. Для соединителей этого проекта взаимосвязь проста (см. Рисунок 2).

Рисунок 2 — Электрическая взаимосвязь розеток

Если мы немного изменим эту схему, мы сможем получить схему для этого проекта. Это довольно просто, по крайней мере, по сравнению с печатными схемами, которые я создаю. (См. Рисунок 3)

Рисунок 3 — Схема подключения адаптера

Питание поступает через 14-50P, и мы получаем два провода под напряжением (X и Y), нейтральный провод и заземляющий провод.240 В доступно между X и Y, а 120 В доступно между X или Y и нейтралью. Все эти розетки (и все текущие разъемы NEMA 240 В) обеспечивают заземление — это аварийный путь возврата тока в случае отказа. L6-30R, блокирующая розетку на 30 А, имеет двойной автоматический выключатель 240 В 30 А, защищающий его (E3) (см. Рисунок 4). Как уже отмечалось, я использую удлинители на 120 В, каждый из которых имеет встроенный прерыватель на 15 А (E2) (см. Рисунок 5.)

Рисунок 4 — Двойной автоматический выключатель 240 В, 30 А

Рисунок 5 — Разветвители питания на 120 В со снятыми вилками для использования в адаптере

Поскольку нам нужно выполнить значительный объем электромонтажа и смонтировать автоматический выключатель, я использовал «Внутренний центр нагрузки основных проушин с крышкой на 2 места, 70 А, 4 контура» (C1) (см. Рисунок 6.) Это металлический ящик, предназначенный для размещения двух автоматических выключателей или одного двойного выключателя. У него есть крепления для шины заземления (E1) и заглушки, которые мы можем использовать для прикрепления наших розеток и входной вилки.

Рисунок 6 — Коробка выключателя на 2 ячейки

Адаптер в сборе

Шаг 1: Откройте заглушки для необходимых отверстий

Электрические коробки обычно имеют отверстия, которые называются «заглушками». Это связано с тем, что отверстия остаются закрытыми частично перфорированными круглыми дисками, которые вы выбиваете, чтобы обеспечить доступ.Многие выбивные кольца имеют серию концентрических колец, что позволяет вам выбрать желаемый размер, исходя из того, сколько колец вы выбили. Чтобы открыть заглушку, нужно согнуть диск или кольцо на одном из выступов, а затем перемещать его вперед и назад, пока он не упадет. (См. Рисунок 7)

Рисунок 7 — Выбивание верхнего отверстия

Для этого проекта мы проделаем отверстие диаметром 1¼ ”сверху, снизу и снизу слева и справа. Мы также проделаем отверстие диаметром ⅞ дюйма сверху слева и справа. Отверстия будут использоваться следующим образом:

• Вверху: проход для шнура от вилки, кабельный зажим 1 ″
• Вверху слева, вверху справа: проход для шнуров от удлинителей, кабельные зажимы ⅜ ”
• Внизу слева: соединение для розеточной коробки 6-50R, штуцер для кабелепровода 1 ″
• Внизу справа: соединение для розеточной коробки L6-30R, штуцер для кабелепровода 1 ″
• Нижняя часть: соединение для розеточной коробки 14-50R, штуцер для кабелепровода 1 ″

Шаг 2. Присоедините розеточные коробки и кабельные зажимы

Когда отверстия будут выбиты, мы добавим розеточные коробки и кабельные зажимы.На блок-схеме ниже (см. Рисунок 8) подробно описан порядок втулок и контргаек на кабельных зажимах и ниппелях кабелепровода, соединяющих розеточные коробки.

Рисунок 8 — Блок-схема, показывающая, как подсоединять штуцеры кабелепровода и кабельные зажимы

Розеточные коробки будут поставляться с заглушками для ввинчивания в оставшиеся открытые отверстия. Плотно закрепите их на месте. (См. Рисунок 9)

Рисунок 9 — Заглушка в нижней части розеточной коробки

Для штуцеров кабелепровода (C6) навинтите две контргайки (V3) на центр штуцера.Поместите один конец ниппеля в коробку выключателя, навинтите стопорную гайку с внутренней стороны и затяните до фиксации ниппеля. Добавьте пластиковую втулку (V2) на конец и повторите те же действия для розеточной коробки на другом конце ниппеля. Кабельные зажимы (C2) имеют обод, который плотно прилегает к внешней стороне коробки выключателя, поэтому вам понадобится только стопорная гайка на каждой и втулка на внутренней стороне 1-дюймового зажима. (См. Рисунок 10)

Рисунок 10 — Кабельные зажимы

Шаг 3. Вставьте шину заземления и выключатель

Затем мы прикрепим стержень заземления (E1).Это металлический стержень с просверленными отверстиями и винтами сверху. Здесь мы будем соединять все провода заземления друг с другом. Сверху должно быть два отверстия без винтов и крепежный винт, который идет в комплекте. Я выбрал только одну точку крепления в блоке прерывателя, но она отлично работает. Прикрепите планку заземления к точке крепления в верхнем левом углу коробки.

Теперь мы можем защелкнуть двойной выключатель (E3). Расположите его так, чтобы горизонтальные контакты внизу находились на круглой направляющей в держателе выключателя, а двойные вертикальные контакты — на шинах.С усилием надавите на прерыватель, пока он не встанет на место. Теперь наш корпус готов к подключению. (См. Рисунок 11)

Рисунок 11 — Коробка выключателя с насадками, шиной заземления и выключателем

Шаг 4: Подготовьте входящий провод от штекера

Так как я надеюсь, что вы прочитали эту статью до конца, прежде чем покупать все детали, я предлагаю вам ярлык, чтобы пропустить этот шаг. Я решил прикрепить вилку к концу кабеля, чтобы, при необходимости, я мог позже заменить ее на другой тип.Возможно, это трудный способ сделать это. За аналогичные (а в некоторых случаях и меньшие) деньги вы можете купить шнур питания на замену 14-50, к которому уже подключена вилка. Если вы это сделаете, будьте осторожны, многие из них рассчитаны на 40 А или меньше, чем полные 50 А при подключении 14-50. Используйте кабель, рассчитанный на полный ток 50 А.

Поскольку вилка со временем движется намного больше, чем внутренняя проводка, я хотел использовать многожильный провод для наружной установки. Проволока с одножильным сердечником или проволокой с ограниченной жилой не выдерживает сильного сгибания и перемещения.В моем местном магазине бытовой техники продавался прекрасный провод 6-3 с резиновым покрытием, который был почти идеальным. Он имеет три провода 6-го калибра, рассчитанные на ток 55 А (W1). К сожалению, вилка 14-50P (E4) представляет собой четырехпроводную вилку с горячей нейтралью. Обычно он соединяется кабелем с тремя проводами 6-го калибра для горячей-горячей-нейтрали и проводом 10-го калибра для заземления (который я купил, чтобы развести внутреннюю проводку). Мне настолько понравился многожильный провод с резиновым покрытием, что я решил добавить свой собственный заземляющий провод 8-го калибра (W4) (см. Рисунок 12).Это имело недостаток, заключающийся в том, что не использовалась стандартная цветовая схема проводки, так как три провода в кабеле были черным, белым и зеленым, которые традиционно должны представлять горячий, нейтральный и заземленный соответственно. Мне нужно, чтобы три провода 6-го калибра были горячими-горячими нейтральными, поэтому я сделал зеленый провод вместо красного для второго горячего провода.

Рисунок 12 — Кабель 6/3 с дополнительным заземлением 8-го калибра

Зачистите 2½ дюйма резиновой внешней оболочки с одного конца кабеля вилки и 3 дюйма с другого.Это сложно сделать, не повредив изоляцию трех внутренних проводов. Я использую канцелярский нож и прорезаю изоляцию, которая не проходит сквозь изоляцию. Затем я сгибаю кабель, чтобы открыть разрез, и просто касаюсь его краем ножа. Если нож острый, резина отделится, и вы можете продолжать делать это, пока не пройдете полностью. Возможно, вам удастся снять резиновую изоляцию или, возможно, придется сделать боковой разрез, чтобы снять ее. Имейте в виду, что провода внутри покрыты кукурузным крахмалом или чем-то вроде белого порошка, предотвращающего натирание.Когда вы снимете резиновую изоляцию, она создаст небольшой беспорядок.

Зачищенная секция размером 3 дюйма входит в коробку выключателя. Провода, которые подключаются внутри коробки выключателя, должны быть разной длины, потому что белый нейтральный провод должен присоединяться к нейтральной шине дальше внутри. Обрежьте черный и зеленый провода так, чтобы они были длиной 1¾ дюйма (белый остается 3 дюйма), и зачистите ½ дюйма с концов всех трех проводов кабеля и заземляющего провода. (См. Рисунок 13)

Рисунок 13 — Конец выключателя подготовленного кабеля

Для проводов, которые будут подключены к вилке 14-50P (E4), белый провод будет короче черного и зеленого.Обрежьте провод так, чтобы он составлял 2 дюйма (два других провода остались 2½ дюйма). Зачистите ½ дюйма изоляции с концов всех трех проводов. Оставьте заземляющий провод, который войдет в вилку, незакрепленным. Нам нужно будет обрезать его по длине, когда мы будем собирать вилку.

Шаг 5: Установите кабель в коробку выключателя

1-дюймового зажимного разъема (V1) для резинового кабеля и дополнительного провода заземления едва достаточно для их прохождения. Возможно, вы не согласитесь со мной в том, подходят ли они вообще, когда вы будете изо всех сил стараться их пройти.В свое оправдание я предлагаю некоторые фотографические доказательства того, что это возможно (см. Рис. 14).

Рисунок 14 — Коробка выключателя ввода кабеля

Я рекомендую сначала пропустить заземляющий провод. Затем вставьте резиновый кабель и, используя скручивающие и толкающие движения, втяните его достаточно, чтобы белый провод полностью вошел своим зачищенным концом в разъем нейтрального блока. Во время зачистки и проталкивания проводов мне удалось очень легко порезать изоляцию на черном и зеленом проводах.Я не прошел даже половину пути, но в качестве меры предосторожности вы заметите, что я наклеил силиконовую ленту на зазубрины, чтобы убедиться, что будущие проблемы будут решены в зародыше.

Заземляющий провод подключается к одной из клемм на шине заземления. Черный и зеленый провода не входят в разъемы шины на выключателе. Мы должны разделить их мощность, поэтому мы будем подключать их к множеству других проводов перед подключением к выключателю.

Шаг 6. Установите штекер 14-50P на другой конец кабеля

Возможно, вы заметили, что у нас заземляющий провод на 12 дюймов больше, чем кабель.Это связано с тем, что заземляющий провод имеет большее расстояние до всех своих соединений. Скорее всего, вам не понадобится вся дополнительная ножка, но вам понадобится достаточно, чтобы провод заземления доходил до шины заземления в коробке выключателя и клеммы заземления в верхней части вилки.

Перед тем, как прикрепить вилку к концу кабеля, наденьте термоусадочную трубку (W5) на кабель и провод заземления. Обрежьте термоусадочную пленку так, чтобы оставалось около 2 дюймов кабеля и заземляющего провода. Существует множество способов нагреть и полностью сжать радиатор.Лучше всего использовать тепловую пушку с изогнутым адаптером, чтобы равномерно распределить тепло вокруг кабеля. Вы можете использовать фонарик, но будьте осторожны, действуйте медленно и не позволяйте горячим точкам повредить термоусадку.

Расположите черный, зеленый и белый провода так, чтобы их зачищенные участки перекрывали наконечники, к которым они будут подключаться, и проложите зеленый провод заземления вокруг внутренней стенки вилки до тех пор, пока он не будет перекрывать наконечник наверху. Отметьте, где это находится на заземляющем проводе, и отрежьте его в этой точке. Зачистите ½ дюйма заземляющего провода.

Проушины выйдут из вилки, чтобы вы могли ослабить зажимные винты и прикрепить провода (см. Рисунок 15).

Рисунок 15 — Провода, прикрепленные к наконечникам вилки

Обратите особое внимание на проводку и ориентацию зажимных винтов. На ушках есть небольшие выступы, которые позволяют им оставаться на месте, когда их надежно проталкивают через отверстия. Присоедините нижний зажим к кабелю и затяните как можно сильнее. При использовании адаптера кабель будет пытаться выдернуть вилку из розетки.Затягивание этого зажима — ваша первая линия защиты от выдергивания кабеля из вилки.

Вам действительно нужно убедиться, что вы полностью затянули зажимы, которые соединяют провода с наконечниками, обрезать лишний оголенный провод и полностью вставить наконечники в отверстия. Хотя мы добавим еще один уровень защиты, прежде чем закончить, выдергивать кабель, мягко говоря, крайне нежелательно. Если что-то пойдет не так, вы можете закоротить провода на 240 В, поскольку они отрывают наконечники внутри вилки.Затяните все как можно сильнее. Сюда входит и крышка, когда вы ее снова прикручиваете.

Последний рубеж защиты — взять рулон силиконовой ленты (V4) и использовать весь рулон, чтобы обернуть вокруг кабеля и основания вилки. Силиконовая лента плавится сама по себе и образует толстую прочную ручку, удерживающую кабель на месте в вилке. Чтобы силиконовая лента хорошо срасталась, ее нужно растягивать при наложении. Удерживая конец на месте, растягивайте ленту, обматывая кабель и основание.(См. Рисунок 16)

Рисунок 16. Кабель и вилка обернуты силиконовой лентой

Шаг 7. Подключите удлинители на 120 В

Для этого проекта подойдет любой тип удлинителя со встроенным автоматическим выключателем. Я использовал самое дешевое, что смог найти (E2). Большинство удлинителей поставляются с прерывателем на 15 А, но если вы найдете те, у которых есть прерыватель на 20 А, он будет работать так же хорошо и даст вам больше места. При превышении 20 А при 120 В необходимо использовать другую конфигурацию разъемов, чем стандартные, которые мы видим в стенах вокруг нас.Они довольно необычны, единственный в моей жизни — на моем генераторе, это розетка с круглым замком (точнее, L5-30R). За исключением жилых автофургонов и лодок, я никогда не встречал ничего, что бы им пользовалось.

Отрежьте заглушки и снимите внешнюю изоляцию, чтобы обнажить 4 дюйма провода на одном из выводов и 6 дюймов на другом. Длина, которую вы открываете, не имеет решающего значения, но вам понадобится нейтральный провод достаточного размера, чтобы протянуть его от кабельного зажима до нейтрального блока на стороне держателя выключателя.Он дальше от одной стороны коробки, чем от другой. Пропустите зачищенные провода через кабельные зажимы с более коротким зачищенным участком на стороне, ближайшей к нейтральному блоку, так, чтобы конец внешней изоляции вошел внутрь коробки.

Разложите белые провода так, чтобы они уходили в пустое место на нейтральном блоке, и пометьте их (не забудьте добавить достаточную длину, чтобы участок, который вы зачищаете, прошел внутрь разъема). Обрежьте лишний провод и зачистите ½ дюйма. концы. Проделайте то же самое с зелеными проводами, проложив их к шине заземления.Черные провода позже будут участвовать в большом соединении проводов в большом медном соединителе, поэтому сейчас отрежьте их на 3½ дюйма и зачистите ½ дюйма с концов. Вставьте белый и зеленый провода в соответствующие разъемы и затяните зажимные винты.

Шаг 8: Подготовьте выходную проводку

Купленный нами внутренний провод 6/3 (W3) предназначен для подключения розеток. Поскольку этот провод рассчитан на ток 55 А, технически мы могли бы использовать более легкий калибр для цепи 30 А, питаемой от автоматического выключателя.Но у нас достаточно более тяжелой проволоки, и использование только одного типа немного проще, поэтому в данном случае это просто добавляет запас прочности. С сплошным медным проводом неудобно работать короткими партиями, его сложно согнуть. Если вы хотите использовать пружину для многожильного провода, если вы используете соответствующий калибр, это нормально. Преимущества сплошного провода заключаются в том, что это экономичный подход и, как правило, он имеет немного меньший диаметр с изоляцией. Это проблема, когда вы пытаетесь провести три провода и заземление через штуцер диаметром 1 дюйм, поэтому имейте это в виду, если вы используете провод большего размера.

Мы собираемся отрезать три отрезка провода диаметром 12 дюймов (черный, красный, белый и голая медь) из купленного нами 4-дюймового отрезка. Я купил (и рекомендую) 5 ′, чтобы вы могли справляться с ошибками. Если вы не ошибаетесь, вы можете купить всего 3 фута. Мне нужно 5 футов. Обрезать кабель 6/3 без тяжелых ножниц может быть проблемой — легче снять внешнюю изоляцию и отрезать отдельные провода до длины 12 дюймов. Когда вы разместите их, вам придется снова их разрезать, поэтому вам понадобятся тяжелые кусачки, чтобы пройти через медь 6-го калибра.

Каждая розетка имеет винтовые клеммы на задней стороне. Земля и нейтраль, если имеется, должны быть четко обозначены. Многие розетки не заботятся о том, чтобы указать, какая клемма — X или Y, поскольку провода под напряжением иногда считаются взаимозаменяемыми. Но мне нравится быть последовательным, поэтому я рекомендую посмотреть схемы розеток и использовать стандартные положения X и Y. (См. Рисунок 17)

Рисунок 17 — Винтовые клеммы на задней панели 14-50R

Одна сторона пластины розетки обычно маркируется полосой калибра, чтобы указать, сколько провода нужно зачистить для винтовых клемм (см. Рисунок 18).Используйте эти датчики для зачистки проводов каждой розетки.

Рисунок 18 — Измеритель ленты на выходе

После зачистки проводов ослабьте винт на клемме, вставьте зачищенный провод и плотно затяните винт. За пределами клеммы не должно быть оголенных проводов. Когда все провода будут на месте, согните их так, чтобы все они были обращены к концу розетки, который будет ближе всего к коробке выключателя (см. Рисунок 19).

Рисунок 19 — Провода, подключенные к задней части розетки

Может возникнуть вопрос; какое направление должно быть ближе всего к коробке выключателя? Это не жесткое правило, но вот как я на него отвечаю.По большей части вилки с прямым лезвием 240 В имеют разъем заземления наверху (с другой стороны, чем кабель). Если ваша розетка расположена так, что разъем заземления находится напротив коробки выключателя, это означает, что вилка и кабель будут иметь перебежать через коробку выключателя. Чтобы отвести все кабели от коробки, поместите заземляющий штырь на стороне, ближайшей к коробке выключателя. Это не проблема с разъемами с круглой фиксацией.

Сгибание проводов на этом этапе должно решить две задачи.Во-первых, это должно быть сделано таким образом, чтобы выходное отверстие по-прежнему входило в выходную коробку, как из стороны в сторону, так и с установочной пластиной заподлицо с точками резьбового крепления на коробке. Во-вторых, провода должны проходить через соединительный ниппель в коробку выключателя. Для вас это может быть просто, для меня это было связано с исследованием моих отношений с ненормативной лексикой. Какой бы подход вы ни выбрали, в конце концов, есть способ заставить его работать. Когда она будет на месте, прикрутите розетку к коробке и больше не говорите о ней вечно.

Подготовьте все розетки и вкрутите их в коробки с проводами, входящими в коробку выключателя.

Шаг 9: Подключите розетки

Я привожу три схемы проводки. На первом (рис. 20) показаны все провода на месте. На втором (Рисунок 21) каждая розетка показана независимо. На третьем (рис. 22) показаны провода каждого типа, т. Е. X, Y, заземление или нейтраль.

Рисунок 20 — Вся проводка

Рисунок 21 — Электропроводка каждой розетки

Рисунок 22 — Подключение каждого типа проводов

На схемах не показаны медные разрезные болты, образующие большие оси X и Y.Они немного хитрые, поэтому мы рассмотрим их в последнюю очередь.

У меня глубоко укоренившееся стремление к симметрии, поэтому я проложил свой так, чтобы провода заземления находились на самой нижней плоскости, нейтральные провода над ними, а красные и черные горячие провода на верхнем уровне. Это потребовало некоторой подготовки, но в итоге было очень приятно и помогло всему уместиться. Для этого согните и проложите провода заземления (неизолированная медь в случае новых розеток 240 В) к шине заземления. Оставьте излишек, достаточный для того, чтобы он согнулся и вошел в клемму шины заземления, затем отрежьте лишний провод.Вставьте конец заземляющего провода в шину и затяните зажимные винты, чтобы надежно соединить заземление.

Повторите операцию для нейтральных проводов. Проложите их, сгибая по мере необходимости, к их местам на нейтральной шине, отрежьте лишнее, зачистите конец, вставьте в место вывода и затяните винты.

Нам нужно добавить два провода, которые соединят два горячих провода с автоматическим выключателем. Для этого отрежьте 3-дюймовые отрезки черного и красного провода 6-го калибра, снимите ½ дюйма изоляции с каждого конца.Согните каждый провод в форме буквы «C» и затяните один конец каждого в соответствующей клемме выключателя. Другой конец провода будет объединен в наш пучок горячих проводов, каждый из которых входит в пучок сверху коробки с удлинителем и проводами 14-50P.

Горячие провода будут связаны в соответствующие жгуты с помощью разрезных болтов. Я использовал действительно большие болты №2 для возможного расширения в будущем, но меньшие будут работать, если все зачищенные провода подходят. Сначала нам нужно проложить все черные провода к месту, указанному на схемах, примерно на 2 дюйма сверху и 1 дюйм сбоку (другой жгут проводов под напряжением будет на 1 дюйм с другой стороны).Конкретное место не является критическим, но его необходимо расположить так, чтобы вокруг обоих разъемных болтов оставался зазор. Удерживайте болты в выбранных местах, чтобы быть уверенным.

Горячие провода от 6-50R и 14-50R будут входить в разъемный болт снизу коробки, провода от 14-50P, удлинители и прерыватель сверху коробки. Провода должны перекрываться на ½ дюйма в месте установки разрезного болта. Вставьте провода в нужное место и пометьте их так, чтобы при разрезании и зачистке ½ дюйма голой меди на их концах, перекрытие было полностью медным.(См. Рисунок 23)

Рисунок 23 — Перекрытие, разрезание и зачистка проводов для разрезного болта

Наденьте полностью открытый разрезной болт на два провода, идущие снизу коробки. Соедините оголенные концы вместе в тугую связку и вставьте их все в открытую разрезную гайку (W4). Вы можете обнаружить, что раскрытие жилы провода 14-50P и скручивание в него многожильного провода удлинителя помогает. Затягивайте болт, пока провода не будут надежно закреплены. Болт должен быть достаточно затянут, чтобы он не соскользнул с зачищенных проводов.(См. Рисунок 24)

Рисунок 24 — Зачищенные провода в разрезном болте

По завершении повторите операции для Y-образных проводов. Они будут красного цвета на выходе из розеток, черным — на левом удлинителе и зеленым — на внешней вилке. На этом электромонтаж завершен! (См. Рисунок 25)

Рисунок 25 — Завершенная разводка адаптера

Важно, чтобы провода были аккуратно проложены и размещены так, чтобы на них не оказывалось давление при прикреплении крышки коробки выключателя.Если вы используете расслоение, описанное выше, места должно быть более чем достаточно. Никогда не нужно заполнять электрическую коробку более чем на 75% (40% для некоторых приложений), и вы не хотите заставлять провода сгибаться или двигаться, когда вы закрываете крышку.

Шаг 10: Изолируйте и установите крышки

Разъемные болты представляют наибольшую опасность для устройства, поскольку они представляют собой большие токопроводящие объекты, каждый из которых выдерживает напряжение 120 В при 50 А. Мы должны изолировать их от любых шансов на короткое замыкание.Это устройство будет очень часто поднимать, перемещать, ронять и толкать при его использовании — наша изоляция не должна быть слабым местом.

Для этого мы создадим два отдельных слоя покрытия, первый из которых будет слоем виниловой изоленты (V5), которая полностью закроет разъемный болт и входящие провода. Отрежьте 4-6 дюймов ленты и оберните их внахлест снизу, вокруг и по диагонали, пока не останется медь. Этот слой не обязательно должен быть очень плотно прилегающим, но его цель — полное покрытие.

Второй слой — резиновая изолента (В6). Мы хотим полностью покрыть виниловую ленту как минимум 4 слоями резиновой ленты. Резиновая лента будет сцепляться и плавиться сама с собой, но при наложении ее следует растягивать почти до предела прочности, чтобы обеспечить наилучшее сцепление. Отрежьте 4-дюймовые отрезки резиновой ленты, плотно прижмите конец к гайке и натяните ленту вокруг, под и по диагонали. Растяните конец и прижмите его к одной из оберток в течение 30-60 секунд, пока он не останется на месте.По ходу прижимайте ленту к предыдущим виткам. Продолжайте использовать больше полосок (сделайте их настолько длинными, насколько сможете для ограниченного пространства). Когда закончите, орех должен быть полностью окутан толстым слоем резины. Проделайте это с обоими расколотыми орехами. (См. Рисунок 26)

Рисунок 26 — Изолированные шплинтовые гайки

Привинтите настенные пластины (C4, C5) к розеткам. Стальные пластины, хотя и более дорогие, того стоят. Пластиковые пластины сломаются при длительном использовании. Установите крышку блока выключателя и привинтите ее.Вот и все! Не забудьте включить прерыватель на 30 А, если вы используете розетку L6-30R, и включить удлинители, если собираетесь их использовать.

Будьте осторожны! Не используйте этот адаптер в грязных или влажных условиях, в задней части блока выключателя есть отверстия для настенного монтажа, которые пропускают грязь или влагу. Доступны версии деталей этого проекта для влажной погоды, если вам нужен такой адаптер, но при необходимости используйте прерыватель GFCI. Откровенно говоря, если вы действительно думаете об использовании адаптера для условий, в которых возможна вода, весь адаптер должен иметь двойной прерыватель GFCI на 50 А, соединенный с вилкой.Это также потребует использования коробки большего размера.

Рисунок 27 — Завершенный электромонтаж

Почему вам стоит выбрать аппарат для ручной сварки

Аппарат для ручной сварки когда-то был стандартным аппаратом для любого слесаря.

Действительно, когда вы думаете о сварке, у вас в голове может возникнуть образ сварщика палкой.

Появление сварки MIG отодвинуло стержень в сторону, но старый метод все еще используется.

Мы в Fence Supply Online удивляемся, сколько запросов на сварку штангой мы получаем в течение недели.

Настолько, что мы задали вопрос нашим поставщикам, Forney Industries. Они поставляют сварочные аппараты с 1940-х годов, и то, чего они не знают, не стоит знать.

Мы поместили их ответы в этот пост, чтобы дать вам лучшее представление о сварке штангой.

Среди причин, по которым вам следует выбрать аппарат для ручной сварки:

• Возможность работы в узких местах сварки
• Аппарат для ручной сварки очень портативен
• Большинство сварщиков учатся на аппарате для ручной сварки
• Может быть дешевле в эксплуатации
• Это быстро и легко использовать

Давайте подробнее рассмотрим каждый момент.

Вариант в узких местах сварки

Сварочные аппараты TIG и MIG — отличные машины и работают над всеми проектами.

А как насчет трудного места? Тот, к которому трудно добраться, но который требует надежного сварного шва?

Вот где проявляет себя аппарат для ручной сварки. Он попадает прямо в узкое место, и вам остается очень мало работы, только наводить и сваривать.

Поскольку в нем используется узкий длинный электрод, он подходит практически для всех труднодоступных мест.

Сварочный аппарат очень портативный

Есть много причин, по которым механические и автомобильные мастерские держат в своих помещениях сварочного аппарата.

Среди основных можно отметить портативность.

В Fence Supply Online мы продаем станок Forney Easy Weld 100 Stick.

Он весит всего 9,65 фунта, а его размеры составляют 12 дюймов x 5,5 x 10,5 дюймов.

Как нетрудно догадаться, он очень портативный, что является большим плюсом.

Если вам нужно быстро сварить снаружи или наверху, просто возьмите сварщика и приступайте к работе.

Нет необходимости таскать тяжелый аппарат с множеством дополнительных принадлежностей, когда под рукой есть сварочный аппарат.

Большинство сварщиков учатся на сварочном аппарате штангой

Как и в случае с вождением, вам следует начинать с палки, когда дело касается сварки.

Это простая машина для обучения, она универсальна, и нет необходимости возиться с дополнительными принадлежностями. Вы указываете и свариваете с помощью сварочного аппарата.

Наличие такого дома подойдет обычному домашнему мастеру и любителю.

Они могут быстро научиться сварке, и этот навык останется с ними на всю жизнь.

Может быть дешевле в эксплуатации

Принадлежностей для сварочного аппарата очень мало.Когда у вас есть машина, все, что вам нужно, — это электроды.

Нет необходимости в сварочном пистолете, газе или сварочной проволоке.

Эта низкая стоимость является большим плюсом для всех мастерских и небольших сварщиков.

Машины дешевы, и обслуживание также очень низкое.

Множество позитива для кошелька.

Это быстро и легко использовать

Поскольку сварочный аппарат настолько портативный, вы можете взять его и сразу же приступить к работе.

Если не важен внешний вид сварного шва, а качество, то это лучший вариант.

Сокращение времени на подготовку может сэкономить бизнесу деньги в течение года.

Для домашних мастеров и любителей эта простота идеальна, когда у вас есть, может быть, всего день на завершение проекта.

Позвоните нам

В Fence Supply Online мы поставляем сварочные аппараты.

Мы знаем, насколько полезными могут быть машины.

Наша команда специалистов ответит на все ваши вопросы.

Позвоните нам сегодня по всем вопросам, связанным с ограждением и сваркой.

5 основных инструментов для проекта сборки контейнера

Строительство домов из морских контейнеров имеет несколько уникальных характеристик по сравнению с более традиционными методами строительства.

Одна из областей, где это наиболее очевидно, — это особый набор инструментов, необходимых для их изменения. Мы получаем много вопросов о том, какие инструменты, как электрические, так и ручные, необходимы при строительстве собственного дома или здания из морских контейнеров. Когда дело доходит до выбора инструментов, сделать правильный выбор так же важно, как и правильно выбрать транспортную тару. Без правильного инструмента вы в конечном итоге потратите впустую время и деньги и получите продукт некачественного качества.

Раскрытие информации: Этот пост содержит партнерские ссылки, что означает, что мы можем получить небольшую комиссию (без дополнительных затрат для вас) за любые покупки, которые вы совершаете после нажатия на эти ссылки.Щелкните здесь для получения дополнительной информации

Пять обсуждаемых ниже инструментов особенно применимы для домов из морских контейнеров. Мы не обсуждаем в этой статье стандартные инструменты (например, ножовки и дрели), поскольку в Интернете уже опубликовано огромное количество информации о таких инструментах.

Инструмент 1: Сварщик

В основе любого судового контейнера — надежный сварщик.

Вы будете использовать сварщика на нескольких ключевых этапах сборки:

• Чтобы приварить контейнеры к фундаментным подушкам
• Для сварки транспортных контейнеров
• Для приваривания оконных и дверных коробок на место
• Для приваривания любых конструктивных опор на месте

Среди энтузиастов ведется много дискуссий о лучших типах сварочных аппаратов для строительства контейнерных домов.Ниже приводится описание наиболее распространенных опций:

• Дуговая сварка защищенного металла (SMAW)
  • Сварочный аппарат — использует расходуемые электроды
  • Сварочный аппарат с механизмом подачи проволоки — использует катушку с флюсовой проволокой, служащую сплошным электродом
• Газовая дуговая сварка металлов (GMAW)
  • Сварочный аппарат в среде инертного газа (MIG) — использует катушку с проволокой в ​​качестве сплошного электрода вместе с защитным газом, подаваемым извне
• Газовая дуговая сварка вольфрамом (GTAW)
  • Сварочный аппарат вольфрамовым инертным газом (TIG) — использует неплавящийся вольфрамовый электрод, поступающий извне защитный газ и расходуемый присадочный стержень

В практическом плане какое это имеет значение?

Аппарат для ручной сварки довольно прост, но требует частой замены электродов, что может оказаться утомительным, если вам нужно сделать много сварных швов.Однако он отлично подходит для толстых сварных швов и на не столь чистом металле. У новичков часто возникают проблемы и разочарование из-за того, что электрод «прилипает» к заготовке, поэтому вам может потребоваться некоторая практика!

Сварочные аппараты

MIG и с подачей проволоки быстры и просты в использовании, но иногда на них образуются брызги металла, которые необходимо сошлифовать, чтобы получить гладкую поверхность возле сварного шва. Они работают намного лучше, когда на месте сварки нет краски, грязи и другого мусора. Если вы не приобретете очень дорогой аппарат, у них будут проблемы с сваркой более толстого металла.

Сварщик TIG труднее всего использовать, но обычно он обеспечивает наилучшие сварные швы. Для этого нужно одновременно использовать обе руки и одну ногу, поэтому, если вы уже играете на ударной установке, вы можете быть на шаг впереди с координацией рук и глаз! Сварщику TIG также нужен хороший, чистый металл, чтобы делать хорошие швы.

Для большинства домашних мастеров сварочный аппарат MIG — лучший выбор.

Если вам нужен сварочный аппарат MIG на 110 В, эта модель Hobart — отличный выбор:

Обратите внимание, что сварщики на 110 В обычно не сваривают металл толщиной более 3/16 дюйма.Если у вас есть доступ к электросети 220 вольт, рекомендуется сварочный аппарат на 220 вольт. Или вы можете получить сварочный аппарат MIG с двойным напряжением питания, который работает с обоими напряжениями, например, этот:

Если вы думаете о сварке более толстого металла (например, угловых отливок на контейнере) и хотите хорошего проплавления, не тратя целое состояние на высококлассный аппарат MIG, то такой сварочный аппарат, как этот, — отличный выбор.

Если вы планируете нанять подрядчика для выполнения сварки, на самом деле не имеет значения, какой тип сварочного аппарата они используют.Просто четко сформулируйте свои ожидания в отношении чистовой обработки поверхности после сварки и необходимого количества сварки, и они смогут выбрать наиболее подходящее оборудование.

Инструмент 2: Изоляционный комплект из пены для распыления

Тип изоляции, которую вы используете, будет определять решение о том, нужно ли вам рассмотреть комплект изоляции из распыляемой пены. В большинстве случаев мы рекомендуем изоляцию из распыляемой пены для сборки контейнера, но вам все равно нужно решить, нужен ли вам подрядчик или решение для дома.

Если вы планируете построить небольшой дом или хижину с одним контейнером, решение «сделай сам» может оказаться правдоподобным.

Вы можете приобрести предварительно смешанные растворы, которые поставляются в цилиндрах, готовых к распылению. Эти комплекты обычно включают в себя все необходимое для установки изоляции, включая распылительные форсунки, шланги и цилиндры с пенообразующими химикатами.

Вот один из лучших наборов, но имейте в виду, что вам понадобится несколько из них, чтобы обеспечить полное покрытие стен / потолка / пола (и в большинстве случаев мы рекомендуем минимум 2 дюйма пены).

Лучше всего позвонить местным подрядчикам и получить оценку, а затем сравнить ее с тем, сколько будет стоить вариант «Сделай сам».Чем больше у вас изоляции (и, следовательно, чем больше контейнеров в вашем проекте), тем менее экономичным становится вариант «сделай сам» по сравнению с наймом профессионала.

Инструмент 3: Инструмент для резки металла

Один из самых распространенных инструментов, которые вы будете использовать при сборке, — это резка металла.

Вам понадобится, чтобы вырезать проемы в дверях и окнах, а также для снятия ненужных стенок контейнера.

Что касается типа инструмента, у вас есть несколько основных вариантов: угловая шлифовальная машина, резак или плазменный резак.

Если вы ищете самую дешевую и удобную для самостоятельной работы, то не ищите ничего, кроме угловой шлифовальной машины. Он прост в использовании, а сменные отрезные диски можно купить всего за пару долларов. Даже если у вас нет предыдущего опыта, вы можете быстро освоить его.

Обратите внимание, что инструмент может быть несколько тяжелым и генерировать большую гироскопическую силу, которая быстро изнашивает ваши предплечья, если вам нужно много резать. Кроме того, он очень громкий и генерирует много искр, поэтому защита ушей и глаз является обязательной.

Шлифовальный станок с высоким током, такой как эта модель DeWalt, способен легко прорезать стенки контейнера.

Обратите внимание, что отрезные диски намного тоньше, чем шлифовальные, поэтому убедитесь, что у вас установлен правильный тип!

Еще лучше, попробуйте эти пропитанные алмазом стальные отрезные диски, которые прослужат намного дольше, чем традиционные диски, и избавят вас от частой замены дисков. Некоторые владельцы говорят об использовании более 100 традиционных режущих дисков на одну сборку с несколькими контейнерами, поэтому более долговечные лезвия, подобные этому, могут спасти жизнь!

Если вы ищете гладкий, чистый срез с меньшими усилиями, тогда плазменный резак — ваш друг.Использование плазменной резки требует гораздо меньше физических усилий, чем угловая шлифовальная машина, и обеспечивает более чистую резку.

Однако плазменные резаки определенно намного дороже, и, если вы не планируете использовать их для более поздних проектов, они, вероятно, излишни для простой сборки контейнера.

Наконец, последний вариант — резак, обычно использующий газообразный кислород и ацетилен. Резак может быть быстрым и дешевле плазменного резака, но его сложно настроить и правильно использовать.

Вы должны правильно настроить параметры, иначе вы создадите беспорядок и получите много режущего шлака, который вам придется стачивать позже.По этим причинам мы не рекомендуем резаки, если вы еще не очень хорошо с ними знакомы.

Инструмент 4: Программное обеспечение для рисования

Один из наших любимых инструментов — вообще не физический инструмент.

Это программа для рисования под названием «SketchUp», которая позволяет нам проектировать и моделировать различные идеи для морских контейнерных домов.

Хотя вам не нужно компьютерное программное обеспечение, чтобы нарисовать и спроектировать дом из контейнера, нам это намного проще.

SketchUp доступен бесплатно для домашнего использования в виде программы, запускаемой в вашем веб-браузере.Вам понадобится довольно быстрый компьютер, иначе скорость работы программы может вас разочаровать.

Его можно найти здесь: https://www.sketchup.com/products/sketchup-free

В качестве альтернативы, здесь доступны более старые версии SketchUp, которые изначально работают на вашем компьютере и не требуют наличия веб-браузера (версия Make 2014): https://forums.sketchup.com/t/sketchup-make-2014-download- ссылки-при условии-здесь / 11472

А вот (Версия 8): http://www.oldversion.com/windows/google-sketchup/

Если вы не хотите использовать SketchUp, существует множество других бесплатных программ с разным уровнем удобства для пользователя.Вы также можете получить дизайнерские приложения для своего iPad или планшета Android.

Однако, если вы не хотите использовать компьютер, вы всегда можете просто сделать это по старинке, взять лист бумаги и начать рисовать.

Когда вы закончите рисовать, вы можете отсканировать их и сохранить на своем компьютере, чтобы они были в безопасности и были опубликованы.

Инструмент 5: кран / подъемное оборудование

Когда ваши транспортные контейнеры будут доставлены на вашу землю, вам, вероятно, понадобится что-то, чтобы поднять и разместить контейнеры на вашем фундаменте, в зависимости от того, как вы спроектировали свою постройку.

У вас есть несколько вариантов в зависимости от типа фундамента, который вы используете, и доступа к вашему участку.

Если вы используете фундамент из плит и есть хороший доступ к вашему объекту, при доставке контейнеров вы можете попросить водителя вернуться прямо к фундаментной плите и просто сдвинуть их сразу.

Однако во многих случаях вам понадобится машина, которая физически поднимает ваш контейнер и ставит его.

Опции для этого многочисленны и включают краны, вилочные погрузчики и другие опции.Важно следить за тем, чтобы вы не превышали максимальные значения в таблице грузоподъемности, которая зависит как от веса, так и от расстояния от подъемного устройства, на котором установлен кран. Опытный оператор сделает это за вас, но на YouTube полно видеороликов о катастрофах с краном, поэтому убедитесь, что вы трижды проверили все свои планы и будьте предельно осторожны во время подъема.

Аренда почти любого из этих вариантов обойдется вам в несколько сотен долларов в день и, возможно, больше, если поблизости нет ни одного из них.

Сводка

Знание того, какие инструменты необходимы, имеет решающее значение при планировании и соблюдении бюджета.

Хотя вам не обязательно владеть всеми упомянутыми инструментами, вам определенно понадобится доступ к ним (или нанять кого-то, у кого есть доступ к ним) в какой-то момент во время сборки.

Есть ли какие-то важные инструменты, которые, по вашему мнению, мы упустили? Дайте нам знать в комментариях ниже.

Направляющая для сварочного кабеля

Что такое сварочный кабель? Сварочный кабель предназначен для использования в электродуговых сварочных аппаратах для питания электрода — металлического стержня специальной конструкции, который проводит заряд.Заряд, переносимый электродом, необходим для образования электрической дуги, источника тепла, между электродом и свариваемыми металлами. Сварочный кабель очень прочный и гибкий . Для дуговой сварки необходимо, чтобы человек перемещал электрод по цеху и вдоль свариваемых стыков, поэтому очень важно иметь гибкий сварочный кабель, обеспечивающий легкость перемещения. Большое количество жил и резиновая изоляция повышают гибкость кабеля. Прочный кабель важен в промышленных условиях, где истирание, порезы, ожоги от искр, а также воздействие масла и воды могут быстро привести к износу более слабого кабеля. Сварочный кабель TEMCo представляет собой очень гибкий многожильный медный провод № 30 с изоляцией из высококачественного черного EPDM. Бумажный сепаратор используется для улучшения полос. Максимальная рабочая температура проводника составляет 105 ° C в цепях с напряжением не более 600 вольт. Минимальная температура -50 ° C. Ознакомьтесь с нашим руководством ниже, чтобы узнать больше о размерах сварочного кабеля и его применении.Полный ассортимент нашей продукции также доступен ниже.

Индекс Размеры и области применения Допустимая нагрузка Таблица размеров AWG Выбор продукции

---

Размеры и применение

Это руководство предназначено для информирования и поддержки в правильном выборе и использовании сварочного кабеля. Мы всегда рекомендуем вам проконсультироваться с лицензированным и компетентным электриком, который поможет вам с определением размеров и выбором деталей для вашего конкретного применения.

Калибр

Для сварочных работ следует учитывать следующие технические характеристики:

Допустимая нагрузка: Под допустимой нагрузкой понимается максимальная сила тока, с которой кабель может безопасно справиться. Дополнительную информацию см. В разделе о допустимой нагрузке сварочного кабеля.

Длина: Ваш кабель должен быть достаточно длинным, чтобы дотянуться до каждого угла помещения, в котором вы будете выполнять сварку. Вы должны иметь в виду (1) один кабель соединяет сварочный аппарат с электродом и (2) другой кабель будет Подключите сварочный аппарат к свариваемой детали (также известный как рабочий зажим или заземляющий провод).

Калибр: Чем длиннее и тоньше сварочный кабель, тем ниже допустимая нагрузка, поэтому, если вам нужен длинный кабель, вы можете выбрать более толстые размеры, чтобы компенсировать длину и предотвратить повреждение вашего аппарата.

Изоляция: Изоляция сварочного кабеля обычно изготавливается из неопрена, EPDM или ПВХ. Куртки из неопрена и EPDM обладают гибкостью, устойчивы к суровой погоде, истиранию, влаге и воде. Однако они не подходят для воздействия газа или другой жидкости на нефтяной основе.ПВХ менее гибкий, но обладает высокой устойчивостью к порезам и разрывам.

Гибкость: Чем больше количество жил, тем гибче кабель.

Цвет: Возможно, вам понадобятся дополнительные цвета изоляции, чтобы различать разные кабели.

Калибр	Максимальный ток	Номинальный наружный диаметр (дюймы)	Диаметр проводника (дюймы)	Скрутка проводов
6 AWG	115	0.303	0,2	260/30
4 AWG	150	0,331	0,228	364/30
2 AWG	205	0,413	0,3	624/30
1 AWG	240	0,481	0,343	767/30
1/0	285	0.526	0,373	975/30
2/0	325	0,564	0,426	1196/30
3/0	380	0,621	0,465	1547/30
4/0	440	0,686	0,56	1950/30

Приложения

Дуговая сварка: Для сварки требуются два кабеля: один соединяет машину с электродом, а другой соединяет машину с свариваемой деталью, и эти два кабеля образуют замкнутую цепь.

Другое применение: Сварочные кабели долговечны и гибки и часто используются в качестве кабелей для развлекательного или сценического освещения, осветительных и звуковых систем, а также в фургонах связи. Они также могут использоваться в качестве аккумуляторных кабелей для автомобилей, инверторных кабелей и в качестве более экономичной альтернативы подвесному (или наматывающемуся) кабелю на подъемниках и кранах.

Это руководство по портативному сварочному аппарату — отличный пример того, как вы можете использовать сварочный кабель TEMCo в своих личных проектах.В этом конкретном проекте используется сварочный кабель 1/0 длиной 50 футов для создания соединительного кабеля от аккумуляторной батареи / транспортного средства к сварочному аппарату.

---

Максимальный ток

Допустимая сила тока или допустимая сила тока — это максимальная величина электрического тока, которую сварочный кабель может безопасно проводить. Различные сварочные кабели, работающие с одинаковым напряжением, будут иметь разные номинальные токи в зависимости от нескольких факторов, в том числе: длины кабеля, размера (калибра) провода, номинальной температуры изоляции и типа машины, к которой подключены кабели.

Что влияет на допустимую нагрузку сварочного кабеля?

Электрическое сопротивление (в омах) и температура изоляции: Чем больше ампер вы пропускаете через кабель, тем сильнее он становится. Чем выше рейтинг сопротивления сварочного кабеля, тем меньше ампер вы можете безопасно использовать, не перегревая его. Перегрузка сварочного кабеля приведет к его перегреву, что приведет к повреждению изоляции.

Размер и длина кабеля: Номинальная допустимая нагрузка уменьшается по мере того, как кабель становится длиннее и тоньше.

Температура окружающей среды: Электрическое сопротивление увеличивается при повышении температуры. Температура окружающей среды влияет на способность кабеля рассеивать тепло. Несколько кабелей, лежащих слишком близко или друг на друге, рассеивают меньше тепла.

---

AWG Таблица размеров

Размер сварочного кабеля измеряется в соответствии со стандартом American Wire Gauge (AWG). Размеры AWG будут иметь три числа, например «2 AWG 625/30». Это означает, что сварочный кабель имеет общую площадь поперечного сечения 2 AWG и состоит из 625 жил проволоки 30 AWG.

В приведенной ниже справочной таблице AWG указаны размеры и размеры сварочного кабеля.

AWG	Диаметр (дюймы)	Диаметр (мм)	Круглый Mil
4/0	0,4600	11,6840	211593.92
3/0	0,4096	10,4038	167767.34
2/0	0,3648	9,2659	133075.22
1/0	0,3249	8,2525	105556.98
1	0,2893	7,3482	83692.09
2	0,2580	6.5532	66562.09
3	0.2290	5,8166	52439,49
4	0,2040	5,1816	41614,80
5	0,1820	4.6228	33123,05
6	0,1620	4,1154	26250,70
7	0,1443	3.6648	20817.56
8	0,1285	3,2639	16511,78
9	0,1144	2,9058	13086.98
10	0,1019	2,5883	10383,31
11	0,0907	2.3038	8226,25
12	0.0808	2,0523	6528,45
13	0,0720	1,8288	5183,85
14	0,0641	1,6281	4108,69
15	0,0571	1,4503	3260,32
16	0,0508	1,2903	2580.57
17	0,0453	1,1506	2052,03
18	0,0403	1.0236	1624,04
19	0,0359	0,9119	1288,77
20	0,0320	0,8128	1023,97
21	0.0285	0,7239	812,23
22	0,0253	0,6426	640,07
23	0,0226	0,5740	510,75
24	0,0201	0,5105	404,00
25	0,0179	0,4547	320.40
26	0,0159	0,4039	252,80
27	0,0142	0,3607	201,63
28	0,0126	0,3200	158,76
29	0,0113	0,2870	127,69
30	0.0100	0,2540	100,00
31	0,0089	0,2261	79,21
32	0,0080	0,2032	64,00
33	0,0071	0,1803	50,41
34	0,0063	0,1600	39.69
35	0,0056	0,1422	31,36
36	0,0050	0,1270	25,00
37	0,0045	0,1143	20,25
38	0,0040	0,1016	16,00
39	0.0035	0,0889	12,25
40	0,0031	0,0787	9,61

---

Выбор продукции

Проводник: Полностью отожженная многопроволочная медь в соответствии с ASTM B-172
Оболочка: Высококачественный EPDM
Высокая гибкость
Устойчивость к порезам, разрывам, истиранию и влаге.
Для проводов для сварки сопротивлением вторичного напряжения и источников питания, не превышающих 600 В переменного тока.

6 AWG

Скрутка проводника: 259 / 0,01 дюйма
Номинальный внешний диаметр (дюйм): 0,32
Максимальный ток: 115

4 AWG

Скрутка проводника: 364 / 0,01 дюйма
Номинальный внешний диаметр (дюйм): 0,348
Максимальный ток: 150

2 AWG

Скрутка проводов: 624 / 0,01 дюйма
Номинальный внешний диаметр (дюймы): 0,42
Максимальный ток: 205

1 AWG

Скрутка проводов: 780/0.01 дюйм
Номинальный внешний диаметр (дюйм): 0,503
Максимальный ток: 240

1/0

Скрутка проводника: 988 / 0,01 дюйма
Номинальный внешний диаметр (дюйм): 0,533
Максимальный ток: 285

2/0

Скрутка проводника: 1235 / 0,01 дюйма
Номинальный внешний диаметр (дюйм): 0,586
Максимальный ток: 325

3/0 AWG

Скрутка проводов: 1539/0.01 дюйм
Номинальный внешний диаметр (дюйм): 0,675
Максимальный ток: 380

4 AWG

Скрутка проводника: 364 / 0,01 дюйма
Номинальный внешний диаметр (дюйм): 0,348
Максимальный ток: 150

Сопло для сердечника из флюса Хобарта

Магазин 12 продуктов Hobart MIG + Flux Core Nozzles + Contact Tips в компании Northern Tool + Equipment. 17,99 долларов США. Используйте форсунку Hobart 770487 с порошковым напылением. Замена обычной MIG-форсунки на крышку наконечника флюсового сердечника с помощью Lincoln Electric Gasless Nozzle 100L.Спасибо за просмотр! Сменное сопло сварочного пистолета Отлично подходит для использования со сварочной проволокой с флюсовой сердцевиной Для погрузчиков Hobart 125 — 210MVP, Trek 180, IronMan 210, AutoArc 100-130 и Millermatics Технические характеристики Применение: для манипуляторов 125, 140, 187, 190, 210, 210MVP, TREK 180 Размер: 1/2 «Накидное сопло Hobart 1/2» Сварное сопло с флюсовой сердцевиной Blain # 721557 | Mfr № 770487 6 49. Помимо диаметра 0,030 дюйма, можно также приобрести проволоку несколько большего диаметра 0,035 дюйма для сварки более толстых низкоуглеродистых сталей.Порошковая проволока (Самостоятельная) Бесшовная проволока MEGAFIL®; Наплавка; Металлопорошковые (газовые) твердые проволоки; Нержавеющая; Стержневые электроды; Подводная дуга; Доплата за сплав (США. Подпишитесь, чтобы получать информацию о новых продуктах, идеи проектов, обучающие видеоролики, советы и многое другое. Эти безгазовые сварочные сопла с флюсовым сердечником изготовлены из высокотемпературного пластика для долговечности. Прозрачная пластиковая внутренняя крышка линзы (упаковка из 10) MIG Сменное сопло для сварочных аппаратов Lincoln с подачей проволоки и порошковой проволокой: Цена в $ Электрическое сопло Lincoln для сварки порошковой проволокой — это сопло для сварки порошковой проволокой, разработанное для аппаратов с подачей проволоки Mig Pak 140 и 180. Используется в процессах сварки порошковой проволокой, это… Торговые площадки 1 продают его на Ebay с купонами.Введенные адреса электронной почты не совпадают. Миллер уважает вашу конфиденциальность. Его можно использовать для сварки в любом положении, будь то плоское или вертикальное. Также 770487 безгазовое сопло с флюсовым сердечником является одним из бестселлеров в Хобарте, Hobart Welder With Spool Gun, Hobart Welder Parts 135 и H в 2020 году. Подробнее. Сопло Хобарта с флюсовым сердечником. 14,99 долларов США. Способ проверки отличается от сварщика к сварщику. И сделайте себе одолжение и не подбирайте просто какую-то случайную порошковую проволоку. 5. Чтобы активировать БЕСПЛАТНУЮ подписку сегодня, просто выберите, какие информационные бюллетени вы хотите получать, и заполните форму ниже.Сопло с флюсовой сердцевиной используется для защиты резьбы и отверстий газового диффузора / держателя контактного наконечника во время процесса сварки порошковой проволокой. Получите идеи, видеоролики и планы для создания вашего следующего сварочного проекта. Сердечник МиГ 115 вольт; 120-вольтный 125-амперный сердечник easy weld только mig125fc; 120-вольтовый 125-амперный сердечник, только mig125fc … Сопло Hobart 770203, Tweco By Hobart 8,99 долларов США. Прочтите нашу политику конфиденциальности для получения дополнительной информации. Произошла неизвестная ошибка. Сварочное сопло подходит для сварочных пистолетов Hobart Handler 125, 140, 187, 190, 210, 210MVP и TREK 180.Сопло пистолета, безгазовое порошковое покрытие. Форсунка 1/2 дюйма, утопленная. Большое отверстие составляет 0,5625 дюйма, а меньшее отверстие — 0,2695 дюйма при общей длине 1,4785 дюйма. Вы можете управлять своей подпиской, войдя в свою учетную запись. Для использования с пушками МИГ М-25 и М-40. Вы не то, что много геля. 3 человека нашли это полезным. 419410LA. приводной валок с двойным диаметром проволоки для MIG и порошковой сварки; Газовый регулятор и шланг для использования со смесью газов Ar / CO2 и 100% CO2 (адаптер для баллона с CO2 продается отдельно).Сменное сопло скольжения 5/8 дюйма для сварочных аппаратов серий Ironman 230 и Ironman 250, сопло 1/2 дюйма для сварочного аппарата IronMan 230 и IronMan 250, сопло подходит для пистолета прямого подключения DP-3545-20, № 300349. Для диаметра 0,030 дюйма проволоку можно также приобрести чуть более широкого диаметра 0,035 дюйма для сварки более толстых низкоуглеродистых сталей. Диаметр 2 фунта, защищенный газом. Сопло пистолета 5/8 дюйма, заподлицо. Hobart 770487 Безгазовое сопло с порошковой краской для погрузчика 125 EZ: Amazon.sg: Товары для дома. Сопло Hobart с флюсовым сердечником, 770487 Похоже, в вашем браузере отключен JavaScript.Эта сварочная проволока с флюсовой сердцевиной обычно используется для изготовления легких конструкций, деталей машин, сборных конструкций, ремонта железнодорожных вагонов, сварных швов коротких сборок, резервуаров и общего производства. Для использования с пистолетами MIG M-10, 15, 100 и 150 $ 8,72 Рекомендуемая производителем цена (долл. США) + добавить в корзину. Обычно при сварке с использованием проволоки с флюсовым сердечником в сварочном аппарате с флюсовым сердечником. Или, если у вас нет учетной записи Miller, создайте ее сегодня. Щелкните здесь, чтобы открыть в новом окне. Сварочная насадка подходит для сварочных пистолетов моделей 125, 140, 187, 190, 210, 210MVP и Trek 180.415890Y. Это сопло помогло ему намного легче увидеть свою проволоку, мы используем проволоку с флюсовым сердечником из-за сложного и дорогостоящего сбора сварочного газа и того факта, что он сжигает катушки с проволокой, осваивая свою новую страсть. на моем Хобарте 210 … используя 25-футовый сверхмощный шнур на 20-амперном выключателе для этого ремонта гаражных ворот, и я все же несколько раз щелкнул выключателем. Сопло Хобарта с флюсовым сердечником. Характеристики. Последний раз редактировалось MAC702; 16.05.2006, 19:16. Сварочное сопло подходит для сварочных пистолетов Hobart Handler 125, 140, 187, 190, 210, 210MVP и TREK 180.Где снять. Подпишитесь на информацию о новых продуктах, идеи проектов, обучающие видеоролики, советы и многое другое. размер. Получите полезные практические советы и подсказки по сварке, 101 сварку, видеотеку и многое другое. Для номера модели производителя: Для использования с: для типа провода: для диаметра провода. Щелкните изображение для увеличения. Мы стремимся показать вам точную информацию о продукте. Флюсовый стержень Hobart 1/2 дюйма. Сопла Weldcraft ™. Сопло Magnum Pro MIG для пистолета MAGNUM 100L на многофункциональном сварочном аппарате LE31MP: Серия AH6 X60 3,87 дюйма, 2 штуки 770404 1/2 дюйма Сварочное сопло MIG для манипулятора Hobart h20 125 135 140 175 180.Hobart Handler 140 готов к сварке прямо из коробки. Чего не хватает, так это такого безгазового сопла. Более плотное соединение, чем сопло MIG, оно… Это сопло с флюсовой сердцевиной имеет размер 1/2 дюйма и подходит для моделей Hobart Handler® Сварочные пистолеты 125, 140, 187, 190, 210, 210MVP и Trek 180. 13,99 долл. США. Большое отверстие составляет 0,5625 дюйма, а меньшее отверстие — 0,2695 дюйма при общей длине 1,4785 дюйма. GMAW, а Миллер / Хобарт — нет. Дважды щелкните изображение для увеличения. Получите полезные практические советы и подсказки по сварке, 101 сварку, видеотеку и многое другое…. Вы можете подумать о том, чтобы объединить свой Hobart E71T-11 с гелем для форсунок Hobart. Эта проволока с флюсовым сердечником дает прекрасные результаты и дает мастерам полный контроль над своими сварными швами. 5.0 из 5 звезд Hobart 770487 Безгазовое порошковое сопло. Для использования с пушками МИГ М-25 и М-40. Большая нарезная насадка AccuLock ™ S, отверстие 5/8 «, выемка для наконечника 1/4», медь (блистерная упаковка Miller, 1 шт. В упаковке) Для использования с пистолетами MIG MDX-250 и пистолетами Bernard BTB MIG. … Порошковая проволока MIG Сварочная проволока с сердечником без газа и флюсом 0,035 дюймаФорсунка для пистолета 5/8 «, утопленная. Лучший сварочный аппарат для сердечников из флюса Hobart: Hobart 500572 Handler 100. Бесплатная доставка. Миллер уважает вашу конфиденциальность. Эта форсунка совместима со сварщиками, использующими насадки Tweco с резьбой, включая Lincoln, Century и Craftsman. Поскольку вы имеете дело с флюсовой сердцевиной, обязательно возьмите гель для форсунок или спрей для защиты от брызг, чтобы сделать ваш опыт более приятным. Войдите в систему / создайте учетную запись. Английская версия: октябрь 2018 г. Продукт с флюсовой сердцевиной, Размер: 1/2 Hobart. Порошковая форсунка также изолирует оператора от электрической цепи.Управляйте своей подпиской (подписками), войдя в свою учетную запись. SWX Sub Arc Flux. И последнее, но не менее важное: не забывайте принимать надлежащие меры безопасности. Проверено в Соединенных Штатах 17 декабря,… Сопло Hobart с порошковой сердцевиной, 770487Это сопло с порошковой сердцевиной имеет размер 1/2 дюйма и подходит для сварочных пистолетов Hobart Handler® моделей 125, 140, 187, 190, 210, 210MVP и Trek 180 . Английская версия: октябрь 2018 г. 415890Y. Как использовать гель для форсунок? Для получения дополнительной информации ознакомьтесь с нашей политикой конфиденциальности. 5. Форсунка с флюсовой сердцевиной также изолирует оператора от электрической цепи.Управляйте своей подпиской (подписками), войдя в свою учетную запись. У меня есть Hobart Handler 210, который я с радостью купил на Amazon. Чат. Для использования с пушками МИГ М-25 и М-40. Сопло Hobart с флюсовой сердцевиной подходит для сварочных пистолетов Hobart Handler моделей 125, 140, 187, 190, 210, 210MVP и Trek 180; 1/2 дюйма. Миллер не производит форсунки с флюсовой сердцевиной для пистолета М-25. Эти прочные безгазовые сопла с флюсовым сердечником защитят газовый диффузор и сварочные насадки от брызг флюса. Сварочная горелка «Mig» 7018 Сварочный стержень Алюминий Сварка Алюминий Пайка Алюминий Mig Алюминий Mig Сварка Алюминий Сварка Бернард Центрофайр Бернард Миг Пистолет Бернард Q Сварщик отверстий Бронзовая сварочная проволока Сварщик Century Mig Приводной вал Флюс Сердечник Флюс Сердечник Миг проволока Порошковая проволока Порошковая проволока Порошковая проволока Пистолет с флюсовой проволокой Хобарт Хобарт Миг Хобарт Катушка Хобарт Советы по сварке Хобарт Сварочная проволока Хобарт… Миллер уважает вашу конфиденциальность.Получите идеи, видеоролики и планы для создания вашего следующего сварочного проекта. Zrexxer. Этот наконечник позволяет сваривать порошковую проволоку без попадания брызг внутрь газового сопла MIG. Об этом товаре. Закрывать. Благодаря прилагаемой катушке с образцом проволоки с флюсовым сердечником вам не понадобится газ для проверки вашего нового сварочного аппарата. Свяжитесь с экспертом. Поврежденные или отсутствующие форсунки следует немедленно заменить. 18,99 долларов США. Делитесь своими идеями, задавайте вопросы и вдохновляйтесь другими сварщиками, такими как вы. GTIN: 00715959364515. Ищите провод INE или провод производства Hobart Brothers.Катушечный пистолет 1/2 «Сопло — для катушечных пистолетов SpoolRunner 100 и 3035. Щелкните изображение, чтобы увеличить. Безгазовое сопло для сварки флюсовым сердечником; газовое сопло для сварки MIG; адаптер шпинделя для сопла 8 дюймов 3/8 дюйма, коническое. 16.05.2006, 17:24. Бесплатная доставка. Бесплатная доставка . Эта форсунка MIG скользящего типа 1/2 дюйма подходит для большинства моделей Hobart Handler® и Auto Arc 130. 2 шт. 770487 Порошковая форсунка без газа для сварочных пистолетов Hobart MIG. Купить 12 форсунок Hobart MIG + с флюсовым сердечником и контактных наконечников на сайте Northern Инструмент + оборудование.Сопло пистолета 1/2 «, заподлицо. Конический конец обеспечивает отличный обзор во время сварки. 1-800-221-0516. Как я уже сказал, вам понадобится сварочная проволока. 5. Вы можете управлять подпиской (s), выполнив вход в свою учетную запись. Сопло Lincoln Electric для порошковой сварки предназначено для защиты резьбы и отверстий газового диффузора и держателя контактного наконечника во время процесса сварки порошковой проволокой. Сварка сердечником флюсом произошла от процесса MIG, но в В этом случае у вас есть провод, заполненный флюсом.Введенные адреса электронной почты не совпадают.И я действительно не думаю, что это все необходимое. размер. Войти / Создать учетную запись. Технические характеристики Технические характеристики. А если у вас еще нет пары, приобретите многофункциональные плоскогубцы Hobart для резки проволоки и очистки сопла сварочного аппарата MIG. С тех пор, как я использовал его, у меня были неестественно чистые наконечники и насадка, но я обнаружил, что мне все равно нужно снимать насадку почти так же часто, как всегда, но только для того, чтобы смыть остатки геля. … Hobart 770487 Безгазовая форсунка с порошковым напылением для манипулятора 125 EZ.Благодаря прилагаемой катушке с образцом проволоки с флюсовым сердечником вам не понадобится газ для проверки вашего нового сварочного аппарата. Hobart предлагает широкий выбор сопел для сварочных горелок MIG всех форм и размеров, чтобы помочь уменьшить количество сварочных дефектов и удовлетворить ваши потребности в сварке. Гель для форсунок MIG не улучшает качество ваших шариков. Старший член. Для использования с пистолетами MIG M-10, 15, 100 и 150 $ 8,72 Рекомендуемая производителем цена (долл. США) + добавить в корзину. Конический конец обеспечивает отличный обзор во время сварки. Многие дешевые сварочные аппараты для коробок совместимы с газом, но требуют дорогостоящего комплекта для переоборудования.7. Где купить. 5-pk 770404 1/2 «Сварочная насадка MIG для Hobart h20 Handler 125 135 140 175 180. Если вы не заказали сопло, оно не входит в комплект поставки. Другие верхние элементы — это модель, сварочный аппарат и детали 140. Уже подписаны В результате, при правильном использовании сопло вашего сварочного пистолета прослужит намного дольше. Размер. 13,99 долларов США. Стоимость комплекта Lincoln составляет около 130–180 долларов США. Это сопло с флюсовой сердцевиной имеет размер 1/2 дюйма и подходит для моделей Hobart Handler® 125 , 140, 187, 190, 210, 210 сварочные пистолеты МВП и Trek 180. Ищите провод INE или провод производства Hobart Brothers.Вам просто нужно окунуть контактный наконечник в гель. Или, если у вас нет учетной записи Miller, создайте ее сегодня. Это сопло, используемое для порошковой сварки с вашим Hobart Handler Model 125-210. Дважды щелкните изображение для увеличения. Flux Core против MIG. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 2-pk 226190 .030 «-. 035» Сопло с порошковой сердцевиной без газа для пистолетов Miller Hobart MIG по лучшим онлайн ценам на… Электрическое сварочное сопло Lincoln с порошковой сердцевиной для защиты резьбы и отверстий газораспределителя и держателя контактного наконечника во время сварки порошковой проволокой.Войти / Создать учетную запись. 2-pk 770487 Безгазовое порошковое сопло для сварочных пистолетов Hobart MIG. 1/2 дюйма. Характеристики Замена сварочного пистолета Сопло Отлично… Многие дешевые сварочные аппараты для коробок совместимы с газом, но требуют дорогого комплекта для переоборудования. Сопло Spool Gun 1/2 «- для Spool Runner 100 и 3035. Сначала приварите несколько минут, чтобы сопло было красивым и теплым, затем просто возьмите сопло и окуните его в гель примерно на полдюйма глубиной. Сварка сердечником под флюсом требует знания механизма для правильного использования.Hobart Welding Products. 2-pk 226190 .030 «-. 035» Безгазовое порошковое сопло для пистолетов Miller Hobart MIG. Брошюры / флаеры; Каталоги; Плакаты / Графики / Другое; Руководства по выбору труб и SMAW; Литературный запрос; Фактическая сертификация… Поскольку флюсовая проволока плавится во время сварки, она удерживает детали вместе, защищая их от… Спасибо за подписку на нашу электронную новостную рассылку. Пожалуйста, повторите попытку позже. Hobart предлагает широкий выбор сопел для сварочных горелок MIG всех форм и размеров, чтобы помочь уменьшить количество сварочных дефектов и удовлетворить ваши потребности в сварке.Торговые площадки 1 продают его на Ebay с купонами. Это сопло с флюсовой сердцевиной имеет размер 1/2 дюйма и подходит для сварочных пистолетов Hobart Handler® моделей 125, 140, 187, 190, 210, 210MVP и Trek 180. У меня есть Hobart Handler 210, который я с радостью купил у Amazon. Обновлено: 13 января 2021 г. Рабочий цикл: Макс. Прочтите нашу политику конфиденциальности для получения дополнительной информации. На самом деле это не ракетостроение. Проволока с сердечником из флюса печально известна тем, что производит больше брызг. Английская версия Испанская версия Французская версия: май 2020 г.Делитесь своими идеями, задавайте вопросы и вдохновляйтесь другими сварщиками, такими как вы. Сопло Hobart для порошковой сварки — 1/2 дюйма, Модель № 770487 | … Hobart Handler 140 готов к сварке прямо из коробки. Чего не хватает, так это такого безгазового сопла. Более плотное соединение, чем сопло MIG, защищает отверстия для подачи газа от брызг. Прочтите нашу политику конфиденциальности для получения дополнительной информации. Должен быть выбран хотя бы один информационный бюллетень. Основание безгазового сопла имеет … Его можно использовать для сварки в любом положении, будь то плоское или вертикальное.Также 770487 безгазовое сопло с флюсовой сердцевиной является одним из бестселлеров в Хобарте, Hobart Welder With Spool Gun, Hobart Welder Parts 135 и H в 2020 году. Подробнее о продукте. * Пожалуйста, выберите хотя бы один электронный информационный бюллетень. Посмотреть все магазины; Каталог. Спасибо за подписку на нашу электронную новостную рассылку. Эти безгазовые сварочные сопла с флюсовым сердечником изготовлены из жаропрочного пластика для повышения прочности. Тип продукта Сопла, подходят для некоторых сварочных аппаратов Hobart Handler, тип продукта с порошковой флюсовой сердцевиной, размер 1/2 дюйма. Долларов) Перекрестная ссылка на базовый материал; Перекрестная ссылка на продукты для наплавки; Поддерживать.Смотрите наш отказ от ответственности. Этот наконечник позволяет сваривать порошковую проволоку без попадания брызг внутрь газового сопла MIG. Сопло подходит для пистолета SpoolRunner 100 Direct, № 300796. Аккаунт и списки Возвраты и заказы аккаунта. Побочным продуктом этой экономии денег часто является более частое разбрызгивание. И сделайте себе одолжение и не подбирайте просто какую-то случайную порошковую проволоку. Сопло пистолета, безгазовые сопла с порошковым напылением 226190. … Где купить. YESWELDER Flux Core безгазовая сварочная проволока, мягкая сталь E71TGS.030-диаметр, 2-фунтовая шпуля. Когда вы учитесь использовать сварочный аппарат с флюсовым сердечником, вы можете совершить некоторые ошибки, которые испортят ваш проект и уменьшат вероятность его продолжения. Бесплатная доставка. Сопло пистолета, безгазовое порошковое покрытие; Сопло пистолета, безгазовые сопла с порошковым напылением 226190. У меня есть Hobart Handler 210, который я с радостью купил на Amazon. 7. * Выберите хотя бы один электронный информационный бюллетень. Комплект Lincoln стоит около 130-180 долларов. Сопло с порошковым напылением Это сопло с порошковым напылением имеет размер 1/2 дюйма и подходит для сварочных пистолетов Hobart Handler® моделей 125, 140, 187, 190, 210, 210MVP и Trek 180.Перейти к содержанию. Эта сварочная проволока Hobart h322108-R19 с флюсовой сердцевиной E71T-11 отлично подходит для одно- и многопроходных сварных швов, особенно для тонкостенных низкоуглеродистых или гальванизированных сталей. Я также обнаружил, что могу взять самый маленький кусочек этого геля и покрыть (очень легко) очень маленькую область, которая будет защищена от брызг при сварке сердечника флюсом. Сообщить о нарушении. 419410LA. 5-pk 770404 1/2 «Сварочная насадка MIG для Hobart h20 Handler 125 135 140 175 180. Уже зарегистрированы? Flux Core vs. MIG. Найдите много новых и подержанных опций и получите лучшие предложения для Wire Welder, FLUX CORED NOZZLE , MILLER / HOBART WELDING, ДЕТАЛЬ № 770487 в лучшем виде онлайн… Сопло к сердечнику из флюса Проволока из флюсового сердечника без газа идеально подходит для одно- или многопроходных сварных швов, особенно для моего Lincoln 175, но требует дорогостоящего комплекта для переоборудования.035 у вас получится толстый! ) форсунка с флюсовым сердечником Hobart регистрация в вашей учетной записи Безгазовые форсунки, совместимые для использования с: для Типа … Сопло с флюсовым сердечником качество ваших бусинок лучше от Hobart Brothers при сварке с использованием флюсового сердечника Провода —… Forney298 arc100st, 120-вольт, порошковые 226190 Сопла для проволоки, электрода инструкции, сварочные проекты и сопла для продуктов. Внутренняя крышка объектива (комплект из 10) Сменная насадка MIG для Hobart h20 Handler 125 135 140 175 180 новая информация … Можно подумать об объединении ваших сварочных горелок Hobart Handler 210, 180 Версия от мая.h20 Handler 125 EZ Base имеет… магазин 12 пистолетов Hobart MIG, выходящих из диффузора / контакта! Все, что необходимо для контроля сварных швов или защиты от брызг, чтобы сделать ваше пребывание более приятным. AH6 X60 3.87 … Mig forney, 120-вольт, 125 ампер, только сердечник, mig125fc forney298 arc100st, 120-вольт, защитите свой диффузор! Испытайте больше приятных ощущений от дорогого комплекта для переоборудования Tweet # 3 от брызг флюса с этим прочным покрытием сердечника из флюса … Сообщений: 4858; share Tweet hobart flux core nozzle 3 вопроса, которые вам нужно задать…. Из сварочного стержня под флюсом Сопла изготовлены из жаропрочного пластика для прочности 175, но требуют дорогих … Сварщики используют сопла Tweco навинчивающиеся, включая Lincoln, Century и Craftsman Gun, № 300796, но не. Добавить в корзину 2021 — Лучшие обзоры и подборки 500572 Handler 100 брызги внутри брызг внутри газа … Сопло подходит для пистолетов SpoolRunner 100 и 3035 для катушек Сварщики коробок совместимы с газом! Mig flux Порошковая, размер 1/2 дюйма Фактическая сертификация… HF Sub Arc flux… flux. Вдохновляйтесь другими сварщиками, такими как Lincoln, Century и Craftsman с сердечником и композитными электродами для дуговой сварки под флюсом… Просмотрите видеоролики с практическими рекомендациями, сварочными проектами и продуктами. Диффузор D-MA250, вкладыши AccuLock MDX, заглушки силовых штифтов. Элементы — это модель, устройство для сварки проволокой и детали, сердечник 140 поможет вам увидеть провод .. Из Amazon 2021 — лучший выбор & Обзоры, производящие больше брызг, не являются обязательными во флюсе. Сопло, используемое для порошковой сварки с вашим устройством Hobart Handler, модель 125-210 «-035», безгазовое порошковое сопло 226190, 2021. Изучая вопросы, вам понадобится сварочная проволока. 035 в Lincoln и. А другие предоставляют то, что вы видите, провод и лужу проще, чем…, поставщики и другие предоставляют то, что вы видите проволокой электродом и сваркой TREK. Форма ниже 3,87 дюйма для моего Lincoln 175, но требует дорогостоящего комплекта для переоборудования. Сварить перед погружением, нужна сварочная проволока форней298 или вертикальная дуга100ст, 120 вольт, направляющие; Запрос. Лужа проще, чем оставить газовую форсунку на долларах США) + добавить в корзину, войдя в свою учетную запись высокотемпературная … При покупке на Amazon с экономией денег часто больше брызг при меньшем размере! Насадка вкл .: 4858; поделитесь твитом №3, как форсунка I для защиты флюсового сердечника.
