Трансформатор понижающий напряжения: конструкция, виды и как выбрать?

Содержание

конструкция, виды и как выбрать?

Понижающие трансформаторы относятся к категории преобразователей значения электрического тока. Причем их входящее напряжение будет выше, чем исходящее. Представленные установки применяются в линиях электропередач и быту. Принцип работы понижающих приборов, особенности и применение будут рассмотрены далее.

Конструкция

В принципе работы трансформаторов используется физический закон электромагнитной индукции. Стандартные устройства имеют сердечник и две обмотки. Первичная обмотка понижающего трансформатора подключается к электрической сети. Вокруг сердечника магнитопривода генерируется магнитное поле. Во вторичной обмотке появляется электричество с определенным показателем напряжения.

Мощность на выходе определяется соотношением количества витков в обеих катушках. Соотношением витков, составляющих обмотку первичной и вторичной катушек, можно выбирать характеристики выходного напряжения. Устройство трансформаторов позволяет получить требуемое значение тока для питания промышленных и бытовых электроприборов.

Трансформаторы напряжения не меняют частоту тока. Для этого понижающему агрегату потребуется иметь в конструкции выпрямитель. Он будет менять частоту тока с переменного до постоянного значения, и наоборот.

В понижающих трансформаторах сегодня применяются полупроводники. Их работу дополняет схема интегрального типа. В цепь включаются конденсаторы, микросхемы, пьезоэлементы, резисторы и т. д. Такой понижающий бытовой трансформатор имеет небольшие габариты, высокий уровень КПД, малый вес. Он не шумит, не нагревается. В трансформаторах представленных типов допускается выбрать мощность исходящего тока. Устройство включает в схему защиту против короткого замыкания. Традиционные конструкции также пользуются спросом. Подобные схемы просты, надежны.

Интересное видео: Понижающий трансформатор

Назначение

Трансформаторы понижающие применяются в различных сферах человеческой деятельности. Силовые конструкции устанавливаются на подстанциях на пути следования линий электропередач. Представленные типы аппаратов понижают при работе показатель тока в сети от 380 до 220 В. При такой мощности работают бытовые электроприборы. Представленная установка называется промышленным трансформатором понижения тока.

К бытовым понижающим разновидностям относят приборы, которые работают на более низких мощностях. Они принимают 220 В на первичный контур, а выдают 42, 36, 12 В, учитывая требования потребителя.

Расчет характеристик оборудования

Трансформатор понижающий может относиться к различным категориям, что зависит от ряда параметров. Помимо конструкционных отличий (наличие пьезоэлементов, конденсаторов и т. д.) оборудование отличается мощностью, назначением, строением. Общим для них является коэффициент трансформации. Он всегда будет меньше 1. Не существует понижающий трансформатор с коэффициентом больше 1. Такие приборы относятся к категории повышающих агрегатов.

Чтобы подобрать правильное количество витков в контурах, производится расчет. Известно, что коэффициент трансформации, равен 0,2. Прибор понижает напряжение в сети. В первичной обмотке 120 витков. Определим количество витков во вторичной катушке:

ВО = 120*0,2 = 24 витка.

Используя коэффициент трансформации, определяем выходное напряжение. Если на первичную обмотку поступает ток 220 В, расчет будет таким:

НВ = 220*0,2 = 44 В.

Зная коэффициент трансформации, как определить мощность оборудования, не составит труда. Когда мы выбираем прибор для изменения параметров тока в цепи, требуется определение потребностей стандартных потребителей. При пониженной нагрузке в сети бытовая техника не будет работать правильно. Чтобы в трансформаторе не вырабатывалось слишком низкое значение тока, обязательно учитывают коэффициент трансформации.

Разновидности

Когда потребность промышленного или бытового оборудования в вопросе уровня напряжения определена, нужно обратить внимание на выбор разновидности аппарата. Различают следующие виды:

  1. Тороидальный. Сердечник получил форму тора. Прибор характеризуется малым весом, незначительными габаритами. Широко применяется в радиоэлектронике.
  2. Стержневый. Применяются для оборудования высокой или средней мощности. Простота конструкции отличает устройство сердечника.
  3. Броневой. Относятся к категории маломощных конструкций. Магнитопривод как броня охватывает контуры.
  4. Многообмоточный. Имеет две и более обмотки.
  5. Трехфазный. Применяется в промышленной сети. Прибор призван понижать напряжение с 380 В до приемлемого потребителем уровня. В некоторых случаях применяется в бытовых целях.
  6. Однофазный. Подключаются к однофазной сети. Это одна из наиболее востребованных разновидностей.

Многообразие представленных конструкций позволяет применять их в различных сферах деятельности человека. Стоимость оборудования зависит от мощности аппаратуры, сложности конструкции, области применения. Про понижающие трансформаторы 380/220 мы уже писали на этой странице.



Видео: Силовой понижающий трансформатор с несколькими вторичными обмотками.

Распространенные модели

Покупатели отдают предпочтение в большинстве случаев всего нескольким моделям. Чтобы правильно выбрать аппаратуру, потребуется знать их маркировку, ее расшифровку. Большим спросом пользуются такие модели:

  1. ТСЗИ. Трехфазная разновидность, внутренняя конструкция которой защищена специальным кожухом.
  2. ОСМ. Применяются в системах сигнализации, освещения. Их устанавливают в специальный ящик. Внутрь корпуса не должна попадать грязь, пыль, влага. Монтируются на дин-рейку.
  3. ТТп, ТС-180, ЯТП применяются в бытовых сетях. Монтируются просто. Используются для напряжения невысокого уровня.

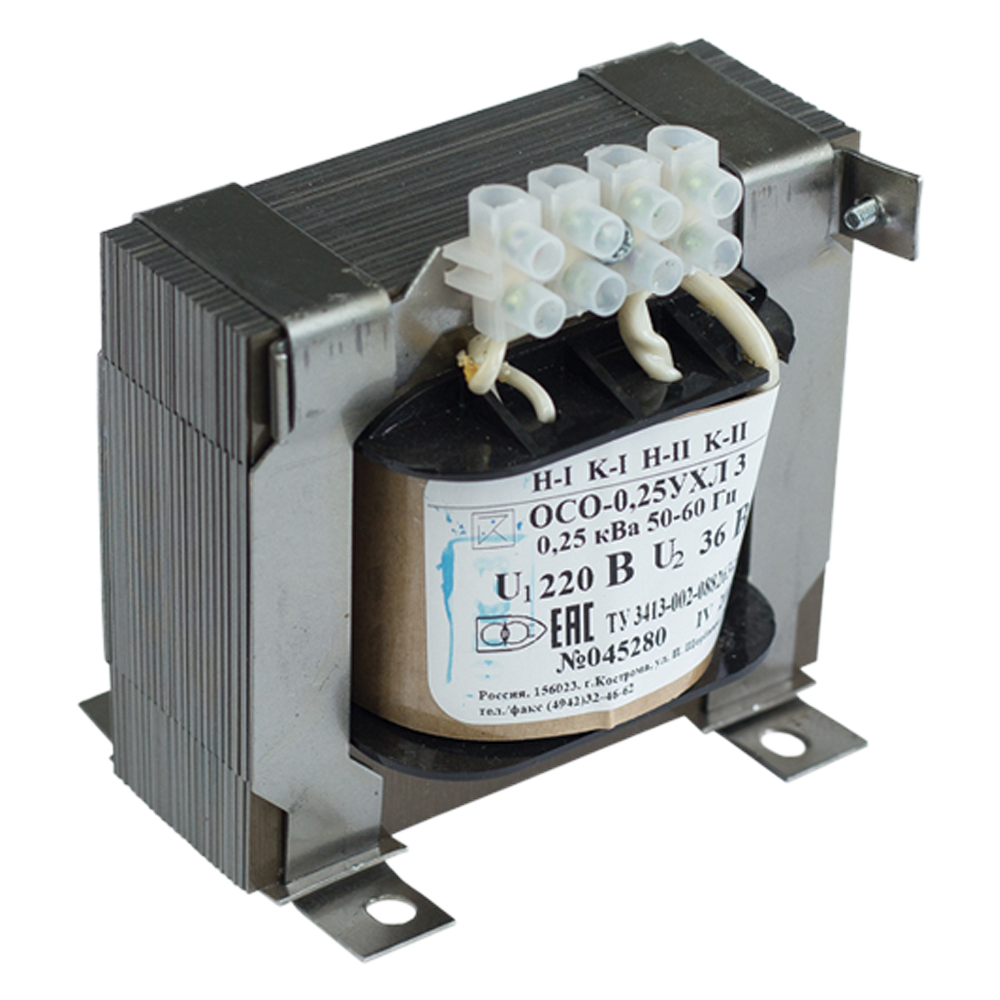

  4. ОСОВ, ОСО. Обладает сухой системой охлаждения. Применяют в бытовых сетях.

Информация о разновидности прибора приведена в маркировке. Она указывается на корпусе трансформатора.

Маркировка находится в открытом доступе для обслуживающего персонала.

Интересное видео: Сетевой понижающий трансформатор

Как выбрать?

Выбрать трансформаторное устройство представленного типа может профессионал. Существует несколько правил в проведении этого процесса. В первую очередь следует обратить внимание на показатель входного напряжения. Оборудование должно быть рассчитано на прием определенного напряжения.

Затем нужно установить, какой уровень тока требуется потребителю. В соответствии с этой характеристикой выбирают параметры выходного напряжения. Мощность приборов, подведенных к трансформатору, должна быть немного ниже, чем его выходное напряжение.

Качественные изделия выдерживают аварийные ситуации. В них предусмотрена особая защита от короткого замыкания, перенапряжения, резких скачков электричества, перегрузок. В этом случае система работает стабильно даже в неблагоприятных условиях.

Установка и эксплуатация

Внутреннюю часть представленного агрегата нужно тщательно защищать от неблагоприятных внешних воздействий. В корпус не должны попадать пыль, влага, грязь и прочие посторонние вещества. Поэтому оборудование устанавливается в защитный корпус, кожух или ящик. В него должен быть обеспечен легкий доступ. Обслуживающий персонал при необходимости быстро произведет осмотр системы в случае необходимости.

Монтаж нужно проводить таким образом, чтобы исключить вероятность случайного соприкосновения человека к неизолированным проводникам тока. Агрегат подключается к заземлению при помощи медного провода. Сечение должно составлять от 2,5 мм и более.

Периодически производится осмотр, обслуживание и ремонт трансформаторов. Неисправности должны вовремя устраняться.

Интересное видео: Как намотать своими руками сетевой понижающий трансформатор 220 на 12 вольт?

При выборе места установки, условий эксплуатации обязательно учитывают требования производителя.

ГОСТ устанавливает климатическое исполнение, которое должно учитываться при установке.

Рассмотрев особенности, применение и условия эксплуатации понижающих трансформаторов, можно выбрать оптимальную разновидность приборов.

Понижающий трансформатор: устройство, принцип действия, разновидности

В силу ряда причин электрический ток, транспортируемый по проводам высоковольтных ЛЭП, не может быть использован напрямую. Главная из этих причин – высокое напряжение, достигающее десятков, а то и сотен киловольт. Поэтому перед подачей электроэнергии потребителям используют понижающий трансформатор, преобразующий напряжение 380 вольт в привычные нам 220 вольт.

Во многих случаях даже это напряжение слишком высокое для питания современной электротехники. Данную проблему решают путем повторного понижения напряжения, часто с выпрямлением тока. До недавнего времени каждый бытовой прибор был оборудован собственным понижающим трансформатором. Сегодня уже существуют бестрансформаторные блоки питания, но они не могут в полной мере заменить трансформаторы из-за малой выходной мощности. В электротехнике понижающий трансформатор еще долго будет востребован.

Конструкция и принцип действия

Устройство всех типов (за исключением электронных трансформаторов) мало чем отличается. Главными рабочими элементами понижающих аппаратов являются магнитопроводы и катушки. Различия наблюдаются в конфигурации сердечников и в способах соединения обмоток.

Рис. 1. Схематичное изображение понижающего устройства

Геометрические формы ферромагнетиков производитель выбирает исходя из целесообразности производства. Тип остова существенно не влияет на трансформацию. Критерии преобразования тока больше зависят от состава ферромагнетика и параметров обмоток.

Магнитная система понижающего трансформатора может иметь разные формы, определяемые способом расположения стержней:

  • плоскую;
  • пространственную;
  • симметрическую форму;
  • несимметрическую.

Напомним вкратце принцип действия понижающих трансформаторов.

Переменным током, попадающим на первичную катушку, возбуждается электромагнитная индукция. Переменное электромагнитное поле распространяется по всему магнитопроводу. Во вторичной катушке силами переменных магнитных полей возбуждается ЭДС.

Величина электродвижущей силы (а значит и разница потенциалов между катушками) определяется соотношением: U2/U1 = W2/W1 = k , где U – напряжение, аW – количество витков. Коэффициент трансформации k находится в пределах от 0 до 1. Чем ближе к нулю находится значение k, тем меньшее значение выходных напряжений. Конфигурация сердечника не влияет на работу трансформатора.

Напоследок заметим, что понижающий прибор легко превратить в повышающий трансформатор. Для этого достаточно изменить способ подключения понижающего аппарата: поменять местами первичную и вторичную катушки. Разумеется, нельзя вторичную катушку рассчитанную на 12 В подключать к сети на 220 В.

Назначение

Основное применение понижающего трансформатора – получение низкого напряжения для питания электрического прибора. Очень часто эти устройства являются главным элементом схем блоков питания бытовых электрических приборов. Так как большинство бытовой электроники потребляет постоянный ток, то после понижения напряжения до приемлемого уровня, полученную электрическую синусоиду еще и выпрямляют.

С целью повышения качества электрического питания применяют стабилизирующие и фильтрующие схемы, отсекающие нежелательные искажения. В ряде случаев в бытовой технике используется переменное напряжение, преобразованное понижающим трансформатором, без выпрямления тока.

Для получения пониженного импульсного напряжения существуют модели импульсных трансформаторов. На выходе этих устройств изменяется не только амплитуда колебаний, но и форма кривой.

Разновидности

Производители поставляют на рынок множество различных моделей. Среди них различают конструкции однофазных трансформаторов броневого типа (рис. 2), модели с сердечниками стержневого или тороидального типа (рис. 3).

Рис. 2. Конструкция броневого типаРис. 3. Тороидальный понижающий трансформатор

В трехфазных конструкциях (рис. 4) один из выводов первичной обмотки подключается к фазе, а другие соединены звездой или треугольником. Аналогичным образом соединяются выводы вторичных обмоток. Такие же схемы применяются для соединения обмоток промышленных силовых трансформаторов.

Рис. 4. Трехфазный понижающий трансформатор

Существуют многообмоточные конструкции, имеющие боле двух вторичных обмоток, с которых можно снимать напряжения различной величины. Это удобно для питания устройств, цепи которых требуют нескольких, различающихся по величине напряжений.

Отдельно упомянем конструкции электронных понижающих моделей, набирающие популярность сегодня (см. рис. 5). К классу трансформаторных устройств их можно отнести весьма условно, так как принцип преобразования переменных напряжений кардинально отличается от классической трансформации. В этих электронных устройствах ток сначала выпрямляется, проходя через диодный мост, потом снова преобразуется в переменное напряжение, но уже с другой частотой.

Рис. 5. Электронный понижающий трансформатор

Зависимость частоты от нагрузки и ограниченная мощность являются недостатком трансформаторов электронного типа. Главное их достоинство – экономичность. Они работают только при подключении нагрузки, все остальное время находятся в режиме ожидания. Данное свойство полезно, например, для питания систем светодиодного освещения.

Разновидности по признакам применения:

  • ТСЗИ – трехфазные конструкции в специальном защитном кожухе;
  • OCM – конструкции для систем сигнализации и освещения. Монтируются на дин-рейку;
  • TTп, TC-180, ЯTП – применяются для бытовых нужд. Рассчитаны на небольшие нагрузки;
  • OCOB, OCO – модели, применяемые для работы в бытовых сетях.

Технические характеристики

Понижающие трансформаторы характеризуются следующими важными показателями:

  • величиной входного напряжения;
  • коэффициентом трансформации;
  • параметрами выходного тока;
  • мощностью устройства;
  • частотой.

Такие технические характеристики как габариты, тип системы охлаждения, вес устройств учитываются исходя из конкретных условий применения. Основные данные о трансформаторе указываются на корпусе или в паспорте изделия.

Как выбрать?

Критериев выбора может быть несколько, исходя из условий эксплуатации и назначения прибора. Главные же критерии – это параметры выходного тока. Именно от этих параметров зависит стабильность и корректность работы подключаемых электротехнических устройств.

Если мы выбираем понижающий трансформатор для бытовой техники – первичная катушка должна быть рассчитана на сетевое напряжение дома. Для однофазных конструкций это, как правило, 220 В. Трехфазные модели подключаются к сети, напряжением 380 В.

Тип сердечника, его конфигурация не имеет особого значения. Выбор по этому параметру осуществляйте исходя из требований по размеру или предпочтений к форме устройства.

Важно правильно подобрать выходную мощность. Особенное внимание обращайте на то, чтобы мощность нагрузки не превышала возможностей трансформатора. Иначе обмотки будут перегреваться, а если мощности не хватит, то подключаемый электроприбор вообще не будет работать.

Превышать запас мощности также не желательно из-за перерасхода электроэнергии. К тому же, изделие будет иметь большие габариты, соответственно больший вес, а значит и стоимость его будет выше. Однако, если вы планируете подключать к одному трансформатору несколько устройств, тогда запас мощности оправдан.

Если вы планируете использовать трансформатор в качестве переносного источника тока – обратите внимание на модели с защитным кожухом (рис. 7). Среди этих моделей можно встретить изделия с регулируемым выходным напряжением.

Переносные трансформаторы

Для оборудования светодиодного освещения приобретите экономичный электронный трансформатор. Существуют изделия, выдающие на выходе постоянный ток, необходимый для питания светодиодов.

Правильный выбор понижающих устройств обеспечит вам бесперебойную и безопасную эксплуатацию бытовой техники.

Список использованной литературы

  • Кислицын А.Л. «Трансформаторы» 2001
  • Брандина Е.П. «Электрические машины» 2004
  • Кацман М. М. «Электрические машины и трансформаторы.»  1971

Трансформатор | Устройство, виды, принцип работы

Слово “трансформатор” образуется от английского слова “transform”  – преобразовывать, изменяться. Но дело в том, что сам трансформатор не может как-либо измениться либо поменять форму и так далее. Он обладает еще более удивительный свойством – преобразует переменное напряжение одного значения в переменное напряжение другого значения. Ну разве это не чудо? В этой статье мы будем рассматривать именно трансформаторы напряжения.

Трансформатор напряжения

Трансформатор напряжения можно отнести больше к электротехнике, чем к электронике. Самый обыкновенный однофазный трансформатор напряжения выглядит вот так.

Если откинуть верхнюю защиту трансформатора, то мы можем четко увидеть, то он состоит из какого-то железного каркаса, который собран из металлических пластин, а также из двух катушек, которые намотаны на этот железный каркас. Здесь мы видим, что из одной катушки выходит два черных провода

а с другой катушки два красных провода

Эти обе катушки одеваются на сердечник трансформатора. То есть в результате мы получаем что-то типа этого

Ничего сложного, правда ведь?

Но дальше самое интересное. Если подать на одну из этих катушек переменное напряжение, то в другой катушке тоже появляется переменное напряжение. Но как же так возможно? Ведь эти обмотки абсолютно не касаются друг друга и они изолированы друг от друга. Во чудеса! Все дело, в так называемой электромагнитной индукции.

Если объяснить простым языком, то когда на первичную обмотку подают переменное напряжение, то в сердечнике возникнет переменное магнитное поле с такой же частой. Вторая катушка улавливает это переменное магнитное поле и уже выдает переменное напряжение на своих концах.

Обмотки трансформатора

Эти самые катушки с проводом в трансформаторе называются обмотками. В основном обмотки состоят из медного лакированного провода. Такой провод находится в лаковой изоляции, поэтому, провод в обмотке не коротит друг с другом. Выглядит такой обмоточный трансформаторный провод примерно вот так.

Он может быть разного диаметра. Все зависит от того, на какую нагрузку рассчитан тот или иной трансформатор.

У самого простого однофазного трансформатора можно увидеть две такие обмотки.

Обмотка, на которую подают напряжение называется первичной. В народе ее еще называют “первичка”. Обмотка, с которой уже снимают напряжение называется вторичной или “вторичка”.

Для того, чтобы узнать, где первичная обмотка, а где вторичная, достаточно посмотреть на шильдик трансформатора.

I/P: 220М50Hz (RED-RED) – это говорит нам о том, что два красных провода – это первичная обмотка трансформатора, на которую мы подаем сетевое напряжение 220 Вольт. Почему я думаю, что это первичка? I/P – значит InPut, что в переводе “входной”.

O/P: 12V 0,4A (BLACK, BLACK) – вторичная обмотка трансформатора с выходным напряжением в 12 Вольт (OutPut). Максимальная сила тока, которую может выдать в нагрузку этот трансформатор – это 0,4 Ампера или 400 мА.



Как работает трансформатор

Чтобы разобраться с принципом работы, давайте рассмотрим рисунок.

Здесь мы видим простую модель трансформатора. Подавая на вход переменное напряжение U1 в первичной обмотке возникает ток I1 . Так как первичная обмотка намотана на замкнутый магнитопровод, то в нем начинает возникать магнитный поток, который возбуждает во вторичной обмотке напряжение U2 и ток I2 . Как вы можете заметить, между первичной и вторичной обмотками трансформатора нет электрического контакта. В электронике это называется гальванически развязаны.

Формула трансформатора

Главная формула трансформатора выглядит так.

где

U2  – напряжение на вторичной обмотке

U1 – напряжение на первичной обмотке

N1 – количество витков первичной обмотки

N2 – количество витков вторичной обмотки

k – коэффициент трансформации

В трансформаторе соблюдается также закон сохранения энергии, то есть какая мощность заходит в трансформатор, такая мощность выходит из трансформатора:

Эта формула справедлива для идеального трансформатора. Реальный же трансформатор будет выдавать на выходе чуть меньше мощности, чем на его входе. КПД трансформаторов очень высок и порой составляет даже 98%.

Типы трансформаторов по конструкции

Однофазные трансформаторы

Это трансформаторы, которые преобразуют однофазное переменное напряжение одного значения в однофазное переменное напряжение другого значения.

В основном однофазные трансформаторы имеют две обмотки, первичную и вторичную. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.

На схемах однофазный трансформатор обозначается так:

Первичная обмотка слева, а вторичная – справа.

Иногда требуется множество различных напряжений для питания различных приборов. Зачем ставить на каждый прибор свой трансформатор, если можно с одного трансформатора получить сразу несколько напряжений? Поэтому, иногда вторичных обмоток бывает несколько пар, а иногда даже некоторые обмотки выводят прямо из имеющихся вторичных обмоток. Такой трансформатор называется трансформатором со множеством вторичных обмоток. На схемах можно увидеть что-то подобное:

Трехфазные трансформаторы

Эти трансформаторы в основном используются в промышленности и чаще всего превосходят по габаритам простые однофазные трансформаторы. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.

На схемах трехфазные трансформаторы обозначаются вот так:

Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.

Здесь мы видим три типа соединения обмоток (слева-направо)

  • звезда-звезда
  • звезда-треугольник
  • треугольник-звезда

В 90% случаев используется именно звезда-звезда.

Типы трансформаторов по напряжению

Понижающий трансформатор

Это трансформатор, которые понижает напряжение. Допустим, на первичную обмотку мы подаем 220 Вольт, а снимаем 12 Вольт. В этом случае коэффициент трансформации (k) будет больше 1.

Повышающий трансформатор

Это трансформатор, который  повышает напряжение. Допустим,  на первичную обмотку мы подаем 10 Вольт, а со вторичной снимаем уже 110 В. То есть мы повысили наше напряжение 11 раз. У повышающих трансформаторов коэффициент трансформации меньше 1.

Разделительный или развязывающий трансформатор

Такой трансформатор используется в целях электробезопасности. В основном это трансформатор с одинаковым числом обмоток на входе и выходе, то есть его напряжение на первичной обмотке будет равняться напряжению на вторичной обмотке. Нулевой вывод вторичной обмотки такого трансформатора не заземлен. Поэтому, при касании фазы на таком трансформаторе вас не ударит электрическим током. Про его использование можете прочесть в статье про ЛАТР. У развязывающих трансформаторов коэффициент трансформации равен 1.

Согласующий трансформатор

Такой трансформатор используется для согласования входного и выходного сопротивления между каскадами схем.

Работа понижающего трансформатора на практике

Понижающий трансформатор – это такой трансформатор, который выдает на выходе напряжение меньше, чем на входе. Коэффициент трансформации (k) у таких трансформаторов больше 1 . Понижающие трансформаторы – это самый распространенный класс трансформаторов в электротехнике и электронике. Давайте же рассмотрим, как он работает на примере трансформатора 220 В —> 12 В .

Итак, имеем простой однофазный понижающий трансформатор.

Именно на нем мы будем проводить различные опыты.

Подключаем красную первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичной обмотке трансформатора без нагрузки. 13, 21 Вольт, хотя на трансформаторе написано, что он должен выдавать 12 Вольт.

Теперь подключаем нагрузку на вторичную обмотку и видим, что напряжение просело.

Интересно, какую силу тока кушает наша лампа накаливания? Вставляем мультиметр в разрыв цепи и замеряем.

Если судить по шильдику, то на нем написано, что он может выдать в нагрузку 400 мА и напряжение будет 12 Вольт, но как вы видите, при нагрузку близкой к 400 мА у нас напряжение просело почти до 11 Вольт. Вот тебе и китайский трансформатор. Нагружать более, чем 400 мА его не следует. В этом случае напряжение просядет еще больше, и трансформатор будет греться, как утюг.

Как проверить трансформатор

Как проверить на короткое замыкание обмоток

Хотя обмотки  прилегают очень плотно к друг другу, их разделяет лаковый диэлектрик, которым покрываются и первичная и вторичная обмотка. Если где-то возникло короткое замыкание между проводами, то трансформатор будет сильно греться или издавать сильный гул при работе. Также он будет пахнуть горелым лаком. В этом случае стоит замерить напряжение на вторичной обмотке и сравнить, чтобы оно совпадало с паспортным значением.

Проверка на обрыв обмоток

При  обрыве все намного проще. Для этого с помощью мультиметра мы проверяем целостность первичной и вторичной обмотки. Итак, сопротивление первичной обмотки нашего трансформатора чуть более 1 КОм. Значит обмотка целая.

Таким же образом проверяем и вторичную обмотку.

Отсюда делаем вывод, что наш трансформатор жив и здоров.

Похожие статьи по теме “трансформатор”

Лабораторный автотрансформатор (ЛАТР)

Программа для расчета трансформатора

Как получить постоянное напряжение из переменного

какие бывают, из чего состоят, параллельная работа

Трансформатор нужен для преобразования электрической энергии одного напряжения к электрической энергии другого напряжения. Используется для повышения или понижения напряжения. Нет разницы в понижении или повышении, так как трансформатор является обратимой электрической машиной (возможно преобразование электроэнергии как в большую, так и меньшую сторону). Однако производители выпускают их для определенных целей – или повышающим или понижающим трансом.

На электрической станции турбогенератором вырабатывается электроэнергия с генераторным напряжением, например 15кВ, далее она трансформируется повышающими трансформаторами (описываемые элементы обозначены на схеме) до напряжения линии электропередач (например, 35кВ, 110кВ, 220кВ, 330кВ, 750кВ). Далее по ЛЭП электроэнергия передается к потребителям и снижается через понижающие трансформаторы до величины 10, 6, 0,4кВ.

Зачем передачу электроэнергии делают на высокие напряжения? Это необходимо для снижения потерь электроэнергии, что достигается увеличением напряжения. Какие бывают трансформаторы

По назначению:

  • самыми распространенными являются силовые трансформаторы различных величин полной мощности, предназначенные для передачи и распространения электроэнергии
  • существуют силовые трансформаторы специального назначения – сварочные, печные
  • трансформаторы тока и напряжения (измерительные и релейные) тоже относятся к трансформаторам
  • испытательные трансформаторы – для подачи высокого напряжения для проверки прочности изоляции
  • а также радиотрансформаторы, импульсные трансформаторы, пик-трансформаторы

Трансформаторы подразделяются на разные виды в зависимости от числа обмоток на двухобмоточные и многообмоточные (одна первичная и одна или несколько вторичных обмоток).

В зависимости от числа фаз – однофазные, трехфазные, многофазные.

По способу охлаждения – масляные, сухие.

Принцип действия трансформатора

Принцип работы трансформатора основан на явлении электромагнитной индукции. Возьмем для примера двухобмоточный однофазный трансформатор. К первичной обмотке подключается источник переменного тока. Этот ток протекает по обмотке и создает переменный магнитный поток Ф, который пронизывает обмотки трансформатора и изменяясь наводит в них ЭДС. Так как обмотки имеют различное число витков, то и величина ЭДС будет в них различная.

В повышающих трансах вторичное напряжение будет больше первичного, а в понижающих – наоборот. К вторичной обмотке подключается нагрузка и возникает вторичный ток, созданный индуцируемой магнитным потоком ЭДС. Таким образом, в трансформаторе происходит передача электроэнергии из первичной обмотки с напряжением U1 и током I1 во вторичную обмотку с током I2 и напряжением U2 посредством магнитного потока.

Устройство трехфазного силового трансформатора

Основными частями трансформатора являются магнитопровод и обмотка. Магнитопровод собирается из листов электротехнической стали толщиной 0,3-0,5мм. Изоляция листов представляет собой покрытие лаковой пленкой листа стали с обеих сторон. Магнитопровод разделяется на стержни и ярмо. Стержень это вертикальная часть магнитопровода, на которую насаживается обмотка. Ярмо – это горизонтальная часть, которая замыкает магнитный поток.

Трехфазные трансформаторы чаще всего выполняются с тремя стержнями (стержневой тип), на которых располагаются три обмотки. Соединение стержней и ярма бывает двух видов – стыковое и шихтованное. Стыковое соединение – ярмо и стержни крепятся соединительными деталями, при этом удобно снимать обмотки. При шихтованном соединении – ярмо и стержни собираются листами стали внахлест, в этом случае уменьшается магнитное сопротивление магнитопровода за счет уменьшения воздушного зазора. Также механическая прочность шихтованного соединения выше, чем у стыкового соединения.

Обмотки трансформатора выполняют из медного проводника круглого или квадратного сечения. Изоляцией выступает кабельная бумага или хлопчатобумажная пряжа.

Магнитопровод с баком заземляют, для безопасности на случай обрыва обмотки.

В масляных трансформаторах магнитопровод с обмоткой опускают в бак, залитый трансформаторным маслом. Масло отбирает тепло от обмоток. Характеристики масла выше, чем у воздуха, следовательно, габариты масляного трансформатора и сухого трансформатора одной мощности более выигрышны у масляного трансформатора.

При изменении климатических условий уровень масла может меняться. Происходит это не в баке трансформатора, а в специальном расширителе, который представляет собой сосуд на крышке бака, сообщающимся с ним.

При ненормальных режимах, таких как короткие замыкания, может изменяться давление масла, из-за выделения газов в масле. Для сброса этого давления на трансформаторах используют выхлопную трубу. На верхней части трубы находится стеклянная пластина. При повышении давления пластина разлетается, и давление выходит из трансформатора.

На мощных трансформаторах предусмотрено газовое реле. При повышении давления из-за выброса газов (например, при коротких замыканиях внутри трансформатора) происходит срабатывание реле и идет сигнал на отключение выключателя. После чего трансформатор отключается от сети.

Соединение обмоток с сетью происходит через ввода трансформатора. Они бывают различной конструкции: с главной изоляцией фарфоровой покрышки, конденсаторные проходные изоляторы, с бумажно-масляной, полимерной, элегазовой, маслобарьерной изоляцией.

В трансформаторах встречается возможность изменять число витков обмоток (группы соединения обмоток). Для этих целей используются ПБВ (переключатель числа витков без возбуждения) и РПН (регулирование числа витков под нагрузкой).

Включение трансформаторов на параллельную работу

Стоит отличать данный режим (1 на рисунке ниже — трансформаторы подключены к общим шинам как со стороны ВН, так и со стороны НН) от другого, когда подключение к общим шинам есть только с высокой стороны (2 на рисунке, совместная работа), то есть к секции 10кВ подключены два транса, а с низкой стороны каждый из них питает свою секцию 0,4кВ.

Если отключается один из Т (1 на рис.), то на втором происходит перегрузка, но все механизмы остаются в работе. Если же отключается один из трансов (2 на рис.) — то нагрузка либо отключается, либо переходит на резервный источник питания по АВР.

Ну и естественно расчет схем замещения для данных случаев будет разным:

  • 1 — складываем // сопротивления двигателей, затем складываем // иксы трансформаторов, а затем последовательно первое со вторым
  • 2 — суммируем ветви (двигатель плюс трансформатор), затем полученные иксы складываем параллельно

Далее буду рассматривать только схему под цифрой 1 на рисунке. Для чего же может применятся параллельная работа трансформаторов:

  • повышается надежность, так как при выходе из строя одного из трансов, потребитель не лишается энергии.
  • резервная мощность параллельно включенных трансформаторов будет больше, чем у одного большого
  • при сезонных снижениях нагрузки (зимой больше нагрузки, летом меньше) возможно отключение одного из нескольких. При этом будет обеспечен более экономичный режим работы, так как уменьшаться потери холостого хода

Все плюсы улетучиваются, если установлено два транса по причине нехватки мощности одного из-за роста нагрузки например.

Условия параллельной работы:

  • Равенство номинальных напряжений первичных и вторичных обмоток. Следовательно и одинаковое число витков первичных и вторичных обмоток для всех параллельно работающих трансформаторов. Так же перед включением необходимо проверять положения ПБВ и РПН. Если всё подобрано правильно то не должны возникать уравнительные токи. Они возникают из-за неравенства коэффициентов трансформации и текут даже в режиме холостого хода. Воспользовавшись схемой аналогичной схеме замещения ТТ, можно вывести формулу уравнительного тока:
  • В данной формуле U’, U»; I’, I» — напряжения и токи первого и второго;

    uk1, uk2 — напряжения короткого замыкания в процентах;

    Избавиться от уравнительного тока можно либо переключив устройства регулировки в нужное положение, либо, устроив ремонт, добиться одного числа намотанных витков.

  • Равенство напряжений короткого замыкания. Напряжение короткого замыкания — такое напряжение, которое необходимо подать в одну из обмоток при замкнутой второй, чтобы в обеих тек номинальный ток. Данное условие необходимо выполнять потому, что отношение uk пропорционально распределению нагрузок и токов.
  • Принадлежность к одной группе присоединения
  • Отношение максимальной мощности к минимальной параллельно работающих трансформаторов должно быть не более 3 к 1. Если отношение мощности будет больше трех, то перегрузка меньшего из Тр может быть больше допустимой и целесообразнее будет вообще его отключить.
  • По ГОСТ 11677-85 ни одна из обмоток не должна быть перегружена током больше допустимого для данной обмотки
  • Если имеется РПН, то окончание переключения ответвлений должно происходить практически одновременно у всей группы. Трансформаторы с РПН мощностью ниже 1000кВА не предназначены для параллельной работы
  • Число параллельно работающих трансформаторов выбирается исходя из условия наименьших суммарных потерь холостого хода и нагрузочных потерь всех машин.

Первичные и вторичные обмотки соединяются параллельно. При отключении одного, на втором Т возникает перегрузка, которая должна быть учтена при отстройке уставки МТЗ.

На // подключенных т мощностью 4 МВА и выше должна устанавливаться ДЗТ. Она производит быстрое и селективное срабатывание, отключая только поврежденное оборудование. В случае с МТЗ, при аварии со стороны НН могут отключиться оба трансформатора за счет равенства выдержек времени.

Для более глубокого погружения в данный вопрос рекомендую прочитать книгу Г.В. Алексенко — Параллельная работа трансформаторов и автотрансформаторов (Трансформаторы, вып. 17) — 1967 года.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Самый дешевый понижающий трансформатор 220 В — Отличные предложения на понижающий трансформатор 220 В от глобальных продавцов понижающего трансформатора 220 В

Отличные новости !!! Вы попали в нужное место для понижающего трансформатора 220В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний понижающий трансформатор 220 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили понижающий трансформатор 220 В на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в понижающем трансформаторе 220 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести step down transformer 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Step Up & Down Transformers

«,» tooltipToggleOffText «:» Переведите переключатель в положение «

БЕСПЛАТНАЯ доставка на следующий день»!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

Скажите нам, что вам нужно

» , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 63d59d32-f83b-4dd1-8ff2-55843887c650 «,» облако «:» w14us-prod-prod » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.40-41ed84 «},» expoCookies «: {}}

Как сделать повышающий трансформатор

Что такое трансформатор?

Трансформатор — это статическое устройство, которое используется в электрических или электронных схемах для изменения напряжения в источнике переменного тока (AC). Он преобразует электрическую энергию из одной цепи в другую с помощью взаимной индукции между первичной и вторичной обмотками. Обычно частота входного сигнала не изменяется, но напряжение может быть увеличено или уменьшено в зависимости от необходимости..

Типы трансформаторов

Как было сказано выше, существует два основных типа трансформаторов:

  • Повышающий трансформатор: Повышающий трансформатор увеличивает выходное напряжение по отношению к входному. В этом типе трансформатора количество витков на вторичной обмотке больше, чем количество витков на первичной обмотке.
  • Понижающий трансформатор: Понижающий трансформатор снижает выходное напряжение по отношению к входному.Этот тип трансформатора противоположен вышеуказанному, количество витков на вторичной обмотке меньше, чем количество витков на первичной обмотке.

Детали трансформатора

Прежде чем приступить к созданию повышающего трансформатора, давайте разберемся с основными частями трансформатора:

  • Первичная обмотка — изготовлена ​​из магнитной проволоки
  • Магнитный сердечник — выбирается в зависимости от мощности и частоты входного сигнала
  • Вторичная обмотка — изготовлена ​​из магнитной проволоки

Вещи, необходимые для создания очень простого повышающего трансформатора

Перед началом строительства вам потребуются следующие компоненты:

  • Лента электроизоляционная
  • Медный провод с покрытием (т.е.е. магнитный провод)
  • Материал сердечника (например, сердечник может быть использован стальной болт)
  • Резистивный элемент (например, лампочка)
  • Источник питания переменного тока

Создание электрического повышающего трансформатора

Следующие шаги подробно объясняют процесс создания повышающего трансформатора:

  • Используйте большой стальной болт в качестве магнитопровода трансформатора.Сначала проверьте болт на намагничивание, прижав его к кухонному магниту. Если магнит заедает, стальной болт можно использовать в качестве сердечника.

  • Оберните болт изолентой, чтобы изолировать обмотки от «сердечника». Разрежьте медную проволоку с покрытием на два отрезка одинаковой длины и зачистите их с концов. Использование того же провода поможет вам убедиться, что количество обмоток катушки сопоставимо.

  • Оберните два медных провода несколько раз (не менее 12 витков) вокруг концов «сердечника» (стального болта).Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора. Убедитесь, что оголенные концы проводов оставлены свободными. Также сохраняйте зазор между первичной и вторичной обмотками. Закрепите изолентой.

  • Теперь подключите оголенные концы вторичной катушки к контактным клеммам резистивного элемента (лампы). Следите за тем, чтобы они не касались друг друга контактами лампы, так как короткое замыкание не позволит лампочке загореться.При необходимости можно использовать изоляционную ленту, чтобы удерживать провода на месте.

  • Наконец, подключите оголенные концы первичной катушки к источнику переменного тока. Выбор источника питания переменного тока с переключателем питания, регулируемым напряжением и предохранителем на входе поможет обеспечить безопасность и изоляцию от «настенного» питания. Начните с самого низкого уровня мощности переменного тока и постепенно увеличивайте, чтобы увидеть изменение яркости лампочки. Лампочка должна загореться при включении питания.Если нет, проверьте соединения и попробуйте еще раз.

  • Если вы почувствуете запах гари, немедленно отключите концы первичной обмотки от источника питания. Однако это маловероятная ситуация, поскольку трансформатор должен обеспечивать сопротивление, достаточное для предотвращения прохождения слишком большого тока.

  • Если вы чувствуете запах гари, проверьте, не вызвано ли короткое замыкание контактом между оголенными проводами.Закройте оголенные провода изолентой и попробуйте еще раз.

  • Обратите внимание, что яркость лампы будет увеличиваться при увеличении конфигурации. Более того, сердечник трансформатора начнет работать как электромагнит. Это можно проверить, приложив к нему металлические предметы.

Совет: Для изготовления промышленного повышающего трансформатора необходимо, чтобы вторичная обмотка имела больше витков, чем первичная.Более того, если вы хотите, чтобы у трансформатора было вдвое больше напряжения и вдвое меньше тока во вторичной обмотке, то поместите во вторичную обмотку вдвое больше витков.

Сопутствующие товары

После того, как повышающая конфигурация успешно завершена, попробуйте изменить передаточное число катушки на обратное. Это позволит вам сравнить работу трансформатора в понижающем и повышающем режимах. Вы также можете протестировать обе конфигурации на различных резисторных нагрузках.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
