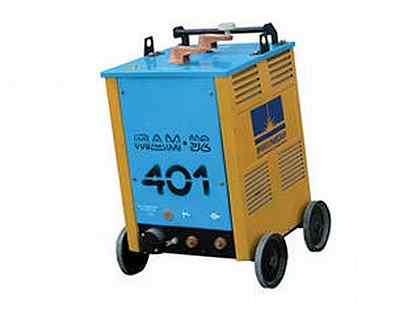

Трансформатор сварочный ТДМ-401

Однофазный трансформатор ТДУ — 401 У2с падающими внешними характеристиками служит для питания одного сварочного поста переменным током частотой ’50 Гц при ручной дуговой сварке, резке и наплавке металлов покрытыми металлическими   электродами.

Климатическое исполнение трансформатора У, категория размещения 2. Трансформатор   предназначен   для   работы   в   районах   с   умеренным климатом  на  открытом  воздухе  под  навесом  с  соблюдением  следующих условий:

высота над уровнем моря не более 1000 м.;

температура окружающей среды от — 40°С до + 40°С;

относительная влажность воздуха не более 80% при температуре +15°С.

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.
Трансформатор выполнен с плавным регулированием сварочного тока путём механического перемещения катушек при вращении рукоятки ходового винта.

Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.
 Обмотки трансформатора выполнены из алюминиевого провода и заключены в надёжные изоляционные обоймы.
 Для перемещения трансформатор поставлен на 4 колеса.
 Если не указано в заказе, поставляется трансформатор на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.
Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства — стабилизатора горения дуги. Стабилизатор подает в сварочную цепь импульсы, поддерживающие ионизацию дугового промежутка в моменты перехода переменного сварочного тока через ноль. Такую же роль играют ионизирующие элементы, входящие в состав обмазки электродов для переменного тока. Таким образом, при сварке со стабилизатором имеется возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей.
По своим возможностям трансформатор ТДМ-401У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.
Климатическое исполнение трансформаторов «У» (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40°С и относительной влажности воздуха 80% при 15°С.
Трансформаторы соответствуют требованиям ГОСТ 95 «Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия», а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).

Технические характеристики

Наименование параметра

Норма

Номинальное напряжение питающей сети (В)

220 или 380

Частота (Гц)

50

Потребляемая мощность (кВт), не более

17,3

Номинальный сварочный ток (А)

400

Пределы регулирования сварочного тока в диапазоне (А):

Больших токов

Малых токов

В диапазоне (А)

200-460

70-200

Первичный ток, расчетный (А):

При исполнении на 220 В

При исполнении на 380 В



120

70

Напряжение холостого хода в диапазоне (В):

больших токов

малых токов



60

80

Номинальное рабочее напряжение (В)

36

Номинальная продолжительность нагрузки (ПН), %

60

Продолжительность цикла сварки (мин)

5

Коэффициент полезного действия (%), не менее

84

Полный срок службы (лет), не менее

5

Габаритные размеры (мм):

Длина

Ширина

высота



585

555

850

Масса (кг), не более

140

ТДМ-401

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.

Трансформатор выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.

Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.

Для перемещения трансформаторы поставлены на 4 колеса.

Если не указано в заказе, то поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.

По своим возможностям трансформатор ТДМ-401У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.

Климатическое исполнение трансформаторов «У» (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 80% при 15С.

Трансформатор соответствуeт требованиям ГОСТ 95 «Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия», а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).



Технические данные:


Номинальный сварочный ток при ПН-60% 400А
Пределы регулирования сварочного тока
диапазон малых токов (ДМТ)		 70 — 200А
диапазон больших токов (ДБТ) 200 — 460А
Напряжение холостого хода по диапазонам:
ДМТ 73 — 78 В
ДБТ 60 — 64 В
Напряжение питающей сети 380 (220) В
Частота 50 Гц
Число фаз 1
Потребляемая мощность
26,6 кВА
Габаритные размеры 560х590х860 мм
Масса 140 кг

технические характеристики аппаратов 401, модели 305, 503, 500, 317, 505, 402, 303у2, 401у2 – Виды сварочных аппаратов на Svarka. guru

К выбору сварочного оборудования следует отнестись с максимальной ответственностью, так как процесс работы тесно сопряжен с возможным воздействием электротока. Потому необходимо отдавать предпочтение проверенной и качественной технике, которой, безусловно считается сварочный трансформатор ТДМ. Приборы представлены несколькими моделями, обладающими различными параметрами и достоинствами.

Классификация по различным признакам

Преобразователи для сварки марки ТДМ классифицируются по нескольким параметрам.

По типу питающей сети, требуемой для подключения, аппараты выпускаются:

  • однофазные, питаемые от бытовой сети переменного тока, что позволяет применение для небольших домашних или гаражных работ;
  • трехфазные, отличающиеся более сложной конструкцией, повышенной мощностью, предназначенные преимущественно для использования на предприятиях промышленности.

По области применения устройства разделяются на:

  • Бытовые для РДС с использованием стандартных электродов с покрытием.
  • Промышленные
    , применяющиеся одновременно для нескольких рабочих мест на поточных линиях. Их мощности достаточно не только для сваривания, но и резки изделий из металла.

По способу регулирования напряжения устройства разделяются на:

  • тиристорные, в которых применен принцип нормального рассеяния магнитного потока;
  • с повышенным рассеиванием.

К последней группе относятся:

  • с движимым немагнитным шунтом;
  • с движимыми обвивками;
  • с перемещающимся подмагниченным шунтом;
  • с обвивкой, состоящей из нескольких частей.

[stextbox id=’alert’]Какой трансформатор выбрать, зависит от преобладающего вида работ и предполагаемой интенсивности использования аппарата. Не менее важным параметром является и то, сколько отведено финансовых средств на покупку аппарата.[/stextbox]

Достоинства и недостатки понижающих аппаратов

Устройства понижающего назначения запитываются от сети 220 либо 380 В и уменьшают напряжение до 70 В, создавая на вторичной катушке настраиваемый ток. Выпрямление при этом не производится. Аппараты ТДМ подают в область сварки ток силой 50-500 А, значение зависит от модели.

Технические характеристики сварочного аппарата ТДМ 401, равно как и параметры иных моделей (305, 503, 500, 317, 505, 402, 303у2, 401у2), являются одновременно и достоинствами устройств. К преимуществам понижающих преобразователей относятся:

  1. Повышенная мощность, позволяющая выполнять множество технологических операций металлообработки.
  2. Стабильность работы, не зависящая от климатических условий. Аппараты могут эксплуатироваться при температурах от -40 до 40°С.
  3. Ремонтопригодность, легкость технического содержания и обслуживания.
  4. Возможность выполнения ступенчатого или плавного регулирования параметров тока.
  5. КПД, составляющий в среднем 84%
  6. Возможность применения электродов сечением до 6 мм, допускающая сварку изделий толщиной до 14 мм.
  7. Мобильность, обеспечиваемая транспортировочными колесами.
  8. Наличие эффективной системы охлаждения.

К недостаткам преобразователей следует отнести значительный вес и нагрузку на сеть – чем выше мощность, тем больше электроэнергии будет потреблять устройство.

Устройство

Устройство сварочного трансформатора ТДМ 401, как и большинства иных моделей, составляют такие детали:

  • корпус;
  • охлаждающие жалюзи;
  • соединительные зажимы для цепи;
  • ручка для переноски;
  • рукоятки корректирования параметров;
  • сердечник;
  • отвесный винт с расположенной на нем ходовой гайкой;
  • первичная и вторичная катушки, витки которых изготовлены из меди.

В аппаратах практически нет содержания драгоценных металлов. В ТДМ-500 для улучшения соединений используется серебро.

Принцип работы

Работа преобразователей ТДМ основана на такой схеме.

Ток, поступающий из сети, поступает на первичную катушку. Вторичная при этом различными окончаниями подсоединяется к подлежащей обработке детали и на держатель электрода.

Одна из обмоток, являющаяся подвижной, используется как дроссель, регулирующий выходящий ток. Для перемещения этой обмотки вдоль сердечника используется управляющий винт. Параметры тока задаются удалением друг от друга катушек. Чем больший интервал между ними, тем ниже подаваемое напряжение и выше сила тока. Изменение характеристик осуществляется посредством рассеяния магнитного потока.

Выбор

Однофазные

Аппараты однофазные обеспечивают питание единого потребителя переменным током частотой 50 Гц. Применяются в основном для РДС, наплавки либо резки с применением покрытых электродов.

Условия работы:

  • использование электродов 2-6 мм любых марок;
  • применение только для одного напряжения – 220 или 380 В при частоте 50 Гц.

Трехфазные

Для соединения заготовок значительной толщины однофазные трансформаторы не подходят, требуется использование трехфазных устройств. К примеру, ТДМ 503 – мощная и тяжелая модель, применяемая только под 380 В.

[stextbox id=’alert’]Такие трансформаторы не нужно приобретать для бытовго использования, так как найти сеть на 380 В бывает сложно. А иногда и невозможно.[/stextbox]

Универсальные однопостовые

Модели однопостовые предназначены для универсального применения при подключении к 380 В. Сила тока у таких аппаратов достигает 500 А, их можно использовать для обработки деталей толщиной 4-13 мм.

Особенности эксплуатации и подключения

Подключение к сети должно осуществляться только подходящими для конкретной модели кабелями. Во избежание перегрева и плавления провода, сечение его должно быть рассчитано с запасом.

[stextbox id=’alert’]Чтобы не допустить короткого замыкания и возгорания, места соединений следует периодически проверять на плотность.[/stextbox]

Устанавливать сварочный аппарат ТДМ 305 и другие модели во влажных помещениях и местах не допускается. Необходимо заранее предусмотреть способ охлаждения устройства.

При выполнении сварки нужно избегать перегрева прибора, соблюдая описанный в паспорте режим работ, строго соблюдать полярность. При обнаружении неисправности трансформатор следует немедленно отключить и не пользоваться им до устранения причин неполадок.

В процессе сварки необходимо периодически устраивать перерыв для охлаждения прибора.

Меры и техника безопасности

Трансформаторы ТДМ относятся к безопасным приборам при условии правильной их эксплуатации.

Но при возникновении неисправностей необходимо немедленно отключить подачу электроэнергии от сети. Во избежание поражения электротоком нельзя прикасаться к корпусу прибора, так как на нем может присутствовать остаточное напряжение.

Перед началом работы в первую очередь необходимо убедиться в наличии исправного заземления. По окончании сварки и отключения аппарата следует дать ему остыть, так как часто трансформатор может нагреваться до температур, вызывающих ожог кожного покрова.

[stextbox id=’alert’]В любой ситуации нужно неукоснительно соблюдать правила электробезопасности, действовать в соответствии с инструкцией производителя.[/stextbox]

Популярные модели

ТДМ-305 – компактный переносной аппарат с естественным охлаждением, предназначенный для использования в производственных целях и в быту. Эффективно работает при подаче среднего сварочного тока.

ТДМ-401 применяется для сварки изделий средней и значительной толщины, используется на производстве. Мобильность устройства обеспечивается колесами. При продолжительном использовании нуждается в обеспечении принудительной вентиляцией.

ТДМ-503 используется для средних по толщине заготовок. Подключается к трехфазной сети. Возможность непрерывного функционирования ограничены наличием только естественной вентиляции.

[stextbox id=’info’]Федор Федосеев, сварщик, стаж работы 25 лет: «ТДМ-ки отличаются простотой конструкции и стабильностью работы. Мнимая однообразность модельного ряда не отражается на способности аппаратов выполнять свою непосредственную задачу, заложенную изготовителем. Каждый может подобрать наиболее подходящую модель для выполнения конкретных работ».[/stextbox]

Сварочный трансформатор ТДМ-401 — Ковка, сварка, кузнечное дело

Многофункциональный трансформатор, может использоваться как источник питания для сварочного поста ручной электродуговой сварки, при резке металла и наплавке с использованием переменного тока.

В трансформаторе реализовано плавное регулирование тока сварки, благодаря перемещению катушек вторичной обмотки с помощью винта, снабжённого рукоятью. Конструкция имеет переключатель на два диапазона токов, что позволяет существенно расширить пределы регулирования.

Для облегчения конструкции и обеспечения надёжности все обмотки данного трансформатора выполнены с использованием провода из алюминиевого сплава и закреплены в высокоизолированные обоймы. Для простоты транспортировки корпус трансформатора установлен на четыре колеса.

Трансформаторы выпускаются для двух рабочих напряжений сети – 380 В (основное исполнение) и 220 В (по заказу потребителя). Возможности трансформатора ТДМ-401У2 позволяют ему заменить собой практически любой сварочный выпрямитель при значительно меньшей стоимости.
Для надёжной работы трансформаторы выпускаются в климатическом исполнении «У» ( что означает работу в условиях умеренного климата), категория размещения прибора вторая (нахождение под навесом). Диапазон рабочих температур -40…+40 при влажности воздуха (относительной) до 80% при 15С.
Трансформатор полностью соответствует требованиям ГОСТ 95 “Трансформаторы для ручной дуговой сварки однофазные. Технические условия” и удовлетворяет всем требованиям безопасности.

Смотрите также:

Всё больше используется новых дизайнерских технологий в строительстве частных домов. Не смотря на то что для изготовления отдельных элементов приходится обращаться к специалистам имеющим кузнечное оборудование, кованые изделия продолжают пользоваться спросом. Современная кузня это уже не просто горн и молот. Здесь тоже появились новинки. При изготовлении таких изделий, как автоматические распашные ворота, как правило, не применяется горячая и холодная ковка, но сварочный аппарат САТ-1 для них вполне приемлем.

Сварочный трансформатор ТДМ-401

Выберите категорию:

Все Метизная продукция » Болты » Гайки » Винты » Саморезы » Шайбы » Шпильки » Шурупы » Нержавеющий крепеж »» Нержавеющие болты »» Нержавеющие винты »»» Нержавеющие винты А4 »»» Нержавеющие винты А2 »» Нержавеющие гайки »» Нержавеющие саморезы »»» Нержавеющие саморезы А2 »»» Нержавеющие саморезы А4 »» Нержавеющие заклепки »»» Нержавеющие заклепки А2 »»» Нержавеющие заклепки А4 »» Нержавеющие шайбы »»» Нержавеющие шайбы А2 »»» Нержавеющие шайбы А4 »» Нержавеющие шпильки »»» Нержавеющие шпильки А2 »»» Нержавеющие шпильки А4 »» Нержавеющие штифты »»» Нержавеющие штифты А2 »»» Нержавеющие штифты А4 Собственное производство нестандартного крепежа Покрытия металлоизделий Сварочное оборудование и материалы » СВАРОГ »» СВАРОЧНЫЕ ИНВЕРТОРЫ »»» MIG »»» CUT »»» TIG »»» MMA »»» SAW »» СВАРОЧНЫЕ ГОРЕЛКИ И ПЛАЗМОТРОНЫ »»» СВАРОЧНЫЕ ГОРЕЛКИ TIG »»» СВАРОЧНЫЕ ГОРЕЛКИ MIG »»» ПЛАЗМОТРОНЫ CUT » КЕДР »» серия MIG »» серия CUT »» серия TIG »» серия MMA » Сварочные аппараты MIG Profi » Полуавтоматическая сварка MIG »» Сварочные горелки MIG/MAG »» Сварочные полуавтоматы » Ручная дуговая сварка MMA »» Сварочные инверторы »» Выпрямители »» Трансформаторы »» Блоки и приставки » Аргонодуговая сварка TIG »» Постоянного тока DC »» Переменного и постоянного AC/DC »» Горелки TIG » Воздушно-плазменная резка CUT »» Аппараты воздушно-плазменной резки »» Плазмотроны » Средства защиты »» Сварочные маски »» Прочее » Сварочные электроды » Сварочная проволока »» Нержавеющая сварочная проволока » Аксессуары для сварки »» Магнитные держатели »» Клеммы заземления »» Магнитные держатели КГ »» Электрододержатели Строительные материалы и оборудование » Электроинструмент и оборудования » Строительные материалы » Абразивная продукция Покраска крепежа, метизов

Производитель:

Все3MAbicor BinzelAuroraBestWeldBlueWeldBRIMADEKAEsabEuroluxEWMFoxWeldFubagGWCHuterHyperthermKobelcoKrassLincoln ElectricOptimaOptrelStartTBiTelwinTop WeldTrafimetTRITONАврораАГНИБелзанБИМАркДУГАЗолотой электродИльницкий заводКавикКЕДРКордКратонПримаПРОФИПТКРесантаРОСОМЗСварогСЗСМСпецэлектродСЭЛМАТОРУралтермосварЭСВА

Сварочный трансформатор ТДМ-401-1 ООО Мастер-Сварщик Москва

Выберите категорию

Все Электросварка — Сварочные аппараты инверторные » Аппараты Ручной Дуговой сварки = МMA »» Аппараты MMA для дачи или гаража »»» VARTEG »»» Корунд »»» KVAZARRUS » Аппараты MIG/MAG = Полуавтоматическая сварка »» Многофункциональные MIG аппараты » Аппараты Аргонодуговой сварки = TIG »» Многофункциональные TIG аппараты Газосварка и Резка металлов » Резаки Газовые » Горелки Газовые » Горелки, кислород-горючий газ » Горелки Газовоздушные, Кровельные » Принадлежности для Газовой сварки Воздушно плазменная резка металлов — CUT » Аппараты воздушно-плазменной резки — CUT »» Foxweld PLASMA »» VARTEG PLASMA »» UNO PLASMA » Плазмотроны CUT » Расходные части к Плазматронам »» к Плазмотрону Р-80 насадка »» Плазмотроны CB-50 и части »» Плазмотроны S-45 и части »» Плазмотроны PT-31 и части »» Плазмотроны А151 и части »» Плазмотроны A101-141 и части Трансформаторы и выпрямители » Сварочные трансформаторы » Сварочные выпрямители Сварочные расходные материалы и комплектующие » ММА сварка: Расходные материалы и Коплектующие »» Электроды »» Соединители (кабельные вилки, розетки) »» Электрододержатели » TIG сварка: Комплектующие и Расходные матероиалы »» Аргонодуговые горелки и части (TIG) »»» Горелки TIG в сборе »»» Цанги, держатели »»» Сопла керамические »» Сварочные горелки TIG »» Горелки TIG »» Вольфрамовые электроды » MIG/MAG сварка: Расходные материалы, Комплектующие »» Сварочные горелки MIG/MAG »»» Горелки MIG 15 и части »»» Горелки MIG 24 и части »»» Горелки MIG 25 и части »»» Горелки MIG 36 и части »»» Горелки MIG 40 и части »»» Горелки MIG 500 и части »» Комплектующие части к MIG/MAG сварке »» Проволока для MIG/MAG Сварки » Редукторы, Регуляторы расхода газа »» Регуляторы расхода газа »» Редукторы » Клеммы заземления » Кабели, комплекты кабелей Средства защиты Одежда электро и газосварщика » Сварочные маски »» Светофильтры для сварочных масок »» Защитные стекла для сварочных масок »» Комплектующие к маскам » Перчатки и краги сварщика » Спец одежда: Костюмы, Фартуки и обувь Дополнительное оборудование и Аксессуары для сварки » Аксессуары для сварки » Магнитные приспособления » КРУГИ — Зачистные, отрезные, лепестковые. Генераторы и компрессоры » Компрессоры »» Безмасляные компрессоры »» Масляные коаксиальные компрессоры »» Масляные ременные компрессоры ТОВАРЫ ПО АКЦИИ Садово-дачная техника и оборудование » Дачный вспомогательный инструмент » STIHL » Бензопилы » Бензиновые триммеры » Насосное оборудование »» Дренажные насосы »» Мотопомпы » Тепловое оборудование »» Обогреватели электрические »» Обогреватели газовые » Зарядные устройства »» Зарядные устройства 6-12 В »» Пуско-зарядные устройства »» Зарядные устройства 12-24В Товары для дачи и сада Инструменты » Электрика » Сантехника » Ручной инструмент » Электро и Бензо инструмент » Хозтовары и бытовая химия » Удобрения и Семена

Сварочные трансформаторы TDM



Понижающий трансформаторы

  • OSM
  • OSM1
  • OSVM
  • OSO-0.25
  • OSOV-0.25
  • TSZI

  • TDM-301
  • TDM-401
  • TDM-503

  • Масло: OMP, TMG
  • Киоск подстанции

  • Однофазные
  • Трехфазные
  • Электронные

  • Передвижные:

    • ED8, 16, 30, 60, 100
    ED100, ED200
    ED630, ED1000
  • Стационарный:
    AD8S, 16S, 30S, 60S, 100
    AD8C аварийный
    AD200S, AD315S, AD и ADS
  • Маломощный:
    бензин, дизельное топливо
    • Главная> Электрооборудование Оборудование> Трансформаторы и стабилизаторы

    Сварочный трансформатор ТДМ-401 предназначен для использования в качестве источника питания. на одной сварочной станции
    при ручной дуговой сварке, резке и плавке металлов с использованием переменного тока.

    • Данные трансформаторы относятся к стационарному типу оборудование.
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TDM-401
    Номинальный сварочный ток при PN-60%, А 400
    Пределы регулирования сварочного тока, A:
    низкий диапазон тока (LCR)
    сильный ток диапазон (HCR)
    70-190
    170-460
    Напряжение холостого хода на диапазон, В:
    низкий диапазон тока (LCR)
    тяжелый текущий диапазон (HCR)
    73-76
    60-64
    Напряжение питания, В 380 (220)
    Частота, Гц 50
    Число фаз 1
    Мощность потребление при номинальной нагрузке, кВт
    17.3
    Габаритные размеры, мм
    длина
    ширина
    высота
    555
    585
    850
    Сухая станция масса, кг 140
