Usb пайка: Распиновка разъёмов USB 2.0

Содержание

расположение контактов и особенности классификации

Стандарт универсальной последовательной шины, иначе USB, был разработан в далёком 1996  году как класс, унифицирующий разъёмы и снижающий энергопотребление. Так компаниям-разработчикам оборудования и персональных компьютеров удалось избавиться от многообразия кабелей и разъёмов, а также упростить взаимодействие пользователя с ПК. С тех пор спецификация была несколько раз обновлена, получила различные форм-факторы, соответственно, менялось количество контактов и их расположение. Сегодня мы расскажем о расположении этих контактов в спецификации USB или их распиновке.

USB – самый распространённый способ подключения устройств как к ПК, так и между собой
ФОТО: iconnectivity.supportbee.com

Содержание статьи

Виды USB-разъёмов

Среди пользователей имеет место путаница между разъёмами и версиями спецификаций. Тип разъёма — это форм-фактор, то есть физическая форма разъёма. Основных существует три: A, B и C. Типы A и B могут иметь версии micro и mini.

A – стандартный вид для ПК. Флешки, внешние диски и принтеры со стороны компьютера чаще всего подключаются именно с помощью него. Его подвиды micro и mini встречаются крайне редко. А вот тип B – наоборот. Его классический форм-фактор встречается редко, в основном, в принтерах. Зато его подвиды micro и mini получили широкое распространение. Если ваш смартфон подключается с помощью micro USB, то это — тип B. Вообще, тип B регламентирован спецификацией как разъём для использования на стороне периферийного устройства.

Тип С — это новый тип разъёма, который впервые был описан в 2014 году. В нём наконец-то решили проблему симметричности контактов, то есть штекер можно вставить в гнездо правильно с первого раза.

Теперь о версиях спецификаций: USB 3.0, USB 2.0. Цифры в названиях показывают версии спецификации. То есть, это описание работы алгоритмов интерфейса, которое используют производители устройств. Последняя действующая на сегодняшний день версия — 3. 2. В 2019 году также ожидается публикация спецификации 4.

Распайка USB кабеля по цветам

Так как спецификаций имеется много, а тип разъёма накладывает свои ограничения на размещение контактов, то и распиновка отличается от версии к версии. Стало быть, и разбирать их надо по отдельности.

Распиновка USB 2.0

«Классика» разъёмов USB 2.0 предусматривает 4 контакта, а мини и микроверсии — 5. В любом случае, данные передаются по двум из них. Обычно их отмечают на схемах как D- и D+. Им соответствуют зелёный и белый цвета кабелей. В стандартных A и B может быть золотой, который на деле выглядит просто жёлтым. Два контакта отвечают за питание. По одному проводится напряжение в 5 В. Цвета кабелей — красный и оранжевый.

Так распиновка классических А и В выглядит схематически
ФОТО: ru.wikipedia.org

Второй может называться «минус» или просто «земля». Он имеет традиционный цвет — чёрный или синий. На схемах отмечается как GND. Для микро и мини версий USB пятый контакт нужен для поддержки стандарта OTG – подключения к мобильным устройствам периферии. Он не используется в типе B и замыкается на землю в типе А именно для поддержки OTG.

Расположение контактов на всех видах USB 2.0
ФОТО: ru.wikipedia.org

Распиновка USB 3.0

Спецификация 3.0 была полностью сформирована в 2008 году. При изготовлении устройств и кабелей принято использовать синий пластик для цветового оформления штекеров и разъёмов. Реже — красный. С помощью новых алгоритмов передачи данных была увеличена скорость передачи информации, сила тока и добавлено 5 контактов. Таким образом, всего контактов на USB 3.0 – 9, в отличие от  USB 2.0, где их 4. При этом, оба стандарта полностью совместимы — просто лишние контакты становятся неактивными. Также для USB были частично переработаны формы разъёмов. Внешне тип А остался таким же, но добавились контакты. Тип B, а также версии mini и micro конструктивно изменились. Новый симметричный разъём типа C поддерживает USB 3.0 полностью.

4 контакта в типах A и B перешли от версии 2.0. Это «земля», +5 В и два для передачи данных. Они и определяют обратную совместимость. Новые 5 включают в себя два для приёма данных по SuperSpeed, два для передачи по SuperSpeed и ещё один — «земля».

Размещение контактов в стандарте USB 3.0 в типах A и B
ФОТО: ru.wikipedia.org

Коренным образом поменялось расположение контактов на разъёме типа C. Всего в нём 24 контакта. Для симметричности, 12 дублируют другие 12. То есть, как ни воткни, работать устройство всё равно будет. Два центральных контакта из 12 повторяют контакты USB 2.0 для передачи данных. Собственно, USB 2.0 также может быть реализован в типе C. Однако, это редкость. Два крайних контакта проводят «землю». 4 отведено для высокоскоростной передачи и приёма данных. Ещё два нужны для питания. Оставшиеся два контакта являются конфигурационным и дополнительным каналом.

Размещение контактов USB 3.0 в типах C
ФОТО: ru.wikipedia.org

Распиновка USB на материнской плате

По умолчанию, на материнских платах уже есть выведенные порты USB на задней панели. Но дополнительно практически всегда присутствуют штыревые выходы, например, для передней панели системного блока. В подключении нет ничего сложного. Встречаются два варианта коммутации. Это может быть набор фишек для вставки в штырьки, либо используется целый блок. Один набор штырей на плате рассчитан на два USB-разъёма. Для версии 2.0 используется 9 контактов, для 3.0 — 19. Если подключение происходит с помощью набора фишек, то можно использовать всего четыре контакта для одного разъёма, а в случае с 3.0 — 9.

Разъёмы USB на плате подписаны. USB 3.0 заметно отличается от 2.0 размером
ФОТО: forum.oszone.net

Назначение контактов на материнской плате строго регламентировано. Обе линии имеют один и тот же набор, исключение составляет пятый контакт, который служит своеобразным маяком, чтобы не подключить блок неправильно. Если он находится справа, то самая крайняя левая пара контактов отвечает за передачу питания, затем две пары для данных и правая — земля. Можно ориентироваться и по надписям на фишках, и по цветам. Хотя последний способ не так надёжен.

Схема контактов USB 2.0 на материнской плате
ФОТО: forum. oszone.net

Изучать назначение контактов для USB 3.0 на плате не имеет смысла, так как разработчики максимально упростили подключение. Для этого используется фишка со всем необходимым комплектом контактов, воткнуть который неправильно практически невозможно.

Вообще, распиновка USB постепенно уходит в прошлое. Актуальным было знать размещение контактов для версий 1.0 и 2.0. Затем же кабели и разъёмы стали всё больше унифицироваться и проектироваться с наименьшими для пользователей проблемами при подключении. Большинству из них вообще никогда не придётся сталкиваться с ручной установкой или пайкой контактов. Это, скорее, удел радиолюбителей и «гиков».

Если вы владеете знаниями или собственным опытом по подключению USB разных версий, то можете поделиться им в комментариях.



Предыдущая

DIY HomiusКак защитить входную дверь от взлома: 5 простых способов

Следующая

DIY HomiusДом на колёсах своими руками: как превратить микроавтобус в уютное жильё

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

типы разъемов A, B, C, mini и micro

Любой цифровой гаджет, от ноутбука до флешки имеет USB разъем. Иногда это гнездо может поломаться или просто перестать работать. В данном случае встает необходимость починить прибор, но для этого требуется распиновка usb разъема.

Такой тип имеет одинаковую форму, конструкцию и напряжение (5Вольт), многие производители используют свою собственную распиновку. Международного стандарта в этом вопросе не существует. Однако есть определенные советы электронщиков, которые помогут разобраться в этом вопросе. В данной статье будут приведены самые распространённые и основные схемы распиновки разъема USB и как его можно починить в домашних условиях. В качестве бонуса, материал содержит несколько наглядных роликов по выбранной теме.

Как выглядит разъем USB

Виды разъемов USB

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными. Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Распиновка usb разъёма – расположение проводов по цветам по отношению к контактам коннектора. Неправильная распайка приведёт к выходу из строя соединяемых гаджетов.

распиновка usb разъема

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные. Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника. Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный– тип «А» и «В».
  2. Мини– тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах. Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание +Красный (оранжевый)+ 5В
2Данные  –Белый (золотой)Data –
3Данные +ЗеленыйData +
4Питание –Черный (синий)Земля

Наряду с исполнением разъемов типа «мини-А» и «мини-В»,  а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ». Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание  +Красный+ 5В
2Данные  –БелыйData  –
3Данные  +ЗеленыйData  +
4ИдентификаторХост – устройство
5Питание  –ЧерныйЗемля

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0. Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3. 0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0. Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Как выглядит USB

Распиновка USB разъемов для Philips, LG, Nokia, HTC и Samsung

Устройства, выпущенные под брендами LG, Samsung, HTC, Philips и Nokia могут заряжаться только в том случае, если в гнезде ил штекер закорочены контакты Data- и Data+, помеченные на схеме цифрами 3 и 2. Это значит, что телефон можно зарядить даже через обычный дата-кабель, если закоротить соответствующие контакты в гнезде зарядного устройства самостоятельно.

Распиновка USB разъемов на штекере

Если вместо выходного гнезда на заряднике имеет только выходной шнур, то к нему нужно припаять штекер стандарта micro- или mini-USB. Для того в самом штекере необходимо и соединять между собой контакты, пронумерованные 2 и 3 (в схеме они также обозначаются зеленым и белым цветом). В таком штекере плюс припаивается к контакту 1, а минус – к 5.

Распиновка USB разъемов для смартфонов от Apple

На iPhone контакты Data- и Data+ соединяются с GND (он обозначен номером 4) через резистор с сопротивлением 50 кОм. Они также соединены с контактом 5V через резистор с сопротивлением 75 кОм.

Распиновка микро USB разъема | 2 Схемы

Правильная распиновка штекера и гнезда Micro-USB разъема для подключения питания и зарядки мобильного телефона или планшета.

Схема распиновки

Назначение контактов микро-USB разъема — гнезда и штекера

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, наиболее распространённый проводной способ подсоединения внешних устройств к компьютеру. Данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском, смартфоном.

Заряд батареи через Микро-ЮСБ

Кроме того, по нему поступает напряжение питания 5 вольт для зарядки аккумулятора носимых гаджетов. Так как практически все современные литиевые батареи имеют рабочее напряжение 3,7 В, то идущие по Микро-ЮСБ 5 В подходят для восполнения энергии отлично. Правда не напрямую к АКБ, а через преобразователь зарядного устройства.

Радует, что цоколёвка разъёма одинаковая у всех производителей смартфонов — Самсунг, LG, Huaway и другие. Таким образом зарядное-адаптер 220 В от одного телефона, чаще всего подходит для заряда другого без изменения цоколёвки.

  • Главное преимущество Micro-USB разъема перед другими типами — возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства могут быть подключены во время работы компьютера и так же отсоединены, без необходимости нажимать какие-либо кнопки.

Различие Micro-USB A и B

Обратите внимание: Разъём micro содержит 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND (минус).

А для GND — пятый контакт.

  1. +5 вольт
  2. -Data
  3. +Data
  4. Не используется / Общий
  5. Общий

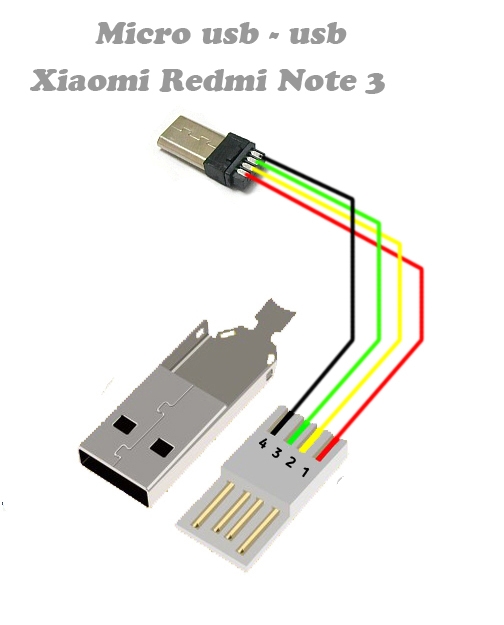

Схема соединения Micro-USB с обычным USB

Распайка USB-разъема. Схема распайки :: SYL.ru

Распайка USB-разъема разрабатывалась еще с 1994 года, при этом в команде разработчиков состояли инженеры из передовых компаний в сфере IT-технологий – Microsoft, Apple, Intel и других. В процессе проведения исследований преследовалась одна задача – найти универсальный порт, который мог бы использоваться для большинства устройств.

Таким образом, пользователям был предоставлен разъем USB, который практически сразу был поддержан различными разработчиками и начал активно использоваться в самых разных устройствах, начиная от персональных компьютеров и заканчивая мобильными гаджетами. Однако случилось так, что кабели с такими разъемами могли использоваться далеко не везде, да и сами по себе они были разными, в связи с чем некоторым требуется распайка мини-USB-разъема для того, чтобы сделать соответствующий переходник.

При этом мало кто знает о том, как правильно должна осуществляться данная процедура.

Понятия, которые нужно знать

Распайка USB-разъема начинается с изучения основных понятий:

  • VCC – контакт положительного потенциала источника питания. Для современных USB-кабелей показатель данного контакта составляет +5 Вольт, при этом стоит отметить, что в радиоэлектрических схемах такая аббревиатура полностью соответствует напряжению питания PNP, а также NPN-транзисторов.
  • GND – контакт отрицательного потенциала источника питания. В современной аппаратуре, включая также различные модели материнских плат, данное устройство соединяется корпусом для того, чтобы обеспечить эффективную его защиту от статического электричества или же каких-либо внешних источников электромагнитных помех.
  • D- — информационный контакт, имеющий нулевой потенциал, относительно которого осуществляется транслирование информации.
  • D+ — информационный контакт, имеющий логическую единицу. Данный контакт используется для транслирования информации от хоста к устройству или же наоборот. На физическом уровне данный процесс представляет собой передачу прямоугольных импульсов с положительным зарядом, при этом импульсы имеют разную амплитуду и скважность.
  • Male – штекер данного разъема, который среди современных пользователей, которыми осуществляется распайка USB-разъема для мыши и других устройств, часто называется «папа».
  • Female – гнездо, в которое вставляется штекер. Пользователями называется «мама».
  • RX – прием информации.
  • TX – передача информации.

USB-OTG

OTG представляет собой способ соединения через кабель USB двух периферийных устройств без необходимости использования компьютера. Также такая распайка микро-USB-разъема в профессиональных кругах часто называется USB-host. Другими словами, флешка или же какой-нибудь жесткий диск таким образом могут непосредственно подключаться к планшету или же мобильному телефону точно так же, как к полноценному персональному компьютеру.

Помимо этого, к гаджетам можно подключать мышки или же клавиатуры, если они поддерживают возможность их использования. Нередко таким образом соединяют фотоаппараты и другие гаджеты с принтерами.

Какие у него есть ограничения?

Ограничения, которые имеет такая распайка микро-USB-разъема, являются следующими:

  • У старых мобильных телефонов нет возможности их использования.
  • Флешка в обязательном порядке предварительно должна быть отформатирована под файловую систему FAT32.
  • Предельно возможная емкость подключаемой флешки ограничивается различными аппаратными возможностями телефона.
  • Жесткий диск, скорее всего, придется подключать к дополнительному источнику питания.

К примеру, если речь идет о подключении к телефону какой-нибудь USB-флешки, то в таком случае чаще всего применяется переходник «USB_AF-USB_AM_micro». В данном случае в разъем вставляется флешка, в то время как штекер подключается к мобильному телефону.

Особенность кабеля

Главная особенность, которой отличается распайка USB-разъема в формат OTG, — то, что в штекере контакт 4 в обязательном порядке должен замыкаться с контактом 5. В стандартном дата-кабеле к данному контакту вообще ничего не припаяно, а называется данный штекер USB-BM micro. Именно по этой причине нужно добраться до четвертого контакта, после чего при помощи перемычки присоединить его к проводу GND. После такой процедуру штекер будет переименован в USB-AM micro. Именно наличие перемычки между этими контактами в штекере позволяет аппарату определить, что к нему собираются подсоединить какое-то периферийное устройство. В том случае, если этой перемычки аппарат не будет видеть, им будет выполняться роль пассивного устройства, а любые подключенные к нему флешки просто-напросто будут полностью проигнорированы.

Как определяются устройства?

Многие считают, что при соединении в режиме OTG оба устройства полностью автоматически определяют, кто из них будет представлять собой хост, а кто будет находиться в подчинении. В действительности же в данном случае только пользователь определяет то, кто именно в данном случае будет мастером, так как в какое устройство будет воткнут штекер, оснащенный перемычкой между 4 и 5 контактами, то из них и будет являться хостом.

Как его сделать?

Через полупрозрачную изоляцию вы сможете рассмотреть несколько разноцветных проводов. Вам нужно будет подплавить изоляцию около черного провода, после чего один конец перемычки подпаять к контакту GND. С противоположной стороны можно увидеть белый провод, а также неиспользуемый контакт. В данном случае нам нужно подплавить изоляцию около незадействованного контакта, после чего к нему подпаять второй конец перемычки.

Стоит отметить, что схема распайки USB-разъема формата micro является гораздо более простой.

Развороченный штекер, который вы оснастили перемычкой, нужно будет изолировать, для чего используется специализированная термоусадочная трубка. После этого вам нужно будет просто взять «маму» от удлинителя и припаять ее к нашему штекеру цвет в цвет. Если кабели являются экранированными, то в таком случае вам нужно будет также, помимо прочего, соединить и экраны.

Можно ли заряжать?

Если к устройству подключается периферия через OTG, то в таком случае оно должно будет ее питать, что значительно может снизить общую длительность работы устройства от встроенного в него аккумулятора. В связи с этим многие задумываются, можно ли через внешний источник подзаряжать такое устройство. Это возможно, но для этого нужна поддержка специального режима в устройства, а также отдельная распайка USB-разъема для зарядки.

На самом деле режим зарядки чаще всего предусматривается современными разработчиками гаджетов, однако далеко не все позволяют проводить такую процедуру. При этом следует отметить тот факт, что для перехода в такой режим зарядки должна быть использована отдельная схема распайки USB-разъема, в которой контакты замыкаются через отдельный резистор.

Лучшая пайка usb — отличные предложения по пайке usb от мировых продавцов пайки usb

Отличные новости !!! Вы попали в нужное место для пайки USB. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.

Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя пайка USB в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили USB-пайку на AliExpress.

Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в пайке USB и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.

Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести usb soldering по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Паяльная ручка

USB-C-PD — компактное решение на базе STM32 для наконечников Weller

Одним из наиболее важных шагов при разработке любого электронного устройства является пайка, независимо от используемого метода. Наличие подходящих инструментов для правильного выполнения этой задачи является основным фактором, определяющим скорость и качество процесса пайки.На рынке существует несколько паяльных инструментов, каждый из которых предназначен для решения различных вопросов для инженеров / техников, от проблем с отключением питания, которые решаются с помощью газовых паяльников, до надежной пайки SMD, решаемой паяльными станциями.

Однако каждое из этих решений также имеет свои недостатки, которые затем становятся еще одной проблемой для лиц, ориентированных на решение.

Именно такой узор привел Thomas Leputsch к разработке паяльной ручки USB-C-PD для решения проблем портативности, с которыми люди сталкиваются при работе с паяльными станциями.

Паяльные станции

поставляются с такими замечательными функциями, как регулируемая мощность и сменные наконечники, и являются бесценным инструментом для всего, от электроники печатных плат до изготовления витражей, однако они непереносимы и им всегда нужна розетка для питания. Чтобы устранить этот недостаток, Thomas Leputsch разработал паяльную ручку на базе USB-C.

Хотя было несколько проектов, использующих USB Type-C для портативных паяльников, таким образом, чтобы паяльник мог получать питание от источников питания, таких как ноутбуки, блоки питания и т. Д., они, как правило, очень дороги, поэтому Томас решил создать свой собственный.

В конструкции

Томаса используется паяльная ручка USB-C-PD со сменными наконечниками Weller RT . Выбор материалов для дизайна был сделан таким образом, чтобы затраты были как можно ниже. В конструкции использовался микроконтроллер STM32F042G6U6 с процессором Arm Cortex-M0, который использовался для управления температурными профилями, и STUSB4500QTR , который использовался в качестве контроллера подачи питания USB.Устройство было основано на сменных наконечниках Weller RT из-за его личной любви к ним, как он объяснил на странице проекта, что

«Целью этого проекта было создание более дешевого и даже более компактного блока управления для, на мой взгляд, лучших паяльных жал для паяльных соединений малых и средних размеров».

Как и более дорогие конкуренты, паяльная ручка USB-C-PD может питаться от любого источника питания USB-PD , включая блоки питания и даже ноутбуки и другие устройства, использующие блоки питания USB Type-C. Перо оснащено тремя светодиодами, каждый из которых указывает разные профили мощности (низкий, средний, высокий). Профиль выбора можно выбрать с помощью пары кнопок, расположенных на ручке устройства.

Время нагрева паяльной ручки впечатляет, так как она способна разогреваться с 25 ° C до 350 ° C менее чем за 7 секунд, а в режиме ожидания она простаивает при 180 ° C.

Оставаясь верным своей любви к открытому исходному коду, Лепутш загрузил подробное пошаговое руководство на страницу своего проекта, чтобы у тех, кто заинтересован в воссоздании его сборки, было мало или совсем не сложно разобраться во всем этом.

Паяльник USB 60 Вт для Type-C

Некоторое время назад мы опубликовали статью об этих дешевых USB-паяльниках, которые оказались на удивление способными, учитывая, что они действительно были недостаточно питания, буквально. Но USB Type-C должен это изменить. Хотя он существует уже некоторое время, мы только сейчас начинаем видеть, как устройства и зарядные устройства с поддержкой USB-C набирают обороты. Зарядные устройства USB-C с опцией USB-PD (для подачи энергии) могут выступать в качестве источников высокой мощности, позволяя быстро заряжать ноутбуки, телефоны и другие устройства, способные выдерживать более высокие токи и напряжения, которые они способны обеспечить.[Жюльен Гудвин] показывает нам, как он построил паяльник с питанием от USB-C, который не отстой.

Он может управлять обычным утюгом Hakko при 20 В и 3 А, обеспечивая его входной мощностью 60 Вт от зарядного устройства USB-C. Hakko рассчитан на рабочее напряжение 24 В, поэтому он работает примерно на 16% ниже напряжения power . Но даже в этом случае 60 Вт вполне достаточно для большинства случаев. Спецификация USB-C допускает в особых случаях выходной ток до 5 А, поэтому при использовании этой возможности доступно почти 100 Вт.

Все началось, когда он пытался объединить свою коллекцию блоков питания для различных компьютеров, чтобы уменьшить количество типов и конфигураций вилок. Осмотревшись, он наткнулся на протокол USB-PD. Сделав домашнее задание, он решил создать плату зарядного устройства USB Type-C с функцией PD на основе микросхемы TI TPS65986 — очень функционального контроллера USB Type-C и USB PD и переключателя питания. Микросхема TI представляет собой корпус BGA, поэтому ему пришлось передать сборку платы на аутсорсинг, а поскольку повседневная работа постоянно мешала, потребовалось довольно много времени, прежде чем он смог наконец ее протестировать.К счастью, магический дым не выходил из доски, и с первого раза все работало безупречно. Вот его набор слайдов о USB-C и USB-PD [PDF], который он представил на linux.conf.au 2017 Open Hardware Miniconf в начале этого года. Это дает хорошее представление об этом стандарте, в том числе схему его платы драйвера.

Будучи такой универсальной системой, мы, вероятно, увидим, что в будущем USB-C будет использоваться в большем количестве устройств. Это означает, что вскоре мы должны увидеть появление мощных USB-паяльников.Но на данный момент между USB-C и конкурирующей технологией Quick Charge (QC) Qualcomm идет борьба за власть. Это немного похоже на VHS и Betamax, и на этот раз мы надеемся, что победит лучшая технология.

Контрольно-измерительные приборы, инструменты USB и LAN, паяльники

09.11.2020 | 11

Как известно, одним из важнейших требований при работе с небольшими и ценными электронными компонентами является надежная защита от электростатического разряда.В нашем каталоге представлены модели паяльных станций, отвечающие этому требованию. Одна из них — паяльная станция Aktakom ASE-1106, защищенная от электростатического разряда.

02.11.2020 | 18

Инфракрасный термометр AKTAKOM ATE-2530 обнаруживает инфракрасную энергию, излучаемую объектами. Инструмент фокусирует энергию через линзу, изменяя температуру специального материала, который создает электрический сигнал.

26.10.2020 | 35

АКТАКОМ ACM-2353 Профессиональные токоизмерительные клещи переменного тока True RMS 1000A — довольно популярная модель.На данный момент, помимо технических характеристик, на нашем сайте есть дополнительная информация, которая поможет вам найти более полезные сведения об этих клещах.

19.10.2020 | 42

AKTAKOM ASE-1119 может использоваться в области электронных исследований, обучения и производства, особенно при ремонте и пайке электронных приборов и оборудования связи.

12.10.2020 | 55

Если вы ищете эффективный и в то же время мощный поглотитель дыма с низким уровнем шума, AKTAKOM ASE-7011 будет правильным выбором.

05.10.2020 | 58

Многофункциональный калибратор технологических процессов АМ-7111 предназначен для генерации высокоточных сигналов при тестировании и калибровке различного оборудования (зонды, измерители, преобразователи, контроллеры и т. Д.) При ремонтных или наладочных работах.

28.09.2020 | 98

Как известно, одним из важнейших требований при работе с небольшими и ценными электронными компонентами является надежная защита от электростатического разряда.В нашем Каталоге появилась модель паяльной станции, отвечающая этому требованию …

21.09.2020 | 113

В нашем Интернет-магазине представлен широкий ассортимент блоков питания. АКТАКОМ АПС-7306 — программируемый источник питания постоянного тока, который предназначен для питания радиотехнического оборудования стабилизированным напряжением и током в процессе ремонта, лабораторных исследований.

14.09.2020 | 105

АКТАКОМ АТТ-9002 — портативный виброметр, предназначенный для измерения неуравновешенного отклика механизмов.Измеряемые параметры: скорость, среднеквадратичное и пиковое измерение, диапазон измерения скорости / ускорения.

07.09.2020 | 121

Программируемая электронная нагрузка Aktakom AEL-8321 предназначена для имитации различных режимов работы нагрузки при тестировании источников питания беспроводных устройств напряжением до 80 В, током до 40 А и мощностью 400 Вт.

Новости 1-10 из 175

1 2 3 4 5 | »| Прошлой | Все

Паяльник Farnell с питанием от USB

Да, вы правильно прочитали: паяльник с питанием от USB.Когда я впервые увидел это устройство в продаже, я сначала подумал, что оно не может работать, а USB-порт никогда не будет обеспечивать достаточную мощность. Фарнелл предложил мне просмотреть одну, и я с радостью воспользовался этой возможностью.

Устройство имеет маркировку «Mega Power», а на упаковке указано, что это «Первый в мире USB-паяльник», и он потребляет «в восемь раз меньше энергии, чем обычные утюги». Это утверждение показалось немного странным, поскольку паяльник выделяет тепло, так что вы наверняка хотите, чтобы он использовал как можно больше энергии? Принцип, лежащий в основе этого устройства, заключается в том, что энергия фокусируется на наконечнике, а не на гораздо большем куске металла на обычном утюге, поэтому он может делать больше с меньшими затратами.

В отличие от многих продуктов, которые я рассматривал в прошлом, я действительно понятия не имел, чем все закончится. Это казалось слишком хорошим, чтобы быть правдой!

Итак, начнем…

Официальная страница продукта на сайте Farnell включает ссылку на одностраничную брошюру производителей.

В упаковке:

  • Паяльник с крышкой
  • Маленькая губка
  • Кабель питания батареи 9 В
  • USB-кабель с двумя стандартными разъемами и одним разъемом miniUSB
  • Инструкции

На упаковке указаны следующие характеристики:

  • Ток: около 800 мА
  • Напряжение: около 5 В
  • Потребляемая мощность: 4–6 Вт
  • Макс.температура: 480 градусов C

Вам необходимо использовать собственный аккумулятор.

Питание утюга

Электропитание утюга может осуществляться тремя способами:

  • USB-кабель с одним разъемом USB
  • USB-кабель с использованием обоих USB-разъемов для дополнительного питания
  • Аккумулятор 9 В с использованием прилагаемого кабеля

Первые два методы позволяют использовать USB-порты ПК или ноутбука или USB-аккумулятор. Разъем Y позволяет использовать два порта USB, которые могут потребоваться, если ваши порты ограничены до 500 мА каждый.

Для третьего метода требуется батарея на 9 В (не входит в комплект).

В этот момент вы, вероятно, думаете, что ад должен замерзнуть, прежде чем вы подключите нагревательный элемент к своему драгоценному ноутбуку или USB-портам ПК. Я так и думал, но если порты вашего компьютера спроектированы правильно, проблем быть не должно. Они ограничивают ток, доступный для любого устройства, и на самом деле не имеет значения, паяльник это устройство или жесткий диск. Для меня было просто практичнее использовать батарею на 9 В или батарейный блок USB, поскольку у меня было больше свободы паять вдали от компьютера.

Из инструкции ясно, что максимальная температура, скорее всего, будет достигнута при использовании батареи 9В.

PCB Soldering Test

Чтобы проверить железо, я решил просто сделать пайку, которую я делаю как любитель Pi. К счастью для меня, Алекс Имс (RasPi.TV) предоставил мне прототип платы на базе MCP3008, над которой он работал. Он состоял из печатной платы, разъема DIL, 26-контактного разъема и нескольких однорядных полос заголовков. Будет ли железо достаточно хорошим, чтобы спаять это вместе?

Короткий ответ — да.Я подключил его к батарее на 9 В, и в течение 30 секунд наконечник расплавил припой. На то, чтобы привыкнуть к маленькому наконечнику, потребовалось несколько минут, но мне удалось без проблем спаять все компоненты.

Через 5-10 минут доска была готова. В этот момент батарея на 9 В была довольно горячей, поэтому я выключил утюг с помощью маленького переключателя и осторожно поместил его в безопасное место, чтобы он остыл.

Что мне понравилось:

  • Аккумулятор USB или 9 В делает его идеальным для путешествий, повседневного использования или использования в местах, где нет электричества.
  • Очень быстро нагревается и на несколько минут превосходит мой традиционный паяльник.
  • Светодиодная лампа очень удобна для проверки паяных соединений.
  • Легкий.
  • Очень дешево.

На что следует обратить внимание:

  • Подставки нет, поэтому, кладя утюг, нужно быть осторожным и не касаться ничего острием, пока он горячий. Стандартные подставки под паяльник слишком велики, чтобы здесь сильно помочь.
  • Не закрывайте пластиковую крышку, пока утюг не остынет.
  • Маленький наконечник и ограниченная мощность означают, что он лучше всего подходит для небольших электронных задач. Он может бороться с большим количеством припоя, когда тепло, отводимое наконечником, слишком велико для доступной мощности 5 Вт.
  • Поставляемая губка слишком мала, чтобы ею можно было много пользоваться.

Качество сборки — то, что я ожидал от устройства за 10 фунтов стерлингов. Кажется, что он идеально собран, хотя он пластиковый, он, вероятно, повредится, если вы сядете на него (не делайте этого, так как наконечник очень острый!).

В целом я был тихо впечатлен. Он сделал именно то, что обещал, и я считаю это отличным дополнением к моему набору инструментов для электроники, особенно с учетом цены (11 фунтов стерлингов). Он не заменит мой надежный Antex XS25 на прочную металлическую подставку, но я почти наверняка буду использовать его для небольших и более быстрых работ, когда я не хочу ждать, пока Antex нагреется.

Я думаю, что идея подключить это к компьютеру немного бесполезна, и на мой взгляд, батарея на 9 В или блок питания кажутся более подходящими.

Если вы создаете роботов или используете другие проекты, не относящиеся к вашей обычной рабочей области, я могу заметить, что один из них действительно полезен. Зачем пытаться исправить сломанный провод или незакрепленный компонент, если вы можете вытащить один из них из своего рюкзака и сделать это за несколько минут? Вот тогда все ваши друзья подумают, что вы МакГайвер.

Вот несколько фотографий, которые я сделал, на которых показаны аксессуары и основные характеристики:

Заявление об ограничении ответственности: Как указано выше, USB-паяльник был предоставлен мне компанией Farnell.Комплект аналоговой платы RasPiO предоставил мне Алекс из RasPi.TV. Я мог делать с ними все, что хотел, и приведенный выше обзор основан на моем собственном опыте и мнениях.

Мини-паяльник Портативный USB-паяльник / наконечник 5V 8W от китайского производителя, завода, завода и поставщика на ECVV.com

Экспортные рынки: Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия, Западная Европа
Место происхождения: Гуандун в Китае
Детали упаковки: коробки

Краткие сведения

  • Гарантия: 1 лет
  • Номер модели: SE023
  • Имя бренда: Nandrepair
  • Применимые модели: большинство машин
  • Сертификация: iso9001
  • Сила: 24 Вт
  • Напряжение: 12В
  • Тип: Диагностические инструменты
  • Наименование товара: Мини-паяльник Portable

Технические характеристики

Мини-паяльник Портативный USB-паяльник / наконечник 5V 8W

Option1: Только портативный USB-паяльник

Option2: Mini USB-паяльник + Запасной наконечник + припой + канифоль + флюс + прецизионный пинцет + маленький щетка + антистатическая монтировка + крестовой винт + пятиугольная отвертка 1 (крестовая и пятиугольная отвертка просто снимите для iphone, и большинство умных телефонов можно)

Мини-паяльник Характеристики:

Полнофункциональный паяльник с питанием от USB.
Маленький и компактный для портативности Быстрый нагрев и мгновенное восстановление.
Наконечник можно легко заменить.
Нагревается менее чем за 15 секунд.
Охлаждение менее чем за 30 секунд.

Долговечный наконечник с защитным колпачком.
Снова коснитесь металлического наконечника, чтобы возобновить работу.
Коснувшись металлического наконечника на корпусе паяльной ручки, затем загорится светодиодный индикатор, и можно будет начинать работу.
Если оставить предмет неиспользованным в течение 25 секунд, светодиодный индикатор будет включен выключится, и перо автоматически перейдет в спящий режим.

USB паяльная ручка Технические характеристики:

Время быстрого нагрева: <15 секунд
Время быстрого охлаждения: <30 секунд
Автоматическое отключение на холостом ходу 25 секунд
Светодиодный индикатор
Мощность: 5 В постоянного тока / 8 Вт
Материал: пластик, металл
Общая длина 16 см
Ручка 11,5 см
Цвет: черный

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
