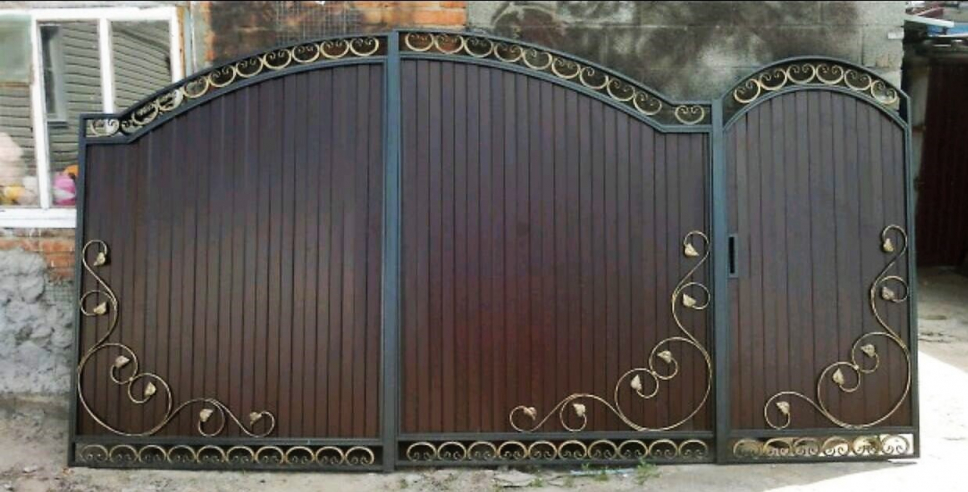

Ворота с калиткой внутри из профиля с ковкой своими руками: Кованные ворота своими руками. +259 фото. Мастер классы.

Материал для изготовления калиток

Сооружая ограждение на территории дачи, необходимо заранее задуматься над тем, каким будет вход. Решение данного вопроса поможет сделать ваш забор единой композицией, выполненной в одном стиле.

Вы можете предусмотреть отдельно стоящую калитку, а также спроектировать ее расположение рядом с воротами для автомобиля. Часто собственники домов обустраивают усложненную конструкцию – ворота с встроенной в них калиткой.

Для изготовления можно использовать разнообразные материалы. Существует возможность их комбинирования и декорирования. Наиболее часто можно встретить такие варианты решений:

• установка профильной трубы с покрытием сеткой рабицей – простой, но не слишком оригинальный и эстетически привлекательный способ обустройства;
• сооружение прочного металлического каркаса с обшивкой долговечным профнастилом с возможным украшением дополнительным декором;
• элегантная конструкция из дерева;
• престижная кованая калитка, которая не только имеет длительный срок эксплуатации, но и обладает неповторимым внешним видом;
• комбинирование разных материалов.

Внешний вид таких изделий, преимущества и недостатки вы можете увидеть на представленных фото калитки. Вариантов обустройства существует много, каждый дачник принимает решение, исходя из собственных пожеланий и стиля оформления загородного ландшафта.

Проектирование конструкции

Дверь, ведущая во двор частного дама, может открываться в любую сторону. Однако рекомендуется проектировать таким образом, чтобы она открывалась все-таки внутрь. Так вам не придется думать о возможности нанесения травмы гостю или просто прохожему. Особенно, если забор стоит вблизи к проезжей части или пешеходной дорожке.

Для обеспечения защиты дома и безопасности жильцов петли должны быть прикрыты в обязательном порядке. При этом нужно надежно закрепить замок на калитку.

Размер должен быть максимально удобным как для проходящего человека, так и для людей, заносящих, например, предметы мебели или стройматериалы. Именно поэтому рекомендуют проектировать ширину конструкции не менее 750-1000 мм. Столбы учитывать не надо. А вот по высоте дверь должна быть ориентировочно 1,8-2 м.

Но следует учесть особенности и габариты самого забора, чтобы композиция смотрелась максимально естественно. Многие начинающие мастера ошибаются и делают расчеты, исходя из крепления полотна к столбам вплотную. Это неверно. Между ними должен быть промежуток:

• от петель 6 мм;
• по направлению с земли не менее 8 мм;
• с остальных сторон более 2 мм.

Классический вариант из дерева

Сделать деревянную калитку своими руками достаточно просто. Используемый материал отлично поддается строительным манипуляциям, а получившаяся конструкция всегда будет смотреться оригинально. К тому же ее легко декорировать. Но желательно, чтобы и сам забор были изготовлен из аналогичного материала.

Сначала изготавливаются опоры. Для этого нужно подготовить асбестовые трубы. Боковины, на которые будет крепиться калитка, можно сделать из сосны. После того как доски будут выверены в вертикальном направлении, их надо закрепить на опорах при помощи саморезов.

Раму следует собирать из заранее окрашенных досок. Все элементы крепятся на углы. Для фиксации применяют латунные планки и саморезы. Зубчатые пластины из металла обеспечат более высокую жесткость.

На опорном каркасе фиксируются петли. Если рама хорошо проходит в проем, то нужно сделать подкос и закрепить его на основании. Рама крепится на петли. После этого ставят обшивочные доски. Для этого используют саморезы. Угловые планки требуют более прочного крепления в три самореза. Затем можно делать задвижку и ручку.

Установка калитки из древесины может быть произведена и следующим образом:

• режется профильная труба, из которой сваркой обустраивают каркас с последующей шлифовкой;
• крепятся петли;
• на раме раскладываются доски, сверлятся отверстия с последующим креплением при помощи болтов;
• калитка навешивается, грунтуется, покрывается лаком.

Использование профнастила для ворот

Если вы хотите, чтобы ваша калитка прослужила вам не один десяток лет, сохранив свой первоначальный вид, то стоит обратить внимание на такой материал, как профнастил. Он обладает еще и такими преимуществами:

• высокая прочность;
• устойчивость к коррозии;
• легкость в монтаже;
• стойкость под действием ультрафиолета.

Чтобы быстро и качественно изготовить калитку из профнастила, надо руководствоваться следующим порядком действий:

• Возведение опорных столбов
• Изготовление рамочного каркаса сварочным методом из профильной трубы 60х30 мм. В центре необходимо приварить перемычку, на которую и будут крепиться листы.
• При помощи саморезов профнастил крепится к раме. Вкручивание производится через каждую волну. Рекомендуется крепить у трех уровнях – снизу, сверху и посредине.
• Обшитая калитка крепится к опорам на петлях.
• Фиксация замка или задвижек.

Оформление ковкой

Помогут украсить интерьер загородного участка кованые калитки, излучающие благородство и старину. Чтобы их сделать самостоятельно, придется немного потрудиться.

Кроме того, от вас потребуется дополнительное оборудование – тиски, наковальня, горн, сварочный аппарат, станки для ковки холодного типа.

Вам поможет наша инструкция, как сделать калитку:

• нарисуйте эскиз конструкции;
• скуйте все элементы отдельно друг от друга;
• процедура ковки такая – нагрейте болванку, обожмите, заготовьте, а затем отделайте в окончательном виде;
• подготовьте фигурные декоративные узоры;
• соедините профили в каркас прямоугольной формы;
• приварите базовые элементы к изготовленному каркасу;
• отшлифуйте все швы;
• закрепите дверь на навесах точечного типа;
• зачистите поверхность конструкции, прогрунтуйте и прокрасьте.

Кованый вариант украшения забора станет не только оригинальным завершением строительства на участке, но и прекрасной защитой для дома. Распашные калитки с элементами ковки особенно популярны в комбинации с металлическими каркасами заборов.

Металлическая конструкция с сеткой рабицей

Удобный и прочный вариант калитки с полотном из рабицы часто используется дачниками, которые не слишком хотят тратиться на обустройство забора. Эта конструкция достаточно легко монтируется, не требует сложного ухода, может эксплуатироваться в течение длительного периода времени.

Однако есть и определенные недостатки, связанные с низким уровнем шумоизоляции. Кроме того, сложно будет укрыться от посторонних взглядов, не будет создан барьер от проникновения мусора на участок.

После того, как вы создали эскиз, произвели расчет расхода материала и фурнитуры, подготовили инструмент, надо приступать к монтажу металлической калитки:

• нарежьте профильную трубу в соответствии с нужными размерами;
• при помощи сварочного аппарата соберите каркас;
• прикрепите петли;
• установите сетку к раме и закрепите ее на ней;
• навесьте створку;
• установите ручку, замок накладного типа;
• отшлифуйте, прогрунтуйте и покрасьте конструкцию.

Когда вы самостоятельно изготовите красивую калитку по собственному эскизу, то она будет не только выполнять свое основное назначение, но и станет самой настоящей гордостью мастера. Дополнительно ее можно украсить декоративными элементами – аркой, перголой, навесом. Интерьер загородного дома только выиграет от ваших оригинальных решений.

Фото калитки для дачи

Пост опубликован: 12.10

Ворота из профиля: как сделать калитку и створки из профнастила, составление чертежа

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений.

Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

• наискосок;
• горизонтально;
• крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше.

Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете.

Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий.

На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.

 Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть.

Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело.

Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Источник: https://stroychik.ru/zabor/vorota-iz-proflista-svoimi-rukami

Ворота из профнастила – как сделать своими руками красивые ворота (95 фото)

Без специально оборудованного въезда для автомобиля сейчас не обойдется ни один приусадебный участок. Ворота могут быть сделаны из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным считается изделие из профнастила.

• Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

• Откатные (со специальным механизмом) и распашные;
• С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
• Со встроенной и отдельно расположенной калиткой;
• С одной или двумя створками;
• Со стационарной рамой (наличие верхней перекладины) и без нее.

Шаг 2 – Высчитываем размеры

Величина будущих ворот рассчитываются исходя из параметров имеющегося участка, забора и автомобиля. Ширина – сумма ширины машины от зеркала до зеркала и метра, а также расстояния для размещения опор (два со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно в длину достигает 2,2-2,5 метра. Если планируется оформление ворот козырьком, орнаментом, то учитывается и их размер.

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

• Общую ширину проема для ворот;
• Ширину каждой створки;
• Количество, размеры опор, а также глубину их закапывания в грунт;
• Расположение калитки, если она планируется в или рядом;
• Место петель, шпингалета, ручек или засова;
• Наличие усиления каркаса уголками, внутренней рамой или перемычками;
• Высоту декоративного обрамления, вырезанных окошек.

1. Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Шаг 4 – Готовим материалы и инструменты

Исходя из чертежа, необходимо сделать расчеты материалов. Стандартный набор включает в себя обшивочный профнастил, крепежи, металлические опорные трубы, усиливающие каркас уголки, перекладины или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.

• В процессе работы не обойтись и без инструментов: сварочного аппарата, болгарки, метра, строительного уровня, отвеса, шуруповерта, дрели, ножниц по металлу, кистей.

Шаг 5 – Приступаем к работе

Ответом на вопрос “как сделать ворота из профнастила?” будет следующий алгоритм:

• Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
• Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
• Фиксируем петли или навесы.
• Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Шаг 6 – Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Чаще встречается обрамление конструкции сверху и снизу, однако лучше выглядит комплексное украшение не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

Фото ворот из профнастила

2. Также рекомендуем посетить:

Источник: https://mojdominfo.ru/vorota-iz-profnastila/

Как сделать ворота из профнастила для забора или гаража своими руками?

В последнее время распашные ворота изготавливают из профнастила. Этот материал многослойный, состоит из оцинкованной стали и позволяет сделать красиую и долговечную конструкцию.

Наибольшую прочность ему придают дополнительное покрытие различными составами. Решение изготовить ворота из профнастила своими руками должно побудить хозяев участка поставить забор из того же материала.

[contents]

Как выбрать профнастил для ворот?

Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал, в котором нужно уметь разбираться.

Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.

Профлист бывает:

1. класса СН,
2. класса С,
3. класса Н.

Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.

Марка «НС» предполагает большую прочность и значительный вес металлического изделия.

Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.

Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.

Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ:

• удобная эксплуатация;
• простота монтажа изделия;
• низкий вес материала;
• технические показатели высокого качества;
• простота изготовления.

После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?

Как изготовить гараж из металлопрофиля на 2 машины читайте тут.

Виды конструкции

Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.

Распашные

Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.

Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

Передвигаются петли благодаря подшипникам, вмонтированным в них. Такие ворота отличаются простотой монтажа.

Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.

Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег.
При таком виде ворот легко рассчитать фундамент и установить его.

Суть фундамента в двух столбах забетонированных в землю. При бетонировании важно помнить, что глубина столбов под землей должна быть ниже, чем уровень промерзания почвы.

Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.

Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.

Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

Откатные

Они гарантируют наличие свободного пространства, которое иногда необходимо для того, чтобы поставить транспортное средство.

Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.

Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.

Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.

Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры.

Недостатками такой системы установки ворот являются:

1. Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся.
2. Срок службы такого механизма ниже, чем у распашных ворот.
3. Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.

Сдвижные

Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны, поэтому их конструкция не обходится без рельса, направляющего движение.

Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

Кованые

Кованые ворота набирают популярность из-за своей оригинальности и способности воплотить фантазии хозяина дома. Кованые ворота придадут дому изящество и неподдельную роскошь.

Ворота с элементами ковки, помимо оригинального дизайна, отличаются высокой прочностью.

Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.

При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.

Многие думают, что такой запрос будет стоить больших денег. Это не так, потому что раньше такие элементы делали специальные мастера – знатоки своего дела, а сегодня подобные изделия выпускают ежедневно на предприятиях, специализирующихся на металлических изделиях.

Схема с калиткой и чертеж

В среднем, наименьшая высота готовой конструкции составляет полтора метра. Распашные ворота устанавливают из двух половинок. Примеры чертежа смотрите на фото выше и дальше по тексту.

• Элементарный каркас для подобного вида ворот изготавливают из двух столбов, на которые установлен металлический каркас, впоследствии с обшитым на него профлистом.
• Ворота подобного типа допускают наличие калитки в одной из створок.
• Откатные ворота устанавливают тогда, когда нет места для распашных ворот.
• Перед началом работ следует определиться с шириной будущих створок, которые определяют исходя из размера транспортного средства предполагаемого к въезду.

Въездной проем определяется в пропорции: для легкового автомобиля – 4 метра, а для грузовика не менее 6 метров. Ширина одной створки в распашных воротах должна составлять два или три метра.

В откатных воротах полотно должно быть установлено в количестве пяти или шести метров.

Опытные строители рекомендуют делать ширину въездного проема с запасом, на случай если в дальнейшем хозяин дома приобретет новый автомобиль. Обычно в стандартной высоте конструкции отмеряют два метра.

Комфорт и точность работ обеспечит грамотно составленный чертеж. В нем следует указать параметры сечения профиля для каркаса и опорных столбов. Габариты металлического каркаса указывают с ребрами жесткости. Сам каркас изображают в форме треугольника.

Ребра жесткости способствуют устойчивости изделия от ветряной и механической нагрузки. Расположение ребер зависит от желания строителя, чаще всего они располагаются крест-накрест или по длине изделия.

При выборе профлиста нужно ориентироваться на изделия с размером волны не более 2 см. Оптимальным вариантом будет покупка материала с волной 0,8 см. Достаточно купить профили со стенками в толщину — 2 мм.

Столбы для предполагаемой конструкции берут с расчетом, что тридцать процентов будет находиться в земле. При высоте ворот 2 метра, длина столба должна быть не менее трех метров.

Возможно вас заинтересует статья о том, как построить гараж из шлакоблока своими руками.

Техника изготовления ворот своими руками

Перед началом строительных работ нужно проверить наличие необходимых инструментов:

• рулетки, маркера, мела и угольника;
• сварочного аппарата с электродами;
• болгарки для нарезания каркаса;
• шуруповерта с заклепками к нему;
• отрезных кругов и щетки из металла.

Для забора

Установка столбов

Поэтому вначале работ проводят разметку и копают углубления для опор. Размер вырытой ямы на 10 см должен быть больше, чем диаметр трубы.

Материал режут в соответствии с длиной створки и добавляют 10 см для снега и один метр для монтажа. Столбы обрабатывают противокоррозионным составом и через несколько часов протирают появившийся налет мягкой тканью.

Столбы ставят вертикально в заранее подготовленные ямы. Для ровной установки используют отвес. После застывания раствора поменять положение столбов будет невозможно. Сверху засыпают щебень.

Для раствора лучше выбирать цемент марки 300 в пропорции один к трем. Эта смесь заливается в щебень. Для выполнения последующих работ нужно дождаться полного застывания смеси.

Создание каркаса

Пока раствор высыхает можно заняться подготовкой каркаса. Его готовят из трубы прямоугольной формы. Для работы понадобится листовая часть с толщиной около 3 мм.

Трубу отрезают по необходимой длине, производят разметку и соединяют сварочным аппаратом.

В подобных сварочных работах применяют электроды с диаметром 3 мм, а варят горизонтальным швом. Именно такой способ будет проще всего выполнить новичку.

Сборка деталей

Перед сборкой детали раскладывают и делают «прихват» сварочным аппаратом. Его можно убрать с помощью болгарки.

1. Эта процедура поможет впоследствии подогнать конструкцию по размерам, указанным в чертеже.
2. Вторая часть приваривается к навесам, с учетом расстояния между низом изделия и землей около 6-9 см.
3. Основная часть работ завершена, осталось поставить задвижки, прикрепить замок и покрасить получившиеся ворота масляными красками в несколько слоев.

Профлисты прикрепляют заклепками. Для облегчения работы можно сначала прихватить листы саморезами. Листы располагают по вертикали.

Как изготовить самостоятельно откатные ворота у забора для частного дома смотрите на видео ниже:

Ворота для гаража

Качественные ворота для гаража должны отвечать следующим требованиям:

1. Въезд и выезд через них должен быть простым и беспрепятственным.
2. Для машин легкового типа высота ворот составляет 2 метра.
3. Иметь прочность и стойкость на случай взлома. Профлист для такой работы выбирают с высокой прочностью.

Крепежную раму делают из стального уголка. Она предполагает наличие внутреннего и внешнего каркаса. Первый этап работ заключается в замере проема для каркаса. Точность замера скажется на будущем монтаже рамы.

От уголка с сечением в форме квадрата измеряют и нарезают материалы для заготовки. Затем на ровной поверхности выкладывают заготовку предполагаемой рамы.

Раму сваривают и шлифуют все неровные углы шлифовальной машинкой. Металлический каркас изготавливают из профилей с размером 60 на 20 см. Рама гаражной поверхности кладется вверх лицевой стороной.

Направляющие следует вставить в раму и выровнять направление каждой стороны.

Между рамой и каркасом делается зазор при помощи вкладышей. Такой зазор обеспечит свободное движение в створках.

Прямые углы металлического каркаса еще раз проверяют и можно варить.

Последний этап работ – это обшивка профлистом по схеме, о которой уже было сказано.

Советы по изготовлению

Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:

• врезной;
• навесной;
• накладной.

Приобретать замки нужно в специализированных магазинах.

Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.

Такой замок изготовлен из антикоррозионного металла, поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.

Монтаж замка осуществляется:

1. Составление разметок на калитке.
2. В соответствии с расчерченной областью проделывается отверстие под шурупы.
3. Крепление замка и ручек.

Как врезать замок самостоятельно смотрите на видео ниже:

При желании работу по закреплению профнастила можно ускорить сваркой. Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется.

Под воздействием высоких температур материал может испортиться, и тогда придется покупать новый профнастил. Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата.

После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия.

При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.

Источник: https://moistenki.ru/zabor/vorota-iz-profnastila-svoimi-rukami.html

Ворота калитки из профнастила — как сделать своими руками

Сначала ограждения устраивали из дерева и камня. Позднее стали использовать шифер ввиду того, что он прочнее. Современные материалы позволяют устанавливать по доступной цене заборы, ворота и калитки из металлопрофиля, который отличается долговечностью и легкостью.

В этой статье пойдет речь о том, как сделать ворота и калитку из металлопрофиля своими руками.

Ворота из профлиста: плюсы и минусы

Металлопрофиль — один из самых распространенных материалов для забора.

Возведенная своими руками калитка из металлопрофиля, как и ворота из профнастила, является относительно недорогим сооружением. Доступная цена и возможность отказаться от помощи профессионалов — это не единственные плюсы. Такое оформление входной и въездной зоны имеет и другие достоинства:

• легкость исключает необходимость в грузоподъемной технике;
• прочность дополнительно достигается ребрами жесткости;
• для придания материалам нужных параметров понадобятся болгарка и диск по металлу;
• сборка и монтаж конструкции происходит в короткие сроки;
• для устройства опорных столбов выкопать ямы глубиной в 1 м можно с помощью лопаты;
• долговечность используемого материала;
• изделия при наличии защитного покрытия не поддаются коррозии;
• презентабельный внешний вид.

Перед выбором столь положительного оформления стоит обратить свое внимание на отрицательные стороны конструкций:

• профлист тонкий и его легко прорубить, что исключает надежность;
• отсутствует звукоизолирующая способность;
• слабая устойчивость к точечным механическим воздействиям приводит к деформации обшивки;
• любое повреждение приводит к возникновению коррозии.

Кроме перечисленного, стоит учесть и тот факт, что легкость листов необходимо утяжелять для устойчивости конструкции. Это же касается и опорных элементов. Они должны справляться не только с нагрузкой створок, но и сопротивляться воздействию переменных воздушных потоков.

Схема с калиткой и чертеж

«Фундамент» любого сооружения — это его проект.

Для того чтобы упростить себе задачу, следует заранее составить проект. Это позволит более точно рассчитать количество материалов и оценить надежность конструкции в целом.

Кроме того, проект помогает понять, как рациональнее сделать ворота и калитки из профнастила относительно порядка действий.

Распашной вариант может быть представлен в двух вариациях:

1. Одна створка актуальна для узких проемов. Но нагрузка на петли может оказаться чрезмерной.
2. Две створки обойдутся дороже, но они более устойчивой к ветру.

Любой чертеж ворот из металлопрофиля должен содержать в себе следующую информацию:

1. общий показатель ширины проема;
2. параметры каждой створки;
3. все данные относительно стоек;
4. конструктивные особенности каркаса;
5. положение петель и фурнитуры.

Также стоит указать информацию о каждом элементе относительно всех габаритов. Составление проекта позволит, кроме прочего, своими руками установить калитку не только рядом, но и внутри одной из створок ворот.

Техника изготовления ворот своими руками

Ворота и калитка из металлопрофиля являются единым целым с общим оформлением забора. Однако конструктивно они имеют свои различия. Например, створки ограждения въезда могут быть распашными и откатными, а вход оформляют как встроенную часть в ворота или отдельно стоящий элемент.

Для забора

Для того чтобы сделать ограждения самостоятельно, потребуются немного времени и некоторое количество инструментов. Последние, как правило, имеются в каждом доме, особенно, если это частный сектор.

Что касается материалов, то понадобится следующее:

• профнастил для обшивки;
• металлический профиль для каркаса;
• трубы для столбов;
• крепеж;
• щебень, песок и цемент М300 для того, чтобы устроить фундамент под забор.

В качестве опорных элементов могут быть не только трубы, но и бетонные или кирпичные столбы. Также подойдут винтовые сваи для фундамента, блоки и камень, трубы из асбестоцемента. Усиленные варианты актуально выбирать для ворот и калитки.

Установка столбов

Столбы для калитки могут быть изготовлены из разных материалов.

Технология устройства ограждения начинается с возведения опорной конструкции. Любой из вариантов предусматривает наличие металлической трубы, которая закапывается в грунт. Нижняя часть обязательно закрепляется. Для этого лучше использовать подушку из утрамбованных щебня и песка, которые впоследствии заливаются бетонным раствором.

Что касается глубины, то она должна быть несколько ниже, чем данные о промерзании грунта. Как правило, этот показатель не превышает 100 см. В таком случае достаточно будет выкопать яму с параметрами 1,2х0,4 м. Вторая цифра означает ширину углубления. Она должна превышать диаметр трубы примерно на 30 см.

Важные моменты, которые следует учесть при работе над опорными столбами:

1. трубы покрываются антикоррозийными составами;
2. для вертикальности опоры следует использовать уровень;
3. подушка должна быть толщиной от 15 до 30 см;
4. вдоль бортов прокладывается рубероид;
5. остальное углубление заполняется бетоном.

Для того чтобы защитить материал от разрушения изнутри, следует пустоту в металлопрофиле залить бетоном или перекрыть доступ к воде с помощью декоративного элемента. Это не потребуется, если использовать винтовую сваю с запаянным верхом.

При желании опоры можно декорировать с помощью кирпича или камня. Если это мероприятие будет реализовано, то ширина проема может измениться, что следует учесть заранее.

Создание каркаса

Каркас для ворот и калитки собирается из металлопрофиля четырехугольного сечения. Конструктивно он может выглядеть по-разному. Так, перемычки могут быть расположены следующим способом:

• диагонально;
• горизонтально;
• перекрестно.

Все три варианта обеспечивают достаточную жесткость конструкции. Поэтому выбор, как правило, основывается на индивидуальных предпочтениях в совокупности с расчетами.

Дополнительно для усиления устраивают стационарную раму. Особенно это актуально для ворот. Однако это может стать преградой для проезда спецтехники и машин с высоким кузовом. Плюсом наличия перекладины является уменьшение нагрузки на опорные столбы.

Усиление можно провести с помощью треугольных пластин или коротких элементов из профиля. Их устанавливают в углах по периметру каркаса створки. Некоторые мастера монтируют их в каждом углу конструкции.

Положение нижней части ворот относительно грунта рассчитывают так, чтобы высота выпадаемого снега не была препятствием для их открывания. На летний период можно прикрутить дополнительные планки, дабы избежать проникновения животных на огражденную территорию.

Если ворота выбираются откатные, то конструкция дополнительно оснащается рельсом, каретками и противовесом. Для легкого изделия направляющая устанавливается только внизу. Тяжелые ворота, как правило, устанавливаются на крупных предприятиях. Поэтому сверху устанавливать специальный профиль в частном секторе не обязательно.

Фундамент для такой конструкции обязательно усиливают металлической арматурой. Учитывая сложность устройства откатных ворот из профлиста, своими руками реализовать задуманное будет затруднительно. Поэтому рекомендуется обратиться к специалистам.

Такие ворота актуальны при высокой степени застроенности, однако стоит учитывать, что долговечность механизма уступает распашному варианту.

Сборка деталей

Прежде чем собрать конструкцию, следует произвести нарезку всех необходимых заготовок в соответствии с расчетами. При этом обязательно следует определиться с тем, как именно будут соединяться элементы:

• встык;
• под углом в 45 градусов.

Второй вариант считается более надежным. Кроме того, угловое соединение исключает попадание воды внутрь профиля. Нижние части каркаса можно стыковать любым способом.

Процесс сборки конструкции выглядит следующим образом:

• заготовки зачищают от коррозии и грязи;
• элементы сваривают “сплошняком”;
• фиксируют детали для дополнительного усиления;
• обрабатывают стыковочные швы;
• каркас обезжиривается, грунтуется и окрашивается в местах соединения элементов;
• после высыхания локальной обработки конструкция покрывается финишным декоративным составом по металлу с антикоррозийными добавками.

Мастера, говоря о том, как сделать калитку и ворота из профнастила своими руками, рекомендуют следовать правилу: “лучше меньше, чем перебор”. Если появляется зазор, то его можно перекрыть нащельником. При ошибке в сборке в большую сторону придется разбирать каркас и проделывать работу заново.

Правильный выбор петель избавит вас от провисания и неприятного скрипа.

Следующим этапом является установка петель. Для ворот используется гаражные, фиксация которых проводится с помощью сварочного аппарата. Сначала они крепятся к стойкам, потом к каркасу ворот на расстоянии 20-30 см от края рамы створки.

Перед тем как выбрать положение петель, стоит определить, как будет установлен каркас. Конструкция должна быть расположена максимально гладкой относительно швов стороной к обшивке из профлиста.

Стоит учесть и тот факт, что положение петли может сказаться на том, как именно будут открываться ворота. На раму фиксируют при условии одного направления, встык — для любого. При необходимости устанавливается ограничитель для маневра.

Для легких ворот достаточно двух петель. Если створки окажутся тяжелыми, то требуется три штуки. Это можно рассчитать с помощью допустимых значений, которые соответствуют петлям. Производитель обязательно указывает подобную информацию на изделиях.

Далее монтируются профлисты с одной или двух сторон каркаса. Фиксация происходит с шагом в 2 волны ко всем элементам конструкции.

Фурнитура устанавливается с помощью саморезов, так как она является сменной частью. Снизу на воротах рекомендуется установить дополнительный фиксатор с ответной деталью в грунте. Это позволит частично снять нагрузку с замка при наличии ветра.

Ворота для гаража

Сегодня все чаще можно встретить забор из профнастила, который можно сделать своими руками. Подобное оформление калитки не является исключением. Прочность и долговечность материала позволяют использовать ту же технологию в изготовлении ворот для гаража.

Технология изготовления распашных ворот представляет собой тот же процесс, что выше описан. Это же касается обработки готового изделия относительно подготовки к отделке и декоративного покрытия. Важно установить замки до финишного окрашивания.

Что же надо для изготовления калиток

Для изготовления ворот и калитки из профнастила своими руками используется практически одинаковый материал. Единственная разница – в перемычках. Для более легкой конструкции калитки для жесткости можно использовать заготовки меньшего сечения.

Если ворота установлены со встроенной калиткой из профнастила, то отдельные опорные элементы не нужны.

Вымеряем размеры калитки

Любую калитку из металлопрофиля делают шириной не более 100 см. В ином случае конструкция окажется слишком громоздкой. Одного метра вполне достаточно для того, чтобы пройти человеку и пронести через проем какую-либо мебель.

Что же касается высоты, то чаще всего используют показатель в 200 см. Больший параметр вынудит исполнителя усилить каркас верхней перемычкой, дабы уменьшить нагрузку на опорный столб.

Монтаж калитки

Устройство калитки из металлопрофиля своими руками происходит так же, как в случае с воротами. Сначала проводятся расчеты. Затем установка опорных столбов и их декоративное оформление.

Далее измеряются и нарезаются заготовки в соответствии с выбранным способом сварки. Сборка, установка фурнитуры и финишное покрытие изделия.

Рама и фурнитура калитки

Без сварочного аппарата не обходится ни одна стройка.

Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата. Точечное соединение исключается. Иначе для воды будет открытый доступ внутрь профильной трубы. Поэтому правильно будет сделать сплошной шов.

Обшитая профнастилом калитка легкая по весу, поэтому достаточно установки одной перемычки. При необходимости их количество можно увеличить. Но при этом должно быть заранее учтено — выдержит ли такую нагрузку опорный столб. Или же можно дополнительно смонтировать верхнюю стационарную перегородку.

Установка калитки на опорные столбы

Для ворот из профнастила чаще используют три петли на каждую створку. Для калитки достаточно двух. В отличие от ворот калитку устанавливают нижним краем на расстоянии в 10 см от земли.

На второй столб следует сделать ограничитель. Иначе он называется отбойником. Когда все необходимые работы будут закончены, калитку навешивают на петли.

Обшивка двери и ее дизайн

Разрабатывается дизайн калитки из профнастила на этапе проектирования. Обшивка может быть фигурной и двусторонней. В зависимости от выбранного варианта используются разные замки. Для фигурного выреза сверху устанавливается соответствующая стационарная перекладина.

Установить калитку и ворота с использованием металлопрофиля и профнастила можно самостоятельно. Для этого нет необходимости в специальной технике и оборудовании. Помощь профессионалов также можно исключить.

Кроме этого, такой вариант оформления ограждений можно устроить по доступной цене. Результат является прочным и долговечным. При необходимости материал можно неоднократно перекрашивать.

Источник: https://MoyaOgrada.ru/kalitki/vorota-kalitki-iz-profnastila-kak-sdelat.html

Как сделать ворота из металлического листа

В наше время разнообразие строительных материалов для изготовления ворот поразит даже самого привередливого домовладельца. Как показывает практика, наиболее востребованным для обшивания ворот является профилированный лист.

Такое отношение к себе он заслужил благодаря удобству при монтаже, практичностью, современному виду и относительно небольшой стоимости.

В то же время если дом или дачный участок уже имеет забор из профнастила, то выбор материала для обшивки распашных ворот однозначно будет сделан в его пользу.

Ворота из профнастила обладают повышенной прочностью и прекрасным внешним видом.

Большинство владельцев частных домов склоняются к тому, чтобы изготовить ворота именно своими руками с минимально затраченными денежными ресурсами.

На первый взгляд соорудить ворота довольно сложно, но специалисты в этом деле, уверяют, что в этом нет ничего сложного.

Самое главное то, что перед тем, как начать делать ворота из профиля, необходимо правильно подойти к выбору материалов для изготовления каркаса и фурнитуры, инструмента и, конечно же, самому начертить или где-то раздобыть их чертеж.

Проектирование ворот из профилированного листа

Проектирование (чертежи) ворот независимо от того, какой они конструкции, всегда начинается с определения отведенного участка для возведения ворот. Здесь главную роль играют его расположение и длина.

Самый распространенный размер распашных ворот составляет 3,5-4 метра и 2,5 метра в высоту.

Такие размеры обусловлены тем, что позволяют беспрепятственно въехать во двор легковой или даже грузовой машине, небольших габаритов, не испытывая затруднения.

Следует учесть то, что схема ворот также должна включать расположение и габариты калитки.

Схема ворот из металлопрофиля.

В некоторых условиях, когда участок под ворота ограничен, калитка может совмещаться с одной из створок ворот. При конструировании ворот желательно учесть, куда будут открываться створки ворот вовнутрь или наружу.

Далее в зависимости от размера и габаритов материала тщательно составляется чертеж. Любой такой чертеж будет представлять собой схематический каркас калитки, правой (левой) створок распашных ворот, и расположение двух (трех при расположении калитки отдельно) столбов.

Вот так представляется классический вариант ворот.

Задавшись целью, не трудно будет найти огромное количество конструкций ворот из профнастила. Всевозможные варианты объединяет то, что все конструкции имеют ребра жесткости, как в калитке, так и в створках ворот.

Наличие этих ребер жесткости ни в коем случае нельзя игнорировать, потому как каркас может утратить жесткость, портя, таким образом, внешний вид. Чтобы чертеж был правильным, необходимо принять во внимание тот факт, что ворота могут устанавливаться на старое место, где уже имеются столбы, или их нужно будет изготовить заново.

В первом случае обращается внимание на точность измерения пролета, иначе ворота просто могут не поместиться.

Необходимые материалы для изготовления каркаса ворот

Схема устройства каркаса ворот.

Естественно, чтобы ворота стояли долго и прочно, необходимы хорошие столбы. В идеальном варианте лучше использовать металлические изделия такие, как балка швеллерная (14-16 мм) или труба д.100-120 мм. Когда ворота монтируются на старые столбы, то может понадобиться профилированная труба 40х60 мм для последующего закрепления на уже существующем столбе.

Каркас створок распашных ворот рекомендуется сделать из профилированной трубы 40х40 мм. В зависимости от размера ворот конструктивно предусмотренные параллельные или раскосые распорки изготавливаются ииз профилированной трубы 20х20 мм.

Материал для калитки используется тот же, что и для створок. Дополнительные материалы, которые понадобятся, будут включать завесы для ворот и калитки (диаметр не менее 25 мм), задвижка, стопоры, замок, саморезы (болты, заклепки) и песок с цементом (бетон).

При желании для того, чтобы украсить ворота, можно приготовить кованые изделия.

Не маловажен тот факт, что при приобретении профиля для отделки распашных ворот нужно учесть расположение волны профиля.

Это необходимо сделать для того, чтобы при монтировании совпали листы профнастила и по возможности не заканчивались выпуклой частью на срезе каркаса.

Порой лучше изменить размеры на несколько сантиметров (внести корректировки в чертеж) или взять лишний лист профнастила, чем потерять в изысканном виде ворот и калитки.

Разработанная ранее схема ворот содержит все необходимые размеры для точного подсчета необходимого материала.

Перечень необходимого инструмента

Металлические составные каркаса рекомендуется отрезать болгаркой.

1. Болгарка с достаточной мощностью для порезки и шлифовки металлических частей каркаса.
2. Отрезные круги и жесткая металлическая щетка для болгарки.
3. Сварочный аппарат.
4. Электроды (3-4 мм).
5. Угольник.
6. Рулетка.
7. Линейка.
8. Чертилка (мел).
9. Шуруповерт (заклепочник).

Металлические составные каркаса рекомендуется отрезать болгаркой с диаметром круга 230 мм. При использовании такой болгарки уменьшается время и усилие, затраченное на резку составных частей каркаса.

Металлические детали лучше всего сваривать инверторным аппаратом 160-200А.

Как сделать ворота самому

В первую очередь нужно еще уяснить то, что не нужно пренебрегать проверенными конструкциями ворот из профнастила и при возможности использовать именно их.

Затем, так как инструменты и материалы приготовлены, можно приступать к изготовлению и последующей установке ворот. Единственно, что нужно еще сделать перед началом работ, это взять чертеж и еще раз проверить все размеры каркаса створок и калитки.

Схема монтажа столбов из профиля для ворот.

Далее в соответствии с чертежом нужно нарезать металлические части и при помощи сварки соединить их в соответствии со схемой. Для того чтобы качество работ было выполнено на должном уровне, необходима ровная поверхность, на которой будут проводиться сварочные работы. Как правило, сваренный на неровном основании каркас имеет погрешность в пропорциях и схема ему не будет соответствать.

Затем, в первую очередь, располагаются все металлические части, которые должны создать прямоугольную конструкцию.

От правильной сварки этих деталей из состава створок и калитки зависит правильность дальнейшей сборки в целом.

Чтобы угол между составными частями был равен 90 градусов, рекомендуется сделать следующее приспособление, сбить под прямым углом два бруска. Чтобы не ошибиться, нужно постоянно сверять чертеж и собираемую конструкцию.

Когда каркас по периметру собран, для придания ему вертикальной жесткости ввариваются распорки. По диагонали варятся распорки, если ворота больше четырех метров, в других случая достаточно и параллельных земле распорок.

Принцип изготовления калитки такой же, как и створок ворот, только в уменьшенном исполнении.

Следующий немаловажный этап это установка столбов. Для установки столбов рекомендуется выкопать ямы с глубиной 2/3 части столба, которая будет находиться над поверхностью. В тоже время необходимо учесть и то, что столбы должны возвышаться над створкой ворот на 50 см, а нижний край ворот и калитки должен быть приподнят на 2-30 см.

Для швеллера яма должна быть минимум один м в глубину. На дно ямы засыпается мелкий гравий, хорошо трамбуется и заливается бетоном. Так как до полного высыхания раствора может пройти целый месяц, поэтому в этот период необходимо постоянно контролировать вертикаль столбов.

Не стоит забывать, что швеллер должен быть повернут вовнутрь плоской стороной. После того как конструкция собрана, необходимо покрасить все металлические ее части предварительно зачистив места стыков (сварных швов) и обезжирив растворителем (бензином).

Красить нужно обычной масляной краской выбранной под цвет профилированного листа.

Заключительным этапом в изготовлении распашных ворот, является обшивка каркаса профилированным листом. Рекомендуется крепить профилированный лист на шурупы с шестигранной головкой.

Основная задача при прикручивании профилированного листа подогнать его под размеры каркаса и уложить внахлест друг на друга со смещением в одну волну.

Обращается внимание на то, чтобы профилированный лист прикручивался поверх ранее приваренных петель.

При желании ворота можно украсить коваными изделиями, которые придадут дополнительную привлекательность и эстетику.

Ворота из профиля изготовленные своими руками будут гордостью каждого хозяина и прекрасно украсят любой двор.

Источник: https://1profnastil.ru/zabor-vorota/sdelat-samostoyatelno.html

Ворота распашные металлические с калиткой: фото, монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любая частная территория или приусадебный участок нуждается в ограждении, в котором, в свою очередь, должны быть ворота. Существует много различных видов ворот, различающихся по материалу, типу конструкции и другим характеристикам. В интернете можно найти все необходимое для того, чтобы создать ворота распашные металлические с калиткой: фото, инструкции, чертежи и детальные советы.

Распашные металлические ворота с калиткой – отличный вариант для частного дома

Преимущества и особенности конструкции

Распашные ворота, оснащенные калиткой, – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая пропускать гостей и технику. У каждого из типов такой конструкции есть ряд преимуществ:

• для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации своих дизайнерских фантазий;

Ажурные ворота и калитка из металла гармонично сочетаются с дизайном здания и придомовой территории

• все элементы металлической конструкции изготавливаются с нанесением специального полимерного покрытия, которое защищает ее от коррозии, перепадов температур и других негативных воздействий;
• калитка крепится при помощи особых 3-секционных накладных петель, что повышает прочность всей конструкции;
• металлические распашные ворота не имеют видимых элементов крепления, благодаря чему взломать их становится очень сложно.

Металлические распашные ворота подвешены на тройной ряд петель

Кроме этого, эскизы, конструкцию, чертежи, схемы распашных ворот своими руками можно создать по индивидуальному проекту, используя кованые элементы, автоматику для открытия ворот и многое другое. Таким образом, ваша конструкция будет не только надежной, но и неповторимой в плане дизайна.

Типы конструкций

Все типы данных ворот состоят из двух или одной створок, которые при помощи петель крепятся к раме. В зависимости от типа створок, различают следующие виды конструкций:

• каркасные с сеткой – такой тип ворот хорошо подойдет там, где нужно оградить территорию с растениями, или просто не допустить постоянного затенения. При этом сетка стоит достаточно дешево, легко монтируется, не нуждается в постоянном уходе и может похвастаться еще рядом преимуществ;

Кованые ворота и калитка смотрятся элегантно и роскошно

• с профнастилом – фото ворот из профнастила с ковкой или другими элементами показывают, что такая конструкция привлекательно выглядит и надежно защищает территорию. Сам профнастил отличается большой долговечностью и надежностью, а также широким ассортиментом цветовых решений. Неудивительно, что именно такой тип конструкций в последнее время пользуется все большей популярностью;
• со сварным решетчатым каркасом – такой тип конструкции отличается стильным видом и используется, чаще всего, именно в декоративных целях. Но не стоит недооценивать прочность подобного каркаса, он отлично переносит механические повреждения;

Монтажные размеры распашных ворот и калитки из сварной сетки

• с утеплением – чаще всего устанавливаются в гаражах для защиты автомобиля от сильных морозов. В качестве утеплителя можно использовать полипропиленовые плиты или обычные деревянные доски. Металлическая оболочка в таком случае может быть двойной или одинарной.

Полезный совет! При выборе конструкции учитывайте также тип забора, к которому она будет крепиться. Например, если ваш забор изготовлен из профнастила, то и ворота стоит делать из него.

Двустворчатые распашные ворота – наиболее распространенный вариант подобных конструкций

По количеству створок можно провести следующую классификацию:

• одностворчатые – характеризуются большим весом и нуждаются в устройстве усиленного опорного столба. Такой тип конструкции не слишком популярен, так как далеко не каждые петли выдерживают вес сплошного металлического полотна, да и монтировать его сложно. Из преимуществ можно выделить большую прочность, а из недостатков – необходимость в укрепленном фундаменте и держателях, а также потребность в большом количестве свободного пространства для открывания и закрывания ворот;
• двустворчатые – самый распространенный вариант. Монтаж распашных металлических ворот с калиткой из профнастила отлично подойдет для гаража, складского или производственного помещения. Основные достоинства – это простота конструкции и легкость в эксплуатации и обслуживании;

Металлические распашные ворота со встроенной в створку калиткой

• двустворчатые с калиткой – самый удобный и часто используемый вариант. Калитка позволяет свободно пропускать на территорию людей без необходимости открывать основные створки.

Из чего состоят ворота и какие инструменты используются при монтаже

Любые распашные ворота с калиткой состоят из следующих элементов:

• каркас – основа ворот, которая крепится к столбам или к забору;
• обшивка – материал, которым заполняется каркас;
• петли, при помощи которых каркас крепится к опорным столбам;
• столбы;
• запирающий механизм – замок или задвижка, при помощи которой закрываются ворота.

Современный дизайн металлических распашных ворот с калиткой

Также для монтажа конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовочная и обычная краска, гвозди или дюбеля. Непосредственно при создании ворот своими руками вам пригодится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (для шлифовки также можно использовать специальную шлифовальную машинку), краскопульт, валик или кисти, сварочный аппарат.

Выбор профильного листа, материалов для каркаса и столбов

Прежде чем заняться изготовлением забора и ворот для частного дома из профнастила (фото которых можно часто увидеть в сети), стоит определиться с типом профильного листа. Различают следующие варианты:

• «С» — стеновой профильный лист, изготовленный из оцинкованной стали небольшой толщины. Характеризуется легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

Виды профилированных листов, подходящих для монтажа ворот

• «НС» — листы с крупной высотой волны и большой толщиной, характеризуются повышенной прочностью, но и большим весом;
• «Н» — несущий профильный лист большой толщины и веса, используется для создания ангаров и гаражей.

Для создания ворот лучше всего подойдут два типа: С8 и С10. Толщина листов первого составляет 0,4-0,6 мм, а высота волны – 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Он отличается большим весом, одна створка может весить до 40 кг.

Распашные ворота и калитка из металла выполнены в едином стиле

Каркас ворот можно сделать из проката железа или же из деревянных брусьев. Первый вариант предпочтительнее, так как дерево нужно постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие типы каркаса:

• сварная конструкция – самый долговечный и надежный вариант, которой хорошо выдерживает большой вес. Единственный недостаток – сварной каркас может быть слишком тяжелым для создания автоматических ворот;
• алюминиевый каркас – используется только в сочетании с легкими материалами обшивки. Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу;
• каркас на болтах – сооружается проще, чем сварной, но не может похвастаться такой же надежностью и долговечностью.

Схема каркаса из профилированной трубы для распашных ворот с калиткой

Полезный совет! Если вы все-таки собираетесь использовать дерево для каркаса, то для этих целей лучше всего подойдет качественный деревянный брус с сечением 10х10.

Каркас из железа монтируется из профилированной трубы с квадратным или прямоугольным сечением. Оптимальный размер – 40х20 мм.

Опорные столбы, которые можно увидеть на фото кованых ворот и калитки, тоже могут быть выполнены из разных материалов:

• дерево – самый дешевый, но далеко не самый долговечный материал для опорных столбов. Преимущество – простота в обработке;

Распашные ворота и калитка, выполненные из металла

• кирпич – служит дольше, чем дерево, смотрится вполне привлекательно и может выдержать большой вес. Идеальный вариант использования кирпича – это обкладывание им металлических конструкций. При этом петли и другие конструктивные элементы нужно приваривать именно к железному сердечнику;
• бетон – один из самых долговечных и простых в обработке материалов для опорных столбов. Благодаря своей массивности легко выдерживает вес большой конструкции, легко поддается косметическому ремонту;
• асбест – средний вариант между металлическими и деревянными столбами;

Схема устройства опор для распашных ворот с калиткой

• металл – столбы из него проще всего устанавливать (они просто вкапываются в грунт), стойко выдерживают многие природные и механические воздействия. Очень хороший вариант опорных столбов для всех типов конструкций – это металлические столбы с бетонным или кирпичным основанием.

Порядок монтажа

Изготовление ворот из профлиста своими руками – это достаточно сложный, длительный и трудоемкий процесс. Рассмотрим его подробно.

Начальный этап возведения ворот – составление подробного чертежа будущей конструкции, который может быть выполнен с нуля или взят из интернета. В любом случае необходимо проведение некоторого количества расчетов и замеров. Чертежи, фото и видео распашных ворот своими руками можно найти на любом специализированном строительном сайте, так что вам остается только выбрать устраивающий вас вариант дизайна.

Монтажные размеры ворот из профнастила со встроенной в створку калиткой

Важный момент – правильно определить глубину ям под опорные столбы. Если ваши ворота имеют 2 м в высоту, то глубина ямы должна быть не меньше 1 м, а диаметр углубления стоит делать на 10 см больше, чем диаметр опорной трубы. Классические размеры ворот из профнастила с элементами ковки – 3-4 на 2,5 м. При этом нужно учитывать габариты калитки, а если вы ограничены в размерах участка, то ее можно врезать в одну из створок.

Далее идет установка опор. Толщина опорной трубы подбирается в зависимости от веса всей конструкции. Труба укладывается в яму, затем засыпается щебнем или битым кирпичом и заливается строительным раствором (цемент с песком в соотношении 1:3 и 25% воды). Если конструкция слишком тяжелая или вам просто нужно дополнительное укрепление, то столбы у основания можно обложить кирпичами.

Процесс установки опорных столбов для распашных ворот

Изготовление самих ворот – отдельный процесс, который стоит расписать детально.

Монтаж ворот из профнастила с элементами ковки: фото и инструкции

При изготовлении ворот, в первую очередь необходимо смонтировать раму, которая будет устанавливаться в проем. Для этого металлические уголки располагаются в форме квадрата или прямоугольника, а места стыков свариваются при помощи сварочного аппарата.

Полезный совет! Для большей прочности рекомендуется делать две рамы – с внешней и внутренней стороны проема. Между ними нужно приварить металлические пластины. Чем надежнее будет крепление, тем лучше рама будет выдерживать вес створок.

Монтажные размеры распашных ворот и калитки с металлическим каркасом и вставками из профнастила

При изготовлении створок, металлические профили раскладываются на ровной поверхности в соответствии с вашим чертежом, а затем места соприкосновения свариваются. Полученные листы следует укрепить продольными или поперечными железными балками. Таким же образом изготавливается каркас для калитки.

После этого покрытие приваривается к каркасной части. Рекомендуемая толщина листового металла – около 2 мм. Вес более толстых листов могут не выдержать опорные стойки, а слишком тонкий металл можно легко повредить.

Ворота из профилированных листов с элементами ковки

Особое внимание следует обратить петлям, так как именно на них держится вся конструкция. Не стоит экономить на данном элементе ворот, иначе вы рискуете получить крайне ненадежную конструкцию. Петли привариваются к опорным столбам и створкам при помощи сварочного аппарата.

После этого ворота и калитка устанавливаются на петли, монтируются замки и засовы, конструкция покрывается краской для защиты от коррозии.

Схема устройства кованых распашных ворот с калиткой

Установка автоматики на ворота

Конструкция с автоматическим приводом – это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы. Для этого даже необязательно иметь специализированное оборудование, а можно использовать поворотный механизм, который применяется в спутниковой тарелке. Такой вариант будет не только эффективным и недорогим, но и безопасным, так как двигатель от спутниковой системы можно совместить с понижающим трансформатором.

Распашные ворота из металла с установленной автоматикой

Два привода от спутниковых систем с максимально длинными штоками прикрепляются к створкам ворот с внутренней стороны участка. К ним же покупается универсальный пульт управления. Также не помешает подсоединить к системе токовое реле, которое будет возвращать створку в исходное положение, если под нее попадет камень или другая помеха. Если такого реле не будет, то механизм автоматического открывания ворот может выйти из строя в результате попадания на дорогу перед конструкцией даже небольшого препятствия.

Статья по теме:

Ворота своими руками. Чертежи, фото и видео. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа. Видео процесса установки различных видов ворот.

Кованые ворота: фото и инструкции по изготовлению

Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

Ворота со встроенной калиткой, выкованные из металла

Есть несколько вариантов кованых ворот:

1. Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого.
2. Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.

Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.

Пример монтажа распашных кованых ворот и калитки

Полезный совет! На чертеже кованых ворот очень важно учитывать точные размеры элементов для того, чтобы в готовом изделии между ними не образовались зазоры.

Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

Распашные ворота из металла с элементами ковки и встроенной калиткой

Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.

Преимущества и недостатки кованых ворот

Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:

• долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;

Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны

• экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.

Недостатки:

• сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
• высокая цена – недостаток, который логично вытекает из предыдущего пункта.

Кованые конструкции отличаются особой красотой и изяществом

Уход за коваными конструкциями

Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.

По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

Металлические распашные ворота с обилием ажурных кованых элементов

Ворота распашные металлические с калиткой: фото и нюансы работы

Вне зависимости от того, какой из вариантов распашных ворот вы выбрали, следует учитывать ряд важных моментов:

• до осуществления каркасных работ бетон вокруг опорных столбов должен как следует высохнуть. Если же вы делаете столбы с прямой врезкой в грунт, то землю вокруг них нужно обильно полить водой, тщательно утрамбовать, а затем дать высохнуть;
• работы по закладке фундамента для ворот (если требуется) и опорных столбов лучше всего осуществлять в теплое время года, когда грунт еще не промерз, но уже не слишком влажный;

Необычные распашные ворота и калитка с растительными мотивами в дизайне

• если вы не хотите, чтобы металлические ворота страдали от осадков, то сверху их стоит закрыть небольшим козырьком;
• металлический каркас и столбы нужно вскрывать специальной краской для защиты от коррозии. Делать это нужно до начала монтажных работ;
• столбы не должны иметь отверстий сверху. Поэтому, если вы делаете их из полых труб, то отверстия нужно заварить.

Вариант металлических распашных ворот с калиткой

Помните, что качественные и надежные ворота – это залог безопасности вашей территории. Поэтому не стоит экономить на расходных материалах, а также невнимательно относиться к процессу сборки и установки конструкции. На сегодняшний день на специализированных сайтах в интернете размещено огромное количество подробных и доступных материалов, внимательное изучение которых позволит избежать самых распространенных ошибок.

Металлические распашные ворота с калиткой – один из самых популярных типов ворот. Они достаточно просты в изготовлении и эксплуатации, недорого стоят и прослужат вам долгие годы.

СМОТРИТЕ ТАКЖЕ

цена работ и фото решений

Не зря многие владельцы домов и дачных участков очень внимательно подходят к выбору ограждения для своего участка, ведь каждый знает пословицу: «По воротам и хозяина видно». Современная жизнь диктует новые условия, которые требуют не только наличия массивных, солидных конструкций, но и функциональных. Они должны раздвигаться или открываться быстро, для въезда машины, легко распахиваться для входа хозяев или их гостей.

Советы по предварительной планировке ворот

Перед выбором определённого вида конструкции ворот со встроенной калиткой, необходимо составить план-схему, где учтены такие важные нюансы:

• ширина въезда. Не стоит закладывать размеры только своей машины. Важно, чтобы все могли, при надобности, загнать свою машину во двор. Лучше использовать стандартные габариты легкового автомобиля и к ним прибавить ещё 1 метр. Это гарантировано позволит любому легковому автомобилю свободно заезжать внутрь двора;
• учитывая, что калитка будет составляющей частью всех ворот, необходимо определиться с её размерами, видом. Здесь стоит учитывать, что втираемая калитка обязательно имеет порожек;
• немаловажным вопросом остаётся и конструкция ворот. Они могут быть откатными, распашными, раздвигающимися, открывающимися наружу и внутрь. Эти вопросы крайне важны, так как каждый из этих видов расположения требует определённых условий и места на участке;
• цена. Каждый хозяин должен понимать, что ворота устанавливаются на длительное время, поэтому они должны быть изготовлены из высококачественного материала, цена на который будет немаленькой.

Виды ворот с калиткой внутри

Откатные ворота с калиткой внутри

Этот вид используется чаще других из-за удобства в эксплуатации и возможности использования минимального количества места для их функционирования.

Для работы таких изделий нужна идеально ровная поверхность, так как от этого зависит возможность их открытия. Для их работы необходимо установить специальные полозья, которые доступны в любом строительном магазине. Удобством таких ворот является их автоматизация. Для этого устанавливают двигатель и редуктор, которые открывают и раскрывают ворота.

Калитки и ворота с автоматизацией

Этот вид конструкции можно автоматизировать как на начальном этапе установки, так и во время эксплуатации. Для этого достаточно приобрести линейный электропривод. Для металлических изделий необходима система, которая включает два линейных электропривода, блок управления, сигнальную лампу, антенну и электромагнитный замок. Он же может использоваться для встроенной калитки.

Для автоматизации металлических изделий нужно подвести стандартное сетевое напряжение переменного тока. На многих фото можно увидеть насколько легко работают и управляются подобные системы. Чтобы автоматика работала и не имела никаких препятствий, необходимо заранее позаботиться о несущих столбах. Желательно отдавать предпочтение бетонным конструкциям, в крайнем случае – кирпичным.

Сегодня доступны три варианта установки автоматических ворот. Каждый из них отличается направлением створов: наружу, внутрь или внутрь, с доработкой несущих столбов. Каждый из этих вариантов требует определённой последовательности в установке автоматики.

Например, при раскрытии наружу, необходимо устанавливать блок управления системы либо слева, либо справа. Главное, чтобы конструкции, при открывании, не упирались или не сталкивались с несущими столбами. Если изделия должны сдвигаться в сторону, то здесь вообще столбы не должны препятствовать процессу движения.

Не последнюю роль играет и встроенная калитка. Если конструкция сдвигается в сторону, то на калитке не должно быть ручек или других элементов, которые могут блокировать движение.

Распашные ворота с калиткой

Эти конструкции имеют массу преимуществ перед другими видами:

• их легко эксплуатировать и обслуживать. Сами изделия крепятся на петли, которые гарантируют простоту и надёжности при использовании;
• такие конструкции несложно установить самому. Для этого нужно чётко следовать инструкциям, которые указаны в плане;
• изделия можно оснащать различными замковыми устройствами. Что даёт возможность обеспечить максимальную защиту участка.

Основным недостатком считается тот факт, что для открывания их нужно оставлять достаточно большой участок. Особенно проблематично пользоваться такими конструкциями зимой, когда наметаются сугробы. То есть, для выезда или выхода из двора, нужно очистить площадку от снега.

Такие ворота могут быть изготовлены из различного материала, о чём свидетельствуют многочисленные фото:

• дерево;
• металл;
• профилированный металл;
• кованые элементы;
• сварные конструкции.

Цена самих конструкций напрямую будет зависеть от материала, из которого они изготовлены.

Для того чтобы распашные ворота с калиткой внутри были прочными и надёжными, они должны быть изготовлены из качественного материала. Каркас должен состоять из металлических опор не менее 65 мм и стальной полосы, шириной в 20–30 сантиметров.

Существуют особые требования и к обработке металлических элементов. Трубы и металлопрофиль должны быть тщательно вышлифованы, желательно шлиф-машинкой. Обязательно убирается вся имеющаяся ржавчина, неровности или коррозийные пятна. Подготовленный металл покрывается обезжиривающим растворителем и наносится грунтовка. Эти этапы работы необходимы для того, чтобы срок эксплуатации изделия был максимальным.

Ворота и калитки из профнастила

Этот вариант отличается быстрой и лёгкой установкой, минимальной ценой, при максимальных сроках эксплуатации.

Почему люди всё больше отдают предпочтение профнастилу для своих ворот? Причины следующие:

• с помощью такого материала можно придать особый дизайн всей конструкции;
• профнастил отлично выдерживает различные климатические изменения;
• материал представлен в самой широкой цветовой гамме;
• из-за того, что сам материал обрабатывается и покрывается специальными цветными полимерами, они надолго и максимально защищены от коррозийных изменений;
• заказчик всегда сможет выбрать покрытие глянцевое или полимерное;
• из-за минимального веса профлиста, вся конструкция не требует каркаса с повышенной прочностью;
• конструкцией с калиткой можно пользоваться длительное время и не проводить дополнительных покрасок и обработок.

Ворота с калиткой внутри из дерева

Деревянные ворота всегда привлекают своей красотой и массивность, но срок службы у них намного меньше, чем выполненных из других материалов.

Принцип работы и изготовления у деревянных изделий аналогичен с металлическими. Для того чтобы конструкция служила дольше, необходимо правильно подобрать древесину, которая будет устойчивой к воздействию внешних факторов. Таким материалом может быть, к примеру, дуб.

Каркас для деревянных конструкций выполняется из металлопрофиля, который потом обшивают деревом. Если есть желание заплатить за ворота меньшую цену, то можно использовать древесно-полимерные композиты.

Стоит помнить, что ворота и калитка, изготовленные из дерева и металла, требуют дополнительного ухода. Древесина, во время всей эксплуатации, должна обрабатываться антигрибковыми пропитками и покрываться гидрофобным составом, краской или лаком.

Варианты дизайна

Если хочется придать воротам аристократичность, то можно использовать кованые вставки. Но здесь будет цена намного выше. Металлические ворота с калиткой — отличная почва для дизайнерских задумок.

Изделия с встроенной калиткой на практике доказали свою функциональность. Помимо того, что есть возможность сэкономить на установке и самой конструкции, можно получить оригинальные ворота и калитку, которые будут украшать ваш двор.

Выбор материала для ворот будет напрямую зависеть от финансовых возможностей хозяина, главное, что должен помнить каждый – ворота являются такой конструкцией, которая должна служить длительно время, поэтому экономить на выборе материала не стоит.

Ворота с калиткой внутри

Ворота из профнастила, фото

Ворота из профнастила выбирают в пару не только к аналогичному забору.

При соответствующей подаче этот относительно бюджетный вариант металлических ворот вполне может составить компанию более дорогому кирпичу, бетону или камню.

В любом случае это будет рама из металлопрофиля с прямоугольным сечением, толщиной стенок 2 мм, и ориентировочным размером 30(20) х 40 мм. Конфигурация ребер жесткости может быть различной и их роль вполне может выполнить металлический уголок.

Ниже представлена небольшая фотоподборка по «изнаночной» стороне данного вопроса. А далее вас ждет фотоколлекция готовых решений внешнего вида ворот из профнастила.

Вариантов расположения стоек металлического каркаса для повышения его жесткости может быть несколько: решетка, буквой Z, «звездочкой». Последний представлен на фото вверху.

Наиболее оптимальный уровень расположения автоматики для распашных ворот — ближе к центру.

А в эти ворота из профнастила вмонтирована калитка. А автоматику перенесли в нижний край рамы (она в данном месте достаточной для монтажа ширины).

Обратите внимание — обшивку ворот и калитки сделали двусторонней.

На этом фото все те же распашные ворота с двойной обшивкой и автоматической системой открытия. Но посмотрите, как грамотно сделан цветовой подбор: благодаря такому решению на фоне кирпичного забора металлический профнастил не выглядит инородным материалом.

Надо отдать должное, сочетание спокойного красного с черной окантовкой сделало этот цвет более сдержанным.

На фото вверху представлены откатные ворота из профнастила с горизонтальным направлением гофры. Чтож, пыль оседать на них будет активнее, зато такой выбор в сочетании с красным гранитом столбов сделал внешний вид въездной части более элегантным.

Белое плюс черное всегда выглядело торжественно. А если белый — это «тело ворот», а черный  — ажурное кружево из ковки, то и сами ворота выглядят с претензией на повышенное внимание. Потому двор, все, что внутри него и снаружи всегда должно быть в идеальном порядке 🙂

А на этом фото черные кованые кружева наложили на белый фон из профнастила, тем самым максимально подчеркнув рисунок ковки.

Чуть меньше ажура и гораздо ярче фон. Цвет, судя по всему выбирали в тон кирпичу и кровле, чтобы окантовка участка служила логическим продолжением построек. Осталось только вырастить деревья. чтобы их зеленые кроны слегка приглушили это яркое великолепие.

А на этом фото в пару к столбам из серого камня выбрали спокойный зеленый цвет профнастила. сочетание очень гармоничное, Ковка цвета меди, хоть и слегка потерялась на фоне зелени, зато более походит на ветви лиан. продолжая тему природной гармонии.

Красный цвет — яркий сам по себе. Учитывая, что весь фасад этого участка выполнен в этом цвете, выделить ворота и калитку просто необходимо. В данном случае решили сделать кованый фасад из простых элементов, окрашенных в два контрастных цвета: черный и золото.

Кирпич и цвет профнастила этих ворот находятся в одном цветовом секторе, потому контраст с коричневой ковкой получился чрезвычайно гармоничным. Чтобы рельеф профлиста не создавал эффект ряби ребра жесткости четко совпадают с вертикальными элементами ковки.

Темно-шоколадный профнастил плюс молочно-белый цвет столбов с фактурой «рубленого» камня повторяют основные тона отделки фасада дома и кровли. Абсолютно беспроигрышный вариант дизайна.

На этом фото рамка распашных ворот из шоколадного профнастила украшена накладкой из ковки с повторением греческих мотивов в серебряных тонах. Удачное дополнение для забора из коричневого кирпича.

На фото: бежевый клинкер столбов прекрасно контрастирует с коричневым профнастилом откатных ворот. Верхняя часть ворот выполнена частоколом из профиля для улучшения обзорности за пределами участка.

Красиво? Да! Это профессиональная работа мастера и хороший вкус дизайнера. Соединить так много разнородных элементов, да так, чтобы все выглядело не аляповато — это незаурядный талант иметь надо …

На фото вверху представлено неожиданное решение дизайна откатных ворот из профнастила в духе Карпатских гор и полонин.

Что еще почитать на сайте:

Профнастил очень быстро «завоевал сердца» домовладельцев не только из-за яркой цветовой гаммы производителей металлопрофиля. По ценовой категории такой забор находится между бюджетным вариантом из сетки и мастерски…

Современный уклад жизни сложно представить без автомобиля. И если для жителя мегаполиса личное транспортное средство – в некоторой степени элемент роскоши (в плане потери времени в пробках), то для небольшого города  с частным сектором и уж тем более села – это…

Вариант обустройства колодца на частном подворье не такой уж атавизм, особенно, если подстанция в населенном пункте старенькая и часто дает сбои. Конечно, же, это не единственный аргумент в пользу колодца, как альтернативного источника воды. Вот у нас этой зимой сломалась автоматика…

Кованые ворота с калиткой: визитная карточка вашего дома

Фасад вашего дома — очень важный элемент, о котором нужно помнить. Он представляет собой карточку приветствия строению, которое вы решили сделать своим домом. По этой причине важно, чтобы вы спланировали каждую мелочь в дизайне, чтобы выделить ее среди других домов по соседству. Кованые ворота — отличный способ сделать это.

СОДЕРЖАНИЕ

Процесс ковки железа — это искусство, которое существует уже тысячи лет. Есть доказательства того, что еще со времен Египта были художники, создающие произведения в этой технике. Железная кузница на протяжении многих лет использовалась для создания красивых украшений, а с 20 века она широко использовалась для создания многих из этих элементов ручной работы, украшающих дом. Одним из таких элементов являются въездные ворота.

В настоящее время такие элементы, как ворота дома, имеют большее значение с точки зрения дизайна, после новой волны архитектурных стилей, которые придали этим элементам высокий уровень важности при создании концепций дизайна.

По этой причине дизайнеры теперь больше учитывают ворота при планировании эстетики. Ворота являются неотъемлемой частью характера дома, они придают помещению ощущение элегантности, внешнего вида, сдержанности и роскоши. Ворота однозначно стали очень заметным элементом любого современного дома.

А лучший способ выделить дом из толпы — это сделать кованые ворота с калиткой. Этот вневременной элемент, который может быть минималистичным или украшенным по вашему желанию, эта функция архитектурной безопасности и разграничения всегда будет разумным решением, если вам нравится дизайн.

Как изготавливаются кованые ворота

Процесс изготовления кузницы очень долгий и утомительный. Это требует времени, терпения и силы. Кузнец должен нагреть железо до очень высоких температур. Затем, нажимая молотком, он придает кускам металла самые разнообразные формы. Это очень сложное искусство для изучения, оно совершенно уникально, потому что оно полностью ручное, поэтому нет двух равных частей.

Эти кованые произведения искусства могут быть настолько сложными, насколько пожелает заказчик, все будет зависеть от таланта кузнеца и бюджета покупателя.Чем сложнее будет конструкция, тем дороже будет стоимость.

Кованые ворота с калиткой — отличный способ сохранить дом в безопасности, при этом позволяя смотреть наружу, создавая ощущение прозрачной крепости. Эти входы являются не только защитными, но и декоративными, они создают идеальный баланс между силой и красотой.

После того, как детали кованы, они соединяются друг с другом с помощью сварочного аппарата, убедившись, что детали закреплены на месте.Затем вся деталь покрывается нитрокраской, чтобы продлить срок службы отделки ворот. Краска тщательно наносится на места сварки, чтобы скрыть следы работы. Некоторые люди затем используют специальное покрытие — термический спрей, который придает материалу винтажный вид.

Наконец, чтобы закончить уникальное произведение искусства, на ворота наносится антикоррозионный лак или краска для защиты от непогоды: солнца или дождя. Ведь эти крепости должны стоять днем ​​и ночью при любых обстоятельствах.Затем ворота готовы отправиться в последний путь к дому своего владельца.

Ворота кованые марки

Ворота кованые с калиткой разные. У всех них есть что-то общее: они демонстрируют статус владельца, демонстрируя великолепный дизайнерский вкус, связанный со строительством и в целом. Эти ворота сложны в создании, независимо от того, насколько простым выглядит конечный продукт. Как попасть в дом, есть калитка на любой вкус:

Качели

Название описывает все.Эти ворота можно открывать и закрывать, распахивая их. В зависимости от предпочтений владельца они могут открываться в одну или обе стороны, причем односторонний вариант является наиболее популярным. Это наиболее распространенный стиль для этих ворот, который чаще используется в традиционных постройках, но также используется и для любых домов в современном стиле.

Раздвижные

Более современный вид дверей, откатные ворота размещаются на риеле, что позволяет им перемещаться из стороны в сторону, открывая и закрывая вход в дом.Это экономит место при перемещении ворот и их легче открывать и закрывать вручную.

Автомат

Ворота данного типа могут включать оба варианта, упомянутые выше. Разница в том, что процесс открытия и закрытия автоматизирован с помощью датчиков или пульта дистанционного управления, что идеально подходит для водителей, которым не нужно выходить из машины, чтобы въехать на территорию или выйти из нее. Эта система является самой современной и пользуется все большей популярностью среди пользователей ворот. Комфорт и красивый внешний вид напоминают элементы дизайна.

Плюсы ворот кованые с калиткой

Когда вы думаете о воротах, безопасность — это первое, что приходит на ум. Тем не менее, есть много хороших моментов в приобретении таких ворот для дома:

• Эти ворота сделаны из очень прочных материалов, что делает их очень надежным вариантом для защиты дома.
• Их дизайн уникален; из-за ручной работы. Итак, не бывает двух одинаковых ворот: вы получаете единственный в своем роде товар.

• Благодаря своей красоте и дизайну они идеально подходят для любого стиля дома: модерн, барокко, романтический, деревенский и т. Д. Достаточно просто взять эту универсальную деталь и украсить ее в соответствии с выбранным стилем.
• Он отлично смотрится как с прямым, так и с изогнутым дизайном, поэтому идеально подходит для любого дизайнерского вкуса.
• Кроме того, поскольку эти ворота изготавливаются индивидуально, это дает владельцу возможность создать любой дизайн, который он хочет, предоставляя творческую свободу для создания объекта в соответствии с их воображением.

• Эти великолепные конструкции сделают любой дом богаче и роскошнее.
• Они повышают стоимость перепродажи домам, придавая им нотку индивидуальности и характера.
• Этот вид материала очень прочный, поэтому приобретение одного из них обеспечит вам долгие годы использования.
• Gates также не требует значительного обслуживания в течение многих лет, что позволяет избежать таких расходов.

• Кованые ворота можно дополнить множеством различных материалов, таких как кирпич, камень, бетон, дерево, металл и др., Чтобы они выглядели по-разному и выделялись.Это очень универсальный элемент дизайна.
• Они могут быть чем-то, что создаст тему для всего дома: суть дизайна ворот также может быть использована для дверей, окон, садовых элементов или любого другого, чтобы придать дому единообразие, используя один и тот же узор в различных деталях дома. .

Минусы кованых ворот с калиткой

У таких ворот не так много недостатков. Тем не менее, можно отметить следующее:

• Кованые ворота могут быть дорогими, учитывая тот факт, что они сделаны вручную и уникальны.И чем сложнее становится дизайн, тем дороже может быть ваш счет.
• Установка сложная и может производиться только специалистами. Это связано с его весом и сложными деталями, с которыми трудно справиться.
• Установка также требует группы рабочих из-за веса детали

И плюсы, и минусы ясно дают понять тот факт, что покупка и установка кованых ворот в вашем доме стоит более высокой цены и длительного процесса установки, потому что то, что вы получаете взамен, является великолепным произведением искусства, сделанным Ремесленник, предмет или архитектура, которые поднимут ваш дом на новый уровень характера и яркости.

Как ухаживать за коваными воротами с калиткой

Обслуживание деталей из кованого железа обычно не занимает много времени. То же самое и с коваными воротами. Этому элементу время от времени требуется только слой антикоррозийной окраски, чтобы вода и влажность не повредили материал, который естественным образом построен на долгие годы. Используя эту краску, вы можете гарантировать, что красивые и функциональные ворота у вас будут на десятилетия.

Для систем открывания и подвижных элементов требуется периодическая смазка, чтобы они работали бесперебойно и не закручивались.В случае, если в конструкции ворот используются другие материалы, их необходимо обрабатывать согласно указаниям по уходу за каждой отдельной вещью.

Для очистки ворот имейте в виду, что у них есть много разных украшений, которые могут иметь сложные формы с множеством изгибов или углов, которые может быть трудно или, по крайней мере, долго будет хорошо чистить. Для выполнения этой задачи необходимо терпение.

Монтаж ворот кованые с калиткой

При установке любых ворот требуется много работы. Ворота тяжелые, большие по длине и высоте и очень жесткие, поэтому для выполнения этой работы требуется более одного человека. С коваными железными воротами дело обстоит еще хуже, потому что их вес, в зависимости от используемых материалов и выбранной конструкции, может вдвое увеличить ворота других стилей.

Чтобы установить эти ворота, вы, вероятно, выберете стены, поддерживающие двери, это наиболее традиционный способ сделать это. Если вы планируете это сделать, вам нужно будет сделать стену заранее, а затем очень хорошо измерить размер ворот.

Необходимо сделать канаву в земле для установки решеток, которые будут окружать ворота. Некоторые люди используют кованые железные прутья для ограждения по всему периметру дома. Другие люди ограничивают свой дом длинной стеной и использовали кованое железо только для ворот с калиткой. Это будет зависеть от стиля владельца и, конечно же, от бюджета.

При установке ворот такого типа, которые очень тяжелые, важно, чтобы все проемы, крепления и прочее были отшлифованы и аккуратно. Для распашных дверей важно уравновесить их вес. Это можно сделать, установив несущие стены для поддержки ворот, если это автомобильные, очень большие и длинные, а значит, тяжелые ворота. В случае меньшего размера стены необязательны, но металл, поддерживающий двери, должен быть толстым и очень прочным, чтобы выдерживать вес.

Если планируется установка откатных ворот, то в первую очередь необходимо сделать специальный фундамент, чтобы ворота выдерживали колебания закрытия и открытия кованых ворот.Если все хорошо вымерено, ворота должны быть прямыми и без проблем скользить в любую сторону.

Для любого типа установки ворот очень важно выполнить правильные измерения, идеально выровнять элементы перед сваркой, дважды проверить все перед установкой, чтобы убедиться, что работа будет выполнена хорошо и без ошибок. Эти ворота очень тяжелые и их сложно установить, поэтому важно сделать их хорошо. По этой причине эта работа лучше подходит для профессионалов, имеющих опыт выполнения этой задачи. В результате получатся красивые стильные идеально ровные и легко перемещаемые ворота.

Заключение

Кованые ворота с калиткой — это очень личная подставка для вашего дома. Эти элементы служат не только для обеспечения безопасности; они являются доказательством гордости, характера, личности и индивидуализма владельца. Этот великолепный образец искусства может сделать любой дом изысканным и роскошным. Цена и сложность получения одного из этих дизайнов определенно того стоят, когда фасад вашего дома выглядит как особняк с этими великолепными элементами искусства, которые приносят большую гордость любой собственности и увеличивают стоимость перепродажи.

Если вы хотите придать своему дому характерную черту, которая выделяет его среди других, что может быть лучше, чем единственный в своем роде художественный дизайн ручной работы, сочетающий ваше видение и талант мастера. Кованые ворота с калиткой незаменимы в любом доме.

Металлические ворота своими руками — фото и чертеж.

Когда на дачу понадобились новые ворота, я решил не покупать их себе.

Я взял две профильные трубы: 40 × 20 мм и 20 × 20 мм, нарезал на размеры указанные на схеме.

С помощью сварочного аппарата сварили раму с орнаментом, соблюдая диагональ общего корпуса калитки.

Сварные швы, а точнее все сварные стыки, обработали болгаркой, чтобы поверхность была гладкой, а само изделие выглядело более эстетично.

На фото изделие еще не окрашено, на него прикручен профлист.

После этого обработал будущие ворота преобразователем ржавчины (продается в любом строительном магазине).

Затем он был окрашен железным воском для защиты от коррозии. Калитку нужно будет только покрасить и прикрепить с помощью петель.

Смотрите также: Пергола металлическая сварная своими руками

Ворота своими руками — фото и чертеж

© Роман КУЛИШ, Краснодарский край

Надежная калитка своими руками

Чтобы установить на участке надежные ворота, потребуется совсем немного времени.

Вам понадобятся две трубы с профилем 60 × 60 мм, длиной 3200 мм. А также две трубы с профилем 40 × 20 мм длиной 2000 мм. Кроме того, еще четыре секции того же профиля длиной 700-800 мм.

Самые длинные столбы следует вкопать в землю так, чтобы около 1200 мм было в земле. Если грунт на участке рыхлый, лучше их залить бетоном. Столбы роют на таком расстоянии друг от друга, чтобы туда могла поместиться калитка с петлями, то есть на несколько миллиметров, чем расстояние до ворот.

Теперь трубы профиля 40 × 20 мм необходимо соединить сваркой. Предварительно все трубы желательно покрасить, чтобы избавить их от ржавчины. Затем к трубам привариваем петли. Для этого подойдут дверные петли диаметром 30 мм.

С другой стороны калитки привариваем проушину для навесного замка, хотя есть возможность приварить защелку к трубе. Далее прикрепите саморезы с одной стороны профильного листа металла к каркасу, а на основные стойки следует поставить пластиковые заглушки, чтобы внутрь них не попадала вода.

© Сергей ЯНИН, Воронежская область

Крыло своими руками — вариант 3

По этой причине считаю необходимым обратить особое внимание на ворота. Я хочу предложить свой путь.

В моем случае стандартный лист профнастила для забора (2 × 1,25 м) не просто крепится саморезами к заранее подготовленному каркасу, а как бы вставляется в каркас из металлического профиля. Для этого по краю пути калитки ставится металлический профиль (25 × 40), а внутри привариваются перемычки (20 × 40), наоборот, плоские.При этом создается небольшое углубление, в которое укладывается профнастил, который

, который, кажется, заключен в рамку. Согласитесь, в таком варианте ворота выглядят намного интереснее. На фото два вида — снаружи и внутри. Также привожу схематический рисунок. На фотографиях и на чертеже хорошо видна вся простая конструкция ворот. Причем размер не играет никакой роли.

Ворота оснащены удобным врезным замком с ручкой-защелкой, а сами ворота при необходимости легко открываются на всю ширину.

Почему я решил опубликовать свою заметку? Да потому, что уже с нашей улицы ко мне приходило много людей, и всех интересовали какие-то детали моих ворот, а именно то, как я закрепляю листы внутри рамы. Поэтому делаю вывод, что мои ворота понравились людям и есть люди, которые хотят повторить их дизайн в своих домах. Удачи

© Юрий Вадимович Владимирская область Вязники

КАКАЯ КАЛИТКА СДЕЛАТЬ НА ДАЧЕ СВОИМИ РУКАМИ — СОВЕТЫ, ИДЕИ И ВАРИАНТЫ ОТ ЧИТАТЕЛЕЙ

ОТКРЫТЫЙ БЕСШУМНЫЙ ТЕРМО…

После покупки дома занялся благоустройством двора. Я решил начать с подъезда и в первую очередь изготовил и установил новые цельнометаллические ворота.

Понадобилось: профильная труба сечением 40х40, 40х25, 25х25, 20х20, 15х15 мм для каркаса и одна сечением 50х50х2 мм для столба кусок профнастила. бортовой шарнирный замок.

1. При помощи магнитного угольника из труб сечением 50 × 25, 25 × 25 (боковые стойки) и 40 × 25 (верхние и нижние перекладины) сварил каркас калитки размером 120 × 120 см (фото 1 ).

Примечание

При сварке, как ни старайся, шов не плотный, через него в трубу попадает влажный воздух, который потом конденсируется. В результате скопившаяся жидкость разъест трубу изнутри. Чтобы этого не произошло, перед приваркой нижней перекладины выпилил в ней с одной стороны прорезь (фото 2). Через него будет стекать жидкость, и это обеспечит достаточную вентиляцию.

2. Толщина рамы 25 мм, у меня профнастил С8.Я решил положить внутрь лист. Для его крепления к горизонтальным перекладинам по внутреннему периметру приварил участки труб сечением 15 × 15 мм (фото 3).
3. В одной из стоек на нужном уровне (чуть выше середины) вырезал болгаркой прямоугольное отверстие под дверной замок и вставил последнее. Дополнительно я приварил к раме еще одну вертикальную стойку. Из отрезка трубы сечением 50 × 20 мм сделал два кронштейна (фото 4) и приварил их между стойками так, чтобы между ними вошел замок — держится надежно (фото 5)
4. Каркас оказался немного меньше забора, поэтому я приварил к нему сверху арку, которую сделал из профильной трубы сечением 40 × 25 мм. Гаражные петли приварил к одной из стоек (напротив замка). После сварки конструкция была загрунтована и покрашена (фото 6).
5. Отрезок профильной трубы 50х50х2 мм распилили болгаркой на две части — это столбы. Закапывала их в землю возле забора (своего и соседского). Вторую часть петель приварил к одной. В каркас ворот закрепил саморезами лист профнастила. Потом повесил на петли. Установил ручки в замок.Ворота готовы.

© Автор: Валерий Василюк Фото автора

КАКОЙ МАТЕРИАЛ СДЕЛАТЬ КАЛИТКУ?

Будь то изысканная кованая модель, простые металлические ворота или деревенская деревянная калитка — ворота в сад не только преграждают путь нежелательным гостям, но и служат эффектным украшением. Ведь с них начинается страна королевства.

Первое, что встречает гостя на пороге сада — калитка или калитка.Этот элемент дизайна — визитная карточка частной собственности.

Соответственно, дверям, открывающим доступ в святая святых любого «помещика», следует уделить повышенное внимание при обустройстве участка. Сегодня выбор возможных вариантов безграничен. Ведь даже если в магазинах нет ворот мечты, их всегда можно сделать на заказ. При этом материал может быть любым — и дерево, и металл, и профнастил.

Главное, чтобы стиль ворот перекликался с архитектурой дома, вписывался в забор и органично вписывался в облик сада.Так, деревянные ворота идеально смотрятся на деревенском участке, а кованые калитки ближе к классике. Более современно выглядят модели из алюминия и оцинкованной нержавеющей стали.

Благодаря защитному покрытию они не теряют цвет и устойчиво выдерживают все капризы погоды. Профильный безликий, то есть он не обладает ярко выраженным обаянием индивидуальности. Но это скорее плюс — эта дверь отлично впишется в любой стиль. Правда, на роль декоративного элемента она неплохо натянута.

1. Кисть играет скорее декоративную роль, потому что для перехода ею могут пользоваться только дети или домашние животные: девичий виноград легко покрывает верх конструкции.

Красные листья растения чудесно сочетаются с темно-зеленым цветом дверцы.

2. Простая модель яркого цвета станет ярким акцентом как на границе сайта, так и в его середине.

3. В живой изгороди с ней лучше всего смотрится калитка одной высоты.Для контраста, густая зеленая стена прерывается открытой дверью.

Ворота могут быть глухими, сквозными или смешанными. Первый вариант подойдет тем, кто не хочет выставлять приватность на всеобщее обозрение, например, владельцам сайта в мегаполисе. Проходная модель (например, кованая) хороша тем, что конструкция ее конструкции может быть максимально сложной и интересной. Правда, спрятаться за такой калиткой вряд ли получится, скорее красиво, чем функционально. Смешанный вариант — помесь двух вышеупомянутых типов калиток.Одна часть двери (как правило, нижняя) глухая, вторая — ажурная.

Ворота могут располагаться не только на границе участка, но и посередине его, тем самым зонируя территорию. Как правило, такие ворота делают невысокими и максимально декоративными. И кованая модель станет идеальным вариантом.

Ну на закуску интересная информация о цветовых предпочтениях. Коричневый цвет ворот выбирают люди скрытные и уважающие семейные ценности. Розовый выдает природу, парящую в облаках, непрактичную и уязвимую.Синий цвет предпочитают люди, не склонные к выражению эмоций и избегающие конфликтов. Черный — выбор консервативных консерваторов. Пурпурный указывает на сильную личность, склонную к постоянству. Обладатель красных ворот — мужчина жизнерадостный, активный, любящий. Желтый цвет характеризует человека как позитивиста, не склонного к агрессии. Белый цвет выбирают педанты, аккуратные и организованные. «Конек» обладательницы зеленой двери — открытость и активная жизненная позиция.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Калитка из террасной доски своими руками Как сделать деревянную калитку . ..

≻ Кованые ворота с калиткой

Раньше художественная ковка была атрибутом изысканного вкуса, статуса и привязанности к традициям прошлого.Мастерство кузнечного дела и надежность изделий из металла всегда ценились. Представьте себе любую мечту с художественной ковкой «Грилана».

Кованые ворота — Первоначальное решение неприятной проблемы

Чтобы понять, когда и для чего ворота начали калитку, необходимо вернуться к истории самых первых вольеров. Очень часто в каменных стенах или деревянных заборах не хватало места или было очень сложно выделить его под дверью для выхода.И ворота при этом были достаточно большими, чтобы вставить эту дыру внутрь и легко решить этот просчет без каких-либо проблем. Сегодня они используются аналогичным образом — для экономии места. При повседневном использовании это может быть не так удобно, но если калитка с калиткой не заходят внутрь очень часто, такой вариант изделия становится очень привлекательным.

Главное правильно выбрать стиль

Если вы уже решили быть оригинальными из-за нестандартных ворот. Подумайте о гармоничном облике своего экстерьера и при выборе ворот выберите правильный стиль.

• Модерн: имеет сложный асимметричный рисунок с множеством изгибов и завитков.
• Классицизм: лак строгого стиля, с четкими линиями, без завитков;
• Романский: массивные конструкции подчеркивают главную функцию — защиту жилища. Все элементы декора имеют форму симметричных вертикальных стержней с густо заполненными спиралями;
• Готика: конструкции лишены каких-либо завитков и округлых элементов. Здесь преобладают детали острых форм. Часто используются раздвоенные листья клевера и цветочные лилии;
• Ренессанс: в изделиях использована уникальная спираль с цветами и листьями на концах.
• Рококо: сдержанный стиль с изображением среднего размера;
• Барокко: изделия пышных форм и узоров с крупными декоративными элементами. Цветы и листья выглядят живыми. Они сплетены в гирлянды. Картина имеет симметричный ажур.

Сделайте свой идеальный выбор

Каждый хочет сделать правильный выбор и получить лучшее. А если вы все же склонны задумываться о заказе металлических ворот с калиткой, мы постараемся помочь вам принять взвешенное решение, рассказав нам, что мы можем предложить.

• Работы под ключ. Мы контролируем весь процесс: от консультации до монтажа.
• Гарантия до 20 лет на все кованые ворота.
• Мастера с 30-летним опытом.
• Эксклюзивный дизайн и 3D проекты от талантливых дизайнеров.
• Холодная и горячая ковка.
• Обязательное цинкование ворот. Мы хотим, чтобы наши кованые изделия служили веками.
• Быстрое изготовление. От 14 рабочих дней.

Сделайте свой мир ярче. Погрузитесь в мир художественной ковки вместе с Гриланой.

Порядок установки кованых ворот. Изготовление и установка распашных ворот с элементами ковки Ворота распашные кованые своими руками

Кованые ворота подходят к любому стилю

Художественная ковка — это настоящее искусство, насчитывающее тысячи лет. Сегодня существует огромный спрос на кованые изделия, особенно на ворота для загородных домов… Ковка универсальна, она сочетает в себе безупречный стиль, надежность и долговечность, к тому же может сочетаться с множеством архитектурных стилей, а значит, прекрасно дополнит фасад любого загородного дома.

• Виды ворот кованые
• Плюсы и минусы кованых ворот
• Уход за воротами кованые
• Нюансы установки

С помощью кованой ограды или ворот можно создать атмосферу настоящего средневекового замка, а дом превратить в крепость.В то же время ковка помогает создать атмосферу шика и уюта. Кованые ворота с калиткой можно укомплектовать коваными решетками на окнах, садовой мебелью, перилами на крыльце.

Кованые детали экстерьера помогают улучшить атмосферу, которую вы создаете

Виды ворот кованые

Кованые металлические ворота и калитка всегда свидетельствовали об утонченном вкусе хозяина дома. Ковка — очень сложный и трудоемкий вид искусства, он требует от мастера не только огромной физической силы, но и тонкого чутья настоящего художника.В современном жилье кованые ворота подчеркивают статус хозяина дома.

Кованые ворота высоко ценятся благодаря своей эстетической ценности

Вся сложность процесса ковки впоследствии превращается в удивительные узоры.

Преимущество таких изделий в том, что они легко сочетаются с абсолютно разными материалами: с любым металлом, деревом, кирпичом, поликарбонатом. Ковка может присутствовать в любом интерьере и экстерьере: в классическом стиле, кантри, провансе, модерне и многих других.Дизайн, цвет краски, декор позволяют сочетать ворота с любыми элементами загородного дома.

Кованые ворота отлично сочетаются с голой кирпичной стеной

Дерево отлично смотрится с коваными воротами

Однако не стоит забывать и о главной функции любых ворот — охранять дом. Есть несколько типов, все они имеют высокий уровень безопасности:

• Качели. Самый распространенный вид любых ворот — распашные.Это классический вариант, в котором ставни уходят в стороны. Ворота очень удобны и просты в использовании, выглядят элегантно и традиционно. Они идеально подходят для традиционных домов, но могут использоваться с любыми другими.

Кованые воротники хорошо сочетаются с временными украшениями

Кованые ворота простые в использовании и традиционные

• Отдача. Это сплошное полотно, катящееся по забору. Такие ворота удобны тем, что экономят место на участке.

Кованые откатные ворота отлично подходят для нестандартных участков

• Автомат. Автоматика может быть установлена ​​как на распашные, так и на откатные ворота. Это удобный и современный способ, который упрощает повседневное использование. Особенно удобно иметь автоматические ворота, тем, кто водит машину, даже не придется выходить из машины, вход открывается с пульта.

Автоматически открывающиеся кованые ворота очень удобны при встрече гостей

Как изготавливаются кованые ворота с калиткой

Процесс изготовления кованых ворот с калиткой достаточно сложен и кропотлив.Все работы выполняются вручную, результат зависит от мастерства кузнеца. Вы можете выбрать абсолютно любой дизайн для ворот, но чем он сложнее и запутаннее, тем выше будет цена на готовый продукт … Однако оно того стоит. Все продукты являются авторскими, поэтому вы не найдете двух одинаковых версий.

При заказе кованых ворот Вы можете выбрать наиболее подходящий для Вас уникальный узор

Совсем не обязательно перегружать кованые ворота декоративными элементами.

Обычно кованые элементы защищают металлом, поликарбонатом или профнастилом. Конечно, со сквозными узорами металлическое кружево смотрится элегантнее, но хозяева загородного жилья чаще всего предпочитают скрыть свое имущество от посторонних глаз, поэтому покрывают ковку каким-либо материалом. Зато ворота вполне могут быть ажурными и открывать для зрителей домики небольшой площади. Кованые ворота или забор особенно эффектно смотрятся летом, когда металл обвит живыми вьющимися растениями.

Металл отлично смотрится рядом с живым зеленым

Что касается материала, то для ворот и калиток используется сталь; для увеличения срока службы покрывается нитрокраской, грунтовкой или патиной. Для придания краске винтажного вида можно нанести термоспрей. Все места сварки кованых элементов надежно закрашиваются нитрокраской, чтобы не было видно стыков. Качественные кованые изделия следует покрыть надежной антикоррозийной краской, защищающей металл от влаги.

Красивые кованые ворота с калиткой производят неизгладимое впечатление на гостей

Плюсы и минусы кованых ворот

Кованые ворота способны придать индивидуальность и неповторимость любому внешнему виду и облагородить частный участок … К достоинствам кованых ворот можно отнести эффектный внешний вид, такие ворота всегда выглядят богато и элегантно. Также в них есть своя индивидуальность и неповторимость, ведь все изделия изготавливаются вручную. Все ворота изготавливаются по индивидуальному проекту, могут иметь абсолютно любой декор и размер.

Кованые ворота выполняют как защитные, так и декоративные функции

Несмотря на кажущуюся хрупкость, кованые ворота очень надежны и долговечны. Они хорошо сочетаются с различными материалами, ограждение может быть деревянным, металлическим, каменным, кирпичным или бетонным. С таким разнообразием опций можно воплотить в жизнь любую дизайнерскую задумку . .. Кованые ворота прослужат своим хозяевам долгие годы.

В сочетании с натуральным деревом и коваными воротами с камнем очень естественно будут смотреться

Еще один плюс всех кованых изделий — это экологичность.Ковка может присутствовать на улице и в доме. Кованые ворота и калитки очень гармонично будут смотреться с другими элементами: уличными фонарями, лестницей, беседкой в ​​саду, скамейками, уличной мебелью.

Кованые ворота по своей прочности и декоративности являются одними из лучших вариантов среди всех типов ворот.

Кованые ворота и кованые фонари идеально дополняют друг друга

Недостатков у кованых ворот намного меньше.В первую очередь, это сложность процесса установки. Из-за большого веса установка ворот требует много рабочих и времени. Также многих останавливает высокая цена продукта. Но это связано с тем, что изготовление одного кованого изделия — огромная работа для мастера. Однако в результате заказчик получает настоящее произведение искусства.

Некоторая сложность процесса установки связана еще и с тем, что требуются навыки при установке любых дверей и ворот.

Уход за воротами кованые

Кованые ворота и калитки не требуют тщательного ухода. Если изделия покрыты качественной краской, защищающей их от коррозии, обслуживание сводится к простой очистке. Время от времени ворота необходимо тонировать, если старая краска начинает отслаиваться. Подвижные элементы ворот придется смазать, чтобы они не скрипели и плавно открывались.

Минимальное обслуживание — смазка петель менее чем за несколько минут

Если в воротах используются другие материалы (дерево, камень, бетон), то за ними следует ухаживать отдельно.Основная сложность — чистка ворот. Обилие ажурных элементов усложняет процесс уборки. Легче всего сбивать пыль и грязь с ворот мощной струей воды.

Металл отлично очищается

Нюансы установки

Полезно! Кованые скамейки — особенности и преимущества, куда можно поставить кованые скамейки, как ухаживать

Процесс установки ворот довольно сложный и кропотливый. Хорошие мастера могут гарантировать качественный монтаж и удобство эксплуатации.На начальном этапе следует подготовить проем для ворот. Если проем сделан правильно, ворота установятся без перекосов, а замки не заклинивают. При установке распашных ворот необходимо для прочности все опорные металлические столбы замуровать.

Доверив установку ворот мастерам, вы обеспечите себя качественными и исправно работающими воротами.

В зависимости от размера ворот несущими стойками могут быть мощные столбы или аккуратные металлические стержни

Для установки откатных кованых ворот создается специальный фундамент.Он должен быть прочным, чтобы выдерживать все колебания почвы. Все элементы должны быть абсолютно точно подогнаны друг к другу, это убережет дверь от перекоса в будущем. Особенно важно точно измерить и установить калитку, она должна быть идеально ровной и легко открываться. Самостоятельно установить кованые ворота очень сложно; лучше воспользоваться помощью профессионалов.

Правильная установка кованых ворот позволит избежать многих неприятностей в их эксплуатации.

Вне зависимости от обстоятельств кованые ворота должны быть одним из основных претендентов на установку в вашем дворе.

В целом кованые ворота с калиткой могут украсить любой дом. Это первое, что увидят гости, и почему они составят свое мнение о доме. Кованые ворота — настоящая современная классика и огромная любовь всех дизайнеров.

Когда дело доходит до собственного дома, вы хотите, чтобы он был надежно защищен.Эту функцию в первую очередь выполняют ворота.

Установка кованых ворот своими руками — совсем не сложная задача. Достаточно посмотреть обучающее видео, проявить фантазию и приложить максимум усилий, усердия и аккуратности.

Какие там ворота?

Кованые ворота бывают разных видов.

1) По типу их можно разделить на:

• глухие, они покрыты непрозрачным материалом. Полностью скрыть огороженную территорию
• Конструкция глухих ворот.
• прозрачный, изготовлен из веток с различными дополнительными украшениями. Это вариант, который можно сделать самостоятельно, не обладая кузнечными навыками.

• комбинированные, комбинация первого и второго типов

2) По конструкции:

• качели. Когда ворота имеют два створки и открываются в разные стороны.
• выдвижной. При открытии отодвигаются в сторону.

Обе конструкции ворот можно автоматизировать.

В чем преимущества кованых ворот:

1. Они универсальны. Прекрасно сочетается со всеми строительными материалами: деревом, кирпичом, камнем, профнастилом.
2. Разнообразие дизайнерских решений … Могут быть классической прямоугольной формы, в виде арки, украшены всевозможными козырьками и переплетениями. Их можно сделать широкими для входа автомобилей или узкими в виде калитки.
3. Эксклюзивность. Как правило, такие вещи изготавливаются целиком по желанию заказчика.То есть вы сами можете подумать, как будет выглядеть вход в ваш дом.
4. Прочный и долговечный. Выдерживают самые суровые погодные условия, перепады температур. Максимум, что с ними может случиться, это покрыться патиной, но это придает им оригинальность и красоту.
5. Такие ворота могут быть оборудованы электроприводом, видеонаблюдением и сложными замками.

Пошаговая инструкция по самостоятельной установке ворот

Итак, чтобы установка распашных ворот своими руками прошла правильно, нужно придерживаться следующего алгоритма действий:

• Для начала набросаем будущие ворота в реальном масштабе.Этот творческий процесс самый ответственный. Если вы никогда не рисовали и у вас не хватает фантазии, можно воспользоваться каталогами или Интернетом. Тем, у кого мало опыта в сварке, лучше выбрать самый простой вариант, без особых изысков.
• На ровной горизонтальной поверхности раскладываем все части рисунка, внимательно проверяя эскиз и убедившись, что рисунок ровный.

Кованые детали ворот не нужно производить самостоятельно.Их можно купить в магазинах, которые предлагают широкий ассортимент товаров на любой вкус.

• Сварка всех элементов. Этот этап работы не терпит спешки и ему следует уделять самое пристальное внимание. Готовые швы должны быть едва заметными и тонкими.
• После сварки следует тщательно обработать все швы, удалить всю пыль. Затем прогрунтуйте металл и покрасьте его в заранее выбранный цвет.

На этом этапе изготовления самих ворот закончено, можно приступать к их установке:

1) Необходимо установить столбы, на которые будут держаться наши створки.Здесь важно выбрать опоры, выдерживающие большие нагрузки. Оптимальный вариант — металлический каркас, который потом будет облицован кирпичом.

Важно! Необходимо использовать материал для столба толщиной более 100 мм. Он сможет выдержать большие нагрузки и в дальнейшем ворота не проседут.

Последовательность установки столбов следующая:

• Разметка места установки производится металлической трубой… Глубина должна быть не менее одного метра, а ширина рассчитывается исходя из ширины конструкции (включая кирпичи) плюс 10 см с каждой стороны.
• Столбы вставляются, проверяется перпендикулярность, затем засыпаются щебнем.

Если на этом этапе вы не проверите ровность установки и появится небольшой наклон, то установка всех остальных деталей будет иметь ошибки. В результате вы не получите желаемого результата и вам придется начинать установку заново.

• Готовим раствор из песка и цемента (в соотношении 3: 1 для цемента М300), добавляем воду и перемешиваем смесь до однородности. Заливаем щебень, проверяем ровность, при необходимости поправляем.
• Выкладываем кирпич. Каждый следующий ряд должен перекрывать шов предыдущего.
• Делаем точку крепления створок: для этого там, где будут крепиться шторы, привариваем леску и отпускаем ее через шов.

После высыхания швов между кирпичами нужно производить расшивку.Это уплотняет раствор, придавая конструкции необходимую жесткость.

2) На одной створке просверливаем отверстия под замок и ригель. Отверстие под болт на второй половинке ворот мы делаем уже в процессе сбора.

3) Вешаем ворота на готовые столбы, которые необходимо полностью просушить.

4) Делаем отверстие для запирания замка.

5) Проверяем, закрываются ли двери, нет ли перекоса. Это будет завершающий этап установки распашных ворот.

Монтаж откатных ворот чем-то аналогичен распашным:

1. Установлены опорные столбы.
2. Фундамент выполняется при помощи канала длиной 20 см, который устанавливается на глубине 1,5 м. К ней приваривается арматура сечением 12-16 мм, не менее половины длины ворот. Затем канал заливается бетоном и время усадки составляет 28 дней.
3. Устанавливаем электропроводку. Обычно откатные ворота сопровождаются схемами, по которым вы можете сделать этот предмет самостоятельно.
4. Тележки устанавливаются на швеллер, залитый в фундамент. Затем на них надевается каркас ворот и устанавливается на нужном уровне. Далее платформа каретки слегка приваривается к швеллею. Если все сделать правильно, можно полностью сварить площадку каретки ворот.
5. Убедитесь, что нет перекоса и можно приварить опорные и концевые ролики к улавливателям.

Если вы справитесь с этой работой, вы получите красивые ворота и сэкономите деньги.

Во все времена ажурные ворота и въездные калитки с элементами ковки считались недешевыми изделиями, которые выглядят не только нарядно, но и полностью выполняют свое основное предназначение — охранять двор.

К сожалению, кованые изделия не пользуются большим спросом у соотечественников, так как это дорогое удовольствие. Но в то же время, если есть большое желание выделить свой двор и сэкономить денежные средства — лучшим вариантом станут кованые ворота своими руками.

Как и в любой работе, подготовка считается первым шагом.Если у вас уже есть опыт ковки, первое, что вам нужно сделать, это:

• подготовить все инструменты, которые могут потребоваться;
• желательно сделать эскизы будущего изделия;
• Выбери нужный тебе рисунок или создай свой.

Итак, для изготовления ворот из кованого железа необходимы такие инструменты, как:

• горн;
• наковальня;
• шлифовальный станок;
• сварка;
• различные тиски и молотки;
• специальные клещи для удержания горячего металла;
• станок для выполнения фигурных работ.

Кроме того, нужно понимать, что для создания кованых ворот должен быть источник высокотемпературного возгорания. По этой причине необходимо помнить об этом на первых этапах.

В свою очередь, листовой металл должен быть толщиной не более 1 мм, а сечение самого тетраэдра — не более 12-14 мм. Это связано с тем, что металл с меньшими габаритами отвратительно смотрится на воротах, а если есть еще и большое сечение, то в домашних условиях без специального оборудования сделать это будет просто невозможно.

Кроме того, копье изготавливается из металла толщиной 5 мм и профессиональных труб.

Вы можете определить точное количество материала для изготовления пика следующим образом: вам нужно добавить общее количество всех компонентов и добавить еще 30%. Получившееся число и будет необходимым количеством листового металла.

Приняв решение изготовить кованые ворота своими руками, необходимо обратить внимание на саму комплектацию входной группы, которая состоит из таких деталей как:

• рама — это основа и на ее плечах форма и жесткость конструкции;
• установочная часть — перечень металлических деталей, необходимых для крепления опорных стоек и калиток;
Навесы
• являются ключевым связующим звеном между монтажным профилем и дверьми;
Выкройки
• — непосредственно сами элементы ковки, которые также способны обеспечить жесткость забора;
• Замок или защелка — необходимый элемент для открытия / закрытия ворот.

Чтобы надежно защитить созданную конструкцию от вибраций, ее следует устанавливать на прочные столбы.

Посмотреть процесс изготовления кованых ворот можно на YouTube:

Этот ролик хорош тем, что в нем есть все необходимое, чтобы понять, через что придется пройти тем, кто хочет сделать кованые ворота.

Изготовление кованых ворот своими руками

После того, как весь требуемый материал был закуплен, нужно начинать отвечать на вопрос — как сделать кованые ворота своими руками.Пример рисунка можно увидеть на фото:

В первую очередь стоит помнить, что по окончании работы все металлические детали (гнутые или вырезанные) увеличиваются в размерах. Весь упругий материал рекомендуется сначала отжечь, затем нагреть и охладить — в этом случае с ним можно будет легко работать (он станет податливым).

Столбы. Установка

Во избежание провисания рекомендуется устанавливать металлические столбы в сочетании с облицовочным кирпичом.

При разметке точек установки обращайте внимание на кирпичное перекрытие трубы.Сделать это можно, «набросав» толщину металла. Яма должна быть не менее 1 метра глубиной.

После того, как столбы поставлены в яму, их засыпают щебнем. Обязательно следить за перпендикулярностью, если этим пренебречь, можно получить косые кованые ворота (по-простому «вести их»).

Предварительно установив столбы, следует приготовить цементный раствор в пропорции 1 к 3 (цемент / песок). Это соотношение подходит для цемента М300.

Утрамбованные щебнем столбы заливают приготовленным раствором и снова обращают внимание на перпендикулярность.

После высыхания цементного раствора следует переходить ко второму этапу: выкладке кирпича.

Металлические столбы следует укладывать таким образом, чтобы следующий кирпичный шов перекрывал предыдущий.

Изготовление фигурных створок

Для изготовления следует поставить несколько швеллеров с меньшим размером самой конструкции порядка 20 сантиметров. Элементы укладываются на ровную поверхность, которая больше их более чем на 2 метра. Чтобы получить отличный самолет, рекомендуется использовать строительный уровень.

Согласно имеющемуся чертежу, чтобы получить радиус в верхней части изделия или в конечном итоге получить ломаную линию, необходимо вырезать из профиля стойку заданной длины. Полученную деталь кладут на сварочный стол и после подтверждения равенства углов стыки сваривают.

Чтобы получить геометрическую фигуру правильной формы, перед сваркой следует измерить диагональ. В этом поможет нейлоновая нить.С его помощью можно легко проверить диагональ.

Если диагонали не совпадают, нужно устранить дефект, а затем плотно приварить нижние уголки. Таким образом, у вас должен получиться треугольник, у которого уголки плотно заварены и перевязаны перемычками.

При этом, чтобы обеспечить достоверность геометрической фигуры, вместо перемычки рекомендуется использовать арматуру. После этого болгарка с насадкой для чистящего диска использует сварочные валики.

При необходимости получения ломаной линии необходимо соблюдать следующую последовательность действий:

1. Нужная линия рисуется на металлическом листе и обрезается.
2. Затем профиль выравнивается по листу и боковому профилю.
3. Компоненты и сам лист скрепляются с помощью сварочного полуавтомата.
4. Остальные детали соединяют между собой хомутами, после чего полностью сваривают и ждут, пока заготовка остынет.
5. После этого при помощи болгарки нужно его очистить.

Радиус

Для получения кованых ворот следует подготовить несколько заготовок самих дверей.

Алгоритм таких действий следующий:

1. Створка укладывается на металлический лист, а затем с помощью захватов сварочного аппарата.
2. Отмеряется верхняя планка + 30% (достаточный запас на радиус), после чего заготовка обрезается.
3. Чтобы создать желаемый радиус, вы должны использовать сварочный инструмент, чтобы захватить одну сторону твердыми тисками, а затем согнуть ее. Диаметр должен быть немного больше самого профиля.
4. После этого действия повторяются для второй заготовки.
5. Затем поместите радиус на верхнюю часть створки, обрежьте края и приварите.
6. После остывания очистить болгаркой от потеков.

Важно помнить! Большой радиус не следует делать изгибом. Для этого рекомендуется использовать заготовку с припуском 30% и сделать разрез с одной стороны острым углом. Затем заготовку зажимают по краям и слегка прижимают ко второй кромке.

Изготовление копий и спиральных стержней

Для изготовления козырька изначально нужно вырезать заготовки.Металлический лист следует разрезать на квадраты, а затем исправить форму с помощью полированного станка.

Для получения хорошего качества пики делают объемными. Работает это так:

1. Используя высокие температуры, доведите продукт до белого кипения.
2. Осветленную заготовку нужно присыпать молотком по наковальне.
3. Для тушения нужно охладить щуку на открытом воздухе или холодной водой.

Следует отметить, что при необходимости дефекты можно устранить шлифовкой.

Чтобы сделать сам стальной прут для козырька, необходимо сделать квадрат из металлического сегмента.

После нагрева в печи изделие зажимается в тисках и обтачивается. Каждый ход будет иметь один ход. Сама процедура заканчивается выпрямлением.

На завершающем этапе все заготовки сравниваются между собой, а затем окончательно свариваются.

Как сделать кованые ворота своими руками

Для изготовления калитки необходимо сварить каркас из листового металла толщиной около 15 мм.

Но стоит заметить, что толщина во многом зависит от сложности самой конструкции. Например, если железный лист будет закреплен с одной стороны, рекомендуется использовать утолщенный материал.

В процессе резки профильную трубу следует периодически переворачивать. Элементы привариваются к ровной поверхности.

После этого к готовому каркасу при помощи сварочного аппарата крепятся ручки, замок, после чего шлифуются болгаркой.

Изготовленную конструкцию необходимо проверить на наличие неровностей и при необходимости устранить дефекты.

По окончании работы можно использовать любой тип краски, желательно с матовым эффектом.

Видеоконсультация

Чтобы понять, как и что нужно делать, рекомендуется посмотреть видео на YouTube:

В этом видео прекрасно показано, как можно сделать кованые ворота своими руками, предварительно купив детали в специальном магазине. На самом деле чертежи для изготовления кованых ворот нужно подбирать с учетом конкретного участка, с учетом особенностей расположения (есть ли высота и так далее).

Решение установить кованые ворота на дачном участке свидетельствует о хорошем вкусе хозяина. Если изготовление и установка производятся самостоятельно, это говорит о профессиональной подготовке исполнителя. Но можно найти более щадящий вариант — кованые детали, купленные в магазине или заказанные у мастера.

Ворота распашные кованые

Ограждение — важный элемент любого загородного участка. В первую очередь это связано с сохранностью имущества, но также несет эстетическую нагрузку.Одно из популярных решений при изготовлении забора — использование металлоконструкций, декорированных элементами ковки. Особое место в таком заборе занимают ворота и калитка, являющиеся визитной карточкой участка и показателем статуса его владельца.

Кованые элементы добавляют изысканности даже простым воротам

Достоинства и недостатки кованых ворот

Искусство художественной ручной ковки постепенно уходит в прошлое. Это связано со сложностью работы и необходимостью большого количества слесарного инструмента.Поэтому стоимость продукции очень высока.

Ограждение в этом стиле имеет определенные положительные качества:

Из недостатков кованых изделий можно отметить следующие моменты:

Подготовительные работы, конструкция

Для правильной установки распашных ворот необходимо учесть: количество обстоятельств:

1. Расстояние от ворот до ближайшего здания должно обеспечивать свободное пространство для выхода на территорию. Если это условие не выполняется, следует рассмотреть конструкцию, открывающуюся наружу.
2. Наружная створка не должна закрывать тротуар снаружи.
3. В открытом состоянии ворота не должны препятствовать маневрированию транспортного средства при въезде на площадку.
4. Для любого направления открывания ворот необходимо сделать приспособления для фиксации створок, чтобы они не сдвигались под порывами ветра. В противном случае возможен материальный ущерб или травмы.

Ворота должны свободно открываться внутри участка

Если ни одно из этих условий не выполняется, нужно подумать о другой конструкции, например, о выдвижных устройствах.Определившись с конструкцией ворот, нужно выполнить эскизный проект данной конструкции. Для этого необходимо:

1. Выбрать материал для изготовления ворот.
2. Рассчитаем потребность в типах и размерах металлических профилей.
3. Составить ведомость материалов с ценами на материалы в регионе, оценить затраты на изготовление и установку. Также в него входят вспомогательные материалы и инструменты, которые придется приобрести.
4. Проделайте то же самое с опорными стойками для установки ворот.

На основании оформленных документов закупить и доставить на объект все необходимые материалы.

Какой материал выбрать

Основными конструктивными элементами ворот являются створки и стойки. Учитывая вес конструкции, мы можем предложить такие материалы:

1. Для опор — профильная оцинкованная труба размером 100х80х6 мм. Лучше использовать бесшовные, но это редкий материал; также можно использовать электросварку со стенкой не менее 2,5 миллиметра.
2. Цемент, песок и щебень для бетонирования столбов, в том числе расчет заливки раствором внутренней полости трубы.
3. Кирпич для облицовки столбов.
4. Лист оцинкованный толщиной 0,5–0,7 мм для изготовления верхушек столбов.
5. Профиль для сборки оконных рам. Обычно для этого используются профильные трубы размером 20х40х2,5 мм, угол 45х45, круглые трубы диаметром 40 мм и более, желательно бесшовные.
6. Материалы для дверного полотна.Если предпочтительна глухая конструкция, то полотно может быть изготовлено из холоднокатаной листовой стали толщиной 1,2–2,0 мм. Этот материал имеет более качественную поверхность. Для прозрачных конструкций применяют заполнение стержнями различного профиля и размеров, полосой для изготовления витых элементов.
7. Кованые детали можно заказать для индивидуального изготовления по собственным эскизам и приварить к полотну при установке створок.

Приобретая металл, следует обращать внимание на марку стали профилей и листов.Решающее значение имеет содержание углерода в металле, от которого зависит такое важное качество работы, как свариваемость. Рекомендуемые марки из ст. 0 по ул. 20. Эти показатели можно уточнить у продавца по паспорту качества на металл. Опытный мастер-мастер может приблизительно установить пригодность металла для сварки с помощью простого напильника, проследив его по образцу.

Фотогалерея: металлопродукция ассортимента «забор»

Популярным материалом для ворот является холоднокатаный стальной лист. Для изготовления ворот с использованием прокатного профиля необходим высокопрочный материал для дверной коробки. изготовить кованые элементы

Порядок расчета потребности в материалах

Основой расчета потребности в материалах является эскизное проектирование ворот.

Фактически они состоят из двух одинаковых крыльев в зеркальном отображении. Ширина ворот на практике выбирается в размере 3,8-4,2 метра. То есть ширина одной створки — 2 метра. Если в качестве материала для каркаса выбрана труба 20х40 миллиметров, то на створку уйдет 2х2 + 2х1,8 метра материала. При высоте створки 1,8 м потребуется 7,6 м трубы. Кроме того, для усиления конструкции на створке необходимо установить ребра жесткости, которые выполнены из того же материала.Устанавливаются примерно в 40 сантиметрах снизу и петли сверху.

Дальнейшее усиление рамы производится уголками из листовой стали толщиной 2 мм. Размер уголка примерно 15х15 миллиметров. На одну створку понадобится 8 таких деталей. Вес одной детали необходимо умножить на их количество.

Для расчета материалов необходимо графическое отображение объекта.

При составлении проекта очень важно учитывать раскрой материала с минимальными отходами.Поэтому, прежде чем начинать его разработку, желательно выяснить, какой материал местный рынок может предложить в размерах, и использовать эту информацию.

Таблица: вес погонного метра некоторых профильных труб по ГОСТ 8645-68, кг / метр

Приводим вес листового металла, который может понадобиться для изготовления ворот, кг / м 2 (здесь первый показатель — толщина листа):

• 1,5 — 11,77;
• 2,0 — 15,70;
• 2,5 — 19,62;
• 3,0 — 23,55;
• 4,0 — 31,4.

При изготовлении ворот также могут использоваться различные прутки квадратного или круглого сечения, полосы и другие материалы.

Данные о весовых характеристиках любого металлического изделия можно найти в Интернете. Пересчет необходим, так как цены формируются по весовому параметру.

Конструкция дверного полотна также зависит от размера металла, доступного на местном рынке. Итак, зазор между горизонтальными дополнительными ребрами жесткости по размеру должен быть близок к размеру листа.А если это место закрыто решеткой, то нижний и верхний зазоры в сумме должны быть близки к этому параметру.

Решетка изготавливается из кусков квадратного или круглого качественного металла размером 12-16 миллиметров, расположенных вертикально. Расстояние между ними определяется дизайнером и составляет 10-15 сантиметров. Расчет такой:

1. Ширина проема двухметровой створки составляет 2000 — 80 — 10 (размер профиля и ширина зазора между створками) и равна 1910 миллиметрам.
2. Делим результат на 15 (количество проемов между стержнями решетки) и получаем результат: 1910: 15 = 127 мм.
3. Количество стержней будет на единицу меньше, то есть 14 штук.
4. Потребность в профиле составит 14 x L, где L — длина одного стержня.

Потребность в металле для скрученных или гнутых элементов определяется аналогично в индивидуальном порядке.

Инструменты и оборудование для изготовления кованых ворот

Чтобы сделать кованые ворота своими руками, помимо разнообразных инструментов вам потребуются навыки металлообработки, в том числе кузнечного дела.Однако декоративные кованые элементы конструкции можно заказать сбоку.

Таблица: основные инструменты для сборки ворот

Фотогалерея: инструмент для сборки створок

Болгарка — универсальный инструмент для резки и зачистки металла Самый безопасный способ соединения деталей — сварка Квадрат необходим для точного позиционирования деталей во время сборки. используется для крепления деталей

Пошаговая инструкция по изготовлению ворот

Сначала устанавливаются стойки для фиксации ворот и калиток.Как уже было сказано, основа для них — труба 100х80 мм.

Установка столбов

Для установки трубы необходимы отверстия в земле. Их глубина должна быть больше точки промерзания почвы на 30-40 сантиметров. Далее:

Дальнейшее продолжение работ — не менее трех недель после окончательного затвердевания бетона и кладочного раствора.

Распашные кованые ворота на мощных каменных столбах отлично смотрятся

Изготовление створок

Работы необходимо начинать с установки стапеля на относительно ровном участке.Для него потребуется деревянный брус размером 100х100 или 100х50 миллиметров. Требование к этому устройству — горизонтальная плоскостность. Далее:

Фотогалерея: различные декоративные кованые изделия

Растительный орнамент — распространенный вариант декора. Мастерство позволяет создавать уникальные изделия. Кованые петли — часть декора. Оригинальная кованая ручка станет отдельным украшением ворот. Кованые. Детали придают деревянным воротам античную обстановку. Кованая композиция эффектно сочетается с металлическими воротами.

Установка створки

Для установки створок требуется несколько помощников, а если ворота слишком тяжелые, необходимо использовать автокран.Заказ:

1. Тенты можно приварить к боковой стойке.
2. Установить между столбами деревянную подставку по высоте ворот.
3. Установить створку вручную или с помощью крана, временно зафиксировать укосинами.
4. Приварите ответные части навесов к закладным деталям на столбах. Маркизы устанавливаются штифтами вверх.

Таким же образом установите второе крыло. Расстояние между ними в точке закрытия должно быть 20-40 миллиметров.Тщательно очистите сварные швы и обработайте их антикоррозийными средствами.

Видео: Кованые ворота своими руками

Отделочные работы

Обшивка двери необходима для защиты металла от коррозии. В нашем случае рассматриваются только пассивные методы в виде нанесения на поверхность защитных составов. Для этого применяют:

1. Нитроэмаль — до недавнего времени это было популярное средство, но сейчас есть более эффективные. Его недостаток — хрупкость слоя растрескивания при колебаниях.
2. Алкидные красители — самые популярные рецептуры благодаря своим высоким потребительским свойствам. Недостаток — высокая стоимость.
3. Составы битумные — одного слоя достаточно для надежной защиты металла от коррозии. Их применяют только в закрытых помещениях, так как придают поверхности неэстетичный вид.
4. Силиконовые эмали. Устойчив к перепадам температур. Они имеют отличный внешний вид и отличаются прочностью.
5. Преобразователи ржавчины. Защита металла происходит с образованием защитной пленки при взаимодействии состава с ржавчиной.Изготовлен на основе фосфорной кислоты.

Защитное покрытие может быть элементом декора кованых ворот

Кованые ворота — сложное изделие, но невозможно признать их изготовление невозможным. На рынке представлено довольно много кованых деталей, из которых можно собрать красивые и прочные ворота. В других материалах недостатка нет, а технология изготовления для домашнего мастера достаточно проста.

Только на первый взгляд сделать кованые ворота своими руками невозможно.Ажурные, изящные красивые узоры традиционно считаются воплощением тонкого изысканного вкуса, подлинного мастерства и немалого профессионального мастерства.

Спешу вас заверить, что для изготовления кованых ворот своими руками совсем не обязательно быть мастером кузнеца. Достаточно самому поработать конструктором, дать волю фантазии и набросать эскиз будущих ворот со всеми кованными элементами: завитками, листочками, копьями, цветами, шарами, полусферами.Все эти элементы штампуются в промышленных масштабах и имеются в продаже.

Глядя на эскиз, вы подсчитываете количество необходимых предметов, включая стержни, уголки и листовой металл, и спешите на базу строительных материалов, чтобы их приобрести. Для доставки элементов кованых ворот даже не нужно заказывать грузовое такси — они поместятся в багажнике легкового автомобиля.

Кованые ворота имеют множество вариантов не только по орнаменту, но и по типу материала, из которого они изготовлены.

Ворота кованые:

• Металлик … Полностью изготовлен из стержней, уголков и декоративных элементов различной конфигурации. Самой дорогой считается конструкция
• Комбинированные . .. В свою очередь такие ворота делятся на деревянные, поликарбонатные и металлические профили, декорированные кованым декором. Комбинированные двери отличаются своей индивидуальностью. Вы потратите меньше времени и денег на их изготовление.

1. Делаем эскиз, наносим на него все размеры будущих ворот.В своей дизайнерской работе вы можете руководствоваться многочисленными каталогами кованых ворот, калиток, которые находятся в свободном доступе в сети Интернет. Если вы еще не очень опытный сварщик, советуем выбрать более простой дизайн-проект, без лишних завитков и клубочков. Вы можете попробовать свои силы в изготовлении комбинированного забора с элементами кованого декора, козырьками разного уровня.
2. Сборка деталей. На ровной горизонтальной поверхности соберите все детали, ориентируясь на эскиз. Мы стремимся получить ровный рисунок.
3. Сварка кованых элементов. Самый ответственный момент, который потребует много терпения и кропотливой работы. Сварные швы должны быть тонкими, едва заметными.
4. Обработка швов. Места сварки следует тщательно очистить и удалить окалину. Загрунтовать металл специальным составом, окрасить дверную коробку с коваными элементами в выбранный цвет.
5. Устанавливаем распашные ворота. Для этого аккуратно приварите получившуюся ажурную решетку к каркасу ворот.

Установка откатных ворот

Все чаще владельцы частных домов прибегают к установке еще ,.Оригинальным украшением станут кованые вставки в секции из других материалов. Дверное полотно также может быть выполнено полностью из кованых деталей, что делает откатные ворота необычайно легкими. Это позволит использовать менее мощный механизм в качестве электропривода, что снизит ваши затраты на автоматизацию. Немаловажно и то, что нагрузка на движущийся механизм снижается, а срок его службы увеличивается.

Из профлиста и нескольких кованых декоративных элементов можно сделать лист откатных ворот, если по каким-то причинам не хочется открывать участок для посторонних глаз. Профилированный лист прикрепляют к металлическому каркасу с помощью саморезов, затем к нему аккуратно прикрепляют кованые элементы с помощью сварочного аппарата с тонкими электродами.

Перед началом работы сделать простой эскиз деталей вставки с указанием точных размеров … В этом случае калитка может быть выполнена в едином стиле.

Не менее интересный вариант — откатные ворота из монолитного поликарбоната с коваными элементами. Монолитный поликарбонат прочнее сотового — сборные ворота из него и декоративные кованые элементы простоят без изменений гораздо дольше, чем конструкция из профлиста.

Важно учитывать нюансы крепления: лист поликарбоната крепится к металлическому каркасу будущих ворот с изнаночной стороны, элементы ковки должны быть с лицевой стороны ворот. Очень легкая конструкция ворот, дополненная воротами с таким же рисунком, закроет ваш участок от посторонних глаз и украсит его.

Вам просто необходимо подобрать красивые ручки, фигурные петли и замок для ворот. Стильно смотрятся кованые элементы, покрытые патиной, и ручки из бронзы.

Профессионалы советуют начинать сварку с объемных деталей, а уже потом переходить к работе с мелкими элементами. Так у вас будет и опыт, и уверенность в себе.

После того, как вы приварили створку откатных ворот, покрасили ее, приступайте к монтажу готовой секции в проеме сваркой.

Перед началом установки,

• Купить всю фурнитуру для откатных ворот с электроприводом
• Подготовьте специальный, глубокий и прочный фундамент под фундамент.

Ворота откатные кованые монтируются по общепринятому стандарту. Схема установки прилагается к дверной фурнитуре. Необходимо помнить, что сечение откатных ворот должно быть на полтора-два метра больше, чем проем. Например, для машины шириной 4 метра используется выдвижная секция шириной 6 метров.

Примеры распашных ворот

Воздушные и элегантные кованые распашные ворота на кирпичных столбах.

Ворота кованые с калиткой, уникальные по изяществу и красоте.

Ворота распашные и калитка на кирпичных столбах. Оригинальная профильная рама с коваными вставками и поликарбонатом.

Советы мастеру по изготовлению ворот и калиток из кованых элементов

1. При подготовке эскиза проставьте размеры всех деталей до него
2. После сварки тщательно очистить швы, очистить металл от окалины и ржавчины. Поверхность обезжирить, прогрунтовать специальным составом для металла. Только после качественной подготовки приступайте к покраске декоративных деталей.
3. Рисунок на воротах должен в точности повторять декор въездных ворот — они должны быть выполнены в едином стиле.

Ваши ворота готовы. Вы можете не только гордиться плодами своего труда, на которые смотрят прохожие, но и самостоятельно рассчитывать экономическую выгоду от сборки кованых ворот своими руками.

липких калиток: замена калитки на месте

Когда шахта калитки на блоке 2 на заводе Noxon Rapids мощностью 456 МВт вышла из строя, персонал завода придумал способ быстро отремонтировать блок и вернуть его в рабочее состояние.Персонал завода, принадлежащего «Ависта», без демонтажа агрегата снял поврежденные ворота и установил запасные. Для этого они отрезали створки от запасной калитки, установили вал в агрегат, а затем приварили створки на место. Ремонт был завершен всего за три недели, и с тех пор ворота работают нормально.

Обнаружение проблемы

Noxon Rapids на реке Кларк-Форк в штате Монтана начал свою работу в 1960 году.Проект является частью проекта «Кларк Форк» мощностью 742 МВт с двумя электростанциями. Электростанция Noxon Rapids состоит из пяти турбогенераторов.

Первая проблема с калиткой № 1 на энергоблоке 2 на Ноксон-Рапидс возникла 19 июня 2006 г. В направляющем подшипнике турбины сработал аварийный сигнал высокой температуры, и персонал отключил установку. Во время первоначального осмотра установки было визуально очевидно, что срезной штифт вышел из строя на затворе № 1. Во время этой проверки персонал завода также увидел, что стопорный штифт подвергся сильному удару, что привело к его частичному срезанию.Кроме того, вал калитки был перекручен и слегка загнут вверх. Поскольку июнь является месяцем максимальной выработки для Avista, необходимо было быстро запустить установку. Таким образом, ничего не было сделано ни для устранения причины неисправности, ни для устранения деформации вала калитки. Персонал завода установил новые ножницы и стопорный штифт и 24 июня вернул установку в эксплуатацию.

Затем, в середине мая 2007 г., срезной штифт на затворе № 1 снова вышел из строя. Этот отказ был обнаружен во время плановой ежедневной проверки; опять же причина была неизвестна.Персонал завода остановил установку и исследовал неисправность. Во время этой проверки персонал заметил, что верхняя часть вала калитки поддалась и была деформирована без возможности ремонта.

на Ноксон-Рапидс уже был отключен для проведения ремонтных работ генератора, поэтому длительный простой не был вариантом для блока 2. Поэтому персонал завода решил заменить затвор запасным с минимальной разборкой блока.

Рассматривая решения

Avista попросила своих инженеров по производству и производству найти решение неисправности блока 2.

Было рассмотрено несколько решений. Один заключался в том, чтобы удерживать калитку № 1 на месте, запирая ее в открытом положении. Avista исключила этот вариант, потому что одна калитка в открытом положении обычно пропускает достаточно воды для работы агрегата с синхронной скоростью. Это означало бы, что агрегат необходимо постоянно приводить в движение (режим работы, также известный как вращающийся резерв). Остановка агрегата при таком потоке была бы невозможна.

Второй вариант — приварить калитку в закрытом положении.Однако Avista проконсультировался с проектировщиком турбины и узнал, что это приведет к увеличению крутящего момента примерно в три раза на валах на соседних воротах калитки. Это вызвало опасения по поводу выхода из строя других калиток. Кроме того, это, вероятно, вызовет сильную вибрацию рабочего колеса из-за пульсаций, создаваемых лопатками турбины, когда они проходят через след, создаваемый закрытой калиткой.

Третий вариант заключался в том, чтобы вырезать существующую калитку из ее положения, установить новый обработанный вал и приварить исходные створки ворот к этому валу. Этот вариант, хотя и возможен, не был привлекательным из-за значительного количества требуемых человеко-часов. На существующих створках ворот потребуется очень точный разрез, пока они еще находятся в установке. Кроме того, новый вал необходимо обработать и закрепить штифтами в точном соответствии со спецификациями существующих ворот.

Четвертый вариант, который рассматривался, заключался в том, чтобы быстро разрезать существующую калитку на части и удалить ее, а затем установить запасную калитку. Механический цех срезал листы на запасном затворе и обрабатывал внешний диаметр вала, чтобы он проходил через промежуточную втулку. Затем к валу внутри агрегата приваривали створки.

Avista выбрала четвертый вариант, потому что он требовал минимального времени. Время имело значение, потому что 4-й блок был отключен для перемотки, а до весеннего стока оставалось всего несколько недель.Avista пришлось минимизировать потери генерации, связанные с одновременным отключением двух устройств.

Выполнение работ

Как только был выбран этот вариант ремонта, Avista отправила запасную калитку компании Precision Machine в Льюистоне, штат Айдахо. Компания срезала запасные створки калитки с вала, обработала створки на расстоянии 4 дюймов от места разреза и приварила стальные удлинители к концам створок. Затем компания обработала эти удлинители, чтобы они соответствовали валу в правильном положении и с тем же профилем, что и существующие калитки.

Precision Machine также обработала вал до 8 дюймов в диаметре от первоначальных 10 дюймов, чтобы он мог быть вставлен сверху крышки турбинной головки вниз через втулки к нижней втулке. Наконец, компания проиндексировала створки ворот и вал по отношению друг к другу, прежде чем отправить их обратно в Noxon Rapids. Эта индексация была необходима для обеспечения точного механизма позиционирования створок и вала для соединения друг с другом перед сваркой.

Пока Precision Machine работала над запасной калиткой, персонал завода вырезал имеющуюся калитку из агрегата. Затем персонал установил запасные вал и створки калитки и сварил их. После завершения сварки персонал завода покрасил ворота.

Результаты

7 июня 2007 года завод произвел пуск установки. Они привели агрегат в движение во время запуска, а ворота закрылись и опломбировались по мере необходимости.Когда блок был включен, вибрации от рычага затвора не чувствовались, и новые затворы работали нормально. С момента ремонта никаких дополнительных проблем с этой калиткой не возникало.

Персонал Avista до сих пор не знает причины двух поломок срезного штифта. Во время второго из двух ремонтов водолазы осмотрели мусорный контейнер на предмет каких-либо отверстий или других точек доступа для крупного мусора, но ничего не нашли. Кроме того, перед тем, как снимать существующие ворота, персонал осмотрел их на предмет наличия признаков значительного удара, который мог бы вызвать аварии.Опять же, ничего не было найдено.

Извлеченные уроки

Основываясь на этом опыте, сотрудники Avista подготовились к аналогичному ремонту в будущем. Дополнительная запасная калитка будет изготовлена ​​из трех частей: вала диаметром 8 дюймов и двух створок. Имея эти детали под рукой, любой ремонт будет произведен быстрее, чем оригинал.

Крайне важно ежедневно проверять срезные штифты или устанавливать на агрегате систему контроля срезных штифтов. Если агрегат остается работать с «незакрепленной» калиткой, это может привести к нагреву подшипников турбины, повышенным вибрациям, крутящему моменту на валу рабочего колеса и другим проблемам.

— П.Дж. Хеншайд, инженер-механик (производство и производство), Avista Utilities

Другие статьи в текущем выпуске журнала Hydro Review
Архив статей в выпуске журнала Hydro Review

Установка изготовления ворот заборов на заказ. Отдельная калитка для забора.

• — 480 руб. / м
• Устройство ленточного фундамента — 1480 руб./ м
• Строительство кирпичного столба высотой 2,0 м 8000 руб.

Виды ворот и калиток

В ассортименте нашей компании ворота и калитки из различных материалов — деревянных, металлических, из профлиста, из плетеной сетки и др. Они могут быть сплошными или с проемами. Ворота с зазорами выглядят более изощренно, но проигрывают в обеспечении безопасности целостным конструкциям. Поэтому чаще всего такие ворота и калитки используют при ограждении домов, в которых есть охрана или неочевидная опасность.Также можно выбрать компромиссное решение — конструкцию установки, при которой нижняя часть выполнена в сплошной форме, а верх ворот имеет зазоры.

Производство ворот и калиток

Мы производим калитку и калитку с 2006 года. На собственном производстве создаем как недорогие садовые входные группы, так и элитные высокохудожественные модели с включением элементов ковки. Важнейшим конструктивным элементом ворот и калиток является опорная рама и опорные стойки, которые должны быть устойчивыми и достаточно прочными, чтобы ворота не провисали под собственным весом.

Столбы могут быть изготовлены из различных материалов: дерева, металла, кирпича. Для производства ворот и калиток мы используем только самые качественные материалы, что позволяет нам гарантировать долговечность нашей продукции. Дизайнеры компании «Русский Забор» всегда учитывают стиль, дизайн и эстетику забора, в паре с которым будут установлены калитка или калитка.

Монтажные характеристики

Ворота и калитки устанавливаем как вместе с возведением забора, так и отдельно.Порядок установки входной группы зависит от типа конструкции. Ворота могут быть распашными, подъемными, сдвижными, откатными. Помимо индивидуальных характеристик установки, существуют общепринятые этапы работ. Например, установка опорных столбов, от которых будет зависеть удобство использования будущего входа.

Калитки, как правило, имеют весельную конструкцию. Шарниры установлены на опорной стойке; на них вешают дверь. Также существует такой вариант, как калитка, встроенная в калитку.При установке крыльев оставляют небольшой зазор между основанием и плотным. Это позволяет нашим воротам и калиткам нормально функционировать при незначительных отклонениях опоры. Особое внимание уделяется фундаменту.

Трудно представить сад без забора. являются неотъемлемым композиционным акцентом, влияющим на общую картину усадьбы. Каждый функциональный элемент — ручки, петли, почтовый ящик, светильник, адресный указатель — подчинен определенному стилевому решению забора.Сделать калитку не очень сложно, если знать как.

Определите материал и поместите

Самыми распространенными материалами для изготовления ворот являются дерево или металлический профиль.

В пользу первого варианта указывают такие факторы:

• наличие;
• простота изготовления и ремонта;
• экологичность;
• универсальность;
• эстетика.

Недостатком конструкций такого типа является хрупкость и необходимость постоянного ухода.Если вы решили изготовить калитку, обработайте доски и бруски специальными растворами.

Калитки из профлиста также обладают длинным списком достоинств:

• сила;
• надежность;
• удобство и простота установки;
• универсальность;
• Отсутствие дополнительного ухода;
• наличие.

Низкая заметность забора из профнастила можно отнести как к положительным, так и к отрицательным факторам. Установите ворота в передней части забора, в месте, близком к входу в дом.

Типы ворот для забора различаются материалом изготовления и способом открывания:

Второй вариант сложнее в установке.

Установить колонны

Размер ворот в заборе определяет заказчик. При этом учитывается степень его заметности. Если калитка глухая, можно вырезать глазок. Широкие ворота неудобны в эксплуатации. Стандартная ширина в заборе для ворот 90-100 см. Деревянное полотно прекрасно сочетается с любыми колоннами.При их установке учитывайте ряд факторов.

1. Можно сделать столбы из дерева. Их нужно обработать антисептическими и гидроизоляционными растворами. Чтобы дерево было менее подвержено воздействию влаги в земле, его обрабатывают горным способом. Также желательно нанести гидроизоляционную пленку. Ее помещают в яму.
2. Сваи из асбестоцемента необходимо закладывать в грунт ниже уровня промерзания. В любом случае глубина не может быть меньше 1 метра. Ширина ямы по диаметру больше столба на 10 см.Для кирпичных столбов глубина фундамента также может быть не менее 1 м.
3. Столбы установлены и засыпаны щебнем. Важно, чтобы установка была перпендикулярной. и ожидайте высыхания. Столбы должны простоять в залитом цементе не менее недели.
4. Если у нас забор деревянный, а столбы из кирпича или бетона, нужно прикрепить деревянные бруски. К ним будут прикручиваться петли и упираться имитирующий элемент.

Установка колонки

Изготовление и установка деревянных ворот

Конструкция каркаса деревянных ворот состоит из:

• трубы металлические профилированные;
• деревянных брусков.

Процесс проходит в несколько этапов.

1. Для изготовления деревянного каркаса подойдет брус 40 см. Форма может быть сделана прямоугольной или напоминающей букву Z. На турниках делаются выемки от 50 до 100 мм. Затем выполните углубления в вертикальных планках. При наложении бруса на шест места крепления петель должны совпадать. Далее сбиваем предварительно обработанные. Для этого бруски раскладываются на ровной чистой поверхности в одной плоскости.Деревянные балки соединяются при помощи металлических пластин. Крепление производится саморезами. Чтобы укрепить каркас будущего изделия, его дополняют уголками.
2. На подготовленную конструкцию продольно или поперечно наложить стежки. Их высота и форма зависят от размера и формы ворот. Крепление также осуществляется с помощью саморезов. Теперь несколько раз покрасьте или покройте изделие лаком. Каждый новый слой наносится на ранее высохший предыдущий.
3. Следующий этап работы — застегивание петель.Петли калитки должны быть надежными, чтобы выдерживать вес и дополнительные нагрузки, такие как сильный ветер. Купите мощные декорированные петли. Также можно подобрать к ним ручку, сохранив один стиль . При навешивании нельзя забывать о техническом зазоре под воротами. Он должен быть не менее 10 см. Это предотвратит промерзание снега зимой.
4. Калитки для забора снабжены врезным или накладным замком, запирающимся снаружи и изнутри. Устанавливается на вертикальной части рамы.Для этого определяют точное место установки, размечают его на балке. Делают проточку, накладывают замок и фиксируют места креплений. Важно правильно определить и просверлить точку впадины под личинку замка в столбе или бруске. Там нужно установить крепежную пластину. Разметьте и проделайте отверстие для шатуна в воротах. Закончив с отверстиями, ставят и фиксируют замок. Проверьте его работу.

Как видите, сделать калитку в забор из дерева своими руками несложно.

Изготовление и установка ворот из профнастила

Металлические заборные ворота изготовить тоже несложно. Описанный процесс установки колонки также подходит для этого варианта. С той разницей, что для таких ворот меньше всего подходят деревянные столбы. Оптимальная ширина ворот в сделанном заборе также составляет 1 м. Если высота планируемого изделия превышает 2 м, придется усилить каркас.

• Для изготовления каркасной основы используется профилированная труба сечением 0.Берется 6 на 3 см. Но лучше использовать трубу диаметром не менее 0,4 см. Это значительно упростит последующий монтаж врезного замка. Тщательно продумайте размеры и отмерьте необходимые детали. Нарезка производится под углом 45 градусов. В этом случае сварной шов будет менее заметен. Углы каркаса можно укрепить треугольными накладками. Перед сваркой все размеры еще раз тщательно проверяются. Для того, чтобы сделать ворота своими руками, следует учесть, что сварка выполняется по специальному контуру.Он состоит из листа толстой фанеры и зажимов, которыми металлические элементы будут прижиматься при сварке. Это не даст металлу деформироваться. Снимите фиксаторы после полного остывания швов. Потом их очищают.
• Чтобы изделие не было снято с петель после установки с целью несанкционированного проникновения, петли устанавливаются методом навстречу друг другу. Свариваются швами 1–2 см. Расстояние от верхнего и нижнего краев калитки до петель 20–30 см.Если вы хотите правильно сделать калитку в заборе, не забывайте об этом.
• Если размер трубы для каркаса 0,4 на 4 см, идеально подойдет узкопрофильный врезной замок. Далее размечаем расположение прорези для корпуса замка, полости для сердечника и крепления ручки. Шлифовщик прорезает линии по длинной стороне замка. На коротких сторонах проделываются отверстия. Довести до точных размеров напильником. Полости под сердечник выполнены с фрезой. Проделываются отверстия под саморезы.Установите замок.
• Рама устанавливается в проем вертикально, фиксируется снизу деревянной планкой. На столбе точно и точно определите расположение второй половинки петель. Высота от нижнего края изделия до пола не менее 10 см. Петли «зацепляются» временным швом, дверца навешивается и проверяется правильность крепления. Если калитка в заборе исправна, накладывают капитальные швы, которые тщательно зачищаются.После этого конструкция окрашивается не менее 2 раз. Чтобы установить место для перекладины на шесте, ее мажут мелом и закрывают замок. Приемный блок устанавливается в отмеченном месте.
• Последний этап — установка профильного листа. Крепится саморезами для кровли горизонтально через волну, а вертикально — в поперечные балки. Края желательно закрыть декоративными полосами. Устанавливается ручка, фиксируется на замке.

Возможные ошибки установки

После того, как калитка для забора установлена, следует еще раз убедиться в правильности проделанных работ.Есть ряд часто повторяющихся ошибок.

1. Измерения и расчеты выполняются неправильно.
2. Ворота плохо закрываются и открываются, что говорит об отсутствии строгой вертикали установленных столбов.
3. Колонны плохо зацементированы или время твердения цемента не выдерживается полностью. В этом случае конструкция быстро рассыпается.
4. Неустроенные технологические зазоры. Изделие слишком близко к стойкам или остаются большие зазоры.
5. Нарушена перпендикулярность крепления рамы. Явное искажение дизайна.
6. Швы плохо зачищены. Изделие выглядит неаккуратно.
7. Рама ворот нестандартных размеров не армируется. Это приведет к быстрому выходу конструкции из строя.
8. Замок установлен неправильно, что затрудняет работу.

Если вы все сделали продуманно и правильно, ворота прослужат долгие годы, без дополнительных физических и материальных вливаний.

Компания «Московские Заборы» предоставляет услуги по установке распашных ворот в Москве и Московской области. Окончательная цена работы рассчитывается по лучшим тарифам в регионе.

Ворота современного типа выполняют несколько основных функций: устройство удобного прохода на участок или двор и украшение экстерьера. Эти конструкции должны быть прочными, надежными и в то же время точными. Ворота для забора могут быть из профнастила, сетки, стального листа и профильных труб (штакетника).У каждого материала есть свои достоинства и недостатки, поэтому изготовление и монтаж изделия лучше доверить профессионалам.

Калитки, каркас которых изготовлен из профтрубы 40х20х2, колонн 80х80х3. При необходимости выполним верхнюю и нижнюю завязки. Петли 25х120 мм.

Заказать ворота

Каркас из профтрубы 40х20х2, столбы 60х60х2, по желанию стяжка верхняя и нижняя. Петли 25х120 мм.

Заказать ворота

Каркас из профтрубы 40х20х1.5, внутри с зазором 15 см, профтруба 20х20х2, столбики 80х80х3, петли 25х120 мм, стяжка верхняя, ручки деревянные, есть фиксирующая защелка. Стяжку до калитки выполним, используя под сварку трубу 40х20.

Заказать ворота

Комплектация и виды установки распашных ворот

По типу установки можно выделить следующие варианты: открывание во двор или со стороны улицы, накладное, встроенное.Распашные ворота имеют довольно стандартную конфигурацию:

• Основа конструкции — рама. Как правило, это каркас, угловые и соединительные профили, штапик;
• рама с наполнителем. Алюминиевые профили, панели, сетка и сам профнастил могут выступать в качестве основного полотна для ворот забора из профнастила;
• аксессуары для монтажа распашной конструкции — петли, упоры, опорные стойки для ворот и др.

Заборы и ворота из профлиста пользуются большим спросом в загородных домах и коттеджах.Они дешевле и долговечнее.

Забор калитки: какой должен быть размер?

Обязательных требований к размерам ворот из профлиста нет, но при выборе следует руководствоваться следующими рекомендациями:

• Ширина ограждения калитки не должна превышать 1 метр. Проем такой ширины позволяет легко переносить любой крупногабаритный багаж, мебель. При высоких значениях петли быстро изнашиваются, что приводит к перекосу полотна;
• высота должна быть не более 2 метров.Если забор вокруг участка имеет большую высоту, то над воротами можно установить ригели из профиля.

Конечно же, забор из профнастила более 2 метров нужен, если в доме живут очень высокие люди — от 190 см и выше. В этом случае нужно установить довольно мощные петли.

Распашные ворота: основные преимущества

Заказывая изготовление и монтаж вводных конструкций данного типа в нашей компании, Вы гарантированно получаете продукцию со следующими характеристиками:

• продукция высокого качества.Калитка изготовлена ​​из качественного стального проката, поверхность покрыта антикоррозийными составами и полимерными красками;
• простота обслуживания. Калитки из профлиста или профтрубы не требуют сложного ухода при эксплуатации. Владельцу достаточно протирать полотно от пыли и раз в месяц мыть его водой из шланга;
• антивандальная защита. Распашные ворота выдерживают значительные механические нагрузки, удары и воздействие окружающей среды;
• удобный монтаж.Ворота быстро и легко устанавливаются в течение нескольких часов с помощью профессиональной команды;
• Прочность. Качественные материалы и защита от погодных факторов продлевают срок службы ворот без ремонта до 40-50 лет.

Если Вам необходима качественная и недорогая калитка для забора из профнастила, сетки или профилированной трубы, обращайтесь в нашу компанию Moscow Fences. Установим изделие под ключ в кратчайшие сроки!

Примеров работ:

[Eve Online] Monoclegate, или протест игрока, который на самом деле не касался монокля.Часть 1: HobbyDrama

Некоторые из вас, возможно, слышали о Monoclegate в 2011 году. Это был массовый протест игроков Eve Online, который попал в заголовки на различных игровых и неигровых сайтах. Вспомнили, как тогда игроки протестовали против микротранзакций, которые были добавлены в Eve Online, и их абсурдной стоимости, в первую очередь монокля стоимостью более 60 долларов США.

Но на самом деле это только часть истории. На самом деле это история о компании, которая заблудилась, пытаясь привлечь новых игроков, и существующей базе игроков, которой наконец надоело воспринимать как должное.

В то время я играл в Eve Online и видел большую часть этой игры в реальном времени. Мне еще предстоит увидеть действительно исчерпывающую историю событий, приведших к протесту. Это будет попытка исправить это.

Это будет многосерийная серия. В основном потому, что это на самом деле длинная история, а частично потому, что я буду писать их на работе, когда больше ничего не происходит.

В этой первой части будет много объяснений, что такое, черт возьми, Eve Online, и лишь немного относительно ручной драмы в конце.

А теперь для начала.

Что такое Eve Online

Eve Online — это научно-фантастическая многопользовательская онлайн-игра, в которой игроки могут управлять различными кораблями и играть в игру так, как они хотят. Он был разработан исландской компанией CCP Games. Он уникален среди других MMO тем, что у игроков нет разных серверов на выбор. Все игроки существуют и играют в одной вселенной.

В Eve Online нет системы «уровней» или «опыта».Вы улучшаете своего персонажа, тренируя различные «навыки», которые вы получаете, покупая книги навыков. На освоение навыков могут уйти часы, дни или даже недели. Обучение этим навыкам продолжается, даже когда вы не в сети.

Экономика Eve Online полностью зависит от игроков. Нет продавцов NPC, к которым вы можете пойти и продать свои «мусорные» капли. Если вы продаете что-то на рынке Eve Online, это потому, что другой игрок хотел это купить. Все продвинутые предметы в игре и почти все корабли строятся игроками с использованием ресурсов, предоставленных другими игроками.Многие игроки входят в игру только для того, чтобы играть на рынке Eve Online, никогда не покидая космическую станцию, к которой они пристыкованы, и зарабатывают огромные состояния.

Кстати, Eve Online также дает большую свободу в том, как игроки хотят играть. Игрок может просто выполнять квесты снова и снова, чтобы заработать валюту, или он может зарегистрироваться в одной из империй NPC, чтобы сражаться в их ополчении против других игроков. Игрок может добывать астероиды или переносить вещи других игроков с одной станции на другую.Они могут даже отправиться в беззаконный космос, чтобы присоединиться к обширным альянсам игроков, чтобы бороться за контроль над целыми регионами космоса. Именно этот последний бит постоянно вызывает заголовки в игровой прессе, поскольку рекорд для большинства игроков, участвующих в одной битве, продолжает бить снова и снова.

Другие игроки заработали состояния с помощью внутриигрового API.

Eve Online API

Хотя с тех пор он улучшился, Eve Online была печально известна тем, насколько плохой был пользовательский интерфейс.Как известно, в игре было плохо размещать предметы на своем корабле. В игре не было возможности узнать, подходят ли все предметы, которые вы хотели использовать на своем корабле, до тех пор, пока * после того, как вы «купили все эти предметы и попробовали».

Это, возможно, худший пример, который я могу придумать, но Появился целый ряд внеигровых инструментов, чтобы помочь игрокам разными способами, которых не мог сделать игровой пользовательский интерфейс.

В отличие от большинства компаний, CCP Games восприняли это и предоставили разработчикам этих инструментов доступ к своим API.Это позволило этим разработчикам получить доступ к информации в игре. Например, Eve Fitting Tool, инструмент, который позволял вам видеть, подходят ли различные предметы к вашему кораблю, может использовать Eve API, чтобы узнать, какие навыки обучил ваш персонаж, и позволит вам более точно опробовать различные подгонки.

Этим разработчикам компенсировали свое время пожертвования внутриигровой валюты. Это позволяло им делать то, что они хотели делать в игре, не беспокоясь о гриндерах.

Первые знаки

(Это в основном через личную память)

В 2010 году набирало популярность приложение-компаньон для смартфонов Eve Online. Благодаря Eve API, помимо различных других функций, у него была собственная версия инструмента Eve Fitting, возможность проверять статус вашего обучения навыкам и отслеживать их рыночные заказы на покупку и продажу. Он быстро стал довольно популярным.

Эта популярность пошла на убыль.

Разработчики оплачивали свои серверные расходы из своего кармана, и частью использования Eve API было соглашение о том, что на нем нельзя заработать.Разработчикам было запрещено использовать рекламу в приложениях для компенсации своих затрат. Поэтому они связались с CCP Games, чтобы попытаться найти способ покрыть свои расходы.

CCP Games связались с ними в ответ, заявив, что они обсуждают это со своими юристами и вскоре должны получить ответ.

Спустя еще несколько недель разработчики приложения снова связались с CCP и спросили о статусе, и им сказали, что они на самом деле придумали захватывающую идею, которая вскоре будет обнародована.

Спустя еще несколько недель разработчики приложения закрыли его, так как они больше не могли позволить себе оплачивать свои серверные расходы.

Спустя несколько месяцев, в апреле 2011 года, CCP Games представили свою «захватывающую» новую идею.

Падение монетизации API

В апреле 2011 года CCP Games опубликовала в блоге разработчиков сообщение о монетизации API. Это позволило разработчикам, которые создавали инструменты с использованием Eve API, наконец, получить прибыль от своих усилий.

CCP Games были очень взволнованы этим и не могли понять, почему так много людей злились.

Видите, частично это была оплата «токен» лицензионного сбора в размере 99 долларов США в год. Вы должны были заплатить эту сумму, если хотите получить любой прибыли от своего игрового инструмента, включая пожертвования внутриигровой валюты от других игроков.

Разработчики инструментов и игроки от их имени были очень разозлены этим последним моментом.

В ответ на критику в блоге разработчиков CCP Games написали следующее:

Этот проект не о зарабатывании денег CCP.Взимаем ли мы 100 долларов, 50 или 10 долларов за коммерческую лицензию, это не имеет большого значения для нашего баланса. 99 долларов — это минимальная сумма, на которую, по нашим оценкам, мы могли бы разумно пойти и при этом оправдать стоимость услуги. Если это слишком много для разработчиков приложений, возможно, к этому стоит вернуться.

Как вы понимаете, этот ответ не очень помог облегчить беспокойство людей.

В конце концов, протест игроков стал слишком большим, и CCP Games заявила, что пересмотрит это предложение.Насколько я знаю, до сих пор об этом больше не вспоминали.

Итак, CCP Games убедили не монетизировать API, и игроки вздохнули с облегчением. Однако это будет недолгим, так как дополнительные усилия по монетизации и Золотой Скорпион поднимут свои головы вскоре после .
