Использовать неисчерпаемую и бесплатную солнечную энергию человечество начало давно. Для ее сбора существуют специальные устройства – солнечные коллекторы. С каждым годом их конструкция становится все более совершенной, но высокие цены на них пока не позволяют использовать их широко и повсюду. Поэтому люди, обладающие пытливым умом и умелыми руками, пытаются сделать солнечные коллекторы самостоятельно. И своими знаниями они готовы поделиться. В данной статье предлагается узнать, как сделать солнечный воздушный коллектор своими руками.

Солнечный воздушный коллектор своими руками

Содержание статьи

1 Что такое солнечный коллектор2 Устройство и принцип работы воздушного солнечного коллектора3 Солнечный воздушный коллектор своими руками3.1 Определение места установки и доступной площади3.2 Выбор конструкции абсорбера коллектора3.3 Изготовление корпуса коллектора и его теплоизоляция3. 4 Изготовление направляющих для абсорбера3.5 Изготовление абсорберов3.6 Сборка воздушного солнечного коллектора4 Подключение солнечного воздушного коллектора5 Эксплуатация и уход за солнечным воздушным коллектором6 Заключение6.1 Видео: Как сделать воздушный солнечный коллектор (англ)6.2 Видео: Слайд-шоу об изготовлении солнечного коллектора из алюминиевых банок

Что такое солнечный коллектор

Задача солнечного коллектора – собрать тепловую энергию солнечного излучения и передать ее какому-либо веществу, которое далее передаст ее «адресату». Это вещество называется теплоносителем и в качестве которых могут выступать либо жидкости (чаще всего это вода), либо газы (почти всегда это воздух).

Вода является более эффективным теплоносителем, так как ее теплоемкость гораздо выше, чем воздуха, но ее применение связано с определенными трудностями: сброс излишнего тепла летом или защита от замерзания зимой. Воздух не сможет передать такое количество энергии, зато конструкция воздушных коллекторов гораздо проще, они гораздо надежнее и безопасней. Да и сделать солнечный воздушный коллектор своими руками гораздо проще, чем водяной. Кстати, именно воздух является первым теплоносителем, который стал применять человек. Какие преимущества есть у воздуха, как у теплоносителя:

Воздух не подвержен замерзанию и закипанию.
Воздух не обладает токсичностью.
Воздух не надо наделять какими-то особыми качествами (в водных системах добавляют антифризы), он всегда доступен.

Воздушные солнечные коллекторы широко применяются в системах воздушного отопления как жилых зданий, так и подвалов, гаражей, хранилищ. В каких именно странах воздушные гелиоустановки применяются наиболее широко, очень красноречиво свидетельствует диаграмма.

Использование воздушных солнечных коллекторов в различных странах мира

Видно, что наиболее экономически развитые страны нисколько не пренебрегают возможностями Солнца по нагреву воздуха. А мы, увы, пока входим в число многих 4,3%!п(MISSING)рочих.

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Солнечный воздушный коллектор своими руками

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

Как влияет ориентация солнечного коллектора на инсоляцию

Окружающие предметы, здания строения и растения не должны мешать естественному освещению поверхности коллектора.

В выбранном месте, отвечающим всем условиям, следует посмотреть какой площади солнечный коллектор можно разместить. Очевидно, что чем больше будет площадь коллектора – тем он будет производительней.

Выбор конструкции абсорбера коллектора

Абсорбер (поглотитель) – важнейшая часть любого солнечного коллектора и от его конструкции во многом будет зависеть производительность. У заводских моделей применяются детали из специальных сплавов, имеющих особое высокоселективное покрытие, но это в основном и определяет высокую цену. Наша же задача – найти такой материал, который доступен и, тем не менее, будет хорошо справляться со своей функцией – улавливать солнечное тепло и передавать его воздуху.

И таким доступным материалом является обычная алюминиевая банка из-под Кока-Колы, пива или других напитков. Как собрать нужное количество пустой тары мы описывать не будем, а лучше сосредоточимся на тех замечательных свойствах, которые позволяют использовать алюминиевые банки в качестве абсорбера:

Алюминиевая банка для напитков — идеальный материал для абсорбера коллектора

Во-первых, банки изготовлены из алюминия (очень редко встречаются стальные), а он имеет очень высокую теплопроводность.
Во-вторых, все банки из-под любых напитков имеют одинаковые размеры: нижний диаметр 66 мм, верхний диаметр 59 мм, высота у банки 0,5 л – 168 мм.
В-третьих, банки сделаны таким образом, чтобы в упаковке они размещались друг над другом, то есть они замечательно стыкуются.
И, наконец, тонкий алюминий, из которого сделаны банки, легко обрабатывается доступным инструментом.

По мере накопления нужного количества алюминиевых банок их надо тщательно отмывать с моющим средством и просушивать. Иначе в дальнейшем они будут источать неприятный запах, с которым будет справиться сложнее.

Изготовление корпуса коллектора и его теплоизоляция

В зависимости от доступной площади размещения коллектора рассчитываются его габаритные размеры. В данной статье предлагается сделать солнечный воздушный коллектор размером 8 на 8 алюминиевых банок 0,5 л, что по габаритным размерам составит примерно 1400*670 мм. Одного листа фанеры толщиной 21 мм стандартного размера 1525*1525 мм хватит на изготовление всего солнечного коллектора, а толщина фанеры обеспечит необходимую прочность и жесткость конструкции.

Для изготовления корпуса необходимо:

Тщательно разметить лист фанеры. Для коллектора понадобится:

Задняя стенка размером 1400*670 мм.
Две боковые стенки 1400*116 мм.
Две торцевые стенки 630*116 мм.
Две направляющие для банок 630*116 мм.

При разметке стоит учесть то, что для дальнейшей обработки краев деталей надо давать припуск по 3—5 мм с каждой стороны. Чтобы нарезка происходила без сбоев лучше линии прочерчивать ярким маркером.

Резать фанеру лучше всего дисковой пилой, причем чем меньше будут зубья у диска – тем лучше. Для более ровного реза можно воспользоваться направляющей, в качестве которой можно использовать лист ДСП с заводской кромкой. Направляющую можно притянуть к листу фанеры струбцинами.

Для ровного реза кромки фанеры лучше всего подходит дисковая пила совместно с направляющей

Если рез будет идти поперек волокон, то лучше предварительно острым ножом по металлической линейке прорезать верхний слой, так меньше будет сколов. После раскроя листа на детали если кромки неровные – их можно обработать фрезерной машиной по шаблону до идеально ровных и перпендикулярных.

Пришло время собирать каркас. Для этого надо:

К задней стенке коллектора прикрепить две боковые стенки. Крепить можно мебельными шурупами 6,3*50 мм – их еще называют конфирматами. Только перед этим обязательно надо предварительно пройтись сверлом диаметром 4 мм. Для крепления можно использовать и обычные шурупы, и различные уголки. Коллектор должен иметь герметичный корпус, поэтому целесообразно промазывать скрепляемые поверхности силиконовым герметиком.

Мебельные шурупы-конфирматы вполне подходят для соединения деталей из фанеры толщиной 21 мм

К задней стенке, а затем и к боковым крепятся торцевые стенки. После этого проверяется правильность сборки и размеры.

Задние и боковые стенки коллектора необходимо обязательно утеплить и для этого как нельзя лучше подходит экструдированный пенополистирол (ЭППС) толщиной 2 см. Перед тем как приклеивать утеплитель к стенкам, необходимо обработать фанеру антисептическим средством или просто покрасить, так как в этих местах может конденсироваться влага.

Плиты из экструдированного пенополистирола отлично подходят для теплоизоляции солнечного коллектора

Листы ЭППС можно приклеить к поверхности фанеры монтажной пеной, акриловыми «жидкими гвоздями», клеем «Мастер», клеем «Момент», — в любом случае он будет надежно держаться. Главное, чтобы в описании клея пенопласт был указан в качестве одной из склеиваемых поверхностей. Во время клейки утеплителя надо добиться того, чтобы все стыки были полностью закрыты. При необходимости в дальнейшем они могут «задуваться» монтажной пеной.

После того как вся внутренняя поверхность коллектора будет утеплена, ее можно обклеить отражающей теплоизоляцией, которая представляет собой основу из стеклоткани или вспененного полиэтилена и алюминиевую фольгу. Очень часто эти материалы имеют клеящую основу, что очень удобно, а если нет, то можно приклеить на любой подходящий для этого состав. Стыки обязательно надо проклеить алюминиевым скотчем.

Стыки теплоотражающего слоя должны скрепляться алюминиевым скотчем

Изготовление направляющих для абсорбера

Чтобы колонны из алюминиевых банок точно держали свою геометрию, необходимо изготовить для них направляющие. Для этого ранее были вырезаны два куска фанеры 630*116 мм, которые надо разметить и высверлить следующим образом:

От верхней части отступить 53 мм и прочертить линию параллельную длинной стороне.
Полученную линию разделить на 9 равных отрезков, то есть по 70 мм, поставить метки. Они будут центрами отверстий.
Сверлом для дерева коронка-чашка диаметром 57 мм надо высверлить отверстия в фанере. Но перед этим лучше померить в нижней части банки диаметр опорного кольца устойчивости, так как размеры могут варьироваться. При необходимости выбрать другое сверло. Банка должна входить в отверстие достаточно плотно. При работе на сверло сильно не нажимают и периодически дают ему отдохнуть.

Сверло коронка-чашка просто незаменимо для отверстий большого диаметра в фанере

Аналогично делается разметка на верхней направляющей. Диаметр головной части банки немного больше (57,4), чем заднего опорного кольца, поэтому перед высверливанием лучше померить его штангенциркулем и подобрать соответствующую коронку-чашку, а после примерить верх банки.

Изготовление абсорберов

Для подготовки банок к монтажу следует выполнить ряд операций:

Все банки надо проверить постоянным магнитом. Очень редко, но встречаются банки из стали, которые надо отсортировать.
В верхней части банки ножницами по металлу делаются надрезы от отверстия к краям, а затем эти «язычки» заправляются внутрь. Работать следует в перчатках, чтобы избежать порезов от острых краев алюминия. Направить острые язычки внутрь банки и выровнять края отверстия поможет кусок полимерной трубы, зажатой в тисках. Подобным образом обрабатываем все 64 банки.

Ножницами по металлу лучше всего раскрывать верхнюю часть банки

Настало время заняться нижней частью. Для этого коническим сверлом по металлу в донышке просверливаются три отверстия диаметром примерно 20 мм расположенные под 120° друг к другу. Для того чтобы не помять банку, ее надо поместить в упругую оправку (например, кусок трубной изоляции) и не сжимать сильно руками. Так обрабатываются все банки.

Коническое сверло вырезает очень ровные отверстия в донышке банки

Для склеивания банок лучше всего воспользоваться высокотемпературным клеем-герметиком High Heat Mortar на основе силикатного цемента. Его применяют для герметизации печей, каминов, дымоходов. Возможно, его огнестойкость для коллектора будет избыточной, но «запас карман не тянет».

Такой герметик для печей и каминов отлично подходит и для изготовления абсорбера

Для того чтобы банки во время склеивания выдерживали линию, надо изготовить шаблон из двух ровных досок, скрепленных между собой под углом в 90°. Для прилегания банок к поверхности шаблон ставят наклонно и опирают о стену.

Шаблон очень помогает в сборке

Перед склеиванием банки обезжиривают любым доступным растворителем (ацетон, № 646, 647). Эту работу лучше делать на улице.
Перед началом следующего этапа на руки надо надеть резиновые перчатки, а рядом иметь емкость с водой. Склеиваемые поверхности увлажняются, из пистолета выдавливается ровной «колбаской» клей-герметик на нижнюю часть банки, а затем она стыкуется с верхней частью банки, находящейся ниже.

Клей-герметик наносится на верхнюю часть банки

Увлажненным пальцем в перчатке разравнивается выдавившийся клей так, чтобы весь стык и поверхность рядом с ним была укрыта клеем. Затем все эти операции повторяются для всех банок одного столбика (8 штук). После этого все банки ставятся в шаблон, выравниваются и прижимаются сверху грузом.
После того как клей затвердеет, столбик снимают и аккуратно укладывают на горизонтальную поверхность. Подобным образом собирают другие столбики из банок.

Заготовки для абсорбера окончательно высыхают на горизонтальной поверхности

Пока полностью высыхают заготовки можно окрасить заднюю стенку солнечного коллектора и направляющие для банок в черный матовый цвет. В хороших автомагазинах всегда можно найти такую краску, предназначенную для глушителей или тормозных барабанов.

Такую краску можно всегда найти в хорошем автомагазине

Боковые стенки коллектора окрашивать не надо, поэтому их надо закрыть газетами, прикрепленными малярным скотчем. После обезжиривания поверхностей краску наносят в два слоя.

Сборка воздушного солнечного коллектора

Пора начать сборку батареи абсорбера. Для этого каждый столбик укладывается в соответствующую направляющую вначале снизу, а затем сверху. Перед стыковкой банки промазываются герметиком, а потом увлажненным пальцем герметик разравнивается. На этом этапе надо быть особенно внимательным. Собирать лучше на горизонтальной поверхности. После сборки и проверки всех соединений можно аккуратно стянуть две направляющие резиновым жгутом и оставить высыхать.
Когда вся конструкция поглотителя высохнет ее можно аккуратно поднять и поместить поверх короба так, чтобы расстояния сверху и снизу были одинаковыми. После этого делается разметка положения направляющих, ведь для их монтажа в короб придется вырезать канавку в утеплителе так, чтобы они плотно сели и уперлись в фанерный лист задней стенки. После монтажа направляющие планки крепятся с торцов через боковины мебельными шурупами-конфирматами. После этого все стыки заделываются герметиком.

Поглотитель (абсорбер) смонтирован на свое штатное место

Для входа и выхода воздуха сразу надо предусмотреть отверстия, которые лучше всего сделать в задней стенке. Лучше всего для этого воспользоваться готовыми решениями в системе пластиковых вентиляционных каналов, а именно пластины настенные с фланцем, которые можно легко вмонтировать в заднюю стенку в местах входа и выхода не занятых адсорбером. Для этого в фанерном листе и утеплителе прорезается прямоугольное отверстие по размерам пластины, а затем она крепится к стенке на шурупы через слой герметика.

Настенные пластины с фланцем из системы вентиляционных каналов ПВХ отлично подходят для воздушного солнечного коллектора

Если возникнет необходимость перейти на круглый воздуховод, вмонтировать канальный вентилятор, сделать поворот и т. д., то в ассортименте производителей есть любые трубы и фасонные части, которые следует подгонять уже по месту.
Верхнюю и нижнюю лицевую часть солнечного коллектора в местах входа и выхода воздуховодов необходимо облицевать. Для этого очень хорошо подходит вагонка, но ее сначала надо обрезать точно по размеру, а потом подрезать утеплитель на боковых и торцевых стенках коллектора ровно на толщину вагонки. После этого она приклеивается на герметик, им же обрабатываются все стыки.

Места входа и выхода удобно облицевать кусками пластиковой вагонки

Для покраски коллектор ставится на упоры в положение близкое к вертикальному. Перед окраской поверхности обезжириваются и высушиваются. Краска наносится в несколько слоев до тех пор, пока она не укроет всю видимую поверхность. Каждый слой наносится так, чтобы не образовывались потеки. Поверхность должна получиться насыщенно-черной и матовой.

Покраска коллектора

После высыхания краски самое время смонтировать переднее стекло. Для этих целей лучше всего подойдёт акриловое оргстекло или поликарбонатное стекло. Вначале лист стекла прикладывается к поверхности, намечаются его размеры, а после уже он вырезается. Края сразу надо обработать наждачной бумагой и подогнать точно по размеру. Перед монтажом его надо тщательно очистить, особенно нижнюю поверхность и поместить в отсек с адсорбером несколько пакетиков с силикагелем. Он предотвратит появление конденсата на внутренней поверхности стекла.
Перед тем как крепить стекло, надо все примыкающие к нему части: периметр короба и направляющие обработать герметиком. Причем необязательно герметик наносить на всю поверхность, достаточно только на торцы фанерных листов. Крепить лучше всего шурупами с пресс-шайбой, предварительно высверлив перед этим отверстия. Желательно еще и прикрыть кромку стекла специальным угловым мебельным профилем.

Для облицовки краев отлично подходит угловой мебельный профиль

Для крепления воздушного солнечного коллектора, к нему можно прикрутить кронштейны на заднюю стенку. На этом сборка самого коллектора закончена.

Подключение солнечного воздушного коллектора

Воздушный солнечный коллектор может как интегрироваться в существующую систему вентиляции, так и работать совершенно отдельно. Даже при отсутствии принудительной вентиляции неумолимые физические законы все равно будут «продвигать» нагретый воздух через коллектор, но процесс этот будет идти довольно вяло, поэтому желателен вентилятор с производительностью не менее 150 кубических метров в час.

Применение вентилятора обнажает два важных вопроса:

Где вентилятор ставить: на входе или выходе коллектора? Если коллектор поднимет температуру на выходе до 60—70 °C (а такое вполне возможно), то вентилятор, стоящий там долго не протянет. С другой стороны – вентилятор, стоящий на улице подвергается атмосферным воздействиям и им сложнее управлять. В большинстве случаев его все-таки ставят внутри помещения, а в жаркие дни, когда воздух и так нагрет – вентилятор просто не включают либо подключают его через тепловое реле.

Чаще всего вентилятор монтируют внутри помещения

Применение вентилятора заставляет сомневаться некоторых скептиков в целесообразности воздушного отопления. Не проще ли электроэнергию, потраченную на вращение двигателя вентилятора, направить на подогрев помещения? Но практика показывает, что вышеописанная конструкция коллектора все равно эффективна и выгодна. Разница температур наружно воздуха и на выходе из коллектора может достигать 35 °C.

При эксплуатации воздушного коллектора возникает еще один резонный вопрос: в ночное время, когда инсоляции коллектора нет, даже при неработающем вентиляторе холодный воздух будет проникать в помещение. Решение этого вопроса довольно простое. Среди комплектующих для вентиляционных систем можно найти специальные обратные клапаны, которые открываются только под напором воздушного потока. При неработающем вентиляторе клапан будет закрыт. Важно только правильно его установить, чтобы он не перекрывал воздуховод. Существуют и модели вентиляторов со встроенным клапаном, на которые следует обратить внимание.

Обратный клапан исключит несанкционированный доступ в помещение холодного воздуха ночью

Для быстрого прогрева теплым воздухом можно продумать систему рециркуляции, когда воздух из помещения проходит через коллектор и возвращается в то же помещение. В этом случае оправдано ставить вентилятор, который будет нагнетать воздух в коллектор, а не создавать в нем разрежение. Недостатком рециркуляции является отсутствие притока свежего воздуха.

Эксплуатация и уход за солнечным воздушным коллектором

Чтобы коллектор служил долго и безотказно необходимо соблюдать два простых правила:

Периодически надо очищать и промывать лицевое стекло солнечного коллектора.
В жаркие летние дни, когда нет надобности в подогреве воздуха, лучше накрыть коллектор плотной светлой тканью во избежание перегрева поверхности абсорбера.
Чтобы вентилятор не работал вхолостую, периодически стоит проверять плотность соединений воздуховодов и их целостность.

Узнайте, как сделать солнечную батарею своими руками, а также рассмотрите принцип и порядок сборки, из нашей новой статьи.

Заключение

Подводя итоги статьи, стоит обратить внимание на несколько пунктов:

Предложенная в этой статье модель солнечного воздушного коллектора доказала на практике свою эффективность и успешно эксплуатируется во всем мире.
По желанию можно изготовить более мощный солнечный коллектор или соединить их несколько последовательно.
Воздушные солнечные коллекторы можно использовать периодически. Например, для подогрева воздуха в теплицах ранней весной или для сушки сельскохозяйственной продукции осенью.

Видео: Как сделать воздушный солнечный коллектор (англ)

Видео: Слайд-шоу об изготовлении солнечного коллектора из алюминиевых банок

Воздушный солнечный коллектор самодельный

Высокоэффективный солнечный коллектор своими руками

Высокоэффективный солнечный коллектор своими руками







Введение.

Жаль, что в интернете практически нет ни одной нормальной статьи, о том, как сделать высокоэффективный солнечный коллектор своими руками. В основном, интернет завален всякой ерундой, типа того, как сделать коллектор из радиатора холодильника или из пластикового мусора. Возможно, это будет неплохим решением для дачи, но для нормальной работы такой солнечный водонагреватель нам не подойдет, так как я планирую использовать свои коллекторы для поддержания отопления и ГВС в своем доме. Что из этого получится, вы обязательно узнаете в будущих статьях!

На сегодня, могу с уверенностью сказать, что мой коллектор весьма неплох. Во-первых, он полностью медный. Во-вторых – он покрыт самодельным селективным покрытие

Как построить солнечную панель для воздушного отопления — видео своими руками

Как работают солнечные воздухонагреватели:

Схема солнечного воздухонагревателя © Ecohome

На приведенной выше диаграмме показана основная концепция солнечного воздухонагревателя, и, хотя существует множество конструкций, основной принцип тот же — небольшой вентилятор подает внутренний воздух в настенную панель, обращенную на юг. Воздух нагревается, проходя за черной поверхностью, а затем возвращается в кондиционированное пространство с гораздо более высокой температурой.«Бесплатное» пассивное солнечное отопление по бюджету!

Видеоролики

, посвященные солнечным воздухонагревателям своими руками, стали большим хитом на YouTube, в них есть несколько основных идей — солнечные коллекторы из переработанного мусора, солнечные коллекторы с водосточной трубой, солнечные коллекторы из экрана или листового металла. Если у вас нет возможности сделать его самостоятельно, солнечные воздухонагреватели для продажи также доступны в Интернете для покупки, немного покопавшись в Интернете.

Помимо крупных коммерческих установок, наиболее распространенным применением солнечных воздухонагревателей является дополнительное отопление отдельных помещений, например, пристройки, мастерской, гаража или любой другой небольшой хозяйственной постройки.

Причина, по которой мы говорим «дополнительный», заключается в том, что хотя в пасмурные дни можно собрать немного тепла, в основном вы будете чувствовать тепло, когда светит солнце. А без значительного количества тепловой массы для хранения тепла и отвода тепла маловероятно, что что-либо, кроме самых хорошо изолированных зданий, будет поддерживать комфортную температуру в помещении от заката до восхода солнца холодной зимней ночью.

Если вам нужен солнечный воздухонагреватель для обогрева здания без электроэнергии, вы можете получить тепло просто за счет естественной конвекции по мере подъема теплого воздуха, но вы получите гораздо больше тепла, прогнав воздух через него с помощью вентилятора.Вентиляторы не требуют большого количества энергии для работы, поэтому небольшая выделенная фотоэлектрическая панель будет выполнять эту работу, когда нет другой доступной мощности, и будет автоматически приводить в движение вентилятор, когда движение воздуха больше всего необходимо — когда солнце светит на панель. — и остановится ночью, когда панель остынет. Вентиляторы 12 В для охлаждения настольных компьютеров — идеальный способ создать давление в системе и заставить воздух двигаться для солнечных воздухонагревателей, установленных автономно.

Панели солнечных батарей Pop-can: Это не что иное, как гениальное, и это может быть единственной веской причиной для оправдания употребления поп-музыки.Однако это довольно трудоемкий процесс — банки необходимо очистить, сделать отверстия в дне, удалить выступы, затем их нужно склеить в стопку и, наконец, покрасить в черный цвет.

Солнечный обогреватель Pop can

Воздух вдувается в камеру в нижней части нагревательной панели и выталкивается вверх через стопки банок в верхнюю камеру, которая собирает нагретый солнцем воздух и направляет его обратно в помещение.

Солнечные коллекторы с водосточной трубой: Как бы то ни было, эта конструкция заменяет стопку банок в солнечной панели воздушного отопления на стандартные водосточные желоба карниза, окрашенные в черный матовый цвет для поглощения солнечных лучей.К нему применяются те же принципы, что и к солнечному коллектору, и, хотя вы потратите больше на материалы, вы сэкономите много труда, и он выглядит аккуратнее. Конечный результат тот же; воздух нагревается, поскольку он проходит через черные трубки, когда светит солнце.

Солнечный водонагреватель с водосточной трубой © Builditsolar

Солнечный экран или поглотитель тепла из листового металла: В найденных нами конструкциях использовалось 3 слоя экрана для обеспечения единой черной поверхности. Коллекторы экрана обычно не разделяют воздух на отдельные камеры, как в предыдущих двух конструкциях; воздух поднимается вверх по единственной камере за экраном или плоской металлической поверхностью.

Металлический гофрированный воздухонагреватель на солнечных батареях

Из этих двух, мне кажется, дизайн экрана требует немного больше усилий по сравнению с использованием листового металла (как показано выше), который можно было бы сделать с использованием старой металлической кровли и покрасить ее в матовый черный цвет. Помимо трудозатрат, тестирование между коллектором экрана и коллектором банок показало, что коллектор экрана действительно обеспечивает больше тепла, подробнее читайте здесь.

Сколько тепла могут обеспечить солнечные воздухонагреватели?

Это зависит от множества переменных:

Размер солнечной панели: Это определяет объем воздуха, который вы можете обработать, и температуру на выходе.Выбор размера для строительства или покупки будет зависеть от ваших потребностей и от того, сколько места на внешней стене вы можете выделить для панели.

Поглощение солнечного излучения: Панели могут улавливать ограниченное количество тепла в зависимости от отражающей способности черной поверхности, и вам будет лучше использовать матовую краску, чем глянцевую. Остекление само по себе мгновенно отражает около 10%, но это важно, особенно в областях, где движение воздуха создает фактор охлаждения ветром зимой, поэтому действительно лучшее, на что вы можете надеяться в общей производительности от солнечной панели для нагрева воздуха, — это поглощение около 80%. доступного света.

Теплопроводность панели: Материалы с более высокой проводимостью улучшают характеристики солнечного воздухонагревателя. Например, черная труба из ПВХ не будет обеспечивать столько тепла, как черная металлическая труба. Даже разные металлы будут иметь разную проводимость. Медь — один из лучших проводников, но она очень дорога и может быть сложной задачей для получения большего диаметра или для получения краски, которой нужно придерживаться, поэтому преимущество повышенной проводимости, вероятно, не окупит дополнительных затрат.

Чтобы выбрать вариант водосточной трубы для самостоятельной сборки панели солнечного воздухонагревателя, обязательно используйте металл, а не пластик, и если он имеет глянцевую поверхность, стоит покрасить ее в черный матовый цвет.

Производительность дома: Сколько тепла нужно дому, чтобы согреться, зависит от того, сколько он теряет. Солнечный обогреватель будет обеспечивать больший процент необходимого тепла в доме, если потребность в тепле ниже, поэтому то, насколько хорошо изолирован и герметичен дом, будет решающим фактором того, насколько большим должен быть пассивный солнечный воздухонагреватель, чтобы производить тепло. разница.

Облачность: В областях с регулярной облачностью, например, на северном берегу Ванкувера в Канаде или Пескадеро в Калифорнии, покупка или строительство может не стоить затрат и хлопот. Конечно, срок окупаемости труда и денег, вложенных в одноразовую воздушную отопительную панель, будет намного дольше.

Широта: Чем дальше вы пойдете на север, тем меньше у вас будет солнечных часов в зимний день, поэтому затраты или усилия, необходимые для изготовления панели, перестанут быть целесообразными на определенной более высокой широте — хотя, если панель для сбора тепла является стеной -монтированное и дополнительное отопление может приветствоваться, тогда в северных районах оно все еще может быть целесообразным — любые читатели в северных территориях или на Аляске, которые построили или использовали солнечные панели для нагрева воздуха, могут оставить комментарий ниже!

Недостатки солнечных воздухонагревателей:

Ахиллесова пята большинства генераторов возобновляемой энергии, таких как солнечные воздухонагреватели, — это надежность, а также хранение энергии. Не всегда дует ветер и не всегда светит солнце (точнее, мы не всегда его видим). Таким образом, главный недостаток солнечных воздухонагревателей заключается в том, что вы получаете тепло только тогда, когда светит солнце.

Короткие зимние дни и непредсказуемая облачность не позволяют полагаться на солнечные воздухонагреватели в качестве основного источника тепла, потому что вы получите все свое тепло в солнечные часы, но затем вам придется работать по 16 часов без подвода тепла. А более короткие зимние дни означают, что они вырабатывают наименьшее количество тепла, когда оно вам больше всего нужно, хотя это можно смягчить, установив стену на южную сторону.Во всех домах, кроме наиболее сильно изолированных в более мягком климате, с включенной тепловой массой для хранения тепла, вам, вероятно, понадобится дополнительный источник тепла, такой как высокоэффективные дровяные печи или камины, или, если вы отключены от сети, древесные гранулы без электричества плита.

Накопление солнечного тепла (тепловые батареи):

Если вы встроили в дом тепловую массу для хранения и выделения тепла, вы можете распределять накопленное тепло в течение более длительного периода времени, и для этого существует множество творческих способов. Придерживаясь темы «сделай сам», например, сараев, гаражей или теплиц, вы можете пропустить нагретый воздух через трубы, залитые в песок, кирпичи, кирпичную кладку и т. Д., Прежде чем выпустить его прямо в кондиционируемое пространство. Вместо того, чтобы просто нагревать воздух, плотные материалы будут поглощать часть этого тепла и медленно выделять его с течением времени после захода солнца.

Ничего не могу сказать, что вы не можете сделать это с пристройкой в ​​вашем доме, просто мы, как правило, немного более придирчивы к окончательному внешнему виду в наших домах.Таким образом, в доме может потребоваться немного более эстетичный дизайн, чем в мастерской или гараже, чтобы хранить часть тепла, генерируемого пассивной солнечной системой воздушного отопления.

В частности, теплицы, построенные в холодном климате, имеют тенденцию к перегреву днем, но иногда становятся слишком прохладными ночью для молодых растений. Имейте в виду, что важнее, чтобы корни были в тепле, чем само растение, если, конечно, воздух остается выше нуля. Если вы включите солнечный воздухонагреватель в конструкцию теплицы и передадите часть тепла платформе с тепловой массой, на которой могут разместиться ваши почвенные ящики, вы можете начать вегетационный период раньше.

Также неплохо включить в панель солнечного нагрева воздуха какой-либо обходной вентиль, который может выпускать воздух летом, чтобы предотвратить перегрев, когда панель не используется активно — в качестве «варки» панели.

Вы также можете применить принципы пассивного обогрева и охлаждения, поместив панель под карнизом, где она будет полностью освещена низким зимним солнцем, но будет в тени, когда солнце находится высоко над головой и вам не нужно тепло.

Как построить солнечный воздухонагреватель своими руками:

поисковых запросов в Интернете открывает бесконечный список конструкций и методов сборки для самостоятельных солнечных воздухонагревателей, то же самое можно сказать и о видео DIY на YouTube.Разные дизайны по-разному найдут отклик у разных людей, поэтому выберите тот, который лучше всего соответствует вашим навыкам, коллекции инструментов и объему внимания. Если в процессе у вас возникнут какие-либо блестящие дизайнерские идеи или модификации для пассивных солнечных воздухонагревателей, поделитесь ими в разделе комментариев ниже.

Посмотрите видео «Сделай сам» ниже, чтобы лучше понять, насколько легко построить солнечные воздушные нагревательные панели.

.Самодельный солнечный воздухонагреватель

— Купить солнечный коллектор, термосифон, самодельный солнечный воздухонагреватель продукт на Alibaba.com

самодельный солнечный воздухонагреватель

1) внутренний коллектор: медный коллектор
2) внешний коллектор: нержавеющая сталь SUS304-2B
3) изоляция: минеральная вата
4) резиновые уплотнения и кольца: УФ-стабилизированная высокотемпературная силиконовая резина
5 ) Оптимальный угол установки: 20-80 градусов
6) Максимальное рабочее давление: 0,6-0,8 МПа
7) Оптимальный расход: 0. 1 л / мин / трубка — 0,026 г / мин / трубка
8) Размеры стеклянной трубки: 47 мм x 1,5 м x 10-36 шт. 58 мм x 1,8 м x 10-36 шт.
9) Материал тепловой трубки: медь
10) Сохранение тепла: 72 часа
11) Градостойкость: 25 мм
12) Вход и выход: Ø22 или 3/4 дюйма

Подробное описание продукта:

1) солнечный коллектор рассчитан на давление до 0,8 МПа.
2) Простота использования, также удобна установка
3) Можно поставить во дворе, на крыше или балконе
4) Входное отверстие для воды соединяется с водопроводной водой, а выходное отверстие соединяется с водопроводной водой, а выходное отверстие производит горячую воду под давлением непосредственно
5) Эффективность: Преимущество солнечных трубок в том, что они изолируют внутреннюю трубку от потери тепла.Это означает, что после поглощения тепла оно передается воде в коллекторе и не теряется во внешнюю среду. Это ключевое различие между солнечными трубками и плоскими солнечными коллекторами: изолирующие свойства. В сочетании с эффективностью теплопередачи тепловой трубы коллектор может обеспечивать отличную теплоотдачу круглый год.
6) Эстетика: солнечный коллектор спроектирован как низкопрофильный, прилегающий к поверхности крыши. Трубы черные, поэтому хорошо сочетаются с большинством цветов крыши.
7) Тепловая трубка имеет свой особый принцип и функцию, в ней нет воды. Если одна из трубок сломана, коллектор все равно можно использовать в обычном режиме.

Модель	Световая площадь (м2)	Вакуумная трубка
		Ø (мм)	L (мм)	Кол-во (шт.)
SGRB B 581810	1,4	58	1800	10
SGRB B 581812	1,68	58	1800	12
SGRB B 581815	2. 1	58	1800	15
SGRB B 581816	2,24	58	1800	16
SGRB B 581818	2,52	58	1800	18
SGRB B 581820	2,8	58	1800	20
SGRB B 581824	3,36	58	1800	24
SGRB B 581830	4.2	58	1800	30

Сертификат: SRCC, CE, ISO9001, Solar Keymark

.

Самодельный солнечный коллектор высокого качества с гарантированной торговлей

Фотографии солнечного водонагревателя Цена

Описание солнечного водонагревателя Цена

Спецификация:
Диаметр солнечного резервуара для хранения тепла (мм)	420 / 460/470/480
Толщина, изолированная (мм)	50/60
Вентиляционное соединение (дюйм)	1/2
Соединение электрического нагревателя (дюйм)	47
Подключение воды (дюйм)	1/2 или 3/4
Угол рамы (градусы)	23/25/30/45
Характеристика:
1. Супер антиэродирующий внешний бак: Внешний бак изготовлен из нержавеющей стали 304 или PVDF. Лучший материал против эрозии , особенно для прибрежных районов, таких как Восточная Южная Азия, Мексика и т. Д.
2. Питательная вода автоматический: со специальной конструкцией, автоматическая подача воды и обеспечение стабильной температуры воды на выходе .
3. Мы проектируем для установки солнечной фотоэлектрической панели, питающей освещение, и зарядного устройства для аккумулятора .
Материал:
1. Внутренний резервуар: нержавеющая сталь SUS304
2. Вакуумная трубка: QB-AL-N / AL-47 * 1500/58 * 1800
3 .Наружный бак: нержавеющая сталь SUS304 / SUS316 / PVDF, цветная сталь
4. Рама: оцинкованная сталь с покрытием -1,5 мм; сталь из алюминиевого сплава 2,0 мм
5. Материал изоляции: полиуретан 50/60 мм
6. Отражатель: алюминиевый компонент; AL 99.85% окисление поверхности; нержавеющая сталь

Параметры продукта

Эскизная карта продукта

906 Оплата товара

L / C, T / T, MOQ 1 комплект Порт Шанхай / Нинбо Упаковка Стандартная коробка Доставка 7 дней после получения депозита. Возможность поставки 100000 Набор / Наборы / Год

Наши услуги для ВАС

Предпродажное обслуживание

1. Образец может быть предложен покупателем с оплатой образца и курьером.

2. У нас есть полный запас, и мы можем доставить товар в короткие сроки. Вы можете выбрать множество стилей.

3. Заказы OEM и ODM принимаются, возможна печать или дизайн любого логотипа.

4. Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание, это то, что мы стараемся предложить вам лучше всего

5.Все наши продукты производятся нашими профессиональными рабочими, и у нас есть высокопроизводительная внешнеторговая команда, вы можете полностью поверить в наши услуги.

6. Мы имеем богатый опыт проектирования, производства и продажи солнечных водонагревателей, мы бережно относимся к каждому заказу.

После того, как вы выберете

1. Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.

2. Проверьте качество еще раз, затем отправьте вам в течение 1-2 рабочих дней после оплаты,

3.Отправьте вам номер отслеживания по электронной почте и помогите преследовать посылки, пока они не прибудут к вам.

Послепродажное обслуживание

1. Мы очень рады, что покупатели сделали нам предложения по ценам и продукции.

2. Если возникнут какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или телефону.

Введение в компанию

Haining ENSUN Solar Technology Co., Ltd. является профессиональным производителем крупных солнечных водонагревателей, специализирующимся на исследованиях и разработках в области применения солнечной энергии.

Основная продукция нашей компании: Солнечный водонагреватель без давления; Солнечный водонагреватель с тепловыми трубками; Отдельный солнечный водонагреватель под давлением; Солнечный коллектор с тепловыми трубками; Безнапорный солнечный коллектор; Воздухонагреватель; Централизованная инженерная система; Солнечная система для бассейна коллекторная система; солнечная система горячего водоснабжения; поддержка солнечной энергии. Добро пожаловать в ENSUN solar!

Почему выбирают нас?

A. Наши преимущества:

1. Наш продукт является экономичным и экологичным;

2.Наш Продукт прочен и имеет долгий срок службы; 3. У нас есть богатый производственный опыт. Качество продукции надежно; 4. У нас есть совершенный производственный процесс и строгая система контроля качества; 5.У нас есть отличная система обслуживания, и мы предоставим вам лучший сервис.

B. Профессиональная производственная линия

.

CE утвержденный новый дизайн самодельного солнечного теплового коллектора

Фотографии солнечного водонагревателя Цена

Описание солнечного водонагревателя Цена

мм)

Диаметр резервуара для хранения солнечной энергии
420/460/470/480
Толщина, изолированная (мм)	50/60
Вентиляционное соединение (дюйм)	1/2
Подключение электрического нагревателя (дюйм)	47
Подключение воды (дюйм)	1/2 или 3/4
Угол рамы (градусы)	23/25/30/45
Характеристика:
1. Супер антиэродирующий внешний бак: Внешний бак изготовлен из нержавеющей стали 304 или PVDF. Лучший материал против эрозии , особенно для приморских районов, таких как Восточная Южная Азия, Мексика и т. Д.
2. Питательная вода автоматический: со специальной конструкцией, автоматическая подача воды и обеспечение стабильной температуры воды на выходе .
3. Мы проектируем для установки солнечной фотоэлектрической панели, питающей освещение, и зарядного устройства для аккумулятора .
Материал:
1. Внутренний бак: нержавеющая сталь SUS304
2. Вакуумная трубка: QB-AL-N / AL-47 * 1500/58 * 1800
3 .Наружный бак: нержавеющая сталь SUS304 / SUS316 / PVDF цветная сталь
4. Рама: оцинкованная сталь с покрытием -1,5 мм; сталь из алюминиевого сплава 2,0 мм
5. Материал изоляции: полиуретан 50/60 мм
6. Отражатель: алюминиевый компонент; AL 99.85% окисление поверхности; нержавеющая сталь

Параметры продукта

Эскизная карта продукта

52 9001 Оплата товара

L / C, T / T,
MOQ	1 комплект
Порт	Шанхай / Нинбо
Упаковка	Стандартная коробка
Доставка	7 дней после получения депозита.
Возможности поставки	100000 Набор / Наборы / Год

Наши услуги для ВАС

Предпродажное обслуживание

1. Образец может быть предложен покупателем с оплатой образца и курьером.

2. У нас есть полный запас, и мы можем доставить товар в короткие сроки.

Вы можете выбрать множество стилей.

3. Заказы OEM и ODM принимаются, возможна печать или дизайн любого логотипа.

4. Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание, это то, что мы стараемся предложить вам лучше всего

5.Все наши продукты производятся нашими профессиональными рабочими, и у нас есть высокопроизводительная внешнеторговая команда, вы можете полностью поверить в наши услуги.

6. Мы имеем богатый опыт проектирования, производства и продажи солнечных водонагревателей, мы бережно относимся к каждому заказу.

После того, как вы выберете

1. Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.

2. Проверьте качество еще раз, затем отправьте вам в течение 1-2 рабочих дней после оплаты,

3.Отправьте вам номер отслеживания по электронной почте и помогите преследовать посылки, пока они не прибудут к вам.

Послепродажное обслуживание

1. Мы очень рады, что покупатели сделали нам предложения по ценам и продукции.

2. Если возникнут какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или телефону.

Введение в компанию

Haining ENSUN Solar Technology Co., Ltd. является профессиональным производителем крупных солнечных водонагревателей, специализирующимся на исследованиях и разработках в области применения солнечной энергии.

Основная продукция нашей компании: Солнечный водонагреватель без давления; Солнечный водонагреватель с тепловыми трубками; Отдельный солнечный водонагреватель под давлением; Солнечный коллектор с тепловыми трубками; Безнапорный солнечный коллектор; Воздухонагреватель; Централизованная инженерная система; Солнечная система для бассейна коллекторная система; солнечная система горячего водоснабжения; поддержка солнечной энергии.
Добро пожаловать в ENSUN solar!

Почему выбирают нас?

A. Наши преимущества:

1. Наш продукт является экономичным и экологичным;

2.Наш Продукт прочен и имеет долгий срок службы;
3. У нас есть богатый производственный опыт. Качество продукции надежно;
4. У нас есть совершенный производственный процесс и строгая система контроля качества;
5. У нас есть совершенная система обслуживания, и мы предоставим вам лучший сервис.

B.Professional производственная линия

.

схема, устройство и прочее + видео

Человечество активно жжёт нефть, газ, уголь, торф, дрова и другие виды топлива, чтобы обеспечить себе комфортное существование, приготовление пищи и реализацию других потребностей. Тем самым оно засоряет атмосферу, отравляя природу в собственном доме. Замкнутый круг. Разорвать его можно, только используя альтернативные источники энергии, одним из которых является солнечный свет. Он поможет вырабатывать электричество, греть воздух или воду при помощи устройств, которые можно изготовить собственноручно.

Как работают солнечные водонагреватели, в чём выгода

Распространёнными способами использования энергии солнца в настоящее время являются два направления: выработка электроэнергии и прямой нагрев воды для хозяйственных и санитарных нужд. Накопленный опыт технических решений в этом направлении говорит об их достаточной эффективности, следствием чего становится значительная экономия затрат на отопление и горячее водоснабжение.

Солнечные коллекторы могут применяться для отопления и нагрева воды не только в летнее время, но и в течение всего года

Разовые затраты на изготовление позволят в дальнейшем регулярно получать бесплатное тепло и использовать его по своему усмотрению.

Классификация солнечных водонагревателей

Устройства для утилизации солнечной энергии можно условно разделить на виды по разным признакам. Например, по применяемому способу циркуляции теплоносителя:

1. Устройства, в которых используется естественная циркуляция. В этом случае нагретая вода, имеющая меньшую плотность, естественным образом поднимается по ёмкости и попадает в накопитель. Во избежание потерь тепла накопитель нужно изолировать с применением рулонных утеплителей. Характерными особенностями такого технического решения является вертикальное или наклонное расположение регистров нагрева и необходимость установки бака-накопителя выше уровня верхней части теплообменника.

   Движение жидкости осуществляется не при помощи насоса, а за счёт разной плотности

2. Агрегаты с принудительным обращением теплоносителя. Для этого применяются маломощные, но довольно эффективные циркуляционные насосы. При такой конструкции накопитель тёплой воды можно располагать в любом месте, включая подвал. При использовании бойлера косвенного нагрева в качестве теплоносителя можно использовать масло, чаще всего применяется трансформаторное.
   Чтобы горячая вода не остывала, бак необходимо утеплить

Можно разделить водонагреватели по конструкционным особенностям греющего коллектора:

1. Вакуумные. Их устройство представляет собой колбу из кварцевого стекла, внутри которой располагаются элементы нагревательного устройства. Кварцевое стекло свободно пропускает ультрафиолетовое излучение, что позволяет согревать воду до образования пара, а если применяется масло, то его температура может достигать 250–300 градусов. Воздух из колбы откачивается, что предотвращает рассеивание светового потока и повышает эффективность системы.
   Изготовить такой нагреватель в домашних условиях практически невозможно, а заводские изделия стоят довольно дорого. Но, учитывая высокую эффективность таких устройств, на такую трату можно согласиться, ведь они работают зимой, летом и в пасмурную погоду.

   Вакуум является лучшим теплоизолятором, поэтому потери тепла в коллекторе минимальны

2. Панельные. В таких конструкциях в качестве теплообменника используются плоские панели, например, стальные штампованные радиаторы отопления. По сравнению с первыми, такие устройства гораздо менее эффективны, большое количество тепла теряется в процессе прохождения по сети водоснабжения и в самом коллекторе. Панели нужно упаковать в корпус из материала с низкой теплопроводностью, верхнюю стенку изготовить из стекла, поликарбоната или прозрачного пластика. Но ни один из этих материалов не пропускает ультрафиолетового излучения, что и является причиной их пониженной эффективности.
   В конструкциях используются плоские панели

Классификация по типу греющего контура:

• разомкнутые — это самая простая система для организации в доме горячего водоснабжения. При этом нагретая вода не возвращается в нагреватели, а расходуется на покрытие бытовых потребностей;
• одноконтурные системы — подогретая в коллекторе вода после прохождения системы отопления возвращается обратно. Схема оборота воды из солнечного коллектора встраивается в отопительную систему и работает с принудительной циркуляцией через узел подмеса;

  В одноконтурной системе потребляемая горячая вода циркулирует через солнечный коллектор и бак

• двухконтурные — нагретый теплоноситель подаётся в бойлер косвенного нагрева, где отдаёт тепло находящейся в нём воде. Охлаждённый возвращается в коллектор солнечного нагревателя. В первичном контуре при такой организации целесообразно использовать масло. Вода из вторичного контура может использоваться как в системе отопления, так и в схеме горячего водоснабжения дома. Бойлер рекомендуется утеплять дополнительно для снижения потерь энергии.

  Контуры циркуляции незамерзающей жидкости и расходной воды разделены

Ориентируясь по принципу действия, можно разделить водонагреватели на активные и пассивные:

• пассивные системы — приёмный бак всегда находится над коллектором, циркуляция воды происходит естественным образом. Устройство не требует дополнительного инструментального контроля. Недостатком такой системы является неравномерная работа и скачкообразные показатели по мощности. Применяется для временных установок типа летнего душа или сезонного использования в системе горячего водоснабжения дома или оросительных сетях для полива огорода;

  Пассивные системы можно использовать только в летнее время

• активные — такие системы, как правило, оснащаются циркулярными насосами, контроллерами температуры и давления. Солнечная энергия преобразуется в тепловую и распределяется. Можно применять такие устройства в течение круглого года при соответствующих настройках.

  Солнечный водонагреватель активного типа может работать в любую погоду

Особняком стоят коллекторы воздушные, в которых преобразование энергии производится нагревом воздуха, естественным образом попадающего в атмосферу помещения. К недостаткам такого способа можно отнести ограниченность применения по времени года, поскольку летом такая функция не востребована.

Воздушный солнечный водонагреватель имеет самое простое устройство

Какой солнечный водонагреватель лучше изготовить своими руками

Выбор конструкции и вида солнечного водонагревателя зависит от назначения устройства. Простейшим по исполнению является летний душ.

Строительство летнего душа

Для устройства этого объекта нужно сделать кабинку. Можно использовать любой водостойкий листовой материал. Главное требование — удобство применения и прочность каркаса, поскольку ёмкость придётся размещать на крыше.

В качестве ёмкости можно использовать бак грузового автомобиля. Он идеально подходит по форме, окрашен в чёрный цвет и снабжён как заливным, так и сливным отверстиями. Параллельно с коллекторным баком устанавливается ёмкость для холодной воды, которую нужно защитить от воздействия солнечных лучей. Из дополнительного оборудования применяется только смеситель.

В качестве ёмкости для воды используется бак чёрного цвета

От летнего душа часто практикуется подача горячей воды в летнюю кухню. Это зависит от места её расположения, поэтому важна предварительная планировка подворья с учётом и этого обстоятельства.

Летний душ с солнечным водонагревателем, сделанным своими руками, надёжен и экономичен

Горячее водоснабжение дома

Горячая вода в загородном доме нужна в холодное время года, поскольку летом в доме только отдыхают, остальные потребности удовлетворяются летней кухней, сезонным душем и бассейном, в которых можно просто устроить солнечные нагреватели.

Для межсезонья и холодного времени года использование солнечной энергии связано с дополнительными затратами на утепление коллекторов и трубопроводов к ним.

Монтаж водяного коллектора можно производить с использованием циркуляционного насоса, бойлера косвенного нагрева и приборов контроля за температурой и давлением в системе. В изолированном первичном контуре целесообразно использование в качестве теплоносителя минерального трансформаторного масла, имеющего большую теплоёмкость по сравнению с водой и пониженную температуру замерзания. Однако при любом теплоносителе в систему нужно встроить котёл дополнительного нагрева на случай сильных морозов. Для этой цели лучше применять индукционный нагреватель, который легко изготовить своими руками с использованием сварочного инвертора. Его включение в работу можно устроить в автоматическом режиме, если речь идёт о дачном доме без постоянного проживания. Индукционный котёл не является объектом поднадзорности технических служб.

Вода из бойлера косвенного нагрева может быть использована как в бытовых целях, так и на отопление.

Для горячего водоснабжения и отопления загородного дома лучше использовать двухконтурный коллектор

Расчёт мощности солнечного коллектора

По фактическим расходам считается, что для удовлетворения потребности одного человека в горячей воде требуется от двух до четырёх киловатт тепловой энергии.

Для примера произведём расчёт мощности для реальных условий Подмосковья.

Исходные данные:

1. Основываясь на данных, приведённых в таблице поступления солнечной энергии в различных регионах России, площадь поглощения составит 2,35 м².
2. Показатель инсоляции для Подмосковья составляет 1173,7 киловатта в час с квадратного метра.
3. Коэффициент полезного действия коллекторов составляет 0,67–0,8. Целесообразно использовать первый показатель, характерный для самодельных конструкций и устаревших моделей.
4. Величина угла наклона будет использована оптимальная для региона. В первом приближении он должен быть равён величине географической широты места нахождения преобразователя.

Показатель инсоляции зависит от региона

Расчёт площади поглощения солнечной энергии для одной трубки, учитывая, что приведённая величина соответствует коллектору из 15 элементов: 2,35 м² / 15 шт. = 0,15 м². Соответственно, приведённая величина для 1 м² составит: 1 / 0,15 = 6,67 (штук), то есть регистр коллектора указанной площади будет состоять из 7 трубок.

Рассчитываем тепловую мощность одной трубки, что позволит определить необходимое их количество для удовлетворения средней потребности в энергии. Получаемая от одного нагревателя мощность из расчёта потребления на день рассчитывается из соотношения: N = S * I * K, где:

• N — мощность одной трубки;
• S — площадь поглощения одной трубки;
• I — показатель величины инсоляции для Подмосковья;
• K — коэффициент полезного действия в минимальном размере.

N = 0,15 * 1173,7 * 0,67 = 117,95 киловатта в час на метр квадратный.

Средний показатель выработки энергии за сутки составит (с учётом продолжительности светового дня) для Подмосковья 0,325 киловатта в час. А годовая экономия с одного квадратного метра составит: 117,95 * 7 = 825,6 киловатта в час.

Таким образом, выработка тепловой энергии солнечным коллектором в 2,35 квадрата достигает 8 киловатт в день. Обратившись к началу, можно убедиться, что коллектор приведённой величины полностью отвечает потребностям в горячей воде для семьи из трёх человек.

Приведённая методика весьма условна, однако, как показывает практика, вполне достоверна для определения основных параметров коллектора.

Мощности одного коллектора достаточно для семьи из трёх человек

Подготовительные мероприятия

Приняв решение об изготовлении солнечного коллектора своими руками, необходимо осуществить ряд обязательных мероприятий по его подготовке:

• произвести предварительный расчёт по указанной выше методике для определения конструкции и физических размеров устройства;
• выполнить эскизный проект коллектора и водопроводной системы утилизации тепла, на его основании составить материальную ведомость;
• закупить материалы, крепёж и недостающий инструмент.

Чем более внимательно выполняется этот этап, тем меньше придётся бегать впоследствии за недостающим.

Солнечный водонагреватель своими руками можно изготовить из различных материалов

Материалы и инструменты, технология сборки

Рассматриваем потребность в материалах и изделиях параллельно с описанием технологии изготовления солнечного коллектора. Такая работа может быть выполнена в следующем порядке.

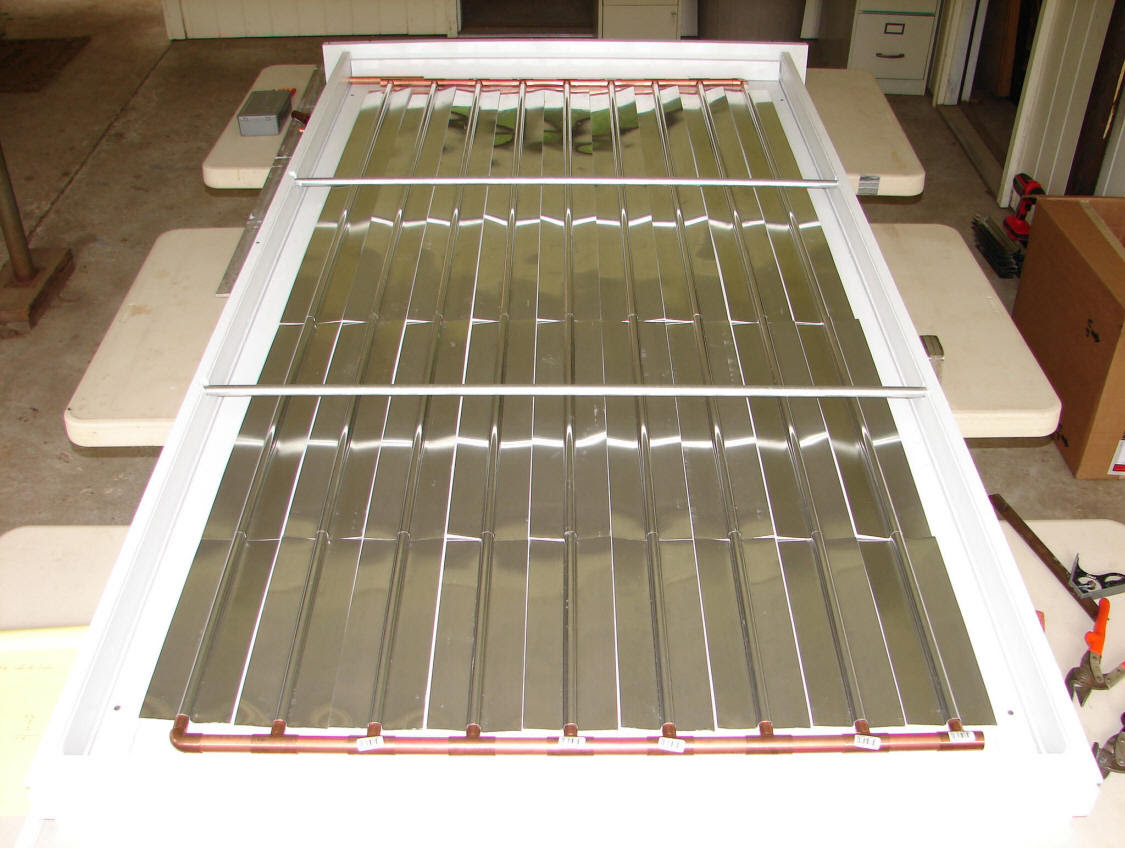

Изготовление корпуса

Для этого понадобятся:

• влагозащищённый материал для задней стенки. Это может быть многослойная водостойкая фанера, пластик или другие подобные материалы;
• доска строганая хвойных пород 150х32 мм. Все детали из дерева нужно обработать антисептиками и противопожарными пропитками;
• утеплитель рулонный;
• степлер строительный для крепления утеплителя изнутри корпуса;
• фольга алюминиевая для создания отражающей поверхности по утеплителю;
• поликарбонат сотовый или монолитный по размеру корпуса толщиной 4 мм. Отверстия для его крепления должны располагаться не ближе 4 см от края листа, поэтому нужно учесть этот фактор при определении размера. Можно устанавливать с напуском. Желательно приобрести материал без защитного слоя от ультрафиолета, при этом нагрев будет происходить и в пасмурную погоду;
• уплотнитель из пористой резины (лента — самоклеящаяся) под поликарбонат.

Последовательность сборки:

1. Стенки из доски крепятся к задней стенке винтами самонарезающими длиной 50 мм при помощи шуруповёрта с шагом 25–30 см.
2. Устанавливается утеплитель, крепление производится строительным степлером скобами не короче 10 мм.
3. Поверх слоя утеплителя устанавливается отражающая поверхность из фольги.
4. На торец досок корпуса наклеивается уплотнитель.

   Фольга защищает утеплитель от теплового излучения абсорбера

Монтаж коллектора

Изготавливая этот ответственный узел своими руками, можно использовать стальные штампованные радиаторы от холодильника или отопления. Для этого необходимо:

1. Перед установкой радиатор нужно окрасить чёрной матовой краской, используя кисть малярную или валик.
2. Установить его в корпус через прокладки с зазором порядка 20 мм от задней стенки, закрепить самонарезающими винтами к задней стенке.

   Радиатор устанавливается на фольгу

3. Подключить выходную трубу коллектора, используя изделие из металлопластика с внутренним диаметром порядка 20 мм.
4. Подключить обратку из того же материала.

   Для подвода воды можно использовать трубы ПВХ

По окончании сборки коллектора установить лицевую стенку из поликарбоната. При этом отверстия под винты должны быть на 1–1,5 мм больше диаметра винтов для компенсации теплового расширения.

Монтаж контура

Операция выполняется в соответствии с ранее разработанным проектом в следующем порядке:

1. Выполнить разводку к бойлеру косвенного нагрева, подключить к патрубку его внутреннего контура, представляющего собой теплообменник.
2. Провести разводку от бойлера к коллектору, предусмотрев установку циркулярного насоса и индукционного нагревателя.

   В баке делают отверстия для входа и выхода теплообменника, ввода холодной воды и забора нагретой

3. Назначение подогрева двойное: главное — предотвращение замерзания коллектора при критически низких температурах наружного воздуха, дополнительное — повышение температуры в системе до нужного уровня при тех же условиях. Использование индукционного нагревателя обязывает к установке циркулярного насоса. При этом необходимо предусмотреть защиту от включения нагревателя без него.
4. Закольцевать контур подключением трубы разводки к обратке коллектора.

   В зависимости от типа конструкции может понадобиться установка датчиков температуры, ТЭНов, воздухоотводчиков

По ходу монтажа нужно определить высшую точку системы и установить на ней клапан стравливания воздушных пробок. В нижней точке нужно установить сливной кран для удаления теплоносителя в аварийных условиях.

Производя сборку системы, нужно применять материалы для уплотнения резьбовых соединений в виде льняной пакли или уплотнительного материала из фторопласта.

Сборка системы

Операция заключается в установке коллектора в корпусе на место постоянного расположения. Это должен быть южный склон кровли здания. Порядок выполнения работ:

1. Поднять коллектор на крышу и закрепить его с нужным углом.

   Коллектор устанавливается под углом

2. Выполнить отверстия в кровельном пироге для проводки выходной трубы и обратки.
3. Соединить трубы в общий контур.
4. Заполнить систему теплоносителем, включить циркулярный насос (без индуктора) и проверить контур на протечки, при необходимости — устранить их.
5. Герметично заделать отверстия в кровле.
6. Изолировать трубную разводку собранного контура утепляющими материалами.

Видео: как самостоятельно сделать солнечный коллектор

Особенности использования солнечных коллекторов

Система отопления или горячего водоснабжение в доме постоянного проживания всегда находится под контролем, что позволяет использовать её с минимальным набором контрольных приборов. Всегда есть возможность вовремя отреагировать на изменения погоды или возникновение критических нарушений в её работе.

В условиях дачного дома нужно предусмотреть ряд блокировок от различных сбоёв, вплоть до полной безопасной остановки работы. Это предполагает использование дорогостоящей аппаратуры. Для дачного варианта также весьма полезной будет возможность установки дежурного режима, позволяющего поддерживать в помещениях минимальную необходимую температуру во время длительного отсутствия хозяев.

В замкнутых двухконтурных системах всегда сохраняется возможность использования нагретой воды из бойлера как для системы отопления, так и для бытовых нужд. Длительное отсутствие хозяев предполагает, что бытового расхода не будет, а автоматизация отопления — давно отработанная операция.

Использование солнечной энергии эффективно и целесообразно. Покупные водонагреватели могут стоить достаточно дорого, но их применение позволит сэкономить на электроэнергии. Кроме того, простую модель солнечного коллектора можно изготовить самостоятельно, из подручных материалов.

Оцените статью: Поделитесь с друзьями!

Воздушный солнечный коллектор для отопления дома

Солнечные воздушные коллекторы применяются для дополнительного обогрева жилых или не жилых помещений в холодный период года, с помощью теплого воздуха, который нагревается за счет энергии солнца. В данном разделе вы узнаете, как сделать солнечный воздушный коллектор своими руками из подручных материалов и минимальными затратами.     Блок: 1/12 | Кол-во символов: 539 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php Что такое коллектор и назначение солнечных коллекторов Под солнечным коллектором понимают устройство, которое собирает энергию излучения, а затем перемещает накопленную теплоту потребителям. На практике используют еще один термин – гелиоколлектор. По назначению солнечные установки (гелиоустановки) использования подразделяют: гелиоконцентраторы – устройства, собирающие солнечную энергию в узкий поток. Их используют для плавки металла. В институте НПО «Физика-Солнце» (г. Ташкент) были разработаны и изготовлены плавильные печи, в которых достигнуты температуры более 5000…5500 °С; солнечные батареи – устройства для преобразования излучения от Солнца в электрическую энергию; гелиоопреснительные установки – машины, предназначенные для получения пресной воды из воды с высоким содержанием минеральных солей; гелиосушильные установки – тепловые устройства, в которых осуществляется удаление влаги из овощей и фруктов с использованием энергии Солнца; гелионагреватели (воздушный солнечный коллектор) – установки для передачи теплового потока от инфракрасного излучения к теплоносителям. Блок: 2/9 | Кол-во символов: 1088 Источник: https://techsad.com/oborudovanie/solnechnyj-kollektor-svoimi-rukami/ Принцип работы и конструкционные особенности Современные гелиосистемы — один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию. Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках. Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю. Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы.  Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора. В этой статье мы рассмотрим второй вариант — коллекторную гелиосистему. Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью. Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др. Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+) Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам. Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла. Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить. Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом. В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+) Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее. В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом. При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива. Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+) Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло. Блок: 2/6 | Кол-во символов: 4080 Источник: http://sovet-ingenera.com/eco-energy/sun/solnechnyj-kollektor-dlya-otopleniya-svoimi-rukami.html Использование солнечного воздушного коллектора для зимнего обогрева курятника Обогрев курятника должен быть эффективным и экономным, и при желании затраты на обогрев можно сократить используя энергию солнца. А всего-то на стенке курятника необходимо соорудить не сложный солнечный воздушный коллектор. подробнее… Блок: 3/12 | Кол-во символов: 540 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php Классификация по температурным критериям Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя. Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим. Галерея изображений Фото из Шаг 1: Сборка коллектора из гофрированной трубы Шаг 2: Окрашивание солнечного прибора в черный цвет Шаг 3: Установка подводов для воздуха Шаг 4: Изготовление крышки для солнечного прибора Кроме этого часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора: Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др. В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни. Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно. Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно Блок: 3/6 | Кол-во символов: 1854 Источник: http://sovet-ingenera.com/eco-energy/sun/solnechnyj-kollektor-dlya-otopleniya-svoimi-rukami.html Компактный, оконный, солнечный воздушный коллектор При желании, можно сделать более практичный солнечный воздушный коллектор, который в любую минуту можно снять и отправить в кладовку, и с этим справится любая домохозяйка, не прибегая к помощи мужской силы. подробнее… Блок: 4/12 | Кол-во символов: 456 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php Солнечный коллектор — водяной или воздушный Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы: Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки. Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки. Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается. Блок: 4/7 | Кол-во символов: 1120 Источник: https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html Изготовление коллектора из пивных банок Это практичная и дешевая альтернатива описанным выше моделям гелиосистем. Она характеризуется низкой себестоимостью, ведь главное – запастись достаточным количеством жестяных банок (это будет нетрудно для любителей «коки» или баночного пива). Солнечный коллектор из алюминиевых банок Обратите внимание! Банки обязательно должны быть из алюминия – этот металл обладает высоким теплообменом и устойчивостью к коррозии. Поэтому при подготовке проверьте каждую банку с помощью магнита. Технология изготовления Первый этап. Сначала проделайте в дне каждой банки по три отверстия, каждое размером с ноготь. Сверху сделайте вырез в форме звезды и отогните края наружу – это улучшит турбулентность подогретого воздуха. Как сделать солнечный коллектор Второй этап. Далее обезжирьте банки и сложите их в трубы соответствующей длины (в зависимости от размеров стены). Дно и крышка будут почти идеально прилегать друг к другу, а незначительные зазоры между ними обработайте силиконом. Обратите внимание! Силикон должен выдерживать перманентно высокую температуру, иначе ваша конструкция рассыплется в процессе эксплуатации. Не смещайте банки, пока силикон полностью не высохнет. Можете использовать для этого самодельные шаблоны – две доски, сбитые под углом (своего рода желоб). Это обезопасит трубы от боковых смещений. Солнечный коллектор из алюминиевых банок Третий этап. Далее приступите к сборке корпуса. Для задней стенки используйте лист обычной фанеры необходимого размера. Можете сверху и снизу короба установить специальные деревянные планки с отверстиями под трубы – так вы добьетесь более надежной фиксации. Как сделать солнечный коллектор Четвертый этап. Уложите трубы в короб и закрепите все тем же силиконовым герметиком. Потом выкрасите их черной краской – темные цвета, как известно, притягивают солнечные лучи. Между трубами проложите минеральную вату. Когда краска высохнет, закройте коллектор листом сотового поликарбоната. Блок: 8/9 | Кол-во символов: 1973 Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/solnechnyj-vozdushnyj-kollektor-svoimi-rukami.html Цены на заводские приборы Львиная доля финансовых затрат на сооружение подобной системы приходится на изготовление коллекторов. Это не удивительно, даже в промышленных образцах гелиосистем около 60% стоимости приходится на этот конструкционный элемент. Финансовые затраты будут зависеть от выбора того или иного материала. Надо отметить, что подобная система не в состоянии отопить помещение, она лишь поможет сэкономить на затратах, помогая подогреть воду в системе отопления. Учитывая довольно большие затраты энергии, которые расходуются на нагрев воды, солнечный коллектор, интегрированный в систему отопления, существенно снижает подобные издержки. Солнечный коллектор довольно просто интегрируется в систему отопления и горячего водоснабжения (+) Для ее изготовления используются довольно простые и доступные материалы. К тому же подобная конструкция является полностью энергонезависимой и не нуждается в техническом уходе. Уход за системой сводится к периодическому осмотру и очистке стекла коллектора от загрязнений. Дополнительная информация по организации солнечного отопления в доме представлена в этой статье. Блок: 5/6 | Кол-во символов: 1116 Источник: http://sovet-ingenera.com/eco-energy/sun/solnechnyj-kollektor-dlya-otopleniya-svoimi-rukami.html Солнечный воздушный коллектор из корпуса потолочного светильника Думаю, многие встречали, эти ужасные потолочные светильники (металлические короба), которые использовались на предприятиях. Даже сейчас их можно встретить в некоторых производственных помещениях. Но с другой стороны, предприятия модернизируются, делают ремонт, и эти светильники, десятками, а, то и сотнями выкидывают в металлолом, которые в свою очередь, под лозунгом «в хозяйстве пригодится» растаскивались работниками. Возможно, и в вашем хозяйстве завалялся подобный светильник, который так и не нашел своего применения. Но применение такому светильнику имеется, и он может послужить для обогрева вашего дома, хоз помещения или теплицы. подробнее… Блок: 6/12 | Кол-во символов: 945 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php Выводы и полезное видео по теме Процесс изготовления элементарного солнечного коллектора: Как собрать и ввести в эксплуатацию гелиосистему: Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок. Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками. Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять можно в форме, расположенной ниже. Блок: 6/6 | Кол-во символов: 813 Источник: http://sovet-ingenera.com/eco-energy/sun/solnechnyj-kollektor-dlya-otopleniya-svoimi-rukami.html Строительство солнечного воздушного коллектора площадью 9кв.м При строительстве солнечных воздушных коллекторов есть одна простая закономерность, а именно, чем больше площадь коллектора, тем эффективнее он работает, а значит, способен отопить больше площадь. подробнее… Блок: 7/12 | Кол-во символов: 411 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php Изготовления прибора из профнастила Это еще более простая конструкция солнечного коллектора. Вы соорудите ее гораздо быстрее. Первый этап. Сначала сделайте деревянный короб так же, как в предыдущем варианте. Далее по периметру тыльной стенки проложите брус (приблизительно 4х4 см), а на дно уложите минеральную вату. Второй этап. Проделайте выходное отверстие в дне. Третий этап. Уложите на брус профнастил и перекрасьте последний в черный цвет. Разумеется, если изначально он был другого цвета. Четвертый этап. Сделайте перфорацию по всей площади профнастила для притока воздуха. Пятый этап. При желании можете остеклить всю конструкцию поликарбонатом – это повысит температуру нагрева абсорбера. Но не забывайте о том, что нужно предусмотреть еще и выходное отверстие для притока воздуха извне. Блок: 7/9 | Кол-во символов: 797 Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/solnechnyj-vozdushnyj-kollektor-svoimi-rukami.html Как и из чего сделать воздушный коллектор Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств. Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет. Как сделать расчёты коллектора Вычисления выполняются следующим образом: каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода; для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м². Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м². Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания. Типы конструкции коллектора Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится. В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло. Материалы для изготовления коллектора Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих: Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок. Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь. Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника. Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом. Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом. Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера. Блок: 5/7 | Кол-во символов: 2883 Источник: https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html 500 Вт солнечный воздушный коллектор из гофрированной воздуховодной трубы С приходом холодов, каждый задумывается об обогреве своего жилья, подсобных помещений, теплиц и т.д., однако с каждым годом цены на энергоносители постоянно растут, и наибольшая статья расходов в холодное время года как раз приходится на отопление. Однако эту статью расходов можно уменьшить, если в качестве дополнительного отопления использовать бесплатную энергию солнца, при помощи нехитрого устройства – солнечного воздушного коллектора, который можно изготовить своими руками. подробнее… Блок: 8/12 | Кол-во символов: 711 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php Как выбрать коллектор для себя Часто задают подобные вопросы те, кому предстоит определиться с параметрами солнечной системы получения горячей воды и отопления. Многое зависит от назначения и длительности использования в течение года. Если предусматривается проживание в течение только летнего сезона (дачный вариант), то создавать дорогое устройство или приобретать его для собственных нужд будет не обосновано. Лучше остановить свой выбор на простых установках, которые несложно изготовить своими руками. Другое дело, если проживание в индивидуальном доме происходит в течение всего года. Здесь стоит подумать о более дорогом устройстве. Например, вакуумном солнечном коллекторе. Но и тут имеются определенные ограничения. Для северных районов выше 55 ° северной широты эффективность применения подобной установки может оказаться недостаточно высокой. Она сумеет компенсировать не более 10-20 % затрат от потребностей системы отопления, хотя и такая экономия может оказаться весьма существенной. Для районов южнее указанных широт традиционная система отопления может быть только в качестве резервной, используемой только для нескольких самых холодных дней в году. В остальное время будет достаточно того теплового потока, который будет получен от солнечной радиации. Блок: 8/9 | Кол-во символов: 1269 Источник: https://techsad.com/oborudovanie/solnechnyj-kollektor-svoimi-rukami/ Солнечный воздушный коллектор из старой двери Солнечный воздушный коллектор, это настолько гибкая конструкция, что если понимать его принцип действия, то его можно сделать из чего угодно, даже из старого хлама, о чем собственно и пойдет речь. И если внешний вид вас не смущает (например, будет использоваться для отопления теплицы), то для изготовления солнечного воздушного коллектора, можно использовать старую дверную коробку с дверью, которая возможно завалялась в закромах после ремонта. подробнее… Блок: 9/12 | Кол-во символов: 656 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php В качестве заключения В итоге хотелось бы отметить, что описанные нами конструкции гелиосистем позволяют добиться внушительного прироста температуры – зачастую в солнечный день в помещении на 25–30°С теплее, чем снаружи. Вместе с тем существенно улучшается и микроклимат в помещении, поскольку обеспечивается перманентное поступление свежего воздуха. И еще один важный момент: такая конструкция не накапливает тепло, поэтому ночью она будет не нагревать, а охлаждать воздух в помещении. Эту проблему можно решить укрыванием коллектора после захода солнца. Видео – Солнечный коллектор из алюминиевых банок Блок: 9/9 | Кол-во символов: 610 Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/solnechnyj-vozdushnyj-kollektor-svoimi-rukami.html Как сделать солнечный воздушный коллектор из водосточных труб 2 Основной недостаток солнечного воздушного коллектора в том, что его необходимо устанавливать на стене дома с южной стороны, и часто бывает, что как раз южная сторона дома является лицевой. Соответственно, чтобы солнечный воздушный коллектор не портил фасад дома, нужно его сделать таким, чтобы он вписывался в экстерьер дома или был незаметным и сливался с фундаментом дома. подробнее… Блок: 10/12 | Кол-во символов: 607 Источник: http://www.solarsistem.ru/vozdyshniy_collector.php Кол-во блоков: 30 | Общее кол-во символов: 29851 Количество использованных доноров: 5 Информация по каждому донору: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/solnechnyj-vozdushnyj-kollektor-svoimi-rukami.html: использовано 5 блоков из 9, кол-во символов 4872 (16%) http://www.solarsistem.ru/vozdyshniy_collector.php: использовано 9 блоков из 12, кол-во символов 5422 (18%) https://AvtonomnoeTeplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html: использовано 5 блоков из 7, кол-во символов 6367 (21%) https://techsad.com/oborudovanie/solnechnyj-kollektor-svoimi-rukami/: использовано 4 блоков из 9, кол-во символов 5327 (18%) http://sovet-ingenera.com/eco-energy/sun/solnechnyj-kollektor-dlya-otopleniya-svoimi-rukami.html: использовано 4 блоков из 6, кол-во символов 7863 (26%)

Солнечный коллектор для отопления: особенности устройства

Содержание:

1. Принцип работы коллекторов
2. Виды коллекторов
3. Как выбрать солнечный коллектор для нагрева воды

Сегодня солнечные тепловые коллекторы являются лучшими среди подобных устройств. Они специально приспособлены для отопления и позволяют увеличить КПД в несколько раз. К примеру, используя солнечную батарею для отопления дома, задействуется лишь около 15-18% полученной энергии, тогда как коллектор позволяется повысить этот коэффициент до 95%.

В нашей статье мы рассмотрим, по какому принципу работают солнечные коллекторы для нагрева воды, какие существуют виды коллекторов и как из этого многообразия выбрать один самый подходящий.

Принцип работы коллекторов

Если обобщить принцип работы, то можно выделить следующую последовательность действий: солнечная энергия захватывается фотоэлементами, концентрируется в определённых местах коллектора, после чего используется для повседневных нужд. В этом случае тепловой насос (детальнее: «Тепловой насос: принцип работы — особенности и виды») и солнечный коллектор имеют практически одинаковую схему поведения (прочитайте также: «Расчет насоса для отопления: основные правила»).

Если же подробно рассмотреть процесс, то можно заметить, что вся работа базируется на 5 основных действиях:

1. Внутри панелей циркулирует жидкость-теплоноситель для солнечного коллектора, который аккумулирует в себе полученное тепло.
2. Вмонтированный теплообменник забирает энергию из теплоносителя в аккумулирующий бак.
3. Вода хранится в баке до тех пор, когда понадобится использование. Именно поэтому так важна качественная теплоизоляция окружающего пространства.
4. Насос доставляет новую порцию холодной воды, которая затем опять нагревается и используется.
5. Для страховки может использоваться вмонтированный электронагреватель для отопления, который при продолжительном отсутствии солнечной энергии самостоятельно нагревает воду за счёт электроэнергии.

Виды коллекторов

Расчёт солнечных коллекторов для отопления происходит исходя из конкретного их вида, поэтому очень важно правильно выбрать тип используемого устройства. Существует три основных типа коллекторов: плоские, вакуумные и воздушные. Подробно рассмотрев каждый из них, вы наверняка сможете произвести точный расчёт солнечного коллектора для отопления. Также это поможет подобрать солнечный нагреватель воды подходящего типа.

Именно принцип работы плоского коллектора больше всего похож на описанный нами выше. Этот коллектор состоит из плоской коробки, покрытой защитным стеклом, и внутри которой в медных трубках циркулирует пропилен-гликоль, передающий тепло в бак.

Вакуумный солнечный коллектор для отопления вместо плоского листа составлен из больших трубок с полостью и несколькими меньшими трубками внутри. В этих небольших трубках находится вещество, аккумулирующее тепловую энергию. Затем этот своеобразный аккумулятор передают энергию теплоносителю, после чего всё идёт по стандартному принципу работы. В качестве теплоизолятора внутри больших трубок выступает вакуум, откуда и пошло название этого типа.

Воздушный солнечный коллектор для отопления используется реже остальных, так как его КПД значительно ниже. Причина этого кроется в том, что в роли теплоносителя выступает воздух, а он хуже переносит тепло, чем жидкости. С другой стороны, на его перенос тратится гораздо меньше энергии. В некоторых случаях этот процесс протекает естественным образом, что не только экономит электричество, но и уменьшает количество производимого шума.

Как сделать солнечный коллектор своими руками, смотрите на видео:

Как выбрать солнечный коллектор для нагрева воды

Как и в других случаях, нельзя дать однозначный ответ на все случаи жизни. Но вы сможете и сами определить подходящий вариант, ознакомившись с нашими советами. Будьте внимательны, чтобы не ошибиться на этом важном этапе.

Плоский солнечный тепловой коллектор считается самым надёжным и прочным. В основном это объясняется простотой конструкции. Вакуумные коллекторы более уязвимы к внешним воздействиям и случайным ударам.

Хотя воздушные солнечные коллекторы для горячей воды далеко не самые эффективные, именно они могут спасти ситуацию в холодное время года. Так как в них не содержится жидкостей, в трубках априори ничего не может замёрзнуть. Именно поэтому воздушный солнечный коллектор для отопления зимой подойдёт лучше любого другого.

В случае повреждения плоского коллектора, что случается довольно редко, будет необходимо заменить всю конструкцию, тогда как для восстановления работоспособности вакуумного достаточно заменить пострадавшие трубки на новые. Но делать это придётся немного чаще, так что запаситесь трубками и терпением.

Плоские коллекторы наиболее эффективны для нагревания воды на 25-30 градусов выше температуры окружающей среды, тогда как вакуумные могут повышать температуру на несколько десятков градусов по Цельсию независимо от времени года.

Вакуумные коллекторы эффективны в пасмурное время и зимой, так как их КПД в этот период выше, чем у других видов. С другой стороны, их срок службы меньше стандартного для всех коллекторов — при активном использовании вакуумные коллекторы навряд ли смогут прослужить дольше 15 лет. Интересно, что чем толще и длиннее у них трубки, тем больше тепла они смогут выделить, и наоборот. Нормальной считается длина 1-2 м и диаметр 5,8 см.

Малые трубки вакуумных коллекторов могут быть разными. Раньше часто применялись обычные медные, но сейчас наиболее популярны и эффективны U-образные. С одной стороны подаётся холодная жидкость, которая после прохождения через трубку становится теплее.

Стоит учесть, что в этой сфере, как и в любой другой, очень важна помощь квалифицированных специалистов. Но так как их наём стоит дорого, гораздо выгоднее собрать солнечный коллектор для отопления своими руками. Обычно в комплекте с техникой прилагается подробная инструкция по сборке, благодаря которой не останется ни одного непонятного момента в этом процессе. Если внимательно следовать указанному порядку действий, то вы поймёте, насколько легко самому собрать коллектор. Впоследствии вы будете приобретать опыт, и следующие элементы дадутся легче. Поэтому во многих случаях есть смысл в конце работы заново собрать первый элемент, применив полученные навыки.

Итак, мы смогли увидеть, что солнечные коллекторы могут стать огромной помощью в хозяйстве, экономя много электроэнергии и других ресурсов, используемых для отопления. Также их можно использовать не только для традиционного отопления дома, но и в других случаях. К примеру, на обогрев бассейна солнечные коллекторы могут тратить только часть основной энергии, но это будет огромной помощью, особенно в прохладное время года. Пробуйте, экспериментируйте, и у вас всё получится!

Солнечное отопление частного дома в условиях России

Содержание статьи:

Рождённый Хаосом властелин вселенной Ра, светоносный страж небесной тверди Сурья, объезжающий на колеснице небосвод Гелиос, неистовый в своих страстях Ярило — все древние народы мира почитали Солнце, осознавая, что источаемые им тепло и свет являются первоосновой жизни. Современная цивилизация пытается найти пути использования чистой и на ближайшие миллионы лет нескончаемой энергии дневного светила, избавившись от необходимости сжигания углеводородов. Солнечное отопление — один из этапов этого пути к всеобщему процветанию.

Типы солнечного отопления

Применяемые сегодня методы использования солнечной энергии для обогрева жилища (и не только) можно разделить на пассивные и активные. Пассивное отопление дома солнцем предусматривает прямой нагрев внутренних помещений за счёт инфракрасного излучения. Активное основано на получении тепловой либо электрической энергии в специальных установках, зачастую расположенных за пределами здания, последующего её преобразования и распределения для нужд отопления. Наиболее эффективно такое солнечное отопление дома, где совмещаются как пассивные, так и активные методы.

Впустим солнце в дом — пассивные методы обогрева

Окна — на юг

Вроде бы все должны понимать, что, расположив основную часть окон с солнечной стороны дома, мы впустим в помещения не только свет, но и тепло. Однако, проезжая по нашим коттеджным посёлкам, можно убедиться, что добрая половина застройщиков не придерживается рационального принципа «дом — на северную часть участка, а окна — на юг». А зря.

Огромные витражи энергосберегающей конструкции Eagle Ridge Residence (США) открыты на южную и западную стороны, впуская в дом максимум тепла и света. С севера здание ограничивает глухая, хорошо утеплённая стена

Зимой низко стоящее солнце проникает в помещения на всю их глубину, а летом, когда светило в зените, от перегрева защищает козырёк, выступающий более чем на два метра от стеклянного фасада

Стена Тромба

В 40-х годах прошлого века американский инженер Тромб придумал «солнечную печку». С южной стороны дома расположена массивная стена из теплоёмкого материала (бетон, камень, полнотелый кирпич), окрашенного в чёрный цвет. В нижней и верхней части этого теплоаккумулятора имеются отверстия. Снаружи на небольшом расстоянии от стены — стеклянный витраж. Солнце нагревает бетон, тёплый воздух стремится подняться вверх, выходит в помещение, а холодный поступает в пространство между камнем и стеклом снизу. Образуется устойчивая циркуляция тёплого воздуха в помещении. Благодаря изобретению селективных покрытий для стекла и камня (бетона), эффективность стены Тромба в современном исполнении стала заметно выше.

Принцип действия стены Тромба. Приятный бонус: её можно использовать не только зимой для косвенного обогрева дома (на рисунке справа), но и летом для вентиляции (слева)

Воздушный солнечный коллектор

Логическое развитие стены Тромба. Представляет собой пустотелый плоский ящик (панель), для лучшего улавливания излучения располагаемый наклонно. Верхнее ограждение панели — прозрачное для инфракрасного излучения, а вдоль её разделяет перегородка. Окрашенная в чёрный цвет, перегородка нагревается, тёплый воздух поднимается и поступает в комнату. В нижнюю, холодную часть коллектора проникает ещё не нагретый воздух из помещения.

Пассивный воздушный солнечный коллектор — простейшее устройство. Выполнить такое солнечное отопление своими руками под силу любому хозяйственному мужику

Гелиотеплица — свежие овощи как бонус

Солнечная теплица, пристроенная к дому. Чтобы «впустить» в дом больше солнца, нужно увеличить площадь окон. Сделать стеклянной всю южную стену в холодном климате проблематично, слишком высоки будут теплопотери. Отделив часть здания со стеклянными стенами и крышей от основных помещений дома, получим гелиотеплицу. Она почти не помешает проникновению в окна дома инфракрасного излучения, в дополнение к этому нагреется наружная стена внутри оранжереи. В яркий зимний солнечный день воздух в гелиотеплице может прогреваться до существенно большей, чем в доме, температуры.

Солнечным днём гелиотеплица может перегреваться, что является проблемой для летнего времени. Приходится организовывать вентиляцию либо затенять витражи.

Чтобы максимально использовать тепло, полученное теплицей, можно организовать воздухообмен с жилыми помещениями.

Оранжерею солнечного дома в Винчестере (США) от основной части дома отделяет массивная теплоаккумулирующая стена с открывающимися вентиляционными отверстиями. Такое решение — сочетание гелиотеплицы и стены Тромба. Установленные в теплице канистры с водой помогают дольше сохранить тепло

Естественный воздухообмен между теплицей и домом довольно слаб и, чтобы использовать энергию по максимуму, движение воздуха делают принудительным.

Воздухообмен между основной частью этого дома в Хэмптдене (США) и пристроенной теплицей организован через подпольное пространство, тёплый воздух поступает в помещения снизу, а остывший в теплицу сверху. Циркуляцию воздушных потоков обеспечивает вентилятор, автоматика включает и выключает его в нужное время. Практически, это уже солнечное отопление частного дома активного типа

Дополнительный бонус, который даёт гелиотеплица своим хозяевам: почти круглый год в ней можно выращивать овощи или оставлять цитрусовые на зимовку. Правда, это потребует решения проблем вентиляции, влажности, дневного перегрева и ночных заморозков.

Активное отопление — солнечный свет собирают вакуумные коллекторы

Воздушный солнечный коллектор

Воздушный солнечный коллектор, оснащённый системой принудительной передачи и распределения энергии, способен дать намного больше тепла по сравнению с пассивным вариантом. Скорость циркуляции воздуха автоматически регулируется в зависимости от температуры в доме и степени нагрева коллектора. Нагретый в коллекторах воздух может поступать в систему вентиляции или помещения напрямую. Если его температура достаточно высока, он может использоваться и для нагрева жидкого теплоносителя. Излишки дневной энергии запасают на ночь в теплоаккумуляторах.

Солнечное воздушное отопление на основе гелиоколлектора. Из пустотелой панели (1) по воздушным каналам (6) вентилятор гонит воздух в техническое помещение, где автоматика в зависимости от ситуации распределяет его в блок воздухоподготовки (3) либо массивный теплоаккумулятор (2). Параллельно может нагреваться и змеевик горячего водоснабжения (5). Днём, когда помещения нуждаются в нагреве, система работает в режиме В, тёплый воздух из коллектора направляется в комнаты. При достижении необходимой температуры в доме воздушный поток перенаправляется в теплоаккумулятор, режим А. Ночью, когда коллектор не даёт тепла, заслонка закрывает канал, ведущий к нему, циркуляция осуществляется между теплоаккумулятором и помещениями.

Вакуумный солнечный коллектор

Наиболее совершенное на сегодняшний день устройство для гелиоотопления.

Принципиальная схема вакуумного солнечного коллектора. Жидкий абсорбер, циркулирующий по U-образным трубкам, при нагревании испаряется и поднимается вверх, в коллектор. Последний подсоединён к контуру системы отопления и по нему, в свою очередь, циркулирует жидкий теплоноситель. Абсорбер отдаёт энергию теплоносителю, остывает, конденсируется, опускается вниз. Цикл повторяется

Солнечное отопление загородного дома на основе вакуумных коллекторов значительно эффективнее других гелиосистем, однако, помимо традиционной для гелиосистем неравномерности генерации тепла, у него имеется ещё три существенных недостатка:  на сильном морозе теплоотдача резко падает, установки хрупки и дорого стоят.

Вакуумные солнечные коллекторы следует устанавливать таким образом, чтобы они были защищены от вандалов. Это особенно актуально для нашей страны, попасть камешком в стеклянную трубочку — милое дело

Вакуумные панели не подключают к системе отопления напрямую. Необходимы, как минимум, буферные ёмкости, которые будут сглаживать неравномерность выработки тепла.

«Правильная» схема подключения вакуумного гелиоколлектора к системе отопления. Тепло передаётся не напрямую, а через теплообменник, дневные излишки тепла на ночь запасаются в теплоаккумуляторе (буферном баке). Обратите внимание, что на схеме изображён «нормальный» отопительный котёл, солярная система лишь дополняет его

Электрические солнечные панели можно использовать для отопления лишь косвенно. Расходовать электроэнергию на нагрев помещений напрямую неразумно, ей можно найти более рациональное применение. Например, направить на работу вентиляторов и автоматики активных гелиосистем.

Почему на крышах наших домов не видно гелиоустановок

Интернет пестрит рекламными материалами с красивыми картинками, повествующими о необычайной выгоде гелиосистем. Народные умельцы выкладывают в youtube ролики на тему «отопление от солнца своими руками» о собственных ноу-хау, собранных на коленке из подручных материалов. Сеть пухнет от перепостов восторженных статей, рассказывающих о чудесных преимуществах солнечного отопления. Однако, много ли домов с солнечными коллекторами на крыше появилось за последние годы поблизости от вашего дома? Ни одного? В чём же причины того, что отопление солнечной энергией в наших краях не находит признания?

• К сожалению, солнечная энергия для отопления домапоступает не тогда и не туда, когда и куда нужно. Холодно бывает ближе к полюсам, зимой и по ночам. А максимум солнечного излучения приходится на экваториальные районы, на лето и день. Теплоаккумуляторы худо-бедно помогают сгладить суточные, но не сезонные перепады.

Карта интенсивности распределения солнечного света по территории России. В Западной части страны, где живёт львиная доля населения, солнца мало. А в восточной Сибири, где доля излучения заметно выше, холодно, что затрудняет использование активных систем. Кстати, солнечные панели, вырабатывающие электричество, не столь чувствительны к сильным морозам. В холодной, но солнечной Якутии уже построены и успешно функционируют довольно мощные гелиоэлектростанции.

• Пассивное отопление солнечной энергией малоэффективно и не способно сколь-нибудь серьёзно обогреть дом в условиях русской зимы. «Окна — на юг» — реально полезный метод проектирования, ничего не стоящий, но помогающий оптимизировать расходы на отопление. А вот некогда относительно популярные в США гелиотеплицы, стены Тромба и их производные постепенно сошли на нет даже у себя на родине.

• Активные солнечные системы отопления частного дома обходятся весьма недёшево, немало денег придётся отдать за оборудование. Эксплуатация, вопреки некоторым утверждениям, отнюдь не бесплатна: расходуется электроэнергия, требуется обслуживание техники. При нынешних ценах, по сравнению не только с дешёвым природным газом, но даже с довольно дорогими пеллетами, дизтопливом, установка вакуумного солнечного коллектора на подавляющей части территории РФ не окупится вообще никогда, срок окупаемости превышает срок службы оборудования. Лишь в некоторых южных регионах страны солнечные системы отопления частного дома могут быть не убыточны при определённых условиях.

Научная станция на острове Ольхон (Россия). Применение вакуумных коллекторов (справа на крыше) для приготовления горячей воды и гелиопанелей (слева) для выработки электроэнергии имеет смысл, ведь центральных коммуникаций на этом скалистом байкальском острове нет. Однако для полноценного отопления в климате Бурятии солнечных систем недостаточно, греют дом «нормальные» печи, топливо для которых завозят с «большой земли», ведь изводить местный лес на дрова нельзя

Как обстоят дела в Европе

Почему же, путешествия по Западной Европе, мы видим (хотя, не так уж и часто) гелиоколлекторы на крышах домов? Причин тому несколько: дороговизна традиционных видов топлива, мягкий климат, большее количество солнечных дней. Не случайно в пасмурной Британии солнечное отопление так же мало распространено, как и у нас. И, главное, в тех странах, где система солнечного отопления — практическая реальность, действуют программы поддержки, до половины стоимости оборудования оплачивает государство. Положа руку на сердце, солнечные коллекторы малопригодны для отопления, в основном их используют для приготовления горячей воды, в солнечную погоду летом реально полностью обеспечивать нужды ГВС. Кстати, в основном на крышах домов можно увидеть солнечные панели, вырабатывающие электричество. Электроэнергию производить выгоднее, а неравномерность генерации — не проблема, ведь в любое время суток центральные энергосети покупают электроэнергию, полученную в частном доме. Причём, оплата идёт по повышенному тарифу. Опять-таки, оборудование почти не требует обслуживания и ремонта. Сегодня можно смело утверждать, что в глобальном масштабе у гелиоэнергетики, хоть она пока и не конкурент традиционной — большое будущее. А вот насчёт перспектив солнечного отопления ситуация неясна. Существующие системы уже исчерпали свой потенциал, новых подходов пока не видно, а стоимость традиционного топлива падает, что снижает привлекательность солярных систем обогрева.

«Солнечные крыши» Баварии. Все панели, которые мы видим на фото — электрические, солнечное отопление рациональные немцы не считают особо выгодным даже при условии, что государство берёт на себя половину расходов по установке гелиосистем

Тем читателям, кого тема использования энергии солнца для жизнеобеспечения дома живо заинтересовала, рекомендуем критически воспринимать рекламные материалы и обращаться к профессионалам-практикам, желательно имеющими опыт установки и эксплуатации гелиоустановок.

Видео: воздушное солнечное отопление своими руками

Понравилась статья? Поделитесь с друзьями:

Коробок для солнечных воздухонагревателей своими руками: 6 шагов

Первое, что нужно сделать, это выяснить, где вы хотите разместить коробку или коробки, которые вы построили. Я обнаружил, что чем больше, тем лучше, когда речь идет о коробках для солнечных воздухонагревателей.

Найдите самый лучший и самый большой не затененный южный район, какой только сможете.

Подготовьте необходимый фундамент и боковые монтажные крепления. На фотографии я использовал стойки 4 дюйма на 4 дюйма, чтобы удерживать две коробки размером 3 на 12 футов, и прикрепил их к стене дома с помощью шурупов в оконную раму и полосу, приклеенную к стене дома.Это сработало при сильном ветре, дожде и снеге.

Солнце дает около 1000 Вт энергии на квадратный метр пространства. Это около 10,8 квадратных футов. Для сравнения, лист фанеры
4’x8 ‘имеет площадь 32 квадратных фута или около 3000 Вт! Обратите внимание, что обогреватели, такие как Home Depot или Walmart
, потребляют около 1500 Вт каждый из стен.

Итак, солнечный ящик размером с лист фанеры может дать вам 2 обогревателя в теории. Однако ваша солнечная батарея, вероятно, не так эффективна, как обогреватель, поэтому вы получаете меньше энергии — тепла.

Необходимые детали:

Фанера или другая подложка … Я использовал старые двери.
Винты, гвозди и хороший водостойкий плотницкий клей
Guerrilla Glue — необязательно, но это правила!
100 футов 3-дюймового сливного шланга — около 55 долларов из них вы можете купить 10-футовые стержни примерно по 6 долларов за штуку
Расширяющаяся пена — минимальное расширение этого материала — лучший способ пенообразования / фиксации сливного шланга и заполнения больших трещин.
Пенопласт — максимальное расширение для оконных проемов
Рулетка — 25 футов для больших коробок
Тканый полиэтилен толщиной 14 мил с ebay или покрытия на ваш выбор.Я использовал поли, и это то, что я здесь описываю.
Скобы (3/8 дюйма) и скобозабивной пистолет. Вы можете использовать другие крепежные детали, например, кровельные гвозди или что-то в этом роде, но с этим сложно справиться со скобозабивным пистолетом.
Пластиковая веревка или шнур для крепления (скрепления) шланга к задней части коробка.
Конопатка для герметизации оконных проемов
Лобзик или копировальная пила

DIY Солнечный коллектор для бытового отопления

Солнечный коллектор для отопления дома своими руками

[источник]
Обычно вы живете в доме, построенном много лет назад, в то время, когда не существовало проблем с энергоснабжением.Ваши счета за электроэнергию постоянно растут, у вас есть несколько неиспользованных квадратных метров на вашей крыше или в саду, и вы думаете, как их использовать. Готовых решений нет, поэтому вы должны придумать что-то самостоятельно, как это сделали все люди, показанные в видео ниже. Несомненно, ваш собственный коллекционер будет отличаться от всех представленных здесь. Тем не менее, прежде чем вы начнете разрабатывать свой собственный, полезно почерпнуть идеи и извлечь уроки из ошибок других.

Youtube text: Постройте этот обогреватель окон, который использует энергию солнца для обогрева вашего дома или гаража зимой. Больше не нужно сверлить отверстия в стене или устанавливать энергоемкие вентиляторы, чтобы пропускать воздух через солнечный обогреватель. Этот обогреватель использует эффект термосифона для втягивания (холодного) воздуха комнатной температуры, поскольку он выталкивает горячий воздух в комнату.

Youtube text: Пластины абсорбера солнечного коллектора могут быть изготовлены с помощью приспособления для измельчения и 50-футового рулона алюминиевого оклада.Мои абсорбирующие пластины прикреплены к змеевидной трубе, чтобы образовать змеевидный коллектор, ОДНАКО такая же абсорбирующая пластина 8 ‘x 20 ″ может быть использована с коллекторами с параллельным потоком. Узнайте, как сделать собственные коллекторы и абсорбирующие пластины.

Текст на Youtube: солнечный воздухонагреватель. солнечный воздушный коллектор тепла. просто сделать. солнечная панель запускает вентилятор. не требуется «сетевое питание» или батареи! привет темп. 150F (65,55C) и выше. отлично подходит для отопления помещений. рентабельный способ обогрева дома, гаража, сарая, теплицы и т. д. воздух, нагретый солнечными батареями, может снизить нагрузку на отопление в дневное время, тем самым уменьшая ваш счет за электроэнергию (и углеродный след).Отлично работает в прохладных и солнечных условиях. просто поверните его к солнцу (юг в северном полушарии) и направьте в желаемое пространство здания. этот «обогреватель» обогреет комнату и поможет отапливать дом. увеличьте его до размера. РАЗМЕРЫ: стекло / оргстекло — 18 ″ на 24 ″. внешний диаметр картона — 18 ″ на 24 ″. картонные рейки изготавливаются от 3 до 6 штук (склеены и запрессованы). они имеют ширину 3 дюйма и толщину около 3/4 дюйма. деревянный каркас состоит из одного 8 футов длиной «один на четыре». истинный размер составляет 3/4 дюйма в толщину и 3 1/2 дюйма в ширину.боковые рельсы имеют длину 29 дюймов, а верхние / нижние рельсы — 18 1/8 дюйма. солнечная панель на 6 В 250 мА (1,5 Вт) от Radio Shack (15 долларов США). большинство вентиляторов компьютерного охлаждения могут работать от солнечных панелей на 6 или 12 В. Я видел аналогичные солнечные панели на EBAY всего за 5 долларов. портовый фрахт продает панель 12 В на 1,5 Вт (12 долларов США), которая тоже хорошо подойдет для этого. вентилятор охлаждения компьютера от Frys electronics (5 долларов США). их можно просто спасти со старого компьютера. Я буду герметизировать / защищать этот обогреватель от непогоды.

Youtube text: Большинство людей думают о солнечных батареях, но это намного проще: воздух забирается из комнаты в доме, нагревается в солнечном коллекторе, а затем возвращается обратно в комнату. Солнечный коллектор представляет собой коробку с прозрачной акриловой крышкой и черным стальным листом внутри, который сильно нагревается. Этот агрегат был установлен около 6 лет назад и до сих пор работает нормально, обеспечивая дополнительный обогрев при необходимости.Когда дополнительный нагрев не требуется, он отключается. Воздух может проходить через коллектор только в одном направлении, чтобы избежать теплового сифона в ночное время, которое в противном случае могло бы вызвать охлаждение.
Редактора: Интересен вентиляционный канал с вмонтированными в него компьютерными вентиляторами.

Youtube text: Как сделать бесплатные солнечные коллекторы горячего воздуха дома из бесплатных материалов, они сделаны из старых осветительных приборов, используются стекло, излишки пенопласта и использованный металлический сайдинг.После того, как эти коллекторы будут установлены, у нас будет вентилятор для нагнетания холодного воздуха через коллекторную систему из дома в нижние отверстия. Горячий воздух, вытесняемый сверху, направляется в разные комнаты дома. Электродвигатель нагнетателя имеет термостат, который срабатывает только тогда, когда в коллекторе вырабатывается достаточно тепла. Второй термостат будет контролировать максимальную температуру. так дом не перегревается.
http://www.instructables.com/id/Almost-Free-Solar-Hot-Air-Collector/

А теперь перейдем к «Renewable Central», Германия (разговорные видео на немецком языке):

Текст на YouTube: Ein kurzer Einblick in den Bau eines Solar-Luftkollektors den ich zusammen mit meinem Vater gebaut habe.Verwendet habe ich dafür Getränkedosen, einen Holzrahmen, eine Holzplatte für die Rückwand, 2 Computerlüfter, etwas Styropor, schwarzen hitzebeständigen Lack und hitzebeständiges Silikon.

Текст на YouTube: Leistungstest S-Line Kollektor 26.01.2013
Ein ausführlicher Leistungstest des optimierten Fassadenkollektors.
Auf Basis meines neu entwickelten S-Line Kollektors wurde der Fassadenkollektor Ende 2012 optimiert und mit den S-Line typischen Особенности улучшен.Результат Steigerung des Wirkungsgrades auf über 80%. Die kompletrte Bauanleitung für den S-Line Luftkollektor erhalten Sie auf http://www.trubadu.de

Одна панель может производить как электричество, так и тепло, или одно и то, и другое, в зависимости от сезона (запатентованное решение).
Текст на Youtube: Hybridkollektoren verwandeln Sonnenenergie gleichzeitig в Штром и в Верме. Der Nachteil: Sie produzieren auch dann Wärme, wenn sie keiner braucht. Ein Erfinder hat einen Kollektor entwickelt, der sich anpasst .

Нравится:

Нравится Загрузка …

Связанные

8 Забавные планы на солнечный воздухонагреватель «Сделай сам»

Отопление вашего дома не должно быть дорогостоящим делом. Вы можете наслаждаться теплыми температурами с помощью солнечной энергии, что помогает сэкономить на расходах на электроэнергию.

Важно помнить, что, хотя солнечные воздухонагреватели экономичны, они в основном являются дополнительными. На большинство из них нельзя положиться в холодные зимы.

Читайте дальше, чтобы узнать о планах самостоятельного изготовления воздухонагревателей на солнечной энергии, которые легко построить даже для тех, у кого нет знаний в области электротехники.

Объяснение схем воздухонагревателей на солнечных батареях

В большинстве солнечных воздухонагревателей концепция одинакова. Обычно холодный воздух попадает в солнечную панель, установленную на стене. Когда воздух проходит через панель, он нагревается и попадает в комнату.

Весь процесс осуществляется методом конвекции. При конвекции жидкость (в данном случае воздух) поднимается вверх, когда становится горячее и менее плотной.Напротив, более холодный и более плотный воздух опускается вниз под действием силы тяжести. Результатом этого цикла является передача тепла.

Таким образом, для увеличения теплопередачи в некоторых солнечных воздухонагревателях используется вентилятор, нагнетающий воздух.

Кроме того, окрашивая ящики коллектора в черный цвет, ваши панели поглощают больше тепла.

Планы солнечного воздухонагревателя для вашего дома

1. Ящики для солнечного воздухонагревателя

Приблизительно за 100 долларов вы можете построить свой собственный солнечный воздухонагреватель.

Главное — определить, где вы хотите разместить свой ящик.Для достижения максимальных результатов вы должны искать в вашем помещении такое место, которое не закрыто тенью.

Вам понадобятся:

• Фанера
• Шланг 3 дюйма
• Пена
• Полипластик
• Скобы, шурупы и гвозди
• Клей
• Шнур
• Дюбели с помощью дюбелей

или любой другой материал, который вам подходит.

Постройте коробку и прикрепите к ней шланг, чтобы он входил через входное отверстие внизу и выходил через другое отверстие вверху.

Заполните оставшиеся места пеной и заклейте все трещины клеем.

Наконец, накройте всю коробку пластиком.

Затем прикрепите коробку к стене и пропустите шланг через окно.

Подробности здесь .

2. Солнечный воздухонагреватель Pop Can

Этот тип воздухонагревателя дает вам повод пить поп, так как это отличный способ переработать банки. Если у вас нет банок, вы можете купить их в центрах утилизации.

Как вариант, вы можете использовать пивные банки для проекта.

Что вам понадобится:

• Банки для пластиковых бутылок
• Фанера
• Древесина для сборки коллектора
• Герметик
• Коллекторы
• Черная аэрозольная краска

Из дерева постройте коллектор и установите коллекторы наверх и дно. Вырежьте выходное и входное отверстия сзади.

Первым шагом при изготовлении абсорбционных колонн является мытье банок.

Затем вырежьте дно и верхнюю часть банок, что может быть деликатной процедурой и может потребовать некоторой практики.

Затем склейте банки вплотную друг к другу и сделайте столбик примерно по пять штук в каждой. Поместите все колонны в коллектор.

поместите все банки в коллектор.

Наконец, опрыскайте весь блок черным и накройте всю коробку прозрачным оргстеклом.

спрей черный

Вы можете закрепить этот блок на стене снаружи дома, обращенной к солнцу.

См. Пошаговое руководство здесь .

3. Сетчатый абсорбер Солнечный воздухонагреватель

В этом воздухонагревателе используется трехслойный экран.

Во-первых, список предметов:

• Дерево для сборки сборного ящика и рамы
• Скобы и скобяной пистолет
• Винты
• Силиконовый герметик
• Стекловолокно или черный алюминиевый экран

Создайте прямоугольную раму, которая будет зайти в коллекторный ящик.

Вместо стеклопластика можно использовать черный алюминиевый экран.

Вырежьте кусок экрана и прикрепите его к раме. Две другие части образуют верхний и нижний слои.Эти предметы теперь являются вашей амортизирующей рамой.

Как и в нагревателе для банок, сделайте впускные и выпускные отверстия в задней части коллекторной коробки.

Прикрепите коробку абсорбера к раме и закройте все отверстия.

Используйте перегородку для распределения воздуха, поступающего через впускное отверстие.

Вы можете найти полное руководство здесь .

4. Отдельно стоящий солнечный воздухонагреватель

Если вы хотите использовать солнечный воздухонагреватель в больших масштабах и у вас есть инструменты, вы можете выбрать этот вариант.

В обогревателе используется вентилятор для циркуляции воздуха по дому. Прелесть этого варианта в том, что к нему можно прикрепить таймер, который автоматически включается, когда появляется солнце. Он производит тепло до 127 градусов по Фаренгейту.

Что вам понадобится:

• Фанера
• Большие трубы
• Алюминиевые листы
• Металлические шпильки
• Вентилятор

Этот воздухонагреватель лучше всего построить в собранном виде. В противном случае его будет слишком тяжело поднять, если вы построите его на земле после завершения.

5. Водосточный воздухонагреватель

Эти водосточные трубы в вашем доме подходят для чего-то еще — вы можете сделать из них воздухонагреватель.

Вот элементы, необходимые для сборки:

• Фанера 21 и три четверти на 33 и три четверти дюйма
• Квадратные дюбели
• Стекло
• Стальной водосточный желоб
• Шланг
• Маленький вентилятор

Первым делом нужно построить каркас.

Затем разрежьте трубу на части. После этого просверлите входные отверстия. Расположите трубы так, чтобы они совпадали с отверстиями.

Просверлите отверстие в коллекторной коробке, куда вы позже установите вентилятор.

Покрасьте коробку и трубы в черный цвет для максимального поглощения тепла.

Закрепите водосточную трубу на задней части коллектора, откуда выходит вентилятор.

Закройте всю установку стеклом.

6. Солнечный воздухонагреватель с гофрированной стальной панелью

Если вам нужен солнечный воздухонагреватель, который производит 145 градусов по Фаренгейту за считанные минуты, вы можете подумать об этом самостоятельном решении.

Что вам потребуется:

• Пиломатериалы
• Стекло
• Фанера
• Дюбели
• Шланг
• Вентилятор
• Черная аэрозольная краска
• Силиконовый герметик
• Комплектующие, включая винты и гвозди для сборки Start by

  коробка.

  Вырежьте часть стальной панели там, где будет входить вентилятор.

  Затем прикрепите стальную панель к коллекторной коробке и покройте их черной краской.

  Затем закрепите вентилятор и присоедините вентиляционную трубку.Подсоедините провода вентилятора к солнечным панелям.

  Рекомендуется проверить вентилятор, прежде чем закрывать всю коробку стеклом, чтобы не пришлось все разбирать.

  7. Солнечный воздухонагреватель с черной металлической пластиной

  В этом типе воздухонагревателя черная металлическая пластина действует как поглотитель.

  Тепло передается с помощью вентилятора.

  Некоторые элементы, необходимые для сборки:

  • Металлическая пластина
  • Вентилятор
  • Дюбели
  • Поликарбонатные листы

  Как и в случае со всеми другими планами солнечных воздухонагревателей своими руками, вы должны сначала построить коллекторную коробку.

  Вместо стекла вы накрываете агрегат листовым поликарбонатом. Преимущество этого типа защитного покрытия — его доступность и способность выдерживать суровые погодные условия.

  Воздухонагреватель этого типа устанавливается на крыше.

  Получите полную версию для самостоятельной сборки здесь .

  8. Солнечный тепловой нагреватель прямого воздуха

  Если вам нужен солнечный воздухонагреватель, который не замерзает, этот план «сделай сам» может помочь. Вы можете установить этот обогреватель на любую стену, обращенную к солнцу, в том числе и на свой навес.

  Материалы, которые вам понадобятся:

  • Прозрачный поликарбонат
  • Прокладка из пеноматериала
  • Силикон
  • Оловянный канал
  • Герметик
  • Черная эмалевая краска
  • Крепежные детали (гвозди, винты)
  • Вентилятор коробки
  • Socket

  Сначала нужно построить коллектор. Вы можете использовать поликарбонат размером 8 на 26 дюймов. Прикрепите коробку к стене.

  Сделайте два отверстия и закройте концы жестяным каналом.

  Затем покрасьте внутреннюю часть коробки в черный цвет.

  Поместите прозрачный поликарбонат между двумя слоями пенопласта.

  Вентилятор устанавливается внутри помещения или навеса и нагнетает горячий воздух внутрь помещения.

  За менее чем 200 долларов у вас есть воздухонагреватель.

  Полную версию «Сделай сам» можно найти здесь .

  Есть ли способ хранить солнечное тепло?

  Да. Вы можете использовать тепловые батареи, чтобы сохранить тепло на потом.

  В случае дома кирпичи и бетон или песок могут использоваться в качестве тепловых батарей.

  Это означает, что трубы из ваших панелей можно заделать в кирпичи или бетон, прежде чем они попадут в ваш дом.

  Материалы (кирпичи, песок или бетон) будут поглощать часть тепла и отдавать его ночью, когда нет солнечного света.

  Вкратце

  Если вы хотите отапливать свой дом, гараж, сарай или коммерческое помещение, вам пригодятся схемы воздушного обогревателя на солнечной энергии. Если у вас ограниченный бюджет и у вас есть несколько банок из-под напитка, вы можете их использовать.Сделайте из них поглотитель тепла.

  Более того, водосточные трубы также могут быть хорошим способом удерживать солнечное тепло и согревать ваш дом.

  Кроме того, вы можете использовать вентилятор, чтобы нагнетать еще больше горячего воздуха в комнату. Для этого просто прикрепите вентилятор к выпускному отверстию любого воздуховода или трубы, которые вы используете.

  Кроме того, если вы хотите заниматься своими руками, на которые вы можете заниматься месяцами, отдельно стоящий солнечный воздухонагреватель может стать вашим проектом. Это может быть немного громоздко в сборке, но результат того стоит.

  Итак, перестаньте тратить деньги на счета за электроэнергию, чтобы обогреть свой дом, когда вы можете сэкономить и повеселиться, пока вы в нем.

  Бесплатно для взятия — Stonehaven Life

  Теперь, когда мы переживаем самые холодные зимние месяцы, я заметил резкий скачок посещений сообщения, которое я написал недавно — 7 DIY Pop Can Solar Heaters . И я не удивлен. Мы все ищем способы, как сэкономить несколько долларов на ежемесячном счете за отопление , и вы не можете найти более доступный источник тепла, чем солнце.

  Это бесплатно — и вы забираете.

  Следующие несколько постов я посвящаю Домашнее солнечное воздушное отопление , принципам его работы и различным конструкциям солнечных коллекторов.

  Много вариантов солнечного отопления

  Существует всевозможных способов использования солнечной энергии для обогрева вашего дома. — от простого открытия шторы в солнечный день (пассивный) до сложных многофункциональных (активных) систем, интегрированных с существующей печью.Пассивное солнечное отопление использует естественные силы, такие как конвекция и термосифонирование для воздухо / теплообмена. В активных системах используется механических устройства. , например, вентиляторы и заслонки, помогают распределять естественные воздушные потоки.

  Если солнце согревает ваше лицо , глядя в любое окно вашего дома или квартиры в какой-то момент в течение дня — у вас есть бесплатный источник тепла — так почему бы не использовать его по максимуму?

  Корни Solar’s ​​Colorado

  В 1970-х годах долина Сан-Луис в Колорадо была «Силиконовой долиной» инноваций в области солнечного отопления в США.Рост цен на энергию и холодные, но солнечные зимние дни сделали эту высокогорную долину идеальным местом для сбора солнечной энергии для отопления дома. Дж. К. Рамштеттер и его зять Билл Норт спроектировали и установили многие из первых солнечных воздушных систем в 1972 и 1973 годах. К середине 1970-х годов Ассоциация солнечной энергии долины Сан-Луис собрала лучшие дизайнерские идеи и консультирование домовладельцев по наиболее эффективным домашним установкам.

  Грег Уэст, который построил один из лучших из 7 солнечных обогревателей Pop Can, указал мне на книгу Стива Корнера с Энди Зауггом — The Complete Handbook Of Solar Air Heating Systems .Хотя книга была написана в 1984 году, большинство рисунков и концепций используются до сих пор.

  Книга была переиздана в 2009 году и доступна на Amazon. Вы можете ознакомиться с главой 2 — ОБЗОР ВАРИАНТОВ ВОЗДУШНОГО НАГРЕВАТЕЛЯ здесь (загрузка в формате PDF).

  Сообщество DIY Solar

  За пределами Колорадо солнечное воздушное отопление в жилых помещениях в значительной степени оставлено на усмотрение сообщества DIY, которое решает их самостоятельно. В то время как архитекторы и инженеры проектируют здания, которые лучше используют возможности солнечного отопления , найти местного подрядчика или дизайнера с опытом солнечного отопления для вашего дома может быть не так просто.

  Вот где паутина может помочь заполнить пустоту.

  Один из моих любимых источников вдохновения и информации — это Build It Solar.com. Инженер на пенсии, Гэри Рейса , разработал этот невероятный онлайн-ресурс для сообщества DIY, который представляет собой столь необходимый портал для обмена идеями и уроками, извлеченными со всего мира для всего, от солнечного воздуха и нагрева воды до микрогидроэлектростанций. и ветроэнергетика .

  Скотт Дэвис — один из сотрудников Гэри в области солнечной энергетики.Скотт собрал это видео, в котором подробно рассказывается об основах, которые вам нужно знать при создании солнечного воздухонагревателя. Как выразился Гэри — «вся физика без скуки» .

  Посмотрите видео: Проектирование идеального солнечного коллектора горячего воздуха

  К счастью, Гэри и Скотт боролись со скукой (в отличие от меня) и вышли с другой стороны, зная, как собирать данные с помощью кучи сложных измерительных устройств, заканчивающихся на «ометр».В следующем посте я расскажу о нескольких различных типах солнечных коллекторов воздуха и рассмотрю некоторые из результатов реальных испытаний , которые Гэри и Скотт представили в параллельных сравнительных тестах.

  Похожие сообщения на этом сайте :

  Портативный пассивный солнечный воздухонагреватель
  Сравнение конструкции и производительности солнечного воздухонагревателя
  Земляные корабли: устойчивое и самодостаточное проживание
  Домашняя солнечная энергия: новые варианты финансирования, делающие его доступным
  Дизайн суперизолированного дома
  7 DIY Pop Can Solar Heaters

  Изображения: notsogoodphotography; Яако; BuildItSolar.com

  Теги: изменение климата, сохранение Сделай сам сохранение энергии, пассивный обогреватель поп-банки, солнечный солнечные панели

  видео по солнечной энергии | SolarGeo Tech для теплиц + еще

  Это первый солнечный воздушный коллектор, который я сделал из пенопласта Polar Bear Eavesdropper Eavestrough Foam от HomeDepot. Наслаждаться!

  Вау! Этот уникален тем, что в нем используются пузырьки жидкости для заполнения 30-дюймовой полости с двойной пленкой в ​​ночное время для достижения изоляции R30!

  Мы также собрали видео, снятые другими, демонстрирующие, как нагреть воздух или воду с помощью солнца в небе.Наслаждаться!

  Простейшая солнечная печь для приготовления пищи и обогрева комнаты

  Домашний пассивный воздушный солнечный обогреватель

  Солнечный воздухонагреватель со встроенным солнечным вентилятором

  Модульный накопитель тепла на солнечных батареях

  Построение теплового насоса с солнечной батареей — доступные планы

  Кондиционер на солнечной энергии

  DIY Солнечный обогреватель для дома на колесах — Сбор горячего воздуха для вашего дома на колесах — DoityourselfRV.com

  Когда дело доходит до выяснения способов реализации обогревателя для дома на колесах, варианты бесконечны, и о неэффективности большинства из них ходят легенды. Сегодня я хочу познакомить вас с очень креативной и интересной идеей «сделай сам» для создания обогревателя для автофургонов на солнечной энергии, который можно изготавливать, в основном, из недорогих и легко доступных предметов. В этом видео приложение предназначено для кирпичного дома, но принцип применим и к вашему дому на колесах. Это также должно означать, что вам не понадобится столько или больше единиц для выполнения работы.Производитель видео-руководства упоминает, что для обогревателя для дома на колесах вам следует рассмотреть серию «мини-солнечных панелей», которые можно использовать вместе с небольшими компьютерными вентиляторами, чтобы нагнетать воздух. Когда достаточно солнечного света, чтобы заставить вентиляторы работать, тогда там достаточно солнца, чтобы обогреть ваш дом на колесах. Если вы решите двигаться дальше в этом направлении, вы будете иметь право на бесплатное отопление на всю жизнь вашего дома на колесах и солнце! Видео ниже.

  Создатель обещает ряд преимуществ солнечного обогревателя для дома на колесах, которые вы можете счесть привлекательными:

  • Свободное тепло
  • Топливо не требуется
  • Возобновляемый
  • Рентабельность
  • Зеленый
  • Вторичная переработка

  Материалы, которые вам понадобятся для начала работы:

  • Светильник старый
  • Алюминиевая лента
  • Черная матовая краска
  • Стекло вырезано под размер светильника
  • Силиконовый герметик и пистолет
  • Перчатки из латекса или нитрила
  • Защитные перчатки для работы со стеклом и резки металла
  • Молоток и отвертка
  • Ножницы по металлу
  • Термометр.Саморезы для гипсокартона и сверло с крестообразным шлицем
  • Стеклорез и маркер (при резке собственного стекла)
  • Дополнительная мини-солнечная панель и компьютерный вентилятор.

  Используется дополнительная солнечная энергия 12 В

  [asa] B001D6GYLO [/ asa]

  Дополнительный вентилятор

  Вам понадобится небольшой вентилятор для ПК. Размер вентилятора зависит от вас, но на видео он выглядит как разновидность 80 мм. Вот ссылка на все доступные варианты, если вы хотите большего или меньшего размера вентилятора от Amazon.ком

  Подробную пошаговую информацию и фотографии о создании собственного солнечного обогревателя для дома на колесах можно найти на сайте Indestructables.com

  Любите RVing? Вы полюбите RV LIFE Pro

  Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

  Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно.В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVers путешествовать с уверенностью и осуществить их мечты о путешествиях.

  Мастер

  RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно. У вас есть вопросы по ВСЕМУ, что связано с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

  Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
  Шаг 2: Спланируйте поездку на автофургоне своей мечты.
  Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

  Green Energy Futures на солнечное отопление воздуха | Сообщения в блоге

  Блог — 1 декабря 2014 г. — Дэвид Додж, Дункан Кинни

  Солнечная энергия — популярная тема в программе Green Energy Futures. Мы писали истории о совместных проектах по солнечной энергии, пассивном проектировании солнечной энергии, запуске солнечных батарей, солнечных батареях, концентрированной солнечной энергии и горячей воде для бытовых нужд. И как только вы думаете, что исчерпали колодец солнечных историй, мы находим еще одну жемчужину: солнечное нагревание воздуха.

  И, что самое важное, солнечное нагревание воздуха может быть самой простой для понимания и самой доступной солнечной технологией, которую мы когда-либо рассматривали.

  Наш солнечный воздухонагреватель своими руками

  Это настолько просто, что мы построили собственный солнечный воздухонагреватель из найденных материалов, банок и материалов на сумму около 80 долларов в местном хозяйственном магазине.

  Вы можете посмотреть наше видео и увидеть, как это работает и как мы его собираем; это определенно не ракетостроение. Мы использовали 70 алюминиевых банок, окрашенных в черный цвет, с просверленными отверстиями сверху и снизу для циркуляции воздуха под панелью из оргстекла в вентилируемом деревянном ящике.Бидоны из темного металла — идеальные солнечные коллекторы, нагревая воздух, поднимающийся внутри ящика. Вентилятор наверху направляет горячий воздух туда, куда он хочет.

  Мы собираем наш солнечный воздухонагреватель на заднем дворе нашего видеопродюсера Яро Малановски. Вам не нужно быть супер-удобным или иметь много инструментов — мы сделали это с помощью только электродрели с регулируемой скоростью и небольшой циркулярной пилы, чтобы распилить пиломатериалы для коробки. И это не просто демонстрационный проект; наш солнечный воздухонагреватель используется прямо сейчас.Джаро установил его на южной стороне своего гаража и вырезал отверстие для воздуховода прямо в гараж.

  «Когда на него падает солнце, становится очень жарко. У меня было до 52 градусов по Цельсию, и этот горячий воздух уходит в гараж. Летом я утеплил гараж, так что это действительно имело большое значение — по сути, он обогревает мой гараж за очень мало », — говорит Малановски.

  Зимой он может возиться в своем гараже, и теперь он твердо верит в технологии. Он хочет построить еще больший в следующем году, и он рекомендует его друзьям и семье.

  «Если у вас есть базовые навыки, если вы умеете работать электродрелью. Вы даже можете обрезать некоторые из ваших деталей в местном хозяйственном магазине. Это совсем не потребовало большого мастерства », — говорит Малановски, который планирует довести идею до версии размером четыре на восемь футов.

  SolarWall: промышленное солнечное воздушное отопление

  Более 30 лет назад Джон Холлик из Conserval Engineering создал SolarWall, коммерческую и увеличенную версию солнечного нагрева воздуха.Холик установил современный солнечный воздухонагреватель на заводе Ford в Оквилле, Онтарио, в 1990 году. С тех пор Ford установил солнечные воздухонагреватели еще на семи своих заводах, сэкономив более 10 миллионов долларов на расходах на отопление. И эта технология распространилась — Conserval установила эти системы в сотнях коммерческих приложений по всему миру.

  SolarWall — это темная внешняя стальная облицовка, размещенная на южной стене. «Вдоль поверхности стены будут существовать тысячи крошечных микроперфораций, и эти перфорации позволяют равномерно улавливать тепло, которое обычно собирается на более темной поверхности, а затем втягивать в воздушную полость позади.Оттуда воздух нагревается до 50 градусов Цельсия в солнечный день », — говорит Виктория Холлик, вице-президент по операциям Conserval Engineering. Традиционная система отопления и вентиляции здания получает предварительно нагретый воздух, которому требуется лишь небольшой дополнительный нагрев для достижения требуемой температуры, что снижает затраты на отопление.

  SolarWall имеет большое значение для коммерческих и промышленных зданий из-за их большой тепловой нагрузки и потребности в свежем воздухе для сотрудников.Предварительно нагревая воздух до того, как он попадет в здание, владельцы могут сэкономить в среднем от 20 до 30 процентов на своих расходах на отопление. Простая окупаемость этих систем составляет от пяти до 13 лет.

  Но дело не только в экономии энергии; также очень важно улучшить качество воздуха в помещении. Предварительно нагревая поступающий воздух, вы можете получать много свежего воздуха без увеличения затрат на отопление.

  И хотя SolarWall зародился в холодном климате Канады, они также начинают расширяться и в других приложениях.

  «У нас есть проекты по сушке урожая в Калифорнии, где она используется для сушки трав, специй и кофе. У нас есть приложения в Испании, Франции и по всему миру », — говорит Виктория Холлик.

  Солнечное воздушное отопление в Канаде

  Собираете ли вы модель своими руками или устанавливаете SolarWall на складе, солнечное воздушное отопление — простое и экономичное решение. Канадцы тратят много энергии, чтобы поддерживать себя и свои дома в тепле, а солнечное отопление воздуха — доступный и эффективный способ сократить выбросы парниковых газов и сократить расходы на отопление помещений с помощью сверхпростой технологии.
