Схема и принцип работы контроллера заряда солнечной батареи

Солнечная энергетика пока что ограничивается (на бытовом уровне) созданием фотоэлектрических панелей относительно невысокой мощности. Но независимо от конструкции фотоэлектрического преобразователя света солнца в ток это устройство оснащается модулем, который называют контроллер заряда солнечной батареи.

Действительно, в схему установки фотосинтеза солнечного света входит аккумуляторная батарея – накопитель энергии, получаемой от солнечной панели. Именно этот вторичный источник энергии обслуживается в первую очередь контроллером.

В представленной нами статье разберемся в устройстве и принципах работы этого прибора, а также рассмотрим способы его подключения.

Содержание статьи:

Контроллеры для солнечных батарей

Электронный модуль, называемый контроллером для солнечной батареи, предназначен выполнять целый ряд контрольных функций в процессе заряда/разряда .

Когда на поверхность солнечной панели, установленной, к примеру, на крыше дома, падает солнечный свет, фотоэлементами устройства этот свет преобразуется в электрический ток.

Галерея изображений

Фото из

Контроллер — обязательная составляющая гелиостанции, вырабатывающей электрический ток из энергии солнечного света

Владельцам частных мини электростанций и желающим обзавестись солнечной энергетической установкой представлено сейчас два вида контроллеров: PWM (или ШИМ) и MPPT

Контролеры ШИМ обеспечивают выполнение многоступенчатого заряда аккумулятора. С их помощью осуществляется наполнение, выравнивание, поглощение и поддержка заряда

Недорогие модели контроллеров для бытовых солнечных установок снабжены светодиодной индикацией, позволяющей следить за рабочими характеристиками и техническим состоянием батареи

MPPT (maximum power point tracking) — контроллеры более высокого уровня и цены. В них предусмотрено отслеживание точки максимальной мощности

Для небольших солнечных электростанций, в составе которых одна-две панели, достаточно возможностей контроллеров ШИМ (PWM)

Оба вида контроллеров, как и подключенные к схеме аккумуляторы должны устанавливаться в помещении, так как в их конструкции имеются чувствительные к температуре датчики

В покупке контроллера нет необходимости, если вы приобретаете комплексную солнечную станцию. В ее изолированном корпусе есть весь набор устройств, требующихся для обработки и накопления электроэнергии

Контроллеры для солнечных панелей

Контроллер с широко-импульсной модуляцией

Прибор для многоуровневого заряда батареи

Бюджетная модель со светодиодной индикаций

Контроллер для солнечной станции МРРТ

Небольшая гелиостанция для дачи

Подключение солнечных панелей к аппаратуре

Комплекс из солнечных батарей и аппаратуры

Полученная энергия, по сути, могла бы подаваться непосредственно на аккумулятор-накопитель. Однако процесс зарядки/разрядки АКБ имеет свои тонкости (определённые уровни токов и напряжений). Если пренебречь этими тонкостями, АКБ за короткий срок эксплуатации попросту выйдет из строя.

Чтобы не иметь таких грустных последствий, предназначен модуль, именуемый контроллером заряда для солнечной батареи.

Помимо контроля уровня заряда аккумулятора, модуль также отслеживает потребление энергии. В зависимости от степени разряда, схемой контроллера заряда аккумулятора от солнечной батареи регулируется и устанавливается уровень тока, необходимый для начального и последующего заряда.

В зависимости от мощности контроллера заряда аккумуляторных батарей солнечной энергетической установки, конструкции этих устройств могут иметь самую разную конфигурацию

В общем, если говорить простым языком, модуль обеспечивает беззаботную «жизнь» для АКБ, что периодически накапливает и отдаёт энергию устройствам-потребителям.

Применяемые на практике виды

На промышленном уровне налажен и осуществляется выпуск двух видов электронных устройств, исполнение которых подходит для установки в схему солнечной энергетической системы:

1. Устройства серии PWM.
2. Устройства серии MPPT.

Первый вид контроллера для солнечной батареи можно назвать «старичком». Такие схемы разрабатывались и внедрялись в эксплуатацию ещё на заре становления солнечной и  ветряной энергетики.

Принцип работы схемы PWM контроллера основан на алгоритмах широтно-импульсной модуляции. Функциональность таких аппаратов несколько уступает более совершенным устройствам серии MPPT, но в целом работают они тоже вполне эффективно.

Одна из популярных в обществе моделей контроллера заряда АКБ солнечной станции, несмотря на то, что схема устройства выполнена по технологии PWM, которую считают устаревшей

Конструкции, где применяется технология Maximum Power Point Tracking (отслеживание максимальной границы мощности), отличаются современным подходом к схемотехническим решениям, обеспечивают большую функциональность.

Но если сравнивать оба вида контроллера и, тем более, с уклоном в сторону бытовой сферы, MPPT устройства выглядят не в том радужном свете, в котором их традиционно рекламируют.

Контроллер типа MPPT:

• имеет более высокую стоимость;
• обладает сложным алгоритмом настройки;
• даёт выигрыш по мощности только на панелях значительной площади.

Этот вид оборудования больше подходит для систем глобальной солнечной энергетики.

Контроллер, предназначенный под эксплуатацию в составе конструкции солнечной энергетической установки. Является представителем класса аппаратов MPPT – более совершенных и эффективных

Под нужды обычного пользователя из бытовой среды, имеющего, как правило, панели малой площади, выгоднее купить и с тем же эффектом эксплуатировать ШИМ-контроллер (PWM).

Структурные схемы контроллеров

Принципиальные схемы контроллеров PWM и MPPT для рассмотрения их обывательским взглядом – это слишком сложный момент, сопряжённый с тонким пониманием электроники. Поэтому логично рассмотреть лишь структурные схемы. Такой подход понятен широкому кругу лиц.

Вариант #1 – устройства PWM

Напряжение от солнечной панели по двум проводникам (плюсовой и минусовой) приходит на стабилизирующий элемент и  разделительную резистивную цепочку. За счёт этого куска схемы получают выравнивание потенциалов входного напряжения и в какой-то степени организуют защиту входа контроллера от превышения границы напряжения входа.

Здесь следует подчеркнуть: каждая отдельно взятая модель аппарата имеет конкретную границу по напряжению входа (указано в документации).

Так примерно выглядит структурная схема устройств, выполненных на базе PWM технологий. Для эксплуатации в составе небольших бытовых станций такой схемный подход обеспечивает вполне достаточную эффективность

Далее напряжение и ток ограничиваются до необходимой величины силовыми транзисторами. Эти компоненты схемы, в свою очередь, управляются чипом контроллера через микросхему драйвера. В результате на выходе пары силовых транзисторов устанавливается нормальное значение напряжения и тока для аккумулятора.

Также в схеме присутствует датчик температуры и драйвер, управляющий силовым транзистором, которым регулируется мощность нагрузки (защита от глубокой разрядки АКБ). Датчиком температуры контролируется состояние нагрева важных элементов контроллера PWM.

Обычно уровень температуры внутри корпуса или на радиаторах силовых транзисторов. Если температура выходит за границы установленной в настройках, прибор отключает все линии активного питания.

Вариант #2 – приборы MPPT

Сложность схемы в данном случае обусловлена её дополнением целым рядом элементов, которые выстраивают необходимый алгоритм контроля более тщательно, исходя из условий работы.

Уровни напряжения и тока отслеживаются и сравниваются схемами компараторов, а по результатам сравнения определяется максимум мощности по выходу.

Схемное решение в структурном виде для контроллеров заряда, основанных на технологиях MPPT. Здесь уже отмечается более сложный алгоритм контроля и управления периферийными устройствами

Главное отличие этого вида контроллеров от приборов PWM в том, что они способны подстраивать энергетический солнечный модуль на максимум мощности независимо от погодных условий.

Схемой таких устройств реализуются несколько методов контроля:

• возмущения и наблюдения;
• возрастающей проводимости;
• токовой развёртки;
• постоянного напряжения.

А в конечном отрезке общего действия применяется ещё алгоритм сравнения всех этих методов.

Способы подключения контроллеров

Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.

Так, например, если используется контроллер, рассчитанный на максимум  входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.

Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели

Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.

Недопустимо наличие в непосредственной близости от прибора источников вибраций, тепла и влажности. Место установки необходимо защитить от попадания атмосферных осадков и прямых солнечных лучей.

Техника подключения моделей PWM

Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.

Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий

Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:

1. Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
2. Непосредственно в точке контакта положительного провода включить защитный предохранитель.
3. На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
4. Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).

Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В более подробно описана схема сборки солнечных батарей с аккумулятором.

Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.

Порядок подключения приборов MPPT

Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.

Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками

Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм². То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм².

Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.

Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.

Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина

Перед подключением к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.

Подключение периферии к аппарату MTTP:

1. Выключатели панели и аккумулятора перевести в положение «отключено».
2. Извлечь защитные предохранители на панели и аккумуляторе.
3. Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
4. Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
5. Соединить кабелем клемму заземления с шиной «земли».
6. Установить температурный датчик на контроллере согласно инструкции.

После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.

Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».

Экран прибора покажет значение напряжения солнечной панели. Этот момент свидетельствует об успешном запуске энергетической солнечной установки в работу.

Выводы и полезное видео по теме

Промышленностью выпускаются устройства многоплановые с точки зрения схемных решений. Поэтому однозначных рекомендаций относительно подключения всех без исключения установок дать невозможно.

Однако главный принцип для любых типов приборов остаётся единым: без подключения АКБ на шины контроллера соединение с фотоэлектрическими панелями недопустимо. Аналогичные требования предъявляются и для включения в схему . Его следует рассматривать как отдельный модуль, подключаемый на АКБ прямым контактом.

Если у вас есть необходимый опыт или знания, пожалуйста, поделитесь им с нашими читателями. Оставляйте свои комментарии в расположенном ниже блоке. Здесь же можно задать вопрос по теме статьи.

Солнечная зарядка для литиевого аккумулятора / Хабр

«я его слепила из того, что было» (с) Танич М.

Мой добрый давнишний друг – турист-водник. Когда-то очень давно, еще в прошлом веке, как говорит мой сын, я подарил другу солнечную батарею для зарядки аккумуляторов видеокамеры.

Тогда я купил в Чипе и Дипе пяток солнечных элементов отечественного производства, соединил их последовательно, добавил диод КД213. Получилась батарея с напряжением около 9 вольт и током порядка 300 мА. Механически элементы батареи были соединены полосками синей изоленты, батарея складывалась гармошкой, мой друг сделал для нее самодельный чехол. С тех пор прошло лет 15, батарея эта много раз бывала в походах и с неизменным успехом заряжала разнообразные Ni-Cd аккумуляторы.

Сейчас модно использовать литиевые источники питания как для фото-видео приборов и для фонарей на светодиодах. Все классно, но литиевые элементы требуют осторожного обращения – их надо аккуратно заряжать до напряжения 4.

2 вольта, разряжать до определенного напряжения, иначе можно необратимо повредить аккумулятор или устроить пожар.

В поход мой друг берет налобный фонарь на аккумуляторах 18650. Зарядного механизма в таком фонаре нет, поэтому он попросил меня придумать, как заряжать эти элементы в походных условиях. Попутно есть задача подзарядить телефоны-смартфоны и другие гаджеты.
Я изучил предложения на Ebay.com, нашел любопытный прибор – аккумулятор емкостью 10000 мач, в одном корпусе с солнечной батареей и электроникой, управляющей зарядом-разрядом аккумулятора и обеспечивающей на двух USB разъемах напряжение 5 вольт при токе до 2А. Цена в 1000 р показалась адекватной, прибор был заказан. Название прибора: Solar Panel Power Bank Charger Battery for Mobile Samsung Iphone5s HTC 10000mAh

Также я нашел зарядку для 18650, состоящую из отличного корпуса-держателя и встроенного в разъем USB контроллера зарядки. Это стоило примерно 80 р. Этот предмет называется New USB 18650 Battery Function Charger.

Первоначальная идея состояла в том, что солнечным днем Power bank заряжал внутреннюю батарею, а потом отдавал энергию в 18650 через зарядку.

Довольно быстро оба прибора приехали из Китая и я приступил к их изучению. Зарядка для 18650 никаких сюрпризов не преподнесла – отличный корпус, заряжает 18650 емкостью 2400 мАч от порта USB током около 300 мА.

А вот PowerBank оказался с браком. Я измерил его емкость методом полной разрядки постоянным током около 300 мА – оказалось 1200 мАч. При заявленных 10000 мАч – обман.

Однако корпус был сделан очень добротно! Металлические крышки, все подогнано, в руках ощущается единым целым. Решил разобрать и посмотреть что там внутри.

Внутри оказалась вполне качественная электроника — плата контроллера зарядки литиевого элемента, совмещенная с преобразователем-стабилизатором на 5 вольт 2 А. Установить все типы микросхем не удалось, но сложилось впечатление, что плата сделана для многоэлементной литиевой батареи с индивидуальным контролем заряда-разряда каждого элемента.

Однако все это богатство осталось не использовано, литиевые элементы просто соединены параллельно. Кстати сказать – пайка этой батареи развалилась буквально от касания паяльником… Разглядел потом отдельно элементы – имхо откровенный брак…

Преобразователь на 5 вольт сделан на современной микросхеме, работающей на частоте 500 кгц.

Попутно измерил максимальный отдаваемый ток – получилось 1.6А. При заявленных 2А – вполне адекватно.

На фото показана разрядная цепь. Проволочный переменный резистор 33 ома, два параллельно соединенных резистора по 2 ома (1 ом суммарно) для контроля тока разряда.

Поскольку в PowerBank имеется стабилизатор 5 в — то потребляемый ток достаточно выставить в начале эксперимента один раз.
Также на плате имеется светодиодный индикатор уровня зарядки батареи, работающий и в режиме разрядки и в режиме зарядки. Как водится – ярко синего «вырви глаз» цвета.

В общем, все хорошо, кроме батареи.

Списался с продавцом, потребовал вернуть часть денег за бракованную батарею.

Продавец попытался смутить меня якобы неверной методикой измерения емкости – мол я не учел потери, но после моего второго письма, где я разложил все по полочкам – вернул часть денег.

Раз уж я разобрал PowerBank – решил попробовать, как он будет работать с 18650 и старой солнечной батареей. Результаты натурного эксперимента оказались вполне обнадеживающими: контроллер совершенно нормально работал с 18650, а солнечная батарея 15-ти летней давности обеспечивала зарядный ток около 370 мА. Измерение производилось в Москве 10 марта. Полагаю, что летнее Солнце даст еще больший ток заряда.

Измерение тока заряда-разряда производилось путем установки резистора номиналом 0.1 ом последовательно в цепь аккумулятора. Резистор 0.1 ом в моем случае состоял из двух параллельно включенных 0.2 ома. Мультиметром измерялось падение напряжения на этом резисторе. Ток пересчитывался из милливольт в миллиамперы умножением на 10.

Измерил ток, отдаваемый родным солнечным элементом – он оказался существенно ниже, впрочем, вполне ожидаемо – площадь поверхности намного меньше.

Таким образом, оптимальная конструкция стала выглядеть как держатель для 18650, обрезанный корпус с платой и отдельно подсоединяемая солнечная батарея. На держателе 18650 имеется штыревой разъем, ответную часть я отрезал от USB разъема и припаял к солнечной батарее. Из держателя 18650 выходит 4 провода – два от собственно батареи и два от солнечного элемента. Изолента в этот раз использована черного цвета, синяя прослужила 20 лет и находится в отличном состоянии, посмотрим, как поведет себя черная.

Пара часов с дремелем, дрелью и слесарными ножницами дали мне вот такую конструкцию:

В полностью собранном виде:

Получилась система, которая умеет заряжать 18650 от источника 5 вольт (USB) и солнечной батареи, умеет отдавать стабильные 5 вольт для заряда разнообразных гаджетов, благо в комплект PowerBank входило несколько переходников. Выявился глюк – если устройство долго находится без батареи – оно не включается от кнопки. Оказалось, что глюк обходится, если один-два раза вынуть-вставить аккумулятор.

Теперь это устройство будет испытано в очередном походе по Восточным или Западным Саянам или еще по какому-нибудь экзотическому месту России.

Самодельное солнечное зарядное устройство радиолюбителя.

Автор: Милюшин Сергей Анатольевич (UR3ID)

---

Несложное зарядное устройство на солнечных батареях своими руками.

Наступает летний сезон, пора отпусков и выезда для отдыха на природу. Вот и я, после нескольких поездок на природу и мучений с бензиновым генератором, который имеет большой вес, прилично рокочет и воняет, решил обзавестись солнечным зарядным устройством. Мне необходимо заряжать портативную радиостанцию, электронную книгу, ноутбук, фонарик на светодиодах, фотоаппарат и мобильные телефоны, использовать светодиодную лампу, а также возможно подзарядить 12 вольтовый свинцовый аккумулятор. В интернете зарядные устройства для заряда перечисленной аппаратуры существуют, но при этом стоят очень дорого, да имеют слабую солнечную панель.

Как всегда нас пенсионеров давит «жаба» и мы не ищем легких путей.

Предлагаю вашему вниманию свою конструкцию, собранную на основе публикаций из интернета и своих доработок. Мое зарядное устройство имеет мощность 20 ватт и состоит из двух панелей 12в – 10 ватт 30х35 см, в разложенном положении солнечная панель получается 35х60 см. И обеспечивает на выходе стабилизированные напряжения 14в- 20 ват, напрямую от панелей и от встроенного аккумулятора 14,8в – 4,3 ампер-часа для питания ноутбука или планшета, а также два USB выхода 5в – 4,3 ампер-часа каждый, в сумме 5в – 8,6 ампер-час.

Панель собрана в виде «дипломата», что в закрытом состоянии полностью предотвращает повреждение самой панели. По сути, здесь сделаны два самостоятельных зарядных устройства со встроенными аккумуляторами 7,4в 4,3 ампер-часа. При последовательном включении мы получим на выходе 14,8 вольт. 4,3 ампер-часа, для наших нужд в ночное время, или два блока аккумуляторов 7,4в в сумме 8,6 ампер-часа.

Также есть выходы для зарядки свинцовых аккумуляторов. Я использовал литиевые аккумуляторы от вышедших батарей ноутбука. Как правило, в батарее выходит из строя одна секция и батарея не держит заряд. Отобрал только рабочие банки. Вы можете использовать любые аккумуляторы, схема позволяет настроить стабилизированное напряжение на выходе устройства. В моем случае для зарядки литиевых аккумуляторов 8,4в, свинцовых 14в и USB устройств и мобильных телефонов 5в. Имея эти напряжения и используя токоограничивающий резистор можно заряжать все виды устройств от 1,2в до 12-14в. Вы можете использовать одну панель 12в-10 ват, тогда дипломат будет вполовину тоньше и дольше заряжать батарею.

Конструкция и схема

Что нам понадобится – это две солнечных панели 12в-10 ватт, в моем случае это панели китайского производства стоимостью 18 долларов одна штука, итого 18х2=36 долларов (мне обошлись 435 грн на момент покупки вместе с пересылкой из Киева). Можно использовать и другие модели  в алюминиевых рамках.

Также необходима петля для соединения панелей в «дипломат» можно использовать и две подходящих петли от шкафчиков.

USB гнезда в моем случае это дополнительные гнезда для задней панели системного блока, можно использовать USB гнезда отрезанные от USB удлинителя ,только крепить в панели их придется вклейкой или хомутиками.

Аккумуляторы, два сверхярких светодиода (можно от фонарика) – используются для индикации заряда и ночью для подсветки в палатке, если не используется мощная светодиодная лампа. Выключатели и прочая мелочевка, все видно на приложенных фотографиях.

Поскольку не допустим полный разряд аккумуляторов в конструкции используется блок контроля разряда АКБ который отключает встроенную батарею при снижении напряжения на литиевых аккумуляторах до 6,1в (вы можете легко перестроить на любое напряжение для своих аккумуляторов), также батарея отключается и при коротком замыкании на выходе.

На рисунке приведена полная схема одного блока зарядного устройства. У меня для каждой панели свой блок и свои аккумуляторы, можно просто запараллелить панели и использовать один блок, на схеме пунктиром указано как правильно подключить вторую солнечную панель к одному блоку стабилизации.

Описание схемы

SZ1 – солнечная панель, диоды VD1 и  VD2 защищают солнечную панель при заряде от сетевого адаптера и от переполюсовки на входе. VD2 – защищает регулируемый стабилизатор DD1 от выхода из строя при отсутствии напряжения на входе стабилизатора. Стабилизаторы DD1,DD2 позволяют получить стабильные напряжения для заряда. Резисторами R1,R2 устанавливаем необходимые напряжения для заряда аккумуляторов. Резистор R4 служит для ограничения тока при разряженном аккумуляторе, у меня при его номинале 1 Ом порядка 1-1,25 А. Резистором R5 устанавливаем ток через светодиод индикации и подсветки VD4. Светодиод служит для индикации подключения встроенного аккумулятора и индикации наличия напряжения заряда. На резисторах R6-R9 собраны делители, задающие необходимые уровни для USB. Клавишный переключатель SA1 позволяет выбрать режим использования, в положении 14В мы можем заряжать внешний свинцовый или другой аккумулятор при этом контакты SA1/2 отключают встроенный в панель аккумулятор. В положении 8,4В подключается встроенный аккумулятор, на него подается напряжение от солнечной панели для заряда, а также им можно пользоваться в ночное время для зарядки любых устройств и питания светодиодной лампы (у меня светодиодная USB лампа для компьютера). В режиме экономии для подсветки ночью в палатке достаточно свечения сверхярких светодиодов индикации при этом суммарный ток потребления от встроенного аккумулятора составит 10мА (5мА светодиод и 5мА стабилизатор КРЕН5В) Гнездо ГН1 служит для подключения сетевого адаптера и подзарядки встроенной батареи от сети адаптер должен обеспечивать на выходе постоянное напряжение 20-16в при токе нагрузки 1,5-2А.

Работа с солнечным устройством

Включение устройства при полностью разряженном встроенном аккумуляторе (блок защиты АКБ отключил аккумулятор) произойдет только в режиме SA1 8,4В при этом контактная группа SA1/2 разблокирует работу аккумулятора, подключение же его на зарядку произойдет автоматически при подаче напряжения заряда от сетевого адаптера или раскрытой солнечной панели при солнечном освещении, засветившийся светодиод укажет на наличие напряжения заряда.

Включение работы при заряженной аккумуляторной батарее, при отсутствии достаточного освещения производится в режиме SA1 8,4В кратковременным нажатием кнопки КН1 при этом засветившийся светодиод укажет на подключение АКБ. По окончании заряда телефонов и др. устройств, переводом SA1 в положение 14В мы отключаем встроенный аккумулятор, светодиод погаснет.

В положении SA1-14В и освещении солнечной панели солнечным светом или подключении сетевого адаптера на выходном разъеме для внешнего аккумулятора будет стабилизированное напряжение 14 вольт, которое можно также использовать для заряда портативной радиостанции.  При этом на USB разъеме будет напряжение 5 вольт для заряда USB устройств независимо от встроенного аккумулятора.

В положении SA1-8,4В и освещении солнечной панели солнечным светом или подключении сетевого адаптера на выходном разъеме будет  напряжение аккумулятора и в процессе заряда встроенного аккумулятора поднимется до 8,4 вольта. При этом на USB разъеме будет напряжение 5 вольт. Для освещения палатки я использую пятивольтовые светодиодные лампы рассчитанные на подключение к USB, подключаю их к USB выходу поскольку напряжение 5 вольт стабилизировано то и лампа светит стабильно до полного разряда встроенной аккумуляторной батареи.

Блок контроля АКБ защищает встроенный  дорогостоящий аккумулятор от выхода из строя при коротком замыкании и от полного разряда, а также позволяет отключать полностью заряженный аккумулятор от схемы в режиме дежурного хранения. Заменой стабилитрона VD1 и подбором резистора R3 его можно настроить на любое напряжение отключения, например для 12 вольтового свинцового аккумулятора минимальное напряжение не должно быть ниже 9-10 вольт. Кратковременное нажатие кнопки КН1 позволяет в режиме 8,4В подключать встроенный аккумулятор, также в режиме 8,4В аккумулятор автоматически подключается при подаче напряжения на гнездо ГН1 или раскрытии солнечной панели на солнце.

Порядок настройки

Блок стабилизаторов
Для настройки блока стабилизаторов на всякий случай отключаем солнечную панель, на гнездо ГН1 подаем напряжение от источника питания. Переключаем переключатель SA1 в положение 14В и резистором R2 устанавливаем напряжение на 1 контакте разъема для внешнего аккумулятора 14 вольт затем при отключенном встроенном аккумуляторе SA1 переключаем в положение 8,4В резистором R1 устанавливаем напряжение 8,4 вольта на 1 контакте разъема для внешнего аккумулятора (если используем другой встроенный аккумулятор то устанавливаем другое напряжение). Обязательно настройку начать с режима 14В! Затем подключаем разряженный встроенный аккумулятор и подбором резистора R4 (изготовлен из куска нихромовой спирали от электроплитки) устанавливаем максимальный ток заряда у меня 1-1,25А. Необходимо учитывать что на выходе для зарядки ток заряда от одной солнечной панели не будет превышать 500мА при работе в параллель двух панелей 1А, при заряде от сетевого адаптера будет достигать 1-1,25А.

Блок контроля АКБ
На вход блока вместо аккумулятора подключаем регулируемый блок питания, устанавливаем напряжение 12-14в, на выход подключаем через резистор 1ком светодиод. Кратковременно нажимаем на кнопку КН1 светодиод должен засветится, затем плавно уменьшаем напряжение с блока питания до того момента пока не погаснет светодиод и замеряем напряжение на входе блока контроля АКБ это напряжение будет соответствовать напряжению отключения батареи. Подбором резистора R3 блока АКБ устанавливаем напряжение срабатывания защиты у меня 6,1в. Поочередно увеличивая напряжение блока питания и нажимая кнопку КН1 запускаем АКБ и уменьшая напряжение делаем замеры несколько раз убеждаясь в правильности настройки защиты. Также замыкание точек А и В между собой должно приводить к немедленному отключению АКБ независимо от напряжения на входе АКБ. Заменой стабилитрона на большее или меньшее напряжение и подбором резистора R3 можно перестроить защиту на любое напряжение.

Монтаж
Монтаж блоков выполняется на двух отдельных стеклотекстолитовых платах, детали располагаются со стороны печатного монтажа. Монтажные дорожки выполнены путем прорезания резаком из ножовочного полотна под металлическую линейку. Размеры плат позволяют использовать любые детали. Чертеж платы блока контроля АКБ приведен на рисунках №1 и №2, чертеж платы стабилизаторов на рисунках №4 и №5

Рисунок 1-3:

Рисунок 4-5:

---

Микросхемы стабилизаторов укреплены непосредственно на алюминиевой рамке солнечной панели через изолирующие прокладки, взятые с вышедшего из строя компьютерного блока питания. Платы и аккумуляторы приклеены на двусторонний скотч и дополнительно по контуру проклеены силиконовым термоклеем. Светодиод индикации также приклеен силиконовым термоклеем. Полевой транзистор блока АКБ припаян непосредственно к фольге платы 60 ватным паяльником.

Детали

Стабилизатор DD1 можно заменить любым регулируемым стабилизатором на 3-5А напряжение до 35 вольт например LM 317, LM117,
Стабилизатор USB 5в DD2 заменяется любым пятивольтовым на ток 2-3А например КР142ЕН5А или LM 7805,

Диоды FR156 заменимы любыми кремнеевыми диодами расчитаными на ток не менее 1,5А например FR302, FR207, CT2A05 и др.
Транзистор КТ361Е блока АКБ можно зменить на анологичный с любой буквой или на КТ3107.
Полевой транзистор блока АКБ можно зменить на любой выпаяный из старой материнской платы полевой с каналом N типа(N-Channel Enhancement Mode MOSFET ), как правило мощность и ток транзисторов в материнской плате в таких корпусах не ниже 10А

Конструкция защелки «дипломата» выполнена из куска листовой пружины от ножовочного полотна по дереву или любой другой. Отверстия пробиваются пробойчиком, поскольку просверлить ее не отпуская метал не просто.

Разъемы для подключения сетевого адаптера и внешнего аккумулятора могут быть любыми но желательно с изолированными от корпуса контактами, поскольку у меня два отдельных зарядных и можно при помощи перемычек через эти разъемы соединить панели последовательно, и получить общее напряжение 28 вольт для заряда 24 вольтовых устройств. Если общий провод и один из контактов будет соединен с корпусом панели то подключить две панели последовательно будет невозможно. Для изоляции общего провода от корпуса панели микросхема DD2 изолирована через прокладку, если вы не планируете последовательного подключения встроенных аккумуляторов или используете один блок стабилизаторов для двух солнечных панелей то микросхему DD2 можно не изолировать.

Обратная сторона панелей закрыта крышками из фанеры можно использовать и пластик, от качества крышек во многом будет зависеть внешний вид «дипломата». Крышки прикручены винтами М3 с потайной головкой утопленой в фанеру, чтобы головка винта не царапала стол. В корпусах панелей для крепления крышек нарезана резьба М3

Для переноски используется плечевой капроновый ремень с карабинчиками от ученической сумки, а на корпусе зарядного укреплены петли для карабинчиков.

Вот пожалуй и все. Я думаю информации достаточно для повторения или творческой переработки для своих условий.

73! С уважением ко всем UR3ID [email protected]
Милюшин Сергей Анатольевич

---

---

Солнечная батарея для зарядки автомобильного аккумулятора

В энергосистемы жилых помещений солнечные батареи проникли достаточно давно. Но автомобили, которые оснащаются зарядками аккумулятора от энергии солнца, пока ещё являются редкостью. Хотя уже есть серийные образцы, используемые в реальных условиях на дорогах общего пользования. Автомобильные гиганты занялись этим вопросом в связи с увеличением интереса к источникам альтернативной энергии во всех сферах народного хозяйства. И в продаже можно встретить всевозможные образцы, которые заряжают АКБ, преобразуя солнечную энергию в электрическую. Так, что уже можно использовать такие устройства на практике.



Содержание статьи

Солнечные батареи на автомобиль уже реальность?

Практически все автолюбители знакомы с проблемой разрядки аккумулятора автомобиля в самый неподходящий момент. Причины могут быть разные: длительное время была включена музыка, забыли выключить фары, автомобиль долго стоял. Очень повезёт, если в такой ситуации вам даст прикурить владелец другого автомобиля. Некоторые даже возят с собой запасную аккумуляторную батарею. В подобных ситуациях может выручить гелиопанель, которая представляет собой батарею из солнечных панелей. Это устройство подзарядит аккумулятор, что позволит завести автомобиль.

Кстати, в составе многих жилых гелиосистем присутствуют стандартные автомобильные аккумуляторы.

Производители уже освоили выпуск солнечных батарей, предлагая различные варианты по выдаваемому напряжению и мощности. В том, числе и для зарядки автомобильного аккумулятора. Поэтому выбрать есть из чего уже сейчас и в дальнейшем ассортимент будет только расширяться.

Здесь стоит отметить, что зарядка автомобильного аккумулятора от солнечных батарей является процессом, сильно растянутом по времени. Процесс зарядки полностью разряженного аккумулятора от такой панели может занимать от 9 до 11 часов. Так, что гелиопанели лучше всего применять для поддержания необходимого уровня заряда в поездке. А в экстренной ситуации солнечные батареи помогут восстановить заряд аккумулятора, необходимый для запуска. Солнечные панели, устанавливаемые в автомобилях, отлично подходят для тех, кто ездит на длительные расстояния и вдали от цивилизации.

Также гелиопанели могут заинтересовать тех, что активно использует мультимедийные системы в автомобилях, а также прочие системы с большим расходом энергии. Кстати, их можно использовать и на морском транспорте. Такие солнечные батареи уже приобрели популярность у рыбаков и людей, которые любят отдых на природе вдали от городов.
Вернуться к содержанию


Установка гелиопанелей на автомобиле

Часто солнечные панели можно встретить в исполнении для установки на крышу автомобиля. Такие модели позволяют получить высокую отдачу и достаточно быструю зарядку. Для этого необходим модуль солнечных батарей, площадь которого примерно один метр квадратный. В местах с жарким климатом и большим количеством солнечных дней некоторые автовладельцы применяют несколько фотомодулей. Они закрепляют их на специальных стойках. В результате на крыше автомобиля находится мобильная электростанция, используя которую вы сможете заряжать аккумулятор.

Такие решения очень популярны в местах, которые удалены от цивилизации. Есть примеры, когда благодаря солнечным панелям из автомобиля убирали генератор. Вместо него зарядка аккумулятора велась от гелиопанели. В результате этого снимается некоторая нагрузка на двигатель и уменьшается расход топлива. Но такие решения не носят массовый характер. Для этого требуется достаточное количество солнечных батарей и наличие солнечного света.

Компактные солнечные батареи могут также размещаться и в салоне. В этом случае они применяются для питания приёмника, телевизора и некоторых других потребителей тока в салоне. Для зарядки автомобильного аккумулятора они не подойдут, а способны лишь освободить его от лишней нагрузки. Если цель в том, чтобы заряжать автомобильный аккумулятор, то потребуется более мощная модель.

Если вы не можете себе позволить установить солнечные батареи на крыше (допустим, там вы перевозите вещи, оборудование и т. п.), то можно подумать о приобретении мобильного варианта. Складные гелиопанели для зарядки аккумулятора автомобиля можно возить в багажнике.

При необходимости раскладываете их, подключаете к аккумуляторной батарее и подзаряжаете. Также можно рассмотреть вариант с несколькими компактными модулями. Они соединяются друг с другом, чтобы достичь необходимой выходной мощности.

Практически все современные солнечные батареи для автомобильных аккумуляторов предлагают для подключения два варианта:

• С помощью клемм напрямую к аккумулятору;
• Через прикуриватель.

В любом случае обязательно ознакомьтесь с инструкцией производителя батареи. Неправильное подключение может повредить, как саму батарею, так и электрооборудование автомобиля.
Вернуться к содержанию


Особенности зарядки автомобильного аккумулятора от солнечной батареи

Как вы знаете, процесс зарядки кислотных аккумуляторов для автомобиля – это не быстрая процедура. Эти АКБ должны заряжаться силой тока, составляющей 0,1 от номинальной ёмкости. При ускоренной зарядке большими значениями силы тока, сокращается срок службы аккумулятора.

Превышение параметров по току в случае с гелиопанелями практически исключено. Выходной ток большинства моделей не превышает 1 ампера. В этом случае вы сможете зарядить автомобильный аккумулятор по всем правилам, но достаточно долго. Поэтому этот метод используется для поддержания АКБ в заряженном состоянии или в целях реанимации, когда нужно немного «взбодрить» аккумулятор, чтобы завести автомобиль. Что касается конкретных параметров гелиопанелей, то для поддержки заряда хватает моделей с мощностью 5─6 Вт. Для полного заряда аккумулятора за более-менее разумное время потребуются модели, мощность которых составляет 30─60 ватт.

Специалисты рекомендуют для автомобиля выбирать модуль солнечных батарей, который в длину составляет 1 метр, номинальной мощностью примерно 15 ватт и напряжением 12 вольт. Крайне рекомендуется приобретать модель с контроллером заряда или приобретать отдельно соответствующее устройство. Контроллер требуется для того, чтобы защитить автомобильный аккумулятор от излишнего заряда или от обратного разряда. При достаточной площади крыши можно разместить несколько гелиопанелей и соединить их в единую цепь для большей мощности. К примеру, площадь крыши автобуса, микроавтобуса вполне может сгодиться для организации такой системы.
Вернуться к содержанию


Примеры гелиопанелей для автомобиля от разных производителей

Солнечная батарея «SunForce»

Компания «SunForce» — это производитель солнечных панелей из Канады. Они выпускают солнечные батареи различного назначения. В том числе, для зарядки автомобильных аккумуляторов. В их продуктовой линейке имеются достаточно мощные модели.

Солнечная батарея «SunForce»

Габариты солнечной автомобильной панели «SunForce» составляют 97 на 35 на 4 сантиметра. Мощность составляет 17 ватт. В комплекте с устройством поставляется контроллер 7 ампер / 12 вольт. Также имеются крокодилы и переходник для прикуривателя. Эту гелиопанель можно без проблем разместить на таких транспортных средствах, как автомобиль, трактор, фура, катер. Производитель отмечает, что их устройство функционирует в туман и дождь.
Вернуться к содержанию


Солнечная батарея «ТСМ-15F»

Эта гелиосистема для автомобиля выпускается в гибком корпусе.

Солнечная батарея «ТСМ-15F»

Габариты ТСМ-15F составляют 60 на 27 на 0,5 см. Мощность устройства равна 15 ватт. Ток заряда 1 ампер. Устройство имеет компактные размеры и без проблем устанавливается на крыше автомобиля.

КПД это гелиопанели составляет 22 процента. Корпус, согласно заявлениям производителя герметичный и надёжный.
Вернуться к содержанию


Sunsei Solar Power

У этого производителя для автомобилистов есть достаточно популярное устройство под названием Sunsei SE-500. Гелиопанель имеет габариты 37,5 на 36 на 2,6 см. Она производится в водонепроницаемом корпусе. Мощность составляет 7,5 ватт, а сила тока 0,5 ампер. На автомобиле Sunsei SE-500 крепится с использованием штатива, который приобретается отдельно. Панель предназначена для поддержания аккумулятора в рабочем состоянии. С его помощью можно спокойно использовать мультимедиа, пользоваться дополнительными приборами при заглушённом двигателе.

Sunsei Solar Power

Заряд автомобильного аккумулятора выполняется при включённом или выключенном двигателе. Солнечная панель Sunsei SE-500 имеет в комплекте «крокодилы» и адаптер для подключения прикуривателю. Модель пригодится не только для легковых автомобилей, но и на катерах, тракторах и другом транспорте.

Среди минусов можно отметить небольшую мощность панели Sunsei SE-500. Но зато она позволяет соединять несколько этих панелей вместе. Ток можно собрать систему с необходимой мощностью. Эти панели компактны и могут быть установлены практически в любом месте.

Напоследок скажем, что солнечная батарея для зарядки автомобильного аккумулятора представляет собой полезное устройство для тех, кто часто слушает музыку и смотрит телевизор в машине. Хотя о полноценной замене автомобильной АКБ говорить нельзя. На наш взгляд, лучше всего использовать гелиопанель в качестве подзаряжающего устройства в экстренной ситуации. Заряжать полностью севший аккумулятор лучше от сетевого ЗУ.
Вернуться к содержанию

Самодельная зарядка автомобильного аккумулятора на солнечных батареях

В данной статье описывается зарядка от солнечных батареек, её особенности и как легко сделать её самому без особых затрат, различные способы.

Нередко случается, когда выехав на природу с ночёвкой, к утру уже садится аккумулятор.  Аккумулятор постоянно теряет свою силу, как во время движения, так и на стоянке, работа приёмника, кондиционера, регистратора, всё потребляет зарядку. Для подобных случаев существуют солнечные батареи для зарядки(12 Вт), они бывают разные по форме, размерам и функциям. Но, к сожалению, работают они только в солнечный день.

Особенности зарядки зависят:

• от времени суток;
• от погоды;
• от размеров панели.

Как сделать батарею и где её разместить?

Существует два варианта, которые имеют свои плюсы и минусы:

1. На крыше автомобиля
   Нужно приобрести небольшую солнечную панель и класть её заряжаться на самый верх машины, можно на люк (площадь должна быть около 1‐м в квадрате). Самое главное – это солнце и правильное положение панели. Она должна быть мощностью от 30 до 60 Ват, прикрепить её можно на двухсторонний скотч, по периметру проклеить прозрачным скотчем, чтобы пыль не попадала и не ложилась на солнечную панель. Наблюдать за тем, чтобы её не унесло ветром. Можно также приобрести контролёр для солнечной панели с мощностью(10 ампер) и поставить его в панели приборов. Он присоединён к аккумулятору, панели, розеткам. Но это является самым лёгким первым способом.

Внимание:
Если речь идёт о стоянке где – то, например, в поле, то вопрос подзарядки решить просто, а если необходимо зарядить устройство во время езды, то это становится проблемой для такой зарядки на батарейках. Можно придумать всякие подставки под батареи, чтобы на неё попадало солнце.

2. Наверх приборной доски
   Устройство прикрепляется внутри салона, что безопасно. Никто не снимет его и погодные условия не будут влиять. Удобно, что такую зарядку можно присоединить к прикуривателю и не возникнет никаких проблем как с проводами на крыше. Не фиксируя устройство, можно заряжать им и на стоянке и во время движения. Но площадь только определённого размера, что не может полностью зарядить АКБ, только до определённого уровня. И при движении нужно, чтобы направление машины совпадало с потоком солнечных лучей, а то результата не будет, хотя производители заявляют о работе таких батарей даже в плохую погоду.

Внимание:
АКБ заряжают в щадящем режиме, сила тока не должна быть выше 0,1 от ёмкости. При работе батареи мощностью 60, сила тока заряда не должна быть выше 6 A, либо АКБ испортится.

Для полной зарядки АКБ рекомендуют применять солнечную зарядку для 12 ВТ на длину машины не более метра, где развивается мощность 15 вт. Желательно при возможности использовать целую цепь из панелей, распределив их правильно, чтобы на них попадали лучи солнца.

В настоящее время на рынке автозапчастей существует различные модели солнечных батарей, Большинство из них производят в странах Восточной Азии и имеют различные широкие возможности. Приобретение разных устройств это как кот в мешке, не известно хорошее ли попадётся, тем не менее, существуют очень качественные и работоспособные изделия для зарядки АКБ 12 вт.

Схема светильника на солнечной батарее: схемы и характеристики

Любое электронное и электротехническое устройство обладает определенными техническими характеристиками, которые зависят от компонентов, из которых они собраны.

В зависимости от используемых электронных частей, которые могут различаться по своим параметрам, при одинаковой электрической схеме устройства, в результате можно получить различные технические характеристики, определяющие возможность его использования.

Схема садового светильника

Конструктивно, садовый светильник, работающий на солнечной батарее, состоит из следующих частей:

1. Корпус – может быть различной конструкции, в зависимости от способа установки, материала, используемого при изготовлении и его предназначения.
2. Солнечная батарея – является источником питания электрического аппарата.
3. Источник света – электрическая лампа, как правило малой мощности (светодиод) и значительным световым потоком.
4. Устройства автоматики – датчики освещенности и движения, обеспечивают включение в темное время суток и при попадании движущегося объекта в зону охвата датчика, соответственно.
5. Аккумулятор (АКБ) – является накопителем электрической энергии, обеспечивающей работу источника света.
6. Электронный блок (контроллер) – отвечает за режим заряда аккумулятора и работу источника света.
7. Коммутационный аппарат – служит для отключения прибора, когда нет необходимости в его работе.

Схематически, садовый светильник, работающего на солнечной батарее, выглядит следующим образом:

На данном рисунке коммутационные устройства и средства автоматики не указаны. Принцип работы основан на преобразовании солнечной энергии в электрическую, которое происходит внутри фотоэлементов, являющихся основой солнечной батареи.

Все элементы – АКБ, контроллер и источники света, помещаются в общий корпус, солнечная панель может в него встраиваться или быть выносной, в соответствии с конструкцией конкретной модели.

Схема светодиодного светильника

Схема светильника, у которого в качестве источника света, используются светодиоды, аналогична выше приведенной, с той лишь разницей, что при наличии нескольких светодиодов в одном светильнике, появляется возможность создать режим работы устройства, когда в зависимости от заданных параметров, светят лишь часть светодиодов или все их количество.

Простейшая электронная схема подобного устройства, может выглядеть следующим образом:

Работа светодиодов осуществляется от аккумуляторов, которые заряжаются от солнечной батареи. Стабилизаторы, диоды и катушки индуктивности, обеспечивают требуемые параметры напряжения в цепях питания и зарядки. Светодиоды светятся одновременно, при достаточном заряде аккумуляторных батарей.

Схема китайского светильника

Среди товаров, в конструкции которых предусмотрено электроснабжение электрических компонентов от солнечной батареи, большая доля принадлежит продукции китайских производителей, это относятся и к солнечным светильникам.

Схема подобных устройств может быть различна, в зависимости от требований, предъявляемых к конкретной модели. Принципиальная схема и внешний вид одной из моделей таких устройств, а именно — Solar Garden Light, приведены ниже.

В данной схеме предусмотрена установка выключателя, который позволяет выключать источник света в дневное время и включать, по мере необходимости.

Данная модель, изготавливается в виде «светильника на ножке», что позволяет ее устанавливать в любом удобном для эксплуатации месте и переустанавливать, по мере необходимости.

Внешний вид плафона и материал из которого он изготовлен, а также материал «ножки», могут быть различны, что отражается на стоимости, но не на технических характеристиках устройства.

Цепи питания

:: Next.gr

— Стр.7

• Каждое нововведение начинается с простой повседневной жизненной проблемы, например, когда вы смотрите IPL по телевизору, и внезапно отключается ток. К счастью, вы найдете другой способ смотреть матч через мобильную сеть. Точно так же я тоже столкнулся с проблемой частого ….

• ..

• ..

• Приведенная выше таблица полезна для определения возможностей полевых МОП-транзисторов для различных версий. Однако разъемы, которые я использовал в сериях LED3X «c», не рассчитаны на такие высокие токи на постоянной основе.Разъем технически рассчитан на 7 ….

• Контроллер солнечного водонагревательного насоса является ключевым компонентом большинства солнечных водонагревательных систем (самодельных или иных). Контроллер предназначен для включения насоса, когда жидкость в солнечной панели горячее, чем вода в резервуаре для горячей воды (или бассейне), ….

• Установить солнечное зарядное устройство для iPod не сложнее, чем сделать наше зарядное устройство на солнечной батарее. Встроенные батареи iPod имеют напряжение 3,7 Вольт с емкостью (измеряется в мАч) в зависимости от типа iPod-e. грамм. 1, 200 мАч для второго поколения, 850 мАч для третьего поколения, 500 мАч для ….

• ..

• Крошечный робот на солнечной энергии, основанный на конструкции BEAM. Статья включает изображения, ссылки, видео и схему ….

• Чтобы получить графики блоков питания на предыдущей странице, я два дня не стоял на улице, измеряя источники питания вольтметром.Вместо этого сама схема может самостоятельно контролировать источники питания с добавлением нескольких ….

• ..

• ..

• SCC2 — это контроллер заряда солнечной батареи, его функция — регулировать мощность, поступающую от фотоэлектрической панели в аккумулятор. Он отличается простой настройкой с одним потенциометром для регулировки напряжения поплавка, функцией выравнивания для периодического ….

• Существует 2 типа контроллеров автоматического слежения за солнечными батареями.Одним из них является управление освещением триггера Шмитта, состоящее из светового датчика и триггера Шмитта или моностабильного триггера. Во втором — два световых датчика и два компаратора, образующие два световых регулятора ….

• Этот солнечный скворечник представляет собой экономичную схему мини-системы солнечного освещения.В основе схемы лежит миниатюрная солнечная панель мощностью 6 В / 2 Вт. Здесь эта солнечная панель используется для зарядки аккумуляторной батареи 4 В / 800 мАч посредством заряда ….

• Этот проект уличных светодиодных солнечных садовых светильников представляет собой хобби-схему автоматического садового освещения с использованием LDR и солнечной панели 6 В / 5 Вт. В дневное время внутренняя перезаряжаемая 6-вольтная SLA-батарея получает зарядный ток от подключенной солнечной панели….

• Регулятор напряжения подключается к солнечному элементу, как показано на рисунке, чтобы предотвратить повреждение аккумуляторной батареи из-за перезарядки. Последовательный диод предотвращает разряд батареи массива в темное время суток. Регулятор не питается от АКБ, кроме очень ….

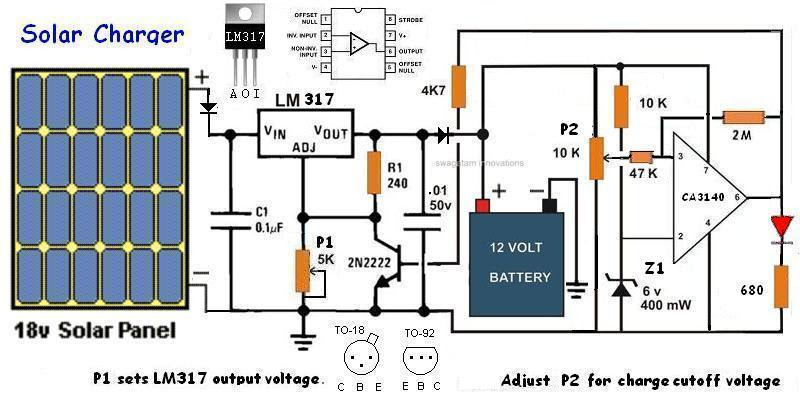

• Это самое простое и доступное зарядное устройство для солнечных батарей, которое может сделать любитель.У него есть несколько недостатков по сравнению с другими аналогичными элементами управления, но он предлагает множество преимуществ. Он предназначен для зарядки свинцово-кислотных аккумуляторов, но также может использоваться для зарядки ….

• Приведенная ниже простая схема регулирует напряжение от солнечной панели 6 В до фиксированного + 5 В. Это напряжение может подаваться на любой сотовый телефон или портативное устройство, подключенное к USB, для зарядки аккумулятора.В схеме используется регулятор напряжения Reg113-5 от Texas Instruments. ….

• Это основной строительный блок системы домашней автоматизации. Моей целью здесь было разработать одну печатную плату, которую можно было бы настроить для различных функций путем выборочного заполнения платы, добавления дочерних плат и изменения программного обеспечения.В настоящее время ….

• ..

• Силовой инвертор преобразует мощность постоянного или постоянного тока в стандартную мощность переменного или переменного тока.На следующей схеме показана электрическая схема инвертора 12 В …

• Гигантские (по стандартам радиоуправления) сервоприводы выше показаны рядом с мобильным телефоном Nokia 3310, чтобы дать представление о масштабе. Плечи длиной 12 см идеально подходят для подъема группы солнечных панелей (крыла).Наш местный модельный аэродром на Сисайд-роуд, ….

• Аналоговый интерфейс — это очень простой аналого-цифровой преобразователь, который принимает аналоговый видеовыход платы RF / IF и преобразует его в форму, которая может быть прочитана портом PC Games. Вход джойстика игрового порта по существу преобразует сопротивление в….

• ..

• Независимо от того, в каком из прошлых проектов они использовались, очевидно, требовалось, чтобы три элемента были подключены параллельно с довольно большим (4700 мкФ) конденсатором на перфорированной плате.Всего было 13 таких сборок плат, всего 39 солнечных элементов и 13 конденсаторов (не говоря уже о

  ).

• Одна из самых крутых частей работы над проектом Yahoo Purple Pedals заключалась в том, чтобы выяснить, как можно убрать велосипеды как можно дальше от электросети. Как только мы решили использовать N95 как мозг для мотоциклов, нам нужно было выяснить, сколько энергии нужно для этого….

Цепь переключения контроллера заряда батареи панели солнечных батарей

Льюис Лофлин

Вверху: Рис. 1 Схема контроллера заряда солнечной панели с использованием Arduino и P-канального MOSFET.

Твитнуть

Здесь я рассмотрю использование переключателя MOSFET с каналом P в приведенной выше схеме управления зарядом солнечной панели Arduino.Примечание Q2 и Q4

Предыдущие дизайны:

видео здесь

Рис. 2 Блок-схема зарядного устройства.

Начнем с блок-схемы на рис. 2. У нас есть солнечная панель с внутренним блокирующим диодом, какая-то схема переключения и аккумулятор, который нужно заряжать. Инвертор преобразует постоянный ток батареи в переменный.

Напряжение аккумуляторной батареи контролируется контроллером, который включает схему переключателя для зарядки и выключает ее, когда аккумулятор заряжен.

Рис. 3 Схема переключателя P-канального MOSFET.

На рис. 3 показана схема переключателя зарядного устройства. Q2 в биполярном транзисторе 2N2222, а Q4 — в полевом МОП-транзисторе. есть две контрольные точки, которые контролируются схемой управления напряжением, в данном случае микроконтроллером Arduino.

Преимущество полевого МОП-транзистора перед биполярным транзистором — низкое сопротивление сток-исток и большая токовая нагрузка.

Рис. 4 Схема управления зарядом батареи MOSFET включена.

На рис. 4 Arduino выдает ВЫСОКИЙ уровень базовой цепи Q2, включая Q2. Коллектор Q2 переключает затвор Q4 на 0,5 В, включая Q4, заряжающий аккумулятор.

Есть проблема, которую необходимо решить — рейтинг Vgs за 4 квартал. В большинстве полевых МОП-транзисторов это ограничивает напряжение на резисторе 10 кОм. В этом случае при 12-17В это не проблема.

Рис. 5 Цепь управления зарядом батареи полевого МОП-транзистора Слишком высокое напряжение Vgs приводит к повреждению полевого МОП-транзистора.

Это не относится к системе с напряжением 24 или 48 В.Схема как есть разрушит MOSFET.

Рис. 6 Схема защиты МОП-транзистора с стабилитроном затвор-исток.

Добавление стабилитрона на 12 В между коллектором Q2 и затвором Q4. Это делит 24 вольта между резистором 10 кОм и стабилитроном. Для системы зарядки на 48 В используйте стабилитрон на 36 В.

Рис. 7 Альтернативная стабилитронная защита схемы затвор-исток полевого МОП-транзистора.

На рис. 7 показан альтернативный вариант подключения стабилитрона.

Видео:
Мои видео на YouTube по электронике
Введение в микроконтроллер Arduino
Часть 1: Программирование вывода Arduino
Часть 2: Программирование ввода Arduino
Часть 3: Аналого-цифровое преобразование Arduino
Часть 4: Использование широтно-импульсной модуляции Arduino
Repost Arduino Управление питанием переменного тока

Зарядные устройства для солнечных батарей / Маленькие солнечные панели / Контроллеры солнечных батарей

Вопросы о солнечной энергии? Позвоните в нашу службу технической поддержки: (541) 582-4629

Доступны другие контроллеры напряжения и силы тока.Пожалуйста позвони!

Комплекты для солнечной энергии / десульфатации

Комплекты солнечных батарей Samlex RV / Marine

Портативный комплект для зарядки солнечных батарей Samlex

Панели солнечных батарей и контроллеры для малых и средних приложений.

ChargingChargers.com специализируется на зарядных устройствах для солнечных батарей малых и средних применения в системах солнечных панелей на 12 и 24 вольт. Мы можем посоветовать и поставить солнечные решения для обслуживания одной или нескольких аккумуляторных батарей, или системы с малым или прерывистым стоком тока.Солнечное решение может подходить для систем безопасности (видео, сигнализация), удаленной телеметрии, ретрансляторов, открыватели ворот, зарядное устройство для солнечных заграждений, пусковые батареи генератора / насоса, аккумуляторные батареи для оборудования, GPS-локаторы на полуприцепах или в качестве зарядного устройства на солнечной энергии и многие другие ситуации. Недавно мы добавили солнечные комплекты Samlex на 50, 85 и 120 Вт, которые включают качественную панель, современный контроллер Samlex SCC-30AB на 30 А, кабели и монтажный комплект для плоских морских / жилых автофургонов или других приложений.Для каждого также есть комплекты расширения.

Зарядное устройство на солнечных батареях

Одиночные 12-вольтовые батареи от 80 до 130 ампер-часов могут обслуживаться с одним зарядным устройством на солнечной батарее 2,5 Вт без контроллера. Солнечная панель генерирует достаточный ток для поддержания заряда батареи, но недостаточный для ее перезарядки, функционирует как зарядное устройство от солнечной энергии. Небольшое зарядное устройство для солнечных батарей (1 Вт, 2,5 Вт и 5 Вт) имеет блокирующий диод. встроенный, который предотвращает обратную связь через солнечную панель в ночное время, что произойдет, если не заблокирован.Зарядные устройства для солнечных батарей мощностью более 5 Вт (а иногда и 5 Вт) требуют, чтобы для регулировать их мощность и предотвращать перезарядку. Солнечный контроллер также предотвращает обратная связь через панель ночью, как и упомянутый выше диод. У нас есть 10 ватт Доступно 24-вольтное небьющееся зарядное устройство для солнечных батарей, которое мы часто используем для обслуживания пусковых батарей 24 В на таком оборудовании, как генераторы, большие насосы, тяжелые строительная техника, грузовики, самолеты и т. д.

Панели UniSolar — в настоящее время недоступны

Мы также предлагаем несколько вариантов UniSolar ™, когда они доступны. В панели UniSolar меньшего размера (64 Вт и ниже) были недоступны или доступны время от времени в течение некоторого времени в связи с переключением сборочных линий на более крупные панели для всего мира спрос. В настоящее время у нас их нет в наличии. Эти некоторые из наших любимых панелей. Они изготовлены из запатентованного трехслойного материала, который собирает больше полезной энергии из различных частей светового спектра, и панели изготовлен без стеклянной передней панели, так как материал приклеен к тонкой нержавеющей стали лист, и обрамлен прочным алюминиевым каркасом.Это делает панели UniSolar в основном неразрушаемые, а байпасные диоды в панелях мощностью 11 Вт и более позволяют им хорошо работают в условиях полутени. Это долгосрочные надежные панели, и мы использовать их в удаленных местах, переносные системы, которые будут перемещены или установлены и приняты неоднократно, области с высоким уровнем вандализма и приложения, где выживание является критерием.

Контроллеры солнечной энергии

Мы предлагаем качественные солнечные контроллеры серии Morningstar Sunsaver и серии Steca PR. в Германии.У нас могут быть любые модели как этих, так и других компаний, звоните, если вы не видите того, чего хотите.

Ориентация солнечной панели

Зарядное устройство для солнечных батарей должно быть по возможности направлено на юг, наклонено. под углом, приблизительно равным широте местоположения, добавляя 15 градусов для зимы смещение или вычитание 15 градусов для летнего смещения. Мобильные приложения, такие как полу прицепы или прицепы аварийного реагирования, может потребоваться плоское крепление панели солнечных батарей, так как ориентация парковки может отличаться.Солнечная панель рассчитана на пиковую мощность, который может происходят только от 4 до 6 часов в день (или меньше) в зависимости от сезона и местоположения. Эти часы наихудшего случая обычно используются для определения размера зарядного устройства для солнечной батареи или солнечная система, если система будет работать в зимние месяцы.

Батареи для солнечной системы должны быть глубокого цикла и рассчитана на мощность в ампер-часах, чтобы обеспечить ежедневную потребляемую мощность системы, с запасом, обычно на несколько дней, чтобы учесть пасмурность или другие неблагоприятные условия солнечной энергии.Подходящие типы свинцово-кислотных аккумуляторов к этим системам относятся залитые или мокрые батареи, абсорбированный стекломат (AGM), а иногда и настоящую гелевую батарею (Gel Cell).

Опыт работы с солнечными батареями

ChargingChargers.com — опытный поставщик солнечных зарядных устройств. Наши технические советник работал с Агентством по охране окружающей среды США над станциями удаленного мониторинга, наши военные (для небольших мобильных приложений в Ираке, обслуживание редко используемых аккумуляторных батарей, термически активируемые учебные пособия и многое другое), многие колледжи и университеты научный мониторинг и студенческие проекты, а также видеодокументация на солнечных батареях реконструкции здания Граунд Зиро в Нью-Йорке, проект «Возрождение».

Для получения дополнительной информации см. Нашу солнечную руководство. У нас есть доступ ко многим другим солнечным компонентам, так что попробуйте!

Часто задаваемые вопросы о солнечной энергии

Обязательно ознакомьтесь с нашими руководствами!

Главная | Зарядные устройства для солнечных батарей .
