Как я делал себе АВР для генератора / Хабр

Несколько лет назад делал себе АВР (автоматический ввод резерва) для работы на даче от генератора. Сейчас многие ИТ-шники переходят на удалёнку, работают с дач, где качество электропитания может оставлять лучшего. Поэтому решил написать о своем опыте самодельного АВР на микроконтроллере ATmega8A. Если тема интересна, добро пожаловать под кат, будет много букв и кода.

О заземлении

Прежде чем что-либо делать с электричеством, нужно позаботиться о наличии хорошего заземления в вашем доме. Просто так взять и подключить обычный бытовой бензиновый/дизельный/газовый генератор к электросети дома не получится. Нужно соблюдать меры предосторожности. Первая из них – ваш генератор должен быть хорошо заземлен. Тогда у вас есть хорошие шансы не получить удар током, когда статика от вашего любимого свитера пробъёт изоляцию обмотки генератора. Вообще, к работающему генератору не стоит без нужды прикасаться.

Стоит помнить, что в сети не всегда 220В. Коммутация на линиях, грозовые разряды вдалеке, статические разряды дают такие наводки, что в сети нередки короткие импульсы в несколько киловольт. С этим борются установкой разрядников и УЗИП на вводе в дом, но это очень редкая практика в РФ. Так что пусть искра в землю уходит, и не через вас – сделайте по всему дому хорошее заземление. Без этого делать что-либо дальше просто нельзя!

О генераторах

К слову, у многих бытовых бензиновых генераторов обмотки никак не соединены с землёй. И это вполне нормально, когда вы питаете от генератора один электроинструмент. Но когда вам надо подключить генератор к дому, нужно сделать нулевой провод (N) и провод фазы (L). Для этого один из выводов генератора заземляется и из этой точки заземления уже независимо нужно вести в дом два провода – один будет нейтралью N, а второй – защитным заземлением (PE). При выборе генератора нужно обратить внимание, можно ли заземлять его выход, порой это запрещено в инструкции к генератору, тогда такой генератор вам не подойдёт.

Часто в Сети можно увидеть схемы подключения генератора без заземления и разделения линий N и PE. Не делайте так, дольше проживёте. Такие схемы хорошо работают до первого неудачного стечения обстоятельств. В типичных блоках питания современных электронных приборов стоят конденсаторы с линий L, N на землю. Если N не заземлить у генератора, то за счёт этих конденсаторов на линии N будет, если повезёт, 110 вольт относительно земли. Кстати, многие газовые котлы в таком режиме вообще перестают работать. Про влияние статики без присутствия заземления я уже писал выше.

О схемах АВР

Есть несколько разных схем реализации АВР. Дальше я буду писать о наиболее безопасной с моей точки зрения схеме однофазного АВР. Я не советую экономно делать АВР на одном контакторе или же с коммутацией только одного фазного провода. Только вместе с нейтралью.

На приведенной схеме питание от сети и от генератора подаётся через вводы 1 и 2. Они защищены спаренными автоматами. Через дополнительные автоматы питаются схемы коммутации и индикации. Видно, что катушки реле взаимно блокируются электрически. За включение того или иного ввода отвечает для упрощения не показанный на схеме микроконтроллер, который замыкает цепи в точке коммутации ТК1 или ТК2.

Принципиальным моментом является наличие в АВР 2х схем блокировок – взаимной механической блокировки коммутирующих вводы контакторов и взаимной электрической блокировки контакторов. Самодельщики ради экономии, бывает, в своих конструкциях пренебрегают этими блокировками, а зря. Схема без блокировок может проработать некоторое время, но в какой-то момент контакты пригорят, возвратные пружины ослабнут и случится КЗ между вводами. Во-первых, это грозит большим бабахом, если обе линии окажутся под напряжением, но это не самая большая проблема. Гораздо важнее, что ваш генератор неожиданно для ремонтирующих проводку электриков может выдать в общую сеть напряжение – при неблагоприятном стечении обстоятельств ремонтирующие линию электрики могут погибнуть. Для вас это уже уголовная статья.

О контакторах

Таким образом, использование обычных реле для нас отпадает, подойдут только специализированные контакторы. Для больших мощностей есть ещё вариант с моторизованными приводами, но это дорого и для типичного домашнего применения избыточно.

Чтобы сделать механическую блокировку, нужно выбрать контакторы, которые могут работать в паре. Обычно взаимная блокировка достигается установкой одинаковых контакторов рядом друг с другом и установкой дополнительной опции – механического блокиратора. Он продаётся отдельно от контакторов и стоит копейки.

Взаимная электрическая блокировка возможна, если на контакторе есть дополнительные сигнальные контакты, работающие на размыкание. Иногда они сразу встроены в контактор, иногда их можно докупить и установить как опцию.

Ведущие производители контакторов имеют в своих линейках такое оборудование. Так что найти и купить комплект не представляет особого труда. Правда цены на брендовые контакторы на порядок выше наших/китайских. Поскольку количество циклов коммутации не ожидается большим, то выбор китайских контакторов вполне оправдан. К недостаткам можно отнести только то, что катушки контактора во время работы довольно сильно гудят.

Еще по поводу коммутируемой мощности. Контакты контактора должны выдерживать максимальную мощность, которую вам разрешено потреблять в доме. У меня это 10 кВт, поэтому контакторы я выбирал на допустимый ток через один контакт примерно в 50 ампер. Стоит отметить, что по какой-то причине коммутируемая мощность для типичного трехфазного контактора указывается в паспорте суммарная для всех трёх фаз, поэтому надо внимательно смотреть, какой допустимый ток именно через один контакт.

О схеме управления

Когда я занимался созданием АВР у меня было несколько особых требований к его работе:

У меня не так часто отключают электричество, поэтому я решил, что мне не нужен автозапуск генератора, а вот от автоматической остановки генератора я решил не отказываться: когда сеть восстанавливается, генератор сам затихает и сразу понятно, что теперь с питанием всё хорошо, да и бензин экономится
После старта генератора ему надо дать время прогреться и только после прогрева давать ему нагрузку. Т.е. мне нужен был таймер включения АВР после подачи напряжения от генератора
После восстановления напряжения в сети часто происходили повторные отключения через короткий промежуток времени, поэтому мне нужен был таймер, который бы выждал перед переходом с генератора на сеть некоторое время и не глушил сразу генератор

Генератору, говорят, полезно перед выключением немного поработать без нагрузки. И для этого мне тоже нужен был таймер

Таким образом вырисовывалась картина, что мне нужен контроллер с несколькими таймерами. В те времена я увлекался кодингом на AVR, поэтому решил сделать такой контроллер на Atmega 8a.

Хорошо бы, чтоб контроллер работал долго и надёжно. Кроме того, чтобы сделать полную гальваническую развязку и снабдить контроллер сторожевым таймером я ничего более не придумал. Ну и сделать схему и программу максимально простыми. Поскольку делалось всё для себя, то все настройки и калибровки решил оставить в коде — весь UI свелся к одному светодиоду )

Основная задача контроллера – мониторить напряжение на вводах и, при необходимости, переключать вводы. При этом приоритетным является ввод от деревенской сети.

Тут стоит отметить, что качество сети таково, что колебания от 150 в до 250 в вполне обычное явление. Поэтому понятие что есть хорошее питание от сети очень размыто. Через какое-то время я решил эту проблему, когда поставил на весь дом один мощный тиристорный стаблизатор напряжения на 11 кВт. Но, важно, стабилизатор можно ставить только до АВР, а не после! Включать стабилизатор для генератора категорически не рекомендуется. Есть опасность, что при определенной комбинации нагрузок, особенно всяких мощных насосов, система из генератора и стабилизатора станет неустойчивой и войдет в автоколебания.

После некоторых раздумий нарисовал такую схему в Eagle.

В схеме есть два идентичных трансформаторных источника питания, при наличии напряжения на любом из вводов схема обеспечена питанием. Между вводами возможно напряжение в 600в, поэтому изоляция трансформаторов должна быть хорошей. Питание берется после пакетников QF3 и QF4 соответственно.

У каждого источника есть резистивный делитель напряжения, защищенный от перенапряжения стабилитроном – с него производится путём нехитрых расчётов измерение напряжение сети с помощью АЦП микроконтроллера.

Для коммутации катушек контакторов применяется стандартная схема из даташита для управления семисторами. 2 штуки ). Катушки — это индуктивная нагрузка, поэтому цепи снаббера на выходе из резистора и конденсатора обязательны.

У меня был релейный модуль с али, который используется для останова генератора. На схеме он просто прямоугольник с тремя выводами.

Из особен

Доработка панели АВР для генератора Huter DY6500LX(А)

Здравствуйте, уважаемые форумчане. Сегодня я завершил доработку, настройку и запуск генератора Huter DY6500LX(А). Поскольку на просторах интернета я не смог найти ничего вообще по переделке Huter DY6500LX в Huter DY6500LXА, то решил сам описать весь пройденный путь. Сразу хочу предупредить, что генераторами я не занимался до этого и возможно не все мои решения верны, но результат есть — генератор сам запускается даже на холодную и генератор сам останавливается. П.С. будет очень много текста….

Итак предыстория:
Обратился ко мне заказчик с просьбой установить генератор в загородный дом так, чтобы он сам запускался\останавливался при прекращении\возобновлении подачи электропитания из городской сети. Мной было предложено установить бензиновый генератор и блок автоматического ввода резерва.

Исходные данные: Дом примерно на 250-350 квадратов с баней и с бассейном, ввод 3 фазы (15кВт), в доме газовый котел отопления. Заказчик живет в доме с марта по ноябрь, в остальное время необходимо обеспечить бесперебойное питание газового котла (возле котла установлен ИБП, которого хватает на 15-20 м), чтобы температура в доме не опускалась ниже 10 градусов.
Поскольку сеть трехфазная, а генератор был выбран заказчиком однофазный, то я предложил купить АВР фирмы ЧИНТ, на сайте было расписано, что АВР способен обеспечить безопасное переключение с основного ввода на резервный, также обещали возможность запуска генератора с последующим переходом на питание от него-же. В общем переписывался я с менеджерами и они меня заверили, что их АВР сможет завести и заглушить генератор. АВР был куплен NZ7-63S/3P 63A(CHINT) когда он приехал, то я был удивлен практически полным отсутствием инструкции…(кто хоть раз собирал китайскую люстру по инструкции — меня поймет), в общем начал я распрашивать специалистов чинт о способе запуска генератора, после 2 месяцев переписки они решили нахамить, со словами — мы ничего Вам не обязаны объяснять, схема как схема, вызовите более квалифицированного электрика, он сможет подключить (к слову у меня диплом по эксплуатации и ремонту электромеханического оборудования и автоматических устройств, у меня 5 разряд с допуском на подземные работы и куча всяких корочек), в общем я понял, что они ужасно некомпетентны в этом вопросе. Было принято решение покупать заводской однофазный АВР к генератору, думал что уж там, подключу и все заработает, в общем пришло вот это и все началось…..:
Блок АВР Huter комплект из коробки:

Панель АВР
Соленоид управления воздушной заслонкой с кронштейном
Кронштейн для штепсельного разъема
Штепсельный разъем с проводами
Кабель управления
Замок зажигания

Поскольку я не захотел возиться со всем этим + инструкции как таковой вообще нет(даже намека на то, как и куда все это лепить), было решено отдать весь комплект в сервис, там ребятки пообещали справиться за день, но в итоге потратили 3 дня и все это «приколхозили» как смогли, при этом не смогли подключить разъем для кабеля управления АВР. В общем я сказал, что сам все подключу, главное, чтобы сам генератор работал нормально. На следующий день я пришел и понял, что они что-то не так подключили, поскольку при переключении в режим «работа» сразу срабатывал стартер и генератор запускался, после нескольких экспериментов я настоял, чтобы «сервисмены» приехали и все переделали, поскольку в таком режиме АВР не может заглушить генератор или не может его завести (получалось если ключ в режиме «стоп» — АВР запускал генератор и генератор сам себя успешно глушил, если ключ в положении «работа», то АВР пытался заглушить генератор, но ничего не удавалось) в общем сервисмэны сказали, что ничего не понимают и вернули деньги, я залез в разъем и просто переподключил его, как был подключен старый (то есть в положении «СТОП» — первые и второй контакты замкнуты, третий и четвертый — замкнуты, пятый и шестой — разомкнуты, в положении «РАБОТА» все контакты разомкнуты, все 6 контактов, в положении «СТАРТ» — замкнуты только пятый и шестой контакты — это контакты стартера)

На фото видно, что разъем замка зажигания не подходит и вставлен задом на перед, поэтому сервисмэны не смогли ничего сделать, я же все прозвонил и просто переставил пины как положено

В общем после этих манипуляций генератор стал заводиться, хотя на холодную без подсоса вообще не хотел… в общем начал дальше копать… Изучив поведение соленоида при пуске и при остановке от блока АВР понял, что блок АВР пытается подсосом залить свечу, чтобы генератор заглох, все бы хорошо, но в генераторе установлен электронный дросель и генератор спокойно поддавал газку, чтобы не заглохнуть… посмотрев на четные попытки АВР заглушить генератор — я понял, что схема работает коряво. В итоге было принято решение взять плюс от релле стартер аи подать его на соленоид заслонки, в итоге я получил отличный запуск генератора на холодную (пока стартер крутит заслонка держет подсос и генератор запускается, после запуска генератора заслонка снова открывается и генератор работает как часики, почему этой функции нет в заводской комплектации не понимаю….) в общем с пуском я разобрался так:

С пуском я разобрался, теперь нужно было его заглушить. Я вспомнил, что для выключения генератора на ключе зажигания замыкаются 1 и 2, 3 и 4 контакты попарно, я не стал выяснять для чего именно 2 пары и можно ли обойтись одной парой, просто поехал в ближайший автомагазин и купил 2 четырехконтактных релле и установил их параллельно. в итоге получается, что при подаче сигнала с блока АВР срабатывают 2 релле и глушат генератор, как по мне — то это на много надежнее и безопаснее, чем глушить с помощью подсоса… Поскольку клемников я не нашел, то принял решение просто припаять провода к контактам релле и получилось вот такое изделие:

Вот теперь АВР может спокойно завести и заглушить генератор. В итоге мы получили генератор с АВР, который работает как положено, функции переключения между городской сетью и генератором выполняет АВР ЧИНТ, сам АВР весьма компактен и работает как положено, есть возможность настройки времени задержки и еще кучи параметров, построен на микропроцессоре и смотрится очень даже хорошо (фото сделаю через пару недель, поскольку пока все наладил на улице стало темно). Заводской АВР Huter в данный момент используется только для запуска и остановки генератора, у данного АВР огромное количество недостатков и если честно, то я бы никому и никогда такое не посоветовал (начнем с самой сборки — провода на разъемах перепутаны, цветовая маркировка не соответствует той, которая указана в инструкции, сам АВР если не смог запустить генератор с 3 попыток выдает аварию и больше не пытается, настроить что либо нереально, в ручном режиме нагрузку не переключил… в общем странный АВР)

Всем спасибо за внимание, простите за кучу лишнего текста, но мне бы только такое описание помогло бы… готов принять критику и ответить на вопросы)

АВР с бензогенератором

Для бесперебойного питания маломощного оборудования достаточно маленьких бесперебойничков, но когда мощность этого оборудования, сконцентрированного в одном месте, измеряется в киловаттах, нужны более серьезные источники резервного электропитания. В статье речь пойдет о возможностях использования в таких целях бензоэлектрогенераторов.

Бензогенераторы выпускаются в разных модификациях. В первую очередь отметим, что есть агрегаты с ручным запуском и есть генераторы с запуском с помощью электростартера — они-то нас и интересуют.

Запуск от электростартера позволяет управлять генератором дистанционно, а также применять их в схемах автоматического включения резервного электропитания (АВР). Рассмотрим схему запуска бензогенераторов — таких, как Etalon EPG-5500-E2, Etalon EPG-6500-E2, Etalon EPG-8000-E2 и им подобных.

Не вдаваясь глубоко в подробности: поворот ключа в положение «start» замыкает цепь питания контактора стартера KST, который подключает стартер к аккумуляторной батарее, и двигатель запускается. Поворот ключа в положение «off» включает клапан, перекрывающий подачу топлива, а также замыкает накоротко катушку зажигания, вследствие чего двигатель останавливается. Получается, что, используя эти 6 контактов ключа, можно организовать дистанционное или даже автоматическое управление бензогенератором.

Например, для реализации системы АВР нужно собрать схему со следующей логикой. При исчезновении напряжения на главном вводе схема приводится в состояние готовности к запуску. По истечении некоторого времени, если напряжение на вводе не появилось, включается реле, контакты которого дублируют контакты ключа «START». При появлении напряжения на вводе, также после некоторой паузы, другое реле продублирует контакты ключа «OFF», двигатель бензогенератора остановится.

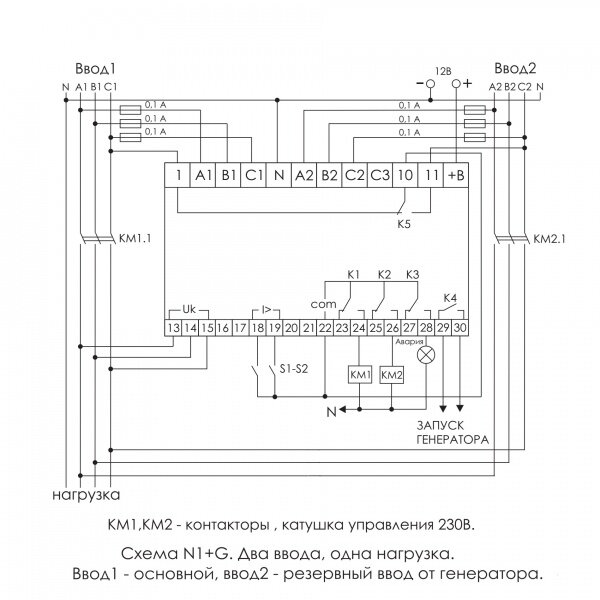

Ниже предлагается схема, которую можно использовать на практике в качестве базовой. Схема вполне работоспособна, но необходимо учитывать индивидуальные свойства используемого бензогенератора и внести необходимые корректировки.

В нормальном состоянии SA1 и SA2 включены и на основном вводе есть питание. Контактор К1 притянут, К4 отпущен, и всё запитано от основного ввода, то есть от сети. При исчезновении напряжения на основном вводе, контактор К1 отпускает, отключает нагрузку от основного ввода и подготавливает цепь питания от резервного ввода (замыкаются К1.3 и К1.4, а К1.1 и К1.2 размыкаются). По прошествии некоторого промежутка времени, если напряжение на основном вводе не появилось вновь, отпускает реле времени К2, и своим контактом К2.1 замыкает цепь питания стартера, который запускает двигатель бензогенератора. Как только на выходе генератора появляется необходимое напряжение , срабатывает контактор К4, и контактом К4.2 отключает стартер, а также подключает нагрузку контактом К4.2. Интересна роль реле К6. При включении стартера К6 срабатывает, становится на самоподхват и начинает отсчет времени, выделенного на запуск (например, 30 секунд). Если в течение этого времени К4 не сработал, контакт К6.3 размыкается и отключает стартер. Н1 будет сигнализировать о том, что была попытка запуска. В исходное состояние схема приводится нажатием на кнопку SB1.

При возобновлении подачи питания на главном вводе срабатывает К1, и потребители опять получают питание от главного ввода. С некоторой выдержкой времени срабатывает реле времени К3, и своими контактами К3.1 и К3.2 включает клапан, закрывающий подачу топлива, а также закорачивает катушку зажигания. Вследствие этого двигатель останавливается.

О деталях. К1 — контактор типа VS463-22, имеет 2з+2р контакты пропускной способностью в 63А. К2 и К3 — реле времени РВО-26, одно из них (К3) настраивается на задержку при срабатывании, другое (К2) — при отпускании. К4 — контактор типа VS463-31, имеющий 3 замыкающих контакта (при необходимости можно подключить 2 или 3 контакта параллельно) и один размыкающий. Схема дается как базовая, в нее можно вносить разные усовершенствования — например, добавить реле напряжения, которое будет отключать ввод при сильно заниженном или завышенном напряжении.

Усенко К.А., инженер-электрик,

[email protected]

Блок АВР для генератора – что такое и как выбрать

Содержание
1. Особенности аварийных систем энергоснабжения
2. Блок аварийного ввода резерва (АВР):
    2.1. Принцип работы
    2.2. Классификация
    2.3. Основной функционал и режимы работы
3. Алгоритм подбора блока управления АВР
4. Монтаж блока управления и эксплуатация систем АВР

Особенности аварийных систем энергоснабжения

Если генератор применяется, как аварийный источник энергоснабжения, при проектировании аварийной сети рассматривают два варианта подключения в аварийном режиме: ручной или автоматический.

Ручной вариант применяется, когда отключения централизованного электроснабжения достаточно редкие и обесточивание потребителей не приведет к негативным последствиям.

При ручном подключении электрогенератора изначально предусматривают отдельную дополнительную аварийную линию для подключения потребителей либо проектируют систему подключения вспомогательной станции к основной системе энергоснабжения. Главное при таком подключении электростанции — исключение встречных токов основной и аварийной сети, а также безопасная эксплуатация оборудования.

Для поддержания непрерывного режима работы электрооборудования проектируют системы аварийного ввода резерва. Система АВР может представлять собой готовое решение (генератор + интегрированный блок управления АВР) или специально подготовленный для подключения блока генератор и опциональное устройство из ассортимента блоков управления АВР.

Давайте разберемся, на каком решении остановиться?

Готовое решение это всегда ограничение выбора по функционалу, фазности подключения, дополнительным режимам работы и управления системой АВР. Из широкого опционального предложения производителя всегда можно выбрать оптимальный вариант, как по цене, так и по возможностям.

Блок аварийного ввода резерва (АВР)

Система автоматического ввода резерва представляет собой генератор для аварийного энергоснабжения, блок автоматического управления и коммутацию систем управления и силовой части.

Блоки автоматического управления и ассортимент электростанций FUBAG представлены в таблице 1:

Таблица №1 Совместимость генераторов FUBAG и блоков АВР

Инверторные (цифровые) генераторы	Традиционные бензиновые генераторы	Традиционные дизельные генераторы
Генераторы мощностью: LTP, кВА/ COP, кВт ( с возможностью подключения блока АВР*)
Модель: TI 7000 А ES	Модели мощностью: 5,5…20 кВА/ 5,0…15 кВт	Модели мощностью: 5,5…688 кВА/ 5,0…500 кВт
Блоки управления АВР
Startmaster BS 6600/ 6600 D Startmaster BS 11500/ 11500 D	Startmaster BS 6600/ 6600 D Startmaster BS 11500/ 11500 D Startmaster BS 25000/ 25000 D	Startmaster DS 25000/ 25000 D
Блоки коммутации для ДГУ ЖО
		DS 68 D – до 50 кВт DS 100 D – до 75 кВт DS 200 D – до 150 кВт DS 375 D – до 300 кВт

*Электростанции подготовленные к подключению блоков управления АВР в названии имеют обозначение в виде буквы «А» (например, BS 6600 DA ES или TI 7000 А ES).

Принцип работы

Блок автоматического управления системой аварийного ввода резерва обеспечивает постоянный мониторинг напряжения во внешней сети. Как только напряжение пропадает, устройство передает сигнал для включения генератора и переключения потребителей на аварийный источник энергоснабжения. После возобновления централизованного энергоснабжения происходит переключение потребителей с аварийной сети на основную, затем станция отключается.

Классификация

Рассмотрим классификацию блоков управления АВР на примере ассортимента FUBAG (см. табл. 1).

Блоки управления подразделяются по типу ДВС генератора:

• Блок АВР для бензогенератора
• Блок управления для дизельной электростанции

Устройства для различных типов станций не взаимозаменяемые, так как имеют разные алгоритмы работы.

На заметку! Все модели дизельных генераторов с жидкостным охлаждением серий DS и DSI FUBAG обладают возможностью подключения автоматического ввода резерва. Функциональные возможности реализованы в штатной панели управления электростанции, а опционально необходимо приобрести блок коммутации соответствующей мощности (см. табл. 1.).

Основной функционал и режимы работы

Основной функционал и режимы работы (см. табл. 2) рассмотрим на примере ассортимента блоков управления АВР FUBAG.

Табл. 2. Блоки управления АВР FUBAG: основной функционал и режимы работы

Функционал	Серия Startmaster BS 6600/ 6600 D	Серия Startmaster BS 11500/ 11500 D	Серия Startmaster BS 25000/ 25000 D
Однофазный блок	+	+	+
Трехфазный блок	+	+	+
Мощность нагрузки, кВт	до 11,5	до 11,5	до 22,0
Режим зима/ лето	-	+	+
Ручной запуск системы АВР с блока	только тест генератора	+	-
Зарядка аккумулятора	+	+	+
Особенности ДВС (1 или 2 цил.)	-	-	+
Индикация режимов	+	+	+
Количество повторов пуска ДВС	до 5	до 5	до 3

А теперь подробнее об упомянутых функциях и характеристиках АВР.

Одно- или трехфазный блок

В зависимости от входящей централизованной сети и типа электрических потребителей выбирают одно- или трехфазный блок управления АВР.

Мощность подключаемой нагрузки
Особенность работы блока управления состоит в том, что через него проходит потребляемый ток в режиме основного и аварийного энергоснабжения электрических потребителей. Неправильный выбор блока управления по мощности может привести к залипанию электрических контакторов и некорректной работе системы АВР.

Режим зима/лето

Режим зима/лето обеспечивает выбор режима холостой работы ДВС по времени, для стабильной работы электростанции под нагрузкой. Например, выбрав режим «зима» система дает большее время на прогрев ДВС до подключения электрических потребителей.

Ручной запуск системы АВР с блока управления
Данный режим дает возможность ручного переключения на аварийную сеть и запуск АВР непосредственно с блока управления.

Зарядка аккумулятора
Для поддержания системы АВР в работоспособном состоянии и возможности запуска генератора при отключении внешнего энергоснабжения необходимо, чтобы штатный аккумулятор всегда был готов к работе. Для этого блоки управления оснащаются системой автоматической подзарядки аккумулятора.

Особенности ДВС (одно- или двухцилиндровый)
Для адаптации и корректной работы блока управления с разными по мощности и конструктивным особенностями ДВС электростанций в блоках серии Startmaster BS 25000/ 25000 D предусмотрен выбор типа ДВС.

Индикация режимов работы АВР

Для наглядности и удобства эксплуатации системы АВР, режимы работы, неисправности и ошибки в работе системы выводятся на блок управления в виде цветной индикации.

Количество повторных запусков ДВС
Для гарантии стабильности запуска ДВС генератора некоторые модели блоков реализуют вариант многоповторного запуска. И чем больше количество повторов, тем лучше!

Алгоритм подбора блока управления АВР

Пошаговый алгоритм выбора оборудования для аварийного ввода резерва изложены ниже.

Шаг 1.
После того, как определились с типом и мощностью генератора, выбираем блок управления по мощности нагрузки, подключаемой в аварийном и основном режиме работы.

Шаг 2.
Учитываем основную сеть: если входящая основная сеть однофазная, то и блок управления необходим однофазный, а если сеть трехфазная, выбираем трехфазный блок.

Шаг 3.
Выбираем генератор для АВР по типу подключаемых потребителей: если потребители только однофазные, то выбираем однофазный генератор, а если потребители с подключением к сети 380В, то и генератор необходим трехфазный.

Монтаж блока управления и эксплуатация систем АВР

Для корректной работы системы АВР необходимо соблюдать несколько рекомендаций:

Монтаж и эксплуатация блока управления должна соответствовать режиму IP и температурному режиму.
Масло, применяемое в генераторе должно соответствовать температурному режиму/сезону.
Для постоянной готовности АВР периодически меняйте топливо на «свежее».
Кабель управления и силовой провод лучше вместе не монтировать или применять экранирование.
При установке генератора в помещении необходима система газоотвода и принудительная вентиляция.
Обязательно заземляйте генератор.

На заметку! Кабель управления блоков систем АВР составляет 8 м.

Знание основных принципов работы АВР, а также функциональных возможностей блоков управления позволит правильно спроектировать систему автоматического ввода резерва и выбрать необходимый комплект оборудования.

Как подключить АВР к бензогенератору и запитать дом в случае отключения?

Сеть 220 вольт бывает однофазная и трехфазная. При однофазной схеме один из вводных проводов является нулем, он имеет постоянное соединение с «землей». Соответственно вся электросхема имеет точно такое расположение проводов: ноль и фаза.

При трехфазном подключении, в генераторе три обмотки соединяются одним концом, и являются нулем. На свободных концах мы получаем три фазы. Напряжение между нулем и фазой – 220 вольт, между двумя фазами – 380 вольт. По аналогии с однофазным включением, ноль заземляется на всем протяжении электросети, включая трансформаторные подстанции.

Для простоты принимаем условие: наш домашний бензогенератор — однофазный. В этом случае обмотка генератора одна. У нее нет нуля и фазы в привычном понимании. Есть начало и конец обмотки. Условно можно «назначить» один контакт нулем, второй контакт «фазой».

Внимание! С точки зрения безопасности, прикосновение к одному контакту генератора не нанесет вреда (это вовсе не означает, что можно проводить подобные эксперименты!). А одновременное касание к двум контактам (обоим концам обмотки генератора) приведет к поражению электрическим током.

Если вы решите подключить бензогенератор к сети дома, и назначить «ноль» и «фазу», необходимо обеспечить стандартную защиту по всей цепочке: от заземления генератора, до установки УЗО и наличия в розеточной сети заземляющего контакта.

Схема бензогенератора – чем отличаются мини электростанции

Можно рассмотреть все варианты бензиновых источников энергии – синхронный, асинхронный, инвертор. У каждого из них есть преимущества и недостатки.

Синхронный и асинхронный отличаются лишь технологией организации обмоток.

Если упростить описание конструкции – ротор асинхронного генератора не имеет обмоток, соответственно щетки ему не нужны. Зато для возбуждения генерируемого тока в обмотках статора требуются конденсаторы.

Синхронный генератор

Более сложен в изготовлении и обслуживании, но вырабатываемая им электроэнергия более стабильна по выходным параметрам, особенно по частоте. Поэтому модуль регулятора напряжения нагрузки не такой сложный. При этом вся система синхронного генератора имеет повышенную стоимость при изготовлении.

Асинхронный генератор

Недорогой в производстве, и фактически не требует обслуживания. Щетки менять не нужно, обмотки работают в щадящем режиме, обслуживающие конденсаторы не изнашиваются. Однако параметры вырабатываемой энергии далеки от совершенства.

При смене оборотов изменяется величина напряжения. Это компенсируется низкой стоимостью производства и высокой надежностью системы в целом. Защита от короткого замыкания и превышения нагрузки заложена в принципах работы асинхронной схемы. Модуль контроля над выходными параметрами более сложен, но это не увеличивает стоимость.

Бензогенератор инверторного типа

Лишен всех перечисленных недостатков (кроме цены). Ему все равно, насколько стабильными будут параметры на выходе генератора, переменное напряжение выпрямляется и поступает на вход преобразователя (инвертора).

Сама машина, вырабатывающая ток – более компактна, высокая мощность бензинового агрегата не требуется. Соответственно меньше общие размеры, шум и вибрации. Инвертор управляется микропроцессором контроля тока и напряжения, поэтому параметры вырабатываемой энергии отличаются стабильностью.

Допустим, вы приобрели мини электростанцию. Не важно, какого типа на ней установлен генератор и управляющая электроника.

При пропадании электроэнергии, у вас есть возможность подключить удлинитель, и запитать от него осветительные приборы, телевизор, а если позволяет мощность – кофеварку и холодильник. Выглядит не очень комфортно, не правда ли?

Схема подключения бензогенератора к домашней сети

В любом жилище, если оно построено без нарушений ПУЭ (Правила эксплуатации электроустановок), есть вводной щиток, оборудованный обязательными и дополнительными средствами коммутации и защиты.

Как подключить бензогенератор к сети дома, если у вас «правильный» ввод?

Самый простой способ – механический трехполюсный переключатель

После опломбированных контактов (как правило, дело ограничивается прибором учета – счетчиком электроэнергии) вы устанавливаете трехполюсный рубильник, который может подключать вашу потребительскую сеть от двух источников энергии.

Важно! Переключатель не должен иметь физической возможности подключиться к обоим вводам одновременно, или соединить их между собой.

При пропадании основного источника, вы запускаете генератор и переключаете рубильником ввод электроэнергии. Это не очень комфортно, но подходит для редких перебоев в энергоснабжении.

Единственная «автоматика», которая вам понадобится – необходимо установить сигнальное устройство, предупреждающее о возобновлении подачи энергии от основного источника.

Демонстрация работы АВР — видео

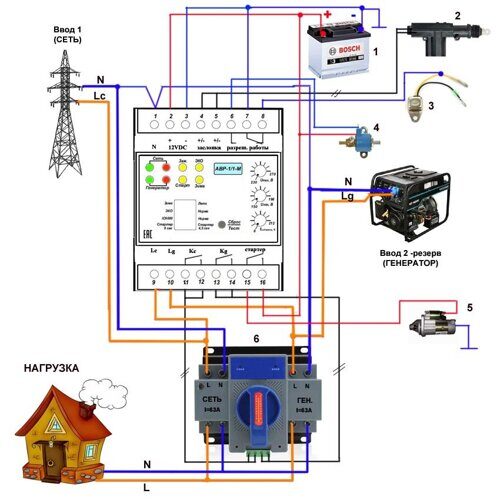

подключение бензогенератора к сети дома: схема

Слово «автоматическое» означает, что мини электростанция будет запускаться самостоятельно при пропадании основного источника энергии.

Первое, чем необходимо оснастить генератор – электрическим стартером. Иначе кто будет дергать за шнур стартера механического
Второе необходимое устройство – актуатор привода дроссельной заслонки. Если вы запускаете мотор вручную, после выхода на рабочий режим регулировку акселератора производит оператор. В автоматическом режиме за это отвечает электроника
Необходим блок анализа датчиков двигателя. Уровень масла, бензина – за этим будете следить не вы, а электроника
Аккумуляторная батарея для питания стартера и управляющей электроники, также надо предусмотреть автоматическое зарядное устройство
Силовые цепи (стартер, зажигание) подключаются при помощи реле
Разумеется, переключатель вводов должен быть автоматическим. Такое устройство называется АВР (автоматическое включение резерва)

Этот модуль сам не вырабатывает электричество, он просто подключает ввод потребителя к резервному источнику при отключении основного. А сам резервный источник, при этом должен получить команду на запуск.

Как подключить АВР к бензогенератору

Необходим второй электронный модуль – БАЗГ (блок автоматического запуска генератора). Этот блок управляет стартером, дроссельной заслонкой, и подключением нагрузки к бензогенератору.

Алгоритм работы следующий

При поступлении сигнала от АВР об отсутствии энергоснабжения, БАЗГ с помощью реле зажигания имитирует нажатие кнопки «старт».
На стартер подается 12 вольт от аккумулятора, и производится запуск двигателя.
БАЗГ регулирует положение дроссельной заслонки для холостого хода.
После набора оборотов, на АВР поступает входное напряжение от генератора, и БАЗГ компенсирует упавшие обороты двигателя открытием дроссельной заслонки.

Подробная схема есть в документации на конкретные блоки управления, однако общие принципы изображены на иллюстрации.

Как подключить бензогенератор к АВР подробно показано в этом видео

Итог

При редком использовании бензогенератора в качестве аварийной электростанции, БАЗГ не нужен. А если энергию отключают регулярно, или у вас есть приборы, которым требуется немедленное восстановление питания – устанавливайте АВР и БАЗГ.

About sposport

View all posts by sposport

Загрузка…

АВР для бензинового и дизель генератора

Внимание! Система автоматического запуска (АВР) может быть установлена на любую электростанцию с электростартом.

АВР (автоматика) для дизель генератора и бензогенератора

Если электростанция (дизель генератор или бензогенератор) используется для резервного (аварийного) электроснабжения, она может работать как в ручном, так и в автоматическом режиме. Ручной режим бензинового или дизель генератора предполагает включение и выключение электростанции по команде человека. Автоматический режим дает возможность не участвовать человеку в работе электрогенератора. В случае отсутствия подачи электроэнергии, автоматика сама запустит электрогенератор и выключит его при восстановлении электроснабжения. Эти функции выполняет автомат ввода резерва (АВР).

Функции АВР

Степень автоматизации дизель генераторов и сложность АВР может быть разной. От простого включения и выключения электрогенератора до сложных схем управления и мониторинга всех процессов и состояния электростанции.

Кроме простейших функций, используемых при работе с бензиновыми генераторами, автоматика электростанции может включать в себя:

автоматическое поддержание температуры охлаждающей жидкости или воздуха внутри кожуха как во время работы станции, так и в режиме ожидания,
слежение за качеством подаваемой электроэнергии (напряжение, частота и т.д.)
контроль наличия топлива и масла с автоматической и их подкачкой,
сообщение о запуске генератора по сотовой связи,
дистанционная передача (вплоть до спутниковой связи) полной информации о состоянии электростанции на пульт дежурного,
контроль и поддержание в рабочем состоянии аккумуляторной батареи,

Простые схемы обычно используются при автоматизации электроснабжения небольших коттеджей и дач. Более сложные системы автоматизации применяются при поддержании электропитания промышленных объектов.

В автоматическом режиме электрогенератор включается через несколько секунд после пропадания электроснабжения и выключается после его восстановления.

Этапы запуска генератора в автоматическом режиме

Общий порядок работы электрогенератора в автоматическом режиме имеет несколько этапов необходимых для эксплуатации в соответствии со всеми инструкциями и требованиями ГОСТа в части запуска и остановки электростанции:

Сразу после отключения электроснабжения происходит запуск двигателя и выход его на рабочий режим без нагрузки.
Если генератор не запустился с первого раза, автоматика выдаст команду еще на несколько попыток запуска с определенным интервалом.
После выхода работы электростанции на рабочий режим система подключит объект к генератору.
Если во время работы электрогенератора будут происходить кратковременное восстановление основного электропитания, автоматика будет поддерживать электроснабжение от генератора.
После восстановления основного электроснабжения произойдет отключение генератора с переходом на основной канал электропитания.
После этого генератор работает еще некоторое время с целью стабилизации работы двигателя и подстраховки от отключения основного источника.

Для переключения электропитания используется автоматический переключатель нагрузки. Он имеет все необходимые системы защиты от перегрузки и от встречно-параллельной работы генератора и сети.

С помощью автоматического переключателя нагрузки можно решить и еще одну проблему. Например, если объект имеет трехфазный ввод, а трехфазных потребителей нет, при использовании трехфазного генератора, может возникнуть перекос фаз. Это может привести к выходу из строя генератора. Чтобы этого не произошло, необходимо использовать однофазный генератор, а объединение фаз будет выполнено на автоматическом переключателе нагрузки. Использование однофазного генератора и трехфазного автоматического переключателя нагрузки повысит эффективность и надежность работы генератора.

Отзывы на avr для бензиновых генераторов

— интернет-магазины и отзывы на avr для бензиновых генераторов на AliExpress

Отличные новости !!! Вы попали по адресу avr для бензинового генератора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший AVR для бензиновых генераторов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели avr для бензинового генератора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в avr для бензинового генератора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести avr for gasoline generator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ГАВР 8А АРН для генератора | АВР для генератора | Генератор АВР генератор

Основные технические характеристики:

ГАВР-8А AVR для бесщеточного генератора

Генератор avr
Гарантия 2 года / поставка 3 дня

ГАВР-8A является avr для генератора Basler, его также можно использовать в других типах бесщеточных генераторов.

Мы также можем предложить следующие серии AVR:

Stamford avr: sx460, sx440, as440, mx321, mx341, as480

Leroy Somer avr: r230, r250, r450, r438, r448, r449 marathon3 avr

se350, ea350

mecc alte, balser, kutai, engar, catarpiller и landian avr.

Лист данных:

Универсальный бесщеточный АРН код	GAVR-8A
Вход датчика напряжения	110/220/400 В переменного тока, 1 фаза 2 провода
Питание Входное напряжение	100-260 В переменного тока, 1 фаза, 2 провода
Выходное напряжение	макс. 90 В постоянного тока при 240 В переменного тока на входе
Ток	Непрерывный 3 А, прерывистый 5 А в течение 10 секунд
Сопротивление	Мин. .15 Ом, макс. 100 Ом
Повышение напряжения	Остаточное напряжение на клемме avr> 5 В переменного тока
Регулировка напряжения	<± 1% при 4% управлении двигателем
Рабочая температура	(-40 ° C до + 60 ° C
Температура хранения	(от -65 ° C до + 85 ° C
Регулировка внешнего напряжения	± 7% с подстроечным резистором 1 кОм 1 Вт
Подавление электромагнитных помех	Внутренняя фильтрация электромагнитных помех
Рассеиваемая мощность устройства	Макс.8 Вт
Защита от пониженной частоты	Система 60 Гц предварительно устанавливает точку перегиба на 55 Гц
	Система 50 Гц устанавливает точку перегиба при 45 Гц
Размеры	107 мм L * 82 мм W * 50 мм H

Обзоры AVR для дизельного генератора

— интернет-магазины и обзоры на AVR для дизельного генератора на AliExpress

Отличные новости !!! Вы попали в нужное место для avr для дизельного генератора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший AVR для дизель-генератора вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели avr для дизельного генератора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в avr для дизельного генератора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести avr for diesel generator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Предохранители AVR® — Справка разработчика

Переключить навигацию

Инструменты разработки
- Какие инструменты мне нужны?
- Программные инструменты
  - Начни здесь
  - MPLAB® X IDE
    - Начни здесь
    - Установка
    - Введение в среду разработки MPLAB X
    - Переход на MPLAB X IDE
      - Переход с MPLAB IDE v8
      - Переход с Atmel Studio
    - Конфигурация
    - Плагины
    - Пользовательский интерфейс
    - Проектов
    - Файлы
    - Редактор
      - Редактор
      - Интерфейс и ярлыки
      - Основные задачи
      - Внешний вид
      - Динамическая обратная связь
      - Навигация
      - Поиск, замена и рефакторинг
      - Инструменты повышения производительности
        Инструменты повышения производительности
        Автоматическое форматирование кода
        Список задач
        Сравнение файлов (diff)
        Создать документацию
    - Управление окнами
    - Сочетания клавиш
    - Отладка
    - Контроль версий
    - Автоматика
      - Язык управления стимулами (SCL)
      - Отладчик командной строки (MDB)
      - Создание сценариев IDE с помощью Groovy
    - Устранение неполадок
    - Работа вне MPLAB X IDE
    - Другие ресурсы
  - Улучшенная версия MPLAB Xpress
  - MPLAB Xpress
  - MPLAB IPE
  - Программирование на C
  - Компиляторы MPLAB® XC
    - Начни здесь
    - Компилятор MPLAB® XC8
    - Компилятор MPLAB XC16
    - Компилятор MPLAB XC32
    - Компилятор MPLAB XC32 ++
    - Охват кода MPLAB
  - Компилятор IAR C / C ++
  - Конфигуратор кода MPLAB (MCC)
  - Гармония MPLAB v2
  - Гармония MPLAB v3
  - Среда разработки Atmel® Studio
  - Atmel START (ASF4)
  - Advanced Software Framework v3 (ASF3)
    - Начни здесь
    - ASF3 Учебники
      - ASF Audio Sine Tone Учебное пособие
      - Интерфейс ЖК-дисплея с SAM L22 MCU Учебное пособие
  - Блоки устройств MPLAB® для Simulink®
  - Утилиты
  - Инструменты проектирования FPGA
  - Аналоговый симулятор MPLAB® Mindi ™
- Аппаратные средства
  - Начни здесь
  - Сравнение аппаратных средств
  - Средства отладки и память устройства
  - Исполнительный отладчик
  - Демонстрационные платы и стартовые наборы
  - Внутрисхемный эмулятор MPLAB® REAL ICE ™
  - Эмулятор SAM-ICE JTAG
  - Atmel® ICE
  - Power Debugger
  - Внутрисхемный отладчик MPLAB® ICD 3
  - Внутрисхемный отладчик MPLAB® ICD 4
  - Внутрисхемный отладчик PICkit ™ 3
  - Внутрисхемный отладчик MPLAB® PICkit ™ 4
  - MPLAB® Snap
  - Универсальный программатор MPLAB PM3
  - Принадлежности
    - Заголовки эмуляции и пакеты расширения эмуляции
    - Пакеты расширения процессора и отладочные заголовки
      - Начни здесь
      - PEP и отладочных заголовков
      - Требуемый список заголовков отладки
        Таблица требуемых отладочных заголовков
        AC162050, AC162058
        AC162052, AC162055, AC162056, AC162057
        AC162053, AC162054
        AC162059, AC162070, AC162096
        AC162060
        AC162061
        AC162066
        AC162083
        AC244023, AC244024
        AC244028
        AC244045
        AC244051, AC244052, AC244061
        AC244062
      - Дополнительный список заголовков отладки
        Дополнительный список заголовков отладки — устройства PIC12 / 16

Пошаговая базовая информация о генераторе

Вам необходимо знать несколько терминов и иметь общее представление о различных типах генераторных установок и их принципах работы.Объясним простым языком.

Ваше оборудование должен установить специалист. Знающий человек, знающий электрические коды, может выполнить электромонтаж, а простая сантехника может выполнить установку, но вам нужно будет знать, что вы делаете. Для установки может потребоваться помощь специалиста и соблюдение местных норм и правил, не только для соблюдения закона, но и для гарантии того, что вы не аннулируете свою страховку, установив оборудование незаконно или без разрешений. Мы рекомендуем вам обратиться к подрядчику для установки или, по крайней мере, дать ему профессиональный совет.Вы должны убедиться, что установка выполнена правильно.

Список ресурсов на этом веб-сайте и возможность перехода к конкретным областям интересов см. В разделе «Информация о генераторе».

ПОРТАТИВНЫЙ ИЛИ СТАЦИОНАРНЫЙ?

Большинство домовладельцев в первую очередь думают о портативных генераторах, а не о стационарных. Если вы хотите вынести генератор на улицу или поставить его на улицу в сарае и подключать шнуры при отключении электроэнергии, это можно сделать. Вы не обязательно сэкономите на этом деньги, но если у вас есть использование портативного генератора в неаварийное время, то это может быть альтернативой.По нашему опыту, более экономично и с меньшими трудностями приобретать стационарную систему и обеспечивать электропитание всего дома или предприятия. Вы не только получаете больше энергии за доллар, но и вашей семье и / или сотрудникам не нужно ничего делать, чтобы иметь аварийное питание. Вы хотите, чтобы ваша жена, дети или сотрудники вывозили оборудование, подключали его к электросети и запускали систему, переключая безбарьерный переключатель и выполняя заправку? В какой-то момент все это становится нелепым и стоит вам больше времени сотрудников и потенциальных обязательств, чем того стоит.

Прежде чем принять решение, прочтите: Размеры и типы генераторов для вашего дома или бизнеса

РЕЗЕРВНЫЙ ИЛИ ПРЕМИУМ?

Первое, что вам нужно сделать, это определить, потребуется ли вам резервное или основное питание. Проще говоря, основная мощность требуется, когда у вас нет другого источника энергии или вы используете систему в качестве основного средства энергии. Любой генератор, который используется каждый день или по фиксированному графику для подачи энергии, считается основным генератором энергии.Другое слово для простого числа — «непрерывный». Если вам нужен первичный генератор энергии, используйте в качестве ориентира первичный или непрерывный номинал генераторов.

Резервный комплект является резервным источником обычного сетевого питания. Резервные блоки используются только тогда, когда электроснабжение от электросети недоступно и не будет использоваться часто. Многие резервные генераторы работают со скоростью 3600 об / мин и не предназначены для постоянного ежедневного использования. Еще одно слово для обозначения режима ожидания — «аварийный». Если вам нужен резервный генератор энергии, используйте в качестве ориентира номинальные характеристики резервного или аварийного генератора.

ФАЗЫ ГЕНЕРАТОРА

Генераторные установки вырабатывают однофазной или трехфазной энергии . Вы должны использовать тот тип питания, который обеспечивает ваша панель. В жилых домах и малом бизнесе обычно используется однофазный. Трехфазное питание используется на средних и крупных предприятиях, особенно там, где мощность используется для запуска и работы двигателей. Трехфазные генераторы настроены на выработку 120/208 или 277/480 вольт. Однофазные комплекты 120 или 120/240. Используйте низкое напряжение для работы бытовой техники, а высокое — для двигателей, обогревателей, плит и сушилок.Ваша сервисная панель является однофазной или трехфазной, вам не нужен трехфазный генератор, если ваша панель только однофазная. Перед тем, как начать поиск, посоветуйтесь со своим электриком.

РАСХОД ГЕНЕРАТОРА

Ваша сервисная панель — хорошее место для начала. Подойдите к сервисной панели и посмотрите, какая сила тока. Если на панели 100 ампер, это говорит о том, что вам не понадобится более 100 ампер мощности. По мере того, как панель становится больше, вам будет нужен и ваш генератор.Можно установить генератор для питания только небольшой части вашей сервисной панели, если вы установите соответствующие субпанели, чтобы разобраться, что будет, а что нет.

ТОПЛИВО: ГАЗ ИЛИ ДИЗЕЛЬ? См. Также Какое топливо для генератора лучше всего?

Мы рекомендуем дизели из-за их долговечности и более низких эксплуатационных расходов. Современные дизельные двигатели работают бесшумно и обычно требуют гораздо меньшего обслуживания, чем газовые агрегаты аналогичного размера (природный газ или пропан).Затраты на топливо на кВт, произведенный с дизельными двигателями, обычно на 30–50 процентов ниже, чем на газовые агрегаты.

Дизельные агрегаты с водяным охлаждением, 1800 об / мин, работают в среднем от 12 000 до 30 000 часов, прежде чем потребуется капитальное обслуживание.

Газовые агрегаты с водяным охлаждением 1800 об / мин обычно работают от 6000 до 10 000 часов, поскольку они построены на более легком блоке бензинового двигателя. Газовые агрегаты горят сильнее (более высокие БТЕ топлива), поэтому вы увидите, как правило, более короткий срок службы, чем дизельные агрегаты

3600 об / мин газовые агрегаты с воздушным охлаждением обычно заменяются — без капитального ремонта через 500-1500 часов .Это «резервные» генераторы, не предназначенные для работы в течение длительного времени или очень часто.

СКОРОСТЬ РАБОТЫ

Электрооборудование предназначено для использования мощности с фиксированной частотой: 60 Гц (Гц) в США и Канаде, 50 Гц в Европе и Австралии. Выходная частота генератора зависит от фиксированной частоты вращения двигателя . Для выработки электричества 60 Гц большинство двигателей работают со скоростью 1800 или 3600 об / мин. У каждого есть свои достоинства и недостатки.1800 об / мин, четырехполюсные комплекты являются наиболее распространенными и наименее дорогими в больших генераторах. Они предлагают лучший баланс шума, эффективности, стоимости и срока службы двигателя. 3600 об / мин, двухполюсные комплекты меньше по размеру и легки, лучше всего подходят для портативных и легких условий эксплуатации. Установки на 3600 об / мин считаются «резервными генераторами» и никогда не могут рассматриваться для использования в качестве основной мощности.

Проще говоря, это все равно, что управлять автомобилем со скоростью 90 миль в час, а не 45 миль в час — при 45 миль в час ваш автомобиль прослужит дольше, тише, требует меньше обслуживания и дольше служит.Большинство агрегатов со скоростью вращения 3600 об / мин представляют собой двухцилиндровые двигатели для газонокосилок с воздушным охлаждением, тогда как агрегаты с водяным охлаждением на 1800 об / мин сопоставимы с двигателями вилочных погрузчиков и тракторов. Суть в том, что агрегаты с водяным охлаждением на 1800 об / мин прослужат дольше, меньше проблем с обслуживанием и будут более экономичными. Кроме того, генераторы на 1800 об / мин спроектированы для восстановления, блоки на 3600 об / мин предназначены для замены и намного дешевле (в большинстве случаев). Некоторые стационарные агрегаты со скоростью вращения 3600 об / мин и большинство жилых домов на колесах и коммерческих силовых агрегатов могут быть восстановлены, по крайней мере, один или несколько раз, но этот процесс стоит недешево.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИСКАТЬ

Блок двигателя. Для длительного срока службы и бесшумной работы мы рекомендуем четырехтактные промышленные дизельные двигатели с жидкостным охлаждением.

Воздушное или жидкостное охлаждение. Двигатели с воздушным охлаждением требуют огромного количества воздуха, могут потребоваться воздуховоды, и они несколько более шумные. Жидкостное охлаждение обеспечивает более тихую работу, более равномерный контроль температуры и, следовательно, более длительный срок службы двигателя.Современные двигатели с воздушным охлаждением подходят для многих областей применения, особенно для краткосрочных, переносных или резервных.

Впускной воздух. Все качественные генераторы имеют фильтры всасываемого воздуха со сменными фильтрующими элементами. Сегодня даже в небольших портативных устройствах есть сменные воздухоочистители.

Глушители. Большинство генераторов оснащено глушителем промышленного класса. Одно из хороших вложений — это глушитель для жилого или критического назначения, который намного тише и служит дольше.Все закрытые генераторы должны быть оборудованы как минимум жилым и, желательно, критическим глушителем.

Смазка. Система смазки должна иметь полнопоточный навинчиваемый масляный фильтр. Генераторы большего размера должны иметь обходной фильтр. Большинство современных генераторов имеют аварийную сигнализацию и отключение при низком уровне масла. Убедитесь, что выбранный вами генератор имеет эту ценную особенность, просто необходимо иметь защиту.

Основная марка двигателя . Мы не знаем, почему люди даже рассматривают низкокачественный агрегат из «металлолома» или двигатель «не от бренда», вы не сможете получить необходимые запчасти, обслуживание и поддержку.Многие двигатели поставляются с коробкой запасных частей, включая поршни, кольца и подшипники, потому что все они вам понадобятся. Избавьте себя от горя и купите двигатель крупной марки. Если вы купите утильский двигатель, мы не будем его обслуживать, как и большинство других уважаемых дилеров.

Электрические системы и автоматические выключатели. Стандартная система на 12 В должна включать как минимум следующее: 1) Качественный стартер и аккумулятор. Генераторы большего размера должны включать зарядный генератор с твердотельным регулятором напряжения.2) Большие дизельные агрегаты должны поставляться с переключателем предварительного нагрева, а все генераторы должны иметь переключатель запуска / остановки. 3) Al-генераторы должны иметь систему аварийного отключения для защиты двигателя в случае потери давления масла, превышения частоты вращения или чрезмерного проворачивания коленчатого вала генератора и высокой температуры воды (или рабочей). 4) Автоматический выключатель системы для защиты генератора. В небольших системах и портативных устройствах на каждой цепи должен быть автоматический выключатель.

КОНЕЦ ГЕНЕРАТОРА

(Часть, которая заставляет генератор «вырабатывать» электричество.)

Генератор переменного тока должен иметь 4-полюсное вращающееся поле. Автоматический регулятор напряжения обеспечит «чистую» мощность. Нормальная мощность электросети составляет +/- 6% регулирования напряжения; большинство генераторов даже лучше в диапазоне от +/- 5% до 0,25% и даже лучше. Большинство современных генераторов предлагают AVR — автоматическое регулирование напряжения или какой-либо другой запатентованный бренд регулирования напряжения и могут безопасно использоваться с современной электроникой и компьютерами.

Подшипник со смазкой на весь срок службы. Дешевые генераторы не поставляются с этими подшипниками. Часто для замены подшипника требуется полная разборка каждые два-три года. Большинство современных генераторов переменного тока или концов генераторов снабжены подшипниками с промышленной смазкой на весь срок службы.

ПРИНАДЛЕЖНОСТИ И УПРАВЛЕНИЯ ДВИГАТЕЛЯ

После определения размера генератора, который вам понадобится, составьте список дополнительного и необходимого оборудования для установки.Для снижения уровня шума мы рекомендуем глушитель бытового (не промышленного) класса. Хороший топливный фильтр предварительной очистки / водоотделитель необходим для защиты топливной системы вашего двигателя. Для резервных комплектов может потребоваться блочный нагреватель, чтобы поддерживать смесь охлаждающей жидкости и воды при соответствующей температуре для облегчения запуска и уменьшения количества дыма при запуске.

КАКОЙ НАБОР РАЗМЕРОВ МНЕ НУЖЕН?

Калибровка — самый важный этап ; Нет ничего более важного в выборе генератора.Слишком маленький набор не прослужит долго, будет дымить и повредить ваше электрическое оборудование. Если он слишком большой, двигатель нагревается, мокрый стек или «слюнявит», а это означает чрезмерный расход топлива и преждевременный отказ. Мы рекомендуем, чтобы генераторная установка никогда не работала непрерывно с нагрузкой менее 40% — оптимально от 50% до 75%.

Дополнительными факторами, которые могут повлиять на эффективную работу вашего генератора, являются большая высота над уровнем моря и высокая температура воздуха. Эти условия снизят мощность генератора.Вы должны учитывать вашу высоту, нормальные и экстремальные температуры и другие факторы. Обратитесь к своему инженеру по продажам за информацией о снижении рейтинга. Допускается снижение эффективности на три (3) процента на каждые 1000 футов над уровнем моря минимум. Проверьте спецификации производителя и используйте указанный ими коэффициент снижения номинальных характеристик. Нет ничего хуже, чем купить слишком маленький генератор.

Для получения дополнительной информации: Понимание нагрузок и размеров, расчеты, точное выполнение, процедуры определения размеров генератора, руководство по мощности

ПУСКОВЫЕ НАГРУЗКИ ДВИГАТЕЛЯ

Помимо требований к нагрузке, важно учитывать пусковую нагрузку двигателя.Мы используем эмпирическое правило, что запуск двигатель требует в три (3) раза больше мощности, чем при нагрузках. Выбор генератора, который не соответствует вашим потребностям в запуске двигателя, может затруднить запуск двигателей в кондиционерах, компрессорах или морозильных камерах. Кроме того, пусковая нагрузка вызывает провалы напряжения, из-за чего свет тускнеет при запуске большого двигателя. Эти провалы напряжения могут быть более чем раздражающими — провалы напряжения могут вывести из строя хрупкое электронное оборудование, такое как компьютеры.Вы должны убедиться, что вы учитываете стартовые нагрузки, если вы не можете запустить нагрузку, вы не сможете ее запустить. Для получения дополнительной информации см .: Примеры пусковой нагрузки, Руководство по мощности электродвигателя, Формулы двигателя.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ГЕНЕРАТОРАХ

Прочтите эти разделы о генераторах, вы можете найти полезную информацию. Соединения треугольником и звездой, преобразование электрических блоков (формулы), правильная работа генератора и безопасность генератора.

УСТАНОВКА ГЕНЕРАТОРА

Подробное руководство по установке обычно прилагается к генератору. Вот несколько важных моментов, которые следует учитывать при установке генератора.

Мы настоятельно рекомендуем, чтобы установка выполнялась лицензированным подрядчиком по электрике или механике. У них есть инструменты, ноу-хау и понимание правил и местных норм. Их опыт сэкономит вам деньги в долгосрочной перспективе.Если вы решили выполнить установку самостоятельно, ПОЖАЛУЙСТА, сделайте домашнюю работу перед тем, как приступить к работе, и получите соответствующие разрешения, требуемые вашей местной юрисдикцией. Хотя ко всем GenSet предъявляются некоторые основные требования, каждая марка и модель предъявляют уникальные требования к установке. Кроме того, чрезвычайно важно иметь все соответствующие кодовые книги для справки и строго придерживаться законов, которые были разработаны для вашей безопасности. Прежде всего, ваша система должна быть проверена перед запуском, чтобы предотвратить возгорание и взрывы из-за неправильной установки.

РАСПОЛОЖЕНИЕ

Убедитесь, что учтены следующие пункты, прочтите руководство для генератора.

Воздухозаборник для внутреннего сгорания и охлаждения двигателя.
Отводы для отработанного и горячего охлаждающего воздуха.
Электрические соединения топлива, аккумулятора и переменного тока.
Не забывайте следить за оксидом углерода!
Жесткие ровные монтажные платформы (многие комплекты уже установлены на стальной раме).
Открытый доступ для облегчения обслуживания.
Изоляция от жилого помещения. Держите шум и выхлоп вдали от людей.
Помещения и оборудование для тушения пожара. Свести к минимуму возможность возникновения пожара.
Помните, GenSets перемещаются на своих виброопорах. Оставьте зазор для компенсации и используйте гибкие соединения на всех линиях и соединениях.

ВЫХЛОПНЫЕ СИСТЕМЫ

Выхлопную систему может потребоваться покрыть изоляционным материалом, чтобы предотвратить возгорание в результате контакта с горючими материалами.Мы рекомендуем накрыть вытяжные отверстия тепловым одеялом, чтобы уменьшить тепло, излучаемое выхлопом, и обеспечить личную безопасность. Некоторые изоляционные материалы лучше доверить профессионалам с соответствующим оборудованием. Держите все трубопроводы подальше от горючих материалов, включая стены. Для предотвращения усталости металла необходимо использовать бесшовное гибкое соединение из нержавеющей стали между генераторной установкой и выхлопной системой. Не используйте выпускной коллектор для поддержки выпускной системы, потому что вес приведет к отказу коллектора.Подвески для выхлопных труб легко доступны и недороги.

ТОПЛИВНАЯ СИСТЕМА

Для предотвращения опасности возгорания при проектировании и установке топливной системы следует проявлять особую осторожность. Топливопроводы должны иметь как можно меньше соединений и проложены так, чтобы предотвратить повреждение. Держите трубопроводы подальше от горячего двигателя или компонентов выхлопной системы. Трубопроводы должны быть не меньше впускного и выпускного отверстий двигателя. При необходимости поддержите топливопроводы зажимами, чтобы предотвратить усталость металла от вибрации.Топливный бак должен быть на уровне комплекта или ниже него, чтобы предотвратить сифонирование в случае отказа линии. Не забудьте проверить грузоподъемность топливного насоса двигателя и не выходить за ее пределы. Если набор выше, чем бак, может потребоваться дополнительный топливный насос.

Чтобы предотвратить попадание воды, топливо следует выкачивать из верхней части бака так, чтобы всасывающий патрубок выходил на не более чем на двух дюймов от дна. Резервуары для хранения топлива должны иметь защиту от протечек, и во многих юрисдикциях требуются бассейны для разливов.Наземные резервуары рекомендуются и дешевле, но вы должны проверить свои местные нормы перед установкой резервуара. Самые безопасные резервуары — это двойные стенки с сигнализацией. Эти сигналы просты и оправдывают вложения, позволяющие избежать возможного разлива топлива и значительных затрат на очистку. Если бак установлен над генераторной установкой, используйте отсечной топливный клапан, чтобы вы могли работать с топливной системой без откачки топлива. Это также позволяет перекрыть подачу топлива в случае обрыва магистрали.

Высококачественный топливно-водоотделительный фильтр должен быть установлен как можно ближе к генераторной установке.Из-за своей взрывоопасной природы к бензиновым топливным системам предъявляются особые требования; обратитесь к поставщику резервуаров для получения полной информации.

ВОЗДУХ ДЛЯ СГОРАНИЯ И ОХЛАЖДЕНИЯ

Генераторная установка требует воздуха для горения и охлаждения. Радиатор и «толкающий» вентилятор двигателя охлаждают температуру двигателя генератора. Ваш автомобиль или грузовик обычно работают с вентилятором «съемник». Внутренний вентилятор охлаждает генератор.

НАРУЖНЫЙ МОНТАЖ

GenSets, помещенные в погодозащитные кожухи, предназначены для установки на открытом воздухе. Обычно цементная площадка размещается в подходящем месте, вне поля зрения, но с легким доступом для обслуживания и заправки. Генератор закреплен на площадке. Выберите место рядом с линиями электроснабжения и подачи топлива (природный газ, пропан или дизельное топливо). На изображении ниже показана типичная газовая установка. В этом примере главная распределительная панель, промежуточный выключатель и субпанели находятся внутри здания, но чаще распределительная панель, субпанели и передаточный переключатель находятся снаружи. Убедитесь, что на генераторе имеется напряжение 110 В для зарядки аккумулятора.

GenSet должен располагаться на расстоянии не менее 3 футов от горючего материала (NFPA 37). Оставьте не менее 3 футов (или больше, если корпус и инструкции для вашего конкретного устройства) вокруг корпуса GenSet для доступа внутрь (NEC, статья 110-26a, статья 110-26b). GenSet должен находиться на расстоянии не менее 5 футов от любого проема (окна, двери, вентиляционного отверстия и т. Д.) В стене, и выхлоп не должен накапливаться в любой населенной зоне.См. Рисунок ниже.

ВНУТРЕННИЙ МОНТАЖ

Мы не рекомендуем размещать генераторные установки в жилых помещениях и небольших коммерческих и промышленных объектах. Основная причина избегать установки в помещении — это безопасность. Окись углерода не имеет запаха, цвета и может накапливаться в закрытых помещениях. Вы можете войти в комнату, полную угарного газа, и победить.Утечка газа в пространстве, прилегающем к вашему дому, может убить вас и вашу семью.

В дополнение к безопасности установка GenSet в помещении обходится дороже, чем установка GenSet в заводском корпусе с защитой от атмосферных воздействий. Когда GenSet устанавливается в помещении, здание должно быть тщательно спроектировано с учетом вентиляции для удаления тепла и любых паров из-за топлива, выхлопа, смазки и пусковых батарей. Радиатор должен быть снабжен переходником воздуховода, который должным образом соединяется с жалюзи на внешней стене здания.Достаточный приток воздуха должен быть обеспечен не только для вентилятора радиатора, но и для охлаждения генератора. Выхлопная труба двигателя и глушитель должны быть герметичными, чтобы предотвратить любые утечки, которые могут привести к накоплению опасного угарного газа внутри здания.

Как правило, температура в комнате или пространстве, в котором работает генератор, не должна превышать 100 F. Мы рекомендуем по возможности поддерживать температуру ниже 85 F. Для генераторных установок требуется приток холодного чистого воздуха и выпускное отверстие для горячего воздуха.По возможности, холодный воздух следует направлять через генератор (или его конец), чтобы генератор оставался холодным. Размер помещения влияет на температуру в помещении (чем меньше пространство, в котором работает генератор, тем выше, вероятно, будет температура в помещении), для меньших помещений может потребоваться воздуховод. Необходимо учитывать размер генератора, температуру или климат снаружи. При установке в помещении увеличение этих размеров вентиляционных отверстий может охладить комнату до приемлемого уровня и обеспечить «положительный» воздушный поток.Положительный воздушный поток — это прохладный чистый воздух на входе и горячий воздух на выходе, в отличие от циркуляции горячего воздуха внутри комнаты. Вентиляторы охлаждения генератора перемещают влагу, а также воздух. Влажный воздух вызывает коррозию медных обмоток GenSets, поэтому убедитесь, что воздухозаборники расположены так, чтобы минимизировать попадание влаги.

Также могут потребоваться автоматические системы пожаротушения. Обратитесь к местным правилам пожарной безопасности. Вам также следует связаться со своим поставщиком страхования от пожара, чтобы узнать, разрешена ли вообще установка GenSet в помещении.

Установка спроектирована с учетом всех вышеперечисленных требований, и все правила техники безопасности могут впоследствии стать опасными.Чтобы установка оставалась безопасной, ее необходимо регулярно проверять и обслуживать, чтобы гарантировать, что утечки или другие опасные условия не развиваются с возрастом или использованием. На объектах, на которых нет квалифицированного обслуживающего персонала, обученного обслуживать внутреннюю генераторную установку, не следует устанавливать блок внутри здания.

Еще одним фактором является начальная стоимость. Невозможно построить здание для размещения GenSet по цене такой же низкой, как заводское жилье, которое можно заказать с GenSet.И даже если здание уже существует, затраты на проектирование и адаптацию его для установки генераторной установки обычно превышают стоимость корпуса, доступную у производителя GenSet. Для небольшого GenSet стоимость открытого блока с переходником для воздуховода и комплектом выхлопной трубы всего на 600 долларов меньше, чем у такого же GenSet с заводским погодным кожухом. Дополнительные расходы только на выхлопной патрубок и жалюзи превышают эту экономию.

Прочтите Политику, гарантии и отказ от ответственности.Вы, как покупатель и пользователь генераторов, проданных GeneratorJoe, принимаете на себя все риски и ответственность в отношении всего приобретенного оборудования.

ПОДКЛЮЧЕНИЯ ПЕРЕМЕННОГО ТОКА
Подключение генератора к вашей системе распределения электроэнергии — это работа для квалифицированного, лицензированного электрика, который знаком с местными строительными нормами. Электричество опасно, уважайте его.

ПЕРЕКЛЮЧАТЕЛИ И РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО
Для всех генераторных систем требуется автоматический выключатель и распределительный щит.Автоматический выключатель защищает генераторную установку от короткого замыкания и несимметричных электрических нагрузок. Распределительная панель разделяет и направляет подключенные нагрузки и включает автоматические выключатели для защиты этих нагрузок. Для резервных систем также требуется главный автоматический выключатель между источником питания и распределительной панелью. Панель переключения переключает питание от электросети на GenSet и обратно, поэтому оба не включаются одновременно. Бытовые, коммерческие и промышленные генераторы оснащены автозапуском для подключения к автоматическим переключателям.

Если у вас нет другой службы электроснабжения (электросети), вы должны установить безобрывный переключатель. Обычно переключатель передачи должен быть того же размера, что и служебная панель или вспомогательная панель за служебной панелью. Панель переключения переключает питание от электросети на GenSet и обратно, поэтому оба не включаются одновременно. Системы автозапуска и автоматического переключения доступны и относительно недороги. Мы можем помочь вам определить, что вам нужно. Для получения дополнительной информации о безобрывных переключателях и их работе см. Раздел «Информация о малом безобрывном переключателе», а о больших переключателях — см. Раздел «Автоматические переключатели».. GeneratorJoe поможет вам определить, что вам понадобится, позвоните нам.

Мы надеемся, что эта информация была полезной. Если у вас есть дополнительные вопросы, обратитесь к торговому представителю GeneratorJoe.

Функциональный генератор | Hackaday.io

Что может делать этот функциональный генератор:

Генерировать цифровые прямоугольные волны с частотой 512 от 10 МГц до 152 Гц либо напрямую с вывода AVR, либо с буферизацией через операционный усилитель (скорость нарастания операционного усилителя будет определять верхний предел выходного сигнала прямоугольной формы).Выходной прямоугольный сигнал находится в диапазоне 0 — 5 В. Судя по чтению этих волн на моем логическом анализаторе, частота ошибок у них не превышает 0,1%. (Частоты выбираются непосредственно из рассчитанных таймингов с использованием режима TIMER0 CTC, поэтому точность должна быть почти такой же хорошей, как вы можете получить с данным кристаллом).
Генерация нескольких дискретизированных сигналов от 1000 Гц до 10 Гц (с шагом 2 Гц). Выбранные формы сигналов включают синусоидальную, треугольную, пилообразную (вверх и вниз), лестницу (вверх и вниз) и квадрат.Эти сигналы выводятся в диапазоне (выбирается пользователем) 0–5 В или –5–5 В. Эти формы сигналов не так точны, как цифровые прямоугольные сигналы, поскольку ЦП выполняет больше работы, а приращение 2 Гц приводит к небольшой ошибке округления на некоторых частотах. Тем не менее, они все еще довольно хороши (я бы сказал, что по очень грубой оценке они находятся в пределах 1% ошибки).
Генерирует сигнал ШИМ, подходящий для управления сервоприводами хобби. Пользователь выбирает фазу ШИМ между 400 мкс и 2600 мкс (с шагом 2 мкс), с установленным периодом 20000 мкс (т.е.e стандартный интерфейс для любительских сервоприводов). Как и в случае с цифровым выходом прямоугольной волны, это в основном выполняется с помощью кода таймера (хотя и с добавлением двух очень коротких прерываний для обработки некоторой логики), поэтому частоты очень точные.
Генерирует выходное напряжение на заданном уровне (от -5 до 5 В или от 0 до 5 В в зависимости от положения переключателя диапазонов).

В планы на будущее входит генерация произвольной формы сигнала ШИМ, где пользователь может указать период и фазу.

Весь проект помещен в изготовленный на заказ деревянный (гикори) корпус с текстовым ЖК-дисплеем 16×2 и несколькими кнопками для интерфейса.

Цифро-аналоговое преобразование для дискретизированных сигналов осуществляется лестничной схемой R2R, построенной из неточных резисторов. Резисторы были выбраны с использованием алгоритма, найденного на http://www.nerdkits.com/forum/thread/1815/.
